Каркасная баня своими руками: готовые чертежи, пошаговое руководство и рекомендации по отделке

Соорудить каркасную баню своими руками достаточно просто. Если её ещё и правильно утеплить и защитить от попадания влаги, будет возможность получить парилку, которая практически ничем не будет уступать конструкциям из камней или оцилиндрованных бревен.

Достоинства и недостатки каркасной бани

Каждый строительный материал имеет свои преимущества и недостатки, которые надо учитывать. В последнее время начали пользоваться популярностью каркасные бани, поэтому есть смысл узнать, чем они лучше конструкций из других материалов.

Преимущества подобной бани:

  1. Нет необходимости в изготовлении капитального фундамента. Конструкция имеет небольшой вес, поэтому её можно установить на облегчённое основание.

    Фундамент под каркасную конструкцию может быть облегченным

  2. Невысокая стоимость. Им отдают предпочтение те, кто желает за маленькую цену получить качественную конструкцию.
  3. Возможность изготовления в кратчайшие сроки. Вместе с отделочными и утеплительными работами изготовление займёт 1–2 недели. Конструкция собирается в 3 раза быстрее, чем каменная или брусовая.
  4. Сохранение тепла. По данным показателям каркасная постройка не уступает бревенчатому или брусовому строению.
  5. Экологичность. Эта баня изготавливается из натуральных материалов, которые не способны нанести вред человеческому здоровью.
  6. Возможность изготовления в любое время года. Конструкцию можно изготовить даже при температуре -15°С.
  7. Комфортный микроклимат. Стены могут дышать, так как материал будет впитывать и возвращать воздух.
  8. Сейсмическая устойчивость. Благодаря данному качеству баню можно изготавливать даже в сейсмоопасном регионе. Она выдерживает колебание до 8 баллов.

Однако важно знать и о том, что каркасная баня имеет значительные недостатки:

  1. Затраты на утеплительные и отделочные материалы. Сама по себе каркасная постройка обходится дешевле, чем каменная или брусовая парная, однако стоимость возрастает в несколько раз при отделочных и утеплительных работах. Необходимы панели для декорирования и выполнение оштукатуривания.
  2. Усадка. Процесс занимает минимум 2 года, при этом постройка может просесть на 10 см. Это может повлечь за собой деформацию отделочного слоя. Чтобы уменьшить последствия усадки, в процессе строительства рекомендуется использовать материалы камерной просушки.
  3. Сложность выбора качественного материала для утепления. Если использовать бюджетную минеральную вату, то баня не сможет полноценно справиться со своими функциями. Использование бюджетного пенополистирола также не допускается, так как материал легко возгорается.

Подготовка к постройке: чертежи проекта

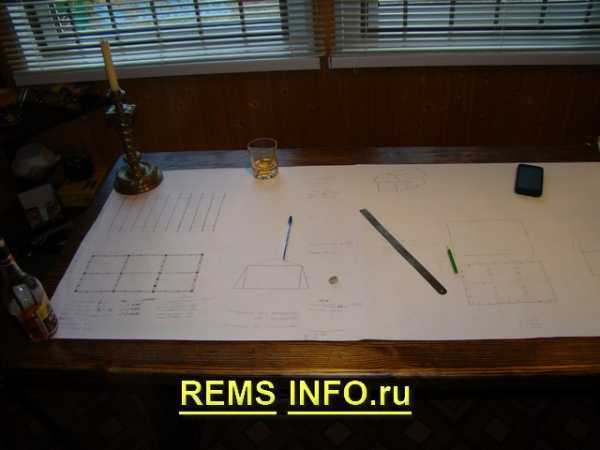

Создание чертежа требует определённых навыков. Если их нет, то лучше доверить выполнение данной работы специалисту или использовать готовый чертёж.

Перед составлением схемы важно определиться со следующими моментами:

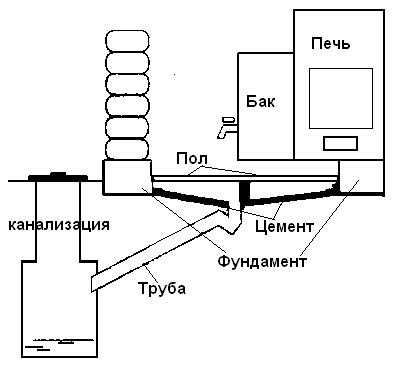

  1. Местоположение здания на участке. Важно учитывать стоки канализации и водоотвод. Довольно часто основным фактором при выборе местоположения является прокладка коммуникаций.

    В процессе выбора места для бани важно учитывать расположение коммуникаций

  2. Грунт на площадке для строительства. Если планируется сделать в бане бассейн, то подземные воды не должны находиться поблизости с поверхностью территории. От типа почвы также будет зависеть вид возводимого фундамента.
  3. План банной постройки и количество этажей. Если планируется изготовить двухэтажное здание, важно учитывать дополнительную нагрузку на каркасную конструкцию и основание. На данном этапе следует заранее продумать размещение печи и из какого материала она будет изготовлена. Это позволит понять, где и какой дымоход монтировать, а также вентиляционные проходы в помещении.
  4. Прокладка коммуникаций. Важно позаботиться о вентиляции, электропроводке, пароизоляции и теплоизоляции. Стоит учесть и особенности отведения воды.
  5. Важным элементом любого здания является крыша. От неё будет зависеть срок службы конструкции. Следует учесть материал изготовления, а также её форму. Это позволит выполнить расчёт мощности перекрытий.

В чертёж нужно внести всю полученную информацию, а также дополнить проект необходимыми деталями. Чем подробнее схема, тем легче сооружать баню.

Чем подробнее проект, тем проще изготавливать каркасную баню своими руками

Отдельный план рекомендуется составить для коммуникаций. Если опыта мало, не стоит составлять сложный проект. Можно использовать готовую схему, слегка дополнив её исходя из собственных нужд.

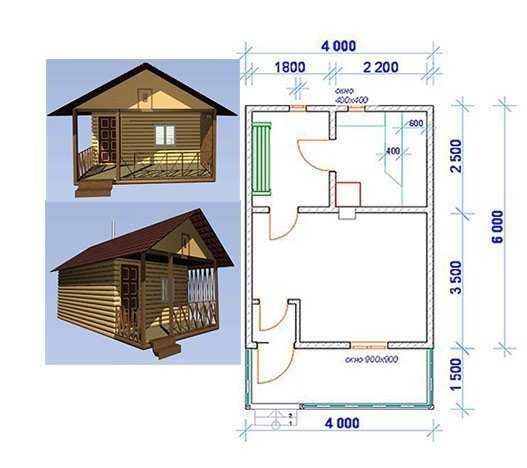

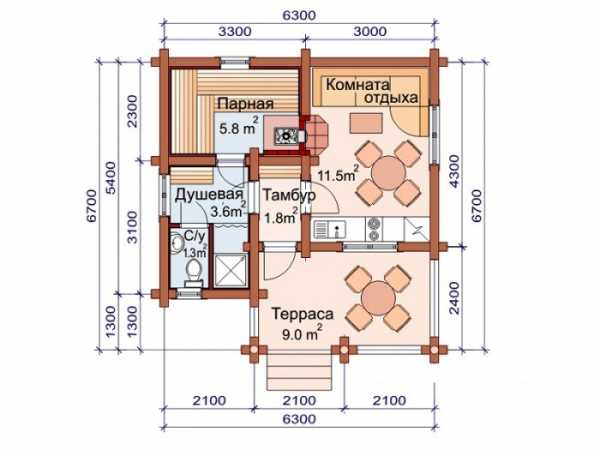

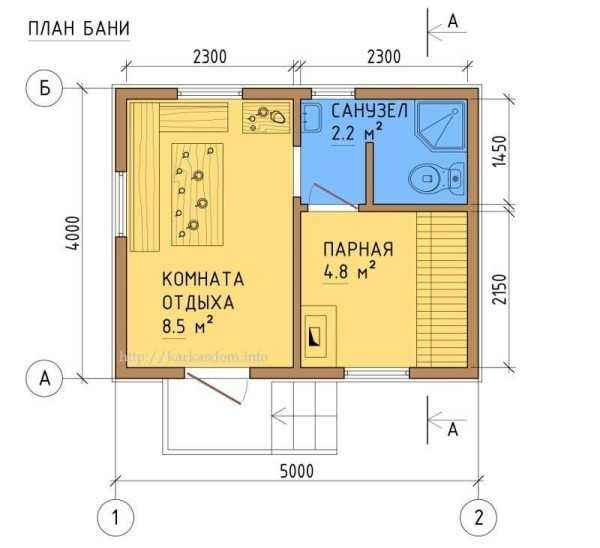

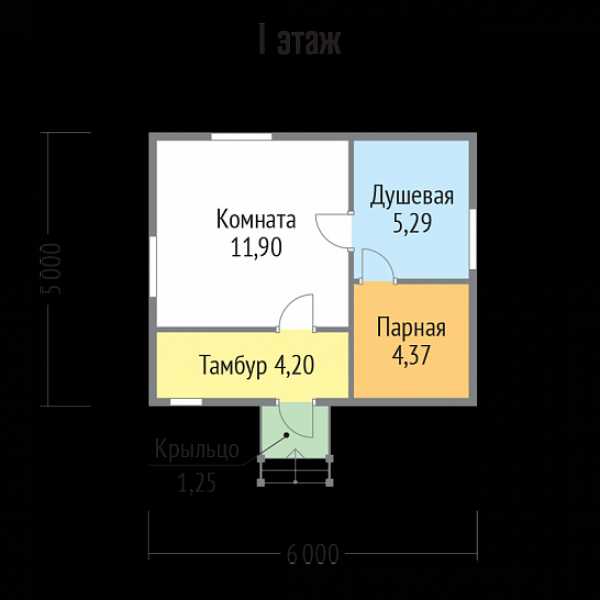

В состав стандартной бани входит коридор, предбанник, моечная комната и парилка.

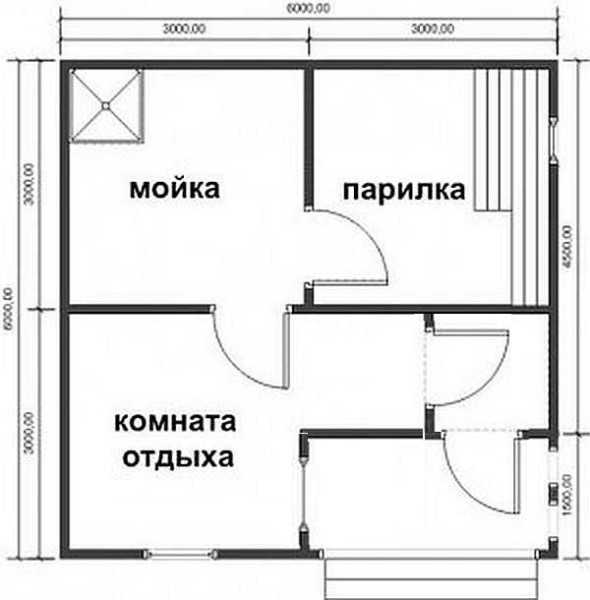

Стандартная каркасная баня состоит из предбанника, парной, душевой и комнаты для отдыха

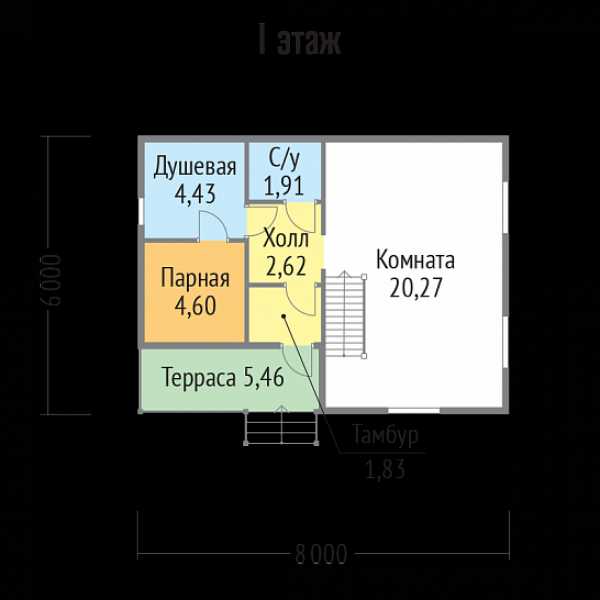

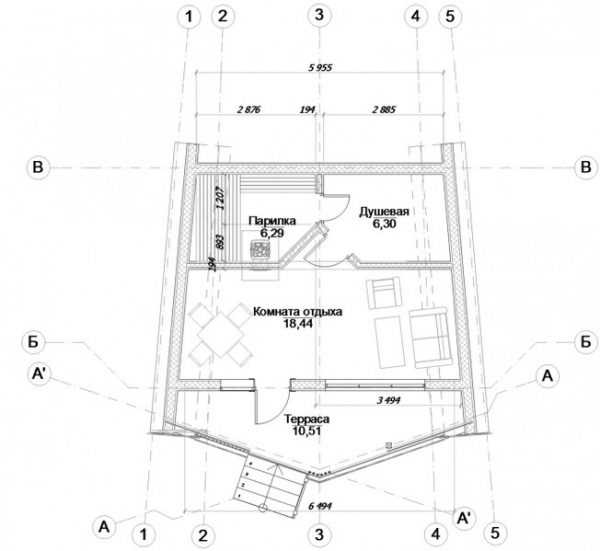

Довольно часто предусматривается отдельное помещение для отдыха. На схеме рекомендуется отметить место монтажа печи. Если это будет парилка, то печь лучше всего размещать в ближайшем к двери углу. Печка может быть каменной или кирпичной.

Рекомендуется заранее определиться с размерами каждого из помещений и обозначить их в чертеже. Стандартные размеры парилки — 200х240 см. Оптимальная высота потолка составляет 220 см. В такой конструкции одновременно смогут находиться 2–3 человека.

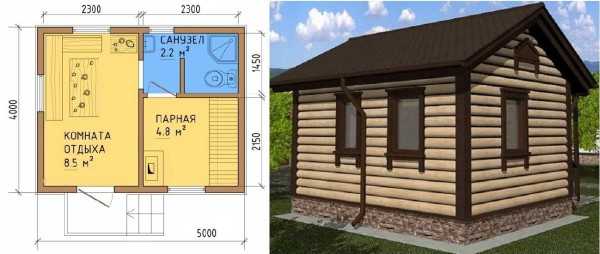

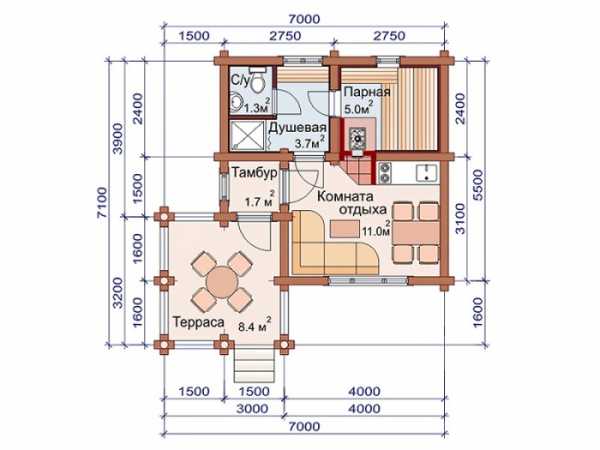

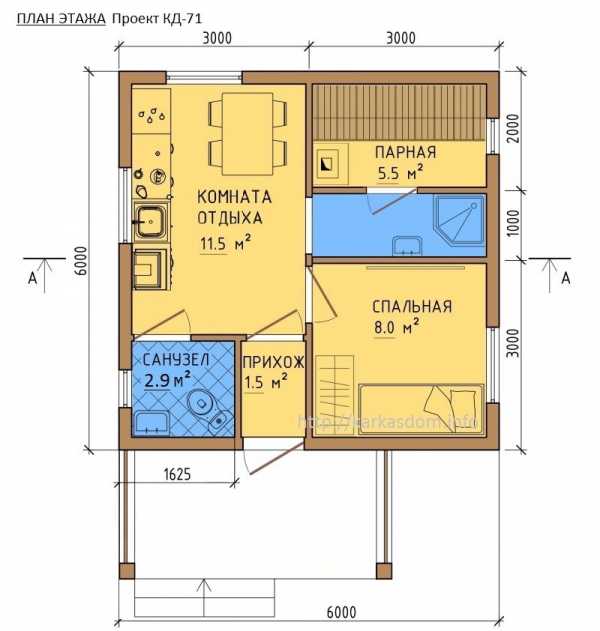

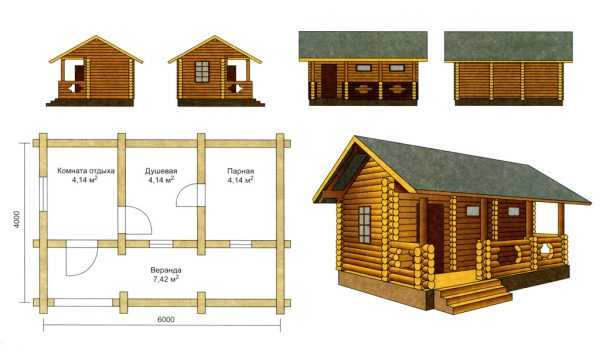

На чертеже можно увидеть баню для загородной территории с балконом размерами 1,5х4 м. Общие габариты здания — 4х6 м. Проект подойдёт для организации посиделок на открытой территории летом.

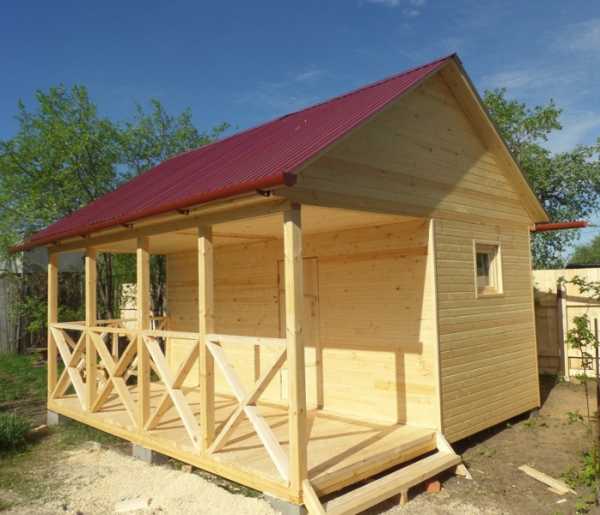

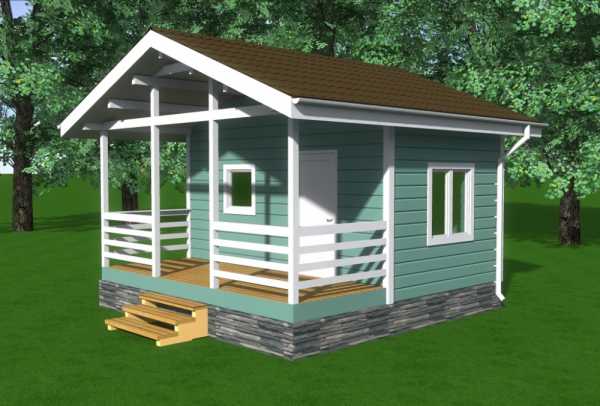

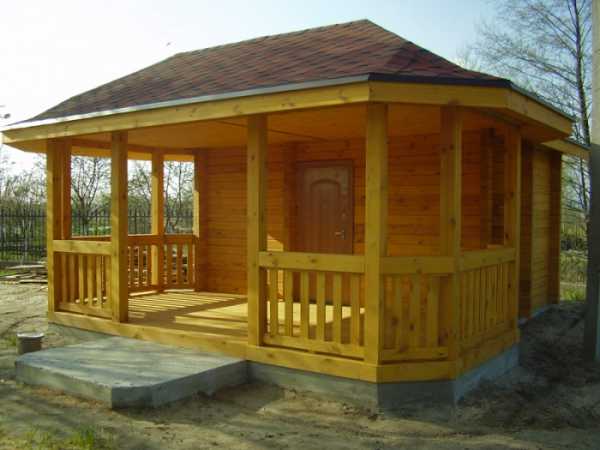

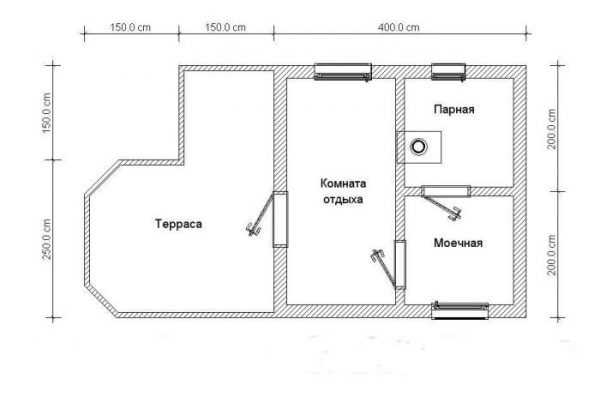

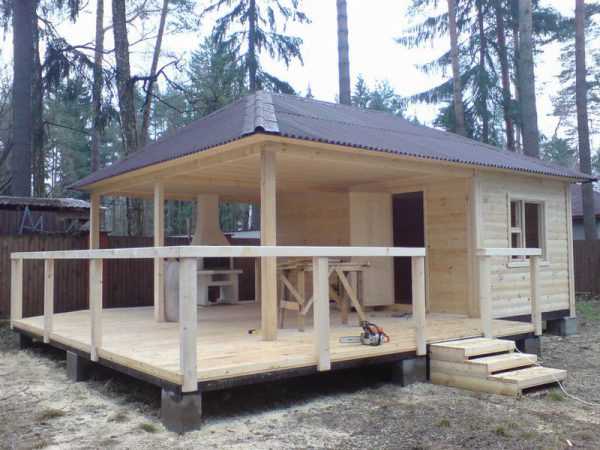

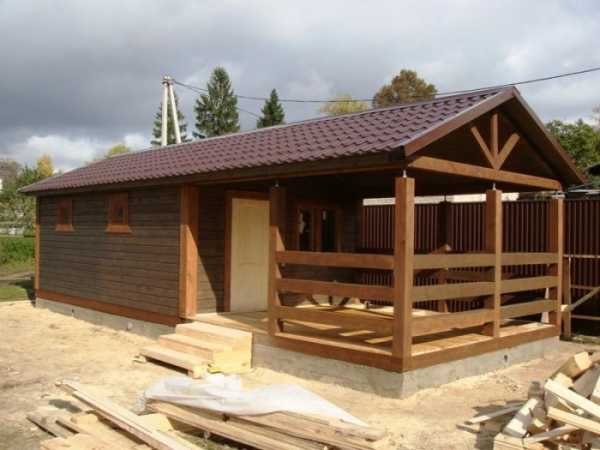

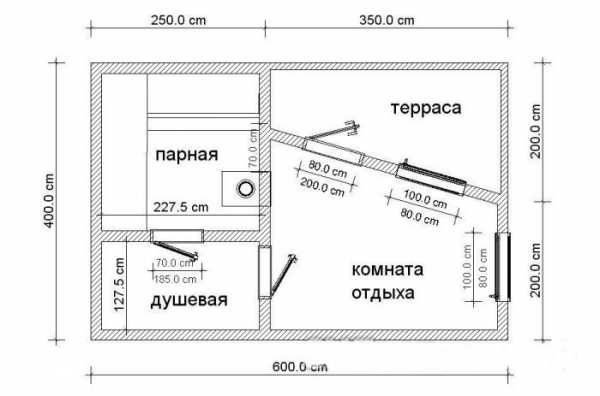

Каркасная баня может быть оборудована террасой для посиделок в теплое время года

Такая баня состоит из 3-х помещений:

  • парилка;
  • моечная и душевая;
  • помещение для отдыха.

Коридор представлен на схеме отдельно. Под раздевалку помещение не предусматривается. В моечной есть маленькое место для переодевания. Терраса соединяется с гостиной.

Оптимальная толщина стен каркасной конструкции — 100 мм или более. Древесину, которая используется в процессе изготовления бани, обязательно нужно обработать антисептическим средством. Рекомендуется использовать просушенный откалиброванный пиломатериал.

Обязательным является выполнение пароизоляции утеплительного материала по внутреннему основанию. В парилке нужно использовать фольгированную пароизоляцию. Отражающий слой способен повысить температуру внутри парной.

Стены и перекрытия в зоне печки следует выполнять с использованием трудновоспламеняемых материалов. К примеру, каркас изготавливается из стоечного металлопрофиля, который покрыт цинком. Разделки можно сделать из асбестового шнура. В данных местах в качестве утеплительного материала может использоваться базальтовая плита.

Обязательно устройство приточно-вытяжной вентиляции во всех помещениях. Полы в мойке следует делать с небольшим уклоном или по стяжке. Верхнее и нижнее перекрытия нужно утеплить так же, как и стенки.

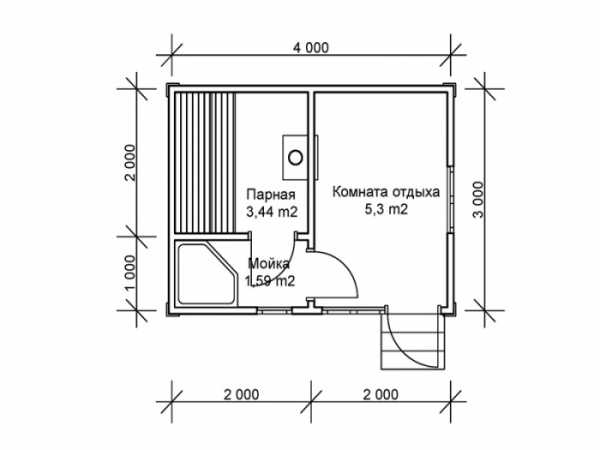

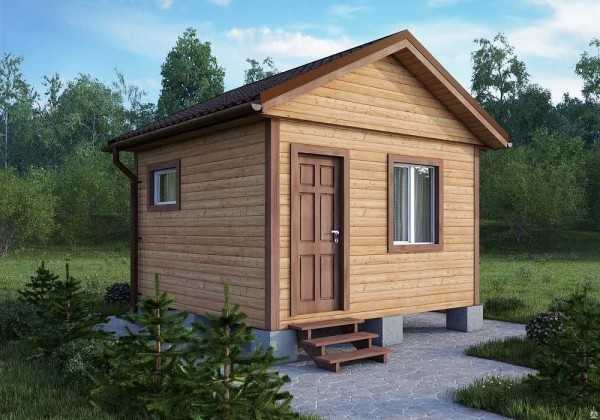

Минимальный размер каркасной бани — 3х4 м.

Минимальный размер бани для комфортного пребывания нескольких человек составляет 3х4 м

Бюджетный вариант каркаса делается таким образом: стойки обшиваются с внутренней и внешней стороны досками до 25 мм, внутри каркасной конструкции укладывается базальтовый утеплитель или эковата.

Если планируется использовать эковату внутри стен, её следует тщательно уплотнить и установить горизонтальные площадки для разгрузки. Каркас нужно обшить внутри и снаружи. Для этого понадобится изготовить обрешётку. С внешней стороны утеплительный материал укрывается мембраной для защиты от ветра. В горизонтальной плоскости использование эковаты является более экономичным вариантом по сравнению с базальтовым утеплителем.

Снаружи каркасную конструкцию можно покрыть любым облицовочным материалом. Внутри здание обшивается вагонкой, гипсокартонными листами с плиткой или имитацией бруса.

Советы по выбору материала

Каркас следует собирать из таких деталей:

  • брусков;
  • реек для создания обрешётки;
  • досок для напольного основания.

Вместо настила из досок напольное основание можно покрыть плиткой. Выбирать нужно исходя из личных предпочтений, однако в случае с парной рекомендуется отдавать предпочтение древесине. Также будут материалы для защиты. Довольно часто для обшивки стен используется вагонка.

Каркасную баню рекомендуется обшивать вагонкой из дерева

Для обшивки конструкции с внешней стороны можно применить вагонку из лиственницы. Внутри здание обшивается вагонкой из хвойных пород деревьев. Обшивочные доски надо крепить вертикально.

Излишки влаги и повышенная температура будут негативно воздействовать на элементы конструкции, поэтому не получится обойтись без применения специальных защитных материалов. Можно использовать пергамин, полиэтилен или рубероид. Пароизоляцию следует размещать между теплоизоляцией и обшивкой. Недостаток рубероида в том, что в процессе нагревания он будет выделять неприятный запах. Поэтому его не рекомендуется использовать.

Обратить внимание нужно на подбор материала для теплоизоляции. В случае грамотного выбора и правильного монтажа утеплителя будет возможность значительно снизить тепловые потери, а также расходы на обогрев банной постройки.

В качестве утеплителя в большинстве случаев используется минеральная вата.

Неплохим утеплительным материалом для каркасной бани является минеральная вата

Неплохим вариантом является применение стекловолокна. В некоторых случаях потолок утепляют пенополистиролом, а напольное основание — керамзитом.

Расчёт материалов и список инструментов

В качестве примера будет рассмотрен расчёт для каркасной бани наиболее распространных размеров. Каркас изготавливается из бруса, размер конструкции — 5х4 м. Основание будет столбчатым армированным.

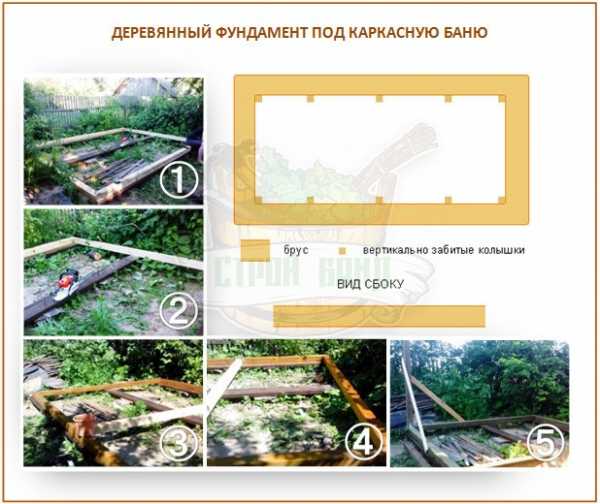

Для каркасной конструкции можно использовать облегченный фундамент из асбестоцементных труб

Для отделки стен внутри и снаружи применяется вагонка хвойных пород деревьев. Крыша будет двускатной, покрытие — металлочерепица.

Актуальным моментом является выбор древесины. Материал дложен быть просушенным. Больше всего подойдут липа, лиственница или осина. Данные породы имеют невысокую теплопроводность, они способны длительный период времени сохранять первоначальную форму строения. Стены возводятся из досок толщиной 2—3 см. Для внешней обшивки подходят рейки из лиственницы или сосны.

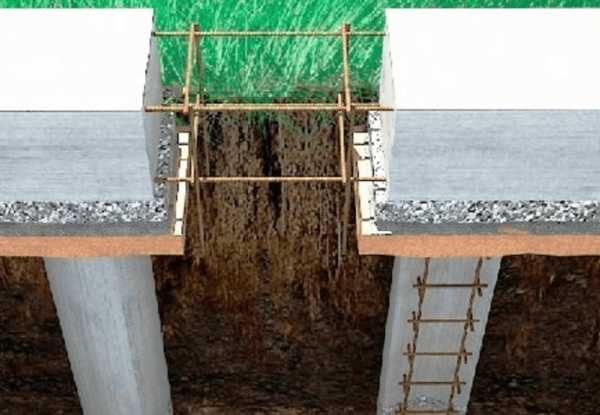

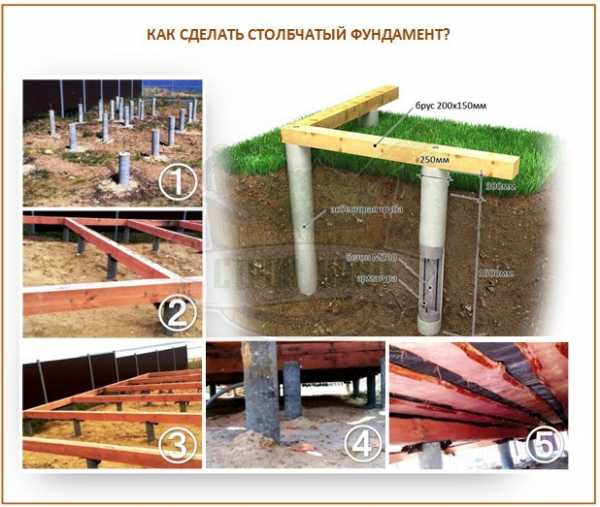

Столбчатое армированное основание по стоимости и надёжности является оптимальным вариантом для каркасной постройки.

Столбчатый армированный фундамент подходит для возведения каркасных бань в большинстве регионов

Его можно использовать в большинстве регионов. Понадобится подготовить материалы в следующем количестве:

  • бетон — 2 м3;
  • обрезные доски для каркаса — 0,3 м3;
  • арматурные прутья — 80 м.пог.

Каркас можно изготовить из досок, кусков фанерных листов или ОСП. Если грунт на территории строительства глинистый, то опалубку делать не нужно.

Самой сложной и финансово затратной деталью бани является каркас. К приобретению материалов на данном этапе нужно подходить взвешенно. Список необходимых материалов:

  • брус 120х120 мм — 5,3 м3;
  • минеральная вата толщиной 10 см — 36 м
    2
    ;
  • материал для пароизоляции — 40 м2;
  • вагонка из дерева — 70 м2;
  • материал для гидроизоляции — 40 м2.

Чтобы сэкономить, вместо брусков можно приобрести доски 50х100 мм.

Для экономии финансов можно использовать обрезные доски 50х100 мм в процессе изготовления каркаса

Брус должен быть второго сорта и ниже, доска может быть исключительно первого сорта. Обшивку стен с внешней стороны можно сделать не деревянной вагонкой, а пластмассовыми листами или профнастилом.

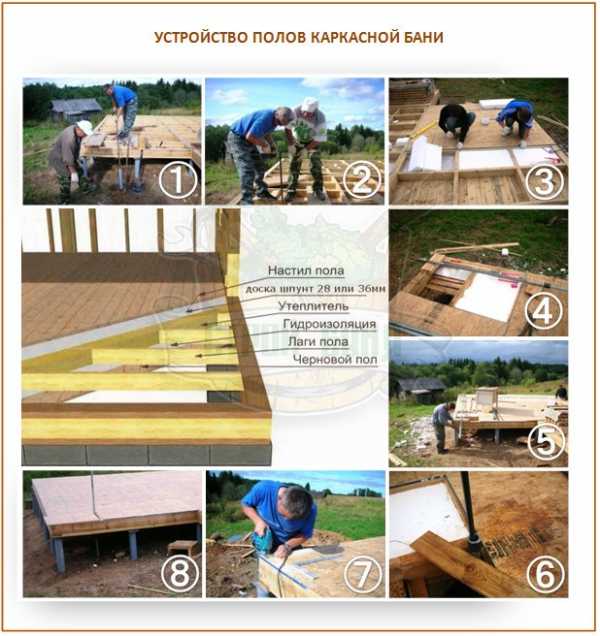

Пол изготавливается из обрезной шпонированной доски. Потолок следует обить вагонкой. Если есть желание сэкономить, для теплоизоляции можно использовать минеральную вату. Список материалов:

  • обрезные доски — 1,8 м3;
  • доски 150х50 мм — 0,2 м3;
  • плинтус — 20 м.пог.;
  • минеральная вата — 20 м2;
  • вагонка из дерева — 20 м2.

Сэкономить удастся на настиле покрытия чердака. Если не планируется его использовать, то минеральная вата может быть закрыта необрезной доской или отрезками плит.

Крыша двускатная, чердак можно использовать для хранения инструментария.

Оптимальным вариантом каркасной конструкции является двускатная крыша

Утеплять крышу не нужно. Стропила будут висячими. Понадобятся такие материалы:

  • водосточная система — 1 комплект;
  • рейки для стропил — 0,2 м3;
  • планки для обрешётки — 0,1 м3;
  • карнизные рейки — 0,1 м3;
  • металлочерепица — 20 м2.

В бане довольно часто вместо водостока оборудуют отмостку по периметру с помощью цементно-песчаного раствора.

Список материалов, которые также будут необходимы:

  • трубы из асбеста;
  • саморезы;
  • гвозди;
  • скобы;
  • цемент;
  • гравий или песок.

Понадобятся такие инструменты:

  • угольник;
  • строительный уровень;
  • рулетка;
  • электродрель;
  • набор отвёрток;
  • молоток;
  • плоскогубцы.

Важно продумать все архитектурные и строительные задачи, к которым можно отнести:

  • внутреннюю обшивку банной постройки;
  • выбор оптимальных материалов для строительных работ;
  • действия, которые требуются для обеспечения безопасного использования конструкции.

После подготовки инструментов и материалов можно переходить к строительным работам.

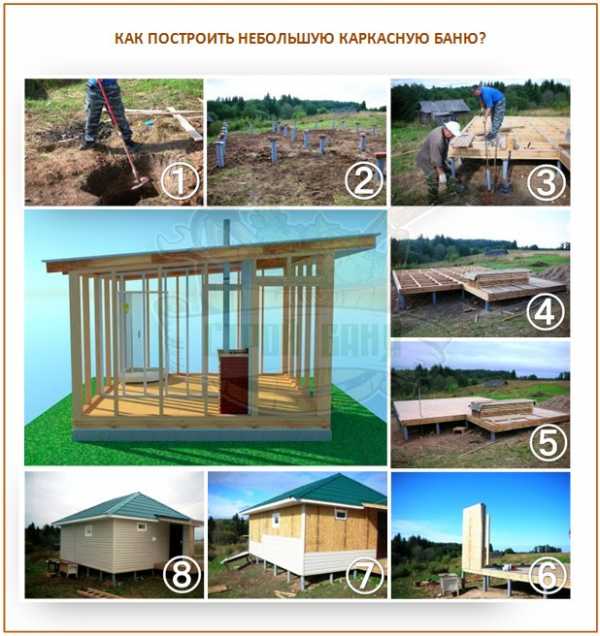

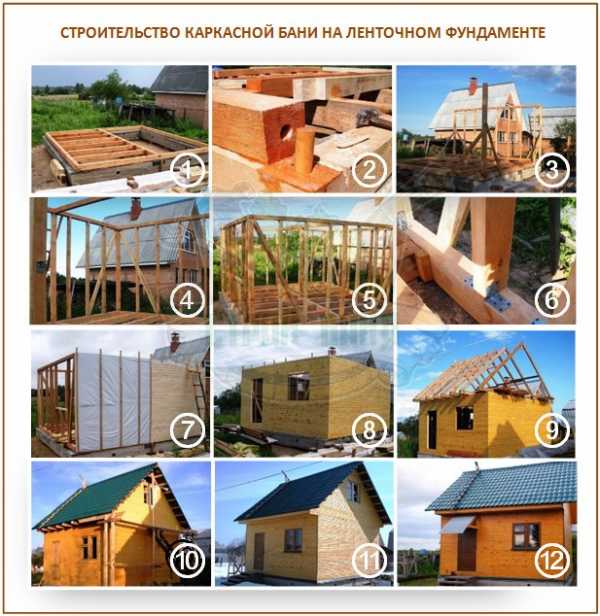

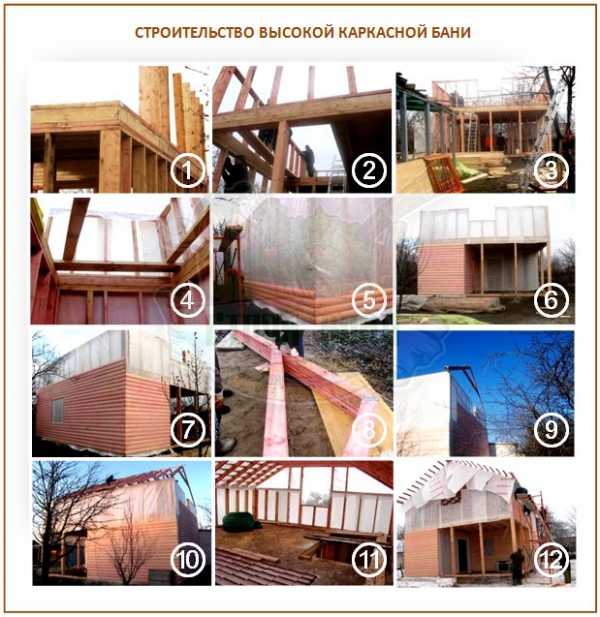

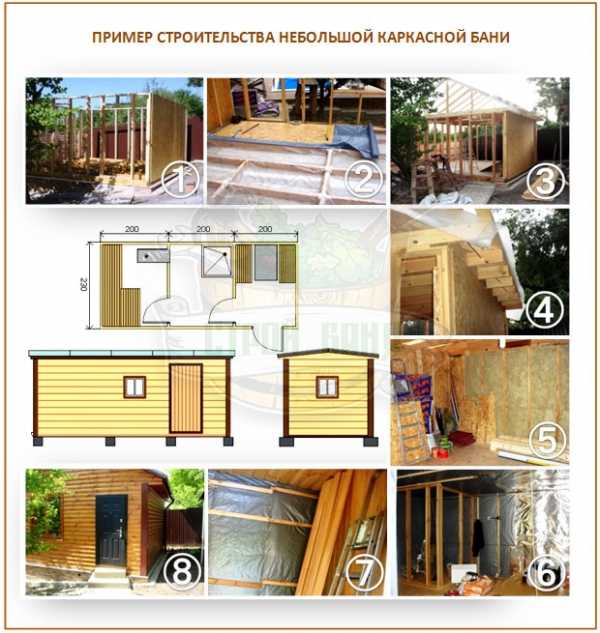

Пошаговая инструкция по изготовлению с фото

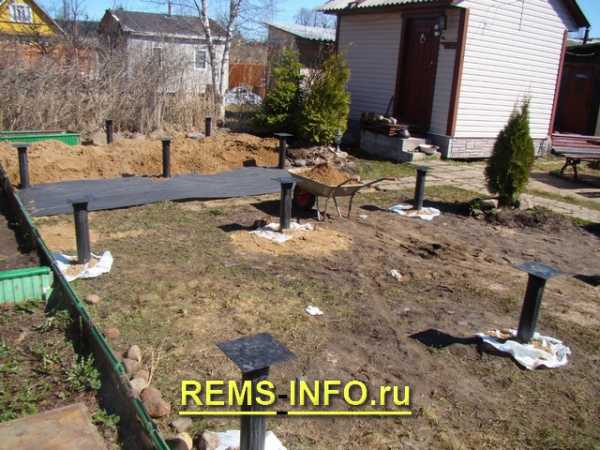

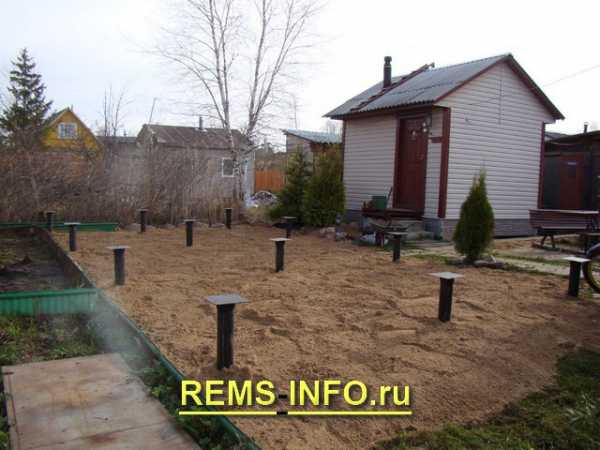

Постройка подобного типа имеет маленький вес, поэтому основание может быть облегчённым. Проще всего изготовить столбчатый фундамент на трубах из асбестоцемента, которые в дальнейшем будут залиты бетонным раствором. Последовательность действий:

  1. Прежде всего нужно подготовить трубы из асбестоцемента длиной 40 м и диаметром 10 см.
  2. Далее надо подготовить ямы диаметром 20 см и глубиной 150 см.

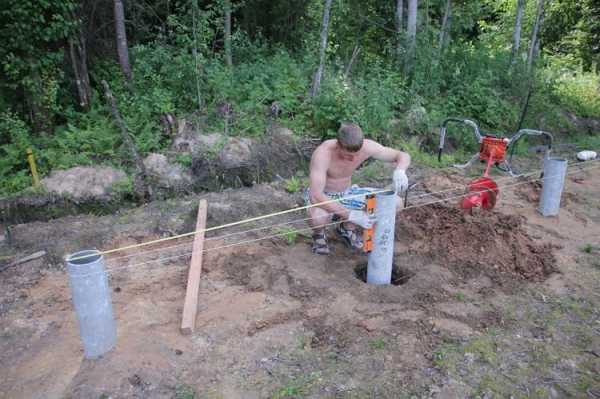

    Пробурить скважины под фундамент можно с помощью садового бура

  3. Трубы следует разрезать на две части, вставить в ямы и засыпать песком.

    На данном этапе понадобится установить трубы в подготовленные скважины

  4. На следующем этапе понадобится приготовить раствор из воды, щебня мелкой фракции и цемента.
  5. Приготовленной смесью нужно заполнить трубы.

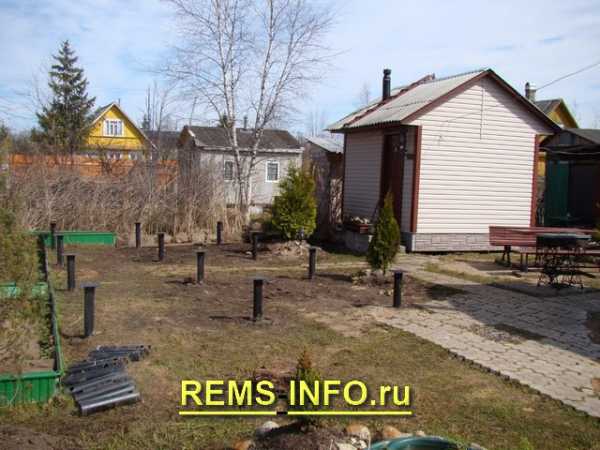

    В конце в трубы следует залить бетонный раствор

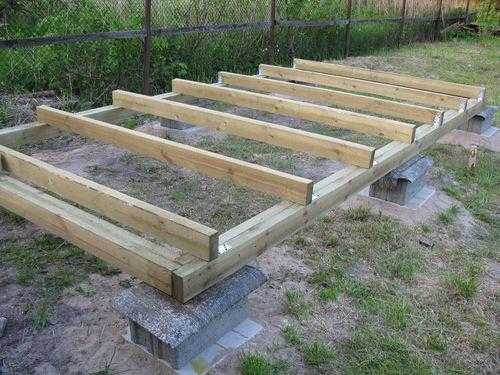

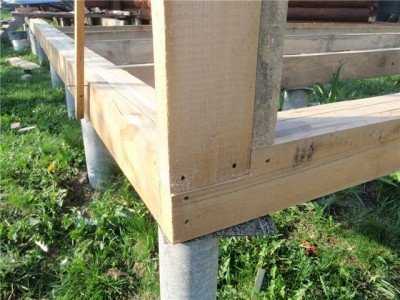

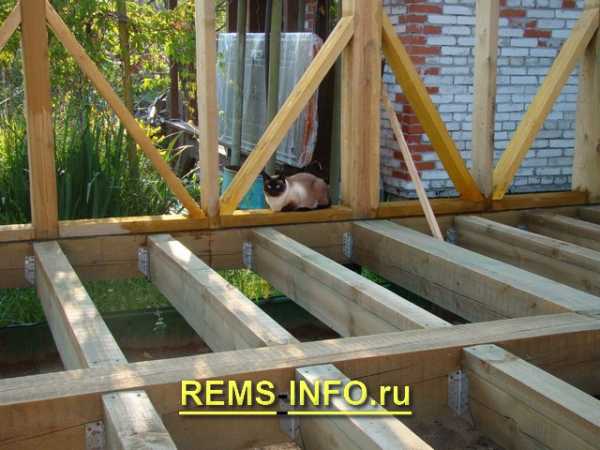

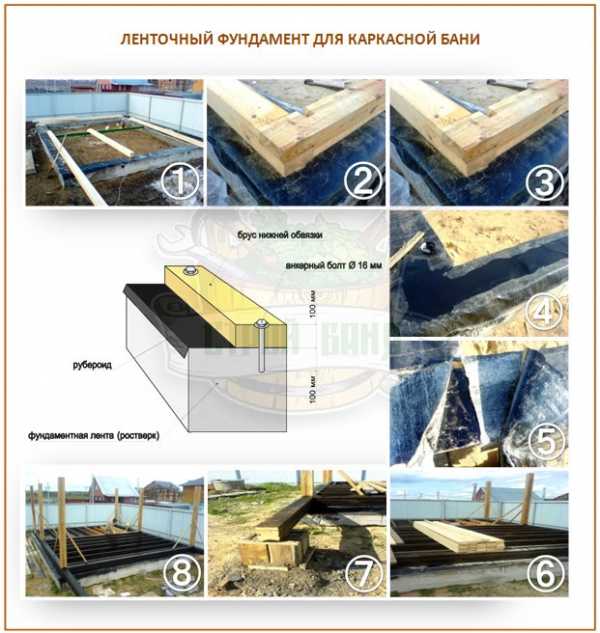

Далее выполняется обвязка конструкции. Для этого нужно подготовить рейки сечением 100х50 мм. Материалы понадобится предварительно обработать антисептической смесью, чтобы защитить их от гниения. Выполняется разметка стен, после чего выставляются рейки по внешней линии.

Перед выполнением обвязки доски нужно обработать антисептическим средством

Доски нужно располагать внешней гранью и вбивать гвозди для фиксации. Обвязку цоколя можно соединить при помощи опор.

Верхнюю и нижнюю обвязки следует изготавливать из досок, при этом нижнюю от основания надо отсечь, чтобы была возможность настелить рубероид. Горизонтальность расположения следует проверять уровнем. Если будут обнаружены отклонения, понадобится проложить толь в несколько слоёв.

Промежуточные стойки монтируются с учётом того, чтобы была возможность в дальнейшем установить теплоизоляционный и обшивочный материалы. Чтобы увеличить прочность конструкции, обвязку и лаги следует крепить с помощью заранее закреплённых железных пластин.

Для придания прочности конструкции рекомендуется использовать металлические пластины

Обвязка должна быть обработана смесью, предотвращающей гниение.

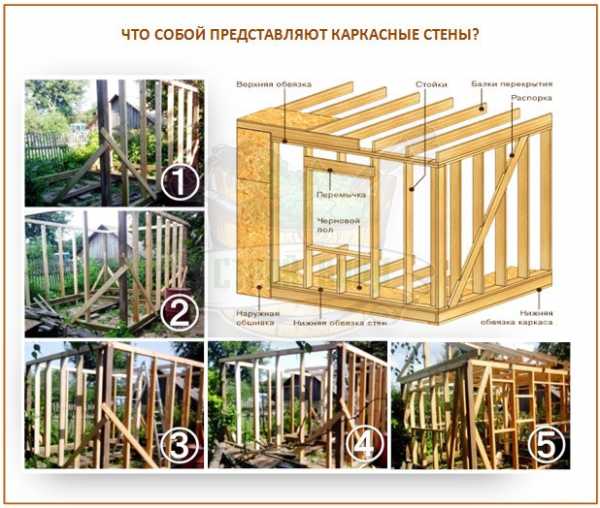

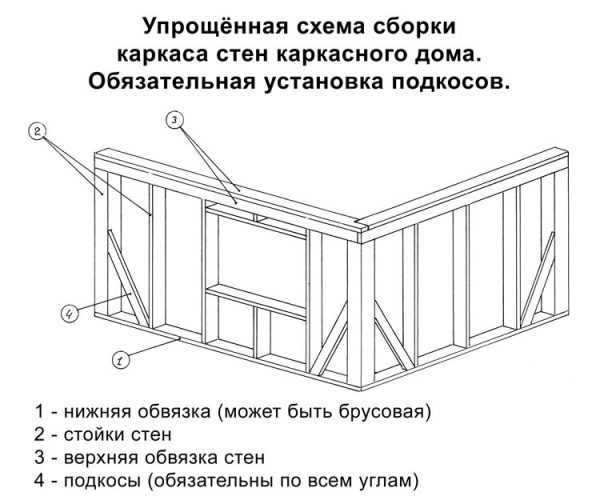

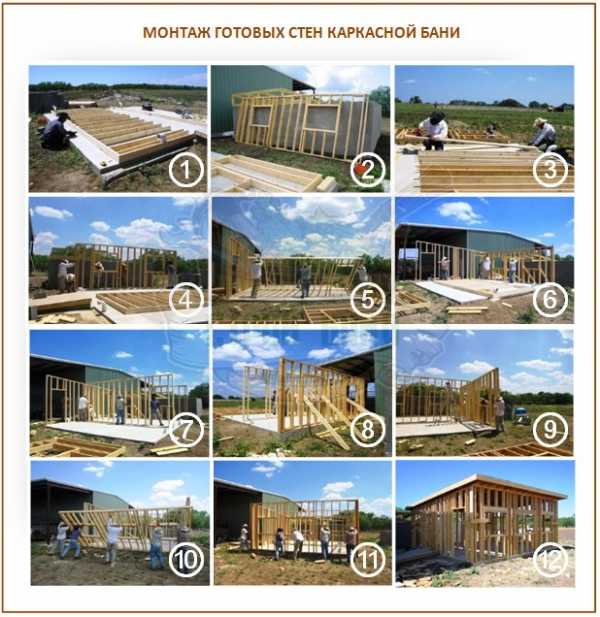

Как изготовить стены

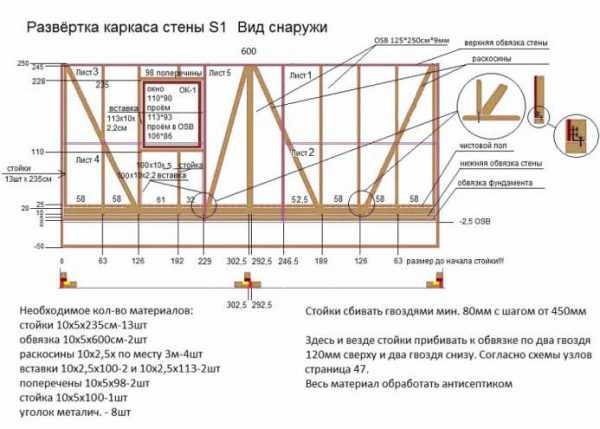

В процессе возведения стен существенное значение имеет межосевое расстояние. Показатель будет равен 0,6 м при условии, что подготовка проёма и состыковка с остальными стенками не планируется. В противном случае щель надо уменьшить до 0,4 м. Расстояние между стойками будет зависеть от габаритов дверей и окон. Для каркаса нужно использовать доски 50х100 мм. Последовательность действий по возведению стен:

  1. Первым делом нужно разметить места, где будут располагаться стойки.
  2. Выполняется монтаж угловых стоек. С помощью уровня нужно установить детали в четырёх углах бани, проверить размещение и временно зафиксировать рейками в вертикальном положении.

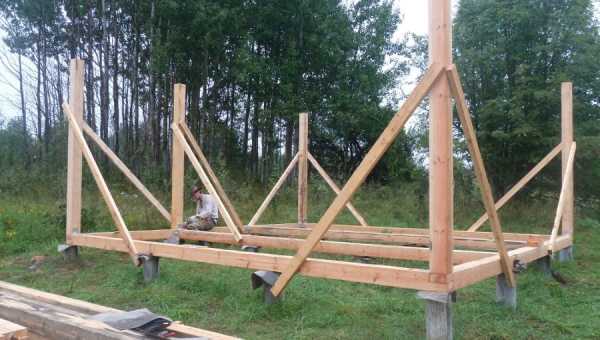

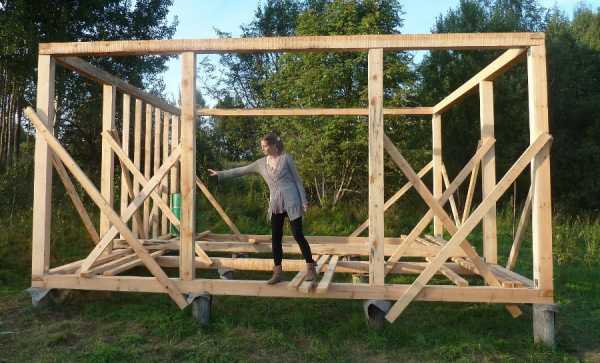

    Временные укосины удерживают угловые стойки в вертикальном положении

  3. Монтируются вертикальные стойки в боковых частях. По проекту высота конструкции составляет 2 м, поэтому планки должны быть такой же длины. В нижней части для фиксации используются железные уголки и самонарезающие винты.

    Детали фиксируются с помощью саморезов в вертикальном положении

  4. Понадобится изготовить дополнительную стойку в месте скрепления рамы со стенами или перемычкой.
  5. Производится установка промежуточных элементов. Рекомендуемый шаг между силовыми элементами каркасной постройки составляет 0,5–1 м. Расстояние зависит от планируемых нагрузок.

    Оптимальный шаг между силовыми элементами составляет от 0,5 до 1 м

  6. Вертикальные стойки можно устанавливать поочередно и временно фиксировать. После этого выполняется верхняя обвязка. Чтобы ускорить и упростить процесс фиксации, можно изготовить шаблон длины вспомогательных опор. Между опорами в углах надо натянуть нитку и пройтись по периметру шаблоном. Следует сверить расстояние между рядом обвязки и ниткой на всех участках конструкции. Если ошибок нет, по шаблону надо отрезать необходимое количество опор.
  7. Все детали скрепляются между собой гвоздями.
  8. Выполняется установка верхней обвязки. Её следует закрепить на угловых стойках. Чтобы снять прогиб доски, в нескольких местах нужно установить временные опоры. В результате каждая промежуточная стойка может быть закреплена сразу к двум обвязкам.

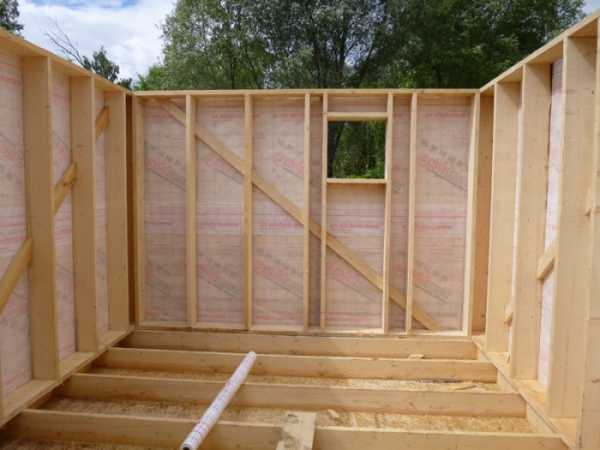

    На следующем этапе выполняется монтаж промежуточных стоек согласно схеме

  9. Использование металлических уголков позволяет сократить время на фиксации каркаса, а также снизить потребность в материале для изготовления временных подпорок.
  10. Между опорами укладываются горизонтальные полочки.

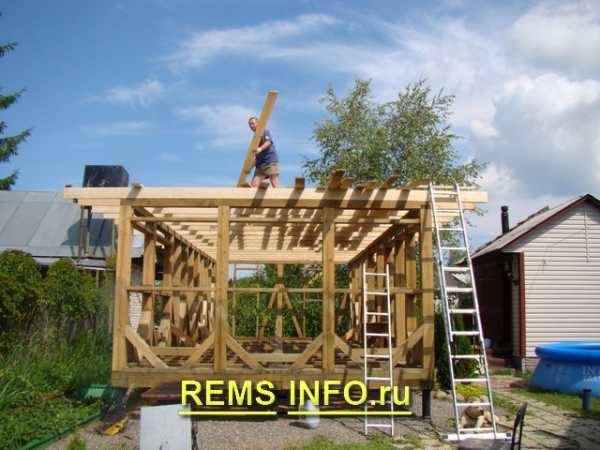

    Верхний обвязочный брус и зафиксированные промежуточные стойки

  11. Когда каркас будет смонтирован, можно приступать к обшивке стен. Обшивку лучше всего выполнять с помощью вагонки или ОСП плит. В качестве крепежных элементов следует использовать шурупы.
  12. Поэтапно устанавливаются остальные промежуточные детали и производится обшивка.

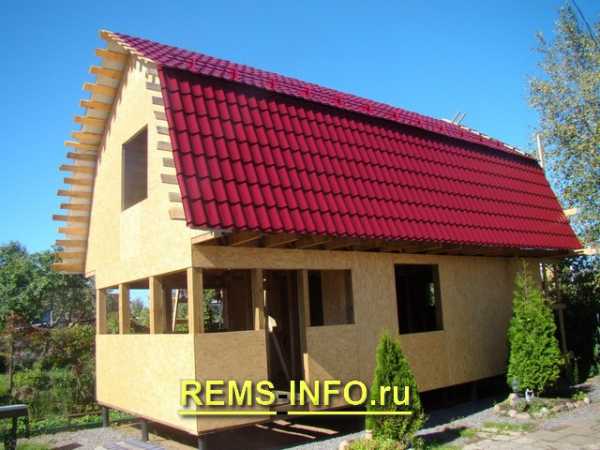

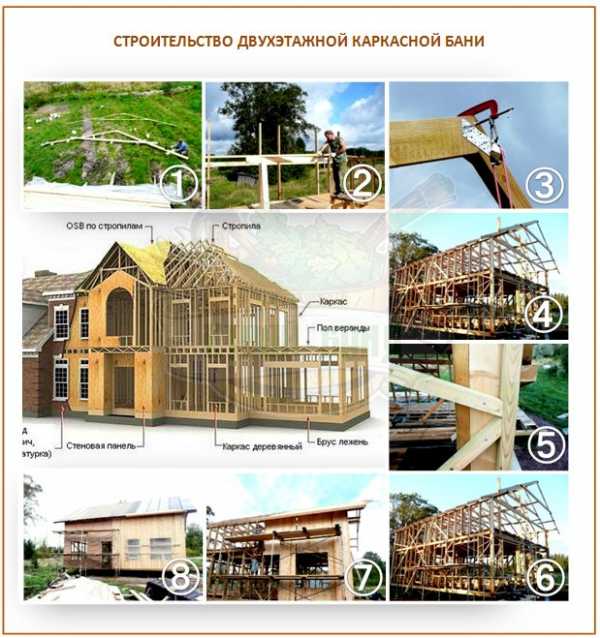

Если планируется изготовить каркасную баню с мансардой, нужно оставить место для установки дверей и окон.

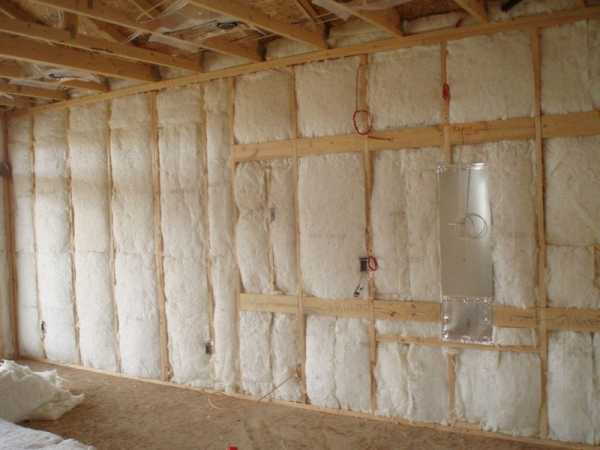

Для каркасной конструкции используются планки 100 мм, поэтому утеплитель должен быть соответствующей толщины.

Толщина минеральной ваты должна соответствовать толщине досок

В процессе монтажа лишнюю длину и ширину можно будет сжать, в результате будут плотно закрыты образовавшиеся зазоры.

В процессе утепления нужно тщательно осматривать каждое соединение, в противном случае конструкция будет негерметичной. Такие бани непригодны к использованию. Паро- и гидроизоляция делается из фольги. Минимальная толщина материала — 40 мкм. Стыки фольги заклеиваются скотчем или фольгированной плёнкой. Фольга укладывается полосами снизу вверх. Чтобы закрепить фольгу к деревянным деталям, нужно использовать ручной степлер.

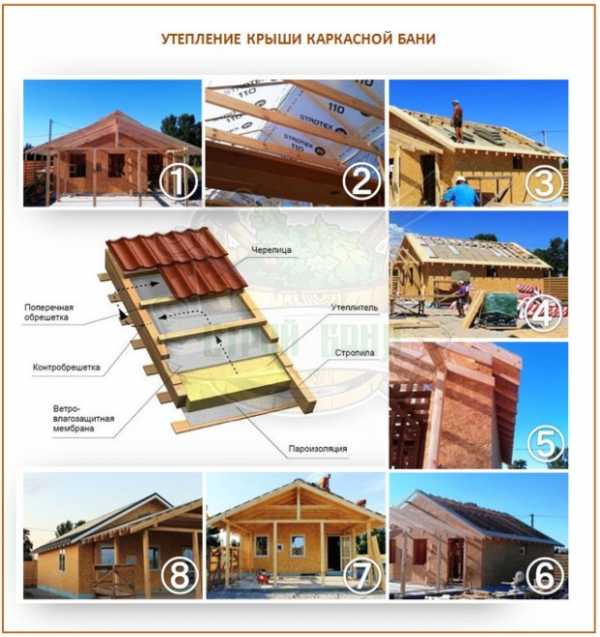

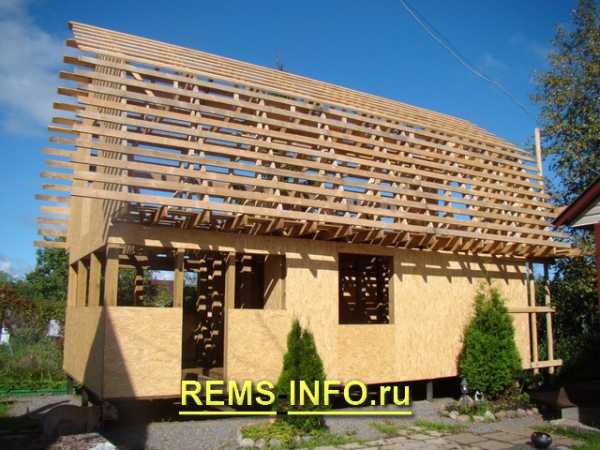

Как обустроить кровлю

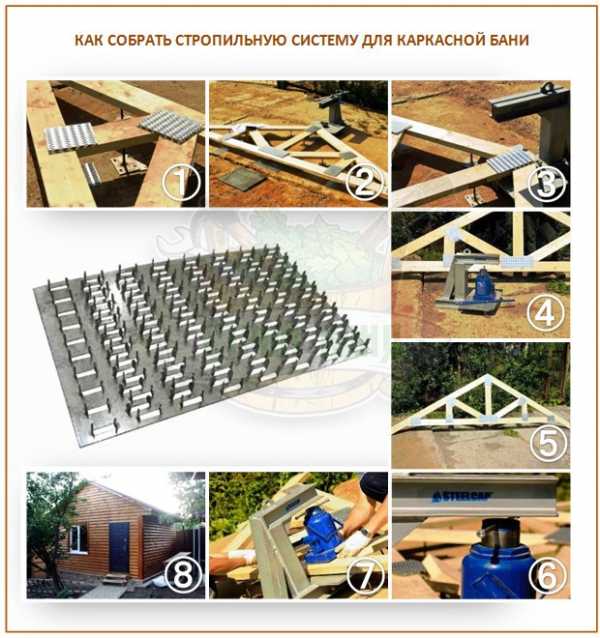

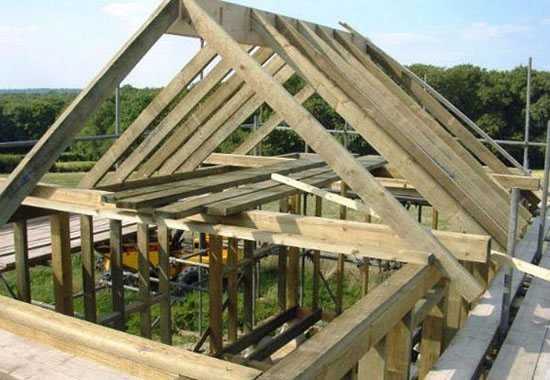

Для удобства можно изготовить шаблон, который позволит легко собрать систему стропил.

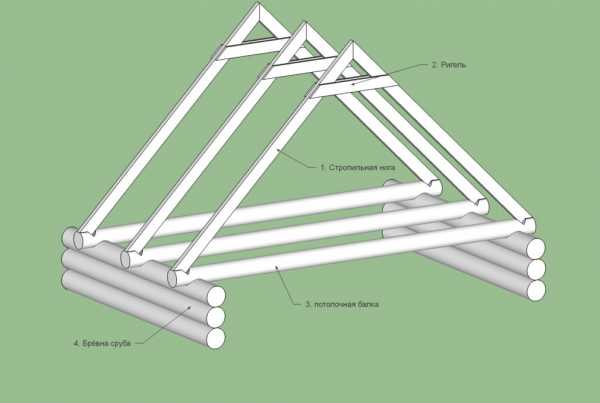

Монтаж двускатной крыши необходимо выполнить по схеме. Облегчить процесс может шаблон

Понадобится выполнить следующие действия:

  1. Крышу нужно собирать на земле, после чего поднять вверх. Каждая конструкция располагается над соответствующей стойкой.
  2. Чтобы облегчить работу, на рейки можно настелить временные перекрытия из планок большой толщины.
  3. Каждая деталь имеет собственное место над стойкой, поэтому важно не ошибиться при выполнении расчётов.
  4. Крышу рекомендуется делать вентилируемой. Для этого надо уложить обрешётку и ондулин между стропильными ногами и контррейкой.
  5. Фронтоны нужно закрыть ОСП плитами.
  6. Выполняется монтаж дверей и окон.

После этого можно выполнять обшивку конструкции с двух сторон. Также важно позаботиться о качественной вентиляции. Для маленькой бани подойдёт труба из асбестоцемента диаметром 12 см. Деталь надо вывести до чердачного помещения.

Советы по отделке и утеплению

Снаружи баня обшивается сайдингом, досками, штукатуркой или керамической плиткой. Под обшивку следует уложить гидроизоляционный материал. Образовавшиеся щели можно заполнить материалом для теплоизоляции. Между вагонкой и фольгой надо оставить небольшую щель для проветривания. Для данной цели следует прибить к вертикальным опорным деталям планки толщиной в несколько см. Расстояние между элементами нужно подбирать с учётом расстояния между опорами.

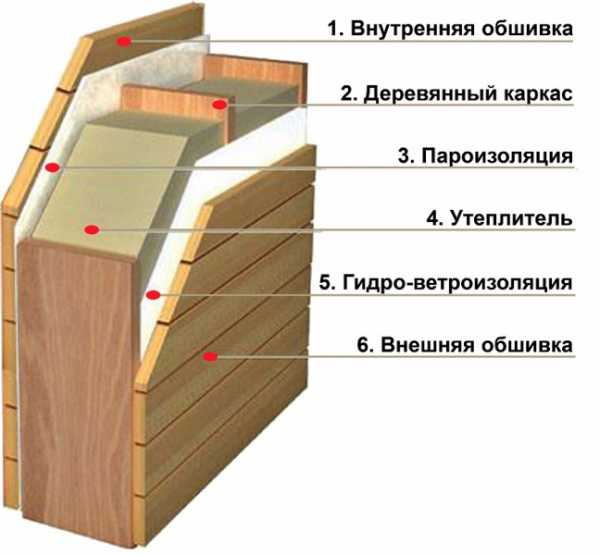

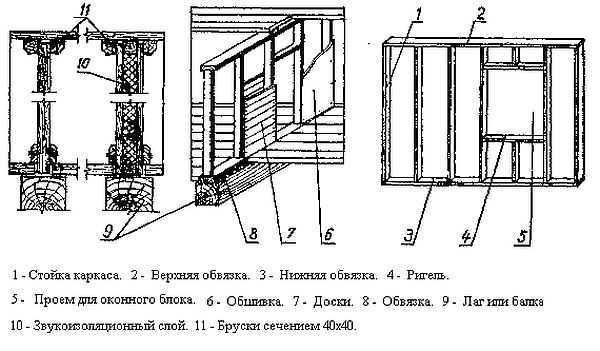

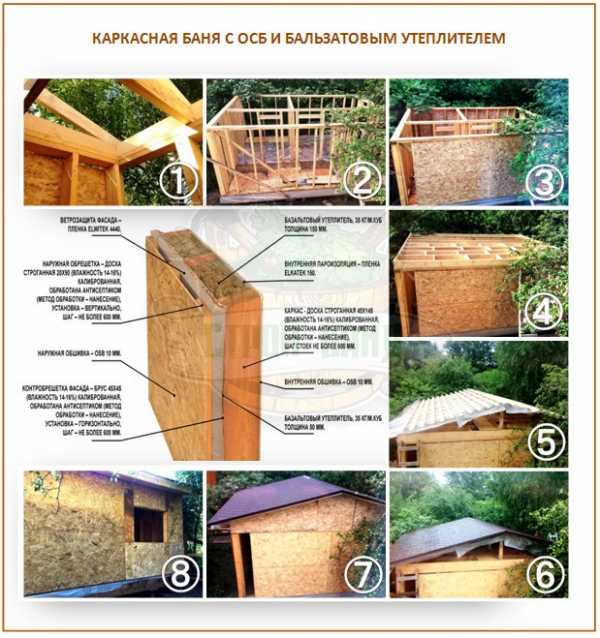

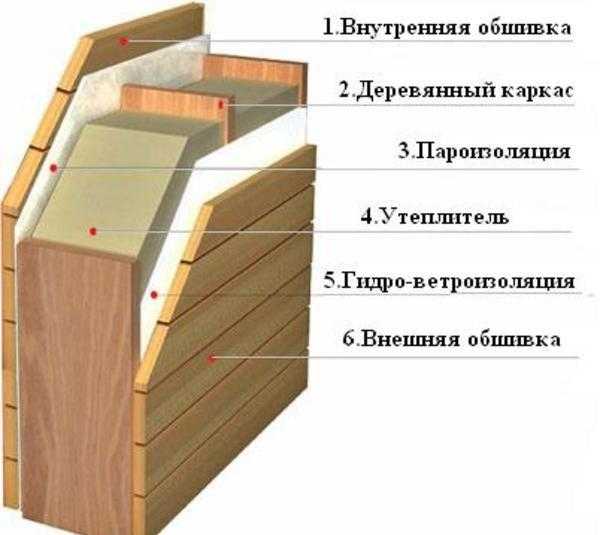

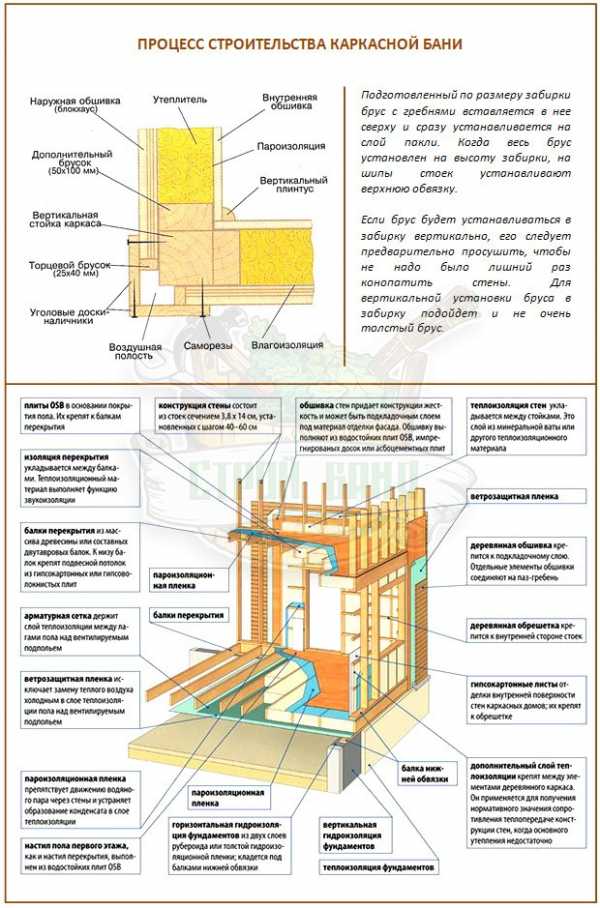

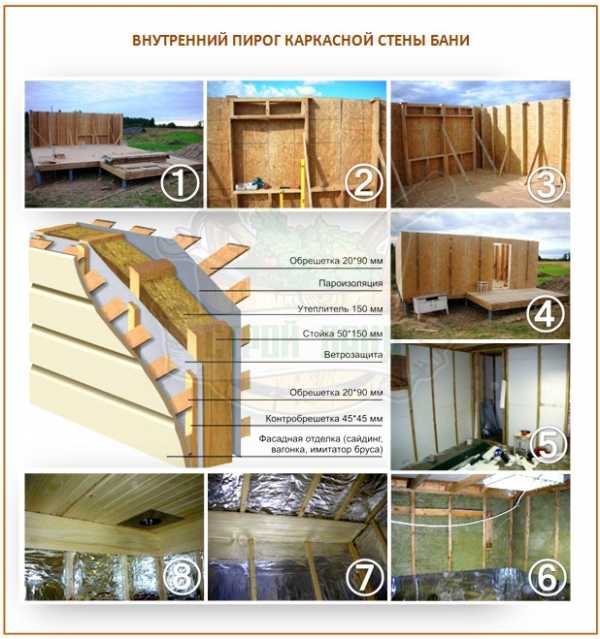

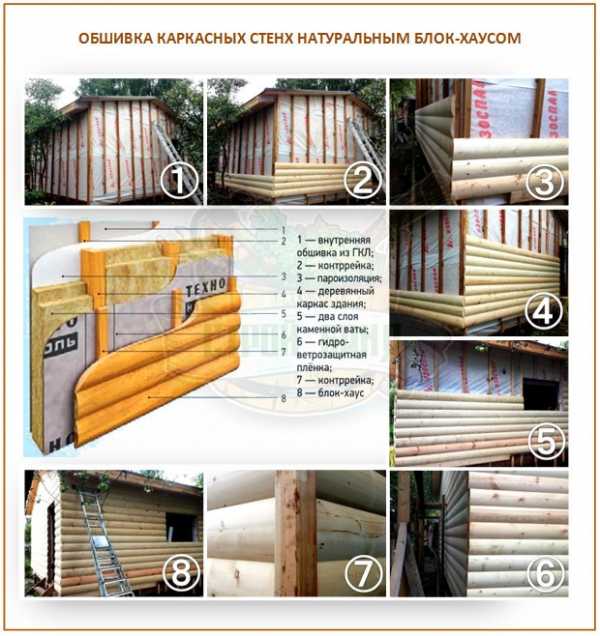

На схеме можно увидеть конструкцию обшивки стен

Чтобы придать жесткости стенам, их нужно обить штукатурной дранью. После того как будут завершены работы по обшивке, с внешней стороны конструкцию нужно оштукатурить.

Руководство по внутренней обшивке каркасного строения:

  1. Обшивка здания изнутри не должна быть окрашена, так как лакокрасочные материалы в процессе нагревания будут выделять вредные химикаты.
  2. Чтобы сделать черновой потолок, следует использовать ОСП плиты. Их надо закреплять в нижней части балок перекрытия.
  3. Простенки в парной нужно укрыть фольгой. Остальные стенки можно закрыть пергамином.
  4. Минимальная высота потолка — 2,2 м. В таком случае будет возможность установить вагонку и дополнительно утеплить потолочное перекрытие.
  5. Важно обратить внимание на стыки между стенками и потолочной конструкцией. Материал для пароизоляции должен выступать минимум на 15 см.

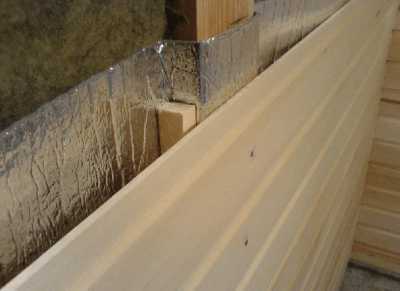

Рейки можно прибить разными методами — в процессе подгонки производится выборка в паз или в четверть. К лагам рейки нужно крепить лицевой частью.

Между фольгой и профнастилом продушины можно не делать, листы прибиваются к фольге. Фиксация производится с помощью саморезов с прокладками из резины.

После этого выполняется монтаж печи и котла. Важно помнить о правилах пожарной безопасности. Стенка, которой отделаются парила и место для отдыха, должна быть выложена из кирпича. Нагревательный котёл рекомендуется располагать в предбаннике. Лучшим вариантом является кирпичная печь, однако если опыта в кладке подобной конструкции нет, рекомендуется доверить выполнение данной работы квалифицированному печнику.

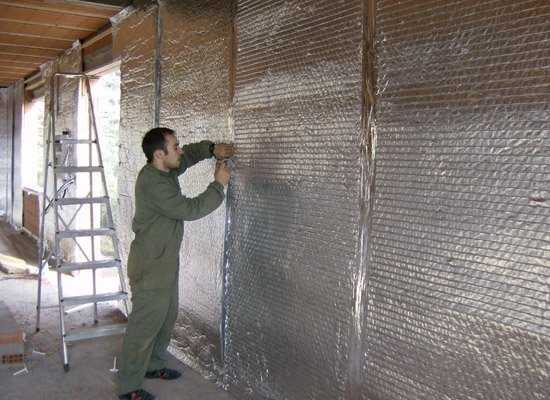

В процессе работы с фольгой нужно быть осторожным, так как материал легко повредить. Любые щели существенно понизят эффективность теплоизоляции. Пароизоляцию следует фиксировать степлером, при этом важно следить за тем, чтобы не было провисаний материала. Минимальное расстояние между деревянной вагонкой и изоляционным материалом составляет 1 см.

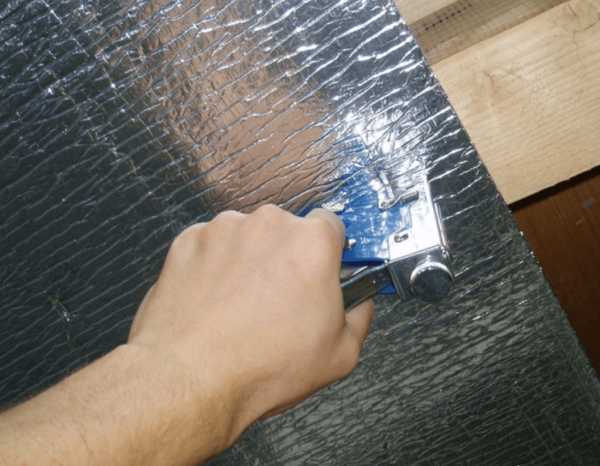

В бане фольгу лучше всего крепить с помощью обыкновенного степлера

Каркасные конструкции удобны в плане отделки. Работы могут производиться как внутри, так и снаружи. Если есть вынужденный перерыв, можно делать в это время каркасы перегородок, обить их блокхаузом или вагонкой. В таком случае время будет проведено с пользой.

Для большинства регионов оптимальная толщина стен каркасной постройки составляет 10 см. Утепление можно выполнить как с помощью минеральной ваты, так и при помощи пенополистирола. Слой минеральной ваты толщиной в 12 см способен заменить стену из брусков толщиной 50 см.

Утеплить баню изнутри можно с помощью минеральной ваты

Для северных регионов с холодным климатом есть 2 метода утепления бани:

  1. Изготовление каркаса из реек толщиной 15 см. Утеплительный материал должен быть идентичной толщины.
  2. Обшивка стен снаружи ОСП листами или фанерой с последующим монтажом плит из пеноплистирола толщиной 5–10 см.

    Для северных регионов каркас снаружи рекомендуется обшить ОСП плитами

Если планируется использовать пенополистирол, то после монтажа листов нужно сделать стяжку небольшой толщины с использованием сетки из арматуры. В конце следует нанести финишное покрытие.

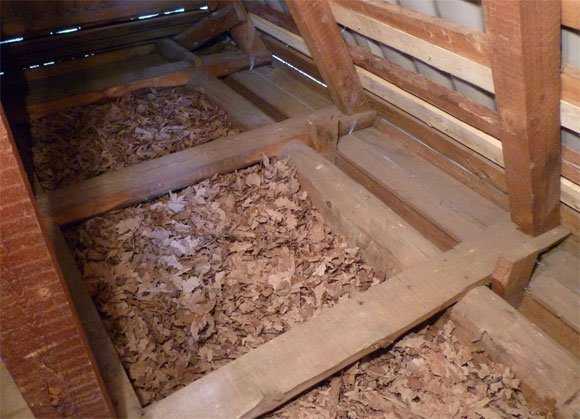

Не рекомендуется использовать народные утеплители из опилок и соломы.

Не рекомендуется использовать опилки и глину для утепления потолка

В процессе приготовления они будут размешиваться в воде с глиной, в связи с чем утеплитель будет иметь большой вес. Помимо того, большое количество жидкости часто является причиной намокания потолочных деталей из дерева. Это оказывает негативное влияние на эксплуатационные характеристики банной постройки.

Каркасные стены являются отличной приманкой для грызунов, которые любят пенополистирол. За 2–3 года сплошные листы могут превратиться в труху. Поэтому не рекомендуется использовать пенополистирол для утепления помещений внутри каркасной конструкции.

Особое внимание нужно уделить качеству паро- и гидроизоляции. Такая баня не имеет свободных опор, каждая из них будет нести нагрузку и удерживать другие детали здания. Если будет нарушена прочность в связи с продолжительным воздействием влаги с одной стойкой, баня может стать неустойчивой. В таком случае будут необходимы сложные ремонтные работы. Подобную ситуацию лучше всего предотвращать ещё на этапе утепления комнат.

Чтобы изолировать утеплитель, лучше всего использовать алюминиевую плёнку.

Изолировать утеплитель лучше всего алюминиевой плёнкой

Однако материал стоит недешево. Если есть желание сэкономить, можно использовать полиэтиленовую плёнку. Материал стоит дешевле, однако по параметрам паро- и гидрозащиты практически не уступает фольге. Следует помнить о том, что полиэтилен может повредиться под воздействием солнечных лучей. По этой причине важно выполнить обшивку каркасов. Это позволит надёжно защитить плёнку от воздействия ультрафиолета.

Видео: каркасная баня своими руками

Отзывы о банях каркасного типа

Сегодня можно найти много отзывов от тех, кто строил каркасные конструкции. Люди, которые построили каркасные строения, рассмотрели все варианты и остановились на этом в связи с небольшими финансовыми затратами, облегчённым основанием, быстрым возведением и простотой отделки. Однако не рекомендуется экономить на каждом этапе. Чтобы каркасное строение служило много лет, следует использовать исключительно качественные материалы с большим периодом службы.

Некоторые владельцы недовольны такими постройками. Есть мнение о том, что как бы конструкцию не утеплять, парилка в любом случае останется холодной, при этом прокладка утеплителя в несколько слоёв не решит проблему. Через некоторое время на стенках может появиться грибок, в результате чего банная постройка быстро придёт в негодность.

Баня из бревна является стандартным вариантом, однако не все смогут её построить в связи с затратами времени и финансов. Немалое количество людей желают в короткие сроки соорудить каркасную баню и наслаждаться ею, так как по теплосбережению и прочности данные конструкции не уступают зданиям из брёвен.

Даже если использовать качественный и дорогостоящий утеплительный материал и не экономить на других деталях, у каркасной постройки останется значительное преимущество — маленькие трудозатраты в сравнении с постройкой из брёвен: не понадобится носить брёвна и делать конопатку.

Построить каркасную баню своими руками довольно просто. Чтобы конструкция была надёжной и служила много лет, не стоит экономить на древесине, которая будет использоваться для изготовления каркаса, а также материалах для утепления поверхностей потолка и стен.

Оцените статью: Поделитесь с друзьями!

grounde.ru

Проекты каркасных бань, варианты под ключ, фото и видео

Баня не относится к капитальным строениям, но её функциональные особенности не позволяют приступить к постройке без проекта. Каркасная технология идеально подходит для этого вида строения: быстро возводится, применяются экологически чистые материалы, не требует  больших материальных и людских ресурсов, легко проектируется.

Проектируем самостоятельно

Готовую проектную документацию бани из бруса с мансардой или любой другой можно приобрести в специальных бюро или выполнить самостоятельно. Во втором случае в помощь придет любой типовой проект для выбранного размера строения.

Перед началом проектирования бани на основе

каркаса решаются ключевые вопросы:

  • найти самое рациональное месторасположение здания, с учетом удобства и простоты для подведения водо-канализационных, осветительных коммуникаций;
  • спланировать размеры будущего здания;
  • на выбранном месте, изучить состав почвы и перепады поверхности грунта. Эти факторы станут решающими в выборе типа фундамента;
  • решить необходимость возведения 2-х этажей, мансарды и постройку внешних элементов, таких как веранда, терраса;
  • определить тип крыши. Рассматриваются варианты односкатной, двускатной, многоскатной конструкции.

Размещение каркасной бани на участке

При выборе количества скатов крыши, учитывается размеры бани, климатические особенности местности, расстояние до других построек, тип покрытия.

Готовый проект станет помощником в рациональном распределении пространств, выборе строительных материалов. Определиться с предпочтениями помогут и фото бань.

Предварительно продумать внутреннюю планировку бани с точки зрения функциональности. Определить место установки печки. От него зависит, как будут располагаться дымоходы и вентиляция.

Проектирование каркасной бани

На этапе проектирования решается вопрос выбора материалов, из которых будет возводиться строение и обсчитывается примерная стоимость строительства. Чем более подробно разработан проект каркасной бани своими руками, тем легче вносить в него коррективы при возникновении непредвиденных обстоятельств.

Вариант 4*5 м

Строение размером в 20 м2 компактно, подходит для бани состоящей из трех помещений:

При определении размеров внутренних помещений расчет делается не для «чистого» размера, а с учетом толщины перегородок и стен.

Проект каркасной бани 4 на 5 метров

Наиболее подходящая площадь для комнаты отдыха 7-8,5 м2, для парной – до 5 м2, для санузла – не менее 2,2 м2. Небольшие размеры строения не предполагают предбанника. В парной располагается каменка и вся основная поверхность печи. В комнату отдыха выносится топка, играющая роль еще и отопительного прибора. Чтобы в баню с улицы не попадал холодный воздух, необходимо предусмотреть наличие закрытого крыльца.

Расходные материалы и элементы бани 4*5 м:

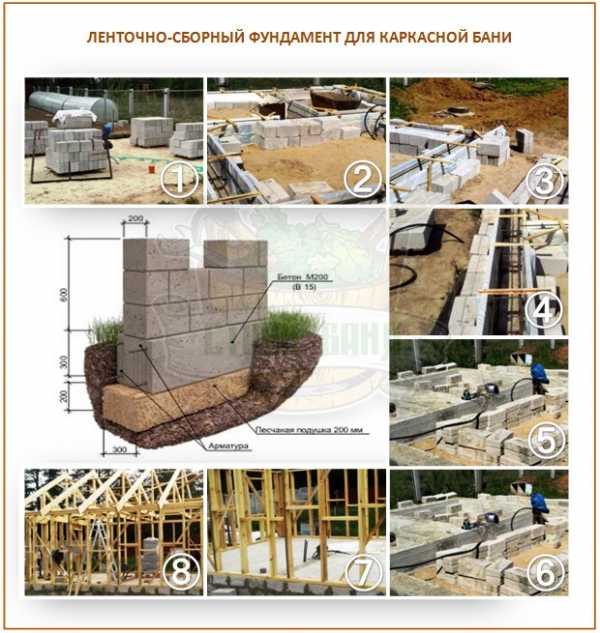

  1. Фундамент ленточный заглубленный на 70 см и высотой цоколя 40 см. Для его обустройства требуется подушка из гравия толщиной до 20 см.
  2. Каркас состоит из стоек и обвязки по верхнему и нижнему краю строения. Оптимально использовать доски 100*50 мм.
  3. Крыша двускатная со стропильной системой из доски 150*50 мм. Шаг укладки 580 мм.

Строительство каркасной бани

Обшивка выбирается в зависимости от требуемого уровня теплоизоляции.

Вариант 6*6 м

Размер 6*6 м дает пространство для фантазии.  В проект такой бани можно включить такие помещения:

  • террасу или тамбур;
  • комнату отдыха и спальную;
  • парилку;
  • полноценный санузел;
  • моечную.

Линейные размеры предполагают использование пиломатериалов стандартной длины, что удешевляет строительство из-за малого количества отходов.

Каркасная баня 6 на 6 метров с балконом и террасой

Моечную комнату можно сделать предельно большой с прямым выходом из парилки и в ней разместить лежаки для отдыха. В другом варианте проекта предполагается разделить моечную и парную небольшим коридором соединенным с комнатой отдыха. В этом случае в комната для мытья будет несколько меньше.

Вариант 6*3 м с террасой

Проект бани 6*3 м с террасой встречается в двух вариантах:

  1. Терраса не входит в площадь строения и ей размер планируется отдельно. В этом случае общий размер здания увеличится на площадь веранды.
  2. Терраса является частью общего здания. Тогда все внутренние помещения будут иметь меньший размер.

Каркасная баня с террасой

Небольшие размеры бани  не позволят обустроить полноценный санузел. Печь будет топиться из комнаты для отдыха.

Выбрать печь компактную, возможно модель будет узкая и вытянутая вверх.

Вынос террасы за фундамент основного строения позволит выделить небольшое пространство от комнаты отдыха для тамбура. Тогда возможно попариться и в зимнее время. Примерные размеры внутренних помещений:

  • комната-парилка – 3,5 м2;
  • душевая/моечная – 1,8 м2;
  • комната релакса – 8,5 м2;
  • тамбур – 2,6 м2;
  • выносная терраса – 11 м2.

Каркасная баня с выносом террасы

Для формирования каркаса понадобится брус 100*150 мм. Их него делается обвязка и устанавливаются лаги пола. Для крыши используют брус 150*40 мм для потолочного перекрытия. Стропильная система укладывается из обрезной доски. Для этого подходит доска с размером 100*50 мм.  Материал для обшивки и кровли выбирается в зависимости от личных предпочтений и климатических условий.

Вариант 4*4 м с террасой

Такой размер строения предполагает только выносную, пристроенную террасу, но под общей крышей и на общем фундаменте.

Площадь 4*4 м подход больше для сухих саун. Для русских бань не самый комфортный вариант.

Каркасная баня с террасой

Проект предполагает разделение общего пространства на две части по 8 м2 и добавление террасы размером до 6 м2:

  1. Релаксационное помещение после парной, оно же предбанник.
  2. Парилка и мойка.

Комнату-парную стоит сделать больше моечной. Тогда в ней возможно будет разместить  два человека.

Вариант 5,4*6,3 м

Баня с общей площадью 34 м2 может иметь встроенную террасу. В этом случае на внутренние помещения отводится до 2/3 всей площади. Типовой проект предлагает размер помещений:

  • для отдыха в 11-12 м2;
  • для парилки – 5 м2;
  • для санитарных нужд – до 6 м2.

Проект каркасной бани

Все остальное пространство будет занимать терраса. Удобно часть террасы сделать закрытой, что бы теплый воздух сразу не выходил на улицу.

Если веранда не предполагается, тогда делается предбанник площадью 5,4 м2 и можно спланировать наличие санузла.

Основные плюсы каркасной технологии

Преимущества каркасных строений:

  • конструкция простая и возможно проектирование, строительство своими руками;
  • здание не дает усадки и к отделочным работам, установке оборудования приступают сразу после основного строительства;
  • стройка проходит быстро, без ограничений по времени года;
  • легкость конструкции дает возможность устанавливать любой тип фундамента;
  • материалы для обшивки подходят любые. Все зависит от материальных возможностей;
  • экологичность постройки;
  • экономическая выгода в сравнении с каменными, кирпичными зданиями.

Строительство каркасной бани

Для выполнения работ не требуется привлечения тяжелой техники и целой бригады работников. Подойдут простые строительные инструменты и максимум один помощник.

Какие минусы учитываем при строительстве

Как у всех зданий из дерева, у каркасной бани будет повышенная пожароопасность. В проекте следует учесть дополнительную обработку специальными составами, которые позволят снизить горючесть. С точки зрения устойчивости к горению подбираются материалы для утепления.

При строительстве каркасных бань нельзя экономить на качестве электромонтажных работ. Электропроводка укладывается в негорючие кожухи. При установке любых электрических приборов, требуется заземление.

Повышенная влажность в бане может привести к разрушению минеральных утеплителей, если их не закрыть пароизоляцией. Поэтому, в качестве утеплителя рекомендуется использовать более функциональные материалы.

Все перечисленные недостатки ведут к удорожанию строительства.

Необходимые материалы.

Здание, построенное на основе каркаса, состоит из таких элементов:

  • каркас из бруса;
  • обшивка из отделочных материалов с внутренней и внешней стороны;
  • прокладки утеплителя, пароизоляции между частями обшивки;
  • фундамент любого типа. Наиболее часто используют мелкозаглубленный ленточный или свайный. В зависимости от проекта можно использовать другие типы.

Каждый элемент может удешевить или наоборот сделать более дорогим конечный продукт, за счет выбранных материалов.

Для сборки каркаса, стропильной системы лаг пола  используют брус из высококачественных пород деревьев параметрами 100*150 мм. Повысить устойчивость конструкции можно применением брусков 150*150 мм. Современные технологии предлагают клееный брус. Для остальных элементов выбираются брусья меньшего размера. Для обрешетки подойдет любой пиломатериал или фанера.

В качестве кровельного материала можно использовать:

  • рубероид;
  • профнастил;
  • фальцевое покрытие;
  • металлочерепица;
  • еврошифер.

Керамическая черепица сильно тяжелая и создаст дополнительное усилие на фундамент.

Вариант соединения бруса при строительстве бани

Пол кроме лаг  имеет черновое покрытие. Это может быть фанера, любой вид доски, специальные плиты. В качестве внешней обшивки хорошо себя зарекомендовали материалы, имитирующие натуральное бревно. Внутри можно использовать различные типы вагонки.

Все деревянные элементы обязательно обрабатываются антипиренами и антибактериальными смесями.

Утеплители выбираются устойчивые к гниению и горению.  В основном это минеральные ваты. Слой утеплителя определяется климатом региона, где ведется строительство. Если выбираются другие виды, необходимо ознакомиться с инструкцией, чтобы они были устойчивы к действию высокой температуры, не поддерживали горение.

Дополнительно приобретаются крепежные материалы и внутренняя отделка. Принцип выбора: легкие, устойчивые к действию влаги, пожаробезопасные.

Каркасная баня своими руками, видео

Построить каркасную баню не сложно. Если ответственно подойти к этапу планирования, стройка пройдет быстро и с минимальными затратами. И уже через несколько недель, можно заходить и получать удовольствие.

landsdecor.com

Проекты каркасных бань

Каркасные технологии на сегодняшний день бьют рекорды по популярности. По этой методике теперь строят не только дома, но и хозяйственные помещения, производственные объекты и многое другое. Большим спросом пользуются проекты каркасных бань разного размера и планировки, которые можно изготовить своими руками на территории загородного участка.

С чего начать

Прежде чем приступить к строительству каркасной бани своими руками, необходимо тщательно спланировать расположение и тип будущей постройки. На что следует обратить внимание:

  • важно решить, будет ли каркасная баня пристройкой к дому или хозпостройке или станет отдельным объектом;
  • подобрать место для строительства с учётом пролегания инженерных сетей и наметить пути прохождения коммуникаций;
  • разобраться с особенностями грунта для определения типа фундамента бани;
  • разработать или купить готовый проект с учётом индивидуальных требований (наличия мансарды, крыльца, чердака).

Совет! Чем подробнее разработан проект, тем легче будет его реализовать своими руками.

Готовый проект каркасной бани можно купить во многих строительных организациях, в них же можно заказать индивидуальную разработку. Минимальный размер площади бани – 3х4 метра. Оптимальной считается площадь 5х5 метров.

Проект своими руками

Чтобы напрасно не ломать голову над созданием чертежей с нуля, можно взять за основу любой готовый проект, с планировкой, соответствующей необходимой площадки застройки и просто внести в неё коррективы. К примеру, планировка каркасной бани размером 5 на 5 метров, как на фото:

Что будет важно для будущего индивидуального проекта:

  • разумная внутренняя планировка бани;
  • снижение расходов на строительство и содержание объекта;
  • небольшие сроки работ;
  • максимально облегчённый, но надёжный фундамент.

Внутренние помещения каркасной бани должны быть спроектированы так, чтобы вмещать необходимые предметы мебели. К примеру, планируя парную в бане важно заранее определиться с размерами печи и лавочек. В комнате отдыха нужно предусмотреть пространство, достаточное для установки стола и кресел или диванов. Необходимо продумать наличие предбанника, который предотвратит попадание холодного воздуха в зимнее время. В помывочной важно заранее определиться с габаритами душа и наличием бассейна или бочки.

Для каркасной бани на даче идеальным было бы наличие веранды или террасы размером 3х4 метра, на которой летом можно отдыхать после парной. Для некоторых важно наличие тёплого чердака, на котором удобно хранить и сушить веники.

Так и рождаются самые разные чертежи для бани каркасного типа с одинаковой площадью. Примеры чертежей на следующих фото:

Немного о преимуществах каркасных конструкций

Строение бани каркасного типа состоит из несущей конструкции из бруса или металла, обшитой листами ОСБ. Между внутренним и наружным слоем обшивки укладывается утеплитель и пароизоляционные материалы.

Совет! При желании, можно максимально удешевить строительство, используя в качестве утеплителя опилки, солому и другие доступные материалы.

Каркасная баня из таких строительных материалов весит совсем немного, а потому не требует основательного фундамента. Его легко изготовить своими руками, используя свайную или ростверковую технологию.

Таким образом, очевидны плюсы каркасного строительства:

  • минимальные затраты на обустройство фундамента;
  • все работы могут быть выполнены своими руками, без использования тяжёлой специальной техники;
  • короткие сроки строительства.

Есть у этой технологии и свои минусы, о которых нельзя не упомянуть. Главный недостаток – повышенная пожароопасность конструкций. Именно поэтому специалисты настоятельно рекомендуют тщательно обрабатывать все детали огнеупорными составами и использовать для электропроводки специальные негорючие кожухи.

Важно! В каркасной бане нужно особое внимание уделить влагоизоляции стен, потому что минераловатные утеплители очень чувствительны к пару и теряют свои свойства при малейшем проникновении воды.

Пароизоляцию нужно делать очень тщательно, не экономя на материалах.

Бани, изготовленные в заводских условиях

Взяться за строительство каркасной конструкции своими руками решится не каждый. Можно выйти из положения, сделав выбор в пользу готового комплекта. В состав готовой бани входят:

  • монтажный брус;
  • комплект крепежей;
  • материал для пола;
  • внешние и внутренние стеновые панели;
  • кровля;
  • комплект технических документов.

В пакете документов должны быть чертежи проекта и подробная инструкция по сборке.

Чертёж бани размером 3х4 метра с верандой:

Комплект готовой бани производится на заводе в соответствии со строительными нормами и правилами. В документации должно быть указано, что панели и каркас прошли специальную обработку антипиренами.

Материалы для бани

Если планируется построить каркасную баню своими руками, понадобятся следующие материалы:

  1. Материалы для каркаса бани: брус с сечением 10 на 15 сантиметров или 15 на 15. Для поперечных опор и укосов понадобится брус 8 на 8.

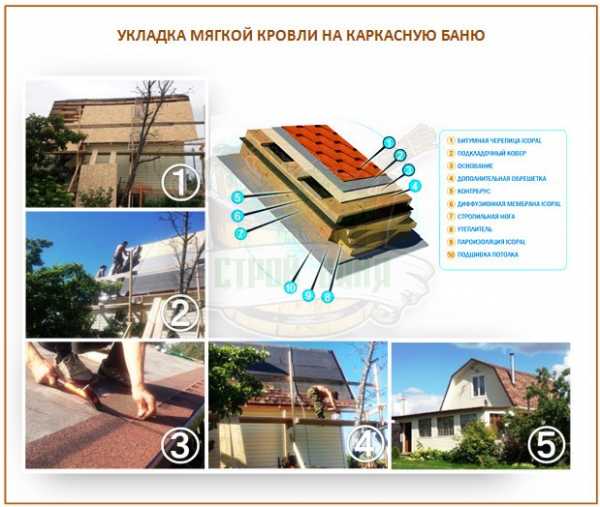

  2. Для кровли: брус 15 на 15, кровельный материал (ондулин, мягкая кровля, металлопрофиль). Не рекомендуется использовать керамическую черепицу, она слишком тяжёлая для каркасных стен.
  3. Материалы для обрешётки стен и крыши бани: рейки или доска толщиной 2 сантиметра.
  4. Для стен каркасной конструкции: ОСБ панели. Они же понадобятся для покрытия крыши мягкой черепицей.
  5. Материалы для пола бани– обрезная доска с обработкой антипиреном и противогрибковыми средствами.
  6. Материалы для внутренней и наружной обшивки: вагонка (обычно используется для обшивки внутри помещений), и имитация бруса для наружного оформления строения.
  7. Для утепления конструкции бани: негорючая минеральная вата. Толщина слоя зависит от климата региона. Оптимальным считается применение базальтовой ваты толщиной слоя от пятнадцати до двадцати пяти сантиметров.

Кроме перечисленного, потребуются саморезы и гвозди разных размеров. Учитывая повышенную влажность помещений бани, лучше использовать оцинкованные крепежи.

Алгоритм строительства

Для каркасной бани легче всего установить своими руками столбчатый фундамент.  Для него потребуются трубы из асбестоцемента диаметром 20 сантиметров и длиной два метра. Их заглубляют в полутораметровые скважины и заливают бетонно-щебеночной смесью. Количество столбов зависит от размеров бани, для маленького помещения 3х4 достаточно 12 штук, для бани 5х5 – около 18.

После установки опорных столбов, на них закрепляется обвязка из бруса. Детали скрепляются между собой гвоздями. Под обвязку обязательно монтируется гидроизоляция из рубероида. Как на фото:

Важно! Чтобы материал обвязки прочно «сидел» на фундаменте, его крепят к столбам при помощи металлических уголков и пластин.

На обвязку крепятся доски — лаги для будущего пола бани.

Каркас основания нужно тщательно обработать средствами от гнили и насекомых, противопожарной пропиткой.

Монтаж стен бани выполняется в следующей последовательности:

  • на углах закрепляются угловые стойки и между ними – промежуточные;
  • к стойкам крепятся при помощи саморезов листы обшивки, начиная с угла;
  • в процессе монтажа оформляются оконные и дверные проёмы

Важно! Правильное положение каждого листа нужно проверять при помощи строительного уровня.

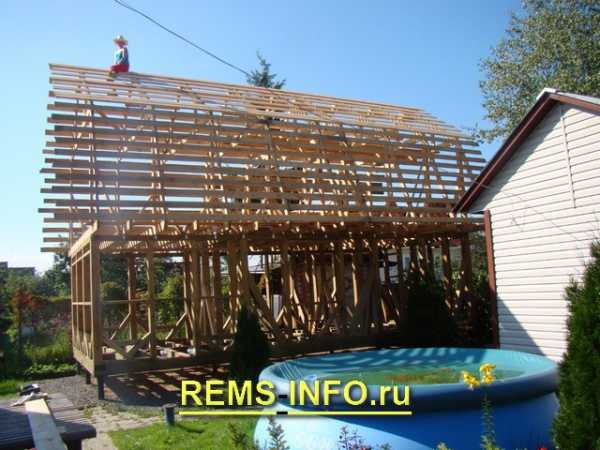

Стропильная конструкция крыши каркасной бани собирается на земле и затем поднимается наверх. Затем производится крепление обрешётки и укладка кровельного материала.

После того, как основной каркас установлен, осуществляется монтаж окон и дверей.

Таким образом, на строительство каркасной бани своими руками в среднем потребуется:

  • 3 дня на установку фундамента;
  • 3 дня на установку обвязки и стен;
  • 2 дня на стропильную конструкцию;
  • 2 дня на монтаж кровли, дверных и оконных конструкций, отделку.

Внутренняя отделка каркасной бани

Для наружной отделки каркасной бани используется имитация брёвен или обычный сайдинг.

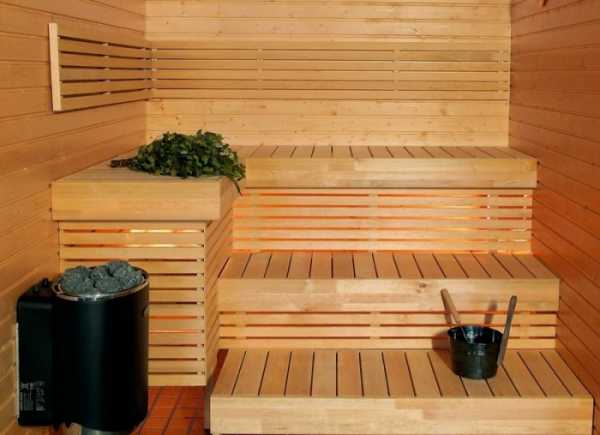

Внутренняя отделка требует особого подхода.  Прежде всего – нужно правильно выбрать вагонку. Для комнаты отдыха и предбанника подойдёт сосновая вагонка. Она не требовательна к уходу и выглядит довольно привлекательно, как на этом фото:

Помещение в парной и душевой лучше отделать липой или лиственницей. Эти породы выдерживают высокие температуры и сохраняют при этом цвет и форму. Кроме этих пород, для бани можно использовать:

  • кедр – выделяет при нагревании эфирные вещества, благотворно влияющие на организм;
  • абаши – тропическое дерево, отличается минимальной теплопроводностью;
  • осина – устойчива к гниению и образованию плесневого налёта, выделяет при нагревании вещества, полезные для здоровья.

Важно! Вагонка монтируется на пароизолирующий слой так, чтобы оставалось небольшое пространство между деревом и фольгой.

Советы мастера

  • Важно особенно тщательно выполнить пароизоляцию на стыках стен и пола каркасной бани – от этого зависит долговечность всей конструкции.
  • Для дополнительного утепления бани снаружи под обшивку закрепляется дополнительный гидроизоляционный и теплоизоляционный материал.
  • Внутренняя обшивка бани не покрывается лаком или краской, они будут выделять токсины при нагревании.

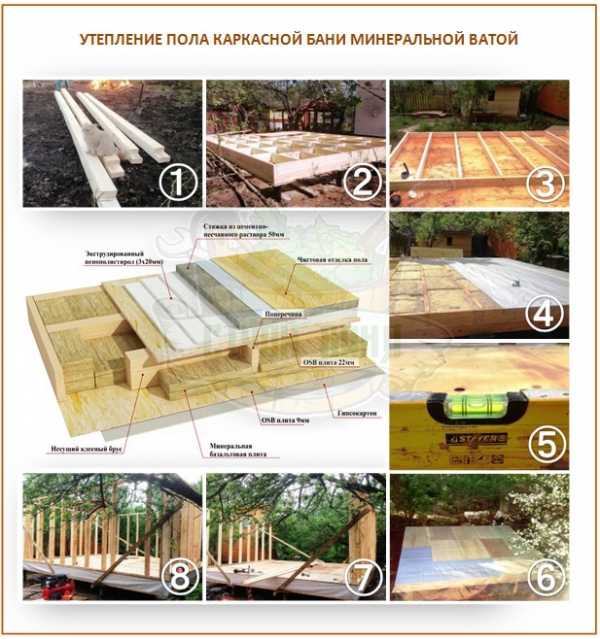

Потолки и полы бани нужно утеплить на совесть теми же материалами, что применялись на стенах.

Баня каркасного типа – доступное и практичное решение для загородного участка. Ее не сложно построить самостоятельно или купить в готовом варианте. Если подойти к разработке проекта и строительству с душой и фантазией, этот объект станет предметом зависти соседей и любимым местом отдыха для домочадцев.

bouw.ru

Проекты бань по каркасной технологии, их строительство своими руками

Строительство домов и бань по каркасной технологии становится все более популярным. Все потому, что методика такова, что даже в одиночку можно построить, не только баню, а даже приличных размеров дом. При том, что строение получается теплым (при достаточном утеплении), оно еще и легкое, и недорогое. Пожалуй, единственный его недостаток  — высокая пожароопасность, но это — беда любого деревянного строения, а не только каркасника.

Содержание статьи

Проекты каркасных бань своими руками

Часто строительство стопориться из-за того, что вы не знаете, как правильно распланировать баню, чтобы было удобно и безопасно. В этом могут помочь готовые проекты планировок. Идеально, если какой-то из них подходит вам полностью: не нужно ломать голову. Хотя при необходимости можно внести коррективы. А иногда достаточно просто идеи, чтобы у вас все «встало на место» и вырисовался план вашей каркасной бани, которую вы будете строить своими руками. Для этого мы отобрали несколько проектов каркасных бань разного размера с различным расположением комнат.

Планировка бани 4*5 м

Это баня с обширной комнатой отдыха, небольшим санузлом и парилкой на 4,8м2. Фундамент — ленточный мелкозаглубленный — глубина 70 см, цоколь высотой 40 см (общая высота фундамента с цоколем 110 см), гравийная подушка 20 см. есть небольшое крыльцо, которое при круглогодичном использовании можно обшить и превратить в тамбур. Тогда холодный воздух не будет попадать в помещения при каждом открывании дверей.

Готовый чертеж каркасной бани 4*5 м

Общая площадь 20 м2, помещения и их размеры:

  • Комната отдыха 8,5 м2;
  • Парилкой на 4,8 м2;
  • Санузел 2,2 м2

Необходимые материалы для создания каркаса:

  • стойки, нижняя и верхняя обвязки выполняются из доски 100*50 мм;
  • половые балки — из доски 150*50 мм с шагом 0,58 м;
  • стропильная система — из доски 150*50 мм с шагом 0,58 м.

В этом проекте бани достаточно просторная комната отдыха и при таких небольших габаритах здания — 5 на 4 метра довольно просторная парная — «в чистом» размере 4,8 квадрата. Печка по проекту топится из парилки, что для такого небольшого помещения проблематично: кислорода и так будет не очень много. В этом варианте можно, оставив ее на том же месте, поставить банную печь с удлиненной топкой. В этом случае дрова будут закладываться из комнаты отдыха, а каменка и основное «тело печи» будет находиться в парилке. При таком расположении печи решается заодно и проблема отопления комнаты отдыха.

О выборе дровяной печи для бани читайте тут.

Проект каркасной бани 6*6 м

На фото представлена планировка довольно солидной по размерам бани 6 на 6 метров. Предусмотрена небольшая веранда, предбанник, полный набор необходимых помещений.

Проект бани 6 на 6 по каркасной технологии

Этот вариант хорош тем, что практически в любом помещении использоваться могут пиломатериалы стандартной длины: 6 или 3 метра. Это удобно, так как остается мало отходов. Фундамент может быть свайным, столбчатым. Подойдет малозаглубленная лента или плита.

Но есть некоторые замечания по планировке. Моечное помещение по данному проекту каркасной бани получается просторным. Это вариант для тех, кто предпочитает после парной отдыхать не в прохладной (относительно парилки, конечно) комнате отдыха, а продолжать расслабляться во влажной и теплой атмосфере моечной. Тогда в ней поддерживают температуру порядка 30-35°C и довольно высокую влажность (за счет повышенной мощности печи и открытой двери в парилку). А еще устанавливают лежаки, похожие на полки в парной. Тогда большая мойка оправдана.

Нужны большие размеры моечной если вы планируете в ней установить купель. Если же тут будет только душ и несколько небольших лавок, то можно или выгородить раздевалку или увеличить размеры парилки.

План бани после изменений — с выделенный тамбур

Второе замечание касается входа. Если в баню планируют приезжать зимой, в ней должен быть вход выгороженный — не напрямую в комнату отдыха. И данный вариант легко реализовать. Нужно только окно и двери поменять местами и поставить перегородку.

О том, где и как лучше располагать окна в бане читайте тут.

Общая площадь 36 м2. Помещения и их размеры:

  • веранда 4,5 м2;
  • комната отдыха 13,5 м2;
  • мойка 9 м2;
  • парилка 9 м2.

Каркасная баня 6*3 м с террасой

Этот вариант разработан строительной кампанией «Каркас». Сама баня имеет небольшие размеры — 6 на 3 метра. Но к фронтальной части пристроена обширная терраса, размерами чуть меньше бани: 2 на 6 метров. Помещения в этом проекте бани совсем небольшие, в парилке поместиться не более трех человек сидя, а если один будет лежать, то только двое. Причем «лежачий» полок может находиться только напротив двери и размер у него будет небольшой — высокому человеку уже не лечь (2 метра, минус толщина обшивки с двух сторон минимум по 15 см, итого длина полока получится 1,7 м).

В этом варианте планировки бани печь поставить можно только в углу на входе в парилку. Топиться она будет из комнаты отдыха, но выбирать нужно будет какую-то высокую и узкую модель — очень уж мало места получается под ее установку.  Можно попробовать вписать печи «Компакт», «Оса», «Шилка» и «Бирюса» от Термофора,  есть еще небольшие печи Варвара — модели «Паленица» и «Мини», если нужна надежная недорогая печь под кирпичный экран, можно попробовать вписать «Жара Малютка». Есть и другие небольшие печи и немало. Нужно определиться с максимальными размерами, которые «встанут» в выделенное пространство или сдвигать немного двери. Вообще, по-хорошему, было бы неплохо сдвинуть стену как минимум на полметра. Увеличив размеры функциональных помещений, ведь летом, скорее всего комната отдыха плавно переместиться на веранду.

И еще один нюанс: если планируете баню использовать и зимой, то необходимо тамбур или предбанник. В данном варианте можно вход на веранду перенести  и выгородить часть площади, сделав вход в помещение через тамбур.

Проект каркасной бани с террасой. Хорош тем, что легко реализуется своими руками

Общая площадь 18 м2. Помещения и их размеры:

  • комната отдыха 11,07 м2;
  • мойка 1,61 м2;
  • парилка 3,48 м2;
  • терраса 11,21 м2.

Материалы ключевых узлов:

  • обвязка бани из бруса 100*150 мм;
  • лаги пола 150*100 мм с шагом 90 см;
  • потолочное перекрытие — 150*40 мм через 60-70см;
  • стропильные ноги обрезная доска 100*50 мм;
  • кровельный материал — металлочерепица, профнастил, ондулин.

Баня 4*4 м с террасой

Сама баня имеет размеры 4 на 4 метра. К ней пристроена терраса 4*1,5 метра. Эта планировка бани отличается тем, что парилка и моечная комната имеют одинаковые размеры. В парилке одновременно комфортно будут себя чувствовать два, максимум, три человека. Если планируется суховоздушная сауна, эта планировка подходит без вопросов.

Для русской парной вариант не самый лучший: тут хотя бы один человек лежит, а для комфортного парения в русской бане полок должен иметь размер не менее 2,1*0,7 м (а лучше 2,2*0,8 м). В моечной, если не собираетесь там ставить лежаки для отдыха после парилки, обычно только моются. Ее размеры лучше немного уменьшить, расширив парилку. Тогда хоть один полноценный полок можно вписать. Хотя печь все равно нудна будет маленькая: во-первых объем парилки небольшой, а во-вторых места особо нет.

Небольшая каркасная баня с террасой. Готовый чертеж

Размеры помещений в базовом проекте бани такие:

  • общая площадь 16 м2;
  • комната отдыха 8 м2;
  • мойка 4 м2;
  • парилка 4 м2;
  • терраса 6 м2.

Материалы ключевых узлов:

  • обвязка бани из бруса 100*150 мм;
  • лаги пола 150*100 мм с шагом 90 см;
  • потолочное перекрытие — 150*40 мм через 60-70см;
  • стропильные ноги обрезная доска 100*50 мм;
  • кровельный материал — металлочерепица, профнастил, ондулин.

Каркасная баня 5,4*6,3 м

В этом проекте каркасной бани, парилка имеет площадь 5 квадратных метров. Также пристроена терраса размером 2*5,4 метров.

Вариант небольшой каркасной бани с открытой верандой

Общая площадь 22,2 м2. Помещения и их размеры:

  • комната отдыха 11,3 м2;
  • мойка 5,9 м2;
  • парилка 5 м2;
  • терраса 10,8 м2.

О планировке бань и выборе размеров помещений, расположении полоков читайте в статье «Оптимальная баня: какая она?»

Преимущества каркасных строений

Каркасное здание представляет собой скелет из бруса, обшитый с двух сторон отделочными материалами. Между ними укладывается пароизоляция и утеплитель. Сразу становится понятным, что при необходимости стройка может быть малобюджетной. Ведь есть возможность использовать недорогие теплоизоляционные  материалы (солому, опилки и т.д.) которые, несмотря на доступность, хорошо удерживают тепло.

Понятно, что вес стен при такой технологии очень небольшой. А это ведет к тому, что фундамент можно делать облегченный. При строительстве бань чаще всего делают свайный или свайно-ростверковый, ленточный. Но также подходит монолитная плита или фундамент из блоков.

Так схематично выглядят стены зданий, возводимых по каркасной технологии

Облегченный фундамент — меньшие затраты на материалы и стройку, ведь основание иногда «тянет» на половину стоимости всей стройки. А в таком варианте затрат будет относительно немного.

Для строительства каркасного дома не требуется сложной техники. Все что необходимо — пила, молоток, гвозди, саморезы, шуруповерт, отвес и уровень для проверки вертикальности стен. Если есть другая техника — используйте на здоровье, но это — тот минимум, которым можно обойтись.

Немаловажным плюсом является то, что работать можно одному, лишь изредка приглашая помощников для некоторых операций. Яркий пример представлен в видео: женщина сама, своими явно не атлетическими руками, уже почти достроила по каркасной технологии небольшой двухэтажный дом.

Недостатки

О повышенной пожароопасности каркасных строений уже писали. И это — основной недостаток домов, построенных по этой технологии. Потому желательно все материалы обрабатывать антипиренами (средствами, снижающими горючесть материалов).

Горючесть стен ведет к тому, что вся электропроводка должна укладываться в металлических коробах или специальных негорючих гофрированных рукавах. По этой причине электромонтажные работы становятся сложнее, и дороже — добавляется стоимость  кожухов и гофрорукавов.

Каркасная баня имеет дополнительные минусы: высокая влажность вносит свои коррективы. Придется уделить повышенное внимание пароизоляции стен. При использовании минеральной ваты нужно будет оградить утеплитель от влаги очень тщательно: при намокании он теряет свои свойства. Причем при высыхании, восстанавливает их лишь частично. Если он мокрым замерзнет, то просто рассыпается. Потому, пароизоляцию (не «гидро», а именно «паро») выбираем качественную и надежную. При укладке соблюдаем технологию вплоть до мелочей (нахлесты, приклеивание стыков и мест крепления и т.д.).

Необходимые материалы

Основа каркасного дома — рамы, собранные из деревянного бруса. В зависимости от планируемых  размеров бани для их сборки используют брус 100*150 или 150*150 мм. Для укосин, и поперечин, которые прибиваются между вертикальными стойками, подойдут бруски меньшей толщины.

При устройстве кровли для мауэрлата понадобится примерно такой же брус — 150*150 мм или около того. Для стропильных ног все те же бруски 100*150 или 150*150 мм. Зависит конфигурации выбранной кровли и веса кровельного материала. Кстати, очень тяжелый кровельный материал — типа керамической черепицы — использовать для каркасников нежелательно — слишком велика нагрузка на стены.

Бруса нужно будет много и разного

Еще нужны будут рейки для создания обрешетки, контробрешетки, и всяких вспомогательных работ. Причем их нужно будет много: обрешетка нужна и на стены с двух сторон и на кровлю. Хотя, в некоторых вариантах, снаружи щиты обшивают фанерой (как в видео выше). Вариантов строительства очень много, как и используемых материалов.

О том, как сделать стропильную систему двускатной кровли своими руками читайте тут.

Еще потребуется материал чернового пола. Что это будет — необрезная или обрезная доска, фанера или другой плитный материал — решать вам. Но всю древесину необходимо будет обработать. И антипиренами — для снижения горючести, и защитными антибактериальными составами. О том, чем обработать древесину внутри бани читайте тут.

Материалы обшивки каркаса внутри и снаружи подбираются исходя из личных предпочтений или назначения строения. Если говорить о каркасных банях, то обычно внутри все обшивается вагонкой (в моечной кладут плитку), а снаружи имитацией бруса или блокхаусом.

В качестве утеплителя для бани желательно использовать минеральные ваты: они не горят. Толщина слоя утепления зависит от региона. Для средней полосы России для бань применяется в основном базальтовая вата, слоем в 15-25 см. Если вас беспокоит возможность выделения формальдегида (об этом много писали), то можно брать нетканые маты. В них эмиссия вредных веществ минимальна.

Чаще утепляют каркасные бвни минеральными ватами

Хорошо себя зарекомендовал как утеплитель и пенополиуретан (не пенопласт). Он кроме низкой теплопроводности еще и звукоизолятор, что при каркасном строительстве немаловажно. Есть несколько «но»:

  • в парилке его использовать нельзя — не позволяют температурные режимы;
  • он плавится и поддерживает горение;
  • стоит этот утеплитель немало (речь идет об экструдированном пенополистироле).

Еще потребуется много гвоздей и саморезов. Для строительства бани желательно использовать оцинкованные: чтобы они не ржавели и не оставляли на древесине некрасивые потеки. Нужны они будут разных размеров и диаметров — для сборки рамы большие, для обрешетки и обшивки поменьше.

О том, какой крепеж использовать при строительстве бани читайте в статье «Крепеж для бани и сауны»

Из всего сказанного выше, надеемся, вы сделали вывод, что каркасную баню можно построить своими руками. Чтобы уверится в этом, посмотрите видео. По каркасной технологии построен дом с участием только одного человека. В нем более подробно описана технология сооружения некоторых узлов.

Если вы подобрали проект каркасной бани, решили строить ее своими руками, но не имеете представление, как действовать, рекомендуем посмотреть видео. В нем опытный американский плотник Ларри Хон рассказывает и показывает технологию возведения стен каркасного дома. Видео очень подробное, и занимает больше часа, но к концу просмотра технология каркасного строительства вам будет ясна.

baniwood.ru

как построить самому быстро и без ошибок

Построить каркасную баню своими руками – проще простого. А если ее еще и грамотно утеплить и изолировать от влаги, можно получить в итоге парную, почти ни в чем не уступающую ни кирпичным архитектурным шедеврам, ни массивным сооружениям из оцилиндрованных бревен. И наша статья подробно расскажет о том, как строится каркасная баня своими руками: видео, фото и пошаговые руководства – все для вас!

Заметим, что каркасные бани собственноручно возводятся куда легче, чем кирпичные или брусовые – ни чертежей, ни серьезного фундамента, ни дорогих материалов не нужно. Все настолько просто, что справиться с работой может даже школьник. Главное – знать, как и что делать.

В строительном плане каркасная баня имеет ценное преимущество, что, ввиду своей легкости, она не дает усадки, — чего не избежать рубленным парным. А вот минус – во влажности во время снега и дождя, которая способна проникать во все щели и накапливается внутри каркаса. Именно эту проблему и нужно постараться решить заранее.

Этап I. Проектируем

Итак, по каркасной технологии вы можете построить как небольшую парную на парилку и предбанник, так и двухэтажный загородный дом-баню. Все зависит от вашей фантазии и финансовых возможностей!

Для небольшой каркасной бани вам понадобится сделать простой ленточный или столбчатый фундамент, закупить сухой брус сечением не меньше 20х20 для стоек и обрезную доску:

Для каркасной бани, где будет минимум три помещения, незатейливым фундаментом из бруса уже не обойтись:

По желанию, чтобы сэкономить строительные материалы, вы можете сделать предбанник отдельно, как пристроенную веранду, тогда внутри достаточно будет места для парилки и моечной:

А вот за рубежом довольно популярно каркасной строительство целых двухэтажных домов. Естественно, и фундамент здесь нужен надежный (об этом – ниже), и материал хороший:

Либо сделайте вашу баню более просторной по площади, вместо второго этажа:

Чем этот вариант лучше? Дело в том, что каркасные бани – самые пожаронебезопасные. И худший вариант, если во время возгорания вы с друзьями находитесь в бильярдной на втором этаже. Огонь поднимается быстро, и вам попросту придется прыгать в сугроб – на этот раз не из соображений здоровья и экстремизма после разгоряченных процедур. А вот если дело будет летом…

Этап II. Строим фундамент

Строительство самой простой каркасной бани своими руками обычно не требует предварительного изготовления фундамента ввиду ее легкости. Но, если вы не хотите, чтобы стены стали сыреть, тогда основание делать все-таки придется.

Деревянный брусовый: для мини-бани

Если ваша баня будет от силы 3х4, и стены с крышей планируются легкими, тогда вы можете поставить простой деревянный фундамент, закрепив его кольями по бокам:

Такой фундамент особенно хорош для капризных глинистых почв, которые не страдают избыточной влагой, но при этом сезонно подвижны.

Столбчатый: для высоких грунтовых вод

А вот для строительства на неравномерной и неоднородной почве, где грунтовые воды расположены довольно близко, больше подходит столбчатый фундамент:

Чтобы соорудить такой фундамент, вам не понадобится ни техника, ни дополнительная строительная бригада. Достаточно вооружиться буром, асбестовыми или пластиковыми трубами, и уметь замешивать цемент. После чего переходим к таким шагам:

  • Шаг 1. Выравниваем участок.
  • Шаг 2. Размечаем место расположение будущих столбов.
  • Шаг 3. Бурим отверстия и делаем внизу каждого из них гидроизоляцию.
  • Шаг 4. Постепенно заливаем бетон и аккуратно поднимаем трубу.
  • Шаг 5. На отметке 20-30 см трубу закрепляем, ожидая застывания бетона, и армируем.
  • Шаг 6. Как только застынет основание, заполняем трубу бетоном уже до конца.
  • Шаг 7. Формируем ростверк – при помощи обычного крепкого бруса.

Экономично и просто, что и нужно для каркасной бани. А вот как выглядит дальнейшее строительство на таком фундаменте:

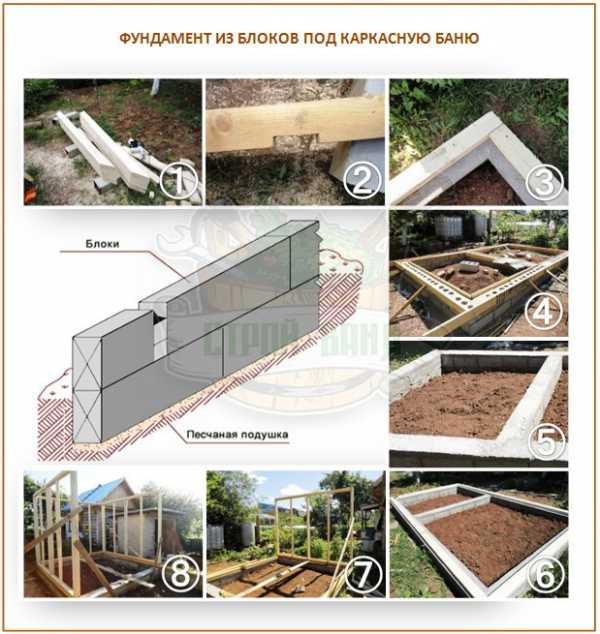

Фундамент из блоков: под легкую баню

Для бани средней архитектуры, где будет стоять тяжелая печь и ходить далеко не один человек, хорошо подойдет крепкий фундамент из блоков:

Но строить такой фундамент разрешено только на том грунте, где глубина промерзания не превышает одного метра.

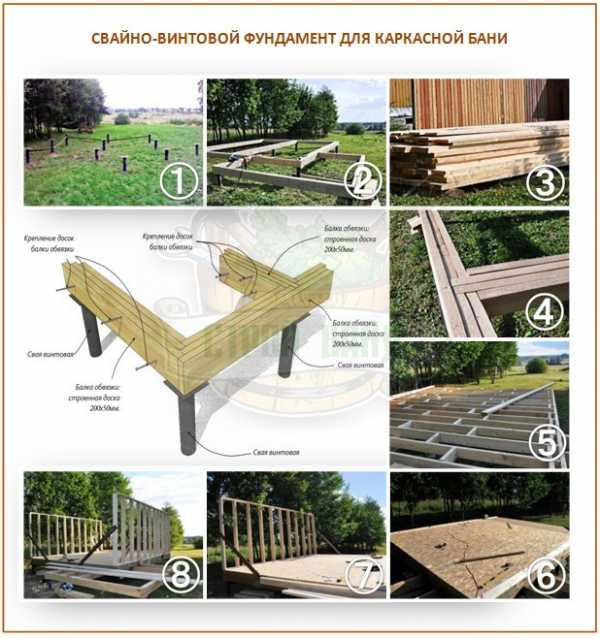

Свайно-винтовой: для сложных почв

Без этого вида фундамента не обойтись, если вы строите солидную каркасную баню (или даже баню-дом), а глубина промерзания грунта находится низко. Тогда до более твердого основания придется добираться современными сваями. Это достаточно простая технология, и обычно можно обойтись рабочей силой четырех человек:

  • Шаг 1. Размечаем места будущих свай.
  • Шаг 2. Бурим отверстия нужной длины, которую рассчитываем исходя из полученных данных о грунте.
  • Шаг 3. Ставим сваи и постепенно ввинчиваем их в землю.
  • Шаг 4. Собираем и закрепляем обвязку.

Ленточный: для надежных почв

Если почва на участке пучинистая, то лучше остановить свой выбор на простом ленточном основании. Для того чтобы соорудить такой фундамент, нужно сделать вот что:

  • Шаг 1. На выбранном месте проводится планировка, а по ней уже выкапывается траншея – шириной около 40 см и глубиной 50 см.
  • Шаг 2. Траншею нужно заполнить песком до уровня земли и послойно утрамбовать, постоянно поливая водой для лучшей усадки.
  • Шаг 3. Ставим опалубку – высотой 50 см и шириной – 30 см.
  • Шаг 4. Основание в опалубке нужно армировать металлическими трубами и прутками – для прочности.
  • Шаг 5. Теперь можно заливать бетон – либо за один подход, либо послойно, но не давая предыдущему слою успеть высохнуть.
  • Шаг 6. Поверх всего нужно положить рубероид – для гидроизоляции каркасных стен.

Посмотрите фото, как это делается:



А вот как выглядит строительство небольшой каркасной бани на таком фундаменте:

О сборном ленточном фундаменте вам придется задуматься, если вы собрались строить достаточно большую каркасную баню:

Суть такого основания в том, чтобы создать максимально надежную опору на любом виде почв, кроме плавающих.

Этап III. Укладываем и утепляем полы

Коротко говоря, чтобы сделать полы в каркасной бане, к нижней части их лаг и в комнате отдыха, и в парилке, и в предбаннике нужно прибить бруски с сечением 5х5 см, а на них сверху – настелить доски чернового пола, затем – рубероид, и наконец – минеральные ваты толщиной 10 см либо пенополистирол. А уже под доски чистого пола следует для пароизоляции постелить пергамин:

В моечной же пол делать нужно иначе:

  • Шаг 1. Так, для того чтобы в холодные времена он был всегда теплым и высыхал быстро, по всему его периметру нужно сделать обособленный фундамент.
  • Шаг 2. Далее снять слой почвы на полметра, и в получившийся котлован засыпать гравий и песок на 10 см слоя. Если вода попадет в такой дренажный колодец, то уйдет в грунт, и приямка делать не нужно будет.
  • Шаг 3. В качестве лаг такого пола лучше всего использовать асбестоцементные трубы диаметром 10 см, которые кладутся прямо на фундамент и заливаются бетоном – чтобы тот их удерживал от смещения.
  • Шаг 4. Затем в моечной стелется обрезная округлая доска 4-5 см толщиной – на трубы, но с зазором 6-7 миллиметров с резиновыми прокладками, которые прибиваются гвоздями.
  • Шаг 5. После всего этого пол можно прижимать плинтусами.

Более подробно – на видео:

Этап IV. Поднимаем стены

Итак, фундамент готов, и мы можем смело переходить к строительству стен каркасной бани. Как вы уже подметили для себя из наших схем, ничего сложного здесь нет.

Итак, еще перед тем, как начать строить стены, важно тщательным образом убедиться, что подготовленная древесина – хорошо просушена. А породы она может быть практически любой (кроме как из березы, которая быстро гниет) – липы, лиственницы или осины, теплопроводность у которых низкая, и строение на долгое время сохраняет свою форму. Причем для внешний обшивки лучше всего подходит именно сосна и лиственница, а для внутренней – любая другая порода дерева, наиболее целебной из которых является осина.

Снаружи все доски нужно будет по окончанию строительства покрыть антисептиком «Текстурол», а внутри вагонку желательно отшлифовать и покрыть в два слоя мебельным лаком. Кроме мойки и парилки, там целесообразна будет специальная пропитка.

Строим стены прямо на фундаменте

Итак, надежней всего сделать нижнюю обвязку из крепкого бруса, например, с сечением 10х10 см, соединив его в углах в четверть и хорошо скрепив гвоздями. Для того же, чтобы нижняя обвязка и установленные угловые стойки не смещались, их нужно ставить на штыри из стали по 2 см, которые вмурованные в бетон. Точно такой же брус можно использовать и для верхней обвязки. А для того, чтобы каркас бани получился достаточно жестким, по углам желательно поставить 8 раскосов.

По стенам теперь нужно установить промежуточные стойки из брусьев с тем же сечением – 10х10 см. И можно класть лаги для пола, в качестве которых хорошо подойдут спаренные доски с параметрами сечения 15х5 см, которые можно класть прямо на гидроизоляцию фундамента.

Поднимаем готовые стены

Иногда удобнее соорудить и скрепить каркасные стены на земле, а затем их просто поднять:

Чем конкретно удобнее? Хотя бы тем, что здесь нет необходимости работать руками выше головы, и они не так затекают. Плюс стены и фундамент можно строить одновременно, если вас работает несколько человек.

И уж точно удобнее поднимать готовые каркасные стены, если вы строите двухэтажную баню:

Этап V. Сооружаем стропильную систему

Балки перекрытия и стропила каркасной бани сооружать лучше всего из досок сечением 15х5 см, ставя их на ребро и скрепляя между собой. В итоге расстояние между стропилами должно получиться 10х12 см. В вертикальном положении их нужно фиксировать «косынками», а сверху – соединять между собой такого же сечения коньковым брусом. Балки же нужно выпустить наружу на расстоянии 40 см. А саму обрешетку для этого сделать можно из доски толщиной 25 см, укладывая ее прямо от конька.

А для скрепления стропильных ферм еще на земле сегодня используют специальные металлические пластины:

Согласитесь, ведь проще собирать стропильную конструкцию прямо на земле, после чего поднимая ее наверх и уже устанавливая готовой. Тем более, когда речь идет о каркасной бане.

И, наконец, в качестве кровельных покрытий больше всего подойдет мягкая черепица, если баня легкая и на условном фундаменте, и металлочерепица, если речь идет о более серьезной постройке.

Если у вас не будет чердака, тогда обязательно утеплите крышу снаружи:

Этап VI. Отделываем стены современными материалами

А теперь – к самой интересной части строительства каркасной бани. Мы ведь не оставим ее в ОСБ? Конечно, самое время подобрать для нее «шубу».

Но покраска краской и штукатурка – не единственные варианты внешней отделки, которую может иметь каркасная баня: отзывы опытных дачников говорят о том, что не важно, настолько простой является ее конструкция – извне ей вполне можно придать дорогой и шикарный вид. А современный строительный рынок предлагает море видов отделки для таких построек, самыми удачными именно для бани из них будут следующие.

Вагонка

Декоративная и имитационная вагонка – самое простое и доступное, чем можно обивать снаружи каркасные бани: такие сооружения получаются очень солидными, и их не стыдно показать знакомым и друзьям, приглашая на банный веник и барбекю на природе.

Располагать вагонку на внешней стене нужно горизонтально, и положив под обивку предварительно гидроизоляцию из пергамина. Крепите при этом цельные листы внахлест, проклеивая все края скотчем – важно тщательно проделать эту операцию, чтобы в бане не возникала ненужная влага.

Термопанели

Традиционная постройка каркасной бани все равно предусматривает обязательное утепление стен, так почему бы это не сделать с помощью термопанелей? По своей сути они представляют собой трехслойную конструкцию с утеплителем – минеральной ватой или пенопластом, заключенными между двумя ПВХ-слоями. Наружная их поверхность обычно выполнена в форме кладки и посыпана спрессованной каменной крошкой.

Сами панели при этом имеют взаимные пазы, а потому образуют монолитный рисунок каменной или кирпичной стены. А сделать такую отделку на бане можно самыми обычными саморезами, которые закрепят панели к профилям на фасадах.

Облицовочный кирпич

Кирпичная ровная кладка идеально вписывается в любой ландшафт дачного участка. И очень красиво она всегда смотрится на бане, причем обложить каркасную конструкцию кирпичом и выложить из него ее начисто – абсолютно разные вещи, как по трудозатратам, так и по цене. А еще между облицовочной кирпичной кладкой и деревянными каркасными стенами можно проложить дополнительное утепление, немного изменив традиционный «пирог», но ни в чем не проиграв.

Виниловый сайдинг

Сайдинг – самый легкий и самый популярный материал для обшивки каркасных бань. Стоит он не дорого, а в монтаже удивительно легок. Да и разнообразии цветов, текстур и толщины не может не радовать.

Блокхаус

Для тех владельцев, кто всю жизнь мечтал об красивой бревенчатой бане, но построил на участке пока только каркасную, есть хорошая новость – с помощью новейшего материала для отделки блок-хауса парную теперь снаружи отличить от настоящего сруба будет невозможно:

Этап VII. Утепляем и пароизолируем

Приступаем к внутренним работам. Типовое устройство каркасной бани таково, что самое страшное для нее – это скопление влаги в то время, когда внутри конструкции – высокая температура воздуха, а на улице – зима. Вот почему без пароизоляции не обойтись. Самый простой вариант – это полиэтиленовая пленка под внутренней вагонкой.

Особенно внимательно нужно подойти к процессу обшивки парилки. Здесь тоже необходима качественная пароизоляция – алюминиевая фольга, пергамин, пароизоляционная пленка и др. Но стоит помнить, что толь и рубероид в этом помещении при нагревании будут источать специфический запах.

Так, по совету опытных строителей утеплять стены каркасной бани лучше всего рулонной «Урсой», толщина которой – 50 мм. Закладывать ее следует между вертикальными стойками, прибивая попутно к ним рейки. В некоторых местах утеплитель можно и прибить к наружным доскам, но только специальными гвоздями с резиновой шайбой под головкой.

Если все сделать именно так, то получится такой слоеный пирог стен бани:

  • вагонка наружная;
  • пергамин;
  • утеплитель;
  • пленка полиэтиленовая;
  • вагонка внутренняя.

Главное, чтобы внутри стен остался воздушный зазор в 5 см толщиной – это важно.

Но особенное внимание необходимо уделить парилке – здесь важен так называемый «эффект термоса». А потому теплоизолятор укладывать лучше фольгой внутрь помещения, причем в потолке нужно использовать не только фольгированную «Урсу», но и еще 5 см обычного утеплителя.

А стены и потолок парилки лучше всего отделывать целебной осиновой вагонкой, подойдут и тополиные или шпунтованные липовые доски.

И, наконец, технология строительства каркасной бани должна обязательно предусматривать качественную вентиляцию. Для небольшой бани вполне подойдет вытяжная труба из асбоцемента, диаметром 12 см – чтобы в парной не пахло плесенью. Саму трубу достаточно вывести до чердака, и во время банных процедур и горячей топки раскаленный воздух через щель в под дверью будет попадать в мойку, а вытяжной вентиляцией забираться через щели пола и тем самым ногам в этом помещении всегда будет тепло.

Главное – проявить фантазию и помнить, что бюджетная баня по каркасной технологии – не значит некрасивая или неуютная. В руках мастеров, как говорится, все спорится!

Оцените статью: Поделитесь с друзьями!

stroy-banya.com

фото отчет строительства бани на дачном участке

Одним из главных атрибутов дачного отдыха является баня. Что может сравниться с удовольствием посидеть в парилке, а потом окатится холодной водой из кадушки. Так и мы после того как приобрели участок решили построить каркасную баню своими руками, которая бы была максимально комфортна для нашей семьи. Чтобы в ней была раздельная мойка, парилка, топочная и конечно огромная комната отдыха.

Данный материал – небольшой фото отчет проделанной работы.

Выбор проекта каркасной бани

Долгими зимними вечерами, мы расчерчивали план нашей будущей бани.

Фото проекта каркасной бани, на котором мы остановились.

Прежде чем выбрать материал для строительства бани мы долго советовались со строителями. По их совету выбрали типовой проект каркасной бани установленной на свайный фундамент. Такой выбор обусловлен тем, что грунтовые воды в нашей местности очень близко подходят к поверхности почвы, а пучинистый грунт может стать причиной растрескивания стен, если в качестве строительного материала мы применим кирпич. Даже если мы будем применять ленточный фундамент, усиленный сваями, все равно мы не сможем получить 100% гарантию того, что он выдержит сезонные колебания грунта.

Заготовка материала

Любое строительство начинается с приготовления строительных материалов, необходимых для возведения объекта. Поэтому на первый этап строительства каркасной бани – поднятие стен, внешняя отделка и укладка кровли был приготовлен материал:

  • винтовые сваи – 12 штук;
  • деревянный брус 200*200 мм – 2 куб.метра;
  • обрезная доска 50*150 мм – 5 куб.метра;
  • обрезная доска 25*150 мм – 2 куб.метра;
  • листы OSB (ОСП-3 влагостойкая) – 50 листов;
  • металочерепица «Монтеррей» 70 кв.метров.

Расходный материал:

  • строительный песок – 30 тонн;
  • рубероид – 10 рулонов;
  • перфорированный строительный уголок различных типов.

Совет – не закупайте весь объем мелких расходных материалов, а также строительные материалы следующих этапов возведения объекта. В течении строительного сезона будут сезонные и иные акции по снижению цены на тот или иной строительный материал и вы можете значительно сэкономить на этом.

Установка свай

Еще зимой, в специализированной фирме, заказали фундаментные винтовые сваи, которые привезли нам в точно оговоренные сроки, готовые к применению и уже обработанные специальными защитными веществами от коррозии. Общая высота свай 250 см.

Винтовые сваи для устройства фундамента каркасной бани.

После пробного бурения выяснили, что необходимо погружать сваи на глубину 150 см (глубина промерзания грунта), до достаточно плотного глиняного пласта.
Процесс вкручивания свай при возведении каркасных строений, пожалуй, самый трудоемкий и утомительный. В нашем распоряжении было 5 взрослых мужчин и за 10 часов работы мы вкрутили нужное количество свай.

Сваи необходимо разместить под всеми углами строения, стыками стен и симметрично по каждой несущей стене, через равные расстояния.

Выводим «нулевой уровень»

После того, как все сваи вкручены, необходимо вывести уровень основания строения. Для этого вы точкуете угловую сваю на нужную высоту от земли (школьным мелком рисуете линию вокруг сваи). Это будет «нулевой уровень» и с помощью «болгарки срезаете ненужную часть сваи, что выше этой черты. Затем с помощью ровной обрезной доски поставленной на торец и строительного уровня выводите «нулевой уровень» на следующую сваю… и так далее по всем. Таким образом, у вас должно получится идеально ровное основание под обвязку каркаса строения.

Кстати вы можете выйти из положения и упростить вашу работу, если к строительному уровню, на грань где у вас находится определитель горизонтальности, на скотч, прикрепите лазерную указку и будете с ее помощью определять горизонтальность всего уровня основания.

Так же, как и для первой сваи проводите черту на каждой последующей, спиливаете лишнюю часть и зачищаете место среза.

Готовим основание под каркас

На торец каждой фундаментной сваи привариваем железную пластинку. Это нужно для того, чтобы каркас надежно был прихвачен к сваям. Для этого нам нужен лист железа толщиной не менее 5 мм и с размерами примерно 200*200 мм, с заранее просверленными отверстиями под крепежные болты.

После процедуры сварки обязательно грунтуем столбики основания строительным гудроном и даем ему просохнуть не менее чем 3 часа. Все, основание бани готово. В среднем этот процесс обошелся в 10 раз дешевле, чем возведение литого ленточного фундамента.

Делаем песчаную подушку под основание бани

Чтобы под баней было достаточно сухо, и при этом не росла трава, приступаем к возведению песчаной подушки. Для этого с помощью геомембраны делаем вокруг каждой сваи защитный кожух и приваливаем его песком. Затем раскатываем листы рубероида на землю, при этом делаем внахлест не менее 5 см между листами и сверху их прижимаем слоем песка толщиной 30 см.

Над землей, до возведения песчаной подушки находилось 50 см сваи. После того как песчаная подушка уложена, пролита водой для уплотнения, она становится по толщине около 20 см и сваи из нее выставляются на высоту 30 см. Это достаточно, чтобы в будущем получить надежно вентилируемую систему.

На эту работу по отсыпке песчаной подушке у нас ушло почти 30 тонн песка (три КАМАЗа).

Строительство основания каркаса

В качестве основания каркаса мы использовали брус с шириной стороны в 200 мм. Это достаточно для возведения каркасной бани с мансардным этажом. Обвязку основания укладываем сразу на стойки, делая стык в «четверть». Крепим брус на анкерные болты, и в угол укладываем армированный строительный уголок повышенной прочности для придания всей конструкции дополнительной жесткости.

Главным условием долговечности деревянных строений является применение биозащитных растворов препятствующих образованию гнилостных грибков на ее поверхности, тем более в помещениях с повышенной влажностью. Поэтому основание каркаса покрываем двумя слоями антисептика с интервалом 24 часа. Кроме того такой «мощный» каркас нужен еще и для того, что в мойке на полу будет организована бетонная стяжка под «теплый пол».

Монтаж каркаса стен бани

В качестве внешней обивки стен будем использовать листы ОСП (их стандартные размеры 1200*2500 мм). Под эту ширину выводим стойки каркаса стен. Столбы ставим на расстоянии 120 см от центра каждого. Это позволит в дальнейшем стыковать ОСП вплотную друг к другу без подрезки.

При выставлении столбов обязательно корректируем их вертикальность и для прочности конструкции применяем укосины, которые крепим попарно к каждой стойке. Обязательно каждый закрепленный элемент конструкции прокрашиваем антисептиком. Чтобы придать большую устойчивость конструкции, а также для улучшения крепежа листов ОСП, через один метр высоты «прогоняем» горизонтальные слеги из обрезной доски толщиной 50 мм.

Поверх всех стоек укладываем горизонтальную стяжку. Для этой цели также используем брус, такой же как на стойках. Все торцы стоек утапливаем в тело бруса на 50% от его толщины и крепим сверху на саморезы.

После того как вертикальные стойки закреплены, приступаем к установке лаг для пола. Крепим их к каркасу основания, упирая торцы в брус, и снизу прихватываем на специальный «посадочный» армированный уголок.

Так как высота бруса 200 мм, а высота обрезной доски 150 мм, то поверх нее укладываем еще одну доску, кладя ее на бок к той, что закрепили ранее. Частота укладки слег – 60 см. Это связано с тем, что черновой пол в помещении будет выполнен из листов ОСП (его ширина 120 см). Таким образом каждый лист будет иметь три точки опоры.

Монтаж каркаса крыши

Наш проект предусматривает наличие второго, мансардного этажа в котором будет располагаться комната отдыха, поэтому основа каркаса крыши не обычная стропильная конструкция на два ската, а сложная система мансардной кровли с каркасом стен жилого помещения и каркаса скатов крыши. В основе лежат горизонтально уложенные брусья длинной 5,5 метров. С учетом того, что боковые стены бани 3,5 метра, то с каждой стороны на подшив каркаса, будет выступать примерно один метр карниза. Это несколько портит внешний вид излишней шириной, но при этом полезная площадь мансардного этажа будет максимальной, равной ширине самой бани.

Слег под стропила устанавливаем с интервалом 50 см. С учетом общей длинны бани 7,5 метров, получается, что нам нужно сделать 16 потолочных балок, на которые (через одну) нам нужно выставить 9 ферм стропильной конструкции. Все элементы конструкции каркаса мансарды и стропил крепим на перфорированный «посадочный» уголок.

После того как каркас готов, приступаем к обрешетке стропильной системы. Для этого применяем обрезную доску толщиной 25 мм. Укладываем ее с интервалом 15 см (доска чередуется с пустым пространством, ширина которого равна ширине доски).

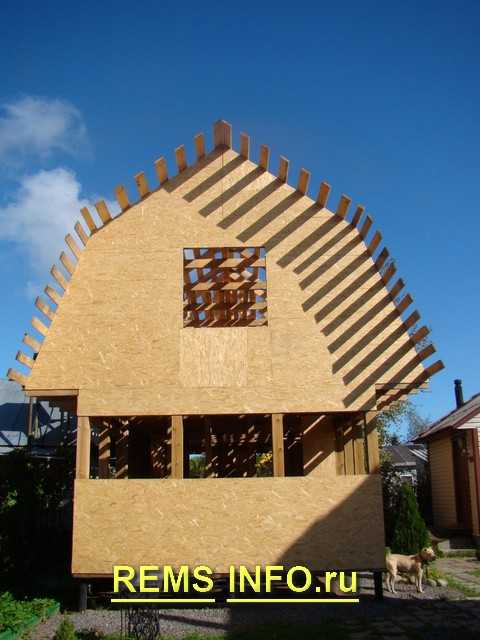

Обшивка стен листами ОСП

Как мы бы ни старались придать жесткость стенам, все равно, каркас будет «гулять». Чтобы избежать его расшатывания под действием ветра, обязательно до того, как вы начнете крыть крышу, необходимо стянуть все стены с помощью листов ОСП. Если вы хорошо выводили вертикальность стоек, то ничего сложного в этой процедуре нет. Работу необходимо производить следующим образом – вначале прикручиваются листы на углы здания. Это дает возможность прочно зафиксировать строение от порывов ветра.

Затем нашиваются остальные листы. Вначале цельные, а потом те, которые идут на стыки, окна и другие элементы конструкции.

Второй этаж делается только после того, как полностью закрыты стены первого этажа. Это объясняется тем, что низовой ветер всегда приглушен стоявшими рядом постройками и деревьями, а на высоте второго этажа его интенсивность может быть гораздо сильнее, а парусность конструкции может привести к деформации всего каркаса строения.

Обратите внимание на тот факт, что швов практически не видно. Это говорит о том, что изначально все опоры были выведены идеально горизонтально, а затем вертикальные столбы точно по отвесу.

Укладка кровельного железа

В качестве кровельного материала мы использовали металочерепицу «Монтеррей» — цвет «Красное вино». Для сохранности от конденсата образующегося на обратной стороне такого покрытия обязательно необходимо применять пароизоляционную пленку. Чтобы избежать схода снега на садовые деревца, обязательно устанавливаем на верхнем скате снегозадерживающий барьер. На таких крышах снега бывает немного, тем не менее – «Береженого Бог бережет!».

Торчащие торцы досок, подрезаем цепной пилой.

После этого крепим ветровую защиту и начинаем подшивать карниз. В качестве «подшива» будем использовать пластиковую вагонку. Распиливаем доску напополам, крепим ее с помощью саморезов на доски обрешетки крыши, выступающие снаружи так, что одна половинка ложиться вплотную к стене дома, а вторая вплотную к ветровой защите.

Крепим стартовые уголки и начинаем наполнять пространство карниза заранее приготовленными обрезками вагонки ПВХ нужной длинны. Аналогично делаем подшив карниза под скатом крыши. Лучше всего готовить заготовки вагонки, обрезая их с помощью болгарки мощностью не более 1 кВт используя для этого отрезной круг по железу минимальной толщины.

При такой работе в окружающее пространство летит очень большое количество отходов (пыль ПВХ, летучие соединения и т.д.) Эти вещества очень вредные для здоровья, поэтому работать по приготовлению заготовок для обшивки карниза лучше всего в хорошо проветриваемом месте и обязательно с использованием средств индивидуальной защиты (очки, респиратор).

Установка окон

В качестве оконных систем на сегодняшний день самыми надежными и простыми в обслуживании можно считать окна из ПВХ профиля. Во всех помещениях бани, кроме парилки, они применимы. Поэтому мы, заказав окна, решили эту проблему сразу. Если температурный режим в бане не будет постоянным (топить ее вы намереваетесь только по выходным дням), идеальный вариант будет стеклопакеты с двойным остеклением и боле простым, чем для дома профилем основания.

Наружные работы по строительству каркасной бани своими руками на этом мы пока остановили. Сейчас приступили к активным утеплительным работам, потому, что температурный режим осени (зимы) не позволяет работать с сайдингом из пластика, а вот проводить работы по организации внутреннего пространства бани в самый раз.

rems-info.ru

Проекты каркасных бань: фото, планировка и чертежи

Особенности каркасных бань видны как при постройке здания, так и при дальнейшей его эксплуатации. Для таких строений не нужно подготавливать фундамент особенным образом, ведь сам каркас и облицовочные материалы из дерева достаточно легкие для того, чтобы не проседать даже при установке на довольно рыхлой земле.

Большой популярностью каркасные бани пользуются в силу их экономности, компактности и практичности. Небольшое помещение каркасной бани обычно разделено на компактную парную, где может разместиться около четырех человек, душевую и комнату отдыха. Обязательно также наличие в проекте небольшой террасы либо крыльца.

Обширные по площади бани обычно строятся более фундаментальным способом с использованием таких материалов, как кирпич либо брус, но, тем не менее, иногда встречаются даже двухэтажные каркасные сооружения. Среди явных преимуществ данного типа строений можно выделить простоту в установке, рекордную скорость сбора строения, сравнительно небольшую стоимость строительных материалов и работ.

Благодаря всем вышеуказанным факторам, россияне заказывают проекты каркасных бань намного чаще, чем постройку кирпичных банных сооружений.

Каркасная баня 6х4

Особенностью компактной каркасной бани 6 на 4 является необычная форма ее террасы и комнаты отдыха, которая зрительно помогает расширить пространство небольшого помещения.

Каркасная баня 3х4

Вариант 3 на 4 отлично подойдет для отдыха небольшой компании.

Каркасная баня 4х5

Классическая русская баня 4 на 5 состоит из санузла, парной и комнаты отдыха.

Каркасная баня 5,4х6,3 м

Данный проект является достаточно вместительным для отдыха небольшой компании друзей и одновременно настолько компактным, чтобы поместиться даже на небольшом либо почти полностью застроенном участке земли.

Каркасная баня с террасой

Небольшая терраса придает особенной миловидности бане, построенной по представленному проекту, делая ее похожей на миловидный деревенский домик.

В действительности внутри здания расположена не только традиционная парная и комната отдыха, но и раздельный санузел, и спальня, что делает такую баню вполне пригодной для проживания.


Небольшое такое строение может быть построена всего за несколько дней, а прослужить вам долгие годы.

В данном проекте присутствуют все необходимые составляющие для комфортного отдыха.


Каркасная баня 5.25x5.25 м

Небольшая каркасная баня с большим крыльцом либо маленькой террасой может послужить настоящим украшением вашего двора.

Помещение состоит из комнаты для отдыха, помывочной и парной.


Красиво выделенный фундамент и естественный цвет краски для дерева делают данный проект особенно миловидным снаружи. Внутри бани дополнительно присутствует небольшой тамбур, защищающий помещение от морозов.


Следующий вариант особенно примечателен своей двойной остроконечной крышей. Такое строение предоставляет возможность обустроить второй дополнительный мансардный этаж.

Благодаря компактным размерам бани, банная печь может справиться с обогревом всего помещения в любую погоду.

Высота потолков мансарды приемлема даже для высокого человека, благодаря особенной форме крыши.


Каркасная баня 6х8

Достоинства этого варианта состоят в том, что внешне строение смотрится довольно симпатично, а внутри помещение имеет еще и небольшой мансардный этаж.

Первый этаж помещение оборудован отдельным тамбуром и холлом, что обеспечивает надежную защиту от непогоды.

Мансарда является довольно просторной и вместительной.

Русская баня по каркасной технологии 6х6

Помещение 6х6 с парной и моечной – классический вариант русской бани.

В здании имеется все необходимое для комфортного времяпровождения небольшой компании людей, как внутри помещения, так и на просторном крыльце, которое смело можно назвать небольшой открытой террасой.

Большая каркасная баня 78 кв.м.

Особенностью данного проекта является обилие витринных окон в оформлении, которые придают помещению особенной элегантности.

Внутри здания находится полноценный бассейн, сауна и турецкая парная.

proekt-banya.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
