Барбекю из кирпича - 125 фото. Простая инструкция как построить своими руками

Каждый счастливый обладатель загородного дома или хотя бы дачи, где он проводит все свои летние выходные, рано или поздно приходит к мысли, что для полного счастья ему не хватает мангала или барбекю. В сущности барбекю – это такой мангал.

Сегодня, без головной боли и переживаний о верности ваших расчетов барбекю, можно выбрать и купить готовый комплект проекта не только с чертежами и инструкцией по сборке, но и все необходимые материалы для его постройки. Полный набор кирпичей или элементов из камня, которые можно легко собрать по инструкции за 1-2 дня.

Обратите внимание! Большой выбор готовых проектов с комплектом деталей смотрите на сайте in-kamin.ru

Надо сказать, что в отличие от обычного мангала – нехитрого приспособления для жарки шашлыков, это сооружение гораздо более многофункциональное. В сущности это просто печка, которая в отличие от обычных наших русских печей, располагается не внутри дома, а снаружи.

Поскольку она предназначена для приготовления изысканных блюд на свежем воздухе, то и отношение к ней должно быть не менее серьёзным, поэтому, прежде всего, нужно выбрать подходящую схему печи из кирпича. Присутствующие в Интернете множественные фото барбекю из кирпича помогут решить эту проблему.

Прежде всего, необходимо определить место установки. Мангал должен находиться невдалеке от дома. В принципе, можно и подальше, но необходимость бегать туда-сюда за десятки метров от дома к мангалу и обратно носить продукты, воду и топливо, напрочь отобьёт желание устраивать праздники.

Площадка под барбекю обязательно должна быть ровной, потому что это довольно крупное сооружение из кирпича, имеющее большую массу, оно мало чем отличающаяся от традиционной нашей русской печи. Абсолютно все виды печек – сложные инженерные сооружения.


В сущности, печь – это дом огня, и чем ответственнее подойти к её возведению, тем эффективнее будет в ней работать пламя. Барбекю – сложное строение из кирпича, имеющее большую собственную массу, поэтому под него нужно подвести фундамент.

Краткое содержимое статьи:

Закладка фундамента

Под фундамент роется яма глубиной не более полуметра и заполняется гравием примерно наполовину. После этого гравий необходимо хорошенько утрамбовать. В результате получается своеобразная подушка, по периметру которой устанавливается опалубка.

Затем устанавливается арматура. В качестве арматуры могут быть использованы железные прутья или стальная сетка. Арматура ни в коем случае не должна выступать за верхние края опалубки.


После этого в опалубку заливается бетон. Примерно через три дня, после затвердения и высыхания бетона, опалубка убирается. Фундамент будущей печи готов.

Дровяник

Как правило, стационарные барбекю делаются двухуровневыми. Первый уровень, располагающийся непосредственно на фундаменте, представляет собой помещение, в котором складываются дрова, так называемый: дровяник. Наличие дровяника, находящегося, непосредственно, под мангалом, позволяет всегда иметь под рукой необходимый запас сухих дров.

В качестве основного материала используется огнеупорный кирпич, поскольку он не потрескается в процессе эксплуатации печи, для облицовки мангала (если таковая предполагается) необходимо использовать специальный облицовочный кирпич. В качестве связующего раствора используется огнеупорная шамотная глина.

Прежде чем начинать укладывать кирпич на бетонное основание, его необходимо почистить от грязи и пыли, если этого не сделать сцепление кирпичей с фундаментом будет непрочным, поскольку между кирпичами и раствором будет прослойка из пыли и грязи.


После того, как поверхность, на которую предполагается укладывать кирпич будет почищена, её необходимо смочить водой, наложить раствор и выложить первый ряд кирпичей.

Кладка производится общепринятым способом: на ребро и в разбежку. Такой метод позволяет обеспечить повышенную прочность всей конструкции, при минимальном расходовании материала. Таким образом, укладывается примерно десять или одиннадцать рядов, в качестве связующего раствора лучше всего использовать шамотную глину.

Пескоцементная смесь для этой цели не годится, потому что она не сможет противостоять высоким температурам при соприкосновении с открытым огнём.

Портал

Второй уровень печи барбекю – это портал, в котором устанавливается мангал. Расположение портала на втором уровне обусловлено удобством процесса приготовления пищи: человек, стоящий у мангала в полный рост, меньше устаёт. Второй уровень камина барбекю должен начинаться с десятого или одиннадцатого кирпича от основания фундамента. В этом случае, человек среднего роста не будет испытывать никакого дискомфорта в процессе приготовления пищи.

Конечно, каждый человек, самостоятельно взявшийся за её возведение, старается сложить её так, чтобы она подходила именно под его рост, поэтому, принимая решение на каком уровне устанавливать мангал, следует руководствоваться своими индивидуальными предпочтениями.

Закончив кладку дровяника, необходимо отделить его верхнюю границу от второго уровня, где будет располагаться портал. Для того чтобы разграничить между собой дровяник и портал, в качестве перекрытия используется обычный стальной уголок и металлическая решётка, которые должны плотно прилегать к верхним кирпичам. При желании на границе уровней дровяника и портала можно сделать карниз в виде декоративной арки.

Дно портала выкладывается из огнеупорного кирпича, который укладывается на металлическую решётку. Швы между кирпичами плотно заделываются шамотной глиной.

Кирпичи должны плотно прилегать друг к другу, образуя абсолютно ровную, неподвижную поверхность. Затем выкладываются первые ряды задней и двух боковых стенок портала.

Каминный зуб

После укладки двух первых рядов, выкладывается так называемый каминный зуб. Каминный зуб – это задняя стенка портала, выложенная не под прямым углом 90 градусов, а под наклоном примерно 60 градусов. Присутствие каминного зуба способствует сопровождению дыма в нужном направлении, через трубу и препятствует задуванию ветра внутрь портала.

Получить нужный наклон можно, обработав его болгаркой, отпилив от каждого кирпича первого ряда определённую часть под нужным углом. Конфигурация боковых стенок должна соответствовать наклону зуба и составлять с ним одно целое.

Верхний ряд зуба должен располагаться чуть выше арки портала. В таком положении он будет способствовать отводу дыма в трубу, препятствуя его выбросу через арку портала.

Вертел и другие приспособления

Для того чтобы обеспечить максимальную функциональность вашему барбекю из кирпича, оно должно быть снабжено как можно большим количеством приспособлений. Банальное приспособление для приготовления шашлыка не стоит того, чтобы ради него затевать грандиозный в масштабе загородного дома проект.

В процессе кладки очага для пикников неплохо было бы предусмотреть ещё и вертел, на котором можно приготовить целиком небольшого барашка. Нелишним будет и приспособление, на которое можно подвесить казан. Другими словами, печь барбекю должна стать вашей летней кухней, только намного более функциональной.

В процессе кладки боковых стенок портала где-то на уровне четвёртого или пятого кирпича нужно сделать выемки в кирпичах с обеих сторон напротив друг друга.

Для того чтобы они не сместились относительно друг друга, в выемки продевается труба, которая должна находиться там до окончания всех работ. Сегодня красивые печи на даче имеют многие, но вот такая, в которой можно взять и зажарить на вертеле кабанчика – это есть не у многих.

Труба

Затем из огнеупорного кирпича выкладывается труба, в качества раствора, так же используется шамотная глина. В процессе кладки необходимо обеспечивать отсутствие в ней щелей и трещин, своевременно замазывая каждую из них раствором. Соблюдение этого правила обеспечит печи хорошую тягу и убережёт от попадания дыма в глаза.

Труба должна быть достаточно высокой для того, чтобы дым из вашей красавицы не попадал в окна вашего собственного дома, и в окна ваших соседей тоже.


Декоративное оформление

Остались сущие пустяки – декоративное оформление вашего очага. Для декоративного оформления используется декоративный кирпич. Он не огнеупорный, его главная функция – украсить ваш новый очаг.

Обкладывая камины барбекю декоративным кирпичом, следует оставлять воздушную прослойку между огнеупорными и декоративными кирпичами. Огнеупорные и декоративные кирпичи при нагревании расширяются по-разному. Декоративный кирпич со временем начнёт крошиться от частого нагревания. Воздушная прослойка позволить оставлять декоративное покрытие холодным.

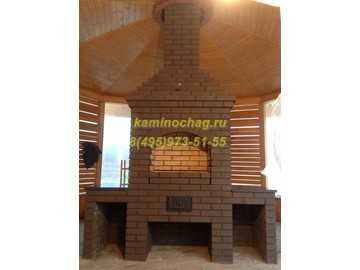

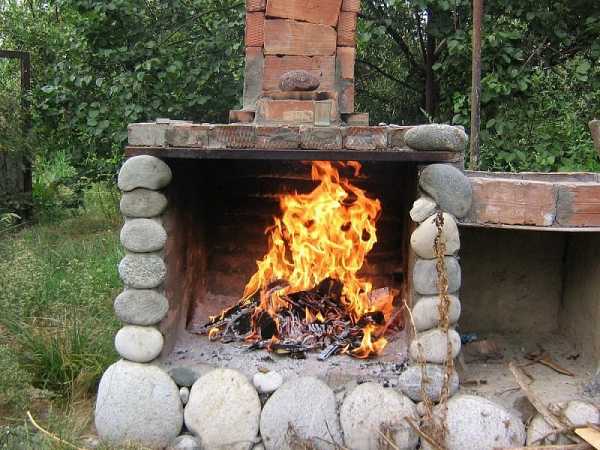

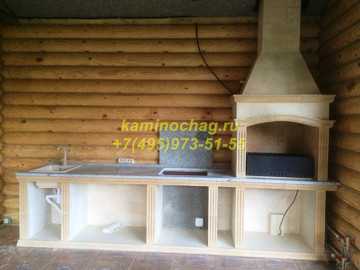

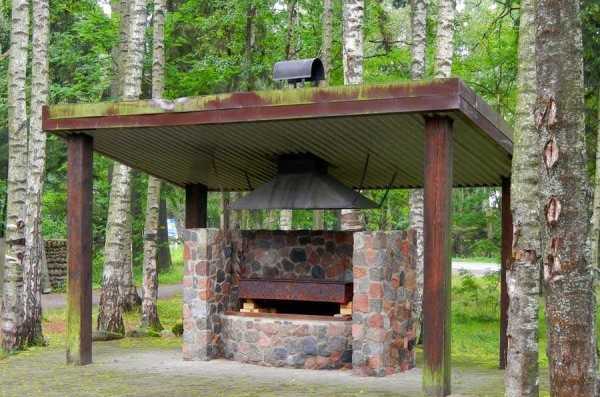

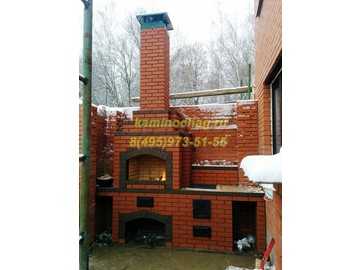

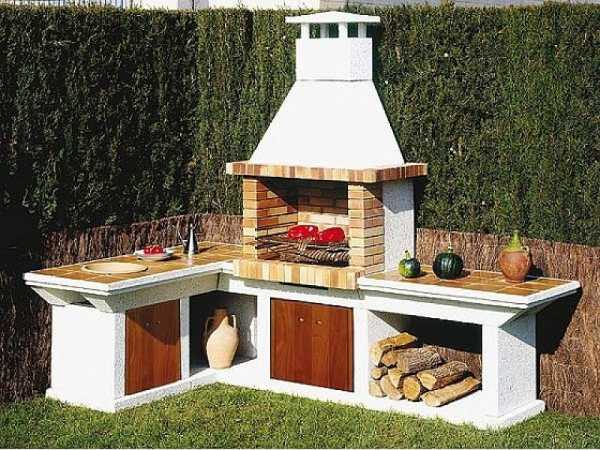

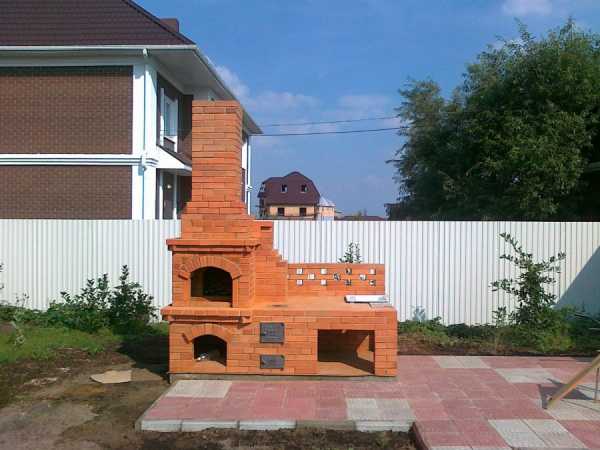

Фото барбекю из кирпича


Смотрите также

Сохраните статью себе на страницу: Присоединяйтесь к обсуждению: Copyright © 2019 LandshaftDizajn.Ru - портал о ландшафтном дизайне №1

landshaftdizajn.ru

печи и мангалы, фото и схемы, постройка послойно, барбекю из кирпича и бетона, фото, видео

В последнее время на участках загородных коттеджей и дач активно возводятся красивые уличные камины, которые отлично дополняют ландшафтный дизайн и позволяют готовить еду на огне. В этой статье мы поговорим о том, какими бывают уличные камины по типу конструкции, функциональности, стилю оформления. А также о том, как и где на участке можно соорудить качественный уличный камин.

Камин на участке загородного дома

Разновидности уличных каминов

Уличный камин может представлять собой исключительно декоративный элемент ландшафта. Но гораздо более рациональный вариант – это полноценная печь, предназначенная для приготовления еды. Существует несколько разновидностей обустройства функциональных каминов. Они отличаются сложностью конструкции, внешним видом, принципом работы.

Печь-барбекю

Такая печь предназначается для приготовления мяса, рыбы и овощей на тлеющих углях. При этом варианте готовки продукты выкладываются на решетку, которая располагается над жаровней. Сама жаровня имеет несколько заслонок, при помощи которых регулируется подача жара. Кроме этого применяется крышка. Способ обработки продуктов под закрытой крышкой является, по сути методом экспресс копчения.

Печь-барбекю во дворе

Стационарная печь-барбекю имеет внушительные габариты. Их выкладывают из огнестойкого кирпича, камня или монолитного бетона. Камин для барбекю может иметь различную форму. Обычно их сооружают с дополнительными нишами и выступами, повышающими удобство эксплуатации. Над жаровней предусматривается дымоход как в печи, установленной в помещении.

Блюда, приготовленные по методу барбекю очень популярны в европейских странах и Америке. Из них составляют меню для семейных и праздничных пикников. Барбекю, как достаточно простой и быстрый способ приготовления еды под открытым небом становится все более популярным и в нашей стране.

Блюда, приготовленные при помощи барбекю

Печь-мангал

Мангал, это приспособление для жарки мяса и овощей на шампурах. Если барбекю часто имеет круглую форму, то мангалы обычно представляют собой прямоугольные жаровни. Их глубина меньше, чем у барбекю, и шампуры располагаются практически над углями, что обеспечивает более высокую температуру обработки.

Печи-мангалы стационарного типа по форме мало чем отличаются от печей-барбекю. Мало того, одна ниша может использоваться для съемных жаровен разного вида. Таким способом обеспечивается возможность готовить блюда барбекю или шашлыки по желанию. Камин мангал из кирпича может быть дополнен и другими печными конструкциями – плитой для казана, варочной электрической поверхностью, нишей для самовара и т. д.

Печь с мангалом для дачи

Предлагаем Вам ознакомиться с предложением партнера выставки домов «Малоэтажная страна» - компании «Садовые барбекю», на строительство мангалов и барбекю из кирпича, камня, бетона, и из других огнеупорных материалов.

Русская печь

Традиционная русская печь позволяет готовить самые различные блюда, включая выпечку. Кроме этого в ней можно обрабатывать продукты путем длительного томления. Однако печь, которая расположена на улице может быть использована только для готовки еды в чугунках, которые ставятся в огонь. Можно обустроить печь с конфорками. Но и она подходит только для приготовления блюд в емкостях.

Чтобы иметь возможность не только варить и жарить еду в посуде, а еще и обрабатывать ее огнем и дымом, русскую печь возводят с элементами для установки барбекю, мангала или коптильни.

Русская печь на участке загородного дома

Кроме того, что русская печь, установленная на улице имеет ограниченные возможности, она еще и очень сложна по конструкции. К тому же, если делать настоящую русскую печь, получится достаточно габаритная конструкция. Поэтому на участках частных домов обычно строят не классическую, а стилизованную русскую печь. Она выглядит привлекательно и аутентично, но по сути является приспособлением для жарки мяса на гриле или мангале.

Это не означает что классические русские печи не строят во дворах вообще. Некоторые домовладельцы предпочитают именно такой вариант камина, несмотря на его сложность и высокую стоимость. Но большинство традиционных печей все равно дополняются функцией мангала или барбекю.

Стилизованная русская печь
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа печей и каминов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Тандыр

Тандыр – это кувшинообразная печь с крышкой. На внутренней стороне крышки есть крепления для подвешивания шампуров. В тандыре мясо не жарится как на мангале или барбекю, а запекается. В круглой закрытой печи температура распространяется равномерно, поэтому не нужно постоянно переворачивать продукты.

Тандыр является традиционной азиатской разновидностью печи. Он был создан в краях, где нужно экономить древесину, и поэтому принцип его работы предполагает минимальный расход топлива.

При всех достоинствах тандыра, он не привычен для нас, и используется в качестве дополнительного, а не основного элемента уличного камина-мангала. Например, можно построить печь-барбекю, и дополнить его модулем с тандыром.

Уличный камин с тандыром

Коптильня

Коптильня занимает больше места, чем мангал или барбекю. Но это очень полезная функция печи, которую предпочитают иметь многие домовладельцы. Коптильни бывают горячего, холодного или комбинированного типа. Печь с обычной жаровней и коптильней позволяет максимально расширить разнообразие меню для семьи и гостей дома.

Уличный камин с коптильней

Это может быть интересно! В статье по следующей ссылке читайте про строительство бани на участке.

Строительство уличного камина из кирпича

Первым делом нужно подготовить чертеж будущего камина. Это должен сделать профессиональный печник. Прежде чем заказывать проект печи, нужно продумать ее комплектацию. Она может иметь такие элементы:

Схема камина с жаровней и конфоркой под казан

Чертеж

При подготовке чертежа необходимо обозначить все конструктивные элементы печи с точными размерами и узлами соединений. Конструкция печи состоит из следующих компонентов:

  • Основание топки. Это площадка, на которую укладывают твердое топливо. Для удаления золы над поверхностью основания топки устанавливают решетку.

  • Дымовой карниз. Сводчатый элемент, который находится над топкой.

  • Каминный стол. Представляет собой защитное основание, препятствующее перегреванию фундамента от топки.

  • Топливник. Ниша, в которой сгорает топливо. Может иметь любую форму – прямоугольную, трапециевидную или, например, арочную.

Топливник уличного камина
  • Дымовая камера. В ней скапливается тепловая энергия в виде дыма. Оснащается задвижкой для регулировки тяги.

  • Конвектор. Установленный над камином колпак, необходимый для перехода энергии от дымоходных каналов к трубе.

  • Искроулавливатель. Сетка на трубе, предназначенная для задержания искр и повышения пожаробезопасности всей печной конструкции.

  • Дефлектор. Предотвращает возникновение обратной тяги при сильных ветровых нагрузках на трубу.

Дефлектор на дымоходную трубу
  • Зольник. Отсек, в котором скапливается зола. Оттуда ее можно удалить после или непосредственно во время работы печи.

  • Дымоход. Отводит дым на нужное расстояние от печи.

  • Предтопочная площадка. Располагается перед топкой. Представляет собой площадку, выступающую вперед и по бокам от портала. Выполняет противопожарную функцию.

Предтопочная площадка печи
  • Каминная доска. Декоративные элемент – полка для мелких элементов дизайна. Устанавливается над дымовым карнизом.

  • Устье камина. Еще один декоративный элемент, обрамляющий топку.

Для того, чтобы получить качественную, надежную и безопасную печь специалисты используют таблицы размеров печных элементов. Кроме этого необходимо придерживаться определенных правил проектирования печей. Особенно важно грамотно просчитать тягу, чтобы устройство работало правильно и продукты горения отводились на безопасное расстояние от рабочей зоны. Естественно, что камин и барбекю в одном дымоходе в доме или закрытой беседке требует более внимательного подхода. Но уличный камин тоже должен быть обеспечен функциональной системой дымоотвода.

Схема кирпичного дымохода

Самый оптимальный вариант – это приобретение готового проекта камина, в котором уже просчитана вся печная конструкция, а также схема кладки ее основания и корпуса. В готовых проектах есть чертеж послойной постройки, при помощи которой легко соорудить хорошую и правильную печь.

При выборе проекта нужно учитывать, что к жаровне должен быть свободный подход, а все рабочие поверхности должны располагаться на удобной высоте. Кроме того, проект должен предусматривать корректное взаиморасположение всех элементов.

Желательно выбирать такой проект печи, в котором предусмотрено размещение инструментов, необходимых для обслуживания топки и регулирования процесса приготовления блюд. Кроме всего прочего печь должна иметь рациональные габариты. Возможно потом нужно будет ее дополнить и расширить.

Эскизный проект углового печного комплекса
Это может быть интересно! В статье по следующей ссылке читайте про веранду и террасу к дому.

Расположение

Очень важно выбрать для печи удачное место на участке. Камин должен находиться на безопасном расстоянии от всех объектов, в том числе и от дома. Безопасное расстояние составляет от 3 метров. Но и далеко относить печь от дома не стоит.

Перед постройкой нужно рассчитать направление ветра, которое в пределах жилых построек отличается устойчивостью. Если не учесть розу ветров, можно построить камин, дым от которого будет попадать в жилые помещения дома на этом же участке или на участке соседей.

Расположение уличного камина на участке

Необходимо помнить, что деревья и кустарники рядом с печью – это тоже небезопасно. Поэтому выбирая площадку для камина желательно позаботиться о том, чтобы она была полностью свободна от всего – построек, элементов декора, растений. После постройки печи площадку рядом с ней можно будет оформить при помощи специально подобранной садовой мебели.

Вариант расположения уличного камина на участке

Это может быть интересно! В статье по следующей ссылке читайте про беседки для дачи.

Строительство

Несмотря на то, что послойное строительство осуществляется на основании заранее подготовленного проекта, привлекать к этому процессу следует профессиональных специалистов. Они должны учитывать в процессе множество правил технологии кладки уличных печей.

Кирпичная печь достаточно массивная, поэтому строить ее нужно с применением фундамента. Глубина фундамента может быть небольшой – около 40 см. Котлован, подготовленный под фундамент камина барбекю устилается щебнем и песком. Все это хорошо утрамбовывается. Сверху заливают смесь из цемента и песка. Можно использовать укрепление основания путем армирования. Продолжать работу следует только после полного застывания стяжки фундамента.

Фундамент для небольшого уличного камина

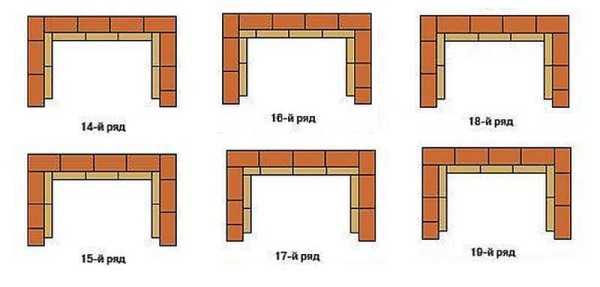

На застывший фундамент начинают укладывать камин согласно схеме порядовки. В проекте не только графически отображается последовательность работ, но и описываются характеристики каждого отдельного ряда. Это очень важно, поскольку не все части камина выкладываются из одного материала. Так, подиум строят обычно из огнеупорной лицевой керамики, а для внутренних стенок топки используется шамотный кирпич.

Нижняя часть печи, где не происходит сильного нагрева выкладывается на цементный раствор. Выше кладка ведется при помощи более термостойкого глиняного раствора или специальной готовой смеси. Дымоход сооружается с применением цемента с известью.

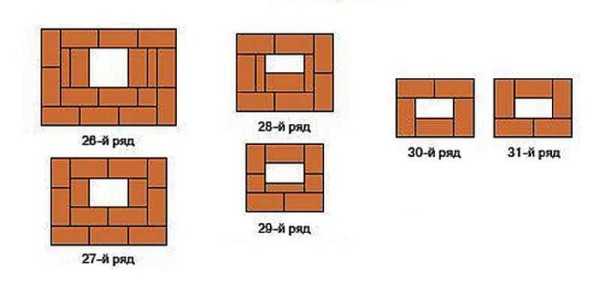

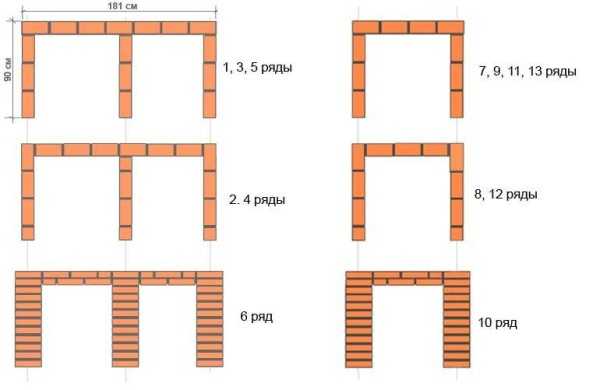

Послойное строительство печи-барбекю

Металлические детали можно изготовить на заказ. Но проще купить их в готовом виде, так как они производятся по стандартным типоразмерам. Все должно быть закреплено и установлено в соответствии с технологией и проектом.

На последнем этапе осуществляется облицовка камина. Можно оставить его просто кирпичным, но для придания более эстетичного внешнего вида применяется какой-либо огнеупорный облицовочный материал. Чаще всего используется натуральный камень и керамическая плитка.

Вариант облицовки уличного камина

Уличный камин можно соорудить не только из кирпича, но еще и из дикого камня или бетона. Сооружения из камня получаются очень эффективными и экономичными. Однако при их возведении печник должен проявить высочайший уровень мастерства, так как из неидеального по форме материала довольно сложно выложить правильную и эстетичную печную конструкцию.

Уличный камин из камня

Печи из бетона отличаются разнообразием форм. Этот пластичный материал позволяет создавать необычные печные сооружения. Но использование бетона для возведения каминов требует серьезной квалификации. Бетонные конструкции строятся по принципу опалубки, из бетонных плит или с использованием бетонных колец. В любом случае сооружение получается достаточно тяжелым, и под ним, как и под кирпичным камином, должен быть крепкий фундамент.

Печь из бетонных плит

Примеры комплектации уличных каминов

Каждый домовладелец сам решает насколько функциональным будет его камин. При желании можно построить целый комплекс, включающий несколько полезных элементов. Печи-камины барбекю из кирпича проектируются самыми различными по размеру и комплектации.

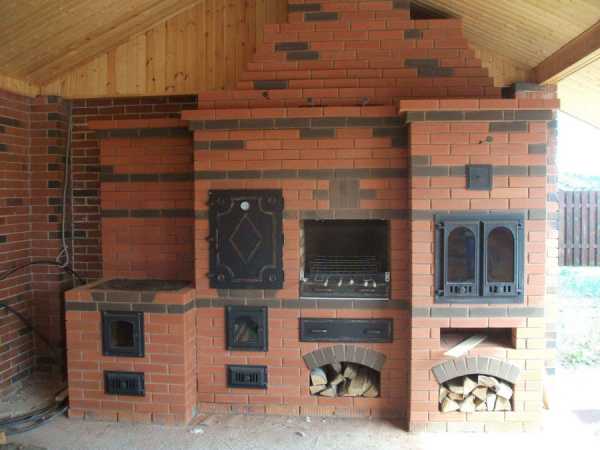

Печь с мангалом, казаном и коптильней

На схеме ниже представлен пример достаточно широкой комплектации уличного камина. Здесь предусмотрен мангал (или барбекю), плита для казана, коптильня с металлическими дверцами и мойка. Такую печь со временем можно дополнить еще одним модулем с разделочной поверхностью и полками для посуды.

Печь с мангалом, казаном и коптильней

Печь со столешницами

Ниже представлен вариант камина с варочной поверхностью, жаровней, коптильней и двумя достаточно широкими столешницами. Если часть одной из столешниц отвести под установку мойки, получится полноценная летняя кухня.

Печь с двумя столешницами

Простая и оригинальная печь

Следующий вариант – это простая по конструкции, но очень неожиданная по дизайну печь. Она запроектирована особым образом и практически ничего не имеет общего с традиционной русской печью. В ее комплектацию входит мангал, казан, тандыр и электрогриль. Преимущество такой конструкции в ее компактности. Минус в том, что мойка и столешница должны быть установлены отдельно.

Оригинальная квадратная печь
Это может быть интересно! В статье по следующей ссылке читайте про 13 потрясающих часовен мира.

Заключение

Возможность готовить еду под открытым небом и при помощи живого огня – это одно из важнейших достоинств частного домовладения. Различные уличные камины, печи, мангалы и барбекю делают жизнь в загородном доме более интересной, увлекательной и «вкусной». Поэтому все больше домовладельцев сооружают на своих участках печные конструкции. Главное правильно определиться с типом камина и его дизайном.

m-strana.ru

Камин барбекю из кирпича, как построить подобное сооружение своими руками

Еще чуть больше сотни лет назад приготовление пищи на открытом огне считалось явлением обыденным, а сегодня это уже диковинка или роскошь, не ежедневная, а доступная только в праздники или выходные. Местом, где будет кипеть весь процесс, является мангал – емкость, в которой происходит горение твердого топлива. Сверху имеется решетчатая площадка, на которой раскладываются овощи, мясо, рыба.

Упрощенные модели мангалов выполнены из металла, их можно брать с собой за город, на природу, в лес. Но большинство радостных встреч происходит в загородном доме. Для этих целей оборудуются камины барбекю из кирпича. Слово «камины» добавляется неспроста, ведь это функциональное устройство, которое отлично подходит для жарки шашлыка, гриль или барбекю. Но одновременно такой камин служит украшением зоны отдыха, на территории которой можно установить крытую беседку, стулья, столик.

Красиво сложенная конструкция

По своему устройству барбекю камины несколько не похожи на классические, привычные нам варианты, встречающиеся в помещениях для создания тепла. Прежде всего, отличие касается топки. В нашем случае все подготовлено для того, чтобы было возможным приготовление пищи. Различают уличные варианты мангалов, у которых отсутствует дымоход, и устройства, применяемые в помещении, на веранде, в летней кухне.

Популярные виды

По некоторым параметрам можно провести классификацию каминов барбекю и подробнее описать каждый вид.

  • Открытые уличные камины. Они не оборудованы дымоходом и по принципу действия напоминают железный мангал. Кирпичный корпус делает их стационарными и может позволить хранить дрова в специальном отсеке.
  • Отдельно стоящие камины мангалы из кирпича с дымоходом. Данные модели не отличаются от вышеописанных, но дымоход позволяет их устанавливать под крышей террасы. При таком подходе отдых с шашлыками обеспечен в любую погоду.
  • Каминные комплексы, которые включают в себя варочную панель, очаг, гриль, мангал. Они характерны большими габаритами, но предназначены специально для дачи.
  • Пристенный и угловой камин барбекю. Такое разделение на виды чаще всего используется для описания устройства. Они выделяются в отдельную группу только за счет своеобразной формы, но выполняют идентичные задачи и даже могут иметь одинаковые топки.

Небольшая самодельная конструкция

Инструменты и материалы для кладки

Описанный вид каминов хорош тем, что его несложно выполнить из кирпича своими руками. Любоваться на свое произведение всегда приятнее. К тому же здесь очень трудно допустить грубейшие ошибки, которые будут влиять на процесс горения. Все действия умещаются в лаконичный алгоритм.

Но перед тем как представить его, уделим внимание подготовительному этапу. Инструменты и задействованные материалы следует заготовить сразу, так как некоторые манипуляции должны длиться не одни сутки.

  • Приготовьте сразу таз или другую посуду, которая подойдет для приготовления раствора.
  • Замешивание производится штыковой лопатой, а дозировка сыпучих смесей производится совковой.
  • Обычно камины и печи мастера возводят руками, но так как к камину барбекю особых требований не предъявляется, то готовый раствор наносить на кирпич можно с помощью мастерка.
  • Набор измерительных приборов просто необходим для того, чтобы конструкция получилась устойчивой, надежной, с соблюдением вертикальных и горизонтальных уровней.
  • Из материала потребуется облицовочный кирпич, шамотный кирпич, которым будет выложена топка, Цемент М-300, мелко отсортированный песок, щебень, материал для внешней отделки.

Конечная цель работы

В процессе строительства камина будут нужны определенные приспособления, но о них будем упоминать по ходу описания алгоритма.

Обустройство фундамента

Камины барбекю из кирпича, как и любая аналогичная конструкция, требуют надежного основания – фундамента. Но по сравнению с классическим камином, его масса на порядок меньше, поэтому глубина котлована под фундамент ограничивается 40 сантиметрами. На дно котлована высыпается смесь из песка и щебня. Эта подушка должна иметь толщину 25 см. Точного соблюдения указанного параметра не требуется.

Из досок конструируется опалубок. После его установки фундамент заливается раствором. Приготовление раствора должно проходить в пропорциях 3 к 1. Песок и цемент в соответственных долях могут содержать крупные примеси. Просеивать их придется на дальнейших этапах, а пока это не нужно.

Подготовка качественного фундамента

Высота фундамента должна соответствовать уровню пола, если это камин в помещении и 10 см в случае открытой модели. Самое важное условие, которое должно выполняться – верхняя поверхность залитого фундамента должны быть выставлена по горизонту. Проверить этот момент, можно строительным уровнем. На последнем этапе готовый фундамент накрывается листом рубероида и сохнет. Время полного застывания раствора по всей толщине составляет 2-3 недели.

Возведение стен

При отсутствии опыта рекомендуется пользоваться разработанными схемами по строительству мангала. Они не несут в себе никаких секретов, просто чтобы получилась прочная топка с возможностью установки решетки и жаровни, необходимо выполнять правильную обвязку кирпичей. После кладки 2-3 слоев придется делать небольшой перерыв, иначе тяжесть всего камина будет приходиться на нижний слой еще не затвердевшего раствора.

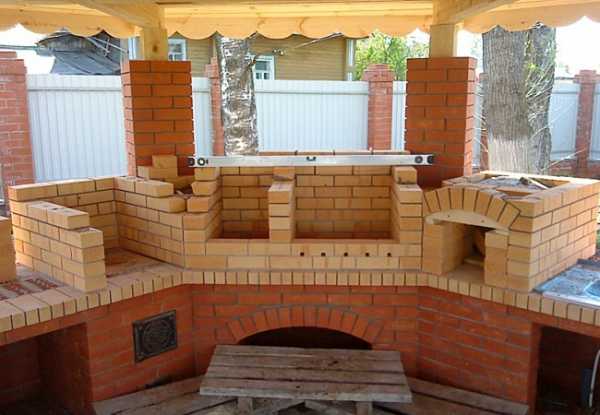

Процесс кладки уличного камина

Итак, после того как фундамент полностью затвердел, можно начинать кладку мангала.

  • Конструкция выполняется в полкирпича, так как она не подвержена сильным нагрузкам. Комплексные камины уже строятся в кирпич. Прочность будет создавать метод кладки «вразбежку». Он подразумевает сдвиг всех кирпичей на полкирпича циклично.
  • При формировании одного ряда, перед тем, как перейти к следующему, не забывайте вставлять элементы креплений для полок и решеток. Для этого применяются металлические изделия или кирпичи, уложенные перпендикулярно ряду и образующие внутри топки выступы. Если этот нюанс упустить из виду, то придется демонтировать весь мангал.
  • На выполненные крепежные элементы монтируется жаровня. В ней должны быть предусмотрены отверстия, через которые будет поступать воздух, необходимый для горения.

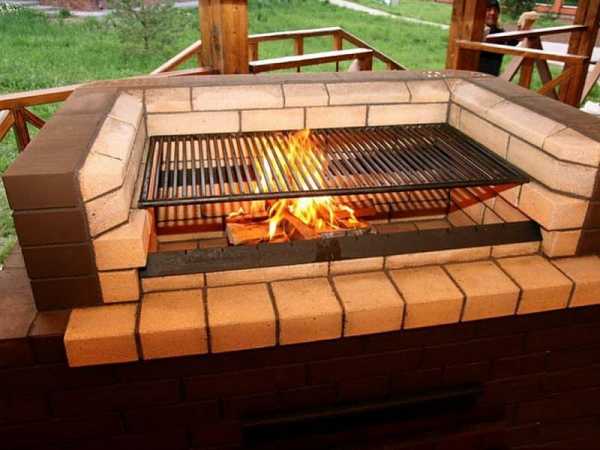

Решетка для приготовление стейков

Рассмотренный вариант строения топки является самым простым и может быть усложнен закрытыми конструкциями. Но первые самостоятельные работы со сложных вариантов начинать не следует, потому что усложнение накладывает определенный отпечаток практически на все параметры: формирование ряда, перемычки, количество рядов и т.д.

Полезные советы для начинающих

В алгоритме действий невозможно передать все тонкости работы каменщика или опытного печника. Поэтому необходимо прислушаться к некоторым советам, которые помогут в трудную минуту.

Оригинальная конструкция для готовки еды на улице

  • Несмотря на то что фундамент снаружи затвердевает уже на следующий день, нельзя торопиться приступать к кладке стенок. По всей своей глубине он еще не окреп и может впоследствии разрушиться. Ждать придется не меньше двух недель.
  • Не спешите укладывать кирпичи на раствор. Не поленитесь и сложите его одними кирпичами. Общее представление, кроме имеющейся пошаговой инструкции, способствует более качественному выполнению работы.
  • Начиная новый ряд, необходимо произвести примерку кирпичей. Может потребоваться обрезка одного или нескольких кирпичей. Затем в установленном порядке выкладывается ряд уже с применением раствора.
  • Возьмите на вооружение приборы, которые позволяют контролировать вертикаль и горизонталь плоскостей и ребер собранного каркаса. Идеальность этих параметров повышает эстетичность внешнего вида и прочность конструкции.
  • Необходимо отметить, что аккуратно уложенный облицовочный кирпич отлично смотрится, благодаря своеобразной текстуре. Многие дизайнеры отделывают стены материалами, стилизованными под кирпич. Начинающий мастер может допускать погрешности вкладке. Скрыть их поможет дополнительная декоративная отделка камина барбекю специальными материалами. Но если картина получилась аккуратной, то сразу после окончания кладки приступайте к разделке швов.
  • Огнеупорный кирпич, из которого выполняется сама топка, следует укладывать на глиняный раствор. Он готовится несколько дней, связано это с необходимостью вымачивания и просеивания глины. Песок тоже должен иметь мелкую структуру. Добавляя воды в смесь, нужно добиться такой консистенции, при которой раствор не липнет, если его взять руками, и при этом сохраняет приданную форму.
  • Вводить в эксплуатацию мангал сразу нельзя. Кладка застывает еще около двух недель.

Для отделки поверхности камина обычно используют плитки декоративного камня. Этот материал доступен по стоимости и придает камину отличный вид с собственным стилем. Плитка крепится за счет клеевого состава. Он сейчас доступен в продаже уже в готовом виде. Для уличных моделей все же рекомендуется естественная отделка – красный кирпич.

ochg.ru

печи и мангалы, фото и схемы, постройка послойно своими руками, барбекю из кирпича и бетона

Уличные камины из кирпича — украшение любого загородного дома или дачи

Если нужно построить уличный камин, то сначала определяем место, где будет располагаться будущий камин-мангал. Лучше всего его расположить в соответствии с розой ветров, таким образом, чтобы дым, исходящий от огня выносило за пределы вашего участка. Если не удается выполнить данное условие – то придется устанавливать дымоход, который будет вытягивать этот дым. Исключить сквозняки в районе камина можно при помощи изгороди или декоративной стенки.

Содержание материала:

Уличный камин с мангалом: схема постройки послойно

Уличный камин с мангалом состоит из бокса с тремя перегородками. Это самое необходимое количество элементов для камина, располагаемого на открытом воздухе. Выбор материала очень важен. Самый простой в строительстве камин – из кирпича. А декоративную облицовку лучше выполнить из любого негорючего материала.

Уличный камин с мангалом - неплохой вариант для тех, кто любит готовить на огне

Подготавливаем металлические элементы: решетку для мангала, колосник, трубу для дымохода.

Строительство начинаем с укладки фундамента. Под камин-мангал можно уложить простой фундамент из плиты толщиной примерно 15 см. Начинаем с разметки места, убираем плодородный слой и выкапываем котлован, на дно которого плотно утрамбовываем подушку из смеси песка и щебня. Делаем опалубку, внутри которой размещаем прутья из металла армирующего каркаса. Затем заливаем бетонный раствором и ждем его полного высыхания.

Строительство камина – кладка кирпича. Для соединения кирпичей разводим раствор из цемента и песка в пропорции 1 к 2. Очень важно выбрать материал для облицовки внутренней поверхности топки.

Для чего используют несколько видов материала: с пористой структурой, такие как песчаник или ракушечник; прочные камни, например, доломит или базальт.

Декор уличного камина своими руками

Украсить уличный камин-мангал можно различными деталями архитектуры. Достаточно красиво сморятся арки.

Оригинальные уличные камины могут стать изысканным элементом декора любой приусадебной территории

Декорировать камин с мангалом возможно несколькими видами материала для облицовки:

  • Мозаика;
  • Искусственный или натуральный камень;
  • Мрамор.

Оформление можно сделать и из дерева, но тогда стоит учесть, что каждый элемент придется обработать специальной противопожарной смесью, что влечет за собой дополнительные расходы. Чтобы остаться довольным полученным результатом, заранее необходимо нарисовать эскиз желаемого камина, прорисовать каждый мраморный или мозаичный элемент. Все материалы крепятся на специальный клей, за исключением камней, которые можно прикрепить при помощи цементного раствора.

Камины-барбекю из кирпича

Перед началом работы, необходимо приготовить инструменты и материалы.

Камины барбекю имеют достаточно много функций, которые позволяют широко использовать эту конструкцию в повседневной жизни

А именно:

  • Кирпич красный;
  • Кирпич шамотный;
  • Заслонки;
  • Дверцы для топки;
  • Колосники;
  • Решетки для барбекю;
  • Глина;
  • Цемент;
  • Песок;
  • Арматура;
  • Лист металлический;
  • Доски;
  • Гудрон;
  • Отвесы и уровень;
  • Молот;
  • Пила;
  • Болгарка.

Что нужно приготовить перед постройкой печи-барбекю? Кроме того, перед кладкой следует приготовить строительный раствор. Им может быть: самодельная смесь глины и речного песка или готовая смесь (имеет разный состав, для разных температурных режимов).

Далее идет расчет необходимого количества кирпичей для строительства камина-барбекю. Перед началом строительства необходимо приобрести нужное количество кирпичей. Подсчеты делают по готовому подробному чертежу будущей конструкции камина.

Поимо этого потребуется еще примерно 300 кирпичей, если планируется установка кирпичного дымохода для печи и кирпичный стол, используемый в качестве мангала.

Теперь нужно создать порядовку конструкции. Например, если камин будет состоять из 30 рядов, необходимо нарисовать каждый ряд отдельно и отметить на каждом схему кладки кирпичей. Это облегчит понимание во время работы и поможет определить нужное количество кирпичей. После завершения подготовительных работ, нужно определиться с местом установки, где будет установлен мангал.

Его подбирают, учитывая следующие критерии:

  • Камин должен располагаться на удаленном расстоянии от дачных участков;
  • Нельзя устанавливать камин вблизи с деревянными постройками и деревьями;
  • Камин-барбекю необходимо установить так, чтобы не возникло проблем с подводкой водяных и электрических сетей;
  • Рядом должно быть свободное пространство для установки беседки.

Теперь приступаем к укладке фундамента. Начинаем с разметки. При расчете размера фундамента необходимо учитывать наличие беседки. Выкапываем котлован глубиной около 50 сантиметров, засыпаем смесью из гравия и песка по уровню с землей, утрамбовываем и создаем деревянную опалубку. Монтируем арматуру и заливаем бетоном, затем еще раз утрамбовываем, чтобы не оставить пустот. В завершении, чтобы фундамент не растрескивался, накрываем его мешковиной. После полного высыхания демонтируем опалубку.

Следующий этап – монтаж стен для современного камина. Стенки промазываем гудроном. Затем кладем два слоя рубероида и готовим раствор для укладки кирпича. Выкладываем первый и второй ряд кирпичей столбиками. Приблизительно на уровне 7-го и 10-го ряда устанавливаем металлическую плиту.

Устанавливаем в паз лист из металла. Начиная с 15 ряда кирпичей, создаем свод, соорудив предварительно шаблон из дерева.

Выпиливаем лист из фанеры, подбирая нужный размер. Отмечаем кривизну и делаем дугу с помощью лобзика из пары досок. Затем прибиваем фанерные листы по кривой стороне доски и вставляем между двумя досками третью, скрепив их вместе. Полученную конструкцию устанавливаем между стенками, а поверх раствора укладываем кирпичи.

При строительстве топки камина-барбекю следует использовать огнеупорный кирпич. Где-то с восемнадцатого ряда кирпичей необходимо начать выкладывать дымовую трубу. Каждый следующий ряд постепенно сужаем, каждый последующий ряд должен быть меньше предыдущего наполовину и так до двадцать восьмого ряда. Если материал необходимо сэкономить, то трубу можно сделать из металла, дым в таком случае будет уходить вверх.

Делаем камин из бетона

Необходимый материал: бетонные блоки толщиной 10 см, бетонные блоки толщиной 21,5 см, бетонная плита размером 41×90 см.

Использование бетона при изготовлении уличных каминов дало возможность для практически неограниченных экспериментов в сфере дизайна

Строительство бетонного камина так же начинается с фундамента:

  1. Для начала намечают размеры камина. Контур фундамента отмечают на 22 см больше контура самого камина. Глубина фундамента должна составлять более 50 см. Затем выкапывают яму, утрамбовывают ее, ровняют и после этого начинается строительство фундамента.
  2. Фундамент для бетонного камина можно сделать из красного кирпича. Его доводят до уровня земли и создают гидроизоляцию, чтобы предохранить от сырости кирпичную кладку камина.
  3. Бетонный фундамент создают из бетонной смеси, которая состоящей из одной части серого портландцемента и четырех частей смеси песка с гравием. В качестве арматуры используют арматурную сетку размером около 10-15 см. Бетон заливают в готовую яму в два захода. После первого этапа заливки укладывают арматуру, покрывая ее бетонной смесью и утрамбовывают, потом заливают оставшуюся часть фундамента. Верх необходимо выровнять и утрамбовать.
    Через пару дней, когда бетон полностью застынет, можно начинать монтаж камина.
  4. С помощью металлических профилей выкладывают опорные стенки камина.
  5. Следующим этапом строительства является создание каминной камеры.
  6. Затем нужно замесить раствор для кладки состоящий из одной части цемента, одной части извести и шести частей песка. На цементный раствор укладывают блоки, затем кладут плиту перекрытия на которую устанавливают дымосборник.

Кладка уличного камина (видео)

Дачные мангалы с функцией гриль на улице – это очень удобно. Пошаговая инструкция с порядовкой поможет сделать такую вещь своими руками. Делайте на даче очаги и современная обстановка, станет очень теплой.

Дизайн уличных каминов: печи-мангалы (фото идей)

kitchenremont.ru

Галерея беседок барбекю с мангалом (фото), портфолио наших проектов

В данном разделе сайта вы можете посмотреть на некоторые наши работы, периодически мы их обновляем (дополняем по мере возможности). Данные печи, камины, барбекю сделаны исключительно нашими мастерами, а не просто скопированы с чужих сайтов, как это многие делают и выдают их за свои работы. Для защиты своих фотографий от копирования мы стараемся ставить на них водяные знаки с названием нашего сайта и номером телефона.

Барбекю в Калужской области

Беседка в Истринском районе

Беседка с кирпичным мангалом

Беседка с отделкой натуральным камнем

Барбекю в Парк Авеню

Кирпичная беседка с барбекю

Беседка с барбекю в КП Лисичкин Лес

Барбекю из стареного кирпича Heylen Bricks

Барбекю в открытой беседке

Беседка с барбекю в КП Парк Виль

Большой комплекс барбекю с газовым грилем и электрической плитой

Барбекю комплекс из кирпича ручной формовки

Уличный комллекс барбекю

Барбекю с тандыром и казаном

Камин барбекю из состаренного кирпича

Угловой комплекс из кирпича Lode

Угловой комплекс барбекю с электрическим вертелом

Угловой комплекс в КП Парк Авеню

Барбекю с гранитными столешницами по бокам

Проект барбекю в доме

Барбекю из клинкерного кирпича

Печь барбекю с коптильней

Угловое барбекю со столешницей

Барбекю из кирпича марки Lode

Барбекю с коптильней, мангалом и электрошампурами

Барбекю в Пушкино

Угловое барбекю из кирпича марки Lode

Большой мангал барбекю

Барбекю в беседке

Комплекс барбекю с тандыром

Барбекю на Рублево-Успенском шоссе

Барбекю комплекс в КП Новорижский

Летнее барбекю в саду

Барбекю из кирпича с печью

Угловой комплекс барбекю

Мангал из кирпича в беседке

Барбекю под навесом

Барбекю в закрытой пристройке

Навес из металла с барбекю

Садовое барбекю

Угловой комплекс барбекю в беседке

Мангал барбекю и камин

Большой угловой комплекс барбекю с гранитной столешницей

Кирпичный мангал для ресторана

Барбекю из кирпича с вертелом

Печь барбекю с мойкой

Барбекю и отдельно стоящая столешница

Барбекю из кирпича

Барбекю комплекс в беседке

Барбекю из кирпича со столешницами по бокам

Барбекю из кирпича с гранитной столешницей

Угловой комплекс барбекю с отделкой столешницы керамогранитом

Барбекю с самоваром

Барбекю в Дедовске

Комплекс из старенного кирпича

Барбекю из красного печного кирпича с казаном

Барбекю из старенного кирпича

Угловой комплекс в Подольске

Кирпичный мангал в ресторан

Комплекс барбекю с электровертелом и казаном

Барбекю из кирпича Рваный камень

Барбекю с отделкой плиткой

Барбекю из кирпича с задней стенкой

Барбекю из кирпича в пристройке

Барбекю комплекс из кирпича

Уличное барбекю с казаном

Садовый комплекс с боковыми стенками

Барбекю из Кировского кирпича

Барбекю из кирпича в беседке, вид сбоку

Угловой комплекс с печкой

Барбекю в беседке

Барбекю комплекс с коптильней и казаном

Барбекю из кирпича Донские зори

Барбекю с плитой под казан

Барбекю в беседке

Большой кирпичный мангал

Кирпичное барбекю

Небольшой мангал барбекю

Мангал на балконе

Мангал с гранитной столешницей

Большой комплекс барбекю

Барбекю из темного кирпича

Барбекю из печного кирпича

Классический камин

Монтаж каминной топки

Каминная топка MCZ

Реставрация камина

Облицовка камина мрамором

Камин барбекю угловой

Камин в доме

Фотография камина в доме

Реставрация камина

Сборный камин

Печь колпаковая

Печь колпаковая с духовкой

Печь из кирпича

Печь в доме

Готовое барбекю Rosa

Мангал из камня в Чехове

Барбекю из камня в Чехове

Барбекю из камня в Бронницах

Барбекю-мангал из камня Воронино

Один мангал из камня

Барбекю Сицилия

Отделка барбекю камнем

Барбекю Кения

Барбекю из камня натурального

Барбекю с казаном

Барбекю Сицилия с мойкой

Барбекю Венеция со столешницей

Угловое барбекю Ногуера

Барбекю с газовым грилем

Барбекю в беседке

Барбекю комплекс с дверками

Облицовка натуральным камнем

Барбекю на улице

Барбекю из натурального камня

Барбекю в беседке

Барбекю Артек

Барбекю из камня Боровики

Барбекю из камня Бристоль

Барбекю из камня на Дмитровском шоссе

Барбекю из камня в Домодедово

Барбекю из камня в КП Эдем

Барбекю из камня в КП Истринский плес

Барбекю из камня в КП Лисичкин Лес

Барбекю из камня в Мишнево

Барбекю из камня Новый Быт

Барбекю из камня в КП Парк Виль

Барбекю из камня в КП Рождественно

Барбекю из камня в Рузе

Барбекю из камня в г. Видное

Барбекю из камня в Воронеже

Барбекю с казаном из камня и мойкой

kaminochag.ru

садовые шашлычницы для улицы, закрытой трассы, веранды

камины барбекю сегодня часто устанавливаются около дачных и загородных домов. Ещё несколько десятков лет назад барбекю считалось предметом роскоши и богатства. Однако сегодня, такие конструкции несут не только декоративную, но и особую полезную функцию. С помощью такого устройства расположенного в саду, вы сможете готовить пищу, отдыхать вместе с друзьями и близкими летом и весной.

Камины барбекю имеют свои особенности и преимущества, в частности это относится к современным топкам и каминным порталам. Печь барбекю имеет своё уникальное исполнение и облицовку, что позволяет выделить её в саду и тем самым украсить ландшафт.

Беседка барбекю имеет свои преимущества, к которым относится:

  • Камин создаётся своими руками и даже из подручных материалов;
  • Поскольку агрегат будет установлен в саду, он не будет выделять в окружающее пространство вредных и опасных для здоровья продуктов горения, дыма;
  • Печка служит качественным и оригинальным дополнением к существующему декору сада;
  • Даже самые миниатюрные садовые печи отличаются высокой мощностью и полноценным, обширным функционалом.

Мангал барбекю за счёт своей функциональности, как правило, имеет большую массу и габаритные размеры. Из-за этого она устанавливается на фундамент, который предварительно необходимо сконструировать. Во всём остальном, возведение кирпичного устройства ни чем не отличается от сборки моделей, располагающихся внутри помещений.

Классификация печей барбекю

Садовый барбекю имеет ряд своих отличительных особенностей. При этом, перед тем как построить такой агрегат на своём дачном участке, рекомендуется подробно ознакомиться с его особенностями, отличиями и классификацией. Это необходимо, так как такие печки могут отличаться не только визуально по своему оформлению, но и по функциональности.

Барбекю комплекс с мангалом относится, пожалуй, к самым массивным и громоздким конструкциям в данном перечне. Такие печки изготавливаются из кирпича и поскольку имеют большой вес, собираются только после тщательно и правильно подготовленного фундамента. Важно чтобы он был собран по всем правилам, иначе со временем конструкция начнет сильно оседать, что в результате приведёт к неисправностям и деформации топки с порталом.

Камин-мангал относится к категории самых надёжных, долговечных и прочных конструкций. Для их сборки используются только прочные и качественные материалы. Самым популярным и необходимым материалом в данном случае является печной кирпич, который хорошо переносит как высокие температуры и их резкие перепады, так и высокую влажность, нагрузку.

Барбекю кирпич для которого подобран правильно, прослужит вам не один десяток лет и при этом не изменит своих качеств. Основной функцией такого агрегата, является приготовление пищи, в частности овощей и мяса, которые получаются особенно ароматными и сочными.

Располагаются барбекю мангалы чаще всего под небольшим козырьком или навесом. Также установка возможна в беседке в саду или на веранде. Допускается использование в качестве летней кухни. Навес в данном случае позволяет защитить агрегат от осадков и воздействия других природных факторов.

Помимо массы преимуществ, с которыми вы ознакомились выше,такие барбекю-мангалы имеют и один существенный недостаток. Это необходимость в обустройстве дымохода. Таким образом, все продукты горения и дым будут выводиться на улицу и не попадать в помещение, даже если оно частично или полностью открытое.

Строительство барбекю может сильно отличаться в зависимости от вашего проекта и особенностей кирпичной конструкции. Одной из популярных разновидностей считается барбекю комплекс, который также отличается массивностью. Его основные составляющие – это камин и мангал. Также неотъемлемым атрибутом в данном случае является русская печь. Вся конструкция монолитна и устанавливается в одном месте, рядом друг с другом. Также дополнительной функциональности установке придаёт коптильня, на которой также готовится любая пища, начиная от овощей и заканчивая мясом и морепродуктами.

Если вы хотите подобрать достаточно компактный и подходящий вариант для небольшой веранды или садовой беседки, рекомендуем обратить внимание на камин барбекю. Такой гриль барбекю отличается компактностью и высокой степенью функциональности. Он оборудуется различными решётками и шампурами. Также в данном случае, можно оснастить не только сам агрегат, но и зону отдыха ос столиком, скамейками или стульями. За счёт компактности прибора на всё хватит места даже в небольшой беседке.

Грили, совмещённые с печами и каминами помимо функциональности и небольших размеров позволяют готовить ароматную и сочную пишу прямо на открытом воздухе. При этом в процессе работы, гриль не выделяет в воздух вредных продуктов распада и не образует неприятного запаха. Напротив, вы будете наслаждаться приятным ароматом готовящейся пищи и углей.

Садовые печи обладают также другими особенностями, которые зависят от материалов изготовления, конструктивных особенностей и других факторов.

К преимуществам печей с грилем, относится возможность как полного, так и частичного использования. Во втором случае прибор может выполнять функцию шашлычницы, на которую устанавливаются шампура, и готовится мясо.

Пошаговое руководство своими руками

Поскольку стоимость такого уличного очага может быть достаточно высокой, многие умельцы берутся собрать печь барбекю с мангалом или грилем своими руками из подручных и недорогих материалов. Конечно, сделать это возможно. Однако в первую очередь вам понадобится расставить приоритеты, определиться с функциональностью агрегата и выбрать наиболее правильное и подходящее место расположения в саду.

Установить такую кирпичную печь с мангалом и грилем, барбекю, вы можете как в полностью или частично закрытом помещении (трасса, веранда, беседка, небольшой навес), так и под открытым небом.Следует помнить, что место расположения отопительного барбекю не должно выбираться около жилого дома, бани или любых других построек, так как это не безопасно и может стать причиной попадания искр и углей, в результате чего возникнет возгорание. Также при близком расположении барбекю комплекса к жилым помещениям, в процессе приготовления пищи и работы конструкции, все продукты горения, дым и прочие запахи будет попадать вовнутрь помещения.

После того как вы подобрали подходящее место на своём участке, необходимо закупить все материалы для строительства. В первую очередь возводится фундамент. Для него необходим песок, цемент, щебень, металлическая фурнитура, прутья, глиняный состав, доска. Для самой конструкции потребуется кирпич, металлическая фурнитура и крепежи. Для утепления и герметизации используются листы рубероида. Также понадобятся облицовочные материалы.

Если же конструкция будет возводиться в саду и под открытым небом, предварительно её необходимо правильно и корректно оградить специальным забором. Не менее важно, чтобы барбекю камин имел хоть небольшой навес и не располагался совсем без защиты от дождя, ветра и других природных факторов, которые могут привести к поломке или ухудшению работы.

Внешний вид отопительной конструкции зависит не только от выбранной порядовки, но и от вашего личного опыта и навыков. Если у вас недостаточно опыта, лучше всего взять за основу самую простую классическую порядовку с простой кирпичной кладкой. Такая печь с барбекю комплексом будет иметь форму и очертания буквы П. При этом её высота равняется одному метру. С обеих сторон барбекю мангала располагается несколько решёток, расстояние между которыми будет составлять порядка 200 миллиметров.

В нижней части такой кирпичной печи барбекю с мангалом укладывается уголь или дрова. Вверху находится пространство для расположения мяса, морепродуктов или овощей которые вы планируете приготовить.

Такая разновидность уличных каминов имеет очень большую массу и габариты. Для неё возводится особенно прочный и надёжный фундамент, который не даст установке просесть и деформироваться. Если печка из кирпича для дачи будет иметь большой и очень разнообразный функционал, необходимо не только правильно выбрать подходящее место расположения в саду, но и оставить пространство, на котором будет размещаться различная кухонная утварь.

Если вы хотите получить всё и сразу, можно установить камин, оборудованный не только классическим барбекю комплексом, но и мангалом, грилем, дополнительной топкой, духовкой, варочной поверхностью. Если печка будет иметь обширный и разнообразный функционал, необходимо учитывать это ещё на начальном этапе строительства отопительного агрегата. Для этого в основание кирпичной конструкции на определённом этапе помещают чугунные пластинки необходимого размера.

Если говорить о внешних и визуальных качествах такого уличного прибора, он напоминает квадратный бокс, опорой которого служат специальные стальные ножки. Купить отдельные детали, комплектующие, крепежи и прочую фурнитуру вы можете в специализированном магазине, а также изготовить на заказ. Как альтернативный и более бюджетный вариант, изготовить любой элемент вы можете своими руками, из подручных материалов.

Также при сборке и строительстве, уделите внимание не только основным элементам конструкции и топочной камере, но и зольнику. Его расположение и строение также должно быть правильным, поскольку именно тут собираются все остаточные продукты горения, зола, которые важно удобно и полностью устранять после топки и готовки. В качестве зольника используют специальный чугунный или стальной короб, который может оборудоваться выдвижным или съёмным механизмом.

Для растопки каминов барбекю чаще всего используется хорошо просушенное дерево. Некоторые покупные модели работают также на угле или покупных пеллетах.

Если вы не хотите тратить своё свободное время и силы, которых потребуется немало на строительство такого кирпичного уличного комплекса своими руками, рекомендуем купить уже готовый стальной или чугунный очаг, который в отличие от кирпичной конструкцией гарантированно будет иметь меньше габаритные размеры и массу, а следовательно занимать меньше места.

Это видео, позволяет подробней ознакомиться с основами и общей информацией по сборке из кирпича своими руками барбекю каминов, печей мангалов:

hansa-kamin.ru

Барбекю из кирпича: чертежи и фотографии

Главная » Разное » Печь-барбекю из кирпича своими руками: чертежи и порядовка

Металлический мангал  — это, безусловно, хорошо. Но, кроме функциональности, хочется еще и красоты, особенно на участке: на даче или возле дома. Привлекательный  вид без снижения функциональности дают барбекю из кирпича. Есть совсем простые модели, которые сложить, даже без навыка, можно за день-два, есть более сложные — целые комплексы. Складывать такие без опыта мы не рекомендуем, а вот несложную печь-барбекю или просто кирпичный мангал — пробуйте. Освоите кладку, основные приемы, а потом можно и за более серьезные проекты взяться.

Мангал-барбекю — в чем разница

Содержание статьи

Точного разделения между мангалами и барбекю нет. Основная разница в том, что на мангале готовят на шампурах, а бербекю делают на решетке. Но оба эти способа приготовления можно применять даже на костре, так что — для нас во всяком случае — что мангал, что барбекюшница — одна конструкция.

Простой мангал или барбекю из кирпича на даче или на участке можно построить и без опыта

Еще можно классифицировать по наличию крыши. Мангал — это всегда открытое приспособление, без наличия дымохода. В барбекю, особенно из кирпича, дымоходы зачастую делают, хотя и простые открытые  модели тоже есть.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно,  углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно  — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250.  Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки. Это важно для нормальной эксплуатации печи.

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак  КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Барбекю из кирпича с трубой: порядовка

Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного  легче сводчатого. Кирпичная жарочная камера приподнята на высоту  90 см, общая высота — до начала трубы — 217.5 см.

Схема кладки барбекю из кирпича

Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола. Если фундамент получился ниже, выкладывают дополнительный ряд (или два) кирпичей, а потом начинают кладку по приведенной схеме.

Чертежи барбекю из кирпича

Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.

Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.

Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичей или так, как указано ниже (11-й ряд).



Формирование двух хозяйственных камер

Схема кладки следующих рядов барбекю понятна. Только в 12-ом ряду обратите внимание — нужны пиленные вдоль кирпичи. Также стоит сказать, что 12-й и 13-й ряды получаются большего размера, чем нижние — образуя декоративный «пояс».

Начинается формирование топочной камеры

Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.

Формирование свода топочной камеры

На этой части порядовки тоже все понятно: начинаем формовать свод топки. Он перекрывается на 22-ом ряду, в котором начинается постепенное сужение.

Переход свода в трубу

Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.

Видео

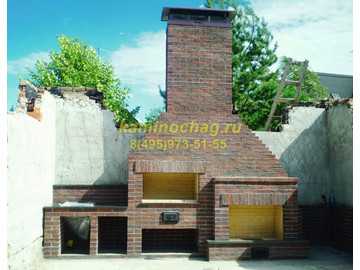

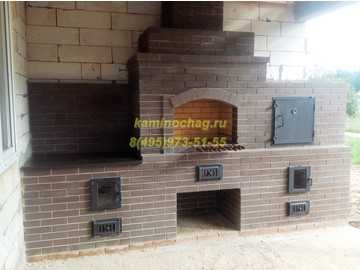

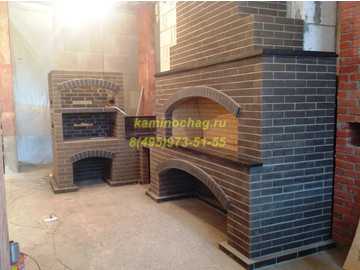

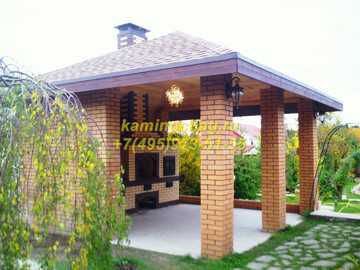

Фото барбекю из кирпича

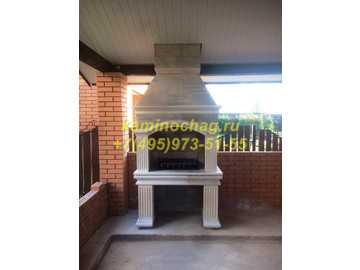

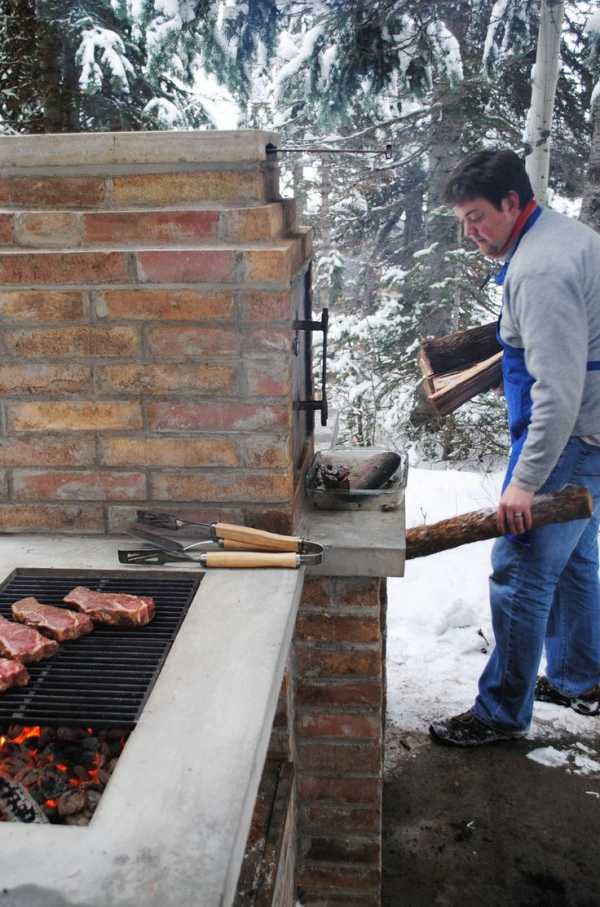

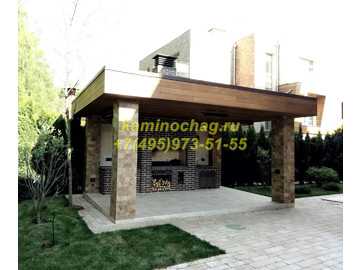

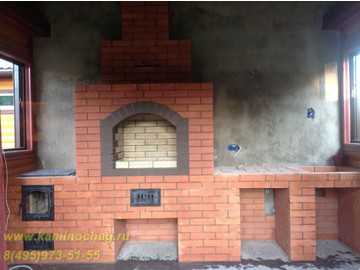

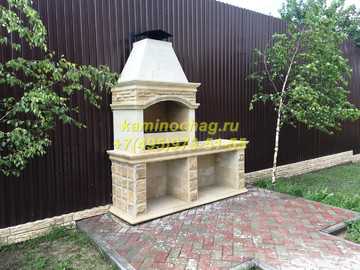

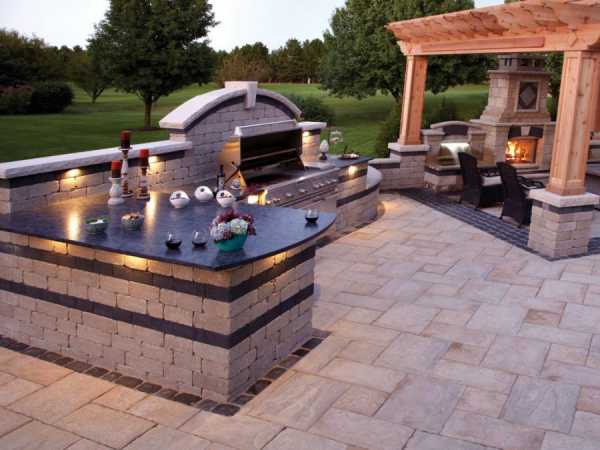

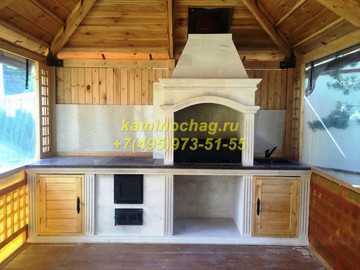

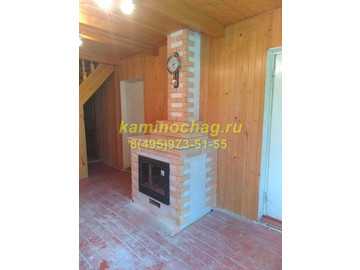

Сначала несколько вариантов попроще. Эти барбекю из кирпича вы сможете сделать самостоятельно.

Эту печь-мангал можно построить своими руками

Простые варианты барбекюшницы из кирпича

Чуть сложнее, но тоже реально сделать самостоятельно

Вариации на ту же тему — отделка оригинальная

Несколько барбекю, которые можно построить, имея уже какой-то опыт, но лучше — доверить специалисту (если найдете, конечно)



stroychik.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
