120 фото особенностей различных отопительных вариантов

В настоящее время загородные жилые дома, чаще всего, отапливаются при помощи газового котла для отопления. Но, на деле выбрать качественный надёжный прибор не так уж и просто, так как он служит главной частью системы отопления.

Виды и типы котлов для обогрева помещения

На сегодняшний день производители предлагают широкий выбор газового оборудования поэтому совершая покупку, стоит учесть все нюансы. Газовые котлы для частного дома отличают по некоторым характеристикам.

Уровень мощности

Домашнее оборудование считается бытовым и имеет мощность в пределах 500 кВт. Но, наиболее распространены и популярны в быту экземпляры с мощностью 35 кВт.



Чтобы грамотно выяснить подходящий уровень отопительной системы необходимо обратить внимание на усреднённые нормативы. То есть в среднем 1 кВт мощности обогревает 10 кв. метров помещения.

Если здание имеет высоту потолка более трёх метров, мощность увеличится. Сама мощность делится на отопление и нагрев воды.

Выбирая котёл, рекомендуется учитывать условия климата вашей местности и конструкцию жилого строения. Это необходимо для более увеличенного запаса мощности в северных районах и в помещениях с тонкими стенками.

Тип контура отопления

Немалую роль играет тип контура отопления, то есть циркуляция теплоносителя. Движение жидкости имеет пару способов:

  • вода циркулирует от нагрева котла, поднимаясь к верху;
  • циркуляция принудительно усиливается за счёт специального насоса. Такие приборы, как правило, бывают настенными и насос включён в систему. Если он отсутствует, его можно монтировать в нижнюю часть самостоятельно.

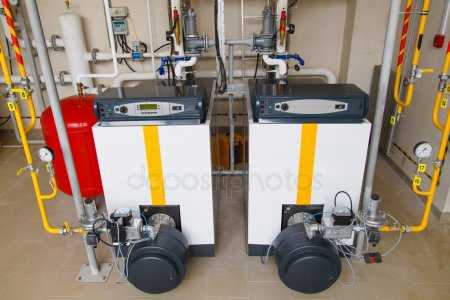

На фото газового котла показаны два типа:

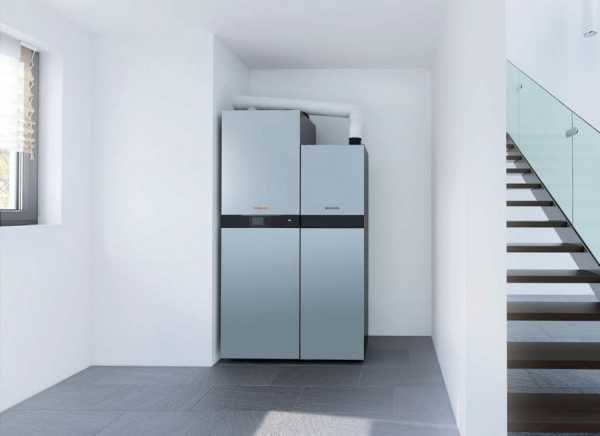

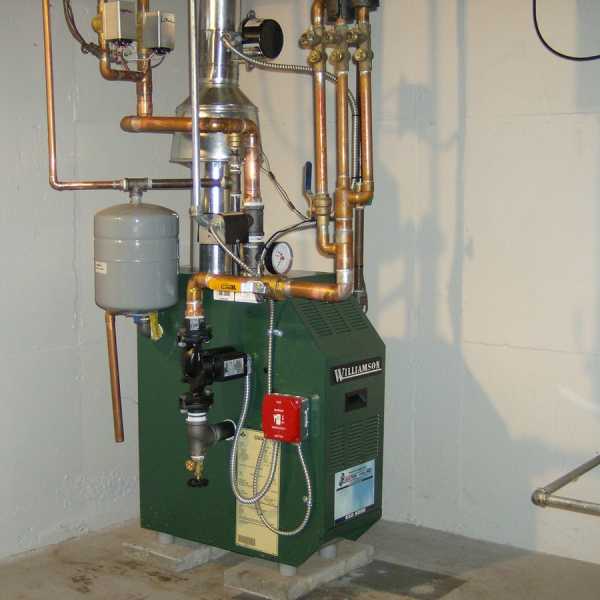

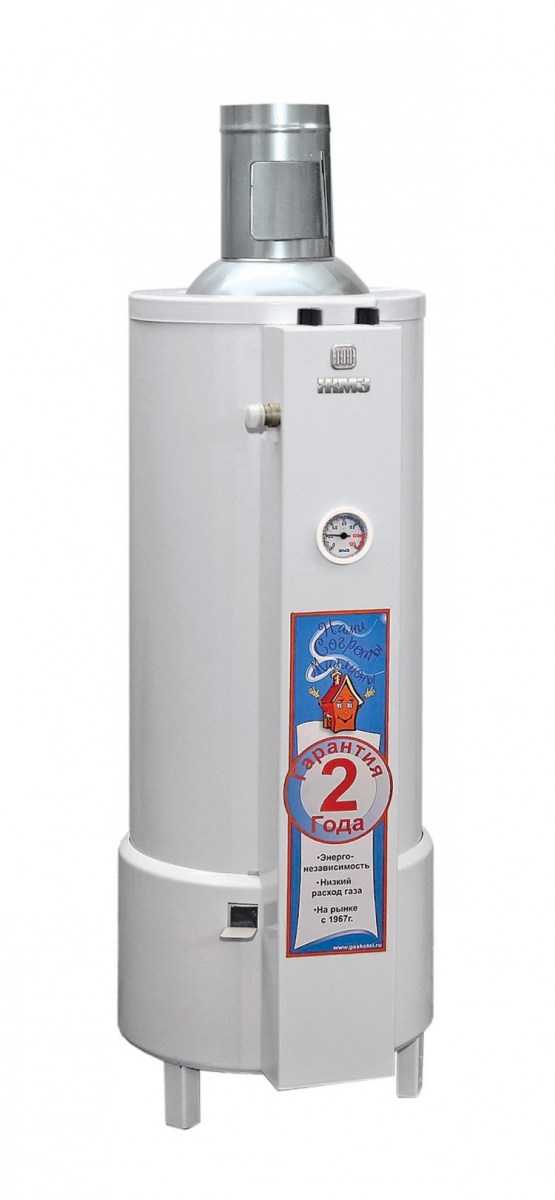

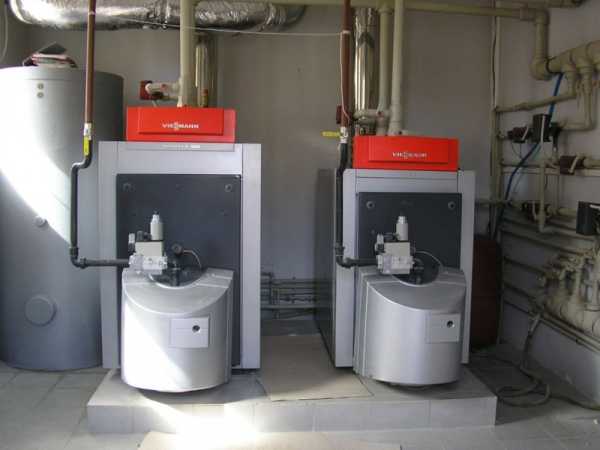

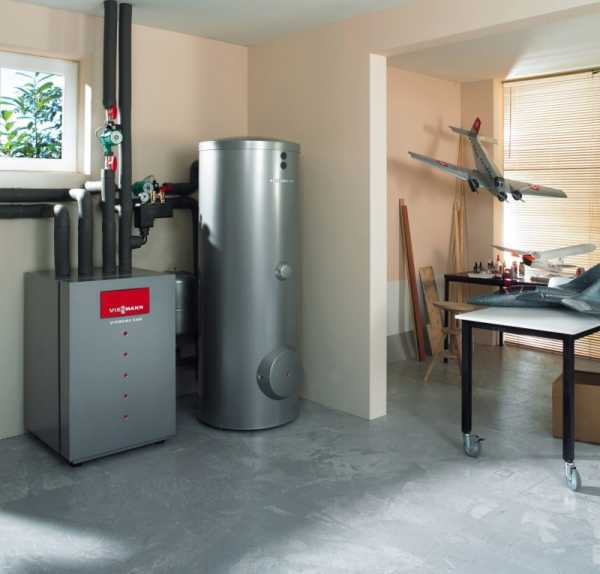

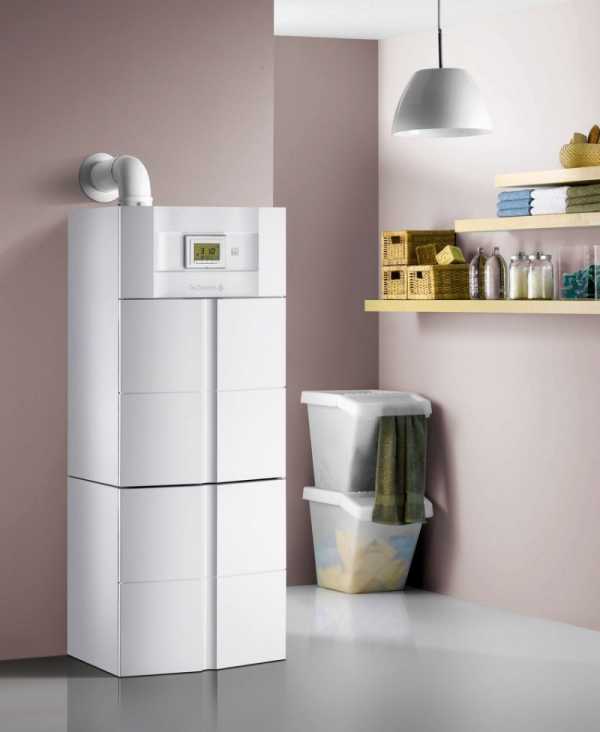

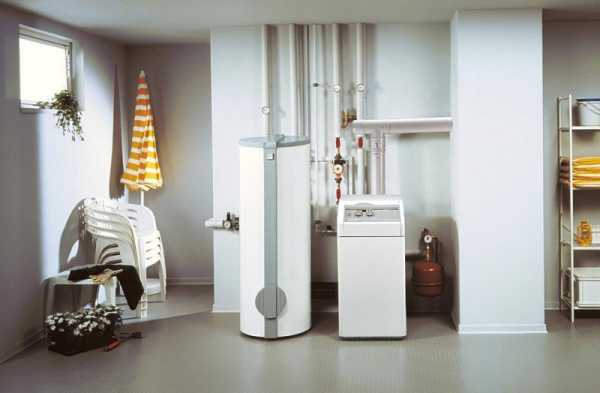

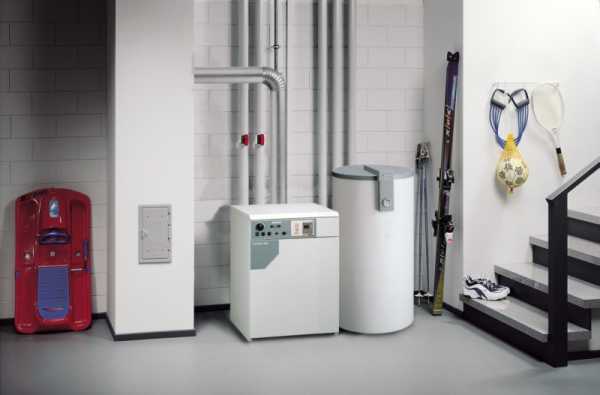

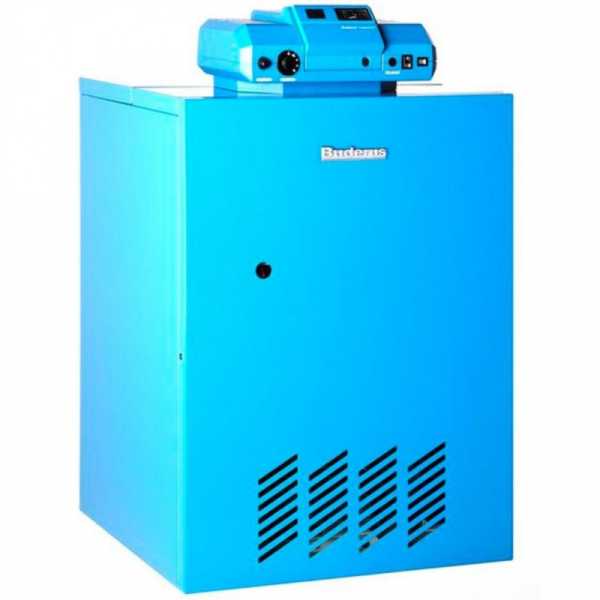

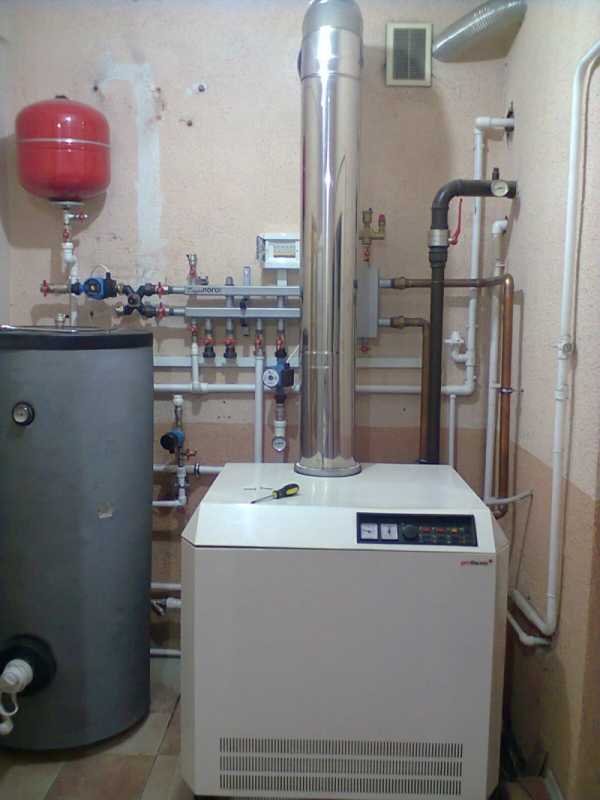

Напольный устанавливается непосредственно на пол, но такая система требует отдельного помещения и дымохода. Данное оборудование имеет довольно большой вес, поэтому требует установку на прочное бетонное, либо железное снование.

Как достоинство можно отметить высокую мощность и результативность работы, простой уход и обслуживание, широкий ряд моделей, работу на разнообразных видах топлива. При этом, многие модели не нуждаются в электрическом заряде.

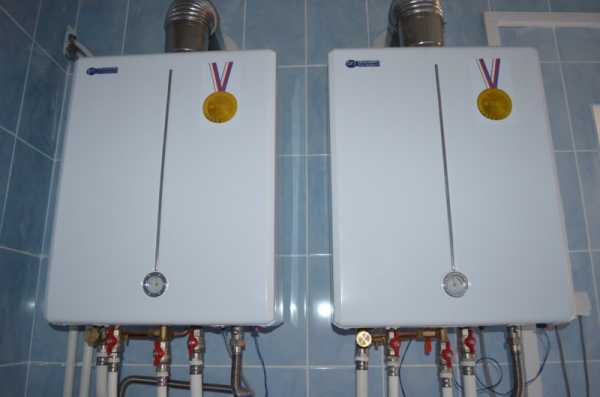

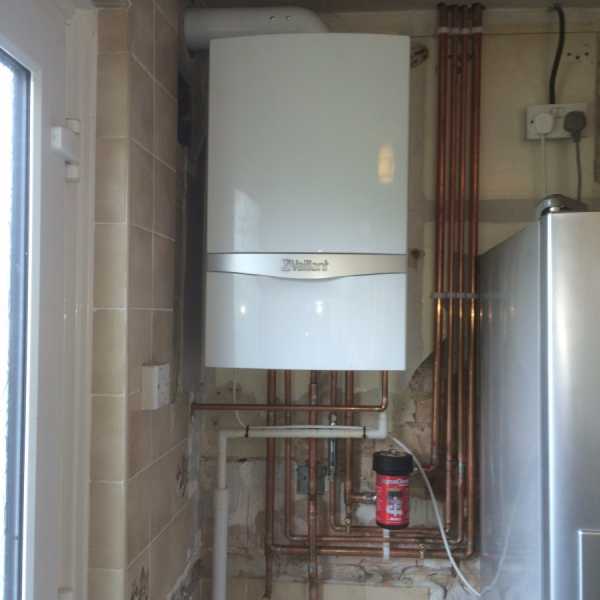

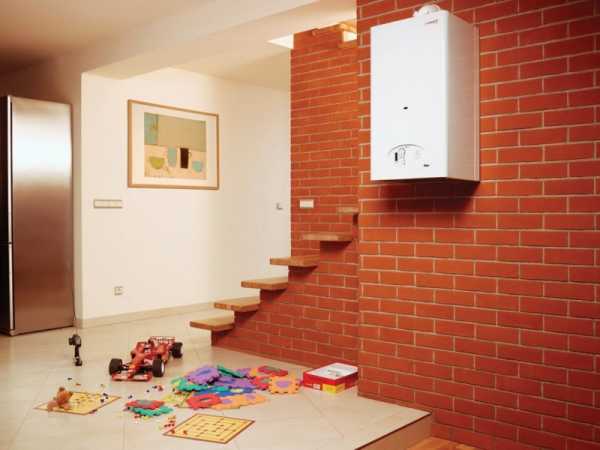

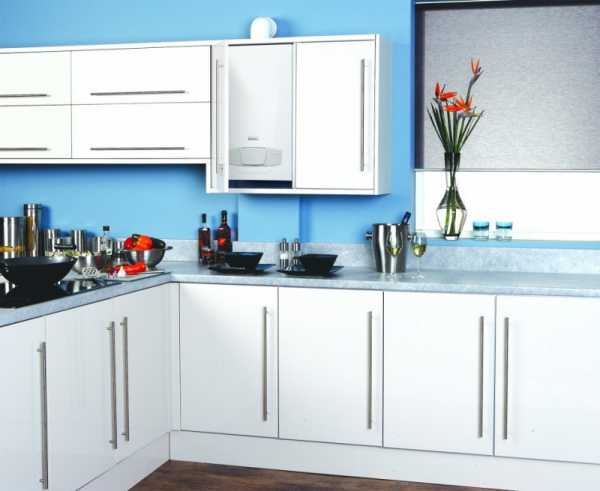

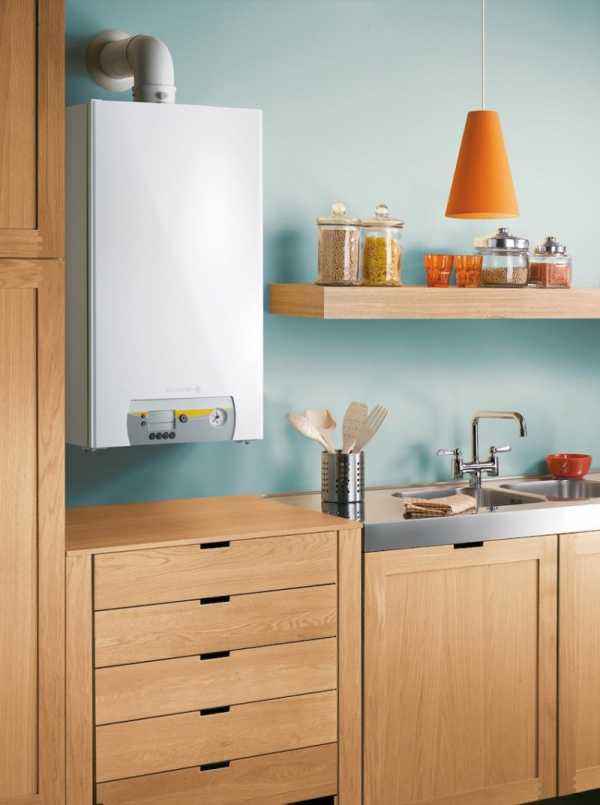

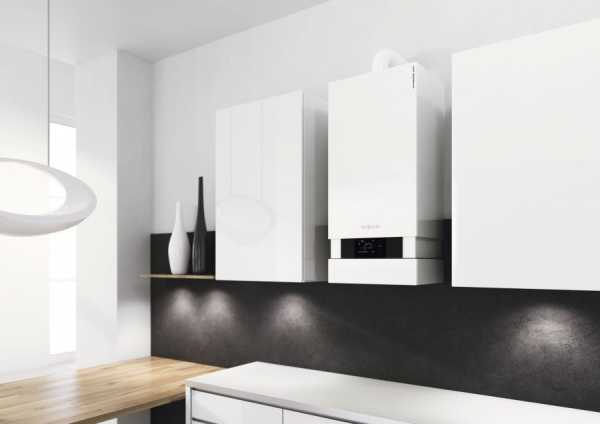

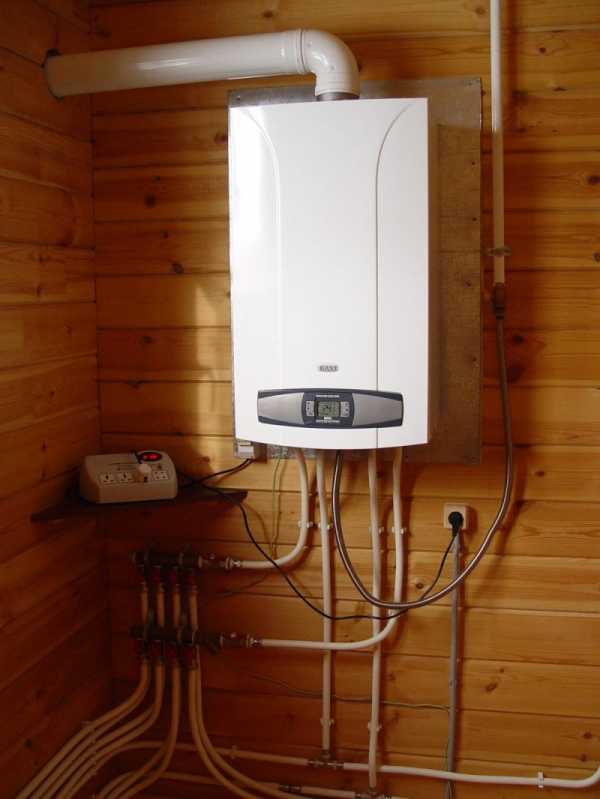

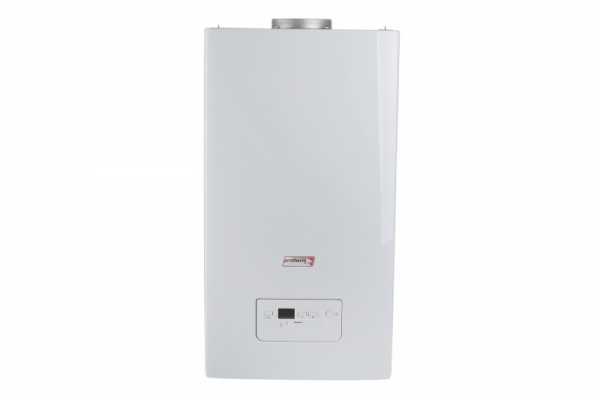

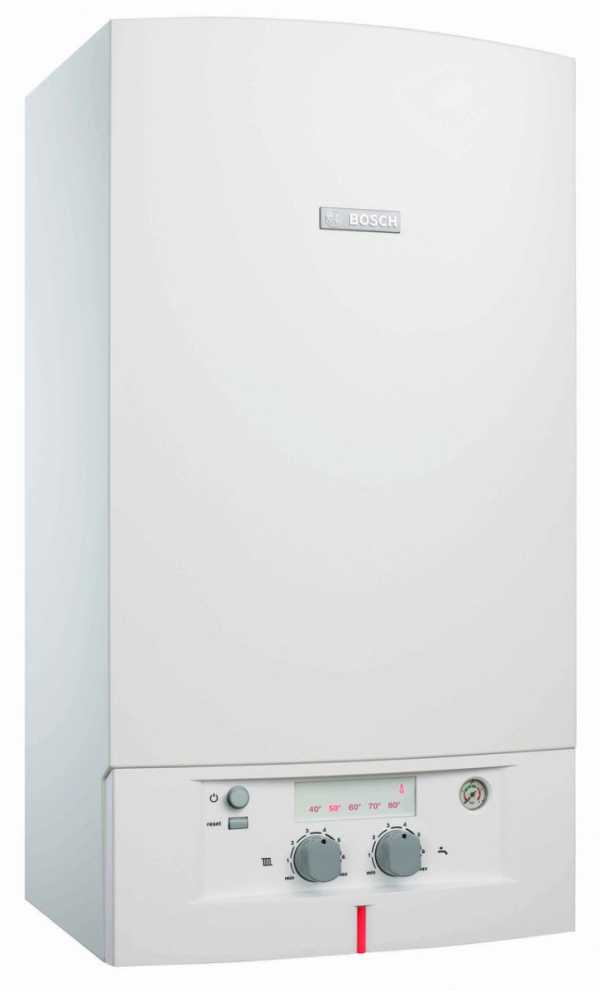

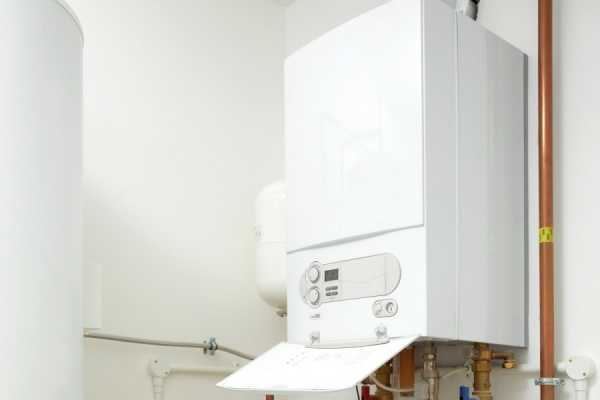

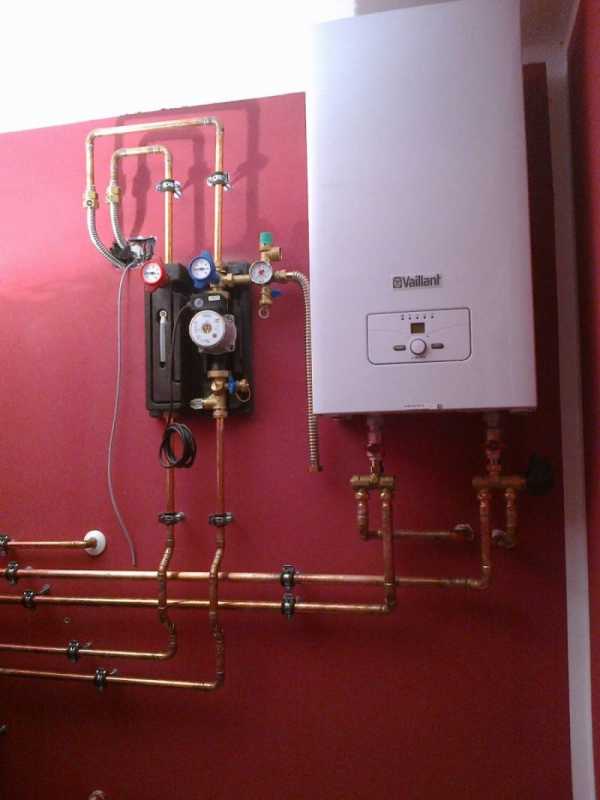

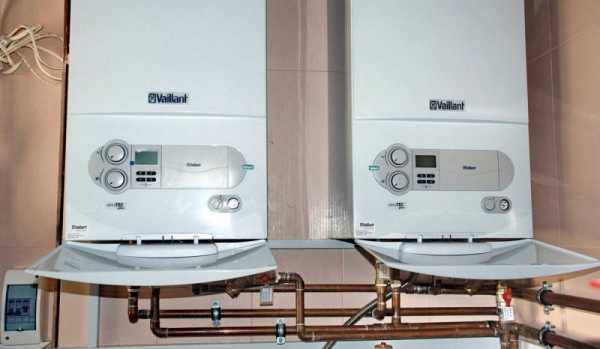

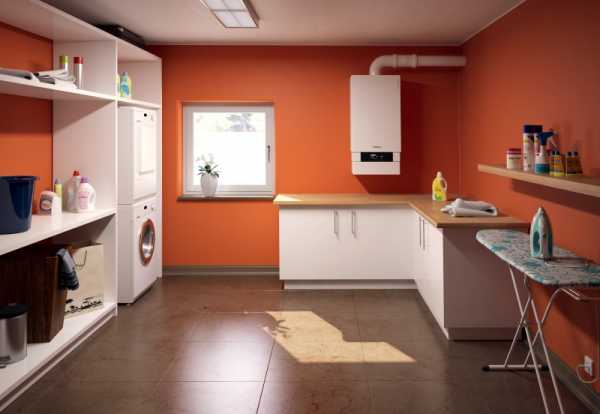

Несмотря на все плюсы напольных вариантов, настенные котлы, монтируемые на стену, всё же наиболее популярны среди потребителей. Обычно их устанавливают на кухне или в прихожей.

Такая конструкция отличается: небольшой весовой категорией (максимум 50 килограмм), высокой степенью автоматизации, простотой в применение, бесшумной работой, отсутствием отдельного дымохода. При этом, котёл на стене не может одновременно полноценно прогреть как помещение, так и воду. Он ограничен в уровне мощности и зависит от подачи электрической энергии.

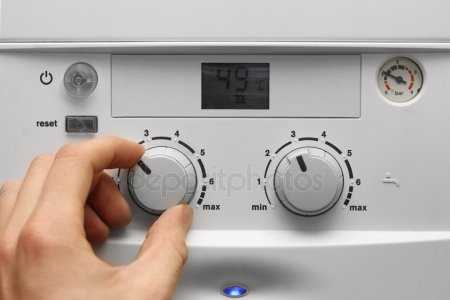

Автоматизация, защитный уровень и управление оборудования

Прогресс не стоит на месте, поэтому производители стараются разработать всё новые виды газовых котлов, оснащая их новыми выгодными функциями и упрощая управление. Так, практически каждая модель включает в себя несколько этапов уровня нагревания.

Наиболее актуальный современный вариант — это котёл с модуляцией пламени. Высота пламени автоматически устанавливается, как и само количество рабочих горелок. Это зависит от того, какую температуру задали устройству и каков расход подачи горячей воды.

Если установка газового котла направлена на отопление помещения, уместен плавный розжиг. В данной ситуации необходимый уровень пламени устанавливается плавно, замедляясь на 0,5 минуты. При этом автоматические системы срабатывают медленно и мягко.

Важной опцией при отоплении комнат является пост циркуляция насоса. То есть, когда нагрев доходит до нужного уровня, горелка автоматически выключается, но сам насос продолжает свою работу максимум три минуты, обеспечивая равномерный прогрев всей общей площади дома.

Затем он также выключается и останавливается в режиме ожидания. Когда снова загорится горелка насос одновременно начнёт свою работу. Плюс такого оборудования состоит в значительной экономии электричества.



Большинство популярных устройств оснащены автоматической системой, зависимой от погоды. На улице необходимо установить датчик температуры окружающей среды, отслеживающий природные изменения.

Электрический прибор самостоятельно устанавливает и поддерживает необходимый микроклимат в жилом доме.

Изучая схему подключения газового котла, обратите внимание на важный фактор — обеспечение безопасности. Обязательным условием эксплуатации любой модели является функция выключения при условии снижения нужного для работы давления.

Также, котёл самостоятельно отключается при ослаблении тяги дымохода, в ситуации нехватки, либо полного отсутствия напора и в случае самовольного затухания горелки.

Учтите, что работу по установке и вводу в эксплуатацию газового котла рекомендуется доверять только специалистам!

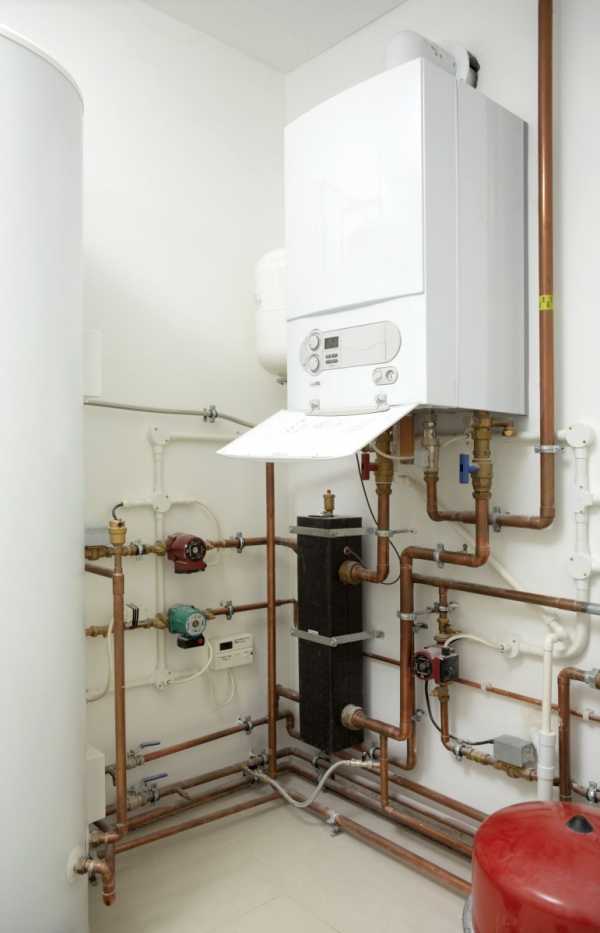

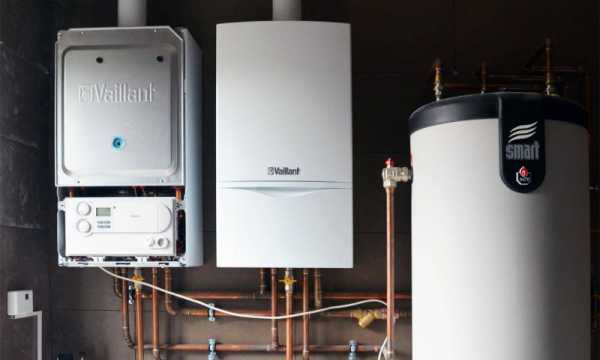

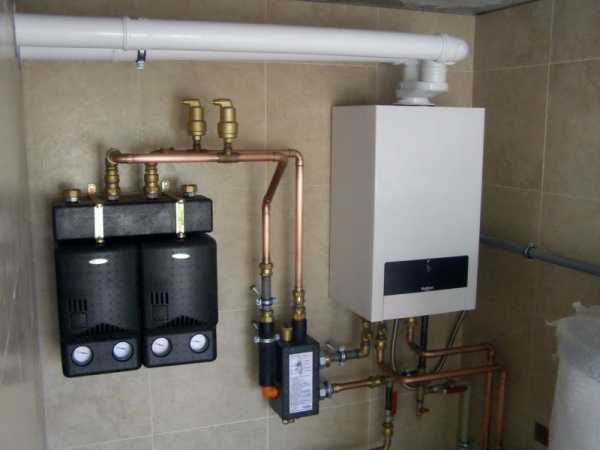

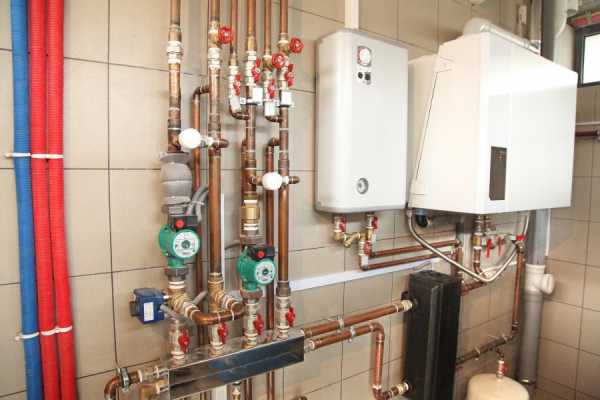

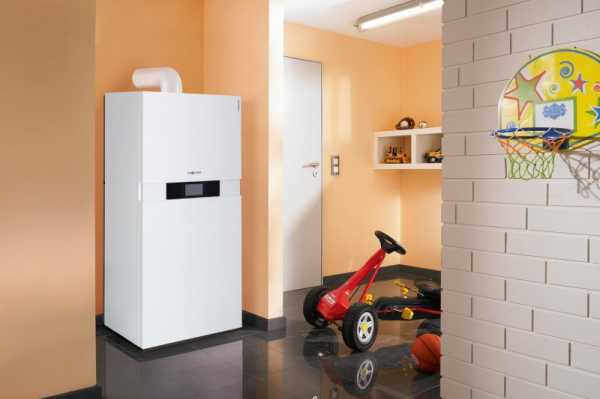

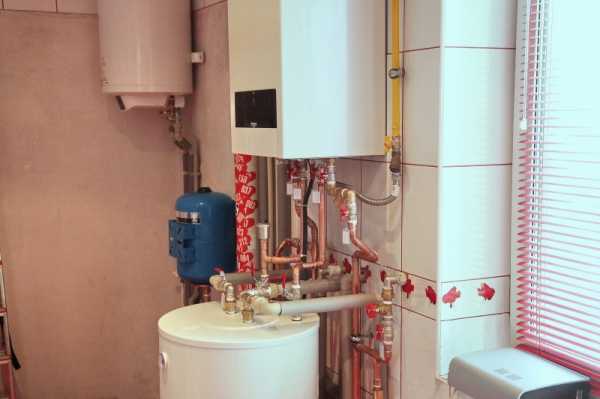

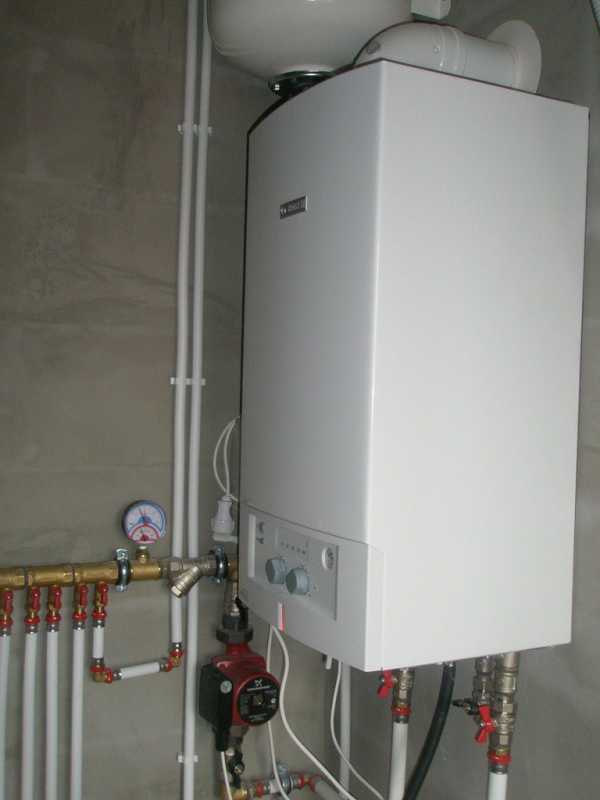

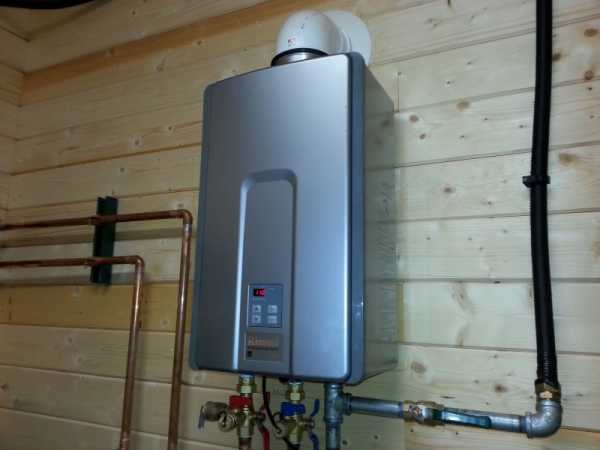

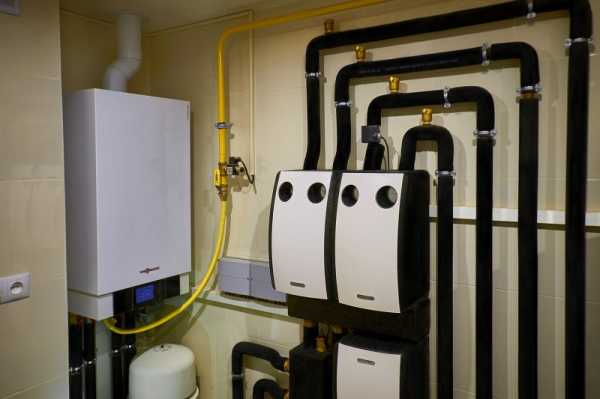

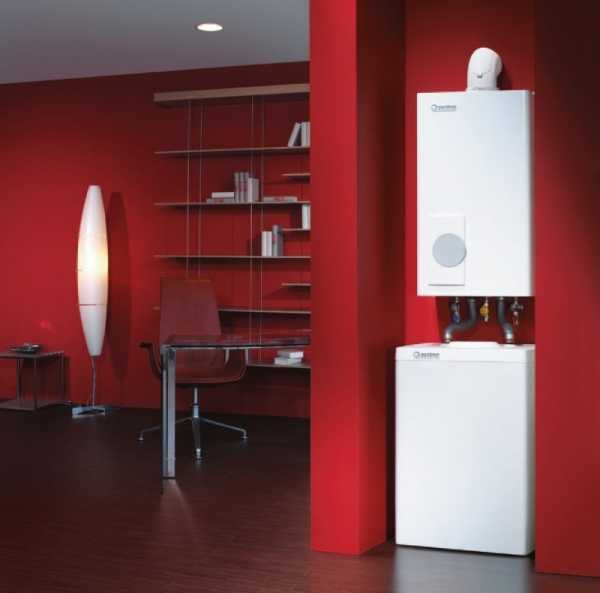

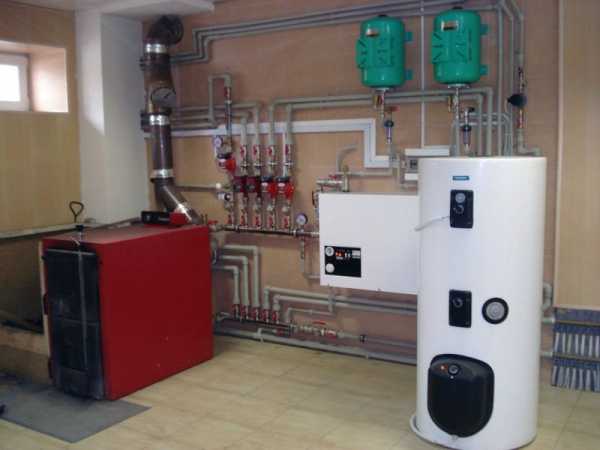

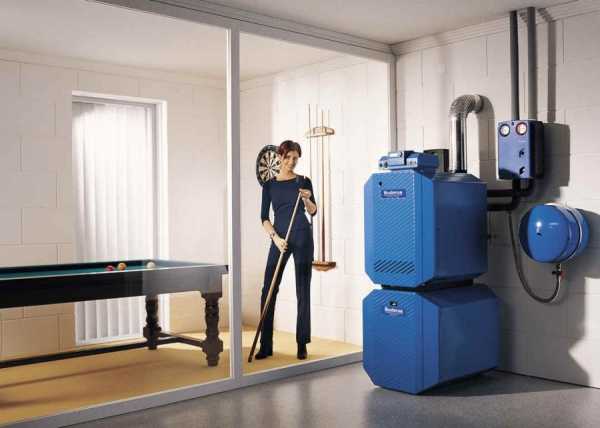

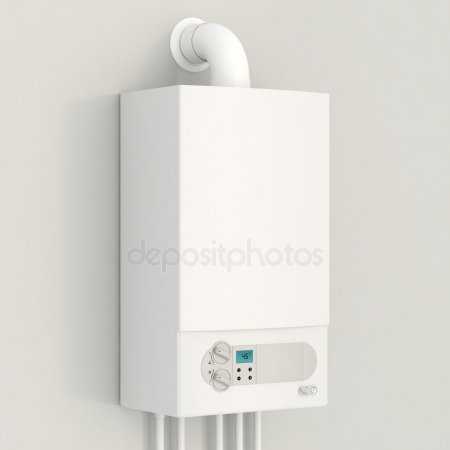

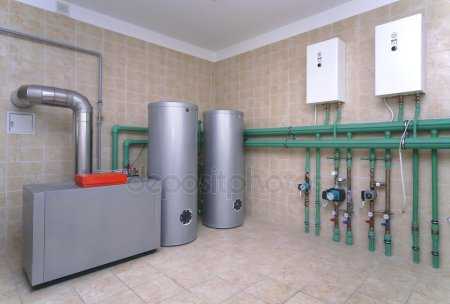

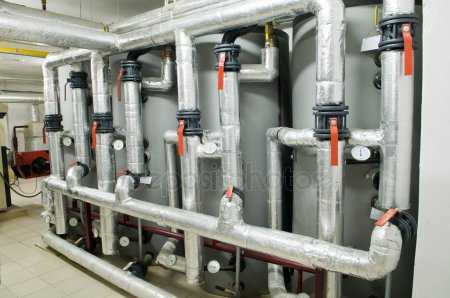

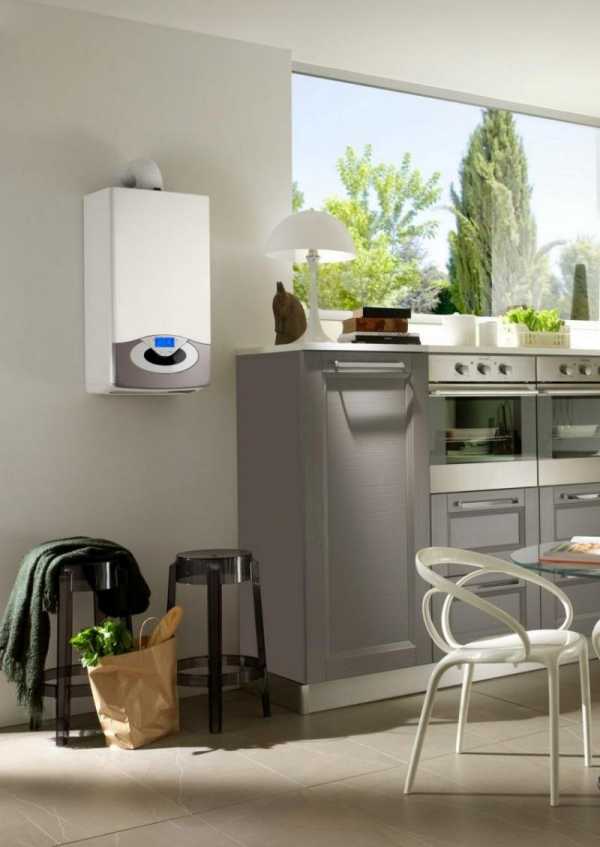

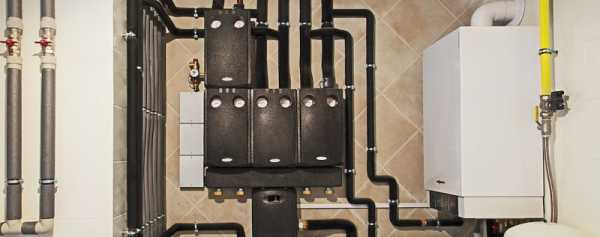

Фото газового котла


Также рекомендуем посетить:

strojka-gid.ru

Котлы отопления: виды, характеристики

Техническое состояние систем отопления и водоснабжения в городских многоквартирных домах, к сожалению, оставляет желать лучшего. Что же говорить о частных домах в селах и деревнях. В связи с этим наиболее актуальным является вопрос обеспечения автономного, независимого от общедомовых коммуникаций нагрева воды и отопления дома.

Прибор, который предназначенный для этих целей весьма дорогостоящий, поэтому его выбор — мероприятие сложное, требующее особого подхода и знаний.

Основы выбора котла

Существует несколько правил, которые помогут сделать правильный выбор котла отопления для частного дома.

Например, следует знать, какой именно вид топлива наиболее приемлем для конкретной местности. Домик, расположенный на садовом участке лучше всего обогревать дровами. Если возле участка расположены термальные источники, то само собой разумеющимся, что лучшим видом теплоносителя для котла станет вода. Наличие газовых магистралей возле месторасположения дома автоматически отсекает все виды топлива, кроме газа, который сгорая, преобразуется в тепло.

Очень важно, при выборе прибора отопления учитывать теплопотери дома, связанные с качеством внешнего утеплителя. Также немаловажным параметром является количество необходимой горячей воды. Принимая во внимание все эти показатели, можно рассчитать необходимую мощность котла, и только после этого отправляться за покупкой.

Виды котлов для отопления

Большой ассортимент приборов отопления порой ставят потребителя в тупик. Очень нелегко выбрать, идеальный для себя вариант среди такого разнообразия.

Наиболее популярными видами отопительных приборов для частного дома являются:

  • газовые котлы;
  • электрические приборы отопления;
  • твердотопливные агрегаты.

Рассмотрим более подробно каждый из названных вариантов и выделим их положительные и отрицательные стороны.

Котел газовый

Это наиболее распространенный вид прибора отопления, который привлекает потребителя не только своей стоимостью, но и доступностью используемого топлива. Данные приборы подразделяют на два вида:

  • конденсационные приборы отопления. Их отличие заключается в том, что помимо тепловой энергии используется тепло от водяного пара. Такой подход помогает экономить потребление газа, что весьма актуально в свете постоянно растущих тарифов на голубое топливо;
  • конвекционные приборы отопления. Нагрев теплоносителя происходит за счет энергии, которая получается при сгорании топлива. Они имеют открытые камеры сгорания и действуют за счет естественной тяги.

Очень важно при выборе прибора отопления обратить внимание на теплообменник. Это специальный резервуар, выполненный из металла, в котором происходит нагрев теплоносителя. Если он стальной, то, скорее всего срок эксплуатации такого изделия будет недолгий. Чугунный резервуар более устойчивый к перепадам температуры, практически не подвержен появлению ржавчины и срок их эксплуатации достигает 60 лет.

Приборы отопления, теплоносителем которых является естественная тяга, очень просты в эксплуатации и экономичны по затратам. Если расчет необходимой мощности проведен правильно, то можно качественно обогреть помещение любых размеров.

Внимание! Газовый котел конвекционного типа требует обязательного монтажа дымохода и хорошей вентиляции того помещения, где планируется установка отопительного оборудования.

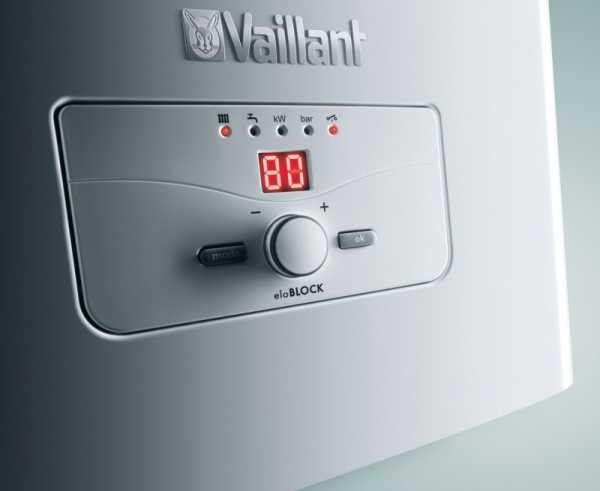

Электрический котел

Данный вид прибора отопления самый дорогой в обслуживании, но при этом высокая стоимость полностью окупается эффективностью использования. В зависимости от мощности электрические приборы отопления бывают: однофазные, трехфазные и многоступенчатые. Третий вариант позволяет наиболее рационально использовать энергоресурс и избегать проблем связанных с резкими скачками напряжения.

В зависимости от принципа действия электрические котлы для отопления частного дома бывают:

  • электродные;
  • работающие от ТЕНов;
  • индукционные.

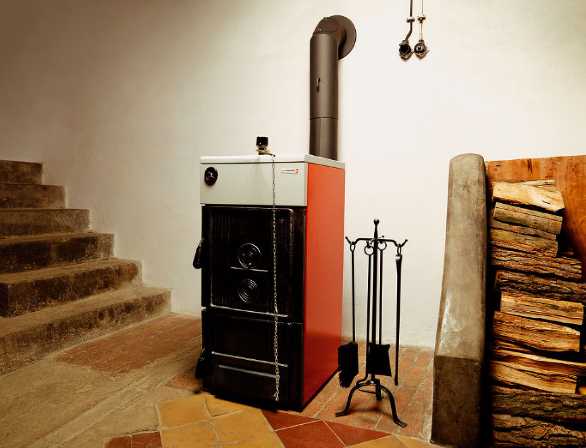

Твердотопливный котел

Данный вид оборудования является наиболее трудозатратным в обслуживании. Его могут использовать как главный, дополнительный или вспомогательный отопительный прибор. В случае вспомогательного котла, он нагревает и разогревает теплоноситель, перед тем как запускается электрический или газовый котел для отопления частного дома, который призван поддерживать заданную температуру воздуха в помещении.

На сегодняшний день наиболее популярными моделями твердотопливных котлов являются:

  1. Пиролизный агрегат. Его работа основана на генерации и дальнейшем сжигании пиролизного газа, который выделяется вследствие горения твердого топлива и при минимуме кислорода. Пиролизные котлы длительного горения оснащены специальными газовыми регуляторами, которые регулируют подачу кислорода в достаточном для горения количестве. После разгорания объем кислорода резко снижается, что принуждает твердое топливо тлеть и настраивает агрегат на рабочий режим. Стоит отметить, что приборы отопления данного вида эксплуатируются практически на любом виде твердого топлива: дрова, уголь или пеллеты.

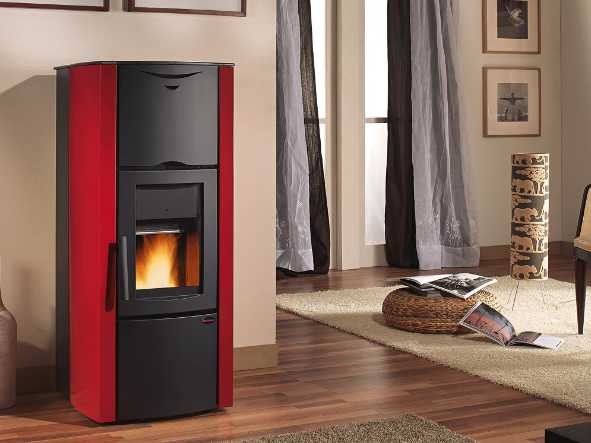

  2. Пеллетные котлы отопления. Эксплуатируются на прессованной древесине – пиллетах. Единичные модели пеллетных котлов для отопления частного дома оборудованы шнеком, который после определенной настройки автоматически подает нужное количество твердого топлива в топку. Тип розжига – автоматический. Также на длительность горения влияет объем бункера.
  3. Твердотопливный котел длительного горения. По типу конструкции прибора отопления, топливом могут стать дрова, опилки, уголь или смесь торфа и древесины. Особой отличительной чертой данного типа приборов отопления стало обустройство бункера. Сгорание топлива происходит сверху вниз и сопровождается медленным тлением. Благодаря этому длительность горения может увеличиться до суток.

Жидкотопливные котлы

Данный вид приборов отопления обрел свою популярность благодаря высокому коэффициенту полезного действия и полной автономности. Единственный недостаток, который несколько отпугивает покупателей – это высокая стоимость текущего обслуживания и цена топлива. Но, несмотря на это, данный вид отопительных приборов активно используются в тех домах, которые технически невозможно подключить к системам газового снабжения.

Принцип действия такого котла основывается на сгорании жидкого топлива. Оно под давлением распыляется в камеру сгорания, где смешиваясь с воздухом воспламеняется. Традиционно жидкотопливные котлы отопления оборудованы автоматическим управлением, и в зависимости от типа применяемого топлива подразделяются на дизельные и масляные.

Классификация по функциональным возможностям

Как правило, приборы отопления для частного дома подразделяются на:

  1. Одноконтурные котлы отопления. Они предназначены только для отопления помещения, так как в нем предусмотрен только один теплообменник. В случае, когда котел имеет накопительный резервуар и теплообменник, то появляется возможность обеспечить себя не только теплыми помещениями, но и горячей водой.
  2. Двухконтурные. Их отличительная черта – компактность. Как правило, двухконтурные котлы отопления монтируют в небольших домах. Точка распределения горячей воды должна располагаться недалеко от котла.

Что представляет собой настенная и напольная система

Приборы отопления частного дома могут быть настенными или напольными.

Настенные агрегаты привлекают тем, что занимают намного меньше места, когда монтируются на стене, при этом под котлом остается достаточное количество свободного места, которое можно использовать по своему желанию. Важно отметить, что настенные котлы достаточно легкие. Их просто перевозить и монтировать на стену.

К минусам настенных приборов отопления можно отнести небольшой полезный объем бака, а также некоторые особенности изготовления теплообменника. Их, как правило, изготавливают из меди, которая имеет худшие (по сравнению с чугуном) термодинамические показатели.

Напольные виды приборов отопления очень громоздкие и тяжелые. Они занимают достаточно много места и их тяжело транспортировать и монтировать. Теплообменники котлов данного вида производят из чугуна, что снимет, какие-либо ограничения касательно объемов бака.

Выбор производителя

На сегодняшний день рынок отопительных приборов активно пополняется товарами отечественного производителя. Качество котлов ничем не уступает аналогам зарубежных компаний, при этом затраты на покупку и текущее обслуживание обходиться гораздо дешевле.

Что касается зарубежных компаний, то тут несомненным лидером производителей котлов, остается немецкая марка Bosh.

Заключение

Важно помнить о том, что независимо от производителя и типа выбранного котла, нужно обязательно следить за его текущим состоянием. Любая, даже самая маленькая неисправность может стать причиной большой трагедии, поэтому любые отопительные приборы должны проходить регулярные профилактические осмотры и содержаться в идеальном техническом состоянии.

Дополнительно о том, как выбрать котел для отопления частного дома узнаем в следующем видео

bouw.ru

Отопительные котлы - виды, типы, фото, видео, системы и выбор

Дом еще только строится, все хлопоты касаются конструкции здания и других не менее важных проблем. Однако рано или поздно каждый владелец как частного дома, так и квартиры задумывается о системе отопления. Как и любая другая инженерная сеть, отопительная система требует повышенного внимания к деталям. Сердце системы отопления – это котел. Котлы очень важно выбирать правильно, чтобы в дальнейшем не возникло никаких проблем.

Существует огромное количество различных видов котлов

Сначала отметим преимущества создания автономной отопительной системы перед центральной:

  • Возможность включения и отключения отопления по необходимости/желанию – графика здесь нет.
  • Возможность регулировать температуру внутри помещений, которые отапливаются.
  • Если вы поставите двухконтурный котел, то можно оборудовать еще и горячее водоснабжение.

Чем отличаются котлы друг от друга?

Итак, мы начнем рассматривать котлы отопительные с технической точки зрения. Современные модели котлов бывают одноконтурными и двухконтурными. Первый вид служит только для отопительных целей, а второй способен еще и обеспечить дом горячей водой. В частных домах именно двухконтурные системы отопления применяются чаще всего. И это является верным решением, так как таким образом можно решить сразу две задачи, а использоваться будет лишь один котел. Однако двухконтурный котел отопления – дорогое оборудование, так что не каждый сможет его приобрести.

Одноконтурные котлы отопления – это эффективное решение, когда вся тепловая энергия, получаемая из энергоресурсов, будет идти только на отопления жилья.

Если же вам нужно горячее водоснабжение, то можно использовать дополнительный котел. Конечно, такая система не очень экономически выгодная, однако здесь присутствует удобство. Ведь вы сможете регулировать температуру теплоносителя каждого котла отдельно. Кроме того, котлами с бойлерами можно отапливать частный дом. А вот двухконтурные котлы отопительные можно ставить только в тех домах, помещения которых имеют площадь не больше 200 кв.м.

Основные узлы газового настенного котла

Следующий критерий касается конструкции котлов отопления. В зависимости от конструктивных особенностей и способа монтажа котлы могут быть напольными и настенными. Настенные обогревательные котлы для отопления обычно – прерогатива городских квартир. Такой котел не займет много места, поэтому его можно будет поставить в ванной или на кухне. Вам нужна будет только свободная часть стенки. В целом, настенный котел являет собой относительно недорогое и компактное устройство, которое полностью соответствует всем нормам и требованиям современности.

Напольные модели котлов являются более габаритными. Под такие котлы, как правило, делается прочное основание.

И самым оптимальным вариантом расположения таких котлов будет такое помещение, как кладовка или подсобка. Однако они должны быть оборудованы по всем требованиям.

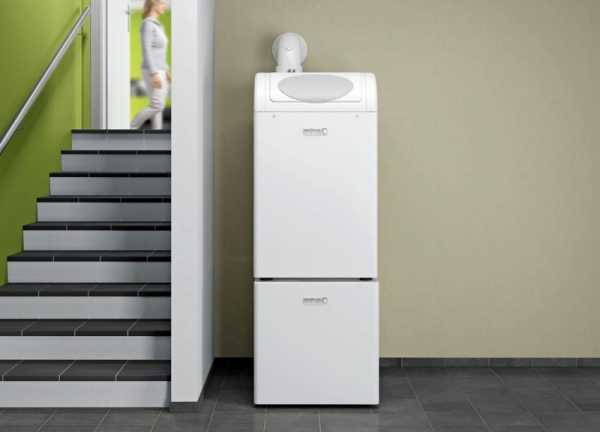

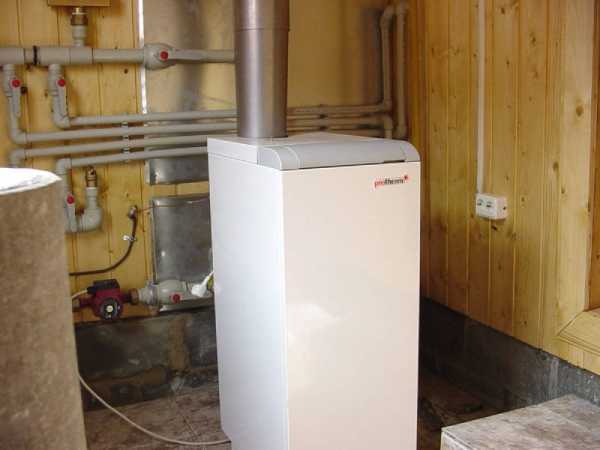

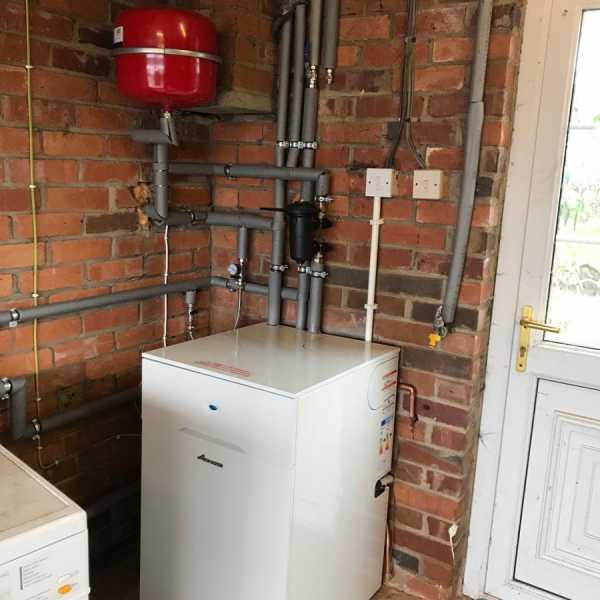

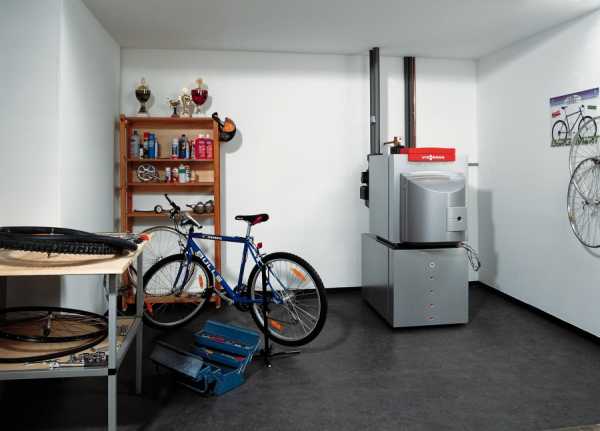

Напольный котел

Тип топлива

Виды котлов отопления в зависимости от того, на каком топливе они работают, — это отдельная тема. Многие потребители не могут решить, какое же топливо им лучше всего использовать. Однако такой критерий является одним из самых важных. Именно топливо, которое вы будете использовать для отопления своего дома, и является определяющим экономии расходов на отопительную систему в процессе ее работы.

Рекомендуем к прочтению:

Кроме того, вид топлива очень часто обусловливает и мощность прибора отопления. Ведь каждый энергоноситель имеет свою собственную отдачу тепла.

Газовый котел

Первый вид, который мы рассмотрим, является и самым распространенным – это газовый котел отопления. Все дело в том, что такой энергоресурс, как газ, является самым дешевым и безопасным среди всех остальных, если, конечно, правильно подойти к работе оборудования. В современности газовые котлы отопления являют собой автономные установки, которые не требуют постоянно находиться рядом с ними. Нужно только поставить параметры работы и носителя тепла.

Рассмотрим техническое наполнение газовых котлов. Бывают разные варианты, отличающиеся друг от друга:

  • Нагревательный котел для отопления с естественной или принудительной циркуляцией. Отличительная черта в данном случае – это наличие или отсутствие циркуляционного насоса. Такой насос входит в конструкцию системы отопления, а в некоторых случаях – и в состав самого котла. К примеру, настенные модели сейчас практически все включают встроенные насосы.

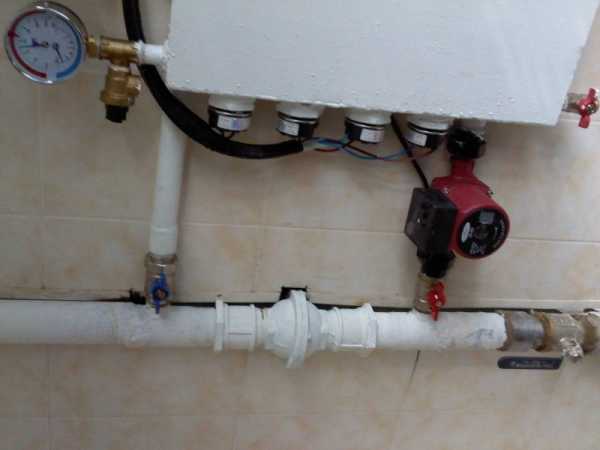

Котел с циркуляционным насосом

  • Энергонезависимые и энергозависимые котлы. Разница таких устройств между собой в том, что в некоторых используются приборы от электротока, а в некоторых – не используются. Такие приборы – это различные электрические задвижки, датчики, блоки управления и т.д.
  • Особенности дымохода. Тут бывает два вида котлов – это дымоходные и турбинные. В турбинных приборах отведение продуктов горения будет осуществляться с помощью установленного вентилятора в дымоход.
  • Конструкционные особенности горелки. Горелка выступает важным элементом отопительного котла. Именно от горелки будет зависеть эффективность работы всей отопительной системы. Используется два вида горелок – это атмосферная и с наддувом. Атмосферная горелка подает воздух в топочную камеру за счет того, что работают естественные физические процессы. Такая горелка обладает простой конструкцией и бесшумной работой. Да и стоимость ее низкая. Что касается горелки с наддувом, то они обладает высоким коэффициентом полезного действия и компактностью. Однако такая горелка при работе будет шуметь, она дорогая и сложная в конструкции.

Далее рассмотрим электрический котел на отопление. Такие приборы занимают второе место по распространению. Работают они от электрической сети. В настоящее время все-таки еще наблюдается ситуация, когда в отдаленных от города районах нет проходящей газовой магистрали. Поэтому электрические котлы выступают своего рода спасением.

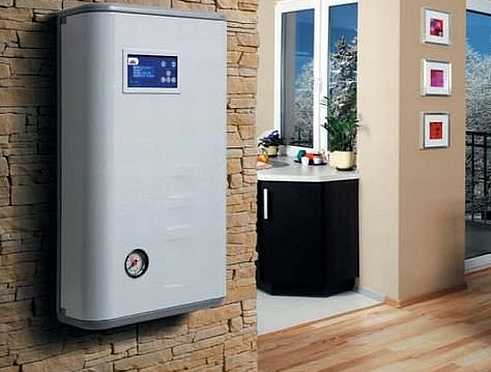

Электрический котел отопления

Электрические котлы обладают множеством преимуществ:

  • Простая конструкция. Тут не будет сложных компонентов, теплоноситель нагревается от обычных ТЭНов.
  • Электрокотлы – экологически безопасные. Они не выбрасывают продуктов сгорания, не сжигают кислород, а работа их – бесшумна.
  • Простота установки. Если вы хотите сэкономить денежные средства, то это как раз ваш вариант. Ведь монтаж электрического котла можно осуществить самостоятельно без вмешательства специалистов.

А что касается недостатков, то они касаются стоимости электроэнергии. Зимой счета за свет не будут вас радовать.

Рассмотрим теперь принцип работы электродных котлов отопления. Они не очень распространены, однако если сравнивать их с предыдущим вариантом, то они безопаснее и обладают более продолжительным сроком эксплуатации. Безопасность здесь увеличивается тем, что нет ТЭНов – а в теплоноситель установлены электроды. Они создают процесс ионизации воды, ионы идут к электроду, за счет этого и происходит выделение тепловой энергии.

Электродные котлы отопления

Как показывают отзывы, эффективность работы электродных котлов отопления зависит во многом от качества носителя тепла.

Придется постоянно переналаживать такое оборудование, следить, чтобы качество воды было высоким. Ведь вода, которая будет сюда поступать, будет меняться не только от времени года, но и даже от времени суток. И параметры работы будут прямым образом зависеть от параметров воды. Контролировать подобное соотношение сложно, а иногда – это и невозможно.

Рекомендуем к прочтению:

Теперь рассмотрим твердотопливные типы котлов отопления. Еще с древности это отопительное оборудование было распространенным. Однако современная газификация и электрификация сделали свое дело – и твердотопливное оборудование было вытеснено. В современности же твердотопливные котлы разделяются в зависимости от материала – энергоносителя:

  • Каменный уголь и кокс.
  • Дрова.
  • Пеллеты.
  • Комбинированные. В настоящее время комбинированные котлы стали очень популярными, так как здесь есть несколько вариантов, удобных для пользователей.

Фото котлов отопления на твердом топливе можно посмотреть ниже. В принципе, с такими котлами будет много мороки – о топливе нужно позаботиться в плане места хранения, да и за самим котлом нужно следить. Именно поэтому выбирать такой котел следует с ответственностью и строгостью.

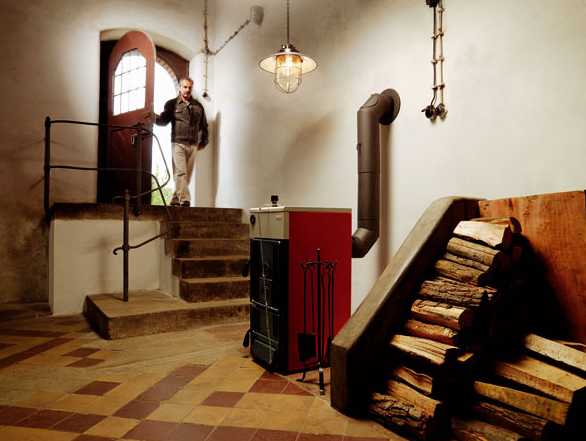

Отопительный котел на твердом топливе

Чтобы выбрать твердотопливный котел, нужно выбрать то топливо, которое вам будет удобно доставать. Это будет удобно не только с позиции экономии, но и с позиции простоты доставки.

Еще один вид – это жидкотопливный котел системы отопления. Такой вариант не является очень простым. Функционируют такие котлы на дизельном топливе, а цена такого топлива постоянно растет. Да и солярку нужно хранить – сделать специальное для этого помещение, которое будет соответствовать всем нормам и требованиям. Но солярке нужно отдать должное – теплоотдача такого топлива при сгорании очень высока. Именно поэтому эффективность работы котлов на жидком топливе будет самой высокой. Экологичность таких котлов низкая. Ведь продукты сгорания будут прямым образом попадать в атмосферу.

Жидкотопливный котел

Что предлагает рынок

Ниже можно посмотреть видео о разнообразии видов отопительных котлов. Выбор котлов – просто невероятный по своим масштабам. Если пользователь не является специалистом, то ему будет очень трудно не потеряться в многообразии моделей. Но есть несколько советов, которые помогут избежать неправильного выбора котла:

  • Если вы выбрали котел, следует обязательно убедиться, что он относится к брендовым изделиям. Ведь такие компании гарантируют качество товаров.
  • Проследите, чтобы был сертификат качества.
  • Предварительно оцените отзывы о той или иной модели котла – и лучше, если это будут отзывы знакомых и друзей.
  • Поинтересуйтесь, есть ли в вашей местности сервисная служба компании, которая произвела на свет ваш новый котел. Ведь в дальнейшем вам может потребоваться обслуживание, а то и ремонт.

Всегда вопрос выбора оборудования, отопительного – в частности, являлся одним из самых важных. Но и сложных. Если рассматривать котлы отопления, то лучше всего на профессиональном уровне. И если вы собираетесь покупать котел, то обязательно посоветуйтесь с профессионалами. Они помогут сделать вам правильный выбор, дабы избежать проблем в дальнейшем.

otoplenie-doma.org

140 фото вариантов установки и подключения

Двухконтурные газовые котлы решают две задачи благоустройства частного дома: отопление и горячее водоснабжение. Незаменимые аппараты удобны, надежны и экономичны.

Основные функции двухконтурных котлов заложены в конструкции. На фото двухконтурного газового котла видно, что закрытый и открытый теплообменный контур смонтированы так, что теплоноситель закрытого контура нагревается в камере сгорания газа, а вода в открытом контуре нагревается вторично из-за теплообмена с горячим теплоносителем.

Нагрев начинается только с открытием крана горячей воды, например, на кухне. В этот момент специальный клапан закрывает подачу тепла в трубы отопления.

Продается так много видов устройств для отопления домов, что перед покупкой надо определиться: «Какой двухконтурный котел выбрать?».

Знание узловых характеристик поможет сделать правильный выбор. Перечень качеств, на которые надо обратить внимание: мощность, тип монтажа, уровень автоматизации.

Мощность

Главное качество котла — мощность, сервисные инженеры специализированных центров продаж помогут рассчитать необходимую мощность. Информация о площади дома, материале стен, количестве окон, дверей, этажей и другие особенности идет в формулу расчёта необходимой мощности.


Например, одноэтажный дом площадью 140 кв. м на отопление номинально потребует 14 кВт мощности. Но для того, чтобы агрегат работал на оптимальном режиме, надо добавить не менее 10% мощности. Учитывается и географическое расположение домов. Чем холоднее, тем большая мощность нужна.

Мощность теплообменного контура ГВС добавляется к рассчитанному показателю отопления. Горячее водоснабжение рассчитывается по количеству кранов с горячей водой, в кухне, ванной, туалете.

Тип монтажа

Двухконтурные газовые котлы для отопления изготавливаются в двух исполнениях: напольные и настенные. Место установки прямо зависит от мощности аппарата, настенные котлы имеют мощность до 20 кВт, более мощные устройства ставят на пол.

Настенные котлы компактны, их внешний вид легко вписывается в дизайн ванной или кухни. Недостаток — малая выработка горячей воды. Проблема разрешается монтированием котла рядом с точкой потребления воды. Нагрев теплоносителя делается по конденсационному принципу, этим достигается высокая теплоотдача с КПД 95%.


Минус конденсации состоит в том, что требуется поддерживать строго определённую температуру «обратки». Для установки таких котлов придется рассчитывать отопительную систему.

Камеры сгорания настенных котлов делают только закрытыми. Подача воздуха и отвод продуктов сгорания идут через коаксиальный дымоход. Две трубы разного диаметра, вложенные одна в другую, образуют дымоход.

По внутренней трубе на улицу выходят продукты сгорания, по внешней трубе с улицы втягивается холодный воздух. Тягу котла обеспечивает предусмотренный конструкцией внутренний вентилятор.

Напольные виды двухконтурных котлов из-за своих габаритов ставят в оборудованных помещениях. Безопасная работа гарантируется при наличии приточной и вытяжной системы газообмена. Камера сгорания напольных котлов всегда открытая, воздух в зону горения газа поступает беспрепятственно из окружающего пространства.

Устойчивую тягу такому устройству обеспечит дымоход. Изготовитель котла в паспорте указывает минимальную высоту дымоходного канала.

В напольных котлах теплоноситель нагревают в камере сгорания по конвекционному принципу, здесь не существует строгих правил для температуры обратной воды.


Уровень автоматизации

Простейшие газовые котлы имеют узкий функционал, у них только ручной пуск, открытая камера, без прямого дымохода они не будут безопасно работать. Лучшие двухконтурные газовые котлы – устройств с элементами автоматики, уличными датчиками, несколькими режимами работы. При выборе таких котлов надо смотреть на тип розжига и количество уровней нагрева.

Электронный розжиг – удобная функция моделей с блоком управления, который подключается к уличному датчику температуры. Благодаря такой схеме газовый котел регулирует нагрев системы отопления.

Котлы с одним режимом или уровнем нагрева стоят дешевле, чем многоуровневые агрегаты. Автоматика последних самостоятельно выбирает режимы для поддержания температуры нагрева теплоносителя и воды.

Узнав требуемые характеристики газового котла, легче выбрать подходящий вариант. Теперь можно сделать в доме отопление и подогрев воды бесперебойным.

Важно: Надо соблюдать правила монтажа и эксплуатации. Схема подключения двухконтурных котлов подробно показана в инструкции производителя. Только в случае выполнения рекомендаций работа устройства будет безопасной и продолжительной.


Фото двухконтурных газовых котлов


Также рекомендуем посетить:

mojdominfo.ru

лучшие отопительные системы и их параметры (130 фото)

Подобрать подходящую модель оборудования для газового отопления в частном секторе не так просто: ассортимент котлов представлен различными моделями: от простых до многофункциональных. Детальный обзор актуальных предложений от производителей поможет разобраться в разнообразии продукции и не ошибиться, делая выбор.

Разновидности газового оборудования

Если рассмотреть фото газовых котлов для дома, то можно увидеть разные типы:

  • с установкой на стену;
  • с установкой на пол;
  • с одним контуром;
  • с двумя контурами;
  • конденсационные;
  • конвекционные;
  • оснащенные открытыми камерами сгорания;
  • имеющие закрытые камеры сгорания;
  • энергозависимые;
  • энергонезависимые.

Котел с установкой в навесном и напольном варианте

Когда в маленьком помещении недостаточно места для напольного монтажа, приходится отдавать предпочтение настенным вариациям.

Напольные газовые котлы часто оснащаются долговечными теплообменниками из чугуна, агрегатам не требуется особенный уход, они не прихотливы в эксплуатации. У такого газового оборудования большая мощность – это оптимальный выбор для огромных особняков.

Настенные газовые котлы имеют компактные габариты, их внутреннее устройство можно сравнить с проточными водонагревателями с той разницей, что вместо воды нагревается теплоноситель, который циркулирует по трубам отопительной системы.


Категория одноконтурных и двухконтурных моделей

В большинстве случаев для обустройства отопительной системы в частном секторе применяют агрегаты с одним контуром. У них несложное устройство – внутри находятся только 2 важных элемента: теплообменник с горелкой.

Агрегаты могут служить только для эксплуатации в отопительной системе, их нельзя использовать для подготовки горячей воды. Модели встречаются в различных вариантах: с установкой на стену или на пол.

Двухконтурные газовые котлы отличаются более сложным внутренним устройством: в них сочетаются котлы с проточными водонагревателями, работающими на газе. Кроме того, внутри имеются теплообменники и трехходовые клапаны, функциональные модели просто устанавливаются.

Их главные преимущества – возможность использовать оборудование не только для отопления, но и для нагрева горячей воды, а также компактные габариты, котлам не требуется много места, как раздельным вариациям.

Агрегаты с камерами сгорания открытого и закрытого типа

У атмосферных моделей открытые камеры сгорания, воздух сам поступает к горелкам, а для удаления продуктов сгорания достаточно установить дымоход с естественной тягой.

Важно определить для себя критерии, как выбрать газовый котел, до похода по магазинам, так, например: среди атмосферных моделей есть отдельные агрегаты с простой конструкцией, минимальным уровнем шума, отличающиеся энергонезависимостью, во время эксплуатации не требуется подключать агрегаты к электрической сети.


Котлы с закрытыми камерами сгорания называются турбированными, чтобы они работали, необходимо обеспечить к ним постоянный приток уличного воздуха, для этого устанавливают двухслойный дымоход, через который также удаляется дым.

Над камерами сгорания монтируют вентиляторы, обеспечивающие забор воздуха и дымоудаление, такие котлы можно поставить в любое помещение.

К минусам турбированных моделей относятся сниженная надежность из-за сложности конструкции, высокий уровень шума и большое энергопотребление.

Категория конвекционных и конвенционных агрегатов

Конвекционную схему можно представить следующим образом: тепловая энергия, генерируемая горелкой, поступает в теплообменник. Здесь тепло перераспределяется: основная часть циркулирует в системе отопления, остатки удаляются в атмосферу.

КПД отопительного оборудования составляет от 90% до 93%, следовательно, около 10% тепловой энергии расходуется вхолостую – просто выводится в атмосферу.

Конвенционная схема отличается от предыдущей – практически все тепло остается и циркулирует в системе отопления. Если верить разработчикам, то КПД агрегатов превышает 100%, однако такое утверждение можно расценивать только как маркетинговый ход.


Плюсы и минусы газового оборудования

Газовая отопительная система гарантирует получение определенных преимуществ:

  • Голубое топливо стоит дешево.
  • Эксплуатация газового оборудования осуществляется в автономном режиме.
  • Техническое обслуживание проводится один раз в год.
  • Электробезопасность – современные модели котлов работают без подключения к электрической сети.

Среди недостатков необходимо отметить:

  • Для подключения к газовой магистрали понадобится подготовить пакет разрешительных документов.
  • Любая утечка газа опасна – неисправное оборудование необходимо отремонтировать, пользоваться им нельзя.
  • Некоторые модели газовых котлов требуется устанавливать в отдельных помещениях.

Потребители выбирают лучшие газовые котлы, исходя из собственных нужд и предпочтений: если домик небольшой, то для него подойдет одноконтурный настенный агрегат.

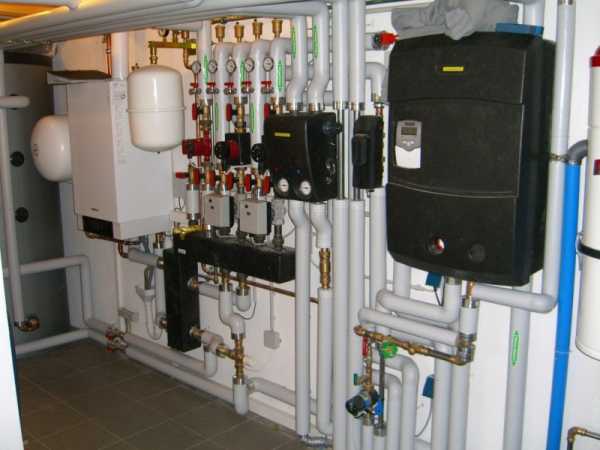

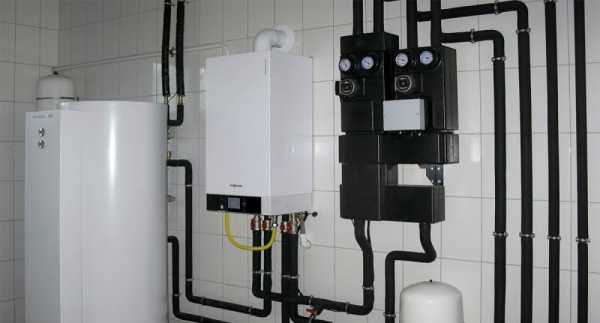

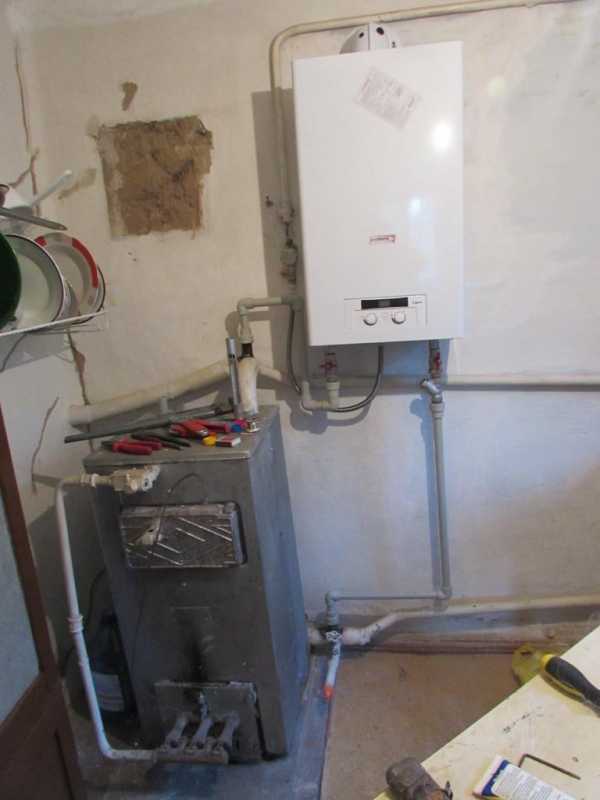

Фото газовых котлов для дома

Также рекомендуем посетить:

mojdominfo.ru

95 фото лучших моделей и правила их выбора

Электрические котлы в качестве основы системы отопления частного дома не пользуются большим спросом у владельцев собственности. Связано это, прежде всего, с большим расходом электроэнергии при эксплуатации оборудования и высокими тарифами. Однако ряд существенных достоинств в определенной ситуации может сделать оправданной установку котла данного вида.

Достоинства и недостатки

Электрокотлы для отопления частного дома имеют следующие плюсы:

  • их легко установить, подключить к сети и обслуживать в дальнейшем;
  • высокий уровень автоматизации сводит к минимуму участие человека;
  • обладают точностью при выставлении температурного режима;
  • практически бесшумны в процессе эксплуатации;
  • не требуют дополнительных конструкций в виде котельной с системой дымохода.

Среди минусов стоит отметить:

  • необходимость наличия отдельного кабеля, ведущего к распределительному щитку;
  • модели котлов, мощность которых превышает 9 кВт, рассчитаны на напряжение в 380 В;
  • отопление дома окажется более дорогим ввиду высоких тарифов.

Разновидности

Вид котла определяется тем, как он преобразует потребляемую электроэнергию в энергию тепловую.

Выделяют следующие модели:

  • котел с ТЭНом – баком со встроенными в него трубчатыми нагревательными элементами;
  • индукционный котел, работа которого основана на эффекте электромагнитной индукции;
  • электродные – в них нагрев теплоносителя идет за счет процесса электролиза.

Фото электрокотла того или иного вида позволяет сделать вывод, что модели отличаются друг от друга в плане конструкции и размеров.

Отдавать предпочтение конкретному варианту можно лишь после тщательной оценки его технических характеристик. Теперь подробнее о каждом виде.

Устройства с ТЭНом

Конструкция данных котлов отличается простотой: емкость с теплоносителем оснащена нагревателями трубчатого типа, которые включаются в работу в соответствии с выбранным режимом.

Сам нагревательный элемент изготовлен из нихромовой или фехралевой проволоки, защищенной керамической трубкой. Нагретая спираль посредством трубки нагревает воду, которая затем пускается по контуру. Блок управления и защитные датчики делают простой эксплуатацию котла.

Индукционные котлы

Котёл состоит из металлического корпуса, выполненного в форме цилиндра, и катушки индуктивности, размещенной в нем. Внутрь катушки помещен токопроводящий металлический сердечник. Переменный ток, двигаясь по виткам катушки, создает электромагнитное поле.


Благодаря вихревым токам нагревается сердечник, в нем же находится теплоноситель. Работа бытовых котлов указанного типа осуществляется на чистоте в диапазоне от 10 до 100 МГц, поэтому они практически бесшумны. Постоянная вибрация устройства не позволяет накипи оседать на стенках нагревателя.

Электродные модели

Нагрев теплоносителя в данных котлах идет благодаря процессу электролиза. В баке с противоположных сторон расположены электроды из стали. Движение растворенных ионов возникает за счет подключения к сети. Причем примерно 50 раз в секунду происходит смена полярности электродов. Таким образом идет быстрый нагрев теплоносителя. Последний нуждается в контроле по показателю плотности.

Для отлаженной работы электродных котлов нужна предварительная подготовка слабого водного раствора соли. Производители сами указывают его необходимые химические и физические характеристики в инструкции.

Вопрос о том, какой электрокотел лучше выбрать, решается в индивидуальном порядке с учетом потребностей и финансовых возможностей. Если возникают трудности, всегда можно обратиться к специалистам или проконсультироваться непосредственно в магазине.


Подключение котла к электросети

Самым ответственным этапом является подключение котла к электрической сети. Мощность оборудования весьма высока, поэтому потребуется провести отдельную кабельную ветку к щитку.

Кроме того, в щитке нужно установить дополнительный автоматический выключатель с определенным показателем номинального тока. Последний напрямую зависит от мощности отопительного котла.

Например, при показателе в 8 КВт и напряжении в сети равном 220 В, потребуется автоматика на 40 А. Формула для расчета такова: мощность, измеряемая в ваттах, делится на напряжение. К полученному результату приплюсовывается небольшой запас.

Кабель к котлу должен иметь соответствующее сечение. Рассчитать его можно навскидку: на каждые 10 А должен прийтись 1 мм2. В нашем случае будет достаточно кабеля на 4 мм2.

В случае неуверенности и при отсутствии навыков электротехнических работ лучше передоверить работу специалистам. Однако инструкция о том, как подключить электрокотел своими руками, всегда поставляется в комплекте с самим оборудованием.

Топить дом при помощи электричества – удовольствие не из дешевых, но это надежный и легкий в управлении процесс. Задав программу работы котла заранее, можно лишь изредка контролировать весь рабочий процесс.


Правильный выбор и соответствующая требованиям дальнейшая эксплуатация отопительного оборудования станут залогом комфортного проживания в собственном доме.

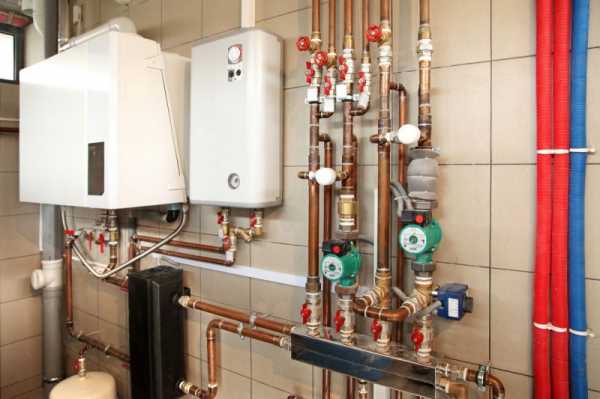

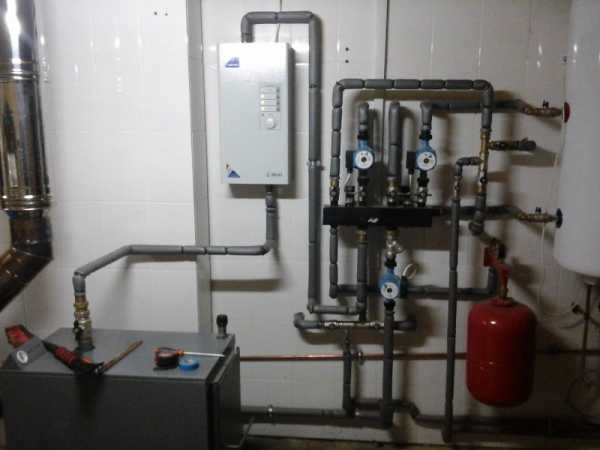

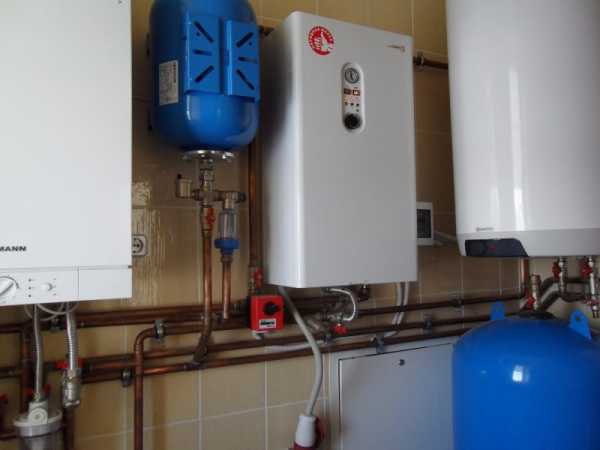

Фото электро котлов

Также рекомендуем посетить:

mojdominfo.ru

Картинки котлы отопления, Стоковые Фотографии и Роялти-Фри Изображения котлы отопления

Картинки котлы отопления, Стоковые Фотографии и Роялти-Фри Изображения котлы отопления | Depositphotos®

alexxxey.07

5760 x 3840

gerasimov

4056 x 2744

alexraths

6048 x 4032

alexxxey.07

5760 x 3614

kalinovsky

4256 x 2832

minervastock

3400 x 2504

xtrekx

3888 x 2592

minervastock

5397 x 3744

londondeposit

4048 x 6476

krefografie

5097 x 3398

minervastock

5460 x 3744

alexxxey.07

5328 x 3500

kalinovsky

4256 x 2832

minervastock

5256 x 3744

alexxxey.07

5760 x 3840

ronstik

5000 x 3333

kalinovsky

4288 x 2848

Nomadsoul1

3888 x 2592

ginasanders

4752 x 3168

kalinovsky

3881 x 2578

ginasanders

4392 x 3168

Stocksolutions

4264 x 2913

Gudella

3600 x 2402

grafvision

3300 x 2200

Gudella

2455 x 1638

kalinovsky

4288 x 2848

alexxxey.07

5486 x 3461

alexlmx

5000 x 3300

aleksanderdnp

5000 x 5000

vladeephoto.gmail.com

4751 x 3167

alexxxey.07

5760 x 3840

urfingus

3500 x 3691

vladeephoto.gmail.com

4845 x 3230

pryzmat

3000 x 4000

spopov

2321 x 3320

sommersby

4000 x 5000

everett225

4780 x 3657

alexxxey.07

5670 x 3780

minervastock

2514 x 3001

sommersby

4000 x 5000

xtrekx

3888 x 2592

bvitaly

3888 x 2592

daseaford

2848 x 4272

alexxxey.07

5760 x 3840

Nomadsoul1

3888 x 2592

kalinovsky

4288 x 2848

xtrekx

3888 x 2592

spopov

3062 x 2133

kalinovsky

4288 x 2848

ru.depositphotos.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
