Лодка своими руками

Захотел себе парусник. Так как являлся новичком кораблестроительства решил начать с маленького судна. Что получилось смотрите далее. В предыдущей своей фишке выложил вторую свою лодку. А вот так все начиналось.

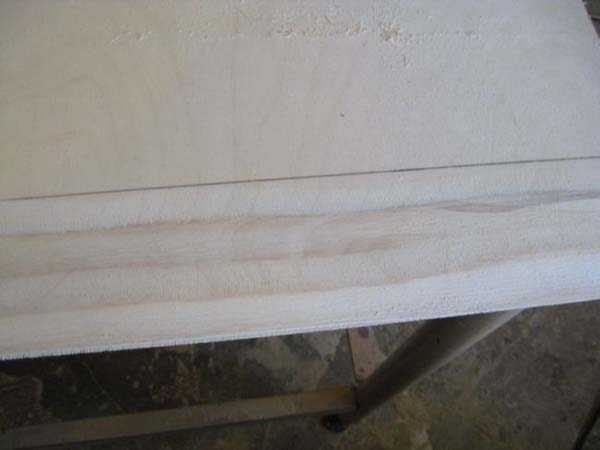

Склеиваю по длине заготовки.

Фанера толщиной 4 мм. борт и скула.

Готовлю транец (задняя стенка лодки).

Фанера 10 мм. Обвязка рейка сосна.

Склейка днища.

Склеено.

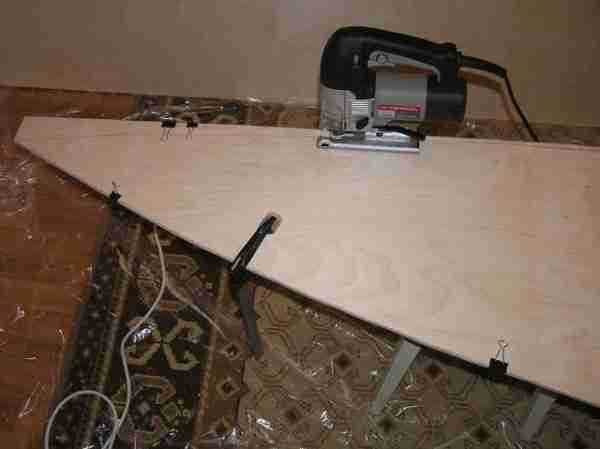

Вырезал скулу и борт.

Свел детали, ну чтобы посмотреть.

Свел все детали.

Размер корпуса 240х135х45. Вес готовой лодки со всеми потрохами 48 кг.

Формую носовой капот.

Установил швертколодец.

Вклеил усиления днища.

После выкрутил все шурупы и прошпатлевал все отверстия.

Прорез в днище- тот самый швертколодец.

Формую привальны брус.

Изготовил перо руля и румпель.

Паралельно изготовил рангоут. Мачта, гик, реек.

Привальный брус установлен.

Накрыл капот и начал пропитывать антисептиками внутрянку.

Чернее черного.

Пока сохнет антисептик начал проклейку стыков стеклотканью с эпоксидной смолой.

Повторный слой пропитки- грунтовка.

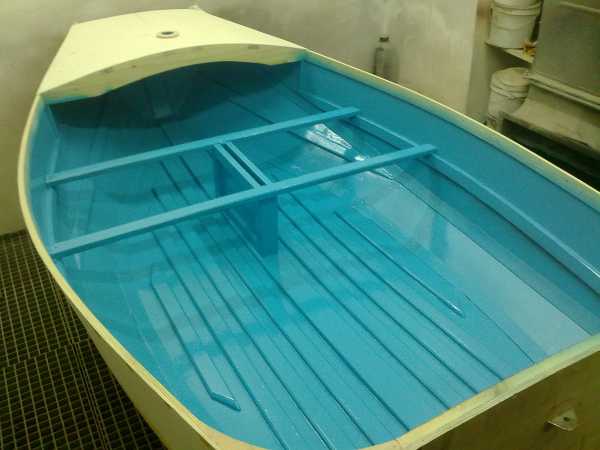

Покрасил внутри- два слоя краски.

Оклейка стеклопластиком.

Нарезаю стеклоткань.

Отделал рулевое.

Лодка оклеена.

fishki.net

постройка самодельного плавсредства для рыбалки и отдыха

Купить плавсредство может не каждый рыболов, ведь изделия продаются по высоким ценам. А также не все модели могут отвечать тем или иным запросам покупателя. Самые бюджетные модели — это гребные или моторные резиновые лодки, но, как правило, они ненадежные, и в случае повреждения во время рыбалки произойдет неприятная ситуация. Тем временем рыбаки и любители поплавать все чаще начали изготавливать самодельные лодки своими руками из дерева или фанеры.

Содержание материала

Особенности самодельного плавсредства

Из современных строительных материалов можно построить судно на 2−3 человека. Самодельные лодки для рыбалки могут оснащаться веслами или мотором. Некоторые устанавливают на лодку парус. Установить мотор на водный транспорт не составит труда, но надо понимать, если вы постоянно посещаете небольшие озера или пруды, то в этом случае наличие мотора будет нецелесообразным.

Умельцы для изготовления лодки своими руками в основном используют бруски для каркаса и фанеру для обшивки конструкции. Если же вы любитель поплавать на больших водоемах, то вполне можно соорудить полноценный катер с крышей. Для этого также потребуется фанера, брус и оцинкованный металл. Для увеличения срока службы лодки обработайте дерево антисептическими средствами и выполните покраску.

Лодка оснащается мотором в том случае, если судно было сделано качественно. Потому что при плавании на солидной скорости конструкция может развалиться. Однако деревянное судно куда лучше, чем надувные модели. Рыбаки часто заплывают в сложные места с корягами, а для резинового плавсредства — это может закончиться зацепом за ветки и разрывом корпуса.

Также рекомендуем прочитать:

Инструменты и материалы

Во-первых, для работы найдите большое помещение, например, гараж. Во-вторых, если вы работаете зимой, помещение должно отапливаться. Также в помещении не должно быть высокой концентрации влаги, иначе фанера будет не высыхать, а гнить. Как правило, окрашивание производится на улице. Чтобы сделать самодельные лодки из фанеры для рыбалки, воспользуйтесь следующими инструментами и материалами:

  • кисточки;
  • рубанок;
  • топор;
  • шаблон;
  • циркулярная пила;
  • строительная рулетка;
  • электрический лобзик;
  • молоток;
  • калькулятор;
  • шуруповерт;
  • отвертка;
  • стеклоткань для обшивки корпуса;
  • стамеска;
  • водоотталкивающий клей;
  • 10 шт. струбцин;
  • шпатель;
  • степлер;
  • листы фанеры в толщину минимум 5 мм;
  • дубовый брус;
  • металлические уголки и пластины;
  • шпаклевка;
  • шурупы;
  • водонепроницаемая пропитка и краска;
  • оцинковка.

Самое дорогое — это фанера и брус, остальное стоит намного дешевле. Электрическое оборудование можно позаимствовать у соседей.

Параметры и детали для изделия

Гребное плавсредство можно соорудить по своему усмотрению и собственным размерам. Но по технологии постройка лодки своими руками будет изготавливаться из фанеры в толщину 5 мм, то рекомендуется использовать такие параметры:

  • общая ширина не менее 110 см;
  • длина от начала и до конца конструкции составляет 450 см;
  • глубина составляет 50 см.

Все детали конструкции крепятся к килю — это базовый узловой элемент. Задняя часть лодки имеет название ахтерштевень, а нос — форштевень. За счет этих элементов усиливается продольная жесткость. Эти основные детали можно сделать из цельной древесины, применяя лобзик. А вырезанные части соединяются при помощи клея или саморезов. Не стоит закреплять детали гвоздями^ это ненадежный способ.

Шпангоуты — это поперечные несущие элементы конструкции, которые формируют корпус лодки. Соединяя ахтерштевень, форштевень и шпангоуты получатся боковины плавсредства. На завершающем этапе каркас судна обшивается фанерой. Внутренняя часть изделия обустраивается сланью — особенно это касается днища, которое должно быть максимально защищено.

Моторные конструкции

Схема моторного судна практически не имеет отличий от гребных и парусных моделей. Единственное — это задник лодки, на который прикрепляется винтовой мотор. Эта часть судна должна быть прочной и надежной, чтобы во время плавания мотор не оторвался от конструкции. Умельцы рекомендуют использовать транцевую доску для лодочного мотора.

Модернизированные судна обустраиваются дополнительными элементами — стрингерами, боковыми стрингерами, кокпитом и палубными стрингерами. Чтобы лодка была непотопляемой и устойчивой, необходимо создать прослойку между внешней стороной каркаса и внутренней стороной. Эта пустота заполняется монтажной пеной. В случае опрокидывания судна не произойдет затопление и погружение на дно. Поэтому знатоки настоятельно рекомендуют использовать такую хитрость.

Создание чертежей

Чертежи — это неотъемлемая часть работы. Потому что весь процесс всегда начинается с грамотно составленных схем, предназначающихся для самостоятельной постройки. Если вам сложно рисовать эскизы или нет желания, воспользуйтесь готовыми схемами, которых полно в интернете. Составляя чертежи, проявите максимальную внимательность и не пропустите никакой детали. Сделайте несколько эскизов будущей лодки по следующим правилам:

  1. Сначала наведите прямую линию, которая условно разделит судно на две продольные половины. Это нужно, чтобы обе половины были абсолютно симметричными.
  2. Затем на основной линии отмечаются две черты — это корма и нос.
  3. Начертить две линии, обозначающие боковины.
  4. Теперь рядом со всеми линиями указываются размеры.
  5. После чего отталкиваясь от линий, начертите нос, корму и боковины.
  6. Затем составьте другой чертеж, на котором указывается вид сбоку. Наметьте глубину лодки, размеры ребер жесткости и расстояние между ними.

Основная задача: нарисовать все необходимые детали и указать их размеры. Третий чертеж — это эскиз. На нем вы должны нарисовать внешний вид лодки, чтобы иметь понятие, какое плавсредство получится на выходе.

Изготовление шаблона

Итак, чертежи выкройки лодки из фанеры своими руками составлены и теперь вам придется смастерить шаблон, который предназначен для переноса формы днища на фанеру. Потребуется найти листы картона и соединить их степлером. Затем вооружаясь чертежами, следует нарисовать на бумаге форму заготовки. После чего отрежьте все лишнее и приложите сделанный шаблон к листам фанеры и обведите его карандашом или ручкой.

Если лодка изготавливается из цельного дерева, то копировать рисунок нужно не против направления волокон, а по волокнам. В таком случае можно избежать возможных дефектов. Для фанерных листов направление волокон располагается хаотично. Потому что этот материал изготавливается путем прессовки древесной стружки. Простым языком: днище можно размечать в любом направлении. Но шаблон в основном предназначается в том случае, если вы собираетесь строить лодку плоскодонку.

Последовательность работы

Как и в любом другом деле, весь рабочий процесс выполняется поэтапно. Лодка не исключение: чтобы сделать качественную конструкцию, придется придерживаться определенных шагов. Как сделать лодку из дерева — технологические этапы:

  • изготовление лекала;
  • перенос готового шаблона на лист фанеры;
  • монтировать киль и приделать форштевень;
  • установить шпангоуты;
  • если лодка будет оснащена мотором, то сделайте транцевую доску;
  • собранный каркас обшивается фанерой;
  • сначала обшивается дно;
  • затем борта;
  • производится герметизация стрингеров и всех стыков;
  • если корпус имеет сколы, то они зашпаклевываются.

Как видно рабочий процесс трудоемкий, но это того стоит.

Поэтапная сборка

Подготовьте весь материал и инструменты. Проверьте исправность всего электрического оборудования. Также работая с деревом необходимо иметь средства защиты: рукавицы и очки. Будьте осторожны, нарезая материал на циркулярной пиле.

Монтаж рамы

Первым делом нарежьте бруски для боковин — футоксов. Затем подготавливаются другие бруски, которые в дальнейшем сформируют боковины судна и нижнюю часть. Днище можно сделать по технологии постройки кораблей, то есть округлой треугольной формы, также можно соорудить обычную плоскодонку. Затем подготовьте бруски для носа и кормы.

На следующем шаге вам нужно сделать нос. Возьмите несколько распорок и два длинных бруса. Их с одного края надо соединить шурупами. Затем к другой стороне приставляется брусок — это задник лодки. Деталь также прикрепляется шурупами. Затем в середине заднего бруска прикрепите другой брусок в вертикальном положении.

Сделанной лодочной раме нужно придать форму в виде пули. Возьмите пару распорок и поперек закрепите их возле носовой части. Затем рама переворачивается бруском вверх, который был закреплен на заднике и проложите осевой брусок, который, послужит опорной частью для футоксов — ребер жесткости.

Для этого закрепите один край к бруску, который на заднике — его высота составит 50 см, а другой край бруска для днища положите у носа рамы. Теперь прикрутите два коротких бруска к боковинам и центральному бруса, отступив от края примерно 70−100 см. Нужно выгнуть закрепленный край бруса, чтобы он получился дугообразной формы. Затем его надо прикрутить у носовой части рамы.

Закрепление ребер жесткости

Итак, рама сделана и теперь нужно установить ребра жесткости. Для этих целей придется воспользоваться распорками, на каждую пару ребер жесткости устанавливается одна распорка. Это нужно для того, чтобы боковины получились округлой формы. Как правило, бруски применяются мелкого диаметра, способные гнуться без особых усилений.

Работа начинается с кормы. Прикрутите первый брусок к боковине, а затем второй — к другой стороне будущей лодки. Теперь между ними устанавливается распорка и два ребра закрепляются к центральному бруску. Старайтесь аккуратно выгибать материал, иначе может произойти разлом.

Ребра жесткости должны монтироваться с шагом 30 см. Когда вы дойдете до носа лодки, то установленные распорки пока не снимайте. Отмерьте глубину лодки на 20 см. Поставьте метки на двух боковинах. Вам нужно вдоль боковин прикрутить два длинных бруса, которые прочнее соединят ребра жесткости. После чего установите несколько распорок между двумя вдоль проходящих деталей. Остальные распорки снимите.

Теперь нужно укрепить все места соединений. Воспользуйтесь металлическими уголками и саморезами. В носовой части от края отступите 50 см и прикрутите перемычку. Также нос необходимо усилить и на самом краю просверлить дрелью отверстие, а потом стянуть конструкцию болтом и гайкой. После этого можно считать, что скелет судна готов.

Обшивка каркаса фанерой

На этом шаге переверните лодку вверх дном и начните обшивать боковины. Надо, чтобы прикладываемый материал полностью прилегал к ребрам жесткости. Закрепляется фанера с помощью саморезов. Материала должно хватить, чтобы достать от верхней части боковины до низа лодки.

Как правило, листы производятся по размерам 150 см, поэтому на лодке будет минимум два стыка. Самый нижний край лодки получится в виде округлого треугольника. По всей длине придется закрепить полоску цинка шириной как минимум 50 см.

После внешней обшивки возьмите несколько баллонов монтажной пены. Нужно запенить прослойку на ширину бруска. Пеньте во всех местах и не оставляйте пустот. После чего сделайте внутреннюю обшивку. Чтобы лодка не была слишком тяжелой, для внутренней обшивки воспользуйтесь ДСП листами — они тоньше и легче фанеры.

Оклеивание стыков и покраска

В конце придется выполнить оклеивание всех стыков внешнего корпуса. Швы заполняются до той степени, пока клей не начнет вытекать наружу. Для лучшего эффекта на стыковочные места нанесите слой силиконового герметика. Это убережет конструкцию от проникновения воды.

На последнем этапе производится окрашивание плавсредства водоотталкивающей краской. Но перед этим просмотрите корпус на наличие сколов и трещин. Если такие дефекты есть, то их нужно замазать шпаклевкой. Некоторые умельцы обклеивают весь корпус стеклотканью, а затем выполняют покраску. Наносится первичный грунтовочный слой и вторичны — цветной.

Теперь устанавливается мотор и остается подождать, пока конструкция полностью не высохнет, после этого проверьте самоделку, поплавав на ней по озеру. Если обнаружите какие-либо неисправности, то устраните их.

Внимание, только СЕГОДНЯ!

ribalka.guru

Самодельная лодка из фанеры: 50 фото пошагового изготовления

Простая самодельная лодка из фанеры для рыбалки: 50 фото пошагового изготовления двухместной лодки под мотор 2,5 л/с.

Автор решил сделать лодку своими руками, пожалуй, это ему удалось, смотрим фото сборки с подробным описанием процесса.

Характеристики фанерной лодки:

  • Вместимость 2 человека.
  • Грузоподъемность — 180 кг.
  • Допустимая мощность мотора — 2,5 л/с.
  • Длина — 2,64 м.
  • Ширина — 1,28 м.
  • Высота бортов — 0,38 м.
  • Вес — 30 кг.

Материалы для изготовления:

  • Фанера.
  • Стеклоткань.
  • Эпоксидная смола.
  • Шурупы.
  • Проволока.
  • Краска.

Инструменты:

  • Электрический лобзик.
  • Струбцины.
  • Рубанок.
  • Шлифовальная машинка.
  • Шуруповёрт.
  • Угольник, рулетка, карандаш.

Поскольку листы фанеры были короче длины будущей лодки, автору пришлось несколько листов склеить между собой.

Сделано это следующим образом. С торца листы фанеры сглаживаются рубанком и шлифуются шлифовальной машинкой.

Края покрываются столярным клеем, плотно прикладываются друг к другу и укладываются под пресс.

В результате получились листы под заготовки нужной длины.

Автор начертил на листе фанеры дно лодки.

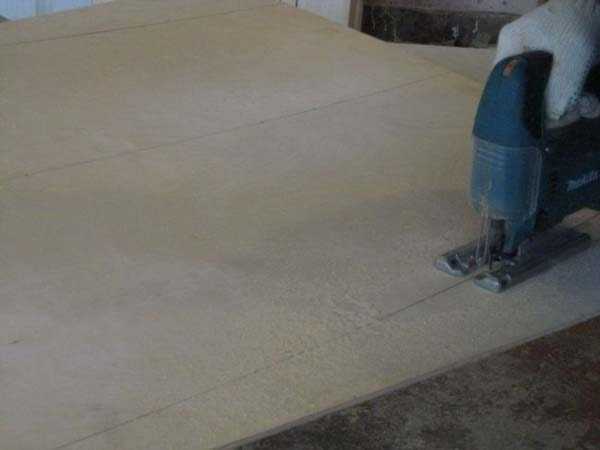

Заготовка выпиливается электрическим лобзиком.

Чтобы срез был ровным рекомендуется пилить фанеру на высоких оборотах.

Таким же образом размечаем и вырезаем два одинаковых борта для лодки.

Теперь нужно разметить на фанере и вырезать транец.

Все части корпуса лодки нужно соединить, для этого по краю дна, бортов и транца тонким сверлом сверлятся отверстия, через которые продевается мягкая проволока и скручивается пассатижами. Потом после склейки корпуса с внутренней стороны — проволока снимется.

Сборка лодки из фанеры начинается с кормы.

Автор стягивает детали проволокой.

Скрутку нужно делать концами проволоки наружу корпуса.

Результат.

Автор поставил временные распорки.

Наклеен малярный скотч, чтобы шов склейки был ровным.

Изготовлены шпангоуты.

Самый ответственный момент склейка внутренних швов, укладываются полоски из стеклоткани и пропитываются эпоксидной смолой. Нужно сделать три слоя.

При склейке важно следить чтобы в эпоксидной смоле не было пузырьков воздуха.

Вдоль бортов закреплены привальные брусья и подогнаны шпангоуты.

Лодку переворачиваем и удаляем проволочные скрутки.

Заклеиваем швы снаружи корпуса, в три слоя стеклоткани, пропитанной эпоксидной смолой.

Ко дну корпуса лодки шурупами прикручены и посажены на клей продольные рейки (наружные стринги) которые придадут дополнительную жёсткость конструкции.

Закреплён форштивень, привязывается лодка верёвкой к якорю за носовой рымбол.

Внешний вид самодельной фанерной лодки после установки лавок, носовой части и покраски.

Теперь у автора есть возможность ловить рыбу со своей самодельной лодки.

Рекомендую посмотреть интересное видео где показана сборка фанерной лодки мастером.

Популярные самоделки

samodelki-n.ru

выкройки моторных лодок для самостоятельной постройки, изготовление, видео обзор

Специализированные магазины предлагают достаточно большое количество лодок, предназначенных для рыбалки или туризма. В продаже вы можете найти изделия различных форм и размеров, но чертежи моторных лодок из фанеры, которые находятся в открытом доступе, позволяют выполнить такое судно своими руками буквально с нуля.

Так почему же и вам не попробовать свои силы и не построить лодку своими руками из фанеры, чертежи и все рекомендации к строительству вы найдете в этой статье.

Комплексный чертеж обычной лодки

Если вы все еще сомневаетесь в целесообразности применения такого материала, как фанера для строительства лодки, ознакомьтесь с основными его преимуществами.

Достоинства фанерных листов:

  1. Лодка из фанеры, чертежи и выкройки которой выполнены правильно будет иметь очень легкую, но в то же время довольно прочную конструкцию, ведь клееный шпон обладает гораздо меньшим весом, чем цельная древесина.
  2. Конструкция будет иметь отличную устойчивость, поскольку фанерные листы обладают четкими геометрическими пропорциями, позволяющими осуществить безукоризненный по качеству монтаж.
  3. Небольшие затраты при покупке необходимых материалов, а именно: фанерных плит, специализированного клеевого состава, досок, составов для выполнения грунтовки.

Обратите внимание! Любому человеку, обладающему хотя бы начальными столярными навыками, понадобиться не более одного или полутора дней на изготовление лодки из фанеры своими руками, чертеж с лекалами можно приобрести в магазине или составить самостоятельно, пользуясь нашими рекомендациями.

Чертеж конструкции корпуса (вид сбоку)

Подбор инструментария и материалов

Современный рынок предоставляет покупателям огромный выбор специализированных лаковых и клеевых составов, всевозможных пропиток, предназначенных для работы с фанерными изделиями. Чтобы выполнить лодку из этого материала вам не нужно искать особые инструменты и приспособления.

Список необходимого включает:

  1. Фанерные плиты. Для конструкции подойдет березовая фанера, толщина которой составляет 0,5 см, для изготовления киля и шпангоутов вам понадобятся толстые плиты около 1,2-1,5 см.
  2. Древесину, используемую для установки распорок с внутренним размещением и работы с бортиками, а также сидениями лодки. Лучше всего, если вы купите доски обрезного типа, выполненные из древесины легких пород, например, сосны или ели. Однако каждый из этих материалов имеет свои особенности. Например, ель обладает более высоким показателем водостойкости, чем сосна и при этом ее древесина выглядит более белой, поэтому чаще всего ее используют для изготовления обшивки. Но еловые доски имеют и свои недостатки, они могут расколоться в результате забивания гвоздей.
  3. Материал для шовного скрепления отдельных деталей обшивки. В качестве такого материала используется гибкая тонкая проволока, пластиковые хомуты, капроновая толстая леска и пр.
  4. Клеевой состав, используемый для герметизации швов. Специалисты рекомендуют использовать составы на основе полимерных смол.
  5. Специализированные пропиточные и лаковые составы для защиты древесины.
  6. Стеклоткань, применяемую в качестве защитного материала для швов.
  7. Краситель на водостойкой основе.

Лодка из фанеры

Обратите внимание! Для изготовления лодки своими руками приобретайте только качественные материалы. Фанера не должна иметь на своей поверхности никаких повреждений и дефектов, которые могут сказаться на надежности вашего изделия. Стоимость закупки качественного материала значительно выше, но безопасность гораздо важнее.

Инструментарий:

  • пила, предназначенная для работы с деревянными поверхностями;
  • электролобзик и набор полотен для него;
  • шлифовальная машинка;
  • молоток;
  • фиксирующие струбцины для закрепления фанеры в процессе монтажа;
  • лакировочные и окрашивающие составы, а также кисточки для их нанесения.

Начальный этап работы: составление чертежей

Если вы еще не определились с тем, как сделать лодку из фанеры, чертежи в этом деле играют немаловажную роль, поэтому начинать процесс изготовления вашего изделия необходимо именно с них.

Чертеж для раскроя наружной обшивки

Первое, что должен учитывать ваш чертеж лодки из фанеры – особенности будущего судна. Не забудьте для себя обозначить, для каких целей будет использоваться ваше судно. Например, хотите ли вы сделать лодку, имеющую плоское дно для рыбалки или же наметили моторное судно для туризма.

Обратите внимание! В этой статье вы сможете найти готовые чертежи лодок для самостоятельной постройки из фанеры с разными конструкционными особенностями. Вы можете воспользоваться этими вариантами, чтобы не ошибиться в своих расчетах.

Вариант закрепления мотора на обычной лодке

Если же вы не нашли среди представленных образцов необходимый вам вариант, тогда можно попробовать заняться проектированием судна согласно собственной схеме. Чтобы в результате ваших трудов у вас не вышел декоративный вариант судна, полноценно эксплуатировать которое просто невозможно, основной упор в своих расчетах делайте на грузоподъемность.

Сориентироваться на первом этапе вам поможет изучение уже существующих проектов, которые были успешно воплощены.

Чертеж моторной лодки

Вы можете использовать для выполнения лодки из фанеры своими руками чертежи и видео, представленные здесь. Данный видео обзор рассматривает технологию изготовления простейшей конструкции, справиться с которой может даже новичок.

После того, как вы подобрали соответствующий вариант лодки необходимо перенести на бумагу контуры ее основных деталей. Чтобы вам было удобнее после этого работать с фанерой, можно изготовить бумажный шаблон.

На чертеж следует нанести все самые важные параметры лодки:

  • величина изделия;
  • ширина;
  • высота конструкции;
  • форма основных деталей.

Шаблоны для изготовления деталей

Изготовление и сборка: рекомендации

Схема выполнения корпуса лодки на первый взгляд может показаться сложной, но если вы будете придерживаться всех рекомендаций, результат не заставит себя долго ждать.

Технология выполнения:

  • Используя пилу или лобзик, выполните все детали конструкции согласно составленному вами чертежу. Допустимая погрешность в размерах – 1 мм, в противном случае у вас получится нестыковка в деталях при сборке.
  • Детали заднего бортика и шпангоутов склеиваются, чтобы обеспечить конструкции необходимый уровень прочности и толщины. Несмотря на то, что эти элементы после склейки будут иметь большой вес, этот факто не скажется на качестве выполняемой вами конструкции.

Сборка каркаса на козлах

  • Чтобы соединения, скрепляющие транцы и шпангоуты были очень прочными, вы можете использовать закрепляющие элементы, например саморезы. Очень важно при этом рассчитать их длину: крепежный элемент должен полноценно соединить детали, но при этом не пройти насквозь через них. Поверхность саморезов должна быть оцинкованной или луженной. Параметры необходимых в работе шурупов составляют 3х25 мм и 2х18 мм, для сидений, кормы и бортиков используются саморезы 5х60 мм и 4х60 мм.
  • Для облегчения своей работы изготовьте из брусьев 5х5 см козлы. В процессе монтажа транец удобнее будет поместить на них.
  • Бортики и днище конструкции прикрепляются к транцу так, чтобы на носу они сошлись друг с другом.

Проклейка деталей

  • Если вы используете не очень толстую фанеру, то все обшивочные детали можно зафиксировать при помощи шовного материала или клеевого состава. В том случае, если вы используете клей краевую часть деталей, где будет находиться зона стыка, необходимо срезать под углом.
  • Следите за тем, чтобы все детали лодки сошлись друг с другом по размеру. Если вам необходимо уменьшить зазор, придется заново разобрать конструкцию и в некоторых местах подрезать шпонгоуты.
  • В тех конструкциях, где предусмотрено наличие мотора транец обязательно проклеивается при помощи стеклоткани и укрепляется за счет закрепления досок, выполненных из древесины твердых сортов.

Процесс окрашивания

По окончании черновой сборки все детали проклеиваются и фиксируются. Когда клеевой состав полностью просохнет, поверхность лодки следует обезжирить, пропитать составом, предназначенных для обработки лодок, зашпатлевать неровность, нанести горячую олифу и покрыть красящим составом.

Вконтакте

Facebook

Twitter

Google+

profanera.ru

конструкция и материалы, проведение работ

В зимний период многие домашние мастера задумываются о строительстве лодок, ведь цена качественной и надежной моторной лодки может оказаться не по карману многим любителям порыбачить, или же просто поплавать по озеру или реке. Самый разумный выход из ситуации — лодка из фанеры своими руками, которую можно построить даже не имея особых навыков.

В данной статье мы поговорим о том, как сделать лодку из фанеры своими руками, чтобы в итоге получилось надежное судно с хорошими ходовыми характеристиками.

На фото – самодельная лодка из фанеры.

Строим лодку самостоятельно

Постройка лодки из фанеры своими руками – это намного более простое занятие, чем может показаться на первый взгляд. При должном усердии с проведением работ сможет справиться даже новичок.

Предлагаемая конструкция является очень простой и доступной. Она рассчитана на семейные прогулки (3-4 человека), при этом её можно без труда как транспортировать на машине, так и переносить вручную.

Собственный вес изделия приближен к весу каноэ или байдарки, однако в отличие от них в данной лодке можно стоять и меняться местами на ходу, не рискуя потопить судно. Конструкция позволяет использовать не только весла, но и ходить под парусом или прикрепить мотор, охотиться, ловить рыбу, плавать в прогулочных целях. (см. также Постройка каноэ из фанеры своими руками)

Конструкция и материалы

Лодка «классической» конструкции.

Как образец, мы взяли наиболее оптимальный и универсальный вариант лодки. Описываемая лодка имеет длину 3,5 метра, глубину – 0,5 метра и ширину 1,35 м.

Совет!
Дабы проверить «мореходные» качества выбранной конструкции, сделайте макет из картона и протестируйте его в ванне с водой.
Если конструкция не тонет – нагрузите её в разумных пределах, чтобы удостовериться в правильности выбранных пропорций.

Материалы, которые понадобятся для работы:

  1. Фанерные листы ФСФ 4 мм, размерами 1240 х 2450 – 3 штуки.
  2. Фанерные листы по 6 и 10 мм толщиной.
  3. Эпоксидная смола ЭД-531 – 5 кг.
  4. Отвердитель (к примеру, Телалит) – 1 кг.
  5. Микросферы (Кобасил) – 2 л.
  6. 1 рулон стеклоткани.
  7. 1 рулон старых обоев для изготовления выкроек.

Проведение работ

Вырезаем детали.

Итак, строим лодку из фанеры своими руками.

В этом вам поможет простая инструкция:

  1. Переносим выкройки днища на обойный лист.

Совет!
Проще всего осуществлять перенос выкройки «по квадратам».
Этот прием позволяет сохранить пропорции.
Для этого необходимо расчертить выкройку квадратами 1 х 1 см.
После этого измеряется её длина и ширина.
Далее по пропорции высчитывается размер квадратов для выкройки лодки, исходя из её реальных размеров.
Размечается обойный лист, на который и переносится рисунок.

  1. С обойного листа переносим выкройку на лист фанеры.
  2. Берем электролобзик и выпиливаем детали. (см. также Выпиливание электролобзиком из фанеры: чертежи и правила работы с инструментом)
  3. Раскраиваем бортовые элементы. При проведении операций, где необходимо временное скрепление элементов, желательно использовать биндеры.
  4. Обрабатываем рубанком симметричные элементы лодочного корпуса.
  5. Сверлим отверстия для сшивки корпуса через промежутки в 100 мм с отступом от края 5 мм.
  6. Сшиваем два элемента днища при помощи капроновой нити (аналогично сшиванию валенок).
  7. Склеиваем днище эпоксидной смолой, выводим галтель.
Склеенное днище лодки.

Совет!
Галтели на швах удобнее всего выводить при помощи пластиковой ложки.

  1. Разрезаем стеклоткань на полосы по 5 см и 7 см в ширину. Резать следует под углом в 45 градусов.
  2. Отжигаем полученные полосы на костре.
  3. Для транца используем фанерный лист, толщиной 10 мм. Проклеиваем стеклотканью внутренний шов, расположенный на днище. Стеклоткань следует пропитать «эпоксидкой», постелив пленку на пол. Такая пропитка предотвращает осыпание материала.
  4. Далее фанерная лодка своими руками полностью сшивается.
  5. Вшиваем транец на эпоксидном клею.
  6. Проклеиваем стеклотканью транцевые и внутренне бортовые швы.
  7. Из листа, толщиной 6 мм изготавливаем сплошные шпангоуты.
  8. Вшиваем шпангоуты, после чего необходимо проклеить их.
  9. Изготавливаем и вклеиваем привальный брус. Его наружные части следует прижимать по всей длине струбцинами и биндерами, расположенными между ними.
  10. Из остатков фанеры изготавливаем и вшиваем передний шпангоут и палубу.
Сборка конструкции.
  1. Вклеиваем внутренние элементы привального бруса.
  2. Вклеиваем усиление транцевой доски. Оно имеет такие размеры: толщина – 25 мм, ширина – 130 мм.
  3. Вклеиваем притранцевую полочку (15 мм шириной) и вертикальные кницы.

Совет!
Усиление транцевой доски необходимо закрепить при помощи шурупов на время высыхания эпоксидки.

  1. Переворачиваем лодку, устанавливая её на стапель. Под сидения вшиваются и проклеиваются кницы.
  2. Все наружные швы необходимо в два слоя оклеить стеклотканью.
  3. Удаляем шурупы из транца. Их посадочные места следует рассверлить и вклеить вместо шурупов мебельные чопики.
Устанавливаем палубу.
  1. Изготавливаем бортовые реданы, которые необходимо «посадить» на клей, закрепив изнутри шурупами.
  2. После застывания клея, удаляем шурупы из бортовых и днищевых реданов.
  3. Обрабатываем лодку эпоксидной смолой.
  4. Лодка из фанеры под мотор своими руками должна быть полностью окрашена снаружи. Изнутри красится только днищевая и нижняя часть борта.
  5. Лодка устанавливается в нормальное положение, после чего верхняя часть привального бруса выравнивается рубанком и пропитывается эпоксидной смолой.
  6. Лодка готова. Как видите, мотолодка из фанеры своими руками – это вполне воплотимо. Осталось лишь приобрести мотор, чтобы у нас была полноценная моторная лодка. Цена такого судна будет значительно ниже, нежели готовых аналогов, продающихся в магазинах, при этом внешне самодельное плавсредство выглядит ничуть не хуже, чем те, что производятся именитыми фирмами.

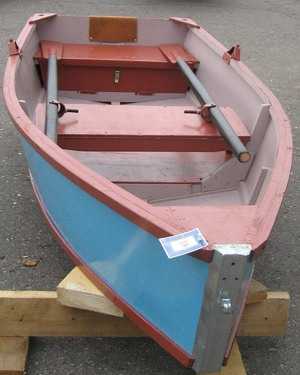

Изделие перед покраской.

Заключение

На сегодняшний день многие домашние мастера изготавливают фанерные лодки своими руками. И при большом желании вы также сможете сделать собственное плавсредство самостоятельно. Для этого нужен лишь материал и ваша прилежность в работе.

В данной статье мы рассмотрели, как построить лодку из фанеры своими руками, используя подручный инструмент. В процессе изготовления, вы можете вносить в конструкцию некоторые коррективы, в зависимости от своих личных предпочтений. В зависимости от назначения и грузоподъемности вами может быть изготовлена совершенно оригинальная конструкция, правильность расчетов которой, вы сможете проверить, изготовив макет, о чем шла речь выше. (см. также Как правильно изготовить мебель из фанеры своими руками)

В представленном видео в этой статье вы найдете дополнительный материал по данной теме.

fanera-info.ru

Чертежи лодки из фанеры своими руками. Терминология. Характеристики листов. Требования условий эксплуатации. Размеры

Капитан Врунгель считал, что, как корабль назовёшь, он так и поплывёт. Не будем спорить со старым, испытанным морским волком, но всё-таки выдвинем и своё мнение – насколько более тщательно и аккуратно вы подготовите чертежи лодки из фанеры своими руками, так она и будет служить вам долгие годы и в любую погоду. Именно чертежи судна и определят все ваши дальнейшие решения.

Именно они введут вас в этот мир судостроения, в котором правит англо-голландская терминология. А разбираться в терминологии элементов конструкции лодок, а значит успешно читать предлагаемый чертёж, принципиально важно.

До того, как вы разместите в лодке, сделанной своими руками, пару вёсел, необходимо пройти немалый путь и для начала завести себе чертеж лодки из фанеры

Согласно старой аксиоме начинать от печки

Чертежи самодельной лодки из фанеры обязательно должны включать строгие указания способов крепления всех элементов — это ключевой вопрос всей конструкции

Действительно, терминология, если вы бросаетесь в такую бездонную область, как построение лодки, имеет огромное и решающее значение. Предлагаем вашему вниманию её основы, касающиеся конструкции лодок, и которые повсеместно фигурируют на чертежах.

Терминология

Поэтому очень внимательно усвойте эти термины, они буквально пронизывают любой сколько-нибудь стоящий чертеж лодки из любого материала.

Вид сбоку

На виде сбоку отмечаем следующие конструктивные элементы лодки, и нельзя сказать, какой из них наиболее важен, какой менее, все элементы обязательны к использованию:

  • A – шпангоут. Вы можете выбрать вариант обычной плоскодонки, без шпангоутов, но когда речь идёт о таком стремлении, брошенном в Интернет, как «чертежи фанерная лодка своими руками», надёжность и прочность конструкции выступает на передний план, а значит – шпангоуты обязательны;
  • Шпация – расстояние между двумя шпангоутами. Важнейшая характеристика конструкция любой лодки;
  • B — ахтерштевень;
  • C — форштевень;
  • D – брус
  • E – кильсон. Очень желательный элемент конструкции, который, правда, часто для лодок отбрасывается;
  • F – привальный брус. Без этого элемента не обойтись, если вы собираетесь в лодке делать и надстройку. Для открытых моделей привальный брус не используется.
  • I – брештук. Очень советуем этим элементом не пренебрегать, от него сильно зависит прочность всей конструкции.
  • J – кница. Кница также предельно важна в обеспечении прочности лодки.
  • K – стрингер. Также незаменимый элемент, если подходит к постройке предельно внимательно.
Вид сверху

Вид сверху вводит ещё несколько важных терминов:

  • A – бимс;
  • B – полубимс. Переходит в полный бимс, если вы не сооружаете на лодке надстройку;
  • C – каренгс;
  • D – мидельвейс.
Вид с бака

Вид с бака вводит термины, которые будут принципиально важны на более продвинутом этапе строительства, когда появляется необходимость укрепить корпус лодки и установить парус и киль, улучшив к тому же и ходовые качества:

  • A – шпунтовые пояса;
  • B – киль. Обеспечивая вес киля процентов в 50 от веса всей лодки, вы значительно повышаете её остойчивость. Ведь никогда не знаешь, как на тебе или на будущих пассажирах скажется качка, а солидный запас сосательных конфет и даже имбиря мало чем сможет помочь в продлении удовольствия присутствия на воде, разве что быстро добраться до берега;
  • C – степс. Обязателен, если вы ставите мачту;
  • D – шпунт;
  • E – пяртнерс. Так называется отверстие в надстройке для прохода мачты. Само собой, если у вас нет надстройки, то о пяртнерсе можете пока забыть;
  • F – бархоут. Очень ответственный шпунтовый пояс на уровне ватерлинии, воды;
  • H – ширстрек. Самый верхний шпунтовый пояс.
  • G – уровень воды;
  • I – ватервейс. Данный элемент уже является элементом надстройки.
Можно без преувеличения сказать, что чем точнее и скрупулёзнее будут выполнены чертежи фанерной лодки, тем удачнее будет её плавание в будущем после постройки

Фанера

Самым распространённым материалом для изготовления лодок сегодня, безусловно, является углепластик. Но этот материал – вотчина промышленности. Когда речь идёт о самостоятельном творчестве, то на передний план выходит такой «народный» материал, как фанера.

Фанера или по-другому, древесно-слоистая плита – строительный материал, создаваемый склеиванием специально выработанного шпона. Обычно количество слоёв шпона нечётное и, в любом случае, больше 3. Чтобы повысить прочность фанеры, каждый последующий слой шпона своими волокнами древесины перпендикулярен волокнам предыдущего слоя. Шпангоуты – основа основ любого плавающего средства. Чертежи фанерных лодок, претендующих на нечто большее, чем звание плоскодонки, должны иметь отдельный вариант — расположение шпангоутов

Характеристики фанеры

При выборе фанеры для строительства лодки очень важно правильно выбрать её тип.

По расположению волокон древесины на внешних слоях различают фанеру:

  • Продольную, когда волокна направлены по длинной стороне, и,
  • Поперечной – по короткой.

Для строительства лодки лучше выбирать – продольную. Конечно, возможен и такой изометрический чертёж, но это самый простой вариант для рубрики «чертежи лодки из фанеры бесплатно» — здесь нет шпангоутов, а работа во многом схожа со сборкой детского конструктора, разве что детали в десятки раз больше

По предназначению фанера делится на:

  • строительную,
  • промышленную,
  • упаковочную,
  • мебельную, и,
  • конструкционную – именно эту и выбираем для наших целей.

Существует классификация фанеры и по отношению к воздействию влаги, что принципиально важно для лодки:

  • ФБА – такая фанера считается экологически наиболее чистой, но её выбирать не стоит, она не отвечает жестким требованиям по влагостойкости;
  • ФК – так обозначается достаточно устойчивая к влаге фанера;
  • ФСФ – а так, с повышенной влагостойкостью;
  • ФБ – пропитанная бакелитовым лаком, такая фанера считается самой стойкой и может использоваться даже в агрессивных средах, что важно в нашем случае, и под водой;
  • БС – такая уже просто пропитывается бакелитовым клеем. Считайте, что если в вашем распоряжении оказалась такая фанера, то на 50% успех всего дела обеспечен. Такая фанера довольно долгое время специально использовалась в авиа и судостроении. В ней счастливо соединились все качества, необходимые для лодочных дел мастера – прекрасная гибкость, высочайшая прочность, полная водонепроницаемость, а ещё устойчивость к гниению и раскисанию;
  • БВ – а вот эта пусть не вводит в заблуждение, она во многом похожа на БС, но не обладает влагостойкостью.
О надстройке можно будет подумать и позже, сначала главное – надёжный корпус. Первое испытание на плавучесть и выравнивание ватерлинии происходит без надстройки

Полезный совет!
При выборе фанеры для строительства лодки советуем обратить внимание на ламинированную фанеру.
По крайней мере, будет просто замечательно, если вы используете такую в качестве шпунтовых поясов или на внешнем стороне корпуса, если он однослойный.
Это очень заметно улучшит ходовые качества вашего творения, ведь вода – среда, в которой существенную роль играет сила трения.
С другой стороны, не стоит использовать ламинированную фанеру внутри лодки.
Её скользкая сама по себе поверхность, да ещё и смоченная водой, может доставить немало неприятностей.

Принципиальная характеристика

Когда речь идёт об использовании фанеры для строительства лодки принципиальным будет выбор фанеры по её качеству, определяемом количеством сучков на метр квадратный наружного слоя.

Здесь различают 5 степеней качества:

  • E – так называемое, элитное качество, когда сучки отсутствуют совсем. Излишне, наверное, говорить, что всегда необходимо стремиться к выбору именно такой фанеры;
  • Ну, а далее, незамысловатая классификация качества — I, II, III и IV. В последнем случае количество сучков не контролируется.
  • I – максимальная длина сучков и коробления не превышает 20 мм;
  • II — трещины не более 200 мм, допустимы вставки древесины, а просачивание клея допустимо только на площади в 2% от общей площади листа;
  • III – не более 10 штук сучков диаметром не более 6 мм. Вводится даже ограничение на общее количество недостатков – не более 9;
  • IV – это самое плохое качество с даже выпавшими сучками и дефектами кромок под 5 мм.
Надёжный инструментарий залог успеха всей работы. Инструкция каждого используемого инструмента должна чётко оговаривать возможность работы с фанерой

Требования условий эксплуатации

Скорее всего, для строительства лодки вы выберете фанеру из хвойных пород дерева, как самую распространённую. Существует и березовая фанера, но её использование ограничивается слишком высокой ценой.

Здесь очень важно другое – качество обработки наружной поверхности листа фанеры.

По этому показателю различают фанеру:

  • НШ – нешлифованную;
  • Ш1 – шлифованная с одной стороны;
  • Ш2 — шлифованная с двух сторон.

Здесь принципиальным и обязательным является использование шлифованной стороны фанеры с внешней стороны корпуса. Желательным же является, в целях безопасности, не использовать шлифованную сторону внутри. Чертежи самодельных лодок из фанеры под мотор должны точно оговаривать допустимую нагрузку со стороны мотора – несоответствие можно самым негативным образом сказаться на ходовых качествах лодки

Размеры

Естественной характеристикой любого листа фанеры является его размер.

Промышленность, согласно стандартам, выпускает листы следующих четырёх размеров:

  • 1525 х 1525 мм;
  • 1220 х 2440 мм;
  • 1500 х 3000 мм;
  • 1525 х 3050 мм.

Ваш выбор во многом будет зависеть от размеров лодки.

Полезный совет!
Все приведённые характеристики фанеры обязательно должны быть указаны в спецификации чертежей лодки.
Ни в коем случае не соглашайтесь на приобретение предлагаемых чертежей лодки, если они не сопровождаются подробной пояснительной запиской, описывающей все нюансы изготовления, а главное выбора типа фанеры.
На чертежах должны быть указаны степени обработки внешних сторон корпуса.
В этой связи шлифовальный станок будет одним из самых востребованных в вашей работе.

Не любой мотор подходит для плоскодонных моделей, поэтому обязательно испытайте несколько, прежде чем остановить свой выбор на конкретной модели движителя

Выводы

Строительство лодки – увлекательнейший творческий процесс для людей, которым ещё нравиться жить, которые не боятся экспериментировать и имеют конструкторскую жилку. (см. также Как правильно изготовить мебель из фанеры своими руками) Но, с другой стороны, не стоит изобретать велосипед, обязательно познакомьтесь со всеми фото материалами, изучите терминологию и различные конструктивные решения.

Настройте себя на возможные переделки неудачных решений. Умейте «разговаривать с собой» и общаться с бывалыми мастерами. Только в этом случае возможен успех всего предприятия под названием «строительство лодки из фанеры своими руками». Если вы романтик и выбираете в качестве источника энергии передвижения – обычный ветер, а значит, ставите парус, подумайте о хорошем «башмаке» для грот-мачты, надёжность этой части конструкции должна быть, по меньшей мере, идеальной

В представленном видео в этой статье вы найдёте дополнительную информацию по данной теме.

fanera-info.ru

Как сделать лодку своими руками-чертежи и фото изготовления | Своими руками

Реклама

Данный вариант лодки как Вы видите, сделан под ребенка. Но переделать, а вернее сделать эту лодку изначально взрослой, еще проще. Убирайте из чертежей и процесса изготовления всю детскую «декоративность» чтобы не засмеяла рыба, в некоторых узлах укрепите под свой вес, красьте в бурый, темно зеленый цвет и вуаля, самодельная легкая и простая в изготовлении деревянная лодка готова.

Размеры ее позволят легко перевозить ее в прицепе или даже на багажнике легкового автомобиля, и она отлично подойдет для рыбалки или охоты на водоплавающую дичь. Даже подцепить к ней столь популярный ныне у рыбаков лодочный электромотор – пара пустяков. Достаточно лишь будет немного укрепить корму. Вообще же конечно лодка сделана автором очень грамотно, даже проведено макетирование. Можно только поаплодировать такому мастеру.

Сын давно просил сделать лодку. Мне показалось, что его желание приобщиться к отдыху на воде можно использовать не только для физического развития мальчишки, но и для получения навыков гребли, управления лодкой, освоения правил безопасности плавания и поведения на воде. Наша мама сразу заволновалась по поводу того, что на воде с её ребёнком может что-либо случиться.

Мои доводы о важности воспитания в ребёнке самостоятельности, сознательной дисциплинированности, ответственности несколько успокоили её. А моё обещание привлечь сына к изготовлению лодки, начиная с чертежей, научить его владеть инструментами, а также тот аргумент, что работа над ней своими руками позволит понять необходимость тех знаний, которые даёт детям школа, сняли все её возражения.

Выбор размерений лодки определился её потребным водоизмещением, достаточным для совместного плавания двух подростков. При длине корпуса в 2400 мм его ширина по миделю, где располагается банка гребца, в 1000 мм и развал бортов вполне достаточны для обеспечения остойчивости. Парус на первых порах ставить на лодку не планировалось.

Если принять за основу именно эти или близкие к ним размерения и весьма популярную во всём мире технологию сборки корпуса из заранее выкроенных фанерных заготовок с последующим соединением их с помощью проволочных скруток и финишной проклейкой швов лентами стеклоткани на эпоксидной смоле, то вполне надёжную лодку можно сделать за несколько выходных дней. А если учесть, что подобные лодки весьма популярны и имеют широкое распространение как в яхт-клубах, так и среди рыбаков-автолюбителей, то можно обойтись без разработки теоретического чертежа корпуса, а применить как прототип любую из уже построенных и хорошо себя зарекомендовавших лодок, например, тузик «Джек Шпрот». Он очень остойчив, лёгок на ходу, поэтому его используют как палубный тузик для малых яхт. Длина его всего 2,29 м и при ширине по миделю в 1,3 м и весе около 30 кг он безопасен даже при нагрузке весом четырёх взрослых.

Эту плоскодонную лодку можно собрать всего из семи основных деталей (см. чертёж). Если же требуется лодка для плавания по малому водоёму и исключительно в хорошую погоду, как в нашем случае, то подобное судно можно сделать ещё проще — всего из трёх деталей: двух бортов, днища и транца.

Рис. 1. Чертеж — лодка сшитая из фанеры: а — общий вид лодки; б — раскрой транцев; в — сечение по мидель-шпангоуту; г — эскиз весла, д — раскрой обшивки.

На семейном совете мы остановились на той лодке, которую будет проще собрать своими руками, а именно был принят второй вариант из трёх фанерных выкроек. Забегая вперёд, скажу, что изготовили лодочку мы за неделю.

Рис. 2. Способ соединения фанерных заготовок корпуса лодки: а — подготовка кромок к соединению; б – установка проволочных скрепок; в — оклейка швов соединения лентами стеклоткани внутри корпуса; г — оклейка швов снаружи (окончательный вид соединения).

В дело пошли листы фанеры повышенной водостойкости марки ФСФ толщиной 4 мм. Чтобы детали выкройки не нуждались в склейках по длине (их при необходимости можно склеивать на ус), мы выбрали листы размерами 1220×2440 мм. Избежать ошибок помогло макетирование корпуса в масштабе 1:10 из плотного картона. Только после подгонки деталей на макете, разборки его и тщательного обмера был сделан чертёж каждой из них непосредственно на фанерных листах.

При выпиливании заготовок лобзиком линию разметки необходимо оставлять на детали. Только потом, при обработке кромок, можно снять весь лишний материал на угол так, чтобы детали стыковались по возможности с минимальным зазором (в судостроении это называется — снять малку). Уложив на ровном полу заготовку днища и заготовки бортов соответствующими кромками друг к другу, приступили к их сшиванию. Для этой работы необходимы дрель со сверлом 02 мм, пассатижи и медная проволока 01,5 мм. Сначала на одной из соединяемых заготовок с шагом 75-100 мм на расстоянии 10 мм от кромки по всей длине насверлили отверстия. В кромке же второго листа отверстия лучше сверлить по месту — последовательно, по мере совмещения кромок изгибаемых заготовок.


Ссылка по теме: Снегоход своими руками – чертежи и фото
Скрепки из медной проволоки длиной всего около 40 мм нарезали заранее. Изогнув скобками, вставили их с внутренней стороны корпуса будущей лодки и туго скрутили концы снаружи с помощью плоскогубцев. Прижать скрепки к фанере можно после полной сборки лодки перед оклеиванием швов. Первую скрепку лучше ставить примерно посередине длины борта. Затем, постепенно сближая кромки, скрепили днище с бортами сначала в корму, а потом — в нос по всей длине судна. В корме вставили и прикрепили транец, а в носу соединили борта, сложив заготовки вместе, чем образовали острый форштевень.

Скрепки из проволоки являются скорее монтажными элементами, чем деталями, обеспечивающими прочность корпуса. Основную прочность лодке придаёт оклейка швов лентами тонкой стеклоткани на эпоксидной смоле. На этапе оклейки необходимо тщательно прижать и даже попытаться утопить в древесину проволоку скоб, что дополнительно стянет шов. Это мы сделали с помощью молотка и бойка из бруска твёрдой древесины. Можно использовать и скруглённое зубило из металла.

Желательно брать ленту фабричного изготовления. Её применяют строители при заклейке щелей обшивки каркасов. Проверьте, не пропитана ли лента чем-либо. Если она ещё и влажная, нужно прокалить её в духовке газовой плиты. Эпоксидный клей приготовили в соответствии с инструкцией на этикетке упаковки. Три слоя ленты уложили внахлёст на клее вдоль шва корпуса. После отверждения стеклопластика мы откусили выступающие из корпуса концы проволочных скрепок и проклеили соединения снаружи. Три слоя ленты снаружи и внутри корпуса обеспечивают равнопрочное с фанерой соединение.

По верхней кромке бортов и транца на шурупах и клее поставили снаружи привальный брус, а внутри — бортики, которые образовали прочный планширь. Он придал дополнительные прочность и жёсткость всему корпусу. Не забыли мы и о непотопляемости нашего судна. В корме у транца и в носу выклеили небольшие ящички (рундуки — no-морскому), заполненные пенопластом, накрыли фанерными крышками, которые послужат сиденьями. Затем ящики загерметизировали. Теперь лодка не утонет сама, да ещё и обеспечит поддержку на поверхности воды всего экипажа.

От борта к борту поставили сиденье (банку) для гребца. Пассажир может разместиться в носу или на корме, где он станет управлять лодкой с помощью рулевого устройства.

Хотя лодка изготовлена из фанеры повышенной водостойкости, для обеспечения долговечности корпуса весь его лучше оклеить стеклотканью в один слой. Сыну так не терпелось испытать наше судно, что мы обошлись покрытием поверхностей водостойкой краской.


Читайте также: Как сделать мольберт для маленького художника своими руками
Первый спуск лодки на воду привёл ребят в восторг. Правда, он поубавился, когда вдруг оказалось, что грести веслом не так уж просто. Однако через неделю юных моряков было трудно дозваться к обеду. Они были готовы сидеть в лодке с утра до вечера.

Лодка своими руками – поэтапная инструкцию по изготовлению. Цифры соответствуют фото.

  1. Наносим контуры деталей корпуса лодки на фанерные листы. Длинная гибкая линейка помогает провести плавные кривые линии.
  2. Аккуратно, оставляя линию разметки на детали, электролобзиком выпиливаем заготовки бортов, днища и транца.
  3. После примерки заготовок, сшиваемых кромками друг с другом, и снятия малки приступаем к сборке корпуса с помощью скрепок из медной проволоки.
  4. Собрав корпус, оклеив швы и установив киль, готовим комплект деталей для сборки рулевого устройства.
  5. Эластичное перо руля навешиваем на баллер, который в свою очередь крепим к транцу, используя в качестве шарнира лист гибкой резины.

Заготовки и детали для самодельной лодки – Таблица

ЗАГОТОВКИ ДЕТАЛЕЙ САМОДЕЛЬНОЙЛОДКИ
НаименованиеК-воРазмер заготовки, ммМатериал
1Днище11850×860Фанера повышенной водостойкости, марка ФСФ, 4 мм
2Борт22430×400–>>–
3Транец1880×300–>>–
4Крышка1655×650–>>–
5Носовая перегородка1670×320–>>–
6Крышка рундука1940×200–>>–
7Кормовая переборка1940×185–>>–
8Носовое украшение1470x220x8Фанера
9Банка гребца1100x140x26Берёза
10Опора банки230x30x26–>>–
11Брусок крепления1263x57x40–>>–
12Баллер руля1630x80x40–>>–
13Киль накладной1150x70x25–>>–
14Удлинитель румпеля1022×650–>>–
15Румпель руля1022×450–>>–
16Привальный брус22600x30x25–>>–
17Транцевый брус11300x30x25–>>–
18Перо руля1405x180x10Листовая резина
19Подвеска руля1245x90x10–>>–
20Рамка руля2025×405Резиновая трубка

На первом рисунке: Общий вид и детали нашей лодки. Обозначенные на рисунке номера соответствуют нумерации в таблице заготовок деталей вверху.

Как сделать лодку своими руками

Автор: Б.Георгиев, Москва

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ - ПРОВЕРЕНО 100%

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Прицеп для перевозки лодки катера или гидроцикла своими руками Как сделать прицеп для перевозки...
  • Тент для лодки своими руками Как сделать тент  своими руками...
  • Стол из клееной древесины своими руками – фото и чертеж Как сделать рабочий стол из...
  • Лодка плоскодонка своими руками (фото и чертеж) Как сделать своими руками лодку...
  • Как при помощи подручных средств можно отмерить необходимое количество удобрения Памятка для садовода – масса...
  • Байдарка своими руками – фото и чертежи Как сделать лодку байдарку своими...
  • Краткая классификация инсектицидов: памятка-инструкция дачнику Какие бывают инсектициды и как...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
