как делать монтаж водяного и инфракрасного теплого пола с подогревом. Как сделать электрические теплые полы самому, фото и видео

Содержание:

В статье речь пойдет о том, как сделать теплый пол своими руками, чтобы получить высококачественный подогрев, который прослужит долгие годы. Если правильно выполнять работы с учетом всех советов, то в доме будет тепло и уют.

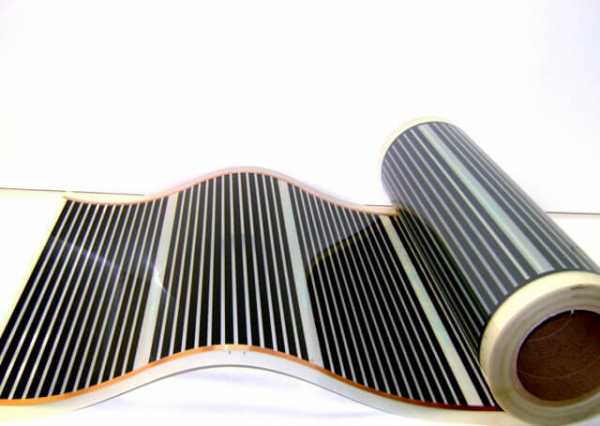

Инфракрасный теплый пол

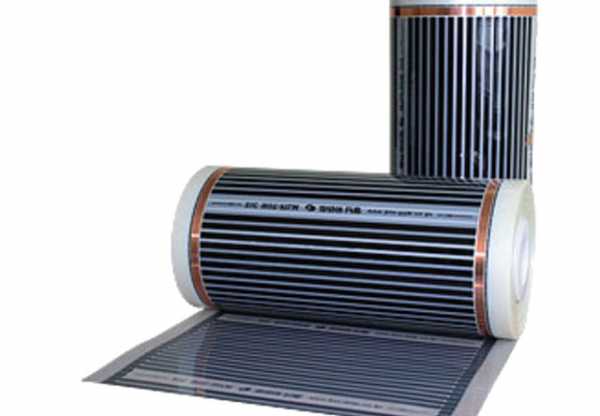

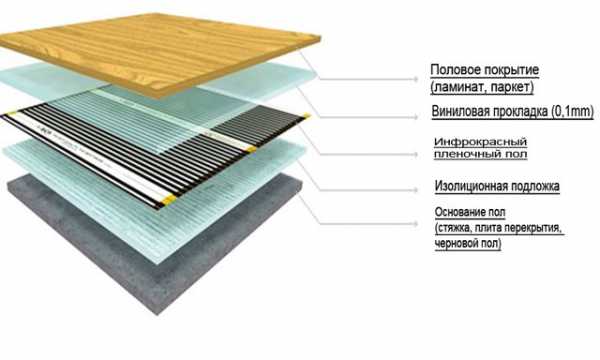

Инфракрасный пол с подогревом – это своеобразная подложка, сделанная из пластика, не проводящего электрический ток, с вмонтированными медными нагревательными элементами (шины, на которые подается ток). Минимальная толщина элементов в дополнении с пластичностью меди делает нагревательные элементы очень гибкими. Соединяются шины при помощи специальных дорожек с повышенным электросопротивлением.

Через шины протекает ток благодаря тому, что наблюдается высокое сопротивление, а выделяется из элементов инфракрасная тепловая энергия, которая передается основному покрытию полов и впоследствии прогревает воздух.

Под пленку должна укладываться не только теплоизоляция, но и материал, отражающий слой, который перенаправит инфракрасную тепловую энергию в помещение и снизит тепловые потери. На современном строительном рынке имеются материалы, создаваемые сразу с отражающим алюминиевым или фольгированным слоем.

С учетом того, что в более теплые дни холодного сезона помещение будет слабо нуждаться в обогреве, то регулировать мощность системы теплого пола можно регулировать при помощи специального контроллера, работающего совместно с термостатом.

Особенности инфракрасных полов с подогревом

Целесообразно использоваться пленочный подогрев полов в следующих случаях:

электричество является самым дешевым ресурсом для отопления помещения. На самом деле практика показала, что электрическая энергия, дизельное топливо и сжиженный баллонный газ требуют практически одинаковых затрат при использовании какого-то из этих видов энергоресурсов. При этом всем понятно, что электричество является самым удобным в плане его передачи на нагревательные элементы (прочитайте также: «Управление теплым полом электрическим – варианты и способы»). Также электрическая энергия является экологически чистой и абсолютно безопасной для жильцов;

оптимальная система теплого пола имеет достаточную мощность для обогрева помещения и в типовых квартирах эта мощность может быть создана посредством центральной электросети без создания различных модификаций.

Инфракрасный теплый пол имеет перед водяным отоплением полов следующие преимущества:

Не нужно производить монтаж большого количества дополнительного оборудования в виде нагревательного котла и коллектора для подключения отопительных контуров. При этом цена пленочного нагревателя значительно меньше, чем полноценного водяного теплого пола. Хоть сама пленка стоит дорого, но для монтажа, по сути, нужна только она и набор инструментов.

Подобная система работает по принципу единоразового выделения тепловой энергии в отличии от водяной, в которой происходят постоянные преобразования тепла. Вначале горелка и электронагреватель передают тепловую энергию жидкому теплоносителю, который доставляет ее в нужную часть дома, затем прогревается основание полов, находящееся в глубине перекрытия и только после столь долгого маршрута тепло достигает конечной точки – напольного покрытия. Естественно, при это наблюдаются значительные теплопотери. Инфракрасный подогрев подразумевает прямой нагрев поверхности пола.
Приятным плюсом является то, что монтаж теплого пола своими руками выполнить можно и затратить на это не так много времени и сил, как в случае с водяным отопительным контуром. Помимо того, чтобы уложить трубы владельцу придется еще и обращаться к специалистам для подключения системы к центральной или автономной отопительной системе, если отсутствуют столь необходимые для этого слесарные и сантехнические навыки. С инфракрасной системой все проще: перед тем как делать теплый пол, необходимо поднять напольное покрытие, уложить под него слой теплоизоляционного материала с отражателем, на него поместить саму пленку с нагревательными элементами и закрыть все это гидроизоляцией. В результате весь процесс займет не более 1 дня, чего не скажешь о долгосрочных монтажных работах при работе с водяным отоплением.

Еще одним преимуществом являются минимальные потери в высоте помещения, где производится укладка. Составляют они не более 3-5 миллиметров в то время, как отопительный контур со слоем стяжки вокруг него занимает до 10 сантиметров.
Наконец не стоит забывать и об эстетической стороне вопроса. Обилие труб значительно ухудшает интерьер помещения, делает его не привлекательным на фото и при визуальном осмотре. Когда в доме имеется основная отопительная система, дополненная трубами от подогрева полов, скрыть все это нагромождение не получится, какие бы декоративные элементы не использовались.

Монтаж инфракрасного теплого пола

Обычно инструкция прилагается к покупаемой пленке или терморегулятору и выглядит следующим образом:

Сняв основное покрытие необходимо черновое основание проложить фольгоизолом – рулонный утеплитель из вспененного полиэтилена с отражающим фольгированным слоем. Отражающий слой должен быть направлен в сторону помещения, а материал закрепляется при помощи строительного скотча.
Важно, чтобы толщина теплоизоляционного слоя не превышала 3 миллиметров, поскольку более толстый материал будет продавливаться вне зависимости от того, какое напольное покрытие было использовано. Естественно, продавливание ведет к его деформации и дополнительным затратам на восстановление полов и устранения причины таких дефектов.
Термические датчики укладываются в заранее сделанные углубления в теплоизоляционном слое. Провода при этом выводятся туда, где будет расположен температурный регулятор. Причем таких устройств в одной комнате может быть несколько, что позволяет создавать участки с разной степенью обогрева и избежать перенагрузки одиночного устройства.
Затем подготавливаются эти самые места под установку температурных регуляторов. Обычные размеры таких устройств позволяют осуществлять монтаж на месте стандартных розеток.
На нагревательные элементы закрепляются контактные клеммы. Зубцы клемм должны проходить через шины, чтобы соблюдалось постоянное соединение, и подача электрической энергии не прерывалась из-за случайного отсоединения. Если у владельца нет специального инструментария, то не остается ничего другого кроме как самому сделать теплый пол, скрепляя клеммы и нагреватели при помощи пассатижей или вовсе вбивая одни в другие молотком.

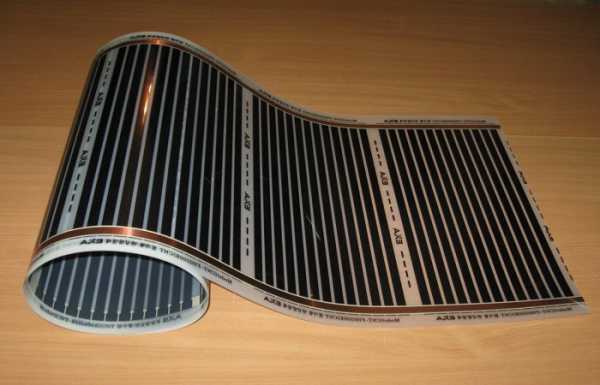

Пленочный нагреватель укладывается полосами и закрепляется на основании при помощи строительного скотча, чтобы не происходило свертывание.
В подложку также выкладывается проводка от термического регулятора к клеммам. Используются для этого по стандарту провода с сечением в 1,5 квадратных миллиметра или другие, но с соблюдением правила: пиковый ток в 10 ампер на 1 квадратный миллиметр сечения. Совместное подключение нескольких полос пленки производится при помощи колодки, чтобы в скрутке провода не окислялись, и система не выходила из строя.
Предварительно очищенные провода необходимо зажать клеммами и зафиксировать их в колодке температурного регулятора. Клеммы по завершению данного процесса можно изолировать при помощи битумных накладок.
Выставляя максимальную мощность необходимо подать электрическую энергию в систему. Если индикатор оповестил о старте нагрева системы, то следует дождаться, пока будет ощутимо выделение энергии и приступать к завершающему этапу работ.

После того как сделать электрические теплые полы самому можно накрывать их гидроизоляционной пленкой и подложкой (если нужно), а поверх монтировать основное напольное покрытие.

Любому здравомыслящему человеку понятно, что при минимальной толщине и максимальной плотности покрытия полов эффективность системы теплого пола повышается.

Водяная система теплого пола

Использоваться водяной подогрев пола рекомендуется в следующих ситуациях:

производится ремонт или отстройка помещения;
линейные размеры помещения допускают повышение уровня пола на высоту до 15 сантиметров;
в распоряжении владельца находится ресурс, выделяющий тепло при определенных условиях и более дешевый, чем электрическая энергия. Читайте также: «Как сделать теплый пол от центрального отопления в квартире».

Выбор котла для системы теплого пола

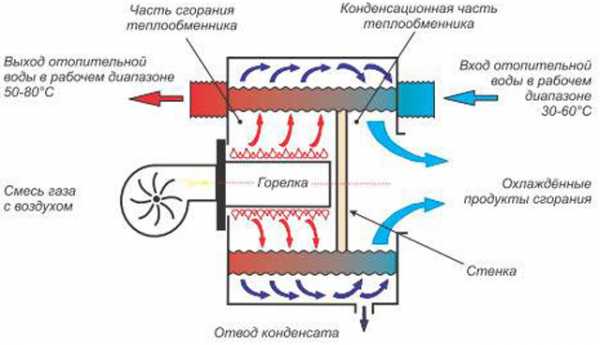

Перед тем как сделать водяной теплый пол своими руками владельцу следует грамотно подобрать основные элементы этой системы. В первую очередь необходимо подобрать нагревательный котел. Лучше всего использовать газовый конденсационный котел, работающий по системе двойного сгорания с обработкой не только топлива (газа), но и продуктов его сжигания.

Преимущества такой системы:

повышение производительности на 10-12 процентов;
температура «обратки» в таком котле ниже, чем в прочих, что упрощает процесс набирания подогревом полов необходимой температуры для качественного обогрева помещения.

Если же газ недоступен для владельца, а используется твердое топливо, то можно использовать любые котлы вплоть до газогенераторов и агрегатов с верхним способом сжигания. Специалисты рекомендуют, перед тем как делать водяной теплый пол, модифицировать котел при помощи специальной аккумулирующей емкости под воду. Подключается данный элемент к самому котлу и отопительной системе.

Работает подобная конструкция следующим образом:

используя тепловую энергию сгорающего топлива при максимальной производительности, котел тратит ее часть на нагрев теплоносителя в подключенном баке;
после прогорания топлива в отопительный контур начинается поступать тепловая энергия, аккумулированная предварительно в емкости.

Подбор трубопроводов для водяного теплого пола

Говоря о том, как самому сделать водяные теплые полы, нельзя не упомянуть о выборе труб для отопительного контура.

Высокую популярность имеют два основных варианта:

Полиэтиленовые трубы обладают высокой эластичность и прочностью, а также допускают более высокую температуру теплоносителя.
Полимерные трубы с металлической прослойкой имеют повышенную прочность на разрыв из-за наличия алюминиевого слоя, расположенного между слоями полимера.

При выборе стоит основываться на собственных предпочтениях, но и не забывать о нюансах:

металлополимерные трубы не допускают их перегиба под острыми углами, поскольку алюминиевая трубка может быть сломана при излишней нагрузке на нее;
при монтаже контура из металлопластиковых труб рекомендуется использовать пресс-фитинги на замену компрессионным. Последние обладают высоким риском протечки при частом нагреве и охлаждении.

Любые соединения должны находиться над стяжкой, чтобы можно было производить их ремонт, а под основание укладывается исключительно цельные участки отопительного контура.

Подсоединение системы к котлу

В отличие от того, как делают электрические теплые полы, подключение водяного подогрева полов значительно сложнее. Поскольку температура теплоносителя, подогреваемого котлом, всегда выше, чем предельный температурный режим работы труб в отопительном контуре, то нужно создавать сложную сантехническую развязку (подробнее: «Как сделать теплый водяной пол со стяжкой и без неё – последовательность действий»).

Обычно для этих целей создается два отдельных отопительных контура:

один объединяет котел с емкостью, аккумулирующей тепловую энергию;
второй содержит трубы, уложенные в перекрытия полов.

Способов создания развязки достаточно много, но речь в статье пойдет о двух основных разновидностях: с газовым и твердотопливным котлом с дополнительной емкостью для аккумуляции нагретого теплоносителя. Читайте также: «Как устроен смеситель для теплого пола и для чего он нужен».

Когда производится монтаж водяного теплого пола своими руками, непрерывное движение теплоносителя в такой системе обеспечивается при помощи циркуляционного насоса. Если закрываются пути движения теплоносителя в основную отопительную систему дома, то на подогрев полов жидкость проходит через байпас, установленный при подключении данного контура.

Также устанавливается 3-х ходовой клапан для того, чтобы производить смешивание более горячего теплоносителя с основным потоком жидкости, а избыточный объем теплоносителя возвращается в котел. Работает такой элемент по системе «или-или»: подача теплоносителя открывается, но при этом ограничивается поступление жидкости из обратного трубопровода.

Максимально удобными считаются клапаны с термостатической насадкой, предназначенной для поддерживания постоянной температуры теплоносителя. Существуют современные модифицированные варианты, когда вместо насадки используется отведенный датчик (прочитайте также: «Как сделать теплый пол в ванной своими руками»).

Его работа направлена на поддерживание постоянной температуры стяжки. Если же будет использоваться твердое топливо в качестве ресурса для создания необходимого количества тепловой энергии, то придется усложнить монтажные работы и контур теплого пола сделать отдельным.

Опять же, на фото подобную систему показать можно только для оценки технической составляющей и сантехнических навыков работника, но эстетичность помещения будет значительно нарушена обилием труб и других элементов водяной отопительной системы.

Итог

В статье подробно описаны две основных разновидности теплого пола, которые являются кардинально противоположными и только владелец сможет, основываясь на представленных критериях, выбрать более подходящий для его дома вариант. Любые сложности монтажа можно возложить на специалистов, которые произведут работы быстро и качественно, а также предоставят гарантию с возможностью сервисного обслуживания.

polspec.com

Как правильно сделать, положить и подключить теплый пол

Виды утепления

Существует три способа утепления пола – водяной, электрический и пленочный. Перед тем, как непосредственно начать наш разговор о том, как самому сделать теплый пол, давайте вкратце дадим характеристику каждому из них.

Водяной пол – это система труб, которые подключены к общей системе отопления и находятся в стяжке пола. Как правило, их подключают к газовому котлу.

Электрический пол – это электрический кабель, который подключается через терморегулятор и размещается в стяжке пола. Есть разные виды того самого кабеля – одножильный, двужильный и кабель в матах.

Пленочный пол – он нагревается с помощью специального гранита, который находится между слоями лавсановой пленки. На сегодняшний день этот вариант не особо актуален.

Почитать в тему:

Правильное утепление дома

evrikak.ru

Теплый пол своими руками — видео, фото и рекомендации профессионала

Что такое «теплый пол»? Если рассматривать данную отопительную систему с конструктивной точки зрения, то это простая схема распределения гибких труб, по которым в качестве теплоносителя течет горячая вода. Она может поступать из централизованной системы или нагреваться за счет автономно установленного котла. Специалисты сегодня отдают предпочтение именно такой системе отопления. Они считают ее оптимальной, потому что нагрев производится по всей площади пола, а тепло поднимается снизу, равномерно распределяясь по всему пространству помещения.

Так как температура пола будет самой высокой, затраты на нагрев теплоносителя можно сократить. Так что во всех отношениях система «теплый пол» выигрывает перед всеми остальными. При этом, выбирая данную схему отопления для своего собственного дома или квартиры, многие потребители задаются вопросом, а можно ли сделать своими руками теплый пол — видео обязательно посмотрите на этой странице.

Ответ на поставленный вопрос однозначный – да, можно. Процесс этот не очень сложный. Конечно, понадобятся навыки работы со специальными инструментами, а также знания о том, как располагать трубы и подключать систему. Всю эту информацию вы почерпнете из нашей статьи, поэтому давайте двигаться вперед.

Устройство теплого пола

Как уже было сказано выше, система теплого пола представляет собой уложенные в бетонное основание трубопроводы, которые могут быть изготовлены из сшитого полиэтилена или металлопластика. Именно эти два варианта пластиковых труб отличаются хорошей гибкостью, теплопроводностью и небольшим линейным расширением. Но трубы это еще не все.

Необходимо добавить, что теплый пол может работать только на теплоносителе с небольшой температурой. Представьте, если пол будет слишком горячим — по нему вы просто не сможете ходить. А если в доме смешанное отопление, и установлены еще и радиаторы, то температура горячей воды в общей системе будет доходить до +95С.

Такой теплоноситель использовать в теплых полах не разрешается. Чтобы привести температуру к необходимому уровню, устанавливается специальное устройство, которое называется узлом смешения. В нем смешивается в определенных пропорциях вода из напорной и обратной магистрали. Тем самым достигается понижение температуры теплоносителя, который поступает в систему теплых полов.

Достоинства и недостатки

Прежде чем разбирать, как сделать водяной теплый пол своими руками, необходимо рассмотреть вопросы, касающиеся плюсов и минусов данной системы. Начнем с достоинств:

Малозатратный способ монтажа. Экономия средств на приобретение оборудования и инструментов практически сводится к нулю.
Система теплых полов может быть совместима с любыми напольными покрытиями.
Для этого отопления подойдет любой тип теплоносителя и способ его подачи.
Большая экономия в плане сохранения тепла, а значит, уменьшение потребления топлива.
В помещениях, где установлен теплый пол, увеличивается полезная площадь за счет демонтажа радиаторов.

Недостатки:

Не во всех квартирах можно использовать этот вид отопления. Совместимость с центральными сетями — это редкость.
Ограниченные возможности регулировать нагрев воды. В автономных системах это сделать еще можно, но в центральных практически нет.
Если не уследить за протечкой, то велика вероятность затопления нижних этажей.

Конечно, это далеко не все преимущества и недочеты. Но для устройства данной схемы именно они, в основном, имеют значение. Все остальное не так важно.

Монтажный процесс

Начнем с того, что определим основные моменты, которые будут влиять на качество и эффективность работы:

Во-первых, независимо от того, есть ли под помещением другое отапливаемое, под трубопровод необходимо подложить гидроизоляционный материал.
Во-вторых, многое будет зависеть от теплопроводности напольного покрытия. Чем этот показатель выше, тем лучше работает отопление, и тем меньше тратится топлива.
В-третьих, трубы необходимо залить бетонной стяжкой. Это увеличит прочность системы в целом и площадь теплоотдачи. Дело в том, что бетон будет тоже нагреваться и отдавать тепловую энергию в помещение через отделочное покрытие.

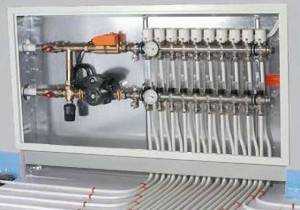

Есть один элемент в системе «теплый пол», который носит название коллектора. Что это такое? По сути, это узел смешения, но с некоторыми добавлениями в плане распределения теплоносителя. Здесь соединяются трубы магистрали подачи и обратки общей отопительной системы дома, плюс регулировочные элементы в виде вентилей, кранов и заглушек. Обычно этот узел продается в магазинах в уже готовом виде, так что комплектовать его и собирать самостоятельно нет необходимости.

Подготовительный этап

Хотите вы того или нет, но укладывать трубопровод на неподготовленную поверхность не рекомендуется. Что же входит в подготовку? В первую очередь половое основание нужно выровнять и заделать дефекты. Для этого обычно используется цементная стяжка. Сделать ее не проблема, главное — взять правильное соотношение цемента и песка. Оптимальный вариант — один к трем. Но если вы сомневаетесь, что сможете правильно смешать компоненты, то можно приобрести готовые сухие смеси. Их сегодня в огромном ассортименте предлагают производители.

Заливаем стяжку

Чтобы их приготовить, необходимо лишь смешать смесь с водой, для чего на упаковке есть инструкция. Строго придерживайтесь ее — это гарантия получения качественного раствора для стяжки. Очень важный момент — пол с нанесенной на нее стяжкой должен быть максимально ровным, особенно это касается горизонтальности поверхности. После того как стяжка хорошо просохнет, необходимо на нее сверху уложить гидроизоляционный материал. Самый простой вариант из данной категории — это полиэтиленовая пленка. Но учтите, что ее толщина не должна быть меньше 200 микрон. Не хотите рисковать — положите ее в два слоя.

Внимание! Рулонный гидроизоляционный материал укладывается полосами внахлест относительно друг друга. Размер смещения полос — не меньше 10 сантиметров. Края материала заделываются строительным скотчем.

Далее по всему периметру комнаты по полу к стенам прикрепляется специальная демпферная лента. Этот материал похож на скотч — он самоклеющийся. Для чего нужна демпферная лента? У нее лишь одно назначение — скомпенсировать тепловое расширение стяжки, которая будет заливаться поверх теплого пола. Соответственно, ширину ленты придется подбирать с учетом всех слоев, укладываемых на половое основание.

Следующий этап подготовительного процесса — это монтаж утеплителя. Все, как обычно, начинается с выбора теплоизоляционного материала. Если комната, где устанавливается теплый пол, расположена на первом этаже, то размер теплоизоляции должен составлять 25-30 сантиметров. Если этажом выше, то можно использовать небольшой слой в несколько сантиметров. В плане выбора сегодня рынок предлагает огромный ассортимент. И здесь, как говорится, дело хозяйское.

Но обратите внимание, что утеплитель на пол должен обладать высокими прочностными характеристиками. Поэтому рекомендуется использовать плотные материалы, к примеру, пенополистирол или его экструдированный экземпляр. Есть на рынке и другие теплоизоляторы, которые соответствуют высоким требованиям современности. Так что выбирайте.

Обратите особое внимание на плиточные теплоизоляционные материалы, которые изготавливаются специально для системы теплых полов. На их поверхности вырезаны канавки под трубы. Такие плиты сокращают временные расходы на монтаж и делают весь процесс очень удобным. Здесь важно правильно уложить панели, чтобы пазы соединялись в одну линию.

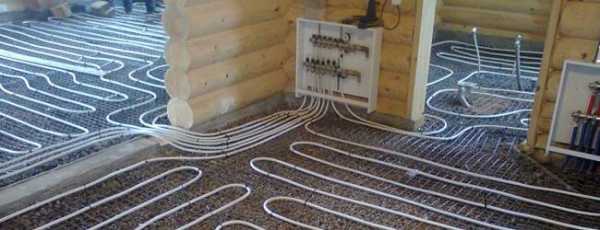

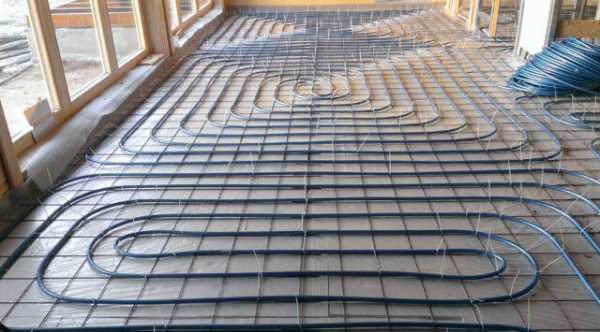

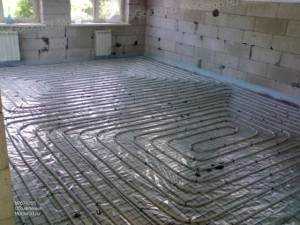

Способы укладки труб

Теплые полы — экономическая отопительная система

В настоящее время специалисты предлагают два вида укладки трубопроводов:

Параллельный. Трубы располагаются в одном направлении и соединяются между собой скругленными перемычками. Такое расположение напоминает змейку. Простой и дешевый вариант с одним достаточно большим недостатком — температура на входе всегда будет гораздо выше, чем на выходе. Поэтому рекомендуется вход теплоносителя устанавливать у окон или у внешних стен. Обычно такой вид соединения используют в небольших помещениях.
Спиральный. В этом случае труба укладывается по спирали с одним конструктивным нюансом — трубопровод подачи и обратки располагают параллельно друг друга. В конечном итоге получается двойная спираль. Тем самым обратная магистраль подогревается контуром подачи теплоносителя. Это оптимальное решение, но затратное, поскольку количество используемых труб вырастает вдвое. Такой способ монтажа используется в больших по размерам пола помещениях.

Обратите внимание! Для системы теплого пола подойдут трубы диаметром 20 миллиметров. Но особое внимание обращайте на производителя. В этом плане скупиться нельзя, потому что трубопровод собирается и монтируется не на один год. Так что качество превыше всего.

Если в качестве теплоизоляционного материала вы используете не готовые плиты со штробами , а что-то другое, то вам придется приобрести еще и армирующую сетку. Ее укладывают на утеплитель, а трубы крепят непосредственно к ней. Это можно сделать хомутами или вязальной проволокой. Но можно в данном случае обойтись и без арматуры. Для этого трубопровод крепят к теплоизолятору с помощью тех же хомутов и клипс. Это проще, менее затратно и быстрее. Но в данном случае, чтобы создать прочное и надежное крепежное основание, необходимо точно распределить клипсы и хомуты по всей длине трубопровода.

Чтобы сделать это, нужно сначала распределить сами трубы. Оптимальный вариант расстояния между ними — 30 сантиметров. Но данный показатель может быть изменен, если дело касается участков у окон, входных дверей или у внешних стен. Здесь можно укладывать трубопровод с расстоянием между элементами в диапазоне 15-20 сантиметров. И еще один нюанс — расстояние от стен до труб должно составлять 7-10 сантиметров.

Внимание! В настоящее время готовые коллекторы для системы «теплый пол» могут обслужить трубу длиной 60 метров. Если длина трубопровода увеличивается, то необходим монтаж дополнительных коллекторов. Однако запомните, что каждый установленный коллектор должен обслуживать определенную длину трубопровода практически одинакового размера

Подключение теплого пола

Монтаж системы теплых полов

Итак, водяные теплые полы готовы, и теперь необходимо подключить всю отопительную систему и проверить, как она работает. Здесь все просто — подключаются входная и выходная трубы к коллектору. Все производится с помощью сварочного аппарата и фитингов. После чего в систему подается горячая вода под большим давлением (такой процесс называется опрессовкой). В это время нужно проверить все стыки на предмет появления протечек. Если все нормально, то работа вами выполнена на отлично.

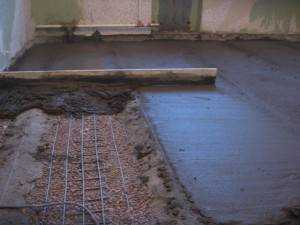

Что остается сделать? Остался последний этап — заливка стяжки. Здесь выполняется все то же самое, что касалось и нижнего залитого слоя. Некоторые мастера укладывают поверх трубопроводов армирующую синтетическую сетку как залог прочности нового напольного основания. Ничего плохого по этому поводу сказать нельзя, но даже без армокаркаса залитый пол будет надежным и прочным.

После того как новый пол достигнет своей марочной прочности — на это уходит до нескольких недель — можно начинать укладку напольного отделочного покрытия.

Заключение по теме

Выбирая вариант утепления основания в виде теплых полов, необходимо правильно подобрать схему и систему. Но отметим, что данный вид отопления с каждым годом завоевывает все больше сторонников. И здесь за основу выбора потребители принимают всего лишь два критерия — экономию топлива, а значит, и средств из семейного бюджета, а также эффективность такого отопления. Равномерное распределение температуры по всему объему пространства — это залог комфортного в нем проживания. Но хотелось бы добавить и простоту монтажа. Об этом свидетельствуют фото и видео, размещенные на этой странице нашего сайта.

Автор: Семен Князев

Поделиться материалом:

Комментарии и отзывы к материалу

polmechty.ru

Теплый пол электрический своими руками – правила монтажа, видео

Иногда, чтобы чувствовать себя комфортно и уютно в своей квартире, основного отопления не хватает, а ходить по холодному полу и вовсе неприятно. В этом случае подходящим выбором станет теплый пол электрический, который можно смонтировать своими руками без особых затруднений. Особенно актуальным этот вариант является для подогрева плитки в ванной, обогрева бани, веранды или лоджии. Благодаря доступной стоимости материала сделать в своей квартире теплые полы может каждый.

Методы установки электрического пола

Существует три основных способа того, как можно установить теплый электрический пол своими руками:

монтаж под бетонную стяжку;

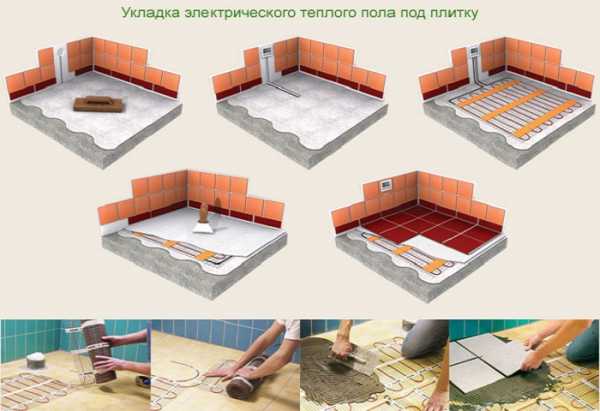

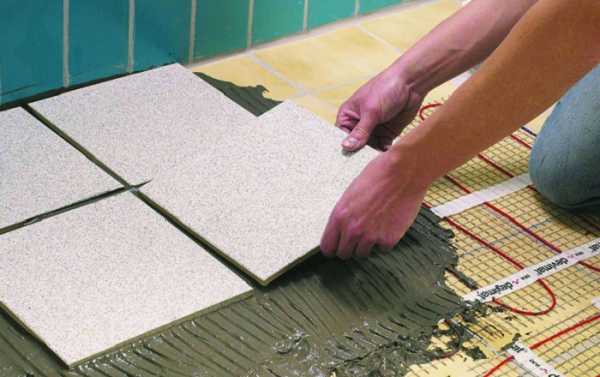

укладка под плитку на стяжку;
установка под линолеум, ламинат и другие напольные покрытия.

Первый способ чаще всего используется для жилых и ванных комнат, кухни или лоджии. Он заключается в монтаже кабельных полов. Под системой размещается утеплитель и слой гидроизоляции. На нагревательные элементы укладывается стяжка, но только небольшим слоем.

Стоит отметить, что если помещение, размещенное ниже, отапливаемое, то в укладке слоя теплоизоляции нет необходимости, так как с такой задачей отлично справится клей и сама плитка. Но прежде чем принимать такие решения рекомендуется внимательно изучить инструкцию производителя, чтобы выяснить возможность тех или иных действий.

Если у вас имеется готовый пол с ламинатом или линолеумом, и вы не хотите рушить старую стяжку, можно воспользоваться пленочным электрическим теплым полом. Этот вариант монтажа будет наиболее простым для выполнения своими руками. Но укладка утеплителя в этом случае обязательна. Лучше всего использовать для этого вспененный полиэтилен и фольгу. Размещать такой материал нужно непосредственно на стяжку. После этого происходит установка электрических элементов, при необходимости можно добавить гидроизоляционный слой. После этого следует возвращать ламинат или линолеум обратно.

Сами же теплые полы разделяют на следующие виды:

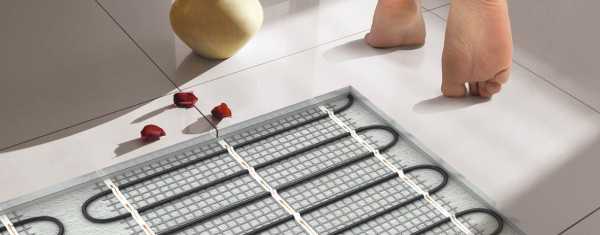

кабельные;

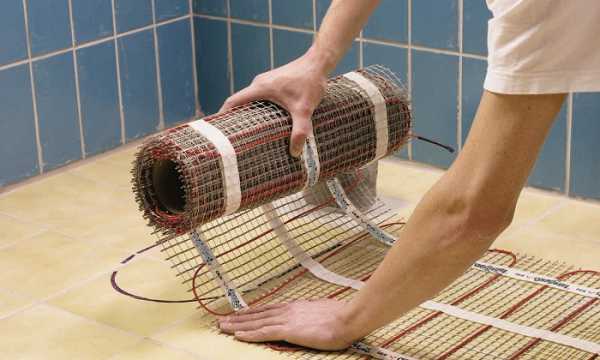

кабельные с армирующей сеткой;
пленочные или инфракрасные.

Важно учесть, что последний вариант нельзя ни укладывать под плитку, ни монтировать в стяжку.

Необходимые материалы

В процессе укладки теплого электрического пола своими руками потребуются следующие материалы:

теплые полы;
провода для соединений;
крепления;
термодатчик;
регулятор температуры;
защитная система;
медный кабель.

Перед покупкой всех материалов следует рассчитать, сколько их понадобиться для монтажа теплого электрического пола.

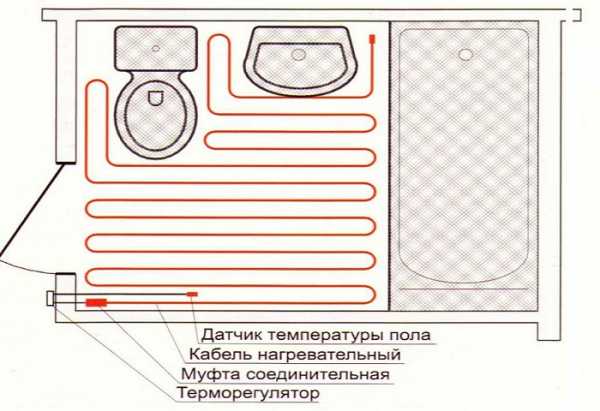

Создание схемы

Прежде чем приступить к расчету количества необходимых компонентов, нужно составить план на бумаге, по которому будет укладываться теплый электрический пол. Это очень важно, если вы собираетесь выполнять работу своими руками. При создании плана нужно учитывать, что нагревательные элементы не должны располагаться там, где будут размещены бытовые приборы и тяжелая мебель. Вблизи прохождения труб отопления и прочих источников тепла необходимо оставить буферную зону и исключить в ней размещение нагревательного провода или пленки.

Вызваны эти нюансы особенностями теплого пола. В отличие от гидравлических систем, все элементы греются одинаково, не зависимо от наличия на поверхности мебели или других тяжелых предметов. Поэтому при наличии ограничения на выход тепла, полы с подогревом могут перегреваться в определенных местах и выходить из строя.

После того как все вышеперечисленные рекомендации были соблюдены, на схеме должна получить неправильная фигура. Именно по ней вы и будете своими руками проводить укладку теплого электрического пола.

Если работы проводятся в соседних комнатах, которые даже не имеют разграничения, лучше все-таки создавать контуры теплого пола отдельно. При этом каждый из них будет иметь собственный регулятор и источник питания. Если между ними заливается стяжка, нужно по ней проложить демпферную ленту.

После окончательного утверждения схемы на бумаге можем переносить ее на пол. Начинать это нужно с отметки на стене места для регулятора теплого электрического пола. Сразу же можно проделать отверстия под монтажную коробку и опустить к полу штроб. После того как разметка была завершена, необходимо начать подсчет материала для монтажа.

Расчет материалов

Очень часто производители теплого пола предоставляют в комплекте специальные таблицы, по которым можно с легкостью определить нужное количество по установленному шагу укладки. Чтобы рассчитать пленочный теплый пол, достаточно просто измерить площадь помещения и подобрать нужное количество элементов. Также нужно учитывать провод, которым будут соединять все элементы системы между собой. Помните, что подключать теплый пол напрямую к розетке категорически запрещается.

После подведения итогов по объемам материала проверьте, каким окажется общая потребляемая мощность, и будет ли выдерживаться такая нагрузка. При отрицательном результате следует провести замену предохранителей-автоматов на более мощные.

Подготовка основания

Если есть необходимость снятия старой стяжки, делаем это до самого основания и тщательно чистим поверхность от мусора. Теперь проводим укладку слоя гидроизоляции с захватом на стену около 10 см. Для компенсации теплового расширения во время нагрева закрепляем на стену дампферную ленту. После укладки теплого электрического пола будет возможность обрезать остатки.

Для предотвращения ухода тепла вниз делаем своими руками теплоизоляцию основания. Утеплитель нужно выбирать, учитывая тип поверхности, размещение комнаты и цель установки. Возможны следующие варианты.

Если теплый электрический пол будет использоваться в качестве дополнительного источника тепла, можно применить вспененный полиэтилен со слоем фольги для отражения тепла.
При монтаже теплого пола над отапливаемым помещением лучше всего применять пенополистирол. Его толщина должна быть в диапазоне от 20 до 50 мм.
Для лоджий и веранд следует сформировать слой утеплителя из минеральной ваты или пенополистирола толщиной до 100мм.

На утеплитель следует положить армирующую сетку, но этот шаг можно заменить добавлением в раствор микрофибры или пластификатора.

Монтаж электрического пола

Для начала нужно проверить сопротивление провода. Продолжать работу разрешается, если расхождение с паспортными данными не превышает 10%. Проводить монтаж можно при помощи закрепления нагревательных элементов в армирующей сетке затяжками или же специальными крепежными лентами. Инфракрасный теплый пол нужно просто расстелить на утеплитель. Максимальные действия, которые могут понадобиться в этом случае — это его закрепление скотчем.

Там, где провод идет поверх разделительной линии соседних плит перекрытия, его нужно уложить в гофрированную трубу длиной до 15 см. При тепловом расширении плит это спасет кабель от обрыва. Соединять нагревательный кабель с проводом нужно в 10–15 см от штробы с расчетом того, что в итоге клипсы будут утоплены в стяжку.

После размещения всех элементов нужно еще раз проверить сопротивление кабеля. При незначительных отклонениях от предыдущих замеров можно перейти к тестированию теплого электрического пола.

Размещаем гофрированную трубу между регулятором и ближайшей полосой нагревательного кабеля. Через нее просовываем термодатчик. Убедитесь, чтобы его было просто извлечь, если появится необходимость замены.

После окончательной проверки обесточиваем систему и снимаем регулятор. Теперь можем сделать своими руками стяжку. После того как она полностью высохнет, снова проверяем устройство. При положительном результате можем класть плитку или другое напольное покрытие.

Чтобы увидеть устройство монтажа теплого электрического пола, рекомендуем посмотреть обучающее видео.
