Рассчитываем и изготавливаем солнечные батареи своими руками

Уже не одно десятилетие человечество ищет альтернативные источники энергии, способные хотя бы частично заменить существующие. И самыми перспективными из всех на сегодняшний день представляются два: ветро‑ и солнечная энергетика.

Правда, ни тот ни другой не могут предоставить непрерывного производства. Это связано с непостоянством розы ветров и суточно‑погодно‑сезонными колебаниями интенсивности солнечного потока.

Сегодняшняя энергетика предлагает три основных метода получения электрической энергии, но все они тем или иным образом вредны для окружающей среды:

  • Топливная электроэнергетика — самая экологически грязная, сопровождается значительными выбросами в атмосферу углекислого газа, сажи и бесполезной теплоты, вызывая сокращение озонового слоя. Добыча топливных ресурсов для нее также наносит значительный вред природе.
  • Гидроэнергетика связана с очень значительными ландшафтными изменениями, затоплением полезных земель, причиняет ущерб рыбным ресурсам.
  • Атомная энергетика — самая экологически чистая из трёх, но требует очень значительных расходов на поддержание безопасности. Любая авария может быть связана с нанесением непоправимого долголетнего вреда природе. К тому же требует специальных мер по утилизации отходов использованного топлива.

Солнечная батарея — что это такое

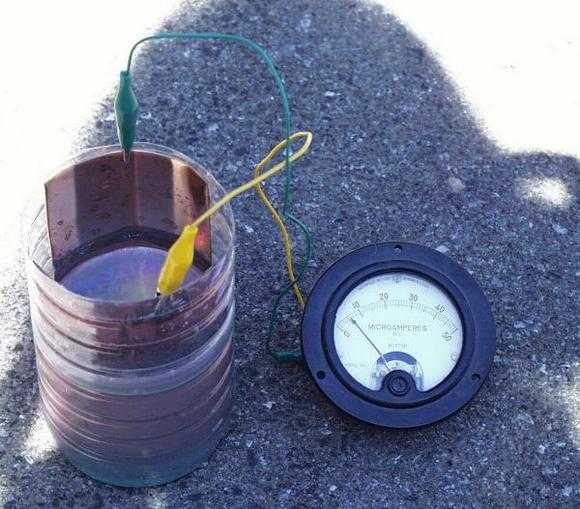

Строго говоря, получить электроэнергию от солнечного излучения можно несколькими способами, но большинство из них используют промежуточное её преобразование в механическую, вращающую вал генератора и только затем в электрическую.

Такие электростанции существуют, они используют в работе двигатели внешнего сгорания Стирлинга, имеют неплохой КПД, но у них есть и существенный недостаток: чтобы собрать как можно больше энергии солнечного излучения, требуется изготовление огромных параболических зеркал с системами слежения за положением солнца.

Надо сказать, что существуют решения, позволяющие улучшить ситуацию, но все они достаточно дорогостоящие.

Есть методы, дающие возможность прямого преобразования энергии света в электрический ток. И хотя явление фотоэффекта в полупроводнике селене было открыто уже в 1876 году, но только в 1953 году, с изобретением кремниевого фотоэлемента, появилась реальная возможность создания солнечных батарей для получения электроэнергии.

В это время уже появляется теория, позволившая объяснить свойства полупроводников, и создать практическую технологию их промышленного производства. К сегодняшнему дню это вылилось в настоящую полупроводниковую революцию.

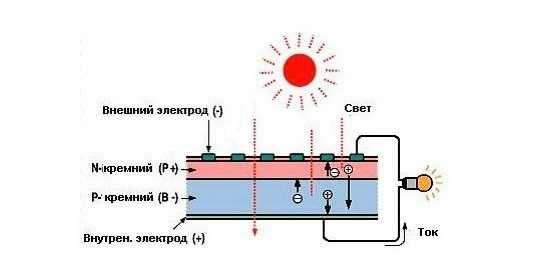

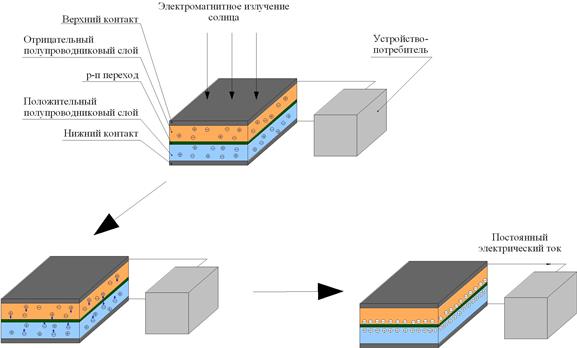

Работа солнечной батареи основана на явлении фотоэффекта полупроводникового p-n перехода, по сути представляющего собой обычный кремниевый диод. На его выводах при освещении возникает фото‑эдс величиной 0,5~0,55 В.

При использовании электрических генераторов и батарей необходимо учитывать различия, которые существуют между фазным и линейным напряжением. Подключая трехфазный электродвигатель в соответствующую сеть, можно в три раза увеличить его выходную мощность.

Следуя определенным рекомендациям, с минимальными затратами по ресурсам и времени можно изготовить силовую часть высокочастотного импульсного преобразователя для бытовых нужд. Изучить структурные и принципиальные схемы таких блоков питания можно здесь.

Конструктивно каждый элемент солнечной батареи выполнен в виде кремниевой пластины площадью в несколько см2, на которой сформировано множество соединённых в единую цепь таких фотодиодов. Каждая такая пластина является отдельным модулем, дающим при солнечном освещении определённое напряжение и ток.

Соединяя такие модули в батарею и комбинируя параллельно‑последовательное их подключение, можно получить широкий диапазон значений выходной мощности.

Преимущества и недостатки этого вида энергии

Основные недостатки солнечных батарей:

  • Большая неравномерность и нерегулярность энергоотдачи в зависимости от погоды, и сезонной высоты солнца.
  • Ограничение мощности всей батареи, если затенена хотя бы одна её часть.
  • Зависимость от направления на солнце в различное время суток. Для максимально эффективного использования батареи нужно обеспечивать её постоянную направленность на солнце.
  • В связи с вышесказанным, необходимость аккумулирования энергии. Наибольшее потребление энергии приходится на то время, когда выработка её минимальна.
  • Большая площадь, требующаяся для конструкции достаточной мощности.
  • Хрупкость конструкции батареи, необходимость постоянной очистки её поверхности от загрязнений, снега и т. п.
  • Модули солнечной батареи работают наиболее эффективно при 25°C. Во время работы же они нагреваются солнцем до значительно более высокой температуры, сильно снижающей их эффективность. Чтобы поддерживать КПД на оптимальном уровне, необходимо обеспечивать охлаждение батареи.

Следует заметить, что постоянно появляются разработки солнечных элементов, использующих новейшие материалы и технологии. Это позволяет постепенно устранять недостатки, присущие солнечным батареям или уменьшать их влияние. Так, КПД новейших элементов, использующих органические и полимерные модули, достигает уже 35% и есть ожидания достижения 90%, а это делает возможным при тех же размерах батареи получить много бòльшую мощность, либо, сохранив энергоотдачу, значительно уменьшить габариты батареи.

Кстати, средний КПД автомобильного двигателя не превышает 35%, что позволяет говорить о достаточно серьёзной эффективности солнечных панелей.

Появляются разработки элементов на основе нанотехнологий, одинаково эффективно работающих под разными углами падающего света, что избавляет от необходимости их позиционирования.

Таким образом, уже сегодня можно говорить о преимуществах солнечных батарей по сравнению с другими источниками энергии:

  • Отсутствие механических преобразований энергии и движущихся частей.
  • Минимальные расходы на эксплуатацию.
  • Долговечность 30~50 лет.
  • Тишина при работе, отсутствие вредных выбросов. Экологичность.
  • Мобильность. Батарея для питания ноутбука и зарядки аккумулятора для светодиодного фонарика вполне поместится в небольшом рюкзаке.
  • Независимость от наличия постоянных источников тока. Возможность подзарядки аккумуляторов современных гаджетов в полевых условиях.
  • Нетребовательность к внешним факторам. Солнечные элементы можно разместить в любом месте, на любом ландшафте, лишь бы они достаточно освещались солнечным светом.

Конструктивные особенности

В приэкваториальных районах Земли средний поток солнечной энергии составляет в среднем 1,9 кВт/м2. В средней полосе России он находится в пределах 0,7~1,0 кВт/м2. КПД классического кремниевого фотоэлемента не превышает 13%.

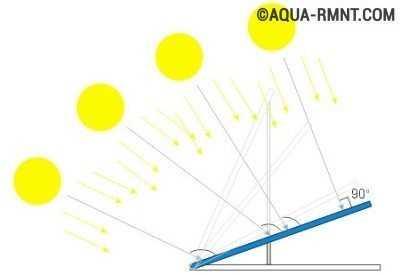

Как показывают опытные данные, если прямоугольную пластину направить своей плоскостью на юг, в точку солнечного максимума, то за 12‑часовой солнечный день она получит не более 42% суммарного светового потока из‑за изменения угла его падения.

Это означает, что при среднем солнечном потоке 1 кВт/м2, 13% КПД батареи и её суммарной эффективности 42% удастся получить за 12 часов не более 1000 x 12 x 0,13 x 0,42 = 622,2 Втч, или 0,6 кВтч за день с 1 м2. Это при условии полного солнечного дня, в облачную погоду — значительно меньше, а в зимние месяцы эту величину нужно разделить ещё на 3.

Учитывая потери на преобразование напряжения, схему автоматики, обеспечивающую оптимальный зарядный ток аккумуляторов и предохраняющую их от перезаряда, и прочие элементы можно принять за основу цифру 0,5 кВтч/м2. Этой энергией можно в течение 12 часов поддерживать ток заряда аккумулятора 3 А при напряжении 13,8 В.

То есть для заряда полностью разряженной автомобильной батареи ёмкостью 60 Ач потребуется солнечная панель в 2 м2, а для 50 Ач — примерно 1,5 м2.

Для того чтобы получить такую мощность можно приобрести готовые панели, выпускающиеся в диапазоне электрических мощностей 10~300 Вт. Например, одна 100 Вт панель за 12‑ти часовой световой день с учётом коэффициента 42% как раз обеспечит 0,5 кВтч.

Такая панель китайского производства из монокристаллического кремния с очень неплохими характеристиками стоит сейчас на рынке около 6400 р. Менее эффективная на открытом солнце, но имеющая лучшую отдачу в пасмурную погоду поликристаллическая — 5000 р.

При наличии определённых навыков в монтаже и пайке радиоэлектронной аппаратуры можно попробовать собрать подобную солнечную батарею и самому. При этом не стоит рассчитывать на очень большой выигрыш в цене, кроме того, готовые панели имеют заводское качество как самих элементов, так и их сборки.

Но продажа таких панелей организована далеко не везде, а их транспортировка требует очень жёстких условий и обойдётся достаточно дорого. Кроме того, при самостоятельном изготовлении появляется возможность, начав с малого, постепенно добавлять модули и наращивать выходную мощность.

Подбор материалов для создания панели

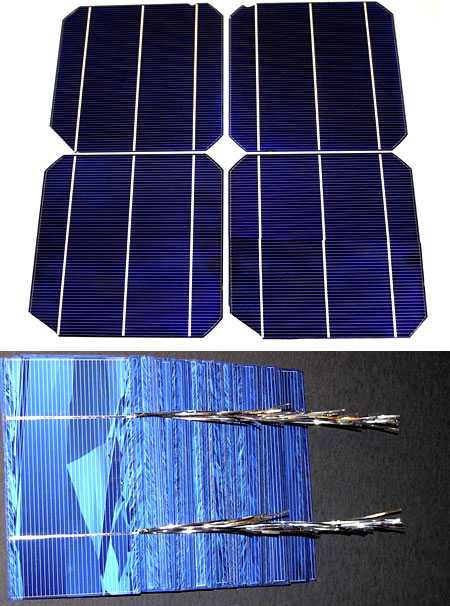

В китайских интернет‑магазинах, а также на аукционе eBay предлагается широчайший выбор элементов для самостоятельного изготовления солнечных батарей с любыми параметрами.

Ещё в недалёком прошлом самодельщики приобретали пластины, отбракованные при производстве, имеющие сколы или другие дефекты, но существенно более дешёвые. Они вполне работоспособны, но имеют немного пониженную отдачу по мощности. Учитывая постоянное снижение цен, сейчас это уже вряд ли целесообразно. Ведь теряя в среднем 10% мощности, мы теряем и в эффективной площади панели. Да и внешний вид батареи, состоящей из пластин с отколотыми кусочками выглядит довольно кустарно.

Можно приобрести такие модули и в российских онлайн‑магазинах, например, molotok.ru предлагает поликристаллические элементы с рабочими параметрами при световом потоке 1,0 кВт/м2:

  • Напряжение: холостого хода — 0,55 В, рабочее — 0,5 В.
  • Ток: КЗ — 1,5 А, рабочий — 1,2 А.
  • Рабочая мощность — 0,62 Вт.
  • Габариты — 52х77 мм.
  • Цена 29 р.

Совет: Надо учитывать, что элементы очень хрупкие и при транспортировке часть из них может быть повреждена, поэтому при заказе следует предусмотреть некоторый запас по их количеству.

Изготовление солнечной батареи для дома своими руками

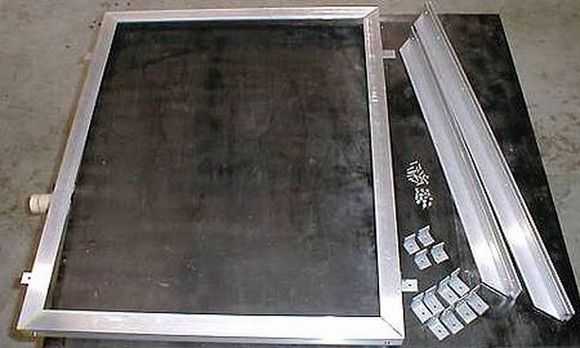

Для изготовления солнечной панели нам понадобится подходящая рама, которую можно сделать самостоятельно или подобрать готовую. Из материалов для нее лучше всего использовать дюралюминий, он не подвержен коррозии, не боится сырости, долговечен. При соответствующей обработке и покраске для защиты от атмосферных осадков подойдёт и стальная, и даже деревянная.

Совет: Не стоит делать панель очень больших размеров: она будет неудобна в монтаже элементов, установке и обслуживании. К тому же маленькие панели имеют низкую парусность, их можно удобнее разместить под требуемыми углами.

Рассчитываем комплектующие

Определимся с размерами нашей рамы. Для зарядки 12-ти вольтового кислотного аккумулятора требуется рабочее напряжение не ниже 13,8 В. Примем за основу 15 В. Для этого нам придётся соединить последовательно 15 В / 0,5 В = 30 элементов.

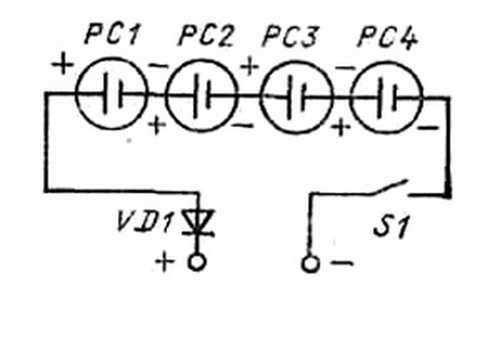

Совет: Выход солнечной панели следует подключать к аккумулятору через защитный диод во избежание его саморазряда в темное время суток через солнечные элементы. Так что на выходе нашей панели будет: 15 В – 0,7 В = 14,3 В.

Чтобы получить зарядный ток 3,6 А, нам необходимо соединить в параллель три таких цепочки, или 30 x 3 = 90 элементов. Это будет нам стоить 90 x 29 р. = 2610 р.

Совет: Элементы солнечной панели соединяются параллельно‑последовательно. Необходимо соблюдать равенство количества элементов в каждой последовательной цепочке.

Таким током мы можем обеспечить стандартный режим заряда для полностью разряженного аккумулятора ёмкостью 3,6 x 10 = 36 Ач.

Реально эта цифра будет меньше из‑за неравномерности солнечного освещения в течение дня. Таким образом, для заряда стандартной автомобильной батареи 60 Ач, нам нужно будет соединить параллельно две таких панели.

Эта панель может нам обеспечить электрическую мощность 90 x 0,62 Вт ≈ 56 Вт.

Или в течение 12‑часового солнечного дня с учётом поправочного коэффициента 42% 56 x 12 x 0,42 ≈ 0,28 кВтч.

Разместим наши элементы в 6 рядов по 15 штук. Для установки всех элементов нам потребуется поверхность:

  • Длина — 15 x 52 = 780 мм.
  • Ширина — 77 x 6 = 462 мм.

Для свободного размещения всех пластин примем габариты нашей рамы: 900×500 мм.

Совет: Если есть готовые рамы с другими габаритами, можно пересчитать количество элементов в соответствии с приведёнными выше намётками, подобрать элементы других типоразмеров, попробовать разместить их, комбинируя длину и ширину рядов.

Также нам потребуются:

  • Паяльник электрический 40 Вт.
  • Припой, канифоль.
  • Монтажный провод.
  • Силиконовый герметик.
  • Двусторонний скотч.

Этапы изготовления

Для монтажа панели необходимо подготовить ровное рабочее место достаточной площади с удобным подходом со всех сторон. Сами пластины элементов лучше разместить отдельно в стороне, где они будут защищены от случайных ударов и падений. Брать их следует аккуратно, по одной.

Устройства защитного выключения повышают безопасность домашней электросети, снижая вероятность поражения электричеством и возникновения пожаров. Детальное ознакомление с характерными особенностями разных видов выключателей дифференциального тока подскажет, какой выбрать УЗО для квартиры и дома.

При эксплуатации электросчетчика возникают ситуации, когда его надо заменить и заново подключить — об этом можно прочитать тут.

Обычно для изготовления панели используют способ приклеивания предварительно распаянных в единую цепь пластин элементов на плоскую основу‑подложку. Мы предлагаем другой вариант:

  1. Вставляем в раму, хорошо закрепляем и герметизируем по краям стекло или кусок плексигласа.
  2. Раскладываем на нем в соответствующем порядке, приклеивая их двусторонним скотчем, пластины элементов: рабочей стороной к стеклу, выводами для пайки — к задней стороне рамы.
  3. Положив раму на стол стеклом вниз, мы сможем удобно распаивать выводы элементов. Выполняем электрический монтаж в соответствии с выбранной принципиальной схемой включения.
  4. Склеиваем окончательно пластины с задней стороны скотчем.
  5. Подкладываем какую‑либо демпфирующую прокладку: листовую резину, картон, ДВП и т. п.
  6. Вставляем в раму заднюю стенку и герметизируем её.

При желании вместо задней стенки можно залить раму сзади каким‑нибудь компаундом, например, эпоксидкой. Правда, это уже исключит возможность разборки и ремонта панели.

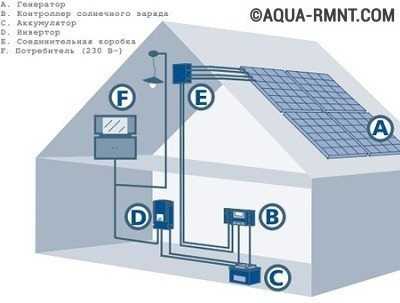

Схема подключения электроснабжения дома с использованием наших батарей

Конечно, одной батареи в 50 Вт не хватит для обеспечения энергией даже небольшого домика. Но с её помощью уже можно реализовать в нем освещение, используя современные светодиодные светильники.

Для комфортного существования городского жителя сейчас в сутки требуется не менее 4 кВтч электроэнергии. Для семьи — соответственно количеству её членов.

Следовательно, солнечная батарея частного дома для семьи из трёх человек должна обеспечивать 12 кВтч. Если предполагается электроснабжение жилища только от солнечной энергии нам нужна будет солнечная батарея площадью, не менее 12 кВтч / 0,6 кВтч/м2 = 20 м2.

Эту энергию необходимо запасти в аккумуляторных батареях, ёмкостью 12 кВтч / 12 В = 1000 Ач, или примерно 16 батарей по 60 Ач.

Для нормальной работы аккумуляторной батареи с солнечной панелью и её защиты потребуется контроллер заряда.

Чтобы преобразовать 12 В постоянного тока в 220 В переменного, нужен будет инвертор. Хотя сейчас на рынке уже в достаточном количестве представлено электрооборудование на напряжения 12 или 24 В.

Совет: В низковольтных сетях электроснабжения действуют токи значительно более высоких значений, поэтому для выполнения проводки к мощному оборудованию следует выбирать провод соответствующего сечения. Проводка для сетей с инвертором выполняется по обычной схеме 220 В.

Делаем выводы

При условии аккумулирования и рационального использования энергии, уже сегодня нетрадиционные виды электроэнергетики начинают создавать солидную прибавку в общем объёме её выработки. Можно даже утверждать, что они постепенно становятся традиционными.

Учитывая значительно снизившийся в последнее время уровень энергопотребления современной бытовой техники, применение энергосберегающих осветительных приборов и значительно увеличившийся КПД солнечных батарей новых технологий, можно сказать, что уже сейчас они способны обеспечивать электроэнергией небольшой частный дом в южных странах с большим количество солнечных дней в году.

В России же они вполне могут применяться, как резервные или дополнительные источники энергии в комбинированных системах электроснабжения, а если эффективность их удастся повысить хотя бы до 70%, то вполне реально будет и их использование в качестве основных поставщиков электроэнергии.

Видео о том, как изготовить прибор для сбора солнечной энергии самому

elektrik24.net

как сделать самодельную панель » Аква-Ремонт

Желание сделать систему энергообеспечения частного дома более эффективной, экономичной и чистой с экологической точки зрения заставляет искать новые источники энергии. Одним из способов модернизации является установка солнечных батарей, способных преобразовывать энергию солнца в электрический ток. Существует прекрасная альтернатива дорогостоящему оборудованию — солнечная батарея, сделанная своими руками, которая позволит ежемесячно экономить средства из семейного бюджета. О том, как такую вещь соорудить, мы сегодня и будем говорить. Обозначим все подводные камни и расскажем как их обойти.

Общую информацию о конструктивных особенностях солнечных батарей смотрите на видео:

Разработка проекта солнечной энергосистемы

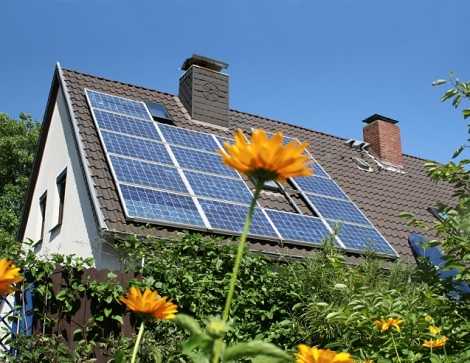

Проектирование необходимо для более удачного размещения панелей на крыше дома. Чем больше солнечных лучей попадет на поверхность батарей и чем выше их интенсивность, тем больше энергии они произведут. Для установки понадобится южная сторона кровли. В идеале лучи должны падать под углом 90 градусов, поэтому следует определить, в каком именно положении работа модулей принесет больше пользы.

Дело в том, что самодельная солнечная батарея, в отличие от заводской, не имеет специальных датчиков движения и концентраторов. Для изменения угла наклона существует возможность изготовить механизм на ручном управлении. Он позволит устанавливать модули почти вертикально в зимний период, когда солнце стоит низко над горизонтом, и опускать их летом, когда солнцестояние достигает своего пика. Вертикальное зимнее расположение имеет и защитную функцию: оно препятствует скапливанию на панелях снега и наледи, чем продлевает срок эксплуатации модулей.

Энергоэффективность модульной конструкции можно увеличить, если создать простейший механизм управления, который позволит менять угол наклона батареи в зависимости от времени года и даже времени суток

Возможно, перед монтажом батарей потребуется усиление кровельной конструкции, так как комплект из нескольких панелей имеет довольно большую массу. Необходимо вычислить нагрузку на крышу с учетом тяжести не только солнечных батарей, но и снежного пласта. Вес системы во многом зависит от материалов, которые применяются при ее изготовлении.

Количество панелей и их размер рассчитывают исходя из требующей мощности. Например, 1м² модуля производит приблизительно 120 Вт, этого не хватит даже для полноценного освещения жилых помещений. Примерно 1 кВт энергии при 10м² панелей позволит функционировать осветительным приборам, телевизору и компьютеру. Соответственно, солнечная конструкция площадью 20м² обеспечит нужды семьи из 3 человек. Приблизительно на такие размеры следует рассчитывать, если частный дом предназначен для постоянного проживания.

Изготовление солнечной батареи не обязательно заканчивается первоначальной сборкой, в дальнейшем можно наращивать элементы, тем самым увеличивая КПД оборудования

Варианты модулей для самостоятельной сборки

Основное назначение солнечной панели – генерировать энергию солнечных лучей и преобразовывать ее в электрическую. Полученный электроток представляет собой поток свободных электронов, высвобожденных световыми волнами. Для самостоятельной сборки оптимальным вариантом являются моно- и поликристаллические преобразователи, так как аналоги еще одного вида – аморфные – в течение первых двух лет снижают свою мощность на 20-40%.

Стандартные монокристаллические элементы имеют размеры 3 х 6 дюймов и довольно хрупкую структуру, поэтому работать с ними нужно крайне бережно и аккуратно

Разные виды кремниевых пластин имеют свои плюсы и минусы. Например, поликристаллические модули отличаются довольно низким КПД – до 9%, тогда как КПД монокристаллических пластин достигает 13%. Первые сохраняют показатели мощности даже в облачную погоду, но служат в среднем 10 лет, мощность вторых резко падает в пасмурные дни, зато они прекрасно функционируют на протяжении 25 лет.

Самодельное устройство должно быть функциональным и надежным, поэтому часть деталей лучше приобрести в готовом виде. Перед тем, как сделать солнечную батарею по индивидуальному проекту, загляните на сайт eBay, где можно обнаружить огромный выбор модулей с незначительным браком. Легкая поломка не влияет на качество работы, зато заметно уменьшает стоимость панелей. Предположим, монокристаллический модуль Solar Cells, расположенный на стеклотекстолитовой плате, стоит чуть больше 15 долларов, а поликристаллический комплект из 72 штук – около 90 долларов.

Лучший готовый вариант солнечного элемента — панель с проводниками, которые требуют лишь последовательного соединения. Модули без проводников стоят дешевле, но увеличивают время сборки батареи в несколько раз

Инструкция по изготовлению солнечной батареи

Вариантов самостоятельной сборки солнечных батарей множество. Технология зависит от количества солнечных элементов, приобретенных заранее, и дополнительных материалов, необходимых для изготовления корпуса. Важно запомнить: чем больше общая площадь панелей, тем мощнее оборудование, но вместе с тем вырастает и вес конструкции. В одной батарее рекомендуют применять одинаковые модули, так как эквивалентность тока приравнивается к показателям меньшего из элементов.

Сборка модульного каркаса

Дизайн модулей, как и их размеры, могут быть произвольными, поэтому вместо цифр ориентироваться следует на фото и выбрать любой индивидуальный вариант, подходящий для конкретных расчетов.

Наиболее дешевые солнечные элементы — панели без проводников. Чтобы сделать их готовыми к сборке батареи, необходимо первоначально припаять проводники, а это долгий и кропотливый процесс

Для изготовления корпуса, внутри которого будут закреплены солнечные элементы, необходимо подготовить следующий материал и инструмент:

  • листы фанеры выбранного размера;
  • невысокие рейки для бортиков;
  • клей универсальный или для древесины;
  • уголки и саморезы для крепежа;
  • дрель;
  • плиты ДВП;
  • куски оргстекла;
  • краска.

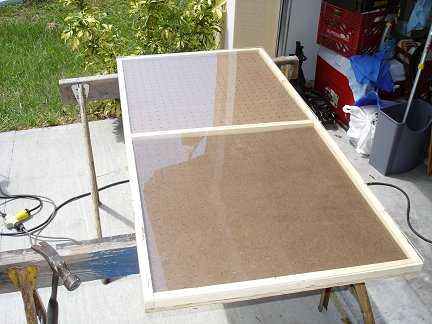

Берем кусок фанеры, который будет играть роль основания, и по периметру приклеиваем невысокие бортики. Рейки по краям листа не должны загораживать солнечные элементы, поэтому следим, чтобы высота их не превышала ¾ дюйма. Для надежности каждую приклеенную рейку дополнительно привинчиваем саморезами, а углы можно скрепить металлическими уголками.

Деревянный каркас — наиболее доступный вариант для размещения солнечных элементов. Его можно заменить рамой из алюминиевого уголка или покупным набором рама + стекло

Для вентиляции высверливаем отверстия в нижней части корпуса и по бортикам. Отверстий в крышке быть не должно, так как это грозит попаданием влаги. Крепление элементов будет производится на листы ДВП, которые можно заменить любым похожим материалом, главное условие – он не должен проводить электроток.

Маленькие отверстия для вентиляции необходимо просверлить по всей площади подложки, включая бортики и серединную рейку. Оно позволят регулировать уровень влаги и давления внутри каркаса

Крышку вырезаем из оргстекла, подгоняя под размеры корпуса. Обычное стекло слишком хрупкое для размещения на крыше. Для защиты деревянных частей используем специальную пропитку или краску, которой следует обработать каркас и подложку со всех сторон. Неплохо, если оттенок краски каркаса будет сочетаться с цветом кровельного покрытия.

Покраска выполняет не столько эстетическую функцию, сколько защитную. Каждую деталь следует покрыть минимум 2-3 слоями краски, чтобы в дальнейшем древесину не покоробило от влажного воздуха или перегрева

Монтаж солнечных элементов

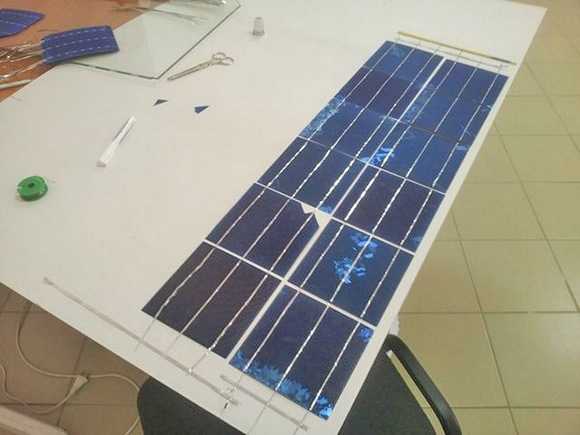

Все солнечные модули раскладываем ровными рядами на подложке обратной стороной вверх, чтобы произвести пайку проводников. Для работы потребуется паяльник и припой. Места пайки предварительно необходимо обработать специальным карандашом. Для начала можно потренироваться на двух элементах, соединив их последовательно. Так же последовательно, цепочкой, соединяем все элементы на подложке, в результате должна получиться «змейка».

Каждый элемент устанавливаем строго по разметке и следим за тем, чтобы проводники соседних элементов пересекались в местах пайки

Соединив все элементы, аккуратно поворачиваем их лицевой стороной вверх. Если модулей много, придется пригласить помощников, так как одному спаянные элементы, не повредив, повернуть достаточно сложно. Но перед этим намазываем модули клеем, чтобы прочно закрепить их на панели. В качестве клея лучше использовать силиконовый герметик, причем наносить его следует строго по центру элемента, в одной точке, а не по краям. Это необходимо для предохранения пластин от поломок, если вдруг произойдет небольшая деформация основания. Лист фанеры может прогнуться или разбухнуть из-за изменения влажности, и стабильно приклеенные элементы просто треснут и выйдут из строя.

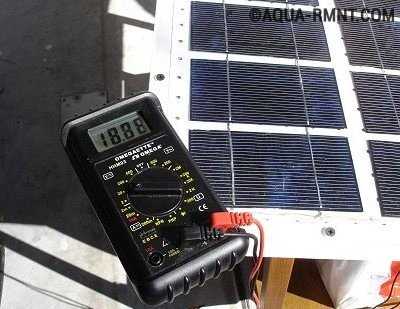

Закрепив модули на подложке, можно произвести пробный запуск панели и проверить функциональность. Затем основу помещаем в готовый уже каркас и фиксируем по краям шурупами. Чтобы исключить разряд аккумулятора через солнечную батарею, на панель устанавливаем блокировочный диод, закрепляя его герметиком.

Для соединения цепочек можно использовать медный провод или оплетку кабеля, которые фиксируют каждый элемент с обеих сторон, а затем закрепляются герметиком

Пробное тестирование помогает сделать предварительные расчеты. В данном случае они оказались верными — на солнце без нагрузки батарея производит 18,88 В

Сверху установленные элементы накрываем защитным экраном из оргстекла. Перед тем, как зафиксировать его, вновь проверяем работоспособность конструкции. Кстати, тестировать модули можно и в течении всего процесса установки и пайки, группами по нескольку штук. Следим за тем, чтобы герметик просох окончательно, так как его испарения могут покрыть оргстекло непрозрачной пленкой. Выходной провод оснащаем двухконтактным разъемом, чтобы в дальнейшем можно было использовать контроллер.

Одна панель собрана и полностью готова к работе. Все оборудование, включая купленные в интернете элементы, обошлось в 105 долларов

Фотоэлектрические системы частного дома

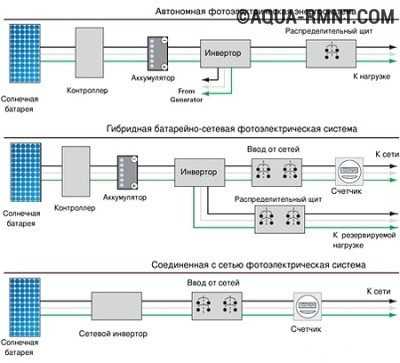

Электрические домашние системы энергообеспечения с использованием солнечных элементов можно разделить на 3 вида:

  • автономная;
  • гибридная;
  • безаккумуляторная.

Если дом подключен к центральной энергосети, то оптимальным вариантом будет смешанная система: днем питание производится от солнечных батарей, а ночью – от аккумуляторов. Центральная сеть в данном случае является резервом. Когда нет возможности подключиться к центральному энергоснабжению, его заменяют топливными генераторами – бензиновыми или дизельными.

Контроллер необходим для предотвращения короткого замыкания в момент максимальной нагрузки, аккумулятор – для накопления энергии, инвертор – для распределения и подачи ее к потребителю

При выборе наиболее удачного варианта следует учитывать время суток, в которое происходит максимальное потребление энергии. В частных домах пиковый период выпадает на вечер, когда солнце уже зашло, поэтому логичным будет использовать либо подключение к общей сети, либо дополнительное применение генераторов, так как солнечное энергоснабжение происходит в дневное время.

В фотоэлектрических системах энергоснабжения используют сети и с постоянным, и с переменным током, причем второй вариант подходит для размещения приборов на расстоянии более 15 м

Для дачников, режим работы которых часто совпадает со световым днем, подходит солнечная энергосберегающая система, которая начинает функционировать вместе с восходом солнца, а заканчивает вечером.



Оцените статью:

Поделитесь с друзьями!

aqua-rmnt.com

Как сделать самому солнечную батарею в домашних условиях

Сделать солнечную батарею в домашних условиях на самом деле не так уж сложно. Достаточно запастись нужными компонентами и набором соответствующих инструментов. И главное, что потребуется для этих целей, — конечно же, сами фотоэлементы. Ведь именно они являются основой любой фотопанели, генерирующей электроток.

Материалы

Достать фотоэлементы можно двумя способами: купить или взять из старых изделий. В последнем случае «на запчасти» обычно разбираются садовые фонарики на солнечных батареях. Используются и старые калькуляторы, но нужно помнить, что производительность их фотоэлементов крайне мала. Поэтому если нет желания покупать новые фотоячейки (или разыскивать их по специализированным магазинам), то лучшее решение – садовые фонари.

Но стоит учесть, что в магазинах продают ячейки с уже припаянными к ним проводниками, что в итоге при небольших затратах обернется солидной экономией времени и сил. Кроме того, в наборах фотоячейки уже отсортированы по параметрам, а это позволяет заранее точно рассчитать выходные данные будущей панели, собранной своими руками.

При покупке стоит выбирать элементы класса A, в крайнем случае – B. Это первый и второй классы кремниевых ячеек. Класс A подразумевает ячейки высшего сорта, без каких-либо дефектов, класс B – ячейки с незначительными микродефектами. Ячейки B стоят ощутимо дешевле, а их производительность ниже не намного. Поэтому если есть желание сэкономить, стоит обратить внимание именно на них, для дома их будет достаточно.

Также самостоятельная сборка солнечной батареи потребует наличия соединительных элементов, иными словами, тонких посеребренных проводников для соединения всех фотоячеек в одно целое. Понадобится и паяльное оборудование (и неплохие навыки работы с ним, поскольку пайка кремниевых ячеек – занятие весьма трудоемкое и сложное).

И последнее – необходима прочная подложка, на которой будут располагаться фотоячейки, силиконовый герметик для их герметизации и диоды (диоды Шоттки) для создания «запирающего эффекта» в схеме. Иными словами, для того, чтобы в солнечной батарее не возникали обратные токи при затемнении поверхности ячеек.

Сборка

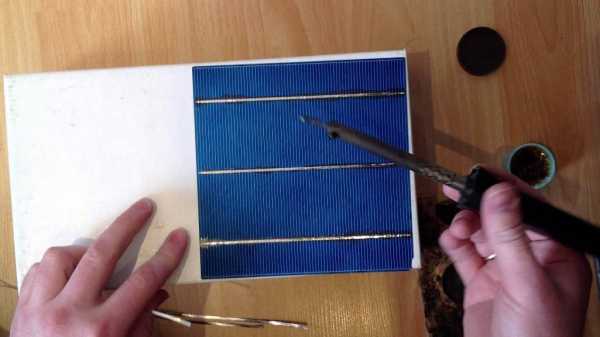

Этап первый – пайка фотоячеек. Либо придется полностью самостоятельно припаивать проводники к ячейкам, что чревато долгой и трудоемкой работой, причем не исключена порча части элементов (они очень хрупкие и от перегрева паяльником мгновенно трескаются). Либо достаточно будет просто соединить проводники ячеек между собой согласно выбранной схеме. Самодельная солнечная панель может собираться по различным схемам, все зависит от требуемых выходных параметров и исходных данных выбранных фотоячеек. Кстати, при самостоятельной пайке кремниевых ячеек нужно помнить, что складывать их друг на друга ни в коем случае нельзя, так как под весом хрупкие элементы потрескаются.

Этап второй – выкладка фотоячеек на подложке. На прозрачном закаленном стекле выкладываются фотоэлементы с припаянными к ним проводниками и соединяются согласно схеме. Выкладывать их надо, во-первых, лицевой частью вниз (на стекло), а во-вторых – с промежутком примерно в 5 мм. Это необходимо для компенсации температурных расширений/сжатий фотоэлементов и позволит изготовить солнечную батарею, которая будет работать не менее эффективно, чем заводские аналоги. Крайние фотоэлементы при пайке присоединяются к шинам (более толстые проводники, кстати, в готовых наборах они тоже присутствуют), выводятся «плюс» и «минус» батареи.

Этап третий – проверка паяных соединений. После сборки батареи по схеме (не забываем про запирающие диоды Шоттки!) необходимо проверить ее работоспособность и оценить производительность. Если обнаружены какие-либо дефекты, устранить их надо сразу же (даже если это потребует пересборки панели). В противном случае сделать солнечную батарею, которая будет нормально работать, просто не получится.

Этап четвертый – герметизация. Здесь есть несколько вариантов. Можно сначала зафиксировать элементы герметиком по краям и в середине (чтобы они не смещались), после чего залить промежутки между ними. А можно воспользоваться специальным заливочным компаундом для солнечных батарей (он также продается в специализированных магазинах).

Такой компаунд представляет собой двухкомпонентый состав, который наводится непосредственно перед использованием и кисточкой аккуратно наносится на фотоячейки. После застывания он образует абсолютно ровную, герметичную и высокопрочную поверхность. Если воспользоваться в домашних условиях таким компаундом, то заднюю крышку для фотопанели можно даже не делать (если панель будет использоваться, к примеру, на балконе).

Дополнительное оборудование

Изготовление солнечных батарей своими руками, по сути, не заканчивается при завершении сборки. Ведь полученную энергию надо использовать. А для этого потребуется дополнительное оснащение, в частности – аккумуляторы и зарядные контроллеры. Аккумулятор потребуется для накопления заряда и использования его в ночное время или при пасмурной погоде. Контроллер же необходим для регулировки процесса заряда и предотвращения перезаряжения или глубокой разрядки.

Что же касается использования, то к самостоятельно собранной солнечной батарее лучше подключать экономичную 12-вольтную нагрузку. В этом случае не понадобится инвертор для преобразования постоянного фототока в переменный. От домашней солнечной батареи можно запитать, например, светодиодную подсветку или энергосберегающие лампочки.

По сути, сделать самому полноценную солнечную батарею можно и в домашних условиях, главное – заранее рассчитать, какое количество потребителей будет от нее питаться и подобрать соответствующее количество фотоячеек. Также нужно продумать место установки батареи, чтобы она могла наиболее эффективно вырабатывать фототок.

solarb.ru

как сделать в домашних условиях, сделать панели самому из подручных средств

Изготовить солнечные батареи вполне можно самостоятельно, если грамотно подойти к этому процессу В наше время вопрос экологичности предметов, которые мы используем, стоит как нельзя остро. Ведь в век высоких технологий, когда большую часть дома занимает техника, мы потребляем массу электроэнергии, классическое образование которой ведет за собой выплескивание в атмосферу разрушительных токсичных веществ. Таким образом, наша планета постепенно умирает. Чтобы избежать глобальной катастрофы, ученые изобрели технологии, благодаря которым, вы можете получать энергию, не принося вред окружающей среде. Одним из таких изобретений являются солнечные батареи. Сегодня мы расскажем вам о том, как их сделать своими руками в домашних условиях.

Экономичная батарея своими руками: солнечные элементы и другие составляющие

Перед тем, как приступить к изготовлению такого устройства, как солнечная батарея, необходимо понять, что это такое и как она работает. По сути, такое устройство является генератором, который преобразует тепловую солнечную энергию в электричество, чему способствует фотоэлемент. Это происходит за счет того, что кванты солнечного света попадают на кремниевый элемент и выбивают кванты света с последней его орбиты. Образовавшиеся при этом свободные электроны преобразуются в поток электроэнергии.

Если вы решили изготовить самодельные солнечные батарейки, не спешите изготавливать сразу целую атомную станцию. Сначала потренируйтесь на одном изделии, а после того, как вы убедитесь, что оно работает, приступайте к дополнению его необходимым количеством батарей.

Если вашей целью является не полный отказ от стандартного типа электроэнергии, а экономичный обогрев дома, то вы можете собрать тепловой аккумулятор из алюминиевых пивных банок или фольги, также вы можете даже использовать обыкновенный диск.

Чтобы сделать батарею из подручных средств, вы можете использовать один из трех видов фотоэлектрических преобразователей. При этом вам не обязательно покупать дорогостоящие элементы в магазине, вы сможете приобрести бракованные детали на специальных сайтах. Они будут работать ничуть не хуже цельных пластин, но их цена значительно снижена.

Виды солнечных элементов:


  • Монокристаллические;
  • Поликристаличиские;
  • Аморфные.

Чтобы собрать батарею самому, лучше выбирать более дешевые монокристаллические или поликристаллические панели. Первый вариант имеет высокий уровень КПД, который составляет 13% и срок службы более 25 лет, однако их полезность сильно снижается при непрямом попадании солнечного света. Поликристаллический модуль практически не изменяет свой КПД при перемещении солнца, однако уровень этого показателя у него ниже, всего 7-9%, а гарантийный срок службы составляет 10 лет.

Составляем проект перед тем, как сделать солнечную панель

Вид проекта будущей электростанции зависит от способа ее изготовления и установки. В первую очередь вы должны выбрать оптимальный угол наклона, ведь от того, под каким углом солнечные лучи соприкасаются с фотоэлементом, зависит, уровень их КПД.

Перед тем как изготавливать и устанавливать солнечную панель, специалисты рекомендуют сперва подготовить ее подробный проект

Сделанное на заводе устройство для преобразования солнечной энергии в электричество обычно имеет датчики, которые меняют угол наклона конструкции в зависимости от положения солнца. Производство самодельных солнечных панелей предполагает ручной наклон батареек в течение суток.

Для изготовления солнечных батареек можно выбирать самые разные материалы. Однако важно, чтобы они не деформировались от высоких температур. Например, порогом выносливости кремниевых модулей, является температура свыше 250 градусов. Поэтому выбор материалов зависит от их устойчивости к высокому температурному режиму.

Также стоит заранее просчитать размеры будущей солнечной электростанции. По нашим расчетом 2 метра батареи вырабатывают всего 240 Вт мощности за сутки. Этой электроэнергии недостаточно, чтобы современный человек мог спокойно жить и пользоваться техникой. Для полноценного функционирования приборов в доме, нужно получать в день хотя бы 1 кВт электроэнергии, но лучше 2кВТ. Таким образом, для среднестатистической семьи с двумя детьми понадобится двадцатиметровая станция. Полученного с такой площади электричества и для работы ноутбука, и для функционирования холодильника и телевизора, и для того, чтобы осуществить зарядку телефона.

В целях экономия солнечной энергии советуем вам заменить лампу Ильича, осветительным прибором из светодиодов. Лампа из диодов более экологична, безопасна и экономна.

Как сделать солнечную батарею в домашних условиях

Солнечная батарея состоит не только из фотоэлементов, для нее нужно собрать подходящий каркас. Имена основа этой конструкции будет отвечать за то, насколько надежно солнечная батарея будет зафиксирована на крыше.

Изготовление корпуса солнечной батареи:

  1. Прежде всего, вам нужно будет выбрать материал для каркаса. Скорее всего, это будет металлический уголок. Также нужно выбрать прозрачное защитное покрытие для кремниевых модулей. Обычно его делают из сверхпрозрачного стекла.
  2. Возьмите алюминиевый уголок и нарежьте заготовки под рамку. Она может иметь размеры 83,5 на 69 см. Сделайте в заготовке отверстия под метизы.
  3. Внутрь уголков наносим герметик в два слоя. Вставляем в раму защитный лист, например из сверхпрозрачного стекла, и придерживая конструкцию, дожидаемся частичного высыхания герметика.
  4. Для укрепления конструкции по углам рамки монтируются с помощью шуруповерта метизы. С длиной стороны крепится по два элемента, а с короткой по одному.
  5. На кусок картона намотайте ровным слоем проволоку для проводников. Обрежьте намотку по краям.
  6. Проводник положите на фотоэлемент. На место паяния нанесите кислоту и припой. Чтобы вам было удобнее припаять проводник, вы можете прижать его с одной стороны чем-нибудь тяжелым. Однако дотрагиваться до самого кремневого элемента во время пайки нельзя, вы можете создать на нем трещины или сколы.
  7. На каждый фотоэлемент припаяйте по два расположенных параллельно проводника. Обработайте, таким образом, каждый элемент.

Пайка фотоэлементов – это очень кропотливая и ответственная работа. Тонкие кремневые модули могут лопнуть при малейшем механическом воздействии. Если вы не умеете паять, то приобретите готовый набор для самостоятельной сборки батареи, в качестве фотоэлементов в этом случае можно не сомневаться.

Собираем своими руками из подручных средств солнечную батарею

Далее начинается заключительный этап изготовления батареи – сборка всех элементов воедино. Для этого вы можете сделать подложку с разметкой, и положит ее под стекло каркаса. Таким образом, вам удастся использовать пространство корпуса по-максимуму.


Для изготовления солнечной панели в домашних условиях можно использовать подручные средства

Собираем солнечную батарейку:

  1. Согласно разметке разложите солнечные элементы. При этом между модулями должно быть расстояние равное 1-2 мм. Таким образом, кремниевые составляющие смогут изменять размеры без ущерба для конструкции. Прижмите разложенные детали грузиками.
  2. Далее пайка осуществляется по схеме. При этом положительные дорожки располагаются с лицевой стороны. Нанесите перед пайкой флюс и припой и аккуратно припаяйте серебряные контакты.
  3. Соедините все солнечные элементы.
  4. Крайние контакты фотоэлементов выведите на шину, сделанную из широкого серебряного проводника. Также выведите среднюю точку и установите два штудирующих диода. Установите клемму с внешней стороны рамы.
  5. Протестируйте панель с помощью специального прибора. Это вам позволит убедиться в качестве контактов.

Промажьте места стыков элементов полимерным эластичным герметиком. После того, как вещество высохнет, покройте всю оставшуюся площадь обратной стороны батареи тем же герметиком.

Можно ли сделать солнечную батарею из транзисторов своими руками

Ради эксперимента вы можете попробовать сделать мини солнечную батарею из транзисторов. Конечно, КПД такого изделия очень низкое, но он может сгодиться как зарядное устройство для калькулятора.

Данные изделия можно использовать лишь для развлечения, или в том случае, когда нужно срочно подзарядить телефон, но другого выбора нет.

Чтобы изготовить батарею из транзисторов, вам нужно снять с них крышку, под которой находится маленький фотоэлемент. После того, как конструкция вскрыта, вам нужно выяснить сколько транзисторов вам понадобится для работы необходимого вам устройства. Необходимо количество элементов нужно соединить последовательно между собой на пластиковом корпусе, через который нужно продеть выводы транзисторов.

Солнечные батареи своими руками (видео)

Солнечные батареи – это спасение для нашей планеты. Обустройте свой дом таким прибором, и вы не только сэкономите деньги на оплате за электричество, но и внесете вклад в поддержание своего мира.

Добавить комментарий

6watt.ru

Как сделать в домашних условиях солнечную батарею? +видео уроки

Рассмотрим создание и включение простой солнечной схемы.Нам нужно:

  1. Проводники.
  2. Паяльник.
  3. Транзисторы.
  4. Панель установки.

Определяем базу элементов. Давайте выберем кремниевые транзисторные части серии под номером КТ801. Они просты в установке и не повредят монокристаллическим составляющим схемы. Перед установкой снимаем с них крышку плоскогубцами.

Настраиваем параметры. При дневном освещении они должны выдавать 0.53 Вольт при минусовых коллекторе и эмиттере, но с плюсовой базой.
Узнаем мощность транзисторов, в зависимости от года выпуска она может сильно разниться.

Далее используем соединительную цепь из четырёх транзисторов, соединенных поочередно. Во время нагрузки такая цепь выдаст 1.8В, 2-2.5мА. Нагрузка крохотная, но на маленький прибор ее хватит.

Мощная батарея

Ниже приведен чертеж, служащий для создания батареи, которая по мощи может питать большой дом или большую квартиру.

Вам понадобится:

  1. Фанерный каркас панели.
  2. Материал, не проводящий ток.
  3. Солнечные батареи.
  4. Паяльное оборудование.
  5. Диод Шоттки.
  6. Провода из меди.
  7. Плексигласовый лист для покрытия.
  8. Вакуумные подставки из силикона для батареи.
  9. Винты.

Все эти материалы легко добываются в обычных строительных магазинах.

Как следует выбирать батареи

Солнечные батареи, как важные элементы солнечной панели, могут стоить астрономические суммы и лучше покупать использованные или поврежденные для дальнейшей починки.

Самые дорогие солнечные батареи это покрытые воском для равномерного напряжения, поэтому как аналоги для них можно использовать простые ударопрочные батареи.

Важно купить такие батареи комплектом, для одинаковой теплопроводимости и строения.

Конструкция

Из-за хрупкости батарее, ее корпус должен быть похож на коробку с маленькими боковыми ребрами для минимальной блокировки солнечных лучей.

Коробка должна быть небольшой для экономии энергии проводников и переносных радиаторов. Подложка разместится в корпусе, обработанном специальной краской и с вентиляционными отверстиями в нижней части.

Как подключить батарею

Если у батареи есть металлические выступы, значит и монтаж осуществится просто: панели придется соединять с помощью пайки ушек батареи. Пайка должна быть очень осторожной, чтобы не повредить хрупкие детали батареи. Сперва соединяют отрицательные выступы на лицевой части первой ячейки с отрицательными выступами, находящимися на нижней части 2-ой ячейки.

Установка батареи в корпус

Дальше нужно склеить соединенные клетки к подложке на верхней части панели. Для этого используется силиконовый клей. Но много клея не надо, чтобы избежать повреждения батареи.

Клей нужно применять только посередине клеток и вставлять только тогда, как силикон засохнет. Соединим все клетки с проводом и подаем его в вентиляционное отверстие, открытое в нижней части панели, а затем закрепим силиконовой замазкой.

До размещения стекла нужно установить и подключить диод Шоттки к чувствительным теплопроводящим элементам. Его функция заключается в защите батареи от перепадов напряжения.

Таким образом, батареи прекратят заряжаться, когда питание прекратит поступать. После ставят оргстекло на вершину корпуса, и крепят его винтами. Теперь настает очередь провода, выходящего из солнечной панели к проводу питания дома, после подключенного к батарее.

Видео уроки

uchidoma.ru

своими руками и самому, видео, изготовление для дома

Далеко не каждый может позволить себе заказать установку солнечных батарей у поставщика. Поэтому все более популярным становится производство солнечных батарей своими рукамиСолнечные батареи позволяют перерабатывать энергию солнца для получения электричества. Система достаточно популярная, но дорогая. Удешевить конструкция можно, выполнив изготовление в домашних условиях. Для работы потребуется изучить принцип работы, процесс спаивания и сборки.

Составляющие для изготовления солнечной батареи своими руками

Для бесплатного получения электроэнергии используют солнечные батареи, которые с каждым годом обретают все большую популярность. Но еще больше удешевить процесс получения солнечной энергии можно путем самостоятельного сбора модуля.

Приступив к созданию солнечной электростанции, нужно учитывать, что при ручной сборке солнечных батарей нет нужды сразу собирать полнофункциональную солнечную электростанцию, её в будущем можно будет наращивать

Схема самодельной солнечной батареи:

  • Коллекторная установка;
  • Аккумулятор напряжения;
  • Инвертор.

Коллектор – это компактная конструкция из небольших элементов. Система перерабатывает солнечную энергию в поток положительных и негативных электронов. Создавать высокое напряжение коллектор не может.


Одна деталь способна вырабатывать 0,5 Вт. Коллектор вырабатывает напряжение в 18 Вт. Такой энергии хватит для заряда небольшого аккумулятора. Для больших объемов потребуется увеличение площади солнечной батареи.

Аккумуляторы обеспечивают необходимое количество энергии. Работы одной батареи будет недостаточно. Но здесь роль играют электрические приборы, которые работают от солнечного модуля. Количество аккумулятор придется постоянно добавлять. Вместе с этим не нужно забывать обновлять коллекторы. Для одной батареи может потребоваться 10 аккумуляторов.

Аккумуляторы и коллекторы приобретаются в специализированных магазинах. Материалами для батареи послужат подручные средства.

Инвертор перерабатывает полученную солнечную энергию в ток. Покупая деталь, следует изучить ее характеристики. Мощность устройства при этом должна быть не меньше 4 кВт.

Расчет электричества от солнечных батарей своими руками: подготовка

Сделать сборку конструкции можно из подручных материалов. Так раму выполняют из дюралюминия. Можно взять и другой материал, но обязательно выполнить защитную покраску. Это поможет сэкономить на монтаже конструкции. Но при желании можно приобрести готовую раму в специализированном магазине.

В первую очередь необходимо определиться с установленной мощностью. Подсчитать всю свою нагрузку, которая будет питаться от солнечных батарей. Отсюда будет понятно, сколько фотоэлементов необходимо купить, и сколько понадобиться площади для их установки

При самостоятельном изготовлении для начала проводится расчет. За основу берется требуемый заряд аккумулятора. Данный показатель считается основным, и делиться на 0,5 Вт. В итоге получает необходимое количество элементов.

Ток зарядом в 3,6 А требует соединения трех последовательных цепочек. Так количество элементов умножается на 3. При умножении полученных данных на стоимость элемента, то можно получить цену солнечной батареи.

Элементы солнечного модуля требуется соединять в параллельно-последовательной схеме. В каждой цепочке при этом должно быть равное количество элементов.

Расчет электричества на практике окажется меньше. Это объясняется неравномерным потоком солнечной энергии на протяжении дня. Для эффективной работы потребуется использовать сразу несколько батарей.

Требуемый инструментарий для самостоятельной сборки:

  • Паяльник;
  • Канифоль;
  • Установочный провод;
  • Силиконовый герметик;
  • Двусторонний скотч.

Инструменты могут отличаться, а их количество может меняться. Для размещения всех элементов на раме, потребуется конструкция размерами 90х50 см. При других габаритах готовых конструкций проводят другие расчеты.


Советы, как самому сделать солнечные батареи: этап пайки

Оптимальная температура для работы панели – 70-90 градусов. Но выполнять контроль показателя сложно. Чтобы упростить данную работу, в раме выполняют отверстия для вентиляции. Диаметр дыр составляет 1 см. Спаивать детали необходимо самому.

В продаже часто встречаются элементы с уже припаянными проводниками, но может быть и не так. Паять придется в любом случае, но в первом варианте задача значительно упрощается

Набор деталей для пластин следует приобрести в магазине. Это недешевая покупка, но выгодней, чем приобретать готовую солнечную батарею от производителя. Понадобится кремниевая пластина, которая перерабатывает энергию солнца в электричество. Их изготавливают из поликристаллического кремния.

Последовательность пайки элементов:

  • Согласно заготовкам нарезаем проводники;
  • Детали фиксируем на необходимых местах;
  • На контакты наносим кислоту и припой;
  • Затем устанавливаем проводники;
  • Начинаем спайку элементов.

Выполнять переворот спаянной системы бывает затруднительно. Поэтому сначала выполняют крепление элементов, а затем рядов. На крайних деталях следует выполнить шину на положительный и отрицательный заряд. Проводка вывода оборудуется изоляцией. На наружной стороне рамы устанавливается клемма.

При проблемах спаивания требуется подпилить контакты наждачкой.

Затем панели крепятся к раме. При креплении следует воспользоваться герметиком на силиконовой основе. Он выполняет роль связывающего вещества панели с рамой. Когда все конструкция собрана, нужно проверить ее исправность. Здесь используют специальный тестер. Показания прибора должны составлять 17-19 Вт. Процедуру следует проводить несколько дней и только потом выполнить герметизацию.

Между рамой и оргстеклом должен быть слой герметика. Требуется подождать, пока вещества полностью застынет. Закрепление оргстекла проводится с помощью саморезов. Стыки также обрабатываются силиконом.

Как собрать солнечную батарею своими руками: завершающие работы

После спаивания конструкции необходимо завершить сборку всех элементов в одну систему. Сначала уделяют внимание инверторам. Они работают на переработку тока.

Разновидности инверторов:

  1. Системные выполняют роль дополнительного источника энергии. При переработке тока вместе с центральным источником аккумуляторы можно не использовать.
  2. Гибридные – могут стать главным источником энергии. Но лучше не отказываться от основного источника. Такие системы могут не только перерабатывать, но и накоплять энергию.
  3. Автономные конструкции используются в виде основного источника питания. Для работы потребуются аккумуляторы.

Необходимое количество аккумулятор основывается на требуемой мощности. При этом следует уделить внимание батарей и высоте их монтажа. Чем выше будет находиться конструкция, тем эффективней будет работать модуль.

Для частного дома потребуется мощность батареи в 4 кВт.

К аккумулятору батарея крепится с помощью диода. Это предохранить панель от разрядки в ночное время. Также защиту обеспечит контроллер заряда. Менее мощные батареи можно соорудить с помощью медного листа и пластиковой бутылки. Для работы конструкции потребуется соль и теплая вода. Из инструментов следует взять наждачную бумагу, элекроплиту и тестер. Нередко в качестве материала изготовления солнечной батареи используют жестяные банки. Обычно они выполняются из алюминия.

Солнечные батареи своими руками (видео)

Чтобы собрать конструкцию своими руками, требуется последовательно соединить все элементы. Основу для солнечной батареи составляют три элемента: аккумулятор, конвектор, инвертор. Раму можно изготовить из подручных материалов.

Добавить комментарий

teploclass.ru

Солнечные батареи своими руками: много способов, видео

Получение электричества из альтернативных источников питания весьма затратное занятие. Например, использование солнечной энергии при покупке готового оборудования придется потратить значительную сумму денег. Но в наше время возможно собрать солнечные батареи своими руками для дачи или частного дома из готовых фотоэлементов или других подручных материалов. И прежде, чем приступить к покупке необходимых компонентов и проектированию конструкции, необходимо понять, что такое солнечная батарея и ее принцип работы.

Солнечная батарея: что это и как работает

У людей, которые впервые сталкиваются с этой задачей, сразу возникают вопросы: «Как собрать солнечную батарею?» или «Как сделать солнечную батарею?». Но изучив устройство и принцип его работы, проблемы с реализацией данного проекта отпадают сами собой. Ведь конструкция и принцип действия просты и не должны вызвать затруднений при создании источника питания в домашних условиях.

Солнечная батарея (СБ)это фотоэлектрические преобразователи энергии, излучаемой солнцем, в электрическую, которые соединены в виде массива элементов и заключены в защитную конструкцию. Преобразователиполупроводниковые элементы из кремния для генерации постоянного тока. Они производятся трех видов:

  • Монокристаллический;
  • Поликристаллический;
  • Аморфный (тонкопленочный).

Типы фотоэлементов

Принцип работы устройства основан на фотоэлектрическом эффекте. Солнечный свет, падая на фотоэлементы, выбивает свободные электроны с последних орбит каждого атома кремниевой пластины. Перемещение большого количества свободных электронов между электродами батареи вырабатывают постоянный ток. Далее, он преобразовывается в переменный ток для электрификации дома.

Принцип работы солнечной батареи

Выбор фотоэлементов

До начала проектных работ по созданию панели в домашних условиях нужно выбрать один из трех типов преобразователей солнечной энергии. Для выбора подходящих элементов нужно знать их технические характеристики:

  • Монокристаллические. КПД этих пластин 12–14%. Однако, они чувствительны к количеству попадающего света. Небольшая облачность значительно снижает количество вырабатываемого электричества. Срок службы до 30 лет.
  • Поликристаллические. Эти элементы способны выдавать КПД 7–9%. Но на них не влияет качество освещенности и они способны выдавать такое же количество тока в облачную и даже пасмурную погоду. Эксплуатационный период — 20 лет.
  • Аморфные. Изготавливаются на основе гибкого кремния. Вырабатывают КПД около 10%. Количество производимого электричества не снижается из-за качества погоды. Но дорогое и сложное производство делает их труднодоступными.

Для изготовления СБ своими силами можно приобрести преобразователи типа В (второй сорт). К ним относятся элементы с небольшими дефектами, даже при замене некоторых компонентов себестоимость батарей будет в 2–3 раза меньше рыночной, благодаря этому сэкономите свои средства.

Для обеспечения частного дома электричеством от альтернативного источника энергии лучше всего подходят первые два типа пластин.

Выбор места и проектирование

Батареи лучше располагать по принципу: чем выше, тем лучше. Отличным местом будет крыша дома, на нее не попадает тень от деревьев или других построек. В случае, если конструкция перекрытий не позволяет выдержать вес установки, то место следует выбирать на участке дачи, который больше всего воспринимает излучение от солнца.

Собранные панели необходимо располагать под таким углом, чтобы солнечные лучи максимально перпендикулярно падали на кремниевые элементы. Идеальным вариантом установки солнечных батарей будет наличие возможности корректирования всей установки по направлению за солнцем.

Угол наклона СБ можно легко рассчитать исходя из географического месторасположения и уровня солнцестояния для данного участка.

Изготовление батареи своими руками

Обеспечить дом или дачу электричеством в 220 В от солнечной батареи вам не удастся, т.к. размеры такой батареи будут огромны. Одна пластина генерирует электрический ток с напряжением 0,5 В. Оптимальным вариантом считается СБ с номинальным напряжением 18 В. Исходя из этого рассчитывается необходимое количество фотоэлементов для устройства.

Сборка каркаса

В первую очередь самодельная солнечная батарея нуждается в защитной рамке (корпусе). Ее можно изготовить из алюминиевых уголков 30х30 мм или из деревянных брусков в домашних условиях. При использовании металлического профиля на одной из полок снимается напильником фаска под углом 45 градусов, а вторая полка отрезается под тем же углом. Отрезанные по нужным размерам с обработанными концами детали каркаса скручиваются при помощи угольников из того же материала. К готовой раме на силикон приклеивается защитное стекло.

Корпус из алюминиевого уголка

Спайка пластин

При спаивании элементов в домашних условиях нужно знать, что для увеличения напряжения необходимо соединять последовательно, а для увеличения силы токапараллельно. Кремневые пластины выкладываются на стекло, оставляя между ними зазор 5 мм с каждой стороны. Этот промежуток необходим для погашения возможного температурного расширения элементов при нагреве. Преобразователи имеют две дорожки: с одной стороны «плюс», с другой — «минус». Все детали соединяются последовательно в единую цепь. Затем проводники с последних компонентов цепи выводятся на общую шину.

Для избегания саморазряда устройства в ночное время или облачную погоду специалисты рекомендуют предусмотреть монтаж диода Шоттки 31DQ03 или аналога на контакт от «средней» точки.

После окончания паяльных работ при помощи мультиметра необходимо проверить выходное напряжение, которое должно быть 18–19 В для полноценного обеспечения частного дома электроэнергией.

Сборка элементов батареи

Сборка панели

В готовый корпус укладываются спаянные преобразователи, потом в центр каждого кремневого элемента наносится силикон, и сверху накрывается подложкой из ДВП для их фиксации. После чего конструкция закрывается крышкой, и все стыки герметизируются герметиком или силиконом. Готовая панель монтируется на держатель или каркас.

Солнечные батареи из подручных материалов

Помимо сборки СБ из купленных фотоэлементов их можно собрать из подручных материалов, которые есть у любого радиолюбителя: транзисторов, диодов и фольги.

Батарея из транзисторов

Для этих целей наиболее подходящими деталями являются транзисторы типа КТ или П. Внутри них находится довольно большой кремневый полупроводниковый элемент, необходимый для производства электричества. Подобрав необходимое количество радиодеталей, с них необходимо срезать металлическую крышку. Для этого нужно зажать его в тесках и ножовкой по металлу аккуратно произвести срез верхней части. Внутри можно увидеть пластину, которая будет служить в качестве фотоэлемента.

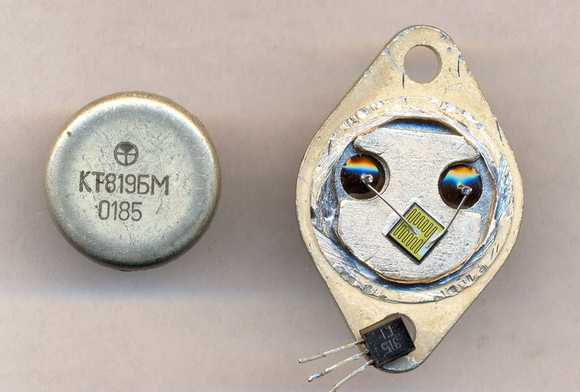

Транзистор для батареи со спиленной крышечкой

Все эти детали имеют три контакта: база, эмиттер и коллектор. При сборке СБ нужно выбирать коллекторный переход в связи с наибольшей разностью потенциалов.

Сборка осуществляется на ровной плоскости из любого диэлектрического материала. Спаивать транзисторы нужно в отдельные последовательные цепочки, а эти цепочки, в свою очередь соединять параллельно.

Расчет готового источника тока можно производить из характеристик радиодеталей. Один транзистор выдает напряжение 0,35 В и силу тока при КЗ в 0,25 мкА.

Батарея из диодов

Солнечная батарея из диодов Д223Б действительно может стать источником электрического тока. Эти диоды имеют наибольший вольтаж и выполнены в стеклянном корпусе, покрытом краской. Напряжение на выходе готового изделия можно определить из расчета, что один диод на солнце генерирует 350 мВ.

  1. Необходимое количество радиодеталей складываем в емкость и заливаем ацетоном или другим растворителем и оставляем на несколько часов.
  2. Затем, необходимо взять пластину нужного размера из не металлического материала и выполнить разметку под впаивание компонентов источника питания.
  3. После размокания краску можно легко соскрести.
  4. Вооружившись мультиметром, на солнце или под лампочкой определяем плюсовой контакт и загибаем его. Диоды впаиваются вертикально, т.к. в таком положении кристалл лучше всего генерирует электричество из энергии солнца. Поэтому на выходе получим максимальное напряжение, которое будет генерировать солнечная батарея.

Распайка диодов

Батарея из фольги

Помимо описанных выше двух способов источник питания можно собрать из фольги. Самодельная солнечная батарея, сделанная согласно пошаговой инструкции, описанной ниже, сможет давать электроэнергию, хотя и очень малой мощности:

  1.  Для самоделки понадобится медная фольга площадью 45 кв. см. Отрезанный кусок обрабатывается в мыльном растворе для удаления жира с поверхности. Так же желательно вымыть руки, чтобы не оставлять жировые пятна.
  2. Наждаком необходимо удалить защитную оксидную пленку и любой другой вид коррозии с плоскости отреза.
  3. На горелку электрической плитки мощностью не меньше 1,1 кВт ложится лист фольги и нагревается до образования красно-оранжевых пятен. При дальнейшем нагреве образовавшиеся окислы превращаются в оксид меди. Этому свидетельствует черный цвет поверхности куска.
  4. После образования оксида нагрев необходимо продолжать в течение 30 минут, чтобы образовалась оксидная пленка достаточной толщины.
  5. Прожарка останавливается, и лист остывает вместе с печкой. При медленном охлаждении медь и оксид остывают с разной скоростью, что способствует последнему легко отслоиться.
  6. Под проточной водой удаляются остатки оксида. При этом нельзя сгибать лист и механически отдирать мелкие кусочки, чтобы не повредить тонкий слой окиси.
  7. Вырезается второй лист по размерам первого.
  8. В пластиковый бутыль объемом 2–5 литров с обрезанным горлом нужно поместить два куска фольги. Закрепить их зажимами «крокодил». Располагать их надо, чтобы они не соединялись.
  9. К обработанному куску подводится минусовая клемма, а ко второму — плюсовая.
  10. В банку заливается солевой раствор. Его уровень должен быть ниже верхней кромки электродов на 2,5 см. Для приготовления смеси 2–4 столовые ложки соли (в зависимости от объема бутылки) растворяются в небольшом количестве воды.

Батарея из фольги

Все солнечные батареи не пригодны для обеспечения дачи или частного дома помещения электричеством в виду своей маломощности. Но они способны служить источником питания для радиоприемников или зарядки мелких электроприборов.

Видео по теме

vashumnyidom.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
