Как правильно делать теплые полы – Как правильно сделать теплый пол

Содержание

Как сделать электрическии теплыи пол своими руками: правила монтажа систем

Не так давно появившиеся системы теплого пола завоевывают все большую популярность. Производя ремонт в ванной комнате, кухне, туалете или прихожей, их укладывают под кафельную плитку, чтобы в итоге получить не леденящее босые ступни покрытие, а теплый пол. И это далеко не полный перечень тех мест, куда устанавливают такой вид обогрева. Его монтируют везде, где необходимо сделать пол хоть немного теплее (в том числе и в детской, и в спальне, и на лоджии с балконом).

Устройство теплого пола.

Поэтому важной задачей на начальном этапе является точно определиться с тем, какую роль будет выполнять такой источник тепла: полноценный обогрев помещения или дополнительный.

Основной составляющей электрической системы обогрева пола выступает кабель, преобразующий энергию электричества в тепло. Основным показателем считается удельное тепловыделение. Ошибкой будет полагать, что лучше приобретать кабель с максимальной этой величиной, поскольку при максимальном удельном тепловыделении кабель может не нагревать половую поверхность (бетонную стяжку) на всю мощность, когда ее толщина незначительна. Вследствие чего возможен перегрев изоляции теплоносителя, затем короткое замыкание и выход из строя кабеля, что предполагает проведение дорогостоящего ремонта, включающего демонтаж бетонной поверхности.

Кабельный теплый пол может быть вмонтирован в специальную сетку, это облегчает его укладку.

Безопасность и простота укладки предоставляют отличную возможность, чтобы обустроить электрический теплый пол своими руками. И в качестве приятной награды за все приложенные старания будет комфортная поверхность пола и, хоть и небольшая, но все же экономия семейного бюджета.

Большинство, решив обустроить теплый пол своими руками, планируют данную операцию как один из заключительных этапов ремонтных работ, осуществляя прежде выравнивание поверхностей стен и оштукатуривание. Но это решение в корне не верно, поскольку пол своими руками, работающий на основе электрических кабелей, требует прокладывания отдельной линии электропроводки. Необходимость прокладывания последней возникает перед началом стеновых и даже потолочных работ. Одновременно на стену монтируют блок управления теплым электрическим полом.

Существуют разные варианты монтажа теплого пола: без теплоизолирующего слоя и с ним. Способы крепления также различны: на металлическую сетку либо на монтажную ленту. Да и системы теплого пола бывают наподобие нагревательного кабеля или в виде специального коврика, в котором кабель упакован сеткой с уже заложенным шагом монтажа. Такой теплый пол именуют еще кабельный.

Делаем ровный пол своими руками

Выравнивание пола производится по установленным маякам.

В том случае когда теплый пол принимает на себя роль основного обогрева, тогда в обязательном порядке подкладывают слой теплоизоляции. В качестве такового лучше всего применять пенополистирольные плиты (плотность 35). Их толщина будет определяться тем, что непосредственно располагается под половой плитой.

Если утепляют полы в квартире выше, чем на первом этаже, то слой подбирают в 20 мм, для полов квартир первой этажности с отапливаемым под ними подвальным помещением толщина утеплителя составит 30 мм. Для полов на лоджиях, балконах, с неотапливаемыми под ними подвалами на первом этаже толщину слоя предусматривают не менее 50 мм. А там, где бетонная поверхность помещается прямиком на поверхности земли, 100 мм.

Укладывание слоя изоляции производят посредством специальных клеев либо дюбелей (это осуществляют на следующем этапе монтажа, когда закрепляют сетку). Поверхность пола должна обладать ровностью, не иметь видимых перекосов, углублений и больших трещин. Если что-то на половой поверхности обнаруживают из перечисленного, то:

  • выполняют стяжку, если имеются значительные перекосы поверхности, пол выравнивают;
  • отдельные изъяны заделывают раствором цемента.

Виды укладки кабеля для теплого пола.

Перед укладыванием теплоизолятора поверхность грунтуют, благодаря чему исключается развитие плесени. А приклеивание повышает степень адгезии материалов.

Пенополистирольные плиты приклеивают либо крепят посредством дюбелей в нескольких местах. На всей поверхности фиксируют штукатурную сетку за счет пластиковых клипс либо дюбелей с шайбами, длина которых равняется двойному слою теплоизолятора. Такой крепеж обеспечит дополнительную фиксацию плит к поверхности пола.

Вернуться к оглавлению

Рассчитываем длину кабеля и шаг укладки

Покрытая кабелем поверхность должна составить порядка 80% от общей площади комнаты. На один метр квадратный закладывают мощность (для основного вида обогрева) порядка 180-200 Вт на кв.м. До укладывания выполняют проверку сопротивления кабельной секции, которое в каждую из сторон допустимо не более 10% от значения, отмеченного в техпаспорте. Укладку кабеля не выполняют там, где стоят бытовые приборы, не имеющие ножек крупногабаритные предметы мебели. Предусматривают зазор между кабелем и стеной в пределах 5-7 см.

Схема укладки кабеля с размерами.

Выясняют такой нюанс: на каком расстоянии между собой возможно прокладывание кабелей? Поскольку игнорирование данного показателя влечет перегрев со всеми отягчающими последствиями.

Подсчет шага для укладывания кабеля выполняют так. Выясняют площадь обогрева, поскольку эту величину по формуле нужно умножить на 100 и поделить на длину кабеля.

Не лишним будет знать, что секция двужильного кабеля располагает соединением с проводом нагревания только с одного конца, тогда как одножильный кабель — с обеих.

Вернуться к оглавлению

Выполняем подготовительные работы

До момента монтажа терморегулятора определяются с местом в стене для его установки и после этого прорезают углубление и штробят до пола. По месту посредством алебастра укрепляют монтажную коробку под терморегулятор. Из нее выходит трубка гофрированная. Последнюю кладут в проштробленное углубление и заделывают алебастром. Окончание трубки на 40 см заводят в обогревательную область. И располагают там так, чтобы в центре промеж витков кабеля расположился термодатчик. Контролируют, чтобы труба не образовывала крутых изгибов. Под ее окончание (в месте расположения датчика) подкладывают материал в целях возвышенности и расположения датчика прямо под полом, чтобы он температуру фиксировал правильно. Окончание трубки прочно закрывают изолентой, дабы исключить попадание в нее раствора при изготовлении стяжки.

Вернуться к оглавлению

Укладываем теплый пол своими руками

Порядок выполнения работ при укладке теплого пола.

Кабель укладывают зигзагообразно, предусматривая подсчитанный шаг. К металлической сетке крепят его посредством пластиковых стяжек минимальной длины.

По окончании укладывания контролируют и фиксируют сопротивление кабеля, рисуют план размещения витков, подключают и наблюдают за работоспособностью системы. Затем все выключают и убирают терморегулятор до окончательного завершения всех отделочных процедур.

Вернуться к оглавлению

Заливаем стяжку пола

Стяжку укладывают, используя раствор песка с цементом в соотношении 3/1 с включением специальных пластификаторов либо готовые стяжечные смеси.

Толщина заливки должна составить не менее 3-4 см. Допустимо добавлять в раствор фиброволокно. После того как стяжка высохнет, укладывают напольную кафельную плитку, задействуя особый состав клея для теплого пола. Абсолютная готовность поверхности к эксплуатации бывает по прошествии 28 дней. На протяжении данного периода систему обогрева пола подключать к электричеству запрещено.

Стяжка теплого пола должна быть не менее 3-4 см.

Когда монтаж таких систем обогрева выполняют в обособленных помещениях, требования к самостоятельному устройству электрического теплого пола намного упрощены. Не является обязательным условием теплоизоляция поверхности. Потому крепление витков провода производят монтажной лентой непосредственно к основе. Допустимо закладывать мощность чуть меньше 120-180 Вт на кв.м. Окончания провода, попадающие под базовые нагревательные элементы, в целях предупреждения перегрева поверх закрывают пробковой тонкой изоляцией (2-3 мм). Фиксировать витки провода к лепесткам монтажной ленты значительно легче. Но следует проконтролировать, если кабельные витки располагаются перпендикулярно согласно соединительным плитным швам, их укладку целесообразно выполнять полумесяцем с некоторым запасом. Тогда в случае деформирования плит при перепадах температур удастся избежать натяжения. Прочих значительных отличий в монтаже теплых систем обогрева пола не имеется.

Описанные здесь правила монтажа систем теплых электрических полов и вся последовательность действий при этом помогут успешно выполнить самостоятельную укладку кабеля домашнему мастеру, который впервые сталкивается с подобной процедурой.

Если следовать всем советам, теплый пол в квартире прослужит долго, не требуя ремонта и замены.

moyagostinaya.ru

своими руками правильно, от отопления в квартире самому, варианты электрического на кухне

Теплый пол достаточно просто сделать своими рукамиТеплые полы все чаще появляются в жилище современного человека. Такие коммуникации могут быть использованы как дополнительный обогрев, или как основное отопление. Однако во втором случае его обслуживание будет более затратным. Сегодня мы научим вас делать пол своими руками и расскажем, какие подготовительные работы перед этим нужно провести.

Варианты теплого пола

Строительная индустрия не стоит на месте, и производители выпускают все больше и больше различных видов устройств, для улучшения жилищных условий в квартире. Это относится и к системам теплый пол. На данный момент выделяют три вида таких устройств. Все они имеют свои плюсы и минусы, поэтому пользуются одинаковым спросом.

На сегодняшний день существует несколько вариантов теплых полов

Варианты теплых полов:

  1. Водный теплый пол – это самый экономичный вариант дополнительного обогрева. Такую конструкцию можно провести под абсолютно любым напольным покрытием, ведь она не имеет свойства перегреваться. Самым главным минусом водного теплого пола является сложность его установки. Чтобы правильно сделать такое отопление в своей квартире, вам понадобится разрешение соседей и коммунальных служб, поэтому чаще всего эту систему используют в частных домах.
  2. Электрический обогрев под пол можно устанавливать и на кухне и в ванной. Однако не стоит помещать такое устройство под деревянное покрытие. Такие полы могут стать основным подогревом. Они представляют собой кабель, который может быть расположен на сетчатой основе. Чтобы установить такую конструкцию, ее нужно будет нужно будет залить стяжкой.
  3. Инфракрасный пленочный теплый пол наиболее дешевый вариант в плане покупки материалов и установки. Однако его обслуживание будет стоить вам достаточно дорого. К неоспоримым плюсам такого устройства относится простота монтажа, установить его самому будет под силу абсолютно любому желающему. Также считается, что инфракрасное излучение не так плохо влияет на человека, как электроволны.

Теплые полы могут принести не только пользу, но и вред. Самым безопасным вариантом является водное отопление, однако построить его очень сложно. Мы советуем вам устанавливать теплый пол исключительно как дополнительный подогрев и лишь в местах, где это действительно нужно, например в ванной. Дело в том, что люди, которые постоянно ходят по теплому полу чаще белеют заболеваниями ног связанными с сосудами.

Подготовительный этап: как сделать теплый пол

Перед тем, как устанавливать любой из вышеприведенных вариантов теплых полов, необходимо произвести кое-какие подготовительные работы. Прежде всего, это касается выравнивания основы и заделывания в ней трещин, ведь если этого не сделать, то система не будет работать, как положено.

Прежде чем обустраивать теплый пол, необходимо провести все подготовительные работы

Как делать подготовительные работы перед укладкой теплого пола:

  1. Первым делом выравнивается основание. Если на нем имеются лишь небольшие бугорки и трещины, то они устраняются с помощью металлического шпателя и цементной штукатурки, но если перепады большие, то вам придется залить новый слой стяжки, раствор для которого легко развести самостоятельно.
  2. По периметру комнаты и в местах стыков отопления клеится демпферная лента. Она прикрепляется либо с помощью липкого слоя, либо с помощью саморезов. Этот слой необходим для того, чтобы подогреваемый пол-основа не растрескался.
  3. Далее укладывается слой теплоизоляции. Лучше, если он будет на фольгированной основе. Листы утеплителя укладываются фольгированным слоем вверх и закрепляются специальным алюминиевым скотчем. Сверху утеплителя укладывается прочная гидроизоляционная пленка. Если вы укладываете пленочный теплый пол, то на этом подготовительный этап завершается, но для водного подогрева подготовительные работы придется продолжить.
  4. Поверх гидроизоляционной пленки. На пластиковые направляющие, укладывается арматурная сетка с ячейками 10 см.
  5. Последним слоем укладываются полистирольные плиты с бобышками. Благодаря ним вам не придется устанавливать дополнительные направляющие.

Как видите, подготовительные этапы довольно сложны. Они занимают основную массу времени в установке теплого пола. Не все нижние слои под теплый пол устроены именно так, мы описали вам наиболее практичный вариант.

Как правильно сделать теплый пол от отопления

Если вы решили использовать комбинированный способ отопления дома, то есть провести теплый пол от центрального обогрева дома, то вам подойдет водная система. Для ее изготовления металлопластиковые трубы укладывают «улиткой» с шагом от 15 до 30 см. Такое распределение обогревательных элементов позволяет создать максимально экономичное и теплое устройство.

Перед укладкой теплого пола необходимо начертить план-схему, с ее помощью вы сможете разместить элементы системы максимально точно.

Сам процесс укладки мы описываем схематично так, как нюансы будут зависеть от того, как выглядит ваша схема. В любом случае, следуя нашим рекомендациям, вы сможете собрать систему самостоятельно.

Процесс укладки теплого пола от отопления должен проходить поэтапно

Как сделать теплый пол своими руками:

  1. Согласно заранее подготовленной схеме трубы укладываются на пол. При этом желательно работать в паре, чтобы избежать стыков, через которые может случиться протечка. Трубы закрепляются пластиковыми держателями на армирующей сетке.
  2. Конец трубы выводится к распределительному пункту и закрепляется в месте перехода пола на стену с помощью металлической гильзы. Далее система подключается непосредственно к распределительному пункту и наполняется водой и воздухом, чтобы проверить наличие протечек.
  3. После того, как система будет установлена, ее необходимо залить стяжкой. При этом цементный слой должен покрывать теплый пол на 5 см.

После того, как ровный слой стяжки будет распределен поверх труб, его нужно оставить до полного высыхания. Обычно этот срок занимает от 3 до 4 недель. По истечению этого срока вы можете приступить к монтажу финишного покрытия.

Описание: как правильно сделать теплый пол из инфракрасной пленки

Пленочный теплый пол отличается тем, что он укладывается не по всей поверхности пола, а лишь в тех места, которым вы желаете обеспечить обогрев. Эта особенность делает такую систему более экономичной.

Чтобы правильно рассчитать необходимое количество пленки на такую систему необходимо определиться дополнительным или основным обогревом будет теплый пол. В первом случае вам понадобиться 40-50 % материала от площади комнаты, а во втором – 60-80%.

Далее пленка нарезается на пластины нужного размера, и распределяется по фольгированному утеплителю согласно схеме. Чтобы избежать удара током при работе системы, вам необходимо заизолировать все разрезанные участки. Пленка прикрепляется к полу с помощью двустороннего скотча.

Инфракрасный теплый пол необходимо размещать согласно инструкции

После того, как пленочный пол установлен согласно инструкции производителя, необходимо выполнить его подключение. При этом все провода должны быть расположены на одной части помещения, такой вид подключения называется параллельным.

Теплый пол – это отличная и современная система для дополнительного или основного обогрева помещения. Она пользуется постоянно возрастающей популярностью, ведь это отличная альтернатива громоздким и неэстетичным радиаторам.

Как провести теплый пол от отопления (видео)

Установка такой системы своими руками – это достаточно сложный процесс, требующий большой сосредоточенности и внимательности. Однако если вы сделаете все этапы правильно, то вашей наградой станет теплое и красивое напольное покрытие.

dekormyhome.ru

Теплый водяной пол - правила и особенности мотажа



Реализация этого проекта будет успешной, если хорошо продуманы все его стадии. Имеют значение следующие факторы:

  • целесообразность инженерного решения и сравнение с аналогами;
  • правильный выбор составляющих и безупречный монтаж;
  • проверка и настройка.

Чтобы выяснить, как сделать водяной теплый пол без ошибок, в самых сложных случаях понадобится помощь квалифицированных специалистов.

Как самому сделать комфортный теплый пол, можно запросто научиться

Если внимательно изучить материалы этой статьи, будет несложно выполнить необходимые действия самостоятельно. Такой монтаж водяного теплого пола применяют не только для сокращения расходов. Он пригодится для успешного удовлетворения особых потребностей будущих пользователей.

Преимущества теплого пола

Классические батареи отопления устанавливают в разных объектах. Но теплый пол водяной нельзя монтировать в городских многоэтажных зданиях. Он пригоден для создания автономных систем, не подключенных к центральным тепловым сетям.

Сложная технология укладки водяного теплого пола заставляет задуматься о целесообразности соответствующей конструкции. Почему используют подключение водяного теплого пола к системе отопления, можно выяснить только при сравнении с другими вариантами.

Типовой нагрев помещений с применением конвекционных радиаторов создает потоки воздуха. Такой отопительный прибор поднимает их вдоль стен. Охлажденный воздух опускается в центральные части комнаты. При высоких потолках такая система не будет работать эффективно. Чтобы обеспечить комфортную температуру на высоте роста человека от уровня пола придется тратить много энергетических ресурсов. Схема подключения теплого пола более продуктивна.

Помещение с высоким потолком проще обогреть, если выбрана схема подключения водяного теплого пола

Вторым недостатком является постоянное перемешивание воздуха, сопровождающееся распространением пыли, шерсти домашних животных и других загрязнений. Это усложняет уборку, ухудшает санитарно-гигиеническое состояние в помещении.

Стандартная система водяного теплого пола функционирует с применением нагрева циркулирующей жидкости от +35°C до +40°C. В радиаторах даже при небольшой высоте стен поддерживают температуру теплоносителя до +70°C и выше. Это увеличивает нагрузки на технику, ускоряет ее износ.

Укладка водяного теплого пола поможет решить эту проблему. Бетонная плита долго сохраняет тепло. Если изоляционные параметры объекта недвижимости соответствуют современным нормам, несложно обеспечить экономную эксплуатацию. При возникновении аварийных ситуаций будет больше времени на устранение неисправностей без образования льда, способного разрушить трубы.

Как функционирует теплый пол водяной

Предназначением данной системы является поддержание в помещении заданной пользователем температуры. Для этого применяется схема стандартной укладки теплого пола внутри стяжки. Труба устанавливается равномерно по всей площади. Подогрев теплоносителя осуществляется с применением индивидуального котла. Для принудительного перемещения по контуру используется специальная помпа.

Современный теплый пол – удобное устройство. При падении температуры теплоносителя ниже определенного уровня срабатывает датчик и автоматика котла. Зажигается газовая горелка и происходит нагрев жидкости. Этот циклический процесс повторяется без необходимости вмешательства и строгого контроля. В более точных системах используют показания датчиков температуры воздуха.

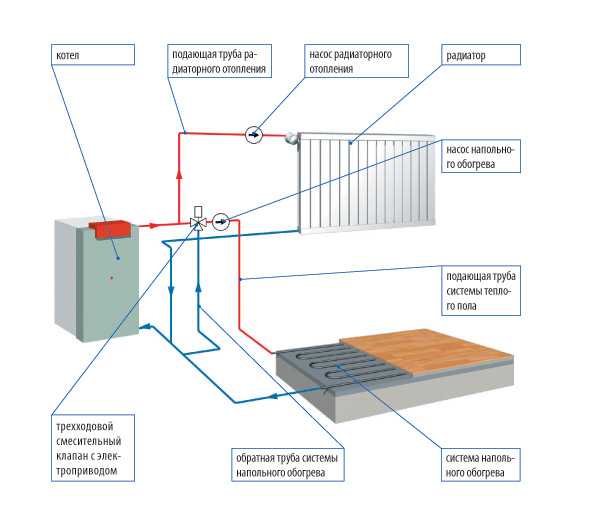

Типовая схема подключения стандартного теплого водяного пола

На рисунке видно, что к одному котлу можно подсоединить потребителей разных типов. Не трудно выяснить, как своими руками создать иные варианты подключений. Схема точного монтажа водяного теплого пола создается с учетом конкретного состава оборудования.

Подготовительный этап

Как правильно сделать водяной теплый пол. Эта информация пригодится впоследствии для выбора схемы оптимального монтажа водяного теплого пола:

  • Чтобы выяснить, как правильно уложить трубы, понадобится план комнаты с точными размерами. Пригодятся сведения о том, какое установлено перекрытие.
  • Схема эффективного водяного теплого пола зависит от климатических условий в регионе. Они используются для создания достаточных слоев изоляции, защищающих от неблагоприятных внешних воздействий. Имеет значение положение стен помещения относительно сторон света.
  • Если в комнате имеются окна и двери старых типов, не обеспечивающие хорошую герметичность, даже точно рассчитанный обогрев не будет использоваться рационально.
  • Когда рассчитывают теплый пол, его укладка планируется с учетом положения встроенных шкафов, кухонных гарнитуров, сантехники, иных стационарных предметов. Под ними водный нагретый трубопровод устанавливать не надо.

Учет тепловых потерь

Собранные данные используют для более точной оценки объекта недвижимости. Если потери тепла превысят 100-110 Вт с одного м. кв. площади, для теплого водяного пола это будет слишком много. Включение в проект дополнительных отопительных устройств повысит его сложность и стоимость, увеличит эксплуатационные расходы. Именно поэтому надо выяснить, как сделать теплый пол от отопления с учетом реальных условий.

Как рассчитать потери, можно выяснить на специализированных сайтах. Эту сложную методику с большим количеством формул освоить можно. Но такие действия нельзя назвать продуктивными. В сети Интернет быстро можно найти программы-калькуляторы. Они помогают высчитать необходимое значение на основе следующих данных (метод по стандарту DIN 4108-3):

  • Высота, ширина и длина помещения.
  • Материал стен, наличие дополнительной изоляции, слоев из штукатурки, гипсокартонных плит.
  • Аналогичные характеристики и состав пола, потолка.
  • Технические параметры оконных и дверных проемов.
  • Наружная и внутренняя температура.
  • Производительность естественной/принудительной системы вентиляции.

Чтобы водяной теплый пол своими руками выполнял функции без лишних затрат, нужна хорошая защита от ветра и морозов. Соответствующие инвестиции в современную изоляцию окупятся со временем.

Инструментальное измерение утечек тепла делается профессиональной техникой

Расчет количества труб

Дальнейшие вычисления будут выполнены с применением предположительных потерь 70 Вт на 1 м. кв. при общей площади комнаты 70 м. кв. Для такого помещения понадобится обогрев с производительностью 4,9 кВт (70 х 70 = 4 900 Вт). Чтобы теплый пол водяной не работал с максимальной нагрузкой, делают запас по мощности от 15 до 25 %.

Чтобы выяснить точно шаг укладки труб, используют разные методики. Принимают во внимание их диаметр и глубину размещения в стяжке, наличие сверху утеплителя. Например, если использовать трубы 16 мм, то при размещении их под керамической плиткой на расстоянии 15 см между рядами можно получить около 95 Вт с 1. м. кв. Этого вполне достаточно для рассматриваемого случая. Простым делением (70/0,15) получают искомую общую длину трубы, равную 467 м. Ее подключают к отоплению с применением дополнительных устройств.

Расчет трубы для теплого пола в комнатах

Если по строительным конструкциям внутрь проникает холод, вблизи от наружных стен вносят изменения в проект. Здесь укладка теплого пола выполняется с уменьшением расстояния между трубами. Для приведенного выше примера можно использовать формулу: 0,15/1,5 = 0,1 м.

Расстояние между трубами теплого пола изменяют при необходимости

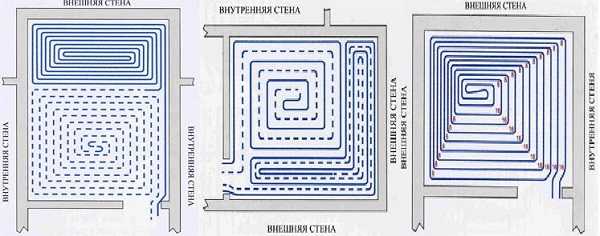

На рисунках изображена конфигурация «улитка». Она предпочтительнее «змейки», так как углы поворота меньше. Это позволяет уложить водяной теплый пол с лучшим распределением тепла по площади помещения. Во втором варианте часть комнаты не будет прогреваться охлажденной водой. Но отвергать его полностью не стоит. Это пригодится, например, для участка, прикрытого ковром, журнальным столиком.

Какие существуют виды укладки водяного теплого пола

Чтобы не ошибиться, используют размеченный соответствующим образом лист. Его можно создать в графическом редакторе или другой подходящей программе.  На картинке (ниже) видно, как с помощью такого инструмента составляется план для отдельной комнаты со скошенным углом. «Квадратом» отмечена область, где установка труб не нужна.

Монтироваться трубы будут проще при наличии такого чертежа

Устройство пола с учетом гидравлических потерь

Большая длина труб и наличие поворотов создают препятствия перемещению жидкости. Чтобы оптимальным образом распределять гидравлические и тепловые нагрузки, конструкция качественного водяного теплого пола составляется с учетом следующих данных:

Соответствие диаметра труб длине контура

Диаметр трубы, в ммМинимальная длина одного контура, в мМаксимальная длина одного контура, в м
166080
1880100
20100120

Таким образом, если в комнате понадобилась большая длина трубопровода, создают дополнительные контуры. Их подключают в коллекторы для теплого пола. Эти устройства оснащают кранами Маевского и регуляторами напора. Чтобы рассчитать длину точнее, учитывают подсоединяемые другие части отопительной системы.

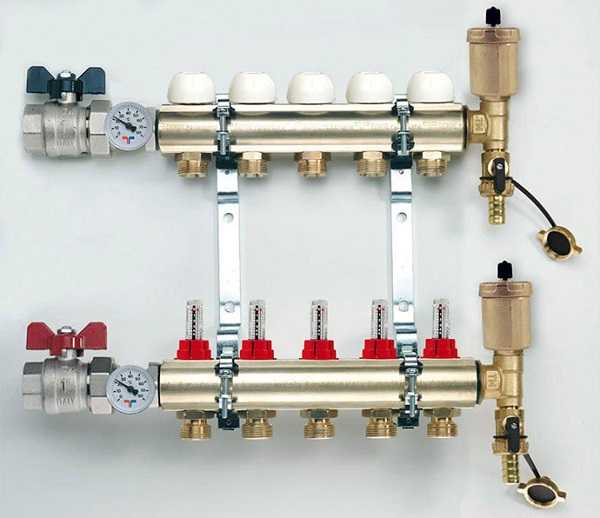

Коллектор теплого пола

Чтобы прокачивать достаточное количество теплоносителя, необходим насос, рассчитанный на определенную производительность. Для приведенного примера с диаметром 16 мм и толщиной стенок труб 2 мм гидравлические потери составят около 160 Па на каждые 10 м. Это – только на прямых участках. Поворот на 180° добавит еще 40 Па. Если устройство комнатных теплых водяных полов создает общие потери на уровне 18000 Па, подбирают насос с подходящими техническими параметрами.

Как выбрать коллектор для теплого пола

Этот узел выполняет очень важные функции, поэтому его следует изучить отдельно. В простейшем варианте исполнения коллектор для теплого пола создан из двух отрезков труб с отводами. К ним присоединяют отдельные контуры. Следующее дополнительное оснащение используется для решения практических задач:

  • Чтобы отрегулировать расход теплоносителя по контурам используют специализированные балансировочные устройства. Их оснащают прозрачными корпусами с градуировкой. Вращением кольца перемещают шток, который устанавливают в соответствии с требуемым значением. Достаточно настроить прибор один раз. Далее он будет выполнять свои функции автоматически.
  • Если температура определенного водяного теплого пола корректируется по показаниям внешних датчиков, используют электромеханические приводы. Для их установки современный коллектор для теплого пола оснащают резьбовым соединением. Если оно не используется по назначению, его закрывают пластиковой заглушкой.
  • Для удаления газов монтируются автоматические отводчики. Их дополняют сливными кранами, которые используются для накопления и удаления механических загрязнений.
  • Манометры помогают оперативно контролировать уровни давления в соответствующих магистралях.
  • Если выбраны теплые полы, в схему включают запорную арматуру. Вентилями перекрывают доступ воды при выполнении ремонтных или регламентных работ.

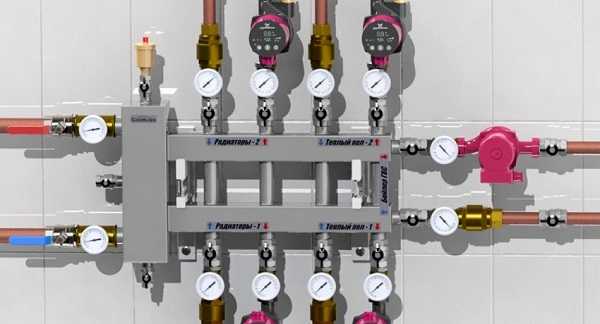

Иногда в состав коллектора для теплого пола добавляют гидрострелку. Это специальное устройство помогает предотвратить возникновение проблем при неточном соответствии мощности котла и реальных потребностей. Одновременно оно устраняет полностью или минимизирует взаимное негативное влияние других составных частей отопления таких, как радиатор, напольный бойлер. Удобно, что регулировка такого теплого водяного пола происходит без применения сервоприводов, электроники. Это повышает общую надежность системы.

Коллектор с гидрострелкой повышает надежность теплых полов

Теплый пол и особенности материалов

Чтобы сделать теплый пол своими руками без ошибок, приобретать материалы и другие составляющие проекта следует с учетом следующих сведений:

  • Для укладки теплого водяного пола бетонное основание закрывают слоем изоляции. Подойдут плиты из полистирола фабричного производства. Хватит плотности 30-45 на 1 м. куб. Такие изделия выдерживают сильные механические нагрузки и не портятся от влаги.
  • Схема теплого пола с пенофолом –это вспененный полиэтилен со слоем фольги. За счет отражения инфракрасного излучения вверх пол с подогревом становится более эффективным.
  • Стальной сеткой укрепляют бетонную стяжку. Она же используется в качестве каркаса и разметки. На нее точно укладывать трубу проще. Фиксацию элементов выполняют полимерными хомутами.

Как залить теплый пол

Если нужно установить теплый пол, эта технология монтажа поможет сделать все правильно:

  • Перекрытие очищают от загрязнений. На него укладывают гидроизоляцию и пеноплэкс.
  • Далее устанавливают монтажную сетку. Ее присоединяют дюбелями через уложенный слой изоляции к несущей конструкции здания.
  • На сделанный каркас с применением хомутов укладывают трубу по трассе, предусмотренной планом.
  • Делают подключение теплого пола к котлу, проверяют работоспособность системы под давлением на 25 % выше номинального.
  • Заливка бетоном водяного теплого пола выполняется с предварительной установкой по контуру комнаты демпфирующей ленты. Общая толщина этого слоя не должна превышать 6-8 см. Расстояние до трубы оставляют от 1 до 4 см, если сверху предполагается монтаж керамической плитки.
  • Заливка теплого пола станет полностью функциональной примерно через 26 суток. Точный срок определяется не только составом раствора, но и температурой внутри помещения, режимом проветривания.

Прежде чем залить теплый водяной пол, нужно обязательно убедиться в работоспособности системы и отсутствии протечек, для этого оставить ее под давлением не менее чем на сутки для проверки.

Устройство теплого пола зависит от особенностей строительной конструкции

Водяной теплый пол без стяжки

Если не заливать теплый пол, можно вовсе отказаться от «мокрых» процессов. Как делать водяной пол без стяжки, помогут разные методики:

  • Технология укладки теплого пола на основу из полимерных плит с выступами.
  • Сухая стяжка. Для ее создания понадобятся сыпучие материалы, нейтральные по отношению к перемене температуры, но хорошо проводящие тепло.
  • Создание в деревянной основе каналов с последующим монтажом в них алюминиевых вкладок. Далее в созданные металлические каналы вставляют трубы для теплых полов.

Как подключить теплый пол к индивидуальной системе отопления, подскажут рекомендации и выводы из сети Интернет.

Видео: монтаж теплого водяного пола

Приведенные выше советы следует использовать на практике с учетом особенностей конкретного объекта недвижимости, его оснащения, требований будущих пользователей. Так, установка труб водяного теплого пола в прихожей может быть выполнена под стационарной вешалкой, стойкой для обуви. Это обеспечит быструю сушку промокших вещей. Около диванов, кресел, стульев шаг стандартной укладки водяного теплого пола делают меньше, что автоматически повышает температуру для создания комфортных условий.

В этой статье подробно рассмотрены теплые полы и, как сделать их подсоединение самостоятельно. Но в наиболее сложных ситуациях может потребоваться помощь специалистов. При поиске подрядной организации и для контроля действий работников также пригодятся знания о том, как правильно сделать теплый пол своими руками.
