Как построить каркасный дом правильно пошагового

Каркасное строительство приобрело популярность благодаря ценовой и технологической доступности. Эта технология позволяет возводить быстро. При этом в строительстве используются простые доступные материалы и получаются лёгкие тёплые стены. Однако есть некоторые правила, которые необходимо соблюдать при работе с данной технологией. Они помогают построить каркасный дом надёжно и правильно, выбрать подходящие панели и доски, качественно утеплить, выполнить обшивку, собрать крышу. Итак, как правильно построить каркасный дом?

Правильный каркасный дом

Каркасное строительство – новая технология, в которой последовательность выполнения работ может быть разной. Например, можно сначала собрать каркас, после – навесить кровлю и собрать стены. Или можно выполнить работы по-другому: после сооружения каркаса навесить стеновую обшивку, которая усилит его прочность, и после – собрать крышу.

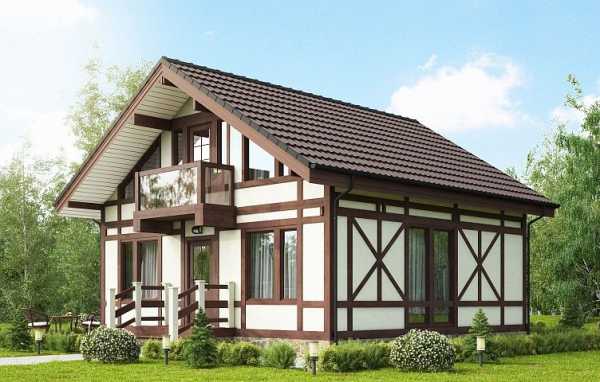

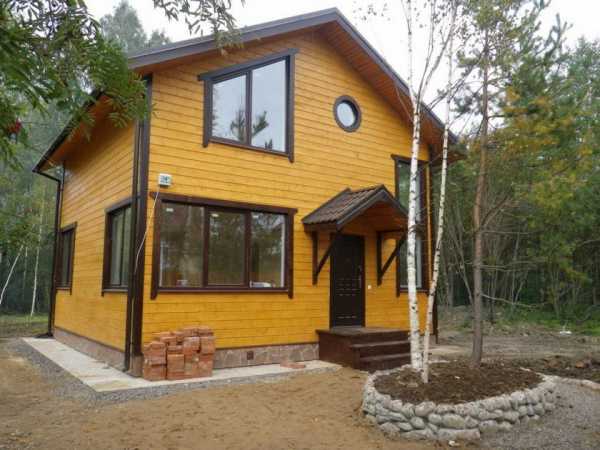

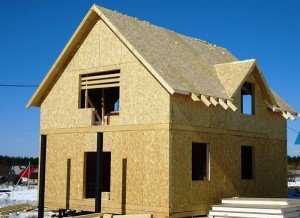

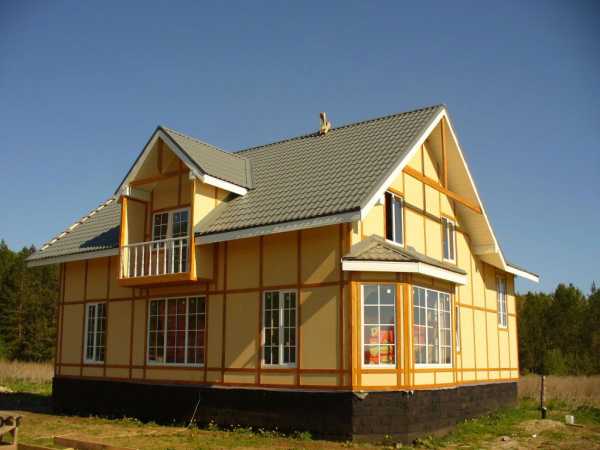

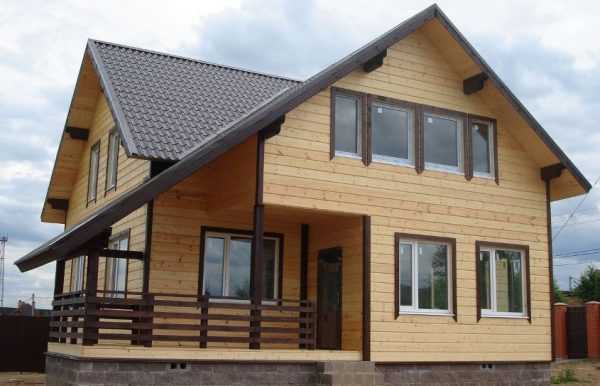

Постройка с мансардой и балконом.

Чтобы предупредить разночтения, приведём как выглядит схема правильного каркасного дома:

  • Подготовить и разметить участок.
  • Залить или собрать фундамент.
  • Соорудить полностью каркас и стропила под крышу. Для многоэтажного строительства – собрать каркас первого этажа, поставить перекрытия и собрать каркас второго этажа. После этого собрать стропила.
  • Навесить кровлю, которая закроет внутреннее пространство от осадков.
  • Навесить наружную стеновую обшивку, под защитой собранной кровли.
  • Уложить в каркас утеплитель.
  • Навесить внутреннюю обшивку каркаса.
  • Сделать черновой пол.
  • Поставить окна и двери.
  • Проложить электропроводку, протянуть трубы водоснабжения и канализации, обустроить обогрев.
  • Выполнить внутреннюю отделку пола и стен.

Наглядно увидеть, как правильно строить каркасный дом, можно на видео. Мы же опишем подробнее каждый этап строительства нового здания.



Подготовка к строительству

Подготовка к строительству включает в себя следующие работы:

  1. Подготовить строительный инструмент. Понадобятся уровень, рулетка, ножовка и дисковая пила, дрель и шуруповёрт, молоток, возможно — бетономешалка. Также пригодятся рабочие перчатки и карандаш. Необходимо предусмотреть место для хранения инструмента – подсобное помещение, навес.
  2. Необходимо обеспечить подачу электрики в каркасном доме  для работы электроинструментов, для этого тянут провод со столбов или подключаются к соседям.
  3. Обустроить подъезд к месту каркасного строительства.
  4. Выполнить предварительную разметку под грунтовые работы – обозначить расположение будущего строения на земле колышками.

Земляные работы и фундамент

Фундамент будущего дома возводиться в соответствии с проектом. Он может быть бетонным плитными или бетонным ленточным. Он также может быть свайным – стоять на металлических или бетонных столбах. Для обустройства фундамента необходимо вынуть часть грунта, и в подготовленные ямы залить бетон или поставить готовые бетонные блоки.

На заметку

Работы по подготовке ям и канав под фундамент получили название грунтовых или земляных работ.

В ходе земляных работ подготавливают ямы, канавы, необходимые для заливки или сборки фундамента. Вид фундаментного основания и его конструкция определяют размеры ям. Поэтому выбор основания определяет объём грунтовых работ – то количество земли, которое необходимо выкопать.

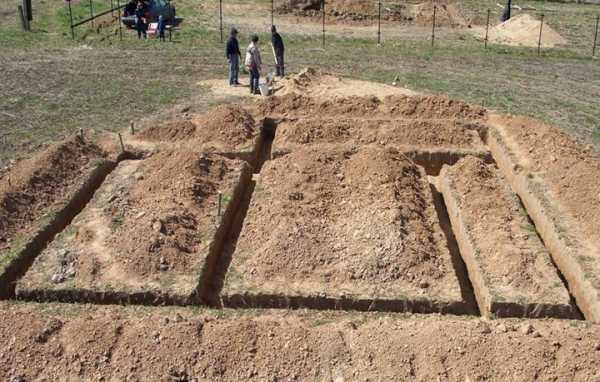

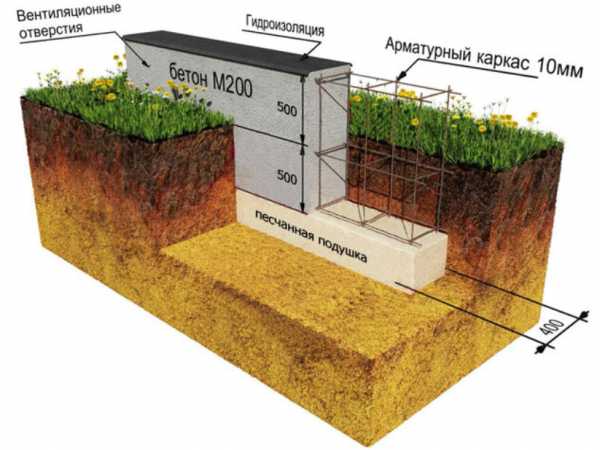

Траншея под ленточный фундамент.

При заливке фундаментного основания из бетона работу выполняют в следующей последовательности:

  • Готовят яму нужной формы и размеров.
  • Дно траншеи отсыпают песком – выполняют так называемую песчаную подушку. Слой песка будет обеспечивать ускоренный отток воды из-под фундамента.
  • Ставят опалубку – доски или фанеру по краям ямы.
  • В опалубку укладывают арматуру – для прочности будущего основания дома.
  • Укладывают продухи (трубы для вентиляции подпола).
  • Замешивают и льют бетон. Также бетонный раствор можно заказать на заводе, получить его готовым для заливки — в машине-бетономешалке.
  • По не застывшему бетону устанавливают анкера – крепления под будущие каркасные опоры и нижнюю обвязку.
  • После заливки выдерживают 6-7 дня, если погода жаркая, и 9-10 дней, если температура на улице держится около +20°C. В это время бетон набирает необходимую прочность. После – приступают к сборке силового каркаса каркасного дома.

Чтобы не терять время, во время выдержки бетона можно подготовить пиломатериалы: распилить балки под размер каркасных стоек, перегородок, укосин, обработать их антисептиком.

Силовой каркас и кровля

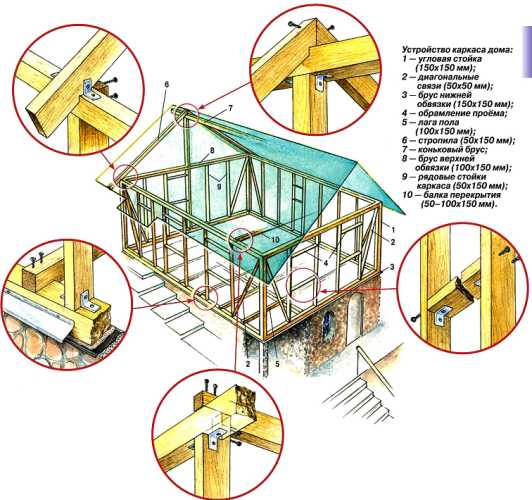

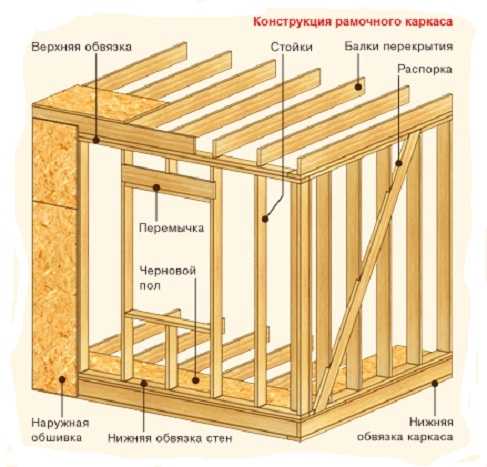

Силовой каркас дома собирается в соответствии с проектом. В чертежах и схемах указаны размеры опорных элементов, места их расположения, расстояние между соседними стойками. Также в чертежах описаны способы крепления различных досок и балок друг с другом.

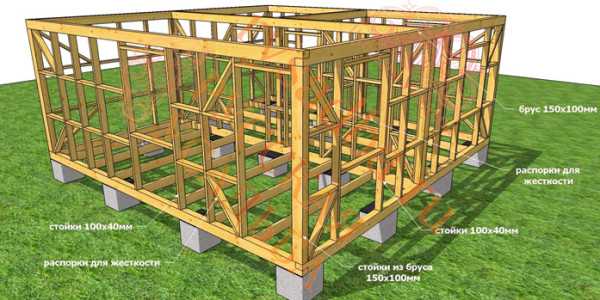

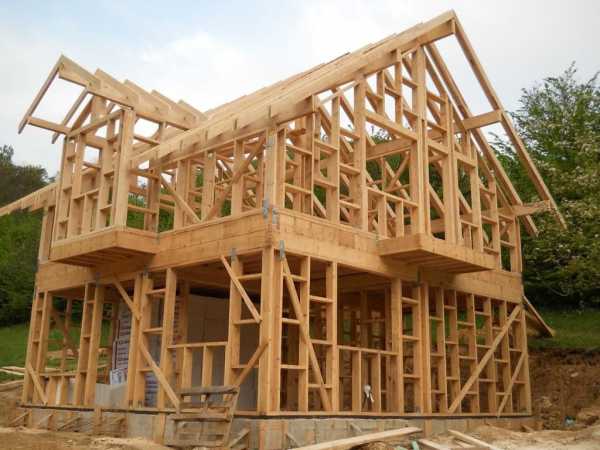

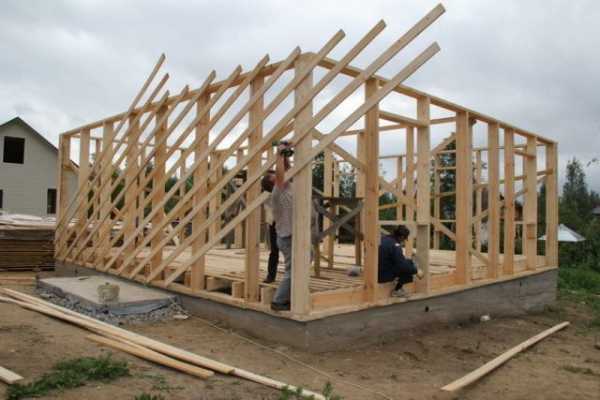

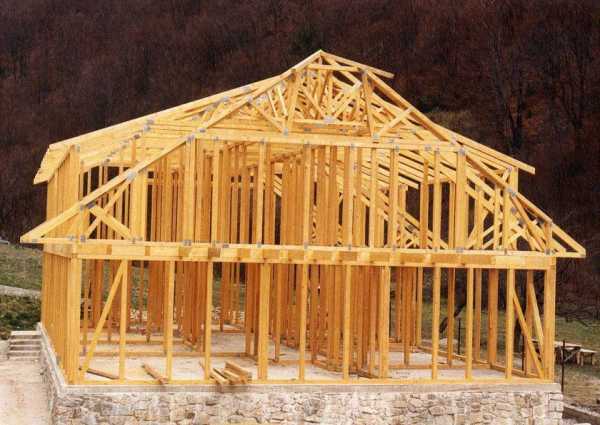

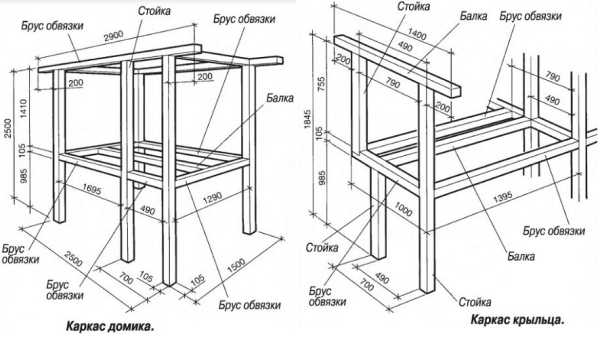

Силовой каркас.

Каркас собирают из отдельных частей. Сборка каждой части выполняется в два этапа. Первый – сборка участка каркаса «на земле». Второй – подъём собранного участка и его установка, крепление. Такая технология позволяет легко собрать правильный каркасный дом своими руками.

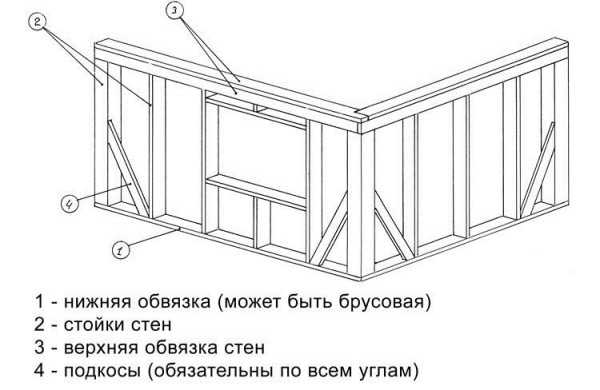

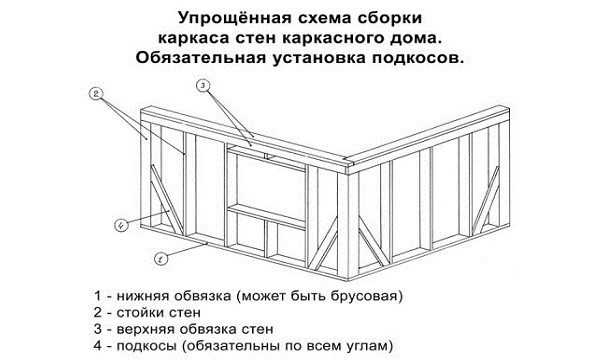

Приведём описание последовательности сборки каркаса стены:

  1. Будущие вертикальные стойки соединяют с досками нижней и верхней обвязки на земле, по проектной схеме.
  2. Собранный каркас каждой стены поднимается и устанавливается на фундамент, крепится к его поверхности.
  3. Поверх каркаса укладывают вторую верхнюю обвязку и балки перекрытия.
  4. Поверх балок перекрытия – собирают из подготовленных на земле элементов каркаса стены второго этажа, или мансарды.

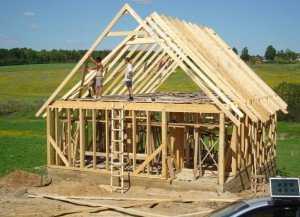

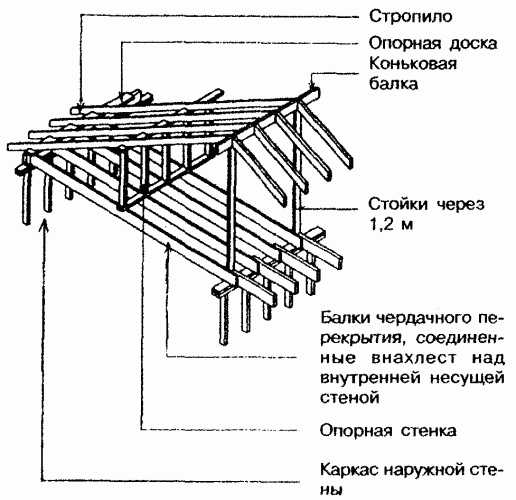

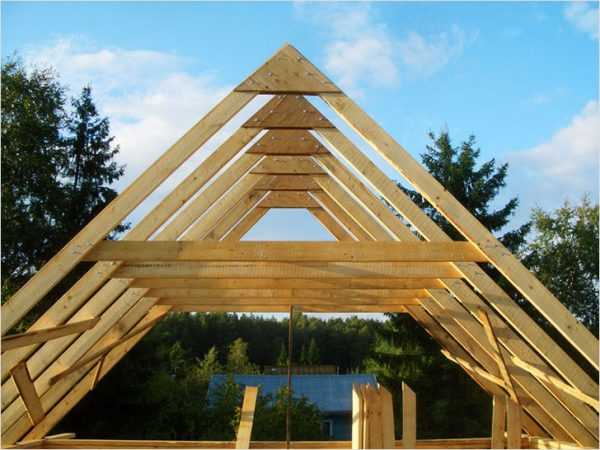

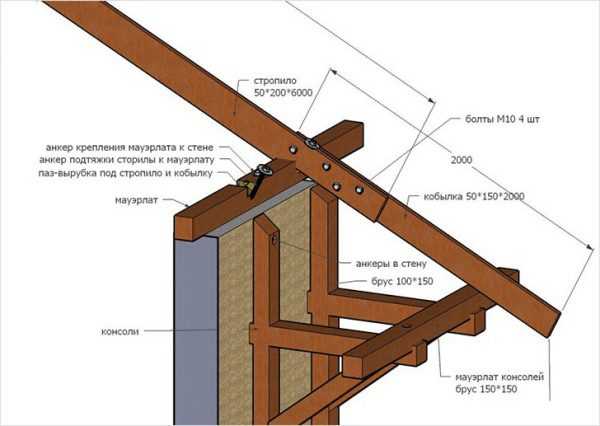

  5. Сборку стропил под крышу начинают со сборки и установки каркаса под фронтоны.
  6. Собирают стропильную систему – также из отдельных узлов дома, которые предварительно собирают из досок на земле. Для удобства сборки все стропила выполняются по одному шаблону и имеют одинаковые размеры. Их поднимают на крышу в собранном виде, устанавливают и крепят к верхней обвязке верхнего этажа.

Правильный каркасный дом использует технологию, в которой сначала сооружается кровля, и только после – обшивают стены. Поэтому после сборки стропил их накрывают плёнкой, обрешёткой и кровлей – металлочерепицей, ондулином.

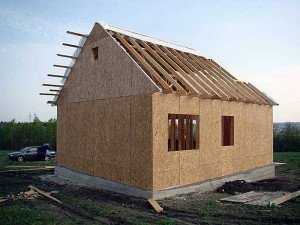

Как правильно обшить постройку

Стеновая обшивка дома образует поверхность, защищает от осадков и обеспечивает устойчивость дома, предупреждает его наклон. Для того чтобы стена выполняла прочностные функции, обшивку выполняют из стеновых материалов определённой толщины. Как правильно обшить каркасный дом?

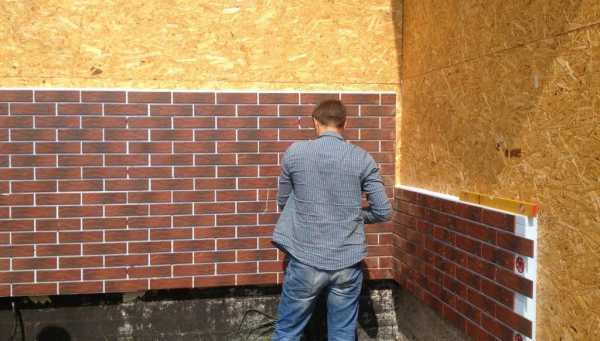

Внешняя отделка имитацией кладки.

Размеры стеновых панелей регламентируются ГОСТом. Так, для одноэтажных домов, если используется обшивка ОСБ, фанерой или цементной плитой (ЦСП), необходимы плиты толщиной не менее 9 мм, а для двухэтажных – не менее 12 мм.

Правильная каркасная стена дома собирается из отдельных ПВХ панелей. При этом стыки между соседними панелями должны надёжно изолироваться или перекрывать друг друга. К примеру, при обшивке стены тонкими стеновыми материалами, сайдингом, вначале навешивают нижний ряд стеновых панелей, после – расположенный над ним верхний. Так стену обшивают полностью снизу вверх. При этом последующий ряд стеновой обшивки перекрывают предыдущий на несколько см.

Крепление стеновой обшивки выполняют саморезами. Обшивку прикручивают к каркасным деревянным стойкам. Поэтому процесс сборки стены называют «конструктором».

Правильная стена

Стена каркасника выполняет функцию защиты внутреннего пространства дома от жары и холода, от посягательств чужих людей, от дождя и ветра. Для выполнения каждой из необходимых функций предназначается слой материала, который входит в состав пирога каркасной стены. Как правильно сделать каркасный дом?

Вентилируемый фасад.
  • Для прочности и несущей способности стены – сооружают прочный несущий каркас.
  • Для теплоёмкости – внутреннее пространство стен заполняют теплоизолирующим материалом.
  • Для защиты от атмосферных осадков – используют влагостойкую наружную стеновую обшивку.
  • Для наружного и внутреннего декора, а также для защиты от влаги и намокания, необходима стеновая обшивка.

Кроме того, используют дополнительные материалы, которые обеспечивают функционирование основных слоёв каркасной стены. К примеру, ватный утеплитель обязательно закрывают плёнкой пароизолятора. Это защищает его от сырости.

На заметку

Теплоёмкость ватного изолятора резко снижается при попадании внутрь него влаги. Поэтому сырость внутри строительной ваты недопустима.

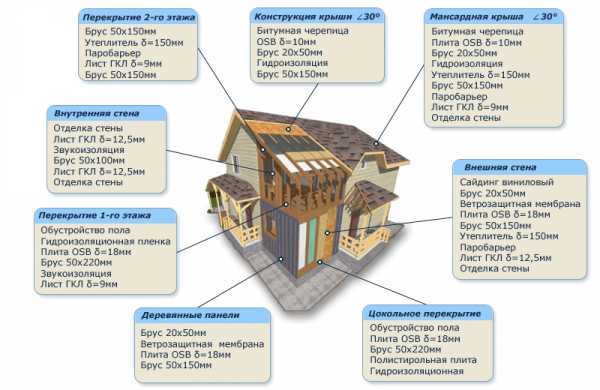

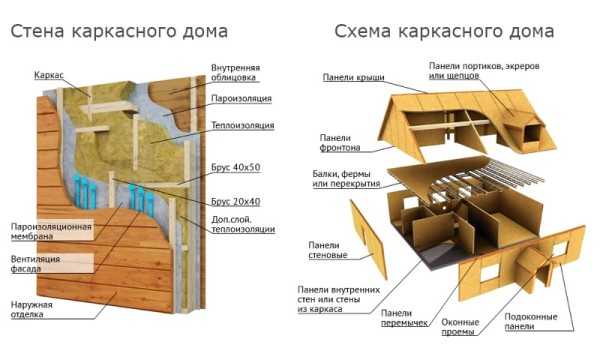

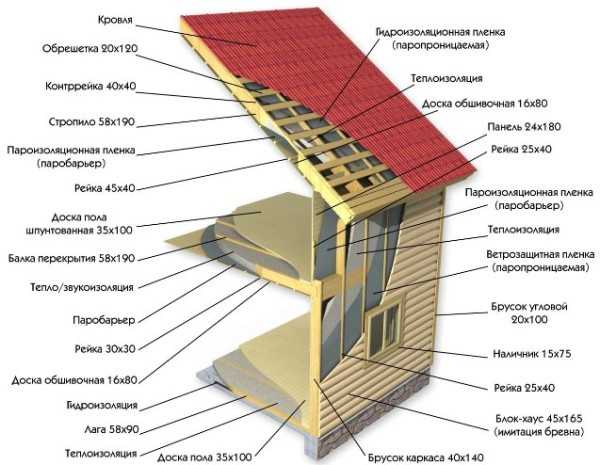

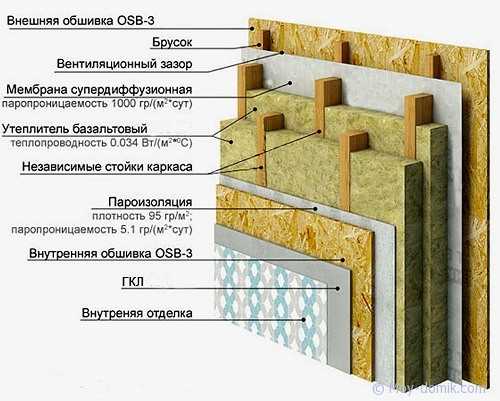

Приведем минимальный перечень слоёв каркасной стены и порядок их чередования, как должен выглядеть правильный пирог каркасного дома:

  1. Внутренняя стеновая обшивка – формирует поверхность стен внутренних помещений. Выполняется из панельных материалов — фанеры, гипсокартона, деревянной вагонки, панелей МДФ или OSB.
  2. Полиэтиленовая плёнка для предупреждения отсыревания утеплителя с внутренней стороны. Пароизоляция важна для ватного утепления и не важна для пенополистирола, пенополиуретана.
  3. Утеплитель – теплоизолирующий материал, который характеризуется низкой теплопроводностью. Он обеспечивает сохранность тепла внутри каркасного дома зимой, и прохладный воздух во внутренних помещениях жарким летом. Традиционный выбор утепляющего материала для каркасного дома – минеральная или базальтовая вата. Также иногда используют пенополистирол или комбинируют ватные и вспененные стироловые материалы.
  4. Плёнка с внешней стороны утеплителя – мембранный материал, который позволяет частичкам влаги выходить наружу и не позволяет проникать им внутрь утеплителя. Мембранная структура обеспечивает способность плёнки пропускать пар только в одну сторону. Эта прослойка важна для ватного утеплителя и не имеет смысла при утеплении дома пенопластом.
  5. Наружная стеновая обшивка – формирует поверхность стен снаружи, защищает от атмосферных осадков, механического повреждения. Должна быть выполнена из прочного, красивого и водостойкого материала. Часто используется металлический профиль, пластиковый сайдинг, деревянные доски или профилированный брус, а также панели OSB с последующей штукатуркой или покраской.

При использовании ватных утеплителей в «пироге» стены каркасного дома предусматривают вентиляционные зазоры. Особенно важен зазор с наружной стороны. Он выполняет роль вентиляционного пространства, через которое влажный пар выходит наружу.

Необходимо учесть большое количество условий, чтобы построить правильный каркасный дом, видео покажет основные моменты на которые нужно обратить внимание.



Правильный пол

Настил полов выполняют перед утеплением стен для того чтобы удобно было передвигаться внутри дома во время работ. Правильный пол в каркасном доме обязательно утепляют. Для этого между лагами пола укладывают теплоизолятор. После – закрывают его пароизоляцией с заходом на стены. Поверх плёнки пароизоляции кладут доски обрешётки. При этом если планируется дощатый пол, то обрешётку кладут поверх лаг, по всей их длине. Если планируется менее прочный пол из ОСБ или фанеры, то обрешётку кладут поперёк лаг. После – поверх обрешётки кладут чистовой пол, переходят к утеплению стен.

Как правильно утеплить

В основном используют ватный утепляющий материал. Лучший вариант утепления — минеральная базальтовая вата – малогорючий материал на натуральной основе, который получают из расплавленного камня – базальта. Как правильно утеплить каркасный дом?

На заметку

На первый взгляд сложно различить стекловату и минеральную вату. Важно знать, что минеральная базальтовая вата – дороже и на порядок долговечнее (40 лет взамен 20 лет у стекловаты).

Ватный утеплитель характеризуется сжимаемостью, что используют при монтаже материала между каркасными опорами. Плиты или маты из минеральной ваты слегка сжимают, когда укладывают между стойками каркаса. Далее они удерживаются между опорами без дополнительной фиксации.

Укладываем минеральную вату в каркас дома.

Правильное утепление каркасного дома начинается  со стен, где используются минеральные маты, которые отличаются невысокой сжимаемостью и повышенной жёсткостью. В таких матах утеплитель не проседает и длительно сохраняет способность сохранять тепло.

На заметку

При использовании рулонного утеплителя необходимы дополнительные горизонтальные балки, на которых вата будет «лежать». Это не позволит ей со временем просесть или слежаться.

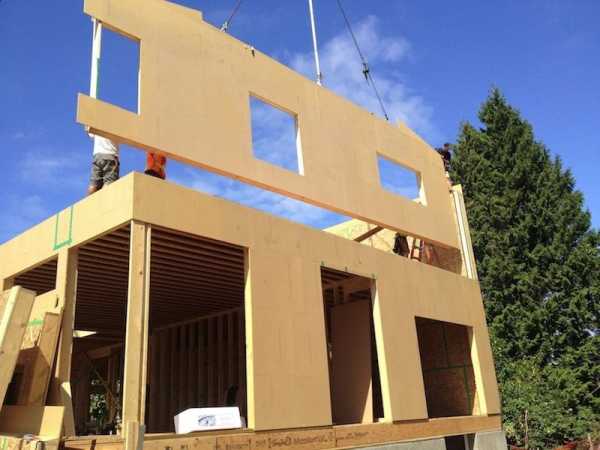

Технология каркасно-щитового строительства использует готовые плиты, в которых в качестве утеплителя уложены плиты пенопласта. Однако это – худший вариант утепления стен, более доступный в цене и уступающий в экологичности, климатконтроле.

Пенопласты «не дышат», они не обеспечивают естественный газообмен сквозь стены помещений. Что формирует нездоровый микроклимат внутри дома.

Окна и двери

Практически всегда изготовление и установку окон заказывают в специализирующейся на данных работах компании. Двери — нестандартных размеров также изготавливают на заказ. Стандартные полотна 60х180 приобретают вместе с лудкой в готовом виде.

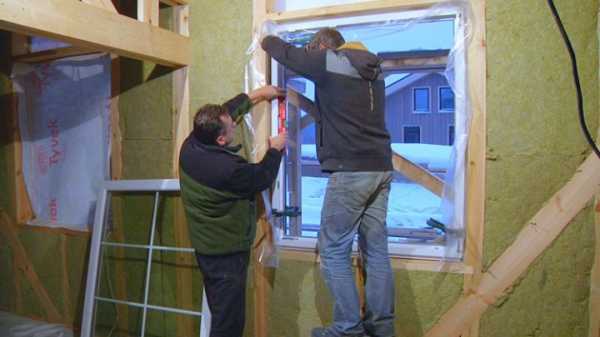

Монтаж окон пвх своими руками.

Выбор материала дверей определяется местом её установки. Для комнаты это может быть ДСП или дерево. В качестве уличной входной двери можно поставить металл или стеклопластик.

Инженерные коммуникации

В ходе сборки стены внутри неё прокладывают инженерные коммуникации. Их кладут поверх пароизоляционной плёнки таким образом, чтобы сечение провода или трубы не сдавливалось последующей стеновой обшивкой. Для удобства последующей обшивки стены в обрешётке высверливают небольшие углубления, через которые прокладывают трубу или кабельный провод.

Отделка

Внутренняя отделка помещений начинается с навешивания стеновых панелей с внутренней стороны стены. Для этого используют материалы с ровной поверхностью. Либо материалы финишной стеновой отделкой.



Внутренние стены часто обустраивают из гипсокартона или плит ОСБ. При этом ОСБ требует дополнительной штукатурки. А гипсокартон – заклеивания стыков. Также внутренние стены каркасных домов часто обустраивают панелями МДФ или натуральной деревянной вагонкой.

1karkasnydom.ru

Каркасный дом своими руками: пошаговая инструкция сборки с фото

Нашу пошаговую инструкцию строительства каркасного дома мы разделим на несколько этапов:

Стоит отметить, что каждый этап строительства каркасного дома заслуживает отдельной статьи, в добавок ко всему, если описывать все возможные варианты фундаментов, крыш и т.д., то может получиться целая книга. В связи с этим, для улучшения читабельности, некоторые шаги в строительстве подробно описаны в отдельных статьях, а здесь – только то, что касается особенностей именно каркасного дома.

Подготовительные работы для постройки любого дома одинаковы и включают в себя:

  1. Подготовку участка
  2. Разметку дома

Подготовка участка

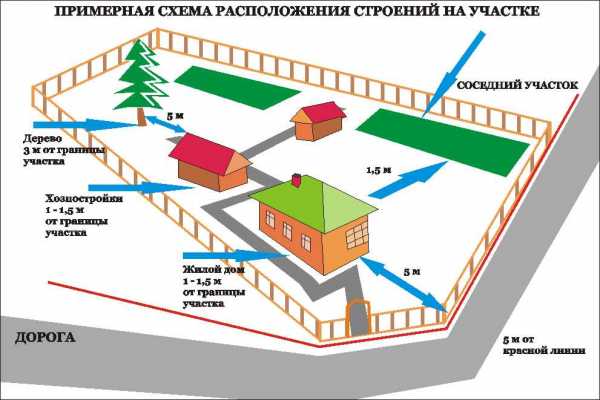

Для начала необходимо очистить участок от растительности, если не весь, то хотя бы то место, где будет строиться дом. Это в значительной степени облегчит разметку и позволит сделать ее более точно.

Если строительный участок имеет большой уклон, то, в зависимости от типа фундамента и желания, его можно предварительно выровнять по горизонту, используя спецтехнику.

Внимание! Не пренебрегайте этой процедурой, потратив 1-2 часа на расчистку, в будущем вы значительно облегчите себе труд, да и замеры в траве могут быть с большой погрешностью.

Разметка дома

Разметка – очень ответственный этап, потому что от него зависит планировка и ровность углов стен. При неточной разметке, на следующих этапах будет очень сложно исправить эту ошибку.

Разметка фундамента каркасного дома, как, впрочем, и любого другого, как правило, включает в себя предварительную расстановку колышков (размечаются все внешние стены), а также разметку всех внутренних стен.

Если Вы хотите узнать, как правильно произвести разметку фундамента под дом своими руками, да и так, чтобы все стены и углы были ровными и соответствовали проекту – советую прочитать мою статью об этом. Учитывая большой объем информации, пришлось ее вынести отдельно.

Огромное достоинство каркасного дома в том, что для его строительства подойдет практически любой тип фундамента. Единственным ограничением является тип грунта на участке и Ваши возможности.

Стоит сказать, что заложение фундамента для каркасного дома своими руками заслуживает отдельных тем обсуждения и вынесено в отдельные статьи. Тем более что типов подходящих фундаментов несколько, а какой выбрать – решать только Вам.

Здесь же я расскажу в двух словах о подходящих фундаментах для каркасного дома, и о том, в каких случаях применяется каждый из них, а также дам ссылки на подробное их описание.

Свайно-винтовой фундамент для каркасного дома

Самым распространенным типом фундамента для каркасного дома является свайно-винтовой. Это практически самый простой и дешевый вариант для такого дома, тем более, что произвести монтаж свайно-винтового фундамента не сложно и своими руками.

Такой фундамент подходит практически для любых грунтов, кроме скалистых. Особенно хорошо подходит для болотистых грунтов, где плотные породы грунта располагаются глубоко и другие типы требуют огромных затрат.

Вообще, все плюсы и минусы свайно-винтовых фундаментов, рассмотрены в другой теме, которая поможет Вам определиться с выбором опоры для Вашего дома.

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент, так же используется для строительства каркасного дома своими руками довольно часто. Это обусловлено относительно небольшими затратами на его заложения, а также возможностью использования бетонных полов в доме.

Такой фундамент, в связи с его относительной хрупкостью, требует точного соблюдения технологии заложения.

Как правило, мелкозаглубленный ленточный фундамент используется в хороших грунтах, и категорически противопоказан на почве с очень высоким уровнем грунтовых вод и болотистых грунтах.

Плитный фундамент для каркасного дома

В последнее время, все большую популярность для строительства каркасного дома своими руками набирает плитный фундамент. Не смотря на его не малую стоимость, у него присутствуют очевидные плюсы, такие как универсальность, надежность, долговечность, а также его можно использовать как черновой пол в доме и не тратиться на него отдельно.

Частенько, вместо классической монолитной плиты используют плитный фундамент с ребрами жесткости. Это позволяет немного сэкономить на заложении, а также усиливает всю конструкцию в целом.

Полы в каркасном доме мало чем отличаются от полов других типов домов и могут быть деревянными, либо бетонными. Выбор полностью зависит от типа фундамента, возможностей и желания.

В этой пошаговой инструкции мы подробно рассмотрим только лишь деревянный пол, бетонный – в двух словах, так как он используется реже, а все уместить в одной статье не представляется возможным.

Устройство бетонного пола

Стоит отметить, что бетонный пол в каркасном доме устраивается, в случаях плитного фундамента, либо ленточного. С плитным все понятно - сама плита и будет являться полом первого этажа.

А вот в случае, если фундамент ленточный - бетонный пол устраивается из легких бетонов, таких как керамзитобетон, например.

Устройство деревянного пола

Давайте рассмотрим устройство деревянного пола на примере свайно-винтового фундамента. Для ленточного, в принципе, все делается точно так же, за исключением нижней обвязки, она может быть из более тонкого бруса. Но обо всем по порядку.

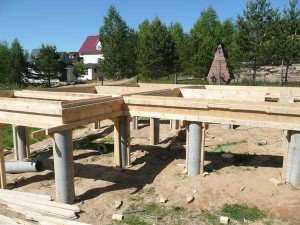

Обвязка фундамента каркасного дома

Устройство деревянного пола начинается с обвязки фундамента. Как правило, обвязка делается из бруса 150х150 или 150х200, в зависимости от толщины стены и расстояния между сваями. Чем больше расстояние, тем толще должен быть брус, чтобы избежать провисания.

Обвязка необходима, во-первых, для того, чтобы придать фундаменту жесткость, во-вторых – для равномерного распределения нагрузки на фундамент, ну и в-третьих – она будет служить опорой для будущего пола каркасного дома.

Для того, чтобы с легкостью осуществить процесс обвязки своими руками, разделим его на несколько этапов:

  1. Брус раскладывается по периметру фундамента, проверяются длина стен и диагонали. На этом этапе проводится окончательная и точная разметка стен, согласно проекту. Кстати, не забываем про гидроизоляцию, которую в виде рубероида подкладываем под обвязку.
  2. Следующий шаг – намечаем места стыковки бруса, они должны быть расположены на свае, так как это будут самые слабые места, которые не должны «висеть». Это касается домов, длина стен которых больше длины приобретенных брусьев.
  3. Брус стыкуется с напуском в 20-30см, как показано на фото. Для этого с торца вырезаются, так называемые «замки».

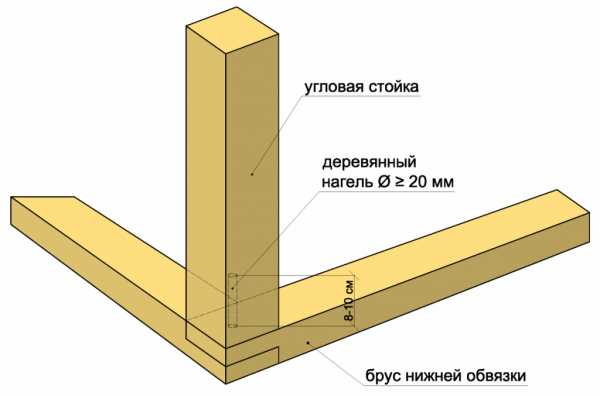

  4. Углы стыкуются практически точно так же. На фото это отчетливо видно.
  5. Брус к фундаменту крепится с помощью болтов или шпилек. Для этого необходимо просверлить отверстия, как в оголовке фундамента, так и в самом брусе. Для удобства дальнейшего монтажа, выпирающие части – головки болтов или гайки со шпильками, необходимо углубить. Стыки дополнительно пробиваются гвоздями размером 150 мм или 200 мм, в зависимости от размеров бруса.
  6. Как только периметр готов, переходим к заключительному шагу – обвязка фундамента под внутренними стенами каркасного дома. Этот брус, к уже установленному наружному, крепится таким же образом. Для усиления, можно дополнительно применить крепежные металлические уголки.

Когда обвязка фундамента каркасного дома готова, приступаем к следующему этапу нашей инструкции – сооружению каркаса пола.

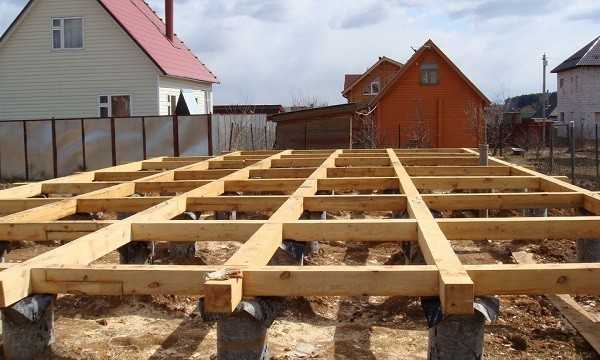

Каркас пола в доме

Стоит отметить, что уже на этом этапе желательно предусмотреть все входящие в дом коммуникации, такие как вода и канализация. Электричество и газ можно подвести и потом, но, если заранее все предусмотреть - будет гораздо меньше проблем после.

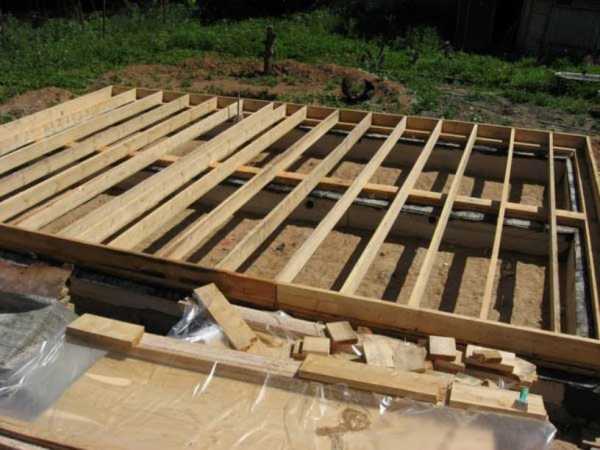

Следующим шагом будет установка лаг, поверх обвязки. Если расстояние между опорами около 4 метров, то лучше будет использовать брус размером 100х200мм или 100х150мм. Можно использовать доску 50х200мм или 50х150мм, сшивая их по две.

Если расстояние менее 3 метров, можно использовать доску размером 50х150мм или лучше 50х200мм.

Монтаж лаг - несложный этап сборки каркасного дома, но есть некоторые нюансы, которые в данной инструкции необходимо предусмотреть:

  1. Расстояние между лагами, как правило, определяется размером утеплителя, которым будут утепляться полы. Если утепление будет минеральной ватой, с размерами листов 100х60см, например, то для того, чтобы утеплитель плотно влез, расстояние между лагами делается на пару сантиметров меньше чем ширина утеплителя, т.е. 57-58см.
  2. Крепятся лаги с помощью гвоздей и крепежных уголков. Монтируются они не вровень с обвязкой, а на 5см меньше, для того, чтобы вдоль обвязки, перпендикулярно установленным брусьям, поместилась еще одна доска 50х150мм или 50х200мм, в зависимости от размеров используемого бруса, на фото это отчетливо видно. Таким образом мы закроем все дыры по периметру.
  3. Для увеличения жесткости пола каркасного дома, между лагами пробивается доска, как правило, 50х150 или 50х200, в зависимости от высоты лаг.

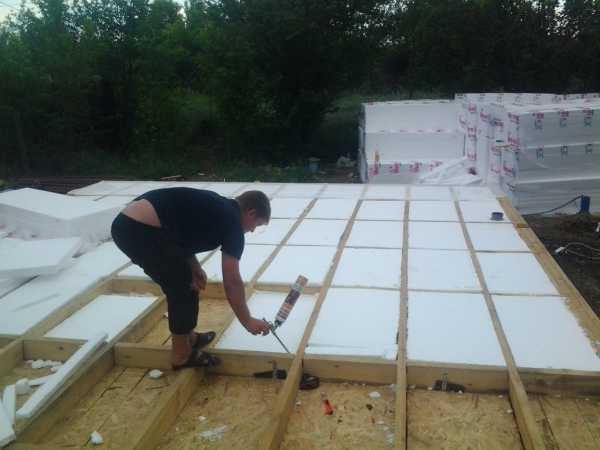

Гидроизоляция и утепление пола каркасного дома своими руками
  1. Снизу, перпендикулярно лагам пола, закрепляется доска размером 100х25, 150х25 или подобная им, как правило, в стык, но иногда, если лаги закреплены жестко, будет достаточно каждые 40-60см. Доску лучше прикрутить саморезами.
  2. Сверху на лаги и закрепленную доску набивается гидроизоляционная мембрана, как показано на фото.
  3. Утеплитель укладывается поверх гидроизоляции, между лагами. Толщина слоя зависит от климатического пояса, и обычно составляет 15-20см.
  4. Укладывать утеплитель необходимо так, чтобы все стыки были перекрыты следующим слоем.
  5. Поверх утеплителя, как правило, натягивается сначала пароизоляция, а затем - фанера, OSB плита или просто плотно сшивается доска, это уже зависит от Ваших желаний, предпочтений и возможностей.

Стоит отметить, что гидроизоляция, так же как и пароизоляция, должны монтироваться с напуском, согласно инструкции к материалу, исключив при этом попадание влаги в утеплитель, как снаружи, так и изнутри. А сам утеплитель укладывается плотно, без щелей.

Вот мы и рассмотрели инструкцию по устройству пола каркасного дома, теперь пора приступать к стенам.

Следующим шагом нашей инструкции будет монтаж стен своими руками. Так же, как и с полом, скреплять все доски и брусья будем гвоздями и (или) монтажными металлическими уголками, некоторые крепления можно делать шпильками.

Стоит отметить, что практически весь каркас собирается из доски размером 50х150мм или 50х200мм, в зависимости от необходимой толщины стены и необходимой толщины утеплителя.

Некоторые считают, что по углам каркасного дома лучше будет установить брус, но это не совсем правильно, а почему – чуть позже, в процессе монтажа, я обо всем расскажу.

Итак, начнем собирать каркас стен будущего дома.

Для лучшего понимания и усваивания, нашу инструкцию устройства стен каркасного дома мы разделим на несколько этапов:

  1. Сборка стен каркасного дома. Окна и двери
  2. Установка и крепеж стен вертикально на местах
  3. Верхняя обвязка и усиление конструкции

Сборка стен каркасного дома своими руками. Окна и двери

Стены будем собирать на уже готовом полу каркасного дома, это самый удобный вариант. Но надо учесть, что в этом случае, необходимо чтобы все размеры были точными, чтобы стены не получились длиннее или короче уже устроенного пола.

Для того, чтобы было понятно, о чем я говорю, сначала посмотрите на стену каркасного дома в разрезе, а затем я расскажу обо всем по порядку.

Теперь разберем пошагово, как собрать все стены каркасного дома своими руками:

  1. В первую очередь, нам необходимо определиться с высотой потолка в доме. Допустим, что высота чернового потолка будет 280см. Значит вертикальные стойки каркасных стен должны быть 280-15=265см. На схеме видно, откуда взялись 15 см.
  2. Расстояние между стойками, как правило, выбирается исходя из ширины листа утеплителя, как правило, его ширина 60 см. Если утеплитель на ватной основе, то расстояние делается меньше на 2 см, для более плотного соприкосновения.
  3. Верхняя и нижняя доска стены раскладывается на полу и размечаются места, где будут прибиваться вертикальные стойки. Затем раскладываются сами стойки и пробиваются гвоздями 120-150мм. Можно дополнительно скрепить их уголками.
  4. Стоит отметить, что каждая стена, будет меньше на толщину стены, чем длина пола. На схеме это хорошо видно.
  5. Если длина стены больше чем длина доски, то стена собирается из нескольких частей. Так же это делается в тех случаях, когда мало помощников, потому что целая собранная стена будет иметь большой вес.
  6. Как правило, для придания жесткости всей конструкции, между стойками монтируются перемычки. Жестких правил по количеству и частоте установки нет, все зависит от длины и высоты стен, но обычно они пробиваются по одной или две на один промежуток между стойками. Второй вариант лучше и виден на фото, в случае, когда пробиваются по одной - они монтируются в шахматном порядке (одна внизу, следующая наверху). Это можно сделать и потом, когда стены будут установлены. Чаще всего, перемычки пробиваются с расчетом, что они будут служить стыком фанеры или osb-плит, в зависимости от дальнейших работ.
  7. Оконные и дверные проемы в стене каркасного дома устраиваются как показано на схеме.
  8. Вот так это выглядит «в живую».

Самая распространенная ошибка, при сборке стен каркасного дома – это то, что многие забывают учитывать толщину доски при расчетах, тем самым стена получается не такой длины, как хотелось бы.

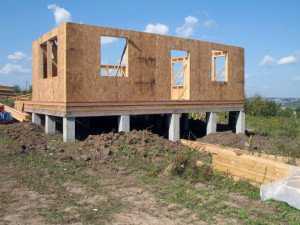

Установка стен на места

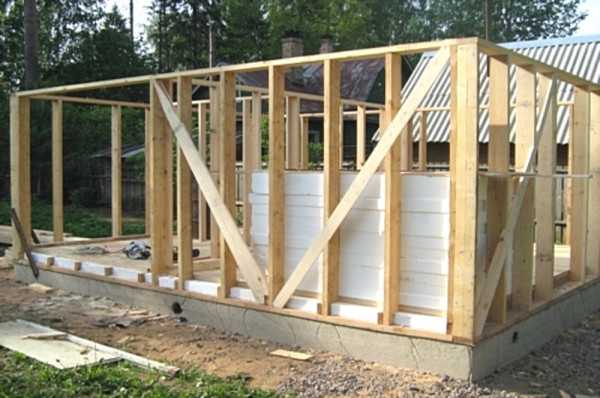

  1. Следующим шагом будет установка и окончательная сборка всех стен. Здесь все просто - выставляется одна стена каркасного дома, крепится к полу и делаются временные подпорки.
  2. Затем по очереди поднимаются и выставляются все остальные стены и скрепляются между собой гвоздями и (или) шпильками. Если стена состоит из нескольких частей, следите за тем, чтобы низ и верх стен были одинаковой длины.
  3. Ниже на фото видно, что угол, получившийся у нас, можно заполнить утеплителем, а это гораздо лучше, чем сплошной угол из бруса.
  4. На этом этапе, стены будут «гулять», и их необходимо временно закрепить. Делается это с помощью любой тонкой доски, прибитой «по диагонали» (укосины) на каждую из стен.
  5. В процессе даже временного усиления конструкции, следите, за вертикальностью углов, лучше использовать отвес, потому что доска частенько бывает не очень ровной, что приведет к неточным замерам обычным уровнем. Как вариант - можно использовать длинный уровень, так будет более точно.

Стоит отметить, что при сборке стен, необходимо использовать шнур, натягивая его от одного угла к другому, иначе, углы будут ровные, а стены - нет.

Верхняя обвязка и усиление конструкции

Итак, каркас стен собран, теперь необходимо сделать верхнюю обвязку из такой же доски, как и стены.

Верхняя обвязка необходима, в первую очередь, для более крепкого сцепления углов, а также придаст единство всем частям каркасных стен и распределит между ними нагрузку.

Для этого необходимо поверх стен, по всему периметру, включая внутренние несущие, пробить доску гвоздями 120-150мм так, чтобы все стыки были перекрыты с напуском минимум 25-30 см. За исключением углов, где напуск будет равен толщине стены.

Следующим этапом нашей инструкции будет усиление всей конструкции в целом. Существует несколько вариантов, самый распространенный – усиление с помощью фанеры или OSB-плиты.

Как правило, пробив листами OSB-плиты одну сторону по всему периметру (внутреннюю или наружную), каркас дома уже становиться очень жестким.

Внутренние перегородки каркасного дома

Устройство внутренних перегородок почти ничем не отличается от устройства внешних стен, за исключением того, что к ним более мягкие требования в плане толщины и утеплению.

  1. Внутренние перегородки, в отличие от внешних стен, можно делать меньшей толщиной. Тут все будет зависеть от предпочтений и комфорта по звукоизоляции.
  2. Утеплитель, внутри перегородок, будет служить, в первую очередь, звукопоглощающим материалом, нежели теплоизоляцией.
  3. Внутренние перегородки допускается утеплять без гидроизолирующих и пароизолирующих материалов.

Это все основные отличия внутренних стен от наружных, в остальном они устраиваются точно так же.

Крыша каркасного дома практически ничем не отличается от крыши для других домов, будь то бетонные, кирпичные или какие-нибудь другие. Даже больше скажу, монтаж крыши для каркасного дома будет менее трудоемкий, чем, например, для блочного или кирпичного, потому что ее крепеж к стенам будет значительно проще.

Стоит отметить, что строительство крыши – процесс очень ответственный, но если у Вас не сложная планировка дома, то его можно с легкостью осуществить своими руками.

Построение крыши любого дома, в том числе каркасного – очень большая тема, где присутствуют множество нюансов. Во-первых, существует множество видов крыш, и описать подробно все – не представляется возможным в одной статье. Ну а во-вторых, чтобы не запутывать Вас, я, пожалуй, перенесу эту тему в отдельную статью.

Вот мы и подобрались к завершающему этапу строительства каркасного дома – его утеплению. Утеплять необходимо все – пол, стены и потолок.

Более подробно об утеплении каркасного дома своими руками, Вы сможете прочитать в другой пошаговой инструкции, здесь обсудим только общие моменты.

Выбирая утеплитель для стен каркасного дома, необходимо учитывать не только характеристики самого утеплителя, но и особенности дерева, с которым не все виды утеплителя будут хорошо взаимодействовать.

Вот небольшая инструкция по утеплению каркасного дома своими руками:

  1. Снаружи, поверх листов OSB, натягивается специальная гидроизолирующая мембрана. Какой стороной – должно быть в инструкции к ней.
  2. Изнутри дома, между стоек, укладывается утеплитель, в несколько слоев, в зависимости от требований к дому и толщины стены. Каждый слой укладывается с напуском на стык предыдущего, чтобы избежать мостиков холода.
  3. Утепление пола происходит таким же образом.
  4. Потолок лучше утеплять с чердака, предварительно набив пароизоляционную пленку снизу на потолочные балки и подшив их доской или фанерой.
  5. После укладки утеплителя, необходимо поверх него набить пароизоляционную пленку, она защитит утеплитель от влаги изнутри.
  6. В зависимости от нужд и дальнейших отделочных работ, поверх пленки на стены набивается обшивочный материал – доска или рейки, но чаще всего – листы OSB, поверх которых, в будущем, ведется чистовая отделка.

Как Вы уже увидели, текста получилось очень много. Но, я считаю, здесь подробно были описаны все этапы строительства каркасного дома своими руками, несмотря на то, что некоторые моменты были вынесены в отдельные темы, но это только лишь для Вашего удобства.

Я надеюсь на то, что придерживаясь данной пошаговой инструкции, Вы сможете без особого труда и с минимальными затратами обзавестись теплым, уютным и надежным домом.

postroj-sam.ru

Как правильно построить каркасный дом: инструкция и рекомендации (видео)

Деревянный каркасный дом — это быстровозводимое сооружение на основе каркаса, состоящего из балок, стоек, укосин, перемычек и т.д. Построенный каркас защищается от влаги и ветра, утепляется, в нем проводятся работы по внутренней и внешней отделке. В результате получается надежный и теплый дом. Построить каркасный дом своими руками можно в соответствии с одной из нескольких доступных технологий. Наиболее простая технология — это строительство дома по отдельным узлам и элементам. При выборе данной технологии подготовка, установка и крепление всех элементов производится на участке строительства. Если вы решили построить каркасный дом своими руками, обязательно ознакомьтесь с приведенной далее инструкцией и четко следуйте ей при проведении строительных и отделочных работ.

Каркасный дом и его составляющие.

Каркасный дом своими руками: как его правильно строить?

Каркасные деревянные стены по сравнению с брусчатыми стенами снижают расход древесины почти в 2 раза. В отличие от других распространенных технологий деревянного строительства, каркасные стены не деформируются, не дают усадку и не требуют годичного перерыва между постройкой и отделкой.

Устройство каркасного дома.

Стена такого дома представляет собой каркас из дерева, который заполняется теплоизоляционным материалом и закрывается с обеих сторон погонажным или листовым строительным материалом.

Каркасный дом своими руками строится из стоек площадью сечения 50 см², то есть используется дока 10х5 см. Для теплоизоляции каркасного дома используется плитный утеплитель, который необходимо уложить в каркас враспор. Для этого размер каркаса специально подгоняется под размер теплоизоляции. Для балок перекрытия выбирается такой же шаг, как и для каркаса. Стойки выполняются на нижнюю обвязку по гидроизоляционному материалу на цоколе и выполняются поэтажно или на всю высоту дома.

Самым оптимальным креплением стоек к обвязкам и ветровым подкосам являются самодельные металлические уголки, так как стандартные скобы способствуют растрескиванию материала после его высыхания.

Кроме того, каркасный дом своими руками требует организации защиты от ветра.

Вернуться к оглавлению

Каркасный дом своими руками: подготовка к строительству

Чтобы построить каркасный дом своими руками, вам будут нужны соответствующие материалы, а именно:

Чтобы построить надежный дом, рекомендуется брать древесину с влажностью 10-15%.

  • обрезная доска 100х50 мм для устройства стропильной системы и стоек каркаса;
  • деревянный брус 100х100 и 100х150 мм для устройства верхней и нижней обвязки соответственно;
  • брус 100х80 мм для устройства потолочных балок;
  • шпунтованная доска и обрезная доска 25х20 мм для обрешетки крыши и обшивки стен.

Чтобы построить дом хорошего качества, нужно использовать древесину с влажностью 10-15%. Поэтому если вы собираетесь покупать пиломатериалы естественной влажности, необходимо сделать это заранее, чтобы материал подсох и его можно было использовать для строительства.

Естественное подсушивание древесины требует организации для соответствующих условий. Вам необходимо будет найти подходящее тенистое место, которое будет свободно продуваться ветром со всех сторон. Древесина укладывается на бревенчатую подкладку на высоте не менее 20 см от грунта. Толщина укладываемого слоя для качественного продувания должна быть не меньше 2 м. Дальнейшие слои пиломатериала необходимо укладывать на подкладки из реек шириной от 40 см, которые располагаются на расстоянии 70 см друг от друга. Доски и брус необходимо накрывать листами шифера или любого другого удобного материала, который обеспечит надежную защиту древесины от дождя. Подготовленный по такому плану материал позволит правильно построить каркасный дом без необходимости в годичном перерыве между постройкой здания и его отделкой.

Для того, чтобы закреплять каркасный стойки необходимо пневматический молоток и гвозди.

Для того чтобы правильно построить каркасный дом, вам придется делать множество элементов конструкции и выполнять большое количество соединений каркаса. Существует большая вероятность того, что в простенки дома могут проникнуть грызуны. Однако данные недостатки строительства домов по каркасной технологии с лихвой перекрываются их достоинствами.

Подготовьте инструменты, с помощью которых вы сможете построить каркасный дом:

  • пневматический молоток;
  • гвозди;
  • скобы;
  • пневматический или механический скобочный пистолет;
  • струбцины;
  • маленькая ручная циркулярная пила;
  • торцовочная циркулярная пила;
  • верстак;
  • лопата;
  • бетономешалка (или емкость для замешивания бетона).

Вернуться к оглавлению

Необходимые земляные работы

Устройство ленточного фундамента под каркасный дом.

Строительство каркасного дома начинается с устройства фундамента. И не имеет особого значения, какой тип фундамента вы решите использовать, землю придется копать в любом случае. Это значит, что вам, скорее всего, нужно будет нанимать экскаватор, а на участке появятся огромные кучи земли и впечатляющих размеров яма.

Ленточный фундамент представляет собой базовую часть самого бетонного основания. Он является нижней частью конструкции и несет на себе всю нагрузку дома. Ленточное основание должно быть устроено ниже максимальной глубины промерзания почвы.

Главными проблемами, представляющими опасность для устойчивости и прочности бетонного основания, являются грунты с плохими инженерными свойствами или с нарушенной структурой. Если на вашем участке грунт с нарушенной структурой, его нужно извлечь и заполнить место бетонным раствором. В регионах с большим количеством осадков необходимо позаботиться об организации отвода воды от фундамента.

Вернуться к оглавлению

Инструкция по строительству фундамента каркасного дома

Особенности строительства фундамента каркасного дома.

Общий фундамент каркасного дома опирается на основу ленточного фундамента и принимает на себя нагрузку конструкции здания. Это очень ответственный и важный этап строительства, так как от фундамента зависит устойчивость, прочность и ровное положение будущего каркасного дома.

Распространенные типы бетонных оснований включают в себя цокольные, щелевые, плитные этажи и подвалы. Фундамент строится из бетонных блоков, или для этого используется заливка из жидкого раствора бетона. Все части бетонного основания, которые расположены ниже поверхности грунта, должны быть соответствующим образом гидроизолированы.

Фундамент любого типа включает в себя анкерные фундаментные болты, благодаря которым обеспечивается прочная привязка каркасной конструкции к бетонному основанию. После завершения работ по заливке, выдерживанию и гидроизоляции фундамента (особенности и сроки работ зависят от выбранного типа основания) нужно выполнить обратную засыпку землей участка, прилегающего к фундаменту.

Вернуться к оглавлению

Порядок устройства обрешетки и обшивки пола

Неправильно думать, что после заливки бетонного основания настает черед сборки каркаса стен дома. В действительности же после того, как основание будет готово, первое, что необходимо сделать, — это обустроить пол в доме, включая его обрешетку и обшивку. Именно эта работа является завершающим этапом возведения фундамента и создает ровное удобное рабочее пространство для возведения каркасных стен.

Для обрешетки используются следующие материалы:

Конструкция полов каркасного дома в общем виде.

  • бруски 150х100 мм;
  • балочные фермы, которые представляют собой двутавровые балки;
  • добавочные фермы для опоры по центру;
  • лаги.

Существует ряд ограничений, правил и требований относительно перекрестного соединения элементов конструкции и сверления отверстий под трубы вентиляции, канализации и электропроводку.

Обшивка пола (так называемый черновой пол) прикрепляется к каркасу из лагов и выполняет функции основания для чистового пола. Как правило, в качестве материала для чернового пола используется ОСП или многослойная фанера. Обшивка пола укладывается так, чтобы она опиралась на максимальное число лаг. Обшивку следует укладывать в шахматном порядке. Не забывайте о том, что между листами обшивки должен оставаться промежуток в 30 мм.

Вернуться к оглавлению

Возведение стенового каркаса и обшивка стен каркасного дома

Стеновой каркас — это сборная конструкция из деревянных досок, которая выполняет функции основы для обшивки или крепления гипсокартона в случае выполнения наружных работ. Чтобы не допустить никаких ошибок при конструировании каркаса дома, вам нужно принять во внимание то, как именно будет осуществляться крепеж материала обшивки, и удостовериться, что у стены достаточно опоры для того, чтобы выдержать нагрузку кровли, которая будет передаваться балкам основания через стены. При этом не забывайте и об оконных и дверных проемах, которые тоже нуждаются в опоре.

Схема утепления стены каркасного дома.

Стеновой каркас, как правило, собирается из пиломатериалов прямоугольного сечения. Возведение стенового каркаса выполняется после завершения обшивки пола, так что у вас будет достаточно ровной поверхности для установки сборных стеновых панелей. Стеновые панели собираются на земле, после чего устанавливаются на стену и крепятся временными скобами.

Обшивка придает каркасному дому больше структурной целостности и устойчивости. Наиболее распространенными материалами для обшивки являются ОСП и фанера. Работая над обшивкой стен каркасного дома, необходимо помнить, что листы фанеры должны устанавливаться на расстоянии 30 мм друг от друга в шахматном порядке.

Вернуться к оглавлению

Обшивка и обрешетка кровли каркасного дома

Устройство кровли каркасного дома — один из наиболее сложных этапов строительства. Даже в том случае, если каркас крыши был сделан заранее в заводских условиях, для того, чтобы она была действительно надежной, необходимо помнить о таких важных моментах, как дренаж и скат крыши.

Каркас крыши каркасного дома создается из пиломатериалов прямоугольного сечения и выполняет функции опоры для дощатой опалубки и черепицы. Крыша может быть построена в соответствии с одним из двух доступных способов: вы можете собрать ее самостоятельно из потолочных балок и стропил или купить и установить готовую решетчатую конструкцию заводского изготовления. Готовая крыша устанавливается на свое место при помощи крана.

Схема кровельного пирога каркасного дома.

Наиболее распространенные конструкции крыши каркасного дома включают в себя следующие типы: вальмовая, двускатная, мансардная двускатная крыша, мансарда, навес. Лучше, если планировкой конструкции крыши будет заниматься инженер по строительству. Для опалубки кровли, как и для обшивки стен, чаще всего используется фанера или ОСП. Минимальная толщина фанеры определяется с учетом промежутков между стропильными балками или решетчатыми фермами.

Как и при устройстве чернового пола, опалубка крыши выполняется в шахматном порядке. Между листами ОСП или фанеры соблюдается расстояние в 30 мм.

Вернуться к оглавлению

Рекомендации по устройству пароизоляции и дверей

После того как будут завершены работы по устройству внешней обшивки, на стены каркасного дома крепится пароизоляция или ветрозащитная пленка, которая препятствует попаданию влаги на деревянный каркас здания и, одновременно с этим, не мешает испарению влаги, которой все-таки удалось проникнуть за пароизоляционный барьер.

Первую полосу пароизоляционного материала крепят в нижней части каркасного дома в горизонтальном направлении. Каждый последующий ряд должен перекрывать предыдущий с нахлестом в 7-8 см.

Двери устанавливаются параллельно с черновыми работами по монтажу систем канализации, водоснабжения, электричества и вентиляции. Внешние двери должны быть толщиной не менее 43-45 мм.

Вернуться к оглавлению

Особенности устройства кровли каркасного дома с уклоном

Схема кровли каркасного дома с уклоном.

Крыша — это самая важная часть конструкции каркасного дома, которая обеспечивает защиту от неблагоприятных атмосферных явлений и отводит воды от стен и фундамента. Чаще всего в качестве кровельных материалов используется профильный лист или черепица, сделанная из сланца, дерева, асфальта или стекловолокна.

Кровельная система каркасного дома включает в себя так называемый капельник (металлическая полоска, которая идет по всему периметру кровли), подложку из рубероида, а также ледорез и черепичную кровлю. Уклон кровли измеряется дробью, в процентах, к примеру, «1,1:4» значит, что уклон ската составляет 1,1 м в вертикальном направлении на каждые 4 м горизонтального направления.

Для крыши, уклон которой составляет 1,2:4 или более, достаточно 1 слоя рубероидной подложки. Для тех же крыш, уклон которых составляет от 0,6:4 до 1,2:4, нужно использовать 2 слоя подложки.

Кровельная черепица крепится при помощи оцинкованных гвоздей с плоскими широкими шляпками. Гвозди должны быть такой длины, которой хватило бы для того, чтобы пробить черепицу и опалубку.

Вернуться к оглавлению

Работы по внутренней изоляции и обшивке стен

Схема внутренней изоляции каркасного дома. минеральной ватой

К внутренним изоляционным работам можно приступать в любое время: после установки дверей и окон, завершения монтажа крыши и работ, связанных с устройством систем канализации, водоснабжения, электрической части и вентиляции.

Внутренние изоляционные работы проводятся с целью обеспечения шумоизоляции. Типы используемых изоляционных материалов включают в себя пенополистирол, стекловолоконные плиты (необлицованные и облицованные), эковату, распыляемую пену, минвату.

Как правило, внутренняя обшивка каркасного дома выполняется из гипсокартона. Данный материал не только прекрасно подходит в качестве основы для отделки помещения изнутри, но и обеспечивает дополнительную противопожарную безопасность и изоляцию.

Схема обшивки стен каркасного дома под сайдинг.

В комплекте с гипсокартоном нужно купить шовный герметик и ленту для швов. Как правило, для отделки стен используются листы гипсокартона шириной 125 мм. Листы обшивки крепят к вертикальным брускам обвязки при помощи саморезов или гвоздей от потолка и дальше вниз по стене. Гипсокартон тоже лучше всего располагать в шахматном порядке.

После завершения монтажа обшивочных листов швы следует проклеить армирующей лентой и заделать шовным герметиком. После того как швы высохнут, поверхность гипсокартона можно офактурить при помощи шовного герметика. Для его нанесения используется нож для гипсокартона или обычный малярный валик.

Вернуться к оглавлению

Рекомендации по покраске каркасного дома

Еще одним важным этапом отделочных работ является покраска. Здесь нужно не просто выбрать правильную цветовую гамму, но и знать некоторые другие тонкости. Как правило, для покраски используются краски 2 разновидностей, — масляные и эмульсионные. вы можете наносить эмульсионную краску поверх масляной грунтовки. Масляные же краски имеют более высокое содержание летучих органических соединений. Капли такой краски гораздо сложнее очищать, однако она отличается хорошей кроющей способностью и износоустойчивостью.

Перед покраской гипсокартон нужно покрыть грунтовкой (кроме тех случаев, когда грунтовка и краска идут в смеси (2 в 1)). Потолок отделывается матовой краской, декоративные панели — полуматовой, а стены — полуматовым глянцем.

moidomkarkas.ru

Как правильно строить каркасный дом

Каркасные сооружения становятся все более востребованными – это недорогое и в то же время долговечное жилье. Вы можете построить как роскошную виллу, так и аккуратный домик в деревне – проектов большое количество. Не важно, будете ли вы строить самостоятельно или поручите это специалистам – нужные знания позволят вам контролировать процесс на всех этапах.

Определяемся с главным – теплый дом или зона отдыха?

Каркасными дома называются потому, что вся конструкция дома – это вертикальные деревянные стойки и горизонтальные дощатые обвязки. Легкий деревянный каркас возводится за считаные дни, даже если работу вы будете выполнять самостоятельно с несколькими помощниками, а специалисты справятся даже со сложным проектом еще быстрее.

Перед тем, как строить, вам следует четко определиться, будете ли вы жить в таком доме круглогодично или его использование ограничится летними выездами на природу. От вашего решения зависит, насколько качественно будет утеплен каркасный дом. Если сооружение будет использоваться только в теплые времена года, то вопрос серьезного утепления, качественного отопления и экономии энергоресурсов снимается сам по себе – зданию необходимы стандартные меры теплоизоляции, чтобы зимой в помещении температура не опускалась ниже нуля.

А вот если вы решили строить дом для круглогодичного использования, к вопросу теплоизоляции следует подойти очень серьезно, соблюдая все правила. Именно утепление – краеугольный камень всей каркасной технологии, от которого зависит и экономия ресурсов в будущем, и структура отопления. Во внимание берутся условия климатической зоны, где будет построен дом – например, для центральной климатической зоны только толщина досок для обшивки дома должна быть не меньше 100 мм.

Еще один момент, с которым следует определиться на этапе проекта – этажность сооружения. Специалисты категорически рекомендуют не возводить по каркасной технологии здания выше 2 этажей, да и то, желательно, чтобы второй этаж был мансардным. Зато вы будете уверены в прочности всей конструкции и ее долговечности.

Основание дома – залог долговечности

Рассчитав нагрузку, которая придется на фундамент, вы будете приятно удивлены – в случае с каркасными домами совершенно нет необходимости в сильнозаглубленном фундаменте большой ширины. Подойдет практически любой вариант: плиты, сваи, ленточное основание. Если выбор пал на винтовой или свайный вариант, то учтите, что потом вам придется серьезно утеплять и отделывать цоколь здания. Выбрав бетонную плиту, вы получите слишком низкий фундамент, который будет даже смотреться непривычно.

Как показывает практика, строить одноэтажный каркасный дом лучше всего на мелкозаглубленном ленточном основании на песчано-гравийной подушке. На малоподвижных грунтах достаточно в траншею насыпать 15 см песка, 10 см гравия средней фракции. Ширина траншеи в этом случае – полметра. По всему периметру ленты важно проложить арматуру диаметром 12 мм, что исключит деформацию при пучении грунта. Посмотрите видео, как сделать такое основание.

Это только пример – в каждом случае фундамент следует просчитывать отдельно. Самое главное – учесть особенности грунтов. Если позволяют средства, всегда лучше перестраховаться и сделать определенный запас прочности. Столбчатый фундамент выполняется достаточно быстро, и что самое главное – нет необходимости ждать, пока полностью застынет раствор. Для домика на среднюю семью на столбчатый фундамент понадобится около 150 столбиков, вернее, асбестоцементных труб, которые вы в процессе и превратите в столбики.

Для начала на расстоянии до 80 см по периметру будущей постройки проделайте с помощью бура углубления диаметром около 20 см и глубиной не меньше метра. В эти отверстия вставляются трубы – пространство вокруг них засыпается мелкофракционным щебнем и песком и утрамбовывается, как на видео. В трубы заливается стандартный раствор цемента – вот и вся работа. Ждать, пока застынет цемент, совершенно не обязательно – трубы примут на себя первую нагрузку, а уже через несколько дней ваш столбчатый фундамент будет способен выдержать на себе весь дом с техникой и жильцами включительно.

Винтовой свайный фундамент отличается от столбчатого тем, что в качестве свай выступают стальные трубы с винтом на одном конце. Трубы вкручиваются в грунт на одном уровне – главное, не выкручивать их обратно, если свая пошла под углом. Это самая главная ошибка новичков – выкручивая сваю, вы взрыхлите грунт, и под весом дома фундамент в будущем может просесть.

Универсальная технология – строим на века

На самом деле, каркасные дома при соблюдении всех технологий и регулярном ремонте могут простоять больше двухсот лет. Этому есть реальные подтверждения – известные всему миру дома Фахверк, которые, по сути, являются также каркасными сооружениями. В любом случае, минимум два поколения получат в собственность теплый и уютный дом.

Основные этапы строительства одинаковы для всех каркасных сооружений. Все начинается с возведения каркаса – металлического или деревянного. Дерево используется для каркаса чаще, поскольку материал экологически чистый и удобный в работе, к тому же, стоимость металлического каркаса будет на 30–40 % выше. Правда, металлический каркас легче, а значит, вы сможете сократить расходы на фундамент.

К тому же, можно будет использовать металлические крепежи, что запрещено в случае с деревянным каркасом. Металл рано или поздно запустит в древесине процесс гниения, стыки станут менее прочными, дом начнет расшатываться, и конструкция станет опасной для жильцов. Существует специальный крепеж – деревянные нагели, которые исключают гнилостные процессы.

Лучший вариант дерева для каркасного дома – дуб. Правда, такой вариант не всегда возможен, а потому часто применяют качественный брус сечением не менее 150 мм2. Соединение между элементами выполняется по технологии «шип-паз» – следите, чтобы между ними не было никаких зазоров.

Первый этап – пол и стены

В каркасном домостроении первым возникает именно пол. Сначала по всему периметру будущих стен прокладывают рубероид и сверху укладывают деревянный брус сечением 150 мм2 – посмотрите видео, как это делают мастера. Дерево важно покрыть антисептическими препаратами, которые защитят материал от загнивания.

Брус закрепляют анкерными болтами, выдерживая шаг 2 м. В углах не должно быть перекоса больше 10 мм – это легко проверить уровнем.

Очень важно в построении каркасного дома использовать для несущих конструкций, пола и стен одинаковые материалы – коэффициент расширения в таком случае будет также одинаков, и вы избежите возможных перекосов. Когда брус нижней обвязки уложен и скреплен между собой, можно укладывать лаги для пола. Для лаг подойдут доски толщиной 5 см и шириной 15 см. Крепятся элементы методом вырубки пазов в брусе нижней обвязки. Между лагами расстояние выдерживают не больше 60 см.

Затем к лагам крепятся бруски меньшей ширины, чем сами лаги. Это позволит вам уложить так называемый черновой пол между брусками – доски пола будут уложены непосредственно на лаги. Не забудьте все элементы обработать антисептиками. Для чернового пола в целях экономии используют даже необрезанные доски – большого значения это не имеет.

На черновой пол для качественной пароизоляции степлером крепят пергамин, после чего между брусом укладывают утеплитель – минеральную вату или пенопласт. Достаточно толщины около 10 см. Важно укладывать теплоизоляцию таким образом, чтобы по краям не оставалось свободного пространства, как на видео. Для этого плиты минваты подрезают таким образом, чтобы они на несколько сантиметров были шире пространства между лагами – тогда удается плотно закрыть все пространство. В случае с пенопластом щели будет правильно задуть монтажной пеной.  По такой же технологи утепляют и потолок.

Затем укладывают чистовой пол – для этого подойдут доски 40*150 мм. Доски как следует уплотняются клиньями и скобами и прибиваются к лагам. Проверьте уровнем, насколько ровным получился пол – от этого зависит качество всей дальнейшей конструкции.

Поэтапно сборка стенового каркаса выглядит следующим образом:

Как сделать пол и стены в каркасном доме - пошаговая схема

Шаг 1: Нижняя обвязка

Для нижней обвязки используем все тот же брус сечением 150 мм2 с заранее подготовленными пазами. Важно, чтобы между пазами было расстояние не более 50 см.

Шаг 2: Подготовка досок

На ровной и сухой площадке подготовьте доски для стен. Длина досок должна быть равна желаемой высоте потолка – оптимальным вариантом специалисты признают 2,7 м. Этого достаточно, чтобы в помещении не создавалось ощущение тесноты, а летом не было душно, и в то же время зимой отапливать дом будет несложно.

Шаг 3: Установка угловых стоек

В тех местах, где будут расположены угловые стойки, вначале ставят стальные нагели, а в торцевой части брусков просверливаются отверстия под них. Бруски устанавливаются и закрепляются временными укосинами. Таким же образом устанавливают и промежуточные бруски.

Шаг 4: Верхняя обвязка

Верхнюю обвязку делают из такого же бруса с пазами, что и для нижней. Самое главное – подогнать расположение пазов таким образом, чтобы они были полностью идентичными с нижними. В противном случае будут перекосы. Когда верхняя обвязка будет уложена на стойки, ее следует закрепить к каждой стойке минимум парой гвоздей, заколотив их на глубину не менее 10 см. После этого каркас укрепляется постоянными укосами, а временные демонтируются.

Шаг 5: Потолок

В местах, где будут межкомнатные перегородки, устанавливаются опорные брусья. Потолочные балки выполняются из бруса 50*15, располагайте их на расстоянии не более полуметра, на стыке с вертикальными стойками. Крепят балки как стальными кронштейнами, так и с помощью заранее вырубленных пазов.

Шаг 6: Оконные проемы

Монтаж оконных рам происходит на этапе возведения стенового каркаса. В соответствии с нормами, площадь  оконного проема должна составлять не менее 18 % от общей площади стены. Раму закрепляют вертикальными стойками, подогнанными по высоте. Если вы строите дом исключительно для летнего использования, то подойдут и стеклопакеты с одним стеклом, а вот для проживания круглый год понадобятся качественные окна как минимум с двумя стеклами – все зависит от климата.

Конечно, всю эту работу можно сократить в разы, используя готовые сэндвич-панели. Сейчас много заводов предлагают свои услуги в этом направлении – вам остается только выбрать проект дома и подготовить фундамент. Собирать дом из сэндвич-панелей – как играть в конструктор лего, нужно лишь соединить элементы в единую конструкцию. С точки зрения экономии такой вариант самый выгодный, поскольку сэндвич-панели очень легкие и утепленные, а значит, вы сэкономите на фундаменте и утеплении, не говоря уже о времени, которое вы затратили бы на эти работы.


Под крышей дома моего – как возвести крышу?

Чем сложнее вы выбрали проект каркасного дома, тем меньше шансов, что с возведением крыши вы справитесь самостоятельно. Если второй этаж будет мансардным, лучше обратиться к специалистам, которые правильно рассчитают всю систему стропил. А вот с простой двускатной крышей вы справитесь.

Для стропил выбирают брус 5*15 см. Края брусьев стыкуются на торце под углом 50° и сбиваются гвоздями. Эта простая конструкция скрепляется доской поперек, буквой «А». Проще собирать стропила на земле, а уже потом поднимать их на крышу и крепить гвоздями 200 мм. На стропила крепятся доски обрешетки с шагом 10 см. Нужно, чтобы они выходили за крайние стропила на 25 см. На обрешетку укладывают рубероид, после чего можно приступать к монтажу кровельного материала.

Это самый просто вариант крыши, который можно дополнить качественной теплоизоляцией. Как известно, через чердак дом теряет до 20 % тепла! Утеплять правильно снаружи – так вы сэкономите место внутри, да и работы проводить проще. Поверх обрешетки укладывают пароизоляцию, например, привычный всем пергамин, который крепят степлером. Поверх пароизоляции набивают еще одну легкую обрешетку – с шагом 50-60 см.

В пространство между обрешеткой укладывают теплоизолирующий материал, например, минеральную вату. Затем снова настилают пароизоляцию, добавляют слой рубероида и монтируют кровельный материал. Важно, чтобы между рубероидом и кровельными материалами сохранялся зазор несколько сантиметров – в этом случае пространство под крышей будет вентилируемым, и конденсат сможет легко покидать теплоизоляционный пирог.

Отделка дома и утепление – финиш уже близко

Утеплять дом, построенный по каркасной технологии, удобнее всего изнутри. Поэтому первым делом конструкцию снаружи обшивают плитами OSB, а затем сайдингом или вагонкой. После можно переходить к внутренним работам.

Пенопласт и минеральная вата – вечные конкуренты среди теплоизоляционных материалов. Но все же у пенопласта меньшая теплопроводность – 40 мм пенопласта по уровню теплоизоляции равны 45 мм минеральной ваты. 10-сантиметровый слой способен заменить кирпичную стену двухметровой толщины! Самое главное преимущество этого материала – его непромокаемость, чем минеральная вата похвастаться не может. Если она намокнет, то потеряет свои свойства.

Укладывают утеплитель между вертикальными стойками – как уже говорилось выше, материалы должно плотно прилегать друг к другу. Не жалейте монтажной пены, чтобы задуть щели. На этом этапе не забудьте проложить электропроводку. Более подробно о выборе материалов для утепления и самой технологии вы можете прочесть в отдельной статье на нашем сайте.

Самый проверенный вариант для обшивки внутри – деревянная вагонка. Впрочем, если вы хотите поступить более оригинально, можете приобрести блок-хаус – вагонку, которая имитирует оцилиндрованное бревно. Если же деревянная обшивка вас не устраивает, можете внутри заделать стены плитами OSB, затем гипсокартоном, который остается только зашпаклевать. После вы можете красить стены или клеить обои – как вашей душей будет угодно.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Как построить каркасный дом своими руками пошаговая инструкция

Несмотря на то, что общий строительный сезон заканчивается, некоторые застройщики продолжают возведение домов. Как такое может быть, ведь с приходом холодов стройка обычно замирает, недострой консервируется и ждет следующего сезона? Все это справедливо, когда дело касается кирпичных, каменных или блочных построек. Однако каркасные дома можно строить круглогодично. Поэтому если вы еще не успели в этом году обзавестись своим домом, не стоит отчаиваться — узнайте, как построить каркасный дом за один сезон!

Элементы каркасного дома

В чем суть построек из каркаса?

Сперва разберемся с каркасными технологиями. Что значит «каркасный дом»? Это, как правило, деревянные постройки, в основе которых лежит каркас. Каркас можно сделать из сухого цельного или клееного бруса. Он устанавливается на фундамент, фиксируясь к нему с помощью обвязки. Все работы можно выполнять своими руками, так как работа с деревом не требует каких-то особых навыков, которыми не обладает среднестатистический мужчина. Как правильно собрать каркас – мы рассмотрим позже.

Схема каркасного дома

Следующий этап – это утепление и гидроизоляция. Мы утепляем каркас так, чтобы стена стала похожа на многослойный пирог. На каркасе фиксируется утеплитель, чаще всего минеральная вата. Она укладывается внахлест и приклеивается. Можно использовать рулонный, маты, жидкий наносной, пенополистрирол и другие виды утеплителя. Снаружи дом можно дополнительно утеплить плитами пенопласта, произведя ветрозащиту и шумоизоляцию.

Гидроизоляция проводится пленками и мембранами. Они защищают стены от попадания влаги внутрь.

Пароизоляция в каркасном доме – важный элемент стены. Без нее стена покрывается конденсатом, а кроме того – влага скапливается в точке росы, которая приходится на центр утеплителя. В результате утеплитель быстро приходит в негодность, а стены покрываются грибком и плесенью. Хорошая пароизоляция выполняет роль вентиляционных зазоров, однако это касается современных мембран, а не пленок. Пленки существенно дешевле, однако не так функциональны. Правильно собранный пирог стены гарантирует теплоту дома и уменьшает его энергопотери.

Каркасный дом в разрезе

На следующем этапе начинку стены обшиваем листами ОСБ-3. Места стыков желательно пропенить, обеспечив отсутствие мостиков холода.

Далее выполняем внутреннюю и внешнюю отделку. Внутренняя стена чаще всего оклеивается обоями, а внешняя сторона идет под покраску. Однако также можно использовать сайдинг, блок-хаус, отделку камнем, «под кирпич», «под брус» и любую другую.

О финских домах, построенных по каркасной технологии, вы можете прочитать здесь. А о канадских каркасных домах — тут.

Фундамент для дома – основа основ

Несмотря на то, что для каркасного дома существует огромный выбор фундаментов, специалисты рекомендуют остановиться на ленточном. Ленточный фундамент имеет неоспоримые плюсы:

  • может быть выполнен своими руками
  • недорогой
  • надежный
  • сделать его достаточно просто

Итак, если вы решили сделать ленточный фундамент своими руками, сперва придется поработать с участком. Определите, где будет располагаться ваш дом, с учетом соседей, забора, устройства септика, расположения скважины и пр. Необходимо учесть все нюансы, проверить, удобно ли будет заезжать транспорту, хватит ли места для других построек, если вы захотите позже построить гараж или баню. Участок желательно иметь ровным, возможно вам придется с помощью техники выровнять его, сняв верхний слой.

Когда участок подготовлен, начинаем разметку. У вас уже должен быть готовый проект или план с размерами дома. Исходя из этих параметров, используя веревку и колышки, размечаем все несущие стены.

Далее нам, если мы решили все сделать самостоятельно, необходимо либо брать лопату, либо нанимать технику. Копаем траншею под фундамент, шириной примерно в 40 сантиметров. Далее устанавливаем опалубку, которую можно купить, арендовать или смонтировать своими руками из досок. Опалубка должна подниматься над поверхностью земли примерно на полметра – высокий фундамент смотрится красивее, и защищает менее прочные стены от снега.

Ленточный фундамент под каркасным домом

Готовую опалубку, если она была сделана своими руками, необходимо изнутри обложить пленкой, фиксируя ее к опалубке. Это необходимо для того, чтобы жидкий цемент не просачивался в щели между досками, при этом снимать опалубку будет проще — цемент не прилипнет к шершавой древесине. Под тяжестью цемента самостоятельная опалубка может разойтись, и пленка удержит цементный раствор.

Если у вас глинистая почва, на дно траншеи подсыпьте сантиметров 20 ПГС. Поверх песка заливайте цементом до края опалубки. Это делать надо быстро, так как цемент застывает. Скорее всего, один вы не справитесь, и придется звать на помощь двух-трех человек.

Даем фундаменту застыть, для этого потребуется минимум неделя. Если по прогнозу стоят дожди, поверхность покрываем пленкой. Оставляем фундамент для каркасного дома примерно на месяц, и только потом можно делать обвязку.

Крепкий каркас – залог крепкого дома

Как видно из самого названия, каркасные дома – это дома на основе каркаса. Таким образом, каркас – это главный элемент всей постройки, поэтому смонтировать его надо правильно.

План каркаса деревянного дома

Как сделать обвязку – читайте здесь. Когда обвязка готова, приступаем к возведению будущей стены. Смонтировать стену можно, используя следующие элементы из бруса:

  • стойки
  • раскосины
  • вставки
  • поперечины

Все это элементы стены. Стойки представляют собой вертикально поставленный брус, который располагается между двумя обвязками – нижней и верхней. Верхняя обвязка относится к балкам перекрытия.

Раскосины – это брус, поставленный под углом между стойками. Они также фиксируются в верхней и нижней обвязке (не к стойкам, как ошибочно предполагают некоторые).

Каркас дома с окном

Вставки представляют собой небольшие куски бруса, используемые для дополнительной крепости каркаса.

Поперечины – это брус, положенный строго горизонтально между вертикальными стойками. Они фиксируются на стойки.

Углы каркасного дома с укосами

Стойки следует сбивать гвоздями 80 мм, на расстоянии друг от друга 450 мм. К обвязке они прибиваются по 2 гвоздя 120 мм сверху и по 2 таких же снизу. Используя уголки металлические, конструкцию можно сделать крепче. Все материалы, используемые при строительстве, необходимо обработать септиком.

Особое внимание необходимо уделить углам. Здесь выполняется обязательное укрепление стоек укосинами.

Схема пирога каркасной стены

Не забывайте проверять геометрию дома после каждого этапа – все горизонтальные брусья должны лежать строго горизонтально, а вертикальные – ровно вверх. Обвязку нужно класть ровно, а для этого поверхность фундамента должна быть ровной по всему периметру – допускается погрешность в 1 см. Верхнюю обвязку также проверяют уровнем. Если есть погрешности на фундаменте – его доливают цементом, выравнивая. Если уровень показывает небольшие неровности – используем части бруса, предварительно проведя обработку септиком, и выравниваем поверхность. Ровность стен проверяем отвесом.

Каркас дома на фундаменте

Все составляющие элементы каркасной кровли

Крыша – важнейший элемент, и в каркасном доме крышу можно монтировать при наличии некоторого опыта своими руками. Однако перед тем, как ставить крышу, необходимо произвести верхнюю обвязку стен и проверить ее уровнем. От ровности обвязки зависит то, как ляжет перекрытие. Если есть небольшие неровности, их устраняем своими руками с помощью подкладки щепы под заниженную часть.

Поставить стропильную систему можно двумя способами:

  • наслонным способом
  • висячим

Оба типа стропильной системы используются в каркасном строительстве, однако балки при висячей стропильной системы опираются на мауэрлат. Мауэрлат делается своими руками, он представляет собой брус из древесины, имеющий сечение 10,0×10,0 см, который обустраивается по периметру здания и фиксируется к поверхности несущих стен на верхний ряд обвязки. С верхней стороны стропильные ноги крепятся друг с другом при помощи конькового бруса.

Кровля каркасного дома

Наслонную конструкцию делают своими руками другим способом, она не крепится стропилами межу собой в верхней части. Стропила упираются в верхней части на продольную центральную стену или специально предусмотренные опорные колонны.

Какую стропильную систему выбрать в вашем случае, подскажут габариты вашего здания. Висячая кровельная система подойдет для небольших построек, расстояние между несущими стенами у которых составляет не более 6 метров.

Каркас крыши

Сперва необходимо собрать стропильные ноги в количестве 2-х штук. Стяжки необходимы для соединения первых стропильных ног в нижней их части, они крепятся с помощью анкерных болтов к стропильным ногам. Ноги приставляются к мауэрлату и фиксируются с помощью выпиленных пазов. Пазы правильной формы вырезаем своими руками. В пазы устанавливаются стропила, расстояние между которыми зависит от размера вашей кровли. Примерный шаг составляет около 1 метра.

Если ваша крыша вше, чем три метра, обратите внимание на стропила с вертикальным направлением.

Таким образом, каркас вашей кровли будет состоять из:

  • стропил
  • опорной доски
  • коньковой балки
  • стоек
  • балок чердачного перекрытия, которые соединяются внахлест над внутренней несущей стеной
  • прогона
  • подстропильной ноги
  • лежня
  • схватки

Установка стропильных ног

Когда каркас кровли собран, необходимо произвести обрешетку. Это важнейший элемент кровли, поэтому делая ее своими руками, будьте внимательны и аккуратны: обрешетка не только необходима для крепления кровельного материала, но и для связки между собой всех конструктивных частей каркаса крыши. Обрешетка обеспечивает устойчивость каркаса, поэтому до ее устройства необходимо организовать с нижней стороны временную обвязку. Обрешетка может быть:

  • сплошной
  • промежуточной

Выбор вида обрешетки в первую очередь зависит от материала, которым будет покрываться кровля. Сплошную обрешетку выполняют для мягкой кровли, которая лучше всего подходит для каркасного дома. Металлочерепица или шифер могут быть уложены на промежуточную обрешетку.

Основные правила каркасного строительства

Каркасный дом — лучший выбор

Чтобы не получить каркасный дом плохого качества, необходимо соблюдать некоторые правила:

  1. Только качественные материалы. Если вы выбираете деревянное строительство, используйте либо клееный брус, либо брус технической просушки, либо не беритесь за строительство вовсе. Брус, продаваемый на пилорамах, сырой – через 3 года эксплуатации 90% бруса получит трещина, а остальные 10 перекрутит так, что повырывает саморезы.
  2. Не знаешь, как сделать самому – доверься профессионалам. Не экспериментируйте в сложных строительных работах – доверьте что-то специалистам. Особенно это касается работ на высоте, проводке электричества и других, сложных узкопрофильных работ.
  3. Не экономьте на мелочах. На мелочах много не сэкономишь, а повредить будущему дому можно существенно. Это в первую очередь касается пропитки для древесины. Сделайте два слоя, а огнебиозащиту выбирайте европейскую.
  4. Долой китайские материалы. Не покупайте китайские утеплители и изоляцию, они не только низкого качества, но и выделяют вредные вещества. Европейские материалы имеют подтвержденную сертификацию и класс безопасности.

karkasblog.ru

технология строительства, схемы, необходимые материалы

Содержание статьи

Каркасные дома заработали особую популярность в северных районах страны. Поэтому вопрос: как построить каркасный дом — является достаточно распространенным. Многие дачники возводят такие дома у себя на участках из-за скорости их возведения. Каркасный дом является наиболее легкой конструкцией, которую можно быстро и дешево возвести. При этом строительство таких домов требует минимум вмешательства проверяющих органов (типа БТИ). В них можно жить не только в теплые сезоны года, но и на постоянной основе — для этого следует всего лишь предусмотреть систему отопления.

Важно отметить, что каркасы следует возводить только из качественных материалов, соблюдая все нормы строительства таких зданий.  Особенно это касается многоэтажных (2-3 этажных) конструкций. Технология возведения достаточно проста, но требует внимания и тщательности при строительстве, что далеко не каждый сможет — ведь не все люди усидчивы. О том, как построить каркасный дом своими силами, будет рассказано ниже.

Подготовительные работы

Строительство каркасных конструкций начинается с разработки проекта. Чертежи таких зданий следует заказывать в архитектурных бюро, в которых профессионалы рассчитают все необходимые параметры и учтут пожелания будущего хозяина. Чертежи можно найти и в различных источниках, однако стоит их тщательно перепроверить, поскольку там могут быть серьезные ошибки. Кроме того, в этом случае объект гораздо сложнее «узаконить» и, соответственно, подвести коммуникации.

В проекте должны быть указаны точки ввода коммуникаций — канализации, водопровода, место подключения к электросети согласуется отдельно с энергокомпанией. Схема подключения в этом случае согласовывается дополнительно. После получения проекта и разрешения для строительства следует подготовить место. Его очищают от мусора, растительности.

Особое внимание удаляют деревьям — их следует выкорчевать так, чтобы на участке не осталось даже корней. Для этого их выжигают изнутри. Параллельно делают подвод коммуникаций на участок — для строительства требуются вода и электричество. Это достаточно долгие работы, на которые может уйти несколько месяцев.

Чтобы ускорить и удешевить процесс строительства, можно приобрести чертежи уже существующих домов. В этом случае не требуется согласовывать готовый проект и подводы коммуникаций к нему — это сделано заранее. Кроме того, такой проект будет стоить дешевле, чем разработка нового проекта (и это без учета согласований!), однако в этом случае нельзя будет вносить свои изменения — придется согласиться с существующей планировкой. Впрочем подобрать хорошую планировку можно — в госреестре есть довольно много каркасных домов. После подготовки места для строительства и получения на руки проекта, можно приступать к строительству.

Возведение фундамента

Технология каркасного дома предусматривает использование бруса и дерева для дома, а они достаточно легкие (относительно других строительных материалов). Поэтому под такие здания не требуется возведение мощного капитального фундамента. Под них можно сделать следующие типы фундаментов: винтовой, столбчатый и ленточный малозаглубленный.

Выбор конкретного типа фундамента зависит в первую очередь от типа грунта, а также от финансовых средств:

  1. Столбчатый фундамент не требует приостановки работ после его возведения. Для его строительства следует приобрести около полутора сотен столбов (для небольшого здания, площадью около 70 квадратных метров). Технология их строительства следующая: столбы устанавливаются в грунт после бурения под них «лунок», которые имеют диаметр около 25 см, их глубина должна быть не менее 1 метра. Интервал между столбами по прямой не должен превышать 0,8 метра. После того как «лунки» пробурены, в них вставляют трубы из асбоцемента. Интервалы между трубами и грунтом следует засыпать и утрамбовать смесью щебня и песка. Для трамбовки лучше всего использовать воду. После чего трубы заливают бетонным раствором.
  2. Винтовые фундаменты (или свайные) на сегодняшний день являются самыми популярными для каркасных построек. Фундамент для строительства каркасного дома своими руками можно сделать не привлекая рабочих. Технология строительства такого фундамента включает ручное ввинчивание свай. Это связано с тем, что только так можно максимально ровно выставить уровень свай. При этом категорически запрещено ввинчивать сваи по несколько раз в одну точку (и их извлечение). Поэтому ручной труд и более предпочтительный.
  3. Ленточный малозаглубленный фундамент возвести проще всего (но не быстрее). Для этого под несущими стенами и по периметру здания выкапывается траншея (глубина зависит от региона, типа грунта и расчетной массы здания), которая заливается бетоном (предварительно следует уложить подушку — песок и щебень). После этого фундаменту дают месяц, чтобы он застыл. Важным моментом является то, что технология строительства такого фундамента предусматривает наличие закладок — шпилек для крепления каркаса.

Когда фундамент готов, следует приступить к строительству дома (стен).

Возводим каркас

Технология возведения каркаса имеет определенный алгоритм, который применим для всех ее видов (канадской, финкой, американской).

Каркас дома может быть выполнен из металла или дерева — в зависимости от личных предпочтений и финансов. Сегодня лучшими, но дорогими, считаются каркасы из деревянного бруса, которые ко всему прочему еще и легче стальных. На первом этапе полностью строят пол. При этом деревянные части на фундамент нельзя класть без изоляции (рубероида). Далее укладывается каркас чернового пола из бруса. В качестве материалов покрытия могут быть нешлифованные доски. При этом важно обшить каркас досками снизу, установить лаги и уложить меду ними утеплитель.

После монтажа пола приступают к возведению стен. Их каркасы собирают на ровной горизонтальной плоскости, а после сборки устанавливают и закрепляют на основание. Это существенно упрощает и ускоряет строительство. При этом сборку каркаса стены следует производить очень внимательно, чтобы не было перекосов. Высота каркаса стен должна быть выполнена согласно проекту, но при этом учитывать и то, какую высоту потолков хочет иметь хозяин. Рекомендованная высота потолков в таких постройках — 2,5 метра. При установке каркасов стен следует особое внимание уделить оконным и дверным проемам — их каркасы следует монтировать на каркас стены сразу.

Когда каркас установлен, его следует обшить досками. При этом внутрь можно уложить утеплитель. Важно отметить, что устройство каркаса не должно иметь отклонений от проектного, в противном случае возможны проблемы в будущем (уменьшение прочности конструкции и другие поломки). Очень важным моментом является обработка деревянных деталей специальными пропитками. Технология следующая: сначала брус и доски обрабатывают влагозащитной пропиткой, дают подсохнуть, затем наносят второй слой такой пропитки. Следующий этап — обработка антисептическими пропитками в 2 слоя. Завершает подготовку — обработка огнеупорными растворами.

Изоляция и крыша

Поскольку дерево является очень специфическим материалом, который даже после обработки будет впитывать влагу, необходимо закладывать изоляционные материалы. Для этого следует использовать пароизоляционную пленку, которую закладывают во все стены, в том числе и внутренние перегородки. Она предохраняет дерево от гниения и скапливания в простенках конденсата.

Теплоизоляцию рекомендуется предусмотреть еще на этапе проектирования, поскольку материалы для этого имеют свой вес. Укладку изоляционных материалов можно делать как в стены (что более рационально), так и обшить дом снаружи или изнутри. При необходимости и финансовых возможностях можно комбинировать укладку утеплителя в стены с наружной обшивкой дома. При этом предпочтение следует отдать натуральным и негорючим материалам — такие материалы, как пенопласт, пенополиуритан и пр. нежелательны для монтажа в деревянных домах (они горючи), предпочтение стоит отдать каменной вате. Монтаж утеплителя является одной из простейших операций, его легко можно выполнить самому одной парой рук.

Последним этапом является строительство крыши. Стропильная система для нее всегда делается из дерева, а материалы покрытия должны быть легкими — тяжелую керамическую черепицу легкий каркас просто не выдержит. При этом важно, чтобы стропильная система была построена под самое тяжелое покрытие (из допустимых), чтобы в будущем можно было его поменять, не меняя устройства стропил. Финалом строительства станет отделка дома. Настоятельно рекомендуется обшить дом снаружи негорючими материалами, например, сайдингом. Внутренняя отделка делается исходя их собственных вкусов, однако при этом стоит отдать предпочтение также негорючим материалам.

chudesniydom.ru

технология строительства поэтапно, пошаговая инструкция, схема

Теплый и недорогой дом, который можно возвести за один сезон – мечта любого хозяина. Именно этим требованиям отвечает каркасное домостроительство. Небольшой вес всех конструктивных элементов позволяет обойтись без привлечения подъемной и другой специальной техники, а современные теплоизоляционные материалы делают каркасные дома пригодными для жизни даже в условиях суровых северных зим. Но мало знать, как построить каркасный дом, необходимо соблюсти все требования технологии и учесть поэтапные особенности возведения строения.

Законченный вид каркасного дома

Основные правила каркасного строительства

Чтобы конечный результат строительства не разочаровал, перед постройкой необходимо ознакомиться с простыми правилами:

  • Главный критерий при выборе пиломатериалов – качество. Лучше отдать предпочтение клееному брусу, чем дереву естественной просушки, которое может дать трещины при усыхании. Хорошим вариантом будет техническая просушка бруса, которая сводит к минимуму количество влаги в дереве.

  • Доверить работу профессионалам. Строительство дома, в котором вы будет жить – это не самая подходящая площадка для экспериментов, если что-то сделать не так, то в лучшем случае это приведет к возникновению дискомфортных условий проживания, а в худшем - к аварийным ситуациям. И это даже не принимая во внимание то, что строительство это не только возведение стен, а еще и множество узкопрофильных видов работ: проводка коммуникаций (канализация, электричество, отопление), кровельные работы на высоте и многое другое.

Профессиональная бригада возводит каркасный дом в сжатые сроки

  • Важна любая мелочь. Попытка сэкономить на крепежных материалах, утеплителе или пропитках для древесины может стоить дорого. Некачественный, но дешевый утеплитель может выделять вредные вещества, опасные для здоровья. Ненадежное крепление элементов может привести к нарушению целостности каркаса.

Технология строительства каркасного дома – поэтапная работа, которая сама по себе поможет сберечь средства бюджета. Поэтому не стоит экономить на стройматериалах.

Выбор места на участке

Две группы факторов, которые влияют на место будущего дома, имеют рекомендательный и обязывающий характер.

К последним относятся:

  • Противопожарные нормы. Регламентируют правила расположения зданий в зависимости от пожарной опасности. Например, расстояние между постройками из негорючих материалов – не менее 6 метров, для дерева и других горючих материалов – 12 м.

  • Санитарные нормы. Регламентируют расстояние от дома до хозяйственных построек, ЛЭП, деревьев и прочего.

Для правильного выбора места расположения дома необходимо учесть множество факторов

Соблюдение правил рекомендательного характера остается на усмотрение хозяев:

  • Ориентация по сторонам горизонта. Выход окон на юг или восток позволит добиться максимального естественного освещения.

  • Учет преобладающих ветров. Не стоит устраивать дополнительные окна и двери с подветренной стороны.

  • Расстояние до проезжей части. Чем больше расстояние до дороги, тем тише будет в доме, но увеличит подъездной путь.

  • Внешний вид из окна. Предпочтительнее расположение окон с видом на сад, чем во двор усадьбы и на хозяйственнее постройки.

Для соблюдения всех норм и выбора наиболее подходящего места необходимо обратиться в проектную организацию.

Фундамент для дома – основа основ

Крепкий фундамент – залог прочного и долговечного дома. Для каркасных построек обычно возводят фундамент одного из видов:

В первом случае сначала будут проводиться земляные работы, чтобы было куда заливать фундамент, затем делается опалубка и в ней выкладывается армирующий каркас.

Второй этап - заливка бетона. Технологически правильно сделать это за один прием, но иногда допускается и послойная заливка. По мере затвердевания опалубка снимается – фундамент должен набрать прочность в течение 30 дней. После этого проводят гидроизоляционные работы, и начинается сборка нижней обвязки.

Схема ленточного фундамента для каркасного дома

Свайный фундамент, в свою очередь считается одним из самых бюджетных и быстровозводимых.

Свая представляет собой толстую металлическую трубу, конец которой снабжен винтовой лопастью. Закручиваются в землю они с привлечением специальной техники. Есть некоторые виды забивных свай, но используют их редко.

С преимуществами и недостатками винтовых свай можно познакомиться в видеоматериале:

Сваи – недавно появившийся на отечественном рынке инновационный способ монтажа фундамента. Поэтому пока он пользуется недоверием потребителей. Однако правильная установка с соблюдением всех требований обеспечит надежность постройки и долгий срок службы.

Нижняя обвязка и пол

Для защиты обвязки от воздействия влаги снизу, на фундамент укладывается рубероид или гидроизол. Можно использовать битумную мастику, но она будет дороже рулонного материала. Иногда материалы комбинируют: один раз фундамент покрывается мастикой, а сверху укладывается гидроизоляция.

Сборка каркасного дома начинается с обвязки. Для нее используются доски сечением 15х5 см или брус 15х10 см. Доски укладываются по периметру и выравниваются по внешнему краю фундамента. В нужных местах просверливаются отверстия под шпильки. Второй слой досок укладывается таким образом, чтобы перекрыть нижние стыки досок. Это придает конструкции дополнительную прочность. Проще и быстрее монтаж бруса, но цена его выше, чем досок. К тому же общая несущая способность двойной доски будет выше, чем у одного бруса.

Так выглядят закрепленные лаги

На обвязку устанавливается доска 15х5 см на ребро. Она также выравнивается по внешнему краю фундамента и крепится обычными гвоздями. Лаги монтируются из досок такого же сечения. Крепятся гвоздями или специальными уголками. Шаг установки – 40–60 см.

Важно! Чем длиннее лага, тем меньше шаг. Это обеспечит равномерное распределение веса и исключит провисание.

Следующий этап – утепление. Самый простой вариант – пенопласт. Он легко режется ножовкой и плотно подгоняется под размер между лагами. Это избавит от монтажа чернового пола снизу, который будет удерживать утеплитель.

Для поддержки утеплителя понадобиться набить два бруска 5х5 см вдоль лаг. Укладывается два слоя в разбежку – верхний слой перекрывает швы нижнего. Стыки и швы с лагами обрабатываются герметиком.

Стыки с лагами обязательно заделываются герметизирующими материалами

Важно! Пенопласт относится к горючим материалам, что делает его нежелательным для утепления деревянных конструкций. Поэтому чаще всего для теплоизоляции пола применяют листы каменной ваты, пенополистирол.

Для устройства чернового пола используется обрезная доска 10х2,5 см. Поверх нее укладывается фанера толщиной 0,5–0,6 см. Можно укладывать листы фанеры сразу без настила из досок. В этом случае толщина листов должна составлять минимум 1,5 см. Такой вариант быстрее, но в некоторых случаях дороже. Подобно кирпичной кладке, фанера укладывается в разбежку. Промежуток в несколько сантиметров между листами компенсирует расширение при повышении влажности воздуха.

На нашем сайте Вы можете ознакомиться с самыми популярными проектами каркасных домов от строительных компаний, представленных на выставке домов «Малоэтажная Страна».

Крепкий каркас – залог крепкого дома

Возможны две схемы строительства каркасного дома:

  • сооружение стены на полу и последующая ее установка в вертикальном положении;

  • сборка всех элементов сразу на месте.

Первый способ обычно используется на заводах по производству модулей каркасно-щитовых домов. В некоторых случаях сборка на полу легче, чем сразу на месте, но получившаяся конструкция будет иметь немалый вес, поэтому для ее поднятия и установки понадобиться несколько человек.

Монтаж уже собранной стены

Собирать элементы сразу вертикально может даже один человек. Такой способ медленнее, но поможет избежать неточности в размерах – детали собираются «по-месту».

Для одноэтажных построек угловые стойки выбирают сечением 10х10 см. Если планируется еще один жилой этаж, то размеры увеличиваются до 15х15 см.

Промежуточные стойки должны быть по глубине, как и на углах, а шириной не менее 5 см.

Для расчета шага существуют специальные формулы, в которых учитывается нагрузка на конструкцию. Но на практике чаще всего шаг между стойками зависит от ширины утеплителя. Расстояние между ними должно быть на несколько сантиметров меньше утеплителя. Это обеспечит плотное прилегание к стойкам и сохранение тепла.

Крепятся стойки чаще всего при помощи металлических уголков – с каждой стороны по уголку. Возможно крепление с врубкой в нижнюю доску обвязки, но это может нарушить целостность всей конструкции.

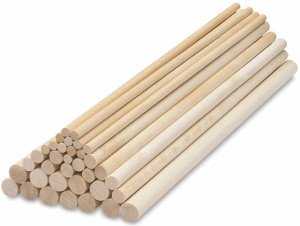

Еще один старинный способ – крепление нагелем.

Схема крепления стойки нагелем

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования каркасных домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

По диагонали через стойку просверливается отверстие до середины нижних досок или бруса – в него забивают деревянный штырь. Это обеспечивает надежное крепление, но такой способ тяжел в исполнении. К тому же если материал влажный, возможно усыхание нагеля и потеря жесткости.

В зависимости от типа наружной обшивки, делают постоянные или временные укосы. Если наружная часть будет обшиваться листовым материалом с достаточной прочностью – она придаст дополнительную жесткость конструкции и постоянный укос не потребуется.

Если наружная отделка будет жесткой – возможен такой вариант монтажа укосов

Если отделочный материал будет наборным – сайдинг или вагонка, то потребуется установка постоянных укосов.

Лучшим вариантом будет монтаж четырех небольших укосов на каждую стойку – два сверху, два снизу.

Особого внимания требует монтаж угловых стоек. Технология проста, но просто установленный вертикальный брус может промерзать. Если сечение 15х15 см, то для умеренной полосы и этого может быть достаточно, чтобы не пропускать тепло.

Установленные вертикально стойки закрепляются укосами

Если используется пиломатериал меньшего сечения или хозяева дополнительно хотят утеплить угловые элементы, то возможно несколько вариантов:

  • Для увеличения толщины к угловым стойкам прибивают две доски глубиной равной глубине стойки и шириной 5 см. После внешней отделки на угол набивается специальный наличник, который обеспечивает воздушный зазор между углом и доской наличника. Это позволит снизить теплопотери.

  • Перед началом внешней обшивки монтируется контр-обрешётка которая будет удерживать гидроизоляцию. Обычно используется брус 5х5 или 5х4 см. 5 см – оптимальный размер для вентиляционного зазора между стеной и отделочным материалом. К контр-обрешётке крепится выбранный материал – вагонка, сайдинг, имитация бруса.

Закрепление контр-обрешетки на стойки каркасного дома

Это может быть интересно! В статье по следующей ссылке читайте про каркасные дома под ключ.

Перекрытие

Потолочные балки крепятся к верхней обвязке методом врубки или на металлические уголки. Врубка не должна превышать 50% от толщины бруса верхней обвязки. Сечение и шаг балок зависит от назначения второго этажа.

  • Если предполагается наличие мансарды или полноценного жилого этажа, то возведение перекрытия аналогично полу первого этажа.

  • Если наверху будет только чердак, то балки берутся меньшего сечения.

Для удобства работы на перекрытие настилается черновой пол из доски 10х2,5 см. Это облегчит перемещения и сделает работу более безопасной.

Если дом предполагает одноэтажную конструкцию, то верхние балки монтируются с 30 сантиметровым выпуском за стены каркаса. Это делается для крепления стропил.

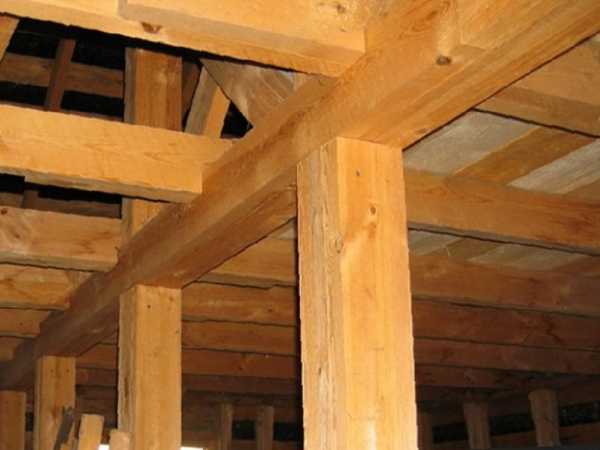

Крепление балок способом врубки

Монтаж стропильной системы

Важный этап строительства каркасного дома, как и по любой другой технологии – выбор типа и монтаж кровли. Каркасное строительство позиционируется, как быстрая стройка. Поэтому чаще всего выбирают обычную двухскатную конструкцию. При соблюдении всех норм строительства кровлю каркасного дома можно соорудить любой конфигурации и сложности, но это потребует больше времени.

Для хорошего схода снега уклон крыши должен быть более 28 градусов, но не должен превышать 50 градусов – на такую крышу в несколько раз увеличивается нагрузка ветра.

Для сооружения стропил берутся доски 15х5 см длиной 6 м. Из двух досок собирается первая пара стропил и устанавливается на край каркаса. Такая же пара устанавливается с противоположной стороны. Между двумя парами стропил с двух сторон натягиваются шнуры для контроля плоскости крыши. По ним выставляются остальные стропила. Шаг между ними варьируется от 60 до 80 см в зависимости от выбора утеплителя. Для укрепления применяются деревянные ригеля сечением 15х5 см. Они скрепляют пару стропил наподобие буквы «А».

Как изготовить стропильную систему каркасного дома, показано в видеоматериале:

Характер обрешетки зависит от выбранного кровельного материала. Это может быть мягкая черепица, профнастил или металлическая черепица. Ограничением будет вес кровельного материала. Например, использование глиняной или клинкерной черепицы не рекомендуется – большой вес создаст дополнительную нагрузку на каркас дома.

Фото каркасных домов

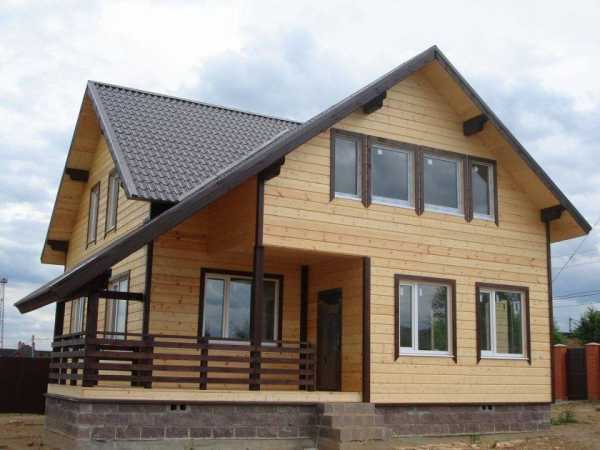

Каркасный дом с балконом

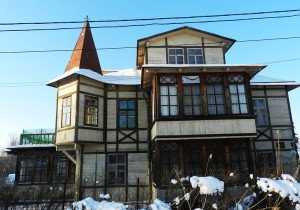

Каркасный дом с классической немецкой внешней отделкой

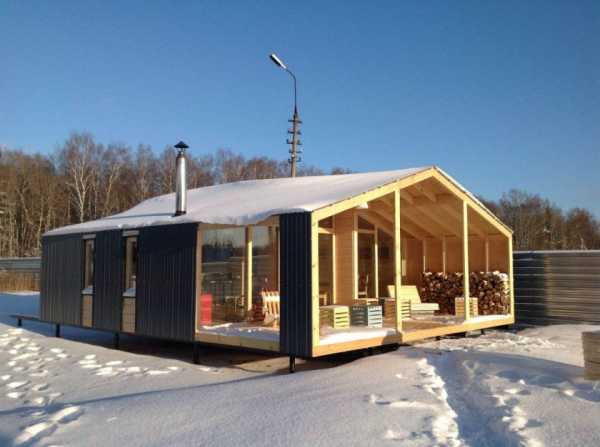

Оригинальный каркасный дом с маленьким уклоном крыши

Это может быть интересно! В статье по следующей ссылке читайте про то, как строится каркасный дом.

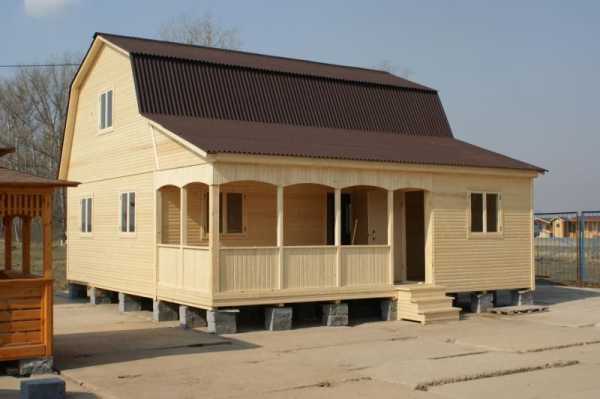

Каркасный дом с верандой и ломаной крышей

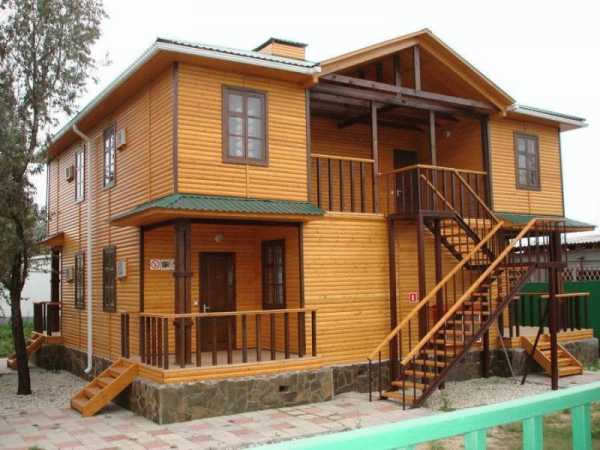

Двухэтажный каркасный дом заводской сборки

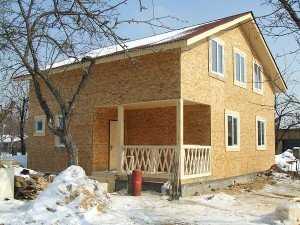

Возведение каркасного дома в зимний период

Каркасный дом с 4-скатной комбинированной крышей

Это может быть интересно! В статье по следующей ссылке читайте про парящий каркасно-модульный дом.

Заключение

Каркасный дом – технология, которая только набирает популярность в отечественном домостроении. Малые сроки возведения и экономия средств являются существенными преимуществами перед другими способами постройки. Но технология постройки каркасного дома потребует неукоснительного соблюдения всех технологических процессов и этапов строительства, что позволит оценить его достоинства в полной мере.

m-strana.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
