Варианты антенн своими руками

Простую ТВ-антенну возможно сделать из материалов, которые обычно имеются в любом доме.

Например, из фольги, металлической банки, зонта и провода самому можно сделать даже спутниковую антенну.

С помощью фольги можно сделать такой приёмник:

1. На дне коробки разравнивается и приклеивается фольга.
2. Из 2 кусков телевизионного кабеля нужно снять изоляцию на 2.5 см.
3. Оплётку кабеля скрутить в отдельный контакт.
4. Из кусков кабеля сделать «восьмёрку», при этом контакты не должны скрепляться в середине и располагаться на 1 см.
5. Расположить кабель с наружной стороны коробки (без фольги).
6. Берётся ещё кабель, который будет соединять антенну с приёмником.
7. Его конец зачищается, оплётка тоже скручивается отдельно.
8. В одном месте соединяются 3 центральные жилы и 3 оплётки кабеля.
9. Телеантенну располагаем в месте наилучшего приёма.

Рассмотрим простые и популярные варианты телеантенн: из пивных банок, коаксиального кабеля и зигзагообразную.

Из коаксиального кабеля

Это самый элементарный вариант телеантенны из кабеля для приёма цифрового или аналогового сигнала. Самостоятельно такую конструкцию можно выполнить в течение получаса.

Коаксиальный кабель представляет собой электрический провод для передачи радиочастотных сигналов. Состоит из:

• Внешней оболочки;
• Внешнего проводника, который иначе называют экраном или оплёткой;
• Изоляции, которая отделяет центральную жилу от оплётки;
• Внутреннего проводника (центральной жилы).

Такой кабель может быть сопротивлением 50 или 75 Ом. Для изготовления самодельных антенн рекомендуется брать на 75 Ом.

Потребуется кусок кабеля длиной не меньше 0.5 метра. С одной стороны снимаем верхнюю изоляцию и изоляцию центральной жилы на 5 см. Жилу с оплеткой следует скрутить. Теперь от этого конца нужно отступить на 20-22 см и снять всё до изоляции центральной жилы. Длина этого участка будет около 2 см. Дальше отмеряется такое же расстояние, как было до этого участка, то есть 20-22 см. С участка в 1 см снимается только верхняя изоляция. Теперь делается петля: прикручивается оголённый конец к промежутку без внешней изоляции.

Оголённые места лучше обмотать изолентой, особенно если антенна будет использоваться на улице>ё

Устройство нужно направить в сторону вышки.

Можно сделать антенну из медной проволоки.

Для этого концы зачищаются от изоляции. Один конец прикрепляют на телевизор, а другой к отопительной трубе, которая будет выполнять роль усилителя. Такая антенна из проволоки сможет принимать около 5 каналов.

Из проволоки возможно сделать приёмное петлевое устройство для приёма цифрового сигнала. Для этого потребуется рассчитать длину петли. Нужно знать среднюю частоту сигнала. И 300 разделить на эту частоту. Полученное значение будет длиной петли. Кусок проволоки замыкается в кольцо, и к концам припаивается кабель. Вместо проволоки можно использовать коаксиал. Тогда кольцевая антенна будет похожа на описанный выше вариант.

Несмотря на простоту конструкции, этот способ при правильных расчётах снижает помехи и уверенно принимает сигнал.

Для улучшения сигнала можно попробовать выполнить усиление антенны.

Рассмотрим варианты, как усилить телеантенну своими руками:

• Располагать устройство приёма как можно ближе к окну, устраняя препятствия;
• Отрегулировать положение;
• Можно удлинить антенну куском проволоки;
• Добавить в конструкцию усилитель сигнала;
• Внешние располагать как можно выше.

 Из пивных банок

Простейшим способом заменить вышедшую из строя ТВ-антенну является создание таковой из пивных банок.

Разберёмся со способом изготовления простой антенны для цифрового ТВ, выполненной из подручных средств, а именно из металлических банок.

Понадобятся такие материалы:

• Пивные банки с гладкой поверхностью (предварительно вымыть и высушить), в самом простом варианте – 2 шт;
• Саморезы;
• Кусок телевизионного кабеля;
• Штекер;
• Изолента или скотч;
• Палка из материала, который не проводит электричество (можно использовать тремпель).

Этапы работ такие:

1. Кабель нужно брать такого размера, чтобы его хватило на ту высоту, на которую планируется подвешивать антенну. Если на куске кабеля нет штекера, он зачищается с одной стороны от обмотки и на него насаживается штекер.
2. Второй конец также очищается от обмотки. Внутри имеется центральная жила и оплётка (экран).
3. В банках с одинаковых сторон проделываются отверстия. Не имеет значения, это будет верхняя или нижняя часть банки.
4. К одной банке с помощью самореза прикрепляется центральная жила, а к другой оплётка. При этом нужно сделать петлю, которая обхватит саморез. И он своей шляпкой при ввинчивании должен хорошо ее зажать.
5. Вместо саморезов можно припаять контакты.
6. К палке нужно примотать банки так, чтобы они были на одной оси. Расстояние между банками берётся обычно от 7 до 10 см.
7. Когда оптимальное расстояние выбрано, банки надёжно фиксируются липкой лентой.

Лучше вначале банки зафиксировать резинкой, чтобы удобно было отрегулировать расстояние

Когда вы сделали такую антенну своими руками, при использовании на улице желательно соорудить защитный колпак, например, из пластиковой бутылки. При попадании влаги, контакты будут окисляться и сигнал ухудшаться. Уличный вариант можно усовершенствовать, добавив несколько секций с банками.

Зигзагообразная

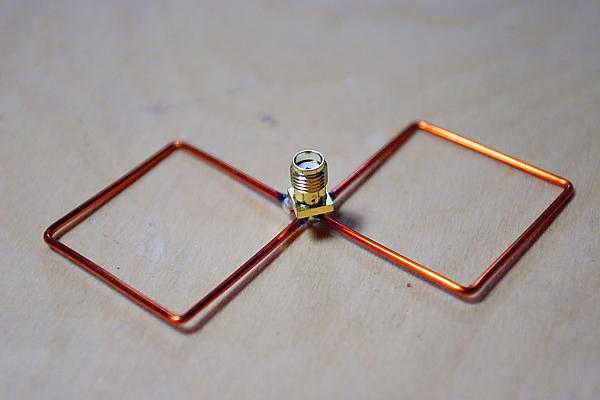

Данная телеантенна имеет ещё название «восьмёрка» или антенна Харченко. Показывает один из лучших приёмов сигнала среди устройств, которые можно сделать самостоятельно. Её схема имеет вид:

Dvb t2 – это самый новый цифровой формат телевещания. Цифровой формат имеет множество преимуществ перед аналоговым: большая устойчивость к помехам, сигнал будет более широко доступен, а качество его лучше. Цифровой формат требует меньшего размера антенн и меньшей мощности передающих устройств.

Изготовить антенну для приёма dvb t2 довольно несложно. Следует отметить, что цифровое ТВ передаётся в ДМВ.

Теперь разберём, как может быть сделана антенна для цифрового ТВ своими руками:

Нужен любой материал, который проводит электрический ток. Это может быть трубка, провод, уголок и т.п. Проще всего использовать проволоку из алюминия, латуни или меди (лучше эти 2 варианта), толщиной от 2 до 5 мм. Потребуется сделать из материала 2 ромба, как на рисунке. Можно использовать и сварочные электроды, каждый из которых будет стороной ромба.

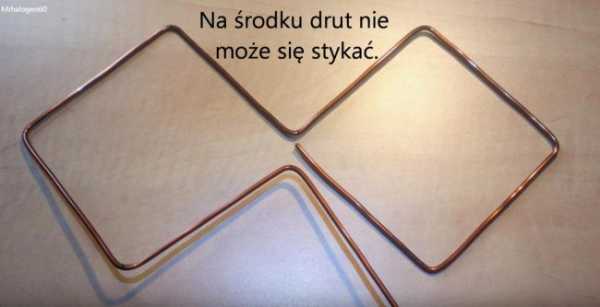

Для данной схемы имеются размеры:

— В1=14 см;

— В2=13 см;

— углы желательно около 90⁰.

Внешние стороны должны быть немного длиннее. Это делается для того, чтобы ромбы в середине не соединялись.

Но указанные параметры  больше подходят для домашнего использования. Чаще можно встретить рекомендацию брать сторону ромба 45 см.

Можно сделать самостоятельный расчёт размеров антенны для цифрового ТВ. Для этого нужно знать длину волны трансляции сигнала и разделить на 4. Это и будут стороны ромбов

Существуют и калькуляторы для расчёта параметров «би-квадратных» антенн, которые можно найти в интернет-ресурсах.

Когда отмеряется длина проволоки, нужно взять запас 1-2 см для петли, которая замкнёт контур. Можно просто скрутить или спаять оставшийся конец.

После этого берётся коаксиальный кабель, который зачищается. Контакты нужно будет припаять к центральным углам ромба, которые не смыкаются. Центральная жила припаивается к одному углу, а оплётка к другому. Центральную часть можно поместить в пластиковый корпус и залить клеем для надёжности.

Для уменьшения сторонних помех можно установить позади приёмника экран. Это может быть просто фольга, натянутая на фанеру или решётка из металлических трубочек или проволоки. Экран должен располагаться в противоположной стороне от вышки и не контактировать с антенной.

Если антенна будет использоваться снаружи, можно собрать её с усилителем. Усилителем может быть простейшая плата, которая крепится к усам антенны или более габаритное устройство, которому требуется питание от сети.

В случае с усилителем «восьмёрка» крепится к пластине, при этом провод можно расплющить в месте крепления, и в центральной части сразу прикрепить усилитель.

Можно усовершенствовать конструкцию «восьмёрки», добавив симметрично ещё ромбы.

Рассмотрим ещё несколько более сложных устройств телеантенн.

Двойной и тройной квадрат

Такой вариант является узкополосной телеантенной, то есть можно получить всего несколько каналов, но с качественной передачей. Её можно использовать для приёма слабого сигнала или если сигнал подавляется другими, более мощными сигналами. Но важна точная ориентация на источник телеволн.

Для изготовления понадобятся трубки или проволока. Для получения до 5 каналов в метровом диапазоне толщина должна составлять 10-20 мм. Для большего количества – 8-15 мм. Для ДМВ всего 3-6 мм.

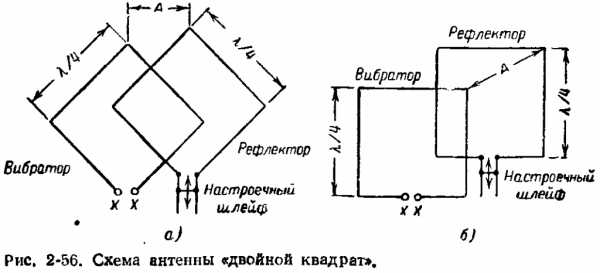

В двойном квадрате из материала делаются 2 квадрата, причём один чуть больше другого. Меньший называется вибратор, а больший – рефлектор (отражатель). Вибратор присутствует вообще в каждой антенне и является системой получения колебаний.

Рамки крепятся параллельно друг другу. Сверху и снизу по центрам они закреплены с помощью стрел, которые, в свою очередь, крепятся к вертикальной опоре. Нижняя стрела должна быть сделана из непроводящего материала. Центры обеих рамок должны находиться на одной линии и направлены к телепередатчику. В трёхрамочной конструкции добавляется ещё меньший квадрат.

Ещё одна конструкция для ДМВ – рамочная.

Рамку рекомендуется сделать из полосок алюминия. Скреплять их можно болтами. В центре должен быть зазор, как было в зигзагообразной антенне. Кабель припаивается  таким же образом.

Потом эта рамка крепится на вертикальную опору. Можно дополнительно оснастить усилителем или отражателем.

Самостоятельное изготовление антенны поможет сэкономить на покупке таковой. Масса имеющихся вариантов позволяет экспериментировать и найти оптимальный способ для конкретной ситуации.

Вас может заинтересовать:

prosmarttv.ru

Как сделать антенну для телевизора своими руками?

Как сделать антенну для телевизора своими руками, чтобы она не уступала по качеству покупному устройству, такой вопрос интересует многих домашних мастеров и телелюбителей. Существуют различные способы, как сделать антенну самому, от самых простых конструкций, до приборов принимающих спутниковый сигнал.

Медная проволока

Этот вариант подойдет для людей, которые хотят установить дома или на даче обычную комнатную антенну для просмотра федеральных каналов. Сконструировать такой прибор под силу каждому, специальных знаний не требуется.

Это самый элементарный способ, поэтому понадобится только медная проволока 70–90 см, толщиной 2–3 мм. Изготавливается комнатная антенна следующим образом:

1. Зачистить оба конца медной проволоки.
2. Один конец закрепить к батарее, а другой вставить в разъем телевизора.

Сигнал появится сразу, пользователю станут доступны от 1 до 5 каналов. Таким простым методом можно смастерить домашнюю антенну за 5 минут.

Жестяные банки

Самый популярный способ изготовления антенны своими руками из подручных материалов. Для изготовления понадобятся пивные банки. Специалисты утверждают, что для того чтобы собрать антенну из пивных банок потребуется не больше часа.

Понадобятся:

1. Соединяющий кабель.
2. Несколько банок из пива.
3. Штекер.
4. Шурупы в количестве 2 штук.
5. Отвертки.
6. Изоляционная лента или термоусадочная трубка.
7. Деревянный брус или металлическая труба для крепления антенны.

Сделать самодельную антенну из жестяных банок можно по следующей схеме:

1. Прикрепить банки к брусу или трубе на расстоянии 6–7 см.
2. Затем к банкам нужно прикрутить шурупы.

3. Зачистить концы коаксиального кабеля и вставить в саморезы.

4. Чтобы самоделка работала даже вовремя плохих погодных условий, рекомендовано сделать ей защиту из пластиковой бутылки. Для этого необходимо сделать отверстие в таре, оно необходимо для провода. Облить бутылку кипятком, она изменить форму, вследствие чего произойдет герметичное закрытие отверстия.

Это еще один легкий вариант, как сделать телевизионную антенну за короткое время. Устройство хорошо ловит сигнал, обеспечивая высокое качество изображения.

Всеволновая антенна с усилителем

Всеволновая антенна с усилителем может быть разных конфигураций. На её сборку затрачивается больше времени, чем на первые два варианта. Но преимущество в том, что она очень мощная, и принимает все аналоговые каналы в отличном качестве. Один из распространенных вариантов всеволновая антенна формы «БАБОЧКА».

Инструменты:

1. Доска или фанерный лист, размеры 550/70/5 мм.
2. Медный провод.
3. Соединяющий кабель ПК75.
4. Дрель.
5. Паяльник.
6. Штекер.

Инструкция:

1. На доске сделать метки для отверстий и просверлить их.

2. Проволоку разделить на 8 одинаковых отрезков, длина которых должна быть 37.5 см.

3. Центральную часть всех отрезков очистить от изоляции, примерно 2 см.

4. Затем отрезать еще 2 куска медного провода длиной в 22 см. Каждый отрезок разделить на 3 одинаковые части, и очистить от изоляции в зоне разделения.

5. Согнуть отрезки проволоки в V-образную фигуру, расстояние между концами должны быть 7.5 см. Такое расстояние считается самым лучшим для прохождения телевизионных волн.
6. Произвести соединение все составляющих.
7. Соединяющий кабель припаять к контактам катушки штекера.

8. Отрезать еще 2 куска провода для того чтобы соединить «усики» и гнездо.
9. Гнездо прикрутить к фанере и соединить все составляющие устройства.

Телевизионная антенна своими руками готова к работе.

Дециметровая антенна

Самодельные антенны, которые улавливают дециметровый сигнал, могут быть самых разных конфигураций.

Вариант 1

Наиболее простым вариантом считается кольцевидная дециметровая антенна её относительно легко и просто собирать.

Понадобятся:

1. Фанера.
2. Шнур.
3. Паяльник.

Инструкция:

1. Сделать из соединяющего кабеля кольцо, размер 53 см.
2. Отрезать еще кусок кабеля для изготовления петли, размер 17,5 см.
3. К кольцу нужно припаять петлю, и кабель, который будет вставлен в экран.
4. Прикрепить конструкцию на фанеру.
5. Направить собранный прибор в сторону телевышки.

Таким образом, собирается антенна ДМВ диапазона своими руками.

Вариант 2

Еще один возможный метод изготовления телеантенны ДМВ диапазона называется «Восьмерка».

Инструменты:

1. Проволока (медная, алюминиевая).
2. Клеевой пистолет.
3. Кабель.
4. Кусачки.

Инструкция:

1. Отрезать с помощью кусачек 2 отрезка проволоки, длина 56 см.
2. На конце каждого нужно сделать петлю размером 1 см.
3. Согнуть проволоку, соединить петли. Припаять к получившимся квадратам медной проволоки соединяющий кабель. К одному из квадратов припаять центральную жилу, к другому припаивается оплетка. Расстояние должно быть 2 см.
4. Получившуюся конструкцию необходимо закрепить в крышке от 20-литровой бутылки и залить клеем.

5. Прибор готов.

Это еще один способ, как можно сделать антенну самостоятельно.

HDTV Антенна

У этого прибора диапазон сигнала может достигать до 490 МГц, это значит, что качество картинки будет очень высокое. Но для изготовления требуется приобрести трансформатор.

Понадобятся:

1. Трансформатор.
2. Фольга.
3. Клей.
4. Нож.
5. Рулетка.
6. Картон.
7. Степлер.
8. Маркер.

Инструкция:

1.  Скачать и распечатать с интернета схему.
2. Вырезать ее.
3. Получившуюся фигуру обклеить фольгой, заднюю сторону заклеить маркером.
4. Затем делается рефлектор, размеры: 35 см высота, 32 см ширина. Одну из сторон необходимо заклеить фольгой.
5. В середине вырезать 2 прямоугольника, они нужны для сборки уловителя сигнала. Размер должен составлять 3.5 см.

6. Все элементы приклеиваются на прямоугольник, и когда все застынет просверлить отверстие под шнур.
7. Подключить устройство трансформатору.
8. Вставить кабель в разъем.

Прибор готов к работе.

Спутниковая тарелка своими руками

Один из самых популярных вопросов, можно ли сделать спутниковую антенну своими руками? В интернете есть много видео, как сделать тарелку для просмотра спутникового телевидения самостоятельно.

Делаться этот прибор в домашних условиях может двумя способами:

1. Выклейка на матрице.
2. Спайка сетки и проволоки.

Наиболее оптимальным и удобным считается первый способ изготовления. Для этого необходимо сделать чертеж будущего прибора. К этому этапу работу нужно подходить очень ответственно, высчитать все параметры точно, иначе на выходе выйдет непригодное для работы устройство. В чертеже проводится парабола, которая затем переносится на стальной лист. Его толщина должна быть 0.05 см.

Этапы работ

1. С помощью сварочного аппарата сделать стальной каркас диаметром 9–10 см. Стальные пруты выворачиваются на внешнюю сторону, а подшипник приваривается в центр.
2. Получившую конструкцию установить на ровном месте, и к установленному подшипнику присоединяется труба, затем устанавливается нож.
3. Затем каркас заливается бетонным раствором и сушится 5 дней.

В заключительном этапе необходимо произвести выклейку антенны, это можно сделать разными способами. Для облегчения работы рекомендуется разделить конструкцию на 8 частей. Для выклейки применяется стеклоткань или эпоксидный грунт.

На высохшую бетонную форму нанести машинное масло, трубу вставить в шайбу. После самодельная тарелка покрывается смолой и происходит выклейка стеклоткани. Процесс изготовления прибора завершен. Читайте также, как смотреть каналы Триколор ТВ и НТВ Плюс на одной спутниковой тарелке.

televopros.ru

Эфирная антенна для тв своими руками

Антенна эфирного цифрового телевидения своими руками

Качественные антенны всегда было сложно достать — советская промышленность их практически не выпускала, поэтому люди сами изготавливали их из подручных средств. Сегодня ситуация практически не изменилась — в магазинах можно найти только легкие алюминиевые китайские поделки, которые не показывают хороших результатов и редко живут больше года. Что делать, если вы любите смотреть телевизор, а качественного приема нет? Ответ прост — сделать телевизионную антенну своими руками. При наличии свободного времени и пары умелых рук с этим сможет справиться каждый.

Введение

Совсем недавно в России действовало аналоговое телевидение, но теперь практически вся страна перешла на цифровое вещание. Его главное отличие в том, что оно работает в дециметровом диапазоне.

Создать самодельную антенну для цифрового диапазона можно в домашних условиях

Это было сделано из соображений экономии и безопасности — уход за передающими антенно-фидерными станциями фактически не требуется, их обслуживание сведено к минимуму, вред от контакта с мощными передатчиками для мастеров минимальный. Но у подобных станций есть один серьезный недостаток — малая мощность. И если в большом городе сигнал зачастую можно поймать даже на отрезок медной проволоки, то вдали от передатчика прием может быть затруднен. Если вы проживаете за городом, в отдаленных районах или деревнях, то придется собирать собственную антенну и выводить ее на улицу, чтобы поймать нужный сигнал.

Внимание: проблема с сигналом может возникнуть даже в центре города. Дециметровые волны практически не глушатся другими источниками, но отражаются от толстых железобетонных стен. В современных многоэтажках есть много мест, где они полностью затухают, не доходя до приемника телевизора.

Также стоит отметить, что DVB-T2 (новый стандарт телевидения) предлагает довольно постоянный, но слабый сигнал. При уровне шумов на полторы—две единицы выше нормы телевизор достаточно четко воспроизводит эфир, но как только шум превышает 2 дБ сигнал полностью пропадает. Цифровое телевидение не чувствительно к электромагнитным помехам — его не сбивает работающий холодильник или микроволновка. Но если в системе возникает рассогласование в любом месте, то картинка останавливается или рассыпается. Качественная самодельная антенна для телевизора решит эту проблему, но в некоторых случаях ее придется выводить на улицу или на крышу.

Основные требования к антеннам

Действующие в СССР стандарты на телевидение не подходят к современным реалиям — коэффициенты защитного и направленного действия сегодня практически не влияют на сигналы. Эфир в городах забит и содержит много грязи, поэтому на эти коэффициенты не стоит обращать внимание. Вы гарантировано получите помехи на любых антеннах, поэтому не нужно добиваться уменьшения КЗД И КНД. Лучше улучшить коэффициент усиления антенны, чтобы она принимала большой диапазон эфира и выделяла нужный поток, а не фокусировалась на определенном сигнале. Процессор приставки или телевизора сам вычленит необходимые сигналы и создаст нормальную картинку.

Классическая польская антенна с усилителем

Итак, как сделать антенну для телевизора своими руками? Опытные инженеры рекомендуют строить диапазонные антенны. Они должны быть правильно рассчитаны, принимая сигналы классическим способом, а не за счет инженерных “оптимизаций” и ловушек. Идеальный вариант — устройство полностью отвечает теоретическим расчетам и геометрии. Также построенная антенна должна согласоваться с кабелем на рабочих диапазонах без применения согласовывающих устройств. АЧХ при этом лучше всего создавать гладкой и ровной, поскольку при провале или прыжке амплитудно-частотной характеристики появляются фазовые искажения.

Внимание: аналоговые антенны с ферритовыми УСС, обеспечивающие полноценный прием старого сигнала, практически не работают с DVB. Строить нужно именно “цифровую” антенну.

В статье мы разберем современные типы антенн, работающие с новым цифровым вещанием.

Типы антенн

Какие антенны для цифрового ТВ своими руками можно собрать в домашних условиях? Существует три наиболее распространенных варианта:

1. Всеволновая, или как ее называют радиолюбители — частотонезависимая. Собирается очень быстро, не требует высоких познаний или специализированных инструментов. Хорошо подходит для частного сектора, поселков, дачных кооперативов — там, где эфир не засорен мусором, но и не в большом удалении от передатчика.
2. Логопериодическая диапазонная ТВ антенна своими руками. Имеет несложную конструкцию, хорошо принимает сигнал на близком и среднем удалении от передатчика. Может использоваться в качестве выносной, если передатчик расположен далеко, или как домашняя настенная антенна.
3. Z-антенна и ее вариации. Многие радиолюбители знакомы с метровыми “зэшками” — они довольно крупные и требуют много усилий для сборки. Но в дециметровом диапазоне они довольно компактны и хорошо справляются со своими обязанностями.

Нюансы постройки

Если вы хотите построить качественную антенну, то должны владеть искусством пайки. Нельзя скручивать контакты и направляющие — в процессе эксплуатации они окисляются, сигнал теряется, качество картинки ухудшается. Поэтому все соединения паяются.

Подобные соединения недопустимы — обязательно пропаивайте их

Также вам нужно разобраться с точками нулевого потенциала, в которых возникают токи даже при отсутствии напряжения. Специалисты рекомендуют делать их из единого куска металла, вообще не применяя сварку. Даже качественно сваренные куски могут шуметь на граничных значениях, тогда как цельная полоска “вытянет” сигнал.

Также при создании самодельной антенны для цифрового ТВ вам нужно разобраться с пайкой кабелей. Сегодня для оплетки практически не применяется медь, поскольку она дорогая и быстро окисляется. Современная оплетка выполнена из стали, которая не боится коррозии, но она очень плохо паяется. Ее нельзя перегревать или пережимать. Для соединения используйте 36-40 ваттные паяльники, флюс и легкие припои. Хорошо обмакивайте обмотку в флюс и наносите припой — он прекрасно берется при таком способе нанесения.

Всеволновая антенна

Всеволновая антенна имеет довольно простую конструкцию. Она состоит из треугольников, медной проволоки и деревянных реек. Детальнее конструкцию вы сможете изучить на картинке — она не представляет собой что-то сверхъестественное.

Толщина проволоки может быть любой, расстояние между соседними проволоками — 25-30 мм, расстояние между пластинами — не более 10 мм. Улучшить конструкцию можно за счет отказа от пластин и использования текстолита. Ему нужно придать соответствующую форму или просто снять медную фольгу в форме треугольника.

Остальные пропорции стандартные — высота устройства должна совпадать с шириной, пластины расходятся под прямым углом. Нулевой потенциал находится на крайней линии домашней антенны для телевизора, как раз на пересечении кабеля с вертикальной направляющей. Чтобы избежать потерь качества, кабель нужно притянуть к ней стяжкой — этого достаточно для согласования. Подобная антенна, вывешенная на улицу или направленная на окно, принимает фактически весь диапазон частот, но имеет небольшой провал, поэтому нужно выставить правильный угол при фиксировании антенны.

Кстати, эту конструкцию можно модернизировать при помощи обычных алюминиевых банок от пива и колы. Принцип ее действия следующий: при увеличении размаха плеч происходит расширение рабочей полосы, хотя остальные показатели остаются в изначальных пределах. На этом же принципе работает диполь Надененко, часто применяемый в военных разработках. Алюминиевые банки идеально подходят по форме и размерам, создавая плечи вибратора в дециметровом диапазоне.

Двухбаночная антенна для телевизора

Создать простую баночную антенну можно просто припаяв две банки к кабелю. Эта комнатная антенна для телевизора своими руками подходит для просмотра каналов на небольшой-средней удаленности от передатчиков. Согласовывать в этой схеме ничего не нужно, особенно если длина кабеля менее 2 метров.

Усложнить конструкцию можно, собрав из восьми банок полноценную решетку и используя усилитель от обычной польской антенны. Такая конструкция отлично подходит для вывешивания на улицу в удаленных от передатчика районах. Для усиления сигнала сзади конструкции можно разместить металлическую сетку.

Внимание: рекомендуется создавать 3 или 4 линии банок. 1-2 дают слишком маленькое усиление, 5-6 — практически невозможно согласовать.

Z-антенна

Существуют сложные конструкции Z-антенн с несколькими контурами, но в большинстве случаев они не нужны. Можно легко собрать конструкцию из обычной медной проволоки толщиной в 3 мм. Если у вас ее нет, то просто купите одножильный медный провод на 3 мм длиной в 120 мм — вам этого вполне хватит для работы. Эта конструкция состоит из двух сегментов. Проволоку гнем по такой схеме:

1. Стартовый участок длиной в 14 сантиметров. Его край загибается в петлю для соединения с последним (петля 1 см, общая длина первого куска — 13 см).
2. Второй кусок загибается под 90 градусов (гнуть лучше плоскогубцами, чтобы соблюдать углы). Его длина 14 см.
3. Третий кусок сгибается под 90 градусов параллельно первому, длина 14 см.
4. Четвертый и пятый куски — по 13 см, изгиб не доходит до петли на 2 см.
5. Шестой и седьмой кусок по 14 см, изгибаются под 90 градусов.
6. Восьмой — возвращается к петле, длина 14, 1 см уходит на новую петлю.

Далее вам необходимо хорошо зачистить две петли и спаять их. Противоположный угол тоже очищается. К ним припаиваются контакты кабеля — к одному центральный, ко второму — оплетка. Разницы, к какому контакту паять, нет. Желательно спаянные места заизолировать, для этого можно использовать герметики или термоплавкий клей. Концы кабеля припаиваются к штекеру и тоже изолируются кембриком.

Собрать такую антенну можно за полчаса

Чтобы избежать смещение сегментов, края можно укрепить. Для этого возьмите обычную пластиковую крышку с пятилитровой бутылки, вырежьте в ней 4 щели, чтобы проволока утапливалась до основания. Пятое отверстие вырежьте под кабель. Затем уложите антенну в крышку (предварительно проверив качество и надежность пайки), и залейте ее термоклеем. Получившаяся конструкция будет практически вечной — она способна принимать устойчивый сигнал на расстояние до 10 км от источника.

Итак, вы уже знаете, что можно использовать вместо антенны для телевизора. На самом деле конструкций значительно больше тех, что мы описали, но даже этих вам будет вполне достаточно. Если вы живете далеко от источника сигнала, то вам понадобятся усиливающие антенны — можно обойтись классической “полькой” с усилением. Ну а если с эфиром вообще все плохо, то используйте спутники.

Интересное по теме:

Какие электрические варочные панели лучше

Читать далее:

Простая антенна для приема цифрового ТВ — делаем сами

Цифровое телевидение Т2 набирает обороты популярности. И это закономерно, на смену аналогового телевиденья приходит цифровое и это необратимый процесс. Более того, в ближайшем будущем аналоговое вещание будет вообще прекращено. Что делать пользователям у которых телевизоры без приемника Т2 и нет кабельного телевидения?

Ответ простой — покупайте приставку Т2. На сегодняшний день цена на приставки Т2 очень снизилась и не выглядит заоблачно. Преимущества довольно большие: у Вас появляется много каналов в цифровом качестве, без ежемесячной плати, при минимальных затратах и без покупки нового телевизора.

Только сравнив качество цифрового и аналогового ТВ Вы никогда не пожалеете о сделанном выборе.

По выбору приемников Т2 написано довольно много. Тем более постоянно выпускаются новые модели. Я бы посоветовал брать недорогую, но новую модель, предварительно почитав отзывы на сайтах интернет магазинов. Как правило, работает любой приемник, а вот антенна имеет большое значение. Даже если Вы находитесь недалеко от телевышки, но преграждают многоэтажки и т.п.

— а это практически всегда, то хорошая антенна — залог беспроблемного (а основное — безнервного) качественного приема максимального количества цифровых каналов ТВ.

Но дорогая антенна не всегда хорошая антенна. Особенно если у Вас отдаление от телевышки 50 км и более. В магазинах предлагают «специальные» антенны для Т2. На самом деле, ничего «специального» нет, нужна хорошая антенна для ДЦМ диапазона.

Если у Вас осталась старая ДЦМ антенна — в первую очередь попробуйте подключить ее. Широко распространенные «польские» антенны для приема цифровых каналов Т2 не подходят.

Предлагаю проверенный вариант простой, в тоже время отлично зарекомендовавшей себя, самодельной антенны для T2.

Форма антенны не нова, использовалась уже давно и при приеме ДЦМ аналогового телевидения,  но размеры оптимизированы для приема цифровых каналов Т2.
Стоит заметить, что в интернете предлагается большое количество вариантов самодельных антенн для Т2: из банок от пива, из самого антенного кабеля, переделанную польскую и т.д.

Это для совсем ленивых, ну и качества от  таких антенн не стоит ожидать.

Итак. В качестве формы антенны взята  давно известная «восьмерка». Тело антенны изготавливается из  любого токопроводящего материала подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль.

Медь, конечно, предпочтительней. Я использовал медную трубку диаметром 6 мм. Хороший вариант и медная проволока. Просто такая трубка у меня была.

Размеры

Наружная сторона квадрата — 14 см, внутренняя немного меньше — 13 см. За счет этого середина двух квадратов не сходится, оставляем зазор около 2 см.
Всего понадобится трубка, проволока или другой материал, длинной 115 см (это с небольшим запасом).

Первый участок 13 см + 1 см для петли (для прочности), если из проволоки, или расклепать для пайки внахлест для трубки.

Второй и третий — по 14 см, четвертый и пятый — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см, опять же для соединения.

Концы зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга , а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой.

Из медной трубки это выглядит так

Трубку гнуть немного сложнее, но большой точности от нас и не требуется.

Небольшие изъяны в форме не сказываются на работоспособность антенны. А вот то, что площадь проводника увеличивается это играет в плюс.

Ну и проводимость у меди выше, чем у алюминия и, тем более, стали. Чем выше проводимость, тем лучше прием антенны.

Подготовленное к пайке соединение предварительно расклепываем и зачищаем.

Для пайки надо использовать мощный паяльник (от 150 вт). Простым радиолюбительским на 30 вт. не запаяете. Можно использовать кислоту для пайки.

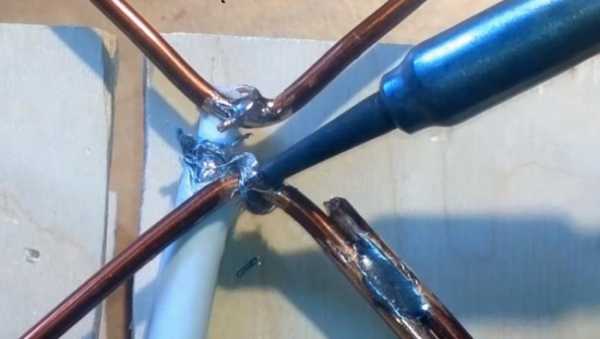

 Еще раз проверяем геометрию и пропаеваем  соединение

Дальше припаиваем телевизионный кабель. Куда паять центральную жилу, куда оплетку, значения не имеет.

Все простая антенна для Т2 сделанная своими руками готова.

Если Вас особо не напрягает эстетический вид, можно просто закрепить антенну на штапик или любой другой подручный держатель. Данная антенна разместилась на чердаке, поэтому был применен самый простой метод крепления — изолента. Если антенна будет размещаться на улице — позаботьтесь о более эстетическом и надежном крепеже.

Это вариант антенны Т2 из алюминиевой проволоки диаметром  3 мм.

Закреплена одним шурупом на окне. Расстояние до телевышки где-то 25 км. Правда 6 этаж, ниже не проверял, но в данных условиях уровень сигнала 100% и качество 100%. Кабель старый, метров 12 к телевизору. Принимает все 32 канала. Сначала переживал, что не медная, но как оказалось, зря. Все отлично получилось и на обычной  алюминиевой проволоке (какая оказалась в наличии). То-есть, если У Вас зона уверенного приема, то можно не заморачиваться и смело использовать  алюминий (не знаю, может и сталь подойдет).

В данной антенне не применяются никакие усилители. Настраивается она очень просто — поворачиваете по максимальному уровню сигнала и качества на каналах Вашего тюнера.

Цифровая антенна своими руками

Проверьте остальные каналы и зафиксируйте антенну.  При плохом приеме можете поэкспериментировать не только поворачивать, но и менять  место расположения и высоту. Очень часто сигнал может быть в разы сильнее, при смещении антенны всего на 0,5-1м в сторону или по высоте.

Удачи — антенна проверена — 100% работоспособна  и лучше как минимум половины , а то и более покупных антенн, где экономят на всем и впаривают фигню за хорошие денежки.

Типы телевизионных приёмных антенн

Разрезной вибратор (диполь)

Диполи бывают: волновые, полуволновые, четвертьволновые.
Волновые имеют длину вибраторов, равную длине волны принимаемого сигнала, полуволновые — половине, четвертьволновые — четверти. Волновое сопротивление диполя составляет 300 Ом, поэтому для согласования с телевизионным кабелем и телевизором в любительских условиях используется согласующая полуволновая петля, изготовленная из отрезка телевизионного кабеля.

Кабель снижения (для всех телеантенн) должен иметь волновое сопротивление 75 Ом. Диполь является аналогом комнатной антенны, прилагающейся к телевизорам.
Общеизвестные антенны: Локус, Дельта и им подобные, в метровом диапазоне являются разрезным диполем, который согласуется с кабелем с помощью специального трансформатора.
Свойства антенны — широкополосная.

Коэффициент усиления — 1 дБ. Диаграмма направленности имеет одинаковые по размерам передние и задние лепестки, поэтому она с равным успехом «ловит» радиоволны в рабочей полосе со всех направлений, полезный сигнал и помехи.

Наклон вибраторов незначительно сказывается на коэффициенте усиления и диаграмме направленности антенны.

Комбинированная антенна: метровая — разрезной диполь, дециметровая — логопериодическая

Петлевой вибратор — одноканальная антенна.

Коэффициент усиления — 1 дБ. Диаграмма направленности с одинаковыми передним и задним лепестками.

Используется в качестве эталонной антенны.

Антенны типа «волновой канал»

Петлевой вибратор индивидуально не используется и является активной частью для антенн типа «волновой канал». Антенна «волновой канал» представляет собой набор из активного элемента — вибратора (как правило, петлевой вибратор) и пассивных — рефлектора и нескольких директоров, установленных на одной общей стреле.

Пассивные вибраторы, расположенные перед активным вибратором (по направлению на телецентр), называют директорами. Вибраторы, расположенные за активным вибратором, называют рефлекторами.

Рефлектор служит для ослабления приема сигналов с тыла антенны, что улучшают помехозащищенность эфирной антенны. При увеличении числа директоров сужается ширина диаграммы антенны и увеличивается её коэффициент усиления. Для длинных (более 15 элементов) антенн можно считать, что усиление увеличивается примерно на 2.2 dB на каждое удвоение длины антенны.

Следует отметить одну неприятность, связанную с использованием многоэлементных антенн типа «волновой канал»: при добавлении к петлевому вибратору пассивных элементов входное сопротивление антенны уменьшается. Для потребителей это не имеет никакого значения, так как все антенны снабжены согласующим трансформатором. Равномерность частотной характеристики антенны сильно зависит от качества её согласования с кабелем и телевизором, при незначительном рассогласовании неравномерность увеличивается и отдельные телевизионные каналы будут «ловиться» с ослаблением.

В некоторых случаях лучший результат даёт логопериодическая антенна, которая обладает меньшим коэффициентом усиления (при равном числе элементов), но более равномерной АЧХ.

Антенна Lumax «Волновой канал», 6-12 телеканал

Антенны типа «Волновой канал» получили широкое распространение в различных профессиональных устройствах радиосвязи и радиолокации.

Большинство телевизионных коллективных и индивидуальных антенн промышленного изготовления также являются антеннами типа «Волновой канал». Это связано с тем, что такие антенны достаточно компактны и обеспечивают получение большого коэффициента усиления при сравнительно небольших габаритах.

Логопериодические антенны

Логопериодические антенны — широкополосные антенны, обеспечивающие приём телеканалов в широком диапазоне частот: метровых и дециметровых волн.

Рабочая полоса частот логопериодической антенны на низких частотах ограничена размерами наибольшего и наименьшего вибраторов антенны. В рабочем диапазоне обеспечивается хорошее согласование антенны с фидером, а коэффициент усиления практически остается постоянным. Логопериодическая антенна с числом вибраторов, равным 10-11, эквивалентна по коэффициенту усиления трёх — четырёхэлементной антенне типа «Волновой канал». В то же время логопериодическая антенна работает в значительно более широкой полосе частот, чем антенна типа «Волновой канал», что позволяет на одну антенну принимать телеканалы метровых и дециметровых волн.

Подключение фидера к ЛПА производится без специального симметрирующего и согласующего устройства. Кабель с волновым сопротивлением 75 Ом вводится внутрь нижней трубы с конца и выходит у конца, который направлен на телецентр, здесь оплетка кабеля соединяется с концом нижней трубы, а центральная жила — с концом верхней трубы.
Принцип работы: в зависимости от длины волны принимаемого сигнала в структуре антенны возбуждаются несколько вибраторов, размеры которых наиболее близки к половине длины волны сигнала, что по принципу действия напоминает несколько антенн «Волновой канал», соединенных вместе, каждая из которых содержит вибратор, рефлектор и директор.

На данной длине волны сигнала возбуждается только одна тройка вибраторов, а остальные настолько расстроены, что не оказывают влияния на работу антенны. Это приводит к тому, что коэффициент усиления ЛПА оказывается меньше, чем коэффициент усиления антенны «Волновой канал» с таким же числом элементов, но зато полоса пропускания получается значительно шире.

По аналогии с усилителями, «площадь усиления антенны»: произведение (КУ) на ширину (ПП) величина постоянная, поэтому, чем шире полоса пропускания, тем меньше коэффициент усиления при данных габаритах антенны.

Логопериодическая антенна РЭМО, 6-69 телеканал

Логопериодическую антенну используют в зоне уверенного приёма телеканалов, для приёма большого числа телеканалов в благоприятных условиях приёма (отсутствия помех и отражённых телесигналов).

Рамочные антенны

Рамочные антенны предназначены для условий приёма телеканалов, когда простейшие антенны илиантенны типа «волновой канал» не могут обеспечить получение на экране телевизора удовлетворительного качества изображения.

Применяются двух- или трёх элементные рамочные антенну, которые иначе именуется как «двойной квадрат» или «тройной квадрат» соответственно. Рамочные антенны сочетают повышенный коэффициент усиления с простотой конструкции при сравнительно узкой полосе пропускания и не требуют настройки.

Практическое применение в качестве телевизионных приёмных антенн находят редко. Широко были распространены (самодельные варианты) в «советское время», когда в продаже наблюдался дефицит телевизионных антенн.
«Двойной квадрат» Одноканальная.Коэффициент усиления — 9-11 дБ.

Волновое сопротивление около 70 Ом. Передний лепесток диаграммы направленности значительно больше заднего.
«Тройной квадрат» Одноканальная. Коэффициент усиления — 14-15 дБ. Волновое сопротивление около 70 Ом. Передний лепесток диаграммы направленности значительно больше заднего.

Синфазные антенные решётки

Синфазная антенная решётка представляет собой сложную направленную антенную систему, состоящую из отдельных слабонаправленных антенн, разнесённых в пространстве и расположенных таким образом, что фазы наведенных в них сигналов оказываются одинаковыми.

Как правило, синфазная решётка собирается из одинаковых антенн, расположенных в несколько рядов и несколько этажей. Использование вместо одной антенны нескольких антенн, соединённых в синфазную решётку приводит к сужению диаграммы направленности и увеличению коэффициента усиления по сравнению с коэффициентом усиления одиночной антенны, входящей в состав решётки.
Одноканальная.

Коэффициент усиления — увеличивается в пределах от 4 до 5 дБ при увеличении количества антенн в решётке в два раза. Волновое сопротивление примерно 70 Ом. Передний лепесток диаграммы направленности в несколько раз больше заднего.

Синфазная решётка фирмы Channel Master, USA

«Польские» антенны

Представляют собой четырёхэтажную синфазную решётку, снабжённую встроенным усилителем.

Как сделать антенну для цифрового ТВ своими руками

Имеют рефлектор в виде решётки, расположенный сзади антенны. Польские антенны получили широкое распространение в начале 90-х годов, когда рынок антенн большим разнообразием не отличался. Собственно это была не польская идея, разработки были у Philips и других известных фирм, поляки сделали дешёвый, доступный вариант.

Решетка комплектуется встроенным антенным усилителем и показывает неплохие результаты приёма удалённых телесигналов с 6 по 69 телеканал. В силу своей дешевизны, конструкция антенны очень хрупкая и недолговечная, а длинные усы метрового диапазона моментально загибаются под весом птичек или воздействием ветра и теряют свои приёмные свойства.

Усилители не защищены от электростатического электричества и часто «вылетают» во время грозы. Антенна плохо защищена от помех, а часто «возбуждающийся» усилитель сам является источником помех.

Антенна не пригодна к использованию в городских условиях.
Всеволновая. Коэффициент усиления — собственный на ДМВ 13-14 дБ, с усилителем до 40 дБ. Волновое сопротивление — 75 Ом с согласующим трансформатором.

Антенны бегущей волны

Антеннами бегущей волны принято называть направленные антенны, вдоль геометрической оси которых распространяется бегущая волна принимаемого сигнала, это апериодические антенны.

Обычно антенна бегущей волны состоит из собирательной линии, к которой подключено несколько вибраторов, расположенных на одинаковом расстоянии один от другого. Наведенные электромагнитным полем ЭДС в вибраторах складываются в собирательной линии в фазе и поступают в фидер.

Коэффициент усиления антенны бегущей волны определяется длиной собирательной линии и пропорционален отношению этой длины к длине волны принимаемого сигнала. Кроме того, коэффициент усиления антенны зависит от направленных свойств вибраторов, подключенных к собирательной линии. У антенны бегущей волны все вибраторы активные, принятая ими энергия сигнала передается в собирательную линию. Если антенны «Волновой канал» являются узкополосными и способны эффективно принимать сигнал только по одному определенному частотному каналу, которому соответствуют их размеры, то антенны бегущей волны широкополосные и совершенно не нуждаются в настройке.

Комбинированная антенна: метровая, бегущей волны, дециметровая, «волновой» канал фирмы Channel Master, USA. Радиус приёма до 60 миль

Комбинированная антенна: метровая, бегущей волны, дециметровая, «волновой» канал фирмы Channel Master, USA.

Радиус приёма до 100 миль

Как видно на картинках: в первом случае рабочая полоса антенны формируется наклонными вибраторами различной длины, во втором случае рабочая полоса формируется с помощью вибраторов двух видов и разных размеров.

Данные антенны не получили широкого распространения на территории России, однако эти антенны, без преувеличения — мечта монтажника. Условия работы монтажников на крыше — не подарок: снег и ветер, мороз и гололёд, дождь и палящее солнце. Собирать антенны в таких условиях не просто, а Channel Master достаёшь из коробки, расправляешь вибраторы до фиксации их в специальных зажимах и антенна готова к установке.

По цене эти антенны соизмеримы с трёхдиапазонными антеннами, механически прочны и обладают неплохими приёмными характеристиками. Выпускается два вида антенн с разным количеством вибраторов.

Делаем антенну для цифрового телевидения своими руками

stroitel12.ru

Как сделать ТВ антенну своими руками

Несмотря стремительное развитие интернета, телевидение остаётся главным источником информации для большинства населения. Но для того чтобы в вашем телевизоре была качественная картинка, нужна хорошая антенна. Совсем не обязательно покупать телевизионную антенну в магазине, ведь её можно сделать своими руками и сэкономить при этом приличные деньги.

Как сделать качественные антенны для различных диапазонов вещания и какие материалы при этом использовать, вы сможете узнать прочтя нашу статью.

Типы антенн

Существует множество типов и форм телевизионных антенн, ниже приведены основные из них:

Антенны для приёма цифрового телевидения

Весь мир, в том числе и наша страна, перешли с аналогового вещания на цифровое. Поэтому делая антенну своими руками или покупая её в магазине, необходимо знать какая антенна лучше подойдёт для приёма DVB-T2 формата:

• Комнатная антенна — подходит для приёма сигнала в формате DVB-T2 только на расстоянии до 10 километров от ретранслятора. В принципе на этом расстоянии, сигнал способна принять даже обычная оголённая проволока вставленная в антенный разъём телевизора и направленная в нужную сторону, но для более стабильного и устойчивого сигнала лучше воспользоваться комнатной антенной.



• Антенна типа «Ворона» — способна принимать цифровой сигнал на расстоянии до 30 километров. Данный тип антенны устанавливается вне жилища и не требует чёткой направленности на ретранслятор. Но в случаях если расстояние от источника сигнала составляет более 30 километров или рядом имеются генераторы помех, желательно направить антенну на телевышку.



• Антенна типа DIPOL 19/21-69 — принимает сигнал на расстоянии до 50 километров. Требует установки на возвышенность 8-10 метров и чёткого направления на источник сигнала. В связке с усилителем, способна принимать цифровой сигнал на расстоянии до 80-100 километров. Отличные характеристики данной антенны, делают её одним из лучших вариантов для приёма сигнала в формате DVB-T2 на удалённом расстоянии от ретранслятора.

Если вы живёте не далеко от телевышки, то вполне можете сделать простейшую антенну для приёма сигнала в DVB-T2 формате своими руками:

1. Отмерьте от коннектора 15 сантиметров антенного кабеля.
2. Снимите с обрезанного края 13 сантиметров внешней изоляции и оплётки, оставьте только медный стержень.
3. Сверяясь с картинкой телевизора, выставите стержень в нужном направлении.

Всё антенна готова! Нужно отметить, что такая примитивная антенна не способна обеспечивать качественный и устойчивый сигнал на удалённом от телевышки расстоянии и в местах с источниками помех.

Антенны своими руками

Давайте рассмотрим несколько вариантов телевизионных антенн, которые можно сделать самостоятельно, из подручных материалов:

Антенна из пивных банок

Антенну из пивных банок можно изготовить буквально за полчаса, из имеющихся у вас под рукой средств. Конечно сверх-устойчивого сигнала такая антенна не обеспечит, но для временного пользования на даче или в в съёмной квартире вполне сгодится.
Антенна из пивных банок
Чтобы сделать антенну вам понадобятся:

• Две алюминиевые банки из под пива или другого напитка.
• Метров пять телевизионного кабеля.
• Штекер.
• Два шурупа.
• Деревянное или пластиковое основание на которое будут крепится банки (многие используют деревянную вешалку или швабру).
• Нож, плоскогубцы, отвёртка, изоляционная лента.

Убедившись в том, что все вышеперечисленные предметы у вас имеются в наличии, произведите следующие действия:

1. Зачистите один конец кабеля и присоедините к нему штекер.
2. Возьмите второй конец кабеля и снимите с него изоляцию длиной в 10 сантиметров.
3. Расплетите оплётку и скрутите её в шнур.
4. Снимите слой пластика изолирующий стержень кабеля на расстояние в один сантиметр.
5. Возьмите банки и в крутите в них шурупы по центру дна или крышки.
6. Присоедините к одной банке стержень, а к другой шнур оплётки кабеля, закрутив их на шурупы.
7. Прикрепите банки на основание с помощью изоленты.
8. Закрепите на основании кабель.
9. Вставьте штекер в телевизор.
10. Перемещаясь по комнате, определите место наилучшего приёма сигнала и закрепите там антенну.

Существуют и другие вариации данной антенны, с четырьмя и даже восемью банками, но явного воздействия количества банок на качество сигнала не выявлено.
Как сделать антенну из пивных банок вы также можете узнать из видеоролика:

Зигзагообразная антенна Харченко

Своё название антенна получила в 1961 году, по фамилии её изобретателя Харченко К. П., который предложил использовать для приёма телепередач антенны зигзагообразной формы. Данная антенна очень хорошо подходит для приёма цифрового сигнала.
Антенна Харченко
Для изготовления зигзагообразной антенны вам понадобится:

• Медная проволока диаметром 3-5 мм.
• Телевизионный кабель 3-5 метров.
• Припой.
• Паяльник.
• Штекер.
• Изоляционная лента.
• Кусок пластика или фанеры для основания.
• Болты креплений.

Для начала нужно изготовить рамку антенны. Для этого берём проволоку и и отрезаем кусок 109 сантиметров. Далее сгибаем проволоку таким образом, чтобы у нас получилась рамка из двух параллельных ромбов, каждая сторона ромба должна составлять 13,5 сантиметров, из оставшегося сантиметра сделайте петли для скрепления проволоки. С помощью паяльника и припоя, соедините концы проволоки и замкните рамку.
Возьмите кабель и зачистите его конец таким образом, чтобы у вас с была возможность припаять стержень и экран кабеля к рамке. Далее, припаяйте стержень и экран кабеля в центре рамки. Учтите что экран и стержень не должны соприкасаться.
Установите рамку на основание. Расстояние между углами рамки в месте соединения с кабелем, должно составлять два сантиметра. Размер основания сделайте примерно 10 на 10 сантиметров.
Зачистите второй конец кабеля и установите штекер.
Если необходимо присоедините основание антенны к стойке, для дальнейшей установки на крышу.
Более подробную инструкцию по изготовлению антенны Харченко, вы можете посмотреть в видеоролике:

Антенна из коаксиального кабеля

Для изготовления антенны вам понадобится 75-омный коаксиальный кабель стандартного разъёма. Чтобы рассчитать необходимую для антенны длину кабеля нужно узнать частоту цифрового вещания и разделить её в мегагерцах на 7500, а полученную сумму округлить.
Антенна из кабеля
Получив длину кабеля сделайте следующее:

1. Зачистите кабель с одной стороны и вставьте в разъём для антенны.
2. Отступите два сантиметра от края разъёма и сделайте отметку от которой будете отмерять длину антенны.
3. Отмерив нужную длину, откусите лишнее плоскогубцами.
4. В районе отметки снимите изоляцию и оплётку кабеля, оставьте только внутреннюю изоляцию.
5. Загните очищенную часть под углом в 90 градусов.
6. Произведите настройку телевизора с новой антенной.

Визуально закрепить информацию вы можете посмотрев видеоролик:

Спутниковая антенна

Стоит сразу оговорится, что для приёма спутникового сигнала необходим тюнер и специальная приставка. Поэтому, если у вас нет в наличии этого оборудования, то создание спутниковой антенны своими руками будет не возможно, поскольку сами вы сможете изготовить только параболический отражатель:

• Парабола из оргстекла — изготавливается методом нагрева. Оргстекло помещается на болванку, повторяющую форму параболического отражателя и помещается в камеру с высокой температурой. После размягчения оргстекла, оно принимает форму болванки. После остывания оргстекла, его вытаскивают из формы и обклеивают фольгой. Минус такого производства самодельной параболы в том, что затраты на её изготовление, превосходят рыночную стоимость заводского отражателя.
• Отражатель из металлического листа — делается из листа оцинкованного железа, размером метр на метр. Листу придаётся круглая форма и от края к центру делаются разрезы по форме лепестков. После этого лист помещается на выгнутый шаблон отражателя и «лепестки» скрепляются точечной сваркой или заклёпками.
• Сетчатый отражатель — делается из каркаса и сетки. Сначала изготавливают шаблон параметры которого рассчитывают по формуле. По шаблону изготавливают радиальные параболы из медной проволоки. Сечение проволоки выбирается исходя из диаметра антенны. Например, для антенны диаметром 1,5 метра берут проволоку диаметром 4-5 мм. Также необходимо изготовить круговые пояса. Диаметр поясов меняется с шагом 10-30 см. После изготовления каркаса его обтягивают мелкой медной сеткой.

Все перечисленные выше способы, могут рассматриваться всерьёз только из спортивного интереса, поскольку изготовление параболического отражателя в ручную, процесс очень трудоёмкий и дорогой. К тому же, произвести точные расчёты параметров спутниковой антенны в домашних условиях, очень сложно. Поэтому советуем вам не оригинальничать и покупать спутниковую антенну в полном комплекте.

Антенный усилитель

Если в месте где вы живете слабый телевизионный сигнал и обычная антенна не может обеспечить качественную картинку в вашем телевизоре, то помочь в этой ситуации может антенный усилитель. Изготовить его своими руками, вы сможете если немного разбираетесь в радиоэлектронике и умеете паять.

Усилители нужно устанавливать как можно ближе к антенне. Питание антенного усилителя лучше осуществлять по коаксиальному кабелю через развязку.
Схема питания развязки
Развязка устанавливается внизу у телевизора и на неё от адаптера подаётся питание в 12 вольт. Двухкаскадные усилители потребляют ток не больше 50 миллиампер, по этой причине мощность блока питания не должна превышать 10 ватт.
Все соединения антенного усилителя на мачте нужно производить при помощи спаивания, поскольку установка механических соединений приведёт к их коррозии и разрыву, при дальнейшей эксплуатации в условиях агрессивной внешней среды.
Бывают случаи, когда приходится принимать и усиливать слабый сигнал при наличии мощных сигналов от других источников. В этом случаи на вход усилителя попадают одновременно слабые и сильные сигналы. Это приводит к блокировке работы усилителя или переводу его в нелинейный режим, смешивающий оба сигнала, что выражается в наложении изображения с одного канала на другой. Исправить ситуацию поможет уменьшение напряжения питания усилителя.
Учтите, что на дециметровые усилители очень сильно влияют сигналы в метровом диапазоне. Для ослабления воздействия метровых сигналов, перед усилителем ДМВ ставят фильтр верхних частот, который блокирует метровые волны и пропускает сигналы только дециметрового диапазона.
Ниже приведена схема антенного усилителя метрового диапазона:

Схема антенного усилителя метрового диапазона
• Коэффициент усиления составляет 25 дБ. при напряжении 12,6 вольт.
• Потребляемый ток не более 20 миллиампер.
• Встречно-параллельное включение диодов Д1 и Д2 предохраняет транзистора от выхода из строя при ударе молнии.
• Каскады имеют общий эмиттер.
• Конденсатор С6 обеспечивает коррекцию постоянной характеристики усилителя в области высоких частот.
• Для стабилизации режима транзисторов, усилитель охвачен отрицательной обратной связью с эмиттера второго транзистора на базу первого.
• Во избежании самовозбуждения усилителя, используется развязывающий фильтр R4 C1.

Также предлагаем ознакомиться со схемой дециметрового усилителя:

Схема дециметрового усилителя
• Антенный усилитель дециметрового диапазона 470-790 мегагерц.
• Коэффициент усиления 30 дБ. при напряжении 12 вольт.
• Потребляемый ток 12 миллиампер.
• Каскады имеют общий эмиттер и СВЧ транзисторы с низким уровнем собственных шумов.
• Резисторы R1 и R3 обеспечивают температурную компенсацию режима транзисторов.
• Питание усилителя осуществляется по коаксиальному кабелю.

С принципом работы антенного усилителя вы можете ознакомится в видеоролике:

Теперь, ознакомившись со схемами и вооружившись паяльником, вы смело можете начинать изготовление антенного усилителя.

Надеемся что наша статья про телевизионные антенны оказалась для вас полезной!

‘; blockSettingArray[0][«minSymbols»] = 0;blockSettingArray[0][«minHeaders»] = 0;blockSettingArray[2] = []; blockSettingArray[2][«setting_type»] = 3; blockSettingArray[2][«element»] = «»; blockSettingArray[2][«directElement»] = «.sb-a»; blockSettingArray[2][«elementPosition»] = 1; blockSettingArray[2][«text»] = ‘

‘; blockSettingArray[2][«minSymbols»] = 0;blockSettingArray[2][«minHeaders»] = 0;blockSettingArray[3] = []; blockSettingArray[3][«setting_type»] = 3; blockSettingArray[3][«element»] = «»; blockSettingArray[3][«directElement»] = «.footer-a»; blockSettingArray[3][«elementPosition»] = 1; blockSettingArray[3][«text»] = ‘

‘; blockSettingArray[3][«minSymbols»] = 0;blockSettingArray[3][«minHeaders»] = 0;blockSettingArray[6] = []; blockSettingArray[6][«setting_type»] = 1; blockSettingArray[6][«element»] = «h3»; blockSettingArray[6][«elementPosition»] = 0; blockSettingArray[6][«elementPlace»] = 5; blockSettingArray[6][«text»] = ‘

‘; blockSettingArray[6][«minSymbols»] = 0;blockSettingArray[6][«minHeaders»] = 5; var jsInputerLaunch = 15;

remboo.ru

Как сделать антенну своими руками для телевизора: три способа

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Только в переносных моделях телевизоров есть встроенные устройства, обеспечивающие необходимое преобразование электромагнитных волн эфирного ТВ. Полученные сигналы усиливаются и обрабатываются. На основе этих данных формируется итоговое изображение. Но в стационарных приемниках такой возможности не предусмотрено. Поэтому могут пригодиться знания о том, как сделать антенну своими руками для телевизора. В этой статье представлены конструкции, которые любой человек сможет воспроизвести без лишних усилий. При их выборе предпочтительными считались изделия, собранные из простейших комплектующих деталей.

Подобную сложную конструкцию вполне можно заменить качественной самоделкой

Содержание статьи

Зачем нужна самодельная антенна для цифрового телевидения

Как ни странно, но некоторые «кустарные» конструкции по своим параметрам ничем не уступают фабричным изделиям. Боле того, некоторые из них обеспечивают отличное усиление, хорошую избирательность частот и другие лучшие технические характеристики. Элементарные теоретические знания помогут вам сделать точную настройку в соответствии с особыми условиями в месте приема сигнала.

В некоторых ситуациях соответствующие умения попросту необходимы. Согласитесь, сложно дождаться открытия магазина завтра утром, когда прямо сейчас можно создать качественную антенну из подручных материалов. Весь процесс займет не более часа. После этого – заслуженная гордость самим собой будет гармонично дополнена уважением всех членов семьи.

Телевизор в автомобиле также можно подключить к самодельной антенне

Соответствующие умения и навыки пригодятся при поломке стандартного оборудования

Как сделать антенну своими руками для телевизора: простые конструкции

Тем, кто не желает подробно разбираться в тонкостях теории распространения радиоволн, достаточно изучить инструкции в этом разделе. Здесь рассказано о том, как сделать антенну своими руками для телевизора без лишних затрат времени и денежных средств. Эти проекты проверены на практике. Поэтому для получения положительного результата надо только повторить последовательность рабочих операций.

Вторая «жизнь» пивных банок

Обратите внимание! Здесь и далее надо учитывать место нахождения ближайшей вышки. В данном случае центральную ось банок устанавливают перпендикулярно направлению на передатчик сигнала. После того, как получена хорошая «картинка», оптимальные положения жестко фиксируют скотчем.

Проволока и доска

Простая антенна своими руками для цифрового ТВ с точным расчетом

Чтобы выяснить, как делать антенны своими руками для телевизора без ошибок, надо конкретизировать условия задачи. Если рассматривать Московскую область, то тут эфирное вещание в цифровом формате ведут на двух несущих частотах. Для расчетов используем одно значение, 546 МГц.

Активные части антенн делают из проводников. Их размеры должны соответствовать длине волны (ДВ). Если используете квадрат, то каждая сторона должна быть равной ¼ ДВ.

Для присоединения приемника надо использовать только специальный телевизионный кабель. Он отличается от стандартных проводников сетей питания и других точным значением волнового сопротивления, 75 Ом. На него настроены входные каналы техники. Если применить другую кабельную продукцию, параметры входного сигнала будут хуже.

Чтобы не усложнять конструкцию, используем простую форму, кольцо. Его размеры рассчитываются по простой формуле.

ДР= (300/ ЧС)*100, где

• ДР – длина рамки в см;
• ЧС – частота несущего сигнала в Мгц.

В нашем случае получится: (300/546)*100=55 см (округленная величина).

Обратите внимание на то, что центральная жила отрезка рамки не используется вовсе. К оплетке подсоединяется разделанный телевизионный кабель. Скрутка упрочняется пайкой.

Решение проблем дальнего приема

Если «пассивных» методов недостаточно, пригодится технология создания антенного усилителя своими руками. В этом случае подручных материалов будет недостаточно. Придется приобрести электронные компоненты, освоить методику изготовления печатной платы.

Монтажный чертеж

Усилитель в сборе

Полезная информация! Катушки индуктивности можно сделать самостоятельно. Подойдет любой каркас (цилиндр с диаметром 2 мм). Для намотки используют провод из меди с лаковым покрытием (0,5 мм).

Выводы и рекомендации

Не только копируя готовые решения, но и с точным расчетом эффективную телеантенну своими руками сделать не сложно. Определенные трудности возникнут, если понадобится активное усиление сигнала. Но до этого имеет смысл поэкспериментировать с пассивными антеннами.

Если правильно применить сведения из этой статьи, то созданное своими руками устройство будет обладать лучшими параметрами, чем серийная техника

Как сделать самодельную антенну для цифрового ТВ (видео)

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

aquatic-home.ru

Как сделать и настроить комнатную антенну своими руками

Комнатная антенна позволяет принимать дом эфирное телевидение, аналоговое и цифровое. Аналоговое телевидение постепенно уходит в прошлое, всё большее распространение получает цифровое.

Если следовать рекомендациям и приложить небольшие усилия, то можно самому сделать TV-антенну.

В настоящее время работают два мультиплекса по 10 каналов, ведутся работы по внедрению третьего мультиплекса ещё на 10 каналов, некоторые из них будут и в HD-качестве. Первые два мультиплекса бесплатные, а за просмотр третьего, возможно, будет взиматься плата.

Для подключения к эфирному цифровому телевидению вам понадобится:

• установить дециметровую антенну, комнатную или внешнюю;
• приобрести специальную цифровую приставку, если ваш телевизор не поддерживает приём DVB-T2 сигнала;
• подключить антенну и приставку телевизионным кабелем.

Множество фирм предоставляет услуги по подключению к эфирному телевидению. Но на самом деле легко сделать и настроить комнатную антенну своими руками. После этого вы сможете бесплатно просматривать 20 каналов в цифровом качестве.

Разные способы изготовить антенну

Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма. Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной — ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.

Рассмотрим один из самых простых способов — изготовление из коаксиального кабеля:

1. Приготовьте кусок кабеля 53 см.
2. Зачистите с обеих сторон, оголив жилу и скрутив оплётку.
3. Загнуть кабель в кольцо (или ромб) и приклеить его на фанеру или лист пластика. Расстояние между концами кабеля должно быть порядка 2 см.
4. Внутреннюю жилу кольца с двух сторон соедините с обмоткой. На концах петли скрутите обмотку между собой. А жилы петли присоедините к скрутке кольца.
5. Зачистите конец антенного кабеля (того, что пойдёт к телевизору).
6. Соедините жилу антенного кабеля с жилой петли, а обмотку с обмоткой петли.

Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:

1. Возьмите две обычные пивные банки.
2. Прикрепите их на деревянную рейку при помощи, например, скотча. Расположите их вдоль рейки крышками друг к другу, на расстоянии порядка 6–7,5 см.
3. Проделайте отверстия отвёрткой в горловине (в стенке горловины, а не на крышке).
4. Разместите в отверстия саморезы.
5. Зачистите конец антенного кабеля.
6. Прикрепите проволоку кабеля к банке саморезами. Для надёжности можете припаять.
7. Другой конец антенного кабеля подключите к разъёму ТВ или цифровой приставки.
8. Можно сделать более продвинутый вариант из 3–4 рядов банок.
9. Для этого понадобится вертикальная рейка, к которой будут перпендикулярно крепиться горизонтальные.
10. По такому же принципу сделайте 3–4 ряда расположенных друг напротив друга банок.
11. Соедините их между собой медным проводом и выведите вниз. Можно подсоединить усилитель, а к нему антенный кабель. Таким образом, у вас получится очень эффективная антенна, которую можно использовать и на улице.

Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.

Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:

1. Возьмите 2 куска медной проволоки диаметром 2–3 мм по 56 см.
2. Загните проволоку плоскогубцами, чтобы из каждого куска получился квадрат.
3. Зачистите антенный кабель и припаяйте жилу к углу одного квадрата, а оплётку к углу другого.
4. Закрепите конструкцию на диэлектрическую основу.
5. На другом конце кабеля установите штекер и воткните в телевизор или приставку.

Своими руками можно легко смастерить антенну из картонной коробки:

1. Возьмите обычную картонную коробку, например, из-под обуви.
2. Наклейте на дно слой фольги.
3. Скрутите круги из двух кусков кабеля по 50 см, приклейте их на коробку, не замыкая концов. Должен получиться вид восьмёрки.
4. Зачистите кабель, который будет подсоединяться к телевизору. Жилу закрепите между соседними концами разных кругов. А обмотку соедините с обмоткой других двух концов.
5. Теперь осталось подключить другой конец к телевизору.

У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.

Подключение и настройка

Настройка комнатной антенны заключается главным образом в правильной её установке:

1. Закрепите её как можно ближе к окну, чтобы на пути сигнала по возможности не было преград (железобетонных стен, металлических решёток).
2. Подключите к телевизору или цифровой приставке.
3. Теперь нужно просто настроить программы: запустите автоматический поиск по цифровым каналам.
4. Если какой-то канал найден, но на экране надпись «нет сигнала», попробуйте установить антенну в другое место, после чего снова настроить каналы, запустив автопоиск.

И напоследок инструкция, как подключить кабель к разъёму телевизора:

1. Надрежьте и снимите с края кабеля изоляцию, не повредив оплётки.
2. Осторожно отогните металлические волоски оплётки и фольгу вниз.
3. Отступите 1 см и срежьте внутреннюю изоляцию, оголив центральную жилу.
4. Проденьте внутреннюю жилу кабеля до упора в штекер и плотно закрутите шайбу штекера.
5. Торчащий из штекера лишний кусок жилы отрежьте кусачками.

Таковы некоторые способы сделать своими руками антенну для телевизора. Теоретически, антенной может послужить любой кусок металлической проволоки. Но нет гарантии, что этого будет достаточно, чтобы настроить приём сигнала в ваших условиях. Если у вас есть идеи, как ещё можно самостоятельно сконструировать эффективную комнатную антенну, оставляйте ниже свои комментарии и советы.

nastroyvse.ru

Простая телевизионная антенна | Мастер-класс своими руками

• — Коаксиальный кабель.

• — Разъем телевизионный.

• — Медная проволока около метра в длину, диаметром 2 — 4 мм. Подойдет так же любая, даже стальная.

• — Флюс с припоем.

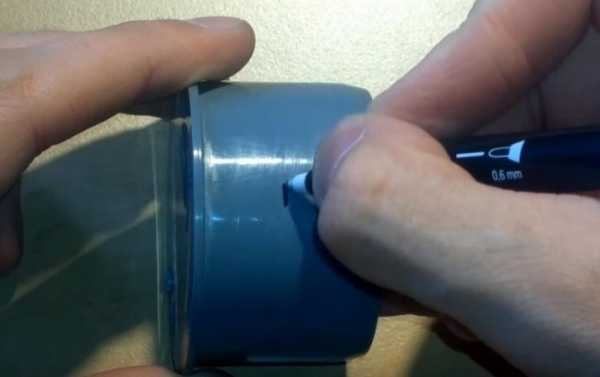

• — Пластиковая круглая распределительная коробка для корпуса. Или любая другая.

Изготовление антенны для приема цифрового телевидения (DVB-T)

Сморите видео как сделать антенну для телевизора

sdelaysam-svoimirukami.ru
