Двери для шкафа купе своими руками: описание процесса

Учитывая современный уровень цен, неудивительно, что многие хотят сделать мебель самостоятельно. Также нередко бывает, что мебели необходимого размера и функционала просто нет в продаже, как, к примеру, раздвижных дверей для ниши или шкафа. Сделать двери для шкафа купе своими руками непросто, но все же возможно, если внимательно и не спеша проводить все этапы работы.

С чего начать работу

Первый этап любой работы — это тщательное планирование, так как изготовление и установка дверей шкафа купе своими руками задача не самая простая и справится с нею можно только хорошо подготовившись.

Первое что нужно — это точно знать размеры проема, потому что от этого зависит количество и тип профиля, который вам нужно будет купить.

Второе — вам нужно определиться с материалом, из которого будут сделаны раздвижные двери, это может быть практически любой прочный листовой материал, такой как стекло, зеркало, ДСП, ЛДСП, можно использовать даже дерево или фанеру при работе.

Также вам стоит определиться с системой открывания. Не стоит бояться, что вам придется самостоятельно изготавливать элементы, так как производители мебели не используют специального оборудования. Набор роликов и профилей, можно легко купить в магазине мебельной фурнитуры. Такой набор позволяет сделать дверцы, которые не будут отличаться от тех вариантов, которые вы приобретете у производителя мебели.

Также вам нужно подготовить весь необходимый для работы инструмент, чтобы, когда вы начнете делать дверцы на шкаф, у вас не возникало никаких задержек. Только после того, как вы приобрели все материалы и подготовили инструмент, вы можете начать делать двери в шкаф.

Интересный вариант изготовления направляющих для дверей в шкаф купе — смотрите видео:

Размеры дверей и выравнивание поверхности

Если вы делаете просто двери в нише, то вам стоит внимательно проконтролировать ее стенки. Самое главное, они должны быть вертикальными и ровными, так как к стенам будет крепиться боковой направляющий профиль. Нижняя и верхняя части тоже должны быть ровными, потому что это основа для профилей, по которым будут ездить ролики. Ну и конечно, не стоит забывать и о том, что все углы должны быть прямыми, так как иначе двери не будут примыкать к боковому профилю и образуется щель сверху или снизу.

Если проем не отвечает данным требованиям, то можно просто поставить в него короб. Только короб нужно ставить перед тем, как начинать мерить двери или их делать, потому что, короб уменьшит размеры проема, а соответственно и размеры дверей. Конечно, бывают случаи, когда вы уже купили профиль, и только после этого поставили короб, но не стоит беспокоиться, так как обрезать их несложно, это просто небольшие дополнительные расходы (профиль продается именно по метрам).

Монтаж элементов системы

Система открывания дверей, в основном, состоит из следующих элементов:

  • Профиля для рамы
  • Верхние и нижние ролики
  • Верхние и нижние направляющие
  • Боковые направляющие
  • Уплотнители и декоративные элементы
  • Ручки и другая фурнитура

На первом этапе монтажа ваши сдвижные двери будут выглядеть просто как груда запчастей, из которых вам нужно будет сложить систему дверей. Но не стоит бояться, так как с каждым комплектом материалов для раздвижных дверей идет схема монтажа. Поэтому собрать их будет не сложнее чем конструктор Лего.

Нет строгой рекомендации, с чего начать делать двери на шкаф купе своими руками. Одни начинают со сборки рамы, другие с установки направляющих. Более практичный вариант начать изготовление с установки верхней направляющей, особенно если у вас нет лазерного уровня или полноценной альтернативы ему.

При этой методике нижняя направляющая просто вырезается по размеру и не крепится к поверхности, так как на дальнейшем этапе работы понадобится ее регулировка. Но проводить ее нужно непосредственно перед тем, как установить двери.

Дальше собирается сама рама дверей, ее процесс сборки может отличаться в зависимости от того, какой именно тип профилей вы выбрали и какой собираетесь использовать материал для полотна дверей. При сборке обязательно нужно пользоваться уголком, чтобы дверь не была перекошена. Даже если вы просто хотите сделать деревянный шкаф на балконе, двери должны быть ровными, чтобы избежать проблем при эксплуатации в будущем.

После того, как рама готова и на нее установлены ролики, можно приступать к регулировке нижней направляющей. Регулировка проходит следующим образом — на установленный нижний профиль ставится рама и фиксируется в верхнем, простыми словами вам просто нужно поставить раму на место. Затем, с помощью обычного строительного уровня нужно просто выровнять двери, регулируя при этом и нижний профиль. Что немаловажно, если у вас больше двух створок, все их ставить необязательно. Достаточно повесить две боковые створки и по ним выровнять направляющую. Когда направляющая стоит на месте, просто проводится линия, которая и будет отметкой для ее крепления.

На этом этапе работы, важно соблюдать максимальную точность, так как от того как вы отрегулируете профиль, зависит то, как будут работать створки в будущем.

После того как установлены и отрегулированы верхняя и нижняя направляющие, можно установить и боковые.

Материал полотна для двери

Если вы делаете шкафчик своими руками, то вам стоит помнить, что основной элемент, от которого будет зависеть его вид — это полотно двери. Вы можете сделать его даже из вагонки, так как в раме можно использовать любой материал, который имеет достаточную прочность. Поэтому перед тем как сделать двери для шкафа купе своими руками, рекомендуется хорошо обдумать этот аспект, так как, изготавливая полотно из некрасивых материалов, вы рискуете просто испортить вид квартиры.

Конечно, если результат вам не понравится, то купейный механизм позволяет в будущем заменить полотно, но это естественно уже лишние расходы. Кроме того, стоит помнить, что делая полотно из вагонки, вам нужно хорошо его защитить пропитками. Ведь даже при комнатной температуре и влажности, дерево может коробиться, соответственно оно утратит красивый первозданный вид.

Но также стоит помнить, что частое снимание и навешивание, а тем более замена полотна не приносят раздвижным системам пользы. Ведь при подобной работе, можно просто напросто повредить дверь или ее механизмы.

Как начать делать самодельные шкафы-купе

Большинство начинающих столяров, начинают не со шкафа своими руками в квартире, а делают черновой вариант мебели. Ведь даже сделать самому простой встроенный шкаф для лоджии довольно непросто. Поэтому если начать с простого шкафчика на лоджии, балконе или даче, у вас есть отличная возможность набраться опыта. Кроме того такой элемент мебели будет очень полезен, как дополнительное место для хранения вещей, которым не страшен холод, а если лоджия утеплена, то вы вполне можете хранить и заготовки.

Намного сложнее сделать шкаф на балконе, лоджии, так как его конструкция отличается. Но если у вас все же получится, то после этого вы смело сможете приступать к благоустройству своей квартиры. Ведь изготовление шкафчика своими руками, будет для вас уже простой задачей. Поэтому всем начинающим советуется начать с изготовления шкафов на балкон, так как они могут иметь некоторые изъяны, но они будут незаметны.

Кроме того, можно построить дверь на даче, если вы не хотите портить интерьер своего балкона, так как небольшая кладовочка с раздвижными дверями, всегда вам пригодится минимально для того чтобы хранить садовый инструмент.

Не стоит ожидать, что у вас получится сделать все идеально с первого раза. Изготовить даже простую табуретку, чтобы она выглядела красиво, не так просто как кажется на первый взгляд. Во-первых, нужно иметь опыт в столярной работе, а во-вторых, нужно постараться, чтобы у вас все получилось. А для шкафчика своими руками, вам придется еще и проявить немало смекалки, так как механизм дверей довольно своеобразный, и установить его довольно трудоемкая задача.

Что стоит помнить новичкам

Самый главный принцип работы в столярном деле, это внимательность и точные расчеты. Поэтому если вы сомневаетесь в том, правильно ли вы будете делать работу, просто нарисуйте для себя чертежи, и несколько раз просчитайте все размеры. Не забывайте и о таких нюансах, как толщина профиля, ведь при монтаже рамы ее стоит учитывать.

Если у вас нет уголка, или вы не уверены в его правильности, углы двери можно проверить простым но тем не менее надежным способом. Во-первых, можно просто измерить диагонали, если они имеют одинаковую длину, то значит углы ровные. Во-вторых, можно воспользоваться и теоремой Пифагора, но не стоит бояться, что вам придется высчитывать расстояния и углы. Достаточно просто с одной стороны отмерять 30, а с другой 40 сантиметров от угла, и поставить метки. Расстояние между этими точками должно быть ровно 50 сантиметров, если угол ровный.

Внимательно продумайте, как сделать шкаф на балконе своими руками, чтобы не делать в процессе работы ошибки. А если вы ошибетесь, то вы можете просто испортить материал, в результате чего, вас ожидают дополнительные затраты или другие проблемы в работе. Поэтому этап планирования очень важен, особенно для новичков, которые только начинают работать в этом направлении.

Полотно на дверях, независимо от того, делаете вы его из вагонки или из листового материала, важно чтобы материал полностью заполнял раму, и был вырезан точно под размер. Ведь в противном случае он может просто со временем начать шататься. Сама рама, тоже в результате механических нагрузок может просто перекосится, а это повлечет за собой такие негативные последствия как усиленный износ механизмов и заклинивание дверей. Именно поэтому наполнитель должен полностью и плотно заполнять раму дверей. Кроме того чтобы избежать перекоса можно использовать средние перекладины, они укрепят раму и будут противостоять ее деформации.

Двери шкафа-купе с жалюзийным типом

Независимо от того, какой вы выбрали вариант механизма, на нижнем ролике или навесной, старайтесь во всем следовать инструкциям по монтажу. Если инструкции кажутся вам сложными, то постарайтесь в них разобраться досконально, так как от этого напрямую зависит как качество, так и долговечность вашей работы.

Конечно, сделать самостоятельно раздвижные двери довольно непросто, но не стоит бояться. Все мастера когда-то начинали, и большинство из них училось всему по ходу работы. Ведь если у большинства мастеров вы попросите документы об образовании столяра, то они не смогут вам их показать, так как просто обучались на практике. Поэтому и у вас есть шанс стать мастером, если вы немного постараетесь и проявите терпение.

1pomebeli.ru

Двери для шкафа купе своими руками, инструкция с рекомендациями

Функциональная и красивая мебель – залог комфорта и уюта в каждом доме, поэтому к выбору подобных предметов интерьера нужно подходить внимательно. Но что делать, если подходящего по дизайну или размеру шкафа в магазине не нашлось? Тогда сборка шкафа купе может осуществляться самостоятельно. Но для этого следует узнать, как изготовить двери для шкафа купе своими руками, а затем установить их.

Материалы и размеры

Шкаф конструкции купе — система, приобретение которой даст возможность удачно распланировать пространство комнаты, подчеркнуть особенности интерьера, решить вопрос хранения личных вещей. Как только такая мебель появилась на отечественном мебельном рынке, покупатели сразу полюбили ее за огромное количество достоинств.

Многие не решаются самостоятельно собирать шкаф, но на самом деле это не так уж сложно, если подготовиться и разделить работу на этапы. Начинать следует с закупок необходимых материалов, объем которых зависит от выбранного размера конструкции. Поэтому первое, что следует решить: какой материал применить и каких размеров будет конструкция.

Для создания мебели купе применяются такие материалы:

  • ДСП — относится к категории распространенных и доступных по стоимости материалов для изготовления двери для шкафа купе. ДСП разнообразен по цветовому решению, практичен, легко поддается резке. Если вы приняли решение собрать шкаф купе своими руками без опыта в подобных вопросах, остановите свой выбор именно на ДСП;
  • МДФ — более дорогой, нежели ДСП, материал, однако он отличается более высокими эксплуатационными характеристиками. МДФ боится влаги, под воздействием которой пленка может отстать от основания, что значительным образом ухудшит внешний вид мебели. Но в целом, шкаф купе 2 двери из МДФ выглядит очень достойно;
  • цельный массив древесины — это долговечный, невероятно красивый, стойкий к износу вариант. Но стоит он недешево, да и работать с натуральным деревом сможет только опытный мастер мебельного дела. Если вы новичок, лучше подобрать более простой в работе материал – ДСП или МДФ.

Размеры конкретного шкафа подбираются под помещение, в котором его планируется устанавливать. Осмотритесь и выполните замеры, чтобы понять, какая длина, ширина и высота мебели будет наиболее удачна. Высота такой мебели может варьироваться.

РазмерыЗначения
Высотаот 1500 и до 2400 см
Глубинаот 60 и до 85 см
Ширинаот 1000 и до 2500 см

Модели нестандартных размеров изготавливаются на заказ или самостоятельно. Специалисты настаивают, что в маленьких комнатах шкаф необходимо делать максимально высоким. Это позволит вместить в него максимальное число вещей.

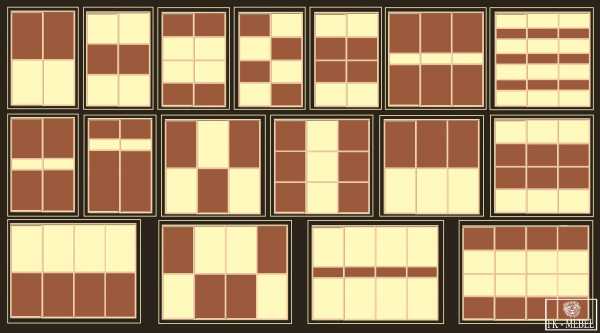

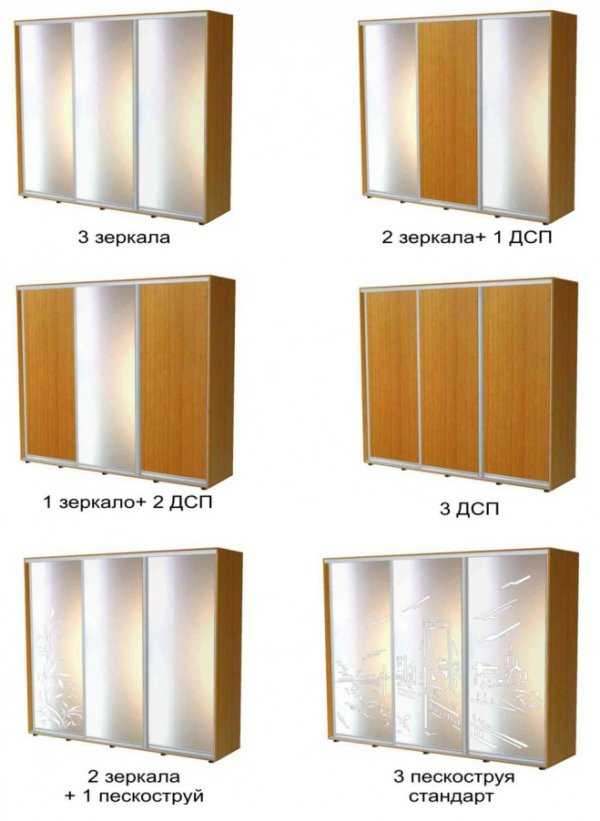

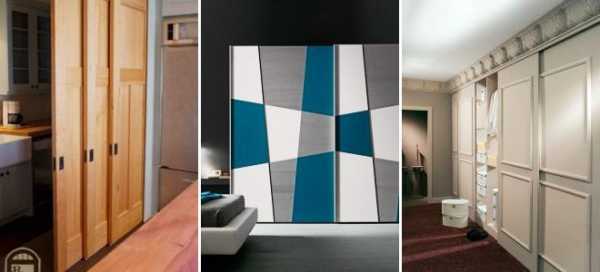

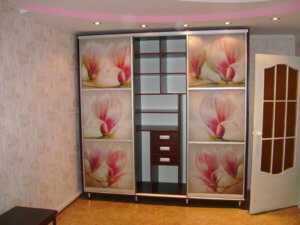

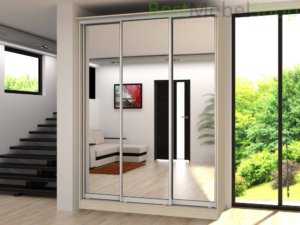

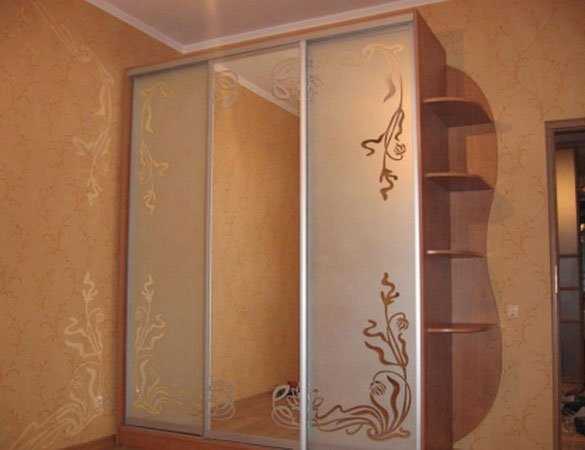

Варианты фасадов

Чертеж и деталировка

Сегодня шкафы купе популярны среди жильцов малогабаритных городских квартир и владельцев просторных загородных коттеджей, потому что обладают высокой функциональностью, практичностью, служат длительное время, не ломаясь, подолгу сохраняют внешнюю привлекательность. Вписать такой предмет интерьера можно практически в любую по размеру, стилю комнату. А чтобы потратить на это минимальную сумму денежных средств, сделайте мебель самостоятельно. Как сделать двери для шкафа купе и что потребуется для начала сборки дверей шкафа купе? Чертежи и прорисовка деталей будущей конструкции с указанием, где будет выполняться то или иное крепление значительным образом ускорят выполнение работы.

Схема

Чертеж

Подготовка деталей

Многие люди для экономии денег интересуются, можно ли обойтись без помощи опытных мебельщиков и как сделать двери шкафа купе своими руками. Для начала проводится подготовка устанавливаемых деталей. После того, как подобран наиболее актуальный материал (ДСП, МДФ или натуральная древесина), выполнены закупки фурнитуры, можно переходить к работе. Потребуется создать надежный каркас из заранее подготовленных деталей:

  • две боковые стенки;
  • крышка;
  • днище.

Внутри конструкции впоследствии будут вмонтированы полки и системы хранения.

Лист подобранного материала раскраивается при помощи специального оборудования, которое вырезает описанные детали будущего шкафа с высокой точностью. Если специальных инструментов для этого нет, можно заказать раскрой материала у профессионалов. После распила детали обрабатываются, покрываются торцевыми накладками для придания им большей эстетичности. Далее расскажем, как собрать двери и получить полноценный элемент мебели с минимумом затрат.

Конструкция створки без наполнения

Профили могут быть разными, потому из надо измерять индивидуально

Сборка

Когда детали будущей конструкции подготовлены, можно начинать сборку. Как собрать шкаф без ошибок? Для этого создается подробная схема сборки и монтажа створок на шкаф купе. Затем, используя дрель, нужно организовать отверстия в боковинах, крыше и основании. Отдельные его части соединяются в единый каркас при помощи специальных крепежных элементов. Чтобы повысить максимальный уровень допустимой нагрузки на шкаф, места соединения основания и верхней крышкой с боковинами конструкции усиливают специальными металлическими уголками. Задняя часть мебели закрывается тонким листом ДСП, а на основание крепятся опоры.

Также потребуются отверстия под штифты в боковых стенках мебели. Это потребуется для последующего монтажа полок внутри изделия. При необходимости внутри конструкции монтируют системы хранения определенного рода вещей: вертикальные перекладины с вешалками, брючница и тому подобное. Если сборочный этап завершен, приступаем к самому сложному. Именно монтаж дверей и будет наиболее ответственным процессом во всей работе.

Схема сборки

Монтаж профилей и рамы

Если вы завершили сборку дверей шкафа купе, можно переходить к монтажу профилей и рамы конструкции, по которым будут двигаться раздвижные полотна. Однако обязательным условием является выставление дверного полотна точно по уровню, иначе при последующей эксплуатации шкафа купе возникнут проблемы, а уровень комфорта для пользователя будет низким.

Измерив длину шкафа изнутри, применяя ножовку по металлу, отрежьте профиль аналогичного размера и зафиксируйте его на верхней и нижней крышке при помощи шуруповерта и саморезов.

Чтобы не допустить повреждения профилей, во время организации отверстий специалисты рекомендуют воспользоваться любой удобной опорой. К примеру, можно применить с этой целью стол или стул. А выполненные отверстия стоит аккуратно зашлифовать при помощи шлифовальной бумаги. Отверстия должны организовываться на профиле с шагом 50 мм, это правило не стоит нарушать, дабы не возникло проблем при эксплуатации конструкции в дальнейшем.

Для надежной фиксации нижнего профиля стоит организовать аналогичные отверстия для саморезов, но крепить направляющую внутри конструкции спешить не стоит. Важно правильно подобрать место ее крепления. Ее смещают внутрь шкафа на 20 мм, так как глубина мебели уменьшится на ширину дверей купе. Иногда случается, что двери установлены слишком глубоко. Это портит внешний вид мебели, снижает ее эстетические качества и комфортабельность.

Также потребуется смонтировать фиксаторы, дабы двери останавливались в закрытом положении и не образовалась щель с боковиной. Установка стопора происходит в паз нижней рельсы. Чтобы вмонтировать фиксатор в необходимое месте, плотно закрывают двери купе, после чего на нижней рельсе делают отметку центра колеса. Сюда вставляют стопор, перемещать который легко плоской отверткой.

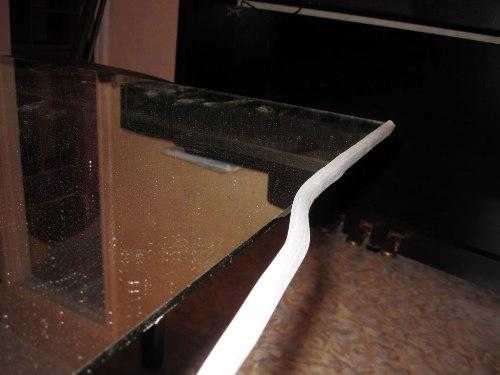

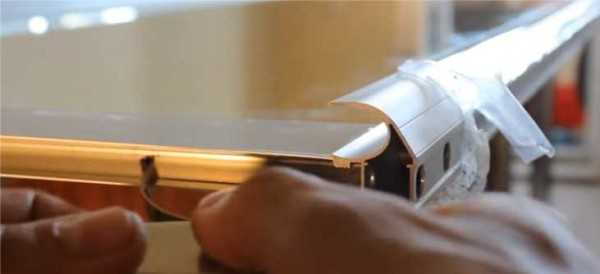

Для установки зеркала в профиле используется силиконовый уплотнитель

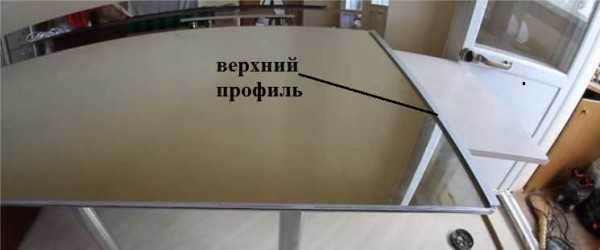

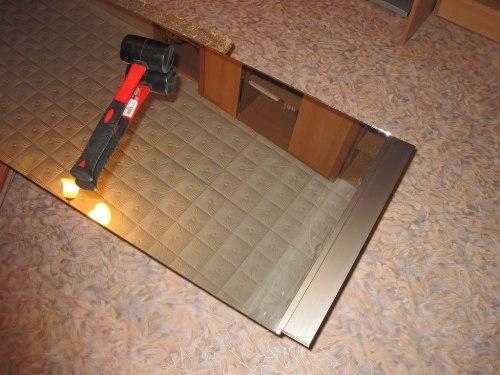

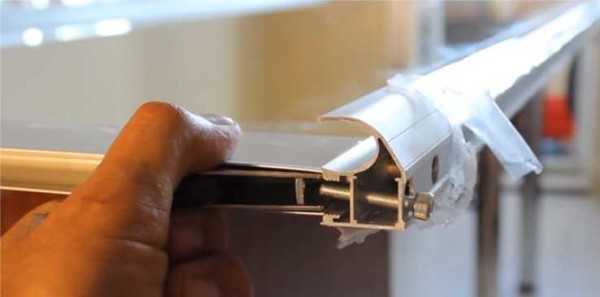

Зеркало вставляется в рамку профиля

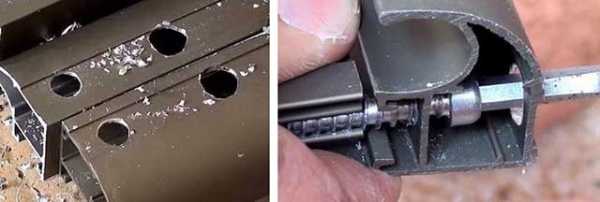

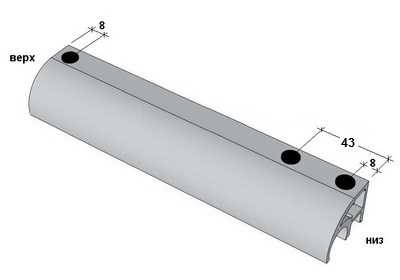

В вертикальных продольных направляющих делают три отверстия

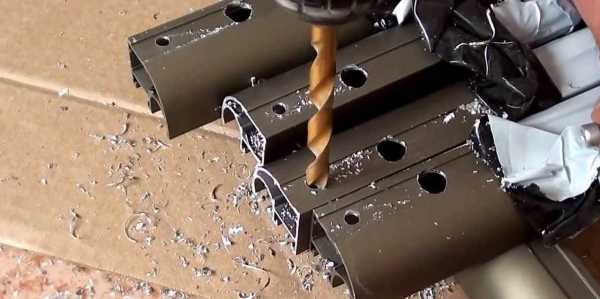

Засверливание профиля

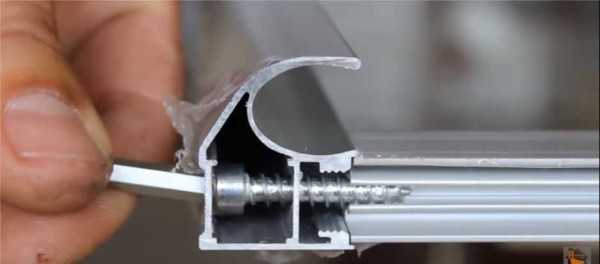

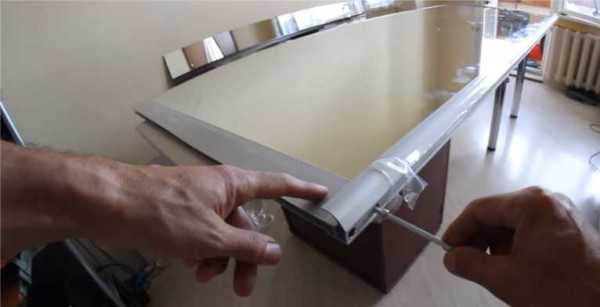

Рамки скрепляются между собой саморезами

Крепежи нижнего профиля одновременно являются крепежами для нижних роликов

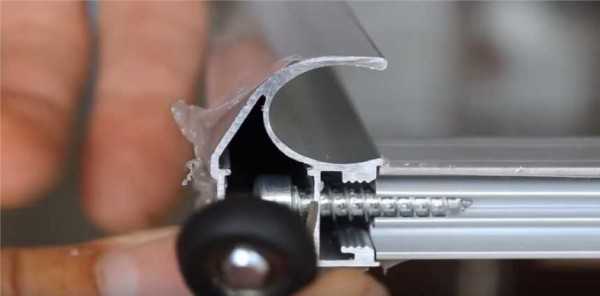

Крепление роликов

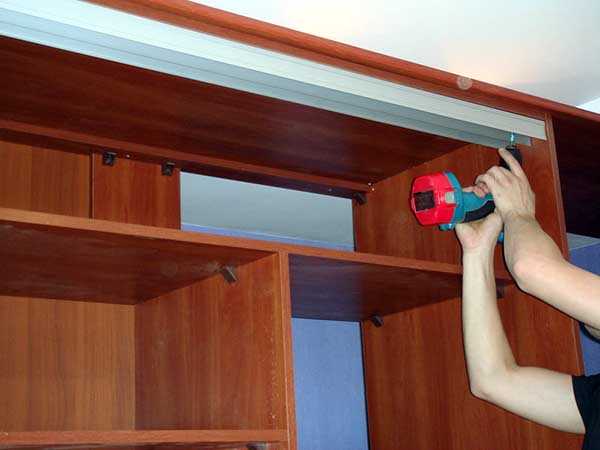

Направляющие для дверного полотна крепятся саморезами с пресс-шайбами

Крепление дверей

Далее опишем подробно, как происходит установка двери шкафа купе своими руками. Порядок поэтапной сборки дверей и правильно подобранные инструменты во многом определяются видом изготовляемой двери и спецификой ее крепежа на корпус мебели. Это может быть одна из двух моделей:

  • подвесная;
  • рельсовая.

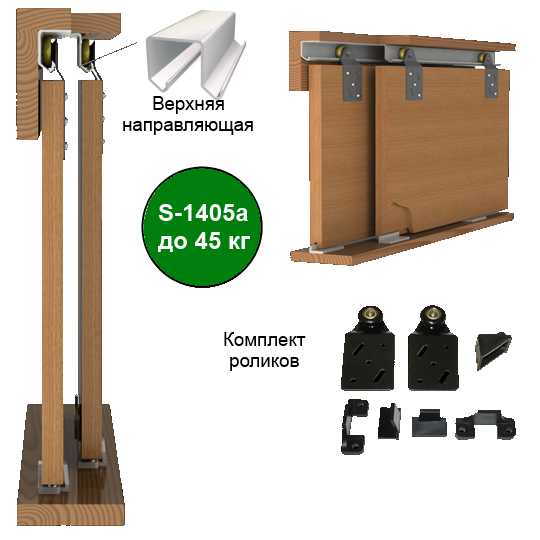

Подвесная

Роликовая

Подвесные

Если вами было принято решение изготовить навесные двери, то установку дверей на шкаф купе своими руками специалисты рекомендуют начинать с изучения специфики работы с такими системами. Шкаф 2-х дверный с подвесными полотнами имеет особый купейный механизм, который не монтируется внутрь конструкции, а накладывается на фасад. Он состоит из двух направляющих, но наиболее высокая нагрузка приходится именно на верхнюю рельсу. Подвесное крепление раздвижных систем позволяет завуалировать от глаз за дверьми торцы, крыши боковых фасадов. В итоге конструкция после установки дверей шкафа смотрится невероятно лаконично, элегантно, красиво.

Крепление подвесной двери

Рельсовые

Описание монтажа рельсовых конструкций своими руками отличается от описания этапов для подвесных. Особенность заключается в том, что рельсы монтируются внутри каркаса шкафа. Нижнюю при этом стоит повесить немного со смещением внутрь шкафа, так как на нее придется наиболее высокая нагрузка.

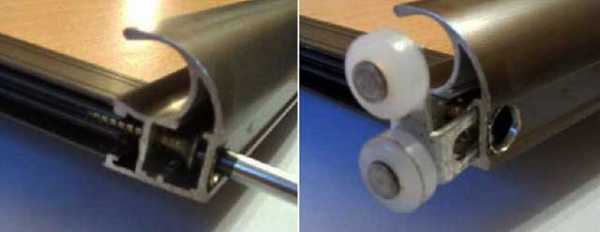

На полотно нужно навесить ролики, с помощью которых оно будет перемещаться в рельсе. Далее полотно нужно очень аккуратно вставить поочередно в заранее установленные направляющие. Для этого заведите верхнюю часть двери в направляющие, после чего ставим нижнюю ее часть.

Для проверки дверей на предмет идеальной ровности монтажа по вертикали стоит воспользоваться спиртовым уровнем. Если выполнять работу тщательно, необходимость в регулировке в последующее время отпадет.

Специалисты настаивают, рельсовые двери на шкаф нельзя ставить на угол, так как это может спровоцировать деформацию профиля. Какая бы конструкция ни была выбрана, не стоит забывать, что обязательно потребуются ограничители. Такая деталь обязательно крепится на дверцу шкафа.

На видео представлена инструкция поэтапного выполнения работы опытным мастером, которая еще раз продемонстрирует, как поставить двери на шкаф купе. Просмотрев его, вы будете точно знать, как установить дверь шкафа купе, а инструкция с фото поможет облегчить этот процесс.

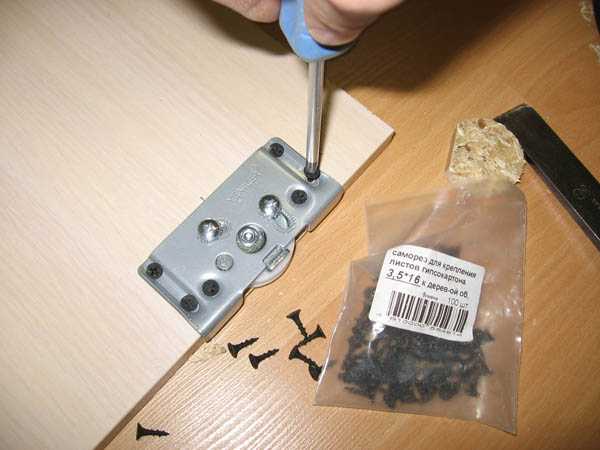

Крепление ролика

Установка роликовой системы

Видео

mblx.ru

Двери для шкафа купе своими руками: расчет, конструкция, установка

Шкафы-купе широко распространены благодаря эргономичной конструкции раздвижных дверей, позволяющей даже на маленькой площади и в узких проемах устанавливать вместительные системы хранения.

Такой предмет мебели достаточно дорогостоящий и не каждому по карману. Если же в доме есть ниша или прочный каркас старого трехстворчатого шкафа, можно усовершенствовать их, сделав двери для шкафа купе своими руками.

Похожие статьи:

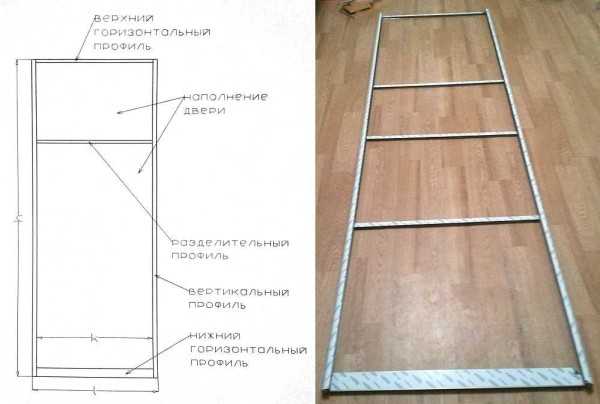

Конструкция створки

Для того чтобы понять, как сделать двери на шкаф-купе своими руками, необходимо изучить их конструкцию.

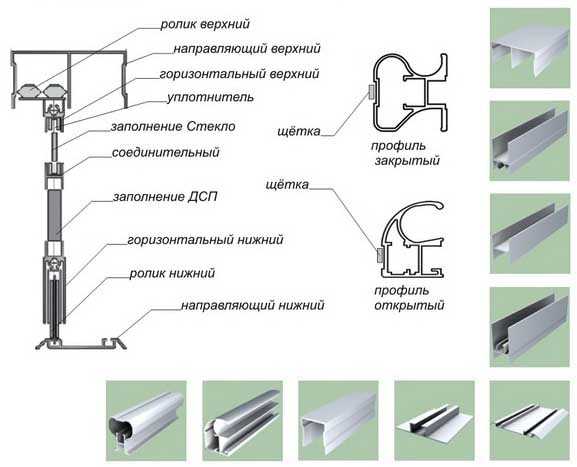

Как и любая дверь, изделие в своей основе состоит из полотна (наполнителя), которое может быть представлено плитой из массива дерева, МДФ, ЛДСП, стеклом, зеркалом.

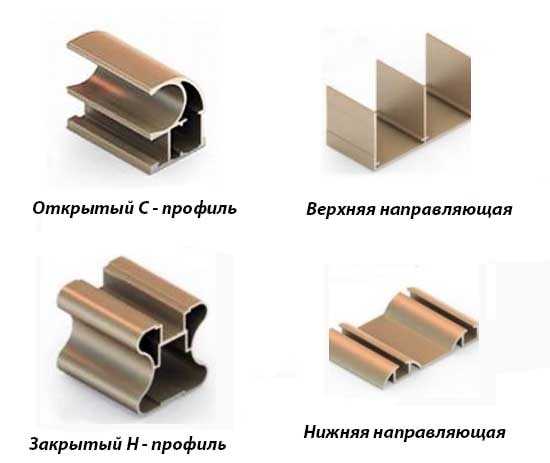

Раздвижные двери необходимо оборудовать специальными металлическими профилями, которые разработаны для каждого положения:

  1. Нижний горизонтальный профиль оборудован с одной стороны пазом для наполнения, с другой – для установки опорного ролика.
  2. Верхний горизонтальный профиль имеет пазы для полотна и направляющего или несущего ролика.
  3. Вертикальный профиль-ручка имеет выступающую часть для удобства использования двери и паз для наполнения.
  4. Если дверное полотно необходимо сложить из нескольких элементов, используется промежуточный профиль с двумя одинаковыми пазами для наполнения.

Ширина пазов подразумевает использование материала толщиной 4-10 мм. Более тонкий лист вставляется с применением уплотнительной резиновой или силиконовой прокладки.

Для обеспечения движения дверей шкафа-купе в горизонтальные профили устанавливаются ролики: вверху – направляющие, которые стабилизируют положение полотна относительно вертикали, внизу – главные опорные, на которые ложится вес всего изделия.

Профили доступны в продаже метражом. Роликовые механизмы можно купить набором с крепежами. Кроме того, понадобятся верхняя и нижняя направляющие, в которые непосредственно и вставляются ролики готовой створки.

Комплектующие и материалы

Чтобы сделать дверь-купе, в первую очередь нужно определиться с наполнением. Чаще всего это зеркало или стекло, обработанное самоклеящейся пленкой. Красиво смотрится ламинированное ДСП, которое недорого стоит и имитирует поверхность любого материала. Оно способно при правильном монтаже и обработке краев прослужить много лет. Если речь идет о стеклянных изделиях, их нарезка по размерам происходит исключительно специалистами на предназначенном для этого оборудовании, ДСП можно нарезать дома простой ручной пилой.

Кроме дверного полотна, понадобится:

  • верхняя и нижняя направляющие;
  • верхний горизонтальный профиль;
  • нижний горизонтальный профиль;
  • вертикальные планки-ручки;
  • комплект из двух роликов (направляющих и опорных) для каждой двери.

Для ограничения движения двери желательно использовать крепление-фиксатор (стопор). Кроме того, оно удержит полотно в заданном положении, когда дверь закрыта.

Чтобы самодельные створки шкафа-купе не повреждали боковые стены ниши или для приглушения ударов об деревянную поверхность каркаса, на внешние торцы наклеивают амортизирующую ленту.

Для того чтобы собрать и установить двери-купе, понадобится измерительный инструмент, лобзик с полотном или ножовка по металлу, шуруповерт или дрель, отвертка и шестигранный ключ (часто входит в набор с роликами), напильник.

Расчет размеров

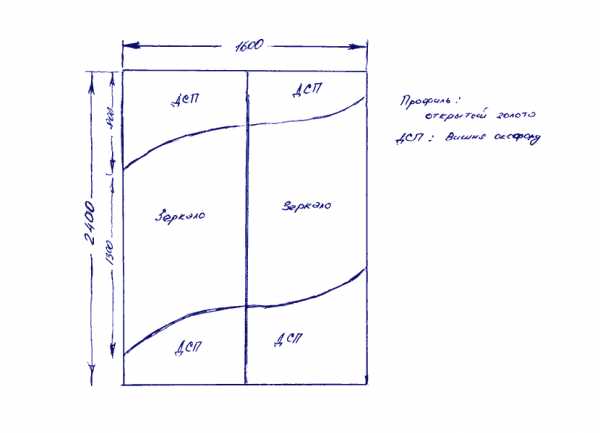

Для реализации проекта изготовления дверей-купе сначала прорисовывают чертежи и схемы будущего изделия. Начинать необходимо с замеров проема, в котором они будут установлены, и нанесения на чертеж базовых параметров.

Точность важна уже на этом этапе, т. к. в дальнейшем все вычисления будут базироваться на длине и ширине проема. Если были допущены ошибки, сделать самому двери удастся, но установить или пользоваться ими будет невозможно.

Створки

Высоту дверцы вычислить просто: от внутренней высоты шкафа или проема отнимаем 40-45 мм и получаем искомую цифру. Эта же величина обозначает длину боковых профилей.

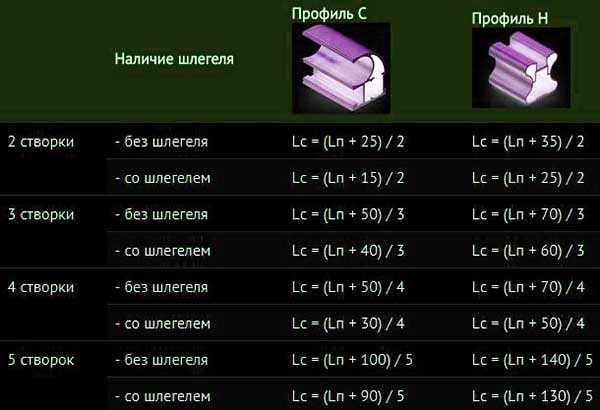

А с расчетами ширины дверного полотна все сложнее. Для начала нужно определиться, из скольких элементов будет состоять фасад.

Чтобы не создавать высокие нагрузки на ролики, оптимальная ширина створки должна быть 50-80 см. Чем тяжелее наполнение, тем уже следует делать двери.

Так как в закрытом виде должна быть видна только одна ручка, при этом все наполнение не перекрывается, от общей ширины отнимается ширина вертикальной планки, и получившаяся цифра делиться пополам. Если створок будет 3, добавляется двойная ширина ручки, а число делится на 3.

Заполнение

Для того чтобы вычислить размеры дверного полотна, необходимо сначала замерить ширину вертикальной и горизонтальной планок (наружнюю и внутреннюю, т. к. они разделены перемычкой). Поскольку наполнение вставляется во внутренний паз и никак не влияет на габариты, в расчеты берем только размеры наружной части.

От высоты полотна отнимаем две ширины горизонтального профиля, от ширины – двойную величину горизонтальных элементов. Получившиеся цифры уже можно использовать, если наполнение из фанеры или ДСП.

Двери с зеркалом подразумевают уплотнительную прокладку, толщина которой 1 мм. Это расстояние и нужно отнять с каждой стороны.

Если наполнение состоит из нескольких частей, учитывается толщина соединительного профиля – 1 мм для каждой разделительной линии.

Профили

Вертикальные профили равняются высоте двери. Горизонтальные планки размещаются между ручками. Для вычисления их длины необходимо от ширины створки отнять их двойную ширину. Изготовление дверей для шкафа-купе подразумевает по одной ручке с каждой стороны.

Длина горизонтального нижнего профиля равняется расстоянию между передними углами ниши у пола, верхнего – у потолка. Позволяется небольшое уменьшение размеров на несколько миллиметров для удобства монтажа.

Направляющие профили должны быть строго установлены по горизонту, поэтому вначале проверяем соответствие потолка и пола. Выравнивание плоскости может уменьшить ширину, что повлияет на расчеты.

Установка направляющих

Перед тем как сделать двери для шкафа-купе, на основе расчетов и чертежей производится закупка материалов и подготовка деталей для сборки.

Изготовление каждой дверцы подразумевает обрамление металлическими планками и их скрепление саморезами, направляющие и опорные ролики закрепляют по краям створки при помощи специальных деталей, входящих в комплект.

Для функционирования дверей-купе устанавливается верхняя и нижняя направляющие рейки.

Верхняя направляющая

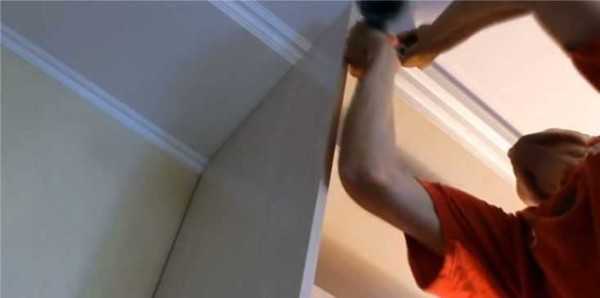

Оборудование раздвижными дверками встроенного шкафа своими руками начинается с установки верхнего направляющего рельса. Его выравнивают по переднему углу ниши и прочно прикручивают саморезами.

Если фиксация производится на бетонную поверхность, сначала осуществляется сверление отверстий перфоратором и только потом прикручивается планка дюбелем.

Нижний направляющий профиль

Монтаж нижней направляющей происходит следующим образом:

  1. От верхней, уже установленной планки опускают отвес. Затем наносят линию, которая будет зеркально отображать верхний край ниши.
  2. От этой линии отмеряют 20-22 мм вглубь конструкции. Устанавливают нижнюю планку.
  3. С таким смещением направляющую закрепляют на поверхности.

Существует еще один способ, как правильно расположить нижнюю рельсу, но он подразумевает наличие помощника. Для его реализации верхние ролики готового полотна устанавливают в верхнюю направляющую. С помощью строительного уровня или отвеса выставляют ее точно по вертикали и по нижним роликам размещают нижний профиль. Отмечают его расположение. Затем дверь убирают и производят закрепление элемента.

Крепление дверей

Перед тем как собрать двери-купе, необходимо подробно изучить не только процесс сборки, но и возможные способы их крепления в предполагаемое место эксплуатации.

Установка двери в шкаф-купе своими руками производится двумя способами: с нагрузкой на верхнюю или нижнюю направляющую.

Подвесные

Установка дверей шкафа-купе подвесным методом подразумевает конструкцию, в которой верхняя планка с пазами для ролика располагается на фасаде, а не внутри его. Таким образом можно прикрыть часть шкафа или ниши, создав единую лаконичную мебель без наличников и рам.

В этом случае весь вес двери ложится на верхние ролики, поэтому следует предусмотреть облегченные материалы для наполнения. Не стоит использовать такой метод, если высота шкафа большая, т. к. пользоваться дверями будет сложно. Нижние элементы такого механизма несут направляющую функцию.

Что вы делайте со старой мебелью?Poll Options are limited because JavaScript is disabled in your browser.
  • Увозим на дачу, в деревню, в гараж 37%, 157 голосов

    157 голосов 37%

    157 голосов - 37% из всех голосов

  • Ремонтируем, обновляем 24%, 102 голоса

    102 голоса 24%

    102 голоса - 24% из всех голосов

  • Выкидываем 19%, 79 голосов

    79 голосов 19%

    79 голосов - 19% из всех голосов

  • Отдаём, дарим 12%, 51 голос

    51 голос 12%

    51 голос - 12% из всех голосов

  • Продаём 8%, 34 голоса

    34 голоса 8%

    34 голоса - 8% из всех голосов

Всего голосов: 423

05.04.2018

×

Вы или с вашего IP уже голосовали.

Рельсовые

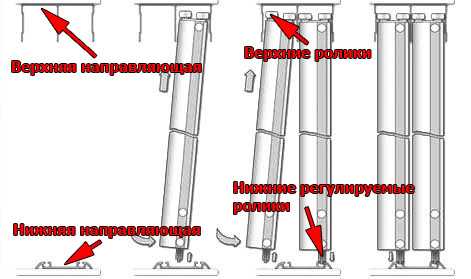

Сборка двери с использованием рельсового метода начинается с монтажа верхней направляющей с передним углом ниши или шкафа внутри него, а нижняя смещается немного вглубь. Вся нагрузка при перемещении полотна полностью ложится на нижние ролики.

Для завершения работ по отделке встраиваемого шкафа, если ниша не достигает потолка, по ее периметру следует установить декоративные планки.

Регулировка дверей шкафа происходит посредством движения роликов вверху и стопоров внизу.

vseme.ru

расчет размеров, сборка и установка

Раздвижные створки шкафов гораздо удобнее распашных, занимающих много места при открывании. Вдобавок отъезжающие полотна можно поставить внутри обычной стеновой ниши. Данная статья содержит подробное описание, как собрать откатные двери для шкафа купе из недорогих материалов и установить своими руками. Речь пойдет именно о заполнении дверного проема, изготовление полочек и перегородок – отдельная тема.

Краткое описание конструкции

В действительности устройство откатывающихся дверей довольно простое. Изобретать ничего не придется – нужно только купить готовый установочный комплект, продающийся в любом строительном супермаркете.

Справка. К набору покупных деталей прилагается инструкция, где приводятся чертежи и схемы сборки распашных створок для шкафа купе.

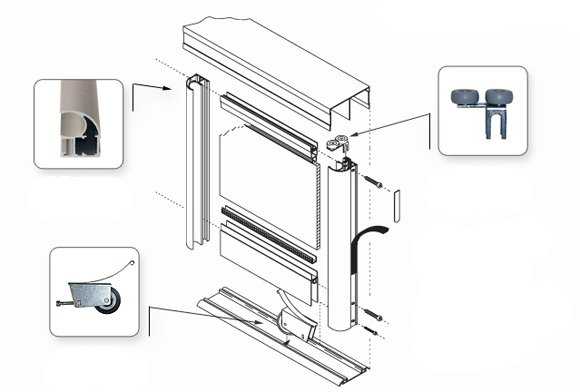

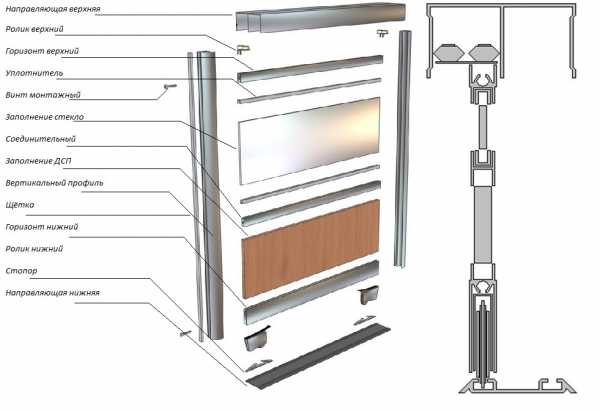

Конструкция, показанная на фото, состоит из таких элементов:

  1. Дверная рама, собранная из горизонтальных и вертикальных алюминиевых профилей.
  2. Элементы заполнения проемов рамы – плиты ламинированного ДСП толщиной 10 мм, зеркальные стекла либо пластиковые панели. Полотно можно сделать комбинированным, разделив его на 2—4 проема путем установки горизонтальных перемычек из специального профиля.

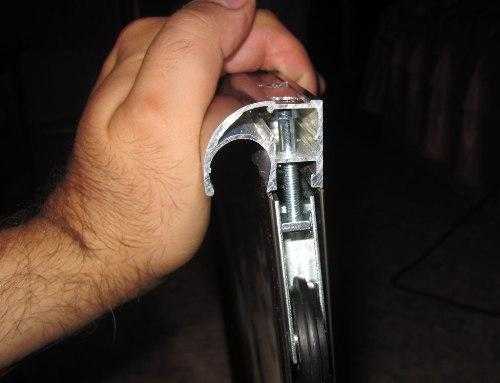

  3. Двери шкафа купе перекатываются за счет роликов, встроенных внутрь верхнего и нижнего профиля рамы. Нижний ролик является опорным, верхний поддерживает створку в вертикальном положении, поэтому его парные колесики ставятся горизонтально.
  4. Нижняя направляющая планка несет всю нагрузку дверных полотен. В профиле предусмотрено 2 паза, где катаются ролики соседних створок.
  5. Верхний направляющий профиль изготовлен в виде перевернутой буквы «Ш». Элемент играет роль ограничителя, не давая двери отклониться от вертикального положения. Парные ролики катаются по боковым стенкам пазов.

Вертикальные стойки рамы делаются из двух разновидностей профиля – с открытой (тип С) и закрытой (тип Н) ручкой. С точки зрения сборки разницы меж деталями нет. Верхняя и нижняя планка изготовлена с углублением для установки роликов и специальной круглой канавкой, куда вкручивается крепежный саморез (идет в комплекте).

Чтобы в шкаф не проникала пыль, стойки двери купе оклеиваются изнутри буферной лентой с длиной ворса до 12 мм. Для предохранения от ударов о стенки шкафа либо ниши к торцам створок крепится шлегель – самоклеящаяся полоса толщиной до 6 мм. Для монтажа стеклянных вставок внутрь рамы используется силиконовый уплотнитель.

Примечание. Мы рассмотрели дешевый вариант механизма и рамы откатных дверей. Более дорогие комплекты включают разнообразные доводчики, фиксаторы и магнитные стопоры. При желании перечисленные детали покупаются отдельно.

Расчет размеров и закупка материалов

Прежде чем приступить к измерению проема шкафа или стеновой ниши, куда необходимо встроить раздвижную систему, стоит проверить вертикальность стен и параллельность потолка по отношению к полу. Механизмы роликов позволяют регулировать наклон дверных полотен в определенных пределах, но при большом расхождении створки начнут выпадать либо заклинивать. В подобных случаях лучше сделать выравнивающую деревянную коробку, а потом измерять проем.

Чтобы правильно рассчитать размеры и количество полотен, действуйте согласно рекомендациям:

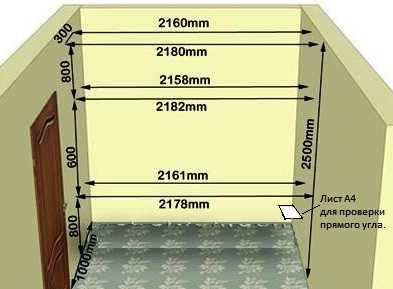

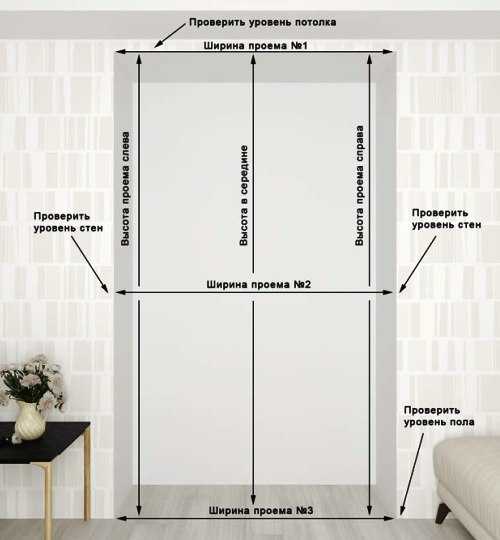

  1. Замерьте высоту и ширину проема в трех местах – по краям и посередине, как указано на чертеже. Для расчета принимайте наименьшее значение.
  2. Длина верхней и нижней направляющей планки принимается по ширине проема.
  3. Размер стоек рамы (вертикальных профилей) равен высоте проема минус 4 см.
  4. Количество полотен определяется шириной ниши. Разделите данную величину на равные отрезки таким образом, чтобы их длина лежала в пределах 75—90 см.
  5. Ширина створок подбирается с учетом перекрывания полотен, двигающихся по соседней «колее». Чтобы точно посчитать ширину каждого полотна, нужно подобрать тип вертикального профиля, после чего воспользоваться таблицей:

Примечание. Вместо обозначения Ln в таблице подставьте общую ширину проема. Lc – искомый размер створки.

Остается рассчитать длину поперечин рамы – верхней, нижней и средней (при наличии). Поскольку горизонтальные перемычки крепятся встык к торцам стоек, их размер равен ширине створки минус 2 ширины выбранного вертикального профиля.

Размеры заполняющих вставок необходимо считать индивидуально – они зависят от толщины материала (зеркало – 4 мм, МДФ – 8 мм, ЛДСП – 10 мм), числа перемычек и конфигурации профилей. В данном случае ориентируйтесь по схеме расчета, прилагаемой в инструкции производителя.

Определив все размеры, вы поймете, сколько приобретать материалов и какой комплект выбирать для сборки дверей шкафа купе. Строительные магазины предлагают достаточно широкий выбор профилей и наполнителей разных цветов, чтобы подобрать красивый вариант для любого интерьера.

Пошаговая инструкция сборки дверного полотна

Для ведения работ в домашних условиях подготовьте острую ножовку по металлу и резиновый молоточек. Остальной инструментарий стандартный – электродрель с набором сверл, отвертки и мерительные приспособления (строительный уровень – обязательно).

Как собираются двери для шкафа купе своими руками:

  1. Отрежьте профили стоек и поперечин согласно рассчитанным размерам. Перед нарезкой тщательно выполните разметку, дабы четко выдержать угол 90°.
  2. Накерните и просверлите по 3 отверстия в каждой стойке – два внизу, одно вверху. Расстояния от торцов и диаметры сверлений указаны на чертеже. Обратите внимание: размер внешнего отверстия делается больше, чтобы прошла шляпка самореза.
  3. Если в качестве наполнителя используется стекло, оклейте его тыльную сторону прозрачной или белой пленкой. Цель – избежать рассыпания осколков, когда стекло случайно разобьется.
  4. Вырежьте из МДФ или ЛДСП заготовки наполнителя и наденьте на них горизонтальные профили – верхний и нижний. Если рейки вставляются туго, аккуратно постучите снаружи резиновым молоточком. При монтаже стекла вначале натяните силиконовый уплотнитель.
  5. Повторите операцию с вертикальными профилями.
  6. Вкрутите саморез в верхнее крепежное отверстие таким образом, чтобы он вошел в канавку поперечины. Затем вставьте с торца кронштейн ролика и затяните шуруп до конца.
  7. Снизу рама скрепляется одним саморезом, а ролик прикручивается регулировочным винтом. Кронштейн с колесиком вставляйте в паз нижней поперечины пружиной внутрь.

Совет. Перед сверлением отверстий обязательно сверьтесь с чертежом завода – изготовителя в инструкции — величина отступа ваших изделий может отличаться.

Если полотно шкафа купе набирается из нескольких вставок, используйте Н-образные рейки – перемычки. Они предлагаются в двух исполнениях – с торцевым креплением и без такового. Первый вариант применяется, когда заполнитель из ДСП ставится над стеклом, второй – наоборот. В конце оклейте боковые части стоек буферной лентой (шлегелем).

Справка. При сборке двери для шкафа купе можно поступить иначе – сначала смонтировать раму, затем подогнать под ее размер панели наполнителя. Подробно процесс изготовления показан на видео:

Устанавливаем створки в проем

Последний этап сборки шкафа купе заключается в монтаже направляющих, установке двери и окончательной регулировке. Порядок действий такой:

  1. Наметьте на потолке или панели ЛДСП линию крепления верхней Ш-образной рейки. Последняя должна стоять заподлицо с передним срезом шкафа.
  2. Отрежьте верхнюю направляющую четко по ширине проема и закрепите саморезами.
  3. Уложите на пол либо дно шкафа нижний рельс, максимально совмещая по вертикали с верхней рейкой.
  4. Поставьте дверное полотно на рельсы (сначала внутреннее), заведя верхние ролики внутрь направляющей. Затем вставляются нижние колесики.
  5. Приложив к плоскости створки уровень, корректируйте положение нижней направляющей, пока полотно не встанет строго вертикально. Покатайте дверь в разные стороны и проверьте вертикаль в различных положениях.
  6. Зафиксируйте нижнюю направляющую саморезами. При необходимости полотно можно снять, а затем вставить обратно. После закрепления установите все створки, начиная с внутренних.

После монтажа двери остается отрегулировать ее относительно самого шкафа купе. Пользуясь шестигранным ключом, вращайте регулировочный винт нижнего ролика, пока не добьетесь оптимального положения – створка должна открываться без проблем и прилегать к боковым стенкам без зазоров. Полная технология сборки описывается в очередном видео:

Заключение

Хотя сборочный процесс раздвижных систем не выглядит сложным, новичкам рекомендуется потренироваться в монтаже дверей на балконном или дачном шкафу, дабы прочувствовать все нюансы. Вместо предложенной бюджетной конструкции можно использовать более дорогие навесные механизмы (подобные ставятся на межкомнатные двери), а створку украсить оригинальным наполнением – стеклом с фотопечатью либо гравированным рисунком.

qustu.com

конструкции, пошаговая инструкция по сборе, монтажу + видео

Главная » Мебель » Делаем двери для шкафа купе самостоятельно

Шкаф-купе удобен, так как двери в открытом состоянии не занимают много места. Его вообще можно сделать безкорпусным — в нише, от стенки до стенки. Все что в этом случае понадобиться — установить двери для шкафа-купе, а потом собрать заполнение (или наоборот, это не столь важно.

Двери для шкафа купе: рекомендованные размеры

Содержание статьи

Если говорить о жестких ограничениях по размерам дверей для шкафа-купе, то их нет. Сделать можно любые по длине и ширине. Но есть рекомендуемые параметры, определенные на основе опыта эксплуатации:

  • Минимальная ширина — 50 см. Ничто не мешает вам сделать полотно уже, но при движении оно будет перекашиваться, в результате может даже выскочить из направляющих.
  • Максимальная ширина створки — 110 см. При этом приходится прилагать значительные усилия для того, чтобы ее двигать.
  • Оптимальная ширина 60-90 см.
  • С завода профили приходят высотой 5,5 м, а в магазинах их обычно режут пополам. Так что есть реальная возможность сделать двери для шкафа купе требуемой высоты. При большой высоте вам только надо будет обратить внимание на жесткость профиля-ручки.
  • Количество створок дверей-купе выбирается исходя из оптимальной ширины. Выбирайте их так, чтобы они не блокировали доступ к наполнению шкафа.

    Ограничений по размерам почти нет

Конструкция створки

Створка двери шкафа-купе состоит из профилей:

  • нижнего;

    Нижний профиль имеет более глубокие боковины

  • верхнего;

    Верхний профиль для створки двери-купе

  • профиля-ручки;

    Ручка может стоять с двух сторон

  • промежуточных.
  • Эти профили размещают между частями дверного полотна, но можно обойтись и без них — если дверка цельная, а не составная

Все это вместе имеет такой вид, как на фото. В эту рамку, в пазы, вставляется выбранный вами материал для дверей. Это может быть стекло, зеркало, ЛДСП и другие материалы.

Конструкция створки без наполнения

Разделительные профили не являются обязательными. Они нужны, если створки собираете из разных материалов или они в таком виде вам просто больше нравятся. Максимальная толщина материала заполнения — 10 мм, минимальная — 4 мм. Более тонкие — стекло, пластик, зеркало — вставляются через уплотнительную прокладку.

Чтобы створка имела возможность двигаться, на нее устанавливают ролики- вверху и внизу. На нижние ролики приходится вся масса двери, а верхние ролики стабилизируют положение полотна по вертикали, не давая ему отклоняться.

Ролики для дверей шкафа-купе

Ролики крепятся к боковым профилям при помощи специальных крепежных элементов.

Направляющие для двери-купе

Как вы понимаете, створка — это еще не все. Необходимы направляющие, по которым будут двигаться эти самые двери. Их две — верхняя и нижняя. По внешнему виду они значительно отличаются.

Верхняя направляющая для двери шкафа-купе

Нижняя направляющая сделана из металла

При установке двери сначала плотно заводят в верхнюю направляющую, поднимают створку до упора и ставят нижние ролики в соответствующее гнездо. Вся конструкция изображена на следующем фото.

Схема сборки

Расчет размеров

При самостоятельной сборке двери для шкафа купе есть два варианта действий. Первый — измерить проем, продумать, сколько дверей вы хотите иметь и с этой информацией обратиться в фирму по изготовлению дверей. Только убедитесь, что они продают комплектующие без оплаты за сборку. Менеджер сам посчитает вам все необходимые материалы, выдаст размеры и озвучит сумму. Все просто. Но вам придется закупать все именно в этой конторе, т.е. выбирать из того, что есть.

Второй способ — рассчитать все самостоятельно и искать нужные компоненты по разным фирмам. Сложнее и дороже, но выбор более широкий. Для тех, кто не любит простых путей опишем расчет компонентов.

Створки

Ширину створок рассчитывайте так, чтобы в закрытом состоянии видна была только одна ручка, но при этом закрывать само дверное полотно она не должна. Для двери-купе из двух створок считаете так: измеряете ширину проема, прибавляете ширину профиля и делите пополам. Это и будет ширина створки.

Например, проем 1600 мм, ширина профиля-ручки 26 мм. Получаем 1600 мм + 23 мм / 2 = 811,5 мм. Обратите внимание, что ширина профиля-ручки взята произвольно. Она может быть разной по форме и, естественно, по ширине. При расчетах подставляйте ширину выбранной вами конструкции.

Профили могут быть разными, потому из надо измерять индивидуально

Для расчета трехстворчатой надо будет прибавить удвоенную ширину профиля и разделить на 3.

Пример: проем 2100 мм, ширина ручки такая же — 26 мм. Считаем: 2100 мм + 2*26 мм / 3 = 717 мм.

С высотой все проще. От высоты шкафа отнимают 40-45 мм и получают искомую высоту створки, а также длину боковых профилей. С размерами створок все.

Заполнение

Так как наполнение находится в рамке из профилей, от общей ширины створки отнимаем удвоенную ширину профиля. То же проделываем с высотой — отнимаем высоту нижнего и верхнего профиля.

Измерение ширины профилей

Итак, ширина нашей створки 811,5 мм. Измеренная ширина профиля ручки — 18 мм. Так как ручки ставят с двух сторон, эту цифру удваиваем. Получаем 36 мм. Итого ширина заполнения 811,5 мм — 36 мм = 775,5 мм.

Высоту считаем также: пусть исходная 2350 мм, ширина верхнего профиля 12 мм, нижнего — 48 мм. Итого высота заполнения 2350 мм — 12 мм — 48 мм = 2290 мм. Это если заполнение цельное и это ЛДСП, не требующее силиконового уплотнителя. Если створка — цельное зеркало или стекло, от найденной высоты надо отнять еще толщину уплотнительной резинки. Она составляет 1 мм, но так как надевается по периметру, тов общем -сверху и снизу- занимает 2 мм. В этом случае высота заполнения 2290 мм — 2 мм = 2288 мм.

Если заполнение створки состоит из фрагментов, вычитается также и толщина соединительного профиля. Она также составляет примерно 1 мм.

Профили

Высота вертикальных профилей рамок равна общей высоте створки. Ширина всех горизонтальных высчитывается в зависимости от ширины ручки: от ширины створки отнимаем удвоенную ширину ручки (их две).

Как измерять ширину ручки

Пусть ширина ручки 26 мм. Получаем ширину вертикальных профилей: 811,5 мм — 26 мм*2 = 759,2 мм.

Фотоотчет о сборке

Сначала все профиля нарезаются точно по рассчитанным размерам. Точность должна быть идеальной. Рез — строго перпендикулярный, под 90°. В профилях-ручках сверлятся отверстия под установку роликов и крепежных элементов.

Отверстия делают сквозные двух диаметров. Точный размер зависит от габаритов купленного крепежа, но в основном размеров два: 4 мм и 6 мм, а также 6 мм и 10 мм.

Как сверлить отверстия

Вверху делают одно такое отверстие, центр которого находится на расстоянии 7 мм от края профиля, внизу отверстий два — первое на расстоянии 7 мм от края, второе — отступив от среза профиля 42 мм.

Отверстия внизу боковых профилей

При сборке в первую очередь собираются все части наполнения. Сначала, если есть стекло или зеркало, по периметру устанавливается уплотнительная резина. Она просто нажатием пальца надевается на торец детали. По краям уплотнитель срезают, надевают впритык, но без нахлеста на следующую сторону.

Уплотнитель на зеркале

На зеркала с задней стороны клеят защитную пленку. Можно использовать обычную самоклейку. Эта пленка не даст осколкам рассыпаться, если зеркало разобьется.

Если створка составная, ее собираем при помощи соединительных профилей. Части наполнения просто вставляются с усилием в профиль. Иногда может потребоваться значительное усилие. Можно пристукнуть по торцу тыльной стороной ладони или использовать для этого резиновую киянку.

Просто вставьте в пазы профиля части наполнения и пристукните по торцу

Когда створка собрана, по тому же принципу верху и внизу устанавливаются соответствующие профиля.

Установлен верхний профиль

Затем наступает время установки боковых профилей-ручек. Все аналогично: загоняете наполнение в паз, следите, чтобы вошло до упора по всей длине без перекосов. Когда рамка собрана, необходимо ее стянуть крепежом. Начинаем с верху. Берете крепеж, вставляете в просверленное ранее отверстие. Если расстояние отмеряли точно, винт попадает в бороздку верхней поперечины.

Если просверлено верно

Затягиваем соединение при помощи ключа-шестигранника. Слегка не докрутив до упора, между головкой шурупа и перемычкой профиля вставляем верхние ролики, потом дотягиваем винт.

Вставляем верхние ролики

Ту же операцию повторяем с другой стороны. Затем переходим вниз. Тут крепеж устанавливается в верхнее отверстие. Просто затягиваем до упора. Аналогично повторяем с другой стороны.

Устанавливаем крепеж снизу

Далее устанавливаем нижний ролики. Упорную пластинку заводим в паз, прижимаем.

Установка нижнего ролика — пластину заводим в профиль

Пружину поджимаем, заправляя корпус ролика внутрь. В отверстие вставляем винт, стараясь попасть в гнездо, затягиваем шестигранником. Он может понадобиться другого размера — чуть меньше, чем остальные — так как этот винт обычно тоньше и длиннее.

Поджали ролик, вставили винт

Затягивать его до упора не нужно. Так, чтобы зашел в пластину на полсантиметра или около того. Затем при установке двери и регулировке ее хода этим винтом регулируется положение створки — угол приподнимается или опускается.

Закручиваем винт, фиксирующий ролик

Если нажать на колесо ролика, он уйдет в корпус, затем возвратиться за счет упругости пружины. Этот нехитрый механизм обеспечивает плавность хода двери для шкафа купе.

Собрав все створки, переходим к установке направляющих. Они должны располагаться строго одна под другой, даже без отклонений в миллиметр. Используйте отвес или лазерный уровень (как пользоваться лазерным уровнем читайте тут).

Сначала прикручивают верхнюю направляющую. Она крепится или к потолку, или к верхней части шкафа. Расстояние от полок — не менее 100 мм, иначе двери будут задевать полки, вещи, плечики.

Прикручиваем верхнюю направляющую

В нижнюю направляющую с боков в пазы вставляем пружины-отбойники. Они будут ограничивать ход двери. Количество пружин равно количеству створок, устанавливаются они с обоих концов.

Стопоры для дверей



Вставляем пружины-ограничители хода

Если лазерного уровня нет, чтобы не мучатся с отвесами, для начала можно нижнюю направляющую просто уложить, пока не закрепляя. Затем установить одно полотно, заведя его верхние ролики в верху, и установив нижние в нужную бороздку. Таким образом двери будут связывать верхнюю и нижнюю направляющие.

Выставив створку вертикально, автоматически выставите нижнюю направляющую

Выставив полотно строго вертикально, вы автоматически выставите и нижнюю направляющую. Ее останется только прикрутить. Только внимательно следите чтобы двери не сдвинулись.

Последнее, что остается сделать — приклеить по бокам приклеить шлегель. Это ворсистая самоклеящаяся полоса, которая смягчает удары створки о стенки шкафа (или просто о стены, если шкаф бескорпусный).

Последний штрих — наклейка шлегеля

На этом двери для шкафа купе установлены и готовы к работе. Еще раз процесс можете просмотреть в видео.

stroychik.ru

сборка своими руками, подбор материалов

Шкаф-купе — это встроенный шкаф с дверьми, которые открываются, двигаясь вдоль поверхости шкафа.

Точно так отодвигаются двери в вагонных купе, откуда и пошло само название.

Такая схема позволяет сэкономить место в тесной прихожей или комнате — ведь для открывания не требуется дополнительной свободной площади.

Раздвижные двери для шкафа-купе — важный элемент и самый дорогой. Их можно сделать своими руками или заказать готовый комплект.

Комплектация

Шкаф-купе на ножках

Двери шкафа-купе — сложная и дорогая конструкция.

Они имитируют обычные вагонные при помощи металлического обрамления и заполнения традиционными мебельными материалами.

Комплект раздвижных дверей купе подходит для сборки своими руками, однако, ввиду их высокой стоимости, лучше всего для замеров и сборки пригласить профессионала, который не испортит материал.

Конструкция всей системы каркасная. Основу составляют профили — изделия из алюминия, имеющие определённое сечение. Они разные по виду и назначению, внешнему виду. Одно их должно объединять — все они относятся к одной определённой системе монтажа определённого типоразмера. Дело в том, что шкафы-купе — комплексные изделия, которые собираются и устанавливаются по определённой схеме.

Все профили компонуются в цельную конструкцию, стыкующуюся с другими профилями. Так, дверь, собранная в одной системе, не встанет на направляющие из другой, или встанет, но с дефектами.

Наиболее распространённые системы шкафов-купе:

  • Aristo
  • Raum
  • Standart
  • СКМ
  • Double
  • Рамир
  • Универсал
  • И многие другие

Практически все производители мебельной фурнитуры стараются выпускать свой собственный тип, а не комплектующие для уже существующих. Это обусловлено рынком — ведь выгоднее торговать целыми дверьми, чем отдельными их элементами.

Каково бы ни было разнообразие систем, составляющие для них примерно одного набора. Профили для сборки дверей:

  • Верхний профиль
  • Нижний профиль
  • Промежуточный профиль
  • Вертикальные профили-ручки открытого и закрытого типа
  • Обычные вертикальные профили
  • Могут быть и другие профили

Расцветка подбирается под общий стиль отделки помещения, цвет и тип наполнителя каркаса, освещение и по вкусам заказчика. Практически всегда любая система содержит три цвета — орех, венге и хром. Выбирая, какой поставить, стоит прежде всего остановить выбор на этих — они обязательно есть в наличии. Следует помнить, что все профили должны быть выполнены в единой цветовой гамме, иначе разнобой будет слишком бросаться в глаза.

Дверь собирают на каркасе из них них, сам каркас может заполняться стеклянными листами, зеркальными, ламинированной ДСП и другими подходящими по толщине материалами. Иногда встречаются не только раздвижные, но и распашные. Обычно такие двери имеют ширину не более 500 мм, могут быть собраны из стандартных профилей для дверей шкафов-купе. Все двери имеют ход на роликах — ставят верхний и нижний ролик, для больших дверей — по два.

Шкаф-купе с зеркальными дверями

Собранную единицу устанавливают в рамку или по направляющим.

Движение двери по рамке осуществляют по роликам.

Направляющие должны быть установлены по уровню.

Саму рамку для двери крепят к полу и потолку.

Обычно можно обойтись просто верхней и нижней направляющей из соответствующего профиля, отрегулировав их по уровню.

Но иногда ставят и дополнительные боковые профили — особенно когда стоит несколько дверей на один шкаф.

Направляющие ходовые профили имеют ограничители и фиксаторы. Ограничитель является стопором для ролика, на котором ходит дверь. В него упирается ролик и дверь останавливается. Фиксатор служит для плавной и приятной остановки. Дверь отодвигается и защёлкивается им. чтобы обратно её открыть — нужно приложить небольшое усилие, чтобы освободить фиксатор.

Таким образом, можно покопаться в шкафу и не бояться, что дверь самопроизвольно задвинется. Для самой системы есть и много других элементов — уплотнители, щётки-шлегели, замки, защёлки, винты, саморезы, шайбы и т.д.

Составные части и как собирать

Из чего делают двери шкафа-купе? Из каркаса и основы. Сборка осуществляется, когда все профили имеются в наличии, и заполнитель профилей готов. Начинают с раскроя заполнителя. Им могут быть ламинированные деревянные панели, стёкла, зеркала. Толщина наполнителя должна подходить под данную систему профилей. Обычно деревянные панели имеют размер 10 мм, а стекло, зеркала и другие — 4, 6 или 8 мм.

Исходя из размеров двери, выполняют раскрой материалов. Раскрой делается с учётом толщины боковых профилей, верхнего и нижнего профилей. Раскраивают листы наполнителя — стёкла и панели под дерево:

  • На заднюю поверхность зеркал наклеивают специальную плёнку, чтобы зеркало, если разобьётся, осталось приклеенным на ней, а также не царапалось сзади.
  • Все стеклянные элементы оборачивают силиконовой лентой. Она необходима для того, чтобы стекло не треснуло при эксплуатации и монтаже, а также подошло в пазы каркаса. Деревянные можно устанавливать напрямую Затем нарезают поперечные профили: верхний, нижний и промежуточные.
  • Промежуточные элементы используют, когда делается сборный каркас, например, из двух стеклянных панелей и зеркала в середине. На наполнитель насаживают поперечные профили, скрепляют его в один массив, приколачивая молотком. Лучше работать на большом столе.
  • После этого производят монтаж боковых профилей и профилей-ручек. Это делают также, как и поперечных — прикладывая и приколачивая молотком. Очень важно сделать качественный раскрой — чтобы все части были нарезаны точно, под прямым углом, без сколов и замятий.
  • Перед монтажом в боковых профилях просверливают отверстия. В верхней части — одно, а в нижней — по два на элемент. Они нужны для крепежа.
  • В верхней части устанавливают верхние парные ролики, а в нижней — нижние регулируемые. Последние ставят с винтом в просверленное отверстие, расположенное чуть ниже. Его можно регулировать, добиваясь нужного положения двери.
  • В довершение монтируют на боковых поверхностях щётку-шлегель — элемент, который предохранит поверхность от ударов по боковым поверхностям, расположенным от двери. Однако лучше использовать ограничители на дверной рамке.

Раскрой материала, определение размеров

Сборка встроенного шкафа-купе

При монтаже необходимо учитывать размер проёма, в который устанавливается дверь.

Он должен иметь вертикальные и горизонтальные края в одной плоскости.

В случае, если проём кривой, его обрамляют отделкой из той же системы профилей.

Используют П-образные и наполнитель из ламинированных плит.

Установка направляющих шкафа-купе в кривые основания не допускается.

Итак, проём выровнен. Приступают к рассчёту размеров дверей. Она должна быть на 40 мм меньше по высоте, чем толщина проёма для большинства систем профилей, и на 26 мм меньше по ширине для одностворчатой двери. Чаще используют две или три на двухполозовых нижних направляющих. В этом случае высота створок будет на 6-8 мм меньше ширины проёма, с учётом размера нижних и верхних роликов. В любом случае, её всегда отрегулировать, изменяя винтом положение нижних.

При монтаже обязательно используют упоры и фиксаторы. Створки по ним ставятся на свои места, и не приходилось бы эти места искать, пододвигая створки так, чтобы они были распределены равномерно.

При раскрое материала нужно руководствоваться толщиной профилей, выступом роликов и размером, на который наполнитель утапливается в каркас. Для каждой из систем существуют свои значения. Для стеклянных листов размер делается чуть меньше, ведь стёкла и зеркала заходят в каркас на силиконовом шнуре-уплотнителе, который съедает как минимум 6 мм их ширины. Лучше всего делать не очень большие створки. Предельный их размер обычно 1.5 метра, но для удобства ограничиваются шириной не больше 90 см.

При раскрое наполнителя высота берётся на 100 мм меньше, чем высота створки. А ширина берётся с меньшим запасом, на 35 мм меньше. Раскрой поперечных профилей проводят после того, как определились с размерами двери и размерами вставок в профили. Поперечные профили делают на 0.5-1 мм меньше, чем ширина наполнителя для того, чтобы они не мешали при монтаже каркаса и надёжно держали бы наполнитель. Небольшой зазор необходим всегда. Поэтому даже раскрой наполнителя делают с небольшой погрешностью в меньшую сторону — в пределах миллиметра.

Установка дверей шкафа-купе

Продольные же профили делают равной с полотном высоты, так как через них заводятся саморезы в поперечные.

Все размеры приведены для системы Aristo, в других системах они отличаются.

При поперечных вставках, когда раскрой делается на несколько плит, их делают поменьше на 9 мм, с учётом толщины профиля.

Чтобы не ошибиться с размерами, дверь собирают и примеряют по месту, не фиксируя винтами-саморезами.

Делать это лучше вдвоём, чтобы уменьшить нагрузки на полотно и оно бы не развалилось. Даже если немного ошиблись — это не так страшно.

Раздвижные двери допускают достаточно большие погрешности по ширине, ведь они ставятся в перехлёст, который можно делать чуть больше или меньше. По высоте неточность допускается меньше, так как пределы регулировки винтом нижнего ролика не очень большие. Главное — чтобы профили были нарезаны в один размер по ширине для одной створки. А для всех — в один размер по высоте.

Процесс монтажа

Установка делится на два этапа — предварительный раскрой материалов, сборка дверей, установка на место. Первый и второй могут быть проведены в мастерской, а затем створки и комплектующие привозят на объект, где монтируют в шкаф.

Инструменты для работы

Крепление двери шкафа-купе

Из электроинструмента необходимо иметь пилу-торцовку для раскроя профилей с твёрдосплавным, а также распиловочный станочек для раскроя наполнителей.

При использовании стекла и зеркал лучше всего заказать раскрой в специальной мастерской, так как там есть оборудование для качественного мокрого реза.

Также необходима дрель, шуруповёрт для сверления отверстий и закручивания саморезов.

Для установки каркаса к стенам, полу и потолку желательно иметь перфоратор или ударную дрель.

Из ручного инструмента нужно иметь небольшую кияночку, отвёртку, нож. Измерительный инструмент нужен обязательно — линейка, рулетка, уровень, угольник, длинное правило для проверки проёма по диагонали, отвес. Возможно, потребуется какой-то ещё инструмент. Желательно сделать кондуктор-шаблон для сверления отверстий в каркасе, так как для каждой двери потребуется засвеливать несколько профилей.

Для того чтобы не повреждать стёкла при перемещении и аккуратно передвигать створки, можно использовать специальную присоску.

Установка верхнего и нижнего профиля

Горизонтальные направляющие профили обязательно устанавливаются по уровню. Если этого не сделать, дверь будет плохо функционировать, заклинивать. Вначале удобнее всего поставить верхнюю направляющую к потолку или на навесной планке, а затем — завести в неё дверь. Проверив работу, дверь снимают, по отвесу или лазерному уровню отмечают положение нижней направляющей и ставят её.

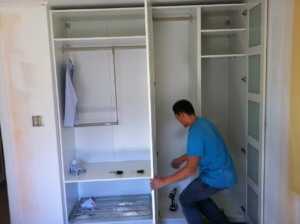

Как поставить и отрегулировать дверь на месте

Рама дверной створки устанавливается на направляющие. Они должны быть в одной плоскости, установлены точно по уровню. Если есть боковые ограничители — проверяют их положение. На момент монтажа двери их желательно снять и поставить потом.

После этого полотно на роликах заводится в направляющие, его регулируют при помощи нижних роликов. Используется настроечный винт в нижней части створки возле ролика. Проверяют положение двери — оно во время хода должно быть вертикальным в обеих плоскостях. Затем ставят ограничители и фиксаторы и смотрят, не мешают ли они работе полотна. В завершение проверяют лёгкость и плавность хода, отсутствие люфтов.

Сборка дверей шкафа купе – на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


foxremont.com

Двери для шкафа-купе своими руками: инструкция от мастера

Содержание:

  • Системы раздвижных дверей
  • Сборка двери для шкафа-купе

Гостеприимно распахивающиеся двери хороши, когда нужно принять незваных гостей. Ничего не имею против татар или прочих этнических меньшинств, но некоторые посетители определённо достойны получить по лбу вместо «Здрасьте». Однако наши желания не всегда сбываются, да и квартирное пространство не резиновое. Поэтому входные двери снабжены доводчиками, а домашние шкафы – раздвижными створками. Кстати, на этом можно неплохо сэкономить, если делать двери для шкафа-купе своими руками.

Проще всего заказать готовые двери для шкафа-купе, но можно их сделать и самому

Системы раздвижных дверей

Я испытал надёжность и релевантность нескольких систем, благо была возможность поучиться на чужом опыте. Раздвижные двери или, по-другому, двери-купе (от вагонно-железнодорожного сленга), разделяются по двум основным параметрам.

  • Подвесные.
  • Рельсовые.

Из определения легко понять разницу, но я всё же уточню: В подвесных конструкциях нагрузка приходится на верхнюю направляющую, а в рельсовых – на нижнюю. Оба варианта хороши по-своему, если не филонит производитель.

К примеру, компания Хеттидж (или Хеттиг), позиционирует свои подвесные ролики, как выдерживающие фасады массой до ста килограммов. Они выдерживают, я не спорю. Но беременная женщина рискует родить раньше срока, если решит отодвинуть стокилограммовую створку (дверь шкафа из ЛДСП с наклеенным зеркалом в полную высоту). Да и верхняя крышка шкафа со временем приобретает «улыбчивую» форму, прогибаясь под тяжестью этаких фасадов. В комплекте прилагается сложность регулировки и эстетика уровня наскальных рисунков… Короче – на помойку!

Чуть лучше подвесные системы компании «Стайнлесс», специалисты которой таки додумались поставить в ролики подшипники и распределить нагрузку на восемь колёсиков вместо двух. Однако их система тоже не слишком эстетична, и «съедает» около 150 миллиметров внутреннего пространства шкафа. Эти направляющие больше пригодны для межкомнатных дверей, нежели для производства мебели.

Направляющие для межкомнатных дверей

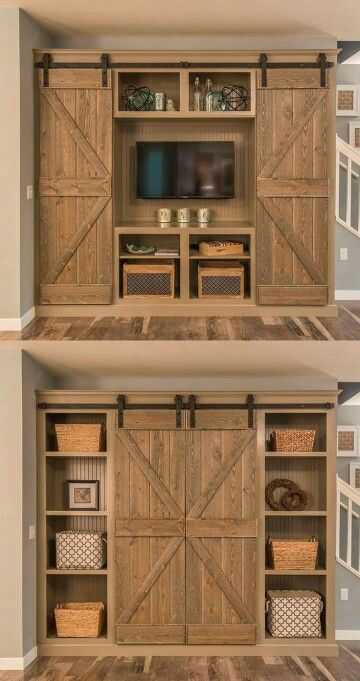

Огромный и единственный плюс у всех подвесных систем – крепление к любому дверному полотну. Можно сколотить дверь из досок от старого сарая и пустить её кататься, привертев ролики саморезами подлиннее.

Рельсовые конструкции более капризны, зато оправдывают вложения на сто процентов. Естественно, я не имею в виду польские пластиковые «отваляшки» образца времён недоразвитого коммунизма, но продающиеся в магазинах по сию пору. На них разве дверку в скворечник можно поставить – и то с гарантией в два месяца.

Довольно сложные в сборке, но оптимальные в эксплуатации системы типа «Командор» – вот прекрасный ответ на вопрос «Как сделать двери для шкафа-купе?». Даже современные «жёлтые» и «чёрные» производители не в силах испортить хорошую изначальную задумку – если не брать в расчет подпольных китайцев, умудряющихся заменять алюминиевые направляющие жестяными.

Основные плюсы такой системы:

  • Легкость дверей, даже в зеркально-стеклянном оформлении.
  • Простота и большой диапазон регулировки.
  • Разнообразие «наполнения» фасада (от ЛДСП толщиной 8 мм до зеркал с пескоструйным рисунком или ротанга).
  • Бесшумное движение, фиксация в крайних положениях.

Пока не изобрели неосязаемых и вовсе невесомых дверей типа «Сезам, исчезни!» это – наиболее приемлемый вариант створок для шкафа-купе.

Разнообразие наполнения фасадов дверей для шкафа-купе

Сборка двери для шкафа-купе

В данной конструкции раздвижных дверей алюминиевый профиль используется для всей без исключения обвязки. Наиболее простым вариантом для неопытного мастера будет заказать всю систему целиком, указав лишь чистые размеры проёма, в который вы планируете вставить двери. Тем паче, что подобные системы можно использовать и для межкомнатных перегородок.

Конструкция раздвижных дверей системы «Командор»

Однако, если изготовление дверей для шкафа-купе своими руками не окажется для вас суперсложной задачей – этот вид деятельности вполне способен принести неплохой доход.

Основная проблема заключается в транспортировке целикового профиля – коль уж вы собрались на подвиги. Дело в том, что направляющие имеют в длину 6000 мм, а вертикальные и горизонтальные составляющие рамы – 4500 мм. Распилить их несложно даже обычной ножовкой по металлу – просто нужно быть к этому готовым, когда придёте закупать запчасти.

Верхние и нижние направляющие отпиливаются по ширине проёма – минус один миллиметр допуска. Лучше перебдеть, чем промахнуться, так что измерьте трижды. Вертикальная обвязка дверей режется по формуле:

Высота проёма – 40 мм = то, что доктор прописал.

С горизонтальной обвязкой чуть сложнее – её длина зависит от ширины вертикальной обвязки. Смысл в том, что необходимо вычислить общую ширину дверного полотна и отнять ширину двух вертикалей. Ширина дверного полотна, с учётом заезда створок друг за друга, должна быть следующей:

Ширина дверного проёма, поделённая на количество створок + 10 мм на каждую створку.

Детальнее на примере: Для двустворчатого шкафа габаритами (ВхШ) 2500х1200 мм дверной проём по ширине равен 1168 мм (при толщине ЛДСП 16 мм). Створок будет две, потому как делать три по 400 мм при такой высоте – неразумно, а одна просто никуда не уедет. Вычисляем: 1168 : 2 + 10 = 594 мм. Для ровного счёта берем 595 или даже 600 мм – не принципиально. На рисунке показаны вертикали, ширина которых составляет 36 мм, стало быть, длина горизонтальных обвязок: 600 – (36 * 2) = 528 мм.

Следующий шаг – засверливание вертикального профиля. Здесь необходимо быть предельно внимательным, потому что у разных производителей варьируется диаметр крепежных и регулировочных винтов. Неизменным остаётся лишь высота сверления на профиле, которую вы можете увидеть на следующем рисунке. Не забудьте потребовать у поставщика шестигранные ключи – оригинальный «Командор» вообще выпускает винты собственного стандарта, и шестигранник из автомобильного набора «не прокатит».

Засверливание вертикального профиля

Для «наполнения» двери обычно используется ЛДСП толщиной 8-10 мм (опять же – от производителя). Оно есть в продаже, стоит только поискать. Однако ставить стекло или зеркало такой толщины в платяной шкаф – лишняя трата денег, поэтому одновременно с профилем нужно будет купить специальные мягкие полиэтиленовые вставки. Они продаются по метражу, так что берите с запасом. Пятимиллиметровое зеркало встанет в такой уплотнитель, и не будет болтаться.

Торцевые «компенсаторы» или, попросту говоря, отбойники наклеиваются на фасады после окончательной регулировки, но и их, и фиксаторы положения дверей лучше купить заранее.

Здесь я довольно подробно объяснил, как сделать двери для шкафа-купе своими руками – но не забудьте проверять размеры и допуски. В наше время производителей великое множество и не все они добросовестны. Быть может, в вашем регионе есть самобытный производитель, решивший отступить от мирового стандарта качества и принятых ещё в 1986 году единых раскладок для командоровских систем. Всегда имеет смысл платить за вещь ровно столько, насколько интенсивно и комфортно вы собираетесь её эксплуатировать. Так что не нужно экономить на долгосрочных проектах, одним из которых, без сомнения, станет качественный шкаф-купе.

Удачи вам.

www.mebelniykrug.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
