Приточная вентиляция своими руками - инструкция!

Вентиляция относится к числу важнейших систем обеспечения любых жилых и нежилых помещений. Без качественно организованного воздухообмена о комфортной эксплуатации помещения можно и не мечтать. Неотъемлемой составляющей любой вентиляционной системы являются приточные воздуховоды.

Приточная вентиляция своими руками

Эти элементы отвечают за подачу свежего кислорода. С обустройством естественной и принудительной приточной вентиляции вы можете справиться своими руками. Ознакомьтесь с предложенными рекомендациями и приступайте к работе.

Приточная вентиляция своими руками

Содержание пошаговой инструкции:

Где размещать приточное вентиляционное отверстие?

Приточное вентиляционное отверстие должно быть размещено на стене, противоположной по отношению к стене с вытяжкой.

Для размещения приточного канала подходят следующие места:

  • под окном;
  • в стене рядом с окном;
  • в оконной раме.

    Вентиляция

Пластиковые окна современного образца в большинстве случаев изначально оснащаются приточным вентиляционным клапаном с фильтром и заслонкой. Такая комплектация делает эксплуатацию клапана регулируемой и максимально удобной.

Отверстие для притока воздуха можно сделать в стене. Но если в регионе вашего проживания температура зимой уходит далеко за нулевую отметку, по такому каналу в комнату будет поступать ледяной воздух. Из-за этого на стене начнет появляться конденсат или даже изморозь.

Для решения упомянутой проблемы системы вентиляции комплектуются специальными нагревателями воздуха.

Вентиляция в квартире

Самым же оптимальным местом для размещения приточного вентиляционного отверстия является пространство под подоконником. В процессе эксплуатации подобной вентиляции не возникает никаких существенных проблем и неудобств. На входе в комнату воздух будет в достаточной мере подогреваться теплом отопительного радиатора, что позволяет отказаться от установки дополнительных нагревателей.

Вентиляционные клапаны могут иметь разную форму. Каких-то конкретных рекомендаций по выбору формы нет. Выбирайте клапан, который вам будет удобнее всего устанавливать и использовать.

Набор для обустройства вентиляции

  1. Кувалда.
  2. Гаечные ключи.
  3. Слесарный молоток.
  4. Перфоратор.
  5. Шуруповерт.
  6. Трещоточный ключ.
  7. Струбцины.

Набор для монтажа может дополняться и сокращаться в зависимости от выбранного вами метода обустройства приточной вентиляции. В этом моменте вы должны сориентироваться уже самостоятельно.

Руководство по монтажу естественной приточной вентиляции

Среди главных преимуществ естественной приточной вентиляции следует отметить ее энергонезависимость – вентиляторы и никакие другие электроприборы в состав подобной системы не входят.

Первый шаг. Приложите корпус приобретенного клапана к поверхности стены под окном. С помощью маркера либо карандаша отметьте место размещения отверстия для подачи воздуха.

Перфоратором либо другим подходящим инструментом сделайте сквозное отверстие в соответствии с разметкой

Второй шаг. Перфоратором либо другим подходящим инструментом сделайте сквозное отверстие в соответствии с разметкой. Для большинства помещений достаточно, чтобы диаметр приточного отверстия составлял 60 мм. Канал делайте с 5-7-градусным уклоном по направлению к улице.

Отверстие

Отверстие со стороны улицы

Третий шаг. Вставьте в подготовленный канал утеплитель и воздуховодную трубу. Заделайте пустоты вокруг трубы теплоизоляционным материалом. В отдельных ситуациях вместо утеплителя можно использовать монтажную пену.

Клапан КИВ-125

Четвертый шаг. Наденьте корпус вентиляционного клапана таким образом, чтобы он не соприкасался с воздуховодной трубой. Наметьте места для размещения крепежей. Просверлите отверстия по меткам и прикрутите корпус клапана с помощью саморезов.

Трубка и утеплитель

Пятый шаг. Вставьте в корпус шумопоглотитель. Обычно этот элемент присутствует в комплектации клапана.

Вентиляция под окном

Вентиляция под окном

Вставьте внутрь корпуса теплоизоляцию

Шестой шаг. Наденьте лицевую крышку на установленный вентиляционный клапан. Снаружи на вентиляционное отверстие наденьте защитную сетку (решетку).

Закройте крышку

Клапан со стороны улицы

Установка приточного клапана завершена. Количество таких каналов подбирайте индивидуально в соответствии с объемом обслуживаемого помещения. Для большего удобства можете приобрести модель клапана с задвижкой – это очень удобное в использовании решение, позволяющее открывать и закрывать вентиляцию при необходимости.

Обустройство принудительной приточной вентиляции

В некоторых ситуациях возможностей естественной приточной вентиляции оказывается недостаточно для обеспечения необходимого воздухообмена. Специально для таких случаев существует принудительная вентиляция.

Схема соединения оборудования принудительной вентиляции

Основные особенности

Среди главных особенностей такой системы нужно выделить наличие вентиляторов, за счет которых осуществляется нагнетание воздуха. Система требует подключения к электричеству.

Существует несколько разновидностей приточных вентиляционных систем, а именно:

  • установки для обслуживания одного помещения;
  • установки для обслуживания всего дома;
  • наборные установки, включающие в свой состав воздуховоды, вентиляторы, различные фильтры, поглотители шума, рекуператоры и прочие дополнительные элементы.

Существует 2 варианта подачи воздуха:

  • прямиком из вентиляторов;
  • по системе воздуховодов.

Если для вашего случая больше подходит второй вариант, систему нужно дополнительно укомплектовать пластиковыми или нержавеющими воздуховодами. Конец каждого воздуховода закрывается решеткой.

Установка принудительной приточной вентиляции

При желании можете оснастить свою вентиляционную систему средствами автоматизации, к примеру, датчиком температуры. На современном рынке представлен большой выбор автоматики, что позволит вам обустроить максимально эффективную и удобную в использовании вентиляционную установку.

Для размещения в частном доме рациональнее всего выбрать наборную вентиляционную систему. Такой комплекс размещается на чердаке либо же в другой удобной комнате, с учетом того, что в процессе работы вентиляторы издают довольно много шума.

К наборной установке подключается разветвленная сеть воздуховодов, через которые воздух поступает в разные комнаты дома.

Вентиляционную установку нужно обязательно укомплектовать фильтрами. При желании можете дополнительно приобрести и установить разного рода обеззараживатели, увлажнители и прочие подобные элементы.

Вентиляция коттеджа

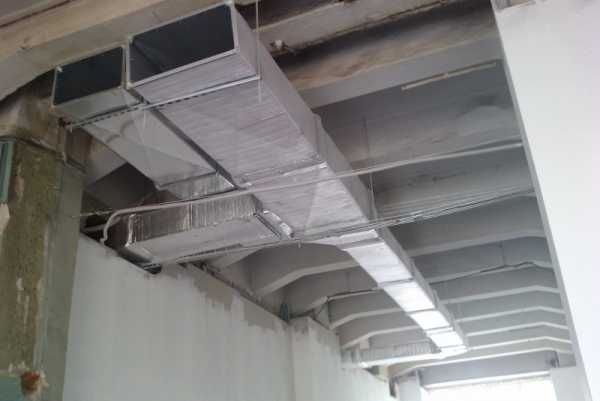

В продаже доступны воздуховоды с прямоугольным (квадратным) и круглым профилем. Круглые модели более предпочтительны, т.к. в них отсутствуют большие аэродинамические потери. Из материалов предпочтение отдавайте алюминию и нержавеющей стали.

Для обеспечения требуемой герметичности система вентиляции укомплектовывается фланцами и уплотнителями.

Среди преимуществ принудительной вентиляции отдельного внимания заслуживает независимость от погодных условий, что делает такую систему гораздо более эффективной по сравнению с ее аналогом с естественным побуждением.

Приточная вентиляция, системы принудительной вентиляции

Монтаж

Традиционно приточные клапаны обустраиваются в стенах. Готовые отверстия оснащаются вентиляторами подходящей мощности (подбирается с учетом объема обслуживаемого помещения).

Монтаж принудительной наружной вентиляции

Первый шаг. Подготовьте отверстие для воздуховода в наружной стене. Делайте все точно так же, как и в случае с обустройством естественной приточной вентиляции. Единственное существенное различие – отверстие можно обустраивать в любом удобном месте.

Второй шаг. Вставьте в отверстие трубу подачи воздуха.

Приточная вентиляция, системы принудительной вентиляции

Третий шаг. Вставьте вентилятор в установленную трубу воздуховода.

Вентилятор

Четвертый шаг. Снаружи закройте обустроенный канал защитной решеткой.

Снаружи закройте обустроенный канал защитной решеткой

Пятый шаг. Разместите на внутренней части стены устройство с фильтром, нагревателем воздуха и поглотителем шума. При необходимости установите дополнительные устройства. Включите всю электронику в сеть и проверьте работу системы.

Проверка вентиляции после монтажа

Сразу же после завершения обустройства приточной вентиляции проверьте ее работоспособность. Также подобные проверки необходимо регулярно проводить в процессе эксплуатации системы. Рекомендованная периодичность – не реже каждых трех месяцев.

Проверка выполняется предельно просто. Закройте все двери и окна в помещении, возьмите лист любой неплотной бумаги и поднесите ее к приточному вентиляционному отверстию. Если лист будет заметно отклоняться от вентиляционного канала либо хотя бы просто шевелиться, ваша система работает исправно даже при закрытых дверях и окнах.

Проверка вентиляции после монтажа

В случае же если листок никак не реагирует, откройте двери и форточки. Если и после этого бумага не отклоняется, ваш вентиляционный канал с большой долей вероятности засорился и требует прочистки.

Проверка вентиляции

Если при открытых дверях и форточках бумага отклоняется, а при закрытых никак не реагирует, воздух поступает в недостаточном количестве. Это свидетельствует о необходимости обустройства принудительной приточной вентиляции.

Таким образом, с монтажом приточной вентиляции можно безо всяких проблем справиться своими руками. Вам нужно лишь оценить объемы и особенности своего помещения, выбрать оптимальный тип вентиляционной установки и выполнить монтаж всех необходимых элементов в соответствии с полученными инструкциями. Следуйте приведенным рекомендациям и все обязательно получится.

Удачной работы!

Видео – Приточная вентиляция своими руками

svoimi-rykami.ru

Приточная вентиляция своими руками: схема работы и установка

Использование новых строительных материалов и технологий сделало наши жилища гораздо теплее, но ограничило поступление свежего воздуха в помещения. После покупки дома или квартиры мы традиционно устанавливаем новые металлопластиковые окна, чем полностью изолируем себя от улицы. Выполнив полезные мероприятия по утеплению дома, нужно обеспечить поступление в него чистого воздуха. Организовать приточную вентиляцию своими руками вполне возможно, следует изучить вопрос и выбрать, каким способом это сделать.

Содержание статьи:

Как работает вентиляция в жилых зданиях?

Вытяжная и приточная вентиляция бывает двух видов:

  1. С естественным побуждением. Для вытяжки и притока используется явление конвекции, когда нагретый воздух, имеющий меньшую массу, поднимается вверх.
  2. С искусственным (механическим) побуждением. Перемещение воздуха обеспечивают вентиляторы.

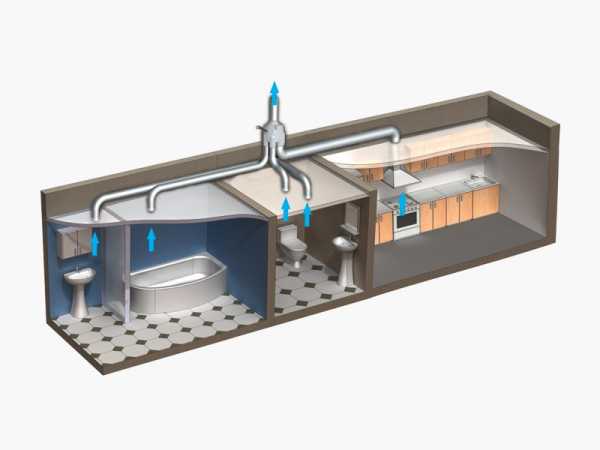

Пример естественной вентиляции в квартире

Большинство многоквартирных и частных домов оборудованы естественной вытяжкой. Для этого служат вертикальные каналы, входы в которые находятся в помещениях санузла и кухни в виде решеток, установленных под потолком. Выходы расположены на кровле здания. Перепад высот и разница температур наружного и внутреннего воздуха вызывают тягу в канале, которая создает разрежение в помещении. Естественная приточная вентиляция в этом случае предусматривалась через неплотности или специальные вырезы в деревянных окнах.

Новые окна и плотные входные двери герметизируют квартиру, перекрывая доступ свежему воздуху снаружи. При этом схема работы приточной вентиляции меняется, поскольку воздушные массы начинают перетекать в кухню или санузел из других помещений. В доме устанавливается новый воздушный баланс с небольшим отрицательным давлением. Часто бывает, что в результате вертикальная шахта большего сечения (как правило, кухонная) опрокидывает тягу меньшего канала в туалете и оттуда зимой начинает поступать холодный поток. Явление особенно заметно при сильном ветре, его воздействие усиливает тягу и в помещении санузла становится очень холодно.

Система подачи свежего воздуха через металлопластиковые окна

Многие домовладельцы считают, что устройство вентиляции заключается в установке осевого вентилятора вместо решетки вытяжной шахты. За неимением притока с улицы вентиляторы санузла и кухонной вытяжки поочередно опрокидывают тягу другой шахты, всасывая через нее воздушные массы с кровли. Образуется суррогатная приточная вентиляция, при ней неочищенный (а зимой холодный) воздух беспорядочно поступает в дом. При одновременной работе вентиляторов приток с улицы отсутствует вовсе, зато из-за создаваемого разрежения в квартире могут появиться неприятные запахи от соседей.

Для справки: устройство вертикальных вытяжных шахт предусматривает только один вход в одной квартире и один выход – на кровле. Мнение о том, что к шахте присоединены несколько квартир, является ошибочным, для каждого помещения кухни и санузла имеется собственный канал.

Посторонние запахи проникают не по вентиляционным каналам, а сквозь места проходов труб газовых или отопительных стояков. Крайний случай – кто-то из соседей в нарушение всех норм проделал отверстие из своего санузла в вашу вытяжную шахту. В частных домах такого явления не бывает, а недостаток притока не столь ощутим, поскольку объем помещений больше. Но процессы протекают аналогично и параметры внутреннего микроклимата не лучше.

Вывод: устройство приточной вентиляции необходимо выполнять в любом здании, в котором живут или работают люди. Без притока не будет функционировать вытяжка.

Способы организации притока в квартире

Если в доме установлены металлопластиковые окна с проветриванием, можно самому сделать приточную вентиляцию простейшим способом:

  1. Открыв створку, можно увидеть два резиновых уплотнителя, проложенные по контуру оконной коробки. В нижней части надо ножом аккуратно вырезать участок наружного уплотнителя длиной до 50 мм, не больше. Для этого резина подрезается с двух сторон и снимается. Выбрасывать ее не следует, чтобы всегда можно было поставить обратно.
  2. В верхней части рамы подрезать и снять участок внутреннего уплотнителя такой же длины. Закрыть створку.

Видео в тему


Принцип работы таков: через нижнюю щель воздух с улицы попадает в пространство между оконной коробкой и рамой, ограниченное по бокам двумя уплотнителями. Нагреваясь, он поднимается и выходит в помещение через вторую щель во внутреннем уплотнителе. Получилась примитивная приточная вентиляция, благодаря чему вытяжные шахты начнут нормально функционировать.

Выполнить устройство притока можно и другим способом – приобрести приточный клапан, который врезается в конструкцию окна. Принцип его действия такой же, только врезка клапана производится изнутри в верхнюю часть профиля рамы. Снаружи в нижней части рамы вырезается паз. Чтобы в последний не попадала дождевая вода или снег, над пазом закрепляется козырек. Поставить приточный клапан своими руками не составит большого труда, порядок установки приводится в инструкции к изделию.

Клапан приточного вентилирования

Приведенные способы имеют свои недостатки:

  • воздух попадает в дом беспорядочно, иногда просто от дуновения ветра;
  • проходя путь от входа до выхода, воздух недостаточно нагревается;
  • отсутствует очистка, пыль и газы с улицы попадают прямо в помещение.

Использование местных приточных агрегатов обеспечит правильное устройство вентиляции в квартире. Установка представляет собой аппарат, в котором имеется осевой вентилятор, фильтр для очистки воздуха и электрический нагреватель. Чтобы подобрать приточный агрегат по производительности, нужно выполнить расчет расхода воздуха.

Если в квартире нет вытяжных вентиляторов, то расчет ведется по объему помещения. Для гостиных, прихожих и спален нужно обеспечить полную замену воздуха 1 раз в час, это называется кратностью воздухообмена. То есть, помещение 3 на 4 м высотой 2.7 м имеет объем 32.4 м3 и требует такого же количества воздуха в час. Кратность обмена для кухни принимается равной 1.5–2 в зависимости от количества конфорок плиты. Для совместного санузла принимается расход 50 м3/ч на унитаз и 25 м3/ч на ванную.

Вытяжные вентиляторы

Местные приточные агрегаты бывают двух типов: встраиваемые в стену и подвесные. Но в любом случае установка приточной вентиляции потребует проделать отверстие в наружной стене комнаты. Диаметр отверстия зависит от типа приточного агрегата и его производительности, для просверливания понадобится дрель с кольцевым сверлом по бетону. Место установки выбирают на свое усмотрение, но лучше расположить аппарат на высоте не более 1.5 м от пола. Встраиваемые в стену агрегаты надо ставить поближе к окну, поскольку замена фильтрующего элемента в них производится снаружи.

Подача притока воздуха в частный дом

Чтобы в загородном доме работала приточная вентиляция, пригодны все вышеописанные способы. Исключение – коттеджи средних и больших размеров или такие дома, в которых для отопления применяется котел, забирающий воздух для горения из помещения. Здесь речь идет о больших расходах воздуха, местные установки не смогут его обеспечить. Следует выполнить расчет и установить приточную вентиляцию, которая будет подавать воздушные массы во все помещения. Для этого служат стационарные приточные установки.

Пример устройства вентиляции в частном доме

Схем и способов размещения оборудования и организации воздухообмена существует большое количество. Самый простой из них предусматривает устройство притока в главном коридоре или прихожей. Пользуясь тем, что прихожая сообщается практически со всеми помещениями, в нее можно подавать нагретый и очищенный воздух, который будет распространяться по всем комнатам здания. Но сначала необходимо выполнить расчет расхода воздушных масс для притока. Для этого можно пользоваться способом, описанным выше, но к получившемуся результату надо прибавить расход воздуха для работы котла. Если в доме имеются местные вытяжные вентиляторы, то в расчет надо включить значения их производительности.

Просуммировав все расходы, можно подбирать оборудование. Вопрос решается двумя способами:

  1. Купить по отдельности вентилятор, фильтр, нагреватель и приборы автоматики и собрать вентиляцию в отдельном помещении.
  2. Приобрести готовую приточную установку в сборе, тогда устройство вентиляции будет заключаться в ее размещении и подведении воздуховодов.

Установка в сборе представляет собой компактный утепленный моноблок, внутри которого стоит все оборудование для обработки воздушных масс. Изделие можно подвесить к потолку, спрятав под гипсокартон, или разместить на улице. Такая приточная вентиляция дороже, но сэкономит место в доме и много вашего времени, поскольку устройство воздухообмена с помощью отдельных элементов требует определенных навыков и знаний.

Приточно-вытяжная установка

Нужно будет эти элементы установить, подключить и завязать с системой отопления или электрической сетью дома по определенной схеме, обеспечить автоматическую регулировку температуры приточного воздуха. Как правило, для таких систем выделяется специальная комната или часть другого технического помещения, поэтому оттуда потребуется прокладывать воздуховоды, чтобы доставить воздух куда нужно.

Заключение

Чтобы не потратить свои средства впустую, для организации воздухообмена в загородном доме рекомендуется привлекать специалистов – проектировщиков, они правильно рассчитают все параметры и помогут правильно подобрать вентиляционную установку. Естественная приточная вентиляция, сделанная своими руками, актуальна для квартиры, в частном коттедже ее будет недостаточно.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Рекомендуем:

venteler.ru

Как сделать приточно-вытяжную вентиляцию своими руками?

Каждый из нас знает, как неприятно находиться в помещении, которое плохо вентилируется, а воздух в нем «спертый». Ведь при отсутствии притока свежего воздуха самочувствие человека и его работоспособность ухудшается. Поэтому в любом сооружении еще на стадии его проектирования разрабатывается вентиляционная система, обеспечивающая комфортное пребывание людей в помещениях. Но что же делать, если из-за ошибки проектировщиков, либо по причине выхода из строя существующих вентиляционных каналов, система начинает неправильно работать или перестает функционировать вообще?

Вентиляционная система в доме

В этом случае вам поможет создание принудительной приточно-вытяжной вентиляции.

Принцип работы принудительной вентиляции

Ничего сложного в работе такой системы нет: по одним каналам в помещения подается свежий воздух, который предварительно проходит очистку в фильтрующем элементе, а по другим – отработанный воздух выводится на улицу. При этом, несмотря на простоту работы, устройство таких систем является довольно сложным, да и дешевым такое удовольствие назвать нельзя! Однако такая вентиляция помогает найти выход из, казалось бы, безвыходной ситуации и при этом обладает целым рядом достоинств:

  • установка приточно-вытяжной вентиляции позволяет обеспечить помещения постоянным притоком свежего воздуха, а значит, создать комфортные условия пребывания в них для людей;
  • все элементы такой вентиляционной установки принудительного типа изготавливаются из экологически чистых материалов, не выделяющих вредных испарений опасных для человеческого организма;
  • воздух, подаваемый в помещение системой принудительной вентиляции, проходит тщательную очистку в фильтре;
  • при желании заказчика фирма может установить дополнительные элементы системы вентиляции, в которых воздух будет обеззараживаться, увлажняться или ионизироваться;
  • такие системы абсолютно безопасны.

Схема и принцип работы принудительной вентиляции

Сложность установки и цена приточно-вытяжной вентиляции напрямую зависит от того, какой объем помещения ей необходимо проветривать. Главная трудность, с которой может столкнуться хозяин, решивший установить такую систему вентиляции – разработка схемы разводки и расчет параметров воздухораспределительных каналов.

Поэтому приточно-вытяжная вентиляция своими руками выполняться не может. Ею могут заниматься только высокопрофессиональные специалисты из той же фирмы, у которой вы собираетесь приобрести вентиляционную установку. Они выполнят все четко, быстро и грамотно.

Виды установок принудительной вентиляции

Существует несколько разновидностей установок принудительной вентиляции:

Установка, имеющая в своем составе рекуператор

Данная система обеспечит не только постоянный приток свежего и удаление отработанного воздуха, но и позволит экономить на отоплении или кондиционировании помещения. Работает она следующим образом.

В зимнее время теплый воздух, выводимый из помещения, пропускается через специальный теплообменник кассетного типа, в котором он отдает свое тепло воздуху, поступающему снаружи помещения.

В летнее же время, отработанный воздух наоборот, забирает тепло от поступающего снаружи разогретого воздуха, охлаждая его. При этом воздушные потоки не смешиваются, что исключает повторное попадание отработанного воздуха в вентилируемое помещение.

В настоящее время производители выпускают вентиляционные системы с рекуператорами различного типа:

  • роторного;
  • пластинчатого;
  • с промежуточными теплоносителями.

Самым эффективным рекуператором специалисты считают роторный тип, а самым дешевым – пластинчатый. Однако не стоит выбирать дорогой роторный рекуператор, если средняя температура в вашем регионе (в холодную пору года) не опускается ниже -15°С.

Если же вы проживаете в северных районах с низкой температурой, то покупка установки с рекуператором роторного типа позволит снизить расходы на прогрев воздуха в помещении в два раза! А это существенная экономия дорогостоящих энергоносителей!

Рециркуляционная система принудительной вентиляции

Эта конструкция системы стоит значительно меньше, чем предыдущий вариант, поскольку в данном случае нагревание воздуха, поступающего с улицы, происходит за счет смешивания с нагретым отработанным воздухом, выводимым из помещения.

Однако у системы принудительной вентиляции с рециркуляцией есть свои минусы:

  • ее категорически нельзя устанавливать для вентиляции помещений, в которых
  • присутствуют: горючие газы, пары взрывоопасных жидкостей, вредные вещества и так далее;
  • она очень плохо работает при отрицательных температурах.
  • теплового насоса;
  • нескольких фильтров для очистки воздуха.

Принудительная система вентиляции с охлаждением поступающего воздуха

Данные системы рекомендуется применять для помещений, в которых хранятся, например, скоропортящиеся продукты питания. Кроме того, такая приточно-вытяжная вентиляция является самой оптимальной в жаркую пору года для создания комфортных условий в общественных местах, например, в заведениях общепита.

Приточно-вытяжная вентиляция с системой кондиционирования

Это самый дорогой вариант принудительной вентиляции, поскольку он подразумевает наличие в ее составе:

  • теплового насоса;
  • нескольких фильтров для очистки воздуха.

Кроме того, данная система совмещает функции кондиционера и вентиляционной установки одновременно.

Все виды установок имеют несколько режимов интенсивности работы от минимального до интенсивного, выбор которого в дорогостоящих системах производится автоматически после анализа электроникой параметров воздуха в помещении и сравнение их с заданными.

Помимо установок с механическим нагнетанием воздуха в систему, существуют установки приточно-вытяжной вентиляции, использующие принцип естественного побуждения. В данном случае поступление воздуха внутрь помещения происходит за счет разницы давления воздушных масс внутри здания и за его пределами.

Специалисты рекомендуют устанавливать воздухозаборник такой системы вентиляции с северной стороны здания, поскольку именно там чаще всего дует ветер. А для улучшения работы воздухозаборника можно установить специальный вентиляционный дефлектор, с помощью которого можно поднять эффективность притока свежего воздуха в помещение в 2-3 раза. Вывод отработанного воздуха специалисты рекомендуют располагать с южной стороны здания.

Конструкция принудительной вентиляционной системы

Простота конструкции такой системы и ее дешевизна – плюсы приточно-вытяжной вентиляции с естественным побуждением. Однако у нее есть и свои существенные недостатки:

  • Нет возможности подогревать воздух, поступающий с улицы, а значит, не получится экономить на отоплении.
  • Нельзя произвести обеззараживание или очистку воздуха, а также его увлажнение и ионизацию, что сказывается на содержании пылевой взвеси в воздухе помещения. Если же попытаться установить фильтрующий элемент в систему с естественным побуждением, то эффективность ее работы будет существенно снижена.

Любая из данных систем принудительной вентиляции нуждается в обслуживании, которое будет гарантировать ее эффективную и долговечную работу.

Обслуживание системы принудительной вентиляции

Для обеспечения нормальной работы системы вентиляции необходимо периодически:

  • выполнять очистку фильтрующих элементов;
  • заменять изношенные (вышедшие из строя) элементы;
  • производить смазку и очистку вентиляторов;
  • менять ультрафиолетовую лампу, в элементе, отвечающем за обеззараживание воздуха.

Таким образом, ни одна система естественной вентиляции помещения не будет столь же эффективна, как приточно-вытяжная вентиляция, с помощью которой можно создать самые комфортные условия для пребывания людей в помещении.

При этом не стоит пытаться устроить такую систему своими руками в целях экономии средств, поскольку для этого необходимо обладать знаниями и навыками работы, позволяющими создавать высокоэффективные системы вентиляции, которых у вас, наверняка, нет!

Может получиться так, что вы потратите кучу денег, времени и нервов, пытаясь все сделать самостоятельно, а на выходе получите неработающую установку. В результате придется нанимать профессионалов, которые все сделают правильно, а это в несколько раз увеличит запланированные расходы на создание вентиляции в доме. Не лучше ли сделать правильный выбор сразу?!

klivent.biz

Вентиляция своими руками: в доме, квартире, схемы

Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.

Определение и серьезность проблемы

Содержание статьи

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

  • Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
  • Воздух среднего качества — 800 — 1000  ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

    Уровень углекислого газа влияет на самочувствие

  • Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
  • Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

  • Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
  • Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
  • Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
  • Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
  • Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Принцип работы вентиляции дома и квартиры

Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

Проблемы притока

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

  • Даже при не очень низкой температуре воздух без подогрева вызывает острый дискомфорт. Потому в приточные каналы ставят нагревательные элементы или используют систему рекуперации.
  • С собой воздух несет пыль, выхлопные газы. Потому нужна система очистки — фильтры.
  • Просто отверстие в стене — источник посторонних шумов. В городах шум может мешать жить. Потому необходимо еще шумоподавление.

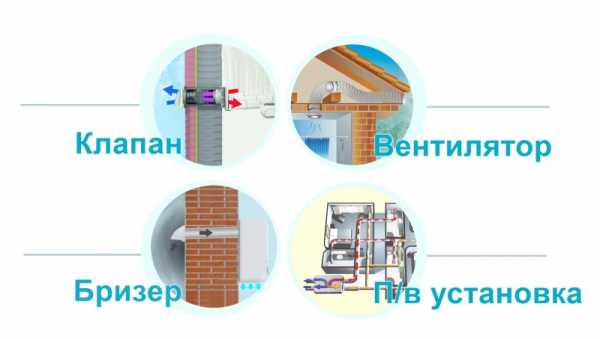

    Один из вариантов организации притока свежего воздуха — клапан в стене

  • Кондиции воздуха «за бортом» постоянно меняются, потому желателен контроль влажности — с осушением/увлажнением в зависимости от необходимости. Этот пункт — не необходимость,та как можно сделать отдельную систему поддержания уровня влажности.
  • При поступлении холодного воздуха, на стенках приточного канала образуется конденсат. Если не приняты меры, он впитывается в стены, замерзает/оттаивает — в зависимости от погоды, разрушая тем самым эти стены. Потому приточные устройства делают теплоизолированными.

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой,  работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве  в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

  • Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.

    Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке

  • Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
  • Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала  тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

  • Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
  • Внести размеры на схему (можно перерисовать).
  • Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

    Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

  • Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
  • Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
  • Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

stroychik.ru

Как сделать вентиляцию приточную, вытяжную

Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

  • Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
  • Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
  • Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
  • Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
  • Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Принцип работы вентиляции дома и квартиры

Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.

Надо учитывать, что теплый, отработанный воздух стремиться вверх

Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

Проблемы притока

Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

Вытяжная вентиляция

Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

Материал для воздуховодов

Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают пластиковые воздуховоды. С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

Пластиковые воздуховоды бывают круглыми или прямоугольными

Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

Дополнительные устройства

Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

Обратные клапана — простое устройство

В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

Естественная или принудительная

Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа

В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой,  работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

Схемы вентиляции частного дома и квартиры

Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве  в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

При централизованных приточной и вытяжной вентиляции можно организовать подогрев или кондиционирование

При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

  • Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.

    Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке

  • Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
  • Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала  тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

  • Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
  • Внести размеры на схему (можно перерисовать).
  • Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.

    Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью

  • Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
  • Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
  • Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

Другие решения

Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

Есть устройство, которое через одно отверстие выводит отработанный воздух, забирает свежий. При этом еще и подогревает/охлаждает его

Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

ciscoexpo.ru

Приточная вентиляция своими руками, как сделать и что нужно знать

В момент постройки большинства сооружений, через дверные и оконные щели, и различные неплотности. С того момента, как в нашу жизнь пришли качественные пластиковые окна, металлические двери с хорошим уплотнителем, поступление воздушных масс в дома практически прекратилось, что очень сильно повлияло на естественную вентиляцию в жилище в негативную сторону.

Казалось бы, можно решить вопрос регулярным проветриванием, но эта мера эффективна только зимой, и то не у всех, а летом, вместе со свежим воздухом, в наше жилище попадают пыль, аллергены и т.д. Что можно предпринять в таком случае, ведь возвращаться к старым деревянным окнам никому не хочется? Выход один, делать систему в жилище своими силами.

Что такое принудительная вентиляция

Механической или принудительной вентиляцией называется, созданный с помощью специального оборудования (вентиляторов), и подаваемый в жилище воздушный поток. Он создает в квартире избыточное давление, и вытесняет собой отработанный воздух, который выводится

. В каждую комнату квартиры, воздушный поток поступает двумя способами:
  1. С помощью точек входа уличного воздуха.
  2. По объединенной в единую конструкцию, системе воздуховодов.

Наиболее эффективной схемой принудительной вентиляции жилых помещений является создание одновременно как принудительной приточной, так и механической вытяжной вентиляции. Входящий воздух может подогреваться посредством использования рекуператора, проходить фильтрацию и т.д. Сделать приточную вентиляцию своими руками совсем несложно, но, прежде всего, нужно знать, из чего она состоит.

к оглавлению ↑

Из чего состоит механическая вентиляция жилища

Такой вид системы состоит из массы отдельных элементов, которые выполняя разные задачи, объединены между собой.

  • Воздухозаборные решетки. Они устанавливаются для предотвращения попадания в различного мусора, мелких грызунов и насекомых.
  • Воздушные фильтры. Они могут быть различной конфигурации и сечения, но назначение у них одно: очистка поступающих в помещение воздушных потоков от механических примесей.
  • Воздушные клапаны служат для регулирования количества попадающего с улицы воздуха и препятствуют проникновению в жилище холодных воздушных потоков, в случае остановки вентиляции.
  • Приточные вентиляторы обеспечивают постоянный поток и направление воздуха в каналы или воздуховоды.
  • служат для уменьшения шумов, создаваемых оборудованием и движением воздушных масс.
  • Нагреватели воздуха обеспечивают нагрев воздушного потока до нужной температуры.
  • Воздуховоды или каналы объединяют все приборы в единую систему.
  • Автоматика позволяет изменять режимы работы, осуществлять контроль над каждым агрегатом, и синхронизировать их работу.
  • Приточные моноблоки. В них конструктивно объединены все необходимые приборы. При подключении воздушных каналов к входу и выходу этого оборудования, вы получите приточный воздух с установленными вами параметрами.

Очень часто в механической приточной вентиляции используются оборудование, выравнивающие давление и распределяющее потоки воздуха по помещению.

Но, даже зная, из чего состоит приточная система, делать ее самостоятельно еще рано. Прежде всего, нужно выяснить, какой конкретно вид нужно устанавливать, и для этого нужно узнать какие существуют виды приточных систем.

к оглавлению ↑

Какой тип выбрать

  1. Совмещенная. Это наиболее распространенный вид приточной вентиляции в наших домах и квартирах. Приточный вентилятор нагнетает воздух в помещение и выдавливает через естественные вытяжки использованный. Преимущества такой системы очевидны: невысокая стоимость, несложность монтажа. Такая система не позволяет проникать посторонним запахам в жилище. Но есть и некоторые недостатки, один из которых обустройство переточных решеток в межкомнатных дверях.
  2. Приточная вентиляция с охлаждением воздуха предусматривает монтаж и установку в вентиляционную систему центрального кондиционера, но это делается не на одну квартиру, а на дом или отдельный стояк. У этой системы также есть недостатки – это большая стоимость холодильной машины и автоматики и большое количество устанавливаемых воздуховодов.
  3. Вентиляция с подогревом подаваемого воздуха. Это сделать довольно несложно, если в квартире установить приточно-вытяжную вентиляцию с рекуперацией. Этот прибор несколько снизит энергозатраты и сможет поставлять теплый воздух в помещение за счет нагрева приточного воздушного потока, выходящим воздухом.
  4. Приточно-вытяжные устройства с рециркуляцией. В этом случае в помещение также будут поступать подогретые приточные потоки. При рециркуляции воздух, выводившийся из нагретого помещения, частично смешивается с холодным приточным, тем самым его подогревая. Негативные стороны этого агрегата в том, что есть некоторые ограничения в его использовании. Например, в помещениях, где находятся взрывоопасный газ и т.д.

Даже теперь, когда мы познакомились с ее видами, делать приточно-вытяжную вентиляцию своими руками еще слишком рано. Ее нужно правильно спроектировать и рассчитать.

к оглавлению ↑

Правильный расчет — залог стабильной работы

Проект может создаваться как при постройке сооружения, так и после введения его в эксплуатацию. Следует помнить, что в проекте должны учитываться все особенности постройки, назначения каждой комнаты и их площадь. Также он должен содержать точные указания мест установки оборудования и воздуховодов, а также произведенных расчетов нужного воздухообмена.

Расчет приточно-вытяжной вентиляционной системы включает в себя:

  • Производительность вентиляции.
  • Необходимую мощность и количество нагнетающих вентиляторов.
  • Максимально возможный, согласно СНИП уровень шума, и скорость движения воздушного потока по воздуховодам.
  • Необходимое сечение, площадь и материал, из которого должны быть выполнены воздуховоды.
  • Тип и мощность дополнительного оборудования: рекуператоров, калориферов и т.д.
к оглавлению ↑

Использование рекуператора

В настоящее время очень популярной системой вентиляции является приточная система, оборудованная рекуператором. Действительно, температура в квартире, круглогодично составляет от +18С до +27С. Почему бы это не использовать в приточно-вытяжной вентиляционной системе. Как это работает?

Воздух, поступая из вне, проходит через рекуператор, в котором теплый воздух из помещения обогревает входящий холодный, не смешиваясь между собой. В летний период все происходит, наоборот: с квартиры, воздух выходит теплый и охлаждается входящим с улицы. Все предельно просто. Рекуператоры бывают трех типов:

  1. Пластинчатый.
  2. Роторный.
  3. С промежуточными теплоносителями.

Наиболее дешевый и соответственно популярный это рекуператор пластинчатый, но, на самом деле, наиболее эффективный – агрегат роторный. В отличие от своего дешевого собрата, роторный рекуператор может работать при температуре ниже – 15С. Использование такого прибора позволяет сохранить до половины тепла или холода в квартире, благодаря чему можно значительно экономить на газе, электричестве, на установке кондиционеров и сплит-систем или обогревателей.

к оглавлению ↑

Использование компактных приточных систем

На сегодняшний день существует компактная приточная вентиляция, которая очень неплохо себя зарекомендовала.

Установка действительно небольшая, к тому же – энергосберегающая, обеспечивает приток уже очищенного и подогретого (или охлажденного, в зависимости от времени года) воздуха в помещение. Внутри этой коробки прячется вентилятор, подающий воздух с улицы, фильтр, очищающий этот воздух, рекуператор, принцип действия которого мы рассмотрели выше и автоматика, регулирующая работу приборов. Отработанный воздух засасывается вторым вентилятором, проходит через рекуператор, где и отдает свое тепло (или холод) входящему воздуху и выводится за пределы помещения. Удобно и эффективно. Установить его в квартире необычайно просто:

  • Прежде всего, выберете место его установки.

    Важно!
    Специалисты рекомендуют устанавливать такие системы в комнатах наибольшего скопления или частого использования людьми.

  • Такая установка монтируется на фасадную стену, возле окон, и балконов как можно выше к потолку. После разметки, нужно пробить наружу отверстие соответствующего диаметра.
  • После того как вы «прорвались наружу», начинайте установку с телескопических воздуховодов, надевая с наружной стороны стены защитные колпаки (через балконы и окна).
  • После чего производим монтаж всей установки.

Как видите, самостоятельная установка приточно-вытяжной вентиляции такого типа не составляет особой сложности, но пробиться через несущую стену не так то и просто. Используйте для этого перфоратор и защитные средства: очки, перчатки и т.д. Если работа производится в высотном доме, то лучше всего привлечь для ее выполнения профессионалов.

ventilationpro.ru

Как сделать вентиляцию своими руками

Перед тем как сделать вентиляцию в квартире своими руками, требуется изучить ряд моментов, связанных с установкой вентиляционных систем. Это позволит сделать жизнь в доме более комфортной.

Разновидности систем вентиляции

Классификация вентиляционных систем основана на различных критериях:

  • предназначение;
  • функции;
  • способ перемещения воздуха.

По предназначению вентиляционные системы подразделяются по:

  • методу передвижения воздуха;
  • типу побудителя движения воздуха.

Разновидности вентиляционных систем бывают приточными и вытяжными. В зависимости от их функций различаются также рециркуляционные, обеспечивающие подачу потока чистого воздуха и подмешивающие к нему вытяжной воздух в огромном количестве.


По способу перемещения воздуха системы делятся на:

  • канальные;
  • безканальные.

В первом случае происходит перемещение потока воздуха через сеть вентиляционных каналов с воздуховодами, а во втором он проникает через двери и окна. Другое различие вентиляционных систем состоит в побудительной силе, оказывающей воздействие на воздух, поэтому они бывают механическими и естественными.

Движение воздуха происходит только после подключения вентилятора, что характерно для систем с механической циркуляцией воздуха. Фото хорошей вентиляции в доме позволит выбрать тип наиболее подходящей системы.

Достаточно остановить свое внимание на следующих вариантах:

  • естественная вентиляция;
  • приточно-вытяжная или принудительная;
  • смешанная естественная, предусматривающая принудительную вытяжку.

Все перечисленные варианты обладают своими достоинствами и недостатками. Вентиляция естественного типа является наиболее подходящей для небольших по размерам строений. Они обычно располагаются в местах, где окружающая атмосфера является довольно чистой. В этом случае, принудительная вентиляция не устанавливается.

Минимальным набором условий, позволяющих определить оптимальный тип системы и сделать вентиляцию в подвале частного дома, являются чистота воздуха и строительный материал, который применялся для постройки.

В коттеджах обычно обустраивают приточно-вытяжную систему вентиляции, поскольку они располагаются в зоне с загрязненной атмосферой. Она должна обеспечивать помещение потоком воздуха в необходимом количестве, а также выполнять его фильтрацию.

Чтобы сделать вентиляцию в частном доме, необходимо соблюдать следующий план действий:

  • выполнить расчет объема параметра воздухообмена, рассчитав объем воздуха, соответствующий нормам;
  • определить сечение воздуховода;
  • выбрать тип вентиляционной системы;
  • составить план-схему вентиляционных каналов;
  • выбрать место для установки оборудования;
  • определить места, где будет происходить забор и вывод воздуха;
  • устроить саму систему.

Как сделать расчет вентиляционной системы?

Способы вычислений могут немного отличаться один от другого, поэтому для того, чтобы сделать вентиляцию в гараже или подвале, следует выбирать наиболее подходящие из них. Рассчитывать параметры системы вентиляции необходимо на основе таких показателей, как площадь дома и объем воздуха в помещении.

Потребуется учесть наличие в помещении бытовой техники, которая способна уменьшить объем чистого воздуха. Все необходимые расчеты производятся с учетом потребности помещения, где необходима вентиляция.

Вычисления следует осуществлять, используя таблицы с диаграммами, с учетом действующих нормативов (СНиПов, САнПинов, ДБНов, ГОСТов). Наиболее легкий способ расчетов основан на вычислении воздухообмена на основе площади. В соответствии с принятыми нормами подача воздуха на 3 м3/час должна осуществляться в полном объеме на 1 м2

Расчет показателя выполняется с учетом количества жильцов. Например, если их трое, то при общей площади дома, равной 120 м2, воздухообмен в час определяется как произведение 120*3=360 куб.м/час.

Более сложным является расчет показателя воздухообмена по кратностям. Все вычисления производятся на основе нескольких показателей, поэтому точный результат может быть определен специалистом.


Вычисления, основанные на кратности показателя воздухообмена, определяют количество раз в час, когда воздух полностью заменен новым потоком.

Нормативы для помещений с различным предназначением могут быть разными, поэтому используется специальная инструкция: как правильно сделать вентиляцию, результатом вычислений которой является сумма полученных ранее показателей. Это позволяет получить общую величину воздухообмена.

Фото советы как сделать вентиляцию своими руками


Также рекомендуем посетить:

mojdominfo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
