Здравствуйте, дорогие друзья! Многие радиолюбители мечтают собрать простой металлоискатель своими руками для поиска кладов. У меня в детстве тоже была такая мечта, найти огромный деревянный сундук с кладом. И вот я решил её осуществить. Сегодня я расскажу, как сделать простой металлоискатель на двух микросхемах NE555. Прибор работает по принципу индукционного баланса, состоит из двух генераторов работающих на одной частоте, предназначен для поиска черного и цветных металлов без дискриминации. Металлоискатель обладает хорошей чувствительностью, он способен обнаружить пятирублевую монету на глубине до пятнадцати сантиметров, более крупные предметы до восьмидесяти сантиметров.

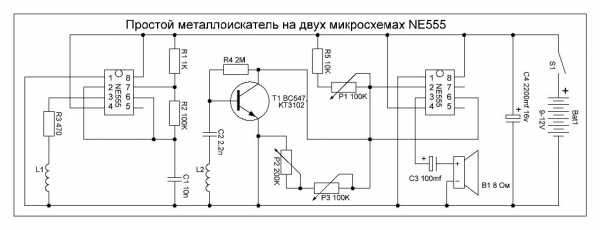

На этом рисунке представлена схема металлоискателя на двух микросхемах NE555.

Простой металлоискатель на двух микросхемах NE555

Скачать схему металлоискателя

А это печатная плата металлоискателя.

Печатная плата металлоискателя на двух микросхемах NE555

Скачать печатную плату металлоискателя в формате lay

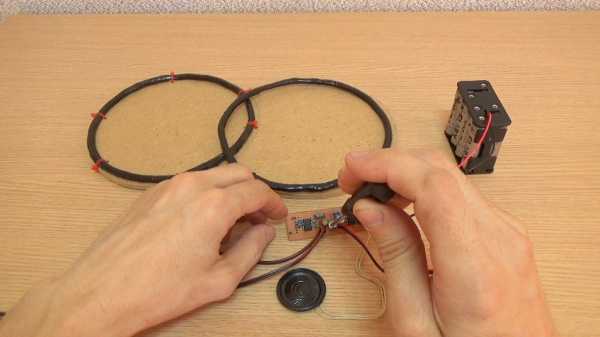

Принцип работы металлоискателя очень простой, два генератора работающие на одной частоте, составляют единую сбалансированную, индукционную систему, которая работает на грани срыва. Как только в зону действия катушек попадает металл, нарушается индукционный баланс и в динамике раздается сигнал.

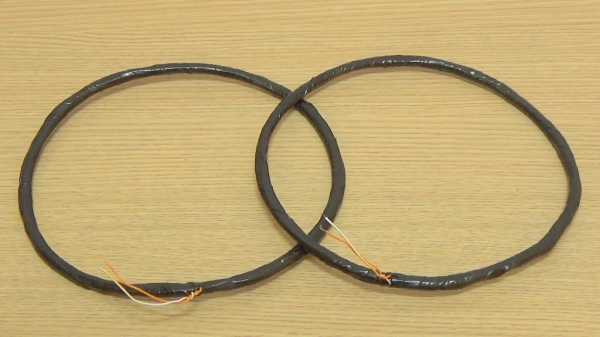

Катушки у металлоискателя должны быть абсолютно одинаковые. Каждая катушка наматывается отдельно на оправе диаметром 19 сантиметров и содержит 30 витков провода 0.5 – 0.7 мм в лаковой изоляции.
Для намотки катушек я использовал обмоточный провод ПЭТВ-2 d=0.5 мм, вытащил я его из старого трансформатора, а качестве оправы приспособил кастрюлю подходящего диаметра. Витки скрепил в шести местах прочной ниткой, потом пропитал бакелитовым лаком и обмотал изолентой.

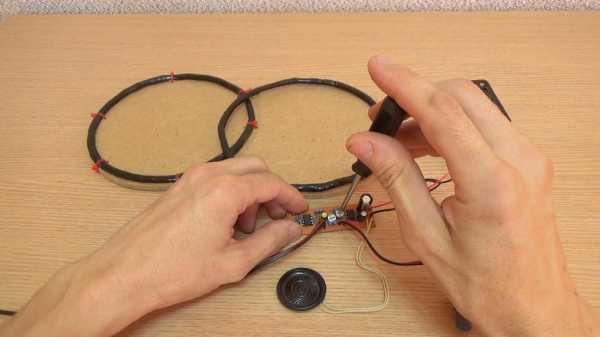

После пайки всех компонентов устройство надо правильно настроить. Резистор Р1 на 100К предназначен для настройки частоты приемного генератора. Резистор Р2 на 200К для грубой настройки чувствительности прибора.

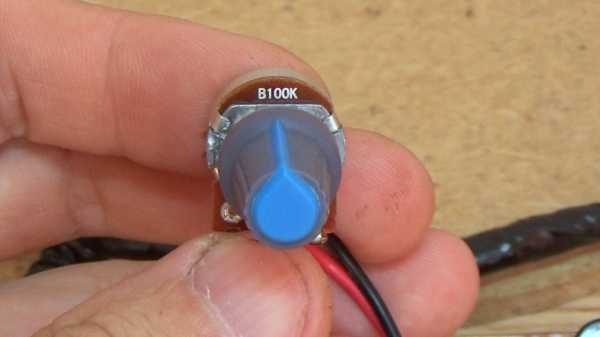

Выносной резистор Р3 на 100К для точной настройки чувствительности металлоискателя. Все резисторы ставим в среднее положение.

Включаем питание. Прибор начнет издавать писк.

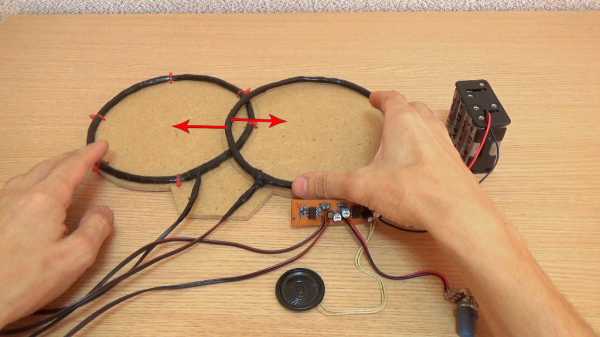

Если писка нет, перемещайте одну катушку относительно другой в разные стороны. Устройство будет пищать в двух положениях, при малом перекрытии и при среднем перекрытии. Но нас интересует только малое перекрытие, именно этим местом прибор обнаруживает металл. Расположите катушки таким образом, чтобы в динамике слышался треск.

Далее переменным резистором Р1 добейтесь максимально устойчивого потрескивания. Это момент срыва генератора и максимальная чувствительность прибора.

Если металлоискатель постоянно пищит или молчит и никак не реагирует на перемещение катушек, вращение резистора Р1, тогда подрегулируйте устройство резистором Р2.

Резистор Р3 предназначен для подстройки металлоискателя после включения питания, а также в случае разряда батареи его надо немного подрегулировать и добиться устойчивого потрескивания и соответственно максимальной чувствительности прибора.

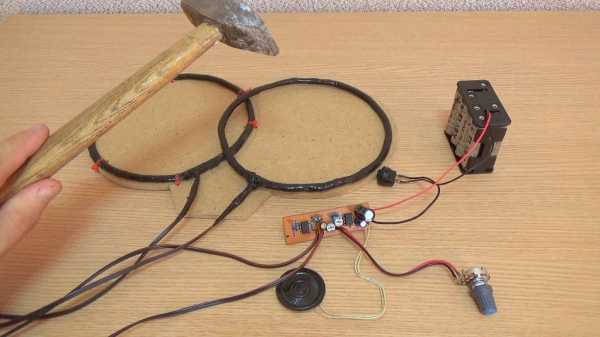

Для проверки работоспособности металлоискателя поднесите металлический предмет к месту соединения двух катушек, в динамике будет слышен громкий писк.

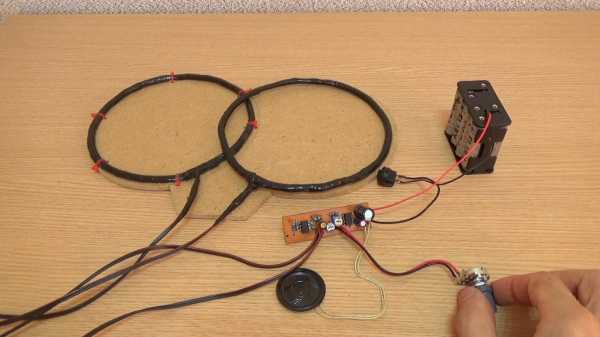

Осталось надежно закрепить катушки с помощью термоклея и повторно произвести окончательную настройку металлоискателя резистором Р1.

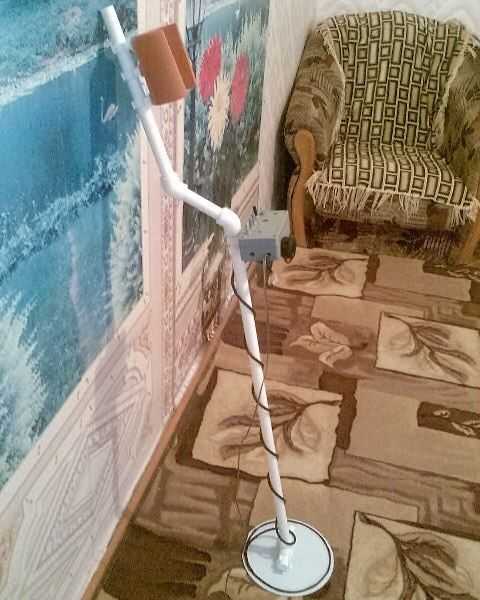

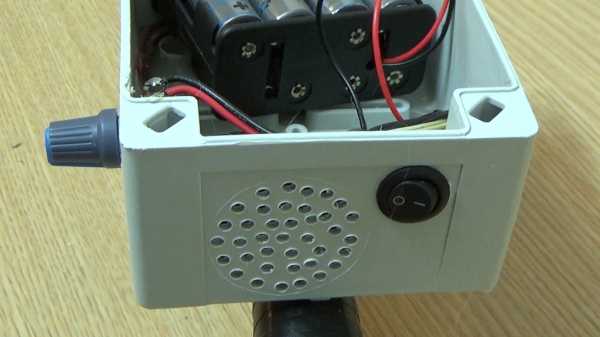

Все компоненты я разместил в подходящей пластиковой коробке, которую купил в ближайшем электро магазине. Плату и динамик приклеил термоклеем, восемь элементов питания вставил в специальный отсек для батареек.

Ручку резистора Р3 вывел наружу. Выключатель просто воткнул в просверленное отверстие.

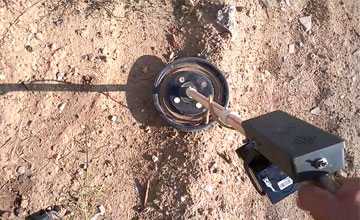

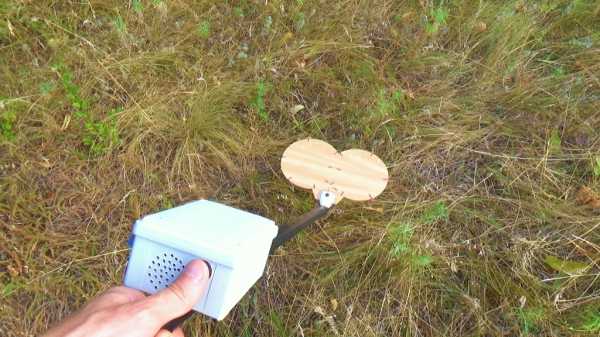

Для испытания прибора я отправился за город. Погода просто сказка! Металл так и шепчет, найди меня! Здесь когда то была тракторная бригада…

Ну, что поехали! Немного не удобно, одной рукой держать камеру, другой металлоискатель и пробираться сквозь сухую траву.

Ага, кажется, что то нашел!

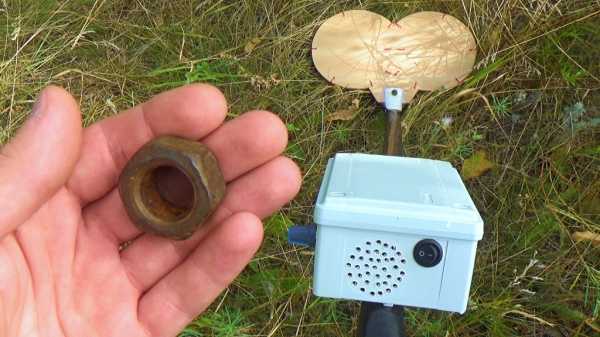

Это моя первая находка, большая ржавая гайка. Пойдем искать дальше…

Через пол часа усиленных поисков я насобирал небольшую кучку металла.

Желаю вам удачи! До встречи в новых статьях!

sdelaitak24.ru

Советы специалистов — как своими руками сделать металлоискатель

Даже самые серьёзные и респектабельные граждане, при слове «клад» испытывают легкое волнение. Мы ходим в буквальном смысле слова по сокровищам, которых в нашей земле неизмеримо много.
Но как заглянуть под слой почвы, чтобы точно знать, где копать?

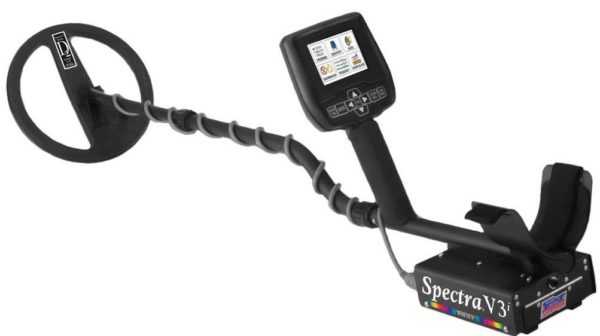

Профессиональные кладоискатели пользуются дорогостоящим оборудованием, покупка которого может окупиться после одной удачной находки. Археологи, строители, геологи, члены поисковых обществ – пользуются техникой, предоставленной организацией, в которой они работают.

А как быть начинающим искателям сокровищ с ограниченным бюджетом? Можно изготовить металлоискатель в домашних условиях своими руками.

Для понимания предмета, рассмотрим конструкцию и принцип работы прибора

Популярные металлоискатели работают, используя свойства электромагнитной индукции. Основные компоненты:

• передатчик – генератор электромагнитных колебаний
• передающая катушка, приемная катушка (в некоторых моделях для компактности катушки объединены)
• приемник электромагнитных колебаний
• дешифратор, выделяющий полезный сигнал из общего фона
• сигнальное устройство (индикатор).

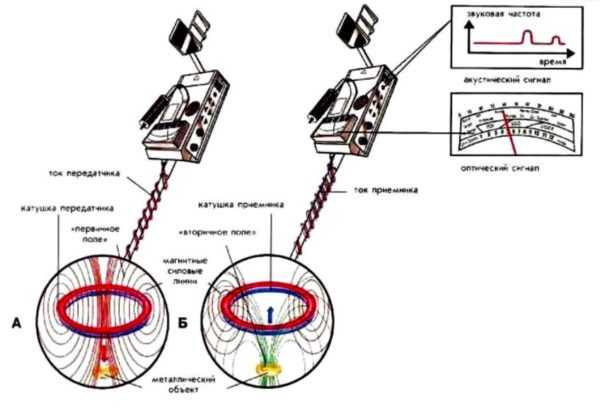

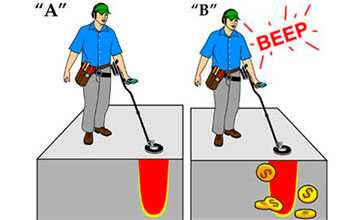

Генератор, с помощью передающей катушки, создает вокруг нее электромагнитное поле (ЭМП) с заданными характеристиками. Приемник сканирует окружающую среду и сравнивает показатели поля с эталонными. Если изменений нет – в схеме ничего не происходит.

• При попадании в зону действия поля какого-нибудь проводника (любой металл), базовое ЭМП наводит в нем токи Фуко. Эти вихревые токи создают собственное электромагнитное поле предмета. Приемник определяет искажение базового ЭМП и дает сигнал на индикатор (звуковое или визуальное оповещение).
• Если исследуемый предмет не металлический, но имеет ферромагнитные свойства, он экранирует базовое ЭМП, также вызывая искажения.

Важно! Существует ошибочное мнение, что грунт, в котором производятся поиски, не должен быть электропроводящим.

Это не так. Главное, чтобы электромагнитные или ферромагнитные свойства среды и объектов поиска были отличны друг от друга.

То есть, на фоне определенных характеристик ЭМП, сформированного средой поиска, поле отдельных предметов будет выделяться.

Разновидности металл детекторов

Понимание особенностей разных схем поможет не только выбрать готовый детектор. Если вы решите собрать металлоискатель для монет своими руками, вам не нужно закладывать в него детектор для водопроводных труб или арматуры в бетоне.

Вы изначально должны знать, для чего нужен прибор, поскольку универсальные металлоискатели имеют высокую стоимость, как при покупке, так и при самостоятельной сборке. К тому же, узкопрофильный прибор более компактный и легкий.

Основные параметры

1. Глубина поиска. Определяет проникающую способность для стандартных грунтов: ниже этой полосы катушка не будет реагировать на артефакты.
2. Площадь покрытия: чем она шире, тем меньше времени уйдет на «прочесывание». Правда избирательность и чувствительность при этом снижается.
3. Избирательность: выделение из множества предметов требуемого объекта. Например, при поиске золотых украшений на пляже, ваш прибор не будет реагировать на стальные заколки для волос, или монеты.
4. Чувствительность: чем она выше, тем вероятнее найти мелкие предметы. Правда при этом катушка реагирует на различный мусор, типа гвоздей или шпилек для волос.
5. Помехозащищенность. На датчик детектора воздействует множество посторонних факторов: гроза, линии электропередач, мобильные телефоны и пр. Необходимо их отфильтровывать.
6. Автономность: это и расход энергии, и запас заряда элементов питания.
7. Дискриминация – способность различать артефакты по типу. На этом параметре остановимся подробнее.

Смотрите видео металлоискатель своими руками. Подробно, как сделать и из чего. Схемы, чертежи, рекомендации мастера.

Металлоискатель с дискриминацией металлов

Полезное дополнение функционала – дискриминация металлов. Простая схема реагирует на любые предметы, дающие обратный сигнал. То есть, для определения, какой артефакт найден – надо будет поработать лопатой.

Это отнимает немало времени, вместо кубышки с золотыми монетами вы будете выкапывать ржавые железки – эффективность поисков резко снижается. Поэтому более продвинутые системы могут различать тип металла, или как минимум, реагировать на цветмет.

Каждый металл имеет различную электропроводимость. При формировании наведенного электромагнитного поля, возникает так называемый фазовый сдвиг. К дешифратору добавляется электронный контроллер, способный отделить не только черные металлы, но и различать типы цветных (бронза, золото, серебро, медь, свинец, алюминий).

Разумеется, устройство индикации должно отображать тип дискриминации сигнала: цветом индикатора, тональностью звука или цифровым номиналом.

Как собрать самодельный металлоискатель своими руками?

Вы можете сделать детектор любого уровня и сложности. Разумеется, чем сложнее прибор – тем больше времени и средств будет затрачено. Рассмотрим несколько вариантов, различных по исполнению:

Металлоискатель простейший своими руками

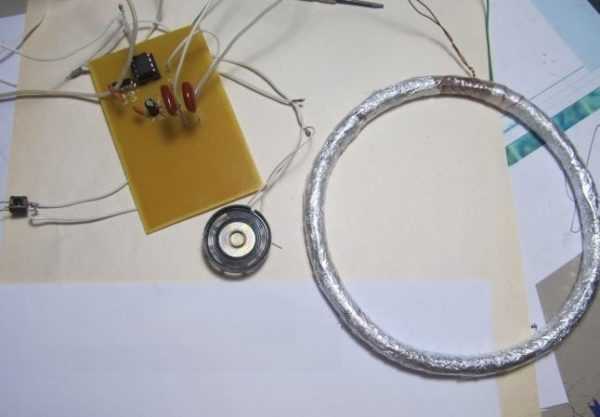

На иллюстрации изображены три основных элемента: катушка, дешифратор и сигнальное устройство. Блок питания подбирается из имеющихся под рукой.

Список элементов

1. 1. Контроллер PIC12F675
   2. Кварцевый резонатор 20MHz
   3. Керамические конденсаторы 15пФ и 100нФ
   4. Электролитический конденсатор 10мкФ
   5. Пленочные конденсаторы 100нФ


      Важно! Эти конденсаторы должны быть именно пленочными. Иная конфигурация приведет к неточностям в работе системы.

1. Маломощные резисторы 470 Ом и 10 кОм
2. Звуковой излучатель
3. Стабилизатор напряжения AMS1117

Детали можно спаять навесным способом, или смонтировать на макетной плате. Взаимное расположение не играет роли, главное – не допускать касания корпусов. Для питания схемы достаточно любого источника напряжением 9-12 вольт. Выходной уровень 3,3 вольта контролируется стабилизатором AMS1117.

Катушка L1 мотается из провода сечением 0,3 мм на оправке диаметром 10 см. Можно использовать небольшую кастрюлю.

Важно! При создании обмотки недопустимо повреждение изолирующего лака, иначе витки окажутся закороченными и показатели индуктивности нарушатся.

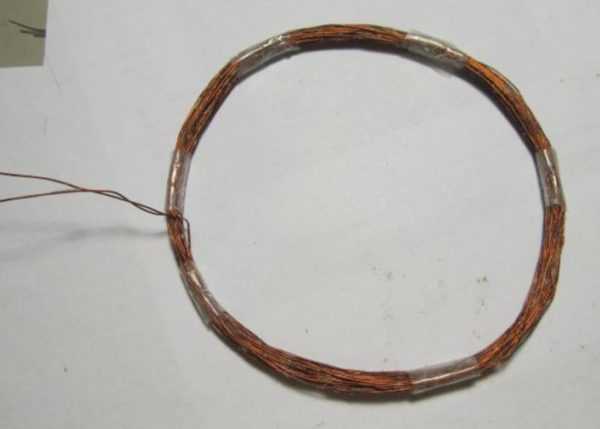

Намотав 90 витков, аккуратно снимаем получившийся «бублик» и прихватываем его скотчем.

Далее вам понадобится помощник. Удерживая катушку вдвоем, туго обматываем витки скотчем, чтобы «бублик» превратился в жесткий монолит.

Важно! Какие бы схемы металлоискателей вы не делали своими руками, есть общее правило – катушка должна быть плотно обмотана, витки не болтаются.

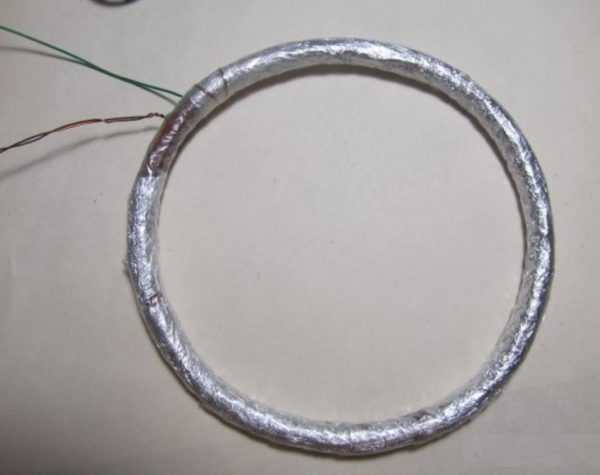

Далее необходимо защитить катушку от воздействия постороннего излучения и помех. В сложных схемах металлоискателей, эту функцию выполняют фильтры. Мы же ограничимся простым экранированием основного полотна.

Подойдет обычная пищевая алюминиевая фольга (толщина не имеет значения). Главное, чтобы экран был не сплошной – должен быть промежуток 1-2 см в том месте, откуда выходит сигнальный провод.

Фольгу соединяем с отдельным изолированным проводом, и плотно обматываем скотчем. Этот провод припаиваем к минусовой шине на схеме. Остается прошить контроллер с помощью программатора, и металлодетектор готов.

Файл с прошивкой для программатора можно скачать здесь.
Прибор самонастраиваемый, калибруется перед началом работ на чистом грунте. Для этого предусмотрена кнопка калибровки (см. схему).

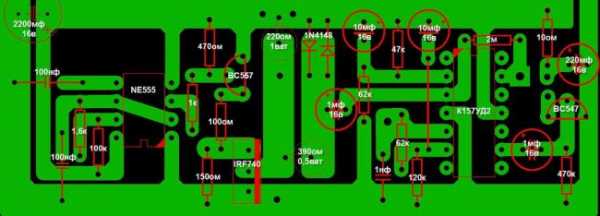

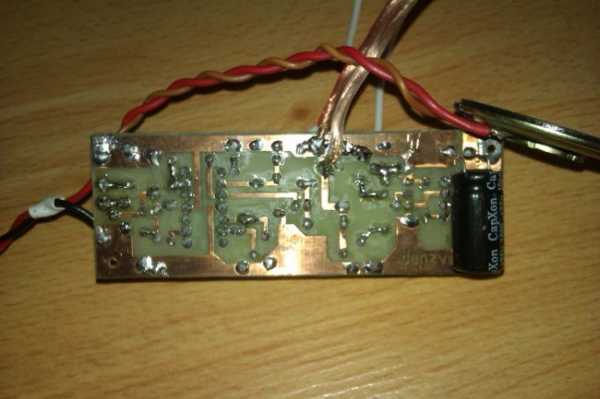

Самодельный мощный металлоискатель для глубинного поиска.

Несмотря на простоту исполнения, этот детектор работает с дискриминацией. Цветные и черные металлы, при определении дают разную частоту звука индикатора.

Металлоискатель без микросхем

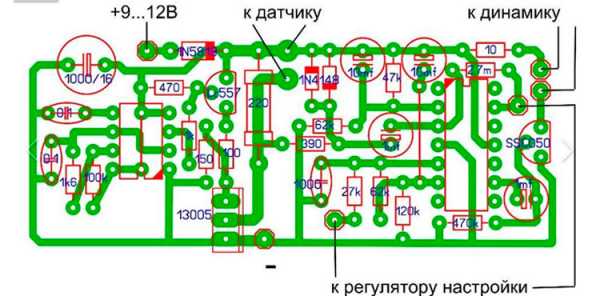

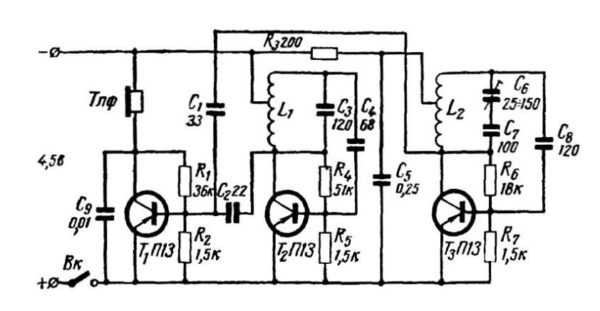

Если вам не хочется заморачиваться с логическими микросхемами, и тем более с прошивкой контроллера – есть простая схема на транзисторных генераторах.

Это аналоговая схема, приемная и передающая катушка разнесены, и работают одновременно. Точность невысока, дискриминации нет. Прибор просто обнаруживает металлические и ферромагнитные артефакты на глубине до 20 см в грунте, и до 30 см в сухом песке.

Немного о шарлатанстве

Просто запомните, без всяких комментариев: металлоискатель из мобильного телефона своими руками сделать невозможно! Существуют некие приложения под Android, которые якобы работают на смартфонах под управлением этой ОС. На самом деле, после установки программы, ваш планшетник сможет детектировать намагниченные предметы. Определять металлы, а тем более с дискриминацией, смартфон не может.

obinstrumente.ru

как сделать в домашних условиях

Устройства способные обнаруживать металлические предметы в слабопроводящих средах называют металлоискателями, или металлодетекторами. Их можно использовать для поиска черных и цветных металлов. Самодельный металлоискатель для монет способен обнаруживать мелочь на расстоянии от 10 до 50 см, а более объемные металлы от 0,5 до 3 м.

Применение металлодетекторов известно еще с древних времен, а большой рост их производства приходится на конец 60-х годов. Благодаря прогрессу и множеству схем, любой начинающий радиолюбитель может изготовить своими руками металлоискатель, не прибегая к обширным знаниям в электронике. Главное преимущество самодельных металлоискателей – маленькие затраты.

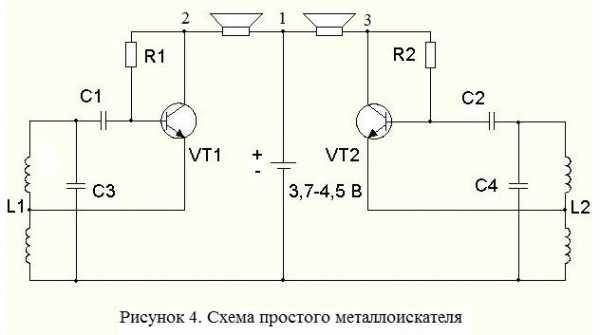

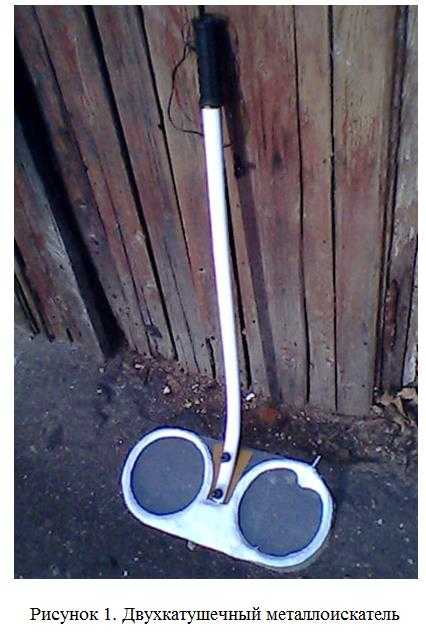

Соберем простейший металлоискатель, работающий на двух генераторах частоты – металлоискатель на биениях. При одинаковой частоте генераторы синхронизированы, но при попадании в поле одной из катушек металла происходит изменение частоты в одном из генераторов. В результате схема воспроизводит в динамике звук разности частот двух генераторов.

Далее в статье поясняется, как сделать металлоискатель своими руками в домашних условиях, не тратя на это большие деньги. На фото ниже изображен самодельный селективный металлоискатель.

Инструменты и материалы для устройства

Чтобы сделать самодельный металлоискатель, нужно разделить процесс на три этапа – создание конструкции, реализация схемы, сборка в единое целое. Опишем приблизительный перечень инструментов и материалов, которые могут понадобиться для этих целей. Далее по статье будет более подробно поясняться: из чего можно собрать металлоискатель для золота, и какой именно материал лучше использовать. Начнем с подготовки инструмента для начинающих копателей. Для работы понадобятся:

1. Кусачки для работы с проводами и деталями;
2. Ножик;
3. Пила для пластика. На крайний случай можно воспользоваться ножом или обычной пилой;
4. Паяльник;
5. Набор отверток.

Необходимые материалы:

1. Изолента;
2. Набор для пайки. Можно использовать просто канифоль и припой;
3. Клей;
4. Лак;
5. Детали и плата для схемы;
6. Провод для катушки;
7. Кусок пластика и пластиковая труба;
8. Крепежные изделия.

Подготовка деталей

Здесь описана подробная инструкция о выборе и поиске деталей.

Вначале необходимо определиться с материалом и креплением составных частей металлоискателя и найти необходимые комплектующие.

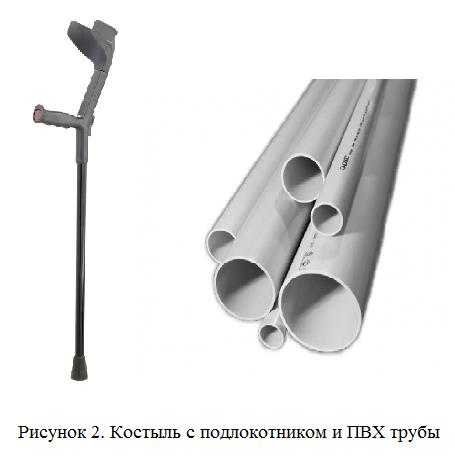

В качестве штанги можно использовать костыль с подлокотником, удочку, трубу из сшитого полиэтилена или поливинилхлорида (рис. 2).

Катушки и схема будут размещаться внизу на подставке, прикрепленной к штанге. Так что важно учесть жесткость штанги и ее материал. Предпочтение лучше отдать диэлектрикам, т.е. не проводящим электрический ток – пластик, дерево и другое. Необходимо сделать ручку, чтобы было комфортно держать изготавливаемый металлоискатель. В случае с костылем, она не нужна, но в другом случае можно прикрепить как руль от велосипеда, так и другую самодельную конструкцию.

Подставку для схемы и катушек можно сделать из обычного пластика. Его легко обрезать, и он мало весит. Понадобится один нижний лист, так как для регулировки устройства нужен доступ к катушкам. Для уменьшения вибрации схемы с катушками желательно выбрать пластик попрочнее.

После подготовки штанги и подставки необходимо их соединить. Можно воспользоваться крепежными изделиями, но не стоит забывать, что для правильной работы схемы не стоит подносить металлические изделия ближе, чем на 30 см. Поэтому используем хороший клей, например, жидкие гвозди. Можно использовать и другие материалы – все зависит от ваших способностей в слесарных и столярных работах.

Провод для катушек должен быть изолирован. Подойдет эмалированный медный провод диаметром 0,5 – 0,7 мм марки ПЭВ или ПЭЛ. Длина провода около 100 метров. Лак для фиксации деталей подойдет масляный.

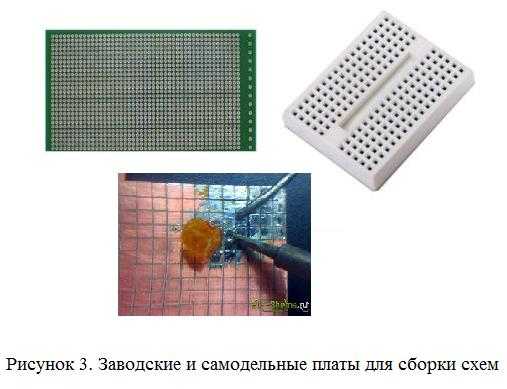

Монтаж деталей можно осуществить навесным способом на текстолите или на картоне. Для начинающих радиолюбителей в специализированных магазинах можно купить обработанный текстолит c завода или материал с отверстиями для деталей. Так же можно самому сделать плату из цельного необработанного текстолита. Для этого нужно пометить размещение контактов радиодеталей на схеме, затем разделить участки текстолита ножиком и выполнить залуживание площадок и дорожек (рис. 3). Лишнюю часть текстолита обрезаем пилой для пластика.

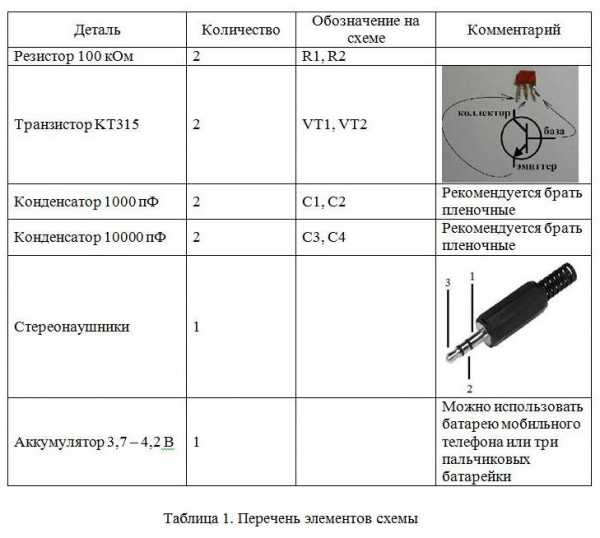

Для сборки рабочего металлоискателя радиодетали можно найти дома в старой радиоаппаратуре, но желательно приобрести в магазине. Одинаковые детали должны быть полностью идентичные и желательно из одной партии. В таблице 1 приведен перечень необходимых деталей и комментарии, выполнение которых приведет вас к сборке качественного металлоискателя.

После нахождения всех необходимых деталей можно без проблем собрать металлоискатель в домашних условиях.

Сборка устройства

Рассмотрев перечень необходимых материалов и деталей, ответим подробно как же из них собрать металлоискатель своими руками.

Для намотки катушек используем любой круглый предмет диаметром 20 – 25 см. Количество витков равно 30-ти. Выводим один конец провода и наматываем 10 витков, после чего, не разрывая, выводим второй конец. Продолжаем намотку еще 20 витков и выводим третий конец. Выводы провода делаем с запасом от 10 до 20 см. Снимаем полученную обмотку с предмета и плотно обматываем изолентой, оставляя три вывода провода (рис. 5).

Вторую катушку выполняем аналогичным способом. Для наибольшего успеха выполняем катушки максимально одинаково, с зеркальным отражением.

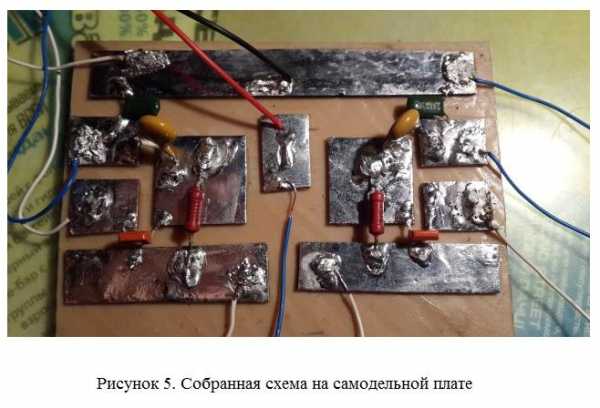

Приступаем к сборке радиодеталей. Выставляем детали на плате и осуществляем пайку согласно схеме на рисунке 4. При использовании картона или материала с отверстиями, соединение деталей производим изолированными проводами с любым сечением. При использовании подготовленного текстолита, выполняем пайку к готовым дорожкам. Схему можно поместить в деревянную или пластмассовую коробочку.

Припаиваем выводы катушек, согласно схеме. Припаиваем и выводим два провода с разъемом для батарейки.

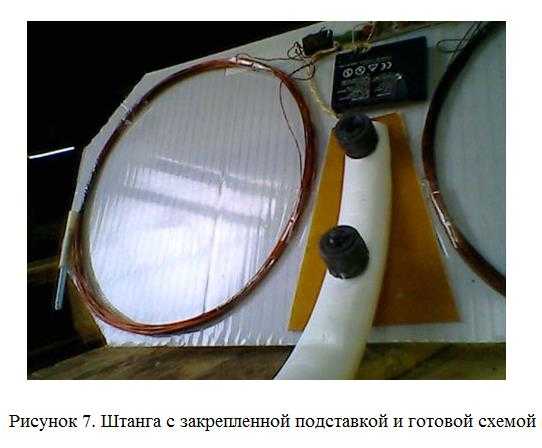

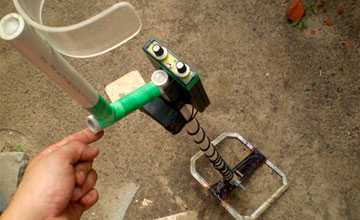

Подготавливаем подставку для схемы и катушек. Размеры подбираем с учетом того, что расстояние между катушками должно быть не менее 10 см, так как между ними должны, соответственно, вместиться схема и прикрепленная штанга.

Чтобы правильно закрепить катушки, временно подкидываем наушники к схеме и вставляем батарею. Небольшими передвижениями катушек добиваемся тишины в наушниках с единичными щелчками или максимально высокого, еле слышного звука. Пробуем поднести металл к одной из катушек, если слышим значительные изменения, это говорит о работоспособности металлоискателя. Фиксируем в таком положении катушки и плату. При возможности их лучше сразу же приклеить, а затем замазать масляным лаком.

Для наушников проделываем в штанге два отверстия – снизу и сверху. С помощью кусачек, изоленты и паяльника наращиваем провод наушников до необходимой длины – от схемы до области ушей человека. Сразу надо учесть рост. Протягиваем провод внутри штанги и припаиваем к схеме.

Обрезаем излишки подставки и прикрепляем к ней штангу удобным для вас способом.

Регулировка

Самая точная настройка – отсутствие в наушниках щелчков,  и наличие еле слышимого высокочастотного писка.

Осуществляется регулировка тремя способами:

1. Подносим металл поочередно к катушкам. На той катушке, где прекратился шум, выводим последний виток внутрь кольца катушки.
2. Можно использовать маленькие кусочки алюминия. Подносим их к катушкам и добиваемся тишины или единичных щелчков. Закрепляем клеем.
3. Закрепляем на катушке трубочку и просовываем через нее ферритовый стержень. Добившись нужного результата, закрепляем стержень в таком положении. Посмотрите видео ниже, на котором продемонстрировано как сделать самодельный регулятор для настройки данным способом.

При хорошем слухе и опыте можно использовать изготовленный металлодетектор как простой металлоискатель с дискриминацией, то есть с распознаванием типов металла.

Модернизация

Если разобрались как сделать самый простой металлоискатель своими руками, можно приступить к небольшой модернизации без микросхем на рисунке 9. Перечень деталей собран в таблице 2.

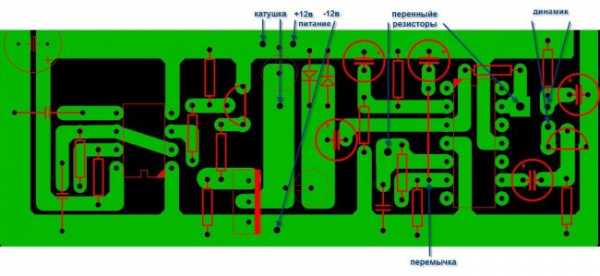

В новой схеме добавлен RC-контур, состоящий из резистора и конденсатора. Он позволит добиться повышенной чувствительности.

Добавлены переменные резисторы, чтобы регулировать схему, не трогая катушки. Это позволит запечатать чувствительный блок металлоискателя в прочную коробку, защищающую от ударов.

Вместо наушников можно использовать динамик с конденсатором для небольшого увеличения громкости.

В данной схеме катушки размещаются одна на одной, как показано на рисунке 10. Перед закреплением катушек осуществляем регулировку их перемещением.

При включении выставляем переменные резисторы в одинаковое положение и вращением добиваемся точной настройки. После чего остается только взять металлодетектор и отправиться на поиски самородков или металлов. Проверено на практике — если искать на любом русском пляже, то можно найти золото и серебро.

zakonoma.net

схемы, как сделать самодельный металлодетектор «Пират» для поиска ценных материалов и другие полезные рекомендации

Мечта найти клад всё чаще заменяется в наше время более реалистичной программой поиска драгоценных металлов в природной или искусственной среде.

В современных условиях очень важно найти и извлечь ценные материалы, оказавшиеся среди отходов, мусора или в другой неконтролируемой среде.

Аппаратура – важный компонент технологии такого поиска.

Поиск и извлечение золота и ценных металлов из отходов, мусора, в природной обстановке – часть стратегии рециклинга, технологии эффективной переработки использованных материалов, в том числе переработки драгоценных металлов.

Занятие их поиском в земле или в массе промышленных и других отходов не только требует применения аппаратуры, но и стимулирует её совершенствование. Создаются приборы разного уровня и специализации. Есть интерес к такой аппаратуре у любителей и энтузиастов поиска ценных металлов.

Устройство металлодетектора

Металлоискатель – самый главный инструмент ручного поиска металлов в хаотичной природной или искусственной среде.

С помощью такого прибора можно искать не только чёрный металл, но и золото, серебро, другие драгоценные металлы.

Принцип устройства любого металлоискателя основан на электромагнитных эффектах.

Вот как работает типичная технология поиска металла:

1. Прибор создаёт электромагнитное поле.
2. Металлический объект, скрытно расположенный в инородной среде, оказывает воздействие на такое поле, когда попадает в сферу его влияния.
3. Прибор улавливает воздействие объекта на электромагнитное поле и сигнализирует об этом.

Большее количество моделей металлоискателей работают именно на таком принципе.

Технические различия такой аппаратуры позволяют получить более полную информацию о факте обнаружения металлического объекта, например:

• оценить массу находки;
• получить данные о форме, размерах и конфигурации объекта;
• уточнить место расположения, в том числе – по глубине.

В Сети есть множество информации о металлоискателях разной сложности и конструкции. Там же можно освежить в памяти теорию электромагнитного поля, изучаемую в школе.

Самые простые, примитивные металлоискатели (обычно это самодельные конструкции для поиска золота, серебра и других металлов энтузиастов-любителей) собирают из готовых устройств и изделий, работающих с использованием электромагнитных эффектов.

Многие знакомы с примитивной, но вполне работоспособной схемой металлоискателя, в котором электромагнитное поле создаёт импульсный элемент обычного калькулятора.

Реакцию создаваемого поля на обнаруженные металлические объекты улавливает самый простой бытовой радиоприёмник. Сигнал о такой находке — звуковой, достаточно отчётливый и понятный.

Более сложные любительские и профессиональные устройства поиска металлов сохраняют логическую основу технологии в виде трёх компонентов:

• генератора электромагнитного поля;
• датчика изменений этого поля;
• аппаратуры оценки обнаруженных аномалий, сигнализирующей об этом.

Устройства разного уровня сложности и функционального потенциала могут быть условно разделены на группы. Классификация на основе профессионализма и специализации пользователей – одна из общепризнанных:

• любительская аппаратура, собранная собственноручно и используемая в качестве инструмента хобби или новичками в деле поиска металлов;
• полупрофессиональная аппаратура, необходимая увлечённым любителям и фанатикам;
• профессиональные металлоискатели для постоянно работающих в этой сфере;
• специальные аппараты для мастеров поиска металла в сложных условиях – на глубине, под водой, с выделением драгоценных металлов.

Распространение аппаратуры поиска металлов таково, что многие устройства этого типа можно приобрести в магазинах садового и дачного инвентаря.

Аппарат для поиска и обнаружения металла нужен не только в деле рециклинга, в поиске артефактов и кладов. Многочисленные системы безопасности, всем известные рамки – одна из версий технологии поиска металла. Настройки этих рамок ориентированы на поиск оружия и аналогичных опасных предметов.

Катушка

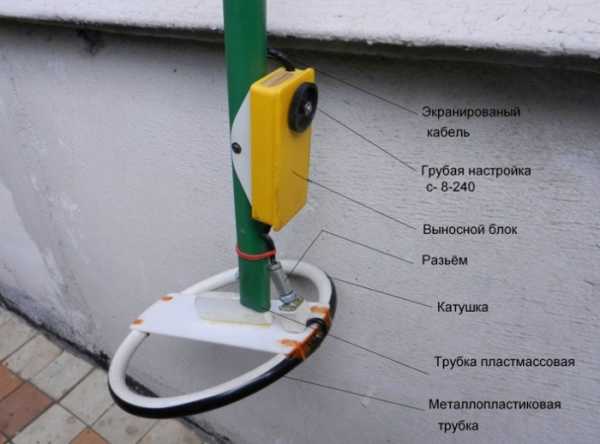

Очень важный узел аппаратуры поиска металлов – катушка или рамка. Это чаще всего обмотка специальной конфигурации, задача которой сформировать электромагнитное поле и уловить его реакцию на обнаружение инородного для среды поиска металлического тела.

В большинстве конструкций катушку располагают на длинной штанге – ручке для её перемещения вблизи зоны поиска.

Для любительского изготовления катушек продаются каркасы наиболее востребованных типов. Проще всего сделать такое приобретение в интернет-магазине.

Многие любители изготавливают каркасы катушек самостоятельно. Это делается из соображений экономии средств или в надежде получить более качественный инструмент авторской конструкции.

Для этого используются подручные средства – пластмассовые изделия, фанера и даже заполнение монтажной строительной пеной собранной обмотки.

Оператор поиска или кладоискатель стремится найти наиболее эффективную технику работы с металлоискателем, выбирая нужные режимы работы электроники и правильные приёмы манипуляций  катушкой.

Электронная схема

Логический элемент металлоискателя – электронная схема. Она выполняет много функций:

1. Первая задача этого компонента заключается в создании электромагнитного сигнала нужного формата, который при помощи катушки преобразуется в поле.
2. Вторая задача электронной схемы – анализ улавливаемых рамкой изменений поля, их обработка.
3. Третья задача – подача информирующего сигнала оператору – звуком, светом, показаниями индикаторов и приборов.

Лучше всего, если желающий собрать электронную схему самостоятельно владеет познаниями в радиолюбительском деле или в электронной технике. Такой мастер может не просто собрать нужную схему, но и изменить, улучшить конструкцию.

Многие электронные устройства достаточно просты, их сборку может выполнить даже новичок. Полученное устройство будет работоспособным без настройки, если сборщик в точности выполнил рекомендации разработчика такой схемы.

Как сделать «Пират» самостоятельно?

Одна из наиболее популярных моделей металлоискателей, рассчитанных на собственноручное любительское изготовление – «Пират».

Это название, содержащее сокращённые данные его устройства и сайта разработчиков, остроумно отражает романтику поиска драгоценных металлов.

Вот главные достоинства этой модели:

• простота устройства и сборки;
• невысокая стоимость деталей и материалов;
• достаточные рабочие параметры;
• признанное удобство для новичков.

Электронная схема этой модели не требует программирования. В «Пирате» используются доступные каждому детали, правильно собранная схема полностью работоспособна.

Конструкция и принцип работы

Конструктивная схема и компоновка металлоискателя «Пират» традиционна для аппаратуры такого рода. Она представляет собой штангу, на нижнем конце которой установлена катушка, а в верхней части – электронный блок с элементом питания.

Расположение электронного блока должно оставлять место для удобного удержания штанги рукой.

Некоторые мастера предпочитают, чтобы звуковой сигнал аппарата подавался не динамиком, а наушниками. В таком случае от электронного блока отходит кабель наушников.

Технология работы аппарата – импульсная. Это позволяет обеспечить очень хорошие для такого класса аппаратуры показатели чувствительности.   Ниже представлена схема электронного блока на микросхемах.

Аналогичную схему можно собрать, использовав транзисторы вместо микросхем. Такая версия может потребовать дополнительных настроек, доступных только опытным радиомастерам. Вот почему транзисторная схема используется реже.

Материалы, детали и заготовки

Помимо подробно и точно указанных на принципиальной схеме электронного блока деталей, для сборки металлодетектора на золото и другие металлы потребуется приготовить некоторые материалы и заготовки:

• готовая плата для сборки электронной схемы или фольгированный материал для её самостоятельного изготовления;
• источник питания в виде любой комбинации аккумуляторов или батареек суммарным напряжением 12V;
• эмаль-провод сечением 0,5 – 0,6 мм для изготовления катушки;
• многожильный медный провод для соединений сечением не менее 0,75 кв.мм;
• корпус для электронного блока — пластмассовая ёмкость подходящего размера;
• достаточно прочная пластмассовая труба для штанги;
• каркас для намотки катушки;
• расходные материалы – припой, термоусадочный кембрик, изолента, винты и саморезы крепежа, клеи и герметики.

Печатную плату для сборки электронной схемы лучше всего делать по образцу разработок, представленных в интернете.

Ниже представлен один из таких образцов, пригодный для сборки электроники на микросхемах.

Изготовлением платы занимаются любители самодельной электроники, да и то не все. Большинство желающих создать металлоискатель самостоятельно предпочитают купить такую деталь.

Для сборки катушки потребуется оправа или каркас, не содержащий металлических элементов. Самодеятельный мастер может изготовить такой каркас из фанеры, пластмассы или подобрать похожий по параметрам из готовых пластмассовых изделий, например – посуды. Оправа может быть приобретена в готовом виде или сделана самостоятельно

Рекомендуемые параметры катушки – 25 витков эмаль-проводом диаметром 0,5мм по оправке диаметром 190-200мм. Увеличение диаметра на 30% приведёт к повышению чувствительности аппарата, при условии, что количество витков будет уменьшено до 20-21.

Пластмассовый каркас для катушки – одна из самых распространённых в продаже деталей металлоискателей.

Технология манипуляций катушкой такова, что этот весьма непрочный узел может пострадать от ударов о неровности земли, камни, острые предметы. Во избежание этого катушку на каркасе прикрывают снизу пластмассовой тарелкой. Такая тарелка не только защищает катушку, но и обеспечивает режим скольжения по высокой траве. Поиск становится более интенсивным.

Порядок сборки и дизайн

Для успешной сборки металлоискателя лучше всего придерживаться такого порядка действий:

• изготовление печатной платы и сборка электронной схемы;
• выбор подходящей по размеру пластмассовой ёмкости для неё и завершение сборки электронного блока;
• изготовление катушки;
• изготовление штанги удобной формы и крепление на неё электронного блока и катушки, выполнение соединений электронной схемы.

Хотя принципиального характера порядок сборки не имеет. Для тех, кто изготавливает аппарат для постоянной длительной работы в области поиска цветных металлов и последующего рециклинга (переработки ради повторного применения), важным фактором является удобство пользования.

В этом случае проработка формы штанги и компоновка основных элементов аппарата становится ключевым фактором. Таким образом, в создании аппарата появляется серьёзная дизайнерская фаза.

Лучше всего выполнять этот этап работы с помощью моделирования в натуральную величину. Такое моделирование можно произвести с использованием деревянных деталей подходящей формы, например:

• черенка для лопаты;
• фанерных кусков нужной формы;
• обрезков из древесины;
• временного крепежа из кусков проволоки, гвоздей и верёвок.

Убедившись, что скомпонованная модель аппарата будет достаточно функциональна и удобна, можно приступать к решающей сборке. Готовый аппарат, как правило, не требует настройки, он полностью готов к работе. Начать поиск металла можно, выбирая нужный уровень чувствительности и правильную тактику манипуляций катушкой.

Сборщики, которым нужно как можно быстрее собрать свой аппарат, могут воспользоваться готовыми наборами деталей.

Покупка такого комплекта позволяет значительно упростить изготовление «Пирата». Одно из предложений есть здесь.

Пользователи металлоискателя «Пират», обладающие навыками в радиолюбительском деле, модифицируют конструкцию этого аппарата. Вот только несколько направлений таких усовершенствований:

1. Изготовление катушки с необычными параметрами – по размерам, из особенных материалов, например – кабеля типа «витая пара».
2. Устройство дополнительных функциональных систем, например – индикации степени разряда аккумулятора.
3. Изготовление моделей для подводной работы.
4. Дополнения электронной схемы, позволяющие различать металлы (создание функции дискриминации).

Простой, недорогой и надёжный металлоискатель «Пират» исправно работает в самых разных условиях.

Самодельный металлодетектор – плюсы и минусы

Дешевизна, базовое преимущество самостоятельного изготовления любых изделий, актуальна для металлоискателя. Вот какие ещё есть достоинства у самодельного аппарата:

• наибольшее соответствие технологии поиска для новичков;
• возможности создания аппарата полностью индивидуальной формы, дизайна и конфигурации;
• удовольствие от самостоятельного изготовления эффективного, работоспособного прибора.

Как и любое устройство, изготовленное любительским образом, металлоискатель не лишён некоторых недостатков.

Вот какие особенности  модели «Пират» отмечают пользователи:

• энергичное потребление заряда аккумуляторов питания;
• отсутствие дискриминации, то есть точной чувствительности на чёрные, цветные и драгоценные металлы;
• ограниченная в сопоставлении с дорогостоящими моделями чувствительность.

Несмотря на недостатки, модель «Пират» очень популярна. Это объясняется простотой самодельного изготовления и высокой результативностью недорогого аппарата.

Занятые в области рециклинга специалисты считают, что возможности дискриминации металлоискателя не имеют большого значения. Все найденные металлы настолько ценны, что их переработка всегда оправдана. Ориентация на поиск золота требует не только аппаратуры, но и немалого опыта, сопутствующих знаний и, конечно же, удачи.

Видео по теме

В видео представлено подробное руководство по изготовлению и сбору металлоискателя «Пират» своими руками:

Заключение

Когда металлоискатель будет готов,  можно начинать работу. Нужно отдать себе отчёт в том, что ни один самый совершенный аппарат не позволит находить  только золотые скрытые объекты.

Металлоискатель поможет найти ценный металл, и весьма вероятно, что это будет золото. Лучше всего, если у будущего искателя металлов и золота будет реальное представление  о технике поиска.

Многие особенности эксплуатации готовой аппаратуры очень важны для тех, кто разрабатывает и собирает собственные модели. Нужно заранее иметь представление о технологии работы с такой аппаратурой – именно это является основой её качественного дизайна.

Результативность поиска золота повышается с опытом. Вот наиболее важные элементы такого опыта:

• правильный выбор конструкции металлоискателя и его качественное изготовление своими руками;
• способность правильного выбора площадки поиска;
• умение использовать потенциал металлоискателя полностью;
• выбор правильной технологии поиска в разных условиях;
• модернизация металлоискателя.

Правильно собранная и отлаженная аппаратура всегда поможет в поиске золота, и этот ценный металл обязательно найдется.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

rcycle.net

Как в домашних условиях сделать простой металлоискатель своими руками

Сегодня известно большое количество способов сделать металлоискатель дома совершенно самостоятельно, без помощи специалистов. Часть из них требует определенных знаний физики, а также навыков работы с электро- и радиоприборами. Другие же не требуют никаких специальных умений, и любой новичок сможет самостоятельно своими руками собрать металлоискатель в домашних условиях.

Как самому сделать металлоискатель из дисков

Достаточно легко сделать металлоискатель в домашних условиях своими руками

с помощью двух дисков — CD и DVD. Этот способ очень прост и не потребует никаких сложных компонентов. Все, что для этого нужно, это:

• CD и DVD диск. Желательно брать двусторонние, тогда чувствительность у металлоискателя будет гораздо выше.
• Любой оказавшийся под рукой калькулятор, можно брать самый простой и дешевый
• наушники
• батарейка типоразмера «крона»
• клей и изолента

Последовательность действий

• У наушников необходимо отрезать штекер, а затем зачистить оба провода от изоляции примерно на 10 сантиметров.
• Каждый провод делим на два. Таким образом, всего получается четыре провода или две пары проводов.
• Теперь по одному проводу из пары следует закрепить клеем на диске, если диск односторонний, клеить провод следует на пишущую сторону.
• Теперь провода следует зафиксировать на диске изолентой. Клеить изоленту следует на часть провода в изоляции, клей и находящийся в нем провод трогать не стоит.
• Оставшиеся провода необходимо соединить с батарейкой, плюсом и минусом соответственно. Следующий шаг — это старательное изолирование оголенных проводов.
• Берем CD диск и к его поверхности (на которой закреплен провод) надежно крепим изолентой заранее включенный калькулятор.
• Поверх калькулятора укладывается DVD диск, после чего вся конструкция тщательно обматывается изолентой для прочности.
• С помощью изоленты фиксируем «Крону» на поверхности DVD диска.

Металлоискатель готов, можно приступать к его тестированию. Для удобства использования к металлоискателю можно прикрепить удобную рукоятку. Для поиска монет и металла в земле мощности такого аппарата будет маловато, но в доме он всегда может пригодиться. Например, для поиска скрытой проводки, замурованной стену или для нахождения металлопрофиля под листом гипсокартона.

Металлоискатель из радиоприемника и калькулятора

Для того чтобы сделать такой металлоискатель,

нужны следующие вещи:

1. Пустая коробка из-под компакт-диска
2. Самый простой и дешевый калькулятор
3. Радиоприемник, работающий на «АМ» частоте
4. Двусторонний скотч или изолента
5. Гвозди
6. Деревянная палка от швабры

Порядок сборки

Последовательность сборки прибора следующая.

• На внутреннюю сторону коробки из-под компакт-диска прочно крепим с помощью двустороннего скотча радиоприемник тыльной стороной. Если нет скотча, можно использовать изоленту или пластырь с липучками.
• На вторую внутреннюю сторону коробки таким же точно способом крепится включенный калькулятор.
• Теперь необходимо включить радиоприемник, предварительно убедившись, что он настроен на диапазон «АМ». Выбираем самую высокую частоту в этом диапазоне. На ней не должно быть никаких радиостанций, иначе металлоискатель не будет работать. Если самая высокая частота все-таки занята, выбираем ближайшую высокую к ней и следим, чтобы радиостанция не забивала эфир, т.е. слышно было только шум и никаких иных звуков.
• Теперь делаем ручку своими руками. Короткую деревянную палку от швабры крепим посредине коробки. Для этого ножом необходимо сделать в крышке коробки подходящее отверстие. Просовываем палку и фиксируем ее гвоздями с двух сторон так, чтобы они не позволяли палке вылезти из отверстия.
• Теперь необходимо настроить металлоискатель. Начинаем медленно закрывать створки коробки с закрепленными на них калькулятором и приемником. Когда радиоприемник поймает излучаемые калькулятором волны, раздастся громкий резкий звук. Теперь следует раздвинуть створки коробки так, чтобы звук был очень слабо, но все-таки слышен. Попробуем приблизить металлоискатель к какому-нибудь металлическому предмету. Прибор должен отреагировать громким резким звуком. Собранный своими руками металлоискатель готов.

Таким образом, собрать своими руками металлоискатель в домашних условиях можно, даже не обладая специальными знаниями и навыками. Но следует учитывать, что подобные металлоискатели не годятся для серьезных поисков металлических предметов под землей, потому что радиус их действия небольшой. Для сложных задач следует попытаться собрать устройство типа «бабочки» или «терминатора». С одной стороны, если все получится, можно сэкономить неплохую сумму денег, но с другой стороны, по утверждениям специалистов, подобные самодельные металлоискатели не всегда работают так, как задумано.

Оцените статью: Поделитесь с друзьями!

elektro.guru

Как сделать металлоискатель в домашних условиях

Многие люди обожают искать старые монеты или прочие раритетные вещи, но для этого необходимо купить металлоискатель, без него в поисках не обойтись. Однако, его стоимость существенная, так что многие не могут получить такой важный инструмент для поиска. Поэтому в этой статье мы решили рассказать, как сделать металлоискатель в домашних условиях, расскажем несколько основных вариантов и рассмотрим пошаговую инструкцию самостоятельной сборки.

Как сделать металлоискатель из калькулятора и дисков

Многие люди слышали о том, что без особых усилий сейчас можно собрать неплохой металлоискатель, используя обычные СД диски. Для его сборки не нужны никакие профессиональные инструменты и определенные навыки, достаточно проявить немного терпения. Схема такого агрегата выглядит следующим образом, как видите, никаких сложных элементов в нем нет. Поэтому давайте попробуем его собрать, изначально предлагаем посмотреть вам вот такое видео, после него вы найдете подробную инструкцию.

Материалы для изготовления

1. Наушники, можно найти любые, но работать они должны хорошо.
2. Изолента.
3. Батарейка, лучше взять «Крону».
4. Калькулятор, его функциональность здесь роли не играет.
5. СД диски, берите только двухсторонние, с их помощью можно сделать прибор более чувствительным.

Вот таким образом выглядит инструкция по сборке металлоискателя из калькулятора, дисков. Внимательно подходите к каждому этапу, ведь любая ошибка будет означать только одно – ваше устройство нормально работать не будет. Вам будет интересно узнать: как сделать зарядное устройство для автомобиля.

1. Срезаем штекер от наших наушников.
2. Зачищаем изоляцию на обеих проводах, жилы стоит оголить на 5-10 мм.
3. Каждый провод нужно разделить на две одинаковых части, чтобы в итоге получилось четыре равных части.
4. Теперь к каждому диску нужно прикрепить по одному проводу из разных групп.
5. Закрепляем провода на диске, используя обычную изоленту.
6. Оставшиеся два провода нужно прикрепить к плюсу и минусу кроны, для этого также используем изоленту.
7. Включаем калькулятор, и крепим его к диску, здесь используем СД.
8. Поверх калькулятора нужно прикрепить DVD диск, все носители соединяем между, собой используя изоленту.
9. К поверхности DVD диска нужно прикрепить батарейку.
10. Проверяем, как работает самодельный металлоискатель.

Чтобы было удобней использовать прибор можно сделать простую рукоятку, для этого можно взять обычную палку или старую швабру. Но, помните, наушники должны быть длинными, при надобности их можно увеличить. Вот мы и разобрались, как сделать металлоискатель в домашних условиях, его смело можно использовать для поиска профилей за гипсокартонном, гвоздей и других предметов в доме. Для поиска монет он не пойдет, уж слишком маленький радиус действия.

Как сделать простой металлоискатель с радиоприемника

Вот теперь мы и перешли ко второму способу, его смело можно назвать самым простым, ведь сделать его не составит никакого труда. По функциональности он будет немного лучше, чем первый вариант, но особых надежд в поиске монет возлагать не стоит, максимум получится найти то, что лежит на поверхности. Итак, как сделать металлоискатель в домашних условиях пошаговая инструкция и схема.

Изначально нужно подготовить:

1. Калькулятор.
2. Радиоприемник, которые может работать в диапазоне «АМ».
3. Скотч двухсторонний.
4. Небольшая коробка, подойдет из под диска СД.

Немного подробней, как сделать все просто:

1. К коробке прикрепляем наш калькулятор и приемник, для крепления можно использовать любые материалы.
2. Оба устройства включаем.
3. Радиоприемник устанавливаем на максимальную частоту, но звук должен полностью отсутствовать.
4. Закрываем коробку и начинаем наши поиски, искать нужно калькулятором вниз.

Вот такое видео про то, как сделать такой металлоискатель. Как видите, особых сложностей и проблем нет, достаточно просто проявить немного желанию. Попробуйте еще сделать подсветку в стакане.

Как сделать металлоискатель из подручных средств видео

Мы решили собрать для вас еще несколько основных подборок, может вам в голову придут и другие идеи. Если есть замечания или предложения обязательно пишите их в комментарии, попробуем вместе что-то придумать.

Вот еще один отличный способ.

Статья по теме: Как сделать паяльник своими руками.

vse-elektrichestvo.ru

Металлоискатель своими руками

Вы в детстве хотели себе иметь прибор, которым можно было бы находить металлические предметы и даже клад? Большинство детей желают иметь такой агрегат. К счастью, он существует. Это обычный металлодетектор, позволяющий обнаруживать различные металлы под слоем грунта и в других местах. Принцип в том, что он находит материал, который отличается своими магнитными или электрическими свойствами от среды нахождения. Примечательно, что находить можно не только металлические предметы и не только в грунте.

Металлоискатель используют геологи, службы досмотра, военные, криминалисты и строители. Это весьма полезная в хозяйстве вещь. А можно ли сделать металлоискатель своими руками? Да, и эта статья поможет вам в этом.

Как работает металлоискатель и из чего он состоит

Для того чтобы сделать такой прибор в домашних условиях собственными руками, нужно разобраться в принципе его работы. Как он способен обнаруживать металл и сигнализировать об этом? Все дело в электромагнитной индукции. Металлоискатели имеют свою схему, состоящую из:

1. Передатчика колебаний электромагнитных волн.
2. Приемника.
3. Специальной передающей сигнал катушки.
4. Катушки, принимающей сигнал.
5. Устройства индикации.
6. Дискриминатора (схема выделения полезного сигнала).

Некоторые работающие узлы могут быть объединены схематически и конструктивно. К примеру как приемник, так и передатчик смогут действовать на одну катушку. Часть приемника сразу будет выделять положительный сигнал и так далее.

Теперь детальней о принципе работы металлоискателя. Благодаря катушке, в среде начинает создаваться ЭМП (электромагнитное поле) некой структуры. В том случае, когда в радиусе действия этого поля находится предмет, проводящий электричество, в нем появляются токи Фуко или вихревые.Они создают собственное ЭМП предмета. Теперь изначальная структура катушки начинает искажаться. А когда предмет, находящийся в грунте, не проводит электричество, но имеет ферромагнитные свойства, то за счет экранирования структура катушки тоже искажается. Как в первом, так и во втором случае, металлоискатель улавливает электромагнитное поле от предмета и преобразует его в сигнал (акустический или оптический). Вы слышите определенный звук и можете видеть сигнал на экране.

Обратите внимание! В целом для работы металлоискателя необязательно, чтобы тело проводило ток, грунт – нет. Важно чтобы магнитные и электрические свойства тел отличались.

Вот так и работает система металлоискателя. Принцип простой и действенный. Теперь, давайте подробнее рассмотрим, как сделать металлоискатель собственными руками. Первое что вам нужно – подготовить все инструменты и материалы.

Компоненты для металлоискателя

Итак, если вы хотите изготовить прибор, то без специальных приспособлений не обойтись. Это все-таки электронный прибор, который нужно собрать из разных комплектующих. Что же потребуется? Набор следующий:

• микросхема NE555 или отечественный аналог КР1006ВИ1, на которой будет построен передающий узел;

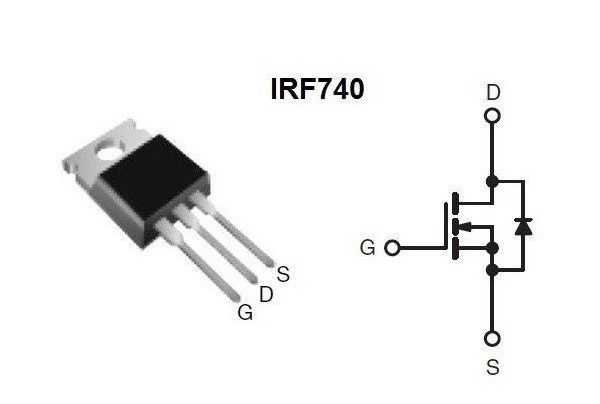

• транзистор IRF740;

• транзистор по типу NPN;

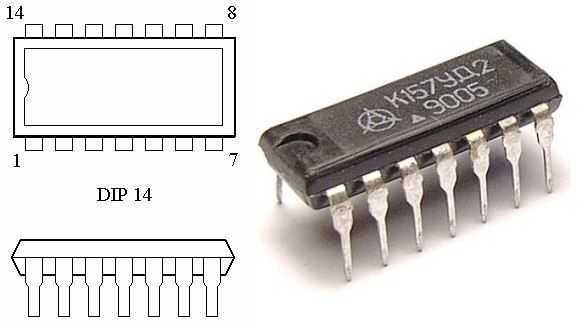

• микросхема К157УД2 с транзистором ВС547 для приемного узла;

• провод чтобы намотать катушку ПЭВ 0.5;
• изоляционная лента;
• провода, паяльник;
• другие материалы для сооружения корпуса.

Прочие компоненты вы можете увидеть на схеме ниже.

Кроме того, вам понадобится пластиковая коробка, чтобы смонтировать электронную схему. А также подготовьте пластиковую трубу, чтобы создать штангу с закрепленной на ней катушкой. Теперь можно приступать к работе.

Собираем металлоискатель собственными руками: создание печатной платы

Самый сложный этап работ – это электроника. Здесь все тонко и сложно. Поэтому рационально начать именно с создания рабочей печатной платы. Существует лишь несколько вариантов различных плат. Все зависит от радиоэлементов, используемых для создания. Различают плату, работающую на микросхеме NE555, и на транзисторах. Ниже видно, как выглядят эти платы.

Собираем металлоискатель собственными руками: установка электронных элементов на плату

Дальше работа тоже будет не из легких. Все электронные элементы металлоискателя придется спаять и установить их так, как показывает схема. На фото вы можете видеть конденсаторы. Они пленочные и обладают высокой термостабильностью. За счет них работа металлоискателя будет значительно стабильней. Такой показатель очень кстати, особенно в осенний период пользования прибором. Ведь тогда на улице бывает достаточно прохладно.

Остается выполнить пайку. Сам процесс мы описывать не будем, так как технология пайки должна быть известна всем. Чтобы наглядно понять, как выполнить все работы по электронной части металлоискателя, предлагаем вам дополнительно ознакомиться с этим видео:

Собираем металлоискатель собственными руками: питание

Чтобы устройство получало ток, нужно обеспечить источник питания на 9–12 В. Стоит заметить, что металлоискатель довольно прожорливо потребляет электроэнергию. Это не удивительно, так как прибор довольно мощный. Если вы думаете что одной «Кроны» (батарейки) будет достаточно, то это не так. Долго он не проработает. Потребуется две или даже три батарейки, соединенные параллельно. Как вариант использование одного мощного аккумулятора. Это будет дешевле, так как его можно долго разряжать и заряжать.

Собираем металлоискатель собственными руками: катушка

Так как мы делаем импульсный металлодетектор, то аккуратность и точнейшая сборка катушки не требуется. Нормальный диаметр катушки будет составлять 19–20 см. Для этого придется мотать 25 витков. Когда вы сделаете катушку, хорошо обмотайте ее сверху изоляционной лентой. Для увеличения глубины обнаружения катушкой предметов, намотайте диаметр на отправку около 26–27 см. При этом нужно уменьшить количество витков до 21–23. В таком случае используется провод Ø 0,5 мм.

Когда вы намотали катушку, ее потребуется смонтировать на жесткий корпус металлоискателя. Важно, чтобы на корпусе отсутствовал металл. Подумайте и поищите любой корпус, который будет подходить по размерам. Корпус будет выполнять защитную функцию. Катушка будет защищена от ударов о грунт во время поисков.

Чтобы сделать отвод от катушки, припаяйте к ней два провода Ø 0,5–0,75 мм. Рекомендуется использовать 2 свитых друг с другом провода.

Собираем металлоискатель собственными руками: настройка прибора

Собирая металлоискатель по схеме, настраивать его не нужно. Он уже обладает максимальной чувствительностью. Чтобы еще тоньше настроить металлоискатель, отрегулируйте переменный резистор R13, немного покрутив его. Делайте это до тех пор, пока не услышите редкие щелчки. В том случае, когда это достигается на крайнем положении нахождения резистора, смените номинал прибора R12. Такой переменный резистор должен настроить металлоискатель на оптимальную работу на среднем положении.

Существует специальный осциллограф, благодаря которому вы можете измерять частоту затвора резистора Т2. Протяжность импульса должна составлять 130–150 мкс, а оптимальная рабочая частота – 120–150 Гц.

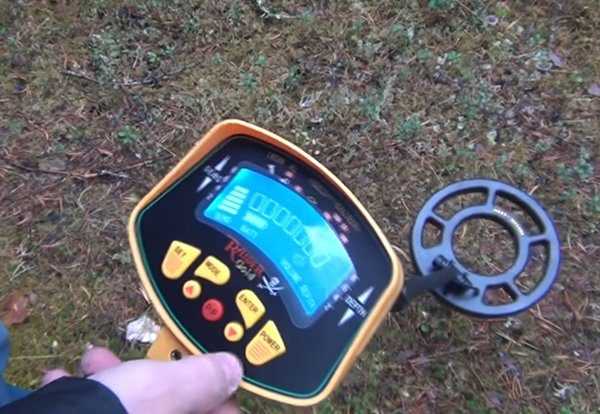

Чтобы начать процесс поиска металлоискателем, нужно включить его и подождать примерно 20 сек. Тогда он стабилизируется. Теперь крутите резистор R13 чтобы настроить его. Вот и все, вы можете начинать свой поиск при помощи простого металлоискателя.

Подведем итоги

Такая подробная инструкция поможет вам узнать, как самому можно сделать металлоискатель своими руками. Он простой, но полностью способен находить металлические предметы. Более сложные модели металлоискателей требуют больших усилий и времени.

bouw.ru
