Как сделать своими руками дровяной котел для отопления дома – Котел на дровах своими руками, самодельные агрегаты длительного горения

Содержание

Как сделать дровяной котел отопления своими руками

Дрова являются наиболее доступным, экологически чистым и недорогим видом топлива, которое использовалось человеком еще с начала времен. Основными преимуществами дровяных отопительных установок являются, энергонезависимость, высокая эффективность при сравнительной простоте в эксплуатации. Несмотря на многообразие газовых и электрических отопительных систем, дровяные котлы отопления и сейчас не утратили актуальности и популярны среди большинства россиян. У дровяных установок есть еще одно неоспоримое преимущество – это простота конструкции, которое позволяет без особого труда сделать котел для отопления дома своими руками. Об этом и пойдет речь в данной публикации.

Конструкция и принцип работы

Прежде, чем перейти непосредственно к инструкции по созданию самодельного твердотопливного котла, необходимо разобраться, как работает дровяная котельная установка.

В простейшем дровяном котлоагрегате с теплообменником, при сгорании дров выделяется тепловая энергия, которая нагревает стенки теплообменника (водяной рубашки) и непосредственно сам теплоноситель. Продукты горения, проходя через сажесборник, выводятся через дымоход. Тяга регулируется положением дверцы зольника и заслонкой дымохода. Теплообменник соединен с системой отопления, в которую входят магистральные трубы, радиаторы и расширительный бак. Циркуляция теплоносителя может осуществляться , как естественным образом, так и принудительно, посредством включения в систему отопления (СО) циркуляционного насоса.

Простота такого котла «компенсируется» низкой эффективностью данной конструкции: большая часть тепловой энергии, в буквальном смысле «вылетает в трубу» вместе с продуктами горения. Но основным недостатком является низкий уровень автоматизации: все операции по загрузке топлива в топку и поддержанию процесса горения необходимо производить вручную. Поэтому наиболее популярными считаются дровяные котельные установки пиролизного горения. Сделать такой отопительный котел своими руками не составит труда для любого домашнего мастера.

к оглавлению ↑

Самодельный пиролизный котлоагрегат

Топливо загружается в топливную камеру сразу в полном объеме. В условиях недостатка кислорода в камере газификации происходит тление топлива с выделением пиролизного газа. Тление происходит с выделением тепла, которое расходуется на нагрев теплоносителя в теплообменнике. Пиролизный газ вместе с продуктами горения поступает в камеру дожига, которая в данной конструкции, служит и зольником. Благодаря тому, что доступ кислорода в камеру дожига не ограничен, то сгорание горючего газа происходит с выделением большой температуры, в результате чего эффективность прибора значительно увеличивается. Всю работу пиролизного котла можно условно разделить на четыре этапа:

  1. На первом этапе происходит сушка дров и выделение из топлива пиролизного газа.
  2. Второй этап работы данной установки – это сгорание смеси вторичного воздуха с горючим газом в камере дожига.
  3. Третий этап – проход раскаленных газов через теплообменник.
  4. Отвод отдавших «львиную долю» тепловой энергии продуктов горения.

Самодельный твердотопливный котел должен быть оснащен органами управления и автоматикой, которые позволяют максимально упростить и обезопасить его обслуживание. Управлять работой установки можно посредством изменения положения дверцы поддувала (зольника) и заслонки дымоотвода. Автоматика самодельного дровяного котла обычно представлена манометром, воздухоотводчиком и подрывным клапаном (группой безопасности). Достаточно часто, отечественные «Кулибины» оснащают свои отопительные установки: датчиком температуры, благодаря которому происходит включение и выключение вентилятора первичного воздуха, а также датчиками давления в водяном контуре.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

к оглавлению ↑

Подготовка материалов и инструмента

Прежде, чем ответить на вопрос, как сделать твердотопливный котел самому, следует определиться с конструкцией устройства. Наиболее простой вариант – это котлоагрегат классического горения. Другими словами, «Буржуйка» с водяным теплообменником. Более эффективным котлоагрегатом считается установка классического горения, разделенная на две камеры: в нижней будет происходить процесс горения дров; в верхней – нагрев воды для нужд владельца.

После выбора оптимальной конструкции дровяной отопительной установки, следует определиться с размерами устройства. В идеале, следующий этап создания котла отопления своими руками – чертежи, которые можно заказать в специализированной организации.

Важно! Мы заведомо не публикуем чертежи дровяной отопительной установки. Вся информация дана исключительно в ознакомительных целях.

к оглавлению ↑

Выбор материала

Если вы владеете искусством сварочных работ и возможностью плазменной разки, то для создания дровяного котла нужно использовать листовой металл, толщиной 3-5 мм. Из металла вырезаются заготовки котла, которые свариваются согласно схеме.

Наиболее простой вариант корпуса – это отрезок толстостенной стальной трубы, толщиной 4-6 мм; длиной 800 – 1000 мм; диаметром 300 мм. Колосники и опоры можно сделать из арматуры, проката или швеллера. Также вам понадобится металл для создания днища котла (толщина 50 мм), крышки (толщина 3-5 мм), воздухораспределителя (толщина 10 мм), петли и задвижки. Кроме этого, необходимо запастись металлической трубой, диаметром 60 мм. Высота трубы должна быть на 50 мм больше высоты корпуса. Для дымохода потребуется стальная труба, диаметром 100 мм.

Для сборки простейшего дровяного котла потребуется инструмент, а именно:

  • Сварочный аппарат.
  • Мощная углошлифовальная машинка («Болгарка»).
  • Дрель и сверла по металлу.

Процесс сборки можно разделить на несколько этапов:

  1. Из металла 50 мм следует вырезать круг, соответствующий диаметру корпуса. После сварки он будет днищем дровяного котла.
  2. Из металла следует вырезать круг, который имеет на 20 мм меньший диаметр, чем корпус. После чего, в середине круга необходимо просверлить отверстие, диаметром 20 мм. К отверстию следует приварить отрезок воздухораспределительной трубы (d 60мм). С противоположной стороны круга наваривают пластины в форме крыльчатки.
  3. Из листового металла, толщиной 3-5 мм вырезается круг, который будет выполнять функцию верхней крышки котла. В середине круга следует сделать отверстие в котором будет свободно перемещаться воздухораспределительная труба (d 60 мм).
  4. К верхней части корпуса приваривается дымоход.

Важно! Для правильного дымоотведения необходимо, чтобы отрезок дымоходной трубы, длиной 50 см находился от котла строго горизонтально.

Топливо в такой котел загружается через верхнюю крышку. Загружать пространство топливной камеры необходимо максимально плотно, чтобы не оставалось промежутков. Розжиг производится через верх. Как только топливо разгорится, следует установить воздухораспределитель и верхнюю крышку на штатные места. По мере прогорания диск воздухораспределителя будет опускаться, нагнетая давление в нижней камере. За счет этого, в топливной камере будет снижено количество кислорода, процесс горения перейдет в медленное тление. Вся конструкция данного дровяного котла выглядит следующим образом

Совет: данная схема самодельной котельной установки требует наличия дымохода. Если нет возможности обустройства дымоотводящего канала, а потребность в отопительном устройстве существует, то можно создать простейший индукционный котел отопления своими руками, если под рукой есть сварочный инвертор.

Из медной проволоки сечением 2 мм следует сделать обмотку 50 -100 витков, сердечником которой будет стальная труба. Под воздействием магнитной индукции будет происходить нагрев участка трубы (сердечника) по которому будет перемещаться теплоноситель.

ventilationpro.ru

Котел отопления на дровах: самодельный для частного дома

Краткое содержание

Отопление частного дома при помощи твердотопливного котла — выгодное решение, потому что это достаточно экономичный агрегат с высоким КПД. Поэтому можете смело купить его в магазине и даже изготовить установку своими руками.

Разновидности современных отопительных приборов на дровах

Процесс отопления на дровах может происходить при помощи таких приборов:

  • классические печки – закладка дров происходит в обычную камеру, где и происходит их горение;
  • пиролизные печи – топочная камера следующих агрегатов состоит из двух отсеков. В первом происходит закладка и горения дров, а в другом – догорание газов. Это высокопродуктивный прибор, который требует наименьшего объема топлива.

    Конструкция пиролизного котла

Преимущества и недостатки оборудования

Такие печки на дровах имеют ряд преимуществ относительно других приборов для отопления частного дома:

  • высокий показатель КПД – от 80% до 93%;
  • экономность этого вида отопления, поскольку стоимость дров намного ниже, чем газа или электрики;
  • можно использовать не только дрова, а и отходы древесной промышленности – стружку, опилки;
  • постепенный обогрев помещения;
  • при монтаже агрегата не нужно дополнительно обустраивать фундамент;
  • существует возможность подключить к водяной системе отопления частного дома;
  • экологичность устройства;
  • безопасность агрегата;
  • не нуждается в профессиональном обслуживании.

Две схемы пиролизных котлов

Кроме существенных преимуществ, процесс отопления на дровах частного дома может вызвать некие трудности, особенно если нет возможности постоянно находиться около устройства. По мере сгорания дров нужно подкидывать новые полена. Данная система требует постоянной чистки, поскольку на стенках устройства и внутренней поверхности дымохода скапливается много сажи.

Также важно предусмотреть место для хранения большого объема дров, которые должны быть обязательно сухими.

Теплообменник для котла на дровах

Если твердотопливный отопительный прибор оборудовать теплообменником в виде водяной рубашки, горизонтального или вертикального трубопровода, КПД системы повышается на 10-15%. В качестве теплоносителя может выступать не только вода, а и другие жидкости с достаточной теплоемкостью.

Раздельный, пластинчатый теплообменник котла

Котел с водяной рубашкой представляет собой топку, которая размещается в бочке. Если используется горизонтальный трубопровод, труба с горячим теплоносителем или подача должна быть приподнята над холодной трубой или обраткой.

При вертикальном размещении теплообменник может находиться как строго вертикально, так и под небольшим уклоном. Лучше всего размещать трубопроводы в шахматном порядке, чтоб увеличить продуктивность отопительной системы дома.

Для изготовления современных регистров для теплообменника используют жаропрочную сталь, которая обладает высокой теплопроводностью.

Делаем котел из старого газового баллона

Котел на дровах своими руками можно сделать, используя старый ненужный газовый баллон.

Также для данного устройства вам понадобится:

Материалы для котла

  • металлические уголки;
  • небольшая решетка из металла;
  • чугунная дверца;
  • лист металла;
  • трубы для дымохода.

Пошаговая инструкция устройства для отопления загородного дома:

  • Из баллона необходимо удалить вентиль при помощи молотка.
  • После этого вырежьте в верхней части цилиндрической емкости отверстие под дверцу.
  • Из уголков сварите раму, на которую будут присоединяться дверцы. После этого прикрепите ее к баллону.
  • В раме и дверце просверлите отверстие для крепежных элементов, после чего нужно соединить два элемента.
  • Вырежьте отверстие в емкости под решетку. Оно должно находиться снизу будущего котла. После этого приварите к отверстию металлическую решетку.

    Схема котла из газового баллона

  • К вырезанному куску приварите четыре полосы металла, чтоб получить своеобразную коробку без крышки.
  • Полученный элемент герметично присоедините к днищу котла при помощи сварочного аппарата. Этот ящик будет исполнять роль зольника.
  • Приварите к нижней части котла ножки, чтоб он устойчиво стоял на основании.
  • В верхней части агрегата сделайте отверстие под дымоотвод и присоедините дымоотводную трубу.

Данный самодельный отопительный прибор нужно устанавливать в отдельном помещении дома, что соответствует пожарным и строительным нормам.

Котел из листового материала

Самодельный котел, который можно использовать для отопления здания, можно сделать своими руками, используя при этом:

  • лист металла толщиной 4-5 мм;
  • лист металла толщиной 10-12 мм;
  • металлические уголки и решетка;
  • трубы для дымоотвода.

Схема простого твердотопливного котла


Как сделать печь длительного горения, бубафоня из газового баллона

Пошаговая инструкция для изготовления котла на дровах:

  • Из листового материала вырежьте детали, которые будут исполнять роль стенок в котле. Из металла толщиной 10-12 мм сделайте две перегородки для печки.
  • В элементе, который будет устанавливаться сверху агрегата, вырежьте отверстие диаметром 100 мм под дымоход.
  • К днищу приварите боковые стенки. После этого на вертикальные элементы полосы металла шириной 3 см для установки колосниковой решетки. Также присоедините к боковым панелям своеобразные опоры из металлической полосы для перегородок.

    Самодельный котел из листового металла

  • Из металла вырежьте дверцы, которые при помощи крепежных элементов устанавливаются к котлу. При этом для топочной камеры и зольника сделайте отдельные заслонки.
  • Приварите перегородки, которые будут создавать некий лабиринт на пути движения воздушных масс, что значительно повысит продуктивность печки.
  • В листе металла для крышки сделайте отверстие для дымохода, куда приварите гильзу высотой 200 мм для установки дымоотводной трубы.
  • Приварите крышку к корпусу котла и установите дымоход.
  • Чтоб повысить эффективность отопительного прибора, обложите его шамотным кирпичом, который будет аккумулировать и постепенно отдавать тепловую энергию. При этом кладку выполняйте на расстоянии 15-20 см от корпуса печки. Воздушное пространство будет нагреваться, что создаст дополнительный источник тепловой энергии.

Также данный самодельный агрегат можно оснастить теплообменником, чтобы создать комплексную отопительную систему для всего здания.

Видео: Самодельный котёл отопления

kaminyn.ru

Котел на дровах своими руками

Самодельный дровяной котел прекрасно подойдет для обогрева гаража, теплицы, бани и, конечно же, жилых помещений. Для большего удобства конструкцию котла следует оснастить баком для нагрева воды. В самостоятельной сборке рассматриваемого агрегата нет ничего сверхсложного. Однако у исполнителя должны быть хотя бы минимальные навыки выполнения сварочных работ.

Котел на дровах своими руками

Определитесь с подходящим типом котла, создайте либо найдите в открытом источнике чертеж подходящего агрегата, купите необходимые принадлежности и приступайте к работе.

Содержание пошаговой инструкции:

Планирование конструкции

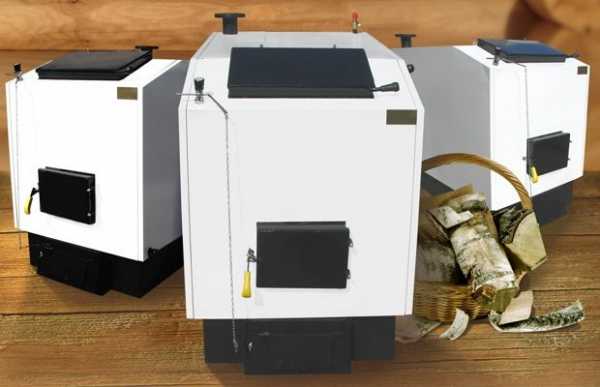

Котлы дровяные

Начните с планирования котла. Лучший вариант – двухкамерный агрегат, способный одновременно обогревать обслуживаемое помещение и подогревать воду для нужд владельца. В одну камеру такого котла помещаются дрова, а в другой нагревается вода. Камера с водой обычно размещается сверху. Нагрев жидкости в большинстве случаев обеспечивается теплом дымохода, проходящего через бак.

Более совершенным и экономически выгодным вариантом дровяного котла является агрегат, работающий с использованием принципов пиролизного сжигания топлива. В таком котле создается искусственный дефицит воздуха. В результате топливо не горит, а медленно тлеет с выделением пиролизных газов. Последние обеспечивают дополнительный обогрев и способствуют существенному увеличению КПД отопительного агрегата.

В представленном руководстве будут предложены инструкции по сборке и обыкновенного, и пиролизного котла. Вам останется лишь выбрать подходящий вариант и произвести сборку агрегата.

Перед началом выполнения сборки выполните ряд несложных расчетов в отношении оптимальных габаритов и мощности котла, размеров теплообменника, объема бака для нагрева воды и прочих значимых параметров.

Котлы на дровах

В целом сборка большинства существующих разновидностей дровяных отопительных агрегатов выполняется в одной и той же последовательности. Для повышения эффективности котла можете менять его основные характеристики на свое усмотрение. К примеру, увеличение объема рубашки теплообменника позволит несколько повысить показатели теплоэффективности оборудования.

Пиролизные котлы

Выберите оптимальный вариант конструкции, составьте (закажите, найдите) чертежи и приступайте к работе. Начните с подготовки всех необходимых приспособлений.

Набор для работы

  1. Листовой металл. Для сборки корпуса и внутренних элементов котла используйте металл толщиной от 4-5 мм. Вместо листового металла можно использовать бочку на 200 л или даже корпус старой печки подходящих размеров. Наиболее удобно работать с бочкой.

    Листовой металл

    Бочка стальная 200 литров

  2. Стальные трубы.

    Стальные трубы

  3. Профильные трубы.

    Профильные трубы

  4. Радиаторы отопления.
  5. Крепежные элементы.
  6. Дверцы. Лучше, если дверки будут оснащены задвижками.
  7. Заслонки.

    Воздушная заслонка

  8. Металлический прут диаметром 2 см.
  9. Вентилятор мощностью от 300 Вт.

    Вентилятор мощностью от 300 Вт

Для сборки котла следует использовать исключительно качественные исходные материалы без следов коррозии и прочих повреждений. Рекомендованная толщина металла обусловлена требованиями по устойчивости материала к высоким температурам.

Насос будет обеспечивать более быстрое и стабильное поступление нагретой воды к отопительным батареям, что поспособствует повышению эффективности системы. В дополнение к насосу купите простой блок автоматического управления.

Руководство по сборке котла

Как отмечалось, в руководстве представлены инструкции по сборке обыкновенного дровяного котла и пиролизного отопительного агрегата. По сложности изготовления отличий между двумя упомянутыми конструкциями практически нет. Зато пиролизный котел является гораздо более эффективным по сравнению со своим стандартным аналогом. В остальном же ориентируйтесь на собственные запросы и нужды.

Обычный дровяной котел

Обычный дровяной котел

Первый шаг

Подготовьте материал для изготовления котла. Самый удобный вариант – двухсотлитровая бочка с толстыми стенками. Вместо бочки можно использовать листовую сталь. Также для изготовления корпуса прекрасно подойдет отрезок толстостенной металлической трубы диаметром порядка 800 мм и длиной около 1 м.

Настоятельно не рекомендуется делать корпус котла из нержавейки. По сравнению с обычной стали у нержавеющего материала гораздо более низкая теплопроводность. В результате на обогрев помещения будет расходоваться больше топлива.

Заготовки для стенок котла

Второй шаг

Подготовьте заготовку для изготовления дна котла. Дно будет стальным. Рекомендованная толщина – от 5 см.

Третий шаг

Корпус котла

Корпус котла

Корпус котла

Корпус

Подготовьте опоры для котла. Их можно изготовить из арматурных стержней диаметром 1,4 см. Оптимальная длина каждой опоры – 30 мм.

Четвертый шаг

Подготовьте материал для изготовления колосника. Его можно изготовить из толстого (не меньше 5 см) металлического круга. В круге проделайте продольные прорези. Сквозь эти отверстия к загруженному в котел топливу будет подаваться воздух. Также через эти прорези будет уходить зола.

Пятый шаг

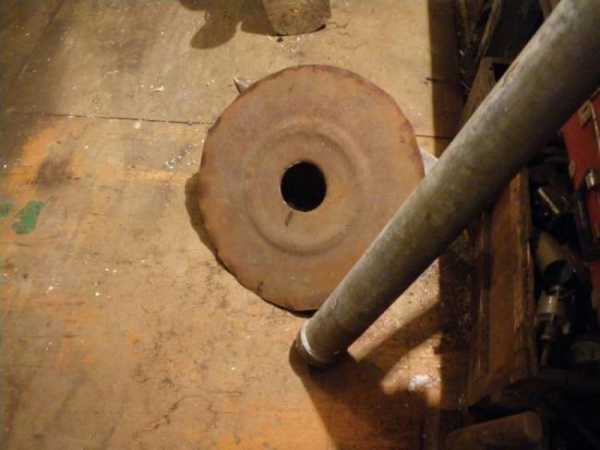

Подготовьте еще одну круглую заготовку из металла.

Подготовьте металлический лист для сборки короба с внутренней перегородкой. Дополнительно подготовьте лист металла для изготовления водяного бака. Также можно приобрести готовый бак для воды. В этом моменте поступайте так, как вам удобнее.

Когда все заготовки будут готовы, приступайте непосредственно к сборке котла.

Шестой шаг

Приварите внутри корпуса несколько одинаковых отрезков арматурных стержней. Эти элементы будут являться опорами. Арматуру фиксируйте в горизонтальном положении на трех параллельных уровнях.

На нижнем уровне вы расположите дно дровяного котла. Второй уровень следует размещать над дверкой поддувала. Третий же уровень располагайте примерно на 20-22 см ниже от верхнего края корпуса отопительного агрегата.

Седьмой шаг

Изготовьте короб. Его вы разместите внутри корпуса. Разделите корпус на два горизонтальных отсека. В верхний отсек вы будете загружать древесину для топки. В нижнем же отсеке будет собираться зола.

Короб вставляйте через предварительно созданное отверстие в боковой стенке корпуса и фиксируйте при помощи сварки. Такой короб удобен тем, что вы сможете отапливать агрегат из другого помещения. Данное решение особенно актуально для бань и прочих подобных помещений.

Восьмой шаг

Изготовьте поддувало. Есть два варианта: можете вырезать отверстие и установить на него дверцу. Также поддувало можно сделать в виде выдвижного ящичка, это позволит исключить необходимость установки дверцы.

С ящиком будет гораздо удобнее чистить котел от золы.

Дровяной котел

Дровяной котел

Девятый шаг

Приварите ближе к нижней части корпуса агрегата дно, а над ним – колосник. Колосник крепите так, чтобы уровень его установки совпадал с местом размещения внутренней перегородки в коробе.

Дровяной котел

Дровяной котел

Дровяной котел

Десятый шаг

Прорежьте в крышке котла отверстие под установку дымоотводящей трубы. Затем приварите крышку и установите дымоотвод.

Одиннадцатый шаг

Закрепите над котлом бак для подогрева воды. Емкость крепите к поверхности стены, примерно на 25-35 см выше непосредственно котла. Бак размещайте так, чтобы через него проходила дымоотводящая труба. Ее тепло и будет обеспечивать нагрев жидкости.

Дровяной котел

Видео — Как сделать котел длительного горения своими руками

Дровяной котел длительного горения

Эта инструкция позволит вам самостоятельно собрать дровяной котел длительного горения. Главная цель – собрать установку так, чтобы топливо в ней тлело, а не быстро сгорало.

Первый шаг

Емкость для котла

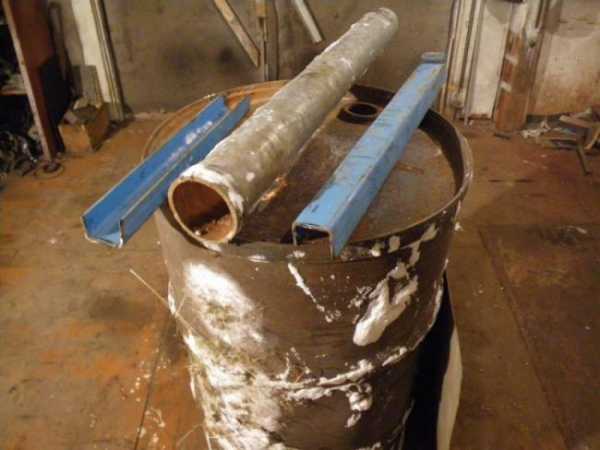

Подготовьте корпус. Удобнее всего использовать металлическую бочку. Срежьте у бочки верх. В дальнейшем сверху вы поместите крышку с трубой диаметром 100 мм. Через трубу в котел будет поступать воздух. На трубу установите заслонку.

Второй шаг

Прикрепите к корпусу котла наклонную дымоотводящую трубу. Оптимальный диаметр – 150 мм, длина – от 400 см, место крепления – сбоку корпуса, ближе к верхней части агрегата.

Патрубок для дымовой трубы

Котел с двойными стенками, между которыми будет циркулировать теплоноситель

Третий шаг

Снизу корпуса вырежьте отверстие для очистки котла от продуктов сгорания дров.

Снизу вырезано отверстие для чистки золы

Четвертый шаг

Подготовьте специальный груз. Он будет обеспечивать более эффективное и продолжительное сгорание топлива. Этот груз выполняется в виде диска из металла и оснащается лопастями. В грузе вырежьте отверстие диаметром 20 мм для поступления воздуха.

Делаем груз

Делаем груз

Делаем груз

Делаем груз

На этом котел готов. Пользоваться им предельно просто: вы загружаете дрова, сверху укладываете металлический груз (диск), устанавливаете крышку с поддувальной трубой и разжигаете топливо.

Для большей устойчивости оснастите котел металлическими ножками из обрезков арматуры.

Делаем крышку, которую наденем на трубу

Котел

Загрузка

Установка и подключение котла

Приступайте к установке дровяного котла и его подключению. Работа выполняется в два этапа:

  • вы врезаете трубы отопительной системы (подачи и обратки) прямиком в корпус котла, используя для этого специальные патрубки;
  • вы врезаете дымоотводящую трубу в водяной бак.

Для повышения безопасности эксплуатации котла возведите вокруг него кирпичный экран. Стена защитит от случайных прикосновений к раскаленному металлу и дополнительно увеличит эффективность обогрева – кирпич является хорошим аккумулятором тепла.

Будет достаточно стены высотой около 1 м. Кирпич можете укладывать на ребро. Размеры ограждения подбирайте в соответствии с габаритами котла. Между отопительным агрегатом и защитным экраном оставьте 20-30-сантиметровый зазор.

Проверьте котел. Убедитесь в качестве сборки и отсутствии неполадок в работе оборудования. Топливо начинает разгораться достаточно быстро. Обычно первые результаты становятся заметны уже через 20-40 минут. Для регулирования тяги и интенсивности сгорания загрузки используйте дверцу (заслонку) поддувала.

Теперь вы сможете решить вопросы обогрева дома собственными силами. Следуйте инструкции и все обязательно получится.

Удачной работы!

Видео – Котел на дровах своими руками

svoimi-rykami.ru

Котел на дровах – строим своими руками экономный отопительный агрегат + Видео

Подорожание газа, дизтоплива и электричества вынуждает жителей загородных домов искать альтернативные источники отопления дома. Пеллеты, торф, отходы деревообрабатывающей промышленности, дрова – все это служит прекрасным топливом для дровяных котлов.

А мы все дровами топим – прошлый век или экономия средств?

Казалось бы, 21 век на дворе, и тут вам говорят, что лучше топить дровами. Конечно же, речь идет не о печном отоплении – это действительно прошлый век. Современные агрегаты на дровах – твердотопливные котлы, как их называют профессионалы, – имеют не только привлекательный вид, но и высокий КПД – от 70 % до 90 %! Их производят практически в каждой стране, где есть зима, импортируют и экспортируют как ходовой товар и придумывают новые модели. Преимущества таких котлов заставляют задуматься, а действительно ли стоит отапливать дом газом:

  • экономия на оплате счетов за топливо в 1,5–2,5 раза по сравнению с газом;
  • для установки дровяного котла не нужно ничего согласовывать с пожарной инспекцией, местной газовой службой или соседями;
  • котел на дровах в большинстве случаев способен одинаково хорошо работать как на дровах, так и на пеллетах, опилках и даже на угле;
  • дровяные агрегаты могут работать в автономном режиме, независимо от подключения к электричеству;
  • при подключении автоматики вы можете оптимизировать расход топлива и минимизировать частоту загрузок новых порций топлива;
  • многие котлы могут быть оборудованы варочными поверхностями, на которых можно варить корма для домашних животных;
  • с помощью дровяных агрегатов можно обеспечить дом не только теплом, но и горячей водой.

Конечно, у твердотопливных котлов есть и недостатки. Агрегаты попроще то и дело требуют постоянной загрузки топлива, как минимум раз в 2–4 часа. Да и топливо нужно где-то хранить – для этого обустраивают навесы, поленницы. Сырые дрова уменьшают мощность котла практически вдвое, так что топливо должно быть хорошо просушенным. Производители эти проблемы более чем успешно решают, однако высокотехнологичные котлы, которые нужно загружать раз в два дня, с автоматической регулировкой температуры или автоподачей топлива, стоят весьма недешево. Самое время разобраться, какой котел на дровах следует приобрести для дома.

Стоят дешево, греют плохо?

Наш обзор мы начнем с котлов, сделанных своими руками, и недорогих агрегатов от отечественных производителей. В первом случае владелец котла экономит на стоимости готового изделия, приобретая лишь листовой металл и трубы, однако для изготовления агрегата потребуется немало навыков и много времени. Нельзя сказать, что дровяной котел отопления, собранный своими руками, будет плохо справляться со своей задачей – КПД удачных агрегатов достигает 70–80 %.

Проще всего сделать котел стандартной конструкции, с нижним горением. Зольник, топочная камера, водяной регистр или водяная рубашка, регулятор тяги, дымоход – вот и вся конструкция. Более сложные агрегаты могут быть оборудованы шахтными топочными камерами для большого объема топлива, завихрителями дыма, многочисленными задвижками. Своими руками можно даже сделать котел с верхним типом горения.

Недостаток таких агрегатов заключается в том, что топливо сгорает достаточно быстро, отдавая тепло в систему – во время сгорания дров в доме будет слишком жарко, а через несколько часов снова станет прохладно. Эту проблему народные умельцы, которые не прочь поработать своими руками, решают с помощью так называемого аккумулятора тепла – емкости с водой, которая аккумулирует запасы нагретой воды и равномерно отдает тепло в систему, долго обеспечивая дом теплом даже после того, как дрова полностью прогорят. Чем мощнее котел, тем больше должен быть такой аккумулятор – не редкость емкости на 2–3 тонны воды.

Далеко не каждый может совладать с болгаркой, сварочным аппаратом и листовой сталью – большинство предпочитает покупать готовые варианты. Самыми дешевыми на рынке отопительных приборов являются стальные отопительные котлы отечественного производства. Опять же, некоторые умельцы изготавливают своими руками агрегаты на продажу, однако лучше приобретать котел у производителя, который обладает большими мощностями и современным оборудованием. Заводская сварка на порядок лучше того, что может сделать человек у себя в гараже, да и детали подогнаны на порядок точнее. Плюс порошковая покраска, рассчитанная на высокие температуры, значительно продлит сроки эксплуатации котла.

Самые дешевые агрегаты стоят около $ 200–250. В основном это котлы самой простой конструкции, выполненные из листовой стали. Тем не менее, мощность от цены не зависит – можно приобрести достаточно мощный котел и за такие деньги. Другой вопрос, что он вряд ли будет экономным и вряд ли прослужит долго – агрегаты, сделанные своими руками или купленные у отечественных производителей, редко когда служат дольше 10 лет. В среднем и 5 лет уже хороший результат для таких котлов. Но если вы бываете в загородном доме нечасто, он качественно утеплен и источник топлива (лес, например) находится рядом, то вам подойдет и дровяной котел из низкой ценовой категории. Главное, чтобы толщина стали была не меньше 4 мм.

Средняя ценовая категория – ищем лучшее соотношение качества и цены

В средней ценовой категории за право быть купленными постоянно борются котлы отечественных производителей, успевших себя зарекомендовать, и агрегаты импортного производства из Польши, Чехии, Литвы, Словакии, Германии. За $ 500–800 вы можете приобрести экономный котел с высоким КПД – до 90 %. За эту цену можно приобрести даже чугунный котел – этот материал намного долговечнее стали. Корпус чугунных котлов состоит из отдельных монолитных секций, что существенно упрощает процесс сборки агрегата своими руками. Ремонт выполняется за счет замены секции на новую. Чугун стоек как к сухой, так и влажной коррозии, поэтому при соблюдении всех условий может прослужить несколько десятилетий.

Главная беда чугуна – его хрупкость, он не выдерживает резких перепадов температуры и может пострадать от механических повреждений. Даже холодные дрова нельзя загружать внутрь нагретого котла.

Сталь служит куда лучше – ей не страшны ни механические повреждения, ни резкая смена температур. Устойчивость к коррозии сегодня достигается путем добавления в теплоноситель специальных составов, которые прекращают реакции окисления. Главный минус котлов – прогорание стали, поэтому следует выбирать агрегаты только из жаростойкого металла.

При выборе отопительного котла большинство пользуется стандартной схемой расчета мощности котла – на 10 кв. м площади нужно 1 кВт мощности котла. Однако не советуем приобретать агрегаты, чья мощность впритык к отапливаемой площади. Дело в том, что этот расчет достаточно усреднен – эти данные актуальны для натопленного, утепленного дома, в котором нужно лишь поддерживать заданную температуру. Для разогрева остывшего дома необходимо куда больше тепловой энергии. Поэтому берите котел с запасом 25-30 % мощности, не прогадаете. Да и агрегат прослужит намного дольше, ведь на полную мощность ему предстоит работать нечасто – только когда вы по каким-то причинам долго не отапливали жилые помещения.

Длительное горение – мечта домовладельцев

И все-таки сегодня самыми желанными являются котлы длительного горения, которые могут работать на одной загрузке дров до 40 часов, а на угле – все 5 суток. Несомненным лидером является компания «Стропува» (Литва). Котлы под этим брендом совершенно не похожи на агрегаты других фирм – они имеют очень удобную вытянутую форму и занимают совсем немного места в помещении. Стоят такие агрегаты от $ 1000 и больше, в зависимости от мощности изделия.

Пиролизные котлы – пожалуй, самый дорогостоящий тип отопительных агрегатов. Внутри этих котлов происходит процесс газогенерации – из древесины выделяется пиролизный газ, который и горит в отдельной камере, и только затем происходит догорание твердого топлива. Благодаря этому котел потребляет в полтора раза меньше топлива для получения того же количества тепла, чем традиционный котел. На одной загрузке дров пиролизные котлы могут работать до 12 часов. Важно, чтобы дрова были очень сухими.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Котел на дровах своими руками: делаем дешево и качественно

Автономные отопительные системы — настоящее спасение в загородном доме. При этом хочется, чтобы это была не просто банальная печка, а сеть, обеспечивающая не меньший уют и комфорт, чем в городской квартире. Отличное решение — монтаж отопительной системы на основе твердотопливного котла. Самодельный котел отопления, работающий на дровах, пеллетах или другом твердом топливе, способен стать сердцем полноценной инженерной сети.

Преимущества твердотопливных котлов

Котел своими руками

В период повсеместной газификации котлы на твердом топливе, казалось бы, должны отойти в сторону, уступив первенство более современному и технологичному газовому оборудованию. На практике же сложилась иная ситуация, особенно в сельской местности, где стоимость дров невелика, а о газе остается только мечтать. Кроме того, большинство сельчан отлично умеют работать своими руками, создавая настоящие произведения технического искусства. При этом они руководствуются примитивными чертежами, нарисованными буквально «на коленке».

Из-за этих особенностей дровяной или пеллетный твердотопливный котел становится настоящей находкой для жителей загородных домов.

Дровяные и пеллетные пиролизные котлы обеспечивают подачу тепловой энергии за счет древесного газа, образующегося при горении твердого топлива при высокой температуре. Одна загрузка обеспечивает непрерывную работу агрегата в течение примерно 12 часов. Самое главное — следить, чтобы топливо было хорошо просушено, иначе котел тепла не даст.

Популярность твердотопливных котлов объясняется еще и их немалыми преимуществами по сравнению с другими видами котельного оборудования:

  • Простота эксплуатации. Достаточно своевременно наполнять топку дровами или пеллетами, чтобы котел справлялся со всеми возложенными на него функциями.
  • Возможность самостоятельного изготовления. В отличие от твердотопливных агрегатов газовое оборудование невозможно собрать своими руками.
  • Относительная безопасность эксплуатации. В отличие от газовых твердотопливные котлы не взрывоопасны.
  • Минимальные эксплуатационные затраты.
  • Возможность обогревать помещение большой площади.

Изготовление котла своими руками

Изготовление любой конструкции своими руками начинается с выбора материалов и инструментов. Не являются исключением из этого правила и элементы системы отопления. Для конструирования самодельного водогрейного котла, работающего на твердом топливе, потребуются:

  • Стальные листы толщиной 4–5 мм.
  • Стальные круглые трубы.
  • Профильные трубы.
  • Заслонки и дверца с задвижкой.
  • Метизы и крепежи.

Для реализации простейшей схемы отопления этого набора материалов вполне достаточно. Если есть определенные навыки, можно расширить функции водогрейного агрегата за счет установки автоматики и различных датчиков.

Обратите внимание! Если оборудование планируется использовать не только для отопления, но и для подачи горячей воды в дом, потребуется реализация более сложной конструкции с двумя отсеками.

Прежде чем начать сборку водогрейного агрегата, необходимо:

  • сделать чертеж самого устройства;
  • рассчитать уклон трубопровода;
  • предусмотреть месторасположение расширительного бачка и его утепление на случай сильных морозов.

Помимо этого потребуется построить дымоход — кирпичный или из металла, а также оборудовать место для хранения твердого топлива. Как правило, для расположения твердотопливного котла отводится отдельное помещение типа мини-котельной, чтобы грязь не разносилась по всему дому.

Сборка котла

Сборка котла самостоятельно

Определившись с материалами и схемой, можно приступать к изготовлению котла отопления своими руками. Самая простая конструкция строится по принципу матрешки. Это наиболее эффективный способ расположения загрузочной зоны и отсека для нагрева теплоносителя. Камера горения располагается в наружном, большем по размеру отсеке. Внутри него находится стальной резервуар с теплоносителем.

Важно следить, чтобы резервуары нигде не соединялись между собой, иначе самодельный котел будет не годен к использованию. Стенки агрегата свариваются из трубы диаметром 800–1000 мм. Дно вырезается из листового металла и приваривается к стенкам. Здесь важно сделать качественные сварочные швы, для чего может понадобиться квалифицированный сварщик и соответствующая аппаратура.

Следующий этап — создание воздухораспределителя. Для этого также вырезается металлический круг размером примерно на 20 мм меньше внутреннего диаметра котла. В центре высверливается отверстие около 20 мм в диаметре. В нижнюю часть вваривается крыльчатка с лопастями, размер которых не превышает 50 мм. В верхней части располагается труба диаметром 60 мм, высота которой равна высоте самого отопительного прибора. В верхней части воздуховода устанавливается заслонка.

В нижней части агрегата вырезаются отверстия, где будут установлены дверцы топки и зольника. Труба дымохода изготавливается из трубы диаметром 100 мм. Последний штрих — крышка с отверстием для воздухораспределителя, плотно прилегающая к стенкам. Котел готов и создан без лишних затрат своими руками. Чертежи для такой конструкции можно найти в сети или начертить самостоятельно.

Установка котла

Установка котла самостоятельно

Самодельный котел автономной системы отопления устанавливается на заранее определенном месте. Важно помнить, что он работает за счет сгорания дров или другого твердого топлива, а значит, является источником пожарной опасности. Место установки лучше дополнительно выложить кирпичом или залить бетоном. После монтажа агрегата его необходимо подключить к водяному контуру.

Обвязка может быть с естественной или принудительной циркуляцией. Системы отопления с принудительной циркуляцией энергозависимы. Низкая скорость теплоносителя при естественной циркуляции может существенно уменьшить мощность отопительного прибора. Чтобы избежать развития такой ситуации, используют трубы большого диаметра.

Обвязка с принудительной циркуляцией исключает использование труб большого диаметра. Для обеспечения движения теплоносителя в обратку устанавливается насос. При этом основной недостаток — энергозависимость системы. В случае отключения электроэнергии котел может перегреться.

Чтобы избежать подобных недостатков, рекомендуются комбинированные системы. Основной контур выполнятся с принудительной циркуляцией, но при этом в схеме устанавливается один или два стояка для естественного движения теплоносителя по трубам.

Заключение

Сделать своими руками качественный и надежный котел, работающий на дровах, не так уж сложно. Все, что для этого потребуется — простые материалы, чертежи и схемы будущей системы, а также инструменты и навыки. Но не стоит забывать о пожаробезопасности устраиваемого агрегата, для чего необходимо соблюдать нормы и правила монтажа подобных устройств. Итог работы — тепло и комфорт в доме без лишних затрат.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

самодельный дровяной котел, чертежи мини котла, как сделать отопительный котел, маленький котел для отопления дома, схема

Содержание:

Котлы, функционирующие на дровах, по-прежнему востребованы в загородных домовладениях. И даже газификация небольших населенных пунктов не в состоянии изменить эту тенденцию. При желании можно смонтировать систему теплоснабжения с самодельным котлом отопления на дровах.


Плюсы и минусы дровяного обогрева жилья

Использование твердотопливных агрегатов является распространенным способом обустройства автономного отопления частных строений, дач, гаражей, а также объектов производственного назначения.

Сконструировать своими руками дровяной котел вполне возможно, если разбираться в принципах функционирования данного оборудования, соблюдать технологию изготовления и при этом учитывать требования пожаробезопасности.

Агрегаты на дровах по сравнению с котлами, функционирующими на других видах топлива, обладают следующими преимуществами:

  1. Древесина, используемая для отопления, имеет доступную стоимость и не требует больших затрат на энергоресурсы.
  2. Дрова являются экологически чистым материалом, не вызывающим аллергию или другие заболевания.
  3. Устройство отличается простотой эксплуатации.
  4. Помещение прогревается очень быстро – после запуска котла тепло начинает поступать в комнату сразу же.
  5. Оборудование, работающее на дровах, энергонезависимо.
  6. Приборы могут обеспечивать горячее водоснабжение без дополнительных затрат. Котел нагревает бойлер с жидкостью, выполняющий функцию водяного отопительного радиатора.


Недостатков у дровяных агрегатов меньше:

  1. Корпус из металла подвержен коррозии.
  2. Оборудованию требуется регулярная чистка от золы, собирающейся в процессе горения топлива.
  3. Одноразовой загрузки топлива хватает на непродолжительное время.

Виды котлов на дровах

Такие агрегаты бывают с автоматической и ручной загрузкой топлива. Второй тип оборудования работает на пеллетах. Их помещают в специальный бункер, дальше они подаются в топку. Котел способен работать в автоматическом режиме продолжительный период.

К устройству при желании подключают электрическое оборудование, что позволяет минимизировать участие людей в отопительном процессе. Приборы функционируют параллельно, при этом электрокотел поддерживает определенную температуру воды.

Существует альтернативный вариант – применение теплоаккумулятора. Он предполагает работу системы теплоснабжения в автоматическом режиме, при котором в течение дня в специальной емкости накапливается тепло, расходуемое в ночное время.


Дровяные агрегаты с ручной загрузкой бывают трех видов:

  1. Традиционными, со стандартной конструкцией, имеющей внизу топочную камеру. Подобные котлы отличаются трудоемкостью обслуживания.
  2. Пиролизными. Функционирует данное оборудование на основании принципа разделения дров на газообразные и твердые вещества. У пиролизных приборов масса преимуществ: достаточно высокий КПД, небольшое количество сажи и золы. Они работают на древесине, у которой влажность не превышает 20%.
  3. Длительного горения. В таких котлах у дров сгорает верхняя часть, а оставшееся топливо начинает медленно тлеть. Отличаются подобные устройства высоким уровнем КПД и возможностью регулировать потребляемую мощность. Прибор требует одноразового обслуживания в сутки.

Особенности устройства агрегатов на дровах

Стандартного размера или маленький котел на дровах делают из термостойких материалов, устойчивых к влиянию высокой температуры.

Его основные элементы:

  • две камеры – горения и зольная;
  • дымоходная конструкция.


Топочное и зольное отделения разделяют колосниковые решетки, их прикрывают специальными дверцами и заслонками.

Подготовительный этап

Чертежи котла на дровах своими руками помогают выполнять эту работу. Простое устройство можно собрать собственноручно, не применяя сложное монтажное оборудование. Суть технологии заключается в том, чтобы преобразовать горение древесины в процесс тления.

На схеме котла на дровах видно, что между внутренним и внешним кожухом имеется воздушная прослойка. Снизу поступает поток холодного воздуха. Он нагревается за счет стенок внутреннего кожуха, потом поднимается вверх посредством отверстия, имеющегося во внешнем корпусе. Нагретый воздух отапливает помещение.


До того, как сделать самодельный котел, необходимо подготовить инструменты и материалы, среди которых:

  1. Листы металла толщиной 4 –5 миллиметров, либо бочка объемом200 литров, либо корпус от б/у печки.
  2. Толстостенная трубная продукция.
  3. Металлическая арматура и уголки.
  4. Крепежные детали.
  5. Сварочное оборудование.
  6. Электроды.
  7. Зубило и молоток.
  8. Болгарка.
  9. Дрель.

Самостоятельная сборка котла на дровах

Разобраться с процессом, как сделать дровяной котел, поможет инструкция по его сборке.

Начинать следует с изготовления элемента, предназначенного для подачи воздуха, для чего нужно:

  1. Взять трубу с толстыми стенками, протяженность которой равна высоте топочной камеры, приварить к ней болт.
  2. Из листа металла вырезать круг, имеющий диаметр, немного превышающий сечение трубы.
  3. Просверлить в нем отверстие для болта.
  4. Соединить между собой трубу и болт, а затем закрутить гайку. При этом воздуховод должен свободно прикрываться листом металла, чтобы была возможность менять величину просвета и тем самым корректировать интенсивность горения топлива.


Далее, делая котел на дровах своими руками, следует поступить так:

  1. Используя болгарку в воздуховодной трубе выполнить вертикальные прорезы шириной1 сантиметр, через которые в топочное отделение будет проникать воздух.
  2. Вырезать из листа металла круг, имеющий диаметр немного меньший, чем этот же параметр у топки.
  3. Внутри круга создать отверстие для монтажа воздуховода.
  4. В него вставить трубу для воздуха, предварительно отступив от ее края 20 –30 сантиметров, после чего приварить.

Потом необходимо изготовить корпус самодельного котла на дровах:

  • при использовании старого газового баллона нужно отрезать у него верхнюю часть;
  • если выбраны листы металла, их надо скрутить в виде цилиндра, скрепить и приварить дно.

Дымоход выполняют так: в боковой части цилиндра делают отверстие и к нему приваривают трубу с минимальным диаметром10 сантиметров.


Затем в корпус агрегата надо вставить трубу подачи воздуха, для чего в днище топки обустроить отверстие. Нужно, чтобы поддувало выступало за пределы агрегата. Труба воздухоподачи должна располагаться ниже места нахождения дымохода.

На следующем этапе, когда делается своими руками дровяной котел для отопления дома, требуется сделать теплорассеивающий диск. Для этого из листа металла толщиной10 миллиметров вырезается блин диаметром чуть меньшим корпуса. Используя стальную проволоку или арматуру делается ручка, которую прикрепляют к диску.

Чтобы закрепить конвекционный кожух, следует изготовить из стали цилиндр сечением больше топки. Потом необходимо соединить котел и кожух. В качестве крышки используется оставшаяся часть бочки, газового баллона с самодельной ручкой.

Установка котла и ввод в эксплуатацию

Для обеспечения достаточной степени циркуляции воздуха самодельный отопительный котел на дровах нужно устанавливать на 20 –30 сантиметров выше уровня пола на огнеупорном фундаменте, приварив к основанию агрегата стальные ножки.

Подключение устройства к системе теплоснабжения осуществляется в два этапа:

  1. Трубы подачи и обратки подсоединяются к корпусу при помощи патрубков.
  2. Труба дымоотведения врезается в водяной бак.

Прежде, чем подключить стандартный или мини котел на дровах, вокруг него возводят кирпичный экран, повышающий эффективность обогрева и обеспечивающий защиту от прикосновения к раскаленной металлической поверхности на расстоянии минимум 30 сантиметров.


Последовательность введения агрегата в работу:

  1. С котла снимается крышка и теплорассеивающий диск.
  2. На воздуховоде открывается воздушная заслонка.
  3. В топочное отделение не выше уровня дымохода укладываются дрова, поверх которых надо насыпать мелкие щепки.
  4. Перед растопкой дрова поливаются небольшим количеством жидкости, предназначенной для розжига.
  5. Котел накрывается диском и закрывается крышкой.

Когда дрова разгорятся, заслонка прикрывается.


teplospec.com

необходимые материалы и способ установки

Водяной котел для печей своими руками сделать сложно, но нет ничего невозможного, если вы хотите установить у себя дома автономное отопление и не зависеть от коммунальных служб. В последнее время такой вид отопления популярен не только в загородных помещениях, но и в городских квартирах. К тому же газовый котел сложен в плане монтажа и дорог сам по себе. Представляем вашему вниманию описание, как сделать водяной котел отопления своими руками и топить его дровами.

Плюсы котла отопления, сделанного своими руками

Водяной котел своими руками просто незаменим для загородного жилища, где услуги за отопление нередко бывают слишком высокими. Водный котел своими руками на дровах для печи – отличная альтернатива газу, а также он позволит значительно сэкономить горячую воду.

Когда речь идет о загородном доме, то далеко не все дома подключены к газовому отоплению, а подключить – тоже удовольствие не из дешевых. Конечно же, проблему можно решить и другим путем, приобретя в магазине электрическую модель для отопления, но она тоже очень дорогая, да и траты на электричество при условии его установки тоже вырастут.

Модель, созданная собственноручно, может не уступать заводским моделям по показателям мощности и эффективности, а иногда и превосходит их в разы. Если работать строго по инструкции и правильно произвести все расчеты, то результатом вы точно разочарованы не будете.

Приступая к работе, не забывайте о правильном расчете температуры, а также выбирайте не слишком тонкие листы металла, чтобы он не выгорел. Кроме того, в качестве материала для работы вы можете взять старые использованные котлы или же на основе готовой дровяной печи.

Ключевые преимущества водяного котла для отопления при печи, сделанного вручную:

  1. экологичность;
  2. хороший показатель КПД;
  3. низкая себестоимость материалов и топлива;
  4. безопасность;
  5. приемлемые условия работы;
  6. автономная установка.

Что потребуется для работы

Когда вы завершили расчетные работы, можно приступать к монтажу конструкции. Чтобы это сделать, нам потребуются следующие инструменты и материалы:

  1. трубы из стали;
  2. прут, имеющий сечение в 20 мм;
  3. профильные трубы;
  4. вентилятор центробежный;
  5. болты и гайки;
  6. стальной лист;
  7. шамотный кирпич.

Также перед работой выберите место для топки водяной конструкции для печи, проведите расчеты параметров теплообменника и определите наиболее подходящий для вашего помещения способ водоснабжения.

Несколько вариантов водяных котлов на дровах для бани

Как установить котел на дровах

Приступаем к установке. Обратите внимание, что внутри объем устройства должен быть одинаковым, а вот рубашка теплообменника должна быть увеличена в объеме для улучшения показателей эффективности котла на дровах. Когда вы установите его на заранее подготовленное для него место, его нужно будет подключить к водяному контуру, а затем проверить работу, заделав все стыки.

Лучшая отдача энергии происходит в газогенераторном режиме, для разогрева помещения при этом котел на дровах греется порядка получаса.

После установки его можно покрасить для того, чтобы он был максимально огнеустойчивым, кроме того, благодаря покраске котел будет иметь более привлекательный вид.

Если вы все сделали правильно, провели расчеты и совершили правильную сборку, то водяные котлы на дровах станут более эффективными, чем газовые. Также дровяной котел позволяет более равномерно распределять тепло в помещении.

Виды самодельных дровяных котлов

Самодельные котлы, работающие на дровах при печи, подразделяются на следующие категории:

  1. классическая модель – однокамерный котел, оснащенный камерой для топлива;
  2. пиролизная модель – оснащена двумя камерами, позволяющие произвести более высокий уровень отдачи тепла. Верхняя камера предназначена для сгорания газов из нижней камеры, в которой, в свою очередь, сгорают дрова. Использовать для отопления следует дрова, влажность которых не должна быть выше 20 процентов, иначе они гореть не будут.

Сооружаем своими руками

Если ваша печь кирпичная, то для нее водяной котел тоже можно соорудить своими руками, да и саму печь выложить из кирпичей тоже. В качестве водонагревателя для него можно взять простой радиатор из чугуна. Подобную модель можно отыскать при демонтаже старых пятиэтажных «хрущевок», если в вашем городе они идут под снос.

Каждый из радиаторов имеет емкость порядка полутора литров. При соединении друг с другом двенадцати таких радиаторов, то вы получите в итоге мощный нагреватель на 18 литров площадью три квадратных метра. Однако такие масштабы подойдут далеко не для всех помещений, а вот для отопления объемной русской бани это будет один из наиболее приемлемых вариантов.

Перед тем как вы будете устанавливать саму конструкцию, разберите радиаторы, затем их следует тщательно почистить. Чтобы удалить все имеющиеся на них загрязнения, сделайте горячий раствор на основе шестипроцентной соляной кислоты и им промойте радиаторы, затем их следует сполоснуть холодной водой. Теперь меняем межсекционные прокладки, поскольку температура может быть более шестисот градусов. При таком температурном режиме картон не сможет выдержать удара, что спровоцирует течку радиатора. Поэтому в качестве прокладки возьмите шнур из асбеста, предварительно пропитав его олифой.

Теперь монтируем котел в кирпичную печь, и это не так сложно, как может показаться на первый взгляд. Но есть некоторые моменты, о которых стоит упомянуть особо. Во-первых, труба для водяного котла для кирпичной печи должна быть оснащена бесшовной трубой с большим диаметром, это позволит распределить воду максимально эффективно. Во-вторых, ни в коем случае трубы нельзя паять встык, чтобы не допустить появления дефектов, из-за которых котел может впоследствии протекать.

Также следует с краев труб снять фаску, перед варкой убедитесь, что кольца расположены друг от друга примерно в 5 см. Нередко котел в кирпичной печке может сильно протекать, если такое вдруг случится, зачистите места протекания при помощи болгарки и промойте их.

Преимущества использования водяного котла в кирпичной печке

Одним из ключевых преимуществ является эффективная теплоотдача, также немаловажный факт, что трубы можно подвести ко всем помещениям от трубы.

Котел на водной основе отлично способен совмещаться с разными теплогенераторами. При использовании антифриза система при отключенной печи размораживаться не будет. Помимо всего прочего, водяной котел в кирпичной печке способен работать как при наличии центрального отопления, так и в автономном режиме.

Также следует отметить, что водяной котел в кирпиче очень надежен, как и сама печь из кирпича, традиционно считающаяся надежным тепловым источником. А при совмещении такой печи с котлом на водяной основе их взаимная эффективность становится в разы сильнее, появляется дополнительная теплоотдача. Вместе они способны обогреть помещение до ста квадратных метров, не заставляя вас тратить на такое отопление огромные деньги.

Для типичной русской зимы достаточно будет всего лишь двух топок в сутки для создания комфортной температуры в помещении. Кроме того, температуру можно будет регулировать при помощи современных автоматизированных систем.

bane.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
