Топор является одним из древнейших инструментов, используемых человеком в своей деятельности. Он прошёл долгий путь, сопровождая эволюцию человека от каменного прапращура до современного изделия из стали самого высокого качества. Область применения этого инструмента имеет самый широкий диапазон как на всякого рода промышленных производствах, так и в домашнем употреблении. Необходимость его использования не уменьшится и в ближайшем будущем.

Общие краткие сведения о топорах

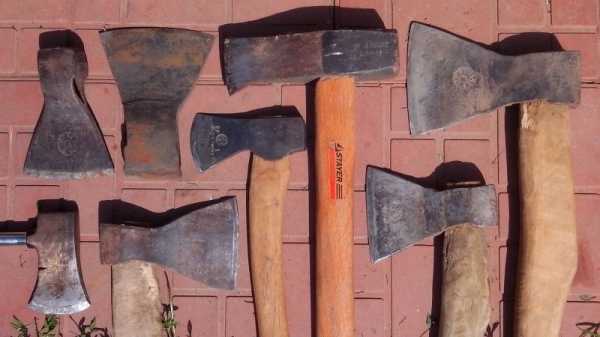

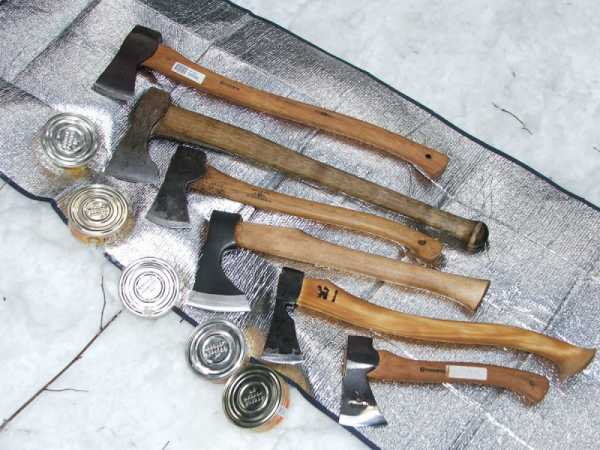

Классификация инструмента

В зависимости от области применения они могут иметь различную форму конструкции и размер.

Специализацию этого инструмента допустимо классифицировать следующим образом:

  1. Топор лесорубов.
  2. Большой и малый плотницкий топор.
  3. Колун для заготовки дров.

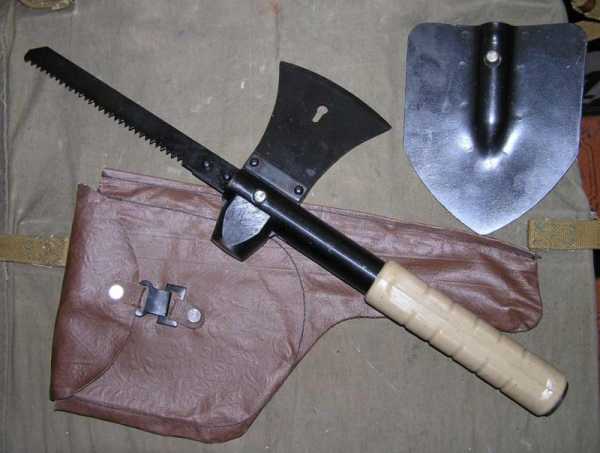

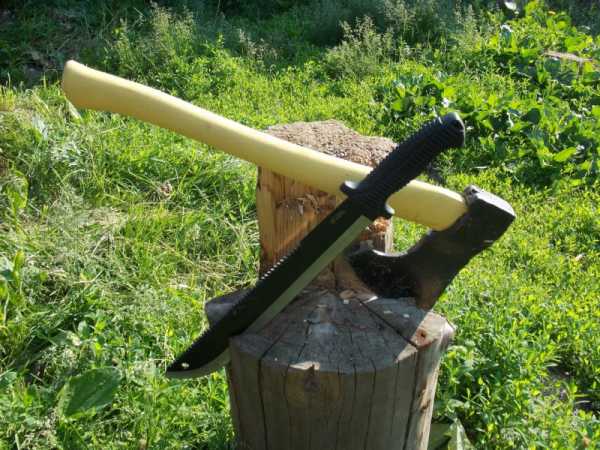

  4. Туристский или охотничий походный топорик.
  5. Топорик для кухни.

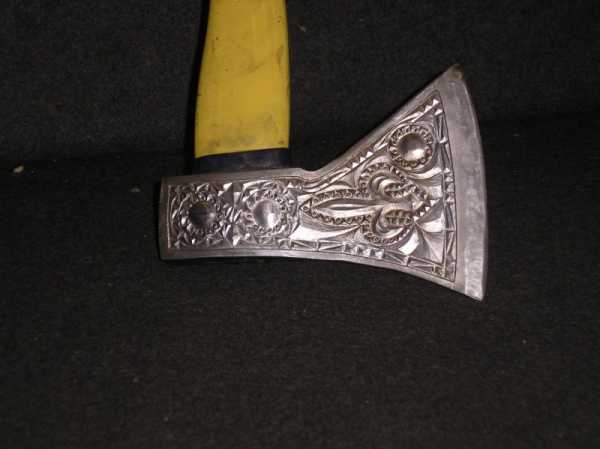

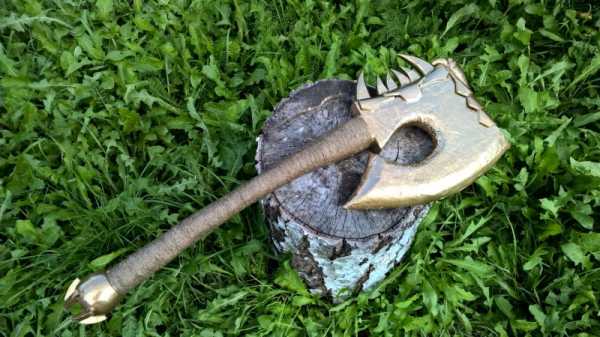

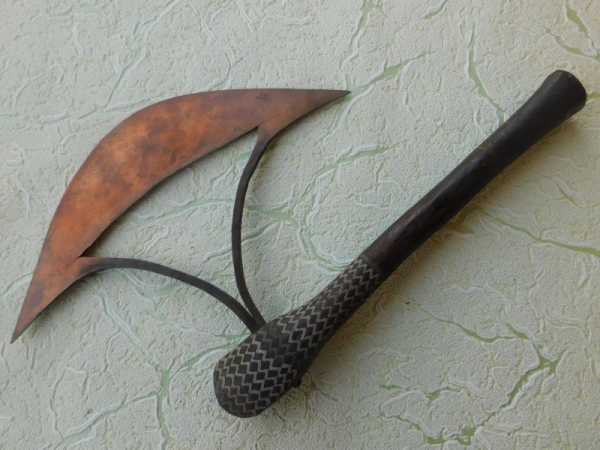

  6. Всякого вида сувенирные топоры, имитирующие древнее боевое оружие.
  7. Спортивный томагавк для метания по мишеням.
  8. Топор пожарных.
  9. Топор мясника.

Некоторые конструктивные отличия

Специализация может порождать некоторые конструктивные отличия топоров, но в основном любой из них состоит из двух частей: рабочей рубящей металлической части и присоединяемой к ней рукоятки, называемой топорищем. Топорище в основном выполняется из дерева.

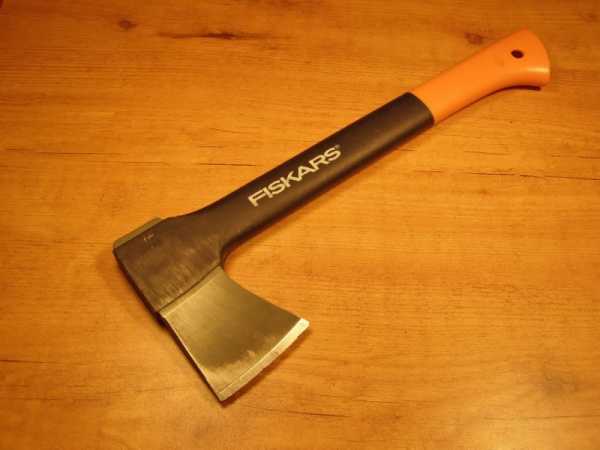

Некоторые модели туристских и кухонных образцов могут быть выполнены полностью из металла с деревянными или пластиковыми накладками для придания плоской металлической ручке необходимой формы.

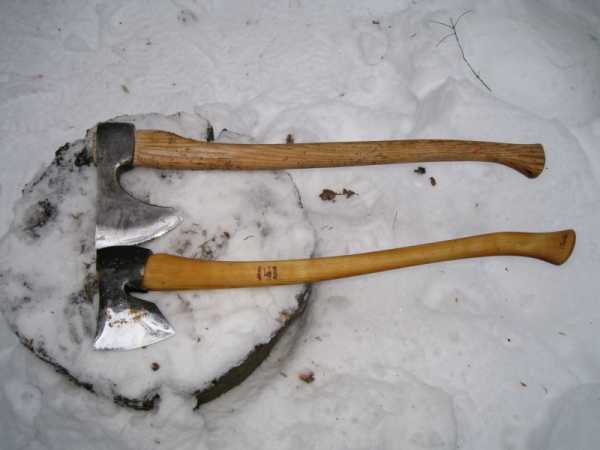

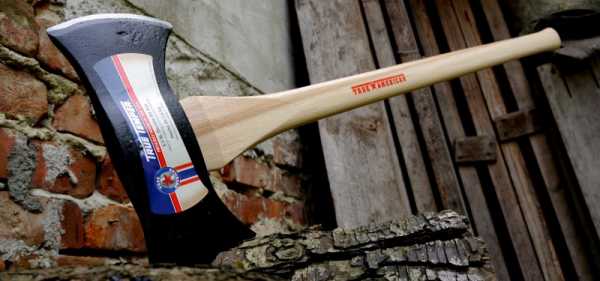

Инструмент лесорубов отличается закруглённым лезвием и удлинённым топорищем. Его чаще всего используют для заготовки хвороста из веток. Для заготовки дров из поленьев применяется особый вид топора колун. Его металлическая часть более массивная, чем у обычных топоров, и имеет более тупой угол заострённой рубящей части.

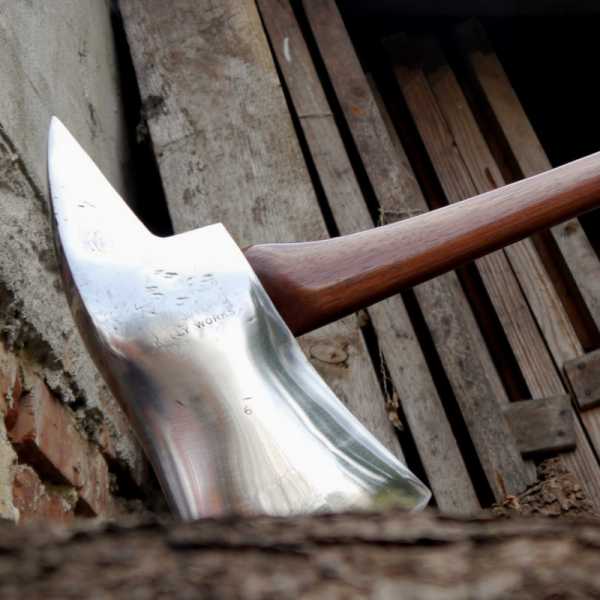

Более длинное топорище имеет и орудие пожарных. К тому же у подобных топоров может существенно отличаться и тыльная сторона металлической части, называемая обухом. У обычных инструментов она просто плоская, а у пожарных эта часть может быть выполнена в виде крюка или острого узкого клина.

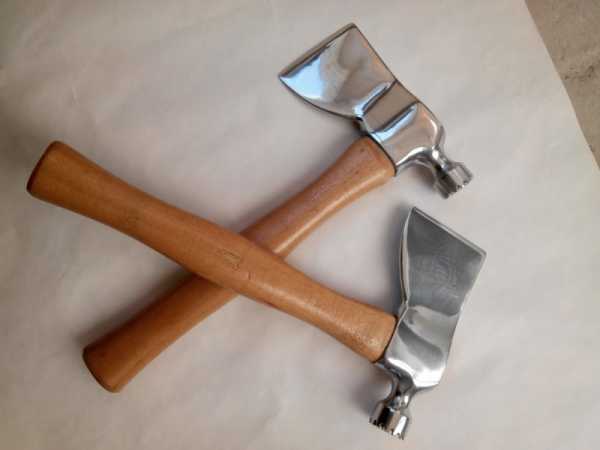

Обух кухонного топорика обычно выполняется в виде молоточка для отбивки мяса, а топорище с круглым поперечным сечением изготовляется на токарном станке.

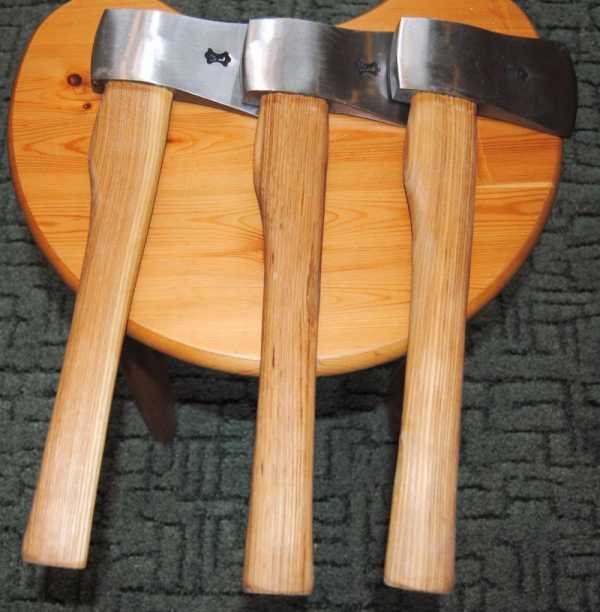

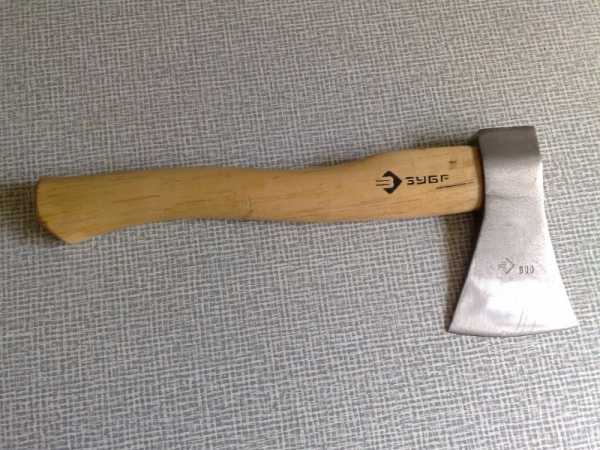

Плотницкие топоры

Эта разновидность топоров, вероятно, наиболее используемая в мире. Даже при современных технологиях ни одно строительство не обойдётся без подобного древнего инструмента. Универсальность его уникальна.

Плотницкие топоры бывают большие, их используют для оттёски брёвен, для устройства всякого рода зарубок при строительстве деревянных домов и других сооружений.

Малые топорики, которые используют для более мелких работ.

Рубящее лезвие у плотницких топоров обычно ровное и очень острое.

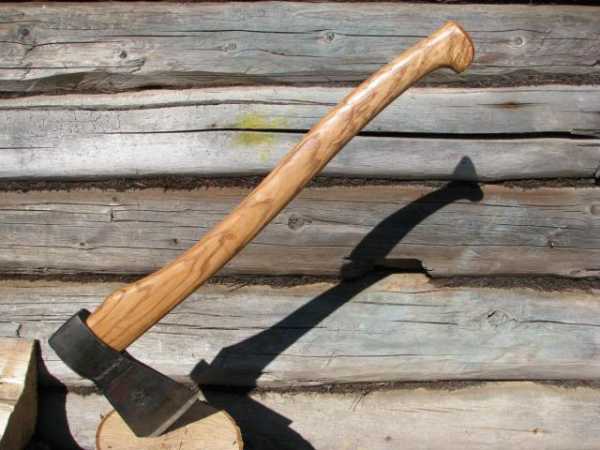

Топорище бывает различных видов. Его форма в целом зависит от личных предпочтений владельца, направленных в основном на удобство работы с подобным инструментом. Зачастую хороший топор — лицо плотника, как специалиста. Хороший мастер дорожит этим инструментом сильнее, чем любым другим. Поэтому никогда не пользуется покупным топорищем, а изготавливает его лично для себя. Впрочем, в умелых руках менять его приходится очень редко.

Изготовление топорища

Методы изготовления

Для обычного человека пользоваться топором приходится чаще всего при работе на дачном участке. Здесь наряду с присущими для такого инструмента работами не очень квалифицированные работники применяют для различных работ. Поэтому топорища, как правило, не выдерживают продолжительного использования, и менять их приходится довольно часто.

Наиболее подходящим материалом для рукоятки является берёза. Это прочный, относительно лёгкий и гладкий для работы с ним материал. Для рачительных хозяев будет полезно разместить березовые бруски для просушки. Сушить берёзу следует долго, не менее 3−5 лет, и обязательно вне воздействия солнечных лучей. Для изготовления хорошего топорища потребуется именно хорошо просушенная берёза. Иначе она будет усыхать в самом топоре, рукоятка начнёт болтаться, что может привести к значительным неудобствам в работе и травматизму.

Существует несколько различных способов, как сделать правильно топорище. Но

все их можно разделить в зависимости от технологической вооружённости:

  1. С помощью электрических деревообрабатывающих механизмов (циркулярная пила, строгальный станок, различного вида шлифовки).
  2. Вручную из готовых досок при помощи рубанка, рашпиля и так далее.
  3. Вручную из берёзового бревна.
  4. При минимуме инструментов.

Технологичное изготовление топорища

Первым делом на деревообрабатывающих станках вырезается необходимая заготовка. Все её размеры (ширина, толщина и длина) делаются с небольшим запасом для дальнейшей корректировки.

Толщина и ширина определяются по размерам входного отверстия топора, которое называется проушина и находится снизу. Необходимо помнить, что верхнее выходное отверстие гораздо шире нижнего, и путать их при произведении замеров нельзя.

Для удобства дальнейшей обработки заготовку целесообразно сострогать на строгальном станке, чтобы сделать её сечение приближённым к треугольной форме с острым углом внизу будущего топорища. При помощи картонного шаблона на заготовку наносится чертёж топорища выбранной формы. Шаблон можно изготовить, сделав чертёж по размерам старого сломавшегося инструмента, или же найти подходящую форму топорища в источниках специализированной литературы или интернете.

Вырезать закруглённые места удобнее всего при помощи электрического лобзика. Далее, сглаживают все углы при помощи широкой стамески и делают предварительную шлифовку изделия. Обрабатывать его полностью до рабочего состояния не стоит, потому что при непосредственном соединении с металлической частью инструмента, когда применяются значительные усилия и удары, дерево может расколоться, и вся работа по окончательной доводке окажется проделанной зря.

Механическую шлифовку следует производить на плоском шлифовальном круге. Использовать обычный точильный каменный диск не эффективно. Диск лучше изготовить специальный, с тем же отверстием в центре, что и у соответствующего точильного камня.

Материал для круга лучше использовать из твёрдого электроизоляционного пластика, толщиной не менее 5 мм. На него наклеивается наждачная бумага с помощью клея ПВА. Следует знать, что бумагу нужно использовать только водостойкую. Простая быстро разорвётся. К тому же круг, оклеенный водостойкой наждачной бумагой, можно мыть от налёта древесной пыли горячей водой. Поэтому, если подобный круг делать из фанеры, то мыть его будет проблематично. Фанера может деформироваться под воздействием воды.

На таком круге будет удобно шлифовать ровные и выпуклые части топорища, в особенности ту часть, которая вставляется внутрь топора. Делать это необходимо очень равномерно, чтобы не прослабить толщину деревянной детали.

Для шлифования внутренних закруглений хорошо иметь вертикальную шлифовку. Оборудование для неё тоже можно изготовить самостоятельно. Для этого потребуется выточить на токарном станке деревянный цилиндр со сквозным внутренним отверстием, соответствующим валу используемого двигателя, и оклеить его снаружи водостойкой наждачной бумагой.

Готовый цилиндр следует плотно надеть на вал вертикально установленного двигателя. Для шлифования именно топорища диаметр цилиндра не столь важен, но толщина стенок от внутреннего отверстия до внешней поверхности должна быть достаточно массивной, не менее 10−15 мм.

Насадка топора

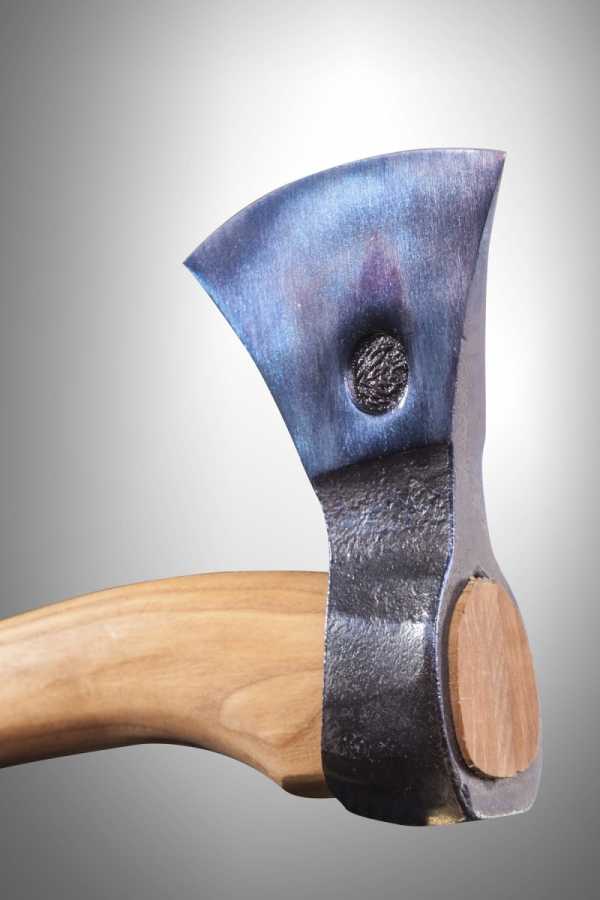

Верхний край топорища, который должен вставляться внутрь топора, делается немного конусным, чтобы он вошел достаточно плотно. Перед этим на торце прочерчиваются перпендикулярные осевые линии, чтобы в процессе работы, ориентируясь на их расположение, не закосить заготовку в какую-либо сторону.

Перед окончательным насаживанием топора делается пропил под клин. Глубина его не должна превышать ширину самого топора.

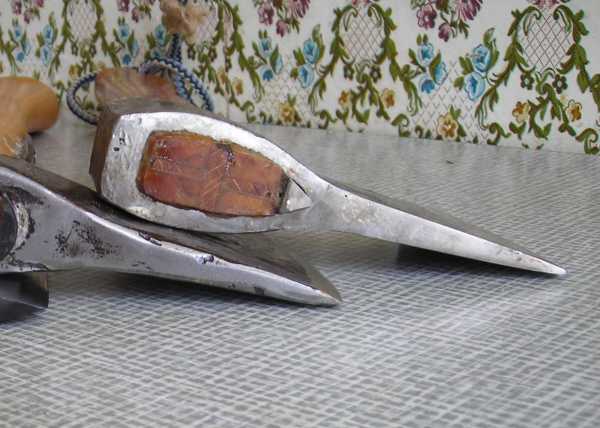

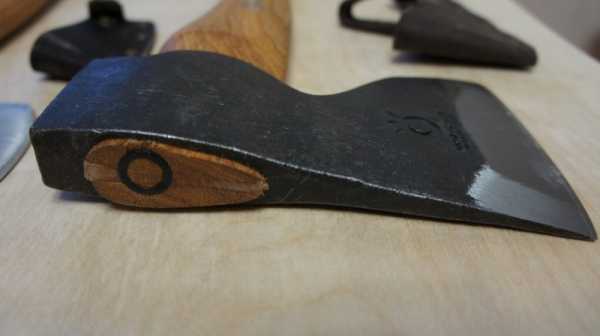

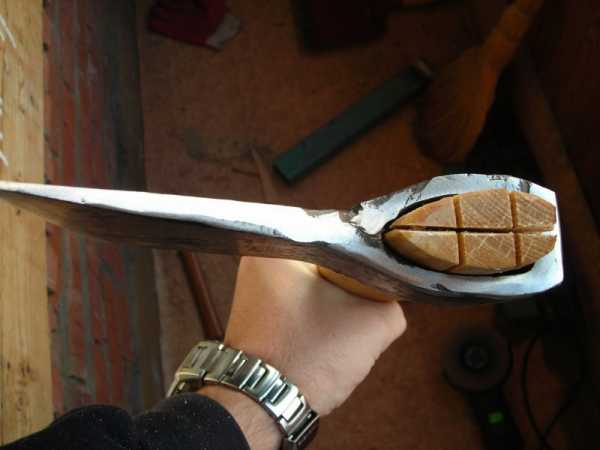

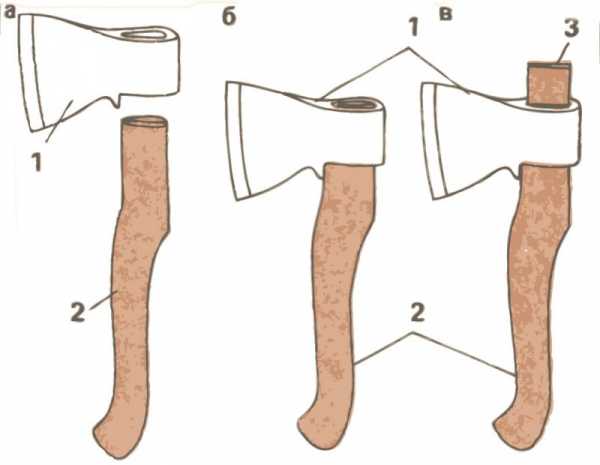

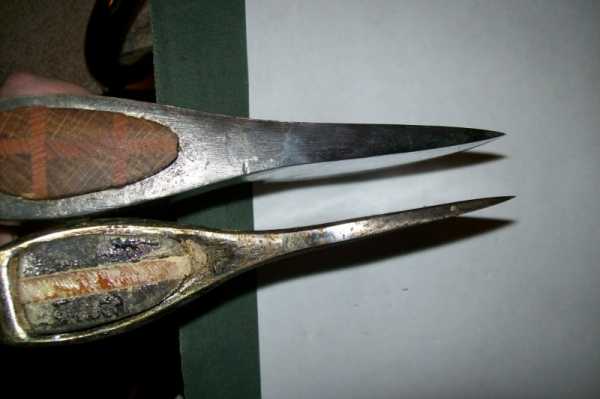

Как правильно насадить топор на топорище, показано на рисунке:

Деревянный клин допустимо изготовить из другой, более мягкой породы дерева, которая более подвержена сжатию, чем берёза. Чтобы клин не выскакивал из топорища даже при малейшем усыхании, целесообразно смазать его водостойким клеем. Это необходимо на случай попадания топора в воду.

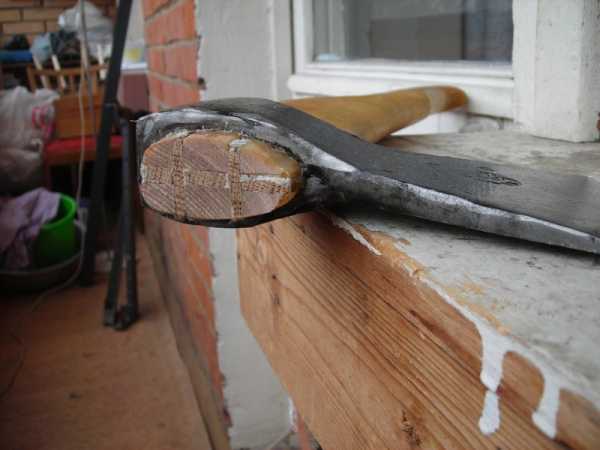

После деревянного можно дополнительно расклинить ещё и металлическим клином. Такие клинья специально выковывают в кузнице, делая зарубки по его граням для лучшего сцепления с деревом.

Случается, что верхнее отверстие топора больше нижнего не только по толщине, но и по ширине. Сбоку вставленного топорища остаются небольшие просветы, в которые тоже приходится вбивать дополнительные деревянные клинья.

Если соединение топора с топорищем прошло благополучно, переходят к окончательной доводке дерева с помощью более мелкозернистой наждачной бумаги. Этот процесс делается вручную.

Красить обработанное топорище не рекомендуется. В целях защиты от влаги допустимо пропитать его несколькими слоями олифы.

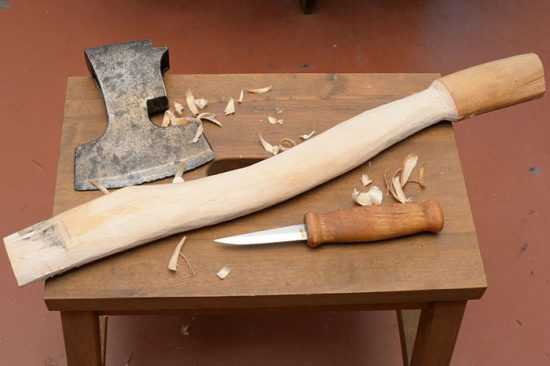

Изготовление топорища вручную

При кажущейся сложности этого процесса изготовить топорище без использования электрифицированного оборудования вполне по силам более или менее мастеровому хозяину. Особенно если есть в наличии доски подходящего размера. Если досок нет, то заготовку на топорище можно выколоть из берёзового бревна. Полено для этих целей следует подобрать по возможности без сучков и с прямослойной структурой.

Далее, следует использовать рубанок или острый нож. Предварительную шлифовку можно осуществить при помощи кусков битого стекла.

Чтобы шлифовать топорище при помощи шлифовальной шкурки, его нужно закрепить в тиски. Из наждачного материала нарезать узкие довольно длинные полоски. Ими будет очень удобно производить шлифовальный процесс, обматывая полоски вокруг топорища и двигая за концы ленты туда-сюда. В таком положении рабочая поверхность наждачной бумаги плотно прилегает к обрабатываемой плоскости без особых усилий со стороны человека.

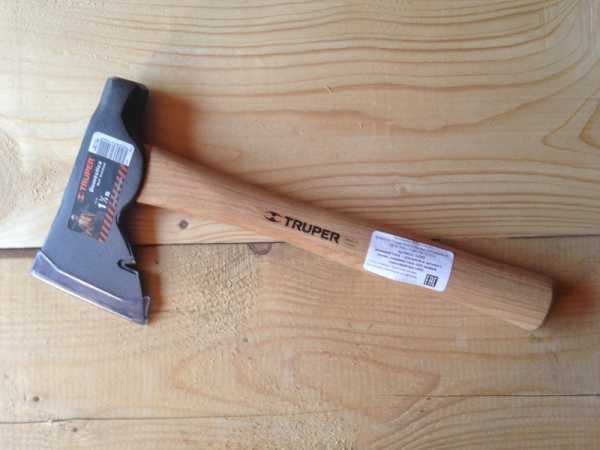

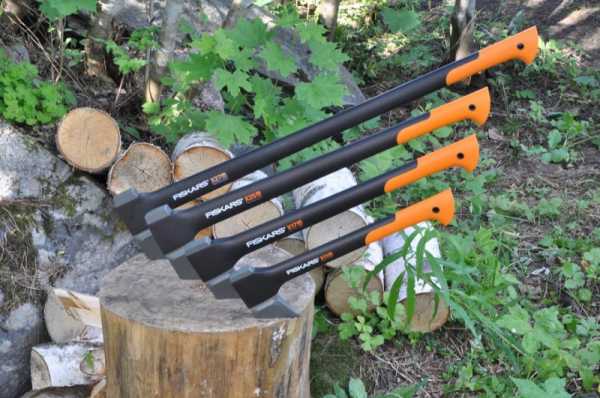

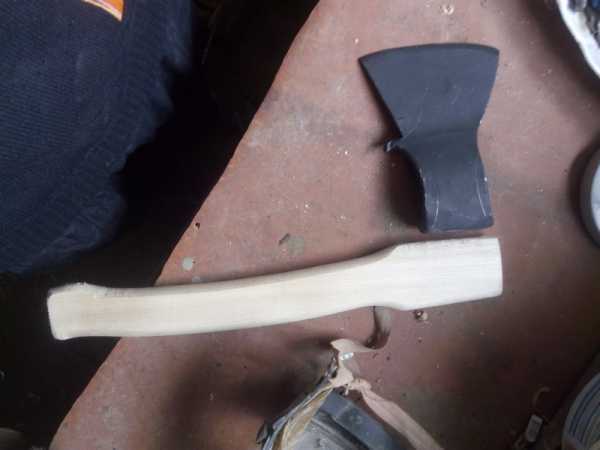

Работа с покупными топорищами

Если у человека нет желания возиться с изготовлением топорища своими силами, в продаже всегда имеются уже готовые образцы. Конечно, серьёзные производители подобных деталей хорошо знают, как сделать правильно топорище. Но всё же при его покупке следует придерживаться некоторых правил, чтобы не допустить ошибки. Прежде всего, следует очень тщательно замерить входное отверстие имеющегося топора. Расхождения в размерах у различных топоров порой очень значительны и индивидуальны, особенно если этот инструмент извлечён ещё из дедушкиных запасов. Главное условие, чтобы размеры приобретенного топорища не оказались меньше необходимых величин.

Ещё следует обратить внимание на качество древесины готового топорища. Плотность структуры, наличие трещин и возможности скола при его насадке.

Работа с покупным топорищем ограничится подгонкой его торцевой части, которая непосредственно входит в проушину.

Заточка и эксплуатация

Небольшие советы

Наиболее тщательной заточки требуют плотницкие топоры. В порядке вещей, если острота этих инструментов позволяет заострить карандаш или даже сделать зубочистку.

Прежде чем затачивать режущий край топора, необходимо проверить твёрдость металла и, если он окажется слишком мягким, потребуется дополнительно закалить топор воздействием высоких температур. Лучше всего сделать это в кузнице, доверившись профессиональному специалисту.

Заточка лезвия инструмента производится уже после соединения его с деревянной рукоятью.

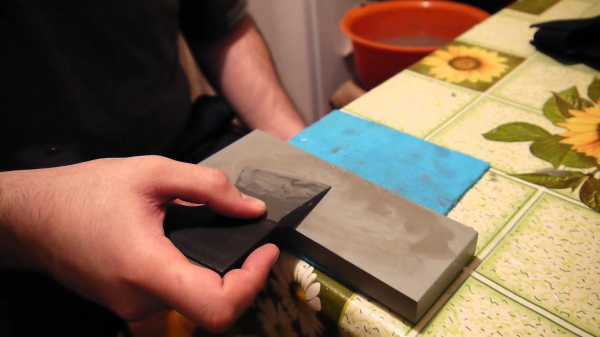

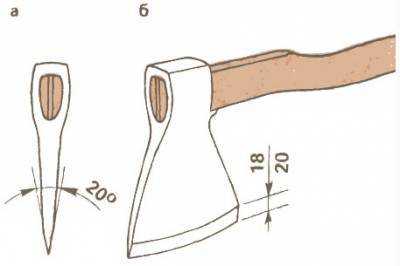

Как правильно наточить топор, поясняет нижеприведённый рисунок.

Полезная инструкция

Правильную эксплуатацию топора можно описать в выполнении некоторых основных правил:

  1. Стараться не рубить металлические изделия.
  2. Тщательно проверять обрабатываемую древесину на наличие в её теле посторонних твёрдых предметов.
  3. Не использовать инструмент в неприсущем для него качестве: в качестве рычага, тяпки или лопаты.
  4. Не бросать инструмент на твёрдую поверхность, особенно с большой высоты.
  5. Не хранить его продолжительное время на открытом месте под воздействием солнечных лучей или в слишком влажном месте.

При бережном отношении топор и его деревянная рукоятка будут служить долго и радовать своего хозяина.

obinstrumentah.info

Как сделать топорище своими руками (видео, фото)

Топор – один из инструментов, которые необходимо иметь в хозяйстве. Конечно же, его можно приобрести в магазине, но, при желании иметь надежную и удобную вещь, орудие труда лучше сделать самостоятельно. В статье пойдет речь о том, как смастерить топорище дома своими умелыми руками и правильно насадить металлическое полотно.

Как подобрать и заготовить древесину

Топорище – это ручка рабочего инструмента. От того, насколько с ним будет легко работать, полностью зависит продуктивность труда. Поэтому обычная прямая палка в этом случае никак не подойдет. Настоящее топорище представляет собой изогнутый брус с овальным сечением и прямыми участками. Хвостовая же часть должна быть расширенной и отогнутой книзу. Только при таком варианте рука выполняющего работу человека сможет надежно удерживать инструмент, при этом долго не испытывая усталости.

Для изготовления топорища лучше всего подойдут такие разновидности дерева:

  • клен;
  • береза;
  • дуб;
  • акация;
  • ясень.

Заготавливать древесину нужно осенью. Для плотницких инструментов отлично подойдет береза, а для походного варианта чаще используют клен. Его ударная вязкость меньше, чем у березы. Идеальным вариантом считается очень прочный и редко меняющий форму ясень. Сделать топорище лучше из участка дерева, расположенного возле корня, причем заготовка должна быть на 15 см шире и длиннее будущего изделия.

Внимание! До того как подготовленные брусья пойдут на изготовление топорища они должны минимум год просушиться в сухом, темном месте, например, на чердаке. Это нужно для того, чтобы в готовом виде ручка не усохла и не начала болтаться в проушине.

Использовать свежую древесину можно только в случае поломки топорища как временный вариант подлежащий скорой замене.

Как изготовить топорище

Для того чтобы сделать топорище понадобится:

  • деревянная заготовка;
  • нож;
  • ножовка;
  • стамеска;
  • карандаш;
  • напильник;
  • молоток.

Сам процесс изготовления проходит в следующем порядке:

  1. На картоне рисуют шаблон. Топорище готового инструмента прикладывают к бумаге и обводят карандашом. Вырезают.
  2. Из просушенного дерева вытесывают брусок. Та часть заготовки, на которую будет надеваться полотно топора должна превышать размеры металлической проушины на 2-3 мм.
  3. Контуры шаблона переносят на деревянную заготовку. В передней части следует оставить запас в 10 мм, а в задней 90 мм.
  4. Поперечно по верхнем и нижнем участках деревянного бруска проделывают пропилы, глубина которых на несколько мм не доходит до задуманных контуров топорища.
  5. С помощью маленького молотка, ножа и стамеска заготовку доводят до нужной формы. На место спила ставят нож и аккуратно подбивают его молотком.

    Изготовление топора

  6. Примерочную насадку металлической части проводят с помощью ударов киянки. Если все подходит, проводят чистовую обработку.
  7. Практически готовую основу обтачивают со всех сторон ножом. Напильником сглаживают углы и переходы. В заключение все шлифуют наждачной бумагой.

Внимание! Сделать топорище нужно так, чтобы сечение было овальным. В этом случае его можно будет удерживать не особо напрягая руку и производить очень точные удары.

Пропитка топорища и насадка топора

Верхнюю часть готовой ручки следует обязательно пропитать водоотталкивающим составом. Подойдет два варианта:

  • олифа;
  • льняное масло;
  • лыжная смола.

Выбранным средством смазывают дерево и оставляют до подсыхания. Обработку повторяют еще несколько раз до тех пор, пока жир не будет впитываться. Лыжная смола способна проникать в более глубокие слои заготовки, но ее сложно найти в магазинах. Поэтому чаще пользуются двумя первыми вариантами.

Совет. В средство для пропитки можно добавить яркий краситель. Так готовый инструмент будет сложно потерять.

Насадку топора на ручку производят так:

  1. Топорище вертикально зажимают в тисках.
  2. На широкой верней части делают пропил под клин. Толщина клина должна быть 5-10 см, длина равна глубине пропила, а ширина величине проушины.
  3. На доску вверх ногами устанавливают топор. Одевают топорище и постукивают об доску регулярно переворачивая изделие.
  4. После того как ручка топора вошла, в пропил вставляют клин и забивают его киянкой.
  5. Хорошо осматривают изделие. Если замечены какие-то недостатки – исправляют.
  6. Удаляют остатки припуска и придают окончательную форму нижней части ручки. При обнаружении шероховатостей еще раз хорошо проходят наждачкой.

Просмотр видео и фотоматериалов поможет получше разобраться в методике изготовления. Сделать топорище своими руками сложнее, чем купить его в готовом виде. Однако при наличии желания и некоторых навыков вполне можно получить качественное орудие труда.

Как сделать топорище: видео

sad24.ru

Как выточить топорище своими руками?

Деревянная ручка для топора (топорище) изделие ответственное, и по этому при его изготовлении учитывается много - материал (сорт и влажность древесины), направление волокон, тип топора (плотницкий, столярный или колун) От правильности изготовления зависит и безопасность и эргономика готового топора.

Для плотницких и столярных топоров топорище делается в зависимости от веса железки. На топоры весом до килограмма длина ручки 40-60 сантиметров, полтора килограмма и выше - 55-65 сантиметров.

Наиболее подходящая для топорищ древесина это береза, дуб, ясень, клен. Сушится любое дерево для топорища не меньше года в естественных условиях (не сушилках) в тени хорошо проветривыемых помещений.

У нас нет дуба, ясеня или клена, про качество топорищ сделанных из них говорить не будут. Но из березы сделал не один десяток топорищ, о ней и поведу речь. Кстати, те кто работал с топорищами из разных пород дерева, утверждают что только береза "не сушит" руку рабочего, из-за вязкости волокон.

Заготовка березы на ручки топоров, молотков, ножей и прочего ручного инструмента, ведется в зимний период, в крайнем случае ранней весной до начала сокодвижения.

В дело идет прикорневая (комлевая) часть дерева. Березовая чурка раскалывается на плахи. Именно раскалывается а не распиливается по вдоль, для того что бы видеть естественное направление волокон, и в соответствии с этим далее делать и заготовки.

Из плах выкалывают бруски сечением примерно 70-80 мм. на 120-150 мм. и убираю сушить. В процессе сушки береза усохнет поперек волокон и заготовка станет меньше. Сушатся заготовки не менее двух лет в проветриваемом помещении не подвергаясь солнечному свету (обычно это чердак)

Хорошо просушенную заготовку фугуем с одной стороны, смотрим нет ли трещин. Если все в порядке выводим общую толщину по двум пластям 45 миллиметров.

Кладем заготовку на пласть и ориентируем шаблон относительно волокон

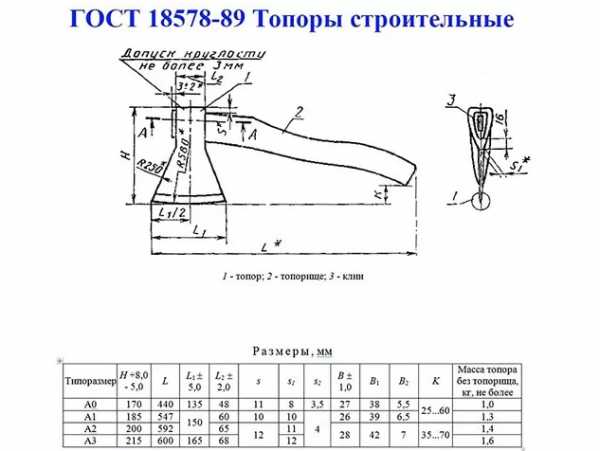

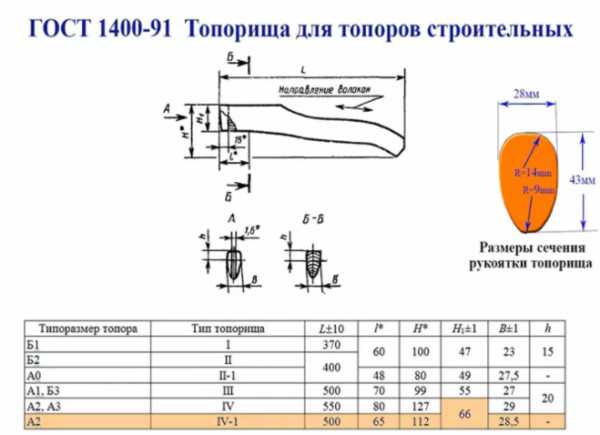

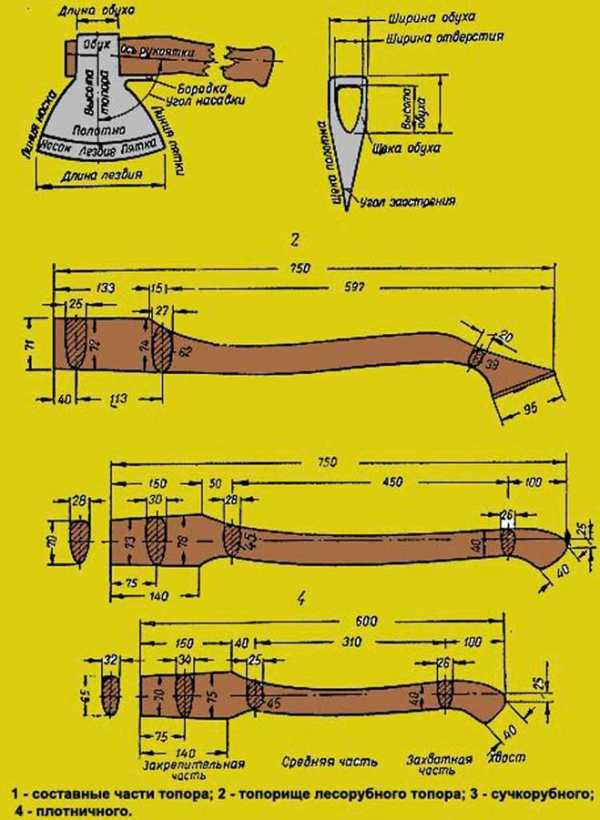

Шаблоны топорищ, их размеры - длина, толщина, сечение в основных точках, тоже различаются по назначению самих топоров -

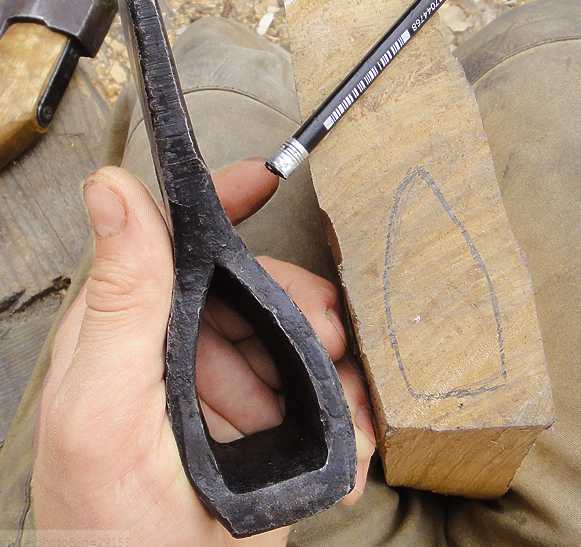

На торцевой части заготовки очерчиваем форму проушины топора карандашом по внутренней ее части, совместив с выходом закрепительной части по шаблону.

Теперь производит грубую обработку заготовки по шаблону. Это можно сделать и другим топором и широкой стамеской, я просто выпиливают электролобзиком по контуру. И щепы меньше, нагрузки на дерево нет от ударов, да и культурнее как то выглядит.

Скругляем углы ручки, в верней ее части полукругом, а к низу немного на конус. Именно такая форма "перевернутой капли" самая удобная для руки. Теперь насадим железку на топорище.

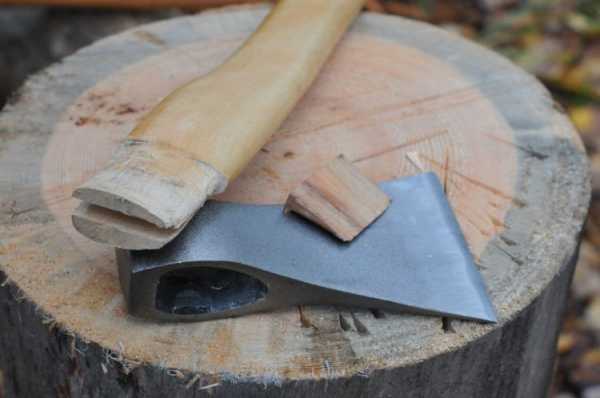

Насадка топора производится "в натяг" Топорище предварительно пропиливается под клин (клинья) на глубину двух третей ширины проушины со сквозной сверловкой в конце пробила, по вдоль пропила.

Клин, я лично делают для березового топорища из сосновой смолистой доски. Держится отлично. Одного клина вполне хватает, если березовая ручка очень хорошо высушена и больше не усыхает.

Насадив топор покрутите его в руках, уберите крупным напильником те места где топорище лежит не удобно в ладони. Не переживайте что отойдете от "стандартов" и "шаблонов" если топор вы делаете под себя. Пусть он будет хоть трижды неказистым, но если он отлично лежит в руке, то вы будете меньше уставать и производительность увеличится, да и настроение от работы топором который является продолжение руки, будет хорошим.

После того как топорище готово и насажено. Обработайте его льняной олифой, предварительно разогрев ее. Я пропитывают на горячую только плотничьи топоры. Столярные почти всегда в помещении. Ручки колунов просто протираю несколько раз светлым трансформаторным маслом.

Ну конечно же, каждый плотник и столяр, со временем выводит для себя самую оптимальную форму топорища, с желаемым размещением центра тяжести, длины и толщины ручки. Вариантов, как и мастеров масса. Однако и ГОСТ не обошел стороной этот самый нужный инструмент -

www.remotvet.ru

подбор заготовки, процесс насадки и правильная заточка

В последнее время происходит настоящий бум кузнечного дела. Кузнецами становится молодежь. Ножи и топоры, сделанные их руками, настоящие произведения искусства.

Активная реклама в социальных сетях, фото как сделать красивый топор разжигает не только желание владеть подобной вещью, но и попробовать сделать своими руками.

Краткое содержимое статьи:

Нет ничего не возможного

Глядя на работу кузнецов, посещает мысль, что нет ничего сложного в изготовлении топора. Но на практике, это оказывается намного сложнее.

Помимо куска металла для ковки топора, необходимы: горн, наковальня, пробои для проушины. Такой набор инструмента есть не каждого. Конечно, можно сделать горн и пробои, но попробовать сделать топор другим способом тоже можно.

Изготовление топора слесарным методом

Идеи как можно сделать топор вне кузницы приводят к слесарному способу. Топор состоит из трёх частей:

  • полотно топора
  • топорище
  • клин

Если с материалами для изготовления топорища и клина всё понятно, то вопрос из чего, главное как, сделать полотно озадачивает. Зная, что полотно состоит из лезвия и обуха, понимаешь что нужно для изготовления топора:

  • полоса металла для лезвия
  • кусок трубы для обуха

Лезвие

Чертёж в полную величину покажет количество необходимого материала. Для лезвия нужен твёрдый металл, например, рессора автомобиля.

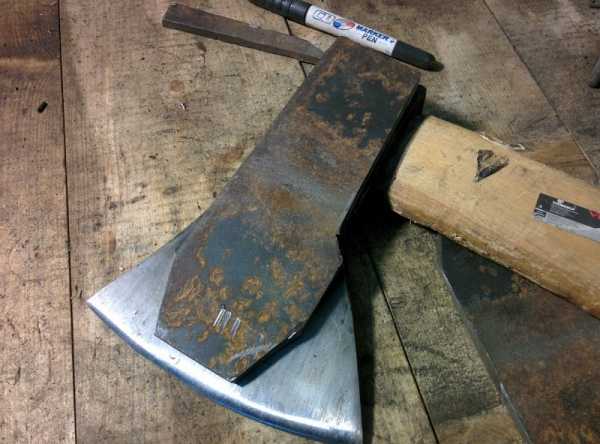

Переносим контур чертежа на рессору и отпиливаем всё лишнее. Спуски также делаем с помощью болгарки. Тут важно не перегреть металл, чтобы кромка осталась твердой и хорошо держала заточку.


Обух

Для обуха среднего топора понадобится труба с внутренним диаметром 38-40 мм. Лучше если она будет толстостенной. Трубу отрезаем по размеру с чертежа. Затем нагреваем, например газовой горелкой, и сжимаем в тисах, для предания более прямоугольной формы.

Сборка полотна

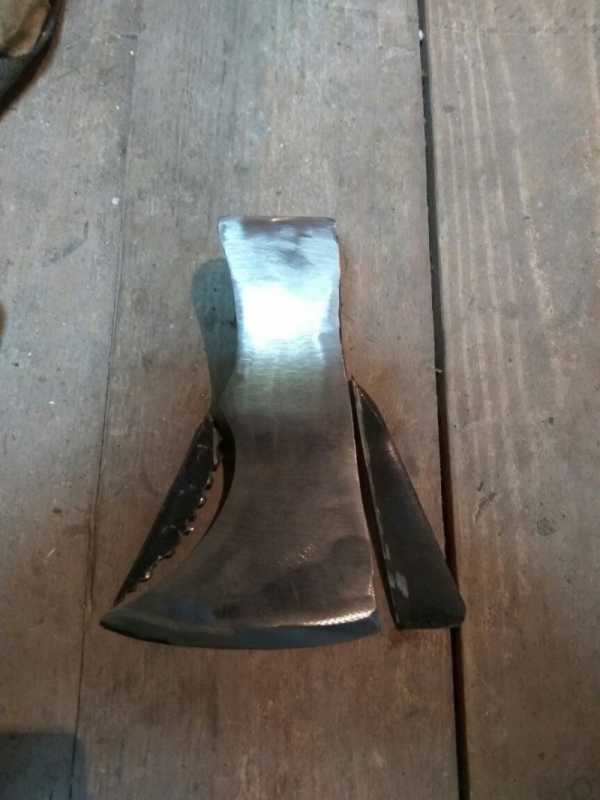

Лезвие и обух соединяем с помощью сварки. Важно качественно проварить металл, чтобы топор не дал трещину во время работы.

Затем шов шлифуем болгаркой, при необходимости, провариваем раковинки, снова шлифуем. Для дополнительной прочности можно проклепать обух и лезвие полосами металла.

Топорище

Хороший топор подразумевает наличие правильно сделанного топорища. На вопрос – из чего можно сделать рукоять для топора, есть простой ответ – из твердых пород древесины.

Самое распространённое дерево для изготовления ручки топора – берёза. Но, если делать топор не только для колки дров, а для души, то стоит поискать породу дерева с более выразительной текстурой.

Дерево для топорища

Ручка топора из ясеня, вяза, граба будут смотреться очень красиво. Только купить доски из таких пород дерева в некоторых регионах, особенно в глубинке, проблематично. Конечно, можно воспользоваться интернет-торговлей.

Дерево для топорища должно быть хорошо высушенное, быть без сучков. В домашних условиях деревянная доска высушивается при комнатной температуре в течение полугода

Чем дольше времени будет сохнуть древесина, тем более крепкое получится топорище. По обычаям, деревянные заготовки сушились годами на чердаках домов.

План действий

Составление инструкции как сделать топорище своими руками позволяет разбить процесс на элементарные шаги. Составленный список действий поможет избежать ошибок и повысит качество результата. Особенно это важно, если делаешь что-либо в первый раз.

Обратите внимание!

Пошаговый процесс, как делать ручку в домашних условиях будет выглядеть следующим образом:

  • составление эскиза топорища и шаблона
  • обработка древесины
  • насадка на топор
  • финишное покрытие.

Эскиз и шаблон топорища

Для комфортной работы топорище делают порядка 50-70 см. Нарисовав эскиз в полный размер легче представить пропорции будущего топора. Далее переносим рисунок фанеру или плотный картон и изготавливаем шаблон.

Черновая обработка

По шаблону очерчиваем контур ручки на дереве и выпиливаем заготовку. Придаем более округлую форму ручке. Для этих целей можно воспользоваться рубанком, стамесками или маленьким топориком.


Подгонка

Следующим этапом изготовления топорища это подгонка формы и эргономики. Обтачиваем дерево для придания правильной формы и удобного хвата.

Для этих целей отлично подойдёт крупный рашпиль, а также шлифовальный электроинструмент. Здесь главное не прослабить место насадки топора на топорище.

Обратите внимание!

Шлифовка и сборка

После грубой обработки вышкуриваем ручку наждачной бумагой и делаем прорезь под клин. Осаживаем топор на ручку и вбиваем клин. Многие люди советуют посадить клин на клей или эпоксидную смолу. Выбор за вами.

Финишная отделка

Собранный топор тщательно шлифуется мелкой наждачкой. Дерево можно покрыть морилкой или оставить как есть. Защитный слой наносится маслом или лаком.

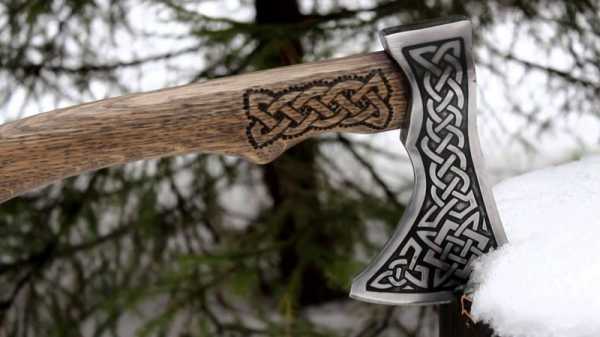

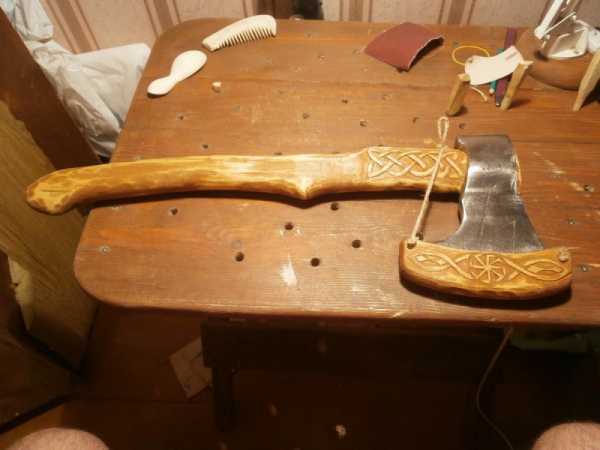

Для большей эксклюзивности топорище можно украсить резьбой, инкрустацией или проволочной всечкой. На полотне топора будет красиво смотреться узор вытравленный в соляном растворе.

Заключение

Приобрести топор для колки дров очень просто, и нет необходимости делать его для этих целей своими руками. Самодельные топоры больше используются как предмет творчества, но выполнять свои прямые обязанности он способен.

Некоторые самостоятельные экземпляры дадут фору промышленным образцам, доставят владельцам повод для гордости и удовольствие от проделанной работы.

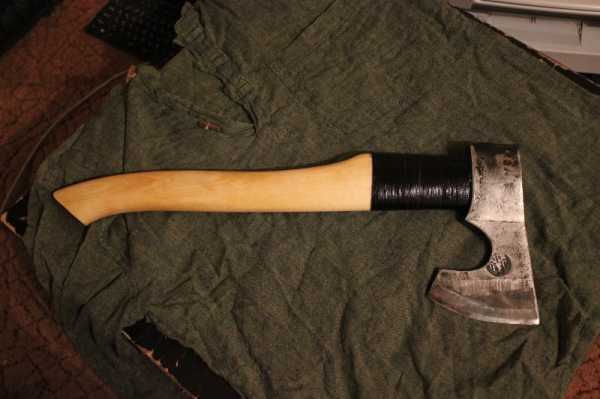

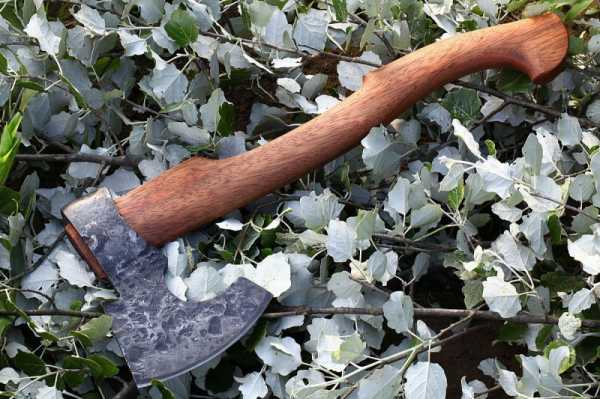

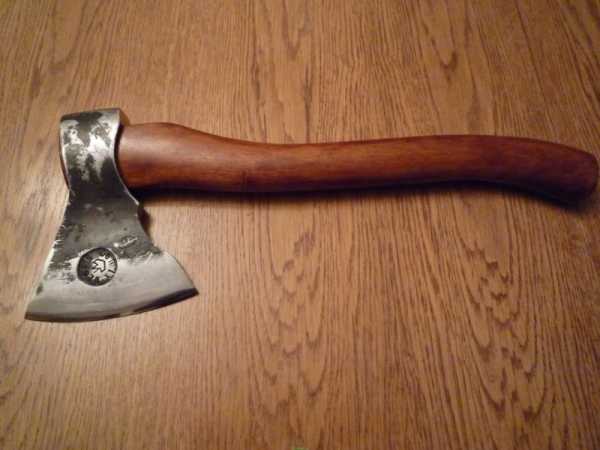

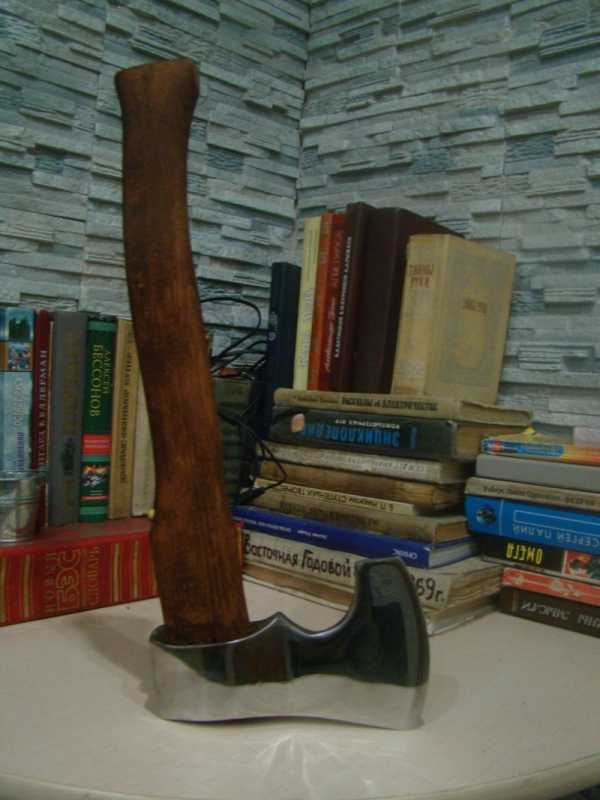

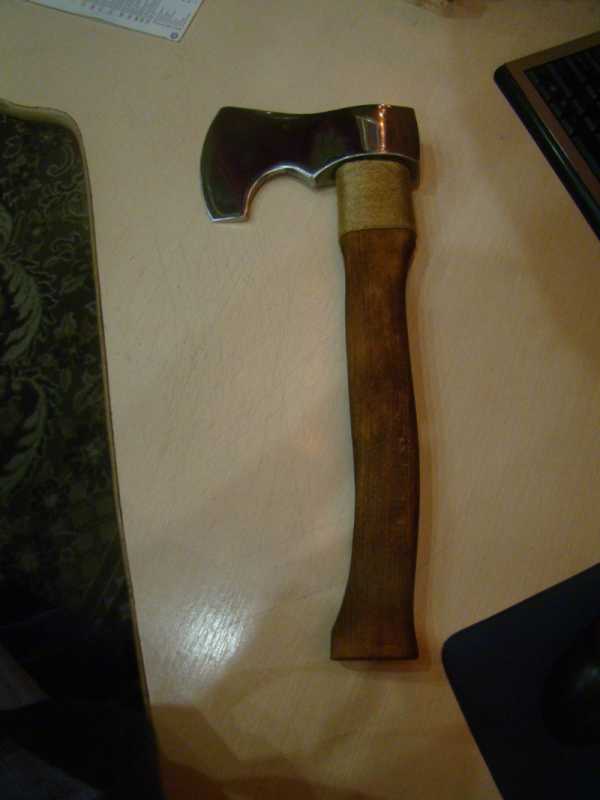

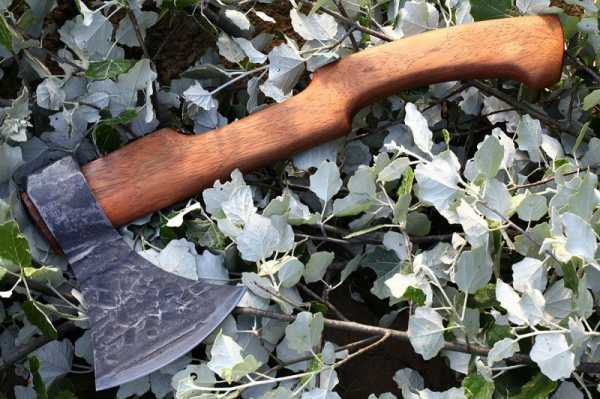

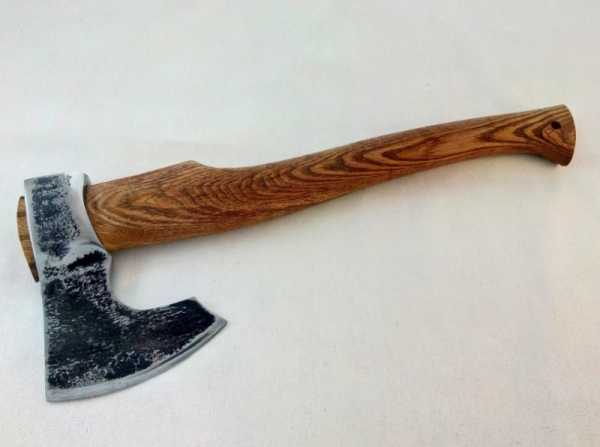

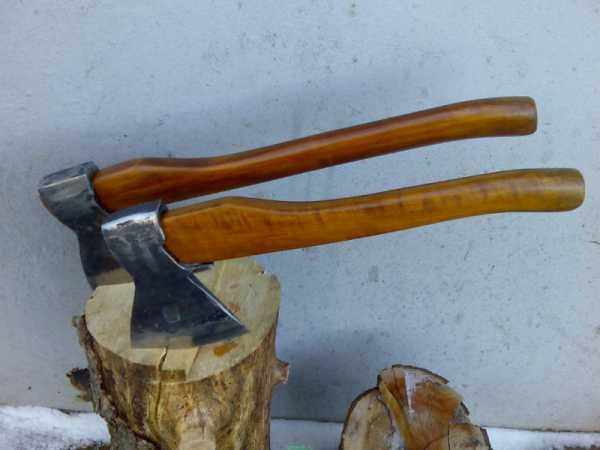

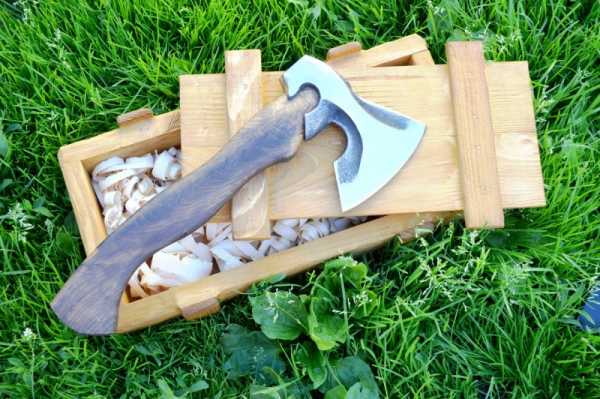

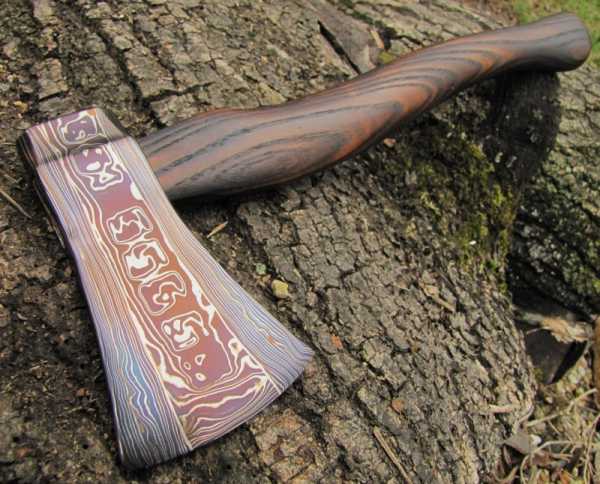

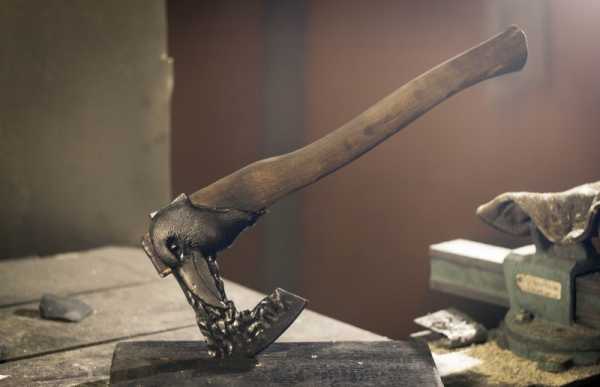

Фото самодельного топора

Обратите внимание!

Также рекомендуем просмотреть:

Помогите проекту, поделитесь в соцсетях 😉

sdelatlegko.ru

Топорище своими руками чертеж

Топорище своими руками, чертеж и подробное описание изделия.

Для топорища используют сорта древесины лиственных пород, лучше всего подойдут:

• ясень
• ятоба
• гикори
• дуб
• бук
• береза
• клен

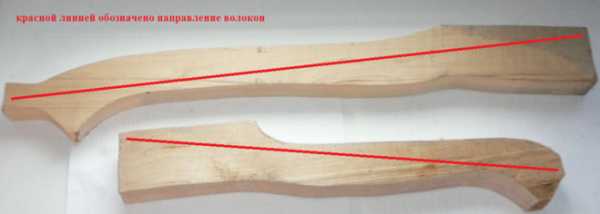

Прочность изделия на излом, обеспечивается за счет положения древесных волокон в заготовке, из которой будет изготавливаться топорище.

Посмотрим на рисунок, где изображено место положения заготовки относительно плоскости реза ствола или чурки. Как видим, размещается заготовка за пределами центра ствола дерева.

При выборе (чурки) необходимо помнить, чтобы участок был без сколов, сучков, трещин и гнили.
Откалываем от чурки заготовку нужных размеров, и отправляем ее на сушку.
Оптимальный вариант, если сушка проводится в естественных условиях, в проветриваемом помещении и длительное время.
Влажность древесины после сушки должна составлять 8…12%.

Приступим к изготовлению топорища по чертежу:

1. Подготовим заготовку необходимого размера.

2. Перенесем на заготовку контур с чертежа.

Отклонение расположения волокон от продольной оси вдоль заготовки, не должно превышать 5°

3. Вырежем контур изделия по размерам чертежа.

4. Сгладим острые грани и скруглим углы.

Рекомендации:

• ручка изделия должна быть идеально гладкой и овальной
• низ топорища – утолщенный и скругленный
• верх топорища – подгоняется под проушину насаживаемого лезвия.

5. Обработаем изделие антисептиком.

Более расширенные требования к изготовлению изделия, регламентированы ГОСТ 1400-73.
Дополнительно посмотрим чертеж дровокола

Заказать чертеж


Поделитесь с друзьями!

chertegnik.ru

оптимальная форма, материал и заточка лезвия (115 фото)

Универсальным инструментом, который может понадобиться на даче, в походе в лес или просто на отдыхе возле речки, в быту для хозяйственных целей, является топор. Несмотря на свою простую конструкцию, это приспособление имеет множество целей использования и различается по способам и качеству изготовления.

Краткое содержимое статьи:

Основные характеристики

Все разновидности топоров подразделяются на три основные группы:

  • топоры-колуны;
  • для валочных работ в лесу;
  • универсальные инструменты строительного и бытового назначения.

В рамках каждой выделенной группы существуют разновидности, которые определяются назначением и характеристиками составных частей. Учет важнейших параметров поможет вам решить вопрос, какой топор лучше выбрать. Стоит отметить тот факт, что на дачном участке просто не обойтись без топора!

Весовые параметры

От того, насколько тяжелым является инструмент, зависит возможность его применения в обработке древесины. Минимальным значением считается масса 0,9 кг. Более легкие модели используются только для ограниченного круга бытовых и хозяйственных целей при отделке небольших заготовок, например для заточки клиньев.


Для стандартной работы с древесиной понадобится инструмент 0,9-1,7 кг. Он будет эффективным и при рубке дров средней толщины, и при проведении строительных работ. Более тяжелые колуны весом 2,2-2,5 кг используются в целях колки крупных дров. Они имеют более длинное топорище.

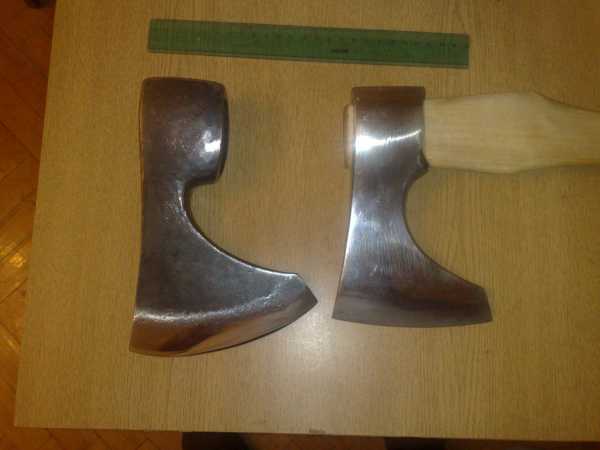

Форма и заточка лезвия

В практике применяются топоры с тремя типами обуха:

  • широким, предназначенным для валки леса;
  • средним, имеющим универсальное предназначение;
  • узким – используется при проведении аккуратных плотницких работ.

Особенности формы лезвия можно оценить по фото топора. Прямая заточка позволяет наносить качественные рубящие удары, а вот изогнутая подходит и для рубящих, и для колющих движений. Например, лезвие округлой формы небольших размеров ориентировано на большее заглубление в дерево и рубку волокон в поперечном направлении.

При угле заточки до 40 градусов обеспечивается повышенное заглубление в заготовку, хотя более высокой будет скорость затупления. В колунах степень заточки на разных краях лезвия будет различаться.

Материал для лезвия

Для плотницких топоров лезвие изготавливается путем штамповки стали низкоуглеродистого типа. Большую прочность инструмента для лесорубов обеспечивают ковкой стали У7 и 60Г.

Следует помнить, что использование мягкой стали приводит к тому, что инструмент начинает быстро тупиться. Лезвия из жесткой или прокаленной стали склонны к крошению.

Изготовление топорища

Длина топорища зависит от назначения инструмента. Наиболее комфортным показателем является 50-70 см. Но надо помнить, что от длины зависит размах и сила удара. Поэтому для более тяжелых работ требуется инструмент более 70 см.

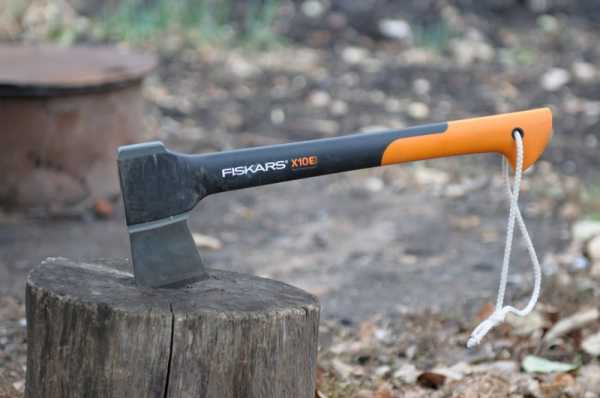

Топорище для топора может быть металлическим, в том числе со специальной резиновой накладкой. Это более прочная конструкция, но она обладает большим недостатком – плохо гасит вибрацию.

Сила удара вместе с сопротивлением заготовки поглощаются топорищем. А поэтому рекомендуют использовать для его изготовления древесину, в частности березу. А вот более дешевая и доступная сосна значительно хуже гасит вибрацию.

Для лесорубов подходит инструмент с дубовой ручкой. Сама ручка должна быть удобной, без сучков и сколов. На конце топорища делают утолщение и отверстие для крепления.


Разновидности топоров

В зависимости от цели и назначения использования можно подобрать оптимальную конструкцию инструмента. В продаже представлены разнообразные виды топоров.

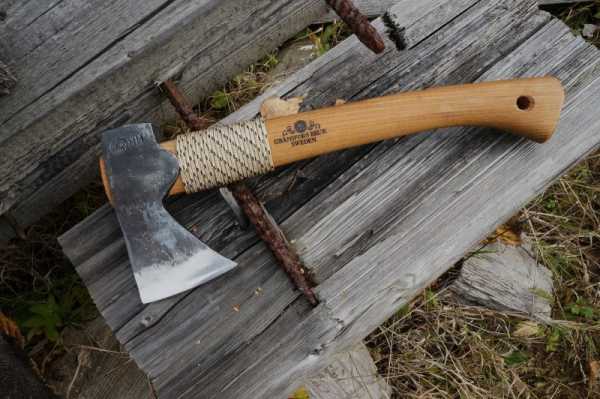

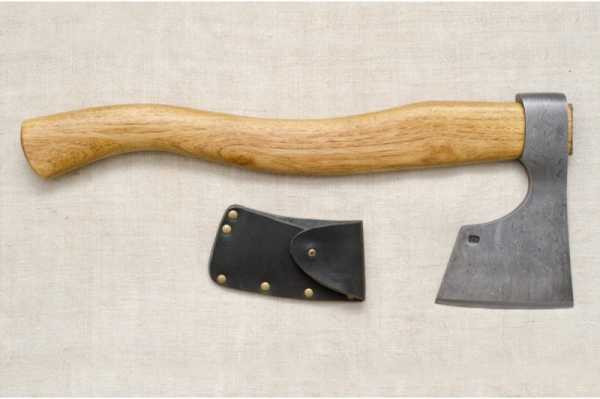

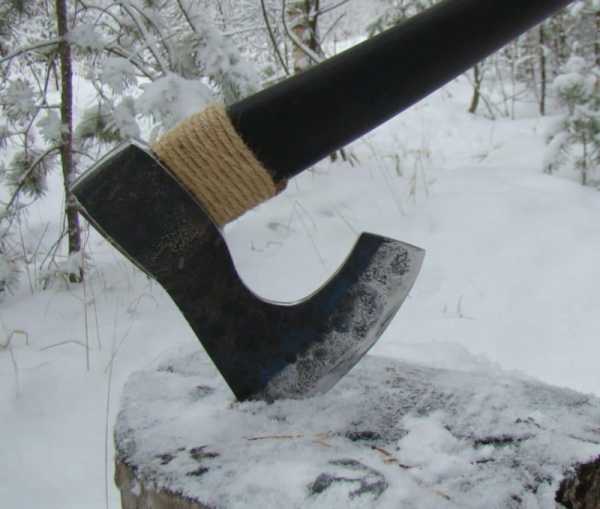

Туристический

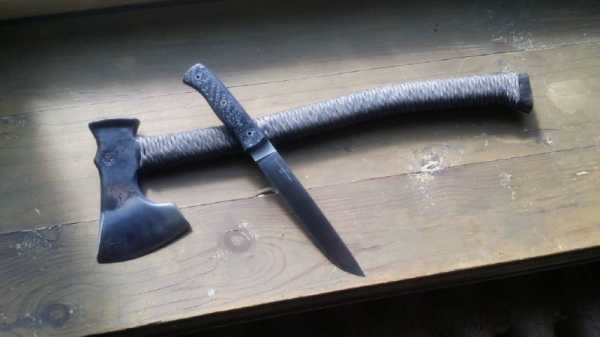

Это более легкий и компактный инструмент, который может иметь округлую форму лезвия. Оно острое, может применяться в качестве ножа. Длина ручки до 50 см. Комплектуется защитным чехлом.

Такой топор достаточно дорогой, не может использоваться для рубки, часто появляется ржавчина. Среди марок популярны Geter Gator II и Экспедиция НВ-040.

Бытовой и для общепита

В быту или на предприятиях питания топоры применяются для рубки мяса или костей. Конструкция отличается широким лезвием из прочной стали с заточкой под углом. Это тяжелая и долговечная модель.

Большим недостатком является необходимость применения физической силы для работы. Также деревянное топорище может рассыхаться. Известны изделия «Мясоруб» и «Труд» ВАЧА S901.

Для дров

Каталог топоров данной категории с наилучшим качеством включает изделия TUTAHI, KRAFTOOL Рейнский и Универсальный.

Для данных целей применяются модели с лезвием из закаленной стали с заточкой 40-60 градусов и деревянным топорищем. Этим обеспечивается простота и эффективность в эксплуатации.


Двусторонний

Такой инструмент имеет два одинаковых лезвия из высокоуглеродистой стали, обеспечивающих прекрасную балансировку. Угол заточки может быть разным, а топорище — сменным.

Однако это травмоопасная и тяжелая конструкция, исключающая возможность использования в качестве ударного инструмента. Эксперты рекомендуют такие модели, как SOG F12 и OCHSENKOPF.

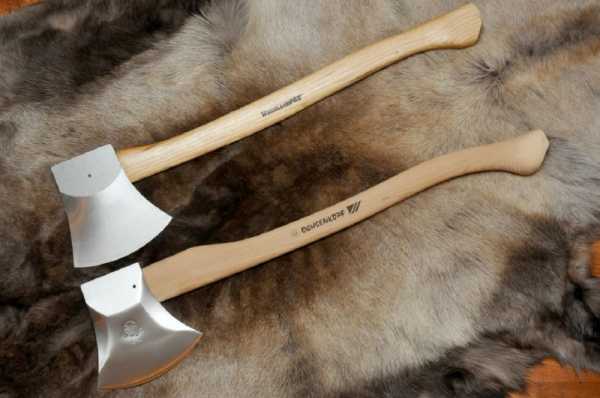

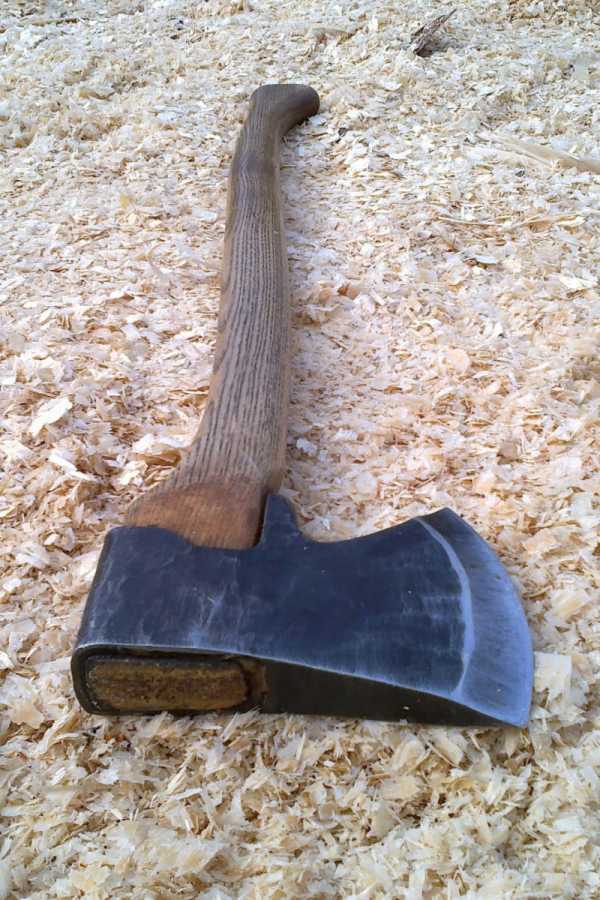

Для рубки леса

Большой топор с длинной ручкой для сильного удара. Имеется закругленное лезвие. Специализация у инструмента узкая, применяется только по назначению. Лесорубам могут подойти марки HULKAFORS, SCANDINAVIAN FOREST AXE или WETTERLINGS AMERICAN FOREST AXE.

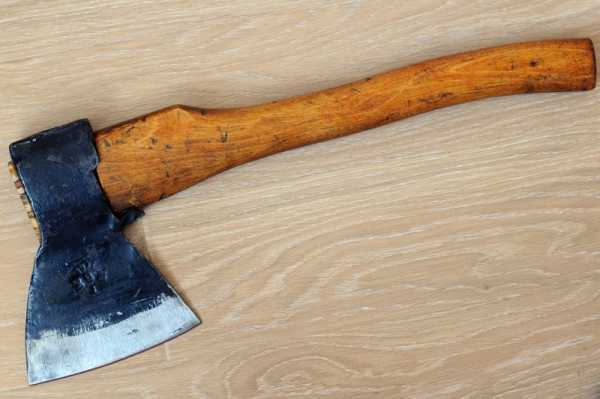

Плотницкий

Это инструмент с хорошей балансировкой, острым лезвием и удобной рукояткой. Вы не сможете его использовать для рубки, а после покупки изделия нужно подобрать требуемую характеристику заточки.

Можно выбрать в этих целях Gardena 1000A 08714-48.000.00 или Wetterlings Hjartum Carpenter’s Axe. Популярен и топор «Ижевский».

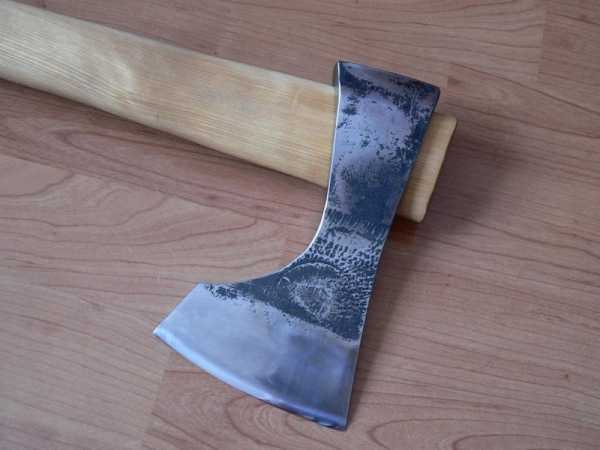

Кованый

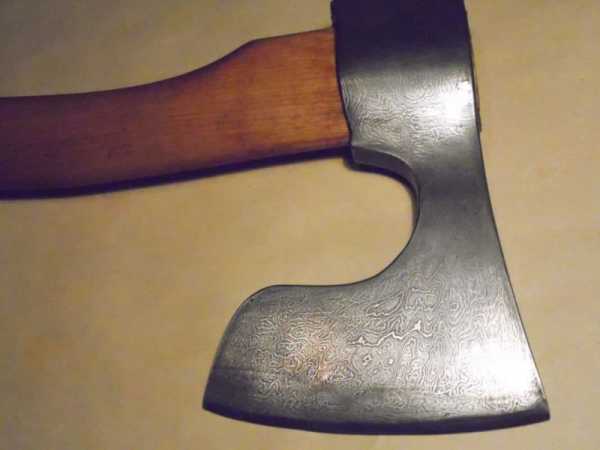

Наиболее качественные, прочные и долговечные изделия. Кованый топор чаще всего изготавливается по индивидуальным заказам. Популярны марки «Таежный» и изделия от мастерской «Феникс».

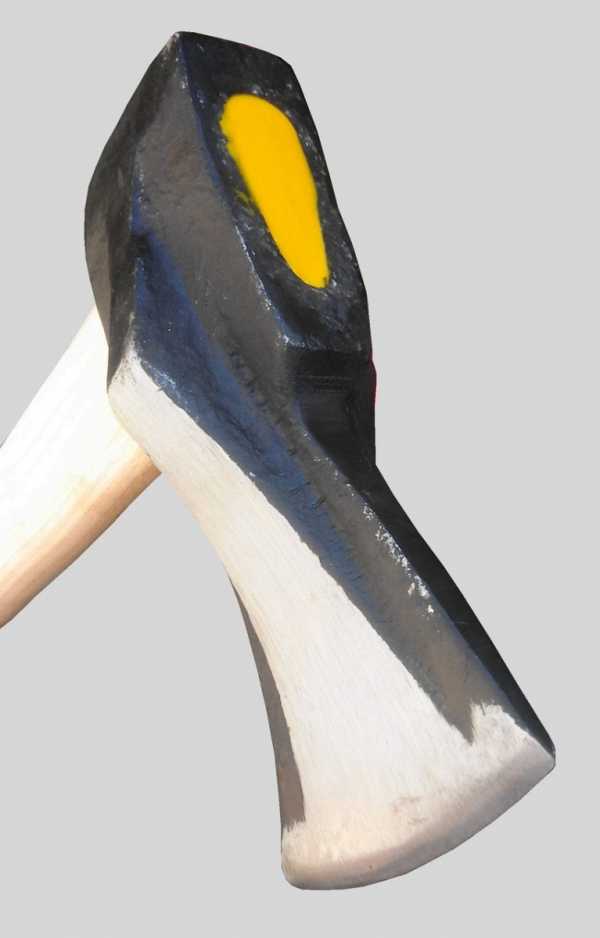

Колун

Этот топор имеет удлиненную ручку, стальное лезвие с заточкой 40-60 градусов. Это узкоспециализированный инструмент, который обладает хорошей балансировкой. Применяется для обработки толстых и плотных пород дерева. Специалисты рекомендуют к использованию продукцию VIPUKIRVES или Council Tool Hudson Bay Axe.

Дачный

Топоры «ДАЧНИК» standart SZAN330, Т-03-1 или VOREL 33107 помогут решить бытовые проблемы на загородном участке. Такие модели пригодны для колки дров, используются при рубке бревен.

Отличаются многофункциональностью, лезвием из прочной стали и деревянной рукояткой, которая, однако, может рассохнуться через 5 лет.

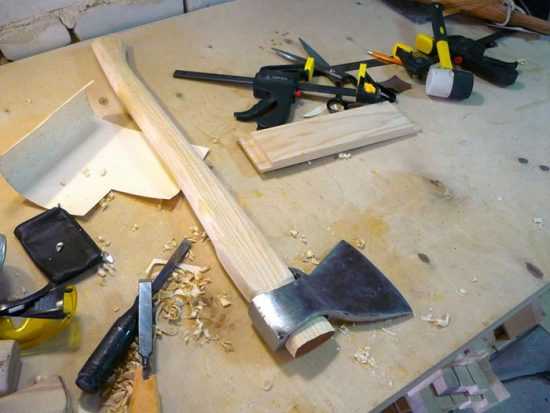

Изготовление топора своими руками

Если вас интересует вопрос, как сделать топор, то помните, самостоятельно изготовить лезвие с нуля у вас не получится. Вы можете только придать обычному лезвию нужную форму путем обработки болгаркой или наждачным кругом.

А вот топорище изготовить вполне по силам. Для этого надо:

  • подобрать заготовку с диаметром более 120 мм и длиной на 200 мм больше планируемой рукоятки;
  • просушить несколько месяцев при температуре 22-24 градуса и влажности 15%;
  • при помощи топора или большого ножа убрать лишнюю часть древесины в соответствии с очерченным контуром;
  • провести обработку стамеской и молоточком.

Теперь важно узнать, как насадить топор правильно. Делают это при помощи марли и эпосксидной смолы. Наличие клина обеспечивает лучшую прочность. После этого производится шлифовка, топорище покрывается лаком. Заточка производится на станке или вручную.

Топор является полезным помощником и на даче, и в походе и при работе в лесу. Необходимо только правильно подобрать нужную модель, ориентируясь на требуемые характеристики и качество изготовления конкретного экземпляра.

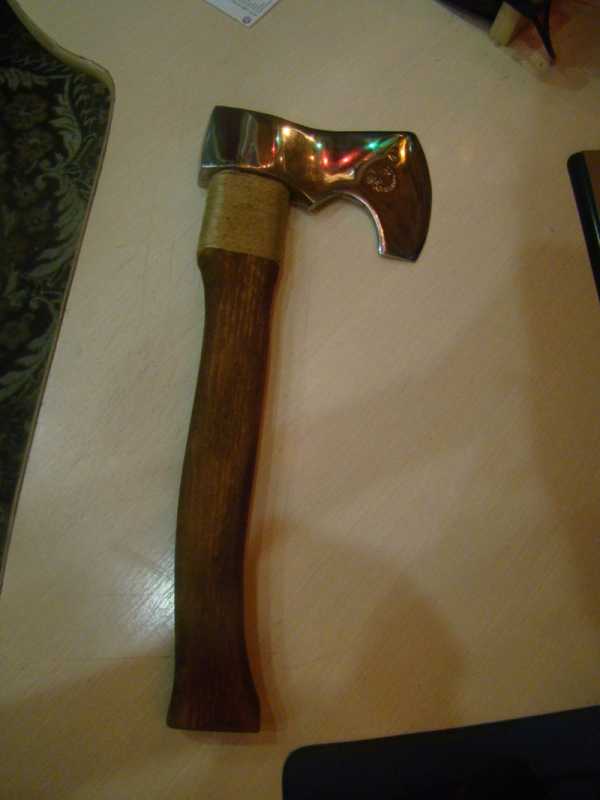

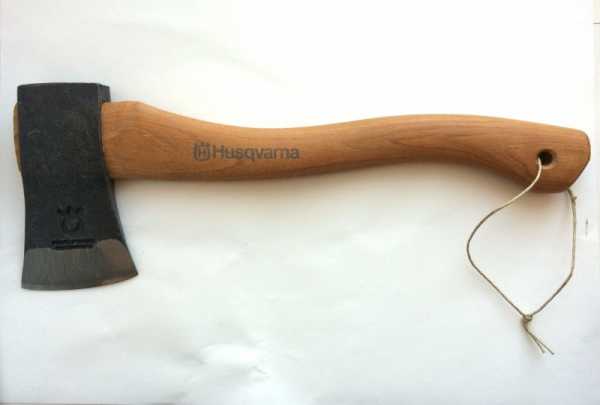

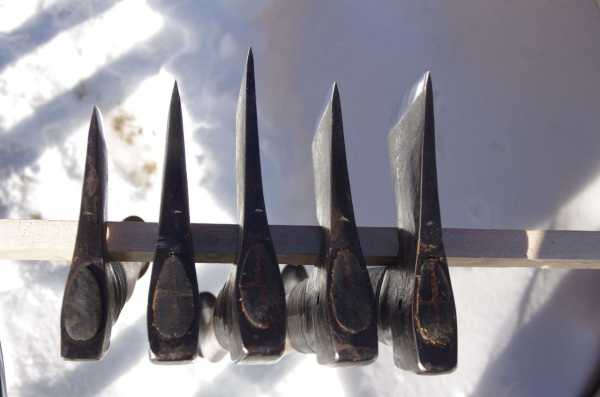

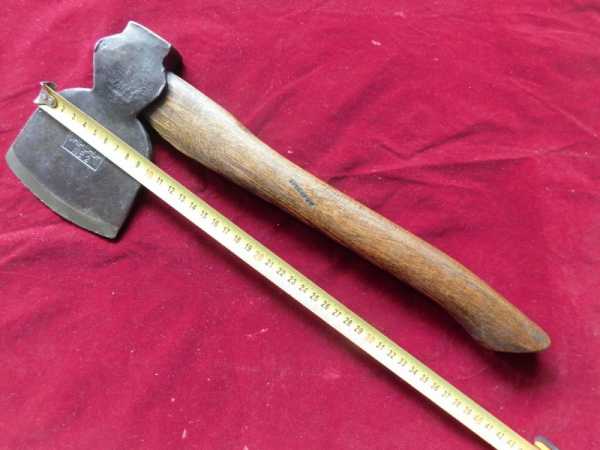

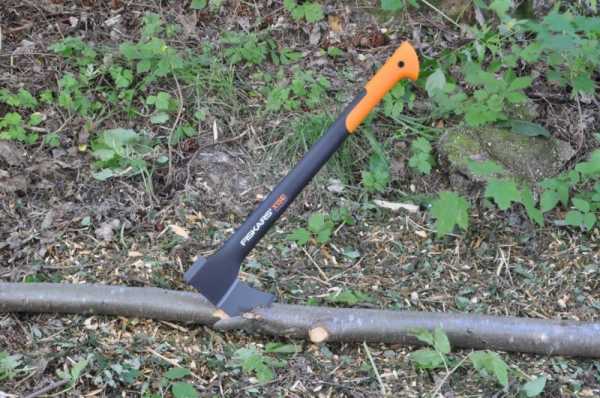

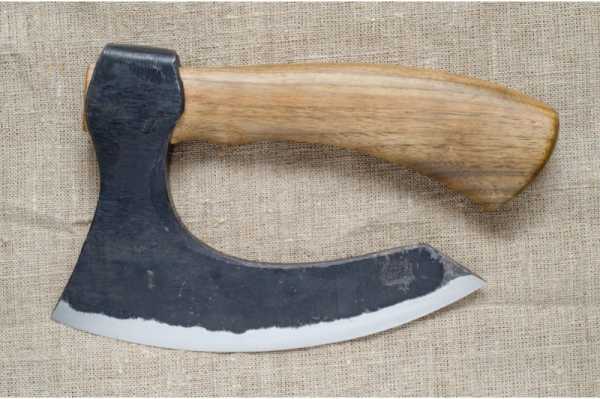

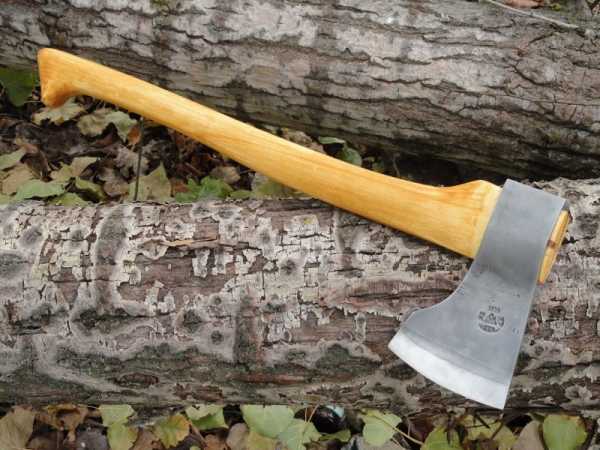

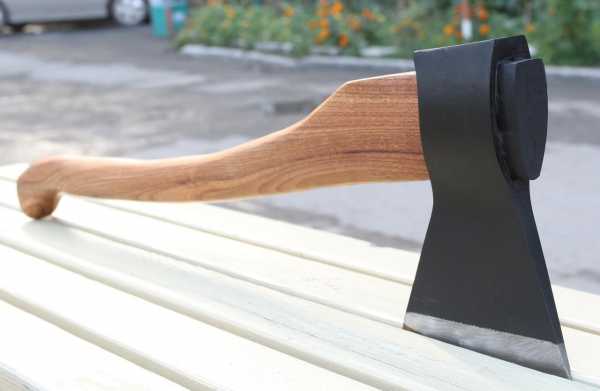

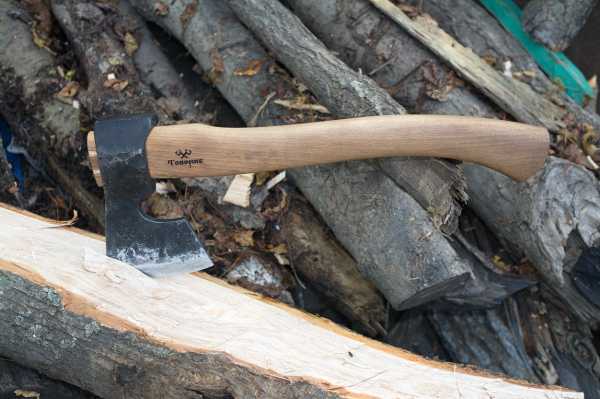

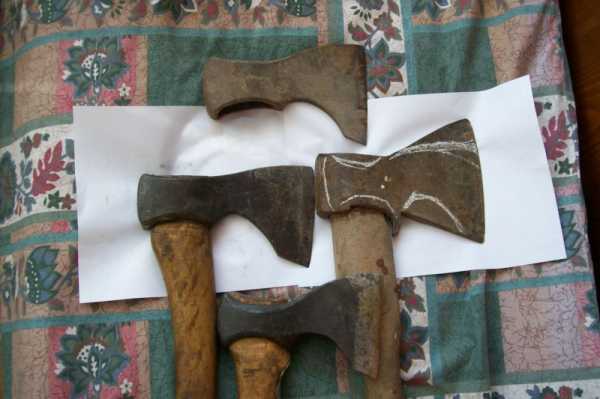

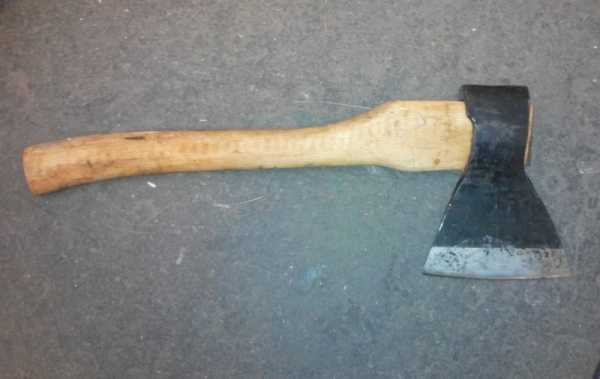

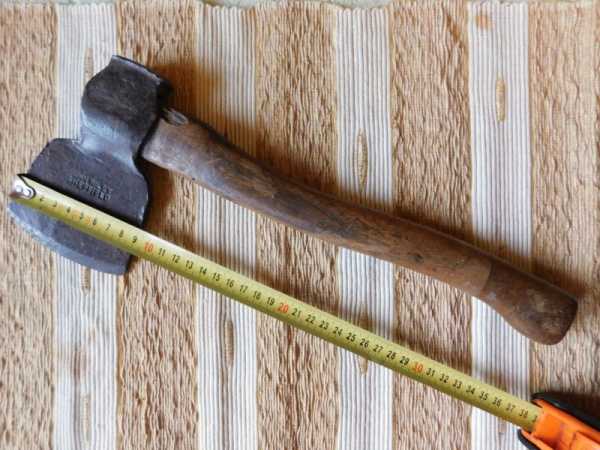

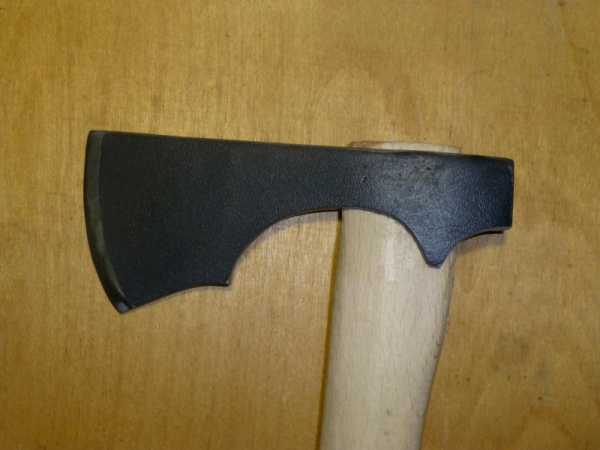

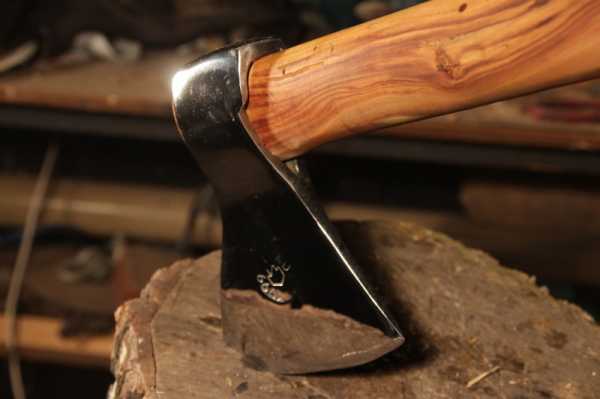

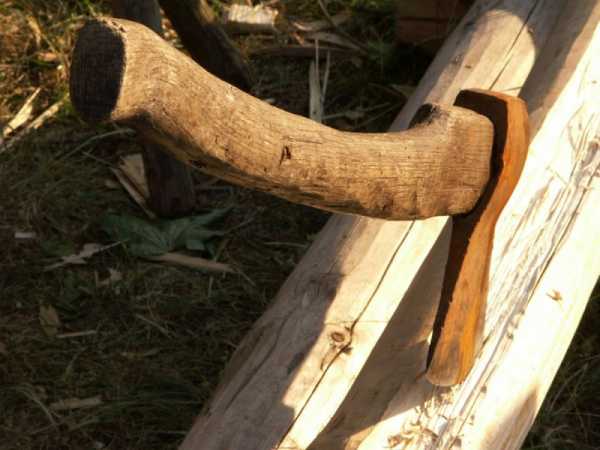

Фото топора

Также рекомендуем посетить:

Инструменты из раздела:

zdesinstrument.ru

Как сделать топор своими руками

Топор на самом деле очень важный инструмент. Конечно, если Вы настоящий плотник, то обязательно должны знать, как сделать топор, прекрасно подходящий для определенных дел. У профессиональных мастеров-плотников обычно задействовано сразу несколько топоров. Тем не менее, данный вид инструмента также необходим людям, живущим за пределами города, да или просто городским жителям, которые выезжают изредка на свои дачные участки. Ведь баню топить нужно дровами, а наколоть их можно только при помощи топора. А чтобы в процессе не возникало никаких недоразумений, и инструмент Вас не подвел, следует знать обо всех тонкостях, как сделать топор своими руками, а также, как его подготовить к работе. Само топорище может быть абсолютно различное по форме. Но следует правильно насаживать топор, расклинивать, а также необходимо производить заточку под определенным углом.

Выбор колющей части топора

Когда Вы будете стоять перед выбором, в процессе приобретения колющей части, обязательно обращайте внимание на металл, из которого она изготовлена. Обязательно должна быть надпись ГОСТ, подтверждающая выполнение в соответствии с нормами и требованиями. Стоит насторожиться, если Вы увидите знак, вроде: ОСТ, МРТУ, ТУ. В таком случае технология производства металла могла быть изменена производителем. Если говорить о выборе хорошего советского топора, то его лучше купить на обычном рынке.

Можно проверять качество топора старинным способом, ударяя лезвие одного о лезвие другого. Если одно из изделий сделано некачественно, то именно на нем останутся следы от удара. Также, если топор подвесить, можно по нему постучать и послушать звук. Он будет характерным.

Обращайте внимание на то, что если лезвие хорошее, вмятин или изъянов там не должно быть; проушина должна быть конусообразной; также проушина и лезвие должны быть соосными; а также должна присутствовать хотя бы маленькая толщина обуха, а его торцы должны быть перпендикулярны по отношению к лезвию.

Если Вам не удалось найти такое изделие, которое соответствовало бы всем нормам. Сделать хороший топор можно самостоятельно. Даже если в купленном изделии обнаружатся со временем некоторые недоразумения, их можно будет устранить, заточив заусенцы, расточить проушины, придать обуху симметричную форму.

Выбрать заготовку. Сделать топорище

Исходя из того, какой у Вас рост и сила, следует выбирать длину топорища. Качество дерева имеет также очень немаловажное значение. Например, у облегченных изделий, до одного кг весом, длина ручек 40-60 см. Если говорить о тяжелом топоре – до полутора килограмм весом, длина ручки будет 55-65 см.

Подходить к вопросу о том, как сделать деревянный топор, следует правильно. Например, для его рукоятки подойдет далеко не каждое дерево. Наиболее подходящие варианты – прикорневая часть березы, а также ее наросты; клен или дуб, ясень и иные породы дерева. Очень важно хорошо просушивать подготовки, причем обязательно в естественных условиях и немалое время.

Заранее выбираете шаблон инструмента, и на заготовке следует очертить Ваш шаблон. Конечная часть рукоятки должна быть утолщенной, чтобы мастер мог затормозить рукой в том случае, если топор будет выскальзывать. Лишнее дерево (за контуром) следует удалить ножиком, топором с идеально заточенным лезвием или иными подобными инструментами. После этого нужно убедиться в правильности действий. Насадите для примерки топор на топорище, используя киянку. Убедитесь, что эти детали очень плотно прилегают друг к другу. После того можете приступать к дальнейшей зачистке. Чтобы циклевать, следует применить стекло, а шлифовать – наждачку мелкой зернистости. Зная, как сделать топор из дерева, это уже полдела. Но это ведь еще не все.

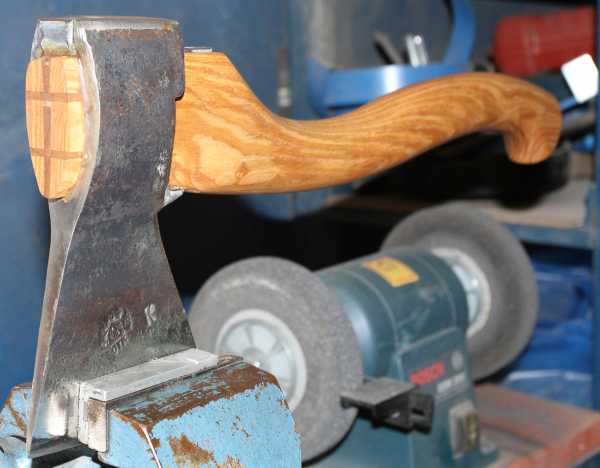

«Посадка» топора на рукоятку

Данный процесс можно сделать, например, таким способом:

  • Подгоняется верхушка топорища в соответствии с проушиной. Ненужное дерево следует убрать ножиком.

  • Топорище следует положить горизонтально на ровную твердую поверхность, а сверху положить топор. На рукоятке нужно отметить карандашом место, до которого его нужно насаживать. Поделив отрезок надвое, следует поставить вторую отметку.

  • Тисками следует зажать топорище так, чтобы более широкий конец располагался вверх. Ножовкой по металлу следует пропилить до 2-й отметки прямо под клин.

  • Клин может быть из магазина, а также сделан из дерева вручную. Его толщина может быть 5-10 мм, длина такой же, как глубина пропила, ширина – приравнена с проушиной топора.

  • На стол нужно положить доску, а на нее поставить топор, верх ногами. Топор следует надевать на топорище, постукивая им об доску. Далее следует перевернуть и постучать рукояткой, в процессе насаживания. Так переворачивать и постукивать следует несколько раз подряд. В результате топорище должно пройти в проушину.

  • После этого топорище необходимо поставить вертикально, а в пропил вставить клин и забивать его при помощи киянки.

  • На топорище следует наносить масло, излишки стекут, а инструмент останется просыхать. После всего при помощи ветоши необходимо протереть топор и рукоятку.

Кроме всего, Вы можете просмотреть видео как сделать топор, при помощи которого Вам будет более ясна суть изготовления инструмента.

Заточка лезвия топора

Данный вопрос является очень важным, чтобы работы инструментом не доставляла неудобств и хлопот. В соответствии с ГОСТом, угол заточки должен быть от двадцати до тридцати градусов. Если Вы профессиональный плотник, в таком случае заточку нужно делать под углом тридцать пять градусов.

По завершении проделанных работ топором, рекомендуется на лезвие надеть чехол. Будьте аккуратны!


www.mirlandshaft.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
