Как сложить простую кирпичную печь своими руками



Кирпичная печь в частном доме или на даче всегда может выполнять несколько функций, например, обогрева и приготовления пищи. Но чаще всего постройка печи из кирпича проводится с одной целью – для постоянного поддержания тепла в доме. Чтобы, обогрев помещения проводился качественно (вне зависимости от его размеров), а расход топлива оставался умеренным, следует знать не только конструктивные особенности печи из кирпича, но и правильный порядок её постройки. Также особое внимание следует уделить выбору строительного материала. О том, как сложить простую кирпичную печь своими руками можно узнать далее.

Немного теории: строение печи и основные разновидности

Следует точно различать печи по принципу использования, которые делятся на:

  • Отопительные печки из красного кирпича. Применяются наиболее часто, так как с их помощью можно отопить до 100 м2 помещения. Размеры печи могут быть достаточно большими.

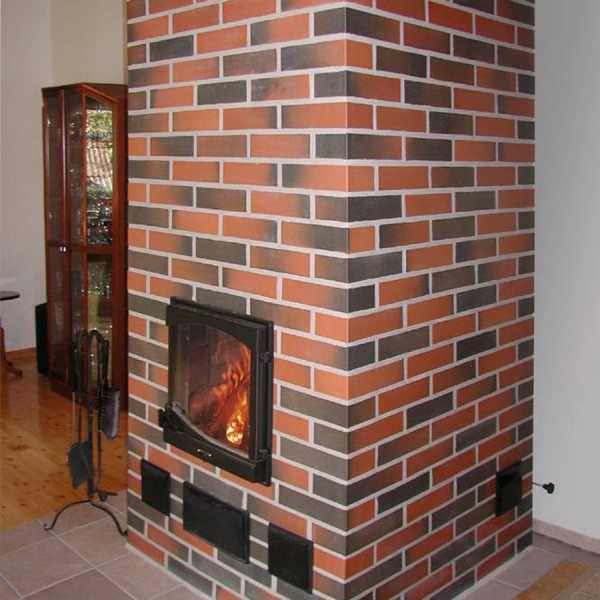

Отопительная печь

  • Варочные печи. Используются исключительно для приготовления пищи, конечно, при этом распространяя вокруг определённое тепло.
  • Комбинированный вариант из кирпича. Такая кирпичная печь может использоваться как для готовки, так и для отопления. Очень удобно, например, на даче или в загородном доме.

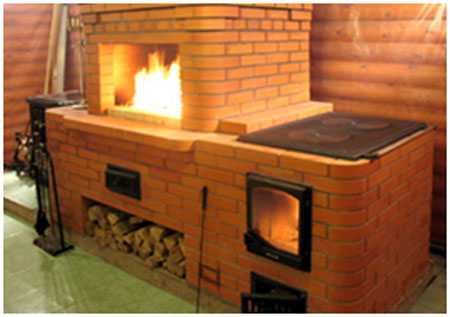

Пример комбинированной печи

  • Каминные варианты. Печь-камин из кирпича не получила широкого распространения, но некоторые хозяева стараются придать старым печам именно вид камина, экономя место. Используется для отопления помещения или как декоративный вариант источника огня.

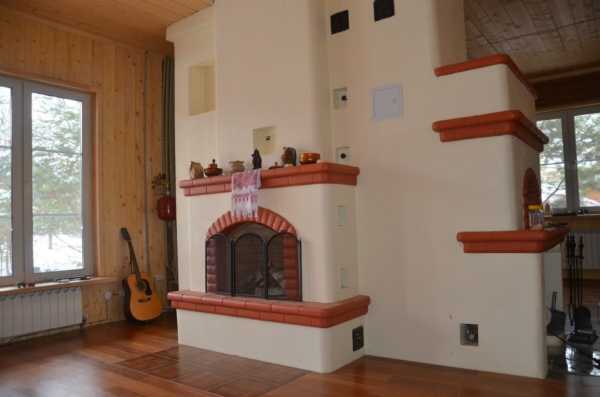

Каминный вариант кирпичной печки

Чтобы узнать основные конструктивные элементы и размеры печи из красного кирпича, для примера следует взять наиболее популярный вариант – комбинированный (варочная плита и кирпичная печь для отопления дома или дачи).

Строение комбинированной печи из кирпича:

  • Топка. Это то место русской печи, в котором происходит сгорание топлива. Так как температура в этом месте постоянно высокая, то подбирать материалы следует соответственно.
  • Поддувало. Свободная полость, которая выкладывается из кирпича непосредственно под топкой. Основная функция – накопление пепла и мелких недогоревших остатков. Также через поддувало в топку попадает воздух, что улучшает качество горения топлива.
  • Каналы для отвода дыма из печи. Одна из наиболее сложных частей печи. Проходя по каналам, продукты горения отдают часть тепла кирпичу, который впоследствии обогревает помещение.
  • Дымоход. Выпускает в атмосферу отработанные газы. Также обеспечивает необходимую для горения тягу в русской печи.
  • Плитка. Расположена в месте над топкой и только в варочных или комбинированных печах.
  • Отверстия для чистки. Для большего удобства монтируются в верхней части дымохода, это место позволяет его быстро и качественно прочистить.

Фундамент – основа любого строения

Как и каждая основательная постройка, кирпичная печка для дома должна иметь собственный фундамент. Вес печи из кирпича в среднем составляет 1,5 тонны, не более. Поэтому в земле достаточно будет выкопать траншею глубиной до 15-20 см, что приблизительно равно одному штыку лопаты и можно начинать стройку печи своими руками из кирпича.

После того как траншея для фундамента будет готова, в неё можно устанавливать опалубку. Опалубку делают из досок любой категории своими руками, единственное условие – отсутствие следов гниения. Конструкция должна подниматься на 10-15 см над землёй. По правилам, цоколь фундамента должен находится в уровне с полом, но многие владельцы домов его делают немного выше. Стенки опалубки можно скрепить между собой с помощью спиц.

На дно траншеи засыпается песчаная подушка. Много песка использовать не надо. Поверх насыпи можно заливать цементный кладочный раствор, для которого необходимы следующие материалы:

  • 1/3 ведра цемента.
  • 8 штыковых лопат песка.
  • Вода (добавлять до образования густого цементного раствора). При случайном переливании воды следует добавить немного цемента и песка.

Первый слой цемента составит 7-8 см. На него следует уложить такие материалы как куски арматуры или заранее сваренную арматурную сетку. Далее заливается второй слой и также укладывается арматура. Арматура позволит надёжно связать всю конструкцию и добавит ей прочности. После окончания заливки раствору необходимо дать время для высыхания, это может занять до нескольких недель.

На готовый фундамент следует уложить 2 слоя гидроизоляции. Закреплять её не надо, кирпичная кладка качественно прижмёт гидроизоляцию к фундаменту.

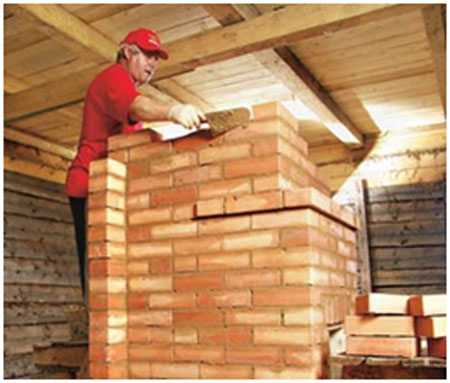

Кладка печи из кирпича своими руками, пошагово

При знании последовательности кладки простой печи из кирпича и наличии под рукой требуемого инструмента и строительных материалов, работа может занять несколько дней. У мастеров на строительство кирпичной печи уходит не более одного дня.

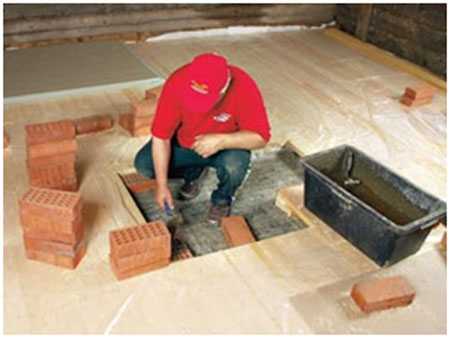

  1. Самым ответственным в печи является первый кирпичный ряд, который укладывается сплошной поверхностью, без каких-либо полостей или технических отверстий. Для установки его уровня и правильных углов следует использовать: угольник, строительный уровень и (при необходимости) рулетку. После окончания кладки первого печного уровня, его можно проверить с помощью отвеса, зафиксированного на потолке в помещении.

Возведение первого ряда кирпичной кладки

Если не соблюдать данные рекомендации и не использовать измерительный инструмент, то результат может не соответствовать желаемому: ряд с кривыми стенками, непропорциональные углы, неровная поверхность. Тогда печь придётся перекладывать, что приведёт к дополнительной трате средств.

  1. Второй ряд печи из шамотного кирпича носит исключительно перевязочный характер, он придаст конструкции дополнительной монолитности. Основное правило здесь – делать швы не более 8 мм и качественно заполнять их раствором. Необходимо сверять со схемой.

    Второй ряд кладки

  2. Третий и четвёртый ряд кирпича варочной печи формируют поддувало. Конец четвёртого ряда – это начало топочной. Выкладывать эти 2 ряда следует с учётом дверцы поддувало, размеры которой должны обеспечивать свободный доступ внутрь.

Не всегда здесь необходим целый печной кирпич, иногда достаточно и половинок. Для того, чтобы подготовить такие куски, следует использовать болгарку с алмазным кругом. Кирпич нельзя отбивать молотком, он слишком хрупкий и куски получатся неровными.

  1. На пятом ряду печи необходимо перекрыть дверцу поддувало. Данный ряд также является продолжением канала, через который выводятся отработанные угарные газы. Заканчивая его, уже должны быть установлены дверцы поддувало (справа) и дверца для удаления золы (слева). Кладку необходимо делать согласно схеме.

    Установка элементов поддувала и зольника

  2. С седьмого ряда печной кладки необходимо использовать только огнеупорный кирпич, который очень важен для качественного отопления помещений. Огнеупорный и обыкновенный кирпич нельзя скреплять раствором — при резких температурных перепадах произойдёт расширение материала и по всему корпусу печи пойдут трещины. Такой же отрицательный эффект может при несоблюдении точного зазора между основной стеной и стеной печи. Зазор между ними должен составлять не менее 1 см. Для этого используют обыкновенный картон, закладываем в местах между кладками, который потом, под действием температуры, сгорит. Также на этом ряду следует сделать дверцу в топку. Такое расстояние, между поддувалом и топкой, считается наиболее оптимальным и обеспечивает быстрый прогрев печи.
  1. Восьмой и девятый ряд печи укладываются одинаково, достаточно только следить за ровными углами шамотного кирпича, а также уровнем всей поверхности, так как на десятый ряд будет уложена варочная поверхность. Зазор между кирпичом и варочной поверхностью должен составлять не менее 2 см. На этом ряду устанавливается дверца в топку, для уменьшения градусов.

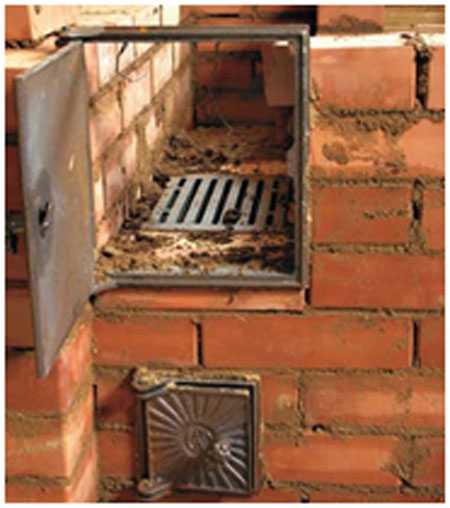

    Установка топочной дверцы

  2. Следующие 3 ряда печи (сразу за топкой): двенадцатый, тринадцатый и четырнадцатый укладываются просто, без каких-либо тонкостей, но в четырнадцатом ряду кирпичной печи должно быть предусмотрено место для заслонки. Следует помнить, что перекрытие нижнего дымохода позволяет направить отработанные газы сразу на улицу. Но при этом печь не прогревается и не отдаёт тепло в помещение. Пятнадцатый и шестнадцатый ряд шамотного кирпича укладывают просто.
  3. Поверх семнадцатого ряда шамотного кирпича должны быть уложены 2 металлические полосы, выполняющие роль перекрытия для варочной камеры.

    Укладка перекрытий для варочной камеры

  4. Восемнадцатым и девятнадцатым рядом кладки следует перекрыть варочную плиту. На верхнюю часть девятнадцатого ряда кладки надо положить ребром 2 кирпича, на расстоянии 40 см от задней стенки печи.
  5. Двадцать второй ряд кладки должен иметь 3 продольных канала, расположенных над варочной поверхностью. А в двадцать третьем ряду, данные каналы следует перекрыть поперечным уложенным кирпичом, согласно общей схеме.

    22 и 23 ряды кладки

  6. Последующие ряды кирпича укладываются просто, до тридцатого ряда (далее следует дымоход, где количество градусов постоянно будет очень высоким), в котором тепловая камера перекрывается. Полностью перекрывать её не следует, необходимо оставить место для одной задвижки плиты. Тридцать первый, тридцать второй и тридцать третий ряд следует укладывать с небольшим смещением относительно шамотного кирпича друг друга, делается это для обеспечения пожарной безопасности.

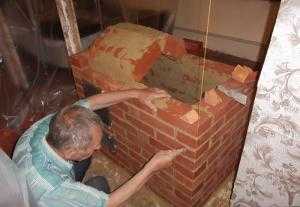

    Монтаж почти закончен

  7. Последний шаг – обустройство дымохода печи. Определённых правил здесь нет, достаточно выкладывать дымоход (или духовой шкаф) с соблюдением углов и контролем ровной поверхности. Размеры подбирать согласно конструкции.

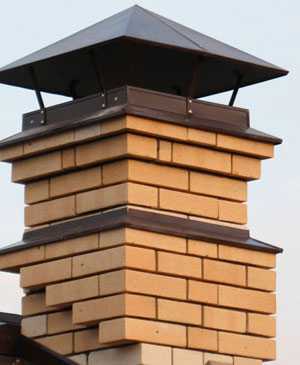

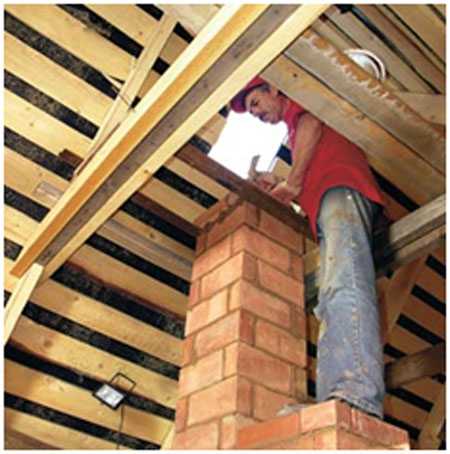

    Кладка дымохода

Подробнее весь описанный выше процесс вы можете рассмотреть на видео:

Вышеописанная последовательность точно показывает, что сложить простую печь (которая выдержит повышение градусов) или плиту из кирпича своими руками можно, и для этого не требуется сложных инструментов или дорогих строительных материалов.

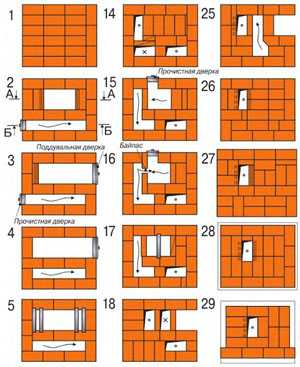

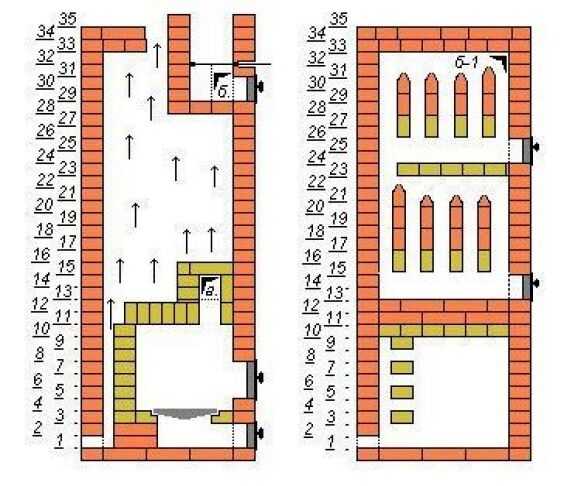

Порядовка для кирпичной печи

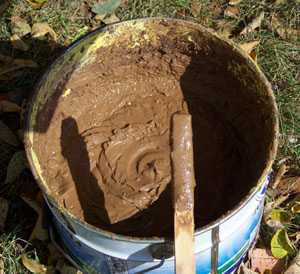

Готовим раствор для кладки печи

Чаще всего для кладки печи (или топки) из кирпича используют глиняный раствор, который можно приготовить своими руками (например, для варочной печи), времени для этого много не потребуется. Материалы для топки необходимы следующие: глина, вода, песок. Глину, перед приготовлением раствора для кладки печи, необходимо замочить не менее чем на 24 часа. После этого в неё следует добавить чистую воду, без минеральных примесей. Получившийся кладочный раствор должен быть достаточно густым и по консистенции напоминать сметану. Последний ингредиент – песок, его добавляют мелкими порциями, постоянно размешивая раствор.

Если кладку печи из кирпича производить по всем правилам, то глиняный раствор не подойдёт для первого ряда (место стыка кирпича и фундамента), а также для дымохода. Это обусловлено скоплением влаги при постоянной эксплуатации печи. Глина склонна к впитыванию воды и при резких перепадах температуры даёт трещину. Поэтому для этих мест лучше использовать известковый раствор.

Порядок приготовления известкового раствора для кирпичной печи:

  • Материалы: негашёная известь, вода, песок. Подготовить массу, состоящую из воды и извести, соотношением 3:1. При этом необходимо в известь добавлять воду и постоянно помешивать раствор, до образования теста. Очень важно при работе с негашёной известью использовать защитную маску и перчатки.
  • После приготовления теста для кладки печи, его следует раскрошить и качественно просеять, избавившись от слишком крупных частиц.
  • К просеянному раствору добавляют песок, количество которого должно быть в 3 раза больше извести.
  • Добавление воды позволит получить густую массу для кладки печи или отдельно топки. Теперь можно приступать к строительству настоящей русской печи. Некоторые мастера, для большей прочности, добавляют в раствор небольшую часть цемента.

Качественной, но более дорогостоящей заменой печному глиняному и известковому раствору служит цементный раствор. Цемент отличается повышенной прочностью, а также стойкостью к температурным перепадам, наиболее подходит для кладки печки, используемой с целью отопления помещения, а также дымохода или духового шкафа.

Для приготовления такого раствора потребуется просеянный песок и цемент. Соотношение должно составлять 1 порцию цемента к 3 порциям песка. Приготовив сухой раствор (достаточно перемешать цемент и песок), в него можно постепенно добавлять воду, но только небольшими порциями. Добившись необходимой консистенции (раствор должен стать сметанообразным), можно приступать к кладке печи из кирпича для дома или дачи. Основной недостаток цементного раствора для создания печи своими руками из кирпича – его следует использовать в течение одного часа после приготовления.

И еще одно полезное видео для начинающих печников



viascio.ru

Как сложить печь из кирпича самому, правильная кладка печи

    Содержимое:
  1. Выбираем материал для кладки печи
  2. Какой раствор выбрать
  3. Выбираем тип печки

В связи с постоянным подорожанием газа многие хозяева домов стараются в дополнение к уже используемому газовому котлу установить печку. Это дает возможность значительно сократить расходы на обогрев здания во время отопительного сезона. Как сложить печь из кирпича самому и что необходимо учитывать при выборе раствора для кладки и кирпича? Что поможет правильно рассчитать необходимые строительные материалы и выбрать наиболее подходящую печь для дачи или жилого дома?

Выбираем строительный материал для кладки печи


Вполне возможно самому сложить печь из кирпича, особенно если у хозяина есть специальные строительные навыки, и он понимает внутреннее устройство печного оборудования. Перед тем как приступать к выполнению кладки необходимо выбрать наиболее подходящий строительный материал для этой задачи. Основная сложность выбора заключается в том, что кирпич должен быть устойчивым к воздействию высоких температур, а также не терять целостность своей структуры даже в результате многих циклов нагревания – охлаждения. Выбор материала влияет на конечный результат работ и может быть решающим фактором, влияющим на срок эксплуатации оборудования. Поэтому если хозяин дома решает что он в состоянии сам сложить печь из кирпича, в первую очередь следует обратить внимание именно на этот этап строительства. Как выбрать подходящий кирпич?
  1. Сорт. Для строительства печи подойдет исключительно огнеупорный кирпич, предназначенный исключительно для этой цели. Идеальным решением будет использование продукции из шамотной глины.
  2. Качество. Удар молотком по поверхности должен производить чистый и звонкий стук. На лицевой стороне не должно оставаться вмятин. В разрезе он должен быть однородным, исключаются любые вкрапления.

Самостоятельно правильно сложить печку из кирпича будет намного легче, если научиться выбирать строительный материал. Качественная продукция, как правило, имеет ровные края, а максимальное отклонение от размера составляет всего несколько миллиметров. Даже если необходимо построить кирпичную печь с духовкой, использование такого материала в несколько раз облегчает процесс строительства.

Какой раствор выбрать?


Правильно выложить простую печь из кирпича на самом деле не так уж и сложно. Трудность заключается в том, чтобы она продолжила работать после нескольких отопительных сезонов. Некоторые хозяева, даже приглашая опытных печников, сталкиваются с тем, что через время их печка начинает дымить и покрывается трещинами. Причиной может быть неправильный раствор, который использовали для ее кладки. Сделать печку для дома из кирпича, которая бы прослужила долго, можно только из следующих видов раствора:
  • Глина. Имеет прекрасные теплоизоляционные свойства. Прочно скрепляет поверхность и является устойчивой к нагреванию. Ее можно заготовить самому в карьере либо приобрести в одном из строительных магазинов.
  • Готовая смесь. Оптимальное решение для строительства. Состав, как правило, уже содержит все необходимые пластификаторы и добавки. По прочностным и эксплуатационным характеристикам не уступает глине. Начинающим строителям, решившим самостоятельно сделать печку для дома из кирпича, рекомендуется использовать готовую смесь.


Если необходимо самостоятельно выложить печь, следует помнить о важности хорошего заполнения швов. Готовые растворы лучше растекаются, поэтому количество пустых мест сводится к нулю. После укладки, в том случае, если не планируется штукатурить поверхность, можно сделать расшивку.

Выбираем тип печки


Намного легче самому сделать кирпичную печь, если иметь представление о том какой именно тип печного оборудования подойдет для дома. Существует несколько вариантов, выбор которых полностью зависит от характеристик самого здания и потребностей жильцов которые в нем проживают.
  1. Печь в деревянном доме. Для нее необходимо подготовить хорошее и надежное основание. Если запланировать ее еще на ранних этапах строительства, можно снизить расходы на демонтажные и отделочные работы. Для таких домов больше подойдут компактные печки. Конечно, можно поставить и классическую русскую печь, но такой вариант в большинстве случаев не будет оправдан.
  2. Загородный дом. Наличие животных в доме, необходимость нагревать воду и готовить пищу может существенно повлиять на решение. Для сельского дома лучше кирпичная печь, в которой есть встроенный бак для нагрева воды, варочная панель и духовой шкаф.
  3. Дача или коттедж. Участок с постройкой за городом, на который выезжают только по выходным, не требует строительства больших печных сооружений со сложной конструкцией. Для дачи лучше подойдет кирпичная печь компактных размеров с варочной поверхностью. Можно подумать о целесообразности приобретения стальной «буржуйки». Мини - печка из кирпича может быть сложена по летнему варианту (в таком случае теплый воздух прямо направляется в дымоход, а не в каналы теплообменника).

После того как определен тип будущего оборудования и его приблизительные размеры, можно рассчитать количество кирпича для печки. Как уже замечалось, он имеет точные размеры, с искажением максимум 1-2 мм. Так для 1 м² кладки его понадобиться 61 шт. с учетом укладки, в полкирпича.

Самостоятельное строительство печек позволяет сэкономить на вызове мастера, но имеет определенные сложности. За кладку лучше всего не браться людям, которые не имеют представления о работе и тонкостях печного оборудования.


avtonomnoeteplo.ru

Кирпичная отопительная печь своими руками: порядовка, кладка

Печное отопление вовсе не собирается изживать себя. Дровяные печки из кирпича продолжают строить не только хозяева деревенских домов, но и владельцы больших загородных коттеджей. Другой вопрос – сколько стоит нанять мастера-печника для постройки да прикупить необходимые материалы. Единственный способ сэкономить – сложить кирпичную печь своими руками, изучив технологию строительства по схемам – порядовкам, представленным далее в статье. Конечно, возведение русской или двухколпаковой печки с лежанкой новичку не под силу, но источник тепла простой конструкции вы одолеть сумеете.

 Проекты простых кирпичных печей

Первое, чем следует озаботиться, — подобрать проект домашнего отопителя, способного удовлетворить ваши потребности в тепле. Мы предлагаем 3 варианта несложных конструкций, проверенных в работе многолетней практикой:

  • отопительная печка канального типа, так называемая голландка;
  • варочная плита с духовкой и бачком, подключаемым к водяному отоплению или ГВС;
  • шведка — комбинированный обогреватель с нишей для сушки вещей.

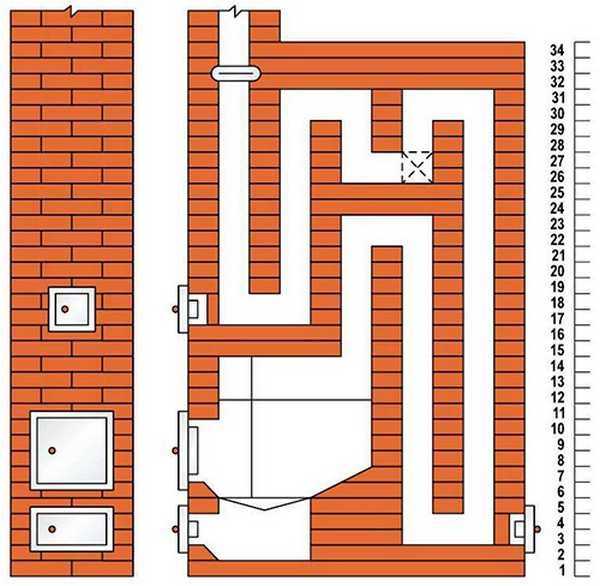

Канальная печка — голландка

Самостоятельно сложить голландку, изображенную на картинке, достаточно просто. Она отличается небольшими размерами в плане, зато в высоту ее можно класть бесконечно, внутренние вертикальные каналы при этом удлиняются. Это позволяет обогревать двух — либо трехэтажный домик малой площади или дачу, если построить голландку с проходом сквозь перекрытия. Канальная печка успешно сжигает дрова различного качества и удовлетворительно отапливает помещения, хотя экономной ее не назовешь.

Справка. Голландка быстро прогревается, а после затухания недолго отдает тепло, длительность горения с одной закладки тоже оставляет желать лучшего. Ее сильная сторона – простота возведения и нетребовательность к топливу.

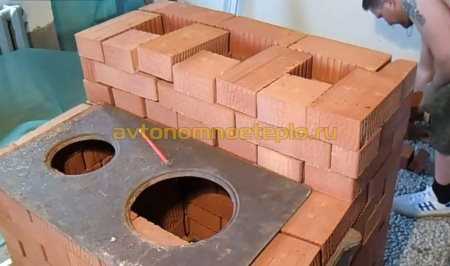

Плита, показанная на фото, – удобный вариант для дачного домика или небольшого жилища в деревне, в том числе для использования в летний период. Бак, установленный на пути раскаленных дымовых газов, способен подавать горячую воду для системы отопления либо хозяйственных нужд.

Шведские печи из кирпича объединяют в себе достоинства двух предыдущих отопителей. Вдобавок они экономичны, долго отдают накопленное тепло и одинаково хорошо работают на дровах и угле. Но кладка шведки не в пример сложнее варочной плиты плюс требуется больше кирпича и покупной железной фурнитуры.

Шведская печь, встроенная между стенами

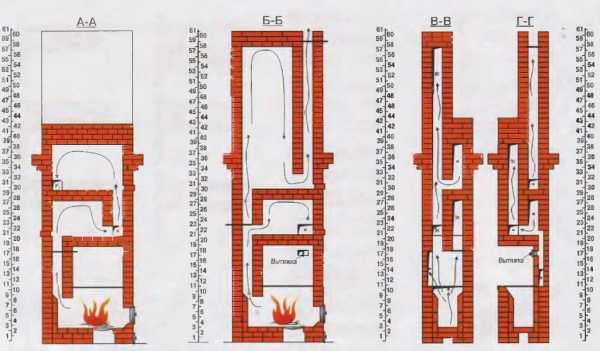

Чертежи и порядовки печек

Рекомендации по размещению

Любая кирпичная печь передает теплоту в помещение двумя путями: с помощью инфракрасного излучения от горячих стенок и через нагрев воздуха, циркулирующего в комнате (конвекция). Отсюда вывод: для эффективного обогрева необходимо, чтобы отопитель или хотя бы его часть находилась в отапливаемом помещении. Учитывая это требование, дадим несколько советов по выбору места для строения в сельском доме и на даче:

  1. Если нужно обогревать одну большую комнату, то печку лучше выложить посередине, с небольшим смещением в сторону наружной стены, откуда идет холод.
  2. Для отопления 2—4 смежных помещений сооружение надо размещать по центру здания, демонтировав часть межкомнатных перегородок.
  3. Предположим, к залу примыкает 1—2 небольших комнатки. Туда можно провести водяное отопление с радиаторами и циркуляционным насосом, подключенное к печному теплообменнику или баку.
  4. Не планируйте ставить отопитель вплотную к наружным стенам. Прогревать их бессмысленно, часть тепла просто уйдет на улицу.
  5. Варочная поверхность и духовка должны выходить на кухню, а груба – в гостиную или спальню.

Совет. Размещая обогреватель по центру частного дома, проследите, чтобы будущий дымоход не попадал в конек крыши. Лучше сместить строение на 20—40 см и вывести трубу через один из скатов кровли.

Перегородки и полы из дерева или другого сгораемого стройматериала, находящиеся ближе 500 мм от тела печи, впоследствии нужно защитить листами металла. Под них желательно уложить слой базальтового картона. В каменном доме эти предосторожности касаются только деревянных элементов кровли, расположенных рядом с дымоходом.

Заготовка материалов и комплектующих

Основной стройматериал, из которого строится печка своими руками, — это красный керамический кирпич. Он должен быть качественным и обязательно полнотелым, камни с пустотами внутри в печном деле не применяются, разве что для строительства уличных мангалов и барбекю.

Совет. Голландка настолько нетребовательна к качеству материалов, что ее можно сделать из красного кирпича, бывшего в употреблении. Только по завершении кладки ее придется облагородить, например, обложить кафельной плиткой или придумать красивый изразцовый декор.

Чтобы сложить малогабаритную печь – голландку, необходимо подготовить такие материалы и фурнитуру:

  • красный обожженный кирпич – минимум 390 шт.;
  • решетка колосниковая размером 25 х 25 см;
  • дверца загрузочная 25 х 21 см;
  • маленькие дверки прочистки и поддувала 14 х 14 см;
  • металлическая заслонка 13 х 13 см.

Примечание. Как было сказано в первом разделе, голландку можно выложить любой требуемой высоты. Указанного количества кирпичей хватит на сооружение в одноэтажном частном доме.

Перечень комплектующих и стройматериалов для варочной плиты:

  • полнотелый керамический кирпич – 190 шт.;
  • колосниковая решетка 25 х 5 см;
  • двухконфорочная чугунная плита размером 53 х 18 см с дисками;
  • дверка топливной камеры 25 х 21 см;
  • металлический бак – котел габаритами 35 х 45 х 15 см;
  • духовой шкаф 32 х 27 х 40 см;
  • дверцы для прочистки 13 х 14 см – 2 шт.;
  • дымоходная задвижка;
  • стальной уголок 30 х 30 х 4 мм – 4 м.

Чтобы сэкономить средства, изготовление бака для подогрева воды вы можете взять на себя – попросту сварить его из металла толщиной 3, а лучше – 4 мм. Есть и другой вариант: вместо бака поместить внутрь печи змеевик, сваренный своими руками из стальной трубы диаметром 25—32 мм. Но надо помнить, что в таком водяном контуре требуется организовать постоянную циркуляцию с помощью насоса, иначе металл быстро прогорит.

Для возведения отопительно-варочной шведской печи вам потребуется такой же комплект материалов, как для плиты. Только уголок возьмите больше – 50 х 50 мм, купите стальную полосу 40 х 4 мм и заготовьте огнеупорный (шамотный) кирпич на кладку топливника. Для установки фурнитуры отыщите мягкую проволоку из стали диаметром до 2 мм.

Совет по кладочному раствору. Приготовление природной глины, на которую опытные печники производят укладку кирпичей, — процесс длительный и непростой. Поэтому новичкам рекомендуется использовать готовые глиняно-песчаные смеси для возведения печей, имеющиеся в продаже.

Закладка фундамента

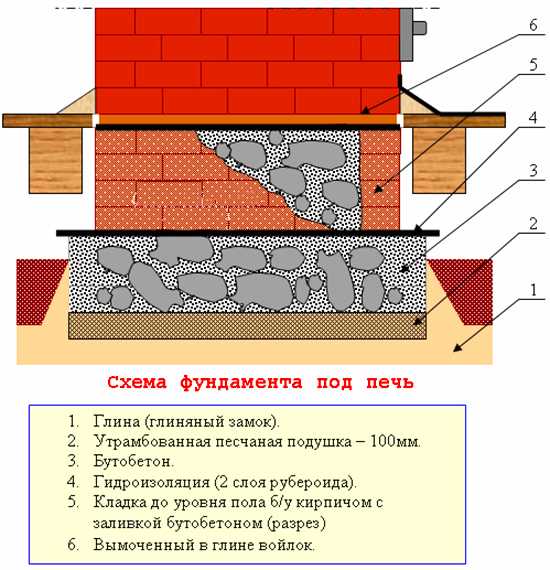

Перед тем как сложить печь, необходимо подготовить прочное основание. Сооружение довольно тяжелое, поэтому ставить его прямо на полы, даже залитые цементной стяжкой, недопустимо. Фундамент печки – строение обособленное, не соприкасающееся с основанием здания. Если вы строите кирпичный отопитель поблизости от стен либо возводите угловой камин, нужно сделать отступ не менее 150 мм, чтобы между фундаментами оставался минимальный просвет 10 см.

Если полы в доме залиты стяжкой, то для устройства печного фундамента рекомендуется соблюдать следующую пошаговую инструкцию:

  1. Демонтируйте участок стяжки и выройте котлован, выступающий за габариты печи на 50 мм в каждую сторону. Глубина зависит от мощности верхнего слоя просадочного грунта.
  2. Насыпьте песчаную подушку высотой 100 мм и утрамбуйте ее. Доверху заполните яму бутовым камнем или битым кирпичом, после чего залейте жидким цементным раствором.
  3. После застывания проложите гидроизоляционный слой из рубероида и установите опалубку, выступающую над стяжкой, как это показано на чертеже.
  4. Приготовьте бетон и залейте фундаментную плиту. Для прочности туда можно заложить арматурную сетку.

Спустя 3 недели (время полного затвердевания бетонной смеси) положите на готовое основание лист кровельной стали, а сверху – войлок, пропитанный глиняным раствором либо базальтовый картон. После этого можно начинать класть тело печи.

Схема устройства основания при деревянных полах

Чтобы правильно заложить фундамент печи под деревянные полы, используйте тот же алгоритм, только вместо бетонной плиты выложите стенки из красного кирпича (можно б/у) до уровня напольного покрытия. Пустоту внутри засыпьте бутом или щебнем и забетонируйте сверху. Дальше – лист металла, промоченный глиной войлок и сплошной первый ряд печной кладки. Получить больше информации по теме вы сможете, просмотрев видеоматериал по теме:

Правила возведения печки

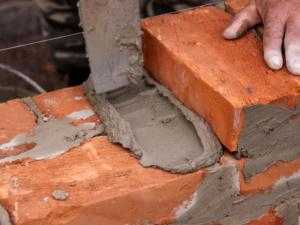

Отопительная либо варочная печь складывается на глиняно-песчаном растворе без добавления цемента, способствующего растрескиванию. Для его приготовления воспользуйтесь инструкцией на упаковке, дабы соблюсти пропорции глины и воды. Распечатайте порядовку на бумаге и приступайте к самой кладке, руководствуясь такими правилами:

  1. Сначала каждый ряд ложится насухо, чтобы подогнать или подрезать камни при необходимости.
  2. Перед тем как положить кирпичи на раствор, погружайте их в ведро с водой.
  3. Толщина слоя раствора между кирпичами – не более 5 мм. Допускается легкое пристукивание камней, а вот двигать их в горизонтальной плоскости после укладки не стоит.
  4. Каждые 2 ряда выполняйте проверку вертикали отвесом и горизонтали строительным уровнем.
  5. Излишки раствора, выдавленные наружу, снимайте мастерком. Внутри топливника и газовых каналов кладка печи протирается влажной тряпкой по мере возведения.
  6. Чтобы установить дверцы и другую фурнитуру, привяжите к ней проволоку (есть специальные отверстия), а снаружи сделайте подпорку. В местах соприкосновения с кирпичом бак и дверцы обмотайте асбестовым шнуром, а щели забейте раствором.

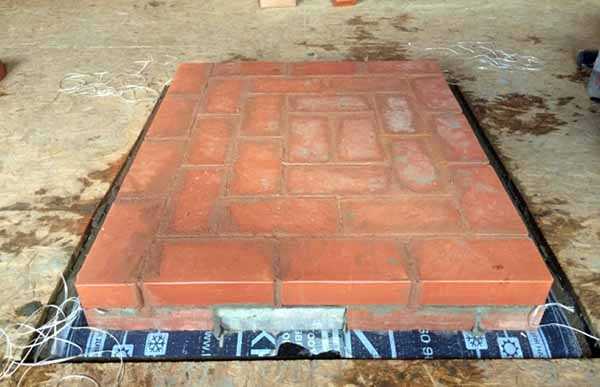

В первых рядах кирпич укладывается всплошную

Важный момент. Первым рядом считается тот, что указан в порядовке. Но есть еще «нулевой» ряд, укладываемый всплошную на фундамент независимо от конструкции печи.

Фурнитура и бак ставится с подмоткой асбестовым шнуром

Глиняно-песчаный раствор не отвердевает, а сохнет, причем это происходит довольно медленно – 2—3 суток, а то и больше. Раньше печку разжигать нельзя, если не хотите переделывать растрескавшуюся кладку. Как правильно строится кирпичная печь, рассказано на видео:

Заключение

Не думайте, что с первого раза вам удастся сложить из кирпича приличную печку. Возможно, она будет выглядеть неказисто, а после растопки кое-где потрескается. Это все некритично, трещины заделываются тем же раствором, а кладку можно снаружи украсить путем отделки кафелем или окрашивания. Важно другое: печь должна хорошо греть и не дымить в помещение сквозь мелкие щели, ранее незаметные. Первый розжиг выявит все дефекты, а ваша задача – успешно их устранить, для чего рекомендуется просмотреть вторую часть видео:

qustu.com

Учимся складовать печь из кирпича своими руками

05.09.2014

Несмотря на многочисленность современных методов отопления, своей популярности не утрачивает печка. Ее по-прежнему можно встретить во многих загородных домах для поддержания уюта и создания благоприятной атмосферы.

Содержание статьи:

Однако печь будет служить долго и качественно, отдавая тепло, лишь в том случае, когда будут получены ответы на следующие вопросы:

  1. Где правильней разместить печку?
  2. Какие необходимы для работы материалы и инструменты?
  3. Каким должен быть раствор для печи?
  4. Как грамотно сделать кладку печи?

Где правильно разместить печку ?

Обдумывая как сложить печь своими руками, необходимо грамотно ее разместить. Для этого во внимание принимаются следующие условия:

  • Стенки дымового канала обязаны располагаться от деревянных конструкций на удалении не менее 40 см
  • Дымовую трубу разрешается выводить на одном уровне с коньковым выступом, если она располагается на удалении 1.5-3 м
  • Если расстояние от конькового выступа до дымовой трубы 1.5 м и менее, последняя должна быть выше на 0.5 м
  • Если трубу удаляют более чем на 3 м от конькового выступа, ее высота может делаться ниже, но при этом угол между скатом крыши и линий, которая соединяет верхний срез трубы и конек, не должен превышать 10 градусов

Читайте так же руководство, о том как самостоятельно сделать печь для бани

Основание дома и печи имеют свои специфические особенности, поэтому объединять их между собой не допустимо.

Материалы и инструменты

Не зависимо от вида выбранной печи, работы по их возведению очень похожи, а сами конструкции имеют незначительные функциональные различия между собой. С технической стороны они будут отличаться универсальностью, степенью отдачи и размерами.

Исходными строительными материалами для возведения кирпичной печей служат:

  • проволока
  • известь с песком
  • глина
  • кирпич

Приобретая последний, нужно убедить в правильной его форме и достаточном уровне обжига.

Для приготовления раствора можно использовать огнеупорную, красную или даже обыкновенную глину. Потребуется также вспомогательное оборудование, которое можно приобрести на рынках:

  • Необходимые дверцы и заслонки
  • Вьюшки и задвижки
  • Колосниковые решетки
  • Плиты с конфорками и т. д.

Кроме материалов и комплектующих для печи потребуется подготовить набор рабочих инструментов (уровень, отвес, молочную кисть, правило, молоток печника, уровень и т. д.).

Узнайте так же как сделать печь работающую на отработанном масле

Готовим раствор для кладки печи

Раствор для домашней кирпичной печки представляет собой глиняно-песчаную смесь. Песок необходимо просеять сквозь сито, чтобы размеры его ячеек не превышали 1.5 мм. Глина в это время должна вымачиваться в воде 2-3 суток. Не лишним будет пропустить через сито (3х3 мм) готовый раствор. Каждый печник выбирает пропорции для себя.

Смешав песок и глину, необходимо добавить воду и начинать перемешивать полученную смесь, покуда не образуется густота, подобная жирной сметане. Качественный раствор должен укладываться на кирпич сгустком и размазываться слоем 4-5 см (рекомендуемая толщина шва).

Порядовка печи из кирпича

Когда все необходимое собрано, а фундамент успел надежно застыть, приступают к решению основного вопроса как сложить печь своими руками – кирпичной кладке. Следует отметить, что вариантов порядовок огромное множество и далее будет рассмотрен только один — шведка. Она отлично подходит для отопления и приготовления пищи. Перед началом работ кирпич рекомендуется подержать в воде до 10 минут.

Вся информация о печи должна отображаться в чертежах. Они могут отражать как конструкцию целиком, так и отдельные ее части или вырезы. На каждый ряд даются горизонтальные размеры – порядовки.

Как вариант для отопления помещения можно воспользоватся электрокотлом узнать подробнее…

Самым важным является первый ряд – на нем необходимо строго контролировать углы, вертикаль и горизонталь. Допустив погрешности, даже незначительные глазу, они дадут о себе знать в будущем.

Поддувало в нише принято располагать с правой стороны. Но чтобы из него было легче удалять золу, в направлении камеры внутренние стороны счесываются под конус. Очень часто придется использовать не целый кирпич, а его определенную часть. Куски лучше нарезать специальным диском с алмазным напылением, но не отбивать молотком.

После установки поддувальной дверцы начинается кладка второго ряда. При это делается перевязка со смещением 30-50% для большей устойчивости конструкции.

Высота третьего ряда должна совпасть с верхним краем дверцы. При этом необходимо не забывать стесывать края кирпича, образуя конус внутри поддувала для более легкого удаления золы.

Ряд четвертый укладывается слева. Вначале монтируют дверку для чистки. Делается П-образный канал. Над зольником необходимо выложить квадратное отверстие, при этом перекрыв дверцу поддувала.

Пятый ряд практически не имеет никаких отличий от четвертого, но отверстие над зольником необходимо сузить еще немного.

Необходимо подготовить огнеупорный кирпич, прежде чем приступать к кладке шестого ряда (он будет на месте штриховки). Если такой возможности нет – сойдет и обычный. При этом на пятый ряд необходимо опереть колосниковую решетку. Между ней и кирпичами необходим компенсирующий незначительный зазор до 15 мм, который заполняется песком или залой.

В седьмом ряду необходимо перекрыть образованный ранее П-образный канал таким образом, чтобы он образовал три новых. На шестой ряд ставится дверца для топочной.

Восьмой и девятый ряды кладутся аналогично седьмому. Они должны достичь верха топочной дверки.

Чтобы дымовые газы плавно переходили в канал из топки, необходимо счесать кирпичи, которые перекрывают левый канал и перегородку топочной.

Выкладывая десятый ряд, необходимо следить за его строгой вертикальностью. Поверх него будет уложен варочный настил, который нельзя скосить, иначе готовить будет крайне неудобно. Топочная дверка полностью перекрывается и оставляется два строго квадратных канала.

Вопрос о том, как складывать кирпичную печь своими руками на половину решен. Варочный настил закрывает топочную камеру, опираясь на десятый ряд. Кромка кирпичей, которая будет с ним контактировать, должна очесываться, образуя зазор до 2 см. Тут же устанавливается небольшая дверка для топочной и выкладывается одиннадцатый ряд. Слева остаются два квадратных канала.

Двенадцатый и тринадцатый ряды укладываются практически одинаково. Основное отличие заключается в том, что вначале оба квадратных канала соединяются в единый, а в следующем ряду вновь делается их разделение.

Четырнадцатый ряд устанавливается по аналогии с предыдущим, но в нем один канал перекрывается заслонкой. В закрытом состоянии можно будет использовать варочную, не давая нагреваться печке.

В пятнадцатом ряду перекрывается задвижка, а в шестнадцатом накрывается дверца топочной камеры. Чтобы удалялись запахи и вентилировался варочный отдел, необходимо установить дверку между ним и уже закрытым задвижкой каналом.

В семнадцатом ряду необходим уложить стальные полосы над варочной, которые позволят перекрыть камеру. В обычной отопительной печи пришлось бы сооружать куполообразное перекрытие.

Последующие два ряда перекрывают варочную, но при этом оба квадратных канала остаются не тронутыми.

На поверхность варочной на ребро кладутся два кирпича, удаленные от задней стенки на 40 см. тут же монтируются дверцы для очистки и самоварной трубы. По аналогии укладывается следующий ряд.

В двадцать втором ряду необходимо перекрыть дверцы. Над варочной делается три продольных канала (11, 5 и 11 см соответственно), слева – все те же два квадратных. В двадцать третьем ряду продольные каналы перекрываются кирпичом, уложенным поперек. Аналогично делается следующий ряд.

По аналогии с двадцать вторым кладутся ряды 25-26.

В двадцать седьмом ряду нужно уложить на одинаковом расстоянии и удалении от стенок три кирпича. При этом остается лишь один квадратный канал. По аналогии укладываются следующие два ряда.

В тридцатом ряду необходимо полностью перекрыть тепловую камеру, оставив один дымовой канал, который перекрывается задвижкой. Последующие два ряда укладываются с небольшим смещением относительно друг друга. Три таких ряда гарантируют пожарную безопасность.

Остается обустроить простой дымоход для печи.

Подробная видео инструкция по кладке печи своими руками

В заключении

Приведенная порядовка печи «Шведки» одна из самых распространенных на сегодня. Она не только дает возможность отопить помещение, но и приготовить пищу. Все чаще такую конструкцию можно встретить в загородных дачных домах.

Но вопрос о том, как сложить печь своими руками оказался сложным и в своих усилиях уверенности нет – прежде чем приступить к работе, следует обратиться к печнику или человеку, который уже возводил подобные конструкции. Он наверняка даст множество ценных советов.


Вам может понравиться

v-teplo.ru

Печь из кирпича своими руками

Как сделать печь из кирпича своими руками – введение в тему печей для дома, а также подробная инструкция с чертежами и пошаговым описанием, полезные советы.

Виды печей для дома

Классификация по целевому использованию


  1. Отопительные. Такие печи используют только для отопления помещения в качестве единственного или же дополнительного нагревателя. Отопительные печи осуществляют циркуляцию и прогрев воздуха.
  2. Отопительно-варочные. Такие печи можно использовать и для прогрева помещения, и для приготовления пищи вместо плиты.

Классификация в зависимости от конструкции

Прямоточные.

Принцип работы таких печей заключается в следующем: воздух перемещается в поддувало, идет вверх и, минуя колосник, выходит через трубу.


Минусы прямоточных печей:

  • Низкий КПД, ввиду того, что вместе с холодным воздухом из печи уходит и теплый, который еще можно было бы использовать для нагрева помещения.

Плюсы:

  • За счет того, что такие печи делают их кирпича, который хорошо держит тепло, помещение прогревается равномерно и задерживает тепло.
Канальные.

Такой вид печей – усовершенствованные прямоточные. То есть, за счет множества каналов, теплый воздух не сразу уходит в трубу, а, следуя по ним, прогревает помещение. При установлении канальных печей следует учитывать линейную зависимость коэффициента полезного действия от длины и числа каналов.

Колпаковые.

Такие печи служат для задержания тепла в помещении. Теплый воздух, в соответствии с законами физики, стремится вверх, где его удерживает колпак. Остывая, воздушные потоки тяжелеют и опускаются вниз. И, так как холодный воздух больше не нужен, он выходит через подвертку.

Плюсы колпаковых печей:

  • Обеспечивают равномерный прогрев помещения за счет своей конструкции.
  • Сажу с легкостью можно убрать, так как она скапливается в одном месте – под колпаком.

Классификация в зависимости от материала

Кирпичные

Плюсы:

  • Автономность. То есть, один раз «заправив» печь, можно не беспокоиться о ней еще долго.
  • Удержание тепла. Кирпичные сооружения плохо проводят тепло, поэтому оно долго остается в них.

Минусы:

  • Долго разогреваются.
Чугунные

Плюсы:

  • Легко устанавливаются, не требуют наличия фундамента.
  • Не пожароопасные.
  • Компактные.
  • Быстро нагреваются.
  • Огромный выбор печей по внешним данным.
  • Не требуется дополнительно облицовывать.
  • Есть автоматические чугунные печи, которые самостоятельно регулируют температуру.
  • Высокий КПД.
  • Производительность относительно меньше зависит от количества топлива.
  • Невысокая цена.

Минусы:

  • Довольно быстро охлаждаются и требуют дополнительного разогрева.

Подготовительные работы, необходимые материалы и инструменты для работы

Как построить печь своими руками? Рассмотрим подготовку:

  • Фундамент. Если печь рассчитывается большая (более 500 кирпичей), то нужно построить к ней дополнительный фундамент. Если печь будет маленькая, то это не обязательно.
  • Теплоизоляция обязательна для всех видов печей: и для больших, и для маленьких.
  • Дымоход. Ни в коем случае дымоход не должен примыкать к балкам на потолке. Также расстояние между ним и всеми балками должно быть примерно одинаковым.
  • Труба. Выступ трубы обязательно должен быть выше крыши на полметра, но не дальше полутора.
  • Расположение печи. Место следует выбирать в соответствии с данными о трубе и дымоходе, то есть учитывать, что будет находиться над печкой.

Если эти пункты учтены, то есть еще несколько советов:

  • Лучше расположить печь так, чтобы она отапливала как можно больше помещений. Например, если в доме есть несколько соседних комнат, печь лучше расположить не в одной из них, а между, чтобы она отапливала все.
  • Если же обогревать нужно одну комнату, то расположить печь лучше ближе к стене, но не впритык.

Инструменты и материалы

Материалы:

  • Глина (для изготовления раствора для кладки).
  • Песок.
  • Кирпич. Красный огнеупорный. Шамотный.
  • Труба.
  • Гравий.
  • Дерево.
  • Цемент.
  • Рубероид.
  • Решетка колосника.
  • Уголковая сталь.
  • Кровельная сталь.
  • Проволока.
  • Гвозди.
  • Паровая задвижка.
  • Духовой шкаф.
  • Дверцы (для варочной камеры, поддувальная, топочная).
  • Чугунная плитка.

Инструменты:

  • Печной молоток.
  • Линейка.
  • Мастерок.
  • Кирка.
  • Угольник.
  • Отвес.
  • Уровень.

Конструкция и чертежи.

Как построить печь своими руками? Существуют основные типы конструкций:

Русская печь.

Плюсы:

  • КПД может достигать 80 процентов.
  • Очень долго держит тепло, в некоторых случая – двое суток.
  • Топка со всех сторон окружает огонь и снижает уровень пожароопасности конструкции.

Минусы:

  • Большой размер.
  • Много весит.
  • Долгий прогрев.
  • После перерыва обязательна суточная протопка.
  • Имеет наиболее сложную конструкцию из всех возможных видов печей.

Русская печь подойдет в качестве постоянного источника тепла, полностью заменит и даже превзойдет плиту, может служить даже в качестве кровати, но у такой печи огромные габариты, и ее установка должна быть оправдана.

Печь — «голландка».

Относится к канальному типу.

Плюсы:

  • Простая кладка
  • Занимает относительно мало места, так как имеет вытянутую форму.
  • Быстро нагревается.
  • Относительно мало весит.
  • Допускает приготовление пищи.
  • Не нужно регулярно протапливать для поддержания работоспособности.

Минусы:

  • Быстро остывает.
  • Низкий КПД.

Получается, что печь — «голландка» не подойдет в качестве основного источника тепла и не сможет нагреть большое помещение. Зато такая печь удобна для маленьких комнат и нерегулярного использования.

Обычная прямоугольная.

Плюсы:

  • Не занимает много места.
  • Простая конструкция.
  • Низкие цены на материал и топливо.

Минусы:

  • Средний КПД.
  • Не очень долго держит тепло.

Обычная прямоугольная печь – средний вариант, который подойдет для стандартного прогрева не очень большого помещения.

Печь — «шведка».

Относится к отопительно-варочному типу.

Плюсы:

  • Допускает приготовление пищи.
  • Высокий КПД.
  • Быстрый разогрев.
  • «Экономит» топливо.
  • Относительно небольших размеров.
  • Существуют современные варианты с духовкой, варочной панелью, местом для просушки одежды.

Минусы:

  • Требуется разгонная протопка.
  • Имеет сложную кладку для новичка.

Печь — «шведка» подойдет в качестве основного источника тепла в помещении, может полностью заменить плиту и имеет множество вариантов конструкций, но ее сложно собирать.

Печь с камином.

Плюсы:

  • Очень низкая пожароопасность.
  • Эстетична.
  • Высокий КПД.
  • Равномерно прогревают помещение.

Печь с камином подойдет, как для украшения дома, так и для целевого использования в качестве обогревателя.

Чертежи

Как построить печь своими руками? Сначала составим чертежи. Для того чтобы составить чертежи, необходимо знать, что должно обязательно входить в состав печи.

  • Фундамент.
  • Корпус.
  • Дымовая труба.

Печь состоит из следующих уровней:

  1. Фундамент
  2. Бутовая кладка.
  3. Глубина закладки.
  4. Гидроизоляция.
  5. Массив печи.

Состав массива:

  • Шесток.
  • Подшесток.
  • Подпечье.
  • Душник.
  • Перекрышка.
  • Задвижка.
  • Полудверка.

Состав трубы:

  • Перекрытие.
  • Разделка.
  • Утеплитель.
  • Выдра.
  • Оголовок.
  • Металлический колпак.
  • Стояк трубы.
  • Металлический лист.
  • Шейка трубы.

Порядовки — подробная схема кладки печи из кирпича.

Как построить печь своими руками? Рассмотрим, как нужно осуществлять кладку кирпича на примере русской печи.
Ряд номер..

  1. Рассчитан на гидроизоляцию фундамента. Класть скошенные кирпичи и ¾. Во время кладки использовать цементно-песчаный раствор.
  2. Второй ряд представляет собой основы для стенок зоны опечья.
  3. Третий ряд – стенки опечья (3/4 кирпич).
  4. Четвертый ряд – опора подпечка.
  5. Пятый ряд располагается по углам с целью создания опоры арки. Также использовать этот ряд для выкладывания подпечка.
  6. Шестой ряд выкладывается по шаблону из дерева, который будет временным сводом опечья.
  7. Ряд для свода начинают класть от краев к середине. Центральный кирпич вбивается киянкой для обеспечения прочности. Также кирпичи нужно класть как можно ближе друг другу, а в проемы между ними класть кирпичные осколки.
  8. Стены оплечья состоят из кирпичей этого ряда.
  9. Стены печи и стены холодной печурки выкладываются в этом ряду.
  10. Заключительный ряд для опечья. Между кирпичами зазоры засыпать песком, ради изоляции.
  11. Укрепление перекрытия опечья с добавлением скошенного кирпича.
  12. Начинается использования глиняно-песчаного цемента. Кладка шетска. Кирпич должен ложиться ровно, но потом все равно обязательно нужно его отшлифовать.
  13. Кирпичи этого ряда станут шестком и варочной камерой. Дополнительная установка дуги устья.
  14. Стенки шестка и горнила.
  15. Стенки шестка и горнила.
  16. Стенки шестка и горнила.
  17. Сложить опоры для свода варочной камеры.
  18. Складывается из огнеупорного кирпича сводом.
  19. Стенки шестка.
  20. Стены шестка. Заполнить прощелины песком.
  21. Кладка горнила, начало самоварника.
  22. Конец перекрышки. Установка душника.
  23. Каналы самоварника и перетрубья.
  24. Те же каналы.
  25. Дополнительный канал для вьюшки.
  26. Те же каналы.
  27. Установка полудверки.
  28. Перевязка швов и те же каналы.
  29. Перевязка швов и те же каналы.
  30. Перевязка швов и те же каналы.
  31. Соединение трубы и душника.
  32. Установка задвижки.
  33. Кладка трубы.

33+ кладка трубы.

Как построить печь своими руками: описание процесса.

  1. Заложить фундамент.
  2. Положить первый ряд (по шнуру).
  3. Следующие ряды класть с помощью уровня.
  4. Осуществлять контроль за углами с помощью обвесов.
  5. С 1 по 11 ряды использовать цементно-песчаный раствор, далее – глиняно-песчаный.
  6. Вывод трубы осуществляется в конце всех работ.

Как построить печь своими руками из кирпича видео:

Полезные советы

  • Тщательно следуйте инструкции во время укладки.
  • Выбирайте чертеж, который вам по силам.
  • Располагайте печь не вплотную к стенам, но и не в центре комнаты (если, конечно, она не традиционная русская).
  • При перевозке огнеупорного кирпича соблюдайте осторожность, так как он очень хрупкий.
  • Боковые стенки печи наиболее теплые, поэтому расположите их ближе к местам, которые нужно тщательно прогреть.
  • Не забывайте про автоматизированные печи, которые будут контролировать температуру.

Кладка любой печи, из рассмотренных выше, не вызовет затруднений при тщательном планировании и упорстве. Удачи!

o-remonte.com

инструкция и чертёж, полезные рекомендации специалистов

Сегодня практически невозможно встретить дачу, которая не имела бы мангала, камина, барбекю или печи. Так уж сложилось, что летняя пора у большинства дачников ассоциируется с сезоном пикников и отдыхом на свежем воздухе. Чтобы оборудовать на своём участке небольшую беседку, которая бы имела все необходимое для приготовления шашлыка и комфортного времяпрепровождения, необязательно вызывать специалистов и тратить огромную сумму денег.

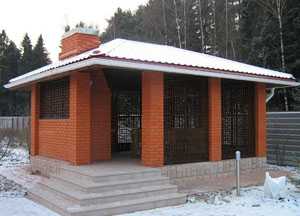

Постарайтесь построить уютную беседку и сложить печь из кирпича своими руками. Не стоит отчаиваться, если вы никогда не имели дела с кладкой кирпичей, ведь этому можно легко научиться самому. И именно печь — это то, с чего стоит начать.

Особенности печей из кирпича своими руками

Печь из кирпича может стоять как на улице, так и дома. При этом внутри помещения такое сооружение может обладать дополнительными функциями — обогревать дом даже в зимнее время года, служить одновременно плитой, духовым шкафом, водогрейным баком, батареей и прочими необходимыми элементами в быту.

Поэтому, если вы имеете просторный загородный дом, но до сих пор не обладаете таким полезным приспособлением, почему бы его не построить своими руками?

Разновидность печей

Исходя из функциональности сооружения, печи разделяют на несколько видов:

  • варочная;
  • отопительная;
  • варочно-отопительная.

Каждый вид отличается по конструкции, поэтому перед тем, как начать возведение печи своими руками, необходимо определиться, что, собственно, от сооружения будет требоваться впоследствии.

Варочную печь строят, преимущественно, для готовки и нагрева воды. Такая конструкция не нуждается в больших размерах, как правило, это симпатичные миниатюрные сооружения. Именно варочные печи устанавливают на дачах, в загородных домах и просторных беседках. Помимо приготовления еды, варочная печь сможет сама отопить маленькое помещение. Варочные печи практически всегда имеют плиту и духовой шкаф.

Отопительно-варочная печь является многофункциональным массивным сооружением. Такую конструкцию из кирпичей строят с целью отопления большого дома и приготовления пищи. В зависимости от целей конструкция сооружения может содержать лежанку, бак для нагрева воды, плиту, духовой шкаф и всевозможные ниши.

Что касается отопительной печи, её конструкция, преимущественно компактна и проста. Она не нуждается в варочных панелях, плитах и дополнительных функциональных деталях, её цель исключительно обогрев помещения. Для того чтобы сооружение само могло обогреть несколько комнат, его необходимо устанавливать между ними, встраивая в стену.

Необходимые материалы и инструменты для работы

Количество материалов и дополнительных функциональных элементов зависит от назначения и размера печи. Но правильная кладка кирпичей всегда требует наличия следующих инструментов:

  • кирки, чтобы разделять и обтёсывать кирпич;
  • метёлочки, изготовленной из мочала, чтобы удалять засохший песок и кусочки раствора с готового уложенного ряда кладки;
  • уголка, позволяющего выводить углы идеально ровно;
  • отвеса, чтобы сверять вертикальные стены;
  • печного молотка, с помощью которого можно разделять кирпичи на части и скалывать небольшие выступы застывшего раствора;
  • плоскогубцев, чтобы откусывать, загибать и выпрямлять проволоки;
  • резинового молотка для постукивания по кирпичам во время кладки при трудном их прилегании;
  • зубила, которое необходимо для раскалывания кирпича и для разбора старого сооружения;
  • мастерка (кельмы), чтобы накладывать раствор и удалять выступающие излишки;
  • свинцовой чертилки, чтобы проводить разметку;
  • деревянную лопатку для замешивания раствора;
  • металлического стержня, необходимого для проведения разметки;
  • уровня, чтобы проверять горизонталь рядов и вертикаль стен;
  • расшивки для аккуратного оформления швов, если печь будет выкладываться облицовочным кирпичом и не потребует отделки декоративными материалами;
  • ёмкости, чтобы замешивать раствор.

Основополагающим материалом для кладки печи является кирпич. Для кладки печи потребуются красные закалённые и шамотные кирпичи. Кроме того, необходимо приобрести все ингредиенты, чтобы самому приготовить глиняный раствор, а можно купить готовый сухой жаростойкий раствор для кладки кирпичей.

Чтобы залить фундамент, необходимо наличие цемента, щебня, песка, материалов для опалубки и рубероид для гидроизоляции. Кроме того, в зависимости от типа строения, необходимо наличие некоторых чугунных деталей:

  1. Дверцы для поддувала, топки, очистки.
  2. Задвижки для дымохода.
  3. Решётки для колосника.
  4. Различных элементов для приготовления пищи, в зависимости от необходимости — конфорки, варочные панели, баки, духовые шкафы и прочее.

Как сложить печь своими руками — описание процесса

Приступаем к работе. Строительство печи всегда начинается с фундамента. Если строительство печи планируется в доме, то возведение фундамента зависит от того, какой в помещении пол — бетонный или деревянный.

В случае надёжного бетонного пола, фундамент для печки не потребуется совсем, а кладка будет производиться непосредственно на пол с предварительно постеленным листом рубероида под кладку. Если пол деревянный, фундамент придётся заливать с нуля, предварительно удалив напольное покрытие под местом планирующейся печки.

При строительстве печи на улице, заливка бетонного основания является обязательным этапом. Для того чтобы залить фундамент, предварительно необходимо вырыть яму в грунте. Глубина котлована должна составлять 40–50 см. Дно котлована застелите песчаной подушкой высотой в 10 см, затем насыпьте щебень такой же толщины.

Все слои необходимо тщательно утрамбовать. Периметр вырытого котлована необходимо огородить опалубкой, для того, чтобы залить бетон. Над уровнем пола или земли она должна подниматься на 10–12 см.

На нижний слой бетонного основания можно залить цемент (после песка и щебня). Распределите цемент ровным слоем и оставьте на некоторое время для застывания. Когда нижний слой схватился, можно приступать к возведению верхнего слоя, для этого используйте более тонкий раствор. Заполните раствором оставшееся пространство в котловане и хорошо разровняйте. Позвольте фундаменту хорошо просохнуть, только после этого можно продолжать работы.

Примерно спустя 20–30 дней покройте бетонное основание слоем гидроизоляции, используя рубероид. Нанесите на поверхность разметку, повторяющую форму конструкции — по разметке можно начинать выкладывать кирпичные ряды. Опытный мастер никогда не порекомендует начинающим печникам производить кладку на раствор — велика вероятность испортить работу.

Лучше класть кирпичи насухо, постоянно сверяясь с имеющимся чертежом и выбранным планом строительства. Кладка насухо должна производится со вспомогательными рейками толщиной 5 мм, которые будут определять расстояние между рядами. Этот промежуток во время основной кладки необходимо заполнять раствором.

Во время основной кладки каждый ряд лучше также предварительно выкладывать насухо, тщательно контролируя все нюансы. Только после этого можно выкладывать ряд, используя раствор.

Выкладывая кирпичи на раствор, необходимо всегда контролировать толщину шва — раствор должен иметь толщину в 7 мм, далее кирпич прижимается и, при необходимости, пристукивается молотком. Лишний раствор необходимо сразу же подобрать мастерком. После каждых 2–3 рядов, оформляйте их швы, используя расшивку. Выкладывая ряды, не забывайте постоянно контролировать их вертикаль и горизонталь при помощи уровня.

Правильно выкладывайте кирпичи, в соответствии с чертежом, постепенно трансформируя печь по своим вкусам и требованиям. В зависимости от необходимости в процессе кладки не забывайте оборудовать место для плиты, духового шкафа, бака для нагрева воды, лежанки и других элементов конструкции.

Определяясь с моделью печи из кирпича для своей беседки или дома, необходимо предварительно тщательно обдумать все нюансы заранее — какими функциями она должна обладать, размером и дизайном. В зависимости от этого подбирайте чертёж кладки, имеющий схему-порядовку.

Необходимо отметить, что кладка печи является настоящим искусством, поэтому, если вы неуверены в своих силах или считаете, что не обладаете необходимыми навыками, всегда лучше вызвать специалиста, который выложит печь профессионально, правильно и быстро.

pechi.guru

профессиональные советы и полезные рекомендации

Русские печи – многофункциональные и удобные конструкции, которые являются отличным вариантом для обогрева и создания атмосферы домашнего уюта в современном жилище. Немало загородных домов оборудуется сегодня этим колоритным и оригинальным отопительным устройством, а некоторые застройщики даже решаются соорудить его самостоятельно. Сложить печь несложно, как и барбекю из кирпича своими руками, нужно лишь желание, умелые руки, знание принципов кладки и правильного выбора материалов.

Выбор места под печь

В конструктивном плане правильный выбор места под печь требует соблюдения следующих условий:

  • Расстояние между деревянными конструкциями и дымовым каналом должно быть как минимум 37 см
  • Для получения хорошей тяги в печи дымовую трубу необходимо располагать с соблюдением минимального расстояния от конька – 1,5 метра и минимальной высоты над ним – 0,5 метра
  • Если труба располагается в 1,5-3 метрах от конька, то ее можно выводить вровень с ним
  • Если это расстояние превышает 3 метра, то труба может быть ниже, но между скатом и линией, соединяющей верхушку трубы и скат, должен быть угол не более 10°

Фундамент печи не может быть объединен с фундаментом постройки, поскольку каждый из них имеет специфические условия естественной осадки.

Выбор места следует делать еще на этапе планировки дачного дома с печкой. Лучше возводить печь в середине дома, чтобы тепло расходилось по соседним комнатам.

Вместе с домом следует составить планировку участка. Читайте о планировке загородного участка здесь. При грамотно распланированном пространстве можно даже на маленьком участке удачно разместить все задуманные объекты.

Исходные материалы

Для изготовления печи чаще всего используются самые распространенные материалы – кирпич, глина, песок.

Кирпич

В данном случае оптимальным вариантом является керамический кирпич – он идет на «забутовку» печи (это ее внутреннее пространство), на кладку и облицовку. Рекомендуется выбирать марку М-500. Такой кирпич более однороден и способен выдержать большое количество циклов нагревания/охлаждения. Он легко поддается формовке для создания декоративных элементов, тогда как более низкие марки рассыпаются при подобной обработке.

Кирпич должен иметь ровный красный цвет и быть в меру прокаленным: при постукивании издавать звонкий металлический звук. У «недожаренного» кирпича бледно-розовый цвет и глухой звук, пережженный имеет коричневый цвет с рыжими подпалинами.

Раствор

Для изготовления раствора используется обычная, красная или огнеупорная глина – ее выбор зависит от используемого кирпича. В качестве наполнителя применяется мелкий песок с крупинками до 1 мм. Готовый раствор должен обладать достаточной степенью пластичности («жирности»), чтобы обеспечить оптимальные условия кладки.

Поскольку природная глина имеет разную жирность, оптимальное соотношение компонентов раствора определяется опытным путем. Чаще всего оно составляет 1:2 — 1:1. Вода берется из расчета 25% от объема глины.

Для проверки качества раствора рекомендуется скатать из него шарик и высушить его. Если при этом он не растрескался, при прокаливании не рассыпался, а при падении с метровой высоты не раскололся, значит, все в порядке.

Металлические элементы

В печах обычно присутствуют металлические детали:

  • Дверцы и полудверцы (поддувальные, топочные, прочистные, вьюшечные)
  • Колосниковые решетки
  • Чугунные заслонки
  • Чугунные задвижки и вьюшки
  • Плиты

Вспомогательное печное оборудование можно приобрести или изготовить самостоятельно из стальных листов нужной толщины.

Необходимый инструмент

Для выполнения работ понадобятся специальные инструменты:

  • Печной молоток-кирочка
  • Линейка-правило
  • Мастерок (кельма)
  • Кисть мочальная
  • Грузик (отвес)
  • Рулетка
  • Уровень

Особенности печной кладки

Печная кладка отличается от обычной меньшей шириной швов:

  • До 5 мм – под обычный кирпич
  • До 3 мм – под шамотный

Строение печи предполагает выкладывание арок и сводов. Для этого внутри конструкции устанавливаются соответствующие шаблоны из дерева. Они должны быть легкоразборными, чтобы по окончанию работы их было несложно извлечь. При возведении русской печи по таким шаблонам выкладываются своды подпечка и горнила. Они существенно упрощают работу по сооружению полукруглых элементов из кирпича без его обрезки.

Фундамент под печь

Печь – достаточно массивная и тяжелая конструкция, поэтому ей требуется надежное основание. Оно сооружается одновременно с самой постройкой фундамента для дома. Обычно под печь используется монолитная мелкозаглубленная плита, которая закладывается по стандартной схеме:

  1. Роется котлован
  2. Обустраивается песчаная засыпка
  3. Создается армированный каркас
  4. Выполняется заливка бетоном

Кладка печи

Перед началом кладки подготавливается комплект чертежей со схемами порядовок и расположением кирпичей в них. При работе должна строго соблюдаться порядовка, поскольку даже незначительное отклонение чревато перекрытием каналов, а для устранения ошибки потребуется полная разборка печи.

Кладка первого ряда выполняется по шнуру с обязательным контролем прямоугольности путем замера диагоналей (они должны быть равны). Горизонтальность всех последующих рядов проверяется с помощью установленного на правило уровня, а прямолинейность сторон кладки – самим правилом. Углы контролируются отвесом в двух плоскостях.

Новый ряд начинается с «сухой» раскладки кирпичей на расстоянии, равном толщине шва. Затем кельмой набирается раствор, укладывается на место углового кирпича и разравнивается, чтобы закрылась площадь по размеру кирпича. Перед укладкой каждый кирпич опускается в ведро с водой и держится там, пока перестанут идти пузырьки.

Кирпич укладывается на раствор, прижимается рукой и постукиванием кельмой притирается, чтобы получилась требуемая толщина шва. Выжатый раствор подрезается и проверяется правильность укладки отвесом в двух плоскостях. Установка последующих кирпичей практически такая же, но нужно заполнять раствором и вертикальные швы.

Печи кладутся по-разному – кладкой «в кирпич», «в полкирпича», «в четверть» или с использованием нескольких разных кладок. Обязательной является перевязка углов посредством чередования кладки в полкирпича с кладкой в четверть. Также перевязка может осуществляться при помощи подрезки.

Внутренняя поверхность дымоходов и дымооборотных каналов не штукатурится, поскольку при этом ухудшается теплообмен между печными стенками и газами, а отслоившаяся штукатурка может перекрыть ходы. Поверхность каналов должна быть чистой и гладкой, поэтому во время кладки ее протирают влажной мочальной кистью.

Кирпич – универсальный материал. Он используется как в постройке колоссальных домов, так и в строительстве небольших строений, например, беседок. Кирпичные беседки отлично подходят для отдыха на природе с друзьями и семьей. А также такая беседка является красивым элементом ландшафтного дизайна.

Зачастую в кирпичных беседках устанавливают мангал или барбекю. Рекомендуем ознакомиться со строительство беседки с мангалом своими руками в этой статье.

Кровля беседки с мангалом должна быть максимально пожаробезопасна. Мы провели сравнительный анализ ондулина и металлочерепицы здесь. Делая вывод из этой статьи, беседке с мангалом подойдет металлочерепица.

Установка печного оборудования

Печные приборы устанавливают в процессе кладки. У металла и кирпича разный коэффициент линейного расширения, поэтому проемы под металлические детали должны быть несколько больше, чем сами элементы. Очень важно, чтобы печные устройства в точности соответствовали размерам, указанным в спецификации. Их несоблюдение внесет изменения и в порядовки, а без соответствующего опыта устранить «ошибку» в следующих рядах будет очень сложно.

По сторонам чугунной плиты должны оставаться зазоры около 5 мм. Их заделывают раствором из глины с асбестовой крошкой. Топочная дверка обязательно закрепляется мягкой стальной проволокой, для которой в рамке предусмотрены четыре отверстия. Куски проволоки складываются вдвое, перекручиваются и концы заводятся в швы кладки. Между рамкой и кирпичами оставляется небольшой зазор, который заполняется таким же асбестовым раствором.

Аналогично крепятся поддувальная и прочистная дверцы (но поддувальная устанавливается плотно). Вокруг колосниковой решетки оставляются зазоры по 5 мм, чтобы она свободно вынималась.

Кладка дымовой трубы

Дымовая труба выкладывается практически так же, как и печь. Особое внимание требуется уделить только месту прохождения чердачного перекрытия. Здесь обязательным является соблюдение противопожарного расстояния: между внутренней стеной трубы и деревянными конструкциями должно быть не менее 0,38 м. При кладке наружной стенки трубы ее постепенно расширяют, при этом сечение внутреннего канала остается неизменным, что достигается напуском кладки на четверть кирпича в новом ряду.

Чтобы сооружение любой незнакомой конструкции было проведено успешно, требуется соблюдение соответствующей инструкции. Для кладки печей в качестве такой инструкции используются порядовки – изображения и описания порядного расположения кирпичей и металлических элементов в теле конструкции. Выполняя их рекомендации и соблюдая принципы кладки с использованием «правильных» материалов, вполне реально самостоятельно сложить печь любого вида.

Видео о том, как сложить печь своими руками пошагово

Как сложить простую печь своими руками

Кладка отопительно-варочной печи

Как сложить русскую печь своими руками

Как сложить печь шведку своими руками

megabeaver.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
