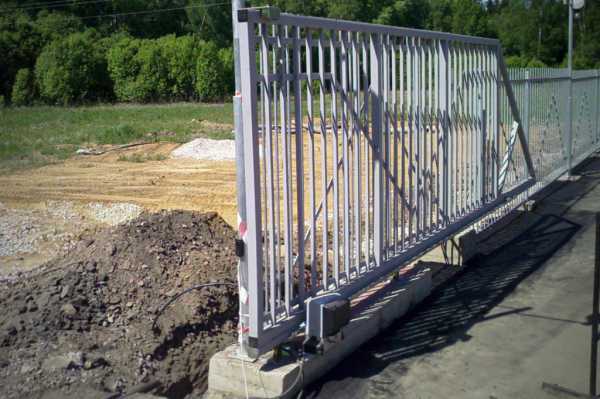

Как осуществить монтаж и установку откатных ворот своими руками

Ограждающие конструкции откатного типа эргономичны, удобны и практичны в эксплуатации. Они экономят место перед ограждением, но требуют наличия достаточного пространства вдоль забора для сдвигающейся створки. Монтаж откатных ворот не сложен, но предполагает строгое соблюдение инструкции и установку автоматики, поэтому рекомендуется доверить его профессионалам. Тем же, кто решится сделать это своими руками, следует изучить в деталях инструкции и видео, отвечающие на вопрос как установить откатные ворота самому.

Как правило, установка откатных ворот производится в несколько этапов:

  1. Проверка проема и ограждения на соответствие требованиям производителя ворот;
  2. Подготовка проема к установке сдвижной створки;
  3. Создание бетонного основания;
  4. Установка самих ворот;
  5. Обшивка полотнища створки;
  6. Установка и настройка автоматики.

Рассмотрим процедуру монтажа откатных ворот более подробно.

Проверка ограждения и подготовка проема

Помимо наличия достаточного пространства для сдвигания полотна в сторону вся конструкция ограждения должна быть достаточно надежной, прочной и жесткой, чтобы выдержать ветровые нагрузки и вес от ворот. На выбор комплектующих влияют параметры проема и вес устанавливаемой конструкции.

Сдвигаемой створке не должны мешать деревья и прочая растительность, а также наличие неровностей грунта и нелинейность ограждения. Размер свободного пространства должен быть равен ширине проема вместе с консольной частью.

В рамках подготовительных работ выявляется тип грунта, что в свою очередь может повлиять на способ создания бетонной подушки под рельсу.

Создание бетонного основания

Процесс создания фундамента для откатных ворот состоит из нескольких этапов:

  1. разметка грунта;
  2. выемка грунта;
  3. создание и установка закладного элемента;
  4. заливка ямы бетоном.

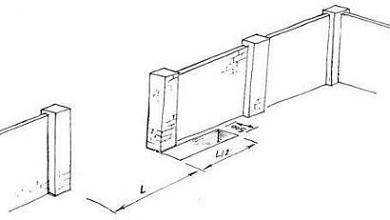

Вдоль забора в сторону отката ворот отмеряют расстояние, равное длине бетонного основания. Обычно этот параметр равен половине ширины проезда. При этом ширина основания должна быть равна 400-500 мм. Если опоры ограждения не могут быть использованы для установки ворот, предусматривают яму для установки ответного столба, который должен не заужая прохода примыкать к ограждению. Для автоматизированных ворот также предусматривают возможность укладки кабеля между столбами непосредственно под проездом. Выемка грунта производится обычно на глубину от 1000 мм.

Изготовление и укладка закладного элемента, бетонирование

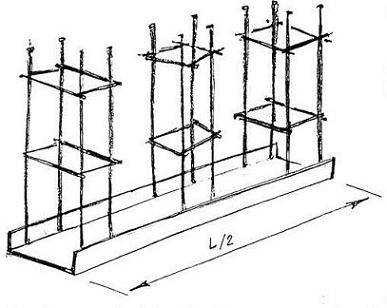

Для создания закладного элемента используют швеллер 20, длина которого соответствует яме под основание, а также арматуру диаметром 12 мм для создания решетки и соединения конструкции в единое целое. К швеллеру приваривают вертикально ориентированные куски арматуры длиной порядка 1 м и поперечные перемычки. Конструкция опускается в углубление под основание арматурой вниз так, чтобы швеллер своей боковой поверхностью прилегал к столбу ограждения и при этом располагался строго горизонтально по направлению движения створки. Важным является уровень расположения верхней кромки швеллера. От этого зависит наличие и величина зазора между нижней кромкой ворот и дорожным полотном. Если требуется установка дополнительных опорных столбов, они заглубляются и скрепляются с закладным элементом.

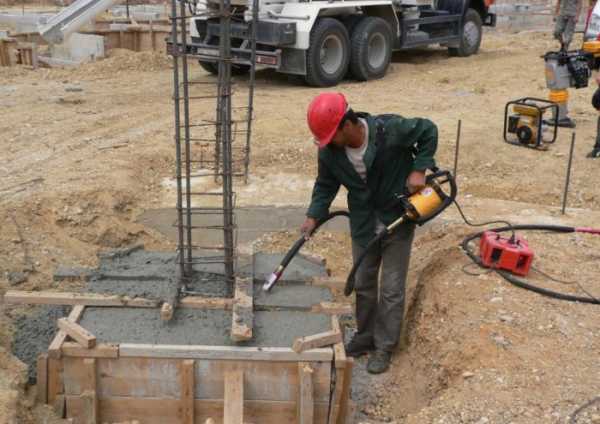

Заливка ямы бетоном

Процедура бетонирования проводится таким образом, чтобы поверхность закладного элемента, а именно швеллера, оставалась непокрытой. На высыхание фундамента под откатные ворота обычно отводят 6-7 дней в зависимости от погодных условий.

Установка самих ворот

Монтаж производится в несколько этапов:

  1. определение и разметка траектории движения сдвижной створки;
  2. подготовка роликовых тележек;
  3. определение границ расположения роликовых опор;
  4. сборка конструкции;
  5. регулировка положения роликовых опор и щита;
  6. установка концевого ролика, а также заглушки несущего профиля;
  7. монтаж верхнего направляющего кронштейна;
  8. монтаж ответного столба;
  9. обшивка полотна ворот;
  10. монтаж автоматики и ловителей;
  11. отладка оборудования.

Схема установки откатных ворот предполагает установку роликовых тележек и определение нахождения роликовых опор. На этапе сборки конструкции роликовые тележки вставляют в профиль и смещают по направлению к центру. Ворота устанавливают на закладной элемент роликовыми опорами, располагая их строго вертикально и ориентируясь при этом на заранее установленную разметку.

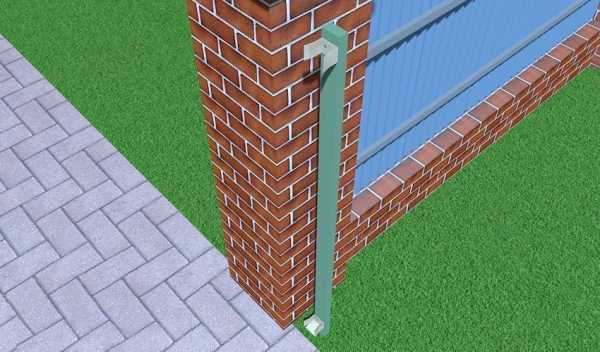

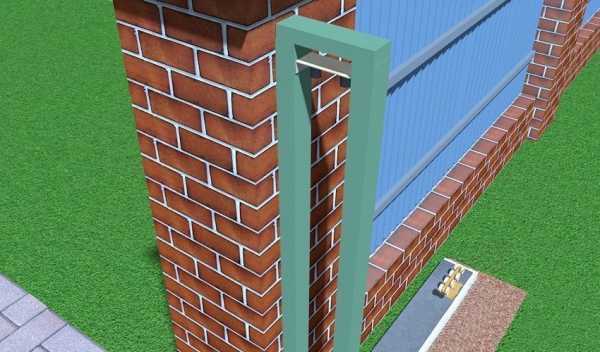

Ответный столб создает плоскость для установки ловителей, а также позволяет закрыть технологический зазор. Его устанавливают вплотную и крепят к опорному столбу ограждения на другой стороне ворот от закладного элемента.

Обшивка полотна может быть выполнена с применением различных материалов, начиная от дерева, заканчивая демократичным профлистом. Способ обшивки во многом зависит от выбранного материала и дизайна конструкции в целом.

Уловители позволяют частично снять нагрузку с роликовых опор при закрытых воротах, а также удерживают полотнище створки от раскачивания при значительных ветровых нагрузках.

Установка и отладка работы автоматических систем управления воротами осуществляется строго по инструкции производителя.

Если у вас имеется собственный опыт установки откатных ворот, мы будем рады, если вы поделитесь им с нами в комментариях. Также вы можете задать вопросы специалистам и обсудить нюансы процесса монтажа.

vorotakzaboru.ru

Откатные ворота своими руками схемы, чертежи, фото, технология

В интернете много неполной информации по монтажу откатных ворот своими руками, прочитав ее не особо понятен ход выполнения работ либо само устройство откатных ворот.

В данной инструкции мы попытаемся наглядно продемонстрировать монтаж консольных откатных ворот от и до, и помочь вам рассчитать высоту и ширину ворот именно для вас.

Чтобы приступить к монтажу, нужны чертежи, одного чертежа для всех ворот не существует, все зависит от ширины и высоты проема в заборе.

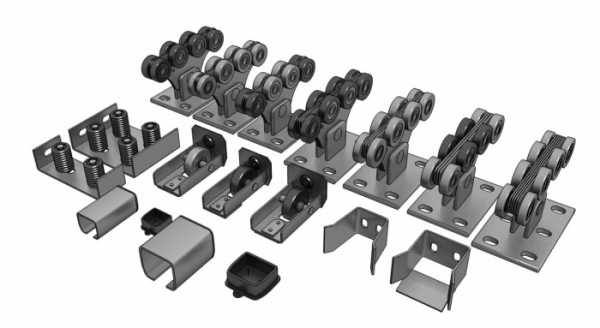

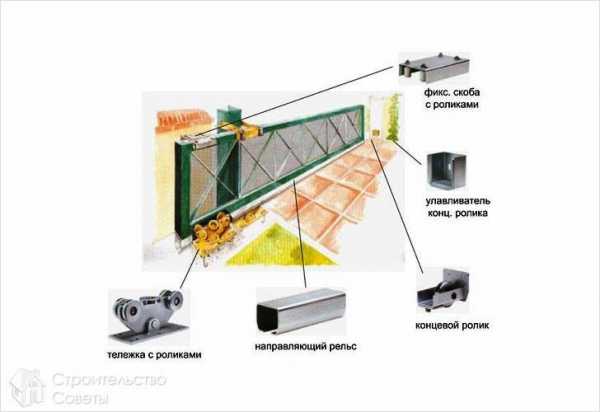

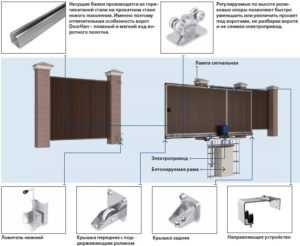

Фурнитура для откатных ворот

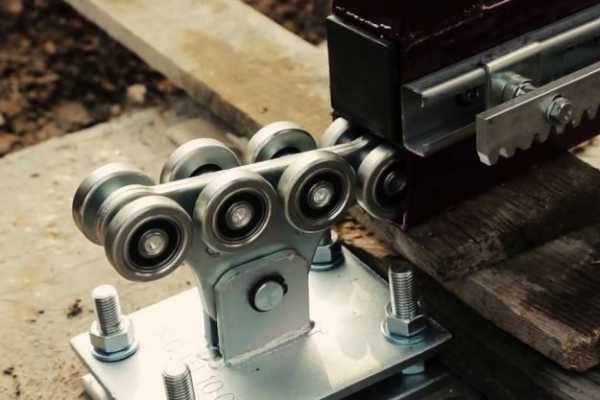

Роликовые опоры

Первое с чего можно начинать сборку ворот это фурнитура, но лишь после расчета веса и размеров ворот, фурнитуру можно приобрести отдельно или сделать своими руками из подшипников, в комплект фурнитуры входит:

  1. направляющая рельса обычно 6 м длиной;
  2. 2 роликовые опоры
  3. 1 верхний роликовый кронштейн, чтобы избежать качания ворот;
  4. 1 концевой ролик;
  5. 1 улавливатель концевого ролика, чтобы во время ветра ворота правильно пристыковались и не сломали автоматику.

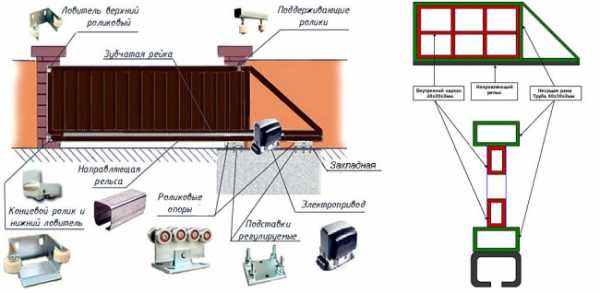

Схема расположения фурнитурыШирина проема

Дополнительные аксессуары для фурнитуры:

  • Монтажно-регулировочная опора для роликовых опор.
  • Механический замок.
  • Рейка зубчатая.
  • Крепежный элемент для зубчатой рейки.

Теперь о нагрузке. Комплекты бывают разные, для разного веса ворот, смотрите таблицу, в ней показана зависимость веса и ширины ворот.

Ширина проема не более Вес ворот
4 м. 300 кг.
4 м. 400 кг.
4.5 м. 500 кг.
6 м. 600 кг.
10 м.
1000 кг.
12 м. 1200 кг.

Эти данные пригодятся вам при выборе фурнитуры, но большинство умельцев стараются сделать все детали своими руками, так как комплект не дешевый.

Чтобы сделать фурнитуру самому, нужно знать, куда и зачем она крепиться, об этом читайте ниже.

Как выбрать качественную фурнитуру

Основная деталь, направляющая рельса, лучшим выбором будет рельса европейского производителя. Деталь хорошего качества имеет зеркально ровную поверхность и четкие геометрические формы. Деталь должна быть оцинкована не иметь окалин и ржавчин на своей поверхности. У качественной направляющей толщина металла от 3.5 мм до 5 мм.

Выбирая роликовые опоры, обратите внимание, чтобы они были изготовлены полностью из металла, пластмассовые или прорезиненные прослужат недолго. Все геометрические формы металла должны быть правильными, малейшие отклонение свидетельствуют  о некачественной сборке.

Что касается остальных металлических деталей, они должны быть покрыты цинком, оттенок цинка должен быть однотонный, минимальная толщина метала 3-4 мм.

Размеры откатных ворот

От размеров и веса откатных ворот будет зависеть стоимость фурнитуры. Ширина вычисляется таким способом, к ширине проема в заборе прибавляют еще 50% ширины. Например, у вас ширина проема 4 метра, делим на 2, получаем 2 метра + 4 метра ширина проема, итого длина направляющей рельсы будет 6 метров.

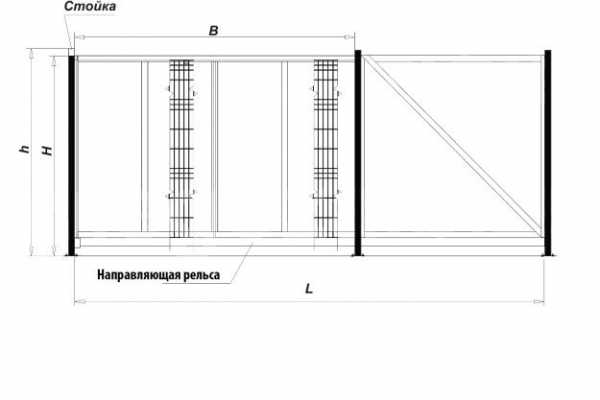

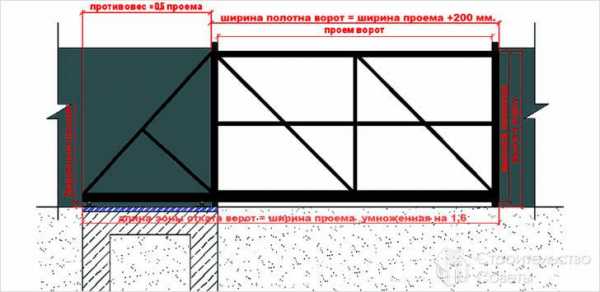

Чтобы было легче понять и запомнить предлагаю формулу и схему:

B/2=A→A+B=L

  • B – ширина проема;
  • A – длина противовеса;
  • L – длина направляющей рельсы.

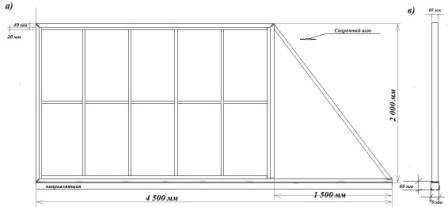

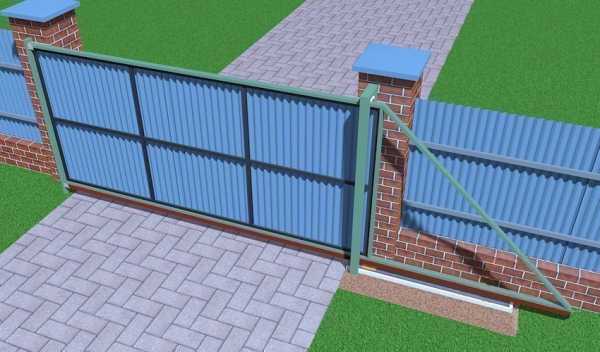

Схема каркаса

После того как вы определились с размером каркаса можно приступать к его изготовлению, каркас изготавливается из профильной металлической трубы 40x40x 2 мм и 40x20x2 мм для внутренней обрешетки. Для алюминиевых каркасов используют профиль от 60 мм.

Высоту каркаса ворот лучше сделать равной длине профнастила. Профнастил лучше выбрать по жестче. Перед креплением профнастила к каркасу, просверлите в каркасе отверстия на половину меньше диаметра кровельного самореза, так как саморез может не пробурить профилированную трубу каркаса, вместо саморезов можно использовать вытяжные заклепки.

Ширина нижней профилированной трубы должна соответствовать ширине направляющей рельсы.

Если у вас ширина ворот более 4-х метров,то для сборки основы каркаса лучше использовать прямоугольные трубы!

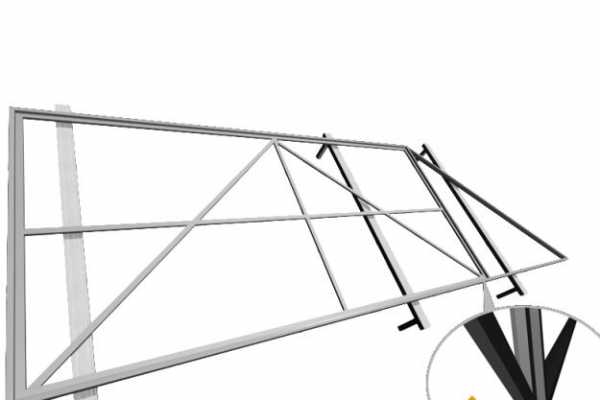

Схема рамыСхема обрешетки

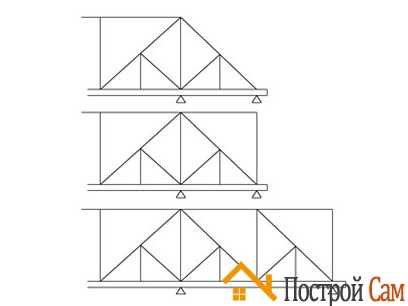

На фото ниже показано, как правильно сделать каркас, для разной ширины проема.

Неправильное (первое) и правильное (второе и третье)

НеправильноеПравильное

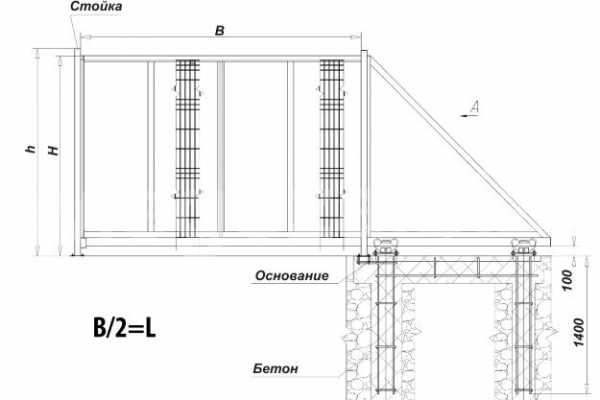

Фундамент для ворот

С размером фундамента определиться довольно легко, так как он имеет длину равную 1/2 ширины проема, по формуле:

B/2=L

  • B – ширина проема;
  • L – длина фундамента;

Расчет фундамента

Если с длиной фундамента все просто, то с монтажом мы имеем множество вариантов.

Фундамент может быть выполнен из следующих материалов:

  • Монолитный П-образный.
  • Монолитный сплошной.
  • Из винтовых свай.

В монтаже монолитного фундамента тоже есть небольшие особенности, можно использовать арматуру, приваренную к швеллеру, анкерные болты или длинные шпильки с резьбой.

Шпильки с резьбойБетонирование регулировочных опор

Рассмотрим вариант со швеллером (силовой рамой), он может быть с опорными столбами одним или двумя либо без них, в обоих случаях силовая рама крепится заподлицо к существующим столбам забора. Высота опорных столбов соответствует высоте самих ворот + высота роликовых опор.  Использование двух опорных столбов возле силовой рамы целесообразно для широких ворот, которые сильно раскачиваются ветром. Если опорные столбы не предусмотрены, то вместо них делаются металлические закладные в каменный забор.

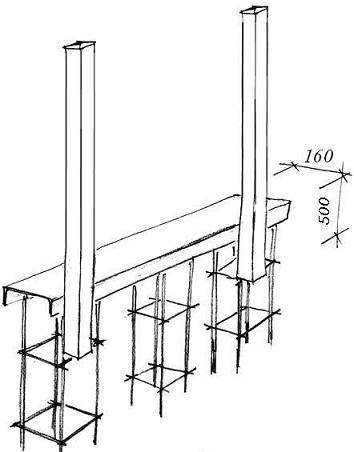

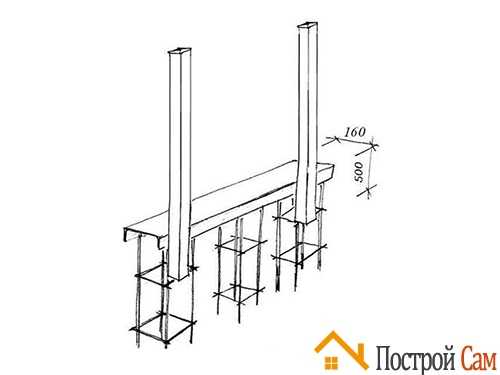

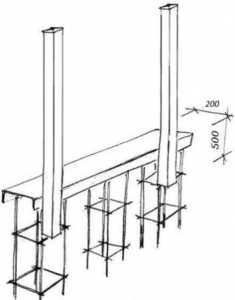

Схема с двумя опорными столбами
Схема с тремя опорными столбами

На фото, заложения фундамента.

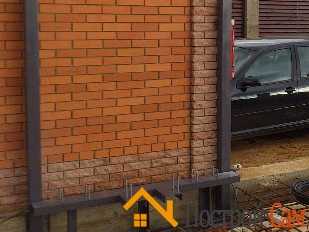

Вариант с двумя приваренными стойками к силовой рамеФото силовой рамы

Схема без металлических стоек.

Чертеж силовой рамыРазмеры силовой рамы

Расположение несущих роликов

Размеры для несущих роликов

Фото силовой рамы

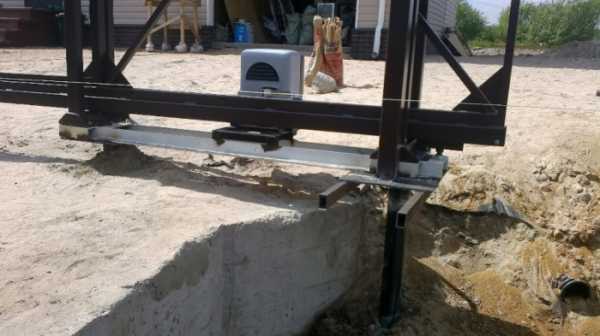

Заложение силовой рамыГотовый бетонный фундамент

Чтобы ровно выставить силовую раму с противоположной стороны, где находиться опорный столб с уловителем концевого ролика, отступают 10 см (толщину столба) от забора и натягивают шнур до последнего угла швеллера, по всей своей длине край швеллера должен повторять линию шнура.

Установка и регулировка ворот

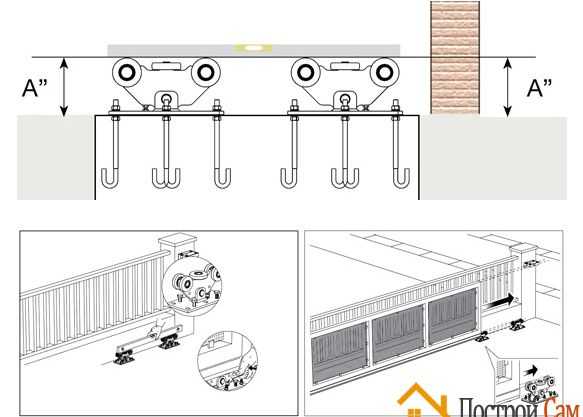

После того как силовая рама готова к использованию, выставьте роликовые опоры по уровню, установите верхний роликовый кронштейн, установка зависит от конструкции кронштейна.

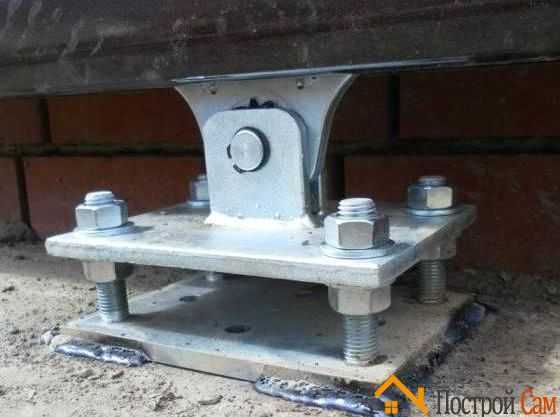

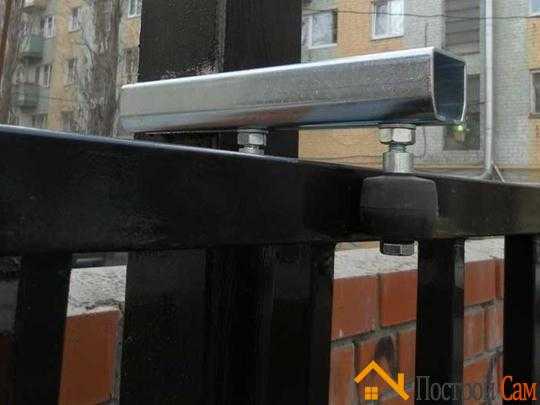

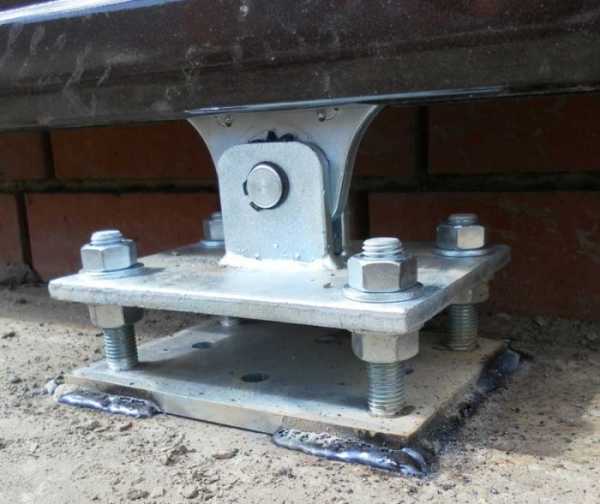

Роликовые опоры на регулировочной опореВерхний роликовый кронштейн

Чтобы заранее определить, где монтировать нижнюю ловушку, на роликовые опоры одевают направляющую рельсу без ворот. Нижняя ловушка предназначена не только для того чтобы удерживать ворота по горизонтали, но и снять нагрузку с роликовых опор, для этого концевой ролик должен закатываться в ловушку так чтобы ворота приподнимались вверх на 3-5 мм.

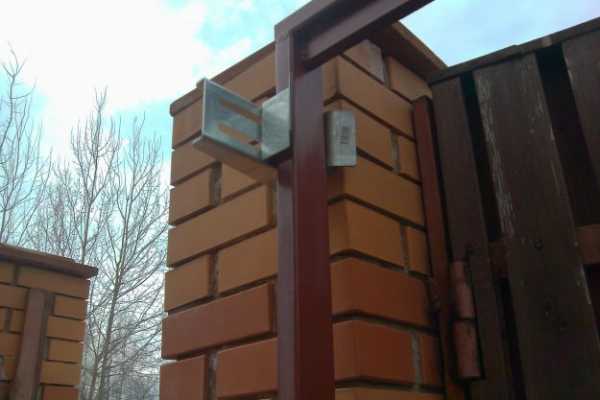

Верхний уловительМонтаж откатных ворот

Если после установки рамы, концевой ролик сильно провис, отрегулируйте роликовые опоры.

Если все сделано правильно, но вы не добились правильной работы откатных ворот, то скорей всего у вас не качественный комплект фурнитуры, он предназначен для другого веса или каркас собран неправильно, из-за этого ворота сильно провисают и не могут попасть в нижнюю ловушку.

Монтаж зубчатой рейки

После того как отрегулированы все вышеописанные механизмы, можно приступить к монтажу автоматики. Ниже на видео показано, как можно сделать электропривод своими руками.

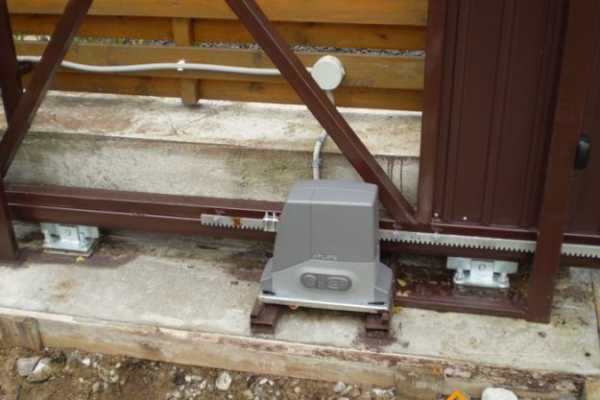

ЭлектроприводПокраска в местах сварки

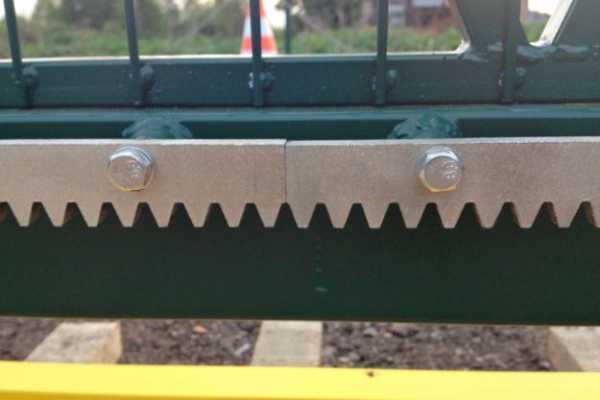

Начнем с зубчатой рейки, они бывают металлические и нейлоновые, металлические естественно лучше и надежней. Их толщина варьируется от 8 до 30 мм. Стандартный размер рейки 1 метр. Для крепления используют количество реек равное ширине проема + 1 рейку для концевых выключателей автоматики. Зазор между зубцами шестерни привода и рейки должен быть 1-2 мм. Рейка крепиться на нижнюю трубу каркаса ворот с помощью крепежного элемента для зубчатой рейки. Отверстия в рейке позволяют регулировать ее по высоте.

Монтаж зубчатой рейки

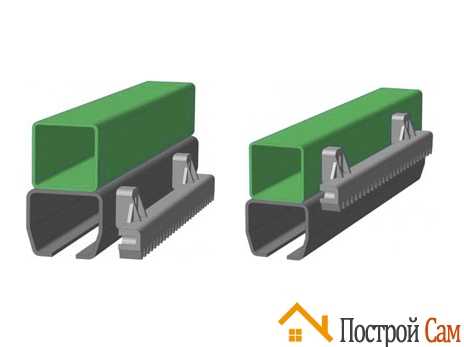

На картинке два варианта крепления зубчатой рейки, не советуем крепить рейку к направляющей рельсе, во время сварки направляющая может изогнуться, если в направляющую вкручивать болты, это тоже может вызвать трудности при монтаже и во время работы ворот.

Часто крепежные элементы приваривают, хотя для их крепления существует специальный С-профиль для зубчатой рейки. На фото ниже оба варианта.

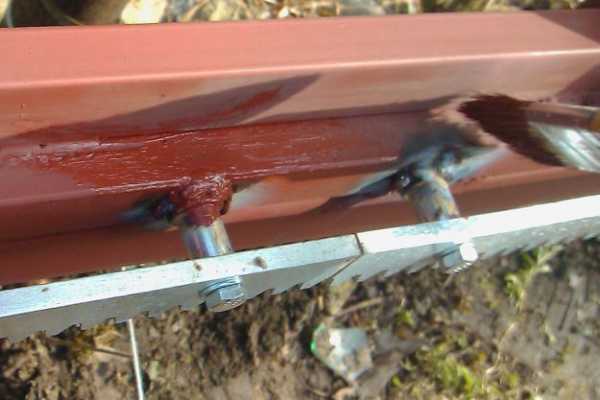

Приваренная зубчатая рейкаРасположение зубчатой рейки С-профильЗубчатая рейка закрепленная на С-профиле

Если вы будете покупать электропривод, то к нему в комплекте прилагается 4 метра зубчатой рейки.

Для тех, кто не хочет тратиться на зубчатую рейку, ее можно заменить велосипедной цепью или как показано в одном из видео на цепь от «жигулей».

Автоматика ворот

Как откатные, так и распашные могут открываться автоматически. Их работа управляется с помощью пульта дистанционного управления и выключателей, устанавливаемых в доме, и, возможно, у ворот. Один пульт может запускать не только ворота, но и ворота гаража, и даже освещение. Автоматические приводы состоят из электродвигателя, движущейся зубчатой рейки и устройства управления. Их можно приобрести как отдельное устройство, хотя лучше заказать их сразу с воротами. Тогда вы будете уверены, что привод был правильно подобран и не будет сюрпризов при сборке.

Для откатных ворот нужен один двигатель для перемещения зубчатой рейки, прикрепленной к нижней кромке створки. А для раздвижных ворот необходимы два цилиндра, крепятся по одному к каждой из створок. Привод имеет механизм, позволяющий открыть ворота в случае отключения подачи тока. Современные приводы могут питаться от аккумулятора, заряженного от сети или солнечной батареи. Ворота открываются автоматически, требуют установки устройств, обеспечивающих безопасность их использования. Необходимы фотоэлементы, благодаря которым створки не двигаются, когда на их пути появится препятствие. Сигнальная лампа, установленная на видном месте, сообщит о том, что ворота открываются или закрываются.

Выбор электропривода

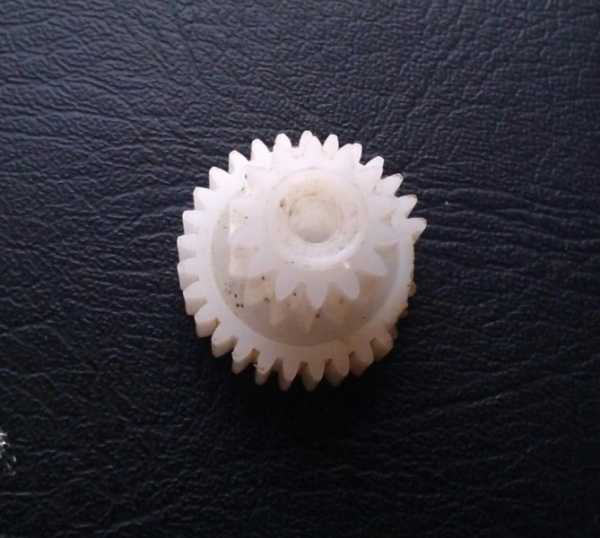

При выборе привода важно, чтобы шестерни редуктора были из стали или латуни, но не из пластика или силумина. Второй важный элемент, это концевик, он контролирует точки, до которых воротам можно открываться и закрываться, концевик бывает механический и герконовый (магнитный), как показала практика, механический может замерзнуть в зимнее время. Как правило, качество деталей привода зависит от его мощности, чем выше мощность привода, тем качественней его сборка. Что касается грузоподъемности, то она указывается в документации.

Базовая комплектация привода:

  • 4 метра зубчатой рейки;
  • фотоэлементы;
  • сигнальная лампа;

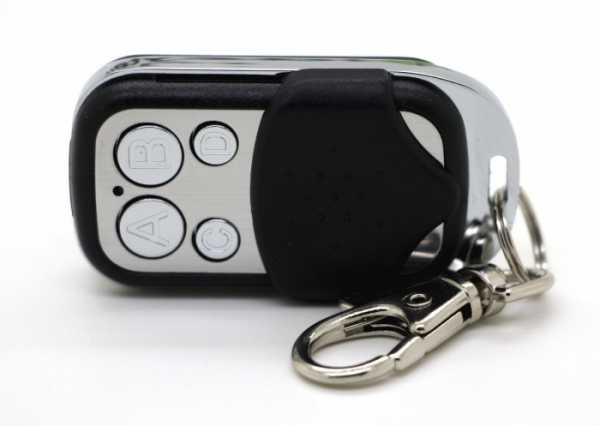

  • пульт и приемник;
  • монтажная пластина.

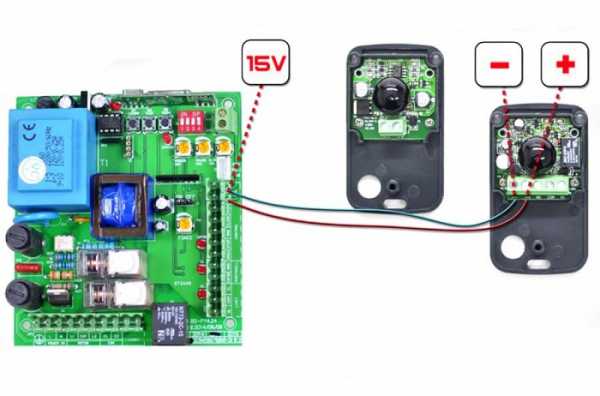

Для тех, кто не знает, для чего нужны фотоэлементы, то они представляют собой 2 датчика, которые монтируются по краям ворот. Когда появляется препятствие между фотоэлементами ворота открываются или закрываются, в зависимости от того как вы запрограммируете автоматику.

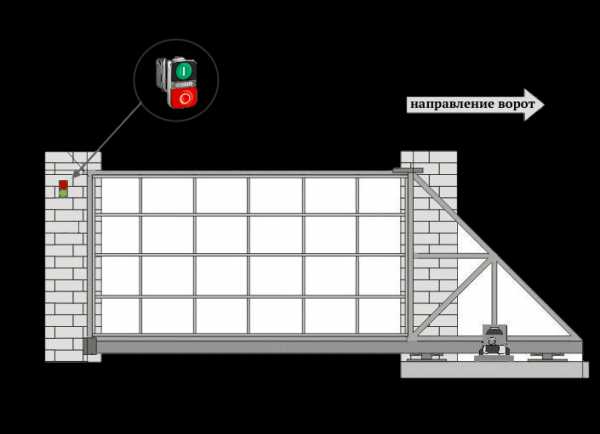

Монтаж автоматики

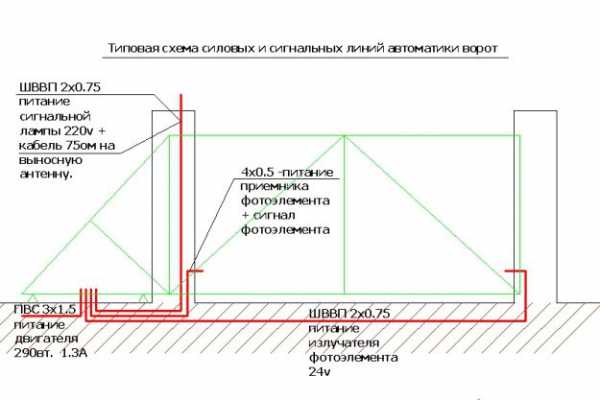

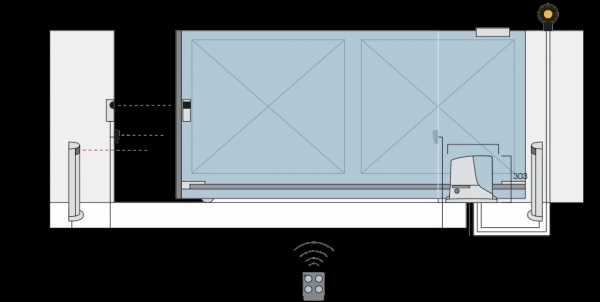

Примерная схема электрики автоматикиСхема работы редуктора

Первым делом приваривается или прикручивается монтажная пластина для установки привода, она поставляется в комплекте с приводом с ее помощью можно регулировать высоту и угол наклона привода.

Монтажная пластина Магнитный датчик

После монтажа привода, монтируются магнитные датчики, фотоэлементы и сигнальная лампа. Как правило, приводы подключаются к сети 220 и после программной настройки сразу готовы к работе.

ЭлектроприводПроверка по уровню

postroy-sam.info

Установка откатных ворот своими руками, инструкция и этапы работ

Ворота являются одним из самых основных атрибутов в любом ограждении. И чем качественнее и надёжнее будут они, тем проще с такой конструкцией взаимодействовать, она служит достойную службу и позволяет чувствовать себя в полной защищённости. Существует очень много различных видов ворот, но сегодня вы узнаете об откатных конструкциях.

Подготовительный этап

Перед тем как начать производить монтаж, необходимо очень тщательно подготовиться к этому. Каждый из подготовительных этапов будет играть очень важную роль в дальнейшей эксплуатации, долговечности, качестве и комфортабельности использования.

Весь подготовительный этап состоит из таких пунктов:

  • Подбор комплектующих и автоматики для будущих ворот.
  • Решаем с размером будущей конструкции и её схемой.
  • Выбираем облицовочный материал.
  • Данные о местности, где будет установка.

Теперь мы немного разберём каждый из этих пунктов более подробно. Пойдём по порядку и правильно подберём все необходимые комплектующие и систему автоматического управления воротами. Из всех возможных комплектующих, вам обязательно необходимо купить датчики, которые оповещают что система активирована и начинается открытие или закрытие ограждения, это может быть световой или звуковой датчик. Автоматику необходимо покупать, опираясь на такие критерии, как масса, размеры и частота эксплуатации.

Чтобы определить необходимый для вас размер ворот, который сможет полностью удовлетворить вас и ваши потребности, первым делом решите какие автомобили должны без проблем заезжать в ваш двор.

Также в первую очередь опирайтесь на свой автомобиль, чтобы он беспрепятственно и свободно заезжал и выезжал, при этом вы не боялись что-то задеть боковыми зеркалами или при повороте.

Рекомендуемое минимальное расстояние между центрами тележек.

Облицовочный материал не менее важен чем любой механический элемент, который отвечает за работоспособность. Облицовку необходимо выбирать, опираясь на довольно большой перечень факторов, а именно:

  • Дизайн вашего заезда.
  • Материал, из которого сделано всё ограждение.
  • Ландшафт и общий экстерьер участка и дома, который на нём расположен.
  • А также ваши личные предпочтения.

Пройдя по этим четырём пунктам, вы сможете выбрать максимально подходящий и качественный материал, который будет радовать глаз и украсит ваше жилище и место отдыха.

При выборе привода для автоматизации ворот обратите внимание на то, с какими по массе створками ворот он может работать.

Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину. Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента.



Пройдя по всем этим пунктам и разобрав их подробно именно на подготовительном этапе и решить со всеми нюансами, можете без препятствий приступать к процессу монтажа.

Производим установку откатных ворот

Процесс строительства фундамента своими руками, как опоры и монтаж всех прочих составляющих конструкции довольно сложное задание, которое разделено на много разных ступеней, шагая по который вы сможете произвести монтаж откатных ворот своими руками согласно инструкции, которую мы вам предоставим.

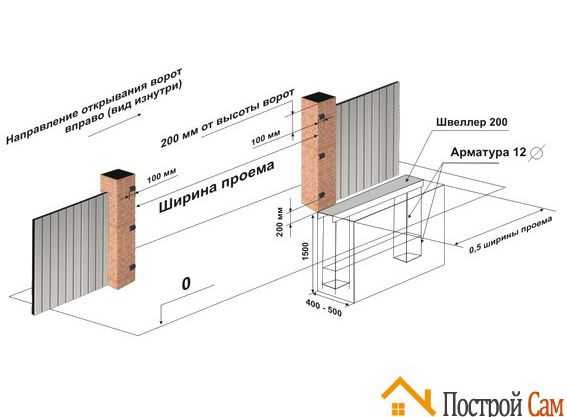

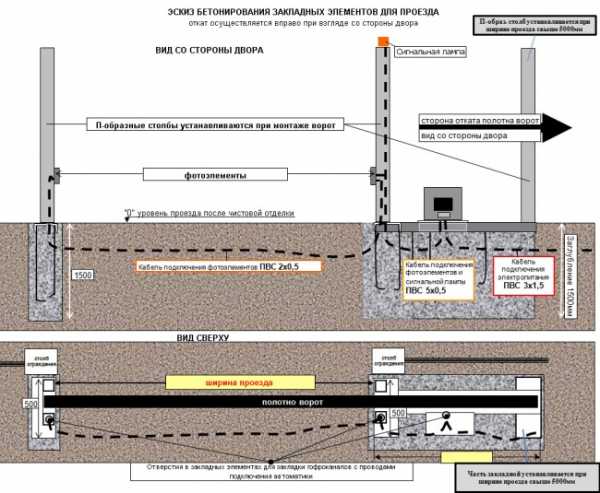

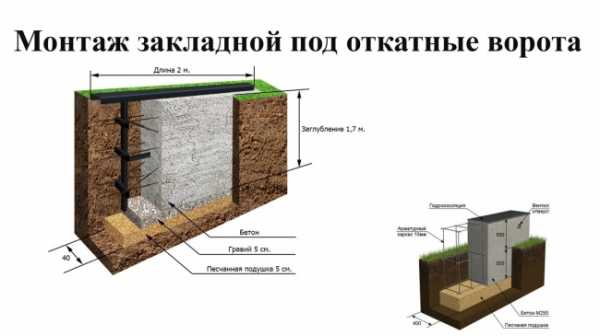

Схема подготовки бетонного основания для откатных ворот.

Итак, установка откатных ворот своими руками проходит в таком порядке согласно инструкции:

  1. Подготовка ямы под будущий фундамент.
  2. Сборка закладного элемента и заливка его бетоном в земле.
  3. Подводка электричества к месту установки автоматики.
  4. Монтаж рамы будущих ворот.
  5. Установка оснований под ролики и полотна.
  6. Закрепление верхнего ограничителя.
  7. Монтаж концевого ролика и заглушек.
  8. Установка верхнего и нижнего уловителя.

Как видите, этапов довольно много и работать соответственно необходимо будет тоже много и максимально быстро, чтобы весь процесс у вас не слишком сильно затянулся, если вы проводите все действия своими руками. Так что приступайте к сборке как можно скорее и следуйте всем нашим указаниям, которые мы сейчас для вас предоставим.

Подготавливаем яму

Минимальная глубина ямы под фундамент должна составлять не меньше чем полтора метра для нашего климата, к примеру, для климата Сибири этот показатель составляет не меньше чем два с половиной метра.

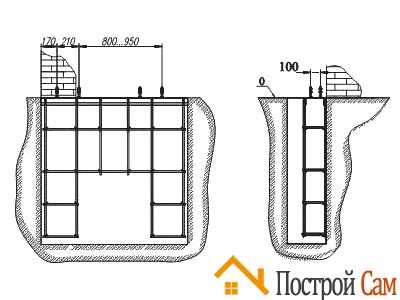

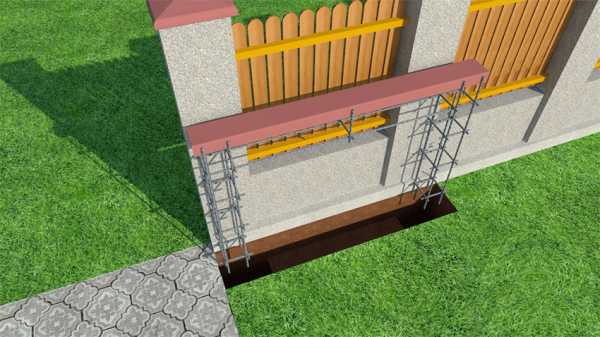

Схема армирования бетонного фундамента

Постарайтесь сделать все земляные работы аккуратно, чтобы не выкопать лишний грунт, который потом потянет за собой лишние затраты на бетон для заливки. Ширину необходимо делать примерно сорок-пятьдесят сантиметров.

Для того чтобы выкопать такую яму, можно использовать обычную лопату или небольшой траншейный бульдозер, который сделает это очень быстро, но потребует за свою работу определённую сумму денег. Орудуя своими руками лопатой, вы затратите лишь несколько часов своего времени и сил.

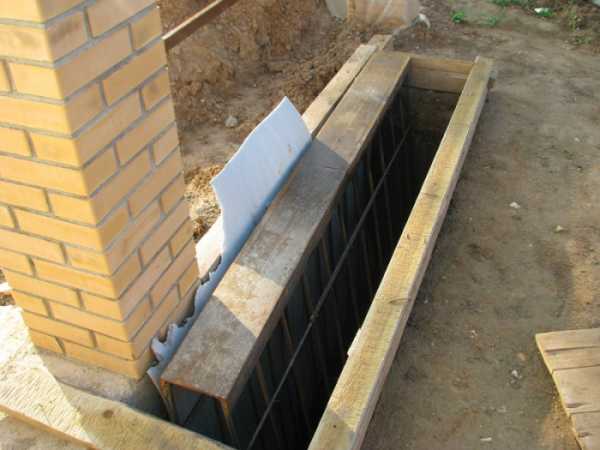

Собираем и устанавливаем закладной элемент

Закладной элемент – это металлическая рама, из арматуры, которая накрыта сверху швеллером, который в дальнейшем будет служить основанием длиной вполовину меньше длины ворот. Делается она из арматуры, обладающей поперечным разрезом примерно пятнадцать миллиметров. Швеллер должен быть шириной не меньше двадцати сантиметров, с толщиной стенок от восьми миллиметров.

Столбы устанавливать на глубине не меньше 1 м.

Собираются они в п-образную конструкцию, в виде квадратной конструкции. Для жёсткости она сваривается, используя поперечные распорки из арматуры. Длины такого строения должна быть больше чем глубина промерзания, и немного врезаться в грунт ниже чем будет залит фундамент.

После того как вы собрали металлический каркас, необходимо его забить в землю таким образом, чтобы верх швеллера был на три-пять сантиметров выше уровня земли, под идеально выставленном уровнем и параллельно ограждению. После этого заливается бетоном со щебнем и оставляется до полного высыхания на трое суток.

Подводим электричество

Чтобы потом не мучить себя и не нагружать заботами как подключить автоматику, даже если вы её сразу не планируете установить, лучше при строительстве ворот подвести необходимый провод для питания. Он подключается к домашней сети и облачается в пластиковую или металлическую трубку.

Установка автоматики и привода на откатные ворота

Она закапывается под землю на глубину двадцать-тридцать сантиметров, а оголённый конец на время очень надёжно изолируется. Для этого можно использовать простую изоленту или специализированные средства изоляции.

Монтаж каркаса

Этот этап проходит очень просто, достаточно просто установить всю раму на ровне с роликами и просто задвинуть её. Так получится что она установиться на своё законное место и будет без проблем двигаться на несущих роликах.

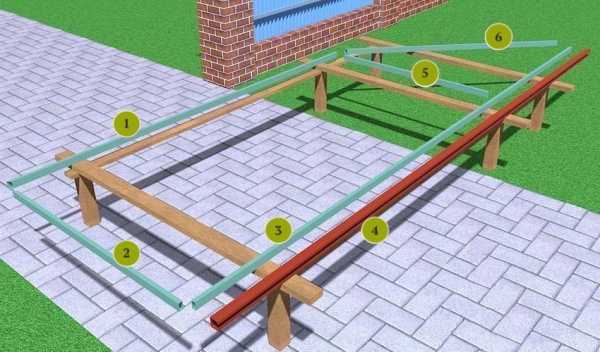

Для изготовления каркаса ворот понадобится прямоугольная профильная труба 30х50 и листовая сталь толщиной 2,5-3 мм, для накладок.

Установка роликов

Направляющие ролики крепятся с помощью четырёх болтов, которые закрепляют на швеллере. Болты просто приваривают, а ролики плотно прикручивают и зажимают гайками на болтах. Для большей уверенности, ролики также можно немного прихватить сварочными точками.

Устройство роликов должно быть надежным, не использовать соединение со швеллером шпильками и прочим, сварка обеспечивает большую прочность.

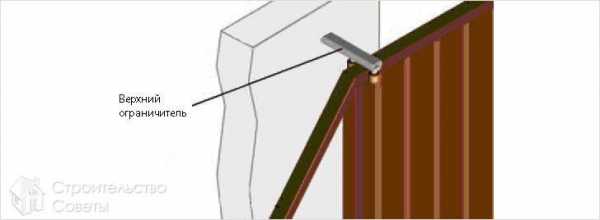

Закрепляем верхний ограничитель

Верхний ограничитель служит направляющим и выравнивающим механизмом, который будет помогать всей конструкции двигаться по правильной траектории и работать стабильно и без сбоев. Он состоит из двух частей, основания и закрывающей крышки. Сначала крепим основание своими руками, устанавливаем каркас и уже потом фиксируем его крышкой.

Торцы балки обязательно должны быть заглушены, во избежание попадания во внутрь балки и на ролики воды, снега или грязи.

Монтаж крайнего ролика и заглушек

Крайний ролик служит как вспомогательный и облегчает давление на опору. Он устанавливается в нижнюю часть рамы и прикручивается болтами или приваривается. Заглушки устанавливаются на всех оставшихся углах просто прикрутив или приварив их. Они нужны для того чтобы влага не попадала внутрь конструкции.

Крепим уловители

Уловители для ворот следует закреплять, когда вся конструкция уже собрана и есть возможность закрыть ворота. В закрытом состоянии они слегка крепятся к столбу, после чего ворота можно открывать. Открыв ворота, вы можете более качественно закрепить уловители своими руками и на этом процесс строительства своими руками будет окончен.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

vorotauzabora.ru

Установка откатных ворот: схема и монтаж

Ворота консольного типа, открывающиеся путем движения направляющей по роликовым опорам в сторону от проема, называют по-разному: откатные ворота, сдвижные ворота, консольные откатные ворота. Статья пригодится тем, кто интересуется как сделать откатные ворота своими руками и содержит инструкцию по монтажу откатных ворот. Ниже приведены схема откатных ворот, чертежи откатных ворот, рекомендации по подготовке проема, схема фундамента откатных ворот, рекомендации по монтажу откатных ворот.

Устройство откатных ворот

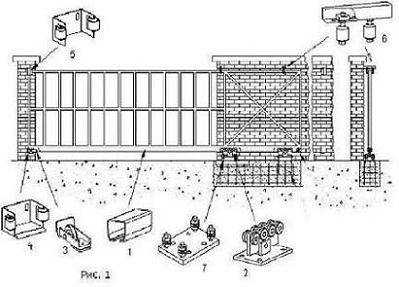

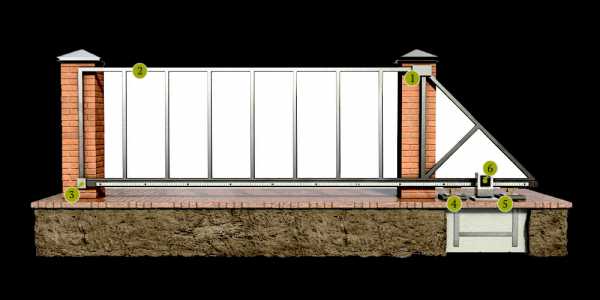

Схема откатных ворот
  1. Направляющая балка
  2. Опора роликовая (тележка)
  3. Ролик концевой съёмный
  4. Ловитель нижний
  5. Ловитель верхний
  6. Верхний фиксатор с роликами (кронштейн)
  7. Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:
  1. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
  2. Если ворота будут автоматизированы, сделать разводку кабелей
  3. Установить ворота и ответный столб
  4. Установить автоматику для откатных ворот

Изготовление бетонного основания

Разметка ямы под фундамент для откатных ворот

В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.

Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.

Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.

Выемка грунта

Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.

Изготовление закладного элемента

Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.

Далее привариваем поперечные связи из той же арматуры.

Установка закладного элемента в готовую яму

Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.

Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот.

Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).

В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.

Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.

Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.

Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.

Закладная деталь для откатных ворот с двумя опорными столбами.

Заливка ямы бетоном

После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.

Установка ворот

Определите и обозначьте линию движения ворот

Натяните шнурку вдоль проема, обозначив всю линию движения полотна ворот. При этом расстояние от ответного столба до шнура должно быть 20-30 мм. Шнур, лучше всего расположить на высоте 150-200 мм. Это будет касательная линия к внешнему краю несущего профиля.

Подготовка роликовых тележек к монтажу

Зафиксируйте регулировочные площадки на платформе роликовых опор, как показано на рисунке.

Определение границ положения роликовых опор

От края проема, по плоскости закладного элемента, отступите 150 мм и очертите линию. Это будет касательная переднего края первой роликовой опоры. Крайнее положение второй роликовой опоры определяется следующим образом: необходимо измерить общую длину ворот, включая консольную часть; вычесть из этого размера 100 мм; отложить получившийся отрезок, начиная от края ответного столба, через проем, на плоскости закладного элемента. Это будет касательная внешнего края второй роликовой опоры.

Сборка

Подготовленные к монтажу роликовые тележки последовательно вставьте внутрь несущего профиля. Сместите их к центру ворот. Поставьте ворота вертикально, роликовыми опорами на закладной элемент. Установите первую и вторую опоры вплотную к соответствующим касательным, а ворота, параллельно и вплотную к шнурке.

Регулировка горизонтального положения щита и положения роликовых опор

Прихватите сваркой регулировочные площадки второй роликовой опоры. Затем выкатите ворота в проем до конца и сделайте, если потребуется, окончательные регулировки горизонтального положения ворот. После этого необходимо прихватить регулировочные площадки первой роликовой опоры.

  1. Снимаем полотно откатных ворот с роликовых опор.
  2. Снимаем роликовые опоры с регулировочных площадок.
  3. Обвариваем, по контуру, регулировочные площадки, приваривая их к закладному элементу.
  4. Крепим роликовые опоры на регулировочные площадки.
  5. Задвигаем полотно откатных ворот на роликовые опоры.
  6. Устанавливаем ворота в закрытом положении.
  7. Установите уровень на плоскость несущего профиля, и при помощи гаечного ключа выставьте полотно откатных ворот в горизонт, используя регулировочные площадки (поднимая или опуская, друг относительно друга, роликовые тележки на шпильках регулировочных площадок).

*Горизонтальное положение откатных ворот выставляется только для закрытого состояния ворот.

Регулировка положения роликовых опор внутри несущего профиля

Ослабьте крепления роликовых опор к регулировочным площадкам (только верхние гайки) и откатайте ворота в диапазоне, от крайнего закрытого до крайнего открытого положения. Это делается для того, чтобы роликовые опоры заняли правильное положение внутри несущего профиля. Убедившись в том, что ворота катаются легко, затяните крепления роликовых опор.

После этого проверьте, нет ли каких нежелательных изменений в качестве качения ворот. Если после протяжки полотно откатных ворот стало двигаться хуже, обязательно прослабьте крепеж и устраните возможные перекосы роликовых опор на крепеже.
*Особое внимание нужно обратить на плоскость, поперечную движению ворот.

Установка концевого ролика и заглушки несущего профиля

Вставьте концевой ролик внутрь несущего профиля, со стороны передней кромки полотна ворот, и затяните крепежные болты. И поставьте точку сварки между крышкой концевого ролика и несущим профилем. Сварка необходима потому, что при ручном использовании откатных ворот концевой ролик зачастую является концевым упором. А, учитывая инерцию полотна ворот, болтовое соединение не удержит концевой ролик на месте.

С тыльной стороны ворот необходимо установить на место и приварить заглушку несущего профиля. Заглушка поставляется в комплекте с воротами. Устанавливать заглушку необходимо для того, чтобы зимою, в процессе открывания ворот, снег не набивался внутрь несущего профиля. Поскольку если таковое произойдет, то в момент закрывания укатанный роликами снег может заклинить ворота.

Установка верхнего направляющего кронштейна

Ослабляем крепеж роликов направляющего кронштейна. Устанавливаем его над полотном ворот так, чтобы ролики обхватывали верхнюю кромку полотна, а сторона направляющего кронштейна с отверстиями для крепежа должна быть направлена в сторону опорного столба. Прижмите кронштейн к опорному столбу. Закрепите кронштейн на опорном столбе. С помощью уровня установите полотно ворот в вертикальное положение и зафиксируйте его роликами направляющего кронштейна.

Обшивка полотна ворот

Если откатные ворота с обшивкой, то следующим шагом будет монтаж профлиста на раму. Лист можно заказать нарезанным в размер по высоте и ширине. Монтаж листов нужно начинать от передней кромки ворот. Лист вкладывается внутрь периметра рамы и крепится на обрешетку ворот саморезами по металлу или клепается. Второе предпочтительнее.

После того, как первый лист закреплен, устанавливаем второй лист внакладку на первый на одну волну и крепим его. Продолжаем укладку и монтаж листов последовательно до заполнения полотна. Если последний лист не укладывается в периметр, то его подрезают в размерю

Монтаж верхнего и нижнего уловителей

Нижний уловитель предназначен для частичного снятия нагрузки с роликовых опор в момент, когда ворота находятся в закрытом состоянии. Его монтаж производится только при полностью нагруженных воротах. Для определения положения нижнего уловителя закройте ворота и подведите его снизу под концевой ролик до плотного касания. Опорная плоскость уловителя не должна быть выше положения концевого ролика.

Верхний уловитель предназначен для удержания полотна ворот от раскачивания при парусных нагрузках в закрытом положении. Монтаж верхнего уловителя производится на уровне защитных уголков установленных на передней кромке полотна, таким образом, чтобы в закрытом положении эти уголки касались скоб верхнего уловителя.

Монтаж автоматики

Для того, чтобы электропривод мог перемещеть створку откатных ворот к ней крепится зубчатая рейка. Эта деталь универсальна и подходит к электроприводам для ворот любого производителя. Рейка продается кусками по 1 метру в комплекте с крепежом.

mastremont.ru

Установка откатных ворот своими руками

Ворота с откатным механизмом являются сложной технической конструкцией, и их монтаж лучше доверить профессионалам. Но если вы хорошо владеете строительным инструментом и умеете читать чертежи, то установка откатных ворот своими руками будет зависеть только от вашего усердия.

Перед тем как приступить к монтажу, нужно ознакомиться с техническими требованиями, без соблюдения которых правильно установить откатные ворота не получится.

Все комплектующие и составляющие конструкции откатных ворот должны подбираться строго с соблюдением нормативных нагрузок, чтобы в последующем ворота не провисли.

Все механизмы, которые отвечают за качество работы, должны крепиться при помощи электросварки.

При открытии воротного полотна оно должно отходить во внутреннюю часть двора, и вам обязательно нужно предусмотреть столько места, чтобы оно полностью уходило за ограду.

Инструкция к работе

Составьте на бумаге план работ и перечень необходимых материалов и инструмента, чтобы в процессе установки откатных ворот вам не пришлось докупать что-либо.

Вам понадобятся:

  1. Данные о местности установки (глубина промерзания грунта для определения глубины основания).
  2. Полный набор металофурнитуры.
  3. Материал для обшивки каркаса.
  4. Необходимый инструмент.

Непосредственно перед разработкой плана вы должны определиться с параметрами подключения откатных ворот к электроприводу или сигнализации (если установка будет проводиться с такими параметрами).

Правила монтажа

Далее мы по порядку разберем все нюансы самостоятельной установки откатных ворот. Для начала рассмотрим все этапы, которые вам придется провести строго по порядку.

  • Устройство фундамента. Потому как откатные ворота — это довольно сложный и тяжелый механизм, то для бесперебойной работы вам понадобится обустроить неглубокий фундамент.
  • Проводка электрокабеля. Это необходимо сделать, если ваши ворота будут работать от электропривода, или вы установите на ворота камеру слежения.
  • Установка роликового устройства.
  • Монтаж воротного полотна на прокатный механизм. Здесь производится навес ворот без регулировок.
  • Фиксирование фурнитуры, улавливающей створ ворот. После установки механизмов откатных ворот проводится регулировка ворот, и каждый ролик будет отвечать за плавность хода и качество движения полотна в прокатном механизме.
  • Монтаж автоматики (если она присутствует в ваших планах).

Правильно обустроенный фундамент – залог успешной работы

Начинать работу по обустройству основания ворот нужно с планировки траншеи. В частности, нужно учесть следующие параметры:

  • от границы проема нужно отступить расстояние, равное половине ширины проезда;
  • в зависимости от конструкции ворот ширина фундамента подбирается индивидуально, к примеру, при размере полной конструкции ворот в 40 см, фундамент должен быть на 10 или 15 см шире в обе стороны;
  • в отличие от фундамента зданий мастера расходятся во мнении насчет его глубины, но большинство считают, что такой фактор, как уровень промерзания, на это не влияет, и достаточно будет залить 40­–50 см в глубину.

Подготовка закладного элемента

По сути, это армирование фундамента под откатные ворота, только здесь сначала понадобится сварить конструкцию и только после этого опустить ее в траншею с последующей заливкой. Для этого понадобиться швеллер 18–20 см или уголок таких же размеров. Из него будем варить каркас, а для армирования подойдет арматура с сечением 12–15.

Из швеллера сваривается несущая конструкция по размерам траншеи и после этого арматурой проваривают поперечные соединения. Здесь каких-то ограничений нет, можно проложить ее с расстоянием друг от друга в 15 см.

Арматура легко заменяется другим видом металлических изделий, например, уголками.

Готовый каркас откатных ворот погружается в траншею, но перед этим не забудьте засыпать и утрамбовать дно песком. Весь процесс установки нужно контролировать уровнем, чтобы не допустить неровной укладки. Если с какой-то стороны будут перекосы, то лучше вынуть его и подровнять дно траншеи, засыпав его песком. Также во время корректировки обратите внимание на продольную ось швеллера, чтобы она находилась на линии забора.

Уровень фундамента должен быть вровень с уровнем дороги. Размер дорожного просвета предусмотрите не больше 5 см, чтобы не происходило проблем при использовании ворот в зимний сезон.

Электричество

Как было сказано выше, если вы решили установить технологичную конструкцию откатных ворот, которая будет автоматически закрываться, то вам понадобиться проводка электрокабеля. Конечно, сразу повышается цена работ, и проложить его нужно именно на этом этапе. Кабель прокладывают в специальной гофре, и прячется он в фундаменте конструкции. Место, где будет выходить пучок, рассчитывается заранее, чтобы было удобнее тянуть его в помещение.

Монтаж воротной рамы

Для сборки консолей откатных ворот потребуются профильные трубы. Размеры подбираются в соответствии с размерами конструкции. Их нужно нарезать по размерам и подготовить к сварке. Специалисты советуют сваривать каркас таким образом, чтобы горизонтальные трубы были поверх вертикальных стоек. Это поможет в предотвращении коррозии, вам только останется «заглушить» горизонтальные поперечины. Когда вы соберете конструкцию, зачистите места соединения и покрасьте раму защитной краской.

Если ворота предусмотрены более 1,5 метра в ширину, то для предотвращения провисания через каждые 50 см нужно приваривать поперечины.

Установка роликовых оснований и полотна

Роликовое основание считается самым ответственным механизмом, потому что на него приходится вся нагрузка конструкции. И поэтому их крепление должно быть максимально надежным, лучше их приварить к швеллеру.

Чтобы ворота работали плавно и без заминок, крепить ролики нужно на одной плоскости. Для точности лучше использовать лазерные указатели.

После того как вы провели крепление роликов, на них устанавливаются ворота. После этого проводятся контрольные замеры и регулировка устойчивости.

Монтаж верхнего ограничителя

На верхнем откатном столбе монтируется ограничитель, который будет останавливать ворота и не давать им съехать с направляющей. Кроме этого он не даст полотну раскачиваться от ветра.

Чтобы минимизировать расшатывание ворот, откорректируйте прижим роликов, если сделать всё правильно, их работа позволит воротам беспрепятственно передвигаться в направляющих.

Фиксирование концевого ролика и заглушек

На окончание передней части направляющего бруса фиксируют конечный ролик и накрывают торцевой срез пробкой. Его прикрепляют и фиксируют болтовым соединением, а с другой стороны балки устанавливают пробку или такое же устройство.

Последний ролик необходим для того, чтобы накатываться на нижний улавливатель, зафиксированный на упорном брусе ворот, при этом груз на роликовые опоры уменьшается. Заглушки необходимы, чтобы предотвратить возможность проникновения во внутренне пространство бруса снега, грязи и сора, что, в свою очередь, помогает хорошей и долгой работе роликовых кареток.

Монтаж уловителя верхнего и нижнего

Улавливатели монтируются к закладным, которые находятся в столбе, при помощи болтовых креплений или сварки.

Верхний улавливатель смягчает контакт створа ворот с опорой и лимитирует его вертикальное расшатывание при сильных ветрах. На верхнем углу фиксируют скобу, соизмеримую с улавливателем. Всё это защищает обе поверхности от коррозии.

О нижнем улавливателе было написано пару слов ранее. Кроме того, его монтируют так, чтобы последний ролик мог без препятствий закатываться на него, и тем самым надежно закрепляться, не давая воротам самим открываться при сильном ветре.

Последний ролик уменьшает провисание створа при долгосрочной эксплуатации, поэтому к его установке нужно отнестись максимально ответственно.

На этом установка откатных ворот заканчивается. Остается только отделать их облицовочным материалом и покрасить. Если вы самостоятельно устанавливали откатные ворота, то ваш бесценный опыт будет полезен всем читателям.

Видео

В этом ролике схематично показан процесс монтажа откатных ворот.

www.stroitelstvosovety.ru

Откатные ворота своими руками | (Схема, Чертёж, Монтаж)

Проблема ограниченного пространства актуальна не только для городской, но и для загородной жизни. Она может возникать уже при въезде на территорию вашего приусадебного участка. При этом, очень часто, проблему усугубляет наличие распашных ворот, для открывания которых требуется много свободного места. Совсем другая ситуация обстоит с откатными конструкциями, которые практически всегда с успехом решают подобную проблему. Из этой статьи вы узнаете, как сделать откатные ворота своими руками и в чем их основное преимущество перед традиционным типом въездных ворот.


Главные особенности откатных ворот

Откатные ворота представляют собой современную и практичную конструкцию, которые позволяют экономить много свободного пространства, необходимого для их открывания. Особенность заключается в том, что полотно ворот перемещается вдоль забора, занимая при этом минимум места. В этом и состоит главное преимущество откатных ворот над распашными.

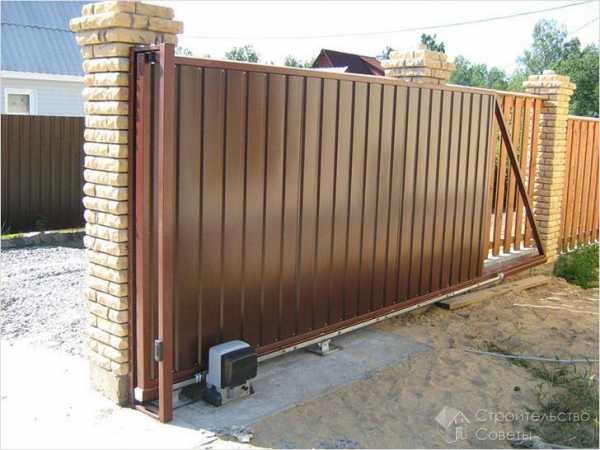

Откатные одностворчатые ворота из металлопрофиля

Современная классификация предполагает разделение откатных ворот на разновидности по следующим критериям:

Степень автоматизации открытия и закрытия ворот

По этому параметру различают два типа конструкций:

  • Механические;
  • Автоматические.

Механические откатные ворота являются наиболее дешевым и простым вариантом. Открывание, равно как и закрывание таких конструкций осуществляется только вручную.

Автоматические откатные ворота обладают гораздо более широкими функциональными возможностями, чем их механические аналоги. Человек участвует только в нажатии кнопок.

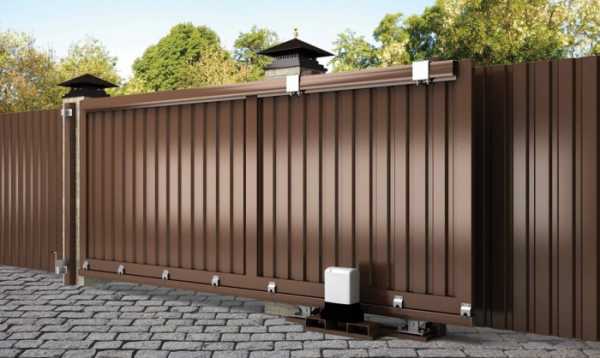

Классические одностворчатые ворота откатного типа с автоматическим управлением

Несмотря на то, что ворота с автоматическим механизмом открывания стоят гораздо дороже обычных, они являются одними из самых популярных типов конструкций на сегодняшний день.

Интересно знать! Цена на автоматические ворота зависит не только от особенности открывного механизма, но и от типа применяемой автоматики.

Автоматика для откатных ворот

Полотно ворот перемещается за счет использования электропривода, который может запускаться следующими способами:

Кнопка «пуск»

Включение устройства осуществляется путем нажатия соответствующей кнопки. Недостаток такого способа состоит в том, что кнопка находится непосредственно рядом с воротами.

Все электрические приборы, в том числе и кнопка включения, должны быть надежно защищены от пыли и влаги

Пульт дистанционного управления (ПДУ)

Это гораздо более удобный вариант, чем кнопочный способ. Пульт дистанционного управления позволяет открывать ворота на расстоянии. При этом он должен располагаться прямо перед приемником. Для остановки полотна предусмотрены конечные выключатели.

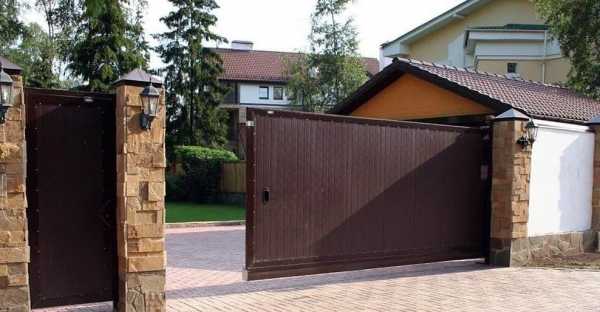

Ворота на пульте ДУ

Модуль GSM

Он представляет собой наиболее прогрессивный способ управления откатными воротами. Расстояние здесь вообще не имеет значения, и дать команду на открывание или закрывание конструкций можно с другой страны или даже континента. Главное, чтобы местности были обеспечены качественной мобильной GSM-связью.

Ворота с использованием GSM технологии

Устройство и конструкция ворот откатного типа

По этому критерию раздвижные ворота раздвижного делятся на три разновидности:

  • Рельсовые;
  • Подвесные;
  • Консольные.

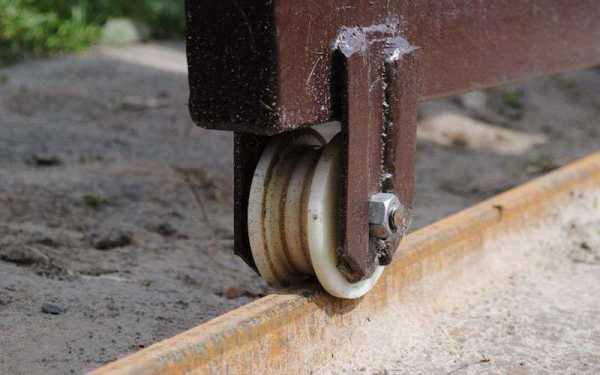

  • Рельсовые ворота — являются самым простым вариантом в изготовлении. Щит вместе с рамой посредством роликов перемещается по специальному направляющему рельсу, закрепленному на основании. Данный тип конструкции можно использовать на различных проемах, но наиболее востребованным является проем — минимальная ширина и высота которого составляет 7 м и 2.4 м (соответственно).

Ворота на рельсах не ограничены в плане места расположения привода, оказывая на него наименьшую нагрузку. Впрочем, рельс таких конструкций требует дополнительного обслуживания, особенно в зимний период.

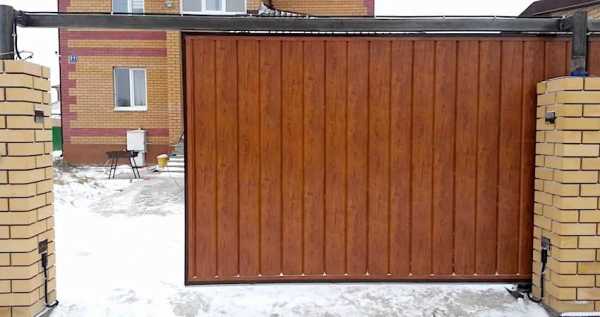

Подвесное воротное устройство рельсового типа

  • Подвесные ворота — очень похожи на их рельсовые аналоги, за исключением того, что направляющий рельс размещается в верхней части конструкции, а щит вместе с рамой подвешен к нему посредством роликов. Таким образом, подобные конструкции, устанавливают определенные ограничения на высоту проезжающего транспорта, которая зависит от уровня расположения направляющего рельса.

Вверху также размещается механизм привода, из-за чего существенно усложняются работы, связанные с ремонтом и обслуживанием оборудования.

Установка подвесных откатных ворот наиболее востребована на наклонных участках и в нестандартных по размеру проемах.

Монтаж подвесных ворот выполняется очень быстро и просто

  • Консольные ворота — не имеют каких-либо ограничений в плане высоты проема. Также нет необходимости в обустройстве фундамента по длине конструкции, это объясняется — отсутствием направляющего рельса.

Большим недостатком ворот консольного типа — является необходимость в монтаже усиленного опорного столба, который удерживает на себе вес всей конструкции, а также наличие дополнительного пространства для противовеса и консоли. Стандартная консоль востребована в проемах высотой и шириной 2.4 м и 6 м (соответственно).

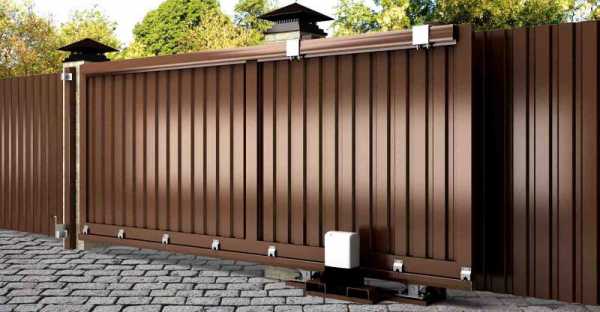

Консольные (сдвижные) въездные ворота на даче

Количество откатных створок

Здесь можно выделить два типа откатных ворот:

  • Одностворчатые;
  • Двухстворчатые.

Второй вариант, кроме дополнительной створки, требует монтажа дополнительного приводного механизма, что приводит к существенному удорожанию конструкции. Именно поэтому спрос на двухстворчатые откатные ворота меньше, чем на одностворчатые.

Специалисты не рекомендуют делать одностворчатые раздвижные ворота проем которых составляет больше 4-х метров

Раздвижные ворота своими руками (чертежи, схемы)

Если вы решили установить раздвижные ворота своими руками, не стоит забывать, что удобное и продолжительное функционирование конструкций определяется целым рядом факторов, которые обязательно нужно учитывать.


Чтобы изготовить полотно для раздвижных ворот понадобятся набор слесарных инструментов, которые включают в себя:

  • аппарат для сварки;
  • столярные струбцины;
  • болгарка с отрезными и шлифовальными дисками;
  • мерная лента или рулетка длиной от 7м;
  • мел или карандаш;

Важно учитывать, что готовая металлическая конструкция не должна иметь искривлений и перекосов, поэтому для её сварки должна использоваться идеально ровная площадка.

Устройство раздвижных ворот (схема): 1 — Поддерживающая скоба, 2 — стальная рама, 3 — нижний уловитель, 4,5 — несущие каретки (ролики), 6 — электрический привод

Изготовление и сборка каркаса

В качестве примера рассмотрим изготовление классической конструкции откатных ворот с противовесом, где ширина въездного проема составляет 4 метра.

  • Чтобы изготовить надежные и прочные раздвижные ворота, которые прослужат вам не один десяток лет, выбирайте стальные трубы с толщиной стенки не менее 2 мм. Оптимальным вариантом является труба с прямоугольным сечением 60×40.
Сварочные работы
  1. Отрежьте по размерам и уложите на землю боковые стойки ворот. Между ними уложите верхнюю и нижнюю планку таким образом, чтобы у вас получился ровный прямоугольник. Обратите внимание, что нижняя планка ворот должна быть длиннее верхней, так как к ней будет крепиться укос.
  2. Чтобы внутренние углы рамы были прямые и имели ∠90°, сверьте обе диагонали, они должны иметь одинаковую длину. Таким образом вам удасться избежать перекоса конструкции.
  3. Каждый угол прихватите сварочной точкой и снова проверьте диагонали. Если ничего не изменилось, можно приступать к окончательной сварке каркаса.

1,3 — верхняя и нижняя планка, 2,5 — боковые стойки, 4 — направляющая шина, 6 — косая подпорка

Бетонные работы

Откатные ворота — конструкция довольно тяжелая и чтобы они не провисали, под удерживающий элемент следует установить надежное основание на котором оно будет хорошо держаться.




Делается такое основание из металлического швеллера шириной в 20 см и армированного П-образного каркаса.

Силовая рама из армированного каркаса и швеллера

  1. Используя арматуру диаметром 8-10 мм, специальный крючок и вязальную проволоку изготавливается каркас напоминающий русскую букву «П»;
  2. Сверху каркаса приваривается швеллер;
  3. Готовая конструкция опускается в котлован и бетонируется таким образом, чтобы её верхняя часть выступала над уровнем земли на 5-10 см.

Установка основания в землю

Важно! Перед тем, как использовать закладную площадку по назначению, бетону нужно дать просохнуть, как минимум 2 недели.

Слесарные работы

Самые тяжелые этапы работы позади, осталось прикрепить к столбам трубы и установить створку ворот на роликовые опоры.

  1. Первым делом к швеллеру привариваются роликовые каретки по которым будет ходить направляющая балка;
  2. Затем к опорным столбам крепятся трубы: одиночная 60×40, и П-образный профиль, сваренный из труб того же размера;
  3. Далее к одиночной трубе сверху и снизу привариваются уловители, а к П-образному профилю — поддерживающие ролики;

Все сварочные и слесарные работы можно проводить самостоятельно, только если у вас имеется соответствующий опыт в этом деле, в противном случае лучше обратиться к квалифицированным работникам, которые смогут дать гарантии на выполненные работы.

Крепление трубы к кирпичной опоре

Крепление П-образного профиля к кирпичной опоре

  1. В направляющую балку вставляется концевой ролик и надежно закрепляется болтами. Работает он в тандеме с нижним уловителем и должен точно входить в него при закрытии ворот.
  2. Осталось смазать все механизмы и установить створку ворот на место. Если все сделано верно, открытие и закрытие ворот должно происходить плавно и легко, без вибрации и каких-либо рывков.



Важно! Со временем створка ворот может немного провиснуть, поэтому нижний уловитель желательно приварить на пару миллиметров ниже уровня концевого ролика.

Схема установки нижнего уловителя на трубе

Неоспоримым преимуществом раздвижных ворот является высокая эргономика и экономия свободного пространства

Автоматика и фурнитура

При желании процесс эксплуатации откатных ворот можно сделать ещё более функциональным и удобным, если использовать не ручное, а автоматизированное управление.


При выборе автоматики следует обратить внимание на следующие параметры:

  • Вес и тип конструкции створки;
  • Условие и частота эксплуатации ворот;
  • Рабочий интервал температур и мощность двигателя.

Если вес створки превышает 400 кг и ворота планируется использовать в зимний период, лучше использовать промышленный двигатель с большим запасом мощности, так как нагрузка при низких температурах сильно увеличивается.

Не стоит экономить на качестве автоматики, выбирайте только проверенные, сертифицированные модели от известных производителей

Установку и подключение электропривода лучше доверить квалифицированным специалистам, хотя по опыту известно, что многие справляются с этой задачей своими силами.

Что касается воротной фурнитуры, то от её качества, напрямую будет зависеть срок службы всей конструкции. Необходимый комплект, вы сможете приобрести в любом специализирующемся магазине. Главное, не забудьте уточнить у продавца наличие сертификата на продукцию.

Комплект фурнитуры для откатных ворот: 1 — верхний уловитель, 2 — поддерживающий элемент, 3 — зубчатая нижняя планка, 4 — нижний уловитель, 5 — концевой ролик, 6 — направляющая балка, 7 — роликовая опора, 8 — ролики, 9 — электрический привод

Вывод из прочитанного

Если брать во внимание все плюсы и минусы откатных ворот, можно прийти к выводу, что преимуществ все-таки больше. Своей надежностью и практичностью данный тип ограждения давно завоевал доверие у профессионалов, к тому же данная конструкция будет смотреться современно и займет немного места.





domnomore.com

Монтаж откатных ворот

То, что откатными воротами весьма удобно пользоваться, ни у кого не вызывает сомнения. Раньше откатные ворота можно было встретить только в элитных коттеджах, так как такую роскошь себе мог позволить далеко не каждый. На сегодняшний день стоимость устройства и фурнитуры стала более приемлемой, в чем можно убедиться, проехав по любой улице – откатные ворота очень часто встречаются. Хотя цена и стала доступной, но все же низкой ее не назовешь, особенно когда приходится рассчитываться не только за материалы, но и за установку оборудования. Однако можно существенно сэкономить, если монтаж откатных ворот будет выполнен своими руками с учетом технических требований и нормативных нагрузок.

Фурнитура и комплектующие

Компании, занимающиеся реализацией откатных ворот, как правило, комплектуют их всем необходимым для монтажа, хотя бывают и исключения. Но при изготовлении полотна своими руками, или если оно сделано под заказ у частника, придется самому позаботиться о приобретении фурнитуры и крепежа.

Представленная схема монтажа откатных ворот поможет увидеть, что должно входить в базовый комплект. Вот перечень комплектующих, фурнитуры и крепежа, благодаря которым станет возможной установка автоматических откатных ворот:

  1. Электропривод (приобретенный или самодельный) – 1 шт.
  2. Блок управления раздвижными воротами – 1 шт.
  3. Зубчатая рейка или цепь – 1 шт.
  4. Направляющая рельса– 1 шт.
  5. Регулируемая подставка– 2 шт.
  6. Роликовые опоры – 2 шт.
  7. Поддерживающие ролики – 2 шт.
  8. Ловитель роликовый верхний и нижний (нужны, чтобы ворота не качались) – по 1 шт.
  9. Концевой ролик – 1 шт.

Также необходимо правильно изготовить закладную, размеры которой зависят от ширины проема. Для откатных ворот, длиной 4 м потребуется:

  • Металлическая арматура Ø 8 мм – 16 м.
  • Профильная труба 60×40 мм – 4 м.
  • Швеллер, шириной 160 мм–2 м.
  • Бетон М250 – 2 м3 (при глубине траншеи 1,7 м, и ширине 0,4 м).

В зависимости от района, типа грунта и массы ворот устройство закладной и фундамента для последующей установки откатных ворот может отличаться.

Общая длина закладной получилась 2 м, что в нашем случае вполне достаточно. Если нет навыка выполнения сварочных работ, то не экономьте, и пригласите профессионала, ведь ремонт откатных ворот обойдется намного дороже услуг сварщика.

Схема установки ворот

Для выполнения работы нам понадобится представленная схема установки откатных ворот. По ней определимся с последовательностью действий.

Фундамент

Кода речь заходит о фундаменте для откатных ворот, то важно осознавать, что он не будет таким же, как и для дома. Мало того что откатные ворота тяжелые, но они еще и находятся в подвешенном состоянии, что создает дополнительную нагрузку на фундамент, поэтому необходимо позаботиться об изготовлении закладной, устройство которой схематически показано на рисунке. Затем, на нее выполняется установка откатных ворот.

В зависимости от того, какая изготовлена закладная под имеющиеся раздвижные ворота, и подготавливается подходящая траншея.

Обычно в таких местах весьма неудобно копать траншею, так как раздвижные ворота располагаются почти вплотную к опорному столбу, поэтому предварительно грунт можно размягчить буром.

На дне траншеи делается двухслойная подушка. Первый слой, толщиной 10 см состоит из утрамбованного песка. Поверх него стелется геотекстиль, насыпается и трамбуется еще один слой из щебня средней фракции.

Вплотную к опорному столбу раздвижных ворот в траншею помещается закладная и во всех направлениях выставляется по уровню. Устанавливается небольшая опалубка, с помощью которой можно приподнять над землей основание, и только после этого ее можно заливать бетон.

Еще одним важным моментом в создании прочной опоры является уплотнение бетона посредством вибрирования (или штыкования). Эти действия помогут воздуху выйти из раствора. Затем будем использовать правило, чтобы с помощью этого инструмента выровнять стяжку.

О том,как установить откатные ворота самому, видео,размещенные ниже, будут хорошим подспорьем в том, чтобы разобраться во всех тонкостях выполнения работы.

Как установить откатные ворота на винтовых сваях? Благодаря такой технологии нет необходимости рыть глубокую траншею, сваривать закладную, а потом всё это бетонировать. Однако тогда придется сначала установить откатные ворота, а потом строить забор, так как для вкручивания винтовых свай своими руками потребуются длинные рычаги.

Монтаж ворот

Теперь рассмотрим, как выполняется установка автоматических откатных ворот, в чем существенно поможет вышеприведенная схема, на которой показано, в каком месте крепятся дополнительные элементы.

Установка автоматических откатных ворот начинается через несколько дней после бетонирования закладной. Сначала к швеллеру привариваются регулируемые подставки. Перед выполнением сварочных работ пластины подставок должны быть расположены в одной оси, что можно проверить с помощью лазерного уровня или же натянув шнур между ними. Также необходимо выдержать расстояние от краев. Возле столба нужно отступить 15 см от края, а с противоположной стороны несколько меньше – 10 см. Расстояние от боковых сторон швеллера, служащего опорой откатных ворот, должно быть одинаковым.

На регулируемых подставках закрепим роликовые тележки для откатных ворот, расположенные на пластине. Для этого на шпильки накручивается по 1 гайке, и надеваются шайбы. Затем наступает черед роликовых тележек, а сверху на каждую шпильку надевается шайба, и накручивается гайка.

После установки роликовых опор выполняется установка откатных ворот, но регулировка не выполняется, так как необходимо установить фурнитуру, которая поддерживает и ловит полотно откатных ворот.

Теперь разберемся, как установить на опорном столбе поддерживающие ролики. Они должны немного возвышаться над полотном, чтобы при открывании соприкосновение было только с роликами, поэтому откатывание полотна будет происходить свободно.

В нижней части раздвижных ворот закрепляются концевой ролик и нижний ловитель. При закрывании ворот ролик должен упираться нижней частью в ловитель, благодаря чему полотно не будет находиться в подвешенном состоянии. Это также уменьшит нагрузку на фундамент. При закрывании ворот они должны без перекосов входить в ловители. Только после этих действий выполняется регулировка ворот и подключение автоматики. О том, как выполняется монтаж откатных ворот, видео поможет рассмотреть более детально.

Как подключить автоматику

Мало знать,как правильно установить откатные ворота, их еще нужно подключить к блоку управления. На схеме показано расположение датчиков и их подключение. Все работы должны быть выполнены в соответствии с ПУЭ. Вполне понятно, что читать большой нормативный документ ради того, чтобы понять, какой и как нужно проложить кабель утомительно, поэтому остановимся на тех пунктах, которые необходимо соблюсти при выполнении работы.

Хотя в частном дворе кабель до блока управления раздвижными воротами и до двигателя может быть проложен и без защиты от повреждения, но в нашем случае он будет находиться под дорогой, поэтому нагрузка на него будет немалой. Вследствие этого рекомендуем выполнить монтаж в металлической, пластиковой или металлопластиковой трубе. Последний вариант самый удобный, так как металлопластиковую трубу можно согнуть под углом в 90˚, причем радиус изгиба будет минимальным.

Нельзя копать траншею возле фундамента забора или дома – отступите от него как минимум 0,5 м. От деревьев лучше отступить на 1 м. так как разветвленная корневая система может впоследствии порвать кабель.

Если кабель будет проходить над коммуникациями (водопровод, канализация и т.д.), то лучше его защитить, обложив силикатным кирпичом. Если когда-то придется менять водопровод, то при рытье траншеи лопата упрется в это искусственное препятствие, а кабель останется целым. Если кабель проложен в металлической трубе, то о дополнительной его защите беспокоиться не придется.

Глубина траншеи должна быть как минимум 0,7 м. Если грунт с камнями, то лучше выкопать на 10 см глубже, а потом, убрав камни, стекла и прочий мусор, сделать подсыпать песчаную подушку. После укладки кабеля поверх него насыпается песок, слоем до 10 см и только после этого выполняется засыпание траншеи грунтом.

Земля имеет свойство проседать, поэтому сразу же не рекомендуется делать поверх траншеи дорожное покрытие. Чтобы ускорить процесс усадки, грунт траншеи можно уплотнить вибротрамбовкой.

Проверив работоспособность ворот, можно ими пользоваться.

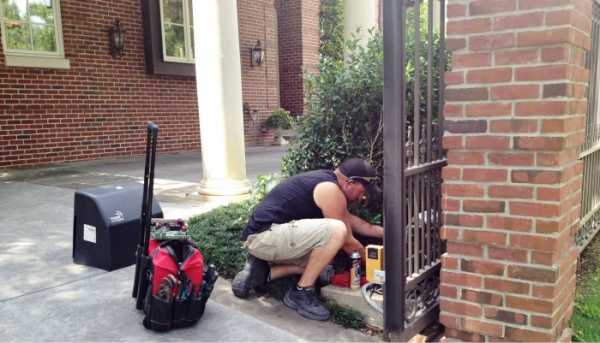

Обслуживание и ремонт

Чтобы как можно реже выполнять ремонт откатных ворот, важно проводить их своевременное обслуживание, которое заключается в проверке работы механизмов и немедленном устранении всех, даже, на первый взгляд, незначительных поломок. Хотя такая забота помогает избежать в будущем большинства проблем, все же техника иногда выходит из строя – просто закончился ее ресурс или же она была некачественной. Также нередко приходится исправлять и ошибки, допущенные в процессе установки откатных ворот. Большинство неисправностей можно устранить, выполнив ремонт своим руками.

Какая проблема возникает чаще всего? Перестал работать привод и ворота не открываются? Но это следствие, а причин может быт множество, но не спешите вызывать мастера – попробуйте найти причину самостоятельно.

  • Иногда случается так, что только что установленные и проверенные откатные ворота вдруг отказываются закрываться (реже отказываются открываться). В этом случае причиной может стать нарушение регулировки фотоэлементов или выход одного из них из строя. Проверьте их срабатывание, закрыв один из фотоэлементов – должен быть слышан характерный щелчок реле. Если его не услышали, то попробуйте отрегулировать фотоэлементы или установите в управляющем блоке перемычку, которая отключит этот способ защиты. Также нелишним будет проверить мультиметром напряжение на блоке и фотоэлементах.
  • Если же отчетливо слышится, что электродвигатель работает, а откатные ворота не двигаются с места, то в первую очередь следует проверить, находится ли звездочка в зацеплении с шестерней (или звездочка с цепью). Если там всё в порядке, то вышел из строя редуктор. Дело в том, что в бюджетных моделях установленная шестеренка пластмассовая или силуминовая, а этот материал не отличается высокой прочностью.
  • Если же блок управления раздвижными воротами не срабатывает, то сначала проверьте работоспособность брелока, и, если нужно, замените в нем элементы питания.

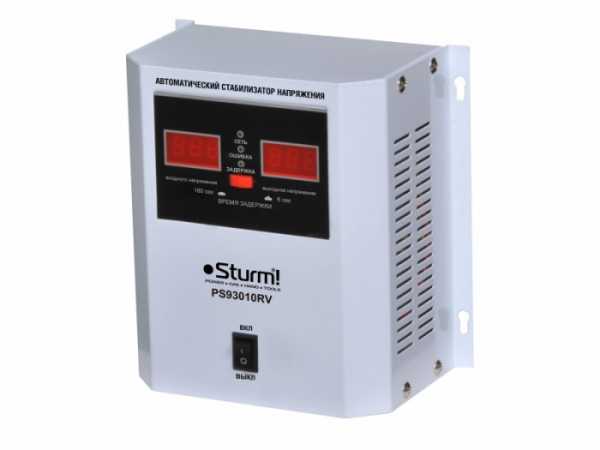

  • Убедитесь, что блок управления откатными воротами подключен к сети и в нем нет перегоревших предохранителей. Проверьте мультиметром напряжение питания – может оно слишком низкое или большое. Из-за таких перепадов часто перегорает электроника. Защитить сможет приобретенный и установленный в питающей цепочке стабилизатор.

Не бойтесь воспользоваться мультиметром. Этот прибор недорогой, но большинство неисправностей с его помощью можно найти. А мы со своей стороны желаем, чтобы ваши откатные ворота безотказно прослужили как можно дольше.

Заключение

Как выполняется установка откатных ворот, видео поможет узнать более детально.

bouw.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
