Каркасный дом своими руками - пошаговая инструкция (+фото)

Возведение каркасных домов становится все популярнее в России. Все новые технологии внедряются в строительство таких сооружений и неважно по какой технологии — финской или канадской — строится дом. В данной статье мы расскажем как построить каркасный дом своими руками, дадим пошаговую инструкцию, а также схемы, фото и видео поэтапного строительства.

Фундамент

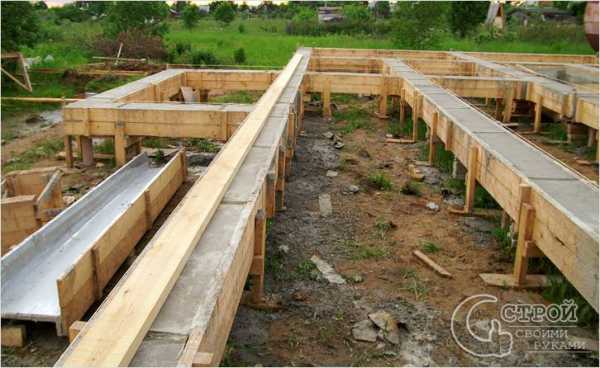

Фундамент под каркасный дом

Так как каркасные дома рекомендуется возводить не выше двух этажей, то массивный фундамент для них не требуется. Подойдет ленточный, сборный из бетонных блоков, столбчатый фундамент. Самое главное, чтобы они выполняли свое главное предназначение — обеспечивали жесткость рамы в пространстве.

Для этого в ленточном фундаменте применяется надежная и прочная арматура, а в столбчатом — деревянный или бетонный ростверк.

Монтаж каркаса

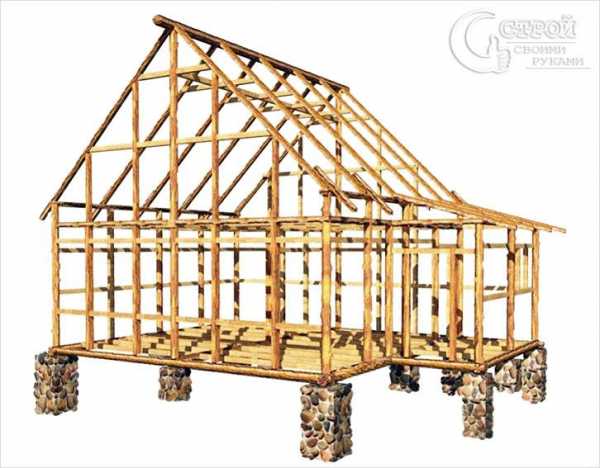

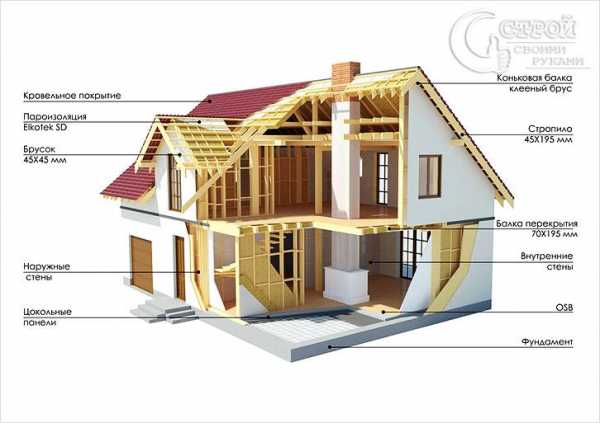

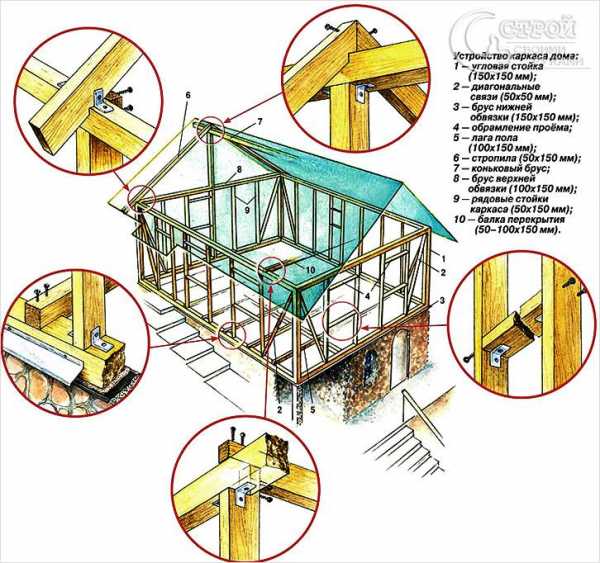

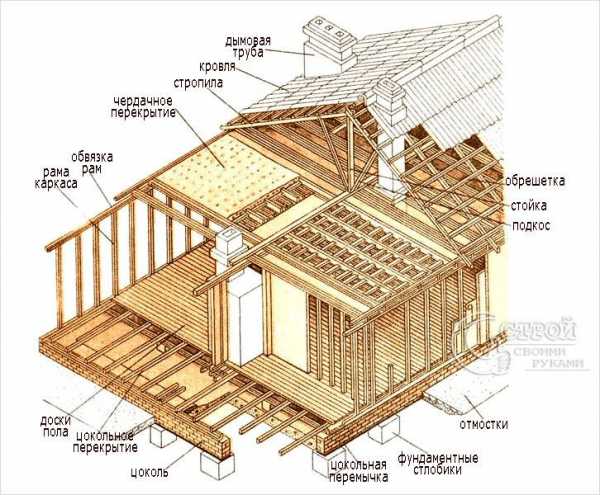

Схема каркасного дома

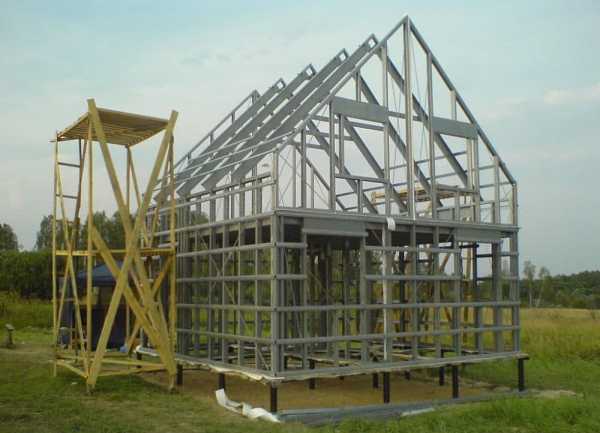

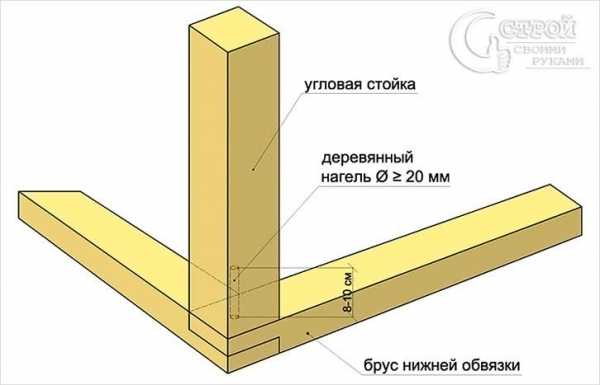

Каркасные дома возводятся с помощью деревянных или металлических конструкций. При самостоятельном строительстве последние применяют редко, они увеличивают стоимость постройки на 40-45%, но их применение позволяет сэкономить финансовые расходы на возведении фундамента, обуславливается это легкостью металлических конструкций.

Деревянный каркас лучше всего возводить из дуба, но можно и из других пород дерева. Брус должен быть из качественного леса сечением не меньше 150х150 мм. Угловые соединения не должны иметь зазоров. Выбирайте метод соединения шип-паз.

Обратите внимание! Металлическое соединение нежелательно, так как дерево гниет при соприкосновении с металлом. Со временем такой крепеж ослабнет, и дом начнет расшатываться. Деревянные нагели обеспечат надежное и долговечное крепление, а это гарантирует большой эксплуатационный срок каркасного дома.

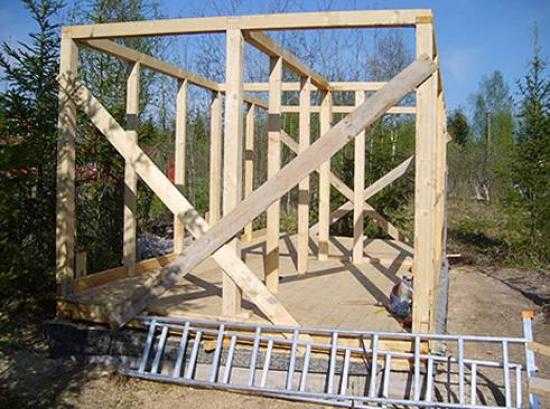

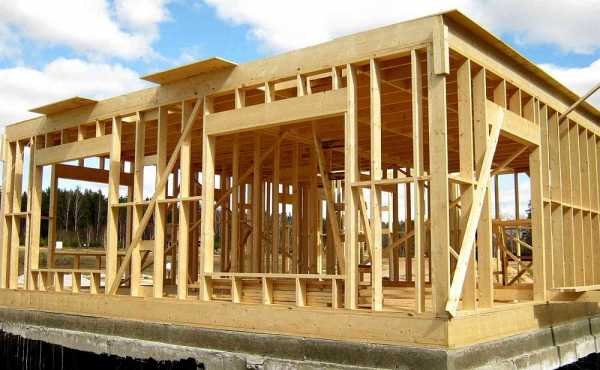

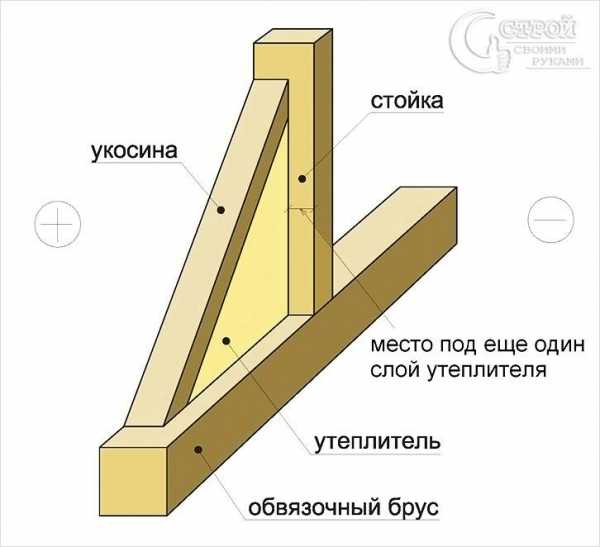

Каркас должен быть раскреплен раскосами, они придают дому жесткость. В технологии строительства каркасного дома предусмотрен монтаж трех раскосов. Изготавливаются они из того же материала, что и стойки.

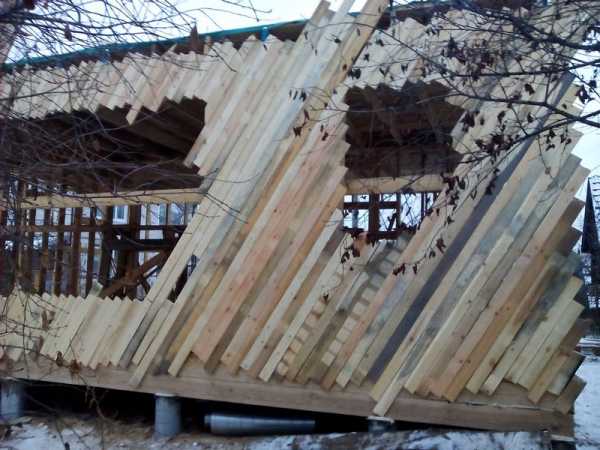

Снаружи дом обшивают досками или вагонкой шириной не больше 60 мм и под углом в 45°. Старые мастера не советуют прибивать их прочно, за первый год эксплуатации они могут разбухнуть и рассохнуться.

Пол

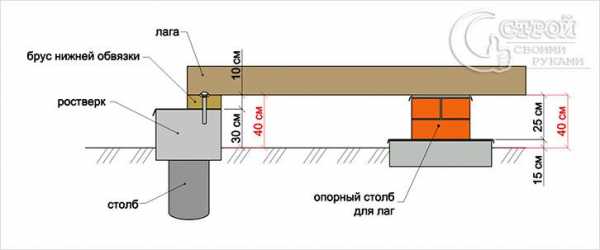

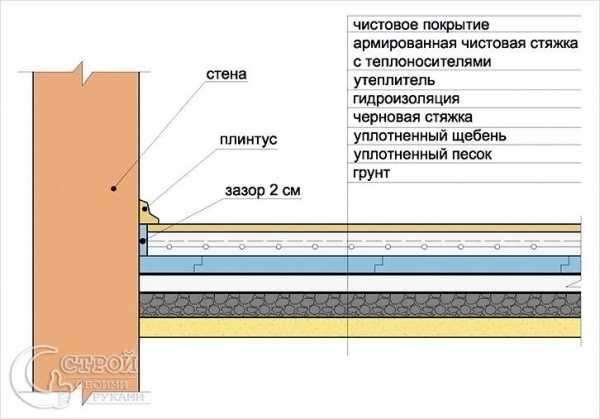

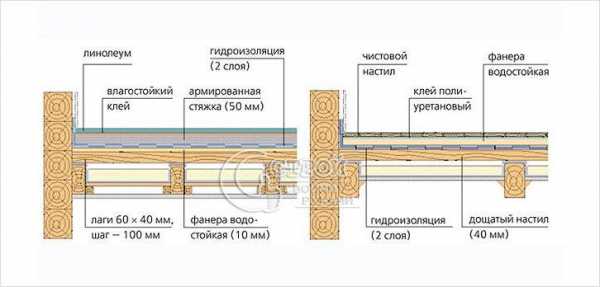

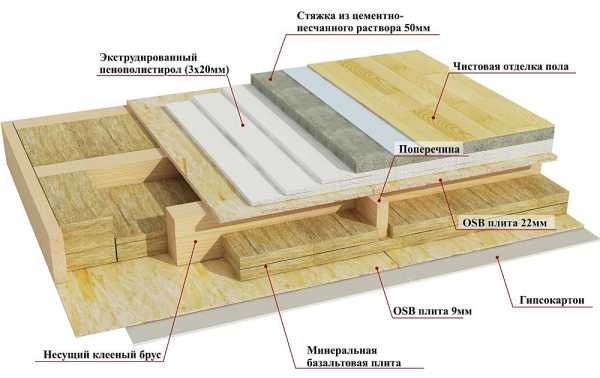

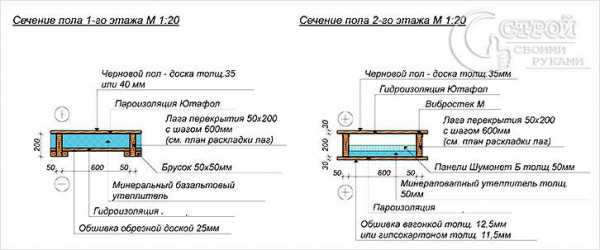

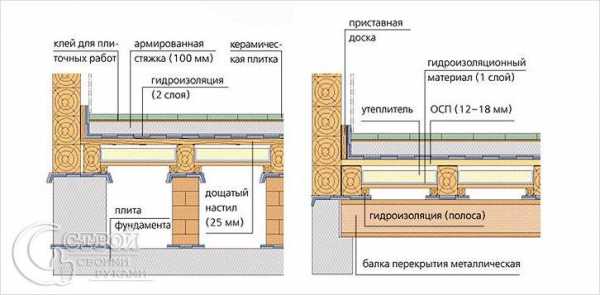

Фундамент и пол первого этажа

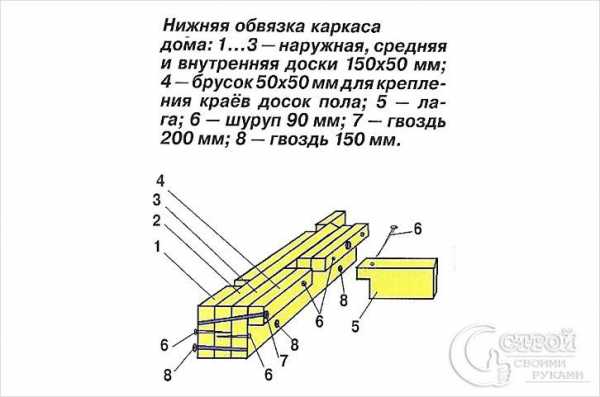

Изготовление пола каркасного дома начинается с прокладки деревянного бруса сечения 150х50 мм по периметру стен.

Обратите внимание! Его предварительно надо обработать антисептическим раствором.

Стелить брус надо на рубероид, а крепить через каждые два метра анкерными болтами. Особенное внимание уделите выставлению углов, проверяйте их с помощью уровня. Возможное отклонение 10 мм.

Сначала монтируются лаги, затем из дешевой обрезной доски делается черновой пол, между лагами укладывается утеплитель, а затем монтируются половые доски.

Стены

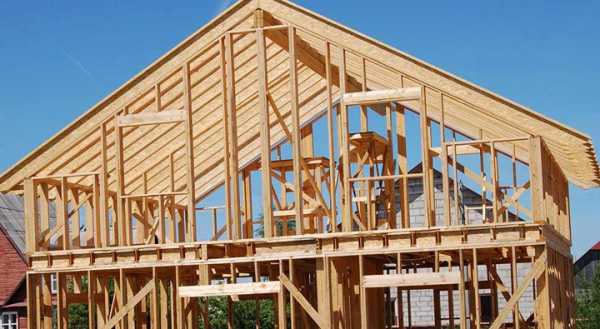

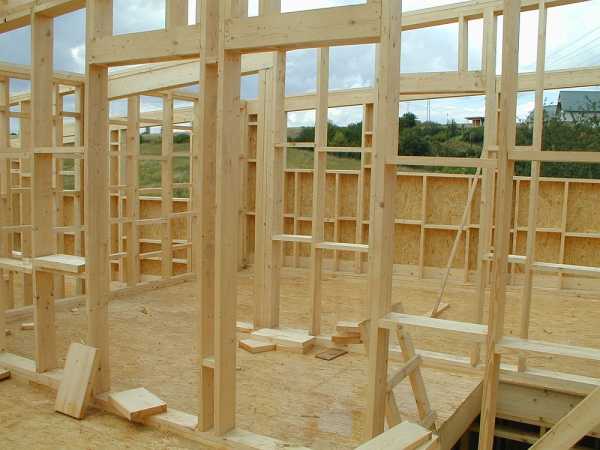

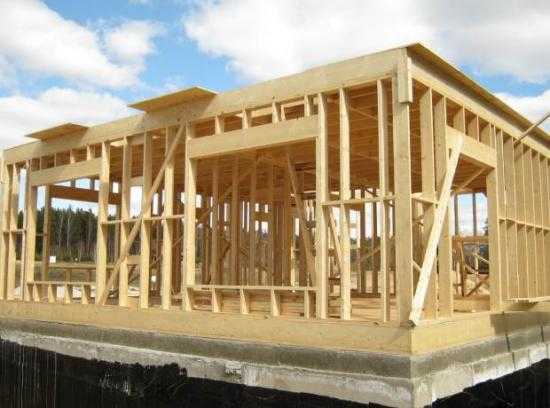

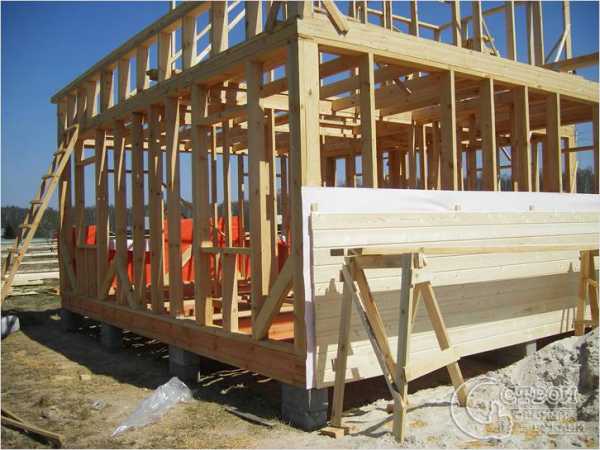

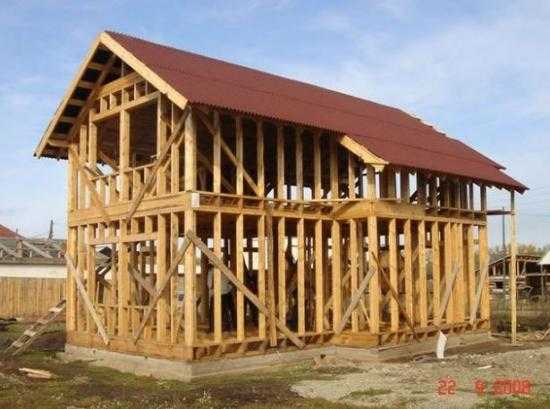

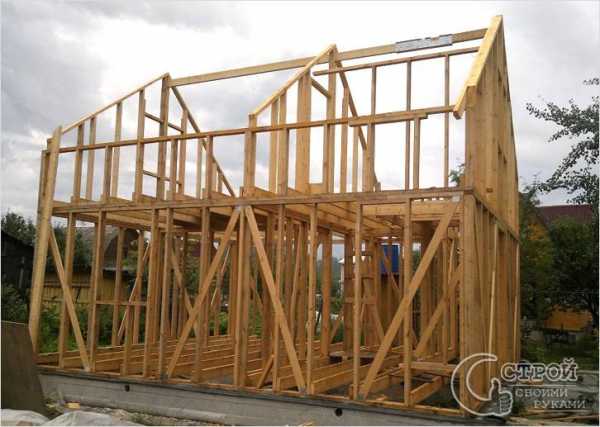

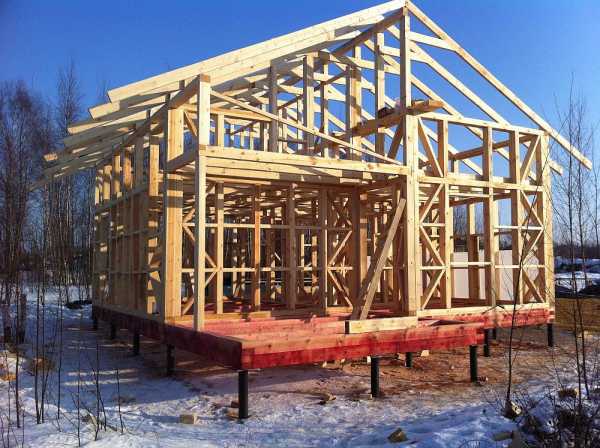

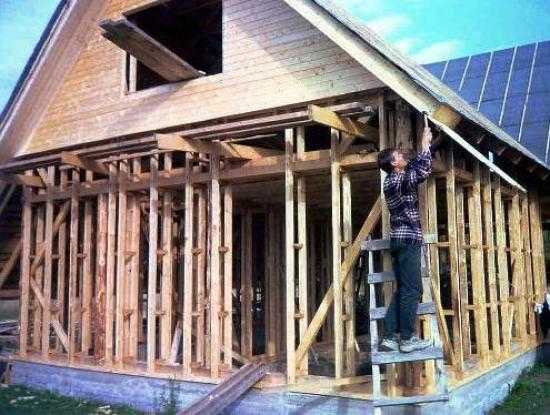

Процесс возведения каркаса

После монтажа пола можно приступать к строительству стен. Лучше всего их изготавливать секциями. Собираются они на сухой поверхности из бруса, равного по длине высоте будущего помещения. Ширину шага установки балок, вы выбираете сами, обычно это 300,400, 600 мм.

Обратите внимание! Все деревянные детали каркасного дома должны быть из одной породы дерева.

Окна

Окна в каркасном доме

По принятым строительным нормам окна должны составлять 18% площади стены. Старайтесь придерживаться этих размеров. В доме для круглогодичного проживания лучше установить стеклопакеты с двойным остеклением и большой площадью стекла.

Крыша

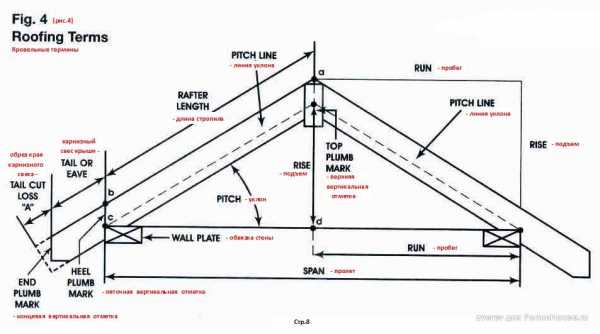

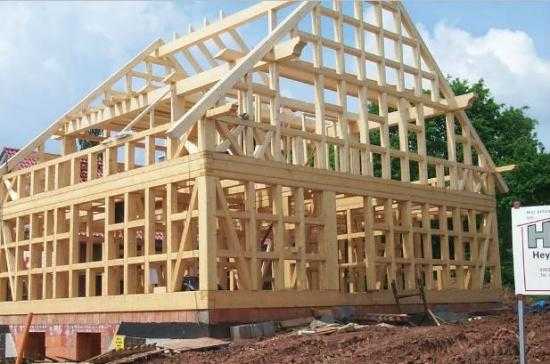

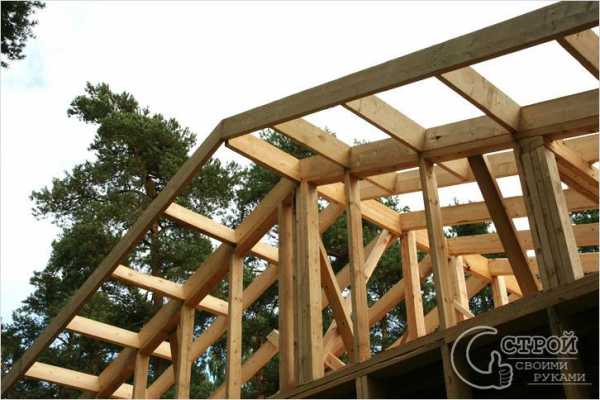

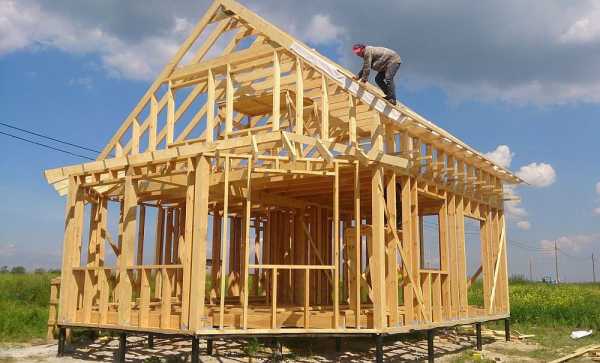

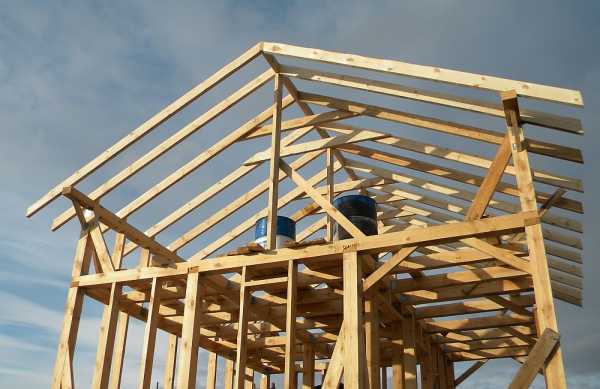

Стропильный каркас

Каркас крыши — главная часть всей конструкции дома. На каркас приходится большая часть механической нагрузки. Он должен изготавливаться по принятым правилам из качественного материала. Если вы все это выполните, у вас будет надежная и долговечная крыша. Кровельный материал, утеплитель и гидроизоляционный материал вы выбираете сами, исходя из своих финансовых возможностей.

Каркасный дом построить несложно, надо только выполнять все правила, предписанные этой технологией. Тогда в итоге вы получите красивый и теплый, надежный и долговечный дом.

Чем и как утеплить дом

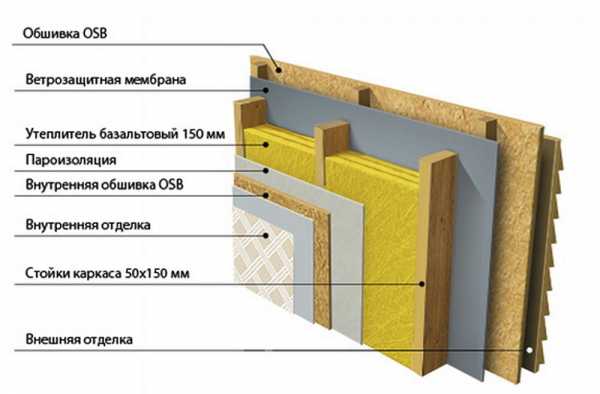

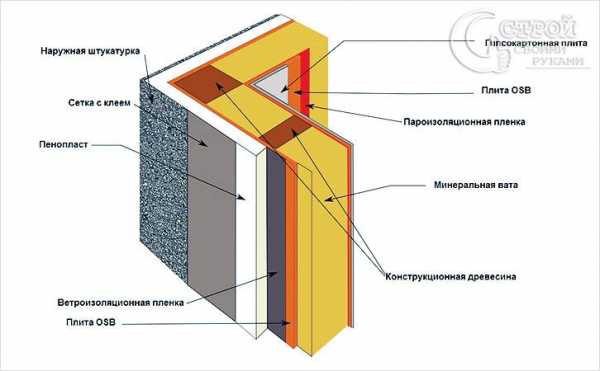

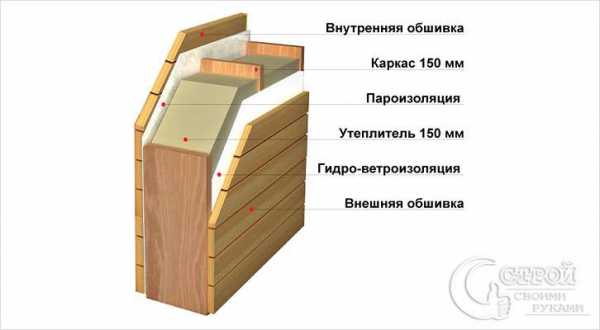

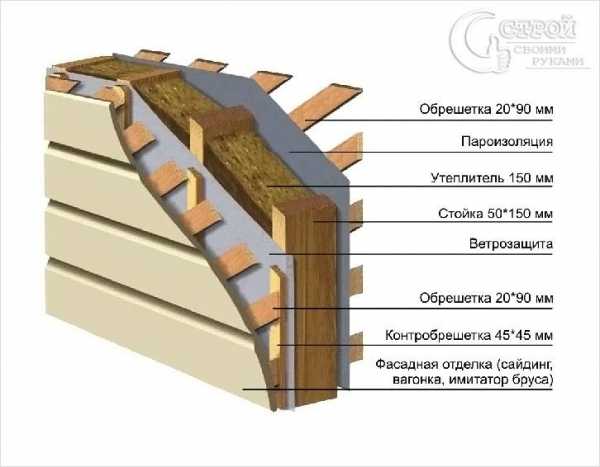

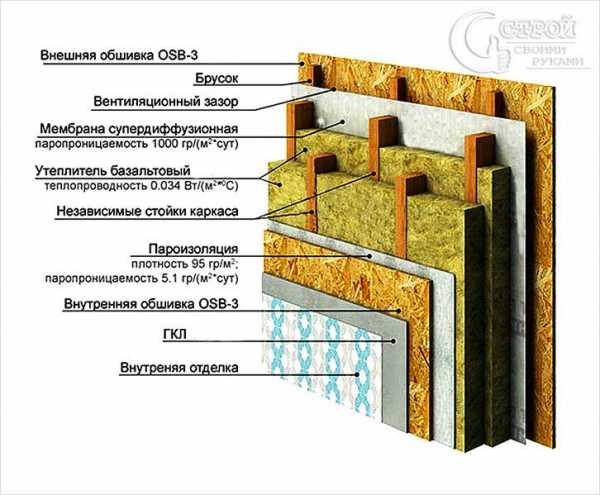

Стены каркасного дома

Утепление каркасного дома зависит от того, какую роль он будет выполнять. Если вы строите дом для постоянного проживания, то утепление должно быть соответствующим. Дом представляет собой конструкцию из стоек, расположенных вертикально, скрепленных горизонтальными брусками.

Обратите внимание! В пустоты между брусками монтируют теплоизоляционный материал, сверху облицовывающийся различными отделочными деталями.

Какой теплоизоляционный и отделочный материал вы будете применять, во многом зависит от климатических условий места вашего проживания. Существуют таблицы, указывающие какую теплопроводность имеют различные материалы. Например, 4 см слой пенополистирола заменяет 14 см древесины или 86 см кирпича.

Видео

Предлагаем посмотреть серию видеороликов о строительстве каркасного дома:

Фото

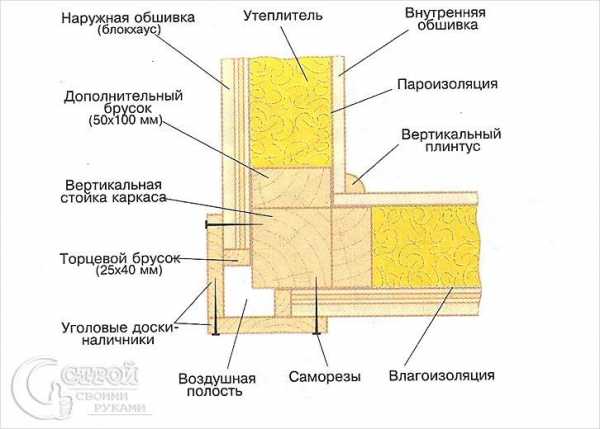

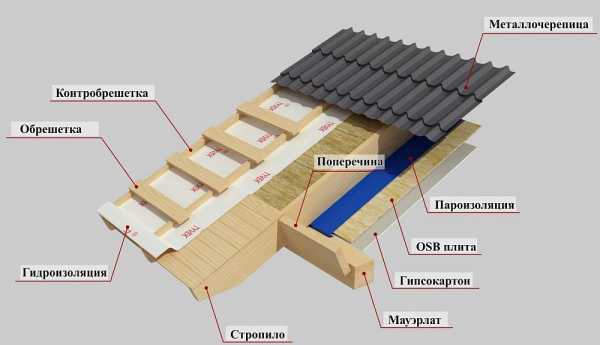

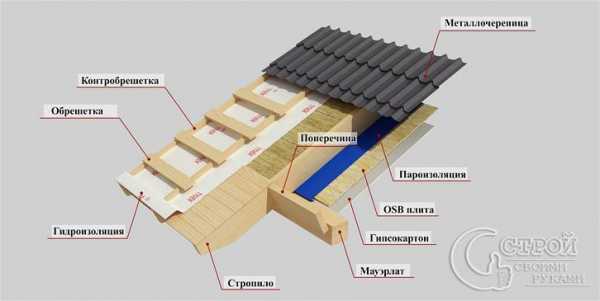

Раскосы каркаса стен Пирог крыши каркасного дома Обшивка внешних углов Верхняя обвязка Нижняя обвязка Каркас межкомнтаных перегородок Перекрытие

Схемы

Предлагаем вам ознакомиться с некоторыми схемами, связанными со строительством каркасных домов:

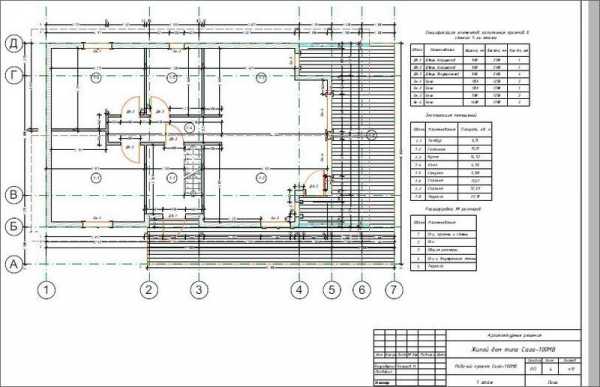

Проект каркасного дома

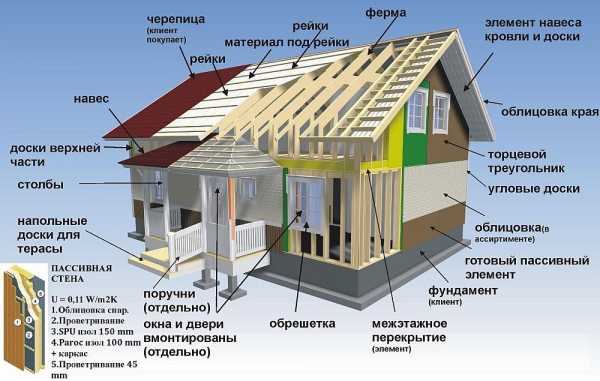

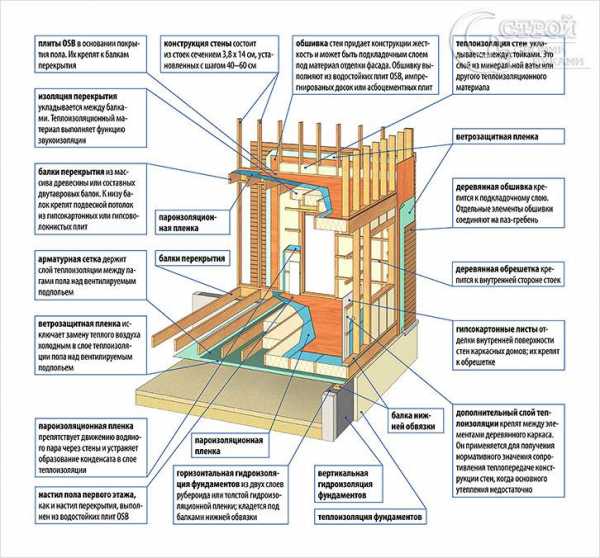

Устройство каркасного дома Устройство столбчатого фундамента Схема фундамента каркасного дома Вентиляционный зазор Схема ветрозащиты в утеплении стен Схема нижней обвязки Схема черновой стяжки по грунту Схема устройства полов Схема пароизоляции Основные конструктивные элементы каркасных домов

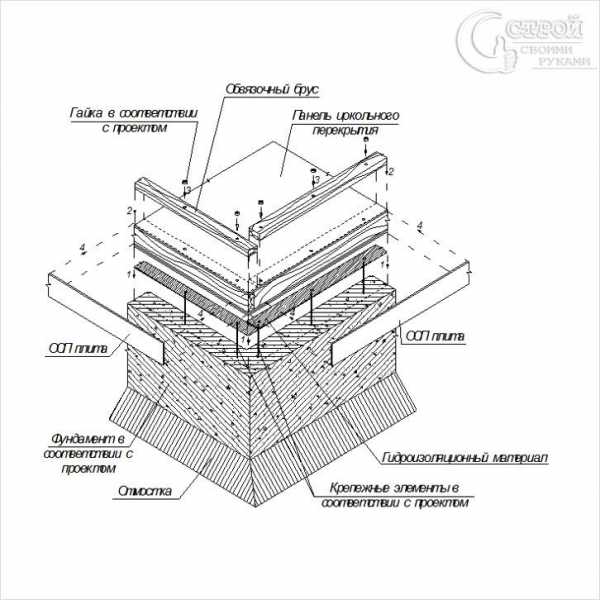

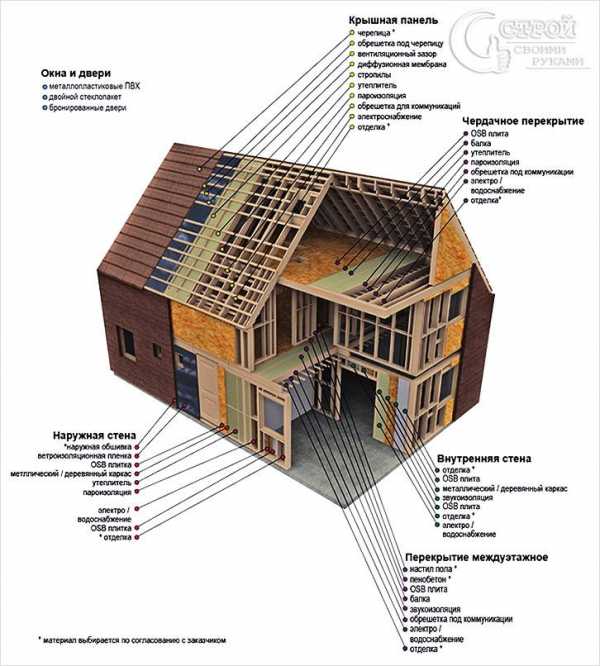

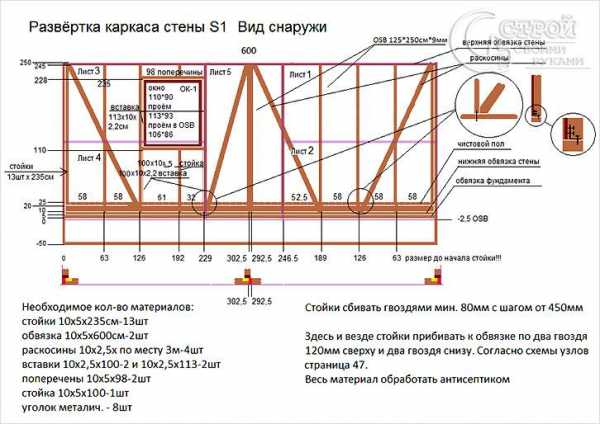

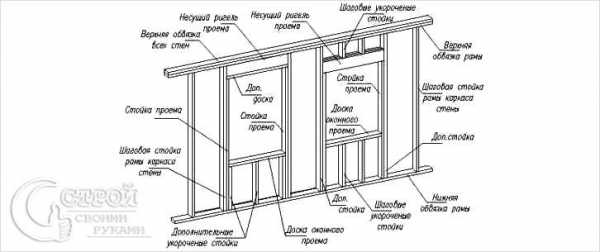

Элементы каркасного дома Чертеж стены каркасного дома Основание каркасного дома Схема утепления стен Стена в разрезе

stroysvoimirukami.ru

Как собрать каркасный дом своими руками

Каркасная технология привлекает ценовой доступностью и возможностью построить дом при минимальных навыках домостроения. При этом качественный каркасник отличается энергоэффективностью, он сохраняет тепло и позволяет меньше платить за газовое отопление каркасного дома. Рассмотрим, как выполняется сборка каркасного дома, если работы ведутся своими руками. И в чём преимущества готовых домокомплектов, которые можно заказать у производителя.

Сборка каркасного дома

Существует две основные технологии каркасного строительства.

  • Каркасно-панельная, при которой вначале сооружают каркас и, после – навешивают стеновые панели.
  • Каркасно-щитовая, при которой стены собирают из готовых щитовых элементов, собранных и утепленных на заводе.

Первая технология является способом последовательной сборки строения из отдельных элементов. Сооружается каркас, стены, кровля, выполняется утепление, внутренняя и наружная отделка. Второй вариант представляет метод строительства из готовых элементов — блоков. Без подготовительных операций по возведению каркаса, навешивания обшивки, утепления и другого обустройства стен.

Сборка мансардного этажа.

Каркасно-панельная технология сложнее в реализации, она требует знание строительных навыков. Вторая – предназначена для людей без специального образования. Позволяет построить дом даже человеку, который мало смыслит в строительстве и решил заняться собственным жильём. Для такого «мастера» каркасно-щитовая технология является единственно правильным подходом к строительству. Технология сборки каркасного дома отличаются от других строительных технологий доступностью и последовательностью.

На заметку

При точном соблюдении инструкций хозяин жилья гарантированно получит новый дом каркасной сборки. Стены дома будут тёплыми, прочными и надёжными. А заселение будет в возможно рекордные сроки, по сравнению с кладкой кирпича или литьём бетона.

Приведём описание, как делается правильная сборка каркасного дома своими руками для каркасно-панельной технологии. Что делают после заливки и затвердевания фундамента?

Сборка стен

Пошаговая сборка каркасного дома начинается после монтажа свайно-винтового фундамента, тогда сооружают каркас будущих стен. Его выполняют в несколько заходов:

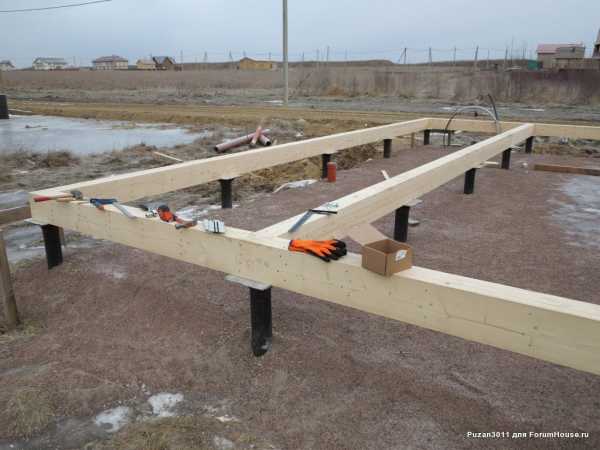

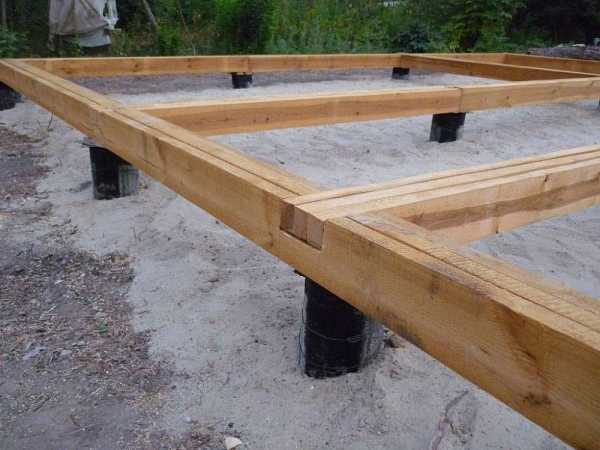

    1. Вначале кладут деревянный ростверк – нижний ряд больших тяжёлых балок, на которые будет опираться нижняя обвязка дома  и несущие вертикальные стойки. Ростверк распределяет давление отдельных участков стены на весь свайно-винтовой фундамент, предупреждает его перегрузки, возможные проседания.
  1. Сборка стен каркасного дома начинается, когда на ростверк ставят рамы, сколоченные на земле из нескольких вертикальных опор с нижней и верхней обвязкой. Их крепят наклонными уключинами для жёсткой фиксации, а также во все вертикальные стойки врезается ригель, который равномерно распределяет нагрузку между всеми стойками.

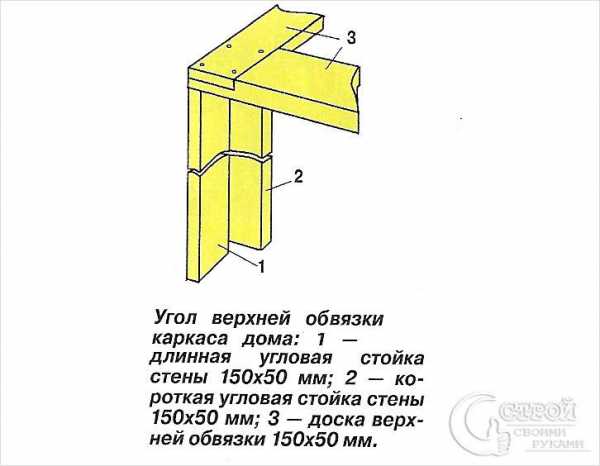

  2. Все стены скрепляют между собой второй верхней обвязкой. Таким образом, замыкают круг несущих элементов и создают основу для стропил кровли или для последующего монтажа второго этажа.

Готовый каркас обшивают снаружи панельным материалом. Так формируется наружная поверхность стены. Наружные панели не только защищают балки от намокания, но также упрочняют строение, делают его надёжным и ветроустойчивым.

Описанная технология возведения стен является каркасно-панельной. Она может использовать элементы щитовой технологии. А именно – предварительную сборку нескольких вертикальных опор каркаса в блок и установку собранного блока на ростверк целиком. Этот метод получил название «платформы» и приобрёл большую популярность среди застройщиков. Его часто демонстрируют видео по сборке каркасных домов.



Межэтажные и чердачные перекрытия

Перекрытия располагаются между этажами. Они формируют пол верхнего этажа и пол чердака, а также предоставляют основу для навешивания потолочных панелей нижнего этажа. В каркасных строениях перекрытия выполняют из прочных деревянных балок, размер которых определяется расстоянием между стенами и расчётами балок на прогиб.

Перекрытия пола нижнего этажа обязательно пропитывают антисептиком и водозащитным материалом. Важно не допустить распространения грибка и гниение в нижних балках. При прямоугольной форме сечения балки перекрытия ставят на «ребро».

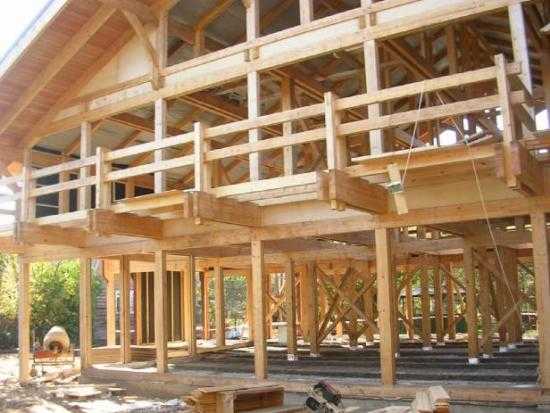

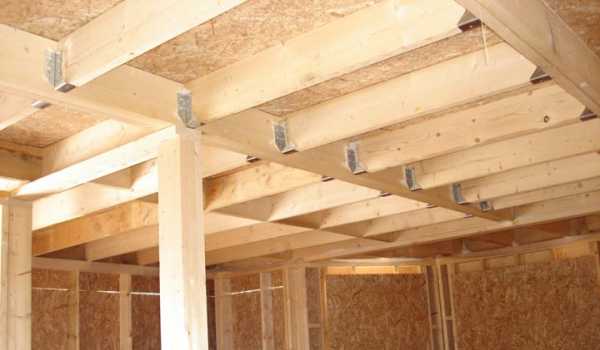

Балки перекрытия второго этажа.

После укладывание балок перекрытия, к нижней части их рёбер подшивают доски потолка, если это перекрытия второго этажа и выше. Между балками перекрытия кладут звукоизолятор. Поверх балок укладывают чистовой пол.

Стены второго и последующего этажей собираются аналогично стенам первого этажа, по той же технологии.

Стропила под крышу

После сооружения перекрытий верхнего этажа поверх самой верхней горизонтальной обвязки собирают стропильную систему и сооружают крышу. При этом возможны разные варианты последовательности сборки стропил.

Вариант №1:

  1. Поставить вертикальные опоры под коньковую балку и установить сам конёк.
  2. После – установить попарно наклонные стропила – одним концом на коньковую балку, вторым – на мауэрлат. Свес стропил с периметра наружной стены должен составлять минимум 500-600 мм. Парные стропила необходимо укрепить поперечной планкой — ветровым ригелем.
  3. Уложить поверх стропил доски обрешетки – основу для последующего монтажа кровли.

Вариант №2:

  1. Собрать на земле готовый треугольный блок из двух наклонных стропил и поперечного крепления — ветрового ригеля.
  2. Поднять его и установить поверх балок верхней обвязки.
  3. После установки всех стропильных блоков – уложить на них коньковую балку.
  4. Уложить поперёк стропил доски обрешетки под кровлю.

Окна и двери

Устанавливаются после обшивки наружной стены. При этом важно учитывать качество строевого леса, из которого собран каркас. Если это лес сухой – то нет необходимости задерживать строительство и выстаивать дом. Если же строевой лес – частично сырой, то возможна его усадка, поэтому необходимо выдержать каркас под крышей 2 месяца во избежание коробления стен.

На заметку

При установке окон и дверей в «сырой» каркас возможна деформация коробок в проёмах, сложности с распахиванием дверей.

Внутренние стены

Каркасные строения предоставляют свободу дизайна и разрешают располагать внутренние стены или любым образом обойтись без них. Поэтому важно понимать, что в каркасных домах любые внутренние стены являются подвижными и, при необходимости могут быть демонтированы и переставлены в новое место.

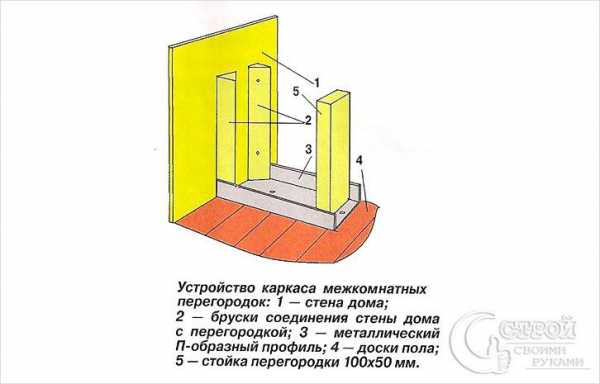

Схема внутренних перегородок.

К сооружению внутренних стен приступают после навешивания кровли и монтажа наружного стенового материала. Их расположение определяется проектом и описывает схема сборки каркасного дома. Однако внутренние стены не являются несущими, поэтому их сдвиг возможен без дополнительных просчётов прочности.

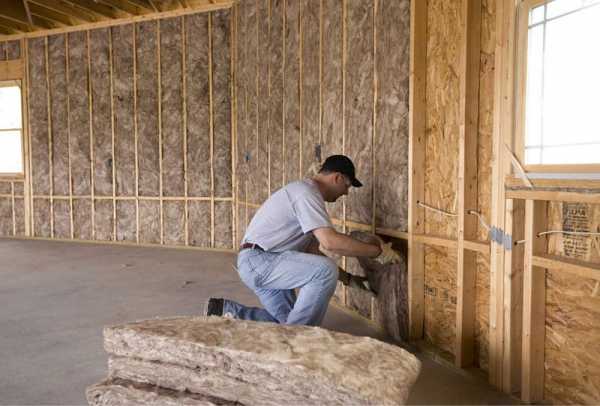

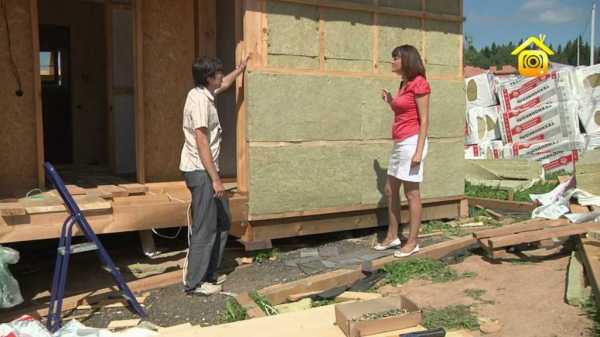

Утепление

Инструкция по сборке каркасного дома рекомендует обязательное утепление для всех типов домов, предназначенных для круглогодичного проживания. Без утеплителя каркасный дом будет холодным подсобным помещением. С утеплением вы получите уютное и комфортное энергосберегающее строение.

В качестве утепляющего материала используют минеральную базальтовую вату. Её вкладывают между каркасными опорами, закрывая вату с внутренней стороны помещения пароизоляционной плёнкой.

На заметку

Минеральная вата является паропроницаемым материалом. По технологии утепления между её наружной поверхностью и стеновой обшивкой должен быть вентиляционный зазор толщиной 50-70 мм для удаления влаги.

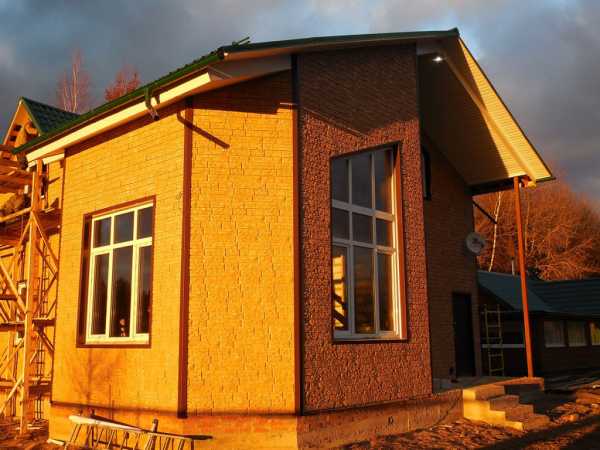

Отделка

Простота или сложность отделки определяется выбором материала для стеновой обшивки. Материал внутренней стены является той основой, на которую наносят комнатный декор. Если внутренние стены обшивают доской, панелями МДФ, то дополнительная отделка комнат будет совсем минимальной. Если в качестве стеновой обшивки используется гипсокартон, то объём отделочных работ будет тоже небольшим – наклеить обои или нанести декоративную штукатурную смесь по идеально ровной стене.

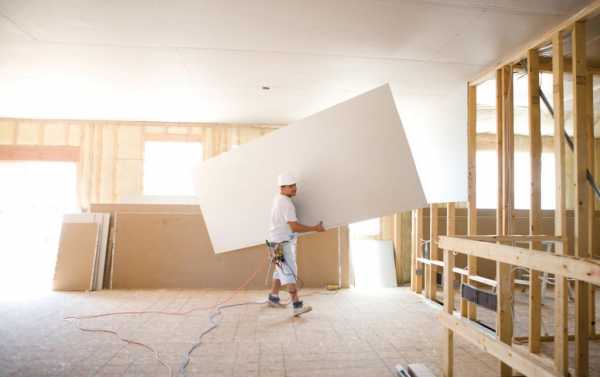

Внутренняя отделка гипсокартоном.

Если же стены обшиты ОСБ, то понадобится дополнительная операция по их выравниванию – черновая и чистовая штукатурка. После которой можно будет приступать к окончательному декору внутренних стен.

Сборка домокомплекта

Под домокомплектом понимают набор строительных материалов с помощью которых делаются каркасные дома для самостоятельной сборки. Все материалы домокомплекта поставляются в полностью готовом виде. Они готовы к непосредственной сборке без дополнительных технологических операций – распиливания, пропитки, другой обработки.

Пиломатериалы для строительства обрезаны, ошлифованы, пропитаны антисептиком, поставлены в проектном размере и промаркированы. Одно из преимуществ комплектного строительства – минимальное количество обрезков, экономия строительных материалов и средств на их закупку.

На заметку

Домокомплект позволяет сэкономить на закупке деревянных пиломатериалов – вы получите готовые детали, под размер, без переплаты на обрезку стандартных балок, без оплаты работы распиловки.

Цифры и буквы маркировки используются для сборки каркаса и стен. Они являются уникальным кодом, указанным в спецификации. Сборка домокомплекта каркасного дома начинается с последовательного укладывания пронумерованных балок и панелей описываемых в инструкции, которая сопровождает домокомплект и является подробной инструкцией к самостоятельному строительству.

Сборка домокомплекта.

В качестве дополнительной услуги к домокомлекту каркасного дома может быть предоставлена услуга «Шефмонтаж». Под этим термином понимают консультации профессионального строителя в процессе сборки стен строения и их утепления. Данная услуга позволяет сэкономить силы и время, избавляет от долгого поиска нужной информации, гарантирует профессиональный подход к решению любых строительных вопросов.

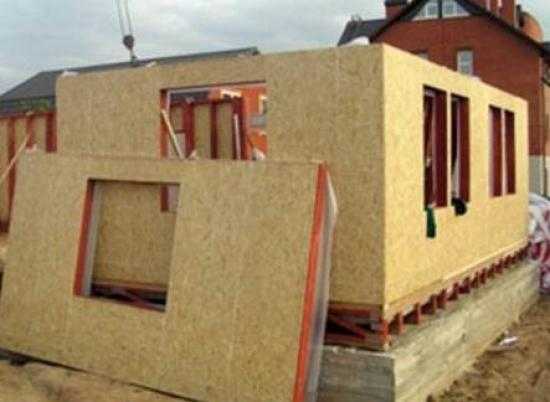

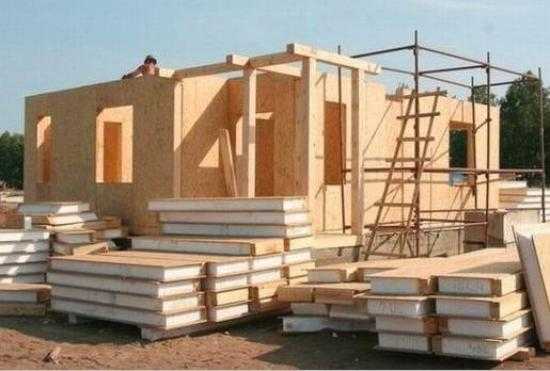

Сборка каркасно-щитового дома

Сборка каркасно-щитовых домов отличается от каркасно-панельных физической тяжестью выполнения работ. В каркасно-щитовом строительстве отдельные элементы собираются в готовый «модуль» на заводе, после чего их привозят на участок строительства и устанавливают на стены.

На заметку

Вес каждой СИП панели варьируется от 40 до 100 кг. Поэтому сборка СИП дома требует использования нескольких пар сильных мужских рук или работы спецтехники. В необходимости использования погрузочно-разгрузочных машин – недостаток каркасно-щитовых строений.

Ещё один недостаток строений по принципу каркасно-щитового строительства – утепление готового щита может не соответствовать заявленному при продаже. Готовые для монтажа панели утепляются на заводе в процессе изготовления. И не всегда можно быть уверенным, что установлен именно тот утеплитель. Или что его толщина и изолирующие характеристики соответствуют обозначенным нормам.

Стоимость сборки

Для ориентировочного определения стоимости сборки каркасного дома можно пользоваться удвоенной суммой расходов на строительные материалы. Однако на практике стоимость работ по сборке будет выше затрат на материалы на 10-20%. Поэтому посмотрим как производится сборка каркасного дома своими руками, видео будет весьма кстати тем, кто хочет снизить цену строительства до закупочной стоимости дерева, стеновых панелей и кровли.



Цена сборки каркасного дома определяется сложностью работ и необходимостью строительной квалификации. Несмотря на относительную простоту, стоимость работ составляет существенную часть растрат на возведение каркасного дома. Стоимость сборки каркасного дома составляют как минимум половину стоимости дома.

1karkasnydom.ru

Каркасные дома своими руками — видео, пошаговая инструкция

Постройка такого вида отличается надежностью и длительным сроком эксплуатации. Следует отметить, что строительные работы не подразумевают значительных затрат на материалы, большого физического труда. Так что возвести каркасный объект собственными силами вполне реально. Основу составит каркас из древесины, обшитый отделочными материалами. Но даже в таком легком строительстве имеются свои особенности и требования.

Cодержание:

  1. Каркасные дома – что это такое?
  2. Устройство фундамента
  3. Строим пол
  4. Строим стены
  5. Завершение строительных работ – устройство кровли

Каркасные дома – что это такое?

Чтобы строить данный тип дома, необходимо выбрать место без сырости, обеспеченное надежным дренажом. Проектное решение следует составлять с учетом того, какие у вас планы на пользование – жить круглый год или только в определенный сезон. Если между щитами заложить пространство утеплительным материалом, то в доме будет комфортный микроклимат весь год.

Перед началом работ следует приготовить все необходимое:

  • минерализованную вату или пенополистирол, которые будут использованы в качестве утеплителя;
  • ондулин, металлочерепицу, шиферные листы для обустройства кровли;
  • бетон;
  • гидроизоляционный материал;
  • антисептические составы по дереву;
  • сайдинг либо вагонку для внешних отделочных работ;
  • доски для каркасной основы, стропильных систем и фронтонов;
  • арматурные пруты, трубы, швеллерное железо, уголок, гвозди и саморезы;
  • обрезную доску;
  • электрический лобзик и пилу дисковую, клещи, уровень строительный, молоток, шуруповерт, рулетку строительную, пилу, гвоздодер, топор и бетоносмеситель.

Каркасная основа в большинстве случаев устраивается из дерева. Для этого в большинстве случаев применяется дубовый или лиственный материал. Места соединений углового вида монтируют принципом «шип-паз», материалы подгоняют тщательно, зазоров не оставляют. Так как древесный материал подвержен процессу гниения, металлический крепеж не применяется. Лучше всего использовать нагели из древесины.

Итак, каркасные дома своими руками – видео, пошаговая инструкция, особенности строительных работ.

Устройство фундамента

Эти работы выполняются в первую очередь. Лучше всего возводить столбчатый, сборный либо ленточный тип, не сильно заглубленный. Определившись с типом, следует установить размеры, зависящие от определенных условий:

  1. типа почвы, глубины промерзания;
  2. уровня залегания грунтовых вод;
  3. общего веса будущей постройки.

Так же необходимо решить, каким способом будет армироваться фундаментное основание, состав бетонной массы.

Закончив работать с бетоном, следует выждать не менее недели. После снятия опалубки необходимо осмотреть основание на отсутствие дефектных участков, устроить гидроизоляционный слой из рубероидного материала.

Строим пол

Это первый рабочий этап по возведению каркасно-щитового дома. На
фундаментное основание выкладывается первый ряд бруса по всему периметру объекта и в местах, где планируются стены несущего вида. Вся древесина предварительно покрывается антисептическим средством.

Закончив обвязку, выкладываются лаги, выставляются вертикальные стойки каркасной основы, настилается черновой пол. На доски укладывается брусок, создавая квадраты, которые наполняются теплоизоляционными материалами. Все накрывается половой доской, которая хорошо уплотняется скобами и клиньями. Чтобы избежать перекосов, следует пол выводить ровно.

Строим стены

Для этого готовится нижняя обвязка, состоящая из брусов с пазами, оставляется полуметровое расстояние, которое будет заполняться теплоизолирующим слоем. Брусы необходимо готовить в двух комплектах – такая же обвязка потребуется сверху.


Готовим доски из расчета высоты потолка. Их фиксируем в пазах, крепим временно, чтобы придать каркасному основанию жесткость. Закончив собирать каркасные доски, переходим к монтажу досок на перегородки между комнатами.

Устраиваем верхнюю обвязку, закрепляя брусы по стойкам. Теперь можно весь каркас зафиксировать постоянными укосинами, чтобы прибавить прочности.
Крепим потолочные балки. Для этого брус фиксируется по вертикально расположенным стойкам кронштейнами из стали, уголком и гвоздями. Не забываем готовить проемы для оконных и дверных блоков.

Завершение строительных работ – устройство кровли

Для безопасной работы рекомендуется на потолочном перекрытии настелить временные полы из многослойной фанеры.

Сначала выставляется стропильная система из брусов, края который стыкуются торцевыми соединениями под углом в пятьдесят градусов. После этого нашивается обрешеточный материал, на который и ляжет кровельное покрытие, выбранное нами заранее.

Более подробно порядок строительства каркасного дома можно посмотреть на видео:

На каркасные дома цены разные, зависят от предоставляемых услуг по сборке. От устройства фундамента до завершения всех строительных работ стоимость одного метра квадратного дома вместе с материалами вам обойдется в две с половиной сотни долларов. Если есть желание возвести каркасный дом своими руками, то рекомендованный размер – 6 на 6 метров. Для работ не понадобится много времени и затрат, объект получится крепким и качественным.

nashprorab.com

Строительство каркасного дома: пошаговая инструкция

Как построить каркасный дом своими руками — пошаговая инструкция

Строительство каркасного дома- дело долгосрочное и требующее стратегического продумывания многих вещей наперед, поэтапно. Очень важно соблюдать технологию строительства, которую разработали в Канаде и Скандинавии. Какой материал использовать и какой должен быть пирога перекрытия и стен — зависит от выбранной технологии, но есть четкие правила, которые нужно соблюдать всем.

Южным и центральным регионам России больше подойдет канадская технология, а северным регионам — финская технология. По любой из технологий можно построить долговечное жилище для вашей семьи, причем собственноручно.

Моя поэтапная инструкция строительства каркасного дома написана по схеме: что нужно сделать на данном этапе  + дополнительные ссылки на то, как Я ЭТО ДЕЛАЛ и как это НУЖНО сделать. Устройство каркасного дома достаточно сложное, но я помогу вам в нем разобраться, и тогда вы сможете построить такой дом самостоятельно или уметь управлять бригадой, чтобы вас не обманули нерадивые работники.

Проект


Без проекта лучше каркасник не строить. Самому сделать проект вполне реально (особенно размером 6×6), но долго, если дом большой и со сложной крышей. Даже садовый домик по этой технологии может потребовать проектирования.

Можете делать проект постепенно, в дни отдыха от стройки. Нарисовали обвязку — построили, нарисовали лаги пола — реализовали и так далее. Правда, это может привести к тому, что вы сделаете на каком-то из этапов что-то непредусмотренное заранее, но если выхода нет — то делайте так.

Решите вопрос с этажностью. Два этажа своим трудом строить — очень тяжело. Поэтому я выбрал одноэтажник.

Инструмент и крепеж

Если задумали построить каркасный дом, то без инструментов будет тяжеловато. Список нужных инструментов уже есть у меня на сайте.

Лучше также оптом заранее закупить крепеж. В каркасном доме используются: гвозди 3,1-3,5×90 гладкие, а также ершеные гвозди 60мм (для обшивки стен ОСП) и 70 мм (для обшивки пола или крыши плитными материалами).
Самому строить каркасник лучше с помощью гвоздезабивного нейлера, так как гвоздей на среднестатистический каркасник уходит 10-20 тысяч. Поберегите свои руки! К нему нужно закупить шланг, переходники, масло и компрессор. Ну и не забывайте про специальные гвозди, я взял сразу 100 кг и остатков почти не осталось, а я ведь исколотил еще вручную 50 кг обычных гвоздей. Закупите также 5 кг гвоздей 120 мм, иногда пригождаются (но я вам этого не говорил).

Вам также могут понадобиться саморезы по ГКЛ и ГВЛ, да и просто полезно иметь под рукой саморезы, чтобы временно прикрутить какой-то элемент, а потом уже прибить нормально.

Также нужны на каркасной стройке скобы 6-9 мм. Ими  удобно прибивать гидро- и пароизоляционные пленки.

Наверняка вам будут нужны нагели по бетону (для установки окон) или анкерные пластины (для тех же целей). А вот перфорированный крепеж лучше не используйте, он редко пригождается в каркасном доме и только под специальные цели.

Видео об инструментах, вам пригодится:

Фундамент каркасника своими руками.

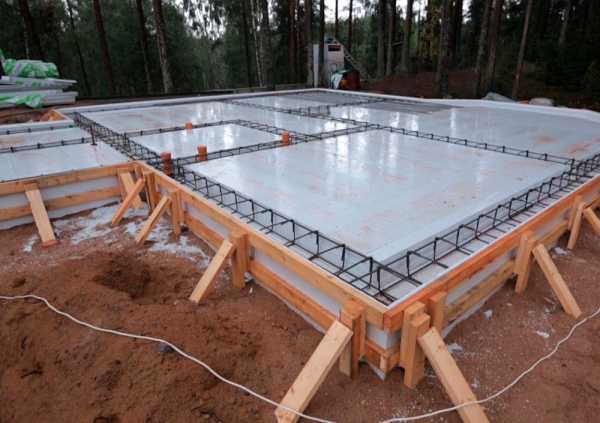

Последнее время модно делать под каркасник УШП, но собственными силами его могут сделать далеко не все, хотя это тоже реально. Я себе сделал ТИСЭ и обратившимся ко мне за консультацией людям тоже рекомендую свайные фундаменты, они более универсальны и просты для самостоятельной реализации.

Буронабивной свайный фундамент — лучше делать самому, винтовой лучше заказывать с монтажом (только избегайте свай, сваренных кустарным способом и покрашенных непонятно чем, их срок службы будет в разы меньше настоящих винтовых свай, лучше уж хорошие сваи, но самостоятельной закрутки).

Поверх свай нужна обязательна деревянная обвязка (либо бетонный ростверк, что монолитнее, но тяжелее и гораздо дольше)

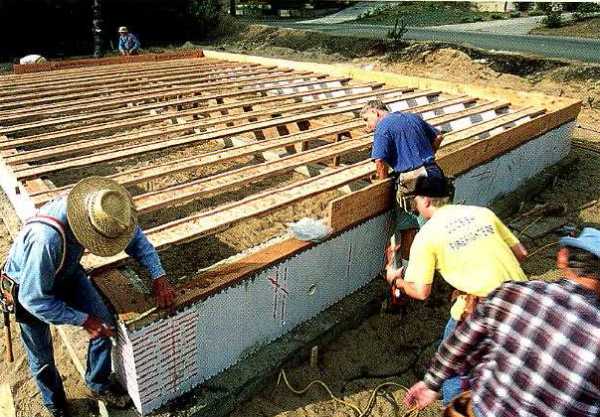

Балки пола своими руками


После того как у нас есть опора (деревянная обвязка), можно прибивать к ней лаги (в случае с бетонным ростверком нужно сначала привернуть к нему деревянную доску плашмя как на фото выше).

Лаги (или балки пола) обычно делают из доски 200×50 (195×45) с шагом 400-600 мм. Подробнее читайте ниже по ссылкам. Важно прибить их и к промежуточным опорам и к обвязке лаг (это такая же лага, только поперек других по периметру здания)

Кстати, потолки делают по такой же технологии с помощью таки же лаг, а потом снизу подшивают гипсокартоном или вагонкой.

Про лаги я уже подробно расписал в других текстах, ищите.

Если вы строите по технологии «платформа», то перед стенами на лаги обязательно нужно положить черный пол — обычно это фанера (ФК 1525×1525 или ФСФ 2440×1220) или ОСП-3 (2500×1250). Фанера ФК используется только в случае неклассической платформы, когда черный пол делают уже под крышей, так как она не очень влагостойкая.

Технология платформа в каркасном доме особенно популярна и не зря. По ней строить гораздо удобнее, так как стены потом можно собирать на ровном полу.

Дополнительная информация и инструкции по черному полу:

Cтойки, обвязки (стены)

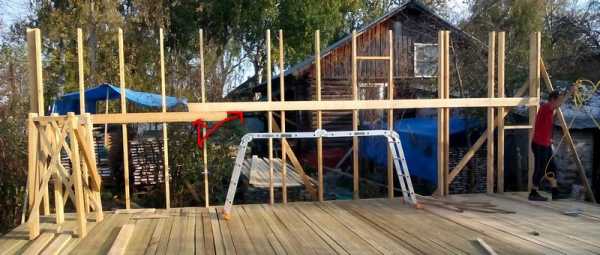

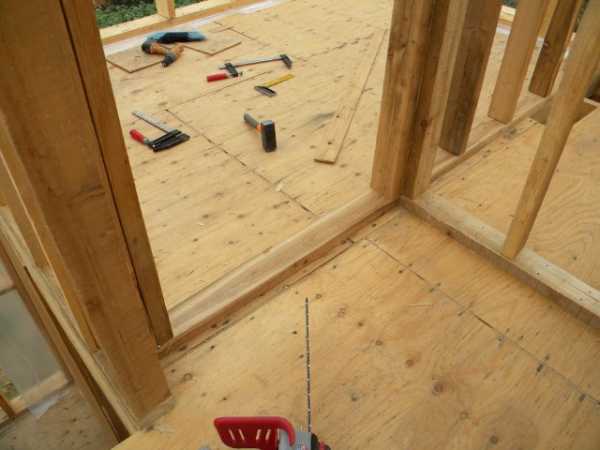

По «платформе» каркасные стены собираются на черном полу и поднимаются уже готовыми. Это позволяется собирать стены очень быстро. Помните — в каркасном доме не используется брус. Ни в стенах, ни в полу. Брус — это мостик холода, который очень хорошо «крутит».

Вот на этой видео дом строится по платформе:

Есть также система «баллун», при которой мы собираем стены постоечно- я делал так, в некотором смысле это даже удобнее, но все-таки намного медленнее, я бы эту систему не советовал.

Проемы в канадском и финском каркасе делаются по-разному. А есть еще и норвежский, он представляет собой нечто среднее. В любом случае, любой из этих домов не щитовой, как его обзывают.

Сейчас популярна финская технология каркасного домостроения, когда в стене во всю длину врезается ригель, а стойки проемов не сдваиваются.

Крыша и стропила. Реально ли самому?

Монтаж крыши каркасного дома — это очень ответственное мероприятие. Стропила (на фото) крыши можно делать как до, так и после обшивки стены. Я делал сначала обшивку, но часто делают стропила до обшивки (особенно финны, у которых на крышу очень быстро ставятся фермы с завода)

Вот этот этап я делегировал, сам не смог его осилить, очень тяжелые доски для стропил, надо затаскивать на самый верх и делать все очень точно.

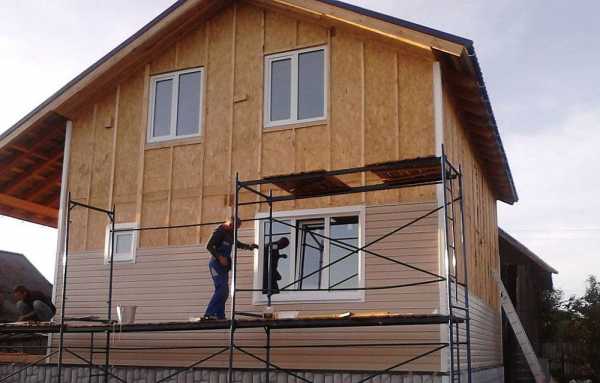

Обшивка стен


Прежде, чем обшивать стены, нужно проверить их уклон по вертикали. Стены лучше зашивать полностью, а потом вырезать в обшивке проемы, так крепче.

Обычно стены обшивают ОСП, но эта плита мне не нравится, она не выпускает пар.

Выбор и монтаж кровельного покрытия

<
Теперь самое время покрыть крышу. Подбираем материал, потом выбираем правильный пирог кровли (зависит от материала и помещения — теплое оно или нет). Не забывайте, что часто нужно заранее спроектировать вентиляцию, чтобы заложить проходки для вентиляционных труб до закрытия крыши той же гибкой черепицей (с металлом все это можно сделать потом).

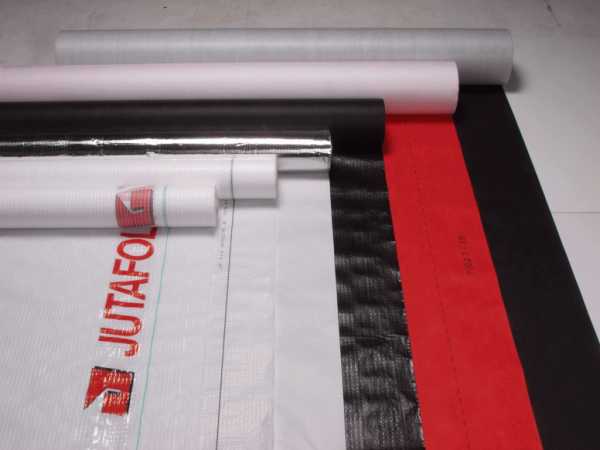

Затягиваем стены гидроветрозащитной мембраной

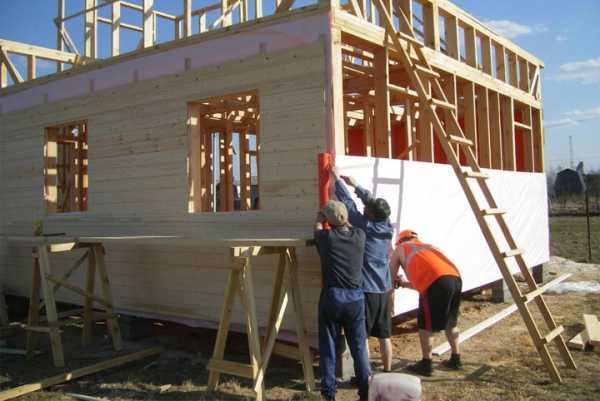

Перед установкой окон лучше зашить стены снаружи гидроветрозащитной пленкой. Заодно и ОСП защитим от влаги.

Установку окон лучше делать до фасадных материалов и утепления. Чтобы потом не было проблем с оформлением откосов и намоканием утеплителя. Двери и окна можно брать как с монтажом (дорого, но дают гарантию), либо устанавливать самому (бюджетно, но тяжело). Большие окна от 2 кв.м. лучше ставить на нагели по бетону, небольшие можно ставить на пластины. Не забывайте про профессиональную пену, пластиковые специальные распорки, а также использование пленок (для образования замкнутого контура паро- и гидроизоляции.

Фасад каркасного дома


Чем раньше мы сделаем фасад, тем быстрее наши конструкции будут защищены от влаги, а пленка от солнечных лучей (от которых она теряет постепенно свои свойства).

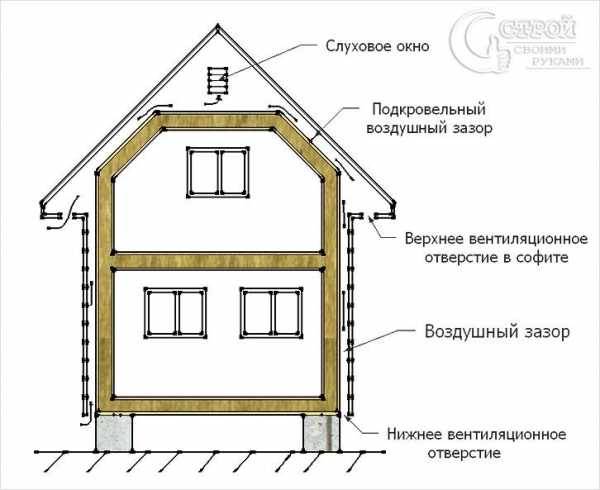

Почти все фасады в правильном деревянному доме делаются с вентиляционным зазором, так что не забывайте купить сухую обрешетку (покупай 100×25 и разрезайте вдоль, а также 50×50 — в случае варианта с внешним утеплением до вент-зазора).

Коммуникации

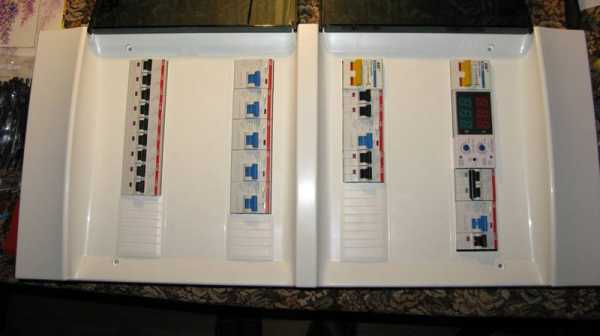

До утепления лучше провести основные коммуникации в доме: канализацию и водоснабжение. С электрикой и отоплением можно повременить, так как их делают или открыто или скрыто, но в обрешетках (после основного контура утепления и пароизоляции).

Санузлы нашего каркасно-щитового домика — отдельная тема:

  • полы санузла должны быть хорошо гидроизолированы;
  • потолок должен быть пароизолирован;
  • стены должны быть пароизолированы.

Утепление деревянного дома.


Утепляют каркасники обычно минеральной ватой, но все популярнее становится эковата. Себе тоже  утеплил дом эковатой, у нее есть много преимуществ: цена, отсутствие щелей в утеплении, скорость утепления, экологичность (по сравнению с минеральной ватой), отсутствие к четкому шагу конструктивных элементов (можно делать шаг лаг хоть 300 мм, тоже самое и со стойками, можно их смело поставить через 600 мм).

Пароизоляция в каркаснике.


После утепления, но перед отделкой или дополнительным утеплением внутри затянуть все стены герметичным замкнутым контуром пароизоляции. Лучше всего для этого подходит полиэтиленовая пленка 200 микрон толщиной и специальный бутилкаучуковый скотч.

Электрика и отопление


Теперь самое время подключать электричество со столба к вашему электрическому щитку (лучше его спроектировать и собрать заранее, а до этого получить разрешение на подключение конкретного количества КВат).

После того как дом утеплен, но до этапа отделки — пора также заняться отоплением. Начинаем с выбора топлива отопления (дрова, газ, электрика, бензин), котла, а потом и материала для труб отопления. Последнее время все чаще в каркасный дом выбирают теплые полы вместо радиаторов отопления.

Канадский деревянный дом — очень теплый, его нужно один раз хорошо утеплить, а потом можно отапливать даже электричеством. Конечно, траты на электрическое отопление будут в 3 раза дороже, чем на газовое, но все равно меньше, чем вы платите в квартире.

Внутренняя отделка

Отделывают стены и потолок в каркасном доме обычно ГКЛ (гипсокартоном), а потом его красят или клеят на него обои. ГКЛ хорош тем, что он плохо горит. В Канаде вообще без ГКЛ каркасники запрещено строить по требования пожарной безопасности. А у нас на потолок все чаще прибивают вагонку или имитацию бруса и красят (мне нравится белый цвет в этом месте).

После отделки стен и потолка можно заливать бетонную стяжку, отделывать пол плиткой или ламинатом, а потом ставить межкомнатные двери. Особенно хороши финские межкомнатные двери, многие их хвалят, но цена у них сейчас заоблачная.

Поздравляю! Подключайте сантехнические приборы, расставляйте мебель и можете въезжать.

Вот такая инструкция по строительству канадского или финского каркасного дома. Как вам?
Остались вопросы? Вы всегда можете задать их в комментариях.
Если же эта инструкция по устройству каркасного дома вам показалась слишком сложной, вы всегда можете нанять бригаду строителей. Пишите мне на почту или нажимайте на красное окошечко справа экрана, всегда вам помогу.

karkasgid.ru

Строим каркасный дом своими руками: пошаговая инструкция

Технология быстровозводимого каркасного домостроения – выгодная альтернатива традиционным видам домов из дерева или кирпича. Такой вид строительства более экономичен и быстр – бригада из трех человек собирает полноценный дом за два месяца. Владельцы участков чаще делают выбор в пользу «каркасников», предназначенных не только для сезонного, но и для и постоянного проживания. Изучите пошаговую инструкцию по строительству каркасного дома и решите – строить своими руками или силами профессионалов.

Каркасный дом своими руками

Имея начальные знания и навыки в строительстве, разобраться в технологии быстровозводимого домостроения несложно. Производители материалов для таких домов делают максимум для того, чтобы упростить и сделать сборку доступной для непрофессионалов.

Первоочередное внимание следует уделить участку под строительство – он должен быть сухим, так как лишняя влага может сократить срок службы дерева и утеплителя. На участке не должно быть слишком много неровностей, а при их наличии рекомендуется выровнять грунт. Для более качественной разметки нужно удалить кустарники, камни, мусор и прочее.

Важно сразу продумать удобный проезд грузовой техники к участку и месту возведения, а также очистить площадку для хранения строительных материалов. Кроме того, необходимо учесть нормы расстояний от дома до соседского участка, улицы, деревьев и других строений. При несоблюдении норм возможны проблемы в дальнейшей эксплуатации здания.

При решении возводить дом своими руками нужно составить пошаговую инструкцию, расписав каждый шаг строительства каркасного дома поэтапно и заранее составив смету на работы и материалы.

Этапы строительства каркасного дома

Строительство состоит из восьми этапов:

  1. Проектирование.
  2. Обустройство фундамента.
  3. Устройство пола.
  4. Монтаж каркаса.
  5. Монтаж стен, внутренних перегородок и потолка.
  6. Кровельные работы.
  7. Укладка утеплителя.
  8. Внешние и внутренние отделочные работы.

Внимательно изучите каждый их них.

Проектирование

Начало строительства быстровозводимого дома, как и любого другого, должно стартовать с составления проекта. Этот этап лучше доверить профессионалам, поскольку только они смогут правильно рассчитать нагрузки, составить точную разметку всех инженерных систем и коммуникаций.

Существуют как готовые типовые проекты, так и проекты, составленные по индивидуальным запросам и пожеланиям заказчика. Составленные документы согласуются уполномоченными должностными лицами различных служб, которые могут вносить изменения или дополнения.

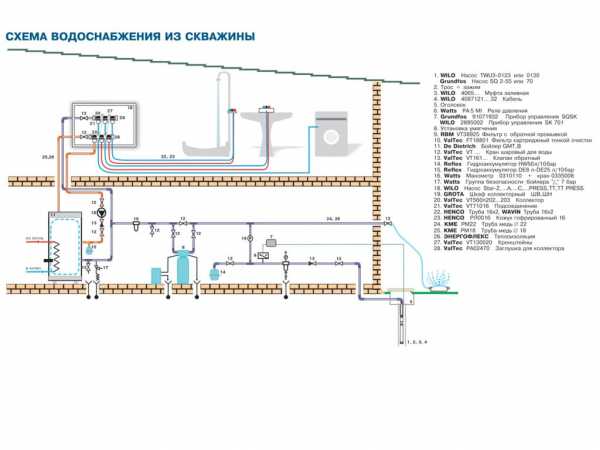

В проекте важно детально проработать схему электрической разводки, систем водоснабжения и водоотведения, удобное расположение розеток, выключателей, сантехники и кранов. Кроме того, нужно правильно рассчитать и запроектировать отопительную систему.

Устройство фундамента

Основой строительства каркасного дома является фундамент. Это своеобразная точка отсчета начала работ.

Одним из преимуществ каркасного домостроения считается малый вес конструкции, и, как следствие, отсутствие необходимости в укладке массивной опоры. Для такого дома подойдет мелкозагубленный ленточный фундамент; бетонный блочный или столбчатый прочность которого повышают при помощи монолитной обвязки и арматуры; плитный (УШП).

Также могут использоваться винтовые сваи, которые существенно удешевляют строительную смету. При выборе и строительстве фундамента следует исходить из типа почвы участка. На участках с зыбким, подвижным и сыпучим грунтом, а также на берегах водоемов, используется свайно-винтовой тип, еще он актуален в районах с вечной мерзлотой.

При заливке ленточного или блочного фундамента следует исходить из температуры окружающего воздуха, пригодной для работы с растворами.

Сооружение любого фундамента начинается с правильной разметки площадки. При помощи колышков и лент необходимо наметить внешний и внутренний контур стен в точном соответствии с проектом. Отклонение не должно превышать 1 см.

Рассмотрим особенности устройства фундаментов по типам:

Ленточный – для его заливки грунт углубляется на 10-40 см, делается деревянная опалубка, раствор заливается в виде каменной ленты, высотой над землей до 100 см. Таким образом, его общая высота составляет до 150 см.

Перед заливкой бетона в траншею засыпают песок, делая песчаную подушку толщиной 5-10 см и устанавливают каркас из металлической арматуры. В процессе заливки такой фундамент обязательно трамбуют ручными инструментами или специальными бетонными вибраторами.

Плитный – состоит из бетона и арматуры, которую для прочности связывают проволокой. Крайне важна прочность и водостойкие качества раствора плиты, поскольку она поднимается и опускается вместе с домом при сезонных расширениях грунта. Высота плиты составляет 25-50 см. Ее основание заглубляется в грунт на 10-20 см либо раствор выливается на гравийную подушку без заглубления.

Свайно-винтовой – состоит из асбестовых труб, которые ставят в предварительно подготовленную яму. Внутри трубы армируются и заливаются бетонным раствором. Либо это металлические трубы, которые вкручиваются в грунт без предварительной подготовки ямы.

После монтажа поверх свай горизонтально укладывается брус (ростверк), который служит нижней обвязкой каркаса с вертикальным креплением стоек на них и играет роль несущего элемента строения. Необходимо выбирать качественный брус сечением 150х150 или больше, а также обязательно обрабатывать его антисептиком.

Под брус обязательно подкладывается рубероид для гидроизоляции. Ростверк еще бывает железобетонным или полностью металлическим, что несколько удорожает конструкцию.

При строительстве фундамента необходимо не забывать о запроектированных отверстиях для инженерных систем и продухах (вентиляционных окошках) в случае заливки ленточного фундамента.

Обустройство пола

Пол дома состоит из двух частей:

  • черновой;
  • чистовой.

Черновой пол изготавливается из дерева или бетона.

Бетонный пол – многослойная конструкция, состоящая из слоев гидроизоляции, теплоизоляции, арматурной сетки и бетона. Прямо на грунт укладывается песочная смесь толщиной 10 см. Далее – слой керамзита для теплоизоляции, экструзионный утеплитель (пеноплекс). Затем – бетон, в составе которого есть гидроизоляционная добавка. Для укрепления конструкции нужно делать арматурную сетку.

Деревянный черновой пол делают из лаг (доска 50х150 мм), концами они опираются на фундамент или опорный брус, верхняя часть выравнивается по горизонтали. К нижней части лаг крепится пароизоляционная пленка. Между лагами укладываются слои утеплителя, сверху – доски, либо плиты ОСП (OSB).

Чистовой пол состоит из отделочных материалов – ламината, линолеума, паркета или других.

Установка каркаса

Каркас быстровозводимого дома может быть деревянным или металлическим. Некоторые изготовители каркасов, например, из ЛСТК, поставляют их уже в собранном и готовом к монтажу виде. В противном случае нужно производить сборку и установку в строгом соответствии с проектом.

Если в конструкции используется металл, потребуется сварочный аппарат и соответствующие навыки. При выборе каркаса из дерева следует обратить внимание на породу и долговечность материала, наличие антисептической обработки.

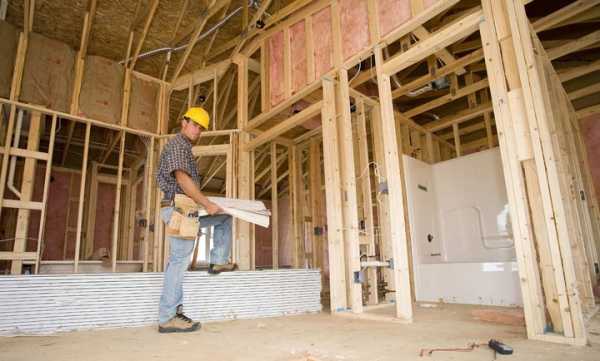

Остов состоит из вертикальных стоек, фиксация которых производится с помощью ригелей и горизонтальной обвязки. Тщательно выверяется и сравнивается с проектной высота стоек, углы между стойками и балками, которые обязательно должны быть прямыми.

Обычно последовательность сбора каркаса стен такова:

  1. Делают нижнюю обвязку.
  2. Отдельно собирают каркас каждой стены. Далее его в собранном виде поднимают и устанавливают на нижнюю обвязку.
  3. Поверх установленного каркаса стены делают вторую верхнюю обвязку.
  4. В соответствии с проектом аналогично монтируют второй этаж.
  5. Укладывают стропила.

Кроме вертикальных и горизонтальных элементов, для увеличения прочности могут использоваться наклонные – укосины и ригели – горизонтальные или диагональные балки, работающие на сжатие. Максимальную нагрузку несут углы, поэтому при их изготовлении и установке используют самый прочный материал.

Монтаж внутренних стен и потолка

По окончанию сборки внешних стен приступают к монтажу внутренних. Эти стены собираются по тому же принципу, что и внешние, за исключением того, что внутренние простенки не несут большой нагрузки – материалы для их возведения могут использоваться менее плотные.

Потолок монтируется к балкам перекрытия, которые, зафиксированы на верхней обвязке. Опорные брусья устанавливаются в местах межкомнатных перегородок, в месте которых прибивается деревянный потолочный щит. На потолок обязательно монтируются слои пароизоляции и утеплителя.

Кровельные работы

Следующим этапом возведения дома является установка крыши. Необходимо сразу определиться с ее типом, уклоном, количеством скатов, устройством стропильной системы и материалом облицовки.

Сложная крыша со множеством скатов, конечно же, смотрится красиво, однако тяжела в реализации и затратная. Обычно делают двускатные крыши с возможностью оборудовать мансарду либо чердак. Для них необходим всего лишь один конек, ендовы и вовсе отсутствуют.

Для того чтобы на крыше не скапливался снег, ее уклон должен быть не менее 28 и не более 50 градусов, в противном случае возможно увеличение ветровой нагрузки. Сечение стропил подбирается исходя из расчетной нагрузки и с таким условием, чтобы между ними можно было уложить утеплитель.

Две доски соединяют в конструкцию в виде буквы «Л», поднимают и уже на крыше устанавливают на обвязку, при этом свесы должны составлять 35-70 см. Конструкция закрепляется ригелем и используется в качестве макета для стропил. Расстояние, через которое устанавливаются стропила, обычно составляет 60 см.

В коньке соединение стропил осуществляется по технологии в «пол-лапы». Вначале крепятся стропила на фронтонах, между ними тянется нить, по которой устанавливаются остальные стропила. Далее монтируют прореженную или сплошную обрешетку.

Для покрытия кровли обычно выбирают профнастил или металлочерепицу. Помимо довольно низкой цены, они легки в монтаже, прочны и долговечны. Разнообразие форм и расцветок, представленное сейчас на рынке, поможет сделать выбор даже взыскательному покупателю.

Утепление

Для того чтобы в доме было тепло, он обязательно утепляется внутри и снаружи. Сейчас представлено много вариантов утеплителя. Заслуживает внимания минеральная вата, благодаря таким свойствам, как отличная тепло- и шумоизоляция, огнестойкость и экономичная цена.

Также популярен пенополистирол, как более экономичный вариант. Для круглогодичного проживания в доме рекомендуются слой 15-20 см. Каждый последующий слой утеплителя должен перекрывать места стыков предыдущего.

Пароизоляция укладывается поверх утеплителя. Снаружи слои покрываются слоем OSB-плит, внутри – листами ГКЛ (гипсокартон) или OSB + ГКЛ. На наружные OSB-плиты укладывается гидроизоляция. Также необходимо не забывать об обрешетке из реек под вентфасад для обеспечения вентиляции. После укладки плит снаружи, а листов ГКЛ внутри, приступают к внутренней и внешней отделке дома.

Снаружи дом обшивается сайдингом, фиброцементными панелями, оштукатуривается или обкладывается кирпичом. Тип фасада выбирает хозяин дома, исходя из финансовых возможностей.

Каркасные быстровозводимые домостроения не исключают возможность дальнейшего увеличения площади дома за счет пристройки веранды, мансарды и так далее. Инструкции поэтапного строительства дома и существующие проекты помогут справиться с такой задачей.

Видео: как обеспечить прочность дому

Возведение каркасного дома своими руками – прекрасная возможность для каждой семьи получить собственное, обустроенное по своему вкусу и со всеми предпочтениями, быстрое и недорогое жилье. Но качественный дом удастся построить только в том случае, если подойти к строительству с ответственностью и вооружившись всеми необходимыми знаниями.Посмотрите видео, в котором рассмотрены важные моменты прочности строения.

Закладка Постоянная ссылка.

pro-karkas.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
