Как установить электрический теплый пол своими руками

Оглавление статьи

Доброго времени суток всем, кто открыл эту статью! В ней я расскажу вам про электрический теплый пол, который, в отличии от водяного теплого пола, не требует подключения к системе водяного отопления. Это, во многих случаях, сильно упрощает монтаж такой системы отопления.  Начнем с рассмотрения видов электрического теплого пола.

Виды электрического теплого пола.


Существует три основных вида электрического теплого пола:
  • Кабельные системы — представляют из себя специальные греющие кабеля.
  • Системы в виде матов — те же греющие кабеля, но они закреплены на сетке.
  • Пленочные инфракрасные теплые полы — пленки с нанесенными на них греющими элементами.

Кабельные системы.

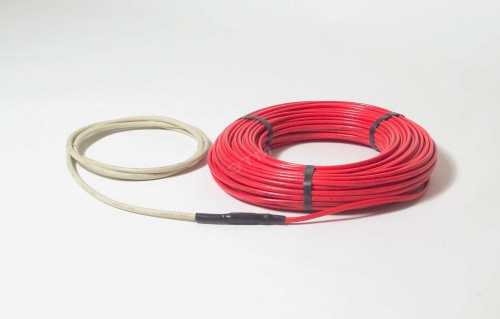

Они представляют из себя отрезки греющего кабеля фиксированной длины, оснащенные установочным проводом для подключения к сети через терморегулятор. Обрезать такие кабеля нельзя, если обратное не разрешено производителем в инструкции. Кабельные системы укладываются в слой стяжки или в слой плиточного клея. Мощность кабельного теплого пола выбирается от площади, которую необходимо обогревать. Для этого пользуются следующими соотношениями:

  • Не менее 110-120 Вт/м², если кабельная система используется как дополнительная вместе с другой системой отопления (например, вместе с радиаторами).
  • Не менее 150-160 Вт/м², если кабель будет использован в качестве основной системы отопления. В условиях нашего климата использовать теплые полы в качестве основного отопления рискованно из-за того, что они отдают меньше тепла, чем, например, радиаторы. Можно просто начать замерзать зимой. К тому же, если вы используете кабель как основное отопление, то площадь укладки кабеля должна быть не меньше 70% от отапливаемой.
  • Для отопления лоджии или зимнего сада также стоит взять не менее 160 Вт/м². Это связано с большими потерями тепла через окна.
схема подключения теплого пола

Монтаж кабельной системы.

Как уже говорилось ранее, кабель можно укладывать или в слой плиточного клея, или в слой стяжки. Монтаж начинается подготовки поверхности, которую надо очистить, выровнять  и загрунтовать. Укладывать теплый пол можно только на сухую поверхность, то есть стяжка и грунт должны простоять на «сушке» минимум 21 день. Монтаж в стяжку и в слой клея отличается, поэтому рассмотрим эти способы отдельно.

Монтаж кабеля в стяжку.

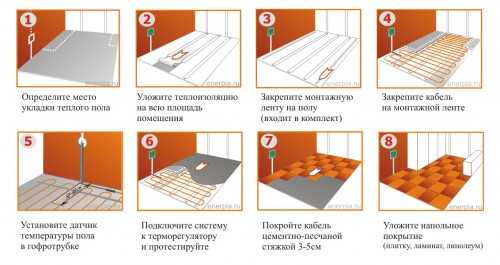

Монтаж теплого пола в стяжку осуществляется в несколько этапов:

  • Укладка теплоизоляции на основание.
  • Заливка теплоизоляции первым слоем стяжки толщиной 1-2 см.
  • Укладка греющего кабеля петлями и монтаж терморегулятора с датчиком для управления теплым полом.
  • Проверка на отсутствие повреждений и работоспособность системы.
  • Заливка верхнего слоя стяжки толщиной 3-5 см.

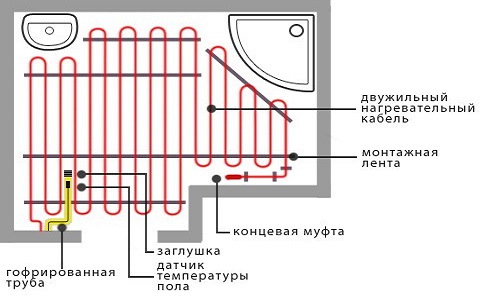

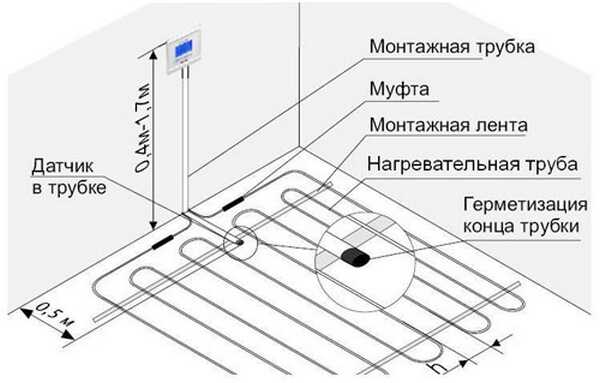

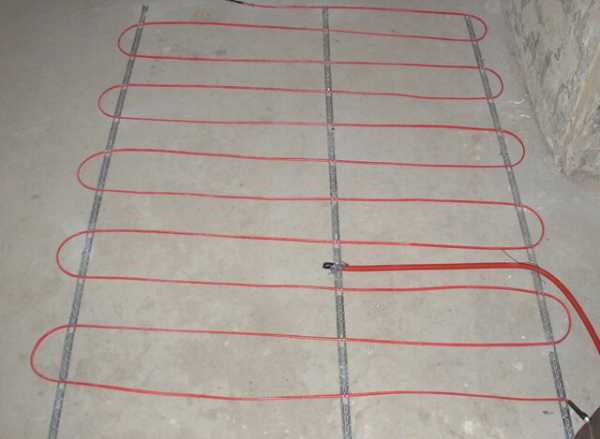

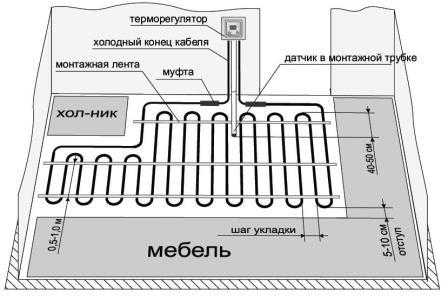

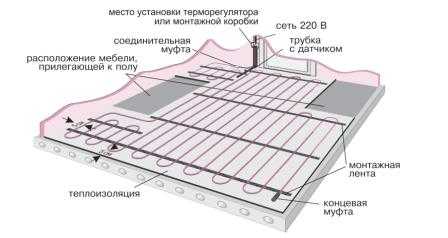

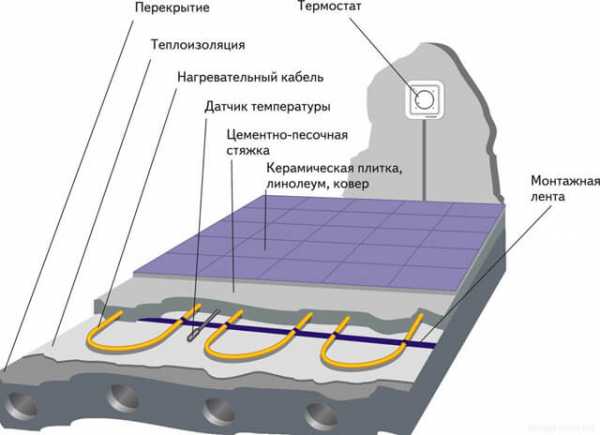

Схема укладки кабеля теплого пола в стяжку.

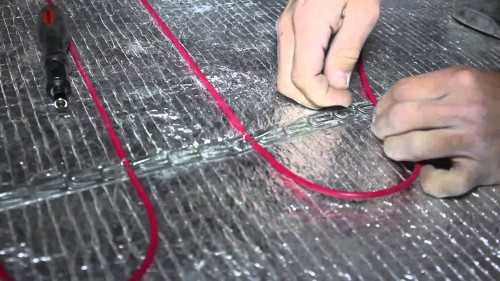

Для крепления кабеля к стяжке используется металлическая монтажная лента. Кабель крепится к ленте в местах загибов петель, то есть по краям обогреваемой площади, без резких загибов и натяжений. Между краями отрезки монтажной ленты укладываются с шагом 0,5 метра. Укладку делают таким способом, чтобы установочный кабель находился недалеко от распределительной коробки. После укладки кабеля на пол, производится проверка его сопротивления, результаты которой заносятся в гарантийный талон. По сопротивлению определяется целостность изоляции кабеля. Параметры сопротивления, при которых кабель считается исправным, указаны в руководстве по эксплуатации.

Также необходимо установить терморегулятор с датчиком температуры. Делается это по следующему алгоритму:

Порядок установки терморегулятора и подключения кабеля.
  • В стене делаются ниши для установки распределительной коробки и терморегулятора плюс штробы для укладки датчика температуры и  установочного кабеля.
  • Для установки датчика температуры в штробу укладывается специальная гофрированная трубка, один конец которой глушится, а другой подводится к терморегулятору. Трубка должна отходить от стены на расстояние не менее 60 см, кроме того она должна быть уложена между петлями кабеля. Это нужно для корректной работы датчика температуры. Радиус загиба гофрированной трубки должен быть таким, чтобы можно было без проблем извлечь из нее датчик в случае его поломки.
  • После всех этих манипуляций, штроба вместе с трубкой заливается стяжкой.
  • Установочный кабель подключается к сети через терморегулятор. Схема подключения указана в паспорте. Штробу также нужно замазывать.

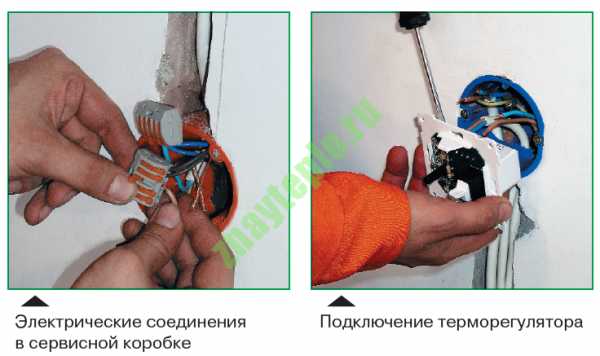

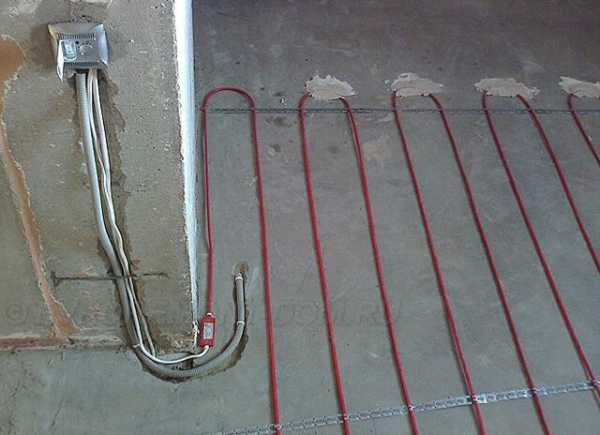

Подключение терморегулятора
Монтаж кабеля  в слой плиточного клея.

Возможен вариант монтажа кабельной системы обогрева пола в слой плиточного клея. Последовательность действий здесь будет следующая:

  • Подготавливается установка терморегулятора и распределительной коробки. То есть делаются ниши и штробы под кабеля.
  • Производится установка распределительной коробки и гофрированного шланга для датчика температуры. Конец гофрированного шланга плотно глушится, чтобы не допустить попадания в него плиточного клея. После чего необходимо проверить извлекается ли из шланга датчик, после чего штроба заливается стяжкой, а место где  находится конец шланга помечается маркером. Это необходимо сделать, чтобы датчик случайно не оказался «накрытый» кабелем.
  • Повторно очистить поверхность пола от мусора. Потом прикрепить к полу отрезки монтажной ленты, к которой будет крепиться кабель. Отрезки монтажной ленты размещаются также, как при укладке в стяжку.
  • Далее аккуратно крепим кабель на монтажную ленту. Делаем это так, чтобы возможно было подключить установочный провод в распределительной коробке. Не забываем, что датчик температуры должен оказаться при укладке между петлями кабеля.
  • Проверяем кабель на повреждения по сопротивлению. Параметры сопротивления описаны в руководстве пользователя.
  • Подключаем кабель и терморегулятор. После этого на короткое время подаем питание и проверяем работоспособность.
  • Укладываем слой плиточного клея толщиной 5-8 мм. и заделываем штробы для кабелей. Ждем высыхания клея.
  • Укладываем плитку на новый слой клея. Ждем высыхания клея и можно пользоваться теплым полом.

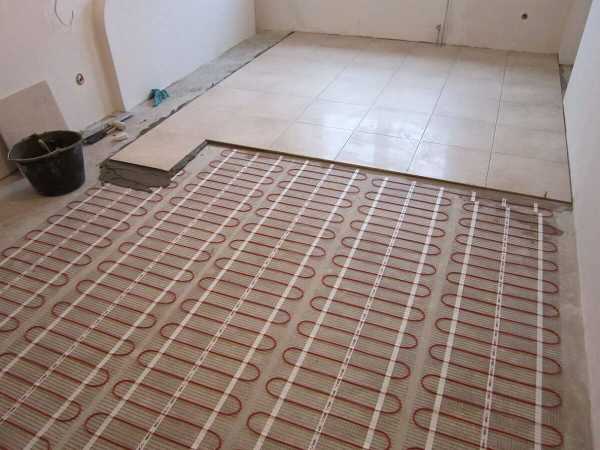

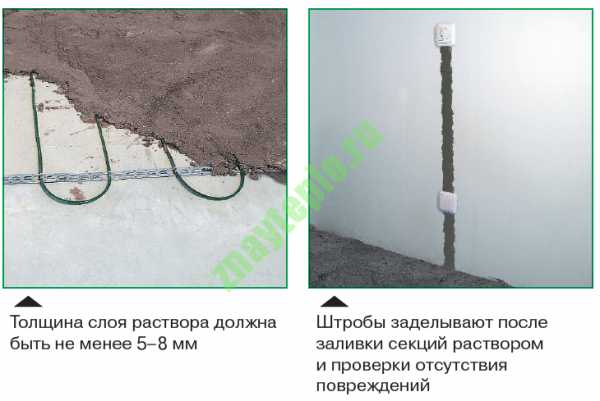

Укладка в слой клея

Теплые полы в виде нагревательных матов.

Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов. Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола. Кроме того, можно сделать теплый пол поверх старого кафеля. Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.

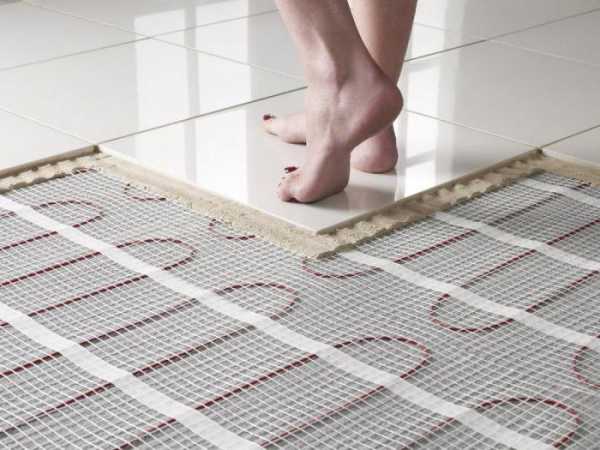

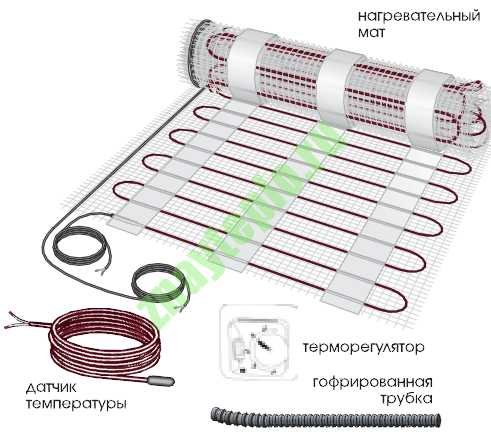

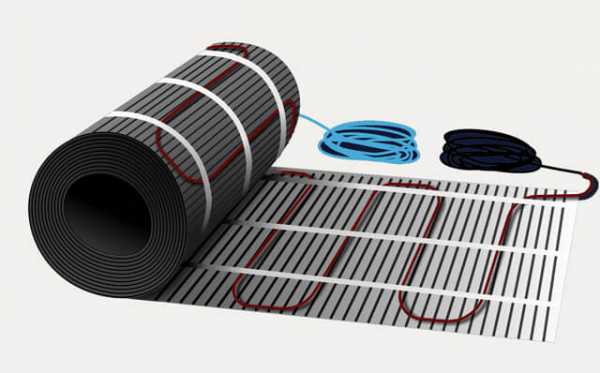

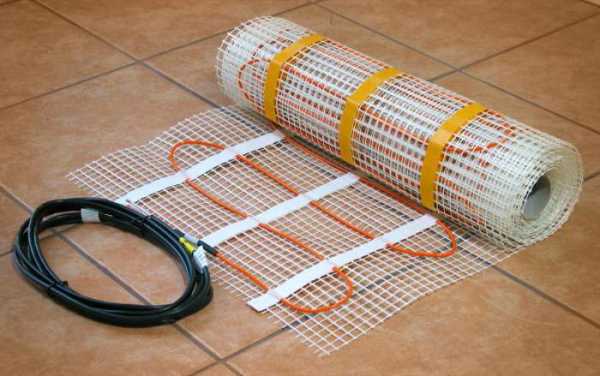

Нагревательный мат для теплого пола

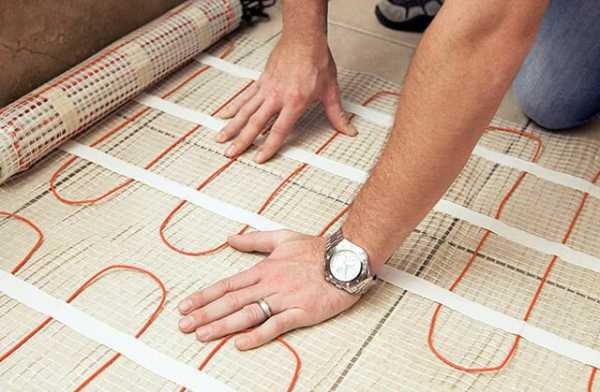

Монтаж нагревательного мата.

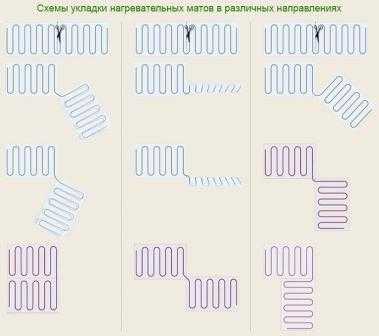

Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше). Монтаж терморегулятора производится аналогично.

Включение и эксплуатация электрического теплого пола.

Включать теплые полы разрешается после полного высыхания стяжки или плиточного клея. Период высыхания должен быть указан на упаковке этих строительных смесей. При первом пуске можно выставить терморегулятор на максимум и ждать пока кабель прогреет покрытие. После чего можно снизить температуру на регуляторе до нужной вам.

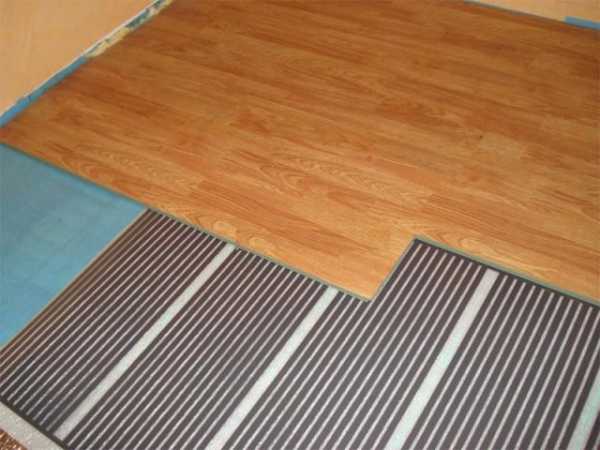

Инфракрасные пленочные теплые полы.

Этот вид теплых полов может укладываться в слой плиточного клея, под ламинат или под линолеум. Выпускаются эти полы в виде рулонов, которые можно нарезать на секции нужной длины. Нагрев осуществляется при помощи инфракрасного излучения. Данный вид электрического теплого пола является самым простым по монтажу, что выгодно отличает его от кабелей и матов, которые описывались выше.

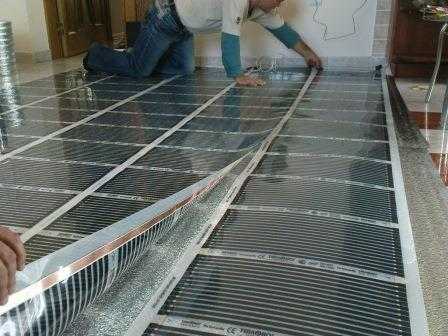

Монтаж пленочного теплого пола.

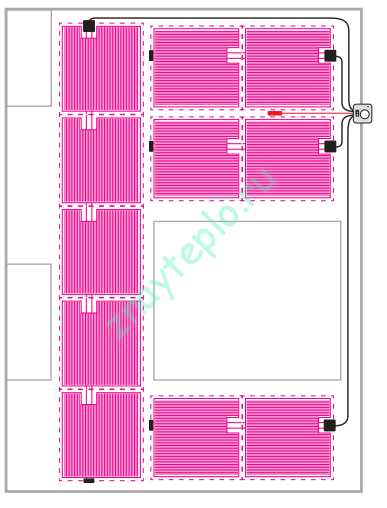

Как говорилось выше, инфракрасный пленочный теплый пол может устанавливаться под кафельную плитку, декоративный камень, паркет или ламинат. Для монтажа такого теплого пола существуют следующие требования:

  • Выравнять поверхность пола для избежания заломов пленки.
  • Необходимо сделать канавку под термодатчик и уложить его в гофре. Если пленка укладывается под кафель, то конец гофры необходимо герметично запечатать. Без этого не получится заменить датчик в случае поломки.
  • При помощи коронки соответсвующего диаметра необходимо
  • При укладке под ламинат или паркет, под пленку необходимо уложить фольгированную теплоизоляцию из вспененного полиэтилена.
  • Максимальная длина отрезка теплого пола не должна превышать 7-8 метров.
  • Пленочный теплый пол необходимо укладывать с отступом 10 см от стоящей на полу мебели. Для этого место укладки необходимо предварительно разметить.
  • Желательно располагать полосы пленки вдоль длинной стены комнаты. Это поможет уменьшить количество полос.


Включение и эксплуатация таких полов ничем не отличается от описанных выше.

Требования безопасности для электрического теплого пола.

  • Запрещается самостоятельно укорачивать длину греющей части.
  • Запрещается использование одной секции теплых полов для помещений с разным типом покрытия. В этом случае в каждом помещении должна стоять отдельная секция со своим терморегулятором.
  • В качестве стяжки и плиточного клея можно применять только смеси, которые рекомендованы для использования вместе с теплыми полами.
  • Запрещено вскрывать термоусадочные муфты на месте соединения греющей и установочной части теплых полов
  • Запрещено застилать места установки нагревательных секций коврами и ставить на них мебель без ножек. Это ухудшит отведение тепла от кабеля и может вызвать неисправность.

Эти требования наиболее универсальны для разных производителей греющих кабелей и матов. Для безопасной эксплуатации обязательно ознакомиться с инструкцией, которая идет в комплекте.



znayteplo.ru

Как установить теплый пол - пошаговое описание, технология монтажа и рекомендации

Современный рынок отопительного оборудования предлагает широкий выбор систем, которые отличаются энергопотреблением и эффективностью. Одним из лучших вариантов является теплый пол. Он может быть электрическим или водяным. Это одна из новых систем, которая постепенно вытесняет прочие разновидности отопительного оборудования.

Существует определенная технология, как установить теплый пол. Эту процедуру при желании можно выполнить самостоятельно. Нужно учесть ряд рекомендаций и правил по установке и эксплуатации подобных систем. В этом случае оборудование будет потреблять минимальное количество энергии.

Особенности системы

Установить дома теплые полы может каждый владелец частной недвижимости. Существует множество разновидностей подобных систем. Они отличаются рядом характеристик. Однако объединяет подобные системы принцип обогрева.

Вне зависимости от системы, которую выберет владелец дома или квартиры, нагревательный элемент будет располагаться в основании помещения. Следовательно, самым теплым участком в комнате будет именно пол. От него нагретый воздух постепенно поднимается вверх, остывает. У потолка будет определяться минимальный показатель температуры.

Такой тип нагрева считается более эффективным. Обычный конвектор или батарея, наоборот, обеспечивает больший нагрев у потолка комнаты. Чтобы создать внизу помещения требуемую температуру, потребуется затратить больше энергии. Теплый пол является энергоэффективным оборудованием.

Разновидности

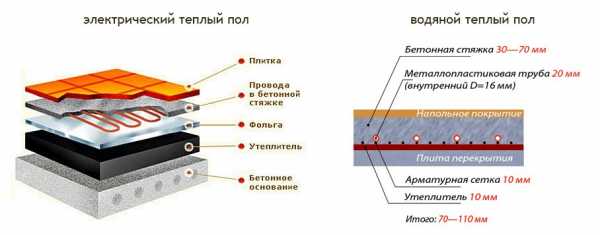

Существует множество разновидностей систем, которые расположены в толще основания помещения. Они делятся на две большие группы. В первую из них входят водяные теплые полы. Они представляют собой систему из труб, по которым протекает вода или иной специальный теплоноситель (например, незамерзающая жидкость). Эти коммуникации подключены к котлу.

Во вторую категорию входят электрический теплый пол. Он представляет собой кабель или иной проводник тока. Существует ряд рекомендаций, как правильно установить теплый пол. Их обязательно нужно учесть перед началом ремонтных работ.

Дело в том, что представленные разновидности обогревательного оборудования предназначены для разных помещений. Например, водяной теплый пол будет проблематично смонтировать в квартире. В этом случае предпочтение отдают электрическим системам. В частном доме, наоборот, эффективнее будет установить водяной теплый пол. Хотя электрические системы в этом случае монтировать также не запрещается.

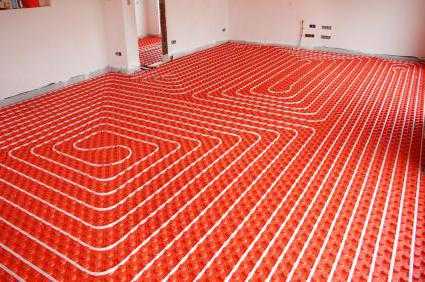

Водяной теплый пол

В частном доме, коттедже чаще всего устанавливают систему водяного теплого пола. Она включает в себя котел, к которому при помощи специального оборудования подключены трубы. По ним циркулирует нагретый до определенной температуры теплоноситель. Как установить водяной теплый пол, существует определенная инструкция.

Следует правильно рассчитать мощность системы. В зависимости от суммарной площади помещений выбирают котел. Его мощности должно быть достаточно, чтобы обогреть жилище. Котел может работать на твердом топливе (дрова, уголь, пелеты и т. д.), газе или электричестве. Выбор зависит от особенностей тарифов и возможности подключения того или иного источника энергии в данной местности.

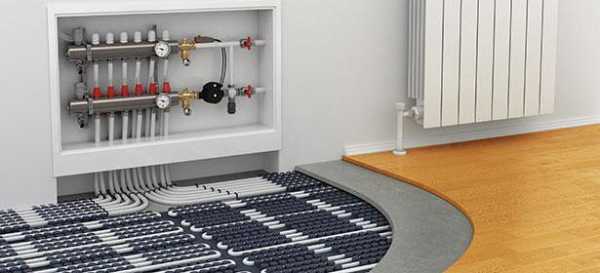

На каждую комнату подводят свой отопительный контур. К котлу подключается труба для подачи и возврата теплоносителя. Внутри циркулирует жидкость, температура которой не должна превышать 55ºС. Этот процесс регулирует специальная гребенка. Она определяет, в какой контур подать новую порцию горячей воды.

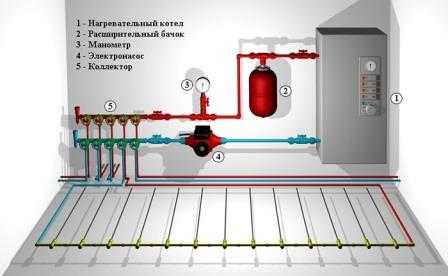

Принцип работы системы

Прежде чем рассмотреть, как и где установить теплые полы, нужно вникнуть в принцип работы системы. Контролирует нагрев каждого контура гребенка. Котел нагревает определенное количество воды, которая подается в трубы. Движение теплоносителя обеспечивает насос.

В контуре вода циркулирует до того момента, пока ее температура не опустится ниже заданного пользователем уровня. Этот показатель фиксирует датчик, который находится в трехходовом клапане. Когда придет время, заслонка откроется. Нагретая вода поступит в контур снова, смешавшись с уже остывшей жидкостью.

Когда внутри системы температура достигает максимально допустимого значения, которое задал пользователь, трехходовой клапан снова поворачивается. Заслонка закроется. Не зависимо от того, в каком положении находится заслонка, насос обеспечивает непрерывную циркуляцию воды.

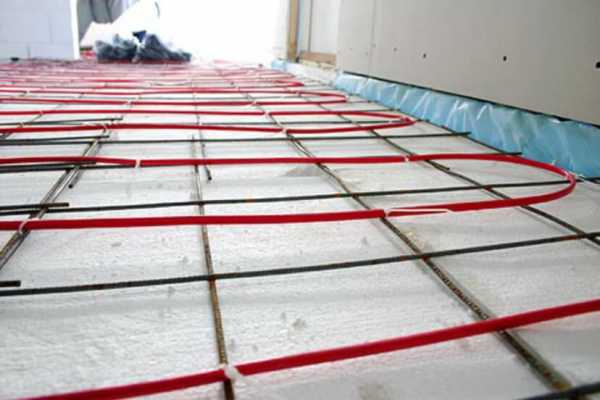

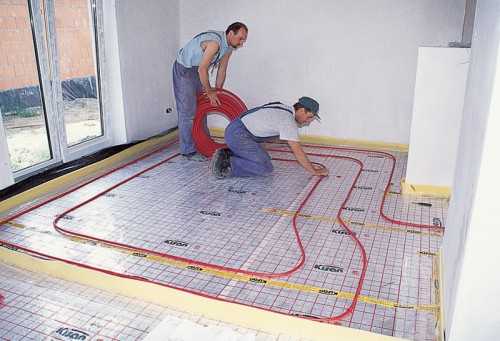

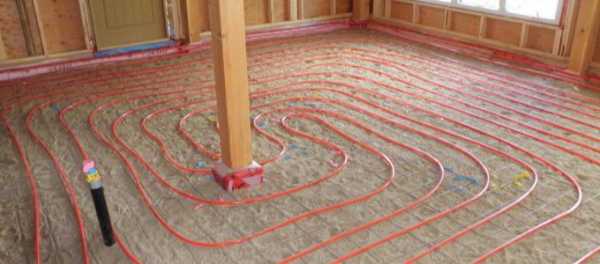

Монтаж водяного пола

Многих владельцев частного дома интересует, как правильно установить теплый пол водяного типа. Следует отметить, что эту работу рекомендуется доверить профессионалам. Они смогут обеспечить безопасный качественный монтаж.

Сначала основание пола нужно качественно утеплить. Для этого применяют пенополистирол, керамзит или иные утеплительные материалы высокой твердости. Далее на утеплитель укладывают слой гидроизоляции. При помощи специальных крепежных планок раскладывают трубу. Для создания контуров отопления применяются специальные разновидности коммуникаций. Трубы можно раскладывать змейкой или по спирали.

Далее нужно уложить слой стяжки. Она должна быть не менее 5 см. Чем шире были разложены трубы, тем больше раствора потребуется залить на основание пола. В противном случае нагрев будет происходить неравномерно. Появляется эффект «тепловой зебры». Подключение котла должны проводить соответствующие инстанции и высококвалифицированные специалисты.

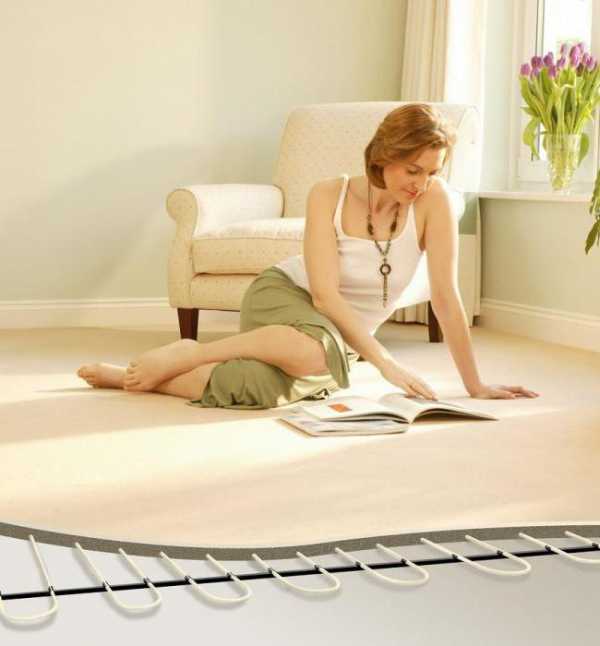

Электрический теплый пол

Некоторых владельцев квартир интересует, можно ли устанавливать теплый пол в таком жилище. Водяную систему в этом случае смонтировать будет достаточно проблематично. Потребуется отказаться от централизованного отопления. Далее нужно получить разрешение на установку котла. Во многих квартирах особенности проектировки не позволяют установить подобное оборудование. Это очень дорого и проблематично.

Для жителей квартир приемлемым вариантом станет применение электрических проводов для отопления. Система состоит из жилы, по которой проходит ток. Он быстро нагревает кабель. Вокруг жилы проходит несколько разных защитных оболочек. Они предотвращают повреждение нагревательной жилы, позволяют равномерно распределить тепло по поверхности пола.

Подобные системы работают от обычной бытовой сети. В продаже представлено множество разновидностей электрических теплых полов. Они отличаются областью применения, особенностями монтажа.

Разновидности электрических теплых полов

В категории электрических теплых полов можно выделить три разновидности систем. К первой группе относят кабель, толщина которого составляет порядка 7 мм в поперечном сечении. Его обязательно монтируют в стяжку. Эту систему можно смонтировать под кафель, ламинат, паркет, линолеум или тонкий ковролин.

Второй разновидностью электрических систем является тонкий кабель. Он имеет толщину около 3-3,5 мм. Такие системы могут быть разложены на специальной сетке. Его нужно просто раскатать и зафиксировать при помощи скотча на поверхности. Тонкий провод может также поставляться в бухте. Его раскладывают в виде змейки вручную. Сверху на тонкий провод укладывается плиточный клей и плитка.

Как установить электрический теплый пол, существует определенная система. Следует отметить, что монтаж в этом случае отличается простотой. Если же нужно установить теплый пол под такие покрытия, как ламинат, линолеум, можно отдать предпочтение пленке. Это самый простой в монтаже вариант обогревательных систем для пола.

Терморегулятор

Температуру нагрева электрического теплого пола контролирует специальный датчик терморегулятора. Без этого прибора в помещении со временем стало бы очень жарко, а электроэнергия расходовалась бы неэффективно. Перед началом монтажа системы нужно рассмотреть, как установить датчик теплого пола. Это несложная процедура.

Терморегулятор может иметь встроенный в корпус датчик. Прибор устанавливают на высоте не менее 1 м от пола. Датчик определяет температуру воздуха в комнате. При необходимости прибор отключит подачу питания кабеля. Когда температура снова опустится до заданного значения, терморегулятор включит систему.

В продаже также представлены приборы, в комплект которых входит выносной датчик. Он укладывается в специальной гофротрубе, непосредственно рядом с теплым полом. Этот метод замера температуры является предпочтительнее. В некоторых моделях терморегуляторов предусмотрено наличие воздушного и выносного датчика. В этом случае в помещении устанавливается максимально комфортная температура, исходя из двух показателей.

Производители в комплект поставки оборудования для обогрева обязательно вкладывают подробную инструкцию, как установить теплый пол. Между витками кабеля должно быть расстояние не менее 5 см и не более 20 см. Лучше всего укладывать провод с шагом 10-12 см. Выбор зависит от теплопотерь в помещении.

На основание пола укладывают слой утеплителя (пенополистирол толщиной 3 см). На него укладывают гидроизоляцию и армирующую сетку с ячейками 100х100 мм. К сетке при помощи пластиковых фиксаторов укладывают провод. Нужно выбрать место для установки терморегулятора. От него делают штробу по стене. В нее укладывают гофротрубу, в которую вводится датчик. Она укладывается также между витками провода. Основание заливают стяжкой 3 см с добавлением пластификатора.

Провода от датчика подсоединяют к терморегулятору. Сюда же подводят кабель теплого пола и коммуникации основной сети.

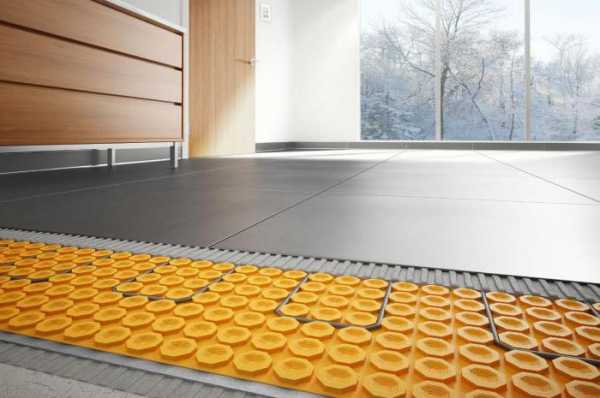

Монтаж кабеля под плитку

Существует определенная методика, как установить теплый пол под плитку. Этот вариант монтажа проще. Для этого не потребуется использовать стяжку. Систему можно будет эксплуатировать уже спустя неделю после монтажа. Кабель, который был залит в стяжку, в первый раз включают спустя месяц после установки.

Мат раскатывают на чистую, прогрунтованную поверхность. В этом случае применять утеплитель необязательно, особенно если квартира находится не на первом этаже. Тонкий провод также раскладывают змейкой. Шаг укладки составляет 7-10 см.

Далее устанавливают аналогичным образом датчик от терморегулятора. Только в этом случае штробу придется делать не только в стене, но и в основании пола. Далее укладывается кафельная плитка. На ее поверхность наносится слой раствора 3-5 мм. Монтаж плитки производится обычным образом.

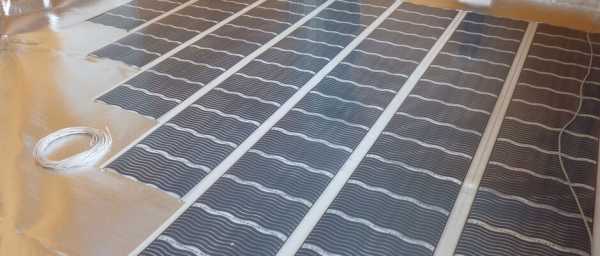

Монтаж пленки

Проще всего выполняется установка пленочного теплого пола. Однако следует учесть, что эту систему нельзя укладывать под плитку. В таких условиях пленка не проработает долго. Класс ее изоляции на порядок ниже, чем у провода. Поэтому пленку рекомендуется монтировать под ламинат, линолеум или ковролин.

Производитель в инструкции обязательно рассказывает, как установить теплый пол. Потребуется приобрести специальный утеплительный материал. Это может быть подложка под ламинат или иные рулонные утеплители, предназначенные для пола. Их толщина составляет 4-7 мм.

В соответствующих местах на подложке вырезают углубления для установки датчика температуры (в этом случае без гофротрубы), а также всех соединительных элементов пленки. Когда пленка будет разложена на основание, монтируют покрытие без клея и раствора.

Рассмотрев вопрос о том, как установить теплый пол, каждый сможет выполнить эту процедуру самостоятельно.

fb.ru

Монтаж теплого электрического пола – пошаговая схема работ

Кабельный обогревающий пол может быть обустроен в помещении всякого назначения, как в индустриальном здании, офисе, так и в жилой комнате.

Для обустройства такого обогревающего пола нет нужды в укладке труб, их подсоединении к тепловому снабжению. Задача состоит только в прокладывании небольшого электрического кабеля и включения к электросети.

Правильный монтаж электрического теплого пола позволяет обеспечить безвредное и надежное эксплуатирование на протяжении нескольких десятилетий.

Подобный  пол легко контролировать, поскольку есть множество электронных аппаратов, посредством которых выставляется температура. Обустройство электропола схоже с системой согрева с теплоносителем в виде жидкости.

Способы укладки теплого электрического пола почти не разнятся от выкладки водяного пола. Различие заключается только в том, что в качестве нагревающего элемента выступает кабель.

Приготовления к укладыванию

Прежде чем начать выкладку следует провести определенный рабочий план, состоящий из следующих шагов:

  1. Подготовка зоны для терморегуляторного прибора и датчика.

Технология монтажа электрического теплого пола начинается с определения зоны, в которой будет постановлен терморегуляторный прибор. Он монтируется на стенке как стандартный выключатель в самом доступном области (высота не меньше 300 мм от напольной поверхности).

Этапы монтажа теплого пола

Сначала сверлится отверстие. Затем от этого места проделывается штроба перпендикулярно полу. Там будет проложены силовые провода температурного датчика в гофре либо пластиковых трубках.

  1. Обработка поверхности.

В первую очередь следует почистить территорию от всякого мусора и пыли. Не должна она иметь перепады, а быть ровной. Если необходимо, то следует выровнять ее стяжкой, толщина которой должна быть не меньше 3 см. При тонком слое стяжка потрескается. Лучше всего если она имеет толщину в  30 – 70 мм.

Прежде чем залить стяжку надо обработать грунтовкой пол. Благодаря этому улучшится контакт песчаной цементной стяжки и поверхности. После высыхания грунтовки размечаются места, где не нужно делать обогревающий пол. Именно там будет стоять массивная мебель. Кроме того учитываются отступы от стенок – не меньше 50 мм.

  1. Выкладка изолирования.

Для более экономичного обогрева нужно минимизировать термические потери. Промеж нагревательного кабеля и основы пола из бетона выкладывается теплоизолирующий слой. Он позволяет снизить потери до 30%.

Теплоизоляция может выкладываться в 2 вариациях:

  • По горизонтали. Теплоизолирующие листы (высота не меньше 20 мм) выкладываются впритирку к изолированию на основание из бетона. Теплоизолирующий материал должен выделяться следующими характеристиками – стойкостью к тепловому влиянию и прочностью. Применять можно пенопропилен, пенополистирол, минеральные волокнистые плиты, пробковый агломерат и так далее.
  • По вертикали. Материал выкладывается у основы пола по периметру стенок. Для этого сгодится особая демпферная лента либо стандартные полистирольные листы – толщина примерно 10 мм и ширина 150 – 200 мм.  Подобный вариант теплоизоляции понизит тепловые потери через внешние стенки комнаты.

Когда помещение имеет значительную влажность, сверху теплоизоляции необходимо обеспечить гидроизоляцию. Это позволит предупредить проникание влажности в половое основание. В особенности это важно для квартир.

Прежде чем выложить нагревающий кабель на теплоизоляцию проводится заливка стяжки из песка и цемента. Слой стяжки дает возможность воспрепятствовать перегреванию нагревающего кабеля и создать прочнейшую основу для выкладки кабеля.

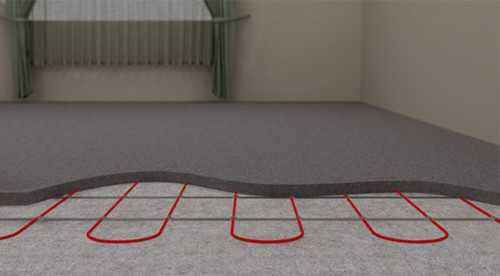

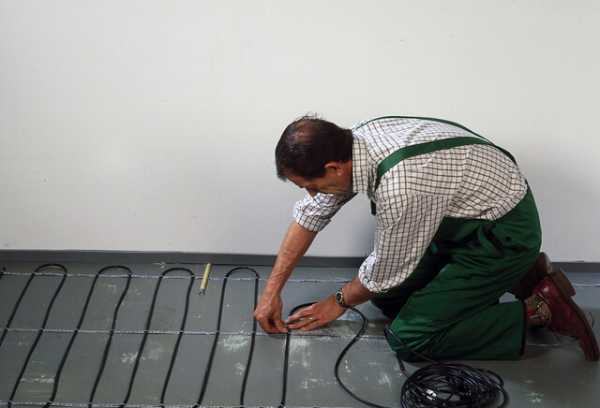

Укладка теплого электрического пола

Если нет возможности сделать предварительную стяжку, то кабель можно разложить сверху теплоизоляции на сетку из металла (ячейки 10 – 25 мм). Сетка вкупе с нагревающим кабелем заливается стяжкой. Металлическая сетка делает покрытие цельным и крепким.

Вслед за тем как стяжка из песка и цемента отменно затвердеет, пол накрывается особой монтажной фольгой. Ею укрывается поверхность полностью. На границах ее выкладывают с резервом, а кромки проклеивают фольгированным скотчем. Это необходимо для того чтобы при монтаже кабеля края не заворачивались.

Подобный выравнивающий экран способствует равнозначному распределению по всей области пола тепла. С целью надежного фиксирования нагревающего кабеля применяется монтажная лента, которую прокладывают через каждые 500 мм и закрепляют посредством саморезов либо гвоздиков.

На монтажной ленте для фиксирования предусмотрены скобы, расстояние между которыми одинаково, обычно составляет 2.5 см. Такие приспособления позволяют соблюдать равнозначные шаги выкладки кабелей.

Как смонтировать обогревающие секции

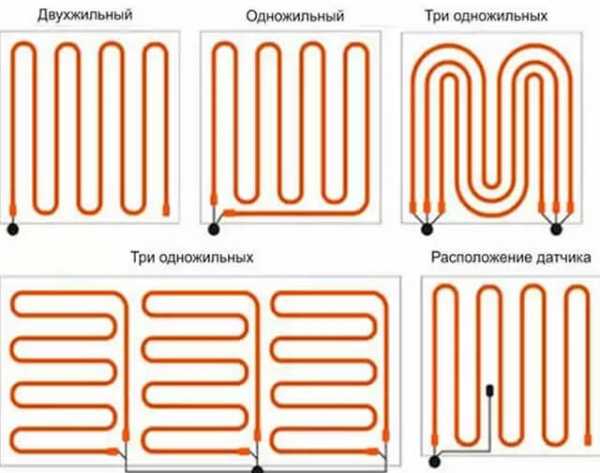

Сначала определяется схема монтажа электрических теплых полов, а кроме того последовательность и дистанцию выкладки. Прежде чем размотать провод надлежит проконтролировать сопротивление. Параметры измерительного сопротивления прописываются в чеке гарантии. Они должны быть аналогичны тем значениям, которые есть на бирке муфты. Отклонение дозволенно в пределах +-10%.

Холодный край нагревающего провода надо провести в гофрированную трубу и поставить в заблаговременно приготовленную штробу. Начальная основа кабеля и муфта соединения укрепляются к специальной ленте для монтажа на поверхности пола. Это начальный этап кабельной установки. Причем муфту соединения надо расположить так, чтобы она в полной мере была залита стяжкой.

При выкладке нужно строго следить, чтобы кабельные линии не скрещивались и не прикасались. Кроме того важно соблюдать постоянство шага выкладки по всему пространству пола. Там, где есть кабельный извив, радиус не может быть менее 50 мм.

Подготовка к укладке теплого пола

Конечную муфту нагревающего провода следует зафиксировать на монтажной ленте, так же как и соединительную.

Обустройство терморегулятора и датчика

Вслед за тем как сделана полностью схема укладки электрических теплых полов следует поставить датчик для температуры. Он устанавливается в трубу из гофры и помещается совместно с питающим стороной провода в единой штробе. На краю трубы для терморегулирующего прибора проставляется заглушка, для непопадания туда раствора.

Важно! Температурный датчик помещать в гофру нужно так, чтобы он присоединялся к поверхности трубы, которая повернута в сторону верхней стяжки. Чем незначительнее пространство между стяжкой и температурным датчиком, тем вернее показания.

В случае поломки температурного датчика его можно с легкостью поменять посредством вытягивания из гофры через терморегуляторную коробку. Собственно по этой причине термодатчик нужно устанавливать в трубе.

Она с датчиком помещается на поверхности пола промеж очертаний нагревающего провода без их пересечения. Для грамотного функционирования температурного датчика его вкупе с трубой следует зафиксировать на ленте для монтажа в середине кабельных линий. Все это необходимо расположить вдоль кабеля в длину не меньше 500 – 1000 мм.

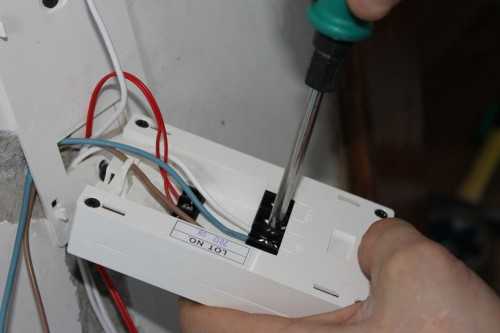

Подключение терморегулятора к теплому полу

Терморегулятор нужно установить и подключить после подведения 3 проводков к соединительной коробке – сетевой (220 В), питающий и температурного датчика. Нельзя помещать данный прибор в комнате со значительной сыростью, поскольку это опасно.

Заливка стяжки

Вслед за тем, как произведена установка электрического теплого пола, заливается стяжка из песка и цемента. Это завершающий этап. Высота стяжки должна варьироваться от 5 до 8 см. Надо следить, чтобы раствор был распределен по всей системе. Никаких пустот в стяжке не может быть. Чтобы этого достичь его делают более жидким, чем стандартно. При его изготовлении в него добавляют пластификатор. После заливания стяжки, она должна высохнуть полностью.

Заливка бетона на теплый электрический пол

Затем уже можно делать финишное напольное покрытие. Лучше всего, конечно, если это будет керамическая плитка, гранит или любые другие похожие материалы. Объясняется это сочетанием материала и стяжки, что дает оптимальный эффект. Система, прогревшись, сможет поддерживать определенные температурные показатели, а не функционировать все время на большую мощь.

Для досок, паркета, ламината и других подобных покрытий есть определенные требования. Обогревающий пол вводится в эксплуатирование примерно через месяц, этого времени хватит на полное высыхание стяжки.

Как подобрать электрокабель

Нагревающий кабель электрического пола бывает резистивный либо саморегулирующий, это сказывается на принципе функционирования. Структура такого пола содержит силовые проводки, прокладывающиеся для подсоединения системы, и кабелей, посредством них осуществляется согрев. Для минимизации сопротивления обогревающие и силовые кабели  соединяются при помощи особых муфт.

Стержневой компонент резистивного кабеля – это жила высокого сопротивления, по ней проходящий ток трансформируется в термическую энергию. С целью избегания травматизации током нагревающая жила обработана поверху изоляционным слоем, а поверх прокладывается оплетка из металла. Последняя выступает в качестве заземления и экранирующей защиты от полей электромагнитного типа, зарождающихся в процессе функционирования. Снаружи все слои укрываются изолированием. В резистивных кабелях бывает и 1, и 2 жилки.

Двужильный кабель характеризуется наличием и токопроводящей жилки, располагающейся промеж 2 нагревающих проводков. Поскольку электрический ток протекает в различных курсах, электромагнитные поля в проводках друг друга возмещают. Монтаж резистивных кабелей требует заделать их в стяжку качественно. Делается это для того чтобы провод не перегрелся и не вышел из строя.

Выбор кабеля для теплого пола

Структура с одножильным кабелем считается максимально простой. Монтаж ее состоит в выстилании по полу кабеля. Для этого оба края провода подключаются к энергоснабжающей системе, то есть на полу он  расположен как петля. Подобная система имеет и свою особенность. Вследствие протекания по нему электрического тока происходит образование электромагнитного поля. Благодаря оплетке это явление сглаживается, однако, результат не всегда положительный.

Саморегулирующий кабель в сравнении с резистивным имеет больше преимуществ, поскольку в качестве нагревательного элемента используется полимерная матрица. Если прогревается один участок, там происходит понижение силы тока. Это оказывает влияние на выделение тепла. В данном участке понижается температура, а в остальных местах все работает стандартно. Саморегулирующий кабель намного дороже, чем стандартные нагревательные элементы, однако, служи он намного дольше.


Как правильно рассчитать пол

В процессе приобретения кабеля первостепенно определяется мощность нагревательной системы в целом. Расчет ведется на 1 м2. Рекомендованы специалистами такие параметры как:

  • лоджия и балкон – 200 Вт/м2;
  • кухня, коридор и прихожая – 150 Вт/м2;
  • спальня – 100 – 1500 Вт/м2;
  • ванная комната и туалет – 180 Вт/м2.

Такие показатели помогают с легкостью определить удельную мощь обогревающего пола.

Важно! Если электрический пол выступает как основное отопление, то лучше всего показатели будут 160 – 180 Вт/м2. В тех комнатах, где он будет дополнительным отопительным источником это значение изменится на 100 – 150 Вт/м2. Чтобы вычислить мощность всего пола  следует площадь помещения умножить на расчетную мощь провода на 1м2.

При расчете необходимо исключить площадь, занятую стоящими на полу предметами – это может быть холодильник, диван, ванна, шкаф и так далее. Данные предметы интерьера не дают циркулировать воздуху, что повлечет за собой повышение расхода электрической энергии, кабельный перегрев и поломку системы. Кроме того стоит помнить, что в жилых домах электрическая проводка рассчитана на максимально 4 кВт.

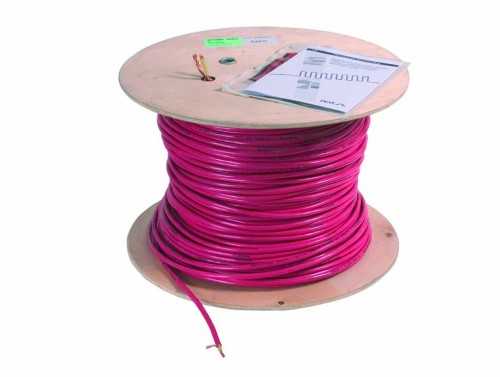

Электрический кабель для теплого пола

Затем наступает черед распределения управляющих элементов и нагревательных узлов. Во-первых, нужно создать подробнейший план монтажа обогревающего пола на листе. При этом учитываются не только места освобождения от нагревающего пола под мебель и бытовую технику, но и зоны, в которых проходят всевозможные тепловые источники, в том числе и отопительные трубы.

Особенностью электрических обогревающих полов считается то, что в сравнении с гидравлической системой, элементы контура прогреваются равномерно. Когда выход тепловой энергии ограничен, например, мебелью, то дополнительный обогрев идет снаружи. Соответственно, нагревающие элементы выходят из строя. Более того мебель и бытовая техника тоже могут испортиться. Таким образом, данная особенность в некоторых случаях считается недостатком, поскольку в комнате перестановку сделать будет весьма затруднительно. Благодаря созданию плана получается неправильная фигура, которая вписана в пространство помещения. Именно в ней и будет выложен электрический обогревающий пол.

Лучшим вариантом для такого типа пола будет организация независимых контуров для разных комнат. Пусть они будут даже разделены символически, но с отдельными регуляторами и подводом питания. Когда будет заливаться стяжка, между обозначенными зонами можно положить демпферную линию по всей площади пола. Это позволит не запутаться. После того как план составлен на листе его нужно перенести на половую поверхность.



Вас могут заинтересовать:

prokommunikacii.ru

схема подключения, как установить самому

Монтаж теплого пола начинается с подготовительных операций, целью которых является расчет необходимых материалов и оборудования, а также определение мощности нагревательного кабеля. Правильная укладка теплых полов позволит долгое время надежно и безопасно эксплуатировать оборудование. Системы кабельного обогрева могут использоваться как в квартирах, так и в производственных и офисных помещениях.

Теплые полы можно использовать в квартире в качестве дополнительного отопления. Простота установки и большой выбор оборудования позволяют выполнить монтаж системы своими руками.

Виды теплых электрополов

В настоящее время существует 2 способа подогрева пола — электрический и водяной. При электрическом подогреве используют специальный кабель с большим сопротивлением проводника. Ток, проходя через проводник, нагревает его, а он, соответственно, передает тепло покрытию. При водяном способе подогрева теплоноситель отопительной системы, проходя по трубам, уложенным в стяжку, передает тепло дальше.

Для функционирования такой системы необходимо соединить теплый пол с квартирной системой отопления. Такие работы обычно связаны с проведением сварки, осушением системы отопления и с прочими техническими и организационными вопросами.

Если же произойдет разгерметизация труб теплого пола, то пострадаете не только вы, но и соседи снизу, а это намного хуже, чем понести убытки самому. Поэтому большинство людей обустраивают электрические теплые полы, монтаж которых можно выполнить самому. При использовании такой системы отопления вы не будете связаны с проведением большого объема работ, а монтаж системы можно выполнить в любое время, не вмешиваясь в работу централизованной системы отопления.

Теплый пол

В электрических теплых системах в качестве нагревательных элементов могут использоваться:

  • пленочные инфракрасные покрытия;
  • нагревательные маты;
  • нагревательные кабели.

Укладка теплых полов проводится только по-свободному от мебели или других стационарно установленных предметов. Для комфортного обогрева на 70% площади помещения необходимо установить теплый пол.

Пленочные полы

Нагревательные элементы пленочных полов выполнены из карбоновых инфракрасных стержней и с графитовым напылением. Принцип действия такого покрытия сопоставим с работой инфракрасного обогревателя. При прохождении электрического тока нагревательный элемент излучает тепловые волны инфракрасного диапазона, которые поглощаясь напольным покрытием, нагревают его. Последнее передает тепло в помещение.

Установленный пленочный пол позволяет использовать до 95% инфракрасного излучения в виде тепловой энергии. Монтаж его чрезвычайно прост и может быть выполнен своими руками. При случайном повреждении неработоспособной остается только поврежденный элемент, остальные остаются в работе, так как подключение токоведущих шин выполнено параллельно. Монтировать теплый пол можно под любое половое покрытие.без проведения строительных подготовительных работ.

Перед началом монтажа основание покрывается отражающим материалом для недопущения нагрева перекрытий этажа и отражения тепла вверх. На отражатель необходимо уложить и закрепить инфракрасную пленку. После этого проводится подключение пленок к электросети через терморегулятор, поставляемый в комплекте теплого пола. Его использование позволяет обеспечить экономичную работу системы.

Потребление электроэнергии составляет 40-55 Вт на 1 м² поверхности пленки. Термодатчик крепится непосредственно к пленке между нагревательными пластинами. Использование датчика не даст перегреться пленочным матам, что позволяет безопасно эксплуатировать систему. Инструкция, прилагаемая к терморегулятору, позволит правильно подключить датчик и всю систему к сети.

Инфракрасные пленочные маты можно использовать не только в комнатах, но и в прихожей, и в ванных комнатах. В некоторых странах используют пленочные маты в саунах. Правильно выполненный монтаж теплых полов позволит безопасно и эффективно эксплуатировать их весь установленный срок службы.

Недостатком этих систем является их значительная стоимость и возможность механического повреждения излучающих поверхностей. Однако высокая экономичность системы позволит быстро окупить вложенные средства.

Пленочный теплый пол

Обогрев помещения нагревательными матами

Нагревательный мат представляет собой одно- или двухжильный электрический кабель в двойной изоляции, уложенный с постоянным шагом по стекловолоконной сетке. Ширина сетки составляет 0,5 м, диаметр кабеля — 2,5-4,5 мм. Установка нагревательных матов проводится в тонких слоях плиточного клея толщиной 4-6 мм, если нет возможности поднять уровень пола. Укладывать маты можно по старой плитке без ее демонтажа. Подключаются маты к электросети посредством холодного провода, который соединен с нагревательным элементом через муфту.

Расчет мощности теплого пола проводится, исходя из величины обогреваемой площади. Нагревательные маты выпускаются для определенных фиксированных размеров помещений от 1 до 15 м² с интервалом 0,5-1 м². Монтируя нагревательные маты, сетку можно разрезать для того, чтобы сделать поворот или изгиб. Укладку теплого пола можно сделать своими руками.

Перед укладкой нагревательных матов поверхность пола тщательно убирают от строительного мусора. Если на поверхности имеются трещины и углубления, их заделывают раствором. Как правило, на подготовленную к монтажу поверхность укладывают слой теплоотражающего материала для уменьшения теплопередачи строительным конструкциям.

Затем производится установка матов теплого пола. Их можно укладывать как вниз, так и вверх сеткой. При выборе первого варианта установки теплого пола укладка проводится на отражающий материал. После этого наносится слой плиточного клея. Особое внимание обращается на заполнение всего пространства, наличие пустот вокруг кабеля недопустимо. Это может привести к местному перегреву, и отопительный проводник потеряет работоспособность.

Слой клея разравнивается зубчатым шпателем и должен покрывать кабель полностью. Толщина его должна быть достаточной для качественного монтажа плитки. Для удаления лишнего клея из швов нельзя применять острые металлические инструменты, которые могут повредить изоляцию проводника.

Перед тем как установить теплые полы сеткой вверх, на поверхность отражающего материала наносится слой клея толщиной около 3 мм. Маты осторожно вдавливаются в клей. Следующий слой толщиной 5-6 мм наносится на сетку, и проводится монтаж плитки. Устанавливая маты таким способом, раскройку их необходимо проводить предварительно, до нанесения клея.

Нагревательные маты

Использование нагревательных кабелей

Установка нагревательных кабелей в качестве источников тепла несколько отличается от кабельных матов. Толщина кабеля достигает 10 мм и изменяется в зависимости от мощности. Кабели большой удельной емкости делают плоскими для удобства монтажа. Укладка его проводится обязательно в бетонную стяжку.

Эти работы сопряжены с большим количеством строительных операций и выполнить их своими руками будет затруднительно. Такие полы хорошо зарекомендовали себя при использовании двухзонной тарификации электроэнергии.

Монтаж теплого пола в квартире обычно проводят в помещениях, где в качестве напольного покрытия используется плитка. Применение в комнатах нерационально, так как приходится значительно поднимать поверхность пола. Технология подготовки поверхности предусматривает применение пенополистирольных плит в качестве утеплителя. Толстый слой стяжки совместно с утеплителем обеспечивает подъем уровня пола на 10-12 см. Проведение монтажа такого пола целесообразно совмещать с ремонтом квартиры. Однако монтаж нагревательных кабелей в санузле и ванной комнате с успехом можно выполнить своими руками.

Нагревательные кабели изготавливаются различной длины и удельной мощности. Длина и мощность будут зависеть от отапливаемой площади помещения. Схема отопления с теплым полом может комбинироваться с другими видами обогрева. Обычно она применяется в качестве комфортного обогрева. В этом случае отдельной сети питания не требуется, а схема подключения теплого пола проводится от обычной бытовой розетки.

Если нагревательные кабели используются в основной системе отопления, то используются проводники с повышенной удельной мощностью. Чтобы безопасно эксплуатировать такие теплые полы, схема подключения их меняется и требует прокладки отдельной линии питания. Она обычно запитывается от отдельного автоматического выключателя.

Перед тем как подключить теплый пол к электрической сети, необходимо замерить сопротивление изоляции между жилами и экраном. Пониженное сопротивление изоляции может привести к тому, что устройство преждевременно выйдет из строя, а во влажном помещении большая вероятность получения электротравмы. Чтобы избежать таких ситуаций, работы необходимо проводить в соответствии с инструкцией по монтажу изделия.

Нагревательные кабели

Регулирование температуры

Для того чтобы в помещении было тепло, нужно не только хорошо утеплить свой дом, но и выбрать оптимальные режимы работы приборов и систем отопления. Для плавного регулирования и поддержания заданной температуры, а также экономного расходования электроэнергии устанавливают термостат.

Существует большой выбор терморегуляторов как зарубежного, так и отечественного производства. В комплект входит и температурный датчик, который будет измерять температуру пола в районе прохождения греющих проводников. Подсоединение его проводится к клеммам регулятора температуры. Устанавливается датчик в гофрированной трубке не ближе 5 см от греющего проводника. В случае выхода из строя датчик извлекается и заменяется на новый.

Если вы хотите смонтировать регулятор на стене, то устанавливать его надо на высоте не менее 30 см от пола. Перед тем как установить теплый пол в квартире, необходимо подсчитать суммарную потребляемую мощность для решения вопроса о монтаже дополнительной электропроводки. Регулятор температуры позволяет подключаться сразу нескольким потребителям, а программировать работу систем можно на неделю. Это позволит вам обеспечить экономичную эксплуатацию системы.

Схема укладки датчика теплого пола

Если при монтаже точно исполнять рекомендации производителя оборудования, то оно прослужит вам не 1 год без отказов и поломок. А на самом деле теплый пол схема подключения довольно проста.

delaypol.com

Электрический теплый пол своими руками: расчет, монтаж, подключение

Современный человек стремится идти в ногу со временем. Это касается не только одежды или каких-то модных гаджетов, но и новинок в области строительства. Такой новинкой ещё совсем недавно был «тёплый пол». Сейчас же он стал неотъемлемой частью практически каждого современного дома.

Существует несколько его разновидностей: электрический и водяной. И если приходится делать выбор, то важно помнить, что водяной «тёплый пол» более уместен для частных или загородных домов. Квартиры чаще оснащают электрическим его видом.

Схема водяного теплого полаСхема электрического теплого пола

Различают несколько видов электрического «тёплого пола»: кабельный (обогрев осуществляется при помощи нагревательного кабеля, уложенного самостоятельно или в термомат), кабельный с армирующей сеткой, плёночный (инфракрасный).

Важным аспектом при выборе типа электрического «тёплого пола» является высота потолка в помещении. Кабельный пол имеет наибольшую толщину. Поэтому если необходимо утеплить помещение на этажах, начиная со второго и выше, то обязательно следует учитывать высоту потолка и состояние перекрытия и уже исходя из полученных данных принимать решение.

Когда выбор уже сделан, следующим этапом будет создание плана укладки «тёплого пола». На этом этапе необходимо учитывать расстановку мебели, бытовой техники, а также расположение отопительных приборов.

План укладки теплового пола

Это связано с тем, что все элементы одного контура обогреваются одинаково. А если вблизи находятся отопительные приборы или на «тёплый пол» установлена мебель, то возможен его перегрев и, как следствие, система может выйти из строя. Мебель также может пострадать. Поэтому в плане укладки участки пола, на которые устанавливается мебель или отопительные приборы, обходят стороной.

Для каждой комнаты разрабатывается свой план укладки «тёплого пола». После окончательного монтажа перестановка мебели исключается. В итоге план представляет собой совокупность фигур неправильной формы с многочисленными изломами или пустотами. Внутри контура каждой из этих фигур и будет укладываться «тёплый пол».

Расчет мощности электрического теплого пола

Подсчитав площадь укладки (а не всей площади помещения), нужно умножить это число на мощность системы теплого пола. Мощность кабелей теплового электрического пола зависит от теплопотерь определенного типа помещения (чем больше тепла отдает помещение, тем сильнее его нужно нагревать).

Примеры требуемой мощности пола для определенных типов помещений:

  • Спальня – 100-150 Вт/м2.
  • Санузел – 180 Вт/м2.
  • Кухня, коридор – 150 Вт/м2.
  • Балкон, лоджия – 200 Вт/м2.

Для примера возьмем санузел площадью 5 м2. За вычетом площади ванной (душа), унитаза, стиральной машины, умывальника получаем площадь 3 м2. Умножаем 3 м2 на требуемую мощность 180 Вт/м2 и получаем 540 Вт/м2. При покупке нужно выбрать электрический теплый пол с мощностью, равной или чуть больше полученной.

Варианты установки электрического теплого пола

В зависимости от выбранного напольного покрытия и типа электрического «тёплого пола» возможны несколько вариантов его установки:

  1. монтирование в слой стяжки, после чего на неё укладывается напольное покрытие;
  2. если планируется на пол положить керамическую плитку, то «тёплый пол» укладывается на стяжку, а затем поверх него – плитка;
  3. «тёплую плёнку» стелют непосредственно под напольное покрытие (деревянный пол, линолеум, ламинат, ковролин).

Особенностями первых двух вариантов укладки является то, что первоначально расстилается слой гидроизоляции, а затем утеплителя. Поверх заливается слой стяжки. Если же квартира, оснащаемая тёплым полом, располагается не на первом этаже, а помещение, находящееся этажом ниже, утеплено; то на гидроизоляции, утеплителе и стяжке можно сэкономить и уложить «тёплый пол» непосредственно под плитку. Однако в любом случае сначала следует досконально изучить инструкцию.

При укладке плёночного «тёплого пола» дополнительная заливка стяжки не требуется. Сначала вся поверхность пола устилается утеплителем, в качестве которого лучше использовать вспененный полиэтилен с фольгированной поверхностью. Затем устанавливаются электроэлементы, а потом, при необходимости, слой гидроизоляции.

После этого можно переходить непосредственно к укладке напольного покрытия. Особенностью плёночного «тёплого пола» является то, что его не монтируют в стяжку и не используют для полов, на которые в дальнейшем будет укладываться керамическая плитка.

Монтаж электрического теплого пола своими руками

  1. Очистка и выравнивание основания. Работы осуществляются по аналогии с подготовкой основания под водяные полы: удаляется пыль и мусор, выравнивание производится с помощью наливного слоя.
  2. Укладка отражающей теплоизоляции. Отражающая теплоизоляция укладывается отражающим покрытием вверх. Стыки листов теплоизоляционного материала соединяются монтажным скотчем.
  3. Гидроизоляция. Гидроизоляционная пленка укладывается по всей площади пола с заходом на стены на всю высоту будущего пола.
  4. Кромочная изоляция. По периметру пола крепится демпферная лента для изоляции стяжки от стен. Если ширина ленты большая (15-20 см), и вы уверены, что ее хватит на всю высоту пола вместе с покрытием, ее можно укладывать в самом начале до утеплителя.
  5. Проверка работоспособности кабелей электрического теплого пола. Проверку желательно сделать до укладки пола, чтобы не терять время впустую. Этот этап работ мы опишем чуть ниже.
  6. Установка терморегулятора и датчика. В стене с подведенным электричеством нужно пробурить штробу на высоте около 1 м от пола. Намечаем карандашом линию, просверливаем точечные отверстия по всей длине линии, затем продольными движениями снизу вверх сверлим линию, делая штробу однородной. В конце линии на стене нужно высверлить отверстие под размеры вашего терморегулятора. В утеплителе также нужно вырезать отверстие (длина отверстия – 50-100 см от стены) под гофрированную трубу, в которой будет находиться термодатчик, чтобы она не сильно возвышалась над плоскостью электрических матов. Засовываем провод с термодатчиком в гофру, укладываем в паз утеплителя, и в штробу. Внимание: угол гофрированной трубы на стыке пола и стены должен быть плавный, чтобы она не треснула и не повредила датчик. Провод от нагревательных матов также должен подводиться к терморегулятору через гофру. В итоге провода датчика температуры и мата теплого пола должны идти в штробе к выходу на терморегулятор. Чуть ниже мы расскажем, как подключить электрический теплый пол.
  7. Укладка матов электрического теплого пола. Варианты укладки матов мы привели в схемах выше. Маты крепятся к утеплителю при помощи клейких лент с нижней стороны. Расстояние от стен и других объектов до матов должно быть около 20 см, расстояние между матами 5-10 см. Если вы укладываете только кабель, то шаг (расстояние) между рядами змейки должно быть 10-15 см. Соединительная муфта на конечном мате соединяется с кабелем питания. Муфта толще кабелей мата, поэтому в утеплителе нужно сделать углубление под нее.
  8. Стяжка пола. Как делать мокрую стяжку пола, мы рассказывали в предыдущих статьях. Высота стяжки над кабелями должна быть не менее 3 см. Вместо стяжки можно сделать наливной пол с той же высотой. Если вы делаете пол под плитку, то вместо стяжки будет плиточный клей. Для укладки плитки сначала нужно убедиться в горизонтали уложенного пола. Если отклонения не больше 0,5 см, то можно прямо на маты теплого пола наносить плиточный клей и укладывать плитку, тщательно выравнивая горизонталь.
  9. Звукоизоляция. Если теплый пол делается не под плитку, а под паркет, ламинат, ковролин или линолеум, то перед чистовым покрытием укладывается звукоизоляция.

В зависимости от выбранного вида электрического «тёплого пола» установка его может продлиться от двух-трёх дней (для плёночного пола) до трёх недель или даже месяца (для кабельного пола). Однако затраченное время затем с лихвой компенсируется комфортными условиями в вашем доме.

stroydocs.ru

как установить, технология монтажа электрического, как смонтировать своими руками кабельный пол, фото и видео

Содержание:

Создание комфортного и уютного жилья подразумевает оснастку в доме качественной отопительной системы с минимальными потерями выделяемого ею тепла. В статье речь пойдет о том, как производится установка теплого пола своими руками, каковы особенности данного процесса и какие существуют разновидности используемого оборудования.


Особенности выбора компонентов для теплого пола

В случае обычной квартиры в многоэтажном доме можно использовать теплый пол, работающий на электрической энергии, поскольку его установка не требует разрешения от соответствующих служб жилищно-коммунального хозяйства. Важно лишь грамотно рассчитать параметры такой системы, чтобы добиться ее высокой эффективности, и определить предельную нагрузку на электрическую сеть.

Различаются система подогрева полов в зависимости от используемого в конструкции нагревательного элемента:

  • энергетический кабель;
  • термические маты;
  • специальная пленка (инфракрасные теплые полы).


С учетом особенностей каждого из этих элементов установка электрического теплого пола имеет определенные нюансы и эксплуатационные характеристики. Важно то, что внешне ни одна из конструкций не выделяется и помещение не теряет своего внешнего вида на фото или при визуальном осмотре, что очень ценится многими хозяевами, выбирающими теплые полы в качестве основной отопительной системы. До того, как установить теплый пол следует подробно изучить все его разновидности.

Полы с подогревом от энергетического кабеля

Нагревательный элемент в них представлен специальным энергокабелем, особенностью которого является высокое выделение тепловой энергии на каждую единицу длины. Происходит нагрев в момент, когда осуществляется подача электрической энергии.

У такого кабеля существует три основных разновидности:

  • одножильный;
  • двужильный;
  • саморегулирующий.


Суть одножильного и двужильного кабеля понятна из названия. Исходя из количества жил, увеличивается и температура нагрева, а также стоимость кабеля, что чаще всего является основополагающим критерием при покупке. Естественно, саморегулирующий кабель стоит еще дороже, но объемы выделяемой им тепловой энергии растут пропорционально повышению температуры нагрева кабеля.

Также, исходя из разновидности используемого кабеля, подбирается и схема его укладки. Одножильный должен замкнуться в той же точке, где он впервые был подключен к электрической сети. При использовании двужильного такого условия нет.

Подготовительный этап перед монтажом

До начала монтажа необходимо позаботиться о подготовке к этой процедуре. Важно разработать грамотную схему монтажа выбранных нагревательных элементов, чтобы добиться максимальной эффективности теплого пола.

Заранее следует определиться с материалом, используемым для облицовки полов. Популярно укладывать кафель, поскольку прочностные характеристики этого материала высоки, а недостаток низкой температуры плиток решается подогревом.


Помимо качественной укладки необходимо позаботиться о грамотном расположении функциональных частей системы. Основной упор делается на комфортное расположение терморегулятора, чтобы всегда иметь доступ к этому элементу системы.

Когда укладывается кабельный теплый пол технология монтажа имеет определенную последовательность:

  • для начала подготавливается основание под укладку энергокабеля. Черновой пол важно сделать идеально ровным. Минимальные дефекты можно заделать при помощи шпатлевки, а значительные неровности можно устранить залив качественную стяжку;
  • сверху на такое основание укладывается теплоизоляционный слой с заступом на стены высотой от 15 до 20 сантиметров. В реализации данного слоя имеется функциональная необходимость, чтобы минимизировать тепловые потери. Его толщина должна быть от 2 сантиметров при приклеивании на пол и от 1 сантиметра при обработке стен;
  • если монтаж кабельного теплого пола осуществляется в частях дома, где влажность воздуха всегда высокая (кухня, сантехнический узел, балкон), то дополнительно должен укладываться гидроизоляционный слой, защищающий конструкцию от проникновения влаги;
  • поверх уложенных слоев заливается стяжка и после застывания накрывается фольгой. Фольга в данном случае выполняет важную роль в регуляции выделяемого тепла и позволяет распространять его равномерно по всему помещению. Положительным моментом является то, что исключается локальный перегрев кабеля;
  • поверхность фольги прокладывается монтажной лентой в направлении перпендикулярном укладываемому кабелю. Интервал между участками с лентой должен составлять около полуметра, а кабель закрепляется на ней при помощи специальных скоб;
  • уложив кабель по заранее разработанной схеме в систему необходимо внедрить температурный датчик, располагающийся в гофрированной трубке между соседними линиями кабеля. Сигнальные цепочки проводки, идущие от него, укладываются параллельно питающим шинам кабеля.


После того, как смонтировать теплый пол, приступают к его тестированию. Как только работоспособность подтверждена, можно начинать заливку системы. Обычно для этого используют цементно-песчаный раствор, заливая слой в 3-8 сантиметров.


Как только стяжка застынет, можно вводить пол в эксплуатацию, но соблюдать при этом время высыхания смеси очень важно. Иначе электрическая составляющая теплого пола может быть выведена из строя сразу при введении в эксплуатацию. Сразу после этого начинается процесс облицовки полов выбранным материалом.

Теплые полы с термическими матами

Исходя из представленного выше описания кабельного теплого пола, можно сделать вывод, что основным его недостатком является необходимость заливания стяжки, значительно увеличивающей уровень пола. Соответственно перед тем, как смонтировать теплый пол нужно продумать конструкцию перекрытий.

Если такие изменения пола недопустимы, то рекомендуется использовать в качестве нагревательного элемента термические маты. Поскольку это тончайший кабель на синтетической основе, то при укладке он занимает очень мало места, а работы производятся гораздо быстрее. Укладка начинается непосредственно с составления схемы расположения матов и расчета мощности монтируемой системы.


В стене помещения подготавливается полость для укладки термостата, установки термического датчика в гофрированной трубке, а также для электропроводки. Структура пола также начинается с укладки теплоизоляции, поверх которого монтируется термический мат. При необходимости изменить направление укладки мат можно разрезать.

Закрепление матов осуществляется при помощи клеящей смеси или скотча. Важнее всего сохранить нагревательный кабель целым. Нагревательные элементы заливаются клеем, и на такой слой может быть уложено любое напольное покрытие: ламинат, кафель и т.д. Осуществить монтаж электрического теплого пола своими руками не составит труда, и даже непрофессионал сможет сделать все эстетично. В итоге покрытие полов на фото не будет выделяться и при визуальном осмотре нельзя будет определить, что под облицовкой скрывается система подогрева.

Пленочный (инфракрасный) теплый пол

В случае монтажа такой системы электрический теплый пол подается на пленку, которая создается мощное инфракрасное излучение. Эффективность такой системы в разы выше, чем в случае с использованием кабеля или термических матов. Толщина такого элемента минимальна, а мощнейшее излучение не вредит организму жильцов.


Монтаж такой системы осуществляется очень просто и с минимальными затратами времени. Пленка просто расстилается, а отдельные ее листы соединяются между собой при помощи проводов. Контролировать температуру системы можно при помощи термостата установленного в том же помещении.


Итог

В статье подробно рассмотрена технология того, как установить теплый пол электрический, нагревательный элемент в котором представлен кабелем, термическими матами или инфракрасной пленкой. Важно производить монтаж по всем правилам. При возникновении трудностей всегда можно обратиться к специалистам, которые возьмут на себя ответственность за все этапы работ – от выбора системы до ее качественной укладки вне зависимости от того, какая именно разновидность была приобретена.

polspec.com

этапы работ (видео и фото)

Инфракрасный пленочный пол и его преимущества

В настоящее время теплый пол — это мечта многих людей, и благодаря современным технологиям она уже давно стала доступной широкому кругу потребителей. В большинстве своем в домах и квартирах, где есть индивидуальное отопление, делается водяной теплый пол, однако в случаях, когда квартира подключена к индивидуальному отоплению или нет возможности установить отопительный котел необходимой мощности, чтобы обеспечить необходимый уровень обогрева воды в системе, остается только одно решение данной проблемы — обустроить пленочный теплый пол.

Преимущество инфракрасного пленочного теплого пола в том, что он легко и быстро устанавливается .

Основным преимуществом таких систем перед водяной системой теплого пола является их легкость в плане установки.

Все дело в том, что пленка — это уже готовый к монтажу материал, который продается в рулонах, поэтому, в отличие от водяного или кабельного пола, в этом случае не придется рассчитывать количество необходимых труб, ширину шага и множество других параметров, необходимых для того, чтобы готовый пол полностью выполнял свои функции. Установка такого вида отопления, как пленочный пол, может быть произведена даже непрофессионалом, причем за рекордно малый промежуток времени, в то время как водяные полы требуют профессионального подхода.

Пленочный пол продается в рулонах, уже готовый к монтажу.

Кроме того, сделать такой пленочный пол можно с минимальными затратами, что также привлекает многих владельцев квартир, где просто не может быть произведена установка полноценной водяной системы теплого пола. Теплый пол на основе пленки примечателен и своей долговечностью, ведь среди электрических нагревательных систем срок службы инфракрасной пленки превышает все имеющиеся аналоги. К примеру, нагревательная система для теплого пола на основе кабеля может функционировать без поломок до 15 лет, но в тоже время если поломка все же произошла, приходится заменять всю систему, так как найти выгоревший участок кабеля не представляется возможным. Срок службы пленочного теплого пола превышает 25 лет.

Помимо всего прочего к преимуществам его использования можно отнести и то, что пленочный пол подходит почти под все виды декоративного оформления полов, к примеру, под ламинат, ковролин, кабель, плитку и так далее. Существуют пленки разных мощностей, поэтому теплый пол с таким нагревательным элементом может быть использован и в качестве основного отопления, и просто для создания комфортной температуры для ног.

Вернуться к оглавлению

Как правильно установить теплый пол на основе пленки

Установка системы потребует определенных навыков в деле подключения системы к электросети. Перед тем как приступать к подготовительным работам и монтажу теплого пола, необходимо подготовить все необходимые материалы и инструменты, среди них:

Установка теплого пола не требует особых навыков. Главное при укладке материала, что бы ее отдельные сегменты не накладывались друг на друга.

  1. Нагревательная пленка.
  2. Соединительные клипсы.
  3. Электрических провод.
  4. Теплоотражающий материал.
  5. Скотч на битумной основе.
  6. Терморегулятор.
  7. Пароизоляция.
  8. Монтажный скотч.

В первую очередь нужно подготовить поверхность к дальнейшей укладке нагревательной пленки, для этого его нужно очистить от старого декоративного слоя и выровнять. На подготовленный пол сначала укладывается термоизоляция. Как правило, для инфракрасных полов используется пенофол или изолон. Укладываются данные материалы отражательной поверхностью наружу. Все стыки термоотражающего материала нужно проклеить скотчем. Стоит отметить, что в качестве теплоотражающего материала не рекомендуется использовать алюминиевую фольгу.

Далее нужно подумать над тем, где будет размещаться терморегулятор. Все дело в том, что инфракрасную пленку желательно укладывать по длине помещения, а терморегулятор должен располагаться на стороне выхода контактов полос, то есть на одной из стен, имеющих меньшую длину. Такая установка и расположение терморегулятора позволяет также значительно сэкономить на длине электропровода, необходимого для подключения пленки к сети. После того как место для установки терморегулятора определено, можно приступать к наиболее ответственной части работы — установке нагревательной пленки.

Схема инфракрасного нагревателя.

Нагревательная пленка, продающаяся в рулонах, имеет линии, позволяющие легко разрезать ее при необходимости. Длина секции составляет 25 см, поэтому несложно рассчитать, сколько материала понадобится, чтобы полностью подогреть пол. Установка обогрева несложна, но нужно следить, чтобы отдельные ее сегменты не находили друг на друга. Фиксация проводов производится медными шипами, расположенными по бокам нагревательной поверхности, с помощью соединительных клипс. Далее все места соединения с проводом и свободные концы медных шипов необходимо заизолировать скотчем на битумной основе.

Затем следует обесточить квартиру и подключить терморегулятор и теплые полы к электросистеме. Работы по подключению теплого пола к электросистеме лучше всего предоставить квалифицированному электрику. После того как система будет подключена к питанию, нужно установить датчик температуры непосредственно на пленку.

После подключения системы нужно с помощью тестера проверить все места изоляции стыков проводов и продиагностировать систему, включив ее не менее, чем на 30 мин, и проследив за нагревательной способностью всех элементов. Поверх теплого пола на основе нагревательной пленки укладывается слой пароизоляции, на которую в дальнейшем укладывается ламинат. Установить теплый пол на основе пленки несложно, но все же нужно придерживаться мер безопасности, чтобы не получить удар током.

1poteply.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
