Делаем распашные ворота своими руками

Считается, что распашные ворота являются самым древним типом ворот. Их существование измеряется тысячелетиями, но принцип устройства остается постоянным, а изменения касаются лишь материалов изготовления и конструкции.

Используют их практически везде: на предприятиях, дачах, в частных домах. Доступность материалов, необходимых для их изготовления, надежность и простота конструкции объясняют столь широкое распространение ворот этого типа. Ворота могут стать и украшением вашего участка, если вам удастся сделать их зашивку красивой. Зашивка же может выполняться из профнастила, дерева, металлического листа, ковки и т.д.

К достоинствам распашных ворот следует отнести:

  • простоту конструкции
  • низкую стоимость изготовления
  • универсальность
  • продолжительный срок службы
  • почти полное отсутствие необходимости обслуживания.

Однако у этих ворот имеются и недостатки:

  • зимой, чтобы их открыть, требуется расчистка снега
  • для створок ворот необходимо значительное свободное пространство, чтобы они свободно открывались

Приступаем к изготовлению — этапы работ

Первое, о чем нужно позаботиться, — это несущие столбы. Их необходимо изготовить, а затем установить. Для распашных ворот могут применяться столбы из профильной металлической трубы диаметром не менее 100 мм, из деревянного бруса, изготовленного из твердых пород, из бетона. Устанавливая такие столбы, их необходимо забетонировать на глубину 1 м и более.

Если столбы строятся из кирпичей, то их фундамент должен быть забетонирован на такую же глубину. Сами столбы и их основание должны быть армированы. Из столбов внутрь проема должна быть выпущена арматура или установлен уголок, которые будут необходимы для крепления воротных стоек.

Бетон для бетонирования столбов изготавливается на основе смеси цемента, щебня и речного песка в пропорции 1:4. Чтобы легче было работать, щебень лучше всего применять мелкой фракции.

Залив несущий столб, дать ему выстояться 7 или более дней для того, чтобы бетон хорошо схватился.

В ожидании застывания бетона можно заняться изготовлением полотна ворот. Прежде всего, следует подготовить трубы для изготовления рамы. Их необходимо очистить от коррозии и грязи, обезжирить с помощью растворителя или бензина и нанести слой антикоррозийной грунтовки. Когда трубы готовы, раму необходимо сварить в виде прямоугольника или квадрата. Для обеспечения двусторонней зашивки в средней части рамы вваривается дополнительная труба заподлицо с основной. Зашлифовав сварочные швы, каркас ворот необходимо загрунтовать и покрасить.

После высыхания краски следует начать зашивку полотна ворот. Выбор материала зашивки и порядок зашивки – дело очень индивидуальное и зависит в основном от вкуса хозяина.

Следующий этап – это подвеска ворот. Если опорные столбы металлические, то воротные петли привариваются к самому столбу. Если столбы каменные или кирпичные, то к ним необходимо прикрепить с помощью дюбелей металлическую стойку. И уже к этой стойке с помощью сварки крепятся петли.

Если вы сделаете распашные ворота своими руками, то они обойдутся для вас значительно дешевле. Если вы умеете делать основные слесарные операции и если все необходимые материалы имеются под рукой, то изготовление распашных ворот займет два или три дня.

masterim.guru

чертежи и схемы для изготовления конструкции

Изготовленные своими руками ворота ничем не хуже покупных изделий

Вид красивых декоративных ворот на фоне соответствующего забора всегда впечатляет прохожих, а если они еще и сделаны руками хозяина, то впечатляют вдвойне. Сказать, что создать самостоятельно въездную группу участка легко, значит обмануть читателя. Но и то, что это нереально, тоже утверждать нельзя. Сделать правильно ворота своими руками сложно, но выполнимо.

Предпочтение распашной конструкции

Начинающие мастера, конечно, не рискнут сразу же мастерить в домашних условиях сложные конструкции с замысловатыми механизмами, а всем известные и полюбившиеся конструкции распашных ворот изготовить и установить можно и попробовать своими силами.

Но, прежде чем начинать творить в саду из подручного материала или из досок, лучше все-таки сделать или заказать чертеж ворот, произвести расчет количества необходимого материала, обеспечить рабочее место оборудованием и инструментом, и только после этого можно изготавливать ворота своими руками к садовому забору, или же, к парадному въезду частного поместья.

Предпочтение чаще отдают такому варианту, как распашные конструкции по нескольким причинам:

  • они несложные в изготовлении;
  • в сравнении с другими въездными группами, требует меньших затрат на материал и сил на изготовление;
  • качественно изготовленное изделие прослужит долго своему хозяину;
  • огромный выбор материала для обшивки;
  • возможность установки автоматики;
  • масса вариантов декорирования;
  • простая эксплуатация.

Перечисленные достоинства сопровождаются всего одним, но значимым недостатком – нужно необходимое расстояние для открывания створок ворот внутрь или наружу двора. А садовые участки не всегда имеют достаточное пространство. Но если такой проблемы нет, то можно смело приступать к изготовлению.

Элементы ворот

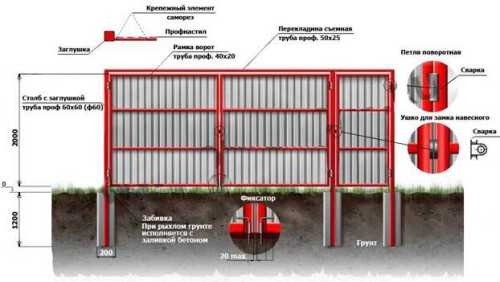

Схема типичного расположения элементов ворот

Это самая древняя конструкция, которая подвергалась видоизменениям столетиями, но принципиально ничего не изменилось, все составляющие элементы остались прежними:

  1. Опорные столбы – важная часть ворот, которая удерживает на себе весь вес створок и ветровую нагрузку. Поэтому к их установке нужно отнестись с предельной серьезностью. Материалом чаще выступает металл. И даже если опоры из кирпича, то сердцевина их в любом случае будет металлическая, так как крепить петли для створок нужно к металлу.
  2. Створки ворот состоят из рамы, материалом которой может быть как металл, так и дерево. Хотя более популярен все тот же металл, так как он прочнее, надежней и долговечнее.
  3. Об отделке, то есть обшивке створок мы уже упоминали, но это тоже неотъемлемый атрибут конструкции, и о весе материала не стоит забывать. Чем тяжелее обшивка, тем надежнее нужно делать раму, учитывая ветровую нагрузку региона.
  4. Петли для конструкции тоже играют немаловажную роль, так что при их подборе желательно не задумываться об экономии, лучше это сделать на чем-нибудь другом.

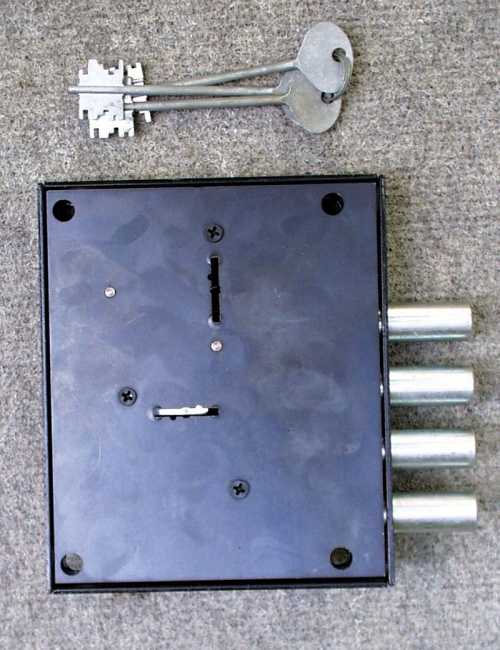

  5. Замки, задвижки, фиксаторы и прочие аксессуары хозяин подбирает на свое усмотрение, но также с учетом общего веса конструкции.

С общим видом изделия мы разобрались, поэтому можно приступать к размышлениям о том, как сделать ворота по чертежу и рассчитать материал.

Зачастую место монтажа изделия напрямую влияет на материал и внешний вид изделия. Если, например, нужно поставить выездные ворота на практически незаметном заднем дворе или на садовом участке, или просто оградить временным забором и въездными воротами строительный участок, то и требования к конструкции будут упрощены.

Для парадных декоративных въездных проемов и требования более жесткие, соответственно и затраты на все мероприятие могут удвоиться.

Советы по выбору материала

Трубы применяемые для изготовления столбов и воротных створок

Выбор материала имеет прямое отношение к размеру въездной группы, весу конструкции и многих других факторов, включая природные.

Но по утверждению специалистов, для рамы створок чаще используют профильную трубу сечением 60*40 мм, где толщина металла 1,5 – 2 мм. Может подойти и труба с сечением 40*20 мм, все зависит от веса обшивки.

Сечение трубы для опорных столбов тоже зависит от веса конструкции, но лучше руководствоваться знаниями специалистов, которые утверждают:

  • для общего веса створок, не превышающего 150 кг можно использовать трубу с сечением 80*80 мм и толщиной металла 4 мм;
  • выше 150 кг и до 300 кг – желательно применять трубу 100*100 мм с толщиной 5 мм;
  • выше 300 кг, применяется труба 140*140 мм, с толщиной 5 мм.

Относительно петель, можно выбирать любые механизмы – регулируемые или нерегулируемые, но материал, из которого они изготовлены, должен быть качественный, чтобы механизмы смогли выдерживать вес створок ворот, сделанных самостоятельно.

Монтаж опорных столбов

Эскиз монтажа металлических опор для въездной распашной группы

Может кто-то и думает, что самодельные въездные изделия в саду или на участке никогда не получатся аккуратными и красивыми. Но, как показала практика, если подойти к изготовлению со всей ответственностью и даже педантизмом, то можно своими трудами превзойти ту продукцию, которая предлагается на строительном рынке.

Сделанные ворота своими руками, будь они самые простые дачные, изготовленные из подручного материала, но правильно просчитанные и изготовленные строго по чертежу, будут необычные и уникальные.

Итак, строим, соблюдая размеры, расстояния и постоянно измеряем правильность всех углов, вертикалей и горизонталей.

В первую очередь следует установить опорные элементы, на которые будут повешены створки. В столбах из кирпича должны быть предусмотрены закладные элементы. К ним приваривается одна часть петель.

Если сделать опоры садовых ворот предполагается металлическими, то их следует обязательно укрепить. Для этого пробуривают лунки на глубину 80 – 120 см, дно лунки засыпается песком или щебнем, по уровню устанавливаются столбы, закрепляются деревянными или металлическими распорками, заливаются цементным раствором и утрамбовываются.

Расчет и сварка рам

Процесс зачистки сварных швов въездного изделия

Пока раствор застывает, можно приступать к изготовлению рам. Здесь без сварки не обойтись. Строго по размерам отрезанные трубы, с помощью сварки соединяются между собой. Важно процесс сварки проводить на специальном столе или на ровной поверхности, чтобы не получился перекос.

Сварка должна проходить поэтапно. Сначала прихватываются все детали в нескольких местах, затем, проверяется правильность сварки по диагонали и по углам, если все предельно точно, то можно приступать к чистовой сварке.

Если для изготовления садовых ворот применяются ржавые трубы, то перед сварочными работами желательно очистить их от ржавчины. Тогда швы получатся более ровные и качественные.

После сварки следует тщательно зачистить все швы, покрыть рамы грунтовкой, дождаться полного высыхания и покрасить.

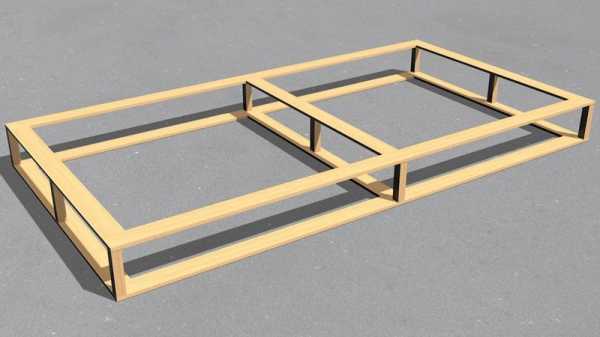

Для стандартной рамы понадобится следующий материал:

  • периметр рам и перемычки можно изготовить из трубы 60*40 мм. В общей сложности нужно будет приобрести 22 м;
  • внутренний каркас для усиления рам изготавливается из трубы 40*20 мм, для него понадобится 15 м. На этот внутренний каркас и будет крепиться обшивка.

Поскольку трубы продаются в погонных метрах, то лучшим вариантом будет заказать нужные размеры, соответствующие размерам схемы. Такой подход имеет двойную выгоду – не нужно будет в домашних условиях замерять и отрезать нужную длину, а также упростится доставка.

Размеры изделий

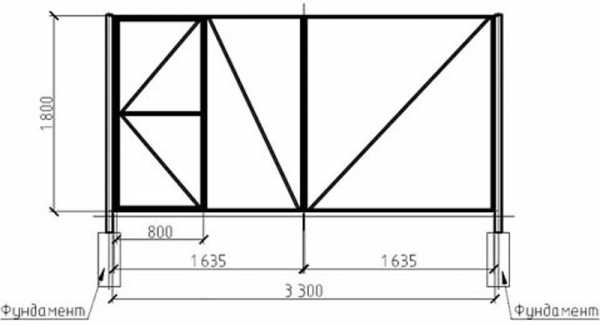

Схематическое отображение размеров воротных створок и необходимого для них материала

В идеале, ворота следует строить вместе с забором. Но бывают случаи, когда появляется необходимость расширить проезд, или вышли из строя старые изделия, тогда следует перед изготовлением новых конструкций произвести расчет предельно точно.

И желательно, чтобы стилистическое решение полностью импонировало забору. Если, например, забор из кирпича, то для столбов ворот такого забора обязательно придется применять кирпич. Если забор садового участка невысокий и сделан из досок, то вариант декоративных высоких кованых ворот такому забору вряд ли будет гармонировать.

При проведении замеров и расчете материала следует учитывать покрытие подъездных путей. Если на территории въезда находится асфальт, бетон или плитка, то достаточно оставлять просвет 5 см. А когда садовая дорога заросла травой, то в таком случае лучше оставлять просвет 10 см для беспрепятственного открывания створок.

Также желательно предусматривать зазор между створками, чтобы нивелировать небольшое смещение столбов от времени.

Монтаж створок

Процесс монтажа воротных створок

Этот процесс начинается с крепления петель, которые привариваются к основной раме створки и к опорным столбам. Если столб выполнен из кирпича, но закладной элемент предусмотрен не был, то к кирпичу дюбелем прикрепляется швеллер, а к нему привариваются петли. Ну а если в столбе из кирпича все предусмотрено, то проблем с креплением петель не должно возникнуть.

Кстати, эти небольшие, но важные элементы тоже имеют свои инструкции по монтажу, которые идут в комплекте. Поэтому лучше перед сварочными работами внимательно изучить инструкцию.

Когда все сварочные работы закончены, следует сделать контрольную зачистку швов и покраску. Только после высыхания краски можно производить монтаж створок на петли.

Далее, проводится монтаж всей оставшейся фурнитуры – замков, задвижек, фиксаторов, автоматики. Эти элементы въездной группы, бесспорно, должны монтироваться строго по схемам, прилагаемым в комплектах. И если задвижку еще можно прикрепить без инструкции, то произвести монтаж автоматики без схемы не получится, да и замок сложно прикрепить без внимательного изучения схемы или инструкции.

Финишная отделка

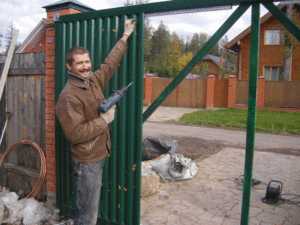

Обшивка воротных створок профнастилом

Если вам удалось самостоятельно сделать ворота, то произвести монтаж отделочного материала на их створки – самое легкое мероприятие. Но следует помнить, что крепление обшивки должно производиться уже после проведения всех покрасочных работ.

Неважно, когда обшивать створки ворот – до их монтажа на петли или после того, но важно знать, что обшивочный материал должен соответствовать размерам рамы. Вид крепления напрямую зависит от выбранного вами материала. Крепить его нужно на внутреннюю трубу специальными приспособлениями.

moyaograda.ru

Как сделать ворота для частного дома и дачи своими руками

Наверное, даже человек, далекий от строительства, согласится, что качественные, тщательно выбранные и хорошо изготовленные ворота для частного дома — это вопрос не только безопасности, но и эстетики. Ворота должны изящно вписываться в общий дизайн участка, подчеркивая его, но ни в коем случае его не нарушая. Именно поэтому, прежде чем выбрать ворота для дачи или загородного дома, следует очень внимательно изучить весь рынок предложений.

Это позволит выбрать не только привлекательные ворота, но и те, которые полностью удовлетворят вас по надежности, сложности изготовления и стоимости. Одни из них можно легко изготовить своими руками, в то время как на изготовление других даже у опытных специалистов уйдет немало времени.

Вернуться к оглавлению

Содержание материала

Из чего лучше всего сделать ворота

Современный рынок может предложить вам на выбор немало разнообразных строительных материалов, подходящих для создания качественных ворот. Человек, никогда не интересовавшийся, как изготавливают ворота и забор, просто потеряется в подобном обилии и наверняка не сможет сделать правильный выбор. Поэтому, направляясь в магазин строительных материалов, лучше уже точно знать, какой именно материал вам нужен. Это упростит выбор, сэкономит ваше время и не позволит торговым работникам продать вам дорогостоящий материал, который разочарует вас через несколько лет эксплуатации.

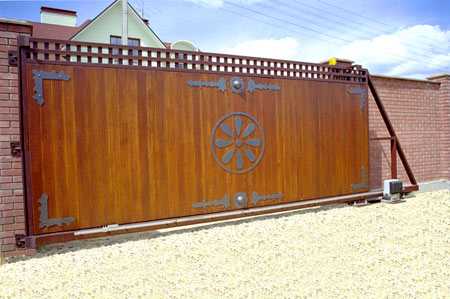

Пример раздвижных ворот для коттеджа

Итак, из чего же сегодня изготавливают ворота?

  1. Деревянные ворота. Прекрасное решение, если вы хотите сэкономить при покупке и выполнить всю работу своими руками. Дерево – природный, экологически чистый и очень красивый материал. Он будет великолепно дополнять стиль участка, на котором построен деревянный дом. При строительстве вам не понадобится покупать, арендовать или брать у знакомых сложную и дорогостоящую технику. Да и само строительство обычно легко укладывается в один день (если не принимать в учет бетонирование несущих столбов). Малый вес деревянных ворот позволяет снизить нагрузку на несущие столбы, а значит, они могут быть менее громоздкими. К сожалению, недостатков у дерева также довольно много. Начать с того, что дерево имеет тенденцию гнить и выцветать. Единственным способом избежать этого является покрытие дерева лаком или же покраска. Часто устанавливаются вместе с деревянным забором, чтобы не нарушать общий стиль ограды участка.Учтите, что подновлять и лак, и краску придется каждые несколько лет. В противном случае выглядеть ворота будут не так привлекательно, как хотелось бы. Механическая прочность деревянных ворот также ниже, чем хотелось бы многим владельцам участков. И, наконец, пожароопасность. Дерево было и остается хорошо горящим материалом. Да, доски можно покрыть специальным составом – антипиреном, который делает его совершенно негорючим. Но при этом стоимость строительства существенно повысится.

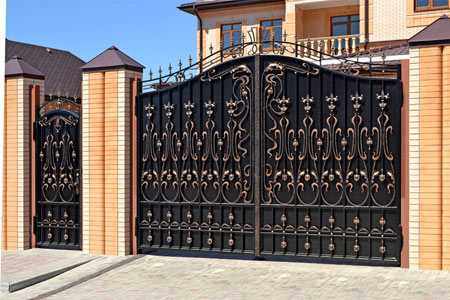

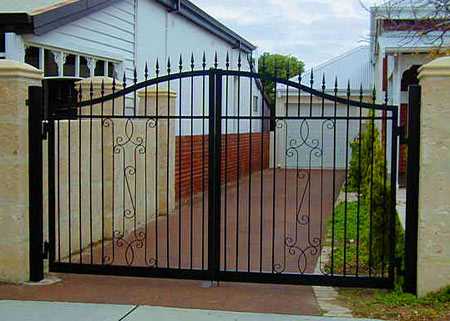

  2. Кованые ворота. Великолепный вариант для людей, которые могут позволить себе потратить значительную сумму на ворота для дачи или загородного коттеджа. Несмотря на кажущуюся легкость и изысканность, кованые ворота обладают крайне высокой прочностью. Они легко способны выдержать серьезные удары и взломать такие ворота, используя только грубую силу, в большинстве случаев просто невозможно.К тому же, они представляют большой простор для фантазии. Опытные мастера смогут изготовить именно такую конструкцию, какие вы пожелаете: с цветочным узором, сказочными животными — и, вообще, воплотить в жизнь любую вашу прихоть. Увы, кованые ворота имеют один минус, перед которым, по мнению большинства потенциальных заказчиков, меркнут все плюсы. Стоят они очень дорого. И чем больше элементов будет на воротах, тем сильнее поднимется стоимость. Сюда же стоит добавить довольно большой вес конструкции, значительно усложняющий монтаж. Конечно, изготовить такие ворота самостоятельно не удастся, если только вы не обладаете полноценными кузнечными навыками.

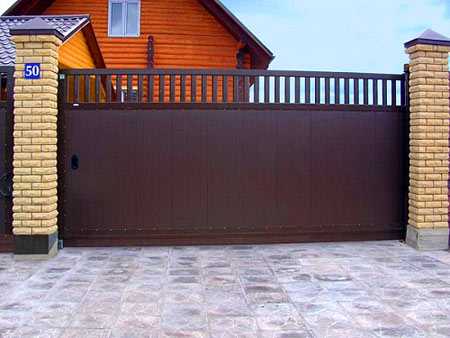

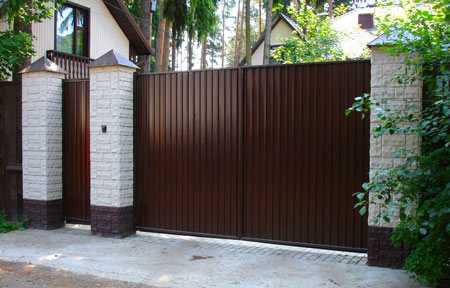

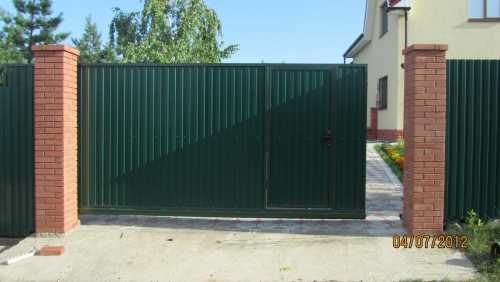

  3. Ворота из профнастила. Этот вариант можно назвать удачным компромиссом между описанными выше вариантами. Единственное, в чем они им уступают, — это привлекательность. Но это можно назвать довольно спорным утверждением.Многие люди считают, что профнастил выглядит гораздо привлекательнее и более эстетично, чем деревянные доски. К тому же этот материал сохраняет великолепный внешний вид во много раз дольше, чем деревянные ворота. По цене он хоть и немного дороже, чем дерево (это может зависеть ещё и от региона строительства), но в несколько раз дешевле, чем кованые ворота, что очень важно для многих владельцев участков. Богатая цветовая гамма позволяет без труда выбрать именно тот материал, который сможет удачно дополнить ландшафт вашего участка. Вес такого забора больше, чем у дерева, однако гораздо меньше, чем у кованой конструкции. Немаловажно, что, если есть минимальные навыки в сфере строительства, можно самостоятельно изготовить ворота для дачи. Поэтому нет ничего удивительного в том, что тысячи наших соотечественников отдают предпочтение именно этому материалу, а не какому-то другому.

    Еще один вариант ворот из профнастила

Как видите, у вас имеется довольно большой выбор.

Тщательно обдумайте все плюсы и минусы каждого из материалов, прежде чем окончательно выбрать один из них.

Ведь конструкция должна прослужить вам многие годы, не доставляя лишних проблем и хлопот. Когда вы определились с выбором, можно переходить к следующему шагу – выбору типа ворот.

Вернуться к оглавлению

Какие ворота можно установить на загородном участке

Другой серьезный вопрос, который нужно решить, прежде чем начать строительство ворот, — это подходящий тип конструкции. На сегодняшний день наиболее популярными считаются два типа ворот. Материал для их изготовления может быть любым. Вы можете построить их из профнастила, дерева или кованые любого типа. Но для начала следует узнать о типах ворот и об их плюсах и минусах.

  1. Распашные ворота. Для дачи они могут стать прекрасным выбором. Простота и легкость монтажа – вот главные достоинства, благодаря которым этот тип ворот был и остается самым популярным и распространенным в нашей стране.На опорных столбах устанавливаются достаточно прочные и качественные петли, на которые навешиваются створки ворот. Главным достоинством такого варианта является простота. Весь механизм заключается именно в петлях. При минимальном уходе (достаточно капать в них каплю машинного масла пару раз в год) распашные ворота для дачи смогут прослужить вам многие десятки лет. Единственным минусом является необходимость большой площади для открывания ворот, перед ними должна быть чистая площадка размером около 4-6 квадратных метров. Также необходимо предусмотреть определенные стопоры для обеих створок. Нередки случаи, когда по машине, выезжающей из ворот, из-за сильного ветра бьет одна из створок распашных ворот, нанося серьезные повреждения.

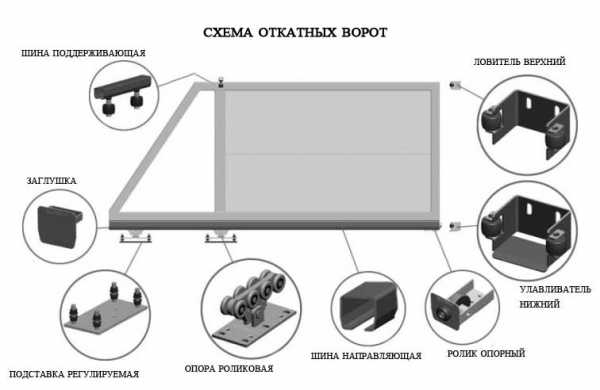

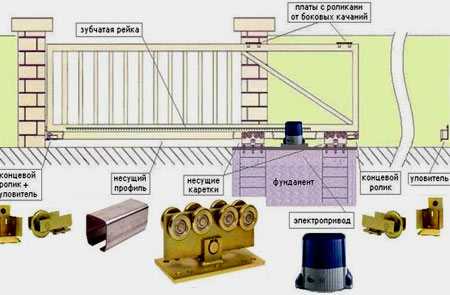

  2. Раздвижные ворота, также известные как откатные, менее распространены в нашей стране. Их единственным плюсом является экономия места – не нужно выделять большую площадь, чтобы открыть ворота. Схема работы раздвижных ворот

    Достаточно узкой полоски примерно 20-30 сантиметров вдоль забора, чтобы вы могли легко откатывать ворота в сторону, открывая проезд для машины. Но их монтаж значительно сложнее, чем у распашных ворот. Придется покупать небольшие колесики, по которым ворота будут скользить, заниматься монтажом направляющих, по ним ворота будут скользить, и ухаживать за всем этим оборудованием: обилие пыли или легкий налет ржавчины вполне могут вывести ворота из строя, делая невозможным их открытие или закрытие. Ворота значительно чаще ломаются, особенно если вы все-таки отдадите предпочтение очень тяжелым кованым воротам, которые дают довольно большую нагрузку на направляющие и колеса. Не стоит забывать, что для колес также придется делать направляющую или, как минимум, бетонировать площадку и следить за тем, чтобы она всегда была чистой и ровной: в грязи колеса быстро приходят в негодность. Поэтому нет ничего удивительного в том, что раздвижные ворота для дачи пользуются сравнительно небольшой популярностью.

Вернуться к оглавлению

Какого размера должны быть ворота

Однозначно ответить на этот вопрос нельзя. Необходимо учитывать множество нюансов, как размеры двора и расположение ворот, так и ваши личные требования. Вы выбираете ворота для дачи, через которые будете заезжать на скромной малолитражке? Или же вы привыкли ездить на массивном джипе, микроавтобусе или даже грузовом автомобиле? Исходя из этих требований следует выбирать оптимальную ширину.

Подсчитать ширину довольно легко. Замерьте ширину своего автомобиля и добавьте по 20 сантиметров с каждой стороны. Получившееся значение и является минимальной шириной ваших новых ворот. В любом случае специалисты рекомендуют делать ворота из профнастила и других материалов шириной не меньше 2.4 метра.

Это обеспечивает комфортный проезд, даже если вы слишком устали или ещё не совсем привыкли к габаритам нового автомобиля.

Проехать в столь широкие ворота сможет даже неопытный водитель.

Вернуться к оглавлению

Калитка и вход на территорию

Конечно, говоря про ворота, нельзя не упомянуть про такой важный элемент, как калитка. Все-таки открывать ворота каждый раз, когда вы хотите зайти на территорию участка или покинуть её, довольно утомительно да и, откровенно говоря, просто глупо. Поэтому подробно поговорить об этом будет нелишним.

В первую очередь необходимо решить, из какого материала будет выполнена ваша калитка. Здесь же все предельно понятно: лучше всего делать её из того же материала, из которого изготовлены ворота.

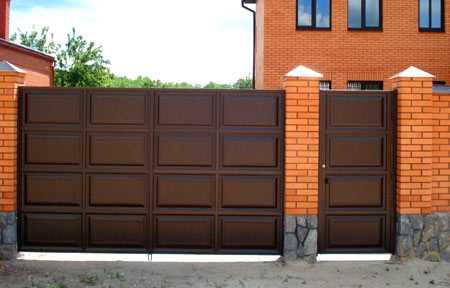

Вы решили изготовить ворота из профнастила? Тогда делайте калитку и забор тоже из профнастила. Это позволит сохранить общий стиль всего участка, не дробя его на разнообразные и довольно пестрые клочки. Кроме того, не придется закупать разные материалы, тратя при этом лишние деньги и время.

Установить калитку лучше всего в непосредственной близости от ворот.

Многие люди даже располагают её на тех же опорных столбах, которые поддерживают ворота. Конечно, находится она с другой стороны. Такое рациональное решение дает возможность избежать необходимости установки дополнительного опорного столба, что экономит вам время при монтаже.

О типе калиток спорить не принято. При желании можно создать на участке раздвижную калитку, но смотреться это будет весьма странно, хотя и позволит сэкономить около одного квадратного метра площади. Но сравнительно сложное изготовление делает раздвижные калитки крайне непопулярными. А вот самая обычная распашная калитка – классика, признанная всеми и проверенная многими веками эксплуатации. Так что сожалеть о таком выборе вам гарантированно не придется.

Вернуться к оглавлению

Электрические ворота

Наверное, каждому человеку, когда приходится выходить на улицу под сильным дождем, чтобы открыть ворота, загнать машину, а потом закрыть ворота, приходит в голову мысль, что здорово было бы делать это, не выходя из автомобиля.

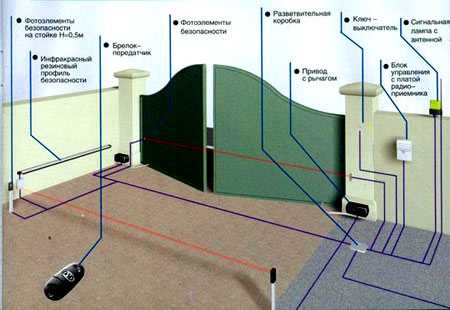

схема работы электрических ворот

Что ж, на сегодняшний день это давно перестало быть фантастикой и стало для многих людей привычной обыденностью. Да, электрические ворота это вещь, без которой многие люди уже просто не представляют своей жизни.

Устройство их сравнительно примитивно, что позволяет изготавливать их самостоятельно. Да, для этого нужно обладать определенными навыками. Но никакие узкоспециализированные знания для этого не нужны. Все, что нужно, — это нехитрая электроника и не слишком мощный электрический двигатель.

Сегодня в продаже можно увидеть многочисленные наборы, позволяющие сделать ворота на своей даче автоматическими даже людям, которые не имеют никакого представления об электрическом оборудовании и электронике.

Подъезжая к воротам, вам достаточно просто достать брелок и нажать на кнопку, чтобы они перед вами распахнулись. Когда вы въезжаете на участок, то нажимаете другую кнопку, после чего ворота закрываются. И всё! Вам больше никогда не придется выскакивать на улицу, бежать под дождем к воротам и потом возвращаться в салон автомобиля промокшими, принося с собой в салон грязь и сырость.

Существуют также ворота, которые фиксируют электронный замок и самостоятельно открываются  на некотором расстоянии – вам не нужно даже нажимать кнопку.

Но такое удовольствие в большинстве случаев обходится значительно дороже. Автоматику обычно устанавливают на раздвижные или откатные ворота.

На распашные ворота для дачи установить значительно сложнее. Так что при выборе типа конструкции серьезно подумайте, не захочется ли вам через несколько лет усовершенствовать ее. Однако, несмотря на радужные перспективы, которые обещают вам электрические ворота, здраво все взвесьте.

Во-первых, вам придется заплатить довольно большую сумму, чтобы приобрести необходимое оборудование. Если вы не готовы произвести монтаж самостоятельно, а будете приглашать специалистов, то затраты дополнительно увеличатся. Во-вторых, оборудование отличается сложностью. Поэтому, хоть и довольно редко, оно выходит из строя, а значит, придется тратить определенную сумму на ремонт.

В-третьих, вам придется очень внимательно следить за состоянием автоматики: вовремя смазывать движущиеся части, защищать от влаги и многое другое. Если вы действительно готовы пойти на это, чтобы получить возможность открывать и закрывать ворота, сидя в автомобиле, то подберите и приобретите подходящий комплект автоматики. Причин для сожаления у вас наверняка не возникнет.

proekt-sam.ru

Как сделать ворота

Трудно представить себе дом без ограждения и ворот. О том, как сделать ворота в традиционном стиле, можно узнать из данной статьи.

Ворота могут иметь не только функциональное, но и эстетическое значение. Поэтому сегодня можно встретить самое разнообразное воплощение идей для создания ворот.

Упрощенная конструкция ворот представляет собой двустворчатую дверь на петлях. Более сложные входные конструкции могут иметь больше створок и проходов.

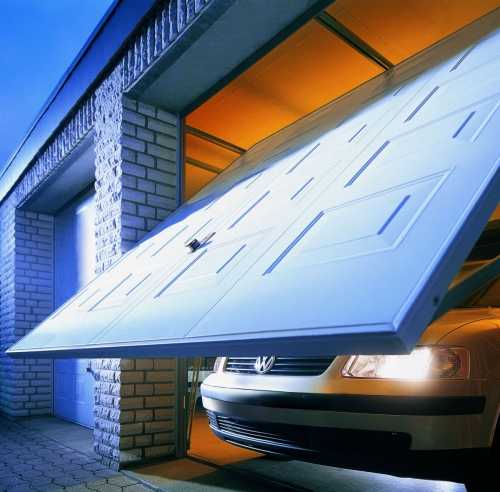

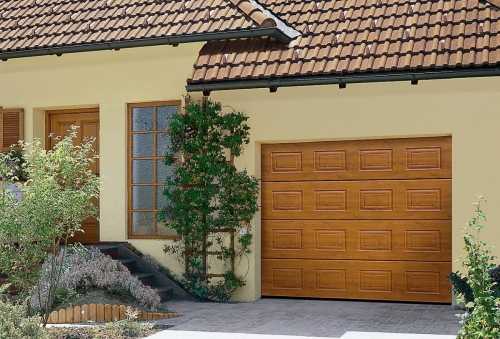

Сегодня распространены рулонные ворота по принципу работу жалюзи, есть раздвижные большие и маленькие ворота. Можно обустроить конструкции и с электроприводом.

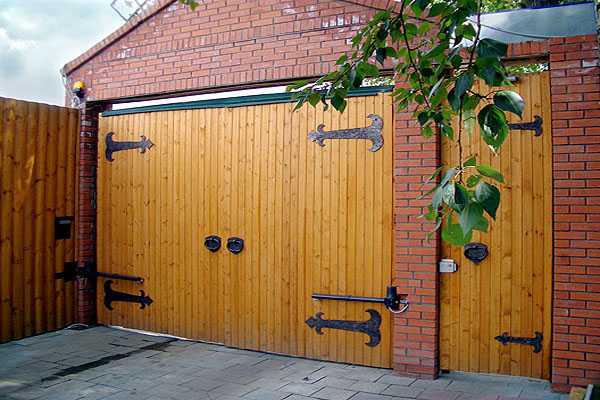

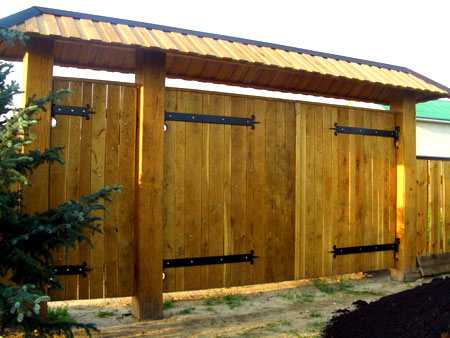

Деревянные ворота

Ворота могут быть в виде арок, со многими декоративными элементами. Если речь идет о загородном доме или даче, то чаще всего здесь устанавливают традиционной формы с распашными створками.

Это достаточно удобно, так как при установке можно сделать распашные ворота в любую сторону, и с такими конструкциями можно придумать любую отделку.

Для подобных изделий нужны две несущие рамы, которые покрывают облицовкой. В качестве облицовки можно подобрать практически любой материал. Хорошо если внешнее покрытие ворот стилистически подходит ко всему облику дома.

Для облицовки часто используют профнастил с оцинкованной обработкой,  металлическую решетку, сэндвич-панели. Только нужно учитывать, что для обустройства распашных ворот потребуется много места при открывании.

Основные характеристики распашных ворот для дачи

Для того чтобы понять, как сделать ворота правильно, нужно знать основные характеристики распашных ворот.

  • Для них характерна упрощенная конструкция;
  • Такие ворота обладают высокой степенью надежности и хорошо защищают вход;
  • Эксплуатация подобных ворот весьма проста и удобна;
  • Ворота можно украсить в любом стилевом оформлении. Сегодня вполне возможно найти любой дизайн для входных ворот. При этом работу по декорированию и отделке можно провести как самостоятельно, так и при помощи специалистов;
  • Распашные ворота не огорчают ценой;
  • При устройстве есть возможность приспособить электропривод, что позволит открывать ворота дистанционно;
  • Ворота удобно делать с готовой калиткой.

Выбор материала для устройства ворот

Ворота на участок

Прежде чем приступить к устройству ворот, необходимо сделать все соответствующие замеры, проверить объем пространства, выполнить правильные обозначения.

Обычно ширина ворот составляет не более 4 м, что позволит въезд большегрузной машины. Высоту можно определить, исходя из высоты имеющегося ограждения или в соответствии с масштабами дома.

Далее нужно приступить к созданию каркаса ворот. Для этого лучше всего подойдут листы из металлического профиля 40 на 20, толщиной до 2мм.

Поскольку в каркасе ворот должны быть поддерживающие столбы, их обычно два, то материал для их возведения или установки должен подбираться в соответствии с материалом ворот или ограждения.

Столбы могут иметь размеры, которые оптимально подходят для данных ворот.

Высота и размеры чаще всего определяются по степени нагрузок на столбы при открывании ворот. В этой связи принято выбирать для столбов самые прочные и массивные профили.

В качестве несущих столбов можно установить трубы диаметром до 60 мм. При этом погружение столбов в землю должно быть не менее одного метра. Для сборки ворот применяются два основных метода: на монтажном столе и на весу.

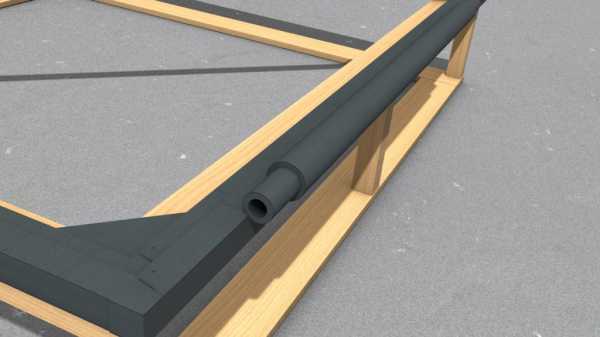

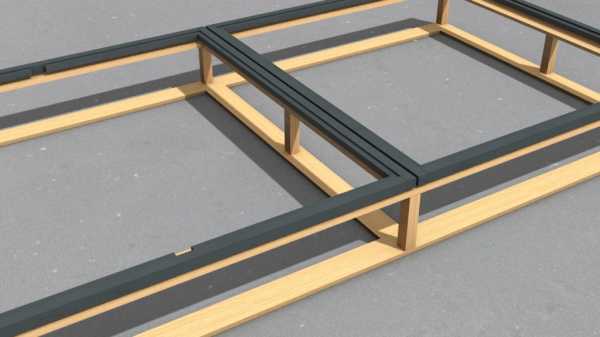

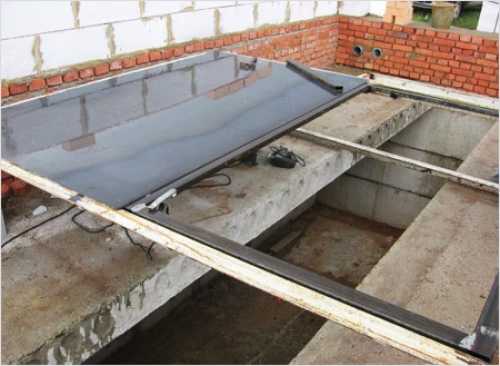

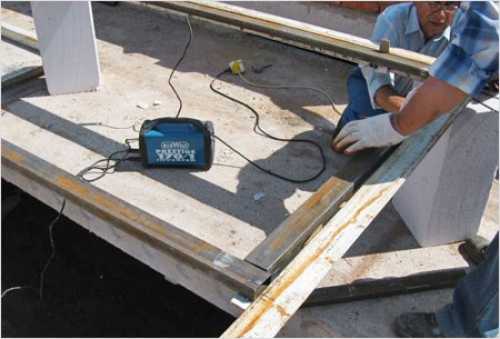

Сборка будущих ворот на монтажном столе

Автоматические ворота

Когда трубы, столбы или колонны уже установлены, можно заняться монтажом конструкции ворот и дальше установить готовый каркас со створками на место.

Вначале нужно приготовить два козла, с помощью которых будет удобнее происходить работа с листами. На козлы ставятся металлические профили. Нужно следить, чтобы раскладка профиля была на всю длину.

Сборку ворот рекомендуется проводить так, чтобы вся конструкция находилась на одной горизонтальной плоскости. Также важно отметить, что сборку можно осуществлять с установкой столбов изначально на профиль, а потом ставить конструкцию на место.

В этом случае монтаж начинается с установки столбов, параллельно к ним кладутся каркасные профили соответствующие длине ворот, места стыков свариваются.

Прихват сваркой можно делать как на горизонтальную основу, так и на вертикальную, либо горизонтальную на столе, а вертикальную – уже на установленных воротах, чтобы сделать подгонку при необходимости.

При прихвате сваркой горизонтальных профилей важно учитывать, что их длина равна ширине устанавливаемых ворот, уменьшенную на ширину обоих профилей. Для этого нужно измерить диагональ прямоугольной конструкции.

Диагонали могут отклоняться, чтобы их выровнять, необходимо лишь пройти по ним простукиванием в углах получившейся рамы.

После проверки стыков, углов, можно приступать к заливанию всей конструкции ворот. Не стоит забывать про зазор между створками ворот.

Его нужно привести в соответствие с нормой. Далее на углы для увеличения усилия привариваются треугольные пластины. Их можно снаружи приварить к каркасу.

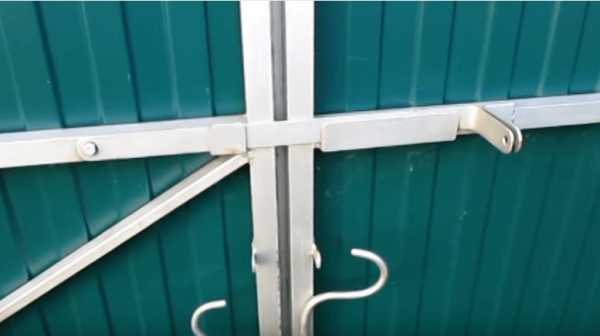

Также приваривается засов и «замковые уши» с внутренней стороны. Важно, чтобы столбы и ворота стали монолитным целым, превратились в единый короб.

По низу столбов приваривается сначала одна перекладина, потом другая. В качестве перекладин можно использовать арматуру, трубу или профиль из металла.

Сверху столбов тоже необходимо ее сделать. Она может быть съемной или посаженной на пару штырей. Таким образом, обеспечивается жесткость всей конструкции.

К тому же, в такие ворота большегрузным машинам легче будет заехать. Ведь дача предполагает проведение ремонта и других строительных отделок, нужно будет обеспечить подвоз материалов. Данный тип ворот как раз отвечает этим требованиям.

К тому же при укрепленной коробке ворот не так страшно, если грунт под ними начнет проседать или менять уровень. Ворота останутся в исходном положении и не претерпят изменений, не будут провисать со временем.

После окончательной сборки необходимо обработать все детали конструкции антикоррозийным средством. Дальше – установка ворот, которую, конечно, лучше делать с посторонней помощью.

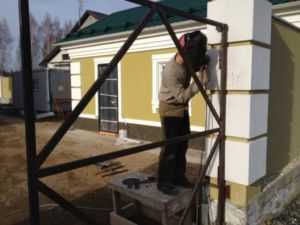

Сборка ворот на весу

Рисунок ворот

Считается наиболее предпочтительным вариант сборки на столе. Однако многие, с опытом подобных работ, могут выполнить ответственное задание и на весу.

Например, часто бывает так, что нужно заменить ворота, то есть, когда поддерживающие столбы уже готовы. Осталось монтировать конструкцию, но прежде надо собрать каркас.

Такая установка проводится одновременно на двух столбах. Как и в первом случае, первоначально надо сделать прихват сваркой всех несущих стыковых элементов. Так, к столбам прихватываются крайние вертикальные элементы. После чего можно приступить к профилям.

Два профиля отрезаются для установки на горизонтальную часть каркаса. Расстояние между двумя профилями должно быть равной высоте конструкции ворот.

После этого привариваются центральные элементы вертикалей. Особое внимание уделяется образованию зазора между створок. Теперь несущая рама готова.

Нужно усилить каркас за счет приваривания горизонтальных профилей по центру. Изнутри привариваются треугольные пластины или оставшиеся куски профилей.

Прихватываются петли, «замковые уши» и засов. На последнем этапе работ происходит обработка и окраска всей конструкции.

При желании можно сделать облицовку ворот выбранным материалом. Подойдет профнастил, сетка-рабица, гофролист и другие подобные материалы.

Следует заметить, что обшивку лучше делать после основной установки ворот. Следует обратить внимание и на несущие элементы. Обшивка добавляет нагрузку на ворота, поэтому общая масса должна учитываться при планировании облицовки.

Альтернатива распашным воротам – откатные ворота

Несколько слов об этом типе ворот следует сделать, так как этот тип ворот устанавливается в том случае, если проем или вход на территорию достаточно узкие.

Суть ворот заключается в том, что их можно растворять либо в одну, либо в другую сторону. Ворота будут отъезжать ровно на ширину проема. Здесь важно соблюдать правильный горизонтальный монтаж, иначе ворота будут заедать.

Особое значение при установке откатных ворот надо уделить выбору качественных роликов.

yegorka.com

пошаговая инструкция с расчетами и чертежами, как сделать распашные, откатные и другие с фото, видео

В современном загородном строительстве очень популярен профнастил как материал для обшивки заборов, так и изготовления въездных ворот. И если у вас уже стоит забор из профнастила, то даже задумываться не стоит о том из какого материала будут изготовлены ворота, к тому же их по силам сделать своими руками, при этом не слабо экономя деньги в отличие от заказа в специализированных фирмах.

Преимущества профнастила

Из большого количества преимуществ перед другими материалами для ворот выделим основные

  • Малый вес ворот, соответственно опоры могут быть не такие массивные, как, например, для кованных ворот.
  • Внешний привлекательный вид. Сочетаемость с забором из любого материала.
  • Многообразие цветов окраски. Расцветку профильного листа можно подобрать на свой вкус.
  • Сравнительно небольшая цена.

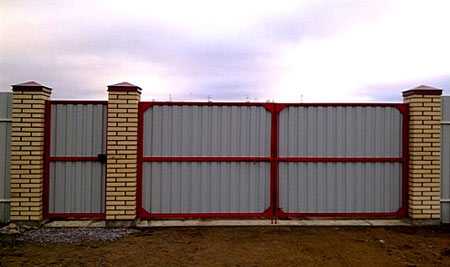

Фотогарея: различные конструкции ворот из профнастила

Проектирование

Сначала нужно определиться с размерами планируемых максимальных ветровых нагрузок, которые ворота будут способны выдерживать в процессе эксплуатации и соответственно этим нагрузкам нужно подбирать трубы для рамы. Необходимо также учитывать нагрузку, оказываемую створками ворот на столбики и забор. При планировании высоты ворот также нужно учесть дорожный просвет, в нашем случае это 5–7 см.

При расчёте просвета между воротами и дорожным покрытием следует отталкиваться от средней высоты снежного покрова в зимнее время

Существуют две схемы открывания въездных ворот, распашная и сдвижная.

Распашная — наиболее простая и дешёвая схема ворот, в которой створки ворот одеваются на завесы, закреплённые на опорных столбах и открываются внутрь или наружу. Минус этой схемы — трудоёмкая и дорогая установка оборудования для автоматического открытия ворот.

Сдвижная (откатная) — немного дороже первой и более сложна в реализации, так как требуется дополнительное пространство вдоль забора для сдвига одной или двух створок. Но в то же время на ворота, изготовленные по этой схеме проще установить автоматику.

Впрочем, что касается технологии изготовления из профнастила у разных типов ворот, то они примерно одинаковы. Делать будем двустворчатые распашные ворота с калиткой в створке и металлическими опорными столбами.

Чертёж распашных ворот с калиткой

Выбор материала

Профнастил можно использовать только как материал для обшивки жёсткого каркаса ворот, и ни о каком самостоятельном его применении речи идти не может так, как у профлиста практически отсутствует сопротивляемость поперечному кручению и изгибу. Ещё нужно обратить внимание на ширину волны профильного листа, чтобы он подошёл к размерам ваших ворот.

Для изготовления рамы створок будем использовать самый подходящий для этих целей материал — профильную трубу сечением 60*40 толщиной 2 мм. Для каркаса и рёбер жёсткости нужна профильная труба 40*20 толщиной 2 мм.

Расчёт материала

На этом этапе нужно подсчитать весь используемый материал и инструмент который будет нужен для изготовления распашных ворот. Ниже приведён список используемого материала для конкретно этого чертежа ворот.

  • Профильная труба для рамы створок сечением 60*40*2 мм — 10,2 м.
  • Профильная труба для каркаса и раскосов 40*20*2 мм — 23 м.
  • Профнастил размерами 3,4*1,9 м.
  • Профильная труба для опорных столбов сечением 60*60*2 мм
  • Листовая сталь для косынок, укрепляющих каркас размером 20*20 см.
  • Самроезы, заклёпки.
  • Доски для сборки стапеля размером 20*2,5 см длиной3,5 м — 7 шт.
  • Гвозди.

Необходимый инструмент

  • Сварочный аппарат.
  • Болгарка с отрезным и шлифовочным кругами.
  • Шуруповёрт или заклёпочник.
  • Рулетка, угольник, белый маркер, уровень, молоток, ножовка.
  • Средства защиты глаз и рук.

Как сделать ворота из профнастила своими руками: пошаговая инструкция

Изготовление сборочного стапеля

Лучшим вариантом будет сборка ворот на стапеле, дабы предотвратить любые неточности и расхождения в плоскостях элементов ворот. Стапель можно сделать из досок и полностью подогнать под размер будущих ворот. Собранный стапель нужно проверить правилом, чтобы доски находились в одной горизонтальной плоскости. На рисунке ниже показана схема стапеля.

Сборочный стапель

Подготовка материала

Перед сборкой ворот все профильные трубы нужно нарезать по размерам данным в чертеже. Трубы сечением 60*40 нужно нарезать кусками: 1,635 м — 4 шт., 1.72 — 4 шт. Трубы сечением 40*20 нарезаем так: 1,595 м — 2 шт., 1,72 — 6 шт., 0,797 — 5 шт. Раскосы проще измерить и отрезать, когда будет собран контур рамы и внутреннего каркаса.

Сборка

  1. Укладываем на стапель две профильные трубы размерами 1,635 и 1,72 заготовленные для рамы. Прямой угол между ними проверяем угольником. Прихватываем сваркой на точечные прихваты.

    Сварка первых элементов рамы на стапеле

  2. Аналогично действуем со второй парой труб этой створки. Соединяем получившиеся два угла в прямоугольник и также точечно прихватываем сваркой. После проверки углов угольником и плоскости правилом, провариваем стыки полностью.

    Готовая рама одной створки

  3. По аналогии с первой сваривается вторая створка ворот.

    Готовые рамы двух створок ворот

  4. Приступаем к сборке каркаса внутри рамы одной из створок. Профильные трубы, нарезанные для внутреннего каркаса разлаживаем по внутренней части рамы на подложки толщиной 1 см, для расположения труб каркаса посередине. Привариваем профильные трубы прихватами по 2 см через каждые 30 см чтобы исключить деформацию металла. Калитку свариваем отдельно.

    Сварка внутреннего каркаса ворот

  5. Далее, нужно замерять длину раскосов по внутренней стороне каркаса и отрезать их. Вставляем рамку калитки в основной каркас и довариваем трубу, примыкающую к ней, а также все оставшиеся раскосы.

    Сваренные створки ворот

  6. Вырезаем косынки из листовой стали, в виде прямоугольного треугольника с размерами сторон 10 см. Прямые углы без раскосов усиливаем металлическими косынками, приваривая их к внутренним углам каркаса.

    Приваривание косынок к прямым углам каркаса

  7. Теперь определимся с петлями для ворот. Для открытия створок на 120 градусов и минимизации зазора между створкой и опорным столбом петли привариваются к ребру профильной трубы в сторону открывания. Для достижения соосности, можно воспользоваться трубой внутренним диаметром равным диаметру петель. Здесь уже стоит воспользоваться услугами помощника который будет держать это приспособление с петлями точно там, где планировалось. Сначала прихватываем одну петлю, снимаем трубку с неё, вставляем вторую петлю и визуально прицеливаясь по первой петле прихватываем её. По аналогии крепим петли ко второй створке.

    Приваривание петель с помощью трубы

  8. Таким же способом привариваем петли для калитки, с той лишь разницей что обе части петли подгоняются и привариваются на стапеле.

    Приваривание петель для калитки

  9. Одеваем створки ворот на завесы опорных столбов и проверяем максимальный ход створок в разные стороны. Если всё работает без нареканий можно зашивать каркас профнастилом.Профильный лист прикручивается на висящие створки ворот. Делается это для облегчения работы по подъёму створки и опусканию на завесы. Профнастил прикручивается саморезами со сверлом в каждую волну по её дну.

Отделка

Под отделкой обычно понимается зашивка полотна створок листами профнастила, а также грунтовка антикоррозийным грунтом и последующая покраска эмалью в нужный цвет. Перед грунтовкой и покраской нужно обязательно зачистить все сварные швы и ржавчину до металла, болгаркой с зачистным кругом. Обезжириваем раму и каркас растворителем и грунтуем антикоррозийной грунтовкой, сначала места сварки, а после их высыхания, створки полностью.

Грунтовка и покраска каркаса ворот

После высыхания слоя грунтовки можно покрыть створки ворот алкидной эмалью в два слоя с промежуточной сушкой между ними. Ворота почти готовы, остаётся повесить створки на петли и прикрутить профнастил. Прикручиваем обрезанные по размерам листы профнастила к каркасу саморезами с помощью шуруповёрта.

А также в отделку включается добавление ажурных кованных элементов на фасад ворот или на верхнюю часть, примеры таких работ можно увидеть в галере выше. Стоит добавлять такие элементы или нет каждый решает сам, это дело вкуса.

Замок на ворота

Замок на ворота можно приобрести любой и также как при монтаже в обычной двери присутствуют некоторые особенности. При монтаже замка в зависимости от его вида выполняются следующие условия:

  • Навесной. Для навесного замка на ворота и калитку следует предусмотрительно сделать петли ещё на этапе сборки каркаса.

    Петли и фиксатор для навесного замка

  • Накладной монтируется на поперечной перемычке, прикручивается к раме.
  • Врезной. Для этого типа замка предварительно вырезается карман в противоположной от завесов поперечной трубе створки.
  • Нижние фиксаторы створок нужны для равномерного распределения ветровой нагрузки на ворота.

    Нижние фиксаторы для распределения нагрузки

Видео: изготовление ворот из металлопрофиля своими руками

При большом наличии желания и приложении усилий в нужном направлении, постройка ворот достойного качества, является вполне выполнимой задачей для человека с минимальной технической подготовкой.

Меня зовут Арсений. Я строитель с 20 летним стажем. Оцените статью: Поделитесь с друзьями!

grounde.ru

Как сделать ворота и калитку

В последнее время многие, отказываясь от услуг мастеров или строительных фирм, пытаются облагораживать свое жилище самостоятельно. Это утверждение справедливо для разных типов жилых строений.

Те или иные ремонтные работы кажутся трудными или почти невыполнимыми только на первый взгляд. Однако при ближайшем пристальном рассмотрении и правильной организации труда вопрос, как сделать ворота своими руками, вовсе не сложен. Зачастую люди сами загоняют себя в угол, заранее убеждая себя в собственной несостоятельности.

Пример устройства откатных ворот.

Такой подход к вопросу малоперспективен и, кроме того, он тянет за собой ненужные расходы, которых вполне можно избежать. Огромный выбор строительных материалов, куча всевозможный литературы, а еще множество полезных ресурсов в интернете позволяют осуществить многие ремонтно-строительные работы без особых проблем.

Делаем калитку сами

Все больше людей отдают предпочтение проведению свободного времени на собственных дачах. Свежий воздух, речушка, где можно ловить рыбу, лес — эти факторы очень притягательны. Однако подобное времяпрепровождение требует от хозяев усилий по обустройству своих дачных домиков и участков. Забор и калитка — одни из важнейших составляющих дачного участка. Это четкие границы собственной территории, а еще защита от постороннего посягательства на личную жизнь человека. Вот почему экономия на них совсем не уместна. Можно ли и как сделать ворота своими руками? Разумеется, это вполне реально, особенно если человек обладает хотя бы некоторыми навыками в проведении строительных работ.

Непосредственное изготовление ворот можно доверить профессионалам, однако если человек знаком со сварочным аппаратом, простенькую металлическую калитку и ворота можно изготовить своими руками.

Полотно калитки сваривается из профильной трубы в виде прямоугольника, затем оно зашивается решеткой из арматуры, тонкими досками и покрывается, к примеру, олифой. Полотно калитки крепится к раме специальными навесами. Навесы имеет смысл приобрести готовые, благо стоят они очень недорого.

Металлические части такой калитки необходимо покрыть два раза черным битумным лаком. Конечно же, даже правильно сделанная калитка — слабая защита от грабителей, равно как и забор, именуемый в народе «штакетник», однако это лучше, чем ничего.

Делаем ворота сами

Схема устройства калитки из профнастила.

Для более серьезной защиты можно установить металлические распашные двустворчатые ворота с калиткой. Разумеется, забор для таких ворот тоже должен быть соответствующий. Для того чтобы сконструировать такие металлические ворота своими руками, понадобятся соответствующие инструменты.

Для такой работы необходимы:

  • дрель;
  • шуруповерт;
  • сварочный аппарат;
  • болгарка;
  • шлифмашинка;
  • молоток;
  • рулетка.

Для успеха монтажа важно правильно сделать все нужные замеры. Если общая длина ворот уже известна, то осталось высчитать, сколько из этой общей длины будет занимать калитка, а сколько створки ворот. Как правило, калитка имеет размер не более 1000 мм, а ширина ворот для грузового автомобиля составляет в среднем 3020 мм. Для легкового авто эта ширина может быть немного уменьшена. Высота ворот равняется высоте профильного железа.

Делать те или иные замеры следует очень аккуратно, строго сообразуясь с конкретными условиями. Непосредственное изготовление ворот начинается с нарезания профильной трубы для калитки. Поскольку высота профильного железа по стандарту составляет 2000 мм, то высота каркаса ворот должна быть только чуть-чуть меньше и составлять 1800 мм. Заготовки такой калитки необходимо разложить, а потом начать сборку и сварку. Для начала прихватываем первый угол, то есть длинный и короткий обрезки, аналогично прихватывается и другой угол. Чаще всего для таких операций используется угольник. Потом оба этих угла прихватываются вместе.

Схема забора с калиткой из профнастила.

Если человек собирает подобную конструкцию своими руками впервые, следует особенно обратить внимание на диагональ калитки, то есть на расстояние от одного угла до другого. Разумеется, в идеале такие диагонали должны быть идентичны, однако допускается погрешность до 5 мм. Если такая погрешность более 5 мм, то это еще можно подправить. У диагонали подлиннее необходимо придерживать один угол, а на другой нужно надавить или слегка его постукивать.

Такие действия следует повторять, пока диагонали не выровняются. Правильно подогнанные диагонали — это основа основ, в противном случае изделие не будет ровным, и вешать его на забор будет нельзя. После вышеописанных процедур изделие полностью обваривается. Еще один отрезок привариваем горизонтально в середину каркаса для большей жесткости.

Распашные ворота — это наиболее популярный и востребованный тип ворот. Зашивка, а еще и изготовление ворот не ограничиваются каким-то одним видом материала. Для изготовления их своими руками одинаково подходят разные материалы: дерево, профнастил, металлический лист, ковка. Это зависит от возможностей конкретного человека.

Делаем забор сами

Перед тем как устанавливать распашные ворота, необходимо провести ряд подготовительных работ. Для начала забор или ограда требуют установки несущих столбов. Столбы следует забетонировать на глубину не менее 1 м. Столбы можно сделать своими руками, используя для этих целей профильную металлическую трубу сечением от 100х100 мм, брус из твердых пород дерева или же бетонные столбы. Все зависит от финансовых возможностей, полета фантазии, а еще от того, какой забор ограждает жилище этого человека. Для изготовления бетона, которым будут прихвачены несущие столбы, лучше всего использовать смесь из цемента, щебня и речного песка в соотношении 1:4. Для подобной смеси лучше всего подойдет щебень мелкой фракции. Пока залитый несущий столб выстаивается (а это должно продолжаться не менее недели) самое время поговорить о том, как сделать ворота.

Сборочные работы с воротами

Перед тем как устанавливать распашные ворота, необходимо провести ряд подготовительных работ.

На первом этапе металлические профилированные трубы очищаются от коррозии и масляных отложений. Для этих целей подойдет болгарка (угловая шлифмашина) со специальной щеткой. Во время эксплуатации болгарки следует надевать специальные очки, чтобы в глаза не попадали металлические стружки или окалина. Затем подготовленные трубы следует обезжирить с помощью растворителя или бензина. После наносим слой антикоррозийной грунтовки для эмалевых красок. Наносить его следует краскопультом или кистью. Краскопульт поможет придать поверхности полотна ворот более стильный вид, а применение кисти повышает антикоррозионную способность.

В любом случае, как делать ворота, решать конкретному человеку. Затем следует сварить раму таких ворот. Для этого понадобится профильная труба сечением 60х30х2мм. Потом происходит сваривание квадратного или прямоугольного каркаса створки ворот. Также ввариваем внутреннюю трубу 40х20х2мм. Для двусторонней зашивки распашных ворот располагаем посредине трубу 40х20х2мм, а для односторонней — она сдвигается на край. Труба приваривается специальными прихватками по 2 см. Расстояние между прихватками должно составлять 20-25 см. Рама для ворот почти готова.

Однако сварочные швы нуждаются в шлифовке болгаркой при помощи специального круга. Также нужно повторно нанести слой грунтовки на вышеозначенное полотно. После таких операций можно приступать к окрашиванию. Окрашивание, как правило, производится алкидными эмалями для внешних работ. Нанесение краски производится аналогично нанесению грунтовки.

Монтажные работы ворот

Когда краска высохла, перейдем к непосредственной зашивке полотна ворот. Этот процесс — возможность проявить собственный креатив и фантазию. После всех вышеописанных действий пора приступать к непосредственному монтажу ворот, который можно осуществить своими руками.

Если использовались опорные столбы из металла, петли привариваются прямо к столбу и полотну ворот. Если человек остановил свой выбор на кирпичных или гранитных столбах, петли необходимо приварить к специальной металлической стойке. В качестве стойки сгодится труба 60х30х2мм либо швеллер. Она, в свою очередь, закрепляется с помощью дюбелей к кирпичным, бетонным или гранитным столбам. В любом случае, всегда необходимо помнить, какая ограда или забор установлены на участке.

Следует добавить, что самодельные распашные ворота обходятся в разы дешевле, особенно если человек владеет базовыми слесарными умениями и навыками.

Похожие статьи

1profnastil.ru

Как сделать гаражные ворота своими руками

Гараж – обязательная постройка для автовладельца. Те, кто живут за городом в частных домах, строят гаражи рядом с домом или даже пристраивают к дому. А тем, кто живет в черте большого города, приходится хранить автомобиль в гаражном кооперативе вдали от дома. Но где бы не находился гараж, сохранность автомобиля в нем обеспечивают ворота, конструкция которых может отличаться в зависимости от предпочтений хозяина и возможностей помещения, пространства и целесообразности. Самым простым решением будет купить готовые ворота и установить их на место, но можно выполнить гаражные ворота своими руками, обязательно учитывая все особенности конструкции и подгоняя их, что называется, «под себя». В таком случае Вы будете точно уверены в их качестве и надежности.

  1. Виды гаражных ворот: какие лучше
  2. Изготовление гаражных ворот своими руками
    • Чертеж гаражных ворот
    • Изготовление рамы гаражных ворот
    • Изготовление каркаса для створок
    • Изготовление створок ворот
    • Установка гаражных ворот
    • Установка замков и запоров на гаражные ворота
    • Утепление гаражных ворот
  3. Некоторые секреты защиты гаражных ворот от взлома
  4. Гаражные ворота своими руками: видео

Виды гаражных ворот: какие лучше

Всего существует несколько видов гаражных ворот, большинство из которых появились совсем недавно, как раз тогда, когда мы начала ориентироваться на западные технологии. Во многом благодаря голливудским фильмам мы узнали о воротах, которые поднимаются вверх и уезжают под потолок от нажатия кнопки на пульте. Сейчас подобные ноу-хау не редкость даже в нашей стране.

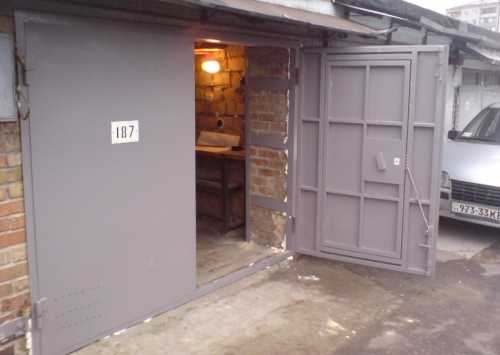

Распашные ворота – самый древний и самый надежный вариант гаражных ворот. Впрочем, такие ворота использовались повсеместно, не только для гаражей, и заслужили доверие многолетней безотказной практикой даже в сложных условиях эксплуатации. Распашные ворота состоят из двух створок на петлях и коробки в дверном проеме, створки закрываются плотно, не оставляя зазоров. Сделать гаражные ворота своими руками довольно легко, механизм простой и надежный, «на века».

Откатные ворота начали использовать где-то в первой половине 20 века. Они представляют собой одну створку, которая отъезжает в сторону параллельно фронтальной стене. Хотя створок на самом деле может быть и две, тогда они будут отъезжать в разные стороны, или даже одна, но складывающая в несколько секций. Для свободного хода подобных ворот необходимо иметь много свободного места во фронтальной стене гаража. Поэтому откатные ворота используют в ангарах и промышленных предприятиях. В частном строительстве такие ворота устанавливают не в самих зданиях гаража, а для въезда на участок.

Подъемно-поворотные ворота появились относительно недавно. Они представляют собой одно полотно (воротную створку), которое поднимается вверх к потолку при открывании ворот и становится параллельно полу. В основе подобных ворот лежит шарнирно-рычажный механизм и направляющие. Удобством данных ворот является то, что они не занимают свободного места ни перед гаражом, ни внутри него. Подъемно-поворотные ворота можно рассматривать как ворота своего гаража, если это позволяют климатические условия либо если гараж отапливается.

Подъемно-секционные ворота тоже новшество для нашего рынка. Представляют собой полотно, состоящее из секций, которые преломляются и заезжают по направляющим под потолок при открывании ворот. В основе лежит пружинный механизм и направляющие с цепной передачей. Достоинством подобных ворот является все та же экономия пространства.

Роллетные ворота используют для гаражей довольно редко, так как они не обеспечивают требуемую надежность. Представляют собой алюминиевые пластины, как в рольставнях, которые складываются в специальный короб под потолком при открывании ворот. Целесообразно устанавливать такие ворота только на объектах с охраной и пропускной системой, а также в отапливаемом помещении.

Важно! Ворота любого типа можно сделать автоматическими, работающими с брелка.

Выбирая ворота для гаража, учитывайте не только красоту, навороченность и хвалебные отзывы рекламщиков, но и практичность, долговечность и приспособленность к нашим климатическим условиям и другим условиям эксплуатации. Самым надежным выбором будут распашные ворота, они не подведут даже в лютый мороз, ну, может, максимум придется отогреть замок.

Перед тем как сделать гаражные ворота подъемно-поворотными или подъемно-секционными, хорошенько подумайте. Во-первых, все достоинства этих видов ворот можно ощутить только в теплых краях. Если уж очень хочется именно такие ворота, помните, что гараж должен быть отапливаемым. Вспомните наши зимы, в навороченных воротах замерзнут и направляющие, и рычажные механизмы, у Вас не получится открыть ворота вовсе, придется оставлять автомобиль под открытым небом. В погоне за клиентом производитель так расхваливает свой товар, что иногда его оды полны абсурда. Как, например, в качестве достоинства подъемно-секционных ворот приводится то, что не придется очищать снег от ворот, потому что они открываются вверх, а не наружу, как распашные. Где же здесь достоинство? Если перед воротами снег, то просто в них не заедешь. А если и заедешь, то передом машины затолкнешь пару десятков килограммов снега внутрь гаража. Так что, не обольщайтесь. Снег все же придется чистить.

Изготовление гаражных ворот своими руками

Самыми простыми в изготовлении являются распашные ворота. Их можно выполнить самостоятельно от начала и до конца, закупив необходимый материал: стальные уголки, профили и листы. Соответственно, размеры ворот и их конструктивные особенности можно спланировать заранее и выполнить именно такие ворота, какие понравятся.

Подъемно-поворотные ворота можно попытаться изготовить самостоятельно, но для этого необходимо обладать немалым инженерным опытом и знаниями для правильного выбора противовеса и монтажа механизмов. В большинстве случаев такие ворота просто покупают готовые и устанавливают согласно приложенной инструкции.

Подъемно-секционные ворота изготовить самостоятельно не получится, неоправданно большие расходы, временные затраты и никакой гарантии того, что все это будет правильно работать. Поэтому если уж решили установить такие ворота у себя в гараже, закажите их у производителя.

Далее в статье мы подробно остановимся на том, как сделать гаражные ворота своими руками, если выбор пал на распашной вид ворот.

Чертеж гаражных ворот

Как и любое ответственное дело, гаражные ворота начинаются с проектной документации. Сделать чертежи гаражных ворот своими руками несложно, достаточно нарисовать эскиз на листке бумаги, обязательно указав все размеры и материалы.

Для начала необходимо правильно подобрать высоту и ширину ворот. Минимальная допустимая ширина гаражных ворот должна быть такой, чтобы расстояние от корпуса автомобиля с правой и с левой стороны до рамы ворот было не менее 30 см. Безусловно, чем больше это расстоянии, тем удобнее заезжать в гараж. Максимальная целесообразная ширина равна 5 м. Чаще всего гаражные ворота делают шириной от 2,5 до 3 м.

Важно! При выборе ширины гаражных ворот учтите, что расстояние от рамы ворот до перпендикулярной стены должно быть не менее 80 см.

Высота гаражных ворот подбирается в зависимости от размеров автомобиля и чаще всего составляет от 2 до 2,2 м. Но если Вы планируете парковать микроавтобус, то лучше сразу сделать проем 2,5 м.

Наши распашные ворота будут состоять из рамы, которая будет обрамлять въезд, проем гаража, и из двух створок на петлях. Раму лучше всего сделать из стального уголка не менее 65 мм. Для изготовления каркаса створок можно использовать как стальной уголок 50 мм, так и стальной прямоугольный профиль, затем обшить их листовым железом от 2 до 3 мм толщиной. Петли понадобятся усиленные наружные. Исходя из нарисованной схемы гаражных ворот и нанесенных на нее размеров, рассчитываем количество требуемых материалов и закупаем их.

Важно! Чертеж гаражных ворот необходимо сделать еще на этапе проектирования всего гаража.

Изготовление рамы гаражных ворот

Изготовление гаражных ворот начинается с рамы, которая будет обрамлять въезд в гараж. Лучше всего начать ее делать на этапе возведения фронтальной стены. Когда будет готово не более 50 см кладки, необходимо приостановить работы по возведению стены и установить ворота, а далее продолжить кладку стены.

Для изготовления рамы нам понадобятся уголки стальные 65 мм, стальные полосы шириной 20 – 30 мм и толщиной 3 – 4 мм, а также отрезки стального арматурного прута для закрепления рамы в проеме ворот. Из инструмента пригодится болгарка, рулетка, угольник, уровень и сварочный аппарат.

Рама для гаража будет состоять из двух частей: наружной и внутренней.

  • Нарезаем болгаркой уголок так, чтобы у нас получилось 4 отрезка, длиной, равной ширине проема ворот, и 4 отрезка, длиной, равной высоте проема ворот. При этом разрезать уголок можно ровно, отмерив необходимое расстояние, а можно отрезать с запасом 10 см, а затем сделать так: ту сторону уголка, который будет находиться внутри гаражного проема, вырезать равной размерам проема, а на сторонах, находящихся снаружи и внутри стены, оставить полоски длиной 5 см сверху и снизу или срезать их углом, чтобы в дальнейшем было удобнее сваривать их между собой.

  • Раскладываем отрезки уголков на ровной поверхности, предварительно проверив это уровнем. Тщательно вымеряем все углы, они должны равняться строго 90 градусам. Постоянно контролируем это угольником.
  • Свариваем уголки между собой, чтобы получился каркас. Сварка может представлять собой наложение края одного уголка на другой и наваривание, а можно срезать край углом, тогда сварка будет находиться строго в одной плоскости, но такое соединение будет чуть менее прочным, чем с нахлестом.


Важно! Если в процессе сварки уголок повело, это можно исправить при помощи приваренного к ней рычага из обрезков уголка, который поможет принудительно исправить геометрию рамы. Удерживая его в требуемом положении, привариваем к нему уголки. На изображающем процесс изготовления гаражных ворот своими руками фото можно увидеть, как выглядит этот рычаг.

  • На наружной стороне рамы аккуратно сошлифовываем все огрехи сварки, так как к этой стороне максимально плотно должна прилегать створка.
Изготовление каркаса для створок

Каркас или рама для створок должна быть немного меньше по размеру рамы гаражных ворот, чтобы она легко входила в проем и створки плотно прилегали к наружной стороне рамы.

Для изготовления каркаса для створок можно использовать стальной уголок, как и для рамы ворот, а можно прямоугольный профиль. Разница будет заключаться только в удобстве работ и грузоподъемности рамы.

  • Отрезаем 4 отрезка материала, длиной меньше высоты рамы ворот на 10 – 15 мм. Этот зазор необходим для того, чтобы створки легко заходили в проем. Так как створок у нас будет две, то для их изготовления нам понадобятся еще 4 горизонтальных отрезка, которые должны равняться ширине рамы ворот, разделенной пополам, и еще минус 30 – 35 мм.

  • Раскладываем отрезки на ровной поверхности и тщательно вымеряем углы. В идеале их лучше всего разложить внутри сваренной рамы гаражных ворот. Так можно увидеть недочеты. Строго контролируем углы в 90 градусов.
  • Свариваем каркас из отрезков. Для усиления конструкции внутри можно приварить еще один горизонтальный отрезок материала, который будет служить распоркой и предотвращать изменение геометрии створок. Располагать усиливающий элемент лучше всего посередине каркаса.
Изготовление створок ворот

Для створок можно использовать листовой материал, самым надежным считается стальной лист толщиной от 2 мм.

  • Вырезаем из листового материала два полотна с такими размерами: высотой на 3 – 4 см больше высоты гаражного проема, разной ширины. Одно полотно должно быть на 1 – 2 см меньше ширины каркаса, а второе на 2 см больше.
  • Привариваем полотна к каркасу таким образом: сверху и снизу полотна должны выступать за каркас на 1 – 2 см, на одной из створок (какой вам больше понравиться, она будет открываться всегда во вторую очередь) по ширине полотно должно не доходить до края каркаса, как бы оставляя 1 см свободным. Это необходимо для плотного прилегания второй створки. Полотно второй створки, напротив, приваривается так, чтобы выступать на 2 – 4 см за пределы каркаса.

Важно! Листовой материал легко ведет во время сварочных работ, поэтому для начала следует прихватить сваркой углы и посередине полотна, а затем точечными движениями с расстоянием 10 – 15 см приварить весь лист. После завершения работ сварку в уголках необходимо срезать, чтобы в дальнейшем лист не деформировался.

  • Привариваем усиленные петли. Нижняя половинка приваривается к раме гаражных ворот, а верхняя к открывающейся створке. Для усиления крепления на петли можно наварить полоски металла и вкладку из арматуры. Берем металлическую полоску толщиной 5 – 7 мм, изгибаем ее и привариваем к верхней половинке петли и к створке. Вкладку из арматуры привариваем изнутри.

Если вся конструкция у нас находится на ровной поверхности, створки лежат сверху рамы, можно пристально рассмотреть, что у нас получилось, все ли правильно, везде ли легко ходят створки, не цепляет ли где. Если все хорошо, можно приступать к установке ворот в гараже.

Установка гаражных ворот

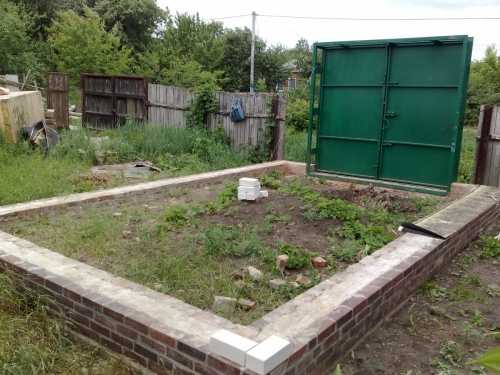

Первым делом устанавливаются рамы ворот: внутренняя и внешняя. Еще на этапе строительства стен, когда готово 50 см стены, необходимо поставить ворота в проем.

Обязательно проверяем ровность расположения: горизонталь и вертикаль.

Между собой рамы соединяются полосками металла шириной 4 см, которые привариваются к рамам с шагом 60 см.

Далее можно продолжать кладку фронтальной стены гаража таким образом, чтобы кирпичи занимали все пространство между внешней и внутренней рамами. По ходу кладки вмуровываем раму в кладку: для этого привариваем к рамам арматурные пруты длиной минимум 20 – 30 см и вмуровываем их в шов между кирпичами. Таких прутов по высоте должно быть не менее 3 штук.

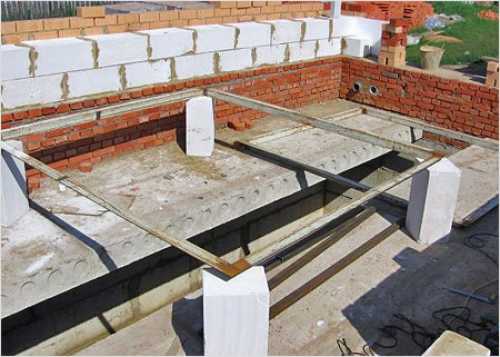

Дойдя до верха рамы, устанавливаем на нее балку перекрытия: металлическую или бетонную.

По завершении всех работ проверяем функциональность ворот: как открываются и закрываются створки, не «цепляет» ли где-то металл.

Установка замков и запоров на гаражные ворота

Монтаж гаражных ворот завершается установкой замков и запоров. Самым распространенным вариантом является такой тип запора. Одна из створок закрывается на запоры изнутри гаража, которые входят в пол и потолок. Для этого в раме и полу/потолке необходимо просверлить отверстия глубиной не более 5 см. А вторая створка закрывается на замок, язычок которого зацепляется за зафиксированную створку или входит в специально вырезанное для него отверстие в каркасе створки. Снаружи данная конструкция усиливается еще навесным замком, который продевается в ушки, приваренные к створкам, и соединяет между собой обе створки.

Бывают и более сложные варианты замков и запоров для гаража, но по этому вопросу лучше проконсультироваться со специалистом.

Утепление гаражных ворот

Самым распространенным материалом для утепления гаражных ворот является пенопласт, в последнее время все большей популярности набирает экструдированный пенополистирол. Чтобы зафиксировать материал на створках ворот, необходимо разложить листы материала внутри каркаса створок, а затем обшить все изнутри деревянной вагонкой или фанерой. Использовать для утепления ворот ватные утеплители нельзя, так как они быстро теряют свои свойства.

Важно! Утеплив гараж и ворота, не забывайте о качественной вентиляции.

Некоторые секреты защиты гаражных ворот от взлома

Даже установка хорошего замка может не уберечь Ваш автомобиль и не обезопасить от грабежа. Ведь всегда можно срезать болгаркой петли и просто снять створки. Именно так и делали в бурные девяностые. Что же делать?

  1. Изнутри каркаса створок в районе тех же петель привариваем к каркасу отрезок уголка. Должно получиться так: при закрывании створки уголок будет входить на 1 – 2 см в стену (для этого необходимо немного выщербить кирпич) и цепляться на раму гаража. Даже срезав петли, злоумышленники не смогут снять створки, так как они будут прочно держаться на раму гаража.
  2. Установить замок – паук, штыри которого будут входить в стены, пол и потолок гаража. Желательно, чтобы помимо самого «паука» был установлен фиксирующий механизм, стопорящий «паука» в закрытом состоянии, пока этот механизм не откроют с помощью уникального ключа.

Защищая свой гараж от взлома, главное – не перемудрить, чтобы в случае потери ключей был хоть какой-то шанс попасть в гараж, не прибегая к выносу стен.

Изготовление гаражных ворот своими руками занимает примерно 1 – 2 дня работы. При этом Ваше изделии будет иметь уникальные размеры и дизайн, если Вы захотите что-нибудь особенное.

Гаражные ворота своими руками: видео

tolkostroyka.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
