Каркасный дом своими руками, пошаговая инструкция строительства

Каркасный дом — заслуженно держит пальму первенства, как самый надежный, теплый, быстровозводимый и энергоэффективный объект массового строительства, повсеместно используемых на сегодняшний день. Строение каркасных домов давно используется во многих развитых странах: к примеру в США, Австралии и Канаде их процент достигает почти 90%, а в Европе приближается к 80%. Приятно, что технология строительства каркасных домов добралась и до России. Застройщики все чаще прибегают к освоению данной технологии, однако не каждый из них добросовестно соблюдают основные принципы каркасного домостроения. Порой правила нарушаются в угоду непрофессиональных строителей, а зачастую потому, что не все строители изучили данную технологию. Поэтому, чтобы не тратить деньги и время на поиск профессиональной бригады строителей, каких на сегодняшний день не так уж и много, самостоятельно отправляемся в проектное бюро, для составления подробного и подходящего вам проекта, ищем парочку помощников, готовим необходимый инструмент и буквально через пару месяцев, наслаждаемся проделанной работой, итог которой — готовый каркасный дом.



Строительство каркасного своими руками

В большинстве случаев, при строительстве дома каркасного типа для изготовления каркаса используют дерево. Можно конечно использовать и металл, конструкция каркаса при этом будет весить существенно легче, но затраты на материал увеличатся практически на 40%, что является весомым аргументом отказаться от этой затеи, в пользу использования дерева.


К тому же основной философией каркасного домостроения — это существенное уменьшение сметной стоимости строительства.

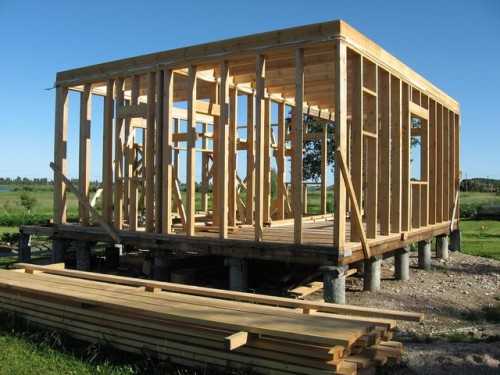

Каркас дома

Собирается каркасный дом, как детский конструктор, в определенной последовательности, которую нельзя нарушать во избежание ослабления и неустойчивости строения.

Поэтапный порядок возведения можно описать в следующей последовательности:


  1. На готовый фундамент улаживается нижняя обвязка (см. рис. 1);
  2. По углам нижней обвязки устанавливают столбы из бруса, между которыми ставятся стойки из досок. Столбы и стойки должны стоять строго вертикально. Все они фиксируются при помощи временных раскосов, закрепленных снаружи
    (см. рис. 1)
    ;
  3. На выставленные и закрепленные опоры сверху улаживается верхняя обвязка, на которую крепятся балки перекрытия (см. рис. 1);

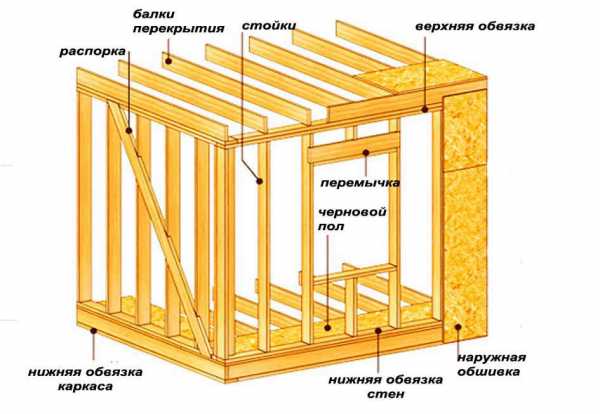

  4. Рис 1. Схема каркаса первого этажа

  5. После укладки верхних балок, по аналогии первого этажа возводится второй (мансардный). При его отсутствии монтируется стропильная система, с последующим формированием кровельного пирога;
  6. На пол кладутся лаги и, предварительно утеплив, закрываются черновым полом;
  7. Устанавливаются межкомнатные перегородки. Формируются окна  и двери;

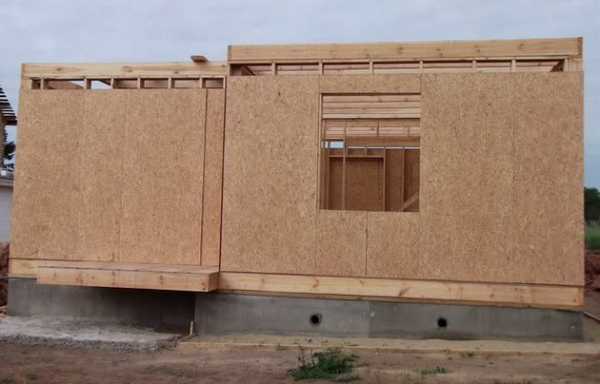

  8. Внешние стены дома утепляются изнутри и закрываются черновой обшивкой снаружи;
  9. При отсутствии второго этажа утепляется потолок и закрывается черновыми досками;
  10. По дому разводится электрика и сантехника;

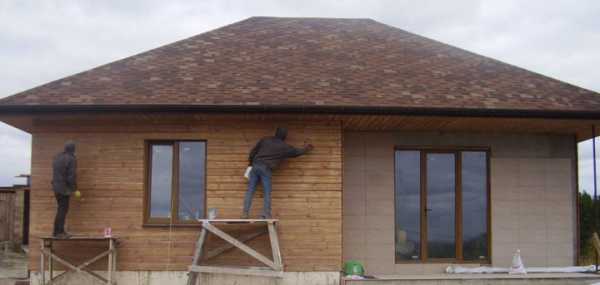

  11. Завершающим этапом строительства будут являться отделочные работы в доме снаружи и изнутри.

Фундамент каркасного дома

Строительство фундамента является главнейшим и ответственным шагом при строительстве любого объекта. Технологий его возведения достаточно много: фундамент из монолитной плиты, ленточный фундамент, свайно винтовой фундамент и другие, у каждого свои нюансы и особенности. Так как строительство каркасного дома осуществляется максимум в 2 этажа, возводить его можно на любом типе фундамента.

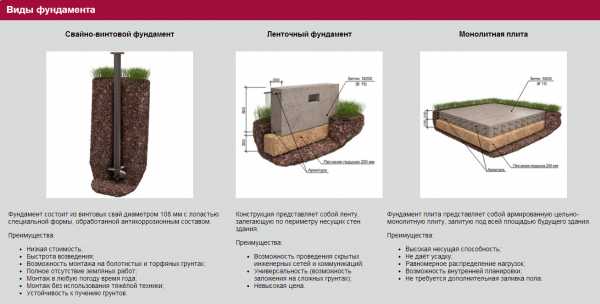

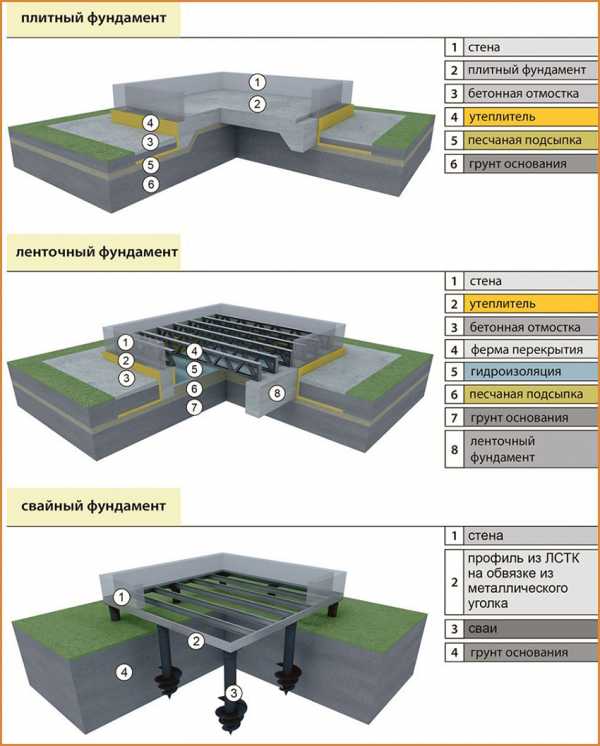

Виды фундаментов, которые можно использовать при строительстве каркасных домов

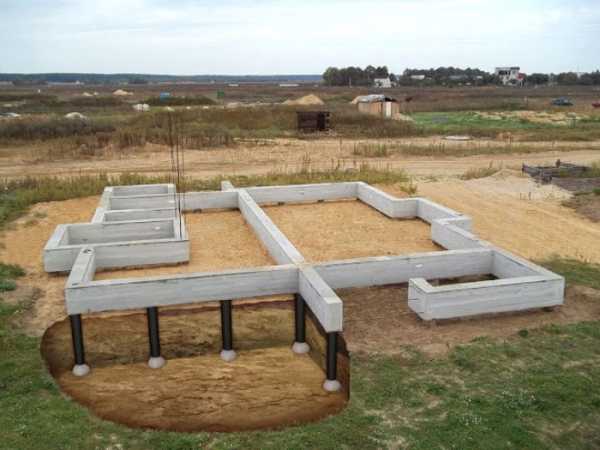

Наиболее разумным решением будет строительство ленточного или свайно винтового фундамента. Задачей таких фундаментов является не столько выдерживать огромный вес здания, сколько создать жесткость скрепления основания для всей конструкции, путем добавления в монолит армирующего каркаса в первом и соединение свай ростверком во втором случае.

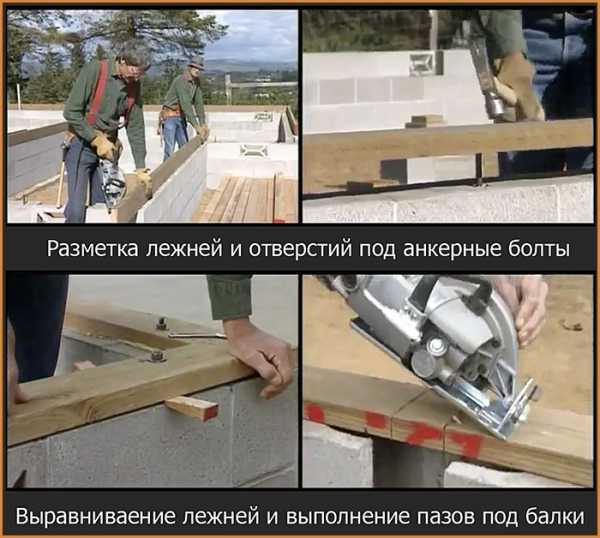

Укладка бруса нижней обвязки

Перед тем как приступить к укладке нижнего бруса, следует еще раз проверить горизонтальность плоскости плиты либо ростверка.

При положительном результате на фундамент по периметру расстилается гидроизоляционный слой рубероида, на верх которого укладывается сам брус.

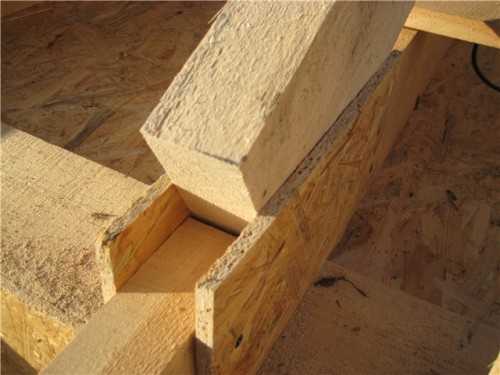

Наиболее популярными способами скрепления бруса в углах являются: соединение «в пол дерева» и соединение «в лапу». И один и второй способ является достаточно надежным.

Скрепить запиленые углы между собой можно 150 мм. гвоздями (по 4 на каждый угол), либо деревянным нагелем, который плотно вбивается в заранее высверленное отверстие.

Помимо соединения стыковочного угла, нагель служит крепежным элементом для установки угловых вертикальных стоек, срезать его заподлицо не следует, он должен выступать над основанием бруса нижней обвязки на высоту не менее 10 см.

Варианты соединений углов нижней обвязки

Важно! Перед окончательным соединением углов, необходимо убедиться, что выложенный из бруса периметр имеет равные диагонали и прямые углы.

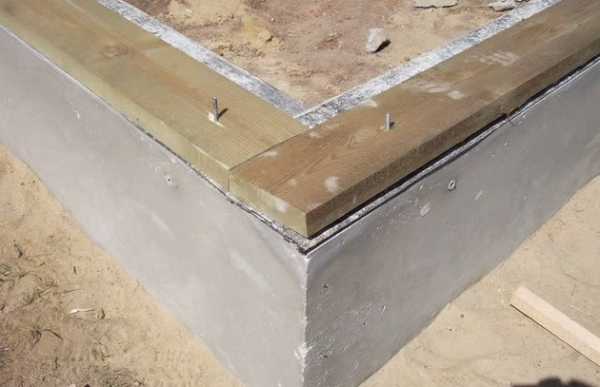

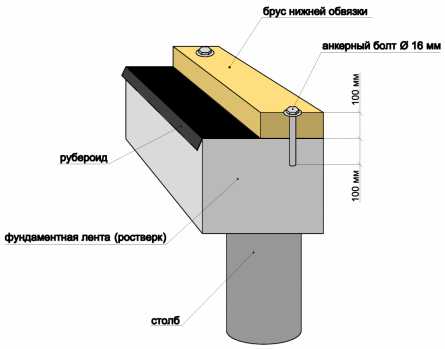

Следующим шагом будет скрепление нижней обвязки с фундаментом. Для этих целей используется анкерный болт диаметром

16-18 мм. Для качественного соединения двух конструкций, в основание ростверка болт должен входить на глубину не менее 100 мм. Шаг крепления анкеров от 1-1.5 м. Для большей площади соприкосновения, под болт либо шпильку необходимо положить гайку максимально возможного диаметра.

Крепление нижней обвязки с использованием анкеров

Если же на этапе заливки фундамента в ленту были вставлены крепежные шпильки, то анкера в этом случае не понадобятся. В размеченном брусе высверливаются отверстия в которые будут вставляться забетонированные металлические шпильки.


Сверху шпилек надеваются шайбы толщиной не менее 3 мм., после чего плотно затягиваются гайками. На этом этапе, крепление нижней обвязки можно считать завершенной.

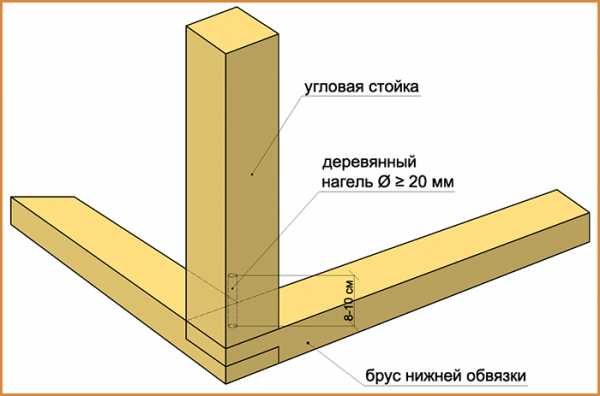

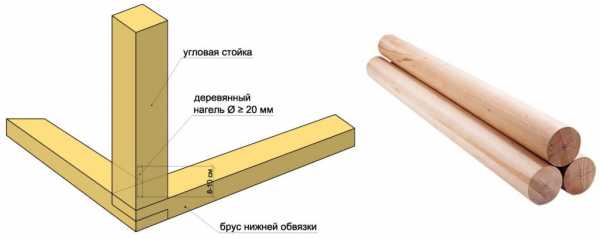

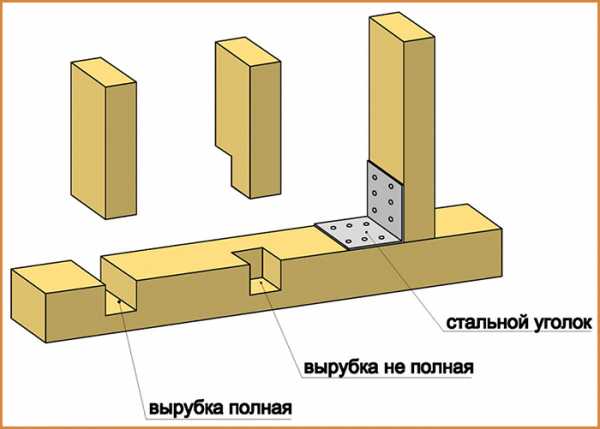

Установка угловых столбов

Возводя дом по каркасной технологии, первым делом производится установка угловых столбов. Если при соединении углов нижней обвязки использовался деревянный нагель, то столб устанавливается, на выступающую его часть. Для этого в нижней торцевой части столба коловоротом высверливается необходимое отверстие, для их плотного соединения.

Для большей эффективности можно использовать специальный скрепляющий клей. Нагель должен быть изготовлен из твердых пород древесины, таких как дуб или береза, сечением не менее 20Ø мм.

Установка угловых столбов

В случае соединения углов нижней обвязки с помощью гвоздей, столбы с двух сторон скрепляются с основанием обвязки оцинкованными металлическими уголками с усилением, толщиной 4 мм. Для крепления уголка использовать черный фосфатированный саморез по дереву.

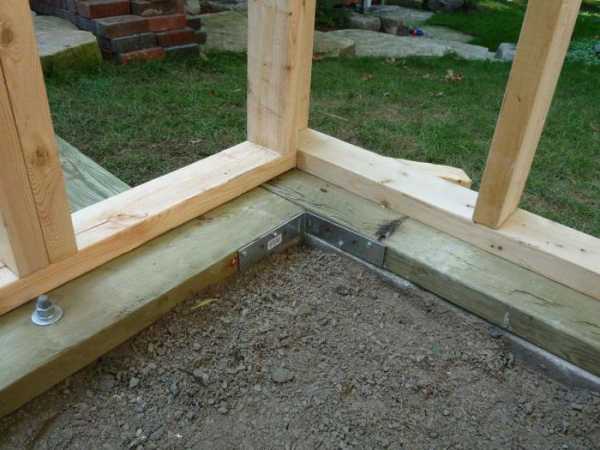

Крепление столба используя металлический уголок

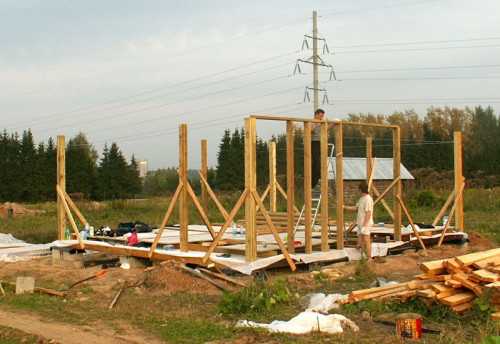

В обоих вариантах столбы дополнительно фиксируются временными укосинами, сделанные из отрезков обычной доски.

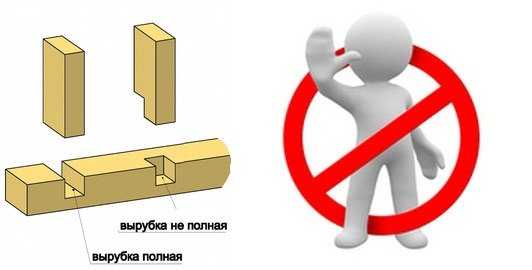

Специалисты настоятельно не рекомендуют использовать устаревший способ крепления столбов, применяя схему полной либо частичной вырубки нижней обвязки и части столба.

Во первых это значительно ослабляет основную конструкцию нижней обвязки, во вторых — сложность и необходимая ювелирная точность запилов, существенно замедляет общий процесс сборки каркаса.

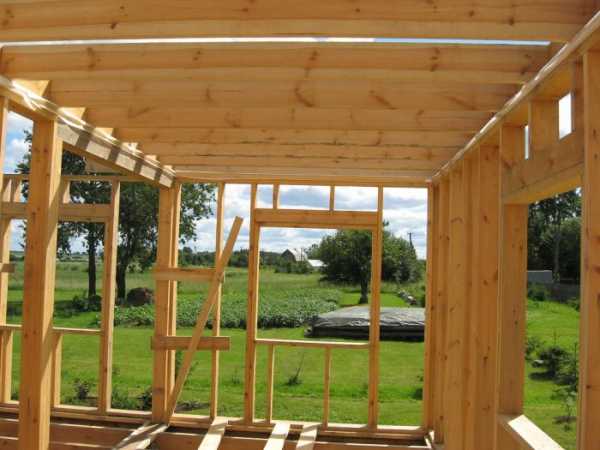

Установка стоек

После окончательной установки и фиксации угловых столбов, по заранее отмеченным местам согласно проекту, ставятся остальные стойки.


Крепятся они с помощью того же металлического уголка. При возведении каркасных домов используется два основных шага между стойками:

  • Шаг — 400 мм. Частый шаг установки стоек, делает каркас особо прочным, что позволяет возводить, как одноэтажные, так и двухэтажные строения. Так же полученное расстояние позволяет крепить стандартные листы гипсокартона не подрезая их до нужного размера.
  • Шаг — 600 мм. Такой шаг чаще используют при строительстве одноэтажных построек, потому что конструкция в этом случае получается менее прочной и попросту может не выдержать нагрузки второго этажа. Данный шаг позволит использовать без подрезки не только гипсокартон, но и стандартный утеплитель.

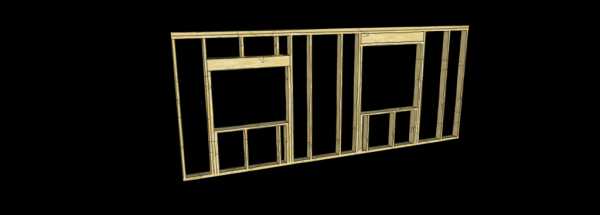

Рис 2. Схема установки оконных проемов и их усиления

В местах оконных и дверных проемов, из-за отсутствия полноценной вертикальной стойки, каркас обязательно должен быть дополнительно усилен.

Для этого на боковые стойки относительно окна наращиваются еще по одной доске. Они примыкают к основной шаговой стойке стены, от нижней обвязки до верхней балки оконного проема.

Над проемом устанавливается несущий ригель. Таким образом укрепляется несущая способность конструкции ослабленного узла (см. рис. 2).

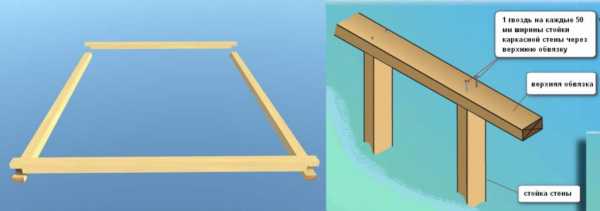

Укладка бруса верхней обвязки

Углы верхней обвязки, аналогично нижней соединяются в «пол дерева» либо в «лапу», только для их скрепления с угловыми столбами использование нагеля уже не обязательно, достаточно будет пару гвоздей забитых сверху и по одному уголку с каждой стороны столба.

По такому же принципу «снизу уголки и два гвоздя сверху» верхняя обвязка связывается с остальными стойками. Перед монтажом важно в последний раз проверить вертикальность всех выставленных стоек.

Схема верхней обвязки

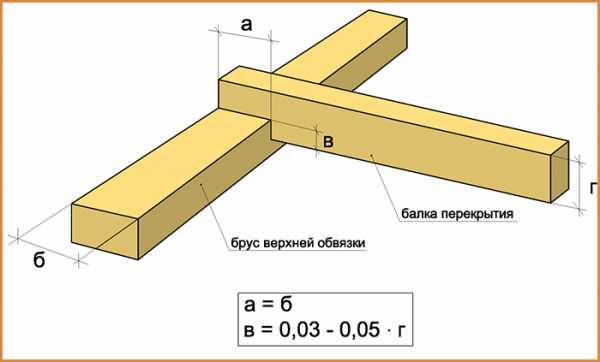

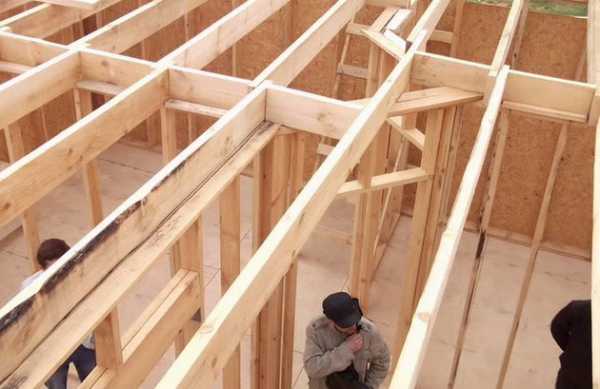

Балки перекрытия

Балка перекрытия представляет собой обрезную доску установленную поперек на верхнюю обвязку. Способ крепления балок — гвоздь, металлический уголок.

Размещать балки необходимо непосредственно над вертикальными стойками, так нагрузка второго этажа будет распределена равномерно на все несущие стены.

Сечения балок для различных пролетов:
Перекрытие чердакаПерекрытие между этажем
Пролет 3 м. — доска 120х70 мм.Пролет 3 м. — доска 120х70 мм.
Пролет 4 м. — доска 150х80 мм.Пролет 4 м. — доска 160х80 мм.
Пролет 5 м. — доска 160х100 мм.Пролет 5 м. — доска 190х110 мм.
Пролет 6 м. — доска 180х130 мм.Пролет 6 м. — доска 210х120 мм.

Если кратность проема не равна 1 м., то округлив промежуточное число, применяем наиболее близкое значение приведенное из таблицы.

Чтобы конструкция имела большую несущую способность, располагать балки перекрытия нужно перпендикулярно той стене, которая имеет большую длину.


К примеру возьмем дом с размерами 5х8 м., так вот балки необходимо укладывать перпендикулярно стене, которая имеет длину 8 м. Если конструктивная особенность крыши для её свеса требует вылета балок, то необходимо изначально учесть это и сделать размер балок длиннее.

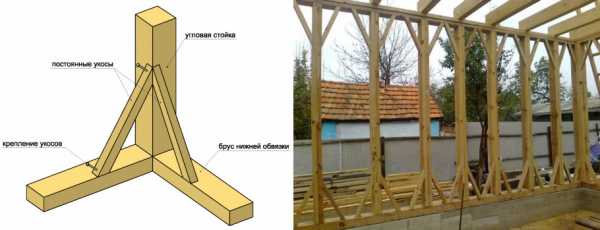

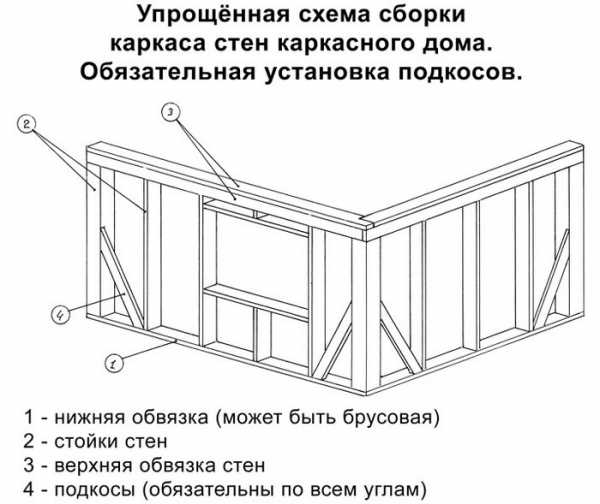

Укосы и перемычки

Для сопротивления сильным ветрам, каркасный дом должен обладать особой прочностью. Поэтому все основные стойки и угловые столбы желательно усилить так называемыми укосами. Укосы изготавливаются из бруска размером 70х50 мм

.

На каждую стойку по 4 укоса (по 2 сверху и 2 снизу). Используя рулетку и уровень проверяется диагональ и вертикаль получившихся пролетов.

Для плотного соприкосновения бруска со связываемыми элементами, его необходимо запилить под нужный угол, после чего, используя гвозди, произвести их монтаж.

Крепление укосов

Второй не менее эффективный способ укрепления каркаса — установка горизонтальных перемычек между несущими стойками, это значительно добавит конструкции пространственной жесткости, к тому же предотвратит вертикальное сползание утеплителя, являясь для него горизонтальной опорой.


Материалом для перемычек служит доска тех же размеров, что и сами стойки. Устанавливать перемычки необходимо пропорционально разбив пролет на равные секции. Крепление так же производится с помощью гвоздя.

Усиление конструкции горизонтальными перемычками.

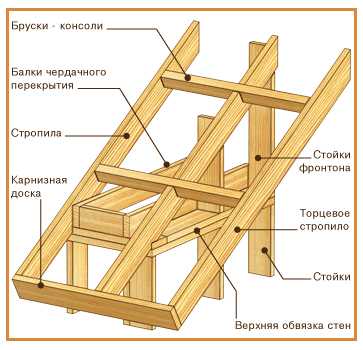

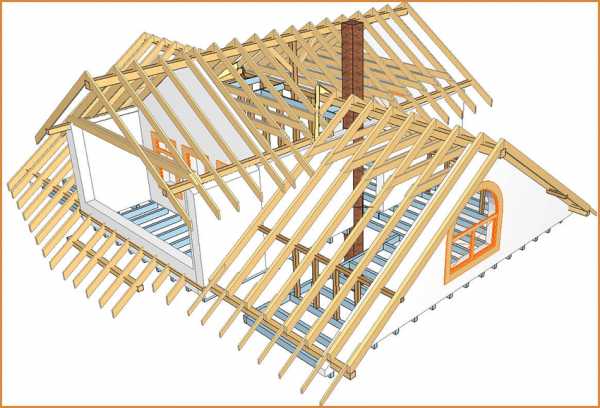

Возведение стропильной системы

Процесс возведения стропильной системы каркасного дома практически ничем не отличается от других типов строений. Единственное, что нужно учитывать это несущую способность несущих стен. Каркасный дом в этом немного уступает остальным, поэтому проектируя крышу это необходимо учесть.

Изготавливать кровельный пирог и выбирать тип покрытия нужно из облегченных материалов. Оптимальным вариантом будет обычная двухскатная крыша накрытая мягкой кровлей.

Использовать натуральную черепицу либо другие тяжелые материалы, строители настоятельно не рекомендуют, для этого нужно экспертное заключение квалифицированного специалиста о возможности применения данного типа кровли, которое он сможет дать только после полного изучения несущей способности каркаса.

Подробнее ознакомиться с технологией возведения стропильной системы вы можете в данном видео:

Как вы смогли убедиться, возводится каркасный дом своими руками достаточно быстро и просто. Имея определенные навыки в строительстве и необходимый инструмент, бригада из двух трех человек сможет построить данный тип строения в довольно сжатые сроки.


domnomore.com

Каркасный дом своими руками

Каркасное строительство – одна из новых технологий возведения малоэтажных домов. Она имеет ряд преимуществ перед традиционной капитальной застройкой. Позволяет значительно сократить затраты и делает возможным строительство каркасного дома своими руками без профессиональных навыков и подготовки.

Давайте поговорим о том, как строить каркасный дом? Какая последовательность выполнения работ? Строить ли каркасный дом вообще или лучше пользоваться другими проверенными технологиями? И что необходимо учесть при ведении строительства своими руками?

Как строить каркасный дом

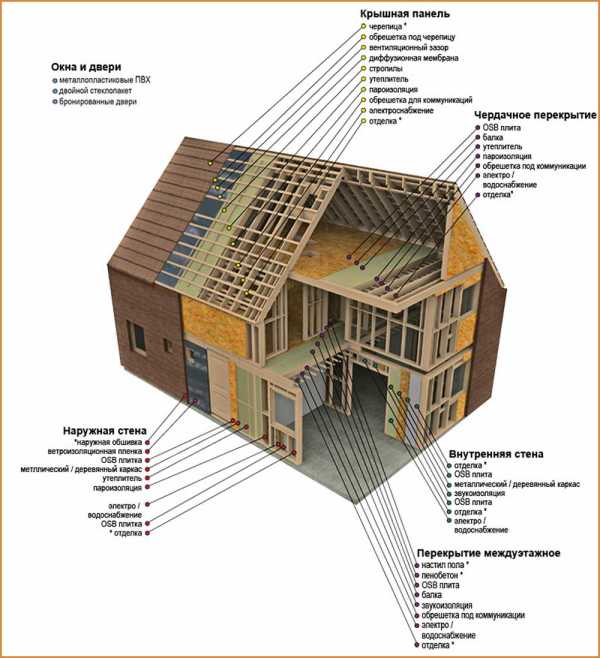

Термин «каркасный дом» применяется к зданиям, которые имеют в основе несущий каркас из стоек, балок перекрытий. Многие видят каркасные сооружения, как построить самому не многие знают. Как правило, каркас каркасного дома выполняют из дерева, реже – из металла. С двух сторон на стойки каркасного дома крепят стеновую обшивку (панели, плиты). Между ними – укладывают утеплитель. Поверх стеновых панелей выполняют наружную и внутреннюю отделку.

Внешняя отделка.

Приведенная последовательность представляет собой поверхностное описание схемы строительства, которое позволяет понять общий ход выполнения работ. Несмотря на простоту, технология имеет ряд особенностей, которые важно знать для качественного и прочного возведения постройки. Как построить каркасный дом своими руками, что учесть и обязательно выполнить в ходе работ?

Построить своими руками

Как строить каркасный дом своими руками? В отличие от традиционного капитального строительства, происходит быстрее и требует меньших затрат времени и сил. Кроме того, она обходится дешевле, чем возведение стен из кирпича или бетона. Перечислим основные преимущества каркасной технологии:

  • Каркас стены имеет меньший вес, чем капитальные стены из кирпича или бетона. Это сказывается на глубине заложения фундамента. Она будет меньше, чем глубина фундамента для традиционных кирпичных строений. А значит, на его сооружение потребуется меньше бетона, меньшим будет объём грунтовых работ.
  • Каркасное сооружение гарантирует качественное теплоизолирование и энергосбережение. Стены каркасного дома утепляются в процессе строительства. Степень их утепления зависит от выбора изолирующего материала и его толщины. При грамотном выборе каркасный дом получается лёгким и тёплым, несмотря на небольшую толщину стен.
  • Ещё одно преимущество — сокращённые сроки строительства. Дом каркасник можно собрать за один сезон, в течение двух-трёх месяцев, начиная с выкапывания ямы и заканчивая внутренней отделкой. Это – одна из самых быстрых технологий, благодаря которой дома каркасники получили второе название — «быстровозводимых» зданий.
  • Все сезонность работ – по готовому фундаменту все другие работы можно выполнять в любое время года, при любой уличной температуре, строить осенью и зимой, а не только летом, как это проводится при традиционном кладочном строительстве.
Щитовой дом с мансардой
  • Доступность выполнения работ – если постройка каркасного дома своими руками возводится из ЛСТК, то все его элементы изготавливаются на заводе, маркируются и поставляются на участок в готовом виде. Их необходимо только правильно собрать, чтобы получить готовый каркасный дом. Для такой сборки не обязательно быть профессионалом, важно иметь минимум строительных навыков – уметь заколачивать гвозди, скручивать болты и гайки.
  • Возможность спрятать все коммуникации и трубы внутрь стены. А также удобство ремонта – при необходимости замены труб, снимается одна-две стеновые панели и открывается доступ к инженерным сетям.
  • Возможность строительства из различных материалов. Можно строить из дерева – тогда делают силовой каркас каркасного дома и обшивают его панелями из досок, OSB, фанеры. Можно использовать опоры из металла и обшивать их СИП-панелями. СИП-панели могут быть с двух сторон обшиты OSB. Другой вариант — с одной стороны из OSB, а с другой – из листа металлического профиля. Технология ЛСТК – металлические каркасные профили и сайдинговые панели с металлической облицовкой.
  • Ещё одно преимущество — возможность демонтировать каркас каркасного дома и стены, для того чтобы собрать их на другом участке. Таким образом, можно переставлять дом с места на место.

Как видим, у каркасной технологии достаточно много преимуществ, которые обеспечивают ей не только широкий интерес, но также растущую популярность.

Строительство своими руками.

Недостатки в каркасном строительстве

А теперь перечислим, какие недостатки имеет новая популярная технология. Для каких строений она не годится, что не рекомендуют возводить на основе каркаса.

  1. По технологиям каркасного строительства можно возводить дома высотой до 3 этажей. Все многоэтажные здание требуют капитальной кладки или литья.
  2. Важно правильно выбрать вид утеплителя. Некоторые застройщики предлагают использовать пенополистирол. Что не всегда полезно для здоровья. Пенополистирол воздухонепроницаем, поэтому при утеплении необходимо сооружать качественную вентиляцию. Но часто даже при постоянно работающей вытяжке полистироловое утепление сопровождается сыростью и грибком в стенах.
  3. Ещё один существенный недостаток — сравнительно низкая прочность силового каркаса, особенно если сравнивать её с показателями бетона или кирпича. А также сниженная стойкость к порывам ураганного ветра.
  4. Относительно небольшая шумоизоляция, особенно если сравнивать с капительными кирпичными стенами.
  5. Дом-каркасник имеет сравнительно небольшую долговечность. Максимальный срок эксплуатации для него не превышает 100 лет. Для качественного кирпичного или каменного дома срок службы составляет несколько столетий.

Несмотря на недостатки каркасников, новая технология стабильно набирает популярность среди российских застройщиков. Важно учитывать возможные минусы построек, использовать правильный утеплитель, ставить дополнительную шумоизоляцию.

На заметку

Строительство каркасного дома своими руками – идеальный недорогой дом для молодой семьи. Такую постройку можно возвести недорого и быстро, а в будущем, при желании – перестроить и даже переставить на новое место. Все работы можно выполнить самостоятельно, своими руками, без привлечения профессиональных рабочих сил.

Поэтапное строительство

Как построить каркасный дом, чтобы он получился крепким, тёплым и при этом не выглядел, как на видео?



Приведём последовательность выполнения работ, схема постройки каркасного дома своими руками, которая поможет разобраться, как возвести дом-каркасник самостоятельно при наличии минимального строительного опыта.

Проект

Схема постройки каркасного дома своими руками начинается с проектирования. Это – обязательный этап, которому многие начинающие строители не придают значения. Готовые проектные документы стоят денег, однако они точно обозначают, сколько и каких материалов необходимо для стройки. Они также содержат точные размеры силового каркаса и стеновых панелей, крепёжных элементов.

Двухэтажный каркасник с мансардой.

Если же строительство ведётся без предварительного проекта, необходимы, как минимум, расчёты стен каркасного дома – сколько будет опорных балок, на каком расстоянии они будут расположены, какова будет их площадь сечения и как они должны быть соединены в общий силовой каркас. А также, из какого материала будут выполнены стены и кровля.

Фундамент

Поэтапное строительство каркасного дома своими руками имеет один единственный этап трудоёмкого строительства. Это — сооружение фундамента. Его можно выполнить только в тёплое время года. Для строительства потребуются выбрать конструкцию фундаментного основания (плита, сваи, лента), а также определить глубину его закладывания.

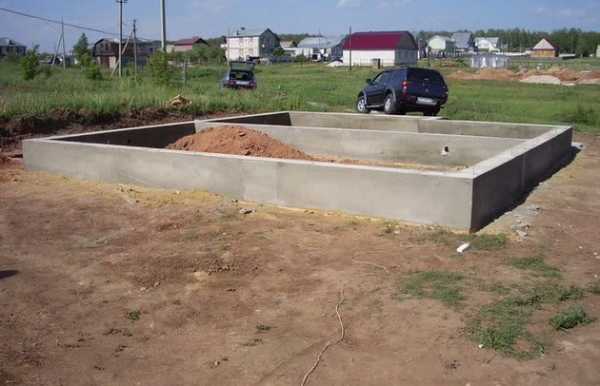

Ленточный фундамент.

Для не тяжёлого каркасника фундамент может быть мелкозаглубленным ленточным (от 400 мм до 600-700 мм глубиной). Он также может быть свайным и удерживаться на опорах – сваях. Или быть свайно-ростверковым, соединенным вверху горизонтальными балками – так называемым ростверком.

Также для каркасников фундамент может быть из бетонных плит. Однако такая конструкция потребует использования грузоподъёмной техники. Готовые бетонные плиты необходимо будет доставить на место стройки и уложить в грунт.

Материалом для фундамента может быть бетон, бут или кирпич. Основа дома может быть полностью отлита из бетона и бута, или сложена из отдельных бетонных блоков.

Каркасная основа

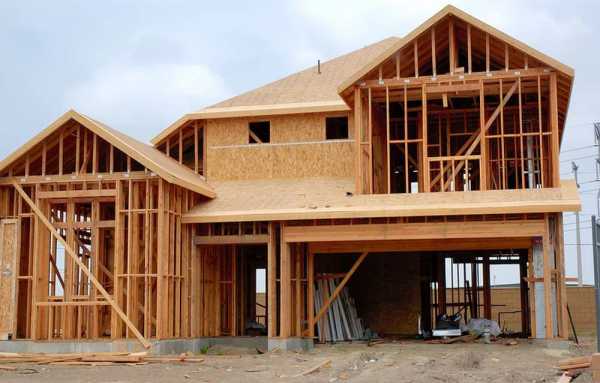

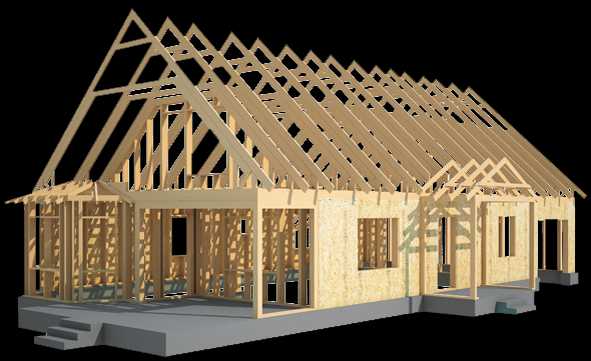

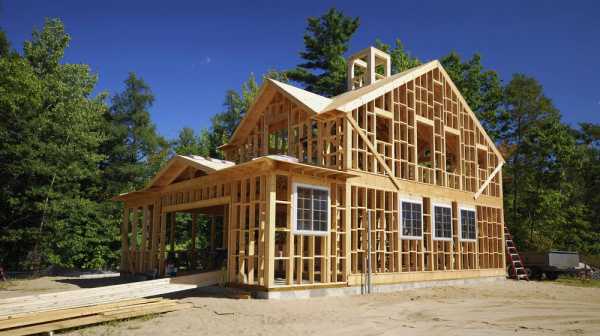

Каркас строения является его основой, «скелетом», на который позже монтируют отделку и крышу дома. На данном этапе строительства каркасника необходимо рассчитать и определиться с местами водоснабжения и слива канализации, прохождение сетей электроэнергии. Эти действия в дальнейшем облегчат процесс постройки каркасного дома своими руками.

Каркасник в лесу.

Каркас каркасного дома может быть собран из деревянных балок или из специального металлического профиля. Деревянные балки распиливаются под размер на месте. А вот металлические опорные элементы изготавливают на заводе в требуемых размерах. После чего – маркируются, поставляют на участок и собирают как силовой каркас каркасного дома. При этом проект строительства является руководством к сборке, он рассказывает, как собрать каркас из готовых металлических профилей.

На заметку

Металлическая технология получила название ЛСТК или «легкие стальные тонкостенные конструкции». Она обходится дороже деревянного строительства.

Строим крышу и стены

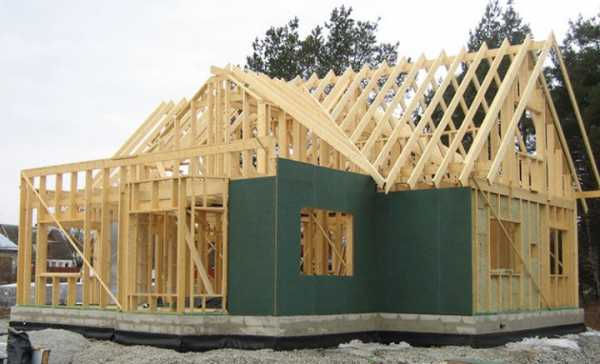

После сооружения каркаса приступают к кровельным работам. Такая последовательность позволяет защитить элементы несущих опор от возможного намокания во время дождей или других осадков. Поверх стропил укладывают ветронепроницаемую мембрану и навешивают кровельные материалы, между стропилами укладывают утеплитель. Нагляднее о том, как построить каркасный дом, видео покажет весь процесс строительства подробно.



Сборка стен каркасного дома мало чем отличается от навешивания кровли. С той разницей, что стеновые панели навешиваются горизонтально, а крышу – под наклоном.

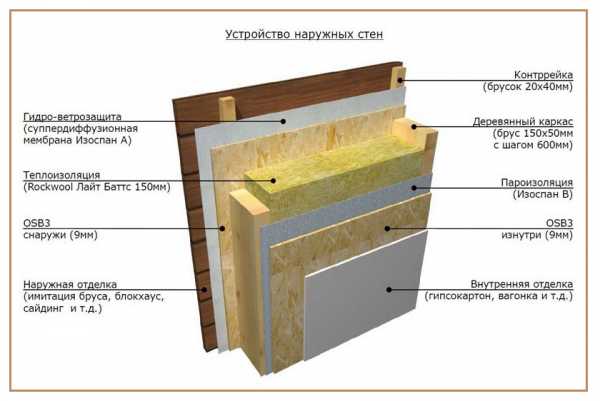

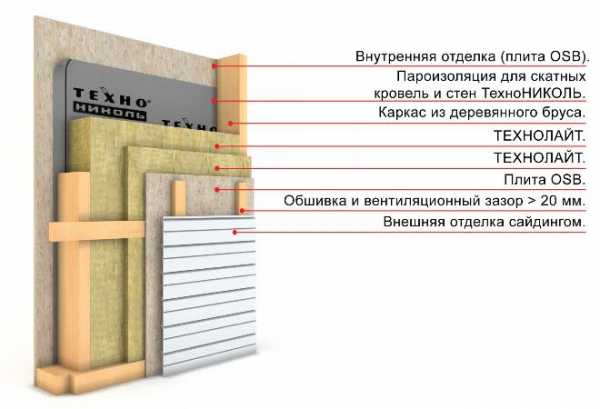

Последовательность стеновой обшивки следующая:

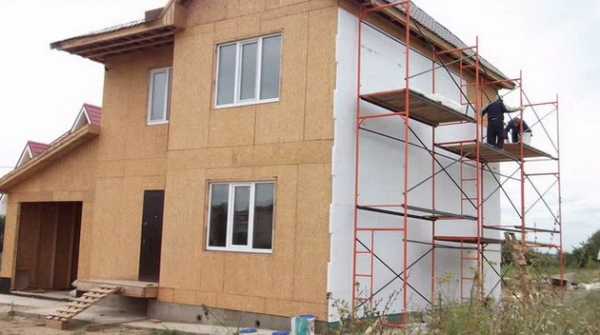

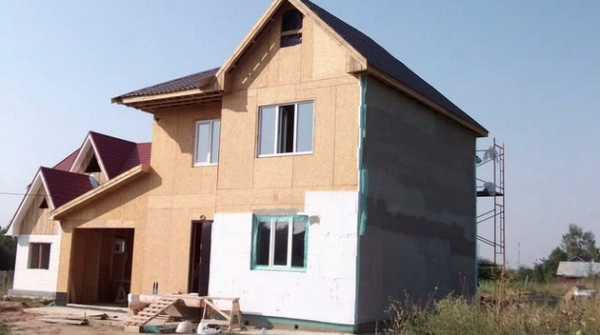

  • Сначала на опоры каркасного дома монтируют снаружи ветрозащитую мембрану и стеновые панели. При этом оставляют вентиляционный зазор между ветрозащитной плёнкой и панелью. Для сооружения такого зазора обустраивают обрешётку поверх ветроизоляции.

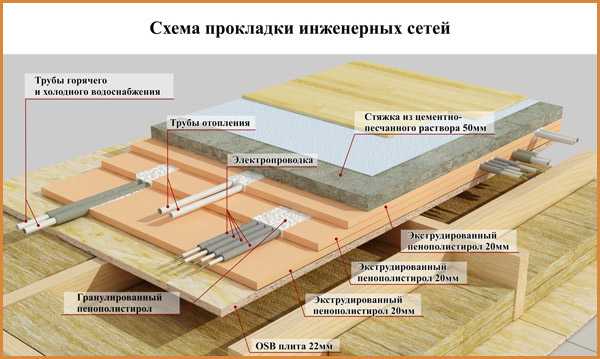

  • Внутри будущих стен прокладывают необходимые коммуникации – водопровод, слив, электрическую проводку, газовые трубы.

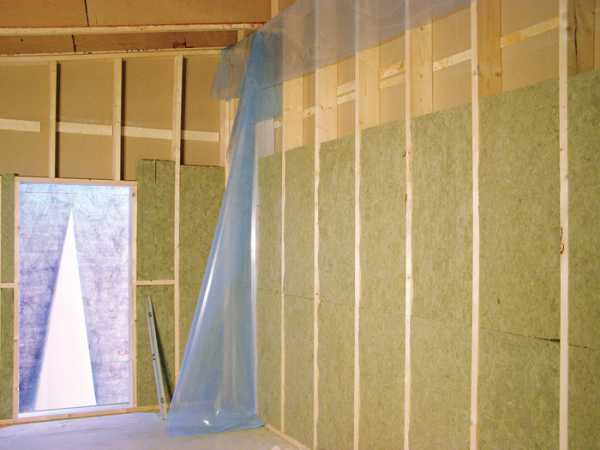

  • Далее между опорами каркасного дома монтируют утеплитель. На внутренние стены монтируют пароизоляцию каркасного дома.
  • Навешивают внутренние панели и получают готовую каркасную стену.

А напоследок предлагаем увидеть наглядно, как ведётся строительство каркасных домов своими руками, видео — «от и до».



По завершению монтажа стеновых панелей приступают к установке окон и дверей. А после – приступают к внутренней отделке помещения, которую выполняют по готовым стеновым панелям. Далее – устанавливают сантехнические устройства и подключают их к инженерным сетям.

1karkasnydom.ru

Как построить каркасный дом своими руками: пошаговая инструкция

Вопрос о строительстве дома возникает почти в каждой семье. Даже если вы имеете вполне комфортную квартиру или собственный дом за городом, построенный вашими родителями, то часто возникает потребность в собственной даче.

Строительство дома своими руками – очень ответственный шаг, который, с одной стороны, достоин похвалы, но, с другой стороны, требует совета трезво оценивать свои возможности и строительные навыки. Если решение уже принято, и нет желания откладывать начало стройки в долгий ящик, то рекомендуем вам оценить каркасную технологию возведения домов. Для возведения каркасного дома не потребуется многочисленная бригада специалистов и тяжелая техника, все материалы можно запросто приобрести в любом регионе, каркасные конструкции обладают гораздо меньше себестоимостью. Если ваши знания в строительстве ограничиваются лишь местом нахождения строительного супермаркета, то мы постараемся вам вкратце рассказать, как построить каркасный дом своими руками.

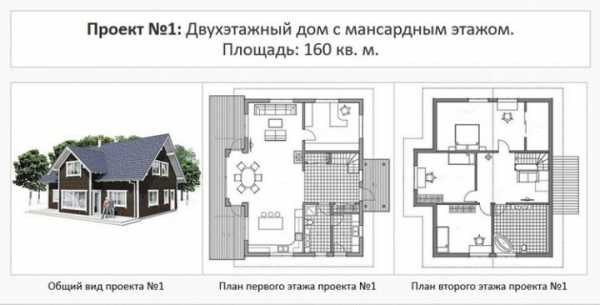

Каркасный дом начинается с проекта

Даже если решение о строительстве собственного дома было принято быстро, то с проектными работами торопиться нельзя. И речь идет не только о габаритах и планировке будущей постройки.

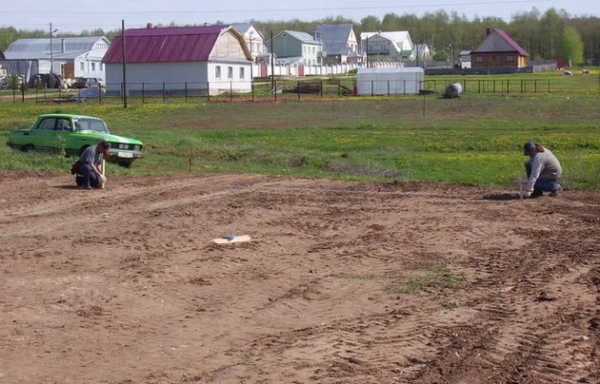

  • Начните планирование с обследования вашего участка. Необходимо оценить рельеф местности, особенности грунтов на участке. Важно выбрать правильное место для строительства, чтобы ваш дом вписывался в прочие существующие или будущие постройки. Некоторые особенности рельефа или пролегание общих инженерных систем могут значительно усложнить возведение дома.
  • Теперь необходимо определиться, что мы будем строить. Скорее всего, назначение будущей постройки уже давно определено, ведь строительство планируют из потребностей семьи – дом для постоянного проживания или дачный домик для летнего отдыха. Но еще необходимо определиться с размером конструкции, количеством этажей, архитектурным планом дома, типом кровли и кровельным материалом, внутренней планировкой. Вопросов будет огромное количество.
  • Соберитесь за семейным столом и постарайтесь рассмотреть каждый из элементов будущего здания. Можно, конечно, пропустить семейное совещание и сразу обратиться к фотографиям проектов в интернете. Но не думайте, что, пойдя по этому пути, вы потратите меньше времени. Прекрасно, если вы владеете какой-либо программой для проектирования. Даже если таких навыков нет, то можно быстро освоить один из множества онлайн конструкторов для создания проекта каркасного дома.
  • Независимо от назначения здания, рекомендуем обратить ваше внимание на дома с габаритными размерами 6 на 6м. Такие проекты сочетают в себе простоту монтажных работ и оптимальное соотношение стоимости строения к его общей площади. Монтаж каркаса такого дома и его будущая отделка упрощаются за счет использования строительных материалов стандартных размеров: большинство пиломатериала имеет длину 6 метров, обшивочные материалы производятся либо длиной 6 метров, либо кратно этому размеру.
  • Еще один плюс в пользу дома 6 на 6 – его каркас не потребует создания дополнительной несущей стены или дополнительных опор в фундаменте. При правильном расчете сечения бруса для лаг первого этажа или межэтажных перекрытий можно обойтись без сращивания бруса или дополнительных подпорок. Это позволяет строить только несущие стены, а планировку помещений отложить на время внутренней отделки. Все перегородки также можно сделать каркасными.
  • Трезво оценивайте свои финансовые возможности. При рассмотрении проектов в интернете вы сможете найти их стоимость под ключ. Конечно, в эту цену включены услуги строительной компании. Но не стоит рассчитывать на значительное удешевление вашего проекта. Строительные компании часто закладывают не очень качественный материал или используют прочие хитрости для удешевления себестоимости. Если вы можете позволить себе реализовать проект застройщика, то смело выбирайте его для самостоятельного строительства. А экономия денежных средств будет просто приятным бонусом.
  • Взвесьте свои строительные умения. Но стоит верить рассказам в интернете о первом опыте строительства, где люди в одиночку строят большой каркасный коттедж. Да, учебная литература и видеоролики могут стать прекрасным подспорьем для строительства, но опыт и навыки работы с инструментами и материалом невозможно получить таким способом. Не замахивайтесь на сложные архитектурные проекты без надлежащих чертежей и минимальных навыков работы с деревом.
  • После составления общего плана или 3Д-модели дома необходимо создание рабочих чертежей. Если вы уже имеете достаточный опыт в строительстве каркасных сооружений, то для вас будет достаточно чертежа каждой из стен с расположением оконных и дверных проемов. Если вы новичок в области строительства, то без четких рабочих чертежей вам не обойтись. Там вы сможете найти габаритные размеры каждого элемента каркаса, схемы их крепления между собой, расположение различных элементов обшивки, строительных пленок и утеплителей относительно друг друга. Часто к таким чертежам прилагается пояснительная записка по порядку и правилам монтажа каждого элемента.

Конечно, без соответствующих знаний, программ и опыта такие чертежи сделать невозможно. За ними придется обратиться в строительную или проектную организацию. Кроме подробных чертежей вы сможете получить массу советов о недостатках выбранного вами проекта и, возможно, полностью его пересмотрите.

Вполне вероятно, что вместе с рабочими чертежами вам предложат расчет необходимых строительных материалов. Мы уже выбрали проект, соизмеримый с нашими финансовыми возможностями. Но расчет материалов, скорее, важен, чтобы не раздуть бюджет строительства. Важно закупать точное количество материала в необходимые сроки.

Теперь можно приступать к строительству. Имея четкий план и чертежи дома, сроки и объемы поставки необходимых строительных материалов и, конечно, достаточное количество свободного времени, можно выезжать на участок строительства.

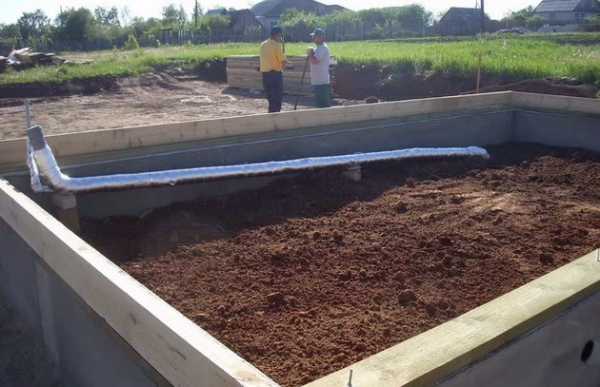

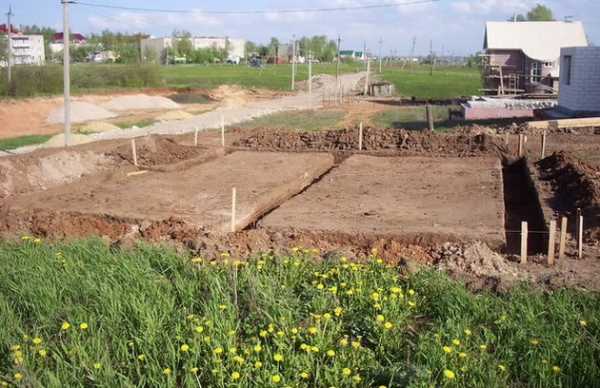

Фундамент – основа надежности каркасного дома

С фундамента начинается любая стройка. Отличительная особенность строительства каркасного дома – более простые и менее прочные варианты фундамента. Мы лишь вкратце укажем порядок работ по монтажу . Мы не ставим целью за одну статью сделать из вас профессионального строителя каркасных строений.

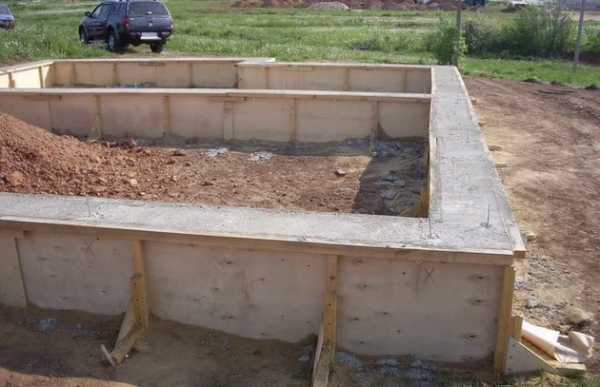

  • Как смонтировать ленточный фундамент. Ленточный железобетонный фундамент возводят для двухэтажных каркасных домов или зданий с мансардой. В соответствии с планом дома производим разметку, по которой производится копка траншеи. На ее дно насыпается и трамбуется песчаная подушка толщиной не менее 15 см. Монтируется опалубка из обрезной доски или фанеры, связывается необходимый контур металлической арматуры. На этом подготовительные работы заканчиваются. Затем в опалубку заливают бетон и ждут его окончательного затвердевания.
  • Монтируем столбчатый фундамент. Чаще всего он применяется для дачных домов. В качестве фундамента используются железобетонные сваи, которые заливаются на участке или закупаются в готовом виде. По разметке закапываются столбы или бурятся лунки под последующую заливку бетона. На дно лунки также засыпается песок, укладывается связанная арматура, заливается бетон.
  • Как правильно установить винтовую сваю. Винтовая свая – металлическая труба со шнеками у основания. По сути, это тот же столбик, которые не требует копки ям или бурения лунок. Свая завинчивается при помощи специальных рычагов.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

При возведении любого типа фундамента важно контролировать плоскость и соблюдение уровня свайного поля или ленты. В случае работы с винтовыми сваями или бетонными столбами также важно соблюдать их вертикальность.

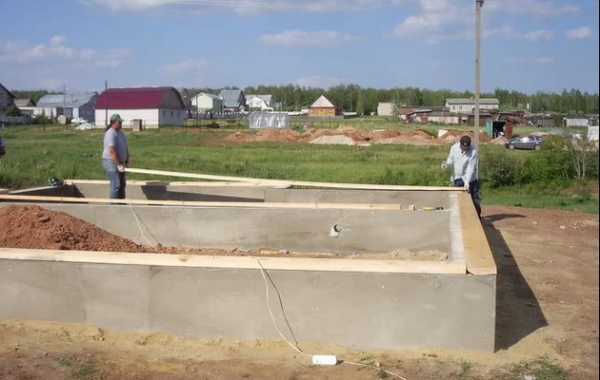

Окончанием работ с фундаментом можно назвать укладку обвязочного бруса, который в случае со свайным фундаментом или винтовыми сваями также служит ростверком, связывающим свайное поле в единую конструкцию.

Рекомендуем к прочтению

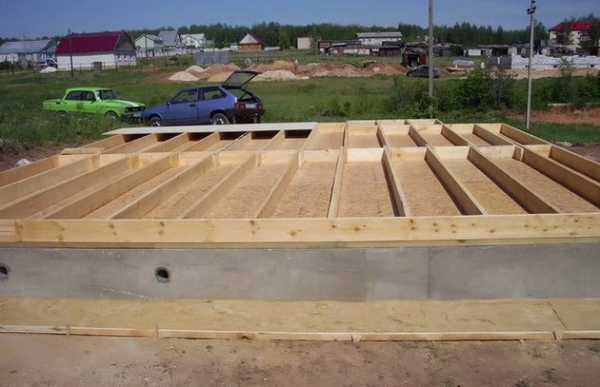

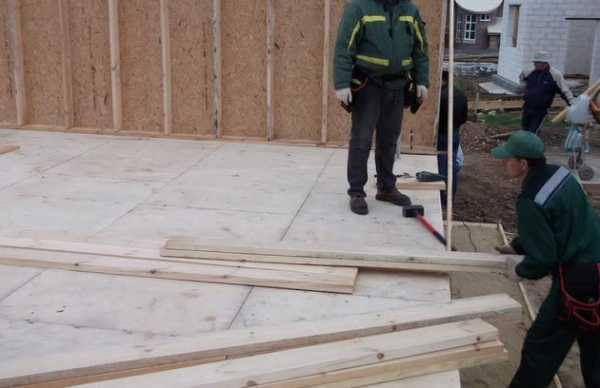

Пол первого этаж: делаем основание для возведения стен

Монтаж каркаса стен невозможен без прочного и горизонтального основания – пола первого этажа.

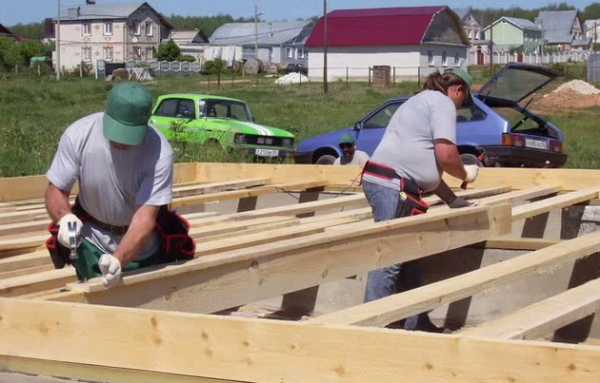

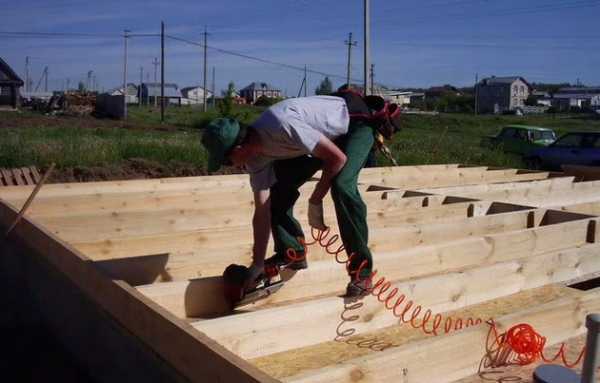

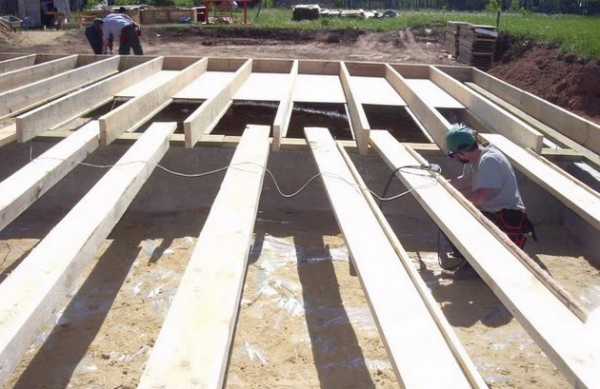

По обвязочному брусу необходимо закрепить лаги. Их сечение и шаг монтажа можно взять из рабочих чертежей или рассчитать самостоятельно при помощи специальных таблиц, которые вы можете найти в интернете. Сечение бруса для напольных лаг зависит от расстояния между опорами и шага их монтажа. Расстояние между лагами выбирается, исходя из применяемого утеплителя, и его изменить нельзя.

Горизонтальность лаг контролируется при помощи строительного уровня и обычного шпагата. Технологию быстрой и правильной установки напольных лаг в одной плоскости вы можете найти в одном из видеороликов в интернете. Описывать это без наглядного примера не так просто. Запомните эту технологию, ведь она еще пригодится вам для монтажа потолка и даже для установки вертикальных стоек в одной плоскости.

Еще один важный этап в работе с напольным покрытием – монтаж основания под утепление, то есть, чернового пола. Редко есть возможность выполнить подшив чернового пола к нижней поверхности лаг, да и такой метод является не очень надежным. Чаще черновой настил производится между лагами. Для этого на боковое ребро лаги крепится брус 50х50 мм или меньше, поверх этого бруска укладывают обрезную доску или листовой материал.

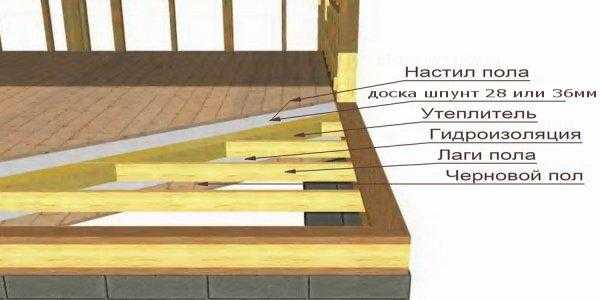

В утеплении пола первого этажа важно выдержать порядок расположения материалов: черновой пол – паропроницаемая мембрана – утеплитель – пароизоляция – финишное напольное покрытие.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Еще одно важное правило. Весь пиломатериал, используемый для обвязки и монтажа пола первого этажа, необходимо предварительно обработать антисептиками глубокого проникновения для предотвращения появления плесени и увеличения срока службы древесины.

Для освоения технологии правильной работы с утеплителем и строительными пленками придется также изучить несколько видеороликов.

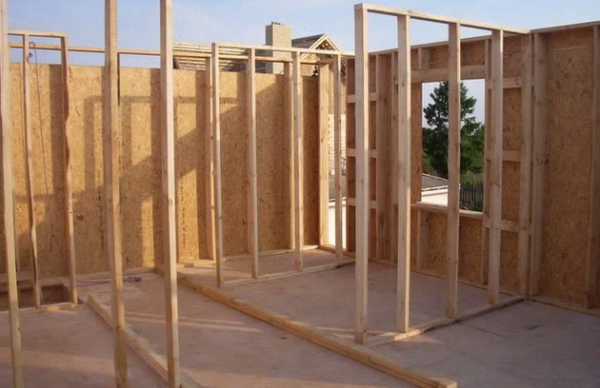

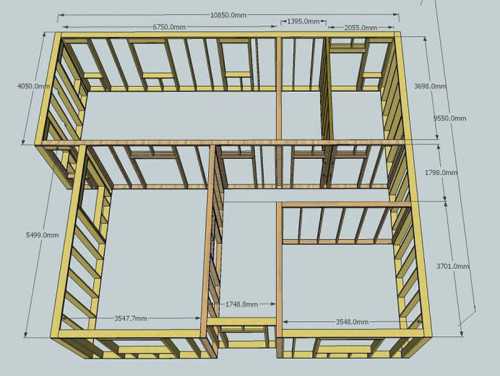

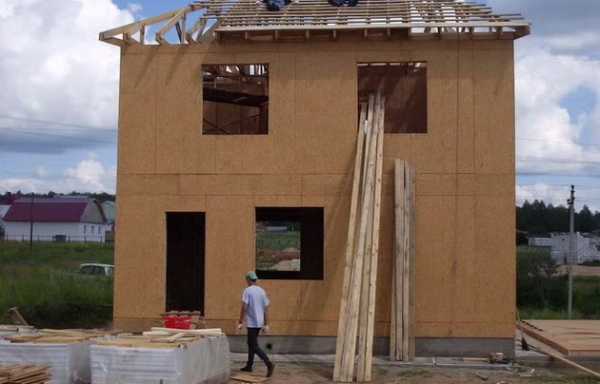

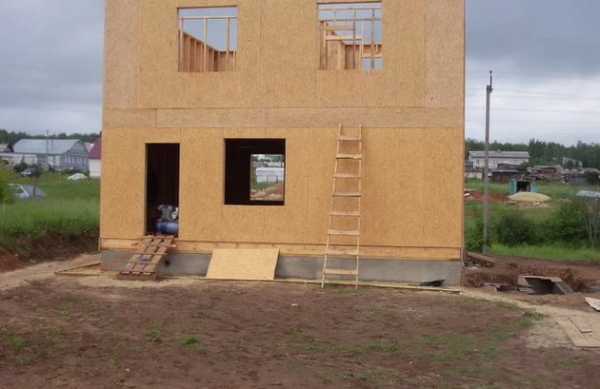

Строим каркас для стен

Если в случае работ с фундаментом и полом первого этажа можно было обойтись простым чертежом и знаниями в области утепления, то монтаж каркаса стен невозможен без подробных чертежей. Подготовка под будущие этапы строительства (утепление, отделка) производится в процессе возведения каркаса. Если в ваших руках есть подробный чертеж со схемами примыкания элементов, то работа превращается в сборку конструктора. Остается лишь контролировать вертикальность балок, горизонтальность перемычек, иногда проверять горизонтали элементов.

Если в вашем вооружении лишь план стен с указанием проемов, то придется рассчитывать на глубокие познание в области возведения каркасных конструкций. На ваши плечи ложится соблюдение габаритов балок, расстояние между ними, усиление проемов сдвоенными стойками и хедером.

Заканчивается монтаж стен установкой верхней обвязки и потолочных балок. Процесс работ аналогичен работам с напольными лагами. Если в вашем доме есть полноценный второй этаж, то вновь приступаем к возведению каркаса стен, если в планах лишь чердак или мансардный этаж, то приступаем к монтажу стропильной системы.

Строим крышу дома

Наверное, это единственный этап монтажа, который ничем не отличается от строительства любого дома: сруба или даже кирпичного здания.

Здесь сложно дать какие-либо советы. На крышу ложится ответственность борьбы с ветровыми нагрузками, вес возможных снежных покровов, отведение осадков. Даже профессиональные строители говорят, что нет двух одинаковых крыш. Без глубоких знаний в устройстве стропильной системы любого типа невозможно произвести правильный расчет ее элементов. Тут мы вновь делаем отсыл к чертежам, выполненным профессионалами. Кроме чертежей придется обзавестись пояснительной запиской о порядке установки каждого из элементов. Возможно, лучшим решением для кровельных работ будет доверить этот этап работ бригаде специалистов. Строительство дома своими руками не всегда означает выполнение полного объема работ своими руками.

В случае возведения мансардного этажа встает еще более сложный вопрос – утепление кровли. Изучите вопрос правильного монтажа кровли и технологию утепления, оцените свои навыки и сопоставьте это с ответственностью выполнения кровельных работ. Исправление ошибок может привести к большим затратам, чем доверить монтаж профессионалам.

Утепляем каркасный дом

В случае точного монтажа каркаса стен утепление не составит труда. Сначала выполняется внутренняя или наружная обшивка дома, которая будет служить основой для закладки плит утеплителя. Пирог утепления каркасной стены выглядит так: наружная обшивка – контробрешетка – паропроницаемая мембрана – утеплитель и брус каркаса – пароизоляция – внутренняя обшивка. Чтобы избежать образования мостиков холода, каждый последующий слой должен перекрывать стыки плит предыдущего слоя. Плотность прилегания плит к элементам каркаса достигается правильным шагом между стойками. Ознакомьтесь с технологией утепления в интернете. Этому посвящено очень много материалов и видеоинструкций.

Отделка каркасного дома своими руками

О каждом виде отделочных материалов необходимо писать отдельную статью. Если вам удалось своими руками подвести дом под крышу, правильно утеплить его и обшить хотя бы листовыми материалами, то отделка покажется вам не таким сложным делом.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Монтаж окон и дверей по предварительно подготовленным проемам производят при помощи стандартного крепежа и монтажной пены. Нет необходимости устанавливать сложные обсадные короба, ведь каркасный дом практически не дает усадки при условии применения сухого материала.

Возможно, потребуется привлечение специалистов для подведения и монтажа коммуникаций. Работу с электричеством, отоплением и газом не стоит начинать, вооружившись лишь знаниями из интернета или литературы.

Вот лишь краткий экскурс в технологию возведения каркасного дома своими руками. Отдельное внимание мы уделили проектированию, потому что считаем, что без значительного опыта и знаний строительство каркасного дома может зайти в тупик чередой ошибок и переделок. Создайте проект уютного для вас каркасного дома и доверьте его реализацию профессионалам.

У Вас есть вопросы о строительстве? Что-то не получается и нужен профессиональный совет? Или хотите поделиться своими успехами? Создавайте новую тему на форуме!

Cоздать новую тему

Рекомендуем к прочтению

Рейтинг автора

Автор статьи

Строительство домов, пристроек, террас и веранд. Стаж 15 лет

Написано статей

zbbr.ru

Каркасный дом своими руками и пошаговая инструкция как построить

Среди всех быстровозводимых сооружений самой большой популярностью пользуются каркасные дома. Такие постройки имеют множество преимуществ. Они достаточно лёгкие, поэтому не нуждаются в мощном фундаменте. Благодаря хорошим теплоизоляционным качествам такой дом можно использовать не только как дачу, но и для постоянного проживания. Помимо этого каркасные постройки несложно возвести своими руками, именно поэтому многие застройщики выбирают этот вариант. В нашей статье мы подробно и поэтапно расскажем, как построить каркасный дом.

Технология

Строительство каркасного дома своими руками может вестись с использованием финской или канадской технологии

Строительство каркасного дома своими руками может вестись с использованием финской или канадской технологии. Но основные принципы возведения каркасных домов у обеих технологий одинаковые. Независимо от выбора технологии мы строим каркасный дом, придерживаясь такой последовательности:

  1. Выбор материалов. Основой таких построек является каркас. Он может быть выполнен из древесины или стальных элементов. Чаще частные застройщики предпочитают строить каркасный дом своими руками с применением деревянного каркаса из бруса. Такие постройки отличаются экономичностью, экологической безопасностью и быстротой монтажа. Если вы решите строить свой дом на стальном каркасе, то его цена будет больше на 1/3. Однако эти конструкции немного легче, что позволяет выполнить облегчённый фундамент. Также на стальном каркасе можно смело использовать стальные крепежи.
  2. После монтажа фундамента приступают к изготовлению пола будущего дома. Как сделать пол, мы подробно опишем в пошаговом руководстве.
  3. После монтажа пола приступают к возведению каркаса стен, перекрытий и крыши.

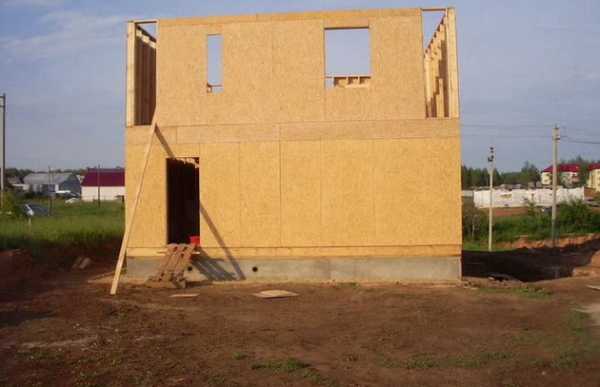

  4. Дальше сделанный каркас обшивается древесными листовыми материалами. Построенный дом утепляется. Выполняется монтаж оконных и дверных проёмов.
  5. Теперь можно приступать к прокладке инженерных коммуникаций и выполнению наружной и внутренней отделки стен.

Как видите технология строительства довольно простая, однако чтобы построить каркасный дом своими руками, вам нужна схема строительства и чертежи. Подробные схемы, по которым легко построить дом самостоятельно, можно найти в сети, но намного проще вести работу по специально разработанному проекту, поэтому не поленитесь и закажите его. Когда на руках у вас будет проект или схема, разобраться, как строить дом, не составит труда с нашим пошаговым руководством.

Подготовительные работы

Строя дом каркасный своими руками, работу начинают с подготовки и разметки участка под строительство

Строя дом каркасный своими руками, работу начинают с подготовки и разметки участка под строительство. Подготовительные работы включают следующие действия:

  1. Сначала нужно очистить территорию строительства от мусора, камней, ненужных зелёных насаждений.
  2. Если на территории есть неровности или небольшой уклон, то участок необходимо выровнять. То есть все возвышенности стоит срезать, а в углубления насыпать грунт.
  3. Далее нужно выполнить разметку будущего строения на участке. Чтобы данные с проектной документации перенести на участок, нужно при помощи колышков и шнура разметить оси и габариты постройки, также стоит выполнить разбивку внутренних несущих стен. Если мы строим каркасный дом своими руками, то очень важно, чтобы все углы были строго по 90 градусов.

Фундамент

Поскольку стены такой постройки достаточно лёгкие, нет нужды обустраивать массивный капитальный фундамент

Если вы хотите знать, как правильно строить каркасный дом, то для начала вам стоит ознакомиться с последовательностью выполнения фундамента. Поскольку стены такой постройки достаточно лёгкие, нет нужды обустраивать массивный капитальный фундамент. В данном случае строим дом на одном из следующих оснований:

  • мелкозаглублённый монолитный или сборный ленточный фундамент;
  • столбчатая конструкция основания;
  • свайные винтовые основы.

Проще всего под каркасный дом построить столбчатое основание. Столбы в обязательном порядке должны располагаться под углами будущего дома, на пересечении стен и с определённым шагом под наружными и внутренними несущими стенами. Обычно шаг столбов принимается равным 2 м. Монтаж основания ведётся в таком порядке:

  1. Под каждый столб копают ямы нужной глубины. Для этого можно использовать лопату или мотобур.
  2. На дне ям выполняется песчаная подушка высотой 100-150 мм. Влажный песок тщательно трамбуется.
  3. После этого устанавливается деревянная опалубка. Она должна возвышаться над уровнем земли не менее чем на 30 см.
  4. Внутренняя поверхность опалубки выстилается рубероидом, который будет выполнять функции гидроизоляции и облегчит демонтаж опалубки.
  5. В опалубку заливается бетон на высоту 5 см.
  6. После застывания бетонной смеси устанавливается каркас из арматуры. При этом он не должен приближаться к опалубке ближе, чем на 50 мм. Сверху каркаса необходимо оставить выпуски арматуры длиной 15 см, которые позволят увязать воедино конструкцию столбов с ростверком.
  7. Заливается бетон.

Важно: кроме железобетона столбы можно сделать из готовых бетонных блоков, кирпича, стальных или асбестовых труб с заливкой внутрь бетона.

Для изготовления каркаса ростверка используют прутки сечением  12 мм, связанные проволокой. Из досок выполняется опалубка для ростверка. После установки арматурного каркаса он связывается с выпусками арматуры из столбов. После заливки и трамбовки бетонной смеси в ростверк вставляются шпильки длиной 300-500 мм. На них потом будут крепить каркас дома.

Рекомендуем к прочтению:

Обвязка основания

Брус монтируется на фундаментное основание по его периметру

После схватывания раствора и демонтажа опалубки выполняют горизонтальную гидроизоляцию основания. Для этого укладывают два слоя рубероида на битумной мастике. Обычно для выполнения обвязки используют брус со сторонами по 15 см.

Внимание: сечение бруса для обвязки напрямую связано с шагом столбов. Чем он больше, тем большего сечения нужен брус, чтобы избежать провисания.

Если вы строите каркасные дома своими руками, пошаговая инструкция по установке обвязки вам точно пригодится:

  1. Брус монтируется на фундаментное основание по его периметру. При этом строго контролируют длину стен и постоянно сверяют данные с проектом. Допускается стыковка бруса, если его длины не хватает. Места стыка должны находиться прямо над столбами. В углах и в месте стыковки брусья соединяются в «полдерева», фиксируют гвоздями и уголками.
  2. Брус крепится к основанию при помощи болтов и шпилек. Для этого в брусе и оголовках фундамента сверлят отверстия. Крепления по возможности нужно углубить в материал.

Пол

Для лаг пола стоит взять брус сечением 100х200 мм

Чтобы знать, как правильно построить каркасный дом, вам нужно разбираться в процессе изготовления пола будущего сооружения. Для лаг стоит взять брус сечением 100х200 мм. Шаг лаг подбирается,  исходя из ширины плит утеплителя. Обычно он принимается равным 60-70 см. Лаги крепятся к брусу обвязки при помощи уголков и гвоздей.

После этого монтаж пола выполняется в такой последовательности:

  1. К установленным лагам прикрепляем черепные бруски, а на них укладываем доски чернового наката.
  2. Затем поверхность лаг и наката застилается гидроизоляционной мембраной.
  3. Поверх мембраны укладывается теплоизоляционный материал.
  4. Сверху вся конструкция закрывается пароизоляционной мембраной.
  5. Далее пол застилается ОСП или влагостойкой фанерой.

Стены и потолок

Монтаж внутренних перегородок выполняется аналогично установке наружного каркаса

Продолжаем делать каркасные дома своими руками – пошаговая инструкция монтажа стен:

  1. Для изготовления каркаса можно использовать брус из древесины хвойных пород. Для начала на стройплощадке необходимо собрать пролёт стены, а после этого собранную конструкцию установить на обвязку.
  2. Расстояние между стойками каркаса обычно определяется с учётом ширины плит утеплителя, который будет закладываться между ними. Если для утепления будет применяться минвата, то шаг стоек должен быть на 1-2 см меньше ширины теплоизолятора для его плотного прилегания.
  3. Стойки каркаса фиксируются при помощи гвоздей к нижнему и верхнему горизонтальному элементу. Для дополнительной фиксации можно использовать крепёжные уголки.
  4. Для повышения жёсткости каркаса между вертикальными стойками монтируют перемычки. Они крепятся в шахматном порядке.
  5. Оконные и дверные проёмы обустраиваются в указанных в проекте местах. Для этого по краям проёма монтируются стойки, сверху и снизу оконного проёма – перемычки.

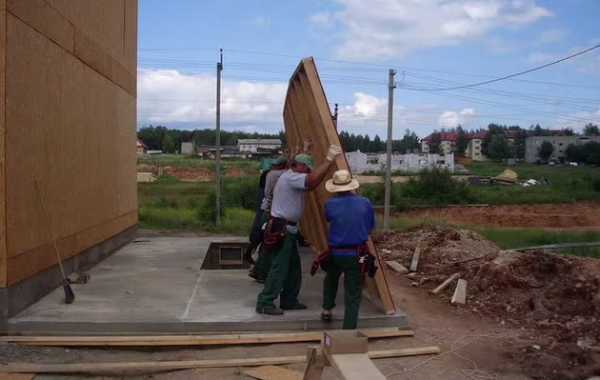

После сборки всех пролётов их монтируют на каркас обвязки в таком порядке:

Рекомендуем к прочтению:

  1. Первый пролёт крепится к полу и фиксируется подпорками.
  2. Далее устанавливается второй пролёт. Он крепится к полу и боковой стойке первого пролёта.
  3. Все последующие пролёты соединяются друг с другом посредством гвоздей.
  4. Для монтажа пролётов в строго вертикальном положении используют укосины – диагональные распорки, которые фиксируются по углам.

Монтаж внутренних перегородок выполняется аналогично установке наружного каркаса. После этого вся конструкция обвязывается сверху доской для придания дополнительной жёсткости. Затем стены с внешней стороны зашиваются ориентированно-стружечными плитами.

На верхнюю обвязку монтируется потолок:

  • Для этого в брусе выполняются пазы, в которые вставляются балки.
  • Они дополнительно фиксируются гвоздями и стальными уголками.
  • По внутренним перегородкам монтируют опорные брусья. Они соединяются с верхней и нижней обвязкой.
  • Затем прибивается потолочный щит. Его лучше сделать из шпунтованных досок.
  • После этого укладывается пароизоляционный слой. Материал должен заводиться и на потолочные балки.
  • Теперь раскладывается теплоизоляционный материал.
  • Слой теплоизоляции накрывается гидроизоляционной плёнкой.
  • Настилается черновой пол из досок.

Крыша

Стропильные пары собираются на земле в конструкцию, наподобие фермы, и поднимаются наверх для установки на верхний брус обвязки

Чтобы знать, как самому построить каркасный дом, нужно разбираться в последовательности обустройства крыши:

  1. Стропильные пары собираются на земле в конструкцию, наподобие фермы, и поднимаются наверх для установки на верхний брус обвязки. Свес стропил должен быть в пределах 350-500 мм. Первыми монтируют стропильные пары на фронтонах.
  2. Все последующие стропильные пары устанавливают между ними с шагом 700 мм друг от друга.
  3. Стропила соединяются коньковым брусом, который крепится в «пол лапы».
  4. Далее выполняется сплошная или прореженная обрешётка, которая укладывается по гидроизоляционной мембране, зафиксированной на стропилах контррейкой.
  5. Теперь можно укладывать выбранное кровельное покрытие.
  6. На данном этапе вы можете возвестить членов своей семьи и знакомых об окончании монтажа коробки жилища.

Утепление стен

Для утепления дома используют пенополистирол, минеральную вату или пенопласт

Для утепления дома используют пенополистирол, минеральную вату или пенопласт. Слой теплоизоляции должен быть толщиной не меньше 50 мм. Утепление и отделка стен дома выполняются в таком порядке:

  1. Теплоизоляционный материал закладывается между стойками каркаса. Если используется два слоя материала, то стыки плит в слоях не должны совпадать.
  2. С внутренней стороны стены покрываются слоем мембранной пароизоляции, которая крепится поверх утеплителя к стойкам каркаса при помощи степлера.
  3. Затем стены изнутри дома зашиваются ОСП, влагостойкой фанерой или вагонкой.
  4. С внешней стороны стены дома нужно защитить от влаги. Для этого на них крепится гидроизоляционная мембрана.
  5. Затем на стены набивается обрешётка из реек, которая позволит осуществлять вентиляцию стен каркасной постройки.
  6. Поверх реек нашивается выбранный отделочный материал. Для наружной отделки фасада дома, построенного по каркасной технологии, можно использовать виниловый сайдинг, вагонку и т.п.

Как построить каркасный дом своими руками – видео урок:

kakpostroitdomic.ru

Как построить каркасный дом собственными руками

Содержание статьи

В случае, если в уже приняли решение построить каркасный дом самому, прежде чем приняться за его осуществление, вам стоит помнить, что размер каркасного дома весьма ограничен – как правило, не больше 20 м². К тому же, каркасные дома бывают исключительно квадратной или прямоугольной форму, так что закругленные углы здесь недопустимы.



Схема каркасного дома



Фундамент каркасного дома

Перед тем как приниматься за сборку каркасного дома своими руками, необходимо озаботиться закладкой фундамента. При этом нельзя забывать, что фундаменты также бывают разных разновидностей. Для легкой и простой конструкции каркасного дома прекрасно подойдет универсальный винтовой фундамент, бюджетный по цене столбчатый, либо удобный ленточный мелкозаглубленный.




Пожалуй, лучшим вариантом для каркасного дома будет все же винтовой фундамент – его легче всего ремонтировать, а также он имеет возможность вентилирования. Еще стоит заранее убедиться, что имеется отсечная гидроизоляция сверху — оптимальным вариантом станет рубероид в два слоя.

Сверху на гидроизоляцию кладется нижняя обвязка с креплением анкерными болтами. По бокам фундамента поочередно укладываются доски, количество стыков при этом должно быть как можно меньше.

Возведение каркаса

Каркас для дома может быть выполнен как из металла, так и из дерева. Деревянный будет стоить меньше, но металлический будет надежнее за счет возможности использования стальных крепежей.

Сборку каркаса можно начинать отдельно от фундамента. Если вы все же выбрали деревянный, перед началом работ его нужно будет обработать антисептиком, а для скрепления использовать деревянные нагели.

Собирать каркасный дом нужно начиная с углов. Для того чтобы сделать угол, необходимо скрепить две доски. Доски, отмечающие дверные и оконные проемы, устанавливаются после этого.

Желательно, чтобы промежуток между остальными стойками по размеру соответствовал теплоизоляционному материалу – рулонам или плитам. Устанавливать стойки чересчур часто тоже не стоит, так как они будут мостиками холода. После этого раскосами укрепляются вертикальные балки.

Когда раскосы уже установлены, а стойки выровнены по уровню, можно начинать заниматься укладкой венца потолка первого этажа.

Дальше необходимо сформировать оконные и дверные проемы. После того как уже сделаны вертикальные боковые стойки, нужно только закрепить горизонтальные основания для верха окна и двери, а также подоконника. Эти доски закрепляются при помощи саморезов, а нижняя доска дополнительно фиксируется.

Обрешетка

Обрешетка для каркасного дома может быть косой либо горизонтальной. Считается, что горизонтальная слабее, поэтому ее пускают через каждые 20 см.

Косая же устанавливается через каждые 25 см, под углом в 45 градусов, ее нужно закрепить саморезами. Установив обрешетку, можно снять и убрать временные укосины.

Перекрытия

Необходимо так рассчитать балки для перекрытий, чтобы провисание конструкции было сведено к минимуму. Балки нужно уложить параллельно и свинтить шпильками. Промежуток между соседними балками не должен превышать полметра.

Нужно также установить дополнительные подпорки для перекрытий пола первого этажа. Роль таких подпорок для перекрытий второго этажа выполнят внутренние стены дома. Как можно заметить, собрать каркасный дом своими руками не представляет особого труда.

Крыша каркасного дома

В качестве материала для покрытия крыши можно использовать металлочерепицу, мягкую кровлю или ондулин. Установка каркаса крыши должна начинаться с углов.

Нужно концы прикрепить к лагам, а верх как правило устанавливается в форме треугольника. Промежуток между стропилами должен быть в пределах от полуметра до одного метра. Собирать каркасный дом удобнее всего на земле.

Обшивка каркасного дома

Прежде чем начинать отделывать дом сайдингом, необходимо провести укутывание крыши и стен паронепроницаемой мембраной. Ее укладывают с нахлестом 20-30 сантиметров.

Когда крыша уже покрыта кровлей, стены – сайдингом, а в оконные проемы установлены окна, можно приступить к окончанию работ с полом. Внизу под лаги крепится доска, на нее будет производиться укладка утеплителя. Сначала под низ кладется пенопласт, на него сверху нужно расстелить минвату. После этого досками, уложенными поперек половых лагов, делается сетка пола. Сверху пола можно нашить OSB плиту или фанеру.

В последнюю очередь необходимо произвести утепление стен минватой или пенопластом, изнутри закрепить пароизоляцию и заняться внутренней отделкой дома. Если есть желание сделать каркасный дом еще устойчивее, можно также дополнительно установить внутренние укосины.

Видео «Как построить каркасный дом»

Если смотреть видео в Ютубе то там есть несколько интересных частей продолжения строительства.

Мне нравится!0Мне не нравится!0

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями (соц кнопки выше).

www.allremont59.ru

Строительство каркасного дома своими руками поэтапно

Каркасное домостроение заслужено пользуется популярностью во всем мире. Еще с середины прошлого века дома, построенные по этой технологии, стали активно строиться в скандинавских странах, а также в Канаде и США.

Популярность обусловлена скоростью строительства, относительной дешевизной и прекрасными энергосберегающими характеристиками. Именно это является большим плюсом при строительстве в странах с холодным климатом.

Кроме того, такие домостроения рекомендуются для возведения в сейсмоопасных регионах. Облегченные конструкции являются самыми прочными, кроме того, само разрушение происходит постепенно, что дает возможность на эвакуацию людей из здания.

Современные технологии каркасного домостроения взяли самое лучшее от зданий из различных материалов и создали поистине уникальную конструкцию стен, которая сочетает в себе отличные несущие, ограждающие, теплоизоляционные, звукоизоляционные свойства при небольшом весе, простоте и малых сроках монтажа.

Конструкция зданий позволяет собирать строение, как конструктор из деталей, с проведенными в них коммуникациями. Тем более что каркасное домостроение позволяет внедрить в жизнь любые архитектурные формы.

Как построить каркасный дом своими руками?

В России такой тип строительства не получил широкого распространения. Виной тому недобросовестные строительные компании, которые в свое время интенсивно стали возводить целые коттеджные поселки с каркасными домами, возведенные с нарушением технологии. Это привело к тому, что через несколько лет стеновые конструкции перестали держать тепло, а это в условиях наших зим неприемлемо.

Однако в последнее время изготовление каркасных домов поставлено на промышленный поток и достаточно купить готовые детали, чтобы самостоятельно возвести здание. Это обеспечить строгое соблюдение технологии работ и надежность постройки.

Домостроительные комбинаты, специализирующиеся на каркасном домостроении, обычно предоставляют ряд услуг, в число которых входит не только изготовление частей дома, но и его проектирование. В проектном бюро можно подобрать подходящий типовой проект и внести в него возможные изменения. Детали здания будут промаркированы в соответствии с проектом. Это позволит быстро и легко собрать строение на месте.

Если предстоит строительство небольшого дома и стоимость готового проекта кажется слишком высокой, можно подыскать подходящие чертежи в интернете. Если не устраивает ни один из этих вариантов, то следуя многочисленным рекомендациям, сопровождающим проекты из интернета можно самостоятельно начертить схему каркаса и рассчитать основные узлы.

Материалы для строительства каркасного дома своими руками?

После того как составлены все чертежи или приобретен проект, можно просчитать необходимое количество необходимых материалов. Для возведения каркасного дома, в зависимости от проекта могут понадобиться следующие материалы:

  • Бетонный раствор соответствующей марки для устройства фундамента. Его можно приготовить самостоятельно или приобрести готовый;
  • Арматура различного диаметра для армирования фундамента;
  • Гидроизоляция. Это может быть рубероид, синтетическая пленка или битум;
  • Доски для несущего каркаса. Наиболее подходящие размеры 50*150 мм;
  • Доски для стропильной системы. Обычно применяют сосновые сечением 50*200 мм;
  • Доски для внутренних стен размерами 20*100 см;
  • OSB плиты от 18 до 22 мм толщиной;
  • Специальные пропитки для дерева, предохраняющие от гниения, вредителей, возгорания;
  • Лакокрасочные материалы;
  • Утеплитель. Наиболее подходящим является минеральная вата;
  • Гипсокартон для обшивки стен внутренних помещений;
  • Сайдинг, вагонка или декинг для обшивки здания снаружи;
  • Кровельный материал;
  • Провода, кабельные каналы, гофротрубы электротехнические изделия для устройства электропроводки.

Из инструментов всегда должны быть под рукой:

  • Молотки различных размеров;
  • Стамески в ассортименте;
  • Гвоздодеры;
  • Уровень, отвесы;
  • Рубанки;
  • Электролобзик;
  • Дисковой пилой;
  • Дрелью;
  • Шуруповертом, желательно безпроводным;
  • Кистями различных размеров;
  • Отвертками в ассортименте;
  • Лестницей и лесами;
  • Карандашами, маркерами, мелом.

Строительство каркасного дома своими руками поэтапно

Строительство любого дома нужно вести этап за этапом, строго соблюдая технологию строительства.

Фундамент

После планировки строительной площадки можно приступить к устройству фундамента.

Несмотря на то, что каркасный дом не дает такую нагрузку на фундамент, как каменные дома, основание нужно делать основательное. Так как каркасные дома не бывают выше двух этажей, то заглубленные фундаменты можно не делать. Наиболее приемлемыми типами фундаментов являются мелкозаглубленные ленточные, столбчатые или сборные из фундаментных блоков.

Для устройства столбчатого фундамента или фундамента из асбестовых труб уйдет около одного кубометра бетона. Столбы устанавливают с шагом от полуметра до одного метра. Вдоль разметки по периметру нужно выкопать ямы глубиной 1 м. На дне ямы устраивается гравийно-песчаная подушка, выставляется арматура и заливается бетоном. Готовый фундамент должен набрать прочность в течение двух или трех недель. После этого можно приступать к строительству.

В последнее время широко получили распространение винтовые сваи. Основным их достоинством является то, что для их устройства не требуется привлечения строительной техники. Их устройство по силам сделать троим людям.

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=WUWLj121fxs&feature»]

Устройство чернового пола

Поверх фундамента устраивается слой гидроизоляции. Все доски каркаса обрабатываются антисептиками и противопожарными составами. Очень важно, использовать для строения дома качественную и сухую древесину. Доски выставляются на основание строго по уровню, малейший перекос может привести к нарушению геометрии всего строения. Также важно соблюсти точность углов. Хорошим помощником в этом будет лазерный уровень.

Крепятся доски к фундаменту анкерными болтами. После выставления лаг можно приступить к теплоизоляции. Утеплитель укладывается между лагами по слою ветрозащиты. После слоя утеплителя необходимо уложить слой пароизоляции, проклеив стыки скотчем. После этого по лагам укладывается чистовой пол, закрепляя его гвоздями или скобами. Очень важно использовать при строительстве древесину одной породы дерева.

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=U50VQiBEUiI&feature»] [alert color=»FFFFFF»][/alert]

Сборка каркаса дома

Первым этапом возведения каркаса является установка нижней обвязки. Ее лучше устраивать без использования металлического крепежа, так как древесина в местах соприкосновения с ним будет загнивать быстрей. Для нее используют брус сечением 150*150 или 200*200, предварительно обработанный антисептиками. Брус должен быть установлен по всему периметру здания и под несущими стенами.

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=sr-16TVjVpY&feature»]

После этого выставляются вертикальные доски каркаса на высоту потолков. Начинается весь процесс с углов здания. Угловые стойки выставляются на нагели строго вертикально и крепятся вертикальными распорками. После этого выполняется верхняя обвязка.

Все это нужно выполнять, строго соблюдая углы. Потолочные балки крепятся к вертикальным стойкам. После этого выставляют дополнительные стойки в местах устройства перегородок и в качестве подпорок для балок. Они обеспечат необходимую прочность дому.

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=9y7wkjp6yY4&feature»]

Устройство кровли

Стропильную систему можно собрать на земле, а потом поднять ее наверх, но для этого нужен будет кран, что не всегда возможно при возведении частного дома. Гораздо проще и удобнее будет собрать конструкцию по месту.

Кровлю лучше делать двускатной, применяя те же материалы, что и для обычной крыши:

  • Метало черепицу;
  • Ондулин;
  • Шифер;
  • Кровельную сталь.

Обшивка каркасного дома

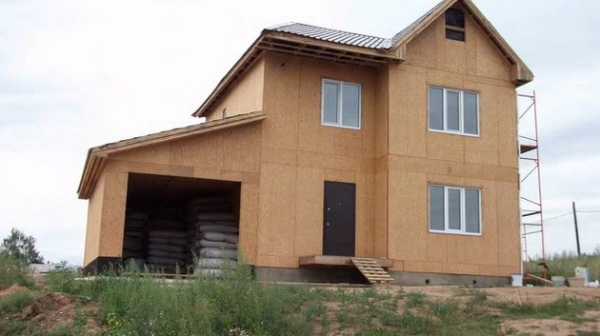

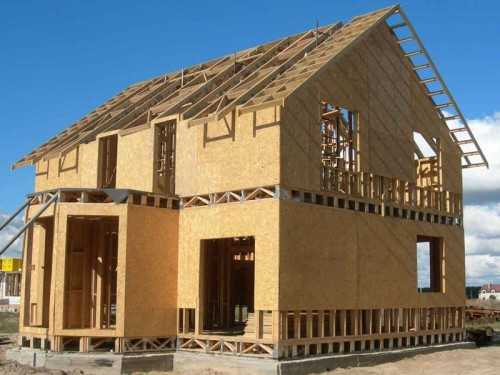

Очень важно правильно выполнить обшивку каркаса. Каркас после возведения обрабатывается антисептиком. После просыхания пиломатериала можно приступать к обшивке здания плитами OSB. Все остальные работы будут вестись изнутри помещения.

По всем стенам с помощью строительного степлера натягиваем ветрозащитную пленку. Стыки тщательно проклеиваем скотчем. Это предохранит теплоизоляционный слой от выветривания и оседания со временем.

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=hWAwcdlWub8&feature»]

После этого в промежутки между стойками каркаса закладывается минеральная вата. Если дом строится в регионе с суровыми зимами, то лучше применять минералватные маты в несколько слоев. При этом укладывать слои нужно в шахматном порядке, перекрывая стыки матов первого ряда   вторым рядом. После этого натягивается парозащитный слой. Стыки также необходимо проклеить скотчем.

[ot-video type=»youtube» url=»https://www.youtube.com/watch?v=oYSaUui1Jmk&feature»]

На этом этапе нужно проложить системы коммуникаций и устроить вентиляцию. После этого все стены обшиваются двумя слоями гипсокартона.

Отделка

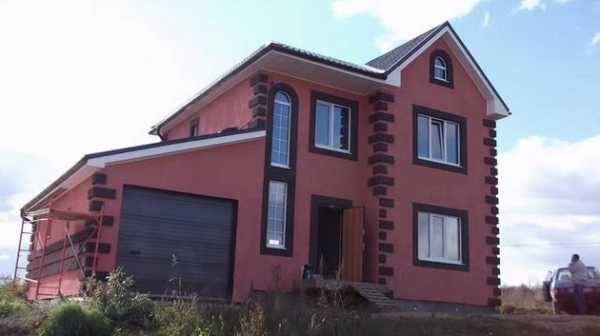

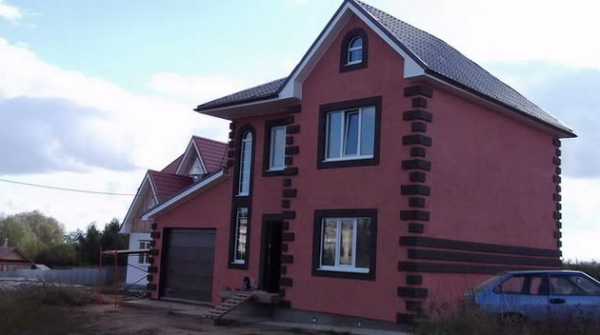

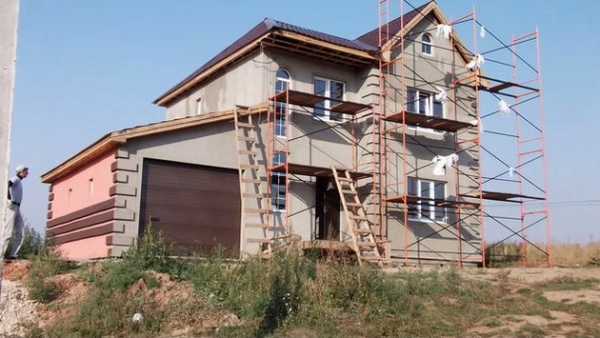

Снаружи дом можно обшить сайдингом, блок-хаусом. Можно сделать штукатурку по армирующей сетке, применяя специальные шпаклевки. Внутренняя отделка ничем не отличается от благоустройства обычных квартир и домов.

Возведение каркасного дома можно завершить за один сезон, не дожидаясь его усадки. Строительство дома по этой технологии в настоящее время является самым экономичным вариантом.

Строительство каркасного дома своими руками. Поэтапное руководство

Оценка: 5 1 голосов

Читайте также:


okarkase.ru

Как построить каркасный дом своими руками — пошаговая инструкция

Если вы планируете построить каркасный дом своими руками, то стоит знать основные «сильные» и «слабые» стороны таких строений. Прежде всего, стоит отметить, что здания подобного типа строятся довольно быстро. Поэтому построить недорогой каркасный дом своими руками возможно всего за пару месяцев. Подробнее о характеристиках и методике возведения подобных построек расскажем далее.

Характеристики каркасных построек

Из плюсов таких строений стоит отметить следующее:

  • Простота технологии. Для строительства не требуется приобретения дорогостоящей специализированной техники и оборудования. Материалы и инструменты для постройки каркасного дома своими руками недорого можно приобрести по весьма приемлемым ценам. Для сборки каркаса используется обычно массив дерева, а также ОСП и ЦСП. Такие материалы имеются в продаже в большом ассортименте. Ещё стоит отметить то, что каркасные дома имеют сравнительно небольшой вес. Поэтому их можно возводить практически на любом типе почвогрунта, даже на торфяном или илистом.
  • К сильным сторонам можно причислить ещё низкую стоимость нулевого цикла и базиса. По этой причине при строительстве можно сооружать простые и дешевые типы фундамента. Из-за небольшого веса процесс постройки подобного дома протекает быстрее, ведь ему не нужно давать несколько месяцев на усадку.
  • Кроме того, из-за простоты конструкции и постройки каркасный дом 6×6 легко может быть при необходимости отремонтирован. Так, в частности, если его надо будет приподнять, то это можно сделать домкратом или автокраном. Это может, например, понадобится при необходимости замены и укрепления базиса.
  • Ещё стоит отметить, что благодаря небольшой теплопроводности дом быстро прогревается после включения отопления. При правильном утеплении постройка сможет сохранять нормальную температуру около семи часов. Это, в свою очередь, позволяет снизить расходы на отопление.
  • Низкая пожароопасность. Это достигается благодаря специальной обработке древесины, после которой материал медленнее теряет прочность в огне, чем бетонные и металлические конструкции. Если пожар был потушен вовремя, то дом достаточно будет отремонтировать, и он снова будет пригоден для жилья.

Теперь рассмотрим основные недостатки каркасных построек:

  • Сразу следует сказать, что подобные здания из-за особенности их конструкции не могут быть многоэтажными. Если желаете построить дом необычной конструкции, то лучше отказаться от каркасной технологии, ведь максимум, что вы сможете сделать, это собственноручно пристроить к каркасному дому жилую мансарду. Каркасные здания в 2-3 этажа строятся только профессиональными строителями и то при благоприятных для этого условиях. Больше этажей в каркасном доме недопустимо.
  • Кроме того, каркасные технологии невозможно применить для возведения многоквартирных домов. Общая площадь строения не может быть больше 14-16 кв.м.
  • Недостатком можно назвать то, что не существует единых правил для постройки каркасно-щитового дома своими руками индивидуального типа. Поэтому нередко бывает сложно в соответствующих органах одобрить проект на возведение такого строения.
  • Данные постройки становятся весьма токсичными в случае их возгорания. Дело в том, что в случае пожара материалы, из которых возведен дом, начинают выделять большое количество токсичных газов.
  • Сравнительно небольшой срок эксплуатации. Обычно такие дома пригодны для жилья только на одно поколение жильцов.
  • Несомненным минусом каркасных домов является низкая стойкость их ко взлому.  Ведь стенку такого здания очень легко вскрыть.
  • Из-за простоты возведения дома и обустройства фундамента под ним, он не отличается высокой надежностью и износоустойчивостью. В результате форс-мажорных происшествий, стихийных бедствий, каркасная постройка может не выдержать и обрушиться.

Виды каркасных построек

По технологии сборки различают щитовые и рамочные каркасные здания. Для возведения первых из них используются готовые щиты. Для постройки домов второго типа в первую очередь изготавливается каркас (рама) из прутьев, после чего он обшивается и утепляется. Рамочная технология больше всего подходит для тех, кто желает самостоятельно построить дом, без привлечения профессиональных строителей. Конструкция рамочных каркасных подстроек представляет собой жесткую коробку с обшивкой. И самое главное – это каркас. При наличии мансарды её крыша выполняется в виде отдельного модуля, соединенного с коробкой. Кровля сооружается совместно с коробкой или может просто на ней держаться. Что касается каркасов, то их известно всего три – финский, канадский и старый немецкий.

При использовании финского каркаса все стороны коробки испытывают равномерную нагрузку. Стойки располагаются на расстоянии не менее 50 см друг от друга. При этом крыша сооружается совместно. По углам коробки делают подкосы. Этот тип каркаса нельзя применять для возведения больших и сложных построек. Максимум, что можно построить, это дом размером 10 на 12 метров. По этой технологии можно возвести одноэтажный, а также построить двухэтажный каркасный дом своими руками. Срок эксплуатации подобного здания-35-40 лет. Кроме того, такому дому нужна внутренняя обшивка. Поэтому есть определенные ограничения в возможности внутреннего ремонта и перепланировки подобных построек.

Канадские каркасы появились довольно давно —  в 50-е годы прошлого века. Они рассчитаны так, что основная нагрузка приходится на фундамент. Для укладки пола используются лаги. Несущими является крыша или обшивка. Канадская технология, в отличие от финской методики, позволяет возводить трехэтажные постройки. Максимальная площадь в плане должна быть не более 15 кв.м. Срок службы дома на канадском каркасе составляет около 60 лет. Этот вариант применим, если вы думаете, как построить каркасный дом 6х4 своими руками.

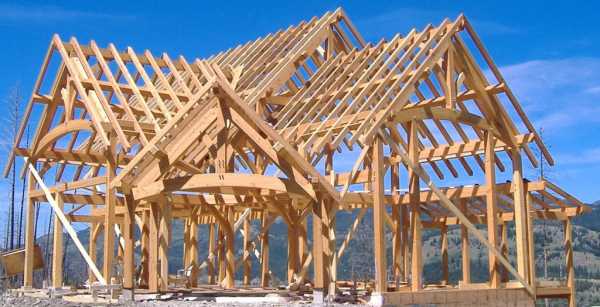

Старый немецкий каркас ещё называют «фахверк». Он составляет основу постройки. Технология его возведения довольно сложная. Для постройки требуется как большое количество материала, так и хорошие навыки плотника. Выполнить строительные работы такого объема под силу далеко не каждому. В таком доме крыша держит довольно большую нагрузку. Учитывая технологические особенности таких строений, их срок службы практически неограничен. Однако для возведения дома с этим каркасом требуются значительные финансовые вложения. Допустимые размеры таких домов — 20 на 30 м. Форма постройки может быть любой. Этажность здания — 3-5.

Как правильно построить каркасный дом своими руками

Перед постройкой выбирают подходящий участок. Почва должна быть не сухой, но и не слишком влажной. Далее следует определиться, как будете пользоваться будущей постройкой – только в определённый сезон или круглогодично. Исходя из этих данных, нужно составить проект.

Предварительно подготавливаются инструменты:

  • пила для разрезки плит,
  • электролобзик,
  • молоток,
  • крепежные элементы,
  • уровень для выравнивания,
  • гвоздодер,
  • шуруповерт,
  • ножовка,
  • рулетка для замеров,
  • топор,
  • бетономешалка,
  • антисептик для обработки,
  • арматурные прутья,
  • швеллер,
  • трубы,
  • доска 40×100 мм.

Для утепления постройки понадобится минеральная вата. Также потребуется материал для гидроизоляции, кровельный настил и бетон. Для обшивки чаще всего используется вагонка.

Важные подготовительные моменты:

  • Каркас обычно изготавливают из лиственницы или дуба. Углы соединяются с помощью технологии шип-паз.
  • Чтобы не образовалось зазоров, стройматериалы следует очень тщательно подгонять.
  • Металлические крепежи использовать не стоит из-за того, что древесина подвержена гниению. Лучше всего для крепления применять деревянные нагели.
  • Наружную сторону каркаса следует обшить досками, которые устанавливаются под углом для придания конструкции надежности.
  • Не стоит прибирать обшивку наглухо. Ведь дерево в течение первого года под воздействием климатических факторов будет менять свою форму.

Поэтапный порядок строительства:

  1. Первым возводится основание, т.е. фундамент. Для данного случая подойдут несколько вариантов — столбчатый, сборный или ленточный базис. Конструкционные особенности основания зависят от нескольких факторов: глубины залегания грунтовых вод, веса будущей постройки и типа почвогрунта. Глубина котлована под базис должна быть на 15-25 см больше уровня промерзания грунта.
  2. Далее должны быть определены размеры основных составных частей постройки, способ армирования и состав бетона. Если для строительства каркасного здания предполагается использовать столбчатый тип базиса, то он будет в основном состоять из ростверка и столбов. Опорные элементы в этом случае располагают так, чтобы между ними было около полутора метров.
  3. Определяем состава бетона. Он зависит от уровня грунтовых вод и температуры воздуха. Так, если температура выше +4…+6, то подойдет бетон марки B15-B25. Сухой раствор смешивается с песком и цементом в пропорции 3:1. В качестве заполнителя используется щебень. Воды нужно добавить при приготовлении столько, чтобы образовалась однородная масса. Если температура воздуха ниже +4…+6, то в состав бетонной смеси обычно добавляют специальный компонент, который не позволит смеси застынуть.
  4. После завершения работ по заливке нужно подождать как минимум неделю. После снятия опалубки следует убедиться, что на фундаменте нет дефектов. При обнаружении выбоин, сколов, неровностей, их нужно обязательно устранить. Перед постройкой самого дома следует провести гидроизоляционные работы. Для этой цели обычно укладывают пару слоев рубероида и начинают собирать каркас.
  5. Строительство самого дома начинается с выполнения обвязки. На опорный базис укладывается первый ряд брусьев, которые должны быть заранее обработаны антисептиком. Для крепления нижней обвязки используются штыри диаметром 12 мм. Их закрепляют по углам еще при заливке бетона. В брусе делают отверстия и крепят его на штыри посредством гайки. Ещё в качестве крепежных элементов иногда используют анкерные болты. Их забивают в базис примерно на 10 см уже после того, как он успел застыть.
  6. Когда обвязка будет закончена, укладывают лаги и устанавливают опоры каркаса. Для опоры лучше использовать доски размером 50 на 140 мм. В них делают пару отверстий, после чего их крепят к обвязке. Затем каркас пола из необрезанной доски. После чего пол застилается планками размером 40 на 150 мм. Их нужно уплотнить посредством клиньев или скоб, после чего они приколачиваются к лагам.

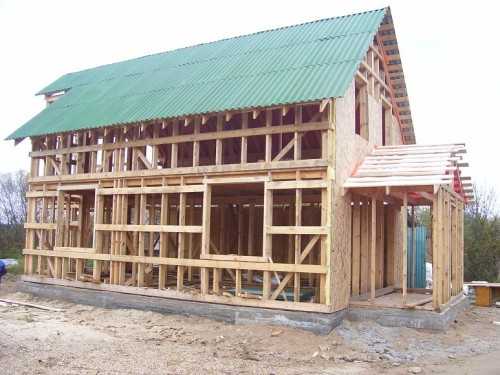

  7. Теперь можно заняться возведением стен. Работу начинают с выполнения нижней обвязки из брусьев с пазами. Затем готовят доски, их длина должна быть равна высоте потолка. Доски фиксируются в пазах, тем самым укрепляя каркас.
  8. Когда сборка каркасных досок будет завершена, можно начинать устанавливать доски на межкомнатные перегородки. Для верхней обвязки используются бруски с пазами, которые фиксируются к стойке с помощью гвоздей. Затем нужно укрепить каркас.
  9. После чего занимаются креплением потолочных балок. Для этой цели используется брус 50×15. Его фиксируют и совмещают с вертикальными стойками. Балки крепятся при помощи стальных кронштейнов и уголков. Конструкция укрепляется гвоздями.
  10. Теперь можно заниматься кровлей. Для этого сначала возводят стропила, которые делают из брусьев 50×150. Их соединяются торцами под углом. Затем занимаются облицовкой кровли. Крышу можно покрыть профнастилом или индулином. После чего каркас обшивают и облицовывают.

Как построить каркасный дом своими руками: видео


stroiremdoma.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
