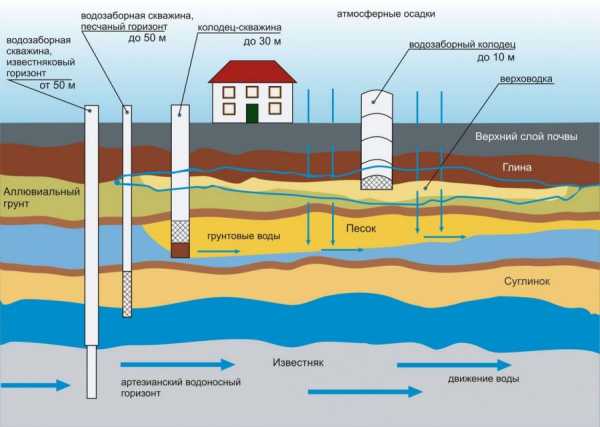

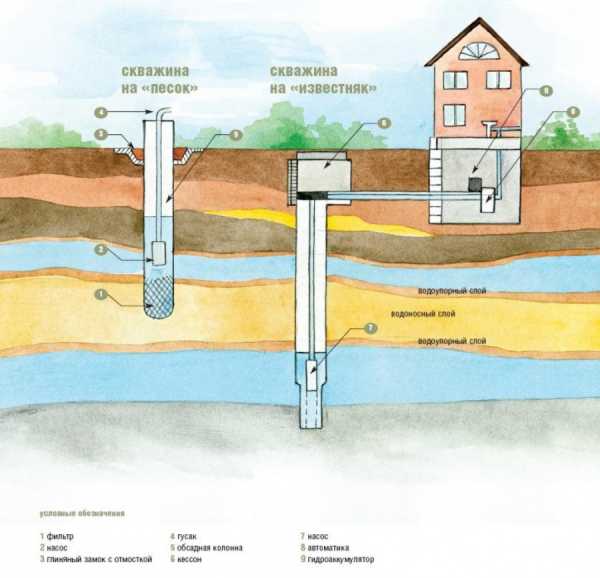

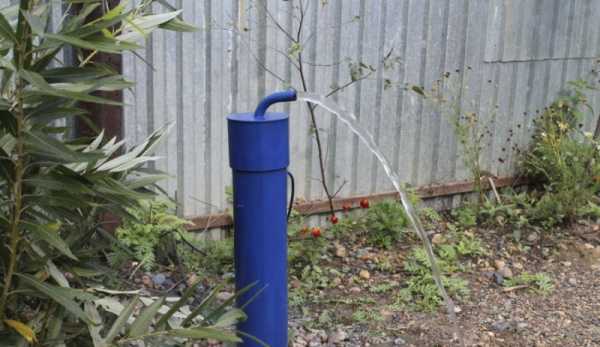

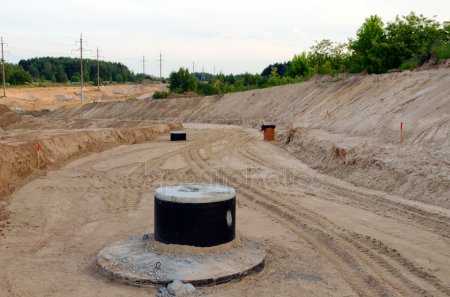

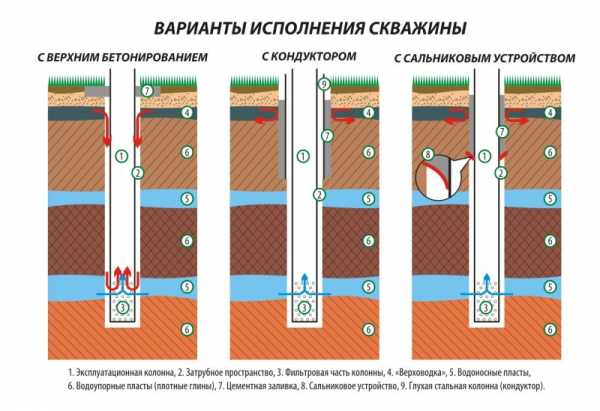

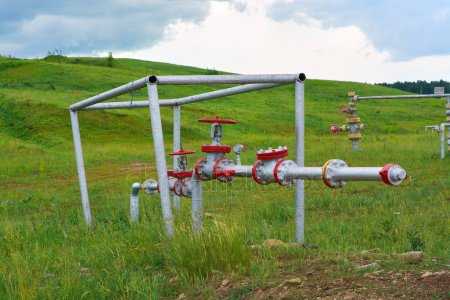

Виды скважин

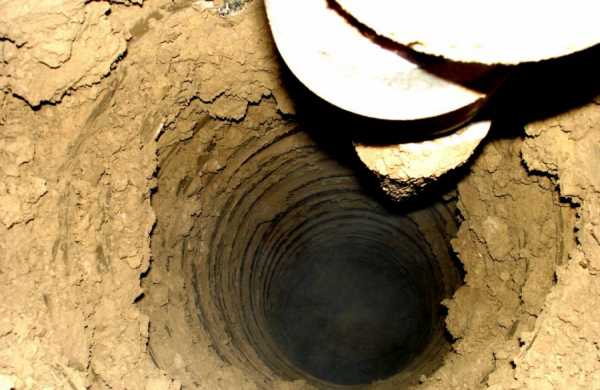

Буровая скважина — это специальное сооружение (выработка или полость в недрах земли) цилиндрической формы, с длиной значительно больше диаметра.

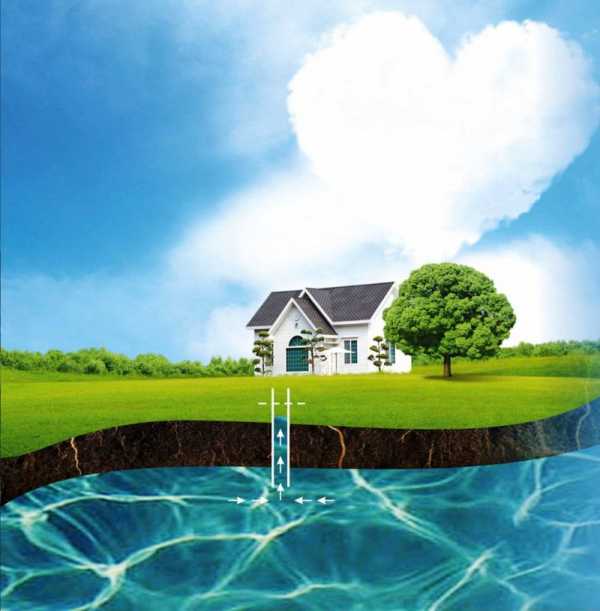

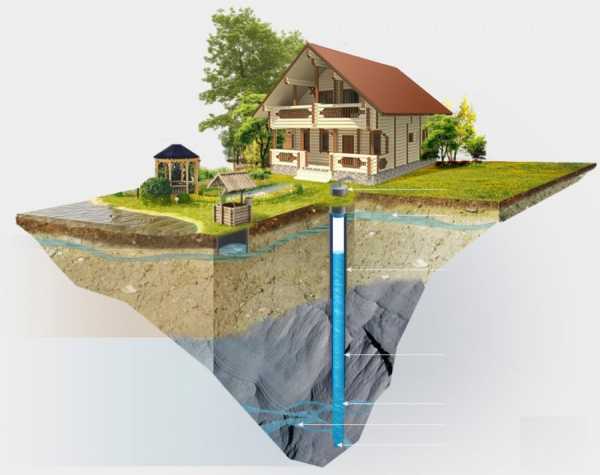

Устройства подразделяют по глубине и методу проходки. Глубина скважины определяется расположением водоносных слоев и требуемым качеством жидкости. Исходя из рельефа местности, водоносные горизонты расположены в земной коре по-разному.

Если ландшафт равнинный, то с большой вероятностью вода залегает по всему периметру. При наличии холмов бурить рекомендуется в низменностях. Классификация сооружений содержит несколько разновидностей.

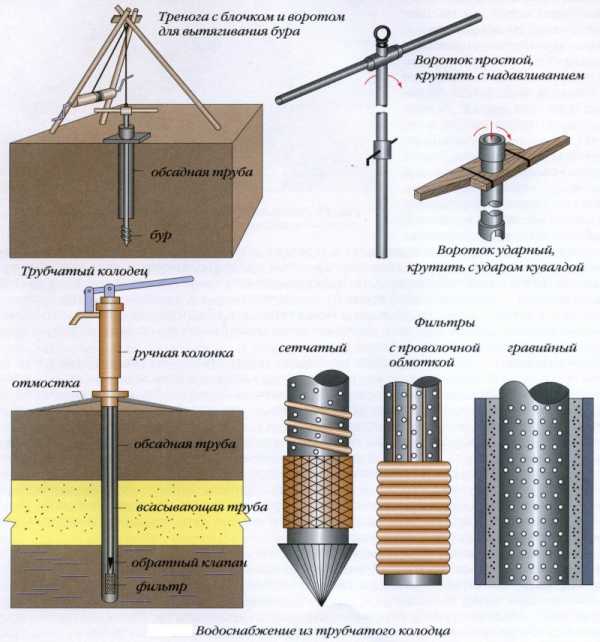

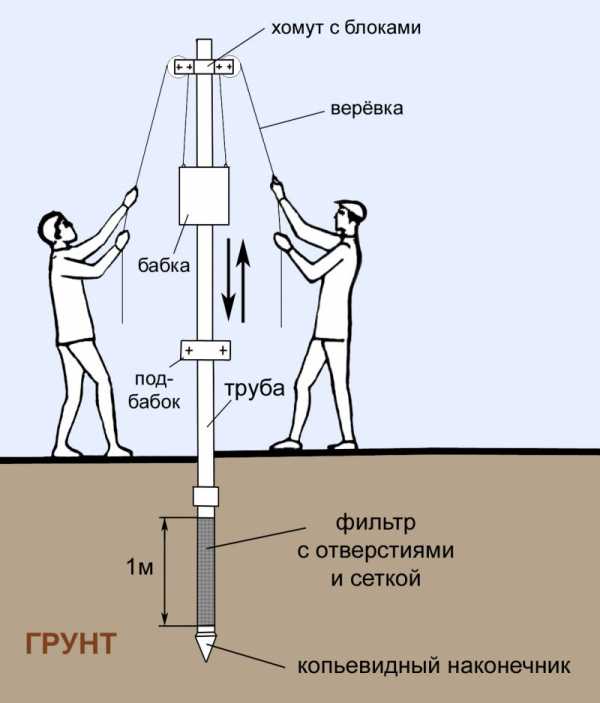

Абиссинский колодец

Впервые реализован британским инженером Нортоном в 19в. Максимальная глубина достигает 10-15м. Конструкция состоит из комплекта труб диаметром до 60мм, которые собраны между собой резьбовым соединением. На конце последнего звена находится «иглофильтр».

Это острый наконечник, который выполняет несколько функций: пробивает грунт при установке колодца и очищает воду от крупных фракций и загрязняющих частиц. Монтаж абиссинки заключается в поднятии трубы с помощью треноги и забивании в грунт.

К преимуществам относится компактный размер, возможность размещения в любой свободной зоне, простота обслуживания и небольшие финансовые затраты.

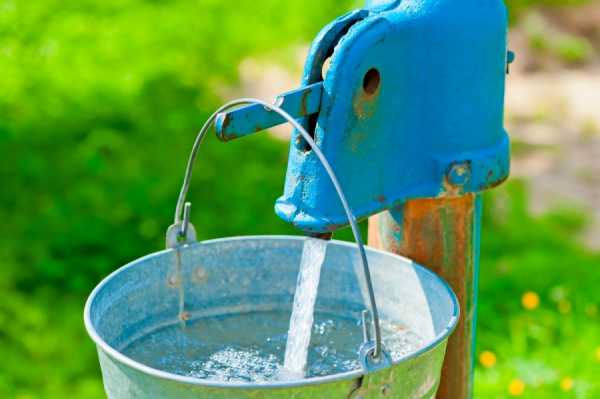

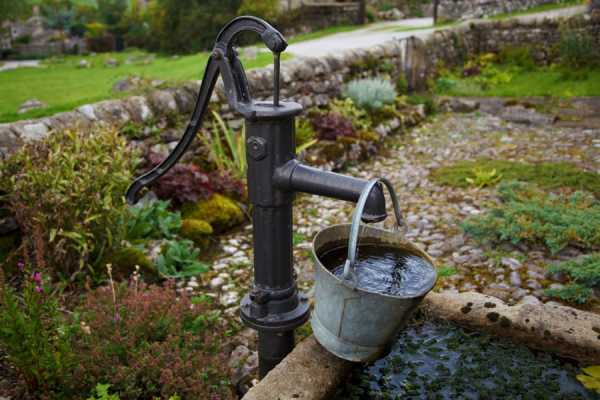

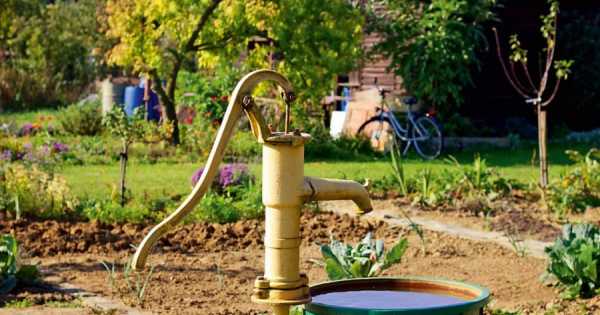

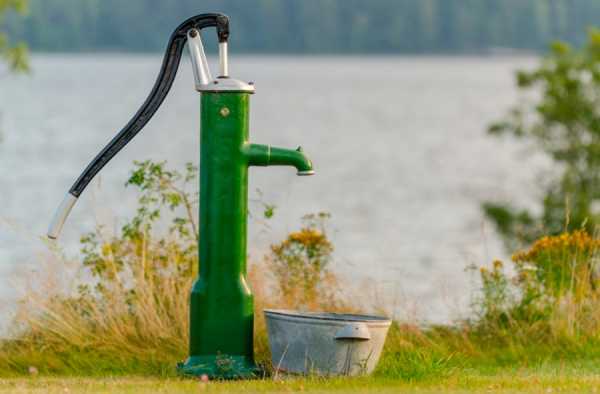

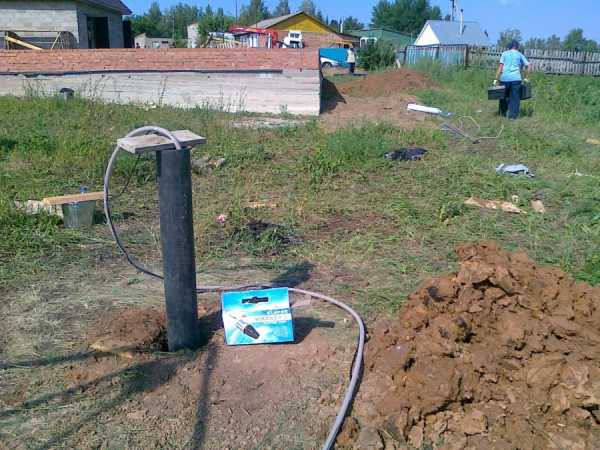

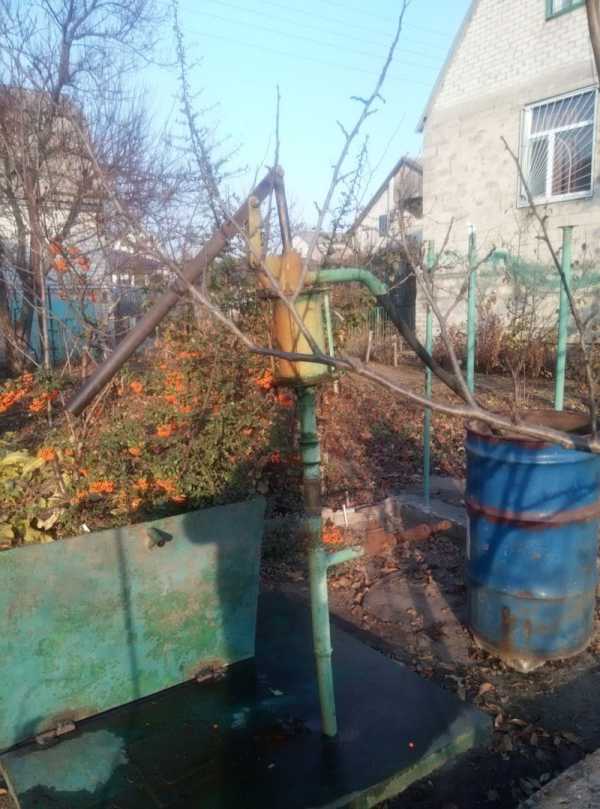

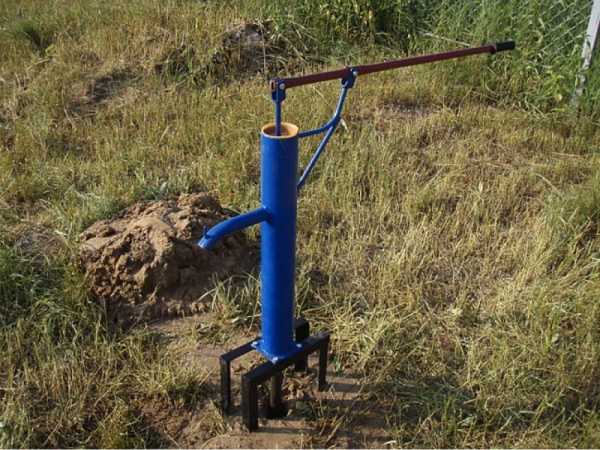

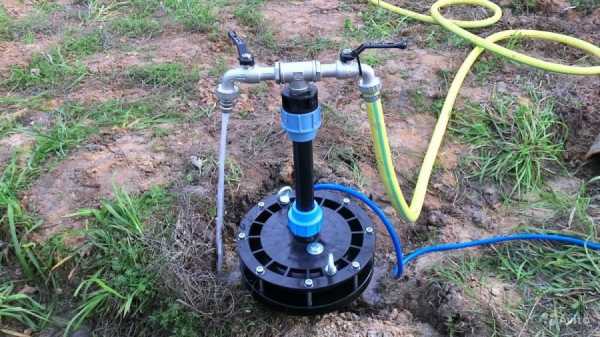

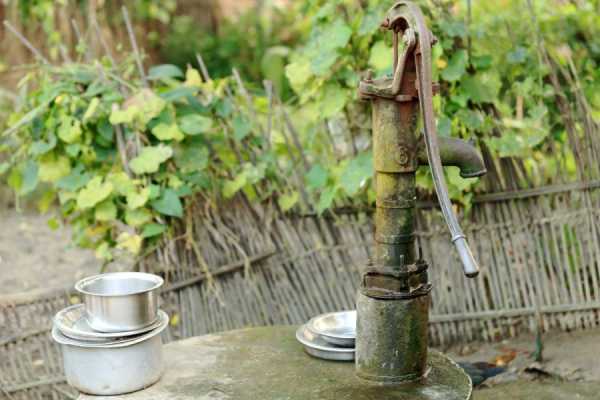

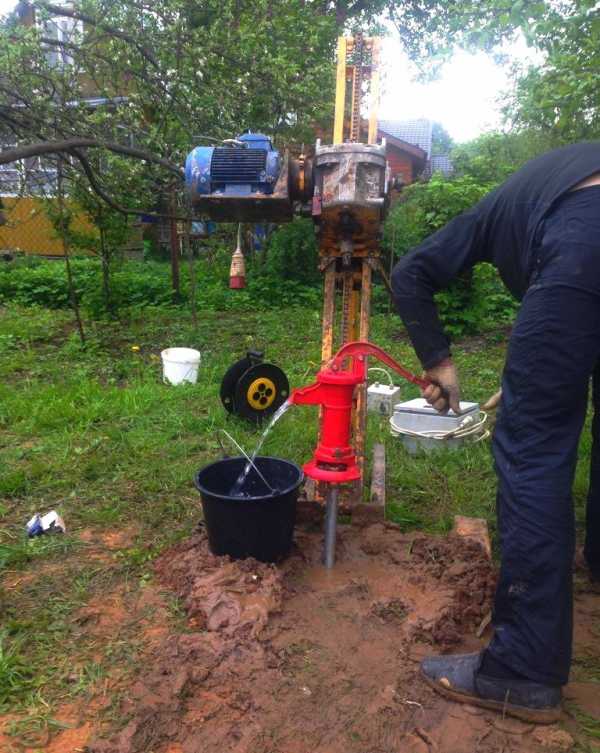

Жидкость поднимается принудительно, классическим способом — ручным насосом. Фото абиссинской забивной скважины показаны ниже.

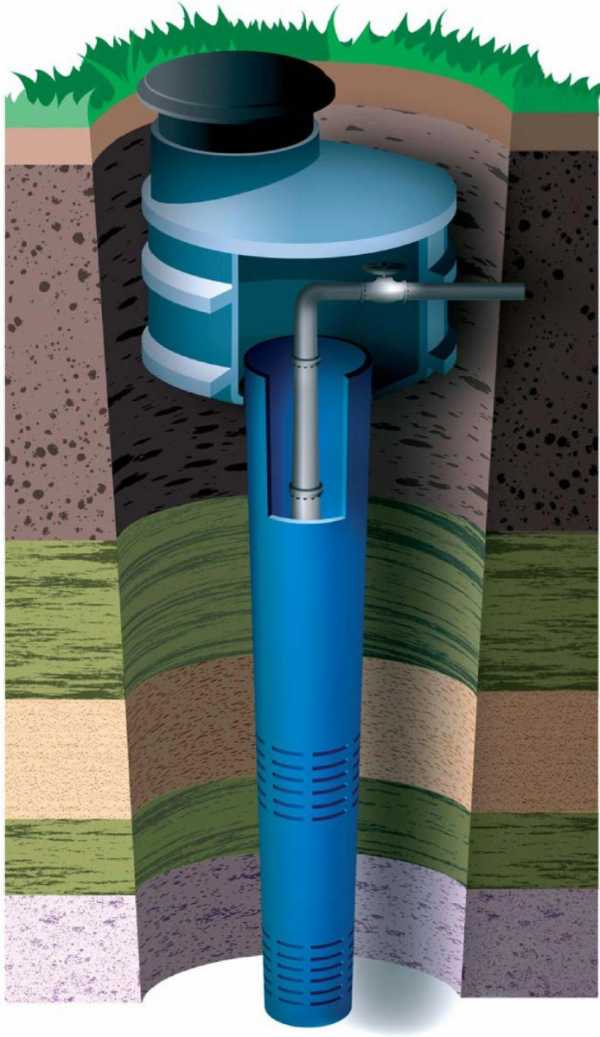

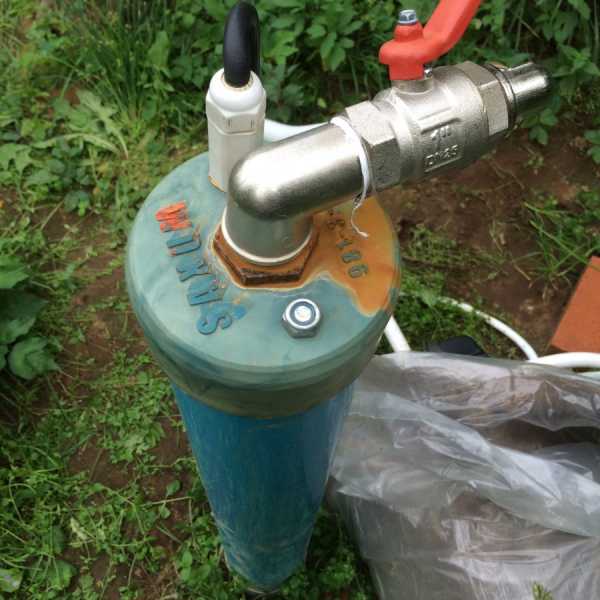

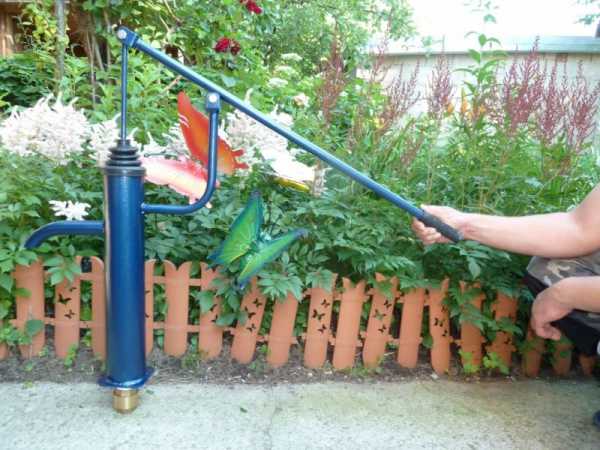

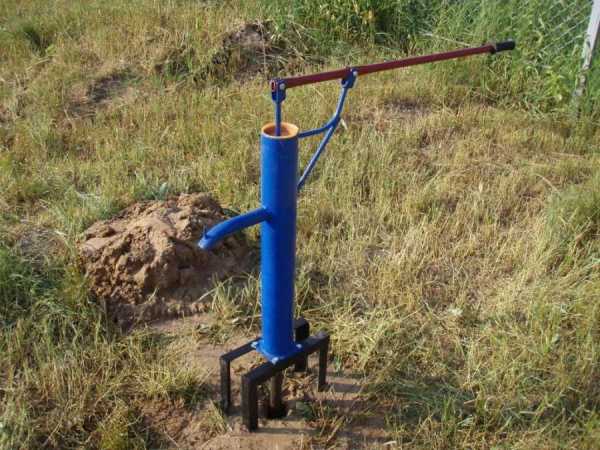

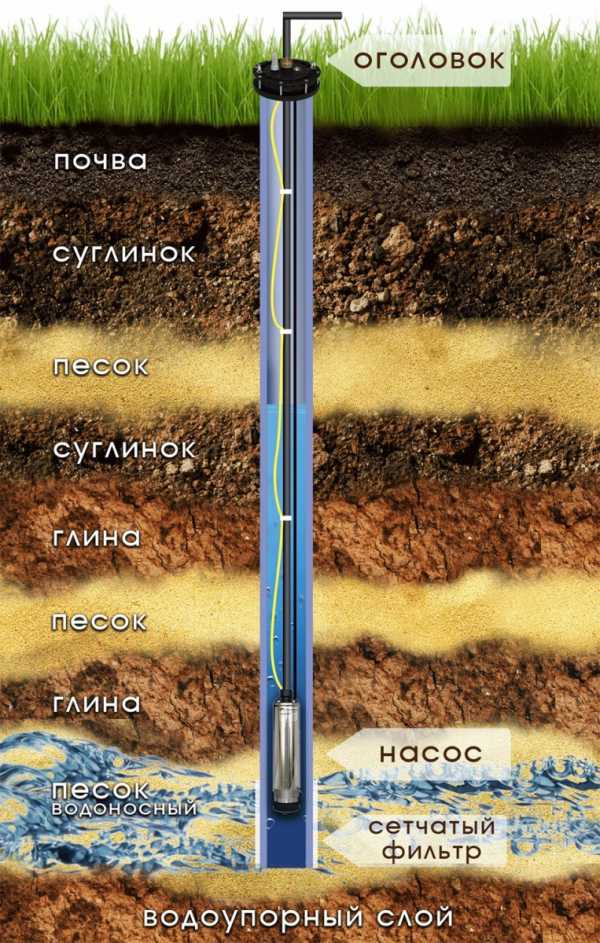

Скважина на песок

Сооружение углубляют на 15-40м. Ствол образуют трубой с поперечным сечением 100-180мм. На ее конце расположен нержавеющий фильтрующий элемент, приваренный к первому звену буровой колонны. Средний срок службы изделия при постоянной эксплуатации — 15 лет.

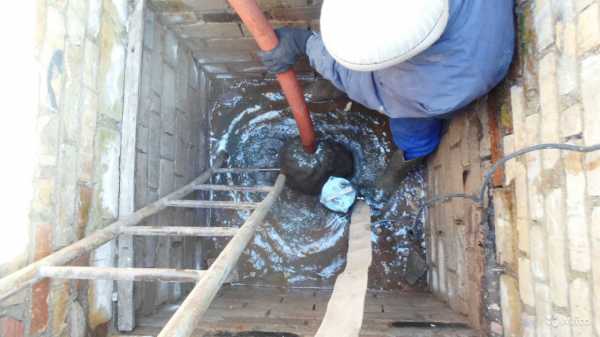

При заиливании, загрязнении скважины ее промывают. Если процесс не привел к желаемому результату, то потребуется бурение нового ствола, расположенного вблизи предыдущего.

Среди положительных сторон можно выделить демократичную цену по сравнению с артезианской скважиной, меньшее содержание растворенного железа.

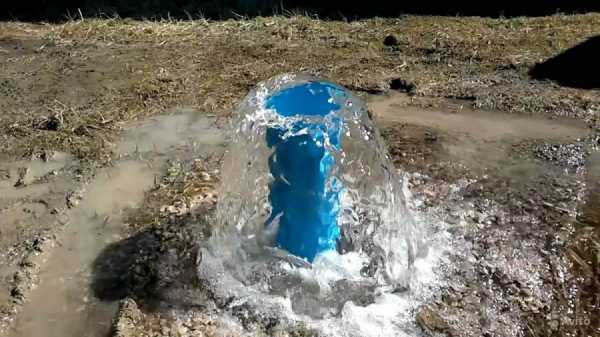

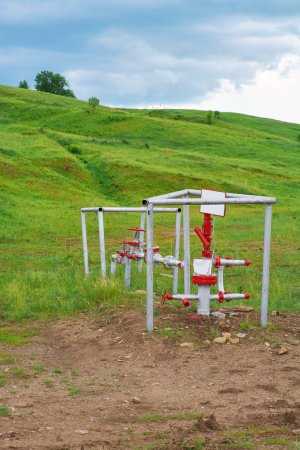

Артезианская скважина (на известняк)

Конструктивно она напоминает скважину на песок. Главным отличием является отсутствие фильтрующей сетки в нижней секции труб и глубина источника. Вода из таких сооружений поступает из водоносных слоев, располагающихся в толще известняка. Благодаря чему она получается чистой, с небольшой степенью минерализации.

Достоинства:

• Производительность. Способна обеспечивать потребителей жидкостью в объеме от 1 до 3м3/час.
• Беспрерывная подача воды. На водоотдачу не влияет время работы насоса. При пятиминутном или двухчасовом режиме дебит одинаковый.
• Бактериологическая чистота. Артезианские слои практически не подвержены загрязнениям с верхнего пласта почвы, канализационным стокам.
• Долгий срок службы. Эксплуатация скважины с одной трубой происходит в течение 20-30 лет. При использовании 2 труб (пластиковая вставляется в железную) функционирует до 50 лет.

Существенный недостаток только один — высокая цена.

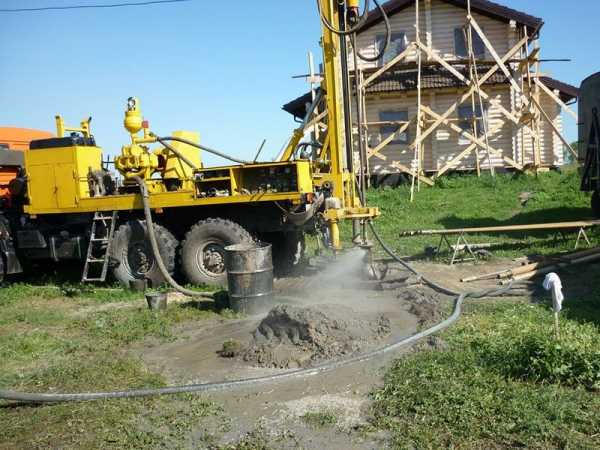

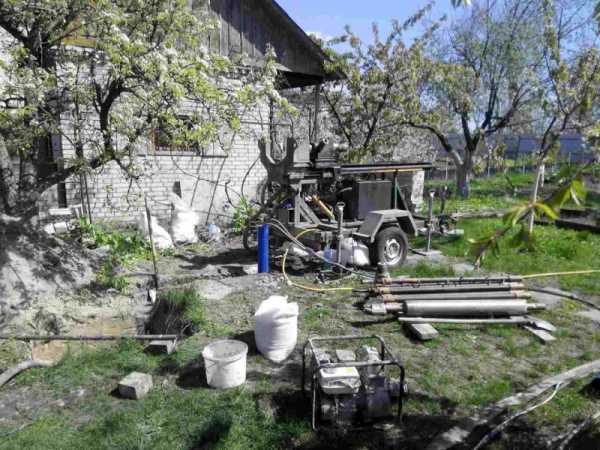

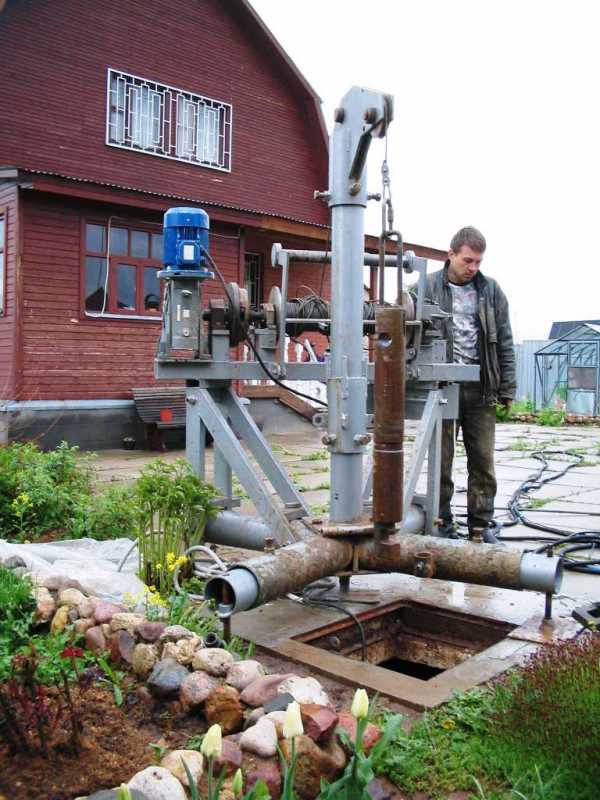

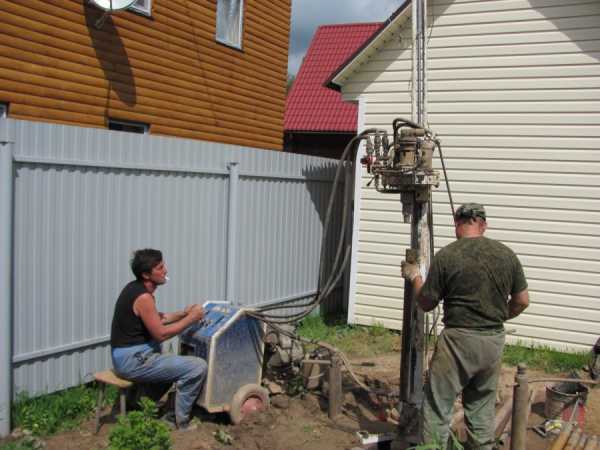

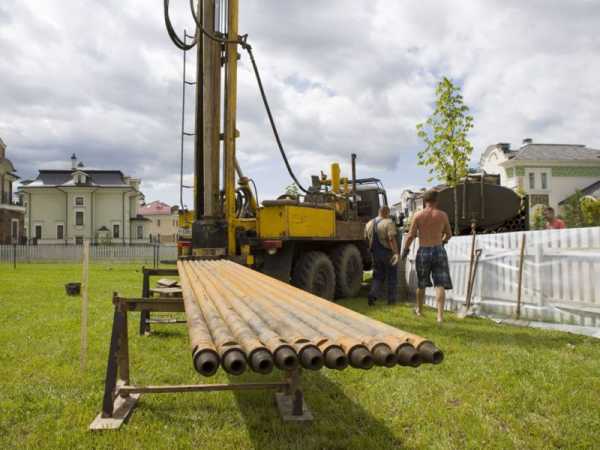

Технологии бурения разных видов скважин

Самостоятельное бурение артезианских скважин на воду — трудоемкий и сложный процесс. Предпочтительнее пользоваться услугами специальных организаций. Абиссинские и песчаные скважины «под ключ» — совсем другое дело.

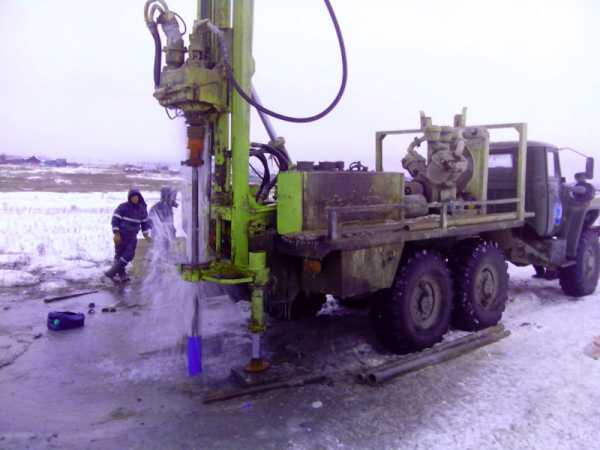

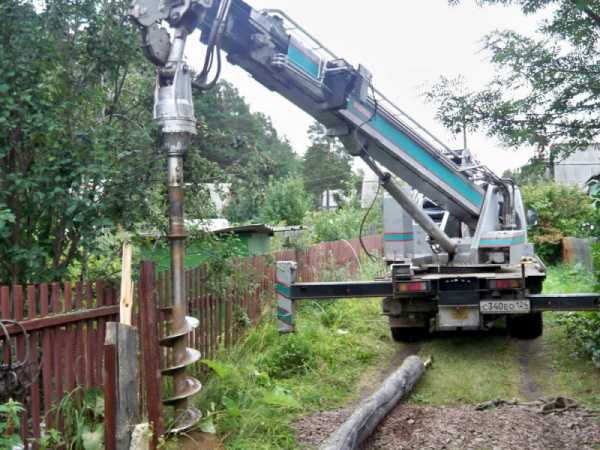

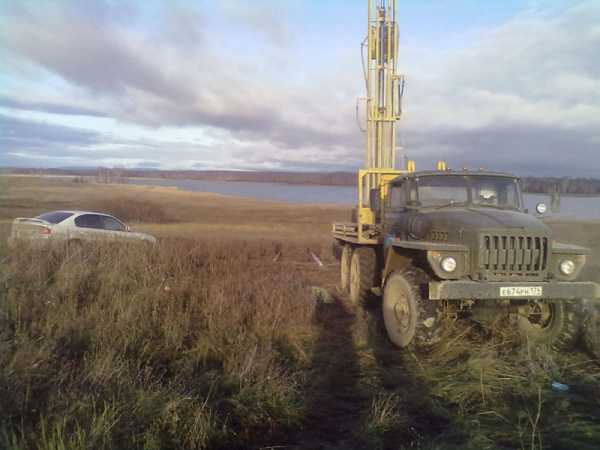

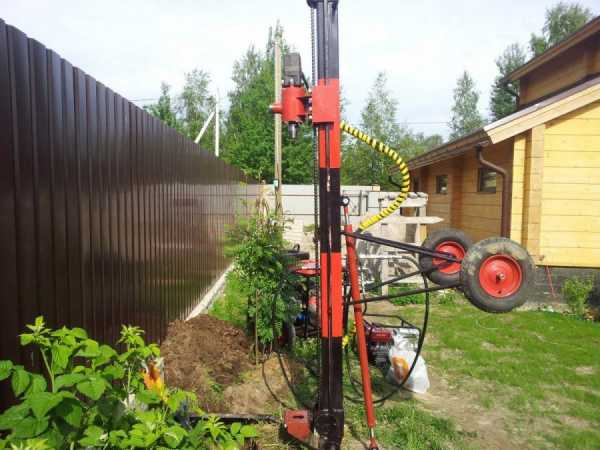

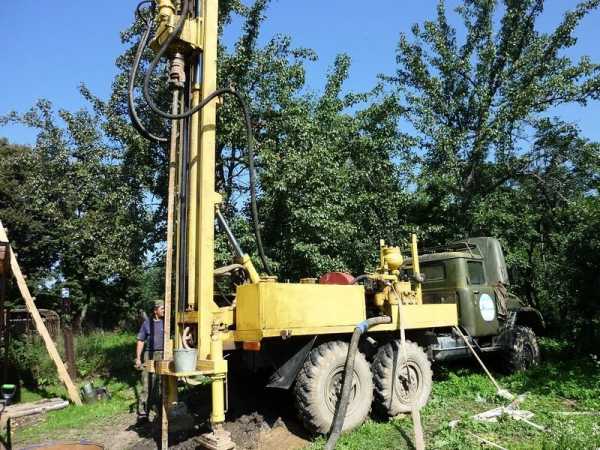

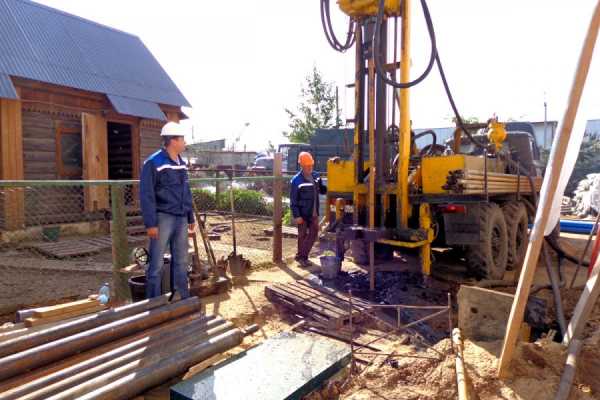

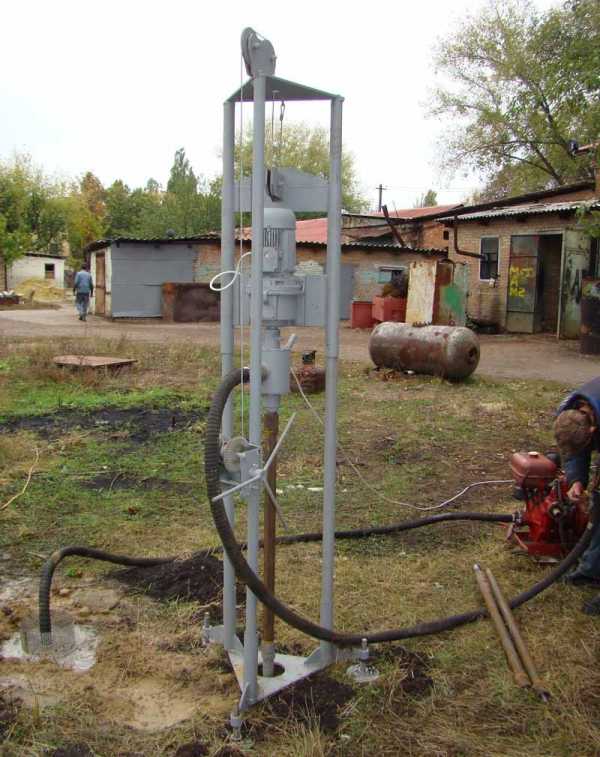

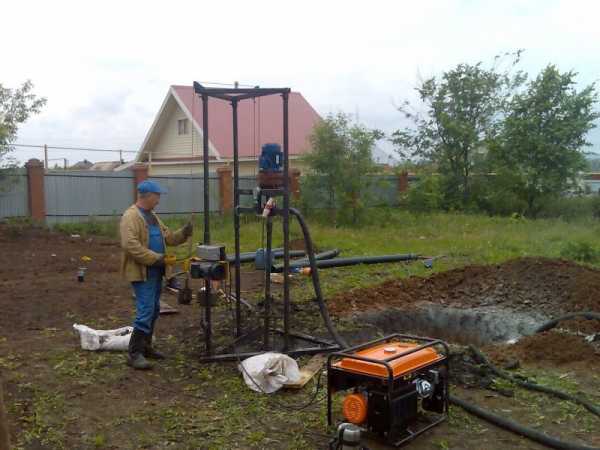

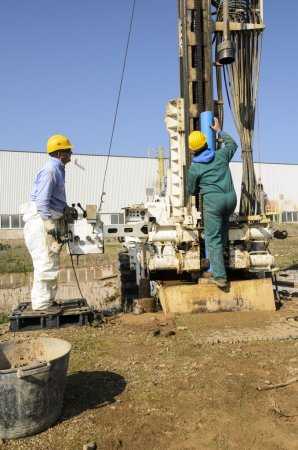

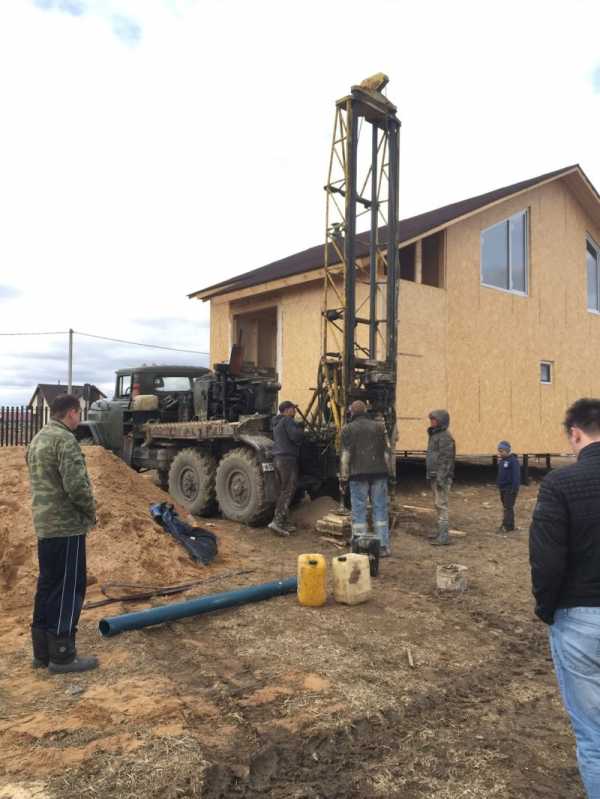

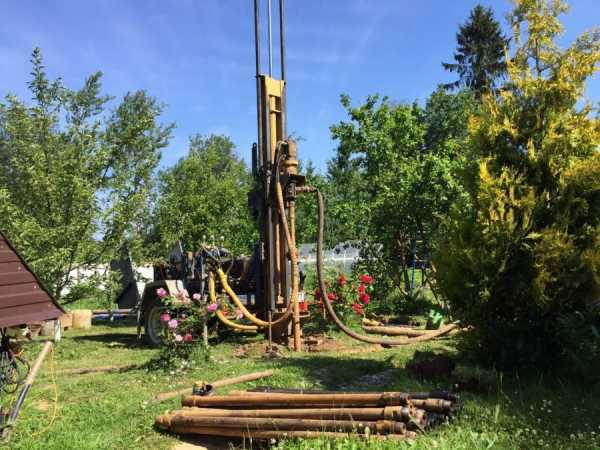

Наиболее популярны шнековые, роторные и ударно-канатные разновидности бурения. Все они производятся вручную или механизированно. Технологии отличаются по способу разрушения и извлечения породы.

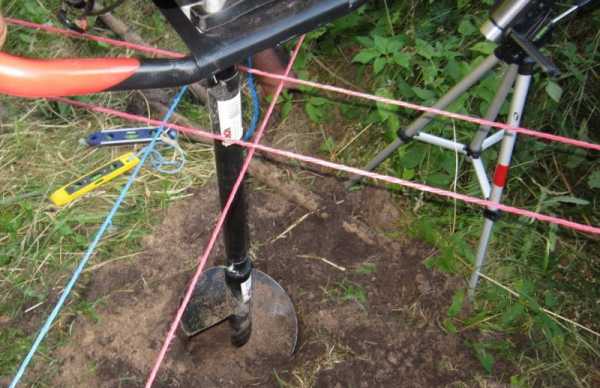

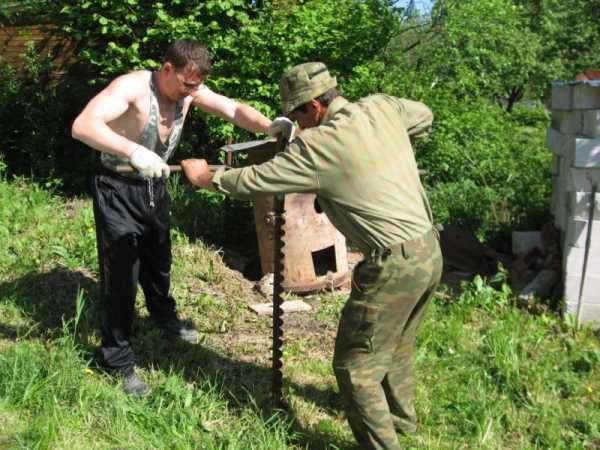

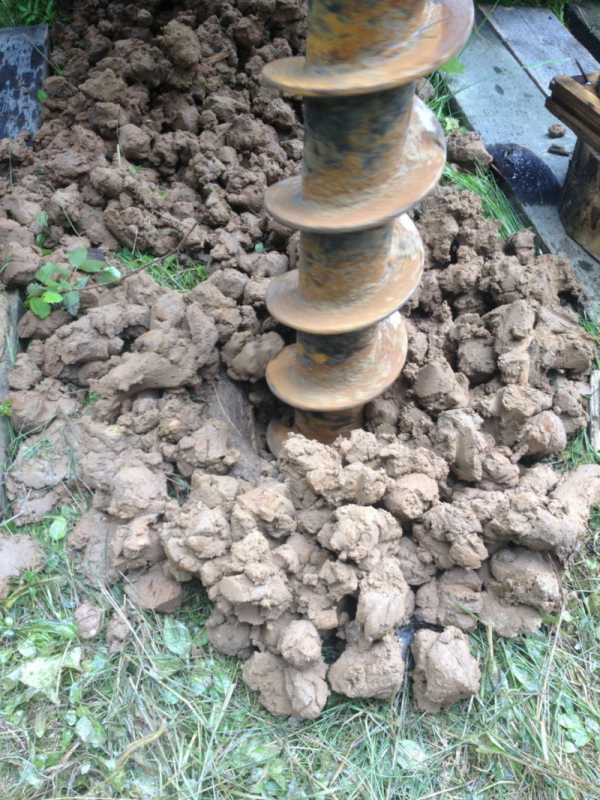

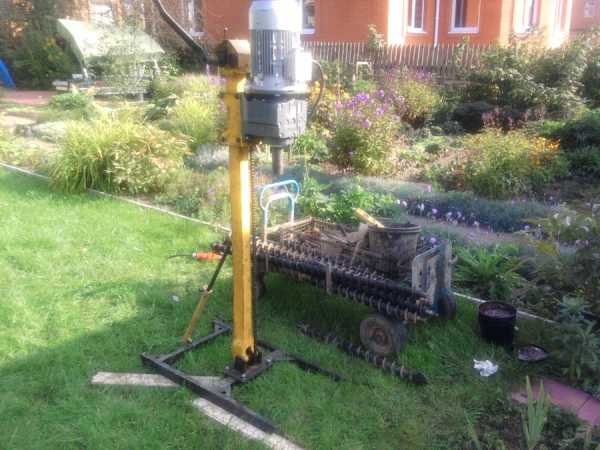

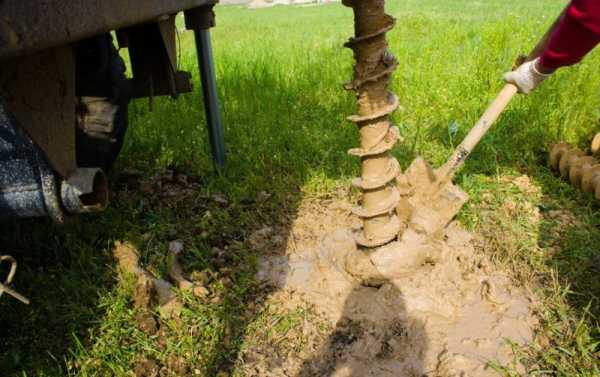

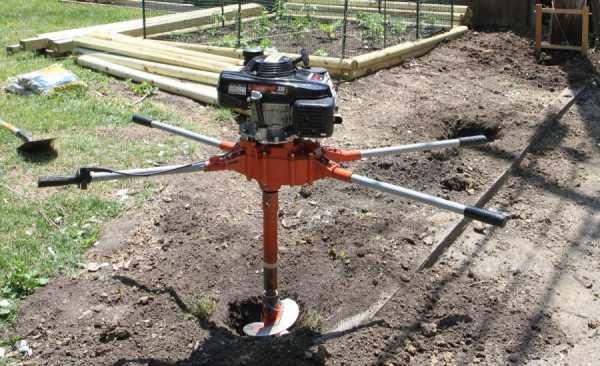

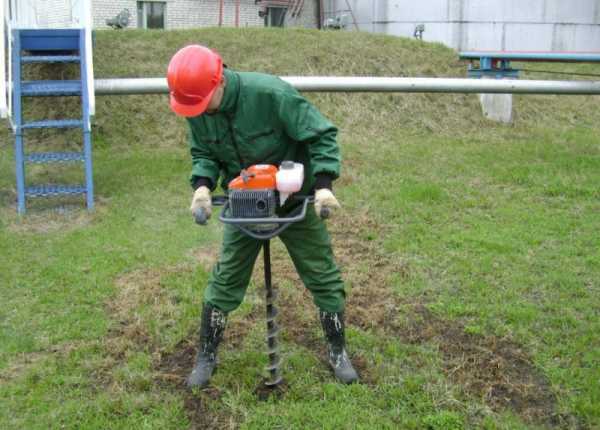

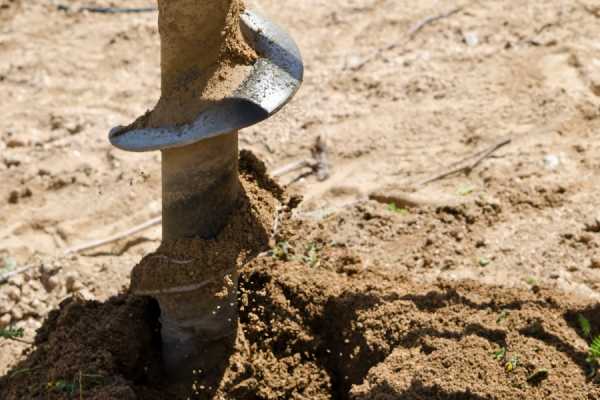

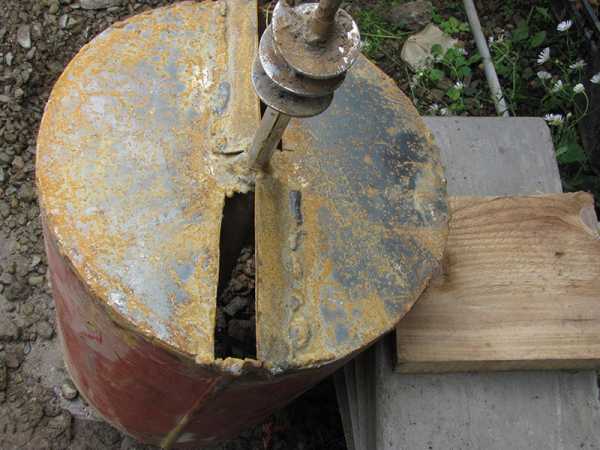

Шнековое бурение принято считать самым бюджетным вариантом. Оно производится с помощью специального винтового механизма — шнека. Вращаясь, бур врезается в почву. Разрушенный грунт достается на поверхность лопастями. Ограничение шнекового бурения — тип почв. Хорошо бурятся только нетвердые породы. На каменистых поверхностях шнек бессилен.

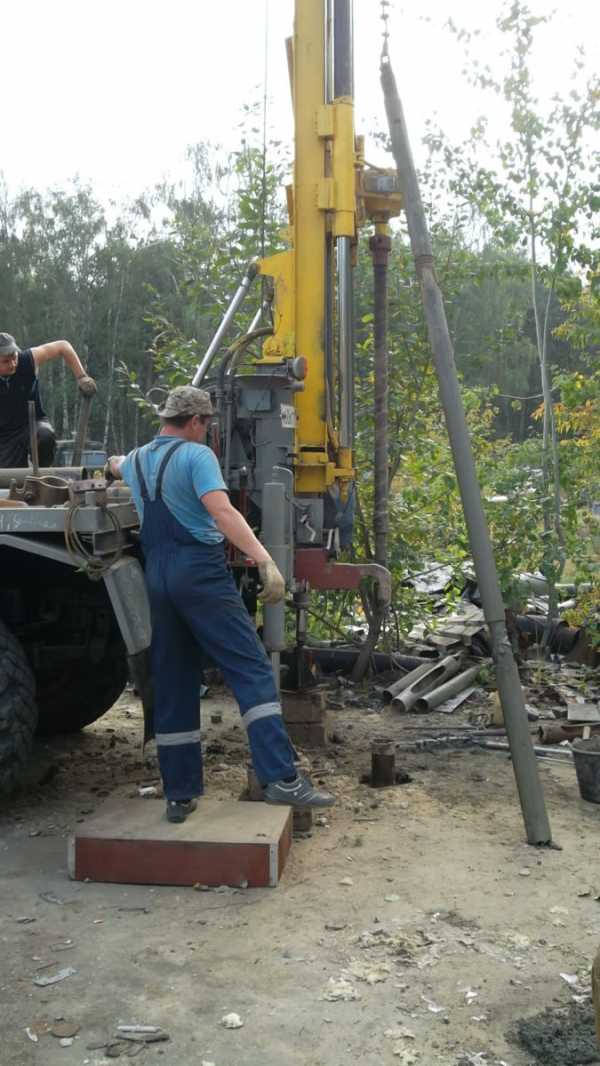

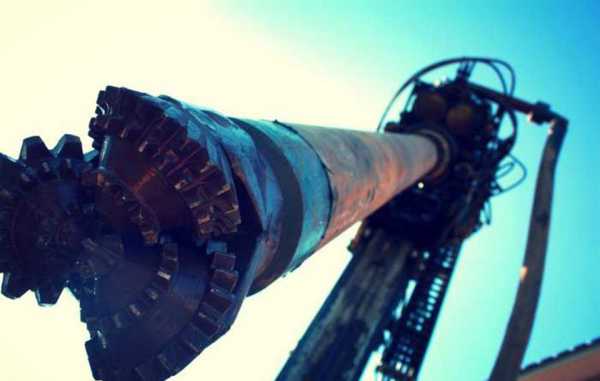

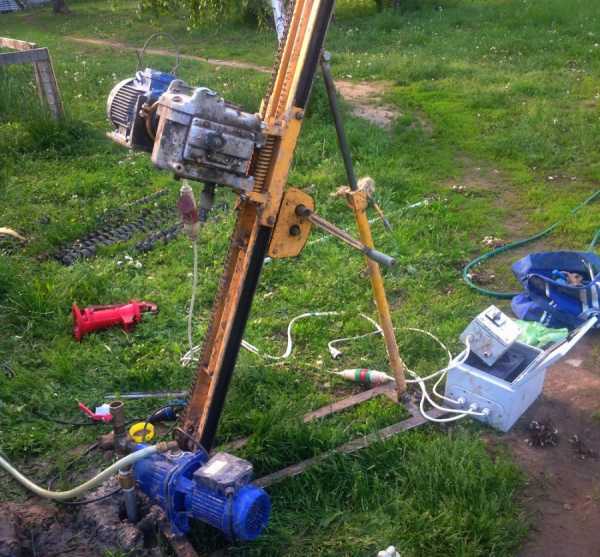

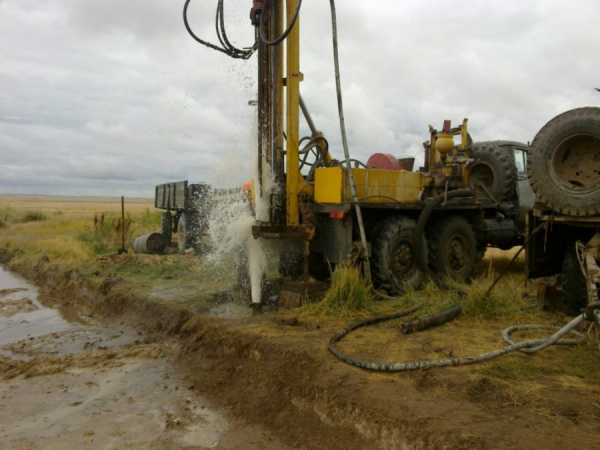

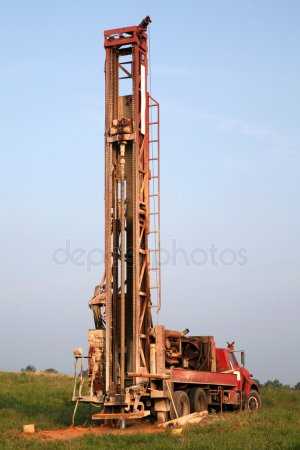

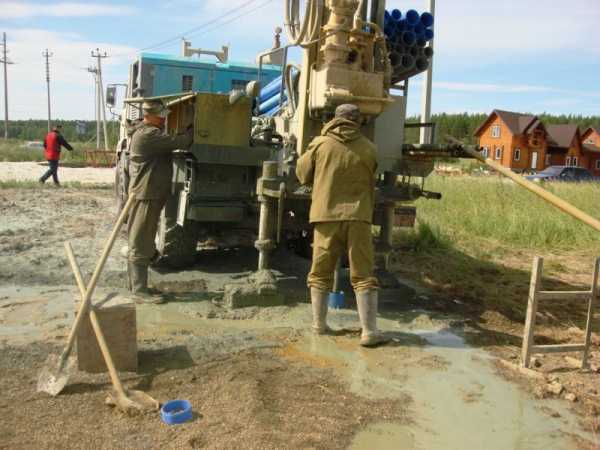

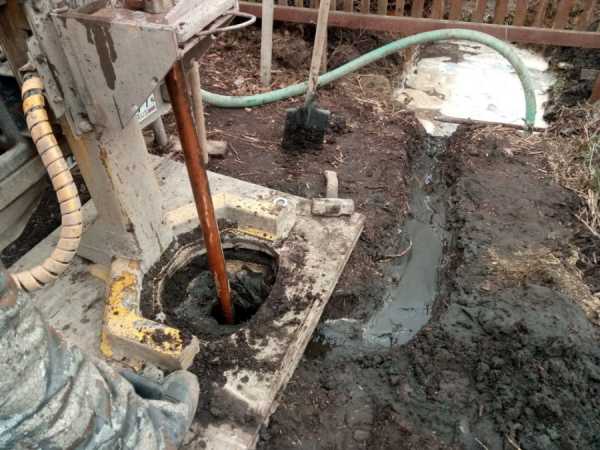

Роторный способ поможет пробурить скальные породы. Инструментом служит бурильная труба, на конце которой шарошечное долото. Получая вращение от привода установки, кромки долота рассекают грунт. На поверхность почву поднимают буровым раствором, который закачивается в трубу насосом.

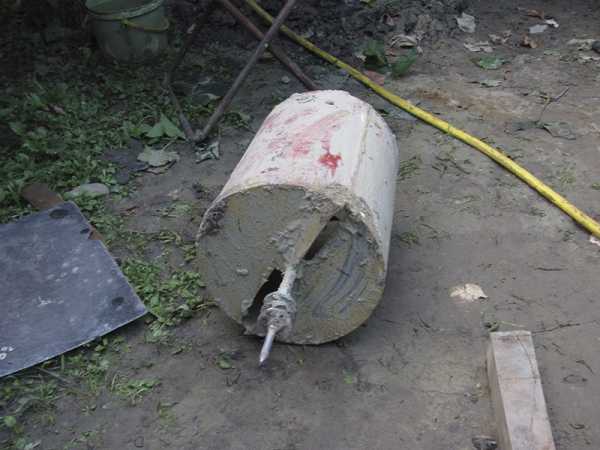

Ударно-канатная технология самая медленная из всех. Суть заключается в использовании желонки. Она представляет собой отрезок трубы с толстыми стенками. На верхней ее части есть вырез для извлечения грунта, а на нижней — шариковый или лепестковый клапан. Ударяясь об землю, клапан открывается и захватывает почву.

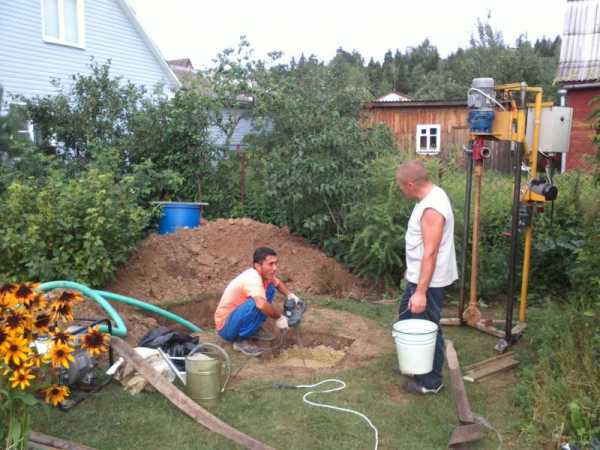

Инструкция по сооружению скважины

• Определите место бурения.

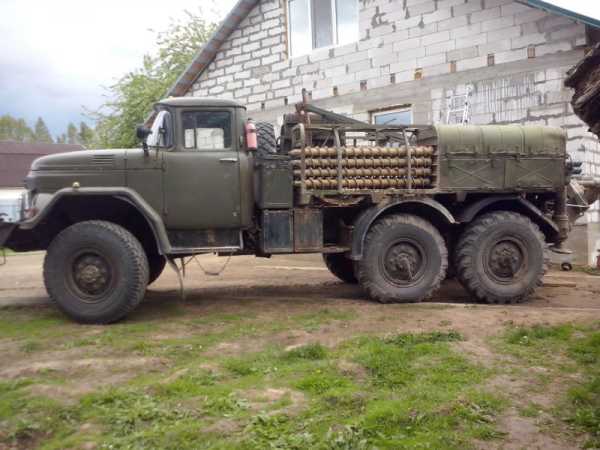

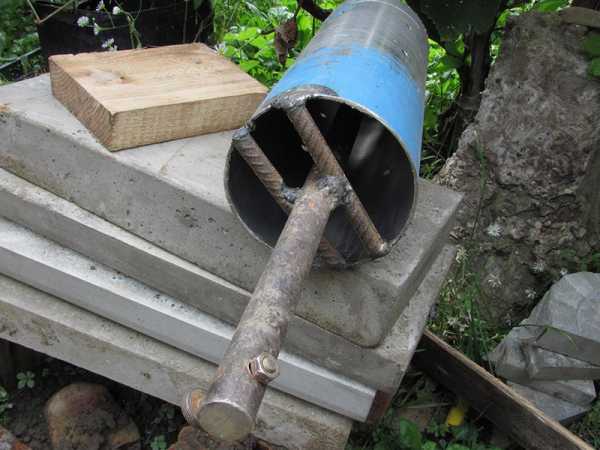

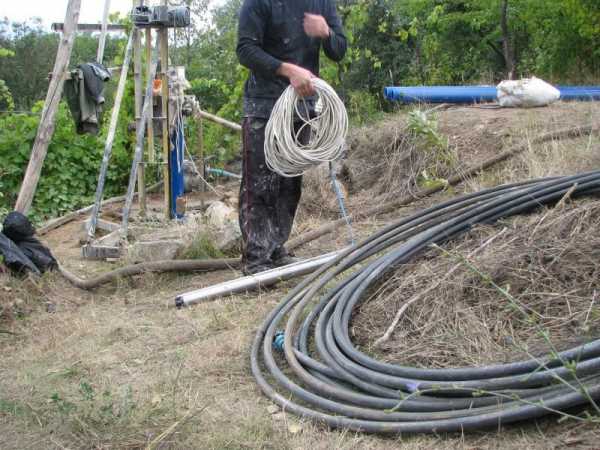

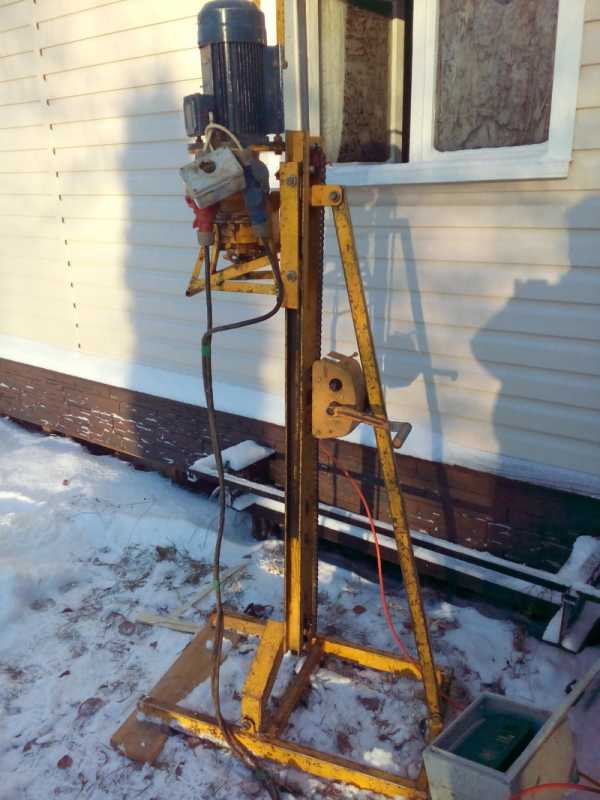

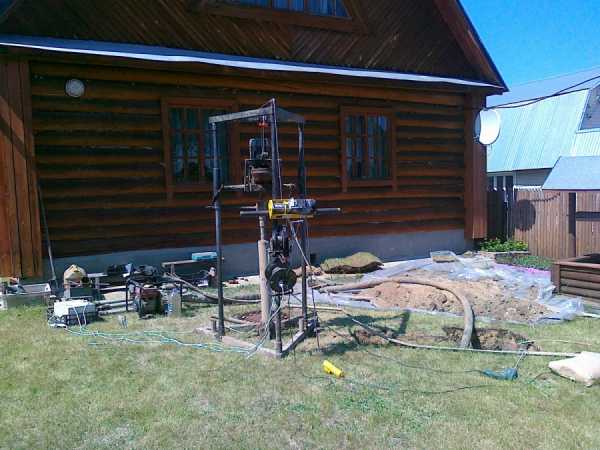

• Подготовьте инструменты: бур (шнек, желонку), лебедку, штанги, насос, лопату и трубы для обсадки. Создание глубокой скважины невозможно без бурильной вышки. Ее высоту выбирают чуть больше общей длины штанги.

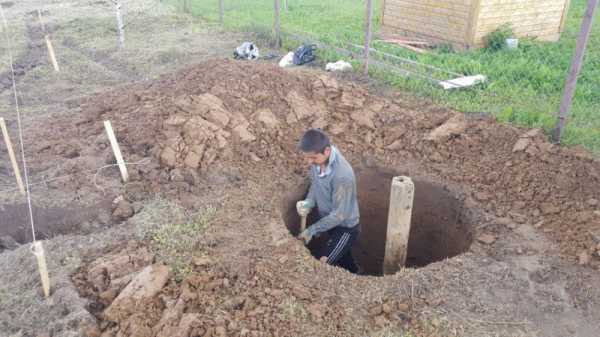

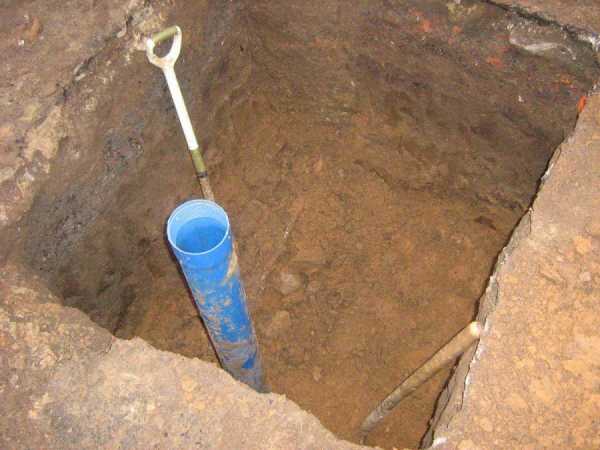

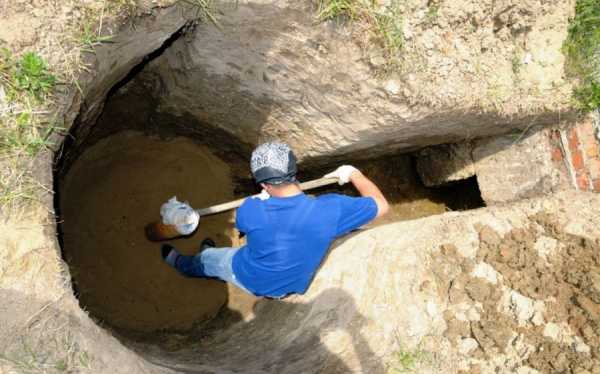

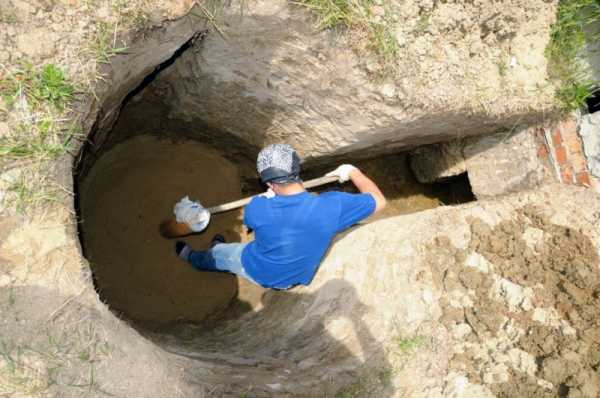

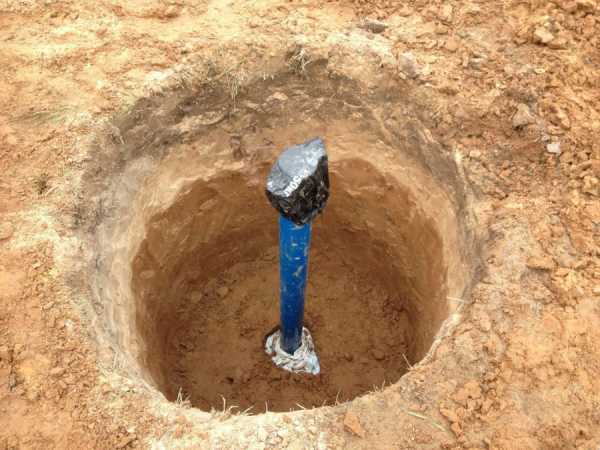

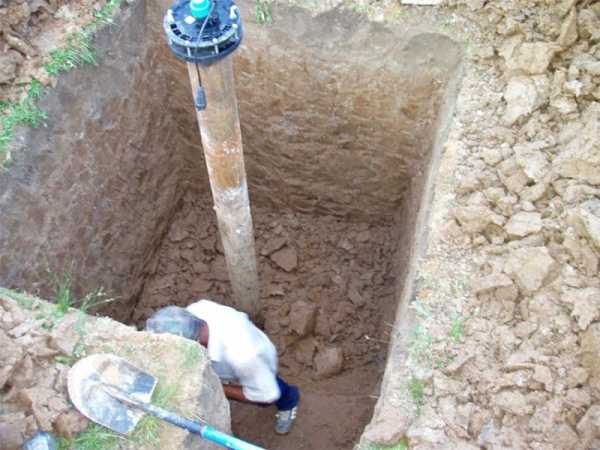

• Выройте шурф 1,5х1,5х2м. Защитите стенки такого углубления досками или фанерой. Шурф необходим для предотвращения осыпания поверхностных слоев почвы в процессе бурения.

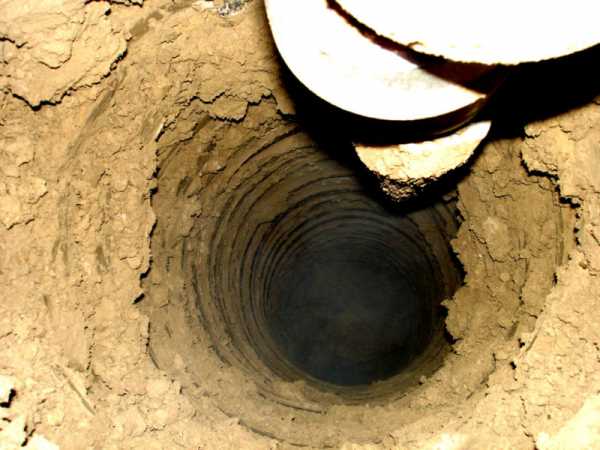

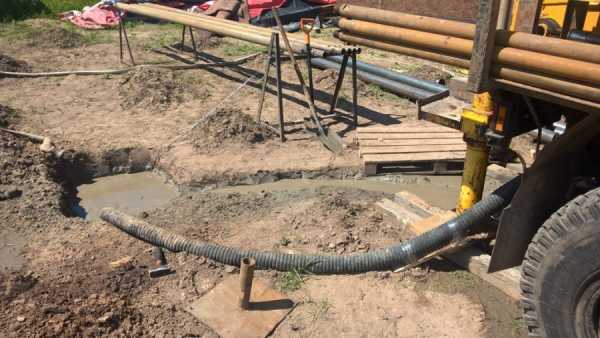

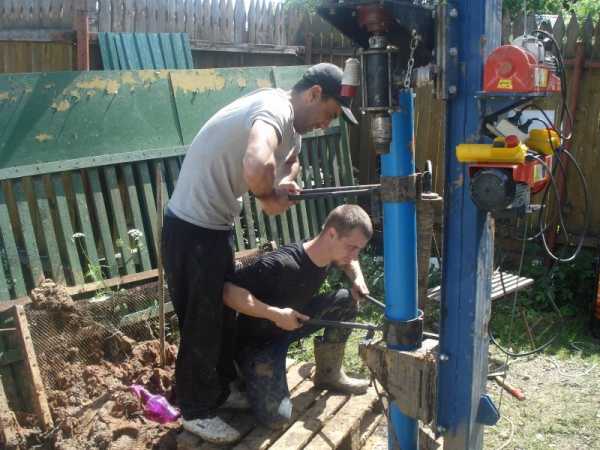

• Собранный буровой инструмент устанавливается вертикально и погружается в землю. Через каждые 50см. бур извлекают из земли с помощью лебедки и очищают. Бурение продолжается до тех пор, пока не будет достигнут водоносный слой.

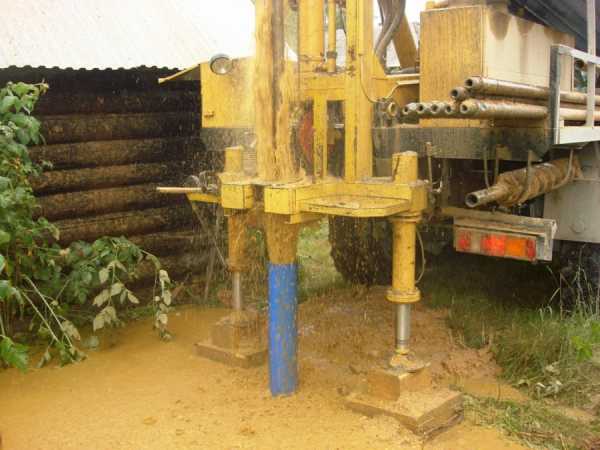

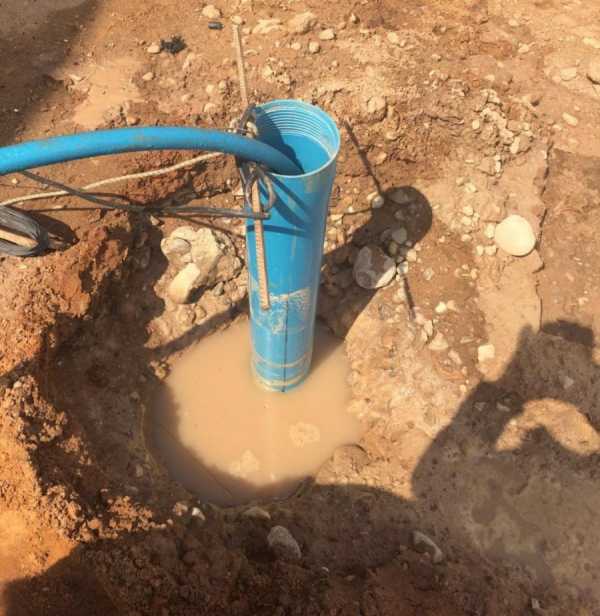

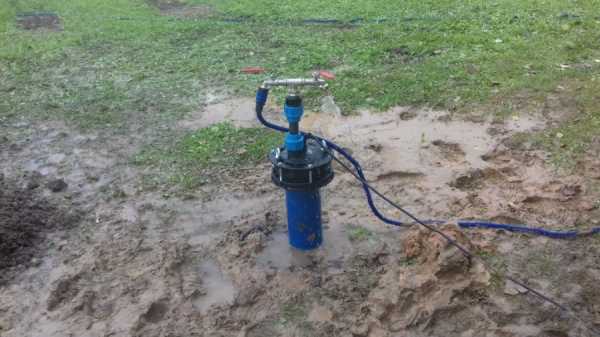

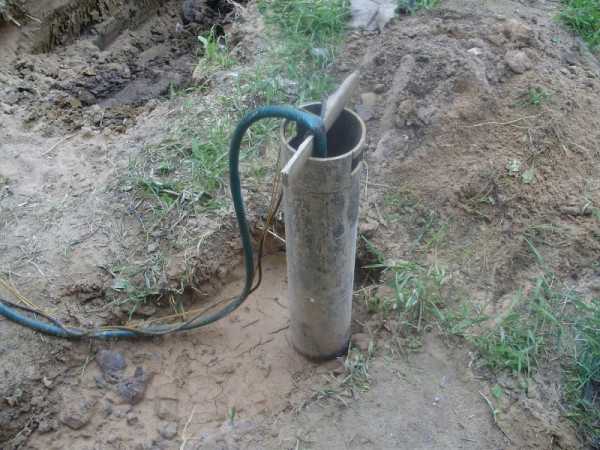

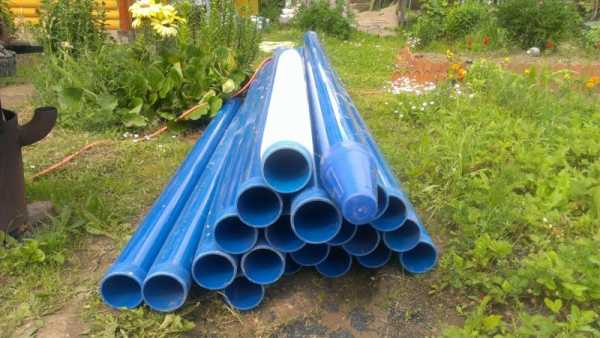

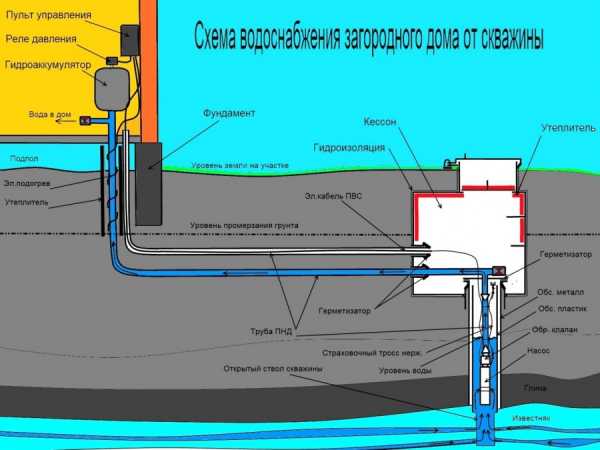

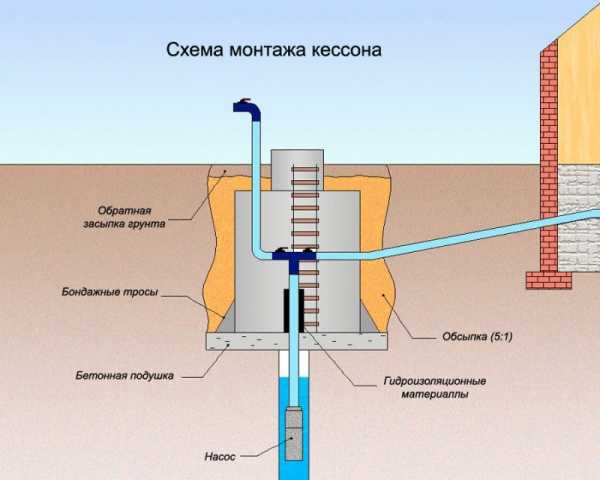

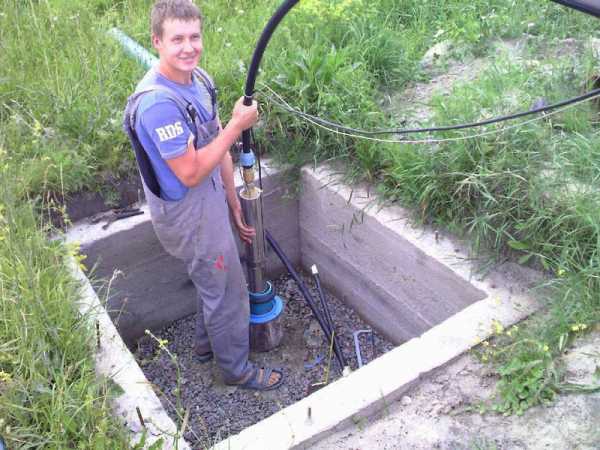

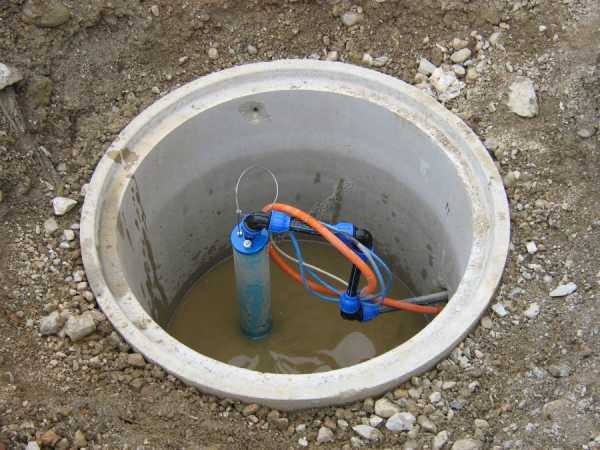

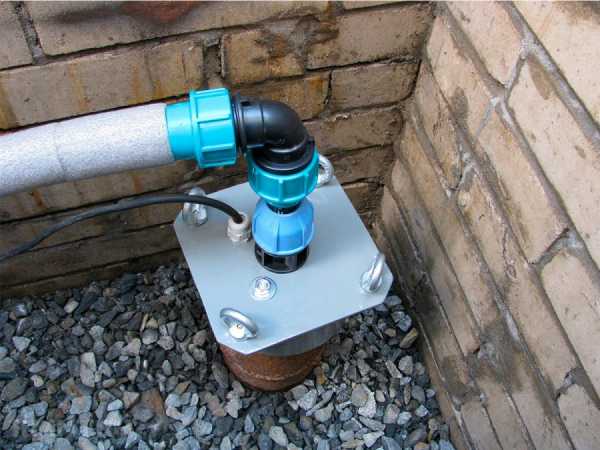

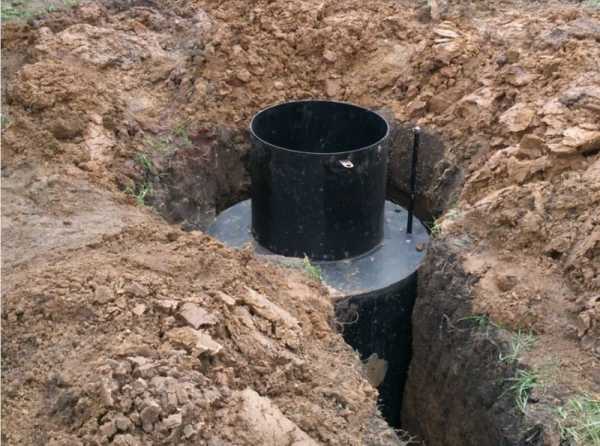

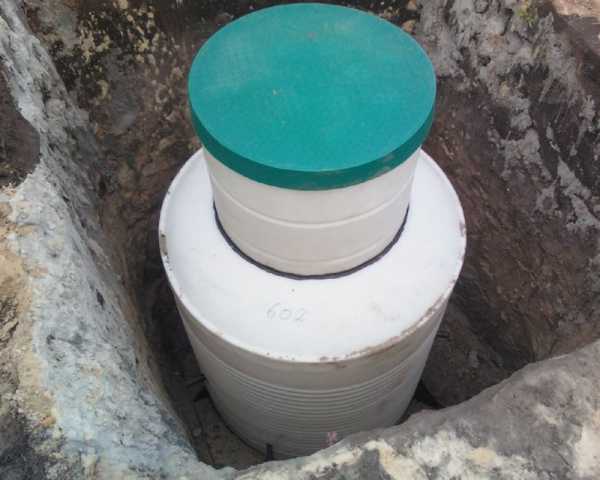

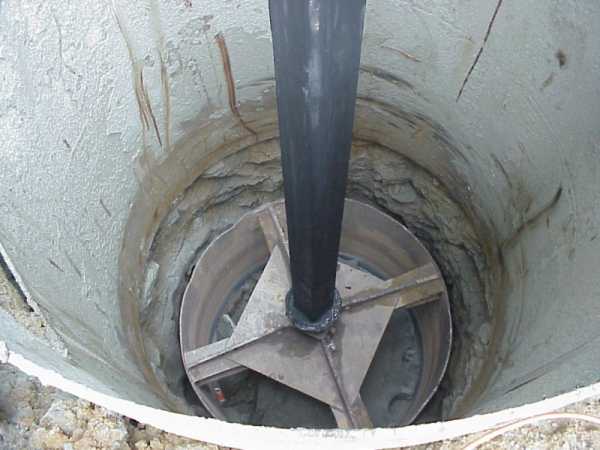

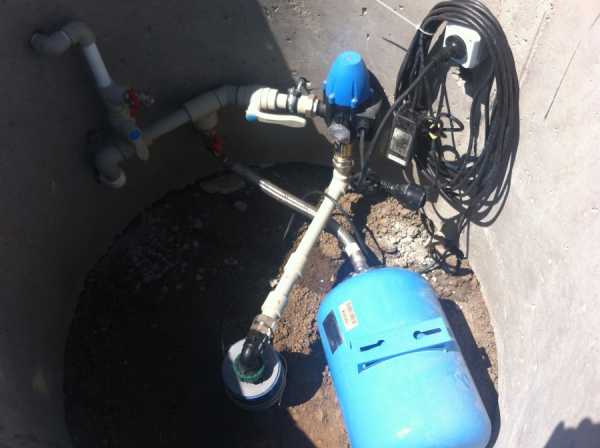

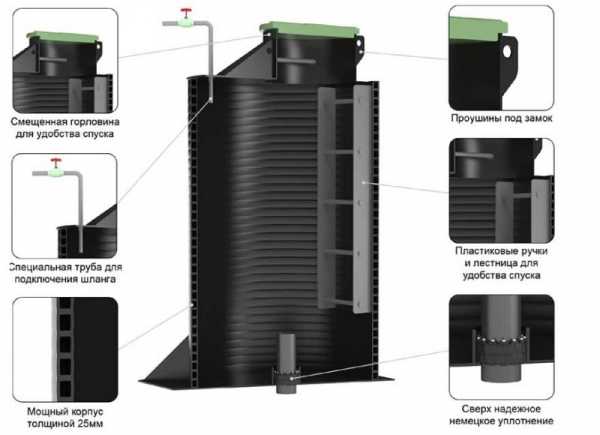

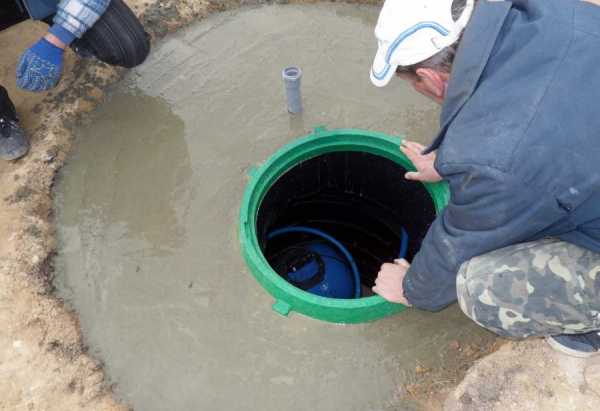

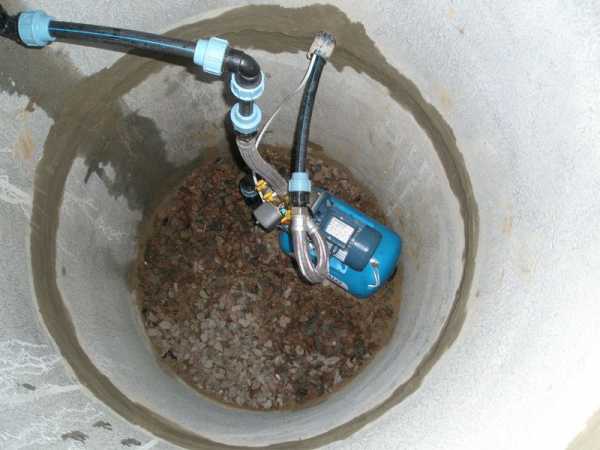

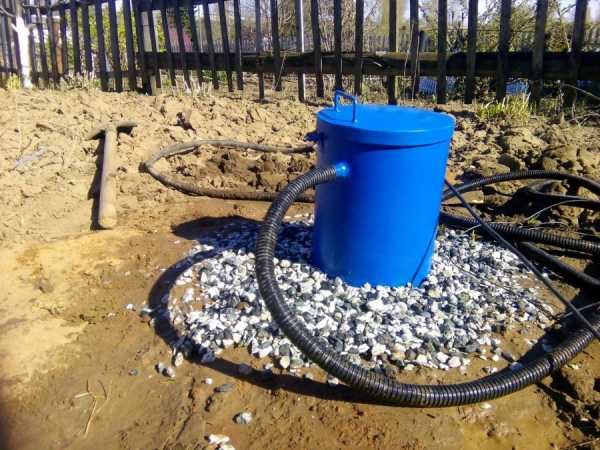

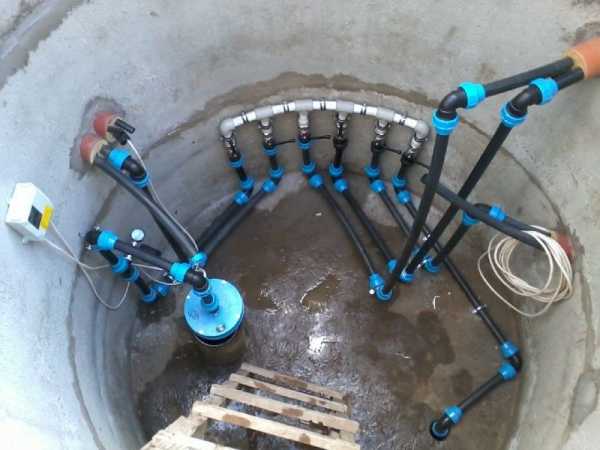

• После обнаружения воды устанавливаются обсадные трубы и изготавливается кессон. Кессон — это камера для размещения насоса. Распространенный материал для его строительства — пластик, кирпич, бетон или металл.
• Подключается насосное оборудование.

Начало работ не представляет большой сложности. Бур легко вгрызается в почву. Но с каждым новым погружением бурение идет все тяжелее. Если бур завяз и не поднимается на поверхность, рекомендуется повернуть его против часовой стрелки и попытаться достать.

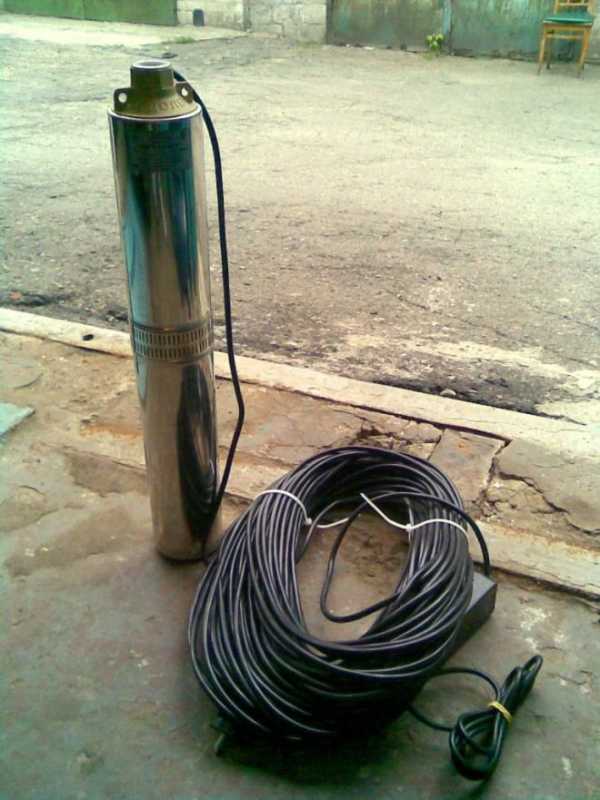

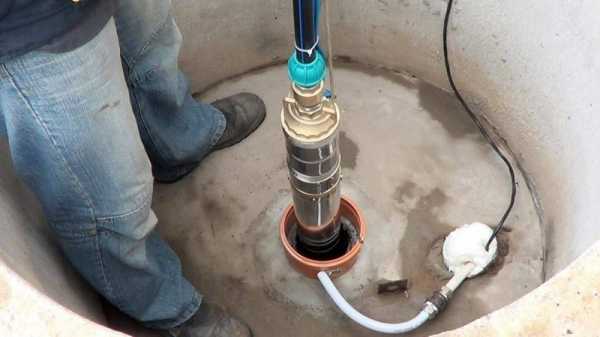

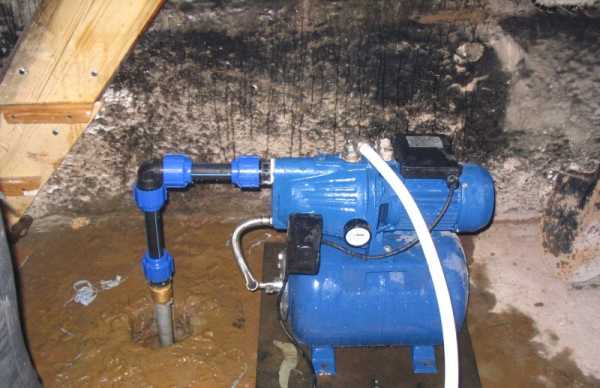

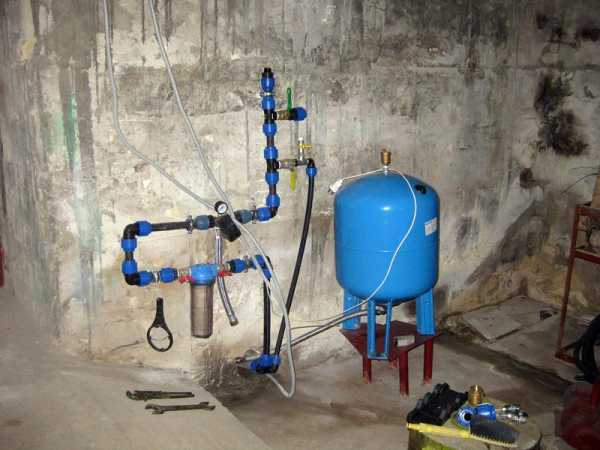

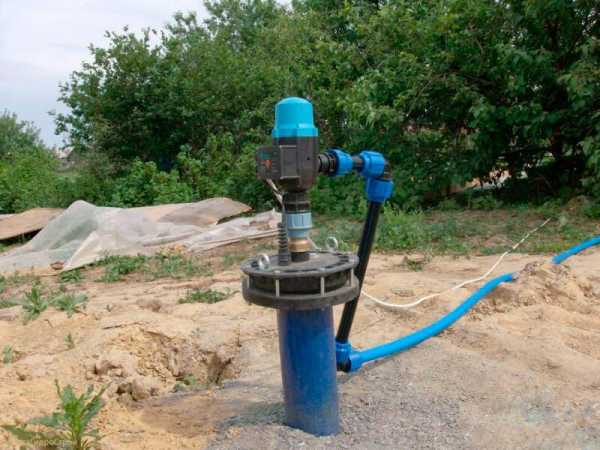

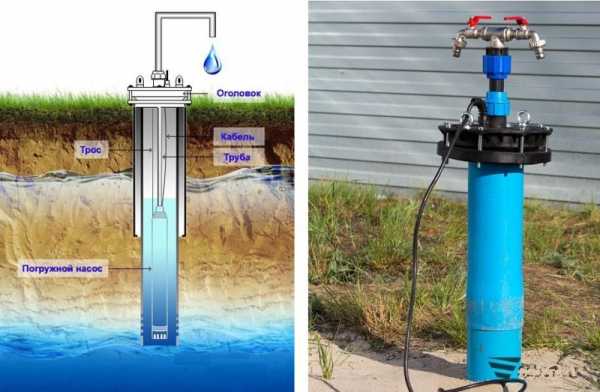

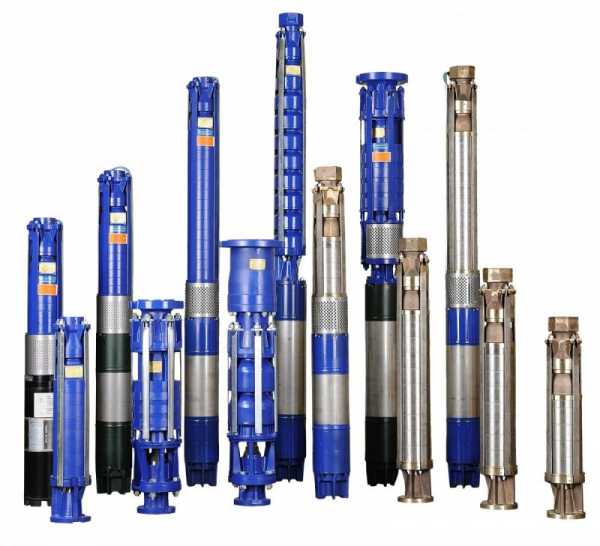

Выбор насоса для подъема воды из скважины

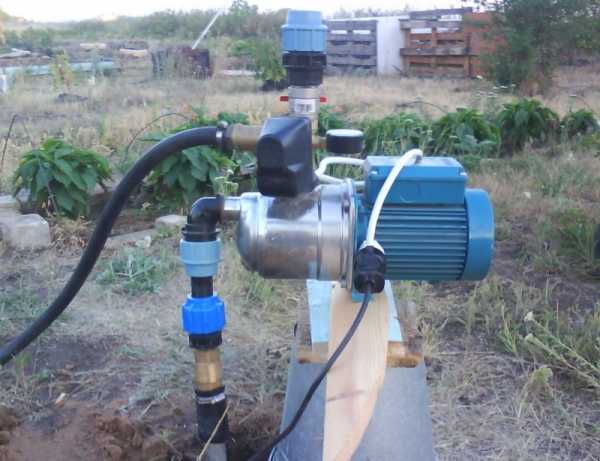

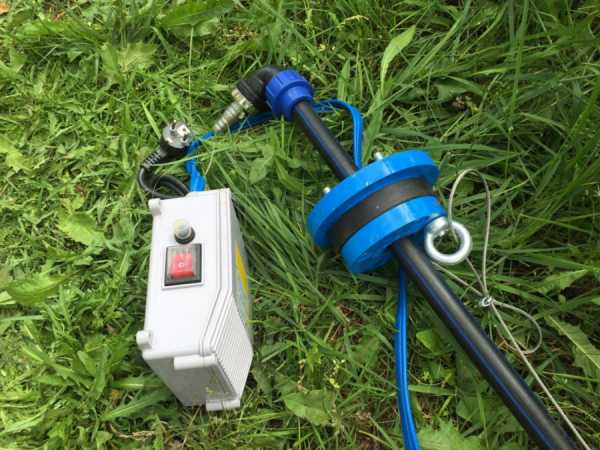

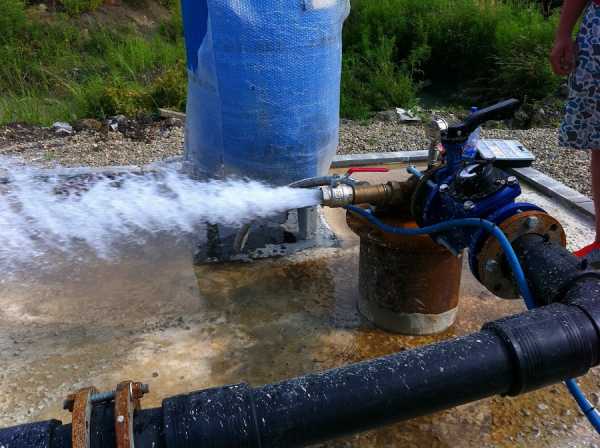

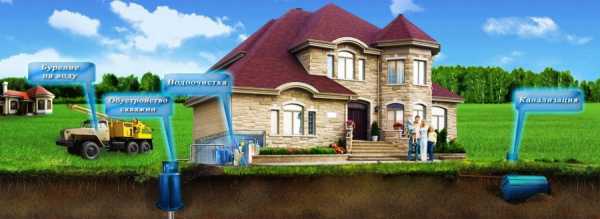

Заключительным этапом в обеспечении дома водой является ее подъем из источника. За это отвечают насосы для скважин.

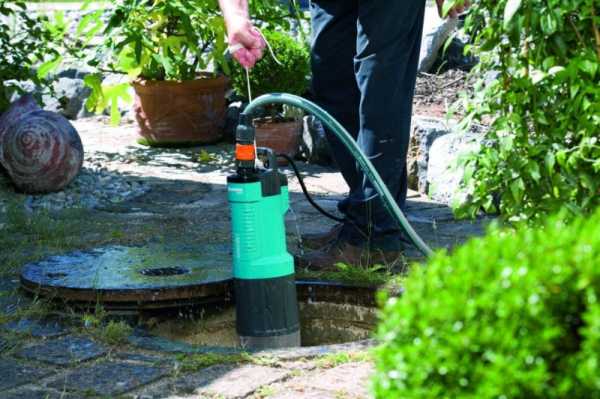

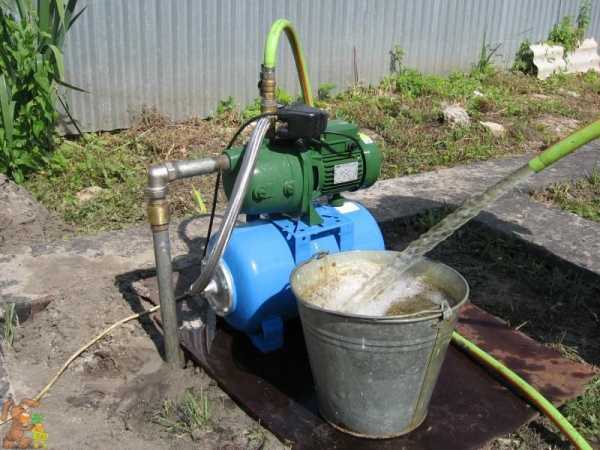

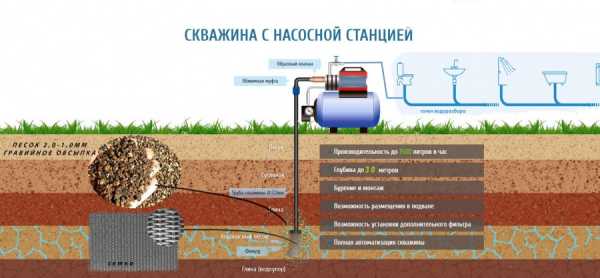

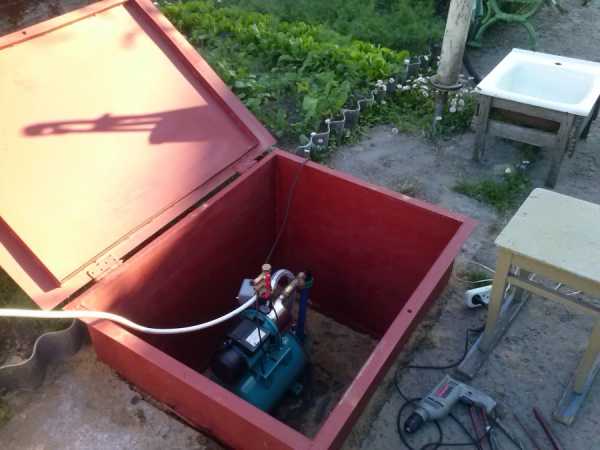

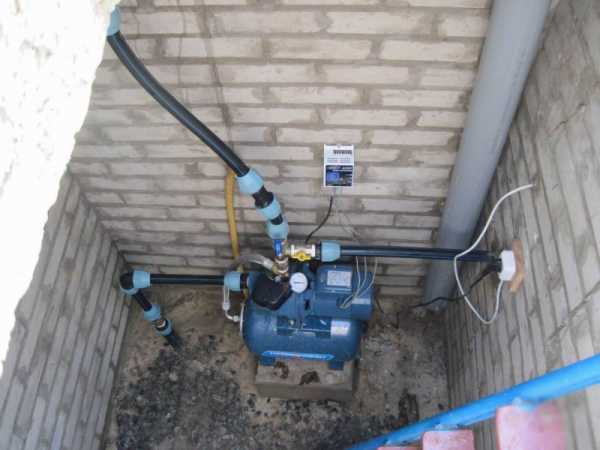

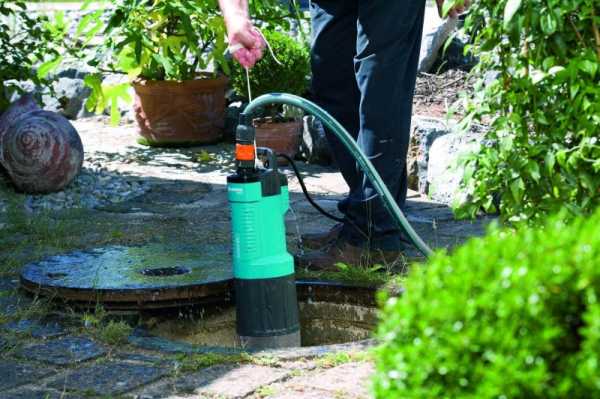

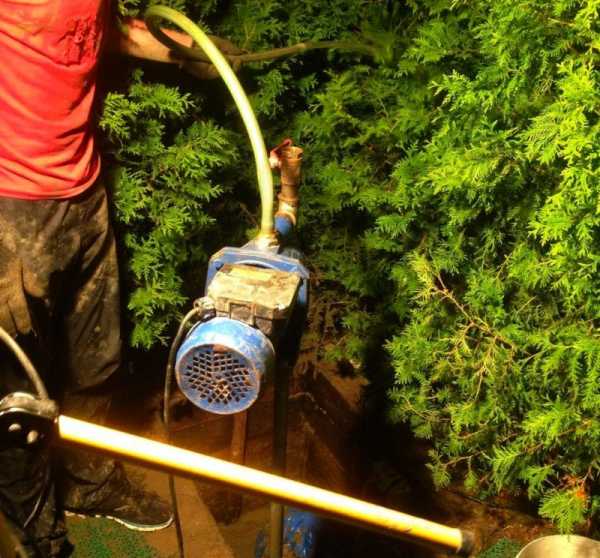

По месту установки выделяют поверхностные и погружные модели. К первым относят устройства, работающие по принципу всасывания. Они подходят для скважин до 8м. Поверхностные насосы станут отличным выбором для абиссинского колодца.

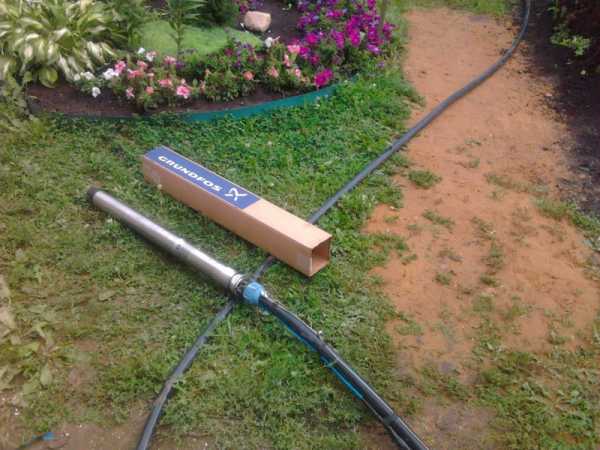

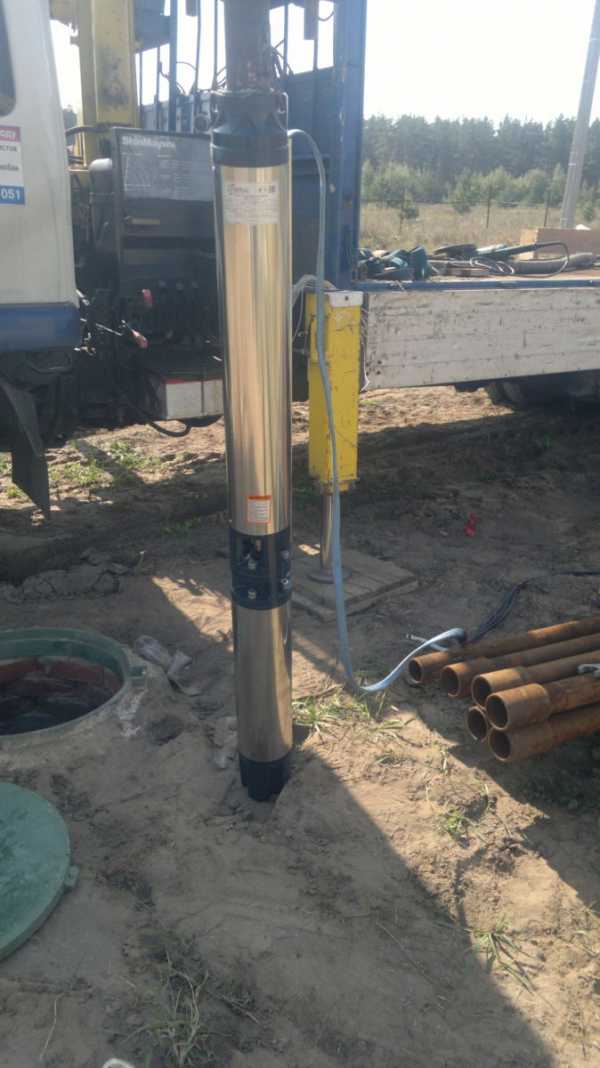

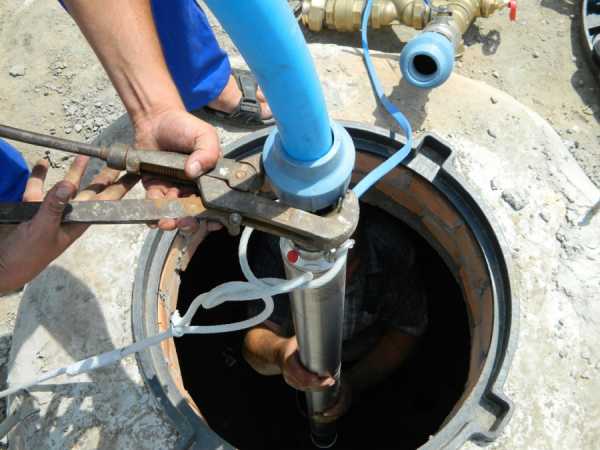

Для артезианской или фильтрационной скважины такой тип не годится. Поэтому необходимо приобрести погружное изделие. При его выборе отталкиваются от глубины скважины.

В паспорте каждого насоса приведены данные о максимальной высоте, на которую может подняться вода. Лучше приобретать агрегаты с небольшим запасом производительности, т.е. для скважины протяженностью 60м подобрать насос, рассчитанный на глубину 70м.

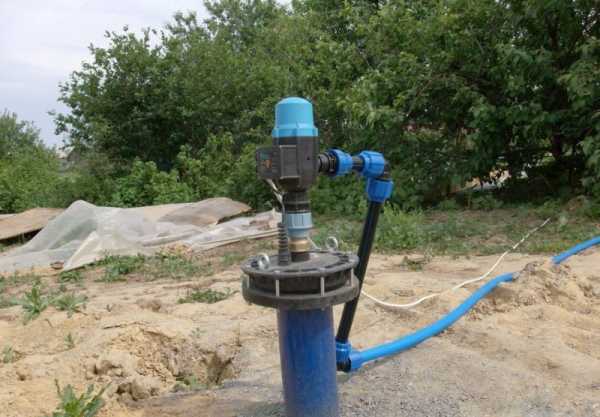

Важный момент — автоматическая защита от холостого хода. Если вода перестала поступать к механизму, но насос продолжает работу, это может стать причиной перегрева. Автоматика вовремя отключит питание и спасет насос от поломки.

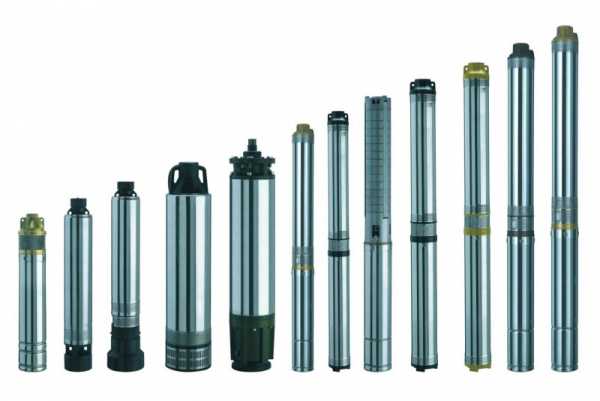

По конструкции различают центробежные и вибрационные насосы. Подача воды в первом случае осуществляется лопастным колесом, а во втором — колеблющейся мембраной.

Преимущество вибрационных машин заключается в их цене, простоте установки и ремонта. Но со временем от вибрационного воздействия может разрушиться грунт или обсадная труба. Специалисты советуют рассматривать вибрационные агрегаты как временный вариант.

Более безопасным является центробежный насос. Он выбирается в зависимости от производительности, размеров и максимальной рабочей глубины.

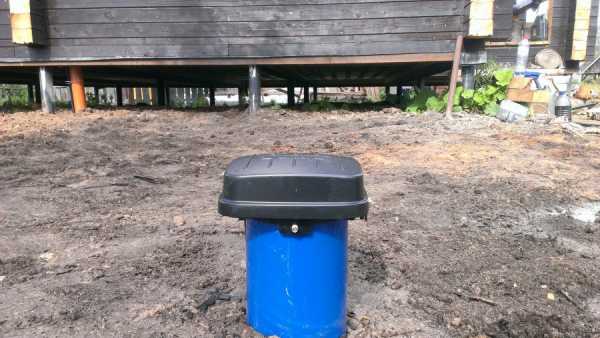

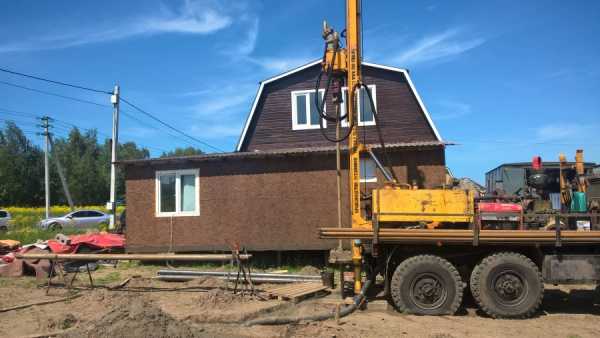

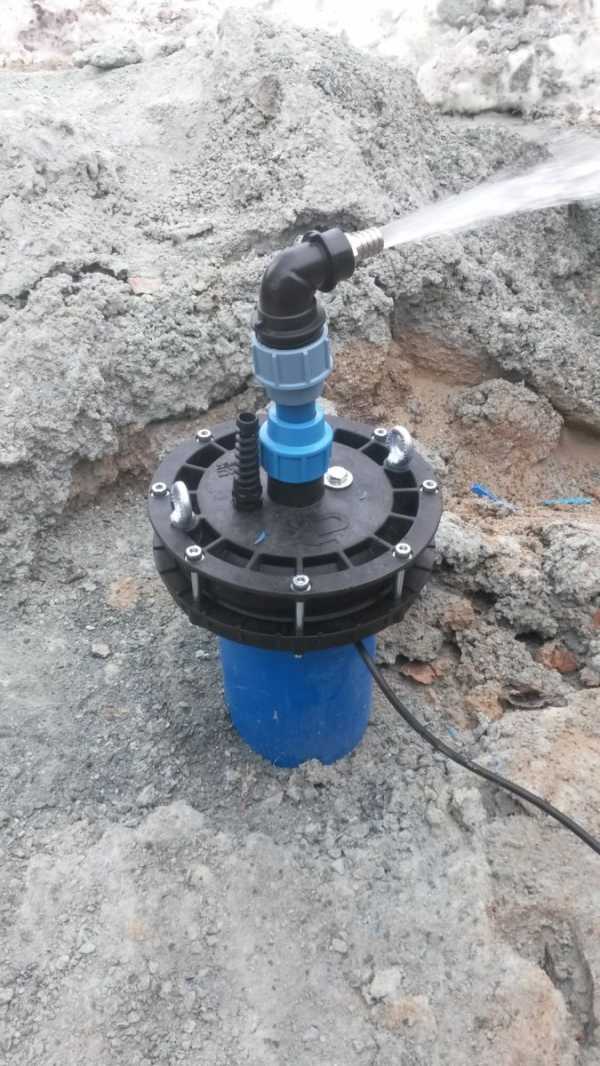

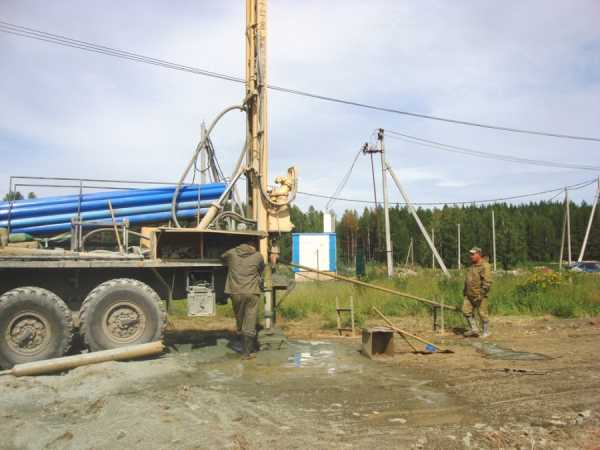

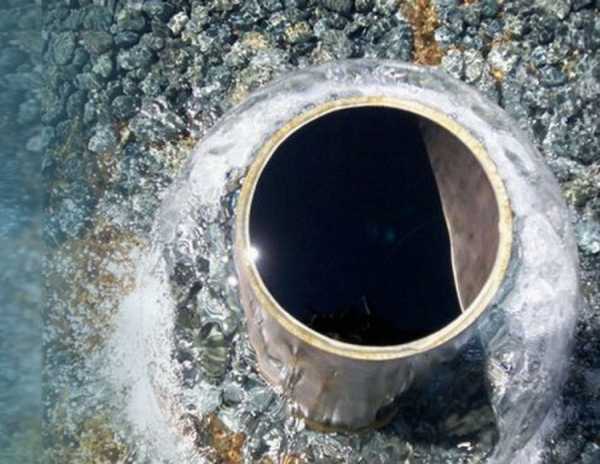

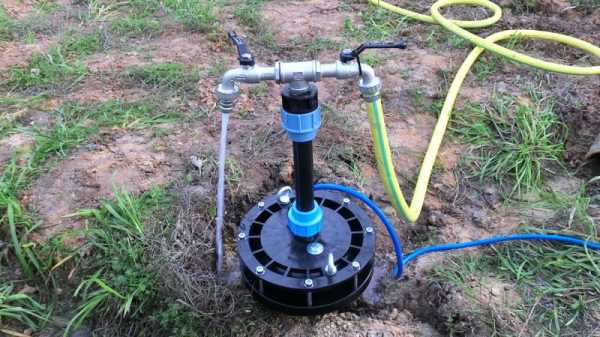

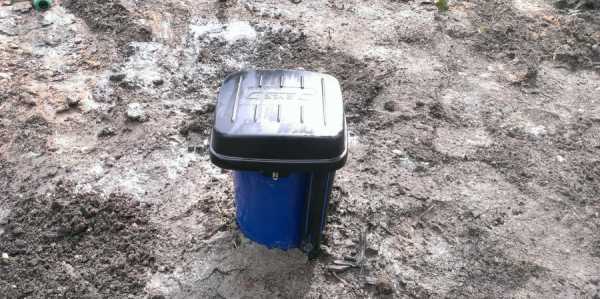

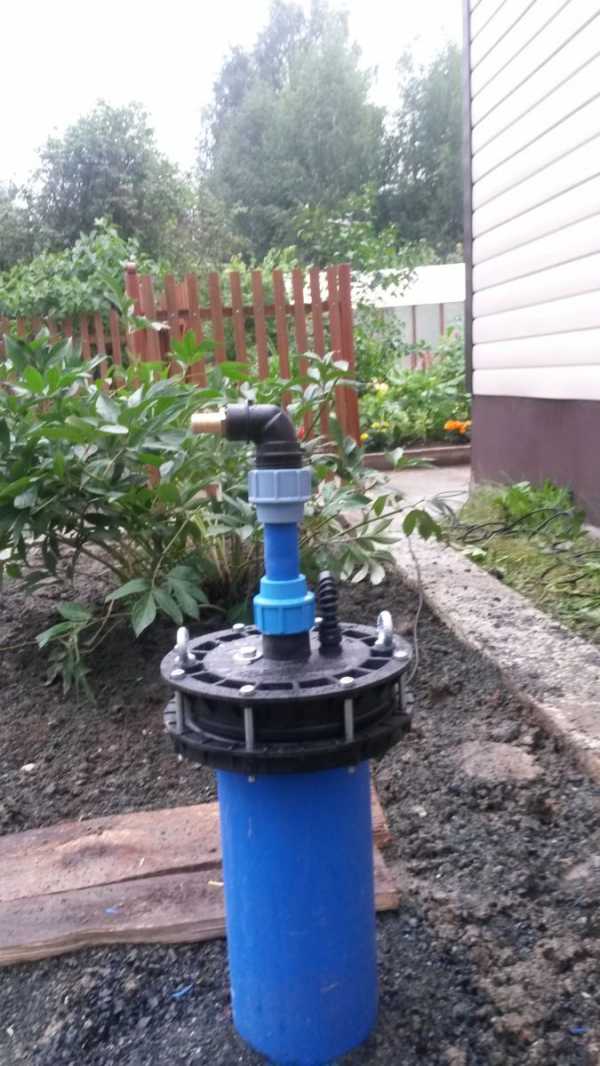

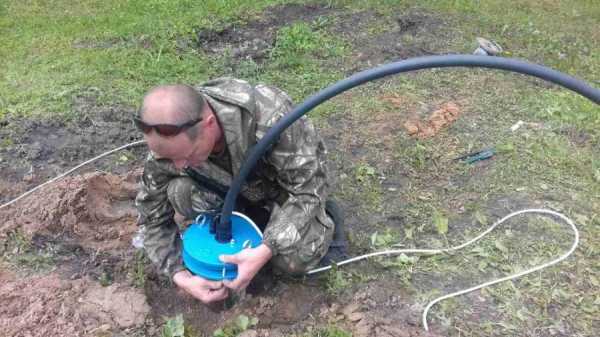

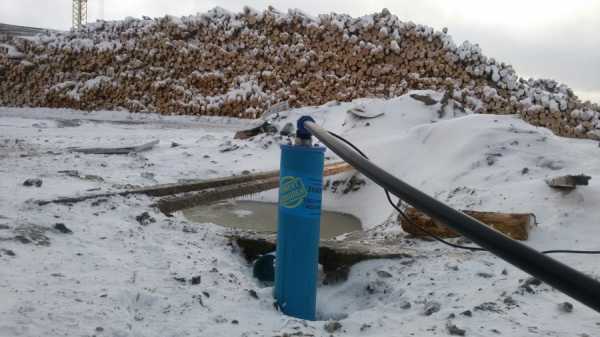

Фото скважины на воду

Смотрите также

landshaftdizajn.ru

Скважина на воду своими руками

Если вблизи отсутствуют водопроводные сети придётся снабжать водой дом из скважины пробуренной своими руками. Существующие методы самостоятельного бурения доступны и не требуют наличия специального оборудования.

Виды скважин

Для добычи воды применяются несколько видов скважин:

• простой колодец подпитываемый родником;
• фильтровые скважины на песок состоит из трубы d=10 см заглубляемых до 30 метров. Нижняя часть, с закреплённой на ней сеткой для фильтрации воды, погружается в песок;
• бесфильтровые применяются при добывании воды из известняковых слоёв. Возможная глубина до сотни метров, служат до полувека.

Сразу определить глубину скважины невозможно, но можно сориентироваться по скважине или колодцу имеющихся у соседей. Водоносные слои могут залегать неравномерно, поэтому обсадные трубы должны иметься с избытком.

Как пробурить скважину для воды своими силами

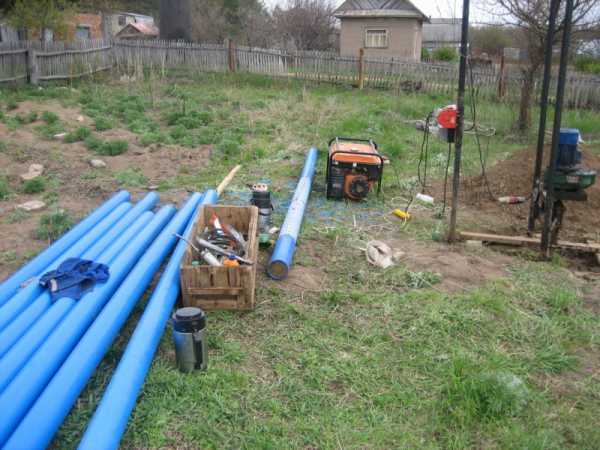

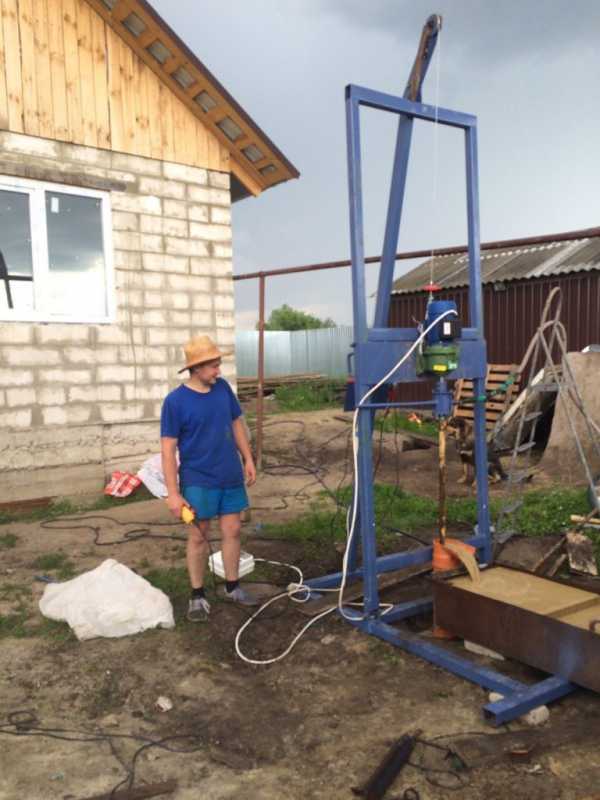

Перед началом работы следует запастись буром, буровой вышкой, лебёдкой, набором штанг и трубами для обсадки. Вышка потребуется при подъёме и спуске буровой колонны.

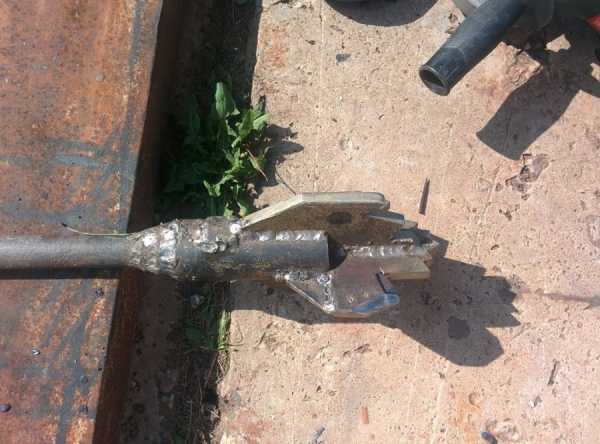

При бурении мелких скважин использование вышки необязательно. Подъём и спуск буровой колонны производятся вручную. Для изготовления штаг используются трубы соединяемых шпильками или резьбовым соединением. На самой нижней монтируется бур. При изготовлении его режущих частей применяется 3 мм сталь. При заточке кромок учитывается направление вращения насадки.

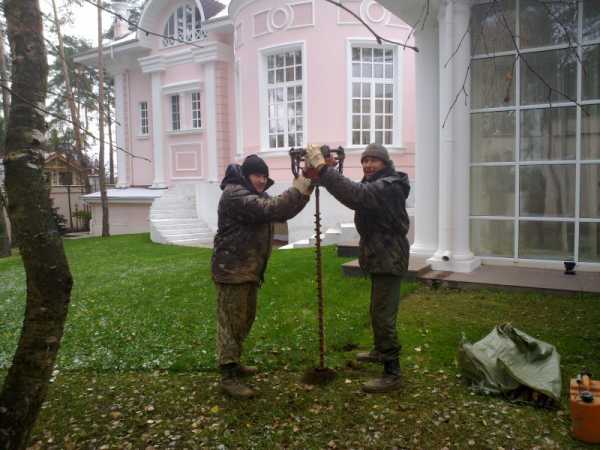

По высоте вышка делается выше буровой колонны для облегчения подъёма бура. После установки вышки на место бурения нужно выкопать направляющее углубление и поместить в нём бур. Для выполнения начальных витков достаточно одного человека, но по мере углубления бура придётся привлекать помощников. Чтобы бур извлекался без затруднений его нужно перед подъёмом повернуть в обратную сторону.

С ростом глубины бурения вращать бур становится трудней. Для облегчения работы необходимо размягчать грунт водой. Через каждые пройденные 0,5 метра бур необходимо подымать и очищать от грунта. После того как рукоятка для вращения достигнет уровня земли буровая колонна наращивается за счёт дополнительных штанг.

Подъём и счистка бура отнимают много времени, значит при подъёме нужно захватывать больше грунта.

Бурить следует до достижения воды, что определяется по консистенции доставаемого грунта. Ниже находится водоупорный слой. При его достижении обеспечивается наибольшее количество воды выдаваемое скважиной.

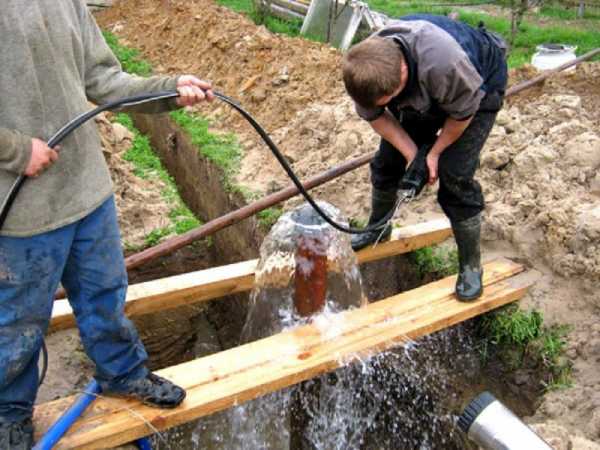

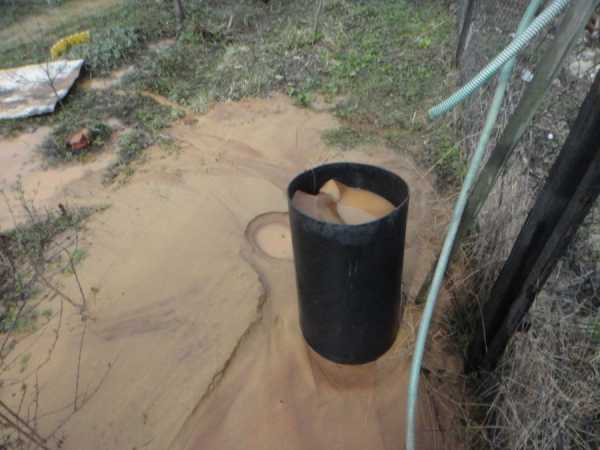

Для промывки водоносного слоя надо ручным или погружным насосом откачать из него грязь до появления нормальной воды. Если после откачки 30 — 50 литров вода остаётся грязной нужно заглубить скважину ещё немного.

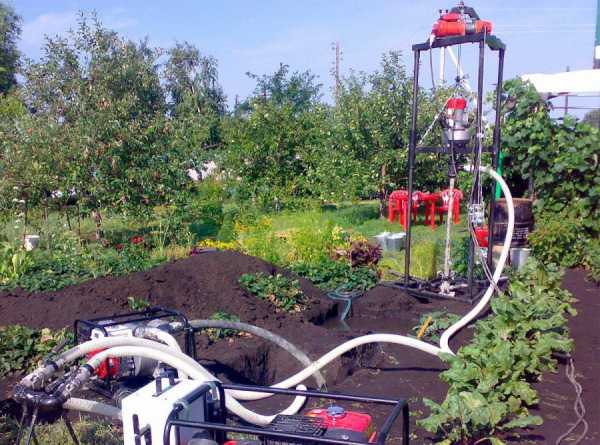

Иногда бурение скважины под воду своими руками производится мощной дрелью и гидропомпой.

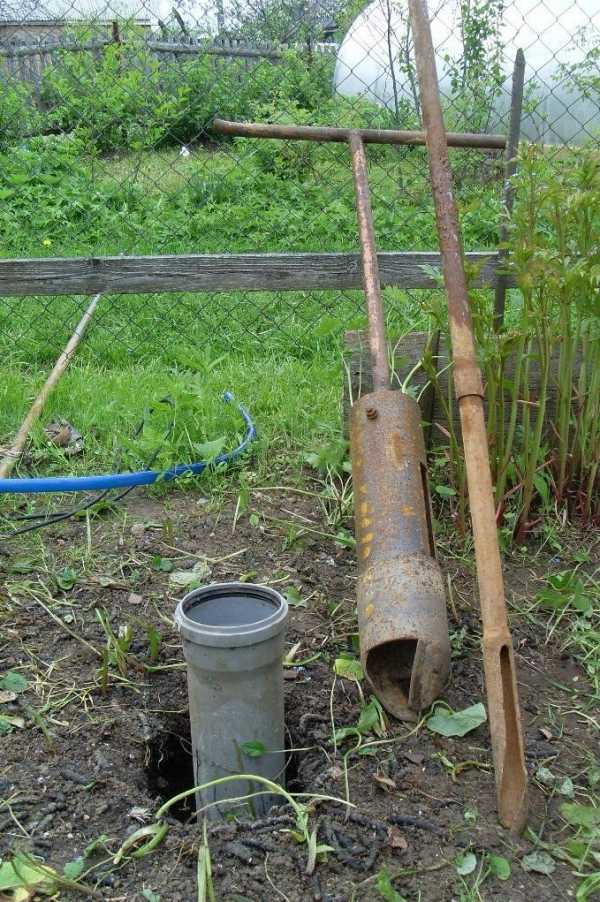

Метод ударно-канатного бурения

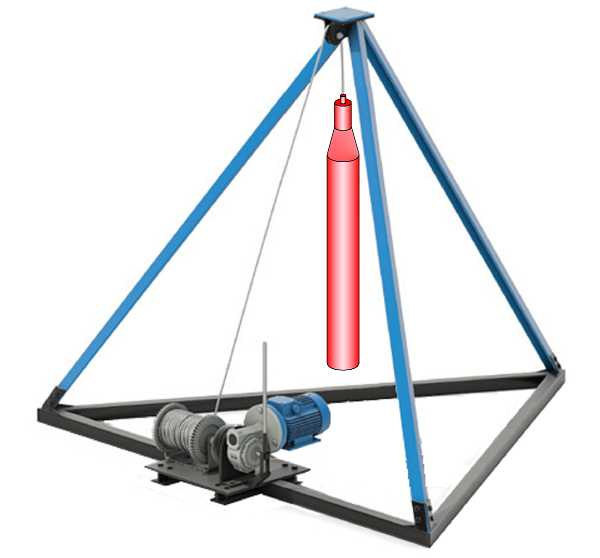

Действие этого метода основано на разбивании породы падающим тяжёлым инструментом (забойным стаканом). Для производства бурения потребуются предназначенные для этого метода инструменты и треногая вышка.

При изготовлении вышки используются трубы из стали или брёвна. Её размеры выбираются в зависимости от размеров забойного стакана. При работе он попеременно опускается, разбивая породу, и поднимается, извлекая её.

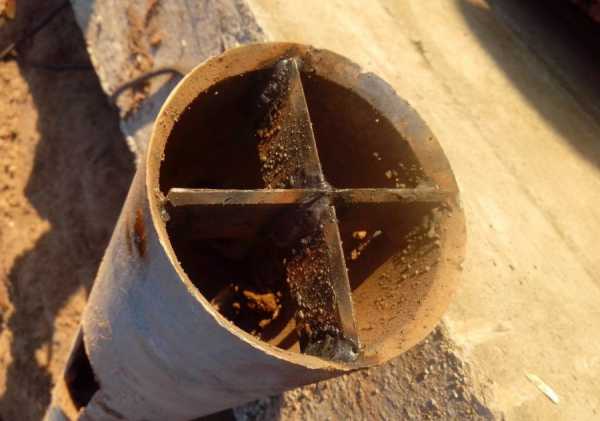

При изготовлении механизма применяется труба из стали, на её конце крепится инструмент для резки породы. Его режущая кромка, похожая на половинку витка от шнека, соприкасается с грунтом. На расстоянии 0,5 метра от края в стеке трубы вырезается окно.

Из него достаётся отработанная порода. К стакану прикрепляется трос для спускания и подъёма. Содержимое стакана очищается после прохождения каждых полметра.

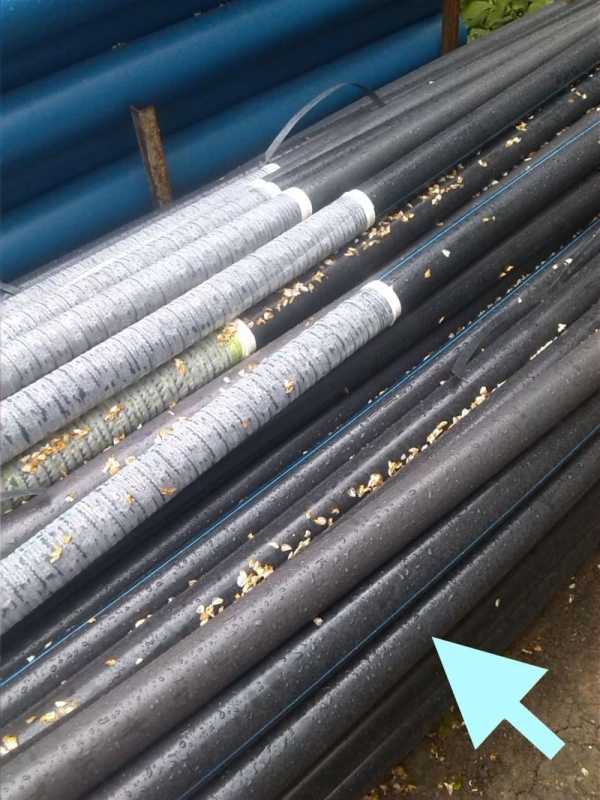

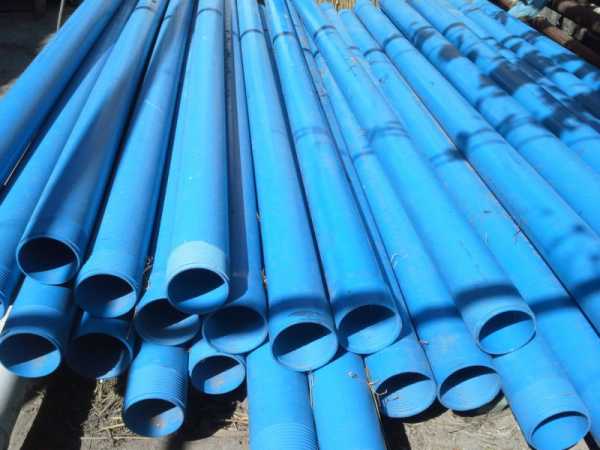

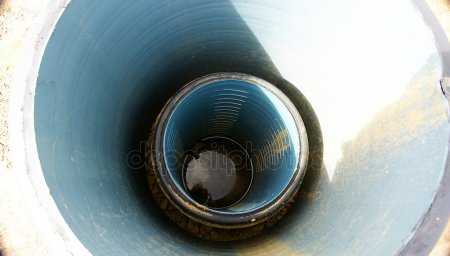

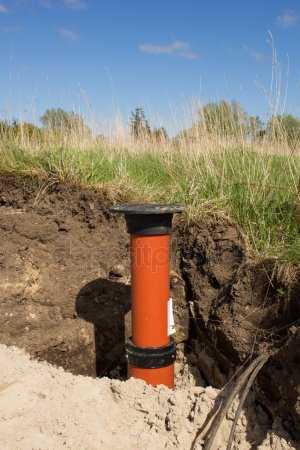

Устройство обсадных труб

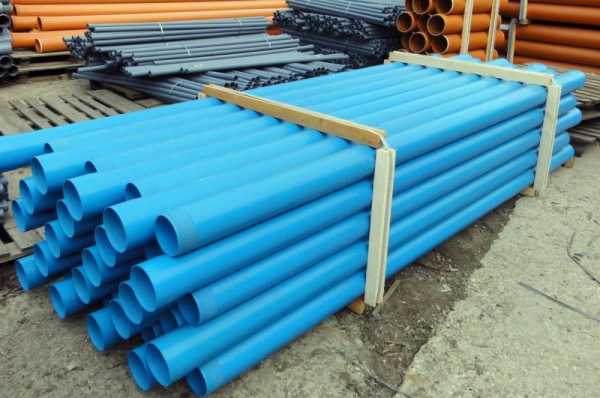

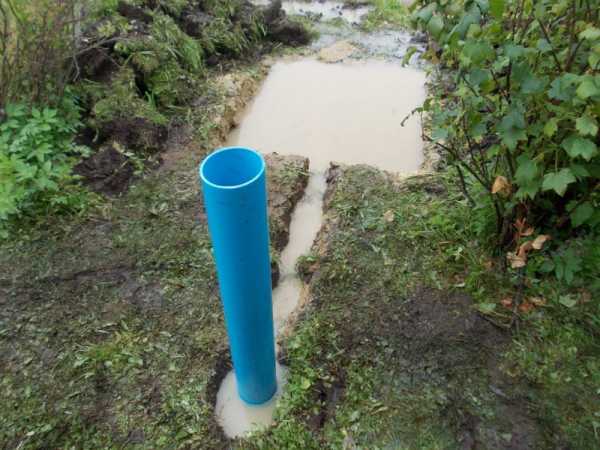

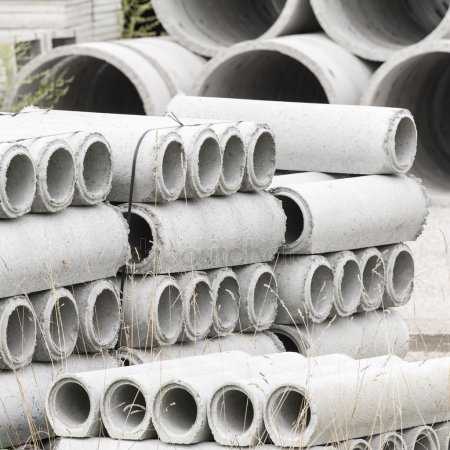

Пробуренная скважина под воду своими руками нуждается в обсадке. Для этого используются асбоцементные трубы и их части. Звенья скрепляются скобами, которые защищаются затем кусочками из нержавеющей стали. Обсадка производится для:
