Кирпичная печь для бани с закрытой каменкой, с баком

Главная страница » Печи для бани » Секреты печников: кирпичная печь для бани — варианты с закрытой каменкой, с баком для воды

В сети полно материалов, которые предлагают без какой-либо предварительной планировки, разбора элементов и их связи в системе, именуемой «банной печью», сразу приступить к ее кладке. Это говорит только о том, что люди писавшие крайне далеки от практики, а их советы содержат в себе вперемешку полезную информацию, ересь и умолчание по существенным вопросам.

Мы пойдем другим путем: не касаясь напрямую вопроса о самостоятельной кладке, расскажем то, что знают профессиональные печники о кирпичных каменках для бани.

Печь-каменка из кирпича для бани

Начнем с того, что каменку из кирпича для бани выбирают любители конкретно русской парной, потому что она заточена под ее кондиции. На нашем сайте много материалов, которые рассказывают о том, что это за кондиции, поэтому сейчас достаточно сказать, что закрытая каменка — это одно из важных условий,

работающих в связке:

  • кирпичная кладка;
  • закрытая со всех сторон емкость для камней, размещенная внутри печи;
  • управляемая конвекция (возможность практически полного перекрытия воздушных потоков).

Однако в банях можно встретить и открытые каменки. Это не совсем «по правилам», но такой вариант не является новоделом. Скорее, это отголосок или потомок печей для бани «по-черному».

Основная проблема открытой каменки заключается в том, что она свободно отдает тепло окружающему воздуху, не позволяя регулировать этот процесс. Кроме того, верхний ряд камней никогда не нагревается до температуры получения легкого пара, поэтому «добывать» его в случаях открытых каменок приходится с помощью паровой пушки, подводящей воду к наиболее нагретым камням внизу закладки.

Мы не станем рассматривать вариант, который менее соответствует нашему понятию о русской бане, поэтому сразу перейдем к «правильной печке»:

C закрытой каменкой

Отдельного рассмотрения заслуживает кирпичная печь для бани с закрытой каменкой. Конструкции печей-каменок из кирпича довольно разнообразны, в частности, они могут наследовать у обычных обогревательных печей

систему дымооборота, которая позволяет существенно снижать температуру уходящих в трубу дымохода печных газов, аккумулируя тепло в массиве печи.

Однако размещение внутри кирпичной печи-каменки каменной закладки позволяет не менее эффективно отбирать тепло у проходящих сквозь нее или обтекающих ее (в зависимости от конструкции) печных газов.

Таким образом, наиболее простой вариант реализации кирпичной печи для бани с закрытой каменкой — это прямоточная печка без дымооборота. Что не лишено плюсов, потому что избавляет владельца от необходимости более сложной, чем в данном случае, прочистки.

Печка состоит из топки, над которой находится каменная засыпка в проточной каменке, и дымохода. Плотность и масса засыпки таковы, что печные газы теряют не только тепло, но и искры, а в дымоход уходит только дым.

ВАЖНО! Рекомендуется в такую печь класть камней из расчета 15 кг на кубометр парилки, но это минимальное значение. Оптимальное — 40-50 кг. При этом не стоит беспокоиться об объеме — камни тяжелые, у них высокая плотность (1600-1800 кг/куб), поэтому места они много не занимают.

Печники рекомендуют делать верх каменки сводом — в этом случае увеличивается КПД печи.

Также не помешает футеровка. Причем желательно обложить шамотным кирпичом не только топку изнутри, но и каменку. Главное достоинство футеровки — это увеличение срока службы печи.

Другим средством для того же самого служат металлические полосы и уголки, которыми стягивается футеровка, а при желании — и сама печка снаружи.

Что касается выбора формы основания печки, то она может быть квадратной или прямоугольной. Если исходить из геометрии кирпича, то прямоугольная форма будет лучше, потому что тогда не придется резать кирпич. Впрочем, есть и квадратные схемы, где резать почти ничего не приходится.

С поддувалом или без?

Теперь про поддувало. Если возводится кирпичная печь-каменка для бани, нужно ли в ней поддувало? Поясним для начала, что такое

поддувало. Это своего рода канал, который подводит воздух под колосниковую решетку, а через нее — в топку, снабжая топливо необходимым для его сгорания кислородом. Для регуляции интенсивности потока воздуха (тяги) используется дверка.

Тяга существует при наличии двух отверстий — внизу печи и наверху дымохода. Поэтому размеры их связаны между собой. Помимо этого есть определенная зависимость между объемом топки и тягой — если тяга будет слишком сильной, дрова будут сгорать быстро и при более высокой температуре.

Ставя у себя печь-каменку из кирпича для бани, вы можете отказаться от поддувала и выложить глухой под. Это не значит, что тяги у вас не будет вовсе. Она будет за счет приоткрытой топочной дверцы. В принципе, печка работать будет, однако размеры топочной дверцы достаточно велики, чтобы можно было тонко регулировать подачу воздуха. КПД печки при этом становится ниже, чем мог быть.

Но и это не единственный аргумент против глухого пода. Большим наказанием для хозяев будет

опасность выпадения горящих угольков при открытой дверце, а также необходимость частой работы кочергой, потому что дрова не прогорают до конца никогда. По завершении процесса топки нужно будет еще вытаскивать головешки и тут же тушить их в ведре с водой.

Если же говорить о достаточных размерах колосника и сечения дымоходной трубы, то оба могут быть приблизительно равны площади одного стандартного кирпича. Этого достаточно для нормальной тяги.

Кстати! Тяга будет лучше, если поддувало будет расположено низко. К примеру, его можно начать выкладывать уже со второго ряда.

Печь-каменка из кирпича: как понизить теплопотери

Один из способов снижения теплопотерь при устройстве кирпичной печки заключается в закладке шанцевых каналов в самом низу печи, на уровне поддувала.

Шанцы — это глухие каналы, чье основное предназначение заключается в уменьшении контакта низа печи с полом и подвалом. Воздух внутри шанцев выступает в качестве термоизолятора.

Помимо этого с помощью шанцевых каналов можно улучшить конвекцию воздуха в проблемном месте — низе печки. Забирая часть тепла у кирпичного массива, каналы отдают его помещению. При этом не происходит лишней аккумуляции тепла в глубине печки.

На заметку! Повысить конвекцию можно не только с помощью шанцев, но и с помощью толстой чугунной трубы, проложенной внутри печки — ничем не заполненная труба будет нагреваться и греть воздух, выступая в роли калорифера. Ее концы образуют отверстия с двух сторон печи, а сама она проходит через топку.

Каменка из кирпича для бани: материалы

Понятно, что для возведения печки основными материалами будут кирпич и раствор. Однако помимо этого требуются также еще металлические детали (фурнитура), которые нужно прикупить заранее.

В частности, это будут:

  • дверца топочная;
  • дверца поддувала;
  • дверца каменки;
  • колосниковая решетка;
  • розетки и душники (для шанцев и обогревательной трубы).

Стоит заметить, что в продаже вы найдете герметичные дверцы, но их обычно ставят на печки, у которых топливом — уголь.

Так как размеры стандартного кирпича известны, высота дверец может измеряться кратно высоте одного ряда с учетом шва — это 7 см. Обычная топочная дверка чаще всего делается равной четырем рядам — 28 см, а поддувальная — двум рядам — 14 см. Если поддувальная будет в полтора ряда, у вас появятся ненужные сложности, берите 14-сантиметровую.

Возвращаясь к дверцам. Лучшим материалом для них остается чугун. Дело в том, что сталь при постоянной термической нагрузке «ведет», она теряет форму, и это ведет к необходимости замены вышедших из строя деталей. Чугун в этом плане более стоек.

А вот если выбирать топочную дверцу по конструкционным особенностям, то советуем обратить внимание на модели, у которых имеется дополнительный металлический экран, приваренный с внутренней стороны дверцы — он отвечает за снижение температуры снаружи дверцы.

Дверца топки может быть и остеклена, что модно в наши дни (см. тут про печи-камины). Но в таком случае не забудьте о том, что без той или иной системы самоочистки стекла, она обрекает вас на постоянную борьбу с сажей, которая закрывает обзор.

Что касается водяных баков, то при самостоятельном изготовлении не рекомендуется использовать такие материалы, как черная и оцинкованная сталь. Вместо этого остановите выбор либо на луженой меди, либо на нержавеющей стали.

А что говорят печники о кирпиче? Говорят, что нет в наше время никакой альтернативы красному, полнотельному, изготовленному методом влажного прессования. Разумеется — с правильной геометрией, без изменения цвета, говорящей о неоднородном обжиге. А также звонко, как металл, звучащий при ударе по нему. Недожженность проявляется бледностью цвета, а пережженность можно увидеть только на изломе — там будут участки сине-черного цвета.

Порой можно прочитать, что морозостойкость кирпича важна только для дымоходной трубы. Вовсе нет.

Для топки и для трубы нужно брать материал, у которого не менее 30 циклов, а если больше — то и лучше.

Что касается трубы, то с момента, когда она прошла кровлю, ее лучше обкладывать клинкерным кирпичом, но и его надо уметь выбрать. Причина — в повышенной морозостойкости — 70 и более циклов.

Внимание! Клинкерный не подходит для кладки самой печки, потому что у него слабая адгезия с раствором — он не берет воду.

Шамотный кирпич используется только для возведения топливного ядра, что также можно рассматривать как футеровку топки. В описанном нами случае футеровка была сделана и для каменки.



Важно! Красный кирпич кладется на обычный раствор из глины и песка, а шамотный — на смесь огнеупорной глины с шамотной крошкой. Труба выше уровня крыши — раствор без глины, цементно-песчаный или цемент, песок, известь.

На одну часть глины берется от 1 до 6 частей песка, но тут все зависит от жирности самой глины, чем больше она крошится при высыхании, тем меньше песка ей надо. Жирная глина

не крошится, она трескается. Нормальный раствор не трескается, а если крошится, то только по краю. Обычно для вычисления пропорции делаются пробники с разными долями песка и подсушиваются.

Совет! Если есть возможность, берите карьерный или горный песок — он лучший.

Считают кирпичи просто: по чертежам кладки, а высота одного ряда с раствором — 7 см. При обкладке трубы количество кирпичей в ряду тоже умножается на количество рядов по высоте, плюс 50 штук на распушку (противопожарное расширение) и 70 — на оголовок и выдру. Остается только вычислить количество кубометров, но и это просто: исходим из того, что в одном кубе 420 кирпичиков. При покупке стоит добавить еще 10% сверх от полученного количества.

Кирпичные печи с каменкой и с баком

Бак не является непременным атрибутом банной печки, но для тех, у кого проблемы с горячей водой, он становится весьма актуальным дополнением.

Нужно лишь принимать во внимание следующие вещи: камни в каменке должны прогреваться градусов до 300, чтобы от них можно было получить легкий пар. А вода выше 100 градусов

просто не может нагреться. Что это значит? Что если мы поставим бак бок о бок с каменкой, вода будет существенно охлаждать камни и мешать достижению нужной температуры.

И тут у нас возникает два варианта: либо сконструировать печь так, чтобы каменка и бак вовсе не соприкасались, либо позволить сначала нагреться камням, а над ними поставить бак рядом с трубой. Есть еще третий вариант: греть воду с помощью змеевика-теплообменника, который располагается внутри топки, путем естественной или принудительной конвекции нагревая воду во внешнем баке.

Кирпичная каменка для бани, варианты размещения бака для воды

Понятно, что при боковом расположении бака удобнее его наполнять и опорожнять, если нет сети холодного водоснабжения, то есть вручную, однако делать это придется не раз и не два за время нагрева печи, потому что вода будет закипать быстро.

Тем, кто попытается «решить проблему» тем, что увеличит объем бака, мы должны сказать, что идея не так уж хороша — вода отнимает тепло у печки, и чем ее больше, тем сильнее вы понизите КПД печки. Более того, даже дойдя до температуры кипения, она все равно будет отнимать тепло, потому что внутри температуры куда выше.

Единственное, что можно предложить в данной ситуации — это спроектировать конструкцию, в которой бак будет как можно ближе к топочной дверце. Таким образом можно уменьшить немного нагрев.

Если выбирать конструкцию с баком над каменкой, то только при наличии холодного водопровода. Потому что таскать воду наверх замучаешься.

Тем не менее, она действительно хороша с точки зрения повышения КПД — вода будет отнимать тепло у трубы и у верха каменки.

На заметку! Вода может подаваться в бак под давлением, что заставляет позаботиться о двух вещах: понадобится предохранитель (подрывной клапан), который сбрасывает избыток давления, а также нужны будут стяжки внутри бака.

Но если давление возникает только в момент подачи воды в бак, то можете забыть о сказанном выше. Зато вам может понадобиться труба перелива.

Бак не стоит ставить на голый кирпич. Профи советуют взять лист асбеста или базальтового картона и вымочить его в глиняном растворе. Потом кладете вымоченный лист на кирпичи, а поверх ставите бак. Сверху бака — еще такой же лист. На него — фольга и что-нибудь из числа негорючих термоизоляторов — минвата, керамзит, пеностекло…

Кстати! Когда топливное ядро, на которое будет установлен бак, уже выложено, торопиться с его установкой не стоит. Надо подождать пару недель, которые нужны кладке, чтобы высохнуть в достаточной мере. Только после этого можно ставить бак — на асбест или картон, как говорилось выше.

Полезное видео

Довольно меланхоличное, но содержательное повествование о том, как самим поставить печку:

+++

Если приведенной нами информации недостаточно, рекомендуем почитать книгу, написанную печником — Поляков И.С. «Печи, камины, банные каменки, барбекю». Там, помимо практических советов, вы найдете еще и данные о технологии и этапах кладки разных печей.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Pinterest

E-mail



parilochka.com

Кирпичная печь для бани: проекты и порядовка

Размер кирпичной печи для бани зависит в первую очередь от площади парилки, также учитывают количество людей, которые будут регулярно париться. Принимается во внимание  сезонная баня или нет, будет использоваться она для отопления и готовки, или только для разогрева парилки.

Проекты кирпичных печей для бани

Очень редко можно найти готовый проект кирпичной печи, который устраивает на 100%. Приходится дорабатывать и переделывать готовую порядовку. В этом случае вносите необходимые коррективы, детально прорисовывая каждый ряд кирпичей,  и исправленную порядовку показываете специалисту.

Проект кирпичной печи для бани

Даже если были внесены даже незначительные изменения, консультация крайне желательна. Печь в бане должна быть безопасна, потому очень важно мнение грамотного специалиста.

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

  • Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха. Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
  • Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать  несколько решеток меньшей длины поперек поддувала.
  • Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
  • Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.
  • Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм. И лишь затем укладывайте на раствор.
  • После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.
  • При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста.  Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах. Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.
  • Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

В видео показано, как можно крепить зольную и топочную дверцы, а также процесс приготовления глиняного раствора.

Вот проект печи для бани, в котором бак для нагрева воды примыкает к каменке и дополнительно обогревается за счет теплоотдачи от дымохода. Эта печь имеет небольшие размеры и несложна в изготовлении.

Кирпичная печь с металлической каменкой и боковым расположением бака для воды: 1 — опора бака; 2 — бак для воды; 3 — дымовая труба; 4 — люк для полива камней; 5 — крышка каменки; 6 — проволочные скрепы; 7 — камни; 8 — решётка каменки; 9 — стойки постамента каменки; 10 — колосниковая решётка; 11 — дверца топки; 12 — дверца поддувала

Емкость для каменки размером 530х510х500 мм  изготовлена из стали толщиной 8-10мм, бак для воды – из трубы диаметром 40см (емкость около 50 литров). Опорой для каменки служит сваренный из уголков каркас (уголок берут 50х50 мм), для водяного бака изготавливают скользящую опору.

Каменка имеет крышку, через которую закладываются камни и поддается вода. Чтобы камни нагревались до более высоких температур, крышку закрывают, а если нужно  их температуру понизить – открывают. После установки на каркас каменка обкладывается кирпичом, поставленным на ребро.

Вот также небольшая кирпичная печь для бани с закрытой каменкой и баком для воды, расположенном сбоку.

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8 — экран; 9 — колосниковая решётка; 10 — дверка топки; 11 — дверка поддувала

Порядовка для этой печи проста и не требует больших затрат времени и материалов.

Порядовка печи с закрытой каменкой и боковым размещением бака для воды



Порядовка печи для бани

Эту печь очень маленькой не назовешь. Печь непрерывного действия конструкции Анатолия Заболотного может обогреть парную для 4-х человек. В закрытую каменку загружать камни можно только после окончательного высыхания печи.

Расположение печи Анатолия Заболотнего в бане для 4-х человек

Печи непрерывного действия можно топить во время того, как в парилке находятся люди – они сконструированы таким образом, что продукты горения не попадают в помещение.

Главная привлекательная черта этой печи – возможность организации вентиляции/просушки подпольного пространства. Для чего используют обычный гофрошланг.

Печь Анатолия Заболотнего непрерывного действия

Для кладки этой печи нужны 700шт печного кирпича, 40шт шамотного, песка около 30 ведер, глины 15 ведер (ведро 12 литровое). По 2 штуки печных дверцы, дверцы поддувала и прочистных. Требуются также 2 колосниковые решетки и 2 задвижки, и металлический уголок 30х30, нарезанный на отрезки по 50см (9 отрезков) и 35см (2 отрезка). Понадобится также панель с одной конфоркой и шкаф для камней.

Печь Анатолия Заболотнего непрерывного действия

Шкаф для камней изготавливают из нержавейки – только она выдерживает температуру до 800оС, до которой могут в этой печи нагреваться камни. Для придания каменке большей жесткости, на боковые поверхности наваривают дополнительные ребра жесткости.

Порядовка кирпичной печи непрерывного действия Анатолия Заболотнего

Класть эту печь нужно с базового-нулевого ряда, в котором начинается формирование вентиляционного канала. Строго соблюдайте схему расположения кирпичей, проверяя вертикальность и горизонтальность каждого ряда и отслеживая правильность углов.

Заслонка устанавливается в 3-м ряду. Тут же начинается формирование зольников двух независимых топок и устанавливаются на них дверцы. В следующем 4-м  заслонка перекрывается поперечно расположенным каналом для прочистки сажи. В этом же ряду устанавливается на него дверца.

Закрытие дверец поддувала происходит в 5-м. Тут же устанавливаются перемычки для перехода к формированию попки. Толщина металла для перемычек — 3 мм. В следующем ряду происходит разделение шахты, для чего устанавливают две колосниковые решетки. Шахта топки выкладывается шамотным кирпичом с использованием специального раствора. Под колосниковые решетки выпиливается в кирпичах углубление с таким расчетом, чтобы оставался зазор на температурное расширение колосников (6-10 мм с каждой стороны).  Тут же начинаются независимые дымоходные каналы, для чего также укладываются полосы металла.

В 7-м ряду шамотный кирпич устанавливают на ложок (боком), устанавливают дверки топок, дымоходные каналы не меняются. Одновременно устанавливаются дверцы топок.  8-й ряд аналогичен предыдущему, обкладываем дверцы. В следующем они перекрываются металлическими полосками, на которые будут опираться кирпичи перекрытия.

В 10-м  дверцы поверху закрываются кирпичами, для чего они подпиливаются при необходимости в зависимости от формы. После завершения 11-го ряда над одной шахтой укладывается платформа плиты, а на другой шамотный кирпич укладывают только по коротким сторонам топки. После установки емкости для камней тут будут дымоходные каналы.

В 12-м ряду устанавливают металлический короб для камней, закладывают один из каналов дымохода. Следующие два ряда без изменений, и лишь в 15-м монтируют дверцу для чистки сажи. Далее в 16-м  добавляются две металлические перемычки над основной шахтой.

В 17-м  снова дымоходная шахта разделяется на два канала (как в 5-м ), а над плитой закрепляют две металлические перемычки, которые послужат основанием для кирпичей следующего ряда.  Следующие два  без изменений, и только в 18-м добавляется дымоходная дверка, а в 19-м устанавливаются перемычки с другой стороны печи, которые послужат основанием для ее окончательного перекрытия и формирования свода печи.

21 ряд аналогичен 12, но там имеются дымоходные каналы. Следующие два ряда происходит сужение топливных шахт, а в 24 шахта, где установлена емкость для камней перекрывается совершенно.

Формирование дымохода в кирпичной печи для бани

Далее перекрывается вторая топливная шахта, остается только дымоход, и с 27 ряда выкладывается только он.

Небольшая кирпичная печь для бани

Эта небольшая кирпичная печь для бани очень проста и экономична. Она подходит для маленьких парилок.

Небольшая кирпичная печь для бани

Порядовка для нее очень проста. Она имеет относительно небольшой вес вес, и при условии достаточной толщины лаг и соблюдении мер противопожарной безопасности может быть сложена без фундамента.

Небольшая кирпичная печь для бани. Порядовка

В действительности, сколько бань, столько, наверное и проектов печей — каждый хозяин старается по максимуму использовать имеющееся пространство, потому изменения и корректировки практически необходимы. Если у вас есть хоть небольшой опыт работы с кирпичами и растворами — вы вполне можете сложить кирпичную печь своими руками. Но если вы в своих силах не уверены, то стоит подумать о приглашении опытного печника, хотя бы в качестве консультанта. Это может сэкономить вам приличные средства: переделка печи и устранение огрехов стоят, зачастую, гораздо больше, чем кладка печи по-новой.

Во многих случаях проще установить металлическую печь (например «Жара» ) и обложить ее кирпичом.

baniwood.ru

большие и маленькие, простые и сложные, все виды печей для бани из кирпича

Какой быть бане — в основном зависит от стоящей в ней печи. По традиции в русской бане должна стоять кирпичная печка, пришедшая на смену более древней каменной. И многие владельцы строящихся или давно построенных бань примериваются к тому, чтобы поставить у себя такую — все-таки это штука, проверенная веками. Но как оценить масштабы затрат сил, времени и финансов, связанных с возведением кирпичной печи для бани?

Мы хотим помочь вам — читайте и считайте, по силам ли будет справиться самому или все-таки поискать профессионала, или же проще отказаться от этой затеи в пользу обложенной кирпичом металлической печки, которая при умелом обращении может выдавать те же самые кондиции, что и кирпичная?

Кирпичные банные печи: история

Исторический момент тоже важен: понимание того, как развивается русская баня, способно указать на самое существенное в ней.

Вот первые печки складывались просто из камня, даже на раствор его не клали — груда камней над костром, грубо говоря. И трубы не было — дым стелился по всей избе (да, баня прямо в избе делалась, никаких дворовых построек, она же и отапливала) и утекал в окна и двери. До 15 века такие бани были наиболее распространенными на Руси.

Печь для бани из кирпича

Первым нововведением стала все-таки труба, но сделанная из дерева, она часто становилась причиной пожара (причина проста — дерево воспламеняется при температуре меньшей, чем у печных газов на выходе из топки).

Следом изобрели нечто среднее между печью «по-белому» и «по-черному» — для этого над очагом поставили что-то вроде вытяжки (колпак, на вершине которого находилась дымоходная труба). Но и это еще не кирпичная печка.

Революцию же, как и следовало ожидать, совершил Петр I — во-первых, он вывез из Голландии десяток печей вместе с мастерами, во-вторых, запретил в столицах устроение печей, которые топились «по-черному». А в итоге получилось то же самое, что с картошкой — прижилась кирпичная печь, стала как родная.

Надеемся, вы углядели главное — русская баня изначально отапливалась печами периодического действия с проточными каменками, которым не хватало только изоляции камнем очага да трубы дымоходной. А когда пришла кирпичная, то она все эти проблемы разом и решила.

Плюсы и минусы

Будучи прогрессом для своего времени, кирпичные печи для бани, разумеется, обладали существенными плюсами, но это не значит, что они были полностью лишены недостатков.

В числе последних — выкрашивание раствора. Это неизбежность, которая лечится только расшивкой и заполнением швов новым раствором. Владельцу нужно постоянно следить за состоянием своей печки.

Умелый неспешный розжиг избавит от трещин на дымоходе, которые являются следствием резких перепадов температур в зимнее время.

Другой заботой для владельца будет отслеживание количества сажи в дымоходе. Но подобных обязанностей не избежать и владельцу железной печурки. С одним «но»: у железных дымооборота практически не бывает, а если есть, то чисто номинальный. А кирпичные часто делают с тем или иными формами дымооборота. И его тоже надо чистить. Для этого предусматриваются специальные прочистные дверцы.

Впрочем главным недостатком большинство все же считает не перечисленное, а тот промежуток времени, который проходит между началом растопки и началом банных процедур. Ведь 4-5 часов — это среднее время, необходимое для приготовления бани. Так что для приезжающих на день это может быть и не вариант.

Расход дров тоже стоит принимать в расчет. Зимой на одну протопку придется потратить десятка четыре дров, летом — три.

Кстати! На всякий случай напоминаем, что свежепостроенную печку надо сначала просушить — это делается неоднократными топками малым количеством дров. То есть сразу новую печь в полную силу не топят — она испортится от этого, пойдет трещинами. Сначала из всего массива выгоняют влагу.

Что же касается достоинств, то они очевидны: комфортная атмосфера русской бани — это невысокая температура (градусов 60) и высокая влажность, создаваемая паром, полученным с перегретых камней закрытой каменки. Банные печи из кирпича лучше всех справляются с задачей поддержания нужной температуры внутри и снаружи печки.

Виды кирпичных печей для бани

Интересная тема, обширная. Конструкций, образующих разные виды кирпичных печей для бани полно. Одни попроще, другие посложнее. В одних предусмотрены регистры для нагрева воды, в других — место для бака. Есть колпаковые печи и канальные, есть более привычные типы каменок — глухие и проточные. Помимо этого есть разные системы дымооборотов канальных печей — вертикальные и горизонтальные.

Итак, понятно, что регистры и баки — это дополнительные приспособления, а нам для начала надо уяснить необходимые элементы. К ним относятся:

  • поддувало;
  • колосник;
  • топка;
  • каменка;
  • дымооборот.

Первое крупное разделение можно провести по каменкам. В одних печах камни отделены от огня только решеткой, которая никак не препятствует их контакту, в других для камней оборудован герметичный ящик, дно которого разделяет камни и пламя, являясь посредником в передаче тепла.

Первая каменка называется «проточной». Это наследница печей «по-черному». Сегодня они называются «печами периодического действия». В самом деле — как в такую каменку лить воду и не залить огонь? Невозможно. Поэтому надо ждать, пока дрова совсем прогорят. Вот тогда и можно открывать дверцу и поддавать воду для получения пара.

Плюс проточной каменки в том, что камни нагреваются быстрее и до более высокой температуры. Минус — это плохо сказывается на их сроке жизни в каменке.

Закрытая или глухая каменка позволяет лить воду прямо во время топки печи. Потому что это независимые процессы. За такое удобство приходится платить тем, что камни нагреваются медленнее, не такие горячие, как в проточной, но все же их температуры достаточно для получения хорошего пара.

Другой способ деления печей такой: они бывают канальные и колпаковые. Из последних широкую известность обрела печь Кузнецова. Различие между ними в том, что именно является «двигателем» продуктов сгорания внутри печи: канальная печь работает исключительно на тяге. А в колпаковой продукты сгорания движутся свободно, но при этом новоприбывающие теснят предшественников по ходам, предготовленным для них инженером.

На заметку! Разновидностей как канальных, так и колпаковых печей очень много. Окончательный выбор подходящего для вашего случая варианта обычно зависит от печника, а точнее, от того, как много разных печей он сложил за свою жизнь.



Смысл разных конструкций в том, чтобы увеличить теплоотдачу печных газов. Чем больше отдадут, тем выше КПД печки. У Кузнецова КПД 94% — просто отличный показатель. Это достигается за счет встраивания нескольких колпаков.

Кстати! Второй колпак часто используется для встраивания дополнительных приспособлений — теплообменника или бака для нагрева воды.

Вернемся к канальным печам. Совокупность каналов представляет собой дымооборот. Классифицировать кирпичные банные печи можно и по тому, как расположены каналы:

  • вертикально;
  • горизонтально.

Специфика каждого из этих вариантов в полной мере понимается тогда, когда приходит время чистки.

Совет! Поэтому и тут (хотя бы поначалу) стоит воспользоваться услугами профессионала.

Немного о баках. Кирпичные печи для бани на дровах с баком для воды могут располагать его как вверху, так и внизу печной конструкции. Достаточно распространен вариант, когда бак находится позади топки, то есть вода нагревается максимально быстро. Но надо принимать во внимание, что отнятое тепло увеличивает время прогрева камней и парилки.

Да и еще. Вариативно расположение топки, однако у нее не будет выносного топливного канала — сама печка расположится так, что ее стенка с топкой будет находиться в предбаннике, например. При этом убиваются сразу два зайца: обогрев идет на соседние с парилкой помещения, в самой парилке чистота и порядок.

По поводу разновидностей печей есть один любопытный момент. Не вникая в детали, люди часто формулируют свои желания следующим образом: «хочу самую простую печь для бани из кирпича» или «мне нужна маленькая печка для бани из кирпича». Что ж, почему бы и нет, давайте и их рассмотрим как возможные разновидности.

Маленькая кирпичная печь для бани

В общем, такое деление тоже следует считать правомерным. От размера зависит мощность. Минимальные и при этом рентабельные значения, которые нам удалось найти — это 89х102 см в основании. Другими словами, печка сложена 4 кирпичами в длину и 3,5 — в ширину. Что касается высоты кирпичной печи для русской бани, то рекомендуемое значение — 168 см.

Хотите еще меньше — облицуйте небольшую металлическую саркофагом из кирпича или камня.

Простая кирпичная печь для бани

А вот простота — понятие относительное. При отсутствии опыта любая будет сложной, а при наличии — любая будет по силам.

Простая кирпичная печь для бани с закрытой каменкой

Если исходить из количества деталей и этапов, включая подготовительные, то на наш взгляд самой простой будет все та же металлическая печка в кирпичной облицовке — не факт, что ей понадобится мощный фундамент, кожух легко возвести самому, ошибки кладки не будут столь критичны, а итог порадует и качеством тепла, и пара. Так что подумайте хорошенько, на что вы готовы пойти.

Как обеспечить безопасность

Стандартные правила пожарной безопасности требуют, чтобы перед топкой лежал предтопочный лист не менее полуметра в длину, а до ближайшей стены расстояние было от топки не менее полутора метров.

Кирпичная печь для русской бани. Перед топкой должен лежать предтопочный лист (отмечен стрелкой)

Слева на фото: предтопочные листы в магазине

Печь для бани из кирпича не должна соединяться со стеной. Между ними следует оставлять зазор. Он нужен прежде всего из-за теплового расширения печи — при жестком соединении возможно появление трещин. А так поверхность ее не нагревается до температур возгорания дерева.

Тем не менее, кирпичная печка для бани все же пожароопасна. Все дело в трещинах, которые появляются со временем как в самой печи, так и в дымоходе, и могут стать причиной высвобождения искр. Единственный способ борьбы — профилактика. Выкрашивающиеся швы очищаются и заделываются новым раствором.

Банные печи из кирпича: последовательность работ

Как мы и обещали, вы сможете прикинуть свои возможности, познакомившись с этапами возведения печи в баню из кирпича.

Фундамент

Кирпичная печь в бане должна иметь фундамент. Вариантов нет: печку в баню из кирпича придется ставить на отдельный фундамент. Многие считают, что дело может обойтись фундаментом мелгозаглубленным, однако это не всегда так. Ориентироваться надо на то, какой вы делали под баню в целом. Ведь все сильно зависит от несущей способности грунта. При весе в несколько тонн кирпичная масса будет оказывать существенное давление на грунт, а он обычно проседает неравномерно, что становится причиной перекоса и разлома конструкции — стены или печи.

Совет! Почитайте наши материалы о фундаментах в соответствующем разделе сайта. Там вы найдете не только теорию, но и многочисленные практические рекомендации по возведению подходящего фундамента.

Главное — не забывайте о том, что нельзя соединять в единую конструкцию фундаменты бани и печки. Между ними принято оставлять зазор как минимум в 5 см.

Кирпичная печка для бани: раствор

ВАЖНО! Никакого цемента в раствор для печной кладки не кладут, это надо запомнить.

Остаются два ингредиента: глина и песок. А то и другое бывает разным по составу или калибру частиц. Песок просеивают через 1,5 мм сито. Что касается глины, то тут варианта два: либо накопать ее на собственном участке, либо купить мешок в магазине. В первом случае копать надо глубже полуметра, потому что именно с этой отметки начинается то, что может вам пригодиться.

Правило! Рекомендуется для раствора использовать тот же тип глины, что и в кирпиче, то есть — красная или шамотная. Причина в том, что однородные материалы имеют одинаковое тепловое расширение, а это хорошо в условиях сильного нагрева — одинаково расширились, одинаково сжались, никаких напряжений и деформаций.

Для кладки самым важным параметром глины будет то, жирная она или тощая. Это достаточно условные названия. Понять, с чем имеешь дело, можно только высушив комочек глины и глядя на результат. Тощая глина при высыхании норовит раскрошиться. Жирная ведет себя иначе: визуально комочек становится меньше размером и на нем появляются трещины.

Обратите внимание! При смешивании с песком жирность глины меняется, песок ее уменьшает. Именно поэтому точной пропорции не существует, она — результат подбора конкретных ингредиентов. Подбор осуществляется в виде следующего эксперимента: сделайте несколько образцов смесей глины и песка, обозначьте доли и дайте им подсохнуть. Если подсохшая лепешка крошится — песка избыток, если трескается — избыток глины. Оптима — это однородный, не растрескавшийся и не раскрошившийся образец.

Песок перед замешиванием не только просеивают через мелкое сито, но еще и промывают.

Кстати! Некоторые рецепты раствора содержат… поваренную соль в небольших количествах.

Сам кирпич — марки, виды

Когда планируется печка в баню из кирпича, важную роль играет выбор самого основного строительного материала. Рекомендуем посмотреть ролик, в котором печник рассказывает, что можно найти в продаже, что получше на его взгляд.

Видео

От себя добавим, что неплохой критерий выбора — звук при ударе по кирпичу. Дефектов нет, если звук будет звонкий и металлический. Любая глухота — признак трещин.

Мы уже упоминали красный огнеупорный и шамотный кирпичи. Помимо них для печей годятся клинкерный и глиноземный жаропрочный. Дороже всех шамотный. Его используют только для выкладки топочного ядра печи. Прочие из перечисленных идут на кладку ее стен.

Марка (число) обозначает плотность. Печники используют от 150 до 250. Чем выше плотность, тем выше теплоемкость, тем дольше ждать, пока парная нагреется.

Морозостойкость материала не имеет значения внутри помещения, но на нее стоит обратить внимание, когда будете делать дымоход.

Однородный цвет — хороший признак. Неоднородный говорит о неравномерном обжиге и, как следствие, разной прочности участков кирпича.

Геометрия — тоже не последний критерий при выборе. С правильной удобнее работать.

Печь в баню из кирпича: а есть ли альтернативы

Напоследок давайте все-таки рассмотрим то, чем можно заменить кирпичную печь в бане.

Каменная печь для бани

Возводить стенки печи из настоящего камня мы вам не посоветуем, а вот обложить железную печку плитами из какого-нибудь симпатичного камня — неплохая идея. Обойдется такая печка дешевле кирпичной, но не так уж, чтобы очень дешевле. Плюсом можно считать то, что места она будет занимать меньше, обслуживать ее будет проще. В сущности, это альтернатива кирпичного кожуха, который, кстати, тоже весьма неплох для создания годной печи для русской бани.

Каменная печь для бани

Каменные кожухи продаются под самые разные модели печей, а если речь идет о самоделке, то всегда можно сделать кожух на заказ.

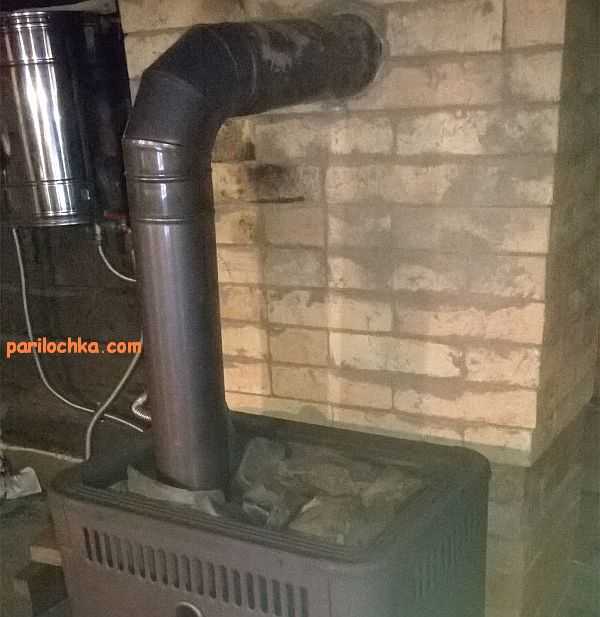

Металлическая печь + кирпичная труба

Мы как-то обошли в данной статье вопрос о том, каким быть дымоходу. Понятно, что над кирпичной печкой большинство не станет ставить обычный сэндвич (хотя и такие найдутся). Такой печи полагается кирпичный дымоход, с распушкой и правильной разделкой перекрытий.

Однако тяжелый и прочный кирпичный дымоход может быть поставлен и на обычную металлическую печь, что также неплохо. Точнее, подключить металлическую печь к кирпичной трубе. Другими словами, дымоход — это отдельная песня. Посмотрите на фото, какой может быть его реализация в упомянутой связке:

***
Итак, решение за вами — идеальных печек не бывает в природе, но есть те, которые нас устраивают. Желаем вам найти именно такую.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Pinterest

E-mail



parilochka.com

Чертежи кирпичных печей для бани с порядовкой

Задумываясь над строительством банной печи, необходимо правильно подобрать тип и габаритные размеры будущей конструкции, определиться с конструкцией дымохода, выбрать строительный материал и смесь для кладки. Чертеж с нанесенными геометрическими размерами и детальная порядовка помогут не допустить ошибок в процессе возведения.

Банная печь имеет ряд отличий от традиционных, используемых для отопления дома. У них обязательно присутствует ниша для нагрева камней и водонагревательный контур. Простая конструкция — это бак с водой расположенный в определенном месте печки.

Выбор размеров

Подбирать чертеж, необходимо определить габаритные размеры кирпичной банной печи. Они выбираются исходя из объема отапливаемой парилки и согласно личным предпочтениям. Но в самых распространенных вариантах, для удобства кладки, площадь основания выбирается либо 3,5 на 4 кирпича, либо 4 на 5 кирпичей. Высоту подгоняют под удобство использования и в соответствии с расстоянием до перекрытий. Как правило, печки делают 168 или 210 см. В этих размерах учтен только сам теплоагрегат, без конструкции дымохода.

Варианты конструкций

Самыми распространенными считаются агрегаты со встроенным металлическим баком для воды. В зависимости от личностных предпочтений, он может располагаться либо снизу, либо сверху. Рассмотрим чертежи с порядовками двух основных вариантов расположения.

Печь с нижним расположением ёмкости для воды

В конструкции такой системы, пламя в топочной камере с одной стороны нагревает щит, на котором расположены камни, с другой — ёмкость с водой. Ёмкость, вмонтированная сбоку печи, служит стенкой для камеры горения.

Эта модель обеспечивает быстрый нагрев, как каменки, так и воды внутри бака. При этом увеличивается расход дров, поскольку распределение тепла идет на два источника нагрева одновременно. Выкладывается такая печь в 21 ряд с применением стального щита для отделения каменки.

Система с верхним расположением ёмкости для воды

В данном варианте, бак располагается вплотную к стенкам каменки и отделяется от неё листом негорючего материала. Такое расположение имеет ряд преимуществ:

  • Жар от сгорания дров идет на прогрев камней.
  • Бак с водой нагревается за счет вторичной отдачи тепла от каменки к боковой стенке бака.
  • Прокалить камни в такой печке можно гораздо сильнее, поскольку вода закипать будет медленнее, чем при прямом контакте с каменкой.

Негорючей прокладкой подойдет лист из асбестоцемента.

Порядовка такого теплоагрегата состоит из 25 рядов, но при этом требует меньшего расхода строительного материала.

Вариант для большой парной

Печь такой конструкции имеет закрытую каменку, может работать непрерывно и протопить одновременно несколько помещений бани.

Кладку начинают с вентиляционного канала, вход которого расположен в подполье. Перекрывающая заслонка монтируется с 3-го ряда. В этой плоскости формируют топочные камеры, потом устанавливают дверцы и прочистной канал. Сформировав поддувало, переходят к кладке основных стенок топок и перемычек.

Это наиболее распространенные и простые варианты чертежей. При этом стоит понимать, что они не учитывают индивидуальных особенностей помещений парной. Зная основные процессы, проходящие при горении дров, можно без труда изменить вид будущего агрегата под свои нужны, рассчитав необходимые размеры для основания и дымохода.

Важные моменты кладки, устройства, создания чертежей и порядовки будущей печки можно посмотреть в видео.

pechinfo.ru

Кирпичные печи — каменки с баком для воды.

Кирпичные печи — каменки с баком для воды.

Содержание.

Малогабаритная кирпичная печь — каменка для бани с верхним расположением бака для воды.
Порядовка малогабаритной печи – каменки для бани с верхним расположением бака для воды.
Кирпичная печь – каменка для бани с нижним расположением бака для воды.
Кирпичная печь – каменка для бани с встроенным баком для воды (конструкция А.Ф.Филичко).
Порядовка кирпичной  печи – каменки для бани с встроенным баком для воды (конструкция А.Ф.Филичко).

Малогабаритная кирпичная печь — каменка для бани с верхним расположением бака для воды.

Материалы для кладки малогабаритной кирпичной печи – каменки:

  • кирпич – 190 штук;
  • глина — 0,08 м3;
  • песок — 0,1 м3;
  • дверка поддувальная размером 13×14 см;
  • дверка топки размером 25×21 см;
  • колосниковая решетка размером 30×20 см;
  • задвижка размером 13×13 см;
  • плита чугунная или стальная  размером 47×38 см;
  • бак для воды размером 50×50×42 см;
  • пластины стальные размером 25×13 см – 4 штуки;
  • пластина стальная размером 38×13 см – 1 штука;
  • картон асбестовый размером 50×40 см;
  • предтопочный металлический лист размером 50×70 см.

Сооружение малогабаритной печи – каменки с баком для воды начинают с устройства фундамента, описание этого этапа сооружения печи находится в записи «фундамент под печь».
Объем бака 35 — 40 литров. Бак размещается на металлической плите рядом с камнями.  Вместо одной плиты можно использовать две размером  47×38 см. Толщина плит должна быть не менее 10 мм. Материал плиты должен быть жаропрочным.  Лучше всего пользоваться чугунными плитами для кухонных печей. Можно использовать плиты с отверстиями для конфорок. Плиты также могут служить крышками для баков с камнями.  Для быстрого нагрева камней под ними насыпают стальной или чугунный лом. Для регулирования времени нагрева воды в баке между ним и камнями вставляется асбестовый картон. Если нужно, чтобы вода нагревалась быстрее, то картон приподнимают. Бак для воды можно закрывать крышкой, сделанной из кровельной стали.
Для того чтобы низ печи нагревался в задней части кладки  сделаны два канала (см. ряды 5-9 порядовки). Каналы делаются с помощью стальных пластин, которые плотно прилегают друг к другу. Пластины вставляют между кирпичами кладки.  Пластину в 8-м ряду кладки изгибают и помещают между кирпичами боковой стенки печи. В верхней части печи делаются контрфорсы. Контрфорсы служат дополнительными аккумуляторами тепла на внутренней поверхности дымоходов. Контрфорсы делают в виде  вертикальных ребер, идущих вдоль стенок печи. Обычно контрфорсы делают в четверть кирпича. Дымовые газы поступают из топки в дымоход, поднимаются вверх, отдавая при своем движении часть тепла стенкам печи, контрфорсам и своду печи.
При укладке стыки кирпичей одного ряда должны перекрываться кирпичами другого ряда, то есть необходимо соблюдать правило перевязки швов.
Топку делают из огнеупорного кирпича. Более подробно правила кладка топки описаны в записи «топка печи». Обязательным условием при кладке печи является обеспечение наполненности  швов, в них не должно быть пустот. Толщина швов должна быть для обычного кирпича не более 5 мм, для тугоплавкого и огнеупорного — не более 3 мм.
Дверка топки состоит из рамки и самой дверки. В рамке, как правило, имеются отверстия. В эти отверстия вставляют проволоку или с помощью заклепок  прикрепляют лапки из мягкой стальной полосы. Проволоку или лапки заделывают в швы кладки. Так как металл при нагревании расширяется, то перед установкой рамку обматывают асбестовым шнуром или тканью. Этот прием обеспечит сохранность кладки. Если вы не используете асбест, то обязательно между рамкой дверки и кирпичами  оставляйте зазор шириной 3 — 4 мм.  Для обеспечения прочности кладки над дверкой топки кладку в этом месте делают способом «в замок».


Остальные дверки и рамки задвижек крепят в швах кладки  проволокой  диаметром 2мм.
Колосниковую решетку устанавливают прорезями вдоль топливника. Края решетки должны отстоять от кирпичей кладки на расстоянии не менее 5мм. Зазор заполняют песком. Такой же зазор оставляют между плитой над топкой и кладкой.
Важная часть печи — топка. При использовании дров минимальная  ширина топки  25 см (в один кирпич), минимальная высота —  35 см. С увеличением высоты топливника условия горения топлива улучшаются. Желательно, чтобы она была 40—60 см в зависимости от размеров печи. В нижней части стены топливника выполняют с уклоном в сторону колосниковой решетки, чтобы при сгорании угли оседали на решетку. Под топливника располагают ниже рамки топочной дверки не менее чем на 1 кирпич, иначе при открывании дверки будут выпадать угли. Дно зольника желательно делать также ниже поддувальной дверки.

Порядовка малогабаритной печи – каменки для бани с верхним расположением бака для воды.



Кирпичная печь – каменка для бани с нижним расположением бака для воды.

Материалы для кладки кирпичной печи – каменки с нижним расположением бака для воды:

  • кирпич – 230 штук;
  • глина — 0,1 м3;
  • песок — 0,1 м3;
  • дверка поддувальная размером 13×14 см;
  • дверка топки размером 25×21 см;
  • колосниковая решетка размером 30×20 см;
  • задвижка размером 13×13 см;
  • задвижка размером 7×13 см;
  • плита чугунная или стальная  размером 59×35 см;
  • бак для воды размером 50×23×35 см;
  • пластины стальные размером 25×13 см – 4 штуки;
  • пластина стальная размером 38×13 см – 1 штука;
  • предтопочный металлический лист размером 50×70 см.

Сооружение печи – каменки  для бани с нижним расположение бака для воды начинают с устройства фундамента, описание этого этапа сооружения печи находится в записи «фундамент под печь». Одна сторона бака для воды размещается в топке, что способствует быстрому нагреву воды. Кроме того низ бака и его боковые стороны нагреваются горячими дымовыми газами. Для того чтобы обеспечить укладку кирпичей на бак его необходимо на 2/3 закрыть металлическим листом, толщина которого должна быть не менее 5 мм. Данная печь – каменка имеет топку большей длины. Объем камеры для камней – 50 л. Печь имеет две задвижки. Нижняя задвижка обеспечивает хорошую тягу при растопке печи. При открытой нижней задвижке газы попадают сразу в дымовую трубу, минуя нижние дымоходы.  Нижнюю задвижку закрывают при достижении устойчивой тяги.



Кирпичная печь – каменка для бани с встроенным баком для воды                        (конструкция А.Ф.Филичко).

В качестве топлива в кирпичной печи – каменки конструкции А.Ф.Филичко используется уголь,  но также возможно применение жидкого топлива.  Топка печи ведется непрерывно, даже во время мытья. Емкость камеры для камней 40 литров, бака для воды – 45 литров. Особенностью данной печи является то, что она выкладывается в металлическом футляре. Металлический футляр обеспечивает герметичность стенок печи и противопожарную защиту. Изготавливают футляр из уголков и листовой стали толщиной 0.65 мм. Для изготовления футляра рекомендуется применять  гофрированную сталь. Гофрированный футляр лучше сохраняет форму и более жесткий. Делается несколько футляров, которые вставляются один в другой. Высота каждого футляра не должна превышать 70 см. Для того, чтобы футляры не сдвигались, внизу и вверху каждого футляра делаются валики на расстоянии 3 см от краёв.

Для придания футляру жесткости можно также использовать металлические полосы, которые крепятся  с внутренней стороны футляров на таком же расстоянии от краев, как и валики. Для обеспечения плотного прилегания футляра к стенкам печи используют стальные пластинки (кляммеры), которые  приклепывают к футляру  по три-четыре штуки с каждой стороны, Кляммеры обязательно должны располагаться напротив швов кладки. Сначала пластинки отгибают вверх. После того как очередной ряд кладки сравняется с пластинкой  её прижимают к кирпичам и кладут следующий ряд. Пластинки располагают  через три — четыре ряда кладки. Вместо кляммеров  можно использовать гвозди  с ровными шляпками, которые забивают в стенки футляров напротив швов кладки. С внутренней стороны концы гвоздей загибают, привязывают к ним проволоку. Концы проволоки вмуровывают в швы кладки. Другим способом обеспечения плотного прилегания футляра к стенкам печи является использование скобок, которые изготавливаются из проволоки диаметром 3 -4 мм Длина скобки должна быть не менее  40-50 мм. Длина ножек скобок 10 – 15 см. Скобки вставляются в отверстия в футляре  напротив швов кладки. Ножки  скобок, загибают таким образом, чтобы они находились в середине швов кладки.



Порядовка кирпичной  печи – каменки для бани с встроенным баком для воды (конструкция А.Ф.Филичко).

1 – й ряд кирпичей кладут плашмя в металлический футляр.
2 – й ряд выкладывают кирпичами, установленными на ребро, над ним укладывают ряд кирпичей, уложенных плашмя, устанавливают поддувальную дверку, бак для воды и обогревательный щит, обмурованный огнеупорным кирпичом.
3 – й ряд кирпичей устанавливается на ребро, закрепляют поддувальную дверку, устанавливая на нее ряд кирпичей плашмя вровень с кирпичами, установленными на ребро. Кладут колосниковую решетку, облицовывают ее огнеупорным кирпичом и укрепляют ряд стальными пластинами. Огнеупорным кирпичом обкладывают также правый бок бака для воды. Ширина обогревательного щитка в 3 –м ряду – 18 см.
4 и 5 ряды выкладывают кирпичами, установленными  на ребро. Устанавливают и закрепляют  топочную дверку. Внутреннюю часть топки и обогревательный щиток выкладывают огнеупорным кирпичом.  Над топочной дверкой укладывают плашмя один ряд кирпичей вровень с рядом кирпичей, установленных на ребро. Выкладывают перемычку между дымоходами. Чтобы обеспечить возможность брать воду, бак должен выступать относительно наружной поверхности печи. Верх бака должен находиться ниже 5 – го ряда кирпичей на 6 -7 см. 5 – ряд кирпичей устанавливается на ребро. На 5 – ый ряд кладут металлическую плиту, толщина которой должна быть не менее 2 см.
6 – й ряд выкладывают кирпичами, установленными на ребро. Обогревательный щиток выкладывают огнеупорными кирпичами, уложенных плашмя. На металлическую плиту кладут камни на высоту 14 – 18 см.
7 и 8 ряды выкладывают кирпичами, установленными на ребро. Устанавливают дверку камеры для камней. Над 8 – ым рядом прокладывают металлические пластины.
9 – й ряд выкладывают кирпичами, установленными на ребро, обогревательный щиток выкладывают кирпичами, уложенных плашмя.
10 – й ряд выкладывают кирпичами, уложенных плашмя, обогревательный щиток выкладывают кирпичами, установленными на ребро. Прокладывают металлическую пластинку.
11, 12 и 13 ряды выкладывают кирпичами, установленными на ребро. 11 – ый ряд состоит из двух кирпичей, уложенных плашмя. Ширина обогревательного щитка – 18 см.
На 12 – м ряду выкладывают металлическую  полосу и пластину, указанных на рисунке пунктиром. На 13 – м ряду выкладывают металлические полосы.
На 14 – й ряду устанавливают задвижку. Далее продолжают кладку печи таким образом, чтобы 16 ряд прижал противопожарный асбестовый лист к потолку. На потолке и на крыше выкладывают дымовую трубу кирпичами, уложенных плашмя.

u-dachniki.ru

виды, инструкция по изготовлению, порядовка

Для достижения большого количества парообразования и создания особого микроклимата в банях используют печь-каменку. Способность поддерживать нужную температуру в помещении сделали ее наиболее востребованным элементом банного интерьера.

Печь-каменка – это прибор для нагрева помещения, который состоит из кирпичной основы и некоторых металлических элементов: колосника, дверок топки и зольника.  В топке сжигаются дрова с помощью воздуха, который поступает из поддувала.

Они выделяют тепло и нагревают камни, которые расположены над топкой. За счет увлажнения каменки водой происходит выделение пара и воздух нагревается. Углекислый газ при правильной конструкции устройства отводится через дымоход. А все присутствующие в бане наслаждаются ароматом дерева и паром от раскаленных камней.

Виды

к содержанию ↑

Открытые каменки

Для бань с маленькой площадью допустимо использование открытых каменок. Это отделения для камней, которые находятся наружу и лежат горкой. Их располагают над топкой. Довольно часто для камней делается специальная крышка, которую поднимают только для подачи воды.

Такая деталь помогает удержать тепло от камней после выработки необходимого количества пара. Камни находятся в открытом пространстве, что обеспечивает максимально быстрый набор нужной температуры.

Схема открытой печи-каменки из кирпича:

к содержанию ↑

Закрытая каменка

Кирпичная печь для бани с закрытой каменкой оборудована окошком для подачи воды на поверхность камней. Для более быстрого нагрева помещения дверцу можно открыть.

Одним из минусов такого устройства является то, что его нужно растапливать длительное время. Но отсюда вытекает и главное достоинство: тепло остается в печи очень долго. Поэтому печи закрытого типа имеют большую популярность у мастеров и владельцев бань.

Схема закрытой печи-каменки из кирпича:

к содержанию ↑

Подготовительные работы

к содержанию ↑

Выбор бака для воды

Одной из главных составляющих обогревательного устройства является бак или емкость для воды. Объём бака следует выбрать еще до начала всех строительных работ.

Он зависит от количества людей и посещения бани: чем больше желающих попариться, тем больший объём бака нужно использовать. На одного человека обычно расходуется один литр воды.

В качестве бака лучше всего использовать открытый резервуар. Такую емкость будет удобнее заполнять водой. В процессе эксплуатации на баке может появиться накипь. Ее легче устранить, если емкость будет открытой.

Если вы не пользуетесь баней в зимнее время, всю жидкость из емкости лучше удалить. Так вы препятствуете замерзанию воды и порчи или деформации самого бака.

к содержанию ↑

Фундамент будущей печи

Одной из наиболее важных составляющих любой печи является ее фундамент. Кирпичная печь с закрытой каменкой для русской бани изготовленная своими руками должна находиться на качественном основании.

Следует делать глубин фундамента ниже уровня промерзания грунта в среднем на полметра. Площадь фундамента должна быть больше печи на несколько сантиметров по периметру.

Этапы построения фундамента:

  • нужно выкопать углубление для установки опалубки.
  • дно засыпать песком (примерно 15 см) и залить его водой для уплотнения. На поверхность укладываются мелкие камни, после чего они утрамбовываются.
  • Опалубка делается из досок. Внутренний размер опалубки должен быть идентичным размеру фундамента. Для построения важно использовать уровень.
  • Опалубка закрепляется в котловане, а внутрь вставляется прочная арматура.
  • После этого остается только забетонировать площадь и оставить на несколько дней. Деревянный каркас снимается, а щели между землей и бетоном засыпаются песком или гравием. Конструкция накрывается пленкой и оставляется примерно на семь дней.
к содержанию ↑

Какой кирпич использовать?

Уместно использовать в бане керамический огнеупорный кирпич. Он имеет красный окрас и отличается прочностью и стойкостью к высоким температурам.

Как выбрать качественный кирпич? Прежде чем закупать целую партию кирпича удадитесь в его качестве. Для этого приобретите несколько кирпичей и разбейте их. Если у вас останутся несколько больших кусков – это отличный материал.

Если же он рассыпается на мелкие детали – это плохой материал.  Важен не сам размер кирпича, а одинаковые параметры каждого отдельного прямоугольника.

Есть еще один вид кирпича, который используют только в топливной зоне печи. Он имеет название шамотный. Такой материал отличается стойкостью к нагреванию. Шамотный имеет больший, по сравнению с другими, размер.  Но его можно легко подпилить и сделать нужного размера.

к содержанию ↑

Приготовление раствора

Печка-каменка для бани своими руками делается с помощью двух видов раствора:

  • для наружной кладки
  • для топки и дымохода.

Первый делается достаточно легко. Основное внимание в этом процессе следует уделить составляющим: песку и глине. Перед приготовлением песок просеивают.

Он должен быть мелким и однородным. А глину лучше всего выбрать ту, которая перезимовала на открытой местности. Ее также следует перетереть через сито, предварительно намочив водой.

Пропорции компонентов могут быть различными. Это зависит от того, насколько качественная глина используется. Но обычно это соотношение равно 1 к 2 (1 части глины и 2 песка), воды должно быть примерно 1/4 часть от количества глины.

Чтобы укрепить шамотный кирпич (для кладки топки) используют раствор из термостойкой глины (она имеет белый цвет). При воздействии высоких температур он плотно сжимается и образовывает надежную защиту от жара. Все растворы нужно вымешивать постепенно до консистенции жидкой сметаны.

к содержанию ↑

Инструменты

Для построения каменки не требуется особых инструментов. Нужны лишь уровень, мастерок, емкость для замешивания раствора. Они есть в каждого хозяина, поэтому не придётся тратить средства на рабочий инвентарь. Если выбранная вами кладка требует обрезки кирпича, воспользуйтесь болгаркой и молотком.

к содержанию ↑

Инструкция по изготовлению с порядовками

Изготовить печь из кирпича для бани с закрытой или открытой каменкой несложно. Нужно выбрать материал и узнать весь процесс работы.

к содержанию ↑

Кладка пеки-каменки открытого типа

Когда бетонная основа полностью готова можно приступать к дальнейшим работам. Ниже представлены основные строительные работы по кладке печи каменка для бани своими руками из кирпича и схема действий.

Порядовка кирпичной печи для бани своими руками с открытой каменкой можно увидеть на фото ниже:

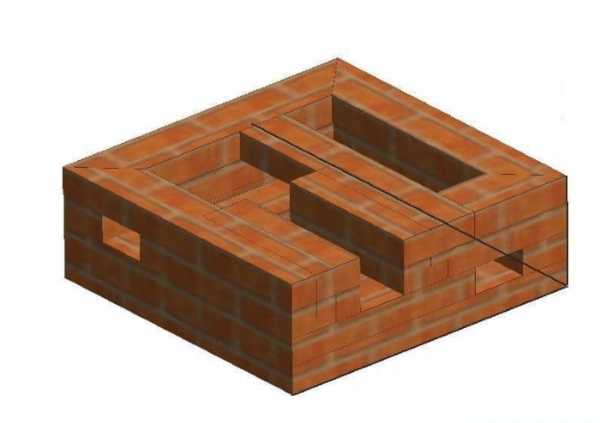

Фото-инструкция кладки открытой печи-каменки для бани:

к содержанию ↑

Порядовка закрытой печи-каменки для бани

Описание кладки закрытой печи-каменки для бани:

  • Первый ряд должен быть идеально ровным. Далее по его кирпичам с помощью отвеса проверяется вертикаль стенок.
  • Изготовливается зольник. Он нужен для отходов, которые остаются в процессе горения топлива.
  • На уровне третьего ряда выполняется крепление поддувала с помощью стальной полоски. Обычно он регулирует процесс горения: если открыть задвижку пламя начинает гореть интенсивнее.
  • Поверх пятого ряда укладываются стальные уголки для колосника.
  • После этого приступают к кладке топки.
  • В шестом ряду топка выкладывается шамотным кирпичом. Высота топки обычно составляет 25 см, а ширина немного больше – 30. Поверх укладывается решетка колосника.
  • Далее площадь топки постепенно расширяется. Внешняя кладка огнеупорным кирпичом суживается.
  • Нужно создать отверстия для вторичной подачи воздуха. Для этого боковые кирпичи вырезаются зубцами.
  • Продолжается укладывание внешнего кирпича.
  • Дверки топки перекрываются.
  • Устанавливается перегородка для дымохода.
  • Монтируется бак для воды.
  • На уровне пятнадцатого ряда топку сверху закрывают плитой из прочного материала, на который будут укладываться камни.
  • Осуществляется кладка отсека куда будут укладываться камни, оно должно быть довольно большого размера.
  • Дымоотвод выкладывают из шамотного кирпича и постепенно сужают к верху. Устанавливается заслонка. Дымоход можно установить через крышу или стену. Для этого в местах его прохождения нужно положить слой теплоизоляции. Дымовая труба в процессе эксплуатации может запылиться осадками от топлива. Для предотвращения этого можно сделать жестяную защиту в виде колпака.

После установки необходимо хорошо просушить устройство. Все дверцы нужно открыть и в таком состоянии оставить изделие проветриваться на несколько дней, а лучше на неделю.

Нельзя сразу пользоваться тепловым устройством в полной мере. Необходимо убрать всю влагу. Для этого несколько дней протопите печь небольшими поленьями по несколько минут. Если на заслонке не будет оставаться влажных капель – прибор готов к эксплуатации.

к содержанию ↑

Вывод

Для обогрева банного помещения очень часто используют печи-каменки, сделанные своими руками. Оны надёжны, экономичны и очень красивы. Существует два вида печей-каменок.

Печь для бани с открытой каменкой нагревает помещение быстро, но устройство с закрытой каменкой удерживает тепло намного дольше. Поэтому, если вы имеете достаточно большое помещение для бани, лучше отдать предпочтение второму типу. Сделать подобную печь не очень сложно. Достаточно запастись временем, нужными материалами и инструментами.

В литературе или интернете можно найти огромное количество порядовых схем кирпичной банной печи с закрытой каменкой. Они помогут вам создать красивое и удобное в использовании устройство для обогрева бани.

pechnoy.guru

Кирпичная печь для бани с закрытой каменкой и боковым размещением бака для воды

Кирпичная печь для бани с закрытой каменкой и боковым размещением бака для воды

Эта печь может использоваться для индивидуальной семейной бани больших размеров. Масса камней для печи подсчитывается исходя из того, что на 1 м3 парилки требуется 30–40 кг камней. Таким образом, для парилки объемом 8–10 м3 необходимо как минимум 250–300 кг камней.

В этой оригинальной печи свод выполняется из отрезка разрезанной вдоль металлической трубы диаметром 300–400 мм и длиной 500–600 мм. Водогрейный бак размещается сбоку (рис. 6.15).

К трубе, разрезанной вдоль, привариваются опорные стальные листы толщиной 5–6 мм, которыми отрезок трубы закладывается в кладку печи. Для герметичности свода торцы трубы также надлежит обварить металлическим листом с примыканием к ним кирпичной кладки.

Со стороны дымохода к трубчатому своду приваривается металлический лист — экран, который задерживает выход горячего воздуха в дымовую трубу.

В боковую стенку печи вмуровывают водогрейный бак размером 50:37:35 см, емкостью 40–45 л. Бак изготавливают из листовой стали толщиной 5–10 мм, сторону, примыкающую к топке, сваривают из листа толщиной 10 мм. С внутренней стороны боковой стены печи устанавливают металлический отрезок дымовой трубы, которая снабжена круглой заслонкой. Дымовая труба закрепляется в кирпичной кладке проволочными хомутами. Внизу она опирается своим обрезанным концом в металлический бак.

Верхняя часть печи представляет собой каменку, куда закладываются камни общей массой 150–200 кг. Каменка сверху закрывается крышкой из оцинкованной жести, которая снимается для выхода пара. Вода на камни подается через боковое отверстие размером 200:250 мм.

Рис. 6.15. Печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8 — экран; 9 — колосниковая решетка; 10 — дверка топки; 11 — дверка поддувала

Малогабаритная кирпичная печь-каменка с системой подогрева воды для семейной бани на 2–3 человека

Размер печи в плане 510:640 мм, вертикального вентиляционно-дымового канала 380:260 мм, высота 2030 мм при средней толщине швов 5 мм (рис. 6.16–6.18).

Кладка вентиляционно-дымового канала ведется совместно с кладкой печи с перевязкой швов. Устье вентиляционного канала располагается на уровне пола моечного отделения или ниже его, если уровень пола в предбаннике ниже уровня пола в моечном отделении. Вентиляционный канал перекрывается задвижкой №?4.

Рис. 6.16. Схема малогабаритной кирпичной печи-каменки с системой подогрева воды: 1 — задвижка №?1; 2 — задвижка №?2; 3 — гидроизоляция; 4 — вентиляционный канал; 5 — уровень пола; 6 — задвижка №?4; 7 — котел-змеевик; 8 — задвижка №?3; 9 — прочистная дверка; 10 — камера-каменка

Рис. 6.17. Кладка печи для бани из кирпича, 3–10-й ряды

Рис. 6.18. Кладка печи для бани из кирпича, 11–30-й ряды

Благодаря вертикальному вентиляционно-дымовому каналу есть возможность использования двух рабочих режимов и вентиляции моечного отделения.

Сперва открываются задвижки №?1 и №?3, дымовые газы с большим содержанием продуктов неполного сгорания уходят в дымовую трубу и далее в атмосферу. Горячий воздух заполняет камеру-каменку и прогревает камни, но циркуляции дымовых газов через камеру при закрытой задвижке №?2 не происходит.

Во втором режиме работы — при открытой задвижке №?2 и закрытой задвижке №?3 — раскаленные дымовые газы через отверстия в своде и слой камней будут проходить в тепловую камеру, а через нее — в дымовую трубу и далее в атмосферу.

Поделитесь на страничке

Следующая глава >

diy.wikireading.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
