Котел длительного горения – изготовление своими руками по чертежам

Владельцев частных домов, решивших установить твердотопливный котел отопления, в первую очередь заботят 3 параметра — тепловая мощность агрегата, его цена и длительность горения с 1 загрузки. Эти параметры взаимосвязаны, чем больше мощность и продолжительность работы, тем выше стоимость теплогенератора. Существует способ вдвое сократить затраты – сделать котел длительного горения своими руками либо поручить работу мастерам – умельцам, имеющим хорошую репутацию. Здесь же вы сможете подобрать конструкцию и чертежи, а также изучить порядок изготовления самодельного отопителя.

Как увеличивается длительность горения твердого топлива

Мечта многих домовладельцев – поставить котел на твердом топливе, к которому не придется бегать с дровами каждые 4—6 часов. Пользуясь этим, производители и продавцы отопительной техники применяют приставку «продолжительность горения» ко всем подряд теплогенераторам, в том числе и пеллетным, работающим самостоятельно до 7 суток.

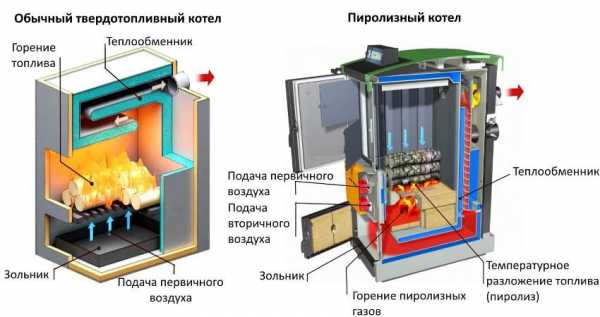

Разновидности классических котлов с увеличенной топливной камерой

Продолжительность процесса горения принято обосновывать использованием режима тления при ограниченной подаче воздуха. Но сжигать дрова и уголь подобным способом – неэффективно, и вот почему:

1. Дровяные и угольные котлы достигают своего КПД 70—75% во время максимального горения. При тлении эффективность агрегата снижается до 40—50% (как у обычной буржуйки).
2. Тлеющие дрова выделяют мало тепловой энергии. Кому нужен «долгоиграющий» теплогенератор, не обогревающий дом в полной мере?
3. Свежесрубленное дерево определенных пород (например, тополь, ива) и низкокалорийное топливо невозможно нормально сжечь в режиме тления.

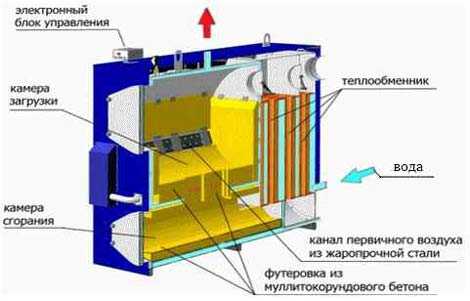

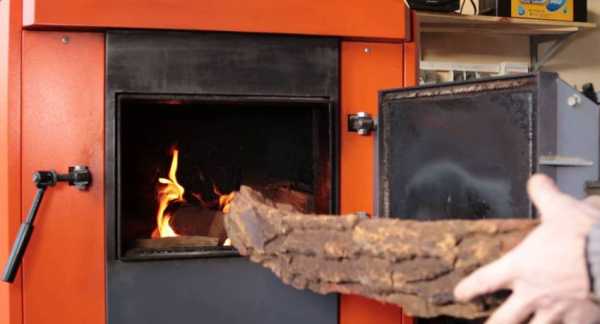

Заводской котел с увеличенным топливником, где дрова горят сверху вниз

В действительности, твердотопливные котлы длительного горения – это те, что имеют увеличенную топливную камеру, только ее размер влияет на продолжительность процесса при прочих равных условиях. Принцип прост: чем больше в топке дров, тем дольше они горят и выделяют тепло.

Бытовые котлы, способные работать с одной закладки 8—12 часов на дровах и до 24 часов на угле, бывают таких видов:

• классические, с принудительной подачей воздуха;
• действующие по принципу верхнего горения (типа прибалтийской «Стропувы»).

Эти конструкции ТТ-котлов вполне реально изготовить в домашних условиях при наличии необходимого инструментария и практики в сварочном деле. Еще на просторах интернета можно встретить чертежи шахтных котлов на твердом топливе и опилках, но такие отопители довольно громоздкие и непростые в изготовлении, а потому заслуживают отдельной темы.

Классический котел продолжительного горения

В данном разделе вашему вниманию предлагается самодельный отопительный агрегат на дровах и угле, разработанный и сделанный нашим экспертом Виталием Дашко. Мастер собрал на заказ несколько десятков подобных теплогенераторов разной мощности, постоянно совершенствуя конструкцию. Надежность и эффективная работа котлов уже проверена временем на различных объектах. Технические характеристики представленной модели агрегата следующие:

• мощность – 22–24 кВт;
• длительность горения (в среднем) на дровах 10—12 часов, минимум – 8 ч;
• то же, на угле – до 1 суток;
• КПД — 75—77%;
• максимальное рабочее давление в системе отопления – 3 Бар, номинальное – 1.5 Бар;
• количество воды в котловом баке — 50 л;
• масса изделия — 150 кг;
• размер загрузочного проема (ширина х высота) 360 х 250 мм;
• общий объем топки — 112 л, полезный (под загрузку топлива) — 83 л;
• глубина топки — 46 см, оптимальная длина полена – 40 см.

Для справки. Мастер изготавливает котлы длительного горения разной мощности, в линейку входят агрегаты на 16, 24, 36 и 130 кВт. Цена готового изделия на 24 кВт при заказе у мастера составляет около 450 у. е. Все вопросы и уточнения, связанные с устройством твердотопливного котла и его изготовлением, можно обсудить лично с Виталием, чьи контакты указаны на странице «Наши эксперты».

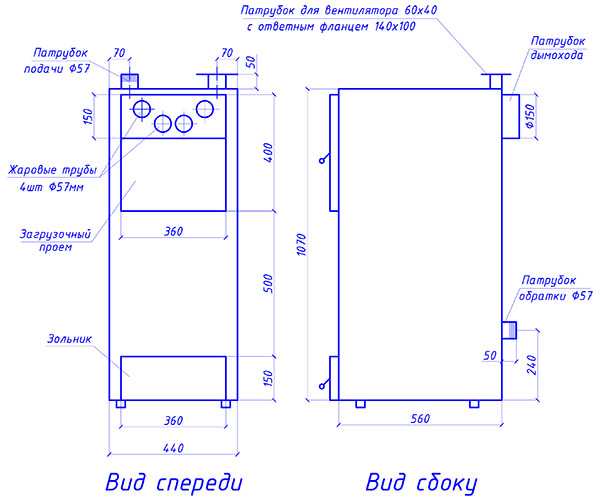

Устройство и габаритные размеры дровяного котла длительного горения для изготовления своими руками показаны на чертеже:

Теплогенератор успешно функционирует как на дровах, так и на угольном топливе. Полезная вместительность топливника посчитана до нижней кромки загрузочного проема, поскольку камеру нежелательно заполнять доверху. Работа котла происходит в таком порядке:

1. После закладки и розжига твердого топлива дверцы герметично закрываются.
2. На электронном блоке управления выставляется желаемая температура теплоносителя, рекомендуется не ниже 50 °С. Затем блок включается в работу нажатием соответствующей кнопки, запускается вентилятор.
3. При разогреве до установленной температуры вентилятор отключается, доступ воздуха в топливник прекращается. ТТ-котел находится в режиме ожидания, дрова тлеют очень слабо и практически не дают тепла.
4. После падения температуры в котловом баке контроллер дает команду на запуск вентилятора и процесс горения в топке возобновляется.

Контроллер изменяет производительность вентилятора по своему усмотрению с целью достичь максимальной эффективности горения. Сжигание тлением в данном самодельном котле отсутствует, он либо находится в состоянии ожидания, либо сжигает дерево и уголь в интенсивном режиме.

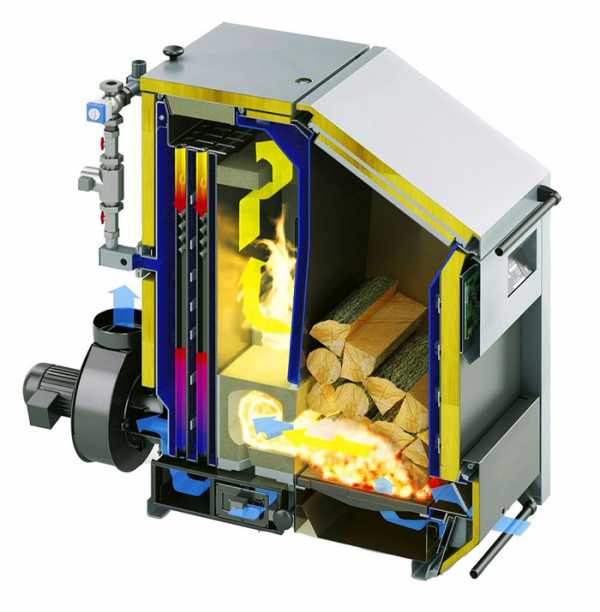

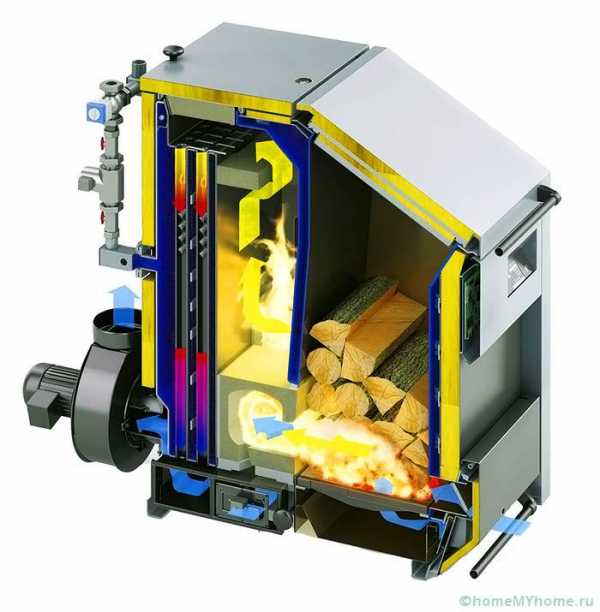

Внутреннее устройство агрегата показано на чертежах котла в разрезе:

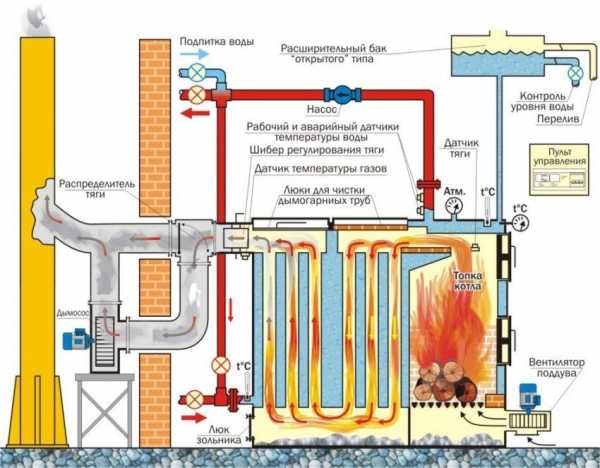

В отопительной установке реализован классический способ сжигания твердых видов топлива с прямой передачей тепла стенкам водяной рубашки и своду, являющемуся днищем котлового бака. В этот бак погружен жаротрубный теплообменник, отбирающий теплоту дымовых газов. Подогретый в канале воздух подается в топку снизу, через колосниковую решетку. Длительность горения обеспечивается за счет:

1. Большого объема топливника.
2. Полного перекрытия доступа воздуха в топку в режиме ожидания. После отключения вентилятора срабатывает гравитационная заслонка, закрывающая воздуховод и таким способом не дающая тяге дымохода раздувать угли.

Устройство задней части и жаротрубного теплообменника изображено на следующем чертеже:

Инструменты и материалы для изготовления

На заготовки для сборки твердотопливного котла долгого горения обычно идет низкоуглеродистая сталь марок Ст 3, 10, 20. Лучший вариант – Ст 20, сделанные из нее теплогенераторы служат до 15 лет. Сталь, содержащая больше углерода (Ст 35, 45) имеет свойство прикаливаться от высокой температуры, а потому для сварки теплогенератора непригодна.

Если у вас имеется достаточный опыт сварочных работ и возможность купить металл подороже, то камеру сгорания можно изготовить из жаропрочной стали, легированной хромом и молибденом (например, 12ХМ, 12Х1МФ). Как самостоятельно определить марку стали с достаточным приближением, рассказано в этой статье.

Перечень заготовок, из которых вы станете собирать твердотопливный котел своими руками, приведен в виде таблицы:

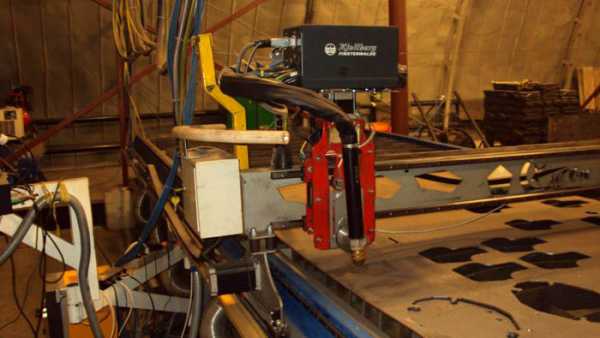

Совет. Заготовки лучше всего рубить на гильотинных ножницах где-нибудь в мастерской. Так вы сэкономите массу времени на ручную резку и зачистку от заусенцев.

Дополнительно потребуются такие материалы:

• уголок равнополочный 50 х 4 мм для изготовления колосников;
• труба DN50 – на теплообменник и патрубки подключения системы отопления;
• труба DN150 – на дымоходный патрубок;
• труба профильная 60 х 40 мм для воздушного канала;
• полоса стальная 20 х 3 мм;
• базальтовый утеплитель плотностью 100 кг/м³ и толщиной 2 см;
• гладкий листовой металл 0.3—0.5 мм с полимерной окраской;
• готовые ручки на дверцы;
• шнур, картон асбестовый.

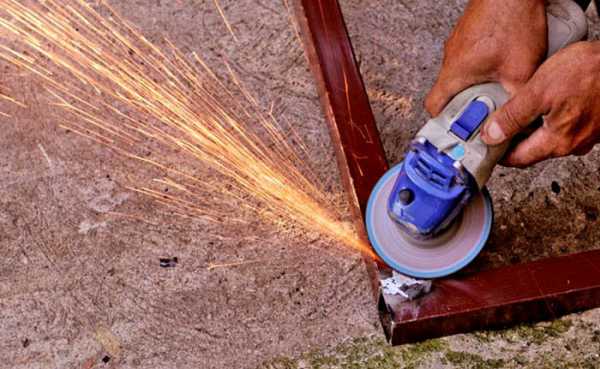

Из инструментов стоит отметить аппарат сварочный, болгарку и дрель, для сварки используются электроды АНО-21 либо МР-3С. Остальное — стандартный набор измерительных приспособлений и инструментов, имеющийся в каждом доме.

Вентилятор и блок управления польского производства

Применяемый в ТТ-котле комплект автоматики, состоящий из блока управления, вентилятора и датчика температуры – польского производства (не перепутайте с китайским, он выглядит так же). Маркировка блока управления — KG Elektronik SP-05, вентилятора — DP-02.

Сборка отопительного агрегата

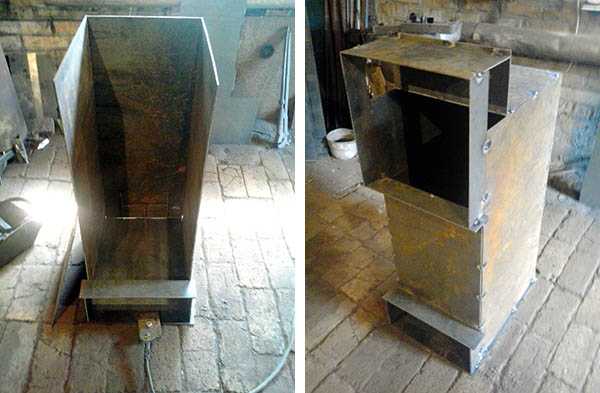

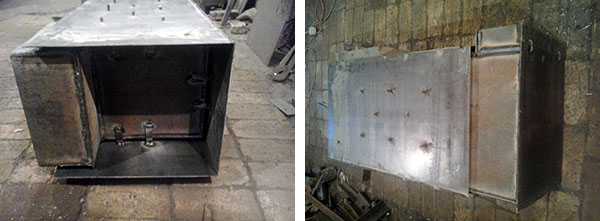

Первый этап изготовления котла долгого горения заключается в сборке корпуса топливника из металла толщиной 4 мм сваркой на прихватках. Все начинается с днища агрегата, к которому прихватываются боковые стенки, крышка свода и проемы для дверок, как изображено на фото:

Лист днища выпускается в каждую сторону в соответствии с чертежом, в то же время он служит нижним обрамлением дверцы зольника. Внутри камеры на сварке закрепляются полочки из уголков, куда будет опираться колосниковая решетка. Собранный топливник тщательно проваривается по всем стыкам и проверяется на герметичность.

Второй этап – монтаж водяной рубашки из металла 3 мм. Ее толщина у боковых стенок составляет 2 см, поэтому к корпусу топливника следует приварить отрезки стальной полосы, выпустив их на 20 мм. К ним прихватываются стальные листы обшивки.

Внимание! Водяная рубашка начинается на уровне колосниковой решетки и не омывает зольную камеру.

Посередине в шахматном порядке ставятся так называемые клипсы. Это стальной круг, пропущенный через отверстия в стенке котлового бака и приваренный к топке встык. Второй конец клипсы обваривается вокруг отверстия, как показано на фото:

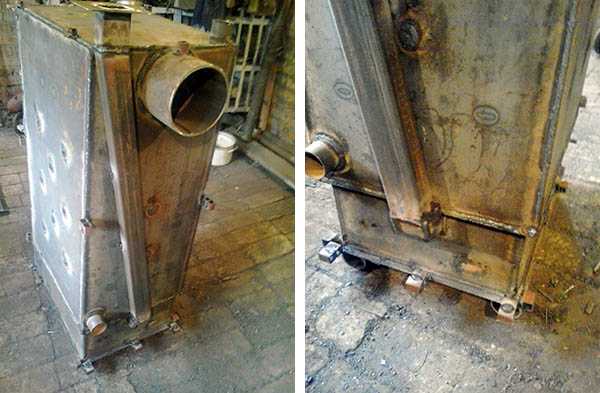

На фото справа видно, где находится низ водной рубашки

Несколько слов о том, как сделать добавочные клипсы по краям водяной рубашки самодельного твердотопливного котла. Нужно взять полосу 20 мм и вставить ее с торца между стенок на глубину 50—100 мм, а затем приварить с обеих сторон.

Третий этап – монтаж жаровых труб в верхнюю часть котлового бака. Для этого в задней и фронтальной стенке согласно чертежу прорезаются отверстия, куда вставляются трубы. Их торцы герметично провариваются, как и все стыки водяной рубашки.

Жаровые трубы теплообменника расходятся веером

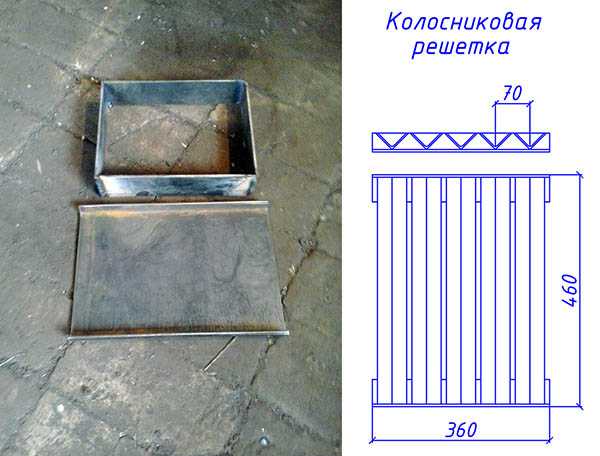

Четвертый этап – изготовление дверец и колосниковой решетки. К дверкам изнутри приваривают полосу в 2 ряда, а между ними вкладывают асбестовый шнур, это будет уплотнение притвора. Колосники делают из уголков №5, приваренных наружным углом вниз. Так они служат рассеивателями воздуха, подающегося вентилятором в зольник.

На пятом этапе в стенки котлового бака врезаются штуцеры для присоединения подающего и обратного трубопровода, устанавливается патрубок дымохода и воздушный канал из трубы 60 х 40 мм с фланцем крепления вентилятора. Воздуховод входит в зольную камеру на середине задней стенки, сразу под водяной рубашкой.

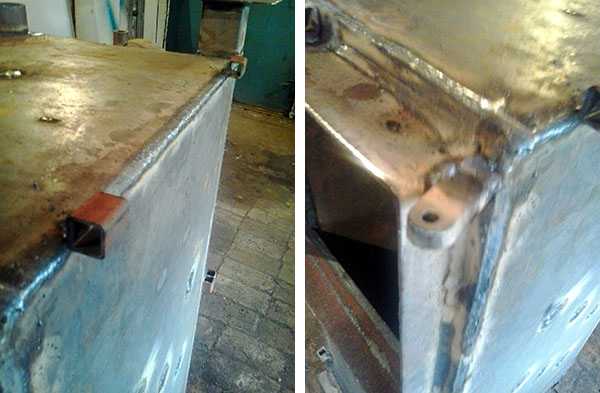

Этап шестой – приварка дверных петель и закладных деталей шириной 2 см для крепления декоративной обшивки котла длительного горения.

Этап седьмой, последний. Котловой бак обкладывается с боковых сторон и сверху базальтовым утеплителем, последний фиксируется с помощью шнура. После остается прикрутить листы крашеного металла саморезами к закладным деталям и установить дверцы.

Плотное базальтовое волокно хорошо утепляет корпус и спокойно выдерживает высокую температуру. Стекловату применять не стоит.

В конце к ответному фланцу воздуховода крепится вентилятор, а блок управления устанавливается на котле сверху. Датчик температуры необходимо вложить под базальтовый утеплитель со стороны задней стенки агрегата. Кроме того, в конструкцию самодельного котла длительного горения можно внести ряд полезных дополнений, по вашему желанию:

• встроить в котловой бак водяной контур подогрева воды на ГВС;
• предусмотреть погружную гильзу для установки термометра – на случай отключения электричества, когда дисплей контроллера погаснет;
• то же – для монтажа группы безопасности;
• установить электрический ТЭН, подогревающий теплоноситель после прогорания дров.

Несколько слов о том, как сделать циркуляцию горячей воды в твердотопливном котле с целью ее нагрева на хозяйственные нужды. Нужно взять 10 м медной трубки диаметром 8—12 мм и выгнуть из нее змеевик в виде спирали. Последняя наматывается внутри котлового бака вокруг жаровых труб, а концы выводятся наружу с задней стороны агрегата. Получаем двухконтурный котел длительного горения.

Примечание. Практика эксплуатации данных теплогенераторов показала, что монтаж электрического нагревателя необходим тем домовладельцам, кто желает отапливать дом по ночному тарифу. В остальных случаях длительности горения хватает, чтобы не бегать в котельную среди ночи с целью подбросить дровишек.

Пленку с крашеного металла лучше снять сразу, а дверки покрыть термостойкой эмалью

Ножки агрегату можно приделать на любом этапе, выбрав подходящие отрезки металлопроката. Подробности и секреты сборки ТТ-котла смотрите в авторском видео мастера — создателя отопительного агрегата:

Котел с верхним горением топлива

На постсоветском пространстве данные теплогенераторы известны в двух разновидностях:

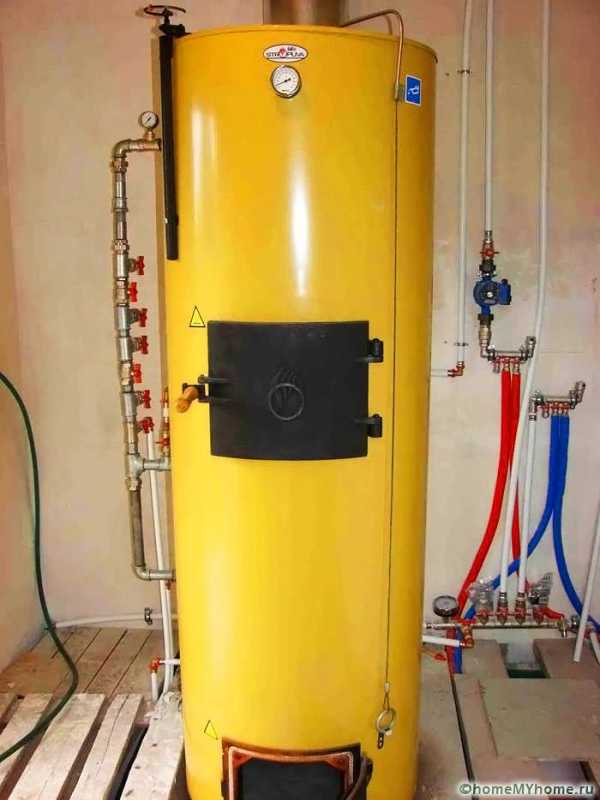

1. Прибалтийские агрегаты фирмы «Стропува» (Stropuva) и их производные от других изготовителей.
2. Дровяные печи типа «Бубафоня».

Неизвестно, какой из отопителей появился раньше, но печь Бубафоня завоевала широкую популярность как обогреватель для дач, гаражей и прочих зданий с низкими требованиями к эстетике изделия. Чего нельзя сказать о котлах верхнего горения, хотя многие их почему-то считают единственно возможной версией твердотопливных теплогенераторов продолжительного сжигания. В действительности, их единственный козырь все тот же – топливник больших размеров.

Принцип действия подобных котлов состоит в горении топлива, придавленного грузом, по направлению сверху вниз. Причем воздух подается в зону сжигания тоже сверху, по телескопической трубе, соединенной с грузом. Рабочая схема агрегата показана на рисунке:

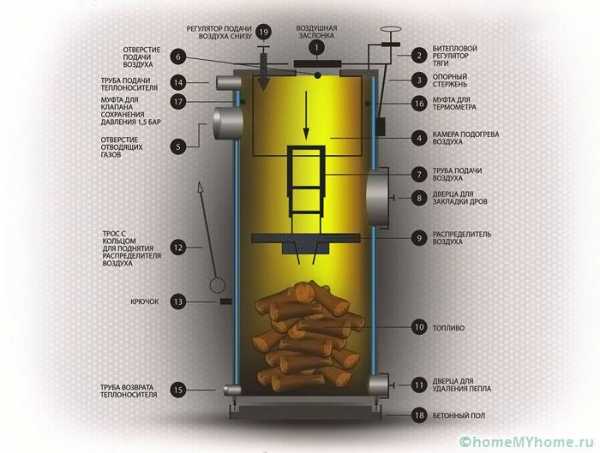

Оригинальная схема котла, взятая с сайта http://stropuva.ru/

В процессе эксплуатации котлов Stropuva проявилось множество недостатков, о чем свидетельствуют и отзывы владельцев на форумах:

1. Нельзя подкинуть в топку поленьев, пока не сгорит предыдущая закладка. Физически это возможно, но тогда принцип верхнего сжигания нарушится, пламя охватит все слои топлива.
2. При работе на свежих опилках и другом мелком мусоре остатки топлива «зависают» на стенках.
3. Эффективность ТТ-котла не слишком высока, поскольку в нем отсутствует теплообменник. Из-за камеры нагрева воздуха и большого топливника для теплообменника не осталось места.

Больше критических недостатков у теплогенератора нет, а кое-что в самодельной версии можно исправить по своему разумению. Например, поставить днище и колосники, организовав зольную камеру. Избавиться от недостатка с догрузкой тоже можно, если поставить между загрузочным и зольным проемом дополнительную дверцу. Данная идея модернизации котла верхнего сжигания принадлежит другому нашему эксперту – Владимиру Сухорукову, о чем он рассказывает в своем видео:

Подготовка материалов

Круглый корпус создает некоторые неудобства в изготовлении, но и квадратным его не сделаешь, — топливо станет «зависать» по углам. Есть проблема и со сборкой телескопической трубы с грузом, так что эту часть лучше взять от печи Бубафоня. Чертеж котла длительного горения, сопоставимого по размерам с классической версией, выглядит так:

Перед тем как сделать котел, подбираем материалы по чертежу:

• труба DN 400 со стенкой 5 мм – на топливник;
• то же, DN 50 – на подачу воздуха и водяные патрубки;
• то же, DN 100 – для дымохода;
• заготовка из листа толщиной 10 мм круглой формы с диаметром 38 см;
• полоса 40 х 4 мм – для распределителей воздуха;

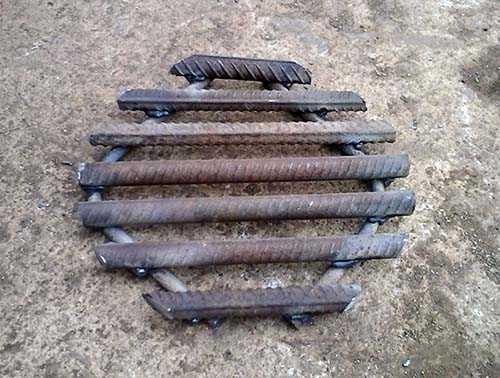

• арматура диаметром 16—20 мм периодического профиля – на колосники;
• базальтовая вата толщиной 3 см и плотностью 100 кг/м³;
• тонколистовой металл с полимерным покрытием.

Выбор материала водяной рубашки зависит от способа ее монтажа, ведь у домашнего мастера вряд ли найдутся в запасе вальцы, способные придать металлу толщиной 3 мм форму цилиндра. Варианты такие (показаны ниже на схеме):

1. Схема 1. Взять тонкостенную трубу большего диаметра, хотя найти таковую непросто, а обычная сильно утяжелит котел.
2. Схема 2. Два листа металла согнуть в 2 местах под углом 60°, а потом сварить две половинки вместе. Понадобится пресс – листогиб.
3. Схема 2. Варить рубашку из 6 листов – сегментов на клипсах.
4. Схема 3. Сварить прямоугольный короб, отчего увеличится объем котлового бака.

Также понадобится листовой металл 3 мм на обрамление дверок, дно с крышкой и воздушную заслонку.

Изготовление теплогенератора

Производство работ начинается с вырезания заготовок и проемов в стенке трубы по размерам на чертеже. Из вырезанных частей делаются дверцы, к ним прилаживаются навесы и покупные ручки. Из арматуры варится колосниковая решетка, показанная на фото:

В целом алгоритм сборки котла верхнего горения выглядит так:

1. В круглой заготовке для груза прорезать отверстие, вставить в него трубу и обварить.
2. К нижней части груза приварить 6 изогнутых полос, что послужат распределителями воздуха.
3. Прикрепить к топке днище, установить внутрь колосники.
4. Вырезав отверстие по центру крышки для воздушной трубы, приладить ее к топливнику. Перед этим нужно поставить трубу с грузом на место.
5. Приварить патрубок дымохода.
6. Смонтировать водяную рубашку по выбранной схеме, герметично обварить все стыки.
7. Произвести врезки патрубков для теплоносителя.
8. Выполнить утепление и обшивку котла, установить дверцы.
9. Поставить на верх воздушной трубы заслонку.

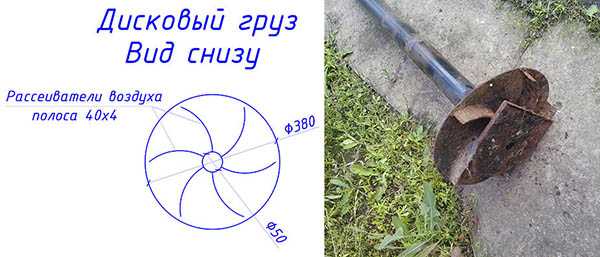

Для распределения воздуха достаточно шести полос

Установить автоматику и наддув на котел верхнего горения затруднительно, поскольку к движущейся трубе вентилятор не приставишь. Надо смастерить гибкий рукав, а для датчика температуры предусмотреть погружную гильзу. Вложить его под утеплитель нельзя, потому что зона горения в данном виде отопителей постоянно смещается.

Проводить испытания котла лучше, конечно, на улице

Заключение

Обе конструкции твердотопливных котлов длительного горения, сделанные своими руками, имеют право на жизнь и своих сторонников. Помимо продолжительности работы с 1 загрузки, у них есть другая общая черта: сварить агрегат не может любой человек и процесс сборки не так прост, как может показаться. Конечно, энтузиаст со временем справится с задачей, но людей подобного склада немного. Отсюда вывод: если видите, что не одолеете самостоятельную сборку либо у вас нет на это времени, обращайтесь к мастерам. Так вы сэкономите до 50% средств по сравнению с покупкой заводского ТТ-котла.



otivent.com

Твердотопливный котел своими руками – необходимые чертежи

Содержание:

1. Наиболее приемлемые случаи работы
2. Некоторые замечания по выбору материалов
3. Делаем устройство самостоятельно
4. Детали создания теплообменника
5. Выполняем подключение разумно

Отопительный котел на твердом топливе станет удобным выходом там, где нужно создать действительно эффективную систему обогрева при условии присутствия других видов энергоносителей. Однако, перед желающими организовать свой быт часто встают несколько трудностей, ограничивающих возможность покупки готового инженерного решения.

В этом случае можно пойти более хлопотным путем с качественным результатом – сделать твердотопливный котел своими руками и выполнить монтаж батарей отопления. Хотя на это уйдет время и некоторое количество денежных средств, полученное решение будет идеально не только в плане отопления дома, но и в отношении оптимального расположения.

Наиболее приемлемые случаи работы

Создавать твердотопливный котел отопленияя своими руками – идеальный способ организации тепла в помещении для тех, кто не имеет возможности вносить изменения в архитектуру здания, устраивать отдельную котельную и так далее. Также это станет удобным выходом для тех, кто желает убрать старую дровяную печь. Место можно использовать с пользой.

К поиску чертежей твердотопливного котла для работы своими руками прибегают те, кто физически не может обеспечить необходимые условия для тех готовых решений, которые предлагаются к продаже. К примеру, агрегаты промышленного исполнения достаточно требовательны:

• есть критерии по давлению в системе циркуляции;
• необходимо обеспечить тягу, для чего сооружается дымоход с четкими условиями к конструкции;
• часто мощность избыточна, поэтому за котлом необходим постоянный надзор;
• иногда эффективность агрегата серийного исполнения зависит от того, что входит в его обвязку.

Созданный своими руками твердотопливный отопительный котел обладает рядом преимуществ, которые для некоторых могут оказаться решающими:

• возможно размещение на месте старой печи, с использованием готового дымохода;
• сборка и подключение ничем не ограничиваются, можно использовать существующие структуры;
• оптимально подбирается мощность под размер отапливаемого помещения;
• структура отопления может быть сформирована на любом принципе циркуляции – гравитационной или принудительной;
• форма устройства ничем не ограничена, котел может быть идеально размещен в свободном пространстве;
• конструкционное решение может быть создано с учетом используемого топлива – дрова, уголь;
• устройство создается, учитывая желательный режим работы – варьируется размер топки, объем и площадь теплообменника.

Как таковая, схема твердотопливных котлов для выполнения своими руками не существует. Есть ряд принципов построения и рекомендации по конструкционным решениям отдельных узлов. Остальное – ничем не ограниченная свобода творчества, а также расчет, базирующийся на характеристиках системы отопления и площади помещений.

Некоторые замечания по выбору материалов

Чтобы коэффициент полезного действия котла на твердом топливе, особенно самодельного, был выше, следует соблюдать несколько рекомендаций, относящихся к материалам конструкции. Следование простым правилам увеличит общий срок службы изделия.

1. Чтобы обеспечить качественное сгорание топлива, стенки топки должны быть сделаны из материала с как можно меньшей теплопроводностью. Идеален кирпич, а в случае создания стенок из стали, лучше всего использовать схему с прокладкой теплоизолятора (бетон, песок) между двух стенок корпуса.
2. Сталь, используемая при конструировании узлов котла, должна иметь толщину минимум 4 мм.
3. Дымоход из металла, в зависимости от побочного применения, имеет требования к толщине стенок. Если он используется только для отвода продуктов сгорания, сталь должна быть как можно толще. Это замедлит прогорание. Если же применяется «титан» как накопитель воды для горячего водоснабжения, дымоход делается из листового металла 4 мм. В этом случае, для обеспечения надлежащей тяги, нужно наращивать длину вертикального участка.
4. Конструкция котла должна предусматривать два регулятора режима работы. Задвижка дымохода обеспечивает баланс тяги и напрямую влияет на скорость сгорания топлива. Нижняя дверца котла, как источник подачи свежего воздуха, отвечает за качество «топливной смеси» в камере сгорания, которая состоит из кислорода и топочного газа.

Это краткий список рекомендаций, который позволяет примерно рассчитать конструкцию. Можно перейти непосредственно к технологии изготовления твердотопливного котла.

Делаем устройство самостоятельно

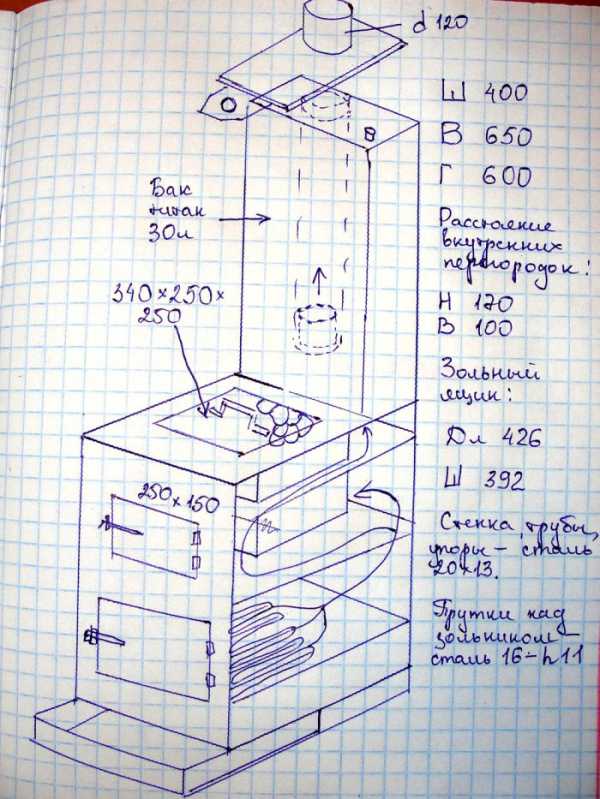

Чтобы определить план работ, нужно учитывать, что оптимальная схема твердотопливного котла, который будет работать в том числе, как источник горячей воды должна включать в себя три основных элемента:

• нагревательный блок, состоящий из топки, зоны накопления золы и дымохода;
• тепловой аккумулятор, который служит для поддержания режима циркуляции, стабилизирует температуру жидкости в системе, позволяя достаточно неравномерный режим работы котла;
• накопитель горячей воды – «титан», откуда будет браться жидкость для бытовых и гигиенических нужд.

Особых требований к конфигурации всех систем не существует. Приблизительные цифры можно определить так.

1. Итоговую мощность котла можно рассчитать по нормативным документам. Цифра очень приблизительная, основана на объеме топки, но не учитывает характер тяги и отклонения в теплоотдаче топлива.
2. Емкость теплоаккумулятора можно выбрать, исходя из рекомендаций по формированию обвязки твердотопливных котлов промышленного исполнения.
3. Титан рассчитывается по приблизительной потребности в горячей воде. Для него обязательно условие присутствия системы безопасности в виде клапанов для стравливания давления.

Идеальный материал для создания корпуса – кирпич. Но многие предпочитают делать конструкцию из металла. Способ проще, требует меньшего набора навыков, поэтому будем рассматривать именно его, поскольку основная часть, касающаяся теплообменника, не изменится.

Для работы понадобятся:

• сталь листовая, толщиной 5 мм и больше;
• металлический уголок;
• решетка колосников, можно купить готовую, нужного размера или сварить ее самостоятельно;
• дверцы топки и накопителя золы;
• заслонка дымохода;
• нержавеющая сталь листовая – нужна для создания теплоаккумулятора и накопителя горячей воды;
• песок речной или просеянный строительный;
• сварочный аппарат, желательно с низкой мощностью;
• болгарка;
• дрель, сверла по металлу;
• рулетка, шило, угольник, спиртовой строительный уровень.

Металл можно приобрести на специализированных базах, торгующих металлопрокатом. Многие из них предоставляют услуги резки, поэтому полезно заранее рассчитать конструкцию, чтобы приобретать почти готовые детали.

Так как конструкция из металла довольно тяжелая, сборку лучше осуществлять непосредственно там, где будет расположен агрегат. В итоге, после проведения всех работ по сварке, получится блок, который представлен на фото твердотопливного котла, он, кстати, также сделан своими руками.

Детали создания теплообменника

Существует две базовые конструкции, представленные на схемах ниже:


Принцип работы совершенно одинаковый. Разница в материалах, из которых изготовлены узлы. Блок из труб требует большей квалификации, точности отрезки, а также проведения достаточно сложных сварочных работ. Схема с плоскими накопителями легче в изготовлении, но повышает требования к самому нагревательному блоку. Для достижения оптимальных условий в камере сгорания, потребуется очень хорошая тяга, достаточное количество топлива до достижения рабочего режима.

Монтаж теплообменника в камере сгорания производится при соблюдении простого условия – расстояние до стенок корпуса должно составлять не менее 10 мм. Зная параметры корпуса, который уже изготовлен, можно максимально точно просчитать параметры конструкции обменника.

Подвод труб обратки и подачи системы отопления ничем не лимитирован. Иногда ввод обратки производится спереди котла, там же делается и сливной отвод для ликвидации воды в случае проведения ремонтных работ или тогда, когда помещение оставляется на зиму без отопления. На видео про отопительный котел, который делается своими руками показано, как создать теплообменник и осуществить его монтаж внутри корпуса.

В зависимости от тяги и конфигурации, можно варьировать конструкцию теплообменника. Он может быть следующих типов:

• с горизонтальным или вертикальным расположением труб;
• плоскостенный, вытянутый по вертикали или горизонтали;
• так называемый «шахтный», когда ось конструкции расположена под углом. Такой теплообменник применяется редко, для него требуется специфическая конструкция топки, переходящей в наклонный дымоход.

Выполняем подключение разумно

Собранный своими руками твердотопливный отопительный котел подсоединяется к системе отопления совершенно обычными способами, с применением стандартных правил обвязки. Чаще всего используется гравитационная циркуляция, поэтому можно следовать простым правилам организации системы:

• котел располагается как можно ниже относительно радиаторов отопления;
• для регистров используются трубы большого диаметра;
• трубопроводы должны располагаться под легким уклоном;
• расширительный бачок обязателен, располагается в самой верхней точке системы;
• обязательна возможность сброса давления, слива и добавления теплоносителя в систему;
• количество уголков, поворотных зон трубопроводов должно быть минимальным.

Также можно применять любые обвязки, использующие насосы принудительной циркуляции. Однако, такие схемы потребуют наличия постоянного энергопитания, что может быть недостижимо. Поэтому для твердотопливного котла, сделанного самостоятельно, идеальной будет обвязка, основанная на модели гравитационной циркуляции. У нее в контур обратки включен насос принудительной циркуляции с возможностью автоматического переключения на прямой трубопровод при отсутствии напряжения. Такая система будет уверенно работать во всех случаях.
Вверх


Естественно, такая работа потребует довольно много времени, рекомендуется привлекать специалистов для сварки теплоаккумулятора и теплообменника. Однако, можно получить оптимальный результат. Котел идеально подойдет к месту, будут соблюдены все требования по мощности, что может быть очень удобно в отдельных случаях.

kotelstroi.com

особенности сборки и составления чертежей твердотопливных котлов

Если вы не хотите тратиться на дорогостоящие газовые и другие котлы, то наверняка вам будет интересно, как можно сделать твердотопливный котел своими руками. КПД такого котла находится примерно на одном уровне с печью, а изготовить котел своими руками не так уж и сложно, как может показаться на первый взгляд.

Чертежи твердотопливных котлов можно без труда отыскать в открытых источниках и ориентироваться на них при работе. Сегодня мы расскажем, как можно сделать котел на твердом топливе своими руками и что для этого потребуется.

Конструкция твердотопливных агрегатов

Конструкции твердотопливных котлов есть разные. Некоторые предусмотрены так, что с их помощью можно не только отапливать дом и греть воду, но также готовить пищу. Это повысит эффективность котла на твердом топливе, и сократите расходы на отопление помещения.

Для работы по изготовлению твердотопливного котла своими руками потребуются чертежи, материалы и инструменты. Котел твердотопливного типа состоит из следующих элементов:

• бокса для сжигания твердого топлива, который оборудован колосниками для подачи воздуха в нужном количестве;
• дроссельных заслонок для перекрытия каналов после угасания пламени и контроля силы воздушной тяги;
• резервуара для жидкости. Вода в отопительной системе служит в качестве теплоносителя. Резервуаром может быть теплообменник трубчатой формы;
• дымохода для создания тяги, которая выводит продукты горения топлива наружу.

Кроме того, важным, но необязательным элементом системы является термоаккумулятор, который равномерно распределяет тепло по всей территории помещений. Это представляет собой емкость из металла нужного размера, которую устанавливают своими руками на твердотопливный агрегат, и накапливает тепловую энергию при активной топке. Когда топка временно приостанавливается, носитель циркулирует по магистралям, нагнетая воздух.

Также над термоаккумулятором можно установить дополнительный накопитель горячей жидкости для бытовых нужд, с целью обеспечения лучшего комфорта для жильцов.

Перед тем как начинать работу по сборке котла на твердом топливе своими руками, нужно сделать чертежи котла и всей системы отопления. Такие чертежи можно найти в Интернете и готовые, но лучше адаптировать их под свое жилье, поскольку к каждой отопительной системе нужно создавать свой подход.

Инструменты и материалы для работы

Чтобы своими руками собрать котел, работающий на топливе твердого типа, нужно приготовить следующее:

• просеянный и обработанный песок из карьера или реки;
• стальные листы толщиной от 5 мм;
• листы из нержавеющей стали для термоаккумулятора и бытового дополнительного резервуара;
• уголок из железа;
• дроссельные печные заслонки;
• чугунная решетка;
• двери из металла для золы и бункера для топки;
• стальные трубы разного диаметра.

Чтобы приобрести строительные материалы по выгодной цене, лучше всего обратиться в компанию, которая занимается металлопрокатом, и может предоставить хорошую скидку.

Работа по сборке котла предусматривает сварку, поэтому полный перечень рабочих инструментов выглядит так:

• инверторный или другой сварочный аппарат, который можно применять дома;
• измерительные приборы, включая рулетку, строительный уровень и уголки;
• болгарка высокой мощности;
• электродрель со сверлами;
• пассатижи и щипцы.

Приступать к работе нужно лишь тогда, если вы имеете навыки работы со сварочными и прочими инструментами, которые потребуются при сборке котла.

Создание твердотопливного котла своими руками

При грамотной организации рабочего процесса по сборке, ничего сложного в работе не будет. Желательно осуществлять сборку котла в специально отведенном помещении, например, в мастерской. Детали же для котла делают на верстаке.

Особенности изготовления корпусных деталей

Ключевым элементом любого котла отопления , независимо от того, на каком топливе он будет работать, является топка. Чтобы своими руками изготовить топку, нужны лишь качественные материалы, которые смогут выдержать максимальные температурные нагрузки до тысячи градусов. Итак, процесс изготовления корпуса котла состоит из таких действий:

• если вам не удалось отыскать жаропрочную сталь, то можно взять и обычную, но при этом нужно, чтобы она имела двойные стенки, чтобы узел быть достаточно долговечным. Каждая стенка вырезается из стальных листов угловым шлифовальным прибором;
• чертеж котла должен включать в себя все необходимые размеры, которые затем будут перенесены на металлопрокат посредством длинной линейки и инструментов для измерения;
• помимо стенок нужно будет вырезать еще ребра жесткости из профильной стальной трубы. С помощью уголка нужно усилить стыки между всеми частями конструкции;
• в передней стенке корпуса нужно сделать квадратное отверстие, которое должно четко соответствовать параметрам дверки топочного бункера и для золы.

Чтобы сделать такое отверстие квадратной формы нужно на сталь нанести разметку, потом взять электродрель и проделать отверстия по углам. Далее делается сквозной прорез угловым шлифовальным аппаратом и ведется из центра до края.

Изготовление водного резервуара и теплообменника

Чтобы котел на твердом топливе был максимально эффективным, то его следует оборудовать двумя водными резервуарами. Их делают на основе листов из нержавеющей стали, из которых нужно вырезать прямоугольники нужного размера и сварить друг с другом. Помните, что для проведения сварочных работ нужно не только иметь специальный аппарат, но и обладать соответствующими навыками, или доверить эту работу профессионалам, обратившись в профильную мастерскую.

А теплообменник представляет собой комплект простых труб, которые применяются в водопроводах. Их сваривают друг с другом так, чтобы они в итоге образовывали так называемый проточный цикл, который имеет максимально допустимую внешнюю площадь. Таким образом, можно достичь максимально эффективной теплоотдачи между теплоносителем и сгораемым топливом.

Особенности сборки твердотопливного котла

Стоит отметить, что конструкция отопительных устройств такова, что металла в них очень много, естественно, это сказывается на их весе. Поэтому сборку готового котла нужно проводить в месте непосредственной его установки.

Сборка включает такие действия:

• сделайте фундамент для котла, при этом нужно использовать специальный жароустойчивый кирпич;
• после высыхания раствора установите на фундамент днище зольного бункера;
• по периметру днища по очереди вставьте внутренние стенки котла отопления и приварите их;
• внутри готового корпуса приварите специальные направляющие, к которым потому нужно будет прикрепить теплообменники и колосники;
• с внешней стороны бункера приварите ребра жесткости из металлического профиля прямоугольной формы по вертикали;
• смонтируйте и установите верхнюю плиту в оставшиеся наружные стенки. Между этими стенками нужно засыпать приготовленный заблаговременно песок, который будет защищать стены камеры сгорания от перегревания и быстрого прогорания, а также песок нужен с целью выполнения функции дополнительного теплоаккумулятора.

Песок для этой цели нужно применять хорошо промытый, в нем не должно быть ни грязи, ни каких-либо элементов органики. Перед работой его нужно будет прокалить на пламени, чтобы выжечь из него все ненужное. Если этого не сделать заранее, то при работе котла будет образовываться крайне неприятный запах.

Последний этап работы заключается в установке верхней плиты. Все готовые резервуары из нержавейки нужно поставить на плиту сверху и подключить к соответствующим контурам системы. Затем нужно поставить на места дверцы каждого бункера и сделать пробный запуск агрегата, чтобы проверить, как он работает.

Одно из требований, которое выдвигается к котлам на любом топливе независимо от места из применения – это высокая экономичность. Также они должны иметь малую тепловую инерцию и обладать функцией быстрого регулирования мощности.

Также выбирать отопительный прибор на том или ином топливе следует и в зависимости от местности, где вы проживаете. Котел на твердом топливе лучше всего подойдет для регионов с холодным климатом и сильными зимними морозами.

Если вы хотите собрать твердотопливный котел своими руками, то при правильном подходе и строгом соблюдении инструкции вы получите экономичный отопительный агрегат и сэкономите огромные средства на его покупке, установке и эксплуатации.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Как сделать своими руками котел твердотопливный длительного горения: чертежи

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Иногда целесообразно сделать своими руками котел твердотопливный длительного горения: чертежи и схемы есть в свободном доступе. Умение обращаться с инструментом и умелые руки оказывают хорошую услугу при строительстве собственного дома или дачи. Там всегда есть необходимость сооружения какой-либо конструкции самостоятельно. Ведь это значительно удешевляет любую затею. Не исключение и отопительные агрегаты. В старые времена люди нанимали печника для кладки кирпичных печей. Сегодня наиболее востребованными стали котлы на твердом топливе длительного горения.

Твердотопливный котел длительного горения вполне реально сделать самостоятельно

Принцип работы твердотопливных котлов и их устройство

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

• брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
• брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
• березовый уголь – такой же, как для мангала;
• переработанный мусор со свалок;
• топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
• обычные сухие опилки.

Различные варианты сырья для использования в твердотопливных котлах

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

Полезный совет! Самым доступным топливом, из перечисленных выше, являются древесные опилки. Если вы намереваетесь использовать их для отопления – следите, чтобы они были с влажностью менее 20%. Большие показатели этого параметра не позволят вырабатываться пиролизному газу, так как большая часть энергии нагрева будет идти на просушку топлива.

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива. Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

Принцип работы твердотопливного котла длительного горения

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

• закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;
• внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;
• теплообменник встроен в верхней камере, где достигается максимальная температура.

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

Схема системы отопления частного дома с использованием твердотопливного котла

Полезный совет! Не стоит использовать простейшую конструкцию для изготовления котла, который будет обогревать жилой дом на постоянной основе. Для этого нужно, либо приобрести готовое изделие, либо сделать более сложный и надежный вариант.

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Статья по теме:

Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

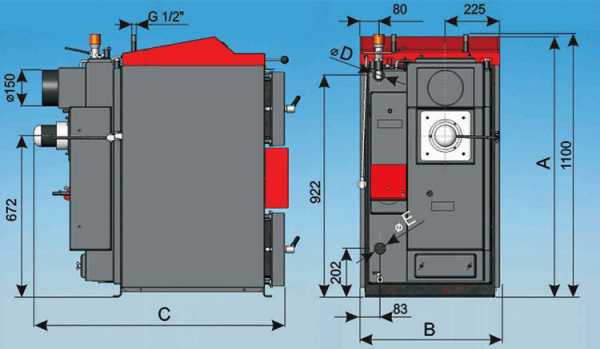

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

• подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
• собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;

Строение и принцип работы твердотопливного котла

• для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
• из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
• распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
• сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

Схематическое изображение устройства котла, работающего на твердом топливе

• в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
• заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

Чертеж с размерами для создания твердотопливного котла своими руками

Полезный совет! Чтобы разжечь, изготовленный своими руками, котел твердотопливный длительного горения, чертеж которого был представлен выше, необходимо: снять крышку и поднять регулятор, заполнить котел топливом доверху и облить его горючей жидкостью, все поставить на место и бросить горящую лучину в трубу регулятора. Когда топливо разгорится, снизить поток воздуха до минимума, чтобы оно начало только тлеть. После этого произойдет возгорание пиролизного газа и котел запустится.

Котел длительного горения — вид в разрезе

Как я сделал котел твердотопливный длительного горения: отзывы и рекомендации

«Работаю на лесопилке. Раньше возил домой сучки и срезку телегами. Узнал про котел твердотопливный длительного горения, отзывы почитал и решил сделать. Получилось. Теперь дров уходит в три раза меньше, а тепла столько же».

Александр Николаев, г. Сыктывкар

«Увидел у друга в гараже чудо-котел. Машину мы с ним с утра ремонтировали. Он, как дров в него положил, так больше до вечера и не прикасался. Я ничего понять не мог, пока он мне не объяснил всю схему. Вот, тоже загорелся идеей себе в гараж поставить. Друг сказал, даст чертежи».

Николай Платонов, г.Сургут

Различия в работе обычного и пиролизного котлов

«Если вы решили сделать, например, у себя на даче котел твердотопливный длительного горения, отзывы о котором нашли в сети, то делайте все четко по схеме с соблюдением всех правил безопасности. А то вот, сосед у меня спалил дачу, когда котел весь в дырах установил».

Андрей Ширшов, г.Тюмень

Описанное выше отопительное устройство будет служить вам верой и правдой, позволяя экономить на энергоносителях. Однако не забывайте делать все качественно, не отступая от схемы.

Твердотопливный котел длительного горения своими руками (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Чертежи твердотопливных котлов длительного горения своими руками

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Для комфортного проживания в отечественных климатических условиях необходима эффективная система отопления. Если правильно использовать чертежи твердотопливных котлов длительного горения, своими руками можно будет изготовить надежную и экономичную конструкцию. Для получения хорошего итогового результата необходимо предварительное изучение инженерных решений и технологий в соответствующей области.

Устройство котла фабричного производства

Содержание статьи

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Статья по теме:

Котлы длительного горения на дровах для дома. Необходимость часто подбрасывать дрова весьма неудобна. Однако есть котлы, которые требуют внимание раз в сутки. Подробнее в отдельной публикации.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

Обратите внимание! Не забывайте, что комплект рисунков с размерами надо дополнить списком изделий, которые надо будет приобрести отдельно. Включите в него комплектующие детали фабричного производства, инструменты, расходные и материалы, строительные перчатки и другие индивидуальные защитные средства.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Изготовление котла твердотопливного длительного горения: отзывы и алгоритм действий

Прежде, чем начинать работу, изучите мнения и советы реальных пользователей. Как свидетельствуют их отзывы, оборудование этого типа при правильном выполнении технологий вполне можно изготовить самому.

Создать идеальный внешний вид сложно, но он не обязателен в котельной частного дома

Для создания конструкции без лишних трудностей пригодятся готовые изделия с нужными параметрами. Подойдет металлическая труба диаметром 350 мм, высотой 1,5 метра, с толщиной стенок не менее 3 мм. Разумеется, придется сделать соответствующие корректировки некоторых других размеров.

Для вырезания качественных заготовок можно обратиться в специализированное предприятие

К нему приваривают вырезанное из листовой стали дно. Не забудьте о ножках. Они должны выдержать без повреждений вес тяжелой конструкции. Для некоторых входных и выходных отверстий подойдут отрезки труб с подходящими габаритами. Укрепление и узлы креплений навесного оборудования создают из отрезков швеллера.

Удаление окалины со сварных швов с применением электроинструмента

Готовую конструкцию очищают. Для защиты от коррозии и хороших эстетических характеристик ее покрывают слоями грунта по металлу и краской. Используют такие типы покрытий, которые устойчивы к высоким температурам. После установки лебедки и других дополнительных устройств, проверяют работоспособность всех механизмов и приводов. Котел подключают к системам подачи воздуха, водоснабжения и обогрева, дымоходу, электрической сети 220 V. Выполняют пробный пуск и устраняют выявленные недостатки

Защитный автомат выбирают соответствующий мощности потребителей

Обратите внимание! Вы знаете, как самому сделать твердотопливный котел длительного горения, но сомневаетесь в точности выполнения отдельных операций? В этом случае создание сварочных швов и другие сложные действия надо изучить заранее. Это оборудование в процессе эксплуатации должно быть надежным, поэтому лучше исключить ненужные риски.

Твердотопливный котел длительного горения своими руками: видео инструкция и выводы

Для изготовления некоторых сложных конструкций понадобится предварительное оснащение собственной мастерской. Придется освоить работу со сварочным оборудованием, приобрести специализированные инструменты и приспособления. Если он не пригодятся в будущем, то соответствующие затраты придется учесть при подсчете общей себестоимости.

Создать правильно котёл длительного горения своими руками помогут материалы данной статьи, сведения из чертежей и видео. Но для правильной оценки необходимо проверить, сколько будет стоить выполнение соответствующего заказа с помощью профессионалов.

Фабричные изделия могут стоить дороже, но на них предоставляют официальные гарантии

Изготовление котла длительного горения своими руками (видео)



ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

Чертежи твердотопливных котлов длительного горения своими руками

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Прежде чем приступить к самостоятельному изготовлению котлов, работающих на твердом топливе, необходимо подготовить эскизы. В них должны быть отражены основные и дополнительные элементы. За основу предлагается взять чертежи твердотопливных котлов длительного горения. Своими руками сделать их вполне возможно.

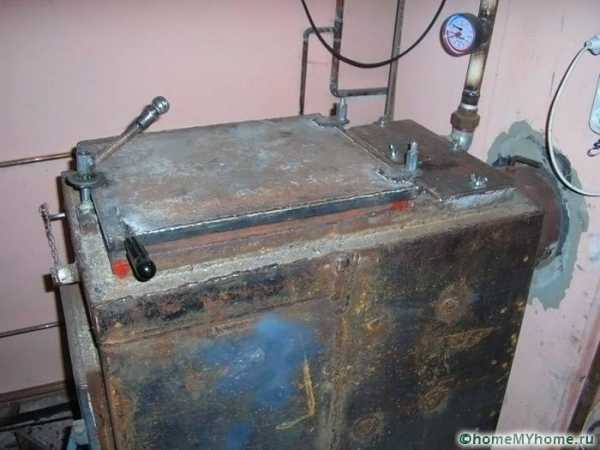

Внешний вид самодельной конструкции

Содержание статьи

Преимущества и особенности конструкций длительного горения

От обычных котлов аналоги с поддержкой длительного горения отличаются наличием сразу двух рабочих камер. В первой из них сжигается непосредственно заложенное топливо, а во второй – выделившиеся газы. Важную роль играет своевременная подача кислорода. В качестве устройства для нагнетания воздуха может использоваться обычный вентилятор с незамысловатой автоматикой.

Основные элементы котлов отопления продолжительного горения

Из достоинств агрегатов следует отметить:

• минимальное количество закладок топлива;
• высокую эффективность работы;
• использование различных видов твердого топлива;
• небольшое количество сажи в трубах при эксплуатации;
• надежность конструкции.

Принцип действия современной модели

Примечание! Из недостатков необходимо упомянуть сложность самостоятельного изготовления. Хотя при использовании готовых чертежей твердотопливных котлов длительного горения своими руками сделать агрегат все же реально.

Процесс изготовления твердотопливных котлов длительного горения своими руками: чертежи и сборка

Сразу следует оговориться, что конструкции могут иметь как верхнюю камеру сжигания газов, так и нижнюю. В первом случае продукты сгорания попадают в рабочее отделение под воздействием природных сил, а во втором – при помощи дополнительного приспособления для нагнетания воздуха.

Чертежи конструкции для самостоятельного изготовления

Так как котлы с наличием нижней камеры догорания сложны в изготовлении и требуют установки дополнительного оборудования при монтаже, рассматривать их не имеет особого смысла. Быстрее и экономнее сделать конструкцию с верхней камерой для сжигания газов.

Пример пошагового изготовления самодельного агрегата

Далее рассказывается, как самому сделать твердотопливный котел длительного горения, используя доступные материалы.

Применяемые элементы

Для изготовления конструкции потребуются:

• труба сечением 500 мм и длиной 1300 мм;
• труба с диаметром 450 мм и длиной 1500 мм;
• труба сечением 60 мм и протяженностью 1200 мм;
• два кольца шириной 25 мм и диаметром 500 мм;
• металлические уголки и куски швеллера;
• лист металла;
• асбестовое полотно;
• петли и ручки.

Корпус конструкции можно изготовить из такой трубы

Порядок сборки корпуса

В первую очередь трубы сечением 1500 и 1300 мм вкладываются друг в друга. Соединяются они с использованием кольца, изготовленного из уголка размером 25х25 мм. Из металлического листа вырезается окружность диаметром 450 мм и фиксируется к торцевой части трубы. Она выступает в качестве днища. В итоге должна получиться небольшая бочка.

С нижней стороны конструкции вырезается отверстие в форме прямоугольника 15х10 см для дверцы зольника. К проему крепится створка при помощи петлей, а также устанавливается задвижка.

Для конструкции можно использовать обычный газовый баллон

Чуть выше проделывается прямоугольное отверстие для топливной камеры. Размеры могут быть определены самостоятельно. От правильно подобранных габаритов будет зависеть удобство загрузки дров или другого топлива. По той же технологии устанавливается дверка с задвижкой.

В верхней части самодельной конструкции делается выпускной патрубок, с помощью которого отработанные газы будут поступать в дымоходную трубу. По бокам посредством сварки фиксируются патрубки, необходимые для подсоединения к отопительной системе строения. В них обязательно нарезается резьба.

Расположение патрубка для дымоходной трубы

Устройство воздушного распределителя

Из куска жести вырезается окружность с поперечным сечением на 20-30 мм меньше, чем диаметр внутренней части котла. В центральной части проделывается круглое отверстие для воздухораспределительной трубы. Его диаметр должен составить 6 см. Непосредственно в отверстие вставляется труба и приваривается к основе.

Распределитель воздуха со стабилизатором

К нижней части металлического блина крепятся куски уголка. С другой стороны путем сварки фиксируется петля, которая необходима для перемещения конструкции вверх и вниз. Для настройки подачи воздуха непосредственно в камеру сгорания устраивается заслонка.

Распределение воздуха при помощи приваренных уголков

Круг диаметром 500 мм, вырезанный из подходящего по размерам куска металла, вставляется в конструкцию. Верхний конец трубы заводится в отверстие, после чего верхняя крышка котла приваривается наглухо. К петле фиксируется трос, позволяющий опускать и поднимать распределитель.

Вид собранной конструкции

Обратите внимание! Была представлена самая простая из всех схем твердотопливных котлов длительного горения. Своими руками собрать надежную конструкцию по ней не так сложно, особенно если есть опыт работы со сваркой и другими инструментами.

Твердотопливный котел длительного горения своими руками: видео для ознакомления

Другой вариант заключается в применении газового баллона для корпуса. Из него можно создать вполне эффективную конструкцию для отопления строений небольших размеров. Для ознакомления с особенностями самодельного приспособления для обогрева предлагается взглянуть на видео. Котел длительного горения своими руками без чертежей можно сделать по нему.

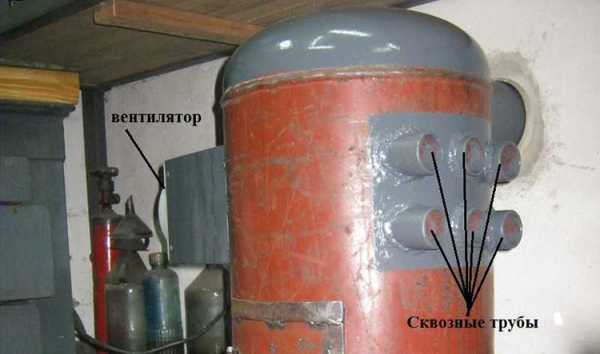

Внешний вид самодельной конструкции с теплообменником

Есть ли о твердотопливном котле длительного горения отрицательные отзывы?

Иногда потребителями оставляются негативные отзывы о конструкциях, но они скорее связаны с общими минусами, которые присущи твердотопливным приспособлениям в целом.

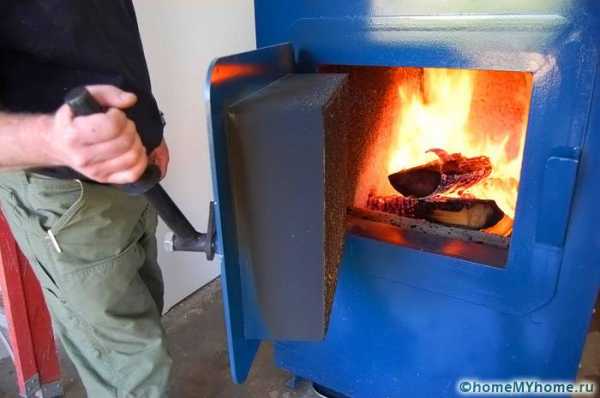

Допускается использовать различные виды топлива

Выделить можно следующие недостатки:

• для хранения топлива приходится использовать специальные помещения или сооружения;
• топливо в любом случае необходимо загружать вручную, несмотря на сниженное количество загрузок;
• при установке любых моделей котлов, работающих на твердом топливе, нужно принимать особые меры безопасности;
• регулировать процесс горения топлива в камере сгорания с особой точностью невозможно.

Схема установки котла в водяной системе отопления

Обратите внимание! Минусов достаточно много, но все же твердотопливные котлы являются единственным выходом из ситуации, когда магистральные линии газа и электричества недоступны.

Загрузка топлива не может быть автоматизирована

О стоимости готовых моделей для отопления твердым топливом

Если изготовить котел длительного горения не получается или просто нет желания, то можно приобрести готовую конструкцию. Необходимо признать, что модели для обогрева больших помещений обойдутся недешево. В таблице можно ознакомиться расценками на котлы Stropuva.

Можно оценить стильный дизайн котла Stropuva

Таблица 1. Расценки на котлы Stropuva

Модель	Мощность в киловаттах	Стоимость в рублях
S-8U	8	70 000
S-15U	15	116 000
S-20U	20	123 000
S-40U	40	142 000

Статья по теме:

Хотя цена на конструкции достаточно высоки, при длительной эксплуатации они себя оправдывают. Представленные модели имеют достаточно стильный дизайн, поэтому проблем с внедрением в общий дизайн помещения не возникает.

Основные преимущества продукции Stropuva

Подведение итогов

Изучив внимательно чертежи твердотопливных котлов длительного горения, своими руками соорудить самодельную модель не составит труда. Однако необходимо уметь пользоваться сварочным аппаратом и работать со стандартными инструментами, в противном случае на изготовление может уйти довольно много времени.

Видео: котел длительного горения своими руками



Загрузка…

homemyhome.ru

Твердотопливный котел своими руками — руководство по изготовлению

Отсутствие централизованного газоснабжения осложняет жизнь домовладельца: зимой греться придется дровами или углем, которые постоянно нужно подкладывать.

Но есть у этой ситуации и положительная сторона: теплогенератор имеет простейшую конструкцию, поэтому его легко можно сделать самостоятельно.

При этом пользователь не только экономит значительную сумму, но и получает агрегат, максимально соответствующий его потребностям. Как делается твердотопливный котел своими руками, и какие идеи можно позаимствовать у заводских моделей?

Принцип работы

В общих чертах принцип действия котла на твердом топливе выглядит так:

1. В специальную камеру, именуемую топкой, помещаются дрова, уголь и тому подобное топливо.
2. Загруженное топливо поджигается. Процесс его сжигания в разных котлах может иметь некоторые особенности, но суть всегда остается неизменной: происходит реакция окисления органических молекул с выделением большого количества тепла. Скорость горения, а соответственно и мощность теплообразования, будет зависеть от количества поступающего в топку воздуха. Его можно регулировать при помощи подвижной заслонки, установленной на воздухозаборнике (поддувале).
3. Образующееся при сгорании топлива тепло, как и тепло отходящих дымовых газов, нагревает содержимое специального резервуара – теплообменника. Через входной и выходной патрубки теплообменник подсоединяется к отопительному контуру и становится, таким образом, его частью. Нагретая в теплообменнике среда за счет конвекции или работы насоса поступает в отопительный контур, распределяя по нему тепловую энергию.

Котел длительного горения — принцип работы

Образующийся при сгорании топлива дым за счет конвекции удаляется через вертикальную трубу – дымоход.

Котел твердотопливный длительного горения своими руками — чертежи, схема, варианты конструкции

Существует множество разновидностей таких теплогенераторов. Мы остановимся на нескольких основных видах:

Классический котел прямого горения

Конструкцию этого котла можно назвать бесхитростной. Устроен он так же, как и традиционная русская печь.

Топка – это просто камера, а топливо поджигается и сгорает обычным способом, как, например, в костре.

Классический котел прост в изготовлении, но у него есть существенный недостаток: топливо сгорает слишком быстро – через каждые 4 часа приходится подкладывать новую порцию. Улучшить ситуацию можно несколькими способами:

Ограничить с помощью заслонки поступление воздуха, так чтобы топливо не горело, а медленно тлело

Этот вариант крайне нерационален:

• Окисление топлива становится неполным, вследствие чего дым содержит большое количество сажи, угарного газа (относится к вредным выбросам) и различных ядовитых веществ.
• Из-за низкой температуры выхлопа образуется большое количество конденсата, насыщенного вышеупомянутыми токсинами.
• КПД котла значительно понижается.

Оборудовать систему отопления тепловым аккумулятором

Это объемистый резервуар, в котором хранится запас перегретого теплоносителя. Дрова в котле будут сгорать быстро, но произведенное при этом тепло не вылетит в трубу, а останется в теплоаккумуляторе, так же как оно остается в кирпичных стенках русской печи. Следовательно, топить котел нужно будет реже.

Оборудовать котел системой автоматики с принудительной подачей воздуха

Идея в следующем:

• после выработки достаточного количества тепла (отслеживается по температуре теплоносителя) автоматика полностью перекрывает заслонку;
• пламя гаснет и котел, можно сказать, выключается;
• при охлаждении теплоносителя автоматика открывает заслонку и запускает вентилятор, который раздувает огонь в топке.

Котел с наддувом

Блок автоматики с вентилятором можно приобрести в магазине. Единственный недостаток такого решения – зависимость от электроснабжения.

Котел с верхним горением

В таком отопителе топливо укладывается в виде колонны и поджигается сверху. В направлении сверху вниз пламя движется гораздо менее охотно, чем снизу вверх, поэтому закладка горит дольше. К тому же для предотвращения быстрого распространения огня воздух подается точно в зону горения.

Теплогенератор с верхним горением достаточно сложен в устройстве, но существует его упрощенная разновидность, доступная для самостоятельного изготовления. Это так называемая печь «Бубафоня», конструкция которой была разработана Афанасием Бубякиным.

Проблема в том, что при наличии водяной рубашки характеристики этого агрегата сильно падают (низкий КПД, печь сильно коптит), поэтому использовать его в качестве котла нерационально.

Газогенераторный (пиролизный) котел

Подвергнутые воздействию высокой температуры молекулы органического топлива (биополимеры) частично распадаются на различные газообразные вещества (древесный газ), многие из которых могут гореть. Такой распад называют пиролизом. При обычном горении эта смесь газов большей частью выбрасывается в дымоход. В газогенераторном котле она отводится в отдельную камеру (камера дожигания), где и сгорает.

Такой котел имеет ряд достоинств (высокий КПД, длительная работа на одной закладке и пр.), но он сложен в изготовлении, требует применения специальных катализаторов и нуждается в принудительной подаче воздуха.

Схема газогенераторного котла

Можно изготовить упрощенный вариант по типу печей «Профессор Бутаков», «Breneran» и «Bullerjan», у которых в верхней части топки имеется подобие камеры дожигания.

Но такие агрегаты, во-первых, рассчитаны на эксплуатацию в режиме тления, о недостатках которого мы говорили выше, а во-вторых, как и «Бубафоня», сильно теряют в характеристиках при отборе теплоты водой, то есть при использовании в качестве котла.

Итак, наиболее подходящим для самостоятельного изготовления является классический котел, который при наличии в доме электроснабжения можно оборудовать автоматикой с наддувным вентилятором.

Газовые котлы Бакси с автоматикой приобретают в нашей стране часто. Надежность оборудования и цена — главные составляющие успеха у потребителя. Котел Бакси — инструкция по применению и устройство агрегата.

Принцип работы термостата для котла отопления разберем тут.

Думаете, что дровяное отопление уже изжило себя? Котлы длительного горения для дома на дровах — экономичное и эффективное решение при отсутствии коммуникаций. Здесь http://microklimat.pro/otopitelnoe-oborudovanie/kotly/dlitelnogo-goreniya-na-drovax-dlya-doma.html рассмотрим виды котлов и особенности эксплуатации.

Схема котла

Самодельный отопитель будет иметь такую конструкцию:

1. Топка – «коробка» глубиной 460 мм, шириной 360 мм и высотой 750 мм с общим объемом 112 л. Объем топливной загрузки для такой камеры сгорания составляет 83 л (весь объем топки заполнять нельзя), Что позволит котлу развивать мощность до 22 – 24 кВт.
2. Днище топки – решетка из уголка, на которую будут укладываться дрова (через нее в камеру будет поступать воздух).
3. Под решеткой должен быть отсек высотой 150 мм для сбора золы.
4. Теплообменник объемом 50 л большей частью расположен над топкой, но нижняя его часть охватывает ее с 3-х сторон в виде водяной рубашки толщиной 20 мм.
5. Подсоединенная к верхней части топки вертикальная дымоотводящая труба и горизонтальные жаровые трубы располагаются внутри теплообменника.
6. Топка и зольник закрыты герметичными дверцами, а забор воздуха осуществляется через трубу, в которой установлен вентилятор и гравитационная заслонка. Как только вентилятор выключается, заслонка под собственным весом опускается и полностью перекрывает воздухозаборник. Как только термодатчик зафиксирует снижение температуры теплоносителя до заданного пользователем уровня, контроллер включит вентилятор, поток воздуха откроет заслонку и в топке разгорится огонь. Периодическое «отключение»котла в сочетании с увеличенным объемом топки позволяет продлить работу на одной загрузке топлива до 10 – 12 часов на дровах и до 24-х часов на угле. Хорошо зарекомендовала себя автоматика польской компании KG Elektronik: контроллер с термодатчиком – модель SP-05, вентилятор – модель DP-02.

Чертеж котла на твердом топливе

Топка и теплообменник окутываются базальтовой ватой (теплоизоляция) и помещаются в корпус.

Процесс изготовления

Первым делом надо подготовить все необходимые заготовки:

1. Стальные листы толщиной 4 – 5 мм для изготовления топки. Наилучшим образом подходит легированная сталь жаропрочных марок 12Х1МФ или 12ХМ (с добавками хрома и молибдена), но варить ее нужно в среде аргона, поэтому понадобятся услуги профессионального сварщика. Если же вы решите сделать топку из конструкционной стали (без легирующих добавок), то следует применять низкоуглеродистые марки, например, Сталь 20, так как высокоуглеродистые от воздействия высокой температуры могут утратить пластичность (происходит их закалка).
2. Тонколистовая сталь толщиной 0,3 – 0,5 мм, окрашенная полимерным составом (декоративная обшивка).
3. 4-миллиметровые листы конструкционной стали для корпуса.
4. Уголок 50х4 мм, из которого будет набираться колосниковая решетка.
5. Труба Ду50 (жаровые трубы внутри теплообменника и патрубки для подключения отопительной системы).
6. Труба Ду150 (патрубок для присоединения дымохода).
7. Труба прямоугольная 60х40 (воздухозаборник).
8. Стальная полоса 20х3 мм.
9. Базальтовая вата толщиной 20 мм (плотность – 100 кг/куб. м).
10. Асбестовый шнур для герметизации проемов.
11. Ручки для дверок заводского изготовления.

Сварку деталей следует выполнять электродами МР-3С или АНО-21.

Теплообменник для твердотопливного котла своими руками

Сначала из двух боковых, одной задней и одной верхней стенок собирается топка. Швы между стенками выполняются с полным проваром (они должны быть герметичными). Снизу к топке с 3-х сторон горизонтально приваривается стальная полоса 20х3 мм, которая будет служить днищем водяной рубашки.

Далее к боковым и задней стенкам топки нужно торцами приварить в произвольном порядке короткие отрезки трубы небольшого диаметра – так называемые клипсы, которые обеспечат жесткость конструкции теплообменника.

Теперь к полосе-днищу можно приварить наружные стенки теплообменника с предварительно выполненными отверстиями под клипсы. Длина клипс должна быть такой, чтобы они слегка выступали за наружные стенки, к котором их нужно приварить герметичным швом.

Самодельный котел из листового металла

В передней и задней стенках теплообменника над топкой вырезаются соосные отверстия, в которые ввариваются жаровые трубы.

Остается приварить к теплообменнику патрубки для соединения с контуром отопительной системы.

Сборка котла

Агрегат нужно собирать в следующей последовательности:

1. Сначала изготавливают корпус, прихватив короткими швами к его днищу боковые стенки и обрамления проемов. Нижним обрамлением проема зольника служит само днище корпуса.
2. Изнутри к корпусу приваривают уголки, на которых будет укладываться решетчатый поддон топки (колосниковая решетка).
3. Теперь нужно приварить саму решетку. Уголки, из которых она состоит, нужно приварить наружным углом вниз, так чтобы поступающий снизу воздух равномерно распределялся двумя наклонными поверхностями каждого уголка.
4. Далее к уголкам, на которых уложена колосниковая решетка, приваривают топку с теплообменником.
5. Дверцы топки и зольника вырезаются из стального листа. Изнутри они обрамляются стальной полосой, уложенной в два ряда, между которыми нужно уложить асбестовый шнур.

Далее приваривают дымоотводящий патрубок и воздуховод с фланцем для установки вентилятора. Воздуховод заводится внутрь котла через отверстие посредине задней стенки чуть ниже колосниковой решетки.

Теперь надо приварить к корпусу котла ответные части петель дверок и несколько кронштейнов шириной 20 мм, к которым будет крепиться обшивка.

Теплообменник нужно обложить с трех сторон и сверху базальтовой ватой, которая стягивается шнуром.

Поскольку утеплитель будет контактировать с горячими поверхностями, он не должен содержать фенол-формальдегидного связующего и других веществ, испускающих при нагреве токсичные летучие вещества.

При помощи шурупов к кронштейнам прикручивается обшивка.

Сверху на теплогенератор устанавливается контроллер автоматики, а к фланцу воздуховода прикручивается вентилятор.

Температурный сенсор нужно поместить под базальтовую вату, так чтобы он контактировал с задней стенкой теплообменника.

При желании котел можно оборудовать вторым контуром, позволяющим эксплуатировать его в качестве водонагревателя.

Контур имеет вид медной трубки диаметром около 12 мм и длиной 10 м, намотанной внутри теплообменника на жаровые трубы и выведенной наружу через заднюю стенку.

Видео на тему

microklimat.pro
