Котли твердопаливні своїми руками – Как сделать твердотопливный котёл своими руками: чертежи, схема и видео

Для достижения хорошей эффективности, долговечности и экономичности самодельных котлов длительного горения, в ходе их эксплуатации необходимо соблюдать основные рекомендации по пожарной безопасности:

• Следить, чтобы температура внутри контура не превышала граничных показателей.
• Питающий трубопровод запрещается оснащать запорным вентилем.
• В непосредственной близости от котла не должны храниться легковоспламеняющиеся материалы.
• Вентиляция в помещении должна быть полностью исправной.
• Прибор можно устанавливать только в отдельной комнате (котельной). Этот момент продумывается во время реализации подготовительных мероприятий.

Оборудование котельной является самым лучшим вариантом, так как ТТ котлы работают несколько иначе, чем обычные печи на дровах. Кроме того, внешне прибор не представляет эстетического интереса, и скорее всего будет нарушать общий интерьер. Так как использование твердого топлива сопровождается появлением грязи, лучше всего установить котел в нежилой комнате.

Небольшие приборы мощностью не более 35 кВт допускаются размещать в основном помещении: для удобства место монтажа можно оградить кирпичным простенком. Комната, где будет расположен котел, должна иметь хорошую вентиляцию. Очень важно организовать стабильный приток кислорода с улицы.

Как сделать твердотопливный котел длительного горения своими руками

Для работы понадобятся такие инструменты:

• Сварочный аппарат.
• Приспособления для обработки металла.
• Электродрель.
• Уровень и рулетка.
• Маркер.
• Болгарка.
• Перчатки и защита для глаз.

Приступать к подобной процедуре рекомендуется только людям, имеющим хотя бы небольшой опыт обращения со сваркой и знать, как устроен котел длительного горения. Наличие специальной защитной одежды обязательно.

Также нужно приготовить такие материалы:

• Пустой газовый баллон.
• Металлический лист.
• Асбестовый шнур.
• Стальную трубу диаметром 60 мм.
• Металлические петли и ручки.
• Металлический уголок и вытяжку.
• Базальтовое волокно.

Работа над корпусом чертежи

Пустой пропановый баллон оснащается разметкой, согласно чертежам твердотопливного котла длительного горения своими руками. Изготовляется прямоугольное отверстие для дверцы зольника, предназначенное для удаления пепла. Сверху баллона по окружности проводится ровная линия под срез шляпки: обрезка осуществляется с помощью болгарки.

В центральной части выполняется разметка ниши для вывода дымохода: размеры этого отверстия должны превосходить сечение трубы. В крышке проделывается отверстие и наваривается металлическое кольцо, плотно обхватывающее дымоотводный канал. Кольцо из металла толщиной 4-5 мм используется для обваривания баллона изнутри и снаружи. На него впоследствии будет одеваться крышка.

Дымоход внизу оснащается металлическим кругом, выполняющим функцию распределителя воздуха. Крепежные элементы навариваются по линии среза баллона поверх предварительно проложенного асбестового шнура. При креплении срезанной верхушки важно, чтобы она свободно снималась. Для удобства ее можно оснастить металлической ручкой.

Дымоходный патрубок

В верхней части баллона намечают отверстие под патрубок, согласно чертежам твердотопливного котла своими руками. Для вырезания дымоходной трубы используется болгарка: приварив патрубок поверх вырезанного отверстия, одевают основной корпус дымохода.

Зольник

Для вырезания отверстия под зольник используется ранее нанесенная разметка. Дверца изготовляется отдельно из листового металла: ее фиксацию на корпус скобами. Чтобы дверцу было удобно открывать и закрывать, она оснащается импровизированной ручкой из металлического стержня или толстой проволоки.

Система подачи воздуха

Вооружившись параметром внутреннего диаметра баллона, его переносят на металлический лист, уменьшив на 5 см. По нанесенной разметке болгаркой вырезают круг. Далее из металлического уголка изготовляется шесть равных отрезков, длина которых должна равняться ½ диаметра круга. В этом качестве можно применить крыльчатку, имеющую острые лопасти. При приваривании металлических элементов важно сохранить одинаковое направление.

Теплообменник

При изготовлении теплообменника проще всего использовать принцип водяного контура. Выбор его параметров полностью зависит от желаний мастера. Размеры теплообменника будут напрямую влиять на объем топлива, загружаемого за один раз: чем он больше, тем длиннее паузы между закладками дров. Для изготовления корпуса прибора используются металлические листы толщиной 5-6 мм: их хорошо проваривают на всех стыках. Верхняя и нижняя часть корпуса оформляется патрубками для коммутации трубы подачи и обратки. Центральная часть должна иметь отверстие для загрузки топлива.

Окончательная сборка и монтаж

Для того, чтобы установить дверцу зольника, на корпусе вначале нужно наметить и вырезать нишу для доступа внутрь камеры. Далее в этот проем монтируются герметично закрывающаяся дверца. Баллон вставляется внутрь теплообменника. Используя сварочный аппарат, бак тщательно проваривают сверху: это дает возможность достичь абсолютной герметичности корпуса, с расположенной внутри топкой круглой формы.

Во время работы самодельного котла длительного горения с водяным контуром важно достичь дозированной подачи воздуха.  Топливо загружают максимально плотно: пустоты между слоями должны быть сведены к минимуму. Бывает так, что плотная укладка поленьев разного размера затруднена: в таком случае оставшиеся ниши заполняют бумагой или стружкой. Плотность твердотопливной закладки напрямую влияет на продолжительность ее горения.

Порядок загрузки топлива в ТТ котел:

1. Вначале нужно извлечь ограничитель подачи воздуха.
2. Провести закладку дров через специальное отверстие, предварительно смазав их жидкостью для быстрого розжига.
3. Ограничитель установить на прежнее место.
4. Далее следует зажечь спичку и бросить ее в топку.
5. Убедившись в том, что топливо начинает постепенно разгораться, дверцу плотно закрыть.

В процессе перегорания топлива будет наблюдаться постепенная усадка трубы внутрь баллона. Высота ее положения дает точную информацию о количестве дров в топке. Схема котла на угле практически ничем не отличается.

Тестирование прибора

Работы по сооружению котла удобнее всего реализовать в теплое время года прямо на улице. Там же рекомендуется провести испытание готовой конструкции, присоединив к ней временный дымоход. В тех случаях, когда планируется отапливать обширные помещения, для изготовления обогревателя рекомендуется использовать два установленных друг на друга баллона.

Монтаж в доме

Вопрос пожарной безопасности котла является очень серьезным моментом. Для его установки лучше предусмотреть отдельную комнату или угол, отделив его кирпичной кладкой. Так как поверхность котла металлическая, высока вероятность получения ожогов при неосторожном прикасании к ней. Важно также, чтобы в месте монтажа была возможность удобно вывести дымоход на улицу (через кровлю или стену). Для свободного доступа к прибору пространство в 50 см по окружности от него освобождается от любых предметов.

Правила установки:

• Сооружение кирпичного основания. Оно должно состоять из двух сплошных рядов из кирпича, и соответствовать размерам на твердотопливный котел длительного горения.
• Расстояние от топочной двери до стены — не менее 125 см. Расстояние между боковыми частями и стеной должно быть не менее 700 мм.
• Между топочной дверцей и стеной соблюдается дистанция не менее 125 см. Пространство между сторонами котла и стеной — не менее 70 см.
• Если для сооружения стен использовалась древесина, участки соприкосновения котла и перекрытия дополнительно оформляются металлической или базальтовой защитой. То же самое касается участков выведения дымохода наружу сквозь стены или потолок.
• Котел устанавливают на фундаменте строго по уровню. При этом выходной патрубок должен располагаться на одной линии с дымоходом, в противном случае возможны нарушения тяги по ходу эксплуатации (прочитайте также: «Как работает регулятор тяги для твердотопливных котлов – виды, принцип работы, преимущества»).
• Все соединительные узлы необходимо уплотнить герметиком.

teplospec.com

Как сделать твердотопливный котел своими руками

Очень часто, сталкиваясь со сложными задачами, мы начинаем понимать, что их решение находится на поверхности. Вот так и с отоплением. Казалось бы, что может быть проще, используя газовый или электрический котел. Но практика показывает, не везде зимой давление газа стабильно, а электричество подается с завидным непостоянством. Поэтому проблема остается. Что делать? Остается альтернативный вариант – установить отопительный агрегат, работающий на дровах или угле. Тем более, твердотопливный котел своими руками сделать не так уж и сложно. И это еще один плюс в сторону альтернативного способа отапливать жилые помещения.

Принцип работы

Физическая составляющая процесса работы самодельных котлов на твердом топливе очень проста.

• Производится загрузка топлива в топку, где оно поджигается.
• Угарные газы, полученные при сгорании твердого топлива, и горячий воздух поднимаются вверх и выходят через дымоход на улицу.
• При движении вверх они проходят через специальную камеру, где располагается теплообменник. Через него происходит нагрев теплоносителя, поступающего в систему отопления дома.

Как видите, все довольно-таки просто. Хотя надо отметить, что этот принцип работы самодельных котлов на дровах, торфе, опилках и угле полностью соответствует и другим типам отопительных приборов, работающих на других видах топлива. Соответственно и конструкция их мало чем отличаются друг от друга. Конечно, есть определенные конструктивные нюансы. К примеру, твердотопливные котлы – это агрегаты с низким коэффициентом полезного действия. «Едят» они топливо в больших количествах, выделяя при этом огромное количество тепловой энергии, большая часть которой, к сожалению, вылетает в трубу. Поэтому сегодня, говоря о самодельных котлах отопления на дровах, необходимо говорить о современных моделях с более высоким КПД. Их и будем разбирать в этой статье.

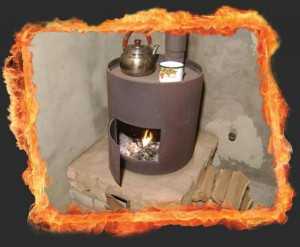

Котел на дровах цилиндрического типа

Но перед тем как перейти к основному сборочному процессу, хотелось бы несколько слов сказать об условиях реализации данного проекта.

1. Надежность конструкции котла будет зависеть от того, как вы владеете используемым в этом деле инструментом. Основной из них – это сварочный аппарат. Если ваши навыки не позволяют добиться максимального результат, то лучше от эксперимента отказаться и передать сборку агрегата специалисту, то есть высококвалифицированному сварщику.
2. Говоря об эксперименте, а сборка котла на дровах своими руками – это большой эксперимент, надо отдать должное, что вы можете применить все свои инженерные знания и опыт. И в случае удачно проведенного процесса гордиться им. Но не забываем, что самодельный котел потребует доработки в процессе его эксплуатации. Некоторые незначительные неточности и ошибки дадут о себе знать обязательно. Так что к ним надо просто быть готовым.
3. Для изготовления твердотопливного котла используются металлические листы или труба толщиною не меньше 5 мм. Это же относится к трубным элементам теплообменника.
4. Установка настроечных приборов. Немаловажный момент в деле изготовления самодельного котла. Что именно надо установить: термометры на входе и выходе теплоносителя, регулятор мощности циркуляционного насоса, датчик тяги.
5. Кстати, о циркуляционном насосе. Не все потребители устанавливают это оборудование, которое привязывает систему отопления дома к электроэнергии. Но, как показывает практика, именно этот агрегат дает возможность увеличить КПД котла, равномерно распределяя теплоноситель по всей отопительной системе, и внутри теплообменника в том числе.

Компактная конструкция

Варианты конструкции твердотопливных котлов

Самый простой вариант твердотопливного котла – это буржуйка с водяным контуром внутри. Это на самом деле самое простое устройство, не требующее больших знаний и умения изготовления. Но так как мы говорим о современных моделях, то буржуйку рассматривать здесь не будем. К тому же ее конструкция сегодня хоть и используется для обогрева небольших помещений, чаще всего модели с водяным контуром подключаются к системе теплых полов.

Процесс изготовления

Итак, рассмотрим схему изготовления твердотопливного котла своими руками. Начнем с корпуса и камеры сгорания оборудования.

Внимание! Так как топка подвергается серьезному нагреванию, обычно температура внутри нее не снижается ниже +1000°С, то изготавливают камеру сгорания из жаропрочных стальных листов. Если их вы не приобрели, тогда можно использовать обычную сталь, только стенки изготавливают из сдвоенных металлических листов.

Буржуйка с водяным контуром

Размеры котла и топки выполняются строго по чертежам твердотопливных котлов, изготавливаемых своими руками. Чертежи вы можете найти в свободном доступе на просторах Интернета. Хотелось бы обратить ваше внимание, что в конструкции этого типа отопительных агрегатов лучше всего устанавливать ребра жесткости, которые помогут стенкам не коробиться под действием высоких температур. В качестве ребер жесткости можно использовать стальные уголки.

Теперь, что касается современного подхода к решению повышения КПД. В настоящее время разработаны достаточно уникальные конструкции твердотопливных котлов, в которых используется процесс пиролиза. Что это такое? Известно, что топочные газы, которые покидают котел через дымоход, обладают значительной тепловой энергией. Здесь важно собрать топочные газы, обогатить их кислородом и поджечь. При сгорании выделяется тепло, которое можно пустить на нагрев теплоносителя.

Простая схема самодельного котла

Как этого добиться? Для этого в корпусе твердотопливного котла необходимо установить еще одну камеру сгорания, в которой и будет происходить сжигание топочных газов. Так как котел изготавливается своими руками, то оптимальный вариант, если вторая топка будет располагаться над первой. В конструкции будут учитываться чисто физические законы. Поэтому две топки друг от друга отделяются горизонтальной перегородкой, с одного края которой будет оставлен зазор. Через него топочные газы будут переходить из одной камеры в другую.

Сегодня во многие конструкции твердотопливных котлов устанавливают аккумулирующие водяные баки. Их монтирует поверх котла, вода нагревается за счет теплоотдачи корпуса агрегата и дымохода. По сути, это обычный аккумулятор, который начинают работать при потухшей топке. Это временный запас горячей воды, которая поступает в систему отопления дома.

Изготовление теплообменника

Оптимальный вариант конструкции – это трубная система, соединенная в один неразрывный контур. Говорить о форме и размерах теплообменника можно лишь с позиции формы топки и мощности самого отопительного прибора. К примеру, если вы хотите, чтобы количество нагреваемого теплоносителя было большим, то рекомендуем изготавливать П-образный теплообменник только горизонтального типа. Он будет огибать топку с трех сторон кроме стенки, где находится дверца для закладки твердого топлива.

Движение топочных газов

Но и это еще не все, что касается эффективности работы теплообменного устройства. Большое значение будет иметь количество используемых труб и их диаметр. Если ваш котел будет устанавливать в отопительную систему с естественной циркуляцией теплоносителя, тогда минимальный диаметр используемых труб будет равен 40 мм. Конечно, это, наверняка, снизит количество трубных контуров, но эффективность работы отопления будет достаточно высокой.

В отоплении с принудительной циркуляцией диаметр используемых труб может быть меньше, но 25 мм – минимальный размер. Теперь к вопросу, что сложнее сделать, первый вариант или второй? Второй будет сложнее, потому что большое количество труб требует большого количества стыков. А это не только увеличение объема проводимых работ, но и повышение риска образования трещин в местах стыковки.

Трубчатый теплообменник

Сборка котла

Итак, все основные элементы готовы, можно переходить к сборке агрегата. Отметим, что металлические отопительные приборы являются достаточно большими и имеют приличный вес. Так что специалисты советуют сборку прибора проводить по месту его установки.

• В первую очередь под котел необходимо залить прочный фундамент. Хорошо, если его поверхность будет облицована огнеупорным кирпичом.
• Устанавливается корпус.
• Затем монтируется теплообменная трубная конструкция. Ее просто приваривают изнутри к стенкам камеры сгорания, а патрубки выводят за пределы отопительного прибора.
• Затем укладывается колосниковая решетка на заранее приваренные металлические направляющие.
• Навешиваются дверцы.
• Привариваются снаружи ребра жесткости.
• В самый последний момент устанавливается верхняя плита с отверстием под дымоход. К отверстию заранее приваривается патрубок, который по размерам диаметра будет чуть меньше диаметра дымохода.
• На верхнюю плиту устанавливается аккумулирующая емкость.

Дровяной котел

Вот так можно ответить на волнующих многих вопрос: как сделать котел на дровах своими руками? Процесс не самый простой.

Мы разобрали всего лишь одну конструкцию котлов, работающих на твердом топливе. На деле их очень много. Сегодня большой популярностью пользуются самодельные твердотопливные котлы длительного горения. О них мы уже писали на нашем сайте.

otepleivode.ru

Экономичные твердотопливные котлы отопления своими руками

Твердотопливные котлы уже много лет доказывают на практике свою эффективность. Они выступают разумной альтернативой традиционным печам в отоплении частного дома в тех регионах, где не предусмотрена централизованная подача газа, как основного источника энергоносителя.

Сейчас есть возможность приобретения агрегата, работающего на различных видах топлива (уголь, дрова) с возможностью оборудования его газовой или пеллетной горелкой. Что касается отечественных производителей, то это, к примеру, //www.teplodar.ru/catalog/tverdotoplivnye-kotly/, где можно купить твердотопливные котлы, универсальные касательно используемого топлива.

Однако, как и любой другой котел, так и твердотопливный агрегат, стоит не так уж и мало, а потому многие владельцы домов и квартир решают вопрос об автономном отоплении своего жилища самостоятельно, то есть делают твердотопливные котлы отопления своими руками.

Рекомендации по организации твердотопливных котлов отопления своими руками

Если собираетесь топить дровами, то лучше сделать топку побольше.

Специалисты рекомендуют всем, кто намерен выполнить котел отопления на твердом топливе своими руками, учесть несколько правил. Во-первых, устройство должно быть абсолютно безопасным. Для этого перед проведением работ нужно ознакомиться с рядом государственных норм и стандартов. Во-вторых, нужно позаботиться об эффективности оборудования. Котел должен производить столько тепла, сколько потребуется для поддержания нормального температурного режима в доме плюс тепловые потери. В-третьих, под любой нагревательный прибор нужно отдельное помещение, то есть котельная.

Есть требования и к топке. В ней должна поддерживаться довольно высокая температура. В некоторых случаях это 500°C, что необходимо для полного сжигания топлива и отходящих газов. Если не соблюсти это условие, то вещества, в которых имеется скрытая энергия (оксиды азота, угарный газ) будут выходить в трубу, а КПД оборудования будет падать. Именно по этой причине самодельные котлы отопления на твердом топливе, их внутренняя часть, выполняется из материалов малой теплопроводности, что позволяет нагнать в топке нужную температуру.

Наружная часть котла, наоборот, выполняется из материалов малой теплоемкости, что повышает безопасность самого агрегата. Тепло, накопленное корпусом, должно быстро отходить в атмосферу. В таком случае исключается вероятность ожогов. С другой стороны корпус малой теплоемкости не будет забирать тепло у топки, что хорошо повлияет на КПД нагревательного элемента.  Однако перед тем, как приступать к организации нагревательного элемента, Нужно провести правильный расчет мощности твердотопливного котла отопления. В принципе, он аналогичен расчету мощности электрокотла.

Вопрос о том, какие пропиленовые трубы лучше для отопления беспокоит многих. Есть несколько видов этих изделий, каждый из которых обладает своими характеристиками.



Чем горизонтальная разводка труб отопления отличается от вертикальной? Ответ здесь.

Как быстро рассчитать производительность обогревателя?

Чтобы повысить температуру в топке, крышку нужно хорошо теплоизолировать.

Профессионалы, выполняя расчет мощности твердотопливного котла отопления, руководствуются строительными нормами о строительной климатологии от 1999 года, где приведены все необходимые величины и формулы. Для людей, не имеющих профильного образования, предлагается упрощенный вариант расчета мощности котла. Он проводится по формуле:

W = q * S, где

W – искомая величина, то есть производительность нагревательного элемента;

q – удельный коэффициент мощности, для каждого региона страны он разный. Его величину можно найти в вышеуказанном нормативном документе;

S – площадь помещения, нуждающегося в обогреве.

Сегодня специалисты несколько подкорректировали форму и тем, кто желает получить эффективные твердотопливные котлы отопления своими руками, полученную в результате расчетов величину увеличить процентов на 15, а лучше 20. В случае с использованием двухконтурного обогревательного прибора также делается поправка мощности на приготовление горячей воды.

О теплообменнике котла

После того, как был проведен расчет котла отопления на твердом топливе, нужно определиться с типом теплообменника, с его конструкционным материалом и емкостью.

Теплообменник можно выполнить из:

• стали;
• чугуна.

Чугунный теплообменник стоит дешевле, по сравнению со стоимостью стального. Однако чугун имеет большую теплоемкость, что является минусом, так как с ним сложно будет поднять температуру в топке до нужных 500°C (для полного сгорания топлива и газов). Малая теплопроводность чугуна снизит КПД оборудования, потому что теплота от реакции горения будет передаваться теплоносителю не в полном объеме, а будет отходить вместе с продуктами сгорания в трубу.

Специалисты рекомендуют, выполняя котел отопления на твердом топливе своими руками, брать на конструкционный материал теплообменника жаропрочную или жаростойкую сталь. Но для ее обработки нужны производственные условия, а потому чаще всего применяют обычную, конструкционную сталь, с ней легче работать. Только не забывайте, что температура обратного потока, поступающего в нагреватель, не должна опускаться ниже +65°C. В противном случае на стальном теплообменнике выпадает кислотный конденсат из отходящих газов в топке, что приводит к поражению стали ржавчиной.

Правильно спроектированный котел с принудительной циркуляцией в случае отключения электроэнергии должен перейти в термосифонный режим. Это означает, что он работает на малой мощности, но способствует гравитационному перемещению теплоносителя.

Для предотвращения образования конденсата на теплообменнике самодельные котлы отопления на твердом топливе должны оснащаться либо перепускным клапаном для подмеса горячей воды из подающей трубы в холодную обратку (вариант подойдет для агрегатов, мощностью до 12 кВт), либо элеваторным узлом (для оборудования высокой производительность, работающего под давлением).

Отопительный котел на твердом топливе своими руками можно оснастить следующими типами теплообменника:

• с вертикальными или горизонтальными регистрами;
• с проточным или противоточным движением теплоносителя.

  Регистр-теплообменник с горизонтальной циркуляцией теплоносителя.

Горизонтальный регистр в исполнении проще, однако, здесь возникает вероятность неправильного (обратного) движения теплоносителя, а потому рекомендуется выполнять теплообменник с вертикальными регистрами.

Регистр с вертикальной циркуляцией теплоносителя.

С точки зрения эффективности выгоднее всего использовать регистр с противоточным движением теплоносителя. Такое отопление частного дома твердотопливным котлом своими руками будет наиболее эффективным. В этом случае горячий газ и теплоноситель движутся по одной оси, но в противоположном друг другу направлении, что обеспечивает хороший теплообмен. Как результат – высокий КПД нагревательного элемента.

Выбираем тип твердотопливного нагревательного элемента

Самый экономичный твердотопливный котел отопления – это пиролизный тип или прибор верхнего горения. Для самостоятельного изготовления первый вариант сложен. Прибор верхнего горения несколько проще спроектировать, но здесь чертежи и расчеты должен выполнять специалист, что стоит немалых денег. Именно потому люди, которые хотят недорогие котлы отопления на твердом топливе, должны обратить внимание на конструкции традиционного строения.

Прежде чем приступать к проектированию, также нужно учесть, какой тип энергоносителя в регионе считается самым доступным. Если это дрова, то топочная камера должна иметь большие размеры. Ведь обеспечить нормальный температурный режим в доме может только большой объем древесины. В случае с маленькой топкой энергоноситель нужно будет постоянно подкладывать, что не очень удобно.

Если в качестве основного топлива планируется использование угля, то топку можно сделать маленьких размеров, таким образом, сэкономив на конструкционных материалах. Уголь отличается энергоэффективностью и его большое количество в топке может повысить температуру теплоносителя до критического уровня, что может повлечь за собой аварию.

Стандартная прокладка труб отопления в частном доме выполняется открытым методом, но есть и другие варианты.



О том, при каком методе прокладки проще заменить трубы отопления в квартире читайте здесь.

Делаем котел своими руками

Так как самые экономичные отопительные котлы на твердом топливе – это пиролизные агрегаты, рассмотрим схему и варианты выполнения данного типа оборудования.

Подробная схема изготовления тт нагревателя.

Согласно полученной схеме, получится котел, изображенный ниже:

Обратите внимание на электронный дисплей в верхней части. Его наличие означает что агрегат энергозависимый.

Для успешного выполнения работы понадобятся следующие инструменты:

• листы жаропрочной стали толщиной 6 мм;
• трубы из того же материала различного диаметра;
• вентилятор;
• терморегулирующее устройство;
• болгарка;
• шлифовальный круг;
• отрезной круг;
• сварочный аппарат постоянного тока;
• электроды.

Дешевые котлы отопления на твердом топливе выполняются, согласно инструкции на видео:

Выполняя работы необходимо помнить, что самодельный котел должен оснащаться ограничителем, при помощи которого можно контролировать поступление воздуха в камеру сгорания топлива. Он выполняется из трубы, диаметром 70 мм. Его длина приравнивается длине корпуса нагревательного элемента, плюс по 5 см с каждой стороны. В нижней части ограничителя должен присутствовать стальной диск, диаметром 40 мм, таким образом, между ним и стенками трубы получается отверстие. Вторым концом ограничитель крепится к корпусу котла. Для этого в стенке проделывают отверстие нужного диаметра.

Загрузочная камера делается прямоугольной формы. Закрывать ее должна дверка, с дополнительным усилением из стальной пластины. Это продлит срок службы изделия и обеспечит плотное прилегание дверцы. Теплообменник изготавливают изогнутой формы. Это повысит уровень теплообмена между горячим газом и теплоносителем в системе отопления. Ведь экономичные котлы отопления на твердом топливе должны отличаться высоким КПД.

Твердотопливный котел своими руками – это реальность

Выполнить твердотопливный котел своими руками может любой человек, который владеет техникой работы со сварочным аппаратом и болгаркой. Прежде чем приступать к работе, нужно выбрать оптимальный тип нагревательного элемента, выполнить правильный расчет мощности котла отопления на твердом топливе, подобрать нужный конструкционный материала, определиться с видом теплообменника.

В обязательном порядке в ходе работ следует руководствоваться государственными стандартами относительно безопасности и эффективности теплового оборудования. Выполнять котел нужно по заранее созданному чертежу, для создания которого можно привлечь специалиста.

utepleniedoma.com

Самодельные котлы на твердом топливе своими руками

На сегодняшний день осталось немало зданий и сооружений, обогреваемых классической печью и твердотопливным котлом. На самом деле различий между ними практически нет, даже коэффициент полезного действия у них одинаков. В связи с этим домовладельцы в последнее время отдают предпочтение именно последним. Соорудить котлы на твердом топливе своими руками не составит труда — их устройство не требует особых навыков или наличия профессионального инструмента.

Выделяют несколько типов твердотопливных котлов. Однако сложная конструкция некоторых из них не позволяет соорудить их без специальных навыков. Существует две группы отопительных установок:

• 1. Классические;
• 2. Пиролизные.

Технология производства

По сравнению с обычной печью самодельные котлы на твердом топливе имеют некоторые отличия, особенно это касается теплоотдачи. Стандартная конструкция оборудования:

• Дымоход — необходим для создания тяги, а также отвода угарного газа;
• Топка с колосниками — требуется для поддержки достаточного уровня воздуха;
• Система заслонок — используется в качестве регулятора воздушной тяги;
• Бак — его основная задача нагрев воды для системы отопления.

Инструменты и материалы

Тщательно изучив конструкцию оборудования, становится понятно, что для создания котла потребуется:

1. Речной просеянный песок;
2. Стальной лист толщиной не менее 5 мм;
3. Две дверцы;
4. Чугунная колосниковая решетка;
5. Лист нержавеющей стали;
6. Металлический уголок;
7. Печные дроссельные заслонки;
8. Отопительные трубы;
9. Измерительные приборы: уголок, строительный уровень, рулетка;
10. Сварочный аппарат инверторного типа;
11. Электрическая дрель с набором сверл;
12. Болгарка;
13. Пассатижи.

Несмотря на то, что для изготовления котлов на твердом топливе не требуются особые навыки, умение обращаться со сварочным аппаратом является обязательным условием. Также пригодится опыт работы с инструментом по резке металла и наличие требуемой спецодежды.

Подготовка деталей корпуса

Главной частью твердотопливного котла является топка, температурный режим здесь может достигать до 1000 ⁰С. Именно поэтому при выборе материала следует руководствоваться соответствующими характеристиками.

Для большего срока службы узла, стенки его изготавливаются из жаропрочной стали. При ее отсутствии можно воспользоваться обычной, только в этом случае она должна быть двойной. Вырезаются боковые, передняя, задняя и нижняя стенки из цельного листа стали болгаркой.

Любой котел на твердом топливе имеет свои типоразмеры, которые следует переносить на металл измерительными инструментами или линейкой большой длины. Кроме стенок камеры из стальной профильной трубы необходимо вырезать ребра жесткости, а из уголка — усилители для стыков.

В передней стенке следует сделать отверстия размером равным габаритам дверцы топочного и зольного бункера. Обратите внимание, что перед выполнением данной работы необходимо нанести четкую разметку. После чего при помощи дрели просверлите отверстия по углам. Чтобы предотвратить повреждения стального листа, направляйте болгарку от центра к краю.

Бак для воды и теплообменник

Наиболее эффективными являются котлы длительного горения, оснащенные двумя баками для воды. Выполняются они из листа нержавеющей стали в виде прямоугольников, сваренных между собой.

Теплообменник — это комплект обычных труб, которые применяются в системе водопровода. Они свариваются так, чтобы в результате образовался максимально возможный проточный цикл. Благодаря большой площади достигается наиболее эффективный процесс теплоотдачи между теплоносителем и сгораемым топливом.

Сборка котла

Из-за высокой металлоемкости готовый котел, выполненный своими руками, имеет большой вес, поэтому осуществлять его сборку лучше всего непосредственно на месте установки.

Перед монтажом оборудования необходимо выложить фундамент. Для этих целей используется термостойкий кирпич. На кладку устанавливается дно зольника, а по его периметру размещаются вертикальные стойки, соединяющиеся между собой при помощи сварки.

В самом корпусе привариваются направляющие, на которые впоследствии укладываются колосники, далее монтируются теплообменники. С внешней стороны топки навариваются вертикальные ребра жесткости. Завершающий этап: самодельный котел почти готов, остается только смонтировать наружные стенки и верхнюю плиту.

Промежуток между стенками заполняется песком. Это необходимо для дополнительной аккумуляции тепла, а также для предотвращения перегрева стенок топки. Для засыпки используется прокаленный речной песок, в содержании которого исключены органические включения. Кроме того, это поможет предотвратить появление неприятного запаха в процессе горения твердого топлива.

На верхней плите размещаются баки из нержавейки, подключенные к контурам. Устанавливаются дверцы камер — котел готов к эксплуатации.

Пиролизный котел

Такие котлы на дровах работают на основе принципа пиролиза, то есть преобразования под воздействием высокой температуры твердого топлива в газообразное состояние в условиях нехватки кислорода. Оно намного более высокоэффективно, работа такого котла отличается увеличенной продолжительностью в сравнении с классическими котлами, работающими на твердом топливе. Закладка топлива, в зависимости от его вида и качества, производится от 1 до 3 раз в сутки.

Чтобы изготовить котел потребуется:

1. Болгарка;
2. Металлическая труба толщиной не менее 3 мм и диаметром 300 мм;
3. Сварочный аппарат;
4. Труба диаметром 60 и 100 мм;
5. Металлический лист толщиной 4 мм.

Рекомендации по монтажу

Отрежьте трубу длиной 100 и 80 см. Вырежьте дно из листового металла и приварите. Дополнительно можно приварить ножки.

Далее изготовьте распределитель воздуха. Для этого необходимо при помощи болгарки вырезать круг из листового металла диаметром меньше на 20 мм, чем основная труба. В середине круга просверлите отверстие диаметром 20 мм. В нижней части распределителя установите крыльчатку с металлическими лопастями методом сварки. Их ширина не должна превышать 50 мм. После чего приваривается труба диаметром 60 мм к верхней части регулятора. Ее высота должна быть выше высоты котла. Сверху труба оборудуется заслонкой для регулировки подачи воздуха.

Вырезается дверца для чистки золы в нижней части котла. К плите котла приваривается труба для дымохода, диаметр которой 100 мм. В горизонтальном положении ее длина не должна превышать 40 см, после чего она переходит в теплообменник.

Вырежьте крышку с отверстием для распределительной трубы. Стоит учесть тот факт, что она должна плотно прилегать к топке.

Пиролизный котел нуждается в ограниченном доступе кислорода. Поэтому топливо в него укладывается с минимально возможным количеством свободного пространства.

Заключение

Решая задачу, как осуществить отопление твердотопливным котлом своими руками, необходимо точно следовать вышеуказанным советам по его монтажу. Это обеспечит получение в итоге экономичного и бюджетного устройства, способного обогреть помещение с наименьшими перепадами температур в разное время суток.

cotlix.com

Самодельный твердотопливный котел по немецкой технологии

Как устроены самодельные котлы длительного горения на дровах

Самодельный немецкий твердотопливный котел

В зимний период в условиях нашей климатической зоны человек может чувствовать себя комфортно только при условии, что его жилище отапливается. И нередко это делается самодельными котлами длительного горения на дровах. Производители предлагают огромный ассортимент котлов, работающих на разных видах топлива, но наиболее предпочтительными являются газовые котлы. Однако выбрать подобный агрегат не всегда возможно, поскольку пока еще не во всех регионах страны используется газ. Причина — отсутствие его подвода по магистральным трубопроводам.

Основным преимуществом самодельного котла, работающего на дровах, по сравнению с обычными печами является продолжительный период между загрузками топлива без уменьшения эффективности обогрева помещения.

Принцип работы котла

Длительность горения котла, работающего на дровах, обеспечивается его конструкцией и происходящими внутри процессами. Принцип работы подобного устройства состоит в сжигании топлива сверху вниз, а не наоборот, как в традиционных печах. В топках обычных котлов или печей сгорает сначала нижний слой, и горячие потоки поднимаются вверх, втягивая в процесс горения слой за слоем. Дрова в этом случае прогорают быстро, и их приходится подкладывать каждые 3–4 часа. При отсутствии новой порции топлива печь или котел быстро остывает.

Многим людям, живущим в загородном доме, знакомо чувство неприятной прохлады и ожидания, когда же затопят остывшую за ночь печку, чтобы помещение прогрелось, и можно было встать из-под одеяла.

Обратите внимание! В котлах длительного горения, работающих на дровах, вначале сгорает верхний слой топлива. Затем огонь перемещается ниже, захватывая следующий ряд поленьев или пеллет.

Режим регулирования позволяет одной закладке дров активно тлеть в течение долгого времени — до 30 часов, а после полного сжигания топлива при подобной схеме работы котла остается минимальное количество сажи и золы.

Самодельные котлы не рекомендуется использовать в жилых помещениях, так как они не обладают достаточным уровнем безопасности. Их устанавливают в технических и производственных зданиях, в теплицах и недостроенных домах в качестве временных обогревателей. Они нужны до момента, пока не будет обустроена основная отопительная система, отвечающая всем требованиям пожарной безопасности и принятая в эксплуатацию соответствующими организациями.

Преимущества самодельных отопительных котлов на дровах

Прежде всего потребителей в рассматриваемых твердотопливных котлах привлекает простота эксплуатации и высокая отдача при отоплении помещений.

К их достоинствам также можно отнести:

• несложную регулировку процесса активного тления;
• продолжительное время горения без необходимости дополнительной подачи топлива;
• доступность самостоятельного изготовления благодаря бесхитростной схеме конструкции;
• долговечность;
• высокий КПД;
• конкурентоспособность;
• максимально полное сжигание топлива.

Самодельные конструкции дровяных котлов длительного горения

В районах, где отсутствует природный газ, отопительное оборудование, работающее на твердом топливе, ценится очень высоко и пользуется спросом у потребителей. Практически во всех населенных пунктах имеются свои лесопилки или деревообрабатывающие предприятия, поэтому вопроса о том, где взять топливо, не возникает. Тем более в регионах, добывающих уголь.

Твердотопливные котлы длительного горения способны работать не только на дровах, но и на опилках, пеллетах, торфе, а при необходимости — на угле.

Корпус для самодельных котлов изготавливают из металлических труб большого диаметра, бочек, круглых баков, газовых баллонов и других цилиндрических емкостей. Наиболее распространенными материалами для них являются чугун и толстостенная сталь. Каждый из материалов имеет как положительные, так и отрицательные особенности:

1. Чугун славится стойкостью к коррозионным процессам, выдерживает более высокие температурные режимы, чем сталь, и медленнее остывает. Но он достаточно хрупкий, а изделия из него обладают значительным весом и имеют высокую себестоимость. Хотя насчет долговечности чугунных конструкций вряд ли кто-то будет спорить.
2. Сталь легче, прочнее и дешевле. Кроме того, она намного быстрее прогревается. Материал легко поддается сварке, поэтому котлы герметичны и проще ремонтируются. Но образующийся при сжигании топлива конденсат способен постепенно разрушить стенки топки. Поэтому в промышленном исполнении внутренняя поверхность твердотопливных котлов защищается керамической футеровкой, но это недоступно при самостоятельном изготовлении оборудования.

Несмотря на основной недостаток стальных котлов, состоящий в склонности к коррозии, они пользуются большей популярностью у потребителей.

При самостоятельном изготовлении котла длительного горения главной задачей является обеспечение правильной подачи воздуха с возможностью регулирования процессов сжигания дров в топке. Для этого необходимо:

• грамотный расчет мощности котла;
• доступные и качественные материалы;
• чертеж конструкции, проверенной временем и опытом других мастеров;
• умение качественно выполнять сварные швы;
• соблюдение технологии монтажа.

Существуют достаточно простые и разнообразные конструкции котлов длительного горения, которые домашние мастера изготавливают своими руками. Приведем некоторые из них.

Вариант первый — железная труба

Печь длительного горения с трубы

Диаметр трубы должен быть в пределах 30 сантиметров, а высота — 85 см. Для отвода угарного газа в конструкции предусмотрена установка в верхней части котла трубы с наклоном не менее 0,1 % к горизонтальной плоскости. Диаметр дымоходной трубы принимается равным 10 см, а соединение осуществляется при помощи сварочного оборудования.

Внизу котла предусмотрена дверца небольших размеров для добавления дров, а для поддува и очистки емкости от золы устанавливаются колосниковые решетки.

Внутри металлической конструкции, играющей роль котла, располагают трубу меньшего диаметра, соединенную с трубопроводом, идущим по всему помещению под соответствующим уклоном для естественного движения теплоносителя. Вся система наполняется водой, которая нагревается и служит для хозяйственных нужд, а также для отопления помещения. Снаружи ставятся заслонки, регулирующие поступление воды из бака.

Вариант второй — бочка

Верхний обод бочки обрезается и тщательно выравнивается. На герметично закрывающейся крышке вырезается отверстие примерно 150 мм диаметром для выведения угарных газов. Дымоход в этом случае располагается под небольшим углом к вертикальной поверхности.

Крышка должна быть надежной и достаточно прочной, а материал для ее изготовления огнеупорным. В крышке делают еще одно отверстие — около 100 мм, которое обеспечит доступ кислорода к оборудованию. Труба устанавливается таким образом, чтобы угарные газы могли выходить наружу практически вертикально.

Наиболее ответственным моментом считается устройство грамотной регуляции выхода отработанных газов за счет правильной установки заслонки. Ее не рекомендуется располагать слишком низко, иначе топливо будет сгорать гораздо быстрее.

Наши «мастера на все руки» нашли еще один способ долгого горения поленьев в печи. Он состоит в постепенном оседании топлива за счет использования специального груза. При совместной работе с подвижным распределителем воздуха такой вариант обеспечивает горение топлива до 60 часов.

Вариант третий — буржуйка

Как зделать буржуйку

Отопление буржуйкой известно со времен гражданской войны, когда в городах отсутствовало тепло от котельных. Вторую жизнь эти печи получили во времена Великой Отечественной войны. В тот период альтернативы просто не существовало. Возле буржуек отапливались и готовили на них еду. Так что эти универсальные печки в то время были незаменимы.

В наши дни они используются в парниках и на дачных участках, в недостроенных домах и на строительных площадках в подсобных помещениях для обогрева рабочих. Современные буржуйки имеют водяной контур. который сможет обеспечить теплом пару радиаторов в помещении площадью в 20–30 квадратных метров.

Заключение

Самодельные котлы, обеспечивающие длительное горение, используются в различных бытовых сферах. Для дачи, теплицы и небольшого загородного дома, эксплуатируемого не круглый год, этот вариант является самым лучшим. Загрузка дров здесь происходит намного реже, чем в традиционных печах, а горят дрова намного дольше.

Как изготовить самодельный котел на твердом топливе

На сегодняшний день осталось немало зданий и сооружений, обогреваемых классической печью и твердотопливным котлом. На самом деле различий между ними практически нет, даже коэффициент полезного действия у них одинаков. В связи с этим домовладельцы в последнее время отдают предпочтение именно последним. Соорудить котлы на твердом топливе своими руками не составит труда — их устройство не требует особых навыков или наличия профессионального инструмента.

Выделяют несколько типов твердотопливных котлов. Однако сложная конструкция некоторых из них не позволяет соорудить их без специальных навыков. Существует две группы отопительных установок:

Технология производства

По сравнению с обычной печью самодельные котлы на твердом топливе имеют некоторые отличия, особенно это касается теплоотдачи. Стандартная конструкция оборудования:

• Дымоход — необходим для создания тяги, а также отвода угарного газа;
• Топка с колосниками — требуется для поддержки достаточного уровня воздуха;
• Система заслонок — используется в качестве регулятора воздушной тяги;
• Бак — его основная задача нагрев воды для системы отопления.

Инструменты и материалы

Тщательно изучив конструкцию оборудования, становится понятно, что для создания котла потребуется:

1. Речной просеянный песок;
2. Стальной лист толщиной не менее 5 мм;
3. Две дверцы;
4. Чугунная колосниковая решетка;
5. Лист нержавеющей стали;
6. Металлический уголок;
7. Печные дроссельные заслонки;
8. Отопительные трубы;
9. Измерительные приборы: уголок, строительный уровень, рулетка;
10. Сварочный аппарат инверторного типа;
11. Электрическая дрель с набором сверл;
12. Болгарка;
13. Пассатижи.

Несмотря на то, что для изготовления котлов на твердом топливе не требуются особые навыки, умение обращаться со сварочным аппаратом является обязательным условием. Также пригодится опыт работы с инструментом по резке металла и наличие требуемой спецодежды.

Подготовка деталей корпуса

Главной частью твердотопливного котла является топка, температурный режим здесь может достигать до 1000 ⁰С. Именно поэтому при выборе материала следует руководствоваться соответствующими характеристиками.

Для большего срока службы узла, стенки его изготавливаются из жаропрочной стали. При ее отсутствии можно воспользоваться обычной, только в этом случае она должна быть двойной. Вырезаются боковые, передняя, задняя и нижняя стенки из цельного листа стали болгаркой.

Любой котел на твердом топливе имеет свои типоразмеры, которые следует переносить на металл измерительными инструментами или линейкой большой длины. Кроме стенок камеры из стальной профильной трубы необходимо вырезать ребра жесткости, а из уголка — усилители для стыков.

В передней стенке следует сделать отверстия размером равным габаритам дверцы топочного и зольного бункера. Обратите внимание, что перед выполнением данной работы необходимо нанести четкую разметку. После чего при помощи дрели просверлите отверстия по углам. Чтобы предотвратить повреждения стального листа, направляйте болгарку от центра к краю.

Бак для воды и теплообменник

Наиболее эффективными являются котлы длительного горения, оснащенные двумя баками для воды. Выполняются они из листа нержавеющей стали в виде прямоугольников, сваренных между собой.

Теплообменник — это комплект обычных труб, которые применяются в системе водопровода. Они свариваются так, чтобы в результате образовался максимально возможный проточный цикл. Благодаря большой площади достигается наиболее эффективный процесс теплоотдачи между теплоносителем и сгораемым топливом.

Сборка котла

Из-за высокой металлоемкости готовый котел, выполненный своими руками, имеет большой вес, поэтому осуществлять его сборку лучше всего непосредственно на месте установки.

Перед монтажом оборудования необходимо выложить фундамент. Для этих целей используется термостойкий кирпич. На кладку устанавливается дно зольника, а по его периметру размещаются вертикальные стойки, соединяющиеся между собой при помощи сварки.

В самом корпусе привариваются направляющие, на которые впоследствии укладываются колосники, далее монтируются теплообменники. С внешней стороны топки навариваются вертикальные ребра жесткости. Завершающий этап: самодельный котел почти готов, остается только смонтировать наружные стенки и верхнюю плиту.

Промежуток между стенками заполняется песком. Это необходимо для дополнительной аккумуляции тепла, а также для предотвращения перегрева стенок топки. Для засыпки используется прокаленный речной песок, в содержании которого исключены органические включения. Кроме того, это поможет предотвратить появление неприятного запаха в процессе горения твердого топлива.

На верхней плите размещаются баки из нержавейки, подключенные к контурам. Устанавливаются дверцы камер — котел готов к эксплуатации.

Пиролизный котел

Такие котлы на дровах работают на основе принципа пиролиза, то есть преобразования под воздействием высокой температуры твердого топлива в газообразное состояние в условиях нехватки кислорода. Оно намного более высокоэффективно, работа такого котла отличается увеличенной продолжительностью в сравнении с классическими котлами, работающими на твердом топливе. Закладка топлива, в зависимости от его вида и качества, производится от 1 до 3 раз в сутки.

Чтобы изготовить котел потребуется:

1. Болгарка;
2. Металлическая труба толщиной не менее 3 мм и диаметром 300 мм;
3. Сварочный аппарат;
4. Труба диаметром 60 и 100 мм;
5. Металлический лист толщиной 4 мм.

Рекомендации по монтажу

Отрежьте трубу длиной 100 и 80 см. Вырежьте дно из листового металла и приварите. Дополнительно можно приварить ножки.

Далее изготовьте распределитель воздуха. Для этого необходимо при помощи болгарки вырезать круг из листового металла диаметром меньше на 20 мм, чем основная труба. В середине круга просверлите отверстие диаметром 20 мм. В нижней части распределителя установите крыльчатку с металлическими лопастями методом сварки. Их ширина не должна превышать 50 мм. После чего приваривается труба диаметром 60 мм к верхней части регулятора. Ее высота должна быть выше высоты котла. Сверху труба оборудуется заслонкой для регулировки подачи воздуха.

Вырезается дверца для чистки золы в нижней части котла. К плите котла приваривается труба для дымохода, диаметр которой 100 мм. В горизонтальном положении ее длина не должна превышать 40 см, после чего она переходит в теплообменник.

Вырежьте крышку с отверстием для распределительной трубы. Стоит учесть тот факт, что она должна плотно прилегать к топке.

Пиролизный котел нуждается в ограниченном доступе кислорода. Поэтому топливо в него укладывается с минимально возможным количеством свободного пространства.

Заключение

Решая задачу, как осуществить отопление твердотопливным котлом своими руками, необходимо точно следовать вышеуказанным советам по его монтажу. Это обеспечит получение в итоге экономичного и бюджетного устройства, способного обогреть помещение с наименьшими перепадами температур в разное время суток.

Рекомендуем:

Как сделать отопление в частном доме — подробное руководство Обзор современных бытовых котлов на твердом топливе Обзор отопительных котлов с водяным контуром

Твердотопливный котел своими руками: инструкция по изготовлению самодельного теплогенератора

Отсутствие централизованного газоснабжения осложняет жизнь домовладельца: зимой греться придется дровами или углем, которые постоянно нужно подкладывать.

Но есть у этой ситуации и положительная сторона: теплогенератор имеет простейшую конструкцию, поэтому его легко можно сделать самостоятельно.

При этом пользователь не только экономит значительную сумму, но и получает агрегат, максимально соответствующий его потребностям. Как делается твердотопливный котел своими руками, и какие идеи можно позаимствовать у заводских моделей?

Принцип работы

В общих чертах принцип действия котла на твердом топливе выглядит так:

1. В специальную камеру, именуемую топкой, помещаются дрова, уголь и тому подобное топливо.
2. Загруженное топливо поджигается. Процесс его сжигания в разных котлах может иметь некоторые особенности, но суть всегда остается неизменной: происходит реакция окисления органических молекул с выделением большого количества тепла. Скорость горения, а соответственно и мощность теплообразования, будет зависеть от количества поступающего в топку воздуха. Его можно регулировать при помощи подвижной заслонки, установленной на воздухозаборнике (поддувале).
3. Образующееся при сгорании топлива тепло, как и тепло отходящих дымовых газов, нагревает содержимое специального резервуара – теплообменника. Через входной и выходной патрубки теплообменник подсоединяется к отопительному контуру и становится, таким образом, его частью. Нагретая в теплообменнике среда за счет конвекции или работы насоса поступает в отопительный контур, распределяя по нему тепловую энергию.

Котел длительного горения — принцип работы

Образующийся при сгорании топлива дым за счет конвекции удаляется через вертикальную трубу – дымоход.

Котел твердотопливный длительного горения своими руками — чертежи, схема, варианты конструкции

Существует множество разновидностей таких теплогенераторов. Мы остановимся на нескольких основных видах:

Классический котел прямого горения

Конструкцию этого котла можно назвать бесхитростной. Устроен он так же, как и традиционная русская печь.

Топка – это просто камера, а топливо поджигается и сгорает обычным способом, как, например, в костре.

Классический котел прост в изготовлении, но у него есть существенный недостаток: топливо сгорает слишком быстро – через каждые 4 часа приходится подкладывать новую порцию. Улучшить ситуацию можно несколькими способами:

Ограничить с помощью заслонки поступление воздуха, так чтобы топливо не горело, а медленно тлело

Этот вариант крайне нерационален:

• Окисление топлива становится неполным, вследствие чего дым содержит большое количество сажи, угарного газа (относится к вредным выбросам) и различных ядовитых веществ.
• Из-за низкой температуры выхлопа образуется большое количество конденсата, насыщенного вышеупомянутыми токсинами.
• КПД котла значительно понижается.

Оборудовать систему отопления тепловым аккумулятором

Это объемистый резервуар, в котором хранится запас перегретого теплоносителя. Дрова в котле будут сгорать быстро, но произведенное при этом тепло не вылетит в трубу, а останется в теплоаккумуляторе, так же как оно остается в кирпичных стенках русской печи. Следовательно, топить котел нужно будет реже.

Оборудовать котел системой автоматики с принудительной подачей воздуха

Идея в следующем:

• после выработки достаточного количества тепла (отслеживается по температуре теплоносителя) автоматика полностью перекрывает заслонку;
• пламя гаснет и котел, можно сказать, выключается;
• при охлаждении теплоносителя автоматика открывает заслонку и запускает вентилятор, который раздувает огонь в топке.

Котел с наддувом

Блок автоматики с вентилятором можно приобрести в магазине. Единственный недостаток такого решения – зависимость от электроснабжения.

Котел с верхним горением

В таком отопителе топливо укладывается в виде колонны и поджигается сверху. В направлении сверху вниз пламя движется гораздо менее охотно, чем снизу вверх, поэтому закладка горит дольше. К тому же для предотвращения быстрого распространения огня воздух подается точно в зону горения.

Теплогенератор с верхним горением достаточно сложен в устройстве, но существует его упрощенная разновидность, доступная для самостоятельного изготовления. Это так называемая печь «Бубафоня», конструкция которой была разработана Афанасием Бубякиным.

Проблема в том, что при наличии водяной рубашки характеристики этого агрегата сильно падают (низкий КПД, печь сильно коптит), поэтому использовать его в качестве котла нерационально.

Газогенераторный (пиролизный) котел

Подвергнутые воздействию высокой температуры молекулы органического топлива (биополимеры) частично распадаются на различные газообразные вещества (древесный газ), многие из которых могут гореть. Такой распад называют пиролизом. При обычном горении эта смесь газов большей частью выбрасывается в дымоход. В газогенераторном котле она отводится в отдельную камеру (камера дожигания), где и сгорает.

Такой котел имеет ряд достоинств (высокий КПД, длительная работа на одной закладке и пр.), но он сложен в изготовлении, требует применения специальных катализаторов и нуждается в принудительной подаче воздуха.

Схема газогенераторного котла

Можно изготовить упрощенный вариант по типу печей «Профессор Бутаков», «Breneran» и «Bullerjan», у которых в верхней части топки имеется подобие камеры дожигания.

Но такие агрегаты, во-первых, рассчитаны на эксплуатацию в режиме тления, о недостатках которого мы говорили выше, а во-вторых, как и «Бубафоня», сильно теряют в характеристиках при отборе теплоты водой, то есть при использовании в качестве котла.

Итак, наиболее подходящим для самостоятельного изготовления является классический котел, который при наличии в доме электроснабжения можно оборудовать автоматикой с наддувным вентилятором.

Газовые котлы Бакси с автоматикой приобретают в нашей стране часто. Надежность оборудования и цена — главные составляющие успеха у потребителя. Котел Бакси — инструкция по применению и устройство агрегата.

Принцип работы термостата для котла отопления разберем тут .

Думаете, что дровяное отопление уже изжило себя? Котлы длительного горения для дома на дровах — экономичное и эффективное решение при отсутствии коммуникаций. Здесь http://microklimat.pro/otopitelnoe-oborudovanie/kotly/dlitelnogo-goreniya-na-drovax-dlya-doma.html рассмотрим виды котлов и особенности эксплуатации.

Схема котла

Самодельный отопитель будет иметь такую конструкцию:

1. Топка – «коробка» глубиной 460 мм, шириной 360 мм и высотой 750 мм с общим объемом 112 л. Объем топливной загрузки для такой камеры сгорания составляет 83 л (весь объем топки заполнять нельзя), Что позволит котлу развивать мощность до 22 – 24 кВт.
2. Днище топки – решетка из уголка, на которую будут укладываться дрова (через нее в камеру будет поступать воздух).
3. Под решеткой должен быть отсек высотой 150 мм для сбора золы.
4. Теплообменник объемом 50 л большей частью расположен над топкой, но нижняя его часть охватывает ее с 3-х сторон в виде водяной рубашки толщиной 20 мм.
5. Подсоединенная к верхней части топки вертикальная дымоотводящая труба и горизонтальные жаровые трубы располагаются внутри теплообменника.
6. Топка и зольник закрыты герметичными дверцами, а забор воздуха осуществляется через трубу, в которой установлен вентилятор и гравитационная заслонка. Как только вентилятор выключается, заслонка под собственным весом опускается и полностью перекрывает воздухозаборник. Как только термодатчик зафиксирует снижение температуры теплоносителя до заданного пользователем уровня, контроллер включит вентилятор, поток воздуха откроет заслонку и в топке разгорится огонь. Периодическое «отключение»котла в сочетании с увеличенным объемом топки позволяет продлить работу на одной загрузке топлива до 10 – 12 часов на дровах и до 24-х часов на угле. Хорошо зарекомендовала себя автоматика польской компании KG Elektronik: контроллер с термодатчиком – модель SP-05, вентилятор – модель DP-02.

Чертеж котла на твердом топливе

Топка и теплообменник окутываются базальтовой ватой (теплоизоляция) и помещаются в корпус.

Процесс изготовления

Первым делом надо подготовить все необходимые заготовки:

1. Стальные листы толщиной 4 – 5 мм для изготовления топки. Наилучшим образом подходит легированная сталь жаропрочных марок 12Х1МФ или 12ХМ (с добавками хрома и молибдена), но варить ее нужно в среде аргона, поэтому понадобятся услуги профессионального сварщика. Если же вы решите сделать топку из конструкционной стали (без легирующих добавок), то следует применять низкоуглеродистые марки, например, Сталь 20, так как высокоуглеродистые от воздействия высокой температуры могут утратить пластичность (происходит их закалка).
2. Тонколистовая сталь толщиной 0,3 – 0,5 мм, окрашенная полимерным составом (декоративная обшивка).
3. 4-миллиметровые листы конструкционной стали для корпуса.
4. Уголок 50х4 мм, из которого будет набираться колосниковая решетка.
5. Труба Ду50 (жаровые трубы внутри теплообменника и патрубки для подключения отопительной системы).
6. Труба Ду150 (патрубок для присоединения дымохода).
7. Труба прямоугольная 60х40 (воздухозаборник).
8. Стальная полоса 20х3 мм.
9. Базальтовая вата толщиной 20 мм (плотность – 100 кг/куб. м).
10. Асбестовый шнур для герметизации проемов.
11. Ручки для дверок заводского изготовления.

Сварку деталей следует выполнять электродами МР-3С или АНО-21.

Теплообменник для твердотопливного котла своими руками

Сначала из двух боковых, одной задней и одной верхней стенок собирается топка. Швы между стенками выполняются с полным проваром (они должны быть герметичными). Снизу к топке с 3-х сторон горизонтально приваривается стальная полоса 20х3 мм, которая будет служить днищем водяной рубашки.

Далее к боковым и задней стенкам топки нужно торцами приварить в произвольном порядке короткие отрезки трубы небольшого диаметра – так называемые клипсы, которые обеспечат жесткость конструкции теплообменника.

Теперь к полосе-днищу можно приварить наружные стенки теплообменника с предварительно выполненными отверстиями под клипсы. Длина клипс должна быть такой, чтобы они слегка выступали за наружные стенки, к котором их нужно приварить герметичным швом.

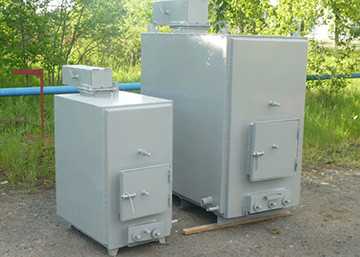

Самодельный котел из листового металла

В передней и задней стенках теплообменника над топкой вырезаются соосные отверстия, в которые ввариваются жаровые трубы.

Остается приварить к теплообменнику патрубки для соединения с контуром отопительной системы.

Сборка котла

Агрегат нужно собирать в следующей последовательности:

1. Сначала изготавливают корпус, прихватив короткими швами к его днищу боковые стенки и обрамления проемов. Нижним обрамлением проема зольника служит само днище корпуса.
2. Изнутри к корпусу приваривают уголки, на которых будет укладываться решетчатый поддон топки (колосниковая решетка).
3. Теперь нужно приварить саму решетку. Уголки, из которых она состоит, нужно приварить наружным углом вниз, так чтобы поступающий снизу воздух равномерно распределялся двумя наклонными поверхностями каждого уголка.
4. Далее к уголкам, на которых уложена колосниковая решетка, приваривают топку с теплообменником.
5. Дверцы топки и зольника вырезаются из стального листа. Изнутри они обрамляются стальной полосой, уложенной в два ряда, между которыми нужно уложить асбестовый шнур.

Далее приваривают дымоотводящий патрубок и воздуховод с фланцем для установки вентилятора. Воздуховод заводится внутрь котла через отверстие посредине задней стенки чуть ниже колосниковой решетки.

Теперь надо приварить к корпусу котла ответные части петель дверок и несколько кронштейнов шириной 20 мм, к которым будет крепиться обшивка.

Теплообменник нужно обложить с трех сторон и сверху базальтовой ватой, которая стягивается шнуром.

Поскольку утеплитель будет контактировать с горячими поверхностями, он не должен содержать фенол-формальдегидного связующего и других веществ, испускающих при нагреве токсичные летучие вещества.

При помощи шурупов к кронштейнам прикручивается обшивка.

Сверху на теплогенератор устанавливается контроллер автоматики, а к фланцу воздуховода прикручивается вентилятор.

Температурный сенсор нужно поместить под базальтовую вату, так чтобы он контактировал с задней стенкой теплообменника.

При желании котел можно оборудовать вторым контуром, позволяющим эксплуатировать его в качестве водонагревателя.

Контур имеет вид медной трубки диаметром около 12 мм и длиной 10 м, намотанной внутри теплообменника на жаровые трубы и выведенной наружу через заднюю стенку.

Минус котла на твердом топливе в том, что стоит он весьма недешево. Твердотопливные котлы длительного горения своими руками — хороший способ, чтобы избежать затрат.

В каких случаях необходим расширительный бак для отопления, вы узнаете в этой теме .

Видео на тему

Источники: http://gidotopleniya.ru/kotly-i-kotelnoe-oborudovanie/tverdotoplivnye/samodelnye-kotly-dlitelnogo-gorenija-na-drovah-kak-ustroeny-6697, http://cotlix.com/kak-izgotovit-kotel-na-tverdom-toplive, http://microklimat.pro/otopitelnoe-oborudovanie/kotly/tverdotoplivnyj-svoimi-rukami.html

teplosten24.ru
