Крыша двухскатная своими руками - секреты монтажа!

Монтаж крыши – это сложный многоэтапный процесс. Чтобы самостоятельно собрать и установить стропильную систему, необходимо тщательно изучить способы соединения элементов, просчитать длину стропил и угол уклона, подобрать соответствующие материалы. Если нет нужного опыта, браться за сложные конструкции не стоит. Оптимальный вариант для жилого дома небольших размеров – крыша двухскатная своими руками.

Крыша двухскатная своими руками

Содержание пошаговой инструкции:

Составные части крыши

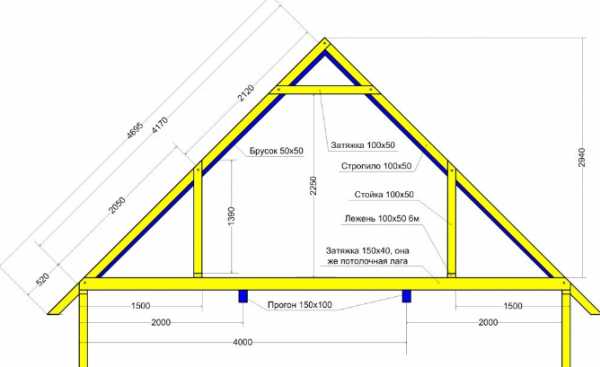

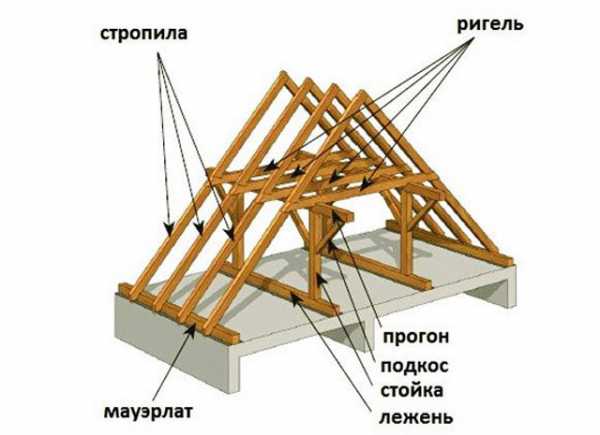

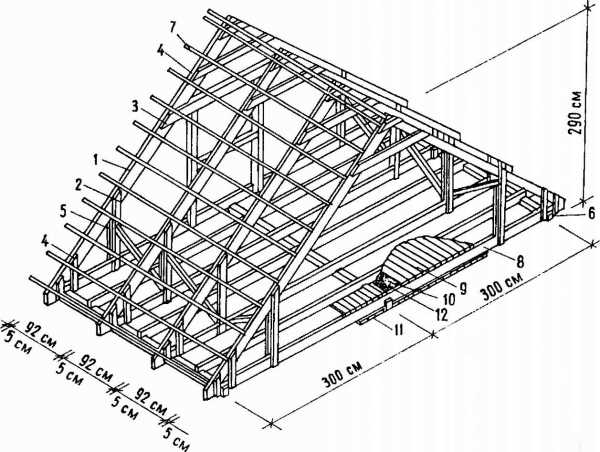

Схема конструкции крыши

Стандартная крыша такого типа состоит из следующих элементов:

  • мауэрлата;
  • стропильных ног;
  • вертикальных стоек;
  • подкосов;
  • затяжки;
  • конька;
  • лежня;
  • обрешетки.

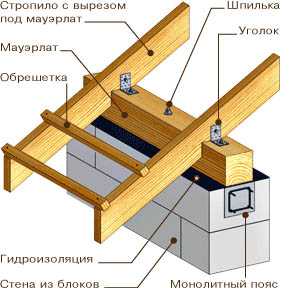

    Схема крепления мауэрлата

Мауэрлатом называется брус, уложенный сверху на стены вдоль периметра постройки. Он закрепляется с помощью замурованных в стену стальных стержней с резьбой или анкерными болтами. Брус должен быть изготовлен из хвойной древесины и иметь квадратное сечение 100х100 мм либо 150х150 мм. Мауэрлат принимает на себя нагрузку от стропил и передает ее наружным стенам.

Схема крепления стропильных ног и мауэрлата

Стропильные ноги — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся между собой под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и вида кровельного покрытия. Минимальное расстояние между ними равняется 60 см, максимальное – 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега в зимний период.

Конек

Конек расположен в наивысшей точке крыши и чаще всего представляет собой продольный брус, соединяющий между собой оба ската. Снизу брус поддерживают вертикальные стойки, а по бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые прибивают к верхней части стропил с обеих сторон и соединяют под определенным углом.

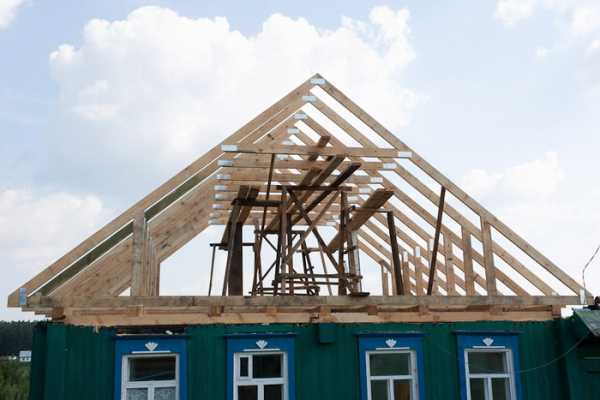

Двухскатная крыша

Стойки – вертикальные брусья сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки от прогона конька на несущие стены внутри дома.

Подкосы делают из обрезков бруса и устанавливают под углом между стойками и стропилами. Подкосами укрепляются боковые грани фермы, повышается несущая способность конструкции.

Затяжка – балка, соединяющая нижние части стропил, основание треугольника фермы. Вместе с подкосами такая балка служит для упрочнения фермы, повышает ее устойчивость к нагрузкам.

Лежнем называется длинный брус сечением 100х100 мм, уложенный вдоль центральной несущей стены, на который опираются вертикальные стойки. Лежень используют при монтаже наслонных стропил, когда прогон между наружными стенами составляет больше 10 м.

Обрешетка представляет собой набитые на стропила доски или брус. Обрешетка бывает сплошной и с зазорами, в зависимости от вида кровли. Крепится она всегда перпендикулярно направлению стропил, чаще всего по горизонтали.

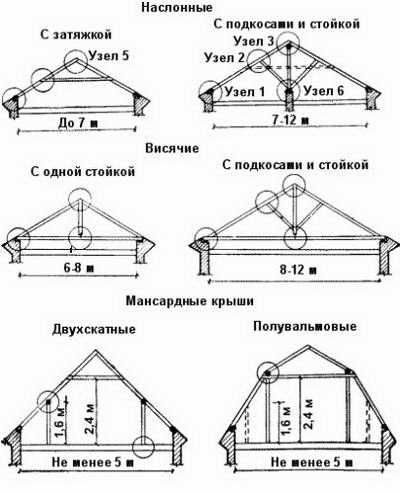

Отличия наслонной и висячей системы стропил

Если между наружными стенами не больше 10 м и посередине нет несущей стены, устраивают висячую стропильную систему. При такой системе верхние концы смежных стропил запиливают под углом и соединяют между собой при помощи гвоздей, исключая монтаж стоек и конькового бруса. Нижние концы стропильных ног опираются на внешние стены. Благодаря отсутствию стоек, чердачное пространство можно использовать для обустройства мансарды. Очень часто функцию затяжек выполняют балки перекрытия. Для упрочнения конструкции рекомендуется устанавливать верхнюю затяжку на расстоянии 50 см от конька.

Отличия наслонной и висячей системы стропил

При наличии центральной опорной стены более оправдано обустройство наслонной стропильной системы. На стену укладывают лежень, на него крепят опорные стойки, а к стойкам прибивают коньковый брус. Этот способ монтажа довольно экономичен и более прост в исполнении. Если потолки во внутренних помещениях проектируются на разных уровнях, стойки заменяют кирпичной стеной, разделяющей чердак на две половины.

Монтаж двускатной крыши

Монтаж двускатной крыши

Процесс монтажа крыши включает несколько этапов: крепление мауэрлата к стенам, сборку стропильных ферм, установку стропил на перекрытия, устройство конька, крепление обрешетки. Все деревянные элементы перед началом сборки тщательно обрабатывают любым антисептическим составом и просушивают на воздухе.

Для работы понадобится:

  • брус 100х10 мм и 150х150 мм;
  • доски 50х150 мм;
  • доски толщиной 30 мм для обрешетки;
  • рубероид;
  • металлические шпильки;
  • электролобзик и ножовка;
  • молоток;
  • гвозди и саморезы;
  • угольник и строительный уровень.

Крепление мауэрлата

Правильное и неправильное крепление мауэрлата на стенах

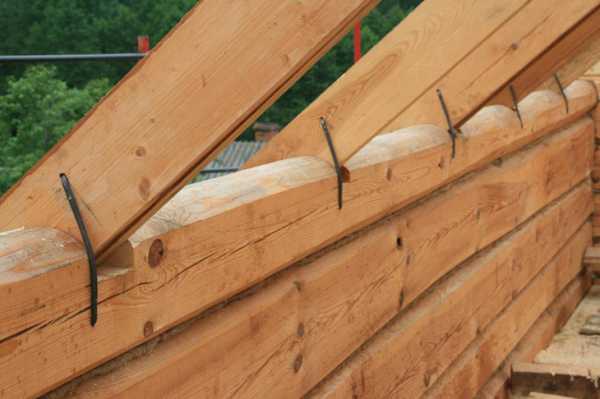

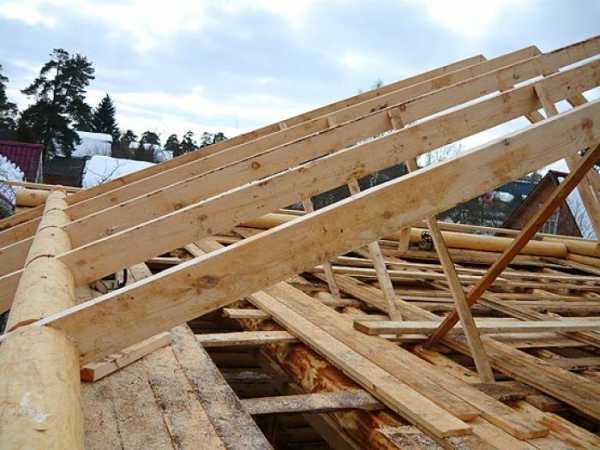

В деревянных домах функции мауэрлата выполняют бревна последнего ряда, что существенно упрощает рабочий процесс. Для установки стропил достаточно вырезать на внутренней стороне бревен пазы соответствующего размера.

В деревянных домах функции мауэрлата выполняют бревна последнего ряда

В кирпичных домах или зданиях из блоков монтаж мауэрлата происходит следующим образом:

  • в 2 последних ряда кладки вмуровывают металлические шпильки с резьбой на расстоянии 1,5 м по периметру коробки;
  • сверху на стены укладывают 2 слоя рубероида, протыкая шпильками;
  • в балках просверливают отверстия под шпильки и укладывают сверху на коробку;
  • проверяют параллельность противоположных балок и их горизонтальность;
  • сверху на шпильки надевают гайки и плотно закручивают.

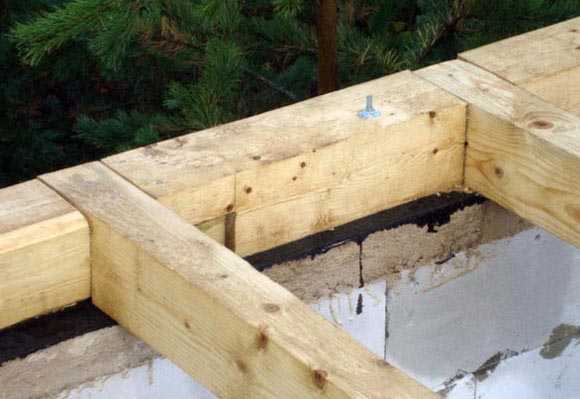

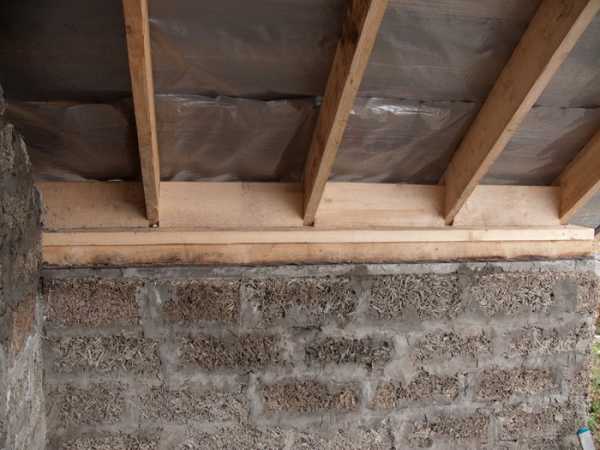

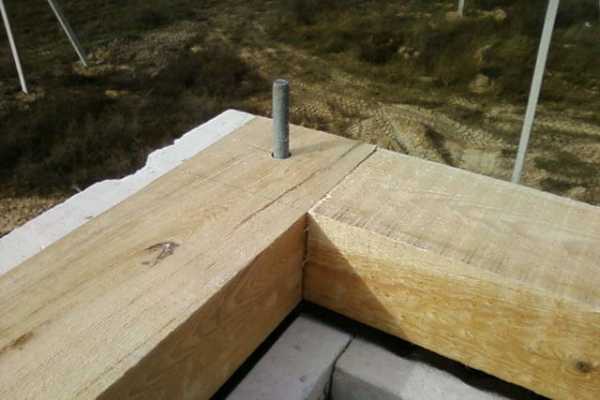

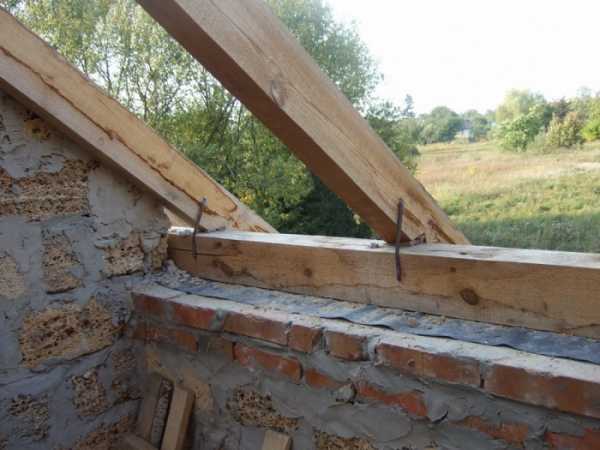

    Крепление мауэрлата

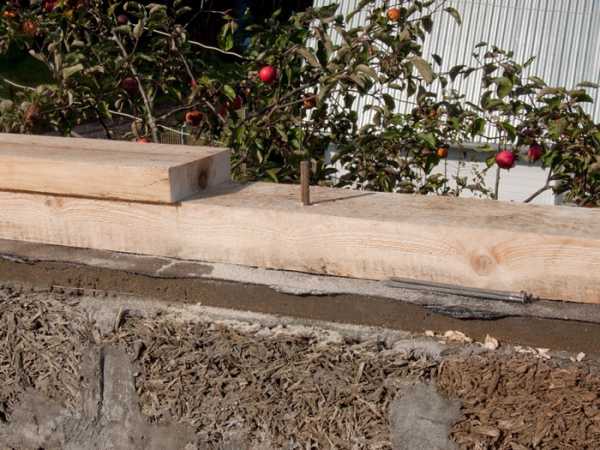

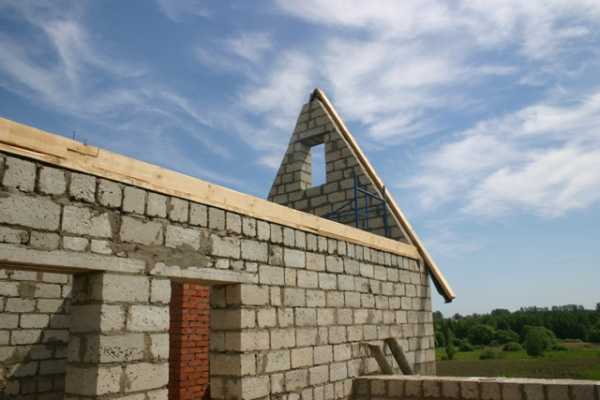

    Мауэрлат

Брусья мауэрлата должны образовывать правильный прямоугольник и находиться в одной горизонтальной плоскости. Это облегчит дальнейший монтаж крыши и обеспечит конструкции необходимую устойчивость. В завершение на брусьях делают разметку под стропила и вырезают пазы по толщине бруса.

Крепление мауэрлата

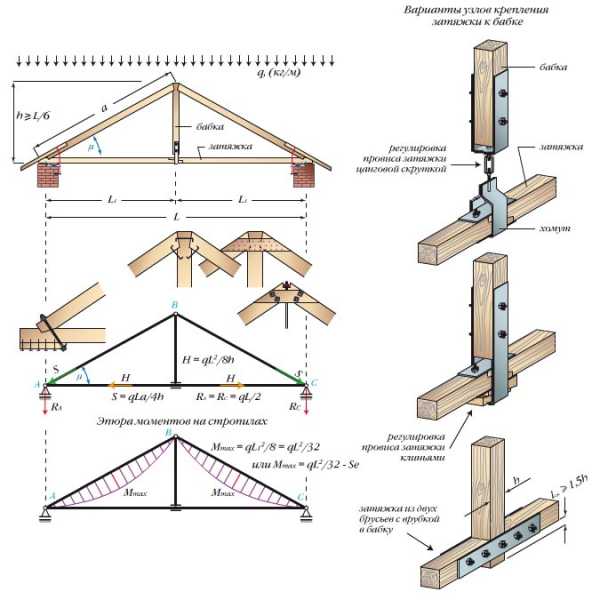

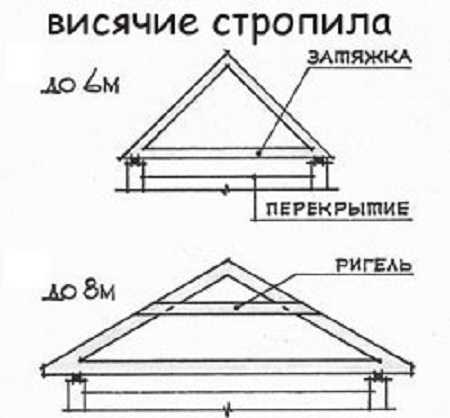

Устройство висячих стропил

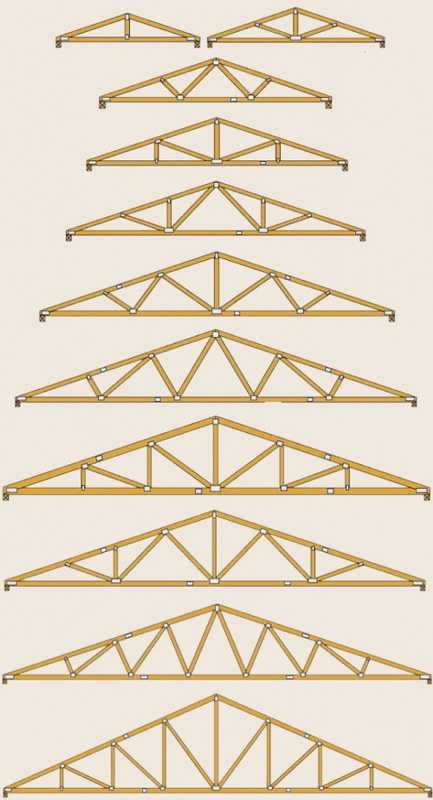

При выборе висячей стропильной системы необходимо собрать фермы на земле, а затем установить над перекрытиями. Сначала нужно составить чертеж и высчитать длину стропильных ног и угол их соединения. Обычно угол наклона крыши составляет 35-40 градусов, но на открытых, сильно продуваемых участках его уменьшают до 15-20 градусов. Чтобы узнать, под каким углом соединять стропила, следует угол наклона крыши умножить на 2.

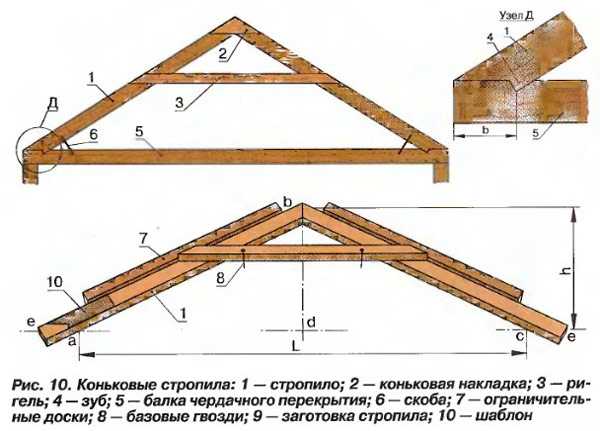

Устройство висячих стропил

Зная длину прогона между внешними стенами и угол соединения стропил, можно высчитать длину стропильных ног. Чаще всего она равняется 4-6 м с учетом карнизного свеса шириной 50-60 см.

Устройство висячих стропил

Верхние концы стропил можно скрепить несколькими способами: внахлест, встык и «в лапу», то есть, с вырезом пазов. Для фиксации используют металлические накладки или болты. Далее монтируют нижние и верхние затяжки, а затем готовые фермы поднимают наверх и устанавливают над перекрытиями.

Устройство висячих стропил

Первыми крепятся крайние фермы: с помощью отвеса стропила выставляют по вертикали, регулируют длину свеса и прикрепляют к мауэрлату болтами или стальными накладками. Чтобы в процессе монтажа ферма не сдвинулась, ее укрепляют временными укосинами из бруса. После установки крайних стропил выставляют остальные, соблюдая между ними одинаковое расстояние. Когда все фермы закреплены, берут доску сечением 50х150 мм, длина которой на 20-30 см больше длины карниза, и прибивают ее по верхнему краю ската. То же самое делают с другой стороны крыши.

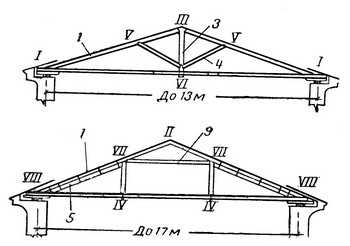

Ключевые элементы висячих стропил

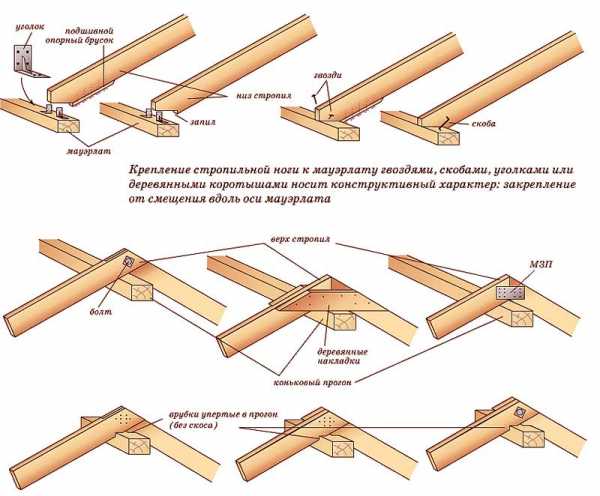

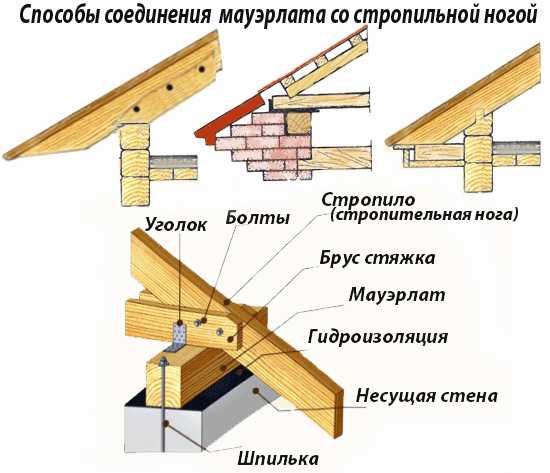

Варианты крепления висячих стропил к мауэрлату

Варианты крепления висячих стропил к мауэрлату

Первый вариант: на стропильной ноге в месте прилегания к мауэрлату вырезают прямоугольный паз на 1/3 ширины бруса. Отступив от верха коробки 15 см, в стену вбивают стальной костыль. Стропило выставляют по уровню, совмещают пазы, затем накидывают сверху хомут из проволоки и притягивают брус вплотную к стене. Концы проволоки надежно закрепляют на костыле. Нижние края стропил аккуратно срезают дисковой пилой, оставляя свес 50 см.

Крепление стропильной системы

Второй вариант: верхние ряды стен выкладывают со ступенчатым карнизом из кирпичей, а мауэрлат располагают вровень с внутренней поверхностью стены и вырезают в нем паз под стропило. Край стропильной ноги обрезают по уровню верхнего угла карниза. Этот способ проще остальных, но свес получается слишком узким.

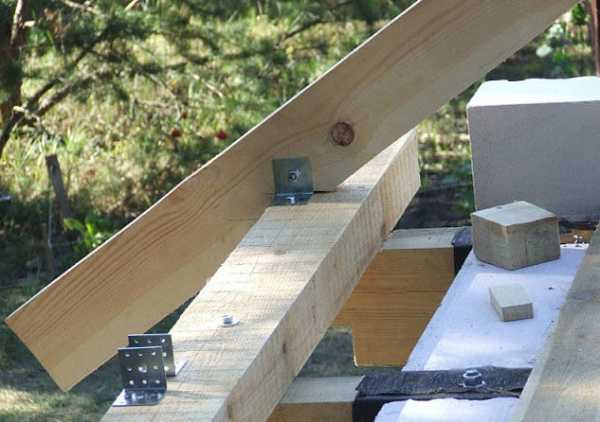

Узел опирания стропил на мауэрлат

Третий вариант: балки потолочных перекрытий выпускаются за край наружной стены на 40-50 см, а стропильные фермы устанавливают на балки. Концы стропильных ног обрезают под углом и упирают в балки, фиксируя металлическими накладками и болтами. Этот способ позволяет немного увеличить ширину чердачного помещения.

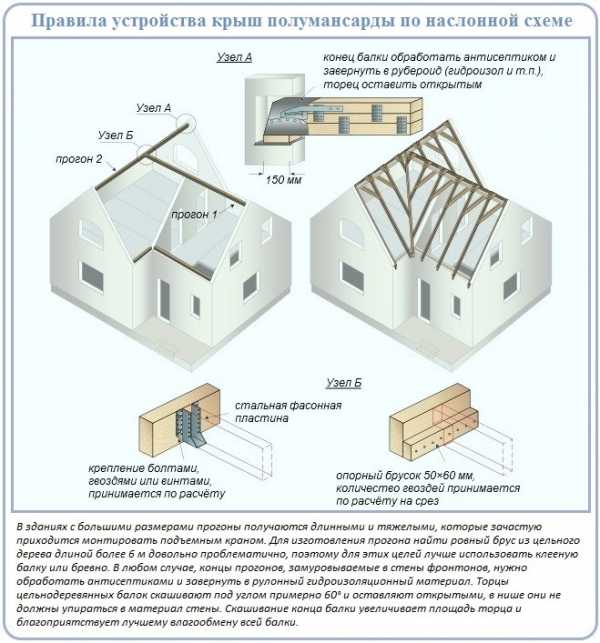

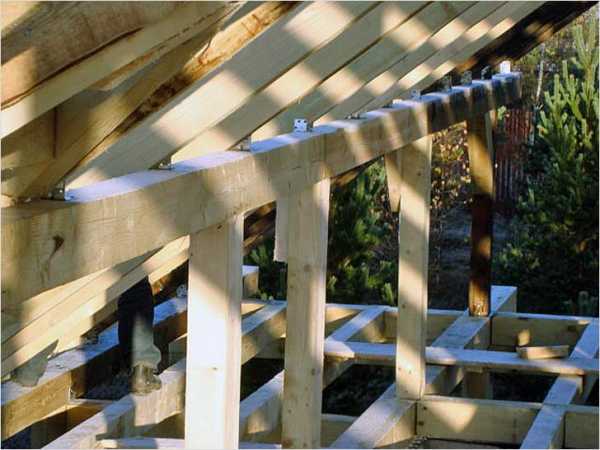

Устройство наслонных стропил

1 показана врубка подкосов стропил в лежень, уложенный по промежуточным опорам, и на фиг. 2 — опирание стропильной ноги на мауэрлат

Порядок работ при монтаже наслонной стропильной системы:

  • поверх центральной несущей стены настилают слой гидроизоляции;
  • на гидроизоляцию укладывают лежень и закрепляют его болтами либо металлическими скобами к перекрытию;
  • на лежень устанавливают вертикальные стойки из бруса сечением 100х100 мм;
  • сверху на стойки прибивают горизонтальные прогоны из спаренных досок;
  • укрепляют стойки и прогоны временными распорками;
  • устанавливают и закрепляют стропильные ноги.

    Сечение стропильных ног

Когда основные элементы закреплены, поверхность стропил обрабатывают антипиренами. Теперь можно приступать к изготовлению обрешетки.

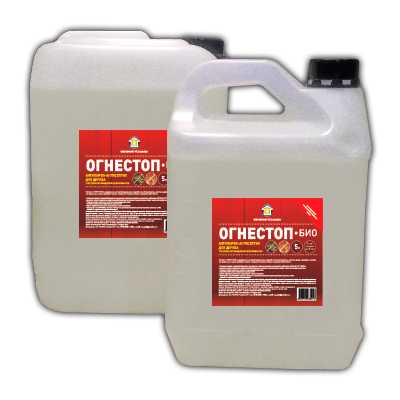

Антипирен

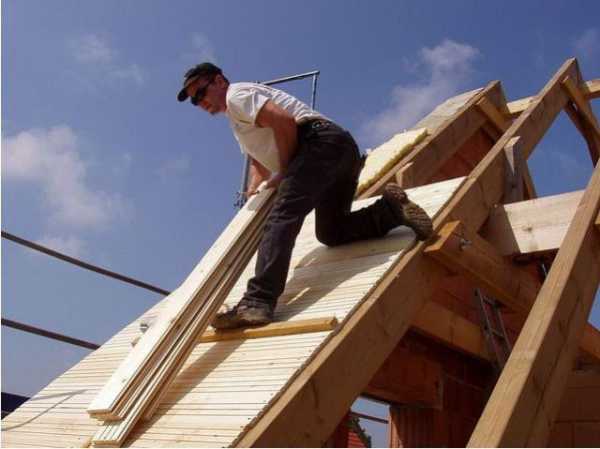

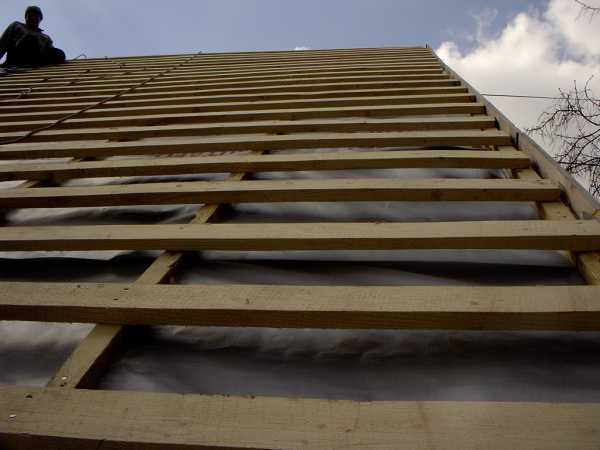

Монтаж обрешетки

Для обрешетки подходит брус 50х50 мм, а также доски толщиной 3-4 см и шириной от 12 см. Под обрешетку обычно укладывают гидроизоляционный материал, чтобы защитить стропильную систему от намокания. Гидроизоляционну

ю пленку настилают горизонтальными полосами от карниза до конька крыши. Материал стелется с напуском 10-15 см, после чего стыки скрепляются скотчем. Нижние края пленки должны полностью закрывать концы стропил.

Монтаж обрешетки

Между досками и пленкой необходимо оставить вентиляционный зазор, поэтому сначала на пленку набивают деревянные рейки толщиной 3-4 см, располагая их вдоль стропил.

Монтаж обрешетки

Следующий этап – обшивка стропильной системы досками; их набивают перпендикулярно рейкам, начиная от карниза крыши. На шаг обрешетки влияет не только вид кровельного покрытия, но и угол наклона скатов: чем больше угол, тем больше расстояние между досками.

Обрешетка для ондулина

После завершения монтажа обрешетки приступают к обшивке фронтонов и свесов. Закрыть фронтоны можно досками, пластиковыми панелями, вагонкой, водостойкой фанерой или профнастилом – все зависит от финансовых возможностей и личных предпочтений. Крепится обшивка к боковой части стропил, в качестве крепежей используются гвозди или саморезы. Свесы также подшиваются различными материалами – от дерева до сайдинга.

Видео — Крыша двухскатная своими руками

svoimi-rykami.ru

чертежи и фото, видео, стоимость

Обустройство крыши – один из заключительных этапов возведения любого здания. Монтаж крыши – ответственная задача, качество выполнения которой определяет характеристики будущего дома, в том числе и безопасность его обитателей. Поэтому данному этапу требуется уделить пристальное внимание. Но это не значит, что для того, чтобы возвести крышу, придётся вызывать профессионалов. При грамотном подходе все необходимые работы можно выполнить самостоятельно. А наша статья подробно расскажет вам, как делается крыша своими руками, чертежи и фото помогут вам разобраться в нюансах процесса обустройства и добиться отличного результата без лишних вложений.

К обустройству крыши переходят после того, как все прочие основные работы завершены. То есть ваш будущий дом уже имеет надёжный фундамент и крепкие стены. Можно сказать, что крыша – это наиболее затратный элемент строения, а также требующий проведения кропотливых работ. Для того чтобы выполнить качественный монтаж кровли, необходимо, по крайней мере, знать, какие её виды используют сегодня и в чём их особенности.

Постройка без крыши – это не постройка. Потому что наличие крыши обеспечивает защиту от холода и осадков, удерживает тепло, делает здание красивым и пригодным для жизни. Как не может дом стоять без одной стены или без основания, так не может он стать полноценным жилищем и без хорошей, надёжной крыши. Поэтому самостоятельное возведение должно быть продуманным и взвешенным шагом, чтобы оно не превратилось в пустую трату сил и времени. Подумайте, что необходимо для достижения поставленной цели, проанализируйте все этапы и составьте подробный оптимальный план действий.

Кровля: какой она бывает?

Первое, что стоит определить при планировании возведения кровли – это её вид. При этом можно, конечно, опираться исключительно на собственные эстетические предпочтения. Но этот вариант едва ли можно назвать оптимальным выбором. При определении подходящего типа кровли надо ориентироваться на особенности будущего здания, его назначение, размеры и прочие характеристики. Необходимо соотнести их с особенностями различных видов кровли, и тогда оптимальный выбор станет очевидным.

По крайней мере, вы выберите два варианта, наиболее подходящих к условиям строительства, а затем уже сможете пустить в ход ваши эстетические предпочтения. Итак, сегодня здания снабжают следующими видами кровли:

  • плоская – наиболее частый вид, применяющийся для многоэтажных жилых домов;
  • односкатная – простой и практичный вариант для построек хозяйственного назначения или помещений нежилого назначения. Часто такими крышами снабжают сараи и гаражи;
  • двухскатная – популярная и часто встречающаяся крыша. Чаще всего она венчает жилые деревенские дома, баньки. Конструкционно представляет собой две наклонённые плоскости, соединённые в верхней точке между собой;
  • четырёхскатная, или вальмовая – практичный и оригинальный вариант. Отличается сложностью в реализации в сравнении с вышеперечисленными;
  • мансардная – отличительная особенность такой крыши состоит в том, что её обустраивают под жилым чердачным помещением. Форма и вид могут различаться. Выполнить такой вариант довольно сложно. Для этого требуются тщательно продуманные чертежи;
  • ломаная – чаще всего этот вид кровли встречается в следующем конструктивном варианте: двускатная крыша с изломами по обеим сторонам, начинающимся в центре каждой стороны крыши. Однако ломаная кровля может выполняться и в других вариантах, а том числе и в мансардном.

Определяясь с типом кровли для своего дома, обратите внимание на то, что выбирают при строительстве современных домов. Проанализируйте собственные потребности. Нужно ли вам жилое помещение на чердаке? Если необходимость в нём имеется, то есть смысл заняться более сложным в исполнении видом кровли – мансардной ломаной. Если же нет, то всегда может обратиться к «классической» двускатной конструкции.

Сложность работы с крышей определяется во многом не только выбранным типом кровли, но и тем, насколько большой площади она должна быть. Для больших домов возводить крышу сложно, для маленьких – проще. Имеет своё значение и планировка. Сложность крышной конструкции определяется в большей степени только от сложности изготовления системы стропил.

Стадия первая: подготовка

После того как вы определились с типом конструкции, пришёл черёд выбрать предпочтительные материалы. Тип материала тоже влияет на то, какой будет система стропил для вашей крыши. Ведь любой материал имеет вес, который оказывает давление. Поэтому нередко стропила требуют дополнительного усиления. Не менее важно определить, каким образом кровельный материал будет крепиться к доскам и прочие важные моменты.

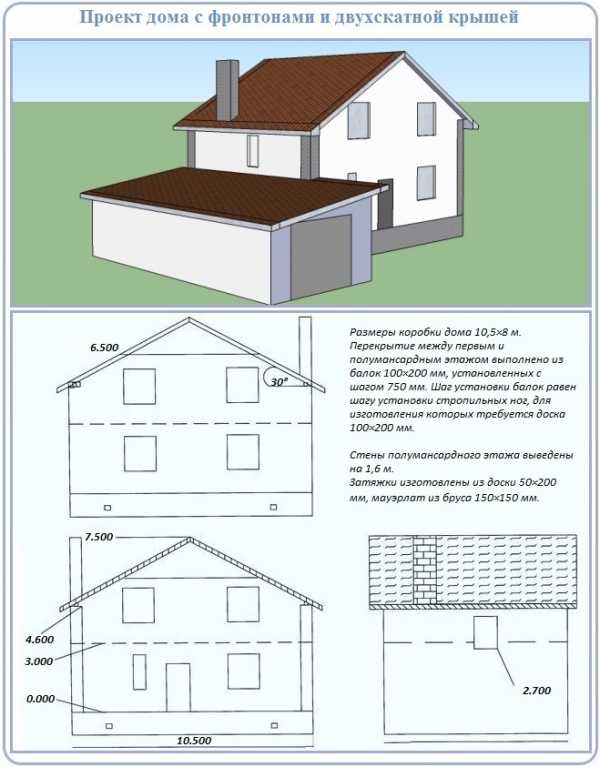

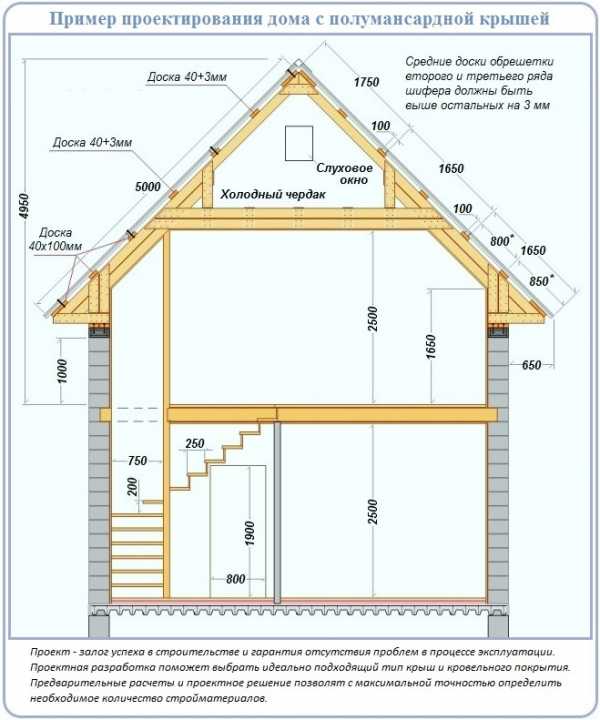

Грамотно выполненный и достоверный чертёж – залог успешного решения задачи устройства кровли. Он является основой всех работ. Некоторые элементы кровли заслуживают быть выделенными на отдельную схему, особенно это касается тех узлов, которые отвечают за соединение усиливающих деталей и системы стропил.

Самый тяжёлый материал для кровли – это керамическая черепица. Конечно, она красива и экологична, но требует особой подготовки здания к дополнительной серьёзной нагрузке. Это относится не только к системе стропил, но и к стенам и фундаменту. Посмотрите несколько чертежей, которые могут быть вам полезными в процессе выполнения работ по устройству кровли своими руками.

Лучший материал для стропил – это хвойная древесина, влажностью 20%. На ней не должно быть ни суков, ни синевы.

Для решения вопроса обустройства крыши необходимо иметь:

  • гидроизоляционный материал;
  • пароизоляционный материал;
  • гидроизоляционную плёнку;
  • теплоизоляционный материал;
  • крепёж;
  • инструментарий.

Особенности создания стропильной системы

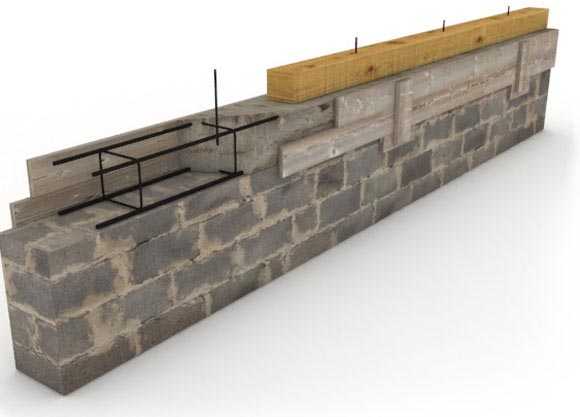

Первая стадия создания стропильной системы – это установка железобетонной обвязки поверх стен. Это обязательный этап для любых домов, кроме брусовых. Обвязка необходима для усиления стен и выравнивания их по горизонтали, создания гладкой поверхности.

В каркас обвязки нужно вставить армированные шпильки, необходимые для крепежа мауэрлата. Их высота должна быть достаточной, чтобы выступать над мауэрлатом на 3 см. Из бруса 20х20 мм или 150х150 мм выполняется сам мауэрлат, назначение которого – служить основанием для стропил.

Не забудьте уделить достаточно внимания такому аспекту, как качественная и надёжная гидроизоляция. Соответствующий материал укладывается на обвязку. В качестве такового можно применить рубероид. Он доступен по цене и отлично справляется с функцией защиты от проникновения влаги. Сверху на него кладётся мауэрлат и закрепляется на шпильки оцинкованными гайками. Постоянно контролируйте степень ровности укладки мауэрлата с помощью исправного уровня.

Используя в работе деревянные элементы, позаботьтесь об обеспечении их долговечности. Для этого обработайте их антисептическими составами.

На следующем этапе устанавливаются так называемые стропильные ноги. Материалом здесь выступит брус 150х150 мм. Распорки, подкосы, стяжки создаются из досок подходящих размеров. Тип стропил может быть висячий или наклонный. Он определяется конструкцией самой крыши.

Пошаговая инструкция самостоятельного возведения крыши

После установки наружных стропил нужно выполнить присоединение обрешётки. Она просто прибивается к стропилам. Материалом для неё служат доски в 2 см толщиной. Не забудьте об особенностях выбранного вами типа крыши, потому что именно он определяет конструкцию обрешётки – сплошной она будет или с зазорами.

Но перед обрешёткой надо решить ещё одну важную задачу – изолировать от влаги стропила. Если вы планируете использовать чердак под жилую комнату, то требуется дополнительное утепление. Теплоизоляция укладывается между стропилами. Используйте пенопласт или минвату. Если пропустить этот важный этап, то впоследствии придётся выполнять те же самые манипуляции под уже собранной крышей, что довольно неудобно. Поэтому заранее позаботьтесь об этом.

Для жилой комнаты утеплитель кладётся двойным слоем, каждый из которых составляем не менее 50 мм. Выбранный вами материал должен одновременно сохранять тепло и выполнять звукоизоляционную функцию. На утеплитель рекомендуется положить пароизоляционные материалы. В противном случае существует риск образования конденсата на утеплителе. Если вы строите крышу самостоятельно, то имеет смысл подробно следовать профессиональным советам и инструкциям, чтоб конструкция получилась максимально качественной.

Финишной прямой в создании кровли является укладка кровельного материала. Чаще всего используют шифер. Он недорогой, проверенный временем, долговечный. Но сегодня имеет смысл обратить внимание и на более современные материалы: черепицу, ондулин и др. В этом отношении советовать что-либо сложно, так как и свойства, и особенности у всех материалов разные, так же, как и их стоимость. Поэтому выбирайте на собственный вкус и в соответствии с вашими возможностями.

Итак, мы рассказали, как самостоятельно возвести крышу для дома. Надеемся, что наши советы и дополнительные материалы помогут вам выполнить все работы максимально качественно, и результат вас не разочарует. Ещё раз напоминаем, что к решению этой задачи необходимо подходить очень серьёзно и взвешенно, потому что она требует аккуратности, кропотливости и терпения. Желаем вам удачи!

Крыша своими руками: Видео

Загрузка...

pochtidoma.ru

Как сделать двухскатную крышу: фото, видео, чертежи, расчет

Содержание статьи

Одной из самых простых кровельных конструкций по праву считается двухскатная крыша, к тому же она отлично защищает от снегопадов, сильных дождей и резких порывов ветра. Сделать такую двухскатную крышу можно и самостоятельно.

Строительство двухскатной крыши не потребует от вас особых умений, однако есть несколько ключевых моментов, которые стоит учесть. Рекомендации по применяемым материалам приведены в таблицах ниже.

Итак, что нужно знать для того, чтобы построить надежную конструкцию двухскатной крыши самостоятельно? Начать, естественно, нужно с опоры, на которой и будет держаться вся конструкция.



Мауэрлат

Мауэрлат это деревянный брус, чаще всего квадратной формы, надежно закрепленный на несущей стене. Именно он является фундаментом крыши и на него уже опираются стропила.

Для большей надежности брус рекомендуется с трех сторон обложить кирпичом, тем самым повышая устойчивость всей конструкции.

Стропила

Стропила или стропильные ноги это наклонные балки, соединяющие мауэрлат с коньковой балкой. Коньковая балка нужна для соединения обеих половин крыши в единую конструкцию при помощи стропил.

Для конька рекомендуется выбирать брус из прочных пород древесины, ведь он соединяет конструкцию в единое целое и влияет на ее надежность. Для того, чтобы вода снизить пагубное влияние осадков на стены дома стропила делают длиннее при помощи дополнительных отрезков, создавая свес. Это дает возможность избежать таких проблем, как сильное намокание стен.

Угол наклона двухскатной крыши рекомендуется делать в 30 градусов. Такой наклон одновременно снижает вероятность залеживание снега на крыше и надежно защищает от сильных порывов ветра.

Лежень

Лежень это элемент кровли, изготавливаемый из бруса. Его основная задача – обеспечение дополнительной надежности конька крыши. Он служит вертикальной опорой, поэтому брус для него рекомендуется выбирать из прочных пород древесины и достаточно большого диаметра.

Затяжки

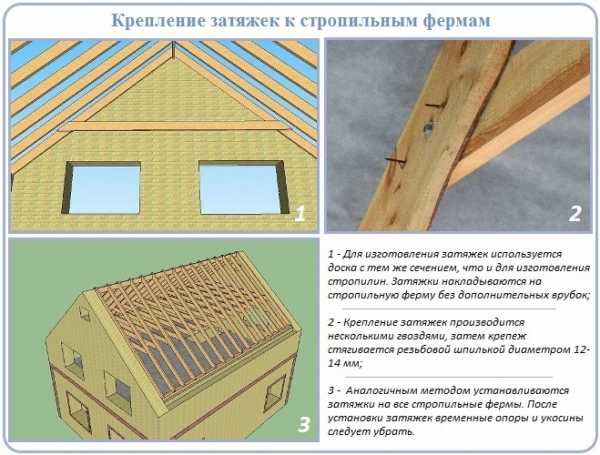

Затяжки представляют собой поперечный брус, который служит для того, чтобы укрепить мауэрлат и не дать продольным нагрузкам возможности повалить всю конструкцию крыши вместе с несущими стенами.

Стойки

Задача стоек – не дать провиснуть стропилам. Они представляют собой дополнительные вертикально установленные бруски. Стойки берут на себя часть нагрузки и снижают риск деформации конструкции в будущем.

Для того, чтобы конструкция двускатной крыши не подвергалась деформации по диагонали, ее дополняют балками, идущими от стоек к затяжкам. Оптимальный угол соединения здесь будет 45 градусов.

Обрешетка на двухскатную крышу

Последним этапом строительства двускатной крыши является обрешетка. Делается она просто: сверху на стропила укладываются узкие продольные бруски или рейки. Расстояние между рейками рекомендуется делать небольшое, что позволит снизить риск деформации крыши под воздействием факторов окружающей среды. К тому же обрешетка позволит легко передвигаться по крыше во время проведения строительных или ремонтных работ.

Крепление деталей

Естественно, все детали крыши нужно закрепить между собой.

Для того, чтобы соединить между собой элементы конструкции, расположенные по диагонали друг к другу, следует применять способ пазового соединение. Такой вид соединения многие строители также используют для фиксации деталей, расположенных перпендикулярно друг другу. Стоит обратить внимание на то, что пазовое соединение делает детали менее прочными, и использовать его без риска можно только в местах, не играющих важной роли.

Другой способ крепления деталей друг к другу это фиксация с помощью металлические пластины и уголки. Его минус заключается в том, что шурупы при угловых нагрузках имеют свойство выворачиваться из основания, тем самым лишая конструкцию крыши надежности и устойчивости.

Для надежного соединения деталей рекомендуется выбрать смешанный стиль соединения, обращая внимание на силу и направление нагрузки на каждую конкретную деталь.

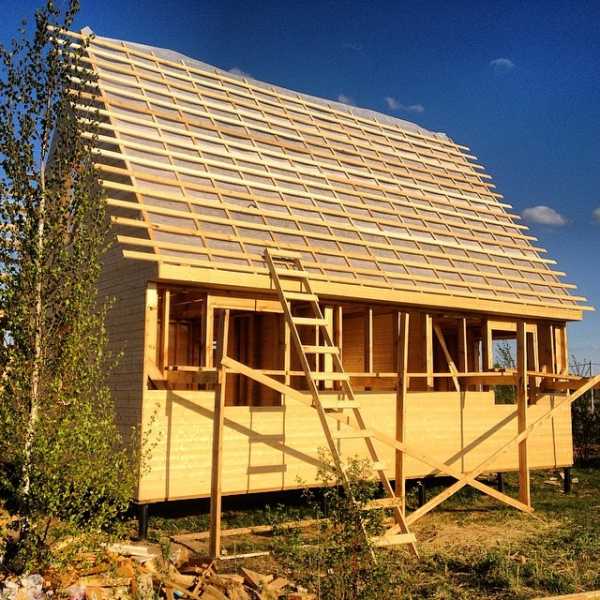

Фото двухскатных крыш, сделанных своими руками, вы можете увидеть ниже.

Видео «Как сделать двухскатную крышу своими руками»

Мне нравится!4Мне не нравится!2

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями (соц кнопки выше).

www.allremont59.ru

Монтаж крыши дома своими руками

Крыша является одним из важнейших элементов любого строения. От качества исполнения кровли напрямую зависит безопасность, надежность и комфортность эксплуатации дома. При желании крышу дома можно обустроить своими руками. Прежде чем приступать к основной работе изучите особенности существующих разновидностей кровельных систем и выберите наиболее подходящий вариант системы для вашего случая.

Монтаж крыши дома своими руками

Содержание пошаговой инструкции:

Основные разновидности крыш

Самый простой в исполнении вариант – это односкатная кровля. Для жилых помещений, как правило, не используется. Чаще всего односкатные крыши обустраиваются на различных хозяйственных постройках, пристройках, банях и т.д.

Основные разновидности крыш

Наиболее популярный вариант – двускатная крыша. Также является предельно простой в обустройстве. Оптимально подходит для устройства на домах небольшой площади.

Немного более сложной в возведении, но также очень популярной и удобной является вальмовая крыша. Может иметь различные модификации. В целом же такая кровля состоит из четырех скатов и оптимально подходит практически для любых домов.

Не менее интересным вариантом является полувальмовая кровля. Эта конструкция представляет собой своего рода симбиоз четырехскатной кровли и двускатной крыши. Оптимально подходит для больших домов и загородных коттеджей.

Еще одним вариантом четырехскатной конструкции является шатровая кровля.

Любителям оригинальных и интересных решений можно порекомендовать обратить внимание на ломаные кровли. Однако новичкам за их исполнение браться не рекомендуется. Ломаные конструкции хоть и интересно выглядят, но их вряд ли можно назвать слишком простыми в возведении. Ломаная крыша – это отличное решение для домов с обустроенным мансардным этажом.

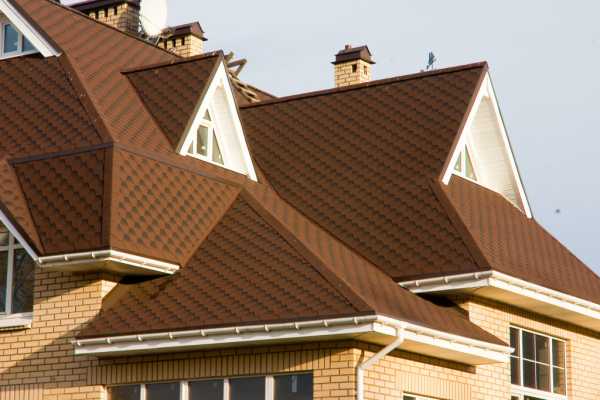

Более сложным вариантом с множеством разнообразных модификаций является скатная многощипцовая кровля. Ее возведение требует от исполнителя наличия соответствующего опыта либо же квалифицированной помощи от специализированных строителей.

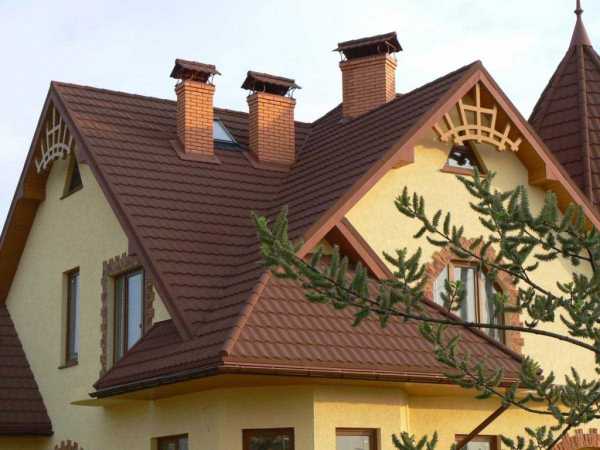

Многощипцовая крыша

Таким образом, каждый хозяин может самостоятельно выбрать кровлю, которая наилучшим образом подойдет под его требования. Однако начинающим мастерам рекомендуется ориентироваться на двускатные и четырехскатные конструкции.

Из чего строить крышу?

От кровельного покрытия зависит не только внешний вид кровли, но и порядок обустройства стропильной системы. Чем тяжелее финишный материал, тем более прочными должны быть стропила.

Самый большой вес среди использующихся кровельных материалов имеет натуральная керамическая черепица.

Керамическая натуральная черепица

Стропила изготавливаются из деревянного бруса. Также для обустройства каркаса понадобятся деревянные доски и рейки. Не забудьте о тепло- и влагоизоляционном материалах, а также крепежных элементах в виде гвоздей и шурупов.

Заранее просчитайте расход материалов. Расчеты в каждом случае индивидуальны. Учитывайте площадь и особенности конструкции вашей кровли.

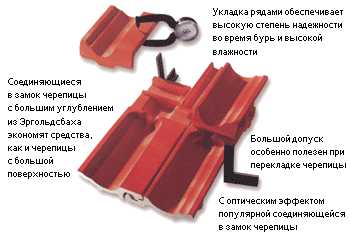

Укладка черепицы

Последовательность работ по монтажу крыши

Работа по обустройству кровли выполняется в несколько этапов. Выполните последовательно каждый из них, и вы получите надежную и долговечную крышу.

Первый этап. Закрепите мауэрлат. Данный элемент представляет собой прочный и толстый брус, закрепленный по периметру верхних граней стен дома. Мауэрлат выполняет функции опоры под будущую стропильную систему и в целом кровлю.

Закрепите мауэрлат

Закрепите брус с помощью анкерных болтов. Анкера рекомендуется устанавливать еще на стадии заливки армирующего пояса. В такой ситуации достаточно будет попросту уложить анкера в раствор так, чтобы их концы выступали из бетонной конструкции. В результате останется лишь насадить брус на выступающие концы анкеров, предварительно просверлив в древесине подходящие крепежные отверстия.

На этапе крепления мауэрлата вам понадобится кувалда. С ее помощью вы сможете насадить брус максимально плотно.

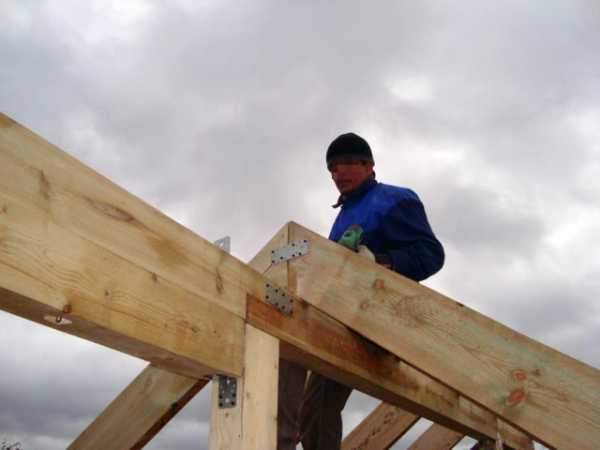

Второй этап. Установите стропильную конструкцию. Стропила изготавливаются из досок либо толстого бруса. Не экономьте на исходных материалах. Конкретно на стропила будет приходиться наибольшая нагрузка, поэтому данная часть кровельной системы обязана быть максимально надежной.

Установите стропильную конструкцию

Для скрепления стропил используйте распорки, стяжки, ригеля и разного рода перемычки. Один конец стропильной ноги устанавливайте на мауэрлат, а второй состыковывайте вверху с установленной напротив стропильной ногой.Шаг между стропилами подбирается индивидуально с учетом размера крыши и веса выбранного финишного покрытия.Чем более высокой будет нагрузка на стропила, тем с меньшим шагом их нужно устанавливать.

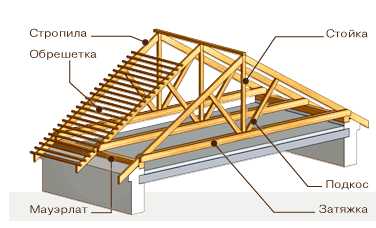

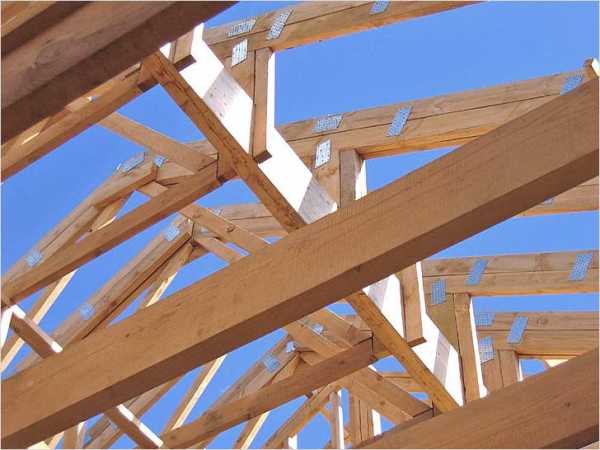

Стропильная система крыши

В местах стыка вверху стропила образуют элемент под названием конек. Между брусьями устанавливаются специальные укрепляющие перемычки, они же ригеля. В целом стропильная система имеет вид множества треугольников, соединенных при помощи перемычек. Лучше всего собирать такие треугольники внизу, а после попросту поднимать и закреплять на крыше в готовом виде.

В местах стыка вверху стропила образуют элемент под названием конек

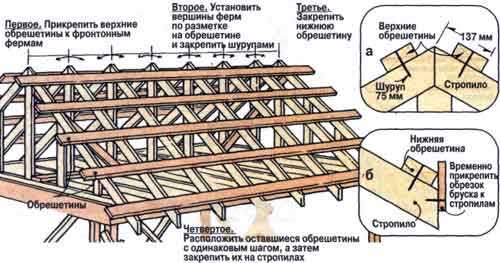

Начинайте монтаж с 2-х крайних треугольников. Установите их и скрепите при помощи коньковой балки, а затем выполните установку оставшихся стропильных треугольников, окончательно зафиксировав все элементы гвоздями и подходящими по размеру шурупами. Для усиления системы установите перемычки и дополнительные стяжки.

Третий этап. Закрепите вдоль каждой стропилы рейки для формирования контробрешетки. Благодаря этим рейкам будет создаваться необходимый вентиляционный зазор между теплоизоляцией и финишным покрытием.

Закрепите вдоль каждой стропилы рейки для формирования контробрешетки

Четвертый этап. Прибейте к планкам контробрешетки рейки обрешетки. Зафиксируйте элементы обрешетки поперек стропильных ног. На этом основа кровли готова. Переходите к монтажу защитных материалов.

Дополнительные мероприятия по обустройству крыши

До укладки финишного материала кровельная конструкция обязательно должна быть пароизолирована, утеплена и защищена от влаги. Пароизоляция выполняется при помощи специальных мембран. Купите подходящий материал в строительном магазине и закрепите его к элементам каркаса при помощи строительного степлера и металлических скоб.

Также пленку можно закреплять уже после того как будет уложен утеплитель. В этом моменте сами ориентируйтесь, как вам удобнее. Пароизоляционная пленка крепится со стороны чердачного помещения.

Для утепления традиционно применяется минеральная вата. Это качественный и удобный в монтаже материал, который достаточно попросту уложить между стропилами и дополнительно закрепить. Также для утепления подходит пенопласт и множество других более современных и дорогих материалов.

Минеральная вата

Традиционно укладывается 10-сантиметровый слой утеплителя. В регионах с очень холодным климатом толщину теплоизоляции можно увеличить.

Сверху утеплитель укрывается гидроизоляционным материалом. Лучше всего использовать специальную паропроницаемую диффузионную пленку. Она будет выпускать пар из дома, но не позволит внешней влаге проникнуть внутрь. Гидроизоляционную пленку рекомендуется укладывать с 10-сантиметровым нахлестом. Стыки проклеивайте металлизированной клейкой лентой. Саму же пленку крепите к каркасу кровли с помощью дюбелей или строительного степлера.

Tyvek Soft — паропроницаемая гидроизоляционная мембрана

Укладка финишного покрытия

При выборе кровельного покрытия ориентируйтесь на свои предпочтения и доступный бюджет. Самым недорогим, популярным и простым в использовании материалом является шифер. Однако от его использования зачастую отказываются по причине не самого привлекательного внешнего вида.Поэтому шифер обычно используется для покрытия хозяйственных и прочих строений, а дом укрывают более респектабельным и привлекательным материалом.

Шифер цветной

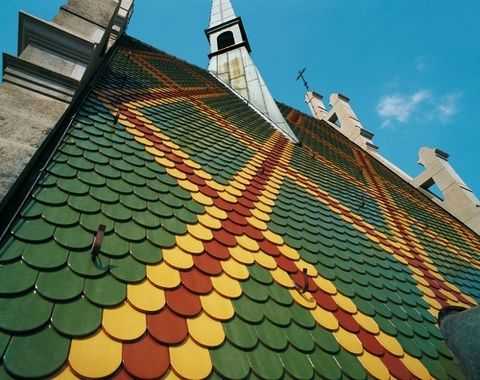

Благородным и прекрасным во всех отношениях кровельным материалом является натуральная керамическая черепица. Если вы планируете отдать выбор именно в пользу натуральной черепицы, учитывайте довольно большой вес этого материала. Уделите особое внимание качеству и надежности исполнения стропильной системы.

Черепица характеризуется большим сроком службы, имеет высокие эксплуатационные характеристики и прекрасный внешний вид, но стоит достаточно дорого. Именно из-за высокой стоимости многие владельцы отказываются от использования металлочерепицы. Однако при желании вместо натурального материала можно использовать его аналог – металлочерепицу.

Металлочерепица монтеррей

Листы из оцинкованной стали со специальным полимерным покрытием практически ни в чем не уступают натуральной черепице, зато отличаются гораздо меньшим весом и более доступной стоимостью. В продаже доступен большой ассортимент металлочерепицы с самым разнообразным покрытием, что позволяет подобрать идеальный материал конкретно для вашей крыши.

Металлочерепица позволит вам существенно сэкономить время на обустройстве кровли. Этот листовой материал укладывается просто и быстро, а готовое покрытие имеет прекрасный внешний вид, имитирующий поверхность из отдельных черепиц.

Каждый кровельный материал укладывается в соответствии с индивидуальной технологией. К примеру, листы и отдельные фрагменты накладываются один на другой либо же подсовываются друг под друга. Перед началом работы обязательно разберитесь, как выполняется монтаж именно вашего материала.

Главное – не экономить на материалах. Качественное кровельное покрытие – гарантия длительного срока службы дома и безопасности его жильцов. В дальнейшем при желании вы можете сэкономить на дополнительных аксессуарах, к примеру, на водостоке. Однако кровельные материалы должны быть исключительно высокого качества.

После завершения монтажа финишного покрытия нужно обязательно установить водосток. Без этого элемента стены дома будет постоянно заливать водой, что не лучшим образом скажется на их состоянии.Для устройства водостока прекрасно подойдут пластиковые трубы, предварительно распиленные надвое по продольной стороне.

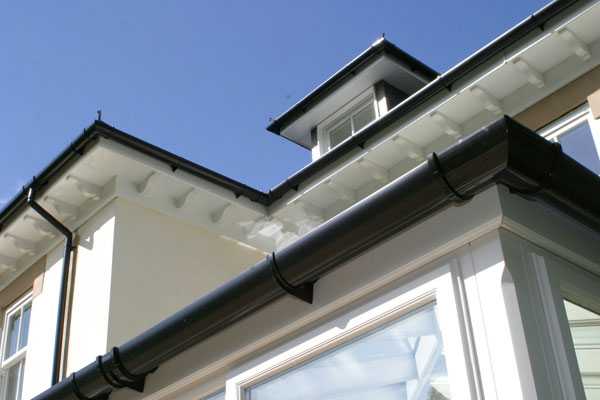

Пластиковые водостоки

Таким образом, в самостоятельном монтаже крыши дома нет ничего сложного. Следуйте инструкции, помните полученные рекомендации, и вы сделаете крышу, ни в чем не уступающую конструкции профессиональной сборки.

Удачной работы!

Удачной работы!

Видео – Монтаж крыши дома своими руками

Пример готовой крыши

Крыша из металлопрофиля

Кованый флюгер как украшение для любого дома

svoimi-rykami.ru

Двухскатная крыша своими руками - пошаговая видео инструкция (фото, схема, план)

Не зря мы так часто употребляем выражение «крыша над головой», ведь ничуть не умаляя значение прочных стен, трудно представить себе дом без этого элемента. Что как не прочная кровля станет щитом между вами и непогодой, защитит от осадков и ветра. Только после возведения говорят о полноценном завершении строительства и о переходе к внутренней отделке дома. Качественно выполненный монтаж кровли определяет комфорт будущего жилища.

Содержание статьи

Двускатная крыша своими руками — популярная конструкция в частном строительстве, которую используют при строительстве домов из таких материалов: бруса, бревна, кирпича, блока, даже бетона. Вы без труда узнаете двухскатную крышу среди остальных конструктивных решений благодаря внешнему виду дома, напоминающему треугольник.

Выбор такого типа кровли объясняется доступностью используемых материалов и относительной простате монтажа, выполнить который под силу даже начинающему домостроителю.

Устройство

Двускатная крыша, в независимости от того простая она или мансардная, состоит из нескольких структурных элементов, отображенных на схематичном рисунке:

Схема расположение элементов стропильной системы крыши

  1. Конек. Верхняя горизонтальна часть крыши, место соединения двух скатов. Она образуется там, где встречаются стропильные ноги.
  2. Стойка. Вертикальный конструкция, перенаправляющий вес кровли с конька по направлению к несущим перегородкам. Изготавливается из прочного бруса в здоровом состоянии, предпочтительно использование материала квадратного сечения 100х100 мм или 150х150 мм.
  3. Лежень. Расположенный горизонтально брус, соединяющий между собой стойку с несущей стеной. Опытные кровельщики отдают предпочтению пиломатериалу толщиной 100-150 мм.

    Конек крыши

  4. Подкосы. Прикрепленные под углом доски, перераспределяющие нагрузку от стропильных ног к несущим конструкциям, расположенным ниже. Если пролеты превышают 6 метров в длину, возникает необходимость налаживания сложной системы таких подкосов — ферм. Благодаря им стропильные опоры способны выдержать даже колоссальные нагрузки.
  5. Стропильная нога. Без нее невозможно строительство своими руками, так как это базовый элемент конструкции. Стропила изготавливают из доски размером 50х150 мм или 100х150 мм. Стропильные ноги, встречаясь места расположения конька, образуют узнаваемый контур двухскатной крыши — треугольник. Предназначение этого элемента — нести на себе вес покрытия кровли, периодическую нагрузку, образуемую выпавшими осадками. Ноги устанавливаются с шагом в диапазоне 60 до 120 сантиметров в зависимости от используемого материала. Кровельные мастера советуют руководствоваться элементарным правилом: чем он тяжелее, тем чаще шаг.

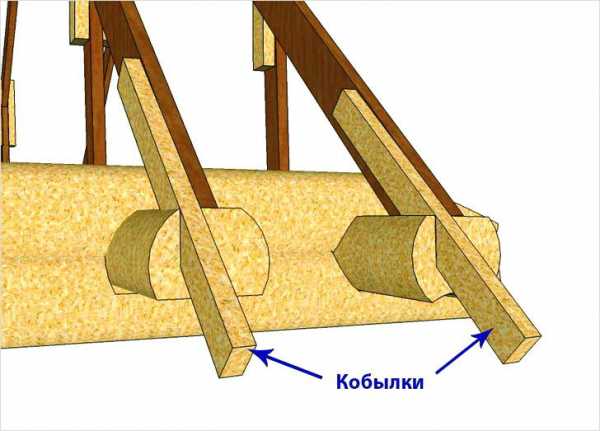

  6. Кобылки. Доски удлиняющие стропильные ноги для формирования свеса двухскатной крыши, который по строительным нормам должен располагаться род углом, на расстоянии не менее, чем 0,5 метров от стены.

Стойки

Стропильная система двухскатной крыши

Кобылки стропильных ног

Виды стропильных систем

Есть несколько способов, как сделать двухскатную крышу для частного дома. Их различия можно объяснить использованием разных видов стропильных системы, которых насчитывается всего два:

  • Наслонные. Как следует из названия, эта конструкция подразумевает установку дополнительной опорной балки, которая должна располагаться в точности посередине между двумя несущими стенами. Получается, что стропила наслоняются на балку или на внутренние перегородки, передавая им нагрузку от веса двухскатной крыши. Этот способ приемлем для тяжелых перекрытий, также, если дом имеет большую площадь, а расстояние от стены до стены более 10 м.

    Наслонная стропильная система

  • Висячие. Они, в отличии от наслонных, опираются только на боковые перекрытия. Этот метод организации стропил создает негативный распирающий эффект, ликвидируемый при помощи затяжек, в качестве которых часто используются балки перекрытия. Затяжки могут быть верхние или нижние. Необходимо только учесть, что монтируя верхнюю затяжку, отступ от конька не должен составлять менее 500 мм.

    Висячие стропила

Обе эти системы одинаково надежны, мансардная кровля предполагает их совместное использование, когда комбинирют висячие и наслонные стропила. Профессиональные кровельные мастера до проведения работ создают чертеж двускатной крыши — план, который отражает расположение всех элементов крыши, согласно которому производится расчет необходимых материалов.

Расчет кровли

Как любой строительный процесс, конструкция кровли дома должна создаваться своими руками на основании инженерного расчета. Для удобства его выполнения перед тем, как построить двухскатную крышу, нужно набросать примерный план, на которой обязательно должны быть указаны длина крыши вдоль конька, точная длина скатов, учитывая отвесы. На этом этапе уже должен быть определен уклон будущей кровли:

  • Если главным агрессивным фактором в зоне строительства является ветер, то он должен составлять 10-10о, чтобы его порывы не срывали кровельный материал.
  • Если же строительство затевается в зоне с большим количеством зимних осадков, целесообразнее уклон 35-45о, который не затрудняет соскальзывание снега с крыши.

Производя расчет необходимого материала, лучше округлять полученные значения в большую сторону, не усложняя вычисления вычетами отверстий под дымоходы или мансардные окна, дабы избежать путаницы.

Необходимые подсчеты не требуют знания сложных формул, так что выполнить их сможет каждый, кто прошел школьный курс математики. Однако, чем изощренней, сложнее двускатная крыша дома, тем выше сложность расчетов и схема стропильной системы.

Монтаж мауэрлата

Если расчет выполнен, а материалы закуплены, можно выполнять монтаж мауэрлата, а затем созданию обрешетки. Мауэрлат — это своего рода фундамент для будущей кровли. Только эта конструкция не из бетона, как основание для дома, а из соснового бруса.

Древесина хвойных пород — идеальный для этого материал, достаточно прочный и легкий, чтобы распределить вес крыши равномерно по периметру опорных элементов дома. Его размещают вдоль скатов кровли, между стропильной ногой и верхней частью стены.

Крепление стропильных ног к мауэрлату

Для большей сохранности мауэрлата и долгого срока его службы, между ним и стеной прокладывают слой гидроизоляции, в качестве которого чаще всего выступает рубероид. В зависимости от материала, из которого возводится дом, монтаж мауэрлата выполняется различными методами.

Строительство своими руками предполагает проверку надежности соединения. Если речь идет о деревянном доме, крепеж можно делать при помощи шпилек или брусков, в кирпичном — используют металлическую проволоку, арматуру, в строениях из пеноблоков, газосиликата — бетонную стяжку.

Последовательность работ

Если бы существовала пошаговая инструкция о том, как построить двухскатную крышу, она бы начиналась с того, как крепить стропила. Висячие следует собрать заблаговременно, используя металлические уголки, болты. Первыми выполняют монтаж крайних конструкций, а только потом расположенных внутри.

Чтобы создать наслонную систему, необходимо сначала наладить лежень, на который будут устанавливаться опоры. Сборку можно будет считать завершенной после закрепления всех стропильных ног как показывает чертеж. Если их длины не хватает для создания свеса, ее увеличивают за счет крепления кобылок.

Следующий этап — монтаж обрешетки. Так как назначение ее сугубо практическое, в ход идет самый простой, дешевый материал, к примеру, необрезная доска или даже горбыль. Однако, не стоит пренебрегать удалением коры с поверхности дерева, эта нехитрая операция увеличит срок его эксплуатации. В зависимости от того, чем планируется укрывать крышу дома, различают два типа обрешетки:

  • Сплошная. Применяется в случаях, когда выбор пал на мягкие виды кровли, которые переживают новую волну популярности, в частности ондулин. Так как сами по себе они форм не держат, им необходима жесткая опора, чтобы избежать возможных деформаций от собственной тяжести или весом выпавших осадков.

    Сплошна обрешетка

  • Решетчатая. В этом случае доска укладывается не сплошным слоем, а с промежутками, шаг которых выбирают в зависимости от материала, используемого для покрытия. Чаще такая схема пользуется для создания обрешетки под металлочерепицу, шифер, профнастил.

    Решетчатая обрешетка

Завершающий этап работ и последующая эксплуатация

Заканчивается строительство укладкой кровельного материала. Пошагово расписать монтаж каждого материала, коих на строительном рынке представлено очень много, будет сложно.

Поэтому придется ограничиться общими рекомендациями: строго придерживайтесь инструкции производителей, не забывайте о необходимости нахлеста между листами (рулонами), дабы избежать протечек, работайте аккуратно, стараясь не повредить материал.

Конструкция двухскатной крыши гарантирует:

  1. Отличное сопротивление порывам ветра;
  2. Легкий сход снега со скатов;
  3. Защиту от дождя и холода;
  4. Долговечность и надежность.

Если монтаж был произведен качественно с использованием современных материалов то кровля прослужит не один десяток лет, не требуя ремонта, не нуждаясь в сложном обслуживании. Поэтому не стоит экономить на кровельных работах, так как надежная крыша — это долгосрочная инвестиция в вашу комфортную жизнь!

Видео-инструкция

krovlyakrishi.ru

как правильно сделать двускатную крышу с фронтонами, как собрать без мауэрлата

Содержание:

Монтаж кровли относится к достаточно сложным процессам строительства. Для самостоятельной сборки и установки стропильной системы необходимо знать, как правильно соединить элементы, какой должна быть длина стропил, под каким углом их следует наклонять и, главное, из каких материалов собирают крышу. Без специальных знаний и навыков сделать сложную крышу будет проблематично. В этом случае можно выбрать оптимальный вариант - двухскатная крыша своими руками.


Конструктивные особенности двухскатной кровли

Двускатная кровля основана на треугольнике, который придает ей жесткость. В его составе имеются следующие элементы:

  • Мауэрлат - это брусья, уложенные непосредственно на наружные стены по всему периметру дома. Крепление этих элементов чаще всего выполняется посредством анкерных болтов. Рекомендуемый материал для изготовления элементов - древесина хвойных пород. Сечение брусьев имеет форму квадрата со сторонами 100*100 мм или 150*150 мм. Именно на мауэрлат ложатся стропила, и нагрузка от всей системы передается наружным стенам.
  • Лежень - это брус определенной длины, в который упираются стойки. Его укладывают в направлении внутренней несущей стены. Элемент используется при обустройстве крыши на больших домах.
  • Подкосы - это элементы, выполненные из небольших брусков. Они устанавливаются под углом между стойкой и стропилами. Такое расположение способствует укреплению  стропил и повышению несущей способности крыши.
  • Стойки - это элементы крыши, расположенные вертикально. Посредством этого элемента нагрузка от конькового бруса передается на стены. Стойки располагаются между стропилами.
  • Затяжки представляют собой балки, которые соединяют стропильные ноги в нижней части. Этот элемент является основанием треугольника фермы. Как и подкосы, эти балки делают фермы более прочной и устойчивой к различным нагрузкам.
  • Стропильные ноги представляют собой доски определенной длины, имеющие сечение 5*15 см или 10*15 см. между собой элементы соединяются под углом, образуя вершину треугольника. Две соединенные стропильные ноги называют фермой. Количество таких конструкций определяется длиной дома. При этом расстояние между фермами может быть не более 1,2 метра и не менее 0,6 метра. Рассчитывая шаг стропильных ног, во внимание следует принимать общий вес кровли, ветровую и снеговую нагрузку.
  • Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов. Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил. В некоторых случаях вместо бруса используют две доски, соединенные под определенным углом и прибитые к верхней части стропил с двух сторон.


Двускатная крыша своими руками предполагает выполнение обрешетки из досок или бруса, которые наколачивают на стропила в перпендикулярном направлении. В зависимости от материала для кровли обрешетка может быть сплошной или с зазорами.

Чем отличаются наслонная и висячая стропильные системы

Перед тем, как собрать двухскатную крышу, необходимо знать некоторые особенности ее строения. Висячая стропильная система устраивается в том случае, когда дом имеет небольшие размеры, и отсутствует внутренняя несущая стена. В этом случае стропила соединяют под определенным углом, делая соответствующие спилы на их концах, для соединения используют гвозди.

При устройстве такой стропильной системы стойки и конек не делают, а упор нижних концов стропил приходится на внешние несущие стены. Чтобы конструкция была более прочной, верхняя затяжка должна располагаться не дальше 0,5 метра от верха. Иногда в качестве затяжек используют балки перекрытия. Отсутствие стоек освобождает чердачное пространство, что позволяет использовать его для обустройства мансардного этажа.


Если в доме предусмотрена внутренняя несущая стена, то эффективнее использовать наслонную стропильную систему. В этом случае выполняют укладку лежня, на нем фиксируют опорные стойки, на которые прибивается конек. Этот способ считается более простым и выгодным с материальной стороны. При проектировании потолков на разных уровнях стойки можно заменить стеной из кирпича, которая разделит чердачное пространство на две части.

Процесс монтажа двускатной крыши своими руками

Чтобы ответить на вопрос, как правильно сделать двухскатную крышу своими руками, нужно соблюдать последовательность действий.

Монтаж крыши такого типа предполагает работу по следующему плану:

  • Подготовительный этап.
  • Фиксация мауэрлата.
  • Сборка ферм.
  • Установка ферм на перекрытия.
  • Устройство конька.
  • Набивание обрешетки.

Подготовительный этап

Перед началом работы следует приготовить набор необходимых инструментов и материалов:

  • Молоток и ножовка.
  • Угольник и уровень.
  • Крепежные элементы.
  • Доски, брусья и рубероид.

Все деревянные материалы следует обработать антисептическими растворами и антипиренами и хорошо просушить.

Монтаж мауэрлата

В домах из деревянных бревен или бруса роль мауэрлата играет верхний ряд сруба, это делает процесс более простым. На внутренней части бревна вырезают паз, в который устанавливают стропильную ногу.

В кирпичных или блочных домах мауэрлат укладывают следующим образом:

  • При укладке последних рядов в кладку монтируют металлические шпильки с резьбой. Они должны располагаться по всему периметру дома на расстоянии около 1,5 метров друг от друга.
  • Верхнюю часть стен покрывают рубероидом в несколько слоев, протыкая его шпильками.
  • В балках высверливают отверстия в соответствии с расположением шпилек.
  • Укладывают балки, надевая их на шпильки. На этом этапе важно следить за тем, чтобы балки были уложены ровно по горизонтали, а противоположные элементы были параллельны друг другу.
  • На шпильках закручивают гайки, прижимая мауэрлат. Читайте также: "Как установить мауэрлат для двускатной крыши – варианты монтажа, порядок проведения крепления".


Результатом этого этапа должен стать прямоугольник правильной формы, расположенный на одной горизонтали. Такая конструкция делает конструкцию более устойчивой и облегчает последующие работы. Завершением работ является вырезание пазов в соответствии с размером стропил.

Устройство висячей стропильной системы

Фермы висячей системы стропил проще собирать на земле. Для этого составляется чертеж, высчитывается длина стропил и угол, под которым они будут соединяться. В большинстве случаев наклон крыши равен 40 градусам, если строение располагается на открытом участке, то это значение снижают до 20 градусов. Вычисление угла соединения стропил выполняется удвоением угла наклона крыши. Читайте также: "Как сделать двухскатную крышу своими руками – от стропил до укладки кровельного покрытия".

Длина стропил определяется по расстоянию между внешними несущими стенами и углу соединения стропильных ног. Оптимальной считается длина 4-6 метров, учитывая карнизный свес в 50-60 см. Эти параметры стоит учитывать при решении задачи, как сделать большую крышу.


Вверху стропила скрепляют по-разному: встык, внахлест или «в лапу» с вырезом пазов. Фиксируются стропила болтами или с помощью металлических накладок. Немного ниже монтируется затяжка и готовую конструкцию фермы поднимают на место установки.

Вначале устанавливают фермы по краям, проверяя их вертикальность с помощью отвеса. Одновременно регулируется величина свеса. Стропила крепят к мауэрлату с помощью болтов или стальных накладок. Иногда используют временные укосины, которые поддерживают ферму в процессе установки. Вставляя остальные стропила, выдерживают одинаковое расстояние между ними. После установки и фиксации всех ферм по обеим сторонам верхнего ската прибиваю доски сечением 5*15 см.

Способы фиксации висячих стропил на мауэрлате

Висячие стропила могут крепиться к мауэрлату несколькими способами:

  • На стропилах выпиливают паз, а в стену на расстоянии 15 см от верхнего края забивают металлический штырь. Стропило выставляют на мауэрлате, обвязывают проволокой и притягивают к стене. Проволоку обматывают вокруг штыря.
  • Второй способ предполагает выкладку кирпичного ступенчатого карниза. Мауэрлат при этом укладывают по внутреннему краю стены и делают в нем паз для стропильной ноги.
  • При использовании третьего варианта стропила упираются в балки перекрытия, которые имеют выпуск за периметр дома до полуметра. Балки спиливаются под углом и крепятся болтами. Посредством этого способа собирается крыша без мауэрлата своими руками.

Как установить наслонные стропила

Наслонные стропила устанавливаются в следующем порядке:

  • Несущая стена, расположенная по центру дома, застилается гидроизоляционным материалом.
  • Поверх укладывается лежень и крепится посредством болтов или металлическими скобами.
  • На лежень выставляют стойки из брусьев сечением 10*10 см.
  • Сверху стоек в горизонтальном направлении прибиваются прогоны, укрепляя конструкцию временными распорками.
  • Выполняют установку стропил и их фиксацию.

После установки основных элементов конструкции проводят обработку деревянных поверхностей антипиренами.

Как правильно сделать обрешетку

Перед укладкой обрешетки стропила покрывают слоем гидроизоляции, защищая ее от намокания. Гидроизоляция укладывается в горизонтальном направлении, начиная от карниза и поднимаясь вверх. Полосы настилают с напуском в 10-15 см, места стыков заклеивают скотчем.

Между обрешеткой и гидроизоляцией необходимо наличие вентиляционного зазора, для этого на каждую стропильную ногу нужно набить рейки толщиной не более 4 см.


Теперь можно обшивать стропильную систему. Обрешетку можно сделать из бруса 5*5 см или досок, имеющих толщину не более 4 см и ширину свыше 10 см. Набивать обрешетку начинают с нижней части стропил, выдерживая определенный шаг.

После монтажа обрешетки начинают обшивать фронтоны и свесы. В зависимости от бюджета строительства и желания домовладельца можно сделать своими руками крышу двухскатную с фронтонами из пластика, профнастила или деревянных досок. Обшивку крепят к бокам стропильной ноги, пользуясь гвоздями или саморезами. Подшивать свесы можно всевозможными материалами.



kryshadoma.com

как сделать, устройство крыши углом

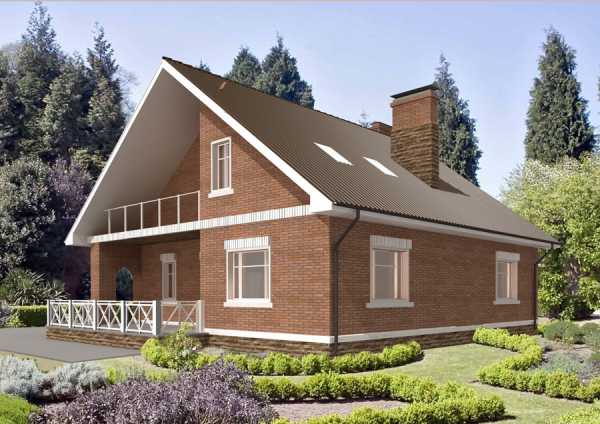

Крыша с двумя скатами – самая распространенная и горячо любимая соотечественниками конструкция. Она прекрасно сочетается с нашими ландшафтными данными, при идеальном исполнении безупречно защищает владельцев от всех возможных погодных невзгод. В двухскатном семействе множество разновидностей, сооружаемых над деревянными и каменными коробками. Их строители придерживаются общих технологических принципов.

Однако в зависимости от материала стен и проектной специфики здания ряд отличий все же имеется. Ярким примером является обустройство домов с полумансардами. Если решено, что сооружаться будет двухскатная крыша своими руками над подобным объектом, с особенностями строительства следует в подробностях ознакомиться.

Для сооружения крыш с двумя скатами есть огромное количество разнообразных решений. Возводят их над квадратными и прямоугольными коробками разной этажности, устраивают с чердаками и без чердаков.

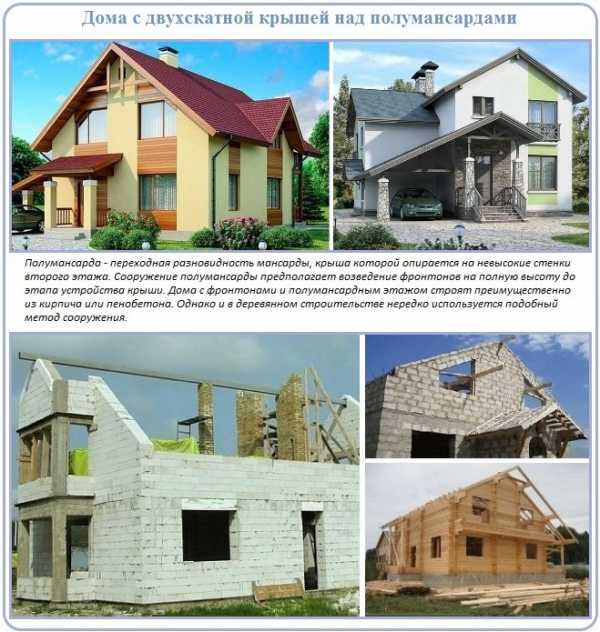

Двускатная технология применима в обустройстве домов с мансардами, если традиционный ломаный способ не устраивает владельцев по эстетическим, архитектурным или чисто техническим причинам. Чаще всего так поступают, если коробки строений сложены из кирпича или бетонных блоков, реже, если стопы строений брусовые или бревенчатые.

При сооружении крыши «углом» над постройкой с половинчатой мансардой стенки коробки заменяют нижний ярус стропильных ног. Стропила в таких ситуациях опираются не на прогонные конструкции, характерные для мансардной методы, а прямо на стены через мауэрлат.

Фронтоны в подобных случаях принято возводить до строительства крыши и выкладывать целиком из одного материала. Частичная обшивка верхней части фронтонной стены смотрится некрасиво и редко употребляется даже с целью экономии.

Стропила двухскатных крыш для домов с фронтонами выполняют привычную для них работу:

  • Служат каркасом крыши, необходимым для формирования скатов.
  • Распределяют компоненты кровельного пирога.
  • Удерживают внутреннюю обшивку потолка и верхней части стен мансарды.

Несмотря на факт участия в обустройстве мансарды, стропильные системы коробок с фронтонами не относятся к разряду ломаных. Чердак как таковой они не формируют, на основании чего не входят в категорию чердачных. Следовательно, устраиваются простейшими способами без потолочных балок.

Наличие фронтонов позволяет сократить немалую часть элементов, обеспечивающих жесткость конструкции. Они предотвращают смещение конструктивных составляющих и гарантируют статичность. К тому же сами фронтоны нередко служат компонентами стропильной системы.

В другой статье мы уже выяснили, что в обустройстве строений с цельными фронтонами применяются стандартные технологии сооружения двухскатных крыш, т.е. висячая и наслонная схемы устройства стропильных систем.

Выбор схемы напрямую связан с архитектурным решением основной части дома:

  • Если имеется возможность установить коньковый прогон для опирания верхнего края стропилин, они сооружаются согласно наслонной методике.
  • Если коньковый прогон установить невозможно, стропильные ноги сооружаются висячим способом.

Установка прогона позволяет существенно разгрузить стропильную систему, потому наслонная схема предпочитается в строительстве малоэтажных домов. В традиционных стропильных каркасах прогон опирают на предназначенную для него конструкцию, которая устанавливается на внутреннюю несущую стенку дома или на ряд опорных столбов.

Однако прогонные конструкции и столбы, расположенные внутри постройки, ощутимо мешают в обустройстве полезного пространства: сокращают площадь помещений и под крышей, и в пределах основной части здания. Вот тут-то и проявляются преимущества коробки с фронтонами – они вполне пригодны в качестве надежных опор под прогон, заменяющих громоздкие опорные сооружения.

Прогон, по сути, мощная балка, проложенная от одной вершины двухскатной крыши к другой. Балка может быть сшита из доски, выполнена из клееного бруса или бревна, скошенного на два или четыре канта. Найти материал для прогона более 6м довольно проблематично. Да и цельнодеревянные длинномерные прогоны устанавливать неразумно, т.к. они под весом будут значительно прогибаться. В таких случаях под прогон монтируют разгружающую шпренгельную ферму, а балку разделяют на два отрезка.

Кроме неудобств с устройством длинных прогонов наслонная технология заставляет задуматься о транспортировке увесистой балки к месту установки и крепления. Для тех, кто думает, как сделать двухскатную крышу так, чтобы вышло недорого, перемещение цельного бруса или бревна на крышу без тяжелой строительной техники станет серьезной проблемой. Если решения у проблемы не находится, оптимальный выбор – висячая технология с устройством стропильных ферм прямо на объекте.

Висячий метод не связан с необходимостью установки конькового прогона, но и не отвергает напрочь его использование как элемента соединения отдельных составляющих в единую систему. Стропильные конструкции висячей категории сооружают преимущественно при перекрытии небольших пролетов. В ряде случаев это единственный выбор из-за невозможности установить дополнительную опору под длинномерный прогон.

Будем считать, что с выбором наслонного или висячего метода сооружения двухскатной крыши углом над домом с каменными фронтонами, самостоятельные строители определились. Тогда следует ознакомиться с одинаковыми для обеих технологий этапами работ.

Вместо привычной мауэрлатной обвязки на стены постройки с фронтонами укладывается два параллельных бруса. Монтируются они заподлицо с внутренней вертикальной поверхностью. К кирпичным стенам брусья мауэрлата крепятся либо анкерными болтами, либо скобами к пробкам их древесины, заложенным при возведении стен. Мауэрлат на бетонных коробках фиксируют через заранее залитый армированный бетонный пояс.

В качестве покрытия крыш над домами с фронтонами используют все виды материалов, применяемых в обустройстве скатных конструкций с соответствующими типами обрешетки. Выбор кровли определяют личные предпочтения владельцев и угол наклона основных элементов крыши. Для отделки крутых скатов приемлем штучный материал, для пологих скатов крупнолистовые и рулонные покрытия.

Вариант #1 – сооружение по наслонной схеме

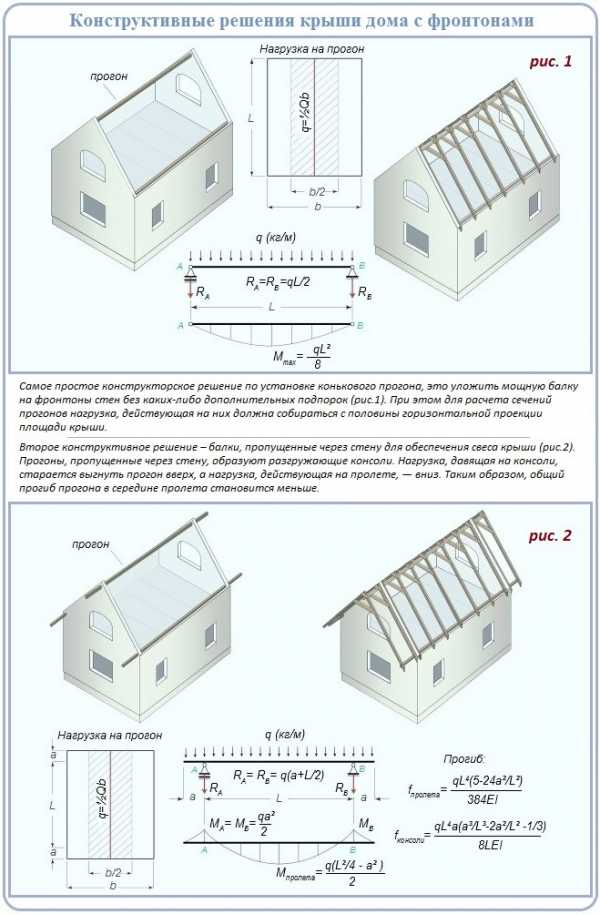

Основная задача реализации наслонной схемы строительства крыши над коробкой с фронтонами заключается в установке конькового прогона, который может быть:

  • Замурованным во фронтонные стенки. Торцы прогона укладываются в созданные специально под них ниши на деревянные подкладки. С обоих краев балка отесывается под углом 60º и окутывается рубероидом или подобным гидроизоляционным представителем. Между материалом стены и деревянной подкладкой аналогично должна быть гидроизоляционная прослойка. Отесанные торцы балки не нужно ничем обертывать, чтобы обеспечить вентиляцию. Деревянным краям прогона в нишах запрещено лежать впритык со стенками, чтобы из-за разницы в теплотехнике материалов не появился конденсат с последующим гниением древесины.
  • Пропущенным через стены. Прогон укладывается в сквозные отверстия, устроенные в стенах. По аналогии древесину от материала стены обязана отделять водоотталкивающая прослойка. Сначала настилается гидроизоляция, затем устанавливается деревянная подкладка, сверху которой располагается прогон, обернутый в месте пересечения стены гидроизоляцией.

Второй вариант с пропущенным через стенки коньковым прогоном считается предпочтительным в отношении распределения напряжений. Находящиеся снаружи коробки края балки работают как консоли, стремящиеся выгнуть балку вверх. Действующая на прогон в пределах пролета нагрузка старается прогнуть его вниз.

Направленные в противоположные стороны силы компенсируются, в результате пропущенный через стенки прогон практически не провисает и не деформируется. Второй внушительный плюс: выпуски балки за контур постройки самопроизвольно создают свес кровли. Хотя в первом варианте свес достаточно просто формируется путем выноса краев обрешетки за периметр коробки.

Для изготовления прогонов и с последующим встраиванием в стены, и с пересечением их лучше использовать бревно. В нем сохранена структура волокон. Потому и несущая способность выше, чем у клееного бруса или собранной из доски балки.

Высоту установки прогона выбирают согласно архитектурным особенностям крыши. Чаще всего на мансардных объектах располагают в 2,2-2,5м от запланированной линии пола над перекрытием первого этажа.

Применение наслонной технологии заставляет обращать пристальное внимание на стены, предназначенные служить опорой для прогона. Особенно, если под нишей или сквозным отверстием располагается окно. Над оконным проемом независимо от его размера необходимо устроить не менее 6 рядов кладки с армирующей сеткой. Над проемами в бетонных стенах должны быть ж/б перемычки.

Вариант #2 – устройство крыши висячим методом

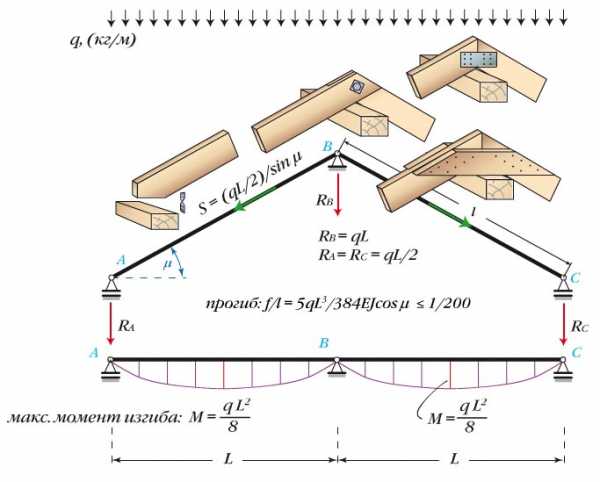

Согласно висячей схеме сооружения крыши с двумя скатами стропильные ноги ее каркаса опираются исключительно на стены строения. В простейших висячих конструкциях коньковый прогон вообще не присутствует, но в более ответственных системах может быть использован в качестве направляющей для верха стропильных ног. Т.к. он выполняет функцию вспомогательного элемента, никаких опорных конструкций не предусмотрено. Фронтоны тоже не играют опорной роли: коньковая балка прикрепляется к ним, но не передает нагрузку от веса кровли.

Ввиду того, что крыша сооружается над половинчатой мансардой с частично возведенными стенками, затяжки переносятся выше – на уровень потолочных балок. Путем установки затяжек частично компенсируется распор, передаваемый нижними пятками стропильных ног стенам через мауэрлат. Однако при превышении нагрузки на кровельную систему на мауэрлат все равно будут действовать распирающие силы, выталкивающие брусья за пределы постройки. Потому при сооружении висячих стропильных систем для полумансард крепеж мауэрлата устанавливают чаще и дублируют анкера металлическими пластинами.

Рассмотрим пример устройства крыши по висячим стропильным фермам. Угол установки стропильных ног, формирующих каркас скатов, 40º. Крыша сооружается без утепления, но при желании между стропилами можно уложить теплоизоляционные плиты или маты. Шаг установки стропилин для теплых крыш определяет ширина элементов утеплителя. В рассматриваемом случае он вполне подходящий, равен 60см.

Для изготовления стропилин запасемся доской 50×200мм. Аналогичный материал подойдет для устройства прогона, т.к. ощутимой нагрузки он испытывать не будет. Мауэрлат сделаем из бруса 100×200мм.

Первый этап работ по устройству стропильного каркаса двухскатной крыши по висячей технологии проведем следующим образом:

  • Изготовим шаблон нижнего узла для крепления висячей стропильной ноги. Произвольный обрезок доски с сечением материала, заготовленного для производства стропилин, прикладываем к мауэрлату под углом, соответствующим углу наклона скатов. Ориентируемся на уклон фронтона, в нашем случае он составляет 40º. Чертим на обрезке вертикали и горизонтали так, чтобы с внутренней стороны получился «зуб» длинной 5см. Очерченные направления проверяем уровнем, затем по полученным линиям делаем запилы.
  • С помощью изготовленного шаблона найдем и отметим точки крепления конькового прогона, выполняющего вспомогательную функцию в нашем примере. Устанавливаем отрезок с запилами на мауэрлат и очерчиваем горизонтальную линию от основания выпиленного нами «зуба» до фронтона. От полученной на фронтоне точки вверх проводим вертикаль. Измеряем вертикальный отрезок, очерченный по фронтону. В примере он составляет 18см.
  • Полученное расстояние нужно перенести в верхнюю часть фронтона. На эти 18см опустится нижняя грань коньковой доски. Не забываем, что откладываются они не от самой вершины. Для точности необходимо в вершине начертить равносторонний треугольник, основание которого будет равно ширине доски.
  • От нижних углов условного треугольника откладываем вертикальные отрезки длиной по 18см. По полученным точкам вычерчиваем прямоугольник для установки кронштейна под коньковый прогон. Крепим кронштейны, не забывая перед фиксацией проверять направления отвесом и уровнем.
  • Измеряем расстояние между низом прямоугольника и линией пола мансарды. Оно необходимо для изготовления временных опор.
  • Монтируем временные стойки на уложенную на пол мансарды такую же временную доску. Для удобства опоры фиксируем вспомогательными укосинами. Расстояние между опорами примерно 3м.
  • Устанавливаем коньковый прогон на опоры так, чтобы торцы его закрепились в кронштейнах.

Устройство прогона облегчит работы в дальнейшем, ведь опираться верхом стропилины будут непосредственно на него. Временные опоры, укосины и своеобразный лежень по завершению строительства нужно будет демонтировать.

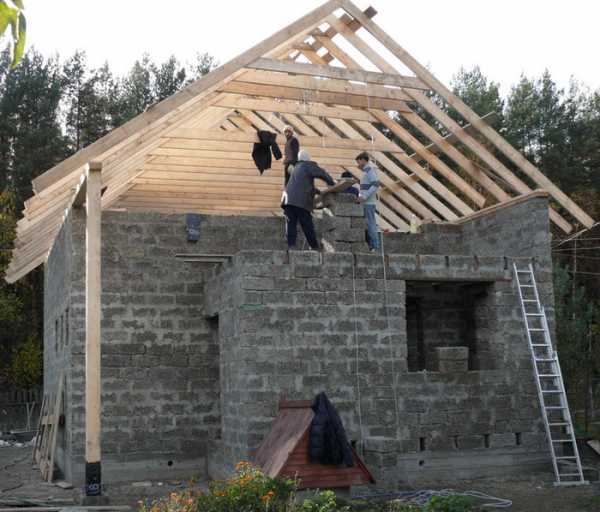

После возведения основы стропильного каркаса приступаем к сооружению висячих стропильных ферм:

  • Пользуясь шаблоном, очерчиваем и запиливаем нижний узел на будущей стропильной ноге.
  • Измеряем расстояние от края выпиленного зуба до нижней грани конькового прогона. На приложенных к описанию рисунках необходимые для измерения точки обозначены литерами А и В.
  • Измеренное расстояние откладываем от зуба на заготовке стропильной ноги и отмечаем точку. От нее чертим линию под углом 130º, получив ее сложением 90º и величины угла наклона скатов 40º.
  • Готовую стропилину устанавливаем на предназначенное ей место. К коньковому прогону крепим гвоздями или саморезами, к брусу металлическими уголками с усиливающей перемычкой или скобами.
  • Следуя опробованному на практике алгоритму, устанавливаем стропилины с обеих сторон скатной крыши. Народные технологии велят изначально монтировать крайние стропила и натягивать между ними шнурку ради ориентира. Затем по шнурке выставляется весь ряд стропилин. Верхушкам стропильных ног разрешено слегка возвышаться над коньковым прогоном. В подобном расположении ничего предосудительного и требующего переделки нет. Если смущает зазор, образованный между вершинами стропилин, его можно банально заполнить бруском.

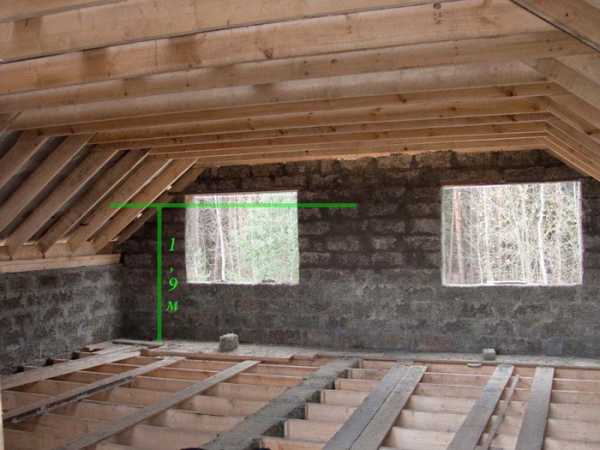

  • От пола до стропильной фермы откладываем вверх 2,5м и отмечаем точки на каждой стропильной ноге.
  • Крепим по отмеченным точкам горизонтально доску того же сечения, что использовали в изготовлении стропильных ног. Фиксируем парой-тройкой гвоздей и стягиваем шпилькой Ø 12-14мм.

После установки положенного количества затяжек, соединяющих каждую пару стропилин, временные опоры и укосы убираем и приступаем к реализации третьего этапа работ – формированием карнизных и фронтонных свесов:

  • Из доски сечением 50×100мм изготовим кобылки, создающие карнизные свесы скатов. Длину кобылок рассчитываем так, чтобы приблизительно 50см их длины сбоку накладывалась на стропило, а с противоположной стороны оставалось свободных 40-50см для создания свеса запланированной ширины.
  • Прикладываем кобылку к стропилине. При необходимости, если кобылка не устанавливается в одной плоскости со стропильной ногой, отмечаем на мауэрлате место и делаем пропил. Врубку на кобылке делать не рекомендовано, т.к. она ослабит неширокий материал.
  • Устанавливаем кобылки, соблюдая уже проверенную методу. Сначала крепим крайние, между которыми натягиваем строительный шнур. Со стропилами стягиваем их парой шпилек, а чтобы не смещались и не раскачивались, фиксируем положение кобылок отрезком бруска, прикрученного саморезом к стене.
  • По шнурке отмечаем торцы кобылок и запиливаем их строго вертикально.
  • Выставляем кобылки на фронтоны, не забывая прокладывать гидроизоляцию между деревянными деталями крыши и кирпичной стеной. Шаг установки фронтонных кобылок 0,8-1,0м в зависимости от веса кровли.

В завершении периметр обшиваем ветровой доской, а снизу устанавливаем пояса под сайдинг.

По готовой стропильной системе стелется гидроизоляция и устраивается контробрешетка. Затем сплошная либо разреженная обрешетка в зависимости от типа покрытия, выбранного для обустройства крыши. Если запланирована укладка гибкой черепицы, обрешетка сооружается из ОСП-панелей в виде сплошного настила. Под металлочерепицу или профнастил обрешетку делают с шагом, рекомендованным производителем.

Ролик пополнит «копилку» полезных сведений мастеров, желающих своими руками построить простую двухскатную крышу – видео-сюжет в доступной наглядной форме знакомит с этапами процесса:

Варианты устройства крыш с двумя скатами для мансарды непросты, но чрезвычайно интересны. Главное в нелегком деле домашнего мастера – изучить и понять принципы сооружения. Овладев полезными знаниями, можно без опаски приступать к подтверждению их практикой. Результат усилий теоретически «подкованного» исполнителя будет безупречен.

krovgid.com

Отправить ответ

avatar
  Подписаться
Уведомление о
