Как построить навес для барбекю или мангала своими руками, фото примеры

Навес для мангала просто необходим, чтобы долгожданный отдых на свежем воздухе не был испорчен сюрпризами природы. Крыша над барбекю должна отвечать определенным критериям безопасности, комфорта и эстетики.

Далее сделаем обзор самых популярных и доступных конструкций, расскажем, какие материалы лучше использовать, и как сделать навес над мангалом своими руками, фото помогут проиллюстрировать самые практичные и оригинальные идеи.

Конструктивные особенности

Любой навес для барбекю состоит из опорных вертикальных столбов и крыши. Это может быть отдельно стоящее строение, конструкция на отдельной площадке, примыкающая к дому, хозблоку, бане, гаражу, беседке, либо моносооружение, обычно мобильное, где крыша и мангал соединены между собой стойками.

Размер навеса для барбекю напрямую связан с размером печи. Это может быть маленькое укрытие только над очагом, либо полноценная крыша с местом для отдыха.

Навесы для барбекю, фото мобильной кованой конструкции

Каркас навеса для мангала – материалы

Каркас – это опора навеса для мангала, она должна быть прочная, огнеупорная, жаростойкая, простая в уходе, не реагировать на дельты температуры и перепады влажности. Но вместе с тем красивая и гармонично вписываться в общий архитектурный ансамбль участка. Здесь можно выделить 3 вида навесов для барбекю:

  • Деревянные из бруса, оцилиндрованного бревна, стволов деревьев. Такие сооружения прекрасно вписываются в любой ландшафтный дизайн. Построить деревянный навес для барбекю своими руками достаточно просто, не требуется специальных навыков и оборудования, материал легко обрабатывается бытовыми инструментами. К недостаткам можно отнести недолговечность, пожароопасность и гниение дерева, его поражают грибки, отдельно подчеркнем уязвимость перед грызунами и насекомыми. Чтобы продлить срок эксплуатации и сохранить эстетику, деревянный каркас для навеса барбекю необходимо тщательно обработать огнестойкими и антисептическими средствами, дополнительно прогрунтовать и покрасить.

Навес для мангала, фото деревянной постройки в рустикальном стиле

  • Металлические: кованые, сварные, сборные. Это самый востребованный вид навесов над мангалом. Главное преимущество – долговечность и пожаробезопасность материала. Если в хозяйстве есть сварочный аппарат, а у вас навыки работы на нем, по сути, навес для барбекю из металла – это недорогое, простое и очень надежное сооружение, которое прослужит не один десяток лет. Но металлический навес для мангала подвержен коррозии, нагревается от УФ-лучей и огня. Каркас необходимо обработать антикоррозийным средством, покрыть грунтом и краской, здесь хорошо себя зарекомендовали составы с молотковым эффектом.

Навес над мангалом, фото переносной сварной конструкции из круглой трубы и профнастила

  • Каменные, бетонные, кирпичные – такие условно можно отнести к капитальным сооружениям. Чтобы построить навес для мангала из кирпича или камня потребуется, навыки в кладке вертикальных столбов, значительные временные и трудозатраты, а также некоторые неудобства при работе с раствором. Но такой навес над барбекю самый долговечный, совершенно не боится огня и не нагревается от солнца, не нуждается в финишной отделке, в процессе эксплуатации не требуется дополнительного ухода.
Полезно знать:  Если вы решили построить мангал своими руками с навесом из камня или бетона, стену за печью лучше сделать глухую, а также предусмотреть парапет с 3 сторон, так вы защитите помещение от ветра, а впоследствии постройку можно застеклить.

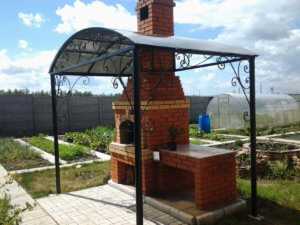

Фото барбекю из кирпича под навесом, для такого сооружения рекомендован ленточный или плитный фундамент

Как и из чего лучше сделать крышу для навеса над мангалом

Крыша навеса для мангала может быть одно- или двускатная, арочная, вальмовая, купольная, конусная и даже фигурная криволинейная. Выбор формы зависит от кровельного материала и ваших возможностей. Проще всего своими руками сделать односкатный и арочный навес для барбекю.

Полезно знать:  Труба над мангалом должна быть защищена от непогоды дымосборником и возвышаться над уровнем крыши на 1-1,5 м, это обезопасит от пожаров и не позволит дыму попадать внутрь навеса.

Односкатная крыша – самый простой способ защитить барбекю от осадков

В качестве кровельного материала для навеса барбекю чаще всего используют профнастил, рубероид, для арочных конструкций идеальным решением служит цветной поликарбонат. Для сложных, больших пристроек – металлочерепица, мягкая кровля.

Профнастил – это рифленые металлические листы, покрытые прочным полимером, защищающим материал от ржавчины, выгораний, вредных химико-биологических воздействий окружающей среды. Не боится огня, что важно для постройки вокруг барбекю. Огромная цветовая палитра позволяет подобрать листы практически под любой стиль архитектурного ансамбля на участке.

Крышу над барбекю рекомендуется делать из профнастила толщиной 0,5 мм

Совет:  Если навес для барбекю – это пристройка к какому-либо сооружению, то выбирайте для кровли материал идентичный основному строению.

Поликарбонат более универсален относительно профнастила. Для кровли над барбекю лучше подходит сотовый поликарбонат, с ребрами жесткости внутри, толщиной 6-12 мм. Материал слабогорюч, плавится, но почти не поддерживает горения, а монолитно-литые листы вообще не горят. Материал легкий, практически не создает нагрузку на опоры.

Материал гнется, поэтому из него легко своими руками можно сделать крышу над барбекю не только с прямым уклоном, но и арочную, криволинейную, сложной формы, с несколькими изгибами, что открывает широкие горизонты для дизайна пристройки к мангалу.

Навес для мангала из поликарбоната выглядит легко и невесомо, благодаря прозрачности материала

Технические советы

Маленький навес, укрывающий только барбекю, не эргономичен, при осадках он не защитит повара от непогоды. Лучше, если крыша будет отходить в сторону от печи на 1-2 м, сколько позволяют размеры вашего участка.

Опоры для навеса над мангалом следует бетонировать. Рекомендуется сделать столбчатый фундамент на глубину 700 мм. Площадку замостить тротуарной плиткой, посыпать гравием либо залить бетоном.

Средняя высота навеса для барбекю 2,2-2,5 м, но не ниже 2,0, чтобы копоть и огонь не портили крышу, а человек за работой не горбился. Самым практичной считается высота навеса над мангалом 3 м, это, во-первых, безопасно, во-вторых, внутрь проникает достаточно света, а в-третьих, сводится к минимуму риск от открытого огня.

Сочетание разных материалов поможет красиво оформить барбекю

Как сделать навес для мангала на даче своими руками – пошаговая инструкция

Будем делать небольшой деревянный навес над мангалом своими руками с поликарбонатной односкатной крышей. Перед работой необходимо выполнить чертеж, где будут указаны основные узлы и размеры конструкции.

По чертежу просчитайте, сколько и какого материала потребуется для крыши над мангалом

Выбираем место для мангала, желательно, чтобы оно было белее чем за 5 м от вашего жилого дома. Размечаем участок столбиками, натягиваем веревку. Если планируется площадка из плитки или бетона, снимаем верхний слой грунта. Выкапываем по углам ямы для столбчатого фундамента, глубиной 700 мм. Расстояние между столбами для навеса под мангал не более 2 м. Если почва болотистая или зыбкий грунт, лучше сделать свайное основание.

Важно:  Согласно пожарным нормативам, мангал даже с навесом запрещено размещать ближе чем на 8 м к соседнему дому.

На дно насыпаем песчаник и щебень, слои по 100-200 мм, трамбуем. Вязем из 3-4 рифленых прутов армирующий каркас, диаметром 300 мм. Наливаем на до 100 мм бетона и вставляем каркас. Обматываем его рубероидом на 2 слоя, проклеиваем край. Заливаем импровизированный столб бетоном, желательно, чтобы он на 100-200 мм был выше уровня земли.

Как правильно бетонировать анкер

Полезно знать:  Для экономии средств и времени фундамент под навес для мангала можно не заливать. Достаточно промазать стойки битумом на 2 раза, хорошо обмотать рубероидом и забетонировать столбы в земле, но такое решение для мангала не долговечно, хоть и очень дешево.

Один из способов крепления вертикальных стоек на фундамент

Через 28 суток, после окончательного становления бетона, можно приступать к возведению навеса над барбекю. На металлические, оцинкованные уголки крепит вертикальны столбы, из бруса с сечение 100*100 мм, проверяем геометрию по отвесу. Замеряем высоту опор, подпиливаем до нужного уровня. Чтобы сохранить правильный уклон крыши над мангалом, передние столбы должны быть выше задних на 300 мм на каждый м/п. Так, если глубина строения над барбекю 2 м, то передние столбы следует делать выше задних на 600 мм.

Стягиваем конструкцию над барбекю по периметру верхних оголовков столбов брусом с сечением 100*100 мм, на уголки, для прочности можно сделать запилы на полбруса. Проверяем вертикали и горизонтали строения.

Далее из обрезной доски 100*40 мм делаем стропильную систему, устанавливаем на специальное крепление – салазки. Расстояние между стропилами 500-600 мм, но не более 1 м. Край стропильной ноги должен на 300 мм выходить за пределы верхней обвязки, чтобы вода не попадала внутрь зоны барбекю.

Схема сборки простой конструкции над барбекю

Обрабатываем все деревянные детали вокруг мангала антисептиком и огнеупорной пропиткой, средство должно отвечать 1 степени защиты от пожара, обычно розового цвета. После высыхания пропиток конструкцию для барбекю нужно покрыть краской, лаком, лазурью либо цветным маслом.

Можно монтировать над мангалом крышу из поликарбоната. Лист нарезаем в размер и крепим на специальные термошайбы, торцы закрываем специальным алюминиевым профилем, чтобы осадки и пыль не попадали внутрь сот.

Как правильно крепить поликарбонат к дереву

Навесы для барбекю на даче можно строить из любых подручных материалов, очень красиво и гармонично с природой смотрятся постройки из стволов деревьев или из бутового камня. Обратите внимание на галерею к статье, в ней вы найдете простые и оригинальные идеи для барбекю на своем участке.

Полноценный комплекс с мангалом и зоной отдыха

setroom.ru

Навес для мангала своими руками

Редко какой отдых за городом обходится без шашлыков. Некстати начавшийся дождь может сорвать долгожданное мероприятие. Соорудив навес для мангала, можно избежать такой ситуации и даже в ненастную погоду прекрасно провести время. Обладатели дач, кроме легких конструкций, обустраивают капитальные навесы с расположенными под ними не только мангалом или барбекю, но и зонами отдыха. В них приятно провести время в кругу семьи и друзей. Широкий выбор строительных материалов позволяет воплотить в жизнь свои задумки в плане сооружения места отдыха.

Содержание статьи:

Виды навесов

Козырек, установленный над жаровней, — самый простой, но и наиболее распространенный способ защиты ее от дождя. Обычно он изготавливается в виде единой конструкции с мангалом. Каркас делают из металла, а в качестве кровельного материала используется профлист или металлочерепица. На дачах, как правило, такие изделия разборные и по окончании сезона помещаются на хранение. Мангал с навесом можно легко обустроить в любой части участка. Он не требует подготовки специальной площадки и может устанавливаться в любом удобном для хозяина месте непосредственно на землю.

Кровля, как правило, односкатная, реже — арочная. Высота ее должна обеспечивать комфортные условия для приготовления блюд. Слишком высоко расположенная крыша не защитит от косого дождя не только повара, но и мангал. Конструкцию можно украсить элементами ковки, что придаст ей более нарядный вид. Красят навес без мангала. Обычно используется эмаль или лак черного цвета. Обожженный огнем металл начинает быстро корродировать под действием атмосферной влаги. Для защиты от ржавчины его очищают от остатков золы и накрывают любым, не впитывающим влагу материалом.

  • Стационарный навес для мангала своими руками обычно сооружают из дерева или делают комбинированным. При этом для возведения опор используется камень или кирпич. Имея навыки проведения сварочных работ и необходимое оборудование, опорную часть навеса можно изготовить из металла. Для придания конструкции более легкого вида, ее украшают коваными элементами.
  • Навес под мангал может быть изготовлен полностью из металла. В этом случае делают арочную кровлю из цветного поликарбоната. Это позволит улучшить естественное освещение пространства под навесом и вместе с тем защитить глаза от слепящих солнечных лучей. Однако не рекомендуется использовать такой кровельный материал, если будет устанавливаться открытая жаровня. Это может привести к повреждению поликарбоната над огнем и возможному возгоранию.

Обычно под стационарными навесами с зоной отдыха устанавливают мангалы из кирпича или металла, оборудованные дымовой трубой и закрытым топливником. Для этого выгораживают специальную хозяйственную зону и дополнительно оснащают ее столом и другими устройствами для приготовления пищи. С мангалом такой конструкции можно не только готовить шашлыки, но и отдыхать в вечернее время у открытого огня.

Строим навес из дерева

Для оборудования стационарного места отдыха, в большинстве случаев, используют дерево. Этот экологически чистый материал не только хорошо обрабатывается и легко монтируется, но и прекрасно вписывается в дизайн участка, особенно если конструкция располагается среди деревьев. Его небольшая масса позволяет изготовить навес над мангалом своими руками без посторонней помощи.

Для создания опор применяется сосновый брус сечением 150х150 мм. Желательно использовать древесину, не имеющую темных разводов, Их наличие говорит о том, что из сосны извлекалась живица. Такая древесина гигроскопична и поэтому быстро поддается гниению. Для установки опор проводится разметка контура навеса на площадке. По углам и боковым линиям копают ямы со стороной, равной 35-40 см, глубиной 50-60 см и заливают их бетоном. В нем устанавливают анкер с креплением для опоры. Расстояние между рядом стоящими столбами не должно превышать 2,5-3,0 м. При большем — установленные на них балки от нагрузки будут прогибаться.

Другой вариант крепления опор предполагает установку в бетон швеллера или уголка с шириной полки не менее 50 мм. Столбы крепятся к ним или закладным с помощью болтов.

Нажмите на чертеж, чтобы увеличить схему

Для того чтобы уменьшить нагрузку на узел крепления, внутри швеллера приваривается полка, на которую опирается основание столба. Опоры выставляют вертикально по уровню и связывают между собой планками. В верхней части столбов делают L-образные вырезы, нижние полки которых будут основанием горизонтальному брусу. На нем, в месте крепления, оборудуют сквозной паз. Размеры их должны быть такими, чтобы при соединении плоскости брусьев заходили заподлицо. Крепление этих элементов выполняют болтами. Выступающие концы украшают фигурными вырезами. Горизонтальные несущие элементы будут являться опорами для стропил. Брусья поддерживаются раскосами, которые опираются на опоры. Подробнее можете посмотреть на видео:

Установка кровли

Как правило, деревянный навес оборудуют скатной крышей. Если будет использоваться переносной мангал, то возводят симметричную двускатную крышу. При постройке под навесом основательной кирпичной печи-мангала, обустраивают обычно односкатную либо двускатную асимметричную кровлю. Стропила можно собирать на земле, потом готовую конструкцию поднимать и крепить наверху. Но для такой работы нужен минимум 1 подсобник. Если же они собираются на крыше, то все действия можно выполнить и одному.

На стропильных ногах делают пазы, которыми они будут опираться на подпорные брусья. В верхней части элементы крепятся коньковой доской. Шаг их установки должен быть не более 1 м. После этого настилается обрешетка. Изготавливается она из обрезной строганной сосновой доски толщиной 25 мм. Обрешетка выполняется без зазора между деталями, так как она одновременно является потолком навеса.

Нажимаем для увеличения фото

По окончании установки подготовленную поверхность накрывают пленочным гидроизоляционным материалом. По нему проводится монтаж кровли. Как правило, используют профнастил или металлочерепицу. Это долговечное, легкое и прочное покрытие можно установить без помощи, одному человеку. Богатый ассортимент цветов позволит выбрать самый подходящий вариант. Деревянный навес не накрывают поликарбонатом: это связано с трудностями, возникающими при креплении его к обрешетке.

Площадка под навесом выкладывается тротуарной плиткой. Деревянные элементы пропитываются олифой и вскрываются лаком. После такой обработки хорошо видна структура дерева. А также можно их просто покрасить масляной краской. Под навесом устанавливается стол и скамейки. В южных регионах страны для защиты от палящего солнца проемы между опорами закрывают легкой тканью. Под такими навесами использование открытого мангала без обустроенной вытяжки нежелательно. Поэтому некоторые хозяева устанавливают вытяжку с дымовой трубой и регулируемой высотой дымосборного колпака.

Для украшения конструкции используются кованые светильники, подставки для цветов и другие элементы. Применение различных поделок и украшений, изготовленных своими руками, придаст индивидуальность даже серийному сооружению. Создав навес своими руками, можно выложить фото на своей страничке в соцсетях и поделиться радостью с друзьями и знакомыми.

Фото и видео металлических мангалов с навесом

Мы уже писали о том, как самому сделать мангал из металла, поэтому здесь подробно на этом останавливаться не будем, только лишь дадим небольшую инструкцию, чтобы уберечь вас от явных ошибок:

  1. Привариваем опоры, думаю понятно, что общая высота должна быть больше человека, чтобы головой не удариться об железо. Например, если высота жаровни 110 сантиметров и к ней мы привариваем опоры, то берем ещё где-то 120-130 сантиметров сами опоры. Ну или сразу берём 210-230 см., если будут также выступать, как ножки. В их качестве вы можете использовать арматуру, трубу или уголки.
  2. К верхней части опор привариваем арки или просто делаем уклон в заднюю сторону конструкции.
  3. Привариваем лист металла к основам. Важно сделать его немного больше, чтобы под него помещалась не только конструкция, но и хотя один мангальщик.

Вот вам ещё видео в самом конце там есть размеры всего материала:

И пара фото, с разными дизайнами для широты фантазии.



Любое фото, которое ниже, увеличивается при нажатии:

Так что если не хотите зависеть от погоды или испорченного праздника, через затяжной дождик, то лучше один раз потратить немного больше сил, времени и денег и сделать хороший навес, который потом выручит вам ещё не раз.

mangalka.com

Металлический навес над мангалом своими руками фото и описание

Здравствуйте, наши уважаемые читатели, счастливые обладатели загородных соток свободы. Так уж сложилось, что отдых на даче у нас обязательно ассоциируется с шашлыками. Да и вправду, что может быть вкуснее (если вы конечно не «веган»)  обжаренных на углях кусочков мяса?

Но если кто не знает, то готовка этой вкусности – целый ритуал. Вот  только иногда  хочется побаловать себя и в дождь, но на кухне настоящий шашлык не пожаришь. Конечно, можно построить целый барбекю комплекс, там и снежный буран переждать можно, но такое сооружение и места занимает немало и стоит  дорого.

Именно поэтому мы решили рассказать вам, каким образом реально сэкономить  деньги,  построив простенький навес над мангалом своими руками. Фото, описания и взятые из  личного опыта советы как всегда вы найдете в нашем обзоре.

Содержание

  1. Выбор материала
  2. Работа с металлом

Выбор материала

Когда  проблема крыши  для  барбекю коснулась  лично меня, я недолго  думал.  После постройки забора у меня осталось  немного металлического профиля сечением 60×30 мм и 20×20 мм, добрых  десять метров толстостенного уголка 50×50 мм и собственно сам профлист.

Для изготовление простенького навеса, этого было более чем достаточно. Вы только  посмотрите, какие конструкции из металла можно найти в сети:



Хотя будь у меня вместо профилированного железа поликарбонат, результат мог бы получиться еще красивее.

Мало  того, современные умельцы доказывают, что толковую крышу над мангалом  можно и вовсе изготовить из  дерева. При  этом она будет  ничем не хуже металлической.

Следует  понимать, что  навес – это не дом. Тут нет смысла вбрасывать серозные средства. Гораздо разумнее отталкиваться от тех материалов, которые есть в наличии. «Используй то, что под рукою и не ищи себе другое». Помните  эту поговорку? Так вот, она как раз для нашего случая.

Работа с металлом

Продолжая тему, хотелось бы сказать, что разрабатывая навес для своего мангала, я не чертил никакие чертежи. Ведь, и вправду, не беретесь же вы за карандаш, когда вырезаете с орешника удочку? Вот и тут, чётко представляя финальную картинку, я не стал утруждать себя маранием бумаги.

Для начала пришлось определиться с размером.

Оценив габариты уже существующего мангала, был сделан вывод, что накрыть нужно площадку в полтора на два с половиной метра. Ведь там должна была поместиться не только барбекюшница, но и небольшой столик для продуктов, а также собственно сам повар. Это, конечно, хорошо, когда мясо не заливает, но и когда за шиворот капает дождь, так же мало приятного.

Теперь основа. В качестве нее я решил использовать сваренный из профиля 60×30 мм прямоугольник. Чтобы внутрь трубы не проникала влага, все соединения производил, запиливая торцы под 45°, попутно и диагонали проверил. Угольник угольником, но так выдерживать прямой угол всегда надежнее.

Следующий параметр — высота. Поскольку мой рост метр семьдесят шесть, а жарить шашлык гостям я никогда не доверял, то и высоту стоек я ограничил в 1800 мм. Кстати, их я изготовил из пятидесятого уголка. Толщины стенки в 3 мм оказалось вполне достаточно.

Потом перевязка. Там вновь пригодились планки 60×30 мм. Вот только тут я их уже устанавливал не плашмя, а ребром. Да и торцы не запиливал. Они все равно оставались закрытыми.


Вот только эта конструкция получилась слишком подвижная. По-хорошему ее следовало бы укрепить раскосыми, но это было бы не идейно, а потому для дополнительной жёсткости пришлось варить на всех углах металлические пластины.

Обратите внимание, между пластиной и стойкой я оставлял небольшой зазор, чтобы потом заполнить его сварным швом. Так в результате получается на порядок надежнее.
И еще один нюанс. Когда фиксируете конструкцию, не забывайте промерять все те же диагонали. Все углы должны быть строго 90°.

Кстати, на этом этапе запасы широкого профиля у меня истощились, остался только тоненький 20×20 мм. В принципе, для изготовления кровли достаточно и его, но лучше бы таки использовать трубу сечением 40×20 мм она жестче. Но вернемся к сварочным работам.

После изготовления обвязки я вырезал четыре полтора метровых профиля сечением 20×20мм и, запилив торцы под 30°, использовал их в качестве лаг.


Чтобы кровля имела красивый скат, необходимо было изготовить для нее еще и четыре стойки. Притом все они должны были находиться на одной прямой и делить лаги в пропорции 2 к 1. Более наглядно на следующем рисунке.

Теперь стропила. Вновь-таки, если бы был выбор, я бы использовал профиль 40×20мм, но применил то, что было под рукой, запаса прочности в результате, конечно, никакого, но ведь и не капитальное строительство затеял. Навес – не дом.

Как вы понимаете, для обрешётки опять была выбрана все та же двадцатка. Четыре отрезка по два с половиной метра и опорой для профнастила послужили, и торцы в лагах закрыли.

Правда, чтобы листы не провисали, пришлось в тот скат, что побольше вварить еще немного поперечин. Но то уже мелочи, обрезков хватало, да и электроды в запасе были. Нарезай да крепи.

Намного больше времени ушло, на зачистку швов и покрытие конструкции краской. Да и профнастил сам не прикрутился. Но зато в результате я получил для своей дачи вот такую красоту…

… да еще и из подручных материалов. Интересно, а какой навес для мангала построите вы? Ждем интересные фото отчеты.

А пока мы прощаемся с вами. До свидания и до скорых встреч на страницах Сайта про дачу.

Василий Молька

sait-pro-dachu.ru

Мангалы с крышей для дачи своими руками

Ах, как же трудно теплыми летними деньками усидеть в душных помещениях. Так хочется все бросить и отправиться куда-нибудь за город, на пикник с шашлычком. Но, к сожалению, к выходным, когда мечты об ароматном мясе будут уже практически осуществлены, погода может несколько расстроиться и одарить вас с одной стороны очень долгожданным, а с другой – совсем не ко времени, дождем. Чтобы погодные «сюрпризы» не расстроили планы, и посиделки с шашлыком все-таки состоялись, достаточно просто иметь в обиходе мангал с крышей.

Он может быть сделан в разнообразных интерпретациях. Например, на даче его можно установить стационарно.

Мангал под крышей для дачи

Есть интересные мобильные варианты мангалов с крышами, многие из которых не сложно сделать своими руками. Как? Об этом ниже.

к оглавлению ↑

Из чего строится крыша

«Так как крышу будем ставить над не совсем обычным объектом, то ей придется выдерживать нестандартные воздействия, вроде высоких температур и обволакивания дымом»

Мангал, как неотъемлемый атрибут загородного отдыха, есть практически у каждого дачника. Он может быть куплен по случаю или сделан по вдохновению. В любом случае вам останется лишь немного усовершенствовать предмет, оборудовав его надежной крышей, и шашлык состоится в любую погоду.

Крыша над мангалом позволит жарить шашлык в любую погоду

Какому из кровельных материалов отдать предпочтение в этом случае? Безусловно, прочному. Так как крышу будем ставить над не совсем обычным объектом, то ей придется выдерживать нестандартные воздействия, вроде высоких температур и обволакивания дымом. Жар, идущий снизу, будет провоцировать образование конденсата вверху, поэтому приоритет должен быть за материалами, обладающими такими качествами как:

1. Жаростойкость.

2. Влагостойкость.

Материал для крыши должен быть влагостойким и жаропрочным

Наиболее хорошо реагирует на температурные и влажностные перепады профнастил. У металлического листа данного класса имеется специфическое полимерное покрытие, которое и не дает ему ржаветь и добавляет внешней привлекательности. Вы сможете найти профнастил в том цвете, который будет гармонировать с обще стилистическим решением оформления участка.

Крыша для мангала из профнастила

Опорный каркас для такой крыши можно собрать, сварив трубы или металлический профиль. Неплохая крыша получится:

  • керамочерепицы;
  • металлочерепицы.

Крыша для мангала из металлочерепицы

А вот сотовый карбонат на эту роль лучше не брать. Его не просто поведет от высокой температуры, он может загореться.

Какого размера сделать крышу, вы должны решить сами. В общем-то, этот показатель будет зависеть от того, какие задачи на нее планируется возложить. В любом случае крыша должна быть заметно больше площади мангала. Только в этом случае ей удастся полностью защитить угли и еду от воздействия ветра и дождевой воды, так что набирайте материал с некоторым запасом.

Площадь навеса должна быть больше зоны мангала

С каким именно – можно рассчитать по рабочему чертежу, если вы не поленитесь такой нарисовать. В противном случае деньги могут быть потрачены зря, хотя, в принципе, на дачном участке всегда найдётся применение даже самым небольшим обрезкам современных кровельных материалов.

Схема небольшой крыши для мангала

Что касается форм крыш над мангалом, то они могут быть любыми:

  • односкатными;

Односкатная крыша для мангала

  • полукруглыми;

Крыша полукруглой формы для мангала

  • двухскатными;

Классическая двухскатная крыша для мангала

  • арочного типа.

Мангал с арочной крышей

Каждый из представленных вариантов хорош по-своему. Крышу можно сделать облегченной и капитальной, с трубой или без таковой. К последнему элементу стоит присмотреться внимательней. Труба, расположенная прямо над жаровней, обеспечит качество тяги и защитит от едкого дыма. Он не будет выедать глаза стоящему у мангала повару и сидящим невдалеке гостям. На обустройство пирамидального дымосборника будет достаточно 2 метров широкой трубы.

Кованный мангал под крышей с дымосборником

Решая, какой формы сделать крышу к мангалу, не забывайте, что она должна вписываться в архитектурный ансамбль участка. Особенно этот факт важен для стационарных конструкций, не покидающих территорию двора ни зимой, ни летом. Они должны радовать глаз, а не становиться занозой.

Навес над мангалом должен гармонировать с общим стилем участка

к оглавлению ↑

Мангал под крышей своими руками

Сделать мангал можно из разных, порой самых неожиданных материалов и предметов, но именно с крышей лучше всего выглядят конструкции из кирпича, камня, металла.

Кирпичный вариант

Это стационарно устанавливаемый объект, поэтому надо хорошенько продумать, на каком участке придомовой территории его разместить. Кирпичный мангал один под крышу ставится редко. Обычно, его совмещают с крытой беседкой, площадь которой разбита на зоны. Вместо громоздкой печи, лучше поставить небольшую жаровню, скомбинированную с барбекю.

Крыша для мангала из кирпича

В беседках закрытого типа мангал может сочетаться с камином и поверхностями для готовки в кастрюлях.

Мангал в беседке закрытого типа

Кирпичный мангал требует обустройства фундамента, поэтому первым шагом в его строительстве будет подготовка ямы для его залива. На дно выкопанной траншеи заданных параметров насыпают семисантиметровый слой песка. Далее укладывается армированная сетка и ставится опалубка. Теперь можно залить бетон. Надземная часть фундамента должна составлять до 10 см. По завершении заливки, его оставляют застывать на несколько недель.

Устройство фундамента для кирпичного мангала

Важно! Фундамент заливается не только под будущим очагом, но и по периметру обустраиваемой под одной крышей с ним беседки.

Когда процесс сушки завершится, опалубку снимают и занимаются гидроизоляцией фундамента. Делается это путем накрытия последнего полотном рубероида. Вот теперь все готово к выгонке основной части мангала.

Первые два цокольных ряда кирпича кладутся сплошным слоем, после чего тип кладки может измениться в соответствии с задуманным рисунком.

Топочная часть мангала выгоняется из жаростойкого кирпича, положенного на песочно-глиняный раствор. На остальных участках объекта работают цементно-песочным составом. Когда мангал будет готов можно перейти к созданию площадки под беседку и установке крыши. Опорные столбы под последнюю также можно выложить из кирпича или использовать в этом качестве деревянные бревна, металлические трубы.

Схема мангала из кирпича

Форму крыши выбирают в соответствии со своим видением будущего объекта, однако, будет совсем неплохо, если вы сумеете вписать ее в окружающую обстановку.

Крыша неправильной формы для мангала

Осталось все красиво оформить. Декор мангала можно выполнить керамической плиткой. Полы беседки лучше покрыть тротуарной плиткой. В более экономичном варианте допустима стяжка.

Отделка камина керамической плиткой

На крышу берут металлопрофиль или более симпатичную металлочерепицу.

Каменный вариант

«При кладке каменных стен нужно пользоваться отвесом, чтобы не «завалить» вертикаль и не перекосить объект, как Пизанскую башню, вот только стоять он, в отличие от этого чуда архитектуры, будет вряд ли»

Еще более долговечным и экзотическим вариантом стационарного мангала под крышей является каменный очаг. Поскольку это очень тяжеловесная конструкция, то ставить ее нужно тоже на прочный фундамент.

Каменный мангал-очаг для дачи

Разметить место под него поможет строительный шнур. Затем по периметру разметки копается яма, глубиной примерно на штык лопаты. В подготовленный ров закладывают арматуру и заливают её бетонным составом. После становления фундамента на нем начинают сооружать надземную часть мангала. Его цокольная часть будет состоять из трех уровней. Первые два пролета станут местом хранения дров, третьему же отведена роль шкафчика. При кладке каменных стен нужно пользоваться отвесом, чтобы не «завалить» вертикаль и не перекосить объект, как Пизанскую башню, вот только стоять он, в отличие от этого чуда архитектуры, будет вряд ли.

Конструкция очага из камня

Средняя часть – место для обустройства жаровни. Здесь нужно поработать огнеупорным материалом. Сверху нее можно установить решетку под барбекю.

Место вокруг мангала оформляется бутовым камнем. Границы мощеной площадки можно расширить, тогда у вас появится возможность поставить под одну крышу с объектом еще и столик со стульями.

Мощеная камнем площадка перед мангалом

Все бетонированные участки конструкции штукатурят, а внутреннюю часть стенок мангала в зоне жаровни выкладывают специальной плиткой, которую легко будет отчистить после эксплуатации очага.

Завершающим этапом станет установка крыши. Крепится она на уголки, опирающиеся на сам мангал и пол возле него.

Установка крыши с вытяжной трубой

Мангал из трубы

Это, пожалуй, самый простой и бюджетный в воссоздании вариант из всех перечисленных. Вы не поверите, но из простого куска трубы большого диаметра можно сделать безотказный в работе, долговечный и очень эстетично выглядящий мангал.

Мангал из трубы

Основа сооружения

Чтобы быстро сделать мобильную версию дачного мангала потребуется толстостенная труба с сечением 35 и более сантиметров. Почему именно толстостенная? Потому что по логике вещей, тонкостенная основа быстро прогорит и деформируется, а ведь в ваши планы вряд ли входит ежегодная сборка жаровен.

Толстостенные трубы для мангала

Прежде чем начать творить, определитесь с размерами основной части объекта – жаровни. Её длина высчитывается исходя из количества порций, планирующихся к одномоментному приготовлению. Учитывая то, что расстояние между шампурами должно быть не менее 8 см, получаем среднестатистический показатель длины мангала 95 сантиметров. Ширина определяется по длине шампура.

Ширина мангала зависит от размеров шампура

Делаем крышку к жаровне

Сомневаетесь, нужна ли вашему мангалу крышка, если он будет стоять под большой крышей? Зря. Этот элемент в конструкции чрезвычайно полезен. Наличие крышки позволит вам более экономно расходовать угли. В открытых мангалах по окончании процесса готовки жар заливают водой или бросают выгорать дотла, а ведь головешки могли бы еще послужить. Закрыв крышку и отверстие поддува, вы перекроете кислороду доступ внутрь жаровни. Горение прекратится, и угли перестанут тлеть. Если задачи полностью остановить этот процесс нет, то, закрывая крышку, оставляйте небольшую щель в зоне поддува. Температура в чаге будет поддерживаться на оптимальном уровне, и вы в любой момент можете заложить в мангал новую партию мяса.

Мангал из трубы с крышкой

Чтобы вырезать из трубы крышку, потребуется болгарка. Для крепления элемента к жаровне используют обычные дверные петли.

Крышка для мангала из бочки

Теперь встает вопрос об удобстве открывания/закрывания функционирующего мангала. Конечно же, поднимать крышку удобнее, взявшись за ручку. Обычно ее приваривают по центру нижнего края откидной конструкционной детали. Сделать ручку можно из арматурного прута или использовать стандартную дверную модель.

Кованая ручка для мангала

Ножки

Чем хорош мангал, сделанный своими руками, так это комфортной высотой. В процессе сборки вы можете приварить к жаровне ножки любой длины. Вам не придется стоять согнутым или переворачивать шампура присев на корочки. Определиться с высотой ножек поможет простой тест. Возьмите рулетку, наступите на начало ленты носком обуви, затем, станьте ровно и согните руки в локтях практически под прямым углом. Зафиксируйте показатель. От полученного результата отнимите высоту жаровни, и вы получите искомые параметры размера ножек.

Кованые ножки для мангала-трубы

Навес или полноценная крыша?

Легкий навес для мобильных конструкций наиболее оптимален. Он отлично защитит от капризов природы и не позволит едкому дыму скапливаться вокруг мангала. Крышу навесного типа можно сделать мобильной, то есть, меняющей угол наклона и регулируемой по высоте. Это очень удобно, когда осадки сопровождаются порывами ветра. Вы всегда сможете выставить крышу в том положении, которое актуально на данный конкретный момент.

Навес для мангала из трубы

Совершенствуем жаровню

Внутреннее пространство жаровни мангала на даче можно совершенствовать, добавив, например, готовую решетку для жарки барбекю. Ее можно выпилить из старой секции металлического забора или купить в магазине.

Готовая решетка для мангала

Можно подготовить место в жаровне для установки казана и готовить там рассыпчатый и по-особому пахнущий плов.

к оглавлению ↑

Заключение

Возможно, кто-то считает, что, чем возиться с розжигом мангала, лучше приготовить все яства на газовой плите. Действительно, получится быстрее, и погода для данного процесса будет не указ, но блюда не порадуют исключительным ароматом и вкусом, которые способен подарить им только жар от натуральных древесных углей!

Фотогалерея – мангалы с крышей для дачи

yellowhome.ru

Виды и установка навеса для мангала своими руками

Как же хочется в теплые летние месяцы не сидеть в душных городских помещениях.

Возникает желание оставить все и оказаться где-нибудь за городом, на пикнике с шашлыком.

К сожалению, бывает и такое: мечты сбылись, наступили выходные, мясо уже замариновано, но тут погода подпортилась и одарила нас дождем.

Чтобы погодные неожиданности не смогли нарушить планы, и шашлык все-таки удалось приготовить, стоит заранее побеспокоиться о сооружении навеса для мангала своими руками, который послужит нам долгие годы.

Особенности навеса

Навес для мангала

Навес не только предоставит возможность защиты от палящего солнца либо осадков в летние дни, но и создаст комфортное нахождение во время пикника при любых условиях погоды.

А, если к нему провести электричество, тогда рядом с барбекю можно будет проводить с комфортом и летние ночи.

Навес для мангала своим внешним видом напоминает беседку, внутри которой имеется все необходимое.

Габариты конструкции могут быть разных вариантов. Если создать его большим, то здесь же возможно установить стол.

За ним смогут разместиться несколько человек, либо соорудить маленькую кухоньку. Навес защищает очаг и поленья от осадков. Как своими руками сделать навес для мангалов из дерева и из металла рассмотрим далее подробно.

Основание конструкции послужит остовом для всей постройки. Его выполнение возможно посредством надежного профиля из металла, из древесных столбов либо из кирпича. Опорные столбы должны быть стойки к резким перепадам температурных режимов и к действию воды.

Конструкцию можно выполнить как пристроенным, так и поодаль стоящим вариантами:

  • Постоянный навес, который создается на продолжительный период, по обыкновению, фиксируют к зданию либо устраивают вблизи него. Если решили крепить навес к зданию, значит при его создании обратим внимание на тип крепежных деталей кровли и показатели прочности стены фасада.
  • Временная постройка функционально служит на протяжении дачного сезона, а по окончании жарких дней его на зимний период убираем.

Мангал, который снабжен навесом имеет все шансы отлично влиться в любой ландшафт. Выбирая под него территорию на даче не стоит забывать о преобладании направления ветров, чтобы оградить себя и своих соседей от едкого дыма.

Какая бы конструкция ни была, она должна отвечать определенным условиям:

  • исходить из основных правил безопасности против пожара, высота строения должна быть хотя бы два метра и более
  • по такой же причине его не располагают вблизи с легковоспламеняющимися предметами либо постройками
  • фундамент должен быть выполнен с учетом массивности всей конструкции

Заливаем основание, монтируем опоры и крышу

  • Выкапываем канавы под фундаментное основание – вглубь на полметра и с окружностью тридцать пять сантиметров, на дне их рассыпаем щебень слоем в десять сантиметров. Подготовим цементно-песчаный раствор (в соотношении 3:1) и зальем им канавы. Укроем ямы полиэтиленом и оставим на трое суток, до полнейшего высыхания бетона. Следует по краям смастерить посредством досок и полиэтилена небольшие, примерно десять сантиметров высотой, конструкции. Установить их требуется на залитые бетоном ямы, чтобы избежать затопления в случае дождя.
  • В застывшую бетонную основу вкрутим закладные элементы, к ним крепим столбы навеса над мангалом. Данный шаг контролируем с помощью уровня. На столбы, по меньшим сторонам строения, вмонтируем балки, которые должны проходить поперек. На них – продольные несущие балки.
  • Затем приступим к крепежу обрешетки и расстелем кровлю. Не забываем предусмотреть в крыше проем под дымоход.

Устройство навеса

Деревянный навес

Дымоход выкроим из жести, на ней загодя нарисуем «выкройку» по чертежам.

Труба берет свое начало в шестидесяти сантиметрах над барбекю и оканчиваться в полуметре над уровнем кровли.

Над трубой изготавливаем из жести защиту от осадков.

Металл для этого складываем под углом и вкруговую обеспечиваем дымоход жестяной «юбкой».

Но это лишь в том случае, если крыша не покрыта профнастилом. Такой обод должен опоясывать трубу по всей окружности и иметь ширину около тридцати сантиметров. Внутренний край обода создаем внахлест около десяти сантиметров на дымоход. Все возникшие швы заизолируем подходящим по составу герметиком.

Навесное сооружение состоит из каркаса и покрытия. Изготавливают каркас из:

  • металла
  • дерева
  • кирпича либо камня

Достойно выглядят комбинированные вариации. Покрывающий материал по обыкновению применяют из:

Кровельный материал главным образом влияет на эстетический вид всего сооружения.

Виды конструкций

Самый обычный навес изготавливают из профильных труб и покрывают сверху легкой кровлей. Данное сооружение может иметь разборный вид и фиксироваться непосредственно к мангалу. Применяют его на небольших дачных территориях. Конструкция полностью мобильна. Для этого навеса не нужна фундаментная основа и обустроенная площадка. Вдвоем возможно без особого труда перенести на свободный участок, а по окончании летнего периода — разобрать и поместить на хранение. Иногда этот навес требуется подкрашивать для сохранения от ржавчины.

Установка опорных стоек

Сооружение капитальной стационарной конструкции потребует устройства фундамента под опоры, а также надежных стоек.

Кроме того, понадобится покрытие основания под навес плиткой либо установка временных щитов из дерева.

Эти манипуляции требуют применения сварочных работ и проведения строительных операций.

Данные работы более затратны, и для них требуются навыки в исполнении сварочных работ и наличие нужного инструмента.

Покрытием для подобных навесов, по обыкновению, служит поликарбонат либо проф настил.

При применении переносного барбекю навес создают лишь над ним, а территорию для отдыха оборудуют отдельно.

Выбираем нужный материал для навесов

Необходимо учесть массу разнообразных факторов, сооружая навес:

  • срок службы выбранных материалов
  • конкретные цены на них
  • удобство эксплуатации установок
  • декоративность

Выбирая, как соорудить небольшие навесы, которые будут укрывать лишь жаровню, зачастую склоняются к выбору железа. Ведь это наиболее экономная вариация. Такая конструкция обладает отличной стойкостью к повышенным температурным режимам, а ещё не нуждается в слишком частых и тщательных чистках.

Соорудить ее своими силами не сложно. Только она станет в дальнейшем не самой удобной для эксплуатации, поскольку в процессе готовки жир и копоть появляются постоянно, они накапливаются вверху навеса.

Оптимальными вариациями данных конструкций являются свободные беседки прямоугольного формата. Хозяева смогут без трудностей установить в них и жаровни, и столы, которые предназначены для гостей. Что же касается материалов, то в таких ситуациях рекомендуют предпочесть древесину хорошего качества. Навес из дерева в виде беседки в стиле Кантри выглядит привлекательно и очень оригинально.

Зачастую материалы в этих случаях тонируют в тёмные цвета, для того чтобы копоть не сильно была видна.

Удобство деревянных конструкций

Любую древесину можно тонко нарезать, это отличает ее от иных материалов. По этой причине не нужно тратить много физических сил, чтобы выстроить навес отличного качества, который в течение длительного времени будет служить своим владельцам. Эти материалы необходимо будет обработать «пропитками», предназначенными для древесины. Ведь, постройки, выполненные из дерева, не особо устойчивы к резким скачкам температурных режимов. Да и разнообразные внешние факторы на них губительно влияют.

Несмотря на то, что изделия из древесины отлично впишутся в любые приусадебные дворы, они не представляют собой настолько долговечные конструкции, как варианты из металла. Кроме того, планируя сооружения, мастерам нужно будет уделить особое внимание чертежам и различным схемам.

Древесина – легко воспламеняемый материал. Значит, сооружая навесы, её нужно в дополнение пропитывать “антисептиками”.

Металлические сооружения: надёжность и привлекательность

Навесы для мангала, которые сделаны своими руками из металла, превосходно подходят именно для стационарных установок.

Металлический навес для мангала своими руками

Это обладатели огромного множества неоспоримых положительных характеристик:

  • Отличная огнеупорность.
  • Надежная крепость.
  • Экономичность готового изделия.

Для самостоятельного изготовления металлических изделий, не обойтись без дополнительных инструментов:

  • профессиональный сварочный аппарат
  • шуруповёрт
  • дрель

Но подобные сооружения, особенно быстро нагреваются и являются достаточно грузными. Их фиксируют непосредственно к жаровням, а значит их нужно обязательно устанавливать на фундамент. Стандартные габариты таких навесов четыре на четыре метра.

Устанавливаем навес своими силами

В любом строительстве чего-либо предполагается исполнение поэтапных действий. Установка навеса для барбекю также не является исключением. Вот главные из них:

  • Распланировка. Опережая начало работ, следует подготовить участок, на котором в будущем будет размещен навес. Затем ее размечаем. Если намерены создать комфортную зону в полной мере, значит нужно будет подвести электричество и водопровод.
  • Фундаментная основа под несущие стены может быть исполнена в нескольких вариациях. Надежной опорой выйдет кладка из кирпича. Либо цельная заливка с использованием опалубки, которая в дальнейшем снимается. Либо труба из асбеста, которую заливают бетоном.
  • Несущие стены не обязательно должны быть новые, возможно применение и тех, которые использовались ранее. Если выбрали в качестве опорного столба деревянный брус, то помощь профессионалов не обязательна. Если же избираем металлический остов, значит следует рассчитывать на работу сварщика. Возможно совместить детали из металла посредством болтов, но все-таки сварка обеспечит более надежное крепление.
  • Решетчатую раму для кровли изготавливаем в соответствии от предполагаемых нагрузок на нее. Если планируем использовать поликарбонат либо металлический профиль, значит крепкая конструкция не нужна.
  • Обустраивая кровлю, не нужно забывать о тяжестях, которые возникают от снежных заносов, а также о порывах ветров.

Поликарбонат сейчас – один из актуальных материалов, который применяют для покрова крыш подобного вида. Рассмотрим подробнее его характеристики и тонкости.

Выбираем поликарбонат для крыш

В актуальности материала имеется важный момент – приятный взгляду экстерьер и сравнительно недорогая цена. Кроме того, есть у него и иные плюсы.

Навес для мангала из поликарбота

К отличительным характеристикам поликарбоната относят:

  • высокий уровень прочности
  • стойкость к воздействию ультрафиолетовых лучей и химических веществ
  • нетрудный и удобный монтаж
  • его прозрачность предоставляет возможность проникновению достаточного количества света внутрь постройки, даже на затененных территориях двора
  • гибкость позволяет создать крышу необычной формы (арочной, криволинейной, с несколькими изгибами и пр.)
  • небольшую массу
  • в случае необходимости, строения из поликарбоната легко поддаются демонтажу

Исходя из вопроса о цене и практичности, выбирая тип материала для крыш, удачнее предпочесть сотовый поликарбонат. Его ребрам жесткости присуща нужная толщина – от шести до двенадцати миллиметров. Толща листа при этом пусть будет более восьми миллиметров.
Этот материал бывает и монолитным, без наличия внутренних зазоров. Отличия среди них небольшие – монолитный в большей степени прозрачный и смотрится эффектнее, но по цене выходит дороже.

Значит, последнее решение будем принимать, исходя из того, насколько важен эстетичный вид кровли.

Какой бы вид материала не выбрали – главное, чтобы он отвечал высоким качествам. К главным признакам, на которые требуется обратить внимание, относятся:

  • Однородная структура материала. Взглянем на поликарбонатный пласт на свет, он не должен быть с вкраплениями.
  • Нужная гибкость. Пластичность – не издает треска или хруста, не поломается.
  • Масса. Один квадратный метр поликарбоната с толщиной в один сантиметр должен иметь вес не менее 1 кг. 700 гр. Наиболее легкие варианты приобретать не имеет смысла.

Выбирая цвет, нужно учесть затенение навеса. Если участок постройки находится в затенении, то удачнее взять светлый прозрачный материал. Для того чтобы создать защиту от солнца рекомендуют выбирать в наибольшей степени темный и матовый тон.

Навес для мангальной зоны – на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


foxremont.com

особенности, виды, пошаговое изготовление своими руками

Навес для мангала не позволит погоде испортить отдых на природе. Он должен быть безопасным, комфортным и эстетично выглядеть. Подобная конструкция не только защитит от солнца и дождя, но и позволит наслаждаться мясом, приготовленным на огне вне зависимости от погодных условий. А если будет подведено электричество, то отдыхать можно будет и в темный период суток.

Конструкция внешне выглядит как беседка, внутри которой располагается мангал. Размеры установки строго не регламентированы. Если сделать ее габаритной, там сможет поместиться стол для небольшой компании либо миниатюрная кухня. Навес под мангал предохраняет от осадков, сохраняя ваши запасы поленьев.

Особенности конструкции

Каркас — опора всех сооружений. Для его создания используют прочный металлический профиль, деревянные столбы или монолитные кирпичи. На опору не должны влиять ни резкие колебания температур, ни переменная влажность. Конструкция может быть как отдельной, так и пристроенной. Стационарное сооружение, как правило, пристроено к дому или находится в непосредственной близости от него. Временные — по окончании сезона разбирают и убирают на хранение.

Если желаете «присоединить» навес над мангалом к дому, стоит предварительно проверить крепление кровли и его тип, а также уровень прочности фасадной стены.

Вне зависимости от типа к конструкциям выдвигаются определенные требования:

  • высота построек должна составлять 2 метра и более, исходя из правил пожарной безопасности;
  • нельзя располагать их вблизи от предметов или конструкций, которые легко воспламеняются;
  • при возведении фундамента необходимо рассчитать вес постройки.

Материалы для изготовления каркаса

Каркас может изготовляться из различных материалов, в частности:

  1. Из дерева. Как правило, берут оцилиндрованные фрезерованные брусья или бревна, в отдельных случаях и стволы деревьев после небольшой обработки. Реализовать такую идею несложно, плюс дерево может хорошо дополнить практически любой интерьер.
  2. Из металла. Здесь возможны различные варианты исполнения, например, кованные мангалы с навесами, обычные сварные стойки либо разборные постройки. От первого вида металлические изделия отличает пожаробезопасность и долговечность. Для защиты необходимо наносить антикоррозионные составы.
  3. Из бетона, кирпича, природного камня. Подобные конструкции относят к капитальным. Для возведения понадобятся навыки строительных работ, но данные постройки отличаются высокой прочностью, безопасностью, не требуют дополнительного ухода.

Главный недостаток навеса для мангала своими руками из дерева — низкая пожаробезопасность. Кроме того, древесину часто поражают грибки, она гниет. Повысить долговечность можно посредством дополнительных обработок грунтовками, антисептическими веществами, антипиринами и окрасить.

Возведение металлического каркаса навеса для барбекю невозможно без сварочного аппарата и навыков работы с ним. Понадобится больше времени и усилий чем при работе с деревом.

Виды крыш

Крыша таких конструкций может быть:

  • одно- или двускатной;
  • вальмовой;
  • шатровой;
  • арочной.

Угол наклона крыши должен составлять более 10 градусов — для предотвращения затекания воды и исключения ее застоя на поверхности. Металлические навесы покрывают профильными листами или металлочерепицей. Профлист — доступный, прочный и огнестойкий материал, с широкой палитрой оттенков. Его ребра должны располагаться в направлении от верхней части в сторону к нижней точке, но не поперек. Металлочерепица — более дорогое удовольствие, но если крыша основной постройки покрыта именно этим материалом, есть смысл использовать черепицу и для навеса, чтобы сохранить целостность интерьера.

И для деревянных, и для каменных пристроек можно сделать поликарбонатное накрытие. Стоит выбрать профильные листы толщиной не менее 6 мм. Легкость материала исключает дополнительные нагрузки на каркас. Расстояние между кровлей и мангалом в этом случае должно превышать 2,5 метра для исключения контакта с открытым огнем.

Поликарбонат легко сгибается, что позволяет экспериментировать, создавая кровлю необычной конфигурации.

Как сделать металлическое накрытие

Конструкцию рекомендуется сваривать, но если нет сварочного аппарата, можно сделать обычные болтовые соединения. Можно возвести обычную двускатную крышу, для отделки которой используется широкий спектр материалов. Пошагово процесс работы выглядит следующим образом:

  1. С помощью лопаты или бура делают углубления в земле (диаметром 30 см и глубиной 50 см), в центре которых размещают длинные профили из металла, после чего заливают их бетоном. Бетон должен быть жидким и полностью заполнять углубления.
  2. Работы продолжают только после полного застывания бетонной подушки. На это уходит несколько суток.
  3. По завершении выравнивания верхних частей столбиков по отвесам к ним по периметру привариваются профили с уголками. Все лишнее срезается. При недостаточной высоте опоры к ней присоединяют дополнительный фрагмент.
  4. Крепление металлических стропил к обвязке.
  5. Монтаж деревянной обрешетки для упрощения крепежа кровли.

Навес для барбекю из дерева

Одним из самых практичных навесов под мангал для дачи тот, что сделан из дерева. Он трудно нагревается под лучами солнца, создает особый уют и ощущение близости человека с природой. Сделать такое накрытие можно, придерживаясь последовательности работы:

  1. Начинают с устройства фундамента, который потом заливается бетоном. Фундамент можно сделать из кирпича. Конечно, это дополнительные траты и труд, но опора получится более долговечной.
  2. До горизонтального пояса крепятся в вертикальном порядке столбы-стойки из дерева со специальными пазами для крепежа горизонтальных обвязок из деревянных балок.
  3. Балки должны проходить по всему периметру для обеспечения должной устойчивости.
  4. Между горизонтальными и вертикальными опорами монтируют стропила (шаг между каждым не должен превышать 1 м).
  5. На них набивается обрешетка, обрезные доски располагаются под прямым углом к стропилам.
  6. Если площадь значительная, под коньковым брусом монтируют несколько дополнительных стоек.
  7. Кровельные материалы соединяют посредством строительных шурупов.

От гвоздей в этом случае лучше отказаться, так как они не способны обеспечить должной прочности и устойчивости.

При желании можно обустроить пол. Оптимальный вариант — бетонная стяжка, отделанная керамической плиткой, или покрытие из эпоксидных полимерных смесей. Подобные покрытия отличаются прочностью и не подвергаются гниению.

sotka.guru

Как сделать навес для мангала своими руками: чертежи и фото

Часто владелец стационарного мангала или барбекю на садовом участке, даче, территории частного дома задумывается о навесе.

Навесы для мангалов могут быть простыми и сложными, сделанными с проходящим через них дымоотводом и без. Бывает, что барбекю устанавливаются уже в большой беседке на территории частного дома, но бывает и так, что возле мангала строят саму беседку, ориентируясь на его размеры и расположение. Также возможен вариант отдельного размещения мангала от места приема пищи на свежем воздухе, тогда навес может крепиться непосредственно к барбекю или строиться именно для него. Все эти факторы учитываются при расчете размеров навеса и количества требуемых материалов для его возведения.

Металлические навесы для мангалов могут привариваться к мангалу или устанавливаться своеобразной беседкой над ним. Если мангал расположен у стены, навес может быть под тип крыши строения или полностью от нее отличаться: иметь как кованную, так и деревянную конструкцию. Большие металлические навесы могут быть неудобны тем, что во время дождя будет стоять большой шум от соприкосновения капель воды с металлическими листами самой крыши навеса. Возможен вариант кованных столбов. Можно использовать трубы, на которых держится деревянная конструкция крыши.

Крыши большого размера требуют и основательный фундамент для устойчивости и долговечности. Учитываются все нюансы и вариации выбора материалов конструкции и самой кровли.

Навес должен вписываться в экстерьер дачного участка или частного дома. Если есть элементы ковки, будет отлично смотреться навес в аналогичном оформлении.

Распространен навес с покрытием из поликарбоната, который вписывается практически в любой экстерьер.

Из поликарбоната

Поликарбонат часто используется как покрытие навесов для мангалов. Его преимущества:

  1. Имеет легкий вес и высокую прочность, способствующую длительному использованию материала даже под дождем, градом, снегом.
  2. Если материал качественный и покрыт специальным защитным слоем, наличие которого нужно проверять еще при покупке, кровля из него послужит очень долго.
  3. Благодаря пластичности поликарбонат может принимать большое разнообразие форм в конструкциях.
  4. Высокие светопропускные способности.
  5. Не пожароопасен, так как не является горючим материалом.

Из  металлопрофиля

Профнастил – такой же популярный материал для кровли на дачных постройках, как и поликарбонат. Он так же используется для ограждений, что вместе с беседкой и крышей из того же материала будет смотреться очень гармонично. Плюсы:

  1. Материал долгожитель, которому не страшна непогода.
  2. Имеет небольшой вес.
  3. Множество вариантов внешнего вида.
  4. Легко переносит перепады температур, высокую солнечную активность и морозы.
  5. При нагревании не выделяет вредные вещества и не пожароопасен, так как не горит.

Минусы этого материала, если использовать его, как покрытие беседки или навеса, – быстро нагревается летом и может создать неуютную атмосферу внутри постройки. Светонепроницаем и не так гибок, как поликарбонат.

Этот материал будет отлично сочетаться как с деревянными конструкциями, так и с кованными. Даже на столбах, декорированных камнем или кирпичом, этот материал будет выглядеть уместно.

Из металла

Для стационарного барбекю на территории частного дома или дачи весьма удачен. Можно использовать как небольшой навес  для самого мангала, возможно с вмонтированным дымоходом. При сооружении своими руками или же заказе мангала с навесом у мастеров стоит уточнять, нужен ли дымоход в навесе.

Имеет плюсы:

  1. Долговечность.
  2. Экономичность.
  3. Прочность.
  4. Легкодоступность.
  5. Огнеупорность.

Минусы:

  1. Нагревается.
  2. Имеет большой вес.

Оптимальные размеры такого накрытия – 4х4 м. Должен быть установлен на фундаменте.

Деревянный

Отлично впишется в любой приусадебный участок. Древесина нуждается только в обработке антисептиком и огнеупорной пропиткой в целях безопасности и долговечности. Из всех материалов древесина – не самый лучший долгожитель и проигрывает металлу или искусственным покрытиям. Это один из видов навесов для барбекю, нуждающийся в точной схеме и чертежах при планировке.

Сборный/разборный навес

Схема конструкции разборного навеса проста и не требует сварных или малярных работ, но производить сборку нужно только по чертежу, который обязательно должен быть в наличии при покупке. Все элементы уже готовы к эксплуатации и крепятся на болтах. Разборный навес можно легко перемещать по территории частого дома, садового или дачного участка. Использовать как навес для барбекю, навес для мангала.

Плюсы:

  • легкий;
  • прочный;
  • многоцелевой;
  • имеет светопропускные способности;
  • любые размеры доступны на выбор;
  • вариации цвета покрытия;
  • быстрая и простая сборка может осуществляться своими руками либо же мастерами после доставки;
  • мобильный;
  • не требует ухода.

Проще всего разборный навес приобрести в специализированном магазине.


К таким навесам  КМ-3 для мангала: мобилен, удобен. КМ-3 можно купить или сделать своим руками дома. Концепт-навес КМ-3 легко собирается и не нуждается в каких-то дополнительных материалах. КМ-3 можно убирать на зиму, но он сделан из материалов, не боящихся перепадов температур.

Постройка простейшего варианта навеса

Если накрытие не требует основательного фундамента, используется столбчатый. Глубины достаточно в 50-60 см. Выкладывается в полтора кирпича и армируется стальной проволокой.

Каркас включает в себя нижний горизонтальный пояс, уложенный на фундамент; вертикальные стойки по углам; верхние горизонтальные обвязки; стропила, на которые будет укладываться кровля. Если навес будет большим, в центре устанавливаются дополнительные поддерживающие стойки для бруса.

  • Брус квадратного сечения – 10х10 см или 15х15 см.
  • Стропила из обрезанной доски – толщиной 4-5 см и шириной 10 см.
  • Для обрешетки нужен обрезной тес – толщиной 20 мм.

Пол может быть сделан своими руками из досок толщиной от 30 мм или искусственной террасной доски, не боящейся влаги и перепадов температур. Террасная доска более долговечна.

Обрешетка из теса застилается пароизоляцией или рубероидом, поверх – металлопрофиль, черепица, обработанная древесина, металл или т.п.

Пошаговое изготовление

Обязательно наличие заранее подготовленного чертежа.

Начать работу нужно с разметки площадки. На угловых отметках забиваются колышки и между ними натягивается веревка, чтобы отметить периметр будущей постройки. Угол между веревками на колышках должен составлять 90о.

Ямы для фундамента копаются по углам шириной 50х50 см и полметра в глубину. Над поверхностью земли столб должен быть выложен кирпичом не менее, чем на 15 см для вентиляции. Дно ямы усыпается гравием и разравнивается. Кладка – из красного кирпича на цементном растворе М300. Толщина швов должна быть не более 10 см. При кладке кирпича на нижние ряды закладывается стальная проволока, и два ее конца выводятся наружу. Ведь на них фиксируется брус нижнего яруса, чтобы предотвратить в дальнейшем смещение.

Столбы должны быть выложены на одинаковой высоте. Это можно проверить при помощи строительного уровня или лазерного невелира. Если столбы получились неровными, недостающую часть можно выложить цементным раствором. Брус для изготовления каркаса отпиливается по размеру сторон. В местах стыка на углах нужно сделать пазы в ширину бруса и глубиной ровно в половину его ширины. На столбы под брусья укладывается гидроизоляция из рубероида, защищая древесину от влаги из кирпичей, которые ее будут впитывать.

Выпиливаются вертикальные стойки равной длинны, и, чтобы закрепить их в углах, делаются крепления «шип-паз». После создания шипов и пазов стойки устанавливаются и временно крепятся раскосами из теса. Верхний ярус делается на земле или на нижнем ярусе. Так же отмеряется брус по длине, запиливаются пазы для стыковки брусьев и вертикальных стоек. Для поднятия и установки конструкции верхнего яруса понадобится помощь.

После установки верхнего яруса проверяется вертикаль стоек, и они фиксируются уже на постоянную основу, убирая временные каркасы. Лучше всего использовать для этого металлические уголки, которые после завершения постройки нужно обработать средством от ржавчины. Угол ската не имеет ключевого значения и может быть любым, но не менее 10о.

Стропила навеса для мангала выпиливаются заранее и собираются на земле: пары стропил крепятся между собой. Потом эта конструкция, тоже не без дополнительной помощи, устанавливается, и уже на нее укладывается обрешетка из теса и рубероид.

На этом этапе делается разметка трубы для вытяжки, даже если о ней забыли во время составления чертежа. Дыму нужно куда-то деваться, и в ее отсутствии он заполнит собой пространство постройки, выходя по бокам от крыши. Вытяжка крепится над мангалом. С помощью вертикального отвеса обозначается место крыши внизу, куда будет выходить труба. По меткам вырезается ножовкой лишняя обрешетка.

Металлочерепица настилается снизу, но, если покрытие выбрано другое, выкладываться может другим способом. Отверстие для дымохода нужно обозначить на материале сразу и по надобности вырезать нужную форму еще на земле. В конце уже крепится конек.

При настиле пола стоит оставлять между досками зазоры в несколько миллиметров, чтобы влага стекала.

poluchi-teplo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
