Мини камин для дачного домика, практика строительства, выбор готового изделия

С мягким теплом, которое создает камин в помещении, не хочется расставаться даже если проводишь время на загородной даче. Тем более что там он послужит по своему прямому назначению. Дом, простоявший без жильцов некоторое время, наполняется холодом, сыростью, одиночеством, печалью и прочими негативными энергетическими эпитетами.

Система отопления, которую сразу же задействует дачник, не сможет быстро прогреть все помещение, поэтому пригодится использовать камин. Он хоть и обладает функцией локального обогрева, но позволит переждать определенное время, любуясь живописной картиной пламени от горящих дров.

Красивый и полезный в хозяйстве прибор

Готовые переносные варианты

Быстро создать уютную атмосферу в условиях маленького дачного домика помогут небольшие камины, легко транспортируемые в любое место. Рассмотрим их основные виды:

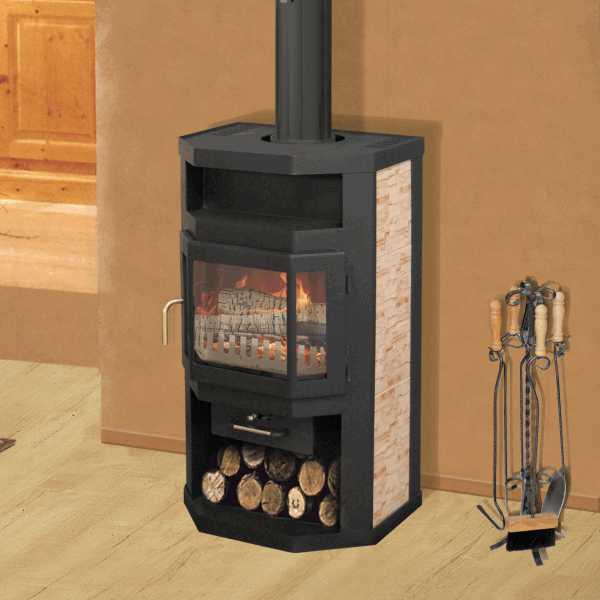

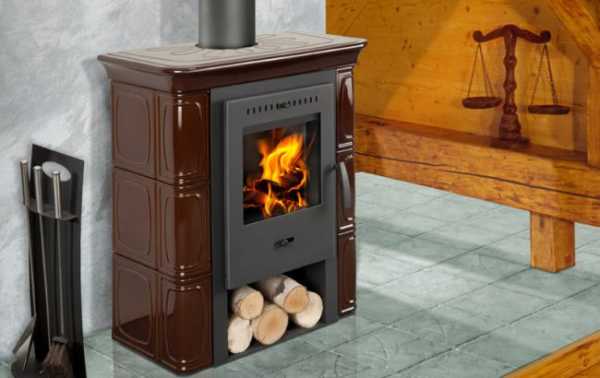

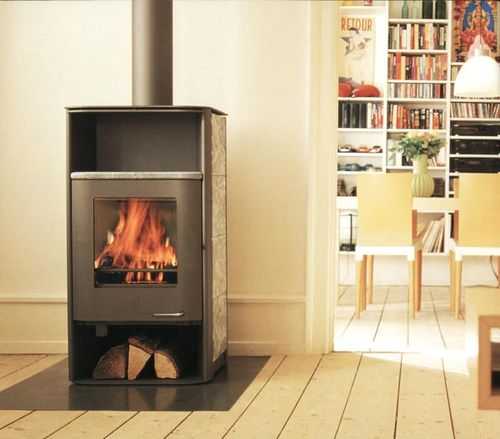

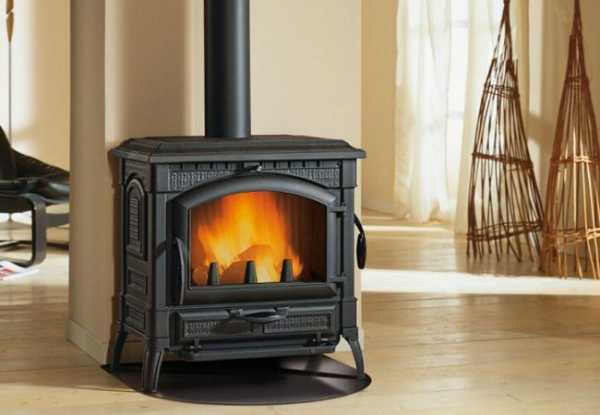

Металлический или чугунный дровяной камин. Перевозить его постоянно, по мере посещения дачи нереально, зато его габариты позволяют устанавливать в помещениях, испытывающих дефицит свободного пространства. Минусом чугунного устройства на дровах является необходимость конструирования дымохода. Это делается один раз, так что можно постараться, чтобы потом не только смотреть на огонь, но и отапливать им все помещение.

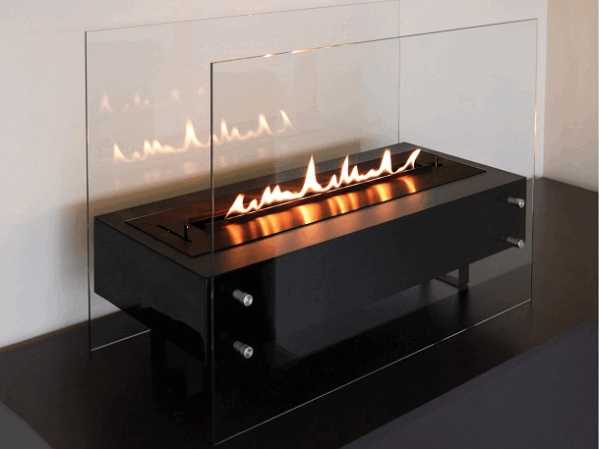

Специальный мини камин для дачного домика, работающий на биотопливе, удобен и компактен. Его можно привозить каждый раз с собой и устанавливать на кухне, в спальне, в прихожей. Словом, перемещать его в место своего пребывания. Однако такие модели не способны нагреть дом, хоть и дачный. К тому же топливо для них так же придется привозить с собой.
Электрический камин, встраиваемый или отдельно стоящий. Разнообразие моделей позволит подобрать вариант, соответствующий вашему помещению. Здесь есть два исхода: купить отдельно стоящий мини камин или сконструировать портал для встраиваемого. Этот портал может быть минимально возможных размеров, чтобы не потерять полезную площадь и так небольшого помещения.

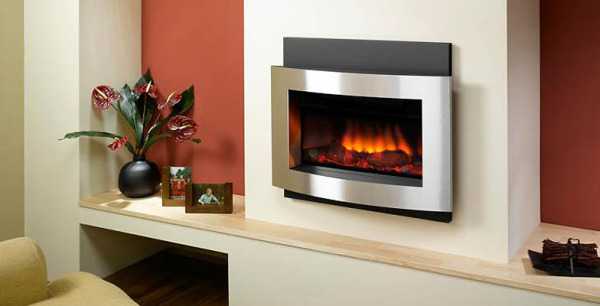

Электрический аналог традиционной системы

Практически все перечисленные варианты по своим функциям не уступят настоящим каминам и без труда справятся с помещением комнаты в 15-20 м². К тому же не стоит забывать про внешний вид и сочетание устройства с интерьером. Дача – это не всегда времянка для хранения сельскохозяйственных инструментов. В большинстве случаев она представляет полноценный дом или коттедж, который оформлен в едином ключе. Поэтому к подбору камина следует отнестись, как к рисованию картины.

По внешнему виду порталов для мини-камина различают следующие стили:

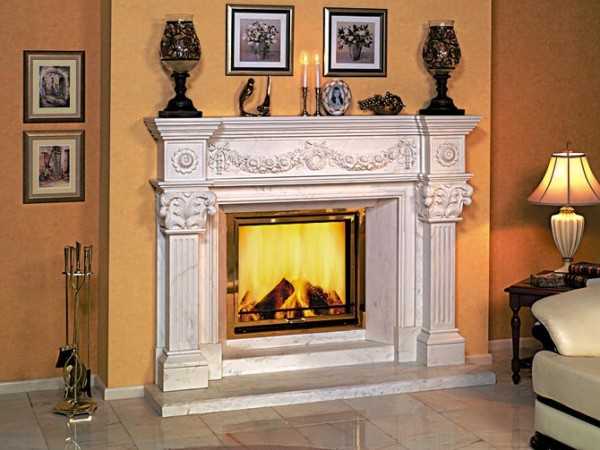

Классический. Портал выполнен в виде буквы «П» и украшен лепниной.
Рустикальный. Имеет подиум. В итоге «П» трансформируется в «Д».

Хай-тек. Отличается строгостью, выдержанностью, наличием металлических и стеклянных поверхностей.
Бионика. Изящные изгибы перенесены даже на внешние границы портала. Относительно молодой стиль.

Как видно, можно подобрать не только функциональный, но и прекрасно оформленный, стильный камин, вполне подходящий для дач. Но такой вариант не является единственным. Многих дачников интересует вопрос возможности самостоятельного конструирования камина.

Компактный обогреватель для всего дома

Самодельный вариант

Сомнения одолевают любого начинающего мастера, а мотивированы и обоснованы они тем, что в любые времена печник считался самым искусным каменщиком. И для того чтобы сложить печь, недостаточно только освоить кладку кирпича или камня. Относится ли это к камину?

Вопрос неоднозначный. Нельзя сказать, что мини камин для дачного домика своими руками сделать можно в два счета, но и пугаться не стоит, даже если за плечами нет никакого опыта.

Принципиальная схема камина проста: зольник, топка, дымоход. Остается только выполнить их в таком виде, чтобы были максимальными КПД, теплоотдача, функциональность.

Благодаря тому, что камины для дачи обычно невелики в размерах, его себестоимость окажется настолько низкой, так что вы можете себе позволить ошибиться и выполнить все работы заново. Мы вас не оставляем в свободном плавании и предлагаем ознакомиться с пошаговой инструкцией по выкладке кирпичного камина.

Оригинальная каминная постройка

Для того чтобы получился действующий и красивый на вид камин, можно использовать огнеупорный кирпич, который одновременно является облицовочным. Кладку нужно выполнять на смесь глины и песка. Предварительно они должны быть очищены от крупных элементов методом просеивания. Запомните, слишком массивные слои раствора между кирпичами снижают общий показатель теплоотдачи. Профессионалы наносят раствор рукой. Но при отсутствии опыта можно воспользоваться мастерком.

Простой пример для новичков

Приведем пример, которому можно последовать, чтобы сложить камин из кирпича у себя на даче. Принцип обогрева помещения основывается на действии калориферных каналов. Холодный воздух проникает в канал, нагревается и поднимается вверх, наполняя комнатное пространство. Все остальное – техническое исполнение данного принципа.

Работа представлена в виде послойного исполнения. Номер шага соответствует номеру ряда. Если вся подготовка завершилась, то нет основания ждать и следует приступать к работе.

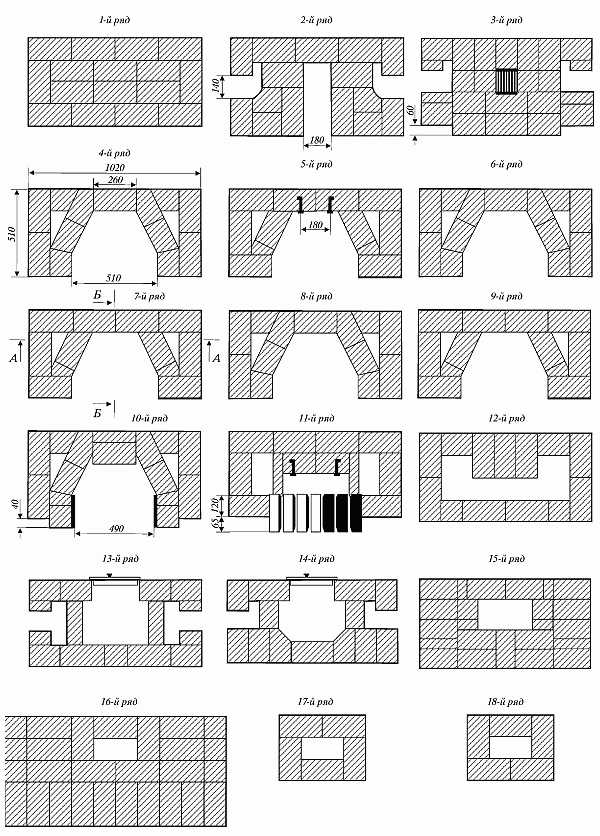

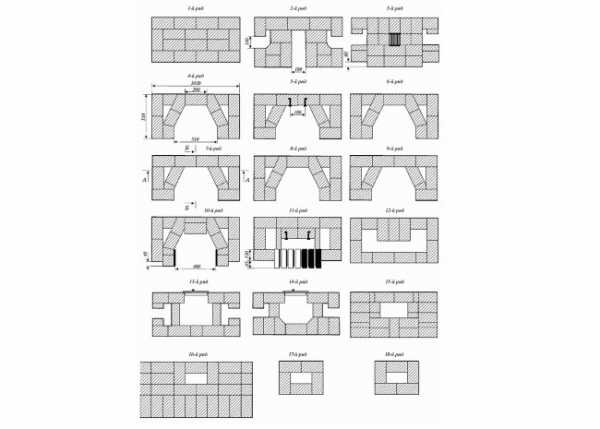

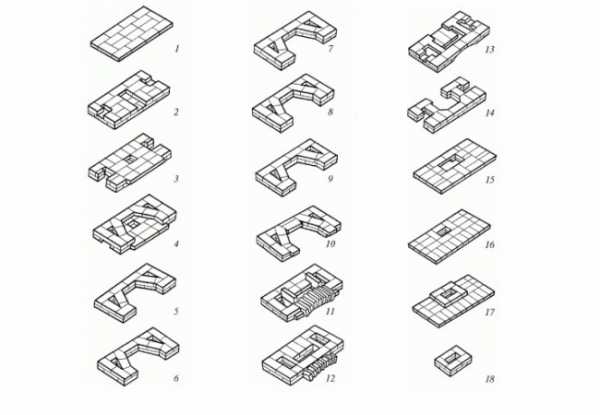

Схема кладки по рядам

1. С точностью подобрать кирпичи для воссоздания указанных размеров невозможно. Поэтому может получиться вариант с не очень большой погрешностью. Выкладывается основание из 16 кирпичей. В нашем случае оно имеет размер 102 х 51 см.

2. В центре формируется зольник, а по бокам – основания калориферных каналов.

3. Зольник накрывается рядом, а оставленное место служит основанием для колосниковой решетки. Здесь и в последующих шагах одинаково формируется канал.

4. Внутри топки должна быть установлена наклонная металлическая пластина, играющая роль экрана. Ее удобнее всего крепить на штыри с резьбами на концах. Эти штыри вставлены между рядами задней стенки. Номера рядов зависят от размеров пластины.

5-9. Продолжает формироваться топка и калориферный канал.

10. Выступающий кирпич на задней стенке является основанием дымового зуба.

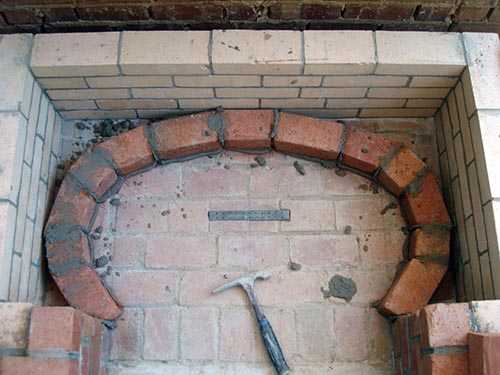

11. Кирпичи дымового зуба еще сильнее смещены в сторону топки. Арка выложена из тех же кирпичей. Толщина среднего несколько уменьшена.

12. Арка накрыта и дымовой зуб сформирован.

13-14. В боковых стенках калориферный канал имеет отверстия, через которые нагретый воздух будет попадать в пространство комнаты.

15-17. Накрывается топка, образуя выступ, который носит декоративный характер. В середине закладывается будущий дымоход.

Инструкция кладки дымохода не приводится, так как этот процесс считается элементарным.

В итоге у нас получился компактный камин, который не займет много места. Кроме того, кирпич является отличным материалом для возведения конструкций, имеющих высокую температуру и для декора.

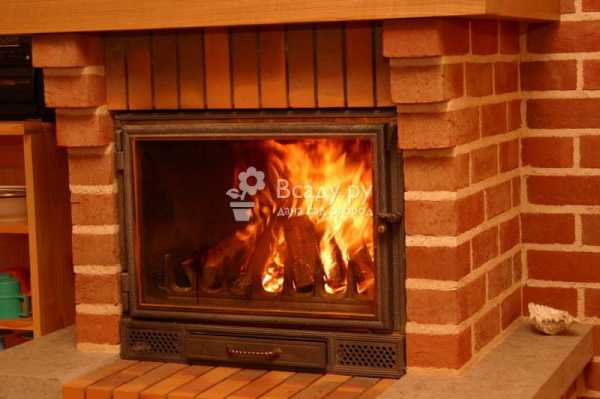

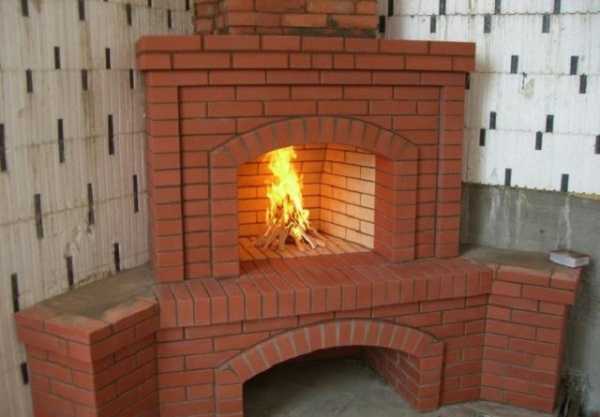

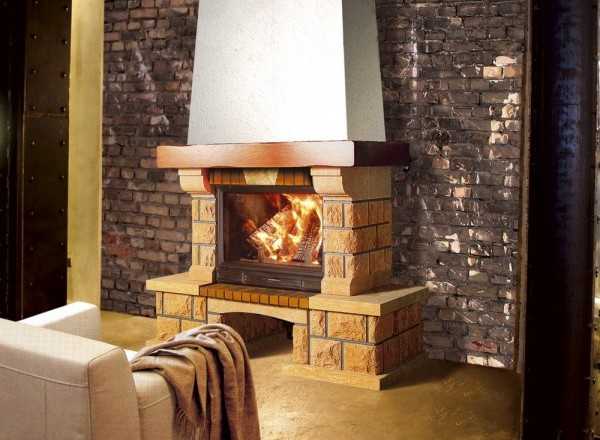

Традиционный кирпичный камин

Маленькая топка при правильном монтаже способна дать достаточно количества тепла, чтобы нагреть небольшую комнату. На задней стенке, выше дымового зуба можно установить дверцу, которая даст возможность чистить камин от нагара и пыли. Однако, если такой камин будет расположен близко к стене, то выполнить эту процедуру через указанную дверцу практически невозможно. Поэтому ее установка – это всего лишь рекомендация. При таком расположении камина удалить нагар можно через топку, тем более что наклонный экран легко демонтируется.

Следует отметить, что данный тип камина относится к экземплярам с открытой топкой. Это значит, что есть возможность выпадения наружу раскаленных угольков. Чтобы этот неприятный факт не привел к пожару, следует вокруг основания камина оборудовать подобие площадки из огнеупорного материала.

Во всех остальных отношениях данное устройство безопасно и функционально. Еще раз повторимся, вы можете экспериментировать, но такая конструкция является наиболее оптимальной и обладающей высокими показателями теплоотдачи.

Наше старание идти по наиболее выгодному пути приводит к тому, что многие сложные, на первый взгляд, конструкции могут быть выполнены в обычных домашних условиях. Для этого нам необходимо набраться терпением и выполнить соответствующие инструкции.

Камин, сделанный своими руками, словно становится теплее и уютнее чем тот, что приобретен в магазине. Но альтернативных вариантов мы не отвергаем. Кроме того, покупные модели оснащены рядом дополнительных полезных опций. Это управление с расстояния, контроль постоянной температуры, Автоматическое управление пламенем.

Каждый человек выбирает для себя лучший вариант, который основывается на стоимости или себестоимости изделия. В этом отношении самодельный камин имеет огромное преимущество.

ochg.ru

особенности небольших изделий для дачного домика, фото и видео

В загородных домах зачастую живут не постоянно (особенно зимой), поэтому существует определённая проблема с обогревом. Но в этом хорошим подспорьем будет мини-камин для дачного домика, которым можно быстро поднять температуру в одной комнате, пока от основной системы отопления нагреется всё строение.

Мы рассмотрим некоторые конструкции таких приборов, а также увидим видео в этой статье, которое обозначит тему наглядно.

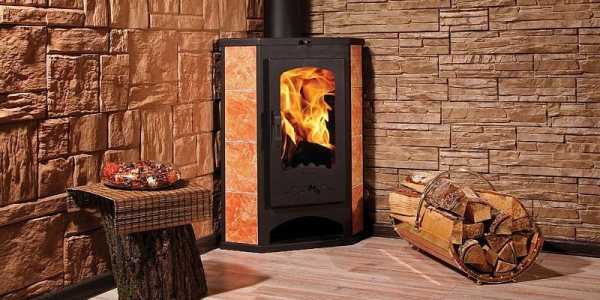

Металлический небольшой камин для дачи

Камины

Примечание. Существует ошибочное мнение, что камин не способен обогреть весь дом, но на самом деле это не так.
Несмотря на то, что тепловой эффект в значительной степени обусловлен инфракрасным нагревом, то есть, от нагрева окружающих топку предметов — закрытая топка позволяет установить водяную рубашку или просто работать с эффектом обычной варочной печи.

Стили

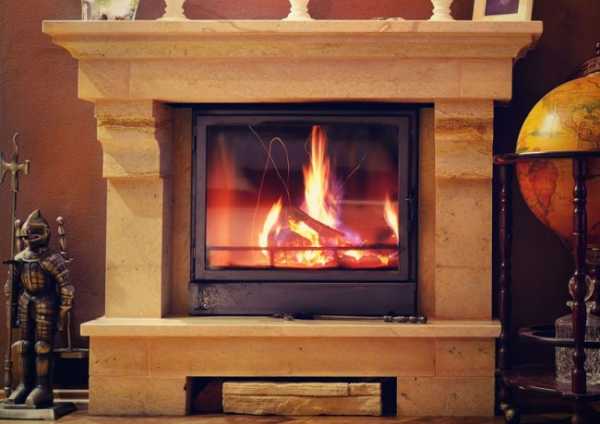

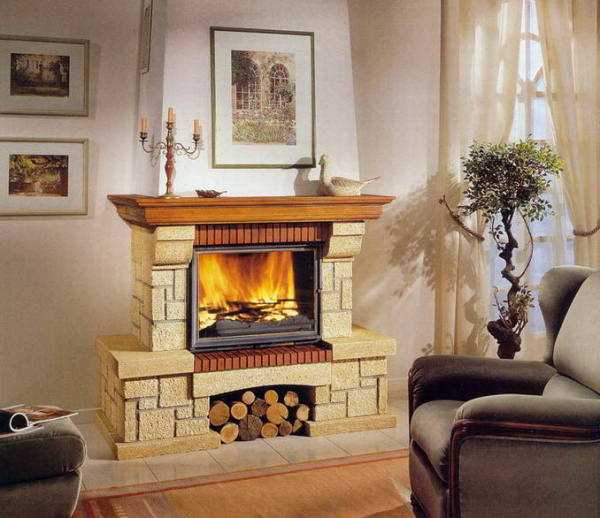

Классический английский стиль

П-образная форма встроенного портала и открытая топка говорят о том, что перед вами классический стиль отопительной конструкции. Хотя в последнее время топку всё чаще делают закрытой — так повышается КПД при сжигании топлива.
Задвижка или дверца, регулирующая приток воздуха в топочное отделение может сделать его меньше, следовательно, скорость выброса горячих газов в дымоход тоже будет меньше, сохраняя тем самым тепло в помещении. Для отделки классических образцов чаще всего используется мрамор, но это также может быть керамическая плитка, сталь, чугун и даже дерево.

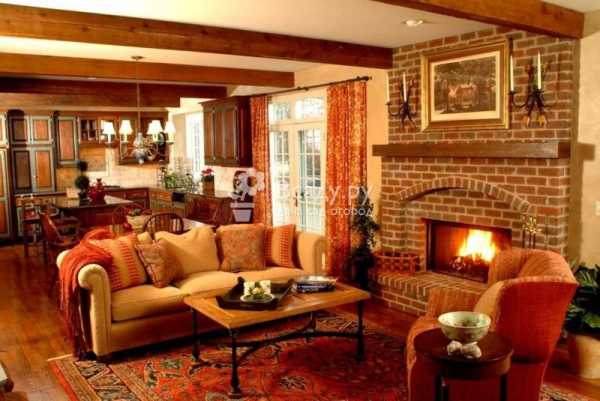

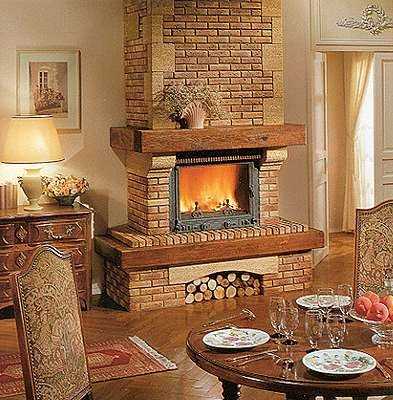

Рустикальный стиль

Д-образная форма портала, как на фото вверху, указывает на то, что перед нами камин, выполненный в рустикальном стиле или стиле «кантри», как его зачастую называют на западный манер — он может быть сделан в пристеночном, либо в угловом варианте. Как правило, размеры такого отопительного устройства невелики, а порой даже миниатюрны, что очень удобно для загородных домов, где обустраивают дровяные камины для быстрого обогрева.
Для возведения таких сооружений обычно используются недорогие строительные материалы, например, песчаник или ракушечник, а в нижней части портала зачастую делают нишу для хранения и сушки дров.
Лаконичный хай-тек стиль

Не так уж давно, начиная со второй половины XX века, в моду начали входить стили «модерн» и «хай-тек» — которые, по сути, сложно отличить друг от друга, так как и в одном и в другом случае присущ минимализм, что делает такие отопительные приборы удобными для загородного дома небольших размеров. Чаще всего, в качестве строительного материала здесь применяется металл (сталь или чугун), а само сооружение монтируется в стену или специально обустроенную для этой цели тумбу.

Бионика – оригинальное исполнение

В конце XX-го начале XXI-го века возник такой архитектурный стиль, как бионика, у которого, по сути, отсутствуют прямые линии и углы — все формы обтекаемы и максимально приближены к естественным природным условиям. Каждый из таких каминов, по сути, является произведением искусства, поэтому их цена достаточно высока и нет смысла монтировать такой отопитель в редко посещаемом помещении.

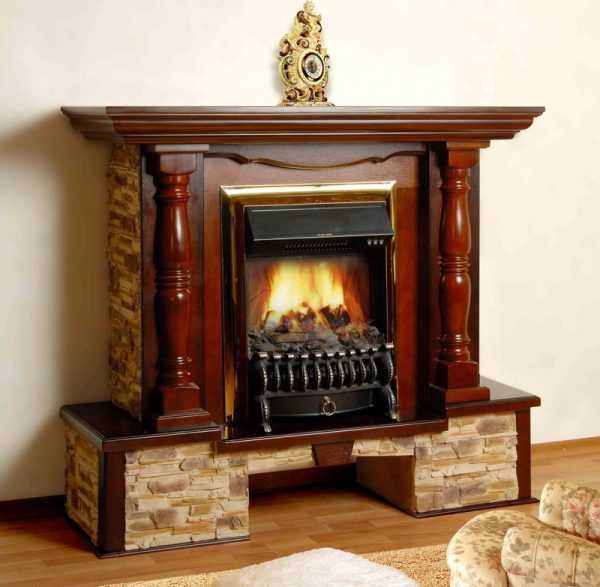

Электрокамин в стиле кантри

Электрические отопители такого типа принципиально отличаются от дровяных и угольных каминов, которым нужен дымоход. Здесь обогрев происходит за счёт слабого нагнетания горячего воздуха вентилятором, либо с помощью инфракрасного излучения.
Зато здесь есть возможность оформления портала практически под любой из вышеперечисленных стилей, к тому же вы видите картинку горения дров или углей, которая создаёт ощущение пользования естественным топливом. Даже в том случае, если ваш дом не электрифицирован — аренда дизель генератора для дачи решит такую проблему.

Претворяем желаемое в действительное

Примечание. Можно обратить внимание на то, что никакая инструкция не обязывает вас делать камин, как исключительно отопительный прибор — наличие варочной поверхности позволит вам приготовить еду и вскипятить чайник, что очень удобно для загородного дома.

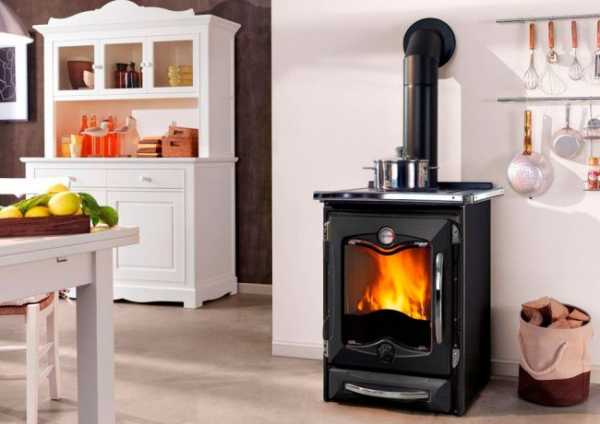

Небольшой камин с варочной плитой

Прежде всего, следует отметить, что маленькие камины для дачи в любом случае должны выполнять свои обогревательные функции. А это означает, что такое устройство должно занимать, как минимум, 1/50 часть площади всей комнаты.

Представьте себе, что общая площадь будет равна 20м², следовательно, отопительный прибор такого типа должен занимать 20/50=0,4м². Высота такого сооружения будет зависеть от высоты потолков, архитектурного стиля, а также от ваших собственных предпочтений.

Прямая тяга

Примечание. В том случае, если вы решили обустроить камин с открытой топкой и прямым дымоходом (без чердачного лежака и тяговых колодцев), вы получает дополнительное средство естественной вентиляции помещения.

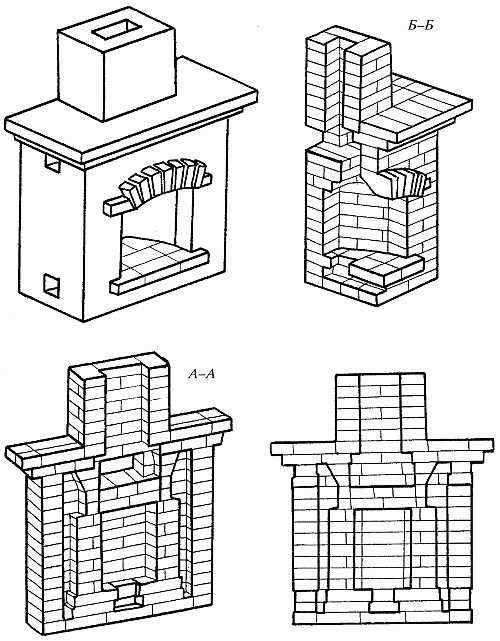

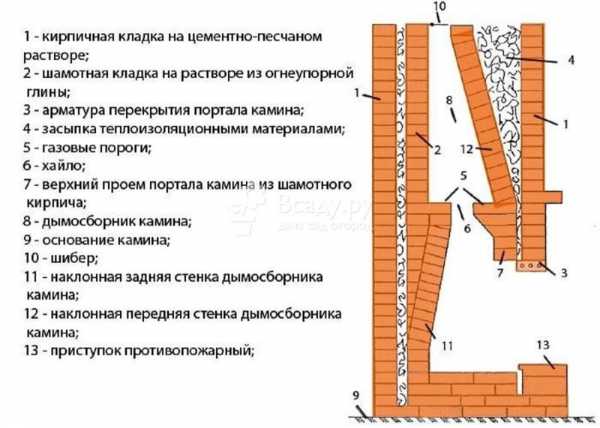

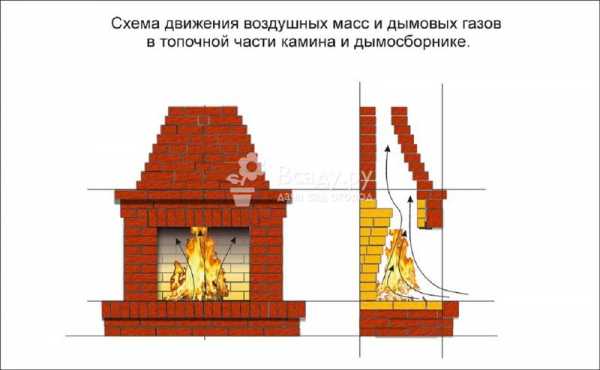

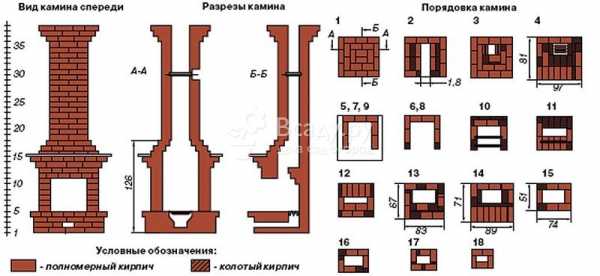

Схема камина с прямой тягой

Допустим, что нам нужно построить камин на ранее оговоренной площади в 20м², следовательно, его ширина может быть в пределах 70-80 см., а высота 55-65 см при глубине топливника 35-37 см, задняя стенка будет иметь 35 см высоты и порядка 50 см ширины.

Если у дымохода гладкие стенки, то его сечение для помещения 20м² можно делать 14×27 см и 27×27 см с шероховатыми стенками. В тех случаях, если площадь превышает 20м², но не более 25м², то и при гладких, и при шероховатых стенках дымохода его сечение должно составлять 27×27 см.

Как вы понимаете, тяга должна быть регулируемой, поэтому, при обустройстве дачного камина вам понадобится печная решётка, задвижка или шибер. Но прежде чем приступить к монтажу отопителя, вам в обязательном порядке нужно сделать пол, даже если это дачные дома из блок-контейнеров — на полу не должно быть легковозгораемых или легкоплавких материалов.

Как вариант, для защиты такого рода укладывается настил из шамотного кирпича или просто стелется лист оцинкованной жести.

Вне зависимости от того, будет ли камин на пьедестале или на ровной плоскости пола, огнеупорная часть основания должна выступать как минимум на 1/3 топливника вместе со стенками. Например, при глубине топливника 36 см плюс стены, получится порядка 50 см, значит, выступ должен быть не менее 18-20 см от наружной стороны дверцы.

При подсчёте кирпича обязательно учитывайте слой, который пойдёт на основание, следовательно, количество шамота будет определяться основанием и высотой топливника. На остальную часть конструкции вам понадобится обыкновенный рядовой или декоративный (лицевой) кирпич.

Как правило, кладку начинают с задней стенки (после обустройства поддона) и делают её в два слоя — внутренний из шамота, а внешний — из рядового кирпича, то есть воздвигаем кладку от портального основания до основания дымохода. Для того чтобы создать тепловой угол отражения по направлению к полу, заднюю стенку делают с плавным уклоном, примерно, в 20⁰, так вы направите тепловой поток на топливное зеркало.

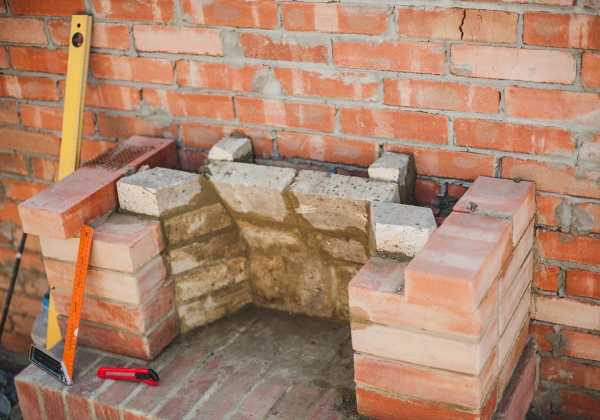

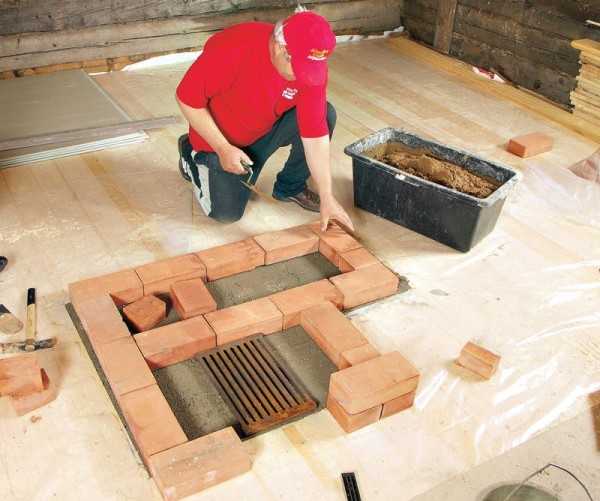

Процесс кладки кирпича для будущего камина

После этого выкладывается само топливное зеркало или поддон, который поднимется на 15-20 см выше основания. Далее кладёте дымосборник («дымовой зуб») в форме пирамиды, где будет камера для сбора и очистки сажи.

Не забываем про печную задвижку, которая должна находиться либо в конструкции дымохода, либо несколько ниже, но в любом случае над «дымовым зубом». При такой конструкции с внешней стороны дымохода образуется полка, которую можно использовать, как в декоративных, так и в хозяйственных целях.

Такая работа требует некоторых знаний и навыков

Заключение

Сложить на даче камин своими руками вы сможете, даже не имея большого опыта в печном строительстве, так как здесь вам не придётся вкладывать сложную систему тяговых колодцев, без которых не обходятся различные печи для дач. В крайнем случае, можно приобрести электрокамин небольших размеров, который избавит вас не только от строительных работ, но и от мусора, который непременно сопровождает монтаж такого устройства.

Добавить в избранное Версия для печати

9dach.ru

Маленький камин своими руками: пошаговая инструкция по возведению

Мини-камин достаточно компактен и создает атмосферу домашнего уюта

Особенности мини-очага

Маленький камин от большого классического отличается не только габаритами, но особенностями конструкции. Ввиду своих компактных размеров она чуть примитивнее. По своему строению он отчасти напоминает печь буржуйку: 2-х уровневая система – камера горения и зольник, небольшой дымоход. Как правило, нет никаких дополнительных глухих камер, фильтров дыма и других прелестей классического камина. Однако это совсем не мешает мини печи выполнять свое главное назначение – согревать помещение.

Напротив, мини камин открывает новые горизонты дизайнерских решений. Такой камин может быть построен по классической технологии каменной кладки и декорирован натуральным камнем, узорами из металлических прутьев. Внешне он почти ничем не отличается от своего большого очага. Маленький камин может быть построен и из чугуна или стали. Такие камины отличаются компактностью. Они украсят интерьер своим внешним видом, необычной формой и литыми узорами. А стеклянная дверца защитит от случайных искр.

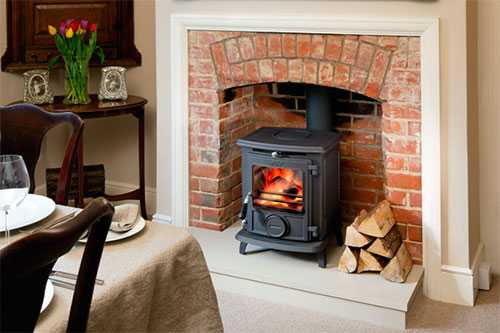

В каминный портал может быть установлена маленькая печь-буржуйка, которая сможет не только отапливать помещение, но и создавать уютную атмосферу

Совсем недавно на рынке появились мини электрокамины. Главное их преимущество – абсолютная безопасность. Благодаря современным технологиям они достоверно передают визуальный эффект горения, который почти не отличить от настоящего пламени. Еще одно преимущество – полное отсутствие дыма.

Еще одна альтернатива дровяному камину – биокамин. Он отличается небольшими размерами и экологичным способом работы на основе биотоплива. Такой камин можно совершенно спокойно поставить в спальне, гостиной, кухне и даже в ванной. Он не наносит никакого вреда ни хозяевам, ни отделке помещения, не имеет запаха и дыма. Обычно такие камины отличаются современным стильным дизайном и разнообразной формой – куб, шар, ромб. В магазине можно найти даже эстетичные купольные конструкции. Биокамин непременно станет изюминкой интерьера. Рекомендуем прочитать инструкцию по возведению биокамина на нашем сайте.

Совет: Место в маленьком помещении существенно сэкономит угловой камин. Мини очаг отлично впишется в любой интерьер.

Маленький камин – отличное решение для небольших помещений

Читатели считают данные материалы полезными:

Фальш- камины. Воплощение мечты своими руками
Портал для камина из картона: чудеса своими руками

Как грамотно расположить камин в комнате?

Прежде чем приступать к проектированию камина, нужно определить параметры комнаты и точное место, где он будет располагаться. От этого будет зависеть чертеж, размер печи, количество необходимых материалов и технология строительства.

При средних размерах комнаты 15-25 кв. метров и высоте 2,5-3 метра, ширина активной части – топливника должна составлять 60-70 см, высота 50-60 см, высота задней стенки 30-36 см, ширина – 40-50 см. Следовательно, размер топливника должен составлять 1/50 часть от общей площади комнаты. Это позволит поддерживать комфортную температуру в помещении в процессе использования камина. Примерные практические расчеты показывают, что для камина с такими параметрами необходимо 180 кирпичей. Однако все расчеты должны проводиться индивидуально, в зависимости от площади помещения. Выше приведены лишь общие средние рекомендации.

Рекомендуем посмотреть фотографии комнаты с камином в интерьере и добавить статью в закладки.

Не менее важно само расположение камина в комнате. Не стоит ставить его у кровати, у окна и в рабоче-учебной зоне. Такое расположение может привести к повышенной утомляемости и головной боли от сильно тепла. Камин все-таки предназначен для помещений отдыха, его включают для обогрева и создания атмосферы. Лучшее место для него – гостиная, где вечерами можно собрать родных и друзей для просмотра фильмов и задушевных разговоров.

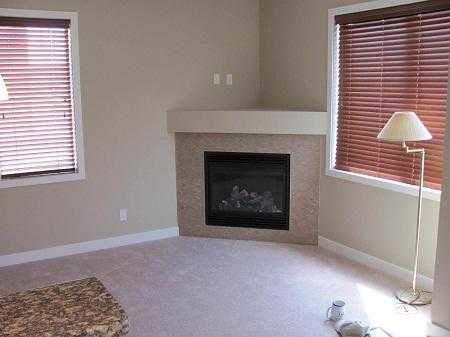

Угловая конструкция камина существенно сэкономит место в маленьких помещениях

Совет: Никогда не ставьте дровяной камин в детской комнате и в местах, где могут играть дети. Продукты горения, невольно попадающие во внешнюю среду, вовсе небезвредны для детского здоровья.

Строительство маленького камина своими руками

Построить маленький камин своими руками гораздо легче, чем большой. Во-первых, конструкция такого камина более простая. Во-вторых, небольшие габариты требуют гораздо меньших материальных, трудовых и временных затрат. В-третьих, в случае ошибки его легко разобрать. Это касается кирпичного камина, на особенностях строительства которого мы подробно остановимся. Советуем изучить подробнее как построить камин в доме своими руками в дополнение к данной статье.

Материалы для строительства

Для строительства мини камина понадобятся:

вода;
цемент;
бетон;
песок;
печной кирпич;
огнеупорный кирпич;
уровень;
измерительная линейка;
арматурные прутья;
прочистные дверки;
ведро;
строительный миксер.

Что касается дополнительных материалов для декора, то они подбираются индивидуально, исходя из задумки и дизайн-проекта.

Разработка схемы-чертежа камина

Чертеж – это основа будущего камина. На нем нужно подробно указать его расположение и габариты (включая дымоход). Желательно указать не только размеры в метрах, но и указать, сколько приблизительно слоев кирпичей понадобится, и нарисовать примерную схему кладки – как укладываются и сколько слоев кирпичей следуют друг за другом в высоту и в ширину. Не лишним будет указать габариты каждой отдельной детали, а также как будут выглядеть двери зольника и камеры горения (вероятно, они будут из стекла), как они будут крепиться, какой выход во внешнюю среду будет иметь дымоход. Все это позволит избежать спорных моментов и ошибок во время процесса строительства.

Видео: проектирование маленького камина

Совет: При составлении чертежа изобразите камин в нескольких плоскостях. А если у вас есть необходимые навыки черчения, постарайтесь составить трехмерную модель. Это позволит детализировать процесс строительных работ.

Грамотный чертеж – залог успешного возведения камина

Работы по возведению мини-камина

После того, как все материалы куплены, а точный чертеж составлен, можно приступать к непосредственному возведению маленького камина своими руками.

Первое, что необходимо сделать – подготовить фундамент. В условиях помещения его роль будет играть огнеупорный кирпич. Он укладывается одним слоем. Важно, чтобы фундамент выступал над самим камином на 1/3.

Фундамент камина защищает пол от повреждений

Само возведение камина лучше начинать с задней стенки топливника. Она начинается от основания и заканчивается переходом в дымоход. Укладка происходит в 2 слоя. Внешний слой – обычный печной кирпич, внутренний – огнеупорный. Примерная высота стенки 40 см, дальше кладку необходимо продолжать под углом в 20 градусов, затем можно подняться еще на 20 см. Далее основная часть камина плавно переходит в дымоход.

Выкладка камина начинается с задней стенки

Далее выкладывается остальная часть камина строго по разработанному чертежу. Помните, что необходимо оставлять полости под поддувало, зольник и камеру горения. Примерная схема кладки по рядам выглядит так: 1-й и 2-й ряд идут в сплошь, 3-й и 4-й ряд формируют зольник. Уже на третьем ряду устанавливается дверца, а на 5-ом ряду колосниковая решетка. На 6-ом ряду нужно установить топочную дверцу. Далее идет обычная кладка согласно чертежу. На 12-15-ом ряду устанавливается «варочная камера», а на 19-ом можно начинать переход в дымоход. Печь обычно заканчивается на 28-30-ом рядах. Далее следует установка дымохода.

Прочитайте так же информацию о создании углового камина самостоятельно в дополнение к данной статье.

Камин выкладывается слой за слоем по схеме

Продолжайте выкладку дымохода до его выхода во внешнюю среду (улицу). Непосредственно на улице лучше использовать трубы. Однако кирпич тоже приемлем. Не забудьте установить козырек на дымоход.
Облицовка. В качестве облицовки рекомендуется использовать натуральный, либо огнеупорный камень. Особого шарма придадут мелки детали – литые узоры и фигурки.

Прочитайте так же статью о фальш-камине из картонных коробок в дополнение к данному материалу.

Облицовка натуральным камнем сделает дизайн камина благородным

Камин готов. Можно прогревать и пускать в эксплуатацию!

Совет: Не забывайте менять печной кирпич на огнеупорный при оформлении зольника и камеры горения!

Регулярная чистка камина продлевает срок службы печи

Помните, что камин нуждается в уходе. Не забывайте регулярно чистить его от сажи и удалять золу. Тогда камин не засорится и будет радовать теплом и своим внешнем видом долгие годы! Теперь вы также знаете как такой маленький камин можно сделать своими руками!

kamin-maker.ru

как построить своими руками, небольшой дачи фото, из кирпича сделать мини, дровяной сложить

Даже маленький камин способен придать комнате комфорта и уюта

В ограниченном пространстве маленький камин – оптимальное решение для создания уютной во всех отношениях атмосферы. Возвести его можно в частном домостроении, на даче, в офисе или в квартире на 17 этаже. Единственная сложность – необходимость вписать конструкцию в существующий архитектурный ансамбль. Помимо этого, стоит продумать противопожарный аспект, ведь в каждом помещении есть свои нюансы.

Содержание материала:

Как построить камин своими руками

Для начала необходимо определиться с функциональной составляющей. Проще говоря, какой именно маленький камин необходим. Самый простой и недорогой вариант – электрический. Для его установки требуется немного места и всего несколько часов.

В зависимости от конструктивных особенностей, камин бывает с отопительной функцией или без таковой. Вне зависимости от этого, визуальная имитация огня выполнена вполне достоверно.

Чтобы соорудить камин, следует приобрести огнеупорный кирпич, цемент и необходимые отделочные материалы

В качестве основы фальшь-камина используется гипсокартон. Перед тем как его обработать своими руками, необходимо сделать эскиз.

В нем учитываются перечисленные ниже параметры:

Объем помещения – чем оно больше, тем активнее камин должен генерировать тепло;
Материалы, из которых изготовлены окружающие объекты – не желательно располагать даже электрический камин возле них;
Преобладающий в помещении стиль – камин должен ему соответствовать;
Наличие необходимых коммуникаций.

Электрический небольшой камин – это возможность без дополнительных затрат оборудовать в квартире или частном доме уютный уголок. Рекомендуется ставить такое изделие еще на этапе ремонта. В этом случае проще подключить коммуникации, ведь далеко не всегда все аспекты можно предусмотреть на этапе проектирования. Помимо этого, необходимо просчитать необходимый объем генерируемого тепла.

Возводим небольшой камин своими руками из кирпича

Более эффективным в плане использование свободного места и генерируемого тепла является кирпичный собрат электрического камина. Как и в первом случае, необходимо учесть площадь комнаты, существующую потребность в тепле, минимально необходимую циркуляцию воздуха и так далее. Указанные сведения можно найти в техническом паспорте дома.

После этого формируется эскиз, цель которого – учесть существующую планировку. Проще говоря, эскиз помогает заранее продумать, что и где будет находиться.

В определенной мере упростит задачу использование компьютерных средств. Благодаря этому можно заранее все увидеть в формате 3D.

Перед тем как приступить к возведению камина, рекомендуется посмотреть обучающее видео с мастер-классом

Дальнейший порядок действий выглядит следующим образом:

Составление детального чертежа – в нем просчитывается расположение каждого кирпичика и всех сопутствующих коммуникаций;
Нужно несколько раз проверить, что все размерности на чертеже указаны с максимальной точностью, иначе камин из кирпича не получится построить на даче или дома;
Не меньше внимания уделяется размеру топки – она соответствует параметрам очага;
Как только все чертежи готовы и проверены, можно смело отправляться в магазин строительных товаров;
Перед тем как что-то купить, стоит убедиться в наличии жаропрочной маркировки;
Убедиться в наличии достаточного количества деревянных брусков, размеры которых могут быть 4х4 или 5х5;
Если планируется установить мини камин с возможностью большой выработки тепла, то в этом случае вместо деревянных брусков нужно использовать металлический профиль.

Для возведения каменного небольшого камина необходимо сделать эскиз и на его основании оформить чертеж. Материалы подбираются с учетом максимально возможной температуры в процессе горения. Для того чтобы снизить затраты на установку, рекомендуется проводить монтаж на этапе ремонта в помещении.

Советы: как построить маленький камин для дачи своими руками

Перед тем как приступить к строительству, необходимо продумать последний нюанс – как долго планируется использовать дачный камин или его собрата в квартире.

Если речь идет о дачном домике, где собственник проживает несколько месяцев в течение лета, то в этом случае лучше сложить простой вариант. В качестве топлива используются дрова.

Преимущества такого варианта очевидны – отсутствие необходимости в частом обслуживании.

Чтобы камин получился ровным и красивым, при его возведении нужно использовать уровень

В том случае, когда хочется обзавестись собственным камином на долгосрочную перспективу, то сделать необходимо следующее:

Выбрать точку, где расположится печь;
Минимальное расстояние между задней стенкой печи и строением – 15 см;
Объем топки напрямую зависит от желаемого количества тепла;
Даже самый мощный камин не сможет обогреть комнату, если он не будет снабжен собственными внутренними чугунными перегородками.

Продолжительность использования камина – ключевой показатель, позволяющий определить минимально необходимую мощность камина. Чем дольше человек пользуется устройством, тем мощнее нужно выбрать печи и топку.

Правила эксплуатации небольшого камина

Электрические и дровяные камины нуждаются в регулярном обслуживании. Производится оно с рекомендованной производителем регулярностью, однако, здесь есть свои нюансы. Речь идет о тех случаях, когда, например, копоть и гарь образуется быстрее.

Время от времени следует выполнять чистку камина от копоти и остатков дров

Причиной внеплановых ремонтов или обслуживания могут стать несколько взаимосвязанных факторов:

Использование некачественных дров;
Применение слишком влажного угля с низким КПД;
Плохо отрегулированная заслонка;
Попадание посторонних предметов через дымоход.

Виды маленьких каминов (видео)

Установка маленького камина производится на основании сделанного эскиза и чертежа. В обоих случаях все размерности проверяются, ведь даже незначительная погрешность приведет к проблемам. Немаловажную роль играют жаропрочные материалы и мощность топки. Последняя подбирается с учетом предполагаемой продолжительности использования камина в течение одного года.

Дизайн камина на даче (фото в интерьере)

Также рекомендуем прочитать:

kitchenremont.ru

камины — обзоры моделей и строительство мини-каминов своими руками

В настоящее время существует великое многообразие каминов по форме, стилю и размерам. Постоянно разрабатываются новые и совершенствуются существующие модели. Так появился мини камин. Он представляет собой небольшой универсальный очаг, который идеально подходит для маленьких загородных домов или дач.

Помимо способности прогреть помещение они позволяют сэкономить пространство дома и великолепно украшают его интерьер.

Разновидности мини каминов.

Мини отопительные аппараты применяются для обогрева как загородных домов и дач, так и квартир. По виду используемого топлива выделяют следующие типы устройств:

дровяные;
газовые;
электрические;
биокамины.

Дровяные мини камины представляют собой обогревающие конструкции, работающие на дровах, но имеющие при этом небольшие размеры. Как правило, они популярны на дачах.

Для их сооружения требуется наличие дымохода. А также необходимо позаботиться о достаточном запасе дров.

Важно! Дровяные сооружения, для обеспечения бесперебойной работы, нуждаются в регулярной докладке топлива.

В свою очередь, дровяные мини печи, в зависимости от материала изготовления, подразделяются на:

готовые каминные топки;
печи-камины.

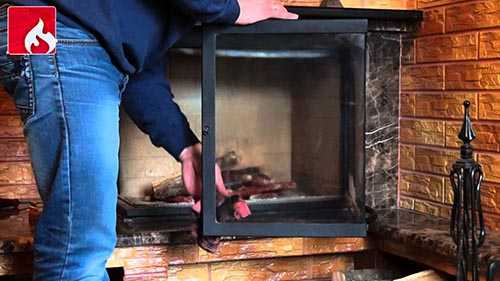

Готовые каминные топки представляют собой отопительное устройство с закрытой топкой, работающее за счет пеллетного топлива либо дров. Это прекрасный вариант для небольшой дачи. Несмотря на маленькие размеры аппарата, требуется наличие:

дымохода, в качестве которого можно использовать, например, стальную трубу;
кирпичного фундамента под топку.

Печь-камин отличается очень небольшими размерами и не требует сооружения фундамента, может быть чугунным или стальным. Для его подключения требуется предусмотреть дымоход.

Достоинства печи-камина:

дверца из жаропрочного стекла защищает от выпадания искр и возникновения случайного возгорания;
отличаются небольшим весом, поэтому могут быть установлены на верхних и мансардных этажах дома;
в современных моделях предусмотрена возможность установки плиты;
оригинальный дизайн преображает интерьер дома, наличие живого огня позволяет почувствовать единение с природой.

Газовые мини камины конструктивно выглядят, как газовая горелка, закрытая стеклом. Такие аппараты требуют подводку газа, сооружение вытяжки, и выполняют больше отопительную роль.

В современных квартирах, где отсутствует газопровод, данный вид маленьких конструкций недоступен. Для загородного дома в газифицированном районе – это идеальный вариант, так как не требует постоянного запаса топлива.

Смотрите также: примеры беседок с камином!

Электрические мини камины представляют собой небольшие конструкции по типу обогревателя, имитирующие горение пламени в очаге. Этот вариант отлично подходит для квартиры.

Основными достоинствами являются:

простота в монтаже и уходе;
не требуют возведения дымохода и заготовки топлива;
имеют стильный дизайн и служат прекрасным дополнением к интерьеру;
многообразие форм и параметров;
обладают хорошей отопительной способностью;
современные модели дополнены различными функциями, для любителей натуральности, например, имеется режим потрескивания дров в очаге.

К недостаткам электрокаминов относятся:

зависимость от электричества;
большой расход электроэнергии.

Маленькие обогревающие аппараты для квартир имеют не столько обогревательное значение, сколько декоративное – украшают интерьер, создают зону отдыха и приема гостей, делают пространство помещения более уютным и светлым.

Биокамины. Эта категория мини аппаратов является универсальной, и может быть установлена в любом помещении. В качестве топлива используется биоэтанол, который при сгорании не дает.

Такие конструкции полностью экологически безопасны, при сгорании топлива нет опасности выпадания углей и искр.
Не требуется наличия вытяжки, достаточно обычного проветривания.

Существуют следующие разновидности вариантов конструкций:

напольные;
настольные;
подвесные;
встроенные.

Важно! Так как это источник огня, устанавливать биокамин необходимо подальше от источников возгорания, таких как книги и ткани занавесей.

В биокаминах топливо расходуется очень экономично. В современных моделях есть возможность регулирования силы пламени и длительности горения.

Мини камины также различаются по направленности излучаемого тепла. Существуют следующие варианты конструкций:

с односторонней направленностью излучения;
с двухсторонней направленностью;
с трехсторонней направленностью.

С односторонней направленностью излучения тепла наиболее распространены, они прекрасно справляются с обогревом небольших помещений.

С двухсторонней направленностью излучения тепла, имеют более разнообразные формы конструкции, но требуют больше объема воздуха, увеличения защищенной площади под печью, и при этом обладают средней обогревательной способностью. Такие отопители хорошо подходят для загородных домов.

С трехсторонней направленностью излучения теплоты смотрятся более интересно, но требуют еще более защищенную площадь и способны обогреть помещения с большей квадратурой.

Особенности установки мини камина.

При создании печей, несущих открытый огонь, важно планировать их установку подальше от предметов с незащищенной поверхностью, не допускать контакта с бумагой, занавесками и другими легковозгорающимися предметами.

Установка электрических мини каминов возможна в разных частях помещения, главное – наличие доступа к электрической розетке.

Помимо обогревающей функции многие приборы используются в качестве элементов декора, поэтому располагать их нужно также интересно, в гармонии с остальной обстановкой.

Строительство мини камина для дачи своими руками.

Если вы решили создать маленький камин своими руками, необходимо определиться с его формой и размером, учитывая площадь помещения, а также с местом установки, принимая во внимание правила противопожарной безопасности.

Для качественной и безопасной эксплуатации необходимо учитывать следующие требования:

рекомендуемый размер топки у кирпичной конструкции: 0.2-0.25 м²;
глубина топливника минимум 0,3 м².

Строительство:

Маленький камин для дачи может быть выложен своими руками – это намного проще, чем выкладывать большую печь, и является отличным решением для небольших помещений.

Не обязательно быть специалистом в этой области, достаточно иметь элементарные знания, следовать советам и рекомендациям. При самостоятельной кладке можно создавать любую угодную вам форму, дизайн и размер.

Если площадь дома не более 20 м², то рекомендуемые размеры будущего сооружения: 1020 мм на 510 мм.

По обеим стенкам сооружения необходимо оставить каналы для попадания внутрь прохладного воздуха, который затем подогревается и выходит из отверстия в 12-14 рядах. Это улучшает отопительную способность маленького камина.

На высоте 11-12 ряда на задней стенке необходимо устроить дымовой зуб и установить прочистную дверцу, позволяющую удалять сажу.

Дымоход для маленького очага выкладывается в виде прямоугольника со сторонами 260 мм и 130 мм.

При выкладке элементов камина необходимо использовать жаропрочные марки кирпича, а при создании топки используется только шамотный кирпич.
В качестве раствора для кладки используется смесь глины и песка мелкой фракции, очищенные от примесей.

Для устройства маленькой печи может понадобиться укрепление пола либо строительство основания.

Схема порядовки мини камина проста в исполнении и приведена на рисунке ниже. При кладке необходимо следить, чтобы толщина швов не превышала 5 мм.

Важно! Чем тоньше швы при кладке камина, тем выше его отопительная способность.

Мини камин для дачного домика своими руками видео:

Не забывайте правильно ухаживать за своим камином, периодически чистить его от сажи и копоти. И тогда он долго будет радовать вас красотой, и дарить целебное тепло.

znatoktepla.ru

Небольшой камин своими руками, как построить сооружение из кирпича

Настоящий камин обустроенный в доме представляет собой целую архитектурную композицию. Ведь для того, чтобы обеспечить его функционирование, приходится соблюдать определенные технологии строительства, а если этот камин предоставляет возможность готовить еду, то его размеры резко увеличиваются. Но не для всякого дома годится такое устройство. Выбирать модель нужно не только по ее техническим характеристикам, но еще и по занимаемым габаритам. В небольших гостиных комнатах или в дачных домиках установка описанного камина невозможна.

Но выход из сложившейся ситуации имеется. Благодаря разработанным моделям компактных устройств, каждый хозяин может обзавестись источником живого очага в любом помещении. По своим функциям мини камин не уступает настоящему, но размеры выставляют его в выгодном свете среди владельцев домов, которые не могут похвастать просторами комнат.

Кирпичная постройка на даче

Некоторые отличительные особенности

По своей конструкции небольшой камин имеет ряд отличий, которые не ограничиваются только лишь размером.

Его схема максимально упрощена, и если в настоящих каминах используются определенные технологии по увеличению теплоотдачи, выводу дыма, усилению и регулировке тяги, то здесь описать устройство можно буквально парой фраз: зольник, топка, дымоход.
Несмотря на то что малые габариты подразумевают небольшую производительность, такой камин все равно справляется с задачей локального обогрева помещения, но самое главное – дает возможность каждому устроить себе небольшой уютный уголок.

Заводя речь о миниатюрных каминах, нельзя не упомянуть готовые варианты, которые могут применяться не только в частных домах, но и там, где строительство кирпичного камина было бы запрещено. Речь идет о стальных отдельно стоящих конструкциях. Они могут снаружи отделываться в разных стилях, имитируя кирпичную кладку классического камина.

Газовый вариант готового устройства

Газ, как недорогой вид топлива, обладает достаточной теплотой сгорания, поэтому такие модели вполне можно использовать для отопления.
Компактные электрокамины являются автономными устройствами, которые могут быть встроены в стену, мебель или готовый портал. Для них не нужен дымоход, поэтому в плане экономии площади эти варианты стали непревзойденными.
Настоящее пламя, заключенное в малые габариты, реализовано в биокамине. В топке такого аппарата происходит сгорание топлива, которое практически не оставляет вредных веществ. Такой камин тоже не требует дымохода и служит переносным вариантом.

Однако, когда речь заходит об очаге, все невольно представляют себе легкий запах дымка, потрескивание поленьев в топке и уют, создать который может только кирпичный дровяной камин.

Определяем размер и расположение

Чтобы построить маленький камин своими руками, необходимо досконально продумать его размер и зафиксировать все это на листе бумаги. Полученный проект позволит грамотно рассчитать нужное количество материала и не допускать ошибок во время кладки.

Следует отметить, что существуют стандартные заготовки, которые подходят к различным площадям помещения. Эти заготовки были созданы профессиональными мастерами и проверены в действии. Поэтому мы будем упоминать оптимальные характеристики для средней площади комнаты в 15-20 м².

Как ни странно, но все расчеты начинаются с размеров топки. Именно они определяют дальнейшие габариты нашего камина. Перед тем как сделать проект, следует вычислить объем комнаты, перемножив ее линейные размеры. Для установленных нами параметров площадь топливника вычислится, как 1/50 от площади помещения. Размеры задней стенки камина будут примерно составлять 30х40 см. Значит, учитывая все детали, общая высота камина до начала формирования дымохода будет равна 60 см.

Угловой вариант позволит сэкономить пространство комнаты

Вопрос выбора габаритов топки является двусторонним.

Большая камера позволит дать больше тепла, но ведет к увеличению всех габаритов камина.
Если сделать топку меньше, чем в расчетах, то она не будет способна обогреть помещение заявленной площади.

Место для установки выбирается исходя из предназначения устройства. На пламя костра можно смотреть длительное время, но избавьте себя от постоянного присутствия в зоне работы камина. Это может привести к головным болям и высокой утомляемости. Кроме этого, ограничения исключают детские комнаты. Лучше всего установить камин в гостиной. В случае дачного домика выбора особого не предоставляется, так что руководствоваться следует возможностью монтажа дымохода.

Строительство

Возвести небольшой камин своими руками в значительной степени проще, чем полноценный, массивный. Благодаря упрощенной конструкции, разобраться в ней не составит труда, а если вы все же допустили ошибку, то всегда можно будет демонтировать элемент и заново его собрать. В этом плане начинающие мастера обеспечены всем необходимым, чтобы построить конструкцию.

Начинаем строительство камина

Чтобы сделать мини камин, придется создать его чертеж. На этом чертеже указываются все размеры, конструктивные особенности, взаимное расположение конвекционных каналов, колосниковой решетки, дверцы. Такая детальность нужна для того, чтобы грамотно составить схему порядного строительства, где указывается все до мелочей.

Каждый ряд описывает, сколько кирпичей понадобится и как их нужно укладывать. Хотя размер камина невелик, соблюдение технологий гарантирует правильную и безопасную его работу.

Даже для мини камина необходимо конструировать фундамент. Только глубина котлована может быть всего 40 см. На дно ямы насыпается песок и щебень. Фундамент наливается до самого уровня поля. Если его приходится поднимать, то форму заливке придают с помощью опалубки. Площадь фундамента должна быть несколько больше площади основания камина.

Для возведения самого камина желательно воспользоваться готовой схемой. Мастера лучше знают, как сделать миниатюрное устройство, которое будет приносить радость жильцам и внесет свою лепту в отопление дома. Одна из таких схем представлена на рисунке. Она называется порядовкой, потому что подробно описывает кладку кирпича в каждом ряду. Ряды пронумерованы последовательно.

Пример порядовки

Кладка кирпичей стенок камина производится с помощью глиняного раствора. Глина должна быть оптимальной по своей жирности. Увеличенная жирность приведет к тому, что появятся трещины, такую глину можно разбавить песком. Слишком тощая глина не даст кладке прочности, исправить положение нельзя, придется менять источник глины.

2Д порядовка

Начинаем строительство:

Первый ряд делается сплошным. Это основание камина, поэтому важно соблюсти точность горизонтального уровня. Малейшее нарушение приведет к неустойчивости камина или искривлению его стенок.
Во втором ряду делаются пазы, это формируются калориферные каналы и зольник. Зольник будет играть роль накопителя золы и места подачи воздуха для горения, а через калориферные каналы будет поступать холодный воздух внизу, и выходить нагретый вверху.

Мы будем уделять внимание только тем рядам, которые имеют конструктивные особенности, а повторяющиеся этапы пропустим.

Строительство идет полным ходом

В четвертом ряду закладывается контур стенок топки. Видно, что она не прямоугольной формы, а сужается в глубине. Отверстие в центре соединено с зольником. Сверху на него будет установлена колосниковая решетка. Подобная схема реализуется до десятого ряда. В итоге у нас получилась топка, по бокам которой выполнены каналы. Воздух прогревается от стенок топки и поднимается, благодаря конвекционным потокам. Это дополнительный способ нагрева помещения, кроме прямого излучения от пламени костра.
Обратите внимание, что в рядах 11-13 дымоходное отверстие частично перекрывается выступом, который называется дымовым зубом. Он служит для того, чтобы не возникла обратная тяга в дымоходе за счет завихрений. Для строительства арки кирпичи придется обрабатывать болгаркой, стачивая их до нужной формы.
В рядах 15 и 16 происходит перекрытие топки с оставлением дымового отверстия, а дальше начинается строительство дымохода. Так как размеры камина небольшие, то не следует гнаться за увеличением КПД. Дымоход выполняется в виде прямого канала, без лабиринта.

На этом можно было бы закончить схему, но нет гарантий того, что первая кладка будет произведена с большой степенью аккуратности. Для того чтобы кирпич, из которого сложен каркас камина, сам являлся элементом отделки, необходимо обладать определенным опытом, отбирать каждый элемент, проверять его по вертикальному и горизонтальному уровню, выдерживать толщину слоя раствора. Все это невозможно представить при работе новичка. Поэтому следующим этапом строительства будет отделка камина.

Здесь существует несколько вариантов. На поверхность можно нанести штукатурку, выполненную из песка и цемента. По слою штукатурки производится покраска. Есть возможность оставить классический стиль, аккуратно приклеивая плитку из искусственного камня, который имеет текстуру мрамора, гранита, кирпича.

Если вы не сделаете качественную теплоизоляцию, то не исключено, что стенки камина будут нагреваться. В связи с этим не рекомендуется использовать в качестве отделочного материала древесину или пластик.

ochg.ru

Камин своими руками на даче

Камин своими руками из кирпича

Несмотря на существование современных высокоэффективных систем отопления, камины по-прежнему считаются классикой жанра, стоящей у истоков всего современного отопительного оборудования. Но дело совсем не в их высокой эффективности, а скорее в декоративных особенностях, которые вносят уникальный антураж в интерьер отапливаемого помещения.

В каких случаях камин лучше печи

Камин был первым отопительным прибором в истории человеческой цивилизации. Именно поэтому его конструкция повторяет особенности обычного костра: наличие открытого пламени, нагрев пространства только в пределах прямой видимости, довольно низкий КПД.

В процессе эволюции камин постепенно превратился в закрытую печку — прибор, несомненно, гораздо более сложный и эффективный для обогрева помещения. Тем не менее, в наше время камины играют не только декоративную роль, но и применяются для отопления. И связано это именно с особенностью их работы:

в отличие от печи — камин начинает отдавать тепло практически сразу после появления устойчивого пламени;
очистка и обслуживание камина намного проще, чем печи;
постройка камина не так критична к ошибкам каменщика и поэтому может быть выполнена без привлечения профессиональных печников;
существуют современные металлические камины промышленного производства, эффективность и безопасность которых сравнима с параметрами печей.

Камин своими руками из кирпича в интерьере

Положительные особенности камина

Вес простого камина гораздо меньше каменной печи, а учитывая небольшую температуру нагрева в камине, для его постройки может подойти обычный керамический кирпич хорошего качества.

В результате затраты на кирпич, материалы и работу оказываются в несколько раз меньше, чем на постройку каменной печки. Таким является камин на даче фото которого приведено ниже.

Простой камин в доме своими руками

Сегодня существуют конструкции каминов, которые по своим тепловым и качественным показателям ничем не уступают традиционным печам голландской или шведской конструкции. Правда, достичь этих показателей в кирпичной конструкции не удается, поэтому данные конструкции реализованы в металле и представлены в виде готовых металлических каминов промышленного изготовления.

Многое необходимо продумать прежде, чем строить камины: размеры, местонахождение, устройство, тип используемых материалов. Все это рассчитывается заранее, зачастую при помощи специальных программ. Высокоэффективные камины ориентированы на использование паллет или другого аналогичного медленногорящего биотоплива.

Камин для дачи с открытой топкой

О безопасности пользования камином

Использование открытого пламени в помещении законодательно запрещено строительными и противопожарными нормами, что сильно ограничивает возможность использования камина классической схемы. Информацию можно найти в Правилах пожарной безопасности РФ (ППБ 01-03, раздел 3: Правила для проживания людей).

Застройщик, который нарушает правила ППБ и выкладывает открытый камин на даче своими руками из кирпича, сильно рискует. Сегодня этот вопрос легко решается за счет использования стеклянной защиты. Высокотемпературное стекло легко пропускает инфракрасное излучение, обеспечивая эффект жара открытого пламени.

Принцип работы камина

Первые камины представляли собой обычный очаг с дымоходом, огороженный тремя стенками. Эффективность была невелика, поскольку дрова сгорали быстро, но все тепло улетало в трубу. Все изменилось с того момента, когда методом проб и ошибок печники изобрели так называемый дымовой зуб и тепловое зеркало.

Схема составляющих камина

Оказалось, что искусственное сужение места присоединения дымохода вместе с наклонной конструкцией задней стенки очага создает условие для саморегулирующегося медленного горения дымовых газов. Тепловая пробка в месте сужения играет роль дросселя, а наклонная поверхность формирует медленно вращающийся вихрь пиролизных газов, которые постепенно догорают каждый раз во время приближения к пламени.

Движущийся поток «перекрывает» подтягивание свежего воздуха к месту горения. Как только газы выгорят, и их температура понизится — вихрь замедлится и появится излишек дымоходной тяги. Газы уходят в дымоход, а на их место в вихревой поток подтягивается с воздухом свежий кислород. Пламя и газы становятся горячее, и все повторяется сначала.

Принцип работы простого камина

Саморегуляция тяги позволила использовать не только дрова, но и высокоэнергетические виды топлива. Даже смолистые сосновые дрова и уголь в этих условиях горят медленно, а угарные газы надежно держатся в замкнутом вихре. Время циркуляции газов составляет от 2 до 7 минут!

Влияние тяги на безопасность использования камина

Устойчивость вихревого процесса позволяет регулировать генерацию тепла путем неполного закрывания вьюшки дымохода во время горения топлива. При этом чрезвычайно опасный угарный газ — СО, все равно надежно окисляется до более безопасного углекислого СО2. Это стоит иметь в виду, решая в каком из помещений и как сделать камин.

Постоянно циркулируя в топке камина, вихрь отдает тепло каменным стенкам. Поэтому в дымоход выходят уже остывшие, едва теплые газы. Наклонная поверхность задней стенки играет роль теплового отражателя. Делать ее из отражающего материала нет никакой необходимости. Обычная черная сажа от дров отлично отражает невидимый спектр инфракрасного излучения. Единственное о чем стоит позаботиться — сделать эту наклонную плоскость как можно более гладкой. Хороший камин в доме обеспечивает до 50% теплового КПД, что является очень приличным показателем среди других аналогичных генераторов тепла.

Кладка каминов в доме своими руками

Особенность отдачи тепла камином

Отбор тепла газов после теплового зуба никак не влияет на работоспособность камина. Если в каменных печах слишком интенсивный отбор тепла резко снижает их КПД, то водогрейный регистр в камине выше дымового зуба может без последствий забрать столько тепла, сколько будет выработано топливом.

Другой вариант повышения теплоотдачи камина — организация вертикальных воздушных каналов выше дымового зуба. Проходя через каналы за счет естественной тепловой конвекции, воздух нагревается и возвращается в помещение уже в качестве теплоносителя.

Что такое под топки в камине

Сформированная экранами, горизонтальными и немного наклоненными поверхностями нижняя часть топки называется под. В некоторых материалах встречается как поддон топочный.

Как у костра нет поддувала, так и в первых каминах под топки был сплошным. Но для быстрого возгорания дров лишняя тяга совсем не помешает. Поэтому кладка каминов современной конструкции часто предусматривает небольшое поддувало, которое перекрывается после появления стабильного огня. Вихрь образуется в момент закрытия. До этого момента все выработанное тепло вылетает в трубу.

В классических английских каминах предусматривался небольшой наклон пода в сторону пола. Это улучшало условия возникновения теплового вихря, но горящие головешки так и норовили выкатиться из топки. Поэтому в качестве защиты топку камина снабжали низенькой решеткой. Сегодня защиту от пожара обеспечивают стеклянные дверки особой конструкции. А решеткам отводится чисто декоративная роль.

Расчет параметров камина от площади помещения

Камин размеры топки может иметь различные, но рассчитываются они, исходя из объема помещения согласно нормам.

Таблица: расчет площади под камины, размеры

Объем камеры сгорания должен быть не менее 1/50 объема нагреваемого помещения;
Площадь каминного портала должна составлять около 2% от площади пола помещения;
Площадь пода равняется 0,7 площади портала;
Поперечное сечение дымохода в самом узком месте составляет около 0,15 площади пода.
Высота камеры сгорания определяется в 3/5 ее ширины. А глубина топливника — в три раза меньше высоты.

Примеры и схемы простых каминов

Чтобы долго не думать, как сделать камин своими руками, предлагаем схему простого камина, доступного для самостоятельной постройки. Полный перечень материалов представлен в таблице:

Таблица материалов для камина

При возведении стенок нужно обеспечивать минимально возможную толщину швов, вертикальность кладки и точность ее размеров. При образовании сводов выступ каждого следующего ряда не должен превышать 6,5 см над предыдущим (четверть размера кирпича). Для облегчения задачи наклонный экран делается из стального листа.

Печь камин своими руками — чертежи с размерами

Камин из кирпича — чертежи с размерами

В камине организованы воздушные каналы для тепловой конвекции. Благодаря этому повышается тепловая эффективность и скорость прогрева помещения. С оглядкой на небольшие размеры камина и упрощенную конструкцию его КПД составляет до 20%.

Порядовка камина представлена на схеме ниже:

Как сделать камин своими руками — схема порядовки

Итог

Если в доме есть камин, то именно он становится основным объектом для сбора всей семьи. Языки пламени завораживают и располагают к общению. Наверное, именно поэтому в нашу технологическую эпоху камин по-прежнему остается эффектным романтическим дополнением интерьера нашего дома.

vsadu.ru
