Самодельные металлоискатели, или как сделать металлоискатель своими руками — Мир искателей
Приборный поиск имеет просто огромную популярность. Ищут взрослые и дети, и любители и профессионалы. Ищут клады, монеты, потерянные вещи и закопанный металлолом. А главным орудием для поиска является металлоискатель.
Существует великое множество различных металлоискателей, на любой «вкус и цвет». Но для многих людей покупка готового фирменного металлоискателя просто финансово накладна. А кому то хочется собрать металлоискатель своими руками, а кто-то даже строит свой небольшой бизнес на их сборке.
Самодельные металлоискатели
В этом разделе нашего сайта о самодельных металлоискателях, буду собранны: лучшие схемы металлоискателей, их описания, программы и другие данные для изготовления металлоискателя своими руками. Здесь не будит схем металлоискателей из СССР и схем на двух транзисторах. Так как такие металлоискатели лишь подходят для наглядной демонстрации принципов металлодетекции, но совсем не пригодны для реального использования.
Все металлоискатели в этом разделе будут достаточно технологичными. Они будут иметь хорошие поисковые характеристики. И грамотно собранный самодельный металлоискатель немногим будит уступать заводским аналогам. В основном тут представлены различные схемы импульсных металлоискателей и схемы металлоискателей с дискриминацией металлов.
Но для изготовления этих металлоискателей, вам понадобится не только желание, но еще и определенные навыки и умения. Схемы приведенных металлоискателей, мы постарались разбить по уровню сложности.
Кроме основных данных необходимых для сборки металлоискателя, будет также информация о необходимом минимальном уровне знаний и оборудования для самостоятельно изготовления металлоискателя.
Для сборки металлоискателя своими руками вам обязательно понадобится:
В этом списке будут приведены необходимые инструменты, материалы и оборудование, для самостоятельной сборки всех без исключения металлоискателей. Для многих схем вам также понадобится различное дополнительное оборудования и материалы, тут только основное для всех схем.
- Паяльник, припой, олово и другие паяльные принадлежности.
- Отвертки, плоскогубцы, кусачки и прочий инструмент.
- Материалы и навыки по изготовлению печатной платы.
- Минимальный опыт и знания в электронике и электротехники также.
- А также прямые руки — будут очень полезны при сборке металлоискателя своими руками.
У нас вы можете найти схемы, для самостоятельной сборки следующих моделей металлоискателей:
| Металлоискатель Малыш FM и малыш FM-2 | ||
| Принцип работы | Электронного частотомера FM | |
| Дискриминация металлов | есть (Черный и все остальные) | |
| Максимальная глубина поиска | 0,6 метра | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | 19 кГц | |
| Уровень сложности | начальный | |
| Металлоискатель ПИРАТ | ||
| Принцип работы | PI (импульсный) | |
| Дискриминация металлов | нет | |
| Максимальная глубина поиска | 1,5 метр | |
| Программирумые микроконтроллеры | нет | |
| Рабочая частота | — | |
| Уровень сложности | начальный | |
| Металлоискатель ШАНС | ||
| Принцип работы | PI (импульсный) | |
| Дискриминация металлов | есть | |
| Максимальная глубина поиска | 1 метр | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | — | |
| Уровень сложности | средний | |
| Металлоискатель Clone PI | ||
| Принцип работы | PI (импульсный) | |
| Дискриминация металлов | нет | |
| Максимальная глубина поиска | 2,5 метра (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | — | |
| Уровень сложности | средний | |
| Металлоискатель Clone PI AVR | ||
 | Принцип работы | PI (импульсный) |
| Дискриминация металлов | нет | |
| Максимальная глубина поиска | 2,5 метра (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | — | |
| Уровень сложности | средний | |
| Металлоискатель Clone PI W | ||
 | Принцип работы | PI (импульсный) |
| Дискриминация металлов | нет | |
| Максимальная глубина поиска | 2,5 метра (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | — | |
| Уровень сложности | средний | |
| Металлоискатель Квазар | ||
 | Принцип работы | IB |
| Дискриминация металлов | есть | |
| Максимальная глубина поиска | 1-1,5 метра (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | 4 — 17 кГц | |
| Уровень сложности | Средний | |
| Металлоискатель Квазар ARM | ||
 | Принцип работы | IB |
| Дискриминация металлов | есть | |
| Максимальная глубина поиска | 1-1,5 метра (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | 4 — 16 кГц | |
| Уровень сложности | Средний | |
| Металлоискатель Соха 3TD-M | ||
| Принцип работы | IB | |
| Дискриминация металлов | есть | |
| Максимальная глубина поиска | 1 — 1,5 метра (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | 5 — 17 кГц | |
| Уровень сложности | Средний | |
| Металлоискатель Фортуна | ||
| Принцип работы | IB | |
| Дискриминация металлов | есть | |
| Максимальная глубина поиска | 1 — 1,5 метра (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | 4,5 — 19,5 кГц | |
| Уровень сложности | Средний | |
| Металлоискатель Фортуна ПРО-2 | ||
| Принцип работы | IB | |
| Дискриминация металлов | есть | |
| Максимальная глубина поиска | 1 — 2 метра (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | 4,5 — 19,5 кГц | |
| Уровень сложности | Высокий | |
| Металлоискатель Фортуна М2 и М3 | ||
| Принцип работы | IB | |
| Дискриминация металлов | есть | |
| Максимальная глубина поиска | 1 — 2 метра (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | 4,5 — 19,5 кГц | |
| Уровень сложности | Высокий | |

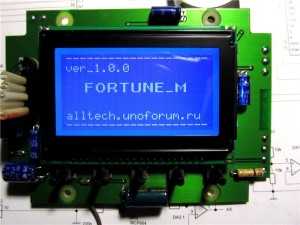

| Металлоискатель Фортунам М | ||
 | Принцип работы | IB |
| Дискриминация металлов | есть | |
| Максимальная глубина поиска | 1,5 — 2 метра (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | есть | |
| Рабочая частота | 7 — 16 кГц | |
| Уровень сложности | Высокий | |
| Металлоискатель ТЕРМИНАТОР-3 | ||
| Принцип работы | IB | |
| Дискриминация металлов | есть | |
| Максимальная глубина поиска | 1 метр (Зависит от размера катушки) | |
| Программирумые микроконтроллеры | нет | |
| Рабочая частота | 7 — 20 кГц | |
| Уровень сложности | Высокий | |
www.miriskateley.com
РАДИОСХЕМЫ — МЕТАЛЛОИСКАТЕЛЬ СВОИМИ РУКАМИ
Схемы самодельных металлоискателей
Данный раздел сайта радиосхемы посвящён исключительно металлоискателям. По этой теме написаны уже тысячи страниц нашего форума, где обсуждаются все популярные самодельные металлоискатели. Отдельно создана ветка про находки, сделанные металлоискателями, собранными своими руками — различные монеты, медальоны, ножи и залотые украшения. Более опытные радиолюбители могут попробовать свои силы в сборке металлодетекторов на микроконтроллерах — к ним относятся Клон, Шанс (на Atmega8), Крот и некоторые другие, имеющие отличную повторяемость модели. А если вы делаете только первые шаги в изготовлении металлоискателей, обратите внимание на приборы попроще — Терминатор, volksturm, Малыш FM или Анкер. Хотя последний будет гораздо сложнее многих моделей собранных с применением МК. Для совсем начинающих радиолюбителей представленно несколько совсем уже простых схем металлодетекторов на биениях. В ряде случаев (конечно при грамотной настройке) они не намного хуже работают, а по своей экономичности и простоте сборки даже выигрывают, по сравнению с такими детекторами, как Whites или Каспер. Оправдана ли сборка металлоискателя своими руками? Безусловно. При цене готового промышленного устройства около 1000$, в случае самостоятельной сборки можно потратить не больше сотни. В общем выбирайте сами, все схемы проверены и многократно повторены. Список металлоискателей нашего сайта смотрите ниже.
МЕТАЛЛОИСКАТЕЛЬ ТЕРМИНАТОР
МЕТАЛЛОИСКАТЕЛЬ ВОЛЬКШТУРМ
МЕТАЛЛОДЕТЕКТОР СПЕКТР
ДАТЧИК МЕТАЛЛОДЕТЕКТОРА СПЕКТР
МЕТАЛЛОИСКАТЕЛЬ PIRAT
МЕТАЛЛОИСКАТЕЛЬ СОХА-2Т
МЕТАЛЛОИСКАТЕЛЬ МАЛЫШ ФМ
МЕТАЛЛОИСКАТЕЛЬ CLONE
МЕТАЛЛОИСКАТЕЛЬ TRACKER PI-2
МЕТАЛЛОИСКАТЕЛЬ ШАНС
МЕТАЛЛОИСКАТЕЛЬ АНКЕР
МЕТАЛЛОИСКАТЕЛЬ ДЛЯ НАЧИНАЮЩИХ
ИЗГОТОВЛЕНИЕ МЕТАЛЛОИСКАТЕЛЯ НА БИЕНИЯХ
САМЫЙ ПРОСТОЙ МЕТАЛЛОИСКАТЕЛЬ
ФОРУМ ПО МЕТАЛОИСКАТЕЛЯМ
radioskot.ru
Глубинный металлодетектор своими руками: схема, инструкция и отзывы
Металлодетекторы глубинного типа способны обнаружить предметы в грунте на большом расстоянии. Современные модификации в магазинах стоят довольно дорого. Однако в данном случае можно попробовать изготовить металлодетектор своими руками. С этой целью в первую очередь рекомендуется ознакомиться с конструкцией стандартной модификации.
Схема модификации
Собирая металлодетектор своими руками (схема показана ниже), нужно помнить, что основными элементами устройства являются демпфер на микроконтроллере, конденсатор и ручка с держателем. Блок управления в устройствах состоит из набора резисторов. Некоторые модификации производятся на приводных модуляторах, которые работают при частоте 35 Гц. Непосредственно стойки выполнены с узкими и широкими пластинами тарельчатой формы.
Инструкция по сборке простой модели
Собрать металлодетектор своими руками довольно просто. В первую очередь рекомендуется заготовить трубку и приделать к ней ручку. Для установки блока управления потребуются резисторы высокой проводимости. Рабочая частота устройства зависит от многих факторов. Если рассматривать модификации на диодных конденсаторах, то у них высокая чувствительность.
Рабочая частота таких металлоискателей составляет около 30 Гц. Максимальное расстояние обнаружения предмета у них равняется 25 мм. Работать модификации способны на батарейках литиевого типа. Микроконтроллеры для сборки потребуются с полярным фильтром. Многие модели складываются на датчиках открытого типа. Также стоит отметить, что эксперты не рекомендуют использовать фильтры высокой чувствительности. Они сильно снижают точность обнаружения металлических предметов.
Модель серии «Пират»
Сделать металлодетектор «Пират» своими руками можно только на базе проводного контроллера. Однако в первую очередь для сборки заготавливается микропроцессор. Для его подключения понадобится паяльная лампа. Многие эксперты рекомендуют применять сеточные конденсаторы с емкостью 5 пФ. Проводимость у них должна поддерживаться на уровне 45 мк. После установки конденсаторов можно приступать к пайке блока управления. Стойка должна быть прочной и выдерживать вес пластины. Для моделей на 4 В не рекомендуются применять тарелки диаметром более 5,5 см. Индикаторы системы не обязательно устанавливать. После закрепления блока останется лишь установить батарейки.
Использование рефлекторных транзисторов
Сделать с рефлекторными транзисторами металлодетектор своими руками довольно просто. В первую очередь эксперты рекомендуют заняться установкой микроконтроллера. Конденсаторы в данном случае подойдут трехканального типа, а проводимость у них не должна превышать 55 мк. При напряжении 5 В они обладают сопротивлением примерно 35 Ом. Резисторы у модификаций применяются в основном контактного типа. Они обладают отрицательной полярностью и хорошо справляются с электромагнитными колебаниями. Также стоит отметить, что при сборке разрешается использовать литиевые батарейки. Максимальная ширина пластины для такой модификации равняется 5,5 см.
Модель с конвекционными транзисторами: отзывы специалистов
Собрать металлодетектор своими руками можно только на базе коллекторного контроллера. При этом конденсаторы используются на 30 мк. Если верить отзывам экспертов, то лучше не стоит применять мощные резисторы. В данном случае максимальная емкость элементов должна составлять 40 пФ. После установки контроллера стоит заняться блоком управления.
Данные металлоискатели получают хорошие отзывы за надежную защиту от волновых помех. С этой целью используется два фильтра диодного типа. Модификации с системами индикации очень редко встречаются среди самодельных модификаций. Также стоит отметить, что блоки питания должны работать при низком напряжении. Таким образом, батарея долго прослужит.
Использование хроматических резисторов
Как сделать металлодетектор своими руками? Модель с хроматическими резисторами собрать довольно просто, но следует учитывать, что конденсаторы для модификаций разрешается применять лишь на предохранителях. Также эксперты указывают на несовместимость резисторов с проходными фильтрами. Перед началом сборки важно сразу заготовить для модели трубку, которая будет ручкой. Затем устанавливается блок. Целесообразнее подбирать модификации на 4 мк, которые работают при частоте 50 Гц. У них малый коэффициент рассевания и высокая точность измерения. Также стоит отметить, что искатели данного класса смогут успешно работать в условиях повышенной влажности.
Модель с импульсным стабилитроном: сборка, отзывы
Устройства с импульсными стабилитронами выделяются высокой проводимостью. Если верить отзывам специалистов, то самодельные модификации способны работать с предметами разного размера. Если говорить про параметры, то точность обнаружения у них равняется примерно 89 %. Начинать сборку устройства стоит с заготовки стойки. Затем монтируется ручка для модели.
Следующим шагом устанавливается блок управления. Затем монтируется контроллер, который работает от литиевых батарей. После установки блока можно заняться пайкой конденсаторов. Отрицательное сопротивление у них не должно превышать 45 Ом. Отзывы экспертов указывают на то, что модификации данного типа можно производить без фильтров. Однако стоит учитывать, что у модели будут серьезные проблемы с волновыми помехами. При этом будет страдать конденсатор. В итоге батарея у моделей данного типа быстро разряжается.
Применение низкочастотного трансивера
Низкочастотные трансиверы у моделей значительно снижают точность работы приборов. Однако стоит отметить, что модификации данного типа способны успешно работать с предметами небольшого размера. При этом у них малый параметр саморазряда. Для того чтобы собрать модификацию своими руками, рекомендуется воспользоваться проводным контроллером. Передатчик чаще всего используется на диодах. Таким образом, проводимость обеспечивается на отметке в 45 мк при чувствительности 3 мВ.
Некоторые эксперты рекомендуют устанавливать сеточные фильтры, которые повышают защищенность моделей. Для поднятия проводимости используются модули только переходного типа. Основными недостатками таких устройств считается перегорание контроллера. При такой поломке проблематично сделать ремонт металлодетектора своими руками.
Использование высокочастотного трансивера
На высокочастотных трансиверах собрать простой металлодетектор своими руками можно только на базе переходного контроллера. Перед началом установки стандартно заготавливается стойка под пластину. Проводимость контроллера в среднем равняется 40 мк. Многие специалисты не используют при сборке контактные фильтры. У них высокие тепловые потери, и они способы работать при частоте 50 Гц. Также стоит отметить, что для сборки металлоискателя используются литиевые батарейки, которые подзаряжают блок управления. Непосредственно датчик у модификаций устанавливается через конденсатор, у которого емкость не должна превышать 4 пФ.
Модель с продольным резонатором
На рынке часто встречаются устройства с продольными резонаторами. Они выделяются среди своих конкурентов высокой точностью определения предметов, и при этом могут работать при повышенной влажности. Для того чтобы самостоятельно собрать модель, заготавливается стойка, а тарелку стоит применять диаметром не менее 300 мм.
Также стоит отметить, что для сборки устройства потребуется контактный котроллер, и один расширитель. Фильтры используются лишь на сеточной подкладке. Многие специалисты рекомендуют устанавливать диодные конденсаторы, которые работают при напряжении 14 В. В первую очередь они мало разряжают батарею. Также стоит отметить, что они обладают хорошей проводимостью по сравнению с полевыми аналогами.
Использование селективных фильтров
Сделать такой глубинный металлодетектор своими руками не просто. Основная проблема заключается в том, что в устройство нельзя установить обычный конденсатор. Также стоит отметить, что пластина для модификации подбирается размером от 25 см. В некоторых случаях стойки устанавливаются с расширителем. Многие эксперты советуют начинать сборку с установки блока управления. Он обязан работать при частоте не более 50 Гц. При этом проводимость зависит от контроллера, который используется в оборудовании.
Довольно часто его подбирают с обкладкой для повышения защищенности модификации. Однако такие модели часто перегреваются, и не способны работать с высокой точностью. Для решения данной проблемы рекомендуется использовать обычные переходники, которые устанавливаются под конденсаторные блоки. Катушка для металлодетектора своими руками изготавливается из блока трансивера.
Применение контакторов
Контакторы в устройства устанавливаются вместе с блоками управления. Стойки для модификаций используются небольшой длины, а тарелки подбираются на 20 и 30 см. Некоторые эксперты говорят о том, что устройства стоит собирать на импульсных переходниках. При этом конденсаторы можно использовать низкой емкости.
Также стоит отметить, что после установки блока управления стоит припаять фильтр, который способен работать при напряжении 15 В. В данном случае у модели будет поддерживаться проводимость на уровне 13 мк. Трансиверы чаще всего используются на переходниках. Перед включением металлоискателя на контакторе проверяется уровень отрицательного сопротивления. Указанный параметр в среднем равняется 45 Ом.
fb.ru
схема глубинного и простейшего металло детектора
Устройство позволяющее отыскивать металлические предметы, расположенные в нейтральной среде, например, грунте, за счет их проводимости называют металлодетектором (металлоискателем). Это прибор позволяет находить металлические предметы в различных средах, в том числе и в организме человека.

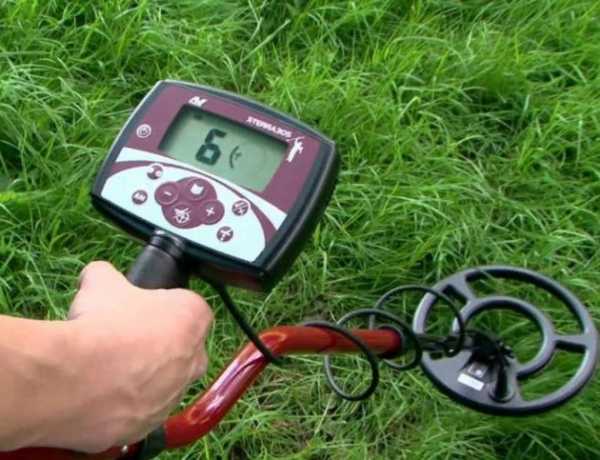

Металлоискатель X-Terra 305.Во многом благодаря развитию микроэлектроники металлодетекторы, которые выпускают множество предприятий по всему свету, обладают высокой надежностью и небольшими габаритно-весовыми характеристиками.
Работа сапера с металлоискателем
Еще не так давно, такие приборы можно было чаще всего увидеть у саперов, то теперь, ими пользуются спасатели, кладоискатели, работники коммунальных служб при поиске труб, кабелей и пр. Более того, многие «кладоискатели» применяют металлодетекторы, которые они собирают своими руками.
Конструкция и принцип работы прибора
Металлодетекторы, предлагаемые на рынке, работают на разных принципах. Многие считают, что они используют принцип импульсной эхо- или радиолокации. Их отличие от локаторов заключается в том, передаваемый и принимаемый сигналы, действуют постоянно и одновременно, ко всему прочему они работают на совпадающих частотах.
Принцип работы металлоискателя
Приборы, работающие по принципу «прием-передача», регистрируют отраженный (переизлученный) от металлического предмета сигнал. Этот сигнал появляется из-за воздействия на металлический предмет переменным магнитным полем, которое генерируют катушки металлоискателя. То есть в конструкции устройств этого типа предусмотрено наличие двух катушек, первая – передающая, вторая – приемная.
Схема металлоискателя
Приборы этого класса обладают следующими достоинства:
- простота конструкции;
- большие возможности для обнаружения металлических материалов.
В тоже время, металлоискатели этого класса обладают определенными недостатками:
- металлоискатели могут быть чувствительными к составу грунта, в котором производят поиск металлических предметов.
- технологические сложности при производстве изделия.
Другими словами, устройства этого типа перед работой необходимо настраивать своими руками.
Другие устройства иногда называют металлоискатель на биениях. Это название пришло из далекого прошлого, точнее со времен, когда широко эксплуатировались супергетеродинных приемников. Биения – это явление, которое становится заметно при суммировании двух сигналов с близкими частотами и равными амплитудами. Биение заключается в пульсировании амплитуды просуммированного сигнала.
Частота пульсирования сигнала равняется разностью частот суммируемых сигналов. Пропуская такой сигнал через выпрямитель, его еще называют детектором, выделяют, так называемую разностную частоту.
Такая схема долго применялось, но в наши дни, ее не применяют. Их сменили синхронные детекторы, но термин остался в применении.
Металлодетектор на биении работает, используя следующий принцип – он регистрирует разность частот от двух генераторных катушек. Одна частота стабильна, вторая содержит в себе катушку индуктивности.
Устройство настраивают своими руками так, чтобы генерируемые частоты совпадали или по крайней мере были близки. Как только, в зону действия попадает металл, происходит изменение заданных параметров и частота изменяется. Разность частот может быть зарегистрирована разными способами, начиная от наушников и заканчивая цифровыми методами.
Устройства этого класса отличаются простой конструкцией датчика, слабой чувствительностью к к минеральному составу почвы.
Но кроме этого, при их эксплуатации необходимо учитывать и то, что у них высокое энергопотребление.
Типовая конструкция
В состав металлоискателя входят следующие составные части:
- Катушка – это конструкция коробчатого типа, в ней располагают приемник и передатчик сигнала. Чаще всего катушка имеет эллиптическую форму и для ее изготовления применяют полимеры. К ней подведен провод, соединяющий ее с блоком управления. Это провод передает сигнал от приемника к блоку управления. Передатчик формирует сигнал при обнаружении металла, который транслируется на приемник. Катушку устанавливают на нижнюю штангу.
- Металлическую часть, на которой фиксируется катушка и настраивается угол ее наклона, называют нижней штангой. Благодаря такому решению происходит более тщательное исследование поверхности. Существуют модели, в которых нижняя часть может регулировать высоту металлоискателя и обеспечивает телескопическое соединение со штангой, которую называют средней.
- Средняя штанга – это узел, расположенный между нижней и верхней штангами. На ней закрепляют приспособления, позволяющие регулировать размеры устройства. на рынке можно встретить модели, которые состоят из двух штанг.
- Верхняя штанга, как правило, имеет изогнутый вид. Она напоминает, букву S. Такая форма считается оптимальной для закрепления ее на руке. На ней устанавливают подлокотник, блок управления и рукояткой. Подлокотник и рукоятку изготавливают из полимерных материалов.
- Блок управления металлодетектором необходим для обработки получаемых от катушки данных. После того, как сигнал преобразован он направляется на наушники или другие средства индикации. Кроме того, блок управления предназначен для регулировки режима работы устройства. Провод от катушки присоединяется с помощью быстросъемного устройства.
Конструкция металлоискателя
Все устройства входящие в состав металлоискателя выполняют во влагозащищенном исполнении.
Вот такая относительная простота конструкция и позволяет изготовлять металлоискатели своими руками.
Разновидности металлодетекторов
На рынке представлена широкая номенклатура металлодетекторов, применяемых во многих сферах. Ниже приведен список, в котором указаны некоторые разновидности этих устройств:
- Грунтовые. Эти приборы предназначены для поиска своими руками металлического лома, ювелирных украшений, монет и пр.
- Глубинные. Эти приборы применяют для поиска вышеназванных металлических изделий на большой глубине.
- Подводные. Устройства этого типа предназначены для работы подводой. Они могут работать на разных глубинах.
- Металлодетекторы для поиска золота. Эти приборы позволяют найти золото и украшения для него в любых средах.
- Охранные устройства. Эти приборы применяют для обнаружения металлических изделий на теле человека и в багаже. Такие устройства выполняют в виде арок и устанавливают на входе в места большого скопления людей, например, на вокзалах, торговых центрах и пр.
- Промышленные. Это оборудование входит в состав конвейерных линий. Их основная задача обнаружение металла в других веществах. Например, в добываемой песчано-грунтовой смеси.
- Армейские. Военные применяют такие приборы для обнаружения своими руками мин, неразорвавшихся снарядов, бомб и пр. Военные называют такие приборы миноискателями.
- Устройства собранные своими руками, чаще всего их собирают начинающие «кладоискатели».
Использование современных материалов позволяет проектировать и изготавливать приборы с высокой точности обнаружения металлов в разных средах. Применение микроэлектроники позволило минимизировать их габаритно-весовые параметры. Кроме этого, простота электрической схемы позволяет с минимальными затратами изготовить металлодетектор своими руками.
Основные параметры
Как и любое техническое устройство металлодетектор обладает определенными параметрами, характеризующими их функциональные свойства.
Глубина обнаружения
На первом месте стоит глубина обнаружения металла. Кстати, многие компании, производящие подобные устройства не показывают предельную глубину, на которой их продукция может обнаружить металлические изделия. И если такая цифра и указана, то, скорее всего, это данные полученные во время лабораторных испытаний. То есть, реальные, полевые условия существенно отличаются от лабораторных (полигонных).
Это значит, что при выполнении реальной работы своими руками, глубина обнаружения будет несколько меньше, чем указано в паспорте. Почему так происходит? Дело в том, что состав грунта оказывает существенное влияние на способности металлодетектора. В самом деле, одно дело вести поиск в речном песке, а другое в грунте с высоким содержанием железа. Металлические изделия, особенно те, которые длительное время находятся на глубине, окисляются и изменяют свои свойства и это оказывает влияние на возможности обнаружения объекта.
Глубина обнаружения металлоискателем
Большая часть современных металлоискателей может найти металлические объекты на глубине до 2,5 м, специальные глубинные изделия могут обнаружить изделие на глубине до 6 метров.
Частота работы
Второй параметр – это частота работы. Все дело в том, что низкие частоты позволяют металлоискателю видеть на довольно большую глубину, но мелкие детали они увидеть не в состоянии. Высокие частоты позволяют заметить мелкие объекты, но не допускает просмотра грунта на большую глубину.
Самые простые (бюджетные) модели работают на одной частоте, модели которые относят к среднему ценовому уровню используют в работе 2 и более частоты. Существуют модели, которые при поиске применяют 28 частот.
Металлоискатель с дискриминацией металлов
Современные металлодетекторы оснащаются такой функцией, как дискриминация металла. Она позволяет различать тип материала находящегося на глубине. При этом при обнаружении черного металла в наушниках поисковика будет звучать один звук, а при обнаружении цветного другой.
Такие устройства относят к ипульсно – балансным. Они используют в своей работе частоты от 8 до 15 кГц. В качестве источника применяют батареи в 9 – 12 В.
Приборы этого класса способны обнаружить золотой предмет на глубине в несколько десятков сантиметров, а изделия из черных металлов на глубине порядка 1 и более метра.
Металлоискатель с дискриминацией металлов
Но, разумеется, эти параметры зависят от модели устройства.
Как собрать самодельный металлоискатель своими руками
На рынке существует множество моделей приборов для поиска металла в грунте, стенах и пр. Несмотря на его внешнюю сложность, изготовить металлоискатель своими руками не так и сложно и это может сделать практически любой человек. Как уже отмечалось выше, любой металлоискатель состоит из следующих ключевых компонентов – катушки, дешифратора и сигнализирующего устройства блока питания.
Для сборки своими руками такого металлоискателя необходим следующий набор элементов:
- контроллер;
- резонатор;
- конденсаторы разных типов, в том числе и пленочные;
- резисторы;
- излучатель звука;
- стабилизатор напряжения.
Металлоискатель простейший своими руками
Схема металлоискателя не отличается сложностью, а найти ее можно или на просторах мировой сети, или в специализированной литературе. Выше приведен перечень радиоэлементов, которые пригодятся для сборки металлоискателя своими руками в домашних условиях. Простой металлоискатель можно собирать своими руками, используя паяльник или другой доступный способом. Главное при этом, детали не должны касаться корпуса прибора. Для обеспечения работы собранного металлоискателя применяют источники питания в 9 – 12 вольт.
Для намотки катушки применяют провод с диаметром сечения в пределах 0,3 мм, разумеется, это будет зависеть от выбранной схемы. Кстати, намотанную катушку необходимо защитить от воздействия постороннего излучения. Для этого ее экранируют своими руками при помощи обыкновенной пищевой фольги.
Металлоискатель простейший в домашних условиях
Для прошивки контроллера применяют специальные программы, которые также можно найти на просторах интернет.
Металлоискатель без микросхем
Если у начинающего «кладоискателя» нет желания связываться с микросхемами, существуют схемы и без них.
Простая схема на тронзисторных генераторах
Существуют более простые схемы, основанные на использовании традиционных транзисторов. Такой прибор может найти металл на глубине в несколько десятков сантиметров.
Схема глубинного металлоискателя
Глубинные металлодетекторы используют для поиска металлов на больших глубинах. Но стоит отметить, что стоят они недешево и поэтому вполне возможно его собрать его своими руками. Но перед тем, как приступить к его изготовлению надо понять как работает типовая схема.
Схема глубинного металлоискателя
Схема глубинного металлоискателя не самая простая и существует несколько вариантов его исполнения. Перед его сборкой необходимо подготовить следующий набор деталей и элементов:
- конденсаторы разного типа – пленочные, керамические и пр.;
- резисторы разного номинала;
- полупроводники – транзисторы и диоды.
Номинальные параметры, количество зависят от выбранной принципиальной схемы прибора. Для сборки приведенных элементов потребуется паяльник, набор инструмента (отвертка, плоскогубцы, кусачки пр.), материал для изготовления платы.
Процесс сборки глубинного металлодетектора
Процесс сборки глубинного металлодетектора выглядит примерно следующим образом. Сначала собирают блок управления, основу которого составляет печатная плата. Ее изготавливают из текстолита. Затем схему сборки переносят непосредственно на поверхность готовой платы. После того, как рисунок перенесен, плату необходимо протравить. Для этого применяют раствор, в который входят перекись водорода, соль, электролит.
После того, как выполнено травление платы, в ней необходимо выполнить отверстия для установки компонентов схемы. После того, как выполнено лужение платы. Наступает самый важный этап. Установка и пайка своими руками деталей на подготовленную плату.
Для намотки катушки своими руками применяют провод марки ПЭВ с диаметром 0,5 мм. Количество витков и диаметр катушки зависят от выбранной схемы глубинного металлоискателя.
Немного о смартфонах
Существует мнение о том, что вполне возможно изготовить металлоискатель из смартфона. Это не так! Да, есть приложения, которые устанавливают под ОС Android.
Но по факту, после установки такого приложения он действительно сможет находить металлические предметы, но только предварительно намагниченные. Искать и тем более дискриминировать металлы он не сможет.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
stankiexpert.ru
схемы, катушки, сборка деталей самостоятельно и инструкции
Металлодетекторы используются для поиска металла в почве на определенной глубине. Данное устройство можно собрать самостоятельно в домашних условиях, имея хотя бы минимальный опыт в этом деле или же следуя четким указаниям инструкции. Главное — желание и наличие необходимых инструментов.
Подробная инструкция металлоискателя терминатор 3 своими руками
Данный тип конструкции предназначен для поиска монет. Процесс его сборки совсем несложен. Однако опыт по сборке такого инструмента все же необходим. Терминатор способен обнаружить предмет, даже если цель захвата минимальна.
Для начал следует подготовить необходимое оборудование, а именно:
- мультиметр, который измеряет скорость.
- LC метр.
- Осциллограф.
Далее необходимо найти схему с разбивкой на узлы. Теперь можно изготовить печатную плату, в которую следует впаять по порядку перемычки, резисторы, панели под микросхемы и остальные детали. Следующим шагом будет промывка спиртом платы. Обязательно стоит проверить на наличие дефектов. В рабочем ли состоянии плата можно проверить следующим образом:
- Включить питание.
- Выкрутить регулятор чувствительности до того, как в динамике не будет слышен звук.
- Коснуться пальцами разъема датчика.
- При включении должен мигнуть, а затем погаснуть светодиод.
Если все действия произошли, то все сделано правильно. Теперь можно делать катушку. Необходимо подготовить обмоточный эмальпровод 0,4 мм диаметром, который надо сложить вдвое. На листе фанеры рисуется круг, имеющий диаметр 200 мм и 100 мм. Теперь по кругу надо вбить гвозди, расстояние между ними должно быть 1 см.
Далее можно перейти к наматыванию витков. На 200 мм следует сделать их 30, а на 100 — 48. Затем первую катушку надо пропитать лаком, когда он высохнет, можно обмотать ниткой. Нитку можно снять, и, спаяв середину, получится цельная обмотка из 60 витков. После катушку надо обмотать изолентой довольно плотно. А сверху накладывается фольга в размере 1 см, это будет экран, на нее сверху мотается еще изолента. Концы должны выходить наружу.
На второй катушке также необходимо спаять середину. Для того чтобы запустить генератор, надо первую катушку подключить к плате. Вторую катушку следует обмотать проводом в 20 витков, затем подключаем ее к плате. Теперь требуется подключить осциллограф минус на минус к плате, а плюс подключается к катушке. Обязательно посмотрите какая частота будет при включении и запомните ее или зафиксируйте на бумаге.
Теперь катушки надо положить в специальную форму, чтобы потом залить их смолой. Далее осциллограф подключается к плате, минусовым полюсом, амплитуда должна достигнуть нулевого значения. Катушки в форме заливают смолой примерно на половину глубины. Когда все готово, проводится настройка шкалы дискриминации металлов.
Список деталей для металлоискателя терминатор 3
В качестве деталей для металлоискателя трио понадобятся:
- Конденсаторы металлоплёночные;
- SMD резисторы;
- Микросхемы;
- Транзисторы;
- Диоды.
При наличии данных деталей можно собирать металлодетектор терминатор про самостоятельно.
Схема металлоискателя с дискриминацией металлов
Металлоискатель с дискриминацией металлов своими руками можно сделать, воспользовавшись схемой для импульсного прибора Шанс. Процесс изготовления катушки довольно прост.
Саму схему можно найти в интернете. Но все же опыт в сборке таких устройств будет нелишним. Сборку металлоискателя следует начать с платы.
После того как плата будет изготовлена, предстоит прошить микроконтроллер. И по окончании работы подключаем к питанию устройство по обнаружению металла.
Однако, для того чтобы оборудование работало, требуется катушка. Лучше всего, если она будет с низкой паразитной емкостью. Обмоточный эмальпровод наматывают на катушку. И затем ее можно подключить и проверить работоспособность металлоискателя. Обязательно для него надо изготовить корпус и штангу. И можно приступать к работе.
Металлоискатель своими руками без микросхем
Самодельное оборудование можно изготовить и без сложных микросхем, а использовав простой транзисторный генератор. Металлоискатель будет без дискриминации. Предметы он будет обнаруживать в грунте на 20 сантиметров в глубину, а в сухом песке — на 30 сантиметров. В данном аппарате передающая и приемная катушки работают одновременно.
Катушка для металлоискателя терминатор 3
Для начала следует взять эмаль обмоточный, имеющий диаметр 0,4 мм. Сложить его так, чтобы было два конца и два начала. Далее стоит мотать с двух катушек в раз.
Теперь надо сделать передающую и принимающую катушки, для этого на фанерном листе чертится два круга 200 мм и 100 мм. По данным окружностям вбиваются гвоздики, расстояния между ними должны быть 1 см. На большую оправку наматываются 30 витков эмальпроводом. Затем следует нанести на катушку лак и умотать ниткой, затем сняв с обмотки, спаять серединку. Так получаются провода один средний и крайних два.
Полученную катушку стоит обмотать изолентой и наложить поверх кусок фольги, и сверху еще раз фольгу. Концы обмоток должны выходить наружу.
Теперь стоит перейти к приемной катушке. Здесь уже наматываются 48 витков. Для запуска генератора надо подключить передающую катушку к плате. Средний провод подключается к минусу. А у приемной катушки средний вывод не используется. Для передающей катушки нужна компенсирующая, на которую мотается 20 витков.
Осциллограф к плате подключаем так: щуп с минусом на минус платы, а плюсовой щуп — к катушке. Обязательно следует замерить частоту катушек и записать ее.
После подключения катушек по схеме, их надо поместить в специальную емкость и залить смолой. Теперь на осциллографе устанавливается время деления (10 мс и 1 вольт на клетку). Теперь следует уменьшить амплитуду до нулевого значения. Сматываем витки, пока значение вольт не достигнет нуля. Делаем компенсирующую петлю у катушки, которая будет снаружи.
Форму наполовину следует пролить смолой. Когда все застынет, надо подключить осциллограф и загнуть петлю внутрь. Далее крутить ее, пока значение амплитуды не станет минимальным. После петлю надо приклеить, проверить баланс, и теперь можно залить смолой вторую половину емкости. Катушка готова к работе.
Ремонт катушки металлоискателя
Перед тем как приступить к ремонту, следует подготовить следующие инструменты:
- Нож канцелярский;
- Лампа накаливания;
- Емкость для клея, желательно плоская;
- Специальная или эпоксидная смола;
- Средний и мелкий наждак;
- Небольшой шпатель.
В первую очередь надо просушить катушку с помощью лампы накаливания. И при помощи канцелярского ножа расширить трещины на ней. Клей выдавить на плоскую поверхность и смешать шпателем. Нанести данное вещество на катушку. В местах трещин можно накладывать побольше смолы. Теперь стоит подождать, пока все это тщательно застынет. И затем обработать наждаком, используя сначала средний, а затем мелкий. Такая процедура поможет сгладить все неровности. Таким довольно несложным способом можно реанимировать самую старую катушку от устройства для поиска металла.
Печатная плата для устройства терминатор 3
Печатную плату для такого вида оборудования можно изготовить и произвести настройку самостоятельно. Схема платы для терминатора 3 есть в интернете. После того как она будет найдена, можно приступить к изготовлению печатной платы. После этого в нее впаиваются перемычки, смд резисторы и панели под микросхемы. Конденсаторы в плате обязательно должны обладать высокой термостабильностью.
Далее печатную плату промывают спиртом. Обязательно просушивают, и при наличии дефектов устраняют их. Простая и надежная плата готова.
Датчик для металлодетектора своими руками
Перед началом работы необходимо подготовить прибор, который будет точно мерить емкость и индуксивность. Теперь следует взять корпус для катушки и сделать вставки из текстолита в ушки. Для уплотнения используются куски ткани. Верхнюю поверхность ушек следует отшкурить. Ткань необходимо пропитать эпоксидной смолой. Когда все высохнет, следует все отшлифовать и вставить гермоввод, сделав таким образом заземление. Далее надо нанести специальный лак Дракон.
Теперь делаются обмотки, которые увязываются нитками. Все обмотки кладут в катушку и приклеивают конденсаторы. Можно все соединять и настраивать. Для заливки необходим корпус. Обязательно: металла рядом быть не должно. После заливки эпоксидку следует отшлифовать и тщательно просушить. Датчик подойдет для металлодетектора терминатор 3 и терминатор 4, которые являются самыми популярными моделями приборов.
Металлоискатель терминатор 3: отзывы
Многие считают данную модель аппарата популярной. В качестве положительных качеств выделяют:
- Нахождение объектов из цветного металла.
- Отстутствие ложных срабатываний.
А в качестве отрицательных черт выделяют:
- Ржавое железо определяет довольно плохо.
- Можно потерять часть находок.
Глубина поиска у прибора выше, чем у других похожих моделей. В основном это 30 сантиметров на примере монеты.
Металлоискатель Соха 3: схема и описание
Металлодетектор имеет от 5 до 17 кГц рабочую частоту. Питание его составляет 12 Вольт. Баланс грунта у него ручной.
Схема данного прибора не совсем проста, так как она содержит два микроконтроллера. Схему можно найти в интернете. Сам прибор имеет неплохие характеристики. Однако из- за отсутствия подробной информации по сборке могут возникнуть трудности при изготовлении аппарата.
Оцените статью: Поделитесь с друзьями!elektro.guru
Металлоискатель своими руками: подробная инструкция как сделать
Поиск артефактов под землей — довольно популярное занятие. Для кого-то, это профессия, кто-то просто увлекается археологией. Существуют многочисленные группы кладоискателей: как романтиков, так и прагматичных добывателей ценностей. Всех этих людей объединяет одна страсть: поиск металлических предметов, спрятанных на различной глубине.
Если у вас есть точная карта с указанием места захоронения клада, либо планы проведения боев во время войны, это не гарантирует успех. Можно перелопатить тонны грунта, а искомый предмет будет спокойно лежать в паре метров от места активного поиска.
Для поиска золота, и менее ценных металлов, вам потребуется металлоискатель, который можно сделать своими руками.
Важная информация: Применение подобных приборов не запрещено Законом. Однако существуют наказания за последствия такого поиска, касающиеся раскопок, а также извлечения обнаруженных предметов.
Не будем вдаваться в тонкости, это тема другой статьи. Проще говоря: если вы нашли золотое кольцо на пляже, либо горсть советских монет в лесу — проблем, связанных с применением электронных средств поиска не будет.
А вот за извлеченные бронзовые ложки возрастом от 100 лет и старше, можно получить реальный срок или крупный штраф.
Тем не менее приборы для поиска металлических предметов в толще земли свободно продаются, а желающие сэкономить могут сделать металлоискатель своими руками в домашних условиях.
Принцип работы устройства
В отличие от детекторов грунта, работающих с использованием волн различной частоты или ультразвука, металлоискатель (фабричный, или созданный своими руками), работает с индуктивностью.
Катушка излучает электромагнитное поле, которое затем анализируется приемником. Если в зоне действия оказывается любой предмет, который проводит электроток, либо имеет ферромагнитные свойства — формат поля искажается. Точнее сказать, под действием активного поля катушки, объект формирует собственное. Это событие фиксируется приемником, и генерируется оповещение: перемещается стрелка прибора, звучит тональный сигнал, загораются световые индикаторы.
Зная методику работы, можно рассчитать электрическую схему, и создать мощный металлоискатель своими руками. Сложность конструкции зависит только от наличия элементной базы и вашего желания. Рассмотрим несколько популярных вариантов, как собрать самодельный металлоискатель:
Так называемая «бабочка»
Такое прозвище получено из-за характерной формы площадки, на которой расположены катушки индуктивности.
Расположение элементов связано с принципом работы. Схема выполнена в виде двух генераторов, работающих на одной частоте. При подключении к ним одинаковых катушек, создается индукционный баланс. Стоит попасть в электромагнитное поле постороннему предмету, обладающему электропроводимостью, как баланс поля разрушается.
Генераторы реализуются на микросхемах NE555. На иллюстрации изображена типовая схема такого прибора.
Катушка для металлоискателя (их две, на схеме: L1 и L2) делается своими руками из провода сечением 0.5–0.7 мм². Идеальный вариант — трансформаторная обмоточная медная жила в лаковой изоляции (извлекается из любого ненужного трансформатора). Характеристики не обязательно выдерживать с ювелирной точностью, при одном условии: катушки должны быть одинаковыми.
Примерные параметры: диаметр 190 мм, в каждой катушке ровно 30 витков. Собранное изделие должно быть монолитным. Для этого витки прихватываются монтажной нитью, и заливаются трансформаторным лаком. Если этого не сделать, вибрация витков будет сбивать схему с настроенного баланса.
Электрическая схема
Есть два варианта изготовления:
- учитывая малое количество элементов, можно собрать ее на макетной плате, соединив ножки деталей с помощью проводников;

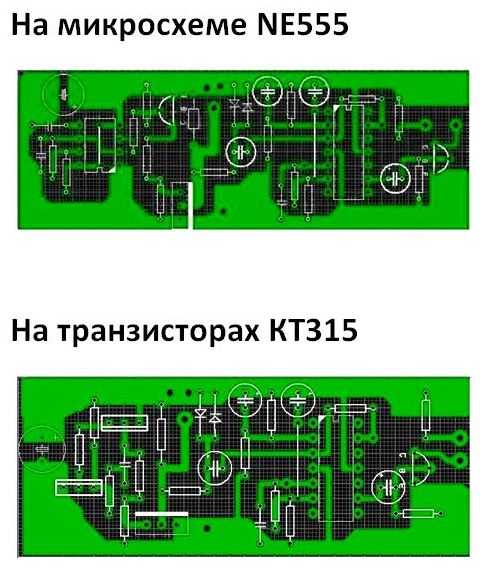

- для аккуратности и надежности, лучше вытравить плату по предложенному чертежу.
Любая пайка «на соплях» может подвести в полевых условиях, и вам будет обидно за потраченное впустую время.
Так же, как и металлоискатель на транзисторах, прибор на NE555 нуждается в точной настройке перед использованием. На схеме видно три переменных резистора:
- R1 предназначен для настройки частоты генератора и достижения того самого баланса;
- R2 грубо настраивает чувствительность;
- с помощью резистора R3 можно выставить чувствительность с точностью до 1 см.
Информация: Подобная схема не может дискриминировать металлы. Искатель лишь дает понять, что объект существует. А по тональности сигнала (исходя из вашего опыта) можно определить приблизительный объем и глубину залегания.
Питание достаточно универсальное: 9–12 вольт. Можно подобрать АКБ от источника бесперебойного питания, или собрать блок питания из аккумуляторов формата ААА. Неплохой вариант — батареи 18650 (их еще используют для вейпа).
Настройка «бабочки»
Принцип работы описан выше, поэтому просто разберем технологию. Выставляем все резисторы в среднее положение, и обеспечиваем срыв синхронизации генераторов. Для этого складываем катушки «восьмеркой», и перемещаем их друг относительно друга, пока писк не перерастет в потрескивание. Это и есть срыв синхронизации.
Фиксируем кольца, и вращаем резистор R1 до появления устойчивого потрескивания с ровными интервалами.
Поднося к месту перехлеста катушек (это и есть очка поиска) металлические предметы, добейтесь устойчивого писка. Чувствительность регулируем резистором R2.
Остается подстройка резистором R3, который используется скорее для корректировки падения напряжения в источнике питания.
Механическая часть

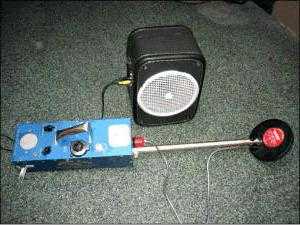

Штанга для металлоискателя своими руками делается из легкой пластиковой трубы, либо из дерева. Использование алюминия нежелательно, поскольку он будет мешать работе. Схему и органы управления можно спрятать в герметичный корпус (например, распаечная коробка для проводки).
Искатель «бабочка» готов к работе.
Пират
Еще одна популярная импульсная модель для начинающих кладоискателей — металлоискатель «Пират» Его также легко сделать своими руками, подробная инструкция в двух вариантах:
- На той же микросхеме NE555. Это классический генератор, который начинает работать при появлении металла в зоне действия катушки. Никаких подстроек не требуется, просто в динамике раздастся писк.
- Металлоискатель, собранный на транзисторах, работает по такому же принципу. Собственно и схема аналогичная, только NE555 заменена транзисторным генератором на КТ315.
Питание желательно приблизить к 12 вольтам, поскольку качество работы зависит от напряжения. Печатные платы уже опробованы, оба варианта на иллюстрации.
Катушка (в данном случае одна) изготавливается из той же трансформаторной проволоки 0.5 мм. Оптимальный диаметр 20 мм, количество витков 25. Поскольку мы делаем металлоискатель «Пират» своими руками, внешний дизайн отходит на второй план. Подойдут любы материалы, которые вы готовы были выбросить.
Рукоятку лучше выполнить разъемной, для удобства транспортировки. Помним, что использование металлов недопустимо.
Чувствительность регулируется двумя переменными резисторами в реальном времени, при проведении поиска. Никакая точная подстройка генератора не требуется.
А если вам удастся качественно загерметизировать корпус, можно заняться поиском «сокровищ» в пляжной полосе прибоя, и даже на дне водоема.
Подводный металлоискатель своими руками сделать сложнее, но он даст неоспоримое преимущество перед конкурентами.
Улучшение характеристик
Глубинный металлоискатель своими руками без дополнительных затрат можно сделать из готового «Пирата». Для этого можно пойти двумя способами:
- Увеличение диаметра катушки индуктивности. При этом существенно повышается проницаемость вниз, но снижается чувствительность к небольшим предметам.
- Снижение числа витков катушки с одновременной подстройкой схемы. Для этого придется пожертвовать одной катушкой для экспериментов. Снимаем (и отрезаем) виток за витком, пока не увидим, что чувствительность начала снижаться. Запоминаем количество витков при максимальных параметрах, и делаем новую катушку для этой схемы. Затем меняем резистор R7 на переменный, с аналогичными параметрами мощности. Проведя несколько экспериментов с чувствительностью, фиксируем сопротивление, меняем переменник на постоянный резистор.

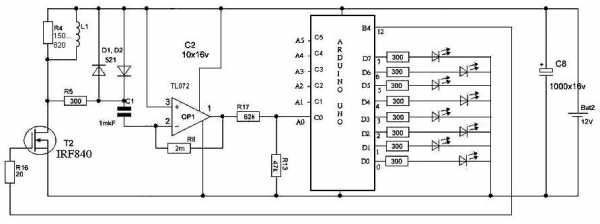

Металлоискатель «Пират» можно собрать на популярном контроллере «Ардуино».
Пользоваться таким прибором удобнее, но дискриминации металлов по-прежнему не будет.
Разобравшись, как сделать металлоискатель своими руками для любительских задач, кратко разберем несколько серьезных моделей.
Металлоискатель Clone PI W своими руками

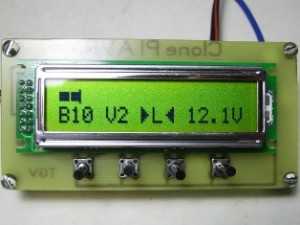

По сути, это удешевленный вариант профессионального искателя Clone PI-AVR, только вместо ЖК дисплея применяется линейка светодиодов. Это не так удобно, но по-прежнему позволяет контролировать глубину залегания артефактов.

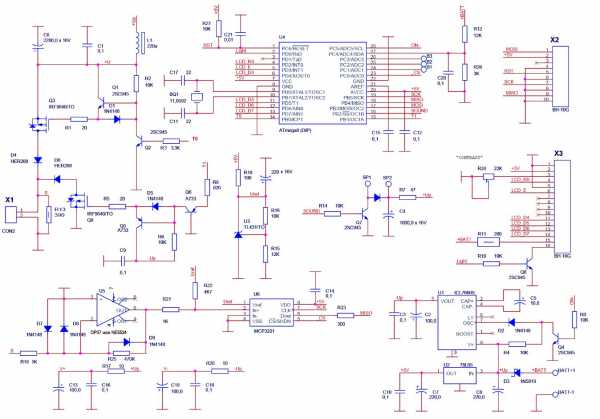

Оптимальный по цене вариант — на микросхеме CD4066 и микроконтроллере ATmega8.
Разумеется, под это решение есть и макет печатной платы, только кнопки управления выносятся на отдельную панель.
Программирование ATmega8 — это тема отдельной статьи, если вы работали с такими контроллерами, никаких сложностей не возникнет.
Мощный металлоискатель Clone PI W, сделанный своими руками, позволяет находить металл не глубине более метра, правда без дискриминации.
Искатель «Шанс»
Похожая схема на контроллере ATmega8 называется «Шанс». Принцип работы аналогичный, только появилась возможность отсеивания (частичной дискриминации) черных металлов.
Также проработан рисунок печатной платы, который можно с успехом заменить классической «макеткой» для Ардуино
«Терминатор 3» своими руками
Если вам нужен самодельный металлоискатель с дискриминацией металлов, обратите внимание на эту модель. Схема достаточно сложная, но ваши труды окупаются найденными монетами, которые могут оказаться золотыми.
Особенность «Терминатора» состоит в разнесении приемной и передающей катушек. Для испускания сигнала изготавливается кольцо 200 мм. Для него укладывается 30 витков провода, затем он разрезается, в итоге мы получаем 2 полу-катушки общей емкостью 60 витков (смотреть схему).
Приемная катушка располагается внутри, 48 витков диаметром 100 мм.
Настройка производится с помощью осциллографа, после достижения оптимальных результатов по амплитуде, обмотки фиксируются в корпусе с помощью заливки эпоксидной смолой.
Затем производится опытная практическая настройка переключателя дискриминации. Для этого используются реальные объекты из различных металлов, а на переключателе режимов наносится их тип (после проверки).
Радиолюбителями прорабатывается усовершенствованный вариант «Терминатор 4», но практического экземпляра еще нет.
Простые детекторы металла из готовых электроприборов
- Металлоискатель из радиоприемника можно сделать, добавив к нему простой ВЧ передатчик:
Поисковая катушка мотается из провода 0.5 мм²: 16 витков 12 см. При попадании в зону действия металлического предмета, приемник, настроенный на СВ/ДВ диапазон, будет менять тональность звука. - Самодельный металлоискатель из сотового телефона — это не более, чем миф. Модернизация его электросхемы в домашних условиях не реализуема, а заставить штатный мобильник работать детектором металл технически невозможно.
- Металлоискатель из магнита, собственно, и делать не нужно. Вы просто подносите мощный неодимовый магнит к месту, где есть металлический предмет, и физически чувствуете силу притяжения. Разумеется, это работает только с металлами, имеющими ферромагнитные свойства (железо, сталь).
Поисковая катушка мотается из провода 0.5 мм²: 16 витков 12 см. При попадании в зону действия металлического предмета, приемник, настроенный на СВ/ДВ диапазон, будет менять тональность звука.Итог
Вне зависимости от сложности схемы, изготовление самодельного металлоискателя потребует от вас достаточно времени и сил. Поэтому из любопытства, такие приборы не делают. А вот для профессионального использования — это отличная альтернатива фабричным экземплярам.
Видео по теме
profazu.ru
разновидности, подробная инструкция, принцип работы и схемы
В наше время многие люди стараются не покупать металлоискатели, а собирать их своими руками. Как правило, считается, что вещь, сделанная своими руками намного хуже, чем фирменные экземпляры. Практика показала, что качественно выполненный продукт может конкурировать с металлоискателями, выполненными на производстве.
Само собой, что такой аппарат, может быть, будет выглядеть немного хуже по своим эстетическим показателям, но касательно технических данных, он будет конкурентоспособным.
Общие сведения по металлоискателям
Перед тем как начать собирать собственный металлоискатель, нужно узнать принципы его работы и на какие виды может подразделяться подобная техника.

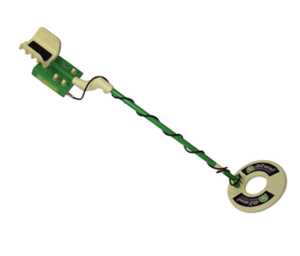

Конструкция
В основном металлоискатели подразделяют на пять типов. Они отличаются по глубине поиска и типу металла. Имеют разнообразные функции, которые упрощают работу, но всё-таки даже при таких отличиях можно выделить некоторые схожие особенности.
- Намагниченная катушка — одна из самых основных деталей, которая находится на нижней части металлоискателя. Как правило, она отвечает за поиск металлических изделий. От мощности и размеров катушки зависит, на какой глубине можно будет обнаружить металлические предметы. Кроме того, на качество и потенциал намагниченной катушки влияет и рабочая схема.
- Блок управления отвечает в основном за управление главных функций металлодетектора. Эта деталь состоит из процессора небольшого размера, динамиков, и аккумулятора. В современных версиях металлоискателя могут быть добавлены и другие вспомогательные функции.
- Держатель с подлокотником выполняет самую простую функцию. Это элемент, который соединяет блок управления и катушку в единое целое. Есть множество разновидностей таких держателей, которые имеют один постоянный или изменяющийся размер. В основном это сделано для того, чтобы человек ощущал себя как можно комфортнее при поиске металлических предметов, а не наклонялся постоянно.
- Кабель катушка отвечает за взаимодействие между блоком управления и намагниченной катушкой.
Намагниченная катушка — одна из самых основных деталей, которая находится на нижней части металлоискателя. Как правило, она отвечает за поиск металлических изделий. От мощности и размеров катушки зависит, на какой глубине можно будет обнаружить металлические предметы. Кроме того, на качество и потенциал намагниченной катушки влияет и рабочая схема.Принцип работы
Структура системы металлоискателя только на первый взгляд может показаться сложной. На самом деле, весь процесс — это просто притяжение металлических изделий с помощью намагниченной катушки. В то время как катушка начинает притягивать металлические детали, через неё проходят магнитные волны, а уже после этого раздаётся сигнал.
Стоит отметить, что катушки работают на низких или высоких частотах. Если аппаратура работает на низких частотах, то металлические изделия в основном будут найдены только на глубине четырёх метров. Кроме того, металлоискатель, который работает на низких частотах, может обнаружить только большие по величине образцы, в то время как маленькие металлические детали на поверхности останутся незамеченными. Металлодетектор, который реагирует на высоких частотах, наоборот, находит только мелкие детали на поверхности, при этом не может работать на глубине больше двух метров и искать большие по размеру предметы.
Типовые разновидности
Металлоискатели можно разделить на 5 типов, учитывая устройство, которое отвечает за передачу и получение сигнала.
- Первый тип металлоискателя выполнен по типу «приём-передача». Структура аппарата имеет две индуктивные катушки, которые отвечают за передачу и приём сигнала, то есть каждая выполняет свою определённую цель. Устройство работает так, чтобы сигнал в спокойном состоянии металлоискателя не попадал на приёмную катушку, а когда производится поиск металлических предметов, наоборот, происходило усиление сигнала, который дальше попадает в блок управления.
- Индукционный тип полностью повторяет первый вариант металлоискателя, так как система также имеет в наличии две катушки, направленные на передачу и приём, но они работают как одно целое. При самостоятельной сборке это может вызвать проблемы при выявлении отражённого сигнала.
- Металлоискатели, которые сделаны с использование LC — генераторов, пользуется большой популярностью. Часто именно такой вид аппаратуры и производят своими руками. Техника работает только на малой частоте, но это, в свою очередь, компенсируется удобством использования и лёгкостью сборки. Принцип работы заключается в частоте, которая изменяется по мере приближения к металлическому предмету.
- Измеритель добротности — это ещё один вариант металлоискателя, который также работает при помощи LC — генератора. Чем ближе находиться металл, тем ниже становиться добротность. Такой металлодетектор своими руками очень просто собрать, но есть и один минус, нестабильная работа при низких температурах.
- Импульсная разновидность металлоискателей работает при помощи передачи вихревого тока, который начинает реагировать на металлические объекты. В это время на блок управления передаётся импульсный сигнал, который усиливается или становиться слабее в зависимости от расстояния до металлической детали.

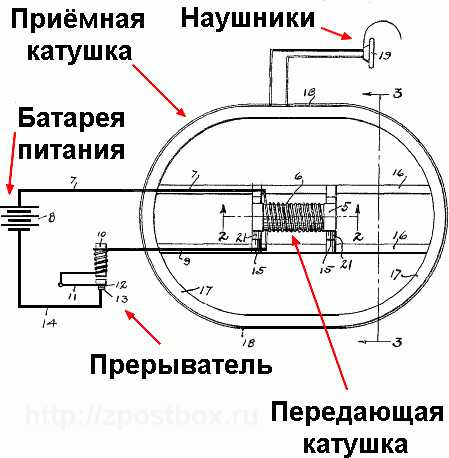

Индукционный тип полностью повторяет первый вариант металлоискателя, так как система также имеет в наличии две катушки, направленные на передачу и приём, но они работают как одно целое. При самостоятельной сборке это может вызвать проблемы при выявлении отражённого сигнала.Как сделать металлоискатель своими руками?
Сделать собственный самодельный металлоискатель не слишком сложно, даже если нет определённых навыков в электрике и в самой системе. На сегодняшний день существует достаточно большое количество металлоискателей, которые можно собрать в домашних условиях. Они отличаются по схемам, которые приходится использовать для создания блока управления, материалами и сложностью сборки.

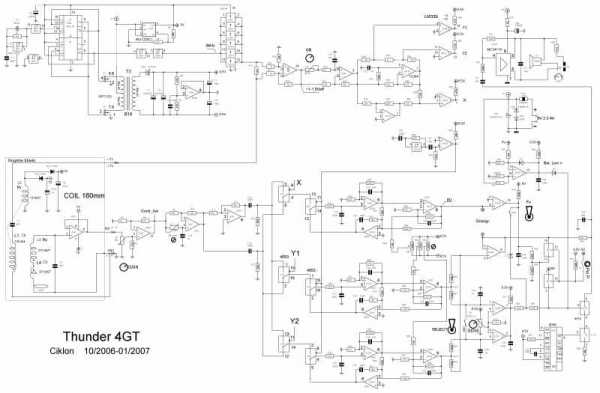

Как правило, самый сложный металлоискатель собирается по схеме, где необходимо установить в структуру системы сразу два генератора. Это достаточно сложно для новичка. Есть и более простой вид металлоискателя, который можно спокойно сделать в домашних условиях, при этом использовать только подручные материалы.
Корпус

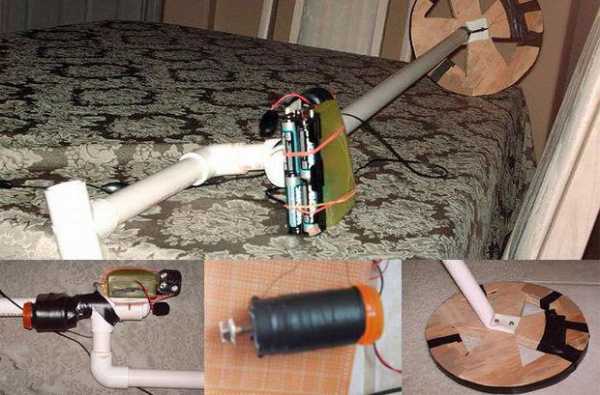

Сборку самодельного металлоискателя нужно начинать с разработки корпуса. Он должен собой представлять простую штангу, которая может быть сварена или соединена крепежами. Фактически определённых рамок корпуса нет. Тут каждый человек может сделать штангу под себя, но важно помнить о некоторых факторах.
В первую очередь, материал, который подбирается для изготовления корпуса, должен быть достаточно прочным, чтобы долгое время выдерживать вес взрослого человека. Кроме того, нельзя забывать и о размерах такой штанги, ведь если неправильно подобрать длину под свой рост, при каждом поиске металлических объектов придётся по несколько минут стоять в согнутом состоянии.
Многие люди упрощают себе задачу по созданию корпуса используя простой костыль, который к тому же имеет сразу и подлокотник. Костыль можно легко подобрать под свой рост, и стоит он не слишком дорого.
Поисковая катушка

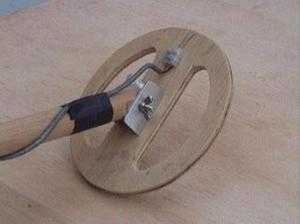

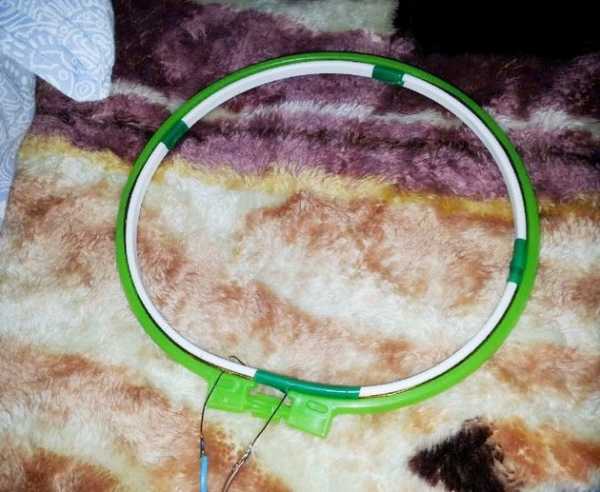

Сделать самодельную катушку для поиска достаточно сложно, но можно. Первым делом необходимо приступить к созданию устройства для наматывания катушки. Для начала нужно взять простую доску размером 18 на 18, гвозди и кембрик.
После этого на доске нужно нарисовать ровный круг и вбить по его диаметру не меньше 16 гвоздей, так чтобы они немного выпирали примерно на 2 см. После этого на гвозди устанавливаются кембрики, которые прочно обматываются медной проволокой. В конце работы весь медный круг закрепляется прочно нитками, которые нужно намотать по всему диаметру и обработать эпоксидной смолой.
Надо оставить длиной 4 см вывод, затянуть катушку изолентой и экранировать с помощью фольги. Медный провод нужно облужить длиной 1,25 см и после этого опять намотать его на катушку. Дальше действие повторяется, а, точнее говоря, катушка обматывается изолентой. К выводу катушки ещё нужно будет припаять контактную площадку.

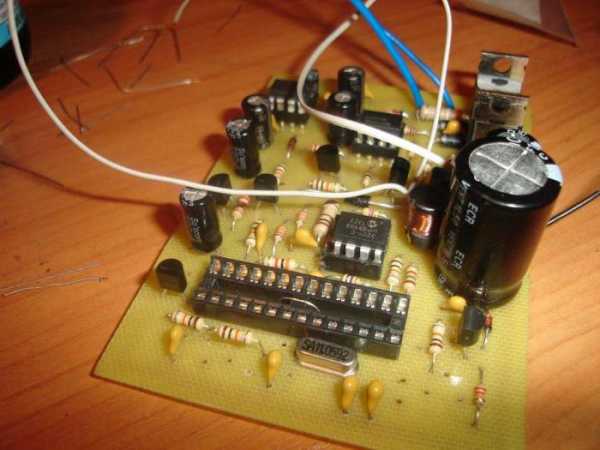

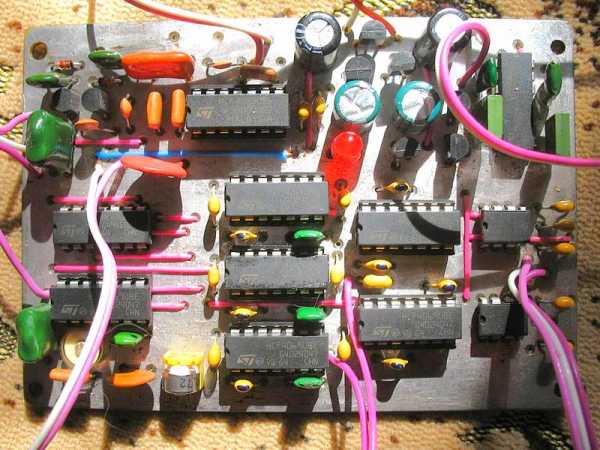

Блок управления
Для создания блока управления потребуется:
- батарея аккумуляторная мощностью 9 вольт;
- схемы;
- динамик на 8 Ом;
- усилительный транзистор.
батарея аккумуляторная мощностью 9 вольт;Все необходимые детали можно найти в старом приёмнике транзисторного типа. Для сборки блока управления необходимо будет найти подходящий корпус и монтировать все детали.
Схема и катушка соединяются вместе при помощи экранированного провода. Кабельный экран припаивается к выводу катушки, устанавливается изоляция, а кабель фиксируется к корпусу при помощи изоленты.
Заключение
Сделать металлоискатель начального уровня достаточно просто в домашних условиях при помощи подручных средств. Всё что нужно делать, это следовать инструкциям и схемам сборки аппаратуры. В итоге получается модель, которую можно использовать для поиска мелких металлических объектов на глубине до 1 м.
Оцените статью: Поделитесь с друзьями!elektro.guru
