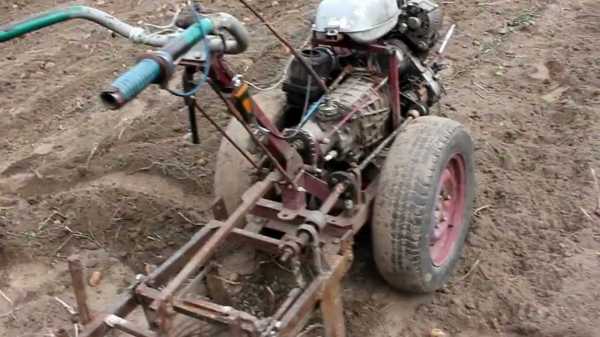

Мотоблок с коробкой от ваз – как сделать, самодельный с коробкой от жигулей, собрать из КПП ЗАЗ, ВАЗ, чертежи, размеры

Содержание

как сделать, самодельный с коробкой от жигулей, собрать из КПП ЗАЗ, ВАЗ, чертежи, размеры

Многие люди интересуются, можно ли изготовить мотоблок своими руками. Тяжелый мотоблок или мотоблоки компактных размеров — незаменимые помощники в сельском хозяйстве, но не у всех фермеров и дачников есть возможность приобрести такую технику. Поэтому при наличии определенных умений, знаний и навыков мотоблок можно собрать своими руками. Для того чтобы мотокультиватор, собранный самостоятельно, долго прослужил, создается схема проекта. Необходимо правильно снять размеры с деталей, купить материалы и инструменты, и выполнить технические чертежи и размеры узлов. Воспользоваться можно одной из инструкций народных умельцев, которые на специальных форумах пишут, как сделать мотоблок своими руками.

Любые рекомендации в интернете, посвященные тому, как самостоятельно выполнить мотоблок, необходимо проверить по отзывам. Хорошо, если пользователями таких мотоблоков-самоделок являются друзья или знакомые. Тогда их отзывам вполне можно доверять, в остальных случаях все советы по сборке и пользованию самодельными аппаратами надо проверять.

Как собрать мотоблок самостоятельно

Рассмотрим, как собрать мотоблок своими руками. Детали, которые можно использовать для самоделки, берутся со старых мотоциклов и металлолома. В качестве движка, который часто ставят на самодельные мотокультиваторы, можно использовать мотор с Дружбы — бензопилы.

Такой двигатель обладает достаточной мощностью, позволяет использовать различное навесное оборудование. Это значительно расширяет функциональное использование мотокультиваторов. Многие ставят на мотоблок движок от мотороллера Муравей, который обладает отличными характеристиками и параметрами для работы на дачном участке.

Для создания мотоблока в домашних условиях понадобятся следующие запчасти и материалы:

  • Стальные уголки размером 36х36 мм или трубы 60х50х2 мм. Из этих деталей можно собрать раму для мотоблока.
  • Двигатель в полной сборке.
  • Топливный бак.
  • Выхлопная система.
  • Воздушный фильтр.
  • Кикстартер.
  • Руль, на котором должны стоять ручки сцепления и газа.

Сделать своими руками мотоблок помогут следующие инструменты:

  • Аппарат для сварки.
  • Дрель.
  • Тиски.
  • Набор рожков и накидных ключей.
  • Машинка для шлифования, на которой должен быть установлен специальный диск для резки металла.

Cхема создания мотоблока

Самодельный мотоблок из КПП ЗАЗ состоит из 2 колес, является самоходным, собран с двигателем, на котором есть принудительное охлаждение головки цилиндра. Осуществляется оно при помощи воздуха. Мотор надо подбирать такой, чтобы он мог работать на разных скоростях, в том числе и маленькой, и был способен выполнять большие объемы работы. Можно поставить мотор от мотороллера, с него же снять и другие элементы:

  • тросы для управления;
  • подвески двигателя;
  • рукоятки;
  • цепи;
  • дугу, рамы.

Тормоза на мотоблок используются как заводского производства, так и собственного. Самодельные тормоза позволят учесть необходимые параметры и нагрузки.

Имея все необходимое под рукой, можно сделать самодельный мини-культиватор в домашних условиях быстро и без особых проблем. Мотоблок на базе КПП ЗАЗ создается следующим образом:

  1. Из труб варится П-образная рама.
  2. На токарном станке надо выточить колесную ось.
  3. Сделать 3 самодельных шарнира, которые устанавливаются на передней и регулирующей тяге. Такой подход в сборке применял конструктор Архипов, когда делал свой мотоблок. Шарниры использовались для того, чтобы соединить мотокультиватор, руль и плуг.
  4. Наварить на раму машины стальную трубу, на которой должна быть ось. Она нужна для осуществления натяжения, которое передается коробке передач. Чтобы такое натяжение постоянно присутствовало, надо сделать качающее коромысло.
  5. Сварить ручку для переключения передач. Для этих целей подойдет небольшой отрезок стальной трубы.
  6. Ходовая часть может иметь шаг цепей, которые равны 12,7 и 15,9 мм. Звездочки на цепи обладают следующими характеристиками — выходной вал — 11 мм, вторичный вал — 60 и 20 мм, ходовая ось — 20 мм.

Основные этапы изготовления мотоблока:

  1. Сваривается рама, на которую потом надо установить двигатель, 2 трубы в виде дуги.
  2. Между ними крепится топливный бак.
  3. Мотор собираем при помощи кронштейна, который также приваривается к раме.
  4. На ось надо навесить мотор с подвеской, а потом все детали соединяются с дугами рамы.
  5. Монтируется вторичный вал.
  6. Протягиваются тросы управления.
  7. Натягиваются цепи.

Трансмиссия и сцепление

Сделанный самостоятельно мотокультиватор на базе КПП ВАЗ или на основе МКПП, должен иметь отличную трансмиссию. Она нужна для того, чтобы передавать вращающийся момент от мотора к колесам, менять скорость и направление движения машины. Состоит эта деталь мотоблока из узлов, которые между собой последовательно соединены:

  • редуктор;
  • дифференциал;
  • сцепление;
  • коробка передач.

Редукторы и коробки передач делятся на несколько видов:

  • ременные;
  • цепные;
  • шестеренчатые;
  • комбинированные.

Самое оптимальное решение — установление на мотоблок шестеренчатой трансмиссии, которая имеет несколько скоростей движения вперед и назад.

В мотокультиваторах можно использовать трансмиссии, которые состоят из 2 редукторов — шестеренчатого (устанавливается сверху) и червячного (нижнего). Такая конструкция подходит для легких и средних машин, а вот для тяжелых мотоблоков необходимо устанавливать более модернизированные версии.

Шестеренчато-червячная трансмиссия может быть оснащена центробежной автоматической муфтой сцепления. Ременная передача на редукторах такого типа может выступать и сцеплением, которое свои функции выполняет через натяжной ролик и механизм управления (тяга и рычаги).

Важной частью трансмиссии и сцепления является выжимной подшипник, От выжимного подшипника зависит скорость передачи крутящего момента.

Ходовая часть и управление

Ходовая часть — это рама, на которую надо прикрепить все детали мотоблока и колеса. Когда рамы нет, то ее функции выполняет трансмиссия, на нее и следует монтировать мотор и колеса.

На ходовую часть можно ставить детали от машины, например, из заднего моста Жигулей.

Это подходящий вариант для того, чтобы менять расстояние между колесами и устанавливать колею нужной ширины. Если заднего моста от Жигулей нет, то подойдет от Муравья или вездехода.

На мотоблоках принято использовать 2 типа колес:

  1. Пневматические.

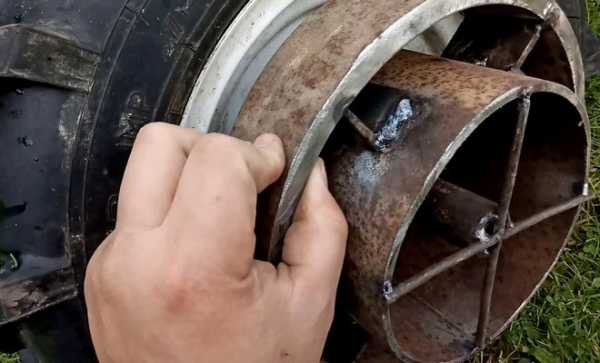

  2. Утяжеленные металлические, которые имеют грунтозацепы. Они крепятся к колесам болтами или навариваются. Дополнительно на металлические колеса можно навесить другие грузы, чтобы увеличить вес мотоблока и улучшить сцепление с грунтом.

Управление мотоблоком осуществляется через систему рычагов, тяги переключения скоростей и руля. У некоторых моделей есть сидения для оператора, но в основном управление транспортным средством осуществляется только вручную. Расположить нужные конструкции можно на следующих узлах.

Слева на рулевой штанге крепится рычаг управления сцеплением и экстренной остановкой двигателя.

На правую сторону устанавливаются рычаги газа, привода колес и тормоза.

specmahina.ru

Самодельные мотоблоки с коробкой от жигулей

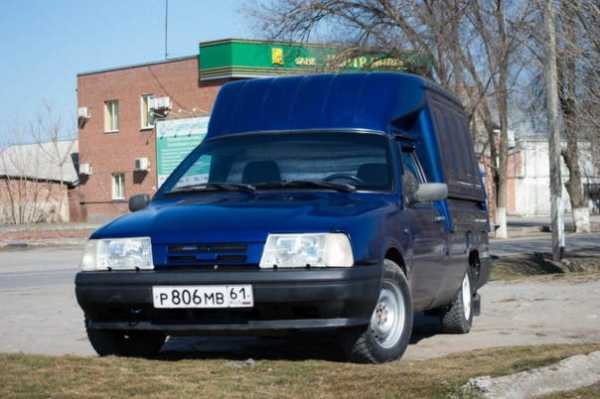

Модернизация иж 2717 | Автор топика: Britney

Пишем все что связано с переделкой иж 2717…

Sergey (Judit) На данном авто у меня стоит двигатель 1, 8 84 л/с..На трассе чувствую себя более уверенным. При помощи переходной плиты была установлена коробка передач от ваз 2107(5-ступка)….Избавился от проблем родной коробки, так как это не надежное на данном авто (гомно).Спидометр врет на 5-7 км/час, но это не страшно.
Установлено Итальянское газовое оборудование… В два раза почти сократился расход на авто.
Установлено электронное зажигание с 2109 с коммутатором AD7GD октан… Плюсы в том, что в зимнее время авто заводится с пол тычка, не смотря на морозы. При переключении с бензина на газ и обратно, AD7GD октан сам выставляет автоматически опережение зажигания, а это очень важно, так как на газе опережение должно быть на 8 градусов выше. При работе на бензине при резком нажатии на газ, отсутствует стучание пальцев вообще…
Система охлаждения была удалена совсем и установлена с 2140 с добавлением принудительной электрической помпы с Газели…

С проблемами перегрева двигателя больше нет. Зимой вообще кайф.
Задний мост был демонтирован, так как это гемор на данном авто как и коробка. Был установлен с переделкой от 2140 люкс (скоростной)..Так как не вожу большие (до 500 кг) грузы — очень доволен. Кто возит грузы..Советую ставить именно с 2715 или с сельхозника.

Установлен контроллер с холодильного оборудования ID 974… При помощи данного девайса устанавливаю сам в ручную включение вентилятора охлаждения… Зимой 95-97 град., летом 85 град..Очень удобно. Зимой Ташкент..
Установлен споллер. Привезен с Ижевска родной. Очень чувствуется на скорости… Минус литр топлива на 100 км. Стемнело… Завтра выкину фотку споллера.

Sergey (Judit) В этом году займусь этим. Почти все уже есть… Все это обойдется примерно в 10000 тыщ., но это стоит.

Vitaly (Amedeo) 2 запаски возите?

Sergey (Judit) Виталий, Понял вопрос, но в данном переделанном мосту стоят Одовские полуоси…Так что запаска одна…..Сатилиты подходят одовские на москвич, вот в чем фишка…Разница только в длине полуосей.

Vitaly (Amedeo) Сергей, а как тогда с полуосями стоят ели длина разная??

Sergey (Judit) Виталий, Нужно удлинить чулок моста на длину полуосей…Я пока занят, но как освобожусь, то покажу как сделать.

Vitaly (Amedeo) Сергей, сложно всё проще от обычной оды мост взять

Sergey (Judit) Виталий, Одовский мост не надежный. Просто не удачная конструкция как и коробка. Сложного ничего нет. Все просто.

Vitaly (Amedeo) Сергей, покажите как переделать тогда?

Maxim (Deorwynn) Хочу воткнуть себе вазо мост, кто, что думает по этому поводу?
Идея вообще такая, вазо КПП + ваз мост

Sergey (Judit) Я раньше говорил, что вазо мост поставить можно, но убирать нужно топливный бак..

Ηatalya (Paradzanai) Сергей, вопрос — у меня стоит сейчас на 2717 двигатель от копейки и коробка 5-ступка от ВАЗ подубитая (модель КПП хз какая. перебирали 2 раза). Машина вобщем не едет:) Двигатель как я понял у Вас от ВАЗ НИВА Карбюратор? Я хочу установить либо такой. либо инжектор, посоветуйте какой — я вожу грузы. По КПП тоже может что присоветуете вот от 2107 у Вас стоит, а конструкция плиты какая? Слесаря говорят при замене надо Двигателя и КПП будет точить, искать и т.п.

Вторым этапом планирую установить Газовое оборудование — какой расход на сотню у Вас с ним?

Sergey (Judit) Значит так….Как я понял, у Вас стоит двигатель с 2101….Двигателя на 2001 три вида…1, 1,,,, 1, 3…и 1, 5…Если у Вас стоят 1, 1 или 1, 3, то для 5 ступки это мало…5 передача почти не тянет сто пудов. 1, 5 должен тянуть, но зависит от компрессии…Если компрессия меньше 8 кг\см, то двигатель тянуть на 5 не будет…Двигатель у меня стоит москвичовский, с обьемом 1, 8, 84 л\с…Карбюратор стоит 2107…Конечно установить инжектор — это сила…Если есть возможность регистрации в ГАИ, то сразу поставить нивовский 1, 7 или 1, 8, а лучше сразу инжектор…Если возите большие грузы, то сразу советую поставить и нивовскую коробку, она сильнее…Плита нужна только на москвичовский двигатель, что бы установить ваз коробку. Из ГБУ лучьше итальянское, но говорят и белорусское не плохое… Расход газа по трассе при 110 — 120 у меня 11 литров. Можно убавить расход, но при обгоне на 5 передаче очень тяжко…

Ηatalya (Paradzanai) Да я ставил на учет машину уже с копеечным двиглом без документов, в ПТС был другой двигатель родной:)) За бутылку все уладили. Машина больше 80 км/ч не едет, видимо там 1.3 стоит, да еще и 5 передача вылетает, КПП хлам совсем.
Как я понял, Вобщем плита не понадобится, а с 2107 двиг и коробка тоже пойдет. Ниву вот ищу, ищу…

Vitaly (Amedeo) Сергей, сейчас в гаи несмотря какой двигатель

Ηatalya (Paradzanai) Ну как бы эти дармоеды номер и модель двигателя то при постановке на учет все равно проверят и машину вы без блата в жизнь на учет не поставите…

Ηatalya (Paradzanai) Да движок то изначально слаб, это и так понятно было. так что решение ставить новый пришло вместе с решением ставить ГБО. А 5 -ступ КПП Нивовская наверно все же поживет? :))) если найду

Vitaly (Amedeo) Сергей, москвичёвский хорош когда новый или пробег мизерный,,, остольное хлам

Ηatalya (Paradzanai) от 2107 инжектор покатит с грузом?

Tags: Мотоблок из моста ваз своими руками видео

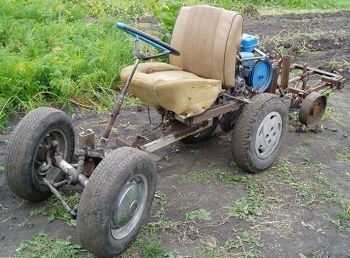

Минитрактор собран на базе кпп ваз, моста москвич, передних ступиц заз, как говорится сборная солянка, тем…

Подвывает редуктор на Ваз 2106. Как убрать этот вой? Можно самому в гараже подрегулировать? Я думаю что можно…

| Автор топика: Владислав

Роман сделай из крышечек из пластиковых бутылок стружку и засыпь в мост

Вероника проверь уровень масла

Вадим не можно!

Дарья не надо .хуже сделаешь.

Иван Долей масло в редуктор. Либо, залей масло погуще… но в разумных пределах.

Станислав Купи б/у редуктор. дешевле и мороки меньше, чем самому крутить то, не знаю что!! я видел, как особо фанатичные деды регулировали зазор через газету! попробуй!

Максим То уже ему жаба цыцку дала, его регулируют на спец стенде а вручную нееее

Ольга Не лезь лучше,. будет ещё хуже, Лучше немного громкости на приемнике добавь Вера.

Нина Можно.

Антон Да это уже все, редуктор потом поменяешь, он там копейки стоит, если совсем жаба душит то с разборки

Полина Можно, если он еще только гудит, а не «гавкает». Учти, что мост нужно разобрать полностью, а сейчас сезон не тот, чтобы гайки в холодном гараже крутить. Для начала отсоедини кардан от редуктора и посмотри не отпущена ли гайка на хвостовике редуктора. В идеале там «нежная технология» с деформирующейся втулкой, но если отпущена, затяни. только подложи под колеса что-нибудь, а то уедет! Если хвостовик затянут, то скорее всего зазор в главной паре увеличен за счет износа или частичного разрушения одного из двух радиально-упорных подшипников, в которых вращается коробка дифференциала с ведомой шестерней. Заменишь подш и отрегулируешь зазор в гипоидной передаче. Тут иронизировали на счет газеты, а зря. Если нет стрелочного индикатора, как проверить зазор? Нарезать газету лентами и пропустить через зацепление шестерен. Когда газета в зацеплении — не должно ощущаться люфта, но передачу не должно клинить Геннадий. Когда газета выйдет, должен быть ощутимый люфт. И еще, не перетяни радиально-упорные подшипники — просто от руки!
Из проблем: может быть трудно снять закисшие тормозные барабаны, трудно снять и поставить стягивающую пружину на колодках, без приготовленного крючка, бывает трудно вытащить полуоси без обратного молотка.
Запасись герметиком и маслом.

aquariumfan.ru

Самодельный мотоблок с КПП от автомобиля



Для просмотра других фото кликайте по картинкам

Открыть фотографию Устройство конструкции мотоблока из автомобиля в увеличенном виде. Если это чертеж или схема устройства Вы можете скачать их себе на компьютер, открыв в большом размере и воспользовавшись функцией "Сохранить картинку как..." (правая клавиша мышки).
Пожалуйста, оцените данный материал выделив соответствующее количество звездочек.

Рейтинг: 3.7/3

Чаще всего вместе с этим материалом по теме

«Коробка переключения передач (КПП) и колеса от легкового автомобиля»

(фото / чертежи / схемы) ещё смотрят:

Посмотреть все фотографии, чертежи, картинки и схемы из категории «Мотоблоки из автомобилей» можно перейдя по ссылке. Ещё больше материалов с описаниями как сделать самому мотокультиватор и приспособления к нему Вы найдете в разделе «Фото самодельных мотоблоков» или сделав выборку из всех материалов сайта motoblok.populjarno.com по следующим МЕТКАМ:
КПП, из автомобиля, устройство, примеры самоделок.

Возможно то, что Вы ищете находится в одном из самых просматриваемых разделов нашего сайта:

Как сделать мотоблок с рулевым управлением

Чертежи для изготовления рамы

Самодельный адаптер: чертежи с описанием

Изготовление плуга

ЧЕРТЕЖИ И ФОТОГРАФИИ САМОДЕЛЬНЫХ МОТОБЛОКОВ и НАВЕСНОГО ОБОРУДОВАНИЯ
(ЖМЕМ НА КАРТИНКУ или название):

Комментарии к материалу «Мотоблок из автомобиля своими руками» находятся внизу страницы - здесь можно высказать свое мнение, спросить совета у посетителей нашего сайта, поделиться интересными материалами, рассказать о своем положительном или отрицательном опыте в ходе сборки мотоблоков и прицепного оборудования своими руками. Если у Вас есть вопросы или предложения по поводу данного материала - оставьте пожалуйста свой комментарий внизу.....
Тем, кто хочет поделиться своими фотографиями по ключевым словам «самодельный мотоблок, из автомобиля, коробка передач, от легкового автомобиля, тяжелый мотоблок, своими руками» или по любым другим вопросам о дизельных, бензиновых, легких, средних или тяжелых самодельных мотоблоках, мотокультиваторах и навесных приспособлениях к ним - нужно зарегистрироваться и воспользоваться ссылкой "Добавить фото..." (видна после регистрации на странице всех Фотоальбомов мотоблоков и навесного оборудования).

Просмотров: 9721 | Размеры фото: 1280px на 720px; 148.1 Kb

Дата добавления: | Последние изменения:
Автор: Агафон

motoblok.populjarno.com

Самодельный мотоблок из моста от жигулей своими руками

Многие народные умельцы используют подручные приспособления, чтобы усовершенствовать уже имеющийся в хозяйстве мотоблок. Благодаря таким доработкам, возможности мотоблока многократно возрастают. И кроме автоматизации различного рода хозяйственных работ, устройство станет отличным помощником в строительстве, грузоперевозке и т.д. Как правило, к каждому мотоблоку можно подобрать множество навесных приспособлений для боронования, вспашки, окучивания, культивации, и других операций по уходу за растениями и обработке почвы. А приспособив сцепку с тележкой, у вас появляется полноценное транспортное средство для перевозки стройматериалов, земли, удобрений и других грузов. Но далеко не каждый мотоблок может предложить такое обилие дополнительного оборудования, а если и есть возможность доукомплектовать, то, как правило, стоимость его несоизмерима высока.

В нашей статье мы предлагаем универсальное и простое решение, а именно — самодельный мотоблок из моста от жигулей.


Какие нужны составные части для самодельного мотоблока из моста от Жигулей

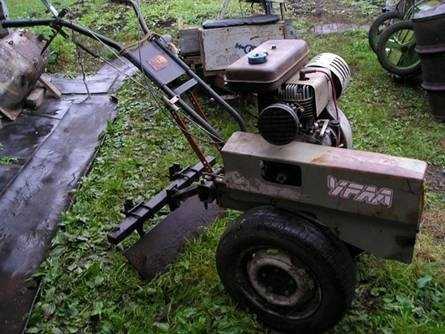

Основой для универсального устройства послужит мотоблок-культиватор марки «Урал» 1999 года выпуска, но вы можете использовать любой другой. В комплекте с установкой предусмотрены были металлические колеса, фрезы, пропашник и плуг. На них, мы не будет останавливаться, так как все они есть в продаже по доступной цене.

Важно! Вы так же можете узнать как сделать копалку(картофелекопалку) для мотоблока своими руками.

Но когда возникла необходимость строить дом с гаражом, потребуется выполнить множество строительно подготовительных, а также разгрузочно-погрузочных работ: разравнивание грунта, засыпание траншей, перевозка стройматериалов, песка, земли и т.д.

Для комфортного передвижения по асфальту, были приспособлены классические старые колеса от «Жигули». Необходимо их устанавливать на минимальном расстоянии друг от друга, это значительно облегчит процесс управления.

Для разравнивания грунта была изготовлена «лопата-бульдозер». Для этого используем уже готовую заводскую балку, где предусмотрены крепления от пропашников. После этого к остальным изогнутым двум полосам прикрепляем металлический лист с толщиной не менее 8 мм, если меньше, то он будет гнуться под нагрузкой. Такая конструкция позволит легко и быстро разравнивать грунт. Если понадобиться засыпать траншеи или скажем сгребать мусор или землю в кучу, то необходимо металлический лист установить перед мотоблоком.

Как видите самодельный мотоблок из моста от жигулей своими руками самостоятельно сделать можно достаточно просто. Теперь рассмотрим подробно процесс создания универсального прицепа для мотоблока.

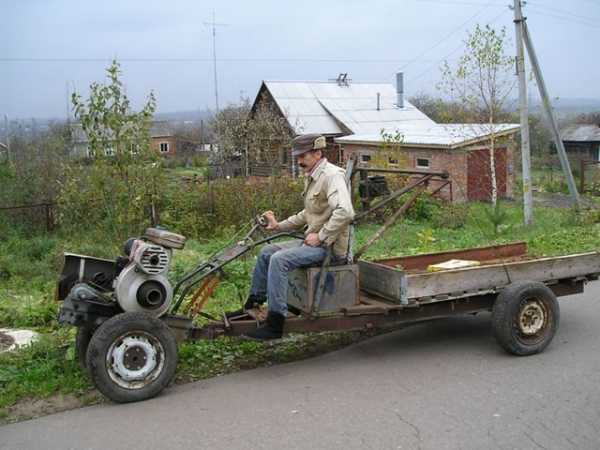

Прицеп

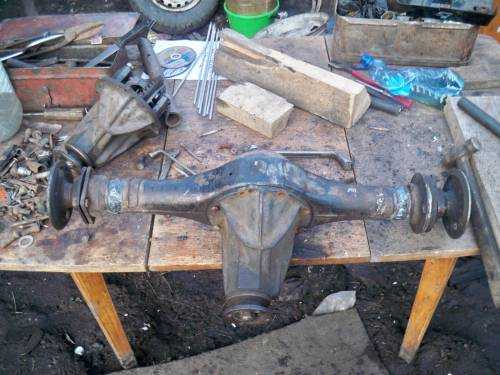

Под прицеп из мотоблока лучшего всего подойдет старый задний мост от «Жигули», также потребуется тарный поддон для стальных листов.

Благодаря универсальной лебедке на прицепе, вы сможете с легкостью грузить и разгружать предметы весом до 500 кг. Для того чтобы предотвратить опрокидывания прицепа, необходимо перевозимый груз размещать максимально близко к переднему борту прицепа.

Делаем мотоблок безопасным

Для безопасного использования универсального мотоблока, его необходимо оборудовать механическим тормозом, как левым, так и правым. Для этого лучше всего подойдут тормозные колодки моста от «Жигули»:

  • 1.       Удаляем тормозные цилиндры из колодок;
  • 2.       В «щеках» проделываем прорези;
  • 3.       Далее прикрепляем рычаги к колодкам;
  • 4.       Выводим тяги под управление двумя педалями;

        Устанавливаем  рычаг с храповиком, который надежно зафиксирует мотоблок во время стоянки.

Без тормозов на установке невозможно перевозить тяжелый груз, так как на спусках особенно крутых мотоблок становится, просто неуправляем.

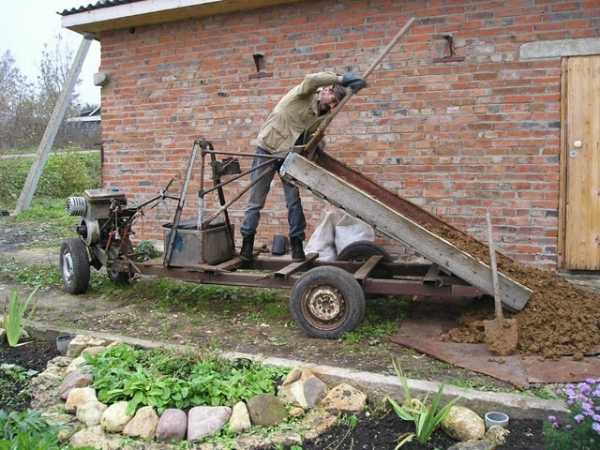

Далее переходим к монтажу лебедки, которая позволяет опрокидывать кузов прицепа мотоблока.

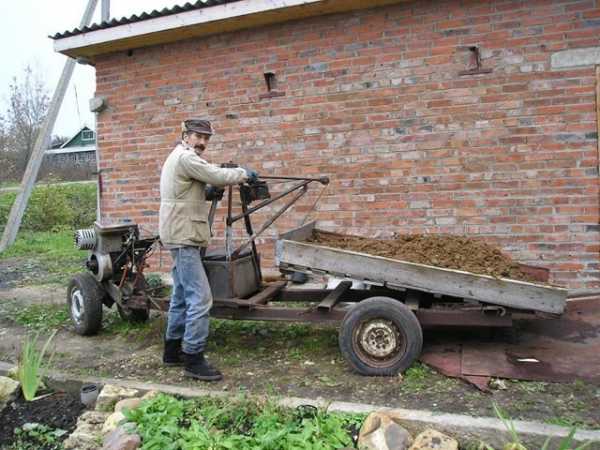

Процесс погрузки

Представленная конструкция на рисунке отлично справилась с вытаскиванием из грунта тяжелых телефонных пасынков, оставшихся от телеграфных столбов. Такой материал отлично подойдет для фундамента и перекрытий. Процесс погрузки следующий:

— устанавливаем лопату перед столбом, далее конец троса прикрепляем к верхней части, а снизу крюк с блоком. Удавалось за один рейс достать и загрузить по два столбика, вес каждого из них порядка 250 кг. Столбы необходимо грузить на основную раму.

Глина еще сырая и немного прилипла, а так все высыпается отлично.

Делаем подкрыльник для мотоблока(защита от грязи)

Чтобы в процессе эксплуатации вам не летели грязь и вода от колес в лицо можно сделать самодельный подкрыльник.

  1.  Выбираем ширину подкрыльника примерно 14 см, и прикрепляем его к раме нашего мотоблока;
  2. Далее с левой стороны укрепим кусок резины на подкрыльнике под натяжным роликом;

Теперь в процессе работы опустив ролик, он будет тормозиться об резину, и не будет бить о крыло. Штатные подкрыльники крепим необходимо закрепить к уже установленным.  Такая модернизация помогает быстро и легко их снимать и устанавливать (при замене колес). А вы сможете обезопасить себя от брызг грязи и воды, которые летят в лицо во время эксплуатации на огороде, или на транспорте с удлинителями. Ведь заводские крылья защищают только на узком ходу.  Но в таком случае мотоблок слабоустойчив к вероятному опрокидыванию, особенно при работе на неровных участках.

Весь комплекс проведенных работ самодельный мотоблок из моста от жигулей выполнен из подручных материалов, но каждый из вас может усовершенствовать или дополнить самостоятельно под собственные нужды.




Рекомендуем вам еще:

o-builder.ru

Мотоблок на базе заднего моста от автомобиля ВАЗ



Для просмотра других фото кликайте по картинкам

Открыть фотографию Укороченный задний мост автомобиля ВАЗ-2106 в увеличенном виде. Если это чертеж или схема устройства Вы можете скачать их себе на компьютер, открыв в большом размере и воспользовавшись функцией "Сохранить картинку как..." (правая клавиша мышки).
Пожалуйста, оцените данный материал выделив соответствующее количество звездочек.

Рейтинг: 5.0/8

Чаще всего вместе с этим материалом по теме

«для самодельного мотоблока»

(фото / чертежи / схемы) ещё смотрят:

Посмотреть все фотографии, чертежи, картинки и схемы из категории «Мотоблоки из автомобилей» можно перейдя по ссылке. Ещё больше материалов с описаниями как сделать самому мотокультиватор и приспособления к нему Вы найдете в разделе «Фото самодельных мотоблоков» или сделав выборку из всех материалов сайта motoblok.populjarno.com по следующим МЕТКАМ:
из автомобиля, колесная ось, Механизмы, Редуктор.

Возможно то, что Вы ищете находится в одном из самых просматриваемых разделов нашего сайта:

Как сделать мотоблок с рулевым управлением

Чертежи для изготовления рамы

Самодельный адаптер: чертежи с описанием

Изготовление плуга

ЧЕРТЕЖИ И ФОТОГРАФИИ САМОДЕЛЬНЫХ МОТОБЛОКОВ и НАВЕСНОГО ОБОРУДОВАНИЯ
(ЖМЕМ НА КАРТИНКУ или название):

Комментарии к материалу «Жигулевский укороченный задний мост для самодельного мотоблока» находятся внизу страницы - здесь можно высказать свое мнение, спросить совета у посетителей нашего сайта, поделиться интересными материалами, рассказать о своем положительном или отрицательном опыте в ходе сборки мотоблоков и прицепного оборудования своими руками. Если у Вас есть вопросы или предложения по поводу данного материала - оставьте пожалуйста свой комментарий внизу.....
Тем, кто хочет поделиться своими фотографиями по ключевым словам «задний мост, укороченный, как укоротить, от автомобиля ВАЗ, жигулевский, для самодельного мотоблока» или по любым другим вопросам о дизельных, бензиновых, легких, средних или тяжелых самодельных мотоблоках, мотокультиваторах и навесных приспособлениях к ним - нужно зарегистрироваться и воспользоваться ссылкой "Добавить фото..." (видна после регистрации на странице всех Фотоальбомов мотоблоков и навесного оборудования).

Просмотров: 16920 | Размеры фото: 1600px на 1200px; 313.3 Kb

Дата добавления: | Последние изменения:
Автор: Агафон

motoblok.populjarno.com

Мотоблок своими руками (самодельный) - как сделать?

Содержание

Если вы житель сельской местности или заядлый дачник, то рано или поздно у вас родится идея механизировать свой труд. На сегодняшний день рынок может предложить массу готовых решений для выполнения широкого спектра работ. Их единственным недостатком является дороговизна.

Самый популярный сельскохозяйственный агрегат – мотоблок как помощник в любой работе от вспашки до уборки урожая. Он может быть бензиновый, дизельный или электрический. Далее пойдет речь о том, как сделать мотоблок своими руками при минимальном вложении средств.

Зачем конструировать мотоблок своими руками?

Практически нулевая стоимость – основное преимущество самодельного мини-трактора над покупной техникой. Все нужные материалы можно найти в своем сарае или купить у соседей за копейки. Его собирают из бензопилы, мотороллера, мопеда, из мотоцикла Урал.

Самодельный мотоблок

Для создания такого устройства используют любой бензиновый, дизельный или электрический двигатель. Такой агрегат, сделанный своими руками, не уступит заводским моделям в качестве и надежности.
к меню ↑

Что потребуется в работе над мотоблоком?

Чтобы работа проходила быстро и качественно, вам нужно иметь необходимый инструмент:

  • болгарку и круги по металлу;
  • сварочный аппарат;
  • дрель;
  • накидные ключи;
  • пассатижи.

к меню ↑

Что можно модернизировать под мотоблок?

Чтобы сделать дома мотоблок, вам не нужно каких-то особых вложений. Все, что нужно, найти легко. Рассмотрим несколько вариантов создания агрегата дома.
к меню ↑

Мотоблок из ЗАЗ

Перед началом работы, необходимо разработать все чертежи для сборки  на базе КПП от ЗАЗ. Ваш помощник будет изготовлен на основе одноосного шасси, и является малогабаритным трактором.

Мотоблоки самодельные из кпп ЗАЗ – отличный вариант, как дешево, быстро и надежно обеспечить себя техникой для сельскохозяйственных работ. Такой агрегат сможет:

  • культивировать;
  • орать;
  • копать;
  • фрезеровать;
  • перевозить груз до 800 кг.

В процессе сооружения создатель может столкнуться со многими нюансами, поэтому, перед тем, как начать сборку, необходимо детально изучить конструкционные особенности агрегата.

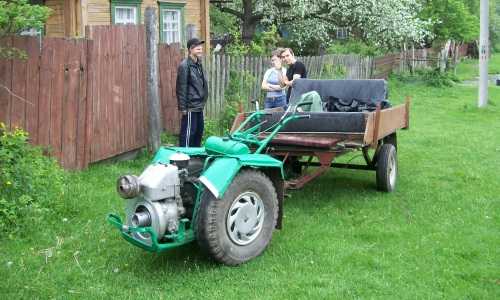

Мотоблок делают из кпп ЗАЗ с мостом

Самоделки для мотоблока – важные дополнения. С их помощью ваш инструмент из ЗАЗ станет более функциональным помощником по хозяйству.

Для сооружения понадобится:

  • кпп ЗАЗ;
  • бортовые редукторы;
  • колеса;
  • передняя подвеска;
  • рулевая рейка.

Так как установка редуктора требует ступенчатую смену частоты оборотов выходного вала, то ее заменили на автомобильную кпп. Народные умельцы чаще всего делают мотоблок из КПП ЗАЗ, но, при этом требуется использование облегченного моста.

Любой мотоблок легко оснащается моделью ЗИД-5. Это усовершенствованная модель Зидан-4. Неплохие показатели такого двигателя дали возможность переконструировать его для различных нужд. Конструкция на базе кпп от ЗАЗ:

  1. Для оси используется крепкая металлическая труба до 10 см в диаметре.
  2. На концах трубы привариваются шарикоподшипниковые корпуса, на них крепятся колеса от автомобиля.
  3. На трубу крепится кпп от ЗАЗ, путем приваривания кронштейнов.
  4. Двигатель устанавливается на кпп.
  5. На вертикальный удерживатель крепятся ручки для управления мотоблоком.

Такой мотоблок станет незаменимым помощником по хозяйству.
к меню ↑

Сборка мотоблока из мотороллера или мопеда

Чтобы собрать мотоблок из мотороллера «Муравей», потребуется тот же инструмент, что и в работе с ЗАЗ. Практика показывает, что из Муравья получается хороший бюджетный вариант. Кроме Муравья используют любой мопед, включая отдельные запасные части. Чаще прибегают к применению моста с мопеда.

Мотоблок из Муравья

Этапы работы:

  1. Перебрать двигатель марки Т-200.
  2. Сварить раму из железного листа 4 мм с трубами диаметром 40 мм.
  3. Жестко прикрепить раму тремя опорами к двигателю.
  4. Установить карбюратор, магнето, воздушный фильтр, глушитель.
  5. Установить крышку для принудительного охлаждения над двигателем.
  6. Сделать цепную передачу приводом от двигателя.
  7. Рассчитать размер нижнего картера на раме (передаточное число двигатель-редуктор 4:1, в редукторе 2,5:1).
  8. В качестве руля приваривается металлическая труба.

Приблизительная масса такого устройства – 90 кг.

Судя по отзывам, такой мотоблок может вспахать целину и пашет поле на штык.
к меню ↑

Самодельный мотоблок из китайского мопеда (видео)


к меню ↑

Мотоблок из бензопилы

Самодельный мотоблок из бензопилы – популярное явление в приусадебных хозяйствах. В основном, подкупает простота такого изделия любого, кто знаком с черчением. Чертеж необходим для соблюдения высочайшей точности при монтаже.

Если у вас в хозяйстве есть ненужная пила, вы легко можете переоборудовать ее на мотокультиватор своими руками. Чаще всего такой агрегат делают из бензопилы Урал, благодаря низкой стоимости и высокой мощности стартового оборудования. В таком агрегате будут сочетаться немаловажные качества:

  • высокая мощность и производительность;
  • легкость;
  • очень компактный агрегат.

Для конструирования вам понадобится стандартный набор инструментов. Мотоблоки и мотокультиваторы из бензопил ( Урал и др.) самые выгодные в экономическом плане.

Сам процесс стандартно начинается с создания рамы. Такая рама делается в форме куба с углами 3,2×3,2 см. Двигатель крепится на поперечины каркаса. Под ним нужно аккуратно установить бак для горючего. Целесообразно использовать при этом кронштейны. На опоры привариваются подшипники.
Центр тяжести расположен над колесной опорой. Если приварить трубы к такому устройству, то получите ручное управление. Замок зажигания для заводки двигателя подойдет любой, к примеру от жигулей или запорожца.

Мотокультиватор из бензопилы

Главные плюсы мотоблока из бензопилы своими руками:

  • не требователен к смазочным материалам;
  • не требователен к горючему;
  • работает автономно;
  • компактный, используется для работы в труднодоступных местах.

Выше перечислены удачные варианты  сборки мотоблока из подручных материалов. Возможно также сделать мотоблок из мотоцикла своими руками, но это требует дополнительных навыков и оборудования в виде токарного и фрезерного станков. Однако отметим, что самодельный мотоблок из мотоцикла имеет большую мощность и способен работать с любым навесным оборудованием.

Мастера рекомендуют придерживаться стандартных решений и успешно использовать предыдущий опыт в модернизации сельскохозяйственного труда.

moezerno.ru

самодельная техника в вашем хозяйстве

Чтобы собрать мотоблок из кпп ЗАЗ своими руками, потребуется составить чертежи будущего агрегата. Этот универсальный мобильный агрегат, изготовленный на основе одноосного шасси, является разновидностью малогабаритных тракторов.

Преимущества самодельного агрегата

Самодельный мотоблок из кпп ЗАЗ — отличный вариант, как дешево, быстро, надежно обеспечить себя техникой для земельного участка. Такой агрегат способен выполнять следующие виды работ:

  • культивировать;
  • пахать;
  • копать;
  • фрезеровать;
  • перевозить груз до 800 кг.

Это все сможет выполнять небольшой минитрактор, весом до 160 кг. В среднем на его сооружение может уйти до одного месяца. В процессе сооружения полуоси можно столкнуться со многими нюансами, поэтому перед тем, как приступить к изготовлению мини-трактора, необходимо изучить конструкционные особенности агрегата.

При необходимости можно изготовить самодельные сцепки и дополнительное навесное оборудование. Самодельные орудия — крайне важное дополнение к мотоблоку. С их помощью мотоблок на базе кпп ЗАЗ будет более функциональным. Такой агрегат можно использовать самому либо изготавливать на реализацию. Самостоятельная сборка поможет не только вернуть потраченные средства на мотоблок на базе КПП ЗАЗ, но и хорошо заработать.

Для сооружения такого агрегата понадобится:

  • кпп ЗАЗ;
  • бортовые редукторы;
  • колеса;
  • передняя подвеска;
  • рулевая рейка.

Первоначально для сооружения мотоблоков использовали редукторы. Принцип их работы заключался в превращении высокой частоты вращения на входном валу в низкую на выходном валу. Это и приводило технику в движение. Но необходимость регулярного технического обслуживания, своевременных, частых ремонтов заставило аграриев искать другие варианты для сборки мотоблоков.

Пошаговая инструкция

Так как для редуктора необходимо ступенчатое изменение частоты вращений выходного вала, то вместо него начали применять автомобильную коробку передач. Идеальным вариантом стала КПП от ЗАЗа. Главные характеристики двигателя от авто ЗАЗ 968 — ЗИД 4 (производство завода им. Дегтярева):

  • четырехтактный одноцилиндровый двигатель карбюраторного типа;
  • имеет систему воздушного охлаждения;
  • объем цилиндра составляет 520 см3;
  • ходовая поршня — 90 мм;
  • диаметр — 86 мм;
  • сила сжатия — 5,3;
  • средняя мощность — 4,5 л.с.;
  • среднее количество оборотов коленчатого вала — до 2000 мин — 1.

Двигатель от ЗАЗ 968 имеет вал редуктора с частотой вращения от 333 до 687 мин — 1. Средний расход топлива — 1,5 л/ч. Система зажигания работает на основе маховикового магнето. Запуск двигателя происходит за счет работы шнура либо специальной ручки. Несмотря на отсутствие автоматического запуска такой двигатель считают уникально подходящим для устройств подобного типа.

Минитрактор можно укомплектовать моделью ЗИД — 5.

Это усовершенствованная модель ЗИДа — 4. Улучшенные характеристики такого двигателя сделали его очень популярным силовым агрегатом для множества устройств подобного типа. Конструкция самодельного устройства на основе коробки переключения передач (КПП) от Запорожца:

  • для оси используют крепкую металлическую трубу до 100 мм в диаметре;
  • на концах трубы приваривают шарикоподшипниковые корпуса, на которые крепятся колеса от автомобиля;
  • на трубу прикрепляется кпп от ЗАЗ путем приваривания кронштейнов;
  • на кронштейны следует прикрепить вертикальный удерживатель для двигателя;
  • двигатель устанавливают на КП от автомобиля;
  • на вертикальный удерживатель прикрепляют ручки для управления устройством.

С подобными двигателями мотоблок прослужит долго, а количество поломок будет минимальным при правильной эксплуатации агрегата.

1sadteh.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
