Подвесные откатные ворота своими руками

Даже с учётом всех мифов, которые слагаются про откатные подвесные ворота, данная конструкция отлично создаётся на основе обычной консольной фурнитуры. Конечно, для того, чтобы построить качественные ворота, требуется специально подготовленная фурнитура для качественных подвесных ворот. Если у вас есть такая, то конструкцию вы сможете создать своими руками.

Подвесные откатные ворота могут быть сконструированы на фурнитуре, вес которой меньше 400 кг. В таком случае они могут похвастаться шириной проёма 2-5 метров. Подбирайте для них полотна, вес которых меньше 200 кг (в данном случае фурнитура должна работать исключительно на разгибание полок).

[sam id=»1″ codes=»true»]

Как делать навесные ворота? Прежде всего, нужно прикрепить направляющие сверху над проёмом. В ту сторону, которая будет являться основной для отката ворот, следует поместить направляющую по ширине проёма. Её нужно закреплять хорошо и исключить прогибы направляющей. Отличная тонкость, которую следует учесть – это способ приваривания направляющей к полке швеллера.

Основные особенности данных ворот

  • Подвесные ворота способны сэкономить пространство перед въездом, если ваш проезд имеет небольшую ширину.
  • Вместе с такими воротами, сделанными своими руками, пропадает потребность в том, чтобы постоянно расчищать пространство перед двором от снега.
  • Подобное приспособление, сделанное своими руками, устойчиво к ветру.
  • Для установки ворот, которые будут подвесные, следует позаботиться о наличии свободного места вдоль линии открытия.
  • Верхняя часть откатных ворот, к которой следует прикрепить направляющую, является ограничивающей по высоте.
  • Зимой вы вынуждены будете регулярно чистить откатные ворота от снега.
  • Чаще всего ширина ворот, которая считается стандартной для автомобилей, не выше 3 метров.
  • В том случае, если есть желание сделать своими руками ворота немного шире, для облегчения конструкции, можно оснастить их двумя створками, раздвигающимися в разные стороны.

Список необходимых материалов для установки ворот

Для того чтобы порадовать себя воротами, сделанными своими золотыми руками, нужно взять:

  1. Металлическую трубу квадратного сечения для каркаса.
  2. Профессиональный настил, листовой металл или панели, которые требуются для изготовления полотна.
  3. Трубу квадратного сечения с особенными габаритами (120 мм х 120 мм х 4 мм). Данная деталь будет фигурировать в качестве верхней балки и опоры.
  4. Направляющую, которая имеет длину в 2 раза больше, чем створки (примерно 6 метров).
  5. Набор фурнитуры, который используется для создания откатных ворот своими руками.
  6. Комплект автоматики. Он понадобится для того, чтобы полностью автоматизировать откатные ворота (а именно, процесс закрывания и открывания).
  7. Врезной замок.
  8. Сварочный аппарат.
  9. «Болгарка».

Фурнитура для подвесных ворот

Фурнитура приваривается к каркасу вашего полотна. При этом разнос кареток по ширине определяется по факту их ширины. Следует обратить внимание на то, что полотно должно перекрывать проём по бокам примерно на 2 сантиметра в каждую сторону. При этом сверху перекрытие должно быть на 1 сантиметр, а зазор, который остаётся между полом и полотном – ключевые 50 мм.

Створки ворот качаются? Если это возникает, то их следует зафиксировать ограничителем. Его также можно подрезать и сделать отверстия для того, чтобы максимально увеличить диапазон регулировки.

[sam id=»2″ codes=»true»]

Ограничение расхода кареток производится путём наваривания куска арматуры на щель направляющей. Нужен стопор? Тогда с одной из сторон следует в качестве стопора поставить накатной ролик (если вы приобретаете комплект, то данный предмет входит в него). Кроме того, торцы направляющей перекрываются особыми заглушками.

Ещё несколько нюансов, связанных с откатными воротами

Знайте, что трубы укладываются исключительно на ровной поверхности. Для их правильной инсталляции, нужно ответить на следующие вопросы: какая форма будущих ворот? Как стыковать углы? Последние из упомянутых деталей, нужно закрепить точечной сваркой. Во время данных манипуляций важно измерить диагонали. В случае если углы будут неровными, откатные ворота может перекосить.

Рама, которая поддерживает подвесные откатные ворота, равняется с помощью молотка в случае, если в этом есть потребность. Швы на воротах провариваются таким образом, чтобы влага не попала внутрь рамы. Для этого понадобится померить все внутренние размеры, а потом вырезать внутренний каркас из трубы.

Собирать данный каркас нужно так же, как и внешний. Приваривать его следует к внешнему каркасу с внутренней части конструкции, выравнивая по одному из краев. Затем зачистить от окалины и покрыть грунтовкой. Потом нужно подождать пока она подсохнет, чтобы пройтись краской по металлу.
Подвесные откатные конструкции применяются, как правило, для технических зданий: складов, гаражей, ангаров, доков и прочих производственных помещений.

[sam id=»3″ codes=»true»]

vorotagate.ru

Как сделать консольные откатные ворота своими руками: чертеж с размерами

Ворота с откатной или, как ее еще называют, сдвижной системой – это неотъемлемая часть конструкции, предназначенной для ограждения дачи и придомового участков.

На сегодняшний день ассортимент таких конструкций обширен, но многие мастера желают самостоятельно изготовить ворота этого типа.

Это связано не только с экономической точкой зрения, но и в связи с применением творческой энергии. Поэтому многие задают вопрос, как сделать откатные ворота своими руками и в короткие сроки?

к содержанию ↑

Виды откатных ворот

Откатные ворота производят в разных видах, в которых есть свои преимущества и недостатки.

к содержанию ↑

Консольные ворота

Конструкция ворот консольного типа позволяет не ограничивать верхние габариты изделия, а так же исключает контакт с нижним рельсом, проходящим вблизи поверхности земли.

Это одна из самых сложных в выполнении конструкций. Основа таких ворот – консоль или, как ее еще называют, швеллер. Эти устройства удерживает створку конструкции при открывании и закрывании ворот.

В современных воротах с подобным типом передвижения отсутствуют нижние и верхние направляющие, что

обеспечивает автомобилю свободное движение на территорию двора. Полотно подвешено на специальной балке, стоящей на роликах, перемещающих поверхность изделия.

Роликовые блоки и балка-направитель, как правило, помещаются в нижнем отрезке ворот. Нередко встречаются подобные откатные механизмы с укреплением роликов и балки в верхней или даже в серединной части.

Подобное размещение оправдывается в случае, когда речь идет о стене с капитальными свойствами или полотна с повышенной прочностью, выдерживающего крупногабаритный вес конструкции.

Для домашнего использования лучше всего делать нижнее передвижение, чтобы не пришлось проводить дополнительные работы по укреплению стены.

Эти ворота служат дольше остальных, потому что сдвижная конструкция полностью заходит в направляющие канавки, которые оберегают изделие от атмосферного воздействия внешней среды.

Консольные ворота часто снабжают приводом на электрической основе. Его крепят между роликовыми каретками. Привод обладает блоком управления и специальными устройствами для обеспечения безопасности перемещения.

Положительные стороны таких ворот очевидны:

  • воротный проем не ограничен в нижних и верхних габаритах;
  • элементы безопасности и привод проще всего установить именно на такой вид конструкций;
  • снегопад и грязь не нарушают работу изделия, потому что полотно находится на высоте около десяти сантиметров от поверхности земли;
  • система полотна и мощный фундамент консоли позволяют выдерживать нагрузки, вызванные ветром;
  • ворота не имеют створочных элементов, поэтому они экономят пространство во дворе и не могут задеть стоящие рядом транспортные средства.

У консольных систем имеются недостатки, но их немного:

  • конструкция таких ворот сложна для изготовления своими руками;
  • установка ворот предполагает свободный участок для зазора, который в полтора раза больше, чем сам проем. Это не всегда осуществимо;
  • необходимость создания мощного фундамента.
к содержанию ↑

Подвесные ворота

Откатные ворота подвесной системы популярны на складах, предприятиях и гаражных доках. Принцип работы такого механизма практически такой же, как и обычных откатных ворот, только с одним лишь отличием —

направляющая балка крепится в верхней части проема.

Выбирая элементы для крепления конструкции, нужно приобретать только качественные изделия.

Материал, подходящий для такого типа ворот, рекомендуется выбирать из стали с дополнительной оцинковкой и покрытием из ПВХ для устойчивости к негативным факторам природного характера.

Ворота открываются вдоль стены, поэтому не нуждаются в дополнительном пространстве с внутренней и внешней сторон. При желании такая конструкция может оснащаться электрическим приводом для удобства при эксплуатации.

Плюсы откатных ворот на подвесной основе:

  1. Конструкции подвесного вида существенно экономят пространство.
  2. Прочность ворот позволяет выдерживать ветряные нагрузки.
  3. Необходимость в дополнительной очистке въезда перед домом от снега отсутствует.
к содержанию ↑

Роликовые конструкции

Ворота с роликовым механизмом пользуются большей популярностью для въезда во двор, чем в гараж, потому что ширина гаражной стены не всегда позволяет разместить сплошную створку и поместить весь механизм в сторону, когда происходит открытие конструкции.

Для двора это идеальный вариант из-за экономии места и простоты пользования устройством. При нажатии на кнопку роликовый механизм срабатывает так, что ограждение отъезжает в сторону.

Если оснастить устройство автоматическим управлением, можно воздействовать на него с помощью пульта.

Воротная конструкция состоит из направляющего профиля, прикрепленного к нижней части изделия, роликового механизма на подшипниковой основе, каркасного полотна и других элементов, скрепляющих и удерживающих конструкцию.

к содержанию ↑

Рельсовые ворота

Принцип действия рельсовых ворот заключается в скольжении оградительного полотна по поверхности специального рельса, расположенного на поверхности земли. Движение происходит за счет ролика, приваренного к нижней части изделия.

Из всех видов ворот с откатной системой рельсовый механизм наиболее простой и востребованный. Его часто используют в оформлении въезда в частных домах.

Такой механизм имеет ряд достоинств

:

  • створка имеет опору, поэтому никогда не провиснет;
  • простота устройства позволяет изготовить ее мастеру, не имеющему большого опыта;
  • створка не занимает много места и равна ширине въездного проема.

Недостатки таких устройств:

  • работу створки могут нарушать попавший мусор или снежный покров;
  • рельс, направляющий полотно, должен подвергаться регулярной очистке;
  • рельс, проложенный поверх почвенного покрова, немного выступает, что осложняет въезд транспортного средства.
к содержанию ↑

Откатные ворота, состоящие из двух частей

Откатные ворота иногда изготавливают из двух частей. Этот принцип работы позволяет экономить место в ширине стены, так как ворота поделены на две части.

Конструкция так же может быть оснащена автоматикой, и открываться пультом дистанционного управления. В каждой створке ворот устанавливают приводы на электрических основах.

к содержанию ↑

Конструкция и устройство ворот с откатным механизмом

Одними из самых востребованных ворот являются консольные, конструкция которых состоит из следующих элементов:

  1. Каркас для откатного полотна.
  2. Чаще всего его производят из профилированной трубы. Именно он выполняет противовесную функцию в процессе передвижения конструкции.

    Перед началом изготовления металлического каркаса рекомендуется изготовить схему с точными замерами.

  3. Полотно для передвижения.
  4. Как правило, материал для него выбирают из профлиста или листовой стали. Панели плотно крепят к конструкции рамы, а во внутреннюю часть укладывают утеплитель.

  5. Несущая балка для ворот.
  6. Позволяет воротам двигаться в сторону, именно в нее устанавливают ролики для несущей поверхности.

    В производстве несущей балки рекомендуется задействовать профиль с толстой стенкой, что позволит еще больше усилить механизм. Обычно балку устанавливают в нижней части полотна.

  7. Ловушки, предназначенные для фиксации воротного полотна. Их устанавливают по двум сторонам дверного проема на столбы.
  8. Ролики для перемещения полотна.
  9. Такие устройства способствуют эффективному перемещению ворот при открытии и закрытии конструкции. Ролики устанавливают в несущую балку.

  10. Фундамент.
  11. Откатные ворота требуют глубокого фундамента, заранее рассчитанного по формуле.

  12. Держатели, препятствующие раскачиванию ворот.
  13. Автоматические элементы и зубчатая рейка.
  14. Зубчатая рейка запускает механизм движения полотна. Количество зубцов, используемых в конструкции, напрямую зависит от ширины установленного полотна.

к содержанию ↑

Изготовление откатных ворот своими руками

Подготовку к работе начинают с проверки необходимых инструментов:

  • болгарки;
  • аппарата для проведения сварочных работ;
  • молотка;
  • шуруповерта;
  • уровня и рулетки для точного измерения;
  • лопаты.

Все перечисленные инструменты найдутся в каждом доме, за исключением лишь аппарата для сварочных работ. Его можно попросить у друзей или соседей. Если позволяют средства, лучше купить его, лишним такой инструмент никогда не будет.

Возможно вас заинтересует статья о том, как изготовить ворота для забора из профнастила.

к содержанию ↑

Создание чертежа и схемы

Если все необходимые инструменты в наличии, можно переходить к подсчету строительных материалов, которые необходимо приобрести на строительном рынке и металлобазе.

Каркас делается путем приваривания сначала трубы 60х40 миллиметров, длиной 6 метров к направляющей. Далее крепятся две вертикальных трубы 60х40 миллиметров, по 2 метра, первая к краю, вторая — на расстоянии 4,4 метра от края горизонтальной трубы.

К верхним концам этих труб прикрепляется горизонтальная, длиной 4,4 метра. Свободный край нижней горизонтальной трубы и край верхней соединяются под углом трубой 2,56 метра.

Полотно каркаса должно быть заполнено вертикальными трубами 40х20 миллиметров. Далее переходят к силовой раме.

Фундамент для будущей конструкции нужно готовить путем рытья П-образного котлована глубиной не менее полутора метров.

Секция при проеме в четыре метра должна быть равной шести метрам. Дорожный зазор нужно чертить не менее семидесяти пяти миллиметров.

Силовая рама готовится из швеллера (длиной 2,2 метра и шириной 20 сантиметров) и арматуры, высота которой 1,5 метра, во взаимно перпендикулярных направлениях.

Эта конструкция бетонируется и к ней приваривается площадка для привода и подставка. Далее крепятся нижние ролики к подставке и верхний ролик на столбик. На противоположный движущимся воротам столбик крепятся верхняя и нижняя ловушки.

Последним элементом схемы является автоматика и зубчатая рейка.

к содержанию ↑

Выбор материала

Начертив схему предполагаемой конструкции, нужно внимательно изучить материал для каркаса и полотна ворот.

Каркас изготавливают из дерева или трубы профильного вида.

Внутренняя часть ворот создается из:

  • профнастила.
  • Этот материал зарекомендовал себя в подобных видах работ своей прочностью и декоративными свойствами;

  • листового металла, обладающего прочностью, что немаловажно в подобном виде ворот, но в то же время тяжесть осложняет проведение самостоятельных работ;
  • элементов ковки, которые могут превратить ворота в произведение искусства и выделить их среди других домовладений.
  • Но существенный недостаток – высокая стоимость по сравнению с другими материалами;

  • дерева, которое отличается повышенными эстетическими свойствами, но в эксплуатации весьма прихотливо, и требует регулярной обработки защитными средствами.

Выбирая материал из кованых элементов или деревянных составляющих, важно помнить, что для такой конструкции нужны усиленные детали комплектующих и дополнительной фурнитуры.

Винтовые сваи в раздвижных откатных воротах применяют часто, и изготавливают такие опоры в течение трех или четырех дней. Если использовать бетонное основание, такие работы проводят в теплое и сухое время года.

Для окончательного высыхания материала должен пройти месяц, а это существенно отдаляет установку откатных ворот.

Поэтому винтовые сваи практичнее и разумнее при самостоятельной установке ворот. Такие сваи можно переносить в разные места, а бетон так и останется залитым на первоначальном месте.

Металлические конструкции выдерживают воздействие вибраций благодаря своим лопастям, а цементное основание со временем расшатается и нарушит всю двигательную систему конструкции.

Фундамент, изготовленный с применением винтовых свай, отличается долговечностью, а установленное полотно служит долго и без сбоев. Сваи можно устанавливать в слабый и перенасыщенный водой грунт. Они прорезают почву до того предела, пока не найдут надежную опору под землей.

к содержанию ↑

Установка винтовых свай

Главным условием качественной установки винтовых свай в такой конструкции является жесткость. Это условие обусловлено тем, что на винтовые сваи приходится повышенная нагрузка. Материал не должен уходить в грунт даже под действием собственного веса.

При монтаже такой конструкции следует использовать профильную трубу с выбранными параметрами и трубную обрешетку. Раму заранее покрывают грунтовкой.

Комплектующие элементы для ворот выбирают, учитывая вес и высоту изделия. Полотно двигается в сторону по направляющей, именно ее качество и определяет то, сколько прослужит конструкция.

Важно знать, что воротный откат должен превышать величину проема. Это расстояние принято считать за показатель измерения консоли, который равен ширине проема.

Для эффективного хода ворот, установленных на винтовых сваях, потребуется соответствующий участок.

К выбору участка нужно подойти основательно и с расчетом того, что ширина ворот должна быть умножена на коэффициент одна целая пять десятых, тогда получится идеальное расстояние. Это важно для удобной эксплуатации изделия.

Монтаж свай производят в несколько этапов:

  1. Закладка фундамента, включающая в себя разметку территории и очищение ям от грунта. Установка закладных материалов и, если существует необходимость, заливка бетонным раствором.
  2. Если мастер планирует устанавливать автоматическое управление, производится разводка электрических кабелей.
  3. Последовательный монтаж столбов и всей системы ворот.

Предполагаемое движение воротной системы фиксируют шнуровкой, натягиваемой вдоль линии всего проема. Рекомендуемая высота фиксации двести миллиметров.

Если котлован заливался раствором бетона, для продолжения работ понадобится семь суток, пока раствор не высохнет полностью.

к содержанию ↑

Подготовка каркаса

Металлическое изделие для каркаса обрабатывают антикоррозионным покрытием и дают ему время для того, чтобы раствор на поверхности просох.

Изготовление каркаса можно проводить самому, но главное, чтобы сваренные элементы были без отверстий в стыках. При наличии таких отверстий, в них будет попадать грязь и снег.

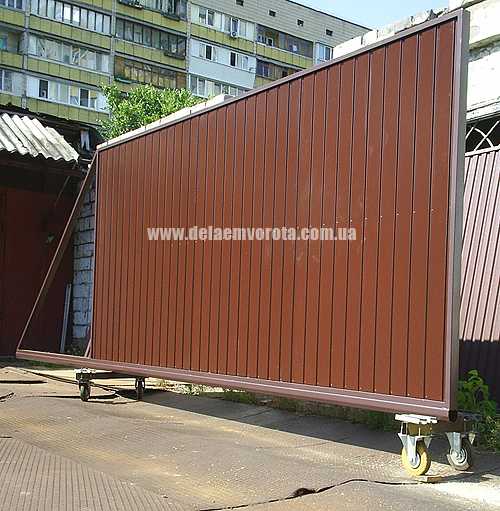

Основа каркаса состоит из труб размером 60х40 мм, как показано на фото с эскизом выше. Ребра конструкции и перемычки внутри могут иметь сечение размером 20х40 миллиметров.

Раму собирают в следующем порядке:

  1. Профильные трубы отмеряют и режут согласно приготовленному чертежу.
  2. Полученные детали для создания каркасного изделия обезжиривают, красят и обрабатывают специальным растворителем.
  3. Подготовленные элементы выкладывают на ровной поверхности.
  4. Периметр рамы собирают и прихватывают аппаратом для проведения сварочных работ.
  5. Углы изделия проверяют и, если все сходится, окончательно сваривают между собой.
  6. После сварки к изделию устанавливают ребра жесткости и внутренние перемычки.
  7. Нижняя часть изделия соединяется с несущей балкой.
  8. Поверхность, где были проведены сварочные работы, покрывают антикоррозионным покрытием и дополнительным слоем краски.

Изготовление откатных ворот с калиткой значительно усложняет весь процесс проектирования и монтажа. Необходимо учитывать расположение калитки на самых ранних этапах работы.

к содержанию ↑

Установка профнастила

Для обшивки ворот понадобится профнастил, шурупы длиной 19 миллиметров и шуроповерт.

Если хозяин не хочет осуществлять дополнительную трату материала для треугольника противовеса, от этого можно отказаться, потому что с уличной стороны это не будет заметно.

Автоматические ворота будут выглядеть еще лучше, если обшить столбы кирпичом. При элементарных знаниях о процессе кладки это несложно сделать.

к содержанию ↑

Необходимая фурнитура

Детали, необходимые для создания ворот, лучше приобретать в специализированных магазинах. Производить их самостоятельно не имеет смысла, потому что это не оправдано с экономической точки зрения.

Перед покупкой рельсового механизма нужно посчитать необходимую длину. Ее вычисляют, исходя из ширины ворот и умножая число на 1,5.

Фурнитура, предназначенная для откатывания ворот, выбирается, исходя из веса конструкции. Существуют детали, которые выдерживают нагрузки до четырехсот килограммов, а иногда в продаже имеются модели для кованых ворот, способных выдерживать до восьмисот килограммов.

Для ворот с обшивкой из профнастила подойдут детали, выдерживающие до четырехсот килограммов.

При выборе кареток с роликовым механизмом нужно определиться, из какого материала они будут созданы.

Рынок строительных материалов предлагает выбрать между металлическими и полимерными материалами. Лучше всего выбирать полимерное покрытие, при правильной эксплуатации оно прослужит долго, и будет создавать меньше шума, чем металл.

Не рекомендуется приобретать фурнитуру, закрытую в кривые и необработанные упаковки, так как существует вероятность приобрести товар низкого качества, который значительно сократит срок службы откатных ворот.

к содержанию ↑

Крепление нащельников

В кирпичном ряду делают три закладных детали для последующей установки нащельника. К столбу приваривают арматурный кусок. К краю арматурного изделия крепят уголок таким образом, чтобы одна его часть удерживалась на кирпиче, а другая выпирала наружу.

Верхняя и нижняя закладные детали устанавливаются на уровне третьих кирпичей, а средняя – в середине изделия.

К выступающим уголкам приваривают трубу – нащельник с размерами 60х30 миллиметров.

к содержанию ↑

Направляющий рельс

Произвести рельс для передвижения конструкции в домашних условиях невозможно, поэтому придется потратить денежные средства на покупку такой детали.

При выборе материала нужно в первую очередь обратить внимание на наличие зеркальной поверхности и правильных углов. Производители обычно заботятся о своей репутации и шлифуют изделия от ржавчины.

Исходя из веса и размера конструкции, выбирают подходящий рельс.

Стандартная ширина изделия, рекомендуемая для установки, варьируется от четырех до пяти с половиной миллиметров.

Уход за рельсами несложен: нужно регулярно проверять его поверхность на наличие грязи и лишнего мусора.

к содержанию ↑

Роликовые каретки

Движение роликовых кареток позволяет перемещать систему ворот вдоль проема. Каждая каретка системы состоит из восьми роликов, изготавливаемых из металлического или полимерного покрытия.

Производить ролики самостоятельно не рекомендуется, так как производством своими руками невозможно придать материалу должное качество.

Процесс изготовления каретки не составляет сложностей: в размеченных металлических пластинках проделывают отверстия для помещения в них роликового механизма.

Для создания каретки можно использовать подшипники от старой машины, например, от Жигулей.

Если металл недостаточно прочный, то пластины сваривают. При сверлении лучше всего воспользоваться маслом для охлаждения поверхности.

Оси и отверстия отмеряют и совершают надрезание поверхности до нужной длины. На оси помещают шайбы, далее колесики, и прикручивают получившуюся конструкцию для перемещения. До приваривания основы подшипники обязательно плотно набивают смазкой.

Процесс изготовления самодельных роликов для откатных ворот показан на видео:


к содержанию ↑

Улавливатели и заглушки

Металлические пластины выгнутые особенным способом предназначаются для улавливания ворот и их фиксации после закрытия. При правильном подборе и качестве используемого металла изготовить такие изделия не представит особого труда.

Заглушки служат защитой для направляющей от снега и грязевых масс. Можно приобрести готовые защитные элементы, выполненные из резины или пластикового материала. Можно просто заварить концы балочного материала сварочным аппаратом.

Самостоятельное изготовление фурнитуры допускается, но с тем условием, что мастер уже имеет опыт в проведении подобных работ.

При недостатке опыта лучше приобретать дополнительные элементы в специализированных магазинах от надежных производителей.

к содержанию ↑

Установка каркаса и ворот

После завершения создания и подготовки деталей и элементов конструкции нужно произвести монтаж каркаса и ворот.

На установленный в фундамент швеллер выставляют каретки, при этом стараясь раздвигать их при укреплении.

Рама для откатных ворот крепится к кареткам и устанавливается с учетом показателей уровня. После этого платформы кареток слегка приваривают к швеллерной системе.

После проведенных действий совершают контрольные замеры и окончательно приваривают платформу кареток.

Важно следить за показателями уровня, который будет указывать на наличие перекосов в конструкции.

После этого осуществляют приваривание уловителей верхнего и нижнего отдела, а так же устанавливают концевые ролики.

Важно помнить, что концевые ролики должны заходить на нижнюю улавливающую систему так, чтобы они полностью разгрузили ее при закрытии системы.

к содержанию ↑

Автоматическая система в откатных воротах

Автоматическое открытие откатных ворот осуществляется механизмом, оснащенным электроприводом. Открытие происходит при помощи кнопки пульта управления на дистанции. Для сборки такого механизма подойдут любые материалы из гаража, а крепление займет не больше суток.

Подача сигнала осуществляется роликовой или цепной системой с помощью асинхронного двигателя.

На предварительном этапе работ нужно выбрать соответствующий двигатель для механизма.

Если в наличии имеется трехфазный счетчик с обмоткой звездного типа, рекомендуется остановиться именно на этом устройстве.

С таким устройством можно избежать проблем с движением системы и повысить эффективность ворот.

Если трехфазного счетчика нет в наличии, можно воспользоваться однофазным с конденсаторным типом. Важно знать, что такое устройство отличается низкой работоспособностью, особенно при запуске системы.

Если не нашлось ни первого, ни второго варианта, можно использовать менее затратные материалы. Нельзя забывать о надежном соединении кинематики. Редукторный вал соединяется с двигателем с помощью муфты жесткого типа.

Редуктор может быть заменен ременной передачей. Такой способ сборочных работ имеет сложности соединения в штативных элементах и дополнительное задействование автомобильного натяжительного механизма.

Механизму с валом независимого хода уделяют особое значение при использовании ременного механизма. Предельное внимание нужно проявить к центрированию вала, потому что именно на нем имеются две трансмиссии.

к содержанию ↑

Самостоятельное изготовление электропривода

Самый элементарный способ установки автоматизации процесса движения откатных ворот – это цепная или, как ее еще называют, реечная передача.

На редукторном валу укрепляется велосипедная цепь, а поверх ее устанавливают еще одну, специальную с диаметром в звеньях, аналогичным тому, что присутствует в звездочке.

Цепочка устанавливается в горизонтальной плоскости. Вращение звездочки в одну или в другую сторону приводит в движение весь механизм откатных ворот.

Укрепление двигателя и редуктора производится болтами, имеющими специальные гайки. Опора для них должна быть жесткой. Под основой проделывают вытянутые отверстия для надежной фиксации моторного механизма.

Следующие действие в установке – крепление цепи к воротам. Цепь устанавливают в нижнюю часть балки, а в качестве дополнительной защиты используют кожух из резинового материала.

Для того, чтобы окончательно укрепить цепь, применяют сварку.

к содержанию ↑

Установка автоматики на ворота

Чтобы собрать все это вместе, нужно произвести несколько этапов:

  1. Перед установкой нужно подобрать место для монтажа и приступить к установке рейки таким образом, чтобы она находилась на поверхности шестерни.
  2. В нужной точке привод фиксируют сварочным аппаратом.
  3. Далее нужно установить зубчатую рейку. Ее приваривают к трубе и протягивают за поверхность полотна.
  4. Все элементы проверяют и сваривают повторно.
  5. Следующий этап – установка выключателей с концевым типом. Они бывают механические или магнитные.
  6. Рекомендуется использовать магнитную систему из-за высокой производительности.

  7. Подключение системы нужно производить, исходя из инструкций, данных производителем. Настройки дополнительных функций проводят пультом.
  8. Далее устанавливают световые элементы, улавливающие фото-сигналы.
  9. Для установки нужно проделать отверстие в трубе и провести через нее основные источники питания.

  10. Крепление сигнального типа лампы, передающей данные о приближающихся объектах. Этот элемент можно исключить из установки, но для безопасности конструкции лучше применять его.

Как сделать простые откатные ворота своими руками смотрите в видео ниже:

moistenki.ru

Откатные ворота своими руками чертежи, схемы, эскизы, конструкция

Придомовая территория будет неполной, если лишена какого-либо ограждения.

Презентабельности и статусности дому придадут откатные ворота. Удовольствие это не из дешевых, но отличается приятной особенностью – конструкция изготавливается самостоятельно. Остается только выбрать модель и оценить собственные силы.

Преимущества и недостатки откатных ворот

Почему выбирают откатные модели? Кроме внешнего вида и надежности, ворота имеют ряд преимуществ, говорящих в свою пользу в отличие от иных ограждений. А именно:

  • Бесшумность работы. Скрип не потревожит домочадцев или соседей.
  • Не занимают много места как в открытом, так и закрытом состоянии.
  • Очистки наледи, снега или забивающегося мусора большей частью не требуется.
  • Минимальное обслуживание требует лишь регулярной проверки ходовой части.
  • Долговечность и надежность. Связаны они с использованием металла, в отличие от деревянных заборов или других материалов ограждения.
  • Ворота для удобства оснащаются автоматическими механизмами, обеспечивающими владельцам комфорт.

Конечно, ни одна конструкция не обходится без недостатков. Их немного: придется сделать достаточным въездное пространство, если предусмотрен габаритный автотранспорт, следовательно, придется потратиться. И второй – ворота должны устанавливаться на монолитную платформу.

Виды откатных ворот

Чтобы оценить собственные возможности в плане самостоятельного труда, важно рассмотреть все варианты ворот. Некоторые из них просты в конструкции, другие требуют скрупулезной разработки чертежа и упорного труда.

Консольные

Ворота представляют собой конструкцию, откатное полотно которой установлено на нижней направляющей. Специалисты рекомендуют к изготовлению именно такой вариант, так как он имеет массу достоинств в сравнении с другими: высота транспорта не имеет значения – верхнего ограничителя нет, минимальное занимание места вдоль забора, взломостойкость и парусность велики. Для самостоятельного возведения преград нет – модель простая.

Подвесные

Ворота чаще всего устанавливают в ангарах или складах, имеющих верхнее ограничение или крышу. Подвижные части расположены на верхних направляющих, что значительно уменьшает возможности крупногабаритного транспорта. Эта особенность должна учитываться владельцами приусадебного участка, где строительные работы и присутствие специальной техники происходит довольно часто.

Колесные

Откатные ворота приходят в движение благодаря рельсу, уложенному на грунт или бетон. Полотно оснащается в нижней части колесиками. Недостаток модели в большой вероятности забивания пути, по которому будут двигаться ворота. При том, что близость с грунтом непосредственная, рельс загрязняется опавшей листвой, при паводке или таянии не исключены заторы льда. Это вызовет проблемы – невозможность открытия и коррозию металлических частей.



Проанализировав собственную ситуацию – надобность в транспорте, сезонность посещения загородного дома, частота эксплуатации – можно сделать вывод для приемлемости того или иного варианта. Кроме того, оценивают финансовые возможности – все ворота тяжеловесны и соответственно требуют качественных комплектующих.

Основные элементы и фурнитура откатных ворот

Кроме металлического полотна ворот, требуется приобрести следующие комплектующие для них:

  • Направляющий рельс. Это железная балка с сечением 71*65 мм, длиной 6 и более метров. Толщина стенок – 3,5 мм и более.
  • Каретки с роликами. Они нужны для свободного перемещения полотна по направляющему рельсу.
  • Концевые ролики и ловушки для них, ограничивающие движение полотна. Они не дадут ему выпасть из направляющих.
  • Ограничители и заглушки. Они не позволят механизму забиться грязью, снегом и наледью.

Вся комплектация приобретается согласно будущему весу ворот. Ориентируются по следующему – для варианта, не превышающего длины в 4 м, требуется фурнитура, выдерживающая нагрузку до 500 кг. До 5 м – 600 кг и т. д.



Сегодня в продаже предлагаются готовые комплекты откатных ворот, которые требуется только установить. Фурнитуру можно купить и по отдельности, если стоимость готового варианта владельцев не устраивает.

Чертежи, схемы, эскизы и конструкция откатных ворот

Любая конструкция требует тщательных расчетов. Откатные ворота ответственны во многих вопросах – свободный ход, допуск транспорта на территорию – следовательно, любая модель до строительства тщательно планируется на бумаге.

Ширина проема ворот

Рассчитывается параметр исходя из габаритов транспорта – учитываются не только легковые автомобили, но и грузовые. Так, Газель составляет 2,5 м, а КАМАЗ – 2,9 м. Но при этом следует учитывать угол заезда – 45 градусов. Следовательно, между столбами, удерживающими конструкцию и зеркалами авто должно оставаться расстояние не менее 30 см. Если учитывать особенности грунта в период межсезонья – машина может отклониться, забуксовать или скользить, то этот параметр увеличивают до 50 см. Окончательно ширина составит 5 м.

Длина полотна

Это совсем не то что длина проема ворот. Этот параметр увеличивают как минимум на 40% от всей ширины. Это нужно для того чтобы скрыть щель между полотном забора и воротами.

Высота ворот

Она имеет значение, несмотря на то, что практической роли не играет. Рассуждаем с точки зрения эстетики – следует рассчитывать створку ворот таким образом, чтобы она лежала в одинаковой плоскости с забором, иначе перепада высот неизбежны и некрасивы.

Например, тело забора из профлиста составляет 2 м. Высота ворот рассчитывается за вычетом параметров всех комплектующих – направляющего рельса, кареток с колесиками, удерживающего каркаса и прочей фурнитуры. Важно – учитывается зазор между грунтом и краем ворот. Он должен составить не менее 10–15 см.

Чертеж

Схематично конструкция ворот очень проста. Основой служит силовая платформа из армированного бетона. Далее, между столбами-стойками устраивается каркас с уловителями сварной рамы ворот. Ну а к последней крепится профлист. На полотне фиксируется ручка или ворота снабжаются электрическим приводом для приведения в действие из дома.

Монтаж откатных ворот своими руками

Естественно, в одиночку с конструированием консольного или иного типа ворот не справиться – потребуется как минимум пара помощников. Кроме комплектующих для модели, приобретаются инструменты и материалы для бетонирования участка между опорными столбами – это войдет в стоимость ворот, поэтому смету для оценки собственных возможностей составляют заранее.

Установка опорных столбов

Снизить стоимость и сократить собственные усилия можно, если сделать раздельное бетонирование под консольную раму и столб для конструкции уловителей. Однако в этом есть подводный камень, связанный с особенностями грунта – две конструкции могут изменяться по-разному в случае пучения, промерзания или подвижек почвы. Эти капризы непременно отразятся на конструкции ворот – створка перестанет попадать в уловители, конструкцию может перекосить. Эксплуатация перестанет быть комфортной – откатные ворота придется постоянно регулировать.

Выход есть: силовые заливки формируются на одном бетонном основании. Тогда даже внушительные изменения позволят одинаково изменять уровень высоты всей конструкции ворот.

Выкапывается канава, равная ширине опорных столбов и глубине промерзаемости местности. Также учитывают подвижки и капризы грунта – в случае плывучих или песчаных вариантов, параметры фундамента увеличивают на 15–20% по каждому.

На дно насыпаются амортизирующие слои из песка и щебня. Высота каждого – не менее 10–15 см. Они не пустят влагу к бетону, тем самым продлевая его долговечность. Кроме того, тяжелая конструкция ворот никак не отразится на качестве платформы.

Канава армируется стальным прутом – его просто втыкают в грунт и связывают между собой проволокой. Сваривать нельзя, так как высокие температуры разрушают металл. Не требуется приобретать прут большого сечения – до 6 мм вполне достаточно. Проволоку лучше использовать специальную, обработанную обжигом – ее прочность давно известна.



Сразу на прут укладывают стальную закладную. Это швеллер установленный полками вниз. К нему в последующем крепится подвижная каретка. Положение швеллера проверяется точно по уровню, дабы в будущем не допустить перекоса ворот.

Устраивается опалубка. Если опорные столбы решено установить готовыми, то их сразу помещают на нужные места. В противном случае опалубку конструируют таким образом, чтобы залить еще и основание под консоли. Для этого используют деревянные доски, сбитые в щиты и подпорки, чтобы при заливке масса не сломала конструкцию.

Заливку ведут медленно, наблюдая за выходом воздуха из толщи и не допуская перелива на швеллер. Появление белого «молока» на поверхности скажет о плотном заполнении канавы. В течение нескольких дней платформу рекомендовано проливать холодно водой, во избежание появления трещин на поверхности.

Через 2–3 недели, по застывшему основанию работу можно продолжать.

Сварка ворот

Конструкция представляет собой раму с усилениями. Для изготовления несущей рамы, как правило, используют прямоугольный профиль – сечение и толщина стенок описаны выше. Внутренняя «обрешетка» изготавливается из труб меньшего размера – 30–40 мм. Сначала, согласно чертежу, нарезают трубы нужной длины и укладывают их на ровную поверхность для составления – на этом этапе несоответствия еще можно исправить.

Затем начинают сварку основного каркаса и после этого внутри рамы наваривают усиливающий профиль. Выглядит он как диагональ между параллельными прямыми.



Сварку ведут прихваточными швами с шагом в 30 см. К нижней части рамы приваривают рельс. Готовую конструкцию не обшивают сразу – ворота требуется проверить на нормальную эксплуатацию. Сварные швы зачищают, отбивают лишнее. Кладут первый слой грунтовки.

Установка комплектующих и рамы

На опорные столбы крепят каретки и уловители, постоянно соотносясь с уровнем. Для фиксации используют анкерные болты – только они способны выдержать нагрузку тяжелых ворот. Проверив подвижность ходовой части, можно устанавливать ворота.

Их одевают на кареточный профиль и обваривают вокруг прихватками – так ворота получают устойчивость. После того как мастера убедились в совпадении уровней двух частей ворот, ходовые части обваривают полностью.

Покраска и обшивка

Готовую конструкцию красят в цвет, совпадающий с профилированным листом. Красящий состав должен обязательно обладать антикоррозионным свойством. Сурик наносят в несколько слоев, уделяя внимание швам и соединениям.

После высыхания приступают к обшивке готовых ворот. Если задумано сделать их двойными – профлист с двух сторон – заранее рассчитывают равномерное распределение усиливающих профильных труб внутри каркаса, иначе частая эксплуатация приведет к деформации ворот.

Важно – прикручивать профлист саморезами с головками под отвертку нельзя. Для тяжелой конструкции они слабы. Используется крепеж со специальными гаечными головками и резиновыми прокладками, чтобы уберечь место фиксации от влаги. Шаг крепления индивидуален – в зависимости от длины и высоты полотна. Саморезы уже окрашены, поэтому декор им не нужен.

Дополнительное оснащение откатных ворот

Готовые ворота оснащаются ручками, запорными элементами, засовом или электрическим приводом. Силовой узел последнего располагается рядом с кареточным швеллером – если заранее предусматривается автоматическое устройство, то сразу устанавливается два швеллера – один для конструкции ворот, другой для электропривода.

Устанавливать автомат можно своими руками, если есть определенные знания. В противном случае приглашают специалистов. Также ворота оснащаются фотоэлементами, антивандальными устройствами и прочими атрибутами, повышающими комфорт пользования.

Монтаж откатных ворот своими руками видео





Похожие материалы

stroitelnyj-portal.ru

Ворота откатные своими руками (57 фото): виды, особенности устройства и монтажа

Содержание

Стильные откатные ворота

Откатные ворота — самый удобный и востребованный вид ворот

Откатные ворота в стиле хай-тек

Несмотря на то, что откатные ворота своими руками изготовить значительно сложнее, чем более привычные распашные, и стоят они дороже, все большее число владельцев загородной недвижимости выбирают именно их для организации въезда на участок. Их важное преимущество – экономия места, нет необходимости создавать перед воротами площадку для раскрытия створок, а, значит, можно более эффективно использовать пространство, особенно на небольшом участке.

На сегодняшний день откатные ворота на пике популярности

Откатные ворота очень надежные, удобные и долговечные

Кроме того, нет необходимости после снегопада расчищать эту площадку, чтобы открыть створки ворот. Откатные ворота – более надежные, они имеют лучшую взломостойкость и ветроустойчивость. И еще один важный плюс – откатные ворота с электроприводом смонтировать значительно проще, автоматика для них проще по конструкции, дешевле и надежнее.

Кованые откатные ворота

Откатные ворота: основные виды

Существует три вида откатных ворот. Особенности конструкции, их достоинства и недостатки рассмотрим ниже.

Откатные ворота бывают как автоматические, так и с ручным приводом

Красивые откатные ворота подчеркнут стиль вашего имения

Подвесные ворота

Конструкция, получившая широкое распространение в былые времена на промышленных предприятиях. Это достаточно массивная, но при этом надежная конструкция, в которой полотно (ворота) на роликовых тележках движется по балке, расположенной над проездом (рис.1).

Рис. 1. Схема устройства подвесных ворот

К достоинствам такой конструкции следует отнести её высокую устойчивость к ветровым нагрузкам, способность противостоять взлому, отсутствие ограничений по ширине и высоте воротного полотна. Недостаток — высокая металлоемкость такой конструкции, что определяет её высокую стоимость. Но главный минус – это ограничение пропускной способности транспорта через такие ворота по высоте, она определяется высотой расположения направляющей балки

Подвесные ворота

Ворота рельсового типа

Самая простая и самая надежная конструкция откатных ворот, в них створка ворот движется по нижнему рельсу, установленному на одном уровне с дорожным полотном (рис. 2).

Рис. 2. Схема откатных ворот по рельсу

Такие ворота привлекают простотой конструкции, высокой надежностью и устойчивостью к ветру, возможностью закрыть очень широкие (до 6 м) проемы. Конструкция позволяет устанавливать мощный каркас и тяжелую обшивку, которые могут противостоять таранному удару (именно поэтому такие ворота часто можно встретить в воинских частях и исправительно-трудовых колониях). Их главный недостаток, особенно ярко проявляющийся в наших широтах – необходимость постоянной очистки рельса, что особенно проблематично зимой, когда в рельсе после оттаивания может замерзать вода.

Откатные ворота рельсового типа

Прекрасные откатные ворота с декоративными коваными элементами

Консольные ворота

В их конструкции удалось избавиться от недостатков как подвесных ворот (нет ограничения проезда транспорта по высоте), так и рельсового типа (нет контакта с землей). Полотно ворот такой конструкции движется при помощи консольных роликовых блоков по направляющей балке. Чаще всего основной узел конструкции – роликовые блоки и балка – располагаются в нижней части ворот (рис.3), такое расположение вызвано, прежде всего, простотой его установки.

Откатные ворота в современном стиле

Консольные ворота из-за отсутствия направляющих внизу и вверху проёма позволяют проезжать транспорту практически любых габаритов

Гораздо реже встречаются случаи, когда роликовые блоки и направляющая балка могут располагаться посередине полотна (рис. 4), и даже сверху (рис. 5). Такое расположение оправдано в том случае, когда есть возможность расположить консольные узлы, основную механическую часть раздвижных ворот, на капитальной стене здания (конструкции, сооружения), которые способны выдержать нагрузки, создаваемые полотном ворот. Это дает возможность снизить расходы на строительство отдельных силовых конструкций для ворот.

Рис. 3. Схема консольных ворот

Рис. 4. Схема консольных откатных ворот с расположенным посередине консольным узлом

Рис. 5. Схема консольных откатных ворот с расположенным вверху консольным узлом

Кроме отсутствия ограничения по высоте, консольные вороты имеют ряд и других преимуществ. Прежде всего, конструкция откатных ворот предполагает расположение роликовых тележек внутри заваренной балки, что полностью предохраняет их от попадания снега и грязи, а значит – природные факторы не влияют на стабильность работы механизма ворот. Использование закрытых подшипников скольжения в роликовых тележках исключает необходимость из периодического смазывания – смазка закладывается на заводе-изготовителе.

Эффектные откатные ворота

Кроме того, консольные ворота очень плотно, по сравнению с другими типами откатных ворот, прилегают к забору, не оставляя даже щелочки для чересчур любопытных. И еще один важный момент – проще всего установить автоматику именно на консольные ворота. Из недостатков следует отметить очень непростую для монтажа, сложную конструкцию ворот и, кроме того, для установки такого типа ворот забор должен иметь свободный участок, по длине в 1,5 раза превышающий длину ворот.

Ворота – важный элемент архитектурного ансамбля вашего домовладения

Стильные современные откатные ворота

Установка откатных ворот

Для установки на участке откатных ворот необходимо соблюдение целого ряда требований:

  • откатные ворота могут двигаться только по прямой линии, поэтому на необходимом участке забор должен быть тоже прямым. При этом длина этого прямолинейного участка забора, как указывалось выше, должна быть в полтора раза больше, чем ширина полотна. Это связано тем, что кроме непосредственно полотна, консольные ворота имеют так называемую технологическую часть, выполняющую роль противовеса и позволяющую снизить и равномерно распределить нагрузку, создаваемую воротами, на консольный блок (рис.6 )

Рис. 6. Размещение консольных ворот

  • любые неровности рельефа (наклон или бугры) создадут большие проблемы для свободного перемещения ворот, существенно повысив нагрузку на автоматику
  • калитки устанавливают со стороны, противоположной направлению отката ворот, в противном случае, они будут просто блокироваться в момент открытия ворот
  • если будет устанавливаться автоматика для откатных ворот, сразу следует предусмотреть, откуда будут прокладываться силовые кабели

Потрясающие металлические откатные ворота

Совет! Готовый комплект для откатных ворот (рис.7 ) (роликовые тележки, направляющий рельс, трубы) можно приобрести в магазине, но при этом следует учесть, что он рассчитан на «евростандарт» — ворота длиной 4 м.

Рис.7. Комплектующие для откатных ворот

Раздвижные ворота можно устанавливать как на готовый забор, так и во время его возведения. Чертеж откатных ворот приведен на рис. 8.

Рис. 8. Чертеж для изготовления консольных откатных ворот

Закладка фундамента

Фундамент закладывают вдоль забора со стороны, куда будут открываться ворота. Параметры фундамента:

  • глубина – 1 м (на глубину промерзания грунта)
  • ширина – 30-40 см
  • длина – половина длины полотна ворот (если ворота длиной 4 м, то фундамент – 2 м).

Откатные ворота с оригинальными опорами

Гармоничное сочетание стилей модульного дома и его откатных ворот

После того, как траншея под фундамент готова, изготавливают его металлическую часть. Для этого на металлический швеллер (его длина равна длине фундамента, ширина – 16-20 см), по всей его длине приваривают 8-12 ножек из металлического прута или арматуры диаметром 10 – 16 мм (рис. 9 )

Рис. 9. Схема изготовления металлической части фундамента

Готовый швеллер с ножками укладывают в траншею (ножками вниз) и заливают бетоном (рис. 10) вровень со швеллером, дают время (не менее 7 дней) для того, чтобы бетон полностью схватился.

Рис. 10. Схема бетонирования для установки откатных ворот

Изготовление полотна ворот

Пока бетон схватывается, изготавливаем раму. Для этого направляющий рельс (длиной 6 м) необходимо расположить на ровной поверхности разрезом вниз и приварить профильную трубу (60х30х2 мм) – прихватки по 2-3 см, расстояние между ними – 20-25 см. На эту трубу затем устанавливаем и привариваем вертикальные стойки (труба 60х30х2 мм), обязательно выдерживая прямой угол. Затем приваривается верхняя труба (60х30х2 мм) и треугольник-противовес – наружная рама готова. Осталось только вварить внутреннюю трубу (40х20х2 мм) – и рама для откатных ворот готова. Теперь необходимо зашлифовать углы, приготовить (очистить и обезжирить) металлические элементы к грунтовке, нанести грунтовку и покрасить раму.

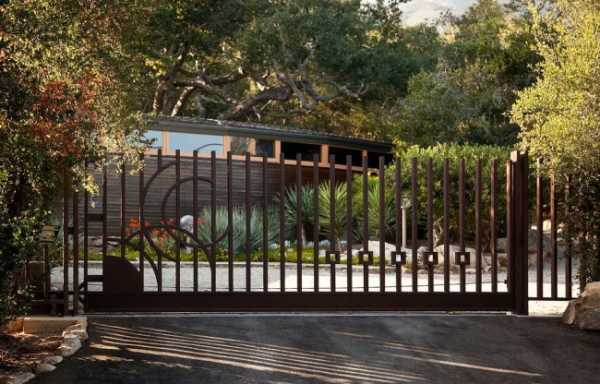

Декоративные ворота рельсового типа

Для большей экономии можно установить откатные ворота своими руками

Совет! Зашивку рамы начинают после высыхания краски, используя для этого профнастил (металлический или пластик), дерево, металлические листы и т.д., которые, в зависимости от материала, могут крепиться дюбелями или шурупами.

Откатные ворота из нержавеющей стали

Монтаж механизма

К монтажу механизма откатных ворот приступают, убедившись в том, что фундамент полностью застыл. Чтобы точно установить роликовые тележки (не допустить их смещения), на швеллер их закрепляют боковой частью, а потом накладывают на них направляющий рельс. После этого полотно выставляют как вдоль линии забора, так и по уровню, по окончанию – прихватывают сваркой.

Монтаж откатных ворот в большинстве случаев можно выполнить своими руками

После этого на несущих столбах закрепляют улавливатели ворот (верхний (рис.11) и нижний (рис.12), для чего ворота необходимо выкатить до полного закрытия. Нижний улавливатель позволяет частично снять нагрузку с роликового блока и тем самым увеличить срок его эксплуатации, а верхний – не позволяет воротам раскачиваться при ветровой нагрузке. Вверху крепят поддерживающие ролики (рис. 13) – они позволяют сохранять вертикальность полотна, тем самым делая движение мягче и проще.

Рис. 11. Верхний улавливатель ворот

Рис. 12. Нижний улавливатель ворот

Рис. 13. Поддерживающие ролики.

Откатные ворота своими руками – последовательность операций и рекомендации профессионалов смотрите на видео:

Ворота откатные своими руками — фото

happymodern.ru

Откатные ворота на средней балке своими руками

Среди большого количества преимуществ откатных ворот отметим прежде всего, отсутствие нижней направляющей в их конструкции. Поэтому, в такой проем сможет заехать любое по высоте транспортное средство. Кроме того, такие ворота занимают меньше места, чем распашные, они удобно открываются и имеют возможность оборудования дополнительным автоматическим механизмом. Об особенностях сооружения откатных ворот на средней балке узнаем далее.

Оглавление:

  1. Откатные ворота со средней балкой - характеристика и преимущества
  2. Откатные ворота со средней балкой схема и технология изготовления
  3. Самодельные откатные ворота со средней балкой - поэтапная инструкция

Откатные ворота со средней балкой - характеристика и преимущества

Установка откатных ворот актуальна прежде всего в том случае, если на участке имеется ограниченное пространство для обеспечения распахивания створки ворот. В таком случае, створка выполняется в откатном варианте. Для изготовления такого рода ворот чаще всего используют легкие по весу материалы, которые не несут дополнительной нагрузки на крепежные системы.

Процесс изготовления ворот такого типа гораздо сложнее, чем распашных. Однако, конструкция в итоге отличается большим количеством преимуществ. Правильно составленные чертежи помогут решить эту проблему. Кроме того, такие ворота довольно часто оснащают автоматическими датчиками для дистанционного управления.

Также, ворота откатного типа облегчают процесс очистки от снега в зимнее время года. Так как они открываются не нараспашку, а в одну сторону.

Для выполнения движения ворот используются жесткие профильные направляющие, в виде балки. В нашем случае, она будет располагаться по центру. Для движения балки оборудуется специальная роликовая откатная тележка, установленная в ранее предусмотренном фундаменте под ворота.

Ролики имеют форму закрытого подшипника, во внутрь которого добавляется смазка в больших количествах. Таким образом, удается значительно увеличить срок эксплуатации оборудования.

Ворота откатные со средней балкой фото:

В качестве направляющей части используются тележки откатного типа, которые дополнительно оборудуются защитой от атмосферного воздействия и влаги. Поэтому, они отличаются надежностью и продолжительным сроком использования. На каждой тележке откатного типа имеется несколько подшипников, со стальными или полимерными роликовыми элементами. В процессе использования они выдерживают более сорока пяти тысяч циклов работы. Поэтому, срок эксплуатации откатных ворот составляет более тридцати лет, без дополнительного ремонта, при использовании высококачественных запчастей для их изготовления. Конструкционные детали не нуждаются в дополнительном смазывании.

При этом, для обшивки таких ворот используются различные по составу материалы в виде дерева, профнастила, стали, поликарбоната и т.д.

Среди основных преимуществ элементов откатного типа отметим их прочность и высокий уровень надежности, обеспечивающие длительную эксплуатацию ворот.

Откатные ворота со средней балкой схема и технология изготовления

Прежде всего, процесс изготовления следует начать с составления чертежа откатных ворот со средней балкой. Этот процесс можно выполнить самостоятельно, при наличии определенного опыта работы или довериться специалистам. Кроме того, также можно использовать уже готовую проектную документацию. В чертежах указываются размеры ворот, принцип их работы, место монтажа балки и т.д.

После составления чертежей, необходимо определиться с типом обшивки ворот. Рекомендуем остановиться на небольших по весу материалах, которые не будут дополнительно нагружать конструкцию. Древесина - отличается непродолжительным процессом эксплуатации и нуждается в периодическом уходе в виде окрашивания поверхности. Деревянные ворота будут отлично гармонировать с деревянным строением. Они обойдутся вам довольно дешево, при этом будут экологически безопасной составляющей вашего участка. Однако, ворота деревянного типа имеют больше недостатком, чем преимуществ.

Прежде всего, древесину перед работой необходимо покрыть специальными пропитками, антисептиками и т.д. Кроме того, дерево подвержено воздействию влаги, перепадов температуры и ультрафиолетового излучения. Таким образом, при неблагоприятных условиях древесина увеличивается и уменьшается в объеме, растрескивается и т.д. Продолжительной эксплуатации такой обшивки составляет не более 15 лет. Среди преимуществ древесины отметим:

  • экологическую безопасность;
  • доступную стоимость;
  • легкость обработки;
  • естественный и привлекательный внешний вид.

Металлические ворота - самые распространенные и востребованный. Данный вариант ворот отличается более продолжительным сроком эксплуатации, по сравнению с предыдущим вариантом. Такие ворота нуждаются всего лишь в антикоррозийной обработке и периодической покраске. Для их украшения дополнительно используют кованые элементы. Также, возможен вариант комбинации металла с другими материалами в виде дерева или поликарбоната. Внешний вид таких ворот отличается презентабельностью.

Ворота из профнастила - один из бюджетных вариантов обшивки для откатных конструкций. Профнастил отличается разнообразной цветовой гаммой, не нуждается в дополнительном уходе, хорошо переносит атмосферное воздействие. Кроме того, главным преимуществом профнастила является легкость его веса. Он совершенно не нагружает конструкцию, легко устанавливается и доставляется на участок, при этом отлично противостоит ветровым нагрузкам.

Обшивка каркасной части поликарбонатом - позволяет получить изысканные и необычные по внешнему виду ворота. Среди достоинств данного материала отметим:

  • неподверженность коррозии, в отличии от металла;
  • противодействие механическим повреждениям, различным нагрузкам и т.д.;
  • стойкость перед атмосферным воздействием и перепадом температуры;
  • легкость установки;
  • возможность создания ворот различных форм и конфигураций;
  • привлекательный и необычный внешний вид.

После выбора материала для обшивки ворот, следует процесс их непосредственного изготовления.

Самодельные откатные ворота со средней балкой - поэтапная инструкция

В процессе работы над откатными воротами потребуется наличие инструмента в виде:

  • сварочного аппарата с электродами;
  • швеллерной конструкции;
  • дополнительных фурнитурных элементов, указанных в чертежах;
  • стальных труб с различными видами сечений, размер которых определяется индивидуально;
  • при необходимости, автоматического блока управления;
  • арматурных элементов;
  • бетонного раствора для фундамента;
  • болгарки;
  • профильных труб;
  • дополнительных элементов защиты;
  • обезжиривателя;
  • антикоррозийных составов для металла;
  • материала для обшивки.

Кроме того, потребуется наличие несущих элементов в виде опорных частей, высокомощных подшипников, 3-4 стоек.

Современные варианты организации ворот откатного типа подразумевают отсутствие верхней и нижней направляющей. Откатные ворота со средней балкой не имеют ограничений по высоте автомобильного средства, которое будет через них проезжать. Для раздвижения створок используется профильная балка консольного типа. Направляющие при этом, двигаются по тележкам роликового типа. Для фиксации блока, которые сдвигает ворота, используется ранее предусмотренный фундамент из бетона.

Откатные ворота консольного типа отличаются самым продолжительным сроком эксплуатации. Так как у этих ворот ролики находятся непосредственно внутри консольных направляющих. Таким образом, удается минимизировать их контакт с внешними раздражителями. С помощью этих роликов выполняется как откат секционных составляющих, так и равномерное распределение нагрузки от ворот.

От величины роликового блока зависит величина консольной направляющей и мощность электроприводного механизма. Учтите, что автоматические составляющие подбираются в соотношении с мощностью ворот и с небольшим запасом. Для покупки блока управления воротами обратитесь на строительный рынок или в специализированные магазины.

Откатные ворота своими руками изготовить очень сложно. Прежде всего, необходимо иметь навыки работы со сварочным аппаратом. Далее следует определиться с размерами ворот, способом их открывания, необходимостью или отсутствием автоматического механизма и т.д.

Размер ворот определяется индивидуально и зависит от размеров транспортного средства, которое будет чрез них проезжать. Оптимальное значение ширины проема для организации ворот составляет 500 см. Для более подробного определения размера, сначала установите колышки, которые будут импровизировать ворота по ширине и попробуйте заехать во двор на автомобиле. Интервал, который используется в качестве отката должен быть больше ширины ворот в полтора раза.

На начальном этапе ворот изготовления следует установить опоры, которые будут принимать на себя всю нагрузку от веса конструкции. В качестве опорных столбов используют деревянные, металлические, бетонные столбы. В данном вопросе следует исходить из индивидуальных особенностей ворот, материала для их обшивки и т.д. В любом случае, деревянные опоры нуждаются в дополнительной гидроизоляции и защите. Они отличаются самым непродолжительным сроком эксплуатации, быстро поддаются гниению и разрушаются. Бетонные столбы - отлично противостоят коррозии, влаге, температурным колебаниям. Кроме того, они с легкостью выдерживают все возложенные нагрузки.

Однако, для их изготовления необходимо использовать большое количество времени и денежных вложений. Оптимальный вариант - столбы из металла. При правильной антикоррозийной обработке, они прослужат больше всех вышеперечисленных вариантов. Глубина заложения опорного столба должна составлять треть от его длины. После подготовки опорного столба он устанавливается во внутрь ранее обустроенной ямы. На дне которой рекомендуется обустроить песчаную и щебневую подушку. Таким образом, удастся предотвратить пучение почвы и дальнейший перекос конструкции. Заливка опорного столба выполняется бетонным раствором. Дальнейшие работы рекомендуется проводить только спустя неделю после заливки.

Откатная конструкция нуждается в дополнительном изготовлении фундамента. Для этого потребуется наличие стального швеллера, ширина которого варьируется в пределах 150-210 мм. Сечение швеллера составляет 10-15 мм. Арматуру необходимо разрезать на небольшие куски и уложить на швеллерные полки. Далее обустраивается элемент в виде котлована. Его длина должна занимать половину проема, а ширина составляет около полуметра. Верхняя часть швеллера располагается на таком же уровне, как и заезд. Таким образом, удастся получить идеально ровное основание для монтажа подшипников.

Конструкция откатных ворот со средней балкой определяется индивидуально в чертежах. Пока выполняется застывание бетона, изготавливаются несущие конструкции. Для этих целей используется профильная труба. Изначально, необходимо удалить окалину с трубы с помощью болгарки.

В процессе работы особое внимание уделите правилам безопасности. Процесс очистки труб выполняется в защитной маске и перчатках. Далее трубы нужно обезжирить с помощью спирта или бензина. Далее, используя пульверизатор, обработайте поверхность труб антикоррозийной пропиткой. Таким образом, удастся защитить металл от влаги и продлить срок его эксплуатации минимум в два раза.

Более широкие трубы используются для изготовления внешнего каркаса, а более узкие - для внутреннего. Таким образом, удастся добиться максимальной устойчивости ворот перед механическими воздействиями. Профильные трубы соединяются между собой сварочным аппаратом с интервалом в 300 мм. Получившаяся конструкция дополнительно соединяется с откатными направляющими. Приваривание всех деталей выполняется с соблюдением шахматного порядка, таким образом, удается избежать деформации полотна.

На швеллерной части откатных ворот со средней балкой, выставляется роликовый блок с максимальным сдвигом. В соотношении с уровнем выставляется полотно, соединенное со швеллером с помощью сварки. Внутренняя часть ворот дополнительно оснащается блоками управления. Таким образом, выполняется самостоятельное изготовления ворот откатного типа.

Дополнительно на них устанавливается ручной или автоматический привод. Более удобный в эксплуатации электрический привод. Он позволяет снизить время на открывание и закрывание ворот.

Откатные ворота со средней балкой видео:

strport.ru

эскиз, чертеж и конструкция средний балки, фото схем и видео ролик

В данной статье мы рассмотрим все тонкости монтажа и строительства, а также все вероятные проблемы, которые могут возникнуть, если решите установить откатные ворота своими руками. Обычно самой большой сложностью является чертеж откатных ворот. Далее мы рассмотрим основные принципы монтажа откатных ворот своими руками, видео инструкцию и фото различных конструкций.

Как сделать откатные ворота своими руками?

Ширина

Это наиболее важный вопрос, на который, прежде всего, вы должны ответить. Под шириной подразумевается свободное пространство между столбами откатных ворот, когда они полностью открыты. Для ответа на этот вопрос необходимо определиться с несколькими факторами:

  • Какие машины будут заезжать? Легковые? КАМАЗы? Трактора? Газели?
  • Под каким углом заезжать они будут, тем более, грузовые?

На практике, ширина ворот делается такая, чтобы при проезде, между зеркалами авто и столбами ворот был зазор не менее, чем по 35 см со всех сторон.

Практика показывает, что оптимальная ширина откатных ворот приблизительно 4,5 м., а идеальная ширина является 5,5 м.

Обратите внимание, что все, выше написанное, относится только к ширине проема, но не к ширине полотна. Если рассматривать полотно, то здесь есть важный нюанс, который надо учесть. Ширина полотна обязана быть приблизительно на 25 см больше, нежели ширина проема. Иначе при закрытых воротах появится щель, которую видно под углом к плоскости.

Высота

Некоторые думают, что если высота полотна, примыкающего к забору, составляет 1,8 м., то и высота полотна обязана быть 1,8 м. На самом деле это не так. Давайте разберем пример:

  1. У нас установлена конструкция забора из профлиста, которая имеет высоту 1,8 м. без зазора и без ленты внизу. В данном случае, профлист приподнимается от земли на высоту 1,8 м.
  2. Заказывая или делая своими руками каркас полотна, Вы ориентируетесь на этот же профилированный лист, который имеет такую же высоту, как и у забора — 1,8 метра, верно?

А теперь посмотрим, что выйдет в итоге. В этих случаях Вы учитываете одинаковую высоту профнастила, но не берете во внимание то, что в варианте с забором, профлист будет идти прямо от земли и его край сверху находится на высоте четко 1,8 м. над землей. Но, в случае с воротами, нижний край не должен касаться земли, его необходимо поднять приблизительно на 15 см.

Нужно отметить, что расстояние между землей и низом ворот может регулироваться при помощи регулировочных рычагов, которые обычно есть в комплект роликов. Роликовые опоры надеваются и фиксируются на регулировочные площадки при помощи гаек, и при помощи них же, высоту установки опор можно отрегулировать в диапазоне 6-10 см.

Далее. В отличие от забора, профилированный лист ворот, как правило, устанавливается в профиль, из которого изготовлен каркас полотна, причем профиль чаще всего сваривается из профилированной трубы 40х60 мм. Уже получается высота ворот: 100+40+2000+40=2180 мм. Но это еще не все, поскольку к полотну внизу приваривается направляющая балка, которая имеет высоту 60мм. То есть, с учетом этой балки, расстояние от земли до верха уже будет 2180+60=2240 мм. Как видно, согласно этой схеме, верхний край полотна будет на 240 мм выше верха забора.

Чертеж и схема откатных ворот своими руками

Конструкция этого вида ворот так проста, что никакой чертеж вам не понадобится. Ниже объясним схему работы ворот, затем вы легко поймете их конструкцию. Итак, основой конструкции откатных ворот являются два ролика и движущаяся направляющая балка по ним.

Направляющая, передвигающаяся по роликам, и является основой всей конструкции. Она приваривается внизу к каркасу и вот уже он перемещается по роликам. Поскольку ролики не должны располагаться в проеме, дабы не мешаться под ногами, — их крепят в стороне, за пределами проема, а ворота удлиняют «противовесом». Типичной конструкцией является такая, когда длина «противовес» равняется полдлины проема ворот. Иными словами, для проема в 5 м., длина каркаса равняется 5+5/2=7,5 м. Причем 2,5 м. в каркасе и будут являться «противовесом», который выходит за пределы проема и находится на роликах.

Все остальные комплектующие откатных ворот, чертеж которых должен составлять профессионал, почти не несут нагрузок и требуются для защиты полотна от раскачиваний.

Давайте рассмотрим поэлементно набор комплектующих, которые требуются для монтажа откатных ворот своими руками:

  1. Торцевая заглушка для внутренней направляющей. Ее назначение по большей степени декоративное, а также чтобы не допустить набивание снега внутрь при откате ворот зимой;
  2. Поддерживающая шина с 2-мя роликами регулировки. Она находится сверху столба и просто держит полотно в вертикальном положении от опрокидывания и раскачивания;
  3. Верхний улавливатель. Он монтируется на «принимающем» столбе. Задача уловителя — защищать полотно от раскачивания, когда они закрыты;
  4. Нижний улавливатель. Почти тоже, как и в предыдущем пункте, но с опорной площадкой, куда закатывается опорный ролик, если ворота полностью закрыты. Задача в том, чтобы удержать от раскачивания ворота, а также разгрузить направляющую и ведущие ролики;
  5. Опорный ролик. Он одновременно является и заглушкой для передней части направляющей, и демпфером. Во время закрытия ворот он заходит в «нижний улавливатель», демпфирует удар закрывающихся;
  6. Сама направляющая, за счет которой ворота и передвигаются вперед-назад по роликам.
  7. Опорные ролики с подставками регулировки — элементы, которые обеспечивают перекатывание ворот и несут на себе основную нагрузку.

Регулировочные подставки требуются для:

  • возможности замены роликовых опор, если они выйдут из строя;
  • регулировки высоты ворот касательно земли;
  • точной установки прямой роликовых опор.

Монтаж откатных ворот своими руками

Закладная

У большинства людей закладной элемент вызывает множество вопросов, поскольку непонятны размеры и форма этой детали, и все пытаются найти ее схему конструкции. Схема вам не понадобится. Задача этого элемента состоит только в том, чтобы на фундаменте подготовить некую основу для дальнейшего крепления роликов и привода с помощью сварки. С учетом этого, форма абсолютно не имеет значения, размеры могут отличаться. Под закладную используется швеллер №10-25. Чем тяжелее ворота — тем мощней необходим швеллер. Закладная обязана стоять непосредственно на линии перемещения полотна ворот, площадка под электродвигатель смещена от данной линии внутрь территории.

Фундамент

Это, наверное, наиболее ответственный и важный элемент всей конструкции. Для начала фундамент требуется под закладную, куда будут фиксироваться опорные ролики. Некоторые компании и частные строители предлагают более экономный вариант основания, чем железобетон, а именно предлагают закрутить пару винтовых свай, куда затем наверх приваривается закладная и вот, по большому счету, практически все готово.

Затем рядом, в пучок свай прикручивается еще одна чуть наискосок (поскольку ровно рядом не установить много свай), под столб. Этот способ мы даже рассматривать не станем. Вероятно, он и подойдет под легкие и небольшие откатные ворота, к примеру, длиной 2,5 метра с легким каркасом, но ворота большей длинные будут «гулять» на этом основании.

Мы считаем, что в данном случае нет альтернативы железобетонному фундаменту, но и его можно выполнять по-разному. Так, к примеру, часто предлагается заливать только один фундамент — прямо под закладную, или два отдельных, один из них — под закладную, другой — под «принимающий» столб.

Такой вариант гораздо лучше, нежели само решение установки винтовых свай, но наличие двух отдельных фундаментов может закончиться плачевно, тем более в случаях, если эти фундаменты не находятся ниже уровня промерзания земли. Просто в результате морозного пучения эти отдельные фундаменты могут перемещаться вне зависимости друг от друга. В данном случае, даже при небольших смещениях касательно друг друга, все может завершиться тем, что ворота не будут попадать в уловители, которые находятся на приемном столбе, и вам нужно будет все время перенастраивать их.

Решение данной проблемы очень простое (но более дорогостоящее, нежели два раздельных фундамента) — оба столба обязаны соединяться одним фундаментом. В данном случае, даже при смещении основания, оба столба будут постоянно располагаться параллельно между собой, перемещаясь в одной связке.

Столбы

Их необходимо установить перед заливкой фундамента. В варианте с откатными воротами они не несут почти никакой нагрузки, помимо ветровой. То есть, у полотна, ворот, как правило, большая «парусность» и при сильном ветре, вся нагрузка переходит от полотна на столбы. Если рассматривать оптимальный вариант, то для этих ворот достаточно использовать трубу 65х65х2 мм.

Касательно того, есть ли смысл ставить П-образные столбы или обычные — здесь нет общего мнения. Комплектующие могут устанавливаться без проблем на одинарные столбы. Но лучше П-образный вариант, этот вариант предпочтительней в том случае, когда в дальнейшем вы планируете поставить не только привод, но и набор автоматики для ворот, который в себя включает фотоэлементы. Для начала фотоэлементы намного удобней устанавливать именно на внутренние столбы, а не на столбы снаружи (с учетом антивандальных соображений). А также, внутри столбов внутри довольно удобно проложить скрытую проводку к сигнальной лампе и фотоэлементам.

Конструкция каркаса

Каркас желательно изготавливать из металла. Конструктивно он делается из труб квадратного или прямоугольного сечения нескольких типоразмеров. В роли силового каркаса используются трубы большего размера, внутреннее заполнение в форме ребер жесткости изготавливается из труб меньшего размера.

К каркасу желательно сразу же приварить зубчатую рейку (или резьбовые цилиндры под крепеж зубчатой рейки). Крепежи зубчатой рейки (резьбовые цилиндры, 3 штуки на один метр рейки) стандартно находятся с ней в комплекте. Непременно проверяйте данный факт во время покупки! Для того чтобы потом без проблем установить автоматику. В противном случае, затем будет очень неудобно ее ровно приваривать к низу полотна.

Ее длина обязана быть больше не менее, чем на один метр длины проема. Этот один лишний метр (или даже больше) зубчатой рейки выходит на «противовес», чтобы постоянно находиться в зацепе с зубчатым колесом электродвигателя привода каркаса. Зубчатая рейка является универсальной и подойдет под 99% приводов (NICE, САМЕ, Алютех, Дорхан и так далее). Если приваривать резьбовые цилиндры для дальнейшего крепежа зубчатой рейки, то желательно их приварить предварительно к направляющей.

Также не забывайте, что если вы хотите в откатных воротах установить калитку (врезав калитку непосредственно в полотно ворот), то ее необходимо сделать в той части ворот, которая ближе всего находится к опорным роликам, на которых полотно удерживается. Если же вы хотите сделать калитку на дальнем конце полотна от роликов ворот или средней, то вы значительно можете нарушить баланс развесовки, силы, «увеличите рычаг», то есть, тех показателей, которые воздействуют на ролики.

Да, откатные ворота могут обойтись довольно дорого, но своей технологичностью и простотой конструкции, они дадут большую фору подъемным и распашным воротам. Установленные четко с соблюдением технологий, они реже заклинивают и деформируются.

Оцените статью: Поделитесь с друзьями!

nashgazon.com

Откатные ворота своими руками - чертеж, конструкция, схема, эскизы. Бесплатные чертежи откатных ворот.

Бесплатные чертежи откатных ворот. Откатные ворота своими руками.


Откатные ворота своими руками - чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи откатных ворот.
Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно слать платное смс и получать (или не получать) какой-то мусор надерганый из интренета. Не нужно покупать комплектующие втридорога на фирмах обещающих "бесплатный" чертеж при покупке их товара итд.

"КАК СДЕЛАТЬ ОТКАТНЫЕ ВОРОТА СВОИМИ РУКАМИ"

Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот. Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.

Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено - D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот - сложнее "накосячить"
То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы. Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.
Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА

Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах - Н) не 2м, а 2,5м.
Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h4=2310мм, h5=2230мм. Все.

Тоже самое с направлением открытия - в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.

КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

Рекомендуемая фурнитура для откатных ворот - S. PREMIER STANDART-500

Рекомендованная фурнитура для откатных ворот шириной 3-5.4м - S. PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на видео.
На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.


Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:
Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,3-3,5м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,6-3,8м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,9-4,1м (кликните чтобы увеличить)



Чертеж откатных ворот с проёмом 4,2-4,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,5-4,7м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,8-5,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,2-5,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,5-5,7м (кликните чтобы увеличить)
Обратите внимание начиная с этого размера ворот и далее используется большая направляющая 94х85х5.
Рекомендованная фурнитура для ворот шириной 5,4-10м - STRONG-800 или Roll Grand #1 до 800 кг.

Чертеж откатных ворот с проёмом 5,8-6,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 6,0-10,0м (кликните чтобы увеличить)

Для таких ворот также применяются комплекты фурнитуры на 800 кг с направляющей 94х85 и толщина стенки 5мм.Рекомендуем STRONG-800 или Roll Grand #1 до 800 кг.
Технология и методика остаются прежние. Длину конструкции ворот вычисляем по формуле: Lпроёма*1,5+200мм. Где Lпроёма - ширина проёма в свету, длина противовеса 0,5 от Lпроёма, 200мм - перекрытие проёма полотном по 100мм каждую сторону. Для таких больших ворот противовесную часть крайне желательно делать равной половине проёма. Вот собственно и все ньюансы.

Чертеж-схема установки нащельников откатных ворот:



Как сделать откатные ворота своими руками - подробный план изготовления.
Читати українською

В этой статье мы расскажем вам об основных секретах и ньюансах изготовления откатных ворот.Откатные ворота это лучшее решение по организации въезда во двор или на территорию предприятия. Рассмотрим их преимущества: простая кинематика - откатные ворота сдвигаются (откатываются) вдоль забора, требуют меньше трудозатрат для открытия-закрытия, легко и дешево автоматизируются, не требуют фиксации в открытом положении - их неожиданно не закроет, например, ветром как это бывает с распашными воротами. Для изготовления откатных ворот необходимы специальные комплектующие - так называемая фурнитура для откатных ворот или иначе механизм откатных ворот.
Кроме того, откатные ворота, в отличие от классических распашных, требуют места для отката полотна и специальный фундамент. См. рис.

Чтобы вычислить сколько места нужно для отката ворот нужно ширину проёма в свету умножить на 1.4. Иными словами места для отката должно быть больше чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса длина, которого 40% от полотна.

Если ваш участок удовлетворяет этим условиям, то можно браться за дело. Если имеется дефицит места, то минимально возможная длина противовеса для нормальной работы ворот будет 33% меньше уже нельзя - ворота будут проклевывать и тяжело "ходить", если места нет совсем, то надо признать, что откатные ворота установить нельзя и стоит рассмотреть другие типы, например, распашные, роллетные итд. Откатные ворота с калиткой - эти ньюансы описаны здесь.

Итак, если с местом для отката все в порядке, то приступаем к устройству проёма для откатных ворот. Сначала нужно установить столбы огараничивающие проём, мы не будем останавливаться на этом детально т.к здесь все понятно, отметим лишь, что столбы не должны шататься, быть забетонированы с учетом глубины промерзания грунта, а также должны быть выведены закладные (по 3 шт) на поверхность столба обращенную во двор, на эти закладные будут впоследствии крепиться нащельники, к этому мы еще подойдем. Размер каждой закладной оптимально делать 60х60мм. Закладная должна быть заподлицо с кирпичем или немного выступать, связь с центральной трубой в столбе обязательна. Если столбы металлические, то закладные не нужны - нащельники будут привариваться прямо к ним. Пример грамотно подготовленного проёма:

Схема бетонирования фундамента откатных ворот с электропроводкой: Кликабельно.

После установки столбов переходим к заливке фундамента. Нужно выкопать яму длиной половина от ширины проёма. Начинаем от края проёма и двигаемся в сторону отката ворот. Ширина ямы 400-500мм, глубина 1000-1500 мм в зависимости от грунтов. Для плывунов, болот, зыбучих песков изучаем строительную документацию по фундаментам. Фундамент не должен проседать, подвергаться сезонным проваливаниям-выталкиваниям итд.
После того как наш котлован готов, делаем "банкетку" см. рис. выше. Берем швеллер шириной 10-16 см и длинной также половина от ширины проёма, к полкам привариваем арматуру диаметром 10-14мм и формируем адекватную пространственную сетку из арматуры. Далее фиксируем банкетку в яме, выставляем поверхность швеллера в уровень "чистого пола" (окончательного асфальта или плитки), кроме того поверхность швеллера должна лежать точно по горизонтальному уровню, это важно. Швеллер укладываем вплотную к столбу. После этого заполняем котлован раствором и ждем неделю-другую.
В итоге после проведенных мы получим вот такой фундамент:

На фото выше изображен фундамент для откатных ворот выведенный в "чистый ноль" двора, но участок еще будет подсыпаться. Поэтому важно также опредилить уровень чистого пола вашего участка перед заливкой, возможно придется ставить опалубку. А теперь перейдем к изготовления несущего каркаса-рамы откатных ворот.
Как правило для внешнего каркаса используется профилированная труба 60х30 и 60х40 стенка 2мм, но можно также 50х50, 60х60. Сначала обагораживаем наши трубы - убираем ржавчину, обезжириваем и грунтуем. На рис. эти трубы изображены зеленым цветом. Из трубы 60*30 формируем внешний каркас, смотрим чтобы все нужные углы были прямыми, полотно было в одной плоскости и не допускаем частую ошибку когда каркас, обычно в области противовеса задирается немного вверх вместе с направляющей - все должно быть ровно и красиво. Сварочные швы должны быть сплошными, без дырок.

Чертеж-схема устройства откатных ворот в общем случае. Внешний каркас (зеленый), внутренняя обрешетка (красный), направляющая из комплекта фурнитуры (черный).

Принцип формирования каркаса для откатных ворот:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

А это чертеж откатных ворот в разрезе, для понимания составляющих высоты ворот:


Пример чертежа каркаса ворот на проём в 4 метра и высотой 2 метра.

После этого нужно вварить внутренний каркас (обрешетку), который служит для обеспечения жесткости конструкции, а также служит для крепления зашивки - профнастила, досок, поликарбоната, блок-хауса и т.п.). Внутренний каркас делают из трубы 20*20мм, 20*40мм, в трубу 20*40 легче попадать заклепкой или саморезом. Внутренний каркас показан на рис. выше красным цветом.
Расстояние "а" равно ширине используемого листа профнастила (часто 1150мм), стыки листов должны проходить по вертикальной трубе обрешетки. Расстояние "b" равно оставщемуся после зашивки цельными листами расстоянию. Крайний лист как правило всегда аккуратно подрезается по ширине болгаркой
Должно получится так:

Если ворота зашиваются с одной стороны, то внутренню обрешетку можно сместить на край внешнего каркаса в сторону двора, это актуально если материал зашики имеет большую толщину, например профнастил с "высокой волной", сэндвич-панели, доска итд. Сварочные работы, как я уже говорил, проводим грамотно, чтобы не "повело" трубы, соблюдаем принцип "шахматного порядка" Когда готов внешний каркас и вварена обрешетка, к раме снизу привариваем по все длине направляющую из  комплекта фурнитуры.  Желательно фиксировать струбцинами.  Направляющую шину нужно приваривать также в "шахматном порядке", иначе раму ворот и направляющую от сварки может "повести" и она будет напоминать пропеллер. После этого зачищаем сварочные швы, грунтуем и красим поврежденные места. Рама-каркас откатных ворот до зашивки профлистом:

Когда краска окончательно высохнет переходим к зашивке полотна. Материал зашивки крепим к внутреннему каркасу(обрешетке) при помощи заклепок или саморезов. Рама-каркас откатных ворот после зашивки профлистом:

Обратите внимание, этот участок противовеса откатных ворот ровный и не "задран" вверх и это правильно.

Рассмотрим некоторые некоторые особенности больших проемов, более 5 метров. На рис ниже представлен чертеж откатных ворот для проёма шириной 6 м. и высотой 2 м. Обратите внимание конструкция противовесной части здесь не треугольная, а в виде прямоугольника с двумя диагоналями. Кроме того при большой длине проема более 5.5м противовес следует делать уже 45-50% от проема.

Ну вот и подошло время монтировать ворота. Весь процесс монтажа откатных ворот своими руками отлично иллюстрирует это видео.

Для начала выставляем каретки на фундаменте и разносим их максимально в пределах нашего противовеса (треугольника). См. рис.

но имеем в виду, что концевой ролик имеет размер порядка 110 мм поэтому каретку ближнюю к проёму располагаем от проема с учетом этого расстояния, а дальнюю от проёма каретку ставим так чтобы она не выбивала заглушку в закрытом состоянии. Чем шире между каретками тем лучше, но без фанатизма. Установка накатного ролика:

После "накатываем" на каретки нашу раму откатных ворот,  выставляем откатные ворота по уровню и "прихватываем" сваркой пятки кареток швеллеру , если все хорошо, то обвариваем пятки, если что-то не нравится выставляем по новой, добиваемся желаемого результата (положения ворот в уровне, отсутствии перекосов итд) и после этого обвариваем. Потом привариваем верхние поддерживающие ролики, устанавливаем концевой ролик, привариваем верхний и нижний уловители. Накатной ролик обязательно должен накатываться на нижний уловитель и разгружать ворота в закрытом положении.
Ежели ваши столбы изготовлены из  металлической трубы или швеллеров, то уловители и верхний ограничитель можно варить прямо к столбу. Если используются кирпичные, бетонные или каменные столбы - нужно крепить к профильной трубе-нащельнику (как правило 60*30, которая крепится к столбу на закладные, а в случае их отсутствия на дюбеля, анкера, арматуру итп.

Монтаж верхнего ограничителя (верхних роликов)

:

Если у вас на воротах имеются пики или полукруглая арка из пик, тогда применяется так называемый портал - возле столба вываривается П-образная конструкция пропускающая по высоте ваши пики. Верхний ограничитель разрезается надвое и приваривается к порталу так чтобы ролики "обхватывали" ворота с двух сторон. Для этого нужно предусмотреть трубу (плоскую поверхность) по которой будут кататься ролики верхнего ограничителя. См. рис:

Или с помощью выносной трубы (60х40), если нет возможности реализовать так как на фото выше, т.е вот таким образом: Подробнее здесь.


Крепление уловителей к нащельнику.

Для монтажа кареток можно применить специальный аксессуар - регулировочные платформы, с их помощью можно регулировать ворота по высоте и устранять перекосы, в некоторых разумных пределах. А также "выйти из положения" при каком либо просчете. Но если все уровни отложены верно и уровень фундамента не "завален", то ваши ворота будут стоять правильно и без каких-либо регулировок.

Опоры привариваются к швеллеру и каретка крепится гайками. Откатные ворота своими руками выйдут по стоимости вам существенно дешевле чем при заказе "под ключ на фирмах". Для этого вам потребуется фурнитура для откатных ворот.Мы всегда готовы предоставить Вам широкий выбор комплектующих для откатных ворот и доступные цены.Этот материал, безусловно, поможет Вам самостоятельно изготовить свои откатные ворота легко, быстро и без лишних переплат! Собери сам откатные ворота - сэкономь свои деньги.



Желаем успехов!

delaemvorota.com.ua

Отправить ответ

avatar
  Подписаться
Уведомление о
