Откатные ворота своими руками

Откатные ворота своими руками: чертежи, схемы, эскизы конструкций. Как собирать и монтировать


Откатные ворота своими руками. Различные типы ворот используют для водной и той же цели – это ограничить доступ на территорию частной собственности. Приз выборе раздвижных ворот можноб руководствоваться разными мотивами, но основные – это простота в открытии и закрытии, и что не мало важо для территории частной собственности это экономия пространства. Роликовые модели соответствуют обеим этим характеристикам, при этом их довольно просто смонтировать своими руками: необходимыеи чертежи,и схемы, а также вмножество различных эскизов сконструкций вы слегкостью найдете в интернете откатные ворота своими руками

к содержанию ↑

Устройство откатных ворота откатные своими руками


Откатные ворота как правило бывают двух видов – роликовые и рельсовые. Первый тип откатных ворот подразумевает использование роликовых опора и весьма прост в изготовлении.Что касается рельсовых ворот то на сегодняшний день данный тип считается устаревшими и используются редко.

Откатные ворота могут использоваться как для приватных так и для общественных участков

В интернете можно найти большое количество статей о том, как сделать своими руками откатные ворота. Для этого понадобятся минимальные навыки в сфере строительства, некоторое количеством специализированных инструментов и терпение. Для начала нужно знать, что любые роликовые откатные ворота состоят из следующих элементов:

  • опора или тележка – на две опоры устанавливается консольная часть;
  • направляющая балка – принимает на себя нагрузку веса ворот;
  • нижний ловитель – принимает нагрузку опорного ролика при закрытых воротах;
  • верхний ловитель – снижает уровень парусности конструкции;
  • съемный ролик – является опорой для края ворот в то время, когда они закрыты;
  • верхний фиксатор или кронштейн – не дает створке уходить вбок;
  • подставка – основа для опор, по которым двигаются створки.

План конструкции раздвижных ворот своими руками

Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.

Откатные ворота могут приводиться в движение вручную или при спомощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.

Схема монтажа откатных ворот

Полезный совет! Выбирая материал для створок, учитывайте, что он должен быть достаточно жестким и прочным, так как вся конструкция подвержена воздействию ветра. Кроме того, полотно не должно прогибаться под собственным весом.

к содержанию ↑

Как выбрать ролики для откатных ворот и другие комплектующие


На современном рынке существует огромное количество запчастей, из которых можно собрать сдвижные ворота своими руками. Основныем критерии выбора – это ширина проема, высота створок и общий вес конструкции. Также подобрать комплектующие детали можно с помощью специальных программ на сайтах компаний-производителей.

Правильный выбор хороших комплектующих обеспечит надежность конструкции

Особое внимание стоит уделить воротам, ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок.

Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие. Сначала по чертежам, фото и видео откатных ворот со всредней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:откатные ворота своими руками

ПроизводительВес створки, кгШирина проема, мДлина балки, м
Ролтэк МИКРОдо 350до 34.5
Alutechдо 450до 46
Ролтэк ЭКОдо 500до 46



Полезный совет! При выборе комплектующих, обратитесь с готовыми расчетами и чертежом к опытному специалисту. Так вы не только сэкономите свое время, но и приобретете влучший вариант запчастей.

к содержанию ↑

Порядок установки откатных воротвоими руками


Монтаж ворот всегда следует выполнять в определенной последовательности:

  1. Создание фундамента.
  2. Монтаж кабельной разводки, если вы монтируете вариант с электродвигателем.
  3. Монтаж самих ворот и ответного столба.
  4. Монтаж автоматических устройств и проверка ворот в действии.

Для каждого из этапов монтажа откатных ворот своими руками, фото и чертежи в большом количестве можно найти в интернете.

Схема подготовки проема для установки откатных ворот

к содержанию ↑

Инструменты, необходимые для монтажа откатных ворот


Дляб установки откатных ворот понадобится ряд специализированных инструментов:

  1. Сварочный аппарат – лучше отдать предпочтение инверторной модели, она обеспечивает хорошее качество шва и не портит металл.
  2. Воздушный компрессор – используется для вравномерной покраски ворот. Осуществить покраску можно и при помощи кисти или валика, однако с компрессором слой краски получится максимально равномерным.
  3. Болгарка и набор дисков – для нарезания металлических заготовок.
  4. Молоток, дрель, пассатижи, рулетка, уровень, клепатель.

Чертежи, схемы, эскизы, конструкции подвесных ворот своими руками можно скачать на многих профессиональных строительных сайтах. Там же вы найдете перечень специализированных инструментов, необходимых для изготовления того или иного типа ворот.

Откатные ворота могут быть сделаны из различных материалов — дерева, металла, профнастила

к содержанию ↑

Устройство фундамента


Первый этап строительства фундамента – это разметка ямы. Для этого вдоль ограды участка отмеряется расстояние, которое равно 1/2 ширины проема ворот. Ширина ямы под бетонное основание – примерно полметра в сторону участка.

Если есть такая возможность, то в качестве опорных столбов рекомендуется использовать столбы забора. В противном случаемонтируется ответный столб, яма под который располагается напротив ямы для фундамента, и с противоположной стороны от проема. В случае установки автоматических ворот, обязательно нужно предусмотреть место для укладки электрического кабеля. В качестве кожуха можно использовать металлическую или ПВХ трубу с диаметром около 25 мм.

Швеллер 200 мм укладывается вплотную к столбу

Полезный совет! Грунт в яме вынимается на глубину промерзания почвы, то есть не меньше, чем на 2 м.

Закладной элемент изготавливается из швеллера, к которому снизу привязываются отрезки арматуры. Сам элемент помещается в яму, чтобы швеллер как можно плотнее прилегал к столбу забора. Горизонтальное положение швеллера параллельно направлению соткрывания ворот стоит проверить при помощи уровня.

Поверх закладного элемента заливается бетон, уровень которого должен быть чуть выше поверхности элемента. После этого бетону нужно дать застыть, это занимает от 6 суток. После застывания бетонного фундамента можно приступать непосредственно к монтажу ворот.

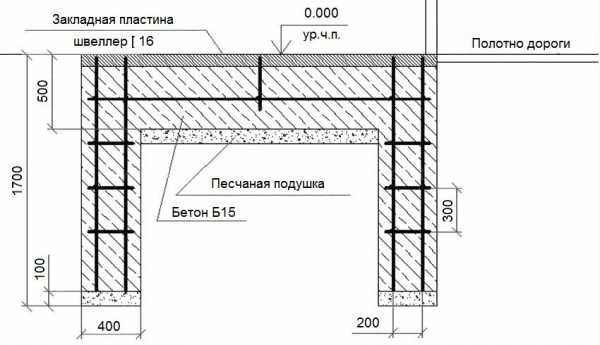

Схема бетонирования основы под откатные ворота

Описанный выше способ является самым распространенным, однако существует еще ряд вариантов, как обустроить фундамент:

  1. Устройство свайного монолитного фундамента – в грунт вкапываются два армированных столба, соединенных между собой швеллером. Этот способ является наиболее экономичным, так как не подразумевает использование большого количества бетона. Для выемкии грунтам при таком методе можно использовать самый тобычный садовый бур. Глубина отверстий под опоры должна быть не менее 2 м и 20-30 см в диаметре. Каждое из отверстий должно быть расположено как можно ближе к забору, и соединятьсяи друг с другом небольшой траншеей.
  2. Свайный винтовой фундамент. Для его монтажа не нужно проводить земельные и бетонные работы, он не занимает много времени. Как видно из названия, такой фундамент представляет из себя сваи, которые вбиваются или вкручиваются в землю. Для того, чтобы сваи прослужили как можно дольше, их необходимо покрывать эпоксидной смолой или оцинковывать.

Схема монтажа откатных ворот на винтовых сваях

к содержанию ↑

Монтаж ворот


Приз монтаже ворота на дачу своими руками, сначала снужно выполнить разметку. Для этого по линии проема натягивается шнурок, обозначающий траекторию движения створки. Затем выполняется фиксация регулировочных площадок.

После установки площадок нужно определить крайние положения роликовых опор. Для этого нужно отступить на 15 см от края проема вдоль закладного элемента и провести касательную для первой тележки. Крайнее положение для второй тележки срассчитывается по следующей формуле: из длины ворот (с консольной частью) отнимается 100 мм по плоскости закладного элемента.

Схема монтажа автоматики ворот с указанием количества жил кабелей и их сечений

После проведениям всех расчетов, можно приступать к монтажу раздвижных ворот своими руками, видео этого процесса при необходимости можно найти в сети. При помощи сварочного аппарата привариваются регулировочные площадки второй тележки, после чего вкатываетсяа в проем и регулируется створка.

Последовательность действий выглядит так:

  1. Полотно снимается с роликовых тележек.
  2. Тележки снимаются с регулировочных площадок.
  3. Площадки привариваются к закладному элементу.
  4. На площадках закрепляются роликовые тележки.
  5. На тележки задвигается полотно ворот.
  6. Ворота закрываются.
  7. При помощи гаечного ключа осуществляется доводка и окончательная регулировка створок.

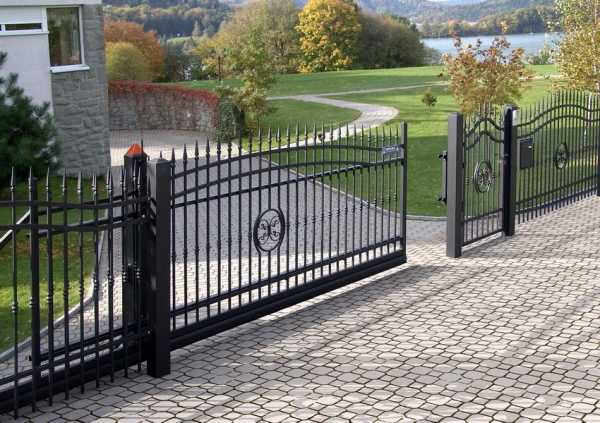

Пример установленных откатных ворот на участке своими руками

Для того чтобы тележки правильно крепились внутри несущего профиля, нужно в местах них креплений к площадкам ослабить верхние гайки, и несколько разо открыть и закрыть ворота. Если створка ходит достаточно свободно, то гайки нужно закрутить обратно. Если после этого полотно двигается с трудом, то стоит поправить перекосы тележек в перпендикулярной плоскости к движению полотна.

Когда движение полотна отрегулировано, можно приступить к установке концевого ролика. Он размещается внутри несущего профиля, фиксируется крепежнымии болтами, после чего крышка элемента приваривается к профилю ворот. Ее также можно прикрепить болтами, однако сварка в этом случае будет надежнее.

Установка концевого ролика на откатные ворота

Полезный совет! В зимний впериод внутрь несущего профиля может попадать снег, затрудняя движение створки. Для того счтобы этого не происходило, с внутренней стороны ворот приваривается взаглушка несущего профиля.

Чертежи откатных ворот своими руками также подразумевают установку верхнего фиксатора с роликами. При этом ролики должны захватывать верх полотна, а кронштейн должен быть направлен отверстиями в сторону опорного столба.

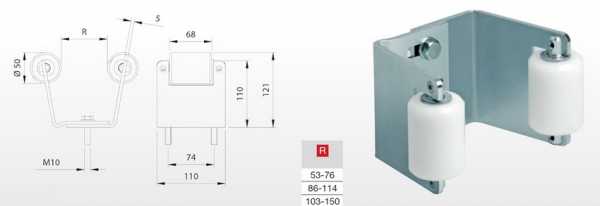

Конструкция верхнего ловителя с роликами

В некоторых случаях для укрепления полотно можно обшить профилированным металлическим листом. Крепление листа на полотно осуществляется при помощи саморезов или клепок, второй метод надежнее. Ели нужно смонтировать несколько листов, то они накладываются внахлест.

Важный элемента конструкции ворота своими руками ( чертежи, схемы, эскизы вэто подтверждають) – уловитель. Нижний уловитель уменьшает нагрузку на роликовые стележки, когда ворота находятся в закрытом положении. Поэтому монтируется он при полностью закрытых воротах. Под концевой ролик подводится нижний уловитель с такимрасчетом, чтобы его опорная поверхность была выше уровня концевого ролика.

Верхний уловитель в закрытом положении ворот своими верхними скобами должен касаться защитного уголка передней кромки полотна.

Схема установки нижнего уловителям

к содержанию ↑

Окрашивание ворот


При желании, после кустановки конструкции, створки ворот можно окрашивать в различные цвета. Краска должна сбыть долговечной и стойко переносить разного рода неблагоприятные природные воздействия. Для того чтобы слой краски держался как можно дольше, поверхности нужно предварительно зачистить при помощи болгарки или шкурки, а затем обезжирить ацетоном.

После зачистки ворота грунтуются. Делать это можно при помощи кисти, валика или окрасочного пистолета. Последний вариант предпочтительнее, так как позволяет избежать неровностей и разводов. После грунтовки наносится окрасочный слой. После его высыхания окрашивание повторяется. Разные типы краски и при разных погодных условиях могут высыхать от нескольких часов до нескольких дней.

Окрашивание продлит срок службы ворот и защитит их от коррозии

к содержанию ↑

Чертежи, фото и видео откатных ворот своими руками: выбор и установка автоматики


Для установки автоматических откатных ворот спонадобится специализированноеи электрооборудование. Выбор автоматики – это достаточно сложный вопрос, так как он зависит от веса конструкции, условий окружающей среды и многих других факторов. Особое внимание следует уделить таким характеристикам:

  1. Материал шестерней в редукторе – металлические являются самыми надежными и лучше всего переносят неблагоприятные условия окружающей среды. Кроме того, они характеризуются долговечностью.
  2. Запас мощности двигателям – при сильном морозе нагрузка на двигатель больше, чем в обычных условиях, поэтому и запас мощности в таком случае должен быть солидным.
  3. Тип выключателя – металлический сконцевой выключатель может барахлить в холодное время года, поэтому для использования в суровом климате лучше выбирать магнитный.

Автоматика для откатных ворот — схема

Еще один важный спараметр при выборе автоматики – это вес створки. Если он не превышает 500 кг, то можно смело выбирать привод для облегченных ворот, а если доходит до 1 тонны – то нужна автоматика для утяжеленных конструкций. Отдельный тип оборудования применяется для ворот промышленного назначения.

Что касается популярных производителей автоматики для раздвижных ворот, то обратить внимание можно на следующие фирмы:

  • Came – французский производитель, продукция которого пользуется большой популярностью в теплых регионах. Зимой на зубчатой рейке и концевых выключателях может намерзать лед, поэтому модели от этой фирмы не рекомендуется использовать в условиях суровой зимы;
  • Nice – качественная автоматика для ворот облегченного типа. Стоит относительно недорого, характеризуется долговечностью и износостойкостью в условиях нормальной эксплуатации. Внутренние шестерни изготовлены из пластика, поэтому при превышении допустимого веса могут очень быстро прийти в негодность;

Автоматический привод для откатных ворот

  • Faac – итальянская автоматика для эксплуатации в любых погодных условиях. Отличительная особенность – большой запас мощности двигателя, что позволяет функционировать даже в суровую зиму, а также выключатели магнитного типа, исключающие намерзание льда. Шестерни изготовлены из стали и латуни, поэтому могут похвастаться большим запасом прочности;
  • An-motors – один из самых доступных по цене электродвигатель, отличающийся высоким качеством. Данная автоматика производится в Белоруссии, поэтому может похвастаться демократичной ценой.

Полезный совет! Выбираям автоматику для ворот, рассчитывайте на максимальную нагрузку на механизм, а также на самые суровые погодные условия в вашем регионе.

Самостоятельный монтаж автоматики осуществляется достаточно просто, так как в комплекте с набором находится инструкция по установке откатных ворот своими рукми

Откатные ворота для участка можно сделать своими руками или заказать готовые и смонтировать их

к содержанию ↑

Обзор готовых моделей откатных ворота своими руками


Если у вас нет времени, желания или необходимых навыков для того, чтобы изготовить ворота своими руками, можно обратить внимание на ряд готовых моделей от известных производителей:

ПроизводительОсобенности
HormannКрупнейший в Европе производитель гаражных и других типов ворот, а также комплектующих для сних. Ворота от компании пользуются большой популярностью и характеризуются высоким уровнем надежности.
CAME GroupВорота этого производителя характеризуются надежностью, обезопасностью и простотой в эксплуатации. Продукция фирмы постоянно совершенствуется, а модельный ряд – расширяется.
РОЛТЭКОтечественныйп производитель откатных ворот, продукция которого отличается демократичной стоимостью и высоким уровнем качества. Один из лучших производителей ворот и комплектующих для них на рынке.
DoorHanОдин из фаворитов на рынке ограждающихп конструкций, специализируется на изготовлении полного спектрам запчастей для всех типов ворот. Компания активно развивается и постоянно улучшает качество своей продукции.
к содержанию ↑

Откатные ворота своими руками: чертежи, схемы, эскизы сконструкций. Преимуществам и недостатки ворот


Как и у любой другой конструкции, у раздвижных ворот есть свои преимущества и недостатки. К положительным можно отнести следующие моменты:

  1. Безопасны для людей, в частности, для маленьких детей.
  2. Характеризуются высокими показателями прочности и несущей способности, а также хорошей жесткостью.
  3. В холодное время года нет необходимости расчищать снег перед воротами для того, чтобы открыть их.

Откатные ворота для въездной зоны могут быть выполнены из металла, дерева, профнастила и иметь свой эксклюзивный  дизайн

Негативные стороны: откатные ворота

  1. Большинство моделей не предусматривает наличие калитки, т.е. заходить через такие ворота можно, только открывая их полностью.
  2. Откатные ворота забирают пространство у забора.
  3. Довольно сложно подобрать направляющие решетки нужного типа, для этого нужно провести большое количество расчетов.

Рассуждать о других преимуществах и недостатках откатных ворот можно достаточно долго, однако одно стоит знать наверняка – такой тип ограждения является достаточно надежным и занимает немного места, что может стать решающим фактороми при выборе красивойр и функциональной конструкции для загородного участка.
