Отопление в деревянном доме: сравнительный обзор подходящих систем

Еще совсем недавно отопление в деревянном доме организовывалось за счет печи. Именно она представляла собой основной источник тепла и являлась чуть ли не главным местом внутри постройки.

Сегодня же все сильно изменилось. Благодаря активному развитию технологий любой хозяин дома из дерева сможет реализовать схему системы отопления, которая удовлетворит все его потребности. Главное — это знать, что выбирать и на какие нюансы обращать внимание.

Содержание статьи:

Разновидности отопительных систем

Прежде всего, дом может обогреваться при помощи автономной конструкции с принудительной или же гравитационной (естественной) циркуляцией теплоносителя. Каждый из этих способов имеет свои преимущества и недостатки. К тому же есть ситуации, когда лучше использовать ту или иную разновидность.

Преимущества и недостатки естественной циркуляции

Гравитационная перекачка целиком основана на законах физики. Если говорить точнее, то тепловой носитель движется по трубопроводу за счет разницы веса между охлажденной и нагретой водой.

Горячая жидкость имеет значительно больший объем, но намного меньшую массу. Соответственно, она поднимается по стояку вверх, движется дальше по трубам, которые проложены под уклоном, и закачивается в радиаторы отопления, где охлаждается.

Перед тем как делать окончательный выбор в пользу определенного типа циркуляции жидкости в системе, нужно рассмотреть плюсы и минусы каждого из вариантов отопления

В список преимуществ такого решения следует включить простоту монтажа. Система с естественной циркуляцией намного дольше служит и отличается стабильностью.

При этом отсутствие насоса позволяет избавиться от лишнего шума и обеспечить независимость от наличия электроэнергии.

Что касается недостатков, то такого рода решение может использоваться только при отоплении небольшого по площади дома. К тому же система нуждается в прокладке труб большого диаметра, что значительно увеличивает затраты на организацию системы обогрева дома.

При выборе естественной циркуляции нужно ответственно подходить к монтажу — ошибки приведут к серьезному уменьшению скорости перекачки теплового носителя

Отличительные черты насосных систем

Чтобы вода по трубам двигалась быстрее, в систему обогрева врезается специальный насос. С его помощью можно перемещать носитель практически без потерь температуры. Как результат, деревянная постройка прогревается значительно быстрее, что экономит немалую часть топлива.

Главное преимущество принудительной циркуляции заключается в том, что площадь обогреваемого дома может быть практически неограниченной.

При этом хозяину предоставляется возможность контролировать количество тепла и скорость работы насоса. Минусами такого решения является зависимость системы от наличия электроэнергии и высокая шумность оборудования.

При установке насоса отопления можно использовать трубы небольшого диаметра. Это позволяет сэкономить на покупке сантехнической арматуры

Виды тепловых носителей

Для передачи тепла от генератора к обогреваемому помещению чаще всего используется вода, которая была нагрета до определенной температуры и циркулирует по трубопроводу.

На сегодняшний день — это наиболее доступное и простое решение. Правильно рассчитав количество радиаторов и мощность котла, можно организовать высокопроизводительную систему, не нуждающуюся в каком-либо особом уходе.

Помимо водяного отопления, в частном доме из дерева применяется:

  • воздушное;
  • печное;
  • система теплый пол.

Также нередко используется комбинированный вариант. Грамотно спроектированная схема предоставляет возможность, не тратя большого количества денег, соорудить систему, которая будет полностью прогревать дом за считаные часы.

В случае использования воды в качестве переносчика тепла сперва ее необходимо отфильтровать. Это позволит значительно увеличить срок службы отопительного оборудования

Критерии выбора теплового генератора

На рынке представлен просто огромный выбор — отечественные так и зарубежные производители предлагают широкое разнообразие моделей. Из такого ассортимента покупатель с любым уровнем дохода сможет подобрать что-то для себя.

Чтобы не прогадать с покупкой котла необходимо проверить, какой тип топлива наиболее доступен в регионе. Также немаловажно правильно рассчитать мощность оборудования.

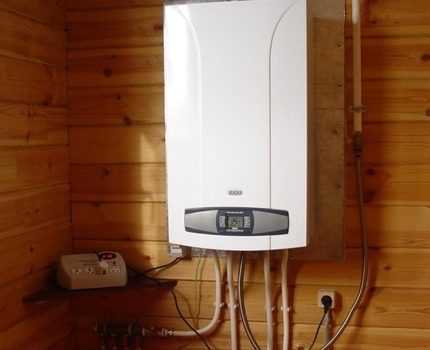

Достоинства газовых агрегатов

Подавляющее большинство хозяев деревянных домов останавливается именно на газовом оборудовании.

Популярность обуславливается тем, что такое топливо во многих странах является одним из самых дешевых. К тому же с его помощью можно организовать полностью автономную и не нуждающуюся в обслуживании систему отопления.

Перечень плюсов газовых котлов необходимо дополнить:

  1. Высоким КПД. Даже маломощный аппарат вырабатывает большее количество тепла, нежели его аналоги, работающие на других типах топлива.
  2. Простотой эксплуатации. Не нужно ломать голову, где будет храниться топливо. При этом пользоваться таким оборудованием легко — достаточно настроить его только один раз.
  3. Долговечностью. Качественный газовый агрегат прослужит как минимум 15 лет.

Главным недостатком является необходимость получения специального разрешения на его установку. Все остальные минусы полностью нивелируются достоинствами.

Если нужно обогреть большой дом с площадью более 100 м2, то от газового котла лучше отказаться. В этом случае он будет экономически невыгодным решением

Дизельная составляющая в системе

Оборудование, работающее на дизеле, в последние несколько лет набирает все большую популярность. Прежде всего, такого рода котлы дешевы в обслуживании и просты в монтаже.

При этом не нужно организовывать сложную конструкцию дымохода — многие модели работают на светлом печном топливе. Единственное, что потребуется, — это организовать вывод трубы в виде сэндвича. В ней есть специальная турбина, выталкивающая воздух.

Если было принято решение установить дизельный котел, то нужно понимать, что такой способ отопления обойдется дорого. Ведь КПД этого оборудования варьируется от 75 до 85%, что является довольно низким показателем.

Также агрегат, работающий на дизеле, нуждается в постоянном контроле. Если его оставить хотя бы на неделю, то это приведет к появлению проблем. Ведь из-за невысокого качества топлива оборудование может остановиться. Как результат, вода в трубах замерзнет и порвет их.

Даже несмотря на все достоинства дизельного устройства, устанавливать его нужно только в том случае, если это единственный доступный способ организации системы обогрева

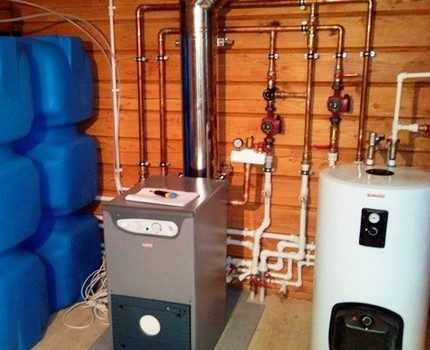

Котел на твердом топливе

Эта разновидность оборудования пользуется такой же популярностью, как и газовая. Большой спрос обуславливается экономичностью и экологичностью твердотопливного котла. Ведь подобное устройство — это самый дешевый в эксплуатации прибор. При этом он сжигает возобновляемое топливо и отличается высокой энергоэффективностью.

На рынке предлагается внушительный выбор такого рода агрегатов. Экономия в этом вопросе не всегда оправдана — решив купить самую дешевую модель, нужно быть готовым к появлению сажи, копоти и смириться с необходимостью проведения частой чистки.

Единственный минус котлов на твердом топливе — это необходимость выделения места для хранения топлива, которого требуется для его работы совсем немало

Электрический генератор тепла

Оборудование, использующее в своей работе ток, — это единственное решение для тех регионов, где не проложены централизованные системы коммуникации. Чаще всего оно используется в качестве дополнительного варианта.

Сегодня производители предлагают широкий ассортимент электрокотлов. На рынке представлены модели мощностью от 6 до 30 кВт. Такой широкий спектр производительности позволяет заказать прибор для деревянного дома любых размеров.

Достоинства оборудования:

  • небольшие габариты;
  • безопасность эксплуатации;
  • полная автономность;
  • дешевизна;
  • КПД, приближающийся к 100%.

Но учитывайте, что электроэнергия — это самый дорогой энергоноситель. Поэтому, даже несмотря на низкую стоимость агрегата, эксплуатация такой системы обойдется дорого.

Электрокотлы полностью безопасны для деревянного дома. Но чтобы избежать проблем, необходимо поставить счетчик и выбрать кабель с расчетом 8 ампер на 1 мм

2 его сечения

Правила расчета мощности

Чтобы определиться с оптимальной производительностью котла, совсем необязательно обращаться за помощью к специалисту. Для этого нужно лишь определить величину тепловых потерь. Зная это значение, его необходимо умножить на площадь дома и полученное число будет являться искомой мощностью.

Если постройка никоим образом не утеплена, то для обогрева одного метра квадратного потребуется от 130 до 200 Вт. Для зданий со старыми окнами и фасадом, который покрыт материалом, не пропускающим холод, оптимальным значением будет 90-120 Вт/м2.

Что касается домов с хорошей теплоизоляцией чердачных и подвальных перекрытий, пластиковыми стеклопакетами, утепленными дверными проемами, правильно устроенным воздухообменом, то для их обогрева будет достаточно 50- 80 Вт/м2.

Тонкости подбора радиаторов

Радиаторы — это одни из важнейших компонентов системы. Ведь они распространяют тепло по жилой площади. Поэтому к их выбору нужно отнестись со всей ответственностью, а не покупать первое попавшееся изделие.

Батареи делятся на категории в зависимости от конструкции и материала, из которого они изготовлены. Так как широкий ассортимент может загнать неподготовленного покупателя в тупик, перед походом в магазин необходимо разобраться с преимуществами и недостатками каждого типа.

Эстетичность алюминиевых конструкций

Такие изделия появились в Италии более 35 лет назад. С момента своего изобретения алюминиевые радиаторы отопления сразу же стали популярными и завоевали признание профессионалов.

Подбирая радиатор отопления, прежде всего следует ознакомиться с материалом секций. От него зависит теплопередача батареи, срок ее службы и вес

И это ничуть не удивительно, ведь эти конструкции отличаются легкостью, высокой теплоотдачей, а также привлекательным дизайном. Но они слабо устойчивы к коррозии и подвержены завоздушиванию.

Алюминиевые батареи могут быть литыми или полученными в результате экструзии. Первый вид представляет собой монолитную конструкцию, а второй — это заготовка, формируемая прессом, из которой в дальнейшем вырезаются готовые изделия.

Литые конструкции считаются более надежными и прочными. По остальным параметрам их аналог ничуть им не уступает.

Алюминиевые батареи имеют сравнительно небольшой вес. Благодаря этому их легко перевозить и подключать, с чем можно справиться самостоятельно

Панельные стальные радиаторы

Сталь — это отличный проводник тепла. Поэтому батареи, изготовленные из нее, считаются наиболее эффективными и рекомендуются к установке всеми специалистами. К тому же они представляют собой монолитную конструкцию, что значительно упрощает монтаж.

При условии использования стальных панелей в доме или на даче с автономной системой отопления недостатков у них нет. Если соблюсти все рекомендации, то срок эксплуатации может достигать 30 лет.

Батареи этого вида нередко дополняются теплообменниками. Но это никоим образом не отражается на внешнем виде конструкции

Старый добрый чугун

Впервые чугунные радиаторы стали использоваться более века назад. Но даже сегодня они не утратили своей актуальности и активно устанавливаются в системы обогрева.

Причина этого заключается в неприхотливости в уходе и просто огромном сроке службы — чугун верой и правдой прослужит порядка 50 лет. При этом он хорошо удерживает тепло. Изделия долго нагреваются, но после отключения отопления они в течение длительного времени будут обогревать комнату.

При всех своих достоинствах чугунные конструкции имеют всего один несущественный минус — это большой вес. Так, масса одной секции может достигать 6 кг, а вес всей батареи составлять 36 кг.

Даже по сравнению с биметаллическими и алюминиевыми изделиями чугунные конструкции являются неплохим и универсальным решением с массой преимуществ

Трубчатые радиаторы из стали

Трубчатые батареи, как правило, относят к продукции высшего ценового сегмента. Они полностью соответствуют всем стандартам качества и имеют ряд плюсов перед своими аналогами.

Прежде всего, такие конструкции без проблем переносят резкие перепады давления, а в случае отключения тепла батарея не будет завоздушиваться.

Также трубчатые радиаторы имеют гладкую поверхность как снаружи, так и внутри. Благодаря этому они отличаются привлекательным внешним видом, за счет чего гармонично впишутся в любой интерьер.

Трубчатые радиаторы из стали — это дорогое удовольствие. Но при этом служат они около четверти века, что полностью окупает затраты

Современные биметаллические конструкции

Такого рода батареи изготавливаются из сплава алюминия и стали. Эти металлы обладают совершенно различными характеристиками, а в результате их соединения получается материал с отличными эксплуатационными показателями.

Если говорить точнее, то эти радиаторы показывают высокую теплопроводную способность и легко переносят гидроудары. При условии качественной сборки биметаллические изделия служат порядка 50 лет. Но стоят они достаточно дорого.

Даже несмотря на высокую цену, лучше один раз потратиться и купить биметаллический радиатор от надежного поставщика. Благодаря длительной службе он полностью оправдает вложенные деньги

Встраиваемые напольные конвекторы

Этот нагревательный прибор представляет собой трубку из меди и алюминия, по которой движется тепловой носитель. Основное достоинство конвекторов — это возможность встроить их прямо в пол.

В этом случае конструкция не занимает драгоценные жилые квадратные метры, но при этом хорошо прогревает постройку. Единственное, что выходит наружу, — это декоративная решетка или панель.

Если некорректно осуществить монтаж, то внутри комнаты могут образовываться сквозняки. К тому же нужно тщательно следить за чистотой нагревательного элемента — потоки воздуха хорошо переносят пыль.

Лучше выбирать напольный конвектор, выполненный из меди, стали или алюминия. В этом случае конструкция прослужит долго, а дом будет прогреваться практически моментально

Трубопровод системы отопления

Основная задача труб заключается в переносе теплового носителя от котла к радиаторам. Существует множество их видов — они делятся на категории в зависимости от материала.

Трубопроводы бывают:

  • полимерные;
  • стальные;
  • медные.

Последняя разновидность отличается устойчивостью к высоким температурам и большому давлению. В настоящее время трубы из меди являются наиболее надежными и безопасными. Благодаря этому их можно спрятать в стену. Но стоят они достаточно дорого.

Полимерные трубы бывают металлопластиковыми, полиэтиленовыми и полипропиленовыми. Для них характерна простота монтажа и устойчивость к коррозии. Элементы соединяются друг с другом при помощи пайки. Их недостаток — это невысокое гидравлическое сопротивление.

Для монтажа стального трубопровода необходимо привлекать сварщика — самостоятельно справиться с работами будет проблематично. К тому же такие конструкции подвержены коррозии

Составление схемы отопления

Так как в качестве переносчика тепла преимущественно используется вода, то схемы, рассматриваемые далее, будут основываться на этом факторе.

Суть такого рода системы обогрева деревянного дома заключается в том, что жидкость нагревается в котле и через трубы попадает в радиаторы, где она охлаждается. Далее вода снова возвращается к источнику тепла.

Монтаж однотрубной системы

Выбор схемы во многом зависит от того, используется система с гравитационной или принудительной перекачкой теплоносителя. К тому же при составлении проекта нужно учитывать количество контуров.

При организации однотрубной системы обогрева здания практически невозможно регулировать температуру. Она в любом случае будет разной. Чем дальше от котла, тем ниже температура

Преимущество создания одного контура отопления заключается в простоте монтажа. Если придерживаться схемы, то можно оперативно справиться с работой и не привлекать мастера.

Однотрубная система позволяет сэкономить сантехническую арматуру. А чтобы максимально выровнять температуру во всем контуре необходимо увеличить число секций радиаторов, которые подключены в конце. Для ускорения водного потока рекомендуется установить насос.

Выбирать однотрубную систему следует только в том случае, если есть возможность установки котла ниже уровня радиаторов. В противном случае вода не будет циркулировать по трубам

Тонкости организации двухтрубного отопления

Система с двумя контурами позволяет поддерживать во всех радиаторах одинаковую температуру, что благоприятно скажется на эффективности отопления. Недостатком такого решения является большой расход материалов.

Схема двухтрубной системы обогрева дома также подойдет для теплогенераторов, которые работают на твердом топливе. Единственное что нужно подкорректировать в таком случае — это материал трубопровода

При реализации двухтрубного проекта каждый радиатор необходимо снабжать запорными вентилями. Такие элементы позволят корректировать температуру в каждой комнате.

Если котел будет устанавливаться в подвальном помещении, то лучшим выбором является система с нижней разводкой (схема представлена ниже). Такое решение идеально подойдет для деревянных домов, где в качестве теплогенератора используется газовый котел.

Выводы и полезное видео по теме

Организация простой недорогой котельной:

Отопление деревянного дома площадью 120 м2:

Нюансы прокладки трубопровода:

Система обогрева — это сердце любого дома. Поэтому перед владельцем постройки стоит задача грамотно спроектировать и правильно установить такой важный элемент. Если приложить немного усилий и принять во внимание все советы, приведенные выше, то монтаж системы отопления не вызовет никаких трудностей при подключении и проблем при эксплуатации.

sovet-ingenera.com

Отопление в деревянном доме — варианты устройства, как продумать схему, особенности монтажа и установки системы своими руками, фото +видео примеры

Содержание:

1. Отопление деревянного дома: варианты
2. Водяное отопление в деревянном доме
3. Отопление в деревянном доме: схема отопительного котла
4. Газовые котлы
5. Электрические котлы
6. Твердотопливные котлы
7. Дизельные котлы
8. Теплый пол

Отопление в частном деревянном доме является задачей первостепенной важности, особенно для жителей России, так как климатические условия обязывают находить источники тепла достаточно большое количество времени, особенно зимой. Такой вид обогрева был популярен и в прошлом, и хотя современные конструкции несколько модернизировались, основные задачи остались все те же. Каждый хозяин хочет найти оптимальный вариант отопления деревянного дома, который поможет держать стены дома в сухости, препятствовать распространению грибковых веществ, а также сохранять все тепло непосредственно в помещении.

Отопление деревянного дома: варианты


Изначально классическая печь была тем самым источником постоянного тепла. Тем не менее, на строительном рынке сегодня можно найти огромное множество приборов для печного отопления деревянного дома, которые оптимально подойдут для различных условий, а учитывая все характеристики каждого вида, установка отопления в деревянном доме подходящего типа не должна быть затруднительной.

Водяное отопление в деревянном доме


Самым распространенным видом отопительной системы считается именно водяной, так как вода, перемещаясь по трубам, может отапливать весь дом. В качестве преимуществ схемы водяного отопления частного дома можно отметить небольшую цену, а также хороший уровень теплопроводности. Что касается минусов, то это необходимость постоянно держать систему в активном нагреве, иначе существует риск разморозить весь дом, именно по этой причине помимо самой воды в жидкость также добавляют антифриз, чтобы постоянно держать воду в жидком, а не замороженном виде.

Устройство отопления в деревянном доме такого типа представляет собой:

  • теплонагревательный котел;
  • трубопровод;
  • отопительный радиатор.

Вся конструкция также содержит запорную арматуру, в частности шаровые краны и терморегуляторы уровня нагрева. Такой вид отопления можно использовать для обогрева самого помещения, пола, а также для подачи горячей воды. Что касается принципа работы, то в данном случае модно выделить два: естественная циркуляция и искусственная.

Естественная циркуляция воды

Такой вид циркуляции осуществляется за счет расширения воды, которая образует на выходе из трубы подачи необходимое давление, позволяющее водному потоку передвигаться по системе. Такой поток воды, перемещаясь по трубам, отдает тепло радиаторам и батареям, в результате чего вода охлаждается. Остывшая вода направляется назад в отопительный котел, в этот момент образуется насос естественного типа, ведь в таком случае образуется разряжение. Достигнув котла, жидкость снова доходит до необходимой температуры и снова направляется по трубам.

Отопление деревянного дома своими руками с такой системой должно также учитывать все недостатки системы, которые заключаются в следующем:

  • Для того чтобы нагреть воду, потребуется большое количество времени.
  • Трубы, проходящие по всему периметру дома, не всегда выглядят аккуратно, в особенности на фото и видео.
  • В самой высокой точке конструкции необходимо установить специальный расширительный бак.
  • Система часто забивается из-за образования пузырей воздуха.
  • Циркуляция воды может ослабеть, что приведет к плохой теплоотдаче

Тем не менее, такая схема отопления деревянного дома достаточно распространена в наши дни, так как многие дома отапливаются именно такой системой.

Искусственная циркуляция воды

Что касается второго варианта, то отопление деревенского дома с искусственной циркуляцией воды обеспечивается путем использования насоса циркуляционного типа, это делает возможным использование труб меньших диаметров. К тому же такой вид циркуляции значительно улучшает состояние всей обогревательной конструкции, в то время как поток воды быстрее и движется с большим давлением.

Безусловным преимуществом считается отсутствие необходимости проводить по периметру всего помещения трубы. В замкнутом отопительном контуре наносы, которые позволяют теплоносителям передвигаться по системе, подключаются к системе. Монтаж отопления в деревянном доме должен начинаться с выбора насоса, самым оптимальным вариантом будет центробежный насос, так как для его монтажа не требуется создание дополнительного фундамента, а подключается он к трубе с обратной подачей жидкости. Читайте также: «Монтаж отопления в доме своими руками — правила и советы от специалистов».
Непосредственно расчет отопления деревянного дома можно осуществить и самостоятельно, а можно и воспользоваться такой услугой в магазине, где приобретается товар.

Отопление в деревянном доме: схема отопительного котла


Такая водяная система не может существовать без котла, который представляет собой полностью автоматизированное устройство, в качестве топлива использующее различные источники. Существует достаточно большое количество видов такого топлива, которые подойдут для различных условий окружающей среды в помещении.

Устройство отопления в деревянном доме, подробно на видео:


Газовые котлы


В случае если всю систему можно подключить к газопроводной магистрали, то такой вид котла будет наиболее приемлемым.

Отопление такого типа может осуществляться по трем принципам:

  • Атмосферный. Такой котел обладает горелкой, а также электронным или пьезоподжигом. Как только подается газ, то искрой зажигается непосредственно запальник. Важным условием является его постоянный режим горения (прочитайте также: «Газовое отопление в деревянном доме: правила и нормы»). Атмосферная горелка зажигается запальником, а потом вся система нагревается до необходимого температурного уровня. За счет автоматических систем, установленных в котел, горелка отключается, а как только уровень тепла падает до минимума, то подача газа снова открывается и котел заново начинает работу.
  • Турбинный. Данный тип работы мало чем отличается от предыдущего, стой только разницей, что у него также присутствует и система принудительного воздушного потока.
  • Конденсационный. Данный тип в некоторой степени разнится с первым и вторым, так как в нем используется конденсат, образующийся на поверхности сжигающей камеры. Образованный конденсат, соприкасаясь с камерой сгорания, нагревается, а потом в свою очередь нагревает саму воду путем прохождения через вторичную теплообменную камеру. Читайте также: «Как сделать заземление газового котла в частном доме — подробности».

Самым популярным и надежным котлом конденсационного типа считается немецкий, так он обладает высоким КПД. Ведь отопление в деревянном доме своими руками, при условии соблюдения всех правил и приобретении такого котла, поможет увеличить показатель КПД до 110%.

Электрические котлы


Такой популярный вид обогрева состоит из двух котлов: основного и дополнительного. Основной котел представляет собой ТЭНовую модель, так как в качестве нагревательного элемента выступает электрический ТЭН. Можно также использовать и электродный электрический котел, который работает за счет процесса ионизации водных молекул. Они способны повысить уровень нагрева жидкости в момент притягивания к электродам.

Твердотопливные котлы


Если возможность подключиться к газопроводной магистрали отсутствует, то отопление деревенского дома своими руками с использованием такой системы будет оптимальным. Такие котлы варьируются в зависимости от высоты топки. Более того, их КПД зависит от уровня влажности. В качестве топлива моно использовать уголь или дерево. При одной загрузке топлива устройство может работать 12 часов (прочитайте: «Правильная схема подключения твердотопливного котла отопления своими руками»).

Дизельные котлы


Такой вид считается одним из самых затратных, так как расход превышает 15 литров за одни сутки. Конструкция состоит из надувной грелки, двух автоматических блоков, а также встроенной теплообменной камеры. Температуру можно регулировать и без подключения к газовой магистрали.

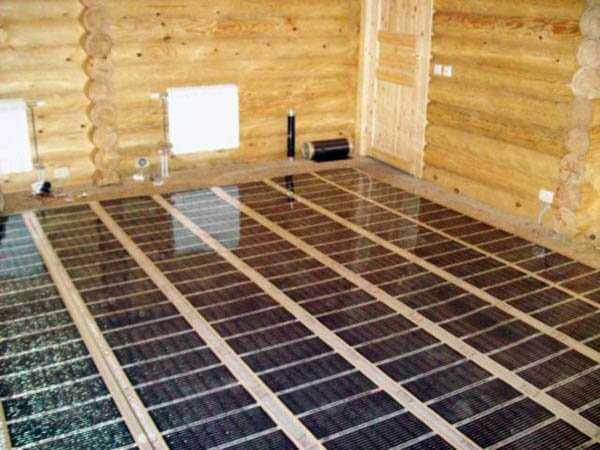

Теплый пол


Самый современный и наиболее популярный вид обогрева помещения. Водяная система работает за счет передвижения горячей воды по сети трубопроводов. А электрическая осуществляет нагрев путем использования пленочного нагревателя. Безусловно, каждый слой труб должен дополнительно теплоизолироваться (прочитайте также: «Теплые полы в деревянном доме — залог комфорта»).

teplospec.com

Отопление в деревянном доме своими руками

Деревянные дома во все времена были основным жилищем людей. В последние столетия, благодаря развитию прогресса дерево перестало быть основным строительным материалом для жилья. Развитие инновационных технологий в последние десятилетия позволили деревянному дому стать одним из популярных и недорогих строений для проживания. Основным преимуществом деревянного дома стало его дешевизна, быстрое строительство и экологическая чистота. Недостатком – сложность и дороговизна обогрева в холодное время года. Для уменьшения себестоимости такого жилья лучше сделать отопление в деревянном доме своими руками. В нашей статье мы подробно рассмотрим, как вам подойти к решению этой задачи.



Виды отопления

Перед тем как выбрать оборудование для отопления, необходимо учесть, что дерево, в отличие от других строительных материалов, имеет свойство изменять свои размеры в зависимости от влажности и срока использования. Если это не учитывать при монтаже, то отопительная система может выйти из строя, а переделывать её – затратная и сложная техническая операция. Надо взвешенно рассчитать и на основе расчетов приобрести оборудование.

Главным критерием при выборе оборудования является доступность и дешевизна источников энергии. На сегодня для этого применяют:

  • Газ.
  • Электричество.
  • Жидкое топливо.
  • Твердое топливо.

Выбрав, на каком топливе будет строиться обогрев дома, выбираем вид отопительной системы. После приступаем к выбору основного элемента системы – котла.

Выбор котла

Если ваш дом подключен к газовым магистральным трубопроводам, то самым дешевым и доступным топливом для котла будет природный газ. Из расчетной площади здания купим напольный или настенный газовый котел. При отсутствии дымохода лучше выбрать котел с закрытой камерой сгорания, применив коаксиальную трубу, а не строить дорогостоящую вентиляционную вытяжку. Все газовые котлы оборудованы автоматикой. Если объем жидкости в системе циркуляции выше ста литров надо монтировать второй расширительный бачок. Он сгладит разность давлений в системе при нагреве.

Виды отопительных котлов

Подключение к газовым коммуникациям занимает много времени и стоит не дешево. Поэтому если газ недоступен,а электроэнергия есть, то система отопления в деревянном доме будет оборудована электрическим котлом. В его конструкцию входит насос и расширительный бачок. Для долговечности работы электрооборудования лучше поставить стабилизатор напряжения.

В последнее время, из-за строительства домов в удаленных районах от коммуникаций стали чаще применять котлы на твердом топливе. У них выходящая температура циркулирующей жидкости часто достигает ста градусов, поэтому трубы надо подбирать из соответствующего термостойкого материала. Топливом для таких котлов могут служить не только дерево и уголь, но паллеты.

Определившись с выбором котла нужно подобрать трубы и радиаторы. В последние годы, из-за большого количества предложений на рынке труб, произведенных в Китае, качество всех труб из металла сильно ухудшилось. Лучше купить трубы из полипропилена или металлопластика. При выборе радиаторов нужно учитывать их внешний вид, чтобы они хорошо сочетались с дизайном комнат. Количество секций должно обеспечивать необходимый нагрев помещения. Обычно подбирают из расчета одна секция на полтора квадратных метра. Подключать их можно двумя способами, но в деревянном доме, из-за невозможности утопить трубы в стене подключают обычно нижним подключением. Трубы располагают под полом и выводят под радиатором. Подсчитав это можно проектировать систему в целом.

Монтаж системы отопления

Спроектировав систему можно точно рассчитать, сколько и какого материала нам потребуется для монтажа системы. К проектированию надо подходить ответственно. Грамотно спроектированная система отопления – залог правильного монтажа и эффективной работы всей системы после сборки.

Пример схемы отопления с естественной циркуляцией

В качестве циркулирующей жидкости в системе используют воду. В котле она нагревается до нужной температуры и подается в трубы. Распространяясь по системе, она отдает тепло. Циркуляция воды в системе возможно двумя способами:

  • Естественным путем.
  • Принудительно.

От выбранного способа формируется однотрубная или двухтрубная система. Принудительная подразумевает двухтрубную. Однотрубная – если циркуляция проходит естественным путем. У каждой системы есть свои особенности. Рассмотрим их.

Однотрубная система

Однотрубная система имеет свои достоинства и недостатки. Одним серьезным недостатком является не равномерный нагрев верхних и нижних радиаторов. При одинаковом расчете количества секций на квадратный метр температура в помещениях верхних этажей будет выше. Для устранения этого недостатка на нижних этажах количества секций увеличивают до равнозначной теплоотдачи. Данная система более проста и дешевле. Добавив насос можно ускорить циркуляцию воды и увеличить теплоотдачу системы в целом.

Важно: при монтаже естественной системы циркуляции котел надо устанавливать в самой нижней её точке. Иначе циркуляции воды не будет. Для эффективности системы установите расширительный бачок.

Двухтрубная система

Основной недостаток однотрубной системы – неравномерный прогрев радиаторов отсутствует в двухтрубной системе. Стоит такая система дорого. Температура в каждом радиаторе контролируется и регулируется с помощью запорной арматуры. Эта система чаще используется при газовом отоплении и на твердотопливных котлах. Радиаторы крепятся к стенке на подготовленный брусок.

Виды систем отопления в доме

Электрическое отопление деревянного дома

При отсутствии подключения газа можно использовать электричество. Вариантов имеется множество. Например, система «теплые полы». Как сделать её? Она продается в готовом варианте и монтируется легко самостоятельно. При деревянных перекрытиях ставить «теплые полы» в деревянном доме не рекомендуется, так как придется делать бетонную стяжку. Если монтировать «теплый пол» от водяного электрического бойлера, то это будет эффективно. Точность температуры в помещениях и бесшумность при работе.

Схема монтажа теплых полов в деревянном доме

На изоляционный материал укладываются спиралью или комбинированно трубы металлопласт от 16 до 20 сантиметров. Первый контур идет от основания коллекторной трубы, присоединенной к бойлеру тянущейся на удалении 10 сантиметров от стенки. Второй контур располагается в 40 сантиметрах от первого. Между ними укладывают трубу для обратного слива жидкости в системе обогрева. Шаг между трубами получается 20 сантиметров.

Крепление труб между собой делается на расстоянии одного метра. На сгибах расстояние между крепежами уменьшают. По готовности систему проверяют залив водой. Смотрят на наличии протечек. Если все в порядке, то мастерят вторую опалубку и на нее кладут пол. Преимущество такой конструкции в том, что тепло, исходящее от труб находящихся между двух деревянных опалубок, не уходит вниз и наружу, а, поднимаясь, согревая пол нагревает и комнату.

Обогрев деревянного дома электрическим отоплением имеет преимущества:

  • Простота в управлении.
  • Легкость монтажа. Нет нужды строить домашнюю котельную и дымоход.
  • Нет выброса вредных веществ в атмосферу.
  • Большая масса разновидностей:
    • Радиаторы имеют свой нагревательный элемент.
    • Использование обычной классической схемы отопления с заменой на электрический котел.
    • Встроенные обогреватели. Например, «теплые полы».
    • Различные электрические обогреватели разных конструкций. Приборы и панели.

Газовое отопление

При проектировании и установке газового отопления надо учитывать деформации деревянных материалов. При их возникновении трубы может вырвать из крепежа, поэтому фиксировать их надо на скользящие соединения для их перемещений в случае деформаций деревянных конструкций.

Котельная в деревянном доме

Трубы укладываются только под пол ли над потолком, так как их нельзя вмонтировать в деревянную стену. Нельзя прокладывать трубы сквозь стены несущей конструкции.

Получив разрешение у газовых служб на установку отопительной газовой системы надо приобрести свой комплект оборудования:

  • Газовый котел.
  • Запорную арматуру.
  • Полипропиленовые трубы для отопительной системы.
  • Газовые трубы для котла.

Для уменьшения тепловых потерь через дымоход надо установить в дымоход диск с регулируемым отверстием. Сужая или увеличивая его, регулируем тягу, уменьшая тепловые потери.

Котел надо располагать на первом этаже в любом помещении. Категорически нельзя ставить его в подвал. При утечке газа он будет скапливаться, увеличивая концентрацию в воздухе, так как тяжелее его. При достижении критической массы природного газа в воздухе, от огня или искры электроприборов может произойти возгорание и объемный взрыв.

В  целях экономии установите конвектор. Он будет регулировать, и устанавливать температуру отдельно в каждом помещении вашего дома.

Печное отопление

Используя классический вид отопления – печи, можно качественно обогревать свой дом. Они работают от электрической сети или на твердом топливе. Их называют теплогенераторами на принудительной тяге. Выглядеть он может в виде камина, выполняя кроме функции обогрева и декора приготовление шашлыка или других различных блюд на открытом огне.

Для установки печи надо подготовить свой отдельный от основного специальный фундамент. При деформации стен на него не должно быть никакого воздействия. Можно монтировать собственный отопительный керамический вид печи. Тонкие стенки надо укрепить металлическим каркасом для надежности.

Для любого вида печи надо при монтаже неукоснительно соблюдать меры безопасности. Рядом с топкой положить металлический лист на асбестовую основу. Для исключения возгорания, в случае попадания искры или тлеющего уголька. В местах соединения  дымохода с деревянными конструкциями укладывать теплоизоляционный материал. Прогрев участков печи не должен быть выше 120 градусов по Цельсию.

Обычно выбирая форму печи, руководствуются не только характеристиками, но вкусом хозяина. Она может быть в классическом виде или в виде камина. Все зависит только от вкуса хозяина дома. Так как и много лет назад постройка печи была отдельной непростой специальностью, потому лучше не испытывать судьбу самостоятельно, а обратиться к специалистам. Небольшая ошибка может привести не только к пожару и потере дома, но и к не поправимым человеческим потерям.

Живя в деревянном доме, вы сохраняете свое здоровье. Стены дышат. Они не содержат химически вредных веществ. Не выделяют испарений. Летом дом держит прохладу круглые сутки. Зимой тепло, но если только правильно сделано отопление. Если вы не можете сами его сделать – обращайтесь к специалистам. Они помогут сделать ваш дом всегда теплым и уютным.

Вам также может понравиться…

derevanniedoma.ru

Отопление деревянного дома своими руками

За последние годы жизнь в деревянном доме стала модным трендом. И на это есть свои причины. Например, жить в нем достаточно комфортно и в то же время дерево является экологически чистым строительным материалом. Если раньше жизнь в деревянном доме была сопряжена со множеством неудобств, то сейчас это комфорт и использование инновационных технологий. Особое место в доме занимает система отопления. Некоторые отказываются от идеи нанимать квалифицированных специалистов, которые за свои услуги по изготовлению отопления берут достаточно крупные деньги. По этой причине решают изготавливать отопление деревянного дома своими руками. Мы рассмотрим основные принципы монтажа системы отопления, а также возможные варианты того, как и из чего ее можно сделать.

Особенности отопления и его виды

Монтаж отопления

Следует учесть один важный фактор, который непосредственно влияет на выбор вида отопления. Дерево, спустя небольшое время, теряет природную влагу и, соответственно, рассыхается. Это повлечет за собой некоторые последствия, а именно осадку дома. По этой причине выбирать вид отопления в каждом случае следует индивидуально. Предварительно необходимо провести тщательные вычисления, а также составить проект, который способен облегчить монтажные работы. Одна ошибка неправильных вычислений может привести к самым неожиданным и неприятным последствиям, например, лопнувшие трубы или полная разморозка системы. Если неправильно осуществить расчеты электрического отопления, тогда дело может закончиться замыканием. А если вы выбрали воздушную систему, тогда что-либо исправить будет невозможно. Непосредственно на выбор вида отопления напрямую будет влиять доступный источник энергии. Сегодня в качестве энергоносителя могут выступать:

  • Жидкое топливо.
  • Электричество.
  • Твердое топливо.
  • Газ.

Отталкиваясь от этого, вы сможете осуществить выбор «сердца» всей отопительной системы деревянного дома – котла.

Выбор котла – важная веха планирования!

Если самым близким источником энергии является газ, тогда в зависимости от площади дома вам следует приобрести настенный или напольный котел. Эти котлы оборудованы встроенным насосом, а также специальной защитой. В том случае, если у вас нет дымохода, следует выбирать котел, в котором камера сгорания имеет закрытый тип. А для отвода воздуха в котле можно применить коаксиальную трубу. Этот метод позволит вам сэкономить деньги на обустройстве дымохода. Более того, настенный газовый котел обладает автоматикой. Если объем системы будет превышать 100 л, тогда рекомендуется смонтировать второй расширительный бак. В случае нагрева он также будет осуществлять компенсацию давления. Это позволит предотвратить повышение давления в котле при пропорциональном повышении температуры.

Устройство настенного двухконтурного газового котла

Если газ вам недоступен, тогда можно воспользоваться электричеством. В этом случае следует приобрести электрический котел с автоматикой. В нем уже встроен расширительный бак и насос. Чтобы предотвратить плохое влияние на котел скачков электроэнергии, рекомендуется дополнительно установить стабилизатор напряжения. Спроектировать практичную систему отопления вполне возможно и при помощи электрического котла.

Электрический котел

Существует и другой вариант отопления дома — котлы на твердом топливе. Для таких котлов необходимо создать особые условия рабочей системы. В некоторых случаях на выходе рабочая температура теплоносителя может составлять до 100° С, поэтому следует тщательно подобрать трубы. Например, можно применить пластиковые трубы. Но в этом случае требуется специальная развязка.

Твердотопливный котел длительного горения

Когда вы определились с видом котла, вам следует подобрать радиаторы и трубы для той или иной системы отопления деревянного дома. Исходя из того, что качество металлических труб за последние годы значительно ухудшилось, можно отдать свой выбор металлопластику или полипропилену. Что касается радиаторов, то их выбор напрямую зависит от того, какую теплоотдачу вы желали бы получить. Также следует уделить внимание и интерьеру. Некоторые виды радиаторов отлично подошли бы к общей идее всего дома. В деревянных домах подключение радиаторов будет осуществляться, скорее всего, нижним подключением, так как спрятать трубы в стене при верхнем подключении будет проблематично. Так, трубы будут проходить под полом, и выходить только возле радиатора. Важно правильно рассчитать количество секций в той или иной комнате. Как правило, расчет ведется исходя из следующего показателя: 1 секция на 1,5 кв. м. Когда вы подсчитали количество необходимых секций, а также самих радиаторов, вам остается спроектировать систему отопления.

Монтажные работы

Газовое отопление

В большинстве случаев самое доступное отопление — газовое. Как говорилось выше, первым делом следует спроектировать схему всей отопительной системы. Благодаря ей, вы сможете точно узнать, какое количество строительных материалов вам потребуется. Именно от правильно выбранной схемы и будет зависеть успех всей вашей работы. Использование в качестве теплоносителя воды основано на циркуляции ее по всей системе. Прежде чем теплая вода поступает в трубы, она прогревается в котле. Затем тепло распространяется по всей системе отопления. Вода может двигаться по системе двумя способами: принудительно и естественно. Именно от этого и будет зависеть то, какую схему отопления вам выбирать. Схема может проектироваться как двухтрубная, так и однотрубная. Если вы выбрали принудительную систему, тогда можно изготовить двухтрубную схему. Каждая из этих схем имеет свои различия и особенности. Рассмотрим, как осуществить монтаж двухтрубной и однотрубной системы отопления в деревянном доме.

Однотрубная система

Однотрубная схема подключения

Сейчас разберем вариант монтажа однотрубной системы отопления в двухэтажном деревянном доме. Однако сразу стоит отметить тот факт, что ее использование имеет не только преимущества, но и недостатки. Итак, что касается недостатков, то нижние радиаторы имеют свойство нагреваться меньше. Это приведет к тому, что на каждом этаже температура воздуха будет разной. Такая система значительно сэкономит стройматериалы. А для того чтобы сделать температуру в каждом отапливаемом помещении одинаковой, достаточно просто добавить секции на радиатор. Насос способен увеличить циркуляцию, если смонтировать его на входе с холодной водой.

Если монтируется естественная система отопления, тогда котел важно установить в самой нижней точке по отношению к радиаторам. Иначе циркуляция будет отсутствовать. Крайне необходимо осуществить монтаж расширительного бачка. Это позволит увеличить эффективность всей системы.

Двухтрубная система

Двухтрубная схема

Используя эту систему отопления, можно с легкостью достичь одинакового прогревания каждой установленной батареи. Но в отличие от однотрубной системы, в этом случае потребуются большие финансовые затраты. Каждая батарея должна оборудоваться запорной арматурой, которая будет осуществлять контроль температуры в каждой отдельной батарее. Эту схему обогрева в деревянном доме используют в большинстве случаев, когда доступно газовое отопление. В таком доме можно сразу прикрепить батареи к стене или на предварительно установленный брусок. Двухтрубную систему монтируют при твердотопливном котле.

Электрическое отопление

Если в вашем случае схемы с использованием газовых котлов недоступны, тогда вы сможете использовать в качестве теплоносителя электричество. Существует большое количество вариантов создания отопления. Например, можно изготовить теплый пол, который приобретают готовыми матами и устанавливают их в процессе укладки пола.

Электрический теплый пол

Можно использовать и электрический водяной бойлер. От него прокладываются металлопластиковые трубы Ø16 или Ø20 см. Монтируются они на теплоизоляционный слой. Что касается самой схемы, то здесь можно выбрать комбинированную или спиральную.

Водяной теплый пол

От коллекторной трубы следует провести от стены контур на расстоянии десять сантиметров. Следующий контур должен располагаться от первого на расстоянии сорок сантиметров. Такой зазор необходим для того, чтобы смонтировать обратку. Таким образом, шаг между трубами подачи и обратки будет составлять двадцать сантиметров.

Трубы закрепляются на специальную сетку при помощи креплений. Как только вся система готова и все трубы проложены, следует осуществить ее проверку. Делать это можно двумя методами. Например, можно под давлением залить воду. Если обнаружится течь, тогда следует ее сразу устранить. Другой вариант проще, для этого в систему закачивается воздух. На месте утечки воздух будет при выходе шуметь, и вы обнаружите утечку.

Необходимо изготовить качественную теплоизоляцию перекрытия.

Старый добрый метод печного отопления

Печное отопление

Печное отопление одно из старых средств обогрева воздуха внутри помещения. Такой вид отопления сегодня может изготавливаться на основе твердого топлива, а также с использованием электричества. Последнее является инновационным решением. Тепло в этом случае поступает от теплогенераторов с принудительной и естественной тягой. У многих именно печное отопление ассоциируется с дровами. Одна из современных разработок такого плана подразумевает под собой проект камина, печи из кирпича, например, «Булерьян». Однако, помимо дров, можно использовать и другие источники тепла, например, уголь.

При устройстве печного отопления важно учитывать все указания СНИП. В данном случае его рекомендуется использовать для обогрева одноэтажного и двухэтажного дома, не считая цоколя. Нельзя допускать нагревания поверхности печи до температуры свыше 1200° С.

При постройке такой системы отопления вам потребуется, скорее всего, помощь квалифицированного специалиста, так как не каждый знает, как правильно выкладывать топку.

Видео

Пример отопительной системы в частном деревянном доме с описанием мастера-установщика:

Особенности прокладки трубопроводов в деревянном доме рассмотрены в следующем видеоматериале:

kakpravilnosdelat.ru

Электрическое отопление в деревянном доме своими руками

Мы уже рассматривали с Вами особенности монтажа электропроводки в деревянном доме. Еще раз повторим о том, что к безопасности предъявляются особые требования, т.к. каркас из древесины очень легко воспламеняется и за считанные минуты может выгореть полностью. Чтобы такого не произошло, проводить электричество необходимо с особыми мерами осторожности. Далее мы поговорим о том, как правильно осуществить монтаж электрического отопления в деревянном доме своими руками.

Преимущества и недостатки системы

На сегодняшний день все большую популярность набирает использование электрообогревателей. В доме из дерева такой вариант является наиболее актуальным только в том случае, если на участке нет газа (отсутствует магистраль).

Преимущества электроотопления в следующем:

  • При правильном расположении электрических обогревателей эффективность системы будет в разы выше, чем при печном либо водном варианте (наглядно данное преимущество Вы можете увидеть на принципиальной схеме ниже).
  • Отсутствие вредных выбросов в атмосферу (в отличие от печного варианта), к тому же не нужно устанавливать дымоход.
  • Легкость монтажа (к примеру, установить электрический котел либо ИК-обогреватель можно запросто своими руками).
  • Современный подход к управлению (использование электронных терморегуляторов и других устройств, которые позволяют сделать систему электрического отопления в деревянном доме полностью автоматической).
  • Ремонт электрической отопительной системы происходит крайне редко, тем более, если все устройства изготовлены качественными производителями.
  • Отсутствие потребности в хранении дров, угля либо других видов топлива.
  • Экономичность системы (об этом мы поговорим ниже).
  • Отсутствие радиаторов и труб по всему помещению, что положительно влияет на скорость установки системы, а также интерьер всех комнат.
  • Компактность электрообогревателей.
  • Электрическое отопление в деревянном доме можно использовать в качестве основного либо резервного.

Что касается недостатков, то основными считаются:

  • Подведенная к дому электросеть часто может отключаться для ремонта и обслуживания (тем более в отдаленных районах города). Нет электричества – нет и тепла.
  • Необходимость установки дизельного генератора, который позволит на некоторое время выйти из ситуации, описанной выше. Стоимость данного агрегата довольно высокая.
  • Без использования многотарифных счетчиков и других устройств, позволяющих сэкономить электроэнергию, система обойдется Вам намного дороже, чем альтернативные варианты.
  • Электрообогреватели, особенно инфракрасные, являются пожароопасными устройствами. К их подключению и месту установки предъявляется множество требований.

Ознакомиться с тем, как выглядит один из вариантов электрического отопления в деревянном доме Вы можете на наглядном видео примере:

Видеообзор отопления частного дома электричеством

Особенности монтажа

Как мы уже говорили, во время подключения электрического отопления в деревянном доме необходимо придерживаться нескольких важных требований, а именно:

  1. При нагреве древесина может усыхать и растрескиваться, поэтому избегайте прямого попадания теплового потока на стены и потолок. Лучше всего направлять устройства на пол и к центру комнаты.
  2. Если Вы решили использовать радиаторы, их установка в деревянном доме также имеет особенности. С течением времени происходит усадка древесины. Если не предусмотреть в конструкции дома специальные компенсаторы на стояках, во время усадки отопительная магистраль может нарушиться и выйти из строя.
  3. Силовой кабель, от которого будет запитан электрический котел (либо бойлер) должен с запасом выдерживать токовые нагрузки. В противном случае воспламенение может произойти от самовозгорания электропроводки. Чтобы этого не произошло, произведите расчет сечения кабеля по мощности.
  4. При использовании УФО размещайте их таким образом, чтобы предотвратить прямой (либо очень близкий) контакт нагревательного элемента с другими объектами.

Варианты отопительных систем

Нельзя не сказать о том, какие обогреватели можно использовать для установки отопления в деревянном доме своими руками. Рассмотрим подробно наиболее эффективные и привычные для всех варианты.

  1. Использование водяного отопления, в котором нагревание происходит электрическим котлом. Вариант наиболее популярный, но по эффективности не самый лучший. Недостаток в том, что все равно придется монтировать магистраль труб, тем более как Вы видели на схеме, батареи прогревают помещение не очень эффективно (теплый воздух поднимается вверх).
  2. Использование бойлера для отопления. Вы удивитесь, но такая система также пользуется популярностью и зарекомендовала себя очень даже хорошо, если судить по отзывам ее обладателей. Главное требование – отопительная система должна быть простой, а площадь помещения небольшой. Кстати, в этом случае используется бойлер накопительного типа, а не проточного.
  3. Подключение инфракрасных обогревателей настенного и потолочного типа. Этот вариант электроотопления деревянного дома более эффективный, подтверждением этому была картинка, на которой хорошо видно, что теплый воздух направляется сверху вниз, тем самым прогревая полностью всю комнату. К тому же в данном случае монтажные работы сводятся к минимуму, ведь всякого рода трубы и радиаторы будут отсутствовать.
  4. Установка «теплого пола». Данная система является новшеством в мире электрического отопления. Теплый пол довольно эффективный, экономный, а главное – безопасный в эксплуатации. Единственный недостаток – трудоемкость работ по установке, но все же цель оправдывает средства. О том, как сделать теплый пол в деревянном доме, мы рассказывали в отдельной статье, где также были предоставлены различные схемы монтажа.
  5. Использование масляных радиаторов. Может применяться как резервный вариант либо вспомогательный. Применение масляных радиаторов в качестве основного отопления слишком сильно ударит по Вашему кошельку, т.к. для всего деревянного дома потребуется не мене 1 шт./комнату,а цена за электроэнергию на сегодняшний день довольно высокая.

Помимо перечисленных выше вариантов оборудования для электрического отопления в деревянном доме можно также использовать электроконвекторы. Как правильно выбрать электрический конвектор, мы Вам уже рассказывали. Наш совет – отдавайте предпочтение комбинированному варианту. Дачный домик из дерева лучше всего отапливать котлом либо ИК-обогревателями в сочетании с системой «Теплый пол», как показано на фото ниже!

На чем можно сэкономить?

Итак, Вы определились с вариантом электрического отопления деревянного дома, теперь нужно правильно подобрать оборудование и просчитать проект таким образом, чтобы все элементы были задействованы максимально эффективно.

Первым делом правильно рассчитайте мощность оборудования. Считается, что на 1 м3 утепленного помещения достаточная тепловая мощность составляет 30 Вт (для неотапливаемого 41 Вт). Такой расчет является упрощенным, для более качественного расчета рекомендуется воспользоваться специальными формулами и программами, которые можно запросто найти в интернете.

Далее позаботьтесь о том, чтобы все нагреватели имели регулятор температуры. Данное устройство позволит устанавливать оптимальный температурный режим в комнате. В результате электрическое отопление деревянного дома будет не таким дорогим. Еще один важный совет – приобретите двухтарифный счетчик электроэнергии, о его преимуществах мы говорили в статье, на которую сослались.

Ну и последнее, что хотелось отметить – позаботьтесь о том, чтобы дом был качественно утеплен. Все щели под окнами и зазоры в дверном проеме должны быть отремонтированы. Дерево само по себе является теплоемким материалом, поэтому качественно утепленная постройка позволит минимум в 2 раза сократить расход электроэнергии.

В заключение

Как Вы видите, подключение электрического отопления в деревянном доме может оказаться вполне правильным решением, главное не ошибиться в выборе оборудования. Еще раз обращаем Ваше внимание на то, что при наличии газовой магистрали, проходящей рядом с домом, лучше один раз переплатите и подключите газ. Дешевле, чем данный вариант, на сегодняшний день ничего нельзя предложить!

Напоследок рекомендуем просмотреть еще одно полезное видео по теме:

Применение теплого пола

Надеемся, что данный материал был для Вас полезен. Если возникли какие-либо вопросы, наши специалисты смогут ответить на них в категории «Вопрос электрику»!

Похожие материалы:

samelectrik.ru

Водяное отопление в деревянном частном доме, на даче, схемы разводки

В России в зимний период наступают суровые холода, поэтому иметь качественное водяное отопление в частном доме просто необходимо. Такая система обладает первенством перед остальными, так как за все годы уже успела показать себя с наилучшей стороны. Печное и каминное отопление сегодня уже не так эффективны, — это лишь дань нашей богатой истории.

Холодной и снежной зимой без отопления не обойтись…

Принцип функционирования водяного отопления

Водяное отопление частного дома тем и завоевало такую популярность, что по сути – это простой механизм. Есть замкнутая цепь, где котел нагревает воду до необходимой температуры, по трубам вода идет в батареи или радиаторы в помещениях и отдает тепло, после чего возвращается обратно в котел.

Схема водяного отопления

Кроме основных элементов – котла, труб и радиаторов, система также может включать и дополнительные. Расширительный бачок служит для отвода появившихся при нагревании излишков воды. Также благодаря баку в системе отсутствует кислород. Еще один элемент – насос циркуляции. Это устройство служит для поддержания непрерывного круговорота воды в системе, при помощи такого насоса скорость нагревания температуры помещений увеличивается за счет того, что вода двигается быстрее. Также в системе могут быть и манометр, терморегулятор, отводчик воздуха, предохранительные клапаны.

Выбираем оборудование для отопления в частном доме

Самое главное оборудование, которое должным образом обеспечивает водное отопление в частном доме, — это котел.

При приобретении котла обычно принимается величина мощности 1 кВт на 10 кв.м помещения, которое отапливается.

Также учитывается и то, что высота потолков берется не больше 3-х метров. Кроме того, учитывается и объем помещения, уровень утепления самого дома, размеры окон и дополнительные потребители тепла.

Так, при площади, которая отапливается, мощность котла будет равняться:

  • 60 – 200 кв.м. – до 25 кВт;
  • 200 – 300 кв.м. – 25-35 кВт;
  • 300 – 600 кв.м. – 35-60 кВт;
  • 600 – 1200 кв.м. – до 100 кВт.

Чтобы оборудовать водяное отопление на даче или в частном доме, то можно подобрать электрический котел при площади 30-1000 кв.м. мощностью 3-105 кВт. Но электрокотлы имеют недостатки – высокая стоимость электроэнергии, постоянные перебои и перепады электроэнергии, недостаточная ее мощность.

Электрический котел

Также тщательно нужно выбирать и трубопровод. Используются трубы из разных материалов, каждый из которых обладает своими преимуществами и недостатками. В былые времена самыми распространенными были трубы из стали. Но сегодня они применяются уже реже. Ведь такие трубы более подвержены процессам коррозии.

Именно поэтому в настоящее время чаще применяются трубы из нержавейки или оцинкованные.

Также набирают популярность медные трубы. Они способны вынести высокие температуры, сами по себе – долговечны, поэтому трубы из меди являются самыми надежными. Но и стоят они недешево. Кроме того, в последнее время все чаще можно встретить водяное отопление в деревянном доме с полимерными трубами. Такие трубы делаются из металлопластика или пропилена (с участием алюминия). Трубы из таких материалов прочны, стойки к коррозии, внутри их не откладывается осадок. Но они имеют достаточно высокий коэффициент расширения при нагревании.

Рекомендуем к прочтению:

Обвязка котла медными трубами

Какие бывают схемы отопления частного дома

Схемы водяного отопления частного дома могут быть одноконтурными и двухконтурными. Одноконтурная система служит только лишь для обогревания помещения. Это более простая и недорогая система, которая подойдет в том случае, если у вас дом площадью до 100 метров квадратных. В такую систему входит одноконтурный котел и атмосферная вытяжка, однотрубная разводка трубами из стали или полимеров, чугунные, стальные или алюминиевые радиаторы.

Одноконтурная и двухконтурная система водяного отопления

Система одноконтурного отопления может быть усовершенствована двухтрубной разводкой, добавлением насоса циркуляции, терморегулирующих вентилей на радиаторах.

Если вы хотите оборудовать одноконтурную систему для нагревания воды для нужд быта, то пересмотрите монтаж газовой колонки или бойлера. В другом случае вы можете сделать двухконтурную систему, которая предназначена не только для отопления, но и для нагрева воды.

Двухконтурная система водяного отопления частного дома является очень удобным вариантом.

Здесь котел комфортен при потребностях в горячей воде на семью не более 4-х человек. Вода должна быть водопроводная или умягченная, жесткая вода из скважины не подойдет. Можно оборудовать две одноконтурные системы, первая из которых будет «отвечать» за отопление помещений, а вторая – за нагрев воды. Благодаря такой системе в летний период вы будете пользоваться только системой подогревания воды, а на нее тратится всего лишь 25% мощности котла.

Разводка труб

Водяная система отопления частного дома подразумевает применение трех вариантов разводки трубопровода – однотрубную систему, двухтрубную и коллекторную.

Однотрубная система – это система, где от котла нагретый теплоноситель (вода) последовательно идет от одной батарее к следующей. Такая система имеет один большой недостаток – здесь очень трудно управлять разводкой, так как при перекрытии доступа воды в какой-либо из радиаторов перекрываются и остальные.

Однотрубная система

В двухтрубной системе для каждого радиатора есть труба с горячей и холодной водой. Так, с такой системой водяное отопление дома можно регулировать очень удобно.

Двухтрубная система отопления

Еще одна система – коллекторная. Еще ее называют лучевой. Здесь механизм работает таким образом: от коллектора (который представляет собой устройство, собирающее воду) к каждому прибору отопления подводятся две трубы – прямая и обратная. Благодаря этому можно просто монтировать систему со скрытой проводкой труб, можно поддерживать определенный температурный режим отдельной комнаты и регулировать его.

Рекомендуем к прочтению:

Если у вас двухэтажный дом

Сегодня схемы водяного отопления двухэтажного дома бывают самыми различными. Это может быть и коллекторная система, и двухтрубная разводка. Однотрубную разводку (такую, при которой радиаторы соединены последовательно) сегодня уже реже используют как схемы водяного отопления одноэтажного дома, так и двухэтажного.

Двухтрубная схема для двухэтажного дома – это универсальный и практичный вариант.

К каждому прибору отопления идет две трубы – для подачи и отведения воды. Специалисты советуют поступить таким образом: перед каждым радиатором поставить регулировочный клапан.

Коллекторная схема в двухэтажном доме – это достаточно дорогое удовольствие. Водяное отопление двухэтажного дома с такой системой, несмотря на это, также популярно. Ведь здесь преимущество на лицо – монтаж трубопровода скрыт, поэтому интерьер не портится. В данном случае котел ставится на первом этаже, расширительный бак – на втором. Трубопровод располагается под полом, потолком или подоконниками, поэтому есть отличная возможность его скрыть.

Коллекторная система является очень эффективной еще и потому, что здесь на каждый радиатор ставится регулирующий кран. Это очень удобно, так как в зависимости от ваших потребностей можно установить собственный климат.

Коллекторная система отопления двухэтажного дома

Альтернативные способы водяного отопления частного дома

Кроме традиционного отопления при помощи нагревательного котла, существуют и другие виды водяного отопления частного дома. Такие современные системы эффективны в качестве основных отопительных систем дома, или дополнительных.

Очень часто сегодня можно услышать такое словосочетание – система «теплый пол». В принципе, теплый пол – это то же водяное отопление частных домов, которое можно применять еще и как дополнение к основному отоплению. Теплый пол обладает преимуществами – здесь большая территория теплоотдачи. Ведь в данном случае пол помещения – это практически большой радиатор. Да и воздух таким вот образом прогревается правильно – внизу тепло, а сверху – чуть прохладнее.

Теплый водяной пол

Благодаря системе теплый пол можно снизить рабочий температурный режим теплоносителя (не более 55 градусов по Цельсию). Также можно установить тепловую мощность в необходимых пределах .

Недостатки системы теплый пол – это то, что такую систему сложно монтировать, а при уже законченном ремонте это невозможно, или вам придется поднимать пол, или углублять его.

Еще один вариант альтернативного водяного отопления – плинтусное отопление. По сути дела, плинтусное водяное отопление домов являет собой среднее между радиаторной системой и теплым полом. В данном случае оборудование для отопления ставится по периметру комнаты на уровне плинтуса. Благодаря этому равномерно прогреваются и стены, и пол. Воздух в помещении – также равномерный. С такой системой водяное отопление загородного дома или частного дома позволит вам обустроить интерьер без больших радиаторов, и все это без потерь тепла.

Плинтусное отопление

Заключение

Таким образом, перед тем, как вы решили оборудовать водяное отопление в своем частном доме, следует выбрать подходящий вариант – традиционное отопление при помощи радиаторов или современные методы. У каждой системы есть преимущества и недостатки, поэтому для проектирования отопления лучше всего пригласить специалистов, которые будут способны учесть все детали.

otoplenie-doma.org

устройство, схемы, монтаж системы своими руками, фото

Несмотря на многообразие различных строительных материалов, дерево по-прежнему остается наиболее популярным благодаря своим качественным характеристикам и прекрасному внешнему виду. Деревянные сооружения отличаются надежностью, особым комфортом и уютом, природной красотой и способностью отлично сохранять тепло.

А правильно рассчитанное и эффективно смонтированное отопление в деревянном доме позволяет использовать всевозможные современные отопительные системы.

Отопительные системы деревянного дома

Отопление деревянного дома такое же, как и в кирпичном, разница лишь в том, что устройство отопления в деревянном доме ставит в приоритет обеспечение должной защиты дерева от влаги, сбережение стен сухими и теплыми.

Составление проекта

Отопление деревянного дома проектируется еще на этапе планирования постройки в целом и выполняется в соответствии с едиными строительными нормами и правилами. Составляя проект отопительной системы дома своими руками, следует учесть:

На рисунке изображен проект отопительной системы.

  1. Каковы будут минимальные потери тепла при эксплуатации.
  2. Насколько будет удобна эксплуатация этой системы.
  3. Сколько потребуется финансовых затрат при обслуживании системы.
  4. Эстетичность внешнего вида и его соответствие интерьеру вашего дома.

Выбор системы и ее монтаж требуют особого ответственного подхода, ведь система отопления в деревянном доме должна быть небольшого размера, простая, но при этом весьма функциональная и требовать наименьшего участия человека в своей работе. Обогревать следует равномерно все помещение, уделяя особое внимание углам, где зачастую скапливается значительное количество конденсата, приводящего к возникновению постоянной сырости.

Во время проектирования и монтирования отопительной системы в деревянном доме важно учитывать планируемый период проживания: будет ли дом использоваться в качестве постоянного места вашего проживания или же только для отдыха в выходные. Системы и специфика отопления в этих случаях будут разными.

Выбор вида отопительной системы

Схема устройства системы газового отопления.

По способу обогрева все системы отопления делятся на два вида: трубная, предполагающая прокладку сложной сети, и локальная, ограничивающаяся установкой печи или камина. Трубная система практичнее, поскольку эта схема отопления требует обслуживания только одного места, а отопление поступает во все помещения дома. Локальное отопление сводится к необходимости установки печи или камина в каждом помещении, с постоянным контролем процесса и топки нескольких объектов одновременно.

По виду используемого топлива системы бывают нескольких видов:

Газовое отопление

Наиболее распространенный и эффективный способ обогрева любых строений, в том числе и деревянных. Он позволяет оптимально решить вопрос отопления при условии наличия проведенной ветки газопровода.

Электрическое отопление

Наиболее популярный и удобный вид отопления, особенно в районах, где отсутствует газификация. Это отопление обладает впечатляющими преимуществами: удобство в эксплуатации и обслуживании, возможность регулировки подачи электричества, экономичность, компактность и эстетичный вид. Выбирая электрическое отопление, следует понимать, что высокая степень безопасности такой системы и отсутствие видимых недостатков не гарантируют бесперебойную подачу тепла. Устанавливая такую систему, вы должны быть на 100% уверены в качестве проводки, поскольку именно от нее будет зависеть безопасность вас и вашего дома.

Печное отопление

Традиционное отопление деревенского дома, при котором теплоносителем выступает нагретый воздух, а в качестве топлива используются не только дрова и уголь, но и жидкое топливо. Такие печи частично автоматизированы и сводят к минимуму человеческий фактор. Этот вид отопления единственно возможный при отсутствии необходимого газоснабжения и электричестве плохого качества. Печное отопление имеет ограничение: наличие печи допустимо лишь в 1 или 2-этажных домах, если не предполагается нагрев печи до температуры выше 1200°С. Выбрав эту систему, вам придется обеспечить надлежащее хранение топлива в помещении, отвечающем всем требованиям пожарной безопасности. Такой деревенский способ сегодня достаточно популярен.

Теплый плинтус

Инновационный способ обогрева помещения. Создавая тепловой экран, он распространяет тепло равномерно, исключая возможность выпадения конденсата, и защищает стены деревянного дома от губительного влияния влаги. Теплый плинтус — отличное дизайнерское решение для любого интерьера, ведь его можно декорировать под любой вариант дерева.

Также можно отапливать дом с помощью печи.

Устройство разных систем отопления: каким оно должно быть

Любая система отопления основывается на выбранном вами котле: электрическом, газовом, твердотопливном, работающем на жидком топливе или комбинированном, допускающем использование двух видов топлива.

Чаще всего котел в частном доме используют как теплоисточник или как бойлер. Одноконтурный котел выполняет одну функцию: отопление или подача горячей воды. Двухконтурный обеспечивает и то, и другое.

Схема электрического котла может выглядеть так:

Схема электрического котла.

В электрической отопительной системе наиболее часто используют трубчатые электронагреватели, преобразующие электрическую энергию в тепловую. Они нагревают весь теплоноситель, который и обогревает весь дом. Конечно, можно использовать и ряд других электрических приборов: масляные радиаторы, инфракрасные обогреватели, калориферы.

Для того чтобы провести газовое отопление деревянного дома, необходимо наличие следующих составляющих:

  1. Газовый котел (напольный или настенный), который будет обеспечивать нагрев и подачу теплоносителя к трубопроводу. Выбор будет обусловлен индивидуальными предпочтениями и площадью дома. На фото представлен настенный газовый котел.
  2. Трубопровод и радиаторы, обеспечивающие обогрев здания.
  3. Газопровод, по которому газ будет непосредственно подаваться к газовому котлу.
  4. Запорно-регулировочная арматура, координирующая работу системы.
  5. Автоматические устройства, призванные обеспечить безопасную и безаварийную работу всей отопительной системы.

На фото можно увидеть, как это выглядит.

Устройство газового котла.

Что касается схемы отопления деревянного дома, то наиболее популярной остается схема отопления водой, основанная на циркуляции воды в трубах. В зависимости от естественного или искусственного способа движения воды система отопления может иметь 1 или 2-трубную схему. Фото схем приведено ниже.

Отопительная система дома своими руками — не фантастика, а вполне осуществимая задача, выполнить которую под силу каждому настоящему хозяину, изучившему устройство отопления в деревянном доме и посмотревшему видео, где дается пошаговая инструкция по установке.

Монтаж системы отопления: алгоритм

  1. Прежде всего, устанавливается котел отопления, для которого очень важно обустроить отдельную котельную с хорошей вентиляцией (исключение составляет электрический котел, не имеющий продуктов горения). Рекомендуется проводить установку на некотором расстоянии от стен, чтобы обеспечить свободный доступ.
  2. В целях противопожарной безопасности стены и пол возле котла облицовывают огнеупорным материалом.
  3. Далее, выводят на улицу дымоход.
  4. Следующий этап монтажа отопительной системы включает в себя установку различных составных, предусмотренных выбранной системой: циркуляционного насоса, распределительного коллектора, приборов регулировки и измерения.
  5. После окончания этих работ приступают к прокладке трубопровода к тем местам, где запланировано размещение радиаторов. Образовавшиеся в ходе монтажных работ отверстия в стенах после укладки труб заделывают цементом.
  6. Последними устанавливают радиаторы, помещая их под оконными проемами, закрепляя на кронштейнах. Рекомендуется устанавливать на входе и выходе радиатора регулирующие и запорные механизмы.
  7. Заключительный этап — опрессовка системы.

Неважно, какому виду отопления вы отдадите предпочтение, помните, что установка котла требует обязательного документального оформления и соблюдения всех норм. Ошибки, допущенные при выборе и монтировании системы отопления, могут очень дорого стоить. Поэтому следует подходить к этому вопросу максимально ответственно и помнить, что от этого зависит ваша жизнь и безопасность. Сделав отопление деревянного дома своими руками, вы станете настоящим мастером и смело сможете оставить отзыв на любом строительном форуме, рассказав о проделанной работе и продемонстрировав видео с вашими достижениями. Пусть в вашем деревянном доме всегда будет уют и тепло!

Оцените статью: Поделитесь с друзьями!

ultra-term.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
