Отопление загородного дома своими руками: схемы, описание

Для того, чтобы решить какую систему отопления можно установить своими руками для загородного дома, необходимо ознакомиться с главными существующими ее схемами. Подробная информация о строении каждой из разновидности позволит подобрать наиболее оптимальный вариант, учитывая особенности конструкции.

Какая схема отопления наиболее оптимальна?

Загородный дом.

При выборе наиболее оптимальной схемы отопления для загородного дома, следует ответственно подойти к решению данного вопроса и принять во внимание все факторы. Учитывая каждый из них, можно будет подготовить необходимые расчеты и заняться проектированием системы. Если владелец строения не имеет в этом опыта, лучшим выходом будет обратиться за подобной услугой к профессионалам.

Грамотный расчет позволит определиться с объемом материала для работы, его стоимостью, а также подобрать самую оптимальную схему конструкции, исходя из выбранных параметров строения.

Однотрубная система

Однотрубная система отопления представляет собой один контур, который соединяет все радиаторы в цепи. Его протягивают по всему периметру дома вдоль стен и подключают к нагревательному котлу. Существенным недостатком такой конструкции считается то обстоятельство, что каждая последующая в цепи батарея имеет температуру, ниже, чем предыдущая.

Двухтрубная отопительная конструкция

Двухтрубная система водяного отопления с вертикальной разводкой.

Двухтрубная система водяного отопления с горизонтальной разводкой.

Двухтрубная система водяного отопления с верхней разводкой.

Двухтрубная система водяного отопления с тупиковым (встречным) движением теплоносителя.

Под двухтрубной или двухконтурной схемой отопления подразумевается система с двумя отдельными магистралями для подачи теплоносителя в радиаторы и для отвода из них. Данный комплекс удобен в использовании тем, что при поломке можно отключить отдельную батарею, не останавливая при этом работу всей системы. Однако, поставить ее можно не в каждом доме вследствие различных обстоятельств.

Лучевая схема

Данная схема отличается от двухконтурной тем, что каждый радиатор подключается к системе независимо от другого. Чтобы обеспечить такой процесс работы в цепь встраиваются распределительные коллекторы, благодаря чему существует возможность индивидуальной настройки отдельного источника отопления. Недостатком лучевой схемы считается достаточно большой расход материала при установке.

Как правильно выбрать тип нагревательного прибора?

Как правило, загородный дом оборудован всем необходимым для проживания, в том числе и системой отопления в холодный период года для комфортного времяпрепровождения.

Для справки! Печное отопление может нагреть лишь небольшое по площади строение. Кроме того, теплый воздух распространяется по помещениям неравномерно и достаточно долго.

Поэтому, при выборе нагревательного прибора, которое способно обеспечить теплом все здание, учитываются многие критерии, но предпочтение все же отдается котлам, работающим на различных энергоносителях.

Разновидности котельных устройств

Газовый котел.

Дизельный котел.

Электрический.

Твердотопливный.

В зависимости от потребляемого топлива, можно выделить несколько видов котлов, которые имеют свои достоинства и недостатки. К их числу относятся следующие типы конструкций:

1. Газовый. Данный тип прибора считается одним из самых экономичных и простых в монтаже. Однако, не у всех владельцев загородных домов имеется возможность подключиться к газовой магистрали.
2. Дизельный. Схема данной конструкции также не отличается сложностью использования. Прибор работает на жидком топливе, которое без проблем можно приобрести. Одним из существенных недостатков такого вида котла считается неприятный характерный запах от продуктов горения.
3. Электрический. Один из самых предпочитаемых приборов для отопления загородного дома, так как для его установки не требуется возведения котельной системы. Но в то же время многие владельцы отмечают, что использование подобного устройства влечет существенные затраты при его эксплуатации.
4. Твердотопливный. Такая разновидность нагревательного устройства предполагает использование твердого топлива для работы. По сравнению с аналогами твердотопливный котел обладает самым высоким КПД.

Газовый и дизельный котлы считаются наиболее подходящими вариантами отопления загородного дома, так как способны работать в автономном режиме. Они практичны и надежны при эксплуатации. При правильной установке конструкции, работающие на природном газе и дизельном топливе, могут бесперебойно обеспечивать здание теплом на протяжении нескольких недель без вмешательства в процесс.

Выбор материала для трубопровода

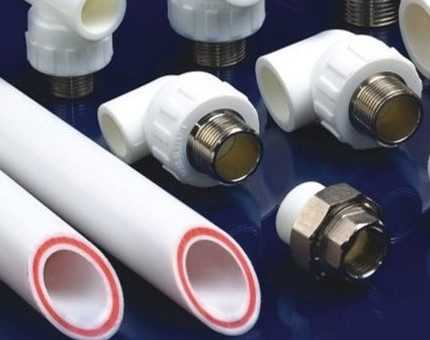

Полипропиленовые трубы.

Наиболее оптимальным вариантом материала для проведения трубопровода принято считать полипропилен. По сравнению с аналогами он отличается надежностью и долговечностью, а также простотой монтажа. Соединяются заготовки из полипропилена с помощью сварки, что позволяет устанавливать трубы в стене и под напольное покрытие.

Внимание! Стоимость полипропилена и фитингов к ним при использовании в качестве трубопровода получится намного ниже, чем, например, затраты на трубы и комплектующие к ним из металлопластика.

Подключение радиаторов к цепи

Схема подключения.

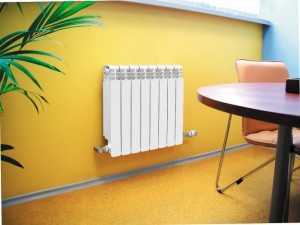

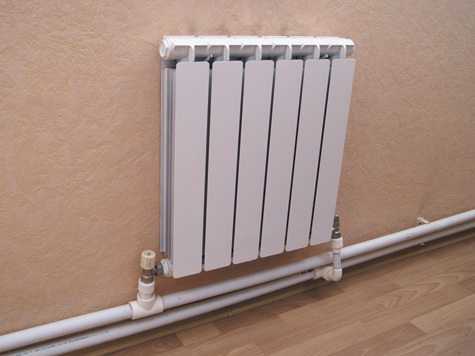

Радиаторы для подключения к отопительной системе загородного дома выполняются из таких материалов как сталь, алюминий либо чугун. Наиболее распространенной разновидностью среди них считается алюминиевая конструкция. Она обладает приятным внешним видом, имеет легкий вес и проста при установке.

Схемы подключения радиаторов также бывают различными. При этом необходимо учитывать расположение трубопровода и запорно-регулировочного оборудования. Кроме того, выбирая способ подключения, следует иметь в виду возможные теплопотери.

Все радиаторы должны быть оснащены запорным и регулировочным кранами для регулировки желаемого режима работы, а также краном Маевского, позволяющего выпустить излишки воздуха в оборудовании.

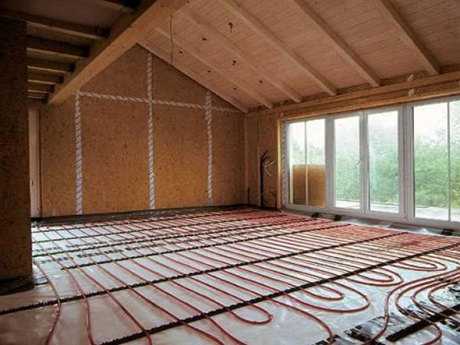

Монтаж водяного теплого пола

Система «Пирог».

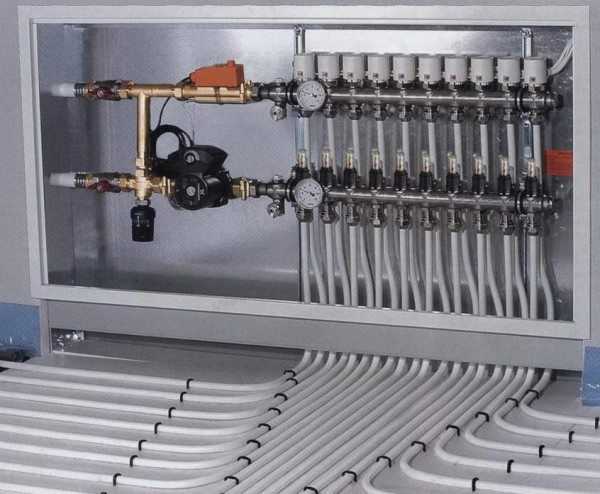

Монтаж водяного теплого пола – идеальный вариант для равномерного отопления всего помещения, где он установлен. Такая конструкция выполняется по лучевой схеме и подключается к отопительной системе. С помощью распределительных коллекторов, встроенных в оборудование, можно регулировать уровень температурного режима.

После монтажа оборудования для теплого пола на него укладывается стяжка, поверх которой можно положить напольное покрытие из любого материала.

Важно! В последнее время чаще всего применяются комбинированные схемы отопления, особенно в загородных домах с большой площадью, которые состоят из нескольких этажей. Благодаря данной отопительной системе, в случае неисправности одной, функцию обогрева помещения станет выполнять другая.

При выборе самой эффективной системы отопления важно понимать, что к делу следует отнестись серьезно, так как от этого зависит срок службы конструкции.

Сколько бы вложений ни было сделано в монтаж отопительного устройства, если его выполнить грамотно и ответственно, оборудованием можно будет пользоваться десятилетиями, а потраченные средства окупятся со временем. Поэтому, для возведения конструкции своими руками следует заручиться помощью и рекомендациями специалистов.

rusolymp.ru

принципы выбора подходящей системы и схемы разводки

Содержание статьи:

В отличие от квартир в многоэтажках, частные дома и коттеджи не подключены к централизованному отоплению. С одной стороны, это недостаток, т.к. владельцам приходится самостоятельно решать задачи проектирования и монтажа систем. С другой, – существенное преимущество, поскольку дом не зависит от поставщиков тепла. Когда начнется отопительный сезон, решают только хозяева. Им не приходится мерзнуть в межсезонье или переплачивать за некачественные услуги. Отопление коттеджа должно быть экономичным, безопасным и удобным в эксплуатации. Как это реализовать.

Какое отопление в коттедже выгоднее всего

Если есть возможность подключиться к газовой магистрали, это идеальный вариант. Водяное отопление в коттедже от газового котла было и остается самым выгодным. В качестве отопительных приборов лучше всего использовать радиаторы.

Теплый пол в коттедже

Альтернатива традиционным батареям – водяной теплый пол. Однако в регионах с суровым климатом одного только напольного обогрева будет недостаточно. Можно выбрать комбинированный вариант: радиаторы и теплый пол.

При отсутствии газа приходится выбирать, какой источник энергии обойдется дешевле всего. Это может быть электричество, твердое или жидкое топливо. При расчетах ориентируются на площадь, этажность коттеджа. Также важны тип строительных материалов, особенности теплоизоляции.

Для комфортабельного проживания необходимо позаботиться о ГВС. Зачастую имеет смысл подключить двухконтурный котел, который обеспечит одновременно обогрев и нужный объем горячей воды.

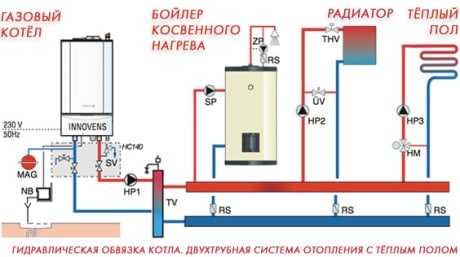

Схема комбинированного отопления и ГВС

Плюсы и минусы теплоносителей разных видов

В зависимости от теплоносителя обогрев может быть водяным, воздушным, электрическим. Некоторые коттеджи отапливают с помощью открытого пламени – каминов или печей. Каждый из типов теплоносителей имеет свои преимущества и недостатки:

Водяные системы состоят из котла, труб и радиаторов. Холодный теплоноситель нагревается в котле, потом по трубам поступает в радиаторы, где отдает тепло окружающему воздуху. Остывшая вода подается в котел, и цикл повторяется снова.

Если система скомбинирована с теплым полом, то из радиаторов теплоноситель поступает во второй контур и лишь потом возвращается к нагревательному прибору. Сам котел может работать на газу, электричестве, твердом или жидком топливе.

Водяное отопление с радиаторами

Принцип работы воздушной системы прост: холодный воздух поступает в теплогенератор, откуда по воздуховодам подается в комнаты коттеджа. Теплые потоки вытесняют холодные, которые тоже поступают в теплогенератор, и цикл повторяется.

Режим циркуляции воздуха может быть естественным и принудительным. В первом случае работа отопления в коттедже нарушается, если открыты окна или двери. А во втором приходится задействовать электро вентиляторы.

Для обогрева коттеджа можно использовать конвекторы, обогреватели или электрический теплый пол любого типа (кабельный, карбоновый и т.д.). Такие системы проще всего обслуживать, поскольку они обычно полностью автоматизированы.

Схема воздушного обогрева с газовой печью

Электрический обогрев коттеджа обойдется гораздо дороже других видов отопления. Еще один минус: при аварии дом может остаться без электроэнергии и отопления одновременно.

Печь или камин может быть неплохим вариантом для помещения маленькой площади, но он вряд ли подойдет для дома из нескольких комнат. К тому же придется отказаться от мысли организовать удобную систему ГВС.

Автономное отопление частного дома

На чем все-таки остановить выбор

Большинство владельцев домов обустраивают водяные системы, но это вовсе не означает, что другие варианты невозможны. Если в проекте дома заложено воздушное отопление в коттедже, оно может оказаться гораздо более выгодным, особенно если теплогенератор будет работать на газу или у владельца есть возможность дешево покупать дизельное топливо.

Для удобства монтажа воздушной системы увеличивают высоту потолков в помещениях. Это позволяет правильно расположить и замаскировать воздуховоды. Потребуются и некоторые другие изменения, однако все хлопоты и расходы окупаются, если составлен удачный проект, а сама система грамотно смонтирована.

Электрические приборы – самый неудачный выбор, если с их помощью планируется обустроить основную систему отопления в коттедже, зато в качестве дополнительной или альтернативной они вполне могут быть использованы. Если электроприборы включаются только в сильные морозы или временно заменяют водяную или воздушную систему в случае аварии, это вполне приемлемый вариант.

Схема воздушного обогрева коттеджа

Топливо: рассматриваем варианты энергоносителей

Бессмысленно обсуждать вопрос оптимального энергоносителя, если есть возможность провести газ. Суммы ежемесячных счетов будут зависеть от стоимости топлива, поэтому газовые системы вне конкуренции. Если же газа нет, то выбор сводится к твердому топливу (дрова, уголь, пеллеты, брикеты) и жидкому (дизельное топливо).

Предусмотрительные хозяева нередко покупают котлы, рассчитанные на два вида энергоносителей: газообразный и твердый. Это имеет смысл, если есть риск существенного роста цены на газ или нужен запасной вариант на случай непредвиденных обстоятельств. Переход с одного типа энергоносителя на другой осуществляется при помощи небольшого переоборудования котла.

Обратите внимание! Специалисты считают, что без особой нужды комбинированные котлы брать не стоит, т.к. они менее надежны.

Схема: конструкция твердотопливного котла

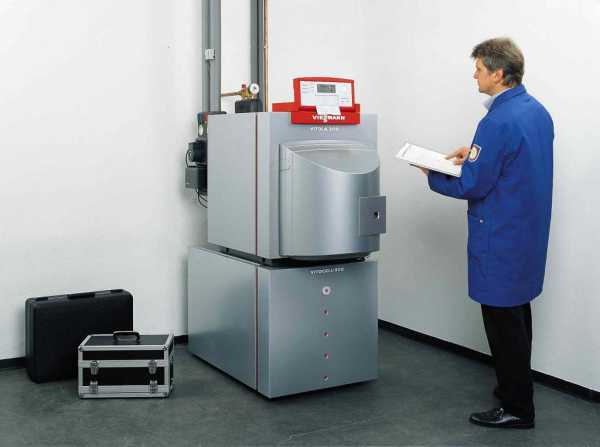

Какой отопительный котел лучше поставить

Котел выбирают в зависимости от доступного топлива. Количество вариантов ограничено:

• Газовые. Современные котлы на газу оснащены надежной автоматикой. Они безопасны и удобны в эксплуатации. Профилактические осмотры необходимо проводить после окончания отопительного сезона и/или перед началом нового.

• Электрические. Обогрев с помощью электрокотла полностью автоматизирован. Некоторые модели можно программировать на переход в нужный режим по часам.

• Жидкотопливные. Котлы, работающие на дизельном топливе, тоже снабжены системами автоматического контроля. Это удобно, т.к. не приходится постоянно следить за их работой.

• Твердотопливные. Дрова и уголь – самые выгодные энергоносители после газа, однако такие котлы неудобны в эксплуатации. Владельцам домов нужно контролировать количество топлива. Есть модели с автоматической подачей дров, но они очень дороги и далеко не всем по карману.

Схема устройства жидкотопливного котла

Что еще следует учесть при выборе модели

Для обогрева и горячего водоснабжения коттеджа можно выбрать либо двухконтурную модель, либо две одноконтурные. Во втором случае системы будут работать независимо друг от друга, что бывает удобно в домах большой площади.

Мощность котла рассчитывают, ориентируясь на сумму мощностей всех отопительных приборов в доме. К ней следует добавить 20-30% и подбирать модель на основе этих данных.

Внимание! Расчеты лучше всего доверить специалисту, т.к. человек без навыков проектирования отопительных систем может легко ошибиться.

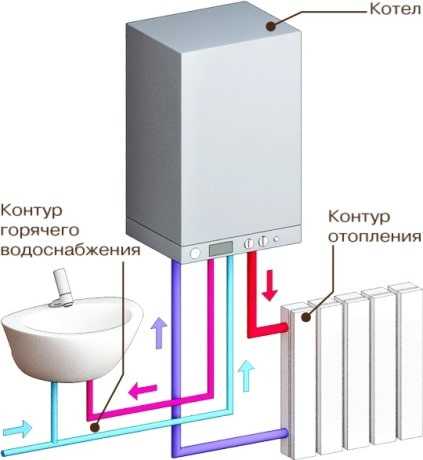

Схема: принцип работы двухконтурной модели

Схемы реализации водяного отопления коттеджа

Циркуляция воды в системе отопления может быть естественной и принудительной. В первом случае вода движется самотеком, а во втором ее подача к радиаторам осуществляется с помощью циркуляционного насоса. Есть котлы со встроенными насосами. Они гораздо удобнее, но стоимость таких моделей выше, чем без дополнительного оборудования.
Естественная циркуляция возможна благодаря тому, что теплая и холодная вода имеет разную плотность, а саму систему монтируют под уклоном в 3-5 градусов. Отопление с естественной циркуляцией энергонезависимо, а его схема проста. Это отличный вариант для обогрева маленького коттеджа. Однако если отопительный контур имеет общую длину более 30 м, реализовать такую схему не получится из-за слишком низкого давления в системе.

Для циркуляции теплоносителя в принудительном режиме необязательно обустраивать уклон. Задача перекачивания воды ложится на насос. Это очевидный плюс. Но есть и минусы. При отключении электроэнергии циркуляционный насос прекратит работу, а дом начнет остывать. Есть два варианта решения проблемы: приобретение аварийного генератора и монтаж системы, которая может работать в обоих режимах.

Схема отопления с естественной циркуляцией теплоносителя

Вариант #1: однотрубная разводка

Схема однотрубной разводки выгодна с точки зрения расходов на материалы и монтаж, но недостатков у нее куда больше, чем достоинств. Однотрубную систему стоит выбрать, если владелец коттеджа ограничен в средствах. Если же бюджет позволяет реализовать двухтрубную схему, лучше остановиться на ней. Впрочем, мнения специалистов по этому вопросу расходятся.

Поступая от котла, вода последовательно проходит через все радиаторы. Самый ближний отопительный прибор прогревается по максимуму, а каждый последующий все меньше. Неравномерное распределение тепловой энергии приводит к тому, что в одних комнатах может быть слишком жарко, а в других холодно.

Решить проблему можно с помощью т.н. «ленинградской» схемы. Она предусматривает установку запорных кранов и байпасов на радиаторы. Отключив один отопительный прибор, владелец дома может добиться лучшего прогрева другого. Благодаря обходной трубе движение теплоносителя не прекращается.

Схема отопления «ленинградка» с насосом

Вариант #2: двухтрубная система

Каждый радиатор двухтрубной системы подключается к двум трубам: прямого и обратного тока. Благодаря этому батареи прогреваются примерно одинаково во всех комнатах дома. Если нужно добиться разного теплового режима в помещениях, температуру приборов можно регулировать независимо друг от друга.

Возможны такие варианты разводки:

Нижняя вертикальная. В вертикальной системе с нижней разводкой подающая труба идет вдоль пола первого этажа или подвала дома. Теплоноситель перемещается по ним, поднимается по стоякам вверх и подается в радиаторы. Из приборов отопления вода поступает в трубу обратного тока, возвращается в котел. Для отвода пузырьков воздуха монтируют расширительный бак, воздушную трубу, краны Маевского.

Схема вертикальной системы с нижней разводкой

Верхняя вертикальная. По вертикальной системе с верхней разводкой нагретый теплоноситель подается под потолок или на чердак, а потом по стоякам поступает в радиаторы и снова в котел. Верхняя разводка предпочтительнее нижней, т.к. в системе создается более высокое давление. Для отвода воздуха устанавливают расширительный бак.

Схема вертикальной системы с верхней разводкой

Горизонтальная. Отопление в коттедже чаще всего монтируют по этой схеме. Разводка может быть тупиковой, с попутным движением воды, лучевым (коллекторным) подключением. Хотя последний тип разводки обходится дороже всего, лучше выбрать именно его, т.к. коллекторная система обеспечивает равномерный прогрев всех помещений здания, а в случае неполадок всегда можно отремонтировать поврежденный радиатор, не отключая отопление во всем доме.

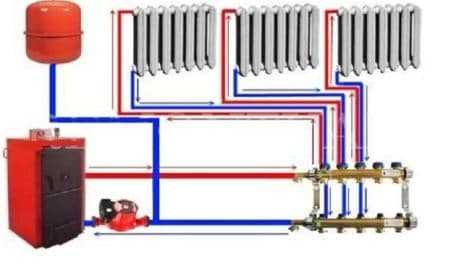

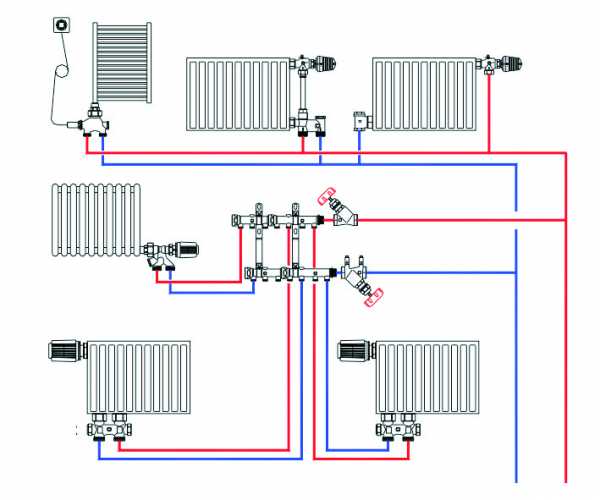

Схема коллекторной системы

Видео: подробные пояснения специалиста

Монтаж отопления в двухэтажном коттедже

При выборе типа отопления коттеджа следует учитывать все факторы, но самые важные из них – стоимость топлива и степень автономности системы. Когда решение будет принято, необходимо разработать проект и подготовить техническую документацию. Эту работу лучше поручить специалистам проектного бюро.

Совет. Не пытайтесь сделать расчеты самостоятельно, если у вас нет соответствующего образования и опыта. Ошибки обходятся слишком дорого. Сэкономить можно позже – на монтаже, если все сделать своими руками.

Когда будет готова вся техническая документация, можно приступать к выбору котла, закупке материалов, установке оборудования. При работе следует придерживаться норм СНиП 31-02 и правил техники безопасности.

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

Системы отопления загородного дома, схема, виды, выбор

Комфорт и уют в доме во многом зависит от качества системы отопления. Отопительная система требует внимания, так как холодный период длиться не один месяц. Альтернативные системы отопления загородного дома в последнее время набирают все большую популярность у владельцев загородных домов и коттеджей. К подобным системам можно отнести такие, которые работают на тепловых генераторах, на энергоисточниках, которые имеют свойства возобновляться. К таким системам отопления загородного дома можно отнести геотермальную, солнечную и биологическую энергию. В организации отопительных систем применяются такие устройства, как тепловые насосы, котлы, солнечные батареи которые собирают тепло, а выдают электроэнергию.

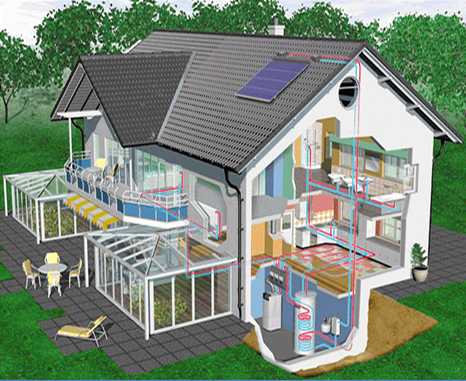

Система отопления загородного дома

Системы традиционного типа

Современные отопительные системы в частных домах и коттеджах выделяются своим разнообразием. Их можно классифицировать по таким критериям, как способ передачи тепла и тип используемого топлива. Если не учитывать такие системы, которые обогревают помещение посредством камина или печи, то самыми популярными считаются системы водяного отопления. Такие системы отопления загородных домов нагревают воздух в доме за счет контакта воздуха с горячими радиаторами и трубами. Нагретый воздух начинает перемещаться вверх и нагревается с более холодным воздухом и таким образом пространство в доме начинает обогреваться. Такой нагрев называется контактным. Контактный нагрев более эффективен, когда воздух циркулирует возле радиатора более-менее свободно. Отопительные приборы необходимо разместить в каждом помещении.

Движение нагретого воздуха при использовании контактной системы отопления

Во время составления проекта водяной отопительной системы частного дома необходимо придерживаться таких расчетов, как площадь дома и количество этажей. Отопительные системы для одноэтажных домов могут значительно отличаться от отопительных систем для домов с двумя и более этажами. Различия касаются и типов котлов, а также подбора необходимого оборудования.

Наиболее выгодным типом топлива считается газ.

Однако не все частные сектора имеют доступ к газовой магистрали. В случае если рядом с частным домом проходит газовая труба, то лучше всего организовать отопительную систему, которая будет работать на таком топливе, как газ. Теплоносителем в газовой отопительной системе также будет служить простая вода, иногда может применяться и антифриз. Котел, а также его обвязка, должны иметь предназначение сжигания газа.

Система отопления с применением газа

Выбор системы отопления загородного дома, работающей от электросети, является довольно спорным вопросом. Плюсами такой системы можно назвать ее безопасность с экологической точки зрения и довольно простой монтаж. А вот к недостаткам можно отнести большую цену на электричество и тот факт, что в подачи электроэнергии нередко могут возникать различные перебои. Это вынуждает владельцев коттеджей и загородных домов устанавливать альтернативные способы отопления.

Из электрических систем на сегодняшний день можно выделить такие системы, как «теплый пол», электрические конвекторы настенного типа, устройства инфракрасного излучения.

Система «теплый пол»

Такая схема будет наиболее удачным решением для отопления частного или загородного дома. Во время монтажа такой системы нет необходимости производить дополнительную перепланировку. Такая система также позволяет сэкономить деньги на организацию отопления. Такая система монтируется под напольное покрытие.

Теплый электрический пол

Теплый плинтус и инфракрасное отопление

Все большей популярностью в последнее время пользуется инфракрасное эффективное отопление загородного дома. Инфракрасные системы современного типа основаны на том, что инфракрасные лучи нагревают предметы, находящиеся поблизости, а не воздух. Они не способны нанести вред жильцам дома, безопасны для окружающей среды, могут быстро довести температуру в помещении до оптимальных параметров. Посредством такой системы можно обогреть дом, причем весьма эффективно и с минимальными финансовыми затратами. Еще одним преимуществом такой системы является простота ее монтажа.

Инфракрасные обогреватели – это довольно компактные устройства. Они не только способны обогреть помещение, но и украсить интерьер дома.

Инфракрасная пленка, которая применяется для такой системы, как «теплый пол», тоже пользуется большим спросом в последнее время. Такую пленку можно уложить под напольное покрытие, а это несколько облегчает ее установку. Не нужно проводить сложных ремонтных работ. Все, что необходимо сделать, это снять напольное покрытие, уложить под него инфракрасную пленку и затем заново настелить покрытие.

Рекомендуем к прочтению:

Инфракрасный потолочный обогреватель

Система «теплый плинтус» также пользуется большой популярностью в последнее время у владельцев частных или загородных домов. Такие виды отопления загородного дома устанавливаются вдоль стен. Стены являются первыми нагреваемыми элементами и уже, в свою очередь, обогревают воздух в помещении. Также они препятствуют тому, чтобы теплый воздух выходил на улицу.

Такой альтернативный метод организации отопительной системы частного дома также не требует больших затрат и является довольно эффективным.

Система «теплого плинтуса», работающая на электричестве, может быть установлена всего за несколько дней.

Она не требует установки добавочных коммуникаций, а это значит, что интерьер помещения нисколько не пострадает. Использование подобной отопительной системы позволяет сохранить в помещении наиболее оптимальную для человека влажность воздуха.

Система отопления «теплый плинтус»

Альтернативное отопление коттеджа или частного дома на основе биотоплива

Биогаз можно получить из биомассы, которая включает в себя различные отходы органического типа – растения, навоз, сточные воды. Главным процессом для получения биогаза является разложение посредством бактерий. Дома с одним этажом будет эффективней всего отапливать посредством поленьев, щепой из древесных гранул, прессованными отходами деревообрабатывающей индустрии. Для того чтобы топливо попадало в котел, на сегодняшний день применяются полностью автоматизированные варианты отопления загородного дома. Если установить котел, который работает на таком топливе, как дрова или поленья, то его необходимо загружать вручную.

Пеллетный котел с загрузочным бункером

Отопительные котлы альтернативного типа могут работать на пеллетах.

Реализация такой отопительной системы может быть в нескольких вариантах, но то, что их будет объединять – это подача топлива в автоматическом режиме. Это делает возможным то, чтобы рядом с котлом не находился человек. Такая система позволяет поддерживать именно те температурные показатели, которые были установлены жителями дома.

Отопление частного дома по типу вода-вода посредством теплового насоса

Для того чтобы был реализован подобный проект, необходима скважина, через которую будет осуществляться сбор воды и необходим обратный слив, через который отработанная вода будет уходить назад в грунт

Отопление с помощью теплового насоса

Для небольшого дома потребуются 2-3 скважины для сбора воды и 1-2 для слива отработанной воды. Скважину необходимо бурить на глубину около 50 метров. Чтобы осуществить это потребуется разрешение со стороны госинспекции.

Отопление частного дома по типу рассол-вода посредством теплового насоса

Чтобы осуществить подобный проект, потребуется куда более глубокая скважина, ее глубина должны быть не менее 200 метров. Трубы в скважине должны быть расставлены в форме буквы U.

Рекомендуем к прочтению:

Также можно оснастить такие способы отопления загородного дома теплообменником, который должен быть установлен на глубине не менее чем 5 метров. Такой теплообменник нужен для того чтобы в различные месяцы снизить разницу получаемого тепла.

Ветрогенераторы

Альтернативные отопительные системы могут вырабатывать не только такую энергию, как тепло, но и электричество. Ток можно потом использовать для обогрева помещения. Наиболее удачным примером такой системы является ветрогенератор. Он преобразует электричество в энергию ветра.

Ветрогенераторы во многих европейских странах пользуются большой популярностью. Применяются они не только на бытовом уровне, но и в производственном цикле более крупных электростанций.

Некоторые специалисты полагают, что качество энергии, которую получают посредством ветрогенераторов, не соответствует промышленным нормам и стандартам. Такая энергия отлично подходит для преобразования в тепло для нужд горячего водоснабжения и отопительной системы, которые осуществляются посредством ТЭНов.

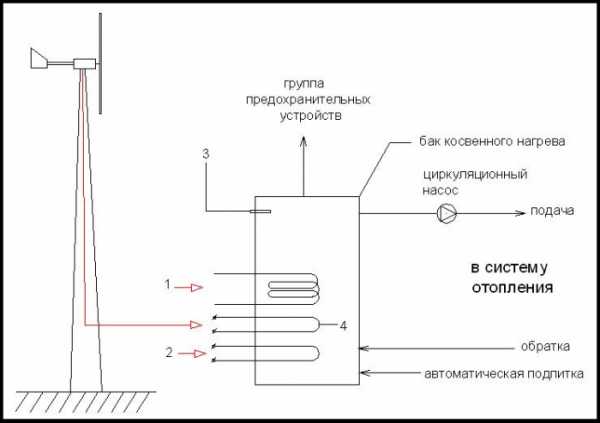

Схема подключения ветрогенератора к системе отопления с помощью тэнов



Отопление частного дома посредством солнечных тепловых коллекторов

Сравнение систем отопления загородного дома показало, что такая отопительная система во многом будет зависеть от того, насколько интенсивны лучи солнца в разные периоды года. Если погода будет пасмурной или в ночное время, коллекторы не смогут получать солнечную энергию.

Солнечные панели нередко необходимы для различных хозяйственных или бытовых нужд, а также для подогрева воды.

Солнечные панели могут быть также дополнительным источником выработки энергии тепла для отопления в биовалентных накопительных баках или для систем, посредством которых осуществляется подогрев воды.

Коллекторы солнечные можно разделить на два вида:

• Оснащенные вакуумной трубой;
• Плоские.

Коллекторы с вакуумной трубой идеально подходят для использования в зимние месяцы. Такие коллекторы способны выдержать температуру до –35 градусов. Посредством плоских коллекторов воздух можно нагреть до температуры в + 60 градусов, а второй тип коллекторов позволяет нагреть воздух до +90 градусов. Коллекторы, оснащенные вакуумными трубами, являются идеальным вариантом для того чтобы организовать оптимальное отопление загородного дома. Такие приборы могут нагревать не только воздух, но и в то же время воду.

otoplenie-doma.org

схемы и нюансы организации автономного отопления

Отопление коттеджа — это щепетильный процесс, к выполнению которого нужно подходить со всей ответственностью.

Соблюдая некоторые правила и советы можно сделать загородный дом лучшим местом для отдыха, приема дорогих гостей и даже для постоянного проживания.

Содержание статьи:

Требования к системе отопления

Независимо от того, модернизируется ли старая система или она проектируется «с нуля» в только что построенном доме, первое, с чего нужно начать, — это ознакомление с нормативной документацией. В ней подробно расписано, каким образом оборудование вводится в эксплуатацию, и описываются тонкости и особенности его дальнейшего использования.

Потратив на это некоторое время, можно быть уверенным, что система отопления прослужит далеко не один год. Из года в год требования корректируются и обновляются.

Но существуют некоторые принципы, которые должен знать каждый владелец коттеджа. Первое, что нужно обеспечить при монтаже системы отопления, — это взрыво- и пожаробезопасность.

Для безопасной эксплуатации в процессе установки нужно позаботиться о свободном доступе к оборудованию для его чистки и регулярных проверок

В список правил, которые помогут сделать частный дом не только уютным, но и безопасным для проживания, следует включить следующие аспекты:

1. Температура открытых элементов системы отопления не должна быть выше рекомендованной производителем.
2. Оборудование и все приборы следует правильно изолировать. Это позволит избежать ожогов, исключить образование влаги и уменьшить тепловые потери. К тому же горячие элементы могут стать причиной воспламенения пыли, газа или аэрозоля в комнате.
3. При использовании теплоносителя температура последнего должна быть ниже температуры его испарения или самовоспламенения на 20 градусов Цельсия. Например, если в системе используется вода, то нужно предотвращать ее закипание. Отличным решением будет поднятие давления.

Также к системе отопления предъявляются эксплуатационные требования. Ведь любое оборудование должны быть максимально прочным, долговечным, простым в управлении, бесшумным и удобным для ремонта.

Лучше заказывать оборудование у проверенных производителей. Такие компании выпускают действительно качественную продукцию, так как отвечают за нее своим именем

Выбрав котел, радиаторы и трубы, максимально соответствующие перечисленным критериям, можно избавить себя от множества проблем.

Основные этапы монтажа

Когда планируется обустройство системы отопления в совершенно новом доме, то лучшим решением будет продумать все нюансы еще на этапе проектирования.

Подготовка к составлению проекта

Грамотно составленная схема и проведенные специалистом расчеты позволят еще «в зародыше» решить множество проблем. Например, такой подход позволит узнать, нужно ли выделять отдельную комнату для котельной.

До начала отделочных работ рекомендуется позаботиться о том, где и каким образом будут спрятаны трубы. Лучшим выходом является монтаж системы отопления перед проведением стяжки пола.

Специалисты рекомендуют приступать к проектированию и выбору оборудования только после того, как будет закрыт тепловой контур дома. То есть заниматься этим нужно после того, как были установлены двери, окна и покрыта крыша.

Чтобы максимально упростить процесс монтажа системы отопления коттеджа, работа разбивается на несколько основных этапов:

• выбор типа системы отопления;
• проектирование и проведение расчетных работ;
• заказ оборудования;
• обустройство котельной;
• установка радиаторов;
• проведение пусконаладочных работ.

Каждый из перечисленных выше шагов имеет свои особенности. Зная все тонкости в этой сфере, любой новичок справится с монтажом на высшем уровне, а оборудование уверенно прослужит далеко не один год.

Особое внимание стоит уделить сезону. Лучше заниматься монтажом системы отопления в теплое время года. Ведь холод негативно скажется на качестве строительных материалов. К тому же нужно рассчитать все таким образом, чтобы встретить суровую зиму в тепле и уюте

Выбор типа теплоносителя

Производители предлагают широкий ассортимент отопительного оборудования. С одной стороны, это позволяет выбрать все необходимое для реализации самой сложной и незамысловатой системы.

Но из-за такого большого модельного ряда у любого неподготовленного покупателя, несомненно, появится масса проблем. Поэтому перед походом в магазин следует максимально подробно разобраться с этим вопросом.

Существует несколько типов систем отопления. Так, в зависимости от теплоносителя она бывает:

• воздушная;
• водяная;
• газовая;
• паровая.

Воздушное оборудование, как уже понятно из названия, для передачи тепла использует воздух. Он забирается снаружи здания, нагревается и подается непосредственно в нужную зону. Основной плюс такой системы заключается в ее безопасности.

Ее минусы — это низкая теплоотдача, высокая себестоимость, а чтобы осуществить монтаж, придется сильно углубиться в техническую литературу.

Наиболее простой в эксплуатации системой отопления является водяная. В качестве теплоносителя в этом оборудовании используются вода, антифриз или их смесь в определенной пропорции. Но за простоту придется платить (в прямом смысле). Ведь для движения жидкости потребуется смонтировать трубопровод, поставить радиаторы и агрегат для ее нагрева.

Пар играет главную роль при обустройстве парового отопления, но потребуется соорудить паропроводы и поставить трубы для сбора конденсата. А при использовании отопительной печи горячие газы передают тепло в комнату сквозь ее стенки, проходя по каналам.

Что касается жидкостных систем, то на сегодняшний день они пользуются наибольшей популярностью. Это обуславливается простотой их монтажа и высокой эффективностью. Такое оборудование делится на одно- и двухконтурное

Один из вариантов — отопление без теплоносителя. Чтобы получить тепло понадобится электричество, а передается оно через твердую среду. Используются автономные инфракрасные или масляные батареи, электрические конвекторы, электрокамины или специальные вентиляторы.

Но за простоту придется платить (в прямом смысле). Ведь такое оборудование использует большое количество электроэнергии. А его производительность довольно низкая, что делает его выгодным решением только для редкого использования в маленьких загородных домиках.

Какое количества контуров обустроить?

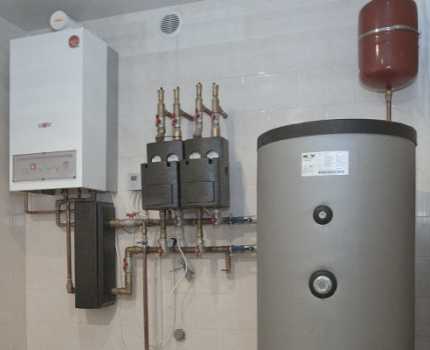

Основное отличие двухконтурного котла заключается в том, что он нагревает воду и для обогрева помещения, и для системы ГВС. С одной стороны, это выгодно, так как покупка и обслуживание такого оборудования обойдется дешевле, нежели приобретение одноконтурных приборов и отдельное обустройство системы горячего водоснабжения.

Следует понимать, что для обеспечения постоянной температуры горячей воды предстоит постоянно затрачивать энергию или устанавливать дополнительное оборудование для экономии

А также при двухконтурной котле предстоит еще выбрать тип нагревателя между проточным и накопительным. Учитывая, что первый вариант удобен для семьи из 2-3 человек, а второй позволит экономить топливо, но потребуется место дополнительному резервуару для хранения горячей воды.

Что касается одноконтурной системы, то на сегодняшний день — это лучшее решение для многих коттеджей. Она быстрее собирается и комплектующих потребуется меньше.

Тип топлива для котла

Котлы для систем отопления делятся на категории в зависимости от используемого ими вида источника энергии. Существует газовое, твердотопливное и жидкотопливное оборудование, а также приборы, работающие на электричестве. Перед тем как сделать окончательный выбор, рекомендуется оценить, какой вид будет наиболее выгодным.

Также стоит обратить внимание на то, пролегает ли недалеко от дома сетевой газопровод, насколько доступно в регионе твердое и жидкое топливо и есть ли проблемы со стабильностью подачи электричества.

При установке оборудования, использующего в качестве источника энергии твердое или жидкое топливо, необходимо разобраться с тем, где будет храниться уголь, дрова и прочие запасы

Наиболее выгодным решением будет монтаж котла, работающего на газу. Но его установка потребует некоторых финансовых вложений и времени. Ведь придется получить соответствующее разрешение.

А еще возникнет проблема в выделении места под хранение запасов топлива, если вместо сетевого газа будет использоваться сжиженный в баллонах аналог.

Проектировочные и расчетные работы

После того как был решен вопрос, связанный с видом системы отопления, можно приступать к разработке проекта. Если коттедж имеет достаточно скромные габариты, то сделать все расчеты и составить схему удастся самому.

Но лучшим решением будет доверить эту работу высококвалифицированному специалисту. Профессионал сделает все расчеты правильно, что позволит избежать множества проблем, которые могут возникнуть на этапе монтажа.

При разработке схемы системы отопления в документе следует указать:

• место монтажа радиаторов;
• способ устранения продуктов сгорания, если таковые присутствуют;
• место, где будет установлен котел;
• подробный план разводки трубопроводов, где точно указывается месторасположение фитингов, кранов и прочих элементов.

Заказывать проектировочные и расчетные работы рекомендуется только у проверенных компаний, имеющих разрешение на предоставление такого рода услуг. Нередко этим занимаются организации, которые работают в сфере монтажа систем отопления или продаже нужного для этого оборудования.

Один раз потратившись, можно сэкономить не один день, который понадобится для изучения всей необходимой технической документации, и далеко не одну сотню долларов, которую придется заплатить в будущем за допущенные на этапе проектирования ошибки

Все расчеты можно сделать самостоятельно. Для этого предстоит разобраться с чертежами, схемами и подробным описанием в справочной литературе. Потребуется поближе познакомиться с информацией о характеристиках теплового генератора, типе разводки, общей конфигурации сети, месте расположении и спецификации оборудования и прочем.

Покупка необходимого оборудования

Когда был выбран тип котла, следует определиться с его мощностью, учитывая, что производительность оборудования для двухконтурной системы должна быть большей, так как в этом случае тепловые потери будут значительно выше.

Правильно подобранная мощность означает, что температура в камере сгорания не будет превышать 90 градусов Цельсия. Соблюдая это правило, оборудование прослужит намного дольше. Например, для коттеджа, площадь которого составляет 100 м², лучшим решением будет оборудование мощностью до 15 кВт.

Следующее, что понадобится для монтажа системы отопления — это радиаторы. Чтобы правильно их выбрать, необходимо определиться с количеством этих элементов и числом секций.

Их характеристики полностью зависят от размеров жилых комнат. Что касается материала, то специалисты рекомендуют остановиться на чугунных изделиях или биметаллических моделях.

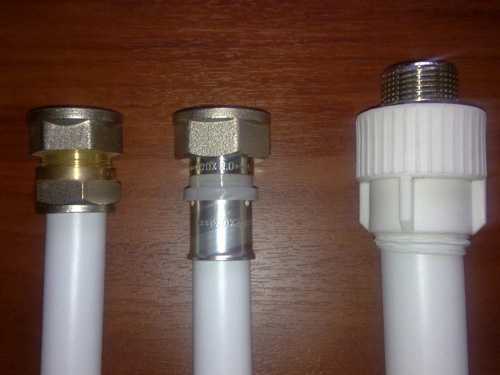

Последняя деталь, которой нужно уделить внимание в магазине, — это трубы. Предпочтительнее полимерные модели. Они отличаются простотой пайки и небольшим весом, что позволяет заняться монтажом самому, без привлечения специалистов.

Не покупайте большое количество труб и фитингов. Следуйте разработанной ранее схеме отопительной системы

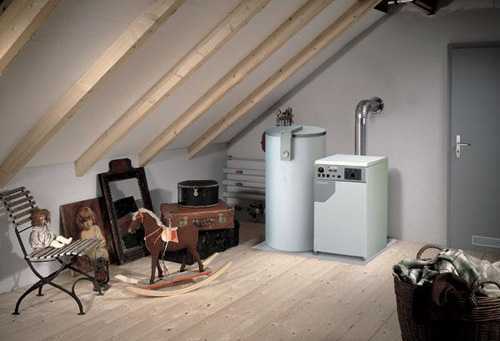

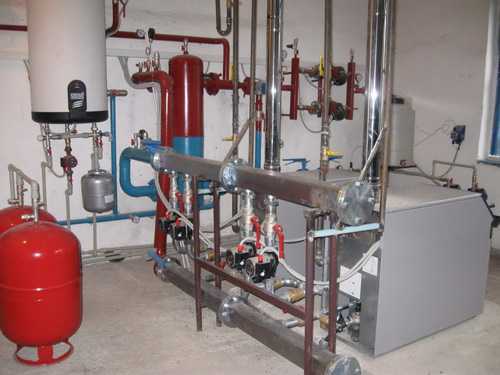

Обустройство котельной в доме

После того как было заказано и доставлено на объект все необходимое оборудование, можно приступать к монтажу системы отопления. Занимаясь установкой важно четко следовать проектной документации, что позволит избежать проблем и незапланированных финансовых трат.

Монтаж отопительного устройства выполняется так, как это указано в прилагаемом производителем руководстве. Если такового нет, то следует придерживаться следующих базовых правил:

• спереди котла должен быть минимум 1 м свободного пространства, а сзади и по бокам — около 70 см;
• устройство запрещается устанавливать ближе чем на 70 см по отношению к другим приборам;
• если устанавливается два или более котла, то следует оставить между ними расстояние около 2 м.

Если было заказано настенное оборудование, то к нему предъявляются более щадящие требования. Для такого рода отопительного котла нужно только оставить место, которого будет достаточно для удобного доступа к устройству.

Начинать монтаж следует с основного элемента системы — котла. Если будет использоваться устройство малой мощности (до 60 кВт), то его можно установить прямо на кухне, в прихожей или в кладовке. Если производительность прибора превышает указанное выше число, то для котла придется выделить отдельное помещение

Дымоход и вывод продуктов сгорания

Следующим этапом монтажа системы отопления коттеджа является организация дымохода. При неправильно спроектированном дымоходе появляется риск возникновения в доме пожара или шанс отравления жильцов угарным газом.

Строить конструкцию для отвода продуктов сгорания рекомендуется из металла, кирпича или керамики. Последний материал является оптимальным в большинстве случаев решением.

Керамика гармонично сочетает в себе низкую теплоотдачу и модульную конструкцию. Единственный недостаток такого дымохода — это высокая стоимость. К тому же конструкция должна иметь строго вертикальную конфигурацию.

Что касается металлических изделий, то они будут идеальным решением для жидкостных и газовых моделей оборудования. Ведь такие дымоходы устойчивы к механическому и химическому воздействию. В список достоинств также стоит включить простоту монтажа (конструкция собирается из модулей).

Главный минус металлического дымохода — это довольно большие потери тепла

Кирпичные дымоходы чаще всего используются с котлами, работающими на твердом топливе. Их главное преимущество заключается в низкой теплоотдаче, но строительством должен заниматься только квалифицированный специалист.

При проектировании дымохода важно придерживаться следующих правил:

• на конце конструкции обязательно ставят козырек. Этот элемент обеспечит защиту от влаги и посторонних предметов;
• форма дымохода должна быть круглой. В этом случае продукты сгорания топлива меньше скапливаются;
• количество поворотов дымохода не может превышать трех;
• конструкция устанавливается выше плоской крыши на полметра, а для конька этот параметр составляет 0,5-1,5 м.

Если было принято решение устанавливать внешний дымоход, то нужно придерживаться определенного стандарта. Специалисты рекомендуют выводить такую конструкцию наверх на расстояние не меньше полуметра от поверхности крыши.

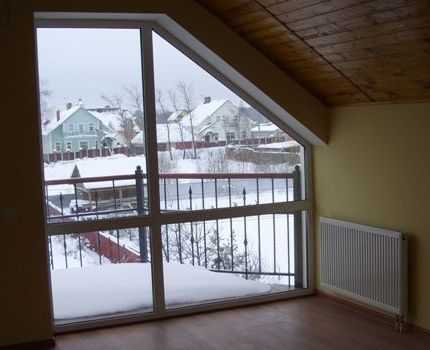

Установка радиаторов в доме

Монтаж радиаторов требует соблюдения определенных правил. Прежде всего их следует установить точно горизонтально, без каких-либо перекосов. Если собирается однотрубная система отопления, то желательно выставить радиаторы на одном уровне.

Чтобы максимально уменьшить тепловые потери, крепить элементы нужно на расстоянии 8-12 см от пола и подоконника, а также 3-5 см от стены. К тому же размер радиатора должен составлять, как минимум 3/4 габаритов окна. Это позволит избежать образования конденсата.

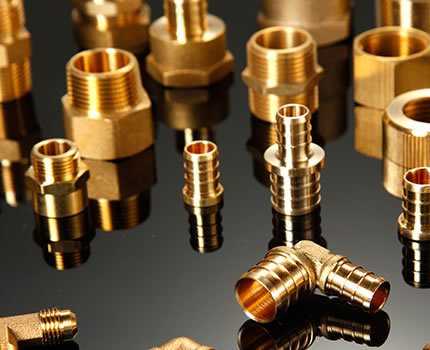

Лучшим выбором будут латунные переходники и фитинги. Если сравнивать их с другой продукцией, предлагаемой современными производителями, то их главные особенности — это универсальность (указанный выше металл отлично взаимодействует с абсолютно любыми материалами), хорошая теплопередача и устойчивость к коррозии

На сегодняшний день используется два способа подключения радиаторов: боковой и нижний. Первый вариант, в свою очередь, делится на односторонний и диагональный. Также иногда специалисты отдают предпочтение седельному методу.

Какой способ лучше? При монтаже системы отопления в только что построенном коттедже идеальным решением будет нижний способ подключения.

Он позволяет вмонтировать трубы в пол, спрятав их под стяжкой. Это сэкономит драгоценные квадратные метры, а также сделает интерьер комнаты более гармоничным и аккуратным.

Проверка и настройка системы

После того как все отопительное оборудование подключили, следует убедиться в правильности проделанной работы. Для этого система заполняется теплоносителем, после чего нужно проследить за ней и проверить на предмет отсутствия протечек.

Затем запускается котел. Нагрев жидкости позволит окончательно убедиться в правильности сбора схемы и отсутствии каких-либо нарушений.

Если ошибка все-таки была допущена и где-то обнаружили протечку, то для этого нужно:

• слить теплоноситель;
• исправить недочет;
• провести проверку повторно.

Завершающим этапом является заделка штроб, куда были уложены трубы. Если монтаж осуществлялся на полу, то лучшим решением является стяжка. В случае когда трубопровод установлен на стене, используется шпаклевка или штукатурка. Далее, можно заниматься отделочными работами.

Выводы и полезное видео по теме

Видео #1 отопление частного дома площадью 300 м²:

Видео #2 отопление большого дома, к которому не подведен газопровод:

Видео #3 тонкости обустройства отопления в частном доме, площадь которого 150 м²:

Проектирование, выбор и установка системы отопления коттеджа — это те процессы, которые требуют к себе должного внимания и ответственного отношения. Если было принято решение сделать все своими руками, то придется с головой окунуться в работу и пристально следить за всеми деталями.

Но даже когда работа была доверена профессионалам, то придется контролировать весь процесс. Помните, что только в таком случае можно организовать качественную систему отопления, которая сделает частный дом поистине теплым, уютным и, конечно же, безопасным.

sovet-ingenera.com

видео-инструкция по монтажу своими руками, особенности отопительных систем, цена, фото

Отопление любого частного дома должно быть сделано не просто правильно, но и в полном соответствии с техническими условиями объекта. В этой статье мы рассмотрим, как может организовываться система отопления загородного дома, и в каком случае лучше всего применять ту или иную схему.

Начнем с ключевого момента.

Фото схемы отопления

Какой выбрать котел

Давайте разберем особенности каждого решения в сравнительной таблице ниже.

Тип котла:	Особенности варианта:
Газовый	Если к дому подведена магистраль с данным энергоносителем, то тут и думать нечего – нужно покупать и устанавливать именно газовый отопитель. Если дом небольшой (до 150 кв. метров), то подойдет настенный прибор, а если это трехэтажный коттедж, то лучше купить напольный вариант.
Электрический	В принципе это не сильно выгодный вариант в финансовом плане. Однако если газа нет, то и деваться получается некуда. Котлы такого типа бывают ТЭНовые и индукционные. Цена первых изделий привлекательная, однако, они служат не очень долго. Индукционные же хоть и стоят дороже, но служат не 5-7 лет, а примерно 20.
Приборы на солярке и твердом топливе	Отличаются автономностью и возможностью работы на топливе вроде дров, шишек, опилок, соломы и т.п. А жидкотопливные агрегаты работают либо от солярки, либо от отработанного масла. Вариант довольно неплохой, если нет газа, и имеются перебои с электричеством.

Обратите внимание!
Схема отопления в доме может предусматривать совместное функционирование одновременно двух котлов – электрического и, например, твердотопливного.
Устройство на твердом горючем может использоваться в качестве подстраховочного варианта – то есть включаться в тот момент, когда пропадает электричество.

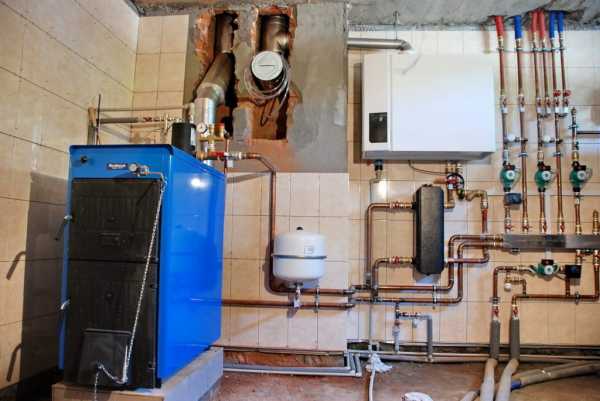

Пример системы с одновременной эксплуатацией двух разных котлов

С котлами разобрались, теперь давайте определимся с не менее важными элементами системы.

Какие выбрать трубы и радиаторы

Схемы отопления загородного дома обычно предусматривают два варианта труб:

1. Стальные магистрали. Хороши тем, что передают тепло по всему периметру дома, а плохи тем, что их тяжело собрать своими руками, так как нужно использовать сварочный аппарат. Кроме того изделия боятся коррозии.

Стальные трубы

2. Пластиковые трубы. Отличаются легкостью монтажа и отсутствием проблемных соединений. При сварке металла швы могу проржаветь, а вот спаянный пластик становится в каком-то смысле монолитным, без каких-либо рисков протечки.

Магистраль из пластика

Обратите внимание!
Пластиковое отопление загородного дома — своими руками делать вполне можно, так как не нужно никаких специальных навыков.
Кроме того монтаж пластиковой магистрали обходится довольно недорого, при том, что результат получается реально долговечный.

Так что выходит, что пластиковые трубы и газовый котел – это оптимальные варианты. Кроме того газовый обогреватель можно приобрести не обычный, а двухконтурный для горячего водоснабжения.

Что же касается радиаторов, то для частного дома лучше применять такие изделия:

1. Чугунные батареи. Они довольно долго держат накопленное тепло и кроме того их актуально устанавливать в отопительных системах с естественной циркуляцией теплоносителя.

Современные чугунные отопители

Совет: при естественной циркуляции схема домашнего отопления подразумевает применение стальных или пластиковых труб большого диаметра.
При реализации первого варианта тепло распределяется равномерно по периметру помещений, а во втором случае теплоноситель приходит в радиаторы максимально горячий.

2. Стальные панельные радиаторы. Это оптимальное решение для принудительного обогрева. Батареи имеют хороший уровень теплообмена и содержат малое количество воды, благодаря чему котлу приходится нагревать совсем немного теплоносителя.

Стальные приборы

Что же касается биметаллических батарей, то для частных домов их использовать нецелесообразно, так как биметалл предназначен для работы в магистралях большого давления или там где есть сильные перепады напора.

Впрочем, конечно, если это схема отопления 3 этажного дома, да еще и с подземным уровнем, то возможно биметалл и стоит применить. Если планируется большая мощность напора.

Итак, теперь рассмотрим конкретные схемы отопления дома – разберем варианты организации обогрева.

Обзор вариантов сборки системы

Прежде всего, схема отопления трехэтажного дома и любого другого, делится на два типа:

1. С естественной циркуляцией. Это когда движение воды происходит естественным образом, без применения электрических насосов – за счет изменения плотности теплоносителя.

Принцип устройства системы с естественной циркуляцией

2. С принудительной циркуляцией. Тут уже для движения жидкости используются электронасосы. Как вы понимаете, полная автономность работы в данном случае невозможна.

Принудительная циркуляция

Теперь что касается различий в зависимости от способа разводки труб.

Однотрубная система

В такой магистрали теплоноситель обходит все радиаторы последовательно, то есть по очереди, а потом возвращается обратно в котел. Тут получается, что в каждую последующую батарею заходит более холодная жидкость, чем в каждый предыдущий радиатор.

Так выглядит однотрубная линия отопления

В принципе, считается, что такая схема отопления дома — своими руками наиболее реализуема, так как приходится монтировать минимум труб и соединений.

Однако недостатки очевидны – каждый последующий отопитель в общей цепочке, будет все менее горячим.Вариант подходит для ситуаций с малым начальным бюджетом.

Двухтрубная магистраль

Тут суть заключается в том, что к каждой батарее подводятся две параллельные трубы – подача и «обратка». То есть по периметру помещения прокладываются две магистрали – и от каждой из них отходят линии к разным сторонам радиатора.

Принцип двухтрубной циркуляции

Преимущество такого подхода в возможности регулировать мощность потока в каждую отдельную батарею. Также можно полностью перекрыть каждый отопитель. В предыдущем случае это сделать было бы невозможно, потому что прекратилась бы подача теплоносителя в каждый последующий прибор.

Система такого типа очень хороша, однако для нее и труб понадобится больше, и фитингов (за счет установки кранов и создания дополнительных «поворотов»).

Коллекторная магистраль

Коллекторная схема системы отопления загородного дома — своими руками делается посложнее, чем все предыдущие варианты.

Смысл в том, что на выходе из котла устанавливается специальный переходник «гребенка», от которого к каждому радиатору выводится отдельная пара труб подачи и обратки.

Тут, конечно, очень большой расход труб, но зато система такого типа довольно удобна в эксплуатации, так как вся регулировка осуществляется в одном месте. Оптимальный вариант – это устанавливать ее в больших домах, где много комнат и есть теплые полы.

Коллектор

Важно!
Для равномерного расхода жидкости относительно каждого отопителя, такую систему перед запуском нужно сбалансировать путем регулировки кранов на переходнике.

В принципе на этом наш обзор закончен, и теперь можно подвести итоги.

Вывод

Мы с вами разобрались в том, из чего состоит схема отопления и ГВС загородного дома, а также рассмотрели по какому принципу тот или иной тип обогрева функционирует.

Надеемся, что теперь вы сможете спроектировать по-настоящему эффективное и выгодное отопление для своего жилья. Если же сведений показалось мало, то просмотрите еще и видео в конце этой статьи.

gidroguru.com

Отопление загородного дома своими руками

Как самостоятельно сделать отопление в загородном доме

Какие бы человек не использовал для строительства дома материалы, без установки хорошей системы отопления уюта и тепла от него ожидать не стоит. Сегодняшние технологии позволяют снизить потери теплоты практически до нуля, но при этом данные материалы не являются источниками тепла.

Желание создать такой источник и организовать отопление загородного дома своими руками является для многих чем-то невообразимым. Хотя, если изучить принципы функционирования системы отопления, и располагать некоторыми навыками строителя, без проблем можно произвести весь комплекс работ по установки системы отопления в своем доме самостоятельно.

Но для начала нужно определиться с тем, что и где будет монтироваться. Печь тут точно не подойдет, поскольку это уже давно устаревшая и неэффективная система. Камин больше служит в качестве декоративной части дома, и никак не выступает источником тепла. Он может создать только небольшую зону комфорта. Но что тогда?

Основной источник тепла в доме

Чаще всего основным источником тепла в частном доме выступает гидравлическая отопительная система. Как бы различные ее системы ни отличались по способу соединения и внешнему виду, принцип действия у водяного отопления всегда был и останется одним.

Заключается он в том, что теплоноситель, в роли которого выступает вода, нагревается внутри котла, после чего подается через трубы к отопительным приборам самотеком или при помощи специального насоса.

В этих приборах вода отдает тепло помещению через радиаторы и обратно возвращается в котел. Это идеальный вариант для монтажа отопления загородного дома своими руками.

Сегодня вода является лучшим теплоносителем. Ее способность при нагревании накапливать теплоту и без лишних усилий расставаться с ней при охлаждении, экологическая чистота и текучесть уже говорят, что этот природный материал создан для использования в современных системах отопления.

Не нужно запасаться ею, опасаясь утечки, поскольку она всегда доступна. Если система должна долго работать без присмотра, то вместо воды используется антифриз, который не замерзает при низких температурах.

Котел как основная составляющая

Сердцем любой водяной системы отопления выступает котел. Правильный выбор котла будет обеспечивать надежную и эффективную работу всей системы. Кроме этого, от котла будет зависеть будущая схема отопления загородного дома.

Процесс ремонта радиаторов и труб не такой уж и сложный, если сравнивать его с ремонтом котлов, который мало того, что отнимает много времени, еще и требует от человека существенных финансовых вложений. Нужно позаботиться, чтобы выбранная модель работала на дешевом виде топлива.

Газовый котел сегодня самый распространенный и самый выгодный. Если к дому подходит газопровод, тогда это наиболее оптимальный вариант. Существуют электрические котлы отопления, которые также удобно использовать, но они потребляют более дорогое электричество. Ко всему, нужно еще и прокладывать мощный кабель.

Если же рядом нет ни линии электропередач, ни газовой магистрали, у человека остается только один вариант. В таком случае отопление загородного дома своими руками позволит устроить жидкостный котел, который работает на дизельном топливе, либо твердотопливный вариант. Это может быть котел на угле, дровах, пеллетах и прочих подобных видах топлива.

Но недостатком подобных котлов является необходимость постоянного присмотра и наличия места для хранения запасов топлива. Правда, современный котел, работающий на твердотелом топливе, получил систему длительного горения, которая не нуждается в присутствии человека.

Радиаторы, или откуда берется тепло

После выбора котла нужно приступать к выбору прочих приборов системы отопления. По важности следом за котлом идут радиаторы, которые могут быть чугунными, алюминиевыми, панельными, стальными, а также биметаллическими.

По соотношению цена – качество оптимальными являются панельные батареи, правда, из-за окисления стали, применяются они только в закрытых системах, в которых не производят слив теплоносителя на лето.

Алюминий красивый, хорошо отдает тепло и быстро нагревается, но при этом не переносит резких изменений давления и является весьма дорогостоящим удовольствием для организации отопления загородного дома своими руками.

Биметаллические радиаторы являются попыткой инженеров защитить алюминиевые батареи от перепадов давления в системе отопления. Труба из металла, которая находится внутри, хорошо выдерживает перепады давления, в то время как алюминиевые ребра прекрасно отдают тепло.

Правда, тут тоже присутствует процесс окисления, который может вывести из строя радиатор. Чугунные же радиаторы являются самыми неприхотливыми. Когда человек определился с типом батарей, нужно произвести расчет необходимого количества радиаторов для каждого отдельного помещения, для чего лучше проконсультироваться со специалистом.

Чем будем соединять?

После выбора всех предыдущих элементов системы, для поведения правильного отопления загородного дома своими руками необходимо определиться с трубами, которые сделают из всего единую систему. Цель ее создания – это надежный и эффективный обогрев помещения.

Существует большое разнообразие различных труб, которые отличаются как по размерам, так и по материалам, из которых производятся. Таким образом, самым распространенным и в то же время недолговечным материалом является металл. Его еще одним его недостатком является сложность монтажа, который требует от человека опыта и навыков.

Полипропиленовые трубы были лишены проблем, которыми обладали металлические. Соединяются они при помощи пайки, что обеспечивает прекрасную герметичность, поскольку в системе используется минимум резьбовых соединений.

Если выбрать армированный полипропилен, тогда о сантехнике можно будет забыть надолго. И последний вариант – это медные трубы, которые хороши по всем параметрам, но вот по стоимости не каждому по карману.

Так что организовать отопление загородного дома своими руками можно, и совсем не обязательно для этого десяток лет работать в ЖКХ, чтобы набраться опыта. Главное тут – это правильный выбор всех материалов и компонентов.

Если сделать все правильно, то система отопления в доме будет эффективно обогревать помещения, и при этом не потребует больших затрат на монтаж и эксплуатацию.

klivent.biz

Как правильно сделать отопление загородного дома своими руками?

Отопление частного дома » Монтаж отопления

Отопление с помощью батареи

Что нужно, чтобы сделать отопление дома своими руками? Большое желание, навыки работы с инструментами, понимание, что вы делаете, много свободного времени и желание сэкономить на проводимых сантехнических работах.

Запомните — услуги профессионального сантехника стоят очень дорого, поэтому есть смысл все сделать самостоятельно. Тем более что необходимые материалы по доступным ценам можно найти в любом специализированном магазине.

С чего начинаем?

Как всегда, начинаем с выбора источника тепла в загородном доме:

1. Если в ваш загородный посело

www.teplo-ltd.ru

Отопление загородного дома своими руками + схема

Сегодня отопление загородного дома выполняется быстро и качественно с использованием самого современного оборудования и комплектующих элементов. Главное на этапе подбора отопительной системы — определиться с приоритетными видами обогрева, подобрать наиболее эффективные приборы с учетом современных нормативов энергосбережения, условий эксплуатации объекта и объема помещений. Кроме этого, на выбор системы и схему ее подключения влияет доступность энергоносителей в регионе, экономическая целесообразность их использования и бесперебойность поставки топлива. В данной статье мы разберем, как сделать отопление загородного дома своими руками.

Подбор эффективной системы отопления

Самая распространенная система обогрева – это разводка водяного отопления, где в качестве теплоносителя выступает обычная техническая вода, которая циркулирует в коммуникационных трубах по замкнутому контуру. Нагрев воды происходит в котле, из которого она далее передается по радиаторам, трубам. В сравнении с другими вариантами обогрева водяное отопление обладает следующими достоинствами:

• Вода является самым доступным и эффективным теплоносителем.
• Сделать разводку коммуникаций и установку котла для водяной системы можно сделать без проблем даже без специального образования и большого опыта работы.
• Замкнутость системы водяного отопления обуславливает ее независимую, экономичную работу и безотказную функциональность.
• Доступность материалов и расходных элементов, которые можно приобрести в любом специализированном магазине или на строительном рынке.
• Большой выбор различных материалов для обустройства системы и комплектующих элементов. Широкий ассортимент котлов с различными эксплуатационными и техническими характеристиками.

Для водяного отопления дома можно подобрать котел, который будет работать на любом доступном в данной местности виде топлива. Выбор оборудования должен производиться с учетом многочисленных факторов: теплоэффективности здания, сезонности его использования, особенностей планировки и личных предпочтений владельцев.

Отопление газом

В настоящее время наиболее экономичным видом топлива считается природный газ, который к тому же является самым доступным по цене и самым надежным типом энергоносителей. Даже в случае, когда по различным причинам подвод газа невозможен, специалисты рекомендуют использовать новые решения. К современным технологиям обогрева относится газгольдер – специализированное хранилище для дальнейшего использования сжиженного газа.

Несмотря на то, что на этапе установки данный тип отопления обойдется владельцам дома дороже, производители дают гарантию, что использование газа полностью себя окупает уже через 5 лет, особенно в сравнении с электрическими аналогами.

Обогрев жилых помещений можно производить и с помощью обычных газовых баллонов.

Отопление без газа

Если к загородному участку нет возможности подвести природный газ, то владельцам остается использовать для обогрева электричество или делать ставку на твердое топливо: дрова, брикеты, уголь, торф и другие виды. Однако следует помнить, что только современные виды оборудования позволяют сделать эффективным альтернативное отопление дома: избегать задымления, уменьшить расход сырья и т.д.

Отопление дач, коттеджей и особняков без использования газа может производиться с применением следующих решений:

• С помощью установки электрических котлов или специальных приборов, напрямую преобразующих электроэнергию в тепловые потоки воздуха.
• За счет использования котлов на жидком или твердом топливе, которые являются частью воздушной или водяной системы.
• Локальное или общее отопление с помощью традиционных каминов и печей.

Сегодня очень редко для постоянного обогрева домов используются печи или дровяные камины. Хотя если об организации такого отопления позаботиться заранее, еще на этапе строительства здания и заранее обустроить качественные воздуховоды, то такая схема поможет недорого отапливать небольшую дачу или маленький загородный коттедж. При возможности можно дополнить коммуникации котлом на твердом топливе, который обеспечит гарантированную бесперебойность и надежность нагрева жилого пространства.

В настоящее время ко всем загородным домам подведено электричество, которое можно использовать для установки различных отопительных систем. Например, приобрести электрический котел, который будет характеризоваться бесшумностью работы, максимально точной регулировкой температуры и мощности, высокой степенью управления и автоматизации, экологичностью и отсутствием необходимости дорогостоящего обустройства дымохода.

Решающим фактором при выборе системы обогрева могут стать условия ее эксплуатации и сезонность использования.

Если отопление подбирается для периодического обогрева дачи или загородного коттеджа, в которых зимой ни кто не живет, то специалисты советуют рассматривать возможность установки новых отопительных систем с помощью электрических конвекторов с эффективной системой принудительной вентиляции.

Такие приборы быстро нагреют любой объем помещения, могут самостоятельно контролировать температуру окружающего пространства в заданном режиме и поддерживать минимальный комфорт в отсутствии жильцов.

Дополнительные рекомендации

До того как установить любую систему отопления, квалифицированные специалисты рекомендуют снизить теплопотери здания, тщательно утеплить все конструкции: фундамент, стены, перекрытия и крышу. Вложения на теплоизоляцию строения быстро окупятся в процессе эксплуатации дома, помогут сохранить качественный микроклимат в помещениях, регулировать уровень влажности и значительно сэкономить на плате за отопление.

Видео

Важный этап обустройства системы отопления дома — проектирование. Это видео поможет правильно составить схему.

www.stroitelstvosovety.ru
