Самодельные котлы для водяного отопления частного дома, как сделать газовый агрегат своими руками

Котлы необходимы для нагрева теплоносителя в системе отопления частного дома и иногда – водопроводной воды, если не имеется бойлера. Обычно для решения этих задач используется оборудование фабричного производства, когда от хозяина требуется лишь выполнить монтаж системы и проконтролировать ее работу.

В некоторых случаях устанавливаются самодельные котлы, причем их сборка осуществляется «с нуля». Сложность конструкции зависит от планируемого к использованию топлива. Ниже будут рассмотрены только твердотопливные и электрические котлы, поскольку самодельные газовые и дизельные агрегаты опасны, и их установка дома запрещена.

Для чего нужны котлы ручной сборки

Котлы, собранные своими руками, обходятся дешевле своих фабричных аналогов, но не превосходят их по уровню КПД. Принцип работы оборудования основан на том, что сгорающее топливо выделяет тепло, которое уже поступает в теплообменник и нагревает циркулирующую воду. В этом самодельные изделия ничем не отличаются от фабричных.

Главный недостаток котлов, собранных по индивидуальным чертежам – это отсутствие гарантии. В случае с оборудованием заводского производства хозяин может быть уверен, что техника будет работать, а если нет – ее можно вернуть или заменить. За качество работы самодельного котла отвечает только тот, кто его собрал и установил в своем доме. В случае поломки придется за свой счет ремонтировать оборудование.

Для отопления самостоятельно изготовленным котлом рекомендуется использовать только безопасные виды топлива – дрова, уголь, пеллеты, электричество. Очень опасны самодельные газовые и дизельные котлы — их монтировать в жилых помещениях не стоит.

Более того, компетентные органы не разрешат врезку собранного своими руками оборудования в контур газовой трубы, а если обнаружат нарушение, потребуют привлечения хозяина к административной ответственности.

Несмотря на недостатки, у котла ручной сборки есть неоспоримое достоинство – эксплуатационные характеристики оборудования можно сделать такими, чтобы они в точности соответствовали потребностям хозяев дома.

Твердотопливные котлы

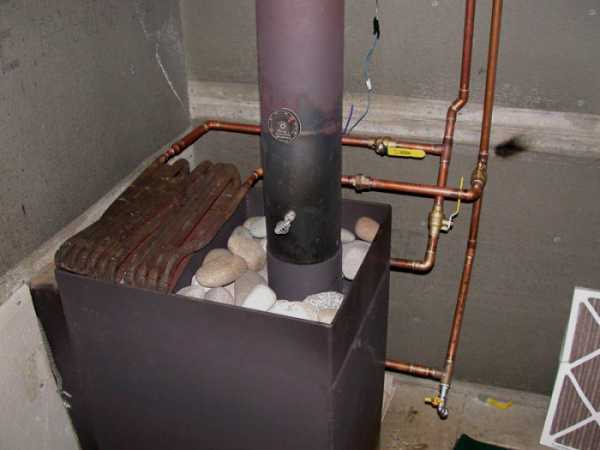

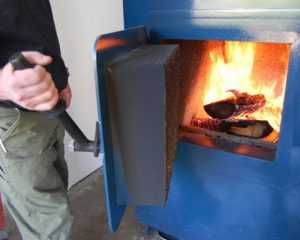

Наибольшей популярностью пользуются самодельные котлы отопления, работающие на твердом топливе. Они имеют простую конструкцию, которая во многом перекликается с устройством обычной печи. Собранные самостоятельно твердотопливные котлы универсальны, они могут работать как на угле, так и на дровах, а также пеллетах.

На эффективность работы оборудования влияют такие факторы, как полнота сгорания топлива и конструкция теплообменника. Интересно, что температура сгорания обратна КПД: чем она выше, тем коэффициент полезного действия ниже, поэтому нужно позаботиться о том, чтобы огонь был слабым. Кроме того, небольшая температура обеспечит лучшую сохранность трубопровода. Самые лучшие самодельные котлы, работающие на твердом топливе, имеют на выходе температуру до 120-150С°.

Электрические котлы

Электрические котлы для обогрева частного дома могут иметь различную конструкцию. Самый простой вариант – установить ТЭН прямо в системе отопления. Тогда исчезает необходимость в изготовлении отдельно стоящего котла.

Правда, труба, где ТЭН монтирован, должна иметь большой диаметр. Заодно рекомендуется сделать ее съемной, чтобы было легче обслуживать нагревательные элементы.

Интересны электродные котлы, когда для выработки тепла электрический ток пропускают прямо через жидкость. Тепловая энергия производится в результате хаотического движения ионов. В воде при этом должна содержаться соль.

Самостоятельно изготовить электродный котел намного сложнее, чем работающий на ТЭН: ведь ток оказывает прямое воздействие на воду, из-за чего требуется принять серьезные меры по электробезопасности.

Самые распространенные угрозы – электродуговой пробой теплоносителя, что практически равно короткому замыканию, а также накопление электролизного газа в контуре системы.

Сборка

Проще всего сконструировать твердотопливный котел. При его сборке используются жаростойкие сорта стали – они прочнее, чем обычный стальной лист, который на открытом огне прогорает и быстро изнашивается.

Тем не менее, жаростойкая сталь стоит дорого, и на практике в котлах кустарной сборки применяется редко. Еще один вариант – чугун: этот материал отлично переносит жар, хотя работать с ним тяжело. Оборудование для изготовления чугунной печи есть только на специализированных предприятиях.

На водяной циркуляции

Твердотопливный самодельный котел для водяного отопления с классической компоновкой имеет камеру сгорания с колосниками – монтированными горизонтально стальными полосами металла, заменяющими цельнометаллическое дно. Топливо закладывается поверх колосников, а оставшийся после его сгорания пепел проваливается между ними в расположенную ниже камеру. К последней присоединен дымоходный канал, предназначенный для отвода дыма. Каждый раз перед началом очередной топки пепел из этой камеры нужно выгребать.

Рядом с камерой сгорания — обычно со стороны дымоходного канала — располагается емкость для нагрева воды, подключенная к контуру трубопровода частного дома: в нижнюю часть емкости поступает охлажденная вода, которая по мере нагрева поднимается вверх. Поток воздуха в камеру сгорания нагнетается вентилятором. Котел оснащен двумя дверками: верхняя предназначена для загрузки топлива, нижняя – для чистки камеры под колосниками. Также эта камера необходима для циркуляции воздуха.

На принципе пиролиза

Другую конструкцию имеют пиролизные котлы. У них имеется дополнительная верхняя камера, куда попадают газы, выделяемые в процессе сгорания дров. Там газы догорают, производя дополнительное тепло.

Пиролизный самодельный котел имеет больший КПД по сравнению с устройством традиционного типа.

Для отопления загородного дома, состоящего из нескольких комнат, подойдет аппарат с ТЭН, состоящий из трубы диаметром 21,9 см и длиной около 50 см. Такое приспособление будет экономным, ведь киловатты энергии не будут расходоваться впустую. Кроме того, устройство очень компактно.

Если ТЭН предполагается установить в отдельном корпусе, то лучше сделать котел с небольшими габаритами. В случае если котел применяется для подогрева проточной воды, это правило не действует. Ведь тогда нужно иметь запас жидкости, а для этого требуется больший резервуар.

Для работы котла не нужна выделенная линия электропитания, его можно подключать к бытовой сети вместе с другими электроприборами. В отличие от электродного оборудования, отопительный котел с ТЭН безопасен, ведь теплоноситель изолирован от тех частей устройства, которые находятся под напряжением. Если оснастить агрегат регулятором, то появится возможность настраивать температуру нагрева воды с высокой точностью – это главное преимущество электрического котла перед твердотопливным.

x-teplo.ru

газовые и водяные агрегаты своими руками для частного дома

Частный дом необходимо прогревать поздней осенью и зимой. Отопить большой коттедж можно с помощью агрегатов, продающихся в специализированных магазинах. Но покупать большой прибор для маленького дачного домика невыгодно. Поэтому хозяева используют самодельные котлы, работающие на твёрдом или жидком топливе, отработанном машинном масле. Такие системы при незначительных затратах быстро прогреют комнаты.

1

Особенности работы

Все самодельные отопительные котлы работают по одному принципу — топливо сгорает и высвобождает энергию, которая поступает в теплообменник с водой. Жидкость нагревается и разносится по всему помещению. Продуктивность агрегата зависит от двух основных факторов:

  • устройства теплообменника;
  • эффективности сгорания дров.

Во время работы котла расширяется площадь теплового контакта бака с водой и топки. Поэтому тепло быстрее передаётся жидкости от дров или масла. В топливную камеру должен поступать кислород в достаточном количестве.

Пиролизный газ и пары от жидкого топлива содержат много энергии, поэтом нужно снизить их улетучивание.

Систему необходимо сделать такой, чтобы топливо сгорало с минимально возможной температурой. Это существенно увеличит коэффициент полезного действия.

Длительность срока эксплуатации зависит от температуры в дымоходе — чем она ниже, тем долговечнее и безопаснее будет вся конструкция. Наиболее продуктивные модели домашней самоделки на выходе дают не выше 150 градусов.

Устройство котла зависит от выбранных материалов и качества их обработки. Лучше всего приобрести листы из нержавеющей стали — это прочный и долговечный материал, хотя некоторые хозяева приобретают более дешёвые изделия. Литую печь можно изготовить только в условиях промышленного производства. Невыгодно покупать специальное оборудование для создания подобных агрегатов.

Стальные листы можно обрабатывать резаком, сварочным аппаратом, болгаркой. Циркуляцию воды по трубам обуславливают чертежи самодельных котлов для отопления частного дома:

  • естественно;
  • принудительно.

Для естественной конвекции теплоносителя у его ёмкости должна быть значительная высота. Все трубы и патрубки обычно имеют большой диаметр. Чем меньше их сечение, тем больше сопротивление движению жидкости. В противном случае невозможно добиться нужной скорости циркуляции теплоносителя без использования специального оборудования.

Если применить насос, то можно добиться принудительного движения воды. Это позволит выбрать маленькие трубы и бак. Но при перебоях электрического питания ёмкость может взорваться от переизбытка пара. У всех патрубков должен быть одинаковый диаметр — около 32 мм. Насос может остановиться, в этом случае циркуляция снижается, а температура теплоносителя становится более высокой. В таком типе котла желательно не использовать мягкие пластиковые трубы. Лучше выбирать оцинкованные и окрашенные изделия с герметичными швами.

Как недорого сделать самодельный отопительный котёл

Комбинированный котёл отопления на газе и дровах

2

Твердотопливное устройство

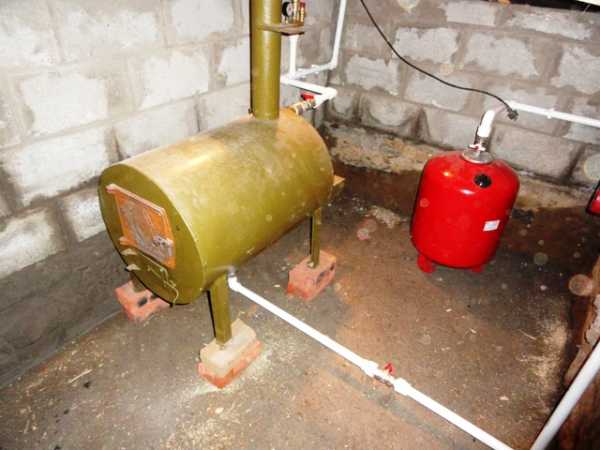

Самая простая модель самодельных котлов для водяного отопления частного дома — это две трубы с разными диаметрами, вставленные друг в друга. Внутренняя будет играть роль топки, а внешняя — ёмкости для воды. Чтобы избежать сварочных работ, выбирают толстостенные крупные изделия. Габариты и формы агрегата могут отличаться в зависимости от выбранного материала.

Топка в котле может быть прямоугольной, её помещают в круглый бак, вырезанный из газового баллона. Дополнительно внутри топливной ёмкости можно установить змеевик из небольших труб, расположенный в продольном или поперечном порядке.

Такие конструкции считаются универсальными, ведь они работают на любом твёрдом топливе — дровах, щепках, опилках, угле, брикетах.

Изготовить котёл легко, но его главный недостаток — низкий коэффициент полезного действия. В агрегат постоянно нужно подкладывать топливо, иначе температура в помещении быстро снизится.

Особенности отопительных котлов горения на дровах для дома

3

Пиролизная модель

Когда древесину нагревают до 500—800 градусов без доступа кислорода, она начинает разлагаться на пиролизный газ и древесный кокс. Большего количества тепла можно добиться в том случае, если к пиролизу подмешивают воздух. У этого газового самодельного котла отопления есть значительные преимущества:

  • КПД повышается до 92%;
  • на одной подкладке топлива агрегат работает довольно долго, в лучших случаях продолжительность горения составляет 12 часов;
  • газ сгорает почти без остатков пепла;
  • горением можно управлять с помощью автоматического режима;
  • для большей эффективности нужно использовать сухие дрова;
  • затраты на топливо значительные, но спустя несколько сезонов они окупаются.

Благодаря лёгкости управления эксплуатируются пиролизные котлы на одном уровне с электрическими и газовыми. Влажность топлива не должна превышать 30%, в ином случае газ трудно загорается из-за значительного объёма пара. Самодельный агрегат лучше работает на дровах, чем на угле или брикетах.

Котёл отопления дрова-уголь, компактный с высоким КПД (самодельный).

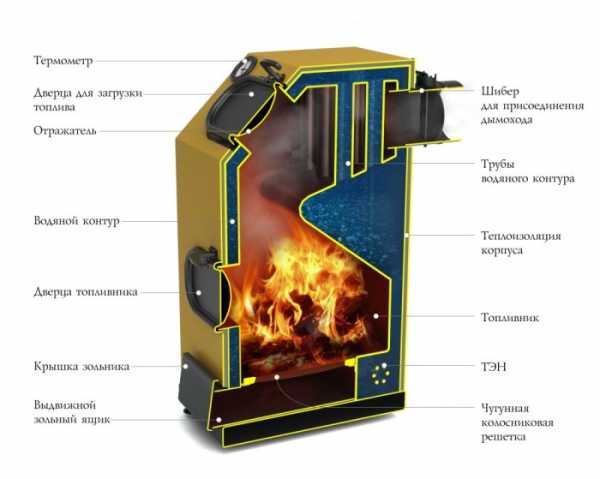

Комбинированные котлы отопления для частного дома

4

Отработка и электричество

Оригинальная конструкция — котёл на отработке. В этих агрегатах перед сгоранием масло испаряется. Устройство разжигают, а после нагрева до определённой температуры масло закипает и капает на горячую подставку. Постепенно оно превращается в газы. Они сгорают, нагревая теплообменник. Масло можно заменить соляркой, для этого не нужно переоборудовать котёл. Но с этой жидкостью необходимо обращаться внимательно, так как она взрывоопасна.

Не составляет труда сделать своими руками водяной котёл, работающий от электричества. В вертикальный корпус из большой трубы устанавливают ТЭН. Подачу подводят сверху, а обратный патрубок выступает из внешних стенок. Но с учётом стоимости электроэнергии этот агрегат будет наименее экономным.

Также возникает проблема с мощностью конструкции. Для нагрева даже небольшого помещения необходим котёл с показателями выше 7 кВт, а по технике безопасности в домашней сети с напряжением 220 В нельзя использовать более мощные устройства. Поэтому электрический прибор подходит только для производственных помещений, где показатель достигает 380 В.

В домашних условиях можно изготовить индукционный котёл. Для этого подбирают большую пластиковую трубу с толстыми стенками, обматывают её эмалированным проводом. Его необходимо коммутировать со сварочным аппаратом, на выходе сила тока должна приближаться к 15 А. Внутрь помещают куски стали или проволоки, через них проходит вихревое электричество и высвобождает тепло.

Снизу размещают подводку обратного трубопровода, подающий элемент располагают сверху. Контур заполняют водой и включают котёл. Циркулярный насос в подобном агрегате не нужен, так как теплоноситель двигается вод действием собственной конвекции.

Самодельные котлы дают возможность сэкономить на электроэнергии, расходе топлива и газовых отопительных системах. Хозяин может самостоятельно подобрать подходящие материалы, провести сварочные работы и обработать готовую конструкцию. Первый запуск проводят с наполненным контуром, иначе некоторые детали агрегата могут сломаться или расплавиться. Обязательно нужно соблюдать правила безопасности во избежание пожаров и травмирования.

Самодельный котел длительного горения

oventilyacii.ru

главные принципы сборки и установки конструкций

При строительстве дома необходимо учитывать не только архитектурные и дизайнерские особенности, но и возможность обеспечения качественной шумо-, влаго- и теплоизоляции. И если для первых двух параметров достаточно использовать пассивные средства защиты (утеплительные материалы), то для последнего необходимо установить отопительный котел.

К сожалению, хороший самодельный котёл для отопления дома обойдется домовладельцу в хорошую сумму. Можно ли собрать его самостоятельно и что для этого потребуется?

Общие принципы и возможности реализации идеи

Любой котел, неважно будь то самодельный водяной котел отопления, либо самодельный котел отопления в печь, предусматривает наличие следующей конструкции: есть топливо, которое при сгорании отдает свое тепло теплообменнику, который затем нагревает теплоноситель (как правило, это обычная вода).

Эффективность работы такой простой конструкции зависит от двух главных факторов:

  • Строение теплообменника. При увеличенной контактной площади теплообменника и топливного бака тепло передается быстрее, а теплоноситель используется более эффективно
  • Качество сгорания топлива. Качественная конструкция самодельного котла для водяного отопления предусматривает хороший приток кислорода в бак со сгорающим топливом. Если же происходит улетучивание разогретых газов или паров топлива, то конструкцию необходимо дорабатывать

Стоит обратить внимание на следующий факт: конструкция должна предусматривать медленное сгорание топлива. Чем ниже температура распада, тем более высокий КПД будет у отопительного котла. Температура на выходе правильно собранного котла будет не выше 150 градусов.

Для того, чтобы собрать котел, необходимо учесть два важных нюанса:

  • Доступность исходных материалов. Конечно, для самодельных котлов отопления на дровах лучше использовать жаропрочные виды стали, но на практике используются обычные стальные листы — достать их куда проще, да и стоят они на порядок дешевле
  • Способы обработки материалов. Собрать литую конструкцию для самодельного дровяного котла отопления из огнеупорных материалов в домашних условиях просто не получится ввиду отсутствия технической базы. А приобрести такую базу дороже, чем создать несколько отопительных котлов

Итого: для сборки котла понадобится обычная листовая сталь, толщина которой будет не больше 5 мм, и инструменты, позволяющие проводить обработку этого материала — газовый резак, сварочный аппарат, болгарка.

Какую выбрать конструкцию котла?

Конструктивные особенности самодельного электрического котла отопления зависят от того, какой тип топлива используется для нагревания каркасного зимнего дома. Также значение имеет и способ циркуляции теплоносителя.

Для обеспечения качественного прогревания теплоносителя необходимо сделать высокий теплообменник с большим диаметром отопительных контуров и патрубков.

Если диаметр труб будет маленький, циркуляция теплоносителя будет происходить медленнее, как следствие — необходимость установки насоса.

При наличии циркуляционного насоса можно избежать установки высокого бака и контуров с большим диаметром. Но есть небольшая проблема: если неожиданно отключится электричество и насос перестанет работать, котел может разорвать от давления пара.

Учитывая все особенности конструкции, можно составить общие рекомендации:

  • У патрубков отопительного котла и теплопроводящих труб должны быть минимальный диаметр 32 мм.
  • Самодельный газовый котел отопления лучше делать не из металлопластика, а из листового металла с оцинкованной поверхностью всех имеющихся резьб

Теперь выберем определенную конструкцию котла с разными вариантами топлива.

Котлы отопления должны быть в любом доме, который предназначен для постоянного проживания. Исключением являются дома летнего типа. Например, каркасные садовые дома, которые предназначены для отдыха в жаркую пору. Следовательно, устанавливать котел отопления не стоит, т.к. летняя температура сама прогреет такой дом.

Если вы планируете отдыхать только летом, то такой садовый домик можно построить своими руками. О том как возвести такую замечательную постройку читайте здесь.

Самодельные пиролизные котлы

При недостатке кислорода и высокой температуре (от 260 до 800 градусов) древесина начинает разлагаться с выделением пиролизного газа и образованием кокса. В результате смешения пиролизного газа с кислородом происходит экзотермическая реакция, сопровождающаяся горением.

В результате котлы, работающие на пиролизном газе, обладают следующими особенностями:

  • При правильном конструировании показатель КПД достигает 95%
  • Одной закладки дров достаточно для того, чтобы котел работал 12 часов, в то время как обычные дровяные котлы работают по 4 часа с одной закладки
  • При сгорании топлива практически не образуется осадка из-за высоких температур
  • Можно регулировать горение газа (увеличивать или уменьшать доступ кислорода). Таким образом, управление котлами ничем не уступает автоматизированным системам газовых и электрокотлов
  • Котлы могут работать только на древесине, которая имеет меньшую температуру сгорания, чем уголь
  • Материалы для создания пиролизного котла обойдутся в несколько раз дороже, чем для обычных дровяных котлов. Но стоимость установки окупится через несколько отопительных сезонов

Самодельные дровяные котлы

Простейший вариант конструкции дровяного котла выглядит следующим образом: в большой бочке, представляющая собой бак для теплоносителя, установлена меньшая бочка, которая выполняет роль котла.

Чтобы уменьшить время создания дровяного котла, можно использовать обычные толстостенные трубы с разными диаметрами.

В зависимости от возможностей проектировщика, можно использовать различные модификации и дополнения.

Например, в топке можно разместить теплообменники или змеевики для улучшенной конвекции, или же установить небольшие трубки для подачи кислорода в отопительный бак для усиления процесса горения.

Главное преимущество таких самодельных котлов — это универсальность. Более точное название таких отопительных систем — это самодельные твердотопливные котлы отопления. Можно использовать любое топливо, будь-то уголь, торф, древесина, пеллеты и т.д.

Существенным недостатком является низкий показатель КПД. В этом плане выигрывает пиролизный котел.

Самодельные электрические котлы

Конструкция электрического котла самая простая в техническом исполнении. В середину вертикально установленной трубы помещается ТЭН, снизу делается подводка к обратному теплопроводу, а сверху устанавливается труба для подачи горячей воды на контур. Вот и все, простейшая конструкция электрического котла готова.

Собрать такой котел легко, но нужно учитывать несколько важных моментов:

  • Электрические котлы, учитывая стоимость электроэнергии, являются самым дорогим отопительным средством
  • Техника безопасности не допускает подключения электроприборов с мощностью более 7 кВт к бытовым электросетям с напряжением 220 В. А сети с напряжением 380 В имеются не в каждом доме

Более сложным и эффективным в плане обогрева является самодельный индукционный котел отопления. Самая простая конструкция представляет собой пластиковую трубку с толстыми стенами, вокруг которой делается обмотка эмалированным проводом. Провод подключается к инвертору для сварки, сила тока у которого на выходе составляет 15 А.

Внутрь трубы помещается металлический предмет (брусок железа, металлическая труба), которая будет разогреваться вихревым движением тока. После этого к конструкции сверху подсоединяется подающий теплопроводник, снизу — выводящий. В конце контур заполняется теплоносителем и котел подключается к питанию.

Важно знать: нельзя проводить пробные испытания индукционного котла без теплоносителя — пластиковая труба сразу же расплавиться.

Самодельный масляный котел

Можно сделать конструкцию, позволяющую использовать отработанное масло в качестве топлива. Котел устроен следующим образом: после включения и разогрева топливного бака масло капает на раскаленный специальный поддон, температура которого позволяет сразу же испарять масло для нагрева теплообменника.

В качестве топлива может использоваться любая горючая жидкость — бензин, солярка и т.д.

Недостатки конструкции — это повышенная взрывоопасность при неправильной сборке и очень сложная конструкция.

Стоит отметить что в большинстве случаев осуществляется отопление частного дома газом, т.к. природный газ — самое доступное и экономичное топливо для частного дома, если вблизи поселка проходит газовая магистраль.

Также, помимо отопления, в частном доме должна быть предусмотрена канализация. Об особенностях ее обустройства читайте здесь.

Ну и конечно неотъемлемой частью частного дома является вентиляция. О том как правильно сделать вентиляционную систему описано в этой статье. Учтите, если она сделана халатно, то возможно быстрое появление грибка и плесени, дышать их спорами крайне не рекомендуется.

Узнать более подробную информацию про способы сборки котлов можно из видеоматериалов, которые приведены в конце статьи. Желаем вам успехов в создании собственной системы отопления.

Видео о видах самодельных котлов для отопления дома

Пиролизные котлы


Электрические котлы

megabeaver.ru

Самодельные котлы отопления своими руками для отопления дома, чертежи

Самодельные котлы отопления – это реальность. Особенно для тех, кто любит самостоятельно мастерить руками различные приспособления, увеличивающие комфорт жизни.

В целом

Все самодельные котлы отопления основываются на одном принципе. Сгорающее топливо будет отдавать тепло теплообменнику, а он – будет нагревать теплоноситель. На то, как будет работать отопительный котел, влияет два основных важных фактора – это конструкция теплообменника и полнота сгорания топлива. В первом случае – чем больше будет площадь теплового контакта топки и емкости с носителем тепла – тем больше тепла будет передаваться в единицу времени. В случае с полнотой сгорания топлива – если приток кислорода будет незначительным, то вместе с продуктами сгорания будет уходить и пиролизный газ. А он – может отдать тепло при сгорании.

Самодельный котел отопления

Создаем котел

Конечно, на то, какая именно будет конструкция котла, сделанного собственноручно, влияет несколько факторов:

  • Прежде всего, это доступность определенных материалов. Конечно, более долговечными будут жаростойкие виды нержавейки. Но быстрее и дешевле будет достать обычный лист.
  • Также важный аспект – это возможность обработки. В своем гараже вы, скорее всего, не сможете сотворить литую печку из чугуна, — ведь оборудование для этого будет дороже самой печки. Поэтому решения здесь могут быть самыми разными – все зависит от вашей фантазии и от способности физических законов ее реализовать. Обычно котел отопления своими руками создается из традиционного материала – листовой стали до 5 мм толщины. И резать болгаркой такую сталь легко, а кроме того, можно это делать газовым резаком или электросваркой.

Конструкция будущего котла также будет прямым образом зависеть от того, какое топливо будет применяться.

Также на конструкцию повлияет способ циркуляции теплоносителя. Ведь чтобы циркуляция была естественной, требуется большая высота бака и большой диаметр патрубков и контуров отопления. Чем ниже будет диаметр, тем больше сопротивление движению воды и ниже шансы получить хорошую скорость циркуляции теплоносителя, не используя при этом насос.

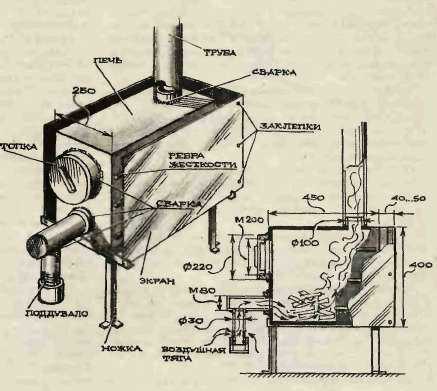

Схема-чертеж самодельного котла на твердом топливе

А вот самодельный котел отопления с насосом циркуляции позволяет сделать диаметр труб меньшим, высоту бака – тоже. Но здесь пользователей подстерегает некая ловушка – если подача электроэнергии при греющем котле прекратится, то и циркуляция воды остановится. Вследствие этого можно увидеть разорванный паром котел. Поэтому приведем несколько советов, которые помогут вам в таком процессе, как изготовление котлов отопления своими руками.

Патрубки котла, контуры отопления – все это должно быть сделано трубой не менее 32 мм. Диаметр трубки на выходе из теплообменника – 32 мм. Если насос остановится, скорость циркуляции воды будет медленнее, а температура – наоборот, начнет возрастать. Поэтому лучше сделать контур не из металлопластика или полипропилена, а из оцинковки, герметизировав резьбы льном с краской или суриком.

Далее мы рассмотрим, как сделать котел отопления разных типов.

Дровяные котлы

Дровяные котлы отопления своими руками – если рассматривать самый простой вариант, — это два цилиндра разных диаметров, которые помещены один в другой. Во внутреннем цилиндре будет топка, во внешнем – бак для воды.

Чтобы сварка котлов отопления была уменьшена, берут готовую толстую трубу с большим диаметром.

Конечно, в таком случае можно комбинировать формы и размеры труб в зависимости от того, что есть у вас в наличии. Пространство между трубками заполнено водой. Такие котлы отопления своими руками являются универсальными – они будут работать на любом твердом топливе. Сделать такой котел просто, использовать – тоже, однако обратная сторона медали – это низкий КПД.

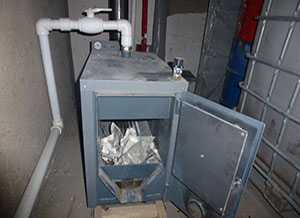

Самодельный котел на дровах

Пиролизные котлы

Когда самодельный котел для отопления дома использует температуру 200-800 градусов и когда недостаточно кислорода, дерево будет разлагаться на древесный кокс и пиролизный газ, выделяя тепло. Теперь нужно только подмешать воздух к пиролизному газу – и он воспламенится. Стоимость материалов, чтобы осуществить изготовление котлов отопления такого типа, будет выше. Но такой котел окупится у вас через 3-4 сезона отопления. Чертежи и конструкции пиролизных котлов можно найти у нас на сайте.

Самодельный пиролизный котел

Котлы на отработанном масле

Конструкция такого котла является довольно любопытной. Перед сгоранием котел испаряет масло. После разжигания при рабочей температуре котла масло, которое капает в специальный поддон, моментально превращается в горючие газы. Именно они и нагревают теплообменник. Как топливо – без различных модификаций, может применяться солярка.

Котел на отработанном масле

Электрические котлы

Изготовление котла отопления своими руками электрического типа – это реальность. Такие котлы являются простыми по конструкции. ТЭН ставится вовнутрь трубы, которая ставится вертикальным образом. Снизу идет патрубок из обратного трубопровода, а сверху подсоединяется подача. В принципе, котел практически готов.

Но есть некоторые нюансы, влияющие на то, как сварить котел отопления. Как известно, цены на электричество постоянно возрастают  — ведь это наиболее дорогой вид отопления собственного дома. Кроме того, вам следует знать, что инструкция техники безопасности запрещает подсоединять котлы с мощностью выше 7 кВт к 220 Вольтам. А вот 380 есть не везде и не у всех. Самый простой электрический котел – это корпус из трубки, ТЭН, естественная циркуляция носителя тепла.

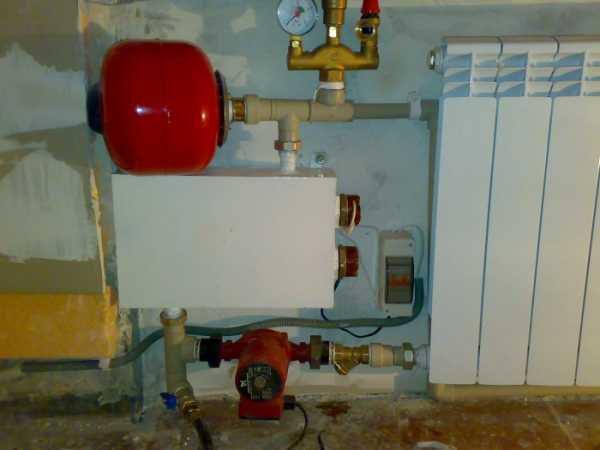

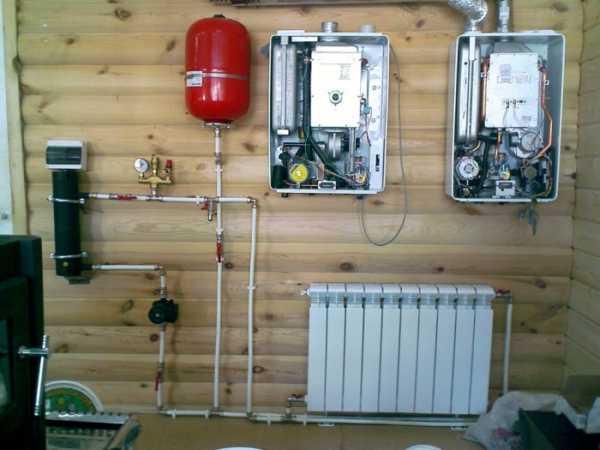

Электрический самодельный котел

Отдельно стоит отметить индукционные котлы. Если брать самые простые вариации – то это толстостенная труба из пластика, вокруг нее наматывается сотня витков эмалированного провода, который подключен к сварочному инвертору с током на выходе примерно на 15 ампер.

Вовнутрь располагают те компоненты, которые будут нагреваться вихревыми токами – обрезки толстой проволоки или рубленного стального витка. Снизу подсоединяют обратный трубопровод, сверху – подающий. Контур заполняют водой – и все, можно подавать питание. Но только не включайте систему без теплоносителя! Это расплавит пластик вмиг.

Поделись с друзьями в социальных сетях!

Фотогалерея (7 фото):

hvosty.ru

Самодельные котлы для отопления частного дома: четрежи, фото, видео

Несмотря на то, что современный рынок котлов с каждым годом все больше увеличивается, не меньшей популярностью пользуются и самодельные приборы для автономного отопления. Сделать такой агрегат своими руками сложно, но вполне реально, и у многих получается осуществить свои планы.

Преимущества системы на твердом топливе

Изготовление самодельных котлов отопления для частного дома подразумевает проведение расчетов, а также получение некоторых навыков и знаний. При этом самое важное в такой работе – это безопасность, так как даже заводские изделия  периодически становятся причиной взрыва или пожара. Еще одна проблема, которая может сопровождать создание оборудования, это сопряжение самодельной конструкции с отопительной системой.

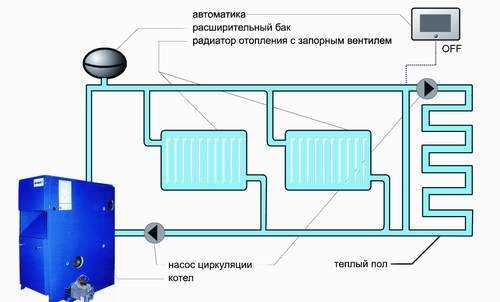

Фото 1 Схема системы отопления дома

Самыми доступными и безопасными котлами, которые можно соорудить своими силами, являются агрегаты, работающие на твердом топливе. Они характеризуются следующими преимуществами:

  • высокий КПД;
  • полная автономность системы;
  • простая эксплуатация;
  • экологичность;
  • невысокие расходы.

Котлы, работающие на твердом топливе, отличаются самым высоким уровнем безопасности.

Можно выделить два типа котлов, работающих на твердом сырье:

  • традиционные приборы,
  • пиролизные.

Разница между ними в том, что осуществляется по-разному сгорание топлива.

В традиционных котлах предусмотрена только одна камера, где и происходит сгорание топлива.

Пиролизные агрегаты имеют два отсека, в нижнем из которых происходит сгорание топлива с выделением большого количества газа, а в верхнем – происходит его сжигание, в результате чего образуется большее количество тепла. При эксплуатации пиролизного котла требуется использовать только сухую древесину, а также соблюдать другие требования к теплоносителю.

Видео и рекомендации

Система таких агрегатов отличается простотой и доступностью. Такая работа под силу любому при условии соблюдения определенных условий:

  • владение базовыми навыками горячей сварки;
  • проведение предварительных расчетов и изготовление  чертежа;
  • подготовка  всех необходимых материалов.

Видео 1 Делаем котел отопления своими руками

Видео 2 Делаем обычный самодельный дровяной котел

Видео 3 Новая супер модернизация самодельного котла "Бубафоня"

Видео 4 Самодельный "неубиваемый" электрокотел

Главная особенность самодельных котлов для отопления частного дома, видео которых мы можете посмотреть выше, это то, что для их создания не требуется никакое специальное оборудование, а конструкцию можно соорудить из подручных средств:

  • листы металла, или металлическая бочка с толщиной стенки не менее 5 мм, при этом обязательно нужно удостовериться в отсутствии дыр;
  • радиаторы.
  • стальные и профильные трубы.
  • заслонки.
  • крепежные детали.
  • дверца.

Для изготовления котлов используйте только новые материалы без брака, дыр, трещин и заломов.

Кроме того, котел можно оборудовать циркуляционным насосом.

Чертежи и инструкция

Собирать и устанавливать оборудование следует исключительно по схеме, обязательно в порядке, который  был предусмотрен чертежом. При этом полностью исключены ошибки, приводящие к полной неработоспособности  изделия.

Фото 2 Схема самодельного котла отопления для частного дома

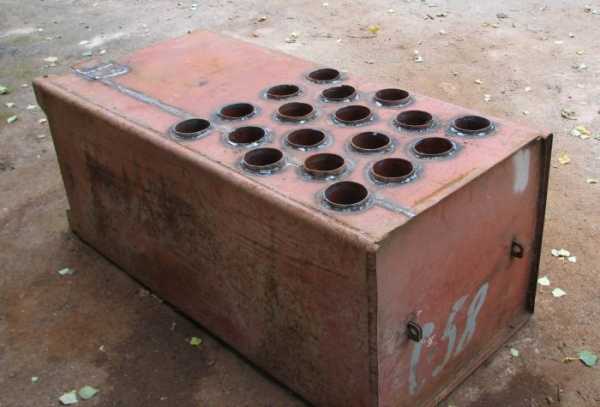

Традиционные самодельные котлы для отопления частного дома, чертежи которых можно сделать самостоятельно, выполняются в виде 2 отсеков,  размещающихся  по принципу «матрешки». Внешний отсек будет исполнять роль камеры для сгорания топлива, а внутренний – будет служить баком для нагрева теплоносителя. При этом эти отсеки не должны между собой сообщаться, чтобы продукты сгорания не попадали в воду.

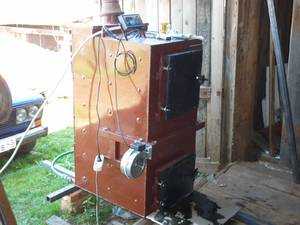

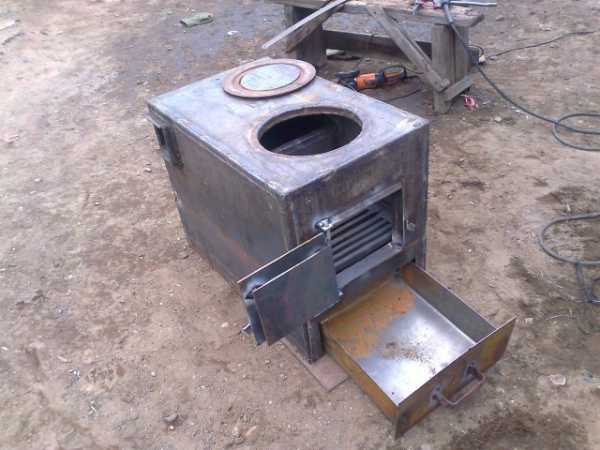

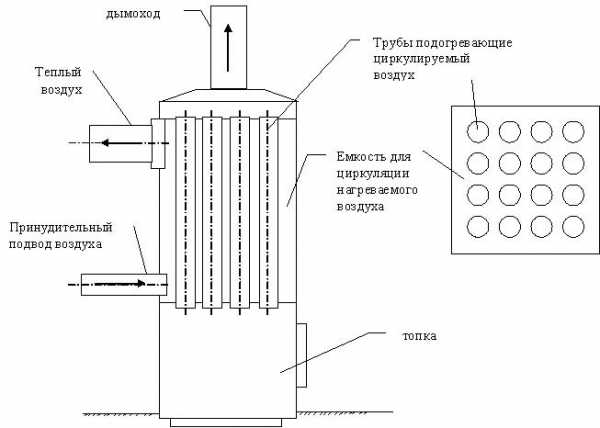

Фото 3 Схема самодельного котла на твердом топливе

После сборки основы самодельный котел для отопления частного дома, чертеж которого дает возможность сделать это быстро и правильно, устанавливается на постоянное место. Затем топку оборудуют дымоходом с заслонками, для того, чтобы  дым выводился наружу, и обеспечивалось отопление. В заключение – придание печи эстетики с использованием кирпича или декоративных элементов.

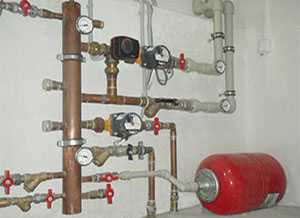

Далее самодельный котел подсоединяется к водяному контуру и проводится первое включение конструкции, которое является тестовым запуском. В случае успешного тестирования, изделие можно использовать по назначению.

Самодельные котлы являются удачным решением для отопления дома в любое время года, ведь  они могут стать частью интерьера, предметом гордости мастера и источником тепла.

www.portaltepla.ru

Самодельные котлы отопления своими руками для отопления дома, чертежи

Самодельные котлы отопления – это реальность. Особенно для тех, кто любит самостоятельно мастерить руками различные приспособления, увеличивающие комфорт жизни.

В целом

Все самодельные котлы отопления основываются на одном принципе. Сгорающее топливо будет отдавать тепло теплообменнику, а он – будет нагревать теплоноситель. На то, как будет работать отопительный котел, влияет два основных важных фактора – это конструкция теплообменника и полнота сгорания топлива. В первом случае – чем больше будет площадь теплового контакта топки и емкости с носителем тепла – тем больше тепла будет передаваться в единицу времени. В случае с полнотой сгорания топлива – если приток кислорода будет незначительным, то вместе с продуктами сгорания будет уходить и пиролизный газ. А он – может отдать тепло при сгорании.

Самодельный котел отопления

Создаем котел

Конечно, на то, какая именно будет конструкция котла, сделанного собственноручно, влияет несколько факторов:

  • Прежде всего, это доступность определенных материалов. Конечно, более долговечными будут жаростойкие виды нержавейки. Но быстрее и дешевле будет достать обычный лист.
  • Также важный аспект – это возможность обработки. В своем гараже вы, скорее всего, не сможете сотворить литую печку из чугуна, — ведь оборудование для этого будет дороже самой печки. Поэтому решения здесь могут быть самыми разными – все зависит от вашей фантазии и от способности физических законов ее реализовать. Обычно котел отопления своими руками создается из традиционного материала – листовой стали до 5 мм толщины. И резать болгаркой такую сталь легко, а кроме того, можно это делать газовым резаком или электросваркой.

Конструкция будущего котла также будет прямым образом зависеть от того, какое топливо будет применяться.

Также на конструкцию повлияет способ циркуляции теплоносителя. Ведь чтобы циркуляция была естественной, требуется большая высота бака и большой диаметр патрубков и контуров отопления. Чем ниже будет диаметр, тем больше сопротивление движению воды и ниже шансы получить хорошую скорость циркуляции теплоносителя, не используя при этом насос.

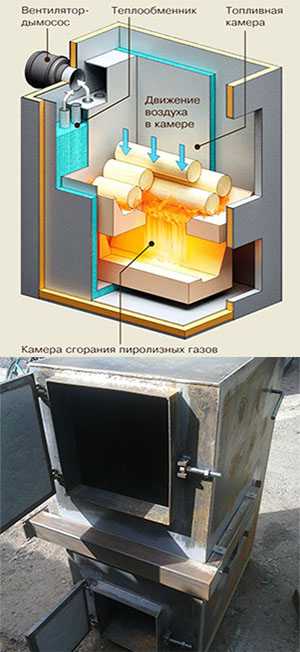

Схема-чертеж самодельного котла на твердом топливе

А вот самодельный котел отопления с насосом циркуляции позволяет сделать диаметр труб меньшим, высоту бака – тоже. Но здесь пользователей подстерегает некая ловушка – если подача электроэнергии при греющем котле прекратится, то и циркуляция воды остановится. Вследствие этого можно увидеть разорванный паром котел. Поэтому приведем несколько советов, которые помогут вам в таком процессе, как изготовление котлов отопления своими руками.

Рекомендуем к прочтению:

Патрубки котла, контуры отопления – все это должно быть сделано трубой не менее 32 мм. Диаметр трубки на выходе из теплообменника – 32 мм. Если насос остановится, скорость циркуляции воды будет медленнее, а температура – наоборот, начнет возрастать. Поэтому лучше сделать контур не из металлопластика или полипропилена, а из оцинковки, герметизировав резьбы льном с краской или суриком.

Далее мы рассмотрим, как сделать котел отопления разных типов.

Дровяные котлы

Дровяные котлы отопления своими руками – если рассматривать самый простой вариант, — это два цилиндра разных диаметров, которые помещены один в другой. Во внутреннем цилиндре будет топка, во внешнем – бак для воды.

Чтобы сварка котлов отопления была уменьшена, берут готовую толстую трубу с большим диаметром.

Конечно, в таком случае можно комбинировать формы и размеры труб в зависимости от того, что есть у вас в наличии. Пространство между трубками заполнено водой. Такие котлы отопления своими руками являются универсальными – они будут работать на любом твердом топливе. Сделать такой котел просто, использовать – тоже, однако обратная сторона медали – это низкий КПД.

Рекомендуем к прочтению:

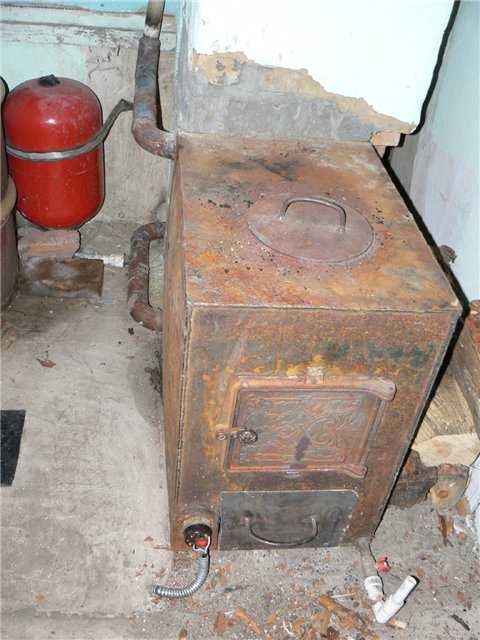

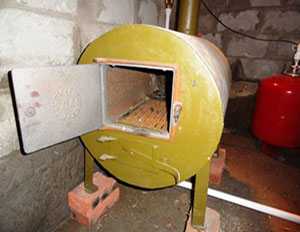

Самодельный котел на дровах

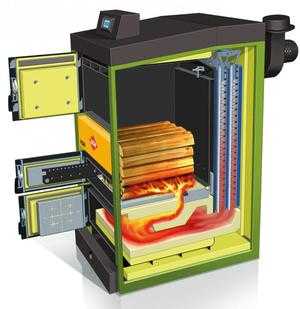

Пиролизные котлы

Когда самодельный котел для отопления дома использует температуру 200-800 градусов и когда недостаточно кислорода, дерево будет разлагаться на древесный кокс и пиролизный газ, выделяя тепло. Теперь нужно только подмешать воздух к пиролизному газу – и он воспламенится. Стоимость материалов, чтобы осуществить изготовление котлов отопления такого типа, будет выше. Но такой котел окупится у вас через 3-4 сезона отопления. Чертежи и конструкции пиролизных котлов можно найти у нас на сайте.

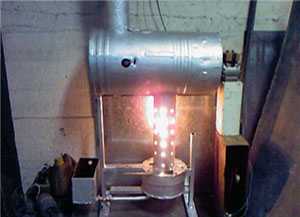

Самодельный пиролизный котел

Котлы на отработанном масле

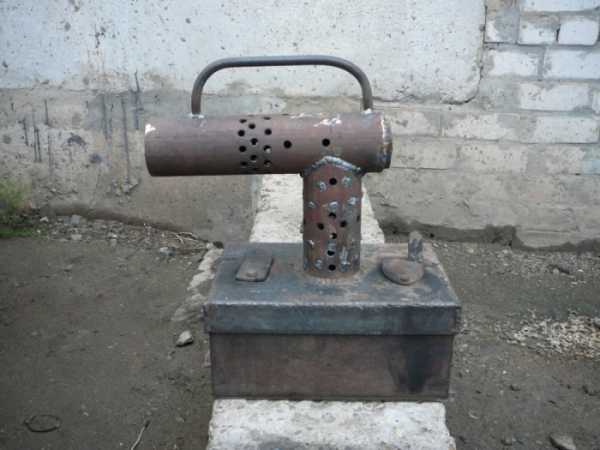

Конструкция такого котла является довольно любопытной. Перед сгоранием котел испаряет масло. После разжигания при рабочей температуре котла масло, которое капает в специальный поддон, моментально превращается в горючие газы. Именно они и нагревают теплообменник. Как топливо – без различных модификаций, может применяться солярка.

Котел на отработанном масле

Электрические котлы

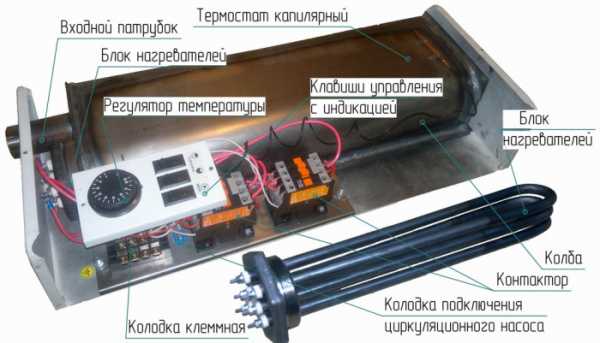

Изготовление котла отопления своими руками электрического типа – это реальность. Такие котлы являются простыми по конструкции. ТЭН ставится вовнутрь трубы, которая ставится вертикальным образом. Снизу идет патрубок из обратного трубопровода, а сверху подсоединяется подача. В принципе, котел практически готов.

Но есть некоторые нюансы, влияющие на то, как сварить котел отопления. Как известно, цены на электричество постоянно возрастают  — ведь это наиболее дорогой вид отопления собственного дома. Кроме того, вам следует знать, что инструкция техники безопасности запрещает подсоединять котлы с мощностью выше 7 кВт к 220 Вольтам. А вот 380 есть не везде и не у всех. Самый простой электрический котел – это корпус из трубки, ТЭН, естественная циркуляция носителя тепла.

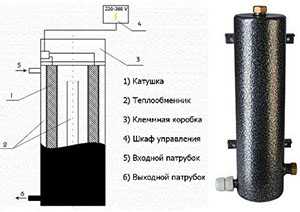

Электрический самодельный котел

Отдельно стоит отметить индукционные котлы. Если брать самые простые вариации – то это толстостенная труба из пластика, вокруг нее наматывается сотня витков эмалированного провода, который подключен к сварочному инвертору с током на выходе примерно на 15 ампер.

Вовнутрь располагают те компоненты, которые будут нагреваться вихревыми токами – обрезки толстой проволоки или рубленного стального витка. Снизу подсоединяют обратный трубопровод, сверху – подающий. Контур заполняют водой – и все, можно подавать питание. Но только не включайте систему без теплоносителя! Это расплавит пластик вмиг.

otoplenie-doma.org

Печка своими руками и самодельный камин, отопление для дома

Пришли холода, встала острая потребность в обогреве рабочего помещения, особенно это касается гаража. Если ваша печь уже старенькая, и вы хотите собрать что-то новенькое, можно присмотреться к этому

Читать далее

Здравствуйте, уважаемые читатели и самоделкины! В данной статье, автор YouTube канала "Primitive Technology" расскажет Вам, про примитивные технологии изготовления кирпичей и черепицы из глинозема. А

Читать далее

Всем привет, в этой инструкции мы рассмотрим, как сделать мощную бюджетную муфельную печь. По словам автора, температура в ней может подниматься более 1200 градусов Цельсия, что позволят плавить не

Читать далее

Всем привет, в этой инструкции мы рассмотрим, как сделать простую миниатюрную муфельную печь из подручных материалов. В ней можно плавить алюминий, а также закалять или отпускать сталь, скажем, для

Читать далее

Самый простой и доступный способ отопления небольших помещений- это конечно же отопление с помощью буржуйки. Вариаций на тему буржуйки огромное множество и я не первый кто будет её делать из газового

Читать далее

Приветствую, Самоделкины! Сегодня у нас супер простой проект от автора YouTube канала «Alpha Mods». Будем делать настольную мини печку. Давайте начнем. Итак, сама идея довольно проста. Есть значит у

Читать далее

В этой инструкции мы рассмотрим, как сделать простую варочную печь, работающую на угле. На печи есть две трубы с решетками для установки посуды, тут можно что-то варить или жарить. А в центре печи

Читать далее

В этой инструкции мы рассмотрим, как сделать простую и надежную печь ракетного типа. На такой печи можно быстро закипятить воду, что-то сварить или сжарить, потратив минимальное количество дров. В

Читать далее

Здравствуйте, уважаемые читатели и самоделкины! В данной статье, автор YouTube канала "Matthias Wandel" расскажет Вам, как он заменил защитное покрытие под камином. Материалы. - Листовая нержавеющая

Читать далее

Здравствуйте, уважаемые читатели и самоделкины! В данной статье Даня Крастер, автор YouTube канала "SuperCrastan", расскажет Вам, как он изготовил холодный камин. Материалы. А делать его он будет из

Читать далее

Приветствую, Самоделкины! Непростую задачу поставил себе автор YouTube канала «TeraFox», сделать печь и не просто печь, а так чтобы сносу ей не было и КПД побольше. Вес этой трубы 65 кг, толщина

Читать далее

Привет всем любителям самоделок. Данная статья будет полезна тем, кто часто ходит в походы, а также на рыбалку с ночевкой. Конечно лучше всего идти в поход с палаткой, в которой можно будет укрыться

Читать далее

Всех приветствую, предлагаю к рассмотрению простую и удобную печь для казана, которую вы сможете сделать своими руками. Их часто делают из газовых баллонов, но автор решил сделать из корпуса

Читать далее

Идея мастера заключается в том, чтобы установить печь вне помещения и этим сэкономить место в мастерской. Печь будет греть трубу, проложенную внутри нее, и теплый воздух будет выдуваться внутрь

Читать далее

Здравствуйте, уважаемые читатели и самоделкины! Статья будет очень интересна всем любителям отдохнуть на природе. А на свежем воздухе всегда возникает желание приготовить что-нибудь вкусное, заварить

Читать далее

Всем привет, предлагаю к рассмотрению интересную конструкцию дровяной печи, которую вы сможете сделать своими руками. Особенность конструкции в том, что печь способна генерировать электроток для

Читать далее

Вот уже и ударили первые морозы, работать в гараже или мастерской стало проблематично, постоянно мерзнут руки, а со временем начинаешь мерзнуть и сам всецело. Выходом из такой ситуации стает

Читать далее

Здравствуйте, уважаемые читатели и самоделкины! В этой статье будет затронута тема одного из основных инструментов кузнеца, без которого и кузницы бы не было. В ней автор YouTube канала "TheDacchio",

Читать далее

Предлагаю к рассмотрению такую интересную конструкцию печи, которая получила название «Бубафоня». Такую печь относят к печам длительного горения, причем топить ее можно практически чем угодно,

Читать далее

С приходом холодов остро встает вопрос отопления рабочего помещения. В гараже самой актуальной системой отопления можно считать печи буржуйки, они бывают самой разнообразной конструкции. Их делают из

Читать далее

usamodelkina.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
