Банная печь из металла своими руками: чертежи + фото

Хорошая банька в своем доме давно стала проверенным средством сохранять здоровье, снимать напряжение и накопленную усталость. В домашних условиях выгодно и удобно использовать банную печь с электронагревом. В доме на природе или на даче лучшим вариантом признана банная печь из металла, работающая на твердом топливе. Сегодня банные печи из металла легко купить, заказать в слесарной мастерской практически на любой вкус, любое топливо и мощность нагрева. Но при наличии смекалки, инструмента и подходящего материала проще и дешевле изготовить банную печь из металла своими руками.

Преимущества такой банной металлической печи неоспоримы:

Есть возможность «вписать» печь в банное помещение по собственным представлениям об удобстве;
Малый вес и прочная конструкция банной печи позволяют легко транспортировать даже в собственном автомобиле;
Конструкция печи позволяет достаточно просто вносить изменения и усовершенствования с минимальными затратами труда и материалов.

Приступая к изготовлению банной печи, стоит определить ее расположение в парной, основные геометрические параметры, исходя из потребностей в нагреве. Чертежи наиболее удачных банных печей из металла можно скачать в интернете, при необходимости сделать свои поправки. Выбирают печь, прежде всего, исходя из удобства использования печью, мощность нагрева принимаем – 1 кг дров на 1 м³ помещения парилки.

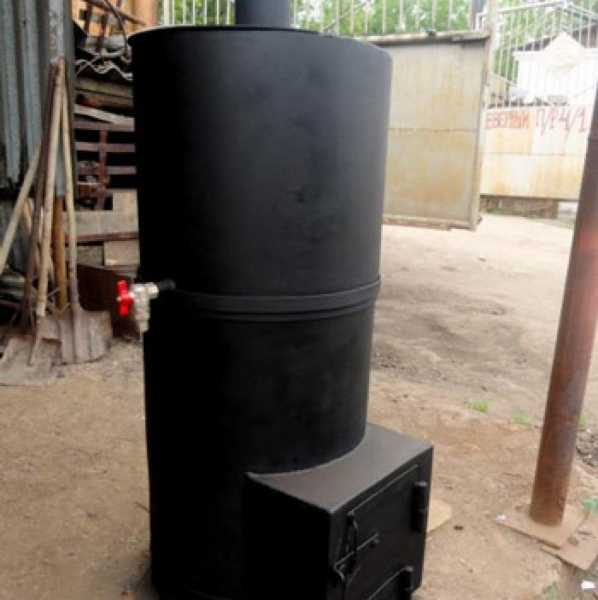

Один из наиболее удачных вариантов печки

Для изготовления банной печи не потребуются специальные марки металла, используются доступные сорта листового металла и трубы. Благодаря продуманности конструкции приведенный вариант банной печи из металла реально собрать своими руками, изучив чертежи. Изготовленная по размерам на приведенном чертеже, печь из металла легко прогревает помещение парилки в 15 кубов.

Банная печь разделена на несколько секций, расположенных в одном корпусе – отрезке трубы диаметром 500мм и длиной 1300-1350мм:

Топочная камера, объемом загрузки до 10 кг дров, находится в нижней части корпуса.
Каменка, имеющая отдельное отверстие для закладки парного камня и набрызгивания воды.
Бак с подогреваемой водой. Нагрев происходит через стенку трубы дымохода. Благодаря съемной верхней крышке достаточно просто чистить и обслуживать емкость. Воду можно забирать как через верх, так и используя дополнительный штуцер или кран, вмонтированный в стенку бака.

Кроме основных секций, в конструкции печи использована разделительная камера между каменкой и водяным баком. В этой полости будет интенсивно накапливаться сажа, поэтому через специальное окно, закрытое накладкой, следует периодически ее удалять.

Прежде чем начинать постройку печи, убедитесь в прочности трубной заготовки, отсутствии трещин или локальной деформации металла.

До начала раскройки трубы под банную печь предварительно удалим слой ржавчины и окислов, присутствующих на поверхности металла, с помощью ручного пескоструйного аппарата или щетки для чистки металла. Использовать химические составы на основе фосфорной кислоты не рекомендуется.

Для изготовления банной печки нам будет необходимо:

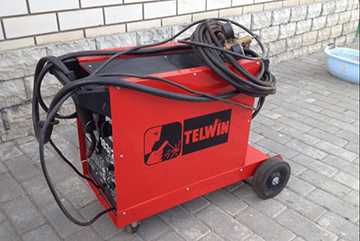

Сварочное оборудование и материалы,
Лист металла толщиной 5мм и размерами 60х350см,
Фурнитура для изготовления навесов дверок, штуцер или отвод для горячей воды,
Металлические трубы для выведения газов из топки диаметром 108мм — отрезок в 100см, трубы обогрева каменки диаметром 60мм – четыре отрезка.

Учитывая тот факт, что максимальную опасность для человека представляет угроза отравления угарными газами, разработчиками данной конструкции банной печки были предприняты меры для уменьшения количества сварных швов в топочной части

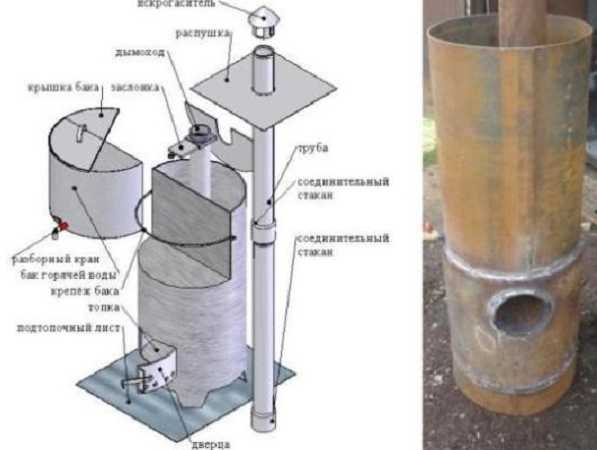

Последовательность изготовления печи для бани

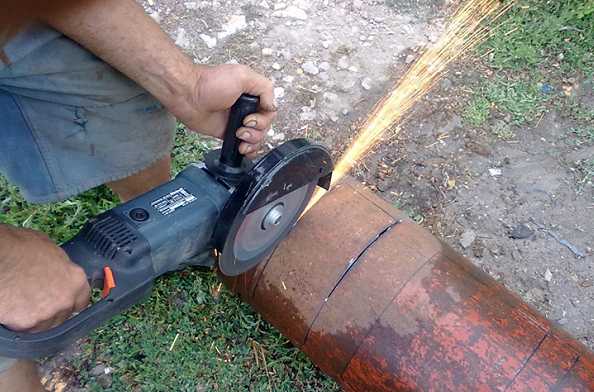

Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.

Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.

Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки. Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки. Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.

В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.

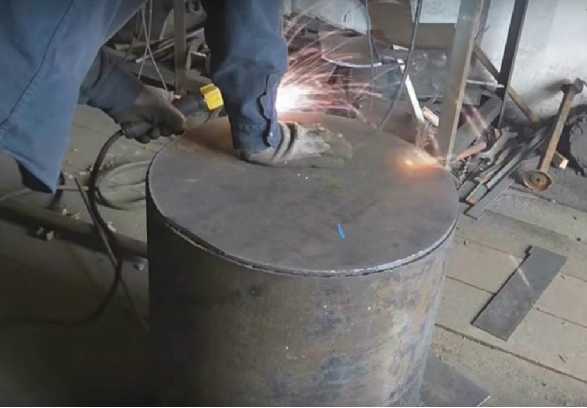

Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.

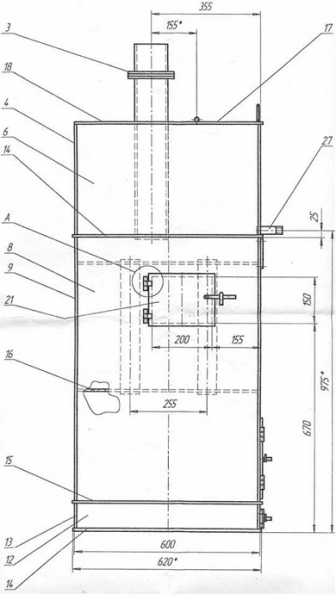

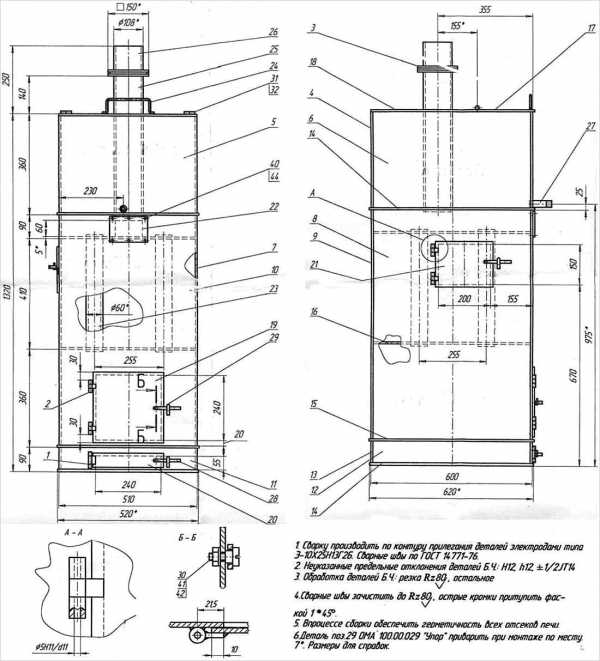

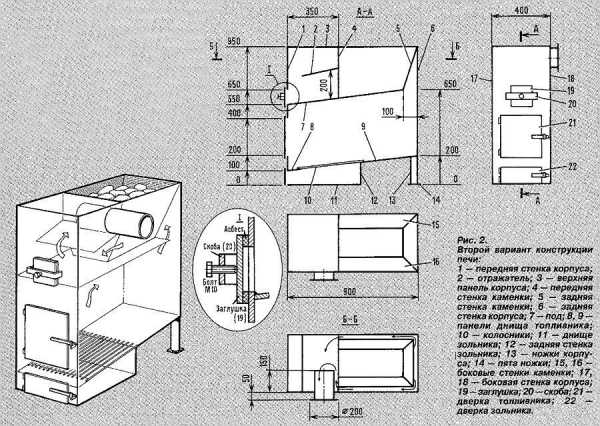

1, 2, 19, 20, 28,29 – дверцы и элементы топки, поддувала; 3 – задвижка; 7, 8, 9, 10 11, 12, 13 – секции топки и каменки — стенки поддувала; 14, 16, 18– днище; 15 – колосниковая решетка; 17 – отверстие для пополнения воды; 21, 24 – люк для загрузки каменки; 23 – трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 – кран отбора горячей воды;

Внимание! Сварку верхнего днища топки следует производить в несколько проходов с максимальным качеством.

Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры. Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

Можно использовать один из блинов-заготовок, предварительно высверлив в центральной части сетку сквозных отверстий диаметром 10мм, отстоящих на расстоянии друг от друга на 15-20 мм. Для этого лучше выбрать самую «прослабленную» в размерах заготовку – ту, у которой самые большие щели между внутренней поверхностью корпуса банной печки и наружным диаметром «блина».
Более предпочтительным вариантом считается использование готовых чугунных колосников, подходящих по размеру. Для их установки в «блине» болгаркой вырезается окно по размерам колосника, который крепится с помощью четырех болтов и пары полосок металла.

После установки колосников приваривается днище печки — ее нижняя стенка. В корпусе печки металлическая заготовка устанавливается с отступом от края на 10-15мм.

Не менее ответственным этапом является установка днища водяного бака в верхнюю часть банной печи. Конструкцией банной печи из металла предусмотрено, что через центральную часть бака проходит труба отвода продуктов сгорания, и расположена она не соосно с цилиндрическим корпусом печи.

Важно! Приварить дымоход к нижнему основанию бака необходимо с дополнительным контролем геометрии взаимного расположения трубы и днища.

Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру.

Верхняя крышка водяного бака выполняется легкосъемной, для ее крепления на корпусе печки можно использовать пару обычных фиксаторов или же просто придавить сверху тяжелым предметом. На дымоход можно одеть кольцо для уплотнения щели между отверстием в крышке и трубой.

На завершающем этапе навешиваются дверки топочной камеры, поддувала и каменки. Окошко для очистки промежуточной камеры между каменкой и водяным баком лучше закрепить с помощью болтов, с использованием уплотнительной прокладки.

Декоративная отделка

Современные лакокрасочные материалы позволяют защитить даже сильно нагреваемые части печи из металла. Высокая влажность и горячий воздух неизбежно приведут к интенсивному ржавлению поверхности металла, даже закрытой теплоизоляцией или облицованной кирпичом.

Наиболее оптимальным вариантом для обработки поверхности металла будут кремнийорганические краски, выдерживающие нагрев до 250^оС. Для стенок топочной секции лучше применить специальные порошковые краски из термореагирующих составов или на основе порошкового алюминия. Испытать стойкость защитного покрытия лучше на отдельных обрезках металла. Поверхность металла банной печи обезжиривается и покрывается в несколько слоев с промежуточным прогревом конструкции.

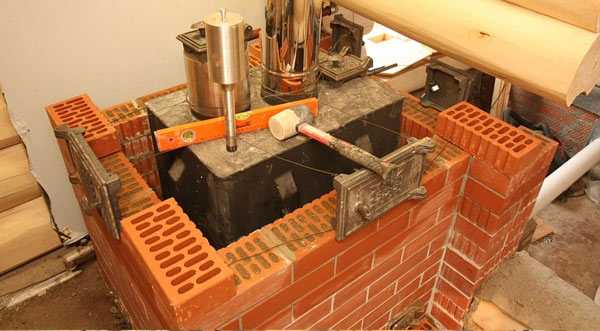

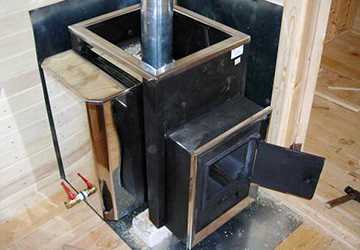

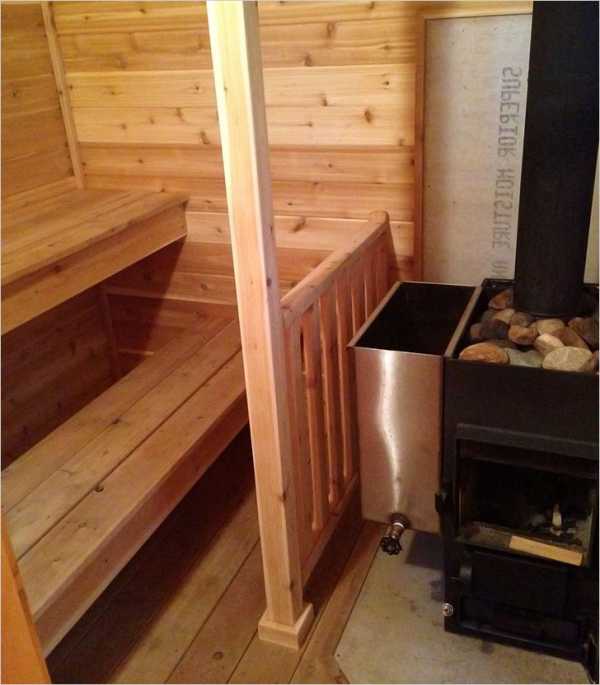

Установка банной печи из металла

Наиболее предпочтительным вариантом считается установка печи из металла, с выходом загрузочного окна топки и поддувала в помещение предбанника. Для этого к корпусу могут быть добавлены специальные загрузочные короба.

Некоторое усложнение конструкции с лихвой компенсируется преимуществами:

Протапливать печь и прогревать баню удобнее из предбанника;
Помещение предбанника будет достаточно прогрето, что тоже добавляет комфорта и удобства пользования баней;
При неправильной работе печи или проблемах с дымоходом угарные газы не попадут в помещение парилки.

Для установки банной печи из металла необходимо вблизи от корпуса выполнить облицовку стен несгораемыми материалами, допускается применение легкосъемного кожуха — теплоизолятора, закрывающего стенки топочной секции печи. Такое устройство предохранит от ожогов и поможет регулировать температуру в парилке без вмешательства в работу печки. Аналогично следует поступить с трубой дымохода.

Банная печь из металла должна устанавливаться на фундамент, лучше с термостойкой изоляцией и металлической основой.

bouw.ru

чертежи и cхемы, пошаговый алгоритм

Одним из важных этапов обустройства частной бани на участке является изготовление и монтаж отопительной печи.

Громоздкие и трудоемкие печи из кирпича или камня можно оставить профессионалам, а вот сварить печь в баню из металла своими руками под силу даже начинающему банщику.

Содержание статьи

Характеристики и чертежи самодельных печей для бани

Металлические печи для бани и сауны – отопительные устройства, которые используются для обогрева помещений и подогрева воды. Самодельные конструкции обладают рядом отличительных характеристик:

доступность и дешевизна материала для изготовления;
компактные габариты и небольшой вес;
простая и универсальная конструкция;
быстрый и эффективный нагрев;
долговечность и практичность;
легкость в сборке своими руками;
простота в ежедневном уходе.

Важно! Для монтажа самодельной печи не требуется получения разрешительной документации.

Остановив свой выбор на сборке металлической печи, следует учитывать основные недостатки устройства. К ним относится:

постоянный контроль над работой прибора;
высокая вероятность получения ожогов при непосредственном контакте с металлической поверхностью;
пожароопасность.

Важно! Металлические печи обладают низкой теплоемкостью — для более продолжительного сохранения тепла их зачастую облицовывают защитным экраном из кирпича, оставляя зазор для прослойки воздуха.

Габариты печки просчитываются в индивидуальном порядке с учетом размера помещения, в котором она будет эксплуатироваться. Прежде чем приступить к изготовлению, необходимо тщательно изучить рабочие чертежи и схемы сборки.

Конструктивные особенности и разновидности печей

Банная печь конструктивно состоит из следующих элементов:

Зольник. Располагается под топочной камерой и предназначается для сбора золы после сгорания топливного материала.
Поддувало. Защитная дверка, которая предусматривает естественную циркуляцию воздуха в топочной камере для лучшего горения.
Топка. Предназначается для закладки и сгорания топлива, в результате которого происходит обогрев помещения и нагрев воды.
Колосник. Разделяет топочную камеру на два отсека, верхний – для закладки и сгорания топлива, нижний – для сбора золы.
Печной теплообменник. Встраивается в дымоход или топливную камеру для нагрева воды и отопления.
Дымоходная труба. Используется для вывода отработанных газов, выделяемых при сгорании топливного материала.
Шиберная задвижка для дымоотвода. Предназначается для создания естественной тяги в печном оборудовании. От размера задвижки зависит интенсивность и скорость сгорания топливного материала.

По типу используемого топлива современные отопительные печи для бани бывают:

Дровяными. Самый простой и долговечный вариант печной конструкции, изготовленной из кирпича, камня или металла. Подобные устройства обеспечивают быстрый и эффективный нагрев помещений любого размера. В качестве топлива могут использоваться дрова, пеллеты, брикеты и твердый топливный материал.
Газовыми. Устройства с функцией постоянного подогрева работают на природном газе или жидком горючем. Обеспечивают быстрый и равномерный нагрев помещений за небольшой промежуток времени.
Электрическими. Подобные агрегаты различаются габаритами, рабочей мощностью и функциональными возможностями. Электрические печи способны поддерживать высокий температурный режим. Несмотря на свою практичность и долговечность, являются достаточно энергоемкими, поэтому подходят в качестве дополнительного источника обогрева.

Технология изготовления металлической печи для бани своими руками

Самому сварить печь для бани достаточно просто, поскольку изготовление самодельного отопительного оборудования не требует наличия серьезных расчетов и схем.

По своим техническим и эксплуатационным характеристикам готовое устройство абсолютно не будет уступать заводским изделиям.

Итак, как сварить печку для бани своими руками из доступных материалов? Для начала следует подготовить надежное основание под самодельное устройство.

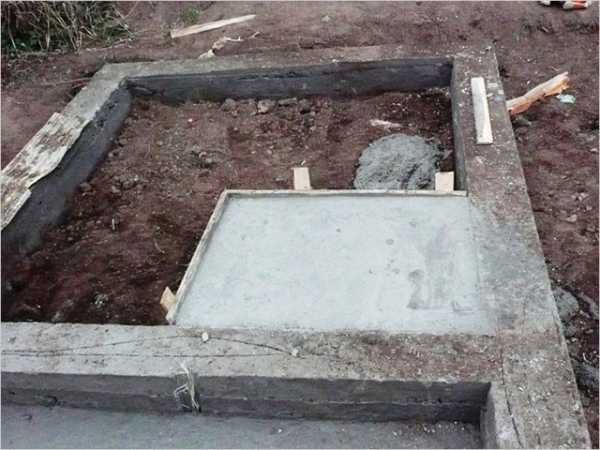

Возведение фундамента под печь

Несмотря на компактные габариты и небольшой вес металлической печи, механическая нагрузка на пол в месте монтажа устройства будет значительной. Поэтому под печь нужен прочный и надежный фундамент.

Оптимальный вариант для металлической конструкции – фундамент из бетона. Все работы проводятся в следующем порядке:

В месте установки печи подготавливается котлован глубиной до 55 см. По ширине котлован должен превышать габариты печи на 10 см с каждой из сторон.
На дно засыпается гидроизоляционная песочная подушка высотой до 12 см. Плотно трамбуется и увлажняется.
Далее устанавливается опалубка из нешироких досок, верхняя часть которой должна быть на уровне чистового пола.
Между досками устанавливается каркас из арматурных прутьев.
Выполняется заливка фундамента бетонной смесью и трамбовка строительным вибратором.
После застывания бетона опалубка демонтируется, а сверху выкладывается площадка из огнеупорного кирпича в 2 ряда. Высота готовой площадки должна быть выше уровня пола на 20 см.

Пошаговая сборка печи

Самый доступный вариант самодельной печи – из листового металла толщиной до 6 мм. Размеры готового устройства: высота – 75 см, ширина – 55 см, длина – 85 см.

Для сборки основных элементов конструкции используется сварка. Все работы проводятся в следующем порядке:

Болгаркой подготавливаются 4 заготовки для будущих стенок. Две имеют размеры 65 × 85 см, две – 65 × 55 см. Размеры днища, внутренней перегородки и верхней части конструкции составляют 54 × 84 см для припуска при наваривании стенок к основанию.
Дно выкладывается на ровное основание. Вначале фиксируется одна боковая стенка, далее проверяется правильность полученного угла угольником. Аналогично фиксируются остальные стенки – вторая боковая и задняя. После сборки стенок тщательно свариваем все соединительные швы по периметру.
Внутри корпус разделяется на три отделения – для золы, топки и каменки.
Для фиксации внутренних перегородок используется уголок размером 3 × 3 см. Подготавливается четыре заготовки по 84 см каждая.
Две заготовки фиксируются сваркой на боковые стенки на уровне 14 см, остальные – на уровне 40 см.
В заготовке для перегородки размером 54 × 84 см делается небольшой отступ в 5 см и вырезается отверстие 15 × 25 см. Далее привариваются арматурные прутья диаметром 10 мм, которые используются в качестве колосника. Расстояние между отдельными элементами – 10 мм.
В заготовке для лицевой стороны с отступом в 4 см от нижней части проделывается отверстие 10 × 25 см в качестве дверки для зольного отделения. Отступив от изделия 4 см, проделайте еще одно окно 15 × 25 см для закладки топлива.
Лицевая часть приваривается к конструкции.
Во внутреннюю часть корпуса устанавливаются уголки на перегородку для колосников и фиксируются сваркой.
На крыше проделывается выходное отверстие для трубы. Далее выполняется фиксация крышки по периметру.
Выполняется установка трубы и фиксация сваркой по окружности основания.
Монтируются защитные дверки при помощи фиксирующих элементов.
На заднюю часть корпуса устанавливается водяной бак.
Сверху на топочную камеру выкладываются банные камни.
В завершении привариваются ножки, изготовленные из металлических уголков, длиной до 12 см.

Теперь любой владелец бани сможет сварить печь своими руками и создать практичное и надежное отопительное устройство.

sdelatbanyu.ru

Как сварить печь для бани своими руками

Когда возникает желание построить собственную баню на участке необходимо понимать, что при самостоятельном проведении работ придется решать ряд самых разнообразных вопросов. Одним из них будет являться изготовление и установка печи. Вариантов достаточно много. Например, можно сложить кирпичную печку или изготовить ее из металла. О том, как сварить печь для бани своими руками и пойдет речь ниже.

Общее описание

Принцип функционирования металлической печи

Металлическая печь – это специальное приспособление, предназначенное для нагрева воды и воздуха внутри помещения бани. Среди основных характерных черт можно выделить:

универсальность применения;
компактность;
разнообразие форм;
высокую эффективность;
быстрое нагревание;
возможность самостоятельного изготовления.

Что касается вариантов сборки, в основе печки может лежать как листовой металл, так и толстостенная труба большого диаметра. Для того чтобы дело спорилось, будут необходимы элементарные навыки работы с газовой горелкой и электросварочным аппаратом.

Подготовка основания

Для достижения наилучшего результата рекомендуется поэтапное выполнение работ. Такой подход позволит не упустить из вида важных нюансов. Нужно понимать, что, несмотря на то, что металлическая печка будет весить меньше, чем ее чугунный или кирпичный аналог, нагрузка на поверхность пола в месте установки будет довольно существенной. Поэтому перед началом работ необходимо изготовить прочное и ровное основание. Если планируется использование электрического варианта котла или печки без сетки с камнями, тогда, возможно, достаточно будет усилить площадь несколькими лагами. Но если речь идет о полноценном варианте, тогда без фундамента не обойтись. Обычно его закладка осуществляется во время возведения основной конструкции.

В случае, когда баня установлена на сваях, под печь можно предусмотреть наличие всего одной сваи. Этого будет достаточно, чтобы выдержать ее вес.
Если в основе лежит ленточный фундамента, тогда на месте, где будет находиться отопительный прибор выкапывается яма. Ее размеры должны быть на 10 см больше с каждой стороны будущего агрегата. Глубина от 50 см. На низ делается подсыпка из песка, слоем в 10 см. Она хорошо утрамбовывается. Выставляется опалубка. Ее верхняя точка должна достигать уровня будущего пола. Внутрь укладывается обрешетка из арматуры. Производится заливка бетона и его уплотнение при помощи вибратора. В другом случае можно не делать такую высокую опалубку. Достаточно, чтобы она возвышалась над поверхностью на 10 см. После полного застывания залитого фундамента оставшееся расстояние можно выложить из кирпича.

Изготовление основного отсека

Первый описанный вариант будет выполнен из отрезка металлической трубы толщиной 8 мм и длиной 60 см, диаметр – около 50 см. Для того чтобы было легче представить весь процесс, труба будет выступать в роли топки и находится в горизонтальном положении.

На расстоянии 10 см от одного из торцов в стенке трубы выполняется прямоугольный вырез 20×30 см. К вырезу привариваются несколько стальных прутьев диаметром 10‒12 мм с расстоянием в 1 см, которые будут выполнять функцию колосников.
Торцы трубы закрываются отрезками листового металла толщиной равной толщине стенок. В верхней части металл отрезается по окружности трубы, а внизу можно оставить выступы, которые будут служить в качестве опор.
По диагонали от колосника вваривается отрезок трубы длиной около 50 см. Это будет основной элемент для изготовления дымохода печки.
Далее в пластине, которая закрывает торец печки со стороны колосника, вырезается прямоугольное отверстие 30×30 см, которое будет служить для загрузки топлива внутрь печи. Нужно закрыть вход печки дверцей из того же листового металла. Повесить дверцу можно на импровизированные петли из приваренных крючков и гаек.

Под отверстием с колосниками нужно приварить специальный короб с высотой стенок около 10 см. Он будет выполнять функцию сборника золы из топочной камеры. Для доступа к нему в пластине, закрывающей торец нужно вырезать соответствующее по размерам отверстие, в которое нужно вставить ящик без задней стенки, напоминающий совок. У этого элемента будет двойное назначение – сбор золы и регулирование тяги. Чем сильнее выдвинут «зольник», тем мощнее буде приток воздуха в камеру горения.
Ко второму торцу приваривается резервуар для воды. Для его изготовления можно использовать листы толщиной в 5 мм. Размеры резервуара следует выбирать, исходя из необходимости. В нижней плоскости резервуара выполняется отверстие, в которое вваривается сливной клапан.

Если принято решение делать печку-каменку, то к поверхности печки нужно приварить ряд прутьев высотой около 35–40 см, которые поверху нужно стянуть полосами металла. В результате получится отделение для укладки камней.

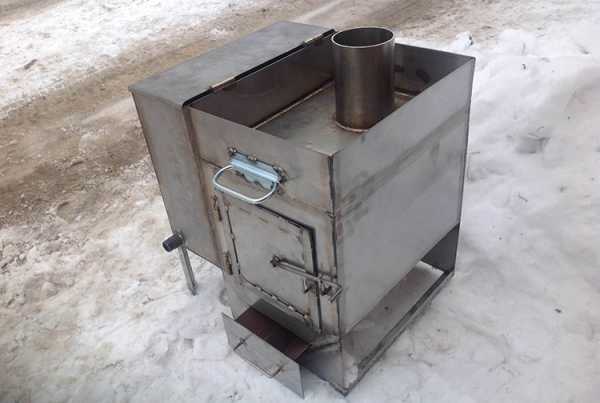

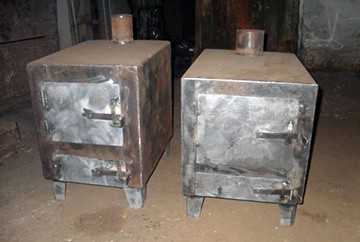

Печь из листового металла

Из листового металла

Для изготовления этого варианта печи нам понадобится листовой металл толщиной от 5 мм. Общие габариты конечного агрегата буду составлять в высоту — 80 см, в ширину — 60 см, в длину — 90 см.

При помощи болгарки или автогена делаем заготовки. Размеры двух из них должны быть 70×90 см, еще две — 70×60 см. Это четыре стенки. Дно, перегородка и верхняя часть будут иметь размеры 59×89 см (это при условии, что используется материал с толщиной в 5 мм, если больше, тогда нужно отнимать двойную толщину, чтобы получить конечный результат, это так, ведь стенки будут навариваться вокруг основания).

Укладываем днище на ровную поверхность. Подставляем боковую стенку и прихватками закрепляем ее. При помощи угольника проверяем выдержанность угла. Точно таким же образом поступаем с задней гранью и второй боковой стенкой. После того как конструкция будет стоять, можно хорошо проварить швы по всей протяженности.
Следующей задачей будет разделение всего внутреннего пространство на три отсека: зольник, топку и площадь, на которой можно будет разместить камни.
Для того чтобы наилучшим образом закрепить перегородки, нам понадобится металлический уголок с размером 30×30 мм. Делаем четыре отрезка по 89 см.
Два из них привариваем к боковым стенкам на высоте 14,5 см, два других — на высоте 44,5 см.
В одной из заготовок, которая будет служить перегородкой 59×89 см, отступаем от края 5 см и делаем окошко размерами 20×30 см. В него ввариваем пруты арматуры с диаметром 10–12 мм. Они будут выполнять роль колосников. Расстояние между ними нужно выдержать в 1 см.

При помощи автогена в листе, который будет выступать лицевой стенкой, отступив от низа 3 см, вырезаем отверстие 10×30 см. Это будет дверца для зольника. Отложив уже от готового отверстия еще 5 см делаем вырез размером 20×30 см. Оно необходимо для закладки дров.
Привариваем переднюю стенку на свое место.
Укладываем в середину на подготовленные уголки перегородку с колосниками и обвариваем ее по всему периметру.
В крышке делаем отверстие под трубу. Его размер будет зависеть от того, какую гильзу планируется использовать.
Устанавливаем крышку на уголки и провариваем по всем сторонам.
Крепим на свое место трубу и провариваем ее по окружности. Если вы хотите установить бак с водой на трубу, тогда лучше сделать ее длиннее, если нет, то тогда можно сразу же предусмотреть переходник на дымоход.
Устанавливаем дверцы. Для этого понадобится 4 гайки М8, металлический прут, который будет соответствовать внутреннему диаметру отверстия. Гайки привариваются к корпусу, отрезки прута загибаются и крепятся к дверцам. После чего дверцы навешиваются в петли.
Пространство над топкой заполняется камнями.
Последний штрих – ножки. Их можно изготовить из уголка 5×5 см. Длина должна быть 10 см.

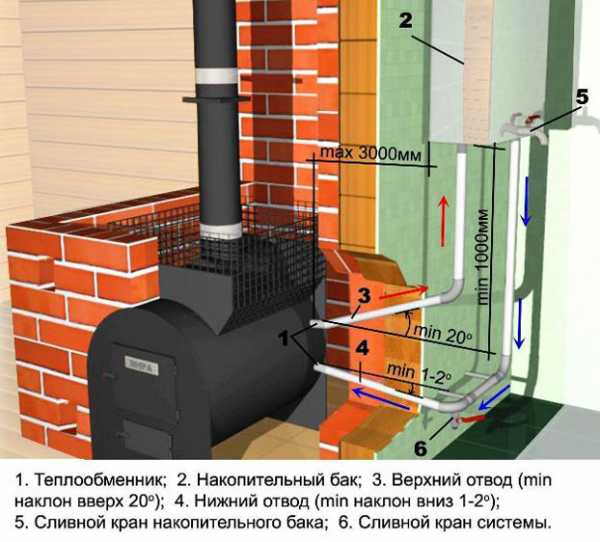

Печь с подогревом воды

Из металла

Благодаря конструкции, которая будет описана ниже, появляется возможность подогревать воду, находящуюся в отдельно установленном баке. Нам понадобится такой же материал, как и в предыдущем варианте.

Изготавливаем две заготовки размерами 60×39 см – это будет основание и верхняя крышка. Боковые стенки будут размером 60×57 см, задняя – 60×40 см.
В боковых стенках делаем вырез – от верха он будет 20 см, от края – 17 см. Таким образом мы конструктивно выделим топку.

Привариваем боковые и заднюю стенку вокруг основания.
В верхней плоскости делаем отверстие под патрубок, отступив от задней стенки 5 см. Ввариваем в середину гильзу под дымоход.
Делаем полочку из уголка 30×30 см на высоте 39,5 см. Устанавливаем верхнюю крышку на профиль и хорошо обрабатываем швы.
Привариваем переднюю стенку, ее размер должен получиться 40×40 см. В ней вырезаем дверцу для топки, ее ширина и длина – 26×23 см (от основания печи она должна находится на высоте 7 см). Приделываем к ней петли, как в предыдущем варианте, и запорный механизм.
Под дверцей в два ряда сверлим отверстия диаметром в 8 мм. Они будут служить для притока свежего воздуха.
Вырезаем заготовку 20×40 см и закрываем ей переднюю стенку отдела для камней.
Изготавливаем емкость, в которой будет греться вода. Для этого необходимо вырезать сторону с размерами 43×35 см, две по 10×44 см и две по 10×35 см. Из них собирается металлический ящик. Все швы тщательно провариваются, чтобы не было раковин и жидкость не просачивалась.

В одну из стенок 10×35 см сверху и снизу ввариваются два патрубка на ¾», в основании этого модуля крепиться еще один патрубок на ½» для спуска воды.
Теперь весь короб наваривается на одну из боковых стенок печки. Здесь также важен внимательный подход к качеству шва.

К каждой печке лучше подходить, как к индивидуальному проекту. Только в таком случае можно учесть все пожелания. Теперь вы имеете некоторое представление. В приведенные схемы можно привнести что-то свое. Нам будет интересно узнать, что получилось именно у вас. Делитесь идеями в комментариях к статье.

Видео

Посмотрите подборку видео об изготовлении банной печи из трубы и листового металла:

Чертежи

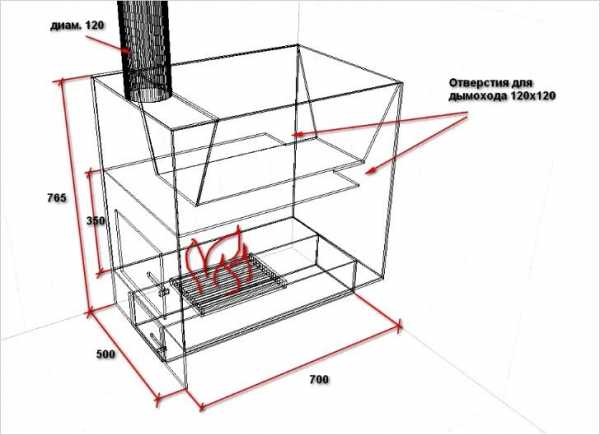

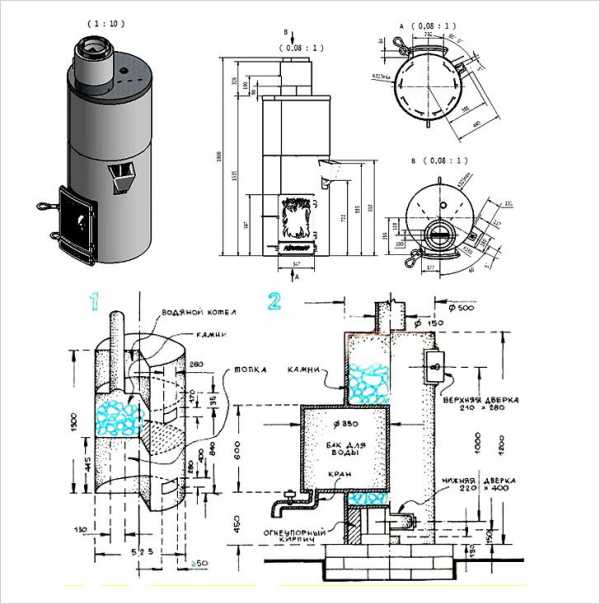

Самодельная металлическая печь из трубы

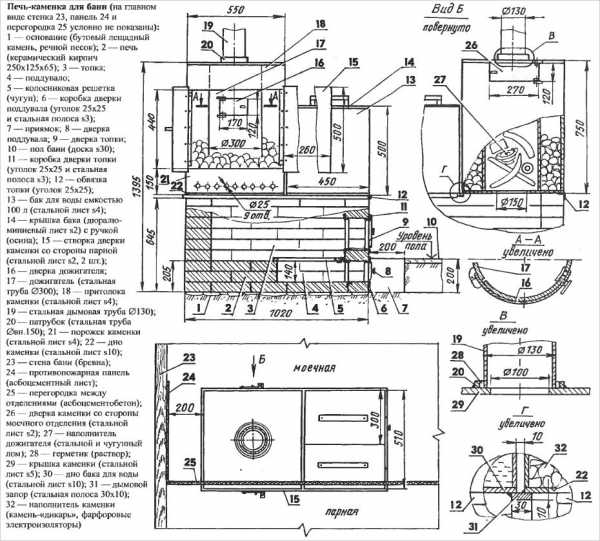

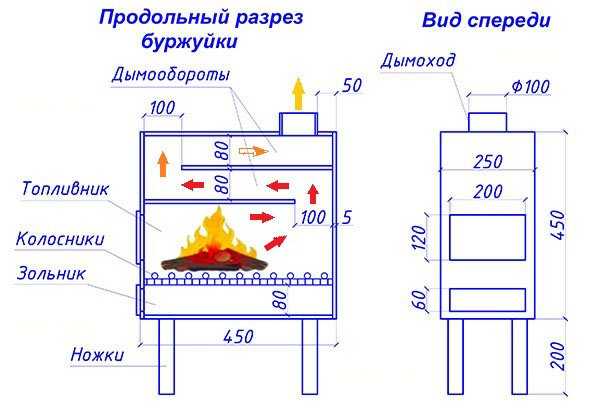

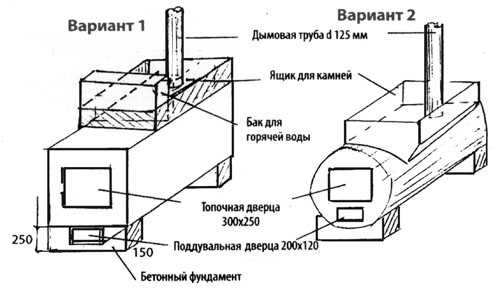

Простой чертеж железной печи для бани

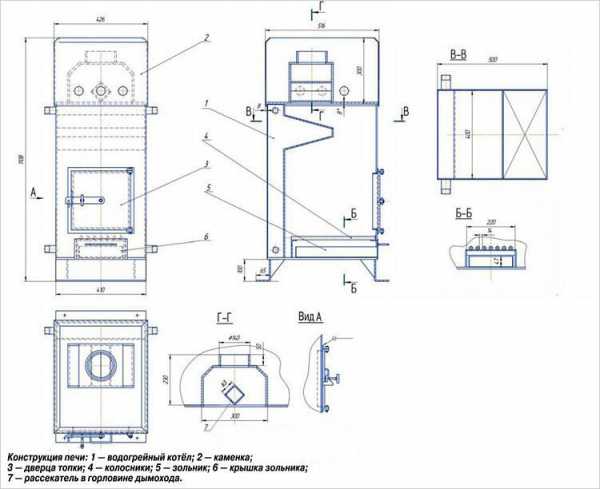

Подробный чертеж Конструкция с водогрейным котлом Готовая схема металлической печи-каменки Еще одна конструкция Дровяная банная печь Чертеж самодельной ракетной печи Схема простой металлической печи Самодельная печка Из трубы
Из листов металла

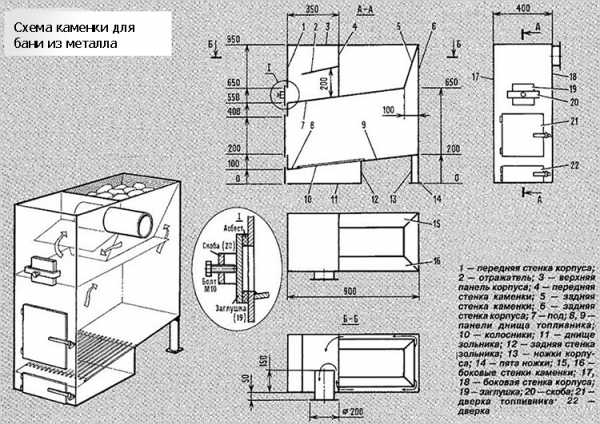

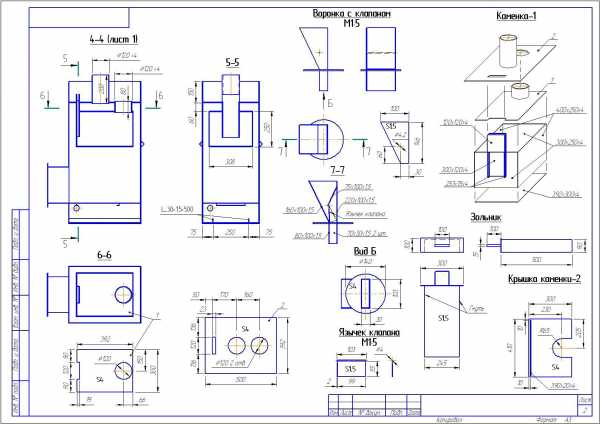

Чертеж металлической печи для бани
Последняя редакция: 17.06.2016 Автор: Александр Чалый
kaksdelatbanyu.ru
Печь для бани своими руками из металла

Металл — податливый обработке материал. В отличие от кирпича, его можно сверлить, резать, ковать, гнуть и т.д.
Печь из металла не боится длительных простоев, не отсыревает. Конструкция цельная, ее можно переставлять и транспортировать.
Кроме того, у металла высокая теплопроводность. Обогревательный прибор быстро отдает тепло помещению, в котором находится.
Этим же объясняется более высокий КПД, ведь кирпичные аналоги, пока не прогреются, теряют большую часть жара через трубу. Все это объясняет, почему печь для бани своими руками из металла считается наилучшим решением.
Какие есть варианты конструкций, как самостоятельно соорудить такую печь, нужно ли ее экранировать, как установить и чем покрасить.
Материалы для строительства
Лить чугунный каркас в домашних условиях не получится, поэтому материалом будет сталь.
Разработано несколько вариантов конструкций стальных банных печей это:
Сварной каркас из листового металла;
Из трубы;
Из дисков от автомобильных колес.
Выбирается обычно тот материал, который проще всего приобрести.
Если это будут листы, они должны быть толщиной не менее 8 мм. Если труба – диаметром около 50 — 60 см.
Также понадобятся:
Колосниковая решетка (это может быть готовое изделие или арматура, из которой решетка сварится вручную)
Дверца для топки, для поддувала (можно сделать и самостоятельно).
Щеколды на все дверцы.
Кран.
Труба для дымохода, высотой около 2 м, диаметром 12 – 15 см.
На финальном этапе нужен будет кирпич для экрана, камни для каменки и специальная краска.
Необходимые инструменты
Инструментарий зависит от выбранных технологий, но скорее всего, пригодятся:
Измерительный инструмент.
Болгарка.
Сварочный аппарат.
Для финишных работ понадобятся мастерок, отвес и другие инструменты для кладки кирпича. Пульверизатор для окрашивания.
Металлическая печь для бани своими руками из трубы вертикальная
Преимущество модели в минимальном количестве швов. Кроме трубы, нужно будет немного листового металла на перегородки (толщина от 8 мм.).
Подготовительные работы
Заливается бетонный участок – фундамент. Его ширина должна быть чуть больше, чем диаметр будущего корпуса. Выставляется опалубка, выравнивается и утрамбовывается дно, засыпается слой щебня, заливается часть бетона. Затем укладывается арматура и заливается второй слой. Общая толщина основания = 20 см.
Изготовление печи
Роль дна может исполнять бетонное основание. Нижний край трубы хорошо выравнивается, чтобы конструкция не шаталась. В нижней части устанавливается дверца поддувала 7 х 20 см.
Дальше крепится дно топочной камеры. Это может быть блин, с вставленной в него колосниковой решеткой, или сплошные ряды арматуры. Металл для этого участка стоит брать потолще – не менее 12 мм.

Пример банной печи из металла
Над поддувалом располагается дверца топки. Размеры отверстия 25 х 30 см. Если дверца будет выходить в соседнее помещение, приваривается прямоугольный короб такой толщины, которую подскажут стены в бане. Общая высота топки и поддувала = 90 см.
Если сделать колосник из уголка, расположив его канавкой кверху, он долго не прогорит.
Как делается каменка — чертеж
Далее идет каменка и о ней стоит сказать отдельно. Есть два варианта:
Проточная каменка.
Открытая.
Проточная предоставляет возможность камням греться от дымовых газов, которые, прежде чем попасть в трубу, омывают их.
Такой вариант подгоняется под помещение опытным путем. Поддавать пару можно будет только в очень хорошо разогретую печь, где выгорела сажа и только после полной протопки, когда закрыли задвижку.
В открытой каменке нужно точнее рассчитывать контакт поверхности с камнями, иначе его может не хватать, и жар будет оседать окалиной на внутренностях агрегата. Можно пропустить по каменке систему труб, то есть сделать теплообменник, но такой способ усложняет этап создания.
Еще один вариант – открытая каменка располагается над топкой, а над каменкой водяной бак. Но вода в таком баке будет греться дольше, да и высота конструкции будет не малой – забор воды на большой высоте не всегда удобен.
Для самостоятельного изготовления рекомендуется параллельная схема, когда над топкой располагается емкость, разделенная вертикальной перегородкой. В одной половинке располагаются камни, а другая – это водяной бак.

Чертеж металлической печи-каменки
Минус такой схемы в том, что камни соприкасаются с холодной стенкой водяного бака и охлаждаются об нее. Поэтому видоизменим половинку с камнями, сделав ее в виде балкончика. Камней в такой балкончик поместится меньше, да и к стенке плотно прилегать они не будут.
Если выбран последний вариант, над топкой делается глухая перегородка, в центре которой вырезается отверстие для установки дымовой трубы. В нижней части той половины, где будет вода, вваривается кран. Спиливается половина – каменка. На ее месте декорируется балкон из металлических полос. Здесь есть возможность придать изделию оригинальный вид.
Корпус печи из колесных дисков
Привлекательность этого материала в его доступности и прочности. Прогорают печи из толстостенных дисков очень не скоро (сталь используется высокого качества). Для банной печи больше подойдут диски от грузовых автомобилей (ЗИЛ, КамАЗ, тракторные и т. д.)
Самое сложно на начальном этапе – это вырезать из каждого диска внутреннюю часть. Болгаркой это конечно, можно сделать, но удобнее использовать газовый резак.
Существуют модели комбинированных отопительных приборов, в которых топка и поддувало выкладываются из кирпича, а верхняя часть топки, каменка и бак металлические. Но мы рассмотрим вариант печи, полностью собранной из дисков.

Печь из колесных дисков
Понадобится:
3 диска.
Дверцы для зольника и топки.
Листовой металл.
Дымоходная труба.
Арматура.
Бак для воды. Его можно сделать, как и печь, из дисков, а можно использовать листовой металл или любую подходящую емкость. Температуры здесь не экстремальные, поэтому требования к толщине и качеству металла ниже.
Изготовление емкости для воды, топки и каменки
На зольник, топку и каменку используются три диска. Их освобождают от средней части и сваривают вместе. В нижней части устраивается зольник. Вырезается отверстие, в дальнейшем сюда приварится дверца.
Над зольником делается отверстие для топочной дверцы. Теперь перегородка с колосниковой решеткой. По диаметру вырезается блин из металла, а в центре делается вырез, который заваривается прутьями арматуры. После того, как перегородка приварена на положенное место, время устанавливать дверцы и щеколды.
Теперь каменка. Она будет располагаться в верхней части сваренных вместе дисков. Топку закрывают еще одним листом металла, в котором вырезано отверстие для трубы (соотносится с отверстием в баке, делается немного смещенным в одну из сторон).

Водяной бак и дымовая труба
Приваривается небольшой патрубок, на который одевается водяной бак. Между верхним краем каменки и дном бака оставляется небольшое пространство (каменка получается открытой, можно прибавлять и убавлять камни, поддавать жару).
Чтобы укрепить конструкцию, в этом промежутке устанавливаются подпорки – перемычки. Дымовая труба будет немного возвышаться над баком, но так, чтобы оставалась возможность транспортировать агрегат, поместить его в баню на положенное место.
Бак можно сделать съемным из нержавейки. И состыковать дымовую трубу посредством асбестового шнура.
Установка металлической печи в баню и пожарная безопасность
Удачный вариант установки своими руками, когда топочная дверка и поддувало выходят в предбанник.
Во-первых, так удобнее топить, во-вторых, тепло достанется и предбаннику, а в-третьих, если в плохую погоду печка задымит, газ попадет не в парилку.
Перед топкой обязательна установка защиты для пола – небольшого листа металла.
Экранирование кирпичной кладкой не только улучшает свойства печи, но и повышает безопасность ее использования.
Там, где труба проходит через кровлю и потолок, ее обкладывают кирпичом. Чтобы это осуществить, в верхней части трубы приваривается металлическая площадка, на которой будет возводиться кладка.
Покраска печи
Жестяная конструкция со следами сварки, плохо выглядит даже в гараже, не то что в бане. Кроме того, некрашеные поверхности более подвержены коррозии. Чем покрасить металлическую банную печь? Простые краски с пределом огнестойкости в 160°С не подходят.
Нужно подыскать:
Органосиликатную эмаль (до 350°С).
Кремнийорганическую эмаль (до 800°С).
Килограмм более жаростойкой краски, обычно стоит дороже, к тому же вторая эмаль тяжелее и расходуется ее больше.
Помещение во время покраски должно быть теплым и сухим. Поверхность обезжиренная. Использовать желательно пульверизатор, а не кисть или валик.
Наносить нужно 2 слоя. Второй, после полного высыхания первого. Ни в коем случае нельзя ускорять сушку искусственно (феном, или подтопкой). Полное высыхание достигается через 7 дней.
Опытным путем мастера пришли к выводу, что саму печь лучше красить кремнийорганической краской, а экран органосиликатной.
Заключение
Чтобы каменка давала достаточно пара, а не понижала температуру печи, она должна быть тщательно рассчитана специалистами.
Современные фабричные металлические печи отлично выверены.
Если делать печь по размерам и чертежам готового агрегата, успех гарантирован.
Если же такой возможности нет, и все делается своими руками и на глазок, можно будет немного скорректировать количество камней и время прогрева по ходу экспериментальных топок. Легкого пара!
Казалось бы, что может быть проще, чем установить в доме печь на газу. Газ — топливо дешевое и эффективное. Однако печи для дома на дровах длительного горения все еще остаются популярными. Смотрите обзор моделей и видов.
Критерии выбора чугунных дровяных печей для дачи разберем в этой теме.
Видео на тему

microklimat.pro
Металлические печи для бани: пример устройства самоделки
Металлические печи всегда были серьезной конкуренцией для кирпичных – и в частных домах, и в банях. Они быстро нагреваются и просты в монтаже, что и привлекает сегодня тех, кто строит свою заветную парную своими руками. С одной стороны, металлическая печь для бани отличается эстетичностью и хорошей теплопроводностью. Но, если использовать ее технически неправильно, не избежать пожара. Вот почему так важно учесть все нюансы – о чем и будет эта статья.

Какими бывают современные металлические печи?
Самые простые самодельные металлические печи для бани – это так называемые «буржуйки». Они состоят из ящика с трубой и дверцей, дают мало тепла, а вот дров требуют много. Можно сказать, такие печки – это попросту пережиток прошлого.
Современные же металлические банные печи куда более безопасны. Изготавливаются они в основном из листового железа в 4-5 мм толщиной, с продуманной специальной тепловой камерой для каменной засыпки. Часто их конструкция предусматривает и бак для воды – даже до 70 литров объемом. Но самое главное – металлическая печь обязательно выкладывается огнеупорным кирпичом. Ведь только так можно избежать ожогов и позволить воздуху разогреваться равномерно.
Всего же металлические печи для бани чертежи имеют трех видов: закрытая конструкция, открытая и комбинированная. Первая особенно удобна в семейных небольших банях благодаря своей компактности – внутри и снаружи она застраивается красным кирпичом ради теплоемкости. Сами кирпичи в ней зафиксированы проволочными скрепами, а посредине печи установлена решетка для камней.
Печи же открытой конструкции имеют бак с объемом поменьше, а каменку – открытую. Парилка такой печью прогревается намного быстрее, а для увеличения теплоемкости камни накрываются экранной оцинкованной крышкой. А вот комбинированные металлические печи изготавливаются из листов стали с толщиной 3-5 мм и состоят из топливника с двумя задвижками, поддувалом и решеткой, и из двух патрубков 10 и 14 см диаметром, с четырьмя отверстиями для трубы и обводного колена.
Бывает железная печь для бани разной и по виду топлива:
Электрическая
Конструкции электрических металлических печей состоит из корпуса с нагревательными ТЭНами и теплоизоляционными материалами.
Это – железные печи для бани с термостатом для регулирования мощности. За безопасность агрегата отвечает предохранительное устройство, которое мгновенно перекрывает подачу газа, если огонь потух.
Такие печи нагреваются медленнее, зато радуют теплом настоящего огня и приятным запахом. Но топлива они требуют немало, как и постоянного ухода за ними.
Пример установки жаростойкого экрана на печку и ее облицовка мыльным камнем — талькохлоритом
Пример устройства металлической печи-самоделки
Сколько бы не ругали самодельные железные печи для бани за «жесткость» тепла, преимуществ у них куда больше, чем недостатков:
Парилка полностью прогревается буквально за 1,5 часа – ведь металл обладает куда большей теплоотдачей, нежели кирпич или камень.
Угарным газом отравиться практически невозможно: все вредные вещества при сгорании дров уходят в дымоход, а не проникают через невидимые щели.
Даже, если дрова мокрые – помещение не задымится.
Но устанавливать железные печи в баню нужно грамотно: не ближе, чем на метр от стен, только рядом с дымоходом и на хорошее, массивное основание из огнеупорных материалов.
Неплохая самодельная железная печь для бани может быть сделана и своими руками – на самом деле это не так сложно, как кажется. А то, что по внешнему виду она будет уступать эффектной магазинной – это пустяк, ведь все равно понадобится кирпичный экран, который все закроет. Главное – чтобы толщина металла была не менее 10 мм.
Монтаж железной печи в стену бани из бревен
Всего в печке две главные части: одна для топки, вторая – для бака с водой. Внизу трубы нужно будет сделать вырез до 20 см шириной – это будет поддувало, над ним же – смонтировать круглую стальную пластину. После чего вырезается ниша для топки, и из куска металла – дверца. Теперь над топкой приваривается каменка – так, чтобы от ее верха до дна было не меньше, чем 10 см. И, наконец, бак для горячей воды – в нем будет отверстие для дымовой трубы. Важно при этом всем внимательно следить за герметичностью всех швов.
Почему так важна форма печи?
От формы печи зависит и ее производительность, и удобство эксплуатации. Так, чаще встречаются такие металлические печи: цилиндрические, фигурные, горизонтальные и наиболее практичные – прямоугольные. Последние хороши тем, что уголоватые зоны их никогда не накаляются докрасна, а потому именно такой каркас в буквальном смысле «держит» форму печи. Хотя даже при такой конструкции ребра жесткости лишними не будут – их можно оборудовать с помощью приваренных уголков.
А вообще форма топливника полностью определяет, какие именно элементы будут больше нагреваться, а какие – меньше. И разогрев одного элемента (к примеру, низа) приводит к уменьшению степени нагрева стенки от зоны горения, что помогает помещению парилки разогреваться более равномерно и устанавливает баланс тепловых потоков. Во-вторых, правильный разогрев определяет механическую устойчивость конструкции. И менее устойчива в этом плане цилиндрическая и круглая печь – вот почему стенки у нее всегда очень толстые, усиленные. В прямоугольной же тонкие стенки держатся за счет холодных углов, но и коробления со временем избежать не получится – это факт.
Установка металлической печи должна проходить по всем правилам — жаростойкие экраны и фундамент, если понадобится
Но правильно выбрать металлическую печь по одной только форме и материалу не так просто – есть масса важных моментов. И самое главное – это предупредить возможное коробление стенок печки, т.е. сплющивание печи из-за перегрева. Это крайне опасно в плане пожара: перегрев металлических стен приводит к образовании трещин в так называемых «складках коробления», которые со временем расширяются и приводят к воспламенению бани.
Об этом процессе более подробно: горячие листы металла естественным образом увеличиваются в линейных размерах, сильно вспучиваются — и оттого гнут соседние, более холодные части печи. И при остывании они уже не могут вернуться в прежнюю форму. А потому при выборе металлической печи для бани или ее самостоятельно изготовления важно провести тщательный осмотр всех ее стенок на предмет прогаров или трещин.
Если же все окажется в порядке – новая металлическая печь будет радовать теплом и прочность еще много лет!
Оцените статью: Поделитесь с друзьями!
stroy-banya.com
