Строительство печи, мангала для беседки, пошагово, фото, чертежи, видео

Сегодня строительство печей разного вида в беседках стало очень популярным. Существует множество названий и огромное количество разновидностей. Для беседок выбирают комбинированные печки, настоящие комплексы, которые сочетают несколько функций.

Печь для беседки своими руками

Виды печей для беседок

Предназначенные для приготовления пищи на углях очаги принципиально не различаются. К самым популярным относятся:

печка-гриль;
печь-барбекю;
печка-мангал;
печь-камин.

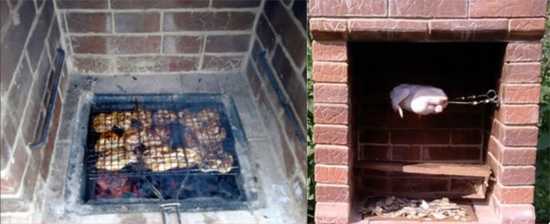

Нюанс различия состоит в способе приготовления пищи:

на шампурах либо вертеле – это мангал;
на решетке, то печь называется грилем или барбекю.

Сложно объяснить различие между барбекю и грилем. Обычно последний имеет крышку.

Сегодня очень популярны кухонные комплексы для беседок, объединяющие себя несколько функций.

Беседка с печью. Очень популярны сегодня

Печи

Русские печи имеют сложную конструкцию, занимают много места, поэтому в беседке не возводятся. Обычно сооружают мини русские печки, которые имеют меньшие габариты и короткий под. По принципу эта печка стилизована под русскую, а выполняет функции барбекю или мангала. Иногда также размещается вертел для гриля.

Мини русская печь — оптимальное решение

Мангалы

Под эту небольшую конструкцию можно сооружать столбчатый, мелкозаглубленный фундамент.

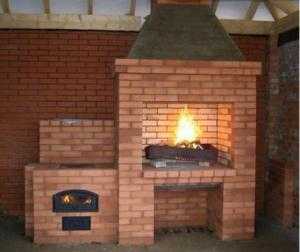

Печь с мангалом. Практичность и уют

В этом варианте оборудован зольник, который облегчает уход, но не предусмотрены плитка с раковиной.

Барбекю

Компактный, но удобный вариант. Соорудить можно и в летней кухне, потому что оборудован плиткой. Ее можно переоборудовать для установки казана.

Печка-барбекю. Удобно и компактно

Коптильня

В больших комплексах печь оборудуется даже коптильней. По бокам оборудованы специальные закрытые шкафчики для кухонных приборов. Этот универсальный и очень удобный комплекс обладает единственным недостатком – высокой ценой. Также необходимо обустраивать серьезный надежный плитный фундамент.

Пример печного комплекса с коптильней

Правильный выбор печи

Перед возведением беседки необходимо разработать проект или выбрать готовый. Выбор варианта печи зависит от следующих характеристик:

насколько комфортно с ней работать;

прочность материала этой конструкции;
размеры печи;
диапазон температур, который выдает печь;
гармонирует ли очаг с общим дизайном постройки.

Когда свободное пространство в беседке ограничено, и нет возможности оборудовать очаг внутри, то печь можно соорудить рядом, под навесом.

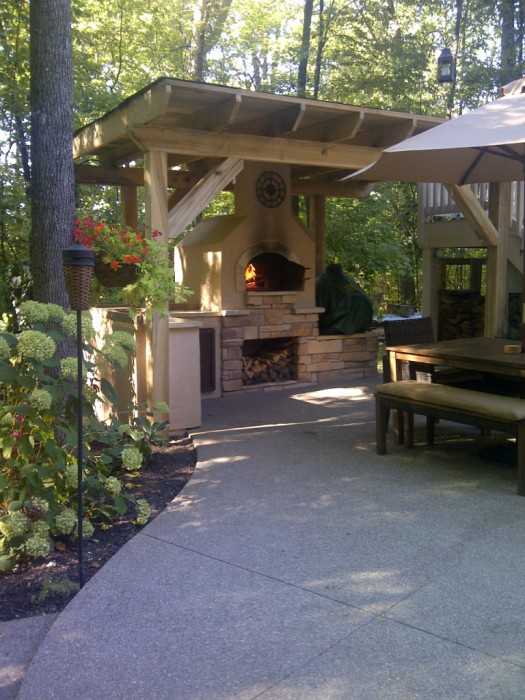

Печь под навесом. Когда беседку построили, а про очаг забыли

Постройка печи в беседке

Сооружение печи в уже готовом строении достаточно трудоемкое и дорогостоящее занятие. Легче остановиться на переносном варианте мангала или барбекю. Если же захотелось установить стационарный вариант, то необходимо:

из огромного количества вариантов выбрать приглянувшийся;
закупить соответствующий материал;
разобрать существующий пол в постройке там, где планируется сооружать очаг;
залить по размерам печи основание, на котором она будет сооружаться.

Видео: Печь для беседки своими руками

Строительство очага

Для дачной беседки всегда можно построить очаг своими руками. Даже небольшой комплекс, объединяющий жаровню, духовой шкаф и рабочий стол. Внизу обустроено пространство, куда можно вмонтировать полки для кухонных принадлежностей.
Прямо располагается камера для готовки, которая продумана так, чтобы легко было жарить шашлыки, гриль или что-нибудь коптить. Топка располагается слева, не мешает жарить и разделывать продукты. При установленной заслонке можно получить духовку, где можно легко блюда запекать. Ниже жарочной камеры находится под, который используется для хранения дров.
Спокойно готовить на мангале может мешать ветер. Печь размещается под навесом, поэтому для жарки непогода не страшна.

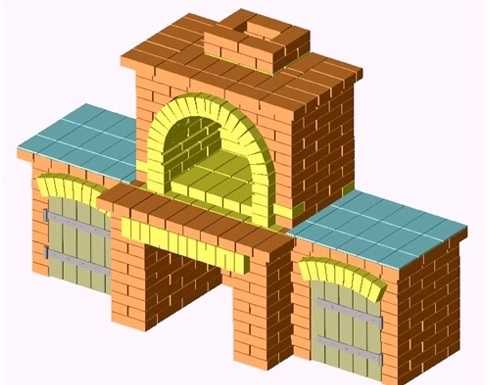

Проект размещения печи. Редактор поможет определится с планировкой

Обустройство фундамента

Идеальным является вариант, когда беседка с печью строятся одновременно. На этапе сооружения ленточного фундамента готовится основание под очаг.

На месте, где планируется располагать печь:

выкапывается грунт на глубину 500 мм;
дно заполняется щебнем или гравием;
основание разравнивается до толщины 30-50 мм;
обильно проливается;
тщательно трамбуется;
сверху укладывается арматура либо готовая металлическая сетка;
по периметру сооружается опалубка;
котлован заполняется бетоном.

Фундамент должен располагаться ниже пола на 5 см. Первую неделю застывания фундамента необходимо смачивать его регулярно водой, чтобы избежать растрескивания.
Через 20 дней фундамент застывает и можно укладывать гидроизоляцию. Обычно применяется рубероид.

Кладка очага

Печь в беседке располагает всем необходимым для комфортного процесса готовки пищи. Перед кладкой надо закупить весь необходимый материал:

жароупорный кирпич;

раствор для кладки этого кирпича;
столешницу по размеру.

Кладка подставки

Сначала выкладывается подставка непосредственно под печь (можно даже из пустотелого кирпича).

Выложить 1-ый ряд надо аккуратно, проверяя углы и уровень, учитывая порядовку. Выкладывается 2-ой ряд, контролируя и чередуя перевязку кирпичей, и так 6-ть рядов. Подставка выполнена, сформировался под, куда будут складываться дрова. Также определилось место для посудных полок.

Подставка под печь. Выполняется из любого огнеупорного материала

Формирование нижнего перекрытия

7-ым рядом перекрывается под, 8-ым перевязывается перекрытие, осуществляется формирование дна топки.

Создание топки

В очередном ряду начинается образование топки (применяются шамотные кирпичи) с правильно установленной дверцей. Топка выкладывается исключительно шамотными кирпичами. 10-ым рядом обустройство топки продолжается.

Формирование топки. Выбираем шамотный кирпич это залог безопасности

Обустройство разделочного стола

В процессе кладки уменьшается пространство над посудным шкафом. Здесь планируется обустроить рабочий стол, например, из искусственного камня под гранит.

Столешницу удобнее заказать по размеру готовую. Устанавливать ее надо на кирпичи рабочего стола. Обязательно необходимо тщательно промазать силиконовым водостойким герметиком стыки. Столешница может служить рабочим столом, или врезать внутрь мойку.
Проще выполнить разделочный столик из обычных тщательно обработанных досок.

Завершение кладки топки

11-ым рядом закрывается топка, сверху перекрывается ее железная дверца. Важной является особая перевязка кирпичей.

Наверх устанавливается решетка (даже с лифтом) для барбекю. Главное, чтобы ее было легко снять, чтобы обслужить.

Кладка жарочного пространства

12-ым рядом создается жарочный шкаф. Для удобства и защиты его передняя сторона выкладывается одним рядом кирпича, чтобы можно было разместить шампуры с шашлыком.

Ряды до 16-ого формируют и завершают жарочное пространство, они аналогичны. Осуществляется перевязка кирпича (этот процесс обязательно надо внимательно контролировать).

17-ым рядом завершается формирование стенок жарочного шкафа.

Свод жарочной камеры

Для образования козырька по верху жарочного шкафа, свод выдвигается на 50 мм.

Формирование свода жаровни. Выглядит сложно, выполняется элементарно

Выполнять в 18-ом ряду свод жаровой камеры новичку сложнее, но:

надо предварительно изготовить картонное лекало;
разрезать его по размерам кирпича;
пометить маркером очередную часть на конкретном кирпиче;
обрезать кирпичи по меткам;
изготовить оправку для формы свода и закрепить;

уложить кирпич;
подождать, пока раствор схватится;
разобрать оправку, свод готов.

Продолжение кладки жарочной камеры

19-ым рядом начинается переход для образования перекрытия жарочного шкафа, контролируется порядовка. Каждый кирпич на стыках свода вырезается под размер. В 20-ом ряду кладка осуществляется по порядовке, а 21-й совсем перекрывает свод.

Кладка козырька

Вдоль 22-ого ряда выдвигается крайний кирпичный ряд и получается козырек. Необходимо уделить внимание особенности перевязки углов на соединении боковин с задней стенкой.

Перекрытие жарочной камеры

23-им рядом уменьшается дымовое отверстие, идет образование дымохода.
В 24-ом ряду жарочная камера перекрывается, а 25-им создается его крышка.

Кладка дымохода

В 26-ом ряду начинается сооружение дымохода, в 27-ом осуществляется перевязка первого ряда дымохода.
После этого возводится дымовая труба на нужную высоту. Необходимо постоянно следить за перевязкой. Чем выше труба, тем лучше тяга у печи. Внутри дымоход должен быть размером где-то 20х20 см, если топочное отделение составляет 70х70 см. Также это может быть металлическая труба, обложенная кирпичом

Формирование дымохода. Чем выше труба, тем лучше тяга у печи

Порядовки кладки

Здесь можно ознакомиться с порядовками обустройства печи (ряды с 1-го по 17-ый).
Далее порядовки (ряды с 18-го по 29-ый).

Очень важно знать и соблюдать правила обустройства печей. Без большого опыта осуществить кладку довольно сложно.

Особенности футеровки

Когда начинает формироваться топка, выполняется футеровка, правильности кладки кирпичей надо придать особое значение. Выдерживать швы толщиной не более 3 мм. Тогда печь прослужит долго и без ремонта.

Обустройство перекрытий

Выполнить любое кирпичное перекрытие, например, жарочная камера начинающему специалисту не удастся. Значительно облегчает выполнение этой работы создание деревянного поддерживающего и направляющего разборного каркаса. Крепится он саморезами, а разбирается после полного высыхания раствора.

Видео: Пошаговое изготовление печи барбекю с мангалом

Контроль параметров кладки

В процессе кладки обязательно необходимо использовать уровень, отвес и угломер, тогда не должно возникнуть проблем с геометрией печи. После 1-ого ряда дымохода необходимо:

тщательно выкладывать последующие;
соблюдать одинаковый размер дымового канала по всей высоте;
контролировать качество заполнения швов (они должны быть плотными, излишки же необходимо быстро убирать).

Водопровод

Водопровод в беседке — дополнительный комфорт

Дополнительный комфорт обеспечивает подвод в беседку воды и сооружение канализации. Это дает возможность установить мойку рядом с разделочным столом.
Разумнее проложить водопровод с канализацией до этапа заливки фундамента. Для этого надо заранее тщательно рассчитать место нахождения мойки. Водопровод проще протянуть пластиковыми трубами, чтобы проще потом было произвести подключение смесителя и слива.

Водопровод в такой постройке используется исключительно летом. Поэтому надо предусмотреть возможность перекрывать подачу и слив воды по окончании сезона. Иначе зимой трубопровод выйдет из строя.

Отделочные работы

Необходимость отделки печи зависит от предпочтений владельца. Ее можно оштукатурить, оклеить керамической плиткой, или не делать этого. Когда использовался ровный кирпич, а печь получилась красивой, то она прекрасно смотрится вообще без отделки. Использовать необходимо жаростойкие материалы.
Чтобы исключить возгорание пола беседки, если он выполнен из легко воспламеняемых материалов, надо настелить лист жести пере печью. Лучше смотрится керамогранит или плитка в качестве жаропрочного покрытия.

sambesedka.ru

Беседка с печкой и мангалом своими руками

Беседка с печью – конструкция очень удобная. Подобное сооружение хотели бы иметь на участке многие. Между тем построить его самостоятельно не особенно сложно. Важно на первом этапе правильно составить проект. Видов печей для беседки с точки зрения функционала существует несколько. В таких конструкциях можно жарить шашлыки, тушить мясо, коптить продукты или даже варить супы.

О достоинствах и недостатках всех этих разновидностей и поговорим далее. Также разберемся с технологией строительства печи мангала с коптильней для беседки.

Разновидности печей для беседок

Итак, какой вид печи выбрать для беседки? Чаще всего внутри этих дачных сооружений устанавливаются мангалы, камины, барбекю, казаны и мини русские печки.

Печь мангал

Основным отличительным признаком мангала является то, что мясо на нем жарят с использованием шампуров. Стационарные конструкции этого типа возводят вместе с беседкой и устанавливают обычно у дальней стены. Очень часто кирпичный мангал совмещают с коптильней.

Фото печи для беседки. Кирпичный мангал – конструкция обычно не слишком сложная

В готовой беседке проще установить железную печь мангал. Такие переносные конструкции также достаточно удобны и при этом не занимают много места. Иногда металлические конструкции этого типа обкладывают кирпичом.

Металлическая печь мангал с казаном и столешницей

Печь барбекю

Стационарная печь барбекю для беседки также возводится из кирпича и по внешнему виду очень напоминает мангал. Однако в этом случае для жарки используются не шампура, а решетки. Разумеется, сам процесс готовки при этом становится более удобным, так как не нужно тратить время на насаживание мяса. Но мыть решетку сложнее, чем шампура.

В барбекюшнице мясо жарится на решетке

На заметку: Очень удобной разновидностью стационарной печи барбекю являются конструкции, дополненные рабочей зоной – столешницей и раковиной.

Переносные барбекю чаще всего устанавливаются в центре беседки и имеют круглую форму. Над ними так же вешают вытяжки. Последние крепят на цепи к балкам потолка. Такая беседка с очагом в центре наверняка также будет очень удобной.

Круглые барбекю обычно устанавливаются в центре и оборудуются вытяжкой

Русская печь для беседки

Еще одной очень распространенной разновидностью печи для беседки является русская мини-печь. Основным достоинством этой конструкции считается многофункциональность. Построить русскую печь в беседке – значит получить возможность не только жарить шашлыки. В ней можно также тушить мясо, делать блины, варить супы и т.д. Больше всего этот тип подойдет, разумеется, для такого сооружения, как русская беседка.

Мини русская печь для беседки – оборудование в возведении достаточно сложное

Другие разновидности

Достаточно интересным типом печи для беседки является казан. Представляет он собой обычно прямоугольную кирпичную конструкцию с отверстием вверху, в которое вставляется круглая чашка – казан. Предназначены такие печи для готовки плова.

Кирпичная печь казан используется для готовки плова

Печь камин для беседки может стать очень подходящей конструкцией в том случае, если предполагается сделать ее зимней. Такие закрытые сооружения на самом деле очень удобны.

Беседки закрытые с печью камином – сооружения уютные и практичные

Еще одной интересной разновидностью печей для беседки является печь-гриль. Сегодня в магазине можно приобрести ее портативный газовый вариант на колесиках.

На заметку: Очень популярной конструкцией считается сборный печной комплекс. Это могут быть, к примеру, беседки с печкой и мангалом, либо с мангалом и коптильней, с барбекю и казаном и т.д.

В большой беседке может быть установлен сборный печной комплекс

Возведение мангала с коптильней

Далее рассмотрим, как построить небольшой печной комплекс для беседки, включающий в себя мангал и коптильню из кирпича. Его строительство включает в себя несколько этапов.

Важно: На первом этапе собирается собственно сам мангал. Беседка строится уже вокруг него.

Мангал для беседки имеет довольно-таки простую конструкцию

Правила составления проекта

Начинают строить печь для беседки своими руками с разработки проекта. Составлять его нужно таким образом, чтобы свести к минимуму риск возникновения пожара.

Согласно нормативам, перед топкой мангала должно находиться не менее трех метров свободного пространства. По сторонам – не менее 1м. Деревянный парапет беседки сзади должен быть расположен от мангала не менее, чем на 25см.

Разумеется, и саму печь следует проектировать таким образом, чтобы она была максимально удобной в использовании.

Печь мангал для беседки. Фото правильно расположенной конструкции

Совет: Дровник печи должен иметь высоту минимум в 45см. Оптимальной же считается высота в 70-90см. Топку в том случае, если вы хотите использовать мангал и в качестве коптильни, стоит поднять до 90см.

Порядовку такой печи проще всего скачать в интернете. Разумеется, в проекты включаются и чертежи с указанием размеров.

К проекту прикладывают порядовку мангала

Возведение фундамента

Печи для беседки из кирпича – конструкции достаточно массивные. Поэтому под них обязательно нужно устраивать фундамент. Для кирпичного мангала лучше всего подойдет плитный. Под него в земле выкапывают яму 35см глубиной таким образом, чтобы она была сантиметров на 10 шире дровника по всем сторонам.

Под мангал стоит возвести плитный фундамент

Опалубку можно сделать из фанеры или досок. Дно ямы следует тщательно выровнять. Далее в нее насыпается песок слоем не менее 5см. Затем выполняется заливка подбетонки толщиной около 3см. После ее застывания, устанавливается арматурная сетка. На заключительном этапе все заливается бетоном. Готовят его в пропорции цемент*песок*щебень 1*3*5.

Со всех сторон от дровника должно оставаться по 10см плиты фундамента

Кладка дровника

После заливки и выстаивания фундамента, начинают кладку дровника. Рассматриваемый нам мангал в проекции сверху будет иметь вид буквы «П». Заднюю стенку можно выложить из трех кирпичей, уложенных на постель ложком, боковые – из двух. Для того, чтобы мангал получился удобным, дровник стоит сделать повыше (10-11 рядов).

Печь в беседке. Фото мангала с высоким дровником

Выкладывают стенки методом в полкирпича. Через пять рядов способом в кирпич также буквой «П» делают «полочку» под дно топки. Последнее можно изготовить из стального листа. Следующий ряд также выкладывается методом в кирпич, но уже по всему периметру прямоугольника. Впереди снизу под кирпичи можно подложить стальную пластину или уголок 50*50м.

Стальное дно жаровни укладывается на «полочку» из кирпичей

Кладка топки

Далее рассмотрим, как построить топку. Кладку над дровником продолжают опять методом в полкирпича. Высота топки должна составлять 10-12 рядов. На самом верху в кладку вмонтируют держатели для стального стержня, на который будет надеваться продукты для копчения.

Над мангалом или барбекю в печи можно устроить коптильню

Важно: Топку лучше всего выкладывать из шамотного кирпича. При этом следует использовать не цементный, а глиняный раствор.

Как сделать дымоход?

Дымоход для мангала своими руками можно склепать из жести 2мм. Для этого сталь раскраивается таким образом, чтобы угол раскрытия усеченной пирамиды дымосборника составлял примерно 60см, а диаметр металлической трубы – 12см. К топке такой дымоход можно приварить через стальной уголок. На заключительном этапе из этой же жести нужно будет сделать навесную дверку для коптильни.

Фото кирпичных мангалов с жестяным дымоходом

На этом возведение печи с мангалом и коптильней можно считать оконченным. Как видите, процедура это не такая сложная, как может показаться на первый взгляд. Если вы когда-нибудь строили кирпичные стены, собрать печку для беседки не составит для вас никакого труда.

setroom.ru

корядовка, схема, чертежи, фото и видео пошаговая инструкция

Поскольку в России постепенно увеличивается процент частных домовладельцев, столько же неуклонно растет количество вариаций по оформлению придомовых беседок, где особое внимание уделяется теплогенераторам. Печь для беседки – почти обязательный элемент, который позволяет не только наслаждаться уютом живого огня, но готовить разнообразные блюда и даже делать выпечку.

Барбекю, гриль, мангал, русская печь, камин – это лишь малая часть того, что можно построить в беседке, при этом некоторые модели могут быть даже многофункциональными.

В статье мы расскажем, какие вообще бывают агрегаты и как строят печи для беседок своими руками.

Примеры печей и беседок

Деревянная беседка и русская печь

Каменка

На открытой площадке

Брусовая беседка-павильон

Кирпичная печь в бревенчатой беседке

Комплекс с мангалом

В России традиционными считаются русские печи, удобными и достаточно простыми в эксплуатации – барбекю и мангалы.

Барбекю и русская печь

Именно настоящая русская печь в беседке маловероятна. Для такого небольшого помещения она слишком массивна, громоздка, да и не требуется большое количество свободного места. Гораздо более рациональной является русская мини печь, которая в несколько раз меньше и удобнее. Конструктивно, это скорее мангал, который выполнен в стиле а-ля рус, и выполняет те же функции.

Удобным для эксплуатации является барбекю с плитой. Такой теплогенератор вполне подойдет не только для беседки, но и кухни, поскольку позволяет готовить все, включая гриль. Не предусмотрен под выпечку хлебобулочных изделий.

Печи – мангалы для беседки

Классический стационарный мангал – находка для любой дачи. Мало того, что при таких габаритах, он достаточно легкий и не требует мощного фундамента, он позволяет одновременно готовить до трех блюд – на гриле, шампурах и плите.

Кухонный комплекс

Это действительно настоящий поварской комплекс, где присутствует вертел гриль, мангал с отверстиями для шампуров, коптильня и плита, размер которой позволяет разместить даже казан. Из недостатков – мощный монолитный фундамент на глубину ниже уровня промерзания грунта и достаточно хлопотное строительство.

Печь-камин никакой практической пользы не несет. Это тот же самый камин, который обустраивают в доме для эстетики, но только оформленный на улице. Стильно, красиво, но бесполезно.

Как построить своими руками

Самый удобный вариант печи в беседке, который позволит и готовить пищу на гриле или плите, и наслаждаться треском поленьев и вводом живого огня. По размеру эта конструкция относительно невелика, но требует достаточно серьезного фундамента. О том, как сделать фундамент под барбекю, вы найдете в статье «Фундамент в бане под печку», где описана вся технология поэтапно с указанием компонентов и очередности.

Необходимые инструменты и материалы:

обыкновенный кирпич – 360 штук;
шамотный кирпич Ш-47 – 120 штук;
раствор на основе шамотной глины и речного песка;
мастерки;
пила по камню;
строительный уровень.

Подготовленный фундамент застилается двумя листами рубероида внахлест для гидроизоляции.

Порядовка

1 ряд- формируется ниша под дрова и 2 одинаковые по размеру ниши под различные кухонные мелочи.

2-8 ряд – по рисунку с обязательными перевязками, чтобы кирпичи укладывались в шахматном порядке.

9 ряд – кладете точно по рисунку, а по краям спиливаем два кирпича под будущую арку.

10 ряд – строительство арки из шамотного кирпича Ш-47, для основания используете стальной уголок, рядом с которым прокладываете полосу, сюда ляжет ряд шамотного кирпича. При строительстве арок над нишами спиливаете кирпичи по бокам таким образом, чтобы арка получалась полукруглая.

11 ряд — закладываете арочные перекрытия, выпиливая соответственно кирпичи, которые укладываются за ними. Обратите внимание на рисунок, где отмечены запилы каждого ряда.

12 ряд – полностью закрываются кладкой все ниши. Для того, чтобы в промежутках кирпич не провалился, его фиксируют металлическими уголками и полосами. На центральную часть берете шамонтный (жаропрочный) кирпич, на который будет приходиться основная нагрузка в виде топливной камеры.

Кладка должна проводиться таким образом, чтобы кирпичи как будто нависали над 11-м рядом. Этого можно добиться увеличением шва на 0,5-0,8 сантиметра с каждого кирпича.

13 ряд – боковины идут из обычного кирпича, основная – шамотного Ш-47. Также по краям припускаете немного швы, чтобы кирпичи слегка выдавались наружу.

14 ряд – собственно основание топливной камеры. Боковины также выкладываем из простого, а центральную часть из шамотного кирпича.

Переход между двумя видами кирпичей должен быть минимум 20 мм, чтобы обеспечить температурное расширение шамотного кирпича. Если этого не сделать, со временем шамот начнет лопаться и деформироваться в процессе эксплуатации. Этот температурный зазор можно проложить базальтовым шнуром – теплоизоляционный негорючий материал.

15-16 ряд – по рисунку, а по краям шамота нужно вырезать 2-сантиметровые фаски в разных местах. Это место будущего крепления решетки-барбекю. Желательно делать в несколько уровней, чтобы можно было готовить разнообразные блюда.

17 ряд — арочное перекрытие топливной камеры из шамота с одновременным поднятием всех его стенок. Между внутренними кирпичами делаете шире кладку, чтобы они выступали внутрь, а боковины выпиливаете четко по форме арочного перекрытия.

18-20 ряд – по рисунку.

21 ряд – начало возведения дымоотводной трубы.

22-24 ряды по рисунку с постепенным смещением кирпичей внутрь. В 24 ряду дымоходное отверстие должно быть в 1 кирпич. Контур трубы обычно собирается из шамотного, внешняя часть – из обычного полнотелого кирпича. Обратите внимание на то, как правильно собирается труба, чтобы в дальнейшем это не привело к разрыву связок.

Высота трубы зависит исключительно от высоты беседки. Строгих правил относительно высоты трубы над крышей нет, но лучше ее делать не меньше 100 сантиметров, чтобы просто не глотать едкий дым во время отдыха на природе.

На этом строительство печи, в принципе, закончено, осталось сделать несколько финальных штрихов для окончательного ее оформления.

Столешница – подойдет как керамическая плитка, так и каменная плита, изготовленная из натурального или искусственного сырья. По опыту цельная столешница из камня предпочтительнее плитки. Со временем межплиточные швы загрязняются и их просто невозможно вычистить. Конечно, периодически их можно расшивать и заново закладывать шпатлевкой, но надо ли это? Камень, особенно искусственный – очень прочный материал, который очень сложно механически повредить, даже если просто на нем резать хлеб и мясо.
Дверки в ниши. Этот материал полностью на усмотрение хозяйки, так как никаким критическим нагрузкам не подвергается и нужен лишь для эстетического оформления пространства.

При желании можно вместо столешницы сделать каркас раковины для мытья посуды. Для этого правую или левую нишу в 12 ряду не перекрываете, а продолжаете выкладывать кирпич по рисунку. Сюда можно будет установить раковину, подвести к ней воду и устроить себе настоящий комфортный кухонный комплекс на природе.

www.portaltepla.ru

схемы и чертежи популярных моделей

Летняя беседка с печью для барбекю несомненно станет местом притяжения всего вашего загородного участка. В том случае, если вы защитите сооружение от ветра: вы сможете принимать в ней гостей с ранней весны до самой поздней осени. Чтобы не бегать из беседки в дом – в них сооружают печи для беседок, на которых не только можно приготовить вкусный шашлык или плов или просто следить за огнем, танцующим в топке.

Печь в беседке — фото

Содержание статьи

Готовимся к постройке беседки и печки

Вопрос о постройке печи в беседке необходимо продумывать еще на этапе строительства. Солидную кирпичную печь с зоной для барбекю и с варочной поверхностью просто не получится возвести в легкой деревянной беседке – ее основание не выдержит солидного веса устройства.

В легкой беседке можно проставить простой переносной гриль-барбекю или переносную печку, можно даже оборудовать переносной мангал, но капитальная каменная печь станет надежным якорем для встреч ваших друзей.

примерный проект

В том случае, если беседка уже давно построена – а у вас возникло желание возвести капитальную каменную печь – вам придется разобрать часть перекрытия пола и сделать бетонный фундамент.

Кроме того, необходимо заготовить следующие строительные материалы:

Жаропрочный кирпич. Он обычно красного цвета и не имеет пустот.
Глиняный или цементно-песчаный раствор для кладки кирпичных рядов.
Раскроенные листы металла для устройства дымохода и вытяжки. Можно приобрести и готовую дымовую трубу с оголовком, защищающим ее от атмосферных осадков. Листовой металл также можно использовать для создания поддона для угля.
Вокруг печи необходимо создать жаропрочное покрытие, поэтому заготовьте керамогранит или прочную напольную плитку.
При устройстве разделочного стола заготовьте столешницу согласно проекта печи.
Для соединения частей устройства между собой потребуется также герметик двух видов. Жаропочным герметизируют соединение вытяжки и трубы, а водостойким силиконовым – места примыкания столешницы к кирпичной кладке.

Кладем фундамент для печи

Геометрические размеры фундаментного основания будут зависеть от размера основания печи. Края фундамента должны выходить за основание печки примерно на 15 сантиметров.

фундамент-плита

Для печи мы будем заливать фундамент в виде монолитной плиты. Для этого мы проведем следующие операции:

Копаем котлован под фундамент. Его глубина должна составлять 30 сантиметров.
На дно фундамента укладываем подушку из песка и гравия, которая должна тщательно утрамбоваться.
На подушку можно залить тонкий слой бетонного раствора, чтобы зафиксировать ее.
По периметру котлована строим опалубку для фундамента. Используем прочные доски или щиты ДСП. Контролируем геометрию опалубки при помощи строительного уровня.
Внутри опалубки сооружается армирующий каркас из металлической арматуры, связанной между собой проволокой.
Заливаем в подготовленное ложе бетонный раствор. Учтите, что металлическая арматура не должна выступать за поверхность получившейся бетонной отливки.
Готовые бетонный раствор созревает примерно три недели. При жаркой погоде в ходе созревания его проливают водой.

Кладем кирпичную печь

Толщина стенки печи для беседки должна составлять половину кирпича. Кладка кирпичный стенок печи ведется следующим способом:

За пределами фундамента втыкаем в землю арматуру и натягиваем шнуры по периметру будущей печки. Для того, чтобы выверить прямые углы – натягиваем шнуры и по диагонали – они должны быть равны. При разметке периметра печи несколько сдвигаем его назад, так, чтобы перед передней стенкой образовалось пространство для устройства угольницы.

Схема фундамента

Начинаем выкладывать первый ряд кирпича. Очень тщательно выравниваем наружные границы будущей печи.

Для соединения кирпичей используем раствор, который можно приготовить следующими способами:

Смешиваем цемент, песок и красную глину в соотношении 1 к 3 к 2, или,
Смешиваем керамогранитный клей, песок и цемент в соотношении 2 к 7 к 5.

Для того, чтобы глина достаточно размокла для смешивания раствора – ее необходимо заранее замочить в воде и выдержать около двух дней. Замоченная глина тщательно перемешивается, из нее убираются посторонние включения. После этого глина смешивается с просеянным строительным песком, а после этого – с портландцементом.

Раствор на основе клея для керамогранита готовится по стандартной технологии.

Растворы для кладки любого типа должны иметь консистенцию, исключающую как прилипание к мастеркам, так и растекание по поверхности кирпичной кладки. Излишняя клейкость устраняется добавлением песка, и чрезмерная текучесть – добавлением строительного песка. Полученный раствор должен съезжать с мастерка при наклоне его на 45 градусов.

Первые ряды кирпичной кладки для печи ведут, формируя конструкцию в виде буквы «Ш». В нашем проекте половина кладки будет использоваться для возведения собственно печи, а на второй части будет расположен разделочно-сервировочный столик.

Укладка кирпича

При укладке второго и последующего рядов кирпича каждый из них проверяется на горизонтальность при помощи строительного уровня. Кирпичи пристукиваются по месту кладки рукояткой мастерка. При необходимости раствор под ними убирается или добавляется. Не забывайте наносить фиксирующий раствор и на боковые торцы кирпичей для скрепления по вертикали.

Начиная со строго ряда в его начало укладывается половина кирпича. Таким образом, вертикальные соединительные швы будут находиться не над друг другом, а со сдвигом на полкирпича, что придаст дополнительную прочность конструкции. Разрезают кирпич при помощи углофшлифовальной машины. Она дает ровный срез. Профессионалы-каменщики раскалывают кирпич точным и резким ударом.

Установка опоры под столешницу

По мере повышения рядов, в зависимости от проекта создаются выступы для монтажа колосниковых решеток, поддона и решетки барбекю. В нашем проекте такими рядами будут шестой, десятый и четырнадцатый. Впрочем, в каком месте и какого размера создавать выступы – определять вам, согласно вашему проекту. При стандартной высоте кирпича пятнадцатый ряд будет служить основанием для разделочного стола.

Половину конструкции печи, предназначенную для барбекю продолжают дальше, но не слишком высоко, так как в таком случае может уменьшиться тяга в зоне растопки. Свод печи формируют, выкладывая кирпичи с уступом, постепенно сдвигая их в центр конструкции. Также для формирования свода между рядами кирпичей вмуровывают металлические уголки. Заднюю стенку печи нужно оставить вертикальной – она будет переходить непосредственно в дымовую печь.

Зона барбекю

Переднюю часть печи можно оформит в виде арки. Для этого из дерева выкладывается шаблон, который закрепляется между стенками. На него укладываются кирпичи, соединяемые раствором. Верхний центральный кирпич будет служить своеобразным замком. После схватывания раствора деревянный шаблон убирается.

Схема постройки арки из кирпича

Оформляем разделочный стол

Деревянную или каменную столешницу необходимо заказать под размер сформированной кирпичной кладки. Мы оставили под нее выступы кирпичей – на них мы укладываем подогнанную столешницу. Между кирпичными стенками и краем столешницы помещается водостойкий силиконовый герметик. При желании внутрь столешницы можно вмонтировать металлическую мойку и подвести воду.

Столешницу можно и изготовить самостоятельно из подходящего по размеру листа прочной многослойной фанеры. К кирпичной кладке ее можно закрепить цементно-песчаным раствором или специальным клеем. Поверх прочной фанеры можно уложить плитку или керамогранит, который сделает ее более устойчивой к воде и к капризам погоды. К тому же на такую столешницу можно без опаски ставить горячую посуду.

Изготавливаем решетку и угольный поддон

Угольный поддон можно сварить или согнуть из листового металла. Подгоняем его под оставленную в кирпичной кладке нишу. Чтобы обеспечить ровный и хороший жар его высота должна составлять 10-15 сантиметров. В передней части поддона можно проделать отверстия для лучшей конвекции воздуха. Изготовив съемный поддон, вы значительно облегчите процесс уборки печи. Он вставляется на самый нижний выступ, на кирпичи четвертого ряда. На следующие выступающие кирпичи устанавливается решетка барбекю. Третий кирпичный выступ зарезервирован для размещения коптильни.

Монтируем вытяжку и дымовую трубу

Эти устройства можно приобрести уже готовыми, или изготовить их самостоятельно. Они монтируются из листового металла, края которого фиксируются клепкой или сварочным аппаратом. Для того, чтобы облагородить эту часть печи металлические части можно покрыть краской, устойчивой к воздействию высокой температуры. Чтобы предотвратить утечку дыма – стыки металлических частей промазываются термостойким герметиком.

Обратите внимание, что при проходе дымовой трубы через крышу необходимо изолировать ее от легковозгораемых конструкций. Для этого труба в этом месте обертывается картоном из асбеста или негорючей минеральной ватой. На верхнюю оконечность трубы монтируем защитное устройство – конус из листового металла – он защитит труду дымохода от воздействия атмосферных осадков.

Проводим отделочные работы

Участок фундамента перед фронтоном печи выкладывается материалом, устойчивым к выпадающим углям и шероховатым. Идеально подойдут плитки из керамогранита. Он фиксируется на поверхности фундамента специальным клеем.

Саму печь можно оставить без отделки, либо оштукатурить ее или обложить декоративной плиткой на клей, устойчивый к высоким температурам. Также печь можно обложить облицовочным кирпичом или изразцами.

Помимо разделочного столика печь для беседки можно дополнить и другими элементами. Это может быть чугунная варочная поверхность или гнездо для казана. Столешницу можно изготовить из натурального камня, а саму конструкцию дополнить полочками и крючками.

Каменная печь для беседки станет любимым местом встреч на вашем загородном участке и подарит вам много приятных впечатлений.

Печь для беседки, обучающее видео

kamin-expert.ru

обзор вариантов и пошаговая инструкция

Беседку с печкой на даче по праву считают полезным и красивым объектом для семейного отдыха на свежем воздухе. Кому не захочется на открытом огне приготовить шашлык, запечённые овощи или любой другой кулинарный шедевр с ароматом костра?

Пища, приготовленная на открытом огне, всегда вкусней, чем продукты, готовящиеся на газу или электроплитке. А учитывая то, что любой отдых за городом не обходится без вкусной еды, то беседка без очага огня не может считаться полноценной.

Естественно, костёр будет гореть и без печи прямо на земле между несколькими кирпичами, но так ли это комфортно в сравнении со стационарным барбекю? А если учесть, то, что природа может внести свои коррективы в виде осадков, то преимущество печи в беседке неоспоримо.

Выбор печки в первую очередь зависит от предпочтений её владельца. Кто-то может ограничиться постройкой для отдыха с барбекю, кому-то нужно больше возможностей – мангал, камин или даже духовой шкаф.

Разновидности беседок и печей для них

По своей конструкции беседки с печным оборудованием бывают самые различные – это может быть закрытое помещение из кирпича с окнами и дверями или более популярные постройки открытого типа с барбекю или мангалом.

К самым популярным конструкциям можно отнести беседки из следующих материалов:

деревянные доски;
металл;
силикатный или красный кирпич.

Для возведения беседок с печкой не нужно слишком много времени и финансов. Каждый человек, имеющий хотя бы какой-то опыт в строительстве, выполнит такую работу своими руками. Особенно это касается сооружений, возводимых, из дерева как на фото, тем более что такой материал сравнительно недорогой.

Если основной функцией беседки является защита места отдыха от прямых солнечных лучей, то подойдёт простая садовая беседка с навесом и печкой. Если же планируется отдыхать на даче с ранней весны до поздней осени, то важно побеспокоится, чтобы семейный отдых не был испорчен сильным ветром или дождём.

Определив тип беседки, нужно разобраться какими функциями будет обладать печка, возводимая в ней. При этом на сегодня выделяется несколько вариантов, пользующихся популярностью:

печь со встроенным мангалом или барбекю;
печь с казаном;
русская печь, с духовым шкафом и барбекю;
печь со встроенной коптильней и барбекю;
печь с мангалом и вертелом для мяса.

Самой популярной считается русская печь с мангалом. На ней можно не только приготовить мясо, но и погреться у открытого огня с наступлением осенних холодов. При этом такое сооружение украсит любой приусадебный или дачный участок.

Печь в беседке – конструктивные особенности

Для правильного размещения печи в дачной беседке нужно знать определённые правила проведения работ подобного рода. Это обусловлено тем, что печное оборудование относится к объекту повышенной пожароопасности.

В первую очередь печку в беседке нужно защитить от атмосферных осадков. Для этого важно чтобы строение соответствовало размерам печного оборудования.
Фундамент под печь должен быть выше уровня стояния воды во время обильных длительных осадков или весеннего таяния снега. В первую очередь — это обусловлено тем, что кладка печей выполняется на глиняно-песчаном растворе, который под воздействием влаги вымывается.
Размер беседки должен основываться не только на количестве людей, которые будут отдыхать в ней, но и с учётом того, что вокруг печного оборудования должна остаться свободная площадь без мебели или других горючих материалов. В целях противопожарной безопасности со стороны расположения топки расстояние до горючих ближайших материалов, должно быть, не менее 3 метров, а с оставшихся сторон по 1 метру.
Непосредственно размер самой печи должен основываться на функциях, возложенных на неё. Чем больше камин тем, больше нагрузка на строение. Если планируется использование разного оборудования, то лучше чтобы оно было съёмным или обустроить комплекс из нескольких компактных печек различных по функциональности.

Очень важно, чтобы любой источник открытого огня располагался на определённом расстоянии от электропроводки, газопровода, деревьев или кустарника. Но это не означает, что беседка должна стоять на другом конце дачного участка вдали от дома. Аналогичные правила действуют и в отношении соседских дачных домиков.

Материалы для сооружения печки и беседки

Для возведения как печного оборудования, так и самой беседки нужно выбирать негорючие материалы. Это является обязательным условием противопожарной безопасности.

Особое внимание нужно уделить металлическим фрагментам печного оборудования. Оптимальными считаются чугунные элементы для печки. Также из чугуна целесообразно изготавливать следующие элементы печки с барбекю или мангалом в беседке:

решётка, гриль или мангал;
топка;
футеровка;
вертел;
противень с подставкой;
колосник.

Также можно использовать жаропрочную сталь. Но ни при каких обстоятельствах нельзя использовать стандартную листовую или штампованную сталь, так как она в процессе нагрева на открытом огне начинает окисляться, выделяя оксид железа, который портит вкус готовящейся пищи, нанося вред человеческому здоровью.

При возведении помещения дачной беседки как на фото используют облицовочный кирпич или камень. Конструкция не должна быть закрытого типа так, как очень важно, чтобы она хорошо проветривалась. Для сооружения напольной поверхности важно использовать негорючие материалы – огнеупорная плитка или обычный бетон. Очень важно обустроить уклон для стока воды от печи к внешнему краю беседки. Это позволит избежать попадания воды в печное устройство во время ливневых дождей.

Если владелец дачного участка предпочитает постройки из дерева или у него уже имеется деревянная готовая беседка, то очень важно помнить о противопожарной безопасности обустроив под печкой негорючий фундамент из бетона или металла или использовать разборной металлический мангал или другое переносное оборудование.

Этапы сооружения печи с мангалом для беседки

В отличие от обычного камина печь с мангалом не только согреет в холодные осенние вечера, но и позволит приготовить вкуснейшие блюда на открытом огне. Для дачи печь с мангалом просто незаменима её можно использовать для приготовления мяса или птицы, а если добавить в тлеющие угли пару веточек фруктовых деревьев, то приготовленный продукт будет пахнуть как блюдо высокой кухни.

Для возведения беседки с мангалом подойдёт кирпич или камень. Непосредственно кладка самой печи выполняется из красного огнеупорного кирпича. При этом для сооружения печи для беседок своими руками существует определённый план проведения работ.

Сооружается фундамент в соответствии с габаритами печки. Для небольшой конструкции с мангалом вполне хватит площади 150 на 200 см.
На следующем этапе начинают кладку печи. При этом 1 и 2 ряды определяют форму и размеры печки. Прежде чем их укладывать на раствор, очертите контур конструкции прямо на фундаменте. Кладка кирпича происходит с перевязкой. Для связи кирпичей между собой используют раствор в состав, которого входят: глина, песок и цемент в пропорции 2:3:1.
Подобным образом укладываются 6 рядов.
На 7 ряду обустраивается перекрытие. Для этого используют уголки в количестве, зависящем от размеров печки.
На перекрытие укладываются очередные 2 ряда кирпича.
Далее, начинают возводить жаровню под мангал. Для этого используется шамотный кирпич. В мангале второй ряд сдвигают внутрь, образовывая выступ, на котором будут лежать шампура.
На 9 ряду начинают возводить арку. Для этого желательно заготовить шаблон из фанерного листа. Кирпич укладывается над шаблоном начиная с нижних краёв и смыкаясь по центру.
На завершающем этапе сооружается ещё одно перекрытие, и всё заканчивается дымоходом.

Также при возведении печи с мангалом нужно учесть следующие важные нюансы:

между печным корпусом и шамотным кирпичом желательно уложить асбестовую ткань;
шов между кирпичами не должен превышать 5 мм;
размеры дымохода должны составлять 25×25 см;
жаровня под мангал должна быть не слишком глубокой – это позволит не пересушивать мясо.

Печной комплекс в беседке – основные особенности

Для возведения печного комплекса своими руками потребуется больше материалов и различных металлических элементов, которые включают в себя:

гриль с очагом;
дымогенератор для копчения;
чугунный казан;
дровник;
печь с плитой.

В печной комплекс, который можно увидеть на фото, может, входить множество различных по типу печей. Основной отличительной особенностью печных комплексных систем от стандартных печей является то, что все элементы располагаются на незначительном расстоянии относительно друг друга, при этом не перевязываются при помощи кирпичной кладки.

Благодаря печному оборудованию беседка измениться до неузнаваемости не только внешне, но и по функциональности. При выборе или сооружении печки своими руками важно чтобы конструкция соответствовала размерам беседки, это позволит всем отдыхающим чувствовать себя комфортно и уютно.

Печи для беседок

pechi.guru

Мангал из кирпича в беседке своими руками + фото

Неотъемлемой частью летнего отдыха является приготовление продуктов на открытом огне. Чаще всего на природу берут переносной металлический мангал, разводят костер и жарят шашлык. Однако в плохую погоду и с наступлением холодов под открытым небом отдыхать неуютно. Решением проблемы станет беседка, но пользоваться металлическим мангалом будет неудобно. Основной помехой является дым от костра. Обустроить место отдыха со всеми удобствами поможет возведенный мангал из кирпича в беседке, дым от которого будет уходить далеко за пределы помещения.

Почему мангал из кирпича лучше, чем из металла

Установить мангал в построенной беседке можно не только из кирпича. При наличии сварочного аппарата, навыков и материала конструкцию можно сварить из металла. Но будет ли стальной мангал лучше кирпичного строения?

Металлические мангалы довольно простые в изготовлении даже при наличии дымохода. Достаточно сварить раскроенные фрагменты стали и конструкция готова. Недостатки такого мангала начнем искать с его функциональности. Во-первых, металл имеет свойство перегорать и деформироваться от нагревания. Срок службы металлического мангала небольшой, а со временем его деформированный корпус начнет портить интерьер беседки. Во-вторых, сталь быстро нагревается и неравномерно отдает тепло. Мясо на разных участках мангала начинает пригорать, а местами, вообще, сырое.

Идеальным вариантом являются печи для беседки из кирпича, где можно обустроить мангал, барбекю и другие приспособления для приготовления продуктов. Кирпич не имеет свойства перегорать и деформироваться, постепенно набирает тепло, после чего равномерно отдает готовящемуся продукту. Устройство кирпичной печи или мангала сложнее, чем металлической конструкции, но срок службы намного больше. В плане эстетики кирпичная кладка тоже выигрывает. Если не удалось достать облицовочного кирпича, печь можно отделать декоративным камнем.

На какой кирпичной конструкции остановит свой выбор

Возвести сооружение внутри беседки из кирпича своими руками для приготовления пищи можно. Многие сразу бросаются искать в интернете чертеж, где сталкиваются еще с одной проблемой. Оказывается, разновидностей кирпичных мангалов много. Так, на чем же остановиться? Сразу надо отметить, что в беседку подойдет конструкция только с дымоходом, а это уже настоящая печь. А вот что можно в ней организовать, сейчас мы и разберемся.

Мангал

Традиционное решение возведения печи для приготовления шашлыка – это установка мангала из кирпича внутри беседки. Устройство такой печки состоит из одной жаровни, над которой возвышается дымоход. Под жаровней обычно обустраивают нишу – дровник. Мясо на мангале готовят, нанизывая на шампуры. Обычно такую печь ставят у дальней стены беседки.

Чтобы построить мангал из кирпича, не потребуется сложный чертеж. Допускается даже сваривание металлической жаровни по форме ящика, который в беседке просто обкладывают кирпичом. При желании конструкцию мангала можно усложнить. Между жаровней и дымоходом выстраивают дополнительную нишу. Она должна обязательно плотно закрываться, чтобы дым не попадал внутрь беседки. В этой нише получается отличная коптильня. Теперь, кроме шашлыка, на столе еще будут копченые продукты.

Барбекю

В последнее время модной стала барбекюшница. Принцип приготовления продуктов остался неизменный: внутри жаровни находятся угли, а над ними жарится продукт. Только если в случае с мангалом мясо нанизывают на шампур, то в барбекюшнице оно лежит сверху решетки. Установить барбекю из кирпича в беседку можно по тому же принципу, что и мангал. Чертеж и устройство конструкции такое же, только над жаровней предусматривают выступы для укладки решетки. Их можно сделать из кирпича или в кладку вмуровать отрезки арматуры. Решетку делают съемной, тогда барбекю легко перестроить на мангал.

Совет! Удобными в использовании являются печи барбекю с пристроенными столешницами и раковиной для мойки посуды.

Большой популярностью пользуются переносные барбекю для беседки, которые можно установить в любом месте, даже по центру. Единственным условием использования мобильной барбекюшницы в беседке является установка над ней вытяжки.

Русская печь

Лучшим вариантом считается для беседки печка из кирпича, где предусматривают разные приспособления, помогающие приготовить продукты. Чертеж русской печи сложен, а саму постройку человек без опыта не осилит. Здесь понадобится печник.

Русскую печь оснащают варочной плитой, устанавливают казан для приготовления плова, над мангалом строят нишу для коптильни. В самом мангале предусматривают выступы под решетку барбекю. Печь обязательно строят с вместительным дровником для хранения поленьев.

Внимание! Все проекты русской печи в интернете являются ознакомительными. Во время строительства мастер самостоятельно делает индивидуальные расчеты и вносит свои корректировки.

Что еще можно выстроить из кирпича в беседке

Неплохое в беседке приспособление для приготовления пищи считается казан. Под его установку из кирпича выкладывают мини-печь с дымоходом. На варочной панели вырезают отверстие, куда и погружают казан. На фото показано, как нижняя его часть погружена в топку.

Обустройство в печи камина актуально для застекленной беседки. В таком помещении можно отдыхать даже зимой при любых морозах.

Русская печь будет наделена всеми функциями, если в нее еще вмонтировать гриль. То есть, обустраивается специальная камера, внутри которой огонь поджаривает мясо со всех сторон. На фото представлен целый комплекс многофункциональной печи.

Проекты мангалов

Для ознакомления мы предлагаем рассмотреть проекты двух мангалов. Каждый чертеж отображает размеры, но только в ознакомительных целях. Габариты кирпичных мангалов индивидуально рассчитывает опытный печник под определенную беседку.

Первый проект на фото представлен для прямоугольного мангала, который можно установить внутри беседки у дальней стены.

На следующем фото изображен угловой мангал из кирпича. Принцип строительства тот же, только сооружение можно разместить в углу беседки.

Обустройство фундамента для кирпичного мангала или печи

Кирпичный мангал, а тем более русская печь, является очень тяжелым сооружением, требующим обустройства надежного фундамента. Как сделать бетонное основание самостоятельно? Да очень просто. Можно по периметру будущей печи залить ленточный фундамент, но в условиях пучинистого грунта – это не лучший вариант. Чтобы основание не разорвало, его придется заглублять ниже уровня промерзания почвы.

Идеальным вариантом является бетонирование монолитной плиты. Для этого по габариту мангала выкапывают углубление до 500 мм, дно засыпают слоем песка со щебнем толщиной 200 мм и укладывают армирующую сетку.

Внимание! Арматуру укладывают именно на дно фундамента, а не посередине или в нижней его части. В противном случае прочность основания снижается, и под тяжестью кирпичного мангала оно прогнется или треснет.

Вокруг ямы обустраивают опалубок. Борта должны выступать над уровнем земли минимум 100 мм. Заливку фундамента выполняют бетоном со щебнем. До полного застывания цемента никаких работ на основании не ведется.

Строительство русской печи

Сейчас мы рассмотрим, как построить из кирпича в беседке русскую печь. Инструкция предоставлена только в ознакомительных целях, и при случае самостоятельного выполнения работ желательно получить консультацию специалиста.

Подготовительные работы

Итак, бетонный фундамент под печь внутри беседки застыл, пора начинать готовиться к каменным работам. Для выкладки мангала или русской печи понадобится красный и огнеупорный кирпич. Первый – пойдет на стены, а из огнеупорного кирпича выкладывают топку. Сразу надо отметить, что силикатный и пустотелый кирпич для печных работ не подходит.

Внимание! Чтобы кирпич не тянул воду с раствора, его за сутки замачивают водой, но не окунают полностью, а просто обильно спрыскивают.

Сверху бетонный фундамент укрывают листом рубероида для гидроизоляции. Первый ряд кирпича выкладывают насухо без раствора. Он образует контур печи порядовки. На этом этапе делается подгонка кладки таким образом, чтобы в процессе дальнейшего строительства избежать резки кирпича.

Чтобы получить надежную кирпичную кладку надо правильно приготовить раствор. Иногда стены печи или мангала выкладывают на цементном растворе, а саму топку на глине. Можно делать и так, хотя многие печники больше склонны к использованию только глиняного раствора. Существует такое понятие, как жирность глины. Отсюда определяют пропорции раствора, и делают это индивидуально. Они могут быть 1:1 или 1:2. Чем жирнее глина, тем больше добавляют песка.

Внимание! Глину для приготовления раствора замачивают надвое суток для придания ей пластичности.

Огнеупорный кирпич внутри топки выкладывают на другом растворе из огнестойкой глины. Такую сухую смесь можно купить в магазине, а дома ее останется только развести водой. Для дымохода желательно приготовить еще один раствор. От конденсата глиняная кладка разрушится, поэтому лучшим вариантом будет раствор из трех частей песка и одной части известкового теста. Для прочности допускается добавление одной части цемента.

Выкладку первого и последующих рядов начинают от угла. Важно соблюдать уровень кирпичной кладки, чтобы печь или мангал не перекосился. На всех углах в кладку каждого ряда вмуровывают проволоку. Она придаст прочность конструкции.

Кладка печи

На фото представлен пример схемы кладки кирпичной печи. В этом проекте с одной стороны сверху расположены коптильня с мангалом, а над ними дымоход. Под топкой мангала находится зольник. С другой стороны печи предусмотрена ниша для хранения дров. Ее выкладывают из 6 рядов кирпича. На 8 ряду делают выступ и укладывают стальной лист, закрывающий дровник сверху.

Дно зольника начинают обустраивать со второго ряда кирпичной кладки. Здесь тоже лучше использовать стальной лист. Высота камеры для пепла составляет 3 кирпича. Проем зольника закрывают чугунной дверкой. На 6 ряду выше зольника укладывают колосники и выгоняют из 4 рядов топку. Внутри ее выкладывают из огнеупорного кирпича.

Если считать с самого низа печи, то 11 ряд кладки кирпича делают с выступом в середину. Сверху укладывают чугунную варочную плиту, которая дополнительно образует дно коптильни. Выше идут ряды самой камеры для копчения, а в ее проем устанавливают дверку.

С другой стороны печи на металлический лист укладывают два ряда красного и один ряд огнеупорного кирпича. На этом участке образуется мангал. Дальнейшая кладка печи идет до 16 ряда, где начинают формировать арку. Заканчивается она на 19 ряду, образуя верхнюю часть камеры мангала.

Далее, кладку выгоняют до 22 ряда, где над коптильней кладут стальной лист с окошками для дыма. Они позволят проводить холодное и горячее копчение. Начиная с 23 ряда, делают верх печи. Дальнейшая клака идет со смещением кирпича внутрь на одну четверть. Верх печи состоит из 10 рядов, после чего выкладывают ровный дымоход.

На видео можно посмотреть мангал из кирпича:

Заключение

Для красоты готовую печь из кирпича обкладывают декоративным камнем. Можно закрепить на стене кованые украшения, сделать кочергу, ухват и другие приспособления.

fermilon.ru

Как построить беседку с печкой и мангалом или барбекю своими руками

Строительство разнообразных печек в беседках набирает популярность день за днем. Сегодня вы можете встретить печку-гриль, барбекю, мангал и даже печь-камин. Видов печек существует огромное количество, и вышеперечисленные названия — это еще не все. В беседках строятся печки комбинированные, сочетающие в себе сразу несколько функций.

Эта статья содержит небольшой обзор по видам печей для беседок, а также очень подробные инструкции, по которым вы сможете построить печь для беседки своими руками.

Виды печей для беседок

В этом разделе мы охватим самые популярные варианты: печь барбекю для беседки, печи – мангалы и русские. Речь пойдет и о кухонных комплексах для беседок, включающих в себя несколько вариантов очагов.

Барбекю- и русская печь в беседке

Русская печь в беседке не строится. Мало того, что эта конструкция очень сложна, так еще и места занимает не мало. А вот мини русские печки встретить можно. Они на много меньше, с коротким подом. По сути, это печка-барбекю или мангал, стилизованный под русскую печь. Иногда в устье размещается даже вертел для гриля.

Мини русская печь для беседки

Ниже – беседка с печкой – барбекю. Относительно не сложный вариант, очень компактный, но при этом удобный. Может быть построен не только в беседке, но и в небольшой летней кухне, так как здесь имеется плитка. Последняя, кстати, может переоборудоваться под установку казана.

Беседка закрытая, с печкой барбекю

Печи – мангалы для беседки

Это фото печки для беседки – почти то же самое по внешнему виду, что и предыдущее, только вместо барбекю – мангал, и плита находится с левой стороны. Но сама по себе конструкция еще меньше по размеру. Фундамент под нее можно делать столбчатый, мелкозаглубленный.

Печь – мангал для беседки. Фото модели с плитой и раковиной

Еще одна печь для беседки с мангалом, из кирпича. В отличие от предыдущей, у нее присутствует зольник, который облегчит уход за печкой. А вот плита или раковина не предусмотрены.

Беседка с очагом в центре и зольником

Кухонный комплекс и печь-камин для беседки

А вот целый комплекс: печь с беседкой и мангалом, а также коптильней и плиткой. По бокам внизу и вверху оборудованы закрытые полки для мелочей. Получилась универсальная и очень удобная кухонная зона. Единственный минус такой постройки – высокая цена и необходимость устройства серьезного плитного фундамента.

Печной комплекс для беседки: мангал, плита, русская печь и коптильня

И последний пример: камин-печь в беседке. Фото постройки говорит само за себя. Такая печка больше предназначена для получения эстетического удовольствия от вида живого огня, нежели практической пользы.

Печь-камин для беседки

Строительство печки – барбекю

Для работы будем использовать два вида кирпича: обыкновенный и шамотный, Ш-47. Также понадобится глиняно-песчаная смесь, мастерок для раствора, строительный уровень и специальная пила по камню. Фундамент для печки готовим заранее, он может быть плитным или ленточным, по контуру кладки.

Работа с 1 по 11 ряд

Перед тем, как начать выкладывать первый ряд печки, на фундамент нужно уложить слой гидроизоляционного материала. Для этого можно использовать обыкновенный рубероид. В первом ряду сразу формируем три ниши: по бокам – для кухонных принадлежностей, и посередине – под дровницу. Следующие семь рядов выкладываем точно также, только делаем перевязки, чтобы швы между кирпичами не совпадали.

Печка с барбекю, своими руками

Девятый ряд печки выкладывается почти так же, как и все предыдущие. Исключение составляют крайние кирпичи боковых ниш. На каждом из них делаем спил до 30 градусов, на половину длины кирпича. Это нужно для последующего формирования арочных перекрытий над нишами печки. Как ориентированы спилы, и где находятся кирпичи с ними – вы можете рассмотреть на следующем рисунке.

Как сделать печку для беседки

Для арочных перекрытий нужно использовать шамотный кирпич, имеющий маркировку Ш-47. Необходимый радиус изгиба перекрытий обеспечивается путем подпиливания кирпичин. А вот для центральной части необходимо сделать основание для перекрытия – из металлического уголка и положенной рядом полосы металла. На это основание укладывается также ряд шамотного кирпича.

Как построить кухонную зону для беседки

В десятом ряду опять делаем запилы на отдельных элементах. Располагаются они в тех же местах, но уже ориентированы вниз, повторяя изгиб арочных перекрытий. Одиннадцатый ряд печки уже перекрывает арки, и кирпичи, идущие над ними, также выпиливаются. На рисунке запилы 10 и 11 ряда отмечены разным цветом.

Устройство арочных перекрытий для барбекю

Кладка с 12 по 20 ряд

Обратите внимание: двенадцатый ряд должен перекрыть все три ниши печки. Для поддержки в промежутках между стенками укладываем стальной уголок, на рисунке видно, как это делается. Центральную часть обязательно выкладываем шамотным кирпичом, так как на нее придется расположение топливника печки.

Кладку ряда ведем так, чтобы над одиннадцатым рядом печки получился напуск в четверть кирпича спереди и по бокам. Добиться этого можно путем небольшого увеличения ширины швов между кирпичами печки.

Перекрытие ниш печки барбекю

Тринадцатый ряд – это под топливника печки. Боковые стенки выкладываются из простого кирпича, а основная часть – из шамотного. Крайние элементы центральной части выпускаются вперед на четверть. Далее кладем четырнадцатый ряд, который и является основанием топливника.

Обратите внимание: между боковыми стенками и шамотным ядром обязательно должен оставаться зазор примерно в 2 см. Он нужен для того, чтобы у шамотного ядра оставалось пространство на расширение при повышении температуры. В противном случае во время эксплуатации произойдет деформация боковых стенок. Зазор заполняется базальтовым волокном.

Поднятие топливника

Пятнадцатый и шестнадцатый ряды выкладываем так же, как и четырнадцатый. Но в крайних рядах шамотного ядра делаем округлые фаски, примерно 2 см глубиной. Они нужны для того, чтобы вставлять решетки барбекю – в несколько уровней. Расположение фасок указано на рисунке внизу. Далее поверх шестнадцатого ряда возводим арочное перекрытие топливника. Оно делается все из того же Ш-47.

Строим арочное перекрытие топливника

С семнадцатого по двадцатый ряд – поднимаем заднюю, а также боковые стенки топливника. Крайние кирпичи выпиливаем по форме арочного перекрытия. А боковые шамотные кирпичи двадцатого ряда печки выпускаем внутрь на 1/4. Снизу они подрезаются наискось.

Поднятие задних и боковых стенок топливника

С 21-го ряда до формирования трубы. Окончание работ

Таким же образом выкладываем 21-й, 22-й, 23-й и 24-й ряды: в каждом из них делаем выпуск боковых шамотных кирпичей на 1/4. Двадцать четвертый ряд должен идти с выпуском на 1/4 вперед и по боковым сторонам. Отверстие в нем становится размером с обыкновенный кирпич.

24-й ряд печки в беседке

Кладка самой печки закончена, осталось только сформировать трубу. Она выкладывается из обыкновенного кирпича, но по контуру из шамотного. Принцип укладки виден на следующем рисунке. Количество рядов в трубе зависит от высоты беседки. Поэтому тут нужно заглянуть в чертежи и дальше работать по ним.

Возведение трубы

Печка готова, осталось только отделать столешницу и навесить дверцы к нишам. Столешницу выкладываем кафелем, либо заказываем уже готовое покрытие, из искусственного или натурального камня. То же и дверцы – могут быть самодельными или заказными.

Обратите внимание: Одна из столешниц может служить каркасом для раковины. Если такой вариант вам нравится больше, то при укладке 12-го ряда просто не перекрываем одну из ниш. А для уравнивания кирпичи с этой стороны выкладываем только по контуру печки.

Готовая печка-барбекю

roomgood.ru
