пошаговая инструкция с фото и видео, монтаж и прочее

Каждый хозяин загородного домовладения стремится к организации комфорта в своём жилище. Особую атмосферу создаёт открытый или закрытый очаг пламени, который окажет успокаивающее воздействие и обогреет в холодные месяцы. Для того чтобы сделать источник тепла безопасным и эффективным, можно своими руками построить угловую печь-камин. Для этого потребуются чертежи такого сооружения и навыки кирпичной кладки.

Что такое печь-камин, её достоинства и недостатки

Печь-камин представляет собой агрегат или капитальное сооружение, изготовленное из огнестойких материалов, которое аккумулирует тепло от очага пламени в топочной камере.

Эти конструкции чаще всего используют в качестве источников тепла и комфортных элементов интерьера на дачах, загородных домах и частных домовладениях.

Конструкция из красного огнеупорного кирпича

Печи-камины ряд достоинств и недостатков, которые выражены в следующих критериях:

Таблица: достоинства и недостатки печей-каминов

Конструктивные особенности и принцип действия

Конструкция печи-камина состоит из двух основных элементов — топочной камеры и дымоходной системы. От того, насколько точно рассчитаны соотношения их параметров, зависит степень эффективности и производительности отопительного сооружения.

Принцип работы печи-камина заключается в том, что пламя в топочной камере горит при открытом (в верхнем торце) дымоходе. Удаление дыма осуществляется под воздействием тяги, мощность которой зависит от длины трубы. Эффективное теплоизлучение происходит во время горения топочного материала, но при его сгорании нагревание значительно снижается. Чтобы повысить теплоотдачу, печь-камин оборудуют конвекционной камерой. Эта модернизация позволяет осуществить циркуляцию воздуха из помещения внутрь неё, а нагретый воздух — обратно.

Как любое капитальное строение, печь-камин имеет твёрдое основание.

Угловая конструкция

В целях пожарной безопасности конструкция оборудуется подтопочной площадкой. Её располагают на полу перед камином. Для этого используются негорючие материалы — металл, камень, огнеупорный кирпич или плитка.

В соответствии с нормами пожарной безопасности, такая платформа должна изготавливаться на 30–35 см шире периметра печи-камина.

Выше платформы располагается полость зольника и топливная камера. Пространство между этими отсеками оборудуют колосниковой решёткой. Это увеличивает КПД отопительного сооружения, так как под горящим топочным материалом образуется место для сброса сгоревшего материала.

Конструкции с закрытой топочной камерой оснащают специальным поддувом, благодаря которому можно изменять мощность жара внутри печи-камина. Это даёт возможность продлить время горения, тем самым сэкономить топочный материал.

Все поверхности печи-камина, которые контактируют с открытым пламенем, выкладывают огнеустойчивыми материалами. Это необходимо, так как температура в этих участках камина достигает, а иногда и превышает отметку в + 1000 °C.

Чтобы усилить теплоизлучение, заднюю стену печи-камина оборудуют листами из нержавеющей стали или чугуна. Для большей теплоотдачи заднюю стену топочной камеры выстраивают под наклоном вперёд. Благодаря этому тепловые потоки направляются в сторону платформы, дополнительно обогревая полы.

Над топочной камерой устанавливается камера для сбора дыма (хайло). Она имеет неправильную форму, напоминающую усечённую пирамиду, в передней части которой есть специальный барьер. Эта преграда не позволяет холодным воздушным потокам смешиваться с продуктами сгорания, а также предотвращает попадание дыма внутрь помещения.

Задняя стена камеры для сбора дыма оборудована специальным выступом (каминным зубом), который удерживает скопившийся газ от попадания в помещение.

Каминный зуб не даёт саже вываливаться в топочную камеру. Чтобы очищать этот участок печи-камина, вблизи него устанавливается дверца.

Отсек сбора дыма (хайло) и дымоходную систему разделяет металлическая задвижка. Этот элемент служит для перекрытия пути тёплых потоков из помещения наружу, после прогорания дров. Задвижкой также пользуются для регулировки тяги.

Труба дымоходной системы возводится по тому же принципу, что и в других отопительных сооружениях. Для обеспечения хорошей тяги, её высота должна быть не менее 500 см от основания топочной камеры.

Расчёт основных параметров

Эффективность работы печи-камина зависит от правильности расёта параметров всех её элементов. Несоответствие в расчётах приведёт к тому, что значительно снизится теплоотдача или часть дыма из топочной камеры будет выходить в помещение. Поэтому для возведения правильной конструкции печи-камина необходимо соблюдать следующие правила:

  1. Размер окна топочной камеры не должен быть более 2–3% от площади обогреваемой комнаты.
  2. Чтобы определить площадь подовой поверхности, необходимо квадратуру окна топочной камеры умножить на 0,7.
  3. Ширину топочной камеру рекомендуется делать в пределах от 20 до 40% больше её высоты.
  4. Для расчёта глубины топочной камеры нужно умножить параметр её высоты на 0,7.
  5. Диаметр или сечение дымоходной трубы рекомендуется делать не менее 10% от квадратуры окна топки. При этом её канал не рекомендуется делать меньше: 150х280 мм для кирпичной конструкции, диаметром 160 мм — для трубы.
  6. Дымоходную трубу нужно выкладывать таким образом, чтобы она была конической формы.

Чтобы не ошибиться в вычислениях можно, воспользоваться готовыми таблицами и проектами таких сооружений.

Оптимальные размеры

Расчёт кирпичей

Для получения точного расчёта кирпичей необходимо использовать готовые схемы порядовок. Количество строительного материала зависит от конкретной конструкции печи-камина. В предложенных схемах половины или меньшие доли материала следует считать как целые кирпичи. При этом их общее количество нужно умножить на 1,2.

Угловой вариант

Полученное значение даст возможность приобрести материал с небольшим запасом. Это необходимо, так как кирпичи могут повредиться при транспортировке или разгрузке, а некоторые из них — оказаться бракованными.

Для конструкции печи-камина возводимой по указанной ниже схеме, потребуется около 360 штук красного кирпича и около 60 — шамотного.

Жёлтым цветом выделен шамотный кирпич

Расчёт фундамента и раствора для кладки

При расчёте раствора для кладки следует руководствоваться тем, что при толщине слоя в 3 мм, потребуется одно ведро смеси для 50 кирпичей.

Зная параметры используемого материала, несложно рассчитать какой объём бетона и песка потребуется для установки плитного основания.

Фундамент для угловой печи-камина будет иметь форму сектора цилиндра, угол которого равен 45 градусам.

Синим цветом выделена фигура — сектор цилиндра

Чтобы рассчитать объём бетона такой формы необходимо вспомнить школьный курс геометрии, а именно формулу нахождения объёма цилиндра, которая имеет такой вид: V=πR²h, где π – математическая константа выражающая отношение длины окружности к длине диаметра, равная 3,14, R — радиус, h- высота фигуры.

Длину каждой из сторон прямого угла фигуры можно легко рассчитать, зная параметры кирпича.

Указаны строительные названия сторон материала

Согласно схеме кладок рядов печи-камина видно, что эти стороны имеют 3 длины постельной стороны кирпича и одну — тычковой. На примере это выглядит следующим образом: 0,25+0,25+0,25+0,12=0,87 м.

Фундамент для печи-камина необходимо делать с каждой стороны на 10 см больше самой конструкции: 0,87+0,1=0,97 м.

Например, высота фундамента составит 10 см.

Теперь необходимо подставить значения к формуле, чтобы найти объём цилиндра. Полученный результат необходимо разделить на 4, так как сектор цилиндра имеет его четвёртую часть. Формула будет таковой: V=(π·R²·h):4. Подставим значения: 3,14·0,97²·0,1=3,14·0,94·0,1=0,295:4=0,073 м³ бетонной смеси потребуется для заливки фундамента такой формы.

Видео: угловой камин из кирпича

Необходимые материалы и инструменты

Для строительства печи-камина не потребуется какое-либо специальное оборудование. Все необходимые для этого инструменты можно найти у каждого хозяина:

  1. Штыковая и совковая лопата.
  2. Большой лом.
  3. Ручная циркулярная пила.
  4. Ножовка.
  5. Строительный уровень.
  6. Измерительная рулетка.
  7. Отвес.
  8. Большой угольник.
  9. Правило для разравнивания бетонного основания.
  10. Ёмкости для воды и кладочной смеси.
  11. Глубинный вибратор.
  12. Кельма.
  13. Киянка с резиновым бойком.
  14. Плоскогубцы.
  15. Молоток.

Чтобы сделать заливку фундамента потребуются следующие материалы:

  1. Материал для гидроизоляции. Можно использовать рубероид или толстый полиэтилен.
  2. Для изготовления армирующей решётки — арматурные прутья, сечением 0,8 см.
  3. Песок.
  4. Мелкофракционный (от 20 до 30 мм) щебень или крупный отсев из гранита.
  5. Для изготовления опалубки — обрезные доски, фанера или OSB плиты.
  6. Бетонная смесь марки М 300 или М 400.
  7. Гвозди и саморезы для укрепления опалубки.
  8. Проволока или пластиковые хомуты для крепления арматурных прутьев.
  9. Шамотный кирпич марки ША 8 стандартных параметров.
  10. Красный огнеупорный кирпич марки М 150 обычных размеров.
  11. Облицовочный материал.
  12. Цемент.
  13. Глина.
  14. Металлические уголки из стали с шириной полок 50х50 или 60х60 мм.
  15. Задвижка из металла.
  16. Изолирующий жароустойчивый материал из асбеста или базальта.

В качестве кладочной смеси удобно использовать готовый материал из строительных магазинов. Такие смеси специализированы под возведение подобных сооружений.

Большой выбор

Подготовительные работы, выбор места

Для печи-камина такой формы не так уж и много мест для установки. Однако даже из четырёх углов необходимо выбрать правильное расположение.

Для печи-камина лучше всего подойдёт большая комната или зал с площадью не менее 20 м², так как для её полноценной работы необходим большой объём воздуха.

Специалисты печного дела рекомендуют строить угловые печи-камины у внутренних стен комнаты. Это обусловлено тем, что камин, при таком расположении не теряет отопительной способности, а также исключаются проблемы с работой дымоходной системы.

Следует учесть, что печь-камин не стоит устанавливать вблизи дверей и окон, так как между топочной камерой и проём возникают сильные воздушные потоки, которые могут привести к потере теплоизлучения или пожару.

Если печь-камин будет оборудована топочной камерой закрытого типа, то тяга внутри сооружения будет постоянной независимо от места.

Печь-камин своими руками: пошаговая инструкция

Основание для печи-камина удобней всего закладывать на этапе заливки ленточного фундамента для дома. Если дом уже построен, то установке фундамента будет предшествовать демонтаж напольного покрытия.

Следует учесть, что бетонное основание для обогревательных сооружений нельзя соединять с фундаментом жилого дома. Между основаниями необходимо оставлять расстояние от 50 до 100 мм. Если этим пренебречь, то массивная конструкция дома со временем даст усадку. В результате элементы печи-камина сместятся или деформируются, образуя трещины и зазоры. Будет нарушена целостность конструкции, что повлияет на её функциональность и производительность.

Красные стрелки — горячие потоки, синие — холодные

Закладка фундамента

Для закладки фундамента необходимо выполнить следующие действия:

  1. В помещении дома, в месте будущего расположения печи-камина сделать разметку. Для этого на стене необходимо маркером сделать отметки габаритов фундамента.

    Оставить место для защитной поверхности

  2. Разобрать напольное покрытие. С помощью отвеса и строительного уровня продлить разметку вниз.
  3. Деревянные лаги на этом этапе не убирать, до момента подведения фундамента печи-камина до их уровня.
  4. Используя те же инструменты и отметки на стене, определить точное расположение основания на полу цокольного уровня дома.
  5. Используя лом и лопаты разобрать пол до фундамента дома.

    На этом этапе нельзя распиливать лаги

  6. Выкопать котлован, глубиной равным основанию дома, шириной на 10–15 см больше конструкции печи-камина. Если на строительном участке преобладает песчаный или супесчаный грунт, то стены котлована могут осыпаться. Чтобы этого избежать, необходимо покрыть их полиэтиленом.
  7. Разровнять и тщательно утрамбовать дно ямы.
  8. Засыпать песок, чтобы получилась толщина слоя 10 см. Следует учесть, что влажный песок лучше спрессовывается.
  9. Сверху песочной подушки насыпать такой же слой гравия.
  10. Из досок или фанерных листов сделать опалубку для заливки фундамента.

    В качестве опалубки использованы листы фанеры

  11. В каждый угол котлована вбить по одному деревянному бруску. К ним будут закреплены щиты опалубки. Если опалубка будет изготавливаться из досок, то между ними останутся щели, сквозь которые будет высыпаться земля. Чтобы избежать этой проблемы, нужно обвернуть готовый щит в полиэтилен.
  12. С помощью рубероида или толстого полиэтилена сделать гидроизоляцию.
  13. Из арматурных прутьев сечением 0,8 см изготовить армирующий каркас для бетонного основания. Ширина её ячеек делать не более 10х10 см. места пересечений металлических стержней закрепить с помощью проволоки, электросварки или пластиковых хомутов. Вся металлическая конструкция не должна лежать на гидроизоляции. Поэтому её можно расположить на половинках или обломках кирпичей.

    Металлические прутья укрепят бетонное основание

  14. Залить бетонную смесь марки М300 или М 400 внутрь опалубки. Используя глубинный вибратор удалить пузырьки воздуха из не застывшего основания. Жидкий бетон должен полностью покрыть выступающие детали арматурного каркаса.
  15. Накрыть фундамент гидроизолирующим материалом. Это позволит бетону равномерно застывать. Через 3–4 недели основание полностью затвердеет.

    Его поверхность необходимо разравнивать ещё в жидком состоянии

  16. Теперь необходимо отпилить деревянные лаги пола. Их торцы будут располагаться на фундаменте печи-камина.
  17. Основание готово для кладки кирпичных рядов.

Подготовка кладочной смеси

Строительные магазины изобилуют разнообразием растворов и жароустойчивых смесей для кладки печей, каминов и других отопительных сооружений. Однако опытные специалисты печного дела рекомендуют прибегнуть к старому и проверенному способу — использованию для этой цели глиняного раствора. Для этого необходимо использовать глину жирных сортов, лучшим из которых является — синяя глина.

При высыхании синяя глина не растрескивается.

Материал предварительно замачивают в воде на пару суток. В течение этого времени глина становится вязкой. Её консистенция будет напоминать жидкий творог с комочками. Чтобы материал имел однородную структуру, его процеживают через крупное сито, разминая комочки.

Подготовленная глина позволит делать кладочный шов толщиной от 3 до 5 мм.

Для получения раствора нужно добавлять песок в глину. Для этого рекомендуется использовать крупный речной песок, который добавляют перед началом кирпичной кладки.

Чтобы определить качество полученного раствора и правильность пропорции, материал скатывают в шар размером с яблоко средних размеров. Затем его помещают между двух дощечек, и медленно сдавливают их. Во время этого процесса следят за появлением трещин в глине:

  • если они появились сразу после сдавливания — это указывает на большое количество песка в растворе;
  • если шар сдавлен до половины его высоты, а трещины не появились — это говорит о недостатке песка;
  • пропорции песка и глины считаются идеальными, если трещины появляются при сжатии шара на 1/3.

Сжимать доски нужно медленно

Пошаговая инструкция: особенности кирпичной кладки

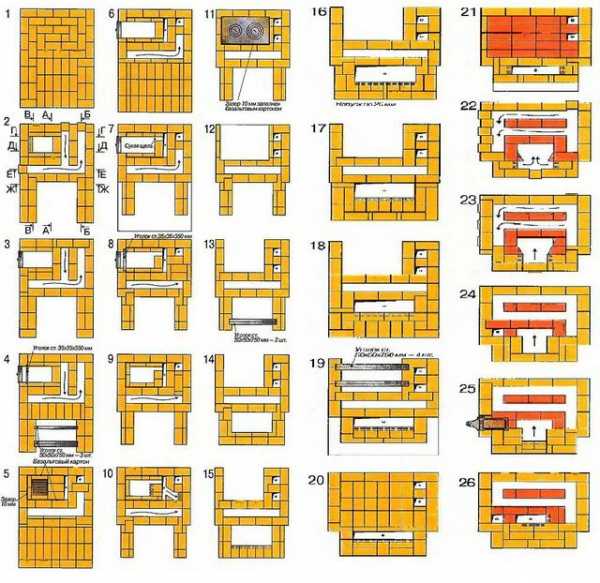

Чтобы не путаться в рядах кладки, даже опытные печники делают её сначала без раствора. Нелишним будет распечатать схему порядовок.

Прежде чем приступить к кирпичной кладке, необходимо накрыть гидроизоляцией бетонное основание, а только после этого начинают строить печь-камин. Этот процесс состоит из нескольких этапов:

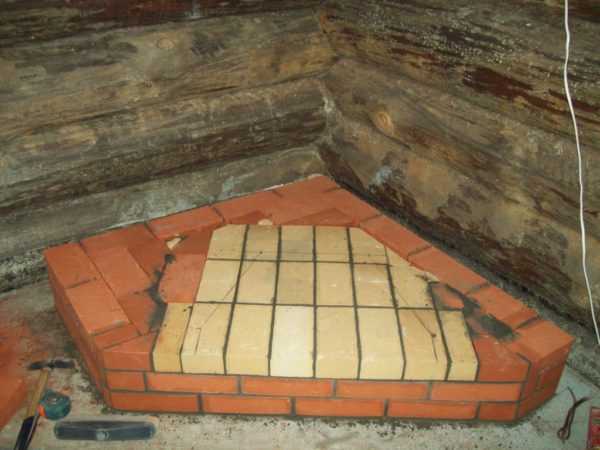

  1. Следует учесть, что первые ряды необходимо сделать идеально ровными, так как они станут основой для всей конструкции. Как показано на схеме — их выкладывают сплошным слоем. Используя угольник, отвес и строительный уровень — добиться строгой перпендикулярности. Перед кладкой кирпичи необходимо замочить в воде на 1,5 – 2 часа.

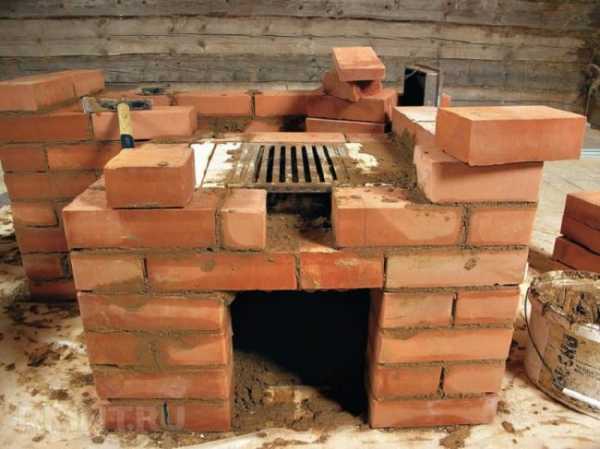

  2. Второй и третий ряд образует место для хранения топочного материала. Эта ниша перекрывается двумя рядами кирпичей с небольшим (до 3 см) напуском верхней кладки с фасадной стороны печи-камина.

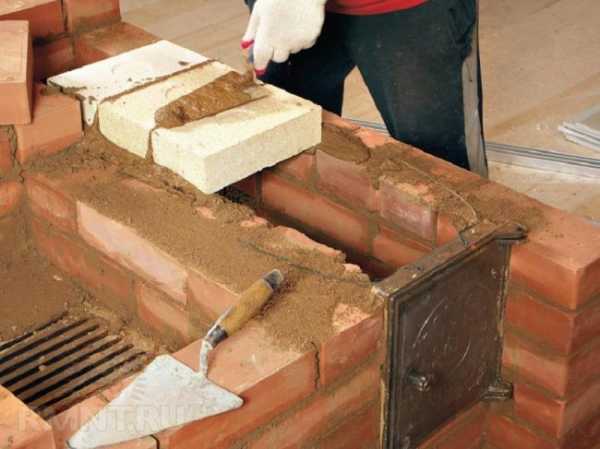

  3. Начиная с пятого ряда выложить основание топливной камеры. Для этого использовать шамотный кирпич. Глубина камеры составит 460 мм. Хайло печи-камина имеет размеры (630х490 мм).

    В середине кладки шамотный кирпич

  4. С шестого по восьмой ряд выполнить наращивание стен печи-камина с наклоном тыльной стороны топки. Тот наклон в будущем сформирует каменный зуб. На этом этапе понадобится ручная циркулярная пила с кругами для работы по камню. На схеме порядовок видны неполные кирпичи или спиленные.

    Болгарка поможет сделат спилы ровными

  5. С девятого по одиннадцатый ряд выполнить наращивание стен печи-камина в соответствии со схемой.

    Металлическое покрытие защитит стены от пожара

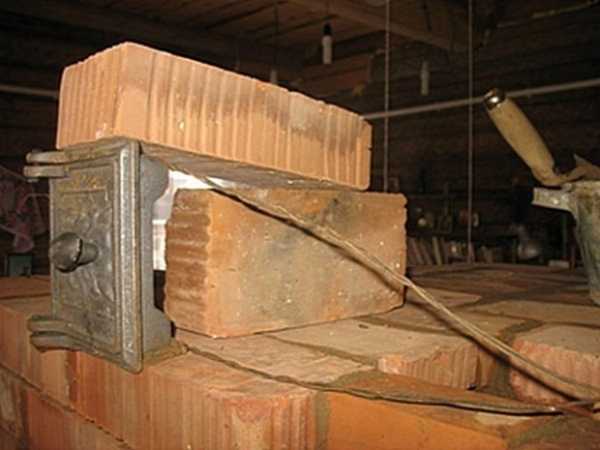

  6. В двенадцатом ряду уложить два стальных уголка длиной по 60 см. Полки уголков необходимо разместить внутрь камеры, горизонтально её основанию.
  7. Тринадцатый и четырнадцатый ряд образует переднее перекрытие окна топки. Кирпичи нужно укладывать на ложковую сторону, при этом шамотный материал расположить с внутренней стороны топочной камеры.
  8. Пятнадцатый ряд образует переход от топки к дымоходной системе. На этой стадии формируется дымовой зуб и выстраивается тыльная стена.
  9. Шестнадцатый и семнадцатый ряд формирует полку печи-камина, поэтому кирпичи необходимо выкладывать с наружным сдвигом.
  10. С восемнадцатого до двадцатого ряда, конструкция предусматривает сужение. На этом шаге формируется камера для сбора дыма.
  11. С двадцать первого по двадцать четвёртый ряд выкладывается дымоход.

    Высота трубы создаёт тягу

  12. С двадцать пятого по двадцать седьмой — увеличение переходного участка дымохода. На этом этапе монтируется металлическая задвижка.

    Элемент конструкции для перекрытия тяни

  13. Последующие порядовки определяют высоту дымохода.

Особенности установки дымохода

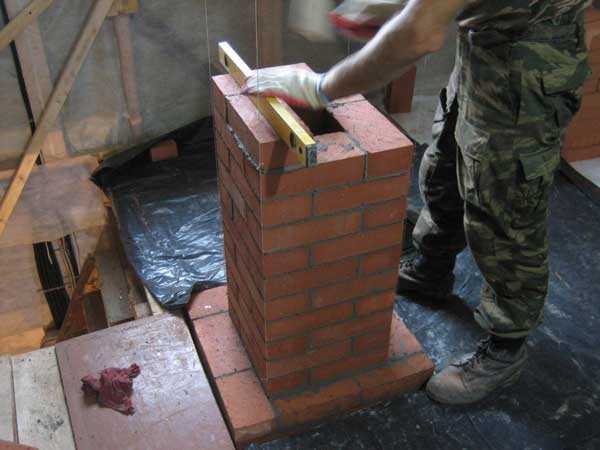

Внутренняя поверхность дымоходной трубы является прямым каналом, однако её наружная часть имеет конструктивные особенности.

Особенности конструкции сохраняют тепло

На месте пересечения балки перекрытия дымоход имеет расширение. Этот элемент конструкции важен, так как он снижает температуру выходящих потоков. В результате отпадает необходимость делать дополнительную теплоизоляцию в этом месте.

На уровне пересечения кровли дымоход имеет расширение. Эта особенность предохраняет кирпичную кладку от вредного воздействия атмосферных осадков.

Дымовой канал также имеет защиту в виде металлического колпака. Рекомендуется оснастить дымоход искрогасителем.

Особенности эксплуатации

При эксплуатации печи-камина следует придерживаться основных правил:

  1. Перед растопкой печи-камина необходимо убедиться в наличии тяги. Для этого нужно выдвинуть металлическую задвижку. Если тяги нет или она идёт в обратном направлении — это признак засорения колосников, отверстий для подачи воздуха или всей дымоходной системы.
  2. Если печью-камином долго не пользовались, то перед растопкой нужно удалить холодную воздушную пробку в дымоходной системе. Для этого необходимо вблизи газового канала зажечь бумагу или пучок соломы. Через некоторое время появится тяга. После этого можно пользоваться камином.
  3. В качестве топочного материала лучше использовать дрова осины, берёзы, дуба, бука или граба. Особенно ценны осиновые дрова, так как при их сжигании количество нагара сводится к минимуму. Дым этой породы древесины способен очищать каналы дымохода от сажи. Специалисты печного дела советуют при каждой десятой растопке использовать осиновые дрова.
  4. Хвойные породы древесины содержат смолы, поэтому для растопки удобно использовать стружку, щепки, а также еловые и сосновые шишки.
  5. Нецелесообразно накладывать много дров в топочную камеру. Оптимальным вариантом является загрузка 1/3 её части.
  6. Комната, в которой расположена печь-камин, должна хорошо проветриваться. Для этого помещение оборудуют системой вентиляции.
  7. Если печью-камином пользуются постоянно, то уборка сажи должна осуществляться после каждого отопительного сезона. Если печь растапливается по нескольку раз в месяц — чистку можно проводить один раз в два — три года.

Печь-камин станет ключевым элементом интерьера комнаты. Тёплая и комфортная атмосфера будет незабываемой в холодные зимние вечера. Это функциональное отопительное сооружение станет основной зоной отдыха вашего жилища.

Оцените статью: Поделитесь с друзьями!

legkovmeste.ru

пошаговая инструкция + чертежи с фото

В дачных домах редко устанавливают дорогостоящие системы отопления, ведь используются они, как правило, только в дни отдыха. Быстро протопить загородный дом в холодные дни можно с помощью камина, но он греет только во время топки и быстро остывает, кроме того, камин нельзя использовать для приготовления еды.

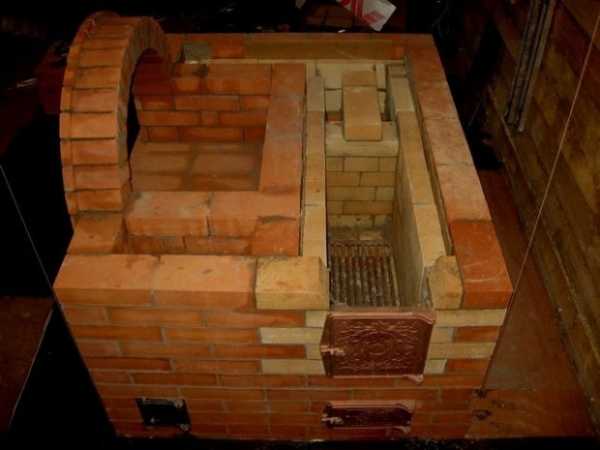

Совмещенная печь-камин обладает куда большей функциональностью – с ее помощью можно обогреть небольшой дом из 1-2 комнат, на варочной плите приготовить пищу, а каминная топка с жаропрочным стеклом позволит наслаждаться видом живого огня. Построить такую печь-камин довольно просто, все даже можно сделать своими руками, если следовать схеме-порядовке.

Печь — камин фото

Устройство печи-камина

Прежде чем возводить печь-камин своими руками, необходимо разобраться с ее конструкцией и определиться с местом установки. Представленная печь-камин имеет две топки с противоположных сторон: печная топка с варочной плитой устанавливается со стороны кухни или кухонного отсека и используется для приготовления пищи и обогрева домика, каминная топка находится со стороны комнаты. Для безопасности она оснащена чугунными дверцами со стеклом, устойчивым к нагреву, что позволяет проводить установку даже на деревянных дачах из сруба.

Обе топки можно топить одновременно благодаря расширенному дымоходу и системе задвижек, с помощью которых можно перекрыть каждый дымовой канал по отдельности. Для улучшения тяги и более простой очистки под обеими топками обустроены зольники с дверцами, от топочных камер они отделены колосниками.

Печь-камин устанавливается на фундамент из бетона, кирпича или бутобетона. Если фундамент возводят одновременно с постройкой дома, необходимо отделять его от общего основания песчаной или гравийной подушкой.

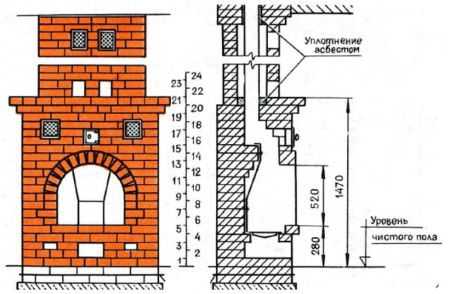

При проектировании печи-камина и дымохода необходимо также учитывать расположение балок, стропил и других элементов перекрытий, а проходки через них выполнять с соблюдением противопожарных требований.

Необходимые материалы

Чтобы построить на своей даче печь-камин вам потребуется:

  • Сильное желание отказаться от платной установки и все максимально делать своими руками;
  • Печной кирпич – около 8 сотен штук;
  • Жаропрочная кладочная смесь на основе глины –200 кг;
  • Дверка каминная с жаропрочным стеклом размером 500х500мм;
  • Дверка топочная печная чугунная, 200х250 мм;
  • Дверки поддувальные, 120х250 мм и 120х120 мм;
  • Три дверкипрочистные для очистки дымохода, 120х120 мм;
  • Два колосника для топок, 200х250 мм и 250х400 мм;
  • Чугунная варочная плита с конфорками, 410х720 мм;
  • Стальной уголок с полкой 40х40 мм и стальная полоса 40 мм – по 3 метра;
  • Стальной лист толщиной 3 мм и размером примерно 60х60 см;
  • Теплоизолирующие листы – асбест или базальт, толщина 4 мм;
  • Отожженная проволока для закрепления дверок;
  • Сэндвич-труба и соединительные элементы для дымохода;
  • Доски и гидроизоляционные рулонные материалы для опалубки;
  • Бетон и бутовый камень для фундамента;
  • Сухой строительный песок, щебень;
  • Огнестойкое покрытие пола – плитка, керамогранит, металлические листы.

При покупке кирпича обращайте внимание на его внешний вид: кирпич не должен быть пережженным, о чем свидетельствует глянцевый блеск его поверхности, или недопеченным – хрупким и неоднородным по цвету на сколе.

Фундамент для печи-камина

О том, как сделать фундамент для камина из монолитного бетона, рассказано в статье «камины из кирпича своими руками». Далее описана технология возведения бутового фундамента – более дешевого варианта, требующего меньшего расхода цемента для бетона.

  1. Котлован под камин копают в том месте, где он будет расположен, в соответствии с планом. Глубина котлована равна заглублению фундамента самого здания, размеры – на 5-10 см больше габаритных размеров пода печи. Дно котлована засыпают слоем щебня и трамбуют, выравнивая.
  2. Возводят опалубку до уровня пола в доме из струганой доски или фанерных листов, обмазывают ее изнутри и снаружи битумной гидроизоляцией, просушивают.
  3. На дно котлована укладывают крупный бутовый камень, пространство между ним засыпают щебнем со средним размером частиц 50 мм.
  4. Готовят порцию цементно-песчаного раствора: 1 часть цемента смешивают с 2-3 частями песка, после чего разводят водой до состояния жидкой сметаны. Заливают на слой камня и щебня.
  5. Готовят следующую порцию раствора, снова выкладывают камень, заполняют промежутки щебнем и заливают раствором. Так продолжают до уровня на 5-7 см ниже пола. Верхний слой выравнивают цементным раствором и оставляют фундамент на 3-7 дней для набора прочности.

Первый слой кирпича, образующий нижний ряд пода камина, является выравнивающим. Его кладут по схеме первого ряда на слой гидроизоляции – рубероида, используя утолщенный слой раствора – до 1 см.

Технология кладки печи-камина

Кладут печь-камин на жаропрочный раствор на основе глины и песка. Готовые смеси продаются в печных магазинах, но если рядом с вашей дачей есть карьер с хорошей жирной глиной, можно использовать ее. Раствор в этом случае готовят так: замачивают глину в бочке с водой на неделю, убирая с поверхности пену и всплывший мусор. Сливают лишнюю воду и размешивают получившийся жидкий раствор, постепенно добавляя в него песок до тех пор, пока раствор не начнет практически сразу отлипать от лопатки. При желании добавляют в раствор до 10% цемента или клея для керамогранита, перемешивают. После этого раствор готов к работе.Размолаживать водой раствор с цементом нельзя, поэтому добавлять цемент лучше порционно, в то количество раствора, которое вы можете израсходовать за час-полтора.

Технология кладки печи — камина фото

Схема и порядовка печи-камина представлены на рисунках.

Пошаговая кладка порядовка печи — камина

Технология кладки такова:

  1. Первый ряд образует под печи. Его можно класть из некондиционного кирпича – сколотого, с трещинами. При этом обязательно используют уровень и максимально выравнивают ряд.
  2. Во втором ряду начинают установку дверок поддувала. Между рамой дверки и кладкой необходимо проложить полосу из асбестового или базальтового листа. Раму дверки фиксируют на кирпиче первого ряда с помощью металлических штырей, например, гвоздей, через отверстия. Если они не совпадают со швами, можно аккуратно просверлить кирпич первого ряда. Остальная кладка ведется по схеме.
  3. В третьем ряду продолжают закреплять дверки с помощью проволоки, продетой в отверстия в боках рамы и заправленной в швы кладки. Кроме того, поверх третьего ряда укладывают по схеме решетку колосника каминной топки.
  4. В четвертом ряду дверки поддувала закрывают кирпичом, закрепляя так же, на проволоку. Кладут колосник печной топки. Сбоку начинают выкладывать дымовой канал, ставят прочистную дверцу. Раствор изнутри дымового канала тщательно заглаживают рукой, чтобы избежать шероховатостей и излишнего осаждения копоти и сажи.

    Закрываем поддувало кирпичом

  5. В пятом ряду начинают установку дверки каминной топки, точно так же закрепляя ее на металлические штыри. Она значительно тяжелее, чем дверки поддувала, поэтому ее необходимо временно дополнительно закрепить вертикально, с помощью проволоки.Между рамой дверки и кирпичом по периметру прокладывают асбестовую полосу.
  6. В шестом ряду аналогичным образом ставят дверку печной топки, и далее кладут по схеме с 6 по 8 ряд. В 9 ряду дверку печной топки закрывают сверху кирпичом, выкладывают 9 и 10 ряды по схеме.
  7. На кирпич 11 ряда нужно уложить варочную плиту. Поэтому кирпич сначала выкладывают насухую, подгоняют, размечают маркером положение плиты, после чего кирпич снимают и с помощью болгарки выполняют углубления для укладки плиты так, чтобы она легла вровень с кирпичом.
  8. В 12 ряду дверку каминной топки закладывают сверху кирпичом, не забывая закреплять ее за отверстия в раме проволокой. Поверх кирпича укладывают стальной уголок по схеме. Ряды с 13 по 15 кладут по схеме.

    Укладка 12 ряда кирпичей для печи — камина

  9. В 16 ряду начинают выполнять свод над варочной плитой, для этого в соответствии со схемой укладывают в передней части над ней уголок и стальную полосу. В 17 поверх них укладывают кирпич, а рядом снова стальную полосу, чтобы поддерживать свод. В 18 ряду его полностью закладывают кирпичом, а в месте установки задвижек кладут стальной лист толщиной 3 мм. На боковую часть кирпича в соответствии со схемой закрепляют отрезок стального уголка – он служит опорой для задвижки.
  10. В 19 ряду между кирпичами выполняют пазы чуть больше толщины металла задвижек – примерно 5 мм, изготавливают задвижки по схеме и ставят их на место, проверяя перекрывание дымовых каналов. Устанавливают еще две прочистные дверки.
  11. В 20 ряду над меньшей задвижкой устанавливают стальную полосу. Продолжают кладку по схеме. В 21 ряду стальную полосу кладут поверх кладки – на нее будет опираться дымоход.
  12. С 22 ряда начинается кладка дымохода: дымовые каналы сужаются и постепенно перекрываются. Кладку ведут по схеме с 22 по 26 ряд, в котором устанавливают общую задвижку на каркасе из стального уголка.
  13. Выполняют перекрытие печи – ряды 27 и 28, после чего приступают к дымовой трубе. Ее кладут по схеме 29 ряда с перевязкой, сдвигая ряды на полкирпича, до нужной высоты. Для устройства сложного дымохода можно использовать теплоизолированную трубу типа «сэндвич» и различные переходники, колена, проходки и опорные элементы.
  14. После окончания кладки печь-камин просушивают до высыхания кладочного раствора, после чего потихоньку начинают топить.

    Готовая печь — камин из кирпича

Представленная конструкция печи-камина универсальна: она поможет вам быстро согреться в холодное время при растопке камина, приготовить еду, а также хорошо протопить дом за счет длинного дымового канала, при прохождении по которому дым сильно нагревает кирпичи. Теплоотдача от такой печки значительно выше, чем от обычного камина, и это позволит вам тратить меньше дров, наслаждаясь при этом видом и теплом огня.

Видео инструкция: печь — камин своими руками

Понравилась статья?
Сохраните, чтобы не потерять!

kamin-expert.ru

Печь-камин из кирпича своими руками: пошаговая инструкция и чертежи

Многие владельцы загородных домов стремятся обустроить камин, чтобы быстро обогреться в ненастную погоду, украсить интерьер. Если на даче проживают постоянно, требуются солидные отопительные приборы. Часто размеры помещения не позволяют разместить эти сооружения. Выручает печь-камин – многофункциональное устройство, объединяющее в себе достоинства двух автономных.

Существует множество вариантов комбинированных моделей, но не каждая подойдет для конкретного дома. Учитывается много факторов: материал здания, площадь помещения, количество комнат, их расположение. Если выбрать удачную конструкцию, то печь-камин позволит решить несколько проблем: быстро согреться у открытого огня, полноценно отопить помещение, приготовить пищу.

1

Печка и камин в одном устройстве – особенности и преимущества

Оба сооружения имеют общее назначения, но по своей функциональности они кардинально отличаются. Топка в печке закрытая, пламя только поддерживает процесс горения. Стенки нагреваются газами, и уже от поверхности излучается мягкое приятное тепло. Кирпич набирает температуру медленно, но долго ее сохраняет, отдавая в пространство помещения.

Камин работает по другому принципу. Источником энергии у него служит открытый огонь, от которого исходят сильные, но жесткие тепловые лучи. Комфорт чувствуется на небольшой площади рядом с пламенем. Зона ограниченная, выбрать удобное место трудно: близко – очень горячо, дальше – чувствуется холод непрогретого воздуха.

1.1

Варианты многофункциональных отопительных приборов

Чтобы совместить положительные качества камина и печки, их совмещают в одном сооружении. Некоторые люди не понимают преимуществ такой конструкции и справедливо считают, что придется потратить много сил и средств. Если разобраться подробно, то видно, что подобные модели объединяют в себе все лучшее из автономных отопительных приборов.

Преимущества довольно значительные:

  1. 1. Многофункциональность. Устройство служит для мгновенного согревания продрогшего человека, постоянного отопления помещения, приготовления пищи. Используют эти функции по отдельности или вместе.
  2. 2. Экономичность. В загородном доме благодаря подобной конструкции резко сокращается потребление газа, электричества.
  3. 3. Декоративность. Качественно исполненное кирпичное сооружение служит украшением интерьера. Оригинальный декор придает ему неповторимый вид.

Решают вопрос создания печи-камина двумя способами. При первом делается общий корпус и дымоход, а сами устройства независимы. Второй предполагает, что каминная топочная камера одновременно исполняет такую же роль для кирпичной печки.

Самая простая для исполнения конструкция, когда строят печь, а к ней приделывают камин. Один общий корпус и дымоход служат для двух отдельных отопительных приборов. Сооружение получается громоздким, требуется много площади и материалов. Достоинство состоит в том, что пользоваться можно каждым устройством по отдельности или вместе, в зависимости от потребности.

Для исполнения по второму варианту покупают металлический корпус, который обкладывается кирпичом. Тепло в помещение излучается открытым огнем в топочной камере и стенками дымохода, который нагревается отходящими газами. Его делают со многими каналами, чтобы увеличить эффективность. Среди недостатков такой модели: повышенное потребление топлива, нагрев стенок на большой высоте, отчего воздух у пола холодный.

Деревянный дом оборудуют печью-камином с учетом его особенностей. Со временем происходит усадка строения, поэтому обязательно делают зазоры между печкой и стенами, а также потолком. В качестве материала для камина используют кирпич. Из красного выстраивают основную часть, из огнеупорного – топочную камеру.

Постройка такого сложного сооружения, как печь-камин, требует затрат времени и тщательного подбора материала. Имеющиеся проекты позволяют решить поставленную владельцем задачу по отоплению дома, а дизайнерские возможности безграничны. Следует помнить, что деревянный декор необходимо обработать специальным огнеупорным составом, чтобы защитить от возгорания.

1.2

Разновидности конструкций

Существует много способов реализации двух основных вариантов, когда печка и камин исполняются отдельно в общем корпусе или имеют совместную топочную камеру. Простая конструкция – пристенная, когда одна из сторон печи размещается в стене.

Подходит она для маленьких домиков, где используется как единственный обогревательный прибор. Камин расположен в одном помещении, для которого и выполняет свои функции. Печка прогревает своей поверхностью сразу две смежных комнаты. Недостаток подобной конструкции в том, что в ней отсутствует варочная панель.

В качестве совмещенного отопительного устройства употребляется шведка. Ее преимущества – компактность и возможность использовать опции попеременно. Камин разгорается быстро, от пламени нагревается воздух и варочная плита. Обычное месторасположение – между кухней и небольшим помещением. Сооружение немассивное, быстро остывает, тепло долго не удерживается.

Печь с лежанкой – очень объемная конструкция, поэтому не во всякой постройке ее удастся расположить. Для нее хорошо подходит большая комната, в маленькой она отбирает слишком много пространства. Располагают такую модель обычно на даче, где проживают в зимнее время. Потрескивающие в камине поленья создают уют, а печной элемент служит для полноценного отопления. На лежанке, которая долго держит тепло, прогревают больные суставы.

В небольшом помещении оригинально выглядит и экономит пространство угловая печь-камин. У нее много положительных качеств, благодаря которым делают выбор в ее пользу:

  • конструкция обогревает наибольшее число комнат – три: одну камином и печкой, две другие – выходящими в них стенками;
  • создается оригинальный интерьер, сооружение просматривается с любого места в помещении;
  • монтаж допускается в построенном здании, дымоход можно устраивать снаружи стены, ничего не разрушая.

Угловое расположение не означает, что такой же формы вся конструкция. Ей придают также асимметрический прямоугольный вид.

2

Правильная подготовка к работе – залог успеха

Печники имеют все необходимые инструменты, набор которых сложился на протяжении многовековой практики. В последнее время он пополнился специальными и универсальными приспособлениями. У каждого мастера, помимо того, есть свои секреты, которые помогают ему в работе. Обязательно потребуются:

  • мастерок;
  • молоток-кирочка;
  • измерительные инструменты: рулетка, отвес, уровень;
  • шнур.

Подготовка этим не ограничивается: заблаговременно запасаются материалами в нужном количестве и должного качества. Прежде всего, это кирпич красный и огнеупорный. Печь-камин выполняет не только практическую функцию, но и эстетическую, поэтому материал для него выбирают тщательно, не допускаются раковины и сколы. Тогда можно сэкономить и обойтись без дополнительной облицовки.

Обогревательные конструкции сооружаются на глиняном растворе, приготовление которого требует определенной практики. Альтернативой служат сухие смеси, в которые просто добавляют воду. Добиваются такой консистенции, когда раствор стекает с лопаты, как густая сметана. Для красного кирпича приобретают обычные составы, а для огнеупорного – специальную смесь МШ-28.

Среди кладочных материалов заслуживает внимания мастика для высоких температур. Используя ее, добиваются зазоров толщиной в 1 мм, тогда как на глине меньше трех не удается. Кладка особо прочная, а если требуется увеличить расстояние, добавляют порошок из шамота. Мастика, которая загустевает, разбавляется водой и вновь пригодна для работы.

Важно правильно подготовить кирпич. Если планируется использование глиняного раствора, многие мастера рекомендуют замочить его на несколько часов в воде. Этот совет не бесспорный, потому что существует мнение: подобная процедура лишняя и даже вредная. Убедительных доказательств никто не приводит. Когда используется мастика, то обязательно с наружных граней снимают фаски 2–4 мм, протирают от пыли.

Пример чертежа с порядовкой

Перед тем как приступить к работе, внимательно изучается чертеж и порядовка. Разобравшись в плане конструкции, движении газов, намного легче будет выполнять постройку. Даже опытные мастера используют такой прием, когда ряд кирпичей сначала кладется насухо, а затем на раствор. Это позволяет оценить качество, размеры, внести вовремя исправления. Тем, кто сталкивается с подобной работой впервые, не следует пренебрегать этим приемом.

Среди других советов мастеров заслуживают внимания такие:

  • с особой тщательностью выполняют фундамент, от которого зависит устойчивость и долговечность конструкции;
  • место прохода дымоотводной трубы сквозь потолок изолируют огнеупорным материалом;
  • периодически контролируют горизонтальное и вертикальное расположение рядов, используя уровень и отвес;
  • аккуратности требует не только внешняя сторона печи-камина, но и внутренняя: не допускаются застывший раствор, щели, зазоры.

Чтобы соорудить отопительное устройство, одного кирпича и глины недостаточно, приобретается печное литье и металлические уголки, полосы, листы. В каждом определенном случае перечень разный, но обязательно требуются дверцы топливные и зольниковые, прочистные, задвижка, колосниковая решетка.

3

Строительство каминной печи – первые шаги

Сначала выбирают месторасположение отопительного прибора. Действует тот же принцип, что и для остальных устройств подобного рода. Располагают в зависимости от конструкции источника тепла, добиваясь наибольшей эффективности, чтобы одновременно обогревались несколько помещений. От деревянной стены отступают на 40 см, монтируют огнеупорный экран.

После установления места делают чертеж. Когда с формами и дизайном станет ясно, рассчитывают отопительные элементы, их взаимодействие. Осуществить все в полной мере неспециалисту невозможно, поэтому за основу берется подходящий проект, в который вносятся требуемые изменения.

Предлагаемая каминная печь оборудована варочной плитой. Располагают, зонируя большую комнату, или используют для отопления смежных помещений. В таком случае заднюю часть встраивают в простенок. Для одновременного использования печи и камина возводится общая дымовая труба с раздельными каналами.

3.1

Создание фундамента

Сооружение возводится на прочном основании, так как вес кирпича немалый. Он должен отвечать повышенным требованиям, обеспечивать надежность и устойчивость конструкции. Схема работ аналогична изготовлению фундамента для других типов теплогенераторов. Делают разметку контура основания, который должен выступать за размеры печи на 10 см.

Если работы проводятся в жилом доме, часть пола удаляют. Роют котлован, глубина которого зависит от особенностей земли, и составляет от 50 до 70 см. Дальше готовят подушку, которая состоит из поочередно засыпанных и тщательно утрамбованных десятисантиметровых слоев песка и щебня.

Установка арматурной сетки для фундамента

Дальше алгоритм работ следующий:

  • на высоте 5 см от подушки требуется установить арматурную сетку, под которую подкладывают куски кирпича или железные пруты;
  • по периметру выставляют опалубку из досок, выровняв верхнюю плоскость по уровню;
  • делают раствор (песок, цемент, щебень) в соотношении 3:1:4 и заливают;
  • уплотняют железным прутком и трамбовкой, выравнивают правилом.

Когда бетон немного застынет, его укрывают пленкой и оставляют, пока не схватится полностью. Рекомендуется выдерживать целый месяц, но практически достаточно одной недели, чтобы начать возведение основного сооружения. Обязательно на фундамент укладывают гидроизоляцию из рубероида.

3.2

Конструкция печи-камина

В предлагаемом проекте предусмотрено две топки, в которых сгорают дрова: печная и каминная – увеличенной высоты. Последнюю рекомендуется закрыть стеклянной дверцей. Если она изогнутой формы, то усиливается отражение, повышается эффективность.

Нижняя часть печи-камина с указанием топок и движения газов

Каминный топливник выполняется прямоугольной или трапециевидной формы. Последний вариант предусматривает сужение к задней стенке. Она наклонная, имеет небольшой порожек, предназначенный для удержания нагара, чтобы он не направлялся в трубу и не осаждался на ее стенках.

Печная топка меньших размеров, с чугунной дверцей и нижним поддувом воздуха. Свод перекрывается кирпичом или варочной плитой. В последнем случае предоставляется возможность готовить пищу. Газы поднимаются по вертикали, обогревая стенки, которые затем отдают накопленное тепло в комнаты.

Вид на топки с двух сторон и схема движения газов

Чтобы продукты сгорания не попадали в помещение, предусмотрены задвижки на обоих каналах для перекрытия того, который не используется. На дымоходе имеется заслонка, препятствующая утечке тепла, когда топливо полностью сгорит.

Порядовка с 1 по 26 ряд

Используя схему, повторяют существующий проект или разрабатывают собственный. Чертеж внутренних камер дает представление о движении газов, указывает поверхности, подвергающиеся наиболее интенсивному нагреву.

Для расчета каминного топливника принимают наилучшее соотношение высоты и ширины, которое определяется как 2:3. Глубина устанавливается в пропорции ⅟2 или ⅔ высоты. Отопительная возможность представлена в стандартной таблице.

Тяга во многом определяет качество работы и производительность приборов. Практикой доказано, что оптимальное сечение дымохода составляет 10% площади топочного окна. Показатели округляют, чтобы использовать целые кирпичи. Газоотвод из трубы делают диаметром не менее 150 мм.

4

Возведение отопительного прибора с использованием порядовки

Схема-порядовка дает точное представление о каждом ряде, указывает где расположены дверцы, колосники, задвижки и другое печное литье. От нее не отступают даже на самую малость, иначе работа не удастся, придется разобрать и переделать начиная с того места, где была допущена вольность. Изменения возможны только в размерах, но не в принципе конструкции.

Сделать печь-камин своими руками поможет пошаговая инструкция. Особой тщательности требует укладка первого ряда. От точного соблюдения размеров и горизонтальности зависит качество выполнения всей конструкции. Поэтому не торопятся, многократно проверяют, устраняют малейшие неточности, которые впоследствии нарастают с каждым рядом. Если печнику-профессионалу исправить их легко, то начинающему любителю очень сложно.

Со второго по одиннадцатый ряд требуется особая внимательность, ведь здесь располагается большинство печных приборов, формируется топливник. Чтобы закрепить дверцы (поддувальные на втором ряду, топочные на пятом), их устанавливают на место с предварительно продетой в ушки мягкой проволокой, закрепляют в кладке. Металл и кирпич имеют разный коэффициент расширения при нагревании, что приводит к ослаблению фиксации. Чтобы предотвратить это, между ними укладывают полосы из базальта или асбеста.

С четвертого ряда начинается строительство топочной камеры и параллельно формируется днище каминного топливника. Под ним расположена ниша для дров, перекрытием для которой служат два уголка. Одновременно они играют роль опоры для верхнего ряда кирпичей. Такой же металл используется для поддержания кирпичей над дверцами.

С пятого ряда начинается исполнение обеих топок из шамотного кирпича на ребро. Толщину шва на глиняном растворе рекомендуется уменьшить до 2–3 мм. Сначала на завершающий ряд зольника помещается колосниковая решетка, а между красным кирпичом и огнеупорным расположены базальтовые прокладки.

После установки над дверцей в восьмом ряду угольника никакие дополнительные элементы до десятого не требуются. На него укладывают варочную плиту, места примыкания уплотняют асбестовым или базальтовым шнуром. Дальше наращивается печной массив и внутренние каналы до тринадцатого ряда. Затем над топкой камина устанавливают уголок, начинают формировать дымосборник.

С девятнадцатого ряда начинают перекрывать проем над варочной нишей, укладывая кирпичи на металлические опоры. До 24 ряда происходит наращивание согласно порядовке. Затем монтируется чугунная задвижка. Чтобы она плотно прилегала и не пропускала газы, используют больше раствора.

Если помещение одноэтажное, дальше строят дымоотвод сквозь потолок и крышу. Представленный проект рассчитан на здание с двумя этажами. Ничего сложного в последующей кладке нет, только придерживаются порядовки, наращивают газоходы и стены отопительного агрегата. Если соблюдать все правила, камин с печью заработают, принесут уют и тепло в жилье.

obustroen.ru

Печь камин своими руками - руководство для начинающих

Камины-печи не перестают быть популярными в течение многих десятилетий. Несмотря на то что в продаже достаточно компактных чугунных печей или комнатных каминов, почти каждый владелец дома мечтает иметь настоящее кирпичное сооружение.

Печь камин своими руками

Печь камин своими руками может быть сложен только в том случае, если тщательно изучить технологию кладки и специфические особенности конструкции избранной модели.

Однако, нужно заметить, что камин сам по себе мало функционален, и им нельзя натопить несколько комнат, поэтому практичные владельцы частных домов отказываются от его возведения в пользу печки. С помощью нее можно организовать качественный обогрев, приготовить пищу, согреть воду и высушить вещи, поэтому ей часто и отдается предпочтение.

Мастера по кладке печей, перед которыми стоял подобный вопрос, разработали комбинированные многофункциональные модели, включающиеся в свою конструкцию и камин, и печь.

Таких комбинированных вариантов достаточно много, но не каждый из них подойдет для конкретного дома, учитывая его площадь и месторасположение будущего отопительного сооружения. Существуют проекты компактных печей-каминов, предназначенные для небольших домов, но есть и такие, которые включают в свою конструкцию не только вышеописанные функции, но еще и нагревающуюся лежанку. Поэтому стоит рассмотреть несколько видов печей, удовлетворяющих различным потребностям жильцов дома.

Содержание статьи

Виды печей-каминов

Печь-камин с удобной лежанкой

Массивная конструкция этого варианта печи подойдет не для каждого дома. Например, для маленького дачного коттеджа она будет крупновата, так как займет большую часть помещения. Но зато она хорошо подойдет для большой площади, в которую объединена гостиная и кухня. В данном случае, печь и камин могут топиться отдельно. В большой комнате можно создать обстановку для отдыха, поставив поближе к камину два кресла, а в дневные часы топить не каминную часть, а только печь, готовя на ней обед или подогревая воду. Кроме этого, при остывании печи плиту, имеющую размер лежанки, можно использовать для лечения больной спины или для того, чтобы просто отдохнуть на теплой основе. В летнее время, если печь не используется для приготовления пищи, поверхность варочной плиты можно приспособить под разделочный стол.

Большая печь хорошо держит тепло в доме в холодное время. Так, протопив ее вечером, можно не беспокоиться до утра – тепло долго будет поступать в дом от разогретых стен конструкции.

Если есть возможность возвести такую печь в доме, то следует ей воспользоваться. Она не раз выручит хозяев в сложных ситуациях, и о том, что она занимает много места, уже никто не вспомнит.

Достаточно компактная пристенная печь-камин

Такую печь-камин можно установить в небольшом доме, и она обогреет сразу две комнаты. Хотя печь и камин соединены в общую конструкцию, они могут топиться по отдельности, то есть, если в комнате достаточно тепло, то можно разжечь лишь камин для создания уютной атмосферы. В том случае, если нужно быстро нагреть две комнаты дома, затапливают обе части конструкции.

Камин в этом случае поможет согреться у открытого огня, а закрытая топка печи будет работать на нагрев задней стенки, которая выходит в соседнюю комнату.

Недостатком этой модели можно назвать то, что в ней отсутствует варочная плита, которая могла бы выручить в любой ситуации, например, если для приготовления пищи или нагрева воды используется электроплита, а электроэнергию по каким-то причинам отключили.

Такая печь-камин может разделить помещение на две зоны

Другой вариант печи, которую располагают в большой комнате. Она так же, как и первая модель, достаточно компактна, и ее вполне можно разместить таким образом, чтобы ее стена выходила в соседнюю комнату.

Несмотря на компактность печи, в ней присутствуют все необходимые для обеспечения комфорта в доме функции — это варочная плита и духовка для приготовления пищи, камин с элегантными стеклянными дверями для создания уютной атмосферы и проведения приятных вечеров.

На каминной полке можно разместить элементы, которые украсят интерьер комнаты. Кроме этого, такое место можно использовать для сушки лекарственных трав или нарезанных овощей и фруктов.

Печь-камин с квадратом в основании впишется даже в небольшое помещение

Почти квадратная форма печи-камина подойдет для любого маленького или большого помещения. Она аккуратна и компактна, и если тщательно продумать место ее установки, то она может спокойно обогревать две комнаты. Но в этом варианте опять же не предусмотрена варочная плита, поэтому конструкция может служить только для обогрева, создания приятной атмосферы и в качестве декоративного атрибута интерьера.

Многофункциональная печь-камин — и для кухни, и для создания уюта

Эта камин-печь может стать гордостью любого хозяина дома, тем более, если она будет сложена своими руками. Ее можно разместить так, что она станет обогревателем и украшением двух комнат. Камин в этом случае лучше всего повернуть в сторону гостиной или спальни, а топку и плиту оставить в кухонном помещении. В данном варианте под камином устроена ниша для просушки дров, которые будут распространять аромат древесины и создавать благоприятный микроклимат в комнате.

Процесс возведения камина-печи

Просмотрев представленные модели, можно сделать вывод, что камины-печи могут устанавливаться посередине помещения, около одной из стен или между двумя комнатами. Как это строение будет расположено в конкретном случае, зависит от планировки дома и решения его владельцев.

Выбор места установки и необходимые меры безопасности

Если печь-камин планируется устанавливать у стены деревянного дома, ее необходимо обязательно отделить от горючей поверхности жаростойкой прокладкой — это может быть асбестовая плита и кирпичная кладка, металлический лист или специальный гипсокартон, керамическая плитка или комбинированный вариант, состоящий из нескольких материалов.

Постройка, устанавливаемая посередине помещения, имеет свои достоинства, и одно из них — это деление комнаты на зоны, которые можно оформить соответственно. Сторона с каминной топкой обычно повернута в  гостиную или спальную зону, а варочная плита в сторону кухни. Если будет принято решение разделить зоны не только строением печи, но и перегородками, то между их стенками и печью также необходимо проложить жаростойкий материал. Лучше всего в этом случае использовать полосы асбеста, установленные в несколько слоев. При прохождении дымоходной трубы через перекрытия без жаростойких материалов, уложенных вокруг нее, также не обойтись.

Выбрав понравившуюся конструкцию печи-камина, необходимо «примерить» ее на предполагаемое место установки. Это делается с помощью измерений и нанесения разметок на полы, стены, потолок. Кроме общего вида и размеров строения необходимо обязательно иметь схему кладки конструкции – так называемую «порядовку».

Конечно же, заранее необходимо запастись всеми необходимыми материалами, а также инструментами для возведения строения камина-печи. Чтобы это сооружение прослужило долго безо всякого ремонта, рекомендовано приобретать самые качественные стройматериалы, а значит, не стоит на них экономить.

Необходимые стройматериалы и инструменты

Для работы понадобятся инструменты, которые не всегда найдутся в арсенале владельца дома, впервые собравшегося возводить печь-камин самостоятельно, но без них во время работы не обойтись. К инструментам для работы относятся:

Инструменты для возведения печи

1. молоток с кирочкой

2. метелочка из мочала

3. уголок

4. отвес

5. печной молоток

6. пассатижи

7. резиновый молоток

8. зубило

9. кельма или мастерки разного размера и формы

10. правило

11. цикля

12. стукальце (отрезок металлической трубы)

13. деревянная лопатка

14. чертилка

15.  строительный уровень

16. рашпиль

17. Расшивка

Кроме этого, понадобится сито для протирания раствора, так как он должен быть тонким. Еще нужно сделать козелки — их должно быть две штуки. Козелками называют своеобразную лестницу, которая может служить отдельно или в паре, как подставка под настил из досок. На таком приспособлении удобно стоять во время работы на высоте и ставить рядом емкость с раствором и подготовленные кирпичи.

Изготовление пары таких козелков значительно упростит дальнейшую работу

Количество стройматериалов рассчитывается в зависимости от выбранной модели печи-камина, но список их неизменен. Так, необходимо будет приобрести:

  • Кирпич огнеупорный красный. Если его количество не указано, то можно посчитать его по порядовой схеме.
  • Кирпич жаростойкий силикатный белый — его используют для укладки вокруг топки.
  • Специальная растворная сухая смесь для кладки каминов и печей, которая продается в специализированных магазинах, или традиционные материалы — песок, глина, щебень и цемент.
  • Стальной лист, толщиной в 2—3 мм, уголок 30 × 30 или 50 × 50 мм, стальная проволока, диаметром 3 ÷ 4 мм — она необходима для фиксации чугунных деталей.
  • Аксессуары из чугуна — дверцы для поддувала, очистных окошек и топки, варочная плита, колосник.
  • Жаростойкие материалы — асбест, гипсокартон, базальт или другие, для прокладок между стенами печи и огнеопасными поверхностями здания.
  • Гидроизоляционный материал — рубероид.
  • Доски для опалубки фундамента.
  • Если предусмотрено в конструкции, нужно приобрести или изготовить металлическую емкость определенных размеров для нагрева воды, а также коробку для топки и дверцы с жаростойким стеклом.
Подготовка места и заливка фундамента

Лучше всего устраивать фундамент под печь-камин одновременно с фундаментом дома. Однако, если этого не было продумано, и решение о возведении строения было принято после настила полов, то придется размечать размер основания строения на полу и выпиливать часть досок. Размер проема в полу должен быть на 150 ÷ 200 мм больше, нежели размер устраиваемого фундамента.

Если для дома был сделан ленточный фундамент, то для массивной постройки печи потребуется делать сплошной вариант.

  • В грунте под полом размечается и роется котлован, глубиной в 500 — 600 мм. Дно вырытой ямы гидроизолируется утрамбованным 10-ти сантиметровым слоем песка и укрепляется щебенкой, которая насыпается слоем такой же толщины и тоже утрамбовывается.
  • Затем, начиная со дна ямы, из подготовленных досок сбивают опалубку, в которую и будет заливаться раствор цемента.
  • Так как фундамент устраивается достаточно глубоко, раствор заливают в два или три этапа. Первый слой может быть уложен из грубого раствора, изготовленного из цемента, щебенки и песка.
  • После того как он схватится, заливается раствор из цемента и песка стандартных пропорций — 1:3.
  • Верх фундамента разравнивается и оставляется упрочняться, этот процесс займет достаточно много времени, порядка 3 —4 недель – срок зависит от толщины слоев раствора.

Готовый фундамент с гидроизоляционным слоем и первыми рядами кладки

 После того как фундамент будет готов, на него настилается рубероид, вырезанный ровно по размеру и форме основы. На рубероид и будет укладываться первый ряд камина-печи.

Предварительная «сухая» кладка

Даже опытные мастера для разминки и оценки возможных трудностей сначала выкладывают каждый из рядов насухо. Это делается для точного определения количества и размеров кирпичей в каждом ряду и их расклада. Не нужно забывать отмерять расстояние между кирпичами заранее приготовленной рейкой толщиной в 5 мм — этот процесс проводят для того, чтобы все швы были одинакового размера.

После укладки насухо, можно класть кирпич на раствор. Если используется раствор на основе глины, то его замешивают заранее, и используют для него особые сорта материала. Но в последнее время мало кто использует этот старый традиционный способ приготовления, так как в продаже появились огнеупорные сухие смеси, которые предназначены именно для кладки печей и каминов.

Схемы кладки

Схемы должны наглядно отображать как кладку кирпичей, так и движение горячего воздуха по воздуховодам внутри конструкции. Такая схема поможет разобраться и понять, какие отверстия и где должны находиться, чтобы создалась нормальная тяга. Правильно выполненная конструкция позволит печи-камину долго оставаться горячей и в достаточной степени быстро отводить продукты сгорания, не создавая в доме опасной для здоровья людей атмосферы.

Представленные схемы — это один из вариантов печи-камина, но они могут разниться в зависимости от выбранной конструкции, поэтому, выбрав модель строения, нужно обязательно найти к нему схему. Она значительно облегчит и ускорит работу.

Схемы печи камина — разрезы А-А и Б-Б

На данных схемах показана печь-камин в разрезе. На них хорошо видны расположение топок и горение в них огня, а также потоки движения нагреваемого воздуха. По ним можно определить, какие места печи будут прогреваться интенсивнее всего.

На второй схеме можно хор

Сечения В-В и Г-Г

ошо рассмотреть топку печи в разрезе с двух сторон, так сказать, «в профиль и в фас», а стрелками указан отвод дыма от топки и направление его к дымовой трубе.

Сечения Е-Е и Ж-Ж

На третьей схеме тоже можно видеть топку, но только не печи, а камина, и движение нагретого воздуха от нее по воздушным каналам.

Кроме этого, на рисунках определено количество рядов, и хорошо видно, на каком из них должны располагаться чугунные элементы постройки. При кладке нужно обязательно использовать и сопоставлять схемы разреза печи и порядовки кладки.

Общая схема порядовой кладки с 1 по 26 ряды. На схеме второго ряда указаны направления сечений (см рисунки выше)

Продолжение порядовки — от 27 ряда до оголовка дымоходной трубы

Порядовые схемы расскажут мастеру о том, как выглядит каждый из рядов, и на каком из них укладывается колосник, задвижки, плита и дверцы для топки и для очистки. Отступать от порядовки нельзя, так как даже половина кирпича, положенные не в том месте, может испортить всю работу, и тогда придется разбирать всю конструкцию. Поэтому то и выкладываются печь сначала насухо, чтобы была возможность разобраться и подогнать кирпичи до нужного размера.

Видео: схема кладки печи-«голландки» со стеклянной дверцей камина

Возведение печи-камина

Работу нужно проводить не торопясь, обдумывая каждый свой шаг. Во время выкладки ряда насухо иногда потребуется половина или даже треть кирпича. Нужную часть отделяют от цельного с помощью кирочки или шлифмашинки – «болгарки» с установленным кругом по камню. Если кирпич раскалывают киркой, то первый удар наносят несильно — он как бы намечает, какую часть кирпича нужно отделить, а второй удар уже непосредственно ее отделяет.

Кладочный раствор должен иметь консистенцию густой сметаны. Если в нем присутствуют мелкие камешки, то его нужно обязательно протереть через сито, иначе они будут мешать класть кирпичи на нужном уровне.

Раствор накладывается на кирпич толщиной примерно в 6 ÷ 7 мм. Затем кирпич укладывается на нижележащий ряд, выравнивается по уровню и прижимается. Если нужно, его подбивают резиновым молотком.

Если раствор выступил по краям, то его подбирают мастерком. Сложив 5—7 рядов, пока раствор еще влажный, проводят расшивку швов, чтобы они выглядели аккуратно. Раствор стараются убрать с лицевой поверхности кирпичей сразу, иначе потом его трудно будет оттереть.

От первого до двадцатого ряда кладку делают силикатным белым кирпичом, а с двадцать первого постепенно переходят на красный огнеупорный.

  • Первый ряд должен быть выведен идеально ровно, так как он задает направление стенам всей постройки. Для точности кладки на рубероиде сначала мелом расчерчиваются края основы будущей постройки. По этой разметке и укладывается сплошной первый ряд насухо, а затем и на раствор.
  • Со второго ряда уже начинают вырисовываться воздушные каналы, топка камина и поддувальная камера.
  • На третьем ряду устанавливается дверца поддувала-зольника. Ее временно подпирают с двух сторон кирпичами и закрепляют проволокой, которую продевают в специальные ушки с обратной стороны дверцы и вмуровывают в кладку стенок поддувала.

Так устанавливаются чугунные дверцы

  • На четвертом ряду, в том месте, где кладкой обозначена топка, укладываются две металлические полоски на таком расстоянии, чтобы на них можно было положить кирпичи. Можно вместо полосок уложить стальной лист, на него проще будет проводить кладку. Вокруг поддувала по схеме поднимаются стенки.

Установка дверец и металлических перемычек

  • На пятом ряду укладывается колосник над зольником, остальные кирпичи кладут по схеме.
  • На шестом ряду устанавливается дверца топки печи. Закрепляется она так же, как и поддувальная.
  • С седьмого по десятый ряд кладка идет по схеме без дополнительных элементов.

Сверху печной топки готовится место под чугунную варочную плиту

  • На одиннадцатом ряду укладывается чугунная варочная плита. Остальные кирпичи ряда кладут так, как указано на рисунке.
  • На тринадцатом ряду делается основа для перекрытия топки из металлической полосы. От нее в процессе укладки следующих рядов будет формироваться дымоотвод от камина.
  • На девятнадцатом ряду перекрывается камера над варочной плитой с помощью настила металлических полос, на которые на двадцатом ряду укладываются кирпичи.
  • С двадцать первого ряда в кладку добавляется красный кирпич.
  • Далее, до 24 ряда, работа идет по схеме, без установки чугунных и металлических элементов.

Установка задвижки

  • На 25 ряду ставят первую чугунную задвижку, которая будет регулировать выход дыма и способствовать сохранению тепла.
  • С 26 по 53 ряд кладку проводят согласно схеме, а с 54 ряда начинают выкладывать дымоходную трубу.
  • На 65 ряду устанавливают задвижки, которые перекрывают полностью дымоходные каналы. Обычно их перекрывают на летний период, чтобы в печь не попала грязь и влага, которые будут разрушать кладку изнутри.
  • Далее, в потолочном перекрытии прорубают отверстие, через которое выводят трубу на чердак.
  • Вокруг трубы укладывают жаростойкий материал — он обезопасит воспламеняемые материалы перекрытия от перегревания. Толщина такой прокладки со всех сторон должна составлять не менее 100 мм — это может быть асбестовые плиты, уложенные в несколько слоев или мелкий керамзит, засыпанный в короб, устроенный вокруг конструкции трубы.
  • В помещении чердака труба кладется по схеме 65 ряда и выводится через крышу.
  • Там вокруг кирпичной трубы устраивается надежная гидроизоляция —она не должна позволить осадкам попасть в щели между трубой и материалом кровли.
  • Сверху на отверстие трубы надевается металлический зонт, который станет защитой от влаги и грязи, которые могут засорить дымоходные каналы.
Видео: интересный вариант многофункциональной печи-камина

Просушка готовой печи — камина

 Когда работа по кладке камина-печи будет завершена, нельзя сразу же топить ее интенсивно, так как она должна хорошо просохнуть. Процесс сушки составляет от 9 до 14 дней, в зависимости от массивности и высоты строения. В это время все задвижки и дверцы должны быть открыты. Такая просушка называется естественной, но можно ускорить ее процесс, если установить в топку тепловентилятор или осветительную лампу в 250—300 Вт. Этот не массированный прогрев станет хорошей подготовкой к активному прогреву и топке.

Начинать топить печь-камин нужно постепенно, умеренным количеством дров — этот процесс проводят два — три раза за сутки, в течение одной-двух недель. Просушена ли печь, можно будет узнать, обратив внимание на дверцы. Если на них после протапливания нет испарин, т.е. капель конденсата, значит, сооружение просохло и его можно топить интенсивно.

При нарушении технологии кладки и замеса раствора при первом же протапливании в швах между кирпичами могут появиться трещинки. Заделывать сразу их не стоит — ремонт можно провести через два-три месяца активной топки печи. В этот период необходимо внимательно следить за поведением материалов и за тем, чтобы не образовались такие трещины, через которые в помещение может поступать угарный газ.

Преимущество варианта камина-печи безусловны, так как она решает многие проблемы, встающие перед жильцами частных домов. Даже притом что в доме присутствует газовое или электрическое отопление, традиционная печь с камином никогда не будет лишней. При выборе модели отопительного строения для дома нужно просчитать все за и против каждой из них и выбрать ту, которая будет оптимальной для конкретной постройки.

stroyday.ru

Печь камин своими руками: схемы, чертежи + фото

Захотели сложить самостоятельно печь или камин? На первый взгляд эта задача кажется слишком сложной, особенно если у вас нет опыта кирпичной кладки. На самом деле многие владельцы домов успешно выкладывают печи-камины своими руками, чертежи и схемы-порядовки которых мы хотим предложить вашему вниманию. Используя их, а также рекомендации по кладке, вы сможете обрести необходимые навыки и сэкономить на оплате труда профессионалов.

Печь камин своими руками чертежи и сборка печи

Что такое чертеж и схема-порядовка

Первое, в чем стоит разобраться, это понятия эскиза, чертежа и порядовки камина. Эскиз – это рисунок, на котором указан внешний вид печи или камина, полностью или частично, в одном или нескольких видах. По эскизу можно понять расположение топки, зольника, дымохода, заслонок и других элементов, а также принцип работы печи. Чертеж выполняют в масштабе, на нем указывают размеры будущей печки, как правило, приближенно, так как точные размеры сильно зависят от толщины шва. Схема-порядовка – это схема кладки каждого из рядов камина или печи с указанием номера ряда, расположения и типа кирпича, дверок, заслонок, опорных элементов. Если ряды повторяются, фрагменты схемы объединяют в один, с указанием всех однотипных рядов.

Если вы решили научиться строить печи камины своими руками, чертежи помогут вам определить их габаритные размеры, по эскизу можно разобраться с назначением отдельных элементов и направлением движения дымовых газов, а схема-порядовка подскажет, сколько нужно кирпича и как его класть. Те, кто уже строил печи камины своими руками, чертежи используют далеко не всегда – по схеме они могут определить и габариты печи, и принцип ее работы. Попробуем и мы разобраться в этом увлекательном деле на примере простой печи-камина.

Печь-камин: технология кладки

Такая печь представляет собой простой, но надежный источник тепла для гостиной или дачного дома. Топка большая, как у камина, но закрыта дверцей со стеклом – это делает печь безопасной и удобной в использовании. Под топкой расположен зольник для удаления продуктов горения. Дымовой канал более сложный, чем у традиционного камина, горячий дым, проходя по нему, хорошо нагревает стенки печи, поэтому она обладает большей теплоемкостью по сравнению с обычными каминами.

Печь камин — фото

Для печи-камина используют полнотелый керамический кирпич в количестве 620 штук и шамотный – 100 штук, огнеупорный кладочный раствор на основе глины «Мертель-28» — около 25 кг, кладочный раствор глиняно-песчаный – 300 кг. Кроме этого необходимы дверки: для топки – дверца каминная с жаропрочным стеклом, размер 50х48 см, три прочистные дверцы 14х13 см, а также одна поддувальная с размерами 25х13 см, и две заслонки: 30х19 см и 27,5х15,5 см.

Огнеупорный раствор используют для кладки шамотного кирпича, керамический кирпич кладут на обычный глиняно-песчаный раствор. Раствор готовят по инструкции на упаковке.

Схема-порядовка каминной печи

  1. Первые два ряда – основание, так называемый под печи. В третьем ряду начинают выкладывать дымовой канал и устанавливают прочистные и поддувальную дверки. В четвертом и пятом ряду продолжают кладку дымового канала, а в шестом начинают выкладывать дно топки из шамотного кирпича – на схеме он окрашен в желтый цвет. Продолжают класть топку из шамотного кирпича на огнеупорный раствор и стенки на глиняно-песчаный в седьмом, восьмом и девятом рядах. Устанавливают колосник между топкой и зольником.

    Схема кладки первых рядов печи-камина

  2. Ряды с десятого по двенадцатый кладут в том же порядке, выкладывая в фасадной части отверстие для топки. В тринадцатом ряду устанавливают каминную дверцу, в четырнадцатом оформляют свод из вертикально стоящего кирпича, выравнивая свод в пятнадцатом ряду. Шестнадцатый ряд образует каминную полку с лицевой стороны, а в семнадцатом ряду начинают выкладывать перекрытие топки. Завершают его в восемнадцатом ряду, при этом остается небольшие отверстия дымового канала. Если все сделано в соответствии со схемой, то канал будет иметь извилистую форму, позволяющую дыму прогреть все стенки печи.

    Кладка печи-камина

  3. В девятнадцатом ряду устанавливают заслонку 30х19 см на дымовом канале слева. В последующих семи рядах выкладывают внешние стенки печи и дымоход, а в двадцать седьмом ряду кладут металлическую полосу для поддержки перекрытия печи.

    Пошаговая кладка печи-камина — фото

  4. Ряды с 28 по 30 – перекрытие печи, кладутся по схеме из красного кирпича. Далее выкладывают колодец дымовой трубы из одного ряда кирпича до необходимой высоты. В каждом ряду кирпич сдвигают так, чтобы образовалась перевязка: шов предыдущего ряда должен быть перекрыт верхним кирпичом. Это обеспечивает конструкции устойчивость. Во втором ряду колодца устанавливают вторую заслонку.

    Кладка перекрытия печи

В представленном ниже видео весь процесс описан долее подробно, и изучив схему, вы сможете разобраться во всех нюансах кладки такой печи.

О том, как правильно установить каминную дверку, рассказывает видео. Остальные дверки ставятся аналогично.

Схем кладки печей и каминов существует великое множество, они разные по расходу материала, сложности кладки, форме, внешнему виду и назначению. Некоторые из них представлены в нашей статье.

Чертеж и схема углового камина с круглой аркой

Камин устанавливают в углу комнаты на отдельно стоящий фундамент. Топка расположена на уровне 28-30 см над уровнем пола, под ней зольник. Арка топки имеет круглую форму и выложена из кирпича. Высота топки – 52 см. Дымовой канал прямоугольной формы с каминным зубом – скошенным сводом в задней стенке топки, образовавшееся при этом сужение обеспечивает хорошую тягу за счет повышенного давления в этой области. Выше каминного зуба с лицевой стороны установлена прочистная дверка для удаления сажи. Каминная полка выполнена из кирпича. Вокруг дымового канала расположен кирпичный фартук, под которым циркулирует нагретый воздух – для его выхода выполнены отверстия, закрытые решетками.

Печь камин — чертеж

Необходимые материалы и покупные элементы приведены в таблице.

Таблица необходимых материалов для постройки печи-камина

Схема-порядовка камина подробно описывает процесс кладки. Обратите внимание, что до начала кладки первого ряда необходимо выровнять основание, сделать это можно с помощью двух рядов кладки, выполненных по схеме первого ряда.

Схема порядовка камина

Чертеж и схема углового камина с прямой аркой

Каминная топка имитирует традиционную русскую печь. Нулевой ряд находится ниже уровня пола и выполнен в форме квадрата, перераспределяющего нагрузку. Топка сделана из шамотного кирпича, стенки камина – из керамического. Дно зольника выполнено из металлического листа, что облегчает удаление золы – лист просто достается. В задней части топки расположен каминный зуб, перекрытие топки опирается на стальной уголок. Кладку такого камина выполняют по схеме.

Угловая печь-камин

Простой пристенный камин с прямым дымоходом

Очень простая схема камина. Топка прямоугольная, выложена огнеупорным кирпичом. Зольник отделен от топки колосником. Прямой и достаточно широкий дымоход позволяет не беспокоиться о тяге, а газовый зуб предотвратит ее опрокидывание и задымление комнаты. В дымоход встроена заслонка. Размеры и схема кладки камина приведены на рисунке.

Камин с прямым дымоходом своими руками

Пристенный камин с подиумом

Особенность этого камина – отсутствие зольника и прямой дымоход простой формы. В нижней части камина расположен вынесенный вперед полукруглый подиум. Он служит не только для декоративных целей, но и для безопасности: топка этого камина неглубока, и возможно искрение топка выложена огнеупорным кирпичом. Сужение топки в задней части образует выступ – газовый зуб. Каминная полка сделана из дерева и опирается на бревно полукруглого сечения. Простая форма этого камина отлично впишется в домик в охотничьем стиле.

Образец пристенного камина с подиумом

Как видно из статьи, совсем несложно класть печи и камины своими руками, чертежи и схемы помогут вам разобраться в тонкостях печного ремесла. О том, как правильно сделать фундамент под камин, замесить кладочный раствор и класть кирпич, можно также узнать из статьи о кладке камина своими руками.

kamin-expert.ru

пошаговая инструкция с фото и видео, монтаж и прочее

Печь-камин — это сооружение, объединяющее функции печки и камина. В последнее время эта конструкция стала очень популярной. И по понятным причинам. Её многофункциональность позволяет одновременно декорировать помещение и использовать для обогрева. Некоторые модели оснащены даже варочной плитой, что очень удобно. Построить такую печь своими руками достаточно сложно, особенно если вы не имеете опыта кладки кирпича. Но иногда даже новички успешно справляются с таким строительством. Если чётко следовать всем чертежам, порядовкам и рекомендациям, то можно неплохо сэкономить на том, что не нужно нанимать дополнительную рабочую силу специалистов. Давайте подробно рассмотрим этот вопрос.

Что такое печь-камин?

Это очень популярное сооружение уже многие десятилетия. И это несмотря на то что на сегодняшний день в продаже можно найти печи и камины из чугуна небольших размеров. Практический каждый человек, владеющий дачным участком и домом на нём, хотел бы иметь настоящую кирпичную конструкцию.

Печь-камин — это отдельная модель сооружений длительного горения, используемая для обогрева помещений. Такие модели имеют высокую мощность тепловыделения, в изготовлении используют толстостенный металл и кирпичную кладку. Главным достоинством такой печки является её экономичность за счёт тлеющего режима горения топливных компонентов.

Эти печи пришли к нам из Европы и очень быстро завоевали свою нишу на рынке. Особой популярностью пользуются печи, в которых есть водяной контур. Их устанавливают в домах, где отсутствует центральное отопление, газификация или если есть перебои электричества. По сути, печь-камин — смесь обычной домашней печки и камина. Она и обогревает помещение и декорирует его. Такая печка очень быстро греет воздух и долгое время отдаёт тепло после того, как её растопить. Это достигается посредством того, что топливо в ней не горит открытым пламенем, а потихоньку тлеет. Тепло отдаётся по-максимуму, и температура при этом не снижается. Ещё один несомненный плюс такого сооружения — это высокоэффективная циркуляция воздуха внутри её.

Печь-камин работает несколько иначе, чем простая печка. Сначала в ней происходит распахивание заслонок, из-за чего топливо начинает быстро гореть. Благодаря этому помещение быстро нагревается. Потом необходимо на угли сделать ещё одну закладку твёрдого топлива, закрыть топку и заслонку, и оно уже не горит, а тлеет. Таким образом, помещение уже нагрето, а тепло продолжает ещё долго поступать и температура постоянно поддерживается.

Печь-камин из кирпича — это единый блок, который устанавливают на цельном фундаментальном основании с одним общим каналом для отвода дыма. Печи бывают отопительными или отопительно-варочными, на которых можно готовить пищу. Второй вариант для удобства проектируют так, чтобы часть печи, на которой готовят пищу располагалась в кухне, а камин выходил в другую комнату, например, гостиную.

Принцип работы

Все сооружения, которые топят с помощью дров, работают по одному и тому же принципу, что и калорифер. Воздух — носитель тепла. Происходит его нагревание и он понимается кверху. Холодные потоки, наоборот, опускаются книзу и попадают в каналы. Такое движение может быть естественным или автоматизированным. В моделях, где установлена автоматика возможно регулировать интенсивность сжигания топлива и уровень прогрева воздуха. Варианты печей с длительным горением можно отнести к отдельной теме. После того, как произошёл розжиг, поступление О2 снижается до минимума и дрова просто тлеют. Конечно, теплопроводимость в таком режиме снижается, но одной закладки топлива хватает на восемь часов теплоотдачи.

Топятся печи с длительным процессом горения дровами или специальными брикетами. Если использовать уголь, то слишком высокие температурные режимы вызывают его горение, и он перегревает большинство устройств.

Иногда дровяную печь-камин оборудуют теплообменником. В нём может циркулировать теплоноситель в жидком состоянии. Установка водяного контура на такой конструкции позволит распределять тепло в дальние уголки дома. Для дома, где постоянно проживают люди — это отличный вариант отопления.

Таблица: преимущества и недостатки

Таблица: виды печей-каминов

Выбирая модель, обращайте внимание на её мощность в первую очередь. Если её будет недостаточно для обогрева помещений, то печку придётся топить практически всё время. Таким образом, её детали будут перегреваться. С избыточной производительностью конструкция будет функционировать в зажатом режиме, т. е. будет постоянно ограничиваться поток воздуха.

Если ваш дом утеплён достаточно хорошо, то мощность печи можно рассчитать. Для каждых 10 м2 необходимо около одного киловатта мощности.

Фотогалерея: виды каминов

Чертежи и порядовки

Это самый первый момент, в котором стоит разобраться при строительстве печки. Чтобы работать было максимально удобно, вам необходимо подготовить 3 документа: эскиз, чертёж и схему-порядовку.

Эскиз — это обычный рисунок от руки, на котором изображено то, как будет выглядеть печь. На нём укажите, где будут располагаться топка, зольник, дымоход, заслонки и другие элементы. Указание принципа работы печки также происходит на эскизе.

Чертежи выполняются в масштабах. На чертеже необходимо указать приблизительный размер будущего сооружения.

Ну и, конечно, необходимо иметь схему-порядовку, на которой подробно описано кладка каждого ряда из кирпича. На ней указывают, где будут находиться дверки, заслонки, опорные элементы. В случаях, когда есть повторение рядов, их не показывают каждый в отдельности, а просто объединяют, указывая количество одинаковых рядов.

Новичку будет удобно работать со всеми указанными документами. Так будет проще разобраться с размерами и местоположениями отдельных элементов печи.

Опытные мастера чертежами пользуются не всегда. Им достаточно схемы-порядовки, чтобы разобраться с габаритами печки и принципом работы.

Где установить печку, техника безопасности

Если вы планируете установить печку-камин у стены, сделанной из дерева, то её необходимо защитить от воздействия высоких температур, которые будут исходить от печки. Используйте для этого жаростойкую подкладку. В качестве неё можно использовать асбестовую плиту, кирпичную кладку, лист из металла, керамическую плитку и так далее.

Печью можно разделить одну большую комнату, на две более маленькие, каждую из которых можно оформить по-своему. Каминную часть конструкции обычно поворачивают к залу или спальне, а вот месторасположение варочной плиты повёрнуто к кухонной зоне. Если зонирование помещение происходит не только при помощи печки-камина, а ещё и стеной, то не забудьте изолировать стену от печи с помощью жаростойкого материала. Дымоходную трубу конструкции также необходимо изолировать таким материалом.

Когда вы определились с моделью печки-камина, её необходимо, как бы «примерить» к месту её возведения. Для этого необходимо произвести соответствующие измерения, нанести разметку на пол, стены и потолок.

Чтобы не отвлекаться от строительных работ, заблаговременно приобретите все необходимые вам материалы и инструменты.

Список необходимых инструментов и материалов

Скорее всего, большинство инструментов у вас найдётся дома. В крайнем случае их можно приобрести в любом строительном магазине.

  1. Молот с киркой.
  2. Метёлка, сделанная из мочала.
  3. Угол.
  4. Отвес.
  5. Печной молот.
  6. Плоскогубцы.
  7. Резиновый молот.
  8. Зубило.
  9. Кельма или разных размеров и форм мастерки.
  10. Правило.
  11. Цикля.
  12. Кусок трубы из металла, в качестве стукальца.
  13. Лопатка из дерева.
  14. Чертилка.
  15. Уровень.
  16. Рашпиль.
  17. Расшивка.
  18. Необходимые инструменты

Помимо этого, запаситесь ситом. Им нужно протирать раствор, чтобы он был тонкий, соорудите пару козелков (это своеобразные лестницы).

Козелок

Необходимое количество строительных материалов напрямую зависит от того, какую модель печи-камина вы выбрали для возведения.

  • Красный огнеупорный кирпич необходим в том количестве, которое рассчитывается с помощью порядовки.
  • Пространство вокруг топочной части укладывается при помощи жаростойкого силикатного белого кирпича.
  • Кирпичи склеиваются между собой с помощью специальной растворной сухой смеси, которую без проблем можно приобрести в любом строительном магазине.
  • Фиксируются детали из чугуна при помощи листа из стали, толщина которого 2–3 миллиметра; уголка 3х3 или 5х5 сантиметров; проволоки из стали, диаметр которой 3х4 миллиметра.
  • Позаботьтесь о чугунных аксессуарах, таких как дверцы для поддувальной и топочной части, очистных окон. Приобретите варочную плиту и колосник.
  • Изолирующие жаростойкие материалы.
  • Гидроизоляция, например, рубероид.
  • Элементы опалубки для возведения фундамента.

Этапы строительства своими руками

Готовим место и заливаем фундамент

Лучше всего возводить фундамент печи на этапе строительства фундаментальной части самого дома. Но бывает и так, что печь возводят в уже готовом доме. Чтобы возмести фундамент, необходимо произвести разметку под него и демонтировать часть пола. Для удобства работ делайте проём в полу на 15–20 сантиметров больше, чем будущий фундамент печки.

  1. Выкопайте котлован, глубина которого должна быть 50–60 сантиметров. Утрамбуйте дно и соорудите пещано-щебневую подушку. 10 сантиметров песка и столько же щебёнки. Каждый из материалов хорошенько утрамбуйте.
  2. Соорудите опалубку, залейте в неё цементную смесь.
  3. Цементную смесь заливайте не сразу, а разделите на 2–3 этапа. Нижний слой должен быть достаточно грубым. Делают его используя песок, щебёнку и цемент. Дождитесь пока он схватится.
  4. Затем заливайте раствор, сделанный из трёх частей песка и одной части цеммента.
  5. Разровняйте правИлом раствор и оставьте до полного высыхания. Как правило, это около месяца.

Когда фундаментальная часть печи полностью застынет, вырежьте из рубероида кусок, который будет полностью соответствовать размеру и форме основания и устелите его наверх. Теперь можно начинать кирпичную кладку.

Подготовка к кладке

Специалисты с большим опытом кладки печей советуют делать предварительную кладку без раствора. Это необходимо для того, чтобы точно рассчитать, сколько кирпичей вам понадобится и какие из них нужно обрезать до необходимых размеров.

После того как вы потренировались в кладке вашей печи и разобрались со всеми нюансами, можно начинать класть кирпичи на раствор. В случае использования раствора, в основу которого входит глина, то его необходимо подготовить заблаговременно. Но из-за того, что на рынке появились специализированные сухие огнестойкие смеси для кладки печек, этот вариант потихоньку уходит в сторону.

Варианты схем-порядовок

В схеме должно быть наглядное отображение кирпичной кладки и направление движения прогретого воздуха по воздуховоду внутри сооружения. Если правильно выполнить схему и соорудить печь-камин строго по ней, то она будет долгое время оставаться в горячем состоянии и выводить продукты горения наружу, не выпуская, опасные для жизни и здоровья человека газы, в помещение.

Схема печи-камина 1

На представленной выше схеме можно рассмотреть, как выглядит печка-камин в разрезе. Здесь видно, месторасположение топочной части, где горит огонь, поток движения прогретого воздуха. Наглядно видно, какие из частей печки будут прогреваться сильнее всего.

Схема печки-камина 2

На схеме №2 прекрасно видна топочная часть в разрезанном виде с 2-х сторон. Стрелками указано направление движения дыма из топки в трубу дымохода.

Схема печи-камина 3

На схеме №3 можно рассмотреть топочную часть непосредственно самой печки и камина, а также направление движения прогретого воздуха.

Ещё на каждой схеме указано количество кирпичных рядов для сооружения конструкции и месторасположение элементов из чугуна.

Вариант порядовки печки с 1 по 26 ряды

Чтобы визуально понимать, что из себя представляет каждый ряд, используют схему-порядовку. На них также хорошо видны места расположения колосника, задвижки, плиты и дверец топочной части и места чистки печки.

Продолжение порядовки с 27-го ряда до конца

Ни при каких обстоятельствах не отступайте от порядовок даже на самый минимум. В противном случае вся работа может пойти насмарку и нужно будет разбирать всю печь, до того места, где вы проявили самостоятельность и изменили порядовку.

Строим печку

Никуда не торопитесь. Когда вы будете выполнять работы без использования раствора, то заранее приготовьте и обрежьте кирпичи под нужные вам размеры с помощью кирки или болгарки.

Раствор для кладки должен быть как густая сметана по консистенции, без мелких камешков.

Толщина раствора на кирпиче около 6–7 миллиметров. Периодически проверяйте ровность кладки строительным уровнем.

При помощи мастерка подбирайте выступающий за края кладки раствор.

Каждые 6 рядов происходит расшивка швов, для аккуратности кладки.

1–20 ряды делаются из силикатного белого кирпича. С 21-го ряда понемногу добавляют красный огнеупорный.

  • Ряд №1 выведите ровно, строго по уровню. Он задаст направление всем стенкам конструкции. Лучше всего сделать разметку мелом на рубероиде для него.
  • Ряд №2 уже формирует топочную часть печи, каналы воздуховода и поддувальную камеру.
  • Ряд №3 предусматривает установку дверки поддувала-зольника. Сначала просто подоприте её при помощи кирпичей и зафиксируйте проволокой.

    Установка чугунной дверцы

  • 4-й ряд — туда, где по плану должна быть топка, уложите 2 полоски из металла или лист из стали так, чтобы была возможность осуществлять кирпичную кладку на них. Поддувальная часть печки строится по схеме.

    Установка дверц и металлических перемычек

  • 5-й ряд — установка колосника над зольником. Кирпичная кладка, как указано в схеме.
  • 6-й ряд — установка дверцы топки потому же принципу, что и поддувальная дверца.
  • 7–10-е ряды — Кирпичная кладка согласно схеме без дополнительных вставок.

    Подготовка места под чугунную варочную плиту над топкой

  • 11-й ряд — установка варочной плиты из чугуна.
  • 13-й ряд — установка основы для перекрытия топочной части при помощи полосы из металла. От неё же далее формируется каминный дымоотвод.
  • 19-й ряд — перекрытие камеры над плитой для варки настилом из металлических полосок.
  • 25-й ряд — установка чугунной задвижки для регулирования выхода дыма и большей сохранности тепла в помещении.

    Установка задвижки

  • 26–53 ряды выкладываются строго по схеме.
  • 54-й ряд — начало строительства дымохода.
  • 65-й ряд — установка задвижек для полного перекрытия каналов дымохода. Это делается летом, чтобы избежать попадания грязи и влаги в печь. Они могут разрушить кирпичную кладку внутри.
  • Прорубите в потолке отверстие для трубы дымохода.
  • Изолируйте части потолка, которые будут примыкать к трубе жаростойким материалом.
  • Через всё чердачное помещение возводится кладка, как в 65 ряду. Она выходит на крышу.
  • Часть кирпичного дымохода, которая будет выведена на улицу должна быть тщательно гидроизолирована.
  • Последний этап — установка металлического зонта над отверстием трубы, чтобы туда не попали грязь и влага.

Отделка: выбор материалов

Не всегда кирпичная кладка может иметь привлекательный внешний вид или хорошо вписываться в интерьер дома. До этого и существуют отделочные работы. Материалов для этого огромное количество на любой вкус и цвет. Давайте коротко рассмотрим некоторые из них.

  • Мрамор — традиционное решение. Такой отделочный материал прекрасно подойдёт к любому дизайну помещения. Он смотрится очень красиво и дорого. Мрамор — природный материал, прекрасно справляющийся с высокими температурами. Бывает различных расцветок и фактур.
  • Плитка имеет большое количество разновидностей. В этом материале есть свои достоинства и недостатки. Отделка печи-камина плиткой не сложный процесс, но благодаря ему уникальность дизайна печи обеспечена. Главное, чтобы все швы были идеально красивыми.
  • Гипс — это оригинальный отделочный материал. Это недорогостоящий материал, который поможет придать печи неповторимость. Гипс — экологичный и долговечный материал. Его можно покрасить в любой цвет.
  • Изразцы становятся в последнее время всё более популярными. Сделают вашу конструкцию яркой и оригинальной, неповторимой и уникальной. Имеет различные цветовые решения, что позволяет без труда подобрать подходящий именно вашему интерьеру.

Важен не только правильный выбор отделочного материала, но и процесс отделочных работ, для которых существует несколько правил.

  1. Подготовьте поверхность сооружения, очистите её от грязи и пыли, нанесите специальное антисептическое средство.
  2. Смесь, с помощью которой облицовочный материал крепится к печи должна хорошо переносить высокие температуры.
  3. Постарайтесь выбирать качественные материалы. От этого будет зависеть внешний вид и долговечность конструкции.

Первое использование просушка печи

Ни в коем случае не начинайте активно и сильно топить только что выстроенную печь. Это нужно делать постепенно, давая ей время хорошо просохнуть. Это займёт 9–14 дней, в зависимости от габаритов печи, её веса и высоты. В этот период времени откройте все задвижки и дверцы. Это естественная просушка печи. Сушку можно ускорить. Для этого понадобится установить в топочную часть тепловентилятор или осветительную лампу (250–300 Вт).

Первая топка должна быть аккуратной и на минимальном уровне жара. 1–2 недели придётся топить печь по два-три раза в день с небольшим количеством дров. Обращайте внимание на дверцы печки. Как только на них перестала появляться испарина (конденсат) после топки, печь полностью просохла и готова к эксплуатации.

В случае если во время кладки были нарушены какие-то процессы, то вы можете наблюдать появление трещин на швах конструкции. Не стоит заниматься ремонтом сразу. Подождите 2–3 месяца. Пользоваться сооружением в это время можно в нормальном режиме. НО! Будьте осторожны. Если через такие трещины начинает просачиваться угарный газ, то пользоваться такой печью строго запрещено.

Видео: печь с камином Е. Докторова

Таким образом, самостоятельное возведение печи-камина — это очень сложный и трудоёмкий процесс, требующий существенных временных и финансовых затрат. Не каждый новичок сможет справиться с поставленной задачей. Но если уж вы решились, то, поверьте, оно того стоит. Когда вы будете сидеть в холодную зимнюю стужу перед камином, который построили самостоятельно и есть еду, приготовленную в печи, которую вы сделали своими руками, вы обязательно почувствуете гордость за самого себя. Такое сооружение подарит вам много уютных и тёплых вечеров. Удачи!

Оцените статью: Поделитесь с друзьями!

ultra-term.ru

Печь-камин своими руками


Уважаемые посетители сайта "В гостях У Самоделкина" Из представленного автором материала вы узнаете как своими руками можно сложить печь камин в двухэтажном доме, причем второй этаж тоже будет отапливаться от этой же печи.

Кладка печи даже самой простой, требует внимания, усердия и трудолюбия, потому как это сложное и кропотливое дело. Но изучив фотоотчёт, вам многое станет понятно и вы сможете сложить для себя подобную печь.

Профессиональные печники настоятельно рекомендуют новичкам!!! Сначала попробовать сложить печь без раствора (на сухую) дабы обучится на своих ошибках и при настоящей кладке их не допускать! Все под силу человеку, главное было б желание и у вас все получится!

И так, давайте рассмотрим все этапы строительства более внимательно и разберемся, что понадобилось автору для создания данной печи-камина?

Материалы
1. красный керамический кирпич
2. шамотный огнеупорный кирпич
3. красная глина
4. речной песок
5. рубероид
6. уголок металлический
7. колосники
8. задвижки
9. печные дверцы
10. зольник
11. сажечистки
12. проволока
13. листовой металл

Инструменты
1. мастерок
2. кельма
3. шпатель
4. болгарка
5. алмазные диски по камню
6. уголок
7. отвес
8. линейка
9. уровень
10. киянка
11. молоток
12. емкость для раствора
13. дрель

Процесс строительства печи-камина своими руками.
И так, первым делом следует определиться с месторасположением будущей печи, так как данная печь будет отапливать 2 этажа, то целесообразно и проще поставить ее по середине комнаты.

В основном печи в домах располагаются по центру избы, так строили наши деды и прадеды. Но все же зависит расположение и от конструкции самого дома, а так же компоновки комнат.

К примеру камины строятся в основном вдоль стены, либо в углу, а в данном случае печь комбинированная и был выбран вариант "середина" Так же автор предлагает схемы расположения печей.


Для кладки следует сразу определиться с кирпичем и его качеством. Как правило печи кладутся из красного керамического полнотелого кирпича, а вот внутреннюю топочную камеру желательно класть из шамотного огнеупорного кирпича, он имеет такой желтоватый цвет и хорошо переносит высокие температуры.

Основой основ является непосредственно обустройство фундамента, лучшим будет бетонный залитый в опалубку, размерами больше печи. К примеру когда в деревнях строили печи, то в качестве фундамента там являлись дубовые бревна либо пеньки. Сейчас с материалами дела обстоят отлично, можно позволить себе основательный и добротный фундамент. Как и полагается на основание фундамента укладывается изоляция в виде рубероида.

Нижняя часть кирпичной кладки будет уложена на цементный раствор. Но только до начала топки!!!

Как мы можем видеть на фото, мастер использует пустотелый красный кирпич и щедро заполняет его цементным раствором.

Затем автор приступает к кладке стен печи.

Так как печь будет совмещена с камином, то и основание соответствующее, разделено под камин и топку.

Немаловажную роль в кладке играет точность и каждый ряд кладется по уроню, строго от угла.

Устанавливается дверца зольной камеры, она же играет роль поддува свежего воздуха в топку.

Поверх зольной камеры, укладывается колосник. Прежде из огнеупорного кирпича делается ячейка.

При кладке печи предстоит очень много переколоть кирпича, так вот чтоб минимизировать расход кирпича мастер использует болгарку с диском по камню.

Затем устанавливается печная дверца топочной камеры, крепится при помощи проволоки.

Далее поднимаются стенки печи.

Со стороны где будет расположен камин, мастер располагает уголок, дабы уложить кирпич, для лучшей подгонки в кирпиче был пропилен паз.

Кладка камина.

Нижняя часть камина, предназначенная для сушки и хранения небольшого количества дров.

Благодаря болгарке кирпич можно вырезать по определенному размеру и очень плотно подогнать.

Вот так выглядит дверца топочной камеры.

Верхняя часть топки выкладывается огнеупорным кирпичом, на глиняный раствор.

Вот топочная камера готова. Далее автор переходит к созданию дымохода.

Мастер изготавливает металлическую проставку.

И уже на нее укладывает кирпич.

Для того чтобы можно было беспрепятственно чистить сажу, устанавливаются заглушки. В процессе эксплуатации печи имеется такая проблема как скопившаяся сажа, она затрудняет проход газов и печь начинает дымить, так вот чтоб в краткие сроки решить эту проблему, стоит открыть заглушки и прочистить проход от скопившейся сажи. Все можно пользоваться дальше )

Кладка колодцев дымохода.

Дымоходы потом кладутся вверх у печи "змейкой" у камина "трубой"

И вот печка уже выросла под потолок.

На дымоход печи укладывается металлический лист, а сверху 2 слоя кирпича-это делается для компенсации давления внутри печи.

На каждый дымоход своя задвижка.

После задвижек дымоход сливается в один и уходит на второй этаж здания. Обратите внимание!!! Здесь автор использует эдакую хитрость, а именно кирпич кладется непосредственно на ребро, внутри дымоход имеет змеевидную форму, что позволяет за короткий промежуток времени разогреть комнату на втором этаже до оптимальной температуры.

В крыше мастер проделывает отверстие при помощи сабельной пилы, можно и обыкновенной ножовкой.

Как видите труба тоже выкладывается кирпичем на ребро-это кстати очень экономит строительный материал, а главным образом облегчает конструкцию.
Так же трубу следует закрепить металлическими уголками для большей надежности. Такую кладку потом целесообразно отштукатурить, а в идеале еще и обложить плиткой.

На выходе труба продолжается класться уже традиционным методом на полный кирпич.

Внимание! Труба должна быть строго выше конька крыши, как минимум на 50 см. В противном случае ее будет задувать ветром.


Вот собственно такая печь-камин получилась у автора, осталось ее оштукатурить и обложить камнем либо плиткой, для предания более эстетического внешнего вида. Работа конечно сложная, но выполнимая )

Не стоит сразу начинать класть печь, поизучайте специальную литературу! Потом попробуйте для начала сложить простенькую печь (на сухую) без раствора. И только набравшись определенного опыта, можете смело браться за дело!

На этом заканчиваю статью. Спасибо за внимание!
Заходите в гости почаще, не пропускайте новинки в мире самоделок!

Статья представлена в ознакомительных целях!
Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
