Печь строительство – как построить печь в доме, строим печь по фото и видео примерам

• кирпичи;
• красная глина и кварцевый песок;
• цемент;
• печная фурнитура;
• уголок, отвес, уровень;
• болгарка;
• мастерок;
• спецодежда.

Некоторые советы по строительству печи своими руками на видео:

teplospec.com

Строительство печи своими руками

Каждый дачник, наверное, когда либо задумывался о том, какую печь следует устанавливать в доме, купить ли ее или же построить самостоятельно. Печь достаточно функциональна и сочетает в себе варочную и отопительную составляющую. Таким образом, можно на печи готовить еду и в то же время обогревать дом. Печь также играет роль камина, так как в его арсенале имеется дымовой зуб.

Кладка печи производится довольно быстро даже при отсутствии специальных навыков. К примеру, если работа начнется утром, то уже к вечеру можно будет осуществить ее пробную топку. При этом для начала ее нужно будет топить щепкой и бумагой, а не поленьями больших размеров, так как резкие температурные перепады могут вызвать трещины в не полностью засохшем растворе, а это приведет к дымлению или подсосу воздуха. Чтобы эксплуатация печи была нормальная и длительная, печке после постройки нужно просохнуть и отстоятся в течение недели.

Печка занимает площадь около 0,5 квадратных метров. Ее выкладывают из кирпича, положенного плашмя или поставленного на ребро, что позволяет хорошо удерживать тепло и отдавать его. Вес печки небольшой, поэтому она не требует возведения фундамента, однако, так или иначе, пол должен быть выполнен из доски с большой толщиной и хорошо закреплен на лагах.

Важно помнить о том, что печь является объектом повышенного уровня опасности, и от качественного его выполнения может зависеть здоровье и жизнь жильцов дома.

Так что, если это первый опыт постройки печи, то лучше начать с постройки печи на улице. Если постройка получится удачно и будет приобретен определенный опыт работы с данными материалами, то можно и попробовать возвести печь для отопления внутри дома. Следует досконально изучить по теме все материалы перед ем, как начать постройку.

Печные отопительные системы

Перед тем как построить печь, необходимо определить, какие именно функции она должна будет выполнять. Реже всего строятся и заказываются отопительные печи с ограниченным количеством выполняемых функций. Функцией таких печей практически является отопление помещения и сохранение тепла в массиве печи на длительный период.

Печи классифицируются на группы в соответствии с:

• учетом теплоотдачи;
• потраченному на растолку времени;
• уровня нагрева печенных стен наружных сторон.

Печи из кирпича также классифицируются в зависимости от формы и бывают:

• угловые печи, которые образуют треугольник;
• печи с множеством углов;
• прямоугольные печи;
• круглые печи;
• печи, имеющие сложную конструкцию.

В зависимости от типа движения в каналах газа печи бывают:

• печи, которые не имеют каналов – колпаковые печи;
• печи с одним либо двумя оборотами в параллельных каналах;
• печи с многооборотными каналами с наличием последовательного соединения;
• печи с комбинированными системами оборотов.

В зависимости от уровня нагрева стен различают печи высокого уровня нагрева более 120 градусов, повышенного нагрева 90-120 градусов и умеренного нагрева 60-90 градусов.

Печи также классифицируются в соответствии с их внешней отделкой:

• оштукатуренные, а затем покрашенные или побеленные;
• облицованные изразцами и плиткой;
• имеющие кладку с затиркой;
• имеющие кладку «под расшивку».

Отопительно-варочные печи

Самыми популярными являются отопительно-варочные печи, которые составляют около 90% печных строений. Их устанавливают в частных секторах городов и в деревнях.

Конечно, у таких печей КПД намного выше по сравнению с остальными печами, так как наряду с отопительными функциями они позволяют готовить еду. Данный вид печей обязательно снабжен духовым шкафом, чугунной плитой и котлами для отопления, а русские печки еще и имеют камеры, предназначенные для выпекания хлеба, а также лежанки.

Также у всех отопительно-варочных печей имеются ниши для сушки дров. КПД отопительно-варочной печи достигает около 60%. Она имеет стабильную тягу и высокую теплоемкость и отдают тепло своим массивом в течение долгого времени. К числу таких печей относятся печи “Шведки”, печи русские и иные. Строительство русской печи является довольно затратным делом, хотя и окупается благодаря своему функциональному разнообразию, а ее лежанка служит удобным местом для отдыха. Еще одна разновидность печей, часто встречающихся в домах – кухонная плита с наличием отопительного щитка. Такие печи можно считать вариантом отопительно-варочных печей, отличающимся экономностью. Их кладка обходится доступно по стоимости и требует не так много материала, а также имеет достаточно высокий КПД. Есть множество разновидностей таких печей.

Банная печь-каменка

Кирпичные банные печи-каменки слегка уступают своими позициями современным печам из металла. Их скорее ценят любители русской бани с сухим паром. Основное положительное количество банных кирпичных печей заключатся в высокой теплоемкости. Такие печи не остывают на протяжении долгого времени, а это, в свою очередь, является важной деталью, если учитывать высокую степень влажности, присутствующую в банях. С помощью теплой печи сушатся стены в бане, что препятствует образованию грибковых заболеваний и плесени.

Возведение кирпичной печи для бани хорошо также тем, что в банях, обогреваемых таким образом нет запаха жженого металла. Большое преимущество также в безопасности таких печей в отношении пожарных рисков. Конструкции таких печей почти одинаковые и отличаются только размерами, поэтому печи подгоняют по размеры бани.

Под категорию банных печей также подходят финские печи, предназначенные для сауны, создающие легкий сухой пар и довольно высокую температуру. Возведение печей для сауны или для бани нуждается в более высоком мастерстве печника, так как даже небольшая ошибка может лишить возможности достижения легкого пара. Кирпичную банную печь устанавливают так, чтобы ее стены помимо парной также отапливали зону отдыха и предбанник.

Пар в сауне создается за счет естественной обычной атмосферной влажности и требует меньшего искусственного увлажнения горячего воздуха.

Русская кирпичная печь

Русская печь является самой многофункциональной печной конструкцией, у которой имеется лежанка для отдыха. Под лежанкой расположена варочная камера, которая называется топкой или горнилом. Под топкой находится поддувало, которое обеспечивает постоянный и непрерывный процесс горения дров или угля. У русской печи также есть ниша, чтобы хранить кухонную утварь и сохранять пищу горячей.

Ее стандартные размеры достигают в высоту 2 метров, в длину 2,5 метра и в ширину 1,5 метра. Столь внушительные размеры позволяют обогревать помещение, площадь которого больше 40 квадратных метров. Ее недостаток заключается в потреблении большого количества топлива.

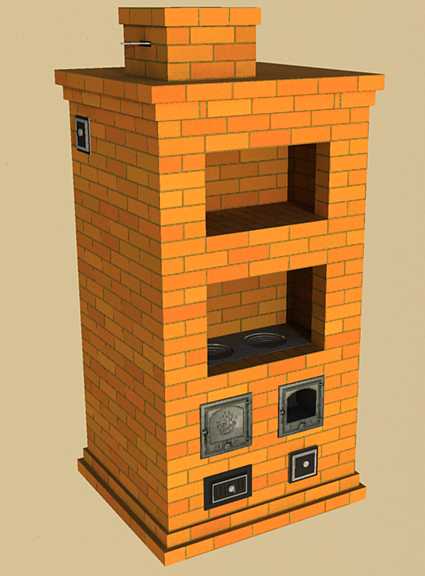

Печь-шведка

Данный вид печи более компактен, нежели русская печь. Ее высота составляет приблизительно 2 метра, а высота и ширина не больше метра. Такие печи имеют два назначения: приготовление пищи и обогрев помещений. Над ее топкой расположена чугунная плита с двумя конфорками, а сбоку находится духовой шкаф. Возведение шведской печи имеет особый нюанс, который состоит в том, что на кухне монтируют плиту, а всю остальную ее часть выводят в другое помещение. Немаловажный недостаток шведской печи заключается в высокой степени опасности возгорания. Во избежание образования пожаров шведская печь оборудуется заслонками.

Голландская печь

Несмотря на название, данный вид печи придумали русские печники. Ее назначение состоит в отоплении помещения. Характерной особенностью является высокая теплоотдача и компактность. Достаточно всего 10 часов для голландской печи для полного прогрева помещения. В период межсезонья печь может держать тепло сутками. Особенность конструкции такой печи состоит в трубе с наличием извилистого дымохода, которой обеспечивается высокая теплоотдача. Печь также снабжена вместительным топливником. Голландскую печь строят только из печного кирпича, который быстро накапливает тепло и постепенно его отдает. Кирпич для печи – дорогое удовольствие, и поэтому строительство голландской печи потребует больших расходов.

Помимо вышеперечисленных видов печей также существуют садовые печи, варочные, дровяные банные, отопительно-варочные комбинированные и камины.

Имея представление о различных видах печей, и зная их основные характеристики, можно сделать выбор печи. Для кладки печей любых видов есть общие принципы и требования.

Необходимые материалы и инструменты

Для строительства печи потребуются следующие инструменты и материалы:

1. уровень, отвес и уголок;
2. болгарка;
3. мастерок;
4. фурнитура для печей;
5. специальная одежда для строительных работ;
6. красная глина, кварцевый песок;
7. цемент;
8. кирпич.

Изготовление раствора для кладки печи

Самым простым вариантом буде покупка готового раствора, печной смеси, в соответствующем специализированном магазине. Для того чтобы приготовить глино-песчаную смесь для печи необходимо будет накопать глину, отделив ее от плодородного слоя. Ее нужно засыпать в бочку и сверху залить водой как минимум на 7 дней, затем перемешать до достижения консистенции как у сметаны и процедить с помощью сита в 3 миллиметра. Необходимо попутно просеивать через такое же сито горный песок. Соотношение песка и глины должно подбираться отдельно в зависимости от типа песка и глины (как правило, оно составляет 3:1). Смесь, таким образом, должна быть такой, чтобы она выдавливалась из-под кирпичей простым нажатием ладони, чтобы образовывались озерца воды на поверхности раствора (если песка много) и чтобы раствор не прилипал к мастерку (если песка мало).

Так, например, шарик из хорошо приготовленного раствора после высыхания не должен разбиваться при падении с двухметровой высоты. Раствор при растирании пальцами должен оставлять слой песка на подушках пальцев.

Виды систем для отопительных печей

При строительстве печи следует выбрать одну из следующих систем:

• прямоточная система, имеющая большой расход дров и выделяющая много сажи;
• противоточная система, грозящая неизбежным разломом печи при перетопе;
• канальная система, которая часто засоряется и трескается;
• колпаковая система, обеспечивающая при качественном монтаже наиболее ровный подогрев и в результате долговечность эксплуатации. Такая система является самой развитой и известна как “Печь Кузнецова.

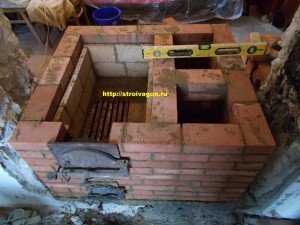

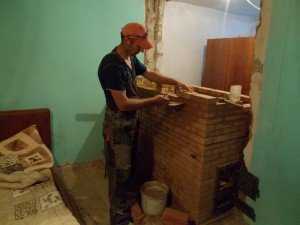

Пошаговая кладка печи своими руками

1. Для начала кладки необходимо выбрать подходящее для этого место.
2. Не месте, предполагаемом для размещения печи, кладется полиэтиленовая пленка, пергамин, а также рубероид либо гидроизол размерами 53×78 сантиметров.
3. На уложенную подстилку насыпают и выравнивают слой сухого песка, который должен составлять по толщине приблизительно сантиметр.
4. Не скрепив ничем, прямо на песке выкладывают первый ряд, состоящий из 12 кирпичей. Его выкладывают по уровню, в обязательном порядке проследив за четкости по горизонтали;
5. Сверху наносится тонким слоем глина и устанавливается поддувальная дверца, которую необходимо обернуть с помощью мокрого асбестового шнура или картона. Дверка закрепляется с помощью проволоки, затем начинается выкладывание второго ряда.
6. Третий ряд выкладывают из шамотного кирпича, сверху устанавливают колосниковую решетку прямо над поддувалом после формирования ряда.
7. Укладку четвертого ряда производят, установив кирпич на ребро. Внутрь дымохода подкладываются подставки для внутренней перегородки. На задней стенке кирпичи устанавливают без глины.
8. Теперь следует установить топочную дверку. Перед ее установкой также необходимо ее обмотать, проделав несколько витков шнура из асбеста, для того, чтобы открытие дверки производилось сверху вниз. Дверка закрепляется проволокой и фиксируется кирпичами, положив один кирпич рядом, а другой на дверцу сверху и на первый.
9. Пятый ряд кладут по контуру ряда, выложенного до этого, плашмя кирпичами.
10. Шестой ряд кладется кирпичом на ребро. Этот ряд выкладывают так, чтобы задняя стенка была сделана из двух кирпичей, поставленных на ребро.
11. Нужно, чтобы восьмой ряд закрывал топочную дверцу и завершался над ней двумя кирпичами. В данном ряду размещается скошенный кирпич, направляющий пламя центр чугунной конфорки при использовании печи в качестве камина с открытой дверцей топочного отделения.

12. Девятый ряд выкладывается с легким смещением назад для возможности поддержания открытой дверки. Перед тем как выложить ряд, выкладывается асбестовый смоченный шнур, который обеспечивает герметичность между варочной чугунной поверхностью и кирпичом. Плиту нельзя класть непосредственно на глину, так как у этих материалов имеются разные коэффициенты расширения от температуры.
13. На десятом ряду начинает формироваться дымовая труба, постепенно расширяющаяся назад. Нужно при этом учитывать, что у печи такая конструкция, что нельзя выполнить для нее насадную конструкцию, так как она своим расширением наверху может допустить смещение центра тяжести конструкции. Поэтому необходимо делать приставную трубу или насадную из легкого железа.
14. Задвижка укладывается на одиннадцатом ряду. Ее также уплотняют с помощью асбестового шнура и обмазывают глиной.
15. В четверик после этого идет дымовая труба. Ее затем нужно состыковать с легкой металлической трубой. В случае если труба должна уходить в сторону, то обязательно из трех рядов кирпичей выполняется перекрытие.
16. На следующем этапе выполняют демонтаж вышибных кирпичей, укладываемых в четвертом ряду. Затем нижняя часть дымохода прочищается от влаги и мусора, которые попали туда во время выполнения строительных работ.
17. Далее, производят побелку печи. Перед тем как ее начать, желательно застелить стены и металлические детали печи полиэтиленовой пленкой, так как от оставшихся на них пятен в дальнейшем не получится избавиться. Рекомендуется добавить в побелку небольшое количество молока и синьки, чтобы она не обмеливалась и не желтела. Необходимо как следует пробелить стыки кирпичной трубы и металлического колена, а также стыки между кирпичом и чугунной поверхностью.
18. Чтобы из-под печи песок не высыпался, делается предтопочный Г-образный лист, с помощью которого закрывается щель между полом и первым рядом.
19. Далее, прибивают плинтус, который также препятствует высыпанию песка.

Теперь можно быть произведена проверочная топка, но окончательно топить можно будет лишь спустя неделю, так как нужно дать печи подсохнуть и отстояться. Двери и конфорки при этом нужно оставлять открытыми для лучшего эффекта просушки.

Особенности при кладке печи самостоятельно

Так как сейчас нет таких учебных заведений, которые бы обучали профессии печника, то этим ремеслом, как правило, занимаются умельцы, желающие и умеющие все делать свои руками, разбираясь в принципах работы кирпичной печи.

Для самостоятельного возведения печи от мастера требуется особая сосредоточенность и высокая концентрация внимания. Проектировать печь рекомендуется еще на этапе проектирования дома. Запрещается соединять фундамент печи с фундаментом дома. Перед тем как возводить печь, необходимо предварительно определить ее модель, подготовив порядовку печи. В интернете и книгах можно найти схемы для порядовок. Такая порядовая кладка печи для строителя, не имеющего опыт, является единственным вариантом для правильной кладки печи, оправдывающей свое предназначение.

Перед строительством печи необходимо подготовить нужные материалы высокого качества. Можно купить смесь в готовом виде и не тратить на это времени и сил. Опытные мастера предварительно закупаются всем необходимым строительным материалом и подготавливают инструменты.

Для увеличения площади тепловой отдачи печи рекомендуется установить стальную трубу, приварив к ней радиаторы из металла. В этих целях можно использовать почти любые детали из железа.

При строительстве кирпичной печи применяются керамические полноценные кирпичи. При сборке топки используются кирпичи из динаса, которые устойчивы к высокому температурному режиму. Такие кирпичи хуже отдают тепло по сравнению с красными печными кирпичами, нагрев его также производится дольше, а по цене они дороже почти в два раза.

Перед работой кирпич следует помещать в воду приблизительно на 4 часа. Кирпичи должны укладывать как можно точно, выравнивая их при помощи киянки. Положенный уже кирпич нельзя сдвигать. Профессиональные мастера намазывают на кирпичи раствор руками и не используют мастерок. Если необходимо кирпич обтесать, применяют молоток каменщика или болгарку.

Самостоятельная постройка печи является работой, которую обязательно можно освоить при желании. Желательно перед началом работ посоветоваться с профессионалами и учесть их советы в дальнейшем.

normdom.ru

Как построить печку своими руками

Печное отопление для дома во многих регионах нашей страны является основным. Зачастую устанавливают толстостенные печи, которые обладают повышенной теплоотдачей в северных районах; в зимнее время топят их раз в сутки. Они в состоянии обеспечить теплом несколько комнат. Ими пользуются также для приготовления пищи.

Несколько отопительных котлов ставить в доме невыгодно, потому что возрастут потребление топлива и интенсивность загрязнения дома. Для южных районов оптимальным вариантов будет небольшая печь, ее при необходимости протапливают пару раз за сутки. Можно заказать это сооружение, но можно и построить своими руками.

Выбираем конструкцию

Перед тем как выбрать конструкцию котла (существует их множество), нужно вначале определить место расположения его в доме. Самым лучшим вариантом размещения является случай, когда топка выходит на коридор, а поверхности — сориентированы на комнаты. Зеркало печи при этом не должно быть прикрыто мебелью, перегородками и т.п. Ее теплоотдача при закрытых стенках уменьшается где-то на 1/3.

Теплоотдача приблизительно пропорциональна площади поверхности всего печного строения. Выбирая место размещения, пользователь должен найти подходящий для дома тип печи и произвести ее установку так, чтобы ее самая большая сторона выходила в самую просторную комнату.

К примеру, если нужно отопление двух больших смежных помещений, то лучше построить печь, обладающей выведенной в сторону коридора узкой тыльной стороной и широкими боковыми зеркалами.

Фундамент

При строительстве своими руками фундамент под конструкцию должен обладать той же площадью, что и кладка. При обустройстве его на слабых грунтах под печь устанавливают специальные железобетонные пояса толщиной 100-150 мм либо армированные швы толщиной в 30-50 мм.

Выбор фундамента производится во время закладки: нужно составить план, в котором и определяется, какое будет основание печи. После обустройства фундамента для дома можно приступать к производству основания для размещения печи отопления.

При этом надо придерживаться таких простых правил. Под печь он возводится отдельно от основного фундамента дома. В котлован укладывается битый щебень, кирпич слоями толщиной 15-20 см. Каждый слой трамбуют и поливают раствором из цемента. Так же выкладывается последний слой. После чего укладывается два слоя из кирпичей как при произведении стен на цементном растворе.

Гидроизоляция обустраивается из пергамина, толя или рубероида, а также несколько слоев кирпича, установленного на глиняном растворе. Верх этого печного цоколя должен превышать уровень пола на 1-2 см. На такое основание и ставится котел.

Выбираем печную конструкцию

Построить любую из печей сможет практически каждый хозяин. Но при этом необходимо соблюдать главные рекомендации по обустройству. Предлагаем с ними ознакомиться, изучив нижеследующую информацию.

Выбираем кирпич

При строительстве своими руками одной из первоочередных задач является выбор кирпича. Кирпич должен быть красным и хорошо обожженным. «Хорошо обожженный» обозначает, что он обработан при определенной температуре. Определить это можно по следующим признакам.

Пережженный кирпич покрыт темным налетом и стекловидной пленкой. Недожженый кирпич бледно-розовый, при постукивании и падении исходит глухой звук. При падении на твердую поверхность, он разлетается на мелкие куски. Называемый нормально обожженным кирпич, при падении тоже раскалывается, но на крупные куски. Он при постукивании издает металлический звук. Этот кирпич должен без труда колоться при обработке.

Для печных топок красный кирпич «немного слабоват». Первый дымовой канал и топка — составные части печи отопления, где наиболее высокая температура, поэтому они требуют укладки огнеупорного тугоплавкого кирпича. При этом кирпич выбирают в зависимости топлива, которым в основном будет отапливаться жилище. Если в ней будет гореть торф – нужен боровичский, дрова — белый гжельский, каменный уголь — шамотный кирпич.

Готовим раствор

Следующим шагом является процесс приготовления раствора для кирпичной печи отопления. Высокое качество раствора гарантирует прочность кладки. Делают его из глины и просеянного песка. В корыто укладывается глина и заливается водой. По истечению 3-х суток необходимо процедить раствор.

Когда раствор готов, необходимо заранее приготовить инструмент. Для произведения строительных работ нам понадобится:

• мастерок;
• молоток;
• кирка;
• уровень;
• уголок;
• мочальная кисть для затирки поверхностей.

Работу можно упростить путем установки по периметру печки вертикальных стоек. Обустроив такую несложную конструкцию, вам не нужно будет проверять кладку по горизонтали и по вертикали.

Нужно знать, что кладка печи отопления производится только в теплое время, оптимальным вариантом будет, если температура не будет ниже 15°С.

При укладке независимо от выбранной конструкции порядовой кладки, старайтесь чтоб толщина шва была около 3-4 мм, можно меньше, но не больше. Для фундамента и труб подойдут швы и толще — до 1 см. При этом важно, чтобы между швами отсутствовали полости.

Не надо обмазывать топливник и топливные каналы глиной. Углы и повороты в каналах необходимо закруглять, все имеющиеся в печи каналы должны быть закругленными и плавными. Это нужно для того, чтобы достичь минимального трения о стенки каналов, избегать ударов во время движения о разнообразные препятствия в результате резких расширений и сужений канальных отверстий. Поэтому нельзя внутрь каналов укладывать сколотую или стесанную часть кирпича.

Колосниковые решетки укладывайте с зазором около 0,7–1 см от стены кладки. Они должны обладать уклоном в сторону печной дверки, чтобы остатки недогоревшего топлива не скапливались у задней стены конструкции. Обычно просушивание занимает около 14 дней, в том случае если все вьюшки, задвижки и форточки полностью закрыты. Для того чтобы ускорить сушку, печь можно подтапливать небольшими объемами абсолютно сухих дров.

Трубы и дымовые каналы: рекомендации по установке

Размер поперечного сечения дымового канала зависит от количества газов, которые через него будут протекать. Если ее теплоотдача для отопления не будет превышать 3000 Ккал в 1 час, его сечение должно быть 14*14 см или 0,5*0,5 кирпича. Если ее уровень выше показателя в 3000 Ккал, то оно должно иметь размеры 14*27 см или 0,5*1 кирпича.

Головки дымовых труб укладываются на цементный раствор. Поверхность части наружной трубы, расположенную в чердачных помещениях дома необходимо оштукатурить, после чего произвести побелку. Это делается для обеспечения пожарной безопасности. Высоту трубы измеряют от колосниковой решетки. В одноэтажных зданиях она не должна быть меньше 5 метров. В местах ее прохождения обустраивают распушку — делают постепенный напуск из кирпичей.

В том случае если толщина стенок конструкции не меньше 1,5 кирпича, тогда ее можно обустроить насадной дымовой трубой. В таком случае дымовой стояк необходимо устанавливать непосредственно на печь. В отличие от коренной насадная дымовая труба дома не нуждается в фундаменте. Коренная труба обустраивается в доме, который имеет несколько печей. При этом подключение конструкций, которые расположены на разных уровнях недопустимо, так как нижняя заберет всю тягу от верхней, если они будут работать одновременно.

Защита дымохода

Независимо от выбранной конструкции трубы, над кровлей дома обустраивают выдру, которая должна нависать над кровлей. Она не допускает попадания на чердачные перекрытия воды. Раствор под ней намазывают толстым слоем для прочного удерживания на трубе. Зачастую ее изготавливают в форме квадрата, размер которого должен превышать диаметр трубы на 20-30 см. Нередко выдру сооружают путем заливки железобетонной конструкции.

После выдры обустраивается шейка трубы, а за ней расширяющийся оголовок. Все эти элементы котла – выдру, оголовок, шейку — оштукатуривают. Чтобы это сделать, необходимо предварительно смочить трубу водой. После чего наносится жидкий слой раствора, и в несколько слоев укладывается еще и густой раствор. Все слои тщательно раздавливают и производят затирку появившихся трещин, после чего осуществляют побелку известью.

Рекомендуем следующий состав раствора для оштукатуривания элементов печи отопления:

• 1 часть глины;
• 1 часть цемента;
• 1 часть известкового теста;
• 2 части песка либо 1 часть глины;
• 2 части песка.

x-teplo.ru

Строительство печей своими руками: особенности конструкции

Давно известно, что строительство печей из кирпича доступно лишь мастерам, имеющим соответствующие знания и талант. Кладку печи вполне можно причислить к искусству.

Кладка печи подразумевает наличие определенных навыков и знаний, поэтому лучше для этой работы нанять мастера.

Строительство печей своими руками тем не менее тоже осуществимо, если вы внимательно ознакомитесь с рекомендациями профессионалов.

В данном случае основными вопросами являются выбор жаровни, правильной конструкции и прочие нюансы. Дело непростое, но если вы доведете его до конца, то у вас будет серьезный повод гордиться своим достижением.

Классификация печей.

На начальном этапе работы выбирают, какую печь будут возводить. Не все печи одинаковые, их различают по признакам, то есть по назначению. С учетом этой классификации выделяют конструкции трех видов. Отопительные печи — это голландка, к отопительно-варочным можно отнести шведку и русскую. Кроме того, есть и специальные сооружения, которые в быту именуются банной печью. Можете построить комбинированный агрегат, к примеру, печь-камин. Чтобы продолжительно сохранить тепло, вам потребуется построить кирпичную модель жаровен. В холодное время года такие печи топят по утрам или вечером в течение часа. Следует знать, что если вы построите металлическую печку — буржуйку, — она будет обеспечивать тепло на то время, пока в ней горит огонь. Как только вы прекратите подкладывать дрова, помещение быстро охладится. Но и согреть его можно так же быстро.

Какую печь построить

Схема расположения печи в доме.

Выбирая, какую печь строить, каждый учитывает свои материальные возможности. Конечно, кладка капитальной печи из кирпича будет стоить дороже, чем конструкция из металла. Тем не менее большинство домовладельцев все-таки предпочитают строить кирпичные печи. Следует начать с выбора места для будущего очага. Оптимальным решением можно считать расположение непосредственно в центральной части комнаты, также печь устраивают между помещениями, в простенке. Таким образом, можно рассчитать, чтобы печь обогревала здание полностью.

Опытные мастера советуют выбирать тип очага и конструкцию печи в той стадии, когда возводится само здание. Такой подход актуален, когда речь идет о печке из кирпича. Удобнее всего ее делать, пока помещение еще не имеет внутренней отделки. Как рассчитать теплоотдачу будущего сооружения? Для этого воспользуйтесь упрощенным способом. Например, печь, имеющая условную площадь 1 м², обеспечит теплом комнату размером 30 м². Важно, чтобы тепло, которое генерирует агрегат, полноценно восполняло тепловые потери дома.

В свою очередь, теплопотери обусловлены степенью теплопроводности стен, перекрытий, всех окон, дверей. Огромная роль при этом отведена и наружному температурному режиму. В связи с этим большое значение имеет то, как вы утеплите здание.

Вернуться к оглавлению

Сооружение кирпичной печи

Схема устройства печи.

Любое строительство начинается с закладки фундамента, это касается и печи. В данном случае его делают монолитным. Какой взять бетон? Можно использовать любой, но марка берется не ниже 300. Важно соблюдать глубину заложения. При строительстве печи она всегда должна быть ниже, чем непосредственно уровень промерзания почвы.

Кладку печи ведут из полнотелого кирпича, обязательно на глиняном растворе. Когда приступают к выкладыванию такого важного элемента, как топка, используют шамотный кирпич. Обязательно следите, какую толщину имеет шов. Не допускайте, чтобы он был более 5 мм, лучше, если этот показатель будет равен 3 мм. Сделать самостоятельно раствор не так сложно. Для этого надо приготовить смесь кварцевого песка с особой красной глиной, тут соблюдается пропорция 4:1. Также вам придется предварительно приготовить сито, ячейки до 5 мм и просеять песок перед приготовлением смеси.

Схема размеров стандартного шамотного кирпича.

Каким видам кирпича отдать предпочтение? Укладка шамотного кирпича не отличается по технологии от обычного, его кладут на шамотную глину. Конечно, глину проще всего покупать на рынке, а не пытаться копать ее самостоятельно. У многих строителей возникает немало вопросов в процессе установки дверей, плиты, задвижек, и других элементов печи. Здесь важно соблюдать размер температурных швов, их толщина — не менее 0,5 см. Кроме того, позаботьтесь, чтобы вся используемая фурнитура была надежно зафиксирована. Дымоход, или оголовок над крышей, строят, используя стандартный песчано-цементный раствор.

В наше время печная фурнитура в широком ассортименте предлагается на строительных рынках, разница в цене может быть существенной. Например, если вы захотите приобрести финское литье, то будьте готовы к более высокой стоимости по сравнению с отечественным. Разумеется, его внешний вид наиболее привлекателен. Сейчас очень модно для топки устанавливать дверцу, имеющую термостойкое стекло.

Вернуться к оглавлению

Особенности конструкции печи

Схема русской печи.

Обычная традиционная конструкция печи устроена таким образом, что быстрый нагрев происходит в части, которая используется для приготовления пищи. Сами стенки прогреваются медленнее. Некоторых такое положение дел совершенно не устраивает. Поэтому конструкцию можно немного изменить, предусмотрев систему дожига. В таком случае, чтобы приготовить еду, не будет необходимости загружать всю печку. вы можете обойтись вторичной топкой.

В такой системе форсунка, обеспечивающая подачу воздуха для дожига газа, играет роль поддувала. Продукты сгорания отводятся благодаря регулировке шибером. А как быть с дымоходом? Можно применить асбоцементную или железную трубу.

Тепловыми элементами трубу следует снабдить лишь в том участке, который проходит в помещении. Что касается наружной части, то она должна быть утеплена базальтовой ватой и поверх фольгой, чтобы не допустить на внутренних поверхностях осаждения конденсата. Место, где кирпич дымохода соединяется с металлической вытяжной трубой, нужно зачеканить асбестовым шнуром.

Если вы затеяли строительство печи на даче, необязательно оборудовать щит с колодцами и каналами, как это обычно делают при строительстве голландской печи. Для создания хорошей тяги обеспечьте достаточную высоту трубы — минимум 3 м. В летнее время для эксплуатации достаточно боковой топки. Начиная готовить еду, загрузите до 3 кг топлива. Можно использовать торфяные брикеты или небольшие поленья.

Вернуться к оглавлению

Советы мастеров

Перед укладкой замочите кирпичи в воде на 4 часа.

Будет неплохо поставить трубу из стали и приварить к ней металлические радиаторы, чтобы увеличить площадь тепловой отдачи. Можно для такой цели использовать практически любые элементы из железа. Также обратите внимание, что в строительстве кирпичной печи необходимо использовать керамический полноценный кирпич. Устойчивые к высокотемпературному режиму кирпичи из динаса используйте лишь на этапе сборки топки. Известно, что тепло он отдает хуже по сравнению с известным красным печным кирпичом, его нагрев производится дольше, а стоимость выше практически в два раза.

Не забудьте перед работой поместить кирпич в воду, достаточно будет 4 часов. Укладывая кирпичи, размещайте их максимально точно, выравнивая киянкой. Если кирпич уже положен, сдвигать его нельзя. Профессионалы, возводящие печи, раствор намазывают руками и мастерок не используют. Если требуется обтесать кирпич, можно применить молоток каменщика, еще потребуется болгарка.

Вернуться к оглавлению

Материалы и инструменты

При строительстве печи вам будет необходимо наличие материалов и инструментов:

1. Кирпич.
2. Кварцевый песок, красная глина.
3. Цемент.
4. Фурнитура для печки.
5. Болгарка.
6. Уровень, уголок, отвес.
7. Мастерок.
8. Спецодежда.

Постройка печи самостоятельно — это искусство, которое при желании вы обязательно освоите. Будет правильно, если перед началом работы вы посоветуетесь с профессионалами и примете к сведению их советы. Возведенная своими руками печь станет гордостью вашего дома и предметом восхищения гостей.

1popechi.ru

Как самому сложить печь из кирпича

Печное отопление частного дома в последние 5−10 лет — на пике популярности. Это объяснимо, ведь печка — это колоритный элемент интерьера, прекрасный отопительный прибор, показатель вкуса и мастерства хозяев, их достатка. Для возведения печи лучше найти профессионального печника. Но сегодня эта почти утерянная профессия только возрождается, и настоящего профи найти не просто. Чтобы сложить печь по всем правилам, придется приложить немало усилий, овладеть специальными знаниями и умениями, приготовиться выложить немалую сумму на строительные материалы.

Виды печей для дома

Русская печь из кирпича

Самая многофункциональна печная конструкция. Имеет отделение для отдыха — лежанку. Под лежанкой находится варочная камера, называемая горнилом или топкой. Под топкой расположено поддувало, обеспечивающее непрерывность процесса горения дров, либо угля. Также есть ниша для хранения кухонной утвари и сохранения пищи в горячем виде.

Стандартные размеры русской печи достигают двух метров в высоту, два с половиною метра в длину и полтора метра в ширину. Благодаря столь внушительным размерам печь обогревает помещение площадью более 40 кв. м. Недостаток в том, что для работы русской печи требуется много топлива.

Печка-шведка

Она более компактна, чем русская печь: высота «шведки» около двух метров, ширина и длина не превышают метра. У такой печи два назначения — обогрев помещения и приготовление пищи. Над топкой шведской печи располагается двухконфорочная чугунная плита, сбоку — духовой шкаф. Нюанс при строительстве шведской печи — на кухне монтируется плита, вся же остальная часть выходит в другую комнату.

Серьезный минус шведской печи — высокая опасность возгорания. Чтобы не допустить пожаров, шведские печки оборудуют заслонками.

Голландская печь

Удивительно, но, несмотря на название, печка придумана русскими печниками. Назначение «голландки» — отопление помещения. Характерная особенность — компактность и высокая теплоотдача. Для голландской печи достаточно 10 часов, чтобы полностью прогреть помещение. В межсезонье печь держит тепло сутки. Конструктивная особенность такой печи в трубе с извилистым дымоходом, обеспечивающим высокую теплоотдачу. Также печь снабжается вместительным топливником.

Голландская печь строится исключительно из печного кирпича, быстро накапливающего тепло, а затем постепенно его отдающего. Печной кирпич — удовольствие дорогое. Поэтому при строительстве печи-голландки придется хорошо потратиться.

Также существуют садовые печи, банные дровяные печи, варочные, отопительно-варочные комбинированные, камины.

Теперь, имея представление о разновидностях кирпичных печей, зная характеристики собственного помещения и необходимый функционал, можно определиться с выбором печи. Надо сказать, что для кладки всех печей существуют общие требования, принципы, которые и рассмотрим ниже.

План строительства печи

Прежде всех дизайнерских изысков предполагаемая конструкция должна отвечать требованиям пожарной и конструктивной безопасности. Так что стоит уделить особое внимание подготовительному этапу.

• Разрабатываем подробный проект-схему печи;
• Определяемся с местом установки печи;
• Выбираем материалы для строительства;
• Подбираем инструмент;
• Определяемся с необходимостью помощников;
• Просчитываем бюджет строительства;

Особое внимание уделяется проект-схеме. Именно от грамотной инженерной разработки зависит конечный успех всего предприятия. В настоящее время можно приобрести готовый проект кладки печи. Разработаны даже целые видеокурсы для начинающих печных дел мастеров. Выбирая проект, стоит уточнить точность и конкретность приведенных данных, особенно цифр, расписаны ли пошагово все моменты строительства. В проекте должны присутствовать подробные комментарии. Серьезный проект обязательно снабжается качественным фотоматериалом основных этапов кладки. Словом, в хорошем проекте все объясняется буквально «на пальцах».

При выборе места установки многое зависит от площади помещения и вида печи. Здесь тонкостей и подводных камней так много, что мастера рекомендуют начинающим печникам создавать уменьшенные макеты своих творений. Такая «тренировка» позволит понятие о предстоящей кладке и на подготовительном этапе исключить просчеты и ошибки.

Если объем работ значителен, собственного опыта недостаточно, то придется прибегнуть к помощи. На заключительном этапе просчитаем все затраты.

Запасаемся инструментом

При кладке печи понадобится измерительные, строительные и вспомогательные инструменты.

Инструменты строительные:

• Болгарки для обрезки кирпичей;
• Совковая лопата;
• Металлическое сито для просеивания песка, раствора. Ячейка сита — не более 2 миллиметров;
• Расшивка для уплотнения раствора;
• Комбинированная кельма для укладки раствора;
• Перфоратор с насадкой-миксером;
• Молоток-кирка для рубки кирпича;

Инструменты измерительные:

• Рулетка длиной не менее 5 м для проведения измерений и нанесения разметки;
• Отвес для контроля вертикальности углов;
• Печная линейка — деревянная рейка длиной чуть больше метра с ровными гранями. Правило, как называют линейку, служит для проверки ровности кладки. Между правилом и стеной печи не должно быть щелей
• шаблон проемов;
• строительный уровень для проверки горизонта кладки;
• гибкий уровень;

Вспомогательные «орудия труда» — это ведра, бадьи, швабры с тряпками и т. д.

Закупаем строительный материал

Какую бы печь мы не строили, материалы понадобятся одни и те же: кирпич, песок, глина.Особое внимание — выбору кирпича. Существует четыре разновидности печного кирпича:

• Кирпич ручной формовки;
• Силикатный;
• Огнеупорный;
• Керамический;

Облицовка печи производится керамическим кирпичом. Лучше остановиться на более дорогом кирпиче М-250 или М-500, который однороднее более дешевых собратьев. Кроме того такой кирпич способен выдержать многократные циклы нагревания-охлаждения. Еще одно достоинство дорогого кирпича — прекрасные формовочные качества при декоративной отделке.

Песок. Должен быть чист, как слеза: без сора, примесей. Для этого его придется просеять через строительное сито.

Глина. Различают нормальную, тощую и жирную. От разновидности глины зависит технология и пропорции приготовления раствора. Специалисты отдают предпочтение нормальной глине могут колебаться от 0,5:1 до 3:1. Лучше всего использовать глину нормальной жирности;

Приобретая стройматериал, важно помнить, что «скупой платит дважды», поэтому об экономии на время забудем. Иначе печь долго не прослужит.

Основа печи — фундамент

Однако, первое, что нужно сделать— обеспечить минимальное 15-сантиметровое расстояние между перекрытием крыши и трубой дымохода. И только после этого можно приступить к разметке места фундамента, который должен быть больше остальной конструкции.

В идеале печной фундамент формируется при строительстве общедомового фундамента. Чтобы печь и сам дом прослужили как можно дольше, их фундаменты не должны связываться. Обусловлено это требование тем, что естественная усадка фундаментов разная из-за температурных различий и нагрузок.

Самая распространенная техника возведения фундамента под печь — котлован заливается бетоном с последующим возведением из кирпича. Предварительно ставится деревянная опалубка. Фундамент должен быть шире будущих габаритов печки примерно на 15 сантиметров (в каждую сторону). Верхний фундаментный уровень должен оказаться ниже пола примерно на 19 сантиметров. Фундамент должен быть идеально ровным, чтобы правильно уложить первый ряд кирпичей. Фундамент основательно не устраивают лишь при строительстве камина. Но тогда производят расчет нагрузки на пол (на верхних этажах)

В обязательном порядке фундамент гидроизолируется при помощи толя или рубероида. Если размер печки больше ширины материалов, их укладывают «внахлест» с припуском 10 сантиметров. При этом ведется контроль диагоналей. Если качество диагональных направлений нарушено, то будут большие проблемы с дальнейшей кладкой печки.

Приступаем к кладке печи

Приготовив раствор, можно класть первый ряд кирпичей. Здесь в ход идут шпатель и мастерок. Но в старину хорошие печники клали раствор голыми руками. Раствор выкладывался рукой на поверхность и распределялся по ней тонким слоем.

Большое заблуждение начинающих мастеров состоит в том, что раствора на печь они не жалеют. На деле чем тоньше слой раствора, тем лучше «схватятся» кирпичи, тем прочнее, долговечнее и «жарче» будет печь.

Кирпич держим одной рукой на весу. Легкими ударами делаем наметки будущего скола. Каждую грань намечаем поочередно. Держа кирпич навесу, производим резкое и точное разрубание на части, придерживаясь намеченных линий. Первый слой печки должен быть выложен филигранно. Сначала укладывается наружный ряд кирпичей, затем закладывается середина, швы тщательно заполняются раствором без пустот.

Начальные ряды кладутся только из целого кирпича. Обязательно соблюдается правило «перевязки» швов: вертикальные швы не должны совпадать.Но после первых рядов кладки обязательно понадобиться кирпич разрубать.

Правило укладки колотого кирпича— рубленая сторона направляется внутрь массива кладки. В первую очередь на этот момент обращаем внимание при сооружении топливника и дымовых каналов. Иначе сколы станут местом скопления сажи, что вызовет засорение дымохода.

Видеоинструкция по кладке печи Шведка

Особенности выкладки сводов и арок

Кирпич выкладывается методом постепенного напуска толщиной не менее двух рядов. Толщина такого перекрытия всегда должна быть не менее 2-х рядов. Отверстие топки перекрывается «замковой» выкладкой, либо кладкой «перемычкой». Тогда кирпичи ставятся на металлический уголок вертикально в виде перемычки. Металлический уголок можно заменить каркасом из дерева, разбираемого после высыхания кладки.

Для трубы используем силикатный кирпич. Его свойства позволяют выдерживать температурные перепады, осадки. Он устойчивее к кислотной среде, которая образуется при взаимодействии водяных паров и дыма. При этом важно, чтобы в дымоходе не было сколов и неровностей. Для выравнивания «нутра» дымохода используют жидкое стекло.

Вот печь и готова. Через две — три недели можно провести контрольную топку. Печи и камины становятся все более популярными. Говорят, что лицезрение горящего в печи огня, звук потрескивающих дров, мерцание углей — не просто способствуют снятию стресса, но и способны ввести человека в состояние легкого транса. Главное, чтобы печь была возведена правильно, на десятки лет.

teplo.guru

Строительство печей: возведение и установка

08 апреля 2014

Просмотров: 2796

Печь еще с давних времен считалась символом благополучия и здоровья семьи.

Устройство русской печи.

Строительство печей — это особый ритуал, так как от его выполнения зависят и атмосфера, и настроение в помещении, где она находится.

Существует много разных видов печей для установки в доме, но для бани лучше всего, если она будет русская каменная.

Устройство фундамента для печи в доме

Необходимы:

• камень или щебень;
• бетон;
• цементный раствор;
• кирпичи;
• лопата;
• уровень;
• рубероид или толь.

Схема кладки фундамента под печь.

Строительство печи начинается с обустройства фундамента. Если масса печи не превышает 750 кг, то ее можно устанавливать прямо на полу, при условии, что он достаточно прочный. Конечно, лучше всего ее устанавливать на отдельном фундаменте. Для его строительства используют грунт из щебня, гравия, песка, глины или насыпной. Рыхлые и насыпные грунты необходимо предварительно уплотнить. Материалом для него служит бутовый камень, кирпич и бетон. Если грунт сухой, то для кладки применяют либо известковый, либо цементно-известковый раствор. Если грунт влажный, то раствор из цемента.

По размеру фундамент должен быть больше длины и ширины печи не менее чем на 5 см. Чем больше получится его площадь, тем меньше на него будут влиять нагрузки от трубы или самой печи. Кладка фундамента дома не должна связываться с кладкой фундамента печи или трубы, поэтому оставляют промежуток не менее 5 см, который засыпают песком. Сначала следует выкопать яму необходимых размеров, выровнять с помощью уровня ее дно и выложить камнем или щебнем, тщательно утрамбовывая. После этого нужно все залить жидким раствором. Затем следует выполнить кладку, обязательно соблюдая перевязку швов.

Если фундамент возводится из бетона, то сначала необходимо вырыть яму, которая должна быть сантиметров на 10 шире фундамента. Затем нужно устроить опалубку, дно ямы уплотнить и залить подготовленный бетон в опалубку до нужного уровня. Либо можно в яме устроить опалубку из двух стенок, расстояние между которыми — 10 см. Приготовить бетон и залить его в пространство между стенками. Затем уложить туда стальную арматуру и все уплотнить. Через неделю опалубку необходимо снять и в бетонную коробку уложить камень, кирпич, щебень либо гравий с помощью раствора.

Схема кладки малой русской печи.

Верхнюю часть фундамента, не доводя до уровня чистого пола на 14 см, следует выровнять по уровню. После этого установить вокруг бортики с выпуском наверх фундамента на 20 мм. Затем залить пространство густым раствором из цемента и песка (1:3), разровнять его и разгладить с помощью лопатки или кельмы. Через неделю верх фундамента следует покрыть в два слоя рубероидом (на битумной мастике) или толем (на дегтевой мастике) с напуском 20-30 мм. А можно на фундамент выложить ряд из кирпичей, затем рубероид и снова ряд из кирпичей, который точно совпадает по высоте с уровнем пола. На покрытии нужно вычертить форму печи и выложить на растворе из глины первый ряд, а затем и все последующие. Для лучшей сохранности фундаменты из кирпича или камня необходимо оштукатурить раствором из цемента.

Приготовление глиняного раствора

Необходимы:

• глина и песок;
• сито 3х3 мм, 1,5х1,5 мм;
• мешалка.

Определение готовности глиняного раствора.

Кладка печи должна быть выполнена качественно, а это во многом зависит от правильности приготовления раствора из глины. Если он имеет среднюю или нормальную пластичность, то раствор будет выдерживать высокую температуру, не будет давать усадку, высыхать или трескаться. Лучшим сырьем для глиняного раствора является кирпич-сырец, потому что он содержит необходимое количество песка и глины.

Если глина имеет нормальную жирность, то ее следует засыпать в тару и залить водой. Ее необходимо оставить на несколько часов, чтобы она размокла, а затем процедить через сито с ячейками 3х3 мм. Для того чтобы глина была нужной густоты, следует в раствор добавлять воду. Если для раствора необходим песок, то лучше всего брать мелкий и очищенный от гравия, просеянный через сито (1,5х1,5 мм). От качества глины зависит необходимое количество песка, которое проверяется следующим образом.

В ведро на 10 литров с глиной следует добавить воду и перемешать до сметанообразного состояния. Если раствор имеет малую пластичность, то он покроет мешалку слоем в 1 мм, значит, нужно добавить жирную глину. Когда пластичность нормальная, раствор покрывает мешалку слоем в 2 мм и прилипает отдельными сгустками. Если на дощечку налипает толстый слой, то это означает, что глина высокой пластичности, а значит, нужно добавить песок. Он добавляется небольшими порциями, пока пластичность не станет нормальной.
Раствор из глины следует хранить в закрытой таре, чтобы в него не попали посторонние предметы. Необходимо помнить, что только правильно приготовленный раствор хорошо заполнит все неровности и швы при кладке кирпича.

http:

Установка печи

Необходимы:

• кирпичи;
• глиняный раствор.

Печи бывают металлические и кирпичные, которые подразделяются на отопительно-варочные, русские и камины. Наибольшей популярностью пользуются русские печи, так как они просты в устройстве и эксплуатации. Сначала необходимо определиться с местом, где будет располагаться печь, лучше это сделать на стадии проектирования дома. Лучше ее устанавливать в центре дома, чтобы все комнаты окружали ее вокруг, либо в углу возле двери. Также следует учитывать то место, откуда будет выходить труба, которую лучше выводить недалеко от конька крыши. Под самой печкой не должны проходить половые балки.

Противопожарные требования для печи.

При работах по возведению печи необходимо помнить, что фундамент должен быть прочным и надежным, а глиняный раствор — качественным и пластичным. После окончания всех подготовительных работ следует перейти к кладке печи. По размещенной форме будущей печки нужно выполнить первую кладку на растворе. При этом необходимо тщательно следить как за горизонтальными, так и за вертикальными швами. Швы должны быть полностью заполнены раствором, и, выполняя кладку, следует обязательно соблюдать порядовку и перевязку швов. Печь выкладывается в 39 рядов, и, для того чтобы произвести кладку до потолка, потребуется около 2000 кирпичей. Прежде чем приступить к укладыванию, кирпичи нужно насухо подогнать.

Трубу для печи нужно выкладывать в 6 кирпичей. Дымоход необходимо изолировать от сгораемых конструкций дома, не забывая о расстоянии от внутренней стенки на полтора кирпича. После того как кладка будет закончена, трубу следует побелить мелом или известью два раза, чтобы были видны все мелкие трещины. Если труба неисправна, ее нужно сразу отремонтировать. В месте прохождения трубы сквозь перекрытия следует сделать так называемую «распушку» для противопожарных целей. В том месте, где труба пересекает кровлю, нужно сделать отвод для талой и дождевой воды. В том случае если труба находится на расстоянии до 1,5 м от конька крыши, то ее оголовок необходимо возвысить над ним минимум на полметра.

Как правильно проводить сушку печи

Отделка печи: а — листовым материалом, б — глазурованной плиткой, в — керамической плиткой: 1 — металлический лист; 2 — опоры.

Прочность кладки во многом зависит от сушки печи, поэтому после окончания строительства и перед эксплуатацией ее необходимо хорошо просушить. Сначала нужно открыть вьюшки, все дверцы, поддувала и оставить печь в таком состоянии недели на две. Затем следует приступить к ее протапливанию, т.е. делать щадящие топки в течение трех дней, наблюдая за дымом. В первый раз может произойти небольшая задымленность. А если из трубы пойдет белый дым, значит, в ней еще достаточно лишней влаги и нужно продолжить просушку. При первой топке все дверцы должны быть открытыми. Сушку следует проводить несколько дней подряд, при этом количество топлива и интенсивность горения будут возрастать. Если на наружной ее поверхности больше нет сырых мест, а на задвижке больше нет следов увлажнения, значит, печь хорошо просушена.

В конце можно переходить к приятной работе по облицовке печи. Для этого очень хорошо подходят изразцы, которые бывают рельефными или гладкими, глазурованными или обыкновенными. Благодаря тому что их внутренняя сторона напоминает открытую коробочку, их легко прикрепить к кладке. А еще данная конструкция позволяет циркулировать в них горячему воздуху, что приводит к ускорению процесса обогрева.

Устройство печи для бани

Пример устройства печи для бани.

Необходимы:

• кирпичи;
• глиняный раствор;
• щебень и бетон;
• рубероид.

Во-первых, нужно выбрать место для печи, обычно ее ставят возле перегородки. В этом случае одна сторона печи отапливает парилку, а другая — поддерживает тепло в предбаннике. Во-вторых, необходимо определиться, какого вида будет установлена печь: каменная, металлическая или комбинированная.

Если выбор пал на печь из кирпича, следует сначала установить фундамент. Для этого нужно вырыть котлован на глубину около 70 см, при этом его ширина внизу должна быть чуть больше его основной выемки.

http:

Затем дно ямы нужно засыпать слоем песка в 15 см, залить для пропитки водой, а сверху уложить камни или битый кирпич слоем в 20 см. После того как песок даст усадку, нужно насыпать на него слой щебня. Далее в котловане нужно сделать опалубку и установить армированный каркас. Затем нужно залить бетон так, чтобы он не доходил до грунта на 15 см. После этого опалубку необходимо убрать и мелким гравием или крупным песком засыпать оставшееся место. Далее нужно уложить в два слоя рубероид.

После того как фундамент будет готов, следует проверить его горизонтальность с помощью уровня. Если все в порядке, можно переходить к этапу возведения стен. Сначала нужно выложить стену, которая является защитной от возможного возгорания. Эта первая стенка — основа печи, выкладывается с помощью раствора из бетона с песком и нарезного кирпича.

http:

Возведение печи из кирпича

Необходимы:

• уголок металлический;
• огнеупорный кирпич;
• топочная дверца;
• поддувало;
• дверца для полива воды на камни;
• свод щелевой;
• перекрытие;
• решетка-колосник.

Кирпичная печь идеально подходит для бани, так как камни прогреваются хоть и медленно, но равномерно и долго держат тепло. Отапливать ее нужно углем или дровами, поэтому в нижней части печи нужно сделать специальные отделения для золы и дров. Отделение, которое предназначено для золы, устанавливают в виде выдвижной платформы с высокими бортиками.

http:

Чтобы кладка из кирпичей была ровной, их раскалывают, обтесывают и тщательно подгоняют. Перед тем как приступить к кладке, кирпичи следует замочить на несколько секунд в воде. Раствор необходимо приготовить из пластичной глины, и во время работы следует пользоваться отвесом.

Также необходимо установить дымоход, из которого будут выходить дым и угарный газ. Стык печи с дымоходной трубой и соединение дымохода со стеной самой бани нужно заделать раствором из песка и глины, чтобы не было никаких зазоров. Труба для дымохода может быть металлическая, асбестовая, керамзитовая либо выложена из огнеупорного кирпича. Лучше всего, если она будет иметь несколько изгибов, а ее конец должен на 120 см быть выше покрытия кровли.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Похожие статьи

nastroikezhenshinenemesto.ru

печь своими руками | Новости в строительстве

Печь своими руками в доме является  не только источником тепла обеспечивающий комфорт и уют, но и предметом украшения. В сегодняшней статье поговорим о каждом этапе строительства печки по подробнее. Традиционно, строительство печи начинается с поиском наиболее подходящих чертежей, с просмотром множество фотографий самых разных печей. Печи, в зависимости от назначения разделяются на виды:

Отопительные, отопительно варочные, хозяйственно бытовые, комбинированные печи, печи калориферы отличающиеся быстрым прогревом помещения и способностью долго держать тепло, а также печи специального назначения. Как правило печи различаются не только по назначению, но и по другим параметрам, которые для удобства интересующихся читателей я описал в статье на сайте —классификация печей.

Выбирая печь, необходимо учитывать что она должна отвечать определенным эксплуатационным требованиям, основные из них, я перечислил немного ниже:
1. Экономичность. Другими словами печь должна обеспечивать необходимую температуру в доме и при этом умеренно расходовать топливо.
2. Печь должна равномерно прогреваться по всей поверхности и особенно в нижней ее части и затем равномерно в течении суток отдавать тепло. 3.Оптимальная температура прогрева поверхности печи должна быть в пределах 90-95°С, но не выше.
4. Печь должна иметь простую конструкцию, не затрудняющую работу печника во время кладки.
5. Печь должна быть удобна в эксплуатации и иметь приятный внешний вид.
6. Печь должна соответствовать противопожарным требованиям ( не должна иметь трещин, которые ухудшают тягу и приводят к пожару).
7. Печь должна соответствовать санитарно-техническим требованиям ( печи должны быть облицованы изразцами или оштукатуриваться). Нельзя использовать для облицовки печи клеи и мастики.
8. Печь должна быть компактной, эстетичной и обладать способностью обеспечивать уют и комфорт.

После выбора наиболее оптимального варианта конструкции печи, как правило знакомятся с ее  устройством и принимаются за дело. Устройство печи состоит из двух основных частей-топливник и дымообороты. Размеры и конструкция топливников, как и системы дымооборотов, зависят от топлива и силы тяги в дымовой трубе.

После ознакомления с устройством печи, производится закупка необходимых материалов (согласно проекту, но  в основном это печные приборы, кирпич, песок и глина), определяется место в доме, где наиболее рационально располагать печь , затем принимаются за строительство фундамента под печку.

1.Фундаменты

Фундамент под печь строят таким образом, чтобы его размеры были немного больше чем размеры самой печки. Наиболее оптимальными размерами для фундамента являются те размеры, которые выступают минимум на пять сантиметров со всех сторон печки. В таком случае нагрузка от собственного веса самой печки, равномерно будет распределятся на поверхность фундамента, а он в свою очередь ее равномерно распределит по поверхности грунта.

2. Гидроизоляция

По обрезу фундамента устраивают гидроизоляцию. Гидроизоляция предотвратит проникновение влаги из грунта, способное подняться снизу вверх и вызвать увлажнение и разрушения нижних рядов кладки в процессе эксплуатации печки. Работы по гидроизоляции фундамента  проводятся с целью предотвращения проникновения влаги через пористую структуру материала в помещение. Гидроизоляционные работы по гидроизоляции фундамента выполняются  с помощью различных материалов на битумной основе и на основе цемента, с применением различных комплексных добавок.

Кладка печи своими руками

Процесс печной кладки , можно разделить на 4 последовательных операций повторяющиеся на каждом этапе возведения массива печи:

а.Увлажнение кирпича в воде.
б. Кладка кирпича насухо(кладка-примерка без раствора).
в. Нанесение глиняного раствора на кирпич и на место кладки.
г. Кладка кирпича на раствор.
Перед кладкой обычные кирпичи вымачивают в воде в течении 1-3 мин, а огнеупорные просто споласкивают водой.Дело в том что излишки обезвоженного растворапрактически невозможно выдавить из шва, так как сухой кирпич быстро впитывает влагу глиняного раствора.Поэтому велика вероятность получения слишком толстых швов. Для получения же тонкого шва и для обеспечения более крепкого сцепления с раствором, кирпич рекомендуется выдерживать в воде до тех пор, пока из него не перестанут выделяться пузырьки воздуха.

Рисунок-1. Примерка и подгонка кирпичей по фундаменту

После увлажнения кирпичи выкладывают насухо в каждом ряду, осуществляя таким образом примерку и если необходимо подгонку кирпичей.После этого кирпичи убирают с места примерки и приступают к нанесению глиняного раствора . Раствор в таком случае растилают кельмой ровным слоем , можно также рукой. Раствор берут правой рукой или кельмой и тщательно намазывают им место кладки, затем разравнивают его по поверхности.

Левой рукой вынимают из воды кирпич и оставшийся на ладони правой руки раствор снимают ребрами кирпича для образования вертикального шва с ранее уложенным кирпичом.Одной или двумя руками кирпич кладут на место и с легким нажимом продвигают его взад-вперед, притирая в швах.Выжатый из швов излишек раствора счищают кельмой или ребром ладони.

Рисунок-2. Процесс кладки печи

В случае неудачной посадки кирпич удаляют и кладут заново, повторяя все вышеописанные операции! Его очищают от раствора и смачивают в воде, затем очищают от глиняного раствора место кладки, кладут на него свежий слой кладочного раствора и только после этого укладывают кирпич, тщательно следя за заполнением швов. Аналогичным образом выкладывают все ряды кладки, соблюдая правила перевязки швов и проверяя горизонтальность рядов и вертикальность углов и стенок.

3. Растворы

После устройства гидроизоляции и подгонки кирпичей по фундаменту принимаются за приготовлением глиняного раствора, затем по размерам основания печки выкладывают 1 ряд кирпичной кладки без раствора (насухо).

Раствор для кладки печи может быть разный по составу, но большинство печников используют песок и обыкновенную глину. Топливник печки устраивают таким образом,чтобы печное топливо успевало сгореть полностью в топке. Поэтому высота  топливника для дров, должна иметь высоту от колосниковой решетки и до перекрытия не меньше 80 сантиметров. Для угля, высота должна быть не менее одного метра. Для сухого торфа -65-75 см, а для влажного -более 80 см.

4. Кладка топливника

Рисунок-3. Топливник кирпичной печки

Топливник печки облицовывают огнеупорным кирпичем ( в основном если в качестве топлива будет использоваться высококалорийное топливо-уголь).Футеровка печи  предотвратит преждевременное разрушение стенок топливника в результате сильного нагрева внутренних поверхностей топки. Огнеупорный кирпич укладывают на ребро,защищая стенки топливника, начиная от колосниковой решетки и до перекрытия или согласно проекту.
5. Кладка кирпичной арки

Рисунок-3-1. Кирпичная арка над плитой

В процессе строительства и ремонта отопительных печей, почти всегда возникают проблемы связанные с перекрытием различных проемов. Например, проемы над плитой могут перекрываться красивыми арками выполненные из кирпича или из любого другого материала(смотри рисунок 3-1).

6. Кладка дымовых каналов

Рисунок-4. Кладка поверхностей  внутренних дымовых каналов печи.

После завершения кладки топливника принимаются за кладку дымовых каналов. Поверхности внутренних дымовых каналов  должны быть гладкими и иметь ровную кладку, без шероховатостей. Излишки раствора удаляются, а швы полностью заполняются глиняным раствором.Чем меньше шероховатостей на поверхности внутренних каналов печи, тем меньше количество сажи будет откладываться на стенках дымохода.Соответственно,тем лучше будет тяга.

7. Установка прочистных приборов

Рисунок-5. Печь с установленными прочистными дверцами

8. Кладка дымовой трубы

Для отвода продуктов сгорания печного топлива и воздухообмена помещений применяют кирпичные, гончарные и асбестоцементные трубы, пристроенные к внутренним или наружным стенам здания. Печная  дымовая труба  выполняется из обыкновенного глиняного кирпича (полнотелого), асбестоцементных или гончарных труб, а также блоков из жароупорного бетона.Для кладки труб а также дымовых и вентиляционных каналов в стенах зданий применяют известково-песчаный или известково-цементный раствор.

9. Установка дефлектора

Для усиления тяги и защиты от эффекта обратной тяги, на  дымовые трубы устанавливают дефлекторы.

10. Облицовка печи

Для придания отопительной печки бл

stroivagon.ru
