Делаем самодельную печь для бани: разновидности моделей

Самодельные печи для бани, используемые при обустройстве банного комплекса, позволяют максимально учесть пожелания и требования к этому оборудованию владельца банного комплекса.

К подбору модели и созданию банной печи своими руками следует подходить с особым вниманием, дело в том, что этот конструктивный элемент является одним из основных, от него во многом зависит нормальная и комфортная эксплуатация всего комплекса в целом.

Печка, установленная в бане, выполняет две основных функции:

1. За счет тепла, вырабатываемого печью, осуществляется нагрев воды для использования во время проведения банных процедур.
2. За счет выделения энергии при сгорании топлива происходит разогрев воздуха в помещении перед использованием парной.

Наиболее распространенными самодельными печами для бани являются железные конструкции.

Прежде чем приступать к изготовлению самодельной печи для бани из металла, следует разработать общий чертеж устройства и чертежи отдельных его узлов.

Общие требования, предъявляемые к банным печкам

В случае выполнения всех требований, предъявляемых в процессе конструирования к установке для обогрева банного помещения, агрегат должен получиться надежным и экономичным, а при воплощении определенных дизайнерских идей такая установка может иметь еще и отличный внешний вид.

Независимо от вида используемого топлива установка должна обладать следующими параметрами:

• агрегат должен иметь высокую тепловую мощность и широкий диапазон регулировки этого параметра;
• агрегат должен быть оснащен парогенератором и теплоаккумулятором, которые предназначены для изменения параметров выделения тепловой энергии и пара;
• агрегат не должен иметь большое количество поверхностей, которые способны разогреваться до температур свыше 150 ⁰С.

Помимо указанных технических параметров при создании печи своими руками должны выполняться требования, предъявляемые к размерам топочной камеры агрегата и степени пожаробезопастности.

Все типы отопительных агрегатов можно разделить на 2 группы – холодные и горячие. Горячие печи отличаются тем, что они способны очень быстро разогреваться и нагревать окружающее пространство. Стенки горячей печки способны разогреваться до температуры в 100 ⁰С. Эта группа агрегатов применяется в тех случаях, если парилка бани используется не регулярно, а время от времени. Следует отметить, что эта разновидность агрегатов имеет существенный недостаток – используя такую установку можно легко перегреть помещение парной.

Печи, относящиеся к холодной разновидности, требуется топить значительно дольше, нежели агрегаты, относящиеся к установкам горячего типа. Преимуществом этого типа установок для обогрева банного пространства является то, что их стенки не разогреваются выше 50 ⁰С. Такая температура стенок предотвращает получение ожогов при соприкосновении с ними тела человека.

Обогрев помещения при функционировании такого типа агрегата осуществляется за счет циркуляции воздуха по определенным каналам. В каналы конструкции воздух поступает холодным, а проходя по ним, разогревается до необходимой температуры. Температура нагрева окружающего воздуха регулируется при помощи открытия и закрытия воздушных каналов.

Разновидности печей предназначенных для отопления банных комплексов

Чаще всего для обогрева используются классические печные конструкции, изготовленные из кирпича и металла.

Кирпичные конструкции имеют существенный недостаток – они обладают значительным весом, что требует при использовании такой конструкции изготовления под нее фундаментного основания. Для постройки такого печного оборудования применяется огнеупорный и красный обожженный кирпич, а также раствор, изготовленный на основе глины и песка в качестве связующего состава. Раствор на основе цемента при создании такой конструкции не применяется, так как под действием высоких температур цементный раствор трескается, и конструкция утрачивает свою целостность. При создании кирпичной конструкции, кирпичи следует укладывать в определенном порядке.

Металлические печи изготавливаются из стали и чугуна. Эти конструкции являются более компактными по сравнению с кирпичными агрегатами. Металлические агрегаты обладают более высоким показателем теплоотдачи.

Наиболее современная модификация агрегата для обогрева бани имеет в своей конструкции две камеры сгорания. Первая камера такого устройства предназначена для сжигания твердого топлива, а вторая камера предназначена для дожигания образующегося в первой камере  горючего газа. КПД такой усовершенствованной модели по сравнению с классической, повышается на 20%.

Главным недостатком таких металлических конструкций является наличие большой площади поверхности, которая нагревается до высокой температуры. Такая особенность конструкции может стать причиной получения ожогов. Установка для обогрева банного помещения имеющая две камеры сгорания, носит название газовой. Прежде чем конструировать самодельную газовую печь для бани, следует подробно изучить конструкцию этого устройства, а при необходимости и проконсультироваться со специалистом, имеющим опыт создания таких установок. Дело в том, что ошибки, допущенные в процессе создания агрегата способны спровоцировать возникновение аварийных ситуаций с непредсказуемыми последствиями.

Плюсы и минусы самодельных печей для бани

Самодельную печь для бани из металла можно смастерить самостоятельно при наличии у мастера навыков обращения с металлом, а также при наличии соответствующих рабочих инструментов и приспособлений. Конструкция самодельной металлической печи для бани может быть изготовлена из трубы и из листового металла.

Самодельные металлические печи для бани обладают целым рядом преимуществ, что способствует популяризации этого типа обогревательных устройств для банных помещений. Практически каждый человек знает, что для создания самодельной кирпичной печи для бани потребуется наличие знаний в сфере создания различных типов кирпичных обогревательных конструкций и наличие строительного опыта. Обычному человеку, не обладающему этим объемом знаний, изготовить своими силами кирпичную печь практически невозможно.

По этой причине чаще всего при выборе модели печки для банного комплекса в случае самостоятельного изготовления конструкции владельцы бань останавливают свой выбор на конструкциях, изготавливаемых из металла.

Преимуществом конструкции печи, смонтированной из металла, является относительная простота конструирования обогревательного агрегата. Помимо этого использование подобного обогревательного агрегата в процессе эксплуатации банного комплекса позволяет значительно сэкономить на затратах, необходимых для приобретения топлива. Это преимущество обусловлено тем, что металлическая печь быстрее прогревается и начинает быстро нагревать окружающий воздух в парной банного комплекса. Большим недостатком металлической печки является ее высокая пожароопастность.

Наиболее популярная самодельная печь для бани конструируется из горизонтальной трубы.

Для создания такого обогревательного агрегата от мастера не потребуется особых навыков.

Инструменты и материалы, необходимые при изготовлении конструкции для обогрева из металла

При конструировании обогревательного устройства для банного комплекса собственными руками потребуется перед проведением работ подготовить необходимые материалы и инструменты.

Для работы потребуется подготовить:

• металлическую трубу с длиной 1500 мм, диаметром 500 мм, а толщина стенки трубы должна составлять не менее 10 мм;
• крючки металлические — 10 штук;
• петли металлические — 10 штук;
• камни для парогенерации;
• пруты металлические.

В процессе работы над созданием устройства потребуются следующий рабочий инструментарий:

• сварочный агрегат;
• ручная электродрель;
• приспособление для резки металла;
• строительный уровень.

Из заготовленной трубы изготавливаются детали для проектируемой печи. Для этой цели трубу требуется разрезать на 2 куска. Куски должны иметь 900 и 600 мм длины. Длинный отрезок трубы будет выполнять роль топки и поддона для размещения камней для парогенерации. Более короткий кусок трубы используется в качестве основы для создания бака, предназначенного для нагрева воды.

После того, как осуществлено распиливание трубы на 2 части, можно приступать непосредственно к процессу изготовления конструкции печки.

Процесс изготовления печи для бани из трубы

На первом этапе требуется в нижней части большого куска трубы вырезать отверстие имеющее ширину 200 мм и высоту 50 мм. Это отверстие будет выполнять роль поддувала. Над ним приваривается круглая пластина из металла, имеющего толщину 12 мм.

На следующем этапе конструирования проводится монтаж колосника. Для этой цели вырезается еще одно отверстие в корпусе трубы. Для того чтобы закрепить колосник топочной камеры, в трубе привариваются 4 ушка. Дверца для топочной камеры изготавливается из остатков трубы. Подготовленная дверца закрепляется на корпусе установки при помощи петель и крючков. Для фиксации дверцы на корпусе печи в закрытом положении на тело дверцы закрепляется защелка.

После завершения всех монтажных операций следует переходить к изготовлению каменки. Для этой цели потребуется короткий отрезок подготовленной трубы. Каменка приваривается над топочной камерой таким образом, чтобы расстояние от верха до низа конструкции составляла не меньше 100 мм.

Задняя стенка трубы заваривается, и в корпусе изготавливается дверца размером сторон около 300 мм. Подготовленная каменка заполняется камнями до половины. Для того чтобы камни не рассыпались, над топкой сооружается решетка из металлических прутьев.

После окончания сборочных работ можно приступать к проведению монтажных работ по установке готовой конструкции в помещении банного комплекса.

Проведение монтажных работ по установке конструкции печи

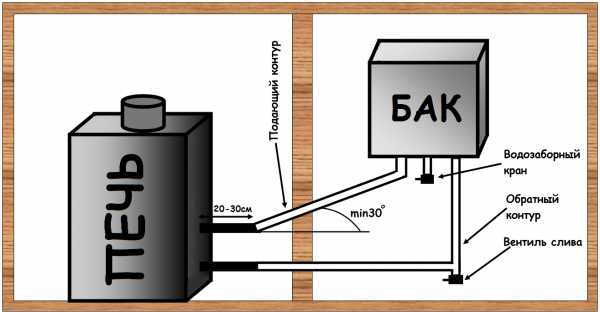

По окончании монтажных работ по установке печи проводят монтирование бака для нагрева воды.

Для монтажа бака к нижней части короткой трубы приваривается круглая стальная заготовка, имеющая толщину металла не менее 9 мм. В приваренном круге проделывается отверстие диаметром 150 мм. На верхней части бака монтируется стальной полукруг. В этом элементе конструкции проделывается отверстие для дымовыводящей трубы. Открытая половина верхней части бака закрывается крышкой, имеющей полукруглую форму. Крышка закрепляется на полукруглой заготовке, которая ранее была приварена к баку для воды. После завершения монтажных работ по установке и сборке бака через подготовленные отверстия проводится труба-дымоход. В нижней части бака делается отверстие для закрепления краника, предназначенного для осуществления слива горячей воды.

В процессе проведения монтажных работ по установке конструкции в помещении банного комплекса следует помнить о нескольких правилах, которые в процессе осуществления работ должны выполняться:

• дверцы топочной камеры должны быть расположены напротив входной двери;
• установка печи, изготовленной из металла, требует создания фундамента под конструкцию, при создании фундаментного основания под конструкцию рекомендуется использовать огнеупорный кирпич;

• специалисты рекомендуют, при установке металлического обогревательного агрегата обкладывать его кирпичом, это позволит повысить пожарную безопасность.

Для того чтобы быть полностью уверенным в правильности сборки и монтаже агрегата, для проверки рекомендуется пригласить специалиста в области печного отопления.

После завершения всех конструкторских и монтажных работ следует провести пробный пуск печи. Испытание устройства должно осуществляться в банном комплексе при отсутствии посторонних людей.

banyabest.ru

2 вида самодельных печей для бани [+12 ФОТО]

Поскольку покупка фабричного изделия от производителя с мировым именем – дело весьма затратное, многие наши соотечественники предпочитают самодельные печки для бань. Если внимательно изучить конструкцию такой печи, то становится ясно, что никаких особо сложных деталей в ней нет. А потому изготовить ее своими руками можно при наличии минимальной сноровки.

В разделах нашей статьи мы расскажем о том, как делаются металлические и кирпичные самодельные печи для бань.

Схема и габариты самодельной конструкции

Металлические модели

Проектировка и подбор материала

В большинстве своем самодельные печки для бани представлены стальными и кирпичными моделями. Конечно, встречаются и оригинальные конструкции, использующие фабричные детали (например, цельнолитые чугунные топки), но они являются скорее исключением, а потому рассматривать их мы не станем.

Металлическая печь из стальных труб – самое простое устройство. Для его изготовления нам понадобится отрезок стальной трубы или толстостенной бочки, а также сварочный аппарат и болгарка.

Обратите внимание! Наличие навыков работы со сваркой является обязательным, поскольку от герметичности и прочности сварных швов напрямую зависит, насколько эффективной и долговечной будет наша самодельная печь в баню.

Итак, если стальная модель нам по душе – приступаем  к планированию работ:

• Для начала необходимо определиться с особенностями конструкции. Проще всего скачать в сети чертежи самодельных банных печей и выбрать подходящий вариант.
• Впрочем, при необходимости можно спроектировать устройство и самостоятельно, отталкиваясь от размеров труб, имеющихся в нашем распоряжении.  Здесь важно правильно подобрать мощность печки, которая будет примерно равна половине объема топки (в литрах).

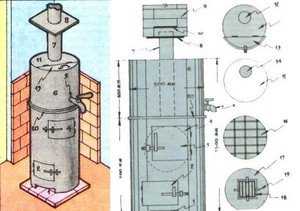

Устройство стальной модели – один из вариантов

Совет! Для самодельных разновидностей лучше сделать запас по мощности, поскольку их производительность обычно бывает несколько меньше, чем у фабричных образцов.

• Как правило, для изготовления всех заготовок применяются стальные трубы с толщиной стенки не менее 8-10 мм. Чтобы сделать стандартную компактную печь для парилки нужно  около полутора метров такой трубы.
• Также нам понадобится несколько решеток и листовой металл. Размеры металлического листа нужно определить заранее, поскольку они зависят от габаритов отдельных элементов.
• Кроме этого стоит купить два комплекта петель и защелок для дверцы топки и зольного ящика, кран для бака с водой и т.д. Цена этих деталей невысока, так что о превышении бюджета можно не волноваться.

Когда все материалы закуплены – можно начинать изготовление конструкции своими руками.

Собираем заготовки в единую конструкцию

Самодельная печка для бани из стальной трубы изготавливается по такому алгоритму:

• Полутораметровый отрезок трубы разрезаем на две части — 90 и 60 см (приблизительно). Большая часть будет использоваться как заготовка для топки с каменкой, а меньшая – как водонагревательный бак.
• Далее начинаем обрабатывать отрезок в 90 см. В нижней части вырезаем паз высотой до 50 мм и шириной 20-25 см. Полученное отверстие будет работать в качестве поддувала, обеспечивая топку кислородом.

Вырезаем отверстия

•  Над поддувалом привариваем толстую стальную пластину с закрепленной колосниковой решеткой. Эта пластина выполняет функцию днища топки.
• В стенке трубы проделываем топочное отверстие. На одном краю отверстия привариваем петли и навешиваем дверцу – ее можно изготовить из того же стального листа, предварительно согнув по радиусу трубы.
• Далее нужно изготовить каменку – емкость, в которой будут размещаться нагревательные элементы (галька, булыжники,  специальные камни для бани и т.п.). В качестве каменки можно использовать либо отрезок трубы, либо металлическую корзину, сваренную из арматурных прутьев.

Каменка из прутьев

• Из отрезка трубы длиной 60 см делаем бак для нагрева воды. Для этого в нижней части привариваем дно с отверстием для дымохода, а в одной из боковых стенок устанавливаем кран.
• Крышку на бак лучше сделать таким образом, чтобы как минимум треть его оставалась открытой: так можно будет доливать воду, не опасаясь обжечься о металл.

Обратите внимание! Проверяем качество и герметичность швов, поскольку при протекании бака возможно затухание печи и отравление угарным газом.

Топку с каменкой и бак привариваем друг к другу. Для более прочного соединения частей можно по периметру закрепить стальные полосы или же муфту из металлического листа. Дымоход пропускаем через водонагревательный бак и привариваем к днищу максимально герметично.

Трубы для дымохода

Советы по установке

Самодельные железные печи для бани монтируются довольно просто.

Однако к некоторым рекомендациям все же стоит прислушиваться:

• Устанавливать конструкцию нужно таким образом, чтобы топка открывалась по направлению к входной двери.
• В основание печи стоит залить бетонный фундамент толщиной до 30 см. Также не лишней будет укладка двух слоев огнеупорного кирпича на глиняном растворе.
• Расстояние от края печи до любой вертикальной поверхности не должно быть меньше 20 см.
• Для обеспечения пожарной безопасности в деревянном строении нагревательные конструкции можно облицевать кладкой в полкирпича. Кстати, это и от ожогов вас сбережет!

Установленная конструкция

Кладем кирпич

Материалы и раствор

Кирпичные модели банных печей более сложны в проектировке и сооружении. Мастерством печной кладки нужно овладевать не один год, и желательно  под руководством опытного мастера.

И все же, если вы считаете, что имеющихся навыков хватит, то попытаться сложить каменку для небольшой бани можно.

• Для кладки нужно использовать полнотелый красный кирпич. Каменка и стены выкладываются из обычного материала, а вот топливник и футеровка требуют использования огнеупоров.
• Наилучший эффект обеспечивает использование песчано-глиняного раствора (1:1).
• Также некоторые специалисты советуют применять специальные термостойкие добавки, но если инструкция соблюдается точно, то и на глине с песком самодельная печь для бани стоит просто великолепно.

Фундамент

Для того чтобы конструкция была максимально стабильной, под нее необходимо уложить качественный фундамент.

Для поддержки массы конструкции в полтонны или более основание нужно обустраивать примерно по такой схеме:

Фото котлована под основание

• На грунте размечаем участок под капитальную несущую конструкцию и вынимаем субстрат на глубину не менее 0,5 м.

Совет! Габариты фундамента делаем ровно на полкирпича больше габаритов конструкции.

• Дно полученного котлована выравниваем, трамбуем и засыпаем слоем песка.
• Установив опалубку, заливаем ее раствором. В качестве наполнителя можно использовать гравий, щебень или бутовый камень.
• Основание просушиваем в течение двух недель, после чего обеспечиваем качественную гидроизоляцию, укладывая поверх фундамента полосы рубероида. Укладку проводим минимум в два слоя, заполняя пустоты битумом или мастикой.

Залитый фундамент

Последовательность работ

Самодельные печки в баню кладутся по такой схеме:

• Подготовленный кирпич замачиваем в воде на несколько минут. Это позволит нам избежать обезвоживания раствора, и обеспечит максимально качественно сцепление.
• Далее приступаем к кладке первого ряда, полностью покрывая кирпичами основание.

Порядовка кирпичной печи небольшого размера

• Второй ряд укладываем по периметру, очерчивая контуры будущей печи. При определении последовательности следует ориентироваться на порядовку (последовательность размещении блоков в каждом ряду).
• При укладке третьего ряда закладываем в швы проволоку, закрепленную на петлях дверцы для поддувала. Проволоку лучше использовать оцинкованную – так фиксация получится более надежной.

Закладываем дверцы

Обратите внимание! Если габариты дверцы не совпадают с габаритами кирпича, то блоки можно немного подпилить.

• Продолжаем класть кирпичи, контролируя углы с помощью отвеса и уровня. На четвертом ряду монтируем зольную решетку.
• Далее возводим кладку, постепенно поднимая уровень стенок. На необходимой высоте (она опять же определяется порядовкой для конкретной модели) устанавливаем колосниковую решетку и топочную дверцу.

Укладка колосниковой решетки

• Поверх топки монтируем решетку каменки – на нее мы затем уложим камни, которые будут нагреваться и обеспечивать равномерный жар.

Совет! Чтобы получить максимальную температуру при минимальном расходе топлива, банная печь может быть оборудована комбинированной засыпкой – галька или базальт вперемешку с чугунными литыми шарами.

• На следующем этапе необходимо смонтировать бак для воды. Для этого нам понадобится металлическая емкость с крышкой. Её мы устанавливаем в печь и обкладываем кирпичом. Также возможен открытый монтаж бака, но в этом случае повышается риск получить ожог при прикосновении к горячей поверхности.

Готовая конструкция с декоративной облицовкой

• Трубу можно как выложить из кирпича, так и сделать из металла. Второй вариант гораздо проще и практичнее, но теплопотери будут более существенными.

Уложенную печь следует оштукатурить глиняным раствором (одна часть глины на полторы-две части песка). Не так давно мастера отдавали предпочтение смесям с добавлением асбеста, но канцерогенные свойства этого материала делают его использование нежелательным.

Вывод

Самодельные банные печи могут быть изготовлены по разным технологиям. Выше приведены лишь самые простые варианты, которые могут быть реализованы начинающим мастером (см.также статью «Чертежи печи для бани из металла: простейшие конструкции»).

Если же вы хотите сделать более сложную модель, советуем внимательно изучать дополнительные источники информации, и в первую очередь  — видео в этой статье.

9ban.ru

Самодельные печи для бани: особенности конструкций

Когда говорят про самодельные печи для бани, имеют в виду обычно изделия из металла, ведь кирпичные промышленно изготавливать так и не научились, так что это — в любом случае ручная работа. Хоть кирпичные агрегаты и хороши для бани, но при современном ритме жизни пол дня ждать, пока парилка наберет требуемую  температуру и «настоится», не все могут (или хотят). Мы привыкли уже получать все быстро и сразу. Час-два — это тот максимум, который по времени мы можем подождать до начала процедур. Вот потому металлические печи и потеснили кирпичные, хотя безусловно, и они тоже имеют своих поклонников, но в данной статье будем говорить исключительно про металлические или симбиоз — металлический сердечник в кирпичном саркофаге.

Самодельные печи для бани, может и не красивы, но надежны

Содержание статьи

Что лучше — заводские или самодельные

Если говорить об эстетической стороне вопроса, безусловно, заводские красивее. Хотя эстетика для каждого своя, но в общем фабричные изделия смотрятся аккуратнее. Также надо сказать, что серьезные производители постоянно проводят исследования, дорабатывают старые модели, разрабатывают новые. Если печь вы уже купили, вас это вряд ли каким-то образом может радовать, но если только присматриваете печь, это может оказаться полезным — доработанные модели, обычно, действительно лучше прототипов. А еще некоторые новые разработки являются опцией и могут устанавливаться на любые агрегаты, порой, даже другого производителя.

Классический дизайн фабричных печей для бани/сауны

Есть, естественно, у фабричных печей минусы. Самый первый — хорошие печи имеют высокую цену. Второй недостаток — часто их делают из тонкого металла. И именно такие печи обычно и находятся в сегменте бюджетных печей. А тонкий металл в банях прогорает быстро. Третий недостаток — вы вынуждены подстраиваться под имеющуюся конструкцию. Если печь приобретается в процессе стройки это нестрашно, но вот если она меняется, это может стать проблемой. Придется искать агрегат с такими же габаритами или перестраивать/переделывать помещения.

Плюсом самодельных банных печей является их надежность. Варятся они обычно «для себя», а если на продажу, то чаще тоже «как для себя», поэтому используется толстый металл — уж точно не тоньше 6 мм. К положительным моментам отнести можно и относительно невысокую цену, особенно если варить металл вы умеете сами. Не всем нравится внешний вид, он точно на любителя, но часто эти печи прячут за кирпичным экраном, так что внешний вид важен далеко не всегда.

Внешний вид — не самая сильная часть самодельных печей для бани

Что касается новшеств и доработок, то их обычно заимствуют у заводских разработок. Народным умельцам не надо моделировать процессы при помощи сложных программ. Они глянули в магазине на готовое изделие или даже на фото, и уже имеют представление о том, как устройство работает, что дает, и как его сделать. Не все, конечно, способны на это, но многие. Так что и интересных технических решений в самодельных печах тоже достаточно.

Из чего делают металлические самодельные печи

Печи для бани варят не только из листового металла, но и из толстостенных труб большого диаметра, из газовых баллонов, бочек, даже из колесных дисков.

Из чего лучше? Однозначно сказать сложно, у каждого из материалов есть положительные и отрицательные стороны. Так при использовании труб, бочек, баллонов и т.п. сводится к минимуму одна из главных проблем сварных печей — разрушение швов. Именно в швах чаще всего начинается прогорание и разрушение металла. На производстве эту проблему обходят, делая верхнюю часть топки гнутой, без сварных швов. В условиях обычной мастерской, вряд ли вы сможете сможете согнуть металл толщиной 6-8-10 мм. Печь для бани из трубы или баллона — и проблема решается автоматически: швов минимум.

Один из вариантов самодельной печи в баню

Еще один плюс использования трубы, баллона — топка почти готова, остаются небольшие доработки. Следовательно, времени на изготовление требуется немного. Еще плюс — необходимый минимум швов в состоянии сделать даже не самые опытные сварщики. Это также повышает популярность печей из газового баллона или трубы.

С другой стороны, вы ограничены имеющимися габаритами и вынуждены располагать все части в уже имеющемся объеме. Тоже касается размеров — вы вписываете те габариты, которые имеются. С это точки зрения у листового металла преимущества: вы сами задаете геометрические параметры печи, подстраиваясь под условия в парилке и/или комнате отдыха.

Для бани и сауны

Чтобы хорошо понимать ключевую разницу между печами для бани и сауны, надо просто хорошо представлять себе кондиции воздуха, при которых парятся в одном и другом случае.

Какой должна быть самодельная печь для сауны

Сауну у нас еще часто называют суховоздушной. Это потому, что в сауне парятся при высоких температурах — 80°C и выше, иногда и выше сотни. При такой температуре высокая влажность невозможна — просто получите ожог. Она находится в пределах 5-15%. Задача самодельной печи для сауны — быстро и эффективно поднять температуру до требуемого значения. Эту задачу и преследуют при разработке конструкции: улучшают конвекцию (движение воздуха) вдоль стенок, чтобы тепло быстро разносилось по помещению. Так как большая влажность не нужна, каменку делают небольшой и открытой — она обычно находится над топкой. Температура нагрева камней в этом случае — порядка 200-250°C. Этого достаточно, чтобы испарить ковшик воды, а больше и не нужно — и так будет слишком жарко.

На корпус приваривают конвекционные пластины

Для более быстрого прогрева на корпус печи наваривают дополнительные ребра. Так увеличивается площадь, которая отдает тепло, парилка нагревается быстрее. Но чтобы все происходило еще динамичнее, вокруг корпуса ставят экран-конвектор. Он находится от корпуса на расстоянии 1,5-2 см. Вверху и внизу он с корпусом не соединяется, остается зазор. В него затягивается более холодный воздух возле пола, поднимается вдоль стенки, отбирает часть тепла и уносит его через верхний зазор в помещение. Этот процесс называется конвекцией, а печи — конвекционными.

Чем отличается печь для русской парилки

В русской парилке требуется создать совсем другую атмосферу. Температура должна быть в районе 50-60 °C, кратковременно может подниматься до 70°C, и то считается, что парилку перетопили. При этом влажность должна быть высокой — 50-60%, а стены — прогретыми. При таком условии тоже активно выделяется пот, но нагрузка на организм при этом далеко не такая серьезная, как в сауне.

Чтобы решить задачи, которые стоят перед банными печами, ее конструкция должна быть иной. В первую очередь, необходима очень хорошо нагретая поверхность, с которой можно получить большой объем пара. Количество выливаемой за сеанс воды исчисляется литрами, и всю ее требуется испарить. Причем не просто превратить в пар, а в пар мелкодисперсионный (из очень маленьких капелек), сухой и легкий. При правильной организации парилки (какой она должна быть читайте тут) пар собирается вверху, под потолком. Именно там — самая высокая температура. Этот пар «достают» из-под потолка вениками и гонят вдоль тела, вызывая те самые приятные ощущения.

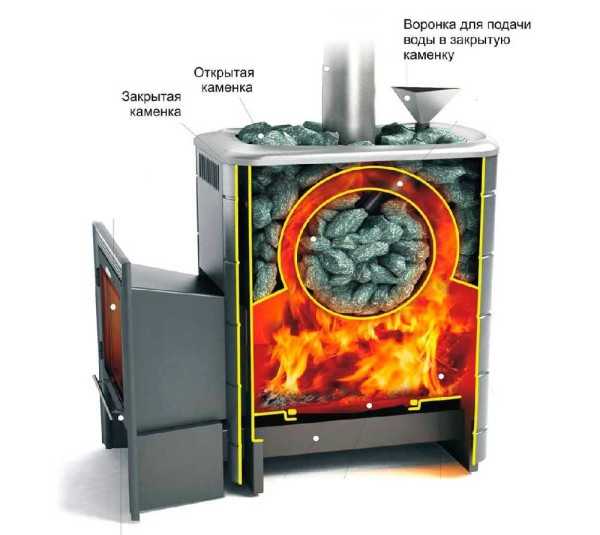

В закрытой каменке камни нагреваются сильнее

Для образования пара в основном используют камни. Но складывают их не поверху печки, как в печах для саун, а внутри топки, в закрытом или открытом ящике — каменке, который греется на огне. Объем камней,В принципе, чем больше тем лучше, но только с тем условием, что у печи достаточно мощности нагреть и парилку и каменку до требуемых температур. Хотя с самодельными печами обычно наблюдается переизбыток мощности, а не ее недостаток.

Чаще каменка закрытая, при открытой вместе с паром вылетает сажа и копоть, а это не совсем то, чего хочется… Чтобы удобнее было поддавать пар в камни внутрь вставляют трубку, через которую и наливают воду.

Одна из удачных моделей паровых пушек

Эти устройства называют еще паровой пушкой. Потому что при подаче воды раздается громкий звук, очень похожий на выстрел. Кстати, руку надо сразу отдергивать, пара, может быть и не видно, если он действительно очень мелкий, но температура подскакивает мгновенно. И основной ее пик — как раз над горловиной паровой пушки.

Некоторые, кстати, в каменку кладут не только камни, а порой,  совсем не камни — чугунные или нержавеющие бруски или шары. Металл имеет намного большую теплоемкость и «набирает» большую температур. С того же объема закладки получить можно намного больше пара. Только закладка должна быть, как и с камнями, из небольших фрагментов, уложенных с просветом. Так горячий воздух будет нормально проходить.

Еще один важный момент: у печи должна быть возможность регулировки интенсивности горения. Самый простой способ — шибер на дымовой трубе и выдвижной зольник. С их помощью увеличивают/уменьшают подачу воздуха в топку, активизируя или «придушивая» горение. Но такая регулировка достаточно грубая и огонь и температуру тяжело контролировать. Для более тонкой регулировки добавляют задвижки на дверки.

Задвижки на дверках для регулировки интенсивности горения

Конструкций две — одна стандартная, которую можно встретить на стандартном печном литье, вторая заимствована у канадских Булерьянов. Она представляет собой металлический стакан приваренный к дверке, в котором поворачивается шибер. Как и в шибере на трубе, в нем должен быть зазор для обеспечения минимальной тяги даже в закрытом положении.

Следующий нюанс — излучение от стенок печи. Если металлические стенки печи будут открытыми, температуру в парилке в районе 60°C вы не удержите. Чтобы не перегревать парилку вокруг корпуса печи складывают кирпичный экран. Он уже не относится к конструктиву печи, но его обязательно учитывать при разработке своей печи. Во-первых, металл, закрытый экраном перегревается и быстрее прогорает. Если хотите чтобы печь служила дольше, используйте толстый металл, особенно в верхней части топки и на задней стенке. Это две самые горячие зоны, в которых самодельные печи прогорают чаще всего.

Дверки в экране нужны для регулировки температуры в парилке

Еще вариант, который хорошо работает, но сложен и дорог в исполнении — облицовка поверхности печи банным камнем. Он отлично поглощает жесткое излучение металла, преобразуя его в мягкое и приятное.

baniwood.ru

размеры изготовления, проект, фото и видео подсказки

Содержание:

1. Требованиям к изготовлению печи
2. Холодные и горячие печи
3. Классические кирпичные печи
4. Металлические печи
5. Варианты самодельных печей, их размеры
6. Выбор камней для печи

Производители предлагают самые различные печи для бань, которые работают на газу, дровах или жидком топливе. Некоторые модели имеют дополнительные функции. Стоят они недешево, и купить теплоагрегат может не каждый. В этом случае не остается ничего другого, как сделать отопительную конструкцию самостоятельно. Самодельные печи для бани получаются не хуже промышленных изделий, если, конечно, подойти к их изготовлению ответственно. В этой работе нет ничего сложного.

Современные приборы во многом отличаются от старинных печей. Раньше они строились без дымохода, и угарный газ выходил из помещения через дверь. Теперь при строительстве печи дымоход сооружают обязательно. Выглядели те сооружения следующим образом: из глиняного кирпича выкладывался куполообразный очаг, в котором на металлические прутья укладывались камни. На них ставили емкость с водой, например, котел. Огонь нагревал камни, а попадающая на них закипевшая вода наполняла помещение паром.

Со временем печи стали дополняться дымоходами, а сама конструкция приобрела более красивый вид. Как выглядят современные самодельные приборы, можно посмотреть на фото.

Требованиям к изготовлению печи

Если в точности следовать инструкции, то агрегат получится надежным, экономичным и красивым. Печь может работать на газу, дровах, жидком топливе.

Независимо от того, что будет служить в качестве топлива, устройство должно иметь:

• высокую тепловую мощность и диапазон ее регулирования;
• парогенератор и теплоаккумулятор для изменения выделения тепла и влаги;
• средства регулирования конвекции;
• почти полное отсутствие поверхностей, которые могут нагреваться до температуры выше 150 градусов.

Кроме того, существуют определенные требования касательно размеров топочной камеры, пожаробезопасности и некоторых других факторов.

Холодные и горячие печи

Все печи делятся на «холодные» и «горячие». У последних стенки нагреваются до 100 градусов, поэтому баня быстро растапливается. Они прекрасно подходят в том случае, если люди используют парилку время от времени. Но у них есть один недостаток – баню можно легко перегреть.

«Холодные» печи приходится топить гораздо дольше, но в то же время, об их стенки невозможно обжечься, поскольку температура не превышает 50 градусов. Обогрев помещений происходит благодаря особым каналам, через которые внутрь конструкции поступает холодный воздух. Выходит он уже нагретым. Открывая и закрывая эти каналы, можно регулировать степень обогрева бани.

Для парилок, которыми пользуются нечасто (например, на даче) больше подходят «горячие» агрегаты, способные отопить помещение всего за несколько часов. Для постоянного поддержания тепла подходит самодельная печь для бани «холодного» типа.

Классические кирпичные печи

Самая простая конструкция выглядит следующим образом: топка выложена из огнеупорного кирпича, под которой находится зольник. Также присутствует стальная или чугунная решетка для камней, дверцы, змеевик для горячей воды, дымоход.

Кирпичная печь для бани имеет значительный вес, поэтому под нее обязательно делают фундамент. Для кладки кирпичей вместо специального состава используют песок и глину, так как цемент плохо переносит высокую температуру и скоро конструкция развалится. Чтобы она получилась прочной, кирпичи укладывают особым образом. Проекты банных печей помогут с созданием отопительного прибора.

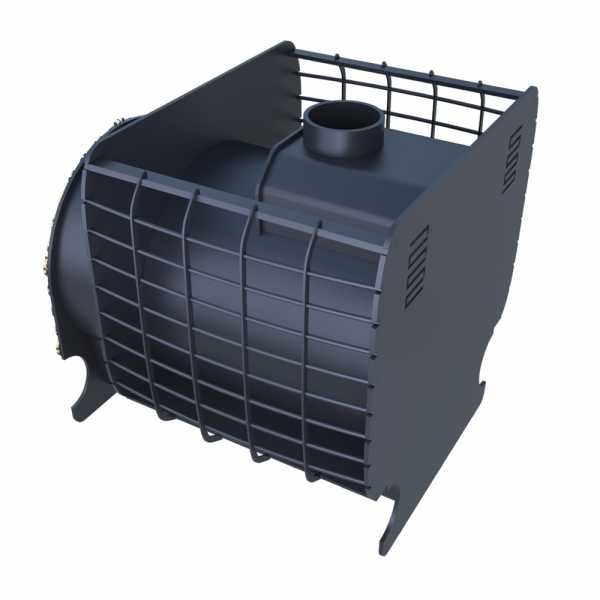

Металлические печи

Стальные и чугунные печи более компакты, чем кирпичные, а также они имеют высокую теплоотдачу и быстро прогревают помещение. Металлические изделия могут изготавливаться на заводе, а вот кирпичные необходимо создавать только на месте. При самостоятельном изготовлении печи нужно обеспечить абсолютную герметичность швов.

Качественное изделие можно сделать и своими руками. Для этого подойдет большая труба, которую придется разрезать, или стальные листы. Конструкционное решение металлической печи такое же, как и у кирпичного агрегата – она состоит из тех же элементов. Отличаются лишь внешний вид и производительность. К примеру, из толстостенных труб получится круглая печь, а из листов стали – квадратная.

В настоящее время топку изготавливают иначе, чем еще два десятка лет назад: она состоит из двух камер. В одной из них сгорает топливо, а в другой дожигается газ. Благодаря этому КПД печи увеличивается на 20%.

Главный недостаток металлических изделий – это большая площадь поверхности, о которую можно получить ожог. Но он легко устраняется – для этого достаточно обложить устройство красивым огнеупорным кирпичом — размеры печи для бани увеличатся незначительно. Также можно на корпус повесить стальной экран – конвектор, который будет распределять потоки горячего воздуха и обеспечит равномерный прогрев устройства (прочитайте также: «Как установить печь в баню, советы для самостоятельной установки»). Однако нужно помнить, что охлаждение топки с помощью естественно циркулирующего воздуха увеличивает срок ее службы.

Не следует пытаться самостоятельно изготовить электрическую или газовую печь – малейшая ошибка может привести к непредсказуемым последствиям.

Варианты самодельных печей, их размеры

Сделать печку простой конструкции, которая будет не только обогревать парную, но и создавать пар и греть воду, не так и сложно. Сложить ее можно из бутового или обычного камня, обожженного кирпича. Толщина стенок должна составлять 13-25 сантиметров, а камни – иметь вес 1-5 килограммов. Чтобы каменка накапливала тепло, в нее добавляют чугунные чушки – их количество должно равняться примерно 20%. Остальные 80% составляют камни.

Баки и котлы для воды могут опираться на стены кладки, специальные столбики внутри топки или подвешиваться на тросы. Решетки делают из толстой стали, также можно купить уже готовое чугунное изделие.

Размер печи для бани не обязательно должен быть большим – даже каменки бывают компактными. Во многом габариты изделия зависят от площади постройки – маленькой печи может быть недостаточно для отопления просторного помещения, а крупная в небольшой парилке будет занимать слишком много места (прочитайте: «Какая печь для бани лучше — виды отопительных банных печей»).

Выбор камней для печи

На эффективность обогрева помещения влияет не только конструкция печи, но и камни. Если их правильно выбрать, они будут хорошо нагреваться и отдавать тепло. Любые камни не подходят – они будут плохо держать температуру и быстро охлаждаться, а некоторые еще и не переносят сильный нагрев и растрескиваются.

Рекомендуется отдать предпочтение однородным и плотным различного размера. Максимальную циркуляцию воздуха обеспечивают гладкие камни округлой формы. Лучшими считаются камни вулканического происхождения, к примеру, гранит, базальт, андезит. Они очень прочные и выдерживают высокие температуры. Кроме того, они хорошо аккумулируют тепло.

Камни обязательно проверяют на прочность – с этой целью ударяют друг о друга, а также раскаливают и бросают в воду. При этом на них не должны появиться трещины, сколы.

Если же невозможно приобрести вулканические камни, можно собрать плотные, твердые и темные на берегу водоема. Заменить их могут битые керамические и фарфоровые изделия – они тоже могут выдержать высокую температуру. Однако поскольку они отличаются небольшими размерами, их лучше использовать в качестве верхнего слоя.

Изготовление печей для бани не является слишком сложной работой, с которой невозможно справиться самостоятельно. Конечно, на это потребуется некоторое время, но с другой стороны, можно самостоятельно придумать дизайн конструкции. Проекты бывают самыми разными, поэтому можно подобрать тот вариант, который больше всего нравится, если нет желания придумывать что-то свое. Кроме того, самостоятельное изготовление агрегата позволит неплохо сэкономить, а полученная печь станет предметом гордости мастера.

Пример самодельной печи для бани на видео:

teplospec.com

Делаем печь для бани самостоятельно

К выбору и строительству печки для бани необходимо отнестись с особо пристальным вниманием, поскольку печка является самым главным ее элементом. В бане она выполняет две очень важные функции: нагревает воду для процедур и разогревает воздух в помещении. Печь бывает с закрытой либо открытой каменкой.

Печь с закрытой каменкой сохраняет дольше тепло, но для прогрева парилки уходит больше времени и дров. Если Вы планируете пользоваться баней не часто, рекомендуется отдать предпочтение закрытой каменке. С открытой каменкой парилка нагревается быстро, но, при поливе камней водой, быстрее охлаждается. Камни, расположенные в парилке должны быть цельными и округленными.

Если хотите возвести самодельную печку для бани, учитывайте рекомендации и советы печников. Прежде чем строить печь-каменку, необходимо ознакомиться с уже существующими проектами, и выбрать для себя подходящую конструкцию. Затем проводится хорошая гидроизоляция фундамента, который необходимо заливать на 5 сантиметров шире печки. В топливник устанавливаются колосники для просева золы в зольник. С помощью зольника улучшается горение топлива, что дает возможность нагревать парилку быстрее. Между топливником и зольником расстояние должно быть не менее 30-ти сантиметров. Обязательно при выводе дымохода установите в вытяжной трубе шибер для регулирования интенсивности тяги.

Требования к банным печам

• Под печью должен располагаться отдельный фундамент.
• Печь должна быть герметична, без разных зазоров и трещин.
• Необходимо деревянную отделку, находящуюся возле печи, обработать антисептиком, но для защиты от самовозгорания лучше все-таки обшить ее стальными листами.
• Металлические элементы печи не должны соприкасаться с элементами из легковоспламеняющихся материалов (пластиковая или деревянная обшивка, и т. д.).
• Зольник должен находиться на расстоянии выше 15 см от пола.
• Расстояние между потолком и верхней кромкой печи не должно быть меньше полметра.
• Рекомендуется около печи зашить пол металлическим листом.
• Печь устанавливается около двери предбанника.

Самодельные печи для бани должны соответствовать следуюющим условиям:

1. Печь должна обеспечивать температуру в верхней части парилки не ниже 80° С, и 45° С в нижней зоне.
2. Камни на печке должны хорошо прогреваться, чтобы при их поливе образовывалось достаточно пара.
3. Если печка работает с помощью твердого топлива, то оно должно сжигаться равномерно.
4. Дымоход и топка печи должны быть герметичные.
5. Печь должна обладать высоким коэффициентом полезного действия.

Варианты самодельной печки для бани

Металлическая самодельная печь из листового металла имеет нижнюю топку и бак для нагрева воды. Часть печи обкладывают кирпичами. Нижняя топка и стенка также кирпичные. Работает печка таким образом: через боковую дверцу льется вода, из которой выделяется пар.

Печь из листового железа работает так, как и в предыдущем варианте: вода и пар поступают через боковую дверцу. Внутренние стенки кирпичные. Для строительства такой печи для бани могут подойти листы железа толщиной более 5 мм.

Кирпичная печка для бани — это один из наиболее популярных вариантов. Она выглядит таким образом: топка выложена из огнеупорного кирпича, ниже топки располагается зольник, заьем чугунная или стальная решетка, которая предназначена для укладки камней. В кирпичной печи присутствует дымоход и дверцы. Горячая вода подается с помощью змеевика. Печь возводят на фундаменте. Для такой конструкции используют раствор, изготовленный из песка и глины. Недопустимо использовать раствор для кладки кирпича, в котором присутствует цемент, который не устойчив к высоким температурам. Кирпичная печь пожаробезопасна. Кладка такой печки является достаточно трудоемким и сложным процессом.

Печь для бани из металлической трубы

Наиболее интересный вариант — это металлическая печка для бани, изготовленная с использованием металлической трубы. Возвести ее можно за короткий срок без проблем. Перед началом работы необходимо тщательно продумать месторасположение будущей печки.

Для возведения самодельной печи из трубы, Вам понадобятся:

• Инструменты— болгарка, сварочный аппарат, электроды диаметр 3,4.
• Материаллы— металлическая труба диаметром 50 см, толщиной стенки 1 см и длиной полтора метра, железо листовое 3- 10 мм, арматура или прут 8 — 10 мм.
• Строительные материаллы— песок и щебень 0,1 куба, цемент 150 кг, кирпич 300 — 400 штук, глина.

Ниже представлена функциональная схема металлической печи из трубы для бани.

1) поддувало; 2) топка; 3) каменка; 4) дверка; 5) кран; 6) резервуар для горячей воды; 7) труба дымоходная; 8) площадка для кирпичной трубы; 9) труба из кирпича; 10) шибер; 11) верхняя часть бака; 12) отверстие для дымохода; 13) крышка с ручкой; 14) отверстие для трубы; 15) дно резервуара; 16) решетка из арматурных прутьев; 17) пластина из стали; 18) колосник; 19) ушки; 20) муфта из стальной шины.

Для того, чтобы установить печь в бане, необходимо залить под нее фундамент. Сбиваем опалубку размером 1×1 м, высотой 30 см. Укладываем одним слоем арматуру квадратами 20×20 см, связывая друг с другом проволокой. Чтобы арматура не лежала на земле, вбиваем по краям четыре куска арматуры и на весу привязываем к ним решетку. Далее заливаем фундамент. Чтобы фундамент не трескался, при высыхании на него ложим мокрые тряпки, которые смачиваем на протяжении двух недель. Для вентиляции открываем все окна и двери.

Пошаговая технология изготовления печи из трубы

I шаг. Подготовка деталей, из которых будет изготовляться печь

Берем трубу длиной полтора метра, диаметр пятьдесят сантиметров, толщина стенки трубы не меньше одного сантиметра и вырезаем детали необходимые для печи. Трубу разрезаем на две части: одна 60 сантиметров, вторая 90 сантиметров. Из отрезка трубы, который больше, будем устанавливать топку и каменку, а меньший отрезок используем для водогрейного бачка.

II шаг. Строим печь

Внизу большего куска трубы, которая предназначена для каменки, вырезается отверстие для поддувала. Его ширина 20 сантиметров и высота 6 сантиметров. Над вырезом при помощи сварки монтируется круглая стальная пластина, толщина которой не меньше 1,2 сантиметра. Потом отдельно вырезается часть металла для колосника в поддувале. С помощью сварки приваривается четыре ушка, чтобы его закрепить.

Дальше вырезаем нишу, где будет расположена топка. Из остатка трубы делаем дверцу для топки размером 25 на 30 сантиметров и навешиваем ее на петли. К дверце прикрепляется защелка. Из отрезка трубы высотой 30 или 35 сантиметров делаем каменку. Привариваем ее над топкой и делаем еще одну дверцу, размер которой 25 на 30 сантиметров.

Округленными камнями заполняем каменку (половина ее объема). Устанавливаем в верхней части печки стальную муфту, которая нужна для крепления водогрейного бака.

III шаг. Изготавливаем водогрейный бак

Для изготовления бака используем отрезок меньшей трубы (60 см). Привариваем к торцевой части отрезка трубы дно, толщина которого должна быть восемь миллиметров. В дне необходимо прорезать отверстие диаметром 15 сантиметров для установления дымовой трубы. Оно должно быть смещено к задней стенке резервуара.

Дымовую трубу наглухо привариваем ко дну бачка, чтобы избежать протечки воды в топку. Сверху бак закрывается металлической крышкой, в которой должны быть отверстия для дымовой трубы и для воды. К дымовой трубе, на 5 сантиметров выше резервуара, нужно приварить стальную квадратную площадку со сторонами по 30 сантиметров, для установления кирпичной трубы, которая выводится через потолок, а затем через крышу.

Кирпичную трубу оборудуем задвижкой. Напротив водяного отверстия внизу к баку привариваем вентиль с краником.

IV шаг. Устанавливаем готовую печку в помещении

После сборки металлической печки из трубы можно проводить ее монтаж в помещении. При установке печи необходимо придерживаться технологических правил:

1. Необходимо строго соблюсти размер площадки, на которой будет устанавливаться печь. Площадка должна иметь квадратную форму со стороной 70 сантиметров и высотой 15 — 20 сантиметров. Печь должна устанавливаться на расстоянии 20 сантиметров от стены.
2. Печь такой конструкции устанавливается на бетонный фундамент, выложенный из огнеупорного кирпича, высотой 20 — 30 сантиметров с помощью раствора из глины.
3. В местах, где проходит вывод печной трубы, необходимо сделать утолщение кладки из кирпича— около 12 сантиметров. Перекрытия (деревянные) покрываютя картоном, асбестом или войлоком, смоченными раствором из глины. Промежуток трубы от крыши до потолка должен быть оштукатурен и затем побелен известью. Высота наружной кладки кирпичной трубы должна быть более 50-ти сантиметров от уровня крыши.
4. Дверки топки должны направляться в сторону выхода, а дверца каменки — к углу бани по диагонали.
5. Полки в парной должны располагаться у стены, где стоит печь. Необходимо рассчитывать их высоту, чтобы сидя головой не касаться потолка. Нагретый воздух поднимается вверх, и из-за этого потолок очень горячий. На потолке в парной не стоит устанавливать светильники для безопасности нахождения в ней.
6. Если баня деревянная, то металлическую печь для противопожарной безопасности следует обложить кирпичом. Высота кирпичной облицовки 120 сантиметров, длина 80 сантиметров с обеих сторон печи. Теперь можно строить стенку.
7. Испытание печи необходимо проводить без присутствующих в бане.

Для построения самодельной печи для бани из металлической трубы, воспользуйтесь нашей инструкцией, которая поможет вам осуществить свою мечту. Желаем удачи!

Оцените статью: Поделитесь с друзьями!

teplo.guru

Печь для бани своими руками

Современный строительный рынок предлагает самые разные модели банных печей: и на жидком топливе, и для дров, и на газу, и с множеством дополнительных функций. Правда, просят производители за такие агрегаты просто-таки баснословную сумму, и при этом нет никаких гарантий, что данная печь подойдет под требования конкретной бани и прослужит действительно долго. Зато то, что создают те, в ком живет дух русского мастера, — на века. А ведь сделать печь для бани своими руками не так и сложно – все, что понадобится, это подробная инструкция, пошаговые фото строительства и рекомендации опытных мастеров. Все это вы найдете в этой статье. Главное – подходить к делу не спеша и скрупулезно соблюдать технику безопасности печных работ.

Если вы решили заказать готовую печь, обращайтесь в крупные специализированные компании и магазины, например, в http://www.jadebest.ru, так как они напрямую работают с производителями.

Первые самодельные печи для бани – какими они были?

У многих современных мастеров самодельные печи для бань, которые делались на протяжении многих веков и до недавнего времени, вызывают искреннее недоумение: они строились без какого-либо дымохода, и угарный газ выходил из бани только через дверь. Вот почему наши предки говорили «мыться по-черному». Хотя, если не считать этого недостатка, сама древняя печь для бани имела вполне практичное устройство, очень устойчивое к воздействию огня. Так, из экологически чистого глиняного кирпича строился куполообразный очаг, напоминающий колодец. В нем на металлические прутья укладывались подготовленные камни, а на них ставилась емкость с водой по типу котла. Огонь под булыжниками накалял последние, а попадающая на них кипящая вода наполняла помещение бани мягким и обволакивающим паром.

Со временем русские мастера наловчились обустраивать какой-никакой дымоход для таких печей, и бани стали куда более эстетичными и функциональными. И даже больше – этот атрибут парных стал смысловым и организующим центром ее дизайна интерьера, а усовершенствованная концепция их изготовления сделала банные процедуры не такими дорогими и более приятными.

Какой должна быть печь — требования к агрегатам

Современные печи для бань своими руками практически ни в чем не уступают заводским – они не менее эстетичны, точно также обеспечивают экономный расход топлива, так же мало места занимают в парной и тоже не требуют никакого сложного ухода.

Сама печь своими руками в баню может быть сделана и для дров, и для жидкого топлива, и для других источников энергии. Выбор ее типа зависит от особенностей самой бани, но в любом случае она должна отвечать определенным требованиям:

1. Наличие достаточной тепловой мощности и широкого диапазона ее регулирования. Так, тепловая мощность одной и той же печи может оказаться вполне достаточной для брусовой бани и недостаточной для каркасной.
2. Наличие теплоаккумулятора и парогенератора, чтобы можно было менять режимы тепла и влаги.
3. Наличие средств регулирования конвекции.
4. Практически полное отсутствие поверхностей, температура которых превышает 150?С.

Кроме всего перечисленного, согласно правилам печных работ, у банной печи есть еще свои требования к размеру топки, пожаробезопасности и других важных параметров.

Особенности конструкции современной заводской печи

«Горячий» или «холодный» варианты конструкции

В зависимости от того, какова температура наружных стенок банной печи, ее называют «холодной» или «горячей». Так, у «горячей» стены могут нагреться до 100 градусов, благодаря чему в парилке и тепло. Такую баню легко растопить за короткое время, что незаменимо для тех парных, в которых постоянно отопления нет – это бани, которые используются время от времени. И «холодные» печи для них не подходят. Но есть и недостатки у таких печей: парную можно запросто перегреть, превратив в настоящую сауну – а не для каждого человека такой режим безопасен.

«Холодные» же печи, протапливать которые нужно долго, имеют и свои преимущества – об их стены невозможно обжечься, ведь температура их максимум достигает 50 градусов. А вот нагрев самих помещений бани происходит через особые каналы печи, которые вбирают холодный воздух пола, пропускают через огонь и отдают через верх уже теплым, мягким и не обжигающим. Вот почему только при помощи «холодных» печей можно эффективно регулировать режим влажности и температуры в бане.

Некоторые примеры конструкций печек

Кирпичный вариант — классика печного искусства

Добротная, но достаточно простая кирпичная конструкция печи для бани выглядит примерно так: топка, выложенная из огнеупорного кирпича, зольник ниже топки, чугунная или стальная решетка для камней, дымоход, змеевик для горячей воды и дверцы.

Вес самодельная печь для бани из кирпича имеет солидный, а потому под ней придется заранее устроить фундамент. Вместо раствора для кладки кирпичей нужно будет использовать только глину и песок, т.к. цемент не стоек к высокой температуре и способен развалить банную печь буквально за год. А для прочности всей конструкции кладка делается по своей особой схеме.

Металлическая печка и ее особенности

По сравнению с кирпичными печами, чугунные и стальные более компактны, обладают высокой теплоотдачей и отличной скоростью прогрева. Плюс то, что такие печки для бань легко изготавливать на заводе, в то время как кирпичную выкладывать можно только непосредственно на месте.

Ни для кого не составит труда сварить и хорошие металлические печи для бань своими руками: для этого пойдут в ход стальные листы или большая труба, которую нужно будет разрезать. А по своей конструкции такая печь недалека от кирпичной: те же узлы и блоки, те же элементы, только другой дизайн и другая производительность. Например, из толстолистовой стали или чугуна делается квадратная банная печь, из стальных толстостенных труб – круглая.

А вот саму топку такой печи сегодня изготавливают немного иначе, чем пару десятилетий назад: теперь в ней две камеры, одна из которых служит для сжигания топлива, а вторая для дожига того, что не сгорело, благодаря чему куда меньше выбрасываются вредные продукты сгорания и сам КПД печи увеличивается на 20%.

Единственный существенный недостаток металлических печей – это большая площадь поверхности, которая способна обжечь. Хотя и этот минус не сложно исправить – достаточно обложить такую печь красивым огнеупорным кирпичом, или же навесить на сам корпус стальной экран – конвектор, который и распределит потоки горячего воздуха по всей бани и сделает ее прогрев более равномерным. С другой стороны, охлаждение топки за счет естественной циркуляции воздуха, значительно увеличивается срок ее службы.

А вот газовую или электрическую печь самостоятельно делать не рекомендуется: даже заводские модели крайне пожароопасные и даже способны взрываться.

Самые простые самодельные варианты печек

Тем, кто никогда не сталкивался с печным делом, можно попробовать на первые пару лет изучить устройство печи для бани самой простой конструкции и соорудить ту, что будет отапливать баню, греть воду и производить приятный пар.

Также, сделать печь можно из обычного или бутового камня, либо тщательно обожженного кирпича. Толщина стенок должна быть от 13 до 25 см, а камни – весом 1-5 кг. В качестве камней для печи можно взять гранит, бут или голыш, но не кремень, который от нагревания разлетается на куски. А для того, чтобы каменка для бани своими руками сделанная накапливала тепло, в нее можно добавить чугунные чушки так, чтобы их приходилось 20% на 80% камней.

Котлы и баки для воды в самодельных печках могут опираться либо на стены кладки, либо на специальные столбики внутри топки, либо подвешиваться на тросе. А вот решетки для печей делают из толстой стали или же приобретают уже стандартную чугунную.

Обычно те, кто хоть раз в жизни попробовал сделать своими руками печь для любимой бани, страшно гордятся своим успехом и с гордостью показывают свое достижение и всем знакомым.

Оцените статью: Поделитесь с друзьями!

stroy-banya.com

печки из трубы, банные из металла, фото, металлические самоделки, разные виды

Для изготовления самодельных печей следует предварительно изучить теоретическую часть процесса Баня – это мечта каждого хозяина частного дома и большинства владельцев многоэтажных домов. Многие народные умельцы возводят такие конструкции своими силами. Более того, даже комплектующие парилки тоже часто создаются своими руками. И не зря! Ведь намного приятнее находится в бане, которую ты сделал сам с любовью. Поэтому сегодня мы расскажем вам про один из важнейших элементов такой постройки – про печь.

Какими качествами должны обладать самодельные печи для бани

Самодельные печи, если они сделаны с соблюдением всех условий, будут ничуть не хуже покупного варианта. Однако подобные самоделки обходятся намного дешевле. Делая подобные конструкции, вы должны учитывать основные требования к банным печам.

Печь для бани не обязательно делать своими руками, ее можно купить в готовом виде или заказать у опытного печника. Позиции, которые мы приведем чуть ниже, пригодятся вам не только для самостоятельного изготовления такой конструкции, но и для выбора готовой печи.

Самодельные печи для бани должны быть выполнены из качественного металла, чтобы их можно было использовать длительное время

Требования к печам для бань:

1. Печи для бань должны иметь свой индивидуальный фундамент. Это увеличит надежность конструкции и продлит ее срок службы.
2. Очень важно, чтобы банные печи, не имели ни каких зазоров и трещин. Они должны быть полностью герметичны.
3. Все деревянные составляющие бани, которые находятся возле печи, нужно обшить листами металла. В крайнем случае, их можно обработать специальными препаратами.
4. Зольник печи нужно располагать на расстоянии, как минимум, 15 сантиметров от пола.
5. Верхняя точка печи и потолок должно разделять расстояние, хотя бы в полметра.
6. Пол возле печи обшивается железными листами.
7. Местоположение печи должно совпадать с дверью предбанника.
8. Печи для бани должны быть настолько мощными, чтобы мочь нагревать воздух в верхней части бани минимум до 90 градусов, а в нижней до 50.
9. Камни, уложенные в печь, должны прогреваться настолько сильно, чтобы образовывали пар при поливе их водой;
10. Кпд печи должно быть максимально высоким.
11. Топливо в банной печи должно прогорать равномерно.

Выбирая проект для изготовления печи в баню, обязательно проверьте, чтобы приглянувшийся вам вариант соответствовал всем необходимым требованиям. В противном случае парилка не будет работать на 100%.

Виды самодельных печей для бани

Печи для бани могут иметь разный вид. Это касается не только их дизайна, но и некоторых других характеристик. Поэтому еще на этапе постройки бани нужно определиться со всеми нюансами этого элемента.

Банные печи сейчас в основном железные. Однако существуют и кирпичные варианты. Их КПД ниже, но выглядят они эстетичнее.

Банные печи разделяются по виду топлива, из которой они сделаны. Это первый пункт, на который вам стоит обратить внимание. Итак, давайте посмотрим специфику каждого из вариантов.

Разные виды печей по типу топлива:

1. Печи на газу – это вариант, реже всего использующийся для бань. Все дело в небезопасности такого топлива. Если вы решили выбрать именно этот вариант, то обязательно позаботьтесь о наличии датчиков безопасности.
2. Электрические банные печи выглядят очень современно. Однако они не могут придать бане того самобытного шарма, которым наделяют ее более современные варианты. Также такие печи напрямую зависят от наличия электроэнергии.
3. Дровяные печи – это наиболее распространенный вариант для обустройства бани. Они выглядят самобытно и помогают перенестись во время банных процедур, на несколько веков назад.

Самодельные печи для бани могут отличаться по внешнему виду и размерам, однако конструкция у них одинаковая

Также металлические бани для печи разделяются на виды по своей конструкции. Существует полностью металлическая печь и конструкция, обшитая листовым металлом. Во втором варианте основа печи сделана из кирпича.

Какой бы вариант вы не выбрали, важно помнить, что он должен соответствовать всем описанным в предыдущем раздели требованиям. Также важно обращать внимание на форму печи. Наиболее предпочтительными являются прямоугольные и цилиндрические печи.

Металлические самоделки-печи имеют свои достоинства и недостатки. Поэтому вам нужно взвесит все «за» и «против», прежде чем приступать к их изготовлению.

Преимущества металлических печей:

• Металлические банные печи очень быстро нагреваются, поэтому помещения оснащенные такими конструкциями не нуждаются в длительной протопке;
• Самодельные печи для бани обойдутся вам недорого;
• Качественная сварка металлической печи, обеспечит ей долгий срок службы;
• Правильная сборка печи исключит возможность взрыва или задымления помещения.

Все эти достоинства присущи правильно собранным печам из металла. Такая готовая конструкция стоит достаточно дорого, но ее самодельный аналог обойдется вам «в копейки». Однако есть у таких конструкций и некоторые недостатки.

Минусы печей из металла для бани:

• Самодельная металлическая печь не только быстро нагревается, но и скоропостижно остывает;
• Банные печи из железа не могут обеспечить отопления всех комнат бани, поэтому такой вариант приемлем лишь для небольших загородных сооружений.

Минусы, как вы заметили, у таких печей тоже имеются. И они достаточно существенны. Поэтому нельзя сказать точно, подойдет ли вам металлическая конструкция. Все зависит от конкретной ситуации.

Самодельная печь для бани из трубы

Самый простой и дешевый вариант изготовления самодельной металлической печи – это конструкция из трубы. Для ее возведения вам понадобится небольшое количество материалов, которые можно легко найти на строительных рынках.

Для изготовления печи вам понадобятся: сварочный аппарат, труба из металла с диаметром 50 см, толщиной 1 см, и длинной 1,5 метра, электроды, болгарка, листы железа толщиной 3-9 мм, арматура толщиной 10 мм, цемент, щебень, кирпич, песок и глина.

Изготовление печи требует навыков сварочных работ. Если таковых у вас нет, то советуем сначала потренироваться на ненужных кусочках металла.

Перед тем как делать печь для бани, стоит выполнить ее чертеж на бумаге

Как сделать печь из трубы:

1. Разрежьте трубу для печи на две части. Одна будет использоваться для топки и каменки, он равняется 90 см, а другой будет иметь длину 60 см – это водонагрейный бачок.
2. От нижней части большего отрезка трубы отступается 7 см, и вырезается прямоугольник с шириной 20 см, и высотой 6. Над вырезом нужно приварить стальную пластину.
3. Также нужно сделать дырку для колосника, к ней приваривается 4 держателя.
4. Немного выше сделайте дверцу для топки с размерами 25Х30 см, навесьте ее на петли и приварите защелку.
5. Из отрезка трубы в 30 см нужно сделать каменку, для этого в нем вырезается дверца 25-30 см, а затем конструкция приваривается над топкой. Половину объема каменки заполните камнями и установите стальную муфту.
6. Из другого отрезка трубы делается бачок для нагрева воды. Для этого с обоих торцов трубы приварите стальные крышки. Проделайте отверстие для дымовой трубы и приварите ее. Сделайте краник с вентилем и соедините конструкции вместе.

Теперь вам осталось проверить печь, и установить ее в помещении. Очень важно при этом соблюсти все правила.

Надежны ли самодельные печи для бани (видео)

Печка для бани является важной и неотъемлемой частью. Ведь именно печки создают в этом построении все условия, которые характеризуют парилку. Они разогревают воду и нагревают воздух в помещении. Поэтому к выбору или изготовлению подобных конструкций нужно относиться с особым вниманием.

Добавить комментарий

teploclass.ru
