порядовки и схемы + кладка своими руками

Большинство отечественных дачных поселков пока не имеют возможности подключиться к централизованным коммуникациям. Из инфраструктуры хорошо, если есть асфальтированные дороги да электролинии. В таких условиях строительство печи из кирпича для дачи на дровах поможет решить важную задачу: обеспечит тепловой энергией для обогрева помещений и для приготовления пищи.

Мы подобрали для вас схемы и порядовки простейших печных конструкций, с кладкой которых может справиться начинающий мастер. С нашей помощью домашние умельцы без проблем освоят азы нелегкой, но крайне интересной деятельности печника. Безупречно построенное сооружение будет радовать и хозяина, и домочадцев.

Кроме подробного описания технологии кладки кирпичных печек мы приводим ценные рекомендации по подбору материалов для строительства агрегатов. В статье скрупулезно прописаны значимые тонкости и мельчайшие нюансы. В помощь самостоятельным печникам прилагаются схемы печных конструкций, порядковый инструктаж, фото и видео-руководства.

Содержание статьи:

Материалы для строительства кирпичной печки

Грамотный подбор материала для сооружения, подвергаемого высокотемпературному воздействию, немаловажная часть дела подготовленного печника. Ведь агрегат будет эксплуатироваться в далеко непростых условиях, при этом он не должен давать сбоев в работе, трескаться и разрушаться.

Существует масса печных конструкций. Несмотря на различия в их устройстве, для кладки кирпичных печей используют одни и те же виды материалов. Различия в их подборе зависят лишь от работы конструктивного компонента, для устройства которого они предназначены.

Галерея изображений

Фото из

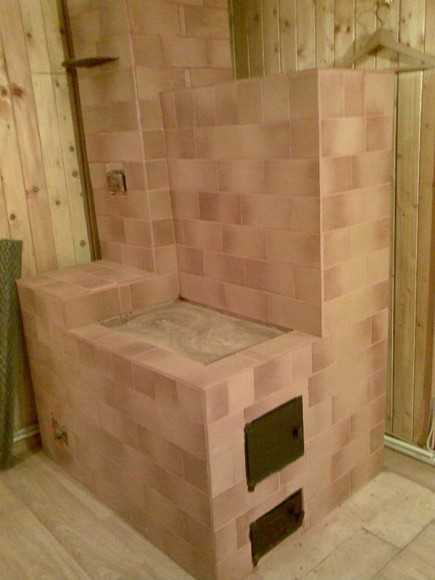

Кирпичная печь для решения дачных проблем

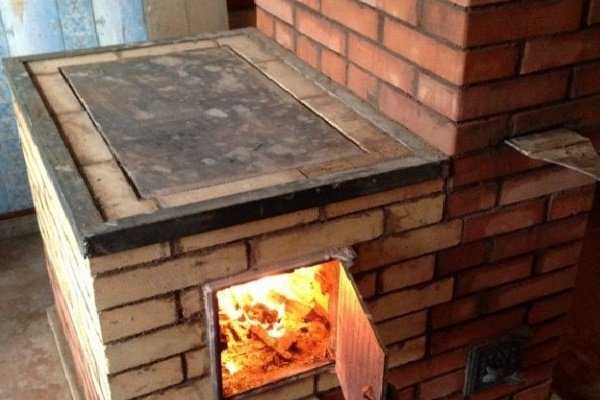

Варочный агрегат для летних домиков

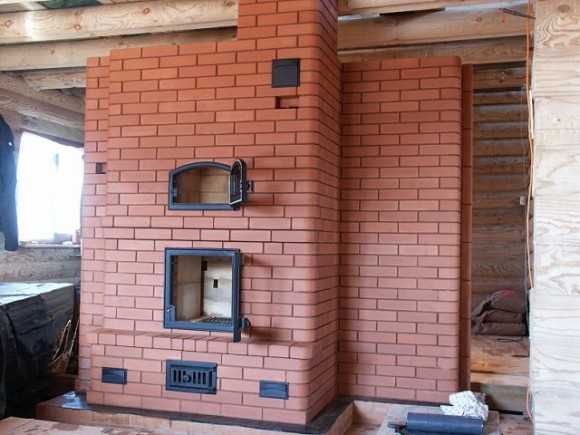

Отопительная кирпичная печка

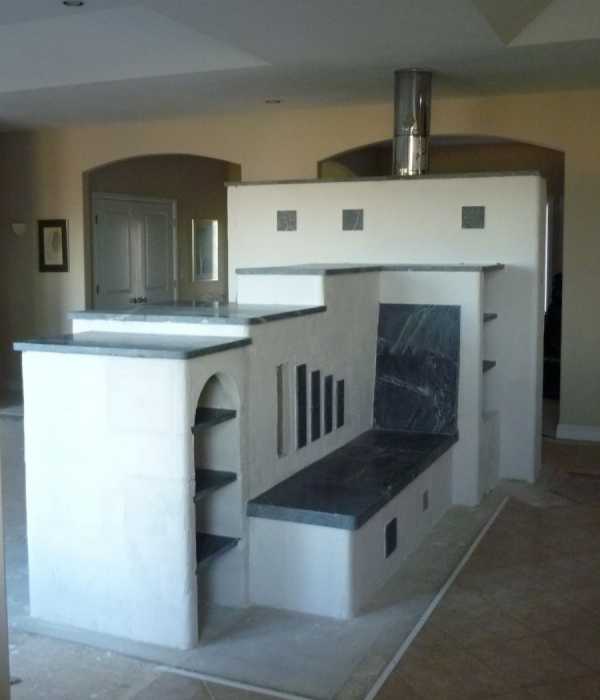

Отопительное сооружение с топчаном

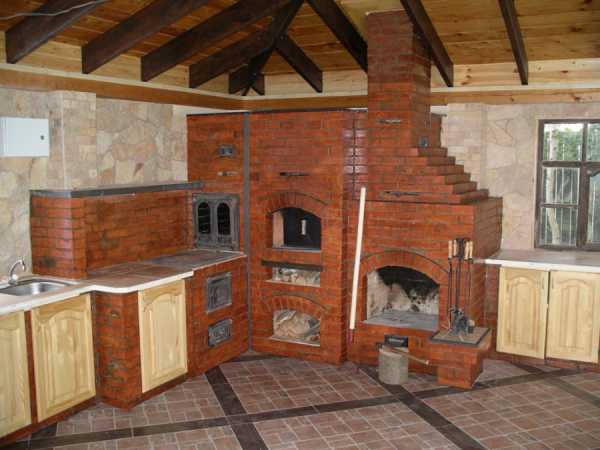

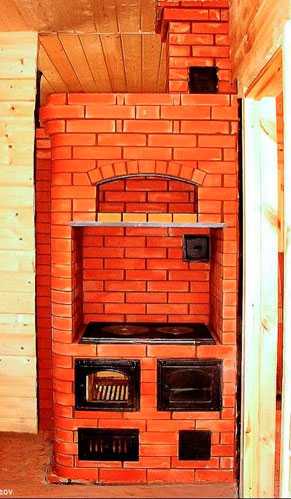

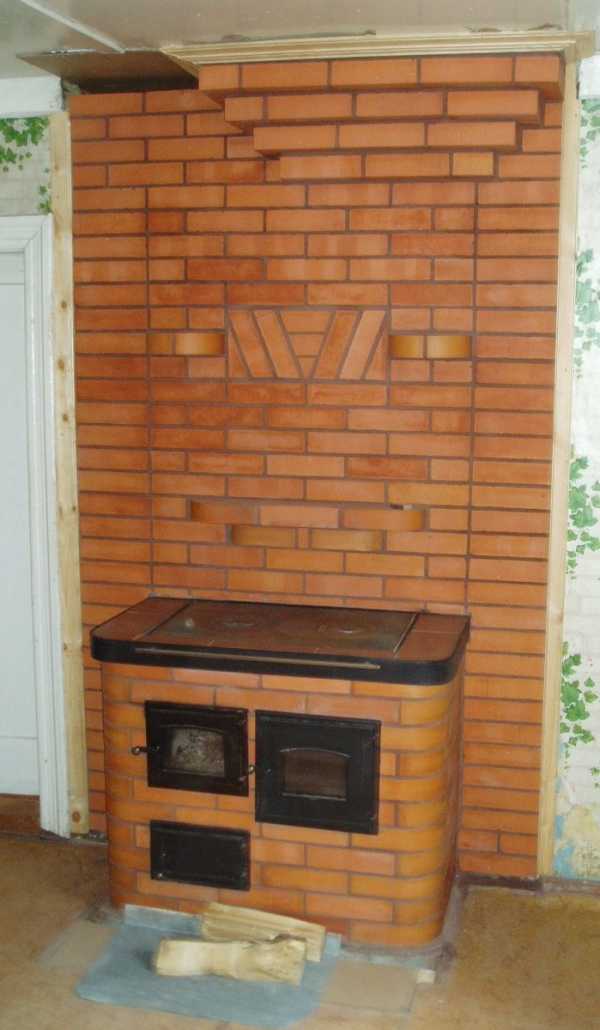

Универсальная варочно-отопительная печь

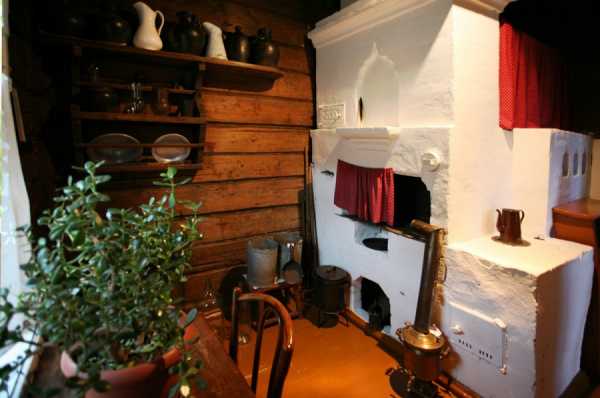

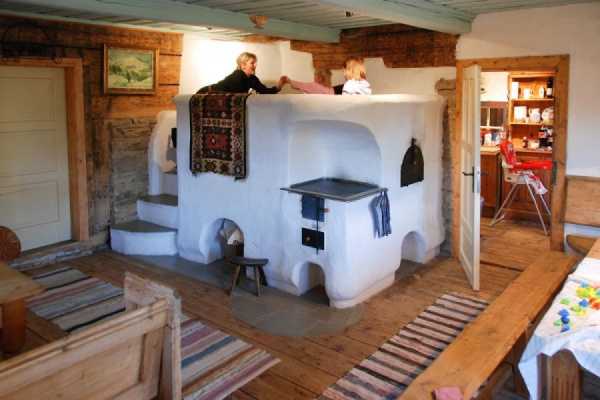

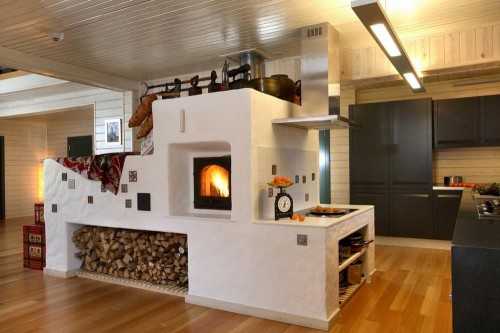

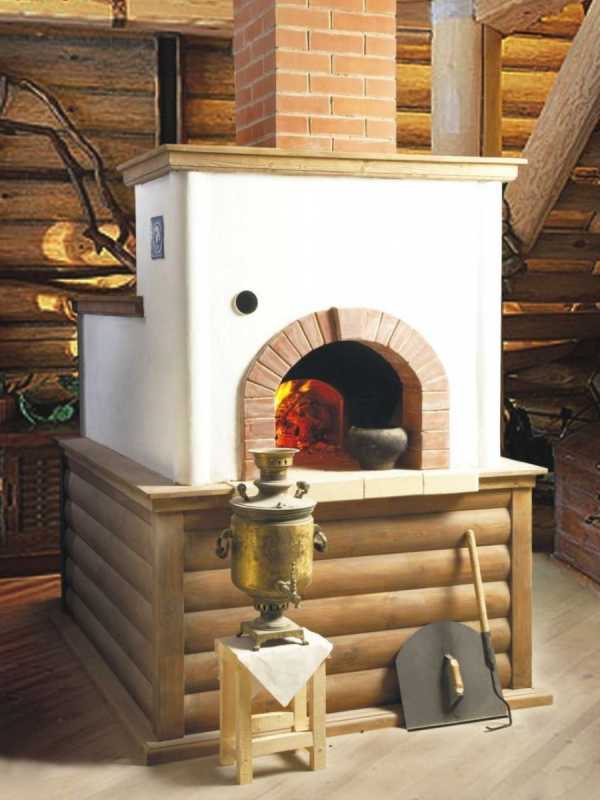

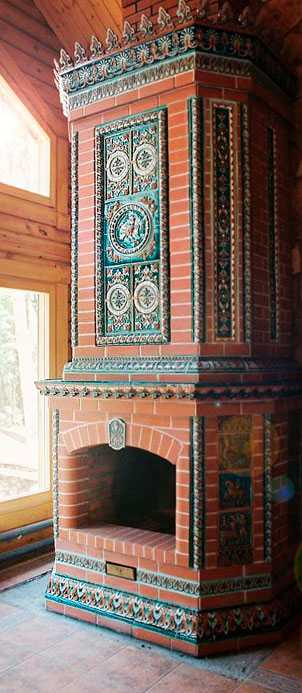

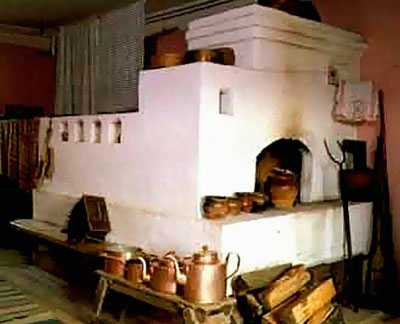

Русская печка в дачном интерьере

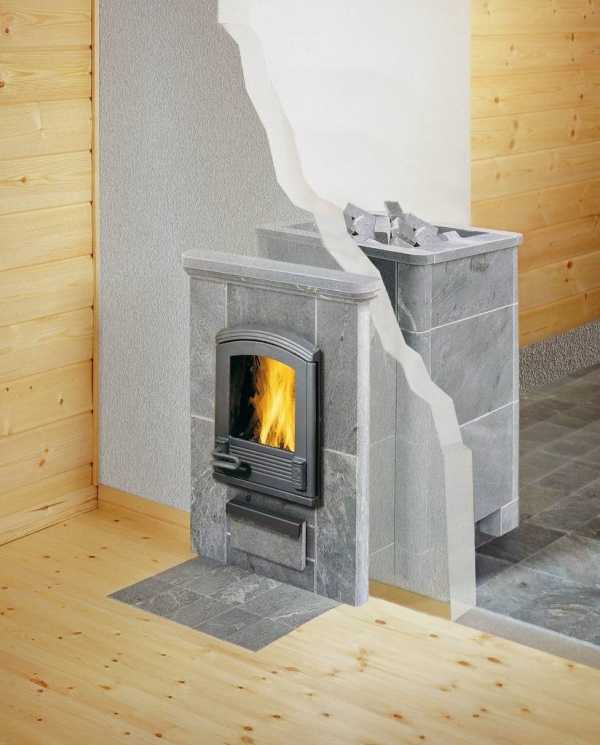

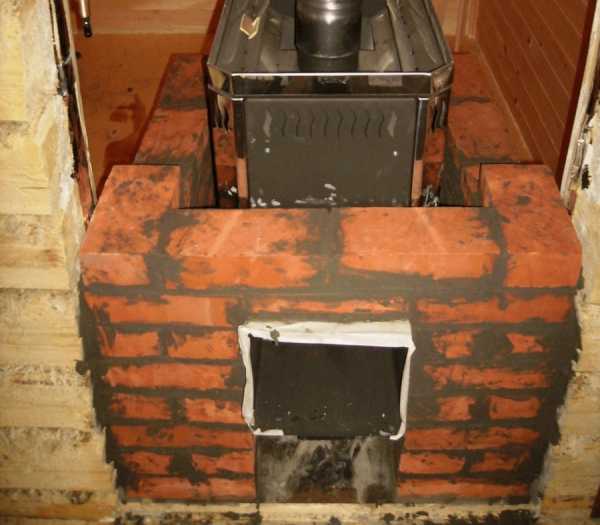

Кирпичная печка каменка в обустройстве бревенчатой бани

Металлический бак для нагрева воды

Для того чтобы определиться с назначением и расположением этих самых компонентов, кратко опишем их. Как самостоятельное сооружение кирпичная печь включает:

  • Фундамент. Заглубленное в грунт или устроенное в сухом подполье опорное сооружение, сложенное из бутового камня или кирпича. Для небольших дачных печек фундамент нередко делают монолитным из армированного железобетона.
  • Массив. К этой части кирпичной печи относится корпус агрегата вместе с топкой, печными приборами и дымооборотами – кирпичными каналами, выложенными в теле печи для увеличения теплоотдачи. Кроме того, внутри топки выполняется футеровка – облицовка из жароупорного кирпича.
  • Дымоход. Кирпичную печь оснащают сложенным из того же материала каналом, т.к. только он может без разрушения транспортировать дымовой газ с температурой до 500-700º. Вместо кирпича можно использовать керамические блоки.

Стальные и асбестоцементные трубы не подходят для обустройства дымоходов кирпичных печей. Они «прогорают» за пару лет, потому требуют регулярной замены.

Галерея изображений

Фото из

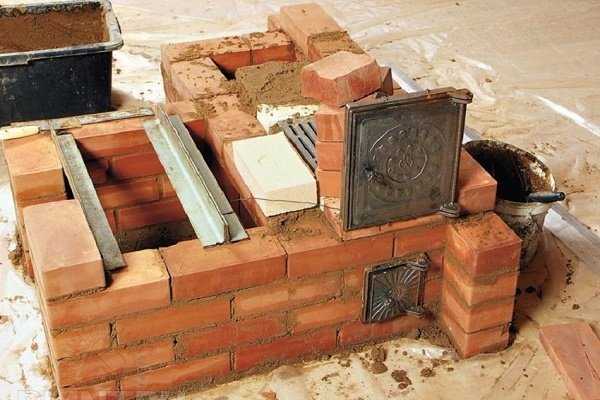

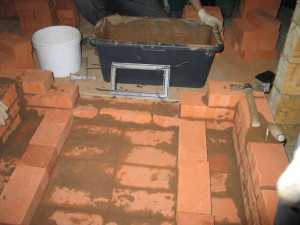

Сооружение массива печи из кирпича

Колосниковая решетка на дне топливника

Варочная плита с одной конфоркой

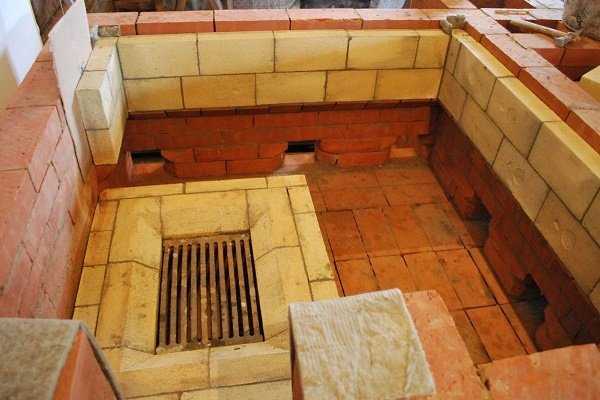

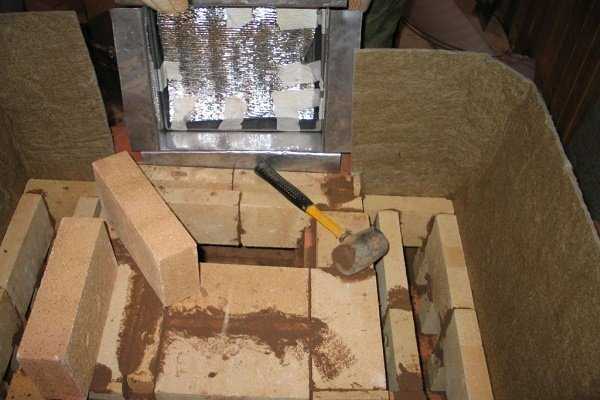

Футеровка топки шамотным кирпичом

Перечисленные части печи выполняют разные функции, испытывают неоднозначную нагрузку и степень температурного воздействия. Потому для их устройства используют разные марки кирпича и отличающиеся связующие составы.

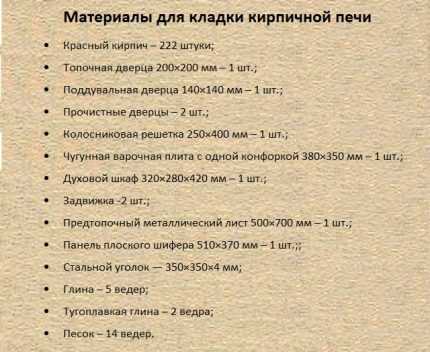

Для кладки кирпичной печки потребуются следующие материалы:

  • Красный полнотелый кирпич. Он нужен для строительства печного массива с дымооборотами, разделками и внешней частью топки. Понадобится обожженный первосортный кирпич, технические качества которого регламентированы ГОСТом 530-2012.
  • Огнеупорный тугоплавкий кирпич.
    Этим кирпичом выполняется футеровка топливника печек и кладка «пода» — основания русских печей. Технические качества огнеупорного материала регламентированы ГОСТом 8691-73.
  • Листовая кровельная сталь, асбофанера, изразцы (клинкерная облицовочная плитка, кафель). Эти материалы нужны для внешней облицовки портала печки.
  • Теплоизоляционные невозгораемые материалы. Это асбестоцементные плиты, маты из минваты на синтетической основе, асбестовый картон, строительный войлок с пропиткой разведенной в воде глиной. Перечисленные материалы требуются для огнезащитной изоляции и облицовки.

Для выполнения изоляции и облицовки недопустимо применять теплоизоляционные материалы, в составе которых есть битум или битум-содержащие ингредиенты.

Галерея изображений

Фото из

В строительстве корпуса печки, дымооборотов, конструктивных отделов, дымохода используется полнотелый красный кирпич

Для сооружения печей без дальнейшей облицовки выпускают кирпич с фактурной лицевой стороной

В устройстве поверхностей, непосредственно контактирующих с открытым огнем и топливом, применяют огнеупорный тугоплавкий кирпич

В качестве изоляционных материалов используются невозгораемые и не поддерживающие огонь варианты: асбестовый картон, строительный войлок с пропиткой из глиняного раствора, плиты из асбестоцемента и минваты на синтетической основе

Если есть возможность и желание построить уникальную печку, стоит приобрести фасонные керамические кирпичи. С их помощью выполняют интересную скульптурную отделку, округленные углы и переходы

Потребуются чугунные или стальные дверцы с рамами, необходимые для обустройства камеры поддувала и камер прочистки дымохода

Для обустройства печки нужна будет колосниковая решетка, металлический уголок для укрепления и обеспечения опоры, стальная полоса, дверца для топки

Варочно-отопительному или варочному агрегату нужна будет чугунная панель с конфорками или без. Наличие конфорок позволяет увеличивать и уменьшать огонь

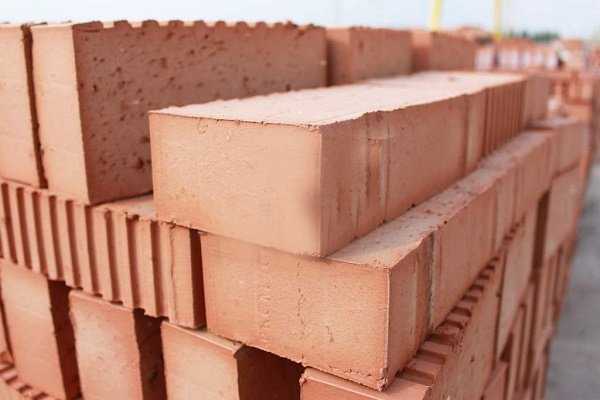

Полнотелый красный кирпич

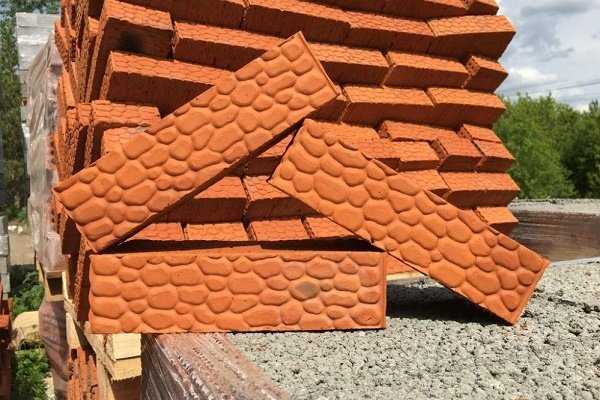

Печной кирпич с нестандартной лицевой стороной

Огнеупорный шамотный кирпич

Невозгораемые изоляционные материалы

Фигурный керамический кирпич

Чугунная дверца камеры поддувала

Дверца топливника и металлический уголок

Варочная чугунная плита без конфорок

Кирпич для кладки печки следует тщательно отбирать, скрупулезно проверять каждую единицу на наличие трещин, сколов, раковин, посторонних вкраплений. Все элементы должны быть равномерно окрашены и обожжены.

Бывший в употреблении кирпич, очищенный от раствора после разборки разрушенных зданий, допускается использовать в кладке удаленных от топки частей агрегата. К примеру, он вполне подойдет для устройства нижних рядов печного фундамента.

Не допускается использование в кладке кирпича, загрязненного топочным конденсатом, полученного при разборке старых печек.

Состав связующих материалов, применяемых в кладке отопительного или варочно-отопительного сооружения из кирпича также неоднозначен. Потребуются следующие растворы:

  • Глинопесчаный раствор. Нужен он для строительства основной рабочей части сооружения — печного массива.
  • Смесь тугоплавкой глины с песком. Требуется при кладке тугоплавкого кирпича, к примеру, при сооружении варочной секции, отделения для встроенного котла или выемки для духового шкафа.
  • Шамотная кладочная смесь. Состав из огнеупорной глины с просеянным горным песком. Используется при кладке тугоплавкого кирпича, т.е. при выполнении облицовки топливника или при устройстве основания топки русской печи.
  • Известково-цементный или известково-песчаный раствор. Понадобится в устройстве части дымохода, расположенной в пределах чердака.
  • Цементный или известково-цементный раствор. Необходим при строительстве части дымохода, возвышающейся над кровлей.

Состав связующего раствора, употребляемого в сооружении фундаментов под печи, зависит от влажности вмещающих грунтов. Если основание заглубляется в маловлажные породы, потребуется известково-песчаный раствор. Для строительства фундамента во влажных грунтах, нужен цементный раствор.

Глинопесчаную смесь готовят самостоятельно, хотя в продаже сейчас есть масса готовых кладочных составов, включая и смесь каолиновой или красной глины с песком. В самостоятельном приготовлении следует учитывать жирность глины, т.е. наличие или отсутствие в ней осязаемых песчинок.

Галерея изображений

Фото из

В самостоятельном приготовлении кладочного раствора для печей используется мягко- или тугопластичная глина — горная порода, напоминающая по консистенции пластилин. В массе не должно быть линз песка, гравия и органических включений

Потребуется песок мелкий или среднезернистый без включений. Не допускается наличие органики, бытовых загрязнений, гравия и частиц крупнее 1,5 мм

Для устройства футеровки нужна огнеупорная смесь, приготовленная из шамотного порошка и тонко перемолотой глины. Приготовить компоненты сложно самим, лучше купить готовый состав

Кирпичный или бутовый фундамент, а также наружную часть дымохода, возвышающуюся над кровлей, кладут на цементный раствор

Мягкопластичная красная глина

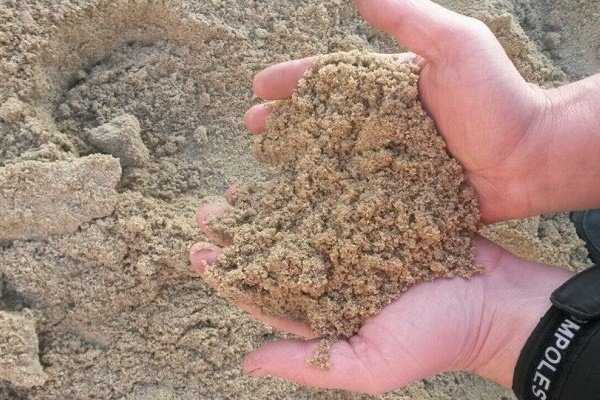

Песок карьерный без включений

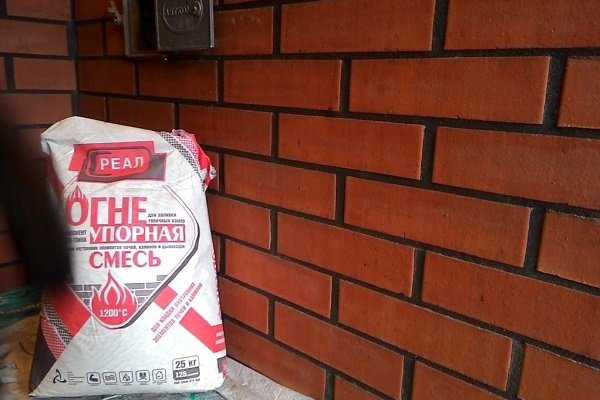

Огнеупорная кладочная смесь для печей и каминов

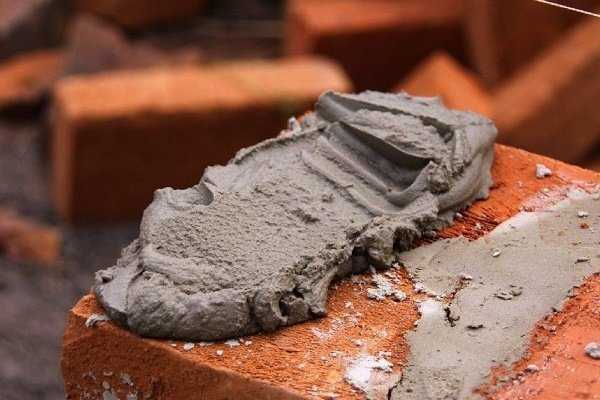

Цементно-песчаный раствор для кладки

В жирной глине преобладают тонкодисперсные частички, в тощей есть песок, снижающий пластичность горной породы. К тощей глине песок можно не добавлять вообще. Соотношение обычно подбирают опытным путем, смешивая породы и добиваясь оптимальной пластичности раствора.

При использовании жирной глины пропорции ее и песка в смеси могут достигать 1:4, но не более. Меньше вполне себе может быть. Доля песка обычно варьирует, пропорции подбирают на объекте так, чтобы раствор при высыхании не трескался и не изменялся в объеме.

Раствор из глины с песком, предназначенный для самостоятельной кладки печки, готовят заранее. Не более чем за сутки, но не менее чем за три часа. Природные компоненты должны быть подготовлены к замешиванию. Песок необходимо просеять через сито с ячейками до 1,5 мм, глину протереть через сетку с ячейками до 4 мм. В подготавливаемой массе не должно быть органических включений.

При использовании строительных смесей заводского производства в изготовлении точно следуют руководству, приложенному производителем к своему продукту.

Доля песка в самодельных кладочных растворах зависит от «жирности» глины. Чем меньше в ее составе песчинок, тем жирнее, а значит, и пластичнее глина

Растворы для кладки кирпичной печки готовят в количестве, необходимом для работы. Нет смысла затворять больше, потому что после высыхания их нельзя «размолаживать», т.е. разводить водой до первоначальной консистенции.

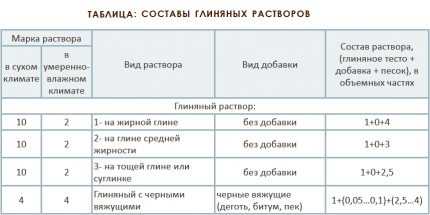

Процентное соотношение самодельного глинопесчаного раствора, использованного в строительстве массива печи, необходимо запомнить. После строительства этим же составом отделывают печь, если решено не оставлять сооружение без отделки.

Порядовки в помощь самостоятельным печникам

В подборе конструкции дачной печки есть масса нюансов, которые нельзя не учесть. Преобладающее большинство дровяных агрегатов на дачах не топят постоянно, что не лучшим образом отражается на их функционале и работоспособности.

Из-за ограниченности свободного пространства на даче печку стараются строить одну. Предпочитают в основном универсальные конструкции, обладающие и теплопроводящей поверхностью, и чугунной плитой с конфорками для приготовления пищи. Хотя есть приверженцы и чисто отопительных агрегатов.

Галерея изображений

Фото из

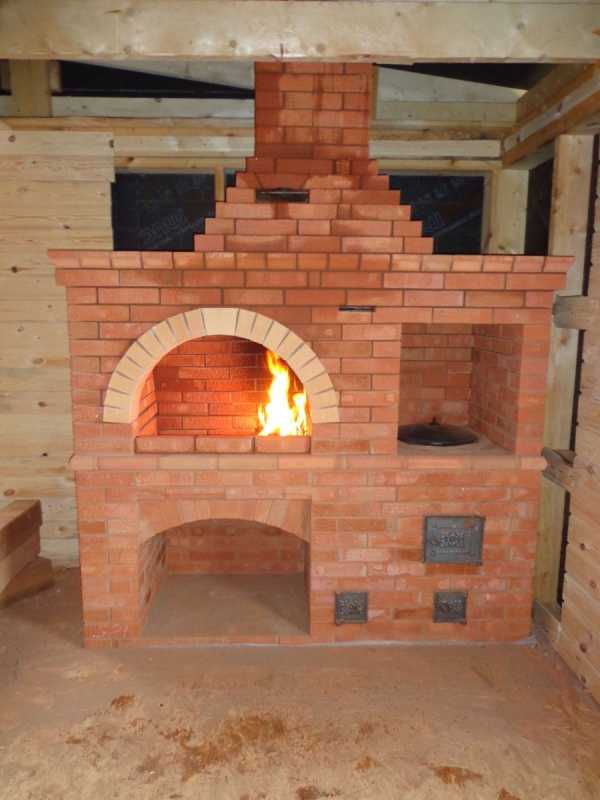

Кирпичная печь с коваными приборами

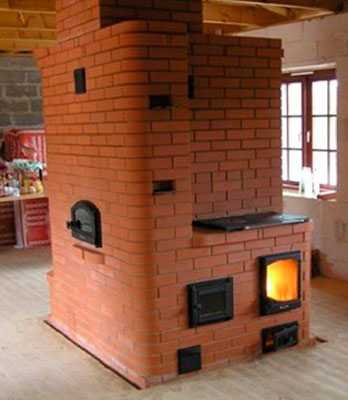

Большие теплоемкие печки

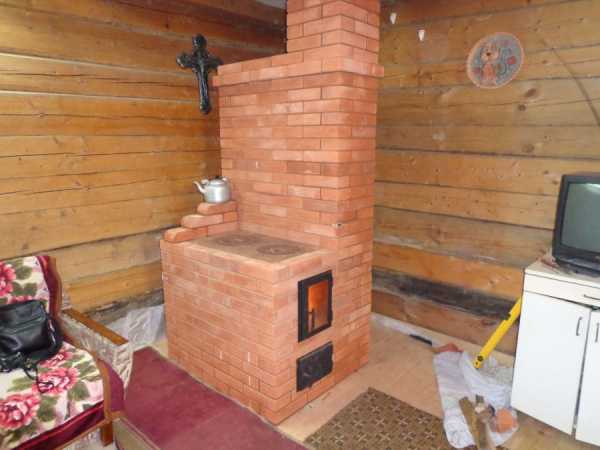

Небольшой отопительный агрегат

Печь с аккумулирующим тепло массивом

Разберем три варианта порядовок строительства кирпичных печей для дач, с сооружением которых вполне реально справиться своими руками. Рассмотрим универсальные и отопительные конструкции предельно простого устройства, которые даже при нерегулярной топке можно быстро и легко прочистить.

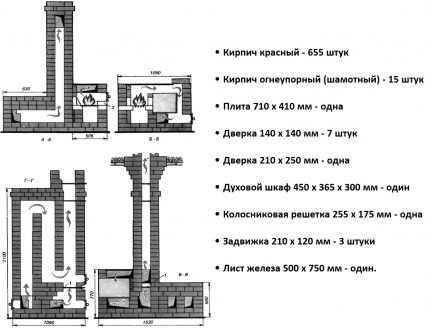

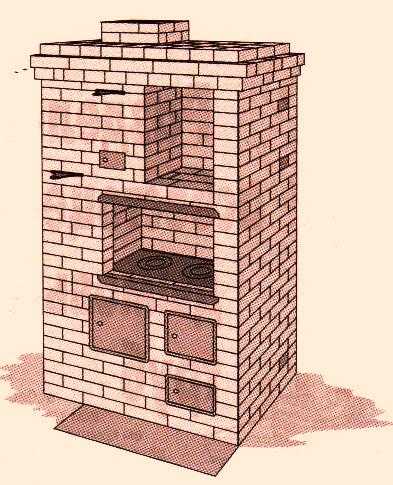

Вариант #1: печка с одноконфорочной панелью

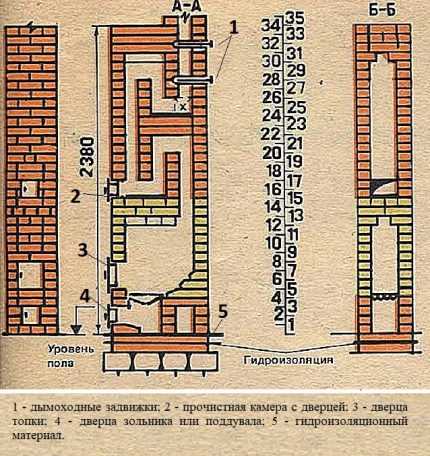

Это предельно простая и компактная конструкция, как бы вытянутая в вертикальном направлении. В примере она оборудованная дверкой с жаростойким стеклом, позволяющим следить за процессом. Если нет возможности приобрести именно такую дверку, вполне подойдет чугунная разновидность.

Печь можно исполнить в двух вариантах: в универсальном — с варочной панелью, предназначенной для приготовления горячих блюд, в отопительном — без камеры для варочной панели

Ширина малогабаритного кирпичного сооружения 510 мм, что позволяет без проблем ее размещать в традиционно небольших дачных домиках. Глубина печки 640 мм, при этом глубина топки не превышает 500 мм. Высота конструкции 2150 мм, высота дымохода определяется по положению трубы относительно конька.

Предусмотрен духовой шкаф, который можно заменить камерой для сушки или баком для подготовки горячей воды. Наличие функциональных отделений не только позволяет готовить на даче вкусные горячие блюда, но и увеличивает теплоотдачу кирпичного сооружения.

Нагретый печкой воздух и дымовые газы во время работы печки устремляются вверх, проходят вдоль задней стенки варочного отсека, после чего перетекают в дымообороты и далее в дымоход. Тепловая энергия в этом сооружении используется по максимуму.

Узкая, вертикально ориентированная конструкция занимает минимум пространства в дачном домике, но отлично справляется с обогревом пространства

Описываемое кирпичное сооружение включает 31 ряд плашмя уложенного кирпича. Для того чтобы конструкция безупречно служила, следует в точности соблюдать приведенные ниже порядовки.

В ходе кладки нужно постоянно проверять горизонтальность возводимой конструкции и сверять величину диагоналей выложенных сторон. Есть строгие требования к толщине швов, которые необходимо неукоснительно учитывать. Максимальная толщина швов при кладке корпуса и дымообротов не может превышать 5 мм, при выполнении футеровки – 3 мм.

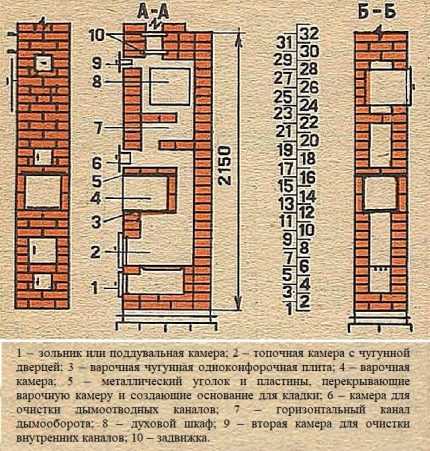

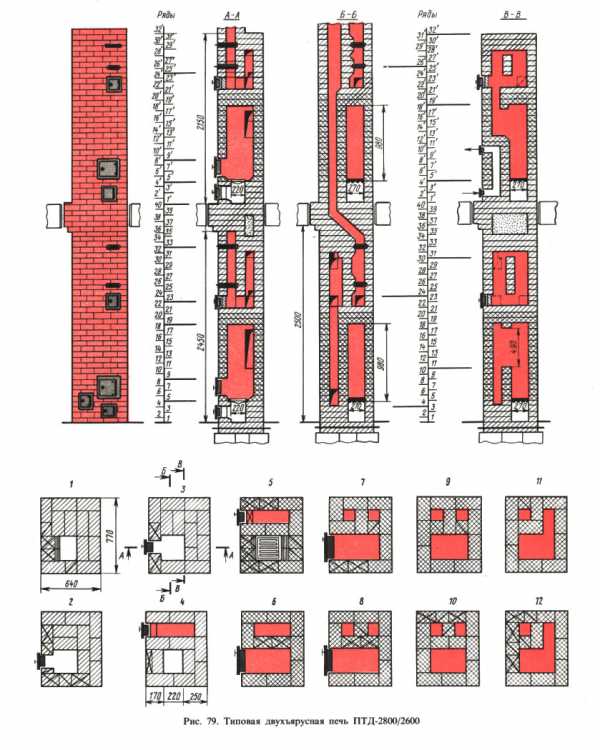

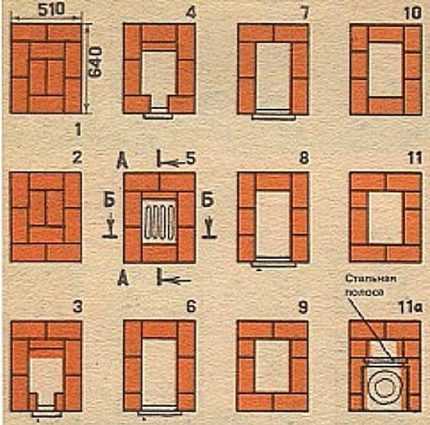

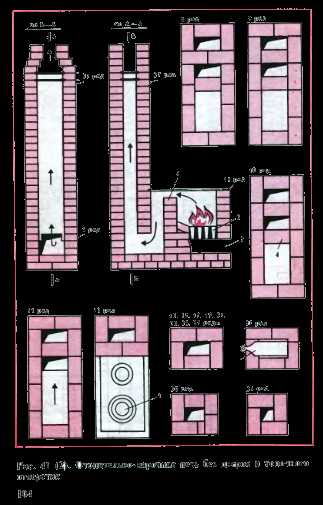

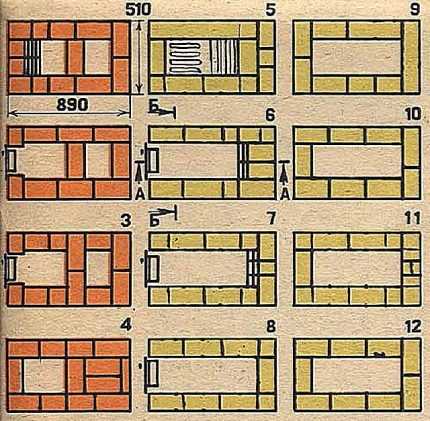

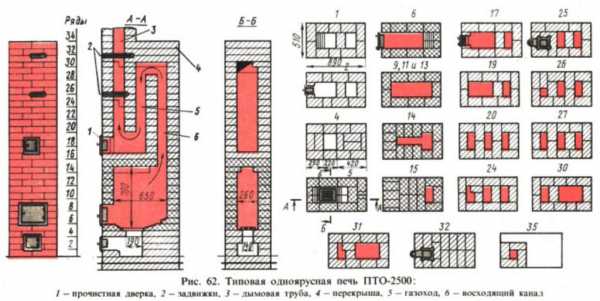

Для самостоятельной кладки этой печной конструкции разработаны порядовки и рассчитан расход материала, что является ощутимой помощью самостоятельным строителям

В представленной порядовке не обозначен фундамент под печку, специфика сооружения которого представлена в другой статье на нашем сайте. Его заливают или строят из кирпича по стандартным правилам. Будем считать, что фундамент уже возведен, и приступим к непосредственной кладке печки.

К укладке трех первых рядов не нужны комментарии, там все предельно просто. В 3-ем ряду ставим дверку для поддувала, в 5-ом кладем колосниковую решетку. Перед устройством 6-го ряда ставим дверку топки: временно закрепляем раму с дверцей проволочными растяжками и сразу подпираем ее двумя боковыми кирпичами.

На этом этапе устанавливается дверца поддувала, укладывается колосниковая решетка и монтируется дверца топливника. В 11 ряду ставят чугунную варочную панель

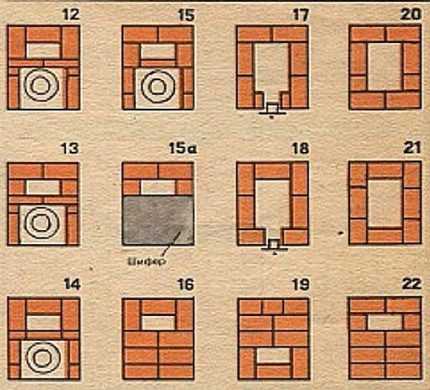

Далее следуем указаниям порядовки вплоть до 11-го ряда. После его укладки укладываем металлический уголок или стальную полосу, отступив от заднего края уже построенной части конструкции ровно на ширину одного кирпича. Это необходимо для установки варочной плиты.

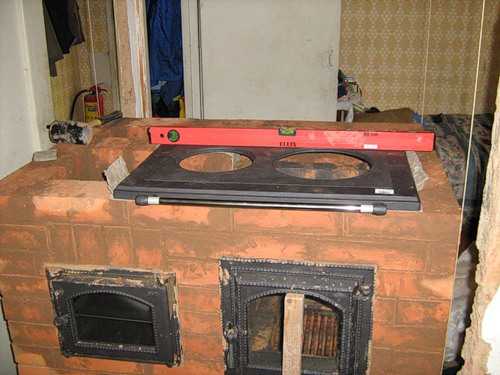

После установки варочной панели продолжаем кладку, строго следуя указаниям порядовок. Начиная с 12-го и следуя  до 15-ом ряда, одновременно строим стенки заднего дымового канала и варочного отсека.

На этом этапе строительства кирпичной печки формируется варочная камера и дымоход, расположенный за ее задней стенкой

По завершению кладки 15-го ряда кладем металлические уголки или ставим шиферный лист. Они послужат основанием для предстоящей сплошной кладки.

В 17-ом ряду ставим и закрепляем дверку прочистной камеры. Ее выкладываем вплоть до 22-го ряда. В итоге должна получиться полая секция, соединенная с дымовым каналом.

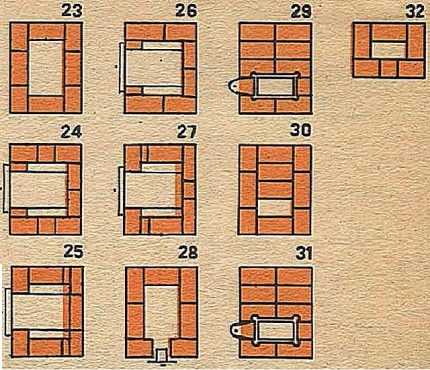

На третьем этапе строительства печки производится установка и обкладка кирпичом духового шкафа, а также устройство дымоходных задвижек

В 24-ом ряду по внутренним кромкам нашей конструкции раскладываем обрезки асбеста. Далее обматываем корпус духового шкафа асбестовой веревкой, после чего ставим его на печку, опирая на обрезки. Асбестовая веревка выполнит функцию теплоизоляции, а заодно защитит устройство от перегорания.

С 24-го по 27-ой ряд обкладываем духовой шкаф кирпичами, соблюдая регламентируемую правилами толщину швов.

В 28-ом ряду ставим дверку, через которую будем прочищать дымоход. Фиксируем ее как положено двумя кирпичами по бокам и продолжаем строительство.

В 29-ом и в 31-ом рядах устраиваем каналы для дымоходных задвижек. Просто укладываем их и выполняем далее кладку, не связывая приборы с кирпичами раствором. Затем с 32-го ряда сооружаем дымоход.

Вариант #2: печь для отопления смежных комнат

Эту конструкцию безоговорочно отнесем к отопительным агрегатам. Она не обустроена варочной панелью с конфорками и духовым шкафом. Зато она отлично прогревает несколько смежных комнат, в которых является частью межкомнатной перегородки.

Печка без варочной панели и духового шкафа используется как отопительный агрегат. Ее устанавливают так, чтобы обогревалось не более трех смежных комнат

Конструкция так же, как предыдущий тип, компактна за счет вытянутости в высоту. В ширину она занимает всего 510 мм, в глубину 890 мм. Высота отопительной печки без дымохода составляет 2380 мм, что равно 35-ти рядам уложенных кирпичей.

В кирпичном сооружении минимум функциональных камер. С ее кладкой может без затруднений справиться начинающий печник

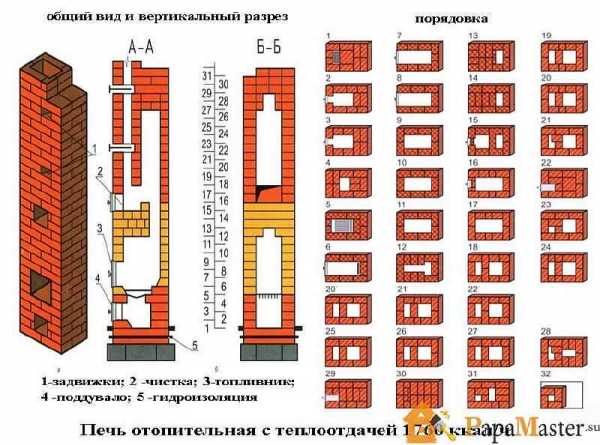

Порядовое руководство для кладки отопительного типа дачной кирпичной печки разобьем на три условные части. Будем считать, что фундамент для нее уже возведен в соответствии с общими правилами.

Порядовки для кладки с 1-го по 12-ый ряды представляют схему строительства с установкой поддувальной дверки, колосниковой решетки и обустройство топки

В первой трети приведены схемы порядовки с 1-го по 12-ый ряд. Стартовые ряды строим с особой тщательностью, т.к. на них будем ориентироваться в последующем. В каждом ряду проверяем равенство диагоналей, строительным уровнем контролируем вертикальность рядов.

Для того чтобы стенки были строго горизонтальны, будем периодически проверять их во время кладки отвесом. В случае отклонения нужно сразу исправлять ошибки, пока раствор не успел схватиться и не начал твердеть.

Укладку 1-го ряда выполняем по настеленному в два ряда рубероиду, толю или подобному гидроизоляционному материалу. Для удобства зафиксируем гидроизоляцию связующим раствором и разметим на его поверхности абрис строящейся печки.

Во 2-ом ряду ставим раму с дверкой поддувала и приступаем к сооружению дымоотвода. В 5-ом ряду кладем колосниковую решетку, являющуюся перекрытием поддувала. В 6-м ряду ставим раму с топочной дверкой и закрепляем ее сразу двумя кирпичами по бокам.

С 5-го по 15-ый ряд кладку проводим шамотным огнеупорным кирпичом, благодаря чему можно не проводить футеровку, которая по сути существенно уменьшила бы объем и без того небольшой топки.

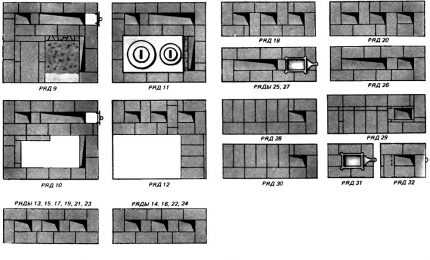

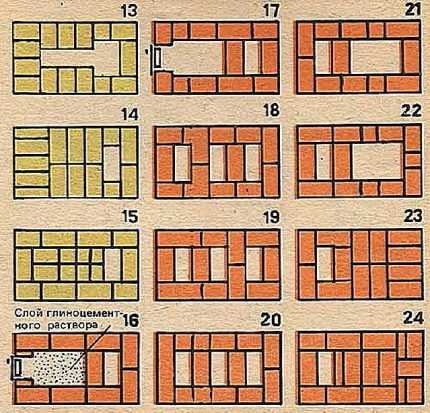

Второй этап строительства кирпичной печки заключается в формировании вертикальных дымовых каналов, топливника и камеры прочистки

После кладки 16-го ряда в образовавшемся углублении в 15-ом ряду его дно укрепляем цементно-песчаным раствором. Это необходимо для усиления дна камеры, предназначенной для прочистки дымовых каналов. Затем в 16-ом ряду ставим дверку прочистки.

На третьем этапе строительства кирпичного отопительного сооружения выполняется дальнейшая кладка вертикальных дымовых каналов, второй прочистной камеры, а также установка печных задвижек

После обкладываем дверку прочистки и формируем эту камеру, заодно продолжаем строить вертикальные каналы для дымоотвода вплоть до 24-го ряда.

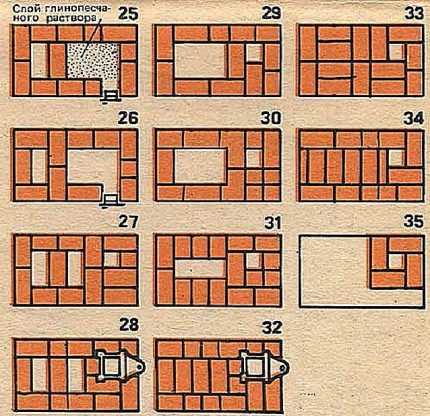

Далее приступаем к третьему этапу кладки. В 25-ом ряду приступаем к строительству второй прочистной камеры. Снова укрепляем дно предыдущего ряда глиняно-цементным составом, ставим очередную дверку и продолжаем строить дымоотвод.

В 28-ом и 32-ом ряду закладываем задвижки, которые используются в качестве регуляторов тяги. Докладываем массив печи вплоть до 35-го ряда, чтобы после него приступить к возведению дымохода.

Вариант #3: печка со щитком и низким топчаном

Весьма практичная конструкция с низкой кирпичной лежанкой, служащей в русских избах обогреваемым спальным местом. Сооружение сложнее предыдущих вариантов, но практичней, т.к. включает и отопительный агрегат, и частично меблировку, и варочную панель.

У этой печной конструкции также имеется два варианта решения перекрытия. Различия приурочены к рядам 5 и 6, 5а и 6а. Во втором варианте на угол верхнего ряда кладут стальной уголок

Для того чтобы щиток обогревательной части печки был в ширину 1020 мм, с обеих сторон формируют выступы. Если планируется увеличить теплоотдачу, число дымооборотов можно увеличить до 5 штук. Для нормальной работы этой конструкции следует обязательно повернуть дымоотводы над плитой.

У этой печки есть два решения, различия которых определяются в рядах 5 и 6, а также в 5а и 6а. Второе решение предполагает установку стального уголка на угол.

Для этой конструкции кирпичной печи есть разработанные порядовки, посчитан расход материала, необходимый для строительства универсального сооружения. Если не предполагается использование летней задвижки, ее закрывают кирпичом (1)

Габариты лежанки подбирают индивидуально. Она может быть не сплошным кирпичным сооружением с камерами для топки и прочистки, а неким подобием топчана на столбах вместо ножек.  Между столбами нужно оставить отверстия шириной по 120 мм. Однако сооружение с камерами лучше сохраняет тепло.

Порядовка по сути является точной инструкцией начинающим печникам, желающим собственноручно построить печку из кирпича на даче

Эту печь рекомендовано строить на монолитном фундаменте, на который перед сооружением печки кладут листовой асбест. Шамотный огнеупорный кирпич применяется только в обустройстве топки в качестве футеровки. Обычно топливник сооружают на один кирпич ниже, уровня установки его дверцы.

Футеровку проводят кирпичом, установленным на ребро. Порядовки, приведенные для строительства этой печки, не будем подробно описывать, т.к. читатель уже получил представления об условных обозначениях и специфике строительства печек.

Эта печка подходит как для летней, так и для зимней эксплуатации. Летом на ней готовят еду, зимой не только готовят, но и греются, и сушатся, и лечат простудные заболевания

Важно, соблюдать приведенные порядковые схемы, а также четко придерживаться пропорций и составов связующих растворов, используемых в строительстве кирпичных печек.

Выводы и полезное видео по теме

Видео #1. Ролик в помощь самостоятельным печникам, материал представляет наглядную порядовку отопительной печки:

Видео #2. Демонстрация устройства печки с арочным сводом над топливником:

Видео #3. Подробное руководство по строительству отопительно-варочного агрегата по готовым порядовкам, но с внесением некоторых изменений от исполнителя:

Выбирая конструкцию для собственноручного строительства печки для дачи, надо учитывать собственные возможности и навыки. Не исключено, что предложенные нами варианты кто-то сочтет излишне сложными или простыми. В любом случае представленные сведения помогут получить представление о печных сооружениях, чтобы воспользоваться самим или проконтролировать действия нанятых печников.

sovet-ingenera.com

Печка для дачи из кирпича: фото, схемы, инструкция

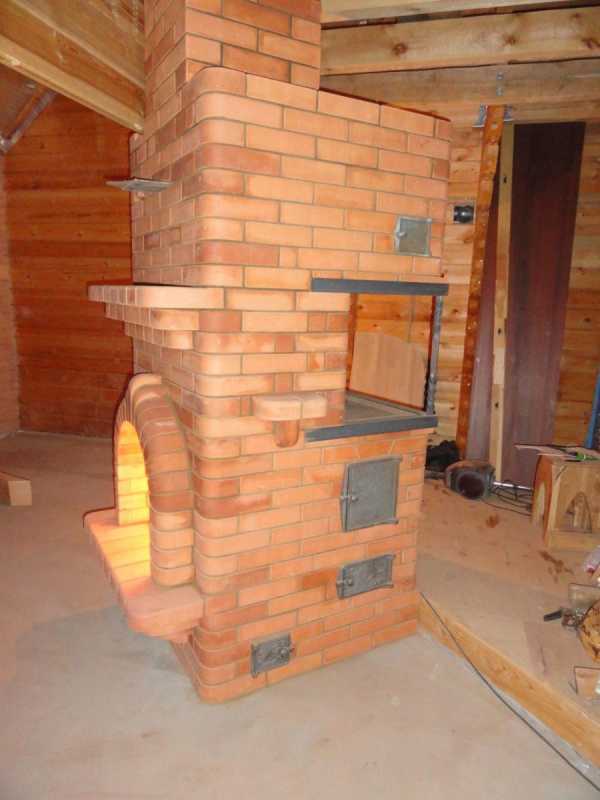

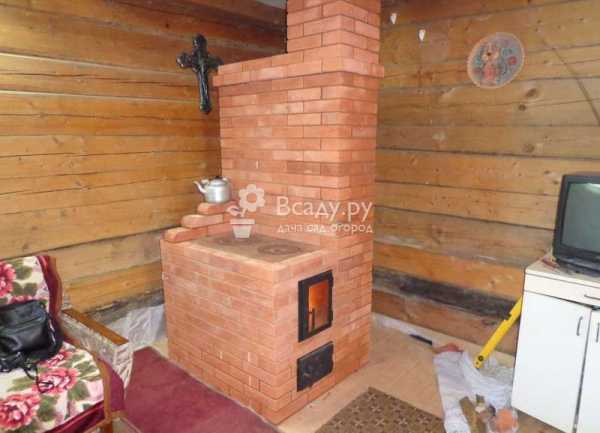

Готовая печь для дачи из кирпича

К печи для дачи из кирпича своими руками выдвигаются очень скромные требования. Большие перерывы между посещениями, относительно маленький объем нагреваемого помещения, максимальная экономичность и использование местного топлива — все эти критерии говорят о выборе в пользу дровяной печи. Вопреки распространенному мнению — её вполне можно сделать и без услуг мастера-печника. Рассмотрим подробнее, как проектируется и строится небольшая кирпичная печь для дачи своими руками.

Подготовка к работе

Сделать сложную и высокоэффективную каменную печь для дачи из кирпича своими руками без строительного опыта вряд ли получится. Слишком уж много нюансов и секретов таит в себе работа профессионального мастера-печника. Но небольшая по размеру, и несложная по конструкции, вертикальная каменная печь для дачи — вполне может быть построена даже неподготовленным человеком. Главное в этом процессе — делать все очень внимательно, аккуратно и в соответствии с нашими рекомендациями.

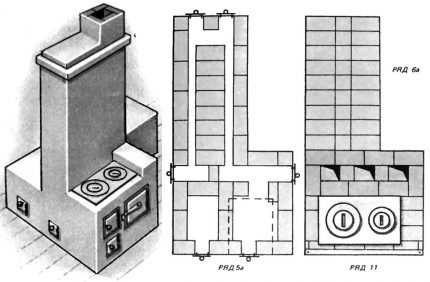

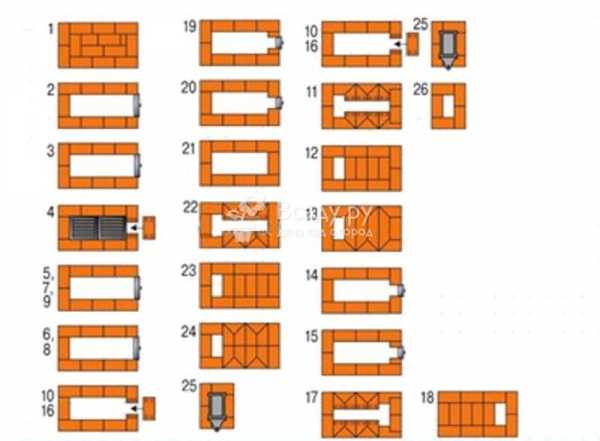

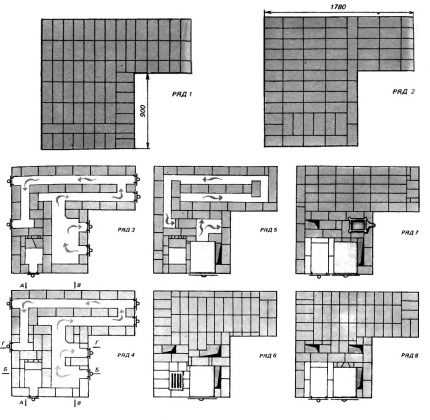

Схема порядовки кирпича для печки

Выбор строительных материалов

Поскольку описываемая маленькая печь из кирпича для дачи топится дровами, не предназначена для интенсивного и длительного нагрева — ее можно сложить из обычного, а не огнеупорного кирпича. Хотя, для топочной камеры лучше все же использовать жаропрочный материал.

Перечень и необходимое количество материалов:

  • красный керамический полнотелый кирпич — 700 шт.;
  • решетка колосника — 1 шт.;
  • топочная дверка — 1 шт.;
  • дверка поддувала — 1 шт.;
  • дверки каналов очистки от сажи — 2 шт.;
  • задвижка — 1 шт.

Для печи для дачи на дровах своими руками нужно выбирать полнотелый керамический кирпич, которые не крошится от среднего удара молотка, и издает при этом не звонкий (это перекаленный кирпич), а гулкий звук. Желательно, чтобы боковые грани кирпичей были гладкими.

Для раствора нужна будет глина. Печники предпочитают выбирать «жирную», из которой раствор получается мягкий, как масло, и пластичный, как мягкий пластилин. Такую глину для строительства печи для дачи своими рукам можно найти в строительных магазинах или, посоветовавшись с местными жителями, просто накопать в округе.

Инструмент

С хорошим инструментом печь для дачного дома строится быстро и легко. Для работы следует подготовить уровень, отвес, мастерок, молоток каменщика и посуду для приготовления глиняного раствора. Для резки кирпича нужна болгарка.

Готовим фундамент под кирпичную печь для дачи

Какая бы ни была маленькая кирпичная печь для дачи своими руками — ее вес составляет несколько сотен килограмм. Поэтому ставить ее на деревянный пол помещения нельзя, а понадобится фундамент.

Чтобы правильно выбрать место фундамента, нужно спроецировать на грунт план печки таким образом, чтобы ее труба приходилась между балками пола и лагами крыши. Если в стене дома предусмотрен дымоход — то печь для дачного домика должна располагаться возле него. При постройке нового дома печка на дачу может быть встроена в стену между комнатами. Этот вариант очень удобен: оба помещения нагреваются одинаково быстро, но в одной из комнат даже при самых неблагоприятных условиях никогда не будет дыма.

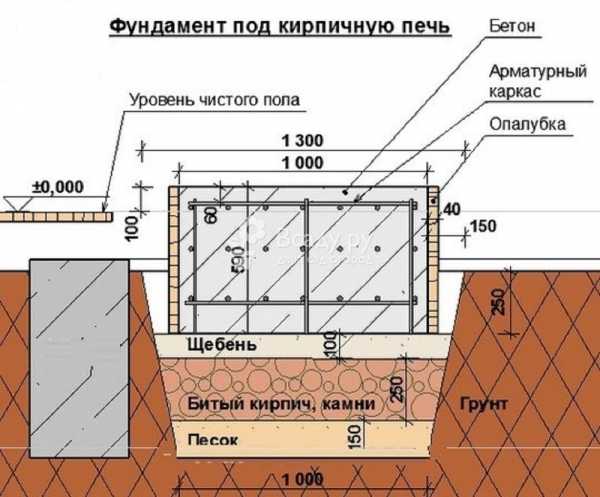

Схема фундамента печки для дачи из кирпича

Глубина фундамента должна превышать глубину промерзания грунта. Впрочем, если дачный дом имеет собственный глубокий фундамент, то у печки для дачи можно сделать комбинированную основу. Для этого в грунт вертикально вкапываются четыре легких бетонных столбика, например таких, которые используют для заборов. Столбики должны выступать из земли чуть ниже уровня пола.

Подготавливаем фундамент печи для дачи своими руками

Между ними, прямо на поверхность грунта, в полкирпича насыпается гравийная или песчаная подушка. Затем укладывается слой рубероида или другой листовой гидроизоляции. Сверху ложится армирующая металлическая сетка, а уже поверх нее — заливается бетонный фундамент с арматурой. Верхняя часть фундамента должна совпадать с уровнем пола и быть идеально горизонтальной!

Приступаем к постройке печи

Поверх фундамента нужно уложить еще один слой гидроизоляции, а на него — металлический лист. Размеры листа должны превышать проекцию печки на 10-15 см. Причем, со стороны загрузки дров лучше сделать выпуск побольше. Тогда случайные искры из поддувала попадут не на деревянный пол, а на металл.

Во время работы печка для дачи нагревается довольно сильно. Если близлежащая стена сделана из дерева или других воспламеняющихся материалов — ее нужно защитить теплоизоляцией. Простейшей защитой может служить лист асбеста, окрашенный теплостойкой краской или прикрытый тонкой бляхой. Открытым асбест держать нельзя, так как его пыль считается очень опасной для вдыхания. Вместо асбеста печь для дачи своими руками можно изолировать от дерева плитой твердой минеральной ваты. Материал должен быть теплостойким. Фасадная строительная вата для этого не подойдет, поскольку она имеет слишком низкую температурную границу.

Готовим глиняный раствор

Дачная печь возводится на глине, а не на цементе. Глиняный раствор готовится из хорошей глины и чистого речного или морского песка. Если глина не покупная, а копалась где-то по соседству, то стоит поначалу проверить ее качество. Для этого делаем несколько пробных замесов с разными пропорциями глины и песка. Готовое глиняное тесто скатываем в небольшие шарики, валики, лепешки, и оставляем сушиться две недели при комнатной температуре.

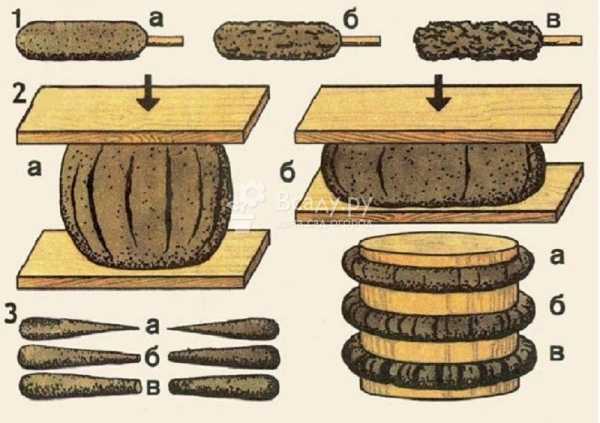

Высохшие изделия нужно подвергнуть испытанию: кинуть их с высоты человеческого роста, попробовать раздавить дощечкой под весом гири и т.д. Состав наиболее прочного глиняного образца берется за эталон. На приведенном рисунке лучший замес соответствует образцам «б».

Строим печь на даче: фото испытаний глиняного раствора

Подготовка кирпича и глины

Печка для дачи своими руками строится из предварительно вымоченного кирпича! Для этого его выдерживают в воде не менее 8 часов. За это время весь воздух выйдет, и глина будет хорошо браться за кирпич в кладке. Глины нужно готовить совсем немного, чтобы хватило для укладки приблизительно 20-25 шт. кирпичей. Без необходимого опыта большее количество за один раз и не положишь. Толщина глиняного раствора в кладке не должна превышать 5 мм.

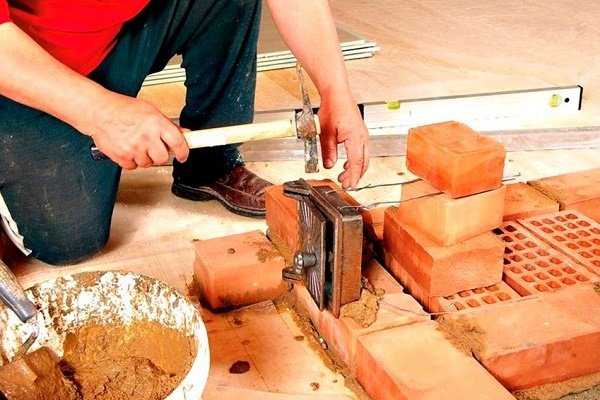

Особенности печной кладки

Чтобы печь на даче, своими руками выложенная, служила долго, каждый ряд следует проверять на прямые углы и горизонтальность поверхности. Последовательность укладки видна на чертеже порядовки.

Чугунные дверки поддувала и топочной камеры крепятся при помощи стальной проволоки, которую замуровывают в кладку. Запилы делаются болгаркой. В крайнем случае, можно делать и по старинке — молотком-кирочкой каменщика, но при этом возможно много отходов на брак. Площадка под колосник должна быть чуть больше размеров самой решетки. Тогда, при нагреве, металл не будет сдвигать кирпич.

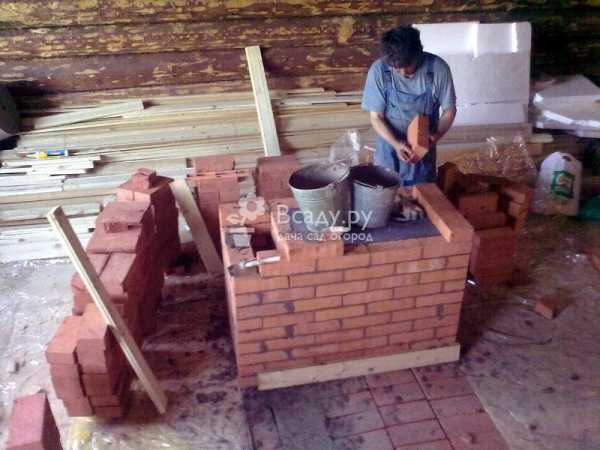

Выкладываем печь для дачного дома своими руками

Раствор наносится на мокрый кирпич. Бывалые печники делают это не мастерком, а рукой. Хороший раствор наноситься так же легко, как мягкое масло намазывается на хлеб.

Важное замечание

Если при кладке кирпич просел ниже, чем нужно — его следует снять, очистить раствор и уложить на свежий. Иначе новая печь на даче будет сильно дымить и пропускать копоть. В отличие от цементного, по глиняному раствору кирпич двигать категорически нельзя!

Кода строите печь на дачу, старайтесь сделать внутренние стенки максимально гладкими. Тогда на них не будет задерживаться сажа, и её легче и реже нужно будет чистить. Снаружи дачная печь тоже должна быть аккуратной и красивой. Наружные швы следует аккуратно расшить расшивкой или пальцем. В местах формирования сводов и горизонтальных перегородок щелей тоже быть не должно. Такие ряды лучше укладывать не торопясь, по одному в день, чтобы нижние ряды успели схватиться, а верхние при этом — не поползли.

Итог

Несмотря на маленький размер и простую конструкцию, для небольших домов кирпичные дачные печи пользуются большой популярностью, так как показывают очень неплохие результаты. Они быстро нагреваются, а тепла хватает на целый день. Небольшая кирпичная печь для дачи отличается невысокой стоимостью и доступностью для самостоятельного изготовления, но при постоянном проживании в зимнее время топить её придется два раза в сутки — утром и вечером.

vsadu.ru

Печи из кирпича для дома:фото, инструкция по кладке, преимущества

Еще на этапе создания проекта будущего дома следует тщательно продумать отопительную систему. Распространенным выбором, как в прошлом, так и в настоящем служат печи из кирпича для дома, фото которых вы можете посмотреть в этой статье.
Выложить кирпичную печь самостоятельно сложно. Изучив ценовую категорию работы печника, многие собственники загородных домов предпочитают сделать все собственными силами.
От того сколько времени вы находитесь в своем доме зависит вид подбираемой конструкции. Кирпичные печи выгодно ставить при постоянном нахождении в доме или на даче.

Разнообразие печей для дома из кирпича

Печи из этого материала делятся на три вида:

  • Печь для отопления – применяется в качестве обогревательного устройства для одного помещения. При небольших габаритах дома печка способна обогреть все комнаты. Недостатком такой печи является невозможность подогрева воды или приготовления пищи;
  • Варочная печь используется для приготовления еды и сушки грибов и ягод. В связи с тем, что данные устройства имеют низкую отдачу тепла их применяют в летний период на даче. Минусом этой печи является большая энерго затрата с маленьким КПД;
  • Комбинированная печь сочетает в себе функции двух вышеуказанных видов;
  • Специфические – печи отличаются особенным устройством, к ним относятся каменки или тандыр (печь для приготовления блюд восточной кухни).

Дачники в основном выбирают варочную и комбинированные печи, а если вы предпочитаете наблюдать за горением пламени, то советуем задуматься о кладке камина.

Важно! Камин отдает тепло посредством излучения. Мы ощущаем тепло сразу после растопки. Удержать постоянную температуру в проточном камине сложно.


В зависимости от используемой конструкции печи делятся на классическую русскую, голландку и шведку. Также печи из кирпичных блоков для коттеджей можно разделить по форме:

  • В виде прямоугольника;
  • В Виде квадрата;
  • В углу стен;
  • В виде круга;
  • Т — образные.

То, сколько тепла будет выдавать ваша будущая печка, зависит от ширины ее стен, бывают:

  • С тонкой стенкой;
  • С толстой стеной;
  • Комбинированные.

После того, как печь выложена она подвергается внешней отделки, это придает ей роскошности и привлекательности. Отделка бывает четырех типов:

  • Кирпич «под расшивку»;
  • Оштукатуривание;
  • Обкладка специальной печной плиткой или кафелем;
  • Обшитая металлом.

Одним из ответственных мероприятий считается выбор и кладка дымохода. Различают следующие виды:

  • Прямоточные или противоточные;
  • С различными каналами;
  • С одним или несколькими оборотами;
  • Отсутствие канала;
  • С прогревом внизу.

Современные кирпичные печи должны соответствовать следующим требованиям – качественно прогревать помещение, не дымить, отличаться максимальной пожаробезопасностью и создавать уютную атмосферу в коттедже.

Как подобрать печь для дома из кирпича

Выбирая кирпичную печь в дом следует определиться с функциями, которые она должна выполнять. Помимо присутствия панели для варки стоит отметить следующие критерии:

  • Если предполагается использование печи в качестве отопительного устройства, она должна быть экономичной;
  • Решили выкладывать печь самостоятельно – убедитесь, что конструкция имеет простой вид, это позволит без труда справиться с последующим монтажом;
  • Печь должна иметь водяной контур;

Многие собственники загородных коттеджей предпочитают устанавливать декоративные печи для придания особого дизайна помещению. В этом случае оптимальным вариантом станет классическая русская печка;простота в использовании.

Важно! Выбирать печь для дома из кирпича следует с профессиональным печником. Он поможет выбрать оптимальный вариант, подскажет какой материал использовать и как осуществлять кладку.

Строим кирпичную печь для коттеджа

Для осуществления выкладки печной конструкции применяют несколько видов материала: шамотный и керамический полнотелый, марки от М-150 до М-250. Чтобы печка в итоге получилась качественной и прослужила долгое время нужно ответственно подойти к выбору кирпича. Обратите внимание на целостность материала, кирпичный блок не должен иметь сколов. Прочность и качество кирпича можно проверить, ударив по нему молотком – отзвук должен быть звонкий.


Конструкция печи выполнена из:

  • Основания. Строится на расстоянии от опоры здания. Перед укладкой первого ряда следует сделать изоляцию из пары листов рубероида, с использованием мастики из битума;
  • Топливника. Выкладывается из шамотного кирпича, он имеет высокую прочность и выдерживает высокие температуры;
  • Дымооборотов. Выполняются из керамического кирпича;
  • Дымохода.

Важно! Так как металл увеличивать размеры при высокой температуре – предметы из металла в печи монтируются с зазором.

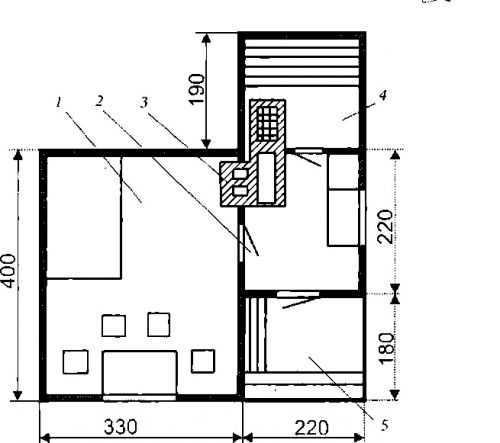

Где расположить печь в доме.

Одним из немаловажных моментов является установка печи в помещениях, чтобы сделать правильный выбор нужно исходить из следующих критериев:
Какова площадь строения;Сколько помещений предполагается отапливать;Какой вид и функциональность печи;Какой вариант отведения газа предполагается;Уровень пожаробезопасности.
Нагретая печь в доме осуществляет равномерный обогрев комнат.

Технология строительства

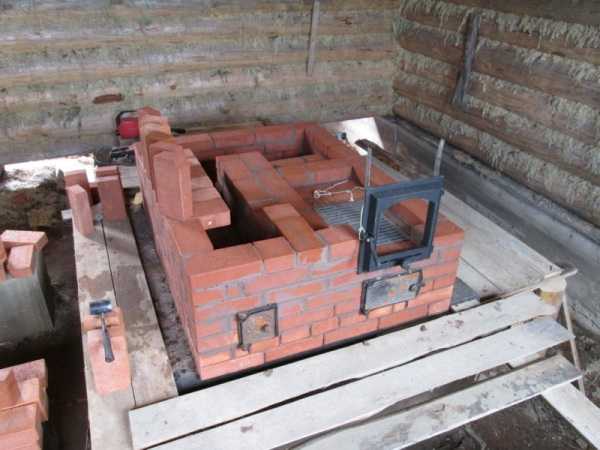

Главным моментом является правильность закладки начального ряда, именно от него зависит качество, прочность и долговечность будущей постройки. Во время выкладки второго ряда должно быть предусмотрено создание двери для поддувала. Следующий ряд выполняется из материала, имеющего размер в ¾ от остальных и предусматривает изготовление зольника.
Создание зольника заканчивается на четвертом ряду, а с пятогого по пятнадцатый в кладке используйте специальный раствор для огнеупорного кирпича. Также на пятом ряду выполняется пандус для решетки.
Кирпичная дверка для печи выкладывается с 6-го по 8-й ряды, для этого тщательно промажьте стенки специальной смесью.
Стенки топливника формируются с девятого по двенадцатый ряды, на их выкладку следует обратить особое внимание.


На тринадцатом и 15-ом рядах выполняется формирование топливника. 18-й ряд предусмотрен для вмонтирования конвектора. Стенки до 20-го ряда должны быть абсолютно гладкими.
По предложенным фото вы сможете самостоятельно выложить печь из кирпича или найти другую порядовку.
Труба для дыма выкладывается из керамического кирпича или металлических листов. При строительстве кирпичной печи вам понадобятся разные печные аксессуары, их приобретают в специализированных магазинах.
Чтобы возведение печи выполнялась ровно, используйте рейки из дерева или уголки из металла. Помните, что материал должен быть ровным, гладким, без трещин и сколов. Если вы кладете печь впервые, то не следует выкладывать больше 25 кирпичных блоков в день.
Печь для дома из кирпича, на дровах или угле, предполагает топление в течение пары часов, после этого отдает тепло на протяжении 20 часов.

Что использовать в качестве топлива

Существуют специальные правила по растапливанию кирпичной печи и использованию различного вида топлива:
Категорически запрещается утилизировать в домашней печи бытовые отходы и мусор, это может привести к уменьшению КПД;Печи из кирпича для дома бывают дровяные и работающие от угля. Современные специалисты и профессионалы печного дела кладут исключительно комбинированные устройства для обогрева, а истинные ценители топят печь дровами.
Какое топливо выбрать для своего дома выбор каждого собственника, но стоит отметить, что топление деревянными чурками обеспечит в ваших помещениях особую атмосферу расслабления и уюта.

Преимущества кирпичной печи

Главным положительным качеством, которым обладает кирпичная печь для дома, является ее теплоемкость. При правильном расположении одна конструкция может с легкостью обогреть до 4-х комнат. Не менее важным достоинством является абсолютная экологичность отопительного устройства, что особенно ценится в настоящее время.
Кирпичные печи не требуют тщательного ухода, и не прихотливы в эксплуатации. С их помощью создается уникальный микроклимат в помещениях и добавляется декоративность в дизайн.
В современных коттеджах принято устанавливать печи в гостиные комнаты или на кухню, ниже вы ознакомитесь с многочисленными фото печи из кирпича для дома.

КПД кирпичной печи

Коэффициент КПД у печи из кирпича может достигать до 75 %. При помощи некоторых методов поднимают эффективность своей печи:

  • В канал дымохода поставить теплообменник;
  • Установить специальный водяной контур;
  • Размер камеры для топлива должен быть небольшим.

Вышеперечисленные способы позволят вам увеличить КПД своей печи и она будет согревать вас теплом на протяжении длительного времени.

Советы от профессионалов

Если вы решились выкладывать кирпичную печь самостоятельно, то обязательно изучите как можно больше литературы по этому вопросу. Большое количество порядовок можно найти на специализированных сайтах в интернете. Прочтите статьи об отделке готовой печи, это позволит вам выбрать подходящий вариант для интерьера. Ниже мы привели рекомендации и советы профессионалов печного дела:
Во время возведения кирпичной печи следует тщательно соблюдать перевязку швов;Следить за толщиной шва;Перед началом работ блоки мочат в воде;Резать кирпич нужно при помощи болгарки с кругом из алмаза;Из каналов, находящихся внутри следует удалять лишний раствор.
Правильно выложенная печь из кирпича для дома, фото ее в различном дизайне и ракурсах вы видите в конце текста, станет настоящим украшением жилища. Если вы не уверены в своих силах, оптимальным вариантом будет обратиться в специализированную фирму.

40 фото печи из кирпича:



couo.ru

Кирпичные печи для дома на дровах: цена, фото, модели

Не смотря на развитие современных отопительных технологий, кирпичные печи довольно часто используются для отопления дома, и это объяснимо — они не только эффективно обогревают жилище, но и дарят ощущение уюта и домашнего очага.

Особенности печного отопления

Печное отопление имеет ряд преимуществ, благодаря которым кирпичные печи на дровах на протяжении нескольких веков не теряют своей популярности. Самое главное достоинство — способность керамического кирпича, из которого кладут печки, накапливать и длительно отдавать тепло.

При этом в пространство выделяется полезная для человеческого организма лучистая энергия, дающая ощущение тепла и комфорта. При регулярной топке в холодное время года в доме всегда тепло и сухо, а за счет печной тяги образуется естественная вентиляция. В жару печка, напротив, охлаждает комнаты за счет отведения избыточного тепла в грунт и воздух через фундамент и дымоход.

Кроме создания комфортного микроклимата кирпичная печь может нести дополнительные функции, наличие которых зависит от конструкции:

  • приготовление пищи — варка, жарка, тушение и выпечка;
  • сушка одежды, обуви, продуктов питания;
  • нагрев лежанок для сна;
  • возможность любоваться открытым пламенем.

Печи, предоставляющие несколько функций, называют комбинированными. К таким видам печей относятся отопительно-варочные, печи-камины, а также несколько популярных базовых моделей, в том числе русская печь.

У печного отопления есть и недостатки, к ним относится невозможность эффективно обогревать удаленные помещения. Поэтому в домах большой площади обычно ставят несколько печек с отдельными или объединенными дымоходами или совмещают печное отопление с другими видами обогрева.

В компактных домах, состоящих из одной или нескольких помещений, печь обычно располагают в центре, так, чтобы ее стены были расположены во всех комнатах. Варочную поверхность и духовку размещают со стороны кухни, лежанку — в спальне или детской, а открытую топку камина — в гостиной или столовой.

Обзор кирпичных печей

Наиболее популярные и проверенные временем базовые конструкции широко используются печниками: они вносят в них небольшие коррективы, подгоняя размеры и функциональность под желание заказчика. Тем не менее, принцип их работы сохраняется, поэтому все кирпичные печки можно разделить на несколько групп.

Видео:мастер-класс кладки своими руками

Русская печь

Русская печь

Отличается массивностью, большими габаритами и широким функционалом. Она состоит из открытой топки, которую в некоторых случаях закрывают заслонкой, а также протяженных дымовых каналов, проходящих вдоль всех стенок печки и хорошо нагревающих их. Иногда русскую печь оснащают еще одной топкой с варочной поверхностью.

Русская печь, кроме отопления, позволяет:

  • готовить разнообразную еду — варить, жарить, тушить, выпекать;
  • сушить вещи и обувь;
  • обогревать лежанку или полати, используемые для сна и отдыха.

КПД русской печи не слишком высок — до 60%, кроме того, ее топка требует определенных навыков. Причем топить русскую печь в зимнее время необходимо регулярно, не допуская перерывов и охлаждения тела печки. При периодической топке в остывшей печки образуется конденсат, кирпич впитывает его и при следующем остывании и замерзании трескается.

Летом русскую печь топят регулярно или периодически, для приготовления пищи, при этом используют «летний» режим, направляя дым с помощью заслонки прямиком в трубу. Тело печки при этом не нагревается.

Достоинства русской печки:

  • многофункциональна, решает целый комплекс задач;
  • при регулярной топке в холодное время года создает в доме ровный микроклимат без скачков температуры;
  • украшает дом и придает ему своеобразный национальный колорит.

Недостатки:

  • большой вес и габариты — требуется возведение массивного фундамента;
  • большой объем материалов для кладки, высокая цена возведения;
  • сложное обслуживание, необходимость регулярной чистки каналов и дымохода своими руками;
  • не слишком высокий КПД.
Русскую печь целесообразно возводить в доме для постоянного проживания, при наличии свободного места и финансовых возможностей.

Голландская

Голландская печь

Печь-голландка — довольно популярная конструкция отопительных печей, иногда их оснащают варочной поверхностью. Это печка канального типа — для эффективного нагрева стенок она оснащена дымовыми каналами с вертикальным расположением. Проходя по ним, дым полностью прогорает и отдает тепло кирпичу.

Особенность конструкции печи-голландки — небольшая занимаемая площадь, что делает ее популярной у дачников и владельцев небольших домов. При этом печь можно сделать любой высоты, поэтому она может успешно отапливать два этажа. Форма печи также варьируется от квадратной и прямоугольной до круглой, но в любом случае ее высота значительно больше ширины, поэтому печку-голландку часто сравнивают с колонной.

Достоинства «голландки»:

  • экономия на площади и материалах — кирпича на нее нужно в два-три раза меньше, чем на русскую печку, и цена ее возведения существенно ниже, ее легко можно сложить своими руками;
  • голландка имеет довольно тонкие стенки и быстро прогревается;
  • ее можно топить после длительных перерывов, сразу выводя на полную мощность;
  • при скромных габаритах «голландка» может протапливать дом площадью до 70 квадратных метров.

При этом она имеет и недостатки:

  • КПД ее невысок — около 40%;
  • оптимальный режим работы — тление, из-за чего «голландку» иногда называют кирпичной печью длительного горения;
  • для обеспечения хорошей тяги чистка печи от золы и сажи должна быть регулярной;
  • если после топки не закрыть вьюшку, печка моментально остывает, поэтому она требует пристального внимания и навыка топки.
Печь-голландка отлично подходит для отопления дачи или небольшого дома, в том числе со вторым или мансардным этажом, при этом она может быть оснащена плитой, духовкой или водяным баком.

Шведская

Шведская печь

Печь-шведка имеет более универсальную конструкцию по сравнению с «голландкой», при этом ее эффективность значительно выше при компактных размерах. Стандартная шведка многофункциональна, в ней есть и варочная поверхность, и духовка, и две ниши для сушки обуви и одежды, а некоторые мастера дополняют «шведку» камином или лежанкой.

Это печка канального типа, в которой реализован также принцип колпаковой печки — дожиг дымовых газов под сводом топки. Печь эффективно обогревает два смежных помещения, обычно кухню и комнату, с отоплением большого дома «шведка» не справится.

Достоинства «шведки»:

  • быстрый прогрев;
  • эффективное сжигание топлива;
  • особая конструкция каналов позволяет прогревать нижнюю часть печи, благодаря чему полы становятся теплыми;
  • возможность готовить различные блюда;
  • в расположенных сверху нишах удобно сушить овощи, фрукты и ягоды, а также разогревать еду;
  • в них же можно сушить одежду, обувь;
  • при желании можно встроить в печь теплообменник и нагревать воду для хозяйственных нужд.

Недостатки «шведки»:

  • для кладки сильно нагреваемых элементов нужно обязательно использовать шамотный кирпич, что повышает цену ее возведения;
  • чтобы избежать потерь тепла через нижнюю часть печки, нужно сделать хорошую теплоизоляцию;
  • печь не рекомендуется полностью остужать в холодное время года, так как розжиг холодной влажной печки приводит к постепенному разрушению кладки.
Шведка подходит для небольших домов с постоянным проживанием или в качестве дополнительного источника тепла в домах с водяным отоплением.

Колпаковые

Фото: колпаковая печь
Одна из наиболее современных разработок — печи колпакового типа. Их отличие — способность равномерно прогреваться со всех сторон и длительно удерживать тепло. В отличие от канальных печек, в колпаковых или купольных нет извилистых узких каналов, поэтому они не меньше подвержены осаждению твердых частиц и сужению дымохода.

Принцип их действия таков: дым из топки поднимается вверх, под колпак, где задерживается до остывания, после чего по стенкам опускается вниз, нагревая их. Печка может иметь целый каскад колпаков, в которых дым постепенно остывает, поэтому эффективность таких печек весьма высока.

Достоинства колпаковых печей:

  • простая конструкция и небольшое количество материала, необходимое для кладки, невысокая цена;
  • печку можно топить из холодного состояния, при этом она быстро нагревает все смежные помещения;
  • если забыть закрыть заслонку, печь не остынет, как «голландка», благодаря так называемой газовой вьюшке, препятствующей обратной тяге;
  • при желании ее можно оснастить варочной поверхностью и теплообменником;
  • такую печь сможет сложить своими руками даже начинающий печник.

Недостатков эта печь практически лишена, поэтому очень популярна у дачников и владельцев загородных домов.

Печки колпакового типа — отличный выбор для дачи, загородного дома, коттеджа. Благодаря любому возможному количеству каскадов может отапливать сразу несколько комнат, в том числе на двух этажах.

Печи длительного горения из кирпича — возможно ли это?

Любой домовладелец, сталкиваясь с печным отоплением, старается снизить трудозатраты, в том числе время, затраченное на топку печки. Поэтому многих интересует возможность сложить из кирпича печь с режимом длительного горения.

Однако это невозможно по ряду причин. Режим длительного горения, реализованный в промышленных печках из металла, подразумевает медленное тление дров, при котором выделяется большое количество дыма, содержащего угарный газ. Промышленные печки, оснащенные режимом длительного горения, имеют герметичную топку, благодаря чему угар не может попасть в комнату.

Кроме того, чтобы обеспечить медленное тление дров, необходимо ограничить поступление воздуха в топку. В кирпичных печках это можно сделать, прикрыв поддувало, но регулировать подачу воздуха таким образом неудобно.

Частично режим длительного горения можно реализовать в «голландке» и русской печке. Но полагаться на эффективность такого метода не стоит, лучше выбрать конструкцию кирпичной печки, позволяющую длительно сохранять тепло, или приобрести металлическую печь с режимом длительного горения — их цена ниже, чем у кирпичных моделей, а эффективность почти не уступает им.

Основные приемы кладки

Приняв решение сложить своими руками печь из кирпича, первым делом нужно выбрать конструкцию, отвечающую запросам, найти схему-порядовку и описание кладки, после чего можно приступать к покупке материала и покупных элементов. Кладка кирпичной печки требует знания основных приемов работы.

  • Под кирпичную печь необходим фундамент, размеры которого превышают габариты пода печи на 100-150 мм с каждой стороны. Он может быть выполнен из армированного бетона, а также сложен из бетонных блоков или бутового камня. Основное требование, которое необходимо соблюдать — фундамент под печь не должен иметь жесткой связи с фундаментом дома, иначе при сезонных сдвигах грунта возможно повреждение печи или трубы.
  • Для кладки печи своими руками используют два типа кирпича: красный полнотелый из керамики и огнеупорный шамотный, желтого оттенка. Из шамотного кирпича кладут наиболее нагреваемые поверхности — топку, дымовые каналы, при этом используют огнеупорный кладочный раствор на основе шамотной глины. Цена этих материалов выше, чем у обычного кирпича, поэтому используют шамот только там, где это необходимо. Из керамического кирпича кладут все остальные элементы печи и дымоход, при этом необходим раствор на основе печной красной глины или покупной состав, включающий жаропрочный цемент.
Между шамотной и керамической кладкой обязательно выдерживать зазор около 5 мм, чтобы компенсировать различную температурную деформацию этих материалов.
  • Покупные элементы — колосники, дверцы, вьюшки и варочные плиты — ставят в соответствии со схемой. Дверки закрепляют с помощью отожженной стальной проволоки длиной не менее 30-40 см. Ее одним концом вставляют в предназначенные для этого отверстия в раме дверки, а другой конец закрепляют между кирпичами на кладочный раствор. Плиту и колосниковую решетку кладут на предыдущий ряд кладки в выбранные в кирпиче пазы. Для компенсации разного температурного расширения кирпича и чугуна используют асбестовую ткань или шнур.
  • Дымоход кирпичной печи обычно выполняют также из кирпича, но можно использовать и керамический блочный дымоход промышленного производства. Он отличается долгим сроком службы, повышенной стойкостью к содержащему угольную кислоту конденсату, создает устойчивую тягу, не засоряется.
  • Для придания печке эстетического внешнего вида ее можно облицевать отделочным камнем, клинкером, плиткой. Отделка придает печи не только красивый внешний вид, но и защищает ее от вредных воздействий воды и пыли, и, хотя цена такой печи получается несколько выше, срок службы ее значительно увеличивается.

Видео: кладка печи своими руками

Выбор правильной конструкции печи и качественная кладка — залог ее долгой и безопасной эксплуатации. Кирпичная печь на дровах, сложенная своими руками, украсит любой дом, к тому же, этот способ отопления надежен и позволяет создать уют и благоприятный температурный режим.

gidpopechkam.ru

Проекты маленьких кирпичных печей на дачи чтобы сделать своими руками

Небольшой размер и возможность быстрого и эффективного нагрева — основные причины возведения малогабаритных печей из кирпича. Эти характеристики достигаются множеством способов, различающихся вариантами кладки и конструкции.

О чем эта статья

Маленькая печь 2 на 3 кирпича

Печь-голландка, предназначенная для отопления высоких помещений. Простой узкий контур формируется последовательным размещением функциональных отверстий по вертикали.

Печь 2,5 на 3 кирпича на 2 этажа

Толстостенная печь с комбинированной двухоборотной системой. Массив устанавливается на крепкий фундамент. Двойным штрихом отмечена порядовка для второго этажа.

Печь 2 на 3.5

Простая компактная конструкция. Два оборота конвективной системы и отсутствие колпака обеспечивают равномерный и хороший прогрев разными видами топлива.

Печь 2 на 4,5 кирпичей с варочной поверхностью

Подходящая для дачи или летней кухни печь загружается топливом через варочную плиту. Поддувало также не оборудуется дверкой. Газ, пройдя через перевалочную стенку, направляется вниз и только оттуда уходит в трубу.

Варочная печь-шведка

Небольшая комбинированная конструкция, оборудованная колпаком, предназначена не только для обогрева, но и для приготовления пищи.

Четкое соблюдение порядовки, использование отвеса и строительного уровня обеспечит построение геометрически правильной, функционирующей конструкции. Не допускаются излишне толстые растворные швы или наличие в них пустот. Рекомендуется отслеживание показателей сечения дымовых каналов, во избежание их сужения.

Готовая печь по окончании работ очищается от пыли и лишнего раствора и оставляется для просушки на несколько дней. Качественные материалы, соблюдение технологии работ и противопожарных мер обеспечат долгий срок ее безупречной службы.

izkirpicha.com

видео-инструкция по монтажу, особенности простых, небольших печек, фото

Печь на даче для многих людей не роскошь, а необходимость. Для многих наших соотечественников дача — это не только место, где можно отдохнуть летом с друзьями. Очень часто дача это источник овощей, фруктов и консервации на зиму, а для некоторых еще и единственный источник доходов. В таких случаях печь становится незаменимым источником тепла, горячей пищи и теплой воды.

В нашей статье мы расскажем о том, как строится печка для дачи своими руками из кирпича. А также поделимся маленькими хитростями, которые пригодятся вам в процессе строительства.

На фото — дачная печь с варочной поверхностью

Какой должна быть печь для дачи

Прежде чем приступать к строительству следует решить для себя важный вопрос: какую строить печь для дачи своими руками из кирпича.

Для этого рассмотрим характеристики, которыми она должна обладать.

  1. Топливо. Это дачное устройство должно быть «всеядным», т.е. топиться не только дровами, но и бросовым топливом: хворостом и ветками, углем, сельскохозяйственным мусором, брикетами. В идеале она также должна «переваривать» и бытовой мусор.
  2. Время розжига и начала теплоотдачи. Оно должно быть минимальным в связи с тем, что если вас внезапно застанет ненастье необходимо как можно быстрее согреться. В противном случае недалеко и до пневмонии.
  3. Размеры. Обычно дачный домик невелик, а значит и печка должна быть небольшая.
  4. Экономичность. Очень важный фактор, связанный с дороговизной завоза топлива на приусадебный участок.
  5. Безопасность. Особенно важен этот фактор для деревянных домиков. Во время проведения садово-огородных работ в доме обычно никого нет. Поэтому печка не должна давать угара и быть пожаробезопасной даже в случаях случайных нарушений режима топки.
  6. Если зимой на приусадебном участке никто не живет, то печь должна выдерживать продолжительные перерывы между топлениями в условиях отсыревания.
  7. Устройству желательно иметь варочную поверхность, особенно в условиях небольшого домика, когда отсутствует возможность разместить их отдельно.
  8. Простота изготовления. Опытный печник — дорогое удовольствие. Поэтому конструкция должна быть такова, чтобы даже неопытный мастер мог сложить печь для дачи своими руками из кирпича.

Таким образом, в случае если в домике на приусадебном участке живут 5-6 человек, кирпичная печь просто необходима. В противном случае для приготовления пищи можно обойтись обычной электрической печкой.

Если же в вашем садоводстве нет электричества, то вам поможет аренда дизель генератора для дачи.

Строим печь своими руками

План дачного домика с печью

Обычно дачные дома из блок контейнеров проектируются вместе с печью. Но даже если домике нет печи — не беда, ее можно встроить.

Инструкция по строительству подобных объектов гласит:

  1. Если планируется высокая печь, у которой наличествует собственный дымоход или планируемое количество кирпичей для печи превышает 500 шт., то для нее необходим отдельный фундамент, не связанный с фундаментом строения.
  2. Если планируется широкая и низкая варочная плита, то под нее нет необходимости устраивать отдельный фундамент в тех случаях, если она оснащена щитком отопления. Согласно СНиП такой щиток должен выдерживать нагрузку не меньше чем 250 кг/кв.м.

Совет. В таких случаях крайне желательно укрепить настил пола под щитком вспомогательными лагами.

  1. Дымоход не должен соприкасаться с деревянными частями потолка.

Обратите внимание!
Крайне желательно, чтобы расстояние от разделки дымохода до ближайших к ней потолочных балок было примерно равным.

  1. Дымовая труба должна отстоять от конька крыши не менее чем на 1,5м. и возвышаться над ним на 0,5м.

Выбор места для строительства

Выбор места — это очень важный этап. Место должно быть не только удобным, но и выбираться согласно всем требованиям пожарной безопасности. Кроме того расположение печи должно выбираться с точки зрения максимально эффективного обогрева помещений.

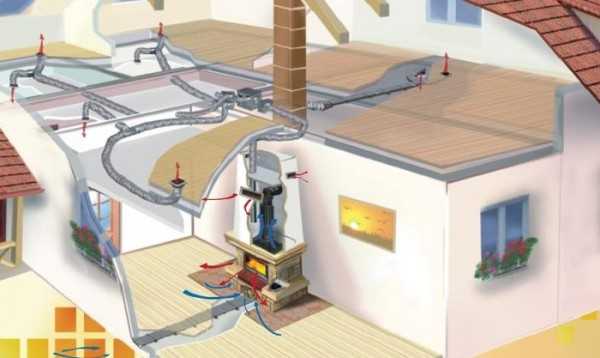

Печное отопление в частом доме

В небольших комнатах частенько располагают печь в углу, однако в этом случае плохо прогревается противоположная сторона комнаты. Особенно при наличии в комнате входных дверей дачного дома. Гораздо правильнее встраивать ее в стену между кухней и комнатой.

В этом случае мы сразу убиваем двух зайцев — обогреваем комнату и спокойно готовим на кухне. Кроме того при таком расположении печи отсекаются кухонные ароматы.

Начало строительства

Перед началом строительства на фундамент следует постелить слой гидроизоляции. Зачастую для этого используют рубероид, цена которого невелика, однако он значительно уступает специальным современным материалам.

На фото — рубероид в качестве гидроизоляции

Сверху на гидроизоляцию укладывается первый ряд кирпича. Так как здесь у нас будет отсек для золы, а значит, не будет высоких температур, то можно спокойно использовать обычный красный кирпич.

Обратите внимание!
Перед кладкой кирпич необходимо замочить на 5-6 часов.

Вообще использовать специальный жаростойкий кирпич (шамотный, динас) имеет смысл только в случае облицовки топки. Это связано с тем, что его теплопроводность существенно выше, чем у обычного печного, а значит, печь будет прогреваться существенно дольше. Не говоря уже о том, что цена его минимум вдвое выше.

Совет. Если вы не обладаете достаточным опытом в строительстве печей — используйте для кладки готовый глиняный раствор.

На первый ряд кирпича устанавливаем дверку поддувала и закрепляем с помощью стальной проволоки. На дно будущего зольника желательно уложить лист стали толщиной 2-3 мм с учетом его размеров для того, чтобы впоследствии было удобнее выгребать золу.

На фото — вставка дверки зольника

Второй и третий ряды выкладываем с учетом размеров отсека под золу, после чего можно переходить к установке внутреннего металлического каркаса. Высота зольника обычно рассчитывается исходя из высоты дверки плюс 1-2 ряда кирпича.

Строим среднюю часть печки

Средняя часть — наиболее ответственный этап работ. На нем мы формируем топку, поэтому проявите максимум внимательности. Именно в этом месте мы устанавливаем металлокаркас для укладки колосников, через которые топка сообщается с зольником.

На фото — работы в средней части

Металлокаркас устанавливать не обязательно в тех случаях, когда у вас есть возможность предусмотреть в кладке пазы для колосников. Для этого сделайте разметку в кладке и вырежьте пазы болгаркой под размер изделия.

Эта простая операция позволит вам сэкономить деньги на металлокаркасе. После того как колосники установлены выкладываем еще 2 ряда кирпича и начинаем формирование дымоотводного отсека.

Обратите внимание!
Топку формируют обычно высотой в 3-4 кирпича.
Этого достаточно для использования в качестве топлива как дров, так и угля.

Устанавливаем плиту

Ни для кого не секрет, что печь для дачи своими руками из кирпича строится не с бухты-барахты, а с учетом готового плана. В связи с этим варочная плита приобретается еще на этапе подготовки к строительству и под ее размеры подгоняется размер топки.

Установка варочной плиты

Перед установкой чугунной плиты для дачи в кирпиче вырезают болгаркой паз, в который укладывают прямоугольную рамку из уголка, сваренную точно по размерам плиты. Рамка укладывается на тот же самый раствор, который мы использовали для кладки. После этого можно укладывать плиту.

Далее выкладываем дымоход согласно выбранной порядовке и можно заниматься облицовкой.

В заключение

Печь на даче может являться не только изделием для приготовления пищи и обогрева, но и элементом неповторимого декора, а также гордости его создателя. Построить печь для дачи своими руками из кирпича более чем возможно. Самое главное — проявить максимум внимательности и четко следовать технологии и проекту.

На фото — предмет гордости своего создателя.

Ну а видео в этой статье позволит вам ознакомиться со всеми тонкостями и нюансами этого процесса.

Добавить в избранное Версия для печати

9dach.ru

Печь для дачи — 85 фото обустройства и применения в домашних условиях

Приобретая дачный домик, мы рассчитываем на проживание в нем в течение теплых периодов года. Но не всегда получается этого достичь. Часто многие вынуждены приезжать на дачу осенью или зимой. И тогда возникает вопрос выбора системы отопления.

Эта проблема достаточно сложная, поскольку существует множество вариантов качественного отопительного оборудования. Поэтому обеспечить дом системами обогрева нужно на этапе строительства или сразу же после его покупки.

Оглавление статьи:

Критерии выбора

Подбирать оборудование для отопления дома нужно таким образом, чтобы оно обеспечивало полный обогрев имеющегося помещения, исходя из его площади. Печь на дровах, например, является достаточно простым и экономичным устройством, оперативно решающим проблему согревания обитателей дачного домика.

Важное значение при выборе имеют такие особенности:

  • компактность и простота конструкции, особенно если домик маленький;
  • безопасность эксплуатации в домах из любого материала, герметичность дымоотвода, соблюдение параметров тяги;
  • устойчивость к природным факторам в периоды, когда печь не эксплуатируется;
  • оперативная растопка, быстрое нагревание помещение, сохранение тепла в течение длительного периода времени;
  • наличие удобной дверцы, которая позволяет использовать устройство в качестве камина;
  • обустройство варочной поверхности;
  • предпочитаемое топливо для топки – желательно останавливать выбор на более универсальных моделях;
  • мобильность, возможность перемещения при необходимости;
  • встраиваемость блоков для подключения системы ГВС в домике.

Разновидности печей по материалу изготовления

Изучая фото печи для дачи, можно увидеть разнообразие моделей, а также различия конструкций в зависимости от технологии изготовления.

Каждый тип материала имеет свои достоинства и недостатки. Выбор осуществляется на основании технических параметров и условий эксплуатации.

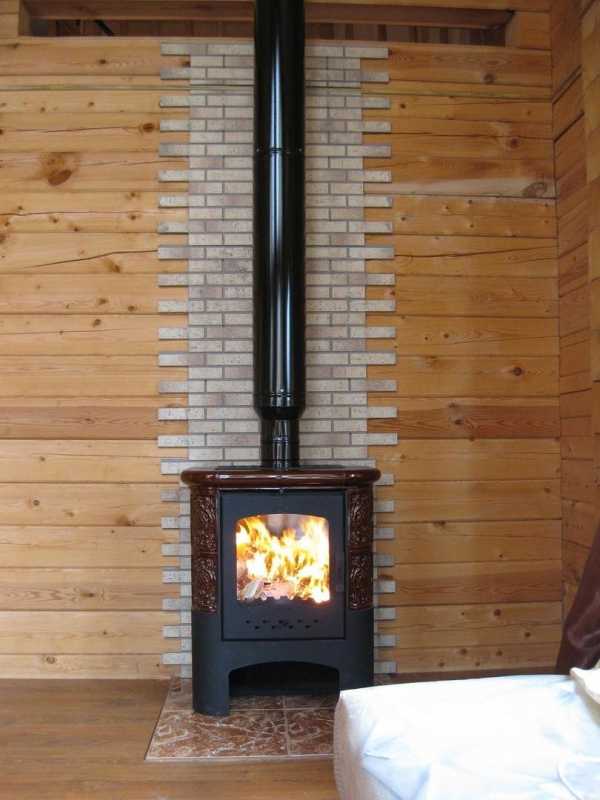

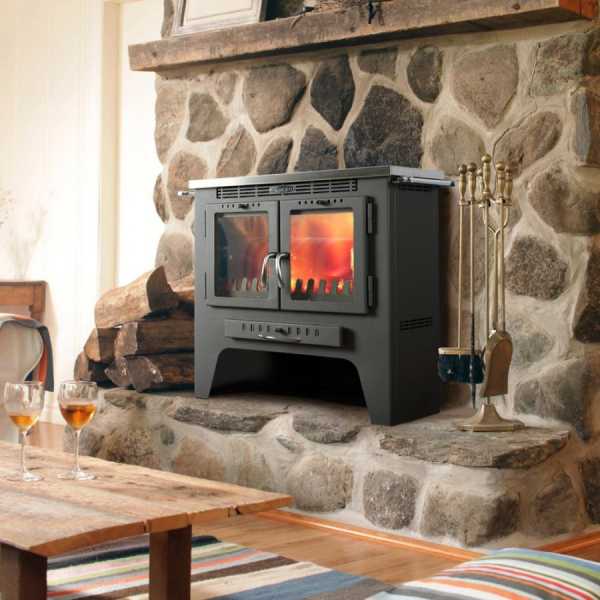

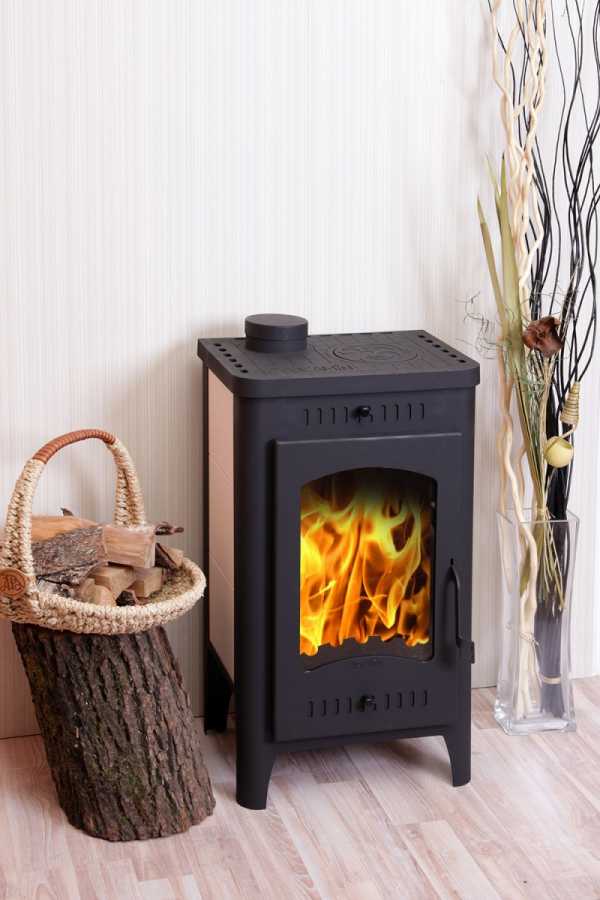

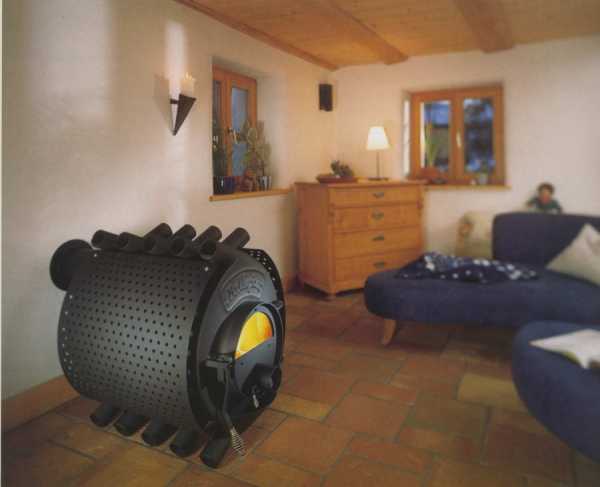

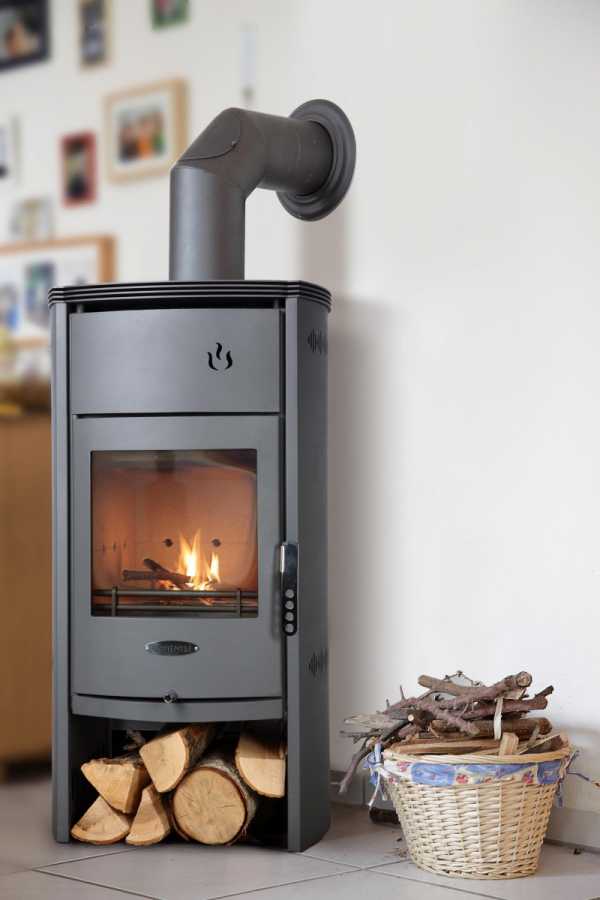

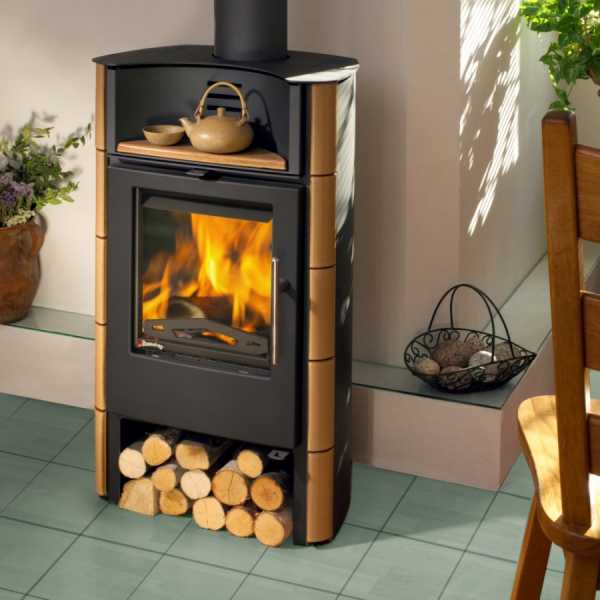

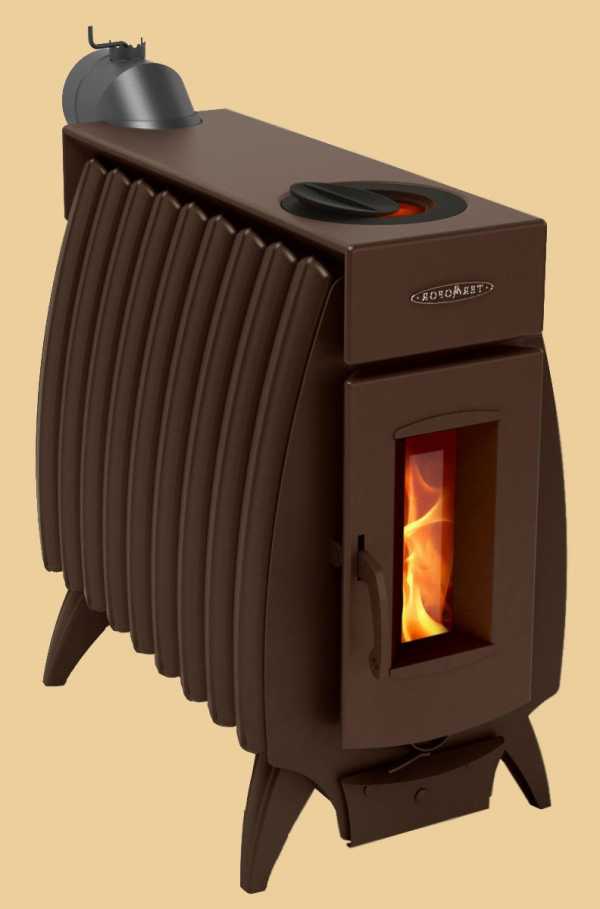

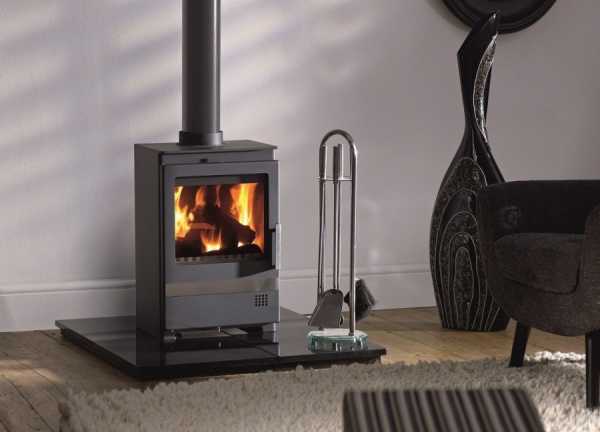

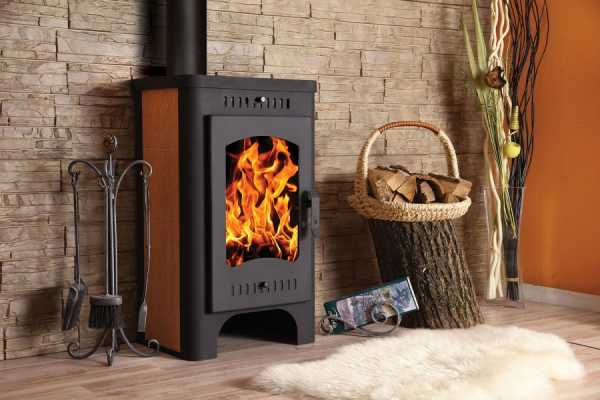

Стальные конструкции

Это легкие и достаточно простые модели печей. Их можно приобрести в магазине или самостоятельно изготовить из имеющегося материала. Нет необходимости специально обустраивать фундамент под печь. Ее при необходимости можно вынести в сад для обустройства зоны барбекю. Именно мобильность таких конструкций привлекает многих покупателей.

Для установки стальной печи требуется оборудование компактного по площади негорючего настила. Для этого целесообразно использовать асбестовые и металлические листы.

Варочная поверхность удобна в эксплуатации, она легко прогревается и сохраняет температуру в процессе топки. Во многих моделях предусмотрена духовка для выпекания.

В то же время существует и ряд недостатков, ограничивающих применение данного оборудования:

Стальные печи менее долговечны по сравнению с аналогами из других материалов. Особенно это касается регулярной эксплуатации.

Если же вы будете топить печь изредка или периодически, то оксиды металла, образующиеся при горении, будут оседать на стенках, образуя слой нагара. Это увеличивает прочность конструкции и продлевает сроки функционирования.

Многие металлические печи длительного горения ориентированы на использование в производственных условиях, но не на даче. Они долго прогреваются, не имеют варочной плоскости и дверей из стекла, не эстетичные и занимают много места.

Печи, функционирующие на отработке, опасны в эксплуатации и вредны для здоровья.

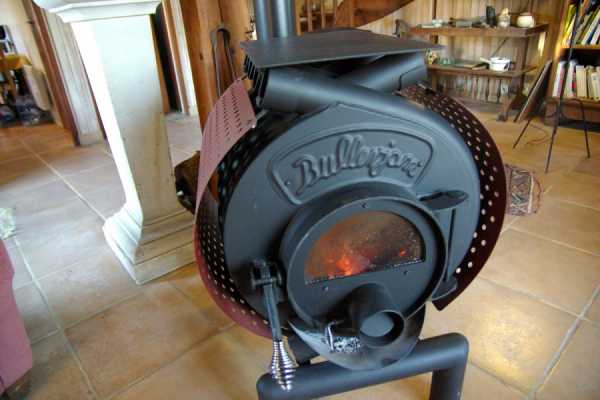

На рынке популярны такие модели отопительно-варочных печей, как «Бренеран», Везувий мини» или камин «NARWIK WT».

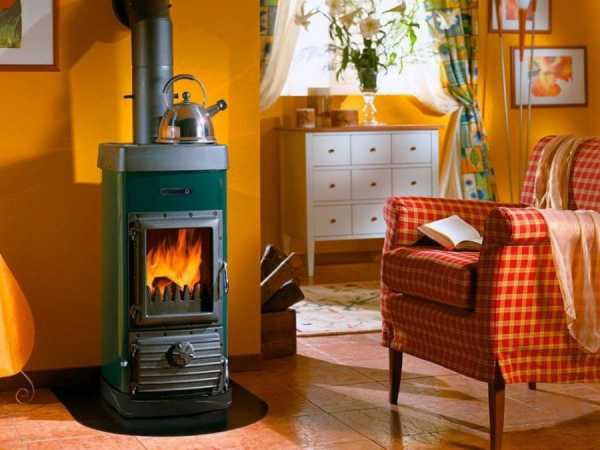

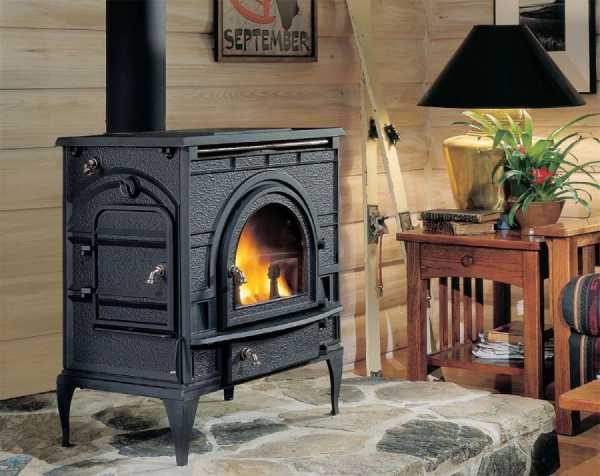

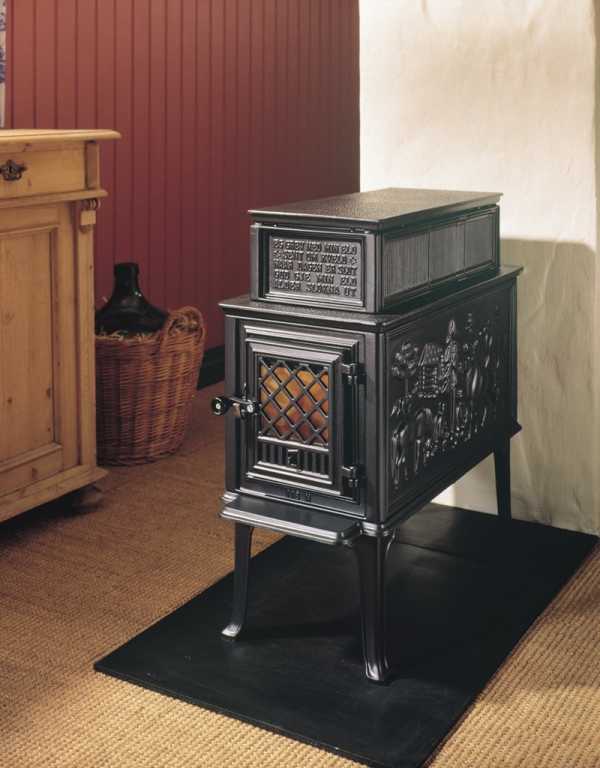

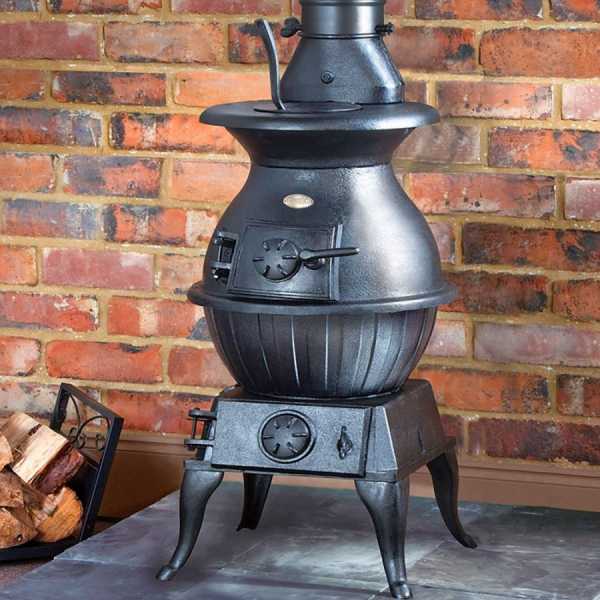

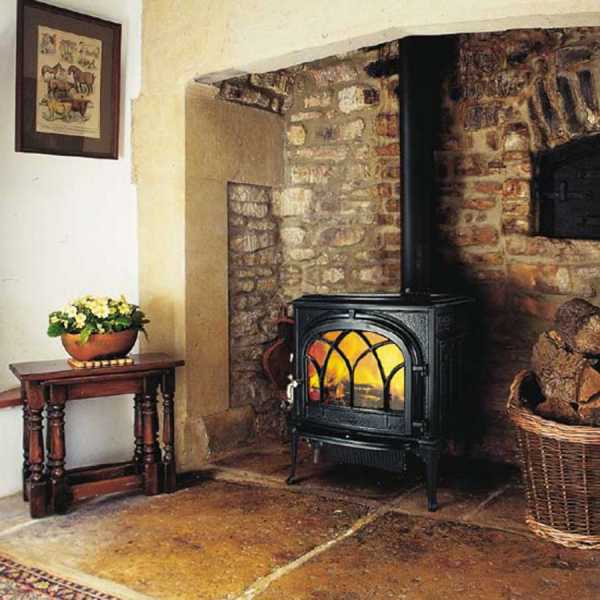

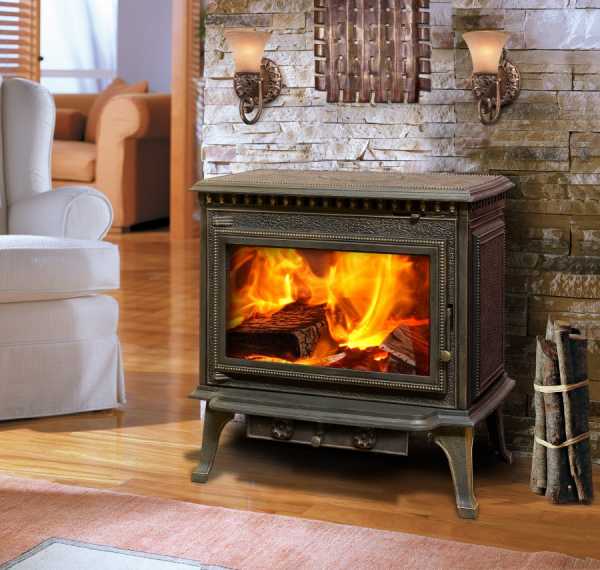

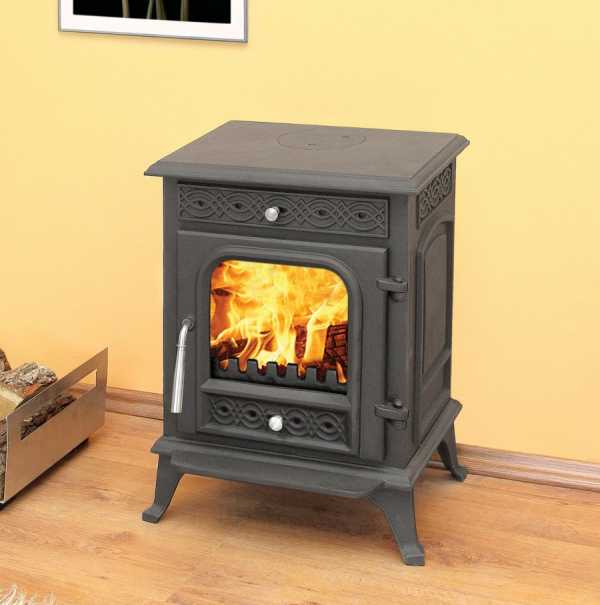

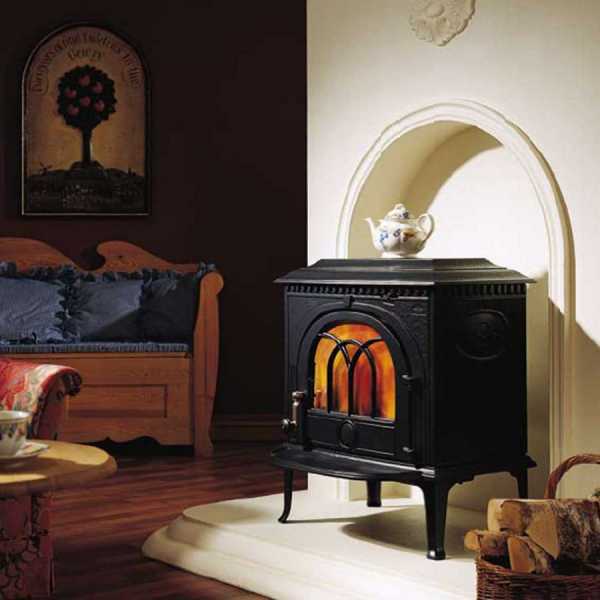

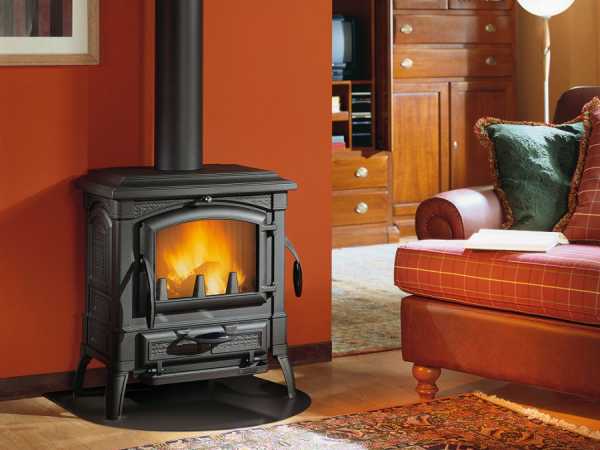

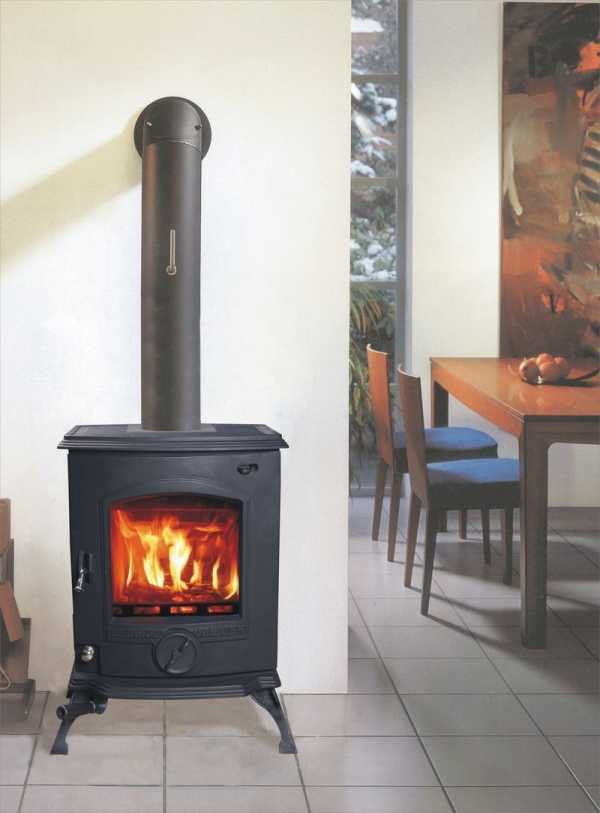

Чугунные печи

Такие модели больше подходят для эксплуатации в условиях длительного проживания на даче. К числу их преимуществ относят:

  • возможность регулярного использования без потерь в функциональности;
  • устойчивость конструкции к коррозии;
  • чугун отлично держит тепло;
  • наличие варочной поверхности;
  • возможность декоративного украшения конструкции;
  • разнообразие габаритных решений и модификаций по форме.

Оценивая схему печи из чугуна, следует отметить, что конструктивно изделие очень тяжелое, поэтому вы потеряете в мобильности. Под нее необходимо будет соорудить прочный фундамент с изоляционным покрытием, выступающим за периметр печи на 400-600 мм со всех сторон.

При эксплуатации такая печь боится резкого перепада температур, в связи с чем может растрескаться. Также нежелательно подвергать конструкцию механическим ударам.

Чугун достаточно медленно прогревается, при этом его сложно обработать самостоятельно. Поэтому встроить в печь систему ГВС у вас вряд ли получится.

Среди множества моделей можно приобрести печь «PINETO» польского производителя «Nordflam» или «Isotta Forno» и «Svezia» от итальянской фирмы «LaNordica».

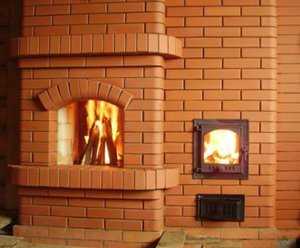

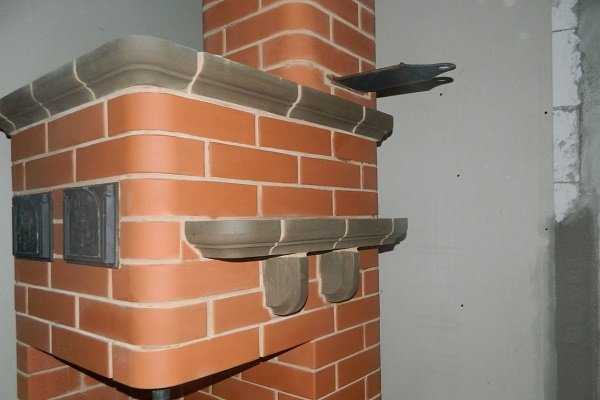

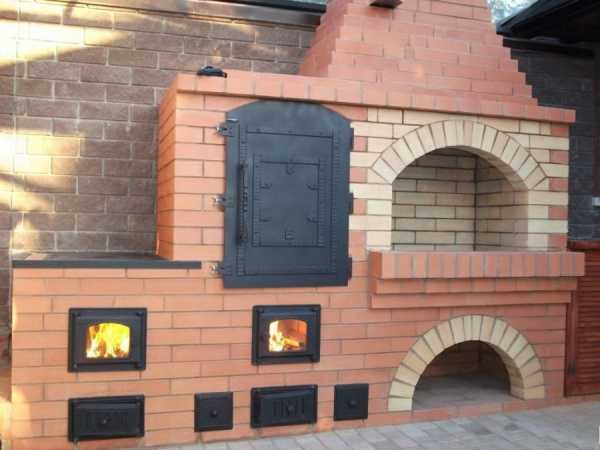

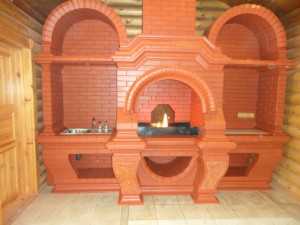

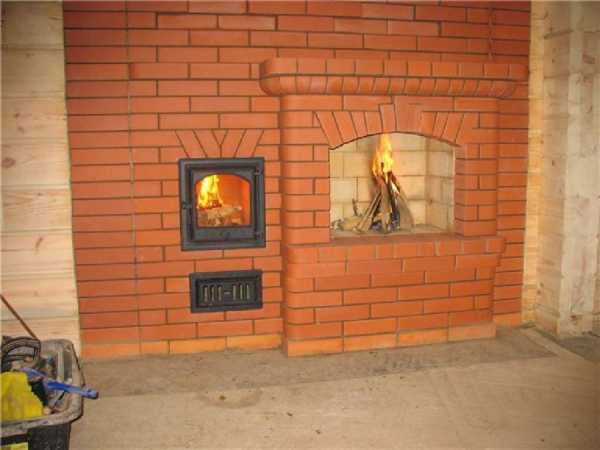

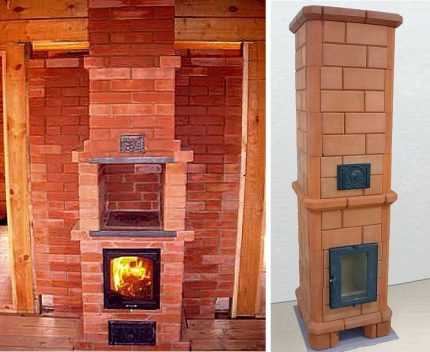

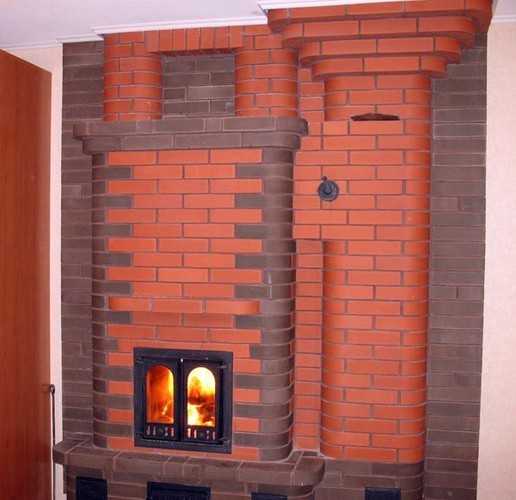

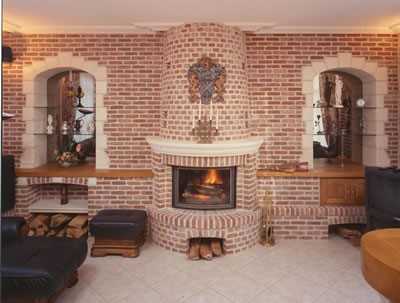

Печь из кирпича

Это одна из самых надежных и теплоемких конструкций, которая может легко отапливать несколько помещений одновременно. Печь длительное время сохраняет тепло, даже после того, как огонь погаснет. Она отличается высокой функциональностью, вписывается в интерьер помещения, позволяет обеспечить уют в доме.

Соблюдение технологии кладки обеспечит вам безопасность по пожарным требованиям. Важно правильно вывести ее и оборудовать специальной герметичной задвижкой.

Однако от вас потребуется соорудить прочный фундамент. Чтобы при усадке дома движение стен не потянуло за собой фундамент печи, его нужно обустраивать строго изолированно.

Такие конструкции целесообразны в домах с длительным периодом проживания. Это связано с тем, что кирпичная печь боится влажности, особенно если вы ее не будете топить долгое время. После перерыва нужно провести разгон – совершить 2-3 топки для просушивания конструкции и выхода на оптимальный уровень теплоотдачи.

Обустройство печи в домашних условиях

Чтобы сделать печь для дачи своими руками, можно воспользоваться простой схемой буржуйки. Для стенок печи берется лист металла не менее 5 мм в толщину. Для патрубка дымохода нужно подготовить трубу с диаметром 100 мм и длиной около 250 мм.

На металлический лист согласно плану наносится чертеж, а потом вырезаются 6 деталей, к числу которых относят две поверхности для низа и верха, по 2 торцевые и боковые стенки.

В крышке прорезается отверстие для патрубка с соответствующим диаметром. В него вставляют трубу и приваривают одним швом. При сборке конструкции решетку нужно приварить до момента закрепления крышки.

К донной поверхности привариваются уголки для ножек. А в торце оборудуется отверстия для дверцы топки и поддува. Соорудить печь можно также из старой металлической бочки или бидона.

Печь на даче является неотъемлемым элементом интерьера, обеспечивающим уют жильцов. С ней можно не только обогреть помещение или вскипятить чайник, но и при необходимости подключить систему ГВС.

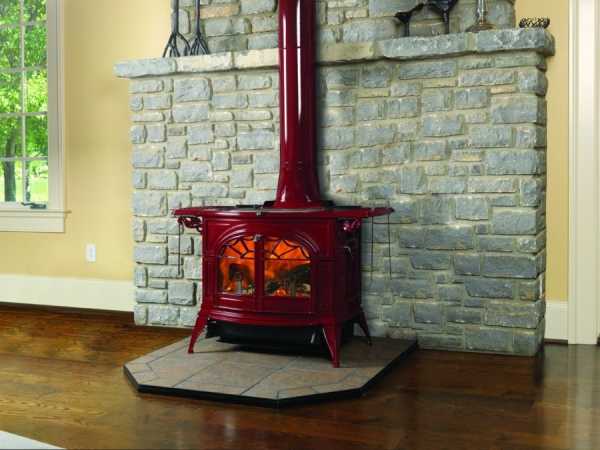

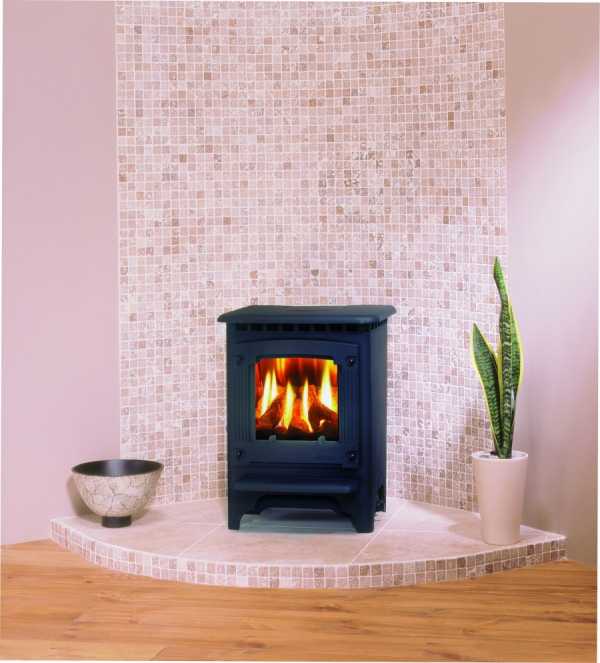

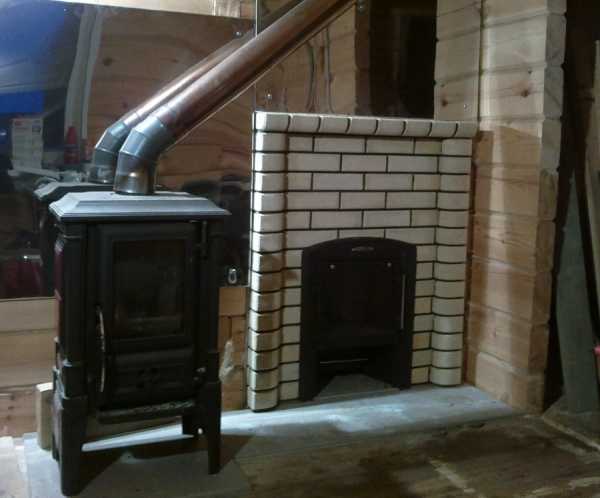

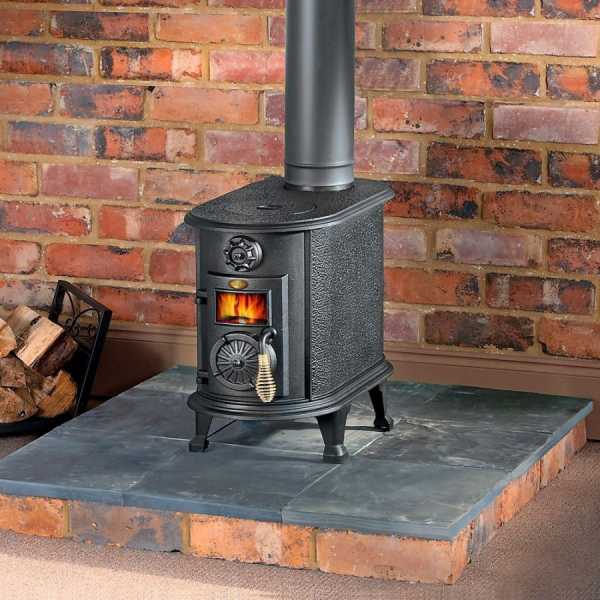

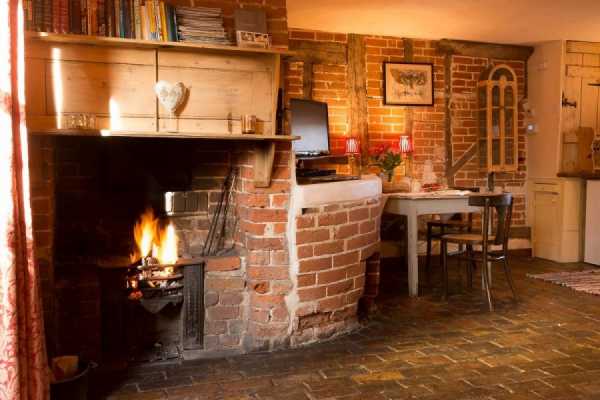

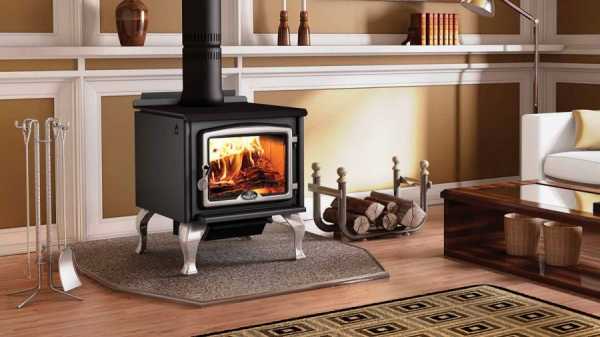

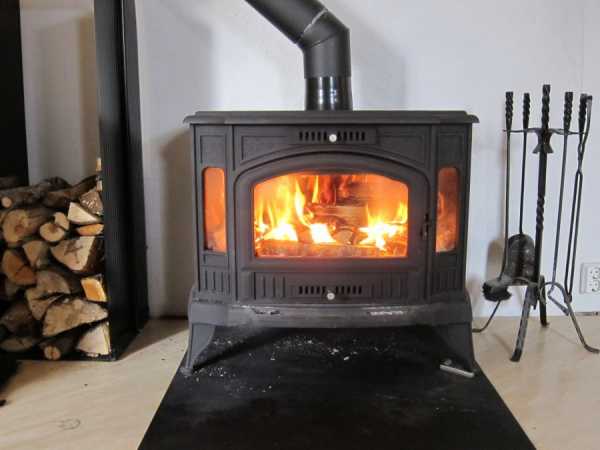

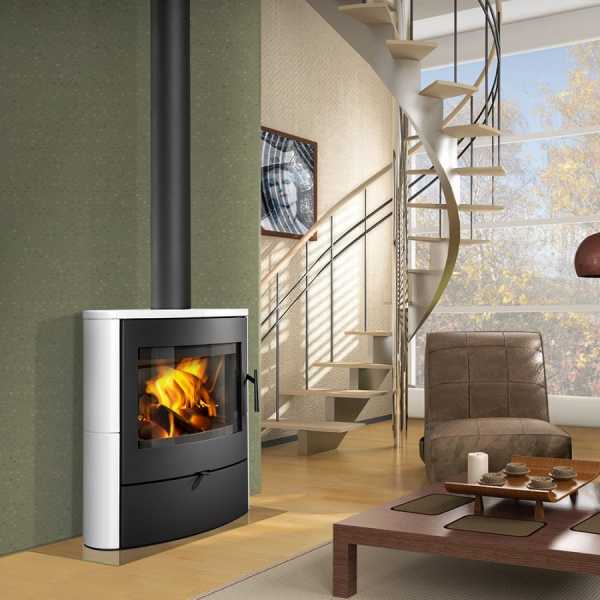

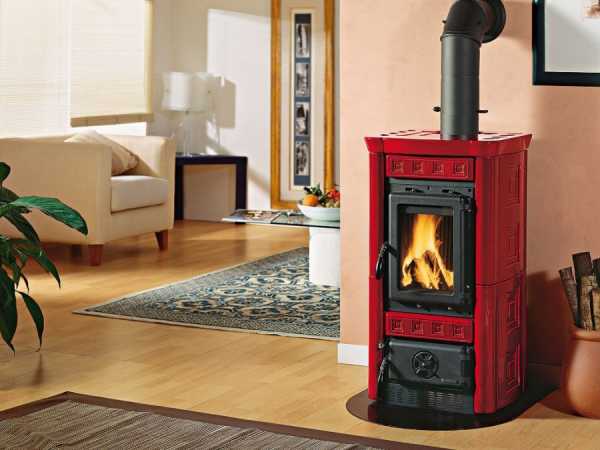

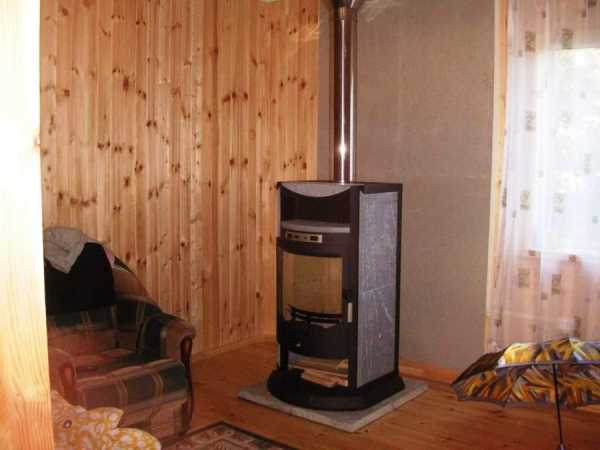

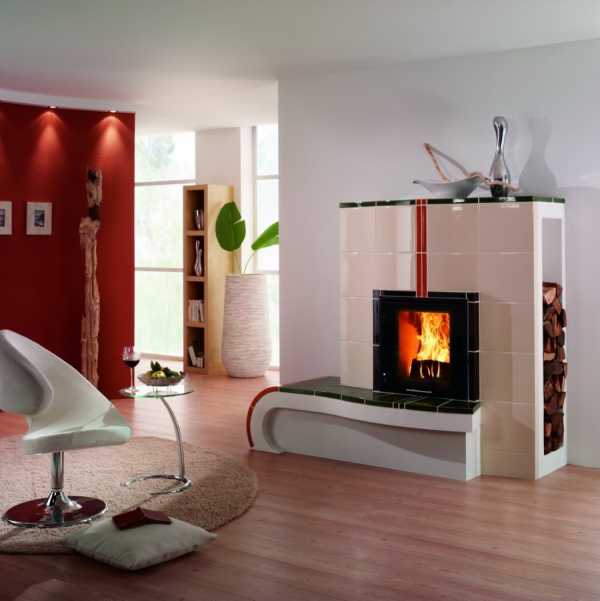

Фото печи для дачи

landshaftadvice.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
