Самодельные печи для бани своими руками: схемы (видео)

На дачном участке или в частном доме многие строят бани, сауны и т. д. Для оснащения этих помещений рынок предлагает огромное разнообразие моделей печей. Но большинство таких агрегатов имеют высокую цену, хотя отсутствуют гарантии, что они подойдут для конкретного потребителя.

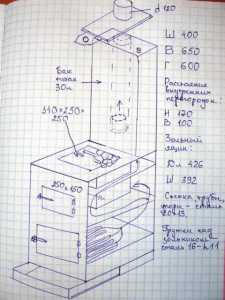

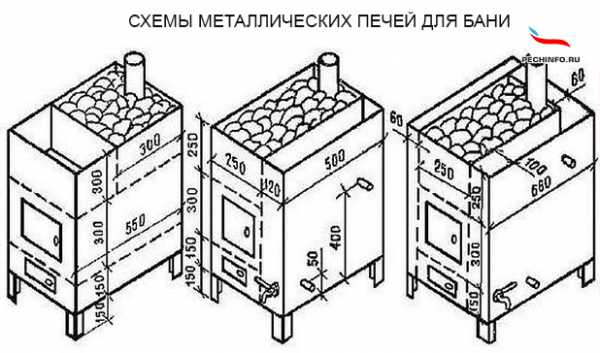

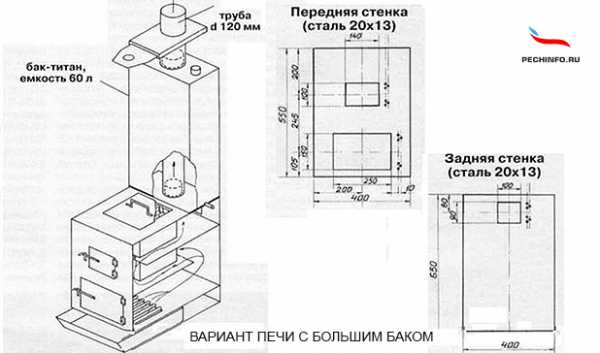

Схема металлической печи для бани.

Поэтому многие предпочитают самодельные печи для бани. Такой агрегат сделать несложно — было бы желание и немного средств.

Рассмотрим типы самодельных конструкций. Они бывают (по использованному материалу корпуса):

  • металлические;
  • кирпичные.

По виду используемого топлива они делятся на:

  • дровяные;
  • газовые или электрические;
  • конструкции, использующие жидкое топливо;
  • агрегаты, работающие на твердом топливе (уголь, торф).

Выбор источников энергии зависит от возможностей потребителя и конструкции печи. Обычно строят дровяной вариант, хотя редко, но встречаются самодельные универсальные агрегаты, использующие все виды топлива.

Газовые или электрические печи самостоятельно делать не рекомендуется из-за их взрывоопасности в насыщенной водяными парами бане. Жидкое топливо в самодельных конструкциях используется редко из-за дороговизны, а применение твердого топлива (уголь, торф) целесообразно в районах его добычи.

По типу рабочего процесса:

  • «холодные» — температура их стенок достигает 50°С;
  • «горячие» — их несущая конструкция прогревается до 100°С.

Первый вид печей нуждается в долгой растопке, об их стены невозможно обжечься. Обогрев бани у таких агрегатов осуществляется по специальным воздуховодам, забирающим холодный поток атмосферы с пола. Затем газ нагревается, проходя через топку, и через верх конструкции в виде теплого потока воздуха заходит в помещение бани. Рабочий процесс таких печей позволяет эффективно регулировать температуру и влажность в помещении.

Банная печь с топкой из предбанника.

«Горячий» тип растапливается легко и быстро, что подходит для парных, не имеющих отдельного отопления, или для сауны. Самодельная печь должна отвечать следующим требованиям:

  • для регулирования режимов влажности и температуры она должна обладать тепловым аккумулятором и парогенератором;
  • иметь средства регуляции конвекции;
  • обладать большой тепловой мощностью и возможностью ее регулировки;
  • не должна иметь поверхности с температурой выше 150 градусов.

Кроме этого, надо соблюдать правила пожарной безопасности.

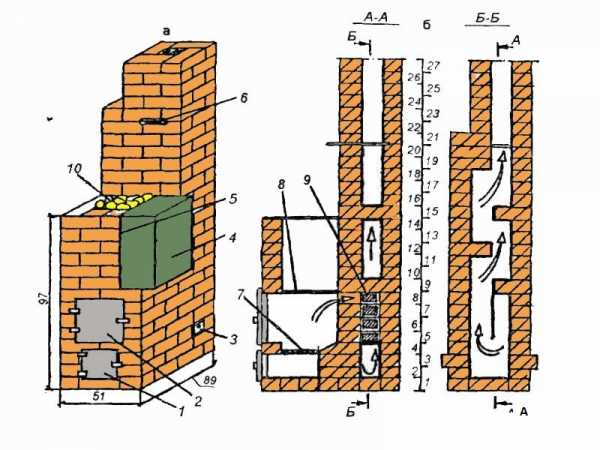

Кирпичная печь для бани

Общий вид таких самодельных конструкций:

  • топка выкладывается из огнеупорного кирпича;
  • под ней находится зольник;
  • в корпус заведен змеевик для горячей воды;
  • сверху установлены решетки для камней и дымоход;
  • топливо (дрова) закладывается через металлические дверцы.

Такие печи имеют большой вес, и поэтому надо укрепить фундамент в месте расположения агрегата в бане или сделать для него отдельное основание.

Для кирпичной кладки таких конструкций применяют только глину и песок — цемент не выдержит высокой температуры.

Вернуться к оглавлению

Печи для бани из металла

Стальные и чугунные конструкции занимают намного меньше места, чем кирпичный аналог. Они имеют высокую теплопередачу и большую скорость разогрева. Еще один плюс таких печей в том, что их можно собрать в любом месте и затем принести и поставить в баню, тогда как кирпичные конструкции надо возводить прямо на месте.

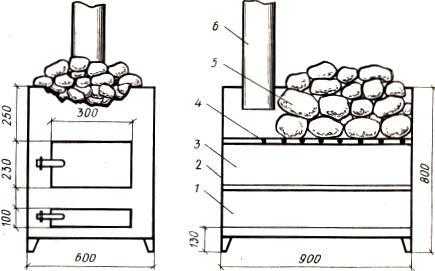

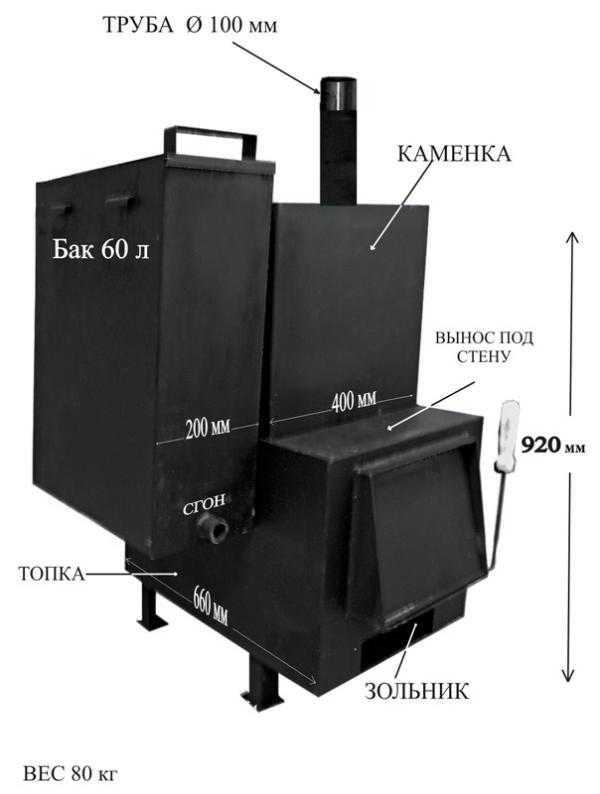

Схема печи для бани.

Такие печи сооружают при помощи сварки из толстого стального листа или берут для корпуса отрезок трубы нужного диаметра и длины. Все внутреннее устройство таких агрегатов повторяет в основных чертах конструкцию кирпичного варианта, изменяются только дизайн узлов и блоков и производительность.

При использовании стальных листов или чугуна печи для бань обычно выполняют в форме куба или параллелепипеда, а при использовании труб — в виде цилиндра.

Топка у металлических агрегатов имеет две камеры: первая служит для сжигания топлива, а во второй догорают все несгоревшие остатки, и в атмосферу выбрасывается значительно меньше вредных газов.

Такой способ сжигания увеличивает КПД печи на 25-30%. Недостаток таких печей — возможность обжечься о разогретые металлические стенки.

Это устраняют двумя способами:

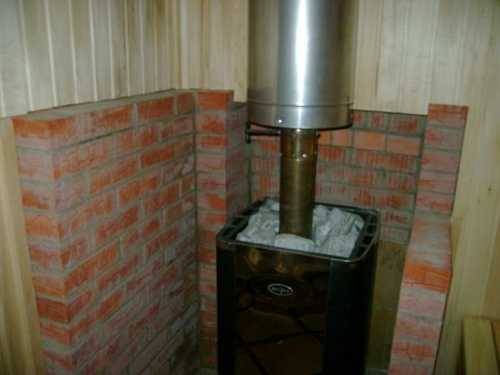

  • обкладывают корпус печки огнеупорными керамическими плитками или кирпичом;
  • навешивают снаружи на корпус коннектор, распределяющий тепло равномерно по всей площади помещения бани.

Вернуться к оглавлению

Простые самодельные конструкции

Печи можно сделать как с использованием огнеупорного или хорошо отожженного кирпича, так и из камня. При кладке стен печи используют блоки толщиной 15-30 сантиметров. Для внутренней укладки берут камни весом 1,5-6 кг (голыш, бут, гранит), а для лучшего накопления тепла можно вместе с ними использовать чугунные болванки (1/4 от веса примененных камней).

Возводят стенки печи при помощи раствора из глины и песка. Котлы (баки) для нагрева воды в таких конструкциях используются стальные или алюминиевые. Они опираются на стены кладки, подвешиваются на тросе или стоят на специальных подкладках. Решетки в основном покупные, чугунные. Такая кирпичная печь возводится за несколько дней.

При изготовлении варианта из металлической трубы надо взять ее с толщиной стенок 5 миллиметров. Используют два отрезка трубы каждый длиной 120-150 сантиметров и калибром 600-800 миллиметров. Дно (с просверленными в нем отверстиями диаметром 10-12 миллиметров) приваривается к корпусу топки на расстоянии 5-8 сантиметров от края первой трубы. Решетка для топлива присоединена болтами. В боковой стенке топки сделана дверца 20 х20 см. Дно бака для воды должно находиться на высоте 15-20 см от топливной решетки. В стенке топки на высоте 100 миллиметров сделано отверстие 200 мм для выхода горячих газов и пара в следующую камеру печки, второй трубы.

Этот цилиндр имеет дно из толстого металла (8-10 мм), чтобы выдержать вес камней, и установлен на четыре опоры высотой 50-60 см. С топкой его соединяют отрезком трубы 300 миллиметров. В установленной сверху на болтах крышке проделывают отверстие калибром с трубу дымохода. Он выполняется из металлических труб нужной длины.

После сборки печи в ее вторую секцию укладывают камни и закрывают крышкой, монтируют дымоход и выводят его наружу. Загружают агрегат дровами и поджигают их. Если все сделано правильно, самодельная печь для бани быстро разогреется и в помещении станет тепло.

Вернуться к оглавлению

Применяемые для изготовления печи в баню материалы и инструменты

  1. Кирпич огнеупорный.
  2. Бут, гранит, голыш.
  3. Глина, песок.
  4. Металлический бак.
  5. Стальная труба.
  6. Чугунная решетка
  7. Сварочный аппарат.
  8. Дрель со сверлами.
  9. Болгарка.
  10. Рулетка, линейка, карандаш.
  11. Трубы для дымохода.

Сделать печь для бани своими руками — это вполне возможно, если вы владеете навыками использования инструментов и точно знаете, какая печь нужна для вашей бани.

1popechi.ru

15 достоинств и недостатков самодельных печей для бани из металла [+16 ФОТО]

В последние годы набирает обороты мода на собственные бани, причем многие стремятся изготовить их своими руками. Естественно, что отопительное оборудование также можно изготовить самостоятельно для удешевления проекта, и наиболее популярны самодельные металлические печи для бани. О них пойдет речь в статье.

Самодельные металлические банные печи – удачное решение для тех, кто умеет работать руками.

Металлические банные печи

Преимущества

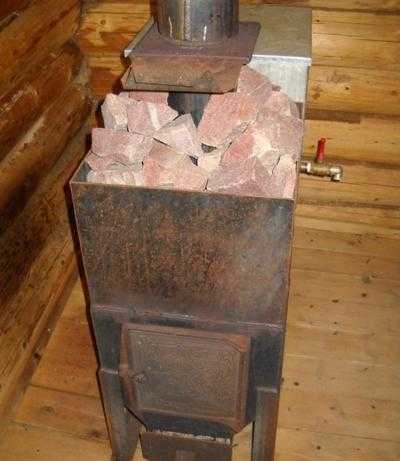

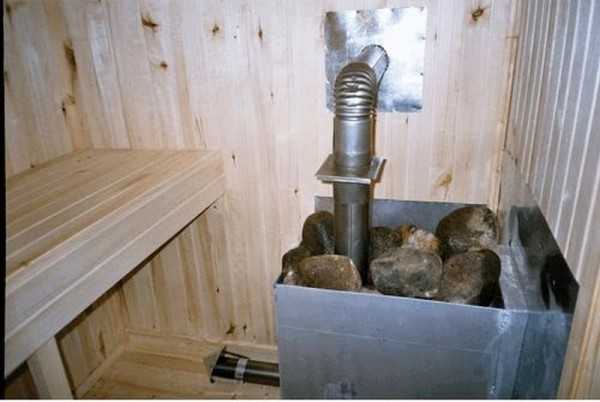

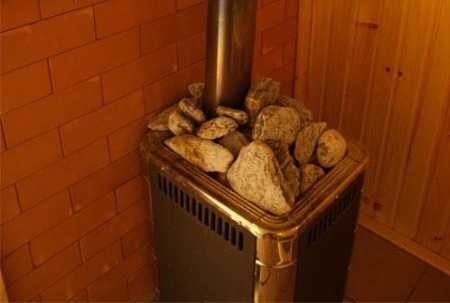

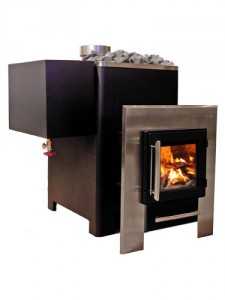

На фото самодельная печь для бани из металла, которая отлично вписывается в интерьер и эффективно работает.

Традиционные русские (и не только) бани имели каменные или кирпичные печи, а также печи, изготовленные из глины. Это, бесспорно, прекрасный вариант, но требующий высокого мастерства печника-каменщика и достаточно много места. В результате такой агрегат выльется в круглую сумму, что для многих любителей попариться совсем неприемлемо.

В поисках альтернативного варианта для строительства банной печи мастера остановились на другом материале – стали. Этот металл выдерживает высокие температуры, прост в обработке и достаточно недорого стоит. Доступность стальных деталей и вовсе не имеет равных: вы можете приобрести как новые изделия, так и пройтись на скупку металлолома и выбрать там подходящие вам части и обрезки.

Среди основных преимуществ стальных печей можно выделить такой список:

  • Невысокая цена материала, его доступность и распространенность;
  • Высокая прочность металла и его стойкость к высоким температурам, перепадам влажности, механическим и ударным нагрузкам, высоким показателям давления;
  • Металлическое оборудование быстро прогревается, что сокращает время подготовки парной к использованию, особенно когда баня находится на даче, и нет возможности заранее растопить печь;
  • Стальная конструкция имеет на порядок меньший вес, нежели каменная, поэтому она не требует мощных фундаментов, что также снижает стоимость бани;
  • Печь из металла занимает меньше места в помещении и экономит пространство для других полезных объектов;
  • Достаточно простая конструкция, доступная непрофессиональным монтажникам;
  • Простота обработки металла;
  • Сравнительно высокая надежность изделия;
  • Отсутствие в дополнительных разрешениях на установку.

При определенном мастерстве самодельная металлическая печь для бани может выглядеть не хуже заводской.

Важно! Самодельные нагревательные стальные банные печи – это не только экономия средств, но и эффективная замена массивным, габаритным и дорогим каменным агрегатам.

Недостатки

Как и любое устройство, металлический агрегат для парной имеет свои недостатки.

При всех бесспорный преимуществах изделия из металла имеют ряд недостатков:

  1. Агрегат достаточно быстро остывает из-за низкой теплоемкости металла, поэтому нуждается в постоянной топке на протяжении банных процедур, что приводит к повышенной трате дров;
  2. По сравнению с кирпичными аналогами сталь более пожароопасна, так как стенки сильно нагреваются и излучают тепло. Кроме того, прикосновение к такой стенке может привести к серьезным ожогам;
  3. Металлические изделия способны прогреть меньший объем, чем массивные кирпичные печи;
  4. Сталь подвержена электрохимической коррозии, что снижает ее долговечность и может потребовать текущий ремонт слабых мест;
  5. Кирпичная или каменная печь для бани выглядит намного более солидно и красиво;
  6. Излучаемое камнем тепло куда более комфортное и целебное, чем агрессивное инфракрасное излучение металлической стенки.

Важно! Некоторые из перечисленных недостатков можно устранить разными способами, но в целом они так или иначе будут определять особенности эксплуатационного режима вашей бани, при этом, не являясь критическими или непреодолимыми.

Разновидности

Конструкции печей могут быть самыми разнообразными, все зависит от фантазии умельцев и мастеров, которые их делают.

Мы рассмотрим наиболее популярные и простые в изготовлении примеры печей. Это агрегаты, сваренные из стальных труб, и устройства, собранные из листовой стали.

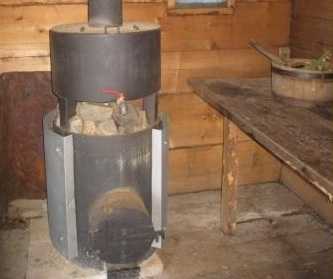

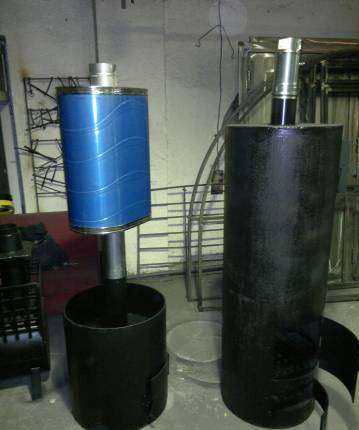

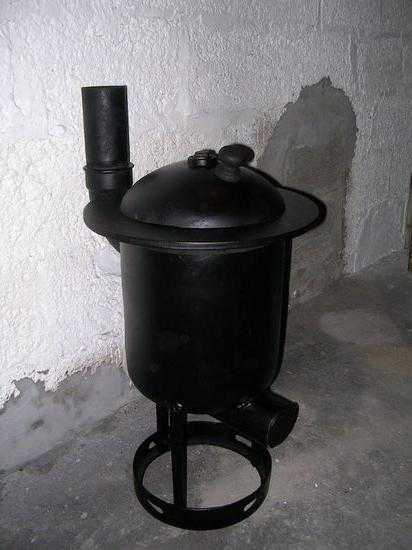

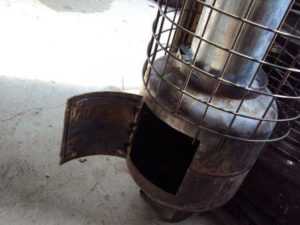

Банные печи для бани из труб удобны тем, что для их сборки требуется меньше сварочных работ, так как труба сама по себе уже является неким резервуаром, и простое добавление дна и крышки превращает ее в замкнутый блок, который можно снабдить необходимыми отверстиями, дверцами, колосниковыми решетками и получить готовую топку.

По такому же принципу собирают резервуар для воды и каменку, отводят дымоход – и печь готова.

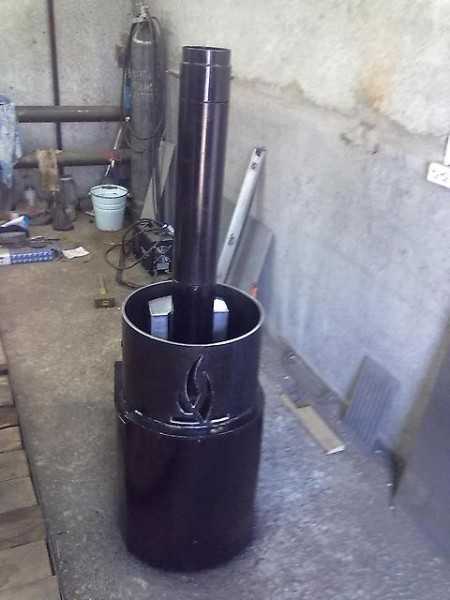

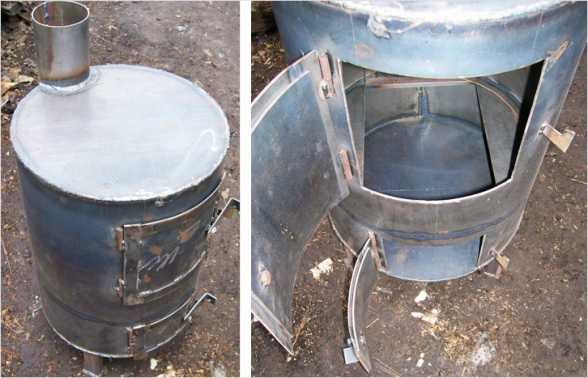

Принцип изготовления печи из металлической трубы достаточно прост.

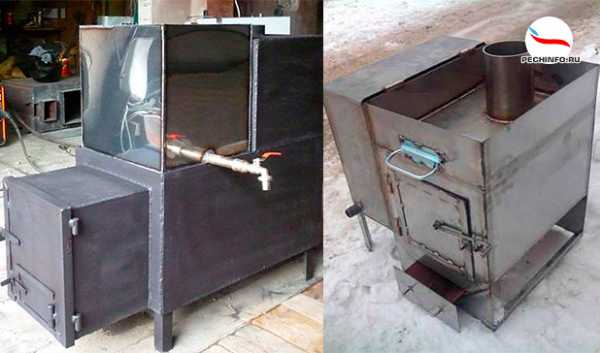

Также для производства изделий можно использовать обычную листовую сталь.

Важно! Толщина металла должна быть не менее 8 мм, а лучше – 10 – 12 мм. Чем толще стенка, тем выше теплоемкость устройства, а это напрямую влияет на время остывания отопительного агрегата.

Детали раскраивают согласно чертежу, а затем собирают с помощью электродуговой сварки. В результате получают банную печь кубической формы, что и отличает ее от цилиндрического изделия из трубы.

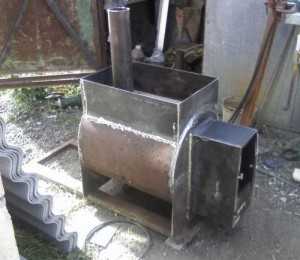

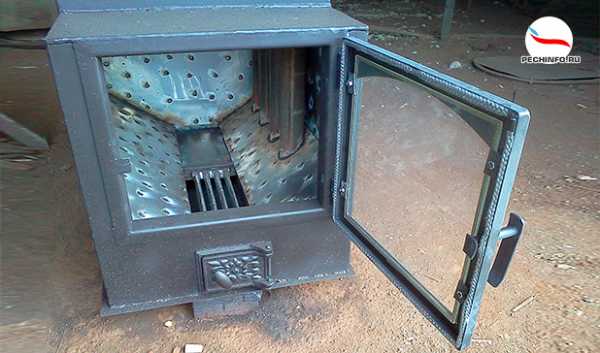

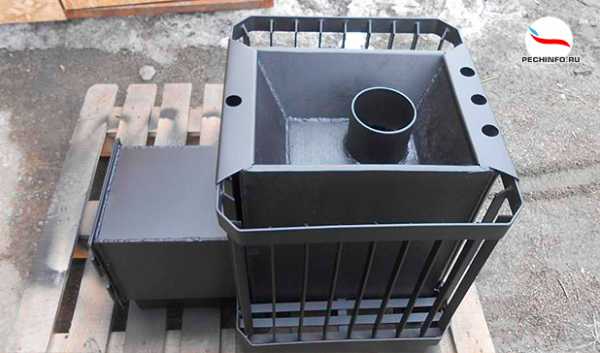

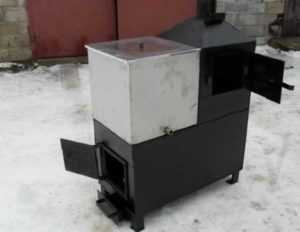

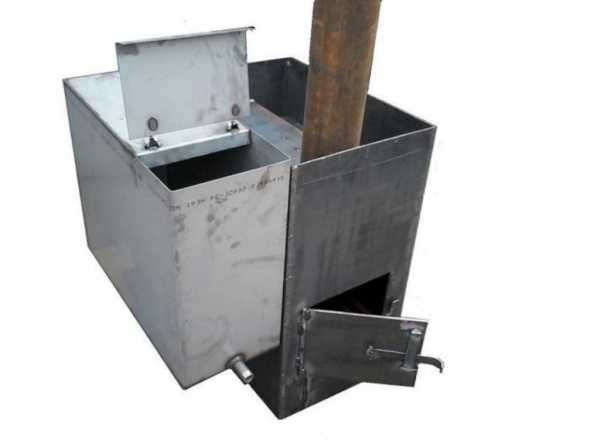

Прямоугольный профиль говорит нам, что печь собрана из листовой стали.

Изготовление

Изготовление устройства из металла производится согласно чертежу с помощью болгарки и электросварки.

Для изготовления печи нам понадобится чертеж, болгарка с отрезными и зачистными дисками, а также электродуговая сварка с электродами. Также не лишними будут такие инструменты, как молоток, плоскогубцы, монтировка и т.п.

Чертеж легко найти на нашем сайте. Далее мы приводим процесс монтажа в виде списка, так как такая инструкция будет удобнее.

Для работы мы будем использовать металлическую стальную трубу диаметром 500 мм с толщиной стенки не менее 10 мм, а также листовую сталь толщиной 10 мм. Длина трубы – 1.5 метра.

Также нам понадобится труба диаметром 100 мм для дымохода, колосниковая решетка в виде квадрата со стороной 500 мм, дверца для топки и горлышко с резьбой и крышкой для бака.

  1. Сначала разрезаем трубу на два отрезка – 60 и 90 см;

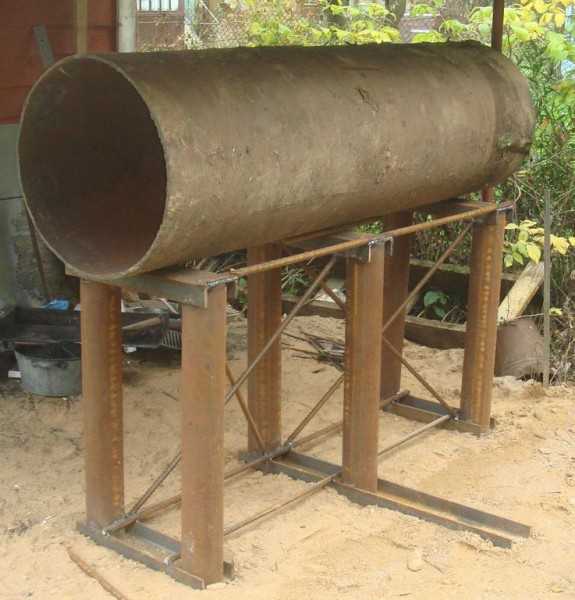

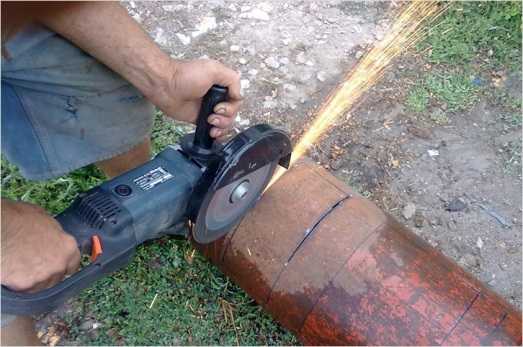

Разрезаем трубу на отрезки.

  1. Берем длинный кусок и отрезаем от него отрезок 35 см;
  2. В куске длиной 55 см в самом низу вырезаем болгаркой квадрат шириной 20 см и высотой 5 см для поддувала. Над квадратом привариваем пластину округлой формы из листовой стали

Вырезаем отверстие для поддувала.

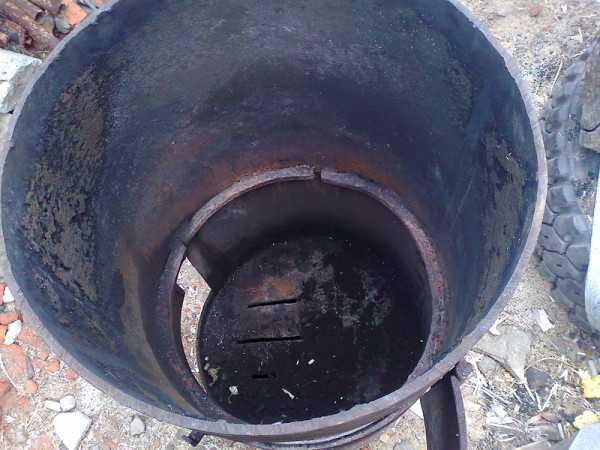

  1. Формируем топку. Над отверстием для поддувала привариваем колосниковую решетку, вырезанную из нашей заготовки, вырезаем отверстие под дверцу и монтируем петли для самой дверцы;

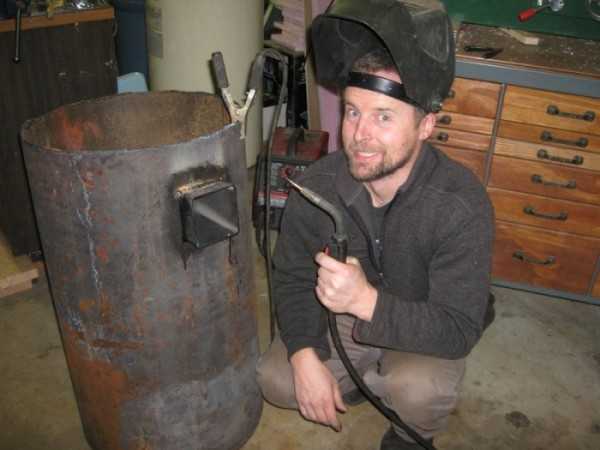

Делаем отверстие для дверцы.

  1. Топку накрываем листом стали круглой формы диаметром 500 мм с вырезанным отверстием для дымовой трубы диаметром 100 мм. Лист привариваем;
  2. Далее берем отрезок трубы длиной 35 см и привариваем к верхней кромке топки;

Далее берем отрезок трубы диаметром 100 мм и привариваем к отверстию в топке, предназначенному для дымохода. Длина отрезка – не менее 140 – 150 см;

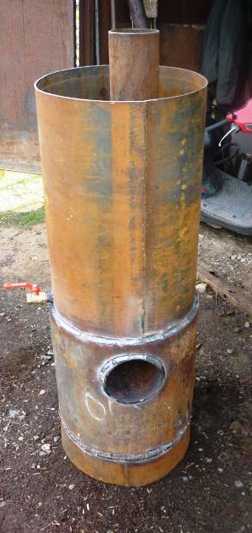

Привариваем каменку и дымоход.

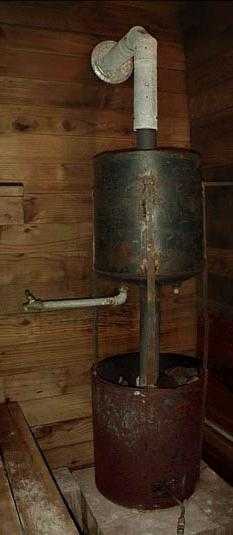

  1. Теперь берем трубу длиной 60 см и привариваем к ней дно с отверстием для дымохода, смещенным к стенке на 15 см от центра;

Завариваем дно бака.

  1. Надеваем дно на дымоход так, чтобы между краем каменки и дном бака было расстояние 35 – 50 см. Дно намертво привариваем, качество шва должно быть особенно хорошим, чтобы вода не протекала вниз;

Привариваем бак к дымоходу.

  1. Вырезаем из листовой стали крышку с отверстием для дымохода и отверстием для горловины бака, привариваем горловину;
  2. Крышку надеваем на дымоход и привариваем к трубе бака и дымоходу намертво;

Привариваем крышку бака к баку и дымоходу.

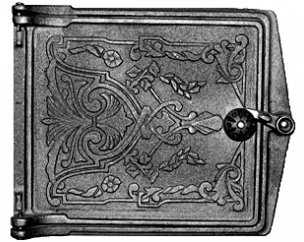

  1. Надеваем дверцу на петли;

Ставим дверцу.

  1. Монтируем задвижку на поддувало.

Важно! При работе с металлом следует соблюдать технику безопасности: защищать глаза и руки, иметь спецодежду и быть предельно внимательным и аккуратным, иначе можно серьезно пораниться.

Вывод

Изготовление самодельных печей для топки бани из металлических деталей – проверенная и распространенная практика, которая стала популярной благодаря относительной дешевизне и простоте работ. Эксплуатация таких устройств не вызывает проблем и вполне комфортна. Процесс сборки агрегата из стали показан на видео в этой статье, которое поможет вам понять, насколько реально это на самом деле.

9ban.ru

Самодельные печи для бани. Самодельные печи для бани из металлической трубы: лучшие конструкции :: SYL.ru

В бане самым главным предметом по праву считается печь. Ее сооружение является очень ответственным делом. Особенно это касается тех, кто решает своими руками соорудить печь для бани. Отзывы многих умельцев свидетельствуют о том, что это достаточно выгодный с экономической точки зрения вариант. Конструкция сооружается по собственной схеме, в которой учитываются все особенности помещения. Далее разберемся, какой может быть печь для бани. Отзывы владельцев собственных парных помогут определиться с выбором наиболее оптимальной конструкции.

Преимущества каменки

Любой хозяин бани стремится как можно лучше обустроить помещение парной. Многие придумывают разнообразные конструкции, которые не только должны выполнять свои прямые функции, но и стать изюминкой интерьера. Однако, как практика показывает, самым оптимальным вариантом считается печка-каменка. Основным преимуществом конструкции считаются ее габариты. За счет небольших размеров такие банные печи можно соорудить даже в маленькой парной. Ширина конструкций 52, длина 103, а высота 140 см. Последняя величина указана без размера трубы. И даже при этих небольших габаритах хозяева умудряются еще больше увеличить полезную площадь парной. Для этого банные печи сооружают в моечных. В парных же выводят лишь один их бок. Сооружая самодельные печи для бани, необходимо помнить и о пожарной безопасности. Между стеной и конструкцией делается промежуток, так называемая "отступка". Его обшивают огнеупорным несгораемым материалом. Его же используют для отделки перегородки, через которую выводят бок конструкции в парную.

Самодельные железные печи для бани

Как правило, они имеют конструкцию комбинированного типа. Самодельные металлические печи для бани включают в себя:

  • Стальные трубы. Их используют для сооружения дожигателей-искрогасителей, дымовых каналов. Также эти элементы составляют и непосредственно печную трубу.
  • Топка. Ее традиционно, как правило, складывают из кирпича. Преимуществом такой топки перед металлической является сниженная теплопроводность. Кирпич медленно разогревается и так же остывает. А металлу свойственно быстрое повышение температуры и такое же скорое охлаждение. Благодаря низкой теплопроводности кирпича температура помещения будет сохраняться на высоком уровне длительное время.
  • Прочие элементы. Все они, кроме топки, делаются из листового железа. Желательно для этого использовать сталь.

Важные моменты

Установка печи в бане должна осуществляться с соблюдением всех правил безопасности. В противном случае поверхности, с которыми будет соприкасаться конструкция, могут нагреться до очень высокой, критической температуры. В результате может возникнуть пожароопасная ситуация. Установка печи в бане производится на четко спланированную горизонтальную поверхность. С грунта предварительно снимается верхний слой с растительностью. Далее на поверхность укладывают лещадный камень, а промежутки между ним заполняют смесью, состоящей из щебня и речного песка. Такая поверхность будет устойчива к высоким температурам.

Дровяные печи для бани: основные особенности конструкций

Внутреннее пространство топки выполняется из стальных полос и уголков. Последние можно также использовать для внешней верхней обвязки кладки. Топку перекрывают стальным листом. В нем делают отверстие. Оно может быть как квадратным, так и круглым. Диаметр либо размер сторон отверстия – порядка 15 см. Сквозь него будут выводиться продукты сгорания. Снаружи самодельные печи для бани укрепляются стальными полосами. Рамки, поддувало, дверки можно приобрести готовыми. Что касается уровня, на котором располагаются самодельные печи для бани, то традиционно конструкции заглубляются до колосниковой решетки. Размеры поддувала, как правило, вдвое меньше, чем у топки. Обычно таких габаритов хватает, чтобы обеспечить хорошую тягу.

Дожигатель-искрогаситель

Этот элемент обеспечивает более полное догорание газов, выходящих из топки. Дожигаель-искрогаситель – это цилиндр, который укреплен над отверстием перекрывающего листа. Его наполняют разнообразными металлическими ненужными деталями. Их укладывают в цилиндр так, чтобы каждый элемент препятствовал другому выпадать из отверстия. Каменка и дожигатель сверху накрывается крышкой. Она выполнена из пятимиллиметровой стали. За счет такого несложного приспособления самодельные печи для бани не только пожаробезопасны, но и становятся оснащены своеобразным аккумулятором тепловой энергии. Элементы, которыми заполнен цилиндр, не только способствуют дожиганию газов и не позволяют искрам вырываться наружу. Благодаря им, как отмечают сами хозяева, надолго сохраняется тепло. Это, в свою очередь, значительно повышает КПД печи.

Парообразование

Для его повышения самодельные печи для бани в составе кладки имеют обычные камни и фарфоровые электроизоляторы. После разогрева плескание на эти материалы воды провоцирует образование пара в большом объеме. Кроме того что эти изоляторы и камни способствуют сохранению тепловой энергии, они ускоряют высыхание полов в моечной.

Элементы конструкции

Дровяные печи для бани представляют собой шкафы с дверцами. Внутри расположен дожигатель-искрогаситель. Одна дверка находится со стороны мойки, а другая – парного отделения. Первая имеет меньший размер, сравнительно со второй. В шкаф с горкой насыпаются камни. Обязательно в нижней части следует просверлить отверстия. Они обеспечат лучший выход пара. Эту часть стенки называют "порожком". Верхний участок – "притолока" – предназначается для перенаправления пара, перегретого в дожигателе, непосредственно в парную. Небольшой его объем также отправляется в моечную. Для трубы печи в крыше и потолке прорезают отверстия. Они отделываются огнеупорными материалами. Дымовая труба, которая соединяется с отверстием металлического цилиндра посредством патрубка, выводится вверх. Участки крепления тщательно заделываются герметиком с низкой степенью теплопроводности. Поскольку "вьюшка" у трубы отсутствует, сила тяги регулируется при помощи закрытия/открытия дверок топки и поддувала. Чертежи самодельных печей для бани зачастую дополняют сварными баками для воды. Их монтируют на поверхности топки. Как правило, объем бака составляет 100 литров. Его стенки выполняют из стальных, крышки – дюралюминиевых листов. Ручки вырезают из крепкой породы дерева.

Режимы топки

У сварной печи их два. Первый режим используется для быстрого прогрева парного отделения в холодный период и занимает от 1 до 1.5 часов. Его осуществляют с открытой дверкой поддувала. Второй режим применяется или для поддержания температуры на определенном уровне или для прогрева помещения в теплый период. В этом случае дверцу поддувала лишь слегка приоткрывают. За счет этого обеспечивается небольшая тяга и жар в топке. Методы прогрева классифицируются в зависимости от того, в каком помещении нужно нагнать температуру в первую очередь. Если это сначала моечное отделение, то открывают дверки в нем, если парное – то, соответственно, в этой части бани. Для прогрева обоих помещений дверцы распахивают с двух сторон.

Лучший вариант – универсальная каменка

Такая печь прекрасно подойдет как для сауны, так и для бани. Температура в 80 градусов достигается в течение 1.5 часов при объеме парной 8 м3. Вместе с этим доводится до кипения 50 л воды. Печь имеет два дымохода. Первый предназначается для нагрева и топки каменки. Второй дымоход – свободный. Через него уходит угарный газ и дым, когда достигнута нужная температура, но при этом топливо полностью не прогорело. Для конструкции берут листовое железо, толщина которого 3-4 мм. Для большего удобства сборки каменка, труба и топливник изготавливаются отдельно. Последний сваривают из металла. Его толщина – не меньше пяти миллиметров. В комплектацию входят малая и большая задвижки, а также две решетки. Они предназначены для поддувала и каменки. Решетка в последней сваривается из стержней. Их диаметр – в пределах 2 см. Оптимальное расстояние между стержнями – не более пяти сантиметров. Элементы устанавливаются свободно на опорах. Решетку поддувала сваривают из стержней, диаметр которых 0.8-1 см. В качестве каркаса используются 2 уголка, размер которых 2х2 см. Решетка поддувала монтируется съемной. По ширине всего топливника привариваются пазы задвижек, шириной 10 см. Их изготавливают из металлических полос 0.5х2 см. Пазы для разделяющей стенки делаются из таких же элементов. Снизу приваривается поддувало. Каменка собирается из стали, толщина которой 3 мм. Монтируется она на горловину топки. Сверху печь оснащают двумя патрубками. Диаметры элементов – 10 и 14 сантиметров, а высота – 10. К ним приваривают фланцы, имеющие 4 отверстия. Они предназначены для фиксации трубы и обводного колена. Дымоходная труба должна иметь диаметр в пределах 14 см. Сторона печи, соприкасающаяся с деревянной стеной, сооружается из кирпича. Его нужно ставить на ребро. При протапливании печи открывают только две задвижки – большую и ту, которая находится до фланца трубы. К тому моменту, когда топливо почти прогорело, а температура приблизилась к оптимальному показателю, открывают малую задвижку. Первые две при этом закрывают. Оставшийся дым и угарный газ проходят по обводному каналу мимо каменки.

Дополнительные сведения

Для лучшего сохранения тепла в парилке необходимо установить качественные окна. Для более быстрого прогрева можно закрыть все дверки. В этом случае все камни в духовке накалятся до максимального предела. Однако в этом случае следует использовать второй – медленный – режим прогрева. Топить печь можно не только дровами. Используют также торф, уголь или газ. Однако традиционным топливом считается все же древесина.

www.syl.ru

Самодельные печи для бани: особенности, устройство, фото и видео.

Современный рынок отопительного оборудования предлагает множество моделей различной конструкции и разной стоимости. Однако многие владельцы частных домостроений предпочитают соорудить печь для бани самостоятельно. Самодельные печи для бани, чаще всего, изготавливают из стали (листа или трубы) или из кирпича. Оба варианта обладают определёнными преимуществами и недостатками. При выборе типа отопительного агрегата принимают во внимание требования к печи и то, сколько места можно выделить для неё.

Особенности кирпичных банных печей

Если вы решили построить в бане кирпичную печь, то стоит принять во внимание следующие факторы:

  • Изготовить отопительную установку из кирпича довольно трудно, проведение кладочных работ требует определённых знаний, навыков и аккуратности. Небрежно сложенная печь долго не проработает.
  • Такой теплогенератор занимает в банном помещении довольно много места.
  • Из-за большой массы конструкции требуется устройство заглубленного фундамента.
  • Для выхода в рабочий режим кирпичной печи требуется до 5 часов. Этот промежуток зависит от времени года.

Положительные стороны кирпичных теплогенераторов:

  • В банных помещениях с такими печами тепло после растопки держится до 9 часов.
  • Кирпичные печки-каменки способны обогревать значительные площади.
  • Пожаробезопасность кирпичных печей гораздо выше, по сравнению с металлическими.

Устройство кирпичного теплогенератора для бани

Фундамент самодельной банной печи изготавливается ещё до возведения стен самой бани.

Порядок сооружения фундамента для кирпичной печи-каменки:

  • Для фундамента изготавливают котлован глубиной примерно 700 мм.
  • Яму засыпают послойно. Сначала укладывают 150 мм политого водой и тщательно утрамбованного песка. Затем следуют слои битого кирпича (200 мм) и щебня (100 мм).
  • На случай подвижек грунта между стенкой котлована и опалубкой оставляют зазор в 100 мм.
  • Внутри опалубки укладывают каркас из арматуры.
  • В опалубку заливают бетонную смесь.

Внимание! Фундамент может быть ниже уровня грунта не более чем на 150 мм.

  • После снятия опалубки на бетон наносится гидроизоляционный слой. Свободное пространство между грунтом и бетоном засыпается гравием.
  • Сверху на готовый фундамент укладывают слой рубероида, а затем ряд кирпичей и снова слой рубероида.

Основные этапы кладки печи:

  • При выкладывании кирпичей в массив печи монтируют дверцы топки и каменки. Кладка начинается от дверцы.
  • Над топочным отделением устанавливают решетку для каменки. С каждой её стороны оставляют зазор в 5 мм для возможности теплового расширения.
  • Над каменкой устанавливают бак для воды.

При изготовлении самодельных печей для бань необходимо постоянно использовать горизонтальный и вертикальный уровни.

Особенности металлических банных печей

По сравнению с кирпичными банными отопительными установками, металлические теплогенераторы обладают определёнными преимуществами:

  • Их устройство проще, поэтом их легче изготовить самостоятельно.
  • Требуется меньше места в банном помещении.
  • Небольшая масса металлических конструкций позволяет обойтись в данном случае без устройства заглубленного фундамента. Это даёт возможность сэкономить время и средства.
  • Время прогрева помещения гораздо короче.

Однако есть несколько параметров, по которым металлические печи проигрывают кирпичным установкам:

  • Тонкие стенки металлических теплогенераторов – причина быстрого остывания печей. Поэтом во время использования бани в топке необходимо постоянно поддерживать огонь.
  • Стенки металлических конструкций имеют высокую температуру, что увеличивает риск обжечься.
  • Низкая степень пожарной безопасности требует устройства дополнительной защиты потолка и стен от высоких температур.

Самодельные металлические печи для бани

Металлические печи-каменки могут изготавливаться из листовой стали или трубы.

Основные этапы изготовления печи для бани из трубы:

  • Для изготовления такой печи понадобится два куска трубы. Один длиной 0,9 м – для каменки с топкой, второй, для бака с горячей водой, – 0,6 м.
  • Внизу первой трубы вырезают отверстие для поддувала размером 60х200 мм. Над поддувалом вваривают стальную пластину толщиной примерно 12 мм с отверстиями, выполняющую роль колосника. Для её установки в трубе прорезают паз.
  • Далее вырезают нишу для топки 300х250 мм. К ней монтируют дверцу с защёлкой и навесами.
  • Над топкой на высоте 400 мм над колосниками для размещения камней приваривают решетку из стального прута. На решетку выкладывают специально подобранные округлые камни.
  • Ко второму отрезку трубы, который будет выполнять функцию бака для воды, внизу приваривают днище толщиной 8 мм с отверстием для дымохода. Дымовая труба печи будет проходить сквозь бак с водой, нагревая её.

Внимание! Дымовая труба вваривается герметично для предотвращения протекания воды из бака в топочное пространство.

  • Бак для воды монтируют на нижнюю часть печи. Обе части установки сваривают.
  • Верх бака оставляют открытым для заливки воды.
  • Внизу к баку приваривают водозаборный кран.
  • Печь для бани из трубы для повышения пожарной безопасности и улучшения теплотехнических характеристик рекомендуется обложить кирпичом.
  • Участок дымовой трубы между печкой и потолком оштукатуривают и обрабатывают известковым раствором.

Внимание! Изготовление самодельной печи для бани подобной конструкции под силу тем, кто владеет навыками сварочных работ. Если подобное умение отсутствует, то целесообразно обратиться к услугам профессионального сварщика во избежание возникновения аварийных ситуаций при работе печи.

kotel-otoplenija.ru

Как сделать самодельную печь для бани из металла?

Любая, даже самая простая баня, должна иметь стационарный источник тепла. Он должен достаточно быстро прогревать помещение и нагревать большой объем воды для мытья. Таким источником может быть кирпичная печь на твердом топливе, или металлический котел.

Кладка кирпичной печи дело достаточно сложное, к тому же готовая конструкция занимает много места. В маленьких банях оптимальным вариантом считается металлический котел. По виду топлива он может быть электрическим, газовым или твердотопливным.

Электрические и газовые котлы имеют сложную конструкцию. Монтаж этих систем выполняется профессионалами с обязательной приемкой энергонадзорной службы. Такие условия, делают самостоятельную сборку данных агрегатов нежелательной и даже опасной.

Дровяной котел можно купить на рынке или сделать самому. Покупные варианты бывают различной конфигурации и изготавливаются с применением разнообразных материалов. Для бани это система, сваренная из стальных листов с каменками различных размеров.

Агрегаты, выполненные из чугуна, не подходят для установки в парной, так как чугун не выдерживает резкого перепада температур и может лопнуть.

Бак для воды, как правило, продается отдельно и монтируется в сборную систему дымохода. Существуют системы, в которых вместо навесной емкости, используется система теплообменников. В металлическую печь вмонтирован кусок трубы, с резьбой на входе и на выходе. К ней подключается внешняя труба и закольцовывается в отдельную емкость для воды.

За счет перепада температур водонагревательного бака и участки трубы внутри печки, происходит движение жидкости и нагрев емкости. Эту конструкцию удобно применять, если необходимо нагреть большой объем воды, поскольку покупные емкости бывают максимум 50-100 литров. Такая система смотрится эстетично, так как бак с водой можно убрать за пределы парной, например, на чердак или второй этаж бани.

Принцип работы металлического котла

Покупная металлическая печка любой конструкции, удовольствие недешевое. Зная основные принципы его работы, такой агрегат можно сделать самому. Для этого, необходимо понимать из каких элементов состоит печь простейшей конструкции.

По форме, металлические самодельные печи для бани могут быть круглой или прямоугольной. Круглые системы изготавливают из обрезков толстостенных труб большого диаметра. Преимущество такого рода конструкции в минимальном количестве сварных соединений. Однако в круглой печке не получиться сделать внутреннюю футеровку кирпичом. Прямоугольные агрегаты свариваются из стальных пластин толщиной 7-10 мм. Несомненным плюсом таких систем считается их произвольная форма и размер. Например, можно сделать удлиненную топку и вынести окно приемника за пределы парной. Однако большое количество сварных соединений требует высокого качества работы.

Наличие непроваров приведет к прониканию угарного газа, что не безопасно при использовании в бане.

Сердцем котла считается топка. В не зависимости от формы, ее выполняют в основании. Предусматривают две камеры: для сбора золы и для горения дров. Разделяют их стальным колосником, сваренным из толстых прутьев. Среднее расстояние между дверцами топочного отсека и зольником составляет 10 см. Размеры отсека для закладки дров должны быть не меньше чем 20 на 40 см. С внутренней стороны топочной камеры допускается футеровка шамотным кирпичом. Эта процедура увеличивает КПД за счет перераспределения тепла от сгорания.

Выше топки располагают отсек закрытой каменки. Перегородку с камерой горения делают не сплошной: с ячейкой чуть меньше размеров будущих камней. По центру, в одной из боковых стенок, вваривают стальную дверцу. В дальнейшем, этот отсек будет служить для закладки камней и генерации пара. Крышку делают глухой с приваренной по центру трубой, длинной в две высоты каменного бункера. Жар от горения топлива, поднимаясь, будет прогревать уложенные камни. А те в свою очередь, накапливать и отдавать тепло в помещение парной.

Выше каменки, на готовое основание приваривают емкость для подогрева воды. Верхнюю часть делают с широкой крышкой для набора воды и чистки емкости. Дымовые газы, собираясь в каменке, будут подниматься по каналу. Нагрев воды будет происходить от тепла излучаемого крышей каменки и трубы дымохода, проходящей внутри водонагревательного бака.

Далее формируют дымоход из стальной трубы диаметром не менее 100 мм. В зависимости от вида перекрытий, его встраивают либо в общий канал дымоудаления, либо монтируют отдельно.

Понимая основные принципы устройства металлических печей, можно самому разработать готовые чертежи и сделать расчет. О том, как провести все основные этапы правильно, можно узнать в нашем видео.

pechinfo.ru

разновидности, конструкции и требования к ним

Печь для бани

Металлические печи всегда были серьезными конкурентами кирпичным, особенно, когда дело касалось обогрева бань. С их помощью бани быстро нагреваются, а монтаж таких печей прост и не требует ни особых знаний, ни опыта. Кроме того, современные образцы имеют презентабельный внешний вид и могут работать на любых видах топлива. К тому же изготовить такую печку своими руками — не проблема, поскольку чертежи конструкций сегодня находятся в свободном доступе в Интернете. Так что рассмотрим подробнее самодельные печи для бани.

Но сначала сделаем одну оговорку. Достоинств у печи для бани из металла немало, но к ним предъявляются очень жесткие требования в плане эксплуатации. Небольшое нарушение правил, и пожара не избежать. Вот почему все специалисты в один голос требуют досконального изучения печной конструкции с обязательным использованием чертежей. И только после этого можно переходить к их созданию. Дополнительно рассмотрим нюансы изготовления.

Разновидности металлических печей

Самый простой вариант печи из металла — это обычная буржуйка. Она состоит из кожуха с дверцей и ножками, внутри которого установлена решетка. На ней и сжигаются дрова. Как и у всех печей, наличие дымохода обязательно. Скажем прямо — это не самый лучший вариант, хотя он греет помещение бани отлично. Но при этом потребляет слишком много топлива. Вы просто не будете успевать подбрасывать дровишки в пасть буржуйки, чтобы поддерживать в бане требуемую температуру. Многие говорят, что это вообще пережиток прошлого.

Но давайте не будем сразу списывать этот образец, который верой и правдой обслуживал бани на протяжении многих лет. Сегодня современные кулибины предлагают усовершенствованную буржуйку, которую относят к категории печей длительного горения.

Что же изменилось внутри самой конструкции?

  • Во-первых, ее топочную камеру разделили горизонтальной перегородкой на две части. В нижней сгорают дрова, а в верхней — топочные газы. Они проходят по каналу, оставленному сбоку в виде зазора между перегородкой и вертикальной стенкой прибора.
  • Во-вторых, дрова укладываются плотно друг к другу, чтобы они сгорали при меньшем количестве кислорода.
  • В-третьих, устанавливаются специальные каналы, по которым свежий воздух поступает во вторую камеру сгорания.

И все же эти печи из металла не самые экономичные. Да и КПД у них не очень высокий. Поэтому предлагаем другие виды изделий.

Традиционные металлические самодельные печи — это своеобразные конструкции, в которых есть место и топке, и плоскостям нагрева, и каменке, и баку с водой. То есть должен быть полный комплект, который обеспечит баню не только теплом, но и горячей водой. Кстати, о баке с водой. Его объем может быть разным, но мастера говорят о том, что для небольших банных помещений с небольшой печкой из металла оптимальный вариант — это 60–70 литров.

Правда, есть два очень важных предупреждения:

  • Банная металлическая печь должна изготавливаться из листового железа толщиной минимум 4 мм. Можно изготовить ее и из трубы.
  • Она должна обязательно обкладываться кирпичом. Это увеличит безопасность конструкции и создаст условия для равномерного распределения тепла по всему помещению.

Внимание! Одно из самых больших достоинств самодельных печей из металла — это отсутствие необходимости устройства большого и прочного основания. Вариантов основания много. К примеру, бетонная стяжка, облицованная керамической плиткой, огнеупорный кирпич или кусок металлического листа.

Типы конструкций

Металлическая печь для бани

Самодельные металлические печи по своей конструкции делятся на три основных типа:

  • Закрытые.
  • Открытые.
  • Комбинированные.

Чем они отличаются друг от друга? В первом случае это простая модель, корпус которой снаружи и изнутри облицовывается огнеупорным кирпичом. Безусловно, это дорогой вариант, поэтому многие используют для облицовки обычный красный кирпич. Кстати, кирпичи крепятся к стенкам агрегата и между собой специальной проволокой. Посредине печи внутри устанавливается решетка, на которую накладывают камни.

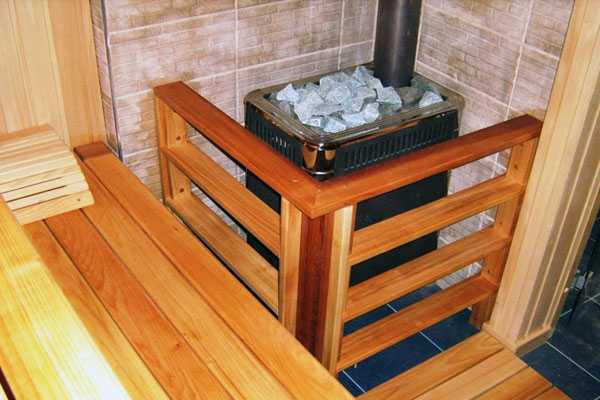

Второй вариант более простой. Для этого печку по всему периметру отделывают металлической решеткой так, чтобы между стенками прибора и решетки оставался достаточно внушительный зазор. В него и засыпают камни.

Комбинированный вариант самый сложный. Для этого каменку устраивают поверх котла, для чего сооружается дополнительная прочная конструкция. Это усложняет агрегат и увеличивает его стоимость. Но работает он гораздо эффективнее за счет установки дополнительных элементов отдачи тепловой энергии.

Типы топлива

В этой категории всего лишь три группы изделий:

  • Печи электрические. В их комплектацию входят металлический корпус и ТЭН. Требование — хорошая изоляция клемм и мест подключения.
  • Газовые. В их составе кроме корпуса есть горелка, подающая топливо в топку. Специалисты рекомендуют установить блок безопасности в виде несложной автоматической системы контроля. К примеру, терморегулятор, датчик температуры и датчик пламени. Последний особенно важен — он будет контролировать подачу газа. При затухании пламени он даст команду клапану, который перекроет газовую трубную магистраль.
  • Дровяные. Это самые простые конструкции, в которых не используются подводящие сети энергоносителей. К ним, кстати, относятся и буржуйки.

Пример конструкции самодельной печки

Самодельная печь для бани из металла выделяет жесткое тепло. Именно поэтому многие предпочитают агрегаты из кирпича. Но у металлического варианта есть много преимуществ:

  • Высокая теплоотдача металла. Парилка с железной печкой нагревается за час или полтора. Кирпичную печку придется греть несколько часов.
  • Это герметичная конструкция, из которой угарные газы вылетают в трубу дымохода. В этом плане устройство кирпичной печки явно не на высоте. Если вы не специалист и сделали ее своими руками, то велика вероятность, что в конструкции между кладками кирпичей останутся щели. Через них дым будет просачиваться внутрь помещения бани.
  • Даже если использовать влажные дрова, самодельная печка из металла их переработает.

Кстати, монтаж печи для дома или бани надо начинать с установки дымохода, после чего прибор подстраивается под него.

Итак, сделать печь для бани своими руками будет не очень сложно, если вы владеете навыками работы со сварочным аппаратом. В ее конструкции всего два больших элемента — камера сгорания и водяной бак. Использовать для самодельного агрегата лучше всего трубы с толщиной стенки не менее 10 мм.

Последовательность монтажа печки

Чертеж печки для бани

Монтаж печи проводится в следующем порядке. Сначала ставите трубу вертикально и делите ее на две ровные части горизонтальным блином. Он приваривается герметичным сплошным швом, лучше с двух сторон. Нижняя часть будет топкой. В нее устанавливается решетка и делается дверца для загрузки дров, а снизу обязательно вырезается поддувало. В горизонтальном блине делается отверстие под дымоходную трубу, куда вставляется и приваривается дымоход.

В образовавшееся верхнее пространство засыпаются камни — это будет каменка. Теперь к основной трубе привариваются по периметру несколько отрезков металлической арматуры. На них располагается бак, в который вставлена вертикальная труба. Она будет продолжением дымохода печи. Кстати, бак может быть съемным или цельным с нагревательным прибором.

Теперь можно собрать печь и опробовать ее в работе. В топке разжигаются дрова, в каменку закладываются камни, а в бак заливается вода. Через 1,0–1,5 часа парилка и вода должны нагреться до необходимой температуры. Если все в порядке, и работа печки вас полностью устраивает, можно переходить к ее установке. Установили? Обязательно облицуйте ее кирпичом. Это обережет вас от ожогов и будет равномерно распределять тепловую энергию по всему помещению.

Такое устройство печи из обычной трубы — не единственный вариант. Вместо трубы можно использовать металлические листы. Тогда печка будет прямоугольного сечения, но это никоим образом не скажется на качестве тепловой отдачи прибора. Кстати, не стоит обращать внимание на внешний вид агрегата. Он, естественно, будет уступать заводским аналогам. Это неприятность поправима, поскольку агрегат вы облицуете кирпичом. А вот для его кладки, если вы неспециалист, рекомендуем пригласить мастера. Что ни говори, а эстетическая сторона любого дела должна быть на самом высоком уровне.

Важна ли форма печки?

Печь для бани из металла чертеж

Вопрос, печь какой формы работает эффективно, а какая не очень, сегодня задают многие обыватели, которые решили самостоятельно изготовить печь из металла. Разница, конечно, есть:

  • Прямоугольные конструкции более устойчивы к перепадам температуры. Хотя специалисты говорят о том, что даже их необходимо усиливать уголками, которые выполняют функцию ребер жесткости. Добавим, что в углах этой конструкции температура всегда ниже, что упрощает процесс обслуживания.
  • Печки цилиндрической формы из металла большой толщины обладают высокой механической прочностью.
  • Горизонтальные образцы неравномерно распределяют тепло по сравнению с вертикальными. В последних самая нагретая часть — это камера сгорания, откуда тепло по вертикали равномерно распределяется и по конструкции агрегата, и по всему объему помещения.

И все же на прочность конструкции в первую очередь влияет выбранный металл, особенно его толщина. Чем толще, тем надежнее, хотя это увеличивает вес изделия. Но учитывайте тот момент, что листовой металл в процессе нагрева изменяет свои линейные размеры, что влияет на его прочность. Если не установить ребра жесткости, то вероятность коробления и образования трещин резко возрастает.

Заключение по теме

Как видите, самодельных печей по типу конструкции достаточно много. Насколько они хороши, показывает жизнь и продолжительная их эксплуатация. Не будем утверждать, что они лучше заводских. Но не стоит принижать и их достоинств. Если все операции по изготовлению печи проведены грамотно и на самом высоком уровне, то бояться нет причин. Такие печи будут десятилетиями трудиться, грея дома, бани, гаражи и другие постройки.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Печь для бани своими руками: особенности установки и рекомендации.

Невозможно представить себе баню, где нет печки. На данный момент есть множество вариантов, каким будет этот агрегат. В качестве топлива могут использоваться дрова, газ и жидкие горючие вещества. Но при этом, стоимость готовых агрегатов просто заоблачная, а гарантий того, что печь в баню годная, она совсем небольшая. Поэтому многие решают сделать печь для бани своими руками, так чтобы она точно соответствовала всем ожиданиям и проработала долгие годы.

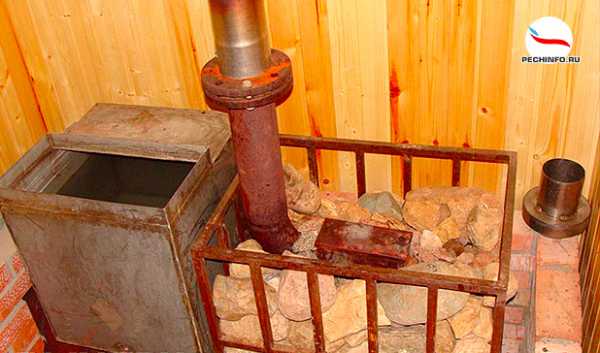

На фото — самодельная печь для бани с каменкой из прутьев

Поначалу такое мероприятие может показаться непростым, и это нормально. Главное, чтобы построить печь в баню своими руками потребуется пошаговая инструкция, составленная знающими людьми. Выполнив все четко и правильно, не нарушая правил безопасности, можно построить действительно надежные самодельные печи, потратив при этом не так много, как это требуют на строительном рынке.

Вернуться к содержанию ↑

Основные требования

Нынешние варианты того, как делают печи в бане своими руками, достаточно похожи на заводские конструкции, а именно:

  • такие печи сходны с заводскими по внешнему виду, то есть они эстетичны и хорошо вписываются в общий интерьер;
  • идентично покупным вариантам экономичны по расходу топлива;
  • они не занимают в парилке много места;
  • важно также, что они не нуждаются в особом, дополнительном уходе;
  • может быть сделана, как для отопления дровами, так и работать на жидком топливе и других, альтернативных источниках.

Какой именно вариант устанавливать в собственной бане решать нужно на основании особенностей данного помещения. Но, вне зависимости от того, какая конструкция будет выбрана, требования, как сделать печь, для всех одинаковые, и их нужно соблюдать.

  1. Важно соблюдение определенной тепловой мощности, которую можно будет четко отрегулировать. Дело в том, что одна мощность может удовлетворять требования бани из бруса, и совсем не выполнять их в помещении каркасного типа.
  2. Обязательно нужно установить тепловой аккумулятор и парогенератор, сделанный по специальной методике. С их помощью в парилке регулируются режим тепла и влажность.
  3. Важно также установить регулятор конвекции.
  4. В парилке не должно быть предметов или поверхностей, способных нагреваться выше чем до 150 градусов по Цельсию.

Самодельная металлическая печь для бани

Это только основные требования, как самому сделать печь, на деле учитывается также размер топки, пожаробезопасность и прочие моменты печных работ.

Вернуться к содержанию ↑

Особенности печей

Разделяют два основных вида банных печей: «горячий» и «холодный». Все зависит от температуры стен в парилке. Наружные стены в горячей бане способны держать температуру 100 градусов по Цельсию, что собственно и гарантирует тепло внутри. Это идеальная простая печь для бани, которую будут использовать нечасто. Устанавливать постоянное отопление в ней бессмысленно, а растопить такую конструкцию можно достаточно быстро. Главный недостаток подобной конструкции в том, что регулировать температуру там практически невозможно, и парилка может перегреться. А это не всегда безопасно для здоровья человека.

В случае холодного вида, печь для бани самодельная не будет так нагреваться. Их максимальная температура составляет 50 градусов по Цельсию, поэтому обжечься о них не выйдет. Баня прогревается посредством использования особых печных каналов. С их помощью прохладный воздух снизу проходит через печь в бане и сверху возвращается уже горячим и идеальным для процедур. Именно посредством использования подобных систем можно настроить регулировку жара и влажности.

Вернуться к содержанию ↑

Кирпичная печь

Самодельные банные печи из кирпича являются отличным решением. Поскольку этот материал тяжелый, под агрегатом должен быть положен прочный фундамент.

Конструкция самодельной кирпичной печи

Не рекомендуется использовать цемент, ведь он не устойчив к большому жару, и примерно через год печка разрушится. В данном случае используется для кладки кирпича раствор из песка и глины. Главное — создать прочную конструкцию, которая сможет долго прослужить в доме. При устройстве печи следует учитывать следующие моменты:

  • из огнеупорного кирпича выстраивается топка;
  • снизу от нее обустраивают зольник;
  • обязательно нужно установить решетку для камней, для ее изготовления рекомендуют брать сталь или чугун;
  • для горячей воды устанавливается изогнутая труба, ее еще называют змеевиком;
  • укладывается дымоход;
  • устанавливаются дверцы в печах для бань.

Вернуться к содержанию ↑

Металлическая печь

Печи из стали и чугуна намного легче кирпичных конструкций, они быстрее прогреваются и дают хорошую теплоотдачу. Кроме того, такая конструкция может создаваться в любом месте, тогда как кирпичная печь может создаваться непосредственно в месте будущего использования. Сложности в том, чтобы сварить печь для бани своими руками нет. В первую очередь нужно разрезать листы стали или кусок трубы большого размера. Делается металлическая печь также, как и кирпичная, нужно создать такие же части. Просто выглядеть она будет совсем иначе, да и производительность будет выше.

Прежде чем для постройки будет выбрана самодельная металлическая печь для бани, стоит учесть, что недостатком подобной конструкции выступает занимаемая перегретая площадь агрегата. То есть, обжечься в парилке с металлической печью легче, чем в кирпичной. Но справиться с таким недостатком не составит труда и много времени. Печь можно обложить кирпичом с огнеупорными характеристиками и повесить на корпус агрегата конвертор.

Схема самодельной металлической печи

Еще одним плюсом металлических конструкций является их большой срок эксплуатации, который достигается благодаря тому, что топка остужается из-за воздуха, циркулирующего внутри конструкции.

Не стоит самим делать агрегат, работающий от электроэнергии или на газу, поскольку устройство банной печи достаточно сложное и вероятность взрыва из-за неправильного построения достаточно большая. Даже заводские печи с таким топливом не всегда оправдывают ожидания, и не безопасны в эксплуатации.

Вернуться к содержанию ↑

Создание металлической печи

Главное, что нужно учитывать при создании металлической печи, это базовые характеристики. А так придумать и решить, как сделать печку в бане, можно множество вариантов. Особые усилия и знания для таких работ не нужны.

Идеальным решением станет печь своими руками периодического нагрева для маленькой бани. Для ее создания нужен стальной лист 5 миллиметровой толщины. Габариты такой конструкции: высота 800 миллиметров с учетом ножек, длина 900 миллиметров, ширина 600 миллиметров. Диаметр дымохода должна быть не меньше 115 миллиметров.

Один из вариантов, как построить печь в бане следующий. По высоте нужно разделить банную печь на три отрезка разной длины. Снизу отмерить узкий отрезок для зольника, где будет расположена и дверка для дополнительного поддувала.

Далее идет топка, между ними кстати стоит установить чугунные колосники на кронштейнах. В верхнем отсеке нужно установить каменку, которая обеспечит отвод использованного топлива. Заднюю часть каменки нужно на одну треть заварить металлическим листом, в центре которого будет врезан дымоход.

Также стоит сделать крышку из тонкого металла, посредством которой будет регулироваться подача пара в парилку и отвод газа в дымоход. После завершения сварки печки рекомендуется покрыть ее огнеупорным лаком. Камни следует закладывать внутрь уже после того, как агрегат подключат к дымоходу и проведут все процедуры по его установке. Именно по такой методике и делаются самодельные печи для бани из металла.

Ниже видео о том, как самостоятельно сделать печь — от чертежа до готового изделия.

hotbanya.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
