Печи для бани: чертежи и инструкция

Баня — это особое помещение, оно используется не только для отдыха, но и для профилактики многочисленных заболеваний. Сегодня можно устанавливать различные варианты печей для нагрева помещения и воды. Для кирпичной и металлической печи чертеж будет совершенно различным, как и особенности монтажа, эксплуатации. Самыми распространенными можно назвать кирпичные, металлические, дровяные, электрические печи. Многие из них имеют каменку, т. е. специальную решетку либо клеть для камней. У электрических моделей горячий воздух может подаваться обычным вентилятором, обеспечивая комфортное использование парилки.

Схема установки печки с топкой из помывочного отделения.

Кирпичные печи для бани

Печь в баню чаще всего делается из кирпича. Чертеж ее включает такие обязательные элементы:

  • топочная камера;
  • зольник;
  • каменка;
  • дымоход;
  • емкость для нагрева воды.

Баня обычно оборудуется именно кирпичными печами, но такое традиционное решение сегодня все чаще заменяется металлическими конструкциями. Почему именно так? Проблема состоит в том, что для кирпичной печи обязательно требуется устройство отдельного фундамента, т. е. бетонной подушки, которая делается независимо от фундамента самой бани.

Чертеж в обязательном порядке включает сначала фундамент, а затем уже схему кладки печи.

Схема кладки — это не только конструкция в разрезе и с различных сторон, но и подробная порядовка для каждого отдельного ряда. Все зависит от того, какая именно печь будет использована, так как порядовка для всех конструкций будет совершенно различной. Лучше всего использовать уже готовые схемы. Нельзя начинать кладку печи, не подготовив порядовки, так как это опасно для дальнейшего использования. Особое внимание надо уделить и трубам: неправильный их выбор может привести к постоянному появлению конденсата. Выбирать их надо в зависимости от климатических условий в регионе. Пример чертежа печи каменки приведен.

Вернуться к оглавлению

Печи с малой теплоемкостью

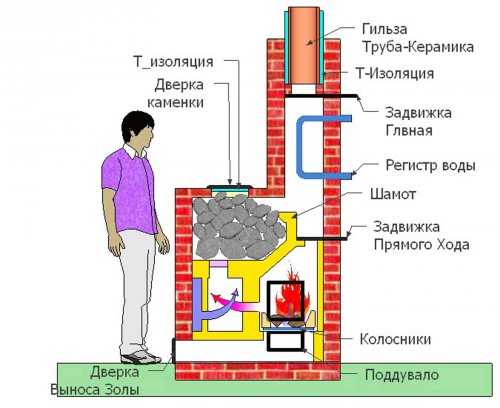

Схема кирпичной печи.

Печи для бани, чертежи которых могут сильно различаться, подбираются с учетом габаритов помещения и собственного бюджета. Один из вариантов — печь с малой теплоемкостью, которая используется только для небольших строений, маленьких по площади саун. Это металлическая конструкция сваривается из листа стали с толщиной в 5 мм. Размер листа составляет 70*70*160 см. Сам чертеж отличается такими особенностями:

  • топка находится внизу конструкции;
  • клеть для камней — посередине печи;
  • бак для воды крепится только сверху.

Есть и такая простейшая печь для бани, чертеж которой представляет собой следующее:

  • простая металлическая бочка, у которой вырезается дно, ставится на очаг из кирпича;
  • на очаг предварительно ставится колосниковая решетка;
  • в нижней части выполняется обкладка кирпичом на высоту в 50 см, при этом кирпич ставится только на ребро, чтобы защитить его от выгорания.

Примерно на 2/3 высоты бочку необходимо заполнить предварительно отобранными кирпичами, после чего она сверху закрывается крышкой, чтобы в помещение при использовании не попадал дым. Если надо получить пар, то крышка приподнимается, на камни наливается вода.

Вернуться к оглавлению

Дровяные конструкции

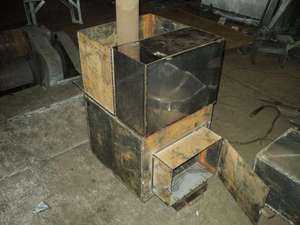

Схема металлической печи.

Чертеж печки дровяного типа может сильно различаться в зависимости от того, из какого материала она будет сложена. Чаще всего это кирпич, но большой популярностью пользуются и металлические сварные печи, которые надежны и прочны, занимают меньше места, имеют не такой большой вес, как кирпичные. Нагрев происходит за счет тепловых экранов, которые располагаются вокруг корпуса. В саму печь может встраиваться котел для подогрева воды, решетка для камней.

Подобная печь для бани универсальная, ее можно применять для финской, русской бани, она очень удобна и легко монтируется. Инструкция сборки имеет свои особенности. В зимнее время такая конструкция способна прогреть помещение примерно за 1,5 часа до 80°C тепла. После такого прогрева можно начинать париться, так как температура будет подниматься выше. Чертеж печи включает в себя 2 дымохода, один из которых предназначен для каменки и топки, а второй для выпуска продуктов горения, то есть дыма, угарного газа. Используется он в то время, когда необходимая температура достигнута, а вот масса дров еще не прогорела до конца. Такая металлическая печь для бани сваривается из листовой стали с толщиной в 3-5 мм. Труба, топливник, каменка изготавливаются отдельно.

Топливник, согласно схеме, представляет собой короб из стали, который имеет горловину с высотой в 60 мм для того, чтобы сверху можно было установить каменку. Делается такая конструкция из стали в 5 мм, обязательно надо иметь 2 задвижки, решетку для поддувала. Решетка для камней сваривается из металлических прутьев, толщина которых составляет 20 мм. Шаг между такими прутьями делается в 50 мм. Для поддувала решетка делается из прутьев с диаметров в 8 мм, крепится она на уголках 20*20 мм. Все решетки должны быть съемными. Печка из металла сверху имеет 2 патрубка, высота которых составляет 100 мм, а диаметры 100 мм и 140 мм. Привариваются они фланцами, имеющими 4 отверстия.

Вернуться к оглавлению

Электрические печи

Для саун и бань с небольшой площадью применяется электрическая печь, которая обладает предельно простой схемой сборки. Чертеж такой печи включает:

  • металлический корпус из стальных листов, толщина стенки — 2-3 мм;
  • электронагреватели, или ТЭНы, количество которых зависит от размеров печи, требуемой мощности;
  • тепловая защита, необходимая для любой печи.

Кроме того, такая печь для бани может иметь специальную клеть для камней, в корпусе есть щели, увеличивающие теплоотдачу. ТЭНы для печи используются закрытого либо открытого типа. Защита выполняется в виде стального экрана, который может быть один или составленный из нескольких листов. При составном экране листы располагаются последовательно. Каменка находится наверху — это обычная металлическая решетка или клеть, куда помешаются камни для нагрева. Если каменка не предусмотрена, то горячий воздух в помещение нагнетается специальным вентилятором, т. е. печь для бани работает в качестве калорифера.

Мощность такой конструкции может быть различной, зависит она от размеров помещения, материалов изготовления стен, качества утепления. Для помещений с панельными стенами необходимо использовать конструкцию с мощностью в 0,-0,8 кВт/м³. Для бревенчатой бани требуется уже большая мощность, примерно 1,4-1,8 кВт/м³. Использование электропечи отличается от эксплуатации остальных конструкций. После того как помещение нагрето до необходимой температуры, надо мощность сократить примерно в 1,5-2 раза. Если чертеж включает в себя установку терморегулятора, то поддержка необходимого температурного уровня осуществляется автоматически, что намного упрощает задачу.

Сегодня для отопления бани используются различные типы печей, традиционно это кирпичные с каменкой, но большую популярность получили металлические электрические печи, которые обеспечивают максимальный комфорт использования. Чертежи таких печей отличаются друг от друга, как и их монтаж.

1popechi.ru

устройство печи из металла согласно чертежу и полезные советы

Процесс выбора печи для бани довольно сложный. У каждой их разновидности есть свои положительные стороны. Если, например, печь нужна для небольшой бани, которой будут пользоваться редко, то вполне подойдёт вариант из металла. Можно заказать её изготовление в специализированных компаниях, а затем просто установить её в своей бане.

Общие сведения о металлических печах

Основным достоинством такого сооружения для бани является быстрый прогрев комнаты, в которой она установлена. Но следует знать, что и остывает она тоже очень быстро, поэтому её приходится топить постоянно.

Сооружение металлической печи для бани своими рукам не очень затратное дело, все работы можно сделать самостоятельно. Просто нужно иметь сварочный аппарат и небольшие навыки в работе с ним и изготовить чертёж печки для бани.

Из чего состоит печь

Существует множество методов изготовления металлических печей для бани своими руками. Некоторые люди изготавливают их из труб, бочек из металла или стали в листах. Также бывают варианты с вертикальной или горизонтальной компоновкой, разным расположением топки и отличающимися друг от друга топками.

Самый простой вариант — это изготовление металлической печи из трубы, здесь практически не придётся работать со сваркой. Высота такого сооружения будет около 170 см, а диаметр — 80 см. Сверху нужно соорудить каменку, на которой будет установлен бак с водой. Температуру нагрева железной печи для бани можно регулировать поливая камни холодной водой.

Необходимые материалы и инструменты

В первую очередь следует создать чертёж банной печи, согласно которому и будет она изготавливаться. Чтобы сделать металлическую печь для бани нужно запастись следующими материалами:

  1. Труба из металла диаметром 50–60 см и 170–180 см. Толщина стен такой трубы не должна быть меньше 10 мм.
  2. Лист металла толщиной не менее 8 мм.
  3. Стальной прут диаметром 10 мм.
  4. Колосник.
  5. Задвижки и петли зи металла для двери.
  6. Дымоход.
  7. Кран.
  8. Диабаз или талькохлорит. Ими будет заполняться печь.

Все эти материалы можно приобрести в любом строительном супермаркете или магазине, который специализируется на продаже комплектующих для печей.

В качестве инструмента понадобятся: болгарка с диском по металлу и сварочный аппарат.

Следующим этапом будет подготовка к установке печки из металла.

В первую очередь нужно изготовить фундамент для печи и, главное, нельзя забывать, что она должна располагаться как минимум в метре от стены. Фундамент для печи заливается заранее, он не должен быть завязан с основанием для стен.

Слишком кропотливой работы такая закладка не требует, она не должна быть слишком прочной и идеально ровной. После того как фундамент будет залит, нужно дать ему выстоятся 2 месяца, а потом выложить на нём 2 ряда красных огнеупорных кирпичей и ещё подождать 2 недели. Теперь можно считать, что основание готово и можно приступить к изготовлению печи для бани своими руками.

Изготовление печи согласно чертежу печки для бани

Процесс изготовления печи делится на такие этапы:

  • монтаж топки и каменки;
  • изготовление бака для нагрева;
  • сооружение и установка дымохода.

Этап 1: Изготовление топки и каменки

Сначала нужно разрезать при помощи болгарки металлическую трубу на две части. Первая часть должна быть 90 см, она пойдёт для каменки и топки, а вторая часть размером — 80–90 см пойдёт на бак нагрева воды.

Внизу первой части трубы нужно прорезать окошко размером в 20*5 см – это для поддувала. Во внутренней части этой же трубы, немного выше поддувала, нужно приварить кронштейны под колосник. Далее, немного выше колосника следует проделать окошко для топки размером — 20*25 см. К одной из сторон отверстия для топки необходимо приварить петли и повесить на них дверки.

Далее, следует расположить каменку, которая будет находиться над топкой. На дне топки необходимо расположить колосник. Также вместо колосника можно соорудить решётку внутри каменки. Но следует помнить, что размеры ячеек решётки должны быть меньше чем камни, которыми будет заполняться печь, чтобы они не проваливались.

Далее, в каменке нужно проделать окошко для залива воды. Его лучше расположить с противоположной стороны от топки и тоже приделать дверцу. Сверху над решёткой или колосником нужно расположить трубу дымохода и заложить камни.

К верхней части трубы, где находится каменка и топка, нужно приварить металлический круг с отверстием, в которое будет проходить ещё одна труба. Сварочные швы должны быть водонепроницаемыми, потому что сверху будет установлен бак с водой.

Этап 2: Бак для нагрева

К нижней части второго отрезка трубы нужно приварить кран. Далее, эту трубу крепят с помощью сварки к каменке. Очень важно делать идеальный сварочный шов, ведь он не должен пропускать воду. На бак, сверху, нужно приварить крышку, которая должна состоять из двух половин. Первая половина крышки приваривается, а ко второй приделывают петли, она будет служить в качестве дверцы.

Этап 3: Дымоход

Самым лучшим вариантом крепления дымохода считается вне печи. Его нужно будет обмотать термостойким материалом. Также существуют варианты изоляции трубы кирпичом. Очень важно знать, что печь из металла в бане очень сильно нагревается и может стать очагом пожара. Поэтому в местах прохождения дымохода через потолок или стену в бане, нужно соорудить соответственную изоляцию.

Стены, которые находятся поблизости печи тоже нужно обшить изоляцией в виде металлических листов. А лучше всего после установки металлической печи в бане обложить её кирпичом, что значительно снизит вероятность непредвиденного воспламенения.

Как правильно установить печь — советы

Опытные специалисты — банщики утверждают, что лучше всего конструкцию из металла в бане устанавливать отдельно от парилки. Предбанник может не успевать прогреваться и в нём будет постоянно холодно.

  1. Согласно правилам пожарной безопасности место перед топкой в бане должно быть защищено листом из металла. В процессе топки этот лист будет сильно перегреваться, что может привести к ожогам, поэтому лучше топку в парилке не ставить.
  2. Плюс ко всему все банные печи, которые топятся дровами, требуют постоянной закладки горючего материала, поэтому лучше это делать в предбаннике чем в парилке.
  3. Согласно всем этим убеждениям лучшим местом для нашей металлической конструкции в бане будет стена соединяющая две комнаты. Следует учесть то, что она может быть изготовлена из горючих материалов и лучше всего от стены её изолировать металлическим листом и асбестовой плитой.

Также профессионалы рекомендуют установку приточно-вытяжной вентиляции. Она будет постоянно снабжать помещение свежим воздухом и не даст задохнуться от дыма.

Рассмотрев вариант изготовления и установки этой печи, каждый сможет своими руками изготовить чертежи железных печей для бань.

Если вы собрались делать металлическую печь для бани своими руками и в первый раз, то лучше проконсультироваться у профессионалов, кто, как не они знают принципы работы и установки.

bane.guru

Чертежи печей для бани — Виды банных печей по конструкции

По своей конструкции банная печь отличается от традиционной, обогревающей дом. Эти печи прозвали «каменками», ведь они оборудованы специальным карманом для прогрева груды камней. Именно поэтому такая печь имеет высокую теплоемкость, протапливая помещение довольно быстро.

Виды банных печей

Конструкция печей для бань бывает:

  • Колосниковой топки. Данный вид печи, имея поддувало, создает довольно внушительное высокотемпературное пламя, благодаря чему каменная закладка и воздух парной разогреваются достаточно быстро. Колосниковая печь будет незаменима для тех, кто имеет в запасе лишь свежезаготовленные либо сырые дрова.
  • Бесколосниковой топки. Эти печи более просты в обслуживании и экономичны, довольно бережно расходуя дрова, но бесколосниковая печь гораздо требовательнее колосниковой к качеству загружаемого в нее топлива.

По виду материала печи разделяют на:

  • Кирпичные. Как правило, они требуют помощи опытного мастера – печника.
  • Металлические. Их можно купить в готовом виде в различных специализированных магазинах, но, если вы хотите сделать печь своими руками, то такую печь изготовить самостоятельно не так уж сложно.

Рассмотрим чертежи печей для бани, которые могут быть полезными во время выбора банной конструкции.

Чертежи печи из кирпича

В русских банях издавна применялась кирпичная печь, кладка которой производится на глиняном растворе. И сегодня многие истинные ценители бани предпочитают лишь данный вид печей, поскольку они вырабатывают отличный сухой пар.

Материалом для такой печи служит проверенная временем «классика» — красный, жаростойкий и по-настоящему прочный кирпич.

При изготовлении глинопесчаного раствора для кладки печи необходимо знать и учитывать некоторые нюансы:

  • Глину предварительно размачивают несколько дней, а затем вымешивают до консистенции «киселя».
  • Приблизительные пропорции для смешивания глиняного «киселя» с песком -1:2 – 1:3. Затем начинается подгонка раствора под требуемое состояние.
  • Прилипание раствора к кельме означает, что он слишком «жирный» и необходимо добавить еще воды и песка. Если же раствор «рвется», с трудом размазываясь по кирпичу – добавляют еще глины.

Давайте рассмотрим два различных варианта печей из кирпича:

Печь с мойкой из чугуна

Для такой печи потребуются:

  • Красного кирпича – 220 шт.
  • Чугунная раковина – 1 шт.
  • Две дверцы (по 1-й штуке): для чистки и с отверстиями.
  • Одна задвижка размером 13х13 см.
  • Один уголок с размерами 40х40х4 мм.
  • Бак под воду, имеющий размеры 25х35х27 см – 1 шт.



Здесь:

  1.  – это чистка;
  2.  – стенка перевальная;
  3.  – мойка.

Работы производятся таким образом:

  • Первые два ряда кладутся сплошной кладкой.
  • В 3-м ряду монтируется дверца для топки с отверстиями, а также дверца для чистки дымовой трубы. Здесь же начинается выкладка перевальной стенки (2).
  • В 4-м ряду монтируют водогрейную коробку.
  • В 5-м – перекрывается дверца чистки.
  • В 6-м ряду формируется топочная камера со стояком дымовой трубы, а также перекрывается топочная дверца. В перевальной стенке верхний кирпич стесывается.
  • В 7-м ряду перекрывается водогрейная коробка.
  • В 8-м – формируется основание под монтаж раковины.
  • В 9-м ряду стесываются углы кирпича для того, чтобы раковина установилась более плотно.
  • В 10-м – устанавливается стальной уголок и чугунная раковина.
  • С 11-го по 29-й ряд производится выкладка стояка дымовой трубы, при этом обязательно соблюдается перевязка швов.
  • Дымовая задвижка устанавливается на 30-м ряду.

Каменка имеющая верхнее размещение бака для воды комбинированного действия

Для печи потребуются:

  • 190 штук красного кирпича.
  • Одна колосниковая решетка размером 30х20 см.
  • Чугунная плита размером 47х38 см – 1 шт.
  • Одна дымовая заслонка.
  • Дверки: топочная 21х25 см и поддувальная 13х14 см – по 1-й штуке,
  • Асбестовый картон 50х40 см – 1 шт.
  • Стальные пластины: 25х13 см – 4 шт., 38х13 см – 1 шт.
  • Водяной бак 50х50х42 см – 1 шт.

Здесь —

  1.  – дверка поддувальная,
  2.  – дверка топливника,
  3.  – здесь расположена чистка,
  4.  – водяной бак,
  5.  – асбестовый картон,
  6.  – заслонка дымовая,
  7.  – решетка колосниковая,
  8.  – плита,
  9.  – пластины из стали,
  10.  – камни.

Как выкладывается эта самодельная печь:

  • В 1-м ряду ведется сплошная кладка,
  • В следующих двух рядах (2-м и 3-м) монтируется поддувальная дверца и формируется зольниковая камера,
  • В 4- м ряду производят монтаж колосниковой решетки,
  • В 5-м – устанавливается дверца топки, перекрывая газоход за топкой стальной пластиной,
  • В 6-м и 7-м рядах формируется камера топки. Стальные пластины при этом монтируются, как показано в порядовке,
  • В 8-м ряду дверца топки перекрывается, а стальная пластина загибается так, чтобы смогла поместиться между кирпичами в боковой стенке,
  • В 9-м ряду монтируется водяной бак, который можно закрепить в кладке, используя приваренные стальные усики либо железную решетку, равную по размерам тепловой камере.
  • С 10-го по 13-й ряд формируется тепловая камера для камней (см. порядовку),
  • С 14-го по 20-й ряд кладку ведут по порядовкам, при этом соблюдается перевязка швов. Задвижка монтируется в 20 ряду,
  • С 21-го ряда формируется дымовая труба.

Более продробные схемы и порядовки банных печей вы найдете в статье Схемы и порядовки печей.

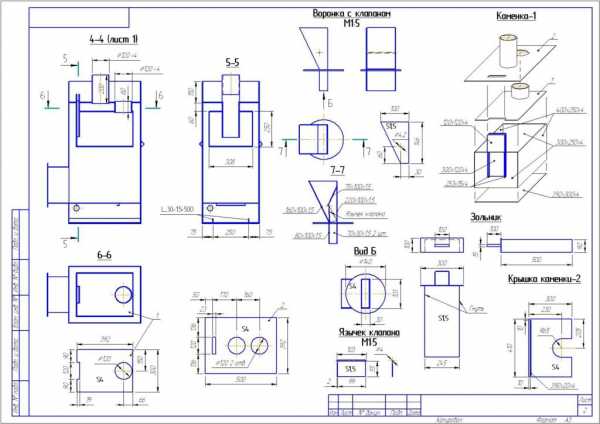

Чертеж железной печи

В русской бане печь должна быть дровяной, а не электрической или газовой – от них дух не тот! А для поддержания в парной требуемой рабочей влажности в 60% и температуры воздуха 70-80 градусов необходимо, чтобы железная печь выполнялась конструктивно правильно. Обычно изготавливаются самодельные печи двух видов:

  • горизонтальные, выполняемые из бочки,
  • вертикальные – из трубы.

Небольшой семейной бане отлично подойдет закрытая печь из металла, которую довольно просто выполнить самостоятельно, и, к тому же она очень компактна. Вот только теплоемкость ее невелика, что легко исправляется выполнением полной облицовки из кирпича. А можно соорудить и открытую печь, отличающуюся от закрытой лишь наличием каменки. Более подробную схему и технологию изготовления металлической печи вы можете найти в статье Чертеж печки для бани. Рекомендуем также подробную пошаговю инструкцию, где вы узнаете как изготовить металлическую Печь Булерьян своими руками по подробным чертежам.

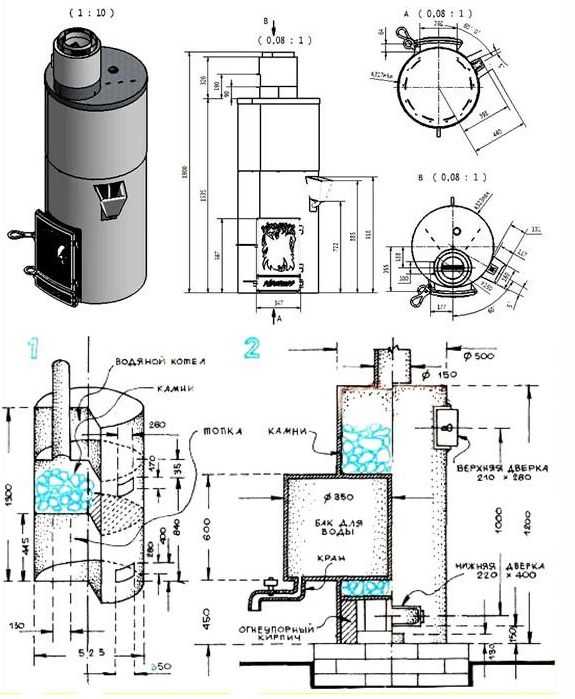

Давайте рассмотрим процесс изготовления своими руками вертикальной печи-каменки.

  • Для этого потребуется труба из металла (1,8 м высотой и 5-10 мм толщиной). Ее разрезают на 2 неравные части, из них 0,9 м пойдет на каменку с топкой, а 0,6 м – для водяного бака. Оставшийся кусок трубы пригодится для дверок топки и поддувала.
  • В куске трубы для топки и каменки выполняется вырез для топки и поддувала. Поддувало потребует отверстия 18-20 см в ширину и 5-6 см в высоту. Над поддувалом приваривается пластина из металла, центр у которой вырезан и приварены 4 проушины, предназначенные для крепления колосника, который можно приобрести в точках печного литья в соответствии с размерами вашей печи.
  • Затем монтируем каменку. Под дверку топки делается второй вырез 25-30 см в ширину и 17-20 см в высоту, а сверху приваривается еще пластина, в которой вырезан центр. На нее будут уложены бруски из металла под каменку размером 10х10 мм. Колосниковую решетку, также, вполне можно купить, закрепляя ее таким же образом, как колосник топки. Каменка потребует не менее 10 см от высоты трубы. Отделение для каменки, также, оборудуется отверстием под дверцу размерами 25х30 см.
  • Затем каменку наполняют специальными мелкокристаллическими камнями округлой формы и небольшими по размеру – не до самого верха!
  • Далее изготавливается бак для воды, который в данной конструкции устраивают прямо над каменкой, приваривая поверх ее еще пластину с толщиной 8 мм и вырезанным отверстием для дымохода диаметром 12-15 см.
  • Затем приваривается подготовленный для бака кусок трубы, а также дымоходная труба, отверстие для которой необходимо выполнять прямо у задней стенки печи.
  • Часть бака, с той стороны, где расположена дымоходная труба, заделывается полукруглой стальной пластиной, имеющей отверстие под дымоходную трубу, которую затем к нему приваривают.
  • Во вторую половину бака будем наливать воду, поэтому для нее нужно изготовить специальную крышку с ручкой. К стенке открытой части водяного бака приваривают кусок трубы для монтажа крана под горячую воду.
  • Если кирпичная труба будет выведена на крышу бани, то под ее обустройство к дымовой трубе приваривается площадка 30х30 см на расстоянии 35 см от крышки водяного бака.
  • Металлическая печь обязательно выкладывается «на ребро» огнеупорным красным кирпичом от колосниковой решетки. Лицевая сторона печки не докладывается, а оставшиеся три стороны потребуют кладки лишь в полкирпича, закрепляют которые проволочными скрепами, имеющие диаметр 3 мм.

Изучив подходящие чертежи печей для бани, можно приступать к изготовлению понравившегося вам варианта.

Читайте также: Самодельная металлическая печь для бани, Металлические печи для бани — Чертежи, Печь на отработанном масле своими руками

banyagid.com

Чертежи печей для бани

Необходимо создать качественную баню? В таком случае, печи должно быть уделено большое внимание. Она является одним из самых важных элементов в любой парилке. Можно приобрести уже готовый вариант, но далеко не во всех случаях это станет выгодным решением. В интернете легко можно найти многочисленные чертежи и схемы. Они позволят правильно рассчитать размеры и установить оптимальные характеристики для каждого конкретного случая.

Конструкция печи для бани предполагает необходимость наличия минимальных навыков. Это позволит получить качественный результат. Дополнительно, рекомендуется строго следовать установленным правилам. Банные печи могут быть изготовлены из кирпича, металлических листов или сложены из камня. Каждый из указанных способов предполагает свои особенности топки и всей конструкции. Необходимо последовательно рассмотреть процесс создания и все его ключевые моменты.

Какой инструмент необходим для печи

Прежде всего, следует обладать всем необходимым для проведения работ: материалом и инструментами. Требуется сразу решить, по какой схеме будет изготавливаться печь. Внимания заслуживает два типа конструкции – кирпичный и металлический. Их достоинства и недостатки подробно рассмотрены в других статьях. Следует рассчитать количество необходимого материала и уточнить размещение. Если работы будут проводиться своими руками, необходим инструмент и чертежи.

В случае металлического изделия, используется сварочный аппарат, электроды с диаметром 3-4 и болгарка. Банные печи вполне могут быть созданы с применением подручных материалов. Схема работ требует наличия 4 колёсных дисков, трубы с диаметром от 100 до 150 мм, листы железа толщиной около 2-3 мм и арматура с  сечением 8-10 мм. Когда происходит выполнение поставленной задачи своими руками, надо иметь опыт сварки.Банные печи с плохим швом не способны эксплуатироваться длительное время.

При строительстве кирпичной банной печи, требуется обеспечить фундамент под сооружение. Конструкции данного типа имеют массу в несколько сотен килограмм и без должной основы не могут создаваться. Для начала работ, требуется приобрести:

  • 300-350 кирпичей,
  • 100-150 килограмм цемента
  • 0,1 кубометра щебня с песком.

Это необходимое количество для выполнения поставленных задач. Как показывает практика, лучше всего себя зарекомендовал огнестойкий красный кирпич. Чертежи с подробным планом сборки кладки можно найти в сети.
в начало

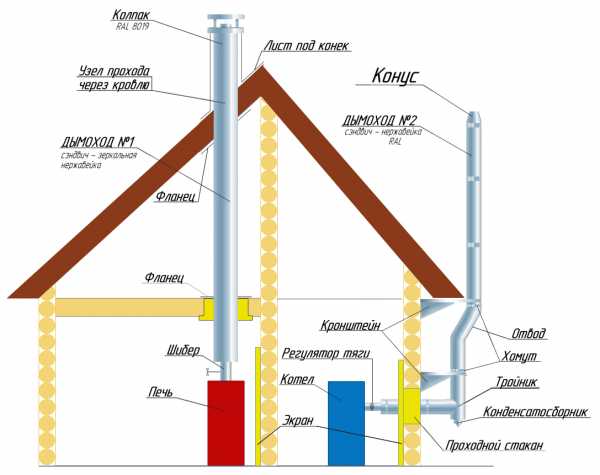

Расчёты тяги и особенностей дымохода

Все конструкции своими руками предполагают необходимость рассчитывать особенности дымохода. Стандартный вариант осуществляется за счёт создания печи в бане с естественной тягой. За счёт этого, происходит возможность циркуляции воздуха без установки вентилятора. Принцип является достаточно простым. Тяга создаётся за счёт разряжения – холодный воздух нагревается и происходит его подъём вверх. Через специальное отверстие он удаляется из помещения бани. Его место занимает воздух из вентиляционной приточной шахты. Если высота или диаметр трубы слишком велики, а также не соответствуют норме другие размеры, циркуляция будет нарушена.

Нормальная скорость потока внутри трубы составляет 5-8 метров в секунду. Для стандартной по своему объёму парилки, она должна иметь размеры 10-15 сантиметров. Высота над уровнем кровли не должна быть выше полуметра. Это является строительными рекомендациями. Когда размеры трубы слишком велики, она чрезмерно активно отдаёт воздух. В таком случае, для растопки бани потребуется много дров и возникнут лишние затраты.
в начало

Возведение кирпичной печи

О том, что необходимо в подобной ситуации уже было сказано выше. Кладка своими руками не предполагает сложностей, если используются чертежи из интернета. Рекомендуется брать наиболее популярные, поскольку это снижает вероятность ошибки в конструкции. Именно из этого документа берутся размеры и высота изделия. Особенности топки, аналогично, должны учитываться.

Любая кирпичная печь начинается с того, чтобы создать под неё основание. Рекомендуется выполнять ленточный фундамент, высота которого невелика. Провести работы своими руками не составит труда, поскольку они не сложные. Чертежи предполагают выполнение опалубки метр на метр. Её высота должна составлять около 20 сантиметров. Рекомендуется провести армирование и для этого подходят прутья сечением 8-9 мм. Подобные размеры позволяют создать сверху печь практически любого типа. Обычно, набор прочности бетона происходит 4 недели. В данном случае, поскольку объём монолитной конструкции внутри бани невелик, можно ограничиться 14 днями.

Сборка печи требует выполнять работы и использовать в процессе чертежи. Создание простейшей печи из подручных происходит по следующему плану:

  1. В заднем ободе от колеса завариваются все дыры, кроме той, которая посередине.
  2. Переходят к другому ободу, внутрь которого вставляется первый. Проводится заварка. Не должно остаться щелей или дырок, нарушающих герметичность. Именно по этой причине, когда работы проводятся своими руками, шов внимательно осматривается.
  3. Аналогичные работы проводим со следующими ободами. Они будут представлять собой ёмкость для горячей воды. Высота и размеры вполне достаточны, чтобы можно было вместить внутрь достаточный объём жидкости. Как и в предыдущем случае, обязательным условием является необходимость отсутствия дырок или щелей.
  4. Ёмкости надеваются на трубу и для надёжности, происходит варка арматуры для обеспечения должного уровня прочности. Более подробные чертежи следует найти в интернете.
  5. После этого, готовая конструкция должна устанавливаться непосредственно на кирпичную печку. Об особенностях её кладки будет сказано далее.

в начало

Специальные методики при строительстве печи

Не обязательно использовать печь для бани, предложенную выше. Изделие вполне может быть изготовлено и из кирпича, с установкой трубы дымохода и готового бака. При кладке кирпичей рекомендуется использовать специальную методику. Она предполагает вязку через один сборный элемент. Такой подход позволяет получить относительно небольшие размеры за снижения толщины стенок. При этом, удаётся обеспечивать высокую прочность всего сооружения.

В качестве связующего состава, при кладке своими руками, надо применять особый вариант. Нельзя использовать обычный цемент, поскольку такая печь для бани развалится через несколько лет. Задействуется смесь из глины и песка.

Смесь обладает необходимой характеристикой жаростойкости. Если у Вас совершенно нет опыта кладки кирпича, рекомендуется не выполнять работы своими руками, а позвать мастера. Некачественно собранная печь для бани станет причиной огромного количества проблем.
в начало

Создание металлических печей

Подобный тип конструкции рекомендуется использовать в тех случаях, когда необходимо получить компактное изделие, размеры которого невелики. Высота может доходить до полутора метров, в зависимости от выбранного варианта. Чертежи легко найти в интернете. Выше уже было сказано, что именно требуется для работ. Схема позволяет точно знать габариты всех составных частей – от топки до дымохода.

Если говорить о материале изготовления, то используется стальной лист или чугун. Второй вариант довольно редко встречается, но нельзя забывать об его неоспоримых преимуществах. Чугун позволяет обеспечить высокую теплопередачу и, после того, как накалится, отдаёт жар продолжительное время. Если применяется сталь, следует обращать внимание на высокие марки, устойчивые к значительным температурам.

Должны продумываться размеры топки и других составляющих, для чего имеются чертежи. Не следует отступать от обозначенных в них габаритах, иначе возникнет большое количество проблем. Все швы должны проверяться после сварки. Особенно, это касается тех швов, которые расположены внутри топки. Условия эксплуатации далеки от оптимальных и нет необходимости в лишних проблемах.

Для металлических печей требуется подбирать те чертежи, которые подходят для помещения парной бани. Например, маленький агрегат не сможет протопить большое помещение, а слишком мощный обеспечит излишнюю жару.

в начало

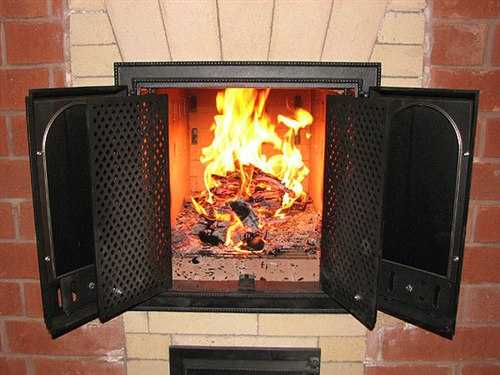

Особенности современной топки для печи в бане

Современные банные печи предполагают наличие некоторых улучшений. Классическая конструкция обладает всего одной камерой, где и происходит сгорание. Более продвинутый подход требует внести некоторые изменения своими руками. Высота камеры должна быть увеличена, поскольку создаётся две секции топки.

В наиболее крупной первой камере происходит первичное сгорание твердого топлива. В данном случае, используются дрова. Они практически никогда не прогорают на 100% и это приводит к снижению эффективности.

В новой конструкции топки, подобные остатки попадают в нижнюю камеру. Здесь происходит их прогорание до конца. Итоговая экономия составляет около 20 процентов топлива.
в начало

banyarukami.ru

Чертежи печи для бани из металла

Что самое главное в бане — конечно же печь. Существует множество готовых решений печей, которые можно купить в магазине, но в этой статье мы рассмотрим чертежи для самостоятельного изготовления печей из металла.

Печь для бани из металла своими руками

Этапы изготовления

Чертежей печи для бани достаточно много и каждый из них имеет свою функциональность. Начнем с топки для печи.

  • Топка — первое что нужно сделать. Размеры топки вы определяете самостоятельно, исходя из размеров вашей парной.
    Главное помнить, что ширина и высота топки должны быть одинаковы.
  • На некоторых чертежах печей из металла вы можете увидеть готовые решения, которые можно купить в магазине ,а не вырезать и варить самостоятельно. Например, дверцы, решетки, ручки и так далее. Вы сэкономите массу времени, если приобретете их в магазине.
  • Почти на всех чертежах топка состоит из 2 частей. В одной части горят дрова, а другая предназначена для сбора золы и также выполняет функцию поддувала.
  • Если на верхнюю часть топки будут ложиться камни, то ее следует сделать из решетки. Можно сделать декоративную решетку для красоты.

Важно! Если Вы решили сварить печь для бани самостоятельно — отнеситесь с особым вниманием к толщине металла. Металл должен быть не менее 5 мм, чтобы при нагревании его не повело.

Подробный чертеж печи для бани из металла

Бак для воды и место для камней

Чертеж печи из металла с каменкой и баком для воды

Трубу также необходимо изготавливать из трубы с большой толщиной металла. Так она не сразу прогорит и будет служить вам долго.

Печь для бани с трубой, проходящей через каменку и водяной бак

Дымоход

Также на чертеже печи для бани необходимо указать место, где дымоход будет проходить через крышу. Это место необходимо тщательно изолировать, так как воздух, проходящий через трубу очень горячий.

Дымоход для бани

Для изоляции дымохода от крыши лучше приобрести готовые решения, которые продаются в специализированных магазинах для бани.

Таким образом сделать печь для бани по чертежам самому не так уж и сложно. К тому же в магазинах продается много готовых решений (решетки, дверцы, баки, трубы, дымоходы, изоляция дымохода), применяя которые соорудить печь будет еще проще.

Как сделать печь для бани своими руками из металла видео:

pristroika.pro

Чертежи печей для бани

Каждый, кто мечтает о бане, построенной своими руками, должен столкнуться с таким моментом, как чертежи печей для бани. Согласно этим чертежам, и будет возводиться печь для бани.

На сегодняшний день выделяют 2 основных типа конструкций, предназначенных для того, чтобы прогреть банное помещение. Это кирпичные и металлические печи, которые функционируют на дровах. Еще существуют электропечи, однако, они пользуются меньшей популярностью и являются более затратными в эксплуатации.

Оба вида печи могут служить не только для нагрева помещения, но и воды, которая находится в специальном резервуаре. Каждая из печей имеет абсолютно разные чертежи, хоть и они предназначены выполнять одну и ту же функцию. Также есть отличия в условиях эксплуатации и монтажа.

Практически каждая печь оснащена каменкой. Она исполнена в виде сетки, в которой располагаются камни. Они служат для того, чтобы обеспечить теплообмен.

В целом, следует крайне ответственно подойти к вопросу о чертежах, так как от данного этапа зависит весь следующий ход работ. Необходимо рассмотреть все основные компоненты, и подчеркнуть особенности всех элементов. Более подробно рассмотреть как кирпичные, так и металлические, и конечно же электрические печи для бани.

Кирпичные печи для бани

Кирпич является наиболее популярным материалом, когда речь заходит о печи для бани. Особенность такой конструкции заключается в том, что все работы можно выполнить своими руками, при этом создав условия качественного функционирования и безопасности. Чертеж такого устройства включает в себя следующие элементы:

  1. Камера топки.
  2. Зольная камера.
  3. Каменка.
  4. Труба дымохода.
  5. Резервуар для нагрева воды.

Однако, у такого материала есть один существенный минус, который заставляет некоторых людей делать свой выбор в пользу металлических печей. Связан этот недостаток с большим весом, что влечет за собой оснащение фундамента под печь. Этот этап потребует дополнительного расхода финансовых средств, времени и сил. Фундамент необходимо правильно рассчитать и внести в чертеж конструкции. Этот этап является обязательным, и в соответствии с ним необходимо выполнить весь следующий фронт работ.

Схема печи для бани представляет собой не просто рисунок в разрезе. Она предназначена для того, чтобы четко продемонстрировать каждый ряд кладки. Вся работа зависит от того, какой будет порядовка. Если нет определенных навыков и знаний, лучше всего использовать уже готовые чертежи. Конечно, их можно подготовить своими руками, однако это ответственный процесс, требующий достаточно много усилий.

Ни в коем случаи нельзя приступать к возведению печи для бани, если нет четкой схемы. Это может привести к печальным последствиям в дальнейшем. Пример чертежа такой печи можно увидеть на фото.

Печи с малой теплоемкостью

В первую очередь, чертеж печи зависит от такого параметра, как габариты помещения. В зависимости от них и строится схема проекта. Для маленьких помещений отличным вариантом может стать печь с малой теплоемкостью. Сама конструкция изготавливается из металла. Лучшим вариантом станет применение листов стали шириной всего 5 мм. Ее габариты составляют 70*70*160 см. Сам чертеж предусматривает следующий набор и расположение необходимых атрибутов:

  1. В самом низу конструкции располагается топка.
  2. В такой печи предусмотрена клетка для камней. Она расположена четко посередине элемента.
  3. Возможно расположение бака для воды. В таком случае он должен располагаться вверху печи.

Это более сложный вариант исполнения. Присутствует и более простая конструкция, она имеет следующие составляющие:

  1. Основой является простая металлическая бочка большой толщины. У нее дно отсутствует, и она устанавливается на основание из кирпича.
  2. На очаг из кирпича, перед тем как установить бочку, ставится специальная решетка.
  3. Нижняя часть элемента выкладывается кирпичом высотой в 0,5 метра. Обязательным является установка кирпича на ребро, чтобы предотвратить его выгорание.

В конечном итоге необходимо закрыть всю конструкцию крышкой, чтобы предотвратить попадание дыма в помещение. Для того чтобы создать пар, необходимо поднять ту самую крышку и плеснуть немного воды. Более подробный чертеж такой печи можно видеть на фото.

Электрическая печь

Если требуются печи для бани, которая имеет крайне маленькие размеры, то идеальным вариантом может стать электрическая конструкция.

Она имеет достаточно малые размеры, и включает в свой чертеж несколько элементов, достаточно простых в сборке:

  1. Основой являются листы стали, которые образуют корпус. Толщина таких листов может составлять от 2 до 3 мм. Этого показателя вполне достаточно, так как контакта с открытым огнем не предусматривается.
  2. ТЭНы или электронагреватели. Их количество может быть различным. Все зависит от того, какую мощность должны выдавать печи для бань, и какие их габариты.
  3. Слой тепловой защиты, которой значительно снизит уровень нагревания поверхности всего устройства. Он является обязательным элементом, который не только продлит срок эксплуатации, но и обеспечит безопасность использования.

Чертежи электрических печей могут предусматривать самые различные элементы. Очень часто устанавливаются сети для камней. При их установке необходимо также обеспечить защитный экран из листа стали. Сама каменка располагается в верхней части печи, именно там самый высокий коэффициент отдачи тепла. В тех случаях, когда сетка для камней отсутствует, обогрев помещения происходит при помощи специального вентилятора, направляющего потоки горячего воздуха в помещение. Также часто присутствуют резервуары для нагрева воды. Эта функция является весьма актуальной в печах для бань, абсолютно разного типа.

sdelaypechi.ru

чертежи, схемы, размеры (фото и видео)

04 июня 2015

Просмотров: 7737

Какой русский человек не любит баню, кроме того, многие делают ее сами. Можно изготовить и печь для бани своими руками из металла. Стоит отметить, что это не особо сложное дело, однако оно потребует некоторых знаний относительно нюансов. Необходимо, чтобы печь выполняла достаточно много функций: это и разогрев, и поддержание температуры, и, конечно же, доставление эстетического удовольствия. Первое, что требуется сделать, это подготовить необходимый инструмент с материалами.

Схема металлической печи.

Материалы для строительства

Схема металлической печи с отделкой кирпичом.

Прежде чем ответить на вопрос относительно того, как сварить печь для бани, необходимо подумать о материале, из которого она будет изготавливаться. Каменщики профессионалы для печи используют кирпич, поскольку он является идеальным материалом, сочетающим в себе удобство и надежность.

Однако стоит заметить, что достаточно мало таких мастеров, которые могли бы сделать печь из данного материала. Да и цена за работу в данном случае будет немаленькой. Если же за дело берется непрофессионал, в результате получается печь, которая либо плохо греется, либо рассыпается, либо дымит.

Остается один вариант: делать печи из металла, поскольку такую конструкцию сможет изготовить каждый.

Инструментарий, необходимый для работы

Как только материал определен, следует переходить к подготовке инструмента. Поскольку печь для бани планируется из металла, то инструмент потребуется для работы с данным материалом. В случае если печь планируется из кирпича с металлом, то необходимо учесть и данный фактор при подготовке инструментов.

Инструменты и материалы для самостоятельной кладки печи.

Каждая печь не может обойтись без трубы, поэтому ее следует подготовить заранее. Ее диаметр должен быть таким, чтобы обеспечить необходимую тягу. В дополнение к этому нужно подготовить несколько металлических листов для дна, крышки, основания каменки, бака и топки.

Список необходимых инструментов включает:

  • аппарат для сварки;
  • электроды необходимой марки, которая бы соответствовала толщине металла и мощности аппарата;
  • болгарка.

Кроме того, как и при любых строительных работах, необходимо позаботиться о средствах защиты: маске, одежде из брезента или любой подобной ткани, максимально закрывающей ноги обуви, перчатках из резины.

Теперь можно переходить к подготовительным работам и изготовлению печи согласно составленному проекту. Конструкций существует довольно много, поэтому каждый старается подобрать ту, которая будет под силу именно ему.

Печка для бани из трубы

Типы дымоходов для бани по движению дыма.

Особое распространение получили самодельные железные печи для бани, изготовленные из трубы, то есть ее кусков. Однако стоит заметить, что труба должна обязательно соответствовать определенным требованиям: стенки — не менее 0,1 см, диаметр — от 50 см и отличное качество самого металла.

На трубе не должно быть коррозийных участков.

При наличии заготовки размером 150 см можно переходить к изготовлению печи, подготовив предварительно чертежи. Сам процесс состоит из нескольких этапов.

Подготовительные работы

Чертеж металлической печи для бани.

Приготовленную трубу необходимо разделить на две части, одна из которых несколько больше другой. Одна часть будет использоваться для бака, другая — для печи. Участок, который будет использоваться для бака, должен составлять 60 см.

Далее изготавливается емкость для воды. Сама конструкция планируется вертикального типа с баком для воды сверху. Участок с торцевой части, который предназначен для дна, заваривается металлическим листом. Через дно проходит дымоход, диаметр которого должен быть 12-15 см. Необходимо приварить трубу к самому баку, для этого делается отверстие и в него вставляется труба. Стоит помнить, что отверстие необходимо вырезать к одному из краев, но не по центру.

Другой торец закрывается металлической крышкой, на которую необходимо приварить ручки с целью открывания. Они необходимы для того, чтобы в бак можно было заливать воду. Что касается верхней части дымохода, она, как правило, делается из кирпича. Для обеспечения лучшего контакта с металлическим участком край трубы, расположенный сверху, необходимо приварить к плоскому участку. Между пластиной и верхом бака должно быть расстояние не менее 35 см. У бака должен присутствовать кран, предназначенный для слива жидкости, для этого нужно вварить часть трубы с одной из сторон.

Как делается каменка, поддувало и топка

Для начала необходимо знать, что каждая из перечисленных частей печи должна иметь отдельную дверцу, поэтому спереди конструкции вырезается 3 отверстия: 30х20 см — для каменки, 125х30 см — для топки и 20х50 см — для поддувала.

Схема устройства топки.

Все их можно сделать из одного и того же материала — металлических листов. Придется приобрести колосник в магазине, для того чтобы установить его под поддувалом. Крепеж его осуществляется в заранее приготовленные отверстия в металлической пластине размером 1,2 см.

Другая пластина — это основание каменки. Размещается она над топкой, в середине вырезается отверстие, в которое в последующем помещается решетка, изготовленная из уголков или прутков.

Кроме того, прежде чем укладывать камни, необходимо очень внимательно подойти к их выбору, поскольку включения при нагреве могут привести к отравлению. Идеальным вариантом являются камни с гладкой поверхностью, без включений. Как правило, они имеют темно-серый или черный цвет. Что касается диаметра, то он особого значения не имеет.

Установка печи и пожарная безопасность

Железная печь обладает главным плюсом — весит она не так много. Однако есть некоторые условия, которые необходимо соблюсти перед установкой. Главное, это подготовка основания, размеры которого, как правило, составляют 70х70х20 см. В качестве фундамента выступает кирпич, кладка которого осуществляется на глиняную смесь. Необходимо выложить два ряда по обычной технологии и дождаться высыхания. После этого можно устанавливать печь.

Схема сборки металлической печи.

Прежде чем устанавливать печь, нужно позаботиться о правилах относительно пожарной безопасности. Когда речь идет о металлической печи, их необходимо учитывать особенно, поскольку велика вероятность возгорания.

Если дом сооружен из дерева, то самодельная металлическая печь для бани устанавливается не менее чем на 20 см от стены, однако это касается конструкции, которая обложена кирпичом, если же она только из металла, то расстояние увеличивается еще на 80 см.

Решить проблему может теплоизолирующий слой либо отражатели, установленные на стену. Еще одним выходом является перегородка из кирпича между баней и предбанником, что значительно улучшит условия обслуживания и эксплуатации печи.

Корпус печи из колесных дисков

Среди любителей самодельных печей особой популярностью пользуется корпус, изготовленный из дисков. Такая железная печь делается несложно, однако, что касается основания, то его все же лучше сделать из кирпича.

Для изготовления такой печи потребуется: большие колесные диски (4 шт.), толстые металлические листы, труба для дымохода, прутья из металла, жаропрочный кирпич и цемент.

Изготавливаем емкость для воды, топку и каменку

Для воды используются сваренные между собой диски (2 шт.). Для этого потребуются только ободки от них. К заготовке, исполняющей роль днища, приваривается металлический лист. Вырезаем небольшое отверстие соответствующего диаметра и вставляем туда трубу. Кран планируется установить сбоку бака. Необходим он для того, чтобы можно было сливать воду.

Сверху необходимо также приварить металлический лист. Банная печь должна получиться герметичной. Чтобы это проверить, ее нужно наполнить водой. Если в каких-то местах образовались капли, необходимо вылить воду и проварить бак в местах протечки.

После повторной проверки, в случае если бак герметичен, можно переходить к его монтажу.

Осталось 2 диска. Они-то и пойдут на топку и на каменку. Соединив их как в предыдущем случае, поставив друг на друга, свариваем их вместе. В середину получившегося цилиндра вваривается решетка, на которую будут укладываться камни — это и есть каменка. Спереди конструкции вырезается и делается дверка.

Что касается фундамента, он в данном случае будет довольно мощным, поскольку его нижняя часть изготавливается из кирпича, залитого цементным раствором. Чтобы придать фундаменту жесткости, лучше всего использовать армированное основание.

После того как основание окончательно высохнет, производится кладка части печи из кирпича. Для этого используется раствор, приготовленный на глине. Верхний слой также лучше сделать из красного кирпича. После этого выкладывается поддувальная полость с монтажом колосника над ним и устанавливается дверца. Топка же делается с использованием этого же кирпича. Дверку необходимо заранее приобрести и прикрепить аналогично случаю с поддувалом.

Устойчивость конструкции можно придать прутьями из металла, которые закругляются кверху. Крепление системы осуществляется к кирпичам трубы, точнее, верхней ее части. Более подробно узнать о том, как самому сварить печь для бани, можно, посмотрев видео, расположенное чуть ниже.

Стоит заметить, что перечисленные виды печей считаются самыми популярными и удобными для того, чтобы изготовить их самостоятельно.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка…

Похожие статьи

expertbani.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
