Печь для бани из кирпича с баком для воды своими руками

Печь для бани из кирпича с баком для воды

Содержание статьи

Печь для бани из кирпича не требует особых знаний, её простая порядовка, доступна для любого, не имеющего опыта и навыков кладки. Не потребуется в процессе строительства банной печи из кирпича и каких-либо специальных инструментов.

Это очень надёжная конструкция для бани, а в качестве основного материала можно использовать даже самый дешёвый кирпич. Такие печи преимущественно нагревают верхнюю часть конструкции.

Печь для бани из кирпича

Размер печи для бани из кирпича составляет 3 на 3.5 кирпича в основании. Её высота около 180 сантиметров, имеет бак для воды ёмкостью 100 литров, каменную закладку весом до 200 килограмм. Рекомендуемый размер парной от пяти до восьми метров площади пола.

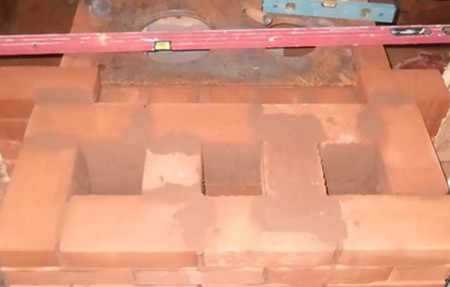

Перед началом кладки, выставляются углы печи и проверяются по горизонтальному уровню. Затем устанавливается ширина и длина, диагонали на соответствие. Далее производится кладка первого ряда, он идёт сплошным, закрывая весь пол.


Второй ряд начинается с кладки угловых кирпичей, выставляемых по уровню. Далее производится соединение кирпича между собой, выкладывая стенки внешнего контура второго ряда.

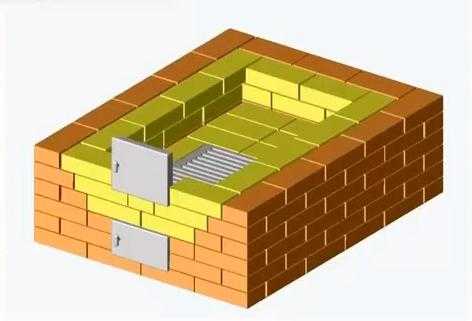

На этом ряду сразу же устанавливается дверца зольной камеры, после чего выкладывается внутренняя часть, и ниша для золы. По ходу кладки монтируется дымоход банной печи, он состоит из трёх нагревательных каналов. Третий ряд выкладывается так же.

Как сложить печь в бане

Кирпич ложится на глиняно-песчаный раствор, без использования каких либо добавок. Дойдя до верха дверцы камеры, сверху ложится, кусок нержавейки, после чего производится перекрытие.

Выложив внешний контур, можно устанавливать саму дверку. Для дверки, по ходу кладки, надо оставлять проём, в него будет монтироваться короб, сделанный также из нержавейки, в который затем вставляется дверца.


После выкладывается следующий ряд. В канале дымохода, под трубу, оставляется небольшое отверстие для дверцы, через которую будет выгребаться сажа, во время чистки дымохода.

Положив последний ряд, сверху, на кирпичи ложится чугунная плита, или устанавливается водонагревающий котел из трубы. После этого начинается кладка классического отопительного щитка, трёхканального, с вертикальными дымооборотами, которые в процессе кладки разделяются между собой, чтобы получилось 3 вертикальных канала.

Далее, поднимая кладку дымохода, соединяются второй и третий каналы. Температура в этой части печи будет оптимальной. В конечной фазе закладки дымохода перекрывается второй и третий канал, остаётся один дымоотвод. Затем идёт кладка в половину кирпича, для поднятия трубы.


Когда печь для бани из кирпича готова, по желанию, можно выложить её керамической плиткой или произвести облицовку печи изразцами.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Печь для бани из кирпича с баком для воды своими руками порядовка

Выложить печь для бани своими руками из кирпича не сложно, если у вас имеются определенные строительные навыки. Благодаря своим характеристикам такие печи пользуются огромной популярностью, тем более они не требуют для себя дополнительной отделки облицовочными материалами.

Необходимый инструментарий и материалы

  • Отвес;
  • Уровень;
  • Рулетка и маркер;
  • Мастерок;
  • Деревянная киянка;
  • Болгарка;
  • Молоток;
  • Электродрель;
  • Емкость для замешивания раствора;
  • Перчатки.

Если вы интересуетесь, как обложить печь в бане кирпичом, вам нужно будет приобрести следующие строительные материалы:

  • Огнеупорный кирпич;
  • Уголок;
  • Стальной лист;
  • Рубероид;
  • Оцинкованная проволока;
  • Пассатижи;
  • Совок.

Закладка фундамента

Строительство печи начинается с подготовки основания – фундамента. Для этого выполняются следующие работы:

  • Изначально вырывается котлован глубиной 70 см.
  • В основании ширину лучше немного увеличить, чтобы исключить сдвиг конструкции при последующей эксплуатации бани.
  • Песок засыпается примерно на уровне 15 см и заливается водой.
  • Засыпается слой, состоящий из камня и битого кирпича – около 20 см.
  • Следующий слой – щебень. На него устанавливается опалубка и арматурный каркас, но только после усадки песка.
  • Далее идет слой бетона, причем толщина слоя должна быть в пределах 15 см.
  • Демонтируется опалубка и по бокам наносится слой гудрона, при этом промежутки засыпаются гравием либо песком.
  • Обустройство фундамента завершается укладкой гидроизоляционного материала, например, рубероида.

Порядовка: как сложить печь для бани из кирпича с баком

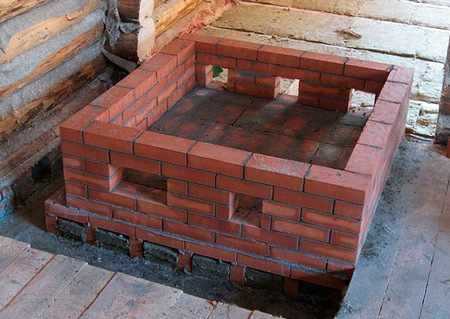

  1. Первый ряд выкладывается на гидроизоляционный материал. Каждый кирпич поливают водой. Сразу необходимо проверить углы и порядовку.
  1. Нужно внимательно замерять края порядовки, ведь если будут зазоры, они будут способствовать проникновению дыма внутрь помещения. Необходимо, чтобы соблюдалась толщина швов между рядами: 3–5 мм.

  1. Затем укладывается второй ряд. Это необходимо сделать так, чтобы середина кирпича попадала на стык двух ниже уложенных кирпичей. Последующие ряды укладываются так же. И монтируется дверца поддувала, а для более надежной фиксации ее укрепляют оцинкованной проволокой или стальными полосками. И начинаем формировать камеру для золы.
  1. Прежде чем приступить к четвертому ряду следует проверить прямоту углов, поскольку на этом этапе необходимо сделать колодец для золы. На этом ряду мы закрываем камеру для золы и используем колосник и огнеупорный кирпич.
  1. Шестой ряд завершается монтажом дверцы для топки. Причем топочная дверка крепится таким же способом, как и поддувальная.

  1. Девятый ряд кирпичной кладки накрывает топочную дверцу.

  1. Укладывая десятый ряд, уже учитываем место под бак с водой. а также используем металлические трубы. Позже будет понятно для чего мы их используем, а между ними мы укладываем четвертинки огнеупорного кирпича.

  1. Одиннадцатый ряд уже выполняем из обычного кирпича, и продолжаем так двадцать первого ряда.

  1. Перед укладкой двадцать первого ряда кирпичей устанавливаем бак с водой, затем укладываем ряд, но нам потребуется установить еще одну дверцу. Пустое пространство заполняем булыжникам, укладывая их на трубы. А дверца будет давать нам возможность полить раскаленные камни водой чтобы поддать пару.

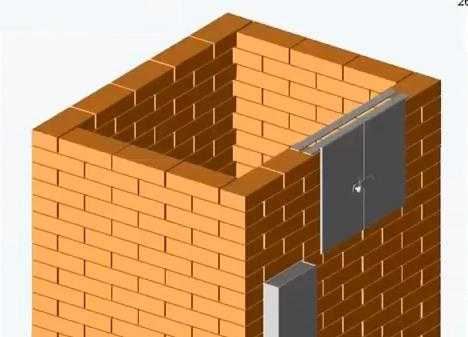

  1. На двадцать шестом ряду печи заканчиваем установку дверцы для пара, и укладываем металлические полоски сверху.

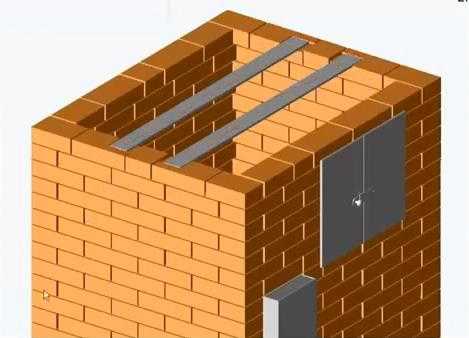

  1. Укладывая 27 ряд используем широкие металлические полосы.

  1. На 28 ряду укладки печки монтируем заглушку для дымовой трубы, и накрываем всю площадь кирпичем.

  1. Два последующих ряда укладываем чтобы верхний кирпич закрывал шов между двумя нижними, делается это для того чтобы дым не проникал через кладку.

  1. И наконец 31 ряд нашей печи для бани это уже начало дымовой трубы.

Когда конструкция печи будет полностью завершена, ее можно оштукатурить или облицевать плиткой, но это дело вкуса.

build-you.ru

банная печь из кирпича, проект, схема и порядовка своими руками, фото и видео

Содержание:

1. Виды кирпичных печей для бани
2. Кирпич для обустройства печи

3. Кирпичная банная печь своими руками: проект и схема

Металлические печи для бань выгодны и удобны, но, как правило, печники со стажем рекомендуют делать их из кирпича. Только в таких парных атмосфера отличается комфортом, тепло приятное, дышится легко, а пар, хотя и насыщенный, но не обжигает, если кирпичная печь для бани сделана правильно.

Кирпичные отопительные печи для дачи и бани излучают мягкое тепло. Они являются идеальным выбором для тех людей, которые посещают парную достаточно часто. Что касается дизайна кирпичных конструкций, то выглядеть они могут великолепно, подтверждением чему служит фото на сайте.

Виды кирпичных печей для бани


Существует четыре способа, как можно обустроить печь для бани из кирпичей:
  • «по-белому»;
  • «по-черному»;
  • «по-серому»;
  • «с плитой».

Печи «по-белому» не загрязняют помещения, но на их прогревание уходит немало времени – до 12 часов, поскольку камни в них нагреваются от перекрывающей металлической плиты. По этой же причине они долго сохраняют тепло.

Печь для бани из кирпича, которую топят «по-черному», делают без дымохода. Именно такие конструкционные решения использовались деревенскими жителями, поскольку считается, что в таких банях пар качественный, но необходимо ожидать, пока полностью не прогорит топливо.

Предназначенные для бани печи «по-серому» делают с дымоходом – они более экономичны, поскольку помещение прогревается быстро, но так как сажа в них откладывается на камнях, необходимо ждать, пока дрова не сгорят.

Кирпичная банная печь своими руками делается так: бак и камни располагают на двух плитах из чугуна, не до конца закрытых с целью быстрого нагрева помещения. Бак с трех сторон прикрывают кирпичным кожухом для обеспечения высокой температуры нагрева воды, при этом емкость располагают непосредственно над топкой, а над дымоходом помещают камни (прочитайте также: "Какая печь для бани лучше - виды отопительных банных печей").

Кирпич для обустройства печи


Если затраты на строительство печи для банного помещения ограничены, достаточно будет самого обычного кирпича, причем среднего качества. Но следует учитывать, что его размеры не всегда соответствуют стандарту, который составляет 25х12х65 миллиметров, поэтому швы квадрата не всегда получаются до 10 миллиметров. Такие расхождения разрешаются при строительстве дома, но недопустимы при создании печи для бани. Для решения проблемы следует немного укоротить по длине средний кирпич, составляющий сторону квадрата, где уложены один за другим три кирпича, для того чтобы была правильно выложена банная печь из кирпича своими руками. В результате параметры печи уменьшатся и составят 74х74 сантиметра, но ширина швов не превысит 5-ти миллиметров.

Кирпичная банная печь своими руками: проект и схема


Добротную кирпичную печь можно выложить своими руками. Для этого потребуется проект банной печи из кирпича. Кроме этого нужны элементарные навыки кладки и до сантиметра следует выполнять схему с представленной порядовкой. Работа выполняется пошагово. Читайте также: "Популярные проекты каминов из кирпича - выбираем под себя".

Шаг 1. Создание основания


Прежде всего, необходимо выполнить гидроизоляцию железобетонного фундамента, благодаря чему даже в летнюю жару он будет оставаться холодным. Основание для печи делают прочное. Фундамент должен превышать размеры агрегата на 10 сантиметров. Внизу оставляют свободное пространство, имеющее в передней части небольшое отверстие, оно называется подпечьем и служит для хранения различного инвентаря. Сверху его прикрывают бетонными балками или кирпичным сводом с брусками из дерева, или сталью. Поверх строят настил.
Для выполнения работы необходимо иметь несколько кусков рубероида по размеру равных площади кирпичей, уложенных сверху железобетонного основания. Первые два из них пойдут на то, чтобы отделить бетонную часть подготовленного фундамента от начального кирпичного ряда, а оставшиеся укладывают между массивом печи и промежуточными кирпичными рядами.

Затем приступают к нарезке кирпичей для выкладки стенки из 5 рядов. Ее наличие защитит вагонку (если ее планируют использовать) в помещении от возгорания. Для изготовления раствора применяют цементно-песчаную смесь.

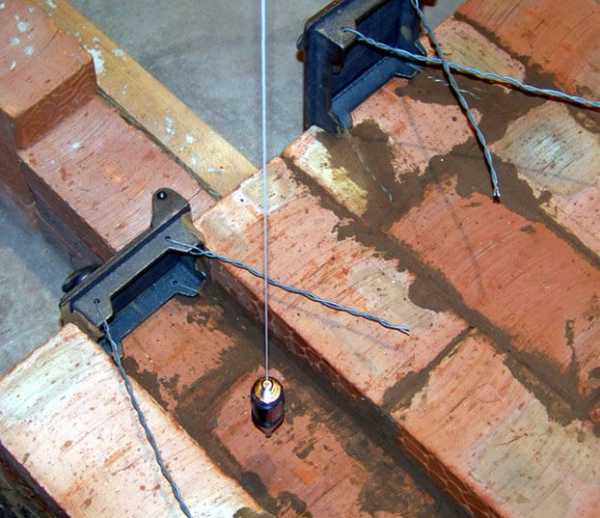

Чтобы первую кладку выполнить точно, подвешивают тросик отвеса таким образом: его острый конец должен располагаться выше первого ряда.

Шаг 2. Подготовка глины и песка


На этом этапе, когда строятся кирпичные печи для бани, следует подготовить глину, поскольку насухо выкладывают лишь первый ряд. Цемент при этом не используют, поскольку он не переносит достаточно высоких температур.

Построить добротную печь для бани можно только с использованием глины, которую добывают на глубине 0,5 метра. Ее хорошо очищают от примесей и перед применением предварительно замачивают на несколько суток. С этой целью около места постройки вырывают специальную канаву.
Также потребуется подготовить песок для строительства печи – его очищают от различного мусора и хорошенько просеивают, в противном случае возможно попадание в узкие швы мелких частичек гальки.

Глину разминают твердым предметом, потом добавляют воду и перемешивают при помощи перфоратора с миксером. Подготовленный раствор по консистенции должен напоминать густую сметану, только после этого в него добавляют очищенный песок, немного политый водой.

Качество смеси проверяют при помощи чистой сухой палки, ее окунают и вынимают:

  • если на ней остается 2-миллиметровый слой, тогда раствор можно применять;
  • при толщине слоя менее 1 миллиметра, следует добавить еще глину;
  • если размер слоя более 3-х миллиметров, требуется еще песок.

Заранее заготавливать раствор не следует, поскольку он быстро теряет свои свойства. Лучше замешивать его небольшими порциями.

Шаг 3. Начало кладки банной печи


После того, как подготовлены инструменты, приступают к кладке. Когда делается кирпичная печь для бани – порядовка должна быть предварительно распечатана. При порядовке печи для бани также понадобятся угольник, плоскогубцы, наждачный круг и совок с веником.

Конструкционное решение печи предполагает, что в начальном ряду кладки располагается первая прочистная дверца, для чего ее нижние крепежные элементы заделывают под кирпичи. Для крепления используют оцинкованную проволоку 3-миллиметрового диаметра - она лучше сгибается, если ее немного прожечь. Чтобы в дальнейшем скрученная проволока не стала помехой при укладке кирпичей, в них предварительно прорезают канавки.

Для прочистных дверок, которые превышают толщину кирпичей, делают в них прямоугольные вырезы. Они должны быть на 3-5 миллиметров больше высоты выступающей части дверок. В конце работы щели заполняют глиняным раствором. Читайте также: "Как правильно установить печь в бане".

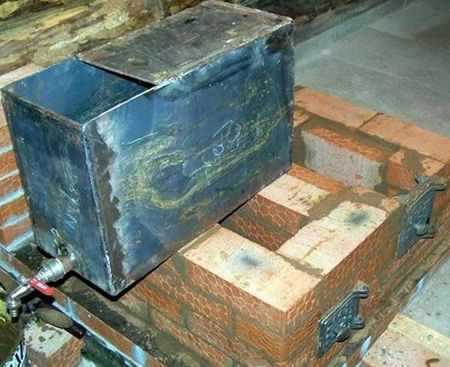

Шаг 4. Установка емкости для воды


Когда своими руками строится кирпичная печь для бани – схема ее выполнения должна полностью выполняться. На данном этапе после подгонки кирпичей под проволоку и укладки нового ряда, переходят к монтажу бака для воды, если это запланировано проектным решением. Качественную емкость можно сварить своими силами, изучив проекты кирпичных печей. Главным моментом является правильная установка бака.

Шаг 5. Монтаж колосниковой решетки


В том случае, если два кирпича в поддувале, уложенные на ребро, не достают до верхней точки четвертого ряда, это означает, что изготовители материала не выдержали параметры своих изделий. При помощи болгарки из нового кирпича вырезают две пластины так, чтобы вместе с раствором они образовали ровную поверхность под колосниковой решеткой. Главное, чтобы она не упиралась в стену топки. В противном случае колосниковая решетка под действием высокой температуры может расшириться и слегка раздвинет кирпичи. Если вдруг она упирается, потребуется подгонка.

Шаг 6. Подгонка кирпичей в пятом ряду


Если строится банная печь из кирпича - порядовка всегда должна быть под рукой. Так, когда схемой предусматривается установка бака для воды, возможно возникновение новой проблемы. Дело в том, что практически незаметное несоответствие кирпичей стандартным размерам может привести к тому, что два кирпича, которые перекрывают дымовой канал печи у задней стенки, оставят между собой широкие щели. Замазывать их глиной не имеет смысла, поскольку она все равно вывалится.
Решают данную проблему следующим образом: эти кирпичи сдвигают в сторону поддувала на 3 сантиметра, сделав между ними минимальное расстояние, а вместо третьего кирпича укладывают два бруска. Их ширина должна быть такой, чтобы щель между изделиями из дерева была невидимой. Но левый брусок следует сдвинуть вперед на 1,5 сантиметра.

Завершив данную работу, приступают к двойной обмотке печной дверцы асбестовым шнуром, как и бака, в местах, где он контактирует с кирпичами. Делают эту манипуляцию в целях перестраховки – нередко случается, что печь начинают топить, не налив в емкость воду.

Шаг 7. Закрепление дверцы топки


Чтобы закрепить топочную дверцу, используют оцинкованную проволоку, подойдет даже 2-миллиметровая. Для каждого отверстия нужно скручивать три куска. В остальном способ заделки и подгонки аналогичен действиям, выполняемым при креплении прочистных дверок. Свитые 6 проволок получаются более жесткими, но справиться с ними помогут обычные плоскогубцы.

Шаг 8. Кладка кирпича с 6-го по 8-й ряды


На данном этапе может возникнуть проблема та же, что и при кладке пятого ряда – используемый кирпич не соответствует стандартным размерам. При составлении чертежей, проектировщики рассчитывают, что будет использован качественный материал.

Соответственно, когда строится кирпичная банная печь – порядовка составляется из расчета, что кирпичи имеют стандартный размер. Невидимый брак приводит к появлению щели, но заделывать ее глиной бесполезно, лучше задействовать бруски. Читайте также: "Печь камин для бани - делаем сами".
После завершения 9-го ряда устанавливают плиту из расчета, что ее края будут находиться на кирпичах на расстоянии 2 – 2,5 сантиметра. Дальше приступают к обустройству дымохода (прочитайте также: "Самодельные печи для бани - изготовление по размерам").

Кирпичная печь для бани: видео-инструкция по порядовке своими руками:


teplospec.com

дровяные и газовые, с открытой и закрытой каменкой, с баком для воды и без

Выбор печи является ключевым моментом при строительстве бани. Современные металлические печи обеспечивают быстрый нагрев воздуха, но классические, выполненные из кирпича, до сих пор конкурентоспособны. Благодаря кирпичной кладке пар получается мягкий, но насыщенный, а атмосфера в бане становится очень комфортной, так как дыхание не затрудняется.

О чем эта статья

Какие бывают печи

Настоящие ценители бани знают, что кирпичная печь может быть не только средством нагрева, но и настоящим произведением искусства. Каждая из них по-своему индивидуальна и имеет свои плюсы и минусы.

С открытой каменкой

Выбор в пользу открытой каменки будет целесообразен, если планируется, что баня будет нагреваться в течение всего дня. Такая конструкция печи обеспечивает быстрый прогрев помещения, благодаря открытой форме булыжники можно поливать водой. Недостатком таких печей считается быстрое остывание, поэтому они нуждаются в постоянной топке.

С закрытой каменкой

Конструкции с закрытой каменкой более сложны, а их возведение довольно трудоемкий процесс. Размеры таких конструкций значительно больше, но это положительно сказывается на их эффективности. Они способны удерживать тепло очень долгое время. Камни выкладываются во внутренние дымооборотные каналы, а для выхода пара и подачи воды есть специальные дверцы.


С баком для воды

Отличное решение в случае отсутствия центрального водопровода. Печи со встроенным баком не только нагревают парную, но и воду для бани. В случае если бак находится внутри парной, при закипании воды резко повышается влажность. Поэтому такие конструкции понравятся любителям влажной бани. В случае если вы хотите чтобы печь нагревала воду, но при этом не хотите чтобы в парной было очень влажно — откажитесь от бака а воду нагревайте змеевиком установленным в топке или на трубе.

Металлические с обкладкой из кирпича

В данной конструкции кирпичная кладка защищает стены бани от возможного перегрева, а в случае деревянных стен и возгорания. К преимуществам такой печи можно отнести следующие факторы:

  • кирпичный короб защищает стены от перегрева, а также людей от соприкосновения с горячей металлической печью.
  • конструкция несложная и ее можно сделать самостоятельно.
  • благодаря тому, что кирпич обладает высокой теплоемкостью и теплопроводностью, тепло в бане сохраняется дольше чем у просто металлической печи.

Впечатляющие

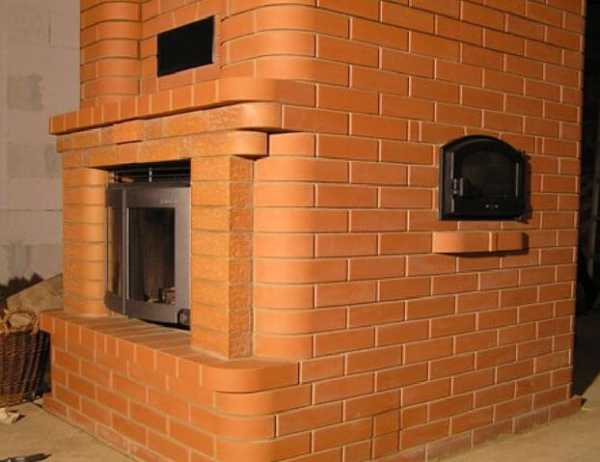

Современные мастера, которые выкладывают печи из кирпича не ограничивают себя в идеях. Некоторые печи весьма впечатляют не только своими размерами, но и своей декоративностью. При их отделке используются самые разнообразные материалы. Особую индивидуальность придает кирпичной кладке керамическая плитка, покрытая глазурью. Узоры плитки подчеркивают общий стиль, в котором построена баня. Печные дверки украшаются сложными кованными элементами.


Параметры банных печей из кирпича

В первую очередь надо учитывать, чтобы мощность и размер будущей конструкции соответствовала объему парной. При покупке печи в магазине вам, скорее всего, подскажут на какой размер парной она рассчитана. При самостоятельном выборе проекта можно ориентироваться на печи объемом в 8–10 раз меньше чем объем парной.

После того, как размеры печи утверждены, необходимо определиться с типом топлива. Хотя мы привыкли считать, что привычная банная печь должна топиться дровами, существует еще несколько современных альтернативных видов нагрева:

  • Электрические — очень быстро нагреваются, нет сложностей в установке и использовании. Удобны для тех, кто ценит свое время, так как включить и выключить их можно в любой момент. Единственным их недостатком является большое потребление электроэнергии. Обогрев даже небольшой парной обойдется довольно дорого.
  • Газовые — способны не только быстро нагреть воздух в парной, но и сохранять его на этом уровне долгое время. Оптимальный вариант, но только при наличии подключения к центральной газовой системе. Такой вариант как правило выбирают общественные бани и крупные банные комплексы, он очень экономичен и не требует постоянной подкладки дров.
  • Дровяные — для большинства частных бань оптимальный вариант. Запах древесины создает в бане особую атмосферу. Среди ценителей ходит утверждение, что дровяные печи дают особый жар. Основными минусами таких печей считаются: высокая пожароопасность, необходимость в заготовке и хранению дров, а также их постоянному подбрасыванию в топку при нагреве.

Ключевым элементом в бане все же остается печь. От нее зависит не только создание расслабляющей атмосферы, но и эффективность всего процесса. А для того, чтобы печь прослужила долго необходимо периодически проводить ее осмотры и вовремя устранять неполадки. Также не следует забывать о пожарной безопасности.
