Печка для бани с баком для воды из кирпича – Печи для бани из кирпича проекты и их описание!

Кирпичные банные печи с баком для воды своими руками (видео)

Банные печи своими руками из кирпича с баком для воды — это сердце любой русской бани, которое делает это строение неповторимым и уникальным. История таких сооружений насчитывает многие века и определила ряд своеобразных элементов, без которых они не будут вызывать интерес у любителей банных процедур.

Кирпичные печи для бани с баком для воды прогревают парилку до температуры более 100º С, поддерживают тепло в других помещениях бани, греют воду и камни.

Даже конструктивно банные печи своими руками из кирпича с баком для воды сохраняют свою приверженность старорусским традициям. Конечно, изменился состав кирпича (можно подобрать надежные огнеупорные материалы), но сама технология, проверенная веками, сохраняет принципы.

Особенности печи для бани

Кирпичные печи для бани с баком для воды являются многофункциональными сооружениями, решающими следующие задачи: прогрев парилки до температуры более 100º С, поддержание тепла в других помещениях бани, нагрев воды, разогрев камней, получение пара. По старым традициям банные печи изготавливаются нескольких видов: «по-белому», «по-серому», «по-черному» и с плитой.

Схема печи «по-черному».

При варианте «по-черному» не используется дымоход (если он есть, то перекрывается заслонка), весь пар остается в парилке, создавая особый аромат. Пользуются такой баней, когда сгорит все топливо, чтобы не дышать продуктами горения, а температура набрала максимальное значение.

Печи «по-белому» обладают действующим дымоходом, что обеспечивает отвод продуктов горения, а пар создается при контакте накаленных камней с водой (чисто водяной пар). Недостаток — медленный прогрев помещения (до 10 часов). Технология «по-серому» занимает промежуточное положение, т. е. включает в себя регулирование дымоходных заслонок. Наконец, кирпичные печи с плитой подразумевают нагрев парообразующих камней от накаленной металлической (чаще всего чугунной) плиты.

По режиму нагрева банные печи подразделяются на печи постоянного и периодического действия. В печах первого типа камни постоянно нагреваются до 350º С, печью можно пользоваться при горении топлива. Во втором случае камни разогреваются до 1000º С, после чего растопка прекращается. Этот способ позволяет получить сухой пар. Кроме того, печи могут отличаться по потребляемому топливу: дрова, уголь, торф.

Особенности конструкции печи для бани

Банные печи, изготавливаемые своими руками, должны иметь следующие основные элементы:

• фундамент;
• кирпичный корпус;
• топливник;
• дымообороты и дымоход;
• зольник;
• бак для воды;
• корыто (поддон) для камней.

Фундамент несет всю силовую нагрузку и должен быть достаточно прочным. Он изготавливается на 12-15 см больше размеров печи. Верхний уровень фундамента заглубляется в пол на два кирпичных ряда (до 15 см). Над фундаментом ложатся шанцы — 2-3 ряда кирпича. Далее сооружается зольник — камера, включающая поддувало для подачи в топку кислорода воздуха, колосник (решетку для просеивания золы) и дверцу. Задача этой камеры — сбор золы и поддув воздуха.

Схема печи банной из кирпича.

Важнейшим элементом печи является топливник, представляющий собой камеру (топку), закрытую дверцей. Верх камеры — свод; низ — это под. Продукты сгорания топлива выходят через верхнее отверстие в топке — хайло. Объем топки зависит от вида топлива и необходимой температуры прогрева (для дров или торфа топка имеет больший объем, чем для угля).

Внутри банной печи выполняются дымообороты — дымовые каналы для распределения тепла. Каналы располагаются в вертикальном, горизонтальном и диагональном направлениях. Размеры каналов — 13х13, 26х13 или 26х26 см. В зависимости от общей длины каналов и их расположения изменяется распределение тепла по помещению. Дымоход обеспечивает тягу и удаляет продукты горения.

Для обеспечения прогрева всех помещений бани печь располагается на стыке их стен так, чтобы бак с водой и поддон с камнями находились в парилке. Вход топки и поддувала — в зоне отдыха.

Конструктивно элементы печи устанавливаются так, чтобы обеспечивался прогрев парилки до 120º С; причем температура должна постепенно увеличиваться от пола к потолку.

Материалы для изготовления печной бани

Для изготовления банной печи главное — выбрать качественный кирпич и изготовить раствор для кладки. Наиболее подходящим является печной кирпич, сформированный из огнеупорной глины и выдерживающий нагрев до 1200º С. Рекомендуется полнотелый кирпич марки не ниже М150 (оптимально — М200) со стандартным размером 250х120х65 мм.

Расход раствора на кирпичную кладку.

При кладке свода и пода топливника целесообразно применение шамотного кирпича типа ШБ или ША, работающего при нагреве до 1800º С. Причем такой кирпич можно выбрать различной формы в зависимости от конструкции топки.

Для кладки кирпича применяется песчано-глинистый раствор, так как цементный раствор не выдерживает печные условия. Глину следует извлекать на глубине более 0,5 м без примесей и замачивать в воде на несколько дней. Пропорции песчано-глиняной смеси определяются экспериментально по пластичности. Самый простой способ таков: смесь перемешивается миксером до состояния густой сметаны; после чего погружается сухой деревянный стержень, оценивается толщина прилипшего слоя — оптимально 2 мм (если получено меньше, то добавляется глина, если больше — песок). Емкость для воды рекомендуется подобрать в виде плоского металлического бака с толщиной стенок не менее 2 мм. Объем бака можно посчитать простым способом: необходимое количество горячей воды на одного человека — 10 л.

Подготовительные работы

Для изготовления банной кирпичной печи своими руками необходимо своевременно подготовить следующие инструменты:

Инструменты и материалы для самостоятельной кладки печи.

• болгарка;
• электродрель;
• лопата;
• мастерок;
• шпатель;
• терок;
• ведро мерное;
• миксер строительный;
• ножницы;
• нож;
• кисть малярная;
• зубило;
• стамеска;
• молоток;
• киянка;
• ножовка по металлу;
• плоскогубцы;
• уровень строительный;
• отвес;
• рулетка;
• линейка металлическая.

Подготовительные работы начинаются с промеров помещения и составления плана установки печи. Составляется подробный чертеж конструкции с пошаговой регламентации процесса кладки. Перед началом строительства необходимо оценить горючесть материалов стен в зоне установки печи. При наличии риска возгорания следует применить обшивку асбестовыми и металлическими листами.

Наименьшее расстояние от деревянных перегородок до печной кладки должно быть 35 см, защищенных асбестом — 25 см.

Производится окончательная разметка места монтажа по полу, стенам и потолку (выход дымохода).

Изготовление фундамента

Схема фундамента под печь.

Первый шаг при изготовлении кирпичной банной печи — фундамент, который делается в следующем порядке:

1. Роется котлован с размерами на 15 см больше всех размеров основания печи и глубиной в 70 см.
2. На дно котлована насыпается подушка толщиной около 15-20 см из песка, щебня и измельченного камня.
3. Замешивается бетонный раствор из цемента, песка и щебня (пропорция 1:3:3).
4. Раствор заливается в котлован и тщательно уплотняется. Поверхность фундамента не доходит до уровня пола на 15 см. Горизонтальность фундамента проверяется уровнем, при необходимости производится выравнивание поверхности.
5. На поверхность фундамента наносится слой гудрона и накладываются 2 слоя рубероида для создания гидроизоляции.

Кладка шанцев и зоны зольника

Схема кладки кирпичной печи.

Первые 7 рядов кирпичной кладки формируют шанцы и зону зольной камеры. Первый ряд кирпича ложится на цементно-песчаный раствор, а все последующие — на глинисто-песчаную смесь. Кирпичи в рядах должны быть увязаны. Вертикальный стык в одном ряду должен приходиться на середину кирпича в предыдущем и последующем рядах. Порядок укладки кирпичей следующий:

1. 1-2 ряды. Плотная укладка по всей поверхности.
2. 3-й ряд. Устанавливается нижнее крепление дверцы поддувала с помощью оцинкованной стальной полосы или проволоки.
3. 4-5 ряды. Формируются вход поддувала и зольная камера, устанавливается решетка колосника, для чего в кирпичах прорезается канавка.
4. 6-й ряд. Верхнее крепление дверцы поддувала и установка ее.
5. 7-й ряд. Установка нижнего крепления дверцы топливника и формирование пода.

Проведение кирпичной кладки

Кладка последующих рядов имеет специфические условия:

1. Начиная с 8-го ряда, формируется перегородка для дымохода, причем этот вертикальный канал делается до 14 ряда включительно. В стене делается ниша для установки емкости с водой.
2. На 14 ряду устанавливается швеллер продольно в стене так, чтобы к нему приложилась емкость для воды.
3. На 19 ряду крепится дверца для выхода пара и укладываются металлические полоски, которые скрепляются на 20 и 21 рядах.
4. Устанавливается емкость для воды, которая упрочняется кусками кирпича.
5. На 23 ряду устанавливается труба дымохода.
6. На 15 ряду выкладывается ряд вертикально расположенных кирпичных обломков для формирования основания разделительной стенки.

http:

Установка дымохода

Дымоходный канал начинается с 23-го ряда кирпичной кладки и выходит на крышу. Толщина стенки дымохода должна быть не менее 0,5 кирпича. Сам дымоходный проход должен иметь не меньший размер и быть одинаковым по всей длине. Идеальная конструкция дымохода — абсолютно вертикальный канал без внутренних выступов. Общая длина дымохода от колосника до края трубы на крыше должна быть не менее 5 м. При монтаже дымохода следует предусмотреть установку заслонки.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка…

expertbani.ru

Как сложить печь для бани из кирпича своими руками: порядовка, чертежи, схема печи

Невзирая на многообразие дровяных отопителей для бани из металла и чугуна, предлагаемых на рынке, традиционная конструкция печи из кирпича остается актуальной и востребованной. Это неудивительно, ведь она хорошо прогревает парную, долго сохраняет тепло и обеспечивает ее сухим паром. Также кирпичная печка помимо парилки может обогревать и 2—3 смежных помещения (моечную, предбанник). В данной статье мы расскажем, как правильно сложить печь для бани из кирпича своими руками, поделимся опытом в части подготовительных работ и устройства фундамента.

Виды печей для бань

В первую очередь нужно подобрать подходящий готовый проект печи. Опытные печные мастера умеют разрабатывать собственные схемы применительно к условиям кладки и эксплуатации. Значит, нужно воспользоваться их опытом и взять готовую схему, а для этого надо понимать, какие существуют кирпичные печи для бани.

Четко классифицировать отопители по видам весьма затруднительно, их слишком много, но условно все разработки можно разделить на группы по таким критериям:

• способ передачи тепла в помещение;
• расположение каменки;
• способ подогрева воды.

Эффективность теплоотдачи во многом зависит от конструкции и принципа действия отопителя. По данному критерию существующие виды печей можно поделить на:

• канальные: название явствует о том, что печка имеет один или множество каналов (газоходов) для дымовых газов. Последние, проходя по этим каналам, отдают тепло кирпичным стенкам. Газоходы могут проходить в теле печи как вертикально, так и горизонтально;
• колпаковые печи И. В. Кузнецова: здесь принцип теплоотдачи иной, продукты горения отдают теплоту, скапливаясь в пространстве под специально сделанным колпаком. Причем выйти оттуда они могут только после остывания, поэтому печь выходит очень теплоемкой.

Совет. Колпаковые печи весьма сложны в исполнении, домашнему мастеру без опыта построить такой вряд ли удастся. Поэтому новичку лучше начинать осваивать кладку кирпичных печей канального типа.

Засыпка из камней (каменка) может располагаться как внутри печи, так и быть открытой. На качество работы этот критерий особо не влияет. А вот способ подогрева воды может повлиять на длительность протапливания парной. Здесь существуют такие технические решения:

• регистр из стальных труб или бак из нержавейки, встроенный в тело печи, а точнее, в газоход;
• варочная плита: вода подогревается на ней в больших емкостях.

Нужно учесть, что хорошая печка из кирпича с варочной плитой хоть и прогреет парилку быстрее, но неудобства с горячей водой в кастрюлях не сравнить с проточным теплообменником внутри газохода, соединенным с накопительным баком.

Проекты печей для бань

Как уже говорилось, различных проектов кирпичных печей существует великое множество. Мы предложим несколько типовых схем, вы можете воспользоваться ними либо найти что-то подходящее в технической литературе. Итак, первая — схема печи для бани из кирпича с открытой каменкой и встроенным баком для нагрева воды:

Примечание. На этой схеме и в дальнейшем используются следующие условные обозначения:

Для возведения данной печи понадобится 415 шт. кирпича и такие комплектующие, как:

• дверца топки 210 х 250 мм и поддувала – 140 х 140 мм;
• дверки для прочистки 140 х 70 мм – 2 шт.;
• бак из нержавейки 200 х 300 х 490 мм;
• плита чугунная 410 х 410 мм;
• решетка колосниковая 175 х 255 мм;
• задвижка 120 х 230 мм и 2 задвижки 130 х 130 мм.

На следующей схеме показана порядовка банной печи:

Печь-каменка с греющей плитой

Данный отопитель для бани вместо встроенного бака оборудован плитой на 2 конфорки, а каменка находится в теле печи, прямо над топкой. Хотя конструкция предусматривает возможность установки внутреннего водогрейного котла, это отображают соответствующие схемы кладки печей для бань:

На строительство отопителя потребуется 650 кирпичей, а также печная фурнитура:

• дверца топки 210 х 250 мм и поддувала – 140 х 140 мм;
• дверки для прочистки 140 х 70 мм — 4 шт.;
• плита чугунная 410 х 710 мм;
• решетка колосниковая 175 х 255 мм;
• круг стальной Ø20 мм – 3 м;
• бак для воды из нержавеющей стали 220 х 380 х 630 мм – при необходимости.

В этом варианте порядовка кладки для печей выглядит следующим образом:



Банная печь с нижним прогревом

Это небольшая кирпичная печка, в силу особенностей конструкции требующая хорошего фундамента. По сути, на его устройство уйдет больше времени, чем на выполнение самой кладки. Вот схема отопителя в разрезе:

Помимо 260 шт. кирпичей на строительство еще понадобится:

• дверца топки 210 х 250 мм и поддувала – 140 х 140 мм;
• дверки для прочистки 140 х 140 мм – 2 шт.;
• дверцы камеры для камней 210 х 250 мм – 2 шт.;
• плита чугунная 410 х 410 мм;
• решетка колосниковая 175 х 255 мм;
• задвижки 130 х 240 мм и 130 х 130 мм.



Подготовка к возведению печи

Прежде чем начать строительство кирпичной печи в бане, нужно приготовить необходимые инструменты и материалы. Комплект инструментов, требующийся для работы, изображен на рисунке:



Как видно из рисунка, в наборе должны присутствовать инструменты для колки и усадки кирпичей (кирка, молоточек), для работы с раствором (кельма, терка) и различные мерительные устройства (рулетка, уровень).

Для справки. Современные печники вместо колки камней киркой зачастую используют отрезные машины – станки, болгарки.

Кроме инструмента, построить печь помогут кое-какие приспособления:

• сито, чтобы просеивать песок;
• небольшая емкость, в ней замачивают кирпичи;
• различные подмости или козлы.

Какой кирпич использовать для банной печи?

Надо понимать, что печь в бане будет  работать в более экстремальных режимах, чем обычная печка для обогрева дома. А значит, кладочный кирпич следует подбирать хорошего качества, без повреждений, сколов и трещин, лучше всего – с гладкими ложковыми гранями (см. рисунок ниже). Для строительства печей применяют 2 вида кирпича: красный керамический полнотелый и огнеупорный (шамотный). Размеры стандартного кирпича – 250 х 120 х 65 мм, ориентировочный вес – 3.5 кг.

1 м3 стандартного керамического кирпича содержит примерно 480 камней общим весом 1700 кг. Однако, некоторые проекты кирпичных печей могут предусматривать использование камней нестандартного размера, что показаны ниже на рисунке:

Совет. Покупая кирпич, берите его с некоторым запасом на отбраковку. Величина запаса зависит от качества материала, а еще – от умения мастера точно и правильно его колоть или отрезать. Неопытному печнику запас нужен больше.

Кладочный раствор

Печная кладка кирпича до трубы выполняется исключительно на глиняном растворе, без цемента. Чтобы его приготовить, нужно взять одинаковое количество просеянного песка и очищенной от примесей глины (то есть, пропорция – 1: 1), перемешать и добавить воду. Хорошая консистенция – это когда раствор легко съезжает с лопаты, но при этом в нем нет лишней воды.

Совет. Начинающему мастеру лучше приобрести готовую строительную смесь для кладки печей.

Глину также можно взять из ближайшего оврага и подготовить своими руками. Ее потребуется замочить в корыте на 2—3 дня, а затем тщательно перемешать и вручную продавить смесь сквозь сито, отделяя камни и прочие инородные фракции. Количество воды для замачивания принимается в соотношении 1 : 1 к глине. Что же касается кладки топливника из шамотного кирпича, то здесь понадобится столь же огнеупорный раствор. Для его приготовления вместо песка в глину добавляют мелки шамот в той же пропорции.

Строительство банной печи

Любая, даже самая простая печь для бани требует надежного основания. Как правило, основанием служит фундамент, хотя в некоторых случаях его устройство не требуется, печку ставят прямо на пол, проложив лист асбеста и металла. Это допускается, когда общий вес сооружения с трубой не превышает 750 кг либо фундамент самого здания представляет собой монолитную плиту. В прочих случаях нужно отдельное основание, находящееся не ближе 50 (а лучше 150 мм) от фундамента здания.

Совет. Еще перед устройством фундамента учитывайте, что все дровяные печи должны размещаться от строительных конструкций на определенном расстоянии во избежание пожара, как это показано на рисунке:



Проще всего залить такую же плиту из бетона под размер печи, равномерно распределив всю ее нагрузку на грунт. Для этого выкапывается яма глубиной не более 30 см, дно ее утрамбовывается, а затем насыпается щебень на высоту 100 мм. Далее, из цементно-песчаного раствора заливается подбетонка толщиной до 7 см, а после ее застывания устанавливается опалубка и арматурный каркас. Затем в получившуюся форму укладывается бетон на оставшуюся высоту. Полное отвердевание бетона – 3 недели.

Далее, чтобы выложить кирпичную печь, надо придерживаться таких правил:

• каждый кирпич перед укладкой замачивать в емкости с водой;
• раствор наносить не на камень, а на предыдущий ряд;
• кирпич класть гладкой стороной к дымовому каналу;
• каждый ряд вначале раскладывать без раствора для подгонки камней;
• остатки раствора убирают, а с внутренней поверхности смывают и вытирают насухо каждые 3—4 ряда;
• проверку горизонтали и вертикали выполняют на каждом ряду.

Важно! Если малогабаритные печи имеют топливник из огнеупорного кирпича, что шамотную и обычную кладку не перевязывать! Меж ними оставляют зазор, наполняемый раствором с молотой минеральной ватой.

После окончания кладки ей дают просушиться пару дней, после чего делают пробную растопку небольшим количеством дров. Когда сырость уйдет окончательно, печь можно топить полноценно.

Заключение

В принципе, сложить печь небольших размеров для бани, что имеет простую конструкцию, сможет любой малоопытный печник или даже новичок, коими являются практически все домовладельцы. Совет напоследок: перед строительством не ограничивайтесь изучением литературы, проконсультируйтесь дополнительно с опытным мастером.

cotlix.com

Кирпичная печь для бани (с баком для воды) своими руками

Бани на Руси известны с незапамятных времен. Строить их разрешалось всем желающим, лишь бы была земля под застройку. Бани и сауны дают человеку бодрость и ясность ума, свежесть, силу, здоровье и приятный цвет кожи — об этом написано в древнем трактате.

Схема печи для бани.

Перед началом строительства бани, застройщик должен определиться, какую печь он будет строить для бани: кирпичную с баком для воды, металлическую или установит электропечь. Самой популярной на Руси всегда считалась кирпичная печь — каменка с баком для воды.

Кирпичные печи для бани с баком для воды

Основные части кирпичной печи для бани: зольник, топка, дымоход, каменка и встроенный бак для воды.

Трубу дымохода можно сделать двумя способами: либо насадной, которая укрепляется непосредственно на печи, либо коренной, которую строят отдельно и она примыкает к кирпичной печи. Труба дымохода должна находиться выше конька крыши не менее 0,5 м.

Схема печи со сводом.

Поперечное сечение трубы дымохода должно быть равным кирпичу, или полукирпичу. При прохождении трубы дымохода через потолок должно быть сделано уширение трубы, которое делается из кирпича для предохранения от возгорания деревянных деталей потолочного перекрытия. Кладку дымохода из кирпича через чердачное помещение ведут на цементном растворе. Дымовая труба, проходящая через чердачное помещение, должна быть заштукатурена тем же раствором, который использовался при кладке, и побелена, чтобы можно было определить наличие в трубе плотностей по следам копоти. Места обнаружение следов копоти следует зачистить, заштукатурить и заново побелить.

Строители современных бань предпочитают сооружать сравнительно простые и легкие печи своими руками, такие как печь-каменка с встроенным баком для воды. При строительстве такой печи, для трубы дымохода лучше использовать металлическую или асбоцементную трубы.

К сожалению, эти трубы имеют существенный недостаток; при сильном охлаждении на них образуется конденсат, имеющий неприятный запах и стекающий обратно в печь. Поэтому вокруг асбоцементных и металлических труб делается теплоизолирующий футляр, который можно сделать своими руками.

Схема самодельной печи.

Весьма практичным является вариант устройства дымохода, когда металлическая или асбоцементная труба обложены кирпичом. Металлическая или асбоцементная трубы являются направляющими для дыма и имеют гладкую внутреннюю поверхность, непроницаемую для него.

Хорошо сложенная кирпичная печь — это главное для бани, особенно если она сделана своими руками. Над сводом топки делается камера — каменка, в которую укладывается булыжник. Вместо камней можно использовать кирпич, у которого теплоемкость значительно выше. Поливая холодной водой разогретые камни, получают пар. Иногда делают каменку закрытой, и пар поступает в баню через специальное окно. Сбоку от свода строятся два дымовых канала, которые нагревая боковую стену печи, уходят в дымоход.

Вернуться к оглавлению

Строительство печи своими руками

Инструмент для строительства:

• лопата;
• отвес;
• уровень;
• ведро;
• кельма;
• сито;
• терка.

До начала строительства кирпичной печи с баком для воды в бане необходимо определить ее место в помещении. Затем в потолке отмечается место, где будет проходить труба дымохода. В отмеченном круге крепится строительный отвес, и по нему начинается строительство печи.

Для устройства кирпичной печи в бане своими руками, прежде всего, необходимо строительство фундамента, который по площади должен быть больше самой печи. Вырыть небольшой котлован лопатой, на дно насыпать слой песка, который необходимо пролить водой и утрамбовать. Установить опалубку из досок. Затем слой щебня или гравия, разровнять и утрамбовать, положить арматуру (пруток диаметром 10см) и залить цементным раствором. Оставить до полного высыхания. Чтобы бетон равномерно высыхал, его посыпают влажными опилками.

В отличие от остальных вяжущих, цемент становится прочным во влажной среде. Полностью затвердев, он обладает гидравлическими свойствами и не боится подмачивания. Поэтому при строительстве свежий раствор или бетон укрывают от солнца. Кирпичи перед укладкой смачивают водой, чтобы они не забирали влагу из раствора. Снять опалубку и оставшиеся щели засыпать песком.

На построенный фундамент уложить слой гидроизоляции из рубероида или пергамина. Бока фундамента можно промазать гудроном.

Поскольку цементный раствор не термостойкий, печь в бане лучше делать на глиняном растворе приготовленном своими руками.

Кладку печей ведут на глиняном растворе, который можно приготовить следующим образом. Глину заливают водой на бойке на день-два затем перемешивают с песком. Песок должен быть просеян на сите с ячейками 1.5 мм. Если глина жирная, кладется два объема песка, если тощая — один. Воды берут половину объема глины. Качественный раствор должен легко отделяться от лопатки и не прилипать к пальцам.

Вернуться к оглавлению

Кладка печи — каменки своими руками

Первый ряд кирпичей кладется насухо на слой гидроизоляции. Оставляется отверстие для чистки, на которое навешивается дверца. Нижнее крепление будет заведено под кирпич, а для закрепления верхней части в кирпиче делают канавки. Крепление делается на слегка обожженную оцинкованную проволоку диаметром до 3 мм. Она лучше поддается скручиванию. После прокладки проволоки по канавкам их заполняют глиняным раствором. После установки дверцы, щели по бокам, сверху и снизу замазываются глиняным раствором.

При укладке третьего ряда крепится дверца поддувала — нижнее крепление. Верхнее крепление производится в шестом ряду. Для более плотного прилегания кирпичей, часть их надо подпилить. Подпиленные кирпичи можно устанавливать только сверху дверцы. Проверить по отвесу правильность кирпичной кладки. В этом же ряду начинают строить зольный колодец, устанавливаются колосники и дверца топки. Колосники в печи необходимы для удаления золы из топливника. В следующем ряду строится перегородка для отвода дымовых газов. Выложив печь до четырнадцатого ряда, делается проем, и на боковые стенки крепятся швеллера для установки бака для воды. В следующем ряду кирпичи выкладываются под углом друг к другу — это основа разделительной стены. Далее кладут три ряда кирпича так, чтобы были закрыты стыки кирпичей. Для противопожарной безопасности все металлические детали кирпичной печи (дверцы, бак) желательно обмотать асбестовым шнуром. Для выхода пара из каменки установить дверцу. Устанавливается заслонка в дымоходе, и строится сам дымоход.

Вернуться к оглавлению

Штукатурка печи сделанной из кирпича

Штукатурить печи надо обязательно после полного высыхания и лучше всего раствором глины с добавлением песка. На 1 весовую часть глины добавляется 4 весовых части песка. Песок необходимо просеять, чтобы исключить попадание посторонних частиц. В глинопесчаный раствор можно добавить асбест или стекловолокно. Перед началом работ нужно подготовить поверхность печи: очистить от пыли и остатков раствора; смочить стенки водой для лучшего схватывания раствора. Раствор наносится на горячие стенки послойно. После затвердения первого слоя наносится второй, а затем третий слой штукатурки. Смочить штукатурку водой и затереть теркой.

1poteply.ru

Печь для бани из кирпича с баком своими руками, порядовка, черчежи, проекты

Краткое содержание статьи:

Покупая загородный дом или участок под строительство, мы первым делом задумываемся о бане. Да, как не парадоксально это звучит, но баня часто строится первой. И обязательно комплектуется печкой.
Печи для бани чаще выбирают металлические – проще и дешевле. Тем более что их очень легко сделать самостоятельно из подручных материалов. Но настоящие ценители знают, что печь для бани из кирпича дает куда более легкий пар. Поэтому если вы хотите получить настоящую, правильную бани, стоит рассмотреть этот вариант.

Преимущества и недостатки печи для бани из кирпича

---

Главное преимущество таит в себе материал. Если у вас в доме установлена кирпичная печь, то вы знаете какое мягкое тепло она отдает и как долго греет. Уют теплого камня не заменит ни газовое отопление, ни железная печь.

Еще один плюс – безопасность для посетителей парилки. Обжечься о кирпич можно, но не так как о металлическую поверхность. Вы успеете отдернуть руку раньше, чем получить полноценный ожог.
Недостатками же такого варианта являются следующие:

1.  Трудность выкладки. Если металлическую печь можно установить за один – два дня, то на кирпичную вы потратите месяц. Это тяжелая трудоемкая работа.
2. Долго протапливается. Разогрев такой печи требует времени. Ее не вытопишь «по быстрому» щепками или гнилыми деревяшками. Основательная печь требует правильных дров. Кирпич может и прогреется, а вот вода – не успеет.
3. Массивность. Даже самая маленькая печь занимает достаточно много места.
4. Необходимость фундамента. Кирпич – материал тяжелый. Поэтому кирпичная печь с баком полным воды, весит очень много. Поэтому фундамент является обязательным.

Из этой статьи вы узнаете как выложить печь для бани из кирпича своими руками. И начнем именно с фундамента.

Выбор типа печи

---

Прежде чем выбирать чертежи, необходимо определиться со следующими вопросами:

• размер печи
• местоположение водяного бака в печи

Размер зависит от размера помещения. Если у вас полноценная парилка, то выбирайте печь побольше. Обычно кладут печи размерами 890х1020 см и 1020х1290 см. В кирпичах это 3,5 х 4 и 4х5 соответственно.

В специализированной литературе приведены различные проекты банных печей. Очевидно, что нужна печь каменка – иначе откуда будет браться пар?

Водяной контур может быть встроен в печь, или вынесен отдельно. Вот проекты разных вариантов:

Эта печь имеет металлическую каменку. Условные обозначения:
1. опора для бака;
2. водяной бак;
3. труба дымоотвода;
4. отверстие брызганья водой на камни;
5. крыша каменки;
6. скрепы;
7. камни;
8. решетка;
9. стойки;
10. колосниковая решетка;
11. дверца топки;
12. поддувало.

И еще варианты печей с фотографиями готовых результатов:

На следующей схеме показана порядовка печи для бани. Это печь с каменкой, которая закрыта. Водяной контур размещен сбоку:

Конструкция Анатолия Заболотного

Для большой бани с обогревом нескольких помещений оптимально выбрать конструкцию Анатолия Заболотного:

Схема расположения печь Заболотного:

Схема печи Заболотного:

Порядовка печи Заболотного — для маленькой бани подойдет вот такая небольшая печь:
На схеме приведена ее порядовка:

Как видим, проекты имеются — выбрать есть из чего. Рекомендуем прорисовать проект в какой-нибудь компьютерной программе, например SketchUp. Так вы сумеете выстроить схему работ и у вас сформируется полный чертеж печи.

Фундамент для печи

---

После выбора схемы кладки можно приступать к строительству. Предусмотрите место для фундамента заранее. К нему предъявляется ряд требований:

1. Расстояние до фундамента бани должно составлять полметра. Они не должны быть связаны. Из-за тепла фундамент печи расширяется.
2. Лаги, перекрытия пола, а также стропила и балки крыши не должны затрагиваться при строительстве печи.
3. Глубина зависит от почвы. Если земля рыхлая, то глубина начинается от полуметра. Если же твердая, то достаточно 20 – 50 см.
4. Ширина фундамента на кирпич больше, чем ширина печи.

Порядок подготовки такой же, как и в любом другом случае:

•  Выкапывается яма. Желательно книзу ее расширить на 15-20 см.
• На дно насыпается щебень или песок и тщательно трамбуется. Смочите водой, чтобы основание было твердым. Можно использовать вибромашину, если таковая имеется.
• Сверху прокладывается слой гидроизоляции, например рубероид.
• Затем заливается раствор цемента. Обязательно используйте стяжку из арматуры. Уложите арматурную сетку таким образом, чтобы между ней и стеной котлована оставалось 5-10 см. Раствор делается в следующей пропорции: 1 доля цемента, 3 песка и 4-5 щебня. Воды примерно по половине массы цемента. Раствор не должен быть совсем жидким, но при этом должен течь.
• Дайте фундаменту просохнуть в течение недели. Смачивайте его водой, чтобы не растрескался.

При желании можно сделать двойной слой изоляции. Тогда первый слой цемента наливается не до краев котлована, а не доходя до них на 15см. После высыхания, укладывается слой изоляции и опять наливается цемент. Это более надежная конструкция для банной печи, хотя и затратная по времени.

Материал и раствор

---

В качестве материала печи из кирпича с баком выбирается красный печной кирпич или шамотный. Второй стоит дороже, но имеет более эстетичный вид. В целях экономии рекомендуем вам выложить шамотным кирпичом топку. Если вы правильно обработаете красный, то такое сочетание будет выглядеть очень приятно.

В качестве раствора можно использовать готовую печную смесь или завести самим из глины и воды. Тогда вам надо разыскать глину, которая положена в основу выбранного кирпича – красную или шамотную. Еще просейте песок – его песчинки не должны быть больше миллиметра. Вода должна быть чистой, без запаха и минеральных солей.

Итак, для самостоятельного приготовления раствора вы должны найти глину, тщательно измерить песчинки и сделать химический анализ воды. При замесе тщательно следите за жирностью глины. В бытовых условиях ее измерить трудно, делается на глазок.

Может быть, все же проще купить готовый раствор?

Печь для бани из кирпича своими руками

---

Итак, фундамент готов, раствор тоже — можно начинать укладку печи. Каждый кирпич необходимо вымочить в воде – это поможет избежать растрескивания. Положите его в ведро с водой и дождитесь, когда перестанут выделяться пузырьки. Это будет означать, что он пропитался водой.

Дадим еще один совет. Внимательно изучите порядовку и нарежьте все кирпичи в размер. Тогда вы будете избавлены от пыли при выкладке рядов. Да и отвлекаться на резку во время работы ни к чему.
Если вам хватит терпения, можете обрезать наружние кромки кирпичей – скосить их. Это сделает вашу печь красивой и эстетичной.

Правила выкладки:

Еще один совет – отмывайте поверхность печи от раствора сразу же. Потом могут остаться разводы.
Подробнее как сложить печь с баком смотрите на видео:

Дымоход

---

Дымоотводной канал для кирпичной печи тоже лучше сделать из кирпича. Сэндвич-труба во-первых не будет смотреться, а во-вторых в ней образуется конденсат, что будет влиять на вашу печь не самым благоприятным образом.
При возведении кирпичного дымохода следует соблюдать ряд правил:

• Как следует очищайте дымоход изнутри от остатков раствора. Дым, скапливаясь на неровностях, выпадает в осадок в виде сажи. Неровная внутренняя поверхность приведет к частой чистке трубы.
• Сужение дымохода недопустимо.
• Общая длина дымохода должна составлять не менее 5 м. Только при такой высоте будет создана нужная тяга в печи.
• При прохождении перекрытия сделайте теплоизоляцию – в отверстии сделайте короб и проложите щель между ним и трубой теплоизоляционным материалом – например базальтовой ватой.
• Высота от конька крыши до края трубы должна быть минимум полметра.
• Побелите трубу известью. Тогда при протопке вы увидите места, где герметичность нарушена.

Пробуем вытопить печь

---

Работы закончились и вам не терпится попариться в баньке? Не стоит торопиться. Прежде всего, высушите печь. Для этого откройте все дверки и оставьте ее так на пару недель. Задвижку закрывайте только если идет дождь.

Когда печь просохла, попробуйте поджечь в ней бумагу, примерно полкилограмма. Так вы увидите величину тяги. Если все нормально, оставьте печь еще на день, а потом протопите ее щепками и мелкими поленьями. Много не берите! Максимально растопить печь вы сможете только после нескольких тестовых протопок. Наберитесь терпения и пройдите весь процесс правильно. Тогда ваша печь будет вас радовать жаром.

Печь для бани из кирпича was last modified: Июнь 21st, 2017 by paradeeva

pechnoeremeslo.ru

Кирпичные банные печи с баком для воды: схема, виды и порядовка

Содержание статьи

В каждой бане обязательно обустраивается печь. Торговые сети сегодня предлагают огромное разнообразие печей заводского изготовления. Практически все они выполнены из чугуна или иного металла.

Но в настоящей русской бане обустраивается кирпичная печь каменка с баком для воды.

Особенности конструкции печи с нагревательным баком

Существуют разные проекты, по которым может быть выложена печь для бани из кирпича с баком для воды. Все их можно отнести к одному из четырёх видов:

Печи с плитой

В этой версии камни греются достаточно долго, так как их нагрев двухступенчатый. Тепло камни получают от плиты, которая нагревается за счёт тепла, выделяемого при горении топлива. Она значительно перекрывает дымоход и, в процессе использования, фактически не даёт сажи, копоти и грязи.

Кирпичные банные печи с баком для воды, изготовленные для топки по-белому

Фактически это аналог вышерассмотренного варианта, с незначительными конструктивными отличиями. Дымоход частично открытый. Время нагрева достигает 12-ти часов. Сажа и грязь образуются в минимальных объёмах.

Печи для растопки по-серому

Дымоход открыт. Время нагрева каменки – среднее. В процессе работы образуется определённое количество сажи, т.к. внутренние стенки имеющегося дымохода открыты.

Кирпичная печь с баком для воды, предназначенная для топки по-чёрному.

Дымоход у печи полностью отсутствует. Она быстро прогревается, однако, для того, чтобы пользоваться парилкой, в этом случае требуется ждать полного выгорания закладки топлива.

Предварительно следует выбрать один из двух существующих у кирпичных печей типов топки: с колосниками или без таковых.

Выбирать нужную версию требуется с учётом конструкции Вашей бани. Основные чертежи и порядовки можно взять из каталогов готовых работ и адаптировать «по месту».

Если порядовка, по которой кладётся печь для бани с водяным баком, предусматривает наличие колосниковой решётки, то процесс горения топлива проходит весьма интенсивно, с образованием высокого и мощного факела пламени. Но такие печи эксплуатировать и обслуживать в разы сложнее, чем те, топливники которых не имеют колосников. К тому же, последние значительно экономнее расходуют топливо.

Кирпичные банные печи с баком для воды обязательно получают колосники в ситуациях, когда работать приходится с сырыми дровами, либо со свежесрубленными. Объясняется это тем, что их наличие позволяет быстро повысить температуру в топливнике до значения, которое требуется для устойчивого горения.

Разновидности водяных баков для печи и их характеристики

Принимая решение изготовить такую конструкцию, как банная печь с баком для воды, требуется определиться с тем, бак какой ёмкости, формы или конструкции следует установить и из какого материала его изготовить.

При этом следует руководствоваться следующими требованиями:

• Кирпичные печи для бани на дровах с баком для воды формируются ёмкостью, форма и размеры которой выбираются с таким расчётом, чтобы его установка не привела к снижению комфорта пользования помещениями бани. Для этого бак, практически всегда, монтируется непосредственно на печь или под дымоход.
• Цена вопроса должна быть для потребителя приемлемой. Несмотря на то, что банная печь с баком для воды, имеющая эмалированный бак обойдётся дешевле, следует понимать, что оцинковка прослужит минимум вдвое дольше и продемонстрирует при этом более высокие эксплуатационные характеристики.
• Эстетика изделия. Бак из обычной стали, именуемой «чёрной», достаточно быстро ржавеет, а нержавейка несколько лет сохраняет товарный вид и стойко воспринимает механические нагрузки (отсутствуют деформации и сколы).
• Выбрав оцинковку, обязательно определитесь с маркой стали. Самым оптимальным выбором будет материал, из которого изготавливают посуду. Это 08Х17, либо 8-12Х18Н10.
• Обратите внимание на толщину стенок выбранного бака. Оптимальным значением для изделий ёмкостью 50-100 литров является 1,0 мм, более 100 л – 1,5 мм.

Конструкция и материал, из которого выполнен бак, должны обеспечивать минимальное время его нагрева и максимально долго сохранять высокую температуру воды. Нержавеющая сталь и здесь вне конкуренции. Хотя чугунный бак дольше сохраняет воду горячей. Существенными минусами чугуна является его высокий вес, хрупкость и длительное время разогрева.

Бак для воды, которым вы оборудуете свою банную печь из кирпича, должен быть надёжным и обязательно прочным, стойко переносить воздействие низких и высоких температур. Указанным параметрам лучше всего соответствуют изделия из нержавейки. Этот материал устойчив к воздействию коррозии, поэтому долго может находиться в помещениях, где постоянно повышена влажность, и почти не ржаветь при этом.

Существующие конструкции баков и места их размещения

Все банные печи с баком имеют ёмкости, которые изготавливаются по одному из трёх вариантов размещения:

Встроенные баки

Размещаются непосредственно на печи так, что дно бака располагается в самой горячей части топливника (сверху) и непосредственно контактирует с пламенем. забор воды из такого бака осуществляется через специальный кран или через край черпаком.

Выносные баки

Печь с баком (из кирпича) в этом варианте имеет встраиваемый теплообменник, а сам бак устанавливается там, где удобнее. Т.е. может находиться и в парной и в моечном отделении. Подсоединяться к магистрали подачи воды бак должен только металлическими трубами.

Бак, расположенный на трубе

Достаточно редкий вариант установки. К нему прибегают только тогда, когда помывка в бане проходит весь день, даже когда топить уже перестали. Труда для удаления продуктов сгорания проводится сквозь бак. Обычно эти баки достаточно большого объёма.

Последовательность возведения банной печи с баком

Рассмотренная последовательность кладки является одним из возможных вариантов, по которому выкладываются банные печи, с баком для воды из нержавеющей стали.

В связи с тем, что банная печь из кирпича достаточно массивна, для неё требуется прочный фундамент. Здесь необходим котлован не менее 600 мм в глубину, а ближе к донной части его расширяют. Это позволит придать фундаменту после заливки более высокую устойчивость на случай непредусмотренных горизонтальных перемещений грунта.

Приямок засыпается песком, поверх которого выкладывается щебень и бой кирпича, промачивается и трамбуется. После усадки подушки собирается опалубка, монтируется каркас и заливается фундамент. После застывания опалубка убирается, а фундамент изолируется от влаги.

Затем готовится кладочный раствор и с использованием порядовки выбранного проекта печи выполняется кладка.

Кладка печи выполняется с обязательной «заводкой» всех её углов и контролем горизонтали и вертикали по уровню, отвесу и угольнику.

Первый, основной ряд, кирпича кладётся на гидроизоляционный слой. При этом каждый кирпич предварительно смачивается водой. Контролируется толщина кладочных швов, которая не должна превышать 5 мм и плотность торцевого прилегания кирпича. Кладка выполняется с перевязкой образующихся швов.

В третьем ряду обустраивается поддувало (если оно предусмотрено в порядовках).
В четвёртом размещаются колосниковые решётки и зольник. Установку колосников требуется выполнять с учётом их температурного расширения.
В шестом ряду ставится дверка поддувала. В седьмом – топливника. Лучше всего устанавливать дверки заводского изготовления, отлитые из чугуна.
Начиная с восьмого ряда, обустраивается дымоход.
На 14-ом ряду закладываются швеллеры из металла. на лицевой стороне печи формируется проём для водяного бака. Последний устанавливается так, чтобы своими боковыми стенками он опирался на выполненную кирпичную кладку, а основанием – на швеллеры.

На последнем этапе производится монтаж дымохода и бака для нагрева воды выполняется согласно порядовке.

Загрузка…

vse-otoplenie.ru

Печи для бани с баком для воды

Установка печи является кульминационным моментом строительства бани. Самый практичный на сегодняшний день вариант – печь с баком для воды. Она проста в эксплуатации и позволяет более эффективно использовать исходящее тепло.

Такую печку можно собрать самостоятельно. Для этого нужно знать основные элементы, из которых она состоит, а также последовательность их установки. Обо всём этом подробно рассказано в этой статье.

Выбираем печь

Классическая печь для бани должна иметь основание-фундамент, топку, зольник-поддувало, нишу для камней, бак для воды, дымоходную трубу с заслонкой и колосниковую решётку (находится между поддувалом и топкой). В качестве материала обычно используются кирпич, чугун и жаропрочная нержавеющая сталь.

Кирпичная печь

Кирпич имеет низкую теплопроводность, поэтому долго нагревается и медленно отдаёт накопленное тепло. Благодаря этому в парной образуется комфортная атмосфера с оптимальным температурным режимом и лёгким приятным паром. Кирпичная печка занимают много места, поэтому подходит только для парных объёмом свыше 35 м³.

Может иметь различные варианты конструкции:

• Прямоточная. Нагревается за счёт дымовых газов, которые проходят по прямому каналу через каменку и затем попадают в трубу. Имеет невысокий КПД – примерно 40%.
• Конвекторная. Канал, через который горячие газы выходят наружу, имеет спиралевидную форму. Горячие газы, проходя по нему, обеспечивают нагрев камней, а также большей части поверхности стенок. Таким образом, достигается КПД около 60%.
• Колпаковая. Самый совершенный вид конструкции, но и самый дорогостоящий. Имеет внутреннюю камеру, под верхним сводом которой располагается каменная закладка. Нагретые газы из топки устремляются вверх, а затем, не имея другого выхода, попадают прямо на каменку. Это обеспечивает максимально быстрый нагрев и КПД до 70 %.

Любая конструкция кирпичной печи сложна в изготовлении и требует при сборке особых навыков и умений. Эту работу лучше доверить профессионалам.

Достоинства:

• Обеспечивают идеальный микроклимат в парной.
• Имеют оригинальный внешний вид.
• Медленно остывают.

Недостатки:

• Повышенный расход дров вследствие высокого энергопотребления.
• Плохо переносят влажность и перепады температур.

Чугунные печи

Чугун – прочный сплав железа и углерода, поэтому конструкции из него получаются надёжными и долговечными. Печи из чугуна имеют высокий КПД (до 80%) и отлично подходят для оснащения парной размером 25-35 м³.

Их можно монтировать самостоятельно: конструкция состоит из отдельных элементов, которые собираются на замковые соединения, а затем швы заливаются герметиком. После установки может выполняться облицовка камнем или кирпичом. А можно заказать уже готовый вариант. Основными производителями являются компании «Калита», «Везувий», Гефест».

Достоинства:

• Высокая теплоотдача и, как следствие, быстрый прогрев помещения.
• Устойчивость к коррозии и деформациям.
• Длительный срок службы.

Недостатки:

• Имеют большую массу, поэтому долго прогреваются.
• Возможность разгерметизации вследствие термоудара (возникает из-за разницы температур в соседних элементах конструкции, например, при попадании холодной воды на одну из стенок).

Печи из жаропрочной стали

Наиболее доступный вариант из-за невысокой стоимости и простоты сборки. Подходит для небольших парных (15-25 м³). Нержавейка обладает высокой теплопроводностью, поэтому быстро нагревается и также быстро остывает.

Для поддержания оптимальной температуры в парной печь необходимо постоянно подтапливать. Для увеличения срока службы необходимо выполнять обкладку кирпичом или камнем.

Достоинства:

• Быстро нагревают помещение.
• Легко собираются и устанавливаются.
• Устойчивы к коррозии и температурным перепадам.

Недостатки:

• Быстро остывают и требуют поддержания постоянного горения.
• Могут деформироваться из-за температурного расширения металла.
• Могут прогорать в сварных швах.

Выбираем баки для воды

Бак – это ёмкость, в которой нагревается вода. Он должен быть таким по размеру, чтобы влага успевала нагреться и, в то же время, не выкипала. Соответственно, при выборе объёма бака нужно руководствоваться, прежде всего, размерами парной: чем она больше, тем объёмнее может быть бак, и наоборот. Литраж также выбирается, исходя из количества людей: на одного человека, в среднем, требуется 10-15 литров воды.

Материалом для бака может служить нержавеющая сталь, чугун и эмалированное железо:

• Чугунные баки надёжны, не боятся ржавчины и высоких температур. Но из-за большого веса они потребляют большое количество тепла, из-за чего вода в них нагревается долго. А при установке требуются усиленные крепления.
• Баки из эмалированного железа более лёгкие, по сравнению с чугунными. Вода в них нагревается намного быстрее. Главный недостаток – хрупкость эмали. При механическом воздействии неизбежны трещины и сколы, которые впоследствии покрываются ржавчиной.
• Баки из нержавейки – оптимальный вариант. У них практически нет недостатков, зато целый набор достоинств: надёжность, долговечность, небольшой вес, коррозийная стойкость, высокая теплопроводность, гигиеничность.

Виды баков для воды

Выносные

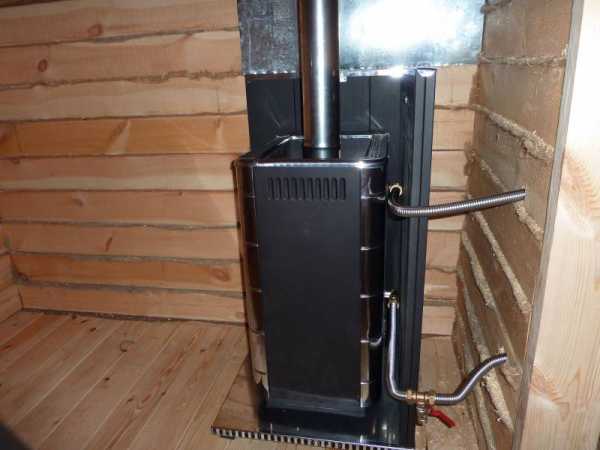

Устанавливаются в любом удобном месте, например, в помывочной. При помощи двух труб соединяются с теплообменником, встроенным в печи. После того, как вода нагреется, она начинает естественным образом циркулировать: холодная поступает в теплообменник и вытесняет оттуда горячую, которая, в свою очередь, поступает в бак.

Большое значение имеет перепад высот: чем он больше, тем выше будет давление в системе, и тем быстрее будет происходить циркуляция.

Для труб, как правило, используется диаметр в ¾ дюйма. Материал должен быть огнеупорным. Для увеличения скорости водообращения горизонтальные участки трубопровода следует делать с небольшим уклоном в сторону печи. При длине труб более трёх метров для нормального функционирования системы понадобится насос.

Правила эксплуатации выносных баков:

• Воду нужно заливать в теплообменник, когда печь ещё не растоплена. Иначе металл может лопнуть от резкого перепада температур.
• В зимнее время после окончания помывки воду из системы необходимо сливать для того, чтобы не лопнули трубы.

Самоварные

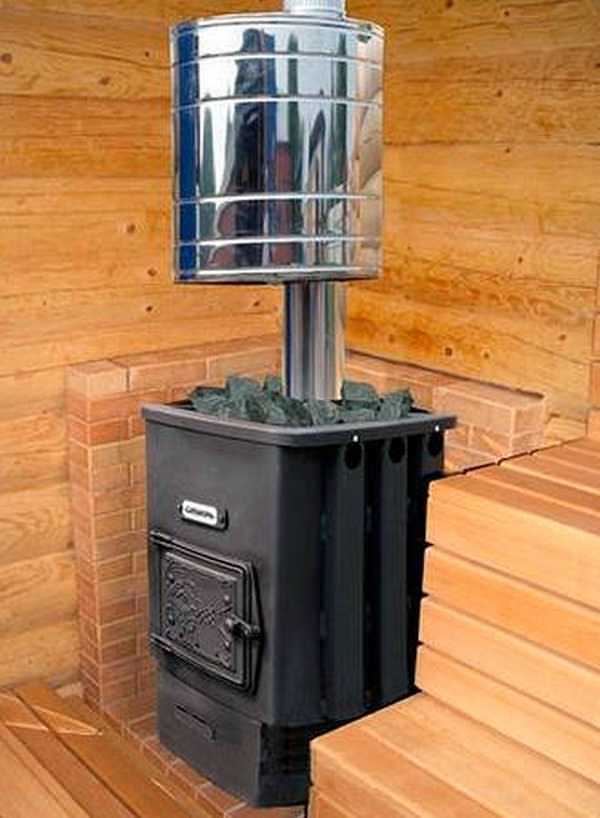

Крепятся на трубу дымохода и нагреваются за счёт исходящего от неё тепла. Похожий принцип действия у самовара, от которого и пошло название бака. Такая система позволяет эффективно расходовать исходящую от трубы тепловую энергию, в результате чего вода нагревается за короткое время.

Но бак на трубе имеет и свои недостатки. Во-первых, подвесная конструкция не может иметь слишком большой вес, а, следовательно, и объём. Во-вторых, неудобно заливать и сливать воду. Устранить эти неудобства можно, оснастив систему дополнительным выносной ёмкостью.

Навесные

С помощью крюков подвешиваются на боковую стенку печи, от тепла которой нагревается вода. Достоинство таких ёмкостей в том, что их легко можно снять и повесить в другом месте. Недостаток – долгое время нагрева, поэтому навесной бак — идеальный вариант для тех, кому не нужен большой объём.

Встроенные

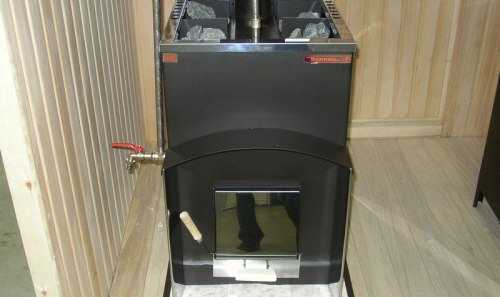

Как правило, применяются для кирпичных печей. Устанавливаются на верхнюю её стенку так, чтобы дно имело контакт с огнём. Вода в них быстро нагревается, но срок службы невелик из-за того, что металл со временем прогорает.

Делаем своими руками

Оптимальным вариантом для самостоятельного изготовления является стальная печь с баком на трубе из нержавейки. Такая конструкция проста, надёжна, имеет низкую себестоимость и обладает отличными термическими характеристиками. Подойдёт для парной объёмом до 25 м³, рассчитанной на четыре человека.

Составные элементы печи с баком для воды размерами 500 x 500 x 1700 мм:

• Поддувало.
• Отсек для сгорания дров (топка).
• Отсек для нагрева камней (каменка).
• Отсек для нагрева воды (бак).
• Труба дымоотвода.

Инструменты и материалы:

• жаропрочный металлический лист площадью 5 м² и толщиной не мене 10 мм;
• труба металлическая с толщиной стенок 5-10 мм;
• колосниковая решётка;
• петли металлические 8 шт.;
• лист нержавеющей стали 1 м^2;
• кран с вентилем;
• штуцер для крана;
• болгарка;
• сварочный аппарат;
• ножницы по металлу.

Порядок работ

1. Лист металла болгаркой разрезается на отдельные части:
   • Для поддувала 4 листа 100 на 500 мм.
   • Для топки и каменки 10 листов 500 на 500 мм.
2. Сваривается поддувало размером 200 X 500 X 500 мм. Сверху оно перекрывается колосниковой решёткой. Спереди прорезается отверстие 100 X 200 мм. Затем на петли устанавливается дверца.
3. К поддувалу приваривается топочный отсек размером 500 x 500 x 500 мм. Сверху он перекрывается листом 500 X 500 мм. Спереди прорезается отверстие 300 X 300 мм. Затем на петли устанавливается дверца.
4. Аналогично изготавливается отсек для камней. В верхней его части прорезается отверстие для трубы. Затем приваривается сама труба.
5. Далее изготавливается бак для воды. Ножницами по металлу лист нержавейки разрезается на 4 листа 500 x 500 мм, которые свариваются между собой, а затем привариваются на отсек для камней. В передней стенке встраивается штуцер и ввинчивается кран.
6. Изготавливается верхняя часть бака для воды 500 x 500 мм с отверстием под трубу и крышкой на петлях. Затем она надевается на трубу и приваривается к баку. Отверстие, сквозь которое продета труба, также тщательно проваривается.

Установка печи

Для соблюдения норм пожарной безопасности при установке должны выполняться следующие условия:

• Пол должен быть оборудован фундаментом из камня или кирпича.
• В пол перед металлической дверцей должен быть вмонтирован металлический лист 500×700 мм.
• Стены должны быть выполнены из негорючих материалов или оштукатурены от пола на высоту 300 мм выше уровня печи.

Минимальные расстояния:

• От наружной поверхности печи до стен — 400 мм.
• От верха печи до потолка – 1200 мм.
• От топочной дверцы до противоположной стены – 1250 мм.

После того, как конструкция собрана и установлена в бане, нужно выполнить предварительную протопку и проверить качество сварных швов. При разгерффметизации неизбежны утечки тепла, что приведёт к значительной потере эффективности, и парная не будет нагреваться.

Если же всё сделано правильно, то через 2-3 часа должна установиться температура около 80 ^оС. В такой бане смело можно париться.

Блиц-советы

И в заключение несколько советов от печников-профессионалов:

• Чтобы добиться более «лёгкого» пара, печь лучше оснастить парогенератором (устройство в виде быстроразогревающейся камеры, рассеивающей нагретый мелкодисперсный пар).
• Для более равномерного прогрева больших помещений лучше использовать печи конвекционного типа, которые за счёт специального кожуха искусственно создают тепловые потоки.
• Топить баню нужно исключительно дровами. Только за счёт горения дерева можно добиться прогрева помещения от стен к центру, что обеспечивает «лёгкий» пар и нужные кондиции.
• В качестве банных камней лучше использовать диабаз, базальт, талькохлорит, габбро.

orcmaster.com

Кирпичная печь для бани или как сделать печь для бани из кирпича

Какими бы ни были выгодными и упрощенными металлические печи для бани, и как бы быстро они не прогревали парилку, большинство опытных печников всегда советуют своим клиентам именно кирпич. Ведь только в таких парных атмосфера на редкость комфортная, дыхание не затруднено, тепло приятное, а пар идет насыщенный, но не обжигающий. Мягкое тепло – вот конек всех кирпичных печей для бань, которые просто идеальны для тех, кто предпочитает использовать парную часто и со вкусом. А уж дизайн у таких печей просто потрясающий – ведь из такого строительного материала можно выложить какие угодно архитектурные шедевры.

Кирпичный вариант печи всегда выглядит наиболее роскошно и традиционно

Каких видов бывает кирпичная печь?

Саму печь для бани из кирпича можно построить четырех видов: «по-белому», «по-серому», по-черному и «с плитой».

Кирпичные печи для бань, топящиеся «по-черному», не имеют дымохода, и именно такие когда-то и использовали в деревнях. Говорят, только в них действительно качественный пар и аромат, но каждый раз нужно ждать, пока полностью не сгорит топливо.

Подробнее о том, как топить баню по-чёрному, можно узнать тут: https://stroy-banya.com/video/ot_banshikov/kak-pravilno-topit-banyu-po-chernomu-2.html

Далее, печи для бани из кирпича «по-серому» строятся уже с дымоходом и куда более экономичны – баня прогревается достаточно быстро. Но сажа в них все-таки откладывается на камнях, а потому здесь тоже нужно ждать полного сгорания дров.

Виды кирпичных печей (по способы нагреванию камней) и их конструктивные особенности

Печи «по-белому» совершенно не загрязняют помещение, но достаточно долго прогревают его – до 12 часов. Все потому, что нагрев камней в них происходит от перекрывающей металлической плиты. Зато хранят тепло они тоже много часов.

Можно сделать своими руками еще и такую печь в баню из кирпича: бак и камни расположены на двух чугунных плитах, которая еще и не до конца закрыта – чтобы помещение прогревалось быстрее. С трех сторон этот бак закрывается кожухом из кирпича, который обеспечивает высокую температуру воды.

Расположен бак прямо над топкой, а камни – над дымоходом. Причем их можно даже менять местами.

Газифицированная кирпичная печь-каменка — вполне современное решение

Какой нужен кирпич для строительства печи?

При ограниченном бюджете для строительства банной печи можно выбрать самый обыкновенный кирпич среднего качества. Но стоит в таком случае готовиться к тому, что размеры таких кирпичей могут не отвечать стандарту – 25х12х65 мм, а потому швы квадрата могут не получаться до 10 мм – что допустимо при строительстве дома, но абсолютно не допустимо для возведения банной печи. В этом случае будет необходимо укоротить по длине средний кирпич – тот, что составляет сторону квадрата, где последовательно уложены три кирпича. Размеры печи станут немного меньшими из-за этой манипуляции – 74х74 см, зато ширина швов не окажется больше 5 мм.

Если вы хотите узнать, как правильно класть кирпич и сделать идеальные швы, советуем посмотреть видео https://stroy-banya.com/video/kirpich_block/kak-pravilno-klast-kirpich-i-sdelat-idealnye-shvy.html

Как сложить печь самостоятельно?

Итак, как говорится, не боги горшки лепят, и не только мега-мастер способен построить добротные кирпичные печи для бани своими руками. Все, что нужно – это знать хотя бы азы кладки и строго, до последнего сантиметра, следовать представленной порядовке. И все получится!

Пример одной из многочисленных вариантов порядовки

Шаг 1. Работа над основанием

В первую очередь необходимо позаботиться о гидроизоляции железобетонного фундамента – это поможет ему даже в самое жаркое лето оставаться холодным. Сам фундамент для печи нужен прочный, ровно на 10 см превышающий размеры самого агрегата.

Если вам интересно узнать, как сделать фундамент для печи, рекомендуем прочитать статью https://stroy-banya.com/video/kirpich-pechi/delaem-fundament-dlya-kirpichnoj-pechki.html

А вот внизу нужно оставить свободное пространство с небольшим отверстием в передней части – это подпечье, которое будет служить для хранения инвентаря. Сверху оно накроется кирпичным сводом с деревянными брусками, бетонными балками или же сталью. Поверх всего этого и будет строиться настил.

Для работы понадобятся несколько кусков рубероида, размер которых будет полностью соответствовать площади кирпичей поверх фундамента. Первых два куса отделят бетонную часть готового фундамента от первого ряда кирпичей, а остальные будут уложены между промежуточным рядом кирпичей и массивом печи. А вот все возможные огрехи во время строительства фундамента будут полностью устранены благодаря кирпичам промежуточного ряда.

Теперь нужно нарезать кирпич для сооружения защитной стенки в 5 рядов – благодаря ей вагонка в бане будет полностью защищена от возгорания, если такая применялась. В качестве раствора для этой стены уже смело можно применять цемент-песчаный раствор.

Для точности первой кладки нужно подвесить тросик отвеса – так, чтобы его острый конец был выше печной кладки первого ряда. Вот так он провисит еще долго.

Начало конструирования — первые три шага строительства

Шаг 2. Подготовка глины и песка

Теперь нужно подготовить глину – ведь насухо будет ложиться только первый ряд. А цемент при кладке использовать нельзя – он плохо переносит высокие температуры.

Добротная кирпичная печь в баню строиться должна из глины, добытой на полуметровой глубине и хорошо очищенной от примесей, а также замоченной перед употреблением на несколько суток. Для этого можно вырыть специальную канаву неподалеку от бани.

Нуждается в подготовке и песок под печи для бань из кирпича – его тоже необходимо хорошо очистить от мусора и просеять, иначе в узкие швы будут попадать мелкие частицы от гальки.

Теперь глину нужно размять каким-нибудь удобным твердым предметом – печники, например, используют для этого «весло». После разминания в нее нужно добавить воду и перфоратором с миксером все хорошо перемешать. В итоге глина должна быть на вид как густая сметана. Только после этого к ней можно добавлять слегка политый водой песок.

Совет печника: «Если глина была найдена слишком жирная, соотношение песка к ней должно быть как 1:2».

Хороший ли получился раствор, можно проверить с помощью сухой чистой палки – ее нужно окунуть в смесь и вынуть:

• Если на полке останется слой в 2 мм – раствор годен.
• Если толщина слоя – менее 1 мм, значит, нужно добавить глину.
• Если больше 3-х мм – нужен еще песок.

Заготавливать раствор заранее по целому ведру не нужно – он быстро теряет свое качество. Лучше по небольшим порциям – кирпичные печи-каменки для бани строятся не спеша, с толком и расстановкой.

Шаг 3. Начало кладки печи

Теперь, как только глиняный раствор и все инструменты готовы, можно начинать саму кладку. Всего же для работы понадобиться распечатанная порядовка, плоскогубцы, угольник, совок с веником и наждачный круг, чтобы потом им обрабатывать кирпичи.

Итак, конструкция кирпичной печи для бани такова, что на первом ряду кладки будет находиться первая прочистная дверца, а потому ее нижние крепежные элементы будут заделаны еще под сами кирпичи. К слову, ни одна книга по печному делу не посоветует использовать для крепления дверей проволоку – но полоски стали закрепить обычно попросту нечем. Да и оцинкованная проволока диаметром 3 мм за многие годы, судя по отзывам, вовсе не приводит к разбалтыванию печных дверец. А чтобы она легче сгибалась, ее можно немного прожечь.

Далее, чтобы скрученная проволока не мешала дальнейшей укладке кирпичей, в них лучше заранее прорезать специальные канавки. Тоже касается и приочистных дверцей – они по высоте немного больше, чем толщина кирпича, а потому в последних тоже нужны прямоугольные вырезы – 3-5 мм больше высоты той части дверок, что выступает. А все щели потом нужно будет заполнить глиняным раствором.

Шаг 4. Установка бака для воды

Как только подгонка кирпичей под скрученную проволоку будет завершена, и новый ряд кирпичей займет свое место, можно переходить к установке бака для воды – если такой планировался, конечно.

Качественный бак для такой печи можно сварить даже самостоятельно. Главное – правильное установить.

Середина процесса конструирования — шаги с четвертого по шестой

Шаг 5. Закрепление колосниковой решетки

Если вдруг так случилось, что два кирпича в поддувале, стоящие на ребре, не достали до верхней кромки четвертого ряда – это, значит, что производители кирпича не выдержали размеры. И что нужно болгаркой из нового кирпича вырезать две пластины – так, чтобы с раствором они под колосниковой решеткой образовали идеально ровную поверхность.

Самое главное – следить за тем, чтобы колосниковая решетка не упиралась в стенки топки. Иначе при высокой температуре она расширится и немного раздвинет кирпичи. Если упирается – нужна подгонка.

Шаг 6. Подгонка кирпичей пятого ряда

Если кирпичная печь каменка предполагает наличие бака для воды, может появиться новая проблема: два кирпича, перекрывающие дымовой канал у задней стенки печи, благодаря возможному незаметному для глаза несоответствию стандартным размерам способны оставить меду собой достаточно широкие щели. Замазывать которые глиной бесполезно – она рано или поздно вывалиться. А потому для решения этой проблемы нужно сделать вот что: вдоль левой стенки эти два кирпича нужно сдвинуть на 3 см в сторону поддувала, сделать между ними минимальной щель, а третий кирпич заменить на два бруска такой ширины, чтобы между ними тоже были почти нулевые щели. Только левый брусок нужно сдвинуть на 1,5 см вперед – и все.

После таких манипуляций можно уже спокойно обматывать печную дверцу асбестовым шнуром в два слоя, как и сам бак там, где он будет контактировать с кирпичами. Это необходимо сделать для перестраховки – кто-то может потом начать топить печь, забыв предварительно налить в бак воды.

Шаг 7. Закрепление топочной дверцы

Для закрепления топочной дверцы тоже подходит оцинкованная проволока – даже в 2 мм диаметром. Только скручивать нужно будет не один кусок для каждого отверстия, а целых три. А сам способ заделки и подгонки кирпича такой е, как и при закреплении прочистных дверок. Только свитые шесть проволок намного жестче, а справиться с ними не сложно с помощью обычных плоскогубцев.

Шаг 8. Кладка 6-8-го ряда

На этом этапе может снова поджидать та же проблема, что и при кладке 5-го – несоответствие размеров приобретенного кирпича стандарту. Ведь чертежи кирпичных печей для бани априори рассчитаны на доброкачественный материал. А вследствие невидимого для глаза брака чего снова появится щель – и заделывать ее глиной бесполезно, куда лучше применить уже старый проверенный метод – замену кирпича двумя брусками.

Заканчиваем укладку основной конструкции — седьмой и восьмой шаги

А вот уже в восьмом ряду подгонки не понадобится. И, как только будет выложен 9-й ряд, можно будет устанавливать плиту – так, чтобы ее края лежали на кирпичах на расстоянии 20-25 мм. Для придания фирменного вида у плиты можно закруглить углы. А дальше уже – строительство дымохода, о чем на нашем портале есть отдельная статья.

Оцените статью: Поделитесь с друзьями!

stroy-banya.com
