разновидности железных печей в баню, путеводитель по статьям, посвященным печам для бани из металла
Главная страница » Печи для бани » Виды банных печей » Металлические печи для бани
Когда информации с избытком, в ней трудно ориентироваться и извлекать «рациональные зерна». На нашем сайте есть множество статей, способных помочь — объяснить, посоветовать, облегчить муки выбора. Чтобы читателю было комфортно, мы решили оформить раздел металлических печей в виде перечня наиболее существенных вопросов, на которые у нас есть ответы.
Заинтересовавшись содержанием, вы всегда можете получить более полную информацию, пройдя по ссылке к развернутой статье.

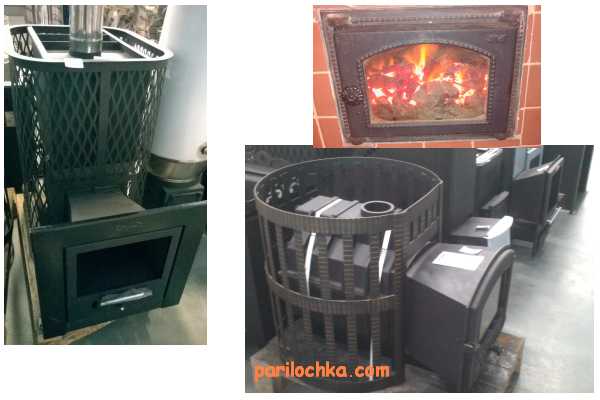

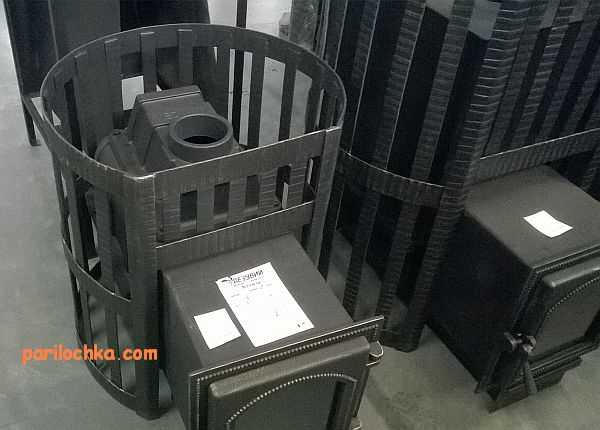

Чугунные печи
Чугун выбирают не только любители русской бани. Этот металл славится своей долговечностью, хотя он и хрупок, и боится перепадов температур. Взять в баню металлическую печь из чугуна — это лет двадцать провести в ее обществе.
Производителей, конечно, не так много, но и среди них есть получше-похуже. Мы поможем вам разобраться в том, кто есть кто на рынке банного чугуна. Читайте статью про металлические печи из чугуна с говорящим названием «Чугунные».
Металлические банные печи: чугунные, как правило дровяные. Конечно, из чугуна можно сделать и газовую печку, но в продаже вы найдете исключительно дровяные чугунные банные печи. Кстати, есть не банные, но тоже из этого металла — у них вообще нет никакой каменки. Присмотритесь к имеющимся вариантам, описанным в статье «Чугунные дровяные печи для бани».
Чугунные с закрытой каменкой
Любители русской бани знают, что им нужна печка с закрытой каменкой. А если нет хорошего печника, чтобы поставить кирпичную печку, то лучшим вариантом будет чугунная. Потому и ищут производителей нужных печек.
Мы собрали всю доступную информацию в обзоре «Ограниченный выбор: чугунные печи с закрытой каменкой» — там все имеющиеся на рынке производители, модели и их особенности.
Лучшие чугунные
Печь для бани из металла чугуна ищет тот, кто понимает толк в долговечном металле. При бережном отношении чугун будет лучшим из печей для бани из металла, потому что простоит все двадцать, если не тридцать лет. Однако производителей таких агрегатов крайне мало. О них и о достоинствах выпускаемой ими продукции можно узнать из статьи «Лучшие чугунные печи для бани».
Стальные печи на дровах
Чугунная стоит недешево, куда доступнее стальная печь для бани, да и выбор моделей так велик, что глаза разбегаются. Если смотреть только стальные дровяные, то даже так их все равно очень много. Выход тут один — определяться со своими предпочтениями и искать производителя, который наиболее им соответствует.
Печь из железа: лучшие для русской бани
Все знают, что лучшие для русской бани — кирпичные, однако и печи из железа не все одинаковы, есть среди них и несомненные лидеры, и аутсайдеры.
Лучшие дровяные железные печи в баню
Те, кто решился покупать железную печь в баню, разумеется, желает знать, какая из них лучше. А так как дрова — по-прежнему основной вид топлива в нашей стране, то мы решили прежде всего сориентировать читателя по дровяным печам — «Как выбрать лучшую дровяную печь для бани (для 3 категорий банщиков)».
Лучшая железная печь для бани
Выбор владельца бани невелик: либо у него будет железная, либо кирпичная печь. И если второй вариант точно не рассматривается по тем или иным причинам (а кирпич не лишен множества недостатков), то остается искать оптимальный вариант из железных. Мы же готовы поделиться с вами не только своими находками, но народным рейтингом, принять участие в котором могут все желающие. Его вы найдете в этой статье.

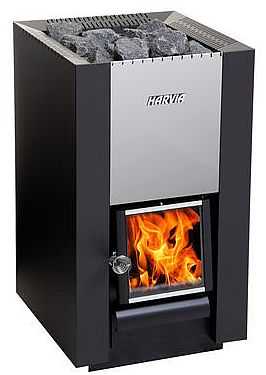

Дровяная Печь для бани «Харвия», из нержавейки
Финская «Харвия» очень популярна, и народу нравятся и ее электрокаменки, и дровяные печи. Причем у нее все модели печей для бани из нержавейки и/или конструкционной стали. Подробности модельных рядов в статье «Обзор дровяных печей для бани «Харвия»: особенности, значения маркировки и другие нюансы».
Разновидности
С баком для воды
Несколько слов про металлические печи для бани, дровяные, с баком для воды. Бак для воды — полезное приспособление, когда нет централизованного горячего водоснабжения, но нам не привыкать, да? Поэтому будем выбирать такие дровяные металлические печи для бани, которые приспособлены для установки баков. Описания годных печек в статье «Какая из печей для бани с баком для воды подойдет для вашей парилки».
С теплообменником
Может быть еще печка для бани железная с теплообменником. Если же хозяину больше по душе выносной бак, который и помещение заодно обогреет, то стоит задуматься о
Печь-камин
Рассмотрим еще вкратце такие железные печи-каменки для бани: печь-камин. Приятное дополнение к удачной печке — большое каминное стекло или портал. Главное — правильно выбрать: чтобы крепление стекла было правильное (не точечное), чтобы присутствовала какая-то из систем самоочищения стекол (в противном случае придется постоянно оттирать копоть вручную). О том, из чего приходится выбирать — наша статья «Выбираем печь-камин для бани: варианты и нюансы с дверкой, советы по самостоятельному возведению».

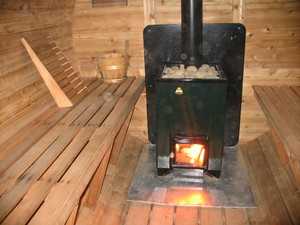

Печи для сауны
Финская баня — основное место применения железных печей-каменок. Они идеально подходят друг другу. И это открывает широчайшие возможности для выбора — качество пара не имеет значения (сауна — баня суховоздушная), нагрев допустим до высоких температур. В общем, все, что проще в изготовлении и применении — желанный гость в этой бане. Хотите узнать, на что же ориентироваться при выборе — читайте статью «Печь для сауны».
Дровяные
Несмотря на то, что сауна все больше ассоциируется с электрокаменками, дровяные печи для сауны все еще пользуются популярностью — как на родине сауны в Финляндии, так и за рубежом. Более того, все, что плохо подходит русской бане, можно смело ставить в финскую. А все дело — в кондициях. Подробности — в статье «Что представляют собой печи для сауны на дровах и на чем основывать выбор такой печи? Купить или сделать?».
Конструкция печи из металла для русской бани
У русской бани есть несколько требований к печам, одно из которых — чисто конструкционное. Скажем так: если этой детали в конструкции печи из металла не будет, то ее вообще нет смысла ставить в русскую парную.
Печь для русской бани с закрытой каменкой
Ну, выше мы, наверное, зря так жестко интриговали по поводу секретов печи для русской бани. На самом деле все очень просто: в ней обязательно должна присутствовать закрытая каменка. Не все производители на рынке делают такие. Поэтому стоит познакомиться поближе с теми, кто делает и выяснить, какие модели лучше. Загляните в статью «Выбираем лучшие печи для русской бани: модели с закрытой каменкой и рейтинг лучших печей».
Конструкция банной печи из металла для парилки
Для дачной парилки годятся самые разные конструкции печей из металла. Главное — чтобы владелец точно знал свои предпочтения и они были учтены в этой самой конструкции.
Кому нравится русская парная — выбирают печи с закрытыми каменками, облицованные со всех сторон кирпичом. Остальные выбирают между верхним и нижним розжигом, вертикальной и горизонтальной конструкцией и другими нюансами.
Тому, какую печку вообще можно поставить в парилку мы посвятили статью «Виды печей для парилки: на дровах, на газу и электропечи».

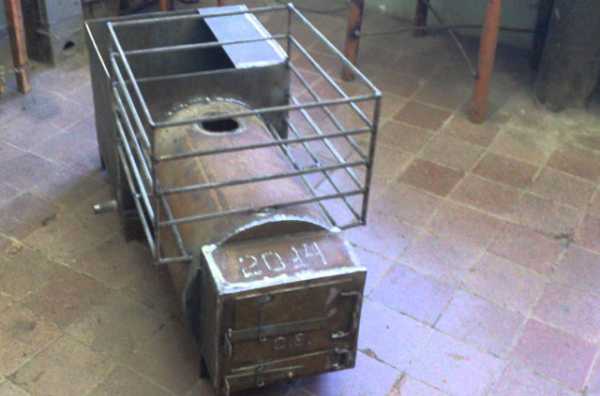

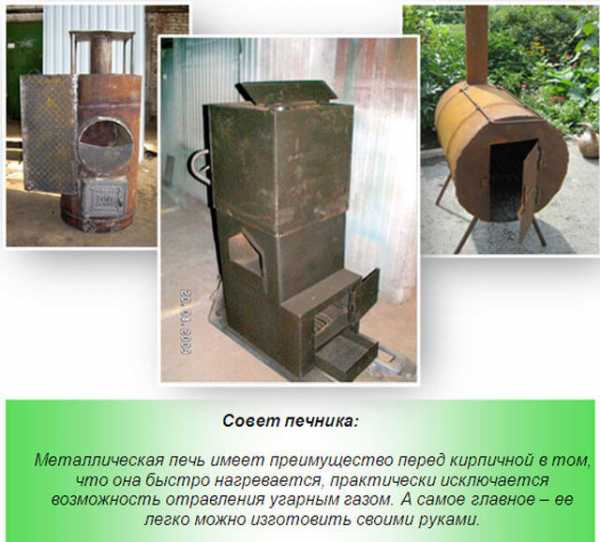

Металлические печи для бани из трубы
Одно из крайне популярных решений при самодельном изготовлении металлической печи для бани — воспользоваться промышленной трубой большого диаметра — обычно полуметрового. Но не думайте, что подкупает исключительно простота изготовления. Тепло распространяется радиально, поэтому цилиндрическая форма — это максимальное приближение к идеалу. Вот почему металлические печи для бани из трубы- отличное решение.
Хотите узнать больше, познакомиться со схемами, примериться к созданию своей печки — читайте «Печь для бани из трубы».
Распространенные вопросы
Ниже — развернутые ответы на вопросы, которые часто возникают по металлическим банным печам.
Кирпичная или металлическая печь для бани
Кратко и по существу вопроса: достоинство кирпичной печи прежде всего в том, что она дает равномерное мягкое тепло на протяжении длительного времени, при этом камни в закрытой каменке нагреваются как надо и дают легкий пар. Кирпичную можно рекомендовать любителям русской бани, но они же должны знать вот о чем: топится она долго, несколько часов. Топить надо умеючи, чтобы не треснул дымоход. При эксплуатации понадобится постоянный уход за кладкой — она может выкрашиваться от температур. Вообще, печка для умелого банщика, даже если правильно поставлена. К минусам можно отнести высокую стоимость и редкость хороших мастеров
.Достоинство металлической печи почти исключительно в скорости нагрева парной. Все остальное — недостатки, которые можно частично сгладить. Остывает она быстро. Это можно отрегулировать с помощью кирпичного или каменного кожуха. Он же погасит жесткое инфракрасное излучение. Стальные печи делаются из тонкой (2 мм в среднем) стали и имеют швы. Если сталь не хромированная, то все прогорает, ржавеет, швы лопаются. Не сразу, конечно. Чугунные в этом плане служат дольше — они литые и толще.

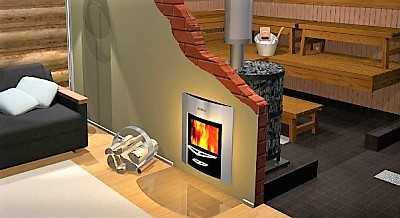

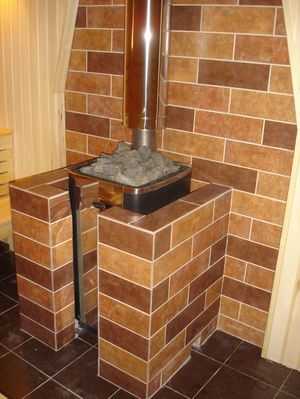

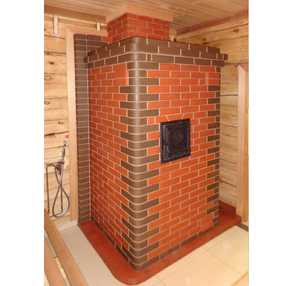

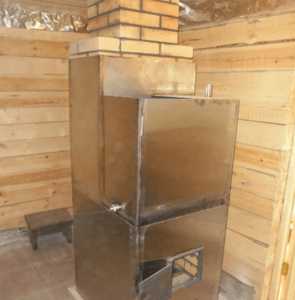

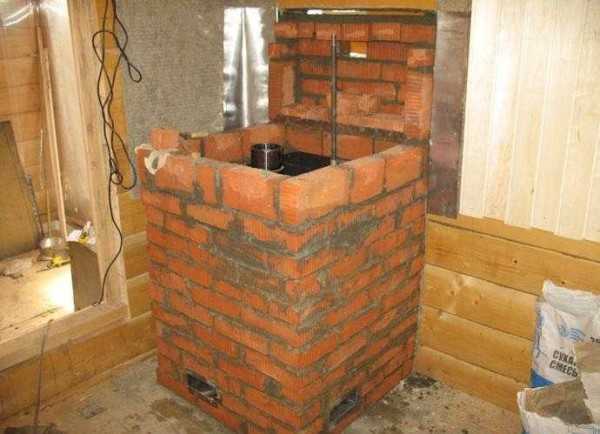

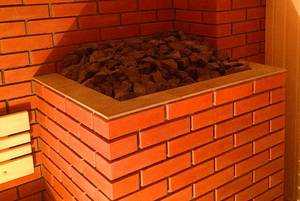

Как обложить кирпичом железные печи для бани
Прежде чем браться за кельму, разберитесь в том, какую функцию выполняет кирпичный кожух для железной печи в бане — это определит вас с формой и толщиной кладки. После этого нужно сделать расчет требуемого количества кирпичей. И если основание под печкой уже готово, то с этими данными можно приступать. Если только вы не захотите задержаться на четверть часа, чтобы прочесть статью «Как обложить железную печь в бане кирпичом».

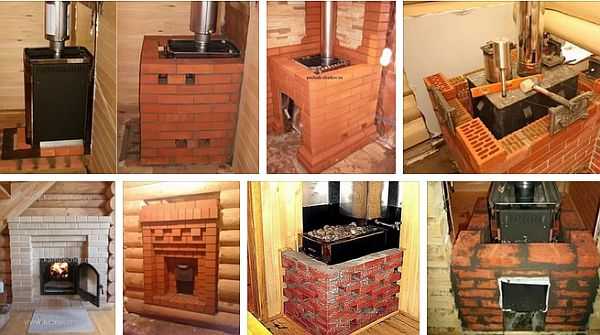

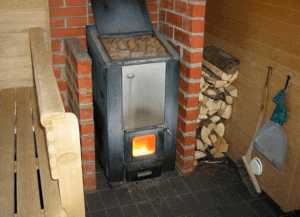

Металлические печи для бани: фото вариантов обкладки кирпичом.
Печь для бани: чугунная или стальная
Выше уже сказано немного о том, чем чугунная печка лучше стальной. Но тут вопрос бюджета — тот, кто может позволить себе дорогую чугунную печурку, может и выбрать сталь легированную хромом, которая тоже вполне долговечна. А так — стальные дешевле, служат меньше чугунных, не боятся механических и термальных повреждений (ну, не в такой степени, как чугунные).
Чугунные берут те, кто хочет вложиться один раз и надолго. А еще их берут любители русской бани — обложат кирпичом и получилась почти кирпичная печка.
Почитайте что-нибудь из наших статей про чугунные печи, чтобы получить более полное представление об этом металле в бане (см. выше).

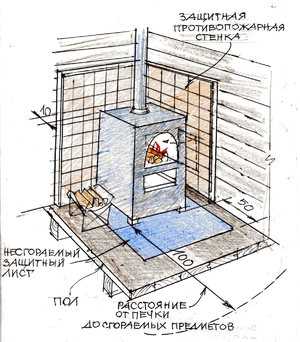

Печка для бани металлическая: установка в парной
О печи нужно задумываться еще до постройки бани, потому что есть целый ряд требований, связанных с ее местом в парилке. Печка для бани металлическая опасна — это понимает всякий, кто не хотел бы спалить собственную баню. Советуем ознакомиться с основными правилами установки печи в парной, которые минимизируют риск пожара, описанными в статье «Установка металлической печи в бане».

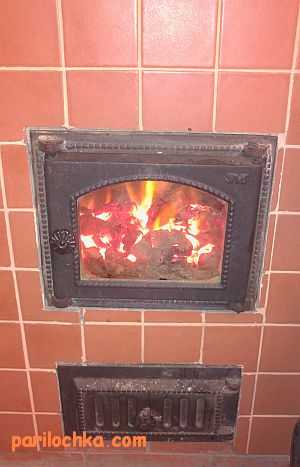

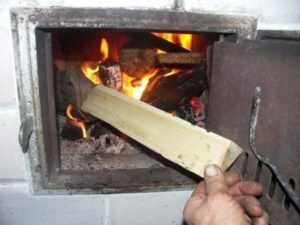

Как правильно топить баню с металлической печью
Среди металлических печей встречаются агрегаты с двумя типами розжига. Наиболее распространен нижний розжиг. Он применяется в печах с колосником и зольником.
Чтобы приступить к растопке, нужно подготовить некоторое количество мелко наколотых дров, буквально лучин, а также пригодится газета. Затем следует открыть шибер и заслонку поддувала — это делается для создания максимальной тяги внутри печи. Однако, в зависимости от погоды, тяга может возникнуть не сразу. Решением этой проблемы станет прогрев дымохода. Однако вам стоит подготовиться к тому, что при растопке часть дыма окажется внутри бани. (Заметим, что это происходит не со всеми печами, хотя зависит от устройства дымохода.)
СОВЕТ! Прогрейте дымоход, сжигая газету. Нескольких скомканных листов хватит, чтобы пошла тяга.
После начинают закладывать первую порцию дров. Объем закладки треть или две трети от объема камеры сгорания. Не больше! Стоит ли говорить, что они должны быть сухими и соответствовать по длине размерам топки? Бывает, что хозяин кладет дрова более длинные, чем вмещает камера сгорания, они торчат наружу и в любой момент могут стать причиной пожара!
Поддувальная дверца или заслонка держится открытой вплоть до появления первых углей. Потом ее прикрывают, но внимательно следят за тем, как меняются цвета: чем темнее и краснее пламя, тем меньше в топке кислорода — дверцу надо все-таки снова приоткрыть, если же пламя светлое, белесое и слышно гудение печи, то тут тяга явно избыточная — отрегулируйте ее дверцей поддувала и шибером. Правильные цвет огня в топке — желтый, цвета соломы.
Вторая закладка делается только после того, как первая прогорает до углей. Количество закладок зависит от того, насколько прогрета баня. Когда температура в помещении достигнет желаемого уровня, можно переходить на режим медленного горения. Для этого тягу уменьшают, а в топку кладут всего 1-2 полена.
ВАЖНО! Ни в коем случае не закрывайте шибер полностью. Это сулит не только неприятность в виде попадания дыма в помещение, но и делает вероятным отравление угарным газом. Впрочем, есть шиберы с зазорами, которые физически невозможно закрыть полностью.
Породы древесины тоже имеют значение: хвойные быстро засорят ваш дымоход, так как выделяют много смол. Лучшими считаются березовые поленья, а также дубовые, ольховые, осиновые. Хороши дрова и из фруктовых деревьев. Допустимо использовать топливные брикеты.
ВНИМАНИЕ! Нельзя топить банную печку углем. Нельзя использовать жидкость для разжигания угля. И не стоит жечь в печи мусор.
Почему дымит железная печь в бане
Если вы не в первый замечаете, что дымит железная печь в бане, то в первую очередь стоит проверить конструкцию на наличие дефектов. Это относится прежде всего к печам-самоделкам, однако и заводские могут иметь брак. Либо же печь может просто прогореть от старости и интенсивного использования — если топка потеряла герметичность, дым неизбежно пойдет в помещение.
Вторая распространенная причина задымления — это недостаток тяги. Нужно проверить дымоход — не нуждается ли он в прочистке.
Выше говорилось о том, что дрова не должны заполнять топку более, чем на 2/3. В противном случае как раз и возможно появление дыма.
Не забывайте! Нельзя допускать горения вне пределов топки, то есть в топочном тоннеле. Это происходит, когда закладываются дрова большей длины, чем топка.
Стоит также обратить внимание на регулярность появления дыма и окружающие обстоятельства. В одних случаях только при ветре дым возвращается в баню, тогда решение простое: надо поставить защитный колпак (дефлектор) на вершине трубы.
В других случаях причиной может быть находящееся рядом высокое препятствие для ветра. Но оно должно быть действительно рядом с трубой, тогда дым появляется из-за него — поможет увеличение длины трубы и установка дефлектора. Аналогично решается и проблема с недостаточной высотой трубы над коньком крыши — минимальное расстоянии должно составлять полметра.
Чем покрасить железную печь в бане
Для покраски годится термостойкая краска, способная выдержать нагрев в несколько сотен градусов. Кроме того, подобные красители обычно еще и устойчивы к ржавчине.
Например, кремнийорганическая эмаль (КО) спокойно переносит температуру в 600 и более градусов. Она не боится перепадов температуры и обладает отличными показателями адгезии к металлу.

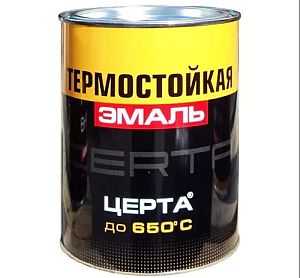

Российская «Церта» способна пережить и 700 градусов с лишним. А если вы возьмете краску черного цвета, то ее жаростойкость еще выше — ей и 900 градусов нипочем.
«Тиккурила» выпускает «Термал» — долговечную алкидную эмаль, которой тоже можно покрасить железную печь в бане.
Но это краска в банках. А если хотите покрасить с баллончика, берите эмаль «Кудо».
Помимо этого есть специальные красители, которые рассчитаны на действие прямого огня. Такими можно покрыть изнутри топку. Но стоят они недешево.
Важный момент! Когда будете выбирать краску, спрашивайте у консультантов, рассчитана ли она на действие пара. Более подробно вопрос покраски печи рассмотрен в этой отдельной статье.***
Что ж, наш путеводитель по разделу металлических печей для бани завершен. Если у вас остались вопросы, на которые вы не нашли ответа — задайте их в на странице для связи.
parilochka.com

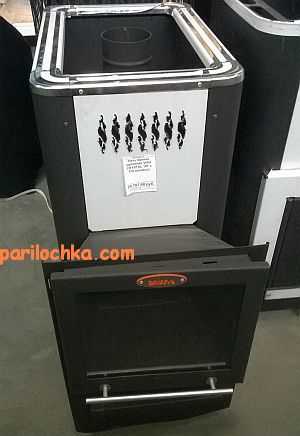

4 вида железных печь для бани [+10 ФОТО]
Определённое количество людей считает, что железные печи для бани хуже кирпичных, хотя ни одного чёткого и вразумительного довода по этому поводу не приводится, скорее всего, просто срабатывает консервативное мышление. Тем более что топка из металла всё равно обкладывается кирпичом, а верхняя часть закрывается камнями.

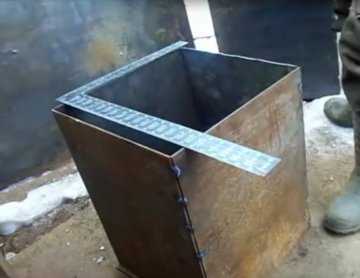

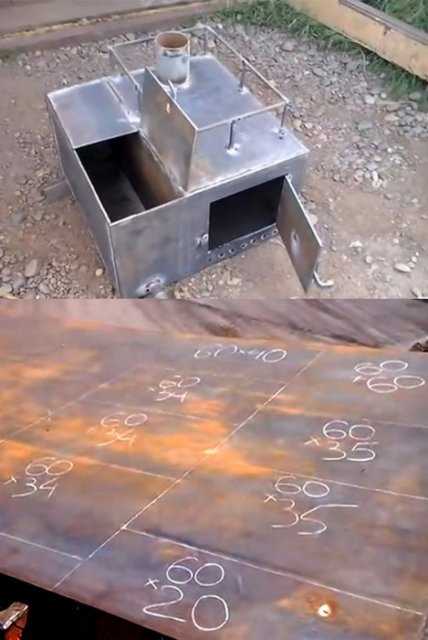

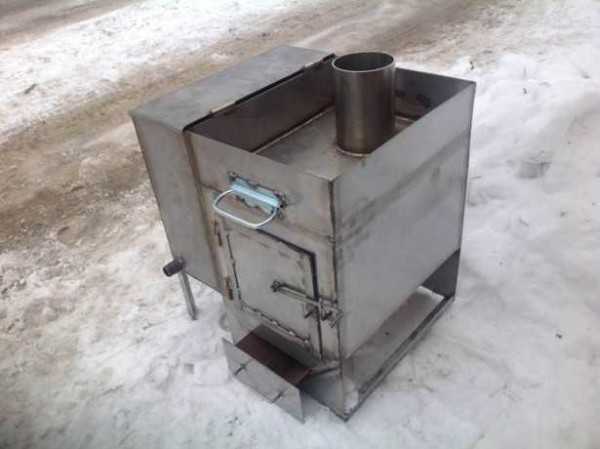

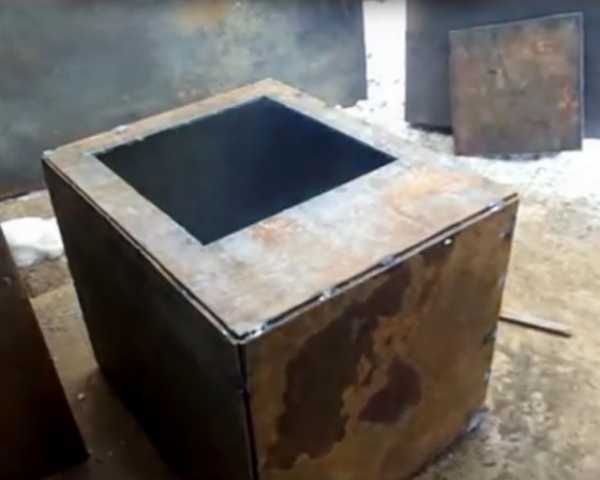

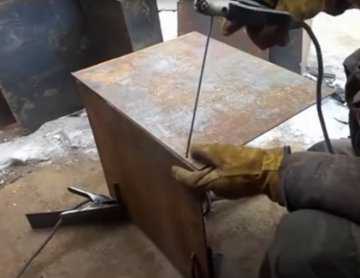

Железная печь в баню из листового металла
Сейчас мы рассмотрим некоторые модели и способы их монтажа, а также вам предлагается демонстрация тематического видео в этой статье.
Как это делается
Виды металлических печей
Железные печки для бани можно делать по такому принципу
- Конечно, наиболее просто сделать железную печь для бани по принципу «буржуйки» — уходит минимум материала и так же мало времени. Но, несмотря на всю экономию выгоды от этого тоже получается мало — слишком много расходуется дров и тепло тоже выветривается очень быстро, как правило, твердотопливные агрегаты обкладывают кирпичом, а в самой топке избегают прямой тяги.
- Кроме того, такие отопители можно приобрести в магазине (онлайн или офлайн) с учётом квадратуры помещения парной. Безусловно, цена такого приобретения получится несколько выше, зато вы избавитесь от предварительных конструкционных расчётов и самих сварочно-монтажных работ.
Газовый нагреватель
- Газовая железная печь в бане отличается очень быстрым разогревом — форсунка нагревает поддон, передавая температуру на камни, и в результате те накаляются до 200°c. Такой экстрим (быстрый разогрев и охлаждение) хорошо выдерживают окатыши, взятые с речного или морского дна — обычный гранит просто рассыпается от резких перепадов температуры. Зачастую агрегаты такого типа снабжены котлом для воды, которую можно использовать для помывки, а если его нет, то в таком случае, конструкцию очень легко ним дополнить.
Электрические банные печи
- Если говорить о преимуществах, электрических обогревателей, то сразу же можно указать на то, что для них не нужна вытяжная труба для отвода продуктов сгорания. Это позволит устанавливать печь в нужном вам месте, ведь вы получаете достаточно мобильный обогреватель, который к тому же очень лёгкий и легко подключаемый к источнику электропитания. Правда, в связи с подключением должна чётко соблюдаться инструкция, данная заводом-изготовителем, чтобы не допустить форс-мажорных ситуаций и исключить возможность поражения электрическим током.
Рекомендация. Для подключения отопительного агрегата к электросети используйте отдельный контур заземления (не зануления). В качестве защитных автоматов устанавливайте УЗО, разрывающее и ноль и фазу одновременно.
Металлические печи на твёрдом топливе

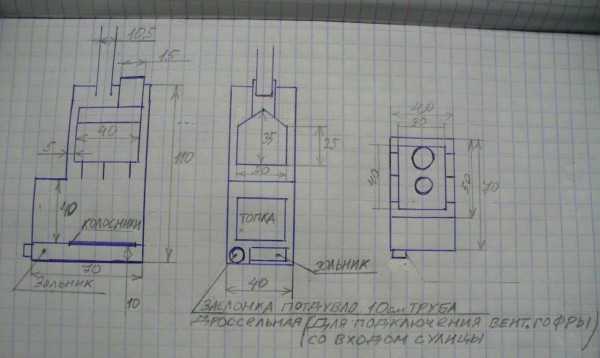

Простой чертеж железной печи для бани
В таких ситуациях очень часто возникает довольно-таки резонный вопрос — а что лучше, пойти в магазин и купить продукцию там, потратив на это определённую сумму денег или же искать (делать самому) чертежи железных печей для бани, чтобы потом потратить кучу времени на её изготовление?
Как говорится, палка о двух концах, и у каждого варианта есть свои преимущества и недостатки, причём с точки зрения оппонентов все они являются решающими и неоспоримыми. Что ж, это действительно так, но всё дело в том, что у каждого человека есть свои предпочтения и то, что не нравится одному — вполне приемлемо и даже желательно для другого (узнайте здесь, где применяется плита под баню).
Например, основным аргументом в пользу приобретения готовых металлических печей выдвигают то, что деньги, потраченные на их покупку, можно вернуть с лихвой за то время, которое вы потратите на изготовление самодельной конструкции и это правда.
Другая сторона рассуждает не менее логично, заверяя себя и окружающих в том, что свободное время, проводимое у телевизора или за кружкой пива лучше употребить на пользу и в этом случае они тоже не погрешат против истины. Но можно вспомнить о том, что очень богатые и великие люди тратили своё время на вышивание или выращивали капусту (разумеется, на огороде, а не в банке) и никто от этого не пострадал!
Так что мы не будем категоричными в принятии решений и оставим выбор за пользователями и их личными предпочтениями, но, тем не менее, всё-таки рассмотрим некоторые чертежи железной печи для бани и сборку самой конструкции. Просто готовые агрегаты не нуждается в исправлении, да и схемы к ним прилагается заводом-изготовителем, то и говорить о них особо как бы и не о чём.

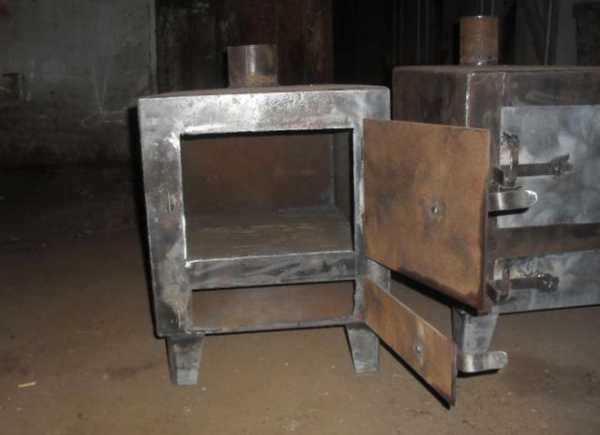

Агрегаты типа «буржуйки»
Самым простым металлическим обогревателем для бань, как об этом и упоминалось выше, можно назвать конструкции из листовой стали, сделанные по типу «буржуйки». Само устройство состоит из металлического закупоренного ящика, снабжённого топочной дверкой и вытяжной трубой.
Сама простота конструкции не позволяет эффективно отдавать тепло в помещение из-за того, что продукты сгорания прямым каналом вытягиваются на улицу, а вместе с ними уходит и тепло.
Такой дестабилизирующий эффект происходит из-за того, что на дымоходе отсутствуют какие-либо лежаки и колена, то есть, прямая тяга требует большого расхода твёрдого топлива, что более полезно для сжигания нежели для обогрева. Ещё одна проблема заключается в их ненадёжности, а значит, они небезопасны, что само по себе не может быть хорошим условием для комфортного отдыха.

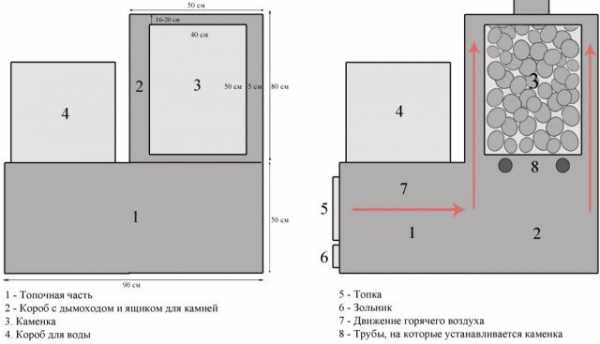

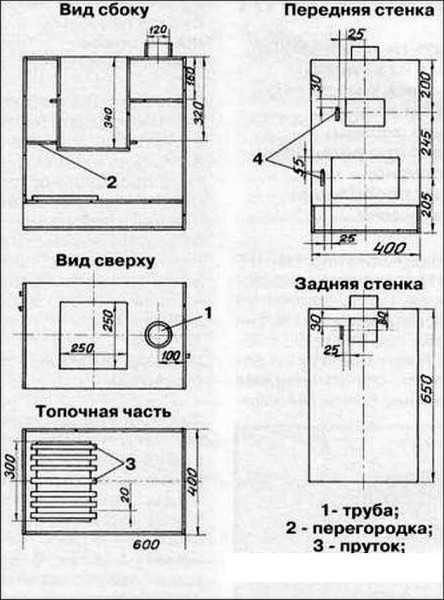

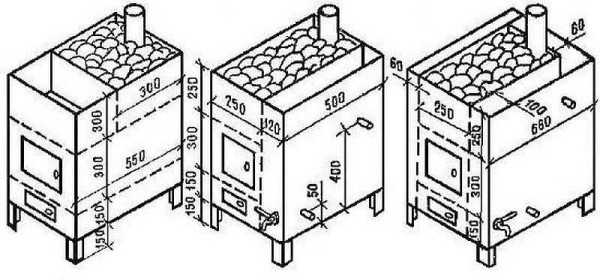

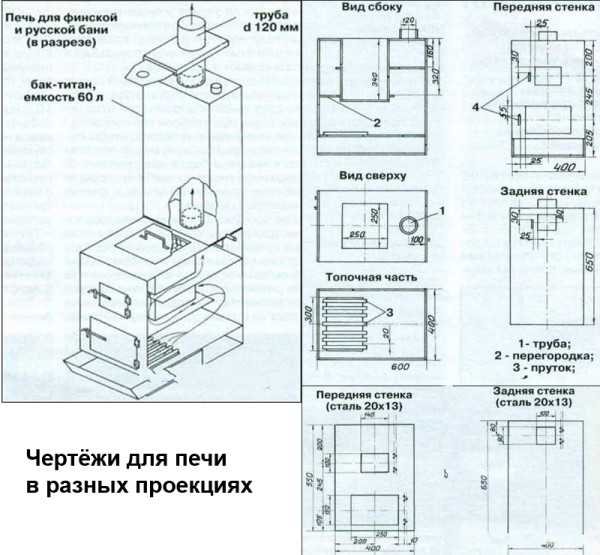

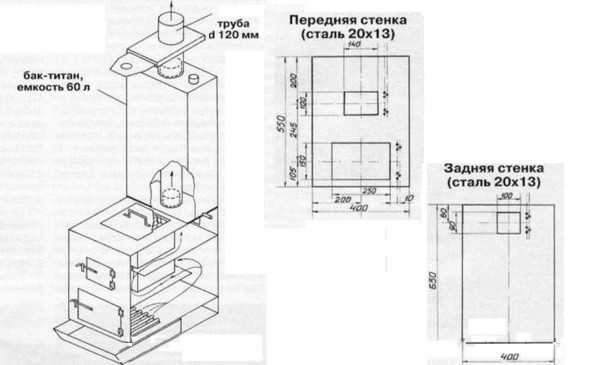

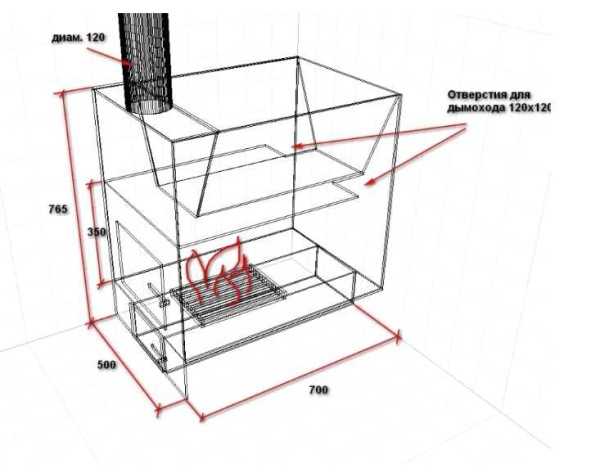

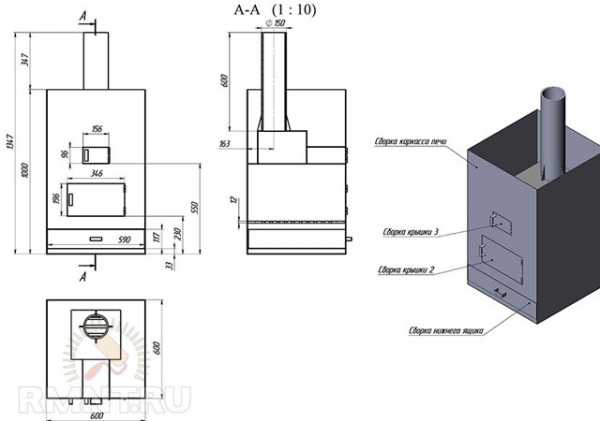

Чертежи железной печи для бани в разных проекциях
Для самостоятельного изготовления хорошей металлической конструкции, в первую очередь, необходимо запастись листовой сталью толщиной не менее 10 мм, чтобы при поднятии температуры она не прогорала.
Безусловно, будет гораздо лучше, если вы будете использовать для этого нержавеющую сталь, во всяком случае, для поддона, на который будет попадать влага для испарения — это тоже намного увеличит эксплуатационный ресурс вашего изделия.
Рекомендация. Вся нержавеющая сталь изготавливается согласно ГОСТ 5949-51 и содержит от 0,15% до 0,45% углерода и от 12% до 14% хрома, но не любая из них может выдерживать высокие температуры без последствий. Как правило, для таких целей употребляются марки с повышенным содержанием хрома, например, Х17; Х25; Х23Н18; Х12ЮС и так далее.

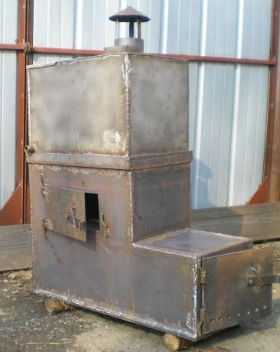

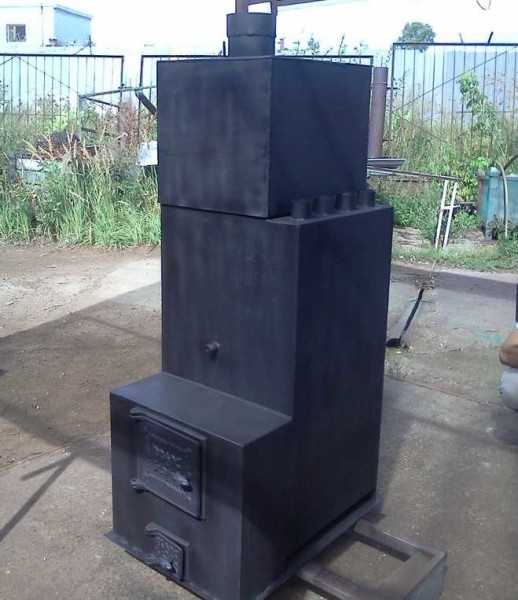

Фото печи с котлом практически готовой к установке
Безусловно, если у вас есть готовая схема железной печи для бани, то вам будет гораздо проще её собирать, но не под каждое помещение можно найти подходящий чертёж, ведь все парилки очень отличаются, как по объёму, так и по внутреннему устройству (полки, окно, дверь).
Учтите, что вам вовсе не обязательно строго следовать параметрам, заданным на каком-либо чертеже — гораздо важнее сохранить принцип всего устройства, который позволит использовать агрегат с максимальным КПД при наименьших затратах топлива (дров). Очень важным, даже можно сказать, самым главным моментом при осуществлении сварочных работ является идеальность шва, чтобы соблюдалась герметичность корпуса, и угарный газ не мог проникнуть в помещение.
Совет. В том случае, если вы надумали самостоятельно собирать агрегат, то есть, использовать собственный чертёж — не старайтесь его усложнять. Чем проще конструкция, тем она безопасней, или просто можете масштабировать понравившуюся вам конструкцию, уменьшив её размеры.

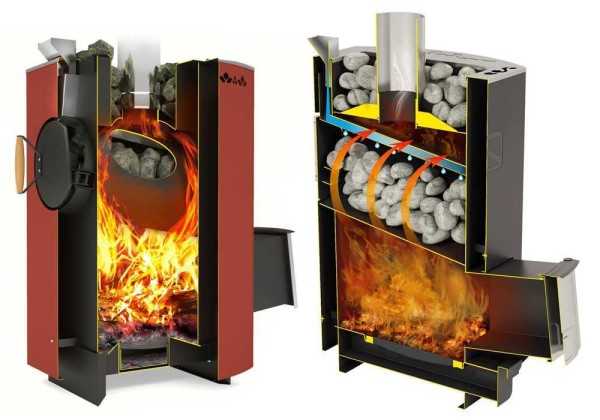

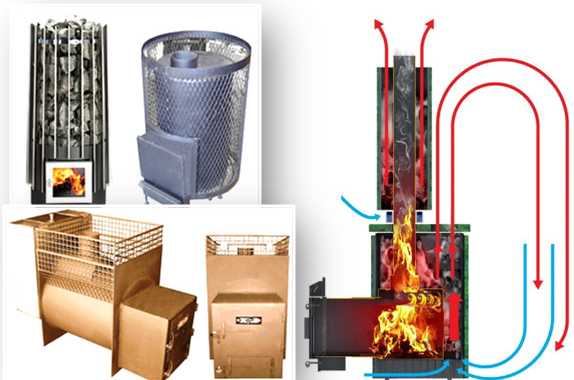

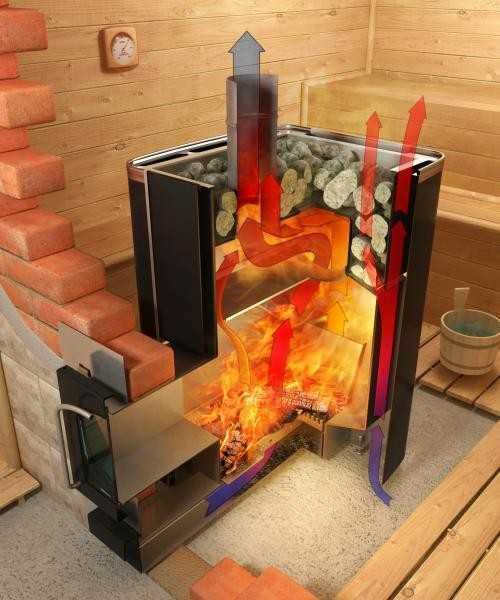

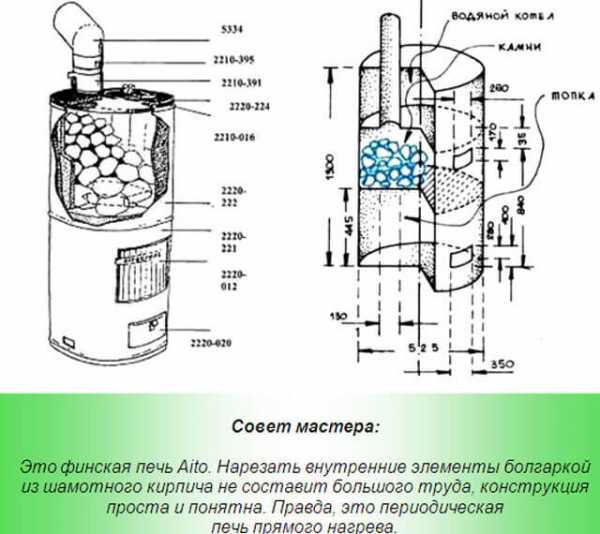

Схема теплообмена в каменке
Перед тем, как начать конструировать и/или монтировать банную печь своими руками, вам следует знать, что такие конструкции могут быть закрытого, открытого и комбинированного типа.
Закрытый вариант очень удобен для небольших (семейных) парилок, где сам агрегат обкладывают кирпичом с проволочной перевязкой кладки для повышения прочности стен. Сверху на топку устанавливается или приваривается решётка для камней-окатышей — такая конструкция удобна и нагревается достаточно быстро.
Открытую конструкцию тоже можно применять для небольших помещений, но и для большого объёма она тоже пригодна. Здесь бак имеет несколько меньший объём, но каменка получается открытой, что позволяет в течение 1-1,5 часов «нагнать» в парной нужную температуру.
Комбинированный тип гораздо сложнее и состоит из двух задвижек и такого же количества поддувал для топливника, а также четырёх труб, но в виду сложности такой конструкции, для неё нужно выделить отдельную тему, поэтому мы обсудим её в другой статье.

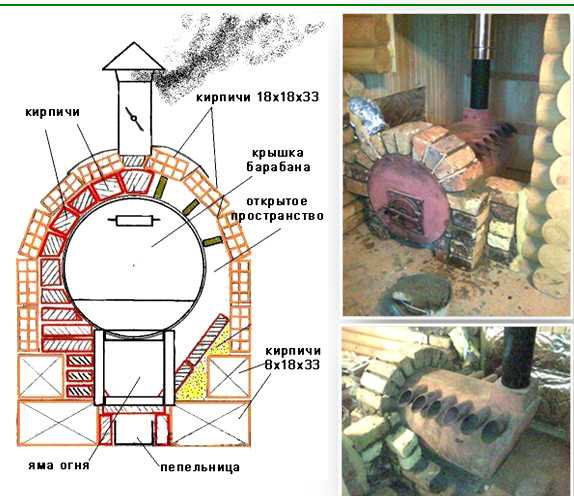

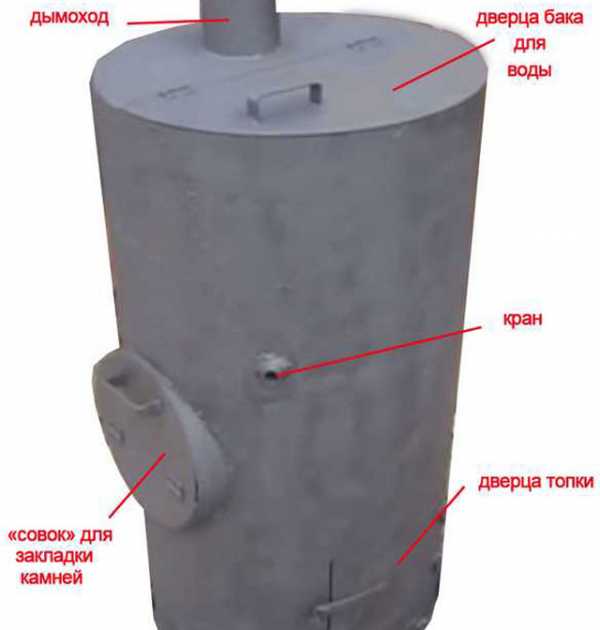

Круглая форма банной печи
Несмотря на то, что самодельные печи для бань обычно получаются более громоздкими, а порой и неуклюжими, у них, без сомнения есть свои преимущества, которые явственно видны при их использовании и монтаже.
- Во-первых, такой агрегат всегда можно сделать, учитывая объём помещения, что приведёт к наиболее рациональному расходу топлива.
- Во-вторых, практически не бывает случаев, чтобы такие отопители пропускали угарный газ даже в минимальном количестве.
Конечно, не следует забывать о том, что нужно выдерживать расстояние от стен и потолка в размере не менее 100-120 см, но если со стороны стен печь можно оградить кирпичной кладкой, то для открытой каменки это невозможно сделать для потолка. Это говорит о том, что агрегат нельзя устанавливать слишком высоко от пола, но, тем не менее, для него нужно оборудовать прочное (желательно, бетонное) основание.
Заключение
В заключение можно обратить внимание на форму, которую имеют железные печи для бань, причём, это могут быть, как заводские, так и самодельные конструкции. Интересно, что они могут быть фигурными, цилиндрическими, горизонтальными и прямоугольными, где последний вариант наиболее практичен. Дело в том, что угловые зоны у прямоугольника не нагреваются докрасна и это увеличивает её жёсткость (узнайте также как самостоятельно сделать стол для бани).
9ban.ru
В любое время года выполняет свои функции на ура! Какую железную печь для бани выбрать
Для обогрева бань небольших размеров (семейных) часто используются металлические печи.
Они создают необходимую температуру и влажность. При этом еще одной их характеристикой является безопасность использования.
Google+
Vkontakte
Odnoklassniki
Виды железных печей для русской бани и не только
Производители выпускают самые разные типы печей. Они различаются по тому, какая энергия применяется для разогрева, а также по типу конструкции и температуры прогрева.
Каждый из указанных ниже видов приборов имеет свои преимущества и недостатки. Поэтому выбор зависит от конкретных условий и личных предпочтений.
По типу источника энергии
Печи бывают:
Каменки, топящиеся дровами, относятся к недорогим приборам. Это связано с тем, что для них не требуется сложное оборудование. Многими ценится создаваемое естественное тепло. Но из-за необходимости наличия топки такие модели получаются больших габаритов при той же эффективности. Они требуют периодического подбрасывания поленьев, из-за чего приходится отвлекаться от процесса парения.
Для топливного материала необходимо специальное место для хранения. Минусом считается медленный прогрев печи.
Некоторые модели имеют выносную топку. Она выходит в комнату отдыха и согревается одновременно с парной. Реже топка производится с улицы.
Если для нагрева требуется газ, печи получаются компактнее. Поэтому они легко поместятся даже в маленьком помещении. Газовые конструкции быстро нагреваются. В таких моделях можно задать желаемую температуру, и она будет поддерживаться автоматически. Поскольку цена газа невысока, приборы экономичны в использовании.
Важно! Современное газовое оборудование безопасно при правильном подключении. Если пламя погасне
ogon.guru
за и против, технология изготовления и как избежать ошибок
Железная печь для бани своими руками – один из тех вариантов, к которому прибегают владельцы собственных банек и саун, когда по каким-то причинам им не подходит печка из кирпича.
У печи для бани из железа есть преимущества – она меньше по габаритам, быстрее начинает отдавать тепло и прогревать парную, для многих сделать её будет проще.
Но есть и много недостатков – её придётся огораживать от остального помещения, чтобы не коснуться голым телом горячего железа, и всё равно в большинстве случаев для оборудования топки придётся использовать футеровку кирпичом.

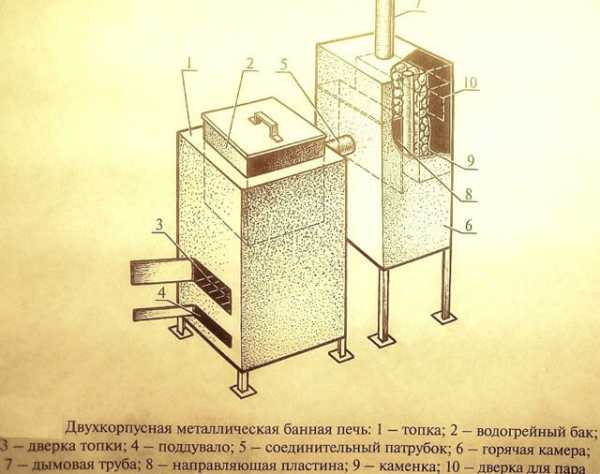

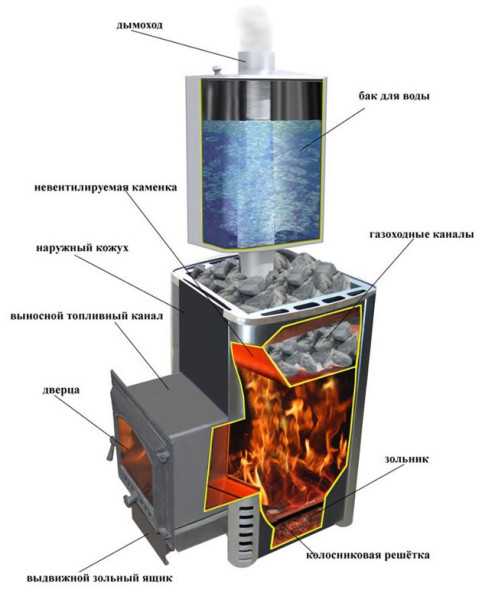

Типовая конструкция печи для бани. Финская и русская банная печь
Железная печь в русской бане
Если говорить о финской и русской бане, обе они имеют сходства и отличия.
В финской бане термический эффект достигается за счёт более высокой температуры и сухого воздуха.
В результате происходит активное удаление жидкости из организма через пот.
Это очень эффективно для похудения.
Однако это может быть вредно для людей со слабой кровеносной системой или болезнями внутренних органов и кожи, эндокринной системы.
В русской бане поддерживается более низкая температура, но термический эффект достигается более высокий, за счёт создания повышенной влажности в помещении при помощи пара.
Это позволяет добавлять в воду для создания пара различные травы, настои и напитки, переносить пар из воздуха на тело при помощи веника, создавая массажный эффект и создаёт лечебный эффект от веществ из листьев веника. Это более безопасно для всего организма, но менее эффективно для похудения и может быть тяжело для людей со слабым сердцем.
Традиционно в обоих банях использовалась печь, где излучателем тепла от печи в парную использовались камни. Сейчас камни используются только в русской банной печи, поскольку для финской бани будет достаточно обычной печи без камней с хорошим тепловым конвектором.
Если вы хотите сделать у себя на даче финскую баню, вы можете с успехом использовать для неё готовую металлическую печь типа «булерьян» – печь Бренерана с несколькими конвекционными патрубками. Она позволит быстро создать нужную температуру воздуха при минимальном расходе дров.
В русской печи необходимо делать печь-каменку. В этой печи используются камни, на которые выплёскивают пар. Необходимо обеспечивать доступ к камням.
Оптимально складывать их на верх металлической печи за специальный бортик, чтобы можно было выплёскивать на них воду и не боятся, что какой-то камень расколется, и они упадут. Некоторые печи делают без дымооборотов, пропуская дым из топки прямо через камни.
Они в этом случае быстрее нагреваются. В этом случае камни должны располагаться в закрываемом шкафчике, чтобы дым при топке не проникал в парную.
Они будут покрываться копотью в процессе эксплуатации, что со временем может создавать слабый дегтярный запах от пара. Кому-то это может не понравиться, и тогда камни стоит заменить. В общем-то, такая печь занимает меньше места и требует меньше работ при сварке.
В русской бане принято не только париться, но и мыться. Для этого обычно используется тёплая вода, которую нагревают тут же в парной.
Металлическая печь для бани тем хороша, что вы можете не вмуровывать и не встраивать котёл в печь, а просто прислонить его к стенке печи – за счёт высокой теплопроводности стали он будет быстро нагреваться прямо от контакта с печью.
Если не хотите использовать камни для финской бани, вам стоит подумать о тепловом конвекторе. Тепловой конвектор – это устройство из множества металлических пластин, которые имеют непосредственный контакт со стенкой металлической печи, и от которых тепло передаётся в баню более эффективно.
Вы можете приварить ряд из этих пластин сбоку от печи своими руками, главное – не прожечь сталь самой печки при сварке. Если печь чугунная – приварить вряд ли удастся, придётся просто сделать рамку с этими пластинами и закрепить её так, чтобы она была в контакте с печью.
Желательно не плескать воду на пластины конвектора – при этом могут быстро разрушиться сварные швы.

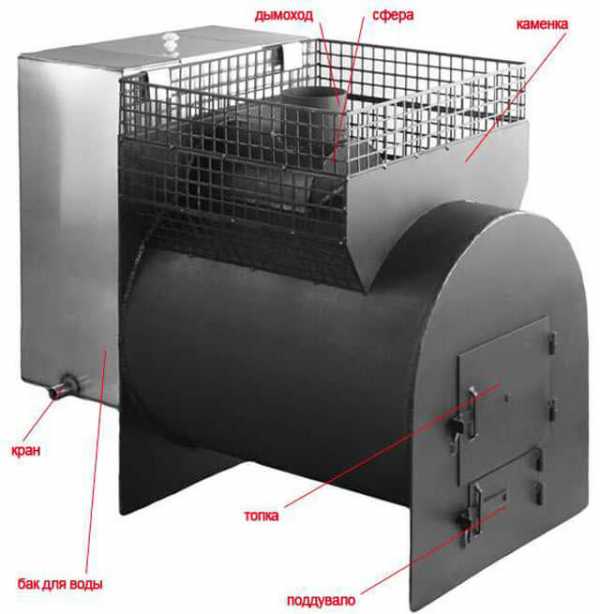

Перейдём, собственно, к конструкции печи. Любая печь, не только банная, состоит из трёх частей – топочной части, системы дымооборотов и печной трубы.

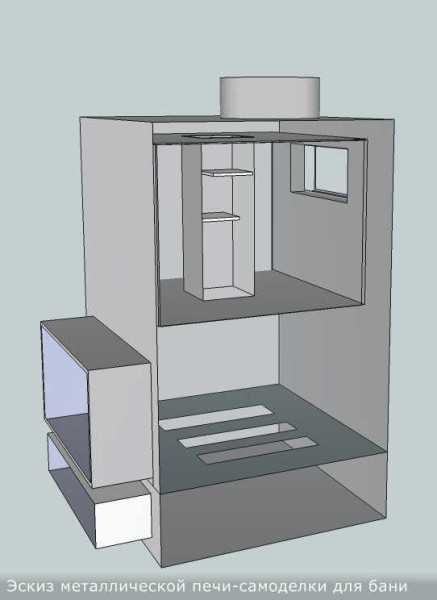

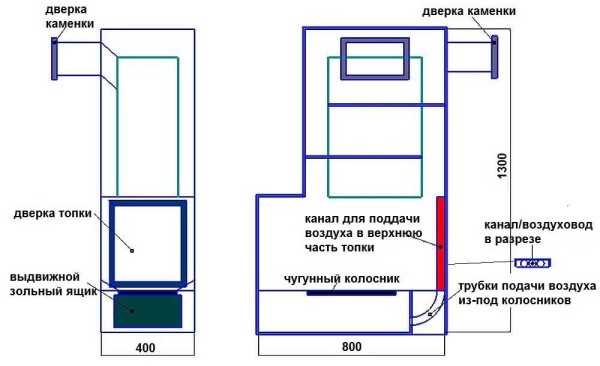

Сделанная железная печь для бани своими руками, чертежи которой представлены ниже, не сравнится ни с какой другой. Начнём с топочной части.

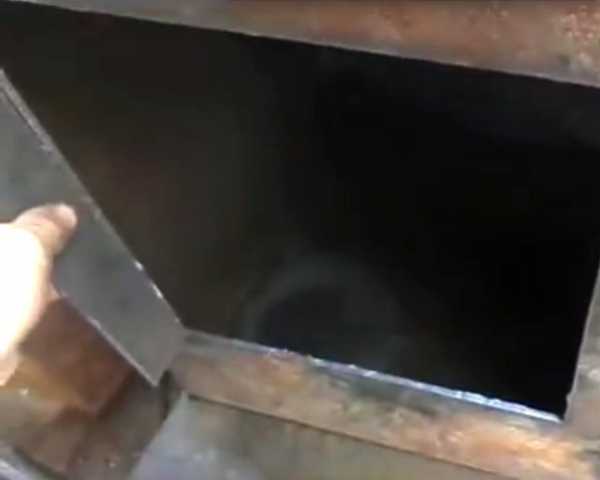

Топочная часть состоит из топки и поддувально-зольной камеры. Они разделены колосниковой решёткой, зольная камера находится ниже топки.

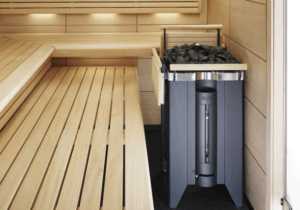

Электрическая печь для сауны
При горении дров в топке происходит образование золы.
Она постепенно ссыпается в зольную камеру, откуда её выгребают по мере наполнения.
Дверца топки должна хорошо закрываться, чтобы исключить выпадение горящих поленьев на пол бани.
Она должна иметь запор, который закрывается поворотом ручки.
Кроме этого, желательно, чтобы ручка топки была самоохлаждающейся – это можно сделать, прикрепив пружину к стандартной ручке, так её можно будет открывать и закрывать голыми руками.

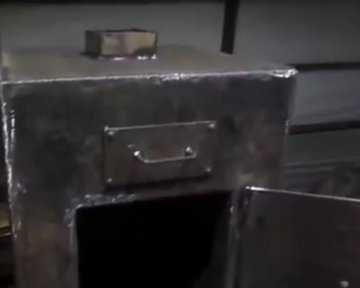

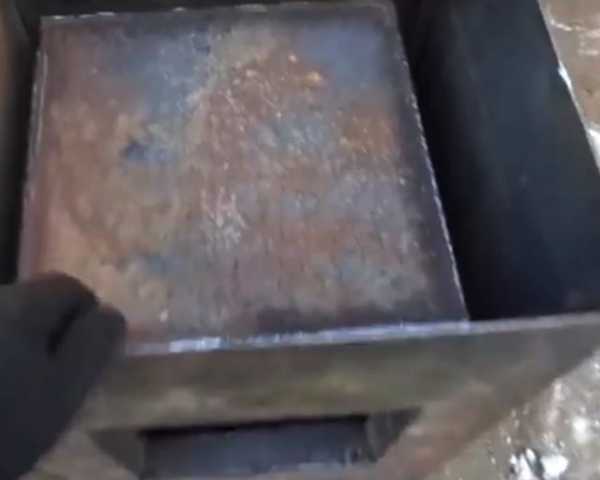

Зольную камеру для металлической печи удобно выполнить в виде выдвижного поддона-ящика. Он занимает весь объём зольной камеры, и при топке несколько приоткрыт, чтобы через него поступал воздух в топку для горения дров.
После того как вы закончили париться, сталкиваете всю оставшуюся золу кочергой в зольник-поддон через колосниковую решётку, выдвигаете ящик и выносите золу из бани.

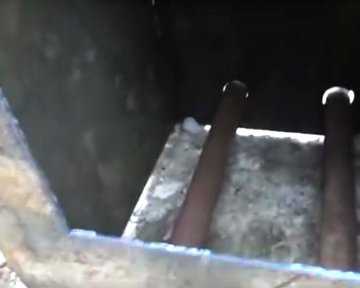

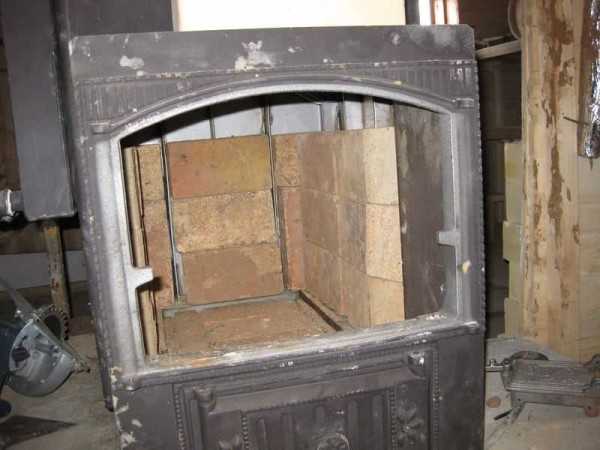

Топочную камеру металлической печи необходимо футеровать. Футеровка производится огнеупорным кирпичом, на специальном глиняном огнеупорном растворе.
Чтобы не заботить вас тонкостями приготовления этого раствора, скажу, что его проще приобрести в магазине в качестве сухой строительной смеси и замесить согласно инструкции.
Обычно футеровку производят, укладывая огнеупорный кирпич на пол топки, вмуровав в него колосник, на ребро вдоль стен. В некоторых случаях футеруют также и верхнюю часть топки.
Так как для домашнего мастера, не сведущего в печном деле, футеровать верх топки сложно, можно порекомендовать закрыть верх топки толстым листом из нержавеющей котельной стали 12Х18Н10Т, о которой говорилось ранее. Этот лист прогорит очень нескоро, и вы сможете сэкономить, выполнив из этой стали лишь одну самую важную деталь в вашей печи.
Можно также использовать теплоотводную решётку в верхней части топки, которая не имеет прямого контакта с перекрывающим листом металла. Она будет прогорать от действия огня в первую очередь, и её можно будет легко заменить в случае необходимости.
Конечно, желательно футеровать верх топки, выполнять такую работу придётся в два ряда кирпича минимум, чтобы обеспечить сцепление в ряду.
Если же топка небольшая, шириной около 200 мм, то её можно достаточно просто перекрыть одним рядом кирпича поперёк. Поэтому часто приходится отделение под топку в железной банной печи делать достаточно узким и высоким, чтобы туда можно было положить или поставить больше поленьев при маленькой ширине самой камеры.
Дымообороты предназначены для того, чтобы увеличить площадь соприкосновения поверхности печи с газами, которые отходят при горении от топлива и выходят в дымовую трубу. Это увеличивает коэффициент полезного действия печи, так как меньше тепла будет выходить с дымом наружу.
Оптимально для банной печи выполнять один-два дымооборота. Если вы используете прохождение дыма через камни для печи, как было описано ранее, можно обойтись вообще без них.
Если дымообороты имеются, в силу небольших габаритов печи их рациональнее всего располагать горизонтально над топочным отделением, чтобы печь была больше по размерам в высоту, а не в длину. Габариты печи – достаточно важная характеристика для не очень большой бани.
В некоторых случаях делают дымообороты в виде борова, проходящего по бане, например, под лежанкой. Хотя это больше характерно для турецкой бани, многим, безусловно, понравится такая конструкция, где лежать можно на тёплой лежанке, покрытой мозаикой.
Борова делают исключительно из кирпича. При этом необходимо помнить,что для обеспечения хорошей тяги через борова нужно ставить трубу большей высоты.
Печная труба. Достаточно важная часть печи, хотя многие не придают этому значения. Печная труба для железной печи для бани обычно выполняется тоже из железа.
В качестве материала здесь можно использовать отрезок обычной водопроводной трубы, так как, если печь сделана правильно, догорать в трубе ничего не будет, и она будет защищена от воздействия высоких температур.
Печная труба должна обладать одним очень важным свойством – она должна иметь хорошую теплоизоляцию от наружного воздуха. Особенно это важно при большой высоте трубы.
Иначе воздух в трубе будет быстро охлаждаться в процессе прохождения, и будет давить вниз, в результате пропадёт тяга, и при топке дым будет выходить внутрь бани. Для теплоизоляции можно использовать обёртывание печной трубы минеральной ватой.
Лучше всего обёртывать не только на чердаке, но и ту часть, которая выходит на улицу. Снаружи обёрнутую трубу надо защитить стеклотканью или иным материалом, исключающим попадание на минвату дождя и мокрого снега.
Обёртывать часть трубы внутри парной смысла нет. Воздух там достаточно влажный, и при эксплуатации минвата отсыреет и испортится.
Можно использовать стандартные металлические конструкции для трубы, которые выпускаются сразу с утеплителем и наружной изоляцией в виде слоя кровельной жести. К сожалению, сразу поставить эту конструкцию на печь вряд ли будет хорошим решением, так как имеется проблема с влажным воздухом в парной, из-за которого минвата может отсыреть.
Возможно, если производитель трубы разрешает использовать её внутри бани, имеется специальное упоминание об этом в инструкции – ставьте такую трубу сразу на печь и до улицы.
По правилам пожарной безопасности, расстояние от печной трубы до сгораемых частей кровли, перекрытия должно быть не менее 25 см. Для банной печи, кстати, действует такой же норматив.
Обычно для кирпичной трубы это пространство заполняется выдрой и распушкой. Для трубы из металла принято ставить асбестовую прокладку вокруг трубы, а затем – металлический лист, который заполняет площадь между трубой и деревянными конструкциями крыши и перекрытия.

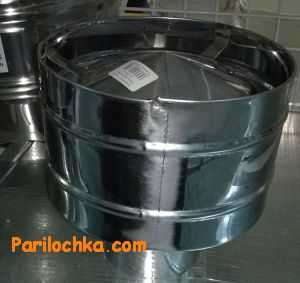

Для увеличения тяги трубу принято снабжать дефлектором. Это приспособление, наподобие небольшой «крыши» над трубой. Дефлектор также предохраняет от попадания дождя и снега внутрь печной трубы.
Железная печь для бани своими руками (фото с трубой см. ниже), где дефлектор выполнен различной конструкции, в виде прямоугольной выемки, или даже с узорами из жести. Самый простой вариант дефлектора – сделать вырез в самой трубе при помощи газорезки или сварки, оставив две ножки, и сверху к ним приварить металлическую пластину-крышку.

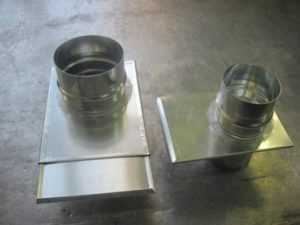

В основании печной трубы обычно располагается такая важная деталь, как задвижка. Когда в печи прогорают дрова, и остаются только угли, задвижку закрывают. Угли медленно тлеют, сохраняя тепло максимально большее количество времени, и не отдавая его в атмосферу через трубу.
Устройство котла. Способы нагрева воды

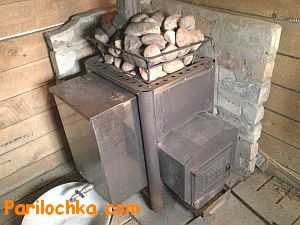

Котел для воды в бане
Котёл в железной печке для бани обычно устраивают вне печи.
Обычно материал котла – также металл.
Чаще всего он имеет крышку, чтобы заливать туда холодную воду, и небольшой кран для того, чтобы воду оттуда брать и использовать.
Так как, в отличие от кирпичной печи, стенки железной при работе имеют значительно более высокую температуру, вы можете поставить котёл просто вплотную к печи, или закрепить его на стенке печи.
Вода при этом будет нагреваться лучше, если котёл будет иметь одну стенку плоской, максимально прилегающей к стенке печи.
Поэтому лучше использовать конструкцию типа «куб», сваренную из листов металла, а не металлическую круглую бочку, прилегающую к печке лишь небольшим участком поверхности.
В качестве материала для котла лучше брать нержавеющую сталь. Если же таковой нет – можно использовать и обычную чёрную. Можно также использовать эмалированные ёмкости.
Использовать алюминий или пластик для котла нельзя, так как они могут разрушиться от температуры снаружи печи, особенно если в котле нет воды. Толщина стенок котла из нержавеющей стали может быть от 1,5 до 3 мм, из чёрной – не менее 3 мм. Можно использовать оцинкованную сталь, если вы не используете котёл для подогрева воды в пищевых целях.
Если вы не имеете возможности поместить котёл внутри парного отделения из-за больших его габаритов, вы можете поставить его в предбаннике. При этом используйте старинный метод подогрева воды.
При топке печи-каменки необходимо после того, как камни нагреются, взять несколько горячих камней и положить в ведро. Ведро поднести к ёмкости с водой, можно даже к деревянной или пластиковой, и высыпать эти камни в воду. Горячие камни отдадут тепло воде, и она станет тёплой.
Как правильно топить печь
Если вы топите банную печь, необходимо позаботиться о качестве дров. Лучше всего использовать берёзовые поленья. Они должны быть такого размера, чтобы свободно помещаться по несколько штук в топочное отделение.
Топить еловыми или сосновыми дровами лучше не стоит. Они образуют много копоти, и у вас быстро засорится дымоход. Также не стоит топить печь осиновыми, ольховыми дровами. Они также образуют много копоти, к тому же, плохо разгораются.
Для растопки лучше всего пользоваться скомканной газетой и лучинками. Поместите газету в промежуток между поленьями снизу, воткните между ней и поленьями несколько лучин и подожгите спичкой.
Если дрова сырые – можете попробовать положить в топку только два полена, а между ними положить газету и больше лучин. Когда эти два полена разгорятся – подложите ещё дров.
Как правильно топить баною- можно посмотреть на видео:
Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.
foxremont.com
Как сделать железную печь — Всё о бане
Как сделать печь для бани своими руками – подробности от мастера
В настоящее время на рынке присутствует множество металлических печек для бани, но все они стоят недешево. Если вы обладаете хорошим опытом по сварке металла, то можно сделать печь из железа в баню своими руками. В этой статье мы подробно опишем, прилагая соответствующие фото, как это сделать, имея свои размеры и чертежи.
Отличия печей из металла для бани и сауны
Парилки в бане и сауне значительно отличаются между собой. Сауна сопровождается высокой температурой – свыше 85 ºС. Такие показатели делают невозможным сильно увеличивать еще и влажность, так как неминуемо получение ожогов кожи. При этом веник в таких условиях осыпается всего за 5 минут. Поэтому влажность доводят до 5-15 %. Русская баня отличается температурой в районе 55-65 ºС, что дает возможность поднять относительную влажность до 50-60%.
Для создания тех или иных условий в парной используются разные печи, а также применяются разные подходы к их установке. Если обустраивается сауна, то понадобится соблюсти максимальную площадь контакта корпуса печи с воздухом и обеспечить быструю циркуляцию воздушных потоков вдоль стенок.
Все сводится к тому, чтобы нагреть воздух в парилке как можно скорее. Небольшая открытая каменка, располагаясь над топкой, способна прогреть камни до 200-250 ºС. Она дает возможность получить немного пара – как правило, для сауны этого достаточно, потому что нужно добиться всего 15 % влажности.
В русской бане микроклимат создается иной – достигаются небольшие температуры, и вырабатывается много пара. При этом он должен состоять из очень мелких капелек, разогретых до 130-150 ºС – такой пар называют «сухим». Подобный микроклимат придает телу легкости и сил. «Сухой» пар можно получить лишь раскалив камни до значений более 500 ºС. Для достижения таких показателей камни складывают в топку, то есть в закрытую каменку.
Печи для русской бани, сделанные своими руками
Самое главное при изготавливании по чертежам металлических печей для бани своими руками – это учесть, что невозможно при разогретых металлических стенках поддерживать нужную температуру в пределах 60-65 ºС (прочитайте: «Чертежи банной печи из металла – строим печь своими руками «). Обязательно придется перетапливать, что сопровождается излучением сильных ИК волн, при котором довольно тяжело находиться рядом с печью.
Решить эту проблему можно двумя методами:
- Произвести футеровку топки. Процесс заключается в обкладывании топки изнутри огнеупорным кирпичом. Достаточно укладки на ребро, при этом толщина футеровки составит 6 см, хотя встречается и узкий шамот, толщиной 3 см. Как бы то ни было, нагрев стальных стенок является незначительным, больше всего прогревается каменка. Поэтому сразу следует спроектировать топку, чтобы она была увеличенных размеров, потому как большая часть ее объема отводится на футеровку. Недостатком такого способа считается то, что в результате вырабатывается горячий дым, что понижает пожаробезопасность. Лучше всего провести его охлаждение путем установки бака или каменки на трубу. Немного сложнее – установить отопительный щиток, проходя через который, дым остывает до 80-120 ºС.
- Установить кирпичный экран вокруг печи из железа для бани. Его собирают из керамического кирпича, при этом в стенке оставляют окошки для монтирования дверок, которые позволят в будущем контролировать уровень прогрева воздуха. Можно сделать вывод, что такой вариант является лучшим из-за возможности регулирования температуры, однако он менее практичен, так как задняя стенка очень сильно перегревается, поэтому приходится в конструкцию включать жаропрочную сталь. В таком случае получается, что для более продолжительного срока службы железной банной печи, нужно выбирать довольно толстый металл. Его, как показывает практика, лучше устанавливать в верхней и нижней части топки.
Отдельно стоит упомянуть швы. Самодельная железная печка в баню довольно часто начинает прогорать именно от некачественных швов. В производственных условиях такую проблему решают, используя гнутую конструкцию. Сверху печи стараются минимизировать количество швов.
При изготовлении печки из металла для бани своими руками, вам будет практически не под силу изогнуть 6-10 миллиметровую сталь, поэтому, как правило, остается делать предельно качественные швы.
Каких размеров каменку и в каком месте лучше ставить
Требуемый объем камней определяется размерами парной и качеством утепления. Величина, как правило, варьируется от 20 до 40 кг на 1 кубический метр помещения. Естественно, что, чем их больше, тем легче выработать нужный объем пара.
Ввиду того, что разные камни отличаются по плотности, при одной массе они будут занимать разный объем. Определено, что для парилки, имеющей объем 12-14 м 3. потребуется установить каменку 30×40×30 см. Эти размеры в различных ситуациях можно немного корректировать.
Изготавливая банную печь из металла своими руками, нужно будет подобрать индивидуальный объем каменки, исходя из размеров печи. Чтобы не допустить ошибки, лучше оттолкнуться от готовых чертежей. При использовании экспериментального подхода стоит учитывать, что объем топки должен превышать таковой каменки приблизительно на 30-50 %.
Перед тем как построить печку в бане, стоит просчитать наилучшее расположение каменки в топке. Из практики стало ясно, что лучше всего ее разместить сверху, возле задней стенки, где самая большая температура.
Стоит помнить, что каменку нужно будет обслуживать, и ее следует оборудовать так, чтобы туда можно было подавать воду. Люк лучше всего расположить так, чтобы была возможность без особого труда дотянуться рукой до самого удаленного края, и чтобы воду можно было подавать без возможности получить ожог.
Как правило, в каменку добавляют трубки, разведенные внутри емкости, которые доставали бы до всех камней. Со стороны подачи воды трубка оборудуется воронкой. После разведения трубок, они обкладываются камнями. После подачи по трубкам воды, она попадает на камни в каменке и превращается в пар.
Чертежи самодельных стальных печей для бани
Рассмотрим вариант печи, которая будет актуальна для парилки объемом 2×3×2,3 м. Для ее конструкции используются листы стали толщиной 3 мм.
Для запуска процесса горения конструкцией предусмотрен дополнительный воздуховод, который берет свое начало с улицы. Чтобы во время нагрева сталь не изгибалась, вверху топки к бокам приваливают ребра жесткости в виде уголков.
Рассмотрим еще одну схему, по которой можно изготовить металлические банные печи своими руками. Это модели с забором воздуха из верхней части топки. Их еще именуют печами с дожиганием газов. На задней стенке к ней приварена стальная платина. В печь воздух поступает из-под колосников, и подается через воздуховоды, идущие в щель между этой пластиной и задней стенкой топки.
Такая интересная конструкция справляется одновременно с двумя задачами: производит охлаждение задней стенки, не давая ей прогорать, а также подается воздух уже прогретым в верхнюю часть, где сконцентрированы очень горячие газы в виде дыма. 80 % их объема являются горючими.
После смешения с воздухом происходит их воспламенение, что приводит к повышению температуры в топке и прогреву камней до более высоких показателей. Если при этом используются сухие дрова в качестве топлива, то их потребуется значительно меньше. На таком принципе работы построено немало печей продолжительного горения, но для банных печей он стал применяться лишь недавно. Существует и схожая модель без дожига. Изучив ее чертеж можно лучше понять пропорции и размещение разных элементов.
Данная конструкция предполагает построение топки с объемом на 30 % больше, чем каменка. Соотношение можно считать приемлемым. Дымоход располагается со смещением назад, что иногда вызывает сложности при его установке – ему может мешать потолочная балка. При этом может понадобиться произвести изгибание дымохода, что не приветствуется.
Кроме того, перед тем как сделать печь для бани, следует определиться, нужен ли в парной бак для подогрева воды. Некоторые подстраивают уровень влажности, открывая и закрывая крышку бака. Другие специалисты утверждают, что таким образом вырабатывается тяжелый пар, поэтому они советуют устанавливать бак в моечной комнате, а прогрев воды производят посредством вмонтированного в топку теплообменника, соединенного трубами с баком.
Теперь рассмотрим схему металлической печи с баком для воды. Конструкция считается довольно грамотно проработанной. Благодаря искрогасителю дым проходит немного большее расстояние, тем самым лучше прогревая стенки топки. Вместо бака, конечно же, можно уложить камни.
Стоит рассмотреть вариант установки бака сзади печи. Дымоход смещен назад, проходя сквозь бак. Из-за большой высоты бака будет эффективная теплоотдача, следовательно – дымоход не будет перегреваться при выходе из него.
Каменка имеет конструкцию, предполагающую небольшие ее размеры, что вполне достаточно для небольших парилок. У нее есть крышка, но ввиду особенностей расположения, ее бывает сложно закрывать после подачи воды. Но такую конструкцию легче обслуживать.
Изготовление печи для сауны
Основная задача печей – как можно быстрее довести температуру до нужных показателей и удерживать ее на таком уровне. Для ускорения этого процесса применяются вентиляторы, которые, обдувая стенки, ускоряют прогрев.
Для этих целей предназначен и кожух-конвектор. Зазор между ним и стенкой топки должен составлять 1,5-2 см. Через зазор происходит всасывание воздуха, который в процессе движения прогревается, при этом стенки остывают.
Чтобы сделать печку в баню своими руками как можно качественней и практичней, ее корпус изготавливают из толстого металла, а кожух из тонкого, потому что он не подвергается перегреву.
При размещении каменки над топкой, в корпусе можно проделать отверстия для вентиляции. При этом доля воздуха, поднимаемая по стенкам, будет направляться в каменку, обдувая камни и увеличивая их температуру. Такая вентилируемая каменка отлично подходит для саун.
Схемы и чертежи печей
Печи для сауны имеют немного упрощенную конструкцию. Размеры печи из металла для бани, и сама топка, должны быть достаточными для закладки больших поленьев. Сверху топки приваривают борта каменки, объем которой, как правило, составляет от 20 до 25 л. Соотношение в размерах может быть разным, для этого не существует каких-либо конкретных правил.
Чтобы сделать печь из металла для бани как можно правильней, не стоит устанавливать бак для нагрева воды. В противном случае, у вас не получится контролировать уровень влажности в сауне, что при экстремальных температурах может привести к ожогам.
Есть еще вариант – установить каменку внутри топки. Можно предусмотреть крышку, при этом у такой печи может быть два режима работы: с открытой крышкой – чтобы процесс парения был сухим, и с закрытой крышкой – чтобы выработать больший объем пара.
Металлическая печь для бани своими руками
Металлические печи имеют высокий коэффициент теплоотдачи, не требуют мощного фундамента и прогреваются значительно быстрей кирпичных, поэтому именно их чаще устанавливают в банях. Сделать их своими руками несложно – для этого достаточно обладать навыками сварки и иметь под рукой толстостенный металл.
Металлическая печь в форме сапога
Рассмотрим порядок сварки печи из металла 5 мм в форме сапога с баком для воды и внутренней каменкой. Такая конструкция в состоянии прогреть достаточно большую парилку размером до 24 кв. м. Так как печь получится достаточно тяжелой, лучше предусмотреть ее сборно-разборный вариант.
Прямой выход дыма резко снижает КПД печи, именно поэтому в нашей конструкции предусмотрена внутренняя каменка. задерживающая прямой выход продуктов сгорания и аккумулирующая тепло. Это позволяет обеспечить максимальный прогрев помещения за достаточно короткий срок и существенно сократит расходы на топливо.
Этапы изготовления

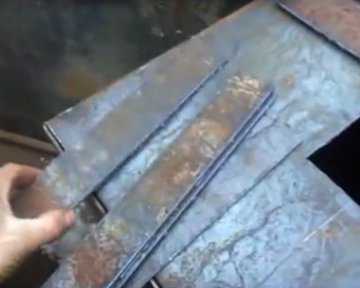

Резка заготовок из достаточно толстого металла ножовкой или болгаркой в домашних условиях – процесс достаточно трудоемкий. Гильотина, которой пользуются предприятия, ведущие приемку металла, позволит нарубить листы по вашим эскизам с большей точностью, без деформации и дефектах на срезах.
1. Для получения печи в форме сапога с каменкой нам понадобится четыре металлических короба. Первый и второй короб будут стыковываться между собой с помощью разъемного соединения и образовывать саму печь. В первом из них будет располагаться топка, во втором («голенище» сапога) – отверстие для дымохода. Третий короб с камнями будет находиться внутри печи. Четвертый съемный короб для воды из нержавейки устанавливается отдельно.

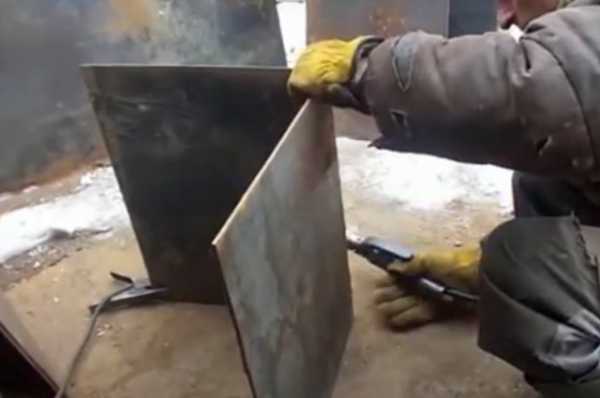

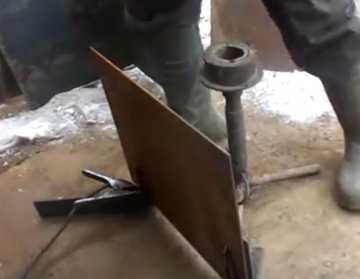

2. Чтобы избежать ошибок при сборке, листы металла вначале прихватываются между собой, начиная с нижней части листов. Окончательная сварка производится лишь после полной сборки изделия и его проверки. Во избежание проникновения дыма внутрь помещения соединение элементов должно быть очень качественным.

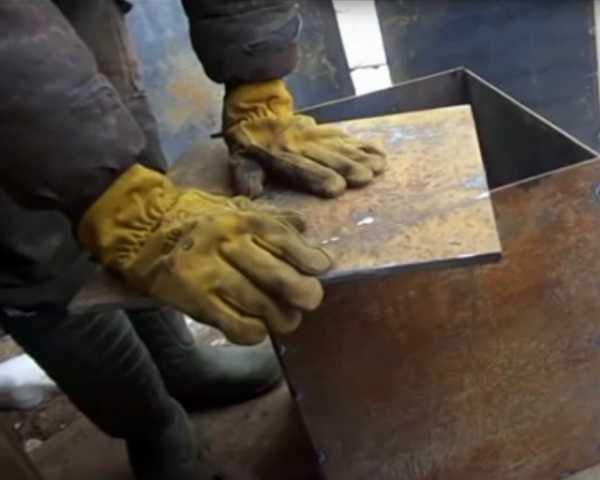

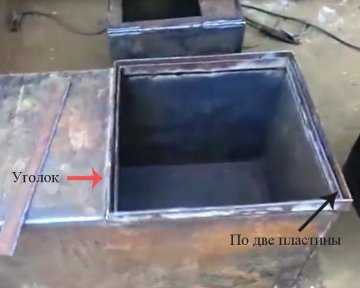

3. Собираем короб для камней размером 50×50 см. Чтобы верхний лист при сварке не съезжал, его лучше установить на треногу с закрепленным на ней магнитом.
4. Для того, чтобы прихватить крышку и дно, для обеспечения их устойчивости можно подложить под них тонкий металлический угольник.
5. Дно короба для камней, на которое будет идти вся ударная нагрузка огня, изготавливается из листа толщиной не менее 10 мм .
6. С помощью болгарки в верхней части короба вырезается дверка для каменки. Размер ее должен быть достаточным для выхода пара.
7. В нижней части третьего короба, в котором будут находиться камни, вырезаются 2-4 отверстия под трубы (количество труб может быть произвольным) на расстоянии не менее 5 см от нижней части куба для улучшения тяги. На них будет устанавливаться куб с тяжелыми камнями.

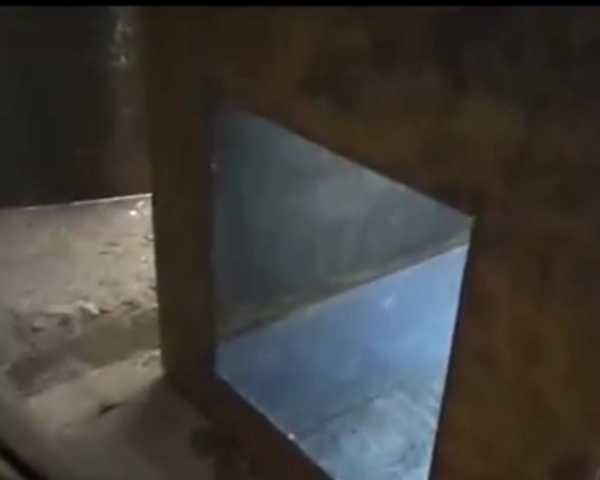

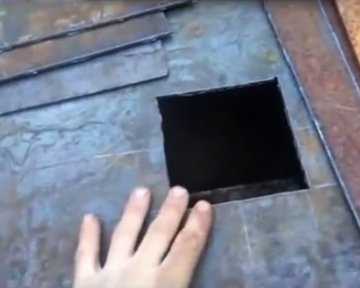

8. Вырезаем отверстие для топки размером 28×28 см.
9. В верхней части первого короба делаем отверстие для вставки второго куба. Нарезаем и привариваем по периметру этого отверстия с трех сторон по две пластины размером 4 см для усиления места разреза и уголок в левой, четвертой части. Первые три полосы крепятся к внутренней поверхности, вторые – к внешней части разреза с небольшим смешением. Между пластинами оставляется небольшая щель для вставки второго короба.
10. По одной пластине приваривается и к дверкам топки и каменки для их усиления. Топка от зольника отделяется решеткой из стальных прутков 10-12 см. Для обеспечения полного сгорания топлива необходимо обеспечить лучший притока воздуха, поэтому колосники привариваются вдоль поддувального канала.
11. Во второй короб на приваренные в нижней его части трубы вставляется третий куб. в котором будут находиться камни.

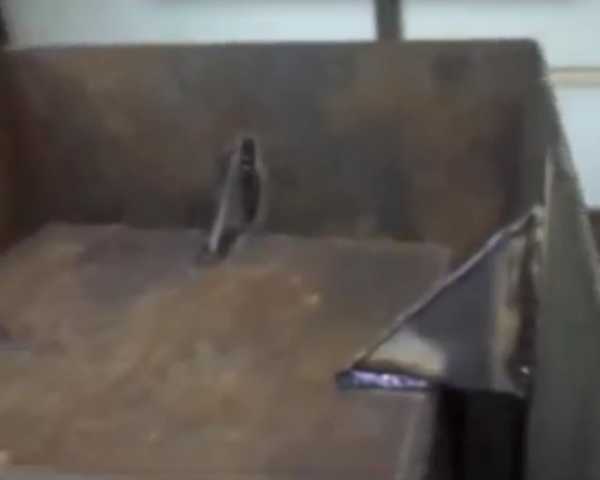

12. Для усиления внутреннего куба для камней к нему привариваются небольшие косынки .
13. Для прочистки сажи над дверкой делается небольшое отверстие, рядом с которым с 4-х сторон привариваются болты для установки дверки. Перед ее монтажом для герметичности она обматывается асбестовой нитью и прикручивается латунными гайками. предохраняющими металл от закисания.
14. К верхней части каменки приваривается крышка с отверстием для дымоходной трубы 12×12 см (размером в полкирпича). Для ее установки к отверстию приваривается «юбка» из металла. Куб с установленным коробом для камней вставляется в первый.
Конструкция печи может быть разной. Порядок раскроя заготовок печи с открытой каменкой и встроенным баком для воды показан на следующем рисунке:
Установка металлической печи
Металлическая конструкция весит гораздо меньше, чем кирпичная печь, поэтому не требует отдельного фундамента. Достаточно предусмотреть прочное огнеупорное основание площадью, в два раза превышающую площадь самой печи. Оно может состоять из следующих слоев:
• асбестового картона;
• листа нержавеющей стали для отражения теплового излучения;
• прослойки из шамотного кирпича толщиной около 6 см;
• огнеупорной плиты из магнезита толщиной не менее 9 мм или бетонной стяжки.
Для предохранения металла от быстрого прогорания и повышения теплоотдачи печи ее футеруют. облицовывают низ и бока конструкции огнеупорным (шамотным) кирпичом. Металлическая конструкция при интенсивной топке способна накалиться докрасна, поэтому ее располагают на расстоянии не менее 1 м. от легковоспламеняющихся предметов. Смежные стены оштукатуривают, облицовывают кирпичом или обшивают листовым железом.
Перерезать балки перекрытия для создания отверстия под дымовую трубу нежелательно, поэтому его необходимо предусмотреть в процессе возведения здания. Наличие колен в дымоходе может привести к образованию значительного слоя сажи в горизонтальных участках трубы. Если по какой-то причине создание колена все же необходимо, его делают сборно-разборным, что значительно облегчает процесс прочистки дымохода.
Видео по теме: Печь для бани из металла своими руками
Часть 1
Часть 2
Часть 3
Часть 4
Как сделать металлическую печь для бани
Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.
Печь из металла для бани и сауны — в чем разница
Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.
Один из вариантов сварной печи для сауны
Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.
В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.
Тут каменка расположена внутри а сверху приделан бак
Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.
Самодельные печи для русской бани
Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:
- Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.
Футеровка — обложить топку изнутри жаропрочным кирпичом
Снаружи закрыть корпус кирпичным экраном
Еще стоит поговорить о швах. В самодельных печах из металла (в заводских, в принципе, тоже) часто прогорание начинается именно со швов. На производстве данную проблему обходят при помощи гнутых конструкций. В верхней части стараются швов вообще избежать. При изготовлении печи для бани своими руками вы вряд ли сможете согнуть лист металла толщиной 6-10 мм, так что остается только одно — делать швы как можно качественнее.
Каменка: какого размера и где
Необходимое количество камней зависит от объема парной (при условии, что утеплена баня нормально). В разных источниках есть разные рекомендации с большим или меньшим количеством — от 20 до 40 кг на 1 м 3. В принципе, чем больше камней, тем легче получить требуемое количество пара, но при условии, что у печи хватит мощности их нагреть.
Проблема в том, что камни разной породы имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м 3. размеры каменки примерно такие: 30*40*30 мм. Параметры можно немного изменять, делать шире/уже/выше — смотрите по конструктиву печи.
Каменка может быть разной формы и размера
Соотношение объема топки к объему каменки — сложный теплотехнический расчет, который даже не всякий теплотехник осилить в состоянии. Намного проще воспользоваться готовыми чертежами или экспериментально определенными пропорциями. Как минимум, объем «свободной» от каменки топки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.
Немного о том, в какой части топки лучше всего располагать ящик для камней. Все давно пришли к выводу, что самая высокая температура — в верхней части и у задней стенки. Вот в этом месте и имеет смысл расположить емкость. Во-первых, часть термической нагрузки со свода топки снимется, а во-вторых, камни хорошо нагреются.
Не за бывайте об обслуживании каменки и о том, что туда каким-то образом должна попадать вода. Лючок для обслуживания надо располагать таким образом, чтобы вы могли без особых проблем достать рукой до самого дальнего края. А подачу воды вглубь каменки надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны помещения эта трубка заканчивается воронкой. Трубку обкладывают камнями. При подаче в нее воды, она распределяется по поверхности каменки/камней и испаряется.
Чертежи самодельных банных печей из металла
Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.
Печь из металла для бани с закрытой каменкой
Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.
Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше. На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.
Печь с подачей вторичного воздуха
Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.
Объемная модель самодельной печи-каменки из металла
В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.
Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.
Чертеж печи для бани с баком для воды
Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки. Если вы не хотите бак, на его место можно уложить камни.
Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.
Вариант небольшой печи с большим баком
Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.
Разрезы печи и размеры
Как сделать печь для сауны
Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.
Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.
Принцип работы конвекционного кожуха
Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.
Чертежи и схемы
Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.
Схемы металлических печей для сауны
Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.
Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.
Каменка внутри корпуса
Источники: http://banyaspec.com/pechi/kak-sdelat-pech-dlya-bani-svoimi-rukami-podrobnosti-ot-mastera.html, http://svoimi-rukamy.net/13-pech-dlya-bani-iz-metalla.html, http://baniwood.ru/kak-sdelat-metallicheskuyu-pech-dlya-bani.html
v-banyu.ru
принципы, выбор топлива, советы, ошибки
Все любят баню, но не все знают, как её топить. Есть всего несколько правил, соблюдая которые можно добиться желаемого уровнять тепла и избежать неприятных ошибок, вроде утечки угарного газа в парную. В этой статье собраны проверенные временем советы как от любителей отдыха в бане, так и от профессиональных печников.
Как выбрать топливо и чем нельзя топить?
к содержанию ↑Выбор топлива для бани
Правильный выбор топлива – половина успеха. Дело в том, что каждый материал имеет свою энергетическую ценность, то есть один и тот же объем, например, березовых и дубовых дров отдаст печи разное количество тепла. Профессионалы рекомендуют использовать в банной печи дрова из пород с высокой теплоотдачей.
Важную роль также играет влажность древесины – её уровень не должен превышать 20% (для сравнения, древесина только что срубленного дерева имеет влажность 30-50%). Поэтому перед началом использования дрова необходимо просушить в теплом сухом помещении.
Основными видами топлива для банной печи являются:
- Береза – оптимальный вариант по соотношению теплоотдачи и простоты использования. Свежие имеют приятный аромат. Важно соблядать дозировку при закладывании в печь.
- Дуб. Дрова из дуба выбрать сложнее – для качественной топки подходят только средние по возрасту. Слишком молодые и слишком старые дадут мало тепла.
- Липа и ольха – породы древесины, которые считаются целебными. Не рекомендуется хранить дрова из этих пород более 2,5 лет, иначе они потеряют свойства. Важно выбирать дрова с малой влажностью.
- Осина — недорогие дрова, которые, однако, плохо разгораются. Для решения этой проблемы стоит смешать их с другими, более податливыми дровами.
Используйте обязательно сухие дрова. Береза — отличный вариант
Чем нельзя топить баню?
Топить баню с металлической печью трухлявой древесиной и деревом, обработанным химикатами, ни в коем случае нельзя.
Кроме того, не стоит закладывать в печь пластмассовые отходы, старую одежду, заведомо опасные и ядовитые вещества и предметы. Никогда не стоит использовать для растопки легковоспламеняющиеся горюче-смазочные материалы.
к содержанию ↑Подробная инструкция по топке железной печи в бане
к содержанию ↑Закладка топлива в печь
Правильно топить баню дровами с железной печкой очень просто. Существует специальный алгоритм:
- Закладываем на дно очищенной от золы топки 5-7 скомканных газетных листов. Сминать бумагу плотно не нужно, следует оставить небольшие прослойки воздуха между естественными изгибами.
- Начинаем выкладывать небольшие дрова (щепки) на газеты так, чтобы покрыть всю поверхность печного дна. Между поленьями нижнего ряда нужно оставлять небольшие промежутки, шириной примерно в палец руки – так во время растопки воздух из поддувала будет более эффективно поступать в печь.
- Продолжаем закладывать поленья одно на другое, прокладывая между ними слегка торчащие вперед березовые щепки. Подойдут любые сухие щепки, но березовые проще всего разжечь. Прекратить закладывание стоит при заполнении топки примерно на 80%, чтобы оставить место для циркуляции газов. Теперь можно поджигать дрова.
- При подкладывании дров во время топки нужно дожидаться, пока предыдущая партия прогорит до состояния ярко-красных угольков, и только тогда закладывать следующую партию поленьев.
Печь растоплена, можно пользоваться
Использование шибера
Шибер – это заслонка на печном дымоходе. Её задача – не давать жару выходить из помещения через дымоход, когда процесс горения уже завершен.
Как правильно использовать шибер? Единственное важное правило при использовании шибера – перекрывать дымоход только когда горение уже завершилось. В противном случае, даже если в печи нет огня, а всего лишь происходит активное тление, есть риск утечки угарного газа.
к содержанию ↑Советы
- В парной можно повесить термометр и гигрометр – это позволит контролировать атмосферу в бане еще до того, как она истопится полностью и понимать, когда нужно прекратить добавлять в печь дрова.
- Можно путем проб высчитать, сколько поленьев необходимо для создания в бане комфортной атмосферы, а во все последующие разы просто заранее готовить нужное число, чтобы избегать перегрева.
- Веники для бани можно готовить летом, а использовать в течение всего сезона, если правильно хранить их. Идеальное состояние для веника во время хранения – подвешенное корешком вниз.
- В начале растопки поддувало должно быть открыто максимально для лучшего притока кислорода.
Типичные ошибки
- Слишком много дров одновременно. Если дрова в печи, особенно еще не растопленной, лежат слишком плотно, есть риск задымления помещения, потому что нормальной циркуляции газов в топке печи не будет.
- Слишком рано закрыто поддувало/шиберная заслонка. В обоих случаях нарушение порядка использования печи приводит к затруднению циркуляции газов в процессе горения.
Вывод
Хорошо, если вопроса как топить железную печь в бане больше не возникнет. А если такое случится – всегда можно перечитать статью еще раз, чтобы освежить в памяти основные особенности такого типа печей, правила подбора топлива для них, различия между разными его видами. Баня должна приносить удовольствие от начала и до самого конца использования, поэтому важно обучиться не только технологии банных процедур, но и техническим особенностям процесса топки.
pechnoy.guru
Как обкладывать и производить отделку железной печи в бане кирпичом
Ещё издревле люди использовали баню для очищения тела и души. Баня всегда применялась не только для сугубо гигиенических целей, но и давала возможность отдохнуть с друзьями и расслабиться после тяжёлого трудового дня.
Судьба любой банной конструкции напрямую зависит от того, насколько правильно смонтирована печка для парилки. В слабо нагретом помещении бани находиться не совсем комфортно, а в слишком перегретом – порой даже и опасно для здоровья. Роль печки в бане не менее важна, чем отопление жилого помещения в доме. От того, насколько быстро может нагреваться печка и как долго она может сохранять тепло, полностью зависит эффективность всех банных процедур.
Правильное использование металлической печи
Современные банные печи чаще изготовлены из металлических конструкций, которые компактны, быстро прогреваются и обладают сравнительно небольшой стоимостью. Коэффициент полезного действия металлической печки порой достигает 85%, что намного выше, чем у привычных нам стандартной кирпичной или каменной печи. Возникающие проблемы, к которым относятся быстрое остывание и возможность получить ожог, устраняются путём обкладки металлической печи кирпичом.
Уже давно стандартом для комплектации парилки в банном помещении стала железная печь, применение которой давно считается любимым вариантом для многих владельцев бани. По сравнению с другими видами, металлическая печка имеет ряд достоинств:
- Её легко сделать своими руками. Монтаж и обслуживание такой конструкции не представляет особой сложности. Даже обложить железную печь в бане кирпичом по плечу домашнему мастеру.
- Металлическая печь легко растапливается, быстро набирает высокую температуру в топке, что позволяет рационально использовать печное топливо при хорошей тяге.
Правда, есть и несколько недостатков, которые заставляют владельца устанавливать железную топку вдали от воды и скамеек. Высокая теплоотдача и хорошая производительность печки быстро нагревают моечное помещение бани, при этом камни для образования пара раскаляются значительно медленнее воздуха в парилке. Происходит это из-за повышенного излучения тепла через металлические стенки.
Даже если печь куплена в готовом виде в магазине и имеет красивый внешний вид, её производительность и эффективность лучше увеличить за счёт устройства каменного или кирпичного фартука вокруг неё. А также более комфортно и безопасно будут чувствовать себя люди, находящиеся в непосредственной близости от такой металлической конструкции. Железная печь для бани должна соответствовать следующим параметрам:
- Чтобы не загромождать, и так небольшое, пространство банного помещения, она должна иметь небольшие габариты.
- Используя печь очень большой мощности, трудно производить контроль температурного режима в помещении.
- Особое внимание необходимо обратить на полное соответствие правилам пожарной безопасности.
Кроме того, нужно строго учитывать месторасположение металлической печки. Она должна монтироваться на расстоянии не менее 15 см от деревянных панелей. Небольшие, но зато частые загрузки топочного материала, являются оптимальным вариантом разогрева бани с использованием металлической печи.
Причины обкладки банной печи кирпичом
- Конструкция металлической печи нагревается очень быстро, что усложняет успешную адаптацию человеческого организма к высокой температуре.
- Железная печь очень быстро нагревается, но и остывает за сравнительно короткий промежуток времени, поэтому постоянно приходится регулировать температуру, постоянно подбрасывая топливо, что является неэкономичным.
- Именно облицованная кирпичом железная топка менее высушивает воздух и медленнее поднимает температуру в парной, что делает атмосферу в помещении более комфортной.
- Большая вероятность получения ожога о разогретые стенки металлической конструкции. Люди, сидящие рядом с печью, будут чувствовать некомфортно.
Эти недостатки легко устраняются с помощью облицовки металлической печки кирпичом. По мнению многих владельцев, именно применение металлической заводской печи с самодельной обкладкой кирпичом, и есть та золотая середина в обустройстве прекрасной парилки для бани.
Кирпич для обкладки металлической печи в бане
Вопрос о том, каким кирпичом обложить железную печь в бане, должен изучаться и решаться в первую очередь. Учитывая большие температурные нагрузки на конструкцию металлической печи, для обкладки её обычный строительный кирпич не подходит. Необходимо применять облицовочный материал, который обладает высокими огнеупорными свойствами. Различают несколько типов огнеупорного кирпича:
- Шамотный. Изготавливается такой кирпич из шамотной глины с добавлением кварцевого крупнозернистого песка, порошка графитового или кокса. Наличие и количество этих примесей регулируют огнеупорность и другие свойства материала. Шамотный кирпич широко применяется для обкладки как бытовых, так и печей промышленного назначения. В промышленности используется кирпич с предельной огнестойкостью (+1750℃). Для строительства бытовых печей этот материал применяется довольно редко, из-за его высокой стоимости.
- Динасовый. Такой вид кирпича изготавливается из порошка кремния, разведённого в известковом молоке. По своей сути, он является кремнезёмом. По сравнению с шамотным кирпичом, этот материал отличается более высокой огнеупорностью и механической прочностью. Но основной его недостаток – плохая устойчивость к колебаниям температуры. Поэтому более широкое применение он получил в строительстве промышленных печей, где присутствует высокая, но постоянная температура. А вот идея его использования в банных печах считается очень неудачной.
- Тальковый. Козырями этого материала, можно считать приятный внешний вид и его неплохая огнеупорность. Производится этот материал из природного талькового сланца, методом вырезания кирпичей из натурального камня. Из-за недостаточно высокой огнеупорности, используют тальковый кирпич в основном для облицовочных работ.
- Клинкерный. Подходит идеально этот кирпич для обкладки печей, в случае его неплотного примыкания к раскалённому металлу.
Огнеупорная продукция производится как в виде гладкого кирпича, так и фасонных изделий. Причём различная фасонная продукция придаёт каменке ещё большую эстетичность. Различные виды огнеупорного кирпича можно заказать на строительном интернет-портале, при этом можно предварительно ознакомиться с техническими характеристиками материала.
Обкладка банной печи кирпичом
Перед тем как обложить железную печь в бане кирпичом, необходимо внимательно обследовать и изучить фундамент и основание металлической конструкции.
Сложностью при облицовке печи кирпичом является решение нескольких проблем:
- Конструкция кирпичной облицовки будет иметь большой вес, поэтому обязательно потребуется устройство фундамента. В случае если металлическая печь была установлена на слое теплоизолятора и не имеет под собой каменной основы, реконструкцию печного оборудования необходимо начинать с изготовления фундаментной основы.
- Для устройства фундамента обязательно нужно продумать вопрос укладки хорошего слоя теплоизоляционного материала, который будет призван уменьшить потери тепла от печи, непосредственно в фундамент и грунт.
- Конструкция металлической топки должна обладать хорошей устойчивостью и прочностью. Периодическая смена режимов нагрева и остывания печного оборудования не должна приводить к высыпанию раствора из швов.
Способы обкладки железной печи в бане
Опираясь на то, что обкладка кирпичом в основном служит тепловым экраном металлической конструкции и не поглощает основной жар от топки, существует множество вариантов облицовки, подробнее о которых можно узнать на многих строительных порталах интернета. Основными вариантами облицовки считаются:
- Вариант сплошной облицовки, который предусматривает быструю отдачу тепла, что способно снижать производительность металлической топки. Такой вариант применяется в основном для декоративного оформления банного помещения, в случае если эффективность печки не имеет большого значения.
- Вариант, создания теплового экрана, который имеет внешний вид небольшого ограждения, создаёт комфортные условия пребывания людей в непосредственной близости от источника тепла и значительно повышает теплоотдачу.
- Оптимальным вариантом обкладки печки считается устройство конвектора с продухами. Этот вид облицовки можно приспособить под любой вид металлической конструкции, при этом необязательно даже учитывать размеры парилки.
Вариант сплошной облицовки, который предусматривает быструю отдачу тепла, что способно снижать производительность металлической топки. Такой вариант применяется в основном для декоративного оформления банного помещения, в случае если эффективность печки не имеет большого значения.Выбор схемы облицовки зависит в основном от функциональной необходимости обкладки. Если работы производятся для решения декоративных целей, то её делают толщиной в целый кирпич. Если же печка признана выполнять функцию водогрейки, то отделка делается в половину кирпича. Очень важно правильно рассчитать зазор между корпусом металлической печки и кирпичным экраном. Сделать это не очень сложно. К стандартным 3 см на каждый киловатт мощности добавить нужно 2 см. А в случае, если мощность печки превышает 12 киловатт, нужно делать максимальный зазор 15–20 см.

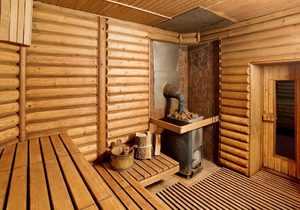

Железные печи в бане
Процесс обкладки металлической печи кирпичом
Весь процесс обкладки железной печки можно разделить на несколько этапов.
Этап 1 Фундамент
Важнейшим этапом любого строительства является устройство фундамента. От качества его монтажа зависит долговечность и прочность всей конструкции. Если при первоначальном строительстве, был сделан фундамент под печку, то для того, чтобы обкладывать металлическую топку не понадобится устройство нового фундамента. Но если вы неуверены в прочности старого фундамента, нужно потратить время и построить новый фундамент, так как вес всей конструкции существенно увеличится. При общей массе всей конструкции менее 700 кг, фундамент можно не возводить.
Порядок устройства фундамента:
- После того, как решён вопрос места установки печи, нужно по периметру конструкции вырезать половые доски, учитывая, что размер фундамента должен быть больше на 10–15 см с каждой стороны.
- Далее, нужно вырыть котлован глубиной до 40 см.
- Затем необходимо построить деревянную опалубку по размеру котлована и планируемой конструкции.
- Следующим шагом будет устройство гидроизоляции фундамента.
- Затем насыпаем подушку из песка и щебня средней фракции, для возможности удержания влаги.
- Заливаем цементным раствором фундамент и обязательно наверх укладываем слой армирующей сетки. Проверяем строительным уровнем ровность сделанной поверхности.
- Затем необходимо выждать время, для того чтобы бетонная стяжка полностью застыла.
Этап 2 Устройство основания
- После полного застывания раствора фундамента, нужно выложить основание в один ряд кирпичной кладки.
- Проверяем опять строительным уровнем горизонтальность поверхности.
- Укладываем слой рубероида, для устройства гидроизоляции основания.
- Сверху необходимо уложить лист железа, который должен превышать размер кирпичной кладки на 10 см по периметру.
- Затем устанавливаем металлическую печь.
После полного застывания раствора фундамента, нужно выложить основание в один ряд кирпичной кладки.Этап 3 Приготовление раствора
Смесь цемента и глины будет служить идеальным раствором для обкладки кирпичом металлической топки. Бывалые печники советуют пропорцию этих компонентов определять по внешнему виду. Считается, что необходимо брать одинаковое количество цемента и глины, добавляя при этом в раствор до 30% речного песка.
Главное, при приготовлении раствора, добиться однородной массы, без камешков и комочков, напоминающей по внешнему виду густую сметану. Чтобы проверить качество приготовленного раствора для кладки, нужно нанести немного смеси на кирпич. Качественный раствор не должен течь и сползать с кирпича. Если смесь не очень густая, то можно добавить небольшое количество песка.
Этап 4 Подготовка кирпича
Для выполнения этого этапа работы необходимо, отобранное количество кирпичей для кладки, замочить его в воде на 12 часов. Проведение этого действия требуется для того, чтобы кирпич не впитывал влагу из раствора во время кладки. При использовании старого кирпича, его необходимо обязательно очистить от песка и старого раствора.
Этап 5 Как обкладывать металлическую печь
Средний размер конструкции по высоте будет занимать 13–15 рядов кладки. Поэтому желательно, весь процесс работы разделить на два этапа. Сначала нужно уложить 7–8 рядов и дать им высохнуть. На следующий день, после проверки усадки, производим кладку оставшегося участка конструкции.
Процесс отделки кирпичом:
- Вести ряд нужно начиная с угла конструкции, не забывая контролировать горизонтальность укладки строительным уровнем. Контроль правильности угла нужно проводить отвесом или угломером.
- На второй ряд необходимо расстелить армирующую сетку, чтобы увеличить прочность конструкции.
- На этом же ряду нужно начинать устраивать воздушные зазоры, через которые разогретый воздух будет поступать в помещение. Эту операцию нужно повторить на 6 и 8 ряду. Много отверстий делать не желательно. Двух вверху и двух внизу будет вполне достаточно.
- Третий ряд выкладывается аналогично, как и первый.
- В месте, где планируется установка дверки для топлива и поддувала, нужно уложить металлический уголок.
- Последний ряд укладывается произвольно.
Вести ряд нужно начиная с угла конструкции, не забывая контролировать горизонтальность укладки строительным уровнем. Контроль правильности угла нужно проводить отвесом или угломером.Этап 6 Предварительная топка печи
Важным этапом является подготовка изготовленной конструкции к её дальнейшей эксплуатации. Нельзя сразу нагревать печь до максимальной температуры. Нужно выполнить 2–3 предварительные топки, при которых используется минимальное количество топлива. Такие действия позволят хорошо просушить раствор. Помните, что существует большое количество схем и способов обкладки кирпичом металлической печи, о которых можно узнать подробно на многих строительных интернет-порталах.
remontoni.guru
