Печки из кирпича для дома – виды печек и классификация, примеры порядовок + гайд по сборке

Данная конструкция кирпичных отопительных печей на дровах позволяет им прогреваться равномерно со всех сторон и оставаться теплыми довольно длительное время. Это самый современный тип дровяных печей из кирпича. Главное отличие такой печи состоит в отсутствии в ее конструкции длинных узких ходов, в которых может накапливаться сажа и зола, сужающая со временем просвет в дымовой трубе.

В колпаковых отопительных каменных печах из топливной камеры дым поднимается вверх и накапливается под куполом, где остается до остывания, после чего постепенно опускается вниз вдоль стен, передавая им тепло. Иногда в печи бывает несколько таких колпаков, чем и обусловлена ее высокая эффективность.

Преимущества конструкции таковы:

• малая стоимость возведения благодаря компактным размерам и небольшому количеству расходных материалов;
• разрешено полное остывание между протапливанием, что не влияет на высокую скорость прогрева печи и всех смежных комнат;
• конструкция препятствует образованию обратной тяги, так что не остынет даже с открытой вьюшкой;
• топить такую печку очень легко.

Печь практически не имеет недостатков, поэтому очень востребована среди владельцев небольших коттеджей. Она может с успехом обогревать дом в несколько комнат и даже этажей – все зависит от количества колпаков.

Как построить печь длительного горения

Довольно многим владельцам домов с печным отоплением было бы интересно переделать свою кирпичную печь так, чтобы она работала в режиме длительного горения. Тем не менее, сделать это в домашних условиях не получится.

Дело в том, что для работы в таком режиме должна быть обеспечена герметичность топки, в которой будет собираться дым с большой концентрацией угарных газов. Нельзя допустить попадание этих газов в комнату. Вместе с тем, для тления нужно минимизировать приток воздуха, что возможно сделать с помощью дверки поддувала, но это очень неудобно.

В некоторой степени тления топлива можно добиться в русской или голландской печи. Однако это небезопасно, поэтому лучше все-таки остановить свой выбор на печи, которая долго сохраняет тепло. Как вариант, можно купить фабричную металлическую печь длительного горения, что, кстати, обойдется дешевле, чем сооружать по чертежам кирпичную печь для дома своими руками. Да и КПД у них будет не ниже.

Если же вы все-таки решились сооружать кирпичную печь самостоятельно, взвесьте все аргументы и определитесь с конструкцией. Затем нужно будет найти порядовку с описанием кладки и закупить расходный материал. Обратите внимание, что печные работы требуют определенных навыков.

Перед началом кладки печи необходимо залить мощный фундамент, причем его размеры должны превосходить тело печи на 10-15 см с каждой стороны. Можно использовать бетонный раствор с армирующей сеткой, бутовый камень или бетонные блоки. Помните, что печной фундамент не должен быть связан с основным фундаментом дома, иначе при межсезонных сдвигах грунта печь или дымоход может лопнуть.

Тело печи выкладывают из двух видов кирпичей – полнотелого и шамотного. Огнеупорный шамотный кирпич используется для кладки особенно горячих мест – топочной камеры и дымовых каналов. Для сцепления огнеупорных кирпичей используется раствор на основе шамотной глины или с добавлением шамотного порошка.

Чтобы сэкономить на кладке, шамотный кирпич кладут только в тех местах, где нельзя применять обычный полнотелый. Все остальные элементы конструкции, в том числе дымоход, выполняют из керамических кирпичей. Для их кладки подойдет раствор на печной глине или специальный состав с жаропрочным цементом.

Обратите внимание, что для компенсации разницы в тепловом расширении между огнеупорным и керамическим кирпичом оставляют зазор в 5 мм.

Все фабричные детали – вьюшки, колосники, дверки, заслонки, варочную поверхность – нужно установить в предусмотренных схемой местах. Для прочности крепления дверцы в нее продевают прокаленную проволоку 30-40 см длины и замуровывают ее в кладке. Что касается колосников и чугунной плиты, то под них в кирпичах делают пазы с учетом зазоров до металла в 5 мм на температурное расширение и прокладку шнура или асбестовой ткани.

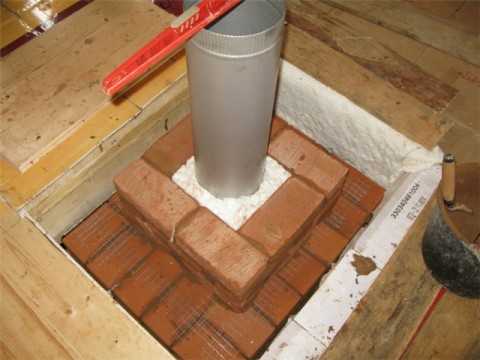

Последний элемент печи – это дымоход. Его можно сделать из керамического кирпича или приобрести готовый блочный дымоход. Фабричные изделия не только долговечны, но и устойчивы к конденсату с содержанием угольной кислоты, долго не засоряются и обеспечивают хорошую тягу.

Финишная отделка готовой печи производится по усмотрению хозяев. Можно использовать клинкер, керамическую плитку или отделочный камень. Это придаст печи законченный и привлекательный вид, а также защитит от влаги и пыли, что продлит срок ее службы.

От того, насколько ответственно и грамотно вы подойдете к выбору конструкции печи и ее изготовлению, будет зависеть не только ее долговечность, но и безопасность жильцов. Как бы то ни было, кирпичная печь на дровах всегда наполняет дом живым теплом и приносит уют и комфорт.

teplospec.com

Виды печей из кирпича для дома: полная классификация с примерами

Дровяная печь на даче или в загородном коттедже может стать более чем полезным приобретением. Она полностью автономна от внешних сетей. Там, где часто отключают электроэнергию, а централизованная подача газа все еще не реализована, на дровах и готовят, и дом ими отапливают.

Если принято решение обеспечить жилье таким полезным устройством, не помешает изучить виды печей из кирпича для дома, чтобы подобрать самый удобный, эффективный, практичный вариант.

Содержание статьи:

Конструктивные составляющие печей

Любая кирпичная печь состоит из основных элементов:

• фундамента — основания, на которое опирается кирпичный агрегат, весящий несколько тонн;
• массива — части печки, включающей варочные и топочные камеры, систему дымовых каналов — дымооборотов, поддувало с колосником;
• дымохода — дымоотводной трубы, возвышающейся над массивом печки.

Фундамент для такого громоздкого и тяжелого сооружения устраивают отдельно от основного фундамента дома.

Если под строением находится ленточное или столбчатое основание, нужно проследить, чтобы оно никак не соприкасалось с фундаментом печки. Это позволит избежать появления деформаций от неравномерно распределенной нагрузки, т.к. под кирпичным агрегатом она будет значительно выше.

Конструкция любой отопительно-варочной печи состоит из основных элементов, обеспечивающих достаточную тягу: поддувала, колосниковой решетки, топки и дымооборотных каналов

Монолитный фундамент в частных домах, особенно небольших, встречается редко. Если же таковой имеется, печь можно установить прямо на нем. Лучше всего заранее включить возведение такого объекта в общий проект. Когда дом уже готов, следует согласовать появление такой дополнительной нагрузки с опытным инженером.

Основание печи отделяет топочную или газовую камеру от фундамента. Это несколько рядов сплошной кирпичной кладки, которые нагреваются и отдают часть тепла помещению, а также защищают основание от перегрева.

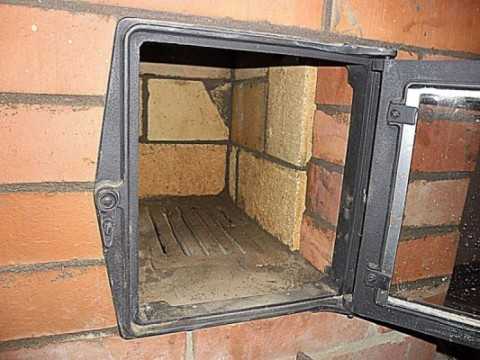

Над основанием делают то, что называется топливником. Внизу, под топочной камерой, устраивается небольшая полость — поддувало. Над ней располагается собственно топка, в которой сгорает топливо. Поддувало и топку разделяет колосниковая решетка, выполненная из прочного чугуна.

Дрова кладут прямо на эту решетку. Через поддувало и решетку к топливу поступает воздух, необходимый для горения. Одновременно создается необходимая тяга для отведения дымных газов по дымоотводной системе. А вот ее конструкция зависит от того, какого типа кирпичная печь для дома была выбрана.

Устройство может быть также дополнено такими элементами, как варочная поверхность и духовой шкаф. Существуют варианты печей с сушильными камерами и даже с теплыми лежанками. Понимание принципов устройства и работы такого сооружения поможет правильно подобрать вид печки, а также решить вопросы, связанные с ее строительством.

Различное функциональное назначение

Сначала следует определиться с функциями, которые будет выполнять прибор. Это может быть печь:

• только для приготовления пищи;
• исключительно для отопления дома;
• для выполнения обеих этих функций, т.е. комбинированный вариант.

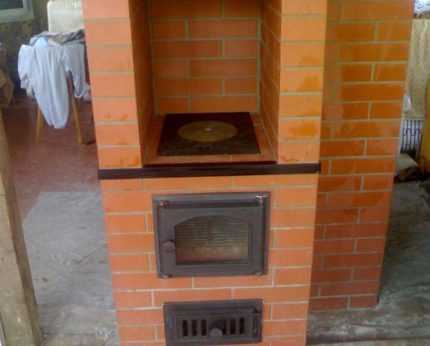

Варочную печь чаще всего ставят в небольших отдельностоящих кухнях. Тепла сгорающих дров с избытком хватает не только для готовки, но и для обогрева такого помещения.

Небольшая варочная печь подойдет для неотапливаемой кухни, она обеспечит достаточно энергии для готовки и согреет окружающее пространство

Поэтому устройство ставят рядом с двумя наружными стенами, чтобы избыток тепловой энергии перемещался на улицу. Дымоход в этом случае устраивают строго вертикальный, небольшого размера.

Конструкция отопительной печи предусматривает максимальное удержание тепловой энергии в пределах дома. У такого устройства нет ни плиты, ни духовки, но массив печи оснащают разветвленной системой дымооборотов.

Отопительные кирпичные печи обязательно снабжены массивным дымоходом, чтобы удерживать в пределах дома как можно больше тепловой энергии

Это нужно, чтобы продукты сгорания не слишком быстро покидали дом и успевали нагревать кирпичную кладку, которая затем отдает тепло воздуху внутри помещений. Такую печь ставят как можно ближе к центру дома, чтобы прогрев отдельных комнат был равномерным.

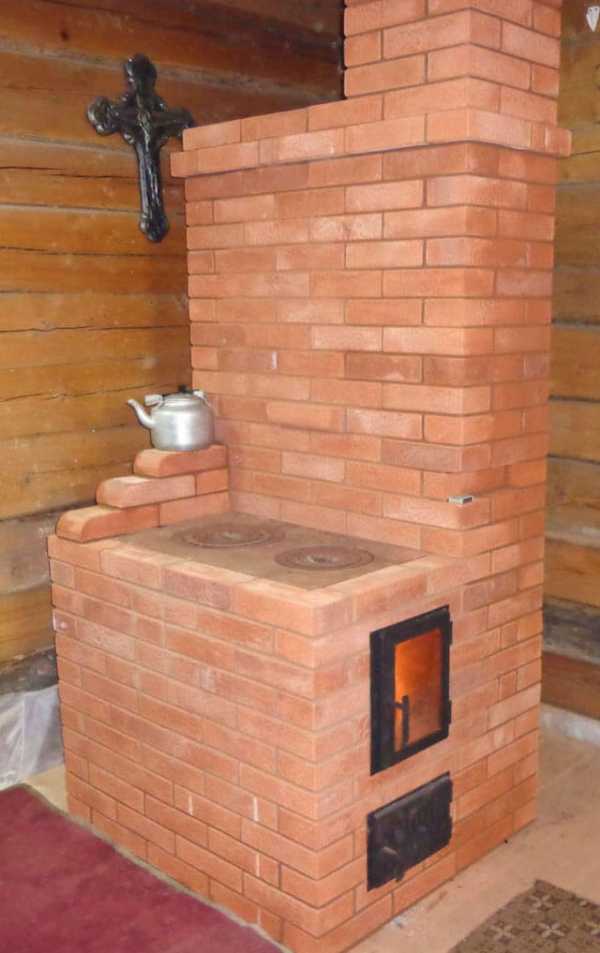

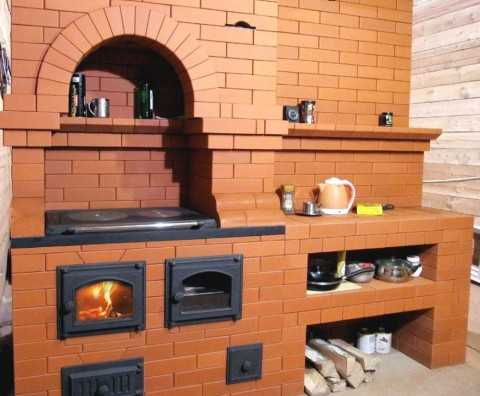

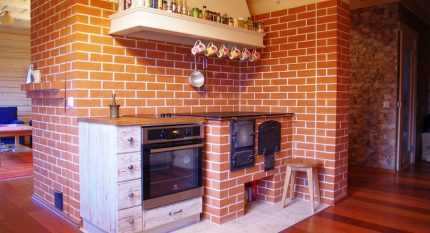

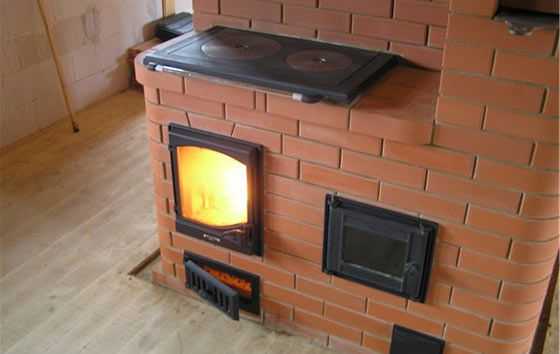

Кирпичная варочная плита с металлическим духовым шкафом может стать отличной альтернативой привычному газовому оборудованию, если отсутствует газ или электроэнергия

Для устройства комбинированной печки используют и варочную поверхность, и разветвленный дымоход. Ставят ее в помещении кухни, но не возле наружных стен, а рядом с внутренними. Дымоход также по возможности смещают в сторону жилых комнат, чтобы обеспечить их достаточным количеством тепла.

Виды отопительно-варочных печек

История дровяной печи насчитывает века, если не тысячелетия. В разных странах самые лучшие модели получили заслуженное распространение. Такие конструкции используются и сегодня, как в классическом виде, так и с некоторыми дополнениями.

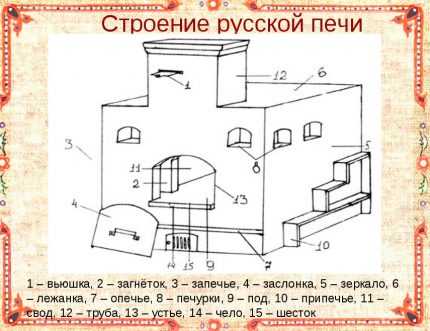

Русская печь: сложная и эффективная

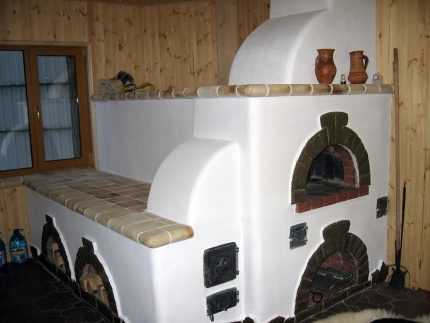

Традиционная русская печь — это большое универсальное устройство. Хотя чугунная варочная поверхность здесь отсутствует, в ней можно готовить еду. Массивный корпус прекрасно согревает помещение, а в верхней части имеются полати — теплая лежанка.

Традиционная русская печь устроена сложно, но после короткого периода активной топки она теплится в течение суток, обогревая комнату, лежанку и предоставляя возможность готовить еду

Длинная топка разделена на две зоны: пекарню, расположенное в передней части, и топливник, где происходит сгорание дров. Работает такая печь в двух режимах. Сначала ее протапливают некоторое время. В этот период устройство накапливает тепло. После этого примерно сутки протопленная печь теплится, медленно отдавая тепловую энергию.

В этот период в пекарне можно готовить различные блюда с тем самым уникальным вкусом, который не способен им придать никакой другой варочный агрегат. Характеристики русской печи обусловлены особым характером движения потоков воздуха внутри устройства.

Конструкция русской печи способствует максимальному сохранению тепловой энергии за счет того, что потоки дыма и свежего воздуха движутся рядом, обмениваясь теплом, но не перемешиваясь

Перед топливной камерой расположен так называемый загнеток, область над ним называют перетрубьем, еще выше находится сужающееся навершие — хайло. Благодаря такому устройству в загнетке образуется зона рекуперации, где выходящий из топки дым подогревает встречный поток свежего воздуха. При этом потоки не смешиваются, кислород поступает в топку в полном объеме.

Необычно и устройство топливной камеры. Дно топливника неровное, его выкладывают с подъемом относительно варочной камеры. Верхний свод тоже не горизонтальный, он выше в задней части, понижается ближе к устью и заканчивается порожком.

Между основанием русской печи и ее топливной камерой делают длинную полость, называемую опечьем. Здесь всегда тепло, ее часто используют для хранения дров. В таких условиях топливо хорошо высыхает, оно быстрее разгорается и лучше отдает тепло.

“Голландка” — простой отопительный агрегат

Голландская печка была изначально создана для отопления. От традиционной русской она отличается более простой и легко модернизирующейся конструкцией. Устройство и размеры можно варьировать в зависимости от ситуации, например, от размеров дома.

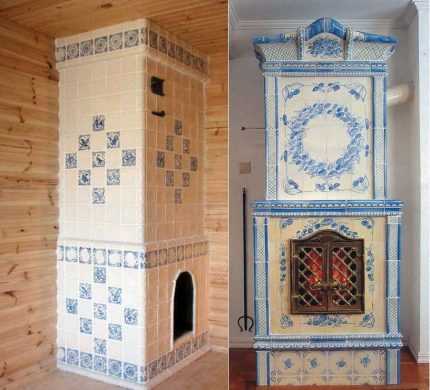

Интересная особенность голландской печи — отделка изразцами. Именно из Нидерландов этот вариант перекочевал в Россию и теперь широко используется для украшения интерьера

Внизу расположена топочная камера, сверху — разветвленная сеть дымооборотов, включающая несколько вертикальных каналов, соединенных между собой горизонтальными перемычками. В результате удлиняется путь, по которому перемещается дым, и тепло остается в доме.

Вертикальные каналы дымоотводной системы голландской  печки можно сделать настолько высокими, насколько это необходимо. Их наращивают на всю высоту второго этажа, а иногда и на третий-четвертый этаж, чтобы хорошо протопить весь дом

В современных версиях “голландку” дополняют также варочной поверхностью, но изначально очаг для этих целей ставили отдельно. Неопытным печникам рекомендуют начать практиковаться на печке этого типа, поскольку испортить ее довольно сложно.

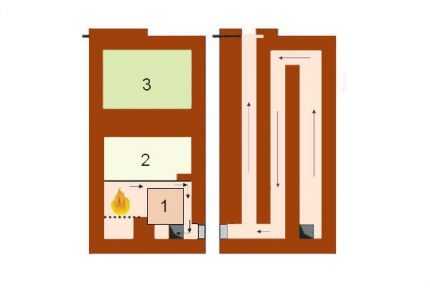

Шведская печь: интересный комбинированный вариант

Еще один интересный вариант для начинающего мастера — это печь-”шведка”. Ее конструкция была разработана шведскими учеными не так давно, в середине XVIII века. За основу взяли голландку и сильно ее улучшили.

Шведская печь — результат тщательных расчетов. При вполне компактных размерах она быстро прогревается, позволяет готовить пищу, отапливать дом и т.д.

Нижняя часть у такой печки шире, внизу помимо топочной камеры имеется духовка, установленная сбоку. В результате первый жар от сгорания топлива не уходит по дымоходному каналу, а работает на прогрев духового шкафа. Если его открыть, тепло согреет пол и поднимется вверх.

Собственно топка представляет собой вариант упрощенного колпака, здесь происходит и первичное сгорание топлива, и химический вторичный дожиг. В верхней части конструкции делают нишу, которую традиционно использовали для просушивания намокшей за день одежды.

Характерная особенность «шведки» — три ниши, расположенные на разных уровнях. Духовка, установленная сбоку от топки, быстро аккумулирует первичное тепло

Шкаф над плитой использовали для хранения приготовленной с вечера еды, к утру она оставалась теплой и быстро разогревалась в духовке. Вертикальная система дымооборотных каналов хорошо прогревает дом, но при открытой вьюшке тепло быстро улетучивается, нужно просто не забывать прикрывать ее после топки.

Топят такую печь дважды в день. КПД у “шведки” почти такой же высокий, как и у русской печи, при этом сложить ее проще, дешевле, а места она занимает меньше. Но высокая эффективность достигается благодаря точному расчету, поэтому во время кладки придется строго соблюдать размеры и пропорции.

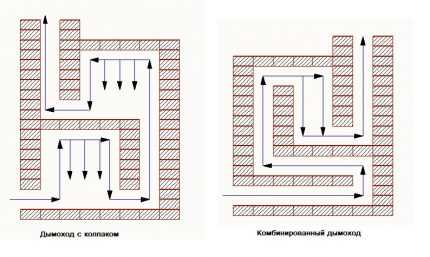

Дымооборотные варианты кирпичных печей

КПД дровяной печи во многом зависит от типа ее дымохода. Правильно организованное движение дымных газов позволяет сохранить тепло и эффективно удалить продукты сгорания топлива без опасности для здоровья жильцов дома. Такая конструкция может быть:

• с горизонтальными каналами;
• с вертикальными каналами;
• комбинированная.

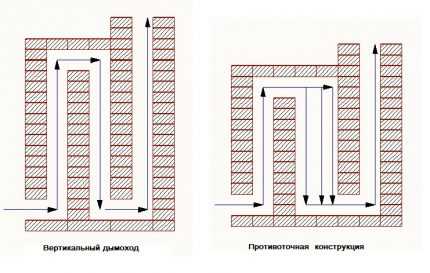

По направлению движения дымовых газов печки с дымооборотами делятся на прямоточные и противоточные. Во втором варианте, дым, прежде чем вылететь в дымоход, совершает несколько оборотов внутри одной из дымовых камер. Двигается он в это время в двух разных направлениях.

Дымооборотная система с горизонтальными каналами используется нечасто. Она равномерней прогревает печь, но для каждого горизонтального уровня придется сделать прочистную дверцу. Модификацией такого дымохода может стать вариант с карманами. Эти полости задержат дым на какое-то время и повысят КПД печки.

Горизонтальный дымоход прост в исполнении и менее подвержен выдуванию, чем вертикальный аналог. Дополнение в виде карманов сделает печь более эффективной

Принцип устройства вертикального канала был описан выше как характерная особенность печки-”голландки”. В таком дымоходе меньше скапливается сажа, его проще чистить.

Но здесь возрастает сопротивление движению дымового потока, поэтому необходимо делать такой дымоход достаточно длинным чтобы обеспечить нормальную тягу. В горизонтальном варианте первый канал прогревается сильнее, чем остальные.

Чтобы вертикальная дымооборотная конструкция прогревалась более равномерно, ее центральный канал желательно расширить, здесь образуется противоток, в результате помещение получает больше тепла

Такой перепад температур может вызвать повреждение кладки. Чтобы улучшить ситуацию, можно устроить переточный вариант, в котором средний канал делают значительно шире, чем крайние. Сечение здесь будет больше, это замедлит скорость потока и сделает прогрев более равномерным.

Альтернатива конструкции с вертикальными и горизонтальными дымооборотами — колпаковая печь. Вместо каналов здесь имеется просторная полость, в которой дым аккумулируется, а после остывания перемещается вниз и уходят через дымоход. Даже после полного сгорания топлива газы в колпаке продолжают отдавать тепло.

Колпаковая система дымохода позволяет сохранять больше тепла в течение длительного времени. Подобного эффекта можно добиться и создавая комбинированные конструкции с использованием различных элементов

В отличие от вертикальной дымооборотной системы здесь нет опасности быстрого выдувания газов и остывания печи. Размеры и конфигурация колпака могут варьироваться. При проектировании печи можно совмещать колпаки с элементами вертикального дымохода, чтобы получить эффективную конструкцию и повысить КПД.

Выводы и полезное видео по теме

Традиционная русская печь:

Отопительная печь-“шведка”:

Небольшая “голландка”:

Кирпичные печи очень разнообразны, всегда можно подобрать или спроектировать вариант, который подойдет для конкретных условий. Общим требованием для всех моделей является точный расчет, использование качественных материалов и грамотная эксплуатация.

sovet-ingenera.com

Печи для дома из кирпича своими руками: схема (фото и видео)

26 октября 2015

Просмотров: 2281

Печи для дома из кирпича своими руками начинают пользоваться все большей популярностью при строительстве домов, несмотря на наличие в торговых организациях различных вариантов эффективных конкурентных устройств. Существует много различных версий по этому поводу, но большинство сходится в одном.

Устройство кирпичной печи

Печки из кирпича способны регулировать влажность атмосферы отапливаемого помещения. Формулировка при этом обычно проще — кирпичные печи способны дышать. Под дыханием подразумевается процесс выделения паров влаги из микропористого массива печей, при остывании — впитывание излишней влаги из воздуха. При этом точка росы (образование капель конденсата) в помещении обычно находится в оптимальных условиях для комфортного проживания.

Еще одним аргументом в пользу строительства кирпичных печей является возможность удерживать нижний предел температуры в деревянных и кирпичных домах на отметке 16-17°C. Большинство здоровых людей не будут ощущать дискомфорта при такой температуре, в доме не будет ощущения высокой влажности. В каменных или бетонных домах при температуре 18°C может возникать ощущение зябкости.

В такой ситуации кирпичная печь с более низкой теплоотдачей может оказаться экономнее современных конструкций с высокой эффективностью из металла и композитных материалов из-за более малой разницы температур наружного воздуха и помещения.

Выбор места расположения

Схема кирпичной варочной печи.

В старину считали, что дом нужно возводить вокруг готовой печи. Какая-то доля истины в этом есть. При современных возможностях и материалах более оптимальным является обратный вариант. При строительстве просто нужно заранее определить тип, размеры и место расположения печи. Обязательно предусмотреть место вывода дымовых газов, чтобы дымоход и труба не уперлись в балки перекрытия, стропила и другие элементы чердака и крыши.

Также важным вопросом является расположение в доме топки. К ней периодически нужно подносить топливо, чистить, выносить золу и шлак. Если все это придется постоянно проносить через весь дом, возникнет определенный дискомфорт, в помещениях будет нужна ежедневная уборка. Одним из оптимальных вариантов является расположение печи в центре дома с максимально коротким проходом от входной двери.

Схемы отопления в доме в основном имеют два варианта:

• водяное отопление;
• прогрев помещений от нагретых поверхностей тела печи и дымоходов.

При устройстве водяного отопления выбор места для расположения печей гораздо шире, тепло по дому будет распределяться через радиаторы, установленные в нужных местах.

При непосредственном обогреве от поверхностей конструкции желательно расположить в центральной части здания и спланировать межкомнатные перегородки так, чтобы горячие поверхности находились в двух, а лучше, трех комнатах.

Самым главным фактором при выборе места будет назначение печи. Печь может быть:

• варочной — для приготовления пищи;
• отопительной;
• комбинированной.

Наиболее распространенным считается третий вариант. В этом случае, как и в первом, варочная поверхность (соответственно топка) должна находиться в зоне кухни. Конфигурация остального пространства планируется с учетом сказанного выше.

При использовании печей только для отопления можно создать отдельное небольшое помещение, в оптимальном варианте совмещенное с ванной комнатой. При расположении помещения у одной из капитальных стен желательно сделать отдельную входную дверь с улицы для перемещения топлива и отходов. Для контроля за процессом можно сделать вторую внутреннюю дверь или просто проем.

Варочные печи самостоятельно используются редко, в основном на дачах, во время летнего отдыха. Большей популярностью пользуются камины или барбекю, установленные в помещениях отдельно или совмещенные с конструкцией печи.

Вернуться к оглавлению

Что собой представляет русская печь

Русская печь пользуется заслуженным авторитетом в течение нескольких столетий. Народный фольклор придал ей даже одушевленность и уникальные способности. Основным преимуществом этой конструкции являются большие габаритные размеры. Деревенский дом с русской печью обычно не имел межкомнатных перегородок. Сверху на печи устраивали спальное место для детей или стариков. Основательная конструкция сохраняла тепло в течение длительного времени после топки. Топились печи в основном на дровах.

Схема русской печи.

Классифицировать русские печи, построенные разными мастерами, довольно затруднительно. Каждый из них имел свои секреты и технологию кладки, но все создавались с одинаковым принципом работы. В нижней части находилось поддувало, топка, варочная плита. Дымовые газы из топочной камеры проходили в каналы, устроенные по периметру верхней части и уходили в трубу. В центре, над варочной поверхностью, выкладывался свод. Во время топки можно было нагреть воду и приготовить еду. После окончания процесса горения в нишу можно было установить формы с тестом для выпечки. Стабильная температура в течение длительного времени позволяла получать прекрасный хлеб и другую выпечку в домашних условиях.

Такая печь с начала создания выполняла несколько функций. Современные конструкции печей могут иметь еще несколько дополнительных функций и устройств. Непосредственно в топке можно установить водогрейный котел для водяной системы отопления, в дымовых каналах расположить теплообменник для горячего водоснабжения.

При желании можно построить печь, совмещенную с камином или барбекю. Хозяйки, желающие заниматься домашней стряпней по полной программе, могут заказать печь с дополнительной варочной поверхностью и духовым шкафом.

Для желающих погреть косточки и отдохнуть в теплом уютном месте предусмотрена конструкция с топчаном.

Недостатком конструкции можно назвать ее размеры. В современных жилищах небольшого размера русская печь займет слишком много пространства.

Вернуться к оглавлению

Что собой представляет печь-голландка

Схема печи голландки.

Она пользуется большей популярностью в современном строительстве. Конструкция представляет собой прямоугольный параллелепипед высотой почти до потолка. В нижней половине расположены поддувало, топка, варочная плита. Сверху система каналов для прогрева всех поверхностей печи и ниша. По принципу работы голландка, как и русская печь, относится к типу канальных печей. Преимуществами этой конструкции являются простота изготовления и возможность произвольно изменять размеры. Такие приборы отопления хорошо совмещаются со встроенным камином. Конструкция может содержать общие или раздельные дымоходы, выходящие в общую дымовую трубу. При строительстве печи со встроенным камином конструкция дымоходов будет зависеть от времени топки камина. При возможности одновременной эксплуатации нужно использовать раздельные дымоходы, при топке в разное время можно устроить общий.

Недостатки — из-за низкого КПД невозможно устройство схемы горячего водоснабжения и водяного отопления. Снижение температуры дымовых газов на этих устройствах приведет к недожогу топлива и усиленному образованию сажи.

Вернуться к оглавлению

Шведская печь — один из лучших вариантов

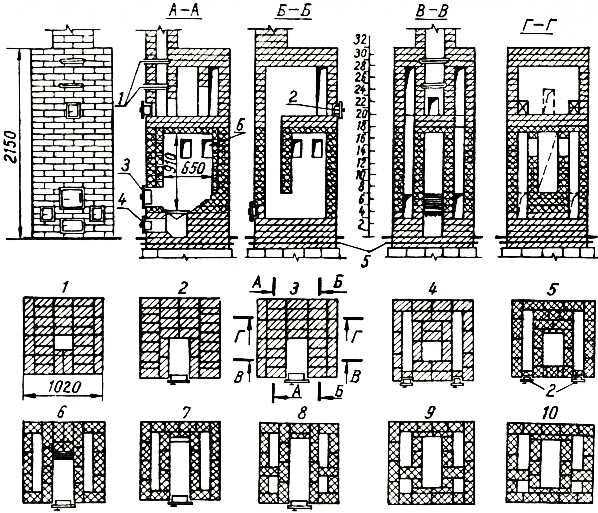

Схема печи-шведка с размерами.

Самая популярная и оптимальная конструкция кирпичной печи — шведка или шведская печь. КПД этой конструкции доходит до 60%. По принципу действия она относится к камерным печам. Роль камеры выполняет духовой шкаф. Для теплопередачи устраивается конвектор — стенка, выложенная из кирпича с каналами внутри. Расположение каналов в конвекторе может быть горизонтальным или вертикальным. Количество каналов будет зависеть от допустимых размеров и мощности печи, но не менее трех.

Схема циркуляции дымовых газов может быть выполнена в двух вариантах — летнем и зимнем. В теплое время при помощи заслонок дымоходы в канальном конвекторе можно перекрыть и направлять дым непосредственно в трубу. В зимнее время дымовые газы нужно пропускать по всему конвектору, установив в соответствующее положение заслонки. Преимуществ у этой конструкции очень много. Конфигурацию и размеры печи можно менять в широких пределах. Схема циркуляции тепла позволяет устанавливать системы водяного и горячего водоснабжения. При желании к ней может быть пристроена кирпичная лежанка. Основным недостатком является необходимость использования материалов высокого качества для кирпичной кладки топки и камерной части. Построить шведку самостоятельно при отсутствии опыта довольно сложно.

Вернуться к оглавлению

Колпаковая или двухколпаковкая печь

Самой эффективной конструкцией с высоким КПД (до 70%) является кирпичная колпаковая печь. Высокая эффективность обеспечивается наличием саморегулирующегося процесса полного сгорания топлива. Циркуляция тепла в таких печах не допускает недожог топлива и дымовых газов. Конструкция довольно сложная, использовать элементы водяного отопления и ГВС нельзя.

http:

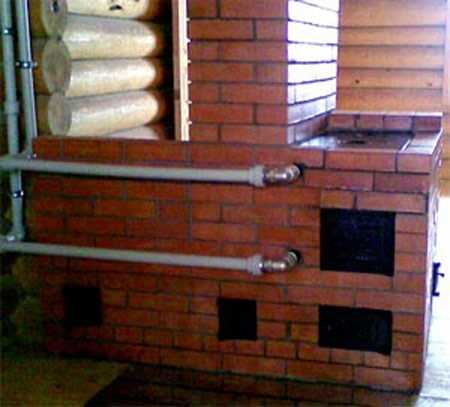

Установить систему горячего водоснабжения можно в двухколпаковой печи Кузнецова, но для этого необходимо быть не просто хорошим мастером, а талантом в этой области. Сделать такую печь своими силами даже при наличии определенного опыта очень сложно.

Вернуться к оглавлению

Заключение по теме

Строительство печи в доме — сложный и ответственный процесс, требующий определенного опыта.Допущенные ошибки и огрехи во время кладки проявятся только во время эксплуатации.Для устранения может потребоваться частичная или полная разборка конструкции.

http:

Чтобы избежать дополнительных материальных и трудовых затрат, нужно тщательно изучить все особенности предстоящей работы или воспользоваться услугами специалистов.

Похожие статьи

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Похожие статьи

1pokirpichu.ru

чертежи с порядовками и фото

Обновлено:

Построить печи из кирпича для дома своими руками при нынешнем обилии строительных материалов и руководств по возведению не так сложно, как некоторым может показаться. Потому все чаще сегодня можно встретить дома, где печи на дровах вы созданы хозяевами своими руками.

Содержание статьи

Популярные проекты печек

Выбирая кирпичные печи для дома, стоит первым делом обратить внимание на проекты, которые популярны сегодня среди владельцев загородных домов, дач.

К таковым можно отнести три разновидности кирпичных печек, если принимать во внимание конкретно наших соотечественников:

О них следует поговорить более подробно.

1. Русские печи из кирпича. Наиболее многофункциональные конструкции, имеющие наиболее сложные чертежи. Такие проекты отличаются наличием зоны отдыха, варочной камеру, ниши для кухонной утвари, хранилища. Стандартная русская печка строится 2 метра высотой и 2,5 метра длиной. Ширина достигает 1,5-2 метров. За счет свои габаритов печь способна отапливать помещения на 40 квадратных метров. Но для работы затрачивает много топлива. Работает на дровах или угле.
2. Шведка. Более компактная печка шириной и длиной не больше метра. Строятся для отопления помещений и приготовления еды. Над топкой устанавливают чугунную плиту, а сбоку — духовку. Нюанс в том, что на кухне монтируется только плита, а остальная часть конструкции располагается в комнате за стенкой. Обладает высокой пожарной опасностью, потому крайне важно оснастить конструкцию заслонкой.
3. Голландка или голландская печь. Ее придумали русские специалисты. Используют конструкцию для отопления, отличается компактными размерами и великолепной теплоотдачей. Для строительства подойдет только печной кирпич, потому голландки — это достаточно дорогое удовольствие.

Сегодня существует множество видов печек, которые строятся из кирпича. Вы просто решите для себя, какая печка нужна именно вам.

План кирпичной печки

Если вы решили сделать печь для дома из кирпича только своими руками, не привлекая к работе специалистов, вам обязательно потребуется четкий план действий. Мало просто иметь в распоряжении чертежи или проекты. Постарайтесь предусмотреть все самые главные моменты:

• Разработайте подробный проект печи, найдите чертежи кирпичных печек. Сегодня чертежи широко доступны в сети, потому проблем с поиском подходящего варианта не возникнет;
• Определите место, где будет установлена ваша кирпичная печка на дровах;
• Подберите подходящий материал для строительства печки своими руками;
• Пополните свои знания и опыт о кирпичной кладке, познакомьтесь с порядовками, основными требования пожарной безопасности при строительстве кирпичной печи для дома на дровах или других видах топлива;
• Определитесь с необходимостью в помощи при строительстве печки из кирпича со стороны товарищей или специалистов. Некоторые этапы лучше выполнять вместе с опытным мастером;
• Тщательно просчитайте бюджет, чтобы не пришлось останавливать процесс строительства своими руками по причине нехватки средств.

Стройматериалы для печи

Построить печку своими руками невозможно без наличия соответствующих стройматериалов. Потому уделим немного внимания данному вопросу.

1. Кирпич. Шамотный кирпич потребуется для строительства зольника, а огнеупорный красный кирпич — для остальных элементов конструкции. Облицовку вашей печи можно выполнить из керамического кирпича с маркировкой М500 или М250. Более дешевые варианты облицовочного материала брать не стоит, поскольку только эти марки кирпича способны выдерживать множественные циклы нагрева и охлаждения. Силикатный кирпич пригодится для дымохода.
2. Песок. Выбирайте максимально очищенный песок, не имеющий примесей, мусора. Обязательно просейте его через сито, проведите водную очистку. Дополнительные мероприятия не помешают. Чем чище окажется песок, тем качественнее получится построить печку своими руками.
3. Глина. Она может быть тощей, жирной и нормальной. Для работы с печкой выбирайте последний вариант.

Когда строительные материалы куплены, вам остается два самых главных шага на пути к созданию печи своими руками:

• Создание фундамента печки;
• Кладка кирпича.

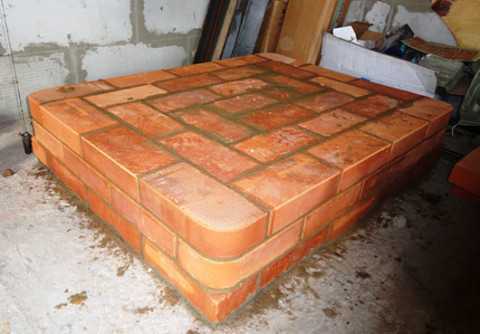

Фундамент под печку

1. В идеальных условиях строительство печки своими руками должно начинаться с того, что вы предусматриваете наличие фундамента для нее еще при проектировании самого дома. Но в реальности такого добиться удается не всегда.
2. Ни в коем случае не связывайте фундамент дома и печки. Это объясняется тем, что усадка будет происходить с различной скоростью из-за разницы в нагрузках и температурных воздействий.
3. Наиболее оптимальный вариант создания фундамента — это заливка котлована бетоном и кирпичная кладка. Перед этим нужно установить деревянную опалубку.
4. Размеры фундамента должны быть со всех сторон больше габаритов печки примерно на 15 сантиметров.
5. Верхний уровень фундамента делается не ближе чем 19 сантиметров от уровня пола дома.
6. Важный этап — гидроизоляция фундамента печи. Для этих целей используют рубероид или толь.

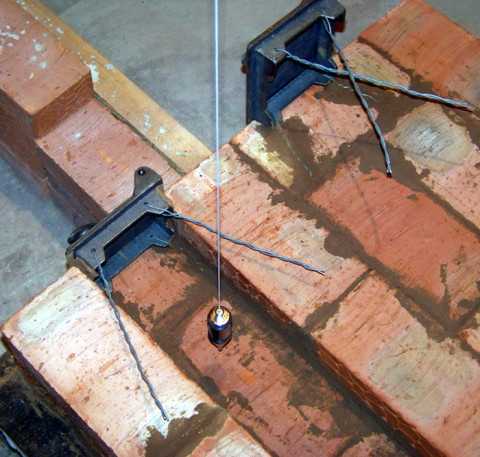

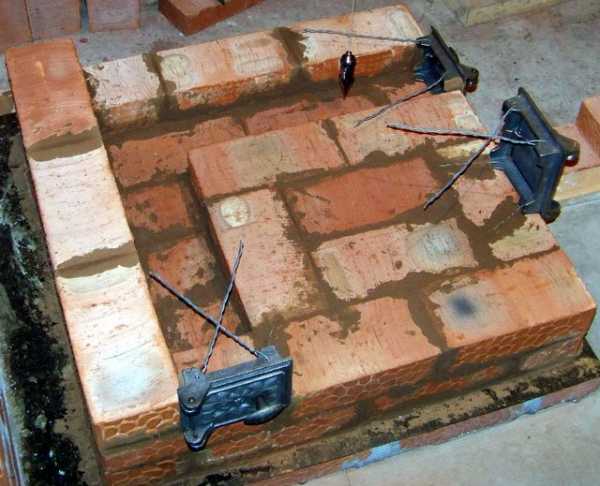

Кладка печи

Далее поговорим про основные нюансы кирпичной кладки печи, которая является основным моментом на пути к удачному строительству печки своими руками.

• Во многом форма кладки печи зависит от того, какие используются чертежи, проекты для создания печки. Ориентироваться только на фото нельзя. Обязательно опирайтесь на конкретный план;
• Для укладки первого ряда вам потребуется мастерок, шпатель и раствор. Ранее истинные печники не использовали инструменты, укладывая раствор руками и распределяя его по поверхности тонким слоем;
• Чем толще слой, тем качественнее связка? Вовсе нет. Старайтесь использовать более тонкий слой, чтобы кирпичи схватились, жар внутри печи сохранялся дольше и эффективнее;
• Первым укладывают наружный ряд из кирпичей, после чего закладывается середина;
• Все швы старайтесь тщательно заполнять, чтобы не допустить образование пустот;
• Первые ряды обязательно укладывают из цельного кирпича, соблюдая правило перевязки. Вертикальные швы ни в коем случае совпадать не должны, иначе надежность, долговечность вашей печи окажутся под большим сомнением;
• После укладки первых рядов кирпича придется использовать половинки, части стройматериала. Не забывайте, что рубленой стороной кирпич направляется обязательно внутрь кладочного массива;
• Если рубленая часть окажется внутри дымохода и топливника, это негативно скажется на работе оборудования, сажа начнет активно скапливаться;
• Выкладывать кирпичи следует постепенным напуском, соблюдая толщину минимум 2 ряда;
• Отверстие для топки перекрывают «перемычкой» или замковой выкладкой;
• При сооружении труб печки рекомендуется применение силикатного кирпича. Это объясняется его устойчивостью к температурным перепадам и осадкам, кислой среде;
• Чтобы выровнять внутреннее пространство дымохода печки, можно задействовать жидкое стекло. Так сажа не сможет оседать на стенках;
• По завершению кладки печка выстаивается в течение 3 недель в естественных условиях;
• Спустя 3 недели проводится контрольная топка печки, проверяется герметичность кладки.

Имея в распоряжении грамотные чертежи печей, продуманные проекты и набитую на кирпичной кладке руку, вполне реально своими силами соорудить красивую, оригинальную печку. Но если опыта нет, тогда строительство рекомендуем проводить с помощью мастера, либо на пару с опытным специалистом.

etapech.ru

схема самой простой печи + порядовка

Русская печь — мечта каждого славянина

Этот артефакт является символом нашей страны, отличительным признаком ее деревень. В сказках это устройство могла доже самостоятельно передвигаться, но и без фантастических домыслов домашняя печь является центром, вкруг которого построено все жилище. Она обеспечивает неповторимый уют в доме и при необходимости является очень многофунциональным устройством: она и греет дом, и готовите еду, а раньше даже служила в качестве бани. Печи из кирпича в загородном доме станут неотъемлемой частью вашего жилища. Хорошо сложенная печь будет верой и правдой служить вам и вашей семье несколько десятилетий.

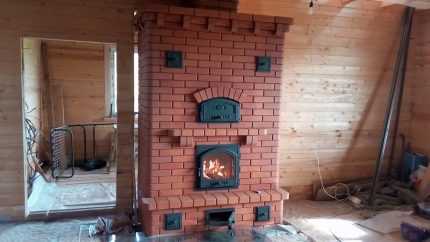

Кирпичная печь для дома в процессе постройки

Основной функцией любой печи является обогрев дома. Ее строительство оправдано, если к вашему участку не подведена центральная магистраль отопления. Также резоны на строительство домашней качественной печи увеличивает и возможность круглогодичного отопления дома. Если камин сможет согреть вас промозглыми осенними вечерами, то разогнать стужу зимней ночью сможет только добротная печь.

Безусловно – строительство каменной печи в загородном деле – это определенное искусство. Профессия печника была издревле очень уважаемая на Руси. Но при наличии минимальных навыков в каменном строительстве и подробной пошаговой инструкции вы сможете построить небольшую печь для дома самостоятельно. А, начав с малого, затем вы сможете сами построить и классическую русскую печь.

Основные типы кирпичных печей

Итак, в зависимости от выполняемых функций, кирпичные печи в загородных домах делятся на следующие основные типы:

• Отопительные печи. Как понятно, такое устройство предназначено исключительно для нагрева воздуха в помещении. Она может нагреть одну комнату или весь дом, если встроена в простенок.
• Варочные печи – создаются с исключительно утилитарными целями для приготовления пищи. Кроме того, на кирпичной варочной печи можно сушить грибы, ягоды и фрукты. Часто такие печи устанавливаются в летних кухнях.
• Варочно-отопительные печи. Классическое сооружение, которое способно не только нагреть помещение или весь дом, но и использоваться для приготовления пиши. Многофункциональная мультиварка с солидной историей.

Отработанная веками технология строительства кирпичных печей позволяет создать высокоэффективное устройство, которое быстро нагреет помещение, будет безопасной в обращении и станет центром притяжения всего дома.

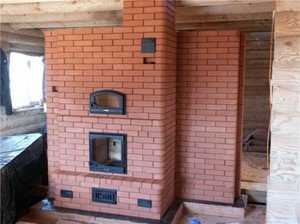

отопительно-варочная печь

Процесс строительства печи из кирпича в частном доме

Итак, процесс строительства печи из кирпича для дома прежде всего должен начинаться с составления проекта. После определения функциональных задач печи необходимо прикинуть ее геометрические размеры. Пожалуй в небольшом дачном домике не имеет смысла строить полноразмерную русскую печь с лежанкой. Наиболее оптимальным вариантом будет создание комбинированной варочно-отопительной печи с конфорками. Она полностью закроет ваши потребности в отоплении помещения и позволит насладиться пищей приготовленной «с пылу с жару».

В Интернете существует довольно большое количество чертежей печей из кирпича с пошаговыми инструкциями. Кроме того, возможно вам понравится дизайн печи, подсмотренный у знакомых.

После составления проекта – определитесь с фундаментом. Кирпичная печь – это довольно массивное сооружение и ставить ее надо как минимум на ленточный фундамент, способный выдержать изрядный вес. При этом геометрические размеры фундамента рассчитываются исходя из предполагаемого веса кирпичной печи.

фундамент под печь

Обычно фундамент под печь закладывается еще на этапе строительства дома, но может быть сооружен и впоследствии, после разборки части пола.

Как построить самую простую печь из кирпича для дома?

Итак, рассмотрим, как построить элементарную печь из кирпича.

Для этого лучше всего воспользоваться пошаговым руководством, которое будет описывать, каким образом будет укладываться каждый ряд кирпичей.

чертеж печи

• Особенно тщательно при кладке кирпичной печи ведется укладка первого ряда. От ее геометрической правильности зависит идеальной состояние всей печи.
• Второй ряд будет иметь в своей фронтальной стороне дверцу поддувала.
• На третьем ряду кирпичей начинается формирование зольника.
• На четвертом ряду кирпичей зольник формируется окончательно.
• При выкладке пятого ряда делает уступ для размещения колосниковой решетки.
• Далее начинается формирование собственно топки, поэтому пятый-пятнадцатый ряды печи должны выполняться из огнеупорного кирпича, соединенного огнеупорным раствором.
• Дверца топочного отсека должна устанавливаться в рядах шесть-восьмь. Ее, как и дверцу поддувала, колосники и другие металлические детали лучше купить перед началом укладки печи для того, чтобы подгонять размеры кладки к имеющемуся оборудованию. При установке дверцы прилегающие стенки печи смазываются толстым слоем огнеупорного раствора.
•

  схема кладки печи

• Начиная с девятого и по двенадцатый ряд строятся топливник, эти стенки также должны соединяться огнеупорным раствором.
• Свод топливника формируется в рядах тринадцать-пятнадцать. Для страховки верх топливника закрывает шестнадцатый ряд кирпичей. Следующим элементом будет являться конвектор. Он монтируется в семнадцатом и восемнадцатом ряду. До окончания двадцатого ряда внимательно следите за гладкостью формируемых стенок.

монтаж дверок

После этого формируется дымоход. Он может изготавливаться из кирпича или из труды с соответствующей теплоизоляцией. Можно устроить и комбинированный дымоход – внутрь кирпичной кладки размещается асбестоцементная или металлическая труда и пространство между ней и кирпичами заливается песчано-цементным раствором.

Итак, для строительства кирпичной трубы вам будет необходимо заготовить следующие материалы:

• Огнеупорный кирпич и песчано-цементный раствор,
• Асбестоцементную трубу, либо керамическую трубу. Также дымоход может изготавливаться из трубы-сэндвича, которая представляет собой многослойную комбинацию из металлических труб и размещенных между ними теплоизолятора.
• Также для строительства печи, вернее для обмазывания стен может потребоваться огнеупорная глина.

Полезные советы

Для того, чтобы отрезать кирпичи по размеру можно воспользоваться «болгаркой» — углошлифовальной машинкой. Выбирайте кирпич с правильной и однообразной геометрической формой – так вам будет легче выводить правильно расположенные поверхности печки.

Выкладывать кирпичи на печи необходимо постепенно, без спешки. Разумным решением будет укладка до 25 кирпичей в день, при этом в обязательном порядке выверять каждый ряд при помощи строительного уровня и отвеса. Добиться ровной геометрии печки можно также применяя стальные уголки или деревянные шаблоны.

Даже такая небольшая кирпичная печь позволит эффективно нагревать небольшой садовый домик в холодную погоду. Такие конструкции долго собирают тепло от огня и долго его хранят. Таким образом они практически застрахованы от температурной деформации. Также срок службы такой печи во многом зависит от качества используемого кирпича, особенно в области высокого нагрева – топочного отсека. Старайтесь использовать качественные строительные материалы.

Данный вариант является экономным решением. При наличии опыта проектирования и строительства вы сможете смонтировать кирпичную печь, которая будет вмешать для себя варочную поверхность-конфорку или каминный отсек с открытым огнем. При этом закрыть нишу каминного отсека можно специальной дверкой с жаропрочным стеклом.

Хорошо выложенная печь может сохранять тепло после одной топки в течении суток при температуре наружного воздуха не менее 20 градусов. При понижении температуры печь придется топить два раза в сутки.

В двухэтажных домах обычно устанавливаются две печи на каждом из этажей здания.

Пробная кладка печи из кирпича для печника-новичка!

Понравилась статья?
Сохраните, чтобы не потерять!

kamin-expert.ru

Кирпичные печи для дома: как выбрать конструкцию

Печи для дома кирпичные могут быть незаменимы во многих строениях. Особенно если нет рядом газовой ветки.

Так же данная конструкция довольно теплоемкая и может помочь сэкономить на отоплении. Но перед постройкой надо понять, какая именно кирпичная печка для дома нужна. Ведь их есть несколько видов и каждый из них наиболее эффективен именно в своем направлении.

Сегодня мы рассмотрим варианты данной конструкции, и вы сможете подобрать наиболее оптимальный. Так же на видео в этой статье и фото можно будет все увидеть наглядно и это поможет принять правильной решение.

Чем привлекательна кирпичная печь

Данная конструкция может быть сделана в принципе и своими руками. Но она не так и дешево стоит, чтобы просто взять и ставить.

Внимание: Если делается кирпичная печь в брусовом доме, тогда сделать меры противопожарной безопасности не так и просто. Так что с разрешительными системами могут возникнуть проблемы. И это надо учесть.

Надо для начала понять, на сколько она вам подойдет:

• Такие конструкции весьма теплоемки и высокий КПД гарантирован. Толстая стена после прогрева держит тепло долго. И если помещение утепленное, тогда его прогреть можно за пару часов;
• Данная конструкция подойдет для многих строений. Если это баня, тогда более оптимального варианта просто не придумать.

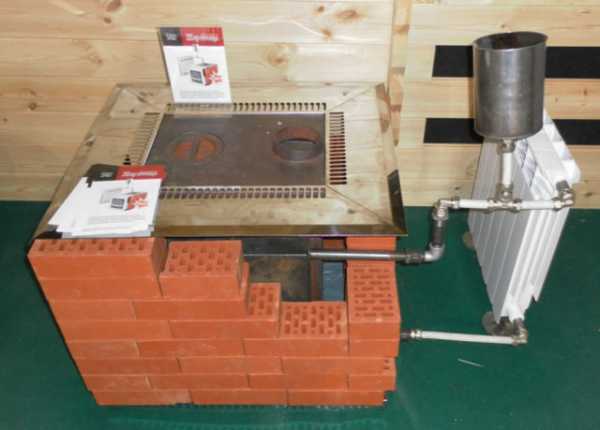

• Даже после установки вы можете подвести и водной контур и сделать стационарный обогрев помещения;
• Достаточно большой выбор конструкций. Каждый может подобрать нужный вариант. Причем некоторые модели довольно дешевы и это может себе позволить каждый;
• Отделка делается разными материалами. Так что в вопросе дизайна трудно пожелать большего. Можно сделать практически любую стилистику.

Конструкции печей

Кладка кирпичной печи для дома принципиально не отличается. Ведь принцип работы одинаков.

Давайте рассмотрим, и чего состоит печь из кирпича:

Фундамент Плитный фундамент для печи	Это основа, на которой стоит вся конструкция.Наиболее часто применяется плитный, или же ленточный фундамент. Все зависит от веса конструкции. Если печь будет объемной, тогда надо применять ленточный вариант.
Топка Топочная часть	Это пространство, где сгорает топливо. Иногда эту часть делают из металла.Тогда работа занимает меньше времени и не требует большой квалификации. Но в такой камере не получится применять все виды топлива. Она просто быстро придет в негодность. Если вы планируете при топке использовать уголь, тогда вам понадобится делать топочную часть из огнеупорного материала.
Зольник Установка зольника	Это не большая камера, где скапливаются отходы горения.Она имеет ширину, равную топочной части. Но делается ниже. По высоте.
Колосники Колосники чугунные	Сюда кладется топливо.Материалом может выступать металл. Но на нем не получиться попит уголь. Для него колосники выбираются из чугуна.
Дымоход Установка дымохода	Эта часть печи может делаться из металла или просто выкладываться кирпичом.Более часто используется именно второй вариант. Он менее трудоемок и в последствии металл прекрасно можно обложить и лицевым материалом.

Конструкции могут отличаться друг от друга габаритами перечисленных узлов и материалами изготовления. Но они все должны быть.

Внимание: Отделка кирпичных печей в домах делается только материалами, которые не поддерживают горение. И это условие обязательно.

Основные виды кирпичной печи

Печки кирпичные для дома могут быть разных назначений. Так что в первую очередь надо понять для чего именно вы ее будете делать. Ведь от этого будет зависеть не просто цена установки, но и ее функциональность.

Отопительные

Данная кирпичная печь в доме поможет прогреть пространство и на этом еще и сэкономить. Для такой печи важен объем помещения, от этого будет зависеть и ее объем.

Корпус в этом варианте делается кирпичный и он сам по себе держит тепло на протяжении долгого времени. Чем больше топочная часть, тем и больший объем помещения можно будет прогреть.

• Данная печь в своей конструкции не предусматривает приготовления пищи;
• На стадии проектирования надо продумать, какой контур отопления она будет иметь. Ведь если у вас водяное отопление, значить надо предусмотреть и водяной контур, который надо будет завести в топку;
• Наиболее популярны здесь печи длительного горения. Для них одной закладки топлива может хватить на сутки;
• Топливом у отопительной печи может выступать и газ, и твердое топливо. Если вы выбираете первый вариант, тогда стоит сразу ставить автоматику, которая поможет поддержать наиболее оптимальный вариант горения.

Внимание: Для отопительной печи важно, сколько воды она прогреет и за какое время. Поэтому сама конструкция топливника достаточно важна.

Варочные

Печь для дома кирпичная может иметь и довольно небольшой размер и вес. Она не предназначается для обогрева, а только для приготовления пищи. Наиболее часто применятся для установки на дачах.

• Для такой конструкции можно будет и не делать установку фундамента. Она полностью делается своими руками и поэтому затраты по установке могут быть минимальными.
• К этой категории вполне можно отнести и все уличные конструкции. Это могут быть и мангалы, и барбекю. Так что комфортное приготовление печи безупречно.
• Так же вы без проблем сможете приготовить пищу на даче. Для ее монтажа вам на понадобится подвод газа и делать плановую установку.

Отопительно-варочные печи

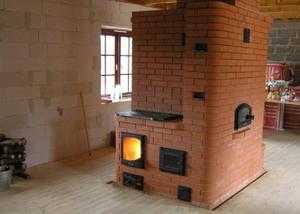

Кирпичные печи для дома данного типа наиболее распространены. Они совмещают в себе функции двух первых видов. Но и у этой конструкции есть несколько видов. Они отличны по своему строению, на функциональность одна, это совмещение отопления и варки пищи.

Давайте рассмотрим разновидности данной продукции:

Шведки Печь Шведка	Данные кирпичные печки для дома наиболее компактный вариант.Она имеет сравнительно не большие размеры. Но небольшое помещение может согреть достаточно быстро. У нее есть существенное отличие, она может топиться практически всеми видами топлива. Но и качество материалов изготовления должно быть на высоте. Здесь так же предусмотрена и плита для приготовления пищи.
Голландки Печь Голландка	В идеале данная конструкция не имеет места ля приготовления пищи, но в наше время это отошло в прошлое. Плита здесь уже есть.Печь может иметь круглую и квадратную форму. Стены делаются максимум в кирпич толщиной, поэтому здесь не потребуется делать мощный фундамент. Для топки применяется дерево и теплоотдача довольно высокая.
Русская печь Печь русская	Эта печка кирпичная для дома наиболее большая от первых двух вариантов.Ее сейчас можно встретить не так и часто. Она дорога в установке. Но на тему теплоотдачи, она пожалуй, самая лучшая. Сделать такую конструкцию самостоятельно, не получится. Так что придется нанимать специалистов.

Кирпичная печь для дома своими руками конечно делается. Но если это не сложная конструкция. Если же вы думаете сделать большую печь и многофункциональную, тогда без практики ее делать не стоит.

iz-kirpicha.su
