Подъемно складные ворота своими руками чертежи схемы эскизы конструкция – самодельные подъемники, чертежи и расчеты схем изготовления

Содержание

Гаражные подъемные ворота своими руками чертежи

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот заключается в том что когда гараж открывается, происходит перемещение створки под потолок в гараже, а это гораздо удобнее чем в случае с распашными воротами.

Итак, вы решили обустроить в своем гараже подъемные ворота, причем сделать это своими силами. Самая простая конструкция подъёмных ворот – это та, которая устанавливалась на пенал-гаражи типа «ракушка». Однако, данные ворота обладают технологическим зазором от полотна ворот до проёма. Естественно, это недопустимо, поскольку в наших условиях гараж должен быть утеплен, и наличие даже небольшой щели совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проёму было реализовано максимально плотным, кроме этого, следует предусмотреть в воротах наличие калитки, для того, чтобы в зимний период не нагонять холодного воздуха в гаражное строение во время полного открытия ворот.

Скачать чертеж гаражных подъемных ворот

Для изготовления каркаса гаражных ворот, можно пользоваться алюминиевым профилем, а для обустройства каркаса под калитку, можно пользоваться деревянными брусками. С внешней стороны на воротный каркас саморезами крепиться профлист, либо любой другой легкий отделочный материал.

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Размер ворот выполняется большим, чем длина проема (примерно на 10 см), Это делается для того, чтобы обеспечить отсутствие зазора между воротами и стенкой строении (по 5 см с внутренних сторон).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона ( толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (потом заменил на металлические полосы 25х4мм) на переднюю стену гаражного строения таким образом, чтобы расположение центра тяжести полотна находилось ниже, чем их крепление, а расположение верхней части было вплотную к проёму.

В закрытом состоянии, положение нижней кромки полотна должно быть в специальном углублении, это нужно, чтобы ворота не отодвигались от постройки. Полотно должно прижиматься к воротному проему под действием своего веса. В крайнем нижнем положении, ворота должны запираться, для чего изнутри на них крепиться специальная задвижка.

Как все это выглядит на деле:

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

Еще несколько вариантов гаражных подъемных ворот -видео

postroyka-dom.com

Подъемные гаражные ворота своими руками

В гараж можно поставить любые ворота, в том числе и популярные подъёмные. Несмотря на сложность конструкции, ничего трудного в монтаже нет. При большом желании и наличии необходимого инструмента изготовить подъёмные гаражные ворота своими руками вы сможете без проблем.

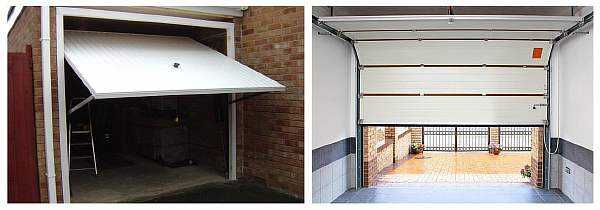

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

  • костяка из прочных элементов;
  • цельной створки, вставленной в раму;
  • узла возвратной пружины;
  • механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Подъёмные вороты практически не занимают пространство

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

  • компактностью — конструкция занимает меньше пространства в гараже и рядом с ним;
  • простотой сборки и монтажа;
  • автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
  • свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
  • бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

  • малая степень защищённости от проникновения злоумышленников;
  • неспособность удержать тепло;
  • запрет на частый подъём и опускание створки;
  • возможность установки только в проём в форме прямоугольника;
  • необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна. Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов. Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Располагать автомобиль при въезде в гараж нужно как можно дальше, иначе велика вероятность повредить его

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Открытие подъёмных ворот одним нажатием кнопки осуществляется за счёт электрического привода, которым необходимо специально оснащать дверную конструкцию.

Подготовка к устройству стандартных ворот для гаража

Первая задача, которую нужно выполнить владельцу автомобиля, загоревшемуся идеей сделать подъёмные ворота, – это составить чертёж. Обойтись без него не получится, так как именно от него зависит конечный результат работы.

Чертёж с обозначенными размерами

Схема с указанием всех размеров — это документ, способный уберечь от изготовления перекошенных ворот. Кстати, при сооружении подъёмной дверной конструкции желательно иметь под рукой не только простое схематическое изображение ворот, но и план с их изометрической проекцией.

По размерам подъёмная дверная конструкция должна быть на 10 см больше длины проёма. Добавив к параметрам ворот эти сантиметры, получится избежать появления щелей между подъёмной конструкцией и стенами гаража. Большое помещение может потребовать изготовления ворот с габаритами 6х2,2 м. А сам каркас, создаваемый из стальных или деревянных элементов, следует изготавливать, учитывая размеры проёма.

Всегда можно воспользоваться уже готовым чертежом

Закончив с составлением чертежа, надо вооружиться ручкой и записной книжкой, чтобы отметить в ней, что понадобится в процессе изготовления подъёмных ворот.

Как правильно выбрать материалы

Чтобы поставить в гараж подъёмные ворота, необходимо подготовить:

  • 2 деревянных бруса, имеющих сечение 100х100 мм и 120х80 мм, или прочные стальные профили;
  • уголки толщиной 4 мм с параметрами 4х4 см;
  • швеллер 40х80 мм;
  • прут из стали, диаметр которого составляет 0,8 см;
  • 2 пружины, имеющие внутренний диаметр 3 см;
  • 2 подвижных кронштейна;
  • анкерные болты и саморезы;
  • ролики;
  • трос или цепь.

Больше всего требований предъявляется к материалу, из которого будет изготавливаться само полотно. Для создания подъёмной (она может быть складной и откидной) створки подойдут доски, имеющие толщину не менее 2,5 см, профнастил и панели из пластика. Можно сделать полотно из обычных сэндвич-панелей. Таким же хорошим материалом считаются дощатые щиты.

Полотно поднимающейся дверной конструкции нельзя изготавливать из цельного массива дерева. В противном случае створка получится тяжёлой. К тому же под дождём и снегом она будет отсыревать и набухать.

Если после изготовления полотна для ворот хозяин гаража намеревается утеплить их, то он может воспользоваться базальтовой ватой или пенополистиролом. Эти материалы соответствуют требованиям противопожарной безопасности. Утеплив дверную конструкцию, можно обшить её оцинкованным стальным листом, который защитит металлические детали ворот от ржавчины.

Необходимые инструменты

Для замеров потребуется металлическая лента с делениями (рулетка), строительный уровень и уголок. В дальнейшем понадобятся:

  • углошлифовальная машина для разглаживания металла после сварки;
  • сварочный аппарат;
  • электрический лобзик, который пригодится для распила и обработки деревянного бруса;
  • дрель, чтобы проделывать в материалах отверстия;
  • шуруповёрт для оснащения полотна крепёжными элементами;
  • молоток, набор отвёрток и гаечных ключей.

Как изготовить подъёмно-складную конструкцию ворот своими руками

Чтобы изготовить ворота, при открытии уходящие к потолку, потребуется по очереди выполнить следующие действия:

  1. Подготовить проём для конструкции, то есть вставить в половое покрытие на глубину 2 см вертикальные опоры, которыми станут отрезки бруса 120х80 мм, и прикрепить их анкерными болтами.
  2. Собрать раму конструкции, для чего необходимо на расстоянии, равном длине гаражных ворот, установить горизонтальную балку в таком положении, чтобы она была параллельна перекладине проёма.

    Рама для полотна должна быть изготовлена строго по схеме

  3. Сварить из 4 металлических уголков две направляющих рельсы, по которым позже станут проходить ролики, прикрепляемые к створке, и приделать их с использованием саморезов и металлической фурнитуры к балкам, расположенным вверху.

    В процессе изготовления ворот рекомендуется тщательно проверять надёжность креплений

  4. Соорудить каркас полотна. Для этого приварить квадратные профили из металлических уголков, соединить их друг с другом и прикрепить к готовой коробке диагональных балок.
  5. Оснастить углы вверху рамы для полотна роликами, для чего надо воспользоваться дрелью и крепёжными элементами.
  6. Обшить каркас ворот антикоррозийным материалом, используя саморезы.
  7. Оборудовать вертикальные опорные балки подвижными кронштейнами, установив на них швеллеры данных механизмов.

    Оснащение механизмом перемещения створки — важный этап монтирования ворот

  8. Прикрепить к низу балок, а точнее, к подвешаным кронштейнам и оконечности швеллеров по пружине.
  9. Повесить на изготовленную раму готовое полотно.

После этого следует позаботиться о защите гаража от проникновения злоумышленников, оборудовав его замками и защёлками. Стоит подумать и о том, как и чем утеплить самодельные подъёмные ворота.

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены. Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Кроме пенопласта можно использовать и другие материалы

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки. Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

Видео: как сделать самые простые самодельные подъёмные ворота

Главное условие удачного завершения работ по сооружению подъёмных ворот — это правильные предварительные расчёты. Кроме этого, чтобы поставленная в гараж дверная конструкция вызывала гордость, а не сожаление, нужно браться за её изготовление, имея навыки в строительстве.

По образованию - филолог, пишу тексты более 5 лет. Оцените статью: Поделитесь с друзьями!

refite.ru

чертежи как сделать подъемные, видео, фото, схемы и эскизы конструкции


Приобрести добротную гаражную конструкцию в наше время – удовольствие не из дешевых. Ворота для гаража своими руками сделать дешевле, но необходимы определенные знания и умения. Также желательно иметь навык сварочных работ. Поэтому, как сделать ворота для гаража своими руками, – вопрос, в котором нужно разобраться досконально. А вот тогда можно уже будет и приступать к выполнению поставленной задачи.

На участке в деревне

Вернуться к оглавлению

Содержание материала

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

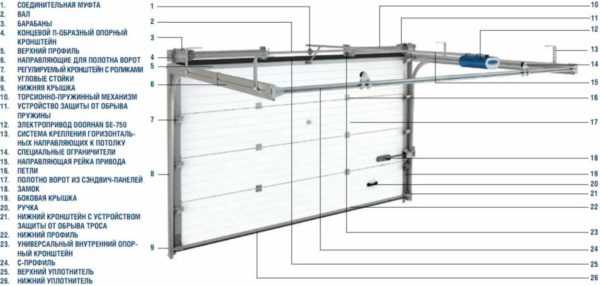

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Большинство пользователей выбирает их за компактный размер.

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Откатной вариант

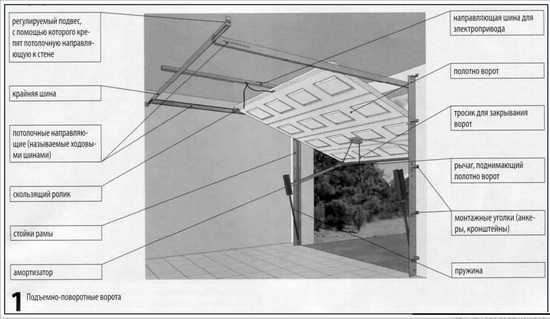

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Перечень элементов

Вернуться к оглавлению

Выбор

Разнообразие гаражных конструкций затрудняет выбор. Хозяин автомобиля прежде всего озабочен безопасностью своего транспорта. Только потом он учитывает остальные характеристики, такие, как удобство в эксплуатации, цена, габариты конструкции.

Таблица сравнения основных характеристик гаражных ворот.

Сравнение характеристик

Руководствуясь показателями в таблице, можно сказать, что выбор – только за покупателем. Все зависит от стоимости и надежности. Например, распашные и секционные модели хорошо ставить в домашнем гараже, но они не подойдут для гаражных кооперативов, так как имеют невысокую степень надежности.

Подъемно-поворотные ворота для гаража подойдут для любого строения, но их главный недостаток – высокая стоимость. Из-за невысокой цены для частного гаража подойдут распашные ворота. При необходимости их можно утеплить, автоматизировать и усилить дополнительным листом металла. К тому же несложно сварить ворота для гаража в домашних условиях.

В процессе установки

Вернуться к оглавлению

Установка своими руками

Распашные ворота для гаража – самый распространенный вид строительной конструкции. Их просто установить и несложно за ними ухаживать. При необходимости их можно модернизировать. Также опытному мастеру будет несложно сделать деревянные ворота для гаража своими руками. Откатные ворота или подъемно-поворотные изготовить и смонтировать намного сложнее. Тем не менее для установки данных ворот своими руками помогут чертежи, фото и видео со схемами на нашем сайте.

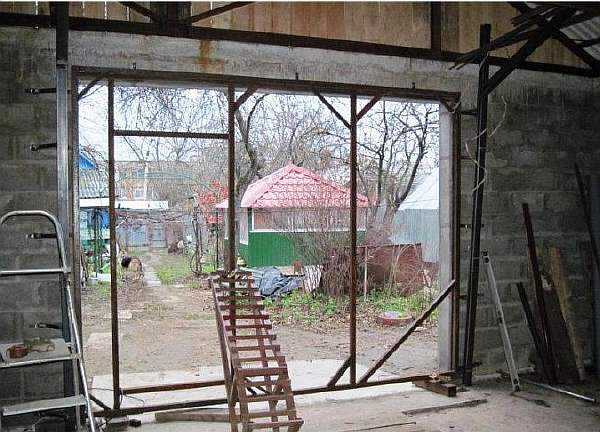

Каркас

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

Эскиз распашной рамы

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Подробно узнать об изготовлении металлического каркаса можно из видео, представленного ниже.

Утепление

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

  • пенопласт;
  • пеноизол;
  • пенополистирол.

Монтажный чертеж

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Схема установки

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Обшивка

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

  • деревянной вагонки;
  • пластиковой вагонки;
  • ДСП.

На участке

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить. Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать.

Вернуться к оглавлению

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Вернуться к оглавлению

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

  1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
  2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
  3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
  4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
  5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
  6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
  7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
  8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

zaborsebe.ru

Подъемные ворота своими руками чертежи и особенности



Подъемные ворота своими руками чертежи и особенности сборки

Такой вариант и тип ворот будет оптимальным для самостоятельного изготовления. Для этого не потребуется много времени, или же какие-то специализированные навыки. По сути, чтобы сделать ворота своими руками, вам потребуется:

  • сварочный аппарат;
  • металлический профиль;
  • ролики;
  • сам щит для ворот.

Основы работ

Для начала, следует закончить любые работы внутри гаража. Особенность конструкции подразумевает, что попадающая пыль в направляющие, или на ролики, может помешать нормальному функционированию, сбоям в работе. Опять же, пол следует заканчивать уже после монтажа ворот, так как они (рама) должны уходить вглубь на, минимум, 2 см. Стены, проем гаража должны быть ровными, чтобы направляющие можно было легко установить.

Следующим этапом будет произведение замеров проема. Именно так вы сможете определить, какой высоты нужны направляющие, каких размеров будет щит. На рис. 1 приведен пример, какие размеры вам понадобятся.

Чертежи

Изготовление рамы

Следующее действие, которое следует предпринять – это изготовление рамы, основы ворот. Здесь несколько вариантов, предлагающихся для использования:

  • можно использовать стальную конструкцию;
  • можно использовать деревянные бруски.

Окончательный выбор — за вами, но все же, металл будет более надежным. Как только рама будет сварена, ее следует примерить в проеме, чтобы исключить различные ошибки, или же просчеты. Если рама стоит ровно, вы проверили ее положение и по горизонтали, и по вертикали, ее стоит закрепить хотя бы на анкерах. Ваша рама должна выглядеть следующим образом:

fundamentt.com

Подъемные гаражные ворота своими руками. Как смастерить правильно?

Хорошо оборудованный гараж – залог долговечного хранения автомобиля. Однако не все автолюбители знают, что определяющую роль в этом играют гаражные ворота, которые должны быть не только удобными, но и практичными.

С этой точки зрения среди всех разновидностей конструкций выгодно выделяются подъемные гаражные ворота.

Подъемные ворота в гараж

Такое изделие представляет собой цельную воротную створку, которая открывается благодаря подъемному механизму, задвигаясь под потолок. Его лавным преимуществом является экономия места и легкость в процессе эксплуатации. Подъемные ворота действительно удобны.

Теперь вы можете забыть о долгом и трудоемком отворении замков и створок распашных ворот. Благодаря подъемному механизму легким движением одной руки вы сможете открыть гаражные ворота за считанные секунды.

Еще одним немаловажным преимуществом такого изделия является его надежность. В отличие от секционных конструкций, цельное воротное полотно обладает большей герметичностью и теплоизоляцией, а если по контуру проема гараж обустроен хорошими уплотнителями, такие ворота станут просто незаменимыми.

Вдобавок ко всем этим плюсам конструкция ворот настолько проста, что ее сможет изготовить своими руками и установить в гараж человек, не обладающий глубокими познаниями в строительном деле.

Отличительные черты конструкции

Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:

  • Шарнирно-рычажное устройство.

Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.

По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.

Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.

Подъемные ворота в гараж

Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см.

Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.

  • Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.

Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.

Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.

При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.

Схема привода подъемных ворот

  • Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.

Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.

Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.

Подъемные ворота оформленные под дерево

Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.

Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.

Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.

Мастерим врата самостоятельно

Раздумывая о том, какие ворота лучше поставить в свой гараж, вы можете пойти по одному из двух путей. Можно соорудить подъемные ворота полностью своими руками или приобрести готовый комплект и самостоятельно установить его в гараж. Если вы выбрали первый вариант, вам нужно будет учесть некоторые важные моменты.

Для начала вам нужно будет тщательно провести необходимые замеры, определиться с параметрами конструкции и составить чертеж. Лучше всего своими руками изготовить ворота с шарнирно-рычажным механизмом, схема которого представлена ниже.

Элементы секционных ворот

Делая чертеж, вы можете воспользоваться уже готовыми рисунками, наиболее понятный и полный изображен ниже.

Схема установки ворот

Исходя из этого чертежа, вам останется лишь подставить цифры своих замеров и приступать к работе. Для строительства вам понадобятся такие материалы и инструменты:

  • строительный уровень и рулетка;
  • металлические листы для формирования полотна створки;
  • аппарат для сварки;
  • электрическая ножовка по металлу;
  • дюбеля и кронштейны;
  • электродрель;
  • металлические профили и уголки.

Подготовив все эти элементы, начните работу с изготовления каркаса для створки. Для этого возьмите профили нужной длины и расположите их на ровной поверхности так, чтобы получился квадрат или прямоугольник, соответствующий величине проема. Затем сварите углы.

Хорошо проварить уголки

Теперь возьмите металлические листы и приложите их к готовому каркасу по всему периметру, приварите все места соприкосновений.

Когда створка готова, вам нужно будет сделать направляющие. Возьмите металлические профили нужной величины и соедините их уголком, приварив места стыков. У вас выйдут две угловые направляющие, которые нужно закрепить в проеме с помощью дюбелей или сварки в случае, если установлена металлическая рама. Верхние концы направляющих нужно будет соединить между собой, приварив горизонтальную балку.

Теперь приварите кронштейны с роликами к верхним уголкам готовой створки. Вставьте ролики в направляющие.

С двух краев полотна прикрепите пружинно-рычажные механизмы.

Установите рычажный кронштейн посередине верхней части створки.

В заключение установите привод и центральный профиль на потолок и проведите через него трос, один край которого закрепите к самому приводу, а вторую сторону к рычажному кронштейну.

Теперь ваши подъемные ворота в гараж полностью готовы. Осталось проверить работоспособность всей системы.

Как видите, соорудить своими руками такие гаражные ворота не так сложно. Главное, проводите точные замеры и будьте внимательны при монтаже направляющих. Учитывая эти нюансы, вы оборудуете свой гараж надежным изделием, которое прослужит долгое время.

.

svoivorota.ru

Делаем подъемные ворота своими руками; чертежи и этапы работ

Гараж становится неотъемлемой составляющей любого дома или дачи, так как автомобиль есть практически у каждой семьи и очень часто не один. Как вы понимаете гараж без качественных, надёжных и удобных ворот существовать не может, так что подходить к выбору конструкции будущих ворот необходимо очень тщательно.

Разновидности подъёмных ворот

На сегодняшний день подъёмные ворота стали обычным делом и встречаются очень часто. Их основным преимуществом является невероятная функциональность и комфортабельность использования.

Благодаря своей компактности они отлично подходят для любых типов гаражей и дворов, могут работать в ограниченном пространстве и отлично экономят вам время и силы при открывании. На сегодня существуют такие виды подъёмных ворота:

Подъёмно-секционные

Основное полотно состоит из панелей, который собраны в единую не жёсткую конструкцию и способны изгибаться по мере поднятия и выравниваются в жёсткое полотно в закрытом состоянии.

Ворота подьемные секционного типа

Подъемно-поворотные

Передняя панель цельная и абсолютно не поддаётся деформации. Подъём такой конструкции происходит по изогнутой траектории, верхняя часть немного углубляется внутрь гаража, примерно на тридцать процентов от всего высота, а нижняя выходит наружу, оставшимся отрезком.

Подбирать ту или иную разновидность следует учитывая ваши предпочтения и особенности самого гаража, а также количество свободного пространства рядом с въездом. Также учитывайте и стоимость, а также сложность самостоятельного монтажа, так как оба этих параметра будут отличаться у каждого из видов.

Самый распространенный вариант гаражных ворот на данный момент — ворота для гаража подъемно поворотные.

Далее, в статье вы узнаете, как сделать подъёмные ворота своими руками, но прежде вам необходимо узнать конструкцию подъемно-поворотных ворот. Состоят они из рамы, которая надёжно закреплена в гаражном проёме, самого воротного полотна и механизма, который осуществляет движение.

Верхний край закреплён на двух рейках по которым и движется на роликах примерно на высоте двух третьих от нижнего края закреплены боковые ролики, которые движутся по боковым рекам. В движение всю систему приводят один или два привода, или в крайнем случае это ручное открывание ворот.

Собираем необходимые материалы и инструменты

В зависимости от особенностей и типа, количество и тип материалом будут изменяться, но для самых простых ворот, которые вы без труда сможете сделать своими руками, вам потребуются такие материалы:

  • Деревянные бруски с сечением 120х80 и 100х100, для коробки и потолка соответственно.
  • Металлические штыри для закрепления.
  • Уголки для рамы и рельс, 35х35х4 и 40х40х4.
  • Швеллерный кронштейн 80х45.
  • Пружина, с диаметром внутри 30 миллиметров.
  • Металлический прут диаметром 8 миллиметров.
  • Собственно, само полотно.
  • Если требуется тогда купите привод для автоматизации.

Из инструментов вам потребуются самые простые вещи, которые вы легко найдёте у себя в гараже, а именно: молоток, рулетка, карандаш, набор гаечных ключей, дрель, уровень, отвёртки, свёрла по металлу и дереву, болгарка и сварочный аппарат.

Пошаговая инструкци

Весь процесс монтажа довольно простой и будет происходить по следующему плану:

  • Изготовление рамы.
  • Установка роликов.
  • Создание щита.
  • Монтаж дополнительных элементов.

Итак, начинаем процесс с проектирования будущей конструкции. Лучше всего заранее проделать это, чтобы в процессе работы у вас не возникали заминки и сложности с расчётами, так как голова будет занята множеством различных делать, и работа будет двигаться очень медленно, а результат может получиться менее качественным.

Шаг 1:Замеры проема

Первым делом замеряете гаражный проём, после чего переносите его на бумагу. Исходя из получившихся значений делаете небольшой набросок будущей конструкции, если не знаете этого, лучше воспользуйтесь любом из готовых чертежей который вам понравится.

Замеры должны быть проведены тщательно во время установки, потому что такая разновидность конструкции не должна иметь даже малейшего перекоса.

Шаг 2:Крепление основного каркаса

После того как вы знаете какие ворота хотите делать, можно приступать к работе. Самодельные подъёмные ворота делаются на основе деревянного короба, который собирается в единую раму. Отдельные бруски скручиваются металлическими уголками или пластиками с помощью саморезом, гвоздей или болтов.

Щит гаражных ворот рекомендуется утеплить – тогда даже в зимние холода в гараже будет поддерживаться комфортная температура.

Получившаяся рама фиксируется в проёме, нижняя часть должна углубляться в пол на глубину три-пять сантиметров. Закреплять раму необходимо металлическими штырями к каждой стене и к полу. Для надёжности, на каждый погонный метр необходимо использовать один штырь длинной от тридцати сантиметров.

Смотрим видео:Делаем каркас полотна

Шаг 3:Сборка полотна

Полотно собирается очень просто: для него изготавливается металлическая рама из уголков, а поверх зашивается листом металла. Чтобы украсить ворота, лист модно отделать различными декоративными панелями. Для утепления и звукоизоляции используется пеноплекс, минеральная вата и прочее.

Шаг 4:Крепим пружины и механизмы

Лучше всего пружины выбрать из стали 65Г.

Берём уголки и делаем опору для направляющего механизма. На одном из полок сверлим два отверстия, через них будет производиться закрепление конструкции на опорах.

С другой стороны, сверлим три отверстия диаметром один сантиметр, чтобы закрепить пружинный кронштейн. Кронштейн и пружину соединяют пластиной для регулировки.

Таким образом, на верхней части пружины получается кольцо, а на нижней резьба. Снизу используя уголки делаем узел из шарниров, с отверстием около одного сантиметра.

Он приваривается к раме рядом с нижним ребром и серединой отверстия, предназначенного под рычаг подъёмной системы, на расстоянии около двенадцати сантиметров.

Утепление полотна: Не рекомендуется использовать дерево в качестве утеплителя. Оно тяжелое и хорошо впитывает влагу.

Шаг 5:Делаем направляющие, рельсы

Пластину для регулировки натяжения провариваем на торец рычага. Делаем направляющие из уголков. Они свариваются таким образом, чтобы внутренний размер составлять пять сантиметров.

Рама формируется с помощью толстого уголка. При полотне 25-ке лучше всего использовать 75-й уголок, а при 50-м полотне – уголок сотку.

На краях рельс крепятся фиксаторы, которые будут удерживать створку в открытом и закрытом положении и не дадут роликам съехать в рельсы.

Рельса закрепляем болтами к стене точно вымеривая уровень, лучше всего это делать, приоткрыв ворота до половины, чтобы ролики находились посередине обеих направляющих.

Шаг 6:Завершающий этап

После того как все работы по монтажу закончены, всю систему необходимо покрасить чтобы металл не поддавался коррозии и не испортился слишком быстро. Труднодоступные места, и места, прилегающие к стенам и прочим поверхностям следует покрасить ещё до начала установки. После этого дав конструкции подсохнуть, можете приступать к её эксплуатации.

Производим автоматизацию

Сделав подъёмные ворота своими руками следует задуматься об их автоматизации, так как постоянно бегать и открывать их не всегда удобно. Например, в зимнее время или, когда идёт проливной дождь не сильно хочется выходить и возиться с замками и прочим. Лучше всего сделать это сидя в машине или только при выходе из дома.

Произвести автоматизацию поворотных или откидных ворот очень просто, вам требуется только приобрести подходящий привод и установить его согласно инструкции, которая прилагается в комплекте.

Все чертежи должны там присутствовать и, чертежи покажут вам наглядно как производить установку.Механизм для поворотных ворот зависит от способа его установки и может быть следующих разновидностей:

  • Установка производится на полотно ворот.
  • Монтируются на направляющих.
  • Привод устанавливают на боковых стойках.

Какой больше подходит для вас необходимо решать самостоятельно, так как это будет зависеть от особенностей конструкции, веса ворот, ваших предпочтений и прочих факторов.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

vorotauzabora.ru

чертежи для изготовления своими руками

Чертеж ворот для гаража

На любое изделие, перед его изготовлением, разрабатывается конструкторская документация. Основным ее документом является спецификация, в которой дан полный перечень чертежей, материалов, количество сборочных единиц и деталей.

Не являются исключением и ворота гаражные. Чертежи на них должны разрабатываться специалистами. В противном случае нет гарантии, что конструкция будет удовлетворять всем требованиям по защите гаража от взлома.

Проведение замеров

Прежде, чем разработать чертеж гаражных ворот, необходимо произвести качественные замеры проемов для их установки.

Для этого понадобятся:

  • Рулетка.
  • Уровень строительный.
  • Металлический метр.

Совет: При отсутствии готового гаража, если он только на стадии проектирования следует продумать оптимальные размеры всей постройки и включить в документацию чертеж на гаражные ворота.

Наиболее распространенными стандартными параметрами для изготовления гаражных проемов являются:

  • Ширина (см. Ширина ворот гаража в разных вариантах). Ее размеры должны быть достаточными для свободного проезда среднестатистического легкового авто. При этом между машиной и краем гаражного проема промежуток должен быть свыше 300 миллиметров. По возможности расстояние лучше брать немного больше. Это позволит в случае приобретения автомобиля с большими габаритами не переделывать ворота.
  • Высота. Она не должна быть менее двух метров (см. Оптимальная высота ворот гаража).
  • При формировании размеров проема гаража должны учитываться дополнительные припуски для монтажа рамы. Оптимальные размеры проема:
  1. ширина – от 250 до 550 сантиметров;
  2. высота — от 210 до 240 сантиметров.

Чертеж рамы для проема в гараже

Чертеж ворот

Учитывая полученные после замеров величины, можно разработать чертежи, по которым будут изготовлены ворота, не создающие в будущем дополнительных проблем. Обычно проем укрепляется рамой, что уменьшает размеры каркаса створок распашных гаражных ворот.

Чтобы ставни конструкций свободно и плавно перемещались, между каркасом ворот и рамой выбирается зазор свыше 10 миллиметров, оптимальный размер — 20 миллиметров, как на фото.

Чертеж гаражных ворот

На чертеже имеются ребра жесткости с указанием размеров между ними. В зависимости от конструкции эти величины могут меняться: при установке дополнительных горизонтальных ребер; увеличении размеров конструкции в целом.

Совет: Если полотно изготавливается не из сплошного листа, а состоит из нескольких кусков, вертикальные ребра жесткости должны ставиться в местах стыков на полотне.

Чертеж калитки

Калитка для гаражных ворот

Особенность чертежа калитки для распашных гаражных ворот — наличие кармана под врезной замок и ушей под крепления навесного замка. Размеры на чертеже выбираются для прохода ростом взрослого мужчины со средним ростом 1,75 метра. Расстояние от низа калитки до замков меняется при изменении количества запоров на чертеже.

Размеры самого кармана, для крепления врезного замка, зависят от габаритов замка. Зазоры с каждой стороны выбираются в пределах до 3 сантиметров с каждой стороны замка.

Совет: Чтобы увеличить степень жесткости нужно предусмотреть устройство сплошного кармана на всю высоту калитки. Это позволит, при необходимости, установить дополнительные замки.

Конструкция гаражных ворот

Проем для устройства подъемных ворот

Так же как и для установки распашных вначале разрабатываются чертежи подъемных гаражных ворот.

Для этого, прежде всего, определяются размеры проема:

  • Определяется ширина и высота проема. Снимаются размеры в трех местах по ширине и в двух по высоте существующего проема и выбирается большая величина.
  • Измеряются боковые расстояния. Они должны быть с каждой стороны больше 15 сантиметров. При установке дополнительного оборудования расстояния выбираются:
  1. для осевого привода – от 35 до 45 сантиметров;
  2. для цепного редуктора – от 24 до 36 сантиметров.
  • Выбирается размер притолоки. Для подъемных ворот она должна быть от 25 до 30 сантиметров. При размере притолоке менее 11 сантиметров, для установки потолочного привода, его следует увеличить занижением проема установкой профильной трубы, деревянного бруса. Снаружи, чтобы закрыть конструкцию монтируется фальш-панель.

Чертеж проема ворот

На рисунке в проеме:

  • B — ширина в свету;
  • H — высота в свету;
  • b1 — левый заплечик;
  • b2 — правый заплечик;
  • h – притолока.

Совет: При выполнении замеров необходимо следить, чтобы притолока и заплечики располагались в одной плоскости.

Сборочный чертеж подъемных ворот

После определения размеров проема, заказываются чертежи подъемно поворотных ворот для гаража. Сложность их изготовления и монтажа, не гарантирует качественное изготовления конструкции.

Лучше пригласить специалистов, которые не только все сделают правильно, но и выполнят регулировку плавности хода устройства, дадут гарантию на определенное время работы всех механизмов. Чтобы понять все нюансы монтажа гаражных ворот рекомендуется просмотреть видео.

Выбор замков для гаражных ворот

Чтобы цена запорного устройства была не слишком высокой, а надежность выше его можно изготовить своими руками. Для этого, так же как и на ворота, разрабатывается чертеж запоров для гаражных ворот.

Простой накладной замок на ворота

Инструкция по изготовлению замка состоит в следующем:

  • Изготавливается основа замка из металлической пластины.
  • Вырезаются две накладки, ширина которых 22 и 120 миллиметров.
  • Выполняется гибка накладок в тисках по эскизам.
  • Делается задвижка.
  • Изготавливается по чертежу направляющая трубка диаметром 10 миллиметров, из которой будет сделан ключ замка. Длина элемента зависит от толщины изготовленных ворот.
  • Накладки привариваются к краям основания.
  • Сверлятся отверстия для крепления замка к двери.
  • Трубка аккуратно приваривается перпендикулярно к основе.
  • В накладки вставляется задвижка, в которую ввинчиваются винты диаметром М4, примерно восемь миллиметров длиной. Они будут ограничителями хода задвижки.

Для тех, кто хочет изготовить гаражные ворота своими руками, схема, чертеж сборки конструкции, чертежи отдельных ее элементов, разработанные специалистами, обеспечат качественный монтаж устройства.

1pogarazham.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
