Содержание

видео и схемы, как самому сделать компактный активный и пассивный автосабвуфер

Акустический усилитель в автомобиле позволяет обеспечить воспроизведение низких частот в высоком качестве. Чтобы сделать сабвуфер в машину своими руками, нужно выбрать динамик, тип корпуса, а также учесть все нюансы по сборке устройства.

Содержание

[ Раскрыть]

[ Скрыть]

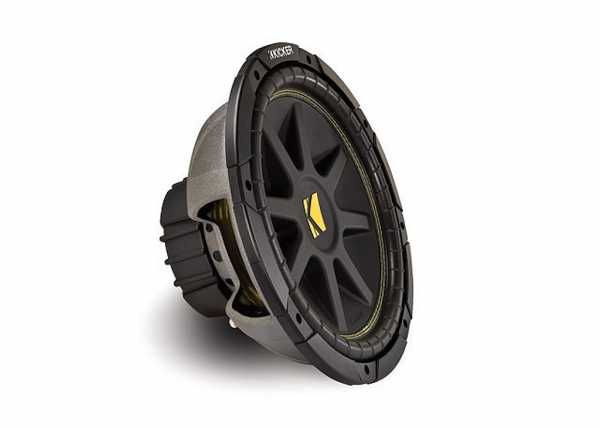

Какой нужен динамик?

Выполняя сборку небольшого акустического сабвуфера первое, что надо делать — определиться с типом музыкальной колонки, которая служит базой. Нужно учитывать габариты устройства, а также его технические свойства.

Параметры

  1. Основной характеристикой при выборе динамика для сабвуфера является сопротивление. Если нагрузка на устройство составит около 1-2 Ом, это приведет к снижению качества звучания. Оптимальным вариантом будет покупка динамика с сопротивлением в районе 2-4 Ом. При приобретении устройства важно учесть один нюанс — мощность колонки будет выше, чем параметр у усилителя. Это обусловлено тем, что динамику нужен некий запас прочности в виде разницы, чтобы увеличить его ресурс эксплуатации.
  2. Если на руках уже имеется колонка и усилитель, то надо определить разницу в мощностях между этими устройствами. Затем на регуляторе громкости последнего нужно сделать отметку, чтобы ее не превышать. Надо помнить о том, что ни один динамик не сохранит качество звучания, функционируя на максимальной громкости. В результате такой эксплуатации произойдет нарушение баланса частот.

Канал «Flexing Studio» рассказал о выборе технических параметров для автомобильного акустического оборудования.

Размеры

Делая сабвуфер в машину своими руками, надо определиться с габаритами устройства:

  1. Колонки диаметром 6 дюймов обычно используются в качестве дополнительного источника средних басов. Их применение позволит обеспечить акустику средним по звучанию сабвуфером. Оптимально использование таких динамиков в салонах небольших автомобилей.
  2. Устройства 8 дюймов рассчитаны на применение в качестве дополнительных фронтальных низких частот. На практике — не лучший вариант для использования в основном сабвуфере.
  3. Динамики на 10 и более дюймов — оптимальный тип. Такие устройства обеспечивают качественное звучание, наполняя свободное пространство корпуса мощной вибрацией. Если динамик установить в «закрытый ящик», это позволит выдавать качественное звуковое давление. Оптимальным вариантом считаются колонки на 12 дюймов и более, их установка допускается в корпусы объемом до 35 литров.
  4. Для салона большого автомобиля рекомендуется использовать устройства на 15 дюймов. Но в плане реализации это сделать сложно, поскольку для такого динамика потребуется корпус объемом около 90 литров.

Канал «D Style Audio. Студия Автозвука» рассказал о выборе размеров коробок и дал рекомендации по предотвращению ошибок при изготовлении сабов.

Выбор вида сабвуфера

Прежде чем устанавливать саб для акустической системы в авто, надо определиться с его видом. На сегодня различается два тип устройств — активные и пассивные. Первые оборудуются встроенной системой звукоусиливающего тракта, а также обладают возможностью регулировки баланса частот — эквалайзером. Благодаря использованию усилительного устройства такие сабвуферы не нуждаются в мощностных характеристиках штатной аудиосистемы. Динамик самостоятельно раскачает колонки до нужного значения.

К основным особенностям надо отнести и высокую надежность устройства. Это достигается благодаря заводской компоновки, а также инженерного расчета, присущего для производителей сабов. Если в приоритете приобрести качественное устройство, которое прослужит не один год, то рекомендуется выбрать активный вариант.

Такие сабвуферы обладают недостатками:

  1. В продаже динамики поставляются в готовом виде. Появляются сложности при установке в салоне транспортного средства. На практике это более характерно для оборудования, выполненного в универсальном корпусе. Его хоть и можно установить практически в любое место, но потребителю при монтаже придется столкнуться с неудобствами.
  2. Любители качественного звучания могут не оценить работу устройства. При изготовлении производители пытаются добиться нужных размеров, которые подходят для большинства салонов современных авто. Но это делается в ущерб высокой эффективности устройства. На практике материалы, из которых производится корпус, не всегда характеризуются значительным качеством.

Пассивный тип устройств отличается от активного тем, что в нем не реализован встроенный усилитель, а также отсутствует возможность корректирования частотного диапазона. Комплектация такого сабвуфера включает в себя только колонку и корпус, в который она устанавливается. Но и качество исполнения последнего не будет на высшем уровне. Рекомендуется приобрести более мощный динамик.

Отсутствие элементов управления рассматривается, как достоинство для проигрывания треков. Поскольку нет искажений, которые может добавить дополнительная электроника, точных результатов позволит добиться подстройка звуковых характеристик.

Канал «Sundown Russia» подробно сравнил все характеристики, преимущества и недостатки акустических приспособлений открытого и закрытого типа.

Особенности размещения

Активный тип устройств располагается почти в любом месте. Но от расположения пассивного сабвуфера зависит качество воспроизводимого баса и музыки в целом.

Допускается несколько мест для монтажа динамиков, они описаны в таблице.

УстановкаОсобенности
В центральной части салона, впередиЭтот вариант оптимальный, если требуется связать устройство с фронтальными колонками. Такое место монтажа позволит обеспечить высокий уровень воспроизведения аудиофайлов. Но в большинстве современных машин свободного пространства впереди для установки сабвуфера нет. Такой вариант более актуален для внедорожников или микроавтобусов

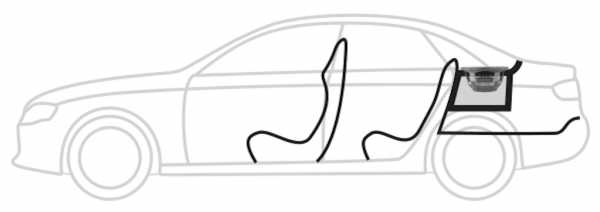

В багажном отсеке, направив сам динамик впередТакой способ установки популярен среди наших соотечественников. Он подходит для всех типов автомобилей
В багажном отделении, но направив колонку назадХороший вариант для машин, выполненных в кузове хэтчбек. Благодаря данному типу расположения звуковая волна при воспроизведении не будет встречать препятствия на пути. Установка саба в багажном отсеке назад не подойдет для транспортных средств, выполненных в кузове купе или седан. В результате звук деформируется, что связано со спецификой конструкции отделения
Под сиденье, на полу автомобиляНеплохой вариант, если надо спрятать устройство, но востребованностью среди автовладельцев не пользуется. Сам саб располагается на одном уровне с полом. А в результате установки под креслом звуковые волны встречают различные преграды на пути
На задней полке в салоне автомобиляТакой вариант размещения оптимально подойдет для всех транспортных средств, независимо от кузова. Основное условие для этого — полка должна быть широкой и прочной. Так она сможет выдерживать низкочастотные басы и не искажать качество звука

Выбирая место для монтажа сабвуфера, нужно произвести точный расчет, это позволит понять, насколько безопасной будет энергия низких частот для окружающих приспособлений. Это важно, поскольку резонанс от короба устройства нанесет повреждения не только месту монтажа, но и другим элементам кузова, например, стеклам.

Проектирование коробки

Чтобы сделать компактный саб, надо рассчитать объем корпуса, а также выбрать материал, из которого он изготовляется. При разработке допускается использование готовых чертежей и схем, взятых с интернета.

Канал «Школа Автозвука Сергея Туманова» подробно рассказал о проектировании коробок для автомобильных акустических устройств.

Как рассчитать литраж корпуса

Объем коробки считается основной характеристикой, которая определяет качество звучания колонок в сабе. Для расчета этого показателя можно воспользоваться двумя методами — с применением специального программного обеспечения либо вручную. В качестве утилит применяется ПО Winisd либо JBL SpeakerShop. Такой софт позволит определить оптимальные размеры устройства и объем корпуса для конкретной модели транспортного средства. Также программы смогут произвести расчет габаритов всех компонентов, которые используются для сборки, с учетом этих данных производится изготовление устройства.

Для вычисления объема корпуса надо воспользоваться формулой V=H*L*A, описание основных значений:

  • H — высота коробки для динамика;
  • L — длина корпуса;
  • А — высота самой колонки.

Из чего изготовить короб

Корпус устройства должен соответствовать динамическим законам акустики, это обеспечит максимально насыщенный и четкий звук. Для производства различных видов коробов понадобятся разные материалы. Чтобы устройство обеспечивало плотное звучание и позволило его изолировать, можно использовать ДСП либо многослойную фанеру. К основным достоинствам таких материалов относится доступная стоимость, а также простота обработки. ДСП и фанера прочны и позволяют сделать качественную изоляцию.

Толщина материала для производства короба сабвуфера составит 3 см.

Как сделать саб своими руками?

Для сборки самодельного акустического устройства перед изготовлением надо определиться с типом корпуса. Существует несколько вариантов видов коробок.

Закрытый ящик

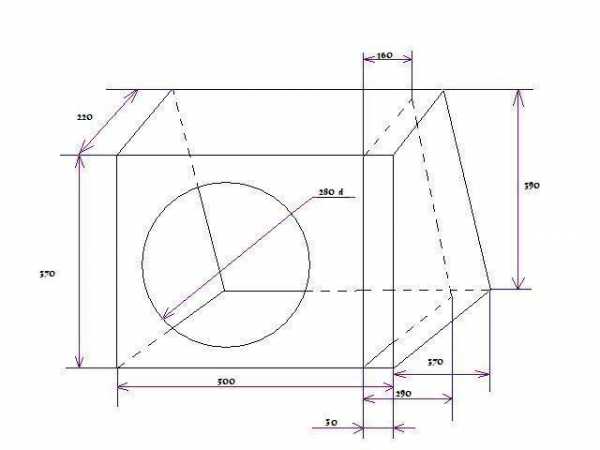

Чертеж для создания закрытого корпуса сабвуфера

Для изготовления короба потребуется ДСП, толщина материала составит 2,3 см, а для боковых стенок понадобятся доски по 2 см.

Процесс изготовления:

  1. Из дерева с помощью лобзика выпиливаются поверхности в соответствии с размерами, рассчитанными заранее по чертежу.
  2. Выполняется сборка корпуса. Для фиксации составляющих элементов допускается применение суперклея, но следует воспользоваться саморезами.
  3. В стенках с помощью дрели делаются отверстия диаметром 3 мм. Для установки головок рекомендуется использовать сверло на 1 см.
  4. Затем на боковой стенке с помощью циркуля делается разметка для установки динамика. Все отверстия вырезаются посредством электролобзика.
  5. При функционировании динамик издает лишние частоты. Чтобы не допустить этого, сам терминал рекомендуется заэкранировать с помощью небольшой коробки. Место соединения обрабатывается клеем. Устройство фиксируется посредством саморезов.
  6. Используя рубанок, удаляются лишние выступы на коробке.
  7. Аналогично на передней части выполняется разметка, делается отверстие для установки колонки. Чтобы короб был защищен от воздействия влаги, его рекомендуется обработать нитролаком. Это средство наносится на внутреннюю часть передней панели.
  8. Для обеспечения более высокой практичности короб оклеивается карпетом. Фиксация этого материала осуществляется с использованием нитролака.
  9. На завершающем этапе колонка устанавливается на акустическом терминале и прикрепляется к коробу.

Фазоинвертор

Чтобы собрать корпус, потребуется:

  • слой шумоизоляционного материала;
  • саморезы для работы с деревом, их диаметр — 5 см;
  • дрель с набором сверел;
  • отвертка с крестовым наконечником;
  • электролобзик;
  • жидкие гвозди;
  • клей герметик и ПВА;
  • карпет;
  • фанера или ДСП толщиной 3 см, чтобы сделать максимально прочный короб и предотвратить пропускание звуковых волн.
Графический чертеж для изготовления корпуса саба с фазоинверторным устройством

Процедура разработки выполняется так:

  1. Производится подготовка составляющих частей корпуса. Из фанеры или ДСП вырезаются передние и задние, а также боковые стенки. Надо сделать верхнюю часть и дно. Для этого используются расчеты и параметры в соответствии с определенным чертежом.
  2. С учетом размеров колонки прорезается отверстие в передней части будущего короба.
  3. Над ним также надо сделать щель для установки трубки фазоинвертора. Затем выполняется фиксация отсека к отверстию для устройства.
  4. Друг с другом склеиваются боковые части корпуса. Это делается, когда оба отверстия готовы. Затем стенки фиксируются друг к другу с помощью саморезов. Каждый элемент крепления требуется закрутить до конца. Нельзя допустить появления пустых пространств между стенками, поскольку это приведет к искажению качества звука сабвуфера.
  5. На задней поверхности короба выполняется вырезка отверстия, через которое прокладываются проводники.
  6. Прежде чем осуществлять соединение составляющих частей корпуса, производится установка колонки.
  7. Затем выполняется внутренняя отделка короба. Используя клей герметик либо смолу, производится обработка всех мест стыков и щелей, если они имеются, чтобы увеличить герметизацию. После того как материал высохнет, внутренняя часть короба обтягивается щумоизоляционной тканью.
  8. По завершении работ отделки корпуса аналогичные действия выполняются с его внешней частью. Собранный короб требуется обтянуть карпетом или похожим материалом. Важно, чтобы ткань полностью закрывала все места стыков, а также отверстие для фазоинвертора. Для фиксации материала используется эпоксидная смола или степлер.

Бандпасс 4-го порядка

При создании такого короба можно ошибиться в расчетах, его изготовлением лучше заниматься автовладельцам, имеющим опыт в этом. Для конструирования модели корпуса рекомендуется воспользоваться специальным программным обеспечением. Непосредственно процедура сборки выполняется так же, как в описанных выше инструкциях.

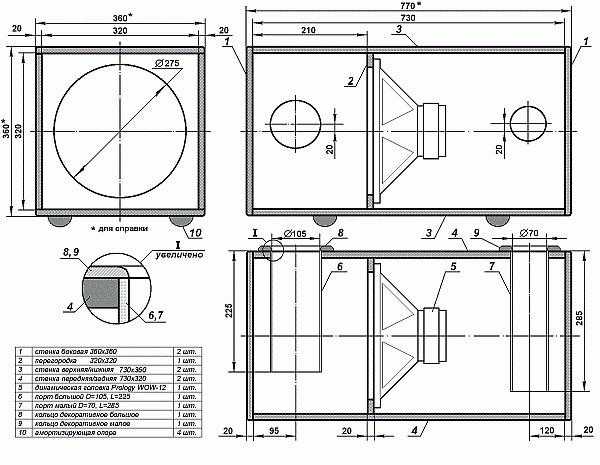

Схематическое устройство корпуса бандпасса сабвуфера

Но надо учитывать нюансы:

  1. Перегородка, в которую монтируется колонка, выполняется из двух листов фанеры либо ДСП.

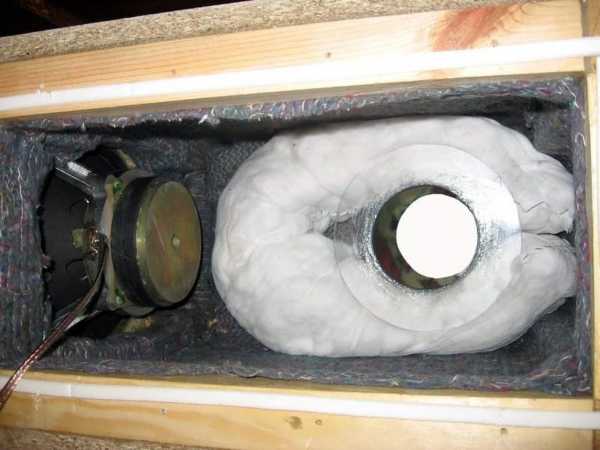

  2. Внутренняя часть корпуса обрабатывается шумоизоляционным материалом. Допускается использование ватина.
  3. Сам клей требуется наносить штрихами по всему периметру. Не нужно его использовать много, поскольку это приведет к появлению статических характеристик.
  4. Допускается дополнительная фиксация устройства с помощью строительного степлера.
  5. Пайка проводников выполняется к колонке и к клеммным контактам.
  6. Заднюю часть короба надо максимально загерметизировать. Достичь этого можно благодаря использованию скотча и жидких гвоздей, первый клеится сверху шва.
  7. Чтобы сделать раструб фазоинверторного устройства, производится прогрев краев. Для этого применяются банки.
  8. Для создания отверстия в крышке используется лобзик. В него требуется установить карпет с фазоинверторным устройством.
  9. Обработка мест соединений выполняется с использованием жидких гвоздей.
  10. Задняя часть крышки с фазоинверторным устройством обрабатывается шумоизоляцией. Когда фиксация элементов корпуса завершена, его требуется обклеить карпетом.

БП6

Вариант изготовления сабвуфера БП6 является сложным в плане сборки и проведения расчетов.

Графический рисунок для создания корпуса саба БП6

Он позволяет выдавать качественный звук, как бадпасс четвертого порядка, но частотный диапазон выше. Коэффициент полезного действия устройства, а также мощностные параметры вычисляются с использованием программного обеспечения. Все характеристики подбираются в соответствии с предпочтениями автовладельца. В целом конструкция короба сложнее по сравнению с закрытым ящиком и фазоинвертором.

Особенности сборки устройства:

  1. Для создания более прочных соединений их рекомендуется сделать из деревянных брусков, которые фиксируются саморезами.
  2. Все компоненты короба надо вырезать с учетом размеров. Для изготовления используется фанера или ДСП.
  3. Процедура сборки выполняется по аналогичной технологии. Но вместо обычной шумоизоляции, применяется вата.

Сабвуфер «Стелс»

Для изготовления корпуса такого типа потребуется:

  • сама колонка;
  • решетка для динамика;
  • специальная розетка для подсоединения устройства;
  • комплект кабелей необходимой длины;
  • материал, из которого производится корпус — фанера либо ДСП, его толщина составит 2 см;
  • плита ДВП;
  • эпоксидная смола или клей;
  • лист стекловолокна;
  • кисть;
  • малярный скотч;
  • полиэтилен;
  • саморезы для работы с деревом длиной 4 см;
  • лобзик;
  • дрель с комплектом сверел.

Перед изготовлением короба надо определиться с местом установки саба. Из багажного отделения требуется убрать все инструменты и вещи, чтобы полностью его освободить. Затем выполняется демонтаж обшивки в отсеке. Ее надо осторожно удалить в месте, где устанавливается сабвуфер.

Простая схема с размерами для создания акустического устройства типа Стелс

Процедура изготовления выполняется так:

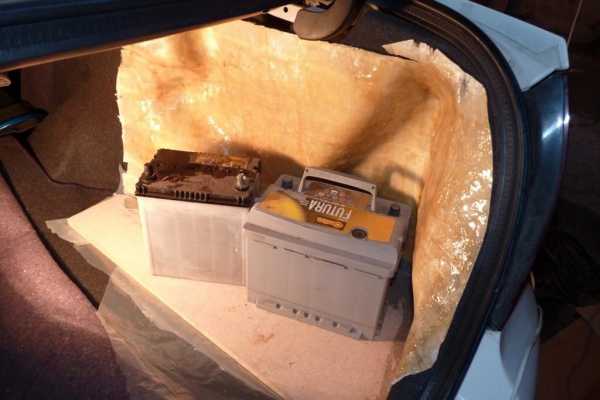

  1. В месте, куда монтируется музыкальный девайс, надо проложить полиэтиленовую пленку. Ее наличие позволит защитить багажное отделение от клея и грязи.
  2. Место монтажа сабвуфера проклеивается с помощью малярного скотча, для этого рекомендуется использовать не мене двух слоев.
  3. Затем сверху производится укладка кусков стеклоткани. Заранее материал обрабатывается эпоксидной смолой или клеем. Стеклоткань рекомендуется приклеивать внахлест. При выполнении задачи важно сделать так, чтобы стыки были не виды. Не допускается наличие разрывов.
  4. Стеклоткань наклеивается в несколько слоев, не менее пяти. Надо добиться, чтобы общая толщина материала составила 1 см.
  5. Сам короб для акустического устройства твердеет около пятнадцати часов. Когда корпус полностью высохнет, продолжается работа.
  6. Из ДСП либо фанеры вырезается нижняя часть коробки, которая используется в качестве дна. Она фиксируется на корпусе будущего устройства. Для крепления допускается применение герметика либо эпоксидного клея, чтобы предотвратить появление негерметичных швов на корпусе.
  7. На коробе устройства останутся лишние детали, их надо удалить с помощью канцелярского ножа. Так уберутся остатки клея и стекловолокна.
  8. Из ДСП вырезаются боковые стенки устройства, а также его крышка. Округлую часть короба рекомендуется сделать из фанеры. Материал требуется заблаговременно намочить водой, затем сформировать и надежно зафиксировать.
  9. Все составляющие элементы из ДСП качественно проклеиваются эпоксидной смолой либо клеем герметиком. Затем их надо скрепить друг с другом, для этого используют саморезы.
  10. На передней части короба делается отверстие, куда монтируется акустическая колонка.
  11. С помощью дрели сзади или на боковой стенке надо просверлить небольшую щель. Через нее прокладываются кабели из сабвуфера для подключения.
  12. В короб устройства монтируется колонка. Ее фиксация осуществляется посредством саморезов либо клея, можно использовать оба варианта. После сборки все составляющие саба устанавливаются.

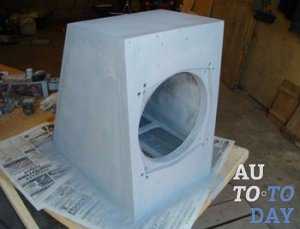

  13. На последнем этапе производится покраска акустического устройства либо обтяжка карпетом. Если использовать лак или краску, то все поверхности надо заранее зашлифовать. Быстрее и проще обклеить короб карпетом. Для фиксации материала используется клей или степлер со скобами.

Установка и подключение

При подсоединении устройства к акустической системе надо подготовить:

  • комплект кабелей — три проводника идет в одной обмотке для подключения питания, к автомагнитоле, а также аккумуляторной батарее;
  • предохранительный элемент;
  • конденсаторное устройство;
  • изолента или термотрубки;
  • кусачки;
  • пластмассовые хомуты;
  • набор гаечных ключей.
Карта подсоединения кабелей сабвуфера

Для подключения проводников используется такая схема:

  1. Кабель от саба идет на усилительное устройство. Если это приспособление расположено в салоне, то требуется произвести укладку проводников через технологические отверстия в багажном отсеке. Чтобы скрыть кабели, их прокладывают под пластиковой облицовкой. Для этого декоративные накладки снимаются с помощью отвертки, выкручиваются саморезы. Нельзя прокладывать провода в районе движущихся частей кузова, чтобы не допустить их повреждения.
  2. Затем от усилителя кабель идет на магнитолу. Выход для подключения располагается на задней части аудиоустройства. Автомагнитолу придется демонтировать, а также снять центральную консоль.
  3. Положительный проводник питания при прокладке надо защитить от повреждений. Для этого его рекомендуется завернуть в гофру.
  4. На положительном проводнике устанавливается предохранительное устройство. Его важно разместить ближе к аккумуляторной батарее.

Меры безопасности

Нюансы, которые надо учитывать при установке и подключении устройства:

  1. Не допускается применение нерабочего инструмента или приспособлений, функционирующих со сбоями.
  2. Работая с колющими и режущими предметами, надо соблюдать технику безопасности. Провода на электроинструментах не должны иметь повреждений. Вилка от дрели или электролобзика устанавливается в розетку легко и мягко.
  3. Перед выполнением задачи надо удостовериться в том, что АКБ автомобиля отключена. Это позволит предотвратить поломки в акустической системе.

Фотогалерея

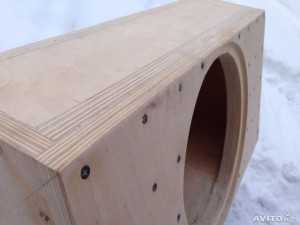

Фото самодельных сабов.

Видео «Пример изготовления сабвуфера из старых динамиков»

Канал «AVTO CLASS» привел образец самостоятельного создания акустического устройства и перемотки колонок, выпущенных при СССР.

 Загрузка …

avtozam.com

Как рассчитать короб и сделать сабвуфер в машину своими руками: чертежи и схемы

Построение полноценной системы автомобильного звука обычно начинается с фронтальных громкоговорителей. Именно они определяют качество и натуральность звучания, в том числе и на низких частотах. Об установке сабвуфера в машину задумываются, когда хочется чего-то большего: подчеркнуть глубину баса, усилить звуковое давление или даже получить новые физические ощущения. Причём необязательно покупать акустическую систему — её вполне реально сделать своими руками. Мы проведём вас подробно по этому процессу: от рассчёта короба до монтажа.

Динамики для сабвуфера

Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот. Главная составляющая любой акустической системы — динамик или головка громкоговорителя. Её задача — преобразовать электрический сигнал в колебания воздуха.

Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот

Для этого используют громкоговорители разных принципов действия. В сабвуферы устанавливают, как правило, электродинамические головки.

В сабвуферы устанавливают, как правило, электродинамические головки

Под действием электрического тока в звуковой катушке (6) она колеблется в поле постоянного магнита вместе с диафрагмой (диффузором) (3), закреплённой на гибком подвесе (2). Эти механические перемещения преобразуют электросигнал в звуковые волны.

Параметры динамиков

Работу динамиков описывает множество параметров, которые можно найти в техническом паспорте. Многие из них используются в расчёте акустических систем. Главные среди параметров электродинамических головок:

  • резонансная частота (Fs),
  • добротность (Qts),
  • эквивалентный объём (Vas).

Динамик — колебательная система. Чем легче диафрагма (диффузор) и жёстче подвес, тем выше резонансная частота. Для воспроизведения низких звуковых частот используют мягкие подвесы и тяжёлые диффузоры. Резонансная частота больших сабвуферных динамиков примерно 20—50 Гц.

Добротность отражает способность подвеса динамика гасить резонансные колебания диффузора. Чем лучше у него это получается, тем ниже добротность.

Эквивалентный объём динамика равен объёму воздуха, жёсткость которого при воздействии на него диффузора такая же, как жёсткость подвеса. Как понятно, эта величина не эквивалентна размерам корпуса колонки, как порой ошибочно полагают. Параметр зависит от механических свойств подвеса и размеров диффузора. Измеряется в литрах.

Размер динамика для сабвуфера

Для создания высокого звукового давления, эффективного и корректного преобразования сигнала в колебания воздуха требуются диффузоры большой площади. По этой причине в сабвуферах используют головки диаметром 6—15 дюймов.

Чем больше диаметр головки, тем сильнее звуковое давление, которое потенциально может обеспечить сабвуфер. Но большим динамикам требуются и большие короба. По этой причине размеры выбирают, ориентируясь на объём салона автомобиля.

Таблица: диаметр динамиков

Конкретный выбор за владельцем автомобиля. Когда требуется большая отдача от колонки, жертвуют местом. И наоборот, желая сэкономить пространство, останавливаются на динамиках меньшего диаметра.

Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов.

Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов

Виды сабвуферов

Все сабвуферы делятся на активные и пассивные. Для работы пассивного нужен внешний усилитель мощности низкой частоты, тогда как в активный усилитель уже встроен. Активный сабвуфер подключают к линейному выходу источника сигнала. Пассивный — к выходу для колонок.

Совмещение в одном устройстве излучателя звука и усилителя — удобное решение. Покупая активный сабвуфер, владелец автомобиля получает законченное устройство, которое можно подключить к выходу магнитолы.

К сожалению, покупные активные сабвуферы редко комплектуются высококачественными усилителями, что объясняется как ограничениями в габаритах, так и стремлением производителей изготовить массовый продукт.

Звучание любого динамика улучшается, если его установить в корпус. Он необходим для согласования звуковых волн, излучаемых передней и тыльной поверхностью диффузора.

Как активные, так и пассивные корпусные сабвуферы — самые распространённые.

Как активные, так и пассивные корпусные сабвуферы — самые распространённые

При изготовлении корпуса или по-другому короба используют различные акустические оформления, о которых чуть ниже.

Особняком среди корпусных колонок держатся плоские сабвуферы, предназначенные для установки под сидение автомобиля. Как правило, это активные малогабаритные устройства, чьи акустические параметры оставляют желать лучшего. Их устанавливают при дефиците свободного места в автомобиле.

Плоские сабвуферы устанавливают под сидение при дефиците свободного места в автомобиле

Сабвуфер без корпуса называют Free-Air или колонкой с открытым оформлением. Динамик такого устройства располагают на большом плоском экране, задача которого разграничить звуковые волны, излучаемые фронтальной и тыльной поверхностью диффузора.

Пример сабвуфера с открытым оформлением в автомобиле — динамик, установленный в заднюю полку. В то время как фронт его диффузора работает на салон, тыльная составляющая «остаётся» в багажнике. Для работы в этом режиме подходят динамики с добротностью 0,55—0,8.

Открытое оформление не получило массового распространения. Free-Air необходима жёсткая ровная площадка между хорошо изолированными друг от друга отсеками автомобиля. В современных транспортных средствах совокупность указанных условий практически не встречается. Приходится усиливать полку толстой плитой из МДФ или фанеры и принимать дополнительные меры для герметизации багажника.

Акустическое оформление корпуса сабвуфера

Наиболее популярные оформления корпуса — закрытый ящик и фазоинвертор. Иногда фанаты автозвука выбирают бандпасс, пассивный излучатель или акустическую нагрузку.

Закрытый ящик — это корпус колонки, объём которого соизмерим с эквивалентным объёмом динамика.

Закрытый ящик — это корпус колонки, объём которого соизмерим с эквивалентным объёмом динамика

Его достоинство — хорошее сопряжение с акустическими параметрами автомобильного салона. Недостаток — низкий КПД, что требует более высокой мощности усилителя.

Фазоинвертор конструктивно представляет собой отверстие в корпусе или встроенную внутрь него трубу (порт фазоинвертора), соединяющую внутренний объём с внешним пространством.

Фазоинвертор конструктивно представляет собой отверстие в корпусе или встроенную внутрь него трубу (порт фазоинвертора)

В отличие от закрытого ящика, фазоинвертор не гасит колебания тыльной стороны диффузора, а дополняет ими основное излучение, увеличивая результирующую громкость звука.

Пассивный излучатель — разновидность фазоинвертора. Роль фазового порта в этом случае исполняет либо специально созданная подвижная система, либо обычный динамик, не подключённый к усилителю.

Пассивный излучатель — разновидность фазоинвертора

Одна из причин нелинейных искажений звука — несимметричная нагрузка на диффузор динамика, установленный в корпус. Перемещаясь наружу, мембрана испытывает минимальное сопротивление, тогда как в противоположном направлении ей противодействует упругость воздуха внутри корпуса.

В качестве акустической нагрузки, уравнивающей условия, используют плоские панели и рассеиватели.

В качестве акустической нагрузки, уравнивающей условия, используют плоские панели и рассеиватели

Акустическое оформление полосового типа или бандпасс представляет собой корпус, разделённый надвое перегородкой, в которой установлен динамик. Обе стороны диффузора в такой системе работают на ограниченное пространство.

У бандпасса четвёртого порядка звук выходит наружу через один порт. Конструкции шестого порядка оборудованы двумя портами, восьмого — тремя.

Акустическое оформление полосового типа или бандпасс представляет собой корпус, разделённый надвое перегородкой, в которой установлен динамик

Бандпасс обеспечивает значительный прирост звукового давления в сравнении с закрытым ящиком и фазоинвертором. Но при этом полосовые колонки очень чувствительны к параметрам корпуса и сложны в изготовлении.

Особенности размещения

В замкнутом пространстве автомобиля мозг человека не в состоянии определить направление на источник низкочастотного звука. Поэтому, в отличие от динамиков средней и высокой частоты, место размещения сабвуфера не влияет на естественность звука и может быть любым. Но внушительную колонку куда попало не пристроишь. Экономя ограниченное пространство, её, как правило, прячут в багажник.

Вариантов расположения сабвуфера в багажнике седана или хэтчбека не так уж и много:

  • за спинкой сидений диффузором в багажник,
  • в крыле,
  • в откидном подлокотнике диффузором в салон,
  • в полке диффузором вверх,
  • в нише запасного колеса.

Инсталляция сабвуфера за спинкой сидений диффузором в багажник — распространённое решение. Выбирая такой вариант для седана, необходимо обеспечить акустическую связь багажника с салоном.

Инсталляция сабвуфера за спинкой сидений диффузором в багажник — распространённое решение

Суммарная площадь отверстий между ними должна быть не меньше площади диффузора. Чтобы выполнить условие, возможно, понадобится «просветлить» полку: вырезать в ней дополнительное отверстие и замаскировать его сеткой или решёткой. То же самое относится и к варианту размещения сабвуфера в заднем крыле седана.

Суммарная площадь отверстий между багажником и салоном седана должна быть не меньше площади диффузора

В хэтчбеке и в универсале, где багажник не изолирован от салона, инсталляция диффузором назад работает лучше и даже может создать дополнительный прирост звукового давления. Сабвуфер в крыле обеспечивает более глубокий бас.

Низкочастотная колонка в подлокотнике откидного сидения седана более точно воспроизводит звук, поскольку динамик работает непосредственно в салон.

Низкочастотная колонка в подлокотнике откидного сидения седана более точно воспроизводит звук

Размер «окна» для динамика не должен быть меньше площади диффузора. Корпус сабвуфера устанавливают как можно плотнее к спинке сидения, «утечка» звука через щели влияет на качество его воспроизведения.

Размещение сабвуфера в задней полке диффузором вверх — наиболее выигрышное решение. Динамик, как и в случае с подлокотником, работает в салон. Кроме того, заднее стекло выступает в роли акустической нагрузки, обеспечивая дополнительное усиление низких частот.

Размещение сабвуфера в задней полке диффузором вверх — наиболее выигрышное решение

Динамик сабвуфера в полу багажника (в нише запаски) хэтчбека и универсала фактически установлен в большую плоскую поверхность, что положительно влияет на воспроизведение низких частот. При этом следует позаботиться о защите головки и придумать, куда пристроить запасное колесо.

Динамик сабвуфера в полу багажника хэтчбека и универсала фактически установлен в большую плоскую поверхность, что положительно влияет на воспроизведение низких частот

Как рассчитать короб

Акустические системы, в том числе и сабвуферы, рассчитывают с помощью компьютерных программ. Наиболее часто используют «WinISD» и «JBL Speakershop».

Исходные данные для расчётов — технические характеристики динамиков из встроенных в программы баз данных, или введённые вручную. Как минимум необходимо задать основные, о которых упоминалось выше.

Софт также позволяет вести расчёты в «противоположном направлении», подобрать динамик, который обеспечит наилучшую отдачу при заданных параметрах корпуса.

Наиболее простые акустические формы, такие как закрытый ящик и фазоинвертор, не требуют высокой точности. Их можно рассчитать вручную с помощью формул.

Расчёт закрытого ящика

Цель расчёта — основываясь на исходных данных (трёх основных параметрах динамика) подобрать внутренний объём колонки.
Если отношение паспортного значения резонансной частоты (Fs) к добротности (Qts) меньше 100, такой динамик лучше не устанавливать в закрытый ящик.

Запертый в корпусе закрытого ящика воздух, сжимаясь под действием диффузора, увеличивает жёсткость подвеса. В результате резонансная частота и добротность акустической системы возрастает.

Формулы, связывающие резонансную частоту (Fc), добротность (Qtc) и объём (Vb) колонки с аналогичными паспортными параметрами (Fs, Qts и Vas) динамика приведена на рисунке.

Формулы, связывающие резонансную частоту (Fc), добротность (Qtc) и объём (Vb) колонки с аналогичными паспортными параметрами (Fs, Qts и Vas) динамика

Как следует из формул, если объём корпуса равен эквивалентному, значения параметров возрастают в 1,4 раза, и вдвое, когда объём закрытого ящика втрое меньше Vas.

Подбирая с помощью формул допустимый объем корпуса, стремятся, чтобы резонансная частота колонки (Fc) не превышала 50 Гц, а добротность (Qtc) была близка к 0,7.

Расчёт фазоинвертора

Для этого акустического оформления выбирают динамики с добротностью 0,3—0,5 и отношением резонансной частоты к добротности не мене 50. Кроме объёма сабвуфера, вычисляют параметры (площадь сечения, диаметр и длину трубы) порта фазоинвертора.

Параметры короба подбирают по тем же формулам, что и в случае с закрытым ящиком, но при этом ориентируются на добротность колонки (Qtc) в пределах 0,6—0,65.

Параметры порта рассчитывают, опираясь на значение частоты настройки фазоинвертора (Fb) выбранной равной резонансной частоте динамика (Fs) или немного меньше. Формулы для расчёта площади сечения, диаметра и длины порта фазоинвертора показаны на рисунке.

Формулы для расчёта площади сечения, диаметра и длины порта фазоинвертора

В приведённых формулах:

  • smin — минимальная площадь (м2) сечения порта фазоинвертора;
  • D — диаметр (м) динамика;
  • Xmax — максимальный ход (м) диффузора от нулевого положения, указывается в технических характеристиках динамика;
  • Fb — резонансная частота (Гц) фазоинвертора;
  • dmin — минимальный диаметр (м) круглой трубы, используемой в качестве фазоинвертора;
  • L — длина (м) фазоинвертора;
  • Lmax — максимальная длина (м) фазоинвертора.

Расчётная длина фазоинвертора может получиться больше рекомендованного максимального значения. Уменьшить практическую длину можно несколькими способами.

Размещение выхода круглого фазоинвертора заподлицо с плоскостью панели колонки даёт выигрыш в длине до 0,85 диаметра фазоинвертора. Фланцы на конце трубы ещё больше усиливают эффект.

Около 15% длины можно сэкономить, разместив фазоинвертор вплотную к одной из сторон колонки.

Использование порта в виде усечённого конуса круглого или прямоугольного сечения поможет уменьшить длину фазоинвертора до 35%. Конфигурация в виде песочных часов — до 40%.

Фотогалерея: способы уменьшения длины фазоинвертора

Как сделать сабвуфер для машины своими руками

Главные требования к корпусу любой акустической колонки — жёсткость и герметичность. Распространённый материал для корпуса сабвуфера — ДСП, МДФ или фанера толщиной 15—18 мм. В некоторых случаях для повышения прочности корпусов простой формы внутри их устанавливают распорки и рёбра жёсткости.

Герметизация корпуса — способ снижения паразитных вибраций и устранения посторонней акустической связи между внутренним и внешним пространством. Собирая корпус, стыки панелей промазывают эластичным клеем или обрабатывают герметиком. Динамик устанавливают на мягкую упругую прокладку, изолируя от крепежа шайбами из аналогичного материала.

Существенно повышает стойкость к вибрациям использование для сборки корпуса многослойных материалов, например, двух жёстких слоёв, разделённых вибропоглощающей прослойкой. Более простое, но значительно менее эффективное решение — обработка внутренних поверхностей мастиками или оклейка листовым материалом. Чтобы сравниться по способности гасить колебания с трёхслойной конструкцией, толщина демпфирующего слоя должна быть не меньше, чем толщина стенки колонки.

Наполнение пространства сабвуфера звукопоглощающим материалом плотностью 20—25 г/л эквивалентно увеличению его внутреннего объёма на 25—30%. Для этой цели используют синтепон, крупнопористый поролон и пр.

Наполнение пространства сабвуфера звукопоглощающим материалом эквивалентно увеличению его внутреннего объёма на 25—30%

В закрытом ящике звукопоглотителем заполняют около 60% объёма за динамиком. Для фазоинвертора достаточно оклеить слоем 20—30 мм заднюю (исключая место вблизи фазоинвертора) и боковые стенки. В бандпассах этот метод обычно не используют.

Изготовление сабвуфера в простом корпусе

Рассчитав внутренний объём корпуса сабвуфера, подбирают материал для изготовления, создают чертёж и определяют размеры деталей, учитывая толщину как основного материала, так и демпфирующего слоя. Разобраться помогут онлайн-калькуляторы, которые можно найти в интернете.

Видео: разработка чертежа корпуса сабвуфера

Инструменты и материалы

Минимальный набор инструментов для работы:

  • лобзик или пилка с мелкими зубьями,
  • электродрель,
  • рашпиль (для подгонки деталей и обработки кромок),
  • шлифовальная машинка (для чистовой обработки),
  • отвёртка.

Кроме основного материала, потребуется:

  • клей ПВА или аналогичный,
  • герметик,
  • деревянные бруски квадратного сечения,
  • шурупы.
Процесс изготовления
  1. В соответствии с чертежом выпилите корпусные заготовки из основного материала.

    Чертёж необходим для наглядного размеров деталей и порядка сборки

  2. Выпилите отверстия под динамик и порт фазоинвертора в заготовке передней панели, отверстия под клеммы в заготовке задней или боковой панели.

    Выпилите отверстия под динамик и порт фазоинвертора

  3. При многослойной технологии, соберите панели из заготовок. Слои соедините при помощи клея, намазывая им жёсткие поверхности. Склеенные панели прижмите грузом, выдержите необходимое по инструкции для клея время.
  4. Обработайте края панелей, подгоните их при необходимости.
  5. Соберите из заготовок трубу фазоинвертора прямоугольного сечения. Детали соедините клеем и шурупами. Если остались щели, заполните их герметиком.
  6. Аналогичным образом закрепите трубу фазоинвертора на внутренней поверхности передней панели.

    Закрепите трубу фазоинвертора на внутренней поверхности передней панели

  7. Соберите в единую конструкцию боковые панели с помощью брусков, клея и шурупов. Установите переднюю панель.
  8. Обработайте все стыки герметиком.

    Соберите в единую конструкцию боковые панели с помощью брусков, клея и шурупов

  9. В случае необходимости оклейте внутреннюю поверхность колонки листовым виброизоляционным материалом.

    В случае необходимости оклейте внутреннюю поверхность колонки листовым виброизоляционным материалом

  10. Подготовьте к сборке заднюю панель. Установите крепёжные бруски, проверьте подгонку, оклейте виброизоляцией.
  11. Обработайте внешнюю поверхность сабвуферной колонки выбранным способом: ошкурьте и окрасьте или оклейте (обейте) автомобильным карпетом.

    Обработайте поверхность сабвуфера: ошкурьте и окрасьте или оклейте карпетом

  12. Установите в переднюю панель динамик, используя мягкие прокладки и шайбы. В заднюю панель — клеммы.
  13. Соедините динамик с клеммами проводами. Соберите сабвуфер, скрепив заднюю панель корпуса с боковыми.
Видео: сабвуфер с двумя динамиками своими руками

Изготовление корпуса стелс

В отличие от закрытого ящика, занимающего в багажнике много полезного места, стелс (невидимый) сабвуфер устанавливают в нишу крыла или запасного колеса.

Объем корпуса стелс рассчитывают таким же образом, как и любого другого. Его отличие в нестандартной форме, позволяющей «спрятать» колонку в неиспользуемом пространстве.

Кроме перечисленного выше, для изготовления «невидимого» корпуса понадобится:

  • эпоксидный клей,
  • стеклоткань,
  • кисточка,
  • монтажный скотч,
  • полиэтиленовая плёнка.
Процесс изготовления
  1. При необходимости снимите в месте монтажа сабвуфера обшивку багажника, что позволит установить колонку максимально близко к кузову и сэкономить пространство.
  2. Застелите пол багажника полиэтиленовой плёнкой.
  3. Оклейте внутреннюю поверхность места, где будет установлен сабвуфер (например, внутреннюю поверхность заднего крыла) двумя слоями монтажного скотча.

    Оклейте внутреннюю поверхность места, где будет установлен сабвуфер двумя слоями монтажного скотча

  4. Нарежьте несколько заготовок стеклоткани размером около 20х20 см. Промазывая их эпоксидным клеем, наложите поверх скотча внахлёст слоями общей толщиной 10 мм. Просушите конструкцию на протяжении 12 часов.

    Промазывая эпоксидным клеем, наложите поверх скотча внахлёст слоями куски стеклоткани

  5. Вырежьте из бумаги или картона шаблон для нижней панели (пола) сабвуфера. Используя его, выпилите заготовку из фанеры (МДФ, ДСП).
  6. Выпилите заготовки для всех участков корпуса, которые можно изготовить из прямолинейных деталей. В одной из них вырежьте отверстие для клеммной панели (розетки).
  7. Для изготовления гнутых деталей сложной формы используйте вырежьте бумажные (картонные) шаблоны. Оклейте их несколькими слоями стеклоткани.
  8. Уложите заготовку нижней панели сабвуфера на пол багажника впритык с оклеенной стеклотканью поверхностью. Проклейте стык стеклотканью.

    Проклейте стык нижней и задней панели стеклотканью

  9. Соберите корпус сабвуфера, используя промежуточные крепления и распорки. Подгоните детали, если они мешают работе конструктивных элементов кузова автомобиля. Проклейте стеклотканью стыки с тыльной панелью.

    Соберите корпус сабвуфера, используя промежуточные крепления и распорки

  10. После затвердения, вытащите корпус из багажника. При необходимости оклейте его изнутри дополнительными слоями стеклоткани для усиления конструкции.
  11. Вырежьте бумажный шаблон и по нему изготовьте переднюю панель сабвуфера. Выпилите в ней отверстия для динамика и фазоинвертора.

    Изготовьте переднюю панель сабвуфера

  12. Соберите корпус, используя бруски, шурупы и клей. Ошкурьте видимые поверхности и окрасьте, или обшейте карпетом.
  13. Установите и закрепите клеммную панель. Соедините проводами клеммы и динамик, установите динамик и закрепите.
Видео: изготовление корпуса стелс из стекловолокна


Подключение

Для подключения к усилителю пассивного сабвуфера в качестве акустических используют те же марки проводов, что и для питания усилителя.

Сабвуфер — очень энергоёмкий компонент системы, к тому же обладающий малым сопротивлением не более 4 Ом. Ток на выходе усилителя может достигать десятков и даже сотни ампер. В этом случае значительно возрастают потери в проводке, влияющие на громкость и качество звука. Чем больше сопротивление провода, тем большая часть мощности усилителя тратится на его разогрев и не доходит до динамика.

Поэтому в отличие от акустических систем средней частоты, сабвуфер требует более толстых проводов. Нижний предел сечения 4 мм2, но лучше не скупиться и подключить проводами с вдвое большим сечением, 8 мм2, а если провод длинный, то до 25 мм2.

Схема подключения сабвуфера зависит от усилителя. К одноканальному низкочастотная колонка подключается так же, как и все остальные, к положительному и отрицательному выводам. К двухканальному — по мостовой схеме, используя положительные клеммы каждого канала.

Мостовая схема подключения сабвуфера к выходу двухканального усилителя

Все работы по подключению сабвуфера следует производить, предварительно отключив аккумулятор автомобиля.

Видео: подключение пассивного сабвуфера

Изготовление и подключение автомобильного сабвуфера своими руками дело непростое, но посильное любому, кто хочет превратить автомобиль в концертный зал на колёсах. Всё, что для этого нужно — желание, внимание и терпения.

Оцените статью: Поделитесь с друзьями!

autoclub.su

Как сделать сабвуфер в машину своими руками



Сабвуфер – это низкочастотная колонка для улучшения звучания музыки. Воспроизводит звуки на частотах от 5 до 200 герц. То есть усиливаются басы и музыка, особенно ритмичная, звучит гораздо лучше и громче. Саб в машину можно установить в мастерской, у специалистов, но можно сделать и самостоятельно.

Для начала нужно определиться с динамиком, исходя из свободного пространства в автомобиле.

Виды динамиков

  • Динамики на 6 дюймов – используются в качестве дополнительного источника мид-баса
  • На 8 дюймов — используются при получении фронтальных басов
  • 10-ти дюймовые — качественно звучат в 15 – 20 литровом корпусе «Закрытый Ящик», получается компактный сабвуфер с неплохим звуковым давлением
  • Динамики на 12 дюймов – оптимальный вариант, хороши для сабвуфера объемом 25 – 35 литров

Основной принцип разницы сопротивлений в звуковой катушке: чем меньше сопротивление нагрузки у усилителя, тем выше мощность. Рекомендуется выбирать 2-4 Ома.

Также, можно точно сказать, что динамик следует выбирать более мощный, чем максимальная мощность усилителя. Но слишком мощный динамик тоже не следует брать, так не хватит мощности на его «раскачку».

Проектирование виртуального образа ящика, лучше делать в программе WinISD 0.44.

Выбираем сабвуфер

По конструкции сабвуферы подразделяются на:

  • Рупорный
  • Закрытый ящик — простой в проектировании, но имеет минимальный КПД
  • Фазоинвертор – наиболее сложный в расчете, но и наиболее продуктивный в результате
  • Пассивный излучатель. Он не имеет усилителя и подключается к отдельному каналу
  • Бандпасс – также сложно рассчитывается, но выдает самое лучшее низкочастотное звучание

Программа WinISD 0.44 позволяет рассчитать 4 типа ящика саба. Воспользовавшись ей, проблем с расчетом коробки для сабвуфера не возникнет.

Как сделать сабвуфер

Сабвуфер можно сделать из стеклопластика или фанеры. Как правило, он устанавливается в багажном отсеке. Но со стеклопластиком новичку будет справиться достаточно сложно. Поэтому подробно рассмотрим процесс изготовления из фанеры. Это одна из самых простых моделей  саба закрытого типа с фазоинвертором, который можно сделать самостоятельно.

Что нам понадобится, чтобы сделать сабвуфер:

  • Фанера, толщиной не меньше 20 мм
  • Герметик и пистолет для него
  • Ткань или ковролин
  • Шурупы и саморезы
  • Электролобзик и шуруповерт
  • Степлер, скобы к нему, клей
  • Наждачная бумага
  • Пространство

Если не найдете такой фанеры, то подойдет любая, толще 10 мм. Но чем больше ее толщина, тем меньше она будет вибрировать и, соответственно, меньше будет дополнительных помех звука саба.

  • Первым делом рассчитываем литраж короба под динамик. Для этого можно воспользоваться программой speakershop. После этого, расчерчиваем фанерные листы по чертежу
  • Затем, электролобзиком разрезаем по нанесенным линиям
  • Для того чтобы согнуть лист ДВП в трубку, достаточно его распарить. После то, как получился цилиндр по краю его надо скрепить саморезами, используя внутреннюю планку
  • После этого, к нему прикрепляются с обеих сторон донышки. Для этого используем клей и степлер. Но лучше все — таки, для этой цели использовать те же саморезы. Все стыки обязательно обработать герметиком
  • Следующий шаг – обтянуть короб выбранным материалом. Это может быть ткань, кожа или что-то иное

И, в заключение, устанавливается фазоинверторная труба, усилитель и припаиваются клеммы для того, чтобы подключить провода.

Прямоугольный короб из фанеры

Также короб для саба может быть трапецевидной формы. И его еще проще сделать, чем предыдущий.

Набор инструментов остается тем же, как и для цилиндрического короба.

  • Используя ту же программу speakershop, рассчитываем объем будущего короба
  • Расчерчиваем листы фанеры и распиливаем его
  • После того, как детали вырезали, к нижней части короба саморезами прикручиваем переднюю стенку. А затем, таким же образом, прикрепляем и верхнюю панель
  • Следующий шаг – это наметить линию скоса на МДФ-панели. От нижнего края ящика, вычитаем толщину листа фанеры и чертим. Лишнее убираем рубанком или лобзиком
  • После этого, можно вставить боковые части и прикрепить их саморезами
  • Все стыки обязательно обработать герметиком. Осталось разобраться с задней панелью, на которой необходимо выпилить отверстия под фазоинверторы. Перед тем, как это делать, нужно с помощью циркуля начертить их диаметр на фанере. Также, это отверстие можно сделать и на боковой стенке
  • Сами фазоинверторы можно изготовить из остатков пластиковой трубы, соответствующего диаметра. Осталось только их подключить
  • Теперь можно оклеить сверху корпус тканью. Перед этим, желательно зашкурить корпус наждачкой и после этого протереть снаружи и внутри влажной тряпкой
  • Можно вставлять фазоинвертор и усилитель. Работа окончена

Осталось лишь установить его в багажник. Если места в нем не хватает, то своими руками можно установить его под сиденье водителя. Кроме этого, иногда «вживляют» саб в крыло машины. При недостатке пространства, специалисты находят массу вариантов, как его подключить.

Выводы

Таким образом, видно, что сделать и подключить его в машину не просто, но и не сложно. Для этого, конечно, понадобятся время, терпение, определенная сноровка в обращении с инструментами. Но результат того стоит. Самостоятельно сделанный саб, для своей машины. Это, как минимум, отличный повод для гордости. Тем более, что в отличие от покупного короба, самодельный легче и проще подключить, ведь отверстия, размеры просчитаны заранее и соответствуют возможностям машины.

Не расстраивайтесь если не все получится с первого раза, возможно придется сделать несколько попыток. Не теряйте веры в себя и свои силы.



ПОХОЖИЕ ЗАПИСИ:



  Дата: 2015-01-26

delaismelo.ru

Делаем качественный сабвуфер для автомобиля своими руками

Сабвуфер представляет собой отдельно установленную акустическую систему, которая предназначается для воспроизведения низкочастотных звуковых волн в диапазоне 20-120 Гц. Он звучит только на низких частотах, когда основная акустическая система только на высоких и средних. Низкочастотный звук нераспознаваем человеческим ухом, поэтому его можно монтировать в любом месте салона автомобиля. Самостоятельное изготовление сабвуфера – занятие вполне несложное. Начинать необходимо с покупки динамиков.

Виды сабвуферов

Выделяют пассивные и активные сабвуферы.

Пассивный сабвуфер представляет собой корпус с вмонтированным в него динамиком. Для корректной работы сабвуфера такого типа необходим внешний усилитель с достаточной мощностью.

Активный сабвуфер идёт с уже встроенным в него собственным усилителем низкой частоты с возможностью регулирования громкости. Многие активные сабвуферы имеют также регуляторы басов и обрезания высоких звуковых частот. Это необходимо, чтобы звук с сабвуфера согласовывался с акустической системой. Самый существенный недостаток такого вида сабвуферов – это его высокая цена.

Интересно знать! В 1998 году российские мастера компании «Автолюкс» создали «Блюзмобиль» из Nissan Terrano II. Его оборудовали четырьмя усилителями, шестью динамиками и девятью сабвуферами, совокупным звуковым давлением в 147 дБ. За этим монстром закреплён официальный рекорд в 135,9 дБ. Но и этого вполне достаточно, чтобы прочувствовать, как ваши внутренние органы «гуляют» по телу.

Выбираем динамики для сабвуфера

Как правило, в сабвуферах используются динамики следующих размеров:

Шестидюймовые динамики, используемые как дополнительные источники средних басовых частот.

Восьмидюймовые динамики, используемые для получения фронтальных басов.

Десятидюймовые динамики отлично раскрывают свой потенциал в закрытом корпусе объёмом 15-20 литров. Таким образом получается хороший сабвуфер компактных размеров с оптимальным звуковым давлением.

Двенадцатидюймовые динамики являются оптимальными для корпусов от 25 до 35 литров. Это, пожалуй, наиболее оптимальный вариант.

Пятнадцатидюймовые динамики зачастую используются на соревнованиях по звуковому давлению SPL. Они встраиваются только в корпуса от 60 до 90 литров, а такой аппарат поместится не в каждый автомобиль.

Основа разности сопротивлений в катушке звука действует по принципу: чем меньшим сопротивлением нагрузки обладает усилитель, тем выше у него мощность. Нагрузка в 1-2 Ом приводит к ухудшению качества звучания. Рекомендуется выбирать вдвое большую нагрузку в 2-4 Ом.

Ни специалисты, ни любители пока не сошлись в едином мнении относительно мощностных характеристик динамиков. Но что можно с уверенностью подтвердить, так это необходимость в выборе динамика, превосходящего по мощности усилитель. Никакая аудиосистема не приспособлена к длительной работе на пиковых мощностях. Это ведёт к повышению нелинейных искажений и сильному занижению качества воспроизводимых звуковых сигналов. Поэтому следует придерживаться некого баланса.

Это интересно! Самый дорогой из существующих ламповых усилителей продаётся до сих пор в Москве. Это Audio Note Ongaku, и его стоимость составляет $39,9 тыс.

Выбираем параметры динамика

Теперь пришло время к созданию виртуальной модели самодельного сабвуфера. Проект будущего ящика лучше проводить программой WinISD 0.44, но для этого потребуются некоторые характеристики динамика, а точнее параметров Тиля-Смолла:

Qts — добротность динамика;

Fs — резонансная частота в открытом пространстве;

Vas — эквивалентный объем.

С параметром Fs у вас проблем не будет. Для ГДН35 Fs будет 38 Гц, для ГДН50 — 40 Гц, а для ГДН75 равен 25-35 Гц. Если динамик фирменный и заграничного производства, то его параметры с лёгкостью можно найти в базе данных WinISD 0.44.

При расчёте корпуса ящика сабвуфера самым важным параметром является Qts. Данный параметр определяет отношение передаточной функции динамика частоты Fs к передаточной функции на тех частотах, АЧХ которых является горизонтальной. Если сказать иначе, на частотах, что выше Fs, Qts определяет эффективность динамика на резонансной частоте. Проблема лишь в том, что низкочастотные динамики, например, стандарта ГДН, производятся в различных местах, да и параметры сильно разнятся у разных производителей.

При расчёте ящика для сабвуфера необходимо взять во внимание все возможные вариации значений Qts и добавить отходные варианты. Во многих источниках указываются такие параметры:

• 35ГДН-1-8 Qts = 0,4;

• 35ГДН-1-4 Qts = 1±0,5;

• 50ГДН-42Д Qts = 1±0,5;

• 75ГДН-1-4 Qts = 0,2-0,5.

Vas — не является особо важным параметром, который влияет на расчёты. Его можно считать равным следующим:

• ГДН35 — 40-50 л.;

• ГДН50 — 90 л.;

• ГДН75 — 80 л.

Проектирование ящика для сабвуфера с помощью ПО

Следующий этап изготовления сабвуфера своими руками заключается в выборе типа ящика. При помощи программы можно создать проекты четырёх видов ящиков:

• закрытый ящик;

• фазоинвертор;

• бандпас 4-го порядка;

• бандпас 6-го порядка.

У каждого динамика имеются свои как положительные, так и отрицательные стороны. Выбор ящика, по большей степени, следует осуществлять отталкиваясь от самого выбранного динамика. Какой именно ящик подойдёт к динамику лучшего всего, поможет разобраться программа.

Прежде чем создавать проект ящика сабвуфера, нужно смоделировать динамик с параметрами, заложенными в базу данных. Нажмите «New», затем выберете «Own drivers», после чего снова «New», и загрузите свои параметры. Потом подтвердите – «ОК» и закройте – «Close». После создавайте проект на основе этого динамика. Повторите процедуру несколько раз с использованием различных видов ящиков.

Проектирование заключается в варьировании размеров ящиков и настройке частоты фазоинверторов. Программа реагирует на изменения, которые вы вносите, и меняет график звучания в реальном времени в зависимости от частоты. Для настройки частоты фазоинвертора изменяется длина труб и их диаметр. Следите, чтобы размер труб не получился слишком большим, об этом просигнализирует поле Vent mach, которое озарится красным. Идеальным считается тот график, что пересекает линию в -3 дБ на частоте 25-35 Гц, а далее проходит по линии в 0 дБ и спадает до 150-200 Гц. Далее проектирование будет заключено в поиске возможных отклонений.

Виды конструкции короба

Выделяют четыре наиболее популярных вида ящиков для сабвуфера. Конструктивные особенности коробов напрямую влияют на качество звука, получаемого на выходе. Далее вкратце расскажем о них:

Закрытый ящик является самым простым вариантом в моделировании и изготовлении. По сути его название и выражает его суть. Динамик сабвуфера помещается в закрытый деревянный корпус, улучшающий его акустические характеристики. Не составит труда сделать такой корпус, но вот КПД у него самый низкий из всех представленных.

Бандпас 4-го порядка представляет собой корпус, разделённый на камеры, разные по объёму. В одну из них помещён динамик, а в другую воздуховод. Особенность данной конструкции сабвуфера заключается в возможности ограничения частот, воспроизводимых диффузором.

Бандпас 6-го порядка отличается от предыдущего только тем, что имеет ещё один дополнительный воздуховод. Данный тип конструкции – наиболее сложный в проектировании и создании, зато имеет максимальный уровень КПД.

Фазоинвертор – корпус с вмонтированной в него трубкой, выводящей воздух. За счёт этой трубки дополнительно исходит звук от задней части сабвуфера. По качеству звуковых характеристик и сложности изготовления данный тип можно поставить между «ЗЯ» и «Бандпасом».

Чертежи корпуса сабвуфера

Для примера разберём схему. В данной статье мы будем делать короб под сабвуфер с 12-ти дюймовым динамиком. Объём конструкции под него должен составлять 40-50 литров. Рассчитать корпус под сабвуфер не представляет сложности. Вот примерная схема для этого. Только обратите внимание на минимальное расстояние от динамика до стенок ящика. Оно, как весь объём конструкции, просчитывается по внутренней поверхности.

Выбор материала и требуемые инструменты

Необходимые материалы, для создания корпуса сабвуфера:

• Динамики, выбирая которые, необходимо знать отличие в их характеристиках. Обычно в инструкции или на коробке обозначается рекомендуемое оформление именно для данного динамика.

• Лист фанеры, ДВП, ДСП. Количество необходимо просчитать, исходя из размеров будущего корпуса.

• Акустический терминал. Необязательный элемент. Можно просто просверлить пару отверстий, через которые вывести наружу провода из динамика.

• Акустический кабель.

• Герметик либо ПВА.

• Саморезы для дерева.

• Эпоксидная смола.

• Лак либо краска.

• Клей для карпета. Удобен тот, что в баллончике.

• Для фазоинверторного корпуса необходим туннель подходящего размера. Если вы не найдёте нужного в продаже, тогда в магазине строительных материалов приобретите трубу нужного материала. Подойдёт пластиковая, картонная и даже металлическая.

Необходимые инструменты, для создания корпуса сабвуфера:

• Лобзик.

• Шуруповёрт, если нет – отвёртка.

• Рулетка.

• Карандаш или маркер.

• Карпет или другой материал для наружной обтяжки корпуса.

• Ножницы.

Этапы изготовления корпуса

1. Вырежьте стенки корпуса относительно его размеров. Вырезать необходимо, соблюдая размеры, тщательно вымеряя. При сборке щели должны быть минимальные, в идеале части корпуса должны прилегать максимально плотно друг к другу.

2. Промажьте стыки стенок герметиком и соедините их вместе. Закрепите далее их саморезами с шагом в пять сантиметров.

3. Повторно промажьте стыки как снаружи, так и внутри. Не допускайте даже малейших дырочек, так как через них будет слышаться свист при работе сабвуфера.

4. Вырежьте в удобном месте отверстие для акустического терминала.

5. Вырежьте лобзиком отверстие для динамика.

6. Если ящик предусмотрен под фазоинверторный сабвуфер, тогда в соответствующее отверстие на эпоксидную смолу садится соответствующий порт.

7. Для защиты корпуса от влаги, его необходимо покрыть лаком либо краской.

8. Обтяните корпус карпетом или другим материалом, оставляя отверстия под динамик, порт и терминал.

9. Поставьте терминал на своё место и закрепите его саморезами, дополнительно промажьте эпоксидкой.

10. Закрепите на клеммы провода внутри терминала. Второй стороной провода подсоедините к клеммам на динамике. Провода не должны провисать. Длины должно хватать именно для подсоединения.

11. Смонтируйте динамик на место. Стык между динамиком и ящиком уплотните прокладкой. Если такая не шла в комплекте с динамиком, можно использовать поролон или оконный уплотнитель.

12. Закрепите динамик к корпусу саморезами, которые шли с ним в комплекте или любыми другими подходящими.

Изготовление корпуса

Теперь подробнее поговорим о том, как самостоятельно изготовить сабвуфер и монтировать его на автомобиль. Наиболее удобная и универсальная форма корпуса – это немного усечённая пирамида. Так как у большинства автомобилей в стандартном положении заднее сиденье располагается под наклоном в 23 градуса, поэтому задняя стенка сабвуфера наклонена под таким же углом. После определения необходимого пространства, рассчитайте размер корпуса и нарисуйте чертёж корпуса будущего деревянного корпуса.

Закрытый ящик

Переднюю стенку лучше изготовить из ДСП толщиной 23 мм, боковую – 20 мм. Выпилите из материала стенки по размерам, что в чертеже, а затем соберите корпус. Все соединения лучше смазать клеем и закрепить саморезами. Отверстия под них лучше высверлить в 3 мм, а под головки лучше взять сверло диаметром в 1 см. Далее на боковой стороне циркулем сделайте разметку под будущий акустический терминал. Вырежьте их электролобзиком. Терминал под высоким давлением может издавать лишние звуки. Во избежание этого экранируйте его маленькой коробочкой, затем промажьте соединения клеем и закрепите саморезами. Рубанком срежьте все лишние выступы.

Спереди аналогичным способом разметьте и вырежьте отверстие под динамик. Для защиты от влаги пропитайте корпус нитролаком. Также его можно нанести на внутренний торец передней панели. Для большей привлекательности и практичности корпус можно снаружи оклеить карпетом. Клеится он на тот же нитролак. Присоедините динамик к акустическому терминалу и прикрепите их корпусу.

Фазоинвертор

Корпуса для данного типа сабвуферов достаточно громоздкие. Такой сабвуфер сложно рассчитать и настроить, но такой самодельный элемент автомобильной акустической системы имеет более высокий КПД, чем предыдущий вариант. В данном случае параметры также просчитываются при помощи специального программного обеспечения. Сборка корпуса проводится, как в предыдущем варианте, только его необходимо также тщательно отшлифовать. Далее вырежьте отверстия под фазоинвертор, ручки-карманы и розетку. Установите все крепления и хорошо их проверьте. Корпус можно обтянуть кожей.

Бандпас 4-го порядка

За изготовление корпуса для данного типа сабвуфера стоит браться тем, кто имеет опыт в проведении просчётов, ведь его сложно рассчитать и легко ошибиться в размерах. Зато бандпас выдаёт замечательный звук и имеет хороший КПД. Кроме этого, он хорошо защищён от внешних механических повреждений, так как полностью спрятан в корпус. Расчеты проводятся также при помощи компьютерного ПО, но не только всего корпуса целиком, но и каждой из камер отдельно. Когда будете выпиливать детали, придерживайтесь как можно точнее всех размеров.

Конструкция собирается, как и в предыдущих вариантах. Перегородка с динамиком делается из двух листов ДСП. Изнутри корпус обклеивается шумопоглощающим материалом, ватином, например. Клей наносится небольшими штрихами по всей площади. Нельзя лить много клея во избежание возникновения статических свойств. Можно дополнительно закрепить конструкцию строительным степлером. Припаяйте провода к клемме и динамику. Заднюю камеру необходимо полностью загерметизировать. Наибольшая герметичность достигается благодаря жидким гвоздям и скотчу, наклеенному поверх шва.

Раструб фазоинвертора делается путём нагревания краёв при помощи банки и их расширения. В пропиленное лобзиком в крышке отверстие помещается карпет с фазоинвертором. Соединения промажьте жидкими гвоздями. Крышка с фазоинвертором сзади обклеивается шумопоглощающим материалом. Готовый сабвуфер соберите и обклейте карпетом.

Бандпас 6-го порядка

Это самый сложный в сборке и расчётах сабвуфер. Сюда без основательной подготовки не стоит и подходить. Сравним с предыдущим вариантом, но выдаёт гораздо больший частотный диапазон. КПД и мощность его тяжело рассчитывать даже с помощью имитационных программ. Как правило, все параметры подбираются исключительно по личным предпочтениям.

Конструкция корпуса многим сложнее, чем в предыдущих вариантах. Чтобы соединения вышли значительно прочнее, их выполняют из деревянных брусков, закрепляющихся саморезами. Все детали вырезайте строго по просчитанным размерам. Всё делается далее по технологии, аналогичной с бандпасом четвёртым, только в качестве дополнительного звукоизоляционного материала используйте вату.

Это интересно! Рекордсмен Книги рекордов Гиннеса Тим Стормз воспроизводит ноту соль субконтроктавы на частоте 0.189 Гц. Этот звук настолько низок, что даже сам певец его не может услышать.

Самодельный сабвуфер-стелс

Данный тип сабвуфера максимально спрятан и почти не занимает в багажнике место, поэтому его очень удобно использовать в автомобиле. Он устанавливается обычно в багажнике за задней аркой. Для хорошего динамика требуется корпус в 18 литров, а порой и больше. Корпус можно слегка вынести вовнутрь багажника, а также разместить сабвуфер в нише, которая предназначена для «запаски».

Монтируя сабвуфер-стелс, необходимо его переднюю панель немного выдвинуть и соединить с обивкой багажного отделения. Из гофрированного картона необходимо соорудить форму, склеив его куски малярным скотчем. Соберите каркас усилителя и примерьте оборудование. Далее сделайте облицовочную панель из стеклопластика для усилителей, которые уже установлены на каркасе.

Закройте все промежуточные места между пластиком скотчем и полиэтиленом. Затем всё прикручивается саморезами к коробке корпуса. Гофрированный картон используется в качестве опалубки, для устранения зазоров в корпусе. Для придания более привлекательного внешнего вида необходимо воспользоваться стеклопластиком и шпаклёвкой. Установите сабвуфер в заднее крыло и выровняйте неровности наждаком. Обклейте корпус карпетом и прикрепите динамик.

Подсветка на сабвуфере

Для подсветки сабвуфера можно использовать как светодиоды, так и диодную ленту. У светодиодов имеются два контакта: анодный (А) и катодный (К). Для правильного подключения светодиодов необходимо присоединить контакт А к плюсу на питании, К – к минусу. К Аноду припаиваются резисторы каждого по отдельности светодиода. Заранее определите, как будете крепить светодиоды внутри сабвуфера. Лучше их разместить так, чтобы они держались вместе и крепко. Датчик эквалайзера необходимо располагать от сабвуфера подальше, чтобы он не повредился.

Если в качестве подсветки применять светодиодную ленту, то закрепление диодов заменено монтажом ленты. Это облегчит вам установку, так как они уже тщательно подогнаны друг к другу и хорошо закреплены. Монтировать ленту достаточно просто внутрь сабвуфера на двусторонний скотч. При помощи этого варианта можно варьировать различные дизайнерские решения. Например, кольцо из светодиодов вокруг динамика, яркость и цвет которого можно подобрать как вам угодно.

Каждый автовладелец, который тюнингует свой автомобиль, руководствуется по большей части только своими предпочтениями, вкусом и фантазией. То, что советуют специалисты, принимается, как правило, в качестве рекомендаций. То же самое можно сказать о том, как создавать сабвуферы самостоятельно с дальнейшей их установкой.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?
Да Нет

auto.today

Как сделать сабвуфер своими руками в машину

Добрый день дорогие автолюбители. Сегодня хотелось бы затронуть такую тему, как изготовление маленького сабвуфера для автомобиля, опираясь на собственные силы. Конструкция представляет собой акустическую систему, имеющую предназначение воспроизводить высокочастотные звуки, охватывая диапазон в промежутке от 20Гц до 120 Гц. Воспроизведение низких частот – задача активного сабвуфера, а высоких и средних – акустической системы.

Изготовить такое устройство можно своими руками. Для того, чтобы понять, как сделать самому сабвуфер в машину, необходимо владеть определенным объемом информации и иметь четкое руководство к действию. Стоит заметить, что вариантов самостоятельного изготовления сабвуферов для установки в машину предостаточно. И в некоторых случаях изделие, созданное своими руками, получается качественнее, чем приобретенное в специализированном магазине.

 Подготовительные работы

Первым делом следует определиться с тем, из каких материалов будет изготавливаться маленький сабвуфер в авто. Для этого нам понадобится фанера и старенькие динамики небольших размеров, при условии, что они являются полностью функциональными. Далее – колонки. Их вполне возможно приобрести на рынке радиотоваров.

Сборка и монтаж такого сабвуфера для авто особой сложности не представляет, тем более, что для данной конструкции не потребуется усилитель. А когда компактный сабвуфер в машину будет готов, то удобнее всего будет установить его внутри короба.

 Непосредственно для работы будут необходимы дополнительные материалы и инструменты:

• эпоксидный клей, кисточка;
• розетка, провод;
• болты, гайки, саморезы;
• специальная шпаклевка;
• полиэтиленовая пленка;
• скотч;
• лобзик;
• шуруповерт.

Подбор динамиков

Динамики для самодельного сабвуфера – составная часть изделия и по — этому важно иметь представление об их технических параметрах. К ним можно отнести:

• частоту резонанса;
• эквивалентный объем;
• мощность.

Если старых динамиков не оказалось в наличии, то их можно приобрести по приемлемой для себя цене. В этом случае все технические показатели будут предоставлены по месту покупки и указаны в специальных документах.

Проектировка короба сабвуфера

Проектировка короба — это второй этап работ. Для успешного и правильного их выполнения рекомендуется использовать утилиту JBL Speakershop. Данная программа отображает основные виды коробов сабвуфера, которых в ней представлено всего четыре. В качестве примера целесообразно рассмотреть короб, имеющий наиболее высокий КПД. Его еще принято называть бандпассом шестого уровня.

Внешне конструкция является прямоугольным корпусом с перемычкой во внутренней части, предназначенной для фиксации динамика. Конструкция должна быть снабжена отверстиями в количестве 2 – х штук, в которые будет воспроизведен монтаж полиэтиленовых и металлических трубок или камер. Короб в обязательном порядке должен быть подвергнут герметизации. Для этих целей можно использовать войлок или поролон. В крайнем случае подойдет обычная вата.

Толщина герметика должна составлять около двух сантиметров. Ну а что касается крышки сабвуфера, то она должна легко сниматься и плотно закрываться. Для этого ее стоит укрепить при помощи поролонового слоя. Программа позволит точно подогнать все параметры, произведет расчет размеров короба с учетом встроенного динамика.

Если задаваться вопросом, какой сабвуфер лучше, активный или пассивный, то выбор в данном случае зависит от предпочтений хозяина. Эти две конструкции имеют некоторые отличия в строении и функциональности. В частности, в активном сабвуфере расширенный диапазон акустической системы. Это находит свое отражение на качестве воспроизведении звуков.

Несмотря на кажущуюся простоту изготовление сабвуфера – задача не из легких, но вполне решаема при должном подходе. Если все сделать в соответствии с инструкцией, то вполне реально добиться желаемого результата: звук при достаточной громкости получится чистым и лишенным помех.

Осуществление сборки сабвуфера требует внимательного отношения, при этом человек должен уметь аккуратно работать с деревом, герметиком и умело использовать крепежные элементы. Помимо этого, ему предстоит вникнуть в некоторые технические детали, касательно акустики.

Определение места для сабвуфера

Установка сабвуфера своими руками требует определения места для размещения. Наиболее подходящим для этого вариантом является крыло с правой стороны, так как в большинстве автомобилей места там немного больше, чем слева. Хотя и второй вариант тоже является вполне приемлемым. После выбора участка короб необходимо обложить полиэтиленом, скрепляя скотчем. Далее следует заготовить куски стеклоткани, которые обрабатываются эпоксидным клеем и садятся на скотч.

Задняя стенка обкладывается стеклотканью в три – четыре слоя и оставляется до полного высыхания. При обычном раскладе на это уходит около суток. Далее застывшую часть нужно снять, а следующее наращивание толщины воспроизводится уже в не пределах багажника, после чего вклеивается нижняя часть конструкции. Верх воспроизводится по петлевым формам, а передняя стенка скрепляется при помощи саморезов. Стыки промазываются эпоксидным клеем.

Следующий этап работ предусматривает обработку клеем корпуса, после чего его следует прикрутить к боковой части в предварительно вырезанное отверстие. Затем при помощи рубанка устраняются все лишние выступающие части. Далее лобзиком вырезается отверстие для динамика.

 Подключение сабвуфера

Перед введением конструкции в действие предусматривается принятие определенных мер по защите сабвуфера от воздействия влаги. Для этого корпус из ДСП пропитывается нитролаком для мебели. Делать это рекомендуется на улице, чтобы предотвратить отравление. Пропитку следует воспроизводить со всех сторон, не забывая о внутренней части.

Необходимостью является так же настройка сабвуфера в авто. Для этого достаточно осуществить подключение, предварительно изучив схемы.

Как сделать сабвуфер своими руками в машину: видео

Смотреть видео

Смотреть видео



vse-provse.com

Делаем сабвуфер своими руками

сабвуфер своими руками

Автомобильный сабвуфер представляет собой низкочастотный динамик, который устанавливается внутрь специального корпуса. Сделанный сабвуфер своими руками предназначен для воспроизведения звука на низких частотах. Наша статья расскажет вам о том, как его сделать. Также вы узнаете, какие варианты коробов для сабвуфера существуют. Корпус – это акустическое оформление, которое изолирует звуковые волны, излучаемые задней и передней сторонами диффузора динамика, так как при их пересечении возникает самозатухание, которое называют коротким замыканием.

Разновидности конструкций коробов

Всего существует несколько популярных вариантов исполнения автомобильного сабвуфера:

  1. Бесконечный экран. В этом случае головку динамика монтируют в усиленную заднюю полку машины. Независимо от легкости монтажных работ, используется этот вариант редко по причине невысокого звукового давления. Также можно заметить перемену звучания в зависимости от наполненности багажного отсека. Возможно реализовать этот вариант только в машинах в кузове типа седан.
  2. Закрытый ящик. Этот вариант корпуса сабвуфера более распространен. Закрытый короб достаточно высокой жесткости надежно изолирует звуковые колебания, которые излучает тыльная сторона головки. Для лучшего затухания звуковых волн в корпусе ящик внутри обклеивается каким-нибудь материалом для звукопоглощения:
    • вата;
    • войлок;
    • поролон.

      Типы оформления сабвуферов

  3. Из преимуществ можно выделить простоту расчетов и сборки корпуса. Кроме того, в этом корпусе динамики хорошо переносят пиковую нагрузку. Закрытый ящик позволяет проигрывать музыку с широким тональным окрасом. Недостаток у этой конструкции всего один – невысокий коэффициент полезного действия, так как половина звуковых ящиков не покидает ящик.
  4. Фазоинвертор – это закрытый ящик с выходом порта, сквозь который звуковая волна от тыльной стороны головки выходит из ящика. Тоннель может иметь прямоугольную или круглую форму. Этот порт называют фазоинвертором. Он обладает определенными размерами и устанавливается в подходящем месте, за счет чего изменяет фазу проходящей сквозь него звуковой волны. Звук от задней части динамика накладывается на звук от передней, повышая КПД. Это дает возможность получать вдвое более мощное звуковое давление, чем в случае с закрытым корпусом. Но этот корпус рассчитать сложнее, а размеры ящика должны быть больше, по сравнению с монтажом динамика в закрытый ящик. При высоком уровне звука не исключены шумы из-за завихрений воздуха на краю фазоинверторного порта.
  5. Бандпасс. Это ящик с перегородкой посередине, образующей пару камер. В перегородку в корпусе устанавливают низкочастотный динамик. В зависимости от сочетания фазоинверторных или глухих камер можно выделить три типа бандпасс корпусов: бюандпасс четвертой категории, шестой категории тип А и шестой категории тип Б. Сабвуферы такой конструкции да.ют возможность получать высококачественный бас и хороший КПД. Корпус спроектировать и настроить довольно трудно, а также он имеет большие размеры.
к содержанию ↑

Сабвуфер своими руками: из чего сделать корпус?

Корпус из фанеры

Какой материал лучше подходит для создания корпуса сабвуфера? Рассмотрим несколько популярных вариантов:

  1. ДСП – самый подходящий вариант, который недорого стоит и легко обрабатывается. Следует выбирать материал максимальной плотности при толщине не менее 16 ми. ДСП хорошо впитывает влагу и разбухает, поэтому его лучше окрасить.
  2. ДВП. Как в случае с ДСП, выбирать надо материал с максимальной плотностью. Он легко слоится, особенно если промокает. С ДВП нужно аккуратно работать, иначе можно все испортить. Независимо от всех минусов, материал очень удобен и позволяет легко и быстро собирать корпус для сабвуфера с динамиком средней мощности.
  3. Фанера. Фанеру лучше выбирать из русской березы или корабельной древесины. Многие другие сорта не имеют достаточно высокой плотности, что вызывает искажение звука.

Если у вас есть листы ДВП, ДСП или фанеры, но имеют малую толщину, для обеспечения нужной жесткости конструкции сложите вместе два листа, промазав герметиком, столярным клеем или ПВА, и скрутив саморезами.

к содержанию ↑

Инструменты и материалы

к содержанию ↑

Материалы

Динамик для сабвуфера

Из материалов вам потребуется следующее:

  1. Динамики. При их выборе вы должны знать, что разные модели имеют определенные характеристики. В инструкции или на коробке всегда указывают рекомендованное акустическое оформление для определенного динамика.
  2. ДВП, фанера или ДСП. Количество зависит от габаритов корпуса.
  3. Клеммы для проводов.
  4. Акустический кабель.
  5. Эпоксидная смола.
  6. Клей ПВА или силиконовый герметик.
  7. Лак или краска.
  8. Саморезы по дереву.
  9. Карпет
  10. Клей в баллончике для карпета.
  11. Если вы будете делать корпус с фазоинвертором, вам потребуется подходящий туннель. Если нужного размера трубку вы не найдете в продаже, подберите в строительном магазине пластиковую трубу подходящего диаметра.
к содержанию ↑

Инструменты

Процесс сборки

  1. Шуруповерт или отвертка.
  2. Лобзик или ножовка.
  3. Длинная линейка или рулетка.
  4. Карандаш.
  5. Ножницы.

Перед сборкой короба сабвуфера нужно правильно рассчитать его. Скачайте в интернете программу под названием JBL SpeakerShop или ее аналог, и рассчитайте размеры корпуса. Как это сделать вы разберетесь – в этом нет ничего сложного.

к содержанию ↑

Этапы изготовления сабвуфера

Для начала по размерам надо вырезать стенки будущего короба. Вырезайте с тщательным соблюдением размером, чтобы при сборке щели были минимальны.

Сгруппируйте стенки, промазав стыки герметиком, а затем вкрутите саморезы через каждые несколько сантиметров.

Видео: САБВУФЕР своими руками

Снова промажьте стыки герметиком внутри и снаружи. Если останется хоть небольшое отверстие, через него при работе динамика вы будете слышать неприятный свист.

Вырежьте в удобном месте отверстие под клеммы для проводов – так называемый акустический терминал.

Если вы делаете ящик с фазоинвертором, закрепите фазоинверторный порт в соответствующем отверстии, используя для этого эпоксидную смолу.

Для защиты корпуса из ДСП или ДВП от влаги материал покройте лаком или краской, желательно нитро.

Перетяните корпус карпетом, не забыв оставить отверстия для терминала и динамиков. Установите акустический терминал на предусмотренное место и зафиксируйте его саморезами. Изнутри рекомендуем промазать посадочное место эпоксидной смолой.

Присоедините два провода к клеммам внутри терминала. Другие концы проводов присоедините к клеммам динамика – они должны иметь такую длину, которая нужна для комфортного подключения динамика.

Вставьте динамик на место, а в стык между плоскостью ящика и динамиком уложите уплотнитель. Если в комплекте такой не было, используйте оконный уплотнитель или поролоновую полоску.

Зафиксируйте динамик саморезами из комплекта или простыми саморезами по дереву. Итак, работа по сборке сабвуфера для автомобиля закончена, и вам останется только подключить устройство к усилителю.

avtozvuk.info

Сабвуфер в машину своими руками: полная инструкция

Наверное, все меломаны слышали о таком важном элемента аудиосистемы автомобиля, как сабвуфер. Что же он из себя представляет?

Это не что иное, как отдельная акустическая система, предназначенная для воспроизведения звуков в диапазоне от 20 до 120 Гц. Сабвуфер специально придумали для усиленного воспроизведения низких частот – «басов», как их часто называют.

При этом важно знать о том, что человеческое ухо не улавливает направление источника низких частот, поэтому данную систему можно устанавливать абсолютно в любом месте. В этой статье мы поговорим о том, как легко сделать сабвуфер своими руками в домашних условиях.

Выбор динамиков

Перед тем, как начать сборку аудиосистемы, нужно определиться с размером и сопротивлением динамика, который будет встроен в него. Существуют несколько основных видов динамиков, которые зачастую используют при создании сабвуфера:

  • 6-дюймовые динамики – это скорее не основной источник баса, а дополнительный, так как мощности у них явно не хватает;
  • 8-дюймовые динамики – их чаще всего используют, если нужно создать фронтальные низкие частоты;
  • 10-дюймовые динамики – наверное, идеальный вариант для создания 15 литрового сабвуфера;
  • 12-дюймовые динамики – лучше всего они будут звучать в сабвуфере с 25-литровым корпусом.

Далее нужно обратить свое внимание на сопротивление динамиков. Здесь логика довольно простая: чем меньше сопротивление, тем выше будет выходящая мощность.

Но при этом следует учесть, что небольшое сопротивление (1-2 Ома) приведет к некоторой потере чистоты и качества звучания сабвуфера, поэтому лучшим вариантом считаются динамики с сопротивлением в 2-4 Ома.

По поводу мощности будущих динамиков все просто: чем мощнее, тем лучше. Главное, чтобы мощность не искажала звук, так как такую аудиосистему слушать будет неприятно. Теперь приступим непосредственно к изготовлению сабвуфера.

Тип конструкции корпуса

Из этого видео, вы узнаете, как рассчитать корпус савбуфера.

Перед тем как приступить к сборке аудиосистемы, нужно определиться с типом ящика для сабвуфера. Выделяют несколько основных видов:

  • Закрытый ящик – это самый легкий вариант. Спроектировать и построить подобный сабвуфер легче всего, но при этом стоит сказать о том, что КПД у подобной конструкции будет самым низким. Более того, для того чтобы качественно загерметизировать ЗЯ, нужно потратить довольно много времени.
  • Фазоинвертор – более сложная конструкция сабвуфера, но при этом она позволяет значительно увеличить КПД устройства.
  • Бандпасы 4-го и 6-го порядков – это самый сложный вариант создания сабвуфера, но, конечно же, и самый качественный. Спроектировать подобную конструкцию довольно трудно, но она будет давать самый высокий КПД, при этом выдавать мощные низкие частоты.

Проектирование аудиосистемы

Конечно же, каждая конструкция имеет свои явные преимущества и недостатки. Стоит сказать о том, что выбор конструкции ящика для сабвуфера определяется в большинстве случаев динамиком, который был приобретён.

Как же определить идеальный вариант коробки под свой динамик? За вас это сделает специальное программное обеспечение для проектирования аудиосистем. Мы советуем вам воспользоваться WinISD.

Она имеет интуитивно понятный интерфейс, который позволит качественно спроектировать сабвуфер любой сложности практически любому. В этой программе вы выберите тип динамика, который желаете установить в систему, и объём будущего ящика.

После этого программа проанализирует введенные значения, и выдаст лучший вариант конструкции. Из данного видео, вам станет абсолютно понятно, как сделать савбуфер в машину, своими руками.

Далее нужно подобрать такое соотношение размера ящика и частоты фазоинверторов, чтобы звучание было максимально сильным и чистым. Для этого нужно менять значения этих параметров в программе и анализировать график.

Есть и автонастройка, которая подскажет нужный диаметр и длину труб для идеальной частоты фазоинвертора. Но лучше все делать вручную. Вы должны подобрать такие значения, чтобы график пересекал линию в -3 ДБ при частоте в 25-35 Гц и уходил к нулю.

После того как проект был создан, можно приступать к постройке корпуса.

Постройка корпуса

Для того чтобы сделать универсальный сабвуфер, который будет идеальным во всех отношениях, следует делать корпус в виде усеченной пирамиды. Задняя спинка должна иметь срез в 23 градуса. Почему именно в 23?

Да потому что большинство автомобилей имеют именно такой наклон спинки задних сидений. Далее нужно запастись фанерой в зависимости от того, насколько большого объёма акустическую систему вы хотите создать.

Мы рассмотрим создание сабвуфера на конструкции закрытого ящика, так как она наиболее простая. Изначально нужно взять ДСП, которая имеет толщину 23 см. Это будет элемент передней стенки нашего будущего звукового оборудования.

Тюнинг Нивы своими руками. Что нужно для проведения данного процесса, подскажет уникальная статья на нашем сайте. Если вы не можете сделать чип тюнинг ВАЗ, рекомендуем данную статью, из которой, вы несомненно, почерпнёте много полезной информации.

Здесь, находится инструкция по бортовому компьютеру Мультитроникс.

Для создания боковых и задней стенки необходимо использовать ДСП толщиной в 20 см. Далее в зависимости от выбранного объёма нужно произвести измерения и выпилить нужные куски доски. После этого склеиваем из них коробку. Делать это лучше с помощью качественного клея для дерева и саморезов, которые нужно вкручивать через каждые 5 сантиметров. Это создаст идеальную целостность всей конструкции.

После того как каркас коробки был склеен, нужно замерить диаметр вашего акустического терминала. Далее на боковой стороне каркаса циркулем намечаем будущее отверстие. Вырезать отверстие лучше всего с помощью электролобзика.
Далее нужно вставить терминал в отверстие, но при этом во избежание лишних призвуков во время звучания сабвуфера, нужно заранее экранизировать акустический терминал.

После того, как он будет закреплен саморезами, нужно срезать лишние части доски. На передней стенке такой же последовательностью действия вырезаем отверстие под основной динамик.

Кстати, для того чтобы увеличить время эксплуатации вашего корпуса и повысить его надежность, перед созданием конструкции необходимо пропитать доски мебельным нитролаков, это защитит корпус от пыли и влаги.

После этого нужно соединить сабвуферный динамик и акустический терминал, срезав при этом все лишние куски каркаса. В принципе все готово, теперь можно добавить подсветку и завершить дизайн корпуса вашего сабвуфера. Сабвуфер готов к подключению к аудиосистеме вашего автомобиля.

natapku.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
