Вездеход из мотоблока своими руками

Самодельный мини вездеход 4 х 4 сделанный из мотоблока: подробное описание постройки вездехода своими руками.

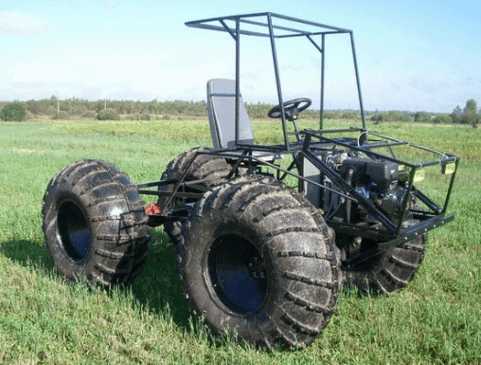

Умелец сделал самодельный мини вездеход

с колёсной формулой 4 х 4, из старого мотоблока, благодаря малому весу проходимость у вездехода отменная. Мощность двигателя 7 л.с, её вполне достаточно для такой простой и лёгкой конструкции. От двигателя крутящий момент передается цепной передачей на передний и задний мосты, установлены шины низкого давления от квадроцикла.

Для постройки вездехода использованы материалы:

• Двигатель от мотоблока Аврора-800 мощностью в 7 л.с.
• Цепь от мотоцикла Иж.
• Звезда на 21 зуб.
• Колеса с квадроцикла.
• Рулевая рейка и Кулаки от ваз 2108.
• Полуоси от ваз классика.
• Профильная труба.

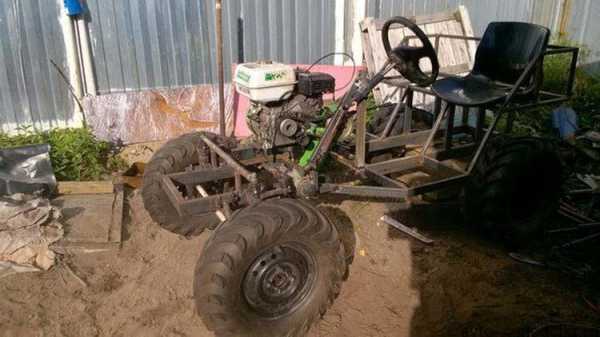

Теперь рассмотрим подробно конструкцию самоделки.

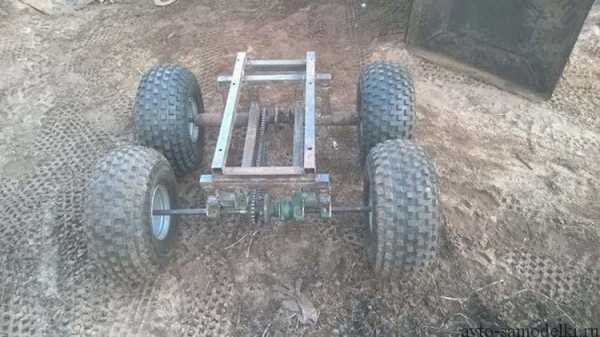

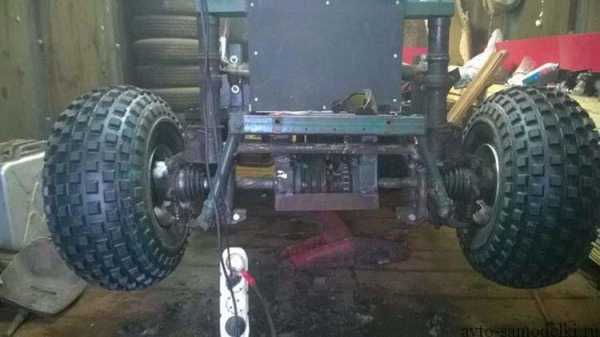

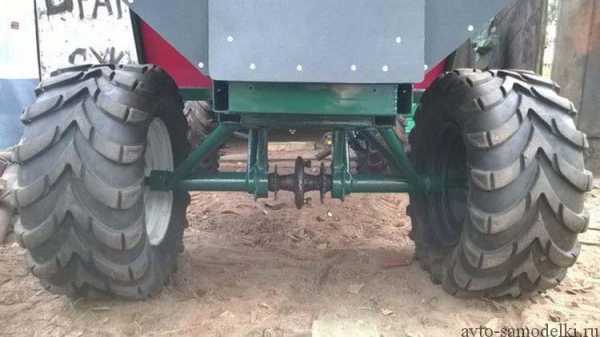

Вот показан передний мост.

Рама сварена из профильной трубы.

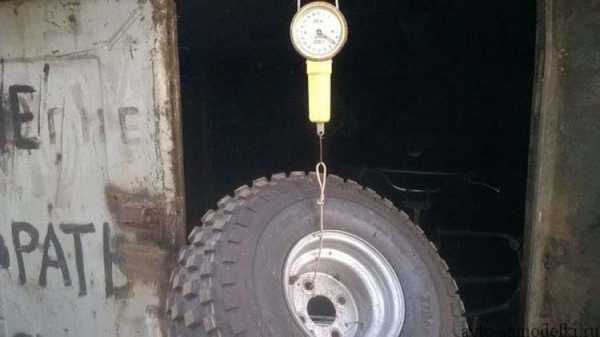

Весит одно колесо — 7 кг.

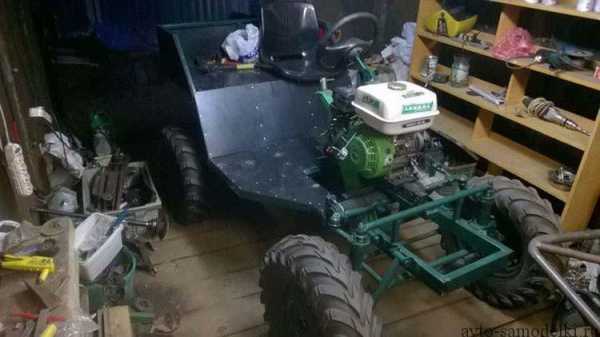

Двигатель от мотоблока.

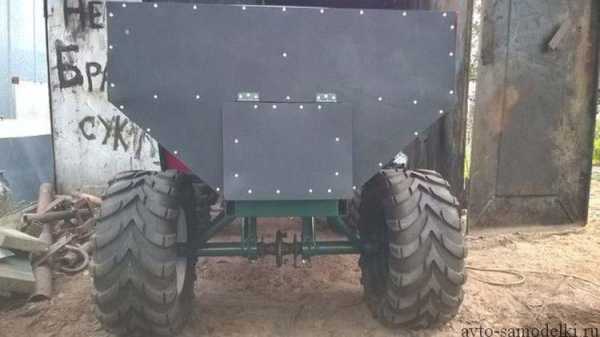

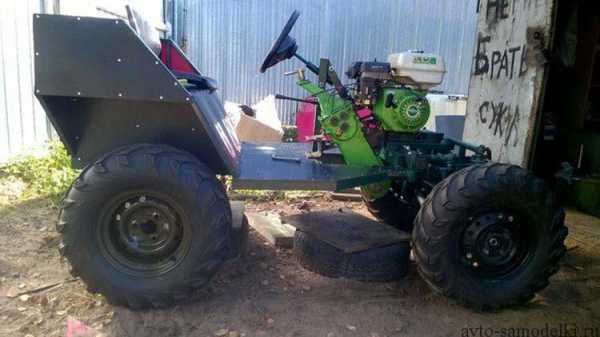

Кузов обшит пластиком толщиной в 4 мм.

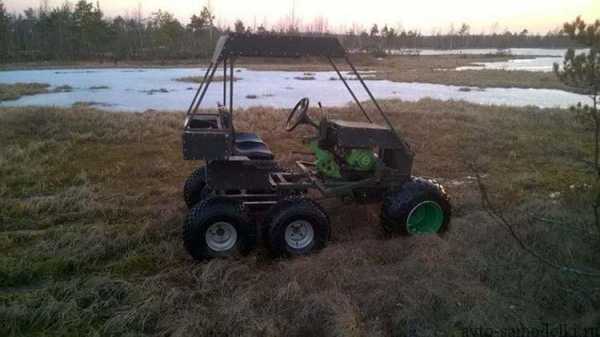

Автор провёл испытания с колесной формулой 6х6, но мощности двигателя было недостаточно, и пришлось отказаться от данной затеи.

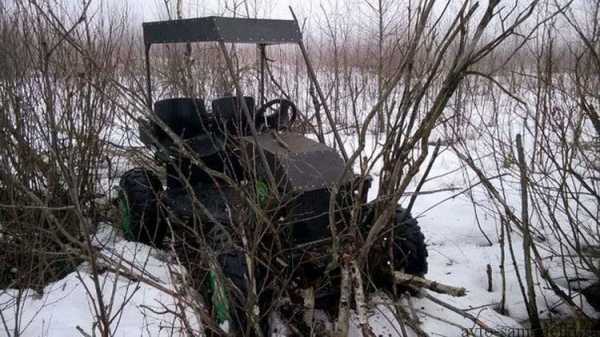

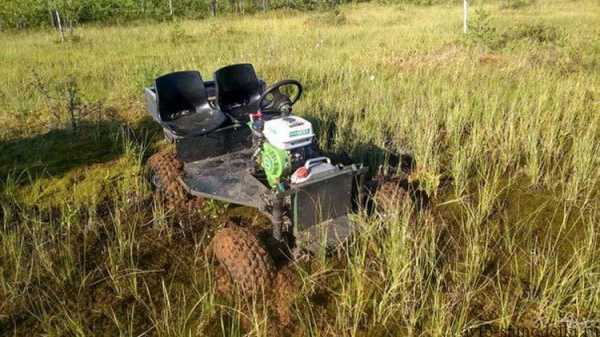

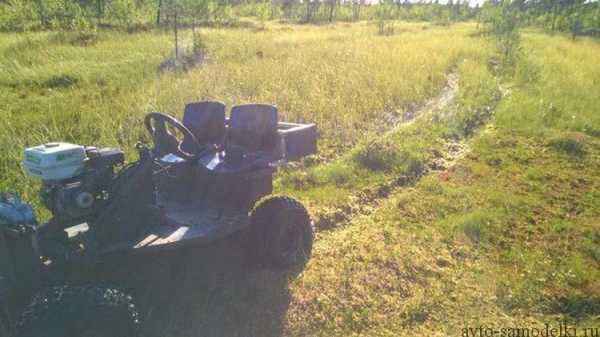

Небольшой тест драйв по болоту.

Максимальная скорость до 20 км в час, можно увеличить скорость изменив передаточное число, но тогда понизится тяга вездехода.

В итоге получился шустрый мини вездеход, на нём можно поехать покататься по бездорожью или сгонять на рыбалку.

Популярные самоделки из этой рубрики

Поделиться в соц. сетях

avto-samodelki.ru

муравей с двигателем, экскаватор своими руками, мопед, пилорама, велосипед

Придумывать различные самоделки из мотоблока своими руками любят люди, чей бюджет скромен и не дает возможности приобретать фирменные навесы и приставки. В базовой комплектации эта техника имеет ограниченные возможности. Но даже самый простой агрегат представляет собой двигатель внутреннего сгорания, который можно использовать как источник энергии для множества мобильных устройств. На базе мотоблока можно собрать и стационарные установки, такие как водокачка, электрогенератор и мульчер. Подсоединив к агрегату электродвигатель, можно сделать универсальный станок для обработки древесины. Самодельная пилорама на своем дворе станет отличным подспорьем в хозяйстве.

Модернизация транспортных средств

Если сломался старый велосипед, скутер или мотоцикл, не стоит сдавать технику на металлолом. Также не нужно спешить с покупкой нового мотора. Его можно заменить на силовую установку от легкого мотокультиватора. Есть только 1 ограничение: на такой машине нельзя передвигаться по дорогам общего пользования. Но мотороллер Муравей с двигателем от мотоблока можно использовать на даче для поездок на поле или речку. Двигателя мощностью 5-6 л.с. вполне хватит для того, чтобы разогнать мопед до скорости 50-60 км/ч. Перед монтажом движка на велосипед необходимо установить на это средство передвижения усиленные колеса, способные выдержать вес до 100 кг.

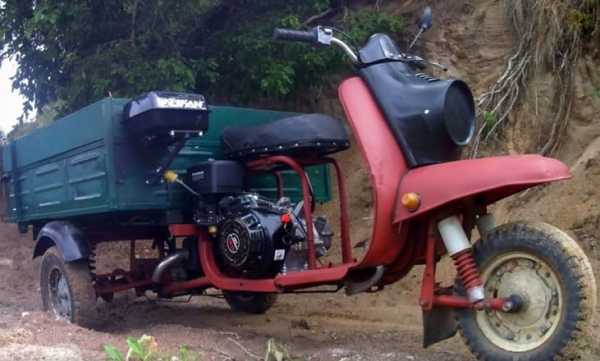

Для того чтобы собрать мотороллер с двигателем от мотоблока, потребуются такие инструменты и материалы:

• сварочный аппарат;
• болгарка с дисками по металлу;
• электрическая дрель;
• гаечный ключ;
• отвертка;
• плоскогубцы;
• уровень;
• молоток;
• краска.

Для того чтобы поставить силовой агрегат на Муравей, потребуется создать для него раму.

Делается это в такой последовательности:

1. Составляются чертежи, делаются точные расчеты конфигурации каркаса и мест крепления. Рекомендуется проверить расчеты на мягких полосах алюминия.
2. Сваривается крепежный кронштейн. Проводится его обработка средствами против коррозии, просверливание отверстий для болтов.
3. Двигатель аккуратно водружается на кронштейн и фиксируется болтами. Проверяется точность установки, выполняется корректировка положения.
4. Мотор соединяется с ходовой частью транспортного средства с помощью ремня или цепи. Закрепляются тросы переключения передач, рычаги управления.
5. Проверка работоспособности транспортного средства. Созданная самоделка нуждается в обкатке, чтобы все детали притерлись друг к другу. На это нужно потратить 6-8 часов при работе мотора на средних оборотах.

При наличии опыта обращения с бытовыми инструментами и знаний в электротехнике можно собрать электрический экскаватор своими руками. Для этого потребуются швеллеры, шарниры, тросы и исправный электрический мотор. Ковш изготавливается из листовой стали, которую можно недорого купить в пунктах приема металлолома.

Трактор из мотоблока

Процесс многочасового хождения по полю за агрегатом мало кому понравится. Намного проще косить траву, пахать или окучивать грунт, сидя на удобном стульчике, закрепленном на прицепной тележке. В торговых точках представлено множество фирменных адаптеров, прицепов и тележек. Но они имеют немалую стоимость, которая многим не по силам. Сделать мини-трактор из мотоблока Нева можно практически бесплатно, воспользовавшись теми инструментами и материалами, которые есть под рукой.

Необходимы такие приспособления и материалы:

• дифференциал от легкового автомобиля;
• колеса от малолитражки;
• звездочки и цепи от мотоцикла;
• шестигранный полнотелый стальной профиль;
• стальные уголки 50 мм;
• жесть для изготовления крыльев.

Первая сложность, которая возникает при изготовлении трактора-самоделки своими руками, — это высокий центр тяжести. Понизить его невозможно по чисто техническим причинам. Увеличить устойчивость трактора можно только одним способом — расширить его колесную базу. Для этого используется шестигранный профиль, который крепится к ступицам шплинтами. При расширении колеи до 120 см мотоблок обретет нормальную устойчивость. Установка дифференциала позволит агрегату легко проходить повороты.

Сборка мини-трактора проводится в такой последовательности:

1. Сварка каркаса прицепной части. Закрепление дышла с фланцем, проделывание в нем отверстий для болтов (соединение нужно делать разборным, чтобы иметь возможность транспортировать мотоблок в багажнике или прицепе).
2. Изготовление ходовой части. На тележку устанавливаются колеса. Чтобы сделать полный привод на оба моста, на полуоси привариваются звездочки, ставятся натяжной механизм и цепи.
3. Сборка кузова и сиденья. При необходимости устанавливается навес над водителем. Проводятся настройка и регулировка органов управления.
4. Электрификация созданной машины. В качестве источника энергии используется тракторный генератор или аккумулятор. Для удобства вождения целесообразно установить 2 фары — спереди и сзади (для движения задним ходом).

Во время ходовых испытаний проверяются устойчивость и проходимость самоделки. Если ведущие колеса теряют сцепление с грунтом, то они или корпус мотоблока нагружаются утяжелителями.

Снегоход из мотоблока

Зимой передвигаться по местности становится значительно сложнее, а покупка даже подержанного снегохода сопряжена со значительными финансовыми затратами. Решением проблемы является переделка мотоблока в снегоход. Все необходимое для этого можно найти на ближайшей свалке или в пункте приема металлолома. При наличии достаточной суммы приобретаются модульные гусеницы, устанавливаемые вместо колес на полуось.

Если взять за основу уже изготовленный трактор, то для работы потребуются:

• старые широкие колеса от внедорожника;
• листовая сталь шириной не менее 40 см;
• транспортерная лента с кордовой основой.

Сделать снегоход можно разными способами. Выбор зависит от мастерства владельцев транспортного средства и наличия подручного материала.

Переделка может проводиться по таким направлениям:

1. Замена штатных колес на более широкие, оказывающие минимальное давление на снег. При необходимости на колеса цепляются приспособления для увеличения сцепления (цепи, канаты).
2. Закрепление колес в широких и легких грунтозацепах. Предварительно из камер выпускается воздух. Обода надеваются на колеса, которые накачиваются до предела.
3. Установка транспортерной ленты на колеса. Чтобы лента не слетала, на ее краях с помощью заклепок закрепляются алюминиевые планки.

Самодельный снегоход из мотоблока не поставит рекорда скорости. Но для поездки в лес за дровами или на зимнюю рыбалку его возможностей будет вполне достаточно.

specmahina.ru

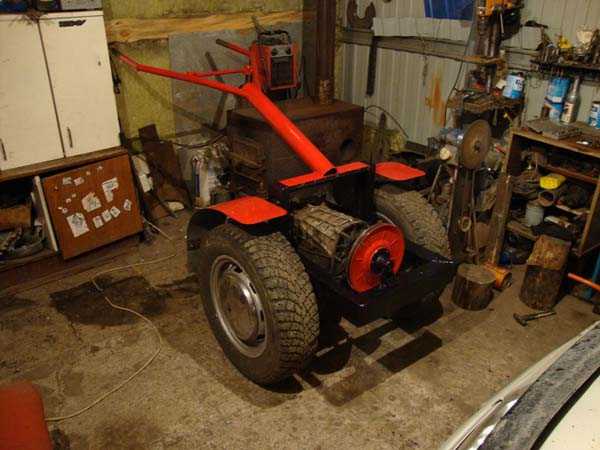

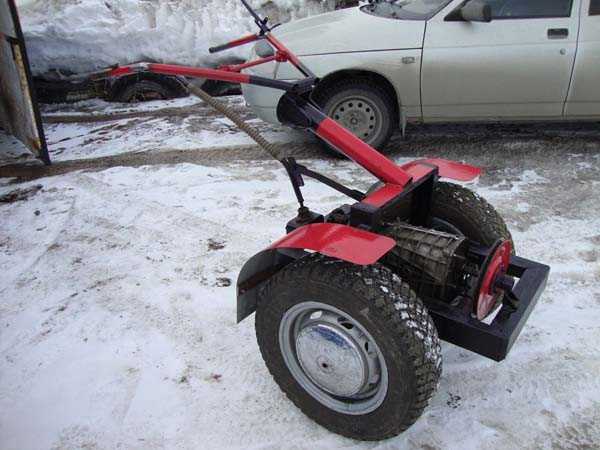

Самодельный мотоблок (49 фото изготовления)

Мотоблок самодельный: пошаговая сборка с фото и описанием.

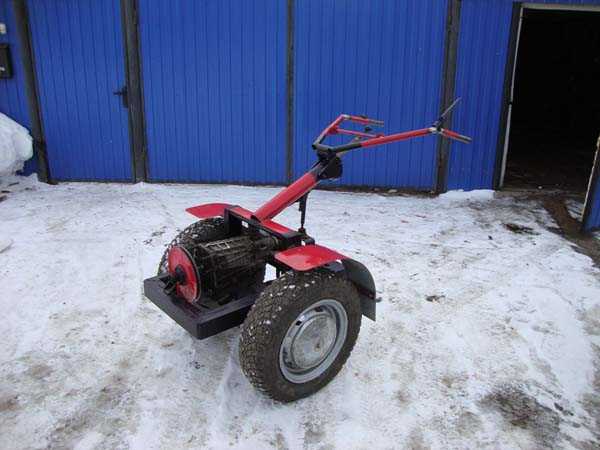

Умелец из Омска собрал своими руками мотоблок и сделал для него навесное оборудование для обработки огорода. Процесс изготовления самоделки показан на фото.

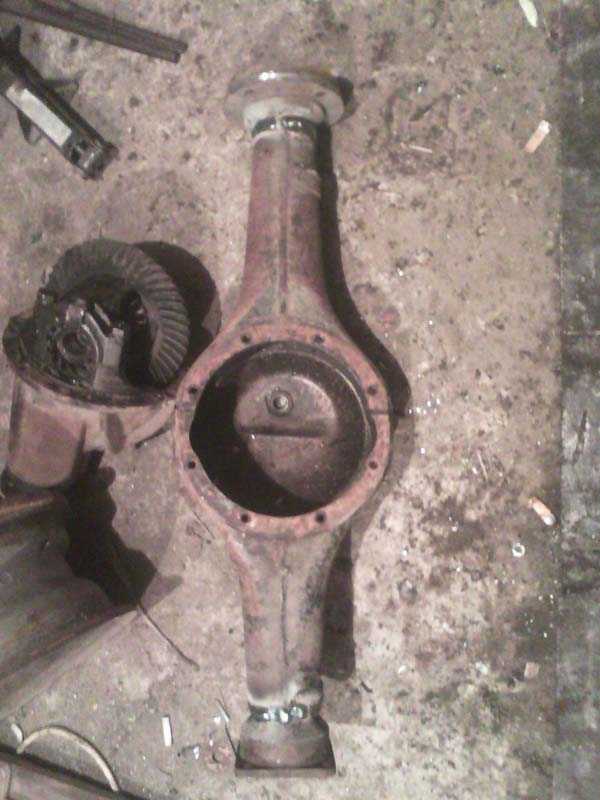

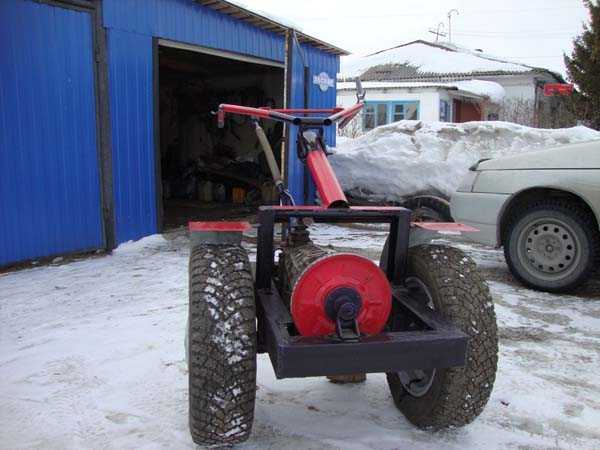

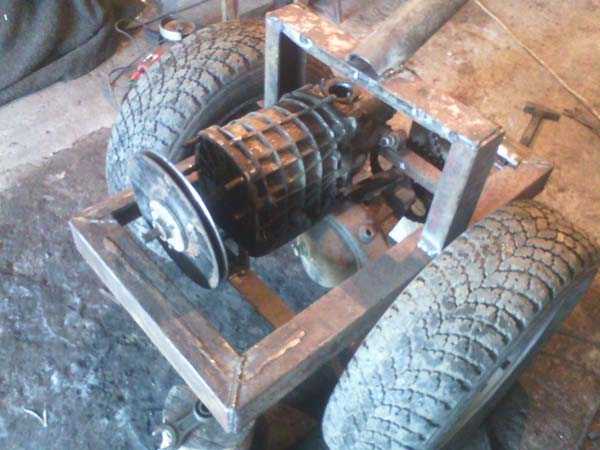

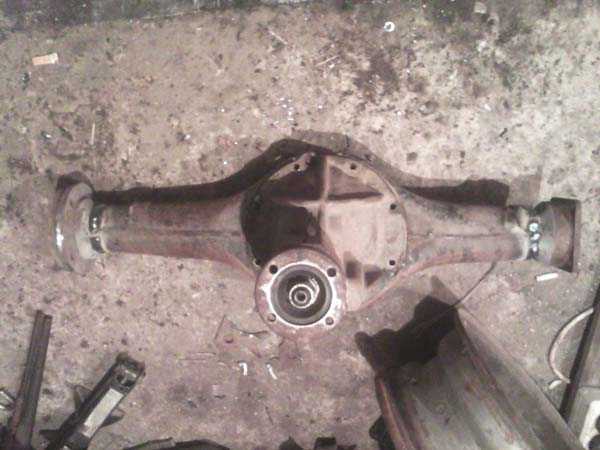

Задний мост от ВАЗ классика, был укорочен под колею.

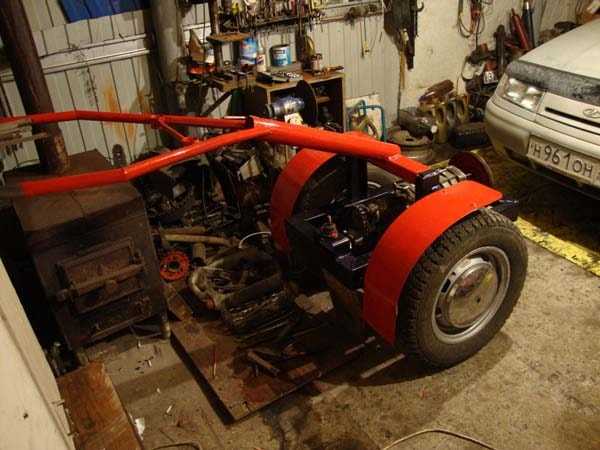

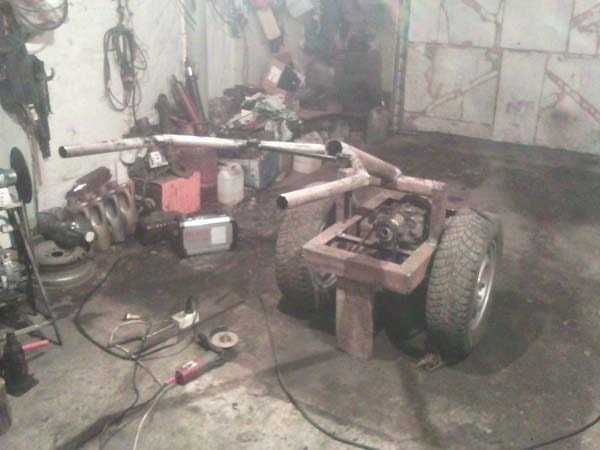

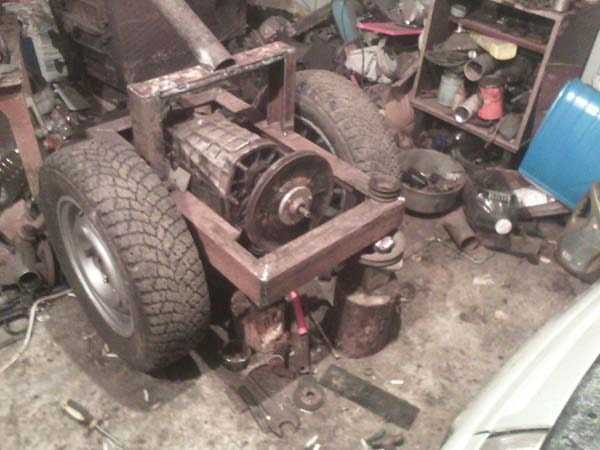

Из швеллера и уголка сварена рама.

Установлена КПП также от ВАЗа.

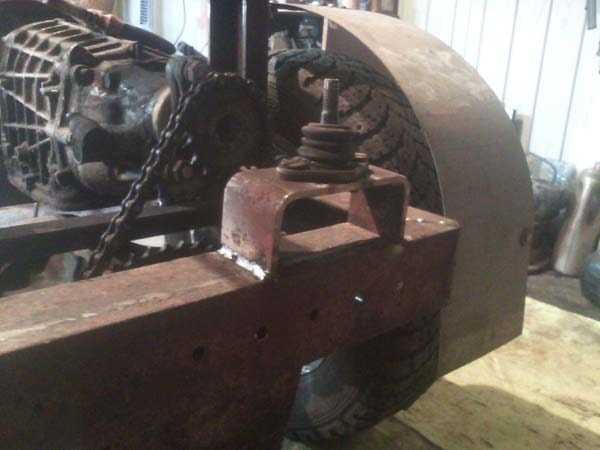

На вал КПП установлен шкив для ременной передачи (от двигателя на КПП будет стоять ременное сцепление).

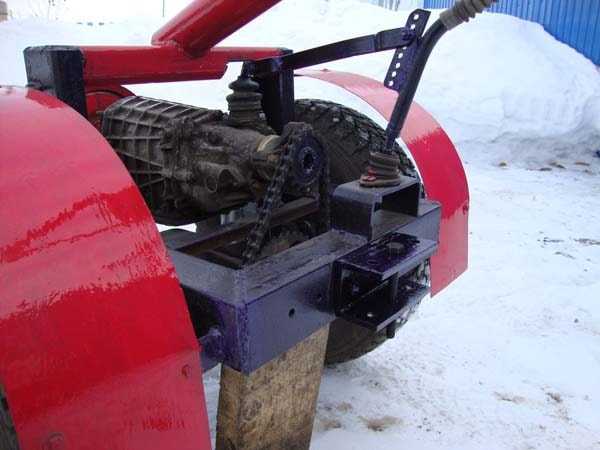

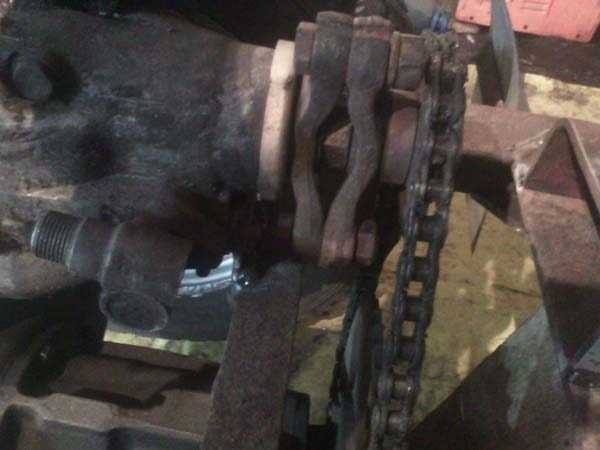

От КПП на мост идёт цепная передача.

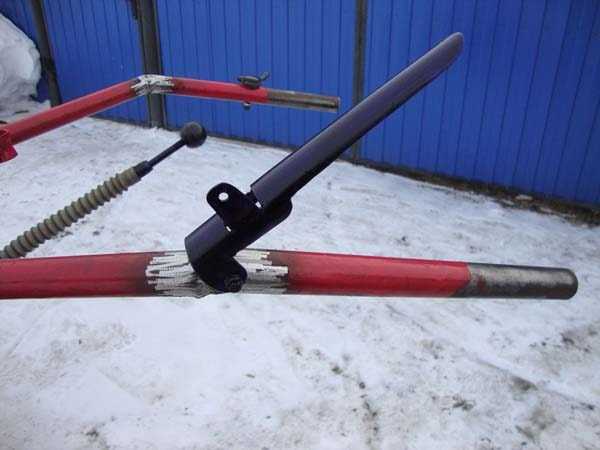

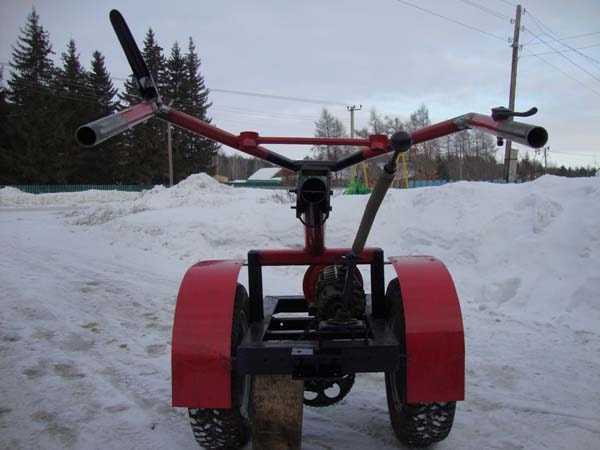

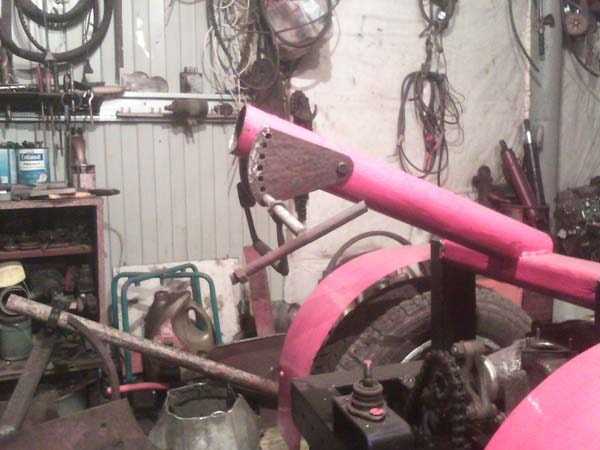

Регулируемый угол наклона ручки.

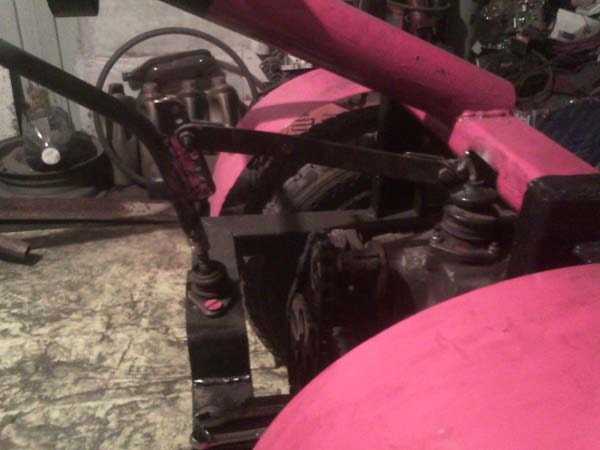

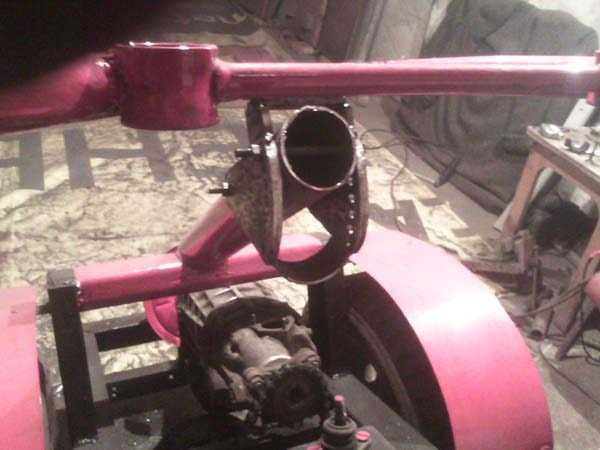

Механизм переключения передач КПП.

Также автор изготовил навесное для мотоблока.

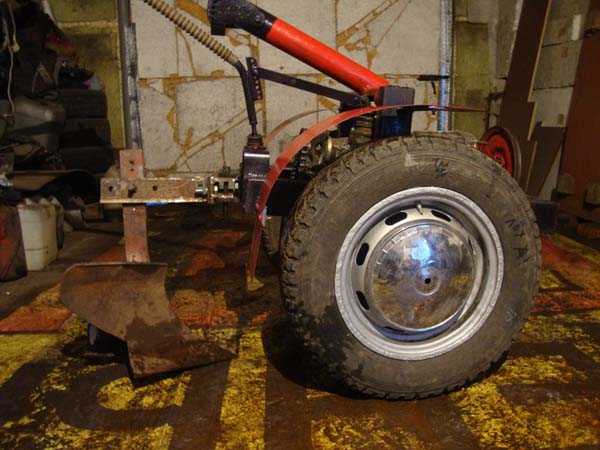

Из жигулёвских дисков сделал пару колёс с грунтозацепами.

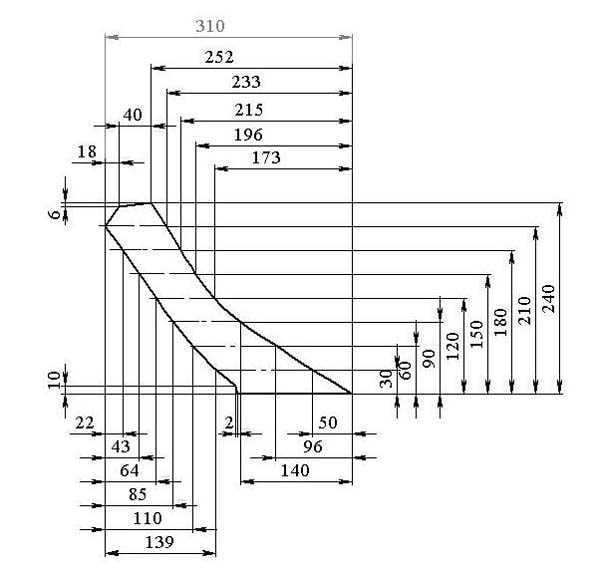

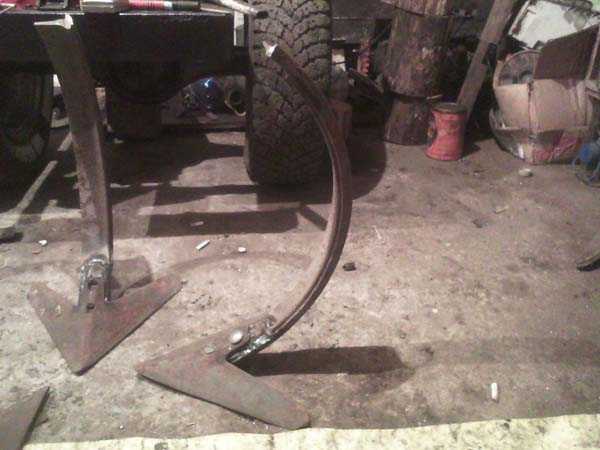

Чертежи плуга для мотоблока.

Умелец установил на свой самодельный мотоблок, четырёхтактный бензиновый двигатель воздушного охлаждения «FORZA» мощностью 6,5 л.с.

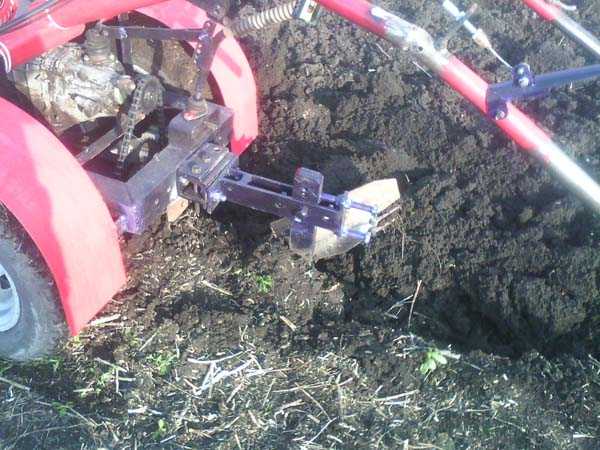

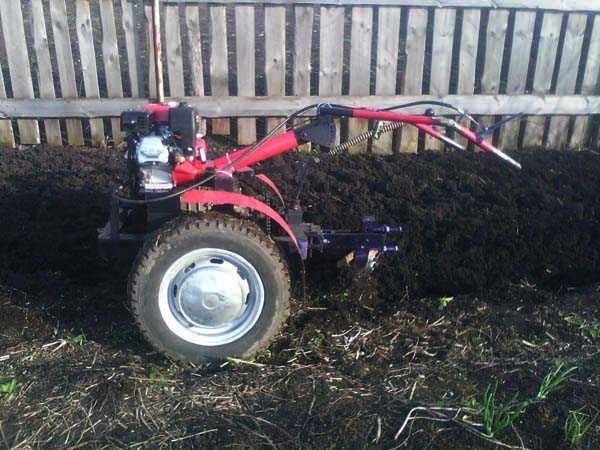

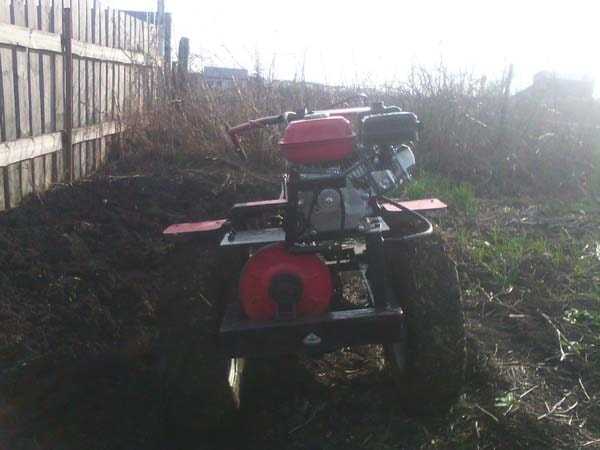

На фото: мотоблок в работе.

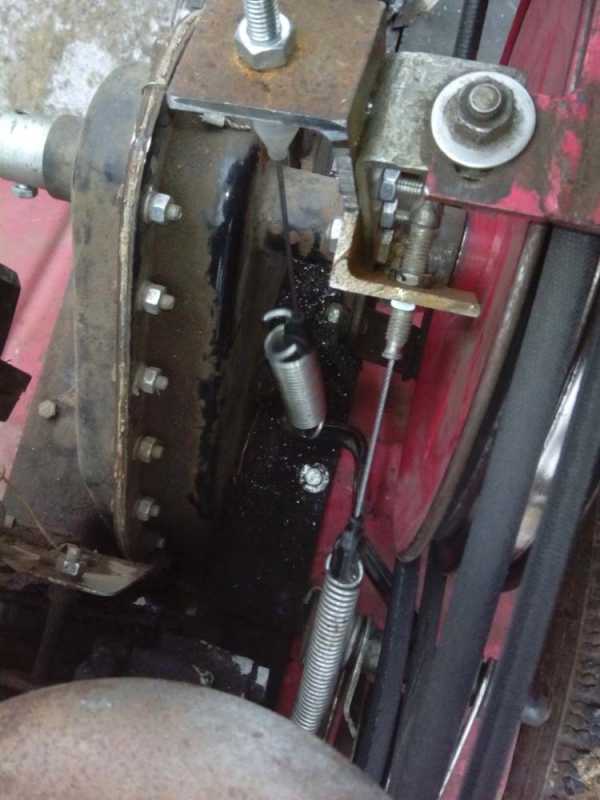

Сделано ременное сцепление.

Адаптер для прицепа.

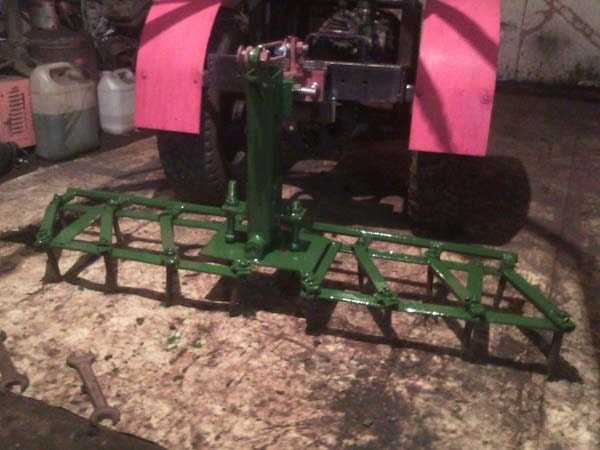

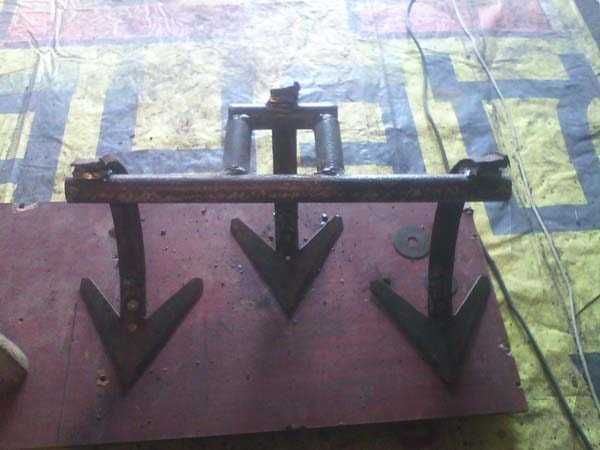

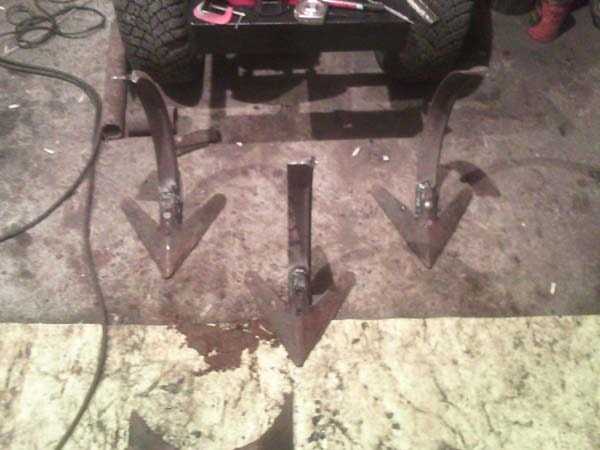

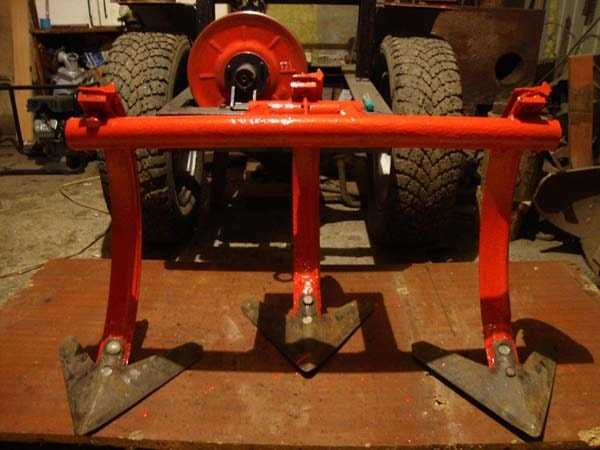

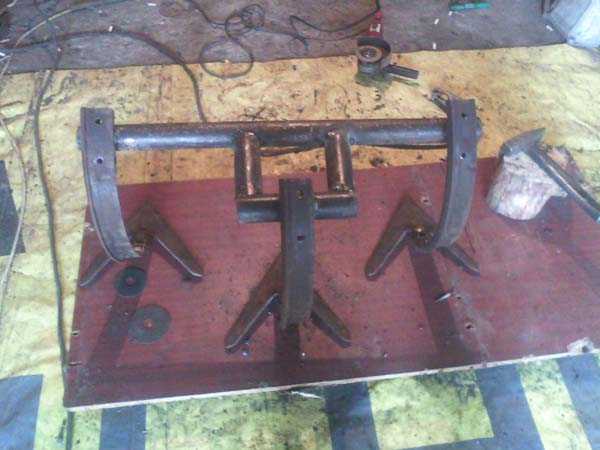

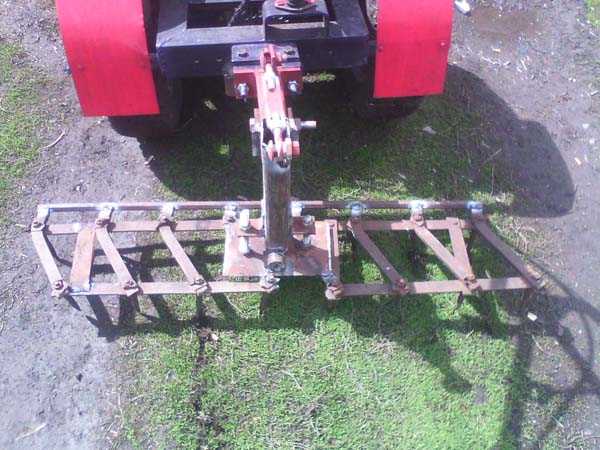

Также сделана самодельная борона для мотоблока.

Популярные самоделки из этой рубрики

Прицеп для мотоблока своими руками…

Дисковый окучник для мотоблока своими руками…

Самодельный минитрактор переломка 4×4…

Самодельный минитрактор

Самодельная картофелесажалка для мотоблока: чертеж…

Минитрактор из «Муравья»…

Самодельные грабли для мотоблока…

Передний адаптер для мотоблока своими руками…

Самодельный минитрактор переломка 4×4: фото …

Мотоблок своими руками

Чертежи картофелекопалки для мотоблока: размеры, ф…

Сцепка борон своими руками

sam-stroitel.com

Двигатель мотоблока: дизельный, бензиновый — самоделки

Появление средств малой механизации в сельском и коммунальном хозяйстве было ознаменовано видимым упрощением работ, характерных для этих отраслей. Если раньше пахали и бороновали вручную, используя минимальное количество примитивных вспомогательных инструментов, то сегодня подобный труд выполняется быстрее и легче за счет специальной техники.

В этом случае, речь идет о мотоблоках. Подобные машины характеризуются множественным функционалом, а в сопряжении с дополнительным оборудованием становятся универсальными устройствами, незаменимыми для каждого землевладельца. К тому же, двигатель мотоблока подходит для сооружения новых и полезных агрегатов.

Устройство мотоблочного двигателя

Основной движущей силой, установленной на мотоблок, является двигатель внутреннего сгорания. В зависимости от того, какой марки и типа мотоблоки, например Патриот, Кайман Варио, Нева, Кроссер, Урал, Викинг, Техас, Форза применяемый 4-тактный двигатель может быть различным:

• дизельный – данные моторы служат для мощных, тяжелых мотоблоков, предназначенных для функционирования на масштабных земельных участках;
• бензиновый – движками такого типа оснащаются средние и легкие мотоблоки.

В комплектации используются и 2-тактные двигатели, но реже, они встречаются в старых моделях, поскольку по силовой тяге уступают 4-тактным.

Двигатель Лифан на мотоблок

Силовая установка включает в себя:

• систему подачи горючего, состоящую из карбюратора, бака с горючим, шланга для топлива и воздушного фильтра;
• стартер, раскручивающий коленвал;
• смазочную систему;
• газораспределительную систему, отвечающую за поступление в цилиндр мотора топливовоздушной смеси и выход отработанных газов;
• систему зажигания, производящую искру на свече.

Двигатели снабжаются авторегуляторами частоты вращения, которые существенно упрощают работу оператора. Номинальная мощность двигателей в легких моделях варьирует в диапазоне 1-5 л.с., в тяжелых установках – до 10 «лошадок». ДВС более мощного плана к мотоблокам применяются крайне редко.
к меню ↑

Каталог самоделок из двигателя мотоблока

Существует масса устройств, которые своими руками можно создать на базе мотоблочного мотора. Все зависит от ваших знаний, возможностей, суммы, которой вы располагаете (так или иначе, покупать некоторые детали и узлы приходиться всегда в процессе создания самодельных изделий, поскольку есть те, которые вручную не соорудишь), а также наличия рабочего инструмента и, конечно, нужд.

Особый интерес представляют следующие самодельные приспособления из двигателя мотоблока:

• крупорушка;
• помпа для перекачивания воды;
• багги;
• моторная лодка;
• мини-трактор;
• снегоход;
• вездеход;
• мотособака;
• мотороллер и прочая подобная колесная техника.

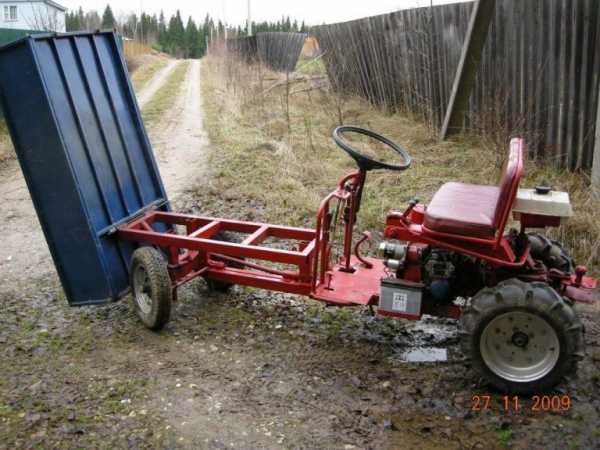

Самосвал из мотоблока

Рассмотрим некоторые варианты.
к меню ↑

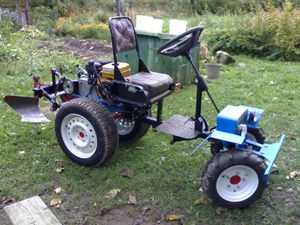

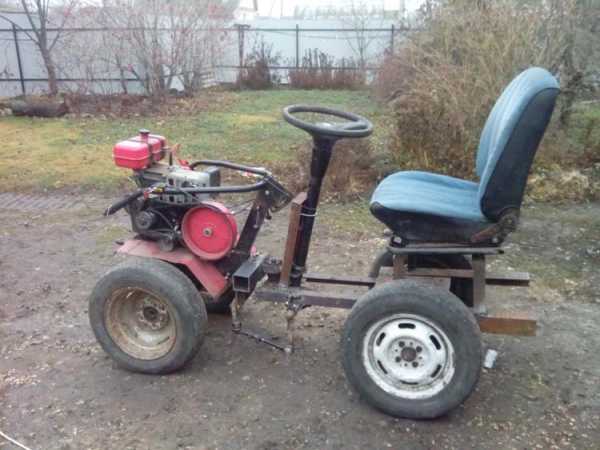

Мини-трактор

Такая самоделка с двигателем от мотоблока как мини-трактор является одним из самых популярных изделий, которые выполняются из данной детали. В отличие от простого мотоблока, мини-трактор позволяет работать в более комфортных условиях. Так, например, в большинстве случаев самодельный минитрактор оснащается сидениями, благодаря чему, оператор может работать в поле не на ногах.

При самостоятельном изготовлении минитрактора, как правило, задействуются двигатели с редукторами и сцеплением для мотоблоков, на базе которых, собственно, и производится сборка. Основой для смещения центра тяжести служит дополнительная ведомая ось, которую нужно устанавливать собственноручно. Здесь главное подобрать правильные размеры, чтобы ширины оси была в районе 90-120 см.

Ведущий вал оборудуется специализированной втулкой-удлинителем, которая увеличивает переднюю ось. Важным элементом также является создание дифференциала, что связано с его отсутствием на большинстве моделей мотоблоков. Установив дифференциал, Вы повысите устойчивость своего тракторенка и он будет способен на крутые маневры.

Интересный факт: на сегодняшний день минитракторы, в составе конструкции которых часто можно встретить дизельный двигатель для мотоблока, или бензиновый двигатель для мотоблока, получили настолько массовую популярность, что соответствующие производители выпускают целы серии специальных деталей и принадлежностей, позволяющих упростить процесс изготовления минитрактора, либо призванных усовершенствовать готовые изделия.

к меню ↑

Квадроцикл

На вопрос, какой еще можно сделать аппарат, если разобрать мотоблок и использовать двигатель с него, можно смело ответить: квадроцикл. Почему? Да потому что это средство проходимое, экономное и эффективное в определенных условиях.

Квадроцикл из мотоблока

Однако использование квадроцикла, как правило, ограничивается лишь транспортировкой человека и нетяжелых грузов. Но, несмотря на это, такой аппарат в некоторых случаях лучше справляется со своими обязанностями, чем, например, мопед или скутер. К тому же при правильном подходе из мотоблочного двигателя может получиться не только хороший квадроцикл, но и многофункциональное устройство.

Для этого на задней части агрегата должна стоять специальная металлическая перекладина, которая оборудуется различным навесным оборудованием, таким, как грабли, пашня, культиватор и тому подобное. Кстати, двигатель для мотокультиваторов лучше использовать именно мотоблочный, чем какой либо иной.

По конструктивным особенностям и принципу работы квадроцикл напоминает мотороллер с двигателем от мотоблока. Здесь также имеются колеса, изготавливается дополнительная ось, подбирается подходящее сиденье, рулевая часть и прочие элементы. Для того, чтобы изготовить квадроцикл из мотоблочного двигателя выполняйте пошагово следующую инструкцию:

• начертите все возможные чертежи;
• составьте список необходимых деталей;
• убедитесь в наличии всех деталей, докупите те, которых не хватает;
• если все запчасти и необходимый инструмент в наличие, приступайте к работе, при этом опирайтесь на составленные чертежи и имеющиеся в них расчеты;
• собрав аппарат, протестируйте его работу. В случае неисправностей, узнайте их причину и ликвидируйте её.

к меню ↑

Вездеход

Моторы мотоблоков лучше, чем множество остальных двигателей, подходят для изготовления самодельного вездехода. Невзирая, что вездеход превосходит по габаритам остальные устройства, которые реально выполнить из силового агрегата, снятого с мотоблока, его изготовление не требует больших знаний и навыков. Более того, изготовление такого транспорта проще, чем сборка минитрактора, снегохода и так далее.

Процесс изготовления вездехода незамысловат и состоит из нескольких этапов. Во-первых, мотоблок необходимо оснастить второй ведомой осью, при этом она должна иметь достаточную ширину, что необходимо для устойчивости будущего средства передвижения по бездорожью. Во-вторых, подготовить диски большого размера и установить их (с поиском дисков вам поможет место, где осуществляется разборка автомобилей). В-третьих, «обуть» диски в специализированные шины, предназначенные конкретно для внедорожников.

Вездеход с двигателем от мотоблока

Учтите одну немаловажную деталь. Старайтесь подбирать такой двигатель, который охлаждается посредством воды (неплохой вариант – моторы Subaru) и прочей жидкости, так как мотор с воздушным охлаждением прослужит гораздо меньше. Вездеходы с двигателями, охлаждающимися воздухом, показывают меньшие эксплуатационные характеристики, нежели их конкуренты.
к меню ↑

Мотособака

Мотособака – это зимний вид транспорта, являющийся альтернативой снегоходу. В отличие от снегохода, езда на мотособаке осуществляется в положении стоя, при этом единственной опорой водителя является руль. Этот агрегат напоминает собой упряжку ездовых собак, от чего и получил соответствующее название.

Изготовить мотособаку несложно, для этого требуется минимальный набор составляющих. В частности, понадобится гусеничное шасси, рама, силовой агрегат (движок), руль, промежуточные валы в количестве двух штук, ведущая и ведомая звездочки. Стоит отметить, что основная часть, которую практически невозможно сделать самому — гусеничное шасси, продается во многих тематических торговых точках.

Купив гусеницу, остается сварить из металлических труб и уголков раму и оборудовать её двигателем. Затем, установить промежуточные валы, звездочки и рулевую часть. Соединить все это с частью, которая предназначена для водителя (обычно используется неглубокое корыто и аналогичные предметы).

Мотособака с двигателем от мотоблока

Мотособаки пользуются спросом среди охотников и любителей зимней рыбалки. Это средство легко эксплуатировать, оно отличается повышенной экономичностью наряду с высокой проходимостью. Используют такие аппараты для перемещения по глубокому снеговому покрову и лесным сугробам. Кстати, мотособаки в готовом виде встречаются и в продаже, причем, как отдельный вид транспорта.
к меню ↑

Где еще применяются двигатели для мотоблоков?

Помимо перечисленных выше направлений, мотоблочные двигатели используются еще в ряде отраслей. По сути, использование этих моторов ограничивается лишь фантазией владельцев.

Так, из мотоблока реально соорудить самодельный мотоцикл, каракат и несколько десятков других устройств. Причем эти устройства выполняют как функции транспортировщика, так и многообразные виды работ. В частности, их применяют в сельскохозяйственной и агропромышленной сфере.
к меню ↑

5 советов по выбору бензинового двигателя на мотоблок (видео)

moezerno.ru

Варианты интересных самоделок из мотоблока

Мотоблок сегодня является незаменимой вещью не только для фермеров, но и для любого дачника. Благодаря его применению удаётся намного облегчить труд, который связан с сельским хозяйством и возделыванием дачного участка. В настоящее время для мотоблока выпускается огромное количество разнообразных полезных дополнений, которые превращают данное устройство в мотоагрегат, предназначенный для обычного вспахивания земли или механизации уборки выращенных овощей. Если же есть небольшая сумма денег и желание творить, а также начальные навыки работы с техникой, можно преобразовать мотоблок своими руками в, различного рода, полезные самоделки.

Какие самоделки можно собрать, переделав обычный мотоблок

Варианты интересных самоделок из мотоблока бывают разные. Все зависит от потребностей и фантазии его хозяина. Одни самоделки используются для совершенствования обработки почвы, другие для охоты и рыбалки, а третьи просто для развлечения. Можно выделить несколько типичных конструкций, которые наиболее часто можно встретить:

• Практичный и удобный минитрактор.
• Снегоход для любителей зимней рыбалки и охоты.
• Не боящийся бездорожья вездеход.
• Болотоход для поездок за клюквой.
• Мотособака для транспортировки саней.
• Каракат для движения по пересеченной местности.
• Подобие квадроцикла.

Для сооружения любого из этих агрегатов понадобятся элементарные знания механики.

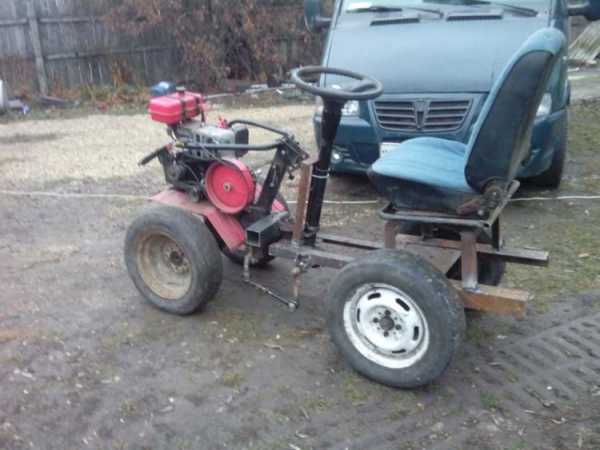

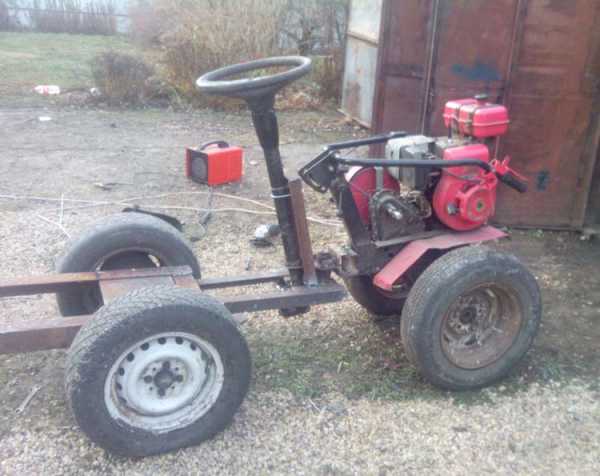

Сооружаем минитрактор и вездеход из мотоблока

Практически все самоделки, изготовленные из мотоблока, призваны облегчить труд человека. Тот, кто не пахал землю, таская эту машину за рога, не знает насколько это тяжело и утомительно. Гораздо легче сесть на него и поехать. Однако, конструкция изделия не позволяет этого сделать без некоторых переделок. Внеся в конструкцию мотоблока определенные изменения, можно получить удобный и маневренный минитрактор.

Внеся в конструкцию мотоблока определенные изменения, можно получить удобный и маневренный минитрактор.

Однако, существует одна существенная проблема. Нельзя сесть прямо на мотоблок, не повысив центра тяжести аппарата. Это недопустимо, так как машина может опрокинуться на поворотах. Поэтому необходима вторая ось шириной не менее 1,2 м. Колесная база самого мотоблока должна быть расширена тоже до этих пределов. Токарь для этого не нужен, так как необходимые насадки на ведущий вал имеются в продаже. Они увеличивают расстояние между колесами до необходимого.

Обычно легкие или средние мотоблоки не имеют дифференциала, что очень негативно влияет на их маневренность. Поэтому следует установить поворотные удлинители, ограничивающие чрезмерный угол разворота.

Блокирующий поворотный удлинитель

Сегодня сделать минитрактор может даже тот, кто не умеет обрабатывать металл, ведь в продаже имеются готовые комплекты для переделки, которые состоят из:

• Рамы, оснащенной креплениями для установки двигателя.
• Подножки с установленными на ней педалями.
• Водительского сиденья.
• Рычагов выключения системы блокировки полуосей.
• Системы рулевого управления с установленными тягами.
• Передней балки, оборудованной тормозными дисками и ступицами колес.
• Задней навески с ручным удобным подъемным механизмом.
• Крыльев.

Комплект для минитрактора

Больших проблем при переоборудовании мотоблока в минитрактор с использованием перечисленных деталей не возникает. Зато получится трактор, на котором обрабатывать землю гораздо легче и удобнее, чем на мотоблоке. Конструкция и каждая деталь точно вымерена и подогнана. Она прошла испытания в различных условиях. Поэтому вам не придется что-либо подгонять.

Чтобы собрать из мотоблока вездеход, тому, кто уже сделал трактор, нужно только установить широкую вездеходную резину на колеса. Для указанных выше самоделок удобнее использовать двигатель с водяным охлаждением, так как он меньше подвержен перегреву и более вынослив к длительным нагрузкам.

Как соорудить из мотоблока болотоход и снегоход

Никакой существенной разницы между этими двумя самоделками не существует, поскольку и тот, и другой должны обладать минимальным давлением на грунт. Для этого необходимо изготовить особые широкие снего-болотоходные колеса. Для этого можно использовать колеса низкого давления или сделать приспособления из старых гусениц от снегохода «Буран», как показано на фото. Это позволит размещать прямо в них стандартные колеса от мотоблока. Для того, чтобы надеть такие грунтозацепы, колеса спускают и вставляют их внутрь самодельных «лаптей». Затем просто накачивают шины, и они впиваются в грунтозацепы намертво.

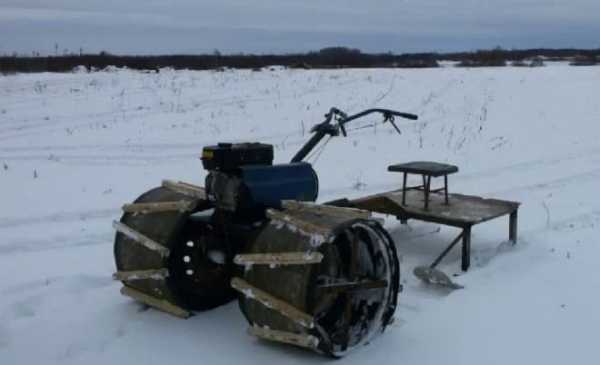

Так выглядят самодельные грунтозацепы.

После этих простых манипуляций можно смело ехать в путешествие по заболоченной равнине или по глубокому разрыхленному снегу. На практике уже доказано, что даже маломощный 6-сильный двигатель от мотоблока вполне в состоянии обеспечить достаточную тягу в сложных условиях даже на небольших склонах.

Такой болотоход способен вывести ни одно ведро клюквы с далекого и труднодоступного болота.

Что такое мотособака и каракат

Кто когда-нибудь катался на мотобуксировщике, изготовленном специально для этих целей, обращал внимание на его поразительную схожесть с мотоблоком. Тогда, почему же нельзя сделать его самостоятельно. Ведь двигатель, органы управления, способ формирования крутящего момента и передачи его на колеса схожи. Отличие только в том, что у мотособаки имеется пара гусениц, которая позволяет двигаться по снегу и тащить за собой сани по бескрайнему заснеженному полю. Чтобы воплотить мечту в готовое изделие, так необходимое для зимней рыбалки и охоты, можно просто купить готовый комплект гусениц на шасси. Если для кого-то стоимость этой конструкции покажется высокой, можно изготовить ее самостоятельно. В этих целях необходимо досконально изучить особенности сооружения гусеничной конструкции, которая состоит из ведомой и ведущей звездочки на каждую гусеницу и нескольких резиновых катков. Все это смонтировано на раме, сваренной из швеллера. На ней же крепят двигатель и руль с органами управления. Соорудить сани на лыжах уже не представляет никакого труда, для того, кто справится с предыдущей задачей.

Не стоит обходить стороной и такую интересную самоделку, как каракат. Ее преимущества в огромных колесах, представляющих собой камеры, стянутые ремнями. Иногда вместо ремней используют грузовые покрышки. Их облегчают путем вырезания лишних элементов. Оставляют только протектор и часть борта. Для изготовления удобнее всего использовать электрический лобзик.

Колесо для караката в сборе

Диски для караката используют обычные автомобильные, к которым крепят расширяющую конструкцию. Иногда поступают очень оригинально, сваривая вместе два круглых металлических тазика и вырезая у них отверстия в днищах под ступицу, как на фото ниже.

Колесо для караката из двух тазиков

Хотя такой каракат из мотоблока выглядит довольно неуклюже, он способен достаточно резво преодолевать заболоченные участки местности, а также перевозить до 100 кг груза.

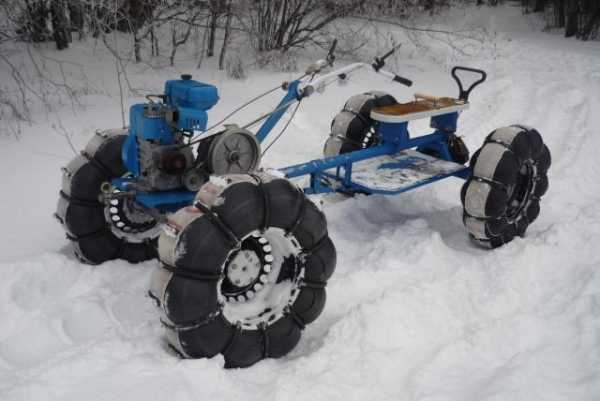

Так может выглядеть каракат из мотоблока

Квадроцикл из мотоблока

Соорудить квадроцикл из мотоблока вполне реально, только он не будет обладать мощностью и скоростью настоящего, так ка двигатели на мотоблоке совершенно с другими параметрами. Зато его проходимость и маневренность будет ничем не хуже.

Вот такой интересный квадроцикл можно сделать из мотоблока

Садиться в такой квадроцикл нужно будет не так как в мотоцикле, а на обычное сиденье. Колеса для него специальные делать не нужно. Достаточно подобрать подходящие от легкового автомобиля, способные оборудоваться широкопрофильной проходимой резиной.

Таким образом, мотоблок можно переделать во что угодно, было бы желание и необходимость. Найти подходящие материалы сегодня не составит никакого труда.

stroyvopros.net

Самодельный трактор из мотоблока (31 фото)

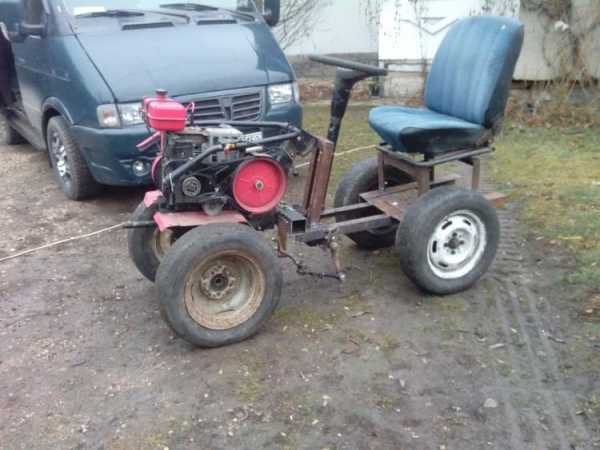

Мини трактор сделанный из мотоблока «Ока»: фото и описание конструкции самоделки.

Мотоблок можно переоборудовать под удобный мини трактор, это позволит выполнять более широкий перечень работ. Предлагаем посмотреть очередную самоделку от народного умельца — трактор из мотоблока «Ока».

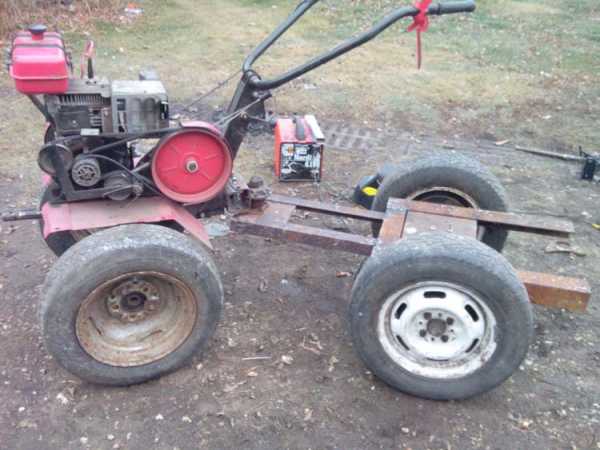

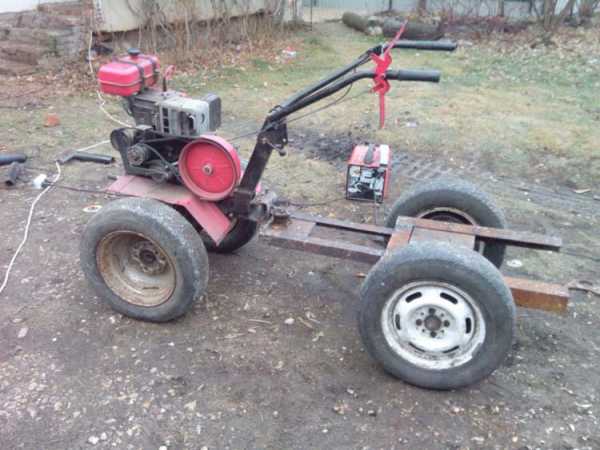

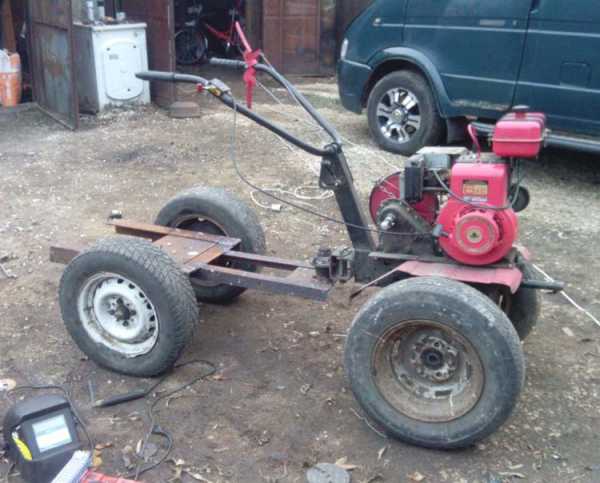

Трактор выполнен на раме переломного типа, она состоит из двух полу рам соединённых между собой узлом перелома. Вторая полу рама сварена из уголков.

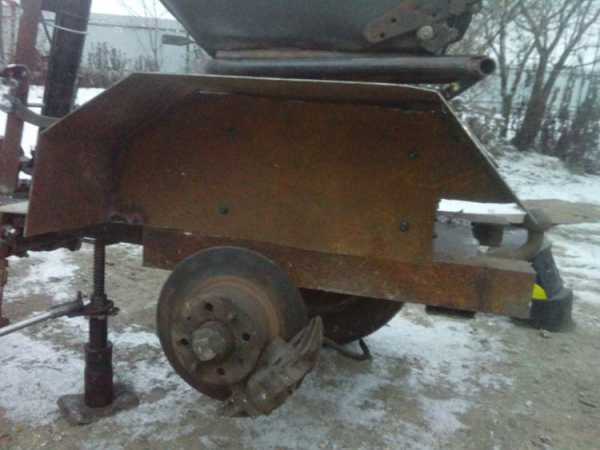

На трактор установлены колёса от автомобиля ВАЗ, на задней полу раме установлены жигулёвские полуоси.

Рулевое управление от Москвича.

Мощность двигателя мотоблока «Ока» составляет 6 л/с.

На фото показано устройство узла перелома и поворотного механизма.

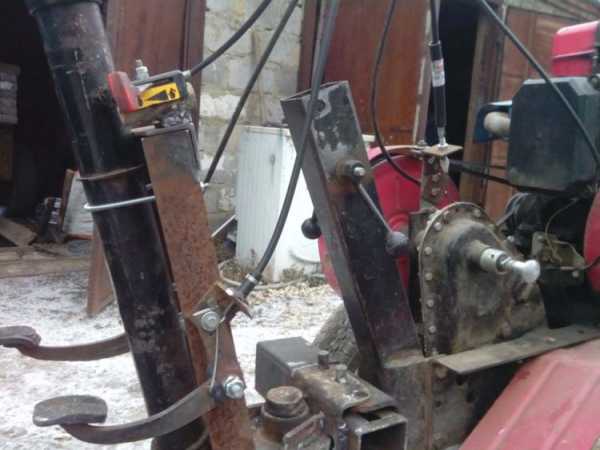

Педальный узел трактора.

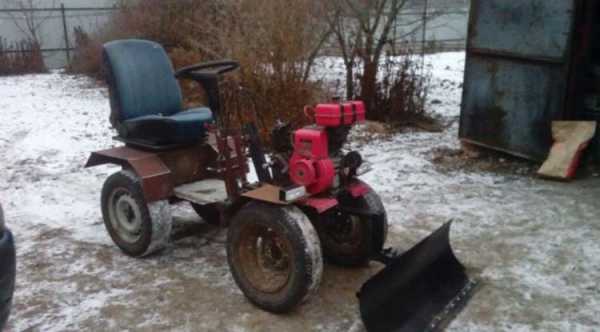

Дополнительно автор изготовил отвал для расчистки снега мини трактором.

Как видите, из мотоблока можно сделать своими руками, простой и практичный самодельный трактор.

Популярные самоделки из этой рубрики

Поделиться в соц. сетях

avto-samodelki.ru
