Строительство крыши – работа, относящаяся к категории сложных строительных процессов. Провести её самостоятельно, не владея подготовительной базой, невозможно. Однако, многие люди стремятся освоить это дело. И особенно те, кто обладает личными загородными участками, с установленными на них домами.

Мысль отремонтировать, сделать новую крышу, полностью разобрав предыдущую и воспользоваться собственными силами, нередко приходит в голову владельцам дачных домов.

Но, если демонтаж, относительно, не представляет собой особой проблемы, то последующие работы, от возведения каркаса и до укладки верхнего гидроизоляционного слоя, могут вызвать много вопросов.

Сложности возникают на этапе выбора формы конфигурации конструкции. Если предстоит ремонт существующего покрытия или устройство небольшого участка крыши прилегающей части дома, предстоящие работы не вызывают большого беспокойства по поводу того, что что-то пойдёт не так.


В остальном же когда речь заходит о полном комплексе работ, охватывающем всю верхнюю площадь сооружения, вопрос как правильно сделать крышу дома своими руками сразу обнаруживает ряд проблем, большинство из которых связано с отсутствием опыта в подобном деле.

Страхи быстрее всего уходят на задний план, когда перед глазами возникают цифры затрат на профессиональных мастеров, их услуги и предоставляемые материалы, которые профильные фирмы иногда предоставляют строго самостоятельно, игнорируя инициативы заказчиков заняться этим лично. В этом случае желание приобрести соответствующий опыт пересиливает мысли о необходимости пригласить профессиональную бригаду.

Ещё больший интерес пробуждается при просмотре фото крыш дома. Своими руками можно выполнить любые работы, и цветные наглядные пособия, а также подробные видео уроки подтверждают это. Главное, знать с чего начать.

Основные виды крыш

Начинают строительство с определения типа крыши. Верхние конструкции дачного дома имеют несколько отличных друг от друга форм. Простейший вид – односкатное покрытие выбирают редко, только при строительстве пристроек.


Для формирования красивого вида предпочтение отдают следующим формам:

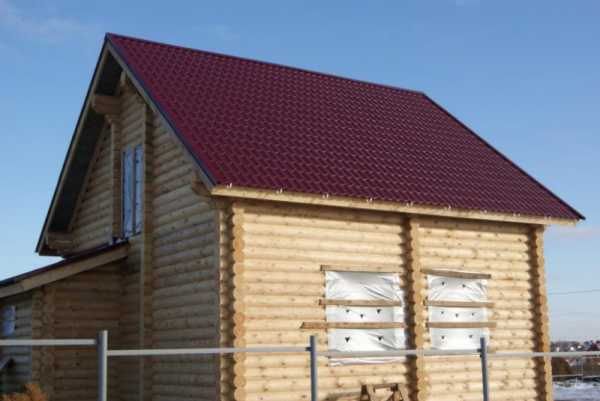

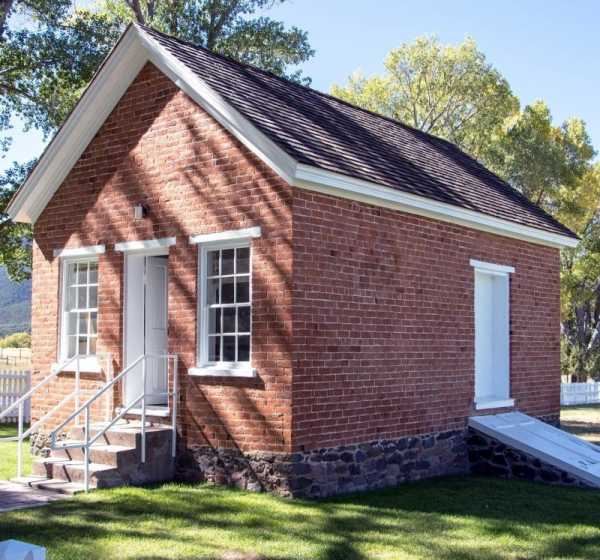

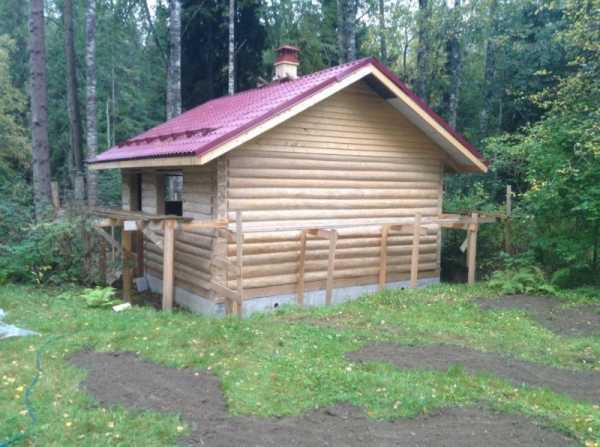

Двускатная. Её плюсом является небольшой вес, появление в результате большого чердачного помещения, которое можно обустроить под мансарду. Такая конструкция проста, гармонична и наиболее привлекательна для многих.

Четырехскатная. Эта конструкция менее популярна, поскольку её строительство содержит много сложностей. Без серьёзных навыков, соорудить такую крышу трудно. Если есть мысль построить именно такую конструкцию, в распоряжении должна быть подробная инструкция: как сделать крышу.

Плюсами этого кровельного типа является эстетичность, возможность устроить широкую мансарду, четырехстороннее прогревание. В недостатки входит повышенный вес и сложность работ.

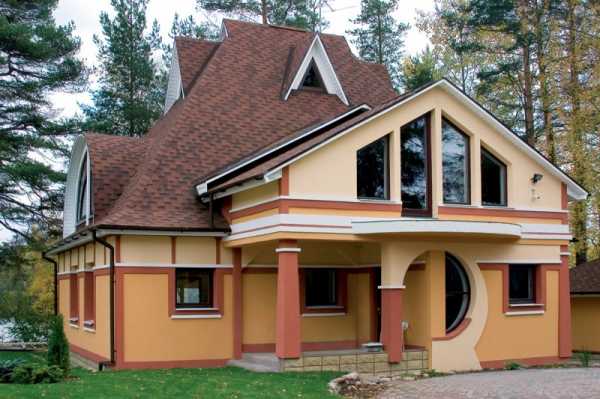

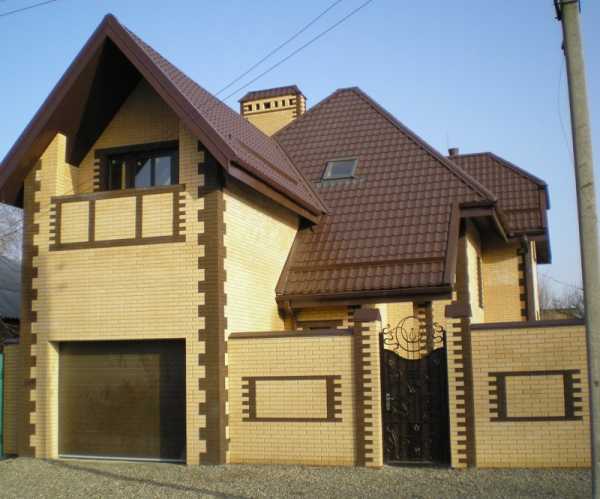

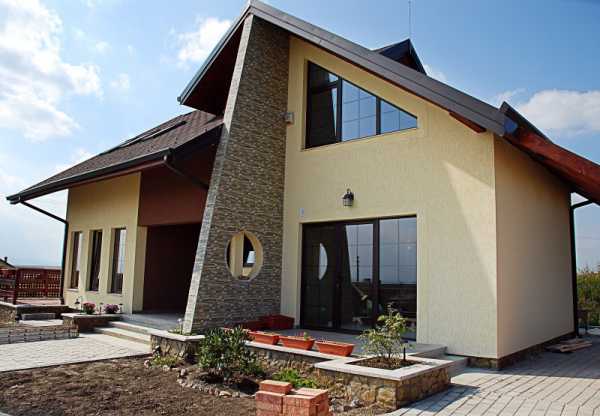

Комбинированная. Такая кровля выглядит очень оригинально. Так же как и предыдущий тип, она имеет свои сложности при постройке.

Но для желающих получить красивую разноуровневую крышу, все трудности преодолимы. В итоге получается крыша, которая гармонично выглядит на фоне любого выступающего участка дома.


Решение вопроса с проектированием

Выбрать вариант конструкции можно, не прибегая к помощи специалистов. Но проект может сделать только профессиональный проектировщик. Сделать чертежи крыши своими руками, идея неразумная.

В данном случае не стоит жалеть о средствах и лучше всего сделать индивидуальный заказ в проектную фирму. Там, на основании выяснения всех необходимых запросов, включающих: конфигурацию, объём, отдельные параметры, составные части и дополнительные детали, составят подробные чертежи крыши.

Основные работы

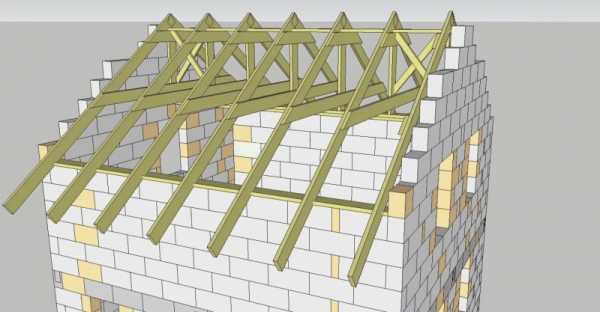

Этапы строительства крыши дома предусматривают её возведение по определённой технологии. Распределяя строительство на главные составные части конструкции, получают следующее:

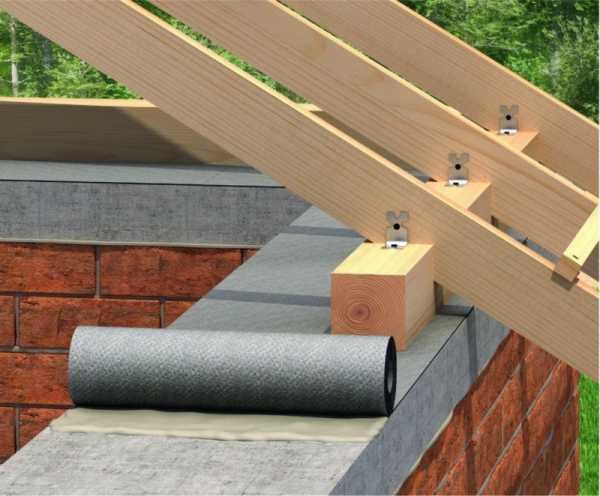

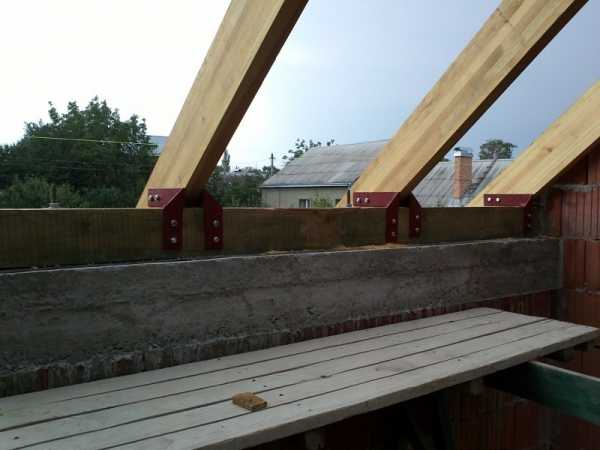

  • крепление фундаментной части – мауэрлата. На него приходится давление основных нагрузок. В качестве материала служат деревянные балки сечением 15х15 см.

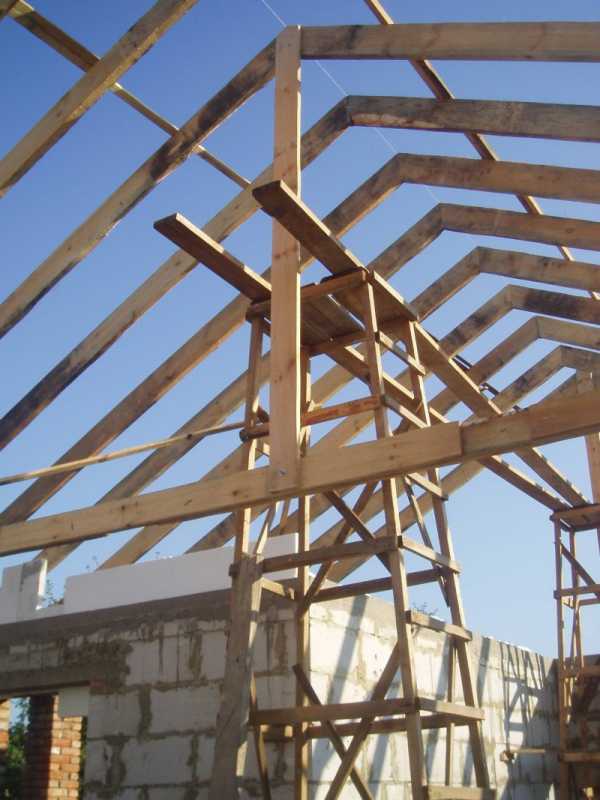

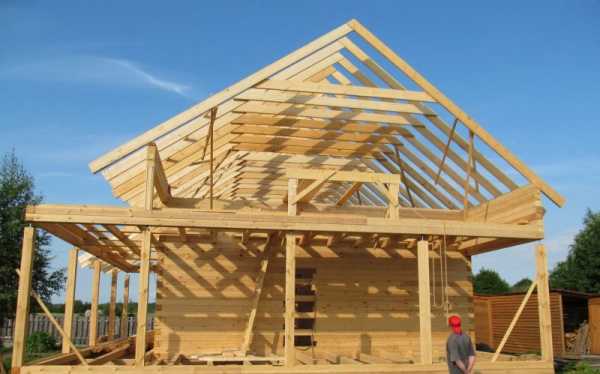

  • устройство каркаса. Под этим подразумевается прикрепление к мауэрлату стропил. Оптимальный размер балок принимается сечением 7х15 см.
  • проведение работ по усилению кровли. Чтобы сократить воздействие распорной нагрузки на мауэрлат и обрести высокую прочность кровли, проводят скрепление стропильных ног дополнительными балками.
  • устройство деревянной обрешётки. Она необходима для создания сплошного перекрытия крыши.

Основными материалами при строительстве будут деревянные доски и брус. Крепление проводится гвоздями.


Когда деревянный каркас будет полностью готов, приступают к дальнейшим работам. В их перечень входит монтаж утепления, пароизоляция, устройство гидроизоляционных слоёв и укладка верхнего покрытия. В данном качестве часто используют черепицу или профильный лист.

Помимо вышеперечисленных работ обязательно нужно помнить о проведении вентиляции, монтаже карниза, внутренних ендов, труб, лотков для спуска воды.  Кроме этого должны быть смонтированы капельники и подкладочный слой по краям крыши для защиты от проникновения влаги.

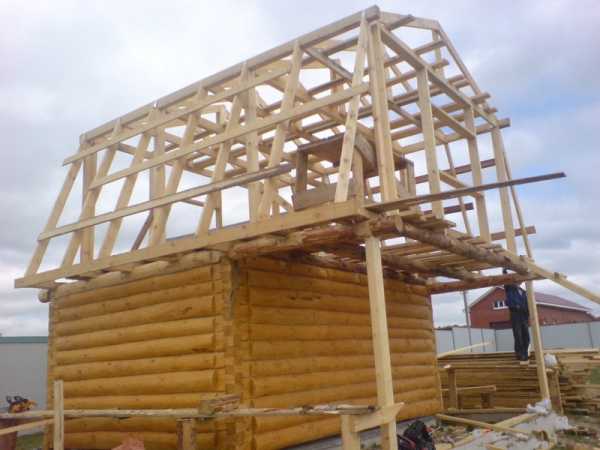

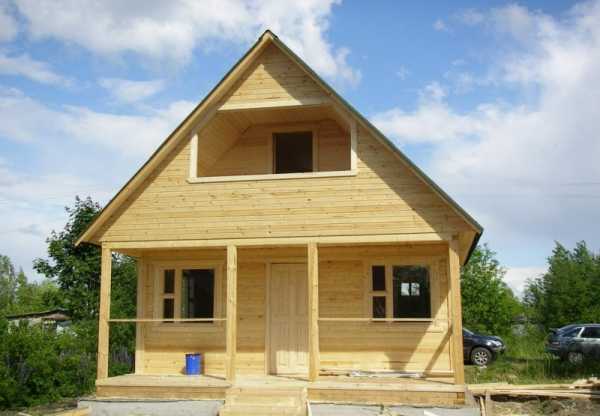

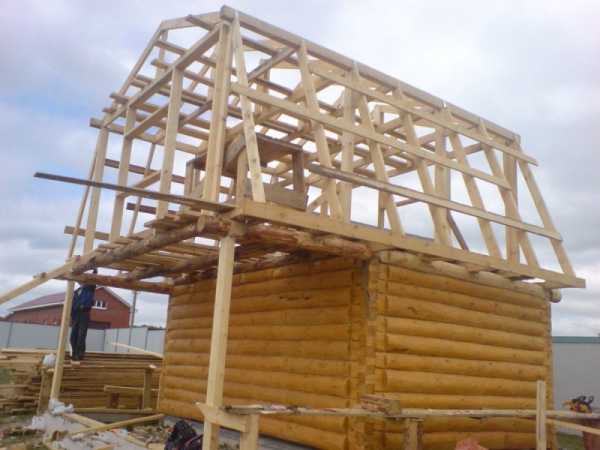

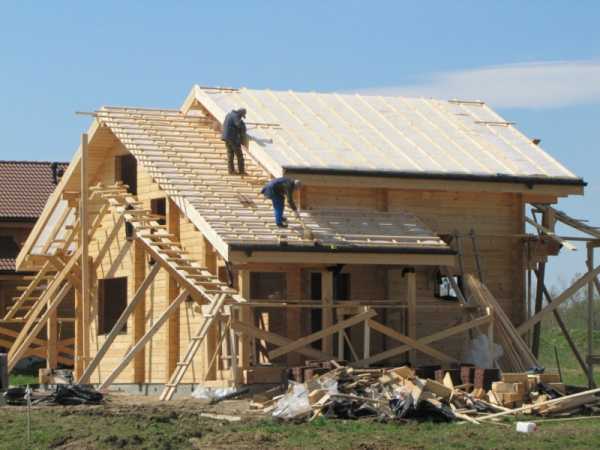

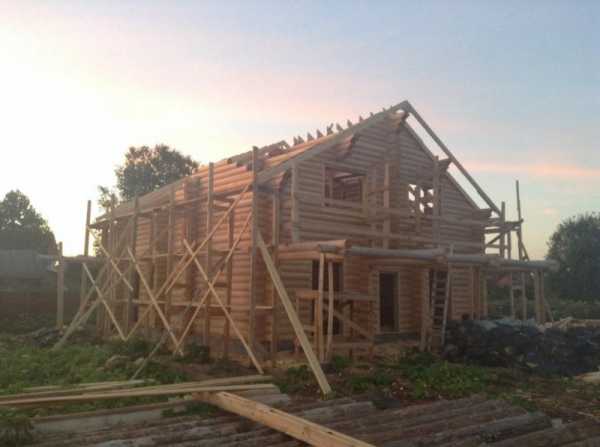

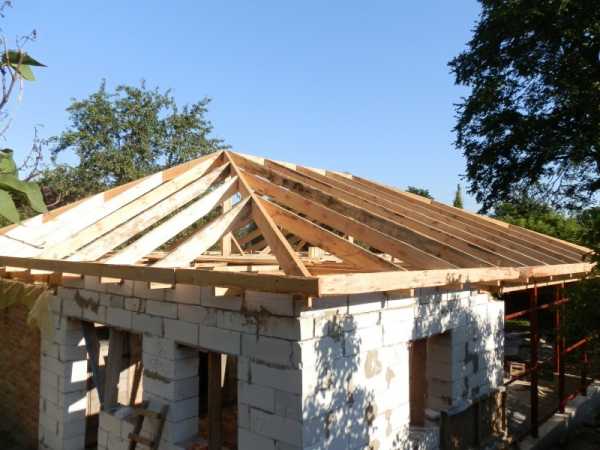

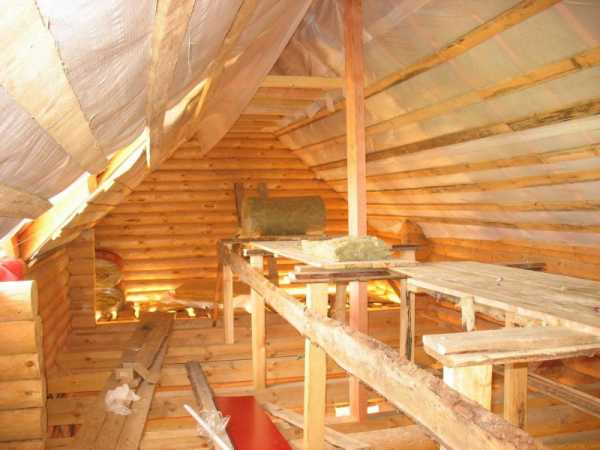

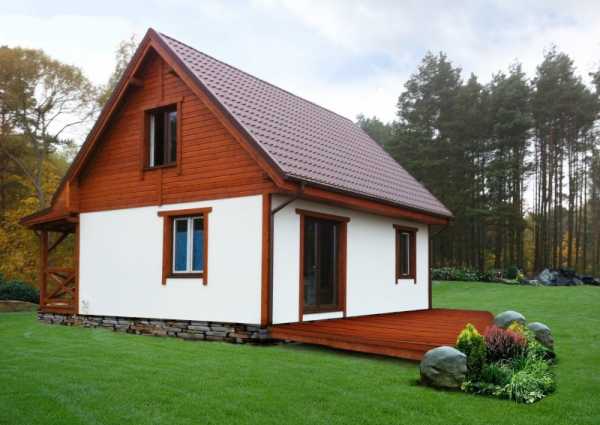

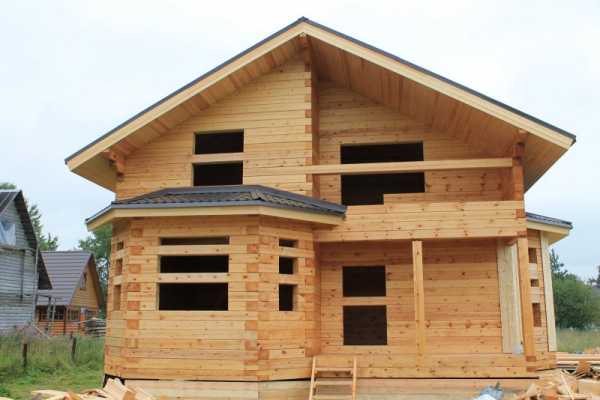

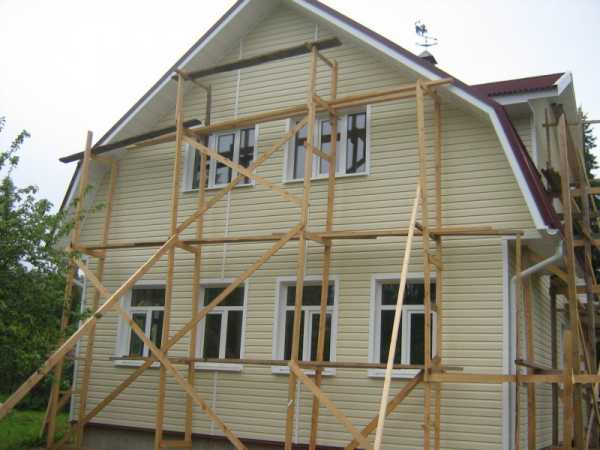

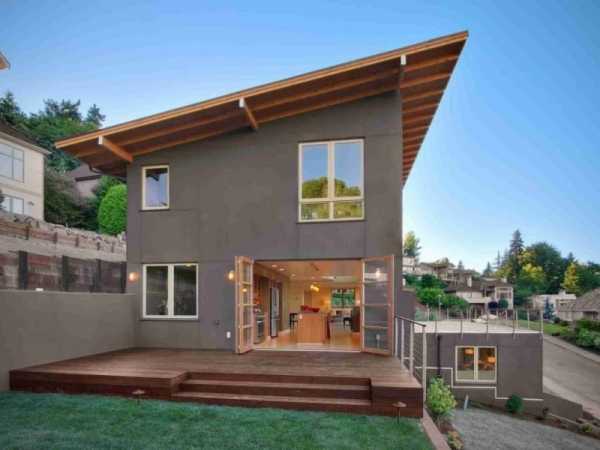

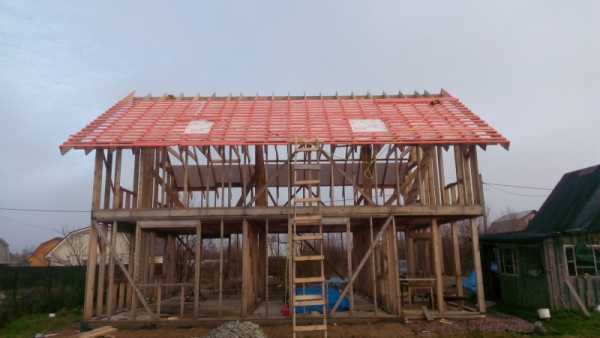

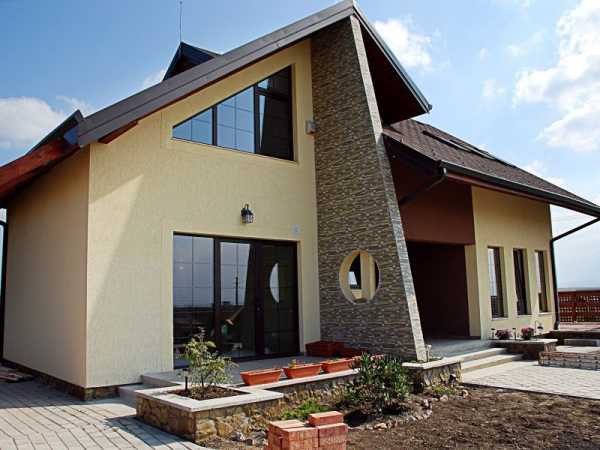

Фото крыши дома своими руками

Также рекомендуем посетить:

mojdominfo.ru

Как правильно сделать крышу дома — элементы обустройства

Решить задачу как правильно сделать крышу дома, чтобы она прослужила долго без ремонта, поможет домовладельцу информация в интернете и техническая литература на данную тему. Нужны определенные навыки и знания об отдельных элементах конструкции крыши, ее узлах и деталях, о видах материала и технологии проведения работ по обустройству покрытия кровли.

В свою очередь скатные крыши по своей форме подразделяют на:

В действительности геометрических конструкций крыш больше и выбор во многом зависит от предпочтений застройщика. При проектировании здания форма скатной кровли во многом зависит от его архитектурного облика и предназначения подкровельного пространства. Это может быть как ровный скат, так и ломаная причудливая конструкция с разнообразной кривизной.

Стройматериалы для постройки крыши

После выбора формы крыши необходимо определиться с материалом, из которого будет создаваться поверхность кровли и стропильная конструкция, и рассчитать его количество. Самым прочным считается покрытие из черепицы, но она по сравнению с металлическими листами и шифером весит намного больше за счет того, что делают ее из обожженной глины. Выбор материала в дальнейшем отразится на долговечности крыши.

Для постройки системы стропил потребуется приобрести пиломатериалы из натуральной древесины – брус, доски, рейки, а для этого надо знать, как посчитать объем леса. Также необходимо купить пленку для гидроизоляции, теплоизоляцию, крепежные изделия, в том числе саморезы и гвозди. Расход материалов также зависит от размеров дома, сложности конструкционного решения крыши и вида покрытия.

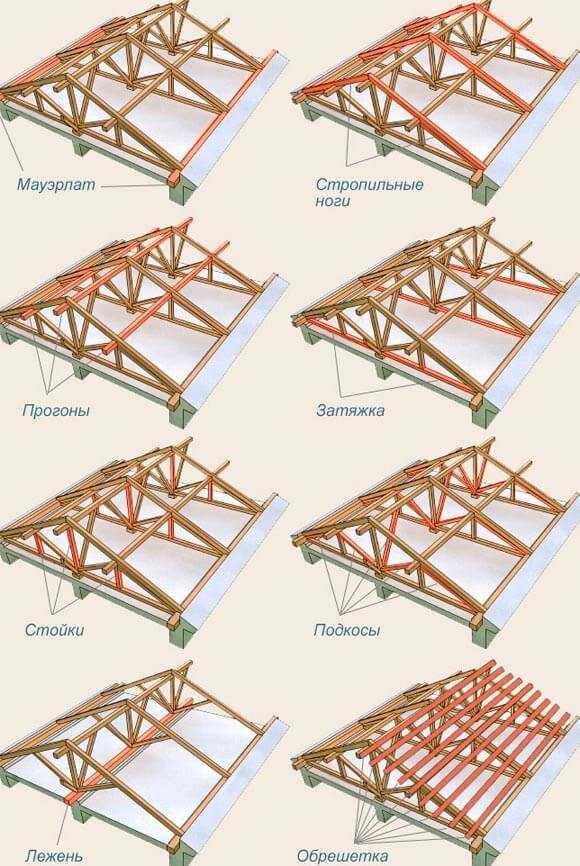

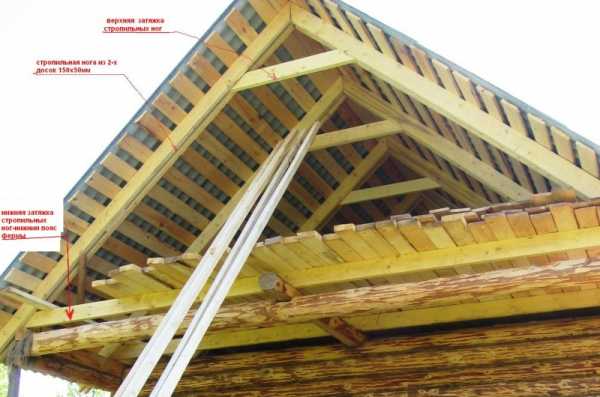

Элементы стропильной системы

Главной деталью стропильной системы является стропило. Кроме этого конструкция содержит следующие основные элементы:

  • мауэрлат — для него используют брус, изготавливаемый из хвойных пород деревьев. Он необходим для соединения кирпичной, бетонной, а также металлической частей здания и стропильной системы. Передает нагрузку от веса крыши на стены постройки. Наиболее часто используемыми размерами мауэрлата считаются 150х100 миллиметров, либо 150х150 миллиметров, гораздо реже можно встретить брус с сечением 100х100 или 200х200 миллиметров;
  • лежни – необходимы для снятия весовой нагрузки с перекрытия, которая передается от кровельной конструкции посредством стоек. Таким образом, влияние веса крыши перенаправляется на большую площадь. Размер лежней зависит от параметра стоек. Главное, чтобы стойка полностью опиралась на лежень;
  • стойки – выполняют функцию столбиков, которые поддерживают прогон и опираются на лежни;
  • прогон — представляет собой брус из натуральной древесины, он не дает стропилам прогибаться. Данный элемент крыши дома применяют в стропильной конструкции, когда используются тяжелые кровельные материалы на длинных скатах;
  • стропило – главная деталь каркасной системы, с его помощью строят скелет крыши. Невозможно просчитать конструкцию кровли и составить проект без расчета размеров стропил.



Угол наклона скатов крыши

Уклон кровли вычисляют относительно линии горизонта в процентах или градусах. Перевод из одной единицы измерения в другую отражается в специальной таблице. Информация, как правильно сделать крышу дома и выбрать кровельный материал, поможет определиться с углом наклона скатов. Для каждого вида покрытия крыши имеется нормативная минимальная величина уклона. Читайте также: «Как строить крышу».



Зависит уклон от параметров стропильной конструкции (ее высоты) и ширины здания, поэтому крыши бывают:

  • с маленьким наклоном;
  • со средним уклоном;
  • с сильным наклоном.

Также на величину уклона скатов влияет:

  • дизайнерское решение относительно оформления здания и его внешнего вида;
  • вид кровельного материала, поскольку для каждого из них существует рекомендуемый угол наклона;
  • способность конструкции крыши противостоять ветровым нагрузкам и атмосферным осадкам. Чем сильнее в данной местности ветер, тем меньше должен быть уклон скатов. В противном случае с увеличением угла наклона уменьшается сопротивляемость ветру и повышается парусность – в результате чего крышу может просто снести. С другой стороны на крутом скате снег и дождь долго не задерживаются в отличие от кровли, имеющей минимальный угол наклона.

Как измерить уклон кровли

В технической документации (на чертежах и схемах) уклон крыши принято обозначать буквой «і». Как уже говорилось, измеряют его в процентном выражении или в градусах. Узнать угол наклона можно либо путем математического расчета, либо пользуясь геодезическим прибором под названием уклономер. Также для измерения уклона крыши пользуются электронными и капельными уровнями с уклономерами.

Когда такого прибора нет, производят математические вычисления. Для этого потребуется знать расстояние от конька до карниза крыши по вертикали (H) и длину отрезка между верхней и нижней точкой ската по горизонтали (L). Формула для расчета угла наклона ската выглядит следующим образом: i = H:L. Полученный результат в процентах узнают, умножив его на 100.

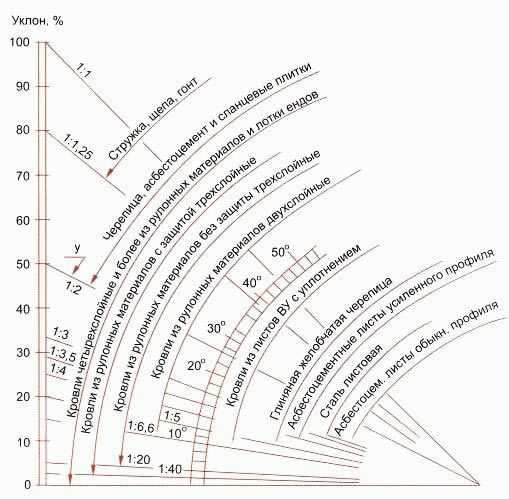

Минимальные уклоны и кровельные покрытия

До того, как правильно делать крышу, выбирают кровельное покрытие, исходя из уклона ската кровли.

Согласно нормативной документации, минимальный наклон должен составлять:

  • для поверхности из битумных рулонных материалов, уложенных в 3 или 4 слоя – от 0 до 3 градусов или 5 процентов;
  • для кровли, выполненной из битумных 2-слойных рулонных покрытий, не более 15%;
  • если используется шифер – 9 градусов или 16%;
  • для покрытия из ондулина — минимум 5 градусов;
  • когда применяется керамическая или битумная черепица, минимальный наклон должен составлять 11 градусов;
  • в случае использования металлочерепицы – около 14 градусов.

Шпренгельная кровельная система

Шпренгельными системами называют стержневые конструкции, которые устанавливают в дополнение к основному несущему каркасу для его усиления и придания ему большей жесткости. В качестве таких систем обычно используют фермы, которые изготавливают из металла или натуральной древесины. В деле усиления конструкций шпренгели получили широкое применение.  Читайте также: «Как сделать крышу дома своими руками – понятная пошаговая инструкция».

Элементы шпренгельной системы подразделяются на детали, на которые оказывается:

  • основная нагрузка;
  • ближайшая местная нагрузка;
  • нагрузка, которая относится как к стропильной конструкции, так и к шпренгелю.

Обустройство крыши с теплоизоляцией

Нормативы, определяющие как правильно сделать кровлю, предусматривают создание изоляционных слоев для обеспечения надежной защиты внутренних помещений здания.

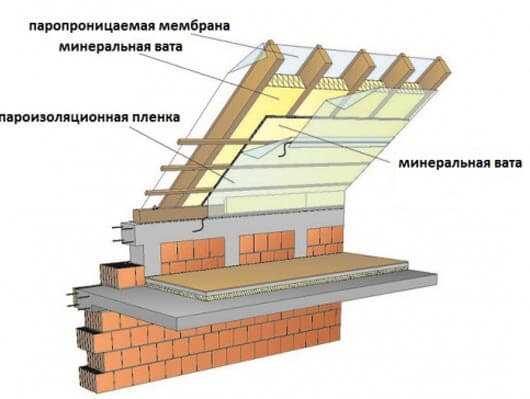

Кровельный «пирог» выглядит следующим образом:

  • первый слой, самый нижний – пароизоляция, она необходима для защиты утеплителя;
  • второй слой – теплоизоляционный материал;
  • третий слой – гидроизоляционная пленка;
  • четвертый слой (финишный) — кровельное покрытие.

Специалисты советуют прежде, как смонтировать кровлю, поместить утеплитель между стропилами. Чаще всего используют минеральную вату, поскольку она отличается долговечностью, экологической безопасностью, легкостью, устойчивостью к изнашиванию. Пенопласт наоборот не рекомендуется к применению по причине высокой токсичности и огнеопасности. Слой укладываемого теплоизоляционного материала в зависимости от климатических условий должен составлять от 5 до 10 сантиметров.



Создание вентилируемой крыши

При создании теплой крыши требуется обеспечить вентиляцию подкровельного пространства, между утеплителем и кровлей. Вызвано это в первую очередь необходимостью:

  • предотвращения образования конденсата на обрешетке со стороны холодного чердачного помещения;
  • обеспечения естественного движения воздушных масс на чердаке, путем создания вентиляционных отверстий, вытяжных шахт, специальных вентиляционных окон и т.д.;
  • удаления влаги со слоя теплоизоляции и деревянных элементов конструкции крыши;
  • снижения возможности образования наледи на поверхности кровли.

Чтобы обеспечить вход воздуха, на нижней поверхности карниза делают зазоры, суммарная ширина которых не может быть меньше 20 миллиметров, если подшивка выполнена из дерева. Когда она сделана из пластикового сайдинга или алюминия, для подшивки необходимо использовать материалы с перфорацией.

Для того чтобы воздух, циркулировать которому помогает разность в давлении, мог покинуть подкровельное пространство, устраивают вытяжной вентиляционный выход в направлении от конька к карнизу. Его делают на расстоянии примерно одного метра от конька.

Создание вентиляционного зазора на крыше

Вентиляционный зазор – это составной элемент системы вентиляции пространства под кровлей. Он представляет собой щель, находящуюся между гидробарьером и кровлей – по ней циркулирует воздух в направлении от карниза к коньку, аэраторам, дефлекторам и другим вентиляционным выходам, которые находятся на скате в верхней части.

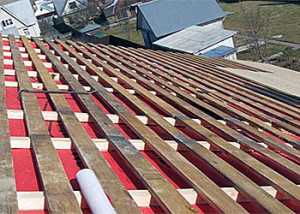

Создать вентзазор можно с использованием контр-рейки (бруса из хвойных пород деревьев), имеющего размер 50х50 миллиметров, поскольку по ширине стропила сечение равно 50 миллиметрам. Нижний зазор под настилом по длине конструкции составлять должен не меньше 100 миллиметров.

Расчет бруса для создания вентзазора

Высота вентканалов и размеры входных отверстий для вентиляции делают в зависимости от угла наклона ската и влажности внутренних кровельных слоев. Если уклон крыши не превышает 5 градусов, тогда высота вентканала должна быть равна 100 миллиметрам, когда он составляет от 5 до 25 градусов – 60 миллиметров. В том случае, если размер наклона 25-40 градусов – 50 миллиметров, когда угол превышает 45 градусов – более 40 миллиметров. Приведенные значения актуальны при длине ската до 10 метров. Если этот параметр больше, тогда высоту вентиляционного зазора необходимо увеличить на 10% или предусмотреть монтаж аэрационных патрубков. Такой параметр вентзазора как высота одновременно является размером бруска для контррейки. Стандартно длина брусков составляет 3 метра.

До того, как поставить крышу на дом полностью, поверх гидроизоляции, установленной на стропила, монтируют контррейку с помощью 90-миллиметровых ершенных гвоздей, их забивают на расстоянии примерно 5 сантиметров от края, соблюдая промежуток не более 50 сантиметров.

Как обустроить свесы крыши, детали на видео:

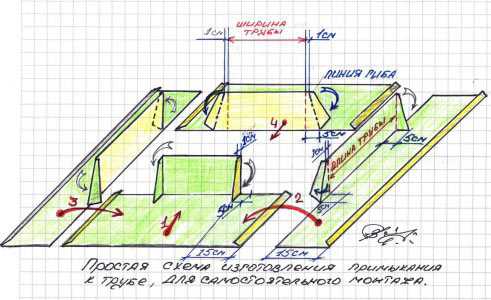

Обустройство мест примыкания труб

Обустройство обхода мест нахождения труб для разных кровельных покрытий отличается. Оно выполняется с использованием комплектующих изделий для кровли. Сделать правильно и эстетично примыкание кровельных материалов к трубам – мероприятие особо важное. Подрезать шифер или черепицу нетрудно, больше проблем вызывает монтаж примыкания, ведь нельзя допустить возникновения в дальнейшем протечек.

Например, для металлочерепицы или металлопрофиля и аналогичных материалов применяют металлические планки примыкания в соответствии с цветом покрытия. Для крыш, выполненных их листов шифера, используют более дешевые комплектующие из оцинковки.

В случае укладки на кровлю битумной черепицы примыкание к трубе обеспечивает ендовый ковер. Для натуральных черепиц применяют специальную клейкую ленту вместе с металлическим фартуком в соответствии с цветом покрытия для крыши.

kryshadoma.com

Как сделать крышу своими руками правильно?

Как сделать крышу дома самому и правильно произвести монтаж кровли? Не всегда найти ответ на эти вопросы оказывается просто.

Необходимо наличие конструктивного понимания и знаний нужной информации: осведомленности в разборке отдельных элементов, узлов, деталей, применяемой кровли и верной технологии комплектации.

Сегодня большое число самых разнообразных типов крыш находится за рамками привычного представления о них. Формы скатных крыш и элементов конструкции могут изменяться в зависимости от дизайнерских и архитектурных задач. Под крышей можно организовать используемое пространство — мансарду (жилое помещение) или техническое помещение.

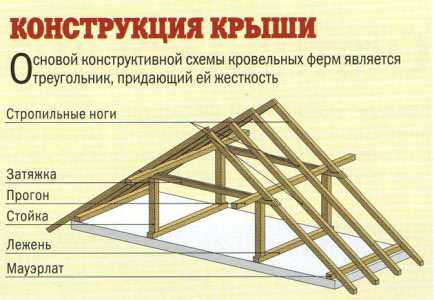

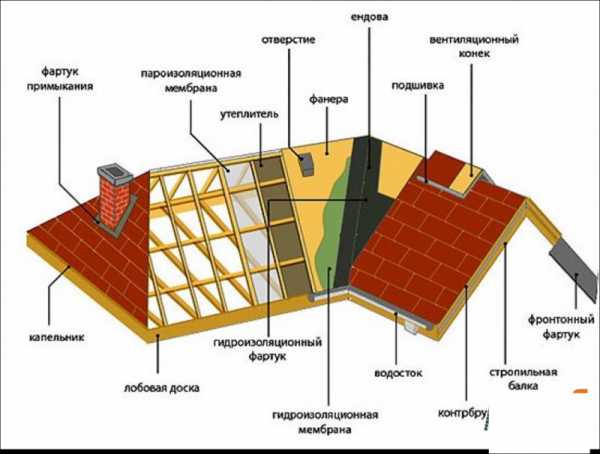

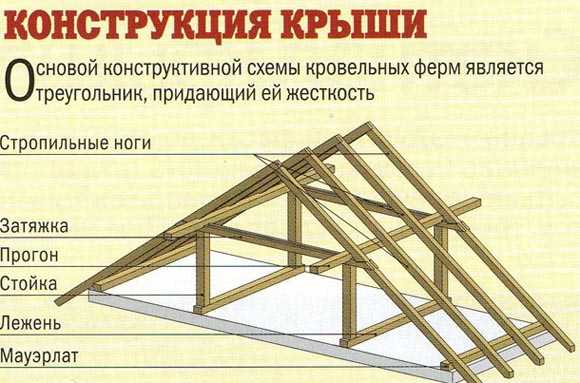

Схема составляющих конструкции крыши

Виды современных крыш

Существует множество типов крыш: плоские и скатные, монотонные и разноцветные, соломенные и железные, чердачные и мансардные.

Специалисты классифицируют крыши на плоские и скатные (наклонные) крыши. Плоской называется та кровля, угол уклона которой не превышает 5º.

Скатные крыши по своей геометрической форме подразделяются на:

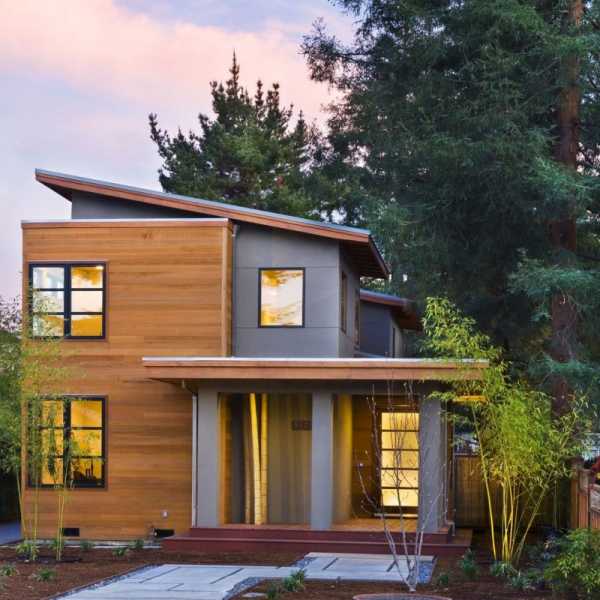

  • Односкатные
  • Двускатные
  • Многоскатные
  • Щипцовые
  • Ломаные
  • Круглые
  • Шатровые
  • Вальмовые

Геометрических форм кровли намного больше, и все зависит от ваших предпочтений.

Форма скатной кровли зависит от архитектурной композиции строения в целом и эксплуатационных характеристик чердачного пространства

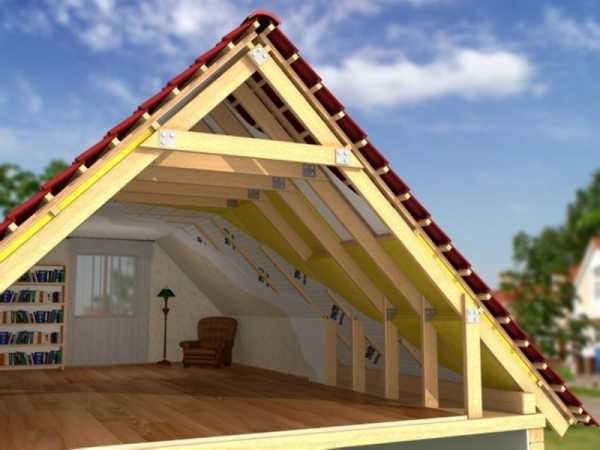

Каркасом скатной крыши является система стропил или ферма. На стропилах устраивают подкровельный настил или обрешетку. Последняя является основой для кровли и придает конструкции жесткость.

Форма скатной кровли зависит от архитектурной композиции строения в целом и эксплуатационных характеристик чердачного пространства. Сегодня конструктивным решением возведения кровли может быть все, чего душа пожелает: от ровного ската до причудливых пространственных оболочек с разнообразной кривизной — все опирается на наличие и местоположение главных элементов конструкции, из которых строится крыша.

Материалы, которые понадобятся при возведении крыши

Когда вы уже наверняка будете знать, какую именно кровлю выбрать для покрытия на зданиях, вам необходимо будет определиться с выбором покрытия. От этого напрямую зависит прочность и количество необходимых материалов для стропильной системы (каркаса).

Самая крепкая система должна держать покрытие из черепицы. По сравнению с металлом и шифером, черепица из обожженной глины весит больше всего. Поэтому, перед тем как сделать крышу, лучше определитесь с материалом кровли.

При монтаже системы стропил для постройки крыши своими руками вам понадобятся доски, рейки, брус, а также пленка гидроизоляции, утеплитель, гвозди и шурупы.

Расход материала напрямую зависит от размеров здания, сложности кровли и характера покрытия.

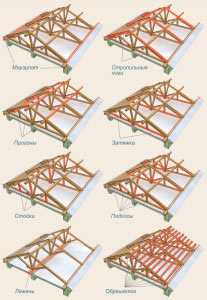

Составные части стропильной системы

Стропило, или стропильная нога, является главным элементом каркаса, это скелет крыши

Для правильного понимания конструкции стропильной системы и восприятия инструкций монтажа нужно разобраться с названиями компонентов системы стропил и их основными функциями.

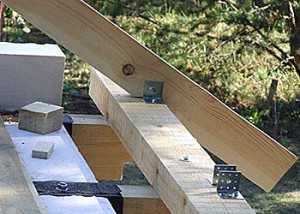

Мауэрлат — это деталь стропильной системы, которая выполняет роль перехода от недеревянной (кирпичной, бетонной, металлической и т.д.) конструкции к деревянной. Представляет собой брус из хвойных пород древесины.

Самыми распространенными размерами мауэрлата являются 150×150 мм, 150×100 мм, реже используются размеры 100×100 мм и 200×200 мм.

Такой элемент каркаса, как лежни, предназначается для снятия весовой точечной нагрузки с перекрытия (пола), которая передается через стойки от конструкции крыши. То есть через лежень распределение нагрузки идет на более обширной площади опирания. Можно провести аналогию с лыжами: если человек на снегу на лыжах, он не проваливается, если без лыж — проваливается.

На размер лежней влияет размер стоек. Главным условием является то, что стойку нужно полностью поставить на лежень.

Стойки в стропильной системе выполняют роль столбиков, держащих прогон и опирающихся на лежни. Они предназначены для поддержки прогона.

Прогоном называется деревянный брус, поддерживающий стропила (точнее, не дающий им прогибаться). Прогоны применяются при тяжелых кровельных покрытиях на длинных скатах.

Стропило, или стропильная нога, является главным элементом каркаса, это скелет крыши. Любые расчеты, связанные с расчетом кровли, сводятся к расчету стропил. Их размер принимается согласно расчетам проекта.

От чего зависит угол наклона крыши

Уклон кровли зависит от высоты стропильной конструкции и размера здания по ширине

Уклон крыши — это угол ее наклона относительно горизонтального уровня. Крыши делятся в зависимости от угла наклона скатов на:

  • Малоуклонные
  • Средней наклонности
  • Сильноуклонные

Сборка малоуклонной крыши производится из расчета наименьшего рекомендованного уклона ската. Для каждого кровельного покрытия существует рекомендуемый минимальный угол наклона.

Уклон кровли зависит от:

  • Защитной способности крыши здания от внешних воздействий.
  • Кровельного материала, разные виды которого имеют собственный минимальный рекомендуемый угол наклона.
  • Ветровых нагрузок, которых тем больше, чем больше уклон крыши. При крутом уклоне повышается парусность и уменьшается сопротивляемость ветру. Чтобы уменьшить нагрузку на несущие конструкции кровли, в местах с сильными ветрами лучше конструировать крыши с минимальным уклоном.
  • Атмосферных осадков: на крутом скате не будут накапливаться снег и грязь, чего не скажешь о плоской кровле.
  • Архитектурных видений, решений, традиций.

Как правильно замерять уклон кровли

В чертежах уклон крыши имеет обозначение латинской буквы «і». Он измеряется в градусах или процентах. Угол уклона измеряется с помощью уклономера или математическим способом.

Сегодня можно рассчитать угол наклона ската с помощью геодезических приборов-уклономеров, а также электронных и капельных уровней с уклономерами.

Для замера угла наклона нужно знать веритикальную высоту от конька до карниза и горизонтальное расстояние от верхней точки ската до нижней

Если нет в наличии подобных приборов, то можно провести математический расчет угла наклона. Для этого нужно знать значения:

  • Вертикальной высоты, измеряемой от конька до карниза,
  • Заложения — горизонтального расстояния от верхней точки ската до нижней.

Расчетная формула выглядит следующим образом:

i = H/L, где i — угол наклона ската, H — высота кровли, L — заложение.

Чтобы выразить это отношение в процентах, его нужно умножить на 100.

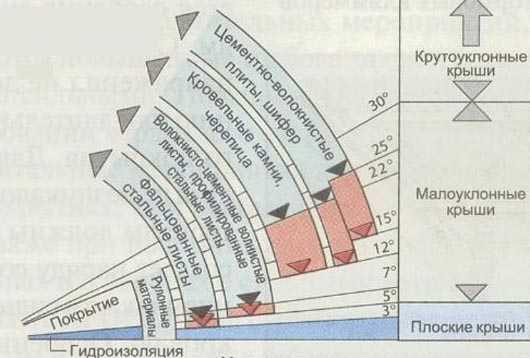

Минимальные уклоны скатов для разных кровельных покрытий

  • Для кровли из битумных рулонных материалов (3-х и 4-х-слойные) — 0-3°или до 5%.
  • Для кровли из битумных рулонных покрытий (2-х-слойные) — до 15%.
  • Покрытие из ондулина требует минимальный наклон в 5°.
  • Для шифера этот угол равен 9° или 16%.
  • Минимальный наклон при покрытии из керамической или битумной черепицы равняется 11°.
  • С металлочерепицей наклон должен составлять 14°.

Уклоны крыш при различных видах кровли должны иметь конструкции, составляющие ее несущую часть

Шпренгельная система на крыше

Шпренгельными системами называются стержневые системы, которые, помимо основных элементов, содержат в себе дополнительные, предназначенные для уменьшения изгибов, вызываемых внеузловым расположением нагрузки внешней, и еще для большей жесткости системы в целом.

Лучше в качестве шпренгельных систем использовать металлические или деревянные фермы.

Шпренгели находят широкое применение при усилении конструкции. При расчетах шпренгельной системы учитываются как основные ее элементы, так и простые фермы, в чьих узлах сопрягаются образовавшиеся шпренгелями фермы дополнительные.

Элементы шпренгельной системы

  • Основные элементы, на которые оказывается основная нагрузка.
  • Элементы, на которые действует ближайшая к ним местная нагрузка.
  • Относящиеся и к основной ферме, и к шпренгелю элементы.

Для определения нагрузки на последние суммируются значения нагрузок на шпренгели и основные элементы.

Как правильно сделать крышу с теплоизоляцией

«Кровельный пирог» позволяет создать оптимальную влажность

Перед покрытием необходимо обустроить защиту крыши. Сами защитные слои должны быть расположены в таком порядке:

  • Пароизоляционный слой, который предохраняет утеплитель.
  • Утеплитель.
  • Гидроизоляция.
  • Финишное кровельное покрытие.

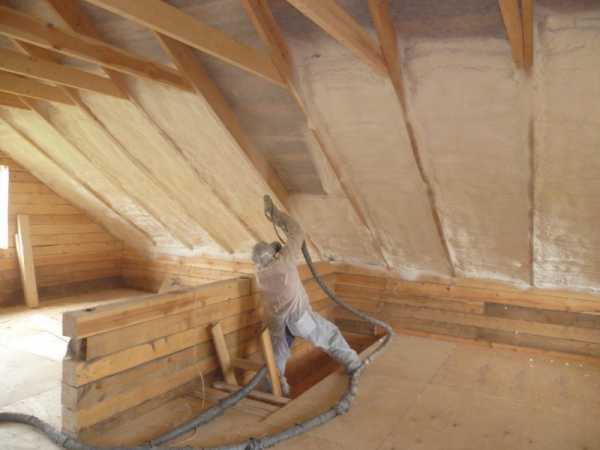

Лучше всего вначале укладывать между стропилами утеплитель. В его качество зачастую применяется специальная минеральная вата. Она стойка к изнашиванию, долговечна, легка и безвредна. Пенопласт использовать не рекомендуется из-за высокой огнеопасности и токсичности.

Слой утеплителя колеблется от 5 до 10 см, что зависит от климата местности.

Как правильно сделать крышу вентилируемой

В утепленной крыше обязательна вентиляция подкровельного пространства между кровлей или ее основанием и утеплителем. Эта необходимость вызвана:

  • Во избежание образования конденсата на поверхности обрешетки со стороны холодного чердака; естественная вентиляция чердака должна обеспечиваться с помощью вентиляционных отверстий — вытяжных шахт, вентиляционных окон и т.п.
  • Необходимостью удаления влаги с деревянных конструкций и теплоизоляции.
  • Снижением возможности обледенения кровли (наряду с пароизоляцией и утеплителем).

Вход воздуха обеспечивается устройством на нижней поверхности карниза зазоров суммарной шириной не меньше 20 мм при деревянной подшивке; при подшивке алюминиевым или пластиковым сайдингом — путем использования перфорированных видов.

Чтобы воздух, циркулирующий из-за разности давлений, выходил из подкровельного пространства, к коньку от карниза устраивают вентиляционный вытяжной выход на расстоянии не больше 1 м от конька.

Как сделать вентиляционный зазор на крыше?

Вентзазор является элементом системы вентиляции подкровельного пространства. Соответственно, устраивается он под кровлю. Вентзазор являет собой щель между кровлей и гидробарьером, по которой циркулирует воздух от карниза крыши к ее коньку, дефлекторам, аэраторам и прочим вентвыходам, располагающимся в верхней части ската (чаще всего у конька).

Вентзазор можно установить с помощью деревянного бруса (контр-рейки) из хвойных пород древесины, размером 50×50 мм. Это связано с тем, что в сечении по ширине стропила имеют размер 50 мм.

Нижний вентиляционный зазор под настилом по всей длине конструкции должен составлять не менее 100 мм

Расчет бруса (контр-рейки) для устройства вентзазора

Размеры входных вентотверстий и высота вентилируемых каналов зависят от уклона кровли и влажности внутреннего слоя крыши.

Итак, при уклоне кровли до 5° высота вентканала должна составлять 100 мм, от 5 до 25º — 60 мм, при 25-40°- 50 мм, а при 45° и более — 40 мм. Данные значения для высоты вентканала уместны при длине ската, не превышающей 10 м. Если длина ската больше, высоту вентзазора увеличивают на 10% или же дополнительно продумывают установку устройств вытяжки — аэрационных патрубков.

Высота вентзазора является одновременно размером контр-рейки. Стандартную длину брусков предлагают пилорамы — 3 м.

Установить контр-рейку нужно поверх гидробарьера, который смонтирован на стропилах. Крепится брус с помощью ершеных гвоздей 90 мм. Сами гвозди забивают на расстоянии около 5 см от краев с промежутком не больше 0,5 метра.

Примыкание крыши к трубам

Обход трубы для каждого вида покрытия осуществляется по-разному, при помощи комплектующих для кровли

Нередко возникает вопрос о правильном примыкании кровли к трубе. Ведь необходимо сделать все не просто эстетично, но и правильно.

Подрезать кровлю (черепицу, шифер и т.п.) не составит особого труда. А вот монтаж всего примыкания является особо важным для предотвращения протеканий и надежности кровли.

Обход трубы для каждого вида покрытия осуществляется по-разному, при помощи комплектующих для кровли. К примеру, для металлопрофиля, металлочерепицы и иных подобных материалов используются планки примыканий из металла, подобранные по цвету покрытия. Для крыши из шифера применяются менее затратные планки из оцинковки. Для битумной черепицы ендовый ковер служит примыканием к трубе. Для керамических и прочих натуральных черепиц применяется специальная клейкая лента в наборе с металлическим фартуком (окладом), подобранными по цвету кровли.

И стоит напомнить о том, что, если делать крышу дома самому, лучше позаботиться о страховке при выполнении высотных работ. Помните, что сделать крышу своими руками может каждый — нужно лишь как можно лучше подготовиться.

kryshikrovli.ru

Как сделать крышу — 125 фото оптимальных конструкций и проектов

Хорошо смонтированная крыша из качественных материалов поможет защитить Ваш дом от климатических воздействий и сохранить в нем тепло в холодную погоду и прохладу — в жаркую, и поэтому важна не меньше, чем правильно построенные стены.

Чтобы правильно сделать крышу своими руками, нужно для начала определить ее назначение для Вашего конкретного случая, и в зависимости от этого, выбрать подходящий вид и тип.

Виды и типы крыш

Односкатная крыша является наиболее бюджетной и простой в реализации. Обычно она используется для хозпостроек, но из-за простоты конструкции и малого количества расходного материала ее применяют и для покрытия жилых домов.

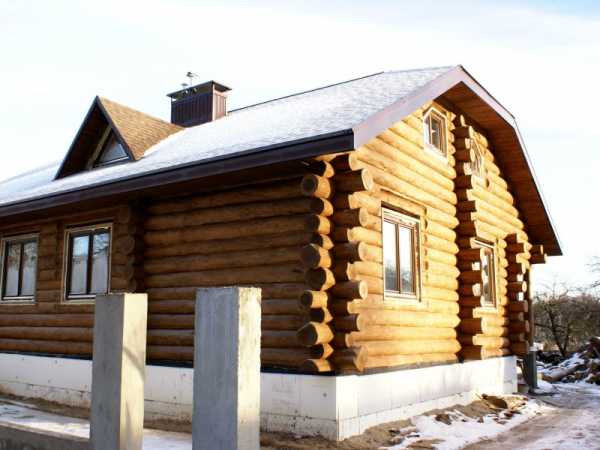

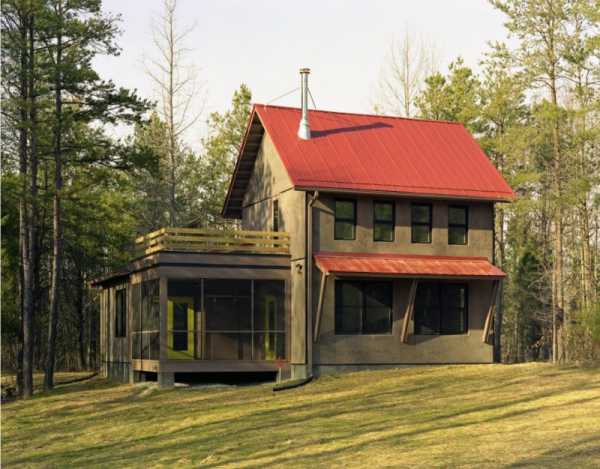

Двухскатная крыша — классический способ укрыть крыши маленьких частных домиков и дач. Она применима практически для всех строений, независимо от конструкции. От расстояний между наружными стенами здания будет зависеть угол ее наклона.

Двухскатная крыша со скосом имеет скосы различных уклонов на фасадной части. Такие крыши прекрасно подойдут для установки окон. Для проветривания или дополнительного освещения можно установить «слуховое окно».


Так же на крыше можно обустроить и мансардное окно, оно имеет более сложную конструкцию, но пользуется популярностью и служит преградой для потоков воды.

Шатровая крыша практически не применяется последние годы из-за неоправданно тяжелой в реализации конструкции. Ее конструкция состоит из 4-х одинаковых треугольников, соединенных в одной точке. Внешне она похожа на пирамиду и шатер – отсюда и ее название.

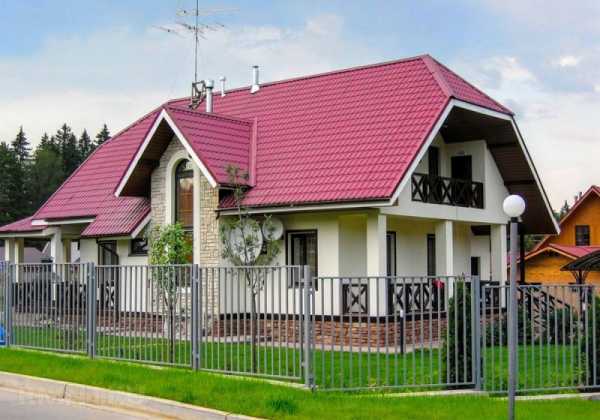

Вальмовая или четырехскатная крыша состоит из 4-х частей, которые в отличие от шатровой не сходятся в одном месте, а имеют конек.

Визуально, она состоит из 2-х трапеций и 2-х треугольников. А вот полувальмовая и многоскатная крыши сложны в устройстве, и поэтому практически не применяются.

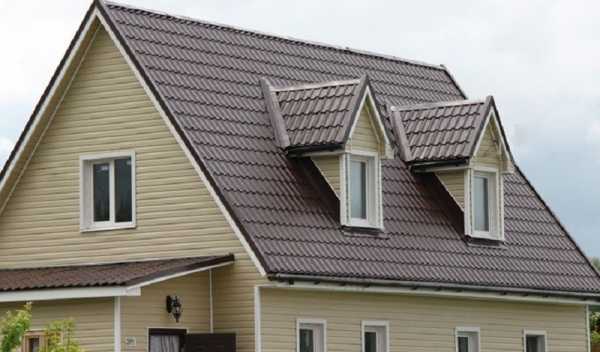

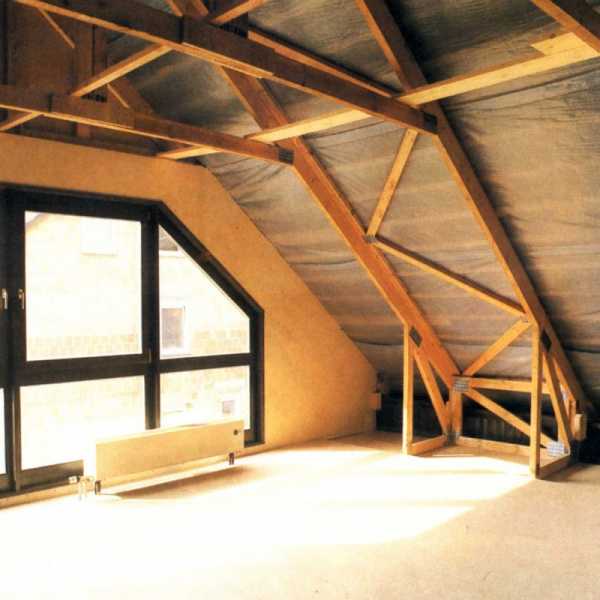

Мансардная крыша наиболее популярный тип крыш после двухскатной. Главным ее преимуществом является то, что благодаря ее устройству можно получить дополнительную комнату, кроме того, она имеет привлекательный вид и придает дому помпезность


Монтаж и облагораживание крыши сложный и трудоемкий процесс, чтобы сделать ее своими руками, и ничего не упустить, можно воспользоваться инструкцией. В интернете можно найти много фото и примеров крыш, сделанных своими руками.

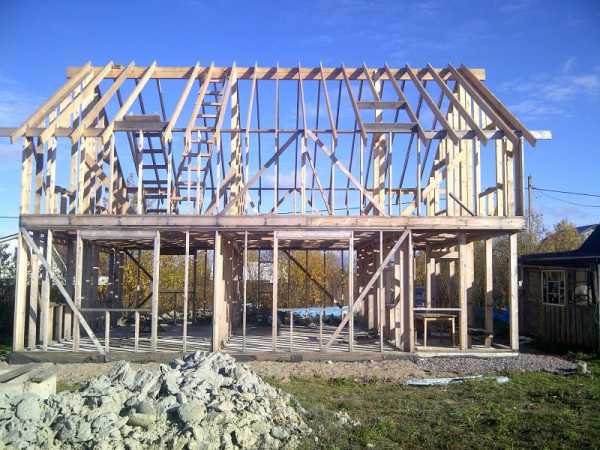

Как построить крышу своими руками

Для начала выполняются замеры здания и выбор материала, затем его покупка, обработка и организация работ. Далее следует помещение мауэрлата на стену, конструирование каркаса, усиление кровли и гидроизоляция. После этого делается обрешетка, устройство вентиляции и последним этапом выступает монтаж покрытия.

Крепление мауэрлата

Если Вы хотите чтобы крыша была хорошо закреплена на здании, необходимо обеспечить ее надежное соединение со стенками строения. В случае, когда крыша конструируется своими руками, наличие мауэрлата необязательно. Его заменяет ветхий венец, при котором крепление к стенам осуществляется на нагеля.

Если Ваш дом кирпичный, бетонный или каменный наличие мауэрлата обязательно. Его можно крепить несколькими способами: проволокой, скобками, шпильками или анкерными болтами. Наиболее эффективный последний вариант. Болты закладываются в бетон по обрезам стен.

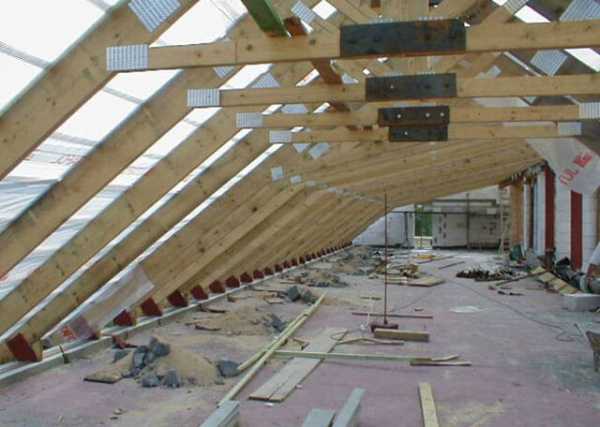

Крепление стропил к мауэрлату

В зависимости от материала, из которого выложены стены дома, могут использоваться разные виды крепления. Для деревянных построек, которые имеют наклонную стропильную систему нельзя применять висячие конструкции, поэтому крепление осуществляется с помощью шарниров и наклонных элементов.

Если дом построен из кирпича, то стропила закрепляются путем жестоко крепления к мауэрлату. Для такого варианта применяют висячую и наклонную концепции.


Чтобы мощные порывы ветра не смогли оторвать крышу, ее каркас нужно качественно присоединить к стенам, при помощи скобок или проволоки, диаметром 4 мм. Проволоку накручивают вокруг ног в местах их опирания, и закрепляют анкерами к стене.

Усиление системы кровли

Для того, чтобы каркас Вашей крыши стал надежным, следует уменьшить стропильный пролет. В этом помогут подкосы и стойки. Подкосы размещают так, чтобы угол был от 45° и до 60°.

Стойки не опирают на пролет перекрытий, а устанавливают на нижележащие стены или балки. Затяжка уменьшает распор, из-за которого перекрытия могут разъехаться, и делается при помощи саморезов.

Обрешетка крыши

Перед обрешеткой наносят гидроизоляционный материал. Обрешетка выбирается разная, под каждый тип облицовки. Для металла используется разреженная обрешетка, сложенная из досок, для черепицы – сплошная из дерева или фанеры.


Вентиляция поможет сохранить крышу и уберечь ее от появления грибка и разрушений. Для этого предусматривается вывод воздуха в непосредственной близости конька, обеспечивается циркуляция воздуха между утеплителем и самой кровлей посредством небольшого зазора, и создается приток воздуха через карниз, для этого его подшивку делают перфорированной.


Кровельное покрытие крыши

Кровля выбирается исходя из финансовой возможности, декоративных и эстетических предпочтений владельца дома. Перед покупкой материала нужно детально изучить предложения производителей и особенности их нанесения на разные виды крыш и выбрать оптимальный вариант для вашей постройки.


Утепление крыши

К утеплению крыши приступают после ее гидроизоляции и окончания работ по монтажу покрытия. Для утепления существует множество различных материалов. Как правило, применяют наиболее бюджетный — минеральную вату. Её толщину выбирают в зависимости от особенностей климата региона и закрепляют между стропилами.

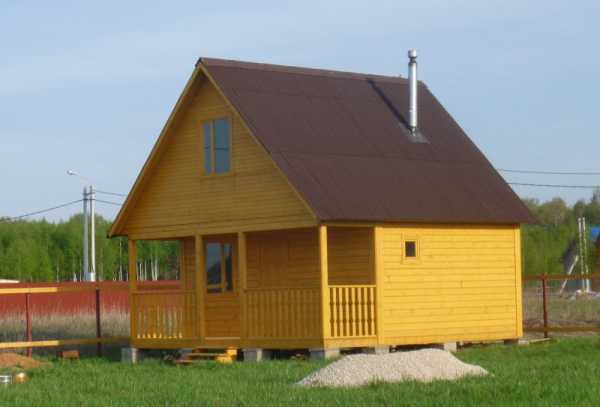

Жители многих частных домов, обустраивают свои жилища каминами или другими системами отопления, предусматривающими вывод дымоходной трубы.


Чтобы сделать крышу с дымоходом, необходимо заранее все продумать, ведь неправильное расположение и конструкция дымохода могут испортить всю систему отопления и разрушить крышу.

Дымоход рекомендуют располагать возле конька и вдали от вентиляционных отверстий и мансардных окон, во избежание попадания угарного газа внутрь дома. Не рекомендуется и расположение на стыках ската.


Между горючими элементами и дымоходом, по нормам пожарной безопасности, должно быть не менее 15 см, поэтому нужно заранее продумать, как правильно установить вытяжную трубу, чтобы крыша не подвергалась воздействию высоких температур.

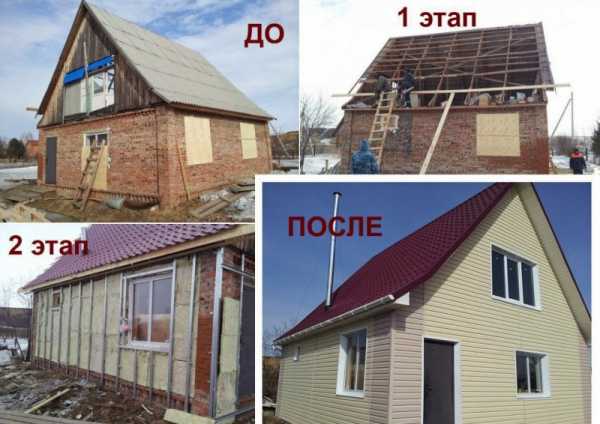

Фото советы как сделать крышу




Также рекомендуем посетить:

mojdominfo.ru

как делать кровлю дома, как построить правильно, изготовление, установка, чертежи

Содержание:

Двухскатная конструкция крыши на отечественном пространстве является самой распространенной, причем ее популярность не теряется с годами. Помимо отличных визуальных данных, двухскатная кровля имеет хорошие эксплуатационные показатели, особенно при правильно выполненном монтаже.


С монтажом нередко возникают проблемы – на сегодняшний день существует немало видов двухскатных крыш, для создания которых используются разные материалы и технологии. Подбор оптимальной схемы и выполнение работ требует определенных усилий, как физических, так и умственных. О том, как сделать двухскатную крышу своими руками, и пойдет речь в этой статье.

Двухскатная крыша для здания с фронтонами

Как уже говорилось выше, создание кровельной конструкции имеет массу нюансов и взаимосвязанных параметров, и о каждом из них нужно узнать перед тем, как сделать двухскатную крышу дома. Обустраивать такую конструкцию можно как на квадратной, так и на прямоугольной коробке здания, независимо от количества этажей. Крыша в конечном итоге может или иметь используемое свободное пространство под кровлей, или обходиться без него.


Конструкция двухскатной крыши позволяет обустраивать мансарду в подкровельном пространстве. Правда, более эффективно для мансарды подходит ломаная схема крыши, но она далеко не всегда подходит по самым разным индивидуальным причинам. Крыша с двумя скатами чаще всего устанавливается на кирпичные и бетонные здания, но при большой необходимости ей можно накрыть деревянные постройки.

При обустройстве крыши с угловым профилем фасада при уполовиненной мансарде вместо нижних опор стропильной системы используются стены здания. Сами стропила в данном случае должны опираться не на прогоны, традиционно используемые для обустройства мансарды, а на стены здания посредством мауэрлата.

Как сделать кровлю своими руками

Фронтоны такой конструкции стоит создавать еще до монтажа элементов кровли. Для изготовления фронтонов лучше всего использовать один материал – на этих элементах не стоит экономить даже в самых, казалось бы, сложных ситуациях, поскольку снижение визуальных характеристик будет слишком заметным.

Стропильная система двухскатной крыши с фронтонами необходима для реализации следующих функций:

  • Обеспечение крыши каркасом, на который устанавливаются скаты;
  • Создание опоры для всех элементов кровельного пирога;
  • Равномерное распределение нагрузок, приходящихся на конструкцию.


Подобные стропильные системы, хоть и позволяют обустроить мансарду, к категории ломаных не относятся. Такая схема обустройства крыши не позволяет создавать полноценный чердак, поэтому в конструкцию не входят потолочные балки.

Фронтоны, являющиеся неотъемлемым компонентом двухскатной крыши, позволяют сэкономить на материалах, используемых для повышения жесткости конструкции. За счет фронтонов достигается стабильность стропильной системы и отсутствие смещений ее элементов.

Выбор стропильной системы

Перед тем, как построить двухскатную крышу дома своими руками, стоит изучить характеристики основных стропильных систем, которые классифицируются следующим образом:

  1. Наслонные. Такие конструкции используются в том случае, если есть возможность смонтировать коньковый прогон, на который будут опираться верхние края стропильных ног.
  2. Висячие. Не имея возможности смонтировать коньковый прогон, приходится обустраивать висячую стропильную систему.

Правильно установленный прогон выполняет очень важную работу – он снижает нагрузки, приходящиеся на стропила. Именно поэтому при строительстве одно- и двухэтажных домов чаще всего используется именно наслонная стропильная система. Для монтажа конька используются вертикальные элементы, опирающиеся на несущие части самой постройки.


Впрочем, у наслонной системы есть и характерные недостатки – в частности, нужно понимать, что наличие дополнительных опор существенно снижает полезное пространство под кровлей. Это не очень приятный фактор, но он неактуален для зданий с фронтонами, которые могут обеспечить устойчивость прогона без использования специальных опорных элементов.

Конструктивно коньковый прогон представляет собой прочную и жесткую балку, которая протянута между двумя вершинами двухскатной крыши. Прогон может быть представлен как цельным бревном, так и композитным материалом, выполненным, например, из досок или клееного бруса.

Основная проблема, связанная с прогоном – подобрать цельный материал длиной более 6 м непросто, да и устанавливать их нежелательно, поскольку величина их прогиба будет слишком заметной. Чтобы избежать этого явления, сама балка делится на два отдельных элемента, а для их разгрузки под прогоном устанавливается шпренгельная ферма.


Еще одним неудобным фактором является вес и габариты используемой балки. Собрать двухскатную крышу своими руками, используя наслонную стропильную систему, очень непросто – подъем цельного бревна на крышу тяжело выполнить без специальной техники. Конечно, при большом желании все эти работы можно сделать, но усилий потребуется немало, и об этом стоит подумать перед тем, как сделать двухскатную крышу дома своими руками.

В крайнем случае можно пойти по пути наименьшего сопротивления и остановить свой выбор на висячей стропильной системе, стропильные фермы которой собираются непосредственно на объекте. Для такой конструкции коньковый прогон не требуется в обязательном порядке, но и исключать возможность его использования для соединения всех элементов системы не стоит. Висячая стропильная система оптимально подходит для перекрытия небольших пролетов, особенно если возможности смонтировать опорные элементы для длинного прогона невозможно.

Технология обустройства двухскатной крыши

Перед тем, как делать двухскатную крышу дома своими руками, нужно определиться с видом стропильной системы, которая будет использоваться. Когда решение принято, можно приступить непосредственно к монтажу. Технология монтажа разных конструкций может отличаться, но есть и несколько операций, необходимых для установки обеих стропильных систем.


Заменой мауэрлату в здании с фронтонами являются параллельные брусы, которые устанавливаются на одном уровне с внутренней вертикальной поверхностью. К стенам эти брусы крепятся при помощи анкерных болтов или скоб, вмонтированных в верхнюю часть стен. Если же стены здания выполнены из бетона, то в них стоит заранее сделать специальный армированный пояс, позволяющий крепить брусы мауэрлата.

Кровельный материал для крыши с фронтонами ничем не отличается от других видов конструкций – вполне подойдет любое покрытие, используемое для скатной кровли. Подбор материала и конструктивных особенностей двухскатной крыши осуществляется индивидуально в зависимости от различных параметров. Чтобы подробнее разобраться в этих вопросах, стоит ознакомиться с парой статей на данную тему.

Как построить наслонную крышу

При монтаже наслонной крыши с фронтонами особое внимание нужно уделять коньковому прогону, который может устанавливаться следующим образом:

  1. Монтаж в стенки фронтонов. Края прогона в данном случае укладываются в специальные ниши с деревянными подкладками. Балка перед монтажом отесывается под 60-градусным углом и оборачивается слоем гидроизоляции. Кроме того, гидроизоляционный материал должен находиться между стеной и деревянной подкладкой. Сами торцы остаются нетронутыми, чтобы конструкция могла нормально вентилироваться. Края прогона не должны находиться в непосредственном контакте со стенами, чтобы возникающий конденсат не приводил к разрушению деревянных деталей.
  2. Монтаж с пропуском через стены. Такая конструкция предполагает пропуск прогона насквозь через отверстия в стенах. В остальном же все выглядит так же, как и в предыдущем случае – устанавливается подкладка, под которой находится гидроизоляция, а поверх нее фиксируется прогон, завернутый в гидроизоляционный слой в точке прохождения через стены.

Второй вариант считается более выгодным с точки зрения равномерного распределения нагрузок. Такая конструкция компенсирует их, пытаясь прогнуть балку вверх, в то время как вектор направления нагрузок стремится вниз. В результате все силы находятся в равновесии, и коньковый прогон не испытывает серьезных деформирующих воздействий. Разбираясь, как сделать двухскатную крышу дома правильно, нужно обращать внимание на все нюансы и продумывать схему будущей кровли заранее.


Еще одним достоинством является тот факт, что края балок, выходящие за пределы кровли, создают необходимый свес. Впрочем, первый вариант конструкции тоже позволяет создавать карнизные свесы, но для этого приходится выносить за пределы коробки здания обрешетку. Для монтажа прогонов лучше всего использовать цельные бревна – за счет волокнистой структуры достигается очень высокое значение несущей способности. Высота, на которой устанавливается коньковый прогон, определяется индивидуально в зависимости от особенностей крыши. Стандартное значение высоты колеблется в пределах 2,2-2,5 м над перекрытием.

На качество наслонной стропильной системы напрямую влияют параметры стен, служащих опорой будущей крыше. Особое внимание нужно уделять окнам – над каждым оконным проемом должна быть армированная кладка (более шести рядов). В стенах, отлитых из бетона, обычно устанавливаются железобетонные перемычки. Эти моменты нужно обязательно учитывать – другого ответа на вопрос о том, как правильно поставить двухскатную крышу, нет.

Монтаж висячей крыши

Висячая схема обустраивается несколько иначе в силу своих конструктивных особенностей. Стропила в данном случае будут опираться только на стены здания. Нередко висячая стропильная система обустраивается без конькового прогона, а в остальных случаях его нередко используют как направляющий элемент для выравнивания верхней части стропильных ног. Естественно, ни о каких опорах для прогона в такой конструкции речь не идет. Роль фронтонов при обустройстве двухскатной крыши по висячей схеме незначительна – коньковый прогон всего лишь крепится к ним, но нагрузка передается на другие элементы конструкции.

Данная схема предусматривает установку затяжек на уровне потолочных балок. Затяжки снижают распирающую нагрузку, приходящуюся на стены, но при больших внешних нагрузках их жесткости может не хватить. Чтобы избежать возможных проблем, нужно крепить мауэрлат в большем количестве точек. Оптимальным вариантом будет дополнительный крепеж при помощи металлических пластин.


Перед тем, как строить двухскатную крышу, стоит рассмотреть этот процесс на примере. Для примера будет использоваться крыша с углом установки стропил в 40 градусов, без утепления, шаг установки стропил – 60 см. Стропила и коньковый прогон выполняются из досок сечением 50х200 мм, а мауэрлат – 100х200 мм.

Изготовление крыши дома начинается с первого этапа, включающего в себя следующие операции:

  1. Сначала изготавливается шаблон крепления стропил. Небольшая доска подходящего сечения прикладывается к мауэрлату под выбранным углом (в данном случае он составляет 40 градусов) и размечается в соответствии с ним, чтобы получился своеобразный «зуб». По линиям замеров доска отпиливается.
  2. Шаблон опирается на мауэрлат, и от точки их соединения проводится горизонтальная линия до фронтона. От полученной отметки на фронтоне проводится и измеряется вертикаль (в примере полученное значение составило 18 см). Коньковый прогон нижней частью будет опущен на 18 см.
  3. Рассчитав нужное количество точек, нужно очертить прямоугольник, в соответствии с которым будет устанавливаться кронштейн под балку. Все крепления устанавливаются на свои места. Далее замеряется расстояние между нижней частью прямоугольника и уровнем пола, чтобы создать временные опоры.
  4. Установив несколько временных стоек на горизонтально лежащую доску, необходимо установить коньковый прогон на кронштейнах. После монтажа все вспомогательные элементы убираются.

Следующий этап – монтаж стропильных ферм:

  1. При помощи шаблона подготавливается нижний узел стропильной ноги. Нужно измерить расстояние от края зуба до нижней стороны балки. Полученное значение откладывается от зуба на заготовке и обозначается точкой, от которой, в свою очередь, отводится линия под углом 130 градусов (прямой угол + наклон ската).
  2. Подготовленная таким образом нога устанавливается на свое место, после чего по такому же алгоритму создаются и устанавливаются все остальные стропила. Далее от пола до стропильной фермы отмеряется 2,5 метра, а полученные точки отмечаются на всех ногах – в этих точках нужно зафиксировать горизонтально доску из материала, используемого для создания стропил. Конструкция фиксируется гвоздями и шпильками.


Установив между стропилами затяжки, можно приступать к последнему этапу монтажа – формированию карнизных и фронтонных свесов:

  1. Из досок 50х100 мм создаются кобылки для карнизных свесов. Их длина рассчитывается так, чтобы с обеих сторон от края стропила получалось хотя бы полметра материала.
  2. Кобылки прикладываются к стропилам. Если мауэрлат мешает установить их вплотную, то на нем нужно сделать подходящие пропилы.
  3. Кобылки устанавливаются с необходимым уклоном. К стропилам они крепятся при помощи шпилек.
  4. На фронтонах кобылки устанавливаются по такому же алгоритму. Очень важно не забывать о необходимости укладки гидроизоляционного слоя между деревянными и кирпичными элементами.

Последний этап монтажа крыши – обшивка карнизов ветровыми досками. Остается лишь добавить, что перед монтажом стоит сделать чертежи двухскатной крыши своими руками – с детализированной схемой можно будет сверяться в процессе работы.

Заключение

Установка двухскатной крыши, возможно, не так уж и проста, но точно интересна. Кроме того, при правильном выполнении работ получается эффективная конструкция, надежно защищающая здание от любых внешних воздействий – а ведь в этом и заключается предназначение любой крыши.



kryshadoma.com

Крыша своими руками — пошаговая инструкция по возведению, с фото и видео
